8.2.1.      Принцип действия позисторов

Позистор – это полупроводниковый терморезистор с положительным темпера­турным коэффициентом сопротивления.

В массовом производстве позисторы делают на основе кера­мики из титаната бария. Титанат бария BaTiO3 – диэлектрик с удельным сопротивлением при комнатной температуре 1010…1012 Ом.см, что значительно превышает удельное сопротивление полупровод­ников. Если же в состав керамики из титаната бария ввести примеси редкоземельных элементов (лантана, церия или др.) либо других элементов (ниобия, тантала, сурьмы, висмута и т.п.), имеющих валентность, большую, чем у титана, и ионный радиус, близкий к радиусу иона титана, то это приведет к уменьшению удельного сопротивления до 10…102 Ом.см, что соответствует удельному сопротивлению полупроводниковых материалов.

Полупроводниковый титанат бария об­ладает аномальной температурной зависимостью удельного со­противления: в узком диапазоне температур при нагреве выше точки Кюри удельное сопротивление полупроводникового титаната бария увеличивается на несколько порядков.

Механизм электропроводности по­лупроводникового титаната бария при наличии примесей можно представить следующим образом. Примесь редко­земельного элемента (например, лан­тана) замещает в узле кристалличе­ской решетки барий. Часть атомов ти­тана, поддерживая электрическую нейтральность всего кристалла, захва­тывает лишние валентные электроны лантана, имеющего большую валент­ность, чем валентность бария. Захва­тываемые электроны, находясь в ква­зиустойчивом состоянии, легко переме­щаются под действием электрического поля и обусловливают электропроводность материала.

В полупроводниковом тита­нате бария существуют четырехвалентные и трехвалентные ионы титана. Между разновалентными ионами титана может происхо­дить обмен электронами. При этом каждый ион титана стано­вится то трех-, то четырехвалентным. Этот процесс является причиной электропроводности титаната бария.

Появление полупроводниковых свойств в ионных кристаллах под влиянием примесей наблюдается так­же и для оксида никеля. Полупро­водники, изготовляемые подобным методом, иногда называют полупро­водниками с управляемой валент­ностью.

Технология изготовления позисторов аналогична технологии изготовления изделий из других керамических материалов. После смешивания исходных компонен­тов и веществ, содержащих примесные элементы, проводят первич­ный обжиг этой смеси при температуре около 1000 °С. Полученную твердую массу измельчают, а затем формуют заготовки. Вторичный обжиг производят при тем­пературе 1300…1400 °С.

В результате, резистивный слой позистора состоит из большого числа контактирующих между

собой зерен или крис­таллитов полупроводникового титаната бария. Сопротивление позистора зависит от сопротивлений обедненных поверхностных слоев на зернах. Высота поверх­ностных потенциальных барьеров оказывается малой при темпе­ратурах ниже точки Кюри, когда в зернах существует спонтанная поляризация и материал обладает очень большой диэлектрической   проницаемостью.

При температурах, больших точки Кюри, титанат бария претерпевает фазовое превращение из сегнетоэлектрического в параэлектрическое со­стояние. При этом пропадает спон­танная поляризация, резко умень­шается диэлектрическая проницае­мость, растет высота поверхностных потенциальных барьеров на зернах и увеличивается со­противление позистора (рис. 8.3).

Участок роста сопротивления зависит от точки Кюри керамики.  Точка Кюри титаната ба­рия может быть смещена в сторону низких температур путем частичного замещения бария стронцием. И на­оборот, точка Кюри может быть сме­щена в сторону больших температур частичной заменой бария свинцом.

Уменьшает точку Кюри и частичная замена титана цирконием, оловом или самарием. Такое регулирование позволяет создавать позисторы, у которых положительный температурный коэффи­циент сопротивления наблюдается в разных диапазонах темпе­ратур.

Иногда для создания позисторов используют монокристаллические кремний, германий и другие полупроводниковые материалы. Принцип действия таких позисторов основан на уменьшении подвижности носителей заряда с увеличением температуры

Как проверить позистор в телевизоре: как самостоятельно починить

Позистор – одна из деталей системы, которая отвечает за размагничивание.
При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Содержание статьи

Как проверить позистор в телевизоре

Позистор и резистор – элементы, которые способны менять свое сопротивление при нагревании. У резисторов наблюдаются незначительные повышения температуры. Позистор же блокирует поступающее к нему электрическое напряжение, поэтому его температура может сильно повышаться.

Чтобы проверить позистор на работоспособность, необходимо определить характеристики, которые считаются стандартными при работе. Если в них замечены отклонения, значит, произошла поломка. Характеристики следующие:

  1. Сопротивление номинальное. Это условие работает только при нормальной температуре помещения (не ниже 18 и не выше 27 градусов).
  2. Сопротивление определяют по точке, которая характеризует зависимость сопротивления от перепадов температуры в помещении. Этот параметр работает при повышении сопротивления в два раза относительно стандартного значения.
  3. Существует определенное максимальное напряжение. Если его превысить, есть риск, что оборудование сломается.
  4. Параметры токовой нагрузки делятся на несколько видов. Среди них: номинальное, переключение, максимум и опрокидывание. Они важны, если позистор будет использован в схеме высокой точности.

Внимание! Перед проверкой элемента, необходимо подождать, пока он остынет до до комнатной температуры.

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Внимание! Возможно, поврежден не сам позистор, а элемент, отвечающий за его охлаждение. Осуществляем проверку.

Как самостоятельно починить

Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю размагничивания.

Если причина – намагничивание устройства, его необходимо размагнитить. Для этого устройство отпаивают от телевизора и подключают к системе размагничивания.

Но в большинстве случаев, повреждения устройства требуют его замены. Нужно выпаять старое, и впаять новое, подобное по характеристикам. Если мы выберем неправильное устройство, оно не заработает.

Подпишитесь на наши Социальные сети

Позисторы — Студопедия

Позисторами называются объемные полупроводниковые резисторы с положительным температурным коэффициентом сопротивления.(ТКС) Материалом для изготовления позисторов служит титианат бария BaTiO3 , легированный примесями редкоземельных элементов, таких как стронций, церий ,ниобий и т.п.

Технология изготовления позисторов близка к процессу производства терморезисторов.

Изготовление начинается со взвешивания исходных материалов , измельчения и перемешивания их с дистиллированной водой в фарфоровой шаровой мельнице.Полученная смесь фильтруется , сушится , растираетя в порошок и прокаливается в течение одного часа при температуре 1100-1200 С.

В процессе прокаливания смесь образует белые хрупкие куски , которые снова размельчаются и перемешиваются с водой в шаровой мельнице , а затем фильтруются , высушиваются и растираются в порошок. В соответствии с конструкцией позисторов из порошка прессуются диски , пластины или цилиндрики. Для лучшего спрессования к порошку добавляют дистиллированную воду. Спрессованные заготовки обжигают в электропечи при температуре 1300-1400 С в течении 0,5-2ч.На полученную полупроводниковую керамику методом серебрения наносят электроды , обеспечивающие хороший электрический контакт с керамикой. Затем к электродам припаивают токоподводы. В заключение на тело позистора наносится изоляционное покрытие из термостойких эпоксидных или силиконовых смол ипрозводят старение , контроль и маркировка.


Основные параметры и характеристики позистора.

Одним из основных отличий позисторов от терморезисторов являются положительный знак и большая величина ТКС в узком интервале температур , достигающая для отдельных типов позисторов 60-100%/град. Другое отличие состоит в том , что температурная зависимость сопротивления имеет сложный и неоднозначный характер, в силу чего в широком интервале температур её нельзя аппроксимировать экспоненциальным уравнением , свойственным температурной характеристике терморезистора. Наконец , сопротивление позистора зависит не только от температуры образца , но и от величины приложенного к нему напряжения («варисторный эффект»).В связи с этим только на начальном участке ВАХ позистора(при малых напряжениях на образце) температура в любой точке может быть определена по температурной характеристике позистора , что невозможно при больших напряжениях за счет варисторного эффекта.


Температурная характеристика позистора – зависимость его электрического сопротивления от температуры , снятая при напряжении , не вызывающем «варисторный эффект»(рис.8) .

рис.8

На температурной характеристике можно выделить три участка , соответствующие различным температурным диапазонам . На участках 1 и 3 позистор ведет себя как терморезистор , на участке 2 он имеет положительный ТКС , претерпевающий большие измерения. На этом участке сопротивление позистора возрастает в 3 – 4 тысячи раз. Ширина этого диапазона невелика(50…100 С) , а его положение зависит от материала позистора и может менятся в широких пределах.

Температурный коэффициент сопротивления (ТКС) позистора – относительное изменение его сопротивления , измеренного при минимально допустимой мощности рассеяния , на один градус изменения температуры , выраженное в процентах , т.е.

Статическая вольтамперная характеристика позистора(рис.10) это зависимость тока I протекающего через него, от величины приложенного напряжения U в условиях теплового равновесия между позистором и окружающей средой. Таким образом , для каждой точки характеристики справедливо уравнение энергетического баланса

P=b(T-T0)

P- мощность , рассеиваемая на позисторе

b- коэффициент рассеяния

T- установившееся значение температуры позистора.

T0- температура среды.

1.3. ЕМКОСТНЫЙ МЕТОД(вариант 1)

Известно, что емкость С конденсатора является функцией диэлектрической постоянной диэлектрика, расстояния между электродами и эффективной площади электродов:

(2.10)

В частности, емкость плоского конденсатора с двумя электродами определяется выражением

. (2.11)

Изменение емкости С конденсатора согласно формуле (2.10) можно осуществить путем изменения расстояния между электродами, эффективной площади электродов и диэлектрической постоянной диэлектрика. Следует добавить, что для измерения неэлектрических величин можно использовать также изменение диэлектрических потерь в конденсаторе.

В простейшем случае емкостный преобразователь состоит из двух параллельных пластин, разделенных воздушным диэлектриком, причем перемещение одной из пластин вызывает изменение емкости конденсатора. На рис.2.6 показано принципиальное устройство емкостного преобразователя. Если вместо одного неподвижного электрода взять два (рис.2.7), то получим дифференциальный преобразователь. Так как изменение емкости конденсатора является однозначной функцией перемещения подвижного электрода, то по изменению емкости можно судить о величине перемещения.

В зависимости от области применения емкостные датчики выполняются по-разному. Так, например, в приборах для измерения давления газа или жидкости одну из пластин делают упругой (подвижной) с таким расчетом, чтобы ее прогиб был пропорционален измеряемому давлению. Вторая пластина образует неподвижный электрод. Так как при прогибе упругая пластина не остается параллельной неподвижному электроду, то изменение емкости не будет пропорциональным прогибу. Однако при малых по сравнению с общим зазором прогибах пластины изменение емкости можно с большой точностью считать пропорциональным прогибу.

Емкостные датчики с упругой пластиной (диафрагмой) можно применять для измерения быстроменяющихся давлений. Наивысшая частота, измеряемая таким прибором, ограничена собственной частотой диафрагмы, которая в имеющихся конструкциях приборов доходит до 100000Гц. Следовательно, при помощи прибора с емкостным датчиком можно получить неискаженную запись переменных давлений, и сил до 25000—30000Гц (см. гл. VI).

Для увеличения чувствительности емкостного датчика следует уменьшать зазор между пластинами, однако при этом возможно замыкание пластин. Это затруднение можно обойти, если заполнить часть зазора диэлектриком с большой диэлектрической постоянной. В этом случае чувствительность датчика возрастает и при тех же перемещениях подвижной пластины можно будет получить значительно большее изменение емкости.

Емкостные датчики обладают малой мощностью, особенно на низких частотах. Обычно емкость датчика составляет мкмкф, а изменение ее не превышает 10% от общей емкости. Если, например, к емкостному датчику с С=100 мкмкф приложено напряжение u=115 в частотой Гц, то мощность Р датчика равна.

ва

Так как мощность измерителя должна быть во много раз меньше мощности датчика, то ясно, что такой измеритель должен обладать высокой чувствительностью. В настоящее время измерителей подобного типа не существует, поэтому емкостные датчики, как правило, работают на повышенных частотах и с применением усилителей.

Для преобразования изменения емкости в соответствующее изменение силы тока, напряжения или частоты применяют различные электрические схемы: резонансные, мостовые, электростатические и др.

В резонансных схемах емкость датчика является элементом резонансного контура, и изменение емкости вызывает изменение резонансной частоты, что в результате приводит к изменению частоты или амплитуды тока, протекающего по контуру. На рис.2.8 приведена одна из возможных резонансных схем. Резонансный контур LCR питается от генератора Г постоянной частоты. Напряжение и при совпадении собственной частоты контура с частотой колебаний генератора будет максимальным. Если собственная частота контура LCR изменяется вследствие изменения емкости С датчика, то амплитуда напряжения будет изменяться по резонансной кривой (рис. 2.9). Выбрав рабочую точку М на прямолинейной части резонансной кривой (от А до В),

получим изменение амплитуды напряжения ± , пропорциональное изменению емкости ± С. Таким образом, это не что иное, как известная схема амплитудной модуляции. Напряжение и после усиления и детектирования может быть подано на указательную или записывающую систему.

В резонансной схеме на рис.2.10 анодный ток лампового генератора меняется в соответствии с изменением емкости контура LC.

К числу преимуществ резонансных схем следует отнести высокую чувствительность и линейную зависимость выходной электрической величины и емкости. Однако в этих схемах трудно получить постоянную настройку, и, следовательно, трудно обеспечить постоянство нуля прибора.

В мостовых схемах емкость датчика включается в одно или два плеча и служит переменным элементом моста.

На рис.2.11 приведена мостовая схема с одним переменным плечом, содержащим емкость С датчика. Если на входные зажимы моста подать переменное напряжение, то при равновесии на выходных зажимах b напряжение будет отсутствовать. При изменении емкости С равновесии моста будет нарушаться, вследствие чего на выходных зажимах появится напряжение. Это напряжение, амплитуда которого пропорциональна разбалансу С (для малых изменений емкости), может быть подано на усилитель или непосредственно на прибор.

Недостатком мостовых схем для преобразования емкости является трудность достижения равновесия моста из-за не синусоидальности питающего напряжения и неточного выполнения условий равновесия.

В электростатических схемах переменная емкость датчика используется для модуляции постоянного напряжения. Падение напряжения на переменной емкости подается на сетку специальной усилительной лампы с большим входным сопротивлением. Подобные схемы удовлетворительно работают только при измерении быстро изменяющихся неэлектрических величин.

Емкостный метод измерения имеет ряд преимуществ, как-то: высокую чувствительность, возможность измерения как весьма малых, так и больших перемещений и деформаций, большую точность. К недостаткам следует отнести необходимость применять для питания схем ток повышенной частоты и усилители, а также погрешности от паразитных емкостей.


ЕМКОСТНОЙ ДАТЧИК(вариант 2).

Позистор Википедия

Условно-графическое обозначение терморезистора

Терморези́стор (термистор, термосопротивление) — полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от его температуры[1].

Терморезистор был изобретён Самюэлем Рубеном (Samuel Ruben) в 1930 году[2].

Терморезисторы изготавливаются из материалов с высоким температурным коэффициентом сопротивления (ТКС), который обычно на порядки выше, чем ТКС металлов и металлических сплавов.

Конструкция и разновидности терморезисторов

Термисторы с аксиальными выводами

Резистивный элемент терморезистора изготавливают методом порошковой металлургии из оксидов, галогенидов, халькогенидов некоторых металлов, в различном конструктивном исполнении, например в виде стержней, трубок, дисков, шайб, бусинок, тонких пластинок, и размерами от 1—10 микрометров до нескольких сантиметров.

По типу зависимости сопротивления от температуры различают терморезисторы с отрицательным (NTC-термисторы, от слов «Negative Temperature Coefficient») и положительным (PTC-термисторы, от слов «Positive Temperature Coefficient» или позисторы) температурным коэффициентом сопротивления (или ТКС). Для позисторов — с ростом температуры растёт их сопротивление; для NTC-термисторов увеличение температуры приводит к падению их сопротивления.

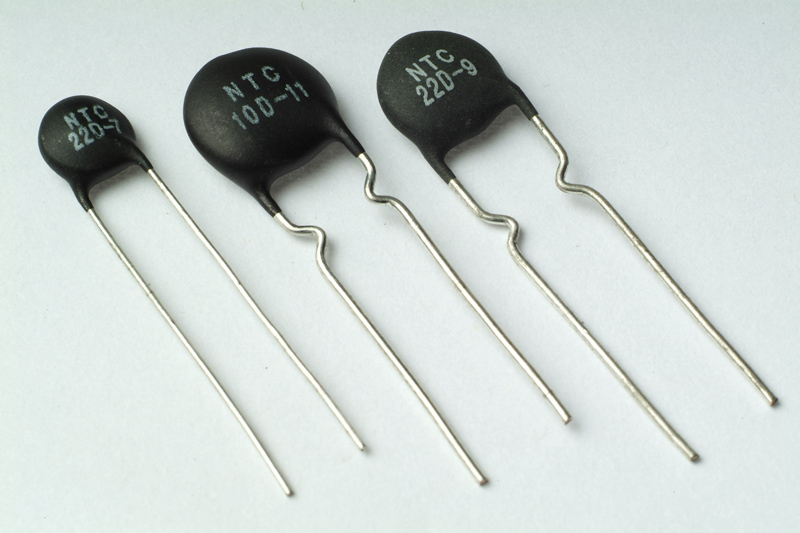

Терморезисторы с отрицательным ТКС (NTC-термисторы) изготовляют из смеси поликристаллических оксидов переходных металлов (например, MnO, СoOx, NiO и CuO), полупроводников типа AIII BV, стеклообразных, легированных полупроводников (Ge и Si), и других материалов. PTC-термисторы изготовляют из твёрдых растворов на основе BaTiO3, что даёт положительный ТКС.

Условно терморезисторы классифицируют как низкотемпературные (предназначенные для работы при температуpax ниже 170 К), среднетемпературные (от 170 до 510 К) и высокотемпературные (выше 570 К). Выпускаются терморезисторы, предназначенные для работы при температурах от 900 до 1300 К.

Терморезисторы способны работать в различных климатических условиях и при значительных механических нагрузках. Однако, с течением времени, при жёстких условиях его эксплуатации, например, термоциклировании, происходит изменение его исходных термоэлектрических характеристик, таких как:

  • номинального (при 25 °C) электрического сопротивления;
  • температурного коэффициента сопротивления.

Также существуют комбинированные приборы, такие как терморезисторы с косвенным нагревом. В этих приборах в одном корпусе совмещены терморезистор и гальванически развязанный от него нагревательный элемент, задающий температуру терморезистора, и, соответственно, его электросопротивление. Такие приборы могут использоваться в качестве переменного резистора, управляемого напряжением, приложенным к нагревательному элементу такого комбинированного прибора.

Температура рассчитывается по уравнению Стейнхарта — Харта:

1T=A+Bln⁡(R)+C[ln⁡(R)]3{\displaystyle {1 \over T}=A+B\ln(R)+C[\ln(R)]^{3}}

где T — температура, К;
R — сопротивление, Ом;
A,B,C — константы термистора, определённые при градуировке в трёх температурных точках, отстоящих друг от друга не менее, чем на 10 °С. {-7}}.

Режим работы терморезисторов и их применение

Зависимость сопротивления терморезистора от температуры: 1 — ТКС < 0; 2 — ТКС > 0

Режим работы терморезисторов зависит от выбранной рабочей точки на вольт-амперной характеристике (или ВАХ) такого прибора. В свою очередь ВАХ зависит от приложенной к прибору температуры и конструктивных особенностей терморезистора.

Терморезисторы с рабочей точкой, выставленной на линейном участке ВАХ, используются для контроля за изменением температуры и компенсации параметров (электрическое напряжение или электрический ток) электрических цепей, возникших вследствие изменения температуры. Терморезисторы с рабочей точкой выставленной на нисходящем участке ВАХ (с «отрицательным сопротивлением») применяются в качестве пусковых реле, реле времени, в системах измерения и контроля мощности электромагнитного излучения на сверхвысоких частотах (или СВЧ), системах теплового контроля и пожарной сигнализации, в установках регулирования расхода жидких и сыпучих сред.

Наиболее широко используются среднетемпературные терморезисторы (с температурным ТКС от −2,4 до −8,4 %/К), работающие в широком диапазоне сопротивлений (от 1 до 106Ом).

Также существуют терморезисторы с небольшим положительным температурным коэффициентом сопротивления (или ТКС) (от 0,5 до 0,7 %/К) выполненные на основе кремния, сопротивление которых изменяется по закону близкому к линейному. Такие терморезисторы находят применение в системах охлаждения и температурной стабилизации режимов работы транзисторов в различных радиоэлектронных системах.

Так же терморезисторы с положительным ТКС применяются в качестве саморегулирующихся нагревательных элементов, сопротивление которых растет по мере роста собственной температуры (PTC нагреватель). Такой нагревательный элемент никогда не перегреется и будет выдавать примерно одинаковую тепловую мощность в широком диапазоне напряжений.

См. также

Примечания

Литература

  • Шефтель И. Т. Терморезисторы.
  • Мэклин Э. Д. Терморезисторы.
  • Шашков А. Г. Терморезисторы и их применение.
  • Пасынков В. В., Чиркин Л. К. Полупроводниковые приборы: Учебник для вузов. — 4-е перераб. и доп. изд. — М.: Высшая школа, 1987. — С. 401—407. — 479 с. — 50 000 экз.

Mz73g 20rm за что отвечает в телевизоре

Содержание

  • 1 Определяем характеристики по маркировке
  • 2 Расшифровка основных характеристик
  • 3 Расшифровка спецификации конкретной модели
  • 4 Определение исправности по внешнему виду
  • 5 Пошаговая инструкция проверки позистора мультиметром
  • 6 Как проверить позистор в телевизоре
  • 7 С какими неисправностями провизора можно столкнуться
  • 8 Как самостоятельно починить
  • 9 Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками
        • 9.0.0.1 Пятна на экране
        • 9.0.0.2 Всем привет!
        • 9. 0.0.3 Довольно часто, в практике ремонта кинескопных телевизоров, встречается такая неисправность, как появление цветных пятен на экране или беспричинное, на первый взгляд, перегорание защитного предохранителя.
        • 9.0.0.4 Цветные пятна, в основном, образовываются по углам кинескопа и появляются не одномоментно, а в течении определённого времени. Может показаться, что проявление такой неисправности говорит нам о выходе из строя кинескопа, но, спешу вас успокоить, кинескоп здесь не виноват и является вполне работоспособным. Такое «пятнистое» изображение свидетельствует о размагничивании или намагничивании экрана нашего телевизора.
        • 9.0.0.5 Если телевизор долгое время не выключался из сети, а отключался с помощью пульта (находился в дежурном режиме), то может произойти намагничивание кинескопа. Дело в том, что в большинстве кинескопных телевизоров система размагничивания начинает работать при включении телевизора в сеть, а если аппарат постоянно находится включенным в сеть, то размагничивание при включении телевизора от пульта не происходит.
        • 9.0.0.6 Принцип системы размагничивания таков: когда вы включаете кнопку «сеть» на телевизоре, напряжение начинает поступать на позистор, который, в свою очередь, питает петлю размагничивания кинескопа, расположенную на его бандаже, т.е. на задней части экрана. Когда телевизор размагничивается, то позистор ограничивает подачу питания на петлю. И так при каждом включении телевизора в сеть. А если ваш аппарат постоянно находится в дежурном режиме, т.е. включается и выключается только от пульта, то питание на позистор и блок питания подаётся непрерывно (это можно наблюдать глядя на светодиод на панели телевизора) и система размагничивания постоянно отключена. Именно поэтому и рекомендуется хотя бы раз в неделю отключать телевизор от сети 220 В.
        • 9.0.0.7 «Позистор – это обыкновенный терморезистор, который в зависимости от температуры меняет сопротивление. В холодном состоянии сопротивление позистора очень мало (5 – 15 Ом), в нагретом более 10 кОм. Включается позистор непосредственно в цепь питания телевизора последовательно с петлёй размагничивания. При включении телевизора в сеть сопротивление позистора мало и через него протекает ток на петлю размагничивания. После нагрева, позистор даёт большее сопротивление, которое препятствует прохождению напряжения на петлю. По конструктивному исполнению позисторы могут отличаться, но все они взаимозаменяемы.»
        • 9.0.0.8 Также эта неисправность может появиться, если сам позистор выходит из строя. Если вы несколько раз выключили и включили ваш телевизор из сети, а пятна не пропадают, то это указывает на выход из строя позистора, который следует заменить.
        • 9.0.0.9 Ещё один вариант, при котором может быть виновен позистор, это когда сгорает сетевой предохранитель. При этом блок питания находится в исправном состоянии. В позисторе, в этом случае, при подаче на него напряжения происходит короткое замыкание и, соответственно, коротко замыкается вся подача напряжения на телевизор. В следствии этого и перегорает защитный предохранитель.
        • 9.0.0.10 Замена позистора
        • 9.0.0. 11 Заменить позистор особого труда не представляет, как и особых знаний.
        • 9.0.0.12 Нужно открутить заднюю крышку телевизора, выдвинуть плату, на которой расположены радиокомпоненты и найти вилку включения петли размагничивания. Как правило, непосредственно рядом с этой вилкой и расположен позистор. Вышедшую из строя деталь нужно выпаять и впаять на это место новую или заведомо исправную.
        • 9.0.0.13 Вот, собственно, и всё!
        • 9.0.0.14 Если возникли вопросы или есть какие-либо предложения и замечания, можете изложить их в комментариях.
        • 9.0.0.15 А если вы поделитесь этой статьёй в соц.сетях, то, возможно, человек, который искал данную информацию, благодаря вам прочтёт статью и починит свой телевизор. Здорово, не правда ли?
        • 9.0.0.16 Успехов вам!
    • 9.1 84 комментария
    • 9.2 Рекомендуем к прочтению

Неприхотливость и относительная физическая устойчивость позисторов позволяет их использовать в роли датчика для автостабилизирующихся систем, а также реализовать защиту от перегрузки. Принцип работы этих элементов заключается в том, что их сопротивление увеличивается при нагреве (в отличие от термисторов, где оно уменьшается). Соответственно, при проверке тестером или мультиметром позисторов на работоспособность, необходимо учитывать температурную корреляцию.

Определяем характеристики по маркировке

Широкая сфера применения РТС-термисторов подразумевает их обширный ассортимент, поскольку характеристики этих устройств должны соответствовать различным условиям эксплуатации. В связи с этим для тестирования очень важно определить серию элемента, в этом нам поможет маркировка.

Для примера возьмем радиокомпонент С831, его фотография показана ниже. Посмотрим, что можно определить по надписям на корпусе детали.

Позистор С831

Учитывая надпись «РТС», можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet»), находим спецификацию (даташит). Из нее мы узнаем наименование (B59831-C135-A70) и серию (B598*1) детали, а также основные параметры (см. рис. 3) и назначение. Последнее указывает, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего схему от КЗ (short-circuit protection) и перегрузки (overcurrent).

Расшифровка основных характеристик

Кратко рассмотрим, данные приведенные в таблице на рисунке 3 (для удобства строки пронумерованы).

Рисунок 3. Таблица с основными характеристиками серии B598*1

Краткое описание:

  1. значение, характеризующее максимальный уровень рабочего напряжения при нагреве устройства до 60°С, в данном случае он соответствует 265 В. Учитывая, что нет определения DC/AC, можно констатировать, что элемент работает как с переменным, так и постоянным напряжением.
  2. Номинальный уровень, то есть напряжение в штатном режиме работы – 230 вольт.
  3. Расчетное число гарантированных производителем циклов срабатывания элемента, в нашем случае их 100.
  4. Значение, описывающее величину опорной температуры, после достижения которой происходит существенное увеличение уровня сопротивления. Для наглядности приведем график (см. рис. 4) температурной корреляции.

Рис. 4. Зависимость сопротивления от температуры, красным выделена точка температурного перехода (опорная температура) для С831

Как видно на графике, R резко возрастает в диапазоне от 130°С до 170°С, соответственно, опорной температурой будет 130°C.

  1. Соответствие номинальному значению R (то есть допуск), указывается в процентном соотношении, а именно 25%.
  2. Диапазон рабочей температуры для минимального (от -40°С до 125°С) и максимального (0-60°С) напряжения.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

  1. Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
  2. Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
  3. Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А. Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
  4. Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
  5. Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax).
  6. Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели). Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
  7. Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов.

  1. Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

Определение исправности по внешнему виду

В отличие от других радиодеталей (например, таких как транзистор или диод), вышедший из строя РТС-резистор часто можно определить по внешнему виду. Это связано с тем, что вследствие превышения допустимой мощности рассеивания нарушается целостность корпуса. Обнаружив на плате позистор с таким отклонением от нормы, можно смело выпаивать его и начинать поиск замены, не утруждая себя процедурой проверки мультиметром.

Если внешний осмотр не дал результата, приступаем к тестированию.

Пошаговая инструкция проверки позистора мультиметром

Для процесса тестирования, помимо измерительного прибора, потребуется паяльник. Подготовив все необходимое, начинаем действовать в следующем порядке:

  1. Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был оснащен «крокодилами», в противном случае припаиваем к выводам элемента проволоку и накручиваем ее на разные иглы щупов.
  2. Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор покажет номинальную величину R, характерную для тестируемой модели (как правило, менее одного-двух десятков Ом). Если показание отличается от спецификации (с учетом погрешности), можно констатировать неисправность радиокомпонента.
  3. Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться. Если она осталась неизменной, элемент необходимо менять.
  4. Отключаем мультиметр от тестируемой детали, даем ей остыть, после чего повторяем действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности можно признать исправным.

Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Как проверить позистор в телевизоре

Позистор и резистор – элементы, которые способны менять свое сопротивление при нагревании. У резисторов наблюдаются незначительные повышения температуры. Позистор же блокирует поступающее к нему электрическое напряжение, поэтому его температура может сильно повышаться.

Чтобы проверить позистор на работоспособность, необходимо определить характеристики, которые считаются стандартными при работе. Если в них замечены отклонения, значит, произошла поломка. Характеристики следующие:

  1. Сопротивление номинальное. Это условие работает только при нормальной температуре помещения (не ниже 18 и не выше 27 градусов).
  2. Сопротивление определяют по точке, которая характеризует зависимость сопротивления от перепадов температуры в помещении. Этот параметр работает при повышении сопротивления в два раза относительно стандартного значения.
  3. Существует определенное максимальное напряжение. Если его превысить, есть риск, что оборудование сломается.
  4. Параметры токовой нагрузки делятся на несколько видов. Среди них: номинальное, переключение, максимум и опрокидывание. Они важны, если позистор будет использован в схеме высокой точности.

Внимание! Перед проверкой элемента, необходимо подождать, пока он остынет до до комнатной температуры.

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Внимание! Возможно, поврежден не сам позистор, а элемент, отвечающий за его охлаждение. Осуществляем проверку.

Как самостоятельно починить

Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю размагничивания.

Если причина – намагничивание устройства, его необходимо размагнитить. Для этого устройство отпаивают от телевизора и подключают к системе размагничивания.

Но в большинстве случаев, повреждения устройства требуют его замены. Нужно выпаять старое, и впаять новое, подобное по характеристикам. Если мы выберем неправильное устройство, оно не заработает.

Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками

Пятна на экране
Всем привет!
Довольно часто, в практике ремонта кинескопных телевизоров, встречается такая неисправность, как появление цветных пятен на экране или беспричинное, на первый взгляд, перегорание защитного предохранителя.
Цветные пятна, в основном, образовываются по углам кинескопа и появляются не одномоментно, а в течении определённого времени. Может показаться, что проявление такой неисправности говорит нам о выходе из строя кинескопа, но, спешу вас успокоить, кинескоп здесь не виноват и является вполне работоспособным. Такое «пятнистое» изображение свидетельствует о размагничивании или намагничивании экрана нашего телевизора.
Если телевизор долгое время не выключался из сети, а отключался с помощью пульта (находился в дежурном режиме), то может произойти намагничивание кинескопа. Дело в том, что в большинстве кинескопных телевизоров система размагничивания начинает работать при включении телевизора в сеть, а если аппарат постоянно находится включенным в сеть, то размагничивание при включении телевизора от пульта не происходит.
Принцип системы размагничивания таков: когда вы включаете кнопку «сеть» на телевизоре, напряжение начинает поступать на позистор, который, в свою очередь, питает петлю размагничивания кинескопа, расположенную на его бандаже, т.е. на задней части экрана. Когда телевизор размагничивается, то позистор ограничивает подачу питания на петлю. И так при каждом включении телевизора в сеть. А если ваш аппарат постоянно находится в дежурном режиме, т.е. включается и выключается только от пульта, то питание на позистор и блок питания подаётся непрерывно (это можно наблюдать глядя на светодиод на панели телевизора) и система размагничивания постоянно отключена. Именно поэтому и рекомендуется хотя бы раз в неделю отключать телевизор от сети 220 В.
«Позистор – это обыкновенный терморезистор, который в зависимости от температуры меняет сопротивление. В холодном состоянии сопротивление позистора очень мало (5 – 15 Ом), в нагретом более 10 кОм. Включается позистор непосредственно в цепь питания телевизора последовательно с петлёй размагничивания. При включении телевизора в сеть сопротивление позистора мало и через него протекает ток на петлю размагничивания. После нагрева, позистор даёт большее сопротивление, которое препятствует прохождению напряжения на петлю. По конструктивному исполнению позисторы могут отличаться, но все они взаимозаменяемы.»
Также эта неисправность может появиться, если сам позистор выходит из строя. Если вы несколько раз выключили и включили ваш телевизор из сети, а пятна не пропадают, то это указывает на выход из строя позистора, который следует заменить.
Ещё один вариант, при котором может быть виновен позистор, это когда сгорает сетевой предохранитель. При этом блок питания находится в исправном состоянии. В позисторе, в этом случае, при подаче на него напряжения происходит короткое замыкание и, соответственно, коротко замыкается вся подача напряжения на телевизор. В следствии этого и перегорает защитный предохранитель.
Замена позистора
Заменить позистор особого труда не представляет, как и особых знаний.
Нужно открутить заднюю крышку телевизора, выдвинуть плату, на которой расположены радиокомпоненты и найти вилку включения петли размагничивания. Как правило, непосредственно рядом с этой вилкой и расположен позистор. Вышедшую из строя деталь нужно выпаять и впаять на это место новую или заведомо исправную.
Вот, собственно, и всё!
Если возникли вопросы или есть какие-либо предложения и замечания, можете изложить их в комментариях.
А если вы поделитесь этой статьёй в соц.сетях, то, возможно, человек, который искал данную информацию, благодаря вам прочтёт статью и починит свой телевизор. Здорово, не правда ли?
Успехов вам!

84 комментария

Такой вопрос, згорел предохронитель, блок питания проверил всё в норме, позистор тоже в норме, сопротивление 9 Ом на второй таблетке 980. Когда отсоеденил петлю телевизор заработал, петля прозванивается, в чём причина?

Замените позистор. Не редко бывает, что прозванивается позистор как нужно, но при нагрузке происходит замыкание. Если и после замены будет гореть предохранитель, посмотрите кнопку включения питания (частенько в них кратковременно случаются короткие замыкания) и петлю, в которой сопротивление должно быть не менее 6 Ом.

Я снял видео и выложил на ютуб посмотрите пожалуйста скажите чём причине

Привет! Скорее всего неисправности в строчной развертке. Отключи строчную развертку и пробуй включить, если лампа вспыхнет и погаснет, то бп исправен. Проверяй вторичные цепи и строчную развертку.

Здравствуйте Виктор. Такой вопрос: Можно ли временно заменить позистор в телевизоре (daewoo cm907s) на позистор от старого монитора, или искать такой как нужно. И можно ли некоторое время смотреть телевизор без позистора? (позистор в телевизоре DPC7ROM290)

Здравствуйте dvoni! Думаю, можно, если правильно поставить. Позисторы, в основном, все взаимозаменяемы. Различаются они контактностью (у некоторых два вывода, у некоторых три, ещё бывает четыре), но и в этом случае, при правильной установке, их можно взаимозаменять. По сопротивлению они различаются незначительно. Можно, также, некоторое время смотреть телевизор и без позистора, но… Если кинескоп размагничен, то на экране будут цветные пятна (если они вам не мешают, можно смотреть и с пятнами), а если кинескоп не успел размагнититься, то показывать будет нормально. Только поблизости не ставьте объёмные железные предметы и любые магниты.

Спасибо Виктор. Все понял.

Всегда рад помочь! Успехов вам!

Здравствуйте Виктор. Телевизор филипс кинескоп, иногда пропадает изображение экран ярко-салатовый с горизонтальными зелёными полосами тресется несколько секунд и при переключении с канала на канал эти же полосы раньше вроде был чёрный может что посоветуете?

Возможно происходит кратковременное замыкания катода зеленого с модулятором в кинескопе. На этом сайте есть статья «Восстановление кинескопов», там описан процесс восстановления.

Доброго времени суток! Проблема такова: Смотрели вечером телевизор и вдруг слегка исказилось изображение и цвета, потом картинка стала нормальной, а цветные «отливы» по обе стороны остались. Почитал вашу стать склонился к тому что это позистор. Купил,перепаял, но ничего не изменилось. Пробовал вкл/выкл с интервалом в несколько минут,но результата не дало. На темной картинке пятна практически не видны, а на светлых тонах и ярких цветах, справа фиолетово-красно-сиреневые цвета, слева желто-зелено-красно-сереневый. Подскажите, пожалуйста, что может быть?

Привет Никита! Да, на позистор не похоже, хотя проверь, все же, идет ли питание на петлю через него, поскольку очень много брака среди позисторов. Дальше попробуй во время показа тв покрутить нижний регулятор screen на ТДКС и наблюдай как меняется изображение, может нормализуется все. Просто эти регуляторы ускоряющего напряжения (screen) засоряются частенько. Также проверь питание ВУ (видеоусилителей) +180В — идет от ТДКС на плату кина. Еще это похоже на износ кинескопа. В общем попробуй вышеизложенное.

Попробуйте такой «волшебный ритуал» с внешней петлёй размагничивания. Всегда помогает, особенно на старых кинескопах. И , хотелось спросить — дети не играли с магнитами около телека? Вполне возможно, что петля работает нормально, но не в силах размагнитить маску по краям. 😉 🙂

Спасибо большое! Приеду с работы, покручу еще.

Здраствуйте. ситуация такова. Сгорел пазистор. купил, перепаял. телевизор не запускаеться. Предохранитель проверил. Питание на пазисторе есть. в чем может быть проблема?

Привет! Ну дальше проверяй питание на силовом конденсаторе. Там постоянка должна быть примерно 280…340В. Если нет, то смотри цепь питания от сети до этого конденсатора. Там сопротивление стоит мощное керамическое, его проверь.

Здравствуйте! Перестал включаться телевизор, он если постоит суток двое, то включается и работает, и если его не выключать из сети проблем не возникает. Но если отключить, то при включение срабатывает размагничивание, мигнет светодиод и погаснет, внутри начинает что-то щелкать и на этом всё, так и стоит. Пробовал отключить петлю размагничивания, так и не включается, реле срабатывает. Но раньше когда работал, при включении, изображение на кинескопе было стяну к центру с краев, после минут 2 работы постепенно растягивалось… Кроме отвертки и паяльника нет ничего. Может была такая проблема? Приходил мастер, забирал плату, принес. Телек поработал неделю и опять та же картина. За свою работу он взял 2000р.

Привет Анатолий! Сразу скажу, что виновник конденсатор, но какой именно не знаю. В общем, если нет никаких приборов, то рекомендую просто заменить электролитические конденсаторы в блоке питания и строчной развертки, я уверен, что какой-то из них неисправен. Если вдруг визуально видно «вздутие» на каком-либо конденсаторе, то смело меняй. При замене конденсаторов не перепутай плюс с минусом.

Привет Виктор . Проблем с намагничености у телевизор Хюндай. Замена позистора и кинескопа не дала результат

Привет! Может проблема с питанием позистора или петли? А может вблизи телевизора стоят железные предметы. Также может быть неисправна сама петля.

Приветствую Виктор. Кинескопный телевизор д 72 см, работает нормально, но при показе стоп кадра то есть любое фото и тд,в течении 3-5 минут. Остаются пятна,где был светлый тон, но когда картинку убираешь переключаешь на синий фон и видно постепенно приходить всё в норму. Позистор работает, что это может быть?с Уважением!

Не знаю… если это не сильно тревожит, то страшного в этом нет.

привет Виктор. при замене позистора тел. какоето время работает нормально затем сильно нагревается и снова выходит из строя поломка в виде преоблодание красного

Выходит из строя позистор? Не то сопротивление у позистора или большое напряжение сети.

Приветствую. Имею стааарый телевизор панасоник. В общем у меня телевизор начал показывать как бы синевой и чуть тускловато. Разобрал, увидел сгоревший позистор и варистор рядом. Заменил их. Включаю? а цвета вроде бы как нормализовались, но изображение теееемное такое. может ли быть, что я не правильно подобрал позистор? По схеме было написано Trpw-580n120d не нашел на нее никакой инфы. Сам позистор фирмы ТДК( так на нем написано). КУпил 18ом на 270v. Что подскажут знатоки

Привет! Да нет, позистор на яркость не влияет. Позистор предназначен для подачи питания на петлю размагничивания кинескопа. Если позистор не работает, то изображение будет цветными пятнами. Посмотрите цепь накала кинескопа, может где непропай. Также возможно подсел кинескоп. попробуйте прибавить ускоряющее напряжение — нижний регулятор screen на ТДКС.

Какая приблизительно рабочая температура позистора? При включенном телевизоре, он холодный, теплый или горячий?
После получаса работы телевизор отображает синие полосы исчезает звук, и позже выключается, предохранитель не горит, после небольшего простоя можно включить на 20минут, после чего обратно синие полосы и выключение что может быть? Телевизор ЭЛТ филипс.

Привет! Позистор, скорее всего, не виновен. Вообще, позистор должен греться при работе, конкретную температуру сказать не могу. Если полосы вертикальные, то смотри строчную развертку, если горизонтальные, то кадровую. Возможно также неисправности в обвязке процессора.

Приветствую Виктор! Принесли мне телевизор на запчасти, хочу его отремонтировать себе, в нём нет петли размагничивания, можно ли включать и смотреть без неё? просто без неё никогда не пользовался, подскажите? заранее благодарен.

Привет! Можно, только если кинескоп замагничен, будут пятна.

Приветствую Виктор. Я выше уже писал про это телевизор д 72 см, нео слим работает нормально, но при показе стоп кадра то есть любое фото и тд,в течении небольшого времени Остаются пятна,где был белый цвет, но когда картинку убираешь переключаешь на синий фон и видно постепенно приходить всё в норму. Отключаю петлю, эти пятна не проявляются , на синем фоне всё чисто, может поставить сопративление на петлю? не сгорит ли? почему так случается!

Привет! Сопротивление на петлю не ставится, можно попробовать поменять позистор с большим сопротивлением. Такое происходит на многих тв, когда на статичной картинке тв ведет себя так, как вы описали. Это же не критично, пусть работает.

приветствую, кинескопный филипс стал искажать цвета после характерного треска внутри (малая дочь неоднократно выключала его не через пульт, а кнопкой напрямую), выпаял позистор, большая таблетка треснутая и без него картинка остаётся точно такой же)
модель позистора PDC 9ROM TKS
теперь вопрос, чем его можно заменить? т.к. не у нас в городе, не в инет-магазинах нету таких либо хотя бы аналогичных на 3 ноги и на 9 ом
есть MZ73-18RM AC270V, подойдёт?

Пойдет любой трёхногий.

спасибо, поставил, всё работает!

Уважаемый Виктор подскажите пожалуйста стаким еще не встречался после замены кинескопа кинескоп нерозмагничивается менял позистор и петлю много раз . Особенность при первом включении был екран типа 3на4 слева зеленая полоса ,а справа синяя.С современем кинескоп розмагничивал магнитом и осталось очень мало намагничености,и прикаждом в ключеннии телевизора должен брать магнит и розмагничивать по разу слева и справа меняя полярность. брал петлю отдельно перед кинескопом с заду кинескопа он еще больше намагничивается

поставьте всё, как положено и со временем должен размагнититься.

Виктор здравствуйте! Моя проблема в следующем, телевизор не включал в сеть более года, после включения обнаружил, что картинка поменяла все цвета (не пятнами). Подскажите в чем проблема. Спасибо!

Привет! Хм… если кинескопный тв, то, возможно, замагнитился и, со временем, всё нормализуется.

Будем надеяться. Спасибо!

Здравствуйте Виктор! Подскажите пожалуйста, у меня телезивор ERC 34TP75
2002 года. Замагничен кинескоп.Нашел на плате позистор, он сгорел. Стоял MZ72A 9rom R3. Только дело то в том что выход на плате под позирстор 3 конактный, а стоял почемуто двух контактный. ТЕперь не знаю какой позистор подобрать, подскажите плиз

Можно любой ставить.

Добрый день. Телевизор Samsung cs-29z58hyq- цветные разводы. Не работает петля размагничивания. Замерил сопротивление петли- 22 ом. Поменял позистор — такой же по характеристикам ( 3 ножки, но 2 ножки запаралелены на плате дорожкой, 20 Ом сопротивление).
Через позистор напряжения поступает на один провод петли (например L), на второй провод петли должно приходить (N) через контакт реле. Но реле не срабатывает. И почему то стоит реле на 12 VDC а цепь управления реле (катушка) 5 VDC. Катушка реле должна запускаться от сигнала D_COIL с платы управления (через транзистор). Замерял мультиком этот сигнал на плате (0.82 VDC, а должен 5 VDC) и не меняется при включении выключении ТВ. Когда должен подаваться этот сигнал. Где искать дальше посоветуйте.
PS Немного обманул ТВ- снял петлю с телевизора, подал на неё 220 и вручную размагнитил кинескоп (поводил кругами перед экраном). Но хочется чтобы всё работало само и правильно.

Ставьте другой позистор, такой же, какой стоял.

Здравствуйте Виктор! У меня такой вопрос? Что будет, если я поставлю в телевизор позистор немного большем сопротивлением. Не 12RM а допустим 18RM?

«>

Рекомендуем к прочтению

Элементная база блоков питания | Ремонт торговой электронной техники

В блоках питания помимо использования обыкновенных резисторов используются два типа специализированных резисторов — Варистор и Термистор.
Также, кроме обыкновенных конденсаторов используются специализированные помехоподавляющие конденсаторы: конденсаторы типа Y и конденсаторы типа X (их еще называют конденсаторы класса защиты X/Y)

В качестве примера приведем кусок реальной схемы до выпрямительного мостика, хочется повторится – схема реальная, хотя впечатление такое, что этот шедевр — сборище пассивных элементов защиты от ВЧ помех со страниц какого то учебника по борьбе с помехами.

Рис. Пример реального участка схемы блока питания — фильтра от ВЧ помех.



Варистор

Варистор – полупроводниковый резистор, сопротивление которого изменяется при изменении приложенного напряжения. Основная задача варистора в блоках питания – защита цепей от перенапряжения.

Рис. Принцип работы варистора в блоках питания, увеличение скорости срабатывания предохранителя или защита от импульсных бросков напряжения.

Варистор включается параллельно входному напряжению 220В, и фактически постоянно находится под этим напряжением, однако ток в этом состоянии через варистор очень мал. В случае возникновения выброса по напряжению, сопротивление варистора резко падает и шунтирует защищаемые цепи, ток в этом состоянии может достигать нескольких тысяч ампер. Несмотря на свою эффективность варистор в блоках питания АТХ довольно редкий гость, чаще его можно увидеть в сетевых фильтрах или в некомпьютерных блоках питания.

Рис. Для увеличения скорости срабатывания защиты,  предохранитель и варистор объеденяют вместе.

Обозначение варистора на плате.

Обозначение варистора на схеме.

Рис. Условное обозначение варистора на схеме

Особенности применения варисторов.

  • Варисторы являются безинерционным элементом. Полностью восстанавливает свои свойства мгновенно, в результате чего чрезвычайно эффективен при борьбе с импульсными выбросами напряжения.
  • Количество импульсов прикладываемых к варистору ограничено, фактически это значит, что со временем варистор теряет свои свойства.



Терморезистор

Терморезистор – полупроводниковый резистор, сопротивление которого изменяется при изменении температуры.
Различают два вида терморезисторов
Термистор (NTC-термистор) — сопротивление терморезистора с повышением температуры уменьшается.
Позистор (PTC-позистор) — сопротивление терморезистора с повышением температуры увеличивается
Применение терморезисторов в блоках питания

Рис. Принцип работы NTC-термистора  в блоках питания, мягкий пуск.
Основная задача термистора в блоках питания — ограничение пускового тока. При включении блока питания термистор имеет температуру окружающей среды и сопротивление в несколько Ом. Конденсатор выпрямителя в момент включения представляет из себя короткозамкнутую нагрузку, в цепи происходит скачок тока, но термистор не даёт ему подняться выше предела, зависящего от сопротивления термистора. При прохождении тока через термистор, последний  разогревается и его сопротивление падает почти до десятых долей Ома, и  далее он не влияет на работу устройства. Происходит так называемый мягкий пуск.

Обозначение термистора на плате.

Обозначение термистора на схеме.

Рис. Условное обозначение терморезистора на схеме

На практике может встречаться комбинация состоящая, из двух или более приведенных обозначений.

Рис. Пример комбинации при обозначении терморезистора

Особенности применения термисторов.

  • Термисторы являются инерционным элементом. Полностью восстанавливает свои свойства только через 5-10 мин. Фактически при кратковременном отключении питания, при повторном пуске термистор не работает как элемент защиты.
  • Выводы термистора являются радиаторами, необходимо оставлять выводы как можно длиннее.
  • Температура термистора в состоянии сопротивления близкого к нулю может доходить до 250 градусов, нежелательно устанавливать корпус термистора в непосредственной близости от других элементов.



Помехоподавляющие конденсаторы

Помехоподавляющие конденсаторы делятся на два типа X и Y, для подавления синфазной и противофазной составляющей помехи. Каждый тип для своего типа помехи.

Как практик, могу сказать, название помехи не играет большой роли на принцип борьбы с помехой. Как теоретик, лично я, всегда путаю термины синфазной и противофазной помехи между собой, поэтому дальше обе помехи мы будем разделять по принципу возникновения.

Конденсатор X типа

Конденсатор X типа – конденсатор для подавления помехи возникающей между фазой и нулем (не путать с заземлением). Задача Х конденсатора не пропускать помеху из внешней сети в блок питания, а так же не выпускать помеху созданную блоком питания во внешнюю сеть.

Рис. Принцип работы Х конденсатора.

Обозначение X конденсатора на плате.


Cx С



Обозначение X конденсатора на схеме.

Обосначается как обычный конденсатор, с суффиксом x, например Cx

Рис. Обозначение Х конденсатора на схеме .

Особенности применения Х конденсаторов.

  • Конденсатор невозгораемый при любых условиях
  • Неисправность конденсатора не приведет к поражению электрическим током.
  • Емкость Х конденсатора, чем больше — тем лучше.
  • X2 конденсатор с рабочим напряжением 250В, выдерживают импульс до 2.5кВ.
  • Какая бы не была емкость Х конденсатора, полностью помеху убрать невозможно, можно только ее уменьшить.

Конденсатор Y типа

Конденсатор Y типа – конденсатор для подавления помехи возникающей между

  • фазой и землей (не путать с нулем)
  • нулем и землей.

Рис. Принцип работы Y конденсатора.

Обозначение Y конденсатора на плате.

Нет изображения Нет изображения
CY С



Обозначение Y конденсатора на схеме.

Обозначается как обычный конденсатор, с суффиксом Y, например Cy рядом с номиналом может стоять напряжение.

Рис. Обозначение Y конденсатора на схеме .

Особенности применения Y конденсаторов.

  • Конденсатор в случае пробоя уходит в обрыв
  • Неисправность конденсатора может привести к поражению электрическим током.
  • Емкость Y конденсатора, чем меньше — тем лучше.
  • Y2 конденсатор с рабочим напряжением 250В, выдерживают импульс до 5кВ.
  • Y конденсатор можно применять вместо X конденсатора, наоборот нет.
  • Какая бы не была емкость Y конденсатора, полностью помеху убрать невозможно, можно только ее уменьшить.

Быстродействующие диоды.

В блоках питания используются два типа выпрямительных диодов – общего назначения и импульсные.  Импульсные диоды можно отнести к быстродействующим.

Iпр.макс., А Наименование Корпус Uобр., В Uпад., В tвосст., нс
1 1N4933…1N4937 DO-41 50 — 600 1,2 200
1 FR101. ..FR107 DO-41 50 — 1000 1,2 150-500

Например FR107 1000в, 1А 0,500мкс

Термисторы PTC (ПОЗИСТОР) | Термисторы с положительным температурным коэффициентом (POSISTOR)

Термистор с положительным температурным коэффициентом —

Термисторы с положительным температурным коэффициентом — это электронный компонент, сопротивление которого остается практически постоянным при температуре окружающей среды. Однако, когда температура превышает постоянную температуру, сопротивление внезапно увеличивается. «ПОСИСТОР» является зарегистрированным товарным знаком компании Murata Manufacturing Co., Ltd.

Feauture


Отличительные характеристики «ПОЗИСТОРА» можно получить, добавив небольшое количество редкоземельных элементов в титанат бария (BaTiO3).
Электроды изготавливаются из керамики, в которой титанат бария используется в качестве основного ингредиента для создания ПОЗИСТОРА, а также широко используются типы свинца и типы чипов.
Три характеристики POSISTOR можно проиллюстрировать следующим образом.

Сопротивление — температурная характеристика

Сопротивление практически остается постоянным между комнатной температурой (25 ° C) и точкой Кюри.
Когда температура превышает точку Кюри, сопротивление внезапно увеличивается. Используя эту характеристику, обнаруживаются ненормальные условия, когда контур перегревается сверх заданной температуры, и контур может быть отключен.
Что можно сделать, используя эту характеристику?
Когда температура становится больше, чем температура обнаружения, ПОЗИСТОР может уменьшить ток!

Пример, светодиодные лампы; Светодиодные элементы
, составляющие основу светодиодных ламп, представляют собой электронные компоненты, которые очень слабо нагреваются.
Когда через светодиодный элемент протекает большой ток, когда на светодиодный элемент подается тепло, светодиодный элемент будет поврежден.

ПОЗИСТОР пригодится в таких условиях! !

ПОЗИСТОР определяет температуру вокруг светодиодного элемента, и когда температура достигает заданной температуры (температуры обнаружения), сопротивление ПОЗИСТОРА внезапно увеличивается, чтобы уменьшить ток. Соответственно, ПОЗИСТОР предотвращает повреждение светодиодных элементов нагреванием.

Поскольку сопротивление ПОЗИСТОРА внезапно увеличивается, цифровое преобразование информации о температуре не требуется.

Температуру можно определить с помощью простой схемы!

Murata предлагает различные ПОЗИСТОРЫ, от низкой точки Кюри 40 ° C до 130 ° C.


Статическая характеристика (вольт-амперная характеристика)


Соотношение между током и напряжением, когда напряжение подается на ПОЗИСТОР, показано на следующем рисунке.


На рисунке сплошной линией показаны характеристики ПОЗИСТОРА, а пунктирной линией показаны характеристики фиксированного сопротивления.

Во-первых, давайте посмотрим на относительные значения сопротивления и температуры.


Фиксированное сопротивление показывает почти постоянное сопротивление даже при повышении температуры. (Точка B)
С другой стороны, сопротивление ПОЗИСТОРА внезапно увеличивается с до точки C (точка Кюри) (точка B)

Теперь давайте посмотрим на взаимосвязь между током и напряжением.

Согласно закону Ома, ток фиксированного сопротивления увеличивается вместе с приложением напряжения.

С другой стороны, ток в ПОЗИСТоре остается таким же, как фиксированное сопротивление до точки C, согласно закону Ома.
Однако, когда ток превышает точку C из-за самонагрева, и сопротивление самого ПОЗИСТОРА увеличивается, ток ПОЗИСТОРА уменьшается вместе с увеличением напряжения.
Таким образом, ПОЗИСТОР имеет свойство поддерживать постоянную электрическую мощность.

Что можно сделать, используя эту характеристику?
  • Нагреватель
    ПОЗИСТОР используется в нагревательных элементах с постоянной температурой, нагревателях и т.д., используя эти характеристики. ПОЗИСТОР отличается от нихромового нагревателя и т. Д. И поддерживает постоянную температуру без включения / выключения управления.
  • Защита от перегрузки по току
    Когда в электронной цепи возникает аномалия, протекает большой ток (перегрузка по току).Используя эту характеристику, ПОЗИСТОР ограничивает ток в цепи, так что перегрузка по току не протекает в другие электронные компоненты, когда эта перегрузка по току протекает. ПОЗИСТОР ограничивает ток в цепи для защиты от сверхтоков.

Динамическая характеристика (ток-временная характеристика)

На следующем рисунке показана зависимость между током и временем, когда на ПОЗИСТОР подается напряжение.Красная линия показывает характеристику ПОЗИСТОРА, а синяя линия показывает характеристику фиксированного сопротивления.

Как показано на рисунке, при фиксированном сопротивлении течет постоянный ток, независимо от прошедшего времени.

С другой стороны, когда на ПОЗИСТОР подается напряжение, отображается характеристика, показанная на рисунке. Протекает большой ток, потому что в момент подачи напряжения сопротивление низкое, сопротивление увеличивается из-за самонагрева ПОЗИСТОРА вместе с истекшим временем, а ток, протекающий в ПОЗИСТОР, уменьшается.

Многое можно реализовать с помощью ПОЗИСТОРА! !
ПОЗИСТОР допускает начальный приток большого тока, который впоследствии может быть уменьшен за счет самонагрева.
Например, компрессор, используемый в холодильниках.
Компрессор оснащен двигателем, и для запуска двигателя требуется большой ток. ПОЗИСТОР используется, потому что требуются компоненты, которые допускают начальный приток большого тока и уменьшают ток по прошествии определенного времени!

↑ ТОП


Что означает IT?

Информационные технологии

Вычислительная техника »Сети — и многое другое…

Тестирование на совместимость

Государственное »Военное дело

it:
90 144

IT

Италия

Регионы »Страны

 Оцените это:
IT

Я думаю

Интернет» Чат

Оценить:
IT

Итальянский

Региональные »Коды языков (2 буквы)

 Оценить:
4 Оцените:
IT

Есть ….

Интернет »Чат

 Оценить:
IT

Чай со льдом

Разное »Продукты питания и питание

 Оценить:
IT

ITT или ITT Поставщики

Kellogg Правительство

 Оцените:
IT

Международный терроризм

Правительство »Правительство США

 Оцените: IT

Индивидуальная терапия

Медицина »Физиология

 Оцените это:
IT

Интенсивная терапия

Медицина »Физиология

 IT
Оцените его:
IT

Ингаляционная терапия

Медицинский» Физиология

IT

Italyanca

Международный »Турецкий

 Оцените его:
IT

Информационный транспорт45

 Оцените:
IT

Gartner Group, Inc.

Бизнес »Символы NYSE

 Оцените:
IT

Вводный курс

Государственный» Военный
IT

Imagination Technology

Бизнес »Компании и фирмы

 Оцените:
IT

Программное обеспечение для отступов

 Оцените:
IT

Индивидуальный транспорт

Государственный »Транспорт

 Оцените IT:
Оцените:
IT

Информационный обман

Вычислительная техника» Cyber ​​& Security
IT

Файл настроек InTalk

Вычисления »Расширения файлов

 Оценить:
IT

005

Impulse Tracker Музыкальный файл

Расширения файлов

 Оцените:
IT

Время Ирана [UTC + 0300]

Региональные »Часовые пояса

 9014 Скорость это:
IT

Есть Обычно

Разное »Без категории

 Оцените:
