Обозначение постоянного и переменного тока: значок напряжения

Когда произносят слово «электричество», один человек представит себе обычную бытовую розетку из дома, а другой – высоковольтную линию электропередач. Более продвинутые вспомнят молнию, батарейки и даже сварочный аппарат. Все эти явления и приборы так или иначе связаны с электричеством, основными характеристиками которого, в соответствии с законом Ома, являются сила тока, напряжение и сопротивление. Ток, в свою очередь, бывает постоянным и переменным. В обозначении двух этих видов на схемах возникает еще больше путаницы, чем при поиске ассоциаций со словом «электричество». В этой статье будет рассказано о том, как обозначается постоянный ток, маркируется переменное напряжения и силы постоянного характера, используемые для обозначения на схемах и чертежах.

Что такое электричество

Появление электричества – это определенная совокупность явлений, которые обусловлены существованием электрических зарядов со знаком «+» и «-», их взаимодействием между собой и возможностью движения.

За счет того, что совокупность зарядов может перемещаться по проводнику, обладать притягивающими и отталкивающими свойствами, было открыто явление магнетизма и электричества. Одним из первых это описал Фалес, а позже в 1600 году английский физик Уильям Гилберт. С течением времени знания об этом явлении только увеличивались и прогрессировали.

Виды тока и их графики относительно времени

С точки зрения физики, электричество – это упорядоченное движение положительно и отрицательно заряженных частиц по материалу проводникового типа под действием электрического поля. В качестве частиц выступают ионы, протоны, нейтроны и электроны.

Направленное движение частиц

Какое отличие между переменным и постоянным током

Ток – это движение заряженных электронов в определенном направлении. Это перемещение необходимо для того, чтобы бытовые и профессиональные электроприборы могли работать с установленной номинальной мощностью. В домашней розетке ток появляется из электростанции, где кинетическая энергия электронов преобразуется в электрическую.

Электроток постоянного характера – электричество, получаемое из аккумулятора телефона или батарейки. Он называется так, потому что направление движения электронов в нем не меняется. На таком принципе основана работа зарядных устройств: они конвертируют переменное электричество сети в постоянное и в таком виде оно накапливается в аккумуляторных батареях.

Переменный ток – электричество в любой домашней электросети. Он называется так из-за того, что направление движения электронов постоянно меняется. Количество изменений направления задается частотой, которая для домашних сетей в СНГ равно 50 Гц. Это значит, что за одну секунду электроток меняет направление движения целых 50 раз. Напряжение же в сети – это максимальный «напор», который заставляет двигаться электроны.

Обозначение постоянного и переменного тока

Как обозначается постоянное и переменное напряжение

Постоянное напряжение или ток обозначаются аббревиатурой DC, что означает Direct current. На схемах и электроприборах принято также указывать постоянное напряжение простой ровной линией (—).

Значок переменного напряжения записывается в виде несколько иной аббревиатуры ( – AC. Если расшифровать, то получится «Alternating current». На клеммах электроприборов и распределительных щитков, а также на схемах она может изображаться как волнистая линия (~).

Важно! Если в сеть рассчитана для пропуска и того, и другого видов электроэнергии, она маркируется как «AC/DC» и обозначается на схеме двойной линией (верхняя линия прямая и сплошная, а нижняя прямая и пунктирная).

Альтернативное обозначение видов тока и напряжения на схемах

Какой значок напряжения

Напряжение означает поток электрических заряженных частиц по проводнику определенного сечения и  обычно обозначается как «U». Если напряжение в сети постоянное, то около латинской буквы ставится символ прямой линии или двух линий (верхняя сплошная прямая, а нижняя пунктирная). Для мультиметров и прочих приборов, связанных с измерением напряжения, используют латинскую букву «V», которая обозначает единицу измерения напряжения – Вольт (Volt).

Значение линий при этом сохраняется.

Важно! Многие обыватели полагают, что напряжение обозначается как «E», но это не так. «Е» — это электродинамическая сила (ЭДС) источника питания проводника.

Обозначение вида тока на мультиметре

Таким образом, маркировка проводов, клемм электроприборов и схем имеет совершенно четкий и понятный характер. Она указывает на силу тока и напряжение, с которыми работает та или иная сеть или прибор. Каждый взрослый человек может научиться читать электротехнические схемы буквально за несколько дней, так как для этого достаточно лишь изучить основные маркировки, а также обозначения постоянного и переменного напряжения.

Обозначение постоянного и переменного тока на схемах

Каждый домашний мастер и начинающий электрик при выполнении электромонтажных работ пользуется специальными схемами. Для того чтобы правильно прочитать любую из них, необходимо знать все значки и символы, в том числе обозначение постоянного и переменного тока. Эта символика присутствует на корпусах большинства современных измерительных аппаратов, позволяющих определять значение всех основных электрических параметров.

Как обозначаются различные токи

По своим специфическим качествам электрический ток разделяется на два основных типа:

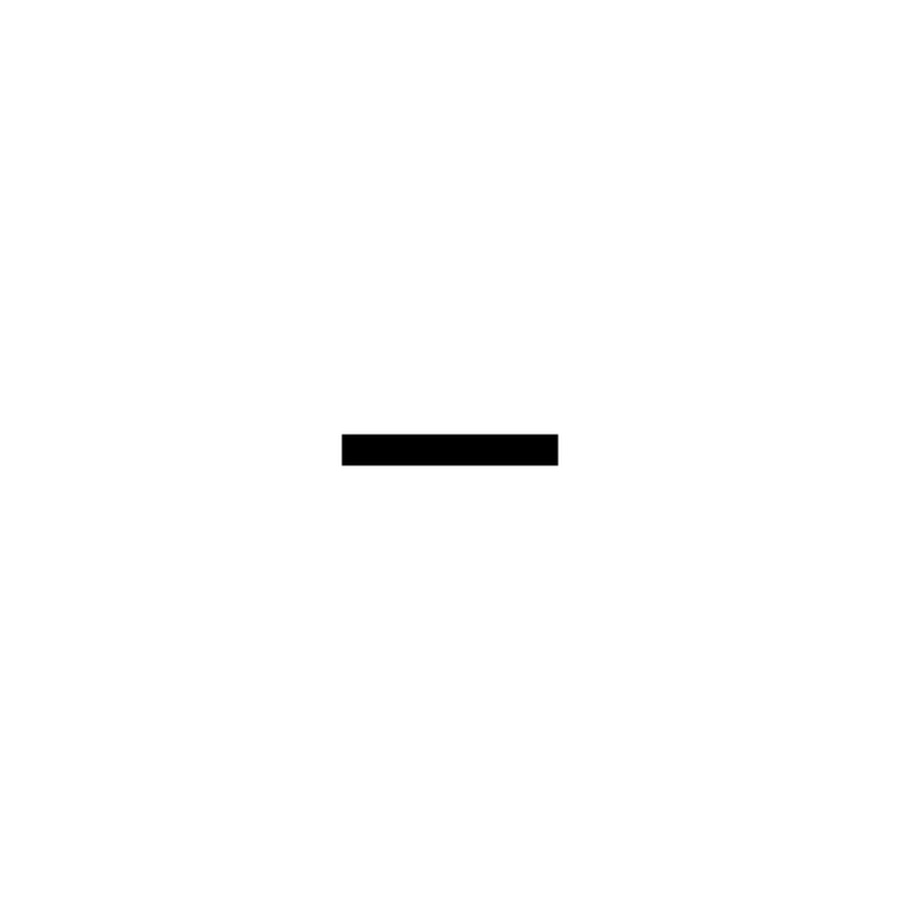

• Постоянный ток. Обозначается прямой линией (—). Кроме того, используются символы DC – Direct Current, которые переводятся как постоянный ток.
• Переменный ток. Известен под собственным обозначением в виде змейки (~) и символов АС, означающих Alternating Current.

Отличительной особенностью постоянного тока является его направленность. Он протекает лишь в одном определенном направлении, условно принимаемое от положительного контакта «+» к отрицательному контакту «-». От этого свойства и происходит наименование этого тока DC, который присутствует в солнечных панелях, всех типах сухих батареек и аккумуляторах, предназначенных для питания маломощных потребителей.

В некоторых технологических процессах, таких как дуговая электросварка, электролиз алюминия или электрифицированный железнодорожный транспорт, необходим постоянный ток DC с высоким значением силы. Чтобы его создать, необходимо выпрямить переменный или воспользоваться любым из генераторов постоянного тока.

Переменный ток AC, в отличие от постоянного, способен к изменению своего направления и величины. Существует параметр, известный как мгновенное значение переменного тока, определяемое в конкретный момент времени. Частота, с которой изменяется направление тока, составляет 50 Гц, то есть данная перемена происходит 50 раз в течение одной секунды.

Переменный ток AC может быть однофазным или трехфазным. В первом случае необходимо только два провода: основной и дополнительный, он же обратный. Именно по основному проводнику протекает электрический ток, а обратный считается нулевым проводом.

Трехфазное переменное напряжение вырабатывается соответствующим генератором тока AC. В этом процессе участвуют три обмотки, каждая из которых является своеобразной однофазной электрической цепью. Между собой они сдвинуты по фазе под углом 120 градусов. Благодаря данной системе электроэнергией могут быть обеспечены сразу три сети, независимые друг от друга. Для этого понадобится уже порядка шести проводов – трех прямых и трех обратных.

При необходимости дополнительные провода возможно соединить между собой и получить в итоге общий проводник, называемый нулевым или нейтральным. В этом случае проводники переменного тока на схемах обозначаются символами L1, L2, L3, а нулевой провод – буквой N.

Обозначения токов в измерительных приборах

Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства. Это позволяет измерить именно тот параметр, который необходим в данный момент.

Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями 220 или 380 вольт. Существуют модели с рабочими режимами в пределах 600 В и выше.

Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току. В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.

каким символом обозначается на электроустановках

Для успешной работы с электроустройствами требуется не только умение справляться с различными задачами по монтажу и ремонту, но и умение читать и понимать электрические схемы. Для унификации и облегчения понимания все элементы схем стандартизированы. Разные государства, а, порой, и разные предприятия могут иметь частично или полностью свою систему обозначений. Справедливости ради стоит отметить, что различия в обозначениях тока несущественны и большой путаницы практически никогда не возникает. Напряжение питания (или ток) имеет две основополагающие характеристики: величину и частоту. Если с первым параметром вопросов почти не возникает, то на втором следует остановиться подробнее.

Переменный ток в широком понимании

Что такое переменный ток

Напряжение может быть как постоянным, так и изменять свое мгновенное значение в каждый отрезок времени. При этом может изменяться не только величина параметра, но и его направление. В большинстве случаев переменный ток подразумевает изменение по синусоидальному закону и имеет знакопеременную величину. Это всем известное напряжение в бытовой и промышленных сетях электропитания. В более широком смысле напряжение может изменять свое значение без смены полярности.

Те, кто более глубоко знаком с электротехникой, могут сказать, что в данном случае речь идет о переменном напряжении с некоторой постоянной составляющей. Достаточно установить последовательно в цепь конденсатор, который не пропускает постоянную составляющую, и на выходе получится знакопеременный электрический ток.

Обозначения на электрических схемах

Для однозначного толкования электрических схем разработана система графических обозначений. Она несколько меняется в разных странах, но общие принципы обозначений сохраняются. Переменный или постоянный ток обозначается строго определенными символами, чтобы избежать путаницы, неопределенности и неверного понимания.

В странах постсоветского пространства принято обозначение переменного тока графическим символом, который представляет собой отрезок синусоиды, поскольку под переменным в большинстве случаев подразумевается именно тот, который изменяется по синусоидальному закону.

Условное графическое обозначение

Иногда можно встретить равнозначное изображение в виде двух отрезков синусоиды. Такие обозначения полностью взаимозаменяемы. В отличие от них, обозначение постоянного тока имеет вид двух параллельных линий.

Условные графические символы используются для обозначения клемм питания, а также совместно с некоторыми другими обозначениями, например, для характеристики генератора или потребителя.

Генератор переменного напряжения и потребители

Зарубежная литература использует иной принцип обозначения. В основном используется аббревиатура от английских слов «Alternating current» – переменный ток и «Direct current» – постоянный ток. Соответственно, сокращения имеют вид AC и DC.

В некоторых случаях, кроме типа тока или напряжения, требуется добавлять информацию о их частоте, величине и количестве фаз. На схемах такие обозначения интуитивно понятны. К примеру, надпись 3 ~ 50Гц 220В может говорить только об одном, что используется трехфазное переменное напряжение 220 В с частотой 50 Гц.

В современных обозначениях зачастую встречается комбинация отечественной и зарубежной символики.

Измерительные приборы и электрооборудование

На электроизмерительных приборах можно видеть те же условные знаки, что и на электросхемах. В данном случае они говорят, с каким родом напряжения или тока может работать измерительный прибор. Для тех приборов, которые предназначены для работы в узкой области, символы рода тока или напряжения могут располагаться непосредственно на указателе (стрелочном индикаторе). Универсальные измерительные устройства снабжены переключателем рода и пределов измерений, поэтому все обозначения находятся возле соответствующих позиций.

Комбинированный измерительный прибор

Распространенные цифровые тестеры имеют следующие обозначения:

• ACA или ≈A – режим измерения переменного тока;
• DCA или =А – режим измерения постоянного тока;
• ACV или ≈V – режим измерения переменного напряжения;
• DCV или =V – режим измерения постоянного напряжения.

Для электрического оборудования род питания указывается на шильдике или бирке. Устройства, где комбинированное питание, имеют на бирке знак переменного тока в виде отрезка синусоиды и одну горизонтальную черту.

Обозначение смешанного тока

Англоязычные производители для обозначения смешанного или комбинированного питания используют аббревиатуру AC/DC.

Практически всегда возле символа напряжения или тока указывается его величина: отдельно для переменного и отдельно для постоянного тока.

Особую символику можно увидеть на шильдике двигателей переменного напряжения. Там, кроме его рода, указывается еще и схема включения (звезда или треугольник) и величина питающего напряжения для каждого из вариантов.

Кроме этого двигатели характеризуются мощностью (током потребления) и величиной COSϕ, которая характеризует реактивную мощность потребителя. Эти данные также присутствуют на бирке изделия.

Информация по значению и роду питания важна для безопасности и правильного функционирования устройств. Для устранения ошибочного и непреднамеренного включения устройств к несоответствующим источникам питания, кроме условных обозначений, добавляется механическая защита. Так, вилки шнуров питания аппаратуры, использующей переменный ток, имеют иную форму штырей, чем для постоянного, что не допускает возможность неправильного подключения.

Видео

Оцените статью:

AC/DC: что такое полярность тока

Вы знаете, что означают надписи AC (переменный ток) и DC (постоянный ток) на сварочных аппаратах и электродах? По сути эти термины описывают полярность электрического тока, который вырабатывается источником питания и направляется к рабочему изделию через электрод. Выбор правильной полярности для той или иной марки электродов оказывает существенное влияние на прочность и качество соединений – поэтому не забывайте проверить надпись на упаковке! Чтобы лишний раз убедиться, Вы можете сделать две пробные попытки с разной полярностью на краю рабочего изделия.

В обиходе используются термины «прямая» и «обратная» полярность или «электрод-отрицательная» и «электрод-положительная» полярность. Последнее звучит более наглядно и поэтому здесь мы будем использовать именно эти обозначения.

Полярность обусловлена тем, что электрический контур имеет отрицательный и положительный полюсы. Постоянный ток (DC) все время движется в одном направлении, из-за чего его полярность всегда одинакова. Переменный ток (AC) половину времени движется в одном направлении и половину – в другом. Таким образом, при частоте 60 Герц полярность тока меняется 120 раз в секунду.

Сварщик должен хорошо понимать, что такое полярность и какое влияние она оказывает на процесс сварки. С некоторыми исключениями электрод-положительная (обратная) полярность обеспечивает более глубокое проплавление. Электрод-отрицательная (прямая) полярность имеет более высокую производительность расплавления электрода и, как следствие, производительность наплавки. На это могут влиять химические вещества в покрытии. Электроды из углеродистой стали с покрытием целлюлозного типа, например, Fleetweld 5P или Fleetweld 5P+, обычно рекомендуют использовать с положительной полярностью. Некоторые типы электродов для сварки в среде защитных газов пригодны для сварки с обоими типами полярности.

Применение сварочных аппаратов трансформаторного типа породило необходимость в электродах, пригодных для сварки с любой полярностью из-за постоянных смен направления переменного тока. Хотя переменный ток сам по себе не имеет полярности, если электроды для сварки на переменном токе использовать с постоянным, они покажут более низкие результаты. Поэтому производители электродов обычно указывают наиболее подходящую полярность на покрытии и упаковке электродов.

Чтобы обеспечить необходимое проплавление, однородную форму шва и высокие сварочные характеристики, обязательно нужно использовать подходящую полярность. Неправильная полярность вызовет недостаточное проплавление, непостоянную форму шва, избыточное разбрызгивание, сложности с контролем дуги, перегрев и быстрое сгорание электрода.

На большинстве аппаратов четко обозначены контакты или подробно описано, как их настроить на определенную полярность. Например, некоторые аппараты имеют переключатель полярности, а на других для этого нужно сменить кабельные разъемы. Если Вы не уверены, какая в данный момент используется полярность, есть два несложных способа это выяснить. Первый – это сварка угольным электродом для постоянного тока, который будет нормально работать только при прямой полярности. Второй – сварка электродом Fleetweld 5P, который показывает намного лучшие результаты с обратной полярностью.



Проверка полярности:

А: Определение полярности с помощью угольного электрода

1. Проведите очистку основного металла и расположите его горизонтально.
2. Заострите кончики двух угольных электродов на шлифовальном диске, чтобы они имели одинаковую форму в плавным скосом, начинающимся в 5–7.5 см от кончика электрода.

3. Вставьте один электрод в электрододержатель возле начала скоса.
4. Настройте силу сварочного тока 135–150А.
5. Выберите интересующую Вас полярность.
6. Подожгите дугу (не забывайте о маске) и некоторое время подождите. Увеличьте длину дуги, чтобы было удобнее наблюдать действие дуги.
7. Понаблюдайте за дугой. При электрод-отрицательной (прямой) полярности дуга имеет коническую форму и отличается высокой стабильностью, легкой управляемостью и однородностью.
При электрод-положительной (обратной) полярности дугой достаточно сложно управлять. Она будет оставлять черные отложения углерода на основном металле.
8. Смените полярность. Подожгите дугу вторым электродом и подождите такое же время. Понаблюдайте за дугой.
9. Сравните кончики двух электродов. При прямой полярностью электрод сгорает равномерно, сохраняя свою форму. При обратной полярности электрод быстро сгорает и принимает плоскую форму.

Б. Определение полярности с помощью металлического электрода (E6010)

1. Проведите очистку основного металла и расположите его горизонтально.
2. Настройте силу сварочного тока 130–145 А (для электродов диаметром 4 мм).
3. Выберите одну из полярностей.
4. Подожгите дугу. Начните сварку, соблюдая стандартную длину дуги и угол наклона электрода.
5. Прислушайтесь к звуку дуги. При подходящей полярности, нормальной длине дуги и силе тока, дуга будет издавать равномерный «треск».
Неправильная полярность при нормальной длине дуги и силе тока вызовет нерегулярный «хруст» и «хлопки» и нестабильность дуги. См. выше, как ведет себя дуга и как выглядит шов при использовании металлического электрода с правильной и неправильной полярностью.
7. Смените полярность и создайте второй шов.
8. Проведите чистку швов и внимательно их осмотрите. При неправильной, прямой полярности шов будет иметь отрицательные характеристики, перечисленные в Уроке 1.6.
9. Повторите несколько раз, пока Вы не научитесь быстро определять текущую полярность.

чем отличаются и что это такое, обозначение на схемах

В современном мире каждый человек с детства сталкивается с электричеством. Первые упоминания об этом природном явлении относятся к временам философов Аристотеля и Фалеса, которые были заинтригованы удивительными и загадочными свойствами электрического тока. Но лишь в 17 веке великие ученые умы начали череду открытий, касающихся электрической энергии, продолжающихся по сей день.

Открытие электрического тока и создание Майклом Фарадеем в 1831 г. первого в мире генератора кардинально изменило жизнь человека. Мы привыкли, что нашу жизнь облегчают приборы, работающие с использованием электрической энергии, но до сих пор у большинства людей нет понимания этого важного явления. Для начала, чтобы понять основные принципы электричества, необходимо изучить два основных определения: электрический ток и напряжение.

Что такое электрический ток и напряжение



Электрический ток – это упорядоченное движение заряженных частиц (носителей электрического заряда). Носителями электрического тока являются электроны (в металлах и газах), катионы и анионы (в электролитах), дырки при электронно-дырочной проводимости. Данное явление проявляется созданием магнитного поля, изменением химического состава или нагреванием проводников. Основными характеристиками тока являются:

• сила тока, определяемая по закону Ома и измеряемая в Амперах (А), в формулах обозначается буквой I;
• мощность, согласно закону Джоуля-Ленца, измеряемая в ваттах (Вт), обозначается буквой P;
• частота, измеряемая в герцах (Гц).

Электрический ток, как носитель энергии используют для получения механической энергии с помощью электродвигателей, для получения тепловой энергии в отопительных приборах, электросварке и нагревателях, возбуждения электромагнитных волн различной частоты, создания магнитного поля в электромагнитах и для получения световой энергии в осветительных приборах и различного рода лампах.

Напряжение – это работа, совершаемая электрическим полем для перемещения заряда в 1 кулон (Кл) из одной точки проводника в другую. Исходя из данного определения, все-таки сложно осознать, что же такое напряжение.

Чтобы заряженные частицы перемещались от одного полюса к другому, необходимо создать между этими полюсами разность потенциалов (именно она и именуется напряжением). Единицей измерения напряжения является вольт (В).

Для окончательного понимания определения электрического тока и напряжения, можно привести интересную аналогию: представьте, что электрический заряд — это вода, тогда давление воды в столбе – это и есть напряжение, а скорость потока воды в трубе – это сила электрического тока. Чем выше напряжение, тем больше сила электрического тока.

Что такое переменный ток

Если менять полярность потенциалов, то направление протекания электрического тока меняется. Именно такой ток и называется переменным. Количество изменений направления за определенный промежуток времени называется частотой и измеряется, как уже было сказано выше, в герцах (Гц). Например, в стандартной электрической сети в нашей стране частота равна 50 Гц, то есть направление движения тока за секунду меняется 50 раз.

Что такое постоянный ток

Когда упорядоченное движение заряженных частиц имеет всегда только одно направление, то такой ток именуется постоянным. Постоянный ток возникает в сети постоянного напряжения, когда полярность зарядов с одной и другой стороны постоянна во времени. Его очень часто используют в различных электронных устройствах и технике, когда не требуется передача энергии на большое расстояние.

Источники электрического тока

Источником электрического тока обычно называется прибор или устройство, с помощью которого в цепи можно создать электрический ток. Такие устройства могут создавать как переменный ток, так и постоянный. По способу создания электрического тока они подразделяются на механические, световые, тепловые и химические.

Механические источники электрического тока преобразуют механическую энергию в электрическую. Таким оборудованием являются различного рода генераторы, которые за счет вращения электромагнита вокруг катушки асинхронных двигателей вырабатывают переменный электрический ток.

Световые источники преобразуют энергию фотонов (энергию света) в электрическую энергию. В них используется свойство полупроводников при воздействии на них светового потока выдавать напряжение. К такому оборудованию можно отнести солнечные батареи.

Тепловые – преобразуют энергию тепла в электричество за счет разности температур двух пар контактирующих полупроводников – термопар. Величина тока в таких устройствах напрямую связана с разностью температур: чем больше разница – тем больше сила тока. Такие источники применяются, например, в геотермальных электростанциях.

Химический источник тока производит электричество в результате химических реакций. Например, к таким устройствам можно отнести различного рода гальванические батареи и аккумуляторы. Источники тока на основе гальванических элементов обычно применяются в автономных устройствах, автомобилях, технике и являются источниками постоянного тока.

Преобразование переменного тока в постоянный

Электрические устройства в мире используют постоянный и переменный ток. Поэтому возникает потребность в том, чтобы преобразовывать один ток в другой или наоборот.

Из переменного тока можно получить постоянный ток с помощью диодного моста или, как его еще называют, «выпрямителя». Основной частью выпрямителя является полупроводниковый диод, который проводит электрический ток только в одном направлении. После этого диода ток не изменяет своего направления, но появляются пульсации, которые устраняют при помощи конденсаторов и других фильтров.  Выпрямители бывают в механическом, электровакуумном или полупроводниковом исполнении.

В зависимости от качества изготовления такого устройства, пульсации тока на выходе будут иметь разное значение, как правило, чем дороже и качественнее сделан прибор – тем меньше пульсаций и чище ток. Примером таких устройств являются блоки питания различных приборов и зарядные устройства, выпрямители электросиловых установок в различных видах транспорта, сварочные аппараты постоянного тока и другие.

Для того, чтобы преобразовать постоянный ток в переменный используются инверторы. Такие приборы генерируют переменное напряжение с синусоидой. Существует несколько видов таких аппаратов: инверторы с электродвигателями, релейные и электронные. Все они отличаются друг от друга по качеству выдаваемого переменного тока, стоимости и размерам.  В качестве примера такого устройства можно привести блоки бесперебойного питания, инверторы в автомобилях или, например, в солнечных электростанциях.

Где используется и в чём преимущества переменного и постоянного тока

Для выполнения различных задач может потребоваться использование как переменного тока, так и постоянного. У каждого вида тока есть свои недостатки и достоинства.

Переменный ток чаще всего используется тогда, когда присутствует необходимость передачи тока на большие расстояния. Такой ток передавать целесообразнее с точки зрения возможных потерь и стоимости оборудования. Именно поэтому в большинстве электроприборов и механизмов используется только этот вид тока.

Жилые дома и предприятия, инфраструктурные и транспортные объекты находятся на расстоянии от электростанций, поэтому все электрические сети — переменного тока. Такие сети питают все бытовые приборы, аппаратуру на производствах, локомотивы поездов. Приборов, работающих на переменном токе невероятное количество и намного проще описать те устройства, в которых используется постоянный ток.



Постоянный ток используется в автономных системах, таких, например, как бортовые системы автомобилей, летательных аппаратов, морских судов или электропоездов. Он широко используется в питании микросхем различной электроники, в средствах связи и прочей технике, где требуется минимизировать количество помех и пульсаций или исключить их полностью. В ряде случае, такой ток используется в электросварочных работах с помощью инверторов. Существуют даже железнодорожные локомотивы, которые работают от систем постоянного тока. В медицине такой ток используется для введения лекарств в организм с помощью электрофореза, а в научных целях для разделения различных веществ (электрофорез белков и прочее).

Обозначения на электроприборах и схемах

Часто возникает потребность в том, чтобы определить на каком токе работает устройство. Ведь подключение устройства, работающего на постоянном токе в электрическую сеть переменного тока, неминуемо приведет к неприятным последствиям: повреждению прибора, возгоранию, электрическому удару. Для этого в мире существуют общепринятые условные обозначения для таких систем и даже цветовая маркировка проводов.

Условно, на электроприборах, работающих на постоянном токе указывается одна черта, две сплошных черты или сплошная черта вместе с пунктирной, расположенные друг под другом. Также такой ток маркируется обозначением латинскими буквами DC. Электрическая изоляция проводов в системах постоянного тока для положительного провода окрашена в красный цвет, отрицательного в синий или черный цвет.

На электрических аппаратах и машинах переменный ток обозначается английской аббревиатурой AC или волнистой линией. На схемах и в описании устройств его также обозначают двумя линиями: сплошной и волнистой, расположенных друг под другом. Проводники в большинстве случаев обозначаются следующим образом: фаза – коричневым или черным цветом, ноль – синим, а заземление желто-зеленым.

Почему переменный ток используется чаще

Выше мы уже говорили о том, почему переменный ток в настоящее время используется чаще, чем постоянный. И все же, давайте рассмотрим этот вопрос подробнее.

Споры о том, какой же ток в использовании лучше идет со времен открытий в области электричества. Существует даже такое понятие, как «война токов» — противоборство Томаса Эдисона и Николы Теслы за использование одного из видов тока. Борьба между последователями этих великих ученых просуществовала вплоть до 2007 года, когда город Нью-Йорк перевели на переменный ток с постоянного.

Самая главная причина, по которой переменный ток используется чаще – это возможность передавать его на большие расстояния с минимальными потерями. Чем больше расстояние между источником тока и конечным потребителем, тем больше сопротивление проводов и тепловые потери на их нагрев.

Для того, чтобы получить максимальную мощность необходимо увеличивать либо толщину проводов (и уменьшать тем самым сопротивление), либо увеличивать напряжение.

В системах переменного тока можно увеличивать напряжение при минимальной толщине проводов тем самым сокращая стоимость электрических линий. Для систем с постоянным током доступных и эффективных способов увеличивать напряжение не существует и поэтому для таких сетей необходимо либо увеличивать толщину проводников, либо строить большое количество мелких электростанций. Оба этих способа являются дорогостоящими и существенно увеличивают стоимость электроэнергии в сравнении с сетями переменного тока.

При помощи электротрансформаторов напряжение переменного тока эффективно (с КПД до 99%) можно изменять в любую сторону от минимальных до максимальных значений, что тоже является одним из важных преимуществ сетей переменного тока. Применение трехфазной системы переменного тока еще больше увеличивает эффективность, а механизмы, например, двигатели, которые работают в электросетях переменного тока намного меньше, дешевле и проще в обслуживании, чем двигатели постоянного тока.

Исходя из всего вышесказанного можно сделать вывод о том, что использование переменного тока выгодно в больших сетях и при передаче электрической энергии на большие расстояния, а для точной и эффективной работы электронных приборов и для автономных устройств целесообразно использовать постоянный ток.

Расшифровка обозначений на мультиметре. Как обозначаются переменный и постоянный ток и напряжение

Мультиметр – один из самых необходимых и многофункциональных приборов электрика. Наверняка все помнят, как на уроках физики в школе измеряли напряжение вольтметром, сопротивление – омметром, силу тока – амперметром. Так вот, мультиметр воплотил в себе все эти измерительные приборы, а также несколько других, о которых чуть ниже расскажем подробнее.

Сам по себе мультиметр работать не будет, все зависит от знания мастера и умения пользоваться этим прибором. То есть, чтобы измерить какой-либо параметр, сначала нужно правильно выставить переключатель, знать какой щуп в какое гнездо воткнуть, и так далее. Поэтому, прежде чем брать прибор в руки, нужно научиться им правильно пользоваться.

Внимание! В данной статье описывается стандартный мультиметр с наиболее распространенными функциями. В зависимости от модели мультиметра, его функционал может быть больше и включать в себя дополнительные возможности. Здесь описываются только те, которые имеются практически в каждом приборе, а также расшифровка обозначений на мультиметре.

Вкратце опишем основные компоненты прибора:

1. 1. Электронное табло
2. 2. Шкала обозначений
3. 3. Переключатель
4. 4. Кнопка “ВКЛ/ВЫКЛ” (вместо нее бывает специальное положение для регулятора)
5. 5. Разъемы для щупов
6. 6. Специальные разъемы для проверки транзисторов (присутствуют на некоторых тестерах)
7. 7. Индикатор прозвонки (зуммер и светодиод красного цвета)
8. 8. Батарейка

Из всего вышеперечисленного самым важным моментом является шкала обозначений, так как если вы неправильно выставите регулятор, то можете сжечь измеряемую радиодеталь или сам прибор. Поэтому расшифровка обозначений на мультиметре очень важный момент при работе с этим прибором.

Обозначения на мультиметре

Шкала обозначений включает в себя круговой переключатель положений, а также символы, обозначающие те или иные параметры, разбитые на сектора.

Каждый сектор отвечает за измерение одного конкретного параметра (например сопротивления). Внутри сектора имеется несколько положений регулятора, каждое положение обозначает измеряемый номинал. Каждый сектор обозначается специальным символом. Все сектора разделяются между собой линиями.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный, второй – черный. Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс, черный – всегда минус. Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

• 1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
• 2. Гнездо «VΩCX+» — обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
• 3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны. Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор. Также нужно знать, как обозначается постоянный ток на мультиметре.
• 4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» — значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1. 6 вольт). В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока.

Диапазоны переключателя мультиметра

Сначала затронем тему включения и выключения мультиметра. Обычно присутствует кнопка “ON/OFF”, но на некоторых моделях мультиметров имеется специальный сектор с таким же названием. Также есть тестеры, которые выключаются самостоятельно, спустя некоторое время.

Сам же регулятор, или переключатель – кому как больше нравится, модно крутить хоть по часовой, хоть против часовой стрелки. Что измерить какой-либо параметр – просто переведите регулятор в нужный сектор на нужное значение.

Важно! Сектора обозначаются буквами, номиналы – цифрами.

Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

1. 1. DCV – сектор измерения постоянного напряжения
2. 2. ACV – сектор измерения переменного напряжения
3. 3. DCA – сектор измерения силы постоянного тока
4. 4. ACA – сектор измерения переменного тока

Как обозначается сопротивление на мультиметре

Из школьного курса физики мы помним, что сопротивление измеряется в Омах, в честь немецкого физика Георга Симона Ома. Обозначение на мультиметре — «Ω», номиналы сопротивления на стандартном приборе следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. В зависимости от модели используемого мультиметра диапазон значений может быть иным.

Измерение этого параметра является очень популярным как в радиоэлектронике, так и в электрике. С помощью сопротивления можно очень быстро проверить работоспособность лампочки, спирали, провода и т.д.

Для измерения сопротивления переставьте регулятор в сектор «Ω» и выберите нужное значение.

Обозначение постоянного напряжения на мультиметрах

Напряжение измеряется в Вольтах, в честь итальянского физика Алессандро Вольта. Выше мы уже писали, что сектор измерения постоянного напряжения обозначается аббревиатурой “DCV”. Но, на многих моделях вместо этого сокращения используют символ “V－”. В этом сокращении буква “V” обозначает напряжение, а символ “－” – постоянное.

Также, чтобы не перепутать сектор постоянного напряжения с переменным, запомните следующее: диапазон значений сектора постоянного напряжения шире, чем диапазон переменного.

Для измерения постоянного напряжения необходимо выставить регулятор на нужное значение в секторе “V－”.

Внимание! Если в процессе измерения вы перепутали полюса, то на дисплее отобразится то же самое значение, но со знаком “－”. В этом нет ничего страшного.

Обозначение переменного напряжения

Переменное напряжение также измеряется в Вольтах. Аббревиатура “ACV”, либо, как в предыдущем случае, сокращение “V~” – обозначение на мультиметре, расшифровка – “v” – напряжение, знак “~” — переменное.

Для электрика этот параметр является основной задачей, поскольку в розетках, выключателях и т. д. всегда используется переменное напряжение. Наши сети работают на 220 Вольт, а на мультиметре присутствуют значения 700 В (750В) и 200 В.

Один знакомый как-то раз спросил меня, для чего на мультиметре имеется значение в 200 Вольт, если в сети используется переменное напряжение 220, а переменка в 200 Вольт и ниже вообще не используется. Так вот, примите к сведению: практически вся Америка использует стандарт 110 Вольт переменного напряжения.

При замере переменного напряжения полярность не важна. То есть при измерении напряжения в розетке без разницы, в какой разъем розетки вы воткнете красный и черный щуп.

Как обозначается постоянный ток на мультиметре

Сила тока измеряется в Амперах в честь французского физика Анри Ампера. На мультиметре сектор измерения постоянного тока обозначается как DCA, либо просто DC. Регулятор, как и в предыдущих случаях, выставляется на нужное для измерения значение в секторе DC.

Не забывайте о том, что для измерения силы тока прибор подключается последовательно. Что это значит? Для измерения силы тока мы разрываем цепь.

Например, нам нужно замерить силу тока в фазном проводе. Нельзя просто взять и прикоснуться в двух местах щупами к проводу. Должен быть разрыв провода (или цепи), именно в этот разрыв мы подключаем прибор.

Как обозначается переменный ток на мультиметре

Не каждый тестер способен измерить силу переменного тока, но на некоторых моделях такая функция присутствует. На вопрос “как обозначается переменный ток на мультиметре” ответим: аналогично обозначению переменного напряжения, сектор переменного тока обозначается как «A~».

Вообще, мультиметр плохо подходит для измерения переменного тока. Лучше для этой цели использовать токоизмерительные клещи.

Что такое сектор hFE?

Некоторые владельцы мультиметров могут увидеть у себя на приборе сектор hFE, а в придачу к нему – два гнезда по четыре разъема в каждом. Этот сектор отвечает за проверку транзисторов (измерение значения коэффициента передачи тока). Гнезда подписаны “NPN” и “PNP”, а разъемы – буквами “E”, “B”, “C”.

Существует два типа транзисторов: транзистор типа “PNP-переход”, транзистор типа “NPN-переход”. Буквы “E”, “B”, “C” обозначают “эмиттер”, “база”, “коллектор” соответственно.

Чтобы проверить транзистор, выставьте регулятор на сектор hFE, посмотрите распиновку его ножек, тип транзистора, потом вставьте сам транзистор в нужный разъем. Если ваш транзистор неисправен, то прибор покажет значение “0”. Конечно, многих начинающих электриков пугает аббревиатура hFE, но для этого и нужна расшифровка обозначений на мультиметре, чтобы все непонятное стало понятным.

Тест диодов

Выше упоминалось, что практически в каждом мультиметре есть специальный светодиод и зуммер. Кроме этого, на шкале измерений должен быть сектор с нарисованным диодом. Это все необходимо для проверки диодов на работоспособность, а также проверки целостности цепей и всего прочего, сопротивлением не больше 50 Ом.

Чтобы проверить диод, нужно вспомнить о его свойствах. Диод пропускает ток только в одну сторону. Выставляем регулятор на значок диода и начинаем проверять, меняя полюса. Исправный диод в одном положении на дисплее выдаст значение 1, при этом светодиод загорится, а зуммер запищит. При смене полюсов – мультиметр покажет значение диода, например, 436 милливольт. Неисправный диод – будет прозваниваться в обе стороны.

Это лишь поверхностные принципы работы диода, но для проверки исправности диода мультиметром этого достаточно.

Проверка емкости конденсаторов

Чтобы измерить емкость конденсатора необходимо установить переключатель в диапазон F (Фарад). Для проверки ёмкости конденсатора мультиметр должен иметь эту функцию. Чтобы произвести измерение, используют гнёзда -CX+. «-» и «+» означают полярность подключения.

Диапазон измерения емкости в данном мультиметре варьируется от 200 микрофарад до 20 наноФарад.

Что означает kHz?

Этот параметр присутствует не на всех приборах. “Hz” – единица измерения частоты (Герц). С помощью данного сектора можно измерить частоту сигнала.

Для чего нужна кнопка hold

Такая кнопка тоже присутствует не на всех приборах, полное ее название – “Data hold”. Она служит для того, чтобы зафиксировать полученные данные на дисплее. Нужное значение будет отображаться ровно до повторного нажатия этой кнопки. Кто-то считает ее бесполезной, кто-то периодически ее использует.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как маркируется переменный ток

Каждый домашний мастер и начинающий электрик при выполнении электромонтажных работ пользуется специальными схемами. Для того чтобы правильно прочитать любую из них, необходимо знать все значки и символы, в том числе обозначение постоянного и переменного тока. Эта символика присутствует на корпусах большинства современных измерительных аппаратов, позволяющих определять значение всех основных электрических параметров.

Как обозначаются различные токи

По своим специфическим качествам электрический ток разделяется на два основных типа:

• Постоянный ток. Обозначается прямой линией (—). Кроме того, используются символы DC – Direct Current, которые переводятся как постоянный ток.
• Переменный ток. Известен под собственным обозначением в виде змейки (

) и символов АС, означающих Alternating Current.

Отличительной особенностью постоянного тока является его направленность. Он протекает лишь в одном определенном направлении, условно принимаемое от положительного контакта «+» к отрицательному контакту «-». От этого свойства и происходит наименование этого тока DC, который присутствует в солнечных панелях, всех типах сухих батареек и аккумуляторах, предназначенных для питания маломощных потребителей.

В некоторых технологических процессах, таких как дуговая электросварка, электролиз алюминия или электрифицированный железнодорожный транспорт, необходим постоянный ток DC с высоким значением силы. Чтобы его создать, необходимо выпрямить переменный или воспользоваться любым из генераторов постоянного тока.

Переменный ток AC, в отличие от постоянного, способен к изменению своего направления и величины. Существует параметр, известный как мгновенное значение переменного тока, определяемое в конкретный момент времени. Частота, с которой изменяется направление тока, составляет 50 Гц, то есть данная перемена происходит 50 раз в течение одной секунды.

Переменный ток AC может быть однофазным или трехфазным. В первом случае необходимо только два провода: основной и дополнительный, он же обратный. Именно по основному проводнику протекает электрический ток, а обратный считается нулевым проводом.

Трехфазное переменное напряжение вырабатывается соответствующим генератором тока AC. В этом процессе участвуют три обмотки, каждая из которых является своеобразной однофазной электрической цепью. Между собой они сдвинуты по фазе под углом 120 градусов. Благодаря данной системе электроэнергией могут быть обеспечены сразу три сети, независимые друг от друга. Для этого понадобится уже порядка шести проводов – трех прямых и трех обратных.

При необходимости дополнительные провода возможно соединить между собой и получить в итоге общий проводник, называемый нулевым или нейтральным. В этом случае проводники переменного тока на схемах обозначаются символами L1, L2, L3, а нулевой провод – буквой N.

Обозначения токов в измерительных приборах

Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства. Это позволяет измерить именно тот параметр, который необходим в данный момент.

Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями 220 или 380 вольт. Существуют модели с рабочими режимами в пределах 600 В и выше.

Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току. В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.

Заряженные частицы, перемещаясь, создают такое явление, как электрический ток. Применимо к электричеству этими частицами являются электроны. Они движутся по проводнику в электрической цепи от источника, выдающего заряд, к объекту, который этот заряд потребляет. Если это движение неизменно во времени и не меняет своего направления, его называют постоянным. Если такие изменения имеют место, говорят о переменном токе.

Что такое переменный ток

В цепях постоянного электричества отрицательно заряженные частицы движутся от плюса к минусу. Если рассматривать источник тока как некоторый двухполюсник, имеющий два электрода, к которым подключается питаемая цепь, то на одном всегда будет плюс, а на другом – минус.

Переменный ток не позволяет зафиксировать такую маркировку полюсов. У двухполюсника переменного тока нельзя чётко обозначить, какой заряд присутствует на том или ином выводе. Можно рассматривать только мгновенные значения зарядов в определённый промежуток времени. Изменение полярности имеет временную зависимость. Это значит, что переменный ток меняет своё направление с течением времени.

Важно! Переменное электричество изменяется по гармоническому синусоидальному закону. Его графиком на оси координат является синусоида, в то время как график постоянного движения электронов представляет собой прямую линию, параллельную оси ОХ.

Источники электрической энергии

Мировое производство электроэнергии базируется на работе электростанций. Основной принцип работы станций заключается в том, что турбины установленных в них электрогенераторов вращаются с помощью других видов энергии. Они получили своё название соответственно типу используемой энергии:

• тепловые (ТЭС) – в качестве сырья используются органические виды топлива: уголь, газ, мазут и другие;
• гидроэлектростанции (ГЭС) – лопасти турбины вращает падающая вода, она же используется для охлаждения рабочих поверхностей генераторов;
• атомные станции (АЭС) – один из видов ТЭС, где для получения пара, вращающего турбину, используют тепло, выделяемое в результате ядерной реакции.

Размещение тех или иных видов электростанций зависит от распределения по регионам сырьевых ресурсов, географического расположения рек и выбора подходящих мест для возведения АЭС.

Внимание! Основную долю производства мировой электроэнергии до сих пор берут на себя ТЭС. Опасность при эксплуатации АЭС пока является сдерживающим фактором для полного перехода на этот мощный вид производства электричества.

Неравномерная плотность проживания населения на планете не позволяет максимально приблизить такие источники энергии к местам потребления. Поэтому приходится передавать производимое электричество на дальние расстояния. Так как и потребление, и получение энергии происходит в реальном режиме, созданы энергосистемы, объединяющие электростанции между собой. Кроме того, сами системы организованы в более мощные энергосистемы. Это сделано для создания резерва рабочей мощности и возможности регулировать подачу электроэнергии к потребителям в бесперебойном режиме.

Разница в часовых поясах, сезонные колебания потребления – всё это нагружает одни станции и недогружает другие. Энергосистемы позволяют станциям подпитывать друг друга в случае перегрузок.

Кроме традиционных электростанций, хорошо зарекомендовали себя альтернативные источники: ветряные генераторы и солнечные батареи. С их помощью решают задачи по обеспечению электропитанием потребителей в отдельных случаях.

Что касается источников постоянного тока, то их можно разделить на два типа:

• химические – гальванические элементы, использующие реакции окисления, и электролитические, генерирующие энергию посредством электролиза;
• электромеханические – генераторы постоянного тока, превращающие энергию вращения в её электрический вид.

Гальванические элементы (батарейки) имеют конечный срок службы. Они конструктивно изготовлены так, что после окончания реакции окисления вырабатывание электричества прекращается. Электролитические элементы (аккумуляторы) имеют периодический режим работы. После разряда их можно заряжать, подавая на их полюса ток заряда, и использовать снова.

Обозначения на схемах и в приборах

Графическое обозначение тока постоянной полярности на схемы наносится в виде знаков плюс (+) и минус (-). Источник электричества постоянной полярности имеет вид двух вертикальных чёрточек, одна из которых вдвое длиннее. Та, что короче, – это минус, длинная – плюс. Запомнить различие можно легко. Если длинную черту разделить пополам, то из неё можно сложить знак «+». На корпусах приборов, блоков питания, на гнёздах подключения разъёмов питания можно увидеть буквенное обозначение DC (direct current). Это по-английски означает «однонаправленный ток». Рядом часто наносят графическое обозначение – длинная горизонтальная линия, под ней располагается пунктирная линия, у которой длина штрихов равна длине промежутков.

Обозначение переменного тока на схемах и на приборах осуществляется в буквенном изображении AC (Alternating Current) и графическим символом – отрезком синусоиды длиной в период. Число фаз может указываться цифрой или количеством волнистых линий, если это необходимо.

Измерительные приборы и электрооборудование

Как обозначается ток на приборах, позволяющих измерять электрические характеристики? Обозначения те же самые, как и на приборах, его потребляющих. При измерении тока или напряжения прежде, чем прикасаться щупами к токоведущим частям электроустановок или открытых участков тоководов, необходимо выставить пределы измерения на приборе и род тока, которые соответствуют параметрам измеряемого участка.

Осторожно. Неправильная подготовка прибора к измерениям может вывести его из строя, привести к короткому замыканию измеряемого участка линии и поражению оператора электрическим током.

На корпуса электрооборудования, на защитные щиты и кожухи электродвигателей и генераторов наносятся опознавательные символы, информирующие о полярности, частоте, величине напряжения и других характеристиках.

Области применения DC напряжения

Постоянный ток, обозначение которого наносится на устройства, получают не только с помощью гальванических элементов. Преобразователи переменного электричества в постоянное имеют в своём составе выпрямительные устройства. Использование выпрямителей расширило область применения DC напряжения. Оно применяется в следующих сферах:

• на линиях постоянного напряжения (ЛЭП) в электросетях;
• при организации мини,- и микросетей для электропитания локальных потребителей постоянным током;
• на транспорте;
• в устройствах управления электроприводами;
• в бытовой технике и электронике.

Цепи и устройства, работающие на постоянном напряжении, не только востребованы, но и подвергаются усовершенствованию и широкому повсеместному внедрению.

Расшифровка обозначения мощности AC на схеме и корпусах

Из таблички на картинке ниже видно, как обозначается Р переменного тока. Она указывается в киловаттах (кВт). Такие же обозначения присутствуют и на электрических схемах. Это номинальная мощность оборудования, при которой оно работает в штатном режиме, и её КПД соответствует заявленному.

Что означает AC и DC на панели мультиметра

На рабочей панели любого прибора DC – это обозначение постоянного напряжения. При установке переключателя на такие значки постоянного тока можно тестировать постоянные электрические величины.

Знак AC призван обозначать пределы, в которых тестер может работать с переменными значениями электричества.

Важно! Если численный порядок измеряемой величины не известен, то необходимо устанавливать максимально высокий предел измерения, постепенно снижая его до достижения необходимой точности тестирования. Если тип тока тоже не ясен, лучше предположить, что он изменяется во времени.

Обозначение переменного тока на схемах и приборах обязательно указывает его напряжение, частоту и количество фаз. Стандарты обозначений предусматривают однозначное и понятное для специалистов символьное отображение информации.

Видео

Заряженные частицы, перемещаясь, создают такое явление, как электрический ток. Применимо к электричеству этими частицами являются электроны. Они движутся по проводнику в электрической цепи от источника, выдающего заряд, к объекту, который этот заряд потребляет. Если это движение неизменно во времени и не меняет своего направления, его называют постоянным. Если такие изменения имеют место, говорят о переменном токе.

Что такое переменный ток

В цепях постоянного электричества отрицательно заряженные частицы движутся от плюса к минусу. Если рассматривать источник тока как некоторый двухполюсник, имеющий два электрода, к которым подключается питаемая цепь, то на одном всегда будет плюс, а на другом – минус.

Переменный ток не позволяет зафиксировать такую маркировку полюсов. У двухполюсника переменного тока нельзя чётко обозначить, какой заряд присутствует на том или ином выводе. Можно рассматривать только мгновенные значения зарядов в определённый промежуток времени. Изменение полярности имеет временную зависимость. Это значит, что переменный ток меняет своё направление с течением времени.

Важно! Переменное электричество изменяется по гармоническому синусоидальному закону. Его графиком на оси координат является синусоида, в то время как график постоянного движения электронов представляет собой прямую линию, параллельную оси ОХ.

Источники электрической энергии

Мировое производство электроэнергии базируется на работе электростанций. Основной принцип работы станций заключается в том, что турбины установленных в них электрогенераторов вращаются с помощью других видов энергии. Они получили своё название соответственно типу используемой энергии:

• тепловые (ТЭС) – в качестве сырья используются органические виды топлива: уголь, газ, мазут и другие;
• гидроэлектростанции (ГЭС) – лопасти турбины вращает падающая вода, она же используется для охлаждения рабочих поверхностей генераторов;
• атомные станции (АЭС) – один из видов ТЭС, где для получения пара, вращающего турбину, используют тепло, выделяемое в результате ядерной реакции.

Размещение тех или иных видов электростанций зависит от распределения по регионам сырьевых ресурсов, географического расположения рек и выбора подходящих мест для возведения АЭС.

Внимание! Основную долю производства мировой электроэнергии до сих пор берут на себя ТЭС. Опасность при эксплуатации АЭС пока является сдерживающим фактором для полного перехода на этот мощный вид производства электричества.

Неравномерная плотность проживания населения на планете не позволяет максимально приблизить такие источники энергии к местам потребления. Поэтому приходится передавать производимое электричество на дальние расстояния. Так как и потребление, и получение энергии происходит в реальном режиме, созданы энергосистемы, объединяющие электростанции между собой. Кроме того, сами системы организованы в более мощные энергосистемы. Это сделано для создания резерва рабочей мощности и возможности регулировать подачу электроэнергии к потребителям в бесперебойном режиме.

Разница в часовых поясах, сезонные колебания потребления – всё это нагружает одни станции и недогружает другие. Энергосистемы позволяют станциям подпитывать друг друга в случае перегрузок.

Кроме традиционных электростанций, хорошо зарекомендовали себя альтернативные источники: ветряные генераторы и солнечные батареи. С их помощью решают задачи по обеспечению электропитанием потребителей в отдельных случаях.

Что касается источников постоянного тока, то их можно разделить на два типа:

• химические – гальванические элементы, использующие реакции окисления, и электролитические, генерирующие энергию посредством электролиза;
• электромеханические – генераторы постоянного тока, превращающие энергию вращения в её электрический вид.

Гальванические элементы (батарейки) имеют конечный срок службы. Они конструктивно изготовлены так, что после окончания реакции окисления вырабатывание электричества прекращается. Электролитические элементы (аккумуляторы) имеют периодический режим работы. После разряда их можно заряжать, подавая на их полюса ток заряда, и использовать снова.

Обозначения на схемах и в приборах

Графическое обозначение тока постоянной полярности на схемы наносится в виде знаков плюс (+) и минус (-). Источник электричества постоянной полярности имеет вид двух вертикальных чёрточек, одна из которых вдвое длиннее. Та, что короче, – это минус, длинная – плюс. Запомнить различие можно легко. Если длинную черту разделить пополам, то из неё можно сложить знак «+». На корпусах приборов, блоков питания, на гнёздах подключения разъёмов питания можно увидеть буквенное обозначение DC (direct current). Это по-английски означает «однонаправленный ток». Рядом часто наносят графическое обозначение – длинная горизонтальная линия, под ней располагается пунктирная линия, у которой длина штрихов равна длине промежутков.

Обозначение переменного тока на схемах и на приборах осуществляется в буквенном изображении AC (Alternating Current) и графическим символом – отрезком синусоиды длиной в период. Число фаз может указываться цифрой или количеством волнистых линий, если это необходимо.

Измерительные приборы и электрооборудование

Как обозначается ток на приборах, позволяющих измерять электрические характеристики? Обозначения те же самые, как и на приборах, его потребляющих. При измерении тока или напряжения прежде, чем прикасаться щупами к токоведущим частям электроустановок или открытых участков тоководов, необходимо выставить пределы измерения на приборе и род тока, которые соответствуют параметрам измеряемого участка.

Осторожно. Неправильная подготовка прибора к измерениям может вывести его из строя, привести к короткому замыканию измеряемого участка линии и поражению оператора электрическим током.

На корпуса электрооборудования, на защитные щиты и кожухи электродвигателей и генераторов наносятся опознавательные символы, информирующие о полярности, частоте, величине напряжения и других характеристиках.

Области применения DC напряжения

Постоянный ток, обозначение которого наносится на устройства, получают не только с помощью гальванических элементов. Преобразователи переменного электричества в постоянное имеют в своём составе выпрямительные устройства. Использование выпрямителей расширило область применения DC напряжения. Оно применяется в следующих сферах:

• на линиях постоянного напряжения (ЛЭП) в электросетях;
• при организации мини,- и микросетей для электропитания локальных потребителей постоянным током;
• на транспорте;
• в устройствах управления электроприводами;
• в бытовой технике и электронике.

Цепи и устройства, работающие на постоянном напряжении, не только востребованы, но и подвергаются усовершенствованию и широкому повсеместному внедрению.

Расшифровка обозначения мощности AC на схеме и корпусах

Из таблички на картинке ниже видно, как обозначается Р переменного тока. Она указывается в киловаттах (кВт). Такие же обозначения присутствуют и на электрических схемах. Это номинальная мощность оборудования, при которой оно работает в штатном режиме, и её КПД соответствует заявленному.

Что означает AC и DC на панели мультиметра

На рабочей панели любого прибора DC – это обозначение постоянного напряжения. При установке переключателя на такие значки постоянного тока можно тестировать постоянные электрические величины.

Знак AC призван обозначать пределы, в которых тестер может работать с переменными значениями электричества.

Важно! Если численный порядок измеряемой величины не известен, то необходимо устанавливать максимально высокий предел измерения, постепенно снижая его до достижения необходимой точности тестирования. Если тип тока тоже не ясен, лучше предположить, что он изменяется во времени.

Обозначение переменного тока на схемах и приборах обязательно указывает его напряжение, частоту и количество фаз. Стандарты обозначений предусматривают однозначное и понятное для специалистов символьное отображение информации.

Видео

Драйверы светодиодов

: постоянный ток против постоянного напряжения

«Какой тип драйвера для светодиодов мне нужен?» Поиск драйверов для светодиодов может быть сложнее, чем вы думаете, из-за множества имеющихся вариантов. Есть множество факторов, на которые следует обратить внимание при выборе того, который лучше всего подходит для вас, мы подробно рассмотрим это в нашем руководстве по светодиодным драйверам здесь. Одним из важных вариантов является выбор драйвера светодиодов постоянного тока по сравнению с драйвером светодиодов постоянного напряжения. Теперь известно, что драйверы светодиодов считаются устройствами постоянного тока, так почему же производители предлагают драйверы постоянного напряжения для светодиодов? Как мы можем отличить эти два?

Драйверы светодиодов постоянного тока

vs.Драйверы светодиодов постоянного напряжения

Драйверы постоянного тока и постоянного напряжения являются жизнеспособными вариантами источника питания для светодиодных источников света, но отличается только способ подачи питания. Драйверы светодиодов являются движущей силой, которая обеспечивает и регулирует необходимую мощность, чтобы светодиоды работали безопасно и стабильно. Понимание разницы между двумя типами может:

1. Помощь в правильном включении светодиодов
2. Избегайте серьезных повреждений ваших инвестиций в светодиоды

Что такое светодиодный драйвер постоянного тока?

Драйверы светодиодов постоянного тока предназначены для заданного диапазона выходных напряжений и фиксированного выходного тока (мА). Светодиоды, рассчитанные на работу с драйвером постоянного тока, требуют определенного источника тока, обычно указываемого в миллиамперах (мА) или амперах (А). Эти драйверы изменяют напряжение в электронной схеме, что позволяет току оставаться постоянным во всей светодиодной системе. Драйвер постоянного тока Mean Well AP — хороший пример, показанный ниже:

Более высокие значения тока действительно делают светодиод ярче, но, если его не регулировать, светодиод будет потреблять больше тока, чем рассчитано. Термический разгон означает превышение максимального тока возбуждения светодиодов, что приводит к резкому сокращению срока службы светодиодов и преждевременному сгоранию из-за повышения температуры.Драйвер постоянного тока — лучший способ управлять светодиодами высокой мощности, поскольку он поддерживает постоянную яркость всех светодиодов в серии.

Что такое светодиодный драйвер постоянного напряжения?

Драйверы постоянного напряжения предназначены для одного выходного напряжения постоянного тока (DC). Наиболее распространенными драйверами постоянного напряжения (или блоками питания) являются 12 В или 24 В постоянного тока. Светодиодный индикатор, рассчитанный на постоянное напряжение, обычно указывает количество входного напряжения, необходимое для правильной работы.

Источник постоянного напряжения получает стандартное линейное напряжение (120–277 В переменного тока).Это тип энергии, который обычно выводится из настенных розеток по всему дому. Драйверы постоянного напряжения переключают это напряжение переменного тока (VAC) на низкое напряжение постоянного тока (VDC). Драйвер всегда будет поддерживать постоянное напряжение независимо от того, какая на него токовая нагрузка. Пример блока питания постоянного напряжения ниже в Mean Well LPV-60-12.

LPV-60-12 будет поддерживать постоянное напряжение 12 В постоянного тока, если ток остается ниже 5-амперного максимума, указанного в таблице.Чаще всего драйверы постоянного напряжения используются в светильниках под шкафом и других гибких светодиодных лентах, но это не ограничивается этими категориями.

Итак, как мне узнать, какой тип драйвера светодиода мне нужен?

Корпус для постоянного тока драйверов:

Если вы посмотрите на светодиоды высокой мощности, одной уникальной характеристикой является экспоненциальная зависимость между приложенным прямым напряжением к светодиоду и током, протекающим через него. Вы можете ясно увидеть это из электрических характеристик Cree XP-G2 ниже на Рисунке 1.Когда светодиод включен, даже малейшее изменение напряжения на 5% (от 2,74 В до 2,87 В) может привести к 100% увеличению тока, подаваемого на XP-G2, как вы можете видеть по красным меткам, ток увеличился с 350 мА до 700 мА. .

Рисунок 1

Теперь более высокий ток действительно делает светодиод ярче, но в конечном итоге он перегружает светодиод. См. Рисунок 2, на котором представлены характеристики Cree максимального прямого тока и кривые снижения номинальных значений при различных условиях окружающей температуры. В приведенном выше примере мы все равно могли бы управлять светодиодом XP-G2 с током 700 мА, однако, если бы у вас не было устройства ограничения тока, светодиод потреблял бы больше тока, поскольку его электрические характеристики изменялись из-за повышения температуры. Это в конечном итоге приведет к тому, что текущий способ превысит предел… особенно в более жарких условиях. Избыточный прямой ток приведет к дополнительному нагреву внутри системы, сокращению срока службы светодиодов и, в конечном итоге, к разрушению светодиода. Мы называем это тепловым разгоном, который более подробно объясняется здесь. По этой причине предпочтительным методом питания мощных светодиодов является драйвер светодиодов постоянного тока. При использовании источника постоянного тока, даже когда напряжение изменяется с температурой, драйвер поддерживает постоянный ток, не перегружая светодиод и предотвращая тепловой пробой.

Рисунок 2

Когда мне использовать драйвер светодиода постоянного напряжения ?

В приведенном выше примере используются светодиоды высокой мощности и в меньшем масштабе, поскольку мы говорили об использовании только одного светодиода. С освещением в реальном мире неудобно или экономично собирать все вручную из одного диода, светодиоды обычно используются вместе в последовательных и / или параллельных цепях для достижения желаемого результата. К счастью для дизайнеров освещения, производители представили на рынке множество светодиодных продуктов, в которых несколько светодиодов уже собраны вместе, например, светодиодный трос, светодиодные ленты, светодиодные полосы и т. Д.

Наиболее распространенные светодиодные ленты состоят из группы светодиодов, последовательно соединенных с токоограничивающим резистором. Производители следят за тем, чтобы резисторы были правильного номинала и в правильном положении, чтобы светодиоды на полосах были менее подвержены колебаниям источника напряжения, как мы говорили с XP-G2. Поскольку их ток уже регулируется, все, что им нужно, — это постоянное напряжение для питания светодиодов.

Когда светодиоды или массив светодиодов сконструированы таким образом, они обычно указывают напряжение, при котором они должны работать.Так что, если вы видите, что ваша полоса потребляет 12 В постоянного тока, не беспокойтесь о драйвере постоянного тока, все, что вам понадобится, это источник постоянного напряжения 12 В постоянного тока, так как ток уже регулируется бортовой схемой, встроенной производителем.

Преимущество использования светодиодного драйвера постоянного тока

Поэтому, когда вы собираете собственное устройство или работаете с нашими мощными светодиодами, в ваших интересах использовать драйверы постоянного тока, потому что:

1. Они избегают нарушения максимального тока, указанного для светодиодов, тем самым предотвращая перегорание / тепловой пробой.
2. Они упрощают дизайнерам управление приложениями и помогают создавать свет с более постоянной яркостью.

Преимущество использования драйвера светодиода постоянного напряжения

Драйвер светодиода с постоянным напряжением используется только при использовании светодиода или матрицы, рассчитанной на определенное напряжение. Это полезно как:

1. Постоянное напряжение — гораздо более привычная технология для инженеров-проектировщиков и монтажников.
2. Стоимость этих систем может быть ниже, особенно в более крупных приложениях.

Не стесняйтесь ознакомиться с нашим руководством по светодиодным лентам, в котором есть множество устройств, которые могут работать от постоянного напряжения. Кроме того, если вам нужна помощь в выборе драйвера светодиода с постоянным током, ознакомьтесь с нашим полезным постом о том, как выбрать подходящий.

постоянного тока: что это такое? (Символ переменного, постоянного и постоянного тока)

Что такое постоянный ток?

DC означает постоянный ток, хотя его часто называют «постоянным током». Постоянный ток определяется как однонаправленный поток электрического заряда.В постоянном токе электроны перемещаются из области отрицательного заряда в область положительного заряда, не меняя направления. Это отличается от цепей переменного тока (AC), где ток может течь в обоих направлениях.

Постоянный ток может протекать через проводящий материал, например проволоку, а также через полупроводники.

Аккумулятор — лучший пример источника постоянного тока. В батарее электрическая энергия, производимая из химической энергии, хранящейся в батарее. Когда аккумулятор включен в цепь, он обеспечивает постоянный поток заряда от отрицательного полюса аккумулятора к положительному.

Выпрямитель используется для преобразования переменного тока в постоянный. А инвертор используется для преобразования постоянного тока в переменный.

Символ постоянного тока

Постоянный ток — это постоянный ток. Поэтому символ постоянного тока — прямая линия. Символ постоянного и переменного тока показан на рисунке ниже.

Символ постоянного и переменного тока

Разница между переменным и постоянным током

Электроэнергия доступна в виде переменного тока (AC) или постоянного тока (DC).В переменном токе ток меняет направление 50-60 раз в секунду в зависимости от частоты.

Основные различия между переменным и постоянным током суммированы в таблице ниже;

	Переменный ток (AC)	Постоянный ток (DC)
Направление потока тока	Когда переменный ток течет по цепи, он меняет свое направление.	Когда через цепь протекает постоянный ток, он не меняет своего направления.
Частота	Частота переменного тока определяет, сколько раз он меняет свое направление на противоположное. Если частота 50 Гц, значит, ток меняет направление 50 раз.	Частота постоянного тока всегда равна нулю. Потому что он никогда не меняет своего направления.
Движение электрона	Электроны продолжают менять свое направление с прямого на обратное	Электроны движутся только в прямом направлении.
Величина тока	Величина мгновенного тока изменяется со временем.	Величина постоянна в каждый момент времени для чистого постоянного тока. Но это переменная величина для пульсирующего постоянного тока.
Коэффициент мощности	Он находится в диапазоне от 0 до 1.	Всегда 1.
Пассивный параметр	Импеданс (комбинация реактивного сопротивления и сопротивления).	Только сопротивление.
Типы	Синусоидальный, трапециевидный, квадратный, треугольный	Чистый постоянный ток и пульсирующий постоянный ток
Передача электроэнергии	В энергосистеме обычным методом передачи энергии является система передачи HVAC. Потери меньше, но больше, чем в системе передачи HVDC.	В энергосистеме самой новой технологией для систем передачи является система передачи HVDC. В системе передачи HVDC потери намного меньше.
Convert	Он может преобразовывать от источника постоянного тока с помощью инвертора.	Преобразование от сети переменного тока с помощью выпрямителя.
Тип нагрузки	Может подключаться к резистивному, индуктивному и емкостному типу нагрузки.	Может подключаться только с резистивной нагрузкой.
Источник	Генератор переменного тока	Генератор постоянного тока и аккумулятор
Опасно	Это опасно.	Но он более опасен, чем переменный ток при той же мощности.
Форма волны
Приложение	Большая часть бытового, промышленного и коммерческого оборудования работает от постоянного тока.	Сотовые телефоны, электромобили, гальваника, фонарики и т. Д.

Для чего нужен постоянный ток

Постоянный ток можно легко получить от батареи и солнечных элементов. Для большинства схем силовой электроники требуется питание постоянного тока. Применение постоянного тока в различных областях перечислено ниже;

• Источник постоянного тока, используемый во многих низковольтных устройствах, таких как зарядка мобильных аккумуляторов. В жилых и коммерческих зданиях DC используется для аварийного освещения, камеры видеонаблюдения, телевизора и т. Д.
• В автомобиле аккумулятор используется для запуска двигателя, освещения и системы зажигания.Электромобиль работает от аккумулятора (постоянный ток).
• Для связи используется источник постоянного тока 48 В. Обычно для связи используется один провод, а в качестве обратного пути используется земля. Большинство коммуникационных сетевых устройств работают от постоянного тока.
• Передача энергии высокого напряжения возможна по линии передачи HVDC. Система передачи HVDC имеет много преимуществ по сравнению с традиционной системой передачи HVAC. Система HVDC более эффективна, чем система HVAC, поскольку она не испытывает потерь мощности из-за эффекта коронного разряда или скин-эффекта.
• В солнечной электростанции энергия, вырабатываемая в виде постоянного тока.
• Мощность переменного тока не может храниться как постоянный ток. Итак, для хранения электроэнергии всегда используется постоянный ток.
• В тяговой системе двигатели локомотивов работают от постоянного тока. В тепловозе также вентилятор, фары, переменный ток и розетки работают от постоянного тока.

Как измерить постоянный ток

Постоянный ток можно измерить с помощью мультиметра. Мультиметр подключается последовательно с нагрузкой.

Черный (COM) щуп мультиметра подключается к отрицательной клемме аккумулятора. Положительный зонд (красный зонд) подключен к нагрузке. Положительный полюс аккумулятора подключен к нагрузке. Схема подключения показана на рисунке ниже.

Измерение постоянного тока

Установите тип постоянного тока на мультиметре. Показание показывает значение постоянного тока, протекающего через нагрузку. Токоизмерительные клещи также используются для измерения постоянного тока, протекающего по проводнику.

В какую сторону проходит постоянный ток

Ток известен как поток заряда или электронов. Направление тока зависит от направления потока заряда.

Электроны текут от отрицательного полюса батареи к положительному полюсу батареи. Кроме того, ток указывает направление от положительного к отрицательному концу.

Бенджамин Франклин заметил, что что-то движется через проводник. Но в то время протоны и электроны не обнаружены.Значит, он не знает, что движется через проводник.

Он предположил, что ток течет из области более высокой концентрации в область более низкой концентрации. И он назвал область более высокой концентрации положительной, а область более низкой концентрации отрицательной. Следовательно, ток течет с положительного на отрицательный. И это направление известно как условное направление течения тока.

После изобретения электрона и протона было подтверждено, что ток перемещается от отрицательного полюса батареи к положительному.Но все же мы принимаем направление тока как обычным методом.

Кто изобрел постоянный ток

Постоянный ток был впервые представлен батареей итальянского физика Алессандро Вольта. В то время направление тока не вводилось. Французский физик Ампер считает, что ток движется в одном направлении от положительного к отрицательному.

В конце 19 90 279 века три изобретателя, Никола Тесла, Джордж Вестингауз и Томас Эдисон борются за выбор системы электроснабжения.

Компания Эдисона продвигала систему постоянного тока как доминирующую. электрическая система, и она лучше, чем система переменного тока. Он построил первую электростанцию и начал передавать энергию постоянного тока в дом в Нью-Йорке.

Началась конкуренция между Эдисоном и Теслой. Потому что Tesla поддерживает систему переменного тока и может передавать мощность переменного тока на большие расстояния. После этой войны Westinghouse изготовила первый гидроэлектрический генератор, установленный на Ниагарском водопаде. И победитель нынешней войны. С этого момента система переменного тока преобладает над системой постоянного тока.

Но в настоящее время, в связи с увеличением количества оборудования силовой электроники, постоянный ток используется для питания низковольтных устройств силовой электроники.

Закон Ома

— Как соотносятся напряжение, ток и сопротивление | Закон Ома

Первая и, возможно, самая важная взаимосвязь между током, напряжением и сопротивлением называется законом Ома, который был открыт Георгом Симоном Омом и опубликован в его статье 1827 года «Гальваническая цепь, исследованная математически».

Напряжение, ток и сопротивление

Электрическая цепь образуется, когда создается проводящий путь, позволяющий электрическому заряду непрерывно перемещаться. Это непрерывное движение электрического заряда по проводникам цепи называется током , и его часто называют «потоком», как поток жидкости через полую трубу.

Сила, побуждающая носители заряда «течь» в цепи, называется напряжением . Напряжение — это особая мера потенциальной энергии, которая всегда относительна между двумя точками.

Когда мы говорим об определенном количестве напряжения, присутствующем в цепи, мы имеем в виду измерение того, сколько потенциальной энергии существует для перемещения носителей заряда из одной конкретной точки в этой цепи в другую конкретную точку.Без ссылки на две конкретные точки термин «напряжение» не имеет значения.

Ток имеет тенденцию проходить через проводники с некоторой степенью трения или сопротивления движению. Это противодействие движению более правильно называть сопротивлением . Величина тока в цепи зависит от величины напряжения и величины сопротивления в цепи, препятствующей прохождению тока.

Как и напряжение, сопротивление — это величина, относительная между двумя точками.По этой причине величины напряжения и сопротивления часто указываются как «между» или «поперек» двух точек в цепи.

Единицы измерения: вольт, ампер и ом

Чтобы иметь возможность делать осмысленные утверждения об этих величинах в цепях, мы должны уметь описывать их количества так же, как мы могли бы количественно определить массу, температуру, объем, длину или любой другой вид физической величины. Для массы мы можем использовать единицы «килограмм» или «грамм».

Для температуры мы можем использовать градусы Фаренгейта или градусы Цельсия.Вот стандартные единицы измерения электрического тока, напряжения и сопротивления:

«Символ», присвоенный каждой величине, представляет собой стандартную буквенную букву, используемую для представления этой величины в алгебраическом уравнении. Подобные стандартизированные буквы распространены в физических и технических дисциплинах и признаны во всем мире.

«Аббревиатура единицы» для каждой величины представляет собой алфавитный символ, используемый в качестве сокращенного обозначения для ее конкретной единицы измерения.И да, этот странно выглядящий символ «подкова» — это заглавная греческая буква Ω, просто символ иностранного алфавита (извинения перед читателями-греками).

Каждая единица измерения названа в честь известного экспериментатора в области электричества: amp в честь француза Андре М. Ампера, вольт в честь итальянца Алессандро Вольта и Ом в честь немца Георга Симона Ома.

Математический символ для каждой величины также имеет значение.«R» для сопротивления и «V» для напряжения говорят сами за себя, тогда как «I» для тока кажется немного странным. Считается, что буква «I» должна представлять «интенсивность» (потока заряда), а другой символ напряжения, «E», означает «электродвижущую силу». Судя по исследованиям, которые мне удалось провести, кажется, что есть некоторые разногласия по поводу значения слова «я».

Символы «E» и «V» по большей части взаимозаменяемы, хотя в некоторых текстах зарезервировано «E» для обозначения напряжения на источнике (таком как батарея или генератор) и «V» для обозначения напряжения на любом другом элементе.

Все эти символы выражаются заглавными буквами, за исключением случаев, когда величина (особенно напряжение или ток) описывается в терминах короткого периода времени (называемого «мгновенным» значением). Например, напряжение батареи, которое стабильно в течение длительного периода времени, будет обозначаться заглавной буквой «E», тогда как пик напряжения при ударе молнии в тот самый момент, когда он попадает в линию электропередачи, скорее всего, будет обозначается строчной буквой «е» (или строчной буквой «v»), чтобы обозначить это значение как имеющееся в один момент времени.

То же самое соглашение о нижнем регистре справедливо и для тока, строчная буква «i» представляет ток в некоторый момент времени. Однако большинство измерений постоянного тока (DC), которые стабильны во времени, будут обозначены заглавными буквами.

Кулон и электрический заряд

Одна из основополагающих единиц электрического измерения, которую часто преподают в начале курсов электроники, но нечасто используют впоследствии, — это единица кулонов , которая представляет собой меру электрического заряда, пропорционального количеству электронов в несбалансированном состоянии.Один кулон заряда равен 6 250 000 000 000 000 000 электронов.

Символом количества электрического заряда является заглавная буква «Q», а единица измерения кулонов обозначается заглавной буквой «C». Бывает так, что единица измерения тока, ампер, равна 1 кулону заряда, проходящему через заданную точку в цепи за 1 секунду. В этих терминах ток — это скорость движения электрического заряда по проводнику.

Как указывалось ранее, напряжение является мерой потенциальной энергии на единицу заряда , доступной для стимулирования прохождения тока из одной точки в другую.Прежде чем мы сможем точно определить, что такое «вольт», мы должны понять, как измерить эту величину, которую мы называем «потенциальной энергией». Общая метрическая единица для энергии любого вида — джоулей , равная количеству работы, совершаемой силой в 1 ньютон, возникающей при движении на 1 метр (в том же направлении).

В британских подразделениях это чуть меньше 3/4 фунта силы, приложенной на расстоянии 1 фута. Проще говоря, требуется около 1 джоуля энергии, чтобы поднять груз весом 3/4 фунта на 1 фут от земли или перетащить что-то на расстояние 1 фут, используя параллельную тяговую силу 3/4 фунта.В этих научных терминах 1 вольт равен 1 джоулю электрической потенциальной энергии на (деленный на) 1 кулон заряда. Таким образом, 9-вольтовая батарея выделяет 9 джоулей энергии на каждый кулон заряда, проходящего через цепь.

Эти единицы и символы электрических величин станут очень важны, когда мы начнем исследовать взаимосвязи между ними в цепях.

Уравнение закона Ома

Главное открытие

Ома заключалось в том, что величина электрического тока, протекающего через металлический проводник в цепи, прямо пропорциональна напряжению, приложенному к нему при любой заданной температуре. Ом выразил свое открытие в виде простого уравнения, описывающего взаимосвязь напряжения, тока и сопротивления:

В этом алгебраическом выражении напряжение (E) равно току (I), умноженному на сопротивление (R). Используя методы алгебры, мы можем преобразовать это уравнение в два варианта, решая для I и R соответственно:

Анализ простых схем с помощью закона Ома

Давайте посмотрим, как эти уравнения могут работать, чтобы помочь нам анализировать простые схемы:

В приведенной выше схеме имеется только один источник напряжения (батарея слева) и только один источник сопротивления току (лампа справа).Это позволяет очень легко применять закон Ома. Если мы знаем значения любых двух из трех величин (напряжения, тока и сопротивления) в этой цепи, мы можем использовать закон Ома для определения третьей.

В этом первом примере мы вычислим величину тока (I) в цепи, учитывая значения напряжения (E) и сопротивления (R):

Какой ток (I) в этой цепи?

В этом втором примере мы рассчитаем величину сопротивления (R) в цепи, учитывая значения напряжения (E) и тока (I):

Какое сопротивление (R) дает лампа?

В последнем примере мы рассчитаем количество напряжения, подаваемого батареей, с учетом значений тока (I) и сопротивления (R):

Какое напряжение обеспечивает аккумулятор?

Техника треугольника закона Ома

Закон Ома — очень простой и полезный инструмент для анализа электрических цепей. Он так часто используется при изучении электричества и электроники, что серьезный студент должен запомнить его. Для тех, кто еще не знаком с алгеброй, есть уловка, как вспомнить, как найти любое количество, учитывая два других.

Сначала расположите буквы E, I и R в виде треугольника:

Если вы знаете E и I и хотите определить R, просто удалите R с картинки и посмотрите, что осталось:

Если вы знаете E и R и хотите определить I, удалите I и посмотрите, что осталось:

Наконец, если вы знаете I и R и хотите определить E, удалите E и посмотрите, что осталось:

В конце концов, вам придется быть знакомым с алгеброй, чтобы серьезно изучать электричество и электронику, но этот совет может облегчить запоминание ваших первых вычислений.Если вам удобна алгебра, все, что вам нужно сделать, это зафиксировать E = IR в памяти и вывести из нее две другие формулы, когда они вам понадобятся!

ОБЗОР:

• Напряжение измеряется в вольт , обозначается буквами «E» или «V».
• Ток измеряется в амперах , обозначается буквой «I».
• Сопротивление измеряется в Ом. обозначается буквой «R».
• Закон Ома: E = IR; I = E / R; R = E / I

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Попробуйте наш калькулятор закона Ома в разделе «Инструменты».

Мощность постоянного тока (DC): определение и применение

Мощность постоянного тока (DC) относится к однонаправленному потоку электронов и представляет собой форму энергии, которая чаще всего вырабатывается такими источниками, как солнечные элементы и батареи.

Что такое мощность?

Мощность можно определить как уровень энергии, потребляемой в единицу времени. Единицей измерения мощности является ватт, в честь известного ученого восемнадцатого века Джеймса Ватта , который изобрел паровой двигатель. В механических системах мощность известна как механическая сила и представляет собой комбинацию сил и движения. В электрических системах электрическая мощность — это скорость потока электрической энергии через заданную точку в замкнутой цепи. Для наших приложений мы будем рассматривать только , электрическую мощность .

Переменный и постоянный ток

Электроэнергия может быть классифицирована как AC Power или DC Power в зависимости от направления потока энергии. Здесь AC означает переменный ток, а DC — постоянный ток. Мощность, возникающая в результате протекания тока в переменном направлении, называется мощностью переменного тока, а мощность, возникающая в результате протекания тока только в одном направлении, называется мощностью постоянного тока.

Форма кривой постоянного тока

В цепях постоянного тока (постоянного тока) поток электрического заряда (или, другими словами, электронов) является однонаправленным и, в отличие от переменного тока, он периодически не меняет свое направление. Типичная форма волны переменного тока представляет собой чистую синусоидальную волну, как показано на рисунке ниже.

Постоянный ток (красная кривая). Горизонтальная ось измеряет время; по вертикали, току или напряжению. Источник: Wikipedia.org

Что такое распространенные приложения постоянного тока?

Этот вид энергии чаще всего вырабатывается такими источниками, как солнечные элементы, батареи и термопары.Электропитание постоянного тока широко используется в низковольтных устройствах , таких как зарядные батареи, автомобильные, авиационные и другие низковольтные и слаботочные приложения. В настоящее время все солнечные панели вырабатывают постоянный ток. Обычными приложениями с питанием постоянного тока в фотоэлектрической промышленности являются портативные солнечные системы , и другие автономные устройства. Отсутствие солнечного инвертора для преобразования постоянного тока в переменный сократит расходы на такие системы.

Преимущества и недостатки Постоянный ток

В настоящее время для распределения электроэнергии в основном используется переменный ток, поскольку он имеет существенных преимуществ перед постоянным током при передаче и преобразовании. Одним из самых больших преимуществ питания постоянного тока является возможность использования в специальных приложениях . Когда передача электроэнергии переменного тока практически невозможна или невозможна на большие расстояния, используется мощность постоянного тока. Одним из таких приложений являются подводные высоковольтные линии электропередачи постоянного тока . Здесь электричество производится в форме переменного тока, преобразуется в постоянный ток на коммутационной / оконечной станции, передается по подводной кабельной сети, повторно преобразуется в переменный ток другой оконечной станцией и, наконец, доставляется потребителям.

Кабель постоянного тока Norned между Норвегией и Нидерландами Источник: Википедия

Линии передачи постоянного тока Sub-Sea

Многие из таких линий работают на сегодняшний день. Некоторые известные примеры:

• Baltic Cable Link
  • Между Швецией и Германией
  • Длина: 250 км
• NorNed Cable Link
  • Между Норвегией и Нидерландами
  • Длина: 580 км
• Basslink
  • Между материковой частью Австралии и Тасманией
  • Длина: 290 км

Большим недостатком этих высоковольтных передач является более высокая стоимость строительства оконечных станций и коммутационных станций. Используемые детали требуют значительного ухода, что является дорогостоящим и имеет ограниченную перегрузочную способность .

переменного тока и постоянного тока (переменный ток и постоянный ток) — разница и сравнение

Электроэнергия течет двумя способами: либо переменным током (AC) , либо постоянным током (DC) . Электричество или «ток» — это не что иное, как движение электронов по проводнику, например по проводу. Разница между переменным и постоянным током заключается в направлении потока электронов.В постоянном токе электроны стабильно движутся в одном направлении или «вперед». В переменном токе электроны постоянно меняют направление, иногда идя «вперед», а затем «назад».

Переменный ток — лучший способ передавать электричество на большие расстояния.

Таблица сравнения

Таблица сравнения переменного и постоянного тока

	Переменный ток	Постоянный ток
Количество энергии, которое может быть перенесено	Безопасно для передачи на большие расстояния по городу и может обеспечить большую мощность.	Напряжение постоянного тока не может перемещаться очень далеко, пока не начнет терять энергию.
Причина направления потока электронов	Вращающийся магнит вдоль провода.	Постоянный магнетизм вдоль провода.
Частота	Частота переменного тока составляет 50 Гц или 60 Гц в зависимости от страны.	Частота постоянного тока равна нулю.
Направление	Он меняет направление на противоположное при движении по контуру.	Он течет в контуре в одном направлении.
Ток	Это ток, величина которого меняется со временем	Это ток постоянной величины.
Поток электронов	Электроны меняют направление движения — вперед и назад.	Электроны равномерно движутся в одном направлении или «вперед».
Получено от	Генератор переменного тока и сеть.	Элемент или батарея.
Пассивные параметры	Импеданс.	Только сопротивление
Коэффициент мощности	Входит между 0 и 1.	всегда 1.
Типы	Синусоидальный, трапециевидный, треугольный, квадратный.	Чистый и пульсирующий.

Переменный и постоянный ток. По горизонтальной оси отложено время, а по вертикальной оси — напряжение.

Истоки переменного и постоянного тока

Магнитное поле около провода заставляет электроны течь в одном направлении вдоль провода, потому что они отталкиваются отрицательной стороной магнита и притягиваются к положительной стороне. Так родилась мощность постоянного тока от батареи, в первую очередь благодаря работе Томаса Эдисона.

Генераторы переменного тока

постепенно заменили систему батарей постоянного тока Эдисона, потому что переменный ток безопаснее передавать на большие расстояния по городу и может обеспечить большую мощность. Вместо постоянного приложения магнетизма к проводу ученый Никола Тесла использовал вращающийся магнит. Когда магнит был ориентирован в одном направлении, электроны текли к положительному положению, но когда ориентация магнита менялась, электроны также вращались.

Видео сравнения переменного и постоянного тока

Применение трансформаторов переменного тока

Еще одно различие между переменным и постоянным током заключается в количестве энергии, которое он может переносить. Каждая батарея предназначена для выработки только одного напряжения, и это напряжение постоянного тока не может перемещаться очень далеко, пока не начнет терять энергию. Но напряжение переменного тока от генератора на электростанции может быть увеличено или уменьшено с помощью другого механизма, называемого трансформатором .Трансформаторы располагаются на электрическом столбе на улице, а не на электростанции. Они изменяют очень высокое напряжение на более низкое, подходящее для вашей бытовой техники, такой как лампы и холодильники.

Хранение и преобразование из переменного тока в постоянный и наоборот

AC может даже быть изменен на DC с помощью адаптера, который вы можете использовать для питания батареи вашего ноутбука. DC можно «подтолкнуть» вверх или вниз, только это немного сложнее. Инверторы изменяют постоянный ток на переменный. Например, для вашего автомобиля инвертор изменит 12 вольт постоянного тока на 120 вольт переменного тока, чтобы запустить небольшое устройство. Хотя постоянный ток можно хранить в батареях, вы не можете хранить переменный ток.

Список литературы

Поделитесь этим сравнением:

Если вы дочитали до этого места, подписывайтесь на нас:

«Переменный ток против постоянного (переменный ток против постоянного)». Diffen.com. Diffen LLC, н.д. Интернет. 28 февраля 2021 г. <>

Глоссарий

A B C D E F G H I J K L M O P Q R S T U V W X Y Z Сокращения

В начало

A

Абсорбционный заряд
Второй этап трехступенчатой ​​зарядки аккумулятора.Напряжение остается постоянным, а ток уменьшается по мере увеличения внутреннего сопротивления батареи во время зарядки. Это обеспечивает полную зарядку.

Переменный ток (AC)
Тип электроэнергии, поставляемой энергосистемой. Уникальной характеристикой этой формы электричества является то, что она меняет направление на регулярные промежутки времени. Например, мощность 120 В переменного тока 60 Гц меняет направление потока 60 раз в секунду, отсюда и номинальная частота 60 Гц (циклы).

Температура окружающей среды
Относится к температуре воздуха вокруг инвертора и батарей, которая влияет на выходную мощность вашей системы.

А / А (A или I)
Измерение расхода электрического тока. Один ампер равен электрической силе в один вольт, действующей на сопротивление в один ом.

Ампер-час (Ач)
Один ампер электрического тока, протекающего в течение одного часа. Выражает взаимосвязь между током (в амперах) и временем. (Закон Ома: A = V / R)

Ампер-час
Способность полностью заряженной батареи обеспечивать определенное количество электроэнергии (Ампер-час., Ah) с заданной скоростью (Amp, A) в течение определенного периода времени (Hr.). Емкость батареи зависит от ряда факторов, таких как: активный материал, вес, плотность, адгезия к сетке, количество, конструкция и размеры пластин, конструкция расстояния между пластинами сепараторов, удельный вес и количество доступного электролита, сплавы сетки, конечное предельное напряжение, скорость разряда, температура, внутреннее и внешнее сопротивление, возраст и срок службы батареи (или блока батарей).

Допустимая нагрузка
Допустимая нагрузка по току электрического проводника или устройства, выраженная в амперах.

AGM (Absorbed Glass Mat) Аккумулятор
Свинцово-кислотный аккумулятор, не требующий обслуживания.

Массив
Группа солнечных электрических модулей, соединенных вместе.

AWG (Американский калибр проводов)
Стандарт, используемый для измерения размера провода.

Вернуться к началу

B

Зарядное устройство
Устройство, которое используется для пополнения емкости аккумулятора (его «заряда») путем подачи постоянного тока на аккумулятор.

Оптовые поставки
Первый этап трехступенчатой ​​зарядки аккумулятора. Ток направляется в батареи с максимальной скоростью, которую они могут принять, пока напряжение повышается до уровня полной зарядки.

Вернуться к началу

C

Цепь
Электрическая цепь — это путь электрического тока. Замкнутый контур имеет полный путь. Обрыв цепи означает обрыв или отключение пути.

Цепь (серия)
Схема, по которой течет только один путь.Батареи, расположенные последовательно, соединены отрицательным полюсом первого с плюсом второго, минусом второго с плюсом третьего и т. Д. Если две 6-вольтовые батареи емкостью 50 ампер-часов соединены последовательно, напряжение в цепи равно сумме напряжений двух аккумуляторов или 12 вольт, а емкость комбинации составляет 50 ампер-часов.

Цепь (параллельная)
Цепь, которая обеспечивает более одного пути для прохождения тока.При параллельном расположении батарей (одинакового напряжения и емкости) все положительные клеммы будут подключены к проводнику, а все отрицательные клеммы — к другому проводнику. Если две 12-вольтовые батареи емкостью 50 ампер-часов каждая подключены параллельно, напряжение в цепи составляет 12 вольт, а емкость комбинации составляет 100 ампер-часов.

Текущий
Скорость протекания электрического заряда. Протекание тока измеряется в амперах.

Цикл
В аккумуляторе одна разрядка плюс одна подзарядка равны одному циклу.

Вернуться к началу

D

Глубокий цикл
Глубокий цикл происходит, когда батарея разряжена до 50% своей емкости (глубина разряда 50%). Аккумулятор глубокого разряда предназначен для многократной глубокой разрядки и зарядки.

Глубина разряда (DOD)
Количество энергии или заряда, удаленного из аккумуляторной батареи, обычно выражается в процентах. Глубина разряда 0% указывает на полностью заряженную батарею, а глубина разряда 100% указывает на полностью разряженную батарею.

Постоянный ток (DC)
Тип электроэнергии, хранящейся в батареях и вырабатываемой солнечными электрическими устройствами. Ток течет в одном направлении.

Отключить
Когда функция отключена, она не может выполняться, а если происходит, она прекращается. Независимо от других условий функция не будет активирована. Например, даже при наличии питания переменного тока, если зарядное устройство отключено, устройство не будет заряжаться. Зарядное устройство должно быть включено.См. «Включить» в глоссарии.

Разряд
Накопленная энергия, выделяемая аккумулятором.

Нагрузки постоянного тока
Эти нагрузки работают от электрической системы постоянного тока (батареи). Несколько примеров нагрузок постоянного тока: насосы, освещение, вентиляторы, вентиляционные отверстия, унитаз, инверторы и некоторые водонагреватели. Нагрузки постоянного тока получают энергию от батарей.

Вернуться к началу

E

Зарядное устройство Echo
Вспомогательное зарядное устройство, которое может заряжать аккумулятор двигателя, когда основное зарядное устройство находится в
В режиме Bulk или Absorption напряжение в домашней батарее равно 13.2 В постоянного тока или выше.

Электролит
Проводящая среда, в которой протекает электрический ток; это жидкость внутри аккумуляторных батарей.

Включить
Когда функция включена, это разрешено, но могут потребоваться другие условия, прежде чем функция будет активирована или включена. Например, на MS2000 может быть включена функция зарядного устройства, но она не будет заряжаться, если нет подходящего источника переменного тока.

Аккумулятор двигателя
Батарея, отдельная от домашней батареи, специально предназначенная для обеспечения питания для запуска двигателя. В системе с домашней аккумуляторной батареей и аккумуляторной батареей двигателя у инвертора не было бы основных силовых кабелей, подключенных к аккумуляторной батарее двигателя.

Выравнивающий или уравнительный заряд
Преднамеренный контролируемый перезаряд аккумуляторов, который доводит все элементы до одинакового напряжения, снижает сульфатирование и расслоение в залитых (или мокрых) свинцово-кислотных аккумуляторах. Не требуется и вредно для гелевых или герметичных батарей.

Вернуться к началу

F

Float Charge
Третий этап трехступенчатой ​​зарядки аккумулятора. После полной зарядки аккумуляторов напряжение заряда снижается до более низкого уровня, чтобы уменьшить выделение газов (кипение электролита) и продлить срок службы аккумулятора. Это часто называют поддерживающим зарядом, поскольку вместо зарядки аккумулятора он предохраняет уже заряженный аккумулятор от саморазряда.

Вернуться к началу

G

Гелевый аккумулятор
Тип аккумулятора, в котором используется гелеобразный раствор электролита.Эти батареи герметичны и практически не требуют обслуживания. Не все герметичные батареи относятся к гелевым элементам.

Сетка
При использовании в отношении энергосистемы общего пользования это относится к системе линий электропередачи и распределения.

Grid Tie
Электрическая система, подключенная к распределительной сети. Например, линейные инверторы Xantrex SW предназначены для подключения к электросети и взаимодействия с ней.

Земля
Опорный потенциал цепи.В автомобильной промышленности — результат прикрепления одного кабеля аккумулятора к корпусу или раме, который используется в качестве пути для замыкания цепи вместо прямого провода от компонента. Этот метод не подходит для подключения отрицательного кабеля инвертора к земле. Вместо этого проложите кабель непосредственно к отрицательной клемме аккумулятора.

Прерыватель цепи замыкания на землю (GFCI)
Защитное устройство, которое быстро обесточивает цепь, когда ток на землю превышает заданное значение.

Защита от замыканий на землю (GFP)
Устройство защиты цепи, предотвращающее прохождение электрического тока на землю в случае короткого замыкания. Обычно требуется во влажных помещениях — например, на улице, на кухне и в ванных комнатах.

Вернуться к началу

H

Герц (Гц) Частота или количество раз в секунду, когда электрический ток переменного тока меняет свое направление. Также называется циклами (см. «Переменный ток»).

Высокая защита батареи
Схема управления, отключающая зарядный ток, протекающий к батареям, когда напряжение достигает опасно высокого порога. Предотвращает повреждение, вызванное чрезмерным выделением газа (или кипением) электролита.

Бытовая батарея
Домашний аккумулятор — это аккумулятор большой емкости, глубокого разряда, который подключается к основным клеммам постоянного тока инвертора / зарядного устройства.

Гибридные системы
Это системы, сочетающие в себе две или более технологий возобновляемых источников энергии.Комбинированная фотоэлектрическая и ветровая система или фотоэлектрическая система, которая восстанавливает и использует тепло от панелей для обогрева помещений или воды, являются примерами гибридных систем.

Ареометр
Простое устройство, измеряющее удельный вес электролита аккумулятора. Показания удельного веса отражают состояние заряда / разряда аккумулятора.

В начало

I

Ток холостого хода Количество электроэнергии, необходимое для того, чтобы инвертор был готов производить электричество по запросу.

Индуктивные нагрузки
Телевизоры, видеомагнитофоны, стереосистемы, компьютеры и электродвигатели (например, электроинструменты, пылесосы) являются примерами индуктивных нагрузок, которые возникают при запуске. Им требуется более высокий пусковой ток по сравнению с резистивной нагрузкой, такой как тостер или кофейник.

Пусковой ток
Пиковая мощность, которую потребляет нагрузка в момент запуска.

Инвертор
Устройство, преобразующее мощность постоянного тока в мощность переменного тока.

В начало

J

Нет в наличии.

Вернуться к началу

K

Киловатт (кВт) Одна тысяча ватт электроэнергии. Десять 100-ваттных лампочек потребляют один киловатт электроэнергии.

Киловатт-час (кВт / ч)
Один кВт электроэнергии используется в течение одного часа. Наиболее распространенное измерение потребления электроэнергии, большинство подключенных к сети электросчетчиков измеряют кВтч для выставления счетов.

Вернуться к началу

L

Светоизлучающий диод (LED)
Устройство, используемое для отображения различных функций состояния.

Потеря линии
Падение напряжения, вызванное сопротивлением в проводе при передаче электроэнергии на расстояние. Потеря линии — вот почему вы должны увеличивать размер кабелей батареи постоянного тока, чем дальше инвертор находится от батареи или батарейных блоков.

Линия стяжки
Электрическая система, подключенная к распределительной сети. Например, линейные инверторы Xantrex SW предназначены для подключения к электросети и взаимодействия с ней.

Нагрузка
Любое устройство, которое для работы потребляет электроэнергию. Приборы, инструменты и освещение являются примерами электрических нагрузок.

Защита от низкого заряда батареи
Схема управления, которая останавливает поток электричества от батарей к нагрузкам, когда напряжение батареи падает до низкого уровня. Это предотвращает чрезмерную разрядку батарей.

Вернуться к началу

M

Основное зарядное устройство Выход основного зарядного устройства находится на основных клеммах постоянного тока инвертора / зарядного устройства и подключается к домашним батареям.Основное зарядное устройство восполняет заряд домашних аккумуляторов. Основное зарядное устройство может быть сконфигурировано как двухступенчатое или трехступенчатое.

Отслеживание точки максимальной мощности (MPPT)
Каждое фотоэлектрическое (солнечное) устройство имеет точку, в которой доставляется максимальный ток. MPPT с помощью электроники регулирует выход фотоэлектрического устройства на максимальную мощность.

Модифицированная синусоида (MSW)
Форма волны переменного тока (генерируемая многими инверторами), представляющая собой прямоугольную волну с измененной шириной импульса.

Вернуться к началу

N

Национальный электротехнический кодекс (NEC) Стандарты электропроводки и установки, используемые в США.

Отрицательный
Обозначение или относящийся к электрическому потенциалу. Отрицательный вывод — это точка, из которой текут электроны во время разряда.

Вернуться к началу

O

Off Grid
Электрическая система, не подключенная к распределительной сети.

Ом
Единица измерения электрического сопротивления.

Закон Ома
Выражает взаимосвязь между напряжением (V) и током (I) в электрической цепи с сопротивлением (R). Его можно выразить следующим образом: V = IR. Если известны любые два из трех значений, третье значение может быть вычислено с использованием приведенной выше формулы.

Осциллограф
Устройство, отображающее форму волны, созданную устройством, генерирующим электричество, например генератором, инвертором или сетью электроснабжения.

Защита от перегрузки / сверхтока
Схема управления, предназначенная для защиты инвертора или аналогичного устройства от нагрузок, превышающих его выходную мощность. (Например, предохранитель представляет собой устройство защиты от перегрузки по току.) Все инверторы Xantrex имеют внутреннюю схему для защиты от большинства условий перегрузки / перегрузки по току.

Вернуться к началу

P

Параллельное подключение
Группа электрических устройств, таких как батареи или фотоэлектрические модули, соединенные вместе для увеличения допустимой нагрузки при постоянном напряжении. Две батареи на 100 ампер-час 12 В постоянного тока, соединенные параллельно, образуют блок аккумуляторов на 200 ампер-час 12 В постоянного тока.

Фотоэлектрические панели
Это устройства, которые преобразуют солнечный свет в электричество.

Фотоэлектрическая система
Компоненты, которые образуют солнечную электрическую генерирующую систему, обычно состоящую из фотоэлектрических модулей, контроллера заряда, защитных устройств (предохранителей или прерывателей) и батарей.

Пластины
Батарея состоит из свинцовых пластин, разделенных раствором электролита.Раствор электролита, вступая в химическую реакцию со свинцовыми пластинами, вызывает поток электронов, известный как электрический ток.

Положительный
Обозначение или относящийся к электрическому потенциалу; противоположность отрицательному. Положительный полюс батареи — это точка, в которой электроны возвращаются в батарею во время разряда.

Коэффициент мощности
Коэффициент мощности — это соотношение между реальной мощностью (Вт) и полной мощностью (вольт-ампер)

Распределение мощности
Функция зарядного устройства заключается в уменьшении своей выходной мощности, когда мощность переменного тока, потребляемая зарядным устройством, и внешние нагрузки переменного тока, подключенные к выходу инвертора, превышают номинал входного выключателя.

Вернуться к началу

Q

Нет в наличии.

Вернуться к началу

R

Резистивные нагрузки
Тостеры, кофейники и лампы накаливания являются примерами резистивных нагрузок. В них используется резистивный нагревательный элемент для генерации тепла или света.

В начало

S

Проводка серии
Группа электрических устройств, таких как батареи или фотоэлектрические модули, соединенные вместе для увеличения напряжения, при этом допустимая токовая нагрузка остается постоянной. Две батареи на 100 ампер-час 12 В постоянного тока, соединенные последовательно, образуют блок аккумуляторов на 100 ампер-час 24 В постоянного тока.

Синусоида
Оптимальная форма выходной волны переменного тока (AC). Плавная волна идет выше и ниже нуля.

Сульфатион
При разрядке аккумулятора его пластины покрываются сульфатом свинца. При регулярной подзарядке сульфат свинца покидает пластины и рекомбинирует с электролитом. Если сульфат свинца остается на пластинах в течение длительного периода времени (более двух месяцев), он затвердевает, и повторная зарядка не удаляет его.Сульфатирование снижает полезную площадь пластины и емкость аккумулятора. Выравнивание залитых (или мокрых) аккумуляторов помогает снизить сульфатацию.

Пиковая нагрузка
Сила тока, которую инвертор может подавать в течение коротких периодов времени. Большинство электродвигателей при запуске потребляют ток, в три раза превышающий их номинальный. Инвертор будет «перенапрягаться», чтобы удовлетворить эти требования к запуску двигателя. Инверторы Xantrex имеют импульсную мощность, по крайней мере, в два раза превышающую длительную номинальную, а многие повышают ее до трехкратной продолжительной мощности.

Стратификация
Со временем электролит имеет свойство отделяться. Электролит в верхней части аккумулятора становится водянистым, а в нижней — более кислым. Этот эффект вызывает коррозию пластин. Выравнивание залитых (или мокрых) аккумуляторов помогает уменьшить расслоение.

Вернуться к началу

T

Температурная компенсация
Оптимальное напряжение зарядки аккумулятора зависит от температуры аккумулятора. При понижении температуры окружающей среды необходимо повышать соответствующее напряжение для каждой стадии заряда.При повышении температуры окружающей среды необходимо снизить соответствующее напряжение для каждой стадии заряда. В некоторых продуктах датчик температуры аккумулятора (BTS) позволяет зарядному устройству или инвертору / зарядному устройству автоматически масштабировать настройки напряжения заряда для компенсации температуры окружающей среды. На других есть настройки для горячих, холодных и теплых настроек.

Автоматический переключатель
Выключатель, предназначенный для передачи электроэнергии, подаваемой на нагрузки (например, приборы), от одного источника питания к другому.Передаточный переключатель может использоваться для обозначения того, будет ли питание на распределительную панель поступать от генератора или инвертора.

TSC (термочувствительная зарядка)
Способность зарядного устройства регулировать свое зарядное напряжение в зависимости от температуры, измеряемой на батарее, если используется датчик температуры.

Вернуться к началу

U

Нет в наличии.

Вернуться к началу

В

Вольт (В)
Единица измерения давления в электрической цепи.Вольт — это мера электрического потенциала. Напряжение часто объясняется аналогией с жидкостью, сравнивая давление воды с напряжением: шланг высокого давления будет считаться высоким напряжением, а медленно движущийся поток можно сравнить с низким напряжением.

Вольт-амперы (ВА)
Мера «кажущейся» мощности, эквивалентной истинной мощности (ваттам) в резистивных нагрузках, но превышающей ватты для нерезистивных нагрузок. ВА рассчитывается путем умножения вольт на ампер без использования коэффициента мощности.

Вернуться к началу

Вт

Ватт (Вт)
Количественное измерение электрической мощности с учетом коэффициента мощности. Ватты рассчитываются путем умножения вольт на амперы на коэффициент мощности. (Вт = вольт × ампер × коэффициент мощности) Ватт-час (Вт / ч)
Электрическая мощность, измеренная во времени. Один ватт-час электроэнергии равен одному ватту мощности, потребляемой в течение одного часа. Лампа мощностью один ватт, работающая в течение одного часа, потребляла бы один ватт-час электроэнергии.

Аккумулятор мокрого типа
Тип аккумулятора, в котором в качестве электролита используется жидкость. Батарея с жидкими элементами требует периодического обслуживания: очистки соединений, проверки уровня электролита и выполнения цикла выравнивания.

Система преобразования энергии ветра
Обычно известен как ветряная мельница или ветряк. WECS преобразует энергию ветра в электричество. Полный набор компонентов может включать в себя следующие компоненты: ветряную турбину, проводку, инвертор, контроллер, батареи и другие компоненты в зависимости от сложности системы.

Вернуться к началу

X

Нет в наличии.

В начало

Да

Нет в наличии.

В начало

Z

Нет в наличии.

К началу

Сокращения

Сокращение	Полное имя	Определение
A	Ампер (Ампер)	См. Глоссарий.
ABYC	Американский совет по лодкам и яхтам	ABYC — американская организация, которая издает стандарты безопасности при прогулках на лодках.
AC	Переменный ток	См. Глоссарий.
AGM	Абсорбированный стеклянный мат	Тип аккумулятора, в котором электролит или аккумуляторная жидкость содержится в стекловолоконных матах между пластинами аккумулятора.
Ач	Ампер-час (ампер-час)	См. Глоссарий.
ASC	Авторизованный сервисный центр	ASC — это сервисные центры, связанные с Xantrex, для оказания услуг по ремонту.
AUX	Вспомогательный
AWG	Американский калибр проводов	Стандарт, используемый для указания размера провода: чем больше номер AWG, тем меньше размер провода.
BTS	Датчик температуры аккумулятора	BTS — это устройство, подключенное к аккумулятору и инвертору / зарядному устройству, чтобы гарантировать, что заряд, подаваемый на аккумуляторы, регулируется в соответствии с их фактическими температурами.
CEC	Канадский электротехнический кодекс	CEC — это канадский национальный электротехнический кодекс, обеспечивающий промышленный стандарт для безопасного электрического монтажа.
CSA	Canadian Standards Association	Орган по разработке стандартов и сертификации, который тестирует и утверждает продукты на соответствие международным стандартам.
DC	Постоянный ток	См. Глоссарий.
EMC	Электромагнитная совместимость	Способность электронного устройства работать, не вызывая радиочастотных помех и не страдая от них.
EMI	Электромагнитные помехи
FCC	Федеральная комиссия по связи	Агентство США, которое регулирует электромагнитную совместимость и телевидение, радио, беспроводную, кабельную и спутниковую связь в США.
GEN	Генератор
GFCI	Прерыватель цепи замыкания на землю	GFCI — это устройство, защищающее от поражения электрическим током.GFCI отключает и останавливает поток энергии при обнаружении тока утечки.
GFP	Защита от замыкания на землю	См. Глоссарий.
Гц	Гц	См. Глоссарий.
кВт	Киловатт	См. Глоссарий.
ЖК-дисплей	Жидкокристаллический дисплей
Светодиод	Светоизлучающий диод	См. Глоссарий.
мА	Миллиампер	1/1000 ампер.
MPPT	Отслеживание максимальной точки мощности	См. Глоссарий.
MSW	Модифицированная синусоида	См. Глоссарий.
NEC	Национальный электротехнический кодекс	См. Глоссарий.
NEU	Нейтраль
OEM	Производитель оригинального оборудования
ПК	Персональный компьютер
фотоэлектрические панели солнечных батарей Панели и фотоэлектрические системы в глоссарии.
PVGFP	PV Защита от замыканий на землю
RE	Возобновляемая энергия
RFI	RFI	Радиочастотные помехи					Разрешение на возврат материалов предоставляется заказчику для возврата материалов в Xantrex.
RMS	Среднеквадратичное значение	Мера действующего значения переменного напряжения, тока или мощности.
SOC	Состояние заряда	Указывает количество электроэнергии, хранящейся внутри батареи.
THD	Общее гармоническое искажение	Мера того, насколько чистая или чистая форма волны.
TSC	Зарядка, чувствительная к температуре	См. Глоссарий.
UL	Лаборатория андеррайтеров	Орган по разработке стандартов и сертификации, который тестирует и утверждает продукты на соответствие международным стандартам.
В	Вольт	См. Глоссарий.
В переменного тока	В переменного тока	См. Переменный ток в глоссарии
В постоянного тока	Вольт постоянного тока	См. Постоянный ток в глоссарии
Вт	Вт См.	Вт.
Xfer	Transfer
° C	Degree Celsius	Температурная система, которая использует 0 ° C для точки замерзания и 100 ° C для точки кипения воды.
° F	градусов Фаренгейта	Температурная система, которая использует 32 ° F в качестве точки замерзания и 212 ° F в качестве точки кипения воды.

В начало

Quia — Challenge Board (Gabrielle Williams)

A	B
Предлагаемое положение сварки электрода обозначается цифрой ______ справа и классификацией электродов AWS.	2-я
Для SMAW рекомендуется использовать линзы с фильтром ____.	10-14
Аппарат для дуговой сварки A (n) ______ может состоять из выпрямителя постоянного тока и генератора переменного тока.	AC / DC
Электрод DCEP имеет то же направление потока, что и электрод с обозначением _____.	DCRP
Какой рабочий цикл рекомендуется для сварочного аппарата, который будет использоваться с автоматической или полуавтоматической сваркой?	100%
Приблизительная температура дуги SMAW составляет ____ градусов Фаренгейта (3,0593C-3,871C)	6,500-7,000
что из следующего не является типом сварочного аппарата постоянного тока	Электродвигатель или генератор постоянного тока с приводом от двигателя и выпрямителем переменного тока
____ не является фактором, определяющим полярность поверхности во время сварки.	Диаметр электрода
Плетение валика должно быть _____ диаметра используемого электрода.	6 раз
перезапущен на ранее непромищенном бусе?	На передней кромке предыдущего буртика
Подрезка и горизонтальное внутреннее угловое соединение обычно представляют собой (n) ________	углубление вдоль верхнего края сварного шва на вертикальной детали
___ не является информацией на символе сварки.	Толщина основного металла
На символе сварки ______ указывает сварщику, какой тип сварного соединения следует использовать.	Базовое обозначение сварного шва
Информация под линией справки относится к _______ стороне сварного шва.	Стрелка
______ помещается в скобки на обозначении сварного шва.	Сторона сварного шва с пазом
Для каких из перечисленных сварных швов символы сварки смещены друг относительно друга?	Шов со ступенчатым перемежающимся швом.
Каково расстояние между концом одного сварного шва и началом следующего в прерывистом шве, если длина и шаг равны 4-10?	6 дюймов
Станция SMAW включает в себя аппарат для дуговой сварки, _____, электродный провод, рабочий провод, кабину, рабочий стол, табурет и систему вентиляции.	электрододержатель
Тип тока, который течет от электрода через acr к изделию, называется ______.	DCEN, DCSP
Постоянный ________ аппарат наиболее желателен при ручной дуговой сварке.	Ток
DCRP имеет то же направление потока электронов, что и ______.	DCEP
Чтобы сократить время, необходимое для перемещения назад и вперед к сварочному аппарату для изменения настройки _______, устройства управления часто располагаются рядом со сварочным аппаратом.	Remote
Три типа аппаратов для дуговой сварки переменным током: двигатель или двигатель с приводом от генератора переменного тока, тип ____ и тип ____.	Трансформатор, инвертор
При использовании машины постоянного тока, если дуговый зазор увеличивается, сопротивление будет _____.	Увеличить
Если сопротивление увеличивается при использовании сварочного аппарата CC acr, напряжение должно _____.	Увеличение
Каждый валик очищается перед изготовлением следующего валика, чтобы предотвратить ___ включений.	Шлак
На символе сварки маленький черный символ в форме флажка или вымпела указывает, что сварка будет выполнена в _______.	Поле
Пять основных сварных швов: стыковые, _____, тройники, ______ и кромочные.	Уголок, нахлест
Сколько существует различных положений сварки?	Четыре
Термин, используемый для обозначения промежутка между двумя металлическими деталями в нижней части свариваемого соединения.	Корневое отверстие
На сварочном чертеже поверхность металла, которой касается стрелка символа сварки, называется стороной _____.	Стрелка
Сварной шов ____ обозначается на символе сварки символом сварного шва в форме треугольника.	Уголок
Три типа канавок, используемых для подготовки под сварку, обозначены буквами.	VUJ
Маленький кружок, расположенный на, выше или ниже исходной линии символа сварки, обозначает сварной шов _____.	Точечный
Каково типичное напряжение холостого хода при холостом ходу аппарата дуговой сварки постоянным током?	60-80 Вольт
Перечислите три компонента трансформаторного сварочного аппарата.	Первичные обмотки, Вторичные обмотки, сердечник
Назовите два электронных устройства, которые используются для управления выходом трансформатора в новых источниках питания. Поделиться Вам может понравится Основа эмалевой краски: Эмалевые краски: виды, состав, применение 24.12.2020 Гидроизоляция дымохода на крыше из металлочерепицы: Герметизация печной трубы на крыше. Заделка квадратных и круглых дымоходов 10.06.1980 Веник из чего делают для подметания: Из чего делают веники для подметания пола 08.03.2019 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
