Как подключить светодиодный прожектор своими руками

Схема подключения прожектора на базе светодиодов будет разниться в зависимости от элементов цепи, например, если требуется дополнительно установить датчик движения или освещенности. Сам же процесс монтажа источника света данного типа не отличается особыми сложностями.

Конструктивные особенности

Конструкция такого осветительного прибора включает в себя несколько элементов: светодиодные лампы, кронштейн, блок управления, состоящий из герметичного корпуса, контроллера и аккумуляторной батареи или платы, которая используется в стационарных моделях.

Надежность работы устройства обеспечивает контроллер, регулирующий светодиодный прожектор посредством реле времени и автоматических выключателей, которые выполняют защитную функцию.

Подобные источники света управляются двумя способами: вручную посредством коммутационных аппаратов, автоматически благодаря присутствию блока управления, реагирующего на изменение интенсивности освещенности или на движение объекта в радиусе действия.

Светодиодный прожектор обеспечивает свечение благодаря особенностям конструкции, воссоздающей процесс рекомбинации электронов и дырок, находящихся в области p-n-перехода. Основа работы подобных источников света заключается в контакте полупроводников, характеризующихся различным типом проводимости.

Схема подключения прожектора

Чтобы завести кабель питания в клеммную коробку, нужно вскрыть ее, демонтировав крепежное соединение. Для обеспечения герметичности всех соединений предусмотрен сальник, через который прокладывается провод питания.

Схема подключения к сети 220 В выглядит следующим образом:

Если требуется подключить блок автоматического управления в виде датчика движения, используется такой вариант:

При желании и для повышения уровня безопасности на участке можно подключить еще и звуковую сирену. Схема в данном случае будет иметь следующий вид:

Для нормальной работы системы освещения необходимо настроить датчик движения по трем направлениям: уровень чувствительности, светочувствительности и регулятор времени работы.

Поэтапное выполнение работ

Прожектор может располагаться в доступной зоне, однако, чаще всего для обеспечения безопасности такие осветительные приборы устанавливают на достаточной высоте. Поэтому рекомендуется все подключения выполнить до того, как устройство будет монтироваться на кронштейн.

Основные действия:

1. Демонтаж крепления клеммной коробки;
2. Закладка кабеля питания в сальник с последующим подключением к клеммнику;
3. Закрывается крышка короба;
4. Прожектор закрепляется на кронштейн;
5. Производится установка всей конструкции на участок, где планируется эксплуатация осветительного прибора.

Кронштейн может быть установлен под любым углом, для чего боковые винты креплений ослабляют, чтобы иметь возможность отрегулировать направление света.

Процесс подключения к электросети

Подключение прожектора к сети предполагает необходимость создания безопасных условий работы. Для этого должна отсутствовать фаза на подключаемом кабеле. Конструкция герметично закрывается после того, как было выполнено соединение всех элементов схемы. Важно правильно подключить трехжильный провод, для чего можно руководствоваться общепринятой расцветкой: «ноль» — голубой или черный провод; «земля» — практически всегда желто-зеленый; «фаза» — красный или коричневый цвет провода.

Установка прожектора и подключение к сети 220 В производится с помощью автоматического выключателя. Достаточный уровень безопасности сможет обеспечить автомат, характеризующийся таким параметром, как ток защиты, который превосходит значение мощности источника света в несколько раз.

Таким образом, самостоятельно установить и подключить прожектор к электросети вполне можно, если при этом исполнитель будет следовать рекомендациям по обеспечению безопасности. Осветительный прибор данного вида устанавливается на кронштейн, а при помощи не до конца затянутых болтовых соединений есть возможность изменить направление луча света.

Корпус источника света герметично закрывается после монтажа кабеля, кроме того, он должен быть заземлен. Для этого используется отдельный заземляющий проводник или же проводник питающего кабеля. Так как подобные осветительные приборы чаще всего устанавливают на улице нужно проследить, что прожектор характеризуется достаточной степенью защиты (минимум IP54).

Как подключить датчик движения к светодиодному прожектору

Светодиодные системы освещения с датчиком движения стали достаточно популярны из-за своей главной особенности – удобство пользования. Чтобы установить такую систему, необходимо знать, как подключить датчик движения к светодиодному прожектору.

Сама по себе конструкция достаточно простая и многофункциональная – свет включается только в тот момент, когда в ближайшем радиусе есть какое-либо движение. Сами прожекторы часто используются на автомобильных площадках, а датчик движения способствует уменьшению краж и угона.

Как подключить датчик движения к светодиодному прожектору?

Датчик движения представляет собой ультразвуковой модуль, оснащенный реле. При движении в зоне действия «луча» — реле замыкается. Подается сигнал, при котором загорается освещение. В настройках оборудования можно поставить время задержки, которое будет отключать свет при отсутствии движения.

Самые распространенные, которые подходят для установки на улице – активные инфракрасные датчики. Их работу можно сравнить с эхолотом или радаром. Правильная установка гарантирует, что система будет срабатывать только на появление человека в радиусе действия. Неверная схема подключения грозит срабатыванием даже на легкое покачивание дерева.

Инструкция к подключению:

— Аккуратно вскрыть корпус и добраться к работающему механизму.

— Присоединить кабеля из осветительного прибора к клеммам устройства. Здесь работает такая схема: красный провод подключается к фазе, синий – к нулевой клемме, зеленый – к заземлению.

— Оставшийся конец кабеля включается в розетку.

— Чтобы обезопасить эксплуатацию прожектора – достаточно присоединить прибор к автомату в электрическом щитке.

В случае, если Вы не знаете, как правильно установить и присоединить провода – нужно всего лишь приобрести прожекторы, с уже встроенным датчиком движения. Стоимость таких моделей выше, зато они не вызывают трудностей при монтаже.

Как подключить светодиодный прожектор?

Светодиодные прожекторы считаются распространенным типом освещения, обладающего доступной стоимостью и высокими техническими показателями. Основная сфера применения: гаражи, стояночные площадки, дворы, частные дома. Они могут быть уличными или домашними.

Схема подключения светодиодного прожектора состоит из нескольких важных нюансов:

— Вскрыть рабочий корпус и найти механизм.

— Снять гайку на клемме «ввод» и достать сальник.

— Продеть электрический провод и закрыть конструкцию при помощи крепежей.

Не советуется проводить установку тем, кто не имеет ничего общего с электрикой или не разбирается даже в простых схемах. Перед проведением процедуры воспрещено мочить руки, следить за показателями электрической сети – не более 220 В. Определить, годен ли прожектор к эксплуатации можно только в том случае, если он начинает мигать или оттенок света изменился.

Процедура подключения светодиодного прожектора к сети 220 требует соблюдения всех правил безопасности работы с электроприборами. Если ток будет подан неверно – возможно короткое замыкания.

Чтобы установить его самостоятельно, необходимо подготовить заранее инвентарь и инструменты. В их список можно отнести: шуруповерт, пассатижи, изоленту, паяльник и другие. Для светодиодов используется тонкий провод, общим диаметром: 0,5 – 1,5 мм2. К тому же, подбирается тот же материал металла, который используется и на приборе.

В недорогих моделях может быть высохшая термопаста или не подключены некоторые провода. Для того нужно разобрать конструкцию и проверить все подключения, количество термопасты.

Насколько это актуально?

Прожектор с датчиком движения можно отнести к системам безопасности и удобства для пользователя. Системы включения могут быть, как для большой территории, так и домашними. Важно соблюдать параметры удаленности от розетки, правильно подобрать место установки, защитить устройство от влаги и пыли, и обеспечить прибору регулярное техническое обслуживание. Правильный монтаж и постоянный уход гарантируют долгий эксплуатационный срок.

Ремонт светодиодных прожекторов своими руками: как починить просто

Светодиодные прожектора пользуются большим спросом у потребителей для освещения витрин, фасадов магазинов, дворов в частных домах и других объектов. Они долговечны, имеют хорошую интенсивность света и потребляют намного меньше энергии по сравнению с обычными лампами накаливания.

Пример места использования прожектора

Но любая техника имеет определенный ресурс работы и не гарантирована от поломок, поэтому требует ремонта. Исправлять неисправности всегда дешевле самостоятельно, чем обращаться в мастерские к специалистам. Рассмотрим несложный ремонт некоторых неисправностей на светодиодных прожекторах, но прежде чем описывать процесс ремонта, надо изучить какие бывают конструкции прожекторов и принцип их работы.

Читайте также статью ⇒ Светодиодный прожектор с датчиком движения.

Работа светодиодного прожектора

Напряжение от источника питания подается на электронную плату, преобразованный ток подается на светодиодный элемент, который излучает потоки света. Конструкции прожекторов могут быть различны, но все они имеют общие элементы:

• Источник питания;
• Электронную плату преобразования тока и напряжения;
• Драйвера управления режимами работы;
• Теплоотводящий радиатор;
• Оптические элементы, линзы, зеркала, встроенные в корпус;
• Клеммы для подключения проводов и приспособления для крепления корпуса.

Основные элементы конструкции прожектора

Прожектора имеют светодиоды различного размера и мощности, но принцип работы и признаки неисправности имеют общие.

Основные неисправности прожектора

Чаще всего неисправность прожекторов проявляется по следующим признакам:

• Полное отсутствие свечения при включении питания;
• Мерцание светодиода;
• Тусклое свечение, не в полную мощность;
• Изменение оттенка излучаемого света;

Пример платы со сгоревшими элементами

Есть очевидные признаки деформация корпуса разрушение структуры светодиода, после механических ударов или обрыв, перегорание проводки, которые просматриваются визуально.

Основные причины возникновения неисправностей

Светодиодные матрицы, платы преобразования производители делают надежные, при правильной эксплуатации гарантируют минимальный безаварийный срок до 5 лет. Чаще всего неисправности возникают по следующим причинам:

• Нестабильные характеристики электросети, скачки напряжения и тока, превышающие величины рабочего режима;
• Кроткое замыкание фазы на корпус прожектора или нейтральный провод;
• Неправильное подключение;

В результате этих нарушений может выйти из строя электронная плата, на которой запрограммированы драйвера управления прожектором, преобразователи напряжения и тока, питающие кристаллическую структуру матрицы со светодиодами.

Светодиодная матрица в прожекторах может состоять из нескольких десятков элементов. При разрушении структуры 3-5 кристаллов в матрице прожектор может функционировать, но при большем количестве неисправных элементов происходят необратимые процессы нарушения режима работы и сгорают все кристаллы. В этом случае требуется полная замена матрицы.

Диагностика неисправности на светодиодном прожекторе

Рассмотрим определение неисправности на прожекторе, который пользуется у потребителей наибольшим спросом, прямоугольной формы с матрицей из 9 диодов, мощностью 10 Вт. Одна из моделей этой серии прожектор Volpe 10Вт и световым потоком в 750 Люмен.

Внешний вид прожектора с матрицей залитой компаундным раствором

Независимо от марки прожектора диагностика начинается с визуального осмотра:

• Проверяется целостность проводки от источника питания, отсутствие обрывов, горелой изоляции и перегибов кабеля, где может быть скрытый под изоляционным слоем разрыв токопроводящей жилы;
• Осматривается корпус прожектора и светодиодная матрица, на предмет отсутствия деформации, трещин и сколов;
• При полном отсутствии свечения в первую очередь надо открутить заднюю крышку корпуса и проверить напряжение на входе и выходе электронной платы преобразователя. На входе должно быть 220В переменного тока, если напряжения нет, то причина не в прожекторе, а вцепи его питания, измерения можно проводить обычным мультиметром. На выходных клеммах 12В постоянного тока.

Измерение напряжения поступающего на матрицу

• При отсутствии напряжения на выходе неисправность следует искать на плате преобразователя напряжения. Осмотрите плату на отсутствие окислившихся контактов, трещин олова в местах пайки и выгоревших деталей;
• Если во всех перечисленных пунктах признаков неисправности нет, остается последний элемент, это светодиодная матрица.

Ремонт, замена неисправных элементов светодиодных прожекторов

Такие неисправности как обрывы проводов устраняются быстро и не требуют особой квалификации. Наиболее сложным ремонтом является выявление неисправного элемента на печатной плате драйвера, преобразователя напряжения и замена светодиодной матрицы. Поэтому для самостоятельного ремонта надо обладать определенными знаниями и практическими навыками  в электротехнике, уметь читать схемы, пользоваться измерительными приборами и паяльником. Если такого опыта нет, лучше обратиться к специалистам.

Самым простым способом является замена неисправных элементов на аналогичные, их можно купить в электротоварах или снять с прожекторов, на которых неисправны другие детали. Собрать из двух, трех неисправных один работающий. Матрица с залитыми компаундным материалом кристаллами светодиодов ремонту не подлежит.

Совет №1 Если в матрице перегорели 2-3 диода из 9 , то не надо ждать когда она выгорит полностью это может пагубно отразится на драйверах, преобразователе напряжения. Меняйте матрицу при первых признаках неисправности.

Замена матрицы прожектора

• Отвинчиваем переднюю крышку корпуса, которая прижимает стекло;

• Откручиваем винты и извлекаем отражатель;

• Отпаиваем и отвинчиваем неисправную матрицу;

• Припаиваем новую матрицу и собираем прожектор в обратном порядке.

Иногда провода от печатной платы проходят к матрице через отверстия металлической подложки, которая играет роль радиатора для матрицы. В местах перехода они должны быть обязательно заизолированы, особенно плюсовой провод, чтобы не было короткого замыкания на корпус.

Совет №2 При замене матрицы протрите ее подложку и поверхность на которую она прикручивается. Смажьте эти места теплопроводной пастой, только после этого прикручивайте матрицу к корпусу.

При замене матрицы обязательно соблюдайте полярности, красный провод это плюс, синий или черный минус, желто-зеленый на корпус.

Читайте также статью ⇒ Как подключить выключатель света.

Замена печатной платы преобразователя напряжения или драйвера у светодиодного прожектора

Если при диагностике выявлены явные признаки выгоревших элементов, не спешите покупать плату.

Один из примеров схемы преобразователя для светодиодных прожекторов

Попробуйте заменить неисправные элементы, прозвоните диоды, предварительно отпаяв одну ножку от платы, транзистор SVD4N65F, впаянные детали прозванивать нельзя, при необходимости замените их. Прозвонка и выявление неисправных деталей на плате требует детального рассмотрения в отдельной теме, поэтому повторюсь. Если у вас нет соответствующих навыков, воспользуйтесь услугами специалистов или купите новую плату.

Часто допускаемые ошибки

• Меняя матрицу, забывают соблюдать полярность подключения;
• Обязательно снимайте старую затвердевшую теплопроводную пасту под матрицей, обезжиривайте подложки спиртом и накладывайте свежую пасту;
• Припаивать провода к матрице надо за 1-2 секунды, не перегревая ее, в противном случае кристаллы светодиодов могут разрушиться или изменить свои характеристики, ресурс их работы снизится.

Часто задаваемые вопросы и ответы на них

• Ремонт прожекторов с большей мощностью на 30Вт, 50Вт и больше отличается от прожектора в 10 Вт?

Нет, принцип работы и конструктивные решения одинаковые, поэтому методика определения неисправностей и ремонт такой же.

• Когда матрица имеет большое количество светодиодов и не залита компаундным раствором, можно заменить неисправный диод?

Можно и даже нужно, но делать это надо аккуратно микропаяльником, не перегревая кристаллы.

• На выгоревших сопротивлениях на плате невидно номиналов, как их узнать чтобы заменить на соответствующие?

В прилагаемой инструкции к прожектору есть схема, там они указываются или откройте другой прожектор и посмотрите.

Оцените качество статьи:

Как подключить прожектор с датчиком движения – подробная инструкция

[contents]

Как устроен прожектор с датчиком движения

Прожектор с датчиком движения – уже далеко не новинка в нашем обиходе. Его часто можно наблюдать во дворах при освещении ворот или дорожки к дому, при освещении улиц, туннелей или арок домов, а так же в других местах в ночное время суток, не требующих постоянной подсветки. Кроме улицы, его можно применять и в домах, например, в коридорах, туалете и прочих помещениях, где Вам он покажется целесообразным. Это весьма удобное устройство помогает решить сразу несколько задач:

• освещенность пространства, которую можно организовать только там, где это необходимо;
• экономия электроэнергии, которую мы получаем за счет использования света только тогда, когда это необходимо;
• защита от незваных гостей, которых будет отпугивать внезапно включающийся свет или, по крайней мере, включенным светом вы будете оповещены об их присутствии.

Вы можете проконсультироваться на этом сайте – http://anrj-led.ru/catalog/svetodiodnye-prozhektory/ – о выборе того или иного светодиодного прожектора с датчиком движения для решения именно вашей задачи, а так же почитать отзывы пользователей.

Конструкция фонаря с датчиком движения

Прожектор с датчиком движения

В конструкцию этого устройства входит светильник с лампой (накаливания, галогенной или светодиодной), к которому прикреплен инфракрасный датчик движения. Также оно оснащено кронштейном для крепления (в наборе к нему, как правило, идут дюбеля и саморезы).
Подключение прожектора с датчиком движения
В комплекте к приобретенному прожектору должна идти инструкция по его подключению, но если вы ее не обнаружили, не отчаивайтесь, ведь подключение этого прибора достаточно просто:

1. Для подключения к электросети используется 2-х или 3-х жильный провод (в зависимости от наличия заземления в доме) ШВВП или ПВС с минимальным сечением 0,5 мм кв для светодиодного фонаря (галогенный, в зависимости от мощности лампы, может потребовать провод большего сечения, что значительно удорожит бюджет его подключения). К выбранному месту подключения провод обязательно прокладывается в гоффротрубе, которая крепится к стене дома.
2. Закрепите кронштейн крепления светильника к выбранному месту.
3. Открутите крышку клемника (контактной коробки) устройства, проведите кабель через специальное отверстие, закрепите зажимом и подсоедините контакты в соответствии с их расцветкой: синий или черный – ноль(0 или N), коричневый или красный – фаза(L или Ф), и желто-зеленый – заземление, если оно есть. Затяните зажимные болты контактов и крепежа кабеля. Закройте контактную коробку и закрутите в ее крышке болты.

Ниже приведена схема подключения:

Схема подключения

4. Прикрепите устройство к кронштейну, боковыми болтами прожектора отрегулируйте его угол наклона.

Настройка датчика движения

На панели датчика имеются 3 регулятора, которые помогут Вам настроить работу прожектора:
Sens (Чувствительность) – фактически регулирует размер объектов и степень их движения, на которые будет реагировать прибор: HIGH – высокая, т. е. свет будет включаться при движении веток от ветра или пробежавшей кошке, LOW – низкая чувствительность, т.е. прибор будет реагировать на перемещение только крупных объектов, например людей. В различных моделях этот регулятор может быть дискретным и иметь только два крайних положения, а может регулироваться плавно.
Time (Время) – регулирует время, в течение которого будет включена лампа (как правило имеет диапазон 5сек – 15 мин). Повторное срабатывание датчика во время свечения фонаря, вызывает новый отсчет времени.
Lux (Свет) или DeyLight (Дневной свет) – устанавливается степень дневного освещения, при котором фонарь начнет включаться. Т.е. этим регулятором можно ограничить включение фонаря только в ночное время суток, либо позволить ему включаться при движении круглосуточно.

Зона действия прожектора с датчиком движения

Различные датчики движения характеризуются степенью охвата территории по площади, точнее, углом обзора и радиусом (дальностью) действия (эту информацию Вы можете получить в технических характеристиках устройства). Поворачивая датчик по вертикали и горизонтали, Вы можете регулировать, какой именно участок территории он будет контролировать.

Наиболее прогрессивными по многим параметрам являются прожекторы именно со светодиодными лампами: они очень экономичны, безопасны, с минимальным нагреванием, имеют высокий КПД, мгновенно загораются. Согласно статистике, светодиодные прожекторы позволяют экономить до 85% по сравнению с галогенными аналогами.

Как правильно подключить светодиодный прожектор?

Смотрите также обзоры и статьи:

Прожектор светодиодный представляет собой еще один тип осветительного прибора на основе современных источников света, коими являются светодиоды.

Наиболее часто прожекторы используются для оформления освещения вне пределов жилого помещения, на улицах, где требуется направить поток яркого света на определенный неосвещенный участок территории.

Наружный прожектор выполнен в защитной оболочке, которой не страшны перепады температуры в пределах от минус 50 и до плюс 70, скачки напряжения, периоды включения и выключения, воздействие негативных факторов окружающей среды: грязи, пыли, влаги, прямое попадание жидкости на корпус. Некоторые модели имеют дополнительный датчик движения, что значительно экономит электричество за счет работы по мере необходимости, а не все время.

Особенности конструкции

Прожектор в своей сердцевине обладает набором светодиодов матричного типа, которые в магазине или салоне света легко отличить по характерному ярко-желтому цвету. Обрамляет матрицу со светодиодами плафон, расширяющийся к краям с хромированными или зеркальными стенками – светоотражателями, которые усиливают яркость прожектора. Угол рассеивания света в этом приборе доходит до 110-140 градусов, чего вполне достаточно для эффективной подсветки калитки, деталей экстерьера, наружных витрин, рекламной продукции, афиш, биг-бордов, лайт-боксов и пр.

Отдельным типом прожекторов являются линейные, которые выполнены в виде ряда ярких и мощных светодиодов в металлической прямоугольной оболочке.
Используют прожекторы светодиодные повсеместно для подсветки объектов городской инфраструктуры: фасадов, архитектурных объектов, тоннелей, мостов, мануфактур, складских помещений, аллей и т. д. Подобного рода светодиодные приборы значительно экономят расходы на электроэнергию и непритязательны в эксплуатации, долговечны и просты в установке.

В среднем прожекторы обладают мощностью от 10 и до 50 ватт, что сравнимо с яркостью, производимой лампами накаливания в 75-500 ватт, соответственно маломощные подходят больше для частного применения, а сверхъяркие – для промышленного и общественного значения.

Схемы подключения

Надежная конструкция и прочный корпус выполнен из устойчивых к вибрациям, легким механическим повреждениям и проявлениям непогоды материалов позволяет использовать ее во внешней среде до 50000 часов без замены и выхода из эксплуатации. Снег, дождь, лютые морозы, зной, перепады напряжения, сильный ветер светодиодному прожектору нипочем.

Металлический корпус не подвержен коррозии и обладает степенью защиты от влаги IP 65. А благодаря встроенному стабилизатору напряжения яркость светодиодов в приборе не изменяется даже при низком напряжении: диапазон рабочего напряжения, не влияющий на качественную эксплуатацию, порядка 160-250 вольт.

Прожектор светодиодный на сегодня не является предметом дефицита – прожектор светодиодный купить можно на рынке в отделе светотехники, в специализированном магазине или строительном супермаркете, салоне света. Однако светодиодный прожектор купить наиболее выгодно можно в интернет-магазине, который обладает фирменными складами в Украине, в том числе и в Киеве, и осуществляет доставку напрямую от лучших производителей светодиодной продукции.

Последовательность работ

Для начала требуется выключить подачу электроэнергии на дом или квартиру в распределительном щитке. После чего необходимо провод или кабель питания прожектора завести в клеммную коробку.

И далее загерметизировать при помощи сальников всю конструкцию внутри коробки, определив где питающая жила. Затем необходимо выставить прожектор под нужным вам углом и закрепить его на кронштейне. Ослабляя винты можно отрегулировать угол падения света.

Подключение к сети

Надежным, долговечным и выгодным устройством для освещения наружных и в некоторых случаях внутренних помещений является прожектор светодиодный, который работает напрямую (сеть напряжения 220 вольт), не требует никаких дополнительных стартеров, трансформаторов напряжения, пусконаладочной аппаратуры.

При включении отсутствует период зажигания, светодиоды загораются моментально, нет стартерных токов. Подключение может происходить последовательно или по параллельной схеме.

Выводы

Подобного рода светодиодные приборы значительно экономят расходы на электроэнергию и непритязательны в эксплуатации, долговечны и просты в установке. просто достаточно знать самые распространенные схемы подключения, чтобы установить прибор самостоятельно правильно.

Светодиодные прожекторы не имеют стеклянных элементов в своей конструкции – металлический корпус с хромированными светоотражателями и пластиковый рассеиватель-диффузор.

Опубликовано: 2020-09-10 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Как смонтировать и подключить уличный прожектор с датчиками движения и освещенности » сайт для электриков

Виды фотореле

Как уже говорили, есть фото-реле со встроенным и выносным датчиком освещенности. Кроме можно найти следующие разновидности:

• Со встроенным датчиком движения. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.п.

• С таймером. Если вы не хотите, чтобы свет горел ночью все время, а гас, например, в полночь, вам нужна такая модель. Выставляете таймер на желаемое время, он отключает освещение. Фотореле с таймером можно ставить на цепь, питающую декоративную подсветку двора, сада.

• Астротаймер. Это уже не фотореле, а более серьезной устройство, в память которого заложены время заката и восхода разных климатических зон. При настройке вы задаете часовой пояс и само устройство включает/отключает освещение в зависимости от заложенных данных. Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой.

Если вам нужна одна из описанных выше функций, совсем не обязательно покупать фотореле с датчиком движения или таймером. Можно установить обычный датчик, и, последовательно с ним, подключить нужное устройство (датчик движения или таймер). Функции будут те же, а ремонт и замена обойдутся в меньшую сумму. Если в фотореле с дополнительными функциями выйдет из строя одна из частей, придется менять устройство полностью, а стоит такой вариант дороже собрата «без наворотов».

Технические параметры

При выборе подходящего устройства следует обратить внимание на его характеристики. Ознакомиться с информацией можно с помощью приложенного паспорта

Ключевыми параметрами являются:

Напряжение электропитания. В стандартном варианте устройство работает от сети 220 В. Выбор вариантов с напряжением 12 В либо 24 В — не самый рациональный выбор в силу необходимости дополнительной покупки и размещения блоков питания.
Максимальное значение коммутируемого тока

Обозначенная характеристика становится важной только при условии применения устройства для управления большим числом осветительных приборов. Для бытовых систем уличного освещения достаточно возможностей самых простых модификаций прибора.
Порог запуска агрегата измеряется в люменах и приводится в виде интервала значений

Многие модели предусматривают возможность регулировки характеристики.
Время задержки включения. Измеряется в секундах, указывается в виде интервала значений.
Время задержки выключения — аналогичный параметр.
Необходимая мощность. Обозначается в виде двух показателей: для режима ожидания и при активной работе.
Уровень защиты: IP65 или IP40. Первая категория приборов пригодна для монтажа под открытым небом, вторая — исключительно в сухом помещении.

Важными считаются также следующие параметры: интервал температур работы, габариты, способы установки, подключения электропитания.

Фотореле принцип работы

Работа фотодатчика, контролирующего уровень уличной освещенности, лежит в основе принципа работы любого фотореле. Существует два типа таких фотодатчиков:

1. — встроенные, когда датчик установлен вместе с реле непосредственно в самом электрощитке;
2. — выносные, когда датчик расположен вне корпуса реле.

Корпус выносных фотореле должен быть обязательно прочным и иметь повышенный уровень герметичности и защищенности от воздействий окружающей среды.

Это устройство имеет достаточно простой принцип действия и состоит оно из встроенного или выносного датчика. Учитывая интенсивность освещения, такой датчик передает информацию электронной плате или блоку, которые, в свою очередь, при достижении определенного порога срабатывания, срабатывают и включают освещение, замыкая электрическую цепь.

Следует отметить, что любое фотореле может быть запрограммировано в индивидуальном режиме. Это значит, что, если, к примеру, в летнее время года фотореле установлено в гараже, то диапазон его срабатывания будет отличаться от устройства, установленного на крыльце дома. Данный нюанс необходимо учитывать и, по возможности, выставлять наиболее подходящий к условиям размещения фотореле диапазон его чувствительности к свету.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Автоматическая система уличного освещения.

Принцип работы прибора

Фотореле – это электрическое устройство, которое состоит из фоточувствительного элемента и схемы, в которой находится реле. В момент, когда интенсивность освещения становится ниже определённых пределов, происходит автоматическое соединение контактов реле и ток поступает в систему освещения.

Такие устройства могут работать от сети 220 В, но встречаются модели фоторезисторов, работающих на постоянном токе напряжением 12 В. Некоторые импортные модели рассчитаны на напряжение 127 В. Для установки таких приборов потребуется подключить специальный блок питания.

Установка и настройка своими руками: пошаговая инструкция

Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения.

Последовательность действий при монтаже устройства:

• протягивание питающего провода к месту, на котором будет установлен подключаемый выключатель;
• зачистка жил на 10-12 мм;
• сверление отверстий в корпусе;
• крепление в отверстиях уплотнителей, защищающих от влаги и пыли;
• подключение проводов в соответствии со схемой;
• отрезка провода для подключения к светодиодному прожектору;
• зачистка изоляции на 10-12 мм;
• подключение проводов к светодиодному прожектору;
• присоединение заземления к патрону (если корпус осветительного оборудования из металла).

Провод для подключения фотодатчика лучше использовать трехжильный. На столбе или стене он размещается так, чтобы отверстия расположились снизу. Такое расположение защитит от пыли и влаги.

Можно перейти к настройке подключенного оборудования. Для имитации ночи в комплект включается черный пакетик. На корпусе размещен регулятор, позволяющий выбирать интенсивность света, при которой лампа должна загореться. Чем ближе регулятор к знаку минуса, тем позже будет включаться светодиодный светильник.

Последний шаг – подключение к сети в щитке.

При отсутствии знаний в электрике лучше доверить подключение специалисту.

Основные разновидности устройств

Наиболее популярны следующие типы фотореле для системы уличного освещения:

1. С расположенным внутри корпуса фотоэлементом. Подобный вариант оптимален с позиции полной автоматизации системы внешнего освещения. Устройства комплектуются герметичным корпусом, прозрачная часть которого располагается напротив фотоэлемента.
2. С размещенным внутри фотоэлементом и оснащенные таймером. Благодаря наличию таймера обеспечивается возможность автоматического отключения системы осветительных приборов по истечении установленного промежутка времени. В ассортименте представлены фотореле, предполагающие программирование на день, неделю и больше.
3. С выносным фотодатчиком. Подобный вариант комплектации надежен в эксплуатации. Электронные компоненты устанавливаются в закрытом помещении, в то время как защищенный от температурных перепадов фотоэлемент ставится на улице.

Выбирать подходящую модель следует в соответствии с вашими требованиями и имеющимся в распоряжении бюджетом. Помимо стандартных фотосенсоров, возможно применение комбинированных вариантов: датчиков движения или временных датчиков. В случае наличия в устройстве таймера срабатывание механизма осуществляется в соответствия с временем суток. Модели, комплектуемые одновременно сенсором, встроенным таймером и датчиком движения, наиболее редки. Приборы оснащаются специальным дисплеем и позволяют устанавливать ту или иную программу освещения.

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

1. Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
2. Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
3. Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
4. Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

Фотореле имеет три провода различного цвета:

• Красный – выносной, коммутирующий провод.
• Коричневый – фазный провод.
• Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

1. Подключение “фазы” осуществляется к красному проводу устройства.
2. Подключение “0” производится к синему проводу.
3. Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Виды устройств

Фотореле широко используют в разных областях и в зависимости от этого приборы разделяют на несколько видов. Для частного применения удобно фотореле, имеющее встроенный фотоэлемент. Они представляют собой единый блок, который закрепляется на улице. А также надёжны и более функциональны модели, в которых присутствуют встроенный фотоэлемент и таймер. В таком случае есть возможность управления освещением по заданному режиму времени.

Прибор с выносным элементом прост в эксплуатации

Практичные устройства могут иметь возможность управления порогом срабатывания. Модели с выносным элементом для контроля освещения отличаются удобным управление. Эти виды являются основными, но существуют и варианты, предназначенные для работы в суровых и сложных условиях, например, на севере.

Приборы, в конструкцию которых входит датчик движения/присутствия, позволяют экономить энергию. Фотореле включает свет при приближении объекта, а при длительном отсутствии движения, освещение выключается.

Производители

Качественные датчики освещённости выпускают производители во многих странах мира. При выборе стоит учесть, что в устройства отличаются по номинальному напряжению питания. Оптимальны приборы, которые подключаются в сети в 220 в.

Основными являются такие бренды, как:

• «Рубеж»;
• EKF;
• TDM;
• IEK;
• HOROZ;
• Theben.

Стоимость устройств определяется типом чувствительного элемента, который входит в конструкцию. Именно эта деталь наиболее ценная и обеспечивает качественную работу прибора. На стоимость изделий также влияют габариты, характеристики и марка производителя.

Фотореле IEK ФР-601, 602, 606, 603: сравнение и особенности

Производитель IEK выпускает обширный ассортимент датчиков освещённости, которые отличаются внешним видом, характеристиками и другими параметрами. Сравнить востребованные модели легко с помощью данных, приведённых в таблице.

Тип фотореле	Особенности
ФР-601	Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц и по характеристикам соответствует ГОСТ Р 51324.2.1. Защита от пыли и влаги, максимальная нагрузка и мощность лампы 2200 Вт, температурные условия эксплуатации от –25 до +40 °С, степень защиты IP 44,
ФР-602	Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц, соответствует ГОСТ Р 51324. 2.1. Макс. нагрузка и мощность лампы 4400 Вт, диапазон рабочих температур от –25 до +40 °С. степень защиты IP 44.
ФР-603	Для автоматического включения/отключения источников света. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Защита IP44, входящее напряжение 220 – 240 В.
ФР-606	Для автоматического управления уличным освещением в зависимости от естественной освещённости. Пластиковый корпус, электромеханическое реле, температурный режим эксплуатации от — 40 до + 50, напряжение 220~240 В. Могут использоваться датчики и таймеры.

Модели фотореле отличаются формой и внешним видом. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Приборы устанавливают снаружи, но есть и модели для крепления внутри. При этом на улице располагается лишь датчик.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

• Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.

• Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

• Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
• Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

• Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.

• Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

• Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Монтаж

Теперь остановимся на том, как соединить фотореле с датчиком движения для освещения и осуществить его установку. Вместе указанные решения дадут возможность активировать источник света еще во время сумеречного периода дня в тот момент, когда в нужной зоне кто-то появится. Если же на территории никого нет, то освещение не загорится, что даст возможность сэкономить электричество и, соответственно, деньги.

Метод монтажа будет зависеть от того, какой защитный вариант и категория крепления выключателя сумеречного вида были приобретены. На сегодня существуют следующие решения по установке:

• уличный либо внутренний вариант применения;
• внешний либо встроенный фотоэлемент;
• с закреплением на рейку типа DIN, на стенку или поверхность горизонтального типа.

Приведем пример монтажа фотореле для освещения улицы с закреплением на стенке. Чтобы осуществить самостоятельный трехфазный монтаж, следует выполнить следующие действия.

1. Сначала убираем подачу электричества на щитке ввода и осуществляем проверку, есть ли ток в распределительном ящике, откуда будет вестись кабель.
2. Теперь осуществляем протягивание провода питания к области, где установим фотореле. Обычно она располагается рядом с прибором освещения. Лучше всего для подключения выключателя рассматриваемого типа применять 3-жильный провод типа ПВС, что будет довольно надежным.
3. Осуществляем зачистку жил от изоляции где-то на сантиметр для последующего подключения в клеммы, после чего делаем в коробке дырки для ввода жил и последующего подключения фотореле к электросети.
4. Для улучшения корпусной герметичности, прикрепляем в дырках уплотнители из резины, которые будут предотвращать попадание внутрь пыли и грязи. Оптимально, если такие отверстия расположены снизу, чтобы внутрь также не попала вода.
5. Производим подключение фотореле по нужной нам электрической схеме. Сначала фаза ввода идет на разъем с обозначением L, а вводная нейтраль – на N. Для заземления есть специальная клемма винтового типа.
6. Отрезаем определенную часть провода, дабы подключить фотореле к лампочке, после чего немного зачищаем изоляцию и подсоединяем на клеммы L и N. Второй проводниковый кончик подводится к светоисточнику и подсоединяется к патронным клеммам. Если корпус проводит ток, то можно обойтись без подключения заземления.

Принцип работы датчика движения

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост — если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.

Каждый датчик движения обладает собственными характеристиками радиуса и угла сектора срабатывания

Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Схема подключения датчика освещения — пошаговая инструкция

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Схема подключения фотореле с обычным включателем

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Регулировка чувствительности здесь — снизу, сделан регулятор под крестовую отвертку

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Итого, алгоритм подключения датчика будет следующим:

Шаг 1. Подвести электролинию в место установки датчика. Потребуется фаза и ноль. Не обязательно заводить с щитка, если общая нагрузка не будет превышать 0,5 — 1 кВт.

Подводим линию электропитания

Шаг 2. Развести электропроводку для подключения освещения (если фотореле одно, то вывод с одной линии следует пускать на распределительную коробку). С места подключения фотореле выводится фаза, ноль заводится с щитка или другой линии электропроводки.

Подготавливаем провода для соединения

Шаг 3. Подключить фотореле по схеме, указанной в инструкции (предварительно обесточив линию).

Монтируем фотореле

Шаг 4. Подключить выход с датчика к линии освещения (выход — это фаза).

Подключаем датчик к освещению

Шаг 5. Тестовое включение линии.

Проверяем работоспособность

Шаг 6. Проверка работоспособности датчика, если необходимо — регулировка степени срабатывания.

Настраиваем датчик

Зачем светодиодному светильнику заземление — Топ-Свет

01.11.2018 10:12 (обновлено 12.03.2019 14:13)

В этой статье мы попробуем разобраться нужно ли подключать светодиодные светильники к заземлению, как это делать правильно, и чем грозит нарушение ПУЭ и ГОСТов. А попутно разберёмся с классами защиты от поражения электрическим током.

Содержание

А знаете ли вы, что значительная часть светодиодных светильников подключается к электрической сети тремя проводами? Насчет двух из них – фазного и нулевого проводов – у большинства людей сомнений не возникает: не подключишь – работать не будет. А вот с заземлением до сих пор связано множество мифов и странных идей. Причём встретить здесь можно диаметрально противоположные мнения: «с заземлением будет только хуже» и «без заземления вас непременно убьёт током… когда-нибудь». Поэтому призовём на помощь здравый смысл, возьмём нормативные документы и попробуем разобраться – нужно ли заземлять светодиодные светильники, и как это правильно делать.

Что такое заземление и зачем оно нужно

Согласно п. 1.7.28 Правил Устройства Электроустановок (ПУЭ), заземление – это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. Заземление разделятся на защитное – выполняемое в целях электробезопасности, и рабочее (функциональное) – выполняемое для обеспечения работы электроустановки. С рабочим заземлением большинство из нас сталкивается редко. Оно используется в сетях электроснабжения – на электростанциях, трансформаторных подстанциях и т. п. А вот защитное заземление мы встречаем повсеместно. К нему относится и третий контакт в современных розетках «европейского» образца, и тот самый третий провод при подключении светодиодных светильников. Получается, чтобы светить прибору достаточно фазы и нуля, но, чтобы оставаться при этом безопасным, нужен и заземляющий проводник.

Трёхпроводной кабель для подключения светильника

ПУЭ определяет два основных класса систем организации электроустановок – с заземлённой и изолированной нейтралью, разделённых на 3 основных системы: TN, IT и TT. TN в свою очередь в зависимости от реализации, разделяется на TN-C, TN-S и TN-C-S. Описание их выходит за рамки данной статьи, интересующиеся могут посмотреть Википедию. Для нас сейчас важно то, что любая из них предусматривает наличие на стороне потребителя защитного заземления. Получается, что возможность заземлить светильник есть всегда. Давайте разбираться, когда это нужно, а когда нет. И это подводит нас к понятию классов защиты от поражения электрическим током.

Классы защиты от поражения электрическим током

Согласно разделу 7 ГОСТ IEC 61140-2012 «Защита от поражения электрическим током. Общие положения безопасности установок и оборудования», защиту от поражения электрическим током обеспечивают посредством конструктивных мер, применяемых к электрооборудованию и устройствам, совместно со способами их установки. В зависимости от способа обеспечения защиты, приборы классифицируются по классам от 0 до III. Рассмотрим их подробнее – в применении конкретно к светильникам как описано в ГОСТ Р МЭК 60598-1-2011 «Светильники. Часть 1. Общие требования и методы испытаний». Но сначала ещё несколько определений:

Основная изоляция

Изоляция токоведущих деталей, обеспечивающая основную защиту от поражения электрическим током. Т.е. это изоляция самих проводников, по которым протекает электрический ток.

Дополнительная изоляция

Самостоятельная изоляция, предназначенная для защиты от поражения электрическим током в случае повреждения основной изоляции. В качестве неё может выступать, например, прочный корпус, полностью выполненный из изоляционного материала, который закрывает практически все металлические детали.

Двойная изоляция

Изоляция, состоящая из основной и дополнительной.

Усиленная изоляция

Единая система изоляции токоведущих деталей, обеспечивающая защиту от поражения электрическим током, эквивалентную двойной изоляции. Может состоять из нескольких слоёв, которые, однако, не рассматриваются отдельно друг от друга.

Светильник класса защиты 0 (применяется только для обычных светильников)

В данном светильнике защита от поражения электрическим током обеспечивается основной изоляцией. Присоединение доступных для прикосновения токопроводящих деталей, если они имеются, к защитному заземляющему проводу стационарной проводки не предусмотрено. Функцию защиты при повреждении основной изоляции выполняет внешняя оболочка.

Т.е. если внутри светильника по каким-либо причинам окажется повреждена изоляция провода, находящегося под напряжением (например, вследствие старения, механического повреждения и т.п.), то безопасным он останется только благодаря внешней оболочке.

Настольная лампа — пример электроприбора с классом защиты 0

Пример светильника с классом защиты 0 – это обычная настольная лампа, включаемая в розетку двухконтактной вилкой. Никакого дополнительного заземления у неё не предусмотрено, а вся защита от поражения током включает корпус из изоляционного материала (пластика, например) или металла, отделённого от напряжения изоляцией самих проводов.

Кстати, в нашем каталоге светильники с классом защиты 0 отсутствуют.

Светильник класса защиты I

Светильник, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но и путём присоединения доступных для прикосновения проводящих деталей к защитному (заземлённому) проводу стационарной проводки таким образом, чтобы доступные для прикосновения детали не могли стать токоведущими даже в случае повреждения основной изоляции. Причём проводящими деталями будут считаться не только участки металла без покрытия, но и окрашенные части. И если сразу после выхода с конвейера красочный слой и обладает изоляционными свойствами, то далеко не факт, что он останется таким уже через месяц после начала эксплуатации.

Подвесной промышленный светильник с классом защиты I

Большинство промышленных, уличных, взрывозащищённых светильников, да и любых других приборов в металлических корпусах (за исключением низковольтных), относятся как раз к I классу защиты. Наш каталог – не исключение, большая часть приборов как раз из этой категории.

Светильник класса защиты II

Светильник, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но и путём применения двойной или усиленной изоляции и который не имеет устройства для защитного заземления или специальных средств защиты в электрической установке.

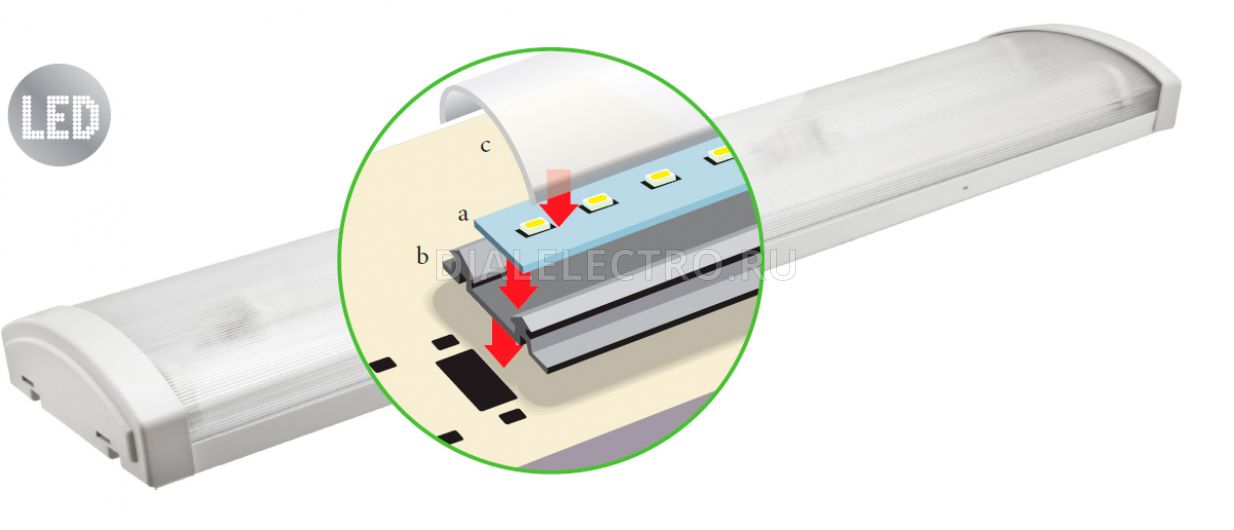

К данному типу относятся многие офисные светильники в пластиковых корпусах, которые сами по себе являются изоляторами для тока. Могут встречаться и металлические решения – при условии использования двойной изоляции.

Светильник класса защиты II — обратите внимание на двухпроводное подключение

Как правило, светильники класса защиты II контакта заземления не имеют. Бывают и исключения, но в таких случаях заземление не предназначено для защиты самого прибора, а служит каким-то иным целям. Например, чтобы обеспечить непрерывность заземляющего проводника при подключении светильников шлейфом.

Светильник класса защиты III

Светильник, в котором защита от поражения электрическим током обеспечивается применением безопасного сверхнизкого напряжения (БСНН). БСНН подразумевает напряжение не более 50 вольт переменного тока или 120 вольт постоянного тока, причём сама цепь должна быть изолирована от основной сети питания с помощью безопасного разделительного трансформатора или его эквивалента.

Здесь всё понятно из названия – к таким светильникам относятся низковольтные модели светодиодных светильников. Хотя и не все – некоторые такие приборы производители относят к классу I. Светильники III класса не предусматривают использование заземления, и вся их защита состоит в низком напряжении, которое более безопасно само по себе.

Как заземлить светильник

Итоги предыдущего раздела:

• Светильники классов защиты 0 и III не используют заземление;
• Светильники класса защиты I должны подключаться к защитному заземлению для исключения поражения электрическим током;
• Светильники класса защиты II могут использовать (редко, и к тому же не для обеспечения собственной защиты), а могут и не использовать (значительно чаще) заземление.

Теперь, когда появилась ясность, кого подключать, а кого нет – остановимся подробнее на подключении светильников класса I к заземлению. Если прибор подключается к электрической сети посредством кабеля, то, как правило, провод или клемма для подключения уже имеют заземляющую жилу или контакт и достаточно просто соединить их с соответствующими проводниками подводного кабеля.

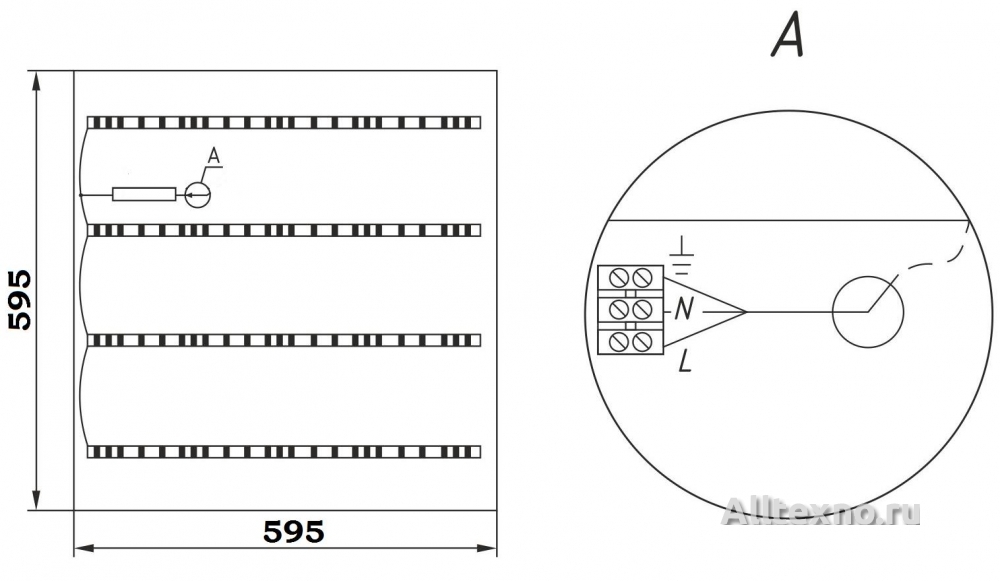

Гермоввод и терминал заземления на светодиодном светильнике

В некоторых случаях светильники имеют дополнительные контакты для подключения заземления на корпусе – обычно это специальные винтовые терминалы, обозначенные буквами PE или значками заземления. В отдельных случаях, когда прибор состоит из нескольких соединённых между собой частей (например, кронштейны у некоторых консольных светильников), все эти части также соединяются между собой проводниками для уравнивания потенциала и затем все вместе – к заземлению.

Обратите внимание, что безопасность светильника даже при подключенном заземлении обеспечивается только при правильной его установке, поэтому следуйте в этом вопросе инструкциям производителя.

Что делать, если заземления нет?

В целях экономии к светильникам зачастую подводят двухпроводные кабели, не имеющие защитного проводника вовсе, или трёхпроводные, где он используется для группового включения. Особенно часто такая ситуация встречается в старых домах. Все современные жилые и общественные здания строятся с учётом требований, приведённых в главе 7.1 ПУЭ, пункт 7.1.36 которой явно указывает на необходимость использования как минимум трёхпроводных кабелей:

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Ну а если заземления всё-таки нет, то для жилых и общественных зданий в подавляющем большинстве случаев вполне допустимо использовать светильники, которые к заземлению не подключаются, о чём указано в пункте 7. 1.70 ПУЭ:

7.1.70. В помещениях без повышенной опасности допускается применение подвесных светильников, не оснащенных зажимами для подключения защитных проводников, при условии, что крюк для их подвески изолирован. Требования данного пункта не отменяют требований п. 7.1.36 и не являются основанием для выполнения электропроводок двухпроводными.

То есть если заземления нет, то в таких помещениях нужно использовать светильник, которому оно и не требуется, что не будет противоречить ПУЭ.

Чем грозит отсутствие или неправильное выполнение заземления

Есть мнение, что значительная часть правил в государственных стандартах избыточны. В ряде случаев с таким утверждением можно согласиться. Как правило, оправданные послабления требуют колоссального опыта и досконального знания используемого оборудования. А это в нынешнюю эпоху разнообразия далеко не всегда возможно. К тому же, последствия несоблюдения правил, оказываются весьма плачевными – как в таких случаях принято говорить: «написаны кровью». И возникает резонный вопрос – а стоит ли рисковать, если можно просто следовать ПУЭ и ГОСТам? Каждый мастер принимает решение самостоятельно. Но стоит придерживаться правила: профессионалы не имеют права рисковать жизнью и здоровьем других людей!

Случается, что при обучении технике безопасности при работе с электрическими установками, опытные преподаватели акцентируют внимание слушателей на том, что будет если не следовать правилам. Кстати, приводимые ими примеры действуют на будущих электриков гораздо эффективнее, чем зубрежка правил.

Что же будет, если не заземлить светодиодный светильник, который, согласно классификации, должен быть заземлён? В большинстве случаев он будет работать в штатном режиме, но при аварийной ситуации рискует стать источником повышенной опасности.

Приведём пример. В уличном светильнике со временем из-за перепадов температур и влажности происходит повреждение изоляции питающего кабеля, находящегося под напряжением. Согласно закону подлости, между корпусом прибора и повреждённым проводником образуется электрическая проводимость. Если бы прибор был заземлён, то в результате образовавшейся утечки тока цепь была бы обесточена – либо защитным автоматическим выключателем вследствие короткого замыкания, либо дифференциальным устройством защитного отключения. И дальше осталось бы только найти причину и заменить светильник.

Ну а если заземление отсутствует? Тогда корпус прибора оказывается под опасным напряжением. И если при проведении работ до него кто-то дотронется, то последствия могут быть плачевными.

Как видно из примера, само по себе заземление – это не панацея. Как и любое средство защиты, оно эффективно только в случае системного использования вместе с другими методами – теми же автоматическими выключателями. Нельзя говорить, что одно только заземление или, например, одни только УЗО обеспечат надлежащий уровень защиты. Но вкупе они позволяют сделать освещение безопасным для людей.

И последнее. Не верьте тем, кто говорит, что вместо заземления к соответствующему контакту светильника можно подключить ещё один нулевой проводник или перемычку от уже имеющегося – в данном случае это будет грубым нарушением ПУЭ и также может привести к печальным последствиям. Даже в том случае, когда для подачи электропитания в распределительные щиты используются PEN-проводники, объединяющие в себе рабочий ноль и защитное заземление, любые соединения между ними после точки разделения на два независимых проводника не допускаются. Явное указание на это также содержится в уже упоминавшемся пункте 7.1.36 ПУЭ.

Как разрезать светодиодные ленты, соединить и повторно соединить по длине

Светодиодные ленты обычно используются для декоративного акцентного освещения в домах, наружных архитектурных зданиях и ландшафтном освещении.

У многих пользователей возникают вопросы о том, как разрезать светодиодные ленты и как их соединить/соединить или пересоединить до нужной длины, поэтому сегодня я хотел бы поделиться своими знаниями об этом продукте, надеюсь, в этой статье полезно для вас.

Прежде чем перейти к этому вопросу, я хотел бы задать вам один вопрос, какой тип светодиодной ленты вам нужен или как вы выбираете светодиодную ленту?

На рынке есть два вида светодиодных лент: одна версия с низким напряжением 12 В 24 В постоянного тока, а другая версия с питанием 120 В переменного тока.

Как сделать выбор между постоянным и переменным напряжением?

Таким образом, если это небольшой проект декоративного освещения, например, в нижней части шкафа, книжной полке или задней части кухни без слишком длительного времени, лучше использовать 12 В или 24 В.

Тем не менее, для крупных проектов, таких как наружное освещение террасы, освещение дорожек, освещение бухты, освещение поручней или рабочее освещение, лучше выбрать светодиодную ленту на 120 В.

Для светодиодных лент низкого напряжения требуется адаптер, который необходим для преобразования переменного тока (AC) 120 В переменного тока в постоянный ток 12 В постоянного тока или 24 постоянного тока, а максимальная мощность нагрузки не может превышать поддерживаемую мощность адаптера, вам необходимо рассчитать общую мощность ленты. свет и купить соответствующий ватт адаптер.

напр. если общая мощность светодиодной ленты составляет 5 м x 9,6 Вт / м = 48 Вт, вам нужно оставить запас не менее 20%, то есть 9,6 Вт (= 48 Вт * 20%), тогда вам нужно купить 58 Вт (57,6 Вт). = 48 Вт + 9,6 Вт) или выше.

Обычно рабочая длина светодиодных лент довольно ограничена (1–10 м), самая длинная — всего 32,8 фута (10 м), 5 м в рулоне обычно встречается на рынке, потому что дальше светодиоды от блока питания, тем ниже электрический ток в системе, если ток слишком низкий, светодиод не может загореться.

Ниже приведено уравнение физической математики, вы можете полностью понять, что я имею в виду.

U=I(R1+R2+……..+Rn) , I = U/(R1+R2+…..+Rn)

Поэтому люди часто устанавливают его параллельно и, таким образом, требуют много разъемов.

Как обрезать светодиодную ленту 12 В или 24 В? и это безопасно?

Да, резка ленты вполне безопасна, так как 12В 24В это низковольтная линия, опасности для человека не представляет.

Для светодиодных лент на 12 В позволяет разрезать на каждые 3 светодиода, а на 24 В — на каждые 6 светодиодов, что в светодиодных лентах считается «функциональным блоком».

Как видите, на ленте отмечено множество точек отреза, вы можете с помощью пары острых ножниц отрезать светодиодную ленту по заданным линиям отреза или по отрезаемой метке.

А на конце каждого функционального блока имеются медные точки, позволяющие припаивать внешние провода к линиям питания или управления.

Если резать неправильно, просто поврежденный функциональный блок не работает, на другие блоки это не влияет, так что не пугайтесь.

Шаг 1: Измерьте необходимую длину и найдите ближайшую линию отреза до нужной длины.

Шаг 2: Используйте ножницы, чтобы разрезать светодиодную ленту напрямую

Как разрезать светодиодную ленту 110 В 120 Вт?

Некоторые высоковольтные светодиодные ленты на 120 В, представленные на рынке, нельзя разрезать, поэтому перед покупкой необходимо проконсультироваться с продавцом.

Если светодиодную ленту можно разрезать, вам нужно найти прозрачную щель и использовать острые ножницы, чтобы отрезать ее в соответствии с вашими требованиями к длине, как правило, высоковольтную световую ленту можно разрезать через каждый метр.

Во-вторых, нам нужно выяснить, нужна ли вам водонепроницаемая светодиодная лента со степенью защиты IP65 или неводонепроницаемая версия.

Водонепроницаемая светодиодная лента обернута материалом из силиконовой смолы, который предохраняет светодиодные компоненты от пыли, воды или влаги. Если светодиодная гибкая лента подвергается воздействию воды, например, в ванной, на кухне или за пределами рабочих помещений, то использование водонепроницаемой версии является обязательным выбором, хотя это немного дороже.

В-третьих, какой светлый цвет вы предпочитаете? Смесь RGB, один цвет, такой как красный, синий, зеленый, желтый или белый (включая теплый белый, нейтральный белый и холодный белый от 3000K до 6000K)?

Многоцветный RGB — лучший вариант, если вы хотите больше сочетаний цветов и цветовых эффектов, но не забудьте использовать 3-канальный контроллер.

В-четвертых, вам необходимо иметь представление о том, сколько люмен выдает свет для вашего проекта украшения своими руками.

И это часто рассчитывается в люменах на метр, что определяется количеством светодиодов на метр. например Светодиодная лента высокой плотности имеет больше светодиодных чипов в каждой заданной области, если высокая плотность составляет 3 светодиода на каждые 2 дюйма, стандартная плотность 3 светодиода на каждые 4 дюйма, обычно 60 светодиодов / метр для светодиодной ленты высокой плотности, тогда как 30 светодиодов / метр для светодиода стандартной плотности полоски.

Поэтому, если вам требуется высокая светоотдача, выбирайте светодиодные ленты высокой плотности.

Ниже приведены значения светового потока для различных применений.

Акцентное освещение 300–900 лм/м < освещение под шкафом (500–1000 лм/м) < рабочее освещение (1000–1300 лм/м) < нижнее освещение спальни (600–1500 лм/м)

Как установить светодиод 12 В 24 В полоса света ?

Обычно на подложке световых полос имеется клейкая лента 3M, после того как вы ее отклеите, ее можно приклеить и установить на любую гладкую плоскую поверхность, такую ​​как дерево, сталь под шкафами, книжная полка и т. д.

Шаг 1: очистите поверхность рабочего пространства, дайте ей высохнуть и переходите к следующему шагу.

Если на поверхности есть пыль или точки, вам необходимо убрать их с помощью коврика и просушить, прежде чем двигаться дальше.

Шаг 2: распакуйте и разверните светодиодную ленту, отрежьте световую ленту до длины, которую вы отмерили по метке, которую можно отрезать.

Шаг 3: снимите клейкую ленту и приклейте ее к поверхности, не забудьте сильно прижать рукой, чтобы выдавить пузырьки воздуха.

Шаг 4: подключите светодиодную ленту к контроллеру и адаптеру, подключите адаптер к сети и включите свет.

Как установить светодиодную ленту 120В?

Как упоминалось ранее, 120-вольтовая светодиодная лента может быть очень длинной, например, 10 м, 15 м, 20 м, 25 м или 100 м, что довольно распространено на рынке.

Шаг 1: достаньте светодиодные ленты из упаковки и разверните ее.

Шаг 2: Поместите полоски на желаемую поверхность и закрепите их зажимом. Мы рекомендуем использовать по одному на каждые 3 фута, и помните, что не задевайте светодиодные чипы.

Шаг 3: разрежьте светодиодную ленту в прозрачном зазоре и используйте соответствующий штифт для подключения к контроллеру и вставьте заглушку в ленту на случай утечки электричества.

Шаг 4: Подключите к сети и играйте.

Как настроить интеллектуальные светодиодные ленты

Здесь мы используем светодиодные ленты Lepro Smart в качестве примера, чтобы научить вас подключать ленты к Wi-Fi.

Как использовать умные светодиодные ленты с режимом EZ

Шаг 1: Загрузите приложение LampUX

Пользователи

Android и iOS могут зайти в магазин приложений и загрузить приложение LampUX на свой телефон, а затем зарегистрировать учетную запись.

Шаг 2. Установка интеллектуальной светодиодной ленты

Включите светодиодную ленту и подождите 10 секунд.Затем нажмите и удерживайте кнопку питания на панели управления более 5 секунд. Огни будут мигать с частотой 2 раза в секунду.

Шаг 3. Подключите приложение

Откройте приложение LampUX и после регистрации и входа в систему вы увидите кнопку «+» в правом верхнем углу. Нажмите на нее и найдите светодиодные ленты, которые вы хотите добавить, и выберите «Подтвердить быстрое мигание индикатора», чтобы увидеть подсказку о подключении к Wi-Fi. Введите имя пользователя и пароль Wi-Fi для подключения. Через несколько секунд ваши светодиодные ленты будут добавлены в приложение, и вы можете изменить имя для лучшего распознавания, а затем сохранить его. С помощью этих простых шагов вы можете управлять своими умными светодиодными лентами через мобильное приложение.

Вышеуказанные шаги являются режимом EZ по умолчанию для подключения фонарей к приложению. Кроме того, вы можете подключиться через режим AP.

Как настроить интеллектуальные светодиодные ленты с режимом AP

Шаг 1: Загрузите приложение LampUX

Этот шаг такой же, как и в режиме EZ. Во-первых, вам необходимо загрузить приложение LampUX на свой телефон и зарегистрировать учетную запись с кодом доступа.

Шаг 2. Установка интеллектуальных светодиодных лент

Через 10 секунд после включения светодиодной ленты нажмите и удерживайте кнопку питания на панели управления более 5 секунд, а затем отпустите. Затем снова нажмите и удерживайте эту кнопку, чтобы огни переключились в режим медленного мигания.

Шаг 3. Подключите приложение

Откройте приложение LampUX. После входа в систему вы увидите кнопку «+» в правом верхнем углу. Нажмите на нее и найдите светодиодные ленты, которые вы хотите добавить, и нажмите «Режим AP» в правом верхнем углу, затем «Индикатор подтверждения быстро мигает».Появится запрос о подключении к Wi-Fi, чтобы вы могли ввести имя пользователя и пароль Wi-Fi. При подключении он скажет вам подключить телефон к сети Wi-Fi, на которой горят умные светодиодные ленты. После настройки приложение попытается подключиться к вашим источникам света. Просто подождите несколько секунд, пока он не закончится.

Кроме того, если вы уже установили приложение LampUX и добавили светодиодные ленты Lepro Smart через Интернет, вы можете выбрать режим «Автоматическое сканирование» в приложении и выполнить поиск своих светодиодных лент (пожалуйста, включите режим быстрой вспышки перед этой настройкой).После того, как он найдет ваши огни, вы можете подтвердить информацию о Wi-Fi для подключения.

Примечание. Смарт-продукты Lampux в настоящее время работают только с сетями Wi-Fi с частотой 2,4 ГГц. Если у вас есть двухканальный маршрутизатор с частотой 2,4 ГГц и 5 ГГц, при настройке маршрутизатора выберите тот, в названии которого указан SSID Wi-Fi 2,4 ГГц. Если сеть Wi-Fi не показывает эти два диапазона, зайдите в интерфейс администрирования роутера. Сначала отключите диапазон 5 ГГц, затем включите его после успешной настройки сети.

Как установить переключатель таймера через мобильное приложение

После добавления светодиодной ленты в приложение LampUX нажмите на нее, чтобы увидеть кнопку «Таймер». Нажмите, чтобы добавить свой таймер, т. е. когда свет включается или выключается автоматически, затем нажмите «Сохранить». А если вы хотите установить расписания, просто нажмите кнопку «Расписание», чтобы добавить свои расписания.

В: Что такое умные светодиодные ленты?

A: Умные светодиодные ленты — это ленточные светильники, которые можно подключать к Wi-Fi и регулировать световые эффекты с помощью мобильного приложения или приложений голосового помощника, таких как Alexa или Google Home, что позволяет менять освещение по вашему желанию.

В: Каковы особенности интеллектуальных светодиодных лент?

A: На самом деле, существует много типов светодиодных лент как таковых, а интеллектуальные типы включают в себя подключение к Wi-Fi, так что вы можете управлять освещением через приложение или голосовое управление. Вы уже можете включать или выключать обычные светодиодные ленты RGB и регулировать их цвет, яркость и режим освещения с помощью пульта дистанционного управления. Благодаря интеллектуальным светодиодным лентам все эти настройки можно настроить на вашем телефоне.Обычные светодиодные ленты, активируемые музыкой, имеют дополнительный музыкальный режим, в котором полоса пульсирует в ритме, а умные светодиодные ленты, активируемые музыкой, позволяют включать или выключать музыкальный режим на вашем телефоне.

В: Каковы некоторые преимущества интеллектуальных светодиодных лент по сравнению с обычными светодиодными лентами?

A: По сравнению с обычными светодиодными лентами самым большим преимуществом интеллектуальных светодиодных лент является удобство. Вы можете установить таймер для автоматического включения или выключения света, чтобы вам не пришлось беспокоиться о том, что вы забудете выключить его, уходя из дома, или окажетесь в полной темноте по возвращении.Если вы не хотите, чтобы кто-то незаконно проник в ваш дом ночью в ваше отсутствие, включите светодиодную ленту удаленно с помощью телефона, чтобы создать впечатление, будто кто-то дома. Кроме того, голосовое управление удовлетворяет потребности современных умных домов.

Проверьте умные светодиодные ленты RGB

Подключение водонепроницаемых светодиодных лент

Водонепроницаемые светодиодные ленты являются таким универсальным продуктом благодаря тому, что их можно легко разрезать по заданным линиям разреза и соединить в любой точке между медными точками на светодиодной ленте. -водонепроницаемость полосы с помощью соответствующих торцевых заглушек и сильного клея.Следуйте этому руководству, чтобы получить инструкции по резке, подключению и повторной гидроизоляции вашей светодиодной ленты.

1.) Инструменты для пайки

Прежде чем пытаться припаять провод к светодиодной ленте, важно убедиться, что у вас есть подходящие инструменты для вашего проекта пайки. Мы рекомендуем использовать любой паяльник мощностью 30–60 Вт с регулируемой температурой и способный паять при температуре около 500–650 °F. Лучше всего использовать более мощный утюг, чтобы не тратить много времени на разогрев соединения, что может привести к повреждению компонентов.В то же время слишком горячий утюг также может повредить компоненты. Мы также рекомендуем использовать припой с тонким стержнем из канифоли и иметь влажную губку или подушечку для чистки жала паяльника.

2.) Инструменты для гидроизоляции

Очень важно иметь подходящие гидроизоляционные аксессуары для выполняемых вами работ. Мы используем силиконовый герметик RTV 4500 для наружного применения для приклеивания торцевых крышек и прецизионные микроножницы для обрезки силиконового корпуса водонепроницаемой ленты.Водонепроницаемая прозрачная термоусадка с двойными стенками является дополнительным аксессуаром для выполнения тяжелых соединений. Вы также можете найти наши торцевые заглушки для световых полос здесь.

3.) Разрезание светодиодной ленты

Всегда используйте острые ножницы, чтобы разрезать водонепроницаемую светодиодную ленту, тупые ножницы могут повредить печатную плату. Каждая водонепроницаемая лента будет иметь отметку между двумя парами медных контактных площадок. После того, как вы нашли эту линию разреза, вы можете отрезать светодиодную ленту до нужной длины.Убедитесь, что сделали чистый прямой срез, не создавая дополнительной нагрузки на печатную плату, так как это может сломать плату, что сделает секцию светодиодов непригодной для использования.

4.) Обрежьте ленту VHB на обратной стороне полосы

Чтобы обеспечить наилучшее уплотнение при установке торцевой заглушки, лучше всего снять ленту VHB с ленты. Удаление ленты создаст гораздо лучшую поверхность склеивания для правильного приклеивания силиконового герметика RTV 4500.

5.) Открытие медных площадок для паяного соединения

Чтобы припаять провод к вашей водонепроницаемой светодиодной ленте, вы должны сначала срезать силиконовое покрытие, чтобы открыть медные контактные площадки на вашей светодиодной ленте.Используйте наши прецизионные ножницы или острое лезвие, чтобы отрезать силиконовый корпус, будьте очень осторожны, чтобы не прорезать печатную плату на светодиодной ленте. Мы рекомендуем отрезать только верхнюю половину силикона и оставить нижнюю половину для структурной поддержки.

6.) Залужите многожильный провод 18-22AWG

Когда ваш паяльник достаточно нагреется, залудите многожильный провод 18-22AWG, нанеся небольшое количество припоя непосредственно на многожильный провод. После того, как вы выполнили этот шаг, ваш провод должен быть серебристого цвета и больше не казаться скрученным.

7. ) Лудим медные точки на светодиодной ленте

Следующим шагом будет лужение медных точек на вашей водонепроницаемой светодиодной ленте путем расплавления небольшого количества припоя непосредственно на медные точки. Убедитесь, что вы нанесли достаточное количество припоя, чтобы покрыть точки, но не настолько, чтобы припой перекрывал их.

8.) Протяните соединительные провода через отверстия в торцевых крышках

Перед тем, как припаять провод к ленте, убедитесь, что вы вставили заглушку в отверстия для проводов.Убедитесь, что вы проткнули провода снаружи колпачка внутрь.

9.) Припаяйте провод к ленте

После того, как вы залудили и провод, и медные контактные площадки на вашей светодиодной ленте, теперь вы можете спаять их вместе. Проверьте полярность, а затем поместите соответствующий провод прямо над медными точками, а затем быстро расплавьте их с помощью паяльника. Убедитесь, что держите достаточно долго, чтобы не создать холодный припой, но не держите его на полосе достаточно долго, чтобы повредить медные площадки. Подсоединение провода к полосе света должно занять не более нескольких секунд.

10.) Заполните торцевую крышку силиконовым герметиком

После того, как вы правильно подключили провод к светодиодной ленте, вы должны сначала проверить соединение. После проверки заполните торцевую заглушку силиконовым герметиком. Мы рекомендуем использовать силиконовый герметик RTV 4500, но подойдет любой прозрачный силиконовый герметик для наружных работ.

— Клеи, не предназначенные для силикона, не приклеиваются к силиконовому корпусу

11.) Наденьте торцевую заглушку и соединение резинки

Вставьте заглушку на место. У вас должно быть немного клея, выступающего по бокам колпачка, а также заполняющего внутреннюю часть корпуса ленточной лампы. Пальцем заклейте стык торцевой заглушки излишками герметика.

12.) Проверьте соединение

Наконец, вы всегда должны проверять свои соединения. Подождите, пока герметик полностью затвердеет, обычно 24 часа, чтобы обеспечить оптимальную гидроизоляцию. Мы рекомендуем, чтобы полоска висела вертикально колпачком к земле.Это удержит герметик на месте по отношению к крышке, пока он схватывается.

13. (Дополнительно) Термоусадка по торцевой крышке для уплотнения для тяжелых условий эксплуатации

Если вам нравится сверхпрочная сторона, вы можете использовать термоусадку с двойными стенками 1/2 дюйма в сочетании с большим количеством силиконового герметика, чтобы создать вторичную связь по торцевой крышке. по 1 дюйму с каждой стороны. Вы можете нанести клей непосредственно на полосу света или внутрь термоусадки. После установки используйте тепловую пушку, чтобы усадить термоусадку и вытереть излишки клея.

— Если термоусадка недостаточно длинная, она сорвет заглушку при усадке

Как подключить светодиодную подсветку? (Ultra Guide 2019) -Lightstec

Глава 1: Как соединить 2 светодиодные ленты вместе?

Независимо от того, устанавливаете ли вы светодиодную ленту в шкафу, у вас будет возможность разрезать и соединить светодиодную ленту друг с другом. И это имеет одно из больших преимуществ, заключающееся в том, что вы можете соединить больше светодиодных лент вместе, чтобы осветить большой место.Так же, как торговый центр, гостиная и другое место.

Обычно существует 2 способа соединения светодиодной ленты.

1. Используйте быстроразъемный разъем для подключения светодиодной ленты Быстрый разъем

— это простой способ соединить две светодиодные ленты вместе. Две светодиодные ленты можно легко соединить друг с другом, когда у вас нет никаких инструментов.

1.1 Соединитель с пряжкой для бегемота

 Коннектор для световой ленты Hippo Buckle позволяет легко соединить две светодиодные ленты друг с другом.Этот разъем имеет место для светодиодной ленты на каждом из двух концов. Вам просто нужно прикрепить один конец полоски к разъему с пряжкой бегемота, чтобы соединить две полоски вместе. «Пряжка» на соединителе удерживает полоски на месте после установки. Вы можете использовать эти разъемы для соединения двух полосок вместе или даже для подключения Светодиодная лента к блоку питания. В любом случае эти разъемы помогают увеличить расстояние, на которое ваши светодиодные ленты могут эффективно покрываться. Вы можете использовать этот разъем для соединения одноцветных и RGB-светодиодных лент вместе.

1.2 Разъем для светодиодных лент без пайки

 Хотя зажимы для бегемотов отлично подходят для соединения отдельных светодиодных лент друг с другом, у них недостаточно места для соединения параллельных светодиодных лент друг с другом. Вот где этот более крупный разъем для светодиодных лент без пайки вступает в игру. В нем достаточно места для соединения нескольких светодиодных лент друг с другом. Вы можете использовать этот разъем для соединения одноцветных и светодиодных лент RGB вместе. Он также совместим с диммируемыми светодиодными лентами.Пластиковые зажимы удерживают светодиодные ленты на месте и обеспечивают надежное соединение.

1.3 Соединитель проводов для светодиодов без припоя

Ваш проект может потребовать, чтобы ваши светодиодные ленты огибали угол или имели необычную форму. Вот где пригодятся разъемы для светодиодных проводов без пайки. Эти разъемы для проводов имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент друг с другом. Они отлично подходят для увеличения длины светодиодных лент.

Соединитель для проводов — отличный способ закрыть углы и другие области вашего пространства, где вам не нужен свет.Это связано с тем, что на этих проводах не установлены светодиоды. Их можно использовать только для увеличения длины полос. Вы можете соединять как одноцветные, так и светодиодные ленты RGB друг с другом.

Как подключить несколько светодиодных лент

Если вы решили использовать светодиодные ленты для вашего следующего проекта, или вы почти готовы соединить все вместе? Если у вас много светодиодных лент и вы хотите подключить их к одному источнику питания, вам может быть интересно, следует ли их подключать последовательно или параллельно.

Источник изображения: Yeelight

Когда вам просто нужно подключить один светодиодный сегмент к соответствующим проводам питания того же цвета, светодиодные ленты поставляются с маркировкой, которая указывает, с какой стороны подключать положительный, а с какой стороны — отрицательный (заземляющий) провод. Если у вас есть две или более секций светодиодных лент и вы не знаете, как их соединить, продолжайте читать, чтобы узнать, следует ли вам подключать светодиодные ленты «последовательно» или «параллельно»!

Примечание: с электрической точки зрения названия «последовательный» и «параллельный» на самом деле неверны! Мы используем эти термины в этом тексте для простоты, но для точности мы заключаем их в кавычки.Пожалуйста, смотрите заключение статьи для более подробного объяснения.

Источник изображения: LEDsupply

Подключение светодиодных лент последовательно и параллельно

Как соединить светодиодные ленты «рядом»

Идея соединения двух компонентов светодиодной ленты «последовательно» является, пожалуй, наиболее очевидным и простым подходом. Рассмотрим это как присоединение одного конца светодиодной ленты к другому. Если вам просто нужно покрыть небольшое расстояние, могут быть полезны соединения без пайки, или вы можете соединить большее расстояние с помощью медных проводов, обрезанных до нужной длины.При более длинных пробегах следите за провалами напряжения, но в противном случае все, что вам нужно сделать, это соединить положительные/отрицательные медные контакты одной части светодиодной ленты с положительными/отрицательными медными контактами другого.

Источник изображения: TechForum

Это быстрый и простой подход, поскольку он не требует создания отдельного проводного соединения с источником питания. Вы просто позволяете «прыгать» между двумя секциями светодиодной ленты.

Недостатком является то, что это увеличивает вероятность дополнительного падения напряжения, что приводит к снижению светоотдачи среди светодиодов, наиболее удаленных от источника питания.Причина этого в том, что последовательное соединение светодиодных лент позволяет электрическому току проходить только в одном направлении. Первые несколько дюймов установки светодиодной ленты должны нести весь электрический ток для всей установки, что может служить узким местом для протекания тока, снижая напряжение и ток, которые достигают дальнейших секций светодиодной ленты.

Как подключить светодиодные ленты «параллельно»

Источник изображения: TechForum

Альтернативой соединению нескольких секций светодиодной ленты является их «параллельное соединение».Этот метод предполагает создание независимых прогонов секций светодиодной ленты, каждая из которых подключается напрямую к источнику питания.

Поскольку они подключены непосредственно к источнику питания, это уменьшает количество тока, которое должно проходить через любой данный сегмент светодиодной ленты. Это может значительно снизить риск падения напряжения.

Самым большим недостатком этой стратегии является то, что она требует дополнительной проводки. Основная проблема заключается в том, что большинство источников питания имеют только по одному положительному и отрицательному выходному проводу, поэтому для подключения к более чем одной секции светодиодной ленты потребуется разделить этот выход на множество проводов.

Для этой цели доступны специальные клеммные колодки с разветвителями проводов

.

Другая проблема заключается в том, что некоторые участки светодиодной ленты могут располагаться на большом расстоянии от источника питания. Длинные провода могут быть не только дополнительными расходами в этих случаях, но они также должны быть подходящего сечения. В противном случае потеря напряжения в кабелях может произойти еще до того, как вы доберетесь до участка светодиодной ленты.

Почему термины «последовательный» и «параллельный» технически неверны?

Многие потребители используют термин «серия» для обозначения процесса соединения нескольких секций светодиодной ленты встык, также известного как последовательное соединение.

Некоторые из наших наиболее проницательных читателей, возможно, заметили, что мы заключаем термин «серия» в кавычки. Причина этого в том, что термин «серия» технически неприемлем применительно к этой установке.

Почему это неправильно и почему это важно?

Это связано с тем, как устроены светодиодные ленты, а также с основными электрическими принципами. Светодиодные ленты длинные и идут последовательно (в неинженерном смысле «одна за другой»), но реально состоят из многочисленных параллельных ветвей, в каждой по три светодиода для светодиодных лент на 12В, или шесть светодиодов для светодиодных лент на 24В).

Другими словами, три светодиода соединены последовательно, а три группы светодиодов соединены между собой параллельно. Это позволяет нам просто разрезать светодиодную ленту на три светодиодных интервала. Когда вы режете светодиодную ленту, вы просто уменьшаете количество параллельных ответвлений. Когда вы соединяете светодиодную ленту встык, вы просто добавляете больше параллельных ветвей.

Мы считаем, что это важно объяснить, поскольку настоящие электрические последовательные соединения изменяют необходимое входное напряжение.

Когда люди обсуждают последовательное подключение светодиодных лент, они почти обычно имеют в виду соединение отрезков светодиодных лент встык. При таком подключении входное напряжение светодиодной ленты остается постоянным. Другими словами, вы можете использовать источник питания 12 В для питания 12-вольтовых светодиодных лент длиной 4 фута, которые последовательно соединены с другой 3-футовой частью 12-вольтовых светодиодных лент.

Как установить освещение под шкафом на кухне с помощью светодиодных лент

Узнайте, как установить подсветку шкафа на кухне с помощью светодиодных лент и получить великолепный, высококачественный вид, о котором вы мечтали!

Мы усердно работали на кухне, устанавливая красивое освещение под шкафчиками! Найти правильную настройку освещения оказалось сложнее, чем мы ожидали, поэтому мы написали целую статью о важных вещах, которые следует учитывать при выборе расходных материалов .(Я рекомендую сначала прочитать это.)

Когда у нас, наконец, были все необходимые детали, пришло время установки! Поскольку Донни был основным установщиком освещения под шкафом, я позволю ему провести вас через весь процесс.

Безусловно, самая сложная часть установки освещения под шкафами на кухне с использованием светодиодных лент — это покупка расходных материалов. Фактическая установка довольно проста, но сложность в том, что большинство кухонных установок и планировок отличаются.Моя установка не будет идеально соответствовать вашей установке, но, надеюсь, это руководство поможет вам с уверенностью заняться этим проектом на собственной кухне.

7 шагов по установке кухонного освещения под шкафом с помощью светодиодных лент

Этот пост содержит партнерские ссылки. Для получения дополнительной информации см. мои раскрытия здесь.

Вы можете использовать следующие ссылки, чтобы перейти к каждому шагу руководства:

Расходные материалы

Мы закупили расходные материалы у компании Flex Fire LEDs.У меня было несколько вопросов о совместимости световых полос, соединителей и монтажных каналов, и они помогли мне найти правильный продукт с их функцией живого чата. Вот расходные материалы, которые мы в итоге использовали:

• Светодиодная лента серии Accent (цветовая температура 3000K, входное напряжение 24 В, длина 16 футов) Размер 24 Вт в зависимости от длины нашей установки.Эта статья может помочь вам определить, сколько ватт необходимо для вашего конкретного проекта.)
• Одноцветные соединители без пайки
  Примечание . Мы приобрели соединители C1 с неизолированным проводом для подключения световых полос к источнику питания. В нашей ситуации у нас было две розетки с двумя отдельными блоками питания, поэтому нам понадобилось два разъема с оголенным проводом. Лучше взять те, у которых 36 дюймов провода, потому что длина дает вам больше гибкости, и их всегда можно обрезать.
  Другие необходимые разъемы зависят от вашей ситуации.У нас есть деревянные секции, которые отделяют нижнюю часть наших шкафов друг от друга, поэтому мне нужно было перекрыть этот зазор проволокой. Предварительно изготовленные перемычки с проводом между ними имеют длину 6 дюймов, что немного больше, чем мне нужно. Вместо этого я сделал перемычки из разъемов C1 без провода и дополнительный провод из неиспользуемых разъемов и дополнительного провода.
  Иногда трудно представить, какие именно разъемы вам понадобятся. Я думал, что у меня есть хорошая идея, но как только проект начался, я внес некоторые коррективы.К счастью, коннекторы очень дешевы, поэтому имеет смысл запастись большим разнообразием, чем вам нужно.
• Комплект монтажных каналов Gemini (монтажный канал и матовая крышка с комплектом аксессуаров;  Примечание . Эти монтажные каналы хорошо работают с выбранными нами светодиодными лентами и разъемами. Матовое покрытие не изменяет цветовую температуру ламп, но это придает им рассеянный вид.)
• Дрель
• Ножницы
• Кусачки и инструмент для снятия изоляции
• Пряжки Legrand
• Двусторонние монтажные планки Scotch

Приступая к этому проекту, я знал, что у меня будет две «секции» светодиодного освещения. Верхний шкаф с правой стороны имеет розетку с выключателем, установленную по нашей просьбе строителями.

В угловом шкафу с левой стороны кухни также есть розетка, управляемая тем же выключателем у раковины.

Эбби создала этот макет, чтобы показать, где в наших кухонных шкафах расположены розетки.

Если в ваших шкафах еще нет розеток, вам, возможно, придется нанять электрика, чтобы установить их, прежде чем приступить к остальной части этого проекта.

В нашем доме духовка и микроволновка разделяют две секции шкафов. Я решил не пытаться заполнить этот пробел, а вместо этого сделал две отдельные линии светодиодных ламп. Необходимость во втором трансформаторе увеличивает стоимость, но она минимальна.

Для начала проекта я выгрузил все из двух шкафов с розетками.

Когда все было готово, я мог лучше представить, куда будет подключаться трансформатор, где будут проходить провода и какие отверстия мне нужно будет просверлить.

Шаг 2.

Понимание того, как все светодиодные компоненты соединяются вместе

Должен признаться, что при заказе всех расходных материалов для этого проекта я все еще был немного озадачен тем, как все сочетается друг с другом.

Когда все предметы прибыли, я разложил их на прилавке, чтобы визуально понять, как они работают вместе.

Блок питания подключается к розетке. На конце шнура питания находится коаксиальный штекерный разъем. Он подключается к отдельному разъему с коаксиальным разъемом на одном конце и винтовой клеммой на другом конце.

К винтовым клеммам подключаются два оголенных провода, которые затем затягиваются для обеспечения надежного соединения.

Разъем имеет оголенные провода на одном конце, а затем разъем в виде зажима на другом конце, который прижимается к светодиодной ленте.

Взгляните на картинку ниже, чтобы лучше понять, как она сочетается друг с другом.

Вот и все, что нужно знать о соединении различных компонентов. Конечно, есть и другие разъемы для соединения нескольких частей светодиодных лент вместе или для перекрытия зазора, но их очень легко понять.

Шаг 3: Просверлите необходимые отверстия

Этот шаг будет разным для каждого человека. Я сделал все возможное, чтобы свести к минимуму количество отверстий, которые я просверливал в своих шкафах.

Мне удалось протянуть шнур питания к нижней полке через небольшие зазоры по бокам наших регулируемых по высоте полок. Нет необходимости в сверлении.

Однако мне пришлось просверлить отверстие в заднем углу нижней полки шкафа.

Я сделал отверстие достаточно большим, чтобы пропустить через него оголенный конец провода одного из моих разъемов.

У нас есть только одна секция шкафа справа от нашей плиты и микроволновой печи, но слева у нас есть несколько секций шкафа. Я решил просверлить отверстия в опорах шкафа, чтобы закрыть эти зазоры. Это позволило мне лучше спрятать провода разъема.

Шаг 4: Отрежьте монтажные швеллеры по длине

Алюминиевые монтажные шины имеют большую длину, но их можно обрезать до нужного размера.

Я решил оставить около дюйма свободного пространства по обе стороны от каналов в каждой секции шкафа.Это облегчило установку разъемов и проводов.

Я использовал старое полотно торцовочной пилы, чтобы обрезать каналы и матовые крышки до нужного размера. Другим вариантом будет использование ножовки по металлу. Любой из них будет работать нормально и не займет много времени или усилий.

При определении длины каждой части монтажного канала важно понимать точное расположение на нижней стороне шкафа.

Для рабочего освещения, я думаю, лучше располагать светильники ближе к передней части шкафов, а не смещать их к задней части и ближе к фартуку.

Сначала я сделал ошибку, просто прикрепив монтажные каналы и свет к самой передней части шкафа. Я столкнулся с проблемой, когда передняя кромка шкафа отбрасывала уродливую тень на передний край нашей столешницы. Сдвинув каналы всего на дюйм назад, губа больше не создавала тень.

Это то место, где мы разместили последние источники света после того, как собрали все необходимые детали.

Шаг 5: Отрежьте и соедините светодиодные полосы для установки подсветки под шкафом

Теперь, когда все предварительные работы выполнены, пора приступить к резке и соединению светодиодных лент.Каждая ситуация будет немного отличаться, но основные строительные блоки одинаковы.

Вот некоторые вещи, которые следует учитывать…

Светодиодные ленты можно разрезать (по обозначенным меткам) острыми ножницами. Важно резать прямо по маркировке, чтобы обеспечить хорошее соединение.

Не обрезайте светодиодные полосы, чтобы заполнить весь монтажный канал. На каждом конце требуется некоторое пространство для размещения соединительных зажимов внутри каналов.

Обратите внимание, как на рисунке выше световая полоса и оба разъема помещаются внутри монтажного канала, а провода проходят через концевые заглушки.Учитывайте это при резке светодиодных лент.

Соединители прикрепляются к световой полосе, вставляя полосу в соединитель, а затем зажимая плоскогубцами до щелчка.

Светодиодные полосы имеют положительную (+) и отрицательную (-) маркировку на каждой стороне полосы. Убедитесь, что вы последовательны на протяжении всего проекта. Например, если у вас есть красный провод, подключенный к положительной стороне полосы, убедитесь, что вы придерживаетесь его для всех световых лент, подключенных к этому источнику питания.

В зависимости от того, с какой стороны проекта вы начинаете (справа налево или слева направо), может возникнуть ситуация, когда вы подсоедините черный провод к положительной стороне световой полосы. Это необходимо в некоторых случаях и совершенно нормально. Просто убедитесь, что вы продолжаете это для всех других участков световой ленты, подключенных к этому источнику питания.

После того, как все элементы на этой конкретной секции светильника собраны и закреплены, вставьте световую полосу и разъемы в монтажный канал.

Одна из наиболее сложных проблем с этой конкретной установкой заключается в том, что разъемы не войдут в монтажный канал, пока они не будут полностью зажаты на световой полосе.

После того, как разъемы и световая полоса окажутся внутри монтажного канала с установленными торцевыми крышками, снимите подложку с ламп и приклейте их к монтажному каналу.

Проверьте свою секцию освещения

После того, как вы соберете свою первую секцию освещения, я рекомендую протестировать ее.Для этого подключите оголенные провода к коаксиальному разъему, ослабив винт, вставив провода, а затем затянув их. Для обнажения оголенного провода может понадобиться инструмент для зачистки проводов.

Опять же, пожалуйста, помните, что ваши (+) и (-) провода должны соответствовать друг другу. В нашей ситуации у нас было два отдельных источника питания с двумя отдельными секциями светодиодного освещения. В одной секции красный провод был положительным. На другом участке черный провод был плюсовым по необходимости. Это нормально, пока вы последовательны.

Как только провода будут надежно закреплены, вставьте разъем в адаптер и включите переключатель. Первая секция огней должна быть освещена.

Убедившись, что все работает правильно, защелкните матовую крышку монтажного канала, чтобы придать ему более рассеянный вид.

Здесь я должен упомянуть, что при соединении нескольких секций полезно убедиться, что у вас достаточно провисания в проводах. Вы всегда можете обрезать провода, но разобрать секцию освещения только для того, чтобы добавить более длинный провод или разъем, очень сложно (хотя это вполне возможно).

Также обратите внимание, что я рекомендую отключать адаптер при работе с этими источниками света, но это освещение очень низкого напряжения (в нашем случае 24 вольта), что очень удобно с точки зрения безопасности.

Далее пришло время протянуть провод от одной секции освещения через предварительно просверленные отверстия к следующей секции. Опять же, все зависит от вашей конкретной ситуации.

Промыть и повторить для всех остальных секций. Все разъемы можно комбинировать друг с другом, и даже разъемы без оголенных проводов на обоих концах можно разобрать, чтобы обнажить оголенные провода. Дизайн этих разъемов делает этот проект очень адаптируемым и увлекательным.

Шаг 6. Прикрепите монтажные каналы светодиодной ленты к шкафам для установки подсветки под шкафом

В комплект алюминиевых профилей входят монтажные зажимы. Мне не понравилось входящее в комплект оборудование.

Предоставленные винты были слишком длинными для наших шкафов и торчали. Я купил более короткие шурупы того же размера, но они были дешевыми, и я постоянно срезал головки.

Кроме того, на нижней стороне монтажных зажимов есть странная вмятина, которая не позволяет алюминиевым каналам плотно прилегать к нижней части корпуса.

Я решил сделать что-то совершенно другое. Это намного проще, и я очень доволен результатами.

Я купил двухсторонние монтажные ленты Scotch Mount Extreme.

Я разрезал эти полоски на небольшие отрезки и приклеил их к обратной стороне монтажных каналов.

Когда пришло время, я смог легко прикрепить каждую секцию освещения (они очень легкие) к нижней части моих шкафов. Пока я очень доволен тем, насколько прочными и безопасными они себя чувствуют.

Шаг 7: Спрячьте шнуры внутри шкафов

В итоге мы получили много провисших проводов от разъемов и блока питания внутри наших шкафов. В Home Depot я нашел большое разнообразие укрытий для шнура производства Legrand.

Я купил длинную прямую секцию (которую можно обрезать по размеру), а также несколько угловых деталей.

Провода будут спрятаны, как только мы заполним шкафы, но эти каналы для проводов помогают закрепить все и убедиться, что мы не зацепились за провода.

Они также помогли закрепить проволоку на нижней стороне наших шкафов, где это было необходимо.

После того, как крышки были на месте, мы смогли снова заполнить шкафы и насладиться нашим новым освещением под шкафами!

Мне нравится, как новое освещение действительно подчеркивает фартук и придает кухне манящее теплое сияние! Теперь здесь стало немного красивее, и я ни капли не жалуюсь! 🙂

Вы установили на кухне подсветку шкафа? Я хотел бы услышать ваши лучшие советы и рекомендации в комментариях ниже!

И если вы думаете о завершении этого проекта у себя дома, обязательно закрепите это изображение, чтобы вы могли найти этот пост позже:

Вот другие проекты, которые мы завершили на кухне с момента переезда в наш дом:

План кухни садового домика

Перво-наперво: установка оборудования

Красивые и доступные подвесные светильники кухонного островка

Как добавить нестандартную отделку кухонному островку

Как установить фартук из мраморной плитки метро

Отверстие в корпусе для мастеров своими руками

5 советов по созданию красиво организованной кладовой

Большое спасибо за внимание! Хорошего дня!

Как подключить несколько светодиодных лент к одному источнику питания

Подключение светодиодных лент

Если вы хотите использовать светодиодные лампы в качестве системы освещения в вашем доме или офисе, вам необходимо научиться подключать несколько светодиодных лент к одному источнику питания. .Светодиодные ленты работают от низкого напряжения. Обычно это 12В и 24В. Вы должны убедиться, что у вас нет переизбытка электроэнергии, так как это сожжет светодиоды. Светодиоды пониженного напряжения, с другой стороны, также будут давать низкую яркость или полное отсутствие света. Мощности блока питания должно хватить на общую длину полос, которые вы собираетесь подключить. Рассчитайте его, используя характеристики светодиодных лент. После того, как вы установили напряжение и емкость, вы можете начать их подключение.

Подключение светодиодных лент с помощью защелкивающихся разъемов

1. Когда вы понимаете, как подключить несколько светодиодных лент к одному источнику питания, вы должны знать, что на каждом конце светодиодных лент есть медные контактные площадки.Ряды полос можно соединить с помощью защелкивающихся соединителей. Этот разъем можно приобрести в любом магазине электроники. Вы вписываетесь в зажим, располагая отрицательные и положительные знаки. Наденьте красный провод на точку с положительным знаком (+), а черный на отрицательный знак (-).
2. Используйте соединители с резьбой для закрытия незакрепленной проводки. Проверьте клеммы и посмотрите, какие из них помечены как положительные или отрицательные, и сопоставьте их с соответствующими клеммами. После того, как вы разместили провода, прикрутите их, чтобы закрепить.
3. Подключение светодиодных лент к источнику питания с помощью светодиодного разветвителя. Светодиодный разветвитель имеет несколько проводов на одном конце, а противоположный подойдет к вилке блока питания. Затем вилку блока питания можно подключить к адаптеру питания.

Пайка светодиодных лент

1. Выберите провод красного и черного цветов. Поскольку контактные площадки светодиодных светильников имеют только две клеммы, для подключения необходимо выбрать также два провода. Вы можете иметь тот с максимальным диаметром 0,04 дюйма.
2. С помощью инструмента для зачистки проводов снимите кожух толщиной не менее ½ дюйма, чтобы обнажить провода.
3. Нагрейте паяльник до 350 градусов по Фаренгейту.
