Соединение проводов  в распределительной коробке? СХЕМЫ

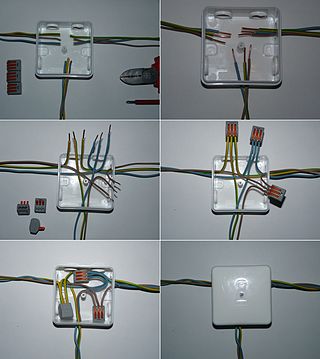

монтаж распределительной коробки

Для того чтобы обеспечить каждый уголок квартиры или офиса электричеством, не обойтись без распределительной коробки. Современные распределительные коробки очень разнообразны как по форме, так и по материалам,из которых они изготовлены. Они бывают накладной установки и внутренней.

Цель таких устройств заключается в том, чтобы развести провода в нужное направление к точкам потребления или размыкания — это могут быть выключатели, розетки или осветительные приборы. Развести провода в распределительной коробке профессиональному электрику не доставит хлопот, но вот для начинающего электромонтажника  это может оказаться настоящей наукой. На сегодняшний день, для контактных соединений в распределительной коробке все чаще используют универсальные клеммы WAGO.

Соблюдаем расцветку проводов в распределительной коробке

расцветка проводов

Для того чтобы справится с монтажем, нужно подключить воображение: провода это “трубы”, а электрический ток “вода”. По проводам фазы идет «подача воды”, а вот по нулевому проводнику течет “обратка” , тогда как защитный проводник служит на всякий аварийный случай: если где-то протечет “вода”, она непременно будет “слита” в землю. Очень удобно, что современные провода окрашены в различные цвета. Самая распространенная расцветка выглядит так: белый цвет – фаза (L), синий – нуль (N), желто-зеленый — заземление (РЕ).

Во время электромонтажа очень важно соблюдать последовательность в расцветке проводов, что очень облегчит их разведение в распределительной коробке. Прежде чем приступить к электромонтажным работам, нужно четко определиться с установкой точек освещения, розеток и выключателей, т.е. составить схему, чтобы установить распределительные коробки в удобных местах, и в будущем можно было осуществить профилактические и ремонтные работы.

Обязательно прочитайте подробные статьи про соединение проводов:

Порядок установки распределительной коробки

Соединение проводов в распределительной коробке

Многие делают ремонт, используя натяжные или подвесные потолки, поэтому электропроводку нужно прокладывать так, чтобы она не оказалась в зоне сверления отверстий когда будут монтироваться направляющие, а так же необходимо позаботится о том, чтобы распределительные коробки остались в зоне доступа. Если распределительная коробка осталась за подвесным потолком, можно установить маленький люк.

Последнее слово электротехники гласит так: от распределительного щита нужно прокладывать провод для освещения — 3х1,5, для розеток провод — 3х2,5. Поэтому, в распределительной коробке может оказаться достаточно большое количество проводов для соединения. Чтобы не запутаться, их необходимо маркировать.

Подключение проводов без заземления (РЕ)

Подключение проводов без заземления (РЕ)

Подключение проводов с заземлением (РЕ)

Подключение проводов с заземлением (РЕ)

Схема в распределительной коробке, двух светильников

Схема распределительной коробки на 2 светильника

Схема в распределительной коробке, двух светильников и группа розеток

Схема подключения на освещение и розетки

Оцените качество статьи:

Расключение без распределительных коробок

В этой статье мы поговорим с вами о распределительных коробках, нужны ли они, так ли важны они в проводке и можно ли обойтись вовсе без них.

Для обеспечения соединений и ответвлений в линиях мы используем распределительные коробки. Но к ним необходимо обеспечить доступ. Как же поступить, если мы не хотим портить интерьер крышками распределительных коробок? Выход из ситуации есть всегда. О нем мы и продолжим нашу тему.

В первую очередь давайте вспомним из предыдущей статьи, что же такое распределительные коробки, какую функцию они выполняют в монтаже электропроводки. Все очень просто. В распределительной коробке мы осуществляем коммутацию кабелей. Большинство соединений и ответвлений выполняется именно в распределительных коробках, по крайней мере, в 95% случаев это делается именно в них. Допустим, в нашей комнате имеется несколько розеток: под телевизор, для рабочего стола и бытовая для пылесоса. Для того, что бы развести электропроводку по этим розеткам, расположенным в разных частях комнаты, нам необходимо сделать ответвления от питающего кабеля, идущего из щита. Приходя из щита, он может войти в розетку для телевизора, потом в розетку для рабочего стола и уже из нее попасть в бытовую розетку для пылесоса. Поступить можно по разному. Но в любом случае нам необходимо произвести расключение для того, чтобы привести питание на каждую из розеток.

Как же нам поступить в этом случае? Сначала давайте разберемся схематично, каким образом мы можем все это осуществить. Самый очевидный и простой вариант, когда мы в распределительной коробке на каждую розетку пустим свой кабель.

Чем же хорош такой способ? Распределительная коробка у нас одна, все расключения мы произвели в ней, доступ нам нужно сделать только к одной распределительной коробке. Но кабеля в данном случае уйдет самое большое количество.

Можно поступить следующим образом

В таком случае, если розетки разнесены достаточно далеко друг от друга и кабеля нам жалко, мы делаем две распределительные коробки. Но доступ уже требуется обеспечить к каждой из них. У нас теперь два места с коммутацией, а их желательно делать как можно меньше.

Оба вышеупомянутых способа имеют право на жизнь и практикуются сплошь и рядом из разных соображений. Каждый оправдывает свою работу по своему. При качественном соединении в самой распределительной коробке можно делать любым вышеописанным способом. Главное, не следует забывать о том, что к любой распределительной коробке по правилам должен быть доступ в любое время. Не важно за шкафом она или просто на виду — доступ должен быть всегда. А если у вас их 10 на комнату, а комнат у вас 5 штук? Милые кружочки по всей квартире. На них конечно можно нарисовать смайлики и радоваться жизни, но это не самый лучший из возможных выходов. Особенно поверх дорогой и красивой венецианской штукатурки, как их не стилизуй, а все равно видно, что там в стене кто то что то спрятал.

И это мы затронули только розеточные группы, а у нас еще есть освещение, с которым тоже без коммутации ну никак не обойтись. Нам нужно подключить и люстру, и споты, и светодиодную ленту, все это из одного места, несколькими клавишами. Да и группа освещения редко заканчивается на одной комнате, значит питающий кабель двинется у нас и дальше, в соседнее помещение.

Получается что и в освещении не обойтись без коммутации проводов, а где их производить как не в предназначенной для этого распределительной коробке.

В розеточной группе мы можем поступить проще и пустить всю нашу электропроводку шлейфом через все розетки, но опять же, нормы нам это сделать позволят с некоторыми отступлениями. Все соединения должны производится качественно и в соответствии с требованиями и тут мы снова упираемся в распределительную коробку. Где как не в ней нам грамотно все это скоммутировать?

Делая проекты на электромонтаж в квартирах, я стараюсь строить электрическую сеть таким образом, чтобы коммутаций был возможный минимум. Лучшим вариантом был и остается тот, в котором их нет вообще, но он редко достижим в наше время. Растущее число потребителей диктует свои правила. Даже около журнального столика, стоящего возле кровати, многие хотят видеть не менее двух розеток и это только с одной стороны кровати. Я уже не говорю про компьютерные столы и рабочую поверхность кухни, где количество розеток в одной группе нередко переваливает за 8-10 штук.

В таких условиях без распайки обойтись практически не возможно. Лучшим вариантом будет когда кабель вышел из щита и закончился розеткой, но это можно осуществить в большинстве случаев лишь в группах, питающих, например, кондиционер. Тут все просто — Кабель вышел из щита, пришел в клемную колодку кондиционера и все. Нет никаких дополнительных коммутаций. Идеально, что тут сказать. Но мы же не будем прокладывать из щита в каждую розетку свой кабель. Тогда наш щит будет претендовать на серьезную роль в интерьере. А вот такие потребители как теплый пол, кондиционер, стиральная машинка, духовой шкаф, плита, бойлер заслуживают индивидуального кабеля и автомата в щите. Но что же делать со всем остальным? Давайте разбираться. Ведь без коммутаций нам не обойтись никак.

Итак розетки. Мы можем пустить их шлейфом. Что представляет из себя подобный способ коммутации? Все очень просто, питающий кабель приходит в первую розетку, расключается в ней, потом в следующую и так до тех пор, пока не кончатся розетки в группе.

Стоит все же заметить, что чем их в группе будет меньше — тем лучше. Проектируя электрическую сеть, эти моменты необходимо учитывать и найти золотую середину в количестве групп. С опытом этот процесс уже не составляет особого труда.  Итак шлейф.



Вроде бы все просто, но в тоже время есть тонкости и правила. В большинстве розеток есть по две группы контактов: фаза вход, фаза выход, N вход, N выход и PE вход, PE выход. Казалось бы все просто и мы можем смело расключать наши розетки, используя имеющиеся контакты. Но! Согласно пункту 1.7.144 правил устройства электроустановок для PE (заземляющей жилы) мы должны сделать отдельное ответвление. Это значит, что мы не сможем просто воткнуть PE (заземляющую жилу) в вход и выход. Жила PE должна быть неразрывной на всем протяжении нашего кабеля. Если она коммутируется, то либо не разборным способом, либо так, чтобы разобрать можно было только со спец инструментом. К чему такие предосторожности? PE — защитный проводник, он защищает нас от поражения опасным напряжением, которое в случае неисправности может появится на корпусе прибора (розетки, щита и т.

д.) Каждый проводник PE должен и обязан подключаться строго индивидуально. Каждый проводник под отдельный болтик или зажим. В том случае, если проводник PE будет подключен не качественно — может произойти его разрыв и весь смысл от этого проводника пропадает. Устройства, подключенные после оборванного проводника PE уже не находятся под защитой УЗО и могут поразить вас электрическим током. Именно поэтому расключение проводника PE должно быть выполнено самым тщательным образом.

На просторах нашего необъятного интернета можно встретить большое количество споров по поводу того, как производить подобные соединения. Есть теоретики, есть практики, есть те кто просто молчат, молчат потому, что нечего сказать или сказанное может их сильно понизить в ранге… Что таить, многие электрики закрывают глаза на такие моменты и производят монтаж как придется. Но это на их совести.

Как же правильно поступить? До определенного момента я считал, что если мы подключаем качественные электроустановочные изделия, в том числе и розетки, то мы вроде как можем использовать клеммную колодку самих розеток и не заморачиваться с дополнительными расключениями. Почему так думал? Клеммная группа сделана на заводе, производитель известный, качество изделий на высоте и значит сама розетка рассчитана на подобный способ расключения. Но не каждый заказчик приобретал розетки, качество которых не оставляло тени сомнения. Поэтому приходилось искать различные способы того, как произвести монтаж с максимальным качеством. Вариантов с одной стороны тьма, особенно если посмотреть на то, как извращаются коллеги по цеху. Что только не придумывают для того, чтобы сделать PE неразрывным, как только не стараются. В итоге процесс становится больше похожим не на электромонтаж, а на танцы с бубном. Смотрел я смотрел на все эти шаманства и подумал, что лучшим способом будет просто перенять отработанный способ расключения в распределительных коробках. Преследовалась в конце концов одна цель — избавиться от распределительных коробок. Значит просто переносим их в подрозетники и вуаля. Заказчики довольны и твоя душа спокойна за качественно выполненный электромонтаж. В последнее время распределительные коробки в квартирах мы почти не используем.

Что же за способ расключения, который плавно перебрался даже на качественные, казалось бы, розетки. Ведь можно было расключать и так. Но пусть все будет одинаково, одинаково надежно. В конечном итоге за продукцию отвечает производитель, а за качество произведенных работ отвечает электромонтажник. Зоны ответственности на этом разделены и мы идем своим путем.

Итак розетки. Мы определились, что можем расключить их непосредственно в подрозетниках. И даже в этом у нас есть варианты и небольшой полет фантазии, куда же без нее в рамках ПУЭ. Есть несколько вариантов подобного расключения. Я для начала остановлюсь на том, которым предпочитаю расключать сам.

Имеем три подрозетника. Представим что они установлены в стену, у нас же есть фантазия, а мне за столом удобнее показывать вам, как все это происходит. Мы предпочитаем прокладывать трассы так, что приходящий и отходящий питающий кабель приходят в средний подрозетник. Так сложилось уже давно да и подсобников лень переучивать, а ошибиться в таком варианте очень сложно. Итак, приходящий и отходящий кабель заходят в средний подрозетник. В момент прокладки оставляем хороший запас, а в процессе расключения отрежем лишнее и оставим по 10 — 12. Мне обычно достаточно этого и для комфортного расключения и укладывать их после не проблема. Средний подрозетник мы берем увеличенной глубины, ведь практически все стены по толщине без проблем позволяют его установить. Кто то скажет что в бетоне долбить такую глубину не сахар. Соглашусь, но в противном случае плюсом к подрозетнику вам придется долбить на высоте бетон под распределительную коробку, так что не ноем, ставим углубленный. Он нам нужен для того, чтобы скомутировать между собой 5 кабелей: приходящее питание, уходящее питание, правая розетка, левая розетка, средняя розетка. Звучит страшно, но как всегда, только в первый раз. Дальше проще, берем и делаем.

Соединияем все как положено. В распределительных коробках для розеток все проще некуда — как у дочки в игрушках, фаза к фазе, PE к PE, N к N. С виду получается достаточно массивная конструкция, но сделав два три таких подрозетника, вы научитесь аккуратно укладывать все на дне подрозетника без проблем. Мы делаем все соединения гильзами ГМЛ. В зависимости от количества жил, которые необходимо соединить, подбираем и размер гильз. Обжимаем гидравлическим ручным прессом. Хотели приобрести ручной пресс того же КВТ, но от добра добра не ищут — имеющийся опресовывает просто чудесно.

Небольшая сноска. При использовании качественной фурнитуры (розеток) можно так не заморачиваться и не разводить фазу, N и PE, на каждую розетку, опресовав гильзами. Вполне достаточно опресовать и на каждую розетку развести PE. Мы же в основном делаем так, как показано на фото. Так сложилось, так срослось. Все равно делать, так почему же сделать не хорошо, а очень хорошо?

Если группа из 4 розеток, то в крайней, в одном из подрозетников, повторяем процедуру, то есть опресовываем тот что пришел из среднего, тот что уйдет в четвертый подрозетник и не забываем добавить для подрозетника, в котором производим расключение.



Термоусадка наше все. Кому не лень могут поизвращаться изолентой. И в итоге мы имеем подрозетник, в котором полностью распаяны концы на три розетки. Все вполне уложилось на дно и места осталось как в стандарном подрозетнике. Далее просто устанавливаем розетки.

Моего любимого шнайдера не оказалось на складе и в воздухе тихо повис вопрос «Кто пойдет за Шнайдером». Наша дружная компания дружно сделала вид что молчит и спустя 5 минут мне на стол положили нечто вполне приемлемого качества. Правда клемник не под винт, а аля ВАГО. Не очень их люблю, один бог знает что заказчик воткнет в розетку, хотя написано на них 16 А. Ну что ж, для примера не беда, расключим их.

Вот в общем то и убрались три наших замечательных розетки, кабель ложится хорошо, остается вполне приличный запас по месту — можно было бы засунуть еще что нибудь, но не будем. Розетки бывают разные по глубине.

На ВАГО подобные соединения я бы категорически не рекомендовал делать. Я ничего не имею против конкретно самих ВАГО, просто применять их, как я считаю, правильнее будет для групп освещения. Хоть и держат они заявленные 20А, но на рынке, во первых, много подделок, а во вторых, автоматы на розеточную группу я рекомендую ставить 16А и не более. Ток сработки у них более 20А, вроде бы все рядышком и авось повезет, но лучше не рисковать. Как спорят многие на просторах интернета, что и добавить в такую распайку не добавишь ничего и лишнего она. Добавить без проблем — короним рядом отверстие для подрозетника, устанавливаем его и в том же порядке коммутируем. Никаких проблем нет, зато есть спокойствие и здоровый сон.

С освещением еще проще, кабель тоньше, коммутировать легче, сказка, а не жизнь. Рассмотрим на примере моего любимого выключателя Шнайдер. Нашелся только двухклавишный. Значит будет у нас в предполагаемой группе освещения два потребителя, на каждого по клавише. Дальше все просто. Земля у нас не коммутируется и мы пускаем ее под пресс, тоже самое с N проводником. Фазы коммутируем в зависимости от того, какая клавиша и что будет включать. Выключатель, что называется, сделан для людей. Все просто, грамотно, качественно. Я ранее заикнулся о том, что в осветительных группах мы можем использовать ВАГО, а сам все на гильзы, да на гильзы. Да, все на гильзы. Но Это мое ИМХО, люблю я спокойно спать.





Места как видим остается более чем достаточно. Поверьте помещаются все варианты расключения и еще остается местечко для парочки.

Ну чтож, можно и итоги подвести.

Вариант коммутации в подрозетниках больше подходит для жилых помещений, где по многим причинам распределительные коробки не актуальны:

• к распределительным коробкам необходим доступ, но не всегда мы можем сделать так, чтобы крышки распределительных коробок не нарушали внешний вид стен.
• опять же по причине необходимости доступа нам намного выгоднее произвести расключение в подрозетнике. Для доступа к данной коммутации необходимо всего лишь снять розетку.
• Достаточно серьезная экономия в кабеле, ведь он идет от одной группы розеток к другой, а не звездой от одной распределительной коробки, да и маршрут кабеля становится более очевидным.
• Не проблема добавить розетки, перекоммутировать выключатель, произвести инспекцию соединения (вдруг кому-то даже при такой распайке спится не спокойно)

Расключение в подрозетниках можно производить используя подрозетники стандартной глубины, а так же подрозетники увеличенной глубины, которые в последнее время стали очень популярны на рынке установочных изделий. Мы предпочитаем совмещать и стандартные и глубокие по необходимости. Иногда возникают ситуации, когда распайка получается достаточно большой и даже в глубоком подрозетнике не остается места для розетки. Из этой ситуации есть очень простой выход. Мы используем углубленный подрозетник полностью, впоследствии просто вставляя в рамку заглушку. Получается и распайку сделали и с дизайном не напартачили.

А  дальше живем! Кому не терпится — откручиваем розетки и смотрим, как там поживают наши гильзы или ваги, у кого как. Потому что больше и делать ничего не остается, как только пользоваться качественно собранной электросетью без кружочков от распределительных коробок. На этом сегодня все.

Показать схему подключения выключателя и лампочки. Как подключить выключатель от розетки и наоборот

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Обычный переключатель для одной лампы

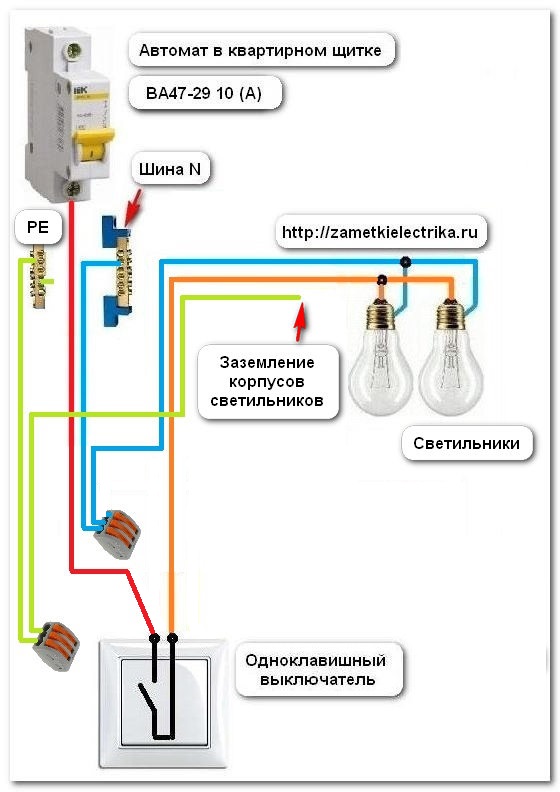

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные , предназначенные для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и т.д.
2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку.

Перед человеком, слабо разбирающимся в электричестве, возникают проблемы подключения нескольких лампочек. Когда проводка уже сделана, вся работа заключается в замене перегоревших ламп. Но бывают ситуации, когда нужно добавить еще одну или более лампочек к существующей системе. Здесь уже понадобятся элементарные знания электротехники и умение составить схему подключения.

Параллельное подключение светильников к проводам питания

В моду вошли точечные светильники, в результате количество источников света в домах и квартирах значительно увеличилось, а освещению стали уделять особое внимание. На фото выше изображены светильники для подвесного потолка с параллельным соединением. Через клеммные колодки лампы подключаются к фазному (L) и нулевому (N) проводам.

На первый взгляд здесь нет ничего сложного, но для длительной и надежной работы все должно быть сделано по правилам, которые нужно знать.

Схема подключений

Для создания подключений лампочек, прежде всего, надо изобразить упрощенную электрическую схему соединений и подключения к питанию. Она составляется по определенным правилам:

• проводники графически обозначаются прямыми неразрывными линиями;
• соединения обозначаются точками (если их больше двух), если точки нет, значит, провода пересекаются;
• электрическая арматура и проводка на плане изображаются по ГОСТ 21. 614 и ГОСТ 21.608.

Параллельное и последовательное соединение

Для того чтобы зажечь самую простую лампу накаливания, нужно подключить ее контакты на фазу (L) и ноль (N). Два провода к ней подходят из распределительной коробки или из розетки. Параллельная схема предусматривает подключение нескольких лампочек на общие фазный и нулевой провода (рис. а ниже). Здесь параллельно подключены три лампы накаливания. Для удобства в схеме установлен выключатель. Принципиальная схема (рис. б) изображает соединения нагляднее.

Схема параллельного соединения лампочек

Достоинством параллельного соединения является возможность подключения потребителей электроэнергии к напряжению сети. К лампам на рис. выше можно добавить еще несколько, но ток при этом увеличится, а напряжение останется прежним.

Сила тока ( I) в питающих проводах равна сумме сил токов всех участков ( I 1 , I 2 , I 3 ), подключенных параллельно (рис. б выше):

I = I 1 + I 2 + I 3 .

Мощность цепи (Р) находится как сумма мощностей всех участков (Р 1 , Р 2 , Р 3 ):

Р = Р 1 +Р 2 + Р 3 .

Сопротивление (R ) для трех нагрузок определяется из выражения:

1/R = 1/R 1 + 1/R 2 + 1/R 3 ,

где R 1 , R 2 , R 3 – сопротивления лампочек.

Типы ламп и схемы подключения

Подключение ламп накаливания, приведенное выше, не представляет особой сложности. Но схема галогенных и люминесцентных ламп имеет некоторые отличия.

Галогенные

Питание пониженным напряжением повышает безопасность эксплуатации источников света. При этом яркость остается прежней. Галогенные лампы могут применяться с понижающими трансформаторами на 6, 12 и 24 В (рис. ниже).

Схема подключения галогенной лампы

Напряжение 220 В подается на малогабаритный электронный трансформатор, который можно встроить даже в корпус выключателя. Низковольтные галогенные лампы часто применяются в подвесных потолках. Их подключают параллельно и соединяют с трансформатором. На фото ниже представлена блок-схема с двумя трансформаторами. Напряжение 220 В подается на них через распределительную коробку. Нулевой провод обозначен синим цветом, а фазный – коричневым, со вставленным в разрыв выключателем.

Схема подключения галогенных ламп

Группы ламп соединены между собой параллельно в распределительной коробке, после которой производится разветвление питающих проводов на первичные обмотки трансформаторов.

Лампы подключаются ко вторичной обмотке 12 В параллельно между собой. Для их соединения применяются клеммные колодки (на схеме не показаны).

Выходной провод низкого напряжения не должен быть длиннее 2 метров. Иначе возрастают потери напряжения, и лампы будут светиться хуже. Будет лучше, если сделать расчет напряжения для всех ламп.

Пример расчета

Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.

Потери в проводах питания лампочек

Напряжение на первой и второй лампочках составят:

V 1 = VR(2r + R)/(4r 2 +6rR + R 2) = 10,34 В,

V 2 = VR 2 /(4r 2 +6rR + R 2) = 9,54 В.

Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.

Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.

Люминесцентные

Недостатком люминесцентных ламп является эффект мерцания, что ухудшает восприятие света глазами. Современные электронные ПРА (пускорегулирующие аппараты) решают эту проблему, но цена их выше. Для уменьшения пульсации при использовании электромагнитного балласта применяется двухламповая схема подключения, где на одной из ламп фаза сдвигается во времени. В результате суммарный световой поток выравнивается.

На рис. ниже изображена схема светильника с расщепленной фазой. Две лампы подключены к сети переменного напряжения параллельно. Обе они содержат индуктивные балласты (L 1) и (L 2). Но к лампе (2) подключен дополнительный балластный конденсатор (С б), благодаря которому создается сдвиг тока по фазе на 60 0 .

Схема двухлампового светильника

В результате снижается суммарная пульсация светового потока светильника. Кроме того, ток внешней цепи почти совпадает по фазе с напряжением питания за счет комбинации опережающей и отстающей схем, что позволяет увеличить коэффициент мощности.

Видео про подключения

Про особенности параллельного и последовательного подключения рассказывает видео ниже.

Таким образом, для того чтобы правильно подключить лампочки в доме или квартире, надо сделать следующее:

• начертить принципиальную электрическую схему системы освещения;
• выполнить расчет проводки;
• подобрать электрооборудование, арматуру и светильники;
• правильно выполнить монтаж лампочек.

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот, при использовании открытой проводки.

Итак:

• Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
• Согласно п.12.30 ВСН 59 – 88 , розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
• Кроме того, согласно п.7.2 ВСН 59 – 88 , розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
• Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
• Согласно п.7.1.37 ПУЭ , розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при эти требования не должны вызвать у вас особых проблем.

Итак:

• Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
• Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
• Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
• Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
• Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально и установки выключателей и розеток.

• Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
• Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

• Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
• А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
• Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
• А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

• Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
• Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

• Теперь такие же действия производим в . К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

• Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
• После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
• То же самое проделываем с защитным проводом.
• Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

• Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
• От нулевого провода в распределительной коробке подключаем один из выводов светильника.
• От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
• Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с . Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

• Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
• Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
• А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
• Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Как самому проложить новую электропроводку в доме

Итак, вы решили заменить в доме проводку – старую на новую. С чего лучше начать? Прежде всего, нужно определиться: можно сменить проводку полностью – первый вариант, или же воспользоваться старой, и уже от нее провести дополнительные розетки и выключатели – второй вариант. Последний вариант проще, быстрее и дешевле (но не факт, что надежнее).

Поэтому рассмотрим первый вариант. Для начала нужно составить проект (который желательно согласовать в Энергонадзоре).

Запитать дом можно несколькими способами. Например, все комнаты будут подсоединены к электросчетчику через один автомат, розетки – соответственно через другой, а можно (и это наиболее правильно) каждую комнату запитать через отдельный автомат. Автоматы будут сгруппированы на щитке возле счетчика. Плюс этого варианта состоит в том, что в случае неисправности или другой необходимости можно обесточить любую из комнат, в то время как все остальные будут подключены.

В каждой комнате можно  прямо на стенах нарисовать крестики, где удобнее всего расположить электрозетки и выключатели.  По новому стандарту выключатели устанавливаются на уровне 80-90  сантиметров от пола, но лучше всего на уровне опущенной руки (опять-таки для удобства). Обратите внимание, чтобы они не оказались за шкафом или под ковром. Розетки устанавливаются примерно в 30 сантиметрах от пола.

А вообще, лучше руководствоваться правилом – располагать розетки и выключатели таким образом, чтобы ими было удобно пользоваться всем членам вашей семьи. Например, если у вас выделено место для глажки белья,  то устанавливать розетку на высоте 30 см от пола не имеет смысла, лучше установить ее в таком месте, и на таком уровне, чтобы вам было комфортно ею пользоваться.

На розетках не экономьте. В каждой комнате их можно установить по 2-3  и более, они не испортят интерьер комнаты. На кухне розетки необходимо устанавливать над разделочным столом, но не непосредственно над плитой или мойкой.

Теперь пройдитесь по комнатам и подсчитайте, сколько получилось  «точек» – крестиков. Для каждой такой точки необходимо приобрести коробку, в которой и будут размещаться розетки и выключатели. Не забудьте предусмотреть – сколько выключателей и розеток необходимо приобрести двойных и одинарных, а также розеток с заземлением и без заземления (как правило, приборы, используемые на кухне и в ванной комнате, требуют заземления, а в ванной, кроме того, лучше использовать розетки с закрывающимися крышками).

Теперь поговорим о соединительных проводах.  Провод лучше использовать медный многожильный с двойной изоляцией, например ВВГ. К розеткам подводится провод сечением не менее 2,5 мм², а к заземляющим розеткам – тройной провод того же сечения. Провод на освещение выбирается  сечением 1.5 мм2.

ВАЖНО: провод на освещение и для розеток тянуть отдельно от распределительной коробки. На мощные стационарные электроприборы – электроплита, стиральная машина также нужно проложить отдельные провода с заземлением. Электроплита или электродуховка подсоединяются проводом сечением не менее 4 мм².

Далее нам также понадобятся распределительные коробки, устанавливаемые в каждой комнате.  Как мы уже определились, от пускового автомата магистральный провод будет идти отдельно в каждую комнату к распредкоробке. Прикиньте приблизительно, какие электроприборы будут располагаться в комнате, и определите их суммарную мощность. От этого будет зависеть, какого сечения магистральный провод нам прокладывать от щитка к распредкоробке. Обычно, магистральные провода берутся сечением 2,5 мм². Этого  вполне достаточно, чтобы запитать комнату суммарной мощностью не менее 3 кВт. На современную кухню, где энерговооруженность очень высокая – микроволновая печь, электрочайник, холодильник, утюг, электродуховка,  и другие  электрические приборы — магистральный провод должен быть сечением 4 — 6 мм²,   а если на кухне установлена еще и электропечь  — то сечение провода выбирается согласно ТУ, указанным в документации на электропечь.

Итак, мощность рассчитана, сечения проводов определены. Теперь необходимо рассчитать длину проводов от каждой распредкоробки и маршрут их прокладки к установленным пускателям на электрощите. Провод необходимо брать длиной  на 1-2 метра больше от расчётного, чтобы его хватило цельного на всю длину прокладки. Категорически запрещено использовать магистральные провода, составленные из кусочков.

Чтобы проложить провод, нужно под него проштробить стену (т.е. сделать канавку) такой глубины, чтобы в нее свободно можно было вложить провод.   Если намечается установить подвесной потолок, то магистральные провода, предварительно заключенные в гофрированную трубу,  можно проложить по потолку, закрепив их хомутиками.  Не забудьте  подписать каждый провод (присоединить с помощью скотча бирки) – от какого автомата и в какую комнату он будет проложен. Так вам легче будет ориентироваться при подсоединении.

Следующий этап – нарисовать на стене пути прокладки проводов  от распредкоробки к розеткам, светильникам и выключателям. Заодно вычисляем длину проводов каждого сечения, не забывая делать допуски  в 1м. Укладываются провода в заранее подготовленые канавки. Предварительный допуск проводов, заведенных в распредкоробки, розетки, выключатели должен быть не менее 20 см. В обязательном порядке на концы проводов прикрепляем бирочки с указанием того, откуда идёт провод. В дальнейшем это на 90% сократит время при определении проводов,  какой с каким соединять.

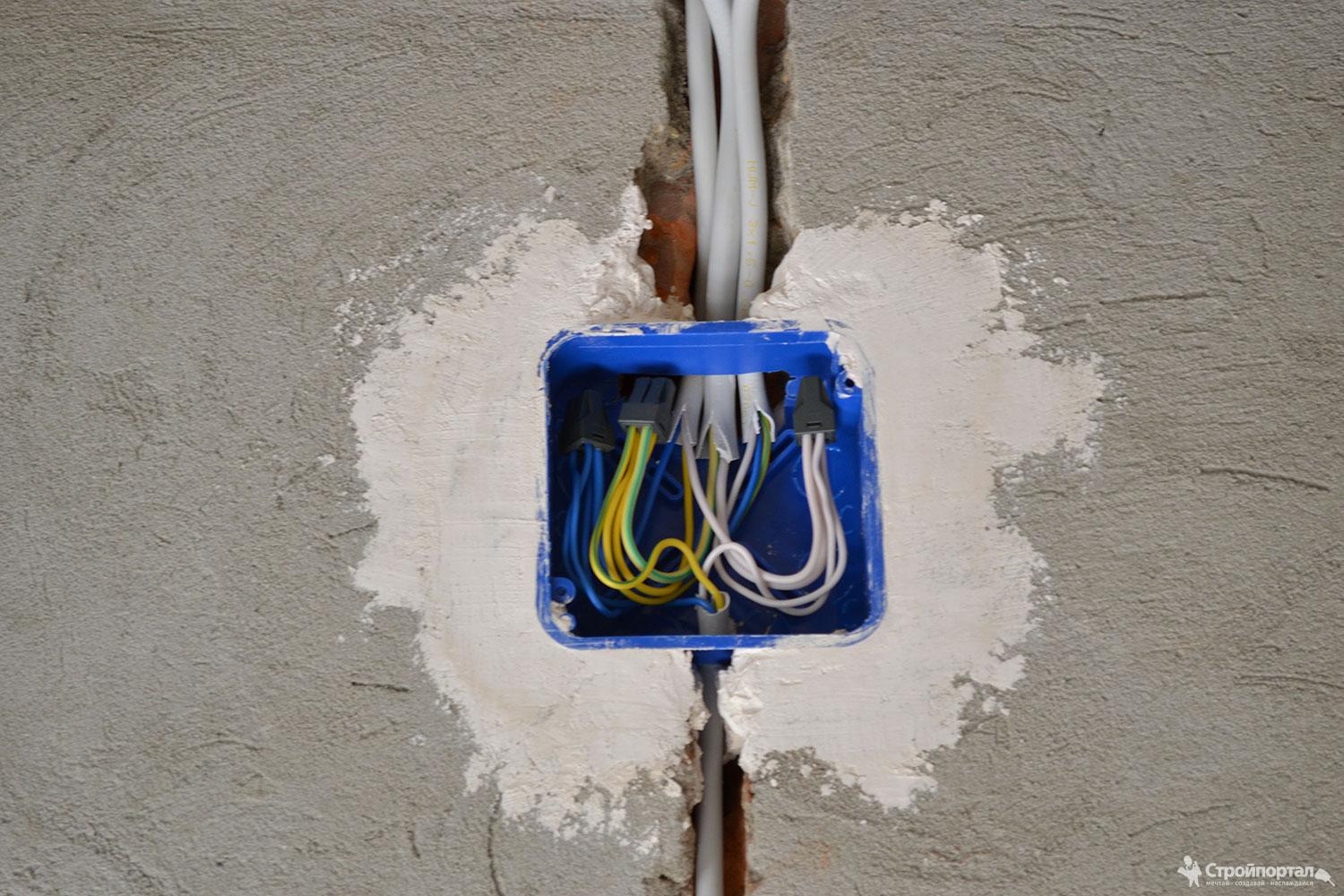

Уделите особое внимание методу подсоединения проводов в распредкоробке. От этого будет зависеть надежность работы, как самих электроприборов, так и  обеспечение пожарной безопасности вашего жилья.

Обратите внимание, что жилы электропроводов разного цвета. Весьма важно определиться каким цветом провод вы подсоедините к фазе, а каким — к нулю.    Как известно, ток течет по двум проводам – по одному проводу он течет к электроприбору, а по второму – от прибора. Провод, ток по которому направляется к прибору – это фаза, а другой, соответственно — ноль. Определить фазу можно с помощью отвертки-индикатора (лампочка будет гореть). Какая разница, где ноль, а где фаза?  Дело в том, что выключателем будет разрываться фаза, и сделано это именно для того, чтобы щелкнув выключателем, мы могли спокойно ковыряться в светильнике. В двужильном проводе  провод синего цвета принято подсоединять к нулю (шина N в электрощите), тогда будем считать, что на протяжении всего процесса соединения (и соответственно соединять синий с синим) синий провод у нас будет ноль. Фаза всегда подходит к выключателю. Коричневый же провод подсоединяем к  фазе, а стало быть, и весь провод на протяжении всего соединения также будет соединен с фазой. Этот провод будет идти через выключатели на светильники.

Если провод тройной, то средний провод – желтый с зеленой полосой, будем считать заземлением, и подсоединяться он будет к заземлению (шина PE в электрощите).

Все провода от розеток, светильников и  выключателей должны сходиться в распредкоробке. Именно в распределительной коробке и будут находиться все возможные соединения. Например, в распределительную коробку заходит магистральный провод с тремя жилами – фаза, ноль и земля. Проложенный от розетки провод мы подсоединяем к магистральному: синий – ноль, желтый – земля, коричневый – фаза. От светильника также идет двойной провод к распредкоробке. К ней же подходит и провод от выключателя. Коричневый провод от выключателя мы подсоединяем к магистральному проводу коричневого цвета, а синий – ноль от магистрального провода мы подсоединяем к синему, который идет от светильника. Синий провод от выключателя мы подсоединяем напрямую с коричневым от светильника. Таким образом, все соединения  расположены в одном месте, что очень удобно (при обслуживании). Посоветовать здесь можно только одно: выбирайте распредкоробки достаточного размера для размещения в них всех соединений. Розетки между собой  можно подсоединять  проводом  одной марки и одинакового сечения, последовательно  от одной  к другой, за исключением случаев,  когда к розетке будет стационарно подключен особо мощный электроприбор – электродуховка, электропечь или какой-либо другой, требующий согласно ТУ отдельного подключения.

Теперь переходим к электрощиту. В нем мы должны установить пусковые автоматы. Автоматы выбираются на ток срабатывания в зависимости от нагрузки. Для комнаты суммарной мощностью 3 кВт достаточно 10 А. Для кухни с повышенной энергоемкостью – 15 — 20 А.  Но лучше всего в каждом конкретном случае получить консультацию у специалиста — электрика. Устанавливаются автоматы на так называемую «динрейку». После установки верхние клеммы автоматов соединяются с  фазным выходом счётчика и перемычками между собой сечением того провода, который подходит к счетчику. К нижним клеммам автоматов подсоединяем  коричневые провода от магистральных линий, а синие к шине N, к которой подключен «ноль» от счетчика. Эта шина устанавливается в электрощите. Так же в электрощите  устанавливается шина PE для  заземления, к которому будут подсоединены жёлтые провода с зелёной полосой. В настоящее время появилось много электрощитов разной формы и разных размеров. Поэтому, если у вас достаточно свободного места, то все соединения можно  расположить в одном электрощите  надёжно и красиво. Есть смысл  поставить общий реле напряжения сразу после счётчика. Благо, сейчас таких реле  великое множество – с цифровой индикацией входящего напряжения,  и кроме того выполняющих функцию защиты всего дома, как от превышения напряжения на вводе в дом, так и от понижения напряжения, и даже с возможностью ручной настройки этих параметров.

В число полезных защитных устройств можно отнести и такой прибор как УЗО — устройство защитного отключения. Но о нём  мы поговорим в следующем руководстве.

Что еще можно посоветовать? Если вы живете в многоэтажном доме и ваш электросчетчик расположен в общем электрощите на лестничной площадке, то в квартире лучше установить отдельный электрощит, как описано выше.

Подытожим:

• электротехнические работы начинаются одними из первых (выдалбливание углублений под коробки для розеток, выключателей, распредкоробок,  штробление  канавок для  проводов) и заканчиваются  так же одними из последних (установка светильников, розеток  и другой фурнитуры).
• при выборе розеток обратите внимание на способ крепления проводов. Во многих импортных розетках  используется специальное зажимное устройство,  в которое просто  всовывается провод. Такие розетки удобны в монтаже, и выдерживают значительные нагрузки.
• в одном блоке можно вместе размещать как розетки, так и выключатели.
• для ванной комнаты  лучше предусмотреть установку отдельного УЗО с расчетным током утечки 10 мА.
• если  Вы  не решаетесь самостоятельно заниматься электропроводкой, то все электротехнические работы  доверяйте  квалифицированным специалистам или организациям, имеющим  соответствующие лицензии.

Материалы, близкие по теме:

Соединение проводов в распределительной коробке — обзор способов и их сравнение

Одна из главных сложностей, возникающих в процессе монтажа электрической разводки своими руками – необходимость произвести соединение проводов в распределительной коробке для электропроводки. Для того чтобы не допустить распространенных ошибок, и, как результат, неисправности выключателей или розеток, рассмотрим каждый этап проведения самостоятельных работ.

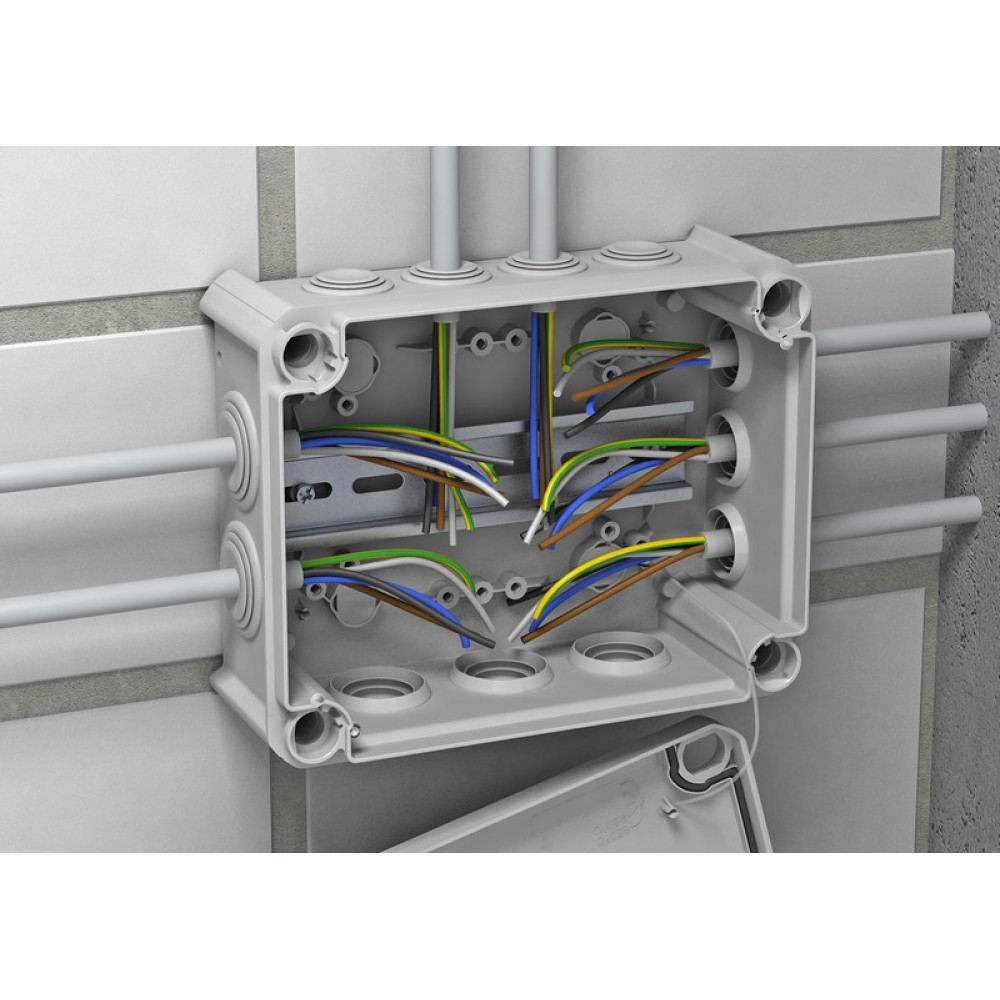

Распределительная коробка – лучший способ обеспечить работу всех электрических приборов в доме

Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке (разветвительной коробке). Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить проводники, заизолировать место соединения и «закатать» все штукатуркой.

Но при этом упускаются из виду некоторые вопросы:
1. В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти распределительную коробку в квартире или неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
2. Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;

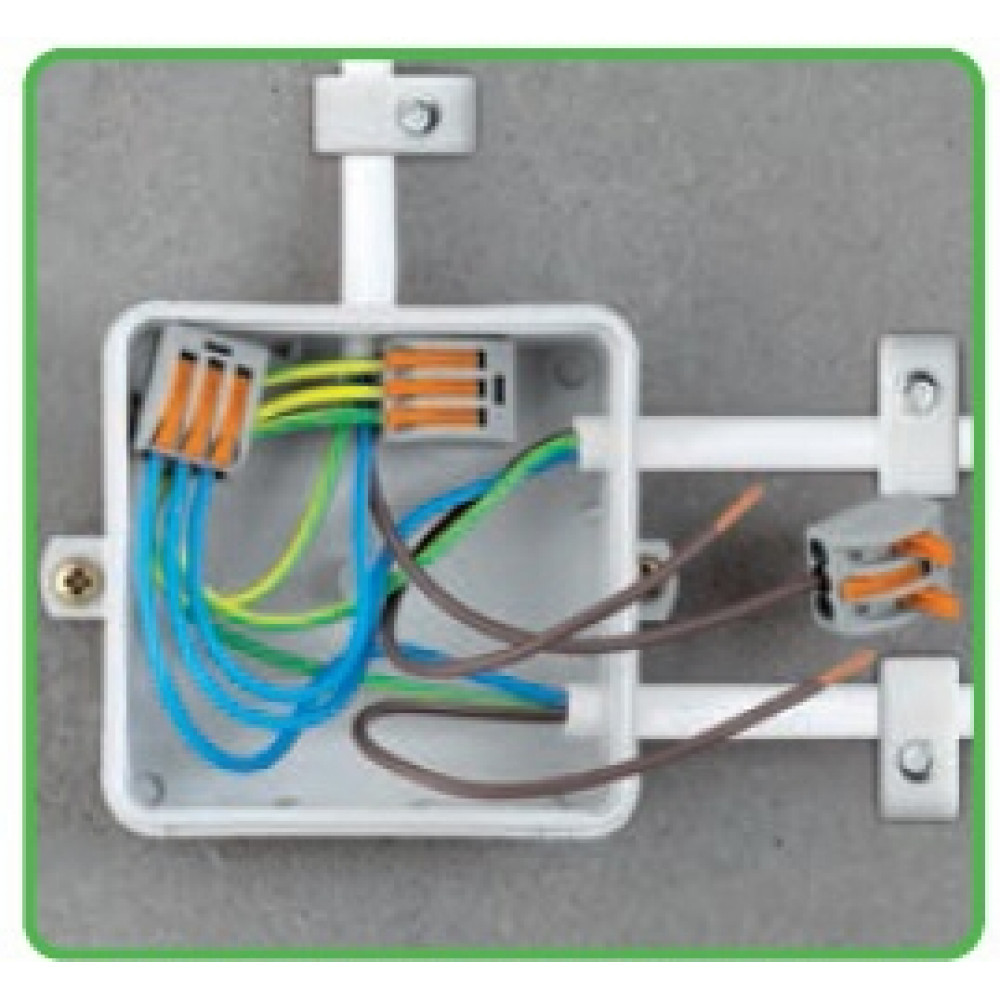

3. Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
4. В плане пожарной безопасности преимущество такой коробки неоспоримо.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

• оголить концы проводов;
• скрутить подготовленные концы;
• спаять провода паяльником или газовой горелкой;
• дать остыть спайке;
• заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления. Достоинства:

• надежное и крепкое скрепление проводов.

Недостатки:

• наличие специального инструмента и навыки работы с ним;
• сложность процесса пайки;
• неразъемное место соединения;
• ограничение на некоторые условия использования, озвученное в ПУЭ;

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов. Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой.

Выбор способа соединения зависит от нескольких факторов:
• соединяемые материалы. Это может быть алюминий, медь или их комбинация;
• количество жил в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
• нагрузка в цепи;
• сечение и количество жил.

Скрутка проводов

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания.

Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью. Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой.

Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил. Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания.

Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания.

Пайка проводов

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения. Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять.

Пайкой можно соединять и медные, и при некотором навыке, и алюминиевые провода, с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом. Распределительную коробку в этом случае называют распаячной коробкой

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:
1. необходимость навыков в работе, трудоемкость процесса;
2. использование специального инструмента;
3. неразъемное соединение, то есть для ремонта его нужно полностью удалять;
4. увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка проводов

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано.

Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка проводов

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединители для электрических проводов конкретно для каждогоо соединения.

Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические. Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают.

Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки.

Но есть и отрицательные моменты:
• гильза деформируется при опрессовке и повторное ее использование невозможно;
• необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с проводника;
• для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
• достаточно большие затраты времени на монтаж электропроводки.

С помощью зажимов (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают жилы кабеля друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

К недостаткам можно отнести:
1. постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
2. ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
3. невозможность смешанных соединений.

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

К недостаткам винтовых зажимов можно отнести:
• необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
• необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка.

С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики.

С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием.

Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:
1. соединение только двух проводов;
2. низкое качество самих колодок, из-за чего возможны нарушения в сети;
3. нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Соединительные клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов (коннекторов) на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм Wago могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку.

Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость. Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Ваги для соединения проводов могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости.

Клеммники Wago как пользоваться? Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя. Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

Преимущества клемм WAGO:
• возможность монтажа разнородных металлов;
• возможность фиксации одновременно более двух проводов;
• аккуратная фиксация тонких проводов;
• хорошее качество соединения;
• компактные размеры.

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется. Достоинства:

• простота в работе;
• минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

• не самое качественное скрепление;
• соединять алюминиевые и медные жилы нельзя.
• увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики. На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Подробная схема соединения

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред. коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д.

Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение в распаечной коробке.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Важно знать

Наиболее простым и быстрым способом решения вопроса о том, как соединить провода, принято считать скрутку, но в тоже время скрученные жилы представляют очень низкую степень надежности контакта. Из-за невысокой надежности она не допустима и согласно главе 2.1. ПУЭ п. 2.1.21 приведены следующие допустимые способы соединений: винтовые или болтовые сжимы (клеммники разных видов), сверка и пайка.

Клеммники и обжимные устройства, повышают надежность монтажа, однако на несколько порядков уступают такому способу соединения, как сварка. При подготовке к электромонтажу, взвешивая все «за» и «против», однозначно стоит отбросить сомнения и отдать предпочтение этому методу.

У людей, не сведущих в вопросах электромонтажа, бытует мнение, что данный способ соединения является недопустимо продвинутым технологическим процессом, требующим высочайшей квалификации исполнителя и использования сверхсложного оборудования. На самом деле, все очень просто и доступно. Произвести сварку проводов своими руками вполне по силам человеку, обладающему простейшими навыками обращения с электросварочным аппаратом в домашних условиях.

Вопрос очень актуальный для нашего времени, начиная с тех пор, как инверторные сварочные аппараты стали доступны для массового приобретения. Инверторный сварочник очень удобен и практичен, он потребляет немного электроэнергии и может работать от сети, к тому же стоимость маломощных моделей лежит в пределах 50-100 долларов. В качестве аппарата можно использовать самодельное устройство, выполненное на базе понижающего трансформатора. Для человека, обладающего знаниями и владеющего навыками в области электротехники, вопрос, как сделать сварочный аппарат своими руками, не представляет большого труда. Электромонтажные предприятия, специализирующиеся на сварке, используют в своей работе специальные сварочные аппараты.

Ваги для соединения проводов

Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках. Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают.

Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

То, что мы видим после штукатурки стен:

Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.

Снимаем изоляцию с кабеля.

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

Далее, на скрутку одеваем СИЗ и закручиваем его.

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.

Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.

Ниже представлены фотографии соединения при помощи зажимов Wago.

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.

Затем, аккуратно все засовываем в коробку.

Выбор типа сварочного аппарата

Уже отмечалось, что для качественного выполнения работ в распределительном устройстве подойдёт не любой аппарат. При этом большинство профессионалов отдаёт предпочтение инверторным сварочным устройствам, отличающимся небольшими габаритами и лёгкостью.

Помимо этого многие из промышленных образцов инверторов оснащаются специальным ремнём для переноски, что также обеспечивает удобство работы в данных условиях.

К указанным преимуществам следует добавить, что при работе с инвертором энергопотребление минимально (не более 1 киловатта), а также исключаются перебои в работе из-за непостоянства сети.

Отдельные мастера используют для этих целей обычные понижающие трансформаторы, посредством которых им удаётся сваривать провода переменным током постоянной амплитуды (без регулировки).

За счёт большого личного опыта им удаётся приспосабливаться к режиму работы понижающего трансформатора и постоянно контролировать сварочный процесс.

Для неспециалистов такой прибор для сварки точно не подходит, поскольку экспериментировать по ходу работ и постоянно контролировать дугу способен не каждый.

Вообще говоря, работа на переменном токе (с обычным трансформатором) не обеспечивает требуемое качество сплавления проводов, так что для достижения нужного результата требуется немалое мастерство. По этой причине начинающим сварщикам следует побеспокоиться о приобретении подходящего устройства.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
1. рассчитать нагрузку на электросеть;
2. сечение проводов;
3. разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
• освещение;
• силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее.

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
1. освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
2. розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
3. кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
4. жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл. проводов в распределительной коробке зависит от его сечения. Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр.

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Меры безопасности

При сварке скруток медных проводов важно соблюдать следующие меры безопасности:

• требуется выполнять заземление оборудования, находящегося под током;
• запрещено использовать провода для электродов без качественной изоляции;
• эксплуатация сварочного оборудования проводится в стандартных режимах, не противоречащих заявленным требованиям изготовителя.

Сваривание выполняется только в защитной среде без прямого контакта с воздухом. Поэтому подойдёт маломощный аппарат, работающий на переменном или постоянном токе.

Сварка скруток своими руками

Основные схемы расключения

При расключении в распределительной коробке знать каким способом произвести соединение проводов в — это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как провести розетку от распределительной коробки? Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Как расключить распределительную коробку. Провода, заведенные в распредкоробку складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет заземления), все точно также, только соединений два: фаза и нейтраль. Кстати, если они одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое.

Есть:
• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Автор: Сергей Владимирович, инженер-электрик. Подробнее об авторе.

Расширение кольцевой цепи с помощью соединительных коробок

Осторожно

Электричество опасно и может быть опасным. В сомнениях? Вызовите квалифицированного электрика.

Введение

N.B. Этот метод теперь исключен из правил проводки IEE, но остается для справки.

Существует два способа расширения кольцевой цепи: либо за счет добавления распределительных коробок, либо за счет использования существующих розеток. При расширении кольцевой цепи необходимо планирование.Перед подключением к существующей кольцевой цепи необходимо установить как можно большую часть новой цепи (позволяя использовать питание для освещения/инструментов во время работы). См. также Расширение кольцевой цепи с использованием существующих сокетов.

Планирование

Перед выполнением каких-либо работ на существующих частях цепи выключите сеть и убедитесь, что питание отключено.

ОТКЛЮЧЕНИЕ ЭЛЕКТРОСЕТИ

Вам потребуются две соединительные коробки на 30 ампер и длина 2.5 мм ² кабель.

Наилучший способ использования соединительных коробок для расширения кольцевой цепи — найти длину кабеля между двумя розетками на существующем кольце, ближайшей к желаемой области расширения. После обнаружения его можно разрезать посередине, чтобы получить два отрезка кабеля от существующей цепи для использования в расширении. Эти кабели пойдут в отдельные распределительные коробки, которые в конечном итоге будут соединены вместе с помощью нового кабеля для создания новой секции кольцевой цепи. Новый кабель проходит по комнате, до которой вы расширили кольцевую цепь, выходя петлей в точках, где требуются розетки, которые можно врезать и добавить после того, как будет протестирован новый участок цепи — см. Установка розетки питания. .

Диаграмма слева представляет собой пример существующей кольцевой цепи, а диаграмма справа показывает новую часть кольцевой цепи оранжевым цветом, соединенную со старой кольцевой цепью с помощью распределительных коробок.

Метод

Определите оптимальное размещение распределительных коробок.

На данном этапе мы не имеем дело с существующим кабелем, а просто устанавливаем распределительную коробку. Коробка должна быть прикреплена к платформе. Самый простой способ — сделать небольшой плинтус между балками.Хорошей практикой является не прикреплять его к балке, так как тогда вы будете работать боком в ограниченном пространстве. Прикрепите распределительную коробку к цоколю, подготовив к подключению.

Проложите новую длину кабеля (2,5 мм ² ) по комнате от одной распределительной коробки к другой. Там, где вам нужна розетка, оставьте из стены большую петлю кабеля, которую можно будет подключить к новой розетке после успешного завершения работы.

После завершения присоедините новую цепь к старой.

ОТКЛЮЧЕНИЕ ЭЛЕКТРОЭНЕРГИИ В СЕТИ

Отключите питание главным выключателем на потребительском блоке. После отключения питания можно продолжать. Разрежьте существующую кольцевую цепь посередине участка между двумя розетками, к которым будет подключаться удлинитель. Подготовьте оба конца этих кабелей (см. Подготовка кабеля к подключению).

Затем подготовьте концы нового отрезка кабеля, затем подключите к соединительным коробкам.

Отвинтить винты на клеммах, но не снимать их.Поместите концы кабелей (существующий кабель и новый кабель) в соответствующие отверстия по цвету, т. е. красный к красному, черный к черному, зеленый/желтый к зеленому/желтому (если провод заземления оголен, наденьте кожух на оголенный провод). в распределительной коробке), затягивая винты по ходу дела. Наконец, убедитесь, что все винты затянуты, установите на место крышку распределительной коробки и закрутите крышку. Используйте кабельные зажимы, чтобы захватить каждый провод, идущий к распределительной коробке, чтобы зафиксировать их.

Повторите процесс для второй распределительной коробки.Наконец, восстановите питание и проверьте существующие розетки на исходной части кольцевой магистрали, чтобы убедиться, что они работают. Теперь вы готовы прикрепить розетки к петлям, оставленным на новом кабеле. Подробнее о том, как это сделать, см. в разделе Установка розетки.

Связанные страницы

Нужна помощь или припасы?

Связанные темы форума

У вас есть вопрос или комментарий по этой теме? Нажмите здесь, чтобы опубликовать свой вопрос/комментарий.

Субъект	Автор:	Ответов	Опубликовано в
В настоящее время нет связанных вопросов по этой теме. Нажмите здесь, чтобы опубликовать свой вопрос/комментарий.

Соединительные коробки — доступные типы для соединения кабелей

Обратите внимание, , что все сведения об электропроводке и установке, представленные на сайте diydata.com, предназначены только для информационных целей. С 1 января 2005 г. Строительные нормы, часть P, в Англии и Уэльсе требуют, чтобы только сертифицированные лица могли выполнять электромонтажные работы, или работы должны быть сертифицированы по завершении — см. эту страницу для получения более подробной информации.

Всегда изолируйте любую электрическую цепь перед работой с ней.

Соединительные коробки используются для подключения кабелей для добавления розеток, точек освещения, расширения цепей и т. д. Их также можно использовать для ремонта, когда необходимо заменить участок кабеля. Распределительные коробки бывают круглыми или квадратными, круглые встречаются чаще, квадратные, как правило, используются для кабелей с большим током.

Рейтинг распределительных коробок

Распределительные коробки

рассчитаны на ампер (обычно 5, 20 или 30 ампер).Используемый размер должен соответствовать номинальному току цепи, к которой подключается — вы всегда можете использовать коробку с более высоким номиналом, чем цепь, но никогда не использовать коробку с более низким номиналом.

Для цепи освещения используйте распределительную коробку на 20 ампер, а для кольцевой или радиальной цепи используйте распределительную коробку на 30 ампер.

Терминалы

Соединительные коробки

имеют 3, 4, 5 или 6 клемм, требуемое количество зависит от области применения.

При выборе количества терминалов следует обратить внимание на тип используемого терминала.Доступны два основных типа:

1. Одновинтовая клемма — как следует из названия, каждая клемма имеет только один большой винт, который используется для фиксации всех соединяемых жил кабеля.
Винтовые клеммы
2. Bus Bar — в этих типах клемм каждая жила кабеля имеет собственное отверстие и винт для крепления к клемме. Количество жил, которые можно соединить, ограничено количеством отверстий/винтов в каждой клемме — их может быть от 2 до 6.

Проблема при покупке распределительных коробок заключается в том, чтобы знать, какой тип клеммы установлен и, где установлены шины, сколько жил кабеля можно подключить к каждой клемме.

Использование распределительных коробок

При использовании распределительных коробок для удлинения кольцевых или радиальных цепей помните, что правила ограничивают длину кабеля как для кольцевых, так и для радиальных цепей, а также способы подключения ответвлений к кольцевым магистральным сетям. Эти правила необходимо соблюдать, чтобы избежать возможной перегрузки электропроводки.

Распределительные коробки всегда следует крепить к стропилам, балкам и т. д. с помощью винтов через отверстия в их задней части. Они всегда должны быть доступны для электриков и т. д. Их нельзя заглублять в штукатурку или бетон.

Наружная оболочка соединяемых кабелей должна быть удалена только настолько, насколько это необходимо, но не за пределами коробки.

Зачистка внутренних жил кабеля должна быть такой, чтобы после выполнения соединения обнажался минимальный проводник.

Каждая заземляющая жила кабеля должна быть покрыта зелено-желтой заземляющей оболочкой внутри коробки.

Крышку всегда следует фиксировать на месте с помощью прилагаемого винта (или винтов) — может потребоваться отрегулировать положение внутренней проводки, чтобы крышка могла сидеть на корпусе распределительной коробки перед фиксацией — никогда не используйте винты крышки чтобы прижать крышку к кабелям, это может привести к повреждению.

Примеры использования распределительной коробки

Соединение одного отрезка кабеля с другим.

Подключение шпора — см. справа.

---

Цвета кабеля Великобритании:

	До марта 2004 г.	Сообщение Март 2004 г.
Живой	Красный	Коричневый
Нейтральный	Черный	Синий
Земля

Примечание: заземление обычно представляет собой неизолированную медь в сетевом монтажном кабеле, зеленый и желтый цвета относятся к цветному кабелю. рукав, который необходимо установить там, где заземление подключено к фитингу или прибору.

Можно ли использовать соединительную коробку для удлинения проводки? (Узнайте сейчас!) – Модернизированный дом

Люди ищут разные способы сделать проводку легкодоступной. Либо они хотят сделать надстройки для большего количества приборов, либо удлинить провода, чтобы поставить больше розеток. Другие могут захотеть разместить розетки ближе к своей электронике, чтобы было удобнее.

Какой бы ни была причина, электромонтажные работы необходимы, и люди хотят знать самый безопасный способ их выполнения. Один из часто возникающих вопросов касается распределительных коробок.Можно ли использовать распределительную коробку для удлинения проводки?

Распределительную коробку можно использовать для удлинения проводки, вырезав отверстия и пропустив провода через коробку. После того, как провода подключены, остается только установить коробку на место. Последующее закрытие всех отверстий и доведение до совершенства ретуши охватывают основные этапы.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Как подключать распределительные коробки

Это рекомендуемые действия по подключению распределительных коробок.Чтобы добавить расширения, выполните те же процедуры. Если коробка должна уйти за стену, вырежьте соответствующее количество места, чтобы все установить.

Этот процесс не зависит от типа устанавливаемой распределительной коробки. То же самое касается рейтингов.

Шаг 1. Выключите питание

Прежде чем прикасаться к какому-либо проводу, убедитесь, что на главном выключателе отключено 100 % электроэнергии. Проверьте провода тестером, чтобы убедиться, что провода под напряжением отсутствуют.

Шаг 2. Создание ответвления

Шпоры предназначены для добавления дополнительных источников света, розеток или розеток в разных частях дома.Сопоставьте все цветные провода вместе, вставив их в клеммы и соединив их. Прямые концы будут исходить от основных тросов, а боковые — от дополнительных.

Все кабели должны быть зачищены, чтобы были видны жилы. Снимите минимальное количество по мере необходимости. Провода такие:

1. Красный или коричневый — горячие провода.
2. Черный или синий являются нейтральными.
3. Желтый или зеленый — провода заземления.

Шаг 3. Закрепите базу

Будут открытые отверстия для крепления основания к стене. После того, как провода на месте, сначала идет база; затем крышка завинчивается сверху.

Шаг 4. Соберите все обратно

Если коробка висит на стене, вы закончили и можете снова включить питание. Если коробка находится за стеной, положите вырезанные куски дерева на место. Потребуется шпатлевка по дереву, шлифовка и краска или морилка, чтобы она выглядела естественно.

Что такое электрическая распределительная коробка?

Чтобы понять, что можно и что нельзя делать при удлинении проводки, давайте рассмотрим значение электрической распределительной коробки.

Электрическая распределительная коробка является основным источником электропроводки. Если нет коробки, то ни в одной комнате нет ни выключателей, ни розеток, ни зон подключения данных.

Коробка изготавливается из металла или пластика и известна как блок управления или распределительный центр. Это источник встречи, где питание поступает от выключателя. Несколько кабелей подключены и хранятся внутри электрической распределительной коробки.

Перенаправление энергии

Затем питание перенаправляется на каждую цепь и может добавляться к линии, которая может оказаться недостаточно длинной.Иногда провода не могут быть сращены на достаточно безопасную длину. Это еще одна причина для удлинения проводов.

Главное помнить, что электрические распределительные коробки должны быть помещены в безопасное место. Лучше всего их размещать на чердаках, внутри подвесных потолков, в подвалах, за панелями или гипсокартоном. Это должно быть место, где нет пешеходного движения или опасности столкновения.

Безопасная работа с распределительными коробками

Перед выполнением любых электромонтажных работ необходимо прочитать и понять часть P нового кода строительных норм.Если домовладелец выполнил электромонтажные работы, он должен осмотреть работу и пригласить профессионала для ее повторной проверки.

Для чего нужна распределительная коробка?

Электрические распределительные коробки предназначены для подключения дополнительных розеток для добавления точек освещения, цепей и удлинения цепей. Его цель — подача электроэнергии из одной точки в другую, а также ремонт проводов. Поврежденный провод можно разрезать и соединить вместе путем сращивания и использования коробки для повторного соединения провода.

Распределительная коробка может соединять провода или безопасно отводить ответвление от электрической цепи.При подключении двух и более проводов рекомендуется использовать распределительную коробку. Любой, кто занимается электрикой и проводкой, знает цену и часто использует коробки.

Коробка служит защитой от любых оголенных проводов под напряжением, так как в нее можно связать до трех-пяти комплектов. Это также предотвращает касание проводов, что также может быть опасным. С коробкой провода никогда не будут затронуты человеческими руками или ударены.

Распределительная коробка для нескольких установок

Выбор распределительной коробки правильного размера имеет жизненно важное значение для прокладки кабелей.Коробки обычно имеют размеры от двух с половиной дюймов до трех с половиной дюймов в глубину.

В среднем небольшая коробка может вместить до трех проводов, а более глубокая коробка вмещает до пяти проводов разного размера.

Существующая проводка должна быть где-то соединена, если в комнате будут находиться разные компоненты. Распределительная коробка позволит легко исправить ситуацию, подключившись к главному выключателю. Если

комплектующие совместимы с автоматическим выключателем, коробка не дает лишним проводам вернуться к источнику.

Описание различных типов распределительных коробок

Существует ряд различных типов распределительных коробок. Два основных отличия, которые важно учитывать при покупке, — это рейтинг и клеммы .

Распределительные коробки также бывают разных стилей, которые указывает каждый производитель. Несмотря на то, что молдинги и расположение клемм различаются, основные элементы одинаковы.

Номинальные значения в распределительной коробке

Каждая распределительная коробка рассчитана на ампер для защиты вас, цепи и их. Крайне важно иметь коробку с соответствующими номиналами усилителей. Примером может служить радиальная цепь, для которой требуется коробка на 30 ампер, а для цепи молнии требуется коробка на 20 ампер.

Ток в цепи должен соответствовать номинальному току, указанному на коробке. Вы можете использовать коробку с более высоким номиналом для схемы с более низким номиналом, но не наоборот. Если вы это сделаете, это может привести к расплавлению или возгоранию домашней электросети.

Клеммы и проводка для распределительных коробок

Существует несколько вариантов распределительных коробок с 3, 4, 5 или 6 клеммами.Из соображений цены лучше всего выбрать тот единственный, который подходит для ваших нужд. При подключении проводов каждый конец провода подходит к каждому концу одной и той же клеммы для подключения.

Типы терминалов

После того, как провод подсоединен к клемме, завинтите клемму по часовой стрелке, чтобы закрепить каждый медный конец провода. Существует три разных типа клемм, которые соединяют медные концы проводов. Они следующие:

1. Одновинтовой зажим. Каждая клемма имеет винт в том месте, где проходит каждый конец кабеля для соединения. Эти клеммы чаще всего встречаются в стандартных распределительных коробках. Плоская отвертка поворачивает винт, и оба провода надежно соединяются. Каждая коробка имеет отверстие разного размера для кабелей разного размера.
2. Винтовые зажимы для сборных шин. Каждый кабель вставляется в предназначенное для него отверстие и привинчивается. Это не похоже на один винт, так как оба конца должны быть надежно закручены, чтобы удерживать.Каждый провод должен соответствовать отверстиям, иначе он не останется на месте.
3. Необслуживаемые/легко подключаемые клеммы. Как и у сборной шины, у каждого кабеля есть отверстие внутри клеммы. Рычаги фиксируют провода, или это вставная посадка. Каждый терминал ограничен количеством подключенных ядер, от двух до восьми.

Квадратные или круглые соединительные коробки?

Круглые распределительные коробки являются стандартными для подключения кабелей с более низким током, а квадратные коробки предназначены для более высоких токов.Между ними нет ни лучшего, ни худшего, но сохранение совместимости имеет решающее значение. Распределительные коробки, не требующие обслуживания, являются обычным бытовым изделием и имеют прямоугольную форму.

Необслуживаемые распределительные коробки, похоже, заменили большую часть круглых коробок. Потребители и электрики предпочитают их круглым коробкам. Это экономит 75% времени на подключение этих коробок к другим.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Модернизированная домашняя команда

Мы команда страстных домовладельцев, профессионалов в области обустройства дома и энтузиастов, которые любят делиться с другими домовладельцами обустройством дома, ведением домашнего хозяйства, украшением и многим другим! Ищете ли вы пошаговое руководство по ремонту бытовой техники или стоимости установки забора, мы здесь, чтобы помочь.

Недавно опубликованные

ссылка на прозрачные кухонные шторы какого цвета сочетаются с лиловыми столешницами? ссылка на Шкафы какого цвета сочетаются с черными столешницами?

Шкафы какого цвета сочетаются с черными столешницами?

Так много традиций во всем мире основано на еде, поэтому правильно, чтобы кухня была удобной.Многие люди выберут белые столешницы, потому что это самый безопасный выбор; после…

Опасны ли открытые распределительные коробки?

Открытая распределительная коробка на чердаке

Открытые распределительные коробки считаются пожароопасными. Надеть на них крышку обычно очень легко. Распределительная коробка обычно представляет собой пластиковую или металлическую коробку, в которой находятся электрические соединения. Проводные соединения должны быть полностью закрыты внутри этих коробок.Если вы видите проволочные гайки или изоленту, то это проблема. Крышка распределительной коробки могла быть снята или никогда не устанавливалась с самого начала. Обложка за 50 центов от Home Depot — это все, что обычно требуется.

Иногда коробки переполнены проводами, которые торчат снаружи коробки. Надеть крышку на переполненную коробку может быть не так просто. В таких случаях сделать это самостоятельно не получится. Опытному электрику, возможно, придется установить большую коробку или поставить сверху еще одну коробку, чтобы закрыть крышкой все соединения проводов в распределительной коробке.

Пропавшая распределительная коробка на чердаке

Неправильно выполненные электрические соединения могут привести к искрообразованию и пожару. Если подсоединенные провода ослабнут, вероятно возникновение дуги/искры между проводами. Если соединение находится внутри распределительной коробки, риск пожара в доме существенно низок. Электрические соединения вне распределительных коробок, которые ослабевают и образуют дугу, могут вызвать пожар в доме. Большинство соединений находятся на чердаке дома, где изоляция и другие строительные материалы могут стать легковоспламеняющимися.

Обнаружение открытых распределительных коробок и электрических соединений, которые не находятся внутри распределительных коробок, является одной из наиболее распространенных проблем, с которыми сталкивается жилищный инспектор. Во многих случаях открытые распределительные коробки были без крышек в течение многих десятилетий, и несколько домовладельцев без происшествий. Они, возможно, были оставлены открытыми владельцем дома, сделанным своими руками, или оставлены без крышек электриком много лет назад, до того, как электрические правила и городские инспекторы стали более строгими. В любом случае, защита электрических соединений в вашем доме внутри распределительной коробки с крышкой — лучший способ предотвратить домашний пожар.

Как соединить несколько цепей в распределительной коробке

Можно ли провести более одной цепи через одну распределительную коробку? Проводка распределительной коробки и несколько цепей.

Электропроводка распределительной коробки
[ad#block] Электрика Вопрос: Можно ли провести более одной цепи через одну распределительную коробку?

• У меня правильно подключен потолочный вентилятор.
• Предполагая, что распределительная коробка имеет достаточную мощность, я хочу провести отдельную цепь через эту коробку, чтобы разделить цепь, которая затем пойдет двумя разными путями для питания одной розетки на одной стене и двух других розеток на другой. стена.

Спасибо за совет.
Ларри

Этот вопрос по электропроводке поступил от Ларри из Нокомиса, Флорида.

Ответ Дейва:
Ларри, спасибо за вопрос по электропроводке.

Подключение нескольких цепей

Применение: Электропроводка.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированный подрядчик по электротехнике или сертифицированный электрик.
Необходимые инструменты: Сумка электриков с ручными инструментами для черновой проводки, электрическая дрель и сверла, а также удлинитель.
Расчетное время: Зависит от объема проекта, типа конструкции и доступного доступа к зоне проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Примечание. Установка дополнительной электропроводки должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Электропроводка распределительной коробки и несколько цепей

• Как указано в этом вопросе, если распределительная коробка имеет требуемые кубические дюймы для проводки, которая будет установлена, тогда да, допустимо иметь более одной цепи в одной электрической коробке или распределительной коробке.
• Вы можете заметить, что на большинстве распределительных коробок проштамповано количество проводов, которое разрешено для наиболее часто устанавливаемых сечений проводов домашней электропроводки.
• Поскольку вы устанавливаете потолочный вентилятор, убедитесь, что коробка имеет допустимый вес и одобрена для потолочных вентиляторов.

Подробнее о распределительных коробках и электропроводке

Домашние электрические распределительные коробки

Электрические распределительные коробки для домашней проводки

Общие сведения об электрических распределительных коробках и их назначении. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику.Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.

Коды домашней электропроводки

Электротехнические нормы и правила для домашней электропроводки

Справочник электрических норм, охватывающий методы подключения электрических цепей и электрические коробки.

Проводка цепи

Электропроводка

В этой статье рассматриваются общие схемы электропроводки дома на 120 и 240 В, а также установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.

Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, включает в себя: проводки GFCI выходов проводки дома электрические схемы 120 вольт и 240 вольт выпускных цепей Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Электропроводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки Поиск и устранение неисправностей и ремонт электропроводки 0 Метод 9 Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

7-контактные распределительные коробки — Tectran Manufacturing Inc

• Включает 5 самоуплотняющихся отверстий для кабельных вводов — втулка с внутренним диаметром. .785″
• Толстостенная конструкция
• Двойное уплотнение лабиринтного типа для максимальной защиты от атмосферных воздействий
• Цветная полоска для маркировки цепей в комплекте
• Максимальные размеры 8″ Д x 4″ Ш x 2.62″ Т
• Внутренний диаметр монтажного отверстия: 0,035 дюйма
• Монтаж от центра к центру: 7,376″



Номер детали	Биржевой код	Цвет	Автоматические выключатели/полоса
667-7040	38013	Черный	Клеммная колодка с 7 шпильками — шпильки #10-32
667-7050	38498	Черный	без автоматических выключателей — Монтажная планка Артикул №667709015
667-70515	38499	Черный	15 А — Артикул 660-15, 6 шт.
667-70520	38500	Черный	20 А — Деталь № 660-20, 6 шт.
667-70530	38501	Черный	30 А — номер детали660-30, 6 шт.
667-7090	38177	Полупрозрачный	Клеммная колодка с 7 шпильками — шпильки #10-32
667-7080	38502	Полупрозрачный	без автоматических выключателей — Монтажная планка Деталь № 667709015
667-70815	38503	Полупрозрачный	15 А — номер детали660-15, 6 шт.
667-70820	38504	Полупрозрачный	20 А — Артикул 660-20, 6 шт.
667-70830	38505	Полупрозрачный	30 А — Артикул 660-30, 6 шт.
667-7040D	38014	—	667-7040 «Дисплей



 :  ПРЕДУПРЕЖДЕНИЕ  — Рак и репродуктивный вред — www.p65warnings.ca.gov

Электротехника

В статье « Фитинги и опоры для трубопроводов » я объяснил следующие моменты:

• Типы фитингов и опор для трубопроводов,
• Примечания по поддержке кабелепровода.

Сегодня я объясню Типы электрических коробок следующим образом.

Дополнительные сведения можно найти в следующих статьях того же курса:

1- Функции электрики Ящики В любой установке электрические коробки используются для выполнения следующих требований: Электрические коробки прилагаются проводное соединение или кабельные соединения. Электрошкафы щитовые элементы каркаса деревянного здания или другие соседние легковоспламеняющиеся предметы из электрические искры в случае неисправности проводки. Электрические коробки также защитить людей от случайного поражения электрическим током и сохранить влагу и пыль вне проводных соединений или сращиваний.

2- Материалы для электрических коробок Большинство электрических коробок изготавливаются из следующих материалов: Листовая сталь и окрашенная или оцинкованная, Чугун, Алюминий, ПВХ или Прозрачный поликарбонат.

3- Где находится электрическая коробка требуется в системе электропроводки? Раздел 300.15 NEC содержит особые требования в отношении того, где требуется коробка или корпус кабелепровода. система проводки. Как видно, имеется общее утверждение с несколькими исключения. Коробка или кабелепровод, соответствующие статье 314, должны быть установлен в каждой точке соединения проводника, розетке, точке переключения, точка соединения или точка тяги для соединения кабелепровода, электрического металлические трубки, поверхностные дорожки качения или другие дорожки качения.Коробка должна быть устанавливается в каждой точке соединения проводника, розетке, точке переключения, точка соединения или точка натяжения для подключения кабеля типа MC, кабель с минеральной изоляцией, в металлической оболочке или другие кабели. Коробка должна быть устанавливается в точке соединения между любой такой кабельной системой и кабельным каналом система. Коробки следует устанавливать только при необходимости. Слишком много коробок привело бы к такому большому сращиванию проводников, что вероятность проблем из-за неправильно сращенных проводников увеличится.

4- Общие Правила для ящиков Все коробки должны быть достаточно большими обеспечить достаточное свободное пространство для всех проводников, которые будут заключены внутри них, чтобы предотвратить переполнение и возможное физическое повреждение, когда устройства или соединения установлены или завершены. Ни одна коробка не может иметь внутренняя глубина менее 1/2 дюйма.Коробка, предназначенная для закрытия заподлицо устройства должны иметь внутреннюю глубину не менее 15/16 дюймов. В завершенных установках каждая Коробка должна иметь крышку, лицевую панель или навес крепления. Металлические крышки, используемые с неметаллические коробки необходимо заземлять. Ящики с опорами требуется в вертикальных кабелепроводах, где вес кабеля будет чрезмерная нагрузка на клеммы проводника.Эти опорные короба для кабелепроводов распространены в высотных зданиях, где используются толстые фидерные проводники. Доступны коробки с различное количество нокаутов (KO) или отрывков (PO) для размещения различное расположение рычагов выключателей, ручек управления, розеток, или другие устройства. Потому что так много разных производители предлагают эти электрические коробки, читателю рекомендуется проконсультироваться последние каталоги производителей для более подробной информации, чем здесь.

5- Монтаж электрических коробок Должен быть установлен любой тип ящика заподлицо в стене или потолке из дерева или другого горючего материала. В этом Таким образом, материал, который будет гореть, не будет контактировать с проводами в случае возникновения дуги или искры в коробке. Если коробка установлена ​​на стене или потолке из материала, не горит, коробка может быть утоплена до 1/4 дюйма. Минимум 6 дюймов проводника должны быть оставлены в розетке или распределительной коробке для подключения светильников или устройств.Этот измерение проводится от точки выхода проводника из кабелепровод или оболочка кабеля. Если отверстие коробки менее восьми дюймов в любого размера, каждый проводник должен выходить за пределы отверстия на 3 дюйма.

6- Типы электрических коробок Существует много типов коробок, используемых в монтаж трубопровода. Приложение и условия площадки определяют тип используемой коробки.Электрошкафы могут быть разделены на: Выпускные коробки, Коробки для приборов, Тяговые и распределительные коробки. Ниже приведен список наиболее распространенных коробки и краткое описание их предполагаемого использования. Первое: Розетки Розетки с правильной фурнитурой устанавливаться в следующих местах: Место сращивания каждого проводника, Каждая розетка, точка переключения или соединение точка, Каждая точка тяги для подключения кабелепровод и другие каналы, Переходы от кабелепровода к открытым кабелям. Широкий выбор стандартных металлических и неметаллических электрические или розетки коробки доступны в продаже для установки выключателей и розеток, соединительных осветительных приборов и защитных соединений. Только обсуждаются и иллюстрируются наиболее часто используемые блоки и их особенности в этом курсе. Тип ограждений, используемых в качестве приборные коробки для поддержки, ограждения и защиты проводных устройств, таких как выключатели, розетки или другое оборудование на одном и том же хомуте или ремне доступны в различных размерах и формах.Эти корпуса могут использоваться в одном, два, три и более типов банд. 6.1 Прямоугольные распределительные коробки Прямоугольный розетки есть предназначен для установки одиночного выключателя или дуплексной розетки. Также называется устройством коробки, они обычно монтируются вертикально в стены, прикрепляя их к стенным шпилькам в новое строительство. Прямоугольный розетки коробки могут быть объединены вместе с соответствующими коробками, чтобы обеспечить единую коробку с двойным громкость.После удаления противоположных съемных сторон каждой коробки они скреплены винтами, образуя одно жесткое целое. Спаренные ящики могут принимать два выключателя или две дуплексные розетки с соответствующей проводкой. 6.2 Восьмиугольные распределительные коробки Восьмигранник, часто называемый «Коробка для светильников», соединяет светильники. Коробки Octagon имеют накладки для защиты проводников, когда коробка используется в качестве распределительной коробки. В таблице 314-16(a) перечислены размеры коробок с устройствами или без них, но могут быть подключены только провода от №14 до №6. использовал.Коробки восьмиугольника доступны в различных размерах для размещения кабеля. зажимы, фитинги и устройства (выключатели или розетки). Эти ящики условно измеряются по диагонали, где их фактические размеры составляют 4 дюйма, но у них штатные 4-в. размеры при измерении между их плоскими стороны. Их можно прикрепить к потолочным балкам или стойкам с помощью гвоздей или шурупов. или может поддерживаться телескопическими металлическими скобами, которые расширяются, чтобы поместиться между соседние лаги.Эти коробки часто используются для поддержки светильников, если в коробке, на крышке коробки или на поперечных ремнях есть шпильки или засосы. Коробки для поддержки осветительных приборов и Потолочные лопастные вентиляторы доступны в круглом и восьмиугольном типах. Как правило, коробки для устройств неприемлемы. для крепления или поддержки осветительных приборов. Одна из причин в том, что коробки для устройств имеют от 6 до 32 резьбовых отверстий, а круглые или восьмиугольные коробки имеют От 8 до 32 резьбовых отверстий для поддержки веса осветительного прибора. 6.3 Круглые потолочные ящики для поддонов Круглый ящики для потолочных поддонов с диаметры 3,25 дюйма имеют применение, аналогичное применению восьмиугольных коробок. потому что они могут быть установлены на стенах или потолках для поддержки светильников. Круглые коробки глубиной 0,5 дюйма имеют объем 4 дюйма 3 и те, у которых глубина 0,75 дюйма, имеют объем 5,5 дюйма 3 . Выбор внутренних кабельных зажимов предлагается с этими коробками, и они могут принимать круглые крышки, которые подходят как для круглых, так и для восьмиугольных коробок. Квадратная коробка размером четыре дюймов на четыре дюйма. Они есть достаточно большой, чтобы объединить два выключателя или две дуплексные розетки в одну коробку или защитить кабельные соединения. Это включает в себя выключатели, термостаты, таймеры и розетки. У них больше кубический дюйм, чем восьмиугольные коробки, и позволяют разместить больше проводников. установлен. У них также есть аксессуары, такие как гипсовые (грязевые) кольца для крепления. приспособления или устройства. Он также функционирует как распределительная коробка или распределительная коробка. Если используется квадратный металлический ящик, его можно используется для поддержки приспособления или устройства, в зависимости от типа поднятого крышка б/у. Эти покрытия часто называют «гипсовыми» или «грязевыми» кольцами. Квадратные коробки также обычно монтируются вертикально в стены, прибивая их гвоздями к шпилькам во время первоначального монтажа. строительство. Для этих коробок доступен широкий выбор накладок, с различными вырезами для тумблеров ремешковых выключателей или для обнажите оба выхода двойных розеток с ремешком.Отдельные переключатели или В эти коробки можно установить дуплексные розетки, если накладка адаптера с центрально расположенным вырезом. Вспомогательная коробка или розетка устанавливается на поверхности. Его часто называют «удобная коробка». Универсальный ящик включает в себя выключатели, розетки, термостаты или кнопочные блоки. Коробка имеет глубину не менее 1,5 дюймов. Коробки должны соответствовать минимальной вместимости в кубических дюймах на количество проводников на Таблица 314-16(a) и Таблица 314-16(b) статьи 314 NEC.Подсоедините кабелепровод к любому из выбивных отверстия в коробке. Этот тип коробки используется для открытых работ. 6.6 Коробка устройства кабелепровода Коробка для кабелепровода устанавливается в гипсокартон. Стороны можно снять, чтобы увеличить его на установка еще одной коробки. Это называется «объединением ящиков». Коробка для кабелепровода устанавливается в офисах и домах для выключателей и сосуды. Кладочная коробка — специальное водоводное устройство коробки.Кладочная коробка устанавливается в бетонных блоках и кирпичных стенах. Доступный в различных размерах, каменная коробка не увеличивает. атмосферостойкая коробка представляет собой специальные короба для устройств кабелепровода и используется снаружи и во влажных условиях. или влажные участки. Погодостойкая коробка есть изготовлен из тяжелого литого металла и имеет резьбовую втулку для соединения с кабелепроводом.

В следующей статье я объясню Другие типы электрических коробок .Пожалуйста, продолжайте следить.
.
