технология подключения к стояку горячей воды, материалы, схема

Ванная комната – помещение, которое у многих людей ассоциируется не только с ванной, умывальником, но и полотенцесушителем. Это оборудование останавливают в этих помещениях уже десятилетиями. Основное его предназначение заключается в обеспечении поддержания оптимального уровня влажности и температуры.

В наши дни в магазинах предлагается большой выбор полотенцесушителей. Они различаются своей формой, размерами, производителем. Так, некоторые модели этого оборудования имеют форму лесенки. Это дает возможность использовать его для сушки влажных полотенец. Если говорить о внешнем виде полотенцесушителя, то он может быть самым разным. Самыми популярными моделями в настоящий момент являются оцинкованные устройства. Они отлично вписываются в интерьер любой ванной комнаты.

Существует несколько методов, которые могут использоваться для подключения полотенцесушителя к стояку. В магазинах можно обнаружить электрические модели, которые обеспечивают удобство использования. Но если говорить о самом простом оборудовании, то таковыми являются водяные полотенцесушители. Их

монтаж может осуществляться:

  • в систему горячего водоснабжения;
  • к трубам отопления.

Больших сложностей при монтаже этого оборудования не возникает. Самое важное — точно соблюдать требования производителя и рекомендации по установке. Мы подробным образом рассмотрим, как своими руками подключить полотенцесушитель в ванной комнате.

Порядок работы по монтажу

Процесс подключения полотенцесушителя к стояку в ванной включает в себя несколько этапов работ:

  • выполнение демонтажа имеющегося полотенцесушителя ;
  • выбор места для установки полотенцесушителя с нанесением разметки;
  • подготовка материалов и необходимых инструментов для выполнения монтажа системы горячего водоснабжения;
  • установка на сушилку двух кранов ;
  • установка крепежных приспособлений на стену с последующим размещением на ней полотенцесушителя;
  • крепление перемычки;
  • пробный запуск системы для выявления проблем.

Если вы решили своими силами провести работу по подключению полотенцесушителя к стояку в свой дом, то порядок работы должен быть следующим:

Первое, что делается — составляется смета всех работ. В нее должны быть внесены такие пункты, как:

  • стоимость материалов и выполнения работ;
  • монтаж дополнительных экранов и др.;
  • другие работы, выполняемые во время монтажа.

Если в вашей квартире установлена централизованная система водоснабжения, то в этом случае необходимо договориться с мастером, чтобы он на время работы перекрыл воду. Если монтаж проводится в частном доме, то этого делать не потребуется.

После этого выполняют демонтаж оборудования с последующей установкой полотенцесушителя

Завершается все подключением и проверкой.

Из содержания процесса установки полотенцесушителя в своей квартире понятно, что эта работа не такая уж и сложная, как может показаться. Потратив несколько часов своего свободного времени, вы можете установить полотенцесушитель в ванную комнату своими руками.

Материалы для подключения

Если вы живете в частном доме и решили подключить полотенцесушитель к стояку в ванную своими руками, то прежде чем приступать к работам, необходимо приобрести все необходимые материалы, а кроме этого, подготовить инструменты, которые будут использоваться при выполнении установочных работ. Ничего сложного здесь нет, каких-то особых инструментов для выполнения установки не потребуется.

Качественную установку водяного полотенцесушителя можно провести лишь в том случае, если в вашем распоряжении будут следующие материалы:

  • полотенцесушитель;
  • кронштейны для крепежа его в стене;
  • полипропиленовые трубы;
  • аппарат для сварки пластиковых труб;
  • муфты, нож для нарезки труб на отрезки необходимой длины;
  • фитинги, два или три шаровых кранов.

Чтобы подключить полотенцесушитель к системе горячего водоснабжения, потребуются следующие инструменты:

  • разводной ключ;
  • болгарка часто используется при выполнении демонтажа старого полотенцесушителя;
  • сантехнический удлинитель. Не во всех случаях возникает необходимость в его использовании. Но когда планируется подключение полотенцесушителя к системе горячего водоснабжения, то рекомендуется иметь его под рукой;
  • Угольник, металлическая линейка и простой карандаш. Они используются для выполнения разметки на стене. Можно использовать уровень, который позволит проверить горизонтальность расположения оборудования;
  • фум лента, благодаря которой обеспечивается герметичность подключения сушилки к трубе горячего водоснабжения;
  • ударная дрель для выполнения монтажа крепления к поверхности стены.

Когда все материалы и инструменты подготовлены, можно переходить к подключению оборудования в системе ГВС.

Монтаж байпаса перемычки

При монтаже полотенцесушителя к стояку специалисты дают следующую рекомендацию: во время работ необходимо устанавливать байпас, то есть перемычку. Хотя это и не является обязательным условием. Но если вы установите эту деталь, то при эксплуатации полотенцесушителя сразу почувствуете разницу.

Установка производится с использованием труб из разных материалов. Может использоваться:

  • черный металл;
  • медные трубы;
  • изделия из металлопластика.

Что выбрать, во многом зависит от ваших финансовых возможностей. Если говорить о медных трубах, то это самый лучший выбор, поскольку они отличаются высоким качеством. Однако необходимо знать, что стоимость их довольно высокая. Многие владельцы квартир при установке полотенцесушителя используют перемычку из полипропилена. Установка крана выполняется посередине самой перемычки.

Назначение байпаса

Если говорить о назначении байпаса, то оно состоит в том, чтобы удалить из полотенцесушителя весь воздух, благодаря чему теплоносителю будет обеспечен нормальный ход.

Схема подключения полотенцесушителя

Для того чтобы выполнить подключение этого оборудования к стояку в своем доме, необходимо иметь представление о схеме его монтажа. Она несложная и освоить ее по силам каждому. Если в качестве теплоносителя, который будет циркулировать по системе, будет выступать горячая вода, то установку этого оборудования можно провести в трубе горячего водоснабжения. Или же можно осуществить монтаж системы отопления дома. В ванной комнате лучше всего подключать полотенцесушитель к системе горячего водоснабжения, что обеспечит обогрев помещения за счет теплоносителя, циркулирующего в полотенцесушителе.

Работы при подключении

Схема подключения водяного полотенцесушителя предполагает выполнение работ в следующем порядке:

Первое, что делается – определяется место установки. При этом необходимо решить, какой тип подключения в вашем помещении будет самым оптимальным.

Когда вопрос с этим решен, можно переходить к подключению специальных соединительных муфт. В настоящий момент в магазинах можно приобрести муфты таких размеров:1*1/2, 1*3/4, ¾, ¾*1/2.

При их выборе исходить следует из того, какие типы выходов имеются на приобретенном вами полотенцесушителе.

Подключение водяных приборов производится по ходу теплоносителя, при уклоне величина которого может варьироваться от 5 до 10 мм по длине подводки. При длине последней до 500 мм, можно использовать горизонтальный вариант установки.

Если говорить о самом оптимальном варианте установки этого оборудования, то таковым является случай, когда сверху вниз осуществляется подача воды. Это позволяет добиться правильной циркуляции воды в оборудовании и обеспечить эффективность системы в целом.

Выполняя установку полотенцесушителя в квартире, необходимо соблюдать правильное расстояние от трубы до поверхности стены. Оно во многом зависит от диаметра подводящего трубопровода:

  • если диаметр трубы варьируется в пределах от 40 до 50 м, то оптимальным будет расстояние 55 см;
  • при диаметре трубы до 23 мм расстояние до стены должно составлять не менее 35 мм.

Специальные упоры — именно на них будет выполняться подвешивание водяного полотенцесушителя. Не следует приваривать оборудование к опорам. Его крепление должно быть свободным. Это исключает риск возникновения температурных деформаций. Следует знать, что они представляют серьезную опасность для горячего трубопровода.

После того как выполнено подключение оборудования в системе горячего водоснабжения, следует выполнить проверку его работоспособности. Также следует убедиться в герметичности всех узлов соединения. Протечки, водяные капли и другое не должно наблюдаться.

Как видно, схема подключения полотенцесушителя в частном доме не является такой уж сложной. Чтобы качественно выполнить монтаж этого оборудования, необходимо при ведении работ соблюдать все нормы, не забывая про рекомендации производителя. Материалы низкого качества не стоит использовать во время монтажных работ, так как это может привести к возникновению протечки при эксплуатации, что приведет к массе неприятных моментов.

Если вы сомневаетесь в том, что можете своими силами качественно выполнить установку полотенцесушителя, то в этом случае лучше не рисковать, а обратиться к профессионалу, который в короткий срок выполнит монтаж необходимого оборудования в ванной комнате.

Варианты подключения полотенцесушителя

Существует несколько вариантов, которые позволяют осуществить подключение полотенцесушителя к стояку в ванной комнате. Необходимо заранее определиться с подходящим из них и в зависимости от выбранного способа подбирать это оборудование для ванной комнаты. Далее мы рассмотрим несколько распространенных вариантов подключения полотенцесушителя.

Подключение снизу

В этом случае горячая вода будет входить в оборудование с одной стороны, а выводиться — с другой.

Подключение сверху

Через специальный вход с одной стороны верхней части оборудования поступает горячая вода. С другой стороны осуществляется ее отвод.

Диагональное подключение

Поступление воды в оборудование происходит с одной стороны вверху, а отвод осуществляется по диагонали внизу.

Внизу по центру

В магазинах предлагаются отдельные модели полотенцесушителей, особенность которых заключается в том, что их можно монтировать на нижней перекладине. Такой вариант подключения подходит для оборудования в виде лесенки.

Подключение одноточечного полотенцесушителя может выполняться внизу из одной точки. Отметим, что такой вариант применяется крайне редко, но, тем не менее, некоторые производители предлагают для потребителей такие модели.

В некоторых случаях нецелесообразно подключение полотенцесушителя по причине того, что оборудование будет просто неэффективно. В таких случаях при выполнении монтажных работ ввод осуществляется в верхней части оборудования, а вывод — на нижней по одной стороне. Нагрев оборудования в этом случае производиться не будет, так как будет отсутствовать циркуляция теплоносителя.

Для создания уюта в доме можно использовать различное оборудование. Кроме водяных полотенцесушителей, установить в ванную комнату в своем доме можно и электрические модели. Однако наибольшей популярностью пользуются не они, а полотенцесушители, подключение которых осуществляется в системе горячего водоснабжения.

Заключение

Если в вашей ванной комнате полотенцесушитель используется довольно давно, то во избежание риска его протечки следует выполнить его замену на новый. Количество моделей полотенцесушителей, предлагаемых в настоящее время на рынке, довольно большое, и они отличаются качеством и разнообразием форм. Достаточно приобрести один из них и выяснить, как подключать полотенцесушитель. При условии соблюдения все правил установки вы можете получить эффективное оборудование, которое обеспечит комфорт в ванной комнате.

Оцените статью: Поделитесь с друзьями!

Схема подключения полотенцесушителя к ГВС и стояку

Подключение полотенцесушителя к ГВС не очень сложная процедура, но, как и монтаж любого оборудования в систему требует соблюдения определенного порядка операций и соответствия нормам СНиП 2-04-01-85. Конечно, можно подключить полотенцесушитель в систему отопления, что особенно часто практикуется в частых домах с индивидуальным отоплением. Но наиболее распространенным и оптимальным способом подключения при централизованном отоплении является подключение через систему горячего водоснабжения. Одно из важных преимуществ такого подключения – независимое функционирование обогревателя от отопительного сезона, т.е. схема подключения полотенцесушителя к стояку с горячей водой позволяет при пользовании водой получить обогрев помещения.

Принцип подключения всех видов полотенцесушителей один: к одному концу устройства организуется подвод воды, ко второму – обратка (отток воды).

В зависимости от модификации полотенцесушителя есть разные варианты подключений:

  • Подключение с расположением вверху, когда горячий теплоноситель подводится вверху и отводится снизу;
  • Подключение снизу;
  • Подключение по диагонали с подводом сверху и отводом внизу на противоположной стороне. Такое подключение может комбинироваться с верхним и нижним в сушилках типа «лестница».
  • По центру в нижней части полотенцесушителя.

Иногда встречаются модели на 4 точки подключения. Обычно это довольно большие сушилки с горизонтальным расположением труб для сушки, для которых требуется большая интенсивность нагрева.

Подготовительные работы перед врезкой в систему ГВС

1. Если ранее уже была установлена модель, которая морально устарела или подверглась коррозионным деформациям, то ее демонтируют.
2. После приобретения нового агрегата необходимо нанести на стену разметку для крепежа с учетом особенностей и габаритов нового полотенцесушителя. При разметке необходимо учитывать, что полотенцесушитель должен находится от стояка на расстоянии не более 2м – в противном случае будут слишком существенные теплопотери.
3. Перед фиксацией крепежа строительным уровнем проверяют точность расположения горизонтали.
4. Фиксация крепежных элементов. Лучшим вариантом является не жесткое, а регулируемое крепление за счет резьбового соединения.

Важно! Все работы по подключению проводятся только после отключения подачи воды на стояк через центральный кран.

Подключение полотенцесушителя в ГВС

Схема установки полотенцесушителя может осуществляться по двум способам:

1. Последовательное подключение обогревательной батареи в систему горячего водоснабжения, т.е. магистраль от центрального крана до водопроводного смесителя разрывается, а это место подключается полотенцесушитель. Стоит отметить, что такое подключение довольно существенно влияет на изменения температуры воды в кране, поэтому использовать его при малых температурах воды в магистрали не актуально, ведь полотенцесушитель будет отбирать практически все тепло, а из крана будет литься слегка теплая вода.

2. Параллельное подключение, при котором создаются ответвления в магистрали горячего водоснабжения для подключения полотенцесушителя, а между врезками устанавливается кран, регулирующий прохождение потока горячей воды через отопительное устройство. Такая схема подключения полотенцесушителя к ГВС нередкая, ведь она актуальна при очень высоких или низких температурах воды в магистрали, чтоб оставалась возможность регулировки тепловых режимов воды из крана и обогрева.

Технология врезки полотенцесушителя в систему горячего водоснабжения достаточно проста, но прежде необходимо определиться со способом подключения. Если в магистрали горячего водоснабжения гарантированно держится постоянная температура воды в пределах 60-70 градусов, то можно использовать упрощенную последовательную схему подключения полотенцесушителя к стояку. Но, в жизни все случается, поэтому рекомендуется для перестраховки использовать вторую схему подключения с параллельными отводами и регулирующими прохождение теплоносителя кранами.

Что необходимо для подключения полотенцесушителя к ГВС

1. Обычно полотенцесушитель продается в комплекте с крепежными и монтажными элементами, но в любом случае при покупке необходимо проверить их наличие, а при необходимости (отсутствие или ненадежная конструкция) приобрести их дополнительно. При выборе монтажных и крепежных элементов необходимо учитывать общую (рабочую, с жидкостью) массу полотенцесушителя.

2. Схема подключения полотенцесушителя к ГВС требует приобретения дополнительных соединительных фитингов, для чего берется в расчет способ крепления на полотенцесушителе и водопроводной магистрали:

При прокладывании новой коммуникации для обогревателя чаще всего используют металлопластиковую трубу, которая может соединяться, либо за счет специальных резьбовых фитингов, либо методом температурной пайки. В любом случае не допускается установка труб уменьшенного сечения относительно имеющихся коммуникаций.

Если после центрального водопроводного крана остались старые стальные трубопроводы, то лучше всего модернизировать (заменить) все водопроводные коммуникации. В противном случае придется устанавливать большое количество переходников со старых труб на новые.

Если обогреватель имеет наружные резьбы (штуцер), то необходимо приобрести разъемные муфты с внутренней резьбой («американки»), которые позволят в случае необходимости беспроблемно демонтировать полотенцесушитель. Моделей разъемных резьбовых муфт достаточно много, чтобы правильно подобрать их для врезки в водопроводные коммуникации.

3. Схема установки полотенцесушителя должна обеспечивать безопасный съем или отключение обогревателя, поэтому соединительные «американки» устанавливаются на запорные краны, подключенные к водопроводной магистрали. При этом «прямую» водопроводную магистраль к крану-смесителю рекомендуется оставить, а на нее установить в районе ответвлений полотенцесушителя запорный кран.

4. Правильное расположение полотенцесушителя по горизонтали очень важно для его надежной работы, т.к. может в обогревателе образовываться воздушная пробка, не позволяющая полному прогреву трубы. Для ликвидации подобных проявлений в схему включают краники Маевского.

Схема подключения полотенцесушителя к стояку горячей воды: конструкция, основные этапы, советы

Сушка белья является не единственной задачей, которую выполняет полотенцесушитель. Помимо этого, наличие подобного сантехнического изделия способствует поддержанию в ванной комнате благоприятной атмосферы, польза которой заключается в предотвращении появления неприятного запаха, грибка и сырости. Если проанализировать предлагаемый ассортимент на рынке сантехнического оборудования, то можно встретить большое количество моделей, отличающихся как дизайном, так и функциональными особенностями.

Далее мы поговорим о том, как грамотно должно выполняться подключение полотенцесушителя к стояку горячей воды. Из этой стати вы узнаете об устройстве этого сантехнического изделия, а также познакомитесь с его схемой подключения.

Конструктивные особенности

Предлагаемый сегодня в продаже водяной полотенцесушитель может быть выполнен в различных вариантах. Среди доступных сегодня в продаже моделей особо популярным является змеевик, местом подключения которого служит общая система горячего водоснабжения. Чаще всего это сантехническое изделие можно было встретить в домах советской постройки.

Если же обратить внимание на новые строения, то здесь предусмотрен иной вариант монтажа полотенцесушителя, который сводится к подключению к стояку горячей воды при помощи отдельного отвода. Этот вариант дает возможность выполнить установку полотенцесушителя любых модификаций, начиная традиционным П-образным и заканчивая популярной «лесенкой».

И среди всех доступных сегодня вариантов именно последний и чаще всего можно встретить в квартирах наших сограждан. Интерес к нему обусловлен в первую очередь его удобством в использовании, а также высокой функциональностью. Чтобы выполнить подключение подобного сантехизделия, потребуются следующие элементы:

  • вентили, с помощью которых будет отключаться вода;
  • система циркуляции воды, представленная в виде подающего и обратного трубопроводов;
  • пробка-заглушка;
  • воздуховыпускной клапан;
  • кронштейн, при помощи которого выполняется монтаж сантехизделия на стене.

Инструменты и материалы

Технология подключения полотенцесушителя к стояку требует наличия и ряда инструментов и материалов:

  • полотенцесушителя;
  • кронштейнов, при помощи которых изделие будет зафиксировано на месте монтажа;
  • трубопроводов из полипропилена;
  • соединительных элементов в виде фитингов и муфт из полипропилена;
  • ножа, при помощи которого будет выполняться резка пропилена;
  • сварочного аппарата;
  • шаровых кранов в количестве 2-3 штук.

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

  • Демонтаж имеющегося полотенцесушителя;
  • Установка нового стояка;
  • Монтаж шаровых кранов и байпаса;
  • Соединение при помощи сварки трубопроводов;
  • Установка полотенцесушителя, включающая его подключение.

Демонтаж

Довольны распространены ситуации, когда ещё до подключения нового полотенцесушителя приходится снимать старые изделия. Для подобных случаев получили распространение следующие схемы подключения полотенцесушителя старых модификаций:

  • для современных устройств;
  • для змеевиков старого образца.

Демонтаж современной конструкции

Если в ванной комнате имеется современная модель полотенцесушителя, установленная с соблюдением всех требований и имеющая разъемные соединения, то при выполнении работ по его демонтажу трудностей возникнуть не должно. Особое внимание здесь следует обратить на то, чтобы конструкция устанавливаемого сантехизделия совпадала со старой моделью, а размеры в центрах присоединительных патрубков были идентичны.

Следует убедиться, что центр присоединительных патрубков находится у изделия в том же месте, что и у демонтируемого полотенцесушителя. После снятия старого изделия необходимо путем присоединения к ответным элементам разъемов выполнить монтаж нового, после чего приступают к подключению его к системе и закреплению на стене.

Демонтаж старого змеевика

Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Замена стояка

После решения всех необходимых вопросов владельцу предстоит перекрыть воду. Чаще всего для решения этой задачи приходится пользоваться услугами обслуживающей организации. После этого берется болгарка, с помощью которой начинают вырезать стояк и змеевик. Демонтировав эти элементы своей квартире, необходимо в дальнейшем проделать то же самое и в соседних. Далее выполняется нарезка резьбы на трубах у соседей сверху и снизу, после чего приступают к подключению труб и вводу их в вашу ванную комнату, используя для этого отверстия в перекрытиях.

Установка перемычки

Перемычка представляется весьма полезной вещью, так как может прийти на помощь в самых неожиданных ситуациях. Хотя устанавливать ее владелец может только по своему желанию, все же не следует пренебрегать таким советом. Скажем, если в местах соединения полотенцесушителя появились признаки часть течи, причем влаги с каждым днем становится все больше, перемычка поможет предотвратить аварийные ситуации. В таких случаях владельцу нет необходимости связываться с аварийной службой и на протяжении нескольких часов дожидаться приезда специалистов.

Байпас же является эффективным решением подобных проблем. По своему исполнению он выглядит как обычный участок трубопровода. Монтаж этого элемента требует установки на концах полотенцесушителя стандартных шаровых кранов, используя которые владелец может без особых усилий отключить воду в экстренных случаях.

Водяной полотенцесушитель: боковое подключение

При подключении полотенцесушителя к стояку горячей воды схема бокового монтажа используется довольно часто. К подобной схеме подключения прибегают в тех случаях, когда возникла необходимость в установке полотенцесушителя в стандартный стояк или же в его врезке в сеть горячего водоснабжения. Иначе говоря, владелец будет избавлен от необходимости заниматься подготовкой дополнительного водоотвода.

Но, решив выполнять монтаж полотенцесушителя подобным образом, следует помнить про важный минус такой схемы. Речь идет о сварных элементах, которые придется использовать во время установочных работ. Однако, если владельцем приобретено сантехническое оборудование от проверенного производителя, то можно быть уверенным, что после установки сантехизделие будет служить на протяжении длительного времени.

Приступая к работам по монтажу полотенцесушителя, важно принимать во внимание ряд важных характеристик:

  • диаметры трубопровода должны совпадать между собой;
  • межосевой интервал, под которым понимается расстояние между выходными и входными отверстиями, должен быть минимальным.

При использовании схемы подключения полотенцесушителя «лесенка» часто приходится применять водопроводные муфты. Следует иметь в виду, что во время выполнения подобных работ недопустимым является создание перехода от трубопроводов, имеющих больший диаметр, в направлении труб, обладающих меньшим сечением. В противном случае возникает вероятность увеличения давления в сантехническом изделии, из-за чего можно столкнуться с таким неприятным явлением, как протечка. В некоторых случаях это может закончиться даже разрывом сварных соединений.

Довольно распространенная схема бокового подключения может применяться в тех случаях, если у владельца возникла идея об укладке поверх водопроводных труб кафельной плитки. Помня об этом, необходимо еще во время установочных работ позаботиться о защите труб и самого сантехнического изделия от влаги. Эту задачу решают при помощи прокладок и муфт, которые необходимо очень тщательно затянуть, используя разводной ключ необходимого диаметра.

Во время выполнения монтажа полотенцесушителя с использованием схемы бокового подключения, следует иметь в виду, что теплоноситель будет циркулировать в условиях высокого давления. Таким образом, необходимо позаботиться о том, чтобы места соединения смогли справиться с резкими колебаниями давления и повышенным напором подачи воды.

Как правильно выполнить подключение?

Во время выполнения работ по монтажу сантехнического изделия в ванной комнате важно в точности соблюдать требования действующих стандартов. Поэтому, если для используемой схемы подключения полотенцесушителя к стояку горячего водоснабжения обязательно должны быть соблюдены все требования, которые закреплены СНиП 2-04-01-85. Если работы проводятся в частном доме, то монтаж подобной конструкции осуществляется к системе отопления.

Если полотенцесушитель подключается к стояку в многоквартирных зданиях, то лучше всего проводить эти работы с учетом проекта. Самый оптимальный вариант, когда эта конструкция подключается к отдельному стояку. Такое решение будет наилучшим ввиду того, что центральной отопительной системе приходится работать только с наступлением холодного времени года, при этом теплоноситель поступает в квартиры без перебоя и зимой, и летом.

Для любых модификаций полотенцесушителя схема подключения будет одинаковой: здесь главное, чтобы были созданы оптимальные условия для правильной подачи воды и оттока. В этом случае можно рассчитывать на регулярную подачу воды. Можно выделить несколько схем подключения, исходя из особенностей конструкции устанавливаемого изделия:

  • установка с верхним подключением;
  • установка с нижним подключением;
  • монтаж полотенцесушителя в нижней части;
  • диагональная схема подключения.

Поэтому, чтобы не иметь проблем в эксплуатации полотенцесушителя, выбирать схему подключения необходимо с учетом условий монтажа и типа конструкции.

Основные моменты

Грамотный монтаж любого сантехнического изделия в ванной комнате требует наличия у специалиста профессиональных навыков. Дело в том, что достаточно допустить небольшую погрешность в замерах, чтобы это стало причиной возникновения серьезных неприятностей и проблем с эксплуатацией прибора. Поэтому, если перед вами возникла задача по установке полотенцесушителя, лучше всего, чтобы эта работа была поручена квалифицированному специалисту.

Во время проведения подобных работ имеются важные моменты, о которых необходимо помнить:

  • При проведении замеров недопустимы округления;
  • Перед установкой необходимо точно выбрать место установки сантехнического изделия;
  • Обязательным является использование в конструкции таких элементов, как муфты, фитинги, кронштейны и пр.
  • Обязательно необходимо правильно выбрать схему подключения устройства.

Заключение

Полотенцесушитель представляется сложным сантехническим изделием в плане его подключения к системе горячего водоснабжения. В процессе выполнения работ по его установке необходимо выполнить множество разных операций, которые могут повлиять на качество монтажа и надежность работы самого сантехнического изделия. Поэтому только квалифицированный специалист, имеющий практический опыт работы, способен наиболее качественно выполнить подключение полотенцесушителя к стояку с горячей водой. Если вы не обладаете подобными навыками, не следует понапрасну рисковать, а лучше всего поручить эту работу персоналу обслуживающей организации.

Правила грамотного бокового подключения полотенцесушителя

Сразу хотим предупредить, что боковое подключение для полотенцесушителя «лесенка» – не самое удачное решение. ..

…в плане энергоэффективности и функциональности водопровода в доме (в некоторых случаях), но об этом читайте во второй части статьи. А сейчас хорошие новости для тех, у кого типовая квартира, в частности, санузел, где из стены торчат два «вывода» под полотенцесушитель простой (змеевидной) формы. Вы тоже можете !!!БЕЗ РЕКОНСТРУКЦИИ!!! стояка подключить современный, удобный и красивый полотенцесушитель – Лесенку с боковым подключением. Производитель «МСталь» сделал все возможное, чтобы облегчить вам жизнь!

О преимуществах боковых полотенцесушителей от «МСталь»

Выбор схемы подключения зависит исключительно от особенностей конкретного санузла. Идеальным вариантом считается подготовка отдельного вывода для полотенцесушителя с нижним подключением.

Вторым главным правилом долгой бесперебойной работы полотенцесушителя с ЛЮБОЙ схемой, в том числе и боковой, является МИНИМИЗАЦИЯ количества фитингов и соединений!

То есть — идеальное боковое подключение — напрямую к стояку без переходников!

Чтобы обеспечить такую возможность компания «МСталь» предлагает:

  1. Отводы с наружной резьбой или накидной гайкой для надежности соединения и прямого подключения полотенцесушителя к существующим трубам стояка без дополнительных фитингов.
  2. Возможность выбора диаметра самих отводов для подключения к тем же трубам стояка без переходников — 1» или ¾».
  3. Возможность изготовления по индивидуальным проектам с учетом размеров самого полотенцесушителя до мм, размещения отводов на нем (любая высота, любая сторона), конструкций со сложными элементами (в частности, полотенцесушителей с двумя полками). Мы изготовим в боковом варианте практически любой полотенцесушитель из представленных в ассортименте, а если нужного нет в ассортименте — сделаем на заказ по индивидуальному чертежу. В общем, сделаем все, чтобы вы смогли повесить новый на месте старого БЕЗ ВНЕПЛАНОВОГО РЕМОНТА.
  4. ГЛАВНОЕ ОТЛИЧИЕ НАШИХ ПОЛОТЕНЦЕСУШИТЕЛЕЙ — наличие вставки-заужения в ближнем к стояку коллекторе полотенцесушителя для нормализации циркуляции теплоносителя внутри изделия при любом напоре и с любой подачей (больше информации о ее необходимости смотрите в технической части ниже).

Немного подробнее для заинтересовавшихся

Во-первых. Выбор наружной резьбы или накидной гайки на отводах позволит в точности воспроизвести текущее подсоединение стояка и не проводить НИКАКИХ дополнительных работ по разводке труб и установке новых фитингов. Изготовление возможно даже в разных вариантах для каждого отдельного отвода.

Возможные варианты:

  • Когда у вас торчит труба с гайкой, для соединения потребуется отвод с наружной резьбой:

  • Когда у вас труба с резьбой — соответственно отвод нужен с гайкой.

  • Когда требуется поднять или опустить полотенцесушитель относительно выводов (например, верхняя или нижняя граница совпадает с уровнем полотенцесушителя) — используется соединение через угол.

Во-вторых. Изготовление отводов осуществляется по нужным диаметрам (1» или ¾») — для непосредственного подключения сразу к трубам стояка БЕЗ ПЕРЕХОДНИКОВ. Меньше переходов — меньше соединений. Меньше соединений — меньше риска протечки и возникновения воздушных ям, соответственно и, конечно же, экономия средств! Каждый отвод может иметь свой диаметр.

 В-третьих. Изготовление по индивидуальным проектам, учитывающим стороны подключения, места расположения отводов и размеры самого полотенцесушителя. Главная задача таких проектов — возможность подключения любого нового полотенцесушителя на месте старого, независимо от того, какая форма была раньше. Даже после стандартного змеевика можно поставить лесенку напрямую на те же трубы стояка! Минимум необходимых соединений и максимально простое и БЫСТРОЕ подключение.

Расстояние под выводы может быть не только стандартным 320\500\600 мм, а любым (хоть 666 или 999 мм). Если вам нужно поднять полотенцесушитель выше отводов или опустить на пол – место подключения может быть смещено как вверх, так и книзу изделия.

В полотенцесушителях «МСталь» возможно изготовление полотенцесушителя с любой стороной подключения — в том числе, ЗАДНЕЕ БОКОВОЕ, которое необходимо в квартирах с «особыми» стояками, находящимися, например, через стену в другой комнате, или вход и обратка в разных комнатах.

Вы можете выбрать свое направление для КАЖДОГО отдельного отвода, например, один назад, второй вбок!

Ниже показываем самые «популярные» способы бокового подключения:

  • Боковое подключение через углы:

Пример исполнения нами полотенцесушителя с боковым подключением через углы вы найдете здесь.

  • Боковое подключение с наружной резьбой:

Пример исполнения нами бокового полотенцесушителя с наружной резьбой вы найдете здесь.

  • Боковое подключение с накидной гайкой:

Пример исполнения нами бокового полотенцесушителя с накидной гайкой вы найдете здесь.



  • Заднее боковое подключение:

Пример исполнения нами полотенцесушителя с задним боковым подключением вы найдете здесь.

В-четвертых. При заказе по индивидуальному проекту не только размер нового полотенцесушителя может быть абсолютно любым, но и его форма. В каталоге представлены самые популярные варианты, но, если вы не найдете желаемый полотенцесушитель — «МСталь» исполнит его по вашему чертежу. За счет всех указанных выше технических преимуществ (вставки-заужения, минимизации переходов и фитингов) с боковым подключением могут быть выполнены даже сложные конструкции с одной или двумя горячими полками, которые будут также хорошо поддерживать правильную циркуляцию теплоносителя по всей поверхности и не останутся холодными в самый неподходящий момент.

Кстати, отзыв об этом полотенцесушителе вы найдете здесь.

В-пятых (почти самое важное). Наличие в полотенцесушителях с боковым подключением вставки-заужения в стойке коллектора со стороны стояка необходимо, чтобы нормализовать циркуляцию теплоносителя внутри изделия при:

  • Любых проблемах с напором,
  • Нижней подаче воды,
  • Высоте полотенцесушителя более 800 мм,
  • Наличии в конструкции горячей полки и т. д.

Она поможет равномерно распределить горячую воду по всем трубам и обеспечить 100% прогреваемость (по сравнению с аналогичными изделиями других производителей, в которых при указанных ситуациях одна сторона остается всегда холодной).

Кроме того, такая вставка обезопасит ваш полотенцесушитель от «разрыва» при экстренных неполадках в общедомовой системе водоснабжения.

Итог о боковых полотенцесушителях «МСталь»

Устанавливая полотенцесушитель «МСталь» с боковым подключением, Вы:

  1. Минимизируете риски неравномерной прогреваемости полотенцесушителя до 0;
  2. Максимально сокращаете количество соединений, рискующих стать причиной протечки;
  3. Облегчаете замену старого полотенцесушителя на новый;
  4. Сокращаете количество необходимых для подключения работ, не нарушая свежий ремонт;
  5. Экономите бюджет на дополнительной разводке труб;
  6. Можете обзавестись, наконец, именно тем полотенцесушителем, о котором давно мечтали, но не находили в продаже.

То есть, любой полотенцесушитель с боковым подключением от «МСталь» – это надежный и долговечный прибор, который не доставит неудобств ни в процессе установки, ни в процессе эксплуатации.

Но, если подключение имеет еще больше нестандартных нюансов и в индивидуальном «разрезе» требует чуть больше опыта и профессионализма — для предотвращения протечек и порчи полотенцесушителя в будущем, стоит уделить внимание особенностям подключения с байпасом, представив его как основную часть стояка или же используя для его создания дополнительные замыкающие трубы.

И вот теперь информация для сантехников-самоучек — теоретическая часть о правильном БОКОВОМ подключении полотенцесушителя. Если вы не сантехник-самоучка, можете дальше не читать, о преимуществах полотенцесушителей завода «МСталь» вы уже всё узнали.

О важных нюансах бокового подключения и байпасе

Коротко о том, что такое «байпас».

С ходом исторического прогресса на полотенцесушителях сегодня имеются два отвода, направленные к стояку. Между этими отводами и располагается байпас. Он является замыкающим участком соединения. Диаметр байпаса = диаметру стояка, либо меньше его ровно на 1 шаг.

Почему байпас необходим:

  1. Он позволит сохранить скорость циркуляции горячей воды по всему стояку. А также равномерно распределит ее температуру в любой момент времени и любой точке системы.
  2. Байпас «отделит» полотенцесушитель от общего потока, позволив сохранить тепло и для других изделий, подключенных к системе (актуально для системы водоснабжения многоквартирных домов).
  3.  С помощью байпаса можно производить манипуляции ОДНИМ полотенцесушителем, которые не повлияют на работу других. Например, регулировать его температуру.

Внимание! При желании иметь возможность регулировки температуры полотенцесушителя – в его конструкции должен присутствовать дополнительный вентиль. НЕЛЬЗЯ регулировать температуру шаровым краном. Точнее, у вас ничего и не получится!

Но все равно даже при наличии байпаса можно столкнуться с такими проблемами, как ненормированный диаметр и несостыковка материалов замыкающей трубы, высота размещения отводов, расстояние между отводами и т. д. О них еще скажем.

Условия подключения для стабильной работы

Делая акцент на боковом подключении полотенцесушителя, отметим, что здесь тоже учитывается и байпас. Он может быть:

  • Незауженным/ Зауженным;
  • Несмещенным / Смещенным.

Или представлять комбинации из вариантов.

Если байпас не смещен и не заужен

То есть отводы приварены прямо к стояку, диаметр и направление которого не изменяется. Байпасом здесь является прямо часть стояка, поэтому манипуляции с ним должны производиться КРАЙНЕ обдуманно.

Работоспособность такой схемы зачастую подвергается сомнению со стороны сантехников, говорящих о том, что вода в стояке просто будет проходить мимо, обходя полотенцесушитель.

Вынуждены обрадовать или огорчить (утверждающих обратное сантехников). Работоспособность прибора в таких условиях подключения ВОЗМОЖНА за счет гравитационного насоса, лежащего в основе конструкции полотенцесушителя. А в случае с полотенцесушителями завода «МСталь» — за счет наличия специальной впайки-заужения, о которой мы писали выше.

Когда теплоноситель остывает — он опускается сниз, выталкивая наверх горячий. Логически помыслив — если входящий поток наверху, то холодная вода будет выталкиваться сразу в стояк, а полотенцнсушитель всегда будет оставаться горячим. Физика, друзья.

Для подключения с НЕзауженным и НЕсмещенным байпасом ВАЖНО:

  • Размещение подающего стояка — он должен быть ВЫШЕ точки соединения с полотенцесушителем.
  • Размещение обратного стояка — аналогично подающему, но НИЖЕ точки соединения.
  • Угол наклона труб подключения — от 3 мм и выше.
  • Труба подключения должна быть подобрана точно по размеру, исключая провисание или изгиб — в «горбах» может скапливаться воздух, который будет мешать нормальной циркуляции воды в системе. Если труба слишком длинная — необходимо зафиксировать ее в нескольких местах для дополнительной поддержки.
  • Диаметр труб подключения — не менее 3/4″ (25мм).
  • Подводимые контуры должны быть покрыты теплоизоляцией для снижения теплопотерь и продления срока бесперебойной эксплуатации полотенцесушителя.

НЕЛЬЗЯ! Устанавливать запорную арматуру на байпасе! Это негативно скажется на работе всего стояка ГВС и вашем отношении с соседями!

И еще один момент. При нижней подаче теплоносителя в стояке в этом подключении нельзя допускать никаких заужений между отводами. Из-за них в стояке могут образоваться дополнительные перепады давления, что нарушит циркулляцию и не даст выйти холодному теплоносителю в полной мере, а значит полотенцесушитель рискует остаться холодным.

Если полотенцесушитель установлен правильно — он будет прогревать равномерно со всех сторон до оптимальной температуры. А при отсутствии воды в системе — не потребует дополнительных процедур по спуску, что максимально удобно, например, если момент отключения горячей воды произошел, когда владелец был в длительной командировке.

Все остальные варианты байпасов применяются с одной единственной целью — для увеличения коэффициента затекания теплоносителя (КТЗ) в систему!

Если байпас не смещен, но заужен

Вариант (по непонятной причине!!!) наиболее распространенный. Здесь байпасом также является часть стояка, но между отводов его диаметр становится меньше (например, стояк 1″ — байпас 3/4″).

По мнению многих «специалистов» байпас при подключении полотенцесушителя между отводами должен быть обязательно заужен. И только в этом случае можно обеспечить стабильное функционирование изделия.

Нет, нет и еще раз нет! В случае с нижней подачей такое подключение, наоборот, станет главной причиной холодного полотенцесушителя! Поэтому рассматриваем только верхнюю подачу!

К преимуществам такого подключения можно отнести:

  • Отличную работу!
  • Отсутствие необходимости сливать воду;
  • Возможность удалить полотенцесушитель от стояка хоть на 10 метров.
  • При такой схеме КТЗ равен 0,4.

Нижний отвод при зауженном байпасе должен быть ниже прибора или хотя бы наравне с ним!

Если байпас смещен и/или заужен

Часть стояка при таком подключении сдвигается ближе к полотенцесушителю. При этом сам диаметр байпаса может быть уменьшен на 1 шаг. Просто смещенный байпас имеет коэффициент 0,33 — 0,4, а смещенный с заужением — 0,48- 0,52.

В этом случае боковое подключение возможно только в случае, если теплоноситель будет подаваться в систему сверху. При подаче горячей воды снизу — полотенцесушитель функционировать НЕ СМОЖЕТ!

И среди важных нюансов такого подключения:

  • Отсутствие необходимости сливать воду.
  • Возможна любая удаленность от стояка.
  • Необходим уклон подсоединительных труб — от 3 мм.

Как понять, что проблема именно в подключении

Неправильно подключение бокового полотенцесушителя — самая частая проблема его неисправности. Хоть боковая схема и является оптимальной для большинства санузлов, а «МСталь», как смогли, облегчили ее для установки, но и с ней можно «натворить дел».

Итак, типичными ошибками при подключении являются:

  1. Нижняя точка изделия ниже обратного отвода! Полотенцесушитель в этом случае будет нагреваться только до определенного момента — пока не наполнится до нижнего отвода. После этого циркуляция теплоносителя в верхней части становится просто невозможной — горячая вода не сможет пересилить. Кроме того, в трубе будет скапливаться грязь из стояка, что деформирует полотенцесушитель изнутри даже с самым «долговечным» материалом изготовления.
  2. Верхняя отводная труба имеет дугообразную или выступающую форму. В такой трубе однозначно будет скапливаться воздух. Эксплуатация невозможна, если в самой верхней точке нет спускного клапана для отвода воздуха или крана Маевского.

Но стоит отметить — при наличии дополнительных клапанов и кранов конструкция автоматически обретает себя на риск протечки! Напоминаем, меньше фитингов и соединений — меньше риска!

С полотенцесушителями «МСталь» других ошибок вы просто не узнаете, так как все нюансы самой конструкции и его необходимые размеры будут уточнены опытными консультантами. А вот сам процесс установки (если его осуществляет ваш сантехник) — придется лишний раз проконтролировать.

Отвечаем на вопросы

  1. Влияет ли насос из подвала на нагрев полотенцесушителя? Да, но только в первый раз при подключении — от него зависит скорость нагрева и общая температура в стояке. Все остальное время правильно подключенный полотенцесушитель сохраняет температуру, незначительно отличающуюся от стояка, если он сам горячий. То есть главным в подключении является именно сам стояк: горячий — значит и полотенцесушитель должен работать идеально!
  2. Влияет ли на качество соединения материал подводящих труб? Влияет! Самой долговечной остается нержавейка под пресс, ниже по качеству полиэтилен (сшитый) и самый недолговечный — армированный полипропилен. Выбор за вами.
  3. Какое подключение точно не потечет? То, которое герметично и не имеет стыков и соединений. Понимаете, да?! Риск есть всегда.

Конечно, мы отразили в статье только малую часть технической информации по боковому подключению полотенцесушителей. Но, если вы выбираете себе изделие для долгой и верной службы, за подключение которого не хотите переживать и краснеть перед соседями — рекомендуем полотенцесушители с боковым подключением завода «МСталь», максимально адаптированные к современным реалиям и состоянию систем водоснабжения!

Замена или установка полотенцесушителя в ванной

Ванная — помещение, где требуется повышенная температура. Во-первых, по ощущениях так комфортнее, во-вторых, теплый воздух быстрее унесет излишнюю влажность после принятия душа или ванны. Отопление в ванной делают нечасто — не принято. Более распространенный способ — установка полотенцесушителя, о чем и поговорим дальше. Чтобы все работало без проблем, требуется правильно выбрать схему подключения, да еще ее правильно реализовать. И во всем вам придется разбираться самостоятельно. Ведь даже если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.

Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку

Содержание статьи

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС. На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год.

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

  • малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
  • достаточного давления (2 атм или больше)
  • отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Чем делать отводы и как поменять стояк

Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

Установка полотенцесушителя с разводкой полоипропиленовыми трубами

Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Как располагать отводы (способы подключения)

При боковом и диагональном подключении отводы должны располагаться на одном уровне со входами полотенцесушителя или чуть выше/ниже. Что точно не будет работать, так это установка полотенцесушителя если отводы расположены на расстоянии меньшем, чем расстояние между входами. На фото ниже пример нерабочего диагонального подключения с близко расположенными отводами. Черным обозначен вариант ее исправления (подача верхняя).

При боковом подключении полотенцесушитель будет работать только если отводы находятся чуть выше и чуть ниже его входов или хотя-бы на одном уровне

При подключении надо отводы располагать строго горизонтально или немного под углом. Немного под углом — это от 2 см на метр (2%) или можно чуть больше. Направление уклона зависит от схемы подключения и того, к какому концу этот отвод будет подсоединен. Чтобы было немного понятнее, рассмотрим несколько типовых схем подключения полотенцесушителей.

Универсальное нижнее подключение полотенцесушителя «лесенки»

Эта схема работает независимо от направления подачи горячей воды. Тип подключения — нижний, оба отвода должны располагаться ниже чем нижний край сушилки. При верхней подаче допустим вариант, когда край находится между отводами, но работа уже может быть не настолько эффективной (может хуже греться).

Универсальное подключение полотенцесушителя (нижнее)

В данной схеме можно ставить отсечные краны. Для ее нормальной работы необходимы:

  • Установленные на верхних выводах краны Маевского (воздухоотводчики) для спуска скапливающегося в верхней части воздуха. Их надо будет периодически открывать и спускать воздух (как начинает хуже греться). Есть вариант — поставить автоматические воздухоотводчики. Они тоже есть компактные. Это упростит эксплуатацию.
  • Байпас прямой с заужением. Размер заужения — трубой на один шаг меньшего диаметра.
  • Отводы выполняются трубой на шаг меньшего диаметра чем основной стояк.

Если у вас по высоте проходит этот вариант, делайте его. Схема работает в любых условиях, с полотенцесушителями типа «лесенка» любого вида.

Возможный вариант нижнего подключения для подачи сверху

При разливе горячей воды сверху, можно верхний отвод сделать выше нижнего края сушилки. При смещенном байпасе и его заужении греться должно нормально. Этот способ не самый лучший, но рабочий.

Рабочий вариант при верхнем разливе горячей воды

Наличие воздухоотводчиков и стравливание воздуха после остановки системы — обязательны.

Универсальное боковое подсоединение

Подвести трубы сбоку можно к полотенцесушителю любой из стандартных форм — П-образным, змейке и лесенке. Само подключение от формы на зависит. В стандартном варианте идет прямой незауженый байпас. Отводы или строго горизонтально или с небольшим уклоном. Уклон есть на рисунке: конец верхнего отвода наклонен чуть вниз (2 см на 1 метр), нижнего — задран немного вверх. Диаметр отводов — не меньше диаметра полотенцесушителя.

Боковое универсальное подключение полотенцесушителя

Подобная схема подключения хороша тем, что на «лесенке» не надо устанавливать воздухоотводчики (ставят заглушки), так как воздух просто уходит в стояк.

При верхней подаче на байпасе можно сделать заужение и/или сместить перемычку по направлению к полотенцесушителю. Это улучшит циркуляцию, сушилка будет греться лучше. Но еще раз: такая схема будет работать только при верхней подаче воды.

При подаче воды сверху байпас можно сместить и сделать его трубой на шаг меньшего диаметра

При такой схеме тоже можно отводы делать под небольшим наклоном или строго горизонтально.

Возможный вариант бокового подключения (не самый лучший)

Допустима схема бокового подсоединения с расположением верхнего отвода ниже верхнего края полотенцесушителя. Но при таком подключении необходимы краны Маевского, через которые придется стравливать воздух после отключения ГВС на ремонт/профилактику. Также может понадобиться периодическое удаление воздуха в процессе.

Не лучший, но вполне работоспособный вариант

Диагональное подключение

Особого смысла в диагональном подключении большинства полотенцесушителей нет: их эффективность от бокового ничем не отличается (во всяком случае существенного улучшения нет), а расход труб больше, длиннее требуются и штробы, а это трудоемко. Хотя схема работоспособна.

Диагональ нормально работает если подача воды идет сверху. Тогда верхний отвод подключается к дальнему краю «лесенки», а нижнее — к ближнему.

Диагональное подключение при верхней подаче

В этом случае тоже можно делать зауженый и смещенный байпас, но и без этого все должно работать «на ура». При нижней подаче байпас без заужения, ровно по стояку, подключение

Полотенцесушители сложной формы: как подключать

В случае подключения полотенцесушителей сложной формы кроме обычных средств приходится учитывать еще и особенности строения каждой конкретной модели. Их надо рассматривать с точки зрения гидродинамики — куда вода будет лучше течь, туда и подавать воду. Например, популярная модель «Элегия» фирмы Сунержа. Это не лестница и не зиг-заг.

Тут выбрано диагональное подключение, потому что другое попросту работать не будет

Установка полотенцесушителя Сунержи Элегия выбрано боковое, так как при любом другом циркуляция будет нарушена. Тут вариантов вообще нет.

Еще одна модель — с нижним подключением и сложной конструкцией имеет три варианта установки. При условии подачи воды сверху, лучше всего будет работать второй,чуть хуже — первый, самый малоэффективный — третий.

Варианты нижнего подключения с верхним разливом

При подаче снизу остаются вариант 1 и 3, но только без заужения байпасов — оно будет мешать, а не помогать. Второй вариант исключаем полностью.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

  1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
  2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Процесс монтажа

Само подсоединение полотенцесушителя к готовым выведенным отводам стандартное для сантехники — подходящие фитинги, лен и упаковочная паста или фум-лента. Для крепления к стене есть кронштейны или специальные зажимы-держатели, в которые труба вдавливается. Подробно процесс показан в видео.

Как подключить полотенцесушитель к горячей воде своими руками

Ремонт в ванной комнате – это всегда очень много работы, к которой нужно относиться крайне ответственно. Но не всё в ванне можно сделать своими силами. Есть работы, которыми вы может заниматься самостоятельно, другие же нужно передавать профессионалам. Для многих застройщиков такое задание, как правильно подключить полотенцесушитель может быть достаточно сложным. Некоторые, могут вообще, впервые в жизни сталкиваться с такой задачей. Наша статья поможет вам разобраться со всеми нюансами подключения, для того, чтобы вы точно знали, стоит ли для этой работы приглашать профессионалов, или же вы справитесь с ней самостоятельно.

Полотенцесушитель с боковым подключением

Куда нужно подключать?

Врезная труба полотенцесушителя, согласно схемам, предусматривает два варианта установки. Так, вы можете установить трубу полотенцесушителя непосредственно в систему отопления. Причём совершенно неважно централизованного, или же автономного. Или же в систему подачи горячего водоснабжения. Более предпочтительным является именно второй вариант. Ведь в системе отопления горячая вода присутствует лишь в отопительном сезоне, а это в лучшем случае лишь полгода. Что же касается системы горячего водоснабжения, то вода там есть практически всегда.

Если же вы всё-таки решили отдать своё предпочтение первому способу, вам очень важно знать, что осуществить его можно, лишь в неотопительное время. Да, в холодную, лютую зимнюю пору никто не согласиться полностью перекрывать отопление, и сливать всю воду из труб, ведь последствия таких действий могут быть просто катастрофой.

Прежде чем приступать непосредственно к подключению, вам необходимо определиться с тем, каким именно оно должно быть. В большинстве многоквартирных домов установлены полотенцесушители зигзагообразной формы, которые расположены в ванной на стене. В том случае, если вы планируете заменить старую модель, вам необходимо будет подбирать полотенцесушитель с подходящим диаметром нижнего подключения.

Установить полотенцесушитель без помощи мастеров – сантехников вполне возможно

Некоторые застройщики очень любят прятать вспомогательные трубы в стене, оставляя снаружи только их выходы. В таком случае могут устанавливаться полотенцесушители, которые имеют боковые подключения. Несомненно, их монтаж является гораздо более сложной задачей, зато и интерьер ванны будет выглядеть ни в сравнении лучше. Помните, что во время установки такого полотенцесушителя вам необходимо особо тщательно следить за изолированием труб, и всех соединений. Ведь, когда протекает полотенцесушитель, трубы которого вмурованы в стену, исправление всех неисправностей отнимает намного больше сил и времени.

Правильный монтаж – залог успеха

Установка водяного полотенцесушителя является более лёгкой, нежели электричество. Если хорошенько со всем разобраться, вы поймёте, что эту работу вполне можно выполнить самостоятельно, без помощи профессиональных рабочих. Правильный монтаж водного полотенцесушителя проходит в четыре основных этапа:

  1. Демонтаж старого устройства.
  2. Установка кранов.
  3. Монтаж нового полотенцесушителя.
  4. Проверка на протечки, и качество установки.

Совсем неудивительно, что установка нового устройства начинается с демонтажа старого, ведь для него нужно освободить соответствующее место на стене. Делается это следующим образом: сначала полностью перекрывается подача воды в трубы полотенцесушителя. Сделать это можно самостоятельно, перекрыв соответствующий вентиль. Однако помните, что в трубах могла остаться вода. Пусть это не будет для вас неожиданностью. После этого, сушилки с боковым подключением, а также другие модели, которые не являются непосредственной частью трубы горячего водопровода, убираем, откручивая соединения. В тех случаях, когда полотенцесушитель намертво приварен к трубе, его необходимо отпилить при помощи болгарки. После этого демонтированный элемент снимается с кронштейнов.

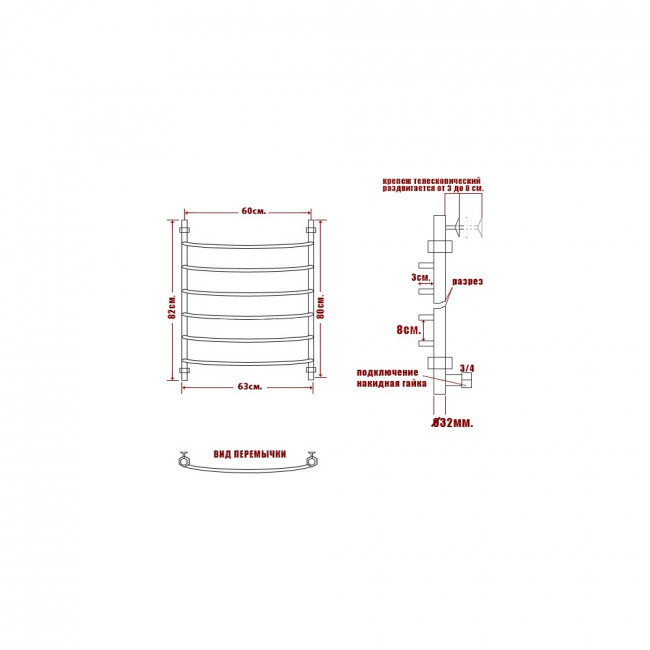

Схема полотенцесушителя

Теперь можно приступать и к монтажу кранов. Если старую сушилку для полотенец вам пришлось отпиливать, на остатках трубы необходимо нарезать новую резьбу. Сделать это можно при помощи плашки подходящего диаметра. В том случае, если старая резьба на трубах всё-таки осталась, для улучшения качества соединения её также следует «прогнать». После того как вы привели резьбу в порядок, можно приступать к монтажу запорной арматуры (кранов). Это нужно сделать для того, чтобы вы могли контролировать работу изделия. Также краны станут вам полезны во время ремонтных работ, а также при замене полотенцесушителя. Если вы хотите устанавливать на свой сушитель перемычку «бай пас», установку следует проводить именно на этом этапе.

Следующим этапом станет монтаж непосредственно полотенцесушителя. В зависимости от того, какой тип подключения вы планируете, необходимо выбрать фитинги. Они могут быть как прямые, так и угловые. Резьбу на соединениях для большей надёжности следует укрепить при помощи подмотки, желательно льняной. Если резьбовые соединения конические, для их уплотнения применяться специальная МУФ лента. Присоединяя полотенцесушитель к уже установленным фитингам, особое внимание следует уделять резьбе. Крепления должны затягиваться надёжно и крепко, но так, чтобы резьба не повредилась. К стене полотенцесушитель прикрепляется либо при помощи специальных держателей (телескопических), или же при помощи хомутов.

После подключения сушитель обязательно следует проверить на герметизацию и качество установки. Для этого проводиться пробное включение. Если после включения полотенцесушитель равномерно нагревается, и вы не обнаружили никаких протечек, значить работа проведена качественно, и устройством можно пользоваться.

Подключение к открытой системе отопления

Если вы решили подключить полотенцесушитель непосредственно к системе отопления, вам нужно знать, что эта система не является герметичной. Это означает, что в неё постоянно поступает воздух, который может провоцировать у металла коррозию. Следовательно, к такой системе ни в коем случае нельзя подключить модели полотенцесушителей, которые подвержены коррозии, иначе их срок эксплуатации будет очень коротким.

Узнать какой тип системного отопления находиться в вашем доме можно связавшись с обслуживающей организацией. Для открытых систем отопления отлично подходят полотенцесушители из нержавеющей стали, а также из меди и латуни.

Закрытая система отопления

Что же касается закрытых систем отопления, то в их теплоносителе находиться совсем небольшой процент воздуха. В такую систему можно подключать абсолютно любые полотенцесушители: из алюминия, меди, нержавеющей стали и других материалов. Однако, вместе с тем необходимо учитывать внутреннее давление, а также температуру теплоносителей конкретно для выбранной вами модели. Обычно это указывается в паспортах моделей.

Монтажная схема полотенцесушителя

Не забывайте, что при подключении полотенцесушителя к закрытой системе вы должны понимать, что ваш сушитель будет работать лишь во время отопительного сезона. В летнее время он будет бездействовать. Точнее, вы может использовать его в качестве обычной сушилки, но нагреваться он не будет.

Система горячего водоснабжения

В многоквартирных домах, в которых присутствует и всегда наличествует центральное горячее водоснабжение, различные модели полотенцесушителей обычно подключаются к стояку горячей воды. Такое подключение будет давать тепло полотенцесушителю как в зимнее, так и в летнее время, когда отопление отключается.

Но вода, которая находиться в системе горячего водоснабжения, очень насыщена кислородом, что тоже крайне негативно влияет на металлические элементы полотенцесушителя, вызывая коррозию. В таком случае нужно покупать и устанавливать модели из нержавеющей стали, меди и латуни.

Очень важным моментом является не только наличие кислорода в трубах водоснабжения, но также и давление во всей системе. Это обязательно нужно учитывать. В высотных многоквартирных домах и система горячего водоснабжения, и система отопления имеют достаточно высокое давление. Именно поэтому необходимо покупать полотенцесушитель с достаточно большим запасом прочности. В противном случае при опрессовке, когда давление в трубах подниматься в 1.5–2 раза выше обычного, трубы полотенцесушителя могут не выдержать и лопнуть, залив помещение горячей водой.

Полотенцесушитель в ванную типа «лесенка»

Очень надеемся, что наша статья помогла вам разобраться в вопросе, как правильно подключать водяной полотенцесушитель к горячей воде. Как вы сами видите, это задача совершенно несложная. Вы вполне можете выполнить подключение полотенцесушителя самостоятельно, или же пригласить к себе профессионалов.

https://youtu.be/K9gob50Y3M0

Подключение полотенцесушителя к стояку горячей воды: схема, нюансы

Содержание статьи

Полотенцесушитель выполняет не только свою основную функцию – сушку полотенец и мелких предметов гардероба. Благодаря этому прибору в ванной всегда тепло и комфортно, что особенно важно в межотопительный период. Подключение полотенцесушителя к стояку горячей воды – задача не самая простая. Она может выполняться несколькими способами, которые и рассмотрим ниже.

Преимущества подключения к стояку горячей воды

Подключение сушителя к системе ГВС обладает рядом неоспоримых преимуществ:

  • устранение сырости в ванной;
  • бесперебойность работы устройства;
  • постоянно комфортная температура в комнате.

Помимо этого, появляется возможность экономии на оплате коммунальных услуг. Подключение сушилки к линии ГВС позволяет не считать ее отопительным прибором. Потребленная тепловая энергия будет учитываться как для нагрева воды, а не перейдет в счет за отопление как гигакалории.

Правила монтажа

Питание «полотенечника» от ГВС не должно нарушать права и причинять неудобства соседям по многоэтажному дому. Потому монтаж прибора следует выполнять с соблюдением норм и правил.

Основные требования:

  • обязательная установка байпаса;
  • отсутствие на обводе запорной арматуры, посредством которой перекрывается поступление горячей воды проживающим сверху соседям;
  • сушитель необходимо размещать на расстоянии от трубы не более 2 м, иначе приходящая в прибор вода быстро остынет;
  • байпас по пропускной способности должен отвечать требованиям для существующей линии и не блокировать водоснабжение соседей.

Важно! Также следует учесть и особенности циркуляции. Интенсивность перемещения воды в контуре сушилки невелика. Если она установлена далеко от стояка, то трубы следует расположить под небольшим уклоном. Верхняя труба наклоняется к стояку, а нижняя – от стояка. Благодаря этому создаются условия для свободного вывода пузырьков воздуха, улучшается циркуляция воды.

Форма прибора

Форма полотенцесушилки влияет на скорость перемещения воды, наличие завоздушенных мест, застоявшихся участков. Самыми эффективными считаются M-образные (змейки) и U-образные «полотенчики», для врезки которых не требуются отводы и переходы. В таких устройствах вода, направляемая во вход конца трубы, беспрепятственно проходит через весь объем сушилки, не замедляясь и не останавливаясь.

Наиболее популярные полотенцесушители производятся в форме лесенок либо сложных пространственных конструкций из нержавейки. Они отличаются от стандартных сушилок увеличенной площадью для размещения белья и полотенец.

Схемы подключения полотенцесушителя для квартиры

Для эффективной работы полотенцесушителя в квартире требуется непрерывный кругооборот воды. Если по форме прибор близок к обыкновенным U/M-образным, используется единственный способ подключения.

Для монтажа «полотенечника» современных конструкций с несколькими возможными точками подключения придется выбирать из различных вариантов.

Существующие варианты

  1. Нижняя. И прямой, и обратный отводы соединяются с нижними выводами прибора.
  2. Верхняя. Отвод на подачу и обратка присоединяются к верхним соединительным точкам.
  3. Боковая. Чтобы подключить полотенцесушитель используется по одной точке сверху и снизу, находящиеся с одной стороны.
  4. Диагональная. Задействованы нижние и верхние точки соединения, размещенные с разных концов лесенки.
  5. По центру. Такой вариант встречается редко.

Каждый способ имеет свои достоинства и недостатки. Сложно назвать какой-либо вариант оптимальным, так как нужно учесть немало факторов, влияющих на работу сушителя.

Выбираем способ

Выбор способа подсоединения обуславливается необходимостью получения максимальной теплоотдачи от прибора с минимальными потерями тепла. Для этого нужно исключить появление завоздушенных мест, обеспечить стабильную циркуляцию воды.

Нужно учесть габариты полотенцесушителя, число, ширину и диаметр перекладин. Помимо этого, имеет значение и направление поступления горячей воды (снизу либо сверху), скорость циркуляции, давление в системе ГВС.

Оптимальным способом считается боковой монтаж. Несмотря на некоторые недостатки, при его реализации потери тепловой энергии минимальны, обеспечивается интенсивная циркуляция.

Нижнее подсоединение применяется независимо от направления подачи жидкости. Верхний – наоборот, создает угрозу застаивания воды внизу прибора, в которые перемещаются остывшие слои воды.

Помимо подсоединительных точек, требуется включение в систему правильно работающего байпаса. Он представляет собой прямую часть стояка, находящуюся между подводками для «полотенечника». На этом участке трубы нельзя устанавливать никаких кранов, сужать внутренний диаметр обводного участка, делать его значительно меньшим по сравнению с другими частями трубопровода.

В частных домах байпас иногда устраивают смещенным от оси стояка. Это позволяет не допустить изменения параметров водного потока.

Обратите внимание! Подключать по описанным схемам можно только полотенцесушители в виде лесенки. Обыкновенные M- и U-образные приборы имеют только две точки для присоединения к линии ГВС, потому существует единственный вариант их подключения.

Неправильные схемы

В первую очередь следует избегать устройства сложных изогнутых отводов, вертикальных петель. В них чаще всего образуются пузырьки воздуха, препятствующие перемещению воды. Располагать отводы необходимо под небольшим уклоном.

Для установки полотенцесушителя не годятся трубопроводы, спрятанные под навесным потолком, под напольным покрытием. При скрытой прокладке труб создаются труднодоступные петли, в которых накапливается воздух, задерживается вода.

В системах с небольшим давлением (как правило, это независимые линии в частных жилых постройках) также необходимо учесть давление воды на входе. Нередки случаи, когда принудительная циркуляция от насоса «соперничает» с естественной (гравитационной).

Поток горячей воды направляется в полотенцесушитель, где остывает и опускается вниз. Вода при этом либо проходит в одном направлении, не прогревая остальные трубки прибора, или вообще прекращает перемещение.

Инструкции по подключению полотенцесушителя к стояку горячей воды

Способов подсоединения «полотенечника» к стояку существует несколько, рассмотрим каждый из них по отдельности.

Горизонтальный боковой монтаж

Такая схема подключения полотенцесушителя популярна прежде всего из-за своей простоты.

Горизонтальный монтаж производится в таком порядке:

  1. Прибор устанавливается на стене. Для этого используются крепления, поставляемые с ним в комплекте.
  2. На стояке намечаются места врезки. Врезать прибор нужно так, чтобы обеспечивался уклон подводки 5-10 мм на метр длины.
  3. Вода в стояке отключается, остатки ее сливаются. После этого открывается кран чтобы сбросить давление в трубопроводе.

Важно! Чтобы все было законно, отключение горячей воды необходимо согласовывать с ЖЭКом или управляющей компании. Также следует предупредить соседей, проживающих снизу и сверху, пользующихся водой с одного стояка.

  1. В трубе при помощи сварки выжигаются отверстия для обустройства обвода или же вырезается требуемый по длине участок.
  2. Для изготовления отводов используются куски трубы, подходящие по диаметру.
  3. Устанавливается запорная арматура – как правило, шаровые краны.
  4. Отводы привариваются к стояку напрямую либо с использованием фитингов (тройников).
  5. Подсоединять полотенцесушитель к трубопроводу необходимо посредством американок (накидные разъемные гайки с внутренней резьбой).

Важно! Чтобы не допустить электролитической коррозии необходимо использовать муфты и элементы крепежа из одного материала. Исключение – металлопластиковые, полиэтиленовые и полипропиленовые трубы.

Установка с не зауженным байпасом

Обводной участок здесь отсутствует, функцию байпаса выполняет сама вертикальная труба. К ней подсоединяются горизонтальные выводы «полотенчника», а участок между ними, по сути, является байпасом.



При установке не зауженного байпаса сечение стояка не изменяется. Но эффективность полотенцесушителя может снизиться из-за гидродинамического сопротивления установленного прибора. Большое количество перекладин приводит к застаиванию остывшей воды, препятствующей притоку горячей.

Обратите внимание! Недостаточная пропускная способность шаровых кранов также приводит к снижению эффективности работы «полотенечника» – циркуляция потока снизится. Потому краны следует устанавливать такого диаметра, чтобы условный проход трубы не уменьшался.

Монтаж с зауженным байпасом

На участке от входа на прибор до выхода из него устанавливается труба, сечение которой уменьшен на шаг. К примеру, если стояк сделан из дюймовой трубы, то вставляется кусок сечением на ¾ дюйма. Это приведет к перераспределению потока в стояке.

С одной стороны, увеличивается объем воды, поступающей в полотенцесушитель, что приводит к повышению эффективности его работы. С другой – при отключении прибора нарушается режим работы всей линии ГВС.

Использование зауженного байпаса рискованно и в некоторых случаях нежелательно. Давление в линии нестабильно, что часто приводит к порыву труб и даже к гидроудару.

Со смещенным байпасом

Оборудование смещенного байпаса позволяет усилить энергию потока, направляемого в полотенцесушитель. В конструкции предусмотрено плавное изгибание подводок стояка, прилегающих к байпасу и отводам. Эффективность полотенцесушителя повышается из-за горизонтальной направленности потока.

Но при рассмотрении этого варианта не обойтись без «ложки дегтя». Если стояк еще не «испорчен» другими жильцами дома и в подвале установлен хороший циркуляционный насос, то все идет как надо: в полотенцесушителе идет круговая циркуляция. Горячая вода по левому коллектору направляется кверху, остывшая – по правому следует вниз, через перемычки смешивается с горячей.

Но если на байпас кто-либо из соседей поставил кран либо запитал от к линии ГВС теплый пол, интенсивность циркуляции снизится «полотенечник» будет работать нестабильно.

Нижнее подключение

При подключении снизу допускается подводить трубы без устройства каналов в стенах. Для удобства соединения нужно, чтобы между точками врезки в стояк соблюдалась минимальное рассотяние 0,5 м.

Для подключения последовательно выполняются те же действия, как и при боковом монтаже. Крепить полотенцесушитель к стене нужно посредством крепежа, идущего в комплекте.

Диагональное подключение

Такой способ считается вариантом бокового подсоединения. Нижний отвод при этом соединяется с дальней нижней точкой прибора.

Монтаж осуществляется в таком порядке:

  1. Сушитель закрепляется на стене.
  2. Отключается подача воды, на стояке намечаются точки для отводов с заранее предусмотренным уклоном.
  3. К стояку присоединяются нижний (короткий) и верхний (длинный) отводы.

Подключение может производиться и наоборот: сверху – короткий подвод, снизу – длинный.

Универсальный способ

Еще одни вариант бокового подключения U/M-образных полотенцесушилки без смещения байпаса. Последовательность действий аналогична подключению по диагонали.

Преимущества такого способа:

  • независимость от интенсивности циркуляции;
  • любое направление подачи потока;
  • возможность расположения прибора на удалении до 5 м от стояка.

Схема работоспособна при соблюдении таких условий:

  • низ «полотенечника» должен располагаться выше или в одном уровне с нижним отводом стояка;
  • при подаче воды снизу сужение байпаса не допускается;
  • при подаче сверху разрешается устройство суженого байпаса на шаг меньше сечения стояка.

Подключение к бойлеру

Подсоединение полотенцесушителя к бойлеру рассматривается как исключительный вариант. Схема используется только в тех случаях, когда реализация иных способов невозможна. К примеру, при отсутствии горячего водоснабжения в частном доме, обогреваемым одноконтурным котлом. Поступление в бойлер холодной и подача горячей воды в «полотенечник» осуществляется посредством гибких шлангов. С прибором они соединяются посредством муфты из нержавейки или бронзы. Температура воды и, следовательно, полотенцесушителя, устанавливается с помощью терморегулятора водонагревателя.

Минус такой схемы – непостоянное нагревание сушилки. Контур горячей воды подключается через прибор и поток, направляемый на смеситель, сначала проходит через «полотенечник». Это означает, что перемычки и стойки будут теплыми только во время отбора – при включении крана горячей воды. Во избежание завоздушивания системы обязательно устанавливается кран Маевского – через него периодически стравливается накопившийся воздух.

Подключение к стояку отопления

Если в доме отсутствует ГВС, полотенцесушитель приходится подключать к стояку отопления. Для этого необходимо получение разрешение от управляющей компании или ЖЭКа. Если разрешение получено, необходимо заказать проект. Согласно ему и выполняются все работы (самостоятельно или с привлечением специалистов).

Важно! Однотрубная система отопления типа «Ленинградка», часто встречающаяся в 1-2 этажных жилых домах, подходит только для построек небольшой площади. Она эффективно лишь для нагрева 5-6 радиаторов. Потому при подключении полотенцесушителя стоит задуматься: не окажется ли он лишним отопительным прибором. В домах большей площади устанавливается двухтрубная система и проблем с подсоединением «полотенечника» не возникает.

Подключение полотенцесушителя – задача не простая, несмотря на наличие нескольких простых и универсальных схем. Рекомендуется нанять опытного мастера, основываясь на отзывах друзей или знакомых. Если же решено справиться своими силами, необходимо тщательно изучить чертежи и инструкцию к конкретной модели «полотенечника», посмотреть тематическое видео.

Какой полотенцесушитель выбрали Вы для своей ванны и какой схемой подключения воспользовались? Обошлись ли Вы своими силами или пригласили мастера? Поделитесь, пожалуйста, своим опытом и впечатлениями. Нам интересно ваше мнение.



Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.





Подсоедините полотенцесушитель к стояку горячей воды: схема и описание

Полотенцесушитель, установленный в ванной, обеспечивает не только сушку, но и создает благоприятный микроклимат, предотвращающий образование неприятных запахов, грибка и сырости. Сегодня рынок сантехнического оборудования переполнен моделями разного дизайна и назначения. В этой статье вы узнаете, как подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также находится в этой публикации.

Особенности конструкции

Водяной полотенцесушитель может быть в различной конфигурации. Самым простым из них является змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новостройках можно подключить к стояку полотенце с горячей водой (схема ниже) для индивидуальной задачи. Это позволяет устанавливать оборудование различных модификаций — от классического полотенцесушителя Н-образной формы до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже оценили его удобство в повседневном использовании и функциональность. Подключение полотенцесушителей «лесенка» осуществляется через следующие элементы:

  • Клапаны перекрытия воды.
  • Система циркуляции воды — подающий и обратный трубопроводы.
  • Кронштейн трубки.
  • Клапан Воздуховодного (при установке смесителя Маевского находится сверху).
  • Кронштейн для крепления к стене.

Разновидности

Как происходит подключение ТЭНа к стояку горячей воды? Расположение зависит от типа устройства.Сегодня на рынке представлено три вида сантехнического оборудования: водяное, электрическое и комбинированное. Рассмотрим их подробнее.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска.Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Вода

Этот вариант известен нам еще с советских времен, когда такое оборудование было установлено во всех ванных комнатах. Такие модели до сих пор остаются самыми популярными. В этом случае подключение водонагревателя к стояку горячей воды (схема поможет вам сделать это правильно) или к системе отопления.

В самом приборе устанавливаются клапаны, которыми перекрывается вода при его замене. Эти модели, как правило, изготавливаются из нержавеющей стали, латуни и меди. И что самое главное, у них невысокая стоимость.

Электрический

Данная модель применяется в том случае, если невозможно подключить водяной полотенцесушитель. Есть два основных варианта — настенный и напольный. Первый из них отличается самым разнообразным оформлением и использованием площадей небольшого размера. Выбирая этот вариант, нужно уделить особое внимание потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии.В этом случае схема подключения ТЭНа может быть следующей:

  • Разрыв — использовать вилку и розетку.
  • Закрыто — проводка внутри стеновой конструкции.

Основные характеристики электрических полотенцесушителей

  • Часто эти устройства снабжены регулируемым контролем температуры.
  • Могут устанавливаться не только в ванной, но и в других помещениях.
  • Благодаря разнообразным дизайнерским решениям вы можете выбрать ту модель, которая подходит к дизайну помещения.

Combo

Данная модель сочетает в себе свойства электрического и водного оборудования, но по конструкции близка к водным моделям. В этом водопровод и горячая вода, и есть ТЭНы, которые позволяют ему функционировать даже при выключенном отоплении. В отличие от обычных моделей, такой полотенцесушитель будет стоить в несколько раз дороже.

Инструменты и материалы

Чтобы подсоединить вешалку для полотенец к стояку, вам понадобятся следующие инструменты и материалы:

  • Вешалка для полотенец.
  • Кронштейны, необходимые для установки устройства.
  • Трубы полипропиленовые.
  • Фитинги и муфты полипропиленовые.
  • Нож отрезной пропиленовый.
  • Сварка.
  • Краны шаровые-2 или 3 шт.

Основные ступени

Подключение полотенцесушителя «лестница» или любого другого типа следующим образом:

  1. Удаление старого устройства.
  2. Замена вышки.
  3. Установка шаровых кранов и байпаса (перемычка).
  4. Сварка полипропиленовых труб.
  5. Установка и последующее подключение ТЭНа.

Демонтаж

Иногда перед подключением нового полотенцесушителя требуется демонтаж старого. В настоящее время существует две основные схемы подключения полотенцесушителя старого образца:

  • Современное устройство.
  • Катушки старого образца.

Демонтаж современного дизайна

Если современное оборудование установлено правильно, с разъемными соединениями, его легко заменить.Важно, чтобы новый сантехнический прибор был похож на старый и центры соединительных труб имели одинаковые размеры.

Новое оборудование должно совпадать с центром соединительных труб. Снимите уже изношенное полотенце, а затем соедините разъемы, чтобы установить новое, подключить к системе и закрепить на стене.

Удаление старой катушки

Заменить старую советскую катушку намного сложнее. В этом случае полотенцесушитель с боковым подключением используется совместно с заменой стояка.Однако он может быть частичным (в его квартире) или полным. Однако менять часть старого трубопровода нецелесообразно, желательно полностью заменить стояк. Об этом нужно будет договориться с соседями выше и ниже них, чтобы подключить новый стояк. Это делается довольно часто, так как оставлять старую трубу в потолке очень опасно.

Замена вышки

Как только все будет согласовано, нужно будет отключить подачу воды. В большинстве случаев эта процедура выполняется совместно с поставщиком услуг.Потом болгаркой срежьте стояк вместе со змеевиком сначала в ее квартире, а потом в соседнем городе. Затем нарежьте резьбу на трубе у верхнего и нижнего соседей, чтобы соединить трубы и вывести их в ванную комнату через потолок.

Установка перемычек

Перемычка — своеобразная палочка-выручалочка в экстренных ситуациях. Его установка необязательна, но очень желательна. Так, например, в стыках нагревателя течь, которая с каждой минутой усиливается. И совсем некогда звонить в службы экстренной помощи и ждать более часа их прибытия.

Итак, чтобы не зависеть от подобных ситуаций, и выставил байпас. Внешне это обычная часть конвейера. Для его установки на концах полотенцесушителя монтируются обычные шаровые краны, перекрывающие поток воды в случае необходимости.

Водяной полотенцесушитель: подключение боковое

Данная конструкция позволяет устанавливать сантехническое оборудование в штатный стояк для полотенцесушителей или в существующую сеть горячего водоснабжения. Другими словами, не требует подготовки дополнительного дренажа.Однако у полотенцесушителей с боковым подключением есть один небольшой недостаток — это наличие сварных элементов. Но если сантехника этой модели прослужит долго.

При подключении устройства учитывайте следующие варианты:

  • Соответствующий диаметр трубопровода.
  • Расстояние от центра до центра — расстояние между выходным и входным отверстиями.

Боковое соединение полотенцесушителя «лесенка» допускается с помощью кранов.Запрещается выполнять переход от трубопровода большего диаметра к трубам меньшего сечения, так как это может привести к повышению давления в устройстве и вызвать протечку или даже разрыв сварных соединений.

Дополнительно в полотенцесушителях с боковым подключением устанавливается в таких ситуациях плановое перекрытие водопровода через плитку. В процессе монтажа необходимо обеспечить надежную гидроизоляцию НКТ и подключенного устройства.Для этого используются прокладки и муфты, которые затягиваются гаечным ключом соответствующего диаметра.

При установке полотенцесушителя с боковым подключением важно помнить, что водопровод находится под давлением, соответственно стыки должны выдерживать резкие перепады и сильное давление водопровода.

Как подключиться?

Для установки оборудования в комнате необходим санузел в соответствии с принятыми стандартами. Таким образом, схема подключения водонагревателя к стояку горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85.К системе отопления такая конструкция подключается в частных домах, которые оборудованы индивидуальным отоплением.

В многоквартирных домах установка должна выполняться в полном соответствии с проектом, при необходимости — на отдельную водонапорную колонку. Такой подход оправдан, ведь система центрального отопления работает только в холодное время года, а подача воды постоянная.

На принцип подключения не влияет тип полотенцесушителя: важно обеспечить подачу и отток.В результате будет регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие подключения:

  • Устройство с верхним подключением.
  • Вешалка для полотенец с нижним подключением.
  • Внизу сантехнический прибор.
  • Подключение диагонали (используется для «лесенки»).

Таким образом, схема подключения водонагревателя к стояку зависит от условий монтажа и типа конструкции.

Особенности

Для установки любого оборудования в ванной необходимо обладать профессиональными навыками.Поскольку погрешности в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с эксплуатацией. Если возникла необходимость в установке полотенцесушителя, следует обратиться к опытному специалисту.

Важно учитывать особенности и нюансы работы:

  • Проведение точных измерений.
  • Определите расположение конструкции.
  • Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
  • Выберите способ подключения.

Установить полотенцесушитель для ванной — это не простые сантехнические работы. Так что если нет уверенности, не нужно испытывать судьбу и пытаться выполнить работу самостоятельно. Последствия могут быть самыми разными: от банальной протечки трубопроводов, закрытой керамической плитки, до повреждения плитки в процессе навешивания кронштейнов.

Перед тем, как приступить к работе, важно определиться с силой, которая нужна вам в этой работе или нет. Даже если вы решите не запускать его самостоятельно, вы как минимум будете знать последовательность установки, что позволит вам контролировать качество установки нанятыми профессионалами.

Привлечение профессионалов — это наиболее надежное и осознанное решение, поэтому вы не только сэкономите время и нервы, но и получите отличный результат. Быстросохнущая одежда станет приятной реальностью, полотенца свежие и сухие, а ванная — удобной.

Какой выбрать полотенцесушитель, варианты монтажа водопровода подобрать правильный

Полотенцесушитель в ванной служит для сушки белья, создает теплый климат, что исключает возникновение грибка, сырости, а также предотвращает образование неприятного запаха на мокрых вещах.Это важный обогреватель, предназначенный для поддержания необходимого микроклимата в ванной.

Сегодняшний рынок полон этих продуктов с различными дизайнерскими украшениями и цветовыми решениями. вот, покупка совершена. Следующая задача, это правильный монтаж полотенцесушителя. А когда есть умение и желание проделать эту работу своими руками, потребуется немного теоретических знаний, которые помогут правильно и качественно установить агрегат без ошибок.

Рассмотрим базовую модификацию

, известную, что вода, циркулирующая в системе горячего водоснабжения, является достаточно агрессивной средой и коррозия представляет реальную угрозу подключенным отопительным приборам и трубам.Рациональным выходом из сложившейся ситуации является использование «катушек» из цветного металла (алюминия, меди), нержавеющей стали или электрических аналогов. Современное полотенце бывает нескольких видов:

  • вода . Этот вид из всех известных со времен Советского Союза, такие модели наиболее популярны, требуют наличия системы отопления или безаварийной подачи теплой воды. Они изготавливаются из нержавеющей стали, латуни, меди, отличаются невысокой стоимостью покупки.
  • электрические .Бывают напольные и навесные блоки, которые располагаются в любом месте комнаты. Их подключение может быть открытым и закрытым способом, замуровано при проводах в стене или выведено на розетку. Есть терморегуляторы.
  • комбинированный. Гибриды первых двух типов, но больше всего относятся к водным продуктам. Такая конструкция позволяет им работать с отключенным отоплением, и стоят они намного дороже предыдущих типов.

Основные критерии выбора подключения

Согласно нормативным требованиям систем отопления и горячего водоснабжения в многоквартирных жилых домах, давление воды в системе не столба должно превышать 4 атмосферы .Фактически это от 2,5 до 7,5 и зависит от этажности строения, местности и технического состояния коммуникации.

Лучше всего отдавать предпочтение приборам из нержавеющей стали. Специально, если к системе отопления предполагается вмонтировать полотенцесушитель.

Способы подключения «сушилки»

Выбирая водяной полотенцесушитель, необходимо учитывать способ подключения к конструкции. Существует 3 основных типа подключений:

  • боковой.Используется для вертикально вытянутых устройств. Это наиболее универсальный способ, подходящий для стандартных змейок, систем с «утопленными» трубами для отдельных моделей-лестниц.
  • Нижнее соединение. Требуется сливной винт и горячая вода нормального давления. Подходит для габаритных узоров, часто используется в стремянках.
  • диагональ. Такой способ подключения обеспечивает эффективную циркуляцию воды, требует дополнительных трубопроводов. Подходит для крупных конструкций, лестниц и их модификаций.Один из самых популярных видов — отопительный прибор с боковым подключением. Такие модели востребованы благодаря особенностям устройства и простоте подключения агрегата к водопроводной сети.

При покупке бокового полотенцесушителя следует учитывать, что некоторые модели не подходят для стандартных бытовых систем.

Потребность в установке:

  • Сам полотенцесушитель.
  • Агрегат ссоры труб.
  • тубы полипропиленовые.
  • кронштейны и 3 шаровых крана.
  • Соединения.
  • Нож для резки труб.

Установка полотенцесушителя в ванную комнату включает в себя несколько видов работ.

  1. Ликвидация старого агрегата.
  2. паяльные трубы.
  3. Крепление крана к сушилке.
  4. джемпер.
  5. Sam polotencesušitelʹ.
  6. Агрегат ссоры труб.
  7. тубы полипропиленовые.
  8. кронштейны и 3 шаровых крана.
  9. Соединения.
  10. Болгарка для резки труб.

Если установка будет производиться с помощью пластиковых трубок, необходимо учитывать нестабильность материала к перепадам давления. Этот способ достаточно экономичный и оперативный, монтаж агрегата осуществляется опрессовкой.

шаг-мимо-

Перед тем, как провести демонтаж старого устройства, необходимо перекрыть стояк ГВС, а уже потом снимать старые трубы.

перемычка. это, конечно, не обязательно, но плюсы при дальнейшей эксплуатации агрегата существенные.Вам не нужно зависеть от чужих решений, ждать, когда отключат воду вокруг стояка, а просто взять — и прекратить подачу воды к шаровым кранам полотенцосушителя, вода идет по мосту, не нарушая давления в системе.
При установке этого байпаса необходимы полипропиленовые трубы и шаровые краны. В некоторых случаях допускается установка подъемного крана посредине перемычек, чтобы удалить воздух из сушилки и обеспечить протекание воды в магистральном водоводе.

сварка труб.Монтаж полотенцесушителя продолжается пайкой полипропиленовых трубок, хотя можно взять и медь (дорогое удовольствие), и стальную (габаритную), и металлическую, и пластиковую (нестабильно).
Для установки полотенцесушителя своими руками необходимо подключение трубы к системе центрального отопления или к узлу горячего водоснабжения. Сушилки могут быть подключены к системам отопления с автоматической подкачкой воды.

Установка в полотенцесушитель для ванной осуществляется с помощью муфт (размер 1 «x 1 /2″ или 1 «x 3 /4 ″).Наклоны гильзы выполнены по ходу потока теплоносителя, до 10 мм по всей длине. подводка до 500 мл может быть горизонтальной.

Подъемник питающей горячей воды должен располагаться над сушилкой, чтобы циркуляция воды осуществлялась во всех направлениях, для равномерного нагрева всей сушильной установки.

Высота установки полотенцесушителя производится с расстояния 120 см от пола и не менее 60 см. Углубление всех сантехнических предметов и устройств. Располагать сушилку над стиральной машиной не запрещено, главное, чтобы это не мешало пользоваться устройством.Если изделие установлено в виде лестницы, то нужно понимать, что высота будет зависеть от роста жильцов в помещении. Рядом с сушкой не должно быть электричества.

Следующим этапом монтажа полотенцесушителя своими руками является крепление устройства и его проверка. Необходимо проверить герметичность всех соединений, прощупать все стыки. Протекания и образования капель быть не должно! Подробно о тонкостях подключения воды.

Подготовка площадки под полотенцесушитель

Это незаменимое устройство для сушки полотенец может стать отличным украшением интерьера.Преимущества очевидны: изделие можно устанавливать где угодно, самостоятельно регулировать температуру нагрева.

Электрическое полотенце — это электрический аппарат для обогрева помещений, изготовленный из стальной трубы, внутри которой расположен специальный нагревательный элемент (нагревательный кабель или нагревательный элемент с водой или маслом). Наполненное маслом или водой устройство считается наиболее распространенным вариантом полотенцесушителя. Схема его работы проста: теплая жидкость, нагретая теном, циркулирует по трубкам, а конструкция нагревает само устройство.В варианте осуществления нагревательного кабеля функция нагревательного элемента обеспечивает силиконовую изоляцию кабеля. Что касается конструкции устройства, то в основном оно было другой формы и выполнено по типу «лестницы», с ТАН, расположенным справа или слева внутри трубки.

Важно то, что нагревательные элементы не могут вызвать возгорание, поскольку они не контактируют напрямую с предметами домашнего обихода (шторами, ковриками) и, в отличие от обычных электроприборов, не опасны контакта нагревательного элемента под напряжением и металлических предметов.Шланги к электросети могут быть открытыми (при желании можно использовать устройство на нескольких участках) и закрытыми (для достижения эстетичного вида ванной комнаты).

Использование такой «змеевиковой» сушилки экономически выгодно, по энергопотреблению устройства можно сравнить работу от одной лампочки (35-200 Вт.). Кроме того, прибор безопасен — максимальная температура поверхности змеевика 60 ° C, что сводит к минимуму возможность получения ожогов. Температура нагрева устройства регулируется вручную.

Преимущества электрических полотенцесушителей

Электрические обогреватели выгодно отличаются от тех, которые позволяют решить любые проблемы с ремонтом подводки и прокладки труб горячего водоснабжения. Ведь современное полотенце, использующее электричество, не зависит от наличия горячей воды, не требует разводки и подключения, не требует навыков сантехника для установки. Электрические змеевики более экономичны в установке, чем их водяные аналоги: протянуть электрический провод намного проще, чем осуществлять закупку расходных материалов для вкладыша и оплачивать капитальные сантехнические работы по переделке труб горячего водоснабжения.Устройства устанавливаются на телескопическом кронштейне или кронштейне, и их нужно только подключить.

Электрические «катушки» отличаются мобильностью, универсальностью и многофункциональностью. Агрегат легко переносится в любое место проживания, будь то спальня, кухня или коридор, при этом он может использоваться как полотенцесушитель. Современное полотенце — идеальное решение для квартиры с газовой колонкой, загородного дома и сада. Такое устройство может служить обогревом пустого загородного дома в качестве защиты от замерзания, при этом при правильной конструкции змеевика нет опасности возгорания.

Единственный возможный недостаток — это то, что полотенцесушитель, которому придется оплачивать электроэнергию, потребляет единицу, правда он тратит достаточно мало электроэнергии во время работы. Причем необязательно проводить непрерывную работу змеевика, вы можете периодически его поворачивать для выполнения необходимых операций по сушке белья.

Руководство по установке

Как установить полотенцесушитель с электроприводом? Сначала необходимо определиться с местом установки, рассчитать напряжение в электросети, заземлить агрегат, аннигилировать розетку, которую следует защитить от воды.

При любом способе установки сушилки, качественно необходимом для построения устройства от защитного выключателя, ТЭН должен быть направлен вверх, а сам агрегат — в вертикальном положении. Также важно отрегулировать расстояние между стеной и оборудованием.

После полной установки необходимо подождать минут 15 и только после этого включить прибор.

Полотенце также можно установить в коридоре, на кухне, в комнате или в беседке.Этот продукт многофункциональный и обеспечивает устранение необходимой влажности в помещении, особенно в зимнее время.
Мощность этого изделия намного ниже обычного нагревателя, и поэтому потребляется меньше электроэнергии.
Вот способы, предусмотренные установкой полотенцесушителя своими руками. Работа не сложная, но очень ответственная. Пусть этот предмет мебели годами беспрерывно служит своим хозяевам!

Видео:

Видео:

Видео:

Что мне нужно знать об отоплении ванных комнат перед покупкой?

Ванная комната сильно отличается от большинства других комнат в доме, поскольку к ней предъявляются другие требования, когда речь идет о сохранении тепла; Обычно здесь сыро и влажно, нас там часто раздевают, это первое место, которое мы посещаем, когда просыпаемся по утрам, и оно меньше, чем другие помещения в доме.Все эти и многие другие факторы обусловливают очень специфические требования к отоплению.

Таким образом, многие домовладельцы предпочитают приобретать отдельный обогреватель для ванных комнат определенного описания, а не просто полагаться на центральное отопление, как в остальной части дома. Однако выбор различных обогревателей для ванной может быть огромным.

Доступно много различных типов обогревателей, только некоторые из них могут быть подходящими в зависимости от размера, формы, стиля и использования данной ванной комнаты.Если вы подумываете о новой системе отопления в ванной, у нас есть все необходимые советы и информация, чтобы выбрать подходящее решение для отопления.

Полы с подогревом

Полы с подогревом, пожалуй, самый роскошный вид отопления для ванной комнаты. Ничто не сравнится с выходом зимой из ванны или душа на красиво подогреваемый пол. Есть два типа полов с подогревом; сухая система, которая использует ряд электрических проводов для обогрева пола над полом, или влажная система, в которой для обогрева пола используются трубы с горячей водой.

Помимо устранения холодных кафельных полов в ванных комнатах, полы с подогревом также мягко нагревают комнату, как радиатор или другой обогреватель. Полы с подогревом — это оптимизированное решение, которое делает их отличным выбором для небольших помещений, а также для дизайна с минималистской эстетикой.

Однако следует иметь в виду, что полы с подогревом требуют профессиональной установки, а это может быть дорого. Однако после установки полы с подогревом на удивление недороги в эксплуатации, поскольку они потребляют примерно такое же количество энергии, как и три лампочки мощностью 100 Вт.

Более подробную информацию о теплых полах можно прочитать здесь.

Приобретите наш ассортимент полов с подогревом.

Полотенцесушитель

Другой вариант, который прекрасно работает в ванных комнатах большинства размеров, а также в ванных комнатах меньшего размера, — это полотенцесушитель. Вешалки для полотенец являются не только более практичным решением, чем стандартные радиаторы, поскольку они сохранят ваши полотенца в тепле и сухости, но и станут стильным дополнением любой ванной комнаты.

Полотенцесушители, как правило, являются предпочтительным вариантом в современных, минималистичных или современных ванных комнатах, поскольку они более обтекаемые и вневременные по внешнему виду, чем стандартные радиаторы.

Вам понадобится много свободного места на стене для вешалки для полотенец, так как большинство из них рассчитаны на то, чтобы занимать много места. Тем не менее, они по-прежнему являются отличным решением для экономии места для небольших ванных комнат, поскольку обычно крепятся к стене вертикально, а не гордо возвышаются над стеной, как радиаторы.

Большинство полотенцесушителей обеспечат достаточно тепла для обогрева ванной комнаты, а также сохранят ваши полотенца пушистыми и теплыми, готовыми к выходу из ванны или душа.Однако для более крупной ванной комнаты может потребоваться другой источник тепла, чтобы достаточно обогреть комнату.

Другие решения для обогрева

Существует ряд других обогревателей и обогревателей для ванных комнат, которые также стоит рассмотреть. Обогреватели плинтуса встраиваются непосредственно в плинтус ванной комнаты и подключаются к электросети. Это не лучший выбор для людей с ограниченным бюджетом, так как они могут долго разогреваться и, как правило, не считаются рентабельными.

Верхние обогреватели — популярный выбор для небольших ванных комнат, поскольку они не занимают места на полу или стенах. Затраты на установку необходимо учитывать при принятии бюджетных решений, но после установки воздушные ламповые нагреватели достаточно энергоэффективны и дешевы в эксплуатации.

Настенные панельные обогреватели экономят площадь пола и относительно дешевы в эксплуатации, однако панельный обогреватель будет занимать значительную площадь стены.

Учитывайте размер и форму вашей ванной комнаты

При выборе типа обогревателя для ванной необходимо учитывать размер и форму ванной комнаты.Хотя существует множество вариантов, которые идеально подходят, когда пространство ограничено, не все обогреватели для ванных комнат подходят для использования в небольших помещениях, не доставляя неудобств.

Для больших ванных комнат следует уделять внимание тому, насколько эффективен обогреватель по всему пространству, в то время как для небольших комнат лучшее место для обогревателя, которое занимает меньше всего места, может быть более важным фактором.

Обогреватели для ванной комнаты, соответствующие вашему образу жизни

Следует также учитывать использование ванной комнаты — загруженная семейная ванная комната, которая используется ежедневно, потребует более постоянного обогрева, чем ванная комната для гостей во втором доме, поскольку пример.Семьям с маленькими детьми нужно оценить, насколько безопасным будет их отопительное решение, когда рядом будут любопытные дети.

При ремонте ванной комнаты стиль также является важным фактором, поэтому выбор обогревателя, соответствующего стилю интерьера, имеет жизненно важное значение.

Затраты на приобретение, установку и эксплуатацию

Независимо от того, насколько гибок ваш бюджет, затраты на установку отопления могут сильно различаться, поэтому перед принятием окончательного решения стоит учесть их все.

Энергоэффективность также является важным фактором.Экономия денег на покупке и установке в краткосрочной перспективе может привести к гораздо более высоким эксплуатационным расходам, которые быстро перевешивают экономию в долгосрочной перспективе.

Термостат или ручной?

Ванную комнату, которая используется нечасто или где климат преимущественно умеренный, можно легко сохранить в тепле с помощью ручного обогрева. В загруженной ванной комнате или в помещении с более холодным климатом можно использовать обогрев с термостатом, который можно настроить на включение в определенное время дня и поддержание температуры в течение всего этого времени.

Timescale

Для установки таких опций, как теплый пол, требуется гораздо больше времени и усилий, чем для простого настенного или отдельно стоящего обогревателя. Если вы делаете полный ремонт ванной комнаты, то это прекрасная возможность установить теплый пол. Однако, если ванная комната должна быть возвращена в эксплуатацию довольно быстро, возможно, стоит подумать о других решениях по обогреву.

Установка полотенцесушителя

Полотенцесушитель предлагает идеальное сочетание красоты и практичности в вашей ванной комнате.Узнайте, как установить его самостоятельно, с помощью нашего удобного пошагового руководства.

Замена старого радиатора на полотенцесушитель — это эффективный способ привнести потрясающий элемент стиля в вашу ванную комнату, сохранив при этом высокий уровень функциональности. Благодаря широкому выбору вариантов, от элегантных современных образцов до классического дизайна, вдохновленного историческими традициями, вы найдете что-то на любой вкус. Попрощайтесь с теми неприятными моментами, когда вы выходите из теплого душа только для того, чтобы вас встретило ледяное холодное полотенце, поскольку установка одного из этих предметов гарантирует, что ваши полотенца будут красивыми и поджаренными .

Но насколько сложно их разместить, если вы занимаетесь своими делами? Что ж, они могут быть немного сложными, если вы новичок в таких вещах; однако наше пошаговое руководство должно помочь вам справиться с этой работой самостоятельно, поэтому пододвиньте стул, устройтесь поудобнее, и мы расскажем вам все, что вам нужно знать.

Процесс установки

Шаг первый: Слив горячей воды

Первое, что вам нужно сделать, это убедиться, что вся горячая вода слита из вашей системы отопления, чтобы избежать неприятных сюрпризов, когда вы придете снимать старый радиатор.Для этого вам необходимо найти и выключить котел, а также обеспечить отключение подачи воды от расширительного бачка. Протяните садовый шланг от сливного крана и дайте воде стечь с другого конца в ведро или в водосток. Наконец, просто откройте спускной клапан, расположенный на радиаторе, и слейте воду из самого предмета (на этом этапе рекомендуется положить несколько полотенец или старую тряпку вокруг нижней части радиатора, чтобы устранить любую возможную утечку).

Шаг второй: Удаление существующего радиатора

После слива воды пора избавляться от старого негодного радиатора .Будьте осторожны, так как вы можете легко повредить плитки, если будете торопиться. Узнайте, как именно удалить предмет, прежде чем это делать, чтобы избежать возможных неудач. Удалите старую фурнитуру с помощью гаечного ключа хорошего качества. Освободившись, начните снимать радиатор с соединительных труб, полностью отделяя его от стены.

Поместите старый радиатор там, где он не будет мешать, а затем закройте открытые трубы подачи и возврата, поскольку это предотвратит попадание любых загрязняющих веществ во внутренние части, что может вызвать проблемы в дальнейшем.

Шаг третий: Сборка новой вешалки для полотенец

Выньте новую вешалку для полотенец из упаковки, но при установке оставьте защитное внешнее покрытие, чтобы избежать появления неприглядных царапин. Найдите заглушки и вверните их в отверстия в верхней части направляющей. Как только это будет завершено, проделайте то же самое с винтами для выпуска воздуха. Затем радиаторные клапаны должны быть навинчены на хвосты направляющей перед переходом к следующему этапу (рекомендуется заранее обернуть хвосты лентой PFTE ).

Шаг четвертый: установка вешалки для полотенец

Приблизьте полотенцесушитель к стене и проверьте, чтобы зазор был достаточным. Помните, что это не должно быть слишком близко к дверям или фурнитуре. Также убедитесь, что он очищает и ваши плинтусы (нижняя часть поручня должна прилегать к верху доски). Вы можете отрегулировать, насколько высоко вы хотите, чтобы перила располагались на этом этапе, отметив карандашом (не забудьте использовать спиртовой уровень!), Где именно он будет прикреплен к стене, чтобы ориентироваться.Отметьте положение подающего и обратного трубопроводов перед подключением к ним клапанов. После этого вы должны окончательно определить положение направляющей на кронштейнах, чтобы получить идеально ровную посадку .

Шаг пятый: Подключение полотенцесушителя

Вы почти у цели! Все, что осталось сделать, — это последние настройки. При подсоединенной рейке крепления должны быть закрыты фиксаторами. На этом этапе изделие следует прикрепить к стене с помощью прилагаемых скоб.Закройте сливной кран и измените начальный процесс слива, вернув воду в систему центрального отопления. Отрегулируйте клапаны, чтобы заполнить полотенцесушитель, не забывая выпускать воздух из него для обеспечения оптимальной производительности . Убедитесь, что нет утечек, затем сядьте поудобнее, включите чайник и наслаждайтесь новым полотенцесушителем!

Если вы хотите, чтобы ваша ванная комната выглядела потрясающе и практично, взгляните на нашу широкую множество полотенцесушителей и откройте для себя то, что станет идеальным завершающим штрихом.

У нас есть ряд дизайнерских радиаторов для тех, кто ищет что-то современное и стильное, но если вы ищете что-то традиционное; наш потрясающий ассортимент колонных радиаторов очень популярен прямо сейчас! Они бывают разных вариантов; Наиболее распространенными являются радиаторы с двумя и тремя колонками.

Ознакомьтесь с нашими продажами, если вы ищете недорогие радиаторы, но с таким большим выбором, почему бы не обратиться за помощью к нашим экспертным руководствам по покупке! Наш «каков ваш бюджет?» руководства по покупке включают радиаторы для ванных комнат стоимостью менее 100 фунтов стерлингов, радиаторы для ванных комнат от 100 до 300 фунтов стерлингов и радиаторы для ванных комнат стоимостью более 300 фунтов стерлингов.

* Имейте в виду, что, хотя вы можете захотеть установить этот конкретный элемент самостоятельно, может быть разумнее обратиться к профессионалам, если вы не слишком уверены в своих силах, поскольку это предотвратит любые потенциальные катастрофы!

Роб, викторианская сантехника

2019 Руководство по электрическим радиаторам для полотенец и подогревателям полотенец

Как это будет установлено?

Перед тем, как использовать электрическую вешалку для полотенец, убедитесь, что у вас есть приемлемое количество электроэнергии в этом районе.Хотя эти продукты не потребляют более 6 А (120 В), рассмотрите возможность использования специальной цепи для обогревателя. Конечно, мы рекомендуем установить продукт квалифицированным электриком, чтобы убедиться, что соблюдаются все надлежащие строительные и электрические нормы.

Могу ли я сделать это сам?

Установка вешалки для полотенец зависит от следующих факторов:

— Планировка и форма вашей ванной комнаты, смежной или кухни
— Размеры помещения
— Двери и сантехника и фурнитура
— Размер компонента, который вы предпочитаете или требуете.

Поэтому, как правило, не рекомендуется устанавливать свои собственные, если вы не понимаете вышеизложенное. Хотя с правильными инструментами это может быть относительно легко, всегда есть элемент опасности с электричеством. Даже когда главный выключатель находится в выключенном положении, возможны удары. Мы рекомендуем поговорить со специалистом и обсудить возможные варианты, прежде чем пытаться сделать самодельный вариант.

Как вы его будете использовать?

После установки важно сосредоточиться на том, как она будет использоваться после установки.Например, вам нужно знать местоположение, тип стойки и общие правила использования.

Безусловно, ванная комната — идеальное место для электрической вешалки для полотенец, поскольку это основная комната для полотенец. Это не значит, что вы разбрасываете их по дому на случай, если там пролится жидкость. А поскольку в ванных комнатах много недоступных пространств, вешалка имеет еще больший смысл. Они разработаны в разных формах, чтобы они могли плотно прилегать к углам или взбираться по стенам, как металлический плющ.Но вы не ограничены этой одной комнатой. Электрические вешалки для полотенец также возможны на кухнях. Опять же, они не занимают слишком много места, к тому же они очень стильные и уравновешивают тенденции. С кухонными полотенцами и тряпкой ваши полотенца пригодятся вам с первого дня.

В зависимости от ваших предпочтений можно выбрать из трех основных типов полотенцесушителей. Их:

— стеллажи центрального отопления,
— двойные топливные стеллажи, и
— электрические стеллажи

.

Хотя у двух предыдущих вариантов есть свои плюсы, мы имеем дело с электрическими вешалками для полотенец.Во-первых, они доступны круглый год. К сожалению, 50% домов в США не подключены к газовой сети. Поэтому типы центрального отопления бессмысленны. С электрической вешалкой для полотенец к устройству будет течь теплая вода, пока есть электричество.

Электрические вешалки для полотенец

Что еще делает их лучше? Что ж, что нам больше всего в них нравится, так это их гибкость. Владельцев собственности обычно называют домовладельцами, но это не всегда так.Многие люди, особенно миллениалы, снимают квартиры, потому что у них нет денег на ипотеку. Разнообразие электрических вешалок для полотенец идеально подходит для квартир и многоэтажных домов, поскольку для них не требуется одинаковый уровень давления воды. С арендаторами, использующими h3O, сложно нагреть радиаторы до нужной температуры, и именно здесь эта стойка пригодится.

Еще одна причина, по которой мы предпочитаем электричество газу, — это отсутствие необходимости в ремонте. Задумайтесь на минутку о своем зимнем саду или флигеле — там холодно.Вешалка для полотенец — это модный и эффективный способ заставить ртуть течь, если не требуются надставки. Если вы выберете вариант с газом, возможно, потребуется удлинить систему центрального отопления. Большинство домов, включая пристройки, часто имеют проводку, поэтому электрическая версия обычно не является проблемой.

Кроме вышеперечисленных, это еще:

— простой монтаж
— экономичный
— приятный для глаз
— полотенца быстро нагреваются и сушат.

Какой размер вам нужен?

Если вы хотите, чтобы полотенца были сухими, то достаточно небольшой вешалки.Пока нет проблем с давлением, он будет регулярно выделять достаточно тепла. Некоторым людям нравится использовать их как функцию двойного назначения. Например, для обогрева полотенец и для обогрева помещения. В этом случае электрической вешалки для полотенец обычного размера должно хватить, чтобы излучать тепло по всей комнате.

Конечно, это зависит не только от давления, но и от размеров помещения. Наилучший вариант — вычислить требуемую мощность и преобразовать ее в БТЕ. Это даст вам более четкое представление о типе стойки и ее мощности.

Не забывайте также о форме и количестве места в комнате. Бессмысленно покупать массивную электрическую вешалку для полотенец, если она не подходит. Хороший трюк — использовать высоту ванной в своих интересах. Вариант многоярусной лестницы позволит максимально увеличить пространство и будет излучать много тепла.

Сколько это будет стоить?

Каждый проект индивидуален. Чтобы узнать больше о стоимости и о том, как мы можем помочь, посетите Runtal Electric Products. Или позвоните нам по телефону 866-335-8734 для получения дополнительной информации.

Стоит ли покупать дешевую вешалку для полотенец? — Acqua Viva

Когда нет информации, всегда сложно выбрать! И выбор полотенцесушителя как раз такой случай! Мы расскажем, в чем разница между водяным и электрическим на практике, и вы поймете, какой именно вам нужен!

Итак, полотенцесушитель — это отопительный прибор, расположенный в ванных комнатах, коридорах, холлах в квартирах или на крытых верандах на даче. Основное свойство — обогрев помещения и сушка текстиля, развешанного на перекладинах.

Полотенцесушители делятся, прежде всего, по типу подключения: водяное и электрическое. Это основная проблема выбора — что лучше?

Каждый из нас старается купить самое лучшее и выбрать самое оптимальное, чтобы украсить и дополнить свой дом. Как известно, в вопросе покупки полезных вещей, подходящих к интерьеру, существует множество нюансов, с которыми лучше ознакомиться заранее, чтобы купить себе то, что вам действительно нужно!

Если вам нужен полотенцесушитель на дачу, где вы бываете максимум один-два раза в месяц, то вы всегда можете купить недорогую модель, что в некоторых случаях будет не жалко.

Благодаря продуманной конструкции, технологии и материалам изготовления срок службы водяного полотенцесушителя при правильном подключении может быть максимально долгим, а изделие выдержит не один ремонт.

Но если речь идет о покупке на длительный срок и для постоянного использования, дешевая модель принесет только проблемы и пустую трату нервов.

Дешевая сушилка:

Он не всегда соответствует размерам, а значит, подключить его будет намного сложнее (иногда приходится возвращать покупку, так как даже использование эксцентриков не поможет совместить точки входа и выхода на сушилках и стояке ).

Может не поступить в продажу в комплекте — в нем могут отсутствовать фурнитура, инструкция, уплотнительные элементы.

Имеет нестабильное покрытие — не только снаружи, что поправимо, хоть и неприятно, но и изнутри.

Выглядит вполне обыденно и стандартно — такую ​​сушилку нельзя использовать в продуманном интерьере ванной комнаты.

Качественный (а значит и недешевый) полотенцесушитель отечественного производства лишен перечисленных недостатков.Его более высокая цена с лихвой компенсируется длительным сроком службы и отсутствием эксплуатационных проблем.

Качественный полотенцесушитель с таймером выдержит и гидравлический удар при включении отопления, и разрушающее действие подвесов, и химическую коррозию.

Выводы
Приобретая дешевый полотенцесушитель, вы рискуете:
• Тратить время и деньги на поиск и покупку компонентов.
• Наполняют не только санузел, но и соседей.
• Найти сушилку просто перестало работать — особенно для электромоделей.

Если у вас нет проблем с подачей горячей воды в квартиру и в ванной достаточно места, то водяной вариант вам точно подойдет.

А если вы ищете полотенцесушитель и хотите установить его в коридоре, испытываете периодические трудности с горячей водой или просто не можете доползти до стояка, то вам стоит остановить свой выбор на полотенцесушителе электрический!

Как выбрать полотенцесушитель?

Сегодня полотенцесушитель — это не только нагревательный прибор, поддерживающий оптимальную температуру в ванной, но и важный элемент интерьера.

Полотенцесушители бывают двух видов: электрические и водяные.

Электрический полотенцесушитель очень удобен в использовании, так как его можно установить практически в любом помещении, от ванной до гардеробной. Оборудование монтируется на стену и работает от электросети. К его достоинствам можно отнести:

— высокий коэффициент теплоотдачи;

— нет риска утечки;

— удобство использования;

— коррозионная стойкость;

— степень нагрева регулируется термостатом.

При этом следует иметь в виду, что данный полотенцесушитель потребляет электроэнергию в зависимости от мощности нагревательного элемента и размера самого полотенцесушителя.

Водяной полотенцесушитель может быть установлен в закрытой системе отопления или подключен к системе горячего водоснабжения.

Если изделие устанавливается в закрытой системе отопления, это не имеет особых технических ограничений. Однако если полотенцесушитель подключается к системе горячего водоснабжения (что является наиболее распространенным методом), то требования к нему должны быть выше.Это связано с тем, что горячая вода сильно насыщена кислородом, который, как известно, является хорошим окислителем.

Во избежание появления сквозных отверстий / свищей / в стенках полотенцесушителя из-за электрохимической коррозии необходимо обеспечить надежное металлическое соединение труб стояка воды с металлическими оконечными устройствами (смеситель, полотенцесушитель).

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
