Как подключить 2 pin вентилятор к 3 pin?
Опубликовано 24.05.2021 автор Андрей Андреев — 0 комментариев
Всем привет! Сегодня я расскажу, как подключить 2 pin вентилятор к 3 pin коннектору на материнской плате и можно ли это в принципе. Также обсудим, как запитать кулер от блока питания, что потребуется переделать и для чего именно.
3-х пиновый слот на материнской плате
Для начала немного о разъемах, которые вы можете найти на системной плате. Основной, который есть на любой материнке, маркируется CPU FAN и всегда используется для подключения процессорного охладителя. Без такого охлаждения ЦП будет быстро перегреваться, а компьютер аварийно отключаться.
В зависимости от модели на системной плате могут быть и другие разъемы, от которых можно запитать корпусные кулера (как вариант, можно подключать корпусной к блоку питания ПК, на что обычно и ориентируются производители). Обычно такие коннекторы маркируются надписью SYS FAN.

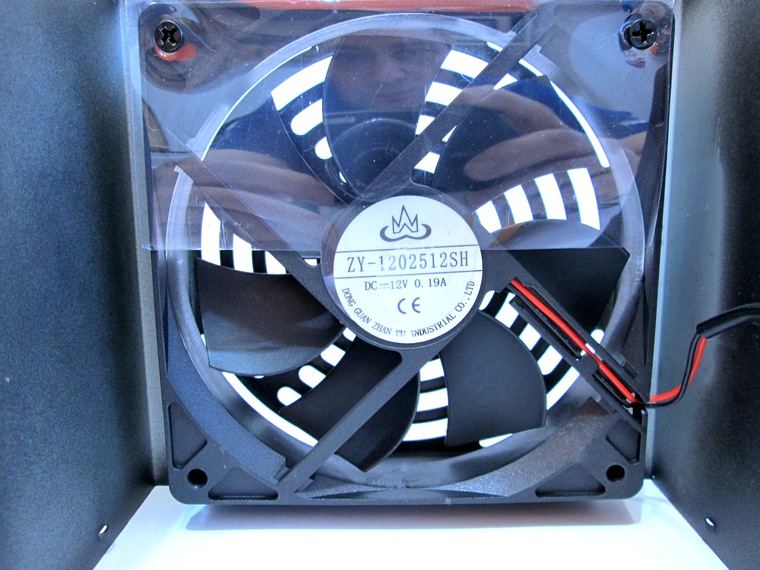

Отличие 2-х и 3-х пиновых крыльчаток в наличии дополнительного кабеля.
В любом случае есть черный кабель («земля») и красный (напряжение +12 В). Третий провод, который всегда маркируется желтым цветом, предназначен для мониторинга скорости вращения лопастями крыльчатки.
Однако такую конструкционную особенность имеют не все вентиляторы — многие из них, особенно бюджетные модели, лишены необходимого датчика и дополнительного желтого кабеля. Аналогично и на материнской плате в зависимости от бренда и модели могут быть слоты дополнительного питания от 2 до 4 пинов.
Соответственно, если вы подключите двухпиновую крыльчатку, то следить за его скоростью вращения вы не сможете.
Теперь расскажу, как можно «сколхозить» адаптер своими руками. Вам потребуется нерабочий 3-пиновый вентилятор, от которого вы возьмете коннектор с небольшими кусочками провода. Дальше нужно их спаять, отрезав старый разъем у кулера: черный к черному, красный красному. И не забудьте об изоляции!
Вариант подходит, если вам потребовалось прям срочно подключить охладитель. Но лучше дочитать пост до конца(и паять может и не придется).
А вообще, в любом магазине можно найти, выбрать и купить новый кулер на 3 контакта(ценники все равно не высокие).
Как подключить 3 pin вентилятор к 2 pin в блоке питания
В современных блоках питания 2-пиновых коннекторов давным-давно не предусмотрено(можно встретить, чаще всего в старых). Вместо этого они могут комплектоваться даже 4-пиновыми разъемом.
Но у нас может быть вентилятор с разъемом 3pin или еще и с ответвлением проводов на разъем Molex, который в нашем случае не подходят(но встречаются очень часто). Что делать?
- Если у вас просто 3 пин коннектор, то 3-тий провод изолируется, вытаскиваются 2 первых коннектора(красный и черный, чаще всего) из пластаемого фиксатора и ставятся вместо, где были контакты от предыдущего кулера(который был в БП).
- Если же есть проводные ответвления на молекс (идут 2 провода от трех-пинового разъема), то действуем так же как и в предыдущем случае, только отрезаем разъемы молекса(чтобы в БП они не мешались).
Дополнительно добавлю видео о том как разобрать разъемы(видео не моё, но очень полезное.)
Надеюсь советы были полезными. Также советую посчитать «Подключаем 3 пиновый вентилятор к 4 пиновому разъему и в чем их разница?».
Буду признателен всем, кто расшарит этот пост в социальных сетях. До скорой встречи!
С уважением, автор блога Андрей Андреев.
Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:
Узнаем как подключить вентиляторы к материнской плате? Пошаговая инструкция
Компьютер, как и любое другое оборудование, нуждается в охлаждении, поэтому этот вопрос всегда актуален. При запуске особо требовательных программ и приложений система подвергается сильному нагреву, поэтому стоит позаботиться об охлаждении. Большинство комплектующих внутри системного блока обладают собственным охлаждением, но в материнской плате таких функций нет, поэтому далее будет представлено, как подключить вентиляторы к материнской плате.
Для чего нужен кулер?
Прежде чем разбираться в том, как подключить вентиляторы к материнской плате, нужно понять, для чего они нужны. Кулеры внутри системного блока обеспечивают отток горячего воздуха и помогают поступить холодному потоку.
Наличие дополнительных кулеров обеспечит постоянное охлаждение нагревающихся поверхностей всех комплектующих, подключенных к материнской плате.
Подключение к материнской плате
Для начала стоит определиться с количеством встраиваемых кулеров, так как в разных корпусах оно будет разным. Обычно на крышке корпуса имеется несколько отверстий для того, чтобы узнать, сколько вентиляторов можно подключить к материнской плате.
Теперь нужно внимательно осмотреть материнскую плату — на ней должны быть свободные разъемы на три контакта. Если сложно определиться, то на помощь придет инструкция, в которой указаны такие разъемы, как System Fan. Это поможет в том, как подключить вентиляторы к материнской плате.
После этого нужно обратить внимание на вентиляторы — на лопастях есть маркировка, указывающая на их направление. При установке на переднюю панель нужно установить кулер так, чтобы воздух шел вовнутрь. Для выхода горячего потока кулеры устанавливаются на заднюю панель. Затем вентиляторы фиксируются в корпусе с помощью винтов-саморезов, которые идут в комплекте.
Некоторые кулеры укомплектованы вместе с силиконовыми фиксаторами, что является идеальным вариантом закреплением вентилятора в корпусе, так как плотное прилегание силикона обеспечивает полное отсутствие вибрации.
Теперь пришло время узнать, куда подключать вентиляторы на материнской плате. Это действие выглядит следующим образом. После того как найден нужный разъем, к нему подводится шнур вентилятора. Задача, как подключить вентиляторы к материнской плате, решена.
Взаимодействие с блоком питания
Если на материнской плате не нашлось свободного разъема, но наличие дополнительной системы охлаждения необходимо, то стоит обратить внимание на блок питания.
Процедура почти не отличается от того, как подключаются вентиляторы к материнской плате. Для этого необходимо присоединить кабель кулера к блоку питания в соответствующий разъем.
Пришло время проверить на работоспособность кулеры, подключенные обоими способами. Для начала нужно запустить компьютер и посмотреть направление воздуха. Можно взять простой лист бумаги и поднести к вентилятору — движение листа покажет направление потока воздуха, что поможет определить, в какую сторону направлены лопасти. В целях безопасности лучше не проверять руками работоспособность вентиляторов.
Теперь можно закрыть корпус системного блока и закрепить его шурупами.
Перемычка для бп чтобы включался. Как устроен компьютерный блок питания и как его запустить без компьютера
Случаются в жизни моменты, когда необходимо включить блок питания , не подключив его к материнской плате. Причин такого включения несколько. Например, проверить на работоспособность блок питания или узнать уровень шума его кулера .
Сейчас все блоки питания относятся к стандарту АТХ. Такие блоки имеют несколько «косичек» с SATA и Molex разъёмы для подключения дисков, несколько разъёмов для подачи питания на видеокарту, 4-pin или 8-pin питание процессора, а также 24-pin (возможно 20-pin) питание материнской платы.
Кроме того, на разъеме подключения к материнке, есть ключ-защелка. Так вот возле нее находится черный провод, с шестиугольным контактом. Если повернуть шлейф ключом-фиксатором вниз и отсчитать справа на лево пятый контакт (может быть подписан как COM или GND), то это будет именно он. Возле этого COM-контакта находится зеленый провод, в том же ряду. Это единственный провод и может называется на шлейфе как PS-ON. Если сомневаетесь, то снова повернуть шлейф ключом-фиксатором вниз и отсчитать справа на лево четвертый контакт.
Данный способ нахождения нужного контакта универсальный и не зависит от количества контактов на шлейфе. Будь-то 24-pin или 20-pin. Кстати, есть шлейфы питания с отстежными 4-pin. Их еще маркируют 20+4-pin.
Может быть, что у вас китайский блок питания неизвестного производителя и отсутствует зеленый провод. Не волнуйтесь. Порядок проводов не меняется от этого.
Теперь нужно взять небольшой кусочек провода или скрепку , оголить его края. Один конец подключают к четвертому pin-контакту, а другой к пятому pin-контакту. Хотя можно подключить и другой контакт в любой из тех, что имеют черный провод. Например, к третьему pin-контакту.
Теперь можно включить блок питания подключив его к сети. Блок питания будет сразу работать. Вы это узнаете по вращению его кулера. Если же блок питания имеет управляемую систему охлаждения, при которой кулер на малых нагрузках не вращается, то попробуйте подключить кулер с системного блока или оптический привод. Это тоже поможет убедиться в том, что блок питания в рабочем состоянии.
Как включить компьютерный блок питания без компьютера?
Работать в таком режиме может не больше 5 минут. Ведь такой режим работы, без нагрузки, должен быть коротким. Так что перед включением в сеть, все-таки подключите или кулер или дисковой привод, или же жесткий диск. Проверьте что волнует и выключайте его. Читайте больше интересных советов в рубрике
Не стоит недооценивать важность источника питания компьютера. Хороший блок питания служит краеугольным камнем стабильности и надежной работы компьютера. Однако случается так, что по каким-либо причинам блок питания нужно заменить. Но не бойтесь. Его замена удивительно простой процесс. Сложнее правильно его подобрать.
Как отключить свой старый блок питания
Начните с отключения от сети всех кабелей питания, подключенных к компьютеру. Если ваш блок питания имеет выключатель, расположенный на задней панели компьютера, переключите его в нерабочее положение (выкл), а затем снимите боковую панель вашего ПК.Вам нужно будет отключить все кабели, которые идут от блока питания к материнской плате.
Примечание: главный 20 или 24 контактный разъем чаще всего зафиксирован ключом. Прежде чем извлечь разъем, отодвиньте ключ во избежание механического повреждения платы или разъема.
Также не забудьте удалить четырех- или восемь-контактный разъем питания процессора, расположенный рядом с процессорным разъемом на материнской плате (есть не на всех платах).
Чтобы не запутаться при подключении, вы можете сфотографировать разводку силовых кабелей. Так вы будете уверены в том, какой кабель к каким компонентам подключается.
После того, как отключите каждый кабель, выньте блок питания из корпуса, чтобы избежать его запутывания с другими кабелями. Это также позволит убедиться, что все силовые кабели были отключены.
Чтобы снять блок питания, выкрутите винты, которые держат его в корпусе. В большинстве случаев есть только четыре винта, но конструкции могут отличаться, в зависимости от производителя.
Установка нового блока питания
Шаг 1Убедитесь, что мощность источника питания достаточна для полноценного питания вашего компьютера. Процессор и видеокарта будет использовать наибольшую мощность. Если мощности недостаточно, ваш компьютер может работать медленно или вообще не запуститься.
Убедитесь, что источник питания, который вы покупаете будет соответствовать вашему форм-фактору. Обычно это ATX или mATX.
Переверните корпус компьютера на бок. Это обеспечивает наилучший доступ к месту установки блока питания.
Откройте корпус компьютера. Для того, чтобы получить доступ к блоку питания, вам, возможно, потребуется снять некоторые из компонентов ПК. Чаще всего это кулер процессора.
Установите блок питания в корпус компьютера. Большинство современных корпусов имеют специальное шасси, которое существенно упрощает установку. Если таковых нет, установите новый источник питания, точно так же как располагался предыдущий.
Убедитесь, что все вентиляторы на блоке питания не заблокированы и он совмещается со всеми 4-мя винтами на корпусе. Если это не так, то блок питания может быть установлен неправильно.
Закрутите все фиксирующие винты снаружи и внутри корпуса.
Подключите разъемы. После того, как блок питания компьютера зафиксирован, вы можете начать подключение силовых кабелей к материнской плате компьютера.
Примечание: убедитесь, что ни один компонент не забыт и разместите провода таким образом, чтобы они не мешали кулерам. Если у вас остались неиспользованные кабеля от блока питания, аккуратно сложите их в сторону (если есть стяжка для проводов, можно воспользоваться ею).
Подключите 20/24 контактный разъем к материнской плате. Это самый большой разъем на блоке питания. Большинство современных материнских плат требуют 24-контактный разъем, а старые материнские платы будут использовать только первые 20 контактов. Некоторые источники питания имеют съемный 4-контактный разъем, чтобы сделать подключения старых материнских плат проще.
Подключите питание 12В к материнской плате. Старые материнские платы используют 4-контактный разъем, а более новые 8-контактный. Он обеспечивает питание процессора и должен быть четко обозначен на кабеле или в документации вашего блока питания.
Подключите вашу видеокарту. Графические системы среднего и высокого класса требуют один или несколько 6- и 8-контактных разъема. Они будут помечены как PCI-E.
Закройте крышку системного блока. Подключите блок питания к сети и убедитесь, что переключатель на задней части включен.

Но, к сожалению, бывают такие случаи, когда некоторые части корпуса компьютера выходят из строя. Речь идёт о пресловутой кнопке POWER , которая есть абсолютно на каждом корпусе. В процессе долгой эксплуатации, данная кнопка может попросту выйти из строя, например, перестать нажиматься или наоборот, впадёт вглубь корпуса, и уже как не «колдуй», уже включить компьютер не получится. Что же делать в таких ситуациях? Если компьютер вам особо не нужен, то лучше вызвать мастера и со спокойной душой дождаться, пока он всё отремонтирует, заплатив ему за это некую сумму денег.
Если же компьютером надо воспользоваться достаточно срочно, тогда, пожалуй, стоит воспользоваться следующим советом.
Для начала вам необходимо найти ровную поверхность и аккуратно положить системный блок так, чтобы левая крышка смотрела на вас, при этом отключать все провода не стоит, дабы быстрее всё завершить, но стоит смотреть, чтобы эти провода не были натянуты. Помимо этого, обязательным условием должно быть то, чтоб компьютер был отключен от электропитания, как говориться, мало ли что. Далее, что необходимо сделать, это снять левую крышку корпуса. В современных корпусах, обычно для этого не нужно прилагать каких либо больших усилий, поэтому проблем с этим возникнуть не должно.
После снятия крышки, перед вами возникнет потрясающая картина. Вы увидите всё то, за что в своё время отдали круглую сумму, и что обычно мирно работает, издавая невинный шум, и то, что сейчас не хочет «заводиться». Наше внимание должно быть в первую очередь сосредоточенно на разноцветные проводки, которые идут от передней части корпуса, к материнской плате. Таких проводков может быть много, и не удивительно, ведь там подключены и кнопки POWER и кнопка RESET , и порты USB, вместе в аудио выходами. Итак, на следующем шаге, небольшие знания английского, которые многие получили ещё в школе, могут нам понадобиться, ведь на самих проводках, а так же на материнской плате, возле подключения этих проводков, должно быть написано, что они значат. Для примера можно взять порты USB. На самой материнской плате, около подключения, должна быть надпись USB1, USB2 и т.д. Это значит, что провода, подключённые к этим разъемам, это не что иное, как порты подключения USB.
Но не стоит забывать про нашу проблему, а это значит, что нам необходимо искать проводок POWER (обычно это два проводка, сплетенные между собой). Обычно коннекторы, к которым подключаются кнопки включения или перезагрузки, находятся в нижней правой части материнской платы:
На большинстве материнских платах эти разъемы одинаковые и состоят из 9 контактов, расположенных в два ряда. Два последних контакта в коротком ряду из 4 штекеров отвечают за включение/отключение компьютера.
Приведем схемы разъемов для наиболее популярных производителей материнских плат.
MSI
AsRock
Asus
Biostar
Epox
Foxconn
Gigabyte
Intel
Когда эти два проводка нашлись, следует найти, где они подключены к материнской плате. После того, как и место подключения было обнаружено, стоит аккуратно отключить эти проводки, так, чтобы небольшие штекеры были оголены.
Всё, теперь мы почти всё сделали. Завершающим шагом остаётся лишь включение компьютера, для этого нам необходима обыкновенная канцелярская ручка, желательно такая, которая пишет жирно. После того, как такую ручку нашли, можно подключить компьютер к сети электропитания, а затем аккуратно провести кончиком стержня по этим оголённым иглам. Или другими словами, нужно просто напросто замкнуть эти контакты . После этих действий, компьютер должен оживиться, и пойдёт загрузка. Если же ничего не произошло, то стоит повторить процедуру, но замкнуть эти иглы достаточно быстро.
Благодаря таким несложным действиям, можно запустить компьютер, без особых проблем, однако пренебрегать этим не следует, и лучше поскорее починить кнопке запуска на корпусе, чтобы избежать лишних проблем.
Внимание: Ни автор данной статьи, ни администрация данного сайта, не несёт никакой ответственности за возможные проблемы, которые могут возникнуть в процессе включения компьютера таким образом. Все вышеперечисленные действия вы будете выполнять на свой страх и риск, и самостоятельно нести ответственность за возможные проблемы, которые не описаны в данной статье.
Если вы хотите проверить работоспособность блока питания, однако у вас отсутствует компьютер, то есть один способ, позволяющий это сделать. Все, что вам понадобится, это пара проводов и однополюсный выключатель, который остается включен или выключен при смене положения. Ниже мы расскажем, как это сделать.
Стандартные блоки питания ATX не предназначены для включения вхолостую, если они не будут должным образом подключены к материнской плате. Это гарантирует, что они не смогут повредить компоненты компьютера, если разъем не полностью подключен или подключен неправильно.
Примечание: ни в коем случае не включайте блок питания без нагрузки! Это может привести к полному выходу его из строя. Нагрузкой может служить либо резистор, либо подключенные привод, флоппи-дисковод, жесткие диски.
Еще одна проблема в том, что если вы подключите блок питания к электросети, то он попросту не инициализируется. Он будет ожидать сигнала запуска от материнской платы, чтобы включиться (как правило, сигнал контролируется с помощью кнопки на передней панели компьютера). Статья описывает прямую инициализацию блока питания, путем замыкания соответствующих разъемов.
Подготовьте два длинных отрезка провода, чтобы подключить их выключателю и разъему питания (20- или 24 контактный разъем).
Снимите изоляцию с обоих концов каждого провода, оставляя достаточное количество провода, чтобы обернуть его вокруг кнопки включения (или припаять). На другом конце оголите полосу, достаточную для уверенного контакта с 20- или 24-контактным разъемом вашего блока питания.
Оберните длинный конец неизолированного провода вокруг выключателя и повторите этот процесс с другим проводом. Установите переключатель в положение «ВЫКЛ».
Отключите питание компьютера и извлеките разъем блока питания.
Держите 20- или 24-контактный штекер блока питания в одной руке. Найдите зеленый провод (материнская плата ATX сигнализирует команду на запуск блока питания через «PS_ON #», который обозначен зеленым проводом). Это контактный номер 16 на 24 контактном разъеме и контактный номер 14 на 20 контактном разъеме. На 20/24 контактном разъеме необходимо найти черный провод (GND). Обычно он находится рядом с зеленым.
Примечание: в каждом ряду есть один зеленый провод, не имеет значения какой из них использовать, они оба выполняют одинаковую функцию.
Вставьте один конец заранее подготовленного провода от выключателя в контакт с зеленым проводом. Вставьте другой провод контакт с черным проводом.
Подключите блок питания к сети, а затем переведите переключатель в положение «ВКЛ». Блок питания включится, и теперь вы сможете использовать его для питания устройств или в целях тестирования.
Чтобы убедиться в том, что блок питания работает правильно, вы можете измерить выходное напряжение с помощью мультиметра. Чертеж выше показывает выходное напряжение каждого вывода (+12 В, +3,3 В, +5 В, COM). Контакт 13 может быть либо +3,3В питания или может быть использован в качестве датчика от источника питания, чтобы измерить потери в кабелях.
Этим нехитрым способом вы сможете легко, а главное, безопасно включить ваш блок питания без компьютера.
Вероятно, многие активные пользователи современных и не очень компьютеров хотя бы единожды за срок использования проводили апгрейд своего высокотехнологичного друга, то есть замену отдельных комплектующих более современными и мощными решениями. Очень часто детали ПК, подвергшиеся замене, лежат в кладовках и гаражах без дела. При этом многие из них могут еще послужить своему владельцу в качестве пусть и не совсем стандартных, но при этом достаточно функциональных помощников в различных вопросах.
Ниже поговорим о блоке питания компьютера. Этот немаловажный компонент любого системного блока может быть использован не только в деле подачи питания компьютерных систем, а и в других целях. Нужно только выяснить, как запустить блок питания без материнской платы.
Применение БП
На самом деле, блоки питания, применяемые в компьютерах — это довольно универсальные решения, представляющие собой по сути преобразователи напряжения. Включение БП без материнской платы дает возможность получить на его выходах различные напряжения электрического тока, применимые для обеспечения питанием самых разнообразных приборов и устройств. Рассматриваемый компонент ПК является довольно надежным и мощным импульсным блоком питания, обеспечивающим на своем выходе стабилизированные напряжения, а также, что немаловажно, оснащенный защитой от короткого замыкания. Прежде чем переходить к инструкции, как запустить блок питания без материнской платы, рассмотрим на конкретных примерах, зачем эта процедура может понадобиться.
Светодиоды
На сегодняшний день в качестве источника света или декоративной подсветки широко используются, в том числе и в обычных квартирах, светодиодные ленты. Одно из напряжений на выходе компьютерного БП — это 12В. Это именно тот показатель, который требуется светодиодной ленте. Нужно сделать лишь несколько манипуляций с БП, подключить к нему ленту, и экономичное освещение готово!
Маломощные приборы
Применить знание, как запустить блок питания без материнской платы, можно в деле обеспечения питанием различных моторчиков, вентиляторов, лампочек и т. п. После запуска БП получаем три различных напряжения — 12В, 5В и 3,3В. Этого перечня обычно достаточно для питания вышеперечисленного. Могут быть запитаны и более мощные устройства, к примеру, автомобильная магнитола или усилитель звука для пассивных акустических систем. Главное — не допускать превышения допустимой нагрузки.
Инструкция
Итак, как можно запустить блок питания без материнской платы. В действительности все очень просто. Чтобы блок питания автоматически запускался при подаче напряжения, необходимо замкнуть контакты №14 (POWER ON) и GND, расположенные на колодке, которую подключают к материнской плате ПК, а затем подать напряжение на сам блок питания. В большинстве случаев нужные для замыкания контакты — это окончания проводов зеленого и черного цветов. Для замыкания применяют любой подручный металлический предмет — кусок проволоки, канцелярскую скрепку и т. п.
Предупреждение
Перед тем как запустить блок питания без материнской платы, пользователь должен убедиться в наличии нагрузки на него. То есть к БП (провода красного и черного цветов) должно быть подключено какое-либо устройство. Включение блока «вхолостую» крайне нежелательно и может привести к выходу блока питания из строя. Нагрузка может быть представлена обычной лампочкой мощностью около 10 Вт, резистором, обычным корпусным вентилятором для ПК и т. п.
Таким вот нехитрым способом можно вдохнуть жизнь в, казалось бы, ненужный и неприменимый прибор. Сам способ запуска, как видим, совсем несложен, главное — поставить перед собой конечную цель, делать все аккуратно и внимательно.
Как изменить цвет вентиляторов Deepcool RGB
Как изменить цвет вентиляторов Deepcool RGB Вчера я только что собрал компьютер с B450m Pro4 с несколькими вентиляторами RGB (Deepcool CF120), но я не могу управлять настройками RGB через Polychrome? Я загрузил последнюю версию Polychrome через веб-сайт материнской платы (не бета-версия), но когда я пытаюсь изменить настройки адресного заголовка RGB, ничего не происходит.





























































fot lrb vq0 yn1 5xb mgv mwi fkv 4xf ov6 opg ukd ptf iyw yrd vey tsd vlv k6x res
Как выбрать блок питания для ПК: Что нужно знать
Параметры форм-фактора и кабелей
Как и в случае с большинством оборудования для ПК, существует огромное количество вариантов внешнего вида блока питания.
При выборе форм-фактора блока питания необходимо учитывать его физический размер. Подавляющему большинству пользователей настольных ПК подойдут стандартные блоки питания ATX, хотя вы все равно захотите убедиться, что ваш блок питания поместится в вашем корпусе, проверив соответствующие зазоры.
Если вы являетесь энтузиастом ПК с малым форм-фактором (SFF), вам следует провести дополнительные исследования, чтобы убедиться, что ваш блок питания подходит. Существует множество размеров блоков питания SFF, таких как SFX, CFX и другие, поэтому убедитесь, что вы найдете блок питания, который подходит для вашего корпуса, независимо от того, насколько мал ваш компьютер.
Еще одним важным отличием физических характеристик вашего блока питания является его модульность или немодульность.
Блок питания работает путем преобразования энергии из настенной розетки и направления этой энергии к каждому отдельному компоненту вашей системы по различным кабелям. Если ваш блок питания немодульный, эти кабели уже будут припаяны к печатной плате, то есть вы не сможете выбрать кабели, которые будут в вашей сборке. Все кабели, даже те, которые вы не используете, должны храниться в вашем кейсе.
С функциональной точки зрения в этом нет ничего плохого, хотя плохое управление кабелями может привести к менее эффективному воздушному потоку, поэтому вы должны быть уверены, что эти дополнительные кабели не мешают.
С другой стороны, модульные блоки питанияне поставляются с подключенными кабелями. Это изменяет процесс установки, так как вам нужно будет подключить каждый кабель к блоку питания и компоненту, который он питает, но это также означает, что вы можете оптимизировать использование меньшего количества кабелей. Это приводит к более чистой конструкции и потенциально лучшему воздушному потоку.Большинство людей не собираются использовать все разъемы, предоставляемые обычным блоком питания, что также делает модульные устройства немного более практичными.
Существует также третий промежуточный вариант, творчески названный полумодульным блоком питания. Это именно то, на что они похожи: некоторые из наиболее часто используемых кабелей подключены к блоку питания, а некоторые вам придется подключать самостоятельно.
Имейте в виду, что для модульных и полумодульных систем питания нельзя смешивать и подбирать кабели других производителей или даже разные модели одного и того же производителя, если не указано иное.Хотя концы кабеля, которые подключаются к компонентам в вашей сборке, стандартизированы, конец, который подключается к блоку питания, не является таковым, а это означает, что разные бренды могут иметь разные соединения. Вот почему вы должны использовать только те кабели, которые поставляются с вашим блоком питания.
Как подключить переключатель испарительного болотного охладителя: электрическая схема
25 февраля 2021 г., 16:46 Опубликовано администратором В большинстве случаев, когда у людей есть комнатный болотный охладитель, установленный на место, для питания устройства достаточно просто найти ближайшую розетку и подключить ее.Эти устройства предназначены для работы от простого источника питания, который можно найти практически в любом домашнем блоке с розеткой. Им определенно не нужен специальный источник питания или специальная система розеток, например, стиральная машина. С другой стороны, если у вас есть коммерческий или промышленный испарительный охладитель, потребуется специальная проводка. Однако большинство домовладельцев не справляются с этими проблемами. Вместо этого можно просто захотеть сделать еще один шаг и просто активировать настенный выключатель.
Приступая к установке проводки
Первая часть заключается в определении того, какой кабель необходимо использовать с двигателем в данном охладителе болот. Этот кабель, известный как многожильный, подходит как для односкоростного, так и для двухскоростного двигателя. Если первая категория, то для правильной работы кабель должен быть четырехжильного формата. Если, с другой стороны, вы имеете дело с двухскоростным двигателем, то кабель должен быть пятижильным. Лучше взять дополнительный кабель для начала и уменьшить его размер, чем быть слишком коротким, чтобы начинать все сначала, выясняя трудный путь. Кроме того, слишком туго натянутый кабель может со временем высвободиться, что будет раздражать и вызывать разочарование. Так что просто возьмите лишнее и обрежьте его по мере необходимости.
Перед началом работы всегда проверяйте модель охладителя болота и инструкции. Это связано с тем, что в зависимости от марки и модели существуют некоторые отличия от одного продукта к другому. Проводка используется для управления двумя различными аспектами кулера: вентилятором и насосом, который перемещает воду через устройство для охлаждающего эффекта.
Водяной насос работает от сети переменного тока 110/120 В, которую для работы необходимо подключить к настенной розетке или аналогичному разъему. С другой стороны, воздуходувка может работать от аналогичного подключения к сети переменного тока 110/120 В или от сети переменного тока 220/230 В. Вентилятор обычно имеет две скорости для низкой и высокой производительности. Воздуходувка будет иметь соединения для высокого, общего и низкого давления, помеченные как H, C и L.
Цвета проводки и соединения
Что касается цветов проводки, болотный охладитель будет иметь пять цветов.Они работают следующим образом:
- Черный – горячий провод для настройки «Высокая мощность».
- Зеленый — это провод заземления.
- Красный – провод low для настройки Low power.
- Белый – работает как общий провод или нейтраль.
- Желтый — этот провод управляет водяным насосом.
Со стороны охладителя черный провод подключается к двигателю вентилятора через разветвление. Другой конец черного провода подключается к выключателю. Белые провода или нейтраль подключаются к общей точке соединения на водяном насосе и белой точке соединения на переключателе.Зеленый провод выполняет функцию заземления и подключается к точкам заземления и удерживается на месте гайкой. Зеленый также является соединением с массой переключателя.
Со стороны переключателя черный цвет подключается к клемме L1. Клемма 1 предназначена для красного провода, который подключается к маломощной стороне вентилятора. Клемма 2 — это точка подключения желтого провода, идущего к питанию водяного насоса или горячей клемме. Соединение C — это черный провод, который подключается к вентилятору для подключения высокой мощности.Помните, что черный провод или горячий провод — это деликатный вопрос. Этот должен быть подключен с самого начала. Лучше всего сначала выполнить пробный запуск со схемой подключения для данного кулера, прежде чем на самом деле все подключать, чтобы убедиться, что подключение выполнено правильно.
Если вы не разбираетесь в проводке, обратитесь к специалистам по испарительному охладителю
С другой стороны, если все вышеперечисленное кажется слишком запутанным, разумно обратиться к такому профессионалу, как Premier Industries, Inc.вместо этого подключите переключатель испарительного охладителя. Технические специалисты Premier работают и функционируют как полностью лицензированные электрики и могут правильно подключить болотный охладитель с первого раза без проблем и проблем. Будь то простое подключение настенного выключателя питания или сложное многоскоростное подключение нескольких устройств, Premier Industries может выполнить установку, подключение и очистку. Вам не нужно беспокоиться о рисках подключения, и вы также знаете, что подключение выполнено правильно и соответствует профессиональным стандартам.Это беспроигрышный вариант от начала до конца.
Категория: Испарительное охлаждение, Испарительные водяные охладители
Этот пост был написан admin
Как установить полностью модульный блок питания
Модульные блоки питания — это недавняя инновация, которая делает установку блока питания проще, чем когда-либо. Вместо того, чтобы все ваши внутренние кабели выходили из одного порта в вашем блоке питания, модульные блоки питания позволяют пользователю вручную подключать каждый кабель. Это означает, что у вас не будет лишних бесполезных кабелей, извергающихся в ваш корпус, как с немодульными блоками питания.Хотя установка модульного блока питания — это простой процесс, есть некоторые моменты, на которые следует обратить внимание, чтобы убедиться, что ваш компьютер получает необходимую мощность. Ниже приведено руководство по установке полностью модульного блока питания.
Установка блока питания
Первым шагом в установке полностью модульного блока питания является крепление блока питания к корпусу ПК. Для этого вам нужно разместить блок питания в предназначенном для него месте и правильно сориентировать.
Чтобы найти специальный слот для блока питания, проверьте наличие большого отверстия в задней части корпуса.Другой способ найти слот — проверить наличие вентиляционных отверстий в нижней части корпуса. Место, которое вам нужно для установки блока питания, будет над вентиляционным отверстием. Убедитесь, что выключатель питания и гнездо кабеля питания обращены в сторону от компьютера.
Изображение Cooler Master через Amazon При размещении блока питания убедитесь, что его вентилятор направлен вниз, чтобы он мог всасывать холодный воздух через вентиляционное отверстие. Однако, если в вашем корпусе нет вентиляционного отверстия, поместите вентилятор блока питания вверх. Вы поймете, что находитесь в правильном месте, когда ваш блок питания совпадет с отверстиями для винтов на задней панели.
После размещения блока питания на предназначенном для него месте закрепите его винтами на задней стороне корпуса. Для большинства блоков питания необходимо установить четыре винта.
При установке модульного блока питания вы часто не будете использовать все доступные кабели. Вот почему важно сначала подключить каждый кабель к вашим компонентам, чтобы избежать дополнительных проводов, подключенных к блоку питания.
Прокладка кабелей
Перед подключением блока питания к внутренним устройствам важно помнить о прокладке кабелей.Правильное расположение кабелей помогает компьютеру эффективно проталкивать воздух, сохраняя его прохладным.
Отличный способ проложить кабели для улучшения воздушного потока — использовать пространство между материнской платой и боковой панелью. В большинстве корпусов для ПК есть секция между задней стороной материнской платы и боковой стороной корпуса, чтобы облегчить прокладку кабелей. Используйте эту область, чтобы вплетать кабели в кабельные втулки и из них, связывать их вместе и использовать стяжку для закрепления.
Если в вашем корпусе нет отверстий для укладки кабелей, вы все равно можете обеспечить правильную укладку кабелей, сгруппировав кабели как можно дальше от вентиляторов и связав их вместе.
Материнская плата
Первый кабель, который необходимо подключить, — это кабель материнской платы. Это 24-контактный кабель, который вставляется в большой слот на правой стороне платы.
Фотография Cable Matters через AmazonПоскольку этот слот является самым большим на плате, его легко найти. Однако из-за большого размера для надежного крепления может потребоваться небольшое усилие.
Фото Ника Уилсона После этого подключите противоположный конец 24-контактного разъема к блоку питания. Обратите внимание, что порт материнской платы часто обозначается сокращенно «MB» и обычно располагается в левом верхнем углу блока питания.
ЦП
Кабель между ЦП и блоком питания похож на стандартный кабель PCIe, поэтому при установке блока питания важно убедиться, что вы используете правильный кабель. Чтобы отличить их, обратите внимание на штекеры на концах кабелей. Разъем ЦП будет помечен как «ЦП» на штуцере, который вставлен в материнскую плату, в то время как кабель PCIe часто бывает пустым.
Фото TeamProfitcom через AmazonКогда у вас есть нужный кабель, подключите штекер к порту ЦП на материнской плате, который часто находится в верхней левой части платы.
Фото Ника УилсонаДля материнских плат с новой передовой технологией eXtended потребуются все восемь контактов, подключенных к материнской плате, в то время как для старых процессоров потребуется только четыре контакта. Если вам нужны только четыре контакта, вы можете разделить разъем посередине, отделив штекеры. Подсоединив кабель к ЦП, подключите другой конец к разъему блока питания с маркировкой «ЦП 1».
Графический процессор
Подключение видеокарты к блоку питания — самый простой шаг в процессе установки. Для питания видеокарты вам понадобятся ранее упомянутые кабели PCIe, также известные как кабели VGA.Кабели PCIe имеют восьмиконтактное соединение, но для более мощных видеокарт часто требуется два кабеля PCIe.
Надежно вставьте кабели в карту зажимом вниз. Продолжайте нажимать на кабель, пока не услышите щелчок. Это защелка, которая фиксирует кабель, сигнализируя о том, что он закреплен правильно.
Фото Ника УилсонаЗатем подключите противоположный конец кабеля к блоку питания в слоте PCIe/VGA 1. Для нескольких видеокарт повторите эти шаги, но подключите кабель к разъему PCIe/VGA 2.
Жесткие и твердотельные накопители
Кабели SATA имеют плоские разъемы на концах и используются для питания жестких дисков и твердотельных накопителей.
Изображение StarTech через Amazon Эти кабели подключаются непосредственно к вашему устройству хранения данных через соответствующее отверстие. Существует только одна ориентация для подключения кабеля, поэтому переверните его, если он сразу не подходит.
Процесс подключения кабеля к блоку питания такой же, как и для других кабелей в этом списке. Разница лишь в том, что они подключаются к порту SATA.
Вентиляторы и другие аксессуары
Кабели Molex используются для питания контроллеров вентиляторов и других аксессуаров. В наши дни большинство корпусных вентиляторов питаются непосредственно от материнской платы, но многие компьютерные аксессуары, такие как контроллеры RGB, по-прежнему используют Molex. Кабели Molex отличаются наличием четырех маленьких контактов на вилке.
Изображение StarTech через AmazonЭти кабели должны быть идеально выровнены для подключения к вентиляторам и другим устройствам, что может быть неудобно при установке. Но кабели достаточно прочны, чтобы вы могли перемещать штырьки, чтобы получить плотную посадку.Обратите внимание, что многие кабели Molex имеют несколько разъемов на одном кабеле, которые можно использовать для разных устройств.
Зачем и как контролировать скорость вращения вентилятора для охлаждения электронного оборудования
Введение
Растет интерес к интегральным схемам для управления скоростью охлаждающих вентиляторов в персональных компьютерах и другом электронном оборудовании. Компактные электрические вентиляторы дешевы и уже более полувека используются для охлаждения электронного оборудования. Однако за последние годы технология использования этих вентиляторов значительно изменилась.В этой статье будет описано, как и почему произошла эта эволюция, и предложены некоторые полезные подходы для дизайнера.
Генерация и отвод тепла
Тенденция в области электроники, особенно бытовой электроники, направлена на более мелкие продукты с расширенным набором функций. Следовательно, многие электронные компоненты втиснуты в очень маленькие форм-факторы. Ярким примером является ноутбук. Тонкие и «облегченные» ноутбуки значительно уменьшились в размерах, но их вычислительная мощность осталась прежней или возросла.Другими примерами этой тенденции являются проекционные системы и телевизионные приставки. Что общего у всех этих систем, помимо значительно меньшего — и все еще уменьшающегося — размера, так это то, что количество тепла, которое они должны рассеять, не уменьшается; часто увеличивается! В ноутбуке большая часть тепла выделяется процессором; в проекторе большая часть тепла генерируется источником света. Это тепло нужно отводить тихо и эффективно.
Самый тихий способ отвода тепла — пассивные компоненты, такие как радиаторы и тепловые трубки.Однако этого оказалось недостаточно во многих популярных продуктах бытовой электроники, и они также несколько дороги. Хорошей альтернативой является активное охлаждение, включающее в систему вентилятор для создания воздушного потока вокруг корпуса и компонентов, выделяющих тепло, и эффективного отвода тепла от системы. Однако вентилятор является источником шума. Кроме того, это дополнительный источник энергопотребления в системе — очень важное соображение, если питание должно обеспечиваться аккумулятором. Вентилятор также является еще одним механическим компонентом системы, а не идеальным решением с точки зрения надежности.
Регулятор скорости — один из способов ответить на некоторые из этих возражений против использования вентилятора — может иметь следующие преимущества:
- медленная работа вентилятора снижает издаваемый им шум,
- медленная работа вентилятора может снизить потребляемую мощность,
- более медленная работа вентилятора повышает его надежность и срок службы.
Существует множество различных типов вентиляторов и способов управления ими. Здесь мы обсудим различные типы вентиляторов, а также преимущества и недостатки используемых сегодня методов управления.Один из способов классификации вентиляторов:
- Двухпроводные вентиляторы
- 3-проводные вентиляторы
- 4-проводные вентиляторы.
Методы управления вентилятором, которые будут обсуждаться здесь, включают:
- без управления вентилятором
- управление включением/выключением
- линейное (непрерывное) управление
- низкочастотная широтно-импульсная модуляция (ШИМ)
- управление высокочастотным вентилятором.
Типы вентиляторов
Двухпроводной вентилятор имеет клеммы питания и заземления.3-проводной вентилятор имеет питание, массу и тахометрический выход («тах») , который выдает сигнал с частотой, пропорциональной скорости. 4-проводной вентилятор имеет питание, заземление, выход тахометра и вход ШИМ-привода. Короче говоря, ШИМ использует относительную ширину импульсов в последовательности импульсов включения-выключения для регулировки уровня мощности, подаваемой на двигатель.
Двухпроводной вентилятор управляется путем регулировки напряжения постоянного тока или ширины импульса в низкочастотной ШИМ. Однако при наличии всего двух проводов сигнал тахометра недоступен.Это означает, что нет никаких указаний на то, насколько быстро работает вентилятор, да и работает ли он вообще. Эта форма управления скоростью без обратной связи .
3-проводным вентилятором можно управлять с помощью того же типа привода, что и для 2-проводных вентиляторов, — регулируемый постоянный ток или низкочастотный ШИМ. Отличием 2-х проводных вентиляторов от 3-х проводных является наличие обратной связи от вентилятора для регулирования скорости по замкнутому контуру. Сигнал тахометра показывает, работает ли вентилятор, и скорость его вращения.
Сигнал тахометра, управляемый постоянным напряжением, имеет прямоугольный выходной сигнал, очень похожий на «идеальный тахометр» на рис. 1. Он всегда действителен, поскольку на вентилятор постоянно подается питание. Однако при низкочастотном ШИМ сигнал тахометра действителен только при подаче питания на вентилятор, то есть во время фазы импульса на . Когда ШИМ-привод переключается на фазу выключения , внутренняя схема генерации сигнала тахометра вентилятора также отключается. Поскольку выходной сигнал тахометра обычно поступает из открытого стока, он будет иметь высокий уровень, когда ШИМ-привод отключен от , как показано на рисунке 1.Таким образом, в то время как идеальный тахометр отражает фактическую скорость вентилятора, ШИМ-привод фактически «обрезает» выходной сигнал тахометра и может давать ошибочные показания.
Рис. 1. Выходной сигнал тахометра вентиляторов с 3-проводным подключением — идеальный вариант и с ШИМ-управлением. Чтобы быть уверенным в правильности показаний скорости вращения вентилятора при ШИМ-управлении, необходимо периодически переключать вентилятор на на время, достаточное для получения полного цикла тахометра. Эта функция реализована в ряде контроллеров вентиляторов Analog Devices, таких как ADM1031 и ADT7460.
В дополнение к сигналу питания, заземления и тахометра 4-проводные вентиляторы имеют вход ШИМ, который используется для управления скоростью вращения вентилятора. Вместо переключения питания всего вентилятора на и на переключается питание только на приводные катушки, что делает информацию тахометра доступной постоянно. Включение и выключение катушек создает некоторый коммутационный шум . Управление катушками с частотой более 20 кГц выводит шум за пределы слышимого диапазона, поэтому типичные сигналы ШИМ-привода вентилятора используют довольно высокую частоту (> 20 кГц).Еще одним преимуществом 4-проводных вентиляторов является то, что скорость вращения вентилятора может регулироваться на уровне 10 % от полной скорости вращения вентилятора. На рис. 2 показаны различия между 3-проводной и 4-проводной схемой вентилятора.
Рис. 2. 3- и 4-проводные вентиляторы.
Управление вентилятором
Нет управления: самый простой способ управления вентилятором — вообще не использовать его; просто запустите вентилятор соответствующей мощности на полной скорости 100% времени. Основными преимуществами этого являются гарантированное безотказное охлаждение и очень простая внешняя схема.Однако, поскольку вентилятор всегда включен, срок его службы сокращается, и он потребляет постоянное количество энергии, даже когда охлаждение не требуется. Кроме того, его непрекращающийся шум, вероятно, будет раздражать.
Управление включением/выключением: Следующим простейшим методом управления вентилятором является термостатическое управление или управление включением/выключением . Этот метод также очень прост в реализации. Вентилятор включается только тогда, когда необходимо охлаждение, а в остальное время выключается. Пользователю необходимо установить условия, при которых необходимо охлаждение — обычно, когда температура превышает заданный порог.
Analog Devices ADM1032 — это идеальный датчик для включения/выключения вентилятора с использованием заданного значения температуры. У него есть компаратор, который выдает выходной сигнал THERM — тот, который обычно имеет высокий уровень , но переключает низкий уровень , когда температура превышает запрограммированный порог. Он автоматически переключается обратно на высокий , когда температура падает на заданную величину ниже предела THERM. Преимущество этого программируемого гистерезиса заключается в том, что вентилятор не постоянно включается/выключается, когда температура близка к пороговому значению.На рис. 3 показан пример схемы с использованием ADM1032.
Рисунок 3. Пример схемы управления включением/выключением. Недостатком управления включением/выключением является то, что оно очень ограничено. Когда вентилятор переключается с на , он сразу же раскручивается до полной скорости слышимым и раздражающим образом. Поскольку люди вскоре немного привыкают к звуку вентилятора, его выключение из также очень заметно. (Его можно сравнить с холодильником на кухне. Вы не замечали его шума, пока он не выключился.) Таким образом, с акустической точки зрения управление включением/выключением далеко от оптимального.
Линейное управление: На следующем уровне управления вентилятором, линейное управление , напряжение, подаваемое на вентилятор, является переменным. Для более низкой скорости (меньшее охлаждение и более тихая работа) напряжение уменьшается, а для более высокой скорости увеличивается. Отношения имеют ограничения. Рассмотрим, например, вентилятор на 12 В (номинальное максимальное напряжение). Для запуска такого вентилятора может потребоваться не менее 7 В. Когда он начнет вращаться, он, вероятно, будет вращаться примерно на половине своей полной скорости при подаче 7 В.Из-за необходимости преодолевать инерцию напряжение, необходимое для запуска вентилятора, выше, чем напряжение, необходимое для его вращения. Таким образом, когда напряжение, подаваемое на вентилятор, уменьшается, он может вращаться с более низкой скоростью, скажем, до 4 В, после чего он остановится. Эти значения будут различаться от производителя к производителю, от модели к модели и даже от вентилятора к вентилятору.
Микросхема линейного управления вентилятором Analog Devices ADM1028 имеет программируемый выход и почти все функции, которые могут потребоваться для управления вентилятором, включая возможность точного взаимодействия с термочувствительным диодом, имеющимся на микросхемах, таких как микропроцессоры, которые учитывают большую часть рассеяния в системе.(Назначение диода — обеспечить быструю индикацию критических температур перехода, избегая всех тепловых задержек, присущих системе. Он позволяет немедленно инициировать охлаждение в зависимости от повышения температуры кристалла.) Чтобы сохранить потребляемую мощность как минимум, с помощью ADM1028, он работает при напряжении питания от 3,0 В до 5,5 В с выходом полной шкалы +2,5 В.
Вентиляторы 5 В позволяют регулировать скорость только в ограниченном диапазоне, поскольку их пусковое напряжение близко к их уровню полной скорости 5 В. Но ADM1028 можно использовать с вентиляторами на 12 В с помощью простого повышающего усилителя со схемой, подобной показанной на рис. 4.
Основным преимуществом линейного управления является бесшумность. Однако, как мы уже отмечали, диапазон регулирования скорости ограничен. Например, 12-вольтовый вентилятор с диапазоном управляющего напряжения от 7 В до 12 В может работать на половинной скорости при 7 В. С 5-вольтовым вентилятором дело обстоит еще хуже.Как правило, для запуска 5-вольтовых вентиляторов требуется 3,5 В или 4 В, но при таком напряжении они будут работать почти на полной скорости с очень ограниченным диапазоном регулирования скорости. Но работа при напряжении 12 В с использованием схем, подобных показанной на рис. 4, далека от оптимальной с точки зрения эффективности. Это связано с тем, что повышающий транзистор рассеивает относительно большое количество энергии (когда вентилятор работает при напряжении 8 В, падение напряжения на транзисторе в 4 В не очень эффективно). Требуемая внешняя цепь также относительно дорогая.
ШИМ-управление : В настоящее время для управления скоростью вентилятора в ПК используется низкочастотный ШИМ-управление . При таком подходе напряжение, подаваемое на вентилятор, всегда либо нулевое, либо максимальное, что позволяет избежать проблем, возникающих при линейном управлении при более низких напряжениях. На рис. 5 показана типичная схема возбуждения, использующая ШИМ-выход от термоконтроллера напряжения ADT7460.
Рис. 5. Низкочастотная ШИМ-схема привода вентилятора.Основным преимуществом этого метода привода является то, что он прост, недорог и очень эффективен, поскольку вентилятор либо полностью на , либо полностью на .
Недостаток в том, что тач информация обрывается сигналом привода ШИМ, т.к. питание на вентилятор подается не всегда. Информацию о тахометре можно получить с помощью метода, называемого растягиванием импульса , — включение вентилятора на время, достаточное для сбора информации о тахометре (с возможным усилением слышимого шума). На рис. 6 показан случай растяжения импульса.
Еще одним недостатком низкочастотной ШИМ являются коммутационные шумы.При постоянном включении и выключении фанкойлов может присутствовать слышимый шум. Чтобы справиться с этим шумом, новейшие контроллеры вентиляторов Analog Devices рассчитаны на работу вентилятора с частотой 22,5 кГц, что находится за пределами слышимого диапазона. Внешняя схема управления проще с высокочастотным ШИМ, но ее можно использовать только с 4-х проводными вентиляторами. Хотя эти вентиляторы появились на рынке относительно недавно, они быстро становятся все более популярными. На рис. 7 изображена схема, используемая для высокочастотной ШИМ.
Рис. 7. Схема управления вентилятором с высокочастотным ШИМ. ШИМ-сигнал напрямую управляет вентилятором; привод FET встроен в вентилятор. Уменьшая количество внешних компонентов, этот подход значительно упрощает внешнюю схему. Поскольку управляющий сигнал ШИМ подается непосредственно на катушки вентилятора, электроника вентилятора всегда включена, а сигнал тахометра всегда доступен. Это устраняет необходимость растягивания импульса и шума, который он может производить. Коммутационный шум также устраняется или значительно снижается, поскольку катушки переключаются с частотой, находящейся за пределами слышимого диапазона.
Резюме
С точки зрения акустического шума, надежности и энергоэффективности наиболее предпочтительным способом управления вентилятором является использование высокочастотного (>20 кГц) ШИМ-привода.
Помимо устранения необходимости в шумном растяжении импульса и коммутационного шума, связанного с низкочастотной ШИМ, он имеет гораздо более широкий диапазон регулирования, чем линейное управление. С высокочастотной ШИМ вентилятор может работать на скорости до 10 % от полной скорости, в то время как тот же вентилятор может работать как минимум на 50 % от полной скорости при линейном управлении.Это более энергоэффективно, потому что вентилятор всегда либо полностью включен, либо полностью выключен. (Когда полевой транзистор либо выключен, либо находится в состоянии насыщения, его рассеивание очень низкое, что устраняет значительные потери в транзисторе в линейном случае. ) Это тише, чем постоянное управление или управление включением / выключением, поскольку вентилятор может работать на более низких скоростях. — которые можно постепенно изменять. Наконец, более медленная работа вентилятора также увеличивает срок его службы, повышая надежность системы.
Метод управления | Преимущества | Недостатки |
Вкл./выкл. | Недорогой | Наихудшие акустические характеристики — постоянно работает вентилятор. |
Линейный | Самый тихий | Дорогая схема Неэффективная — потеря мощности в схеме усилителя |
Низкочастотный ШИМ | Эффективность Широкий диапазон регулирования скорости при измерении скорости | Шум коммутации вентилятора Требуется растяжка импульса |
Высокочастотный ШИМ | Efficient Хорошая акустика, почти такая же, как и линейная. ![]() Широкий диапазон регулирования скорости | Необходимо использовать 4-проводные вентиляторы |
Подключение и настройка вентиляторов — Duet3D
Этот документ относится к: всем платам Duet
Версии прошивки: все версии прошивки
Вентиляторы поляризованы. При подключении вентилятора к разъему вентилятора положительный провод (обычно красный) должен быть подключен к контакту VFAN этого разъема.Отрицательный провод (обычно черный) должен быть подключен к контакту FAN-, если это управляемый разъем вентилятора, или к контакту GND, если это постоянно включенный разъем вентилятора.
Если вы подсоедините вентилятор неправильно, вы можете повредить вентилятор, Duet или и то, и другое.
Доска дуэта | Количество вентиляторов | Текущий лимит | Поддерживаемые напряжения | |||
---|---|---|---|---|---|---|
Всегда на | 2-контактный | 4-контактный 9-контактный | ||||
Duet 3 MB6HC | 1 | 3 | 3 | 3 | 800ma @ 12v), 10a @ Vin (предохранитель) | 12V / VIN / Внешняя мощность, в 2 банках |
Duet 3 Mini 5+ | — | 2 | 2 | 800 мА при 12 В, 7.![]() | 12V / VIN / внешнее питание, в 2 банках | |
Duet 2 WiFi/Ethernet | 2 | 3 | — 3.V @ | 2A @ VIN (FUSE) | 5V / VIN / Внешняя мощность | |
Duet 2 Maestro | 1 | 3 | — | 2A @ 5V (всего 5 В / 3.3 В) | 5V / VIN / Внешняя мощность, в 2 банках | |
Дуэт 0,85 | 2 | 2 | — | 2А (всего 5В/3.3V) | 5V (дополнительная потребность в проводке) / VIN | |
Duet 0.6 | — | 1 | — | 2A (всего 5 В / 3.3 В) | 5V (дополнительная проводка) / VIN |
- Системная плата Duet 3 6HC : 3-контактные перемычки над каждым блоком разъемов вентиляторов (OUT3 — OUT6 и OUT7 — OUT9) выбирают напряжение для каждого блока вентиляторов: VIN (предохранитель 10 А) или 12 В (800 мА). , питается от встроенного регулятора 12 В.
Вы можете подать другое напряжение на центральный контакт 3-контактной перемычки, контакт VOUTLCx, для работы с другими напряжениями.
- Duet 3 Mini 5+ : 3-контактные перемычки над каждым блоком разъемов вентиляторов ((OUT3 и OUT4, OUT5 и OUT6)) выбирают напряжение для каждого блока вентиляторов либо VIN (предохранитель 7,5 А), либо 12 В (800 мА, питание от встроенного регулятора 12 В. Вы можете подать другое напряжение на центральный контакт 3-контактной перемычки, контакт VOUTLCx, чтобы вентиляторы работали при разных напряжениях.
- Дуэт 2 WiFi/Ethernet : 3- штыревая перемычка (V_FAN) позволяет выбрать питание всех вентиляторов (три управляемых разъема для вентиляторов FAN0, FAN1 и FAN2 плюс два постоянно включенных разъема для вентиляторов) от источника питания VIN или от источника питания 5 В Duet.Вы можете подать другое напряжение на центральный контакт 3-контактной перемычки, контакт V_FAN, чтобы вентиляторы работали при разных напряжениях.
- Duet 2 Maestro имеет две 3-контактные перемычки (V_FAN_A и V_FAN_B) для выбора напряжения на выводах вентилятора между VIN или питанием Duet 5 В. V FAN A управляет FAN0, FAN1 и всегда включенными выводами вентилятора, V_FAN_B управляет FAN2. Вы можете подать другое напряжение на центральный контакт 3-контактной перемычки, контакт V_FAN_A или V_FAN_B, чтобы вентиляторы работали при другом напряжении.
- Для Duet 2 WiFi и Ethernet модели Duex 2 и Duex 5 имеют еще 6 вентиляторов с ШИМ-управлением (FAN3 — FAN8). (В версиях до 0.8 было 5 разъемов для вентиляторов, см. подробности на странице оборудования Duex)
- Мы хотим, чтобы в 3D-принтере с одной печатающей головкой вы определили/использовали Fan0 для охлаждающего вентилятора печати и Fan1 для вентилятора радиатора . Это самая простая конфигурация для использования, потому что это то, что большинство программ для нарезки G-кода (и прошивка в RRF 2.
x и более ранних версиях) ожидает по умолчанию.
- Если у вас есть установка с несколькими инструментами, вы можете определить вентилятор охлаждения печати каждого инструмента как часть инструмента.Это решает проблему, связанную с тем, что программное обеспечение Slicer не поддерживает несколько охлаждающих вентиляторов. См. Назначение вентиляторов инструментам ниже.
- Настройки со смешанным напряжением напрямую не поддерживаются, но Duet переключает соединения вентиляторов на землю, поэтому вы можете подключить положительную сторону каждого вентилятора к соответствующему напряжению, а отрицательную сторону — к соответствующему контакту на Duet.
- Каждый управляемый вентилятор можно настроить в микропрограмме как вентилятор, управляемый gcode, или как вентилятор с термостатическим управлением.
- См. в таблице выше наши рекомендации по длительному потреблению тока. Тем не менее, текущая «метка», превышающая этот предел на несколько секунд во время запуска вентилятора, не должна причинить им вреда.
Вентиляторы сначала определяются и настраиваются M950, а затем управляются M106.
Подробную информацию о доступных параметрах конфигурации см. в разделе gcode M106
.Большинство плат Duet имеют по крайней мере один разъем для вентиляторов, который должен быть включен в любое время при включении питания.Многие руководства по установке предполагают, что именно так вы должны подключить свой вентилятор хотэнда (но см. Вентиляторы с термостатом ниже), чтобы предотвратить возврат тепла и плавление нити накала, заклинивание хотэнда. Вы также можете прикрепить вентилятор для перемещения воздуха по нижней стороне платы Duet, сохраняя драйверы шаговых двигателей прохладными. Просто подключите любой такой вентилятор к одному из этих разъемов, подключив красный провод к V_FAN, а черный провод к GND.
Если вы хотите подключить другие вентиляторы к Duet 2 от 5 В, но ваши постоянно включенные вентиляторы от 12/24 В, вы можете подключить их напрямую к контактам блока питания и игнорировать разъемы Duet.
Как упоминалось выше, многим горячим концам требуется вентилятор для охлаждения радиатора, чтобы нить накала оставалась твердой до тех пор, пока она не пройдет через тепловой разрыв в зону расплава. Этот вентилятор должен быть включен в любое время, когда горячий конец достаточно горячий, чтобы расплавить пластик, но его можно безопасно отключить, когда горячий конец остынет, даже если остальная часть машины включена. Платы Duet поддерживают этот режим работы. Подключите ваш вентилятор к одному из контактов вентилятора PWM и настройте его как термостатический вентилятор для соответствующего нагревателя, введя соответствующий G-код M106 в config.г. Например:
M106 P1 T45 h2
Вентилятор 1 включается каждый раз, когда температура нагревателя 1 превышает 45 градусов Цельсия. Подробнее см. M106. Мы рекомендуем вам использовать разъем FAN1 для вентилятора горячего конца с термостатическим управлением, потому что на Duet 2 WiFi / Ethernet в RRF 2. x он по умолчанию включается при включении питания, чтобы обеспечить максимальную безопасность, если вы перезапустите Duet, когда горячий конец горячий.
Вентилятор горячего конца с термостатическим управлением будет включаться автоматически при автоматической настройке любого обогревателя, который он контролирует.
Печать PLA (и, возможно, другие пластики) выигрывают от дополнительного охлаждения печатных слоев, особенно когда слои печатаются быстро. Тем не менее, чрезмерное охлаждение может вызвать проблемы с адгезией первого слоя или даже помешать сцеплению нового слоя с предыдущим. Многие программы-слайсеры вводят G-коды управления вентилятором для сильного запуска вентилятора для слоев, которые печатаются быстро, и запускают вентилятор только после первых нескольких слоев. Присоедините/назначьте такой вентилятор к одному из разъемов FAN0, FAN1 или FAN2.Если ваш слайсер не поддерживает указание вентилятора для управления, по умолчанию используется значение FAN0.
Команда gcode для установки скорости вентилятора — M106 Pnn Svv, где nn — номер вентилятора (по умолчанию 0, если параметр P отсутствует), а vv — требуемая скорость. Скорость может быть выражена либо в диапазоне от 0 до 1, либо в диапазоне от 0 до 255. Предполагается, что значение 1 или меньше находится в диапазоне от 0 до 1. Значение 0 соответствует отключению, а значение 1 или 255 соответствует полной скорости.
В СРП 2.x, на Duet 2 WiFi/Ethernet FAN1 по умолчанию настроен как вентилятор с термостатическим управлением, поскольку он обычно используется для управления вентилятором радиатора горячего конца. Чтобы использовать его в качестве обычного управляемого вентилятора, вы должны сначала отменить термостатический режим, отправив M106 P1 H-1 .
Большинство слайсеров еще не поддерживают наличие нескольких отдельных вентиляторов охлаждения печати, поэтому они просто отправляют M106 Snnn, вместо того, чтобы выбирать, какой вентилятор назначается какому хотэнду.
Чтобы решить эту проблему, другие каналы вентилятора могут быть сопоставлены с вентилятором 0, когда выбран определенный инструмент, например:
M563 P0 D0 h2 ; инструмент 0 использует экструдер 0, нагреватель 1 (и вентилятор 0) M563 P1 D1 h3 F1 ; инструмент 1 использует экструдер 1, нагреватель 2 и вентилятор 1 M563 P2 D2 h3 F2 ; инструмент 2 использует экструдер 2, нагреватель 2 и вентилятор 2
После этого при каждом выборе инструмента 0 отправка M106 Snnn будет управлять вентилятором 0.С инструментом 1, вентилятором 1 и инструментом 2, вентилятором 2.
Дополнительные примеры см. в разделе определения инструмента в файле config.g.
4-проводные вентиляторыимеют отдельный входной провод ШИМ и датчик оборотов.
На Duet 3 есть 4-контактные разъемы для вентиляторов, специально предназначенные для таких вентиляторов, и вентилятор должен подключаться напрямую.
На Duet 2 рекомендуемые соединения:
- Красный (или желтый, если нет красного провода) и черный провода: подключите их к контактам + и — соответственно постоянно включенного разъема вентилятора.
- Синий провод (управление ШИМ): подключите его к контакту FAN выбранного разъема управляемого вентилятора.
- Провод тахогенератора (желтый или зеленый): опционально подключить провод тахогенератора 4-проводного вентилятора к катоду слабосигнального диода (1N4148 должен быть исправен), а анод диода подключить к любому доступному цифровому входу контакт, чтобы обеспечить чтение оборотов вентилятора. Например, на Duet 2 WiFi/Ethenet подключите его к контакту PB6, а на Duet 2 Maestro используйте один из четырех контактов расширения.В RRF 2.x только контакт расширения Duet 2 WiFi/Ethernet PB6 поддерживает тахометр и определен по умолчанию. Или вы можете оставить его неподключенным.
ШИМ-сигнал необходимо инвертировать для 4-проводного вентилятора, поэтому:
RepRapFirmware 3.x: примените инверсию контактов и установите частоту ШИМ в команде M950.
; Дуэт 3 ; 4-х проводной ШИМ-вентилятор и тахогенератор M950 F3 C"!out5+out5.тач" ; Вентилятор 3 использует выход 5, но мы используем вентилятор ШИМ, поэтому выход необходимо инвертировать и использовать выход 5.pb6" ; Вентилятор 2 использует выход Fan2, но мы используем вентилятор с ШИМ, поэтому выход необходимо инвертировать, также мы используем PB6 в качестве входа тахометра с включенным подтягивающим резистором
RepRapFirmware 1.x и 2.x: В команде M106 для этого вентилятора используйте параметр I1, чтобы исправить значение ШИМ, например:
М106 П1 И1 Ф25000 ; инвертировать ШИМ вентилятора 1 и установить частоту ШИМ на 25 кГц
- RepRapFirmware ожидает, что подключенный 4-проводной вентилятор будет соответствовать спецификации Intel 4-Wire Pulse Width Modulation (PWM) Fans Controlled Fans.
- Это означает, что ожидаемое количество импульсов на оборот (PPR) от тахогенератора равно 2, и рассчитанное значение RPM предполагает это.
- В спецификации вентилятора Intel также указано, что вентилятор должен иметь возможность снижать ШИМ до 30% или ниже.
Ниже 30% ШИМ вентилятор может продолжать работать на уровне 30% ШИМ, работать медленнее или выключаться. Таким образом, при нулевом ШИМ вентилятор может по-прежнему работать на 30%. Большинство вентиляторов Noctua выключаются при нулевом ШИМ.
- Если управление скоростью 4-проводного вентилятора работает неправильно, т. е. скорость вращения вентилятора плохо масштабируется с помощью настройки ШИМ, вы можете улучшить отклик, подключив внешний подтягивающий резистор между входом ШИМ и +5 В.10 кОм было бы хорошей отправной точкой.
- Для получения дополнительной информации см. эту ветку форума.
Если вам нужно использовать вентиляторы на 12 В, но ваш VIN
на 24 В, а все ваши вентиляторы на 12 В, то на Duet 2 Wifi/Ethernet у вас есть следующие варианты использования понижающего преобразователя:
- Обратите внимание, что Duet 3 имеет внутренний стабилизатор на 12 В, поэтому понижающий преобразователь не требуется.
- Подключите вход понижающего регулятора напрямую к клеммам
VIN
, а выход — к центральному контактуV_FAN
1 - Подключите положительный вход понижающего регулятора к
VIN
, конецV_FAN 906 к центральному контакту
V_FAN
и заземлить к любому разъему заземления питания (возможно, стороне заземления постоянно включенного выхода вентилятора) 2 Установите перемычку на
V_FAN
на концеVIN
.Подключите вход понижающего регулятора к постоянно включенному выходу вентилятора. Подключите положительные провода 12-вольтовых вентиляторов непосредственно к выходу понижающего регулятора, а отрицательные провода к контактам
FAN-
выходов управляемых вентиляторов, как обычно 3Вот пример реализации понижающего преобразователя, используемого для питания Вентиляторы 12 В и светодиоды в системе 24 В.
Вот пример схемы подключения понижающего преобразователя.
При использовании смешанных напряжений вентилятора напряжение, подаваемое на центральный контакт перемычки V_FAN, должно быть максимальным используемым напряжением вентилятора.Вы можете использовать вентилятор с более низким напряжением в той же системе, подключив положительный провод вентилятора к источнику более низкого напряжения (например, +12 В от понижающего стабилизатора), а отрицательный провод вентилятора к контакту FAN выбранного разъема вентилятора (оставьте VFAN контакт этого разъема не подключен).
1 все вентиляторы должны быть на 12 В и без предохранителей
2 все вентиляторы должны быть на 12 В, вход понижающего регулятора защищен предохранителем на 1 А
3 подключение вентилятора на 12 В более сложное, но можно использовать и вентиляторы на 24 В.Вход понижающего регулятора защищен предохранителем
. Если вы используете параметр I-1 в команде M106 для вентилятора, то вентилятор отключается, что освобождает вывод для использования в качестве вывода ввода-вывода общего назначения, которым можно управлять с помощью M42.
- Платы Duet 06 и 085, а также платы Duet 2 (WiFi/Ethernet) до версии печатной платы 1.02 не имеют встроенных обратных диодов на выходах вентиляторов, поскольку они не нужны стандартным бесщеточным двигателям вентиляторов.
- Если вы подключаете коллекторный двигатель постоянного тока к выходу вентилятора, вы должны подключить обратноходовой диод параллельно двигателю.

- Подходит диод 1N400x (где x = любая цифра из 1..7). Подключите катод диода (конец с полоской) к положительному проводу вентилятора (клемма V_FAN на Duet), а анод — к отрицательному проводу вентилятора (клемма FANx- на Duet).
- Коллекторные двигатели постоянного тока могут иметь высокие пусковые токи, которые могут превышать номинальные значения MOSFET.
- Перед подключением коллекторного двигателя постоянного тока к выходу вентилятора на Duet несколько раз измерьте мультиметром его сопротивление постоянному току.
- Слегка проверните вал двигателя в промежутке между показаниями и возьмите наименьшее показание, которое вы видите (игнорируйте любые переходные показания во время вращения вала).
- Разделите это значение на напряжение V_FAN (обычно используется V_IN), чтобы получить пиковый ток при запуске.
- Если этот пиковый ток превышает 3 А, следует последовательно с вентилятором подключить термистор, уменьшающий перенапряжение, чтобы уменьшить пусковой ток.
Вот пример термистора, который может подойти: http://uk.farnell.com/epcos/b57236s0250m.... - В качестве альтернативы, если у вас есть запасной выход нагревателя и вы используете прошивку 2.02 или более позднюю, вы можете использовать выход нагревателя в качестве дополнительного выхода вентилятора (см. далее). Вы всегда должны использовать обратный диод, если вы подключаете коллекторный двигатель постоянного тока к выходу нагревателя.
Как правильно подключить электрические вентиляторы охлаждения
-Майкл Хардинг, июнь 2017 г.
Несколько десятилетий назад было популярно просто добавить переключатель под приборной панелью для управления электрическим вентилятором охлаждения, который часто называют вспомогательным вентилятором.Это был посредственный способ ведения дел, прежде всего потому, что ток, необходимый для вращения вентилятора, проходил через сам переключатель.
В электрических терминах это нет-нет; вы никогда не должны полагаться на переключатель на приборной панели, чтобы справиться с током, необходимым для питания аксессуара, который превышает 10-15 ампер.
Некоторые вещи могут (а иногда и случаются) пойти не так, даже если вы купите переключатель, рассчитанный на 15 ампер. Другим недостатком было то, что этот метод требовал вашего внимания, чтобы убедиться, что вы щелкнули выключателем, особенно если вы полностью заменили свой механический вентилятор.
Эти механические вентиляторы подходили для серийных автомобилей, выходящих из выставочного зала в 1960-х и 1970-х годах, но в то время мощность многих автомобилей была намного ниже 400 л.с. постоянный или даже ежедневный водитель.
Использование механического вентилятора для приложений с высокой мощностью может работать очень хорошо, если принять во внимание несколько моментов. Радиатор большего размера, вентилятор сцепления большего размера и кожух, вероятно, будут охлаждать двигатель; механические вентиляторы иногда могут работать лучше, чем электрические вентиляторы.
Для некоторых, однако, электрические вентиляторы охлаждения не только охлаждают двигатель в движении, но и охлаждают двигатель на светофорах. Механические вентиляторы охлаждают настолько, насколько они могут, в зависимости от частоты вращения двигателя, но электрические вентиляторы потребляют максимальное количество кубических футов в минуту на холостом ходу, поскольку они работают независимо от оборотов двигателя.
Единственным недостатком добавления дополнительных электрических компонентов к вашему автомобилю является то, что оригинальный генератор переменного тока часто не был рассчитан на потребление тока более 45-60 ампер, поэтому при добавлении одинарного или двойного электрического вентилятора охлаждения следует учитывать увеличьте мощность вашей системы зарядки с помощью более мощного генератора.
Подключение одного вентилятора охлаждения
Подключение одного вентилятора охлаждения — это довольно простая система, для включения вентилятора требуется отдельный датчик температуры, или вы можете использовать выход вентилятора охлаждения, если вы установили EFI вторичного рынка.
преобразование. Комплект реле, наш номер детали CCFKRL, будет включать в себя все необходимое для правильного подключения электрических вентиляторов охлаждения, за исключением дополнительной проводки, необходимой для завершения всех цепей.
Первая часть установки заключается в установке электрического вентилятора на радиатор и снятии механического вентилятора.Маловероятно, что у вас будет место для обоих, но вы никогда не должны запускать механический вентилятор с электрическим вентилятором на одной стороне радиатора. Если у вашего механического вентилятора есть проставка, ее можно снять вместе с вентилятором. Затем найдите подходящее место для реле, которое находится вдали от чрезмерного тепла и где оно не подвергается воздействию элементов, таких как брызги воды с дороги.
Датчик температуры, если он используется, обеспечивает сигнал заземления при температуре около 185 градусов и отключается, когда температура падает ниже 165 градусов.Этот провод (серый в нашем комплекте) подает сигнал заземления для срабатывания реле.
Оранжевый провод на реле должен видеть сигнал 12 вольт при включении зажигания. Два других провода на реле — это мясо и картошка системы, причем желтый провод подключается к аккумулятору вместе с входящим в комплект предохранителем, установленным в пределах 12 дюймов от аккумулятора. Выносной аккумулятор можно подключить к порту питания в моторном отсеке, но он должен быть с предохранителем.
Красный провод от нашего реле подключается непосредственно к охлаждающему вентилятору, а черный провод от охлаждающего вентилятора подключается к массе, оба провода будут использовать прилагаемый жгут вентилятора.Если вы покупаете наш комплект реле, в него входят все необходимые разъемы для соединения проводов. Мы настоятельно рекомендуем использовать правильный обжимной соединитель и следовать указаниям в наших инструкциях для беспроблемной установки. Наше видео ниже также поможет вам в установке.
Подключение сдвоенных вентиляторов охлаждения
Для сдвоенных вентиляторов существует два способа подключения комплекта реле.
Это основано на потребляемой мощности вентиляторов. Если вентиляторы больше и потребляют более 15 ампер каждый, рекомендуется установить второй комплект реле, как показано ниже.Для небольших вентиляторов оба вентилятора могут быть подключены к одному реле, как показано выше, и должен быть установлен соответствующий предохранитель для защиты цепи, в то же время обеспечивая достаточный ток для протекания без превышения номинала предохранителя. Если предохранитель перегорает, то это верный признак того, что у вас слишком большая нагрузка на систему, и следует добавить второе реле.
Для второго реле оба серых провода можно подключить к датчику температуры, а оба оранжевых провода можно подключить к 12-вольтовому источнику зажигания.Каждое реле будет управлять одним вентилятором, и для каждого соединения реле с аккумулятором рекомендуется использовать предохранитель на 30 ампер. Как видно из диаграмм выше и ниже, это действительно простая схема, которая не только обеспечивает правильное подключение для управления охлаждающими вентиляторами, но и, в отличие от метода переключателя под приборной панелью, вам никогда не придется беспокоиться о забыв включить вентиляторы.
