Схема подключения кнопки дрели для проведения ее замены

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели. Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).

Обязательно выдёргиваем шнур питания из розетки перед разборкой инструмента.

Извлечение кнопки:

Откручиваем болты на корпусе дрели.
Ослабляем винты, удерживающие сетевой кабель.

Отсоединяем реверс.
Аккуратно извлекаем пусковой блок.

Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.

Для проверки кнопки включения дрели понадобится мультиметр

Прозвон кнопки:

Включаем мультиметр и выставляем ручку на звуковой сигнал.
Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.

Нажимаем на кнопку.
Звуковой сигнал есть – клавиша работает, нет – неисправна.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.

Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с

инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

основное включение изделия в работу;
регулировка оборотов вращения электродвигателя;
включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Замена кнопки

Для процедуры понадобятся плоская и крестовая отвёртки, а также шило. За неимением последнего подойдёт мешочная или любая другая толстая иголка. Если модель отличается небольшими габаритами, то для большего удобства можно взять ещё и пинцет.

Замена кнопки:

Ослабляем пару винтов, удерживающих сетевой кабель.
Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
Аналогичным образом вытаскиваем второй кабель.
Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.
Ставим на место новую клавишу и подключаем провода также с помощью шила.
Устанавливаем блок на дрель, не забывая о реверсе.
Аккуратно укладываем жилы и прижимаем их винтами.
Закрываем кожух.

Кнопка включения дрели Интерскол

В доброй половине случаев провода, идущие от статора, отличаются по цвету.

Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.

Работа инструмента без кнопки

Дрель можно подключить напрямую, минуя блок управления. Кроме плоской и крестовой отвёрток дополнительно понадобятся изолента с канцелярским ножом. Для более капитального подключения можно привлечь паяльник.

Аккуратно извлекаем пусковой блок по инструкции, указанной выше. Отсоединяем провода, подключённые к кнопке, и соединяем их между собой. Если предполагается активное использование инструмента, то жилы необходимо спаять. Для разовых работ достаточно обычного скручивания и изоляции. Спайку лучше закрывать кембриком.

Обмотка включает в себя две пары проводов. Те жилы, которые идут по диагонали (от катушек), подключаем к щёткам и изолируем места соединений. Другую пару подсоединяем к кабелю питания.

Важно! Если после включения патрон начинает крутиться не в ту сторону, то пары нужно поменять местами: щётки к питанию, или наоборот.

Плюсы и минусы прямого подключения

Единственное серьёзное преимущество подобного формата подключения – это отсутствие необходимости удерживать кнопку. То есть, при длительной работе оператор сосредоточен только на сверлении, не отвлекаясь на управление. Для длительной обработки твёрдых поверхностей, вроде бетона или дерева, такой подход вполне оправдан.

Во всём остальном – сплошные минусы. Во многих моделях кнопка отвечает за регулировку частоты оборотов патрона. О плавном пуске также можно забыть, что затрудняет работу с привередливыми материалами, вроде пластика или гипсокартона. О каком-то ювелирном сверлении здесь и речи быть не может.

Перед каждым запуском и отключением инструмента придётся тянуться до розетки. Такой формат грубо нарушает технику безопасности. В случае возникновения экстренной ситуации дрель будет отключена только спустя несколько секунд, а не мгновений, как если бы была отжата кнопка.

Контактная группа выключателя при подаче питания берёт на себя часть нагрузки. Теперь же обмотка со щётками будут принимать на себя все 100%. Более того, двигатель после включения начинает

сразу работать на полную мощность, что скажется на эксплуатационных качествах дрели уже в первые часы.

Важно! Специалисты настоятельно не рекомендуют исключать кнопку из цепи без крайней на то необходимости.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Схема подключение кнопки дрели — с реверсом, регулятором оборотов

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Оцените статью: Поделитесь с друзьями!

Подключение кнопки дрели — подробная схема

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Из кнопки дрели сделать диммер. Виды схем подключения кнопки дрели. Изготовление регулятора оборотов своими руками

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее , соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
Затем произвести сборку и проверку.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Кнопка включения с реверсом/регулятором оборотов

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

основное включение изделия в работу;
регулировка оборотов вращения электродвигателя;
включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель , тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2. 94 А (650/220), а значит, и кнопка должна быть на 2.95 А .

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, это как правило, от 20% до 100%. Выставлять яркость меньше не имеет смысла, поскольку большинство ламп просто не работают в таком режиме или дают мизерное количество света, которого хватит только на свечение лампы, но при этом ничего освещать она не будет. Можно пойти в магазин и купить готовый прибор, но сейчас цены на данные устройства очень завышены и не соответствуют получаемому изделию. Так как мы с вами мастера на все руки, то будем делать данные девайсы самостоятельно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 В и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка. Узел формирования управляющего импульса, в качестве которого выступает симметричный динистор. И собственно, сам силовой ключ, управляющий нагрузкой — симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют . Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ — симистор VS1. Он открывается и пропускает через себя ток, тем самым на выходе мы получаем напряжение. От положения регулятора зависит, какая часть волны пойдет на лампу. Чем быстрее заряжается , тем быстрее открывается ключ, и большая часть волны и мощности пойдет на нагрузку. Таким образом, схема буквально отрезает часть синусоиды. Ниже представлен график работы устройства.

Значение (t*) — это время, за которое конденсатор заряжается до порога открывания силового элемента. Эта схема диммера проста и легко повторяется на практике. Лучше всего она работает на лампах накаливания, из-за того что спираль в лампе имеет инертность, а вот со светодиодными и иными лампами могут возникнуть проблемы, поэтому необходимо перед окончательной установкой проверить работоспособность схемы конкретно на ваших потребителях. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

Вы можете не покупать симистор, а сделать простой светорегулятор на тиристорах, которые можно легко достать из старой неработающей аппаратуры и плат, по типу телевизоров, магнитофонов и т.д. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод тиристора V1. Ключ открывается, пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2 и конденсатора С2, который заряжается через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркости ламп накаливания, а также для регулирования скорости вращения вентилятора вытяжки, можно сделать приставку для паяльника и регулировать таким образом температуру его жала для улучшения качества пайки.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами из-за особенностей их работы.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные диммеры. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больший ток он пропускает через себя. Таким образом, с помощью конденсатора можно уменьшить мощность, подаваемую на лампу, однако этот способ не позволяет производить регулировку плавно. Данный вид самодельного диммера может быть довольно компактным, все зависит от требуемых параметров яркости, а следовательно, от емкости конденсатора, которая связана с его размерами.

Как видно из схемы, есть три положения: 100% мощности, через гасящий конденсатор (уменьшение мощности) и выключено. В устройстве используется неполярный бумажный конденсатор, который можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

Ниже приведена таблица, связывающая емкость и напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник и с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью, подаваемой на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств за счет малого числа радиодеталей. Такой самодельный диммер прост в настройке и обладает некоторыми функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12 В до минимума в десятые доли Вольта. Недостаток данных регуляторов в малом КПД и максимально возможной мощности подключаемой нагрузки, в следствие этого, есть необходимость установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла. Однако, это идеальный вариант для маломощных схем постоянного тока и низкого напряжения, за счет своей простоты и универсальности.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и давал возможность регулировать яркость светодиодов от ноля до максимума.

Отличный вариант — диммер на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами. Установив высокую частоту работы схемы, можно избавиться от мерцания, которое часто возникает из-за дешевых покупных диммеров и вызывает быструю усталость и раздражение глаз у человека.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны, что позволяет подключать более мощную нагрузку и использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором на КРЕН, выгодно отличается по габаритам и экономичности.

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Наверное, нет такого человека, который бы не слышал о существовании электродрели. Многие даже пользовались ею, но вот устройство дрели и принцип работы знают не многие. Исключить этот пробел поможет данная статья.

Устройство дрели (простейшая китайская электродрель): 1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Электродвигатель . Коллекторный электродвигатель дрели содержит три основных элемента — статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.

Устройство дрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Регулятор оборотов . Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент — это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды. И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение ). Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое. По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.

Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Схема реверса дрели

Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)

Схема подключения реверса электродрели

Схема подключения кнопки (регулятора оборотов) дрели.

Подключение кнопки электродрели

Редуктор . Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Ударное действие дрели . Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая «шайба», и такая же «шайба» напротив.

Большая шестеренка с волнистостью сбоку

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые «шайбы» соприкасаются и за счет своей волнистости имитируют удары. «Шайбы» со временем стираются, и требую замены.

Волнистые поверхность не соприкасаются благодаря пружине

Соприкасающиеся волнистые поверхности. Пружина растянута.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Автоматический регулятор оборотов микро дрели

Конструкция, которая покорила своей повторяемостью и удобством использования. Придумал и реализовал схему в далёком 1989 году болгарин Александър Савов:

Схема автоматического регулятора оборотов микро дрели проста в исполнении построена на основе ОУ LM385 принцип работы не сверлим — обороты минимальны. Даем нагрузку на сверло, обороты увеличиваются до максимума.

В схеме применены легкодоступные детали.

Микросхему LM317 необходимо установить на радиатор во избежание её перегрева.
Конденсаторы электролитические на номинальное напряжение 16В.
Диоды 1N4007 можно заменить на любые другие рассчитанные на ток не менее 1А.
Светодиод АЛ307 любой другой. Печатная плата выполнена на одностороннем стеклотекстолите.
Резистор R5 мощностью не менее 2Вт, или проволочный.
БП должен иметь запас по току, на напряжение 12В.

Регулятор работоспособен при напряжении 12-30В, но свыше 14В придется заменить конденсаторы на соответствующие по напряжению. Готовое устройство после сборки начинает работать сразу.

Резистором P1 выставляем требуемую частоту вращения на холостом ходу. Резистор P2 служит для установки чувствительности к нагрузке, им выбираем нужный момент увеличения оборотов. Если увеличить емкость конденсатора C4, то увеличится время задержки высоких оборотов или если двигатель работает рывками.
Я увеличил емкость до 47uF.
Двигатель для устройства не критичен. Только необходимо чтобы он был в хорошем состоянии.
Я долго мучился, уже подумал, что схемы был глюк, что она непонятно как регулирует обороты, или уменьшает обороты во время сверления.
Но разобрал двигатель, прочистил коллектор, подточил графитовые щетки, смазал подшипники, собрал.
Установил искрогасящие конденсаторы. Схема заработала прекрасно.
Теперь не нужен неудобный выключатель на корпусе микродрели.

Схема отлично работает:

1. маленькая нагрузка – патрон крутится не быстро.

Схеме глубоко безразлично с какими моторами работать:

Если болгарка не оснащена регулятором оборотов, можно ли установить его самостоятельно?
Большинство угловых шлифовальных машин (УШМ), в простонародье болгарок, имеют регулятор оборотов.

Регулятор оборотов расположен на корпусе УШМ

Рассмотрение различных регулировок нужно начать с анализа электрической схемы болгарки.

простейшее представление электросхемы шлифовальной машины

Более продвинутые модели автоматически поддерживают скорость вращения вне зависимости от нагрузки, но чаще встречаются инструменты с ручной регулировкой оборотов диска. Если на дрели или электрическом шуруповерте используется регулятор куркового типа, то на УШМ такой принцип регулирование невозможен. Во-первых – особенности инструмента предполагают другой хват при работе. Во-вторых – регулировка во время работы недопустима, поэтому значение оборотов выставляется при выключенном моторе.

Для чего вообще регулировать скорость вращения диска болгарки?

При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска.
Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска;
Резка и раскрой камня и кафеля на высокой скорости может быть опасной.
К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах;
Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения.
Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления;
Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора.
Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках болгарку с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально;
Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя.
Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.

Типовая схема регулятора оборотов

Вот так выглядит плата регулятора оборотов в сборе

Регулятор оборотов двигателя – это не просто переменный резистор, понижающий напряжение. Необходим электронный контроль величины силы тока, иначе с падением оборотов будет пропорционально снижаться мощность, а соответственно и крутящий момент. В конце концов, наступит критически малая величина напряжения, когда при малейшем сопротивлении диска электродвигатель просто не сможет повернуть вал.
Поэтому, даже самый простой регулятор необходимо рассчитать и выполнить в виде проработанной схемы.

А более продвинутые (и соответственно дорогие) модели оснащаются регуляторами на основе интегральной микросхемы.

Интегральная схема регулятора. (наиболее продвинутый вариант)

Если рассматривать электрическую схему болгарки в принципе, то она состоит из регулятора оборотов и модуля плавного пуска. Электроинструменты, оснащенные продвинутыми электронными системами, существенно дороже своих простых собратьев. Поэтому далеко не каждый домашний мастер в состоянии приобрести такую модель. А без этих электронных блоков останется лишь обмотка электромотора и клавиша включения.

Надежность современных электронных компонентов УШМ превосходит ресурс обмоток двигателя, поэтому не стоит бояться приобретения электроинструмента, оснащенного такими приспособлениями. Ограничителем может быть лишь цена изделия. Мало того, пользователи недорогих моделей без регулятора рано или поздно приходят к самостоятельной его установке. Блок можно приобрести в готовом виде или изготовить самостоятельно.

Изготовление регулятора оборотов своими руками

Попытки приспособить обычный диммер мдля регулировки яркости лампы ничего не даст. Во-первых, эти устройства рассчитаны на совершенно другую нагрузку. Во-вторых, принцип работы диммера не совместим с управлением обмоткой электромотора. Поэтому приходится монтировать отдельную схему, и придумывать, как ее разместить в корпусе инструмента.

ВАЖНО! Если вы не имеете навыков работы с электросхемами – лучше приобрести готовый фабричный регулятор, или УШМ с этой функцией.

Самоделный регулятор скорости

Простейший тиристорный регулятор скорости вращения легко можно сделать самостоятельно. Для этого понадобится пять радиоэлементов, которые продаются на любом радиорынке.

Электрическая схема тиристорного регулятор скорости для вашего инструмента

Компактность исполнения позволяют разместить схему в корпусе УШМ без ущерба эргономике и надежности. Однако такая схема не позволяет сохранять крутящий момент при падении оборотов. Вариант подойдет для снижения оборотов при резке тонкой жести, проведении полировальных работ, обработке мягких металлов.

Если ваша болгарка используется для обработки камня, или на нее можно установить диски размером более 180 мм, необходимо собрать более сложную схему, где в качестве модуля управления используется микросхема КР1182ПМ1, или ее зарубежный аналог.

Электросхема регулировки оборотов с применением микросхемы КР1182ПМ1

Такая схема контролирует силу тока при любых оборотах, и позволяет минимизировать потерю крутящего момента при их снижении. К тому же, эта схема бережнее относится к двигателю, продлевая его ресурс.

Вопрос, как сделать регулировку оборотов инструмента, возникает при стационарном его размещении. Например, при использовании болгарки в качестве циркулярной пилы. В таком случае, регулятором оснащается точка подключения (автомат или розетка), и регулировка оборотов происходит дистанционно.

Вне зависимости от способа исполнения, регулятор оборотов УШМ расширяет возможности инструмента и добавляет комфорта при его использовании.

Сергей | 28.06.2016 00:10

Цитата: » Большинство угловых шлифовальных машин (УШМ), в простонародье болгарок, имеют регулятор оборотов.» Так может писать только человек, который никогда болгарки не покупал. Сходите в супермаркет строительный в раздел электроинструментов и посчитайте, сколько там будет болгарок с регулировкой оборотов — штук 5 может быть найдете из 20-ти.

sposport | 28.06.2016 11:44

Полно болгарок с регулировкой оборотов. Возможно пропущено слово «продвинутых» или «дорогих», с этим можно согласиться. А то что в магазинах битком не пойми чего, так маркет маркету рознь.

erikra | 25.08.2016 19:37

Ремонт электродрели своими руками

При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Из многочисленных случаев поломок дрели можно выделить несколько характерных неисправностей, к которым приводят неправильная эксплуатация электроинструмента или бракованные элементы от завода-изготовителя. К таким типичным поломкам можно отнести:

— выход из строя элементов двигателя (статор, якорь).
— износ щеток или их обгорание.
— поломка регулятора и реверсного переключателя.
— износ опорных подшипников.
— некачественный зажим в патроне инструмента.

Устройство электродрели (простейшая китайская электродрель):
1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Коллекторный электродвигатель дрели содержит три основных элемента — статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.

Устройство электродрели:
1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Ротор представляет собой вал, на который прессуется сердечник из электротехнической стали. По всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким образом, образовывается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и жестко укреплен на нем. Ротор во время работы вращается внутри статора на подшипниках, которые расположены в начале и конце вала.

По пластинам во время работы двигаются подпружиненные щетки. Кстати, когда проводится ремонт дрели, следует особое внимание уделить именно им. Щетки прессуются из графита, имеют вид параллелепипеда с вмонтированными гибкими электродами.

Самый распространенный вид поломки, это износ щеток двигателя, замену которых можно произвести самостоятельно в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Щетки продаются во всех нормальных магазинах электроинструмента, и часто к новой электродрели прилагается дополнительная пара щеток.

Не стоит ждать, пока щетки износятся до минимального размера. Это чревато тем, что между щеткой и коллекторными пластинами увеличивается зазор. Как следствие происходит повышенное искрообразование, коллекторные пластины сильно нагреются и могут «отойти9quot; от основания коллектора, что приведет к необходимости замены якоря.

Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Второй способ определения, это хаотичное «дергание9quot; дрели во время работы.

На второе место, по числу поломок дрели, можно поставить неисправность элементов двигателя и чаще всего якоря. Выход из строя якоря или статора происходит по двум причинам — неправильная эксплуатация и некачественный моточный провод. Производители с мировым именем применяют дорогой моточный провод с двойной изоляцией термостойким лаком, что в разы повышает надежность двигателей. Соответственно в дешевых моделях качество изоляции моточного провода оставляет желать лучшего. Неправильная эксплуатация сводится к частым перегрузкам дрели или продолжительной работе, без перерывов для остывания двигателя. Ремонт дрели своими руками перемоткой якоря или статора, в этом случае без специальных приспособлений невозможен. Только замена элемента полностью (исключительно опытные ремонтники смогут произвести перемотку якоря или статора своими руками).

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Заменить неисправный элемент и установить двигатель на место.

Определить неисправность якоря можно по характерному запаху, увеличению искрообразования, при этом искры имеют круговое движение по направлению движения якоря. Ярко выраженные «подгоревшие9quot; обмотки можно увидеть при визуальном осмотре. Но если мощность двигателя упала, но нет вышеописанных признаков, то следует прибегнуть к помощи измерительных приборов — омметра и мегомметра.

Обмотки (статора и якоря) подвержены только трем повреждениям — межвитковой электрический пробой, пробой на «корпус9quot; (магнитопровод) и обрыв обмотки. Пробой на корпус определяется довольно просто, достаточно щупами мегомметра прикоснуться к любому выходу обмотки и магнитопроводу. Сопротивление более 500 Мом указывает на отсутствие пробоя. Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.

Межвитковой пробой якоря определить достаточно сложно, если, конечно, он не виден визуально. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Нередко межвитковое замыкание обнаруживается на видимых участках провода или шинки якоря: витки могут быть погнуты, смяты (т.е. прижаты друг к другу), либо между ними могут быть какие либо токопроводящие частицы. Если так, то необходимо устранить эти замыкания, путём исправления помятостей шинки или извлечения инородных тел, соответственно. Также, замыкание может быть обнаружено между соседними пластинками коллектора.

Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии. Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент — это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды. И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение) . Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое. По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Более научно это выглядит следующим образом. Принцип работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).

Чтобы легче было разобраться в работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). В момент, когда его величина превысит напряжение включения симистора, симистор откроется (цепь замкнется) и сетевой ток потечет через нагрузку. После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется. Таким образом, напряжение на нагрузке будет иметь форму как на нижней диаграмме.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса. Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, диапазон регулирования будет от 50 до 100%. Поэтому, чтобы диапазон расширить, управляющее напряжение сдвигают по фазе, и тогда в процессы нажатия на курок напряжение на выходе регулятора будет изменяться так, как показано на рисунке ниже.

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.

Ремонт регулятора оборотов.

Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных указывает на неисправности контактов или компонентов схемы регулятора оборотов. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Визуальный осмотр клемм позволит судить об их работоспособности. Почерневшие клеммы очищаются от нагара спиртом или мелкой наждачной бумагой. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Регулятор оборотов выполнен на подложке и полностью залит изоляционным компаундом, поэтому ремонту не подлежит. Еще одна характерная неисправность кнопки это стирание рабочего слоя под ползунком реостата. Самый простой выход — замена кнопки целиком.

Ремонт кнопки дрели своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным поднятием крышки изначально и желательной зарисовкой расположения контактов и пружинок.

Устройство реверса (если располагается не в корпусе кнопки) имеет свои перекидные контакты, поэтому так же подвержено пропаданию контакта. Механизм разборки и чистки такой же, как и кнопки.

При покупке нового регулятора оборотов, следует убедиться, что он рассчитан на мощность дрели, так при мощности дрели 750Вт, регулятор должен быть рассчитан на ток более 3,4А (750Вт/220В=3,4А).

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Электрическая схема дрели.
«рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.

Схема на реверсе электродрели
(на фото реверс отсоединен от регулятора оборотов).

Схема подключения реверса электродрели.

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

Схема подключения кнопки (регулятора оборотов) дрели.

В случае описываемой электродрели, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

Подключение кнопки электродрели.

Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Наличие посторонних звуков, скрежета и подклинивания патрона говорит о неисправности редуктора или механизма переключения передач, если он есть. В этом случае необходимо осмотреть все шестерни и подшипники. Если обнаружены изношенные шлицы или сломанные зубья на шестернях, то необходима полная замена этих элементов.

Подшипники проверяются на пригодность после съема их с оси якоря или корпуса дрели, при помощи специальных съемников. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Неравномерные проскакивания обоймы или «шелест9quot;, при прокручивании, говорят о необходимости замены подшипника. Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Ударное действие дрели.

Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая «шайба9quot;, и такая же «шайба9quot; напротив.

Большая шестеренка с волнистостью сбоку.

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые «шайбы9quot; соприкасаются и за счет своей волнистости имитируют удары. «Шайбы9quot; со временем стираются, и требую замены.

Волнистые поверхность не соприкасаются благодаря пружине.

Соприкасающиеся волнистые поверхности. Пружина растянута.

Замена патрона дрели.

Патрон подвержен износу, а именно зажимные «губки9quot;, из-за попадания в него грязи и абразивных остатков стройматериалов. Если патрон подлежит замене, необходимо открутить винт фиксатор внутри патрона (левая резьба) и открутить его с вала.

Шнур проверяется омметром, один щуп подключается к контакту сетевой вилки, другой к жиле шнура. Отсутствие сопротивления указывает на обрыв. В этом случае ремонт дрели сводится к замене сетевого провода.

В заключении хочется добавить: при сборке дрели после её ремонта, следите, чтобы провода не оказались зажаты верхней крышкой. Если всё будет в порядке, две половинки схлопнутся без зазора. В противном случае, при затягивании шурупов провода может сплющить или перекусить.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

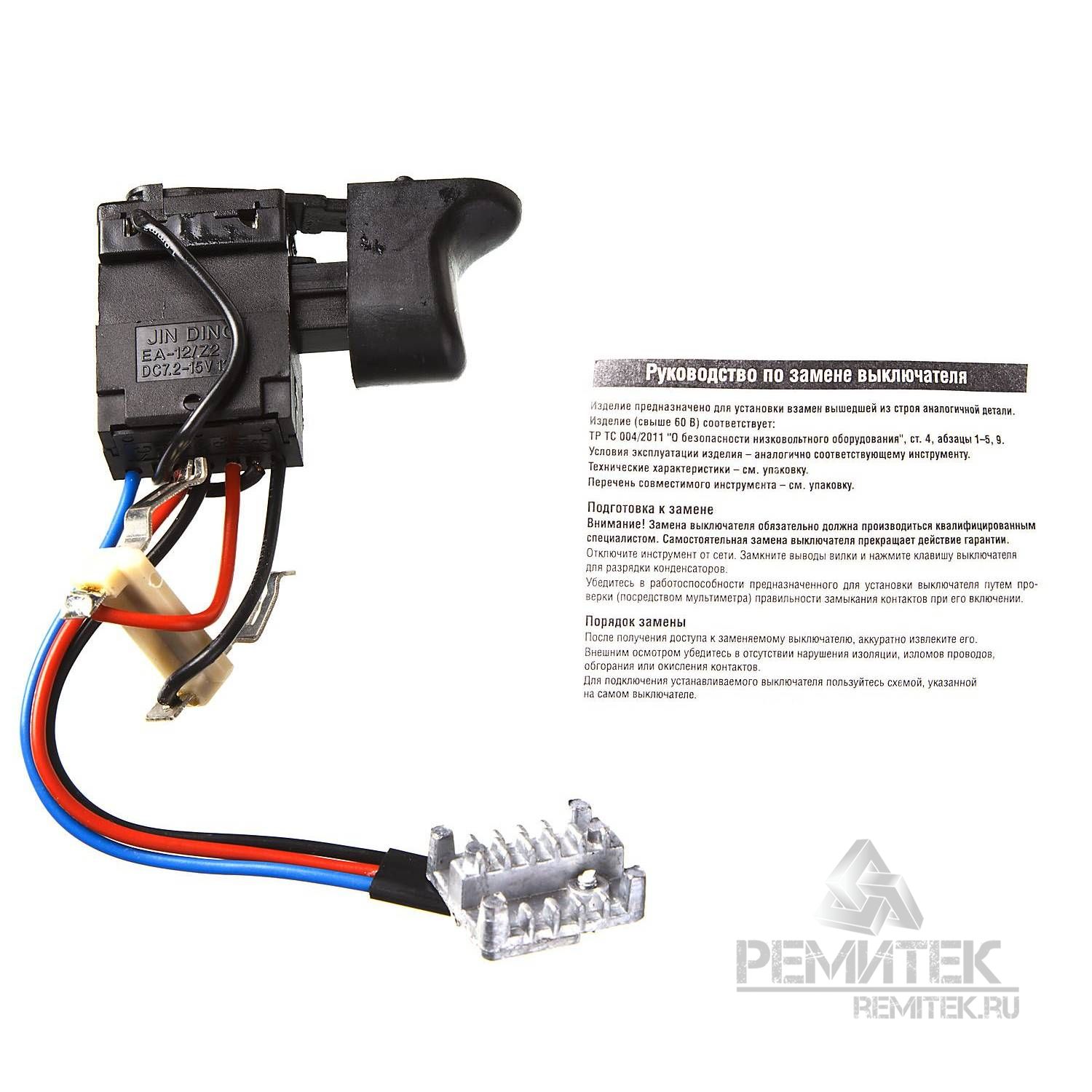

Обычная кнопка вкл/выкл

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее . соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
Затем произвести сборку и проверку.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Кнопка включения с реверсом/регулятором оборотов

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

основное включение изделия в работу;
регулировка оборотов вращения электродвигателя;
включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель . тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Из дрели при помощи дополнительных устройств можно сделать различные приспособления, которые будут заменять различные станки, такие как сверлильный, токарный, шлифовальный и другие. Но если у станков из дрели нет возможности регулировать частоту вращения, то работать на них будет не очень удобно.

Современные дрели часто снабжены регулятором оборотов в виде курка. В этом случаи частота вращения зависит от степени нажатия. При этом фиксатор курка, фиксирует курок при выбранной частоте вращения далеко не во всех моделях дрелей, а фиксирует курок только при максимальном нажатии, то есть при максимальных оборотах, что может свести на нет такой регулятор оборотов. Еще один недостаток встроенного регулятора в том, что когда дрель вставлена в какое либо устройство, она может находится в таком положении, при котором пользоваться регулятором оборотов неудобно, даже если в нем отсутствуют другие недостатки.

Для станков из дрели удобнее пользоваться выносным регулятором в котором исключены недостатки описанные выше. Можно сделать такой регулятор из диммера (регулятора освещения) и розетки. Принципиальная схема такого регулятора следующая:

Исполнение этой схемы может быть различным. Мы приведем два варианта, не самых лучших с точки зрения безопасности. Конечно же регулятор должен быть сделан так чтобы внутренняя часть была закрыта со всех сторон, а не так как сделано на рисунках.

Пользоваться таким регулятором частоты вращения очень удобно, вилка регулятора вставляется в розетку сети, а вилка дрели в розетку регулятора. Курок дрели фиксируется в нажатом до предела положении, а частота вращения управляется поворотом ручки диммера. Только необходимо чтобы мощность дрели не превышала мощности диммера. Такой регулятор можно использовать не только для регулирования частоты вращения но и для управления нагревом паяльника или кипятильника.

Ремонт кнопки EN61058 электродрели Интерскол ДУ-13/780ЭР

У современных электрических ручных дрелей пусковая кнопка отвечает не только за коммутацию электропитания по принципу «вкл-выкл» и «вперёд-назад», но также обеспечивает плавную регулировку мощности (скорости вращения патрона) в зависимости от силы нажима на кнопку. Если же у инструмента эта важная функция вдруг исчезла, и дрель стала работать только на полных оборотах, то существует два решения: заменить кнопку целиком на новую, или же вскрыть сгоревшую кнопку и попытаться её отремонтировать.

Немного теории.

В конструкции кнопки лежит принцип регулировки мощности путём урезания некоторой части синусоиды переменного напряжения питания, подводимого на электродвигатель дрели. Чем глубже утапливается кнопка, тем более полно выглядит график синусоиды. И наоборот, при минимальном нажатии на кнопку, двигатель получает питание наиболее фрагментарно. В упрощённом варианте, схема кнопки электродрели выглядит следующим образом.

Силовым регулирующим элементом служит тиристор VS1, разрывающий собою цепь питания нагрузки. В цепь управляющего электрода тиристора последовательно включен динистор VD1, обладающий свойством пропускать ток только при определенном диапазоне разности потенциалов между своими электродами. Конденсатор C1, заряжаемый через переменный резистор R1, обеспечит эту разность потенциалов тем быстрее, чем левее по схеме находится движок переменного резистора и, следовательно, тем на более длительное время откроется тиристор, и тем бОльшая мощность будет подведена к нагрузке в данный полупериод напряжения.

Зависимость напряжения на нагрузке от времени.
А — полная мощность (нет регулирования, включение без регулятора).
Б — мощность около 25%.
В — мощность менее 25%.
Один полупериод (нижний по графику) синусоиды, при проходе тока через тиристор, полностью срезается. Чтобы этого не происходило, встречно-параллельно тиристору нужно включить диод.

Поиск и устранение неисправностей.

Вскрытие кнопки EN61058 не представляет труда, необходимо кончиком ножа отодвинуть пластиковые защелки и достать изнутри контактную группу вместе с электронной платой. Далее, необходимо отделить плату, отпаять её от контактной группы. Вместо переменного резистора, в кнопке применен более надёжный вариант — ступенчатый резистор, представляющий собой многопозиционный переключатель, где сопротивлению каждой позиции соответствует свой постоянный резистор. Помимо множества smd-резисторов, на плате присутствует конденсатор, диод и подстроечный резистор. Монтаж тиристора TYN612 и динистора DB3 выполнен навесным способом.

Наиболее вероятная причина неисправности кнопки, когда она не регулирует обороты (мощность) дрели — неисправность тиристора. Если нет возможности проверить тиристор на специализированном тестере, то тиристор нужно просто заменить на заведомо исправный. Тоже самое относится и к динистору. Всё остальное: резисторы, диод и конденсатор, — можно проверить прямо на плате обычным мультиметром (после выпаивания тиристора). Если у мультиметра нет функции измерения ёмкости, то проверять конденсатор нет особой необходимости, так как вероятность выхода его из строя крайне мала.

Кнопка дрели отремонтирована путём замены вышедшего из строя тиристора TYN612 на аналогичный BT151. Крепление тиристора осуществлено винтом и гайкой с применением термопасты. Чтобы гайка вошла в корпус, его пришлось немного подрезать.

Схема подключения кнопки дрели – чиним инструмент сами! Как подбирать запчасти для замены.

Данную статью мы решили посвятить одной из российских электрических дрелей, а точнее производимой в Ростове электродрели ИЭ-1035.

Данная дрель не является профессиональным инструментом, однако предназначена для использования в ходе достаточно больших нагрузок при строительстве и ремонте.

Дрель имеет прочный корпус из металла. Благодаря этому она не боится падений, хотя и значительно тяжелее аналогичных по мощности импортных дрелей. Все комплектующие, используемые в данной дрели российского производства.

Электродрель оснащена металлическим трехкулачковым патроном ПС-16. Кстати сверло более 14 мм в импортную дрель вы не сможете вставить, подобные патроны просто на них не ставят.

Стандартный патрон на большинстве электродрелей рассчитан на максимальный диаметр в 13 мм. В принципе комплектовать электродрели патронами по сверла большего диаметра и смысла нет. Двигатель просто не справиться с задачей прокрутить сверло в прочном материале — например в стальной заготовке.

Как и большинство современных электродрелей ИЭ-1035 оснащена также дополнительной рукояткой. Данный элемент обычно просто незаменим при сверлении толстыми сверлами. Устанавливается дополнительная рукоять в отличие от большинства других аналогичных инструментов не на шейку корпуса перед патроном, а непосредственно в корпус. Рукоять ввинчивается по типу рукоятки в болгарках.

С одной стороны это надежно, с другой вы не сможете изменить положение рукояти повернув ее например градусов на 20. Положение строго фиксировано.

В качестве минуса стоит отметить то, что в данной модели электродрели отсутствует реверс, поэтому сверлить необходимо аккуратно, особенно металл. Если сверло заклинит, придется помучиться, чтобы его освободить. Да и с учетом большой мощности двигателя, если не удержите дрель в руках можете получить травму.

Вместе с тем отсутствие некоторых функций позволяет существенно снизить цену на дрель, из за чего спрос на нее остается достаточно высокий. Этот инструмент часто покупают люди занимающиеся различными строительными работами в качестве основного заработка — шабашники. Плюсом этого является то, что инструмент имеет прочный корпус, небольшую цену, достаточно надежен и мощность какая нужна.

На ремонте инструмента как правило данные люди не заморачиваются — просто работают пока он совсем не откажет. За это время инструмент окупает себя несколько раз, хотя если необходимо отремонтировать данную дрель намного проще чем импортные. Запчастей в специализированных магазинах к дрели ИЭ-1035 всегда хватает, да и на рынках тоже.

Внешне дрель не отличается очень красивым современным дизайном, с другой стороны вам же на нее не любоваться. Корпус выполнен в черно — серебристом цвете. Отличительной особенностью данной электродрели является основная рукоять. Она не пистолетная а двойная. Если сверлить отверстия в полу, то за нее можно держаться двумя руками. Кстати из за большого веса сверлить данной дрелью стены и потолки не очень удобно — руки быстро устают.

Характеристики электродрели ИЭ-1035:

Размер патрона: 16 мм
Мощность двигателя: 600 Вт
Обороты: от 0 до 600 об. в минуту
Напряжение: 220 В
Вес в упаковке: 4 кг
Ударное сверление: есть
Функция реверса: нет
Производство: Россия

Как же досадно, когда дрель, верный и незаменимый помощник любого домашнего мастера, внезапно выходит из строя. Мы подготовили небольшое справочное руководство, в котором описали типовые неисправности электрических дрелей и методы их устранения своими руками.

Как подбирать запчасти для замены

В ходе разборки и обслуживания дрели вы можете столкнуться с тем фактом, что некоторые детали износились и требуют замены. Это обычна практика, тем не менее не следует пытаться поставить на замену сторонние комплектующие или, того хуже, искать сложные пути обхода. Типичная и грубая ошибка — когда вместо сломавшейся штатной кнопки снаружи рукоятки крепят обычный тумблер. Такой «тюнинг» небезопасен и его следует избегать.

Внутреннее устройство дрели: 1 — сетевой кабель; 2 — помехоподавляющий конденсатор; 3 — пусковая кнопка; 4 — статор электродвигателя; 5 — подшипник двигателя; 6 — щёткодержатели со щётками; 7 — коллектор ротора; 8 — корпус дрели; 9 — крыльчатка, охлаждающая электродвигатель; 10 — кнопка переключения между обычным и ударным режимами; 11 — корпус редуктора; 12 — редуктор; 13 — подшипники патрона; 14 — возвратная пружина; 15 — патрон, удерживающий сверло

Тем более что на сегодняшний день рынок запасных частей для электроинструмента доступен и обширен. Если вы покупали инструмент в крупном сетевом магазине, то, скорее всего, там же вы найдёте всё необходимое для ремонта: от кнопок и щёток до роторов двигателя и деталей редуктора.

Всё что нужно — определить производителя дрели и точное название модели, эта информация в обязательном порядке присутствует на шильдике. Проблема в том, что разные модификации одной и той же модели могут иметь как совместимые комплектующие, так и абсолютно не подходящие. Ориентируйтесь на внешний вид, не ленитесь уточнить основные размеры и габариты детали для замены.

С составными приводного механизма всё несколько проще благодаря высокой степени унификации: подшипники имеют маркировку на защитных кольцах сепараторов, на шестернях штампуются номенклатурные коды. Практика показывает, что ко всем популярным моделям инструмента, в том числе и к представителям зарубежной серии профтула, можно подобрать запчасти. В разряде исключений только дрели старше 30 лет, но даже для них вполне реально найти донора.

Неисправности электрической части

Описание распространённых поломок мы начнём с электрической и коммутирующей части. Электрический отсек почти у каждой дрели находится в рукоятке, там, где размещена кнопка. Чтобы получить к нему доступ, чаще всего приходится разбирать дрель полностью. Это несложно, но возможны трудности с отщёлкиванием корпуса: помимо нескольких шурупов он удерживается на фиксаторах. Располовинив корпус, запомните расположение элементов и проводки, а лучше — сфотографируйте, ибо компоновка может быть весьма замысловатой.

Основной признак неисправности электрики — дрель попросту не включается. Попробуйте с нажатой кнопкой пошевелить шнур питания в том месте, где он выходит из корпуса: перелом жилы в этом месте служит причиной 90% всех неисправностей, если он имеет место — дрель подаст признаки жизни. Определить обрыв питания можно также прозвонкой.

Другая частая причина поломки — выход из строя кнопки или переключателя реверса. Попробуйте прозвонить контакты, к которым подключены провода, на предмет наличия коммутации. Неисправную кнопку можно заменить, можно попытаться отремонтировать. Открутив пару небольших болтов, которыми скреплён корпус, вы получите доступ к внутренностям. Оцените состояние ламелей (могут стереться или окислиться), проверьте исправность отбрасывающего механизма, чистоту печатной платы и наличие подгораний на основных контактах.

Неисправности небольшой печатной платы или потенциометра внутри кнопки, выполняющих роль регулятора оборотов, самостоятельному лечению не поддаются. Дрель в таких случаях либо не включается вовсе, при полностью работоспособной контактной группе, либо работает с постоянной частотой вращения. Кнопку придётся менять.

Не забудьте также проверить надёжность опрессовки клемм, целостность изоляции, наличие окислов на контактах. Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов.

Проблемы с двигателем

Менее распространённый класс проблем — посторонние шумы при работе дрели. Это может быть как треск, так и заунывное гудение. Эксплуатировать дрель в таком состоянии не стоит, на лицо неисправность двигателя.

Электромотор в дрели однофазный коллекторный, чтобы его извлечь из корпуса, её так же потребуется разобрать на две симметричные части. Для более мощного класса инструмента центральная часть корпуса изготавливается цельной, как на УШМ. Чтобы ее достать, придется открутить передний блок редуктора и полностью снять рукоять.

Если при включении дрели через заднюю вентиляционную решётку отчётливо видна электрическая дуга и двигатель натужно гудит, проблема заключается в износившихся или сгоревших щётках. В разных моделях доступ к их замене может обеспечиваться как вообще без разборки корпуса, так и исключительно изнутри. Выбирая щётки для замены, обращайте внимание как на размеры, так и на профиль сечения. Иногда есть смысл временно поставить щётки, оставшиеся после предыдущей замены, но не до конца изношенные. Устанавливая их, учтите, что для щёток с разных сторон может отмечаться разница в угле и плотности притирки, не перепутайте.

Якорь двигателя имеет коллектор с тонкими ламелями, через которые происходит передача тока на обмотки. В этом месте недопустимы загрязнения, следы нагара или сильное окисление. Протрите коллектор чистой ветошью, смоченной растворителем, при необходимости несколько раз потрите мелкой наждачной бумагой. Если провода обмоток отпаялись от перегрева, соединение можно восстановить припоем ПОС-40.

Конечно, неисправности двигателя могут приводить и к полному выходу инструмента из строя, например, при обрыве или коротком замыкании обмоток. Дрель в таких случаях либо не включается вовсе, либо «мычит», стоя на месте. Определить, в статоре или роторе произошло повреждение, можно по следам оплавленного почерневшего лака, либо выполнив прозвонку цепи. И статор, и якорь с крыльчаткой доступны в качестве запасных частей для замены.

Обслуживание и ремонт редуктора

Практически при каждой разборке дрели имеет смысл заглянуть в редуктор, чтобы оценить состояние и степень износа деталей трансмиссии. У большинства бытового инструмента редуктор исключительно прост и состоит из двух плоских шестерен, выполненных из твёрдого пластика или металла. Попробуйте провернуть шестерни, заблокировав шпиндель двигателя, оцените люфт и вероятность проскока в разных точках передачи.

Профессиональный инструмент может дополнительно иметь как редуктор с переключаемой передачей, так и регулируемую предохранительную муфту. Неисправности обоих элементов полностью наглядны, они попросту перестают выполнять свои функции. К сожалению, эти детали практически неремонтопригодные, потому и предусматривается возможность их модульной замены.

Для замены шестерен понадобится съёмник стопорных колец. Не потеряйте шпонку при снятии шестерни, замену будет трудно найти. При разобранном редукторе рекомендуется полностью достать якорь, чтобы проверить плавность хода и наличие люфта в подшипниках. Шилом можно снять защитные крышки сепаратора, чтобы наглядно убедиться в его сохранности. Замена подшипников выполняется холодной напрессовкой, в качестве оправки лучше использовать медную трубку или деревянный брусок с продольным отверстием.

Завершив работу с редуктором, удалите остатки смазки и заполните камеру трансмиссии новой молибденовой пастой примерно на 2/3 объёма. Убедитесь, что в процессе ремонта внутрь дрели не попало посторонних предметов и проведите сборку в обратном порядке.

Замена патрона дрели

Наконец, наиболее тривиальная проблема: сверло проворачивается в патроне, степень зажатия стала очень низкой. И далеко не каждый имеет представление о том, как снять патрон для замены.

Начнём с наиболее сложных экземпляров: в дрелях мощностью свыше 600-800 Вт патрон может иметь клино-конусную посадку. Шпиндель выполнен втулкой, в которую вставлен хвостовик цангового патрона. Чтобы его снять, нужно найти отверстие сбоку втулки, вставить в него мощную отвёртку и поддеть конец хвостовика, выталкивая его наружу. Если отверстия нет, втулка зажимается в тисках, а по патрону наносят несильные удары молотком через деревянный брусок. При этом удары чередуются в диаметрально противоположных точках с четырёх сторон.

В дрелях невысокой мощности шпиндель имеет наружную правую резьбу на конце, на которую накручивается патрон, и отверстие в центре с левой резьбой, куда закручивается шунтирующий болт. Этот болт имеет головку под четырёхгранную или крестовую отвертку, его необходимо выкрутить. Затем, заблокировав гвоздём крыльчатку двигателя, попытаться резким, но умеренной силы движением сорвать патрон против часовой стрелки. Если резьба закипела, дрель придётся разобрать, чтобы зажать шпиндель вместе с ведомой шестерней в тисках.

Электрическая дрель ИЭ-1035. Э-1 У2 предназначена для сверления отверстий диаметром от 3 до 16 мм в таких прочных материалах, как металл, бетон или асфальт. На базе этой электродрели была разработана модель с внутренним конусом, а также инструмент с более мощным редуктором и возможностью реверсивного сверления.

Дрель ИЭ-1035. Э-1 У2 и её модификации изготавливают на Ростовском заводе электроинструментов. Она состоит из электрической части, надёжно защищённой корпусом из противоударного пластика, и двухступенчатого металлического редуктора. Рассмотрим устройство электроинструмента подробнее.

Устройство редуктора

Корпус редуктора полностью изготовлен из нержавеющей стали толщиной 20 мм. Внутри редуктора находятся две металлические шестерни, которые обеспечивают вращение рабочего элемента и патрона. Смазка редуктора нанесена на заводе, дополнительная смазка шестерней не потребуется в течение 5-ти лет гарантийного срока.

Редуктор модифицированной дрели «ИЭ-1035. Э-2 У2» — более сложный. Он оснащён внутренним конусом, предназначенным для работы дрели без патрона. Во внутренний конус устанавливаются свёрла с коническим хвостовиком от 3 до 16 мм. Также в конус этой модификации можно установить насадку для замешивания бетона. На боковых стенках редуктора расположены специальные отверстия. Они служат для того, чтобы извлекать свёрла было удобнее.

Устройство электрической части

Внутри пластикового корпуса находятся стартер и ротор с медной обмоткой. Стартер помещается в пластиковый кожух, который защищает его от ударов при работе. Ротор принимает на себя основную нагрузку. Ротор модификации ИЭ-1035. Э-3 У2 имеет функцию реверсивного сверления. Редуктор выполняет амортизационную функцию и смягчает вибрации дрели при работе.

На задней рукоятке дрели расположена кнопка запуска двигателя, которая реагирует на силу нажатия. Скорость вращения можно регулировать с помощью переключателя, расположенного над кнопкой запуска.

Технические характеристики

В дрель установлен двигатель мощностью 1 кВт, что делает инструмент достаточно мощным для сверления металлического бруса толщиной 50 мм. Дрель также оснащена механической защитой от поломок. Максимальный диаметр сверления по металлу — 13 мм, по дереву – 16 мм. На боковой панели электродрели расположена кнопка постоянной работы. Благодаря компактным размерам редуктора, дрель можно установить на рабочую стойку.

Показано как будет меняться напряжение на выходе регулятора, если нажимать курок дрели.

Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)

Главная » Кровля » Схема подключения кнопки дрели – чиним инструмент сами! Как подбирать запчасти для замены.

Подключение дрели без кнопки напрямую

Возможные неисправности инструмента – проводим ремонт сами

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Устройство кнопки дрели

Ну и в конце этой статьи я бы хотел затронуть вопрос, с которым многие из вас столкнуться в процессе демонтажа старой кнопки дрели. Для того чтобы производить качественный демонтаж кнопки, вам потребуются минимальные познания в устройстве современных кнопок пуска в работу дрели. На представленном выше видео видно как работает кнопка при нажатие на нее.Если рычаг реверса стоит на закручивание болтов, гаек и так далее, то нижние клеммы замыкаются обе.Если включить реверс в обратную сторону, то в сеть включается только одна нижняя клемма, вторая при этом не работает. Как правило, во всех современных кнопках дрели зажимные устройства для проводов спроектированы из прочной стали и не совсем удобны для демонтажа.

Дело в том, что производители кнопок заботятся о повышении производительности при сборке своих изделий.Они проектируют кнопки таким образом, чтобы было максимально удобно, легко и быстро производить монтаж электрооборудования , но при этом страдает удобство при замене и ремонте кнопок.

Фото-3. Устройство зажимных клемм электропроводки в современных кнопках дрели

Другими словами подготовленный провод обмотки или другой детали дрели к монтажу, легко можно засунуть в отведенное для него отверстие в корпусе кнопки, но вытащить его обратно проблематично, -тут нужна сноровка и смекалка.Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали.

Если вы посмотрите внимательно на представленное в этой статье фото-3, то согласитесь со мной, что для того чтобы вытащить провод необходимо просто вытолкнуть зажим внутри корпуса кнопки и освободить монтажный кабель. Для этого вам потребуется тонкая крупная иголка или тонкое прочное шило, которое нужно засунуть в отверстие отведенное для монтажа провода и вытолкнуть зажим внутри, тем самым освобождая провод из захвата.Вот и все дела, в заключение могу сказать что рассказанный мной метод, очень даже работает( сам проверил и не раз). Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. На сегодня как-бы все, жду ваших комментариев ниже, пока, до новых встреч!

Подключение Дрели Без Кнопки

Дрель

— электроинструмент, который есть фактически у всех. Обычно, для бытовых целей приобретается дешевые модели, которые не созданы для насыщенной эксплуатации.

В противоположность проф электроинструмента, они владеют маленьким ресурсом и довольно нередко приходят в негодность.

Одно из самых слабеньких мест бытовой дрели — пусковая кнопка

. В процессе использования у основного элемента управления нередко окисляются как еще его называют сгорают контакты.

Если однажды дрель не стала реагировать на нажатие пусковой кнопки иначе говоря стала работать через один раз, не торопитесь относить инструмент в сервисный центр.

Смена кнопки на дрели — довольно обычная процедура, совладать с какой занимается сумеет даже начинающий мастер. А чтоб в течении ремонта не появилось вопросов, мы подготовили для вашей фирмы ординарную и понятную аннотацию.

Патрон дрели — это один из основных узлов механизма электродрели. Он служит для передачи вращательного движения от электромотора к рабочему инструменту. В его задачу также входит фиксация сверла таким образом, чтобы при работе соблюдалась максимальная точность сверления отверстий, надёжное крепление и быстрая замена инструмента. В любых дрелях инструмент закрепляется в зажимном патроне

Виды креплений

Инженерами придуманы различные конструктивные решениями для фиксации патронов. В зависимости от способа крепления к вращающемуся валу патроны бывают:

Фотогалерея: виды креплений для инструмента

Способы фиксации рабочего инструмента

Все патроны зажимают инструмент между кулачками (губками). Три кулачка равномерно приближаются друг к другу, инструмент закрепляется строго по оси вращения. По способу фиксации сверла патроны делятся на:

зажимные. В них губки затягиваются специальным ключом; Кулачки зажимного патрона затягиваются ключом

Перейдём к реконструкции

Разобрав дрель, определил место для установки кнопки и круглым напильником выпилил в корпусе отверстие для установки кнопки, подпаял к контактам кнопки провода необходимой длинны и приступил к перекоммутации соединений. Дело в том, что в дрели установлен курок с тиристорным регулятором скорости вращения и при модернизации, это нужно учитывать.

Неисправности электрической части

Симптомы поломок электрической дрели

Каждая система электродрели может поломаться. Найти причины поломки можно, зная их ключевые симптомы.

Недостатки механической части

Про то, что сложность заключается в одном из устройств механического типа, говорят следующие признаки:

Неполадка механики может привести к сбоям в работе, которые появляются иногда. Не стоит рассчитывать, что она исправится сама собой. Как только обнаружены начальные признаки проблемы, нужно остановить работу и убрать дефект. В другом случае стоимость ремонта существенно становится больше.

Признаки поломки электрики

Электрическая часть также имеет собственные отличительные признаки неверной работы:

Щётки находятся в плотном контакте с коллектором, при появлении поломки они начинают сильно искрить

Существенным преимуществом мотора коллекторного типа, используемого во множестве электрических дрелей, считается то, что при поломке управляющей электроники мотор продолжает работать. Впрочем запускается он при этом без плавного разгона и сразу на самые большие обороты. По сравнению с асинхронным двигателем УКД имеет более небольшие размеры, что дает возможность делать дрели карманных размеров.

Замена кнопки

Замена кнопки:

Ослабляем пару винтов, удерживающих сетевой кабель.
Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
Аналогичным образом вытаскиваем второй кабель.
Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.
Ставим на место новую клавишу и подключаем провода также с помощью шила.
Устанавливаем блок на дрель, не забывая о реверсе.
Аккуратно укладываем жилы и прижимаем их винтами.
Закрываем кожух.

Кнопка включения дрели Интерскол

В доброй половине случаев провода, идущие от статора, отличаются по цвету. Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.

Подключение Дрели Без Кнопки

Одно из самых слабеньких мест бытовой дрели — пусковая кнопка

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Виды схем подключения кнопки дрели

Проверка электродвигателя: причины поломок и ремонт

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как Подключить Дрель Напрямую Без Кнопки

Схема подключения кнопки дрели – чиним инструмент сами!

Содержание

Необходимые инструменты и материалы

Ремонт дрели можно проводить не своими руками, главное, знать предпосылки поломок не способы их «лечения». Сейчас вы узнаете что, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, из-за этого для вас придется являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, по другому совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, с какой целью туда можно включить хоть какое другое устройство – телек по другому говоря чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с внедрением тестера – тогда напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Самыми частыми поломками считают:

Препядствия со службой мотора;
Износ щеток;
Трудности со службой кнопки.

Зная, как происходит подключение кнопки

электродрели, естественно стремительно решить неисправность. Уже сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель «берет» не дерево, не кирпич, не другие материалы. А это значит, для вас похлопочите о том, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента. Конкретно поэтому когда вы провели ремонт в квартире, сразу чистите
дрель.
READ Как Просверлить Отверстие В Металле Без Дрели

Схема подключения кнопки дрели – как исправить проблему?

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Подключение кнопки дрели

Смотри продолжение , то что не показано на этом видео: Подключение

Подсоединение кнопки пуск дрели

Схема соединения.

Как подключить кнопку дрели самостоятельно?

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

READ Чем Резать Металлочерепицу Насадка На Дрель

Проверка электродвигателя: причины поломок и ремонт

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

READ Регулятор Оборотов Дрели Без Потери Мощности

Как заменить щетки: работа за пару минут

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Как подбирать запчасти для замены

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Cхема подключения выключателя совковой дрели

Довольно часто электродрель перестает работать из-за поломки её выключателя с регулировкой оборотов (не включается, не регулируется число оборотов), мы разбираем дрель что-то пытаемся сделать, а когда понимаем, что дело в выключателе с регулировкой оборотов, оказывается многие провода от него уже оборваны и какой где был неизвестно. Для решения данной задачи вам понадобится информация: как заменить выключатель с регулировкой у дрели: Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя). Хочу обратить ваше внимание при покупке выключателя, он должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужен выключатель на U=

Ремонт выключателя питания 101: eReplacementParts.com

Эта статья представляет собой 101 руководство по ремонту замены переключателя электроинструмента, в котором объясняются общие этапы замены переключателя в сборе.

Если неисправный выключатель питания вызывает сбои инструмента или станка, замена старого выключателя на новый обычно является правильным решением. Для получения дополнительной информации о том, как правильно диагностировать проблему с переключателем питания, ознакомьтесь с нашим Руководством по поиску и устранению неисправностей.Эта статья представляет собой руководство по ремонту уровня 101, в котором объясняются общих шагов по замене выключателя питания в электроинструментах и другом оборудовании.

Для статьи «Диагностика выключателя питания» щелкните здесь.
Чрезвычайно важно понимать, что конструкция переключателей для электроинструмента сильно различается от переключателя к переключателю, и поэтому шаги по замене переключателей питания также сильно различаются от инструмента к инструменту, в зависимости от того, какой переключатель у него есть. Различия в конструкции переключателей также добавляют различные уровни сложности и сложности каждой уникальной замене переключателя питания.Опять же, в этой статье мы сосредоточимся только на шагах, которые являются общими для большинства замен переключателей, а также на некоторых советах и указателях по замене переключателей питания в целом. Взгляните на другие наши статьи по ремонту, в которых подробно описываются конкретные замены переключателей. Здесь мы используем аккумуляторную дрель DeWALT dw987 Cordless Drill в качестве нашего пошагового руководства , пример для этого ремонта. Замена переключателя для dw987 проста и даст нам хорошее начало, когда мы будем говорить о другом, более сложном ремонте. Общие действия по ремонту выключателя питания Мы собираемся использовать DeWALT dw987 в качестве примера ниже, чтобы продемонстрировать общие шаги по замене переключателей электроинструмента. Несмотря на то, что это конкретный пример ремонта, шагов для этого ремонта были обобщенными для применения к большинству замен переключателей. Для статьи «Диагностика электроинструментов» щелкните здесь.
В этом руководстве также будут объяснены некоторые конкретные шаги, которые применимы только к замене переключателя в dw987, и ниже будет ясно, какие шаги относятся к общему применению, а какие — только к dw987.После подготовки сейфа , очистки рабочей зоны и двойной проверки того, что инструмент отключен от источника питания, 1. Доступ к внутренней части электроинструмента

- Удалите винты и другие крепежные детали, удерживающие корпус инструмента вместе.
- Обычно это связано с разделением корпуса инструмента (или его части) пополам.
- Держите оборудование организованным по ходу работы и делайте мысленные заметки о том, как устроен инструмент, особенно если его конструкция незнакома.
- Особенности доступа к внутренним компонентам электроинструмента будут немного отличаться для каждого инструмента.

Этот шаг необходим, чтобы попасть внутрь той части электроинструмента, где будет производиться ремонт. Большинство инструментов открываются очень легко; однако также очень легко потерять или перепутать винты и другие детали, задействованные на этом этапе, если им не уделять должного внимания и внимания. Пример: Доступ к внутренней части DeWALT dw987:

Чтобы попасть внутрь DeWALT dw987, достаточно открутить несколько винтов вдоль корпуса дрели.

[Вернуться к началу] 2. При необходимости удалите другие детали

- Ко многим выключателям питания можно получить полный доступ, просто сняв кожух инструмента, в то время как для некоторых инструментов потребуется больше деталей для разборки.
- Этот шаг будет сильно отличаться от инструмента к инструменту.

Пример: Удаление трансмиссии DeWALT dw987:

- Нажмите рычаг селектора и осторожно снимите трансмиссию dw987, медленно покачивая ее вперед и назад.Не пытайтесь принудительно выключить трансмиссию.
- Отложите трансмиссию в сторону, пока не придет время собирать инструмент.

Удаление трансмиссии из рукоятки аккумуляторной дрели — обычное дело при ремонте переключателя аккумуляторной дрели. Это отличный пример дополнительной детали, которую, возможно, придется удалить, прежде чем переходить к замене переключателя питания. Удаление трансмиссии в дрелях также немного сложнее , поэтому мы не торопимся, чтобы предложить пару советов.Шестерни и другие компоненты трансмиссии дрели обычно удерживаются на месте металлической пластиной. Коробка передач должна быть шевелена с места осторожно . Если снять трансмиссию дрели без особой осторожности, металлическая пластина, удерживающая все вместе, может выскочить, и ее шестерни и другие кишки разлетятся повсюду. Ниже представлена фотография dw987 со снятой коробкой передач.

[Вернуться к началу] 3. Освободите узел переключателя

- Это будет сильно отличаться от инструмента к инструменту.
- Удалите винты и другие крепежные детали, которыми блок переключателя крепится к инструменту.
- Удалите другие детали инструмента, мешающие снятию переключателя.

Пример: Освобождение узла переключателя на DeWALT dw987:

- Снимите рычаг прямого / обратного хода с переключателя сеялки.
- Запомните его ориентацию для последующей сборки.

Рычаг прямого / обратного хода — это лишь один небольшой пример компонента, который, возможно, придется снять с узла переключателя, прежде чем его можно будет снять и заменить.Как всегда, отслеживание расположения каждого компонента может сэкономить время, когда придет время собрать инструмент снова.

[Вернуться к началу] 4. Внимательно осмотрите проводку коммутатора и нарисуйте схему Это самый важный важный шаг для каждой замены выключателя питания.

- После того, как узел переключателя будет освобожден, внимательно проверьте конфигурацию его проводки.
- При необходимости пометьте провода переключателя малярной лентой, чтобы не перепутать их.
- Нарисуйте схему конфигурации проводов инструмента, ведущих в узел переключателя и из него.
- Отметьте, сколько проводов входит и выходит из переключателя, их положение, и обратите внимание на цвет каждого провода. Включите эти примечания в диаграмму .

Это самый важный шаг при замене коммутатора, потому что коммутаторы больше всего отличаются друг от друга тем, как они подключены, что делает замену каждого коммутатора уникальной.Переключатели питания могут иметь 2-проводные, 3-проводные и 4-проводные схемы с другими вариантами между ними. Кроме того, типы клемм на переключателях могут сильно различаться. Ниже приведены несколько примеров переключателей различных типов.

Составление схемы переключателя может предотвратить два общих переключателя, ремонт бедствий :

1. Смешивание до проводов. Пересечение проводов особенно опасно для при работе с током постоянного тока , как с аккумуляторными электроинструментами.Если провода переключателя пересекаются, работа с инструментом быстро приведет к перегреву аккумулятора , разрушению аккумулятора и / или инструмента.

2. Без надобности тратить время на поиск схемы переключателей. [Вернуться к началу] Пример: Проверка проводки переключателя на DeWALT dw987:
Переключатель для DeWALT dw987 является примером чрезвычайно простой замены переключателя . Переключатель для дрели dw987 представляет собой переключатель диапазона переменной скорости (переключатель VSR), который также совместим с некоторыми другими аккумуляторными электроинструментами DeWALT.Большинство переключателей будут иметь два или более проводов, ведущих к обоим концам, провода, идущие от источника питания инструмента, и провода, идущие к двигателю. В этом коммутаторе VSR нет проводов, идущих от источника питания батареи, как у большинства переключателей, поскольку узел переключателя подключается непосредственно к аккумулятору. Это делает установку этого переключателя намного проще, чем большинство других, а также значительно упрощает рисование схемы этого переключателя. Этот переключатель VSR имеет два провода, идущие от узла переключателя к двигателю дрели.Цвет и положение этих проводов должны быть указаны на схеме переключателя, чтобы не перепутать их при установке нового переключателя. Провода для переключателя dw987 используют систему зажима, благодаря которой они просто защелкиваются на своих местах на узле переключателя. Многие ремонтные работы переключателей требуют пайки для обеспечения лучшего соединения, но с такой системой зажима этот ремонт снова становится проще. Вот как выглядит переключатель VSR для dw987:

Пример: Проверка проводки переключателя на DeWALT dw987:

Переключатель для DeWALT dw987 является примером чрезвычайно простой замены переключателя .Переключатель для дрели dw987 представляет собой переключатель диапазона переменной скорости (переключатель VSR), который также совместим с некоторыми другими аккумуляторными электроинструментами DeWALT. Большинство переключателей будут иметь два или более проводов, ведущих к обоим концам, провода, идущие от источника питания инструмента, и провода, идущие к двигателю. В этом коммутаторе VSR нет проводов, идущих от источника питания батареи, как у большинства переключателей, поскольку узел переключателя подключается непосредственно к аккумулятору. Это делает установку этого переключателя намного проще, чем большинство других, а также значительно упрощает рисование схемы этого переключателя.Этот переключатель VSR имеет два провода, идущие от узла переключателя к двигателю дрели. Цвет и положение этих проводов должны быть указаны на схеме переключателя, чтобы не перепутать их при установке нового переключателя. Провода для переключателя dw987 используют систему зажима, благодаря которой они просто защелкиваются на своих местах на узле переключателя. Многие ремонтные работы переключателей требуют пайки для обеспечения лучшего соединения, но с такой системой зажима этот ремонт снова становится проще. Составление схемы подключения переключателя крайне важно.Постарайтесь не поддаться соблазну думать, что создание диаграммы — это элементарный шаг, который можно пропустить. Эта рекомендация исходит от наших местных ремонтников, которые профессионально ремонтируют электроинструменты более пятнадцати лет, и они до сих пор рисуют диаграмму для каждого ремонта переключателя.

[Вернуться к началу] 5. Снимите старый переключатель и установите новый переключатель.

- Отсоедините провода от старого переключателя и снимите старый переключатель с инструмента.
- Подсоедините провода к новому коммутатору, следуя схеме.
- Установите новый переключатель на место в электроинструменте.
- Убедитесь, что все провода расположены правильно, что они останутся на месте и что они не будут зажаты корпусом инструмента при его повторной сборке.
- Способ снятия и установки проводов будет сильно отличаться от коммутатора к коммутатору.

Пример: Установка нового коммутатора на dw987: Конечный продукт должен отражать то, как выглядел старый выключатель до того, как его сняли.
[Вернуться к началу] 6. Осторожно соберите электроинструмент
Осторожно соберите инструмент. Вот где с самого начала окупается хорошая организация.
Избегайте чрезмерного износа оборудования и других компонентов, так как большинство инструментов придется разбирать более одного раза в течение срока их службы.
Будьте особенно осторожны с пластиковыми деталями инструмента.
Будьте особенно осторожны с другими чувствительными компонентами, такими как коробки передач.

Винт с резьбой точки на корпусах пластмассовых электроинструментов можно легко снять металлическими винтами. Перед установкой винтов осторожно заверните их в обратном направлении, чтобы резьба выровнялась прямо. Так много износа удалось избежать . на резьбе пластикового кожуха можно Если для доступа к узлу переключателя пришлось удалить другие чувствительные части инструмента (например, трансмиссию в случае dw987), может потребоваться дополнительная осторожность при повторной сборке. Пример: Повторная сборка dw987:
Этот инструмент имеет пластиковый корпус, поэтому следует проявлять особую осторожность при возвращении его винтов на место. Слегка закрутите винты и позвольте резьбе затянуться.
Как только пришло время переустановить трансмиссию сеялки, потребуется еще пара шагов.
Установите все оставшиеся винты.

Правильная переустановка трансмиссии dw987 включает в себя пару дополнительных шагов.Во-первых, трансмиссия должна быть частично переустановлена , пока она не коснется рукоятки дрели. Это должно выглядеть так, с промежутком между трансмиссией и двигателем корпус :

Чтобы зафиксировать трансмиссию на месте, необходимо повернуть двигатель до совмещения с шестернями трансмиссии. Поверните двигатель, переустановив аккумулятор и осторожно нажав на спусковой крючок, чтобы двигатель мог вращать медленно (благодаря переключателю VSR).Трансмиссия должна сдвинуться в нужное положение при небольшом усилии после выравнивания двигателя. Как только трансмиссия возвращается на место, инструмент находится всего в нескольких винтах от повторной сборки, и он готов к последнему этапу.
[Вернуться к началу] 7. Проверьте основные функции инструмента Всегда полезно проверить все основные функции инструмента после его повторной сборки, чтобы сразу выявить небольшие проблемы или возможные упущения. Прокрутите его основные режимы и функции и, возможно, даже немного поработайте. Пример: Тестирование dw987: Проверьте основные функции dw987:
Движение вперед и назад.
Регулировка крутящего момента.
Работает с разной скоростью.
Может, еще пару шурупов вбить или просверлить дырочки.

Если все в порядке, значит, ремонт выключателя питания завершен. [Вернуться к началу] Заключение В этом руководстве DeWALT dw987 используется в качестве пошагового примера для основных рекомендаций по ремонту выключателя питания.Да, каждый ремонт выключателя питания индивидуален, и некоторые из них более сложны, чем другие, но шаги, описанные в этом руководстве, являются общими для большинства ремонтов электроинструментов и переключателей оборудования. Для получения более конкретных вопросов по ремонту переключателей, пожалуйста, ознакомьтесь с нашими статьями по ремонту переключателей, присоединитесь к нашему форуму по ремонту и оставьте комментарии на наших форумах. Если вы хотите заменить выключатель питания вашего инструмента, вы можете начать поиск на нашей домашней странице или с помощью «Поиска по номеру модели» в верхней части этой страницы. eReplacementParts.com предлагает простые функции поиска и варианты быстрой доставки, так что вы можете получить нужный выключатель питания, выполнить действия по ремонту, описанные в этой статье, и снова запустить свой инструмент или машину.

[Вернуться к началу] О чем мы.
Замена переключателя на аккумуляторной дрели
Мертвая дрель? Возможно, вам потребуется заменить выключатель питания инструмента.
Алисса Винсент
Электроинструменты, как и любые другие предметы домашнего обихода, изнашиваются после многих лет использования.Когда электроинструмент выходит из строя, первым делом вы можете заменить его или отнести в ремонтный центр. Однако сделать ремонт электроинструмента своими руками проще и экономичнее, чем вы думаете.
Один из самых распространенных видов ремонта электроинструмента — замена его выключателя. Переключатель является частью электрической системы инструмента и может начать изнашиваться через несколько лет использования.
Сначала вы захотите устранить проблемы с аккумулятором, но наиболее частым признаком поломки переключателя сверла является то, что он не включается.Неисправный переключатель также может привести к тому, что сеялка потеряет регулируемые скорости или не сможет переключаться между прямым и обратным режимами.
Диагностика и замена выключателя дрели — довольно простой ремонт. На выполнение у вас уйдет примерно 20 минут. Хотя мы использовали дрель DeWalt для этого конкретного ремонта, это руководство должно помочь вам заменить переключатель практически в любой дрели.
Для диагностики и ремонта переключателя дрели вам понадобятся отвертка, плоскогубцы и мультиметр.
Для начала вам нужно открыть обсадную колонну.
Снимите винты трансмиссии.
Отвинтите два винта, крепящих трансмиссию к корпусу, затем несколько винтов, скрепляющих две половины корпуса.
Отдельная ручка в сборе.
Как только это будет сделано, разделите две половинки сверла. Если на основании есть наклейка, скрепляющая две половинки, вам нужно будет разрезать ее ножом для бумаги.
Снимите крышки подшипников.
Затем, чтобы снять переключатель, вам нужно отсоединить провода, соединяющие переключатель с щеткодержателем.
Вынуть двигатель и трансмиссию из дрели.
Для этого вам необходимо снять блок двигателя дрели. Снимите двигатель, открутив два винта на внешней стороне корпуса дрели, которые удерживают трансмиссию на месте.
Как только это будет сделано, вам нужно будет удалить два блока, удерживающие узел двигателя на месте. Эти блоки прикреплены к корпусу четырьмя винтами.
Как только они будут сняты, вы можете снять двигатель и трансмиссию в сборе с дрели.
Снимите щетки.
Теперь вы можете отделить щеткодержатели от проводов, идущих к переключателю. Обязательно запишите, какой провод идет к держателю щетки, так как вам нужно будет собрать его таким же образом.
Снимите переключатель.
Затем снимаем выключатель с дрели.
Провода переключателя можно проверить мультиметром. Проверьте ток на обоих переключателях.
Проверьте целостность цепи с помощью мультиметра.
Установите мультиметр на непрерывность.Проверка на проходимость выполняется в настройках ома. Ом — это единица измерения сопротивления в цепи. Многие мультиметры имеют настройку звукового сигнала, которую можно использовать при проверке целостности цепи.
Прикоснитесь одним из щупов мультиметра к одному из разъемов аккумулятора на переключателе. Затем прикоснитесь другим щупом к противоположному разъему и нажмите триггерный переключатель. Повторите этот процесс с другой стороны.
Если ваш мультиметр не издает звуковых сигналов или иным образом не показывает сопротивление с одной или обеих сторон, вам необходимо заменить переключатель дрели.
Установите новый переключатель.
Сменные переключатели можно найти на сайте eReplacementParts.com примерно за 50 долларов. Перед установкой проверьте новый переключатель с помощью мультиметра.
Проложите провода в корпус.
Поместите новый переключатель в корпус дрели на место старого. Проложите провода переключателя обратно в корпус дрели.
Заменить щетку и закрепить проводку.
Замените провод к узлу нижней щетки и вставьте узел обратно в дрель.
Заменить двигатель и трансмиссию в сборе с дрели.
Установите двигатель и трансмиссию обратно в дрель и замените блоки вокруг подшипников якоря, чтобы закрепить их на корпусе.
Установите и замените верхнюю щетку.
Замените два винта на внешней стороне корпуса, которые удерживают трансмиссию на месте.
Подсоедините провод ко второму щеткодержателю и вставьте его обратно в дрель. При необходимости заправьте все провода, выходящие из корпуса.
Заменить оставшиеся винты коробки передач.
Наконец, установите на место вторую половину обсадной трубы, скрутите ее и установите два последних винта трансмиссии.
Теперь ваша дрель должна быть полностью работоспособной, и это было проще и дешевле, чем покупать новую или отвозить ее в ремонтный центр. Кроме того, теперь вы знаете, как полностью разобрать сеялку, что упростит ремонт в будущем.
Рекомендуемые статьи
Мотор
— как работает схема базовой электродрели с регулируемой скоростью?
Вопрос 1.Я вижу 4 провода, идущие к «катушке возбуждения / статора». Здесь есть 2 отдельные катушки возбуждения / статора? это для обеспечения низкой / высокой мощности. Я думаю, что теоретически вам нужна только 1 катушка с 2 проводами, и эта катушка соединена последовательно с щетками … это верно? как эта схема работает с 2 катушками.
Распределительная коробка, подключенная к щеткам, также должна быть поставлена. Но он не подключен ни к сети переменного тока, ни напрямую к пусковой коробке. Наконец, он подключается к кабелям от триггерной коробки на клеммах катушки возбуждения.Вы уже можете видеть на картинке, что белый и черный кабель (очень вероятно) подключены к одному и тому же выводу катушки справа. С левой стороны это не так очевидно. Но, конечно, распределительная коробка как-то должна быть поставлена .
Вопрос 2. как работает эта схема переменной скорости. Правильная ли электрическая схема (на ней не показан переменный резистор и не показано, что управляет управляющим входом трака? Почему в устройстве два переключателя? Переключатель 2 замыкается на высокой скорости и, таким образом, шунтируется вокруг симистора?
Это не полная схема, это только эскиз.Переменный ток должен быть подключен к клеммам 1 и 3, катушка возбуждения и распределительная коробка — к 2 и 3.
Симистор используется для фазного регулятора. Триггер будет содержать переменный резистор между 4 и «черной точкой». В зависимости от положения триггера ток увеличится выше порога симистора в определенной точке в пределах первых 90 ° полуволны, и симистор сработает. Возможно, в спусковом крючке еще больше электроники, чтобы срабатывать симистор где-нибудь на всем диапазоне 180 °.
Даже если вы нажмете на спусковой крючок на максимум, спусковой крючок все равно будет немного срезать полуволны, и в целом некоторое напряжение на симисторе упадет. Следовательно, переключение между 4 и 2 в этом случае приведет к короткому замыканию симистора, позволяя передать полное напряжение переменного тока на двигатель.
С другой стороны, вы не хотите включать двигатель / симистор, если не касаетесь спускового крючка. В этом случае переключатель между 1 и 4 будет разомкнут.
РЕДАКТИРОВАТЬ:
Согласно вашему комментарию:
Вот более полная схема вашей электродрели:
^{смоделировать эту схему — Схема создана с помощью CircuitLab}
Поскольку вы хотите изменить направление вращения сверла, вам необходимо иметь возможность поменять полярность катушки возбуждения или катушки ротора.Здесь переменный ток с регулируемой мощностью от триггера подключается к двум клеммам полевых катушек через черные кабели. Белые кабели подключены к тем же клеммам, питающим переключатель направления, который питает щетки через синие кабели.
Катушка возбуждения и катушка ротора соединены параллельно, что увеличивает мощность двигателя (каждый получает полное напряжение от триггерной коробки, им не нужно делить его)
И имейте в виду, что мой переменный резистор также является всего лишь моделью того, как на самом деле может работать триггер.См. Выше.
Как подключить дрель без кнопки
Как подключить дрель без пуговицы
TEHNODOKA.RU
Техническая документация
Сайт создан для помощи в поиске документации на различные бытовые и промышленные устройства
основной мастерская гость контакта
Электроинструмент, дрели, шлифовальные машины, перфораторы и др.
характеристики «»
»» »Новая версия сайта.
Замена пуговицы в электродрели
Довольно часто электродрель перестает работать из-за поломки ее кнопки (не включается, количество оборотов не регулируется), разбираем дрель, пытаемся что-то сделать, и когда понимаем, что кнопка оказывается от него много проводов, а какой неизвестно где?
Вы покупаете новую кнопку, а как подключить? Для этого вам понадобится схема его подключения:
Подключение кнопки, где конденсатор имеет три вывода
Подключение кнопки реверса
Для того, чтобы двигатель заработал в обратном направлении, нужно поменять местами подключение проводов к щеткам (в кнопке с реверсом это делается с помощью рычага переключателя).
Хочу обратить ваше внимание при покупке пуговицы, она должна соответствовать не только размеру, но и мощности вашей дрели. Подсчитаем: у нас есть дрель мощностью 650Вт, P = UI, I = 650/220 = 2,95А, оказывается нам нужна кнопка на U =
220В, I = не менее 2,95А, тогда нам подходит кнопка БУЭ-3
РЕКЛАМА:
# BigBoss.video. порно портал!
# Посещая рекламные объявления. Спасибо создателям сайта 🙂
Как заменить кисти: работа за пару минут
Но дрель может не работать из-за банальных неисправностей.например, из-за щеток внутри мотора. Это значит, что без ремонта кистей не обойтись, при этом работа эта довольно простая. вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем прибор, снимаем с него щеткодержатели и меняем сломанные детали. Кстати, есть модели, корпус которых не разбирается. в них нужно просто удалить специальные заглушки через окно установки, после чего меняем кисти.
Как видите, есть разные поломки, многие из которых придется на вас, другие будут возможны только для специалистов в сервисных центрах.А чтобы снизить риск таких поломок, нужно ухаживать за своим инструментом, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако, если вы видите, что самостоятельно не справитесь, отнесите устройство в мастерскую.
Схема подключения кнопки сверления. ремонтируем инструмент сами!
Как подключить дрель напрямую без кнопки видео
Причин поломки якоря бура или статора несколько.В первую очередь, это безграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перебоев. Это приводит к тому, что двигатель буровой установки не успевает «отдохнуть». Вторая причина кроется в плохой намотке провода, что часто встречается в дешевых моделях. Именно поэтому гораздо чаще случаются поломки дешевых инструментов. В этом случае ремонт необходимо проводить с помощью специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.
Однако, если было решено провести ремонт собственными силами, у вас наверняка возникнет вопрос. как все сделать правильно? Как вы уже поняли, электродрель «страдает» поломками якоря и статора, и это можно проверить по нескольким признакам, например, когда у инструмента во время работы внезапно возникает искра. Если нет «ярких» знаков, можно воспользоваться омметром.
Статор заменен так:
Сначала аккуратно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, снова закрываем корпус.
Возможные неисправности инструмента. ремонт проводим сами
Если ваш инструмент стал хуже работать или полностью перестал выполнять свои прямые обязанности, самое время диагностировать неисправности и попытаться с ними справиться. Сначала проверяем провод на предмет повреждений и напряжение в розетке, для чего можно включить любое другое устройство. телевизор или чайник.
Если вы проверяете устройства с батарейным питанием, вам необходимо проверить их при использовании тестера. в этом случае напряжение, указанное на корпусе, должно быть таким же, как и напряжение аккумулятора.
Если напряжение меньше, придется заменить батареи на новые. Если аккумулятор исправен, питание в норме, ищите проблемы в оборудовании. Наиболее частыми считаются поломки:
Обновление прогресса магазина и новая машина!
Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопок.
Зная, как подключается кнопка электродрели, можно быстро решить проблему.Кроме того, проблема с работой сверла может возникнуть еще и из-за запыленности инструмента, поскольку сверло «берет» дерево, кирпич и другие материалы. Это означает, что вам следует тщательно очищать устройство после каждого использования. это единственный способ снизить риск выхода из строя из-за грязных инструментов. Именно поэтому после того, как вы провели ремонт в квартире, сразу же прочистите дрель.
Подключение кнопки пуска сверла
Схема подключения кнопки сверла.как исправить проблему?
К сожалению, вам не хватит тестера для проверки работоспособности прибора, что связано с тем, что большинство кнопок устройства снабжены плавным регулированием скорости, и поэтому обычный тестер может выдать некорректную данные. В этом случае вам понадобится специальная схема подключения кнопки сверла. Часто в инструментах один провод подключается к клемме, поэтому одновременное нажатие кнопки приводит к звонку клемм.Если загорается лампочка, с кнопкой все в порядке, но если вы заметили неисправность, пора заменить кнопку.
При замене учтите, что схема может быть как простой, так и с реверсом. В связи с этим все работы по замене кнопки необходимо проводить исключительно по схеме, ничего не добавляя «от себя». Значит, деталь должна подходить по размеру и соответствовать мощности инструмента. В то же время вычислить мощность — довольно простая задача.Воспользуемся формулой P = UI (с учетом мощности дрели 650 Вт), I = 2,94 А (650/220), значит, кнопка должна быть на 2,95 А.
Выключатель болгарки
Вот еще одна беда. Некоторые производители, например Дифмаш на своем изделии УШМ-020, сделали переключатель настолько тугим и неудобным при включении, что это превращается в настоящую проблему, решить которую можно только заменой переключателя чем-то похожим, более удобным, но II думаю, это не будет проблемой.
Схема подключения кнопки сверления. ремонтируем инструмент сами!
Также можно отремонтировать дрель своим посохом, главное знать предпосылки к поломкам и как их лечить. Теперь поговорим о том, как выглядит схема подключения кнопки сверла, не будем игнорировать другие неисправности, так что вы станете счастливым обладателем рабочего инструмента.
Схема подключения буровой кнопки с регулятором скорости и реверсом
Фактически визуальная схема подключения показана на изображении ниже.
Дам несколько пояснений.
На рисунке самый распространенный вид рассматриваемой запчасти. Крепление электрических проводов от сетевой вилки осуществляется к клеммам, которые привинчиваются. Остальные застряли в самозажимных контактах. Если у вас пуговица не такая, то лучше на старой копии делать пометки, что к чему прикреплено. Также на самом теле можно нарисовать схему, по которой тоже можно ориентироваться.
Если вы подключили конденсатор как описано выше, то после подключения проводов от вилки у вас останется только два контакта на нижней части корпуса, куда нужно воткнуть два кабеля от статора.Обычно они имеют такое же положение на статоре, как показано на рисунке. Они должны быть длиннее двух других, чтобы дотянуться до зажимов. В этом случае не имеет значения, какой провод в какой из двух контактов воткнуть.
Остальные два электрических провода от статора, а также кабели от щеток подключаются к обратным зажимам. В этом случае подключение осуществляется по диагонали: провода от статора втыкаются с противоположных сторон в диагонально расположенные контакты; а также от кистей.В этом случае, откуда именно будут заклеиваться провода, зависит только от того, в каком направлении будет вращаться патрон при определенном положении спускового крючка реверса. Главное подключать по диагонали.
Это схема подключения. Надеюсь, у вас получится все правильно подключить и дрель заработает как надо.
Как подключить электроинструмент? Такой вопрос очень часто возникает при ремонте электроинструмента, когда отсутствует электрическая цепь, устройство частично или полностью разобрано, разобрано и к тому же подвергалось многократным, неумелым ремонтам.
Провода торчат в разные стороны, некоторые из них соединены между собой, у других концы оголены. Казалось бы, в этом хаосе, в котором нет логики, понять невозможно.
По сути, любой электродвигатель можно подключить правильно и без проблем, даже не зная схемы. Вам просто необходимо знать его тип, особенности конструкции и хотя бы основы теории.
Покажу это на примере подключения роутера Macita3612C.
Вроде бы в этом хаосе проводов без схемы разобраться невозможно, но поверьте, это не так. Более того, с некоторыми проводами можно обойтись, а некоторые просто не нужны.
Иногда при ремонте или восстановлении работоспособности электроинструмента возникает необходимость подключить прибор к сети с сохранением всей функциональности, которой изначально обладал электроинструмент, но из корпуса торчат только провода, а довольно лот (в моем случае 6), а электрическую схему нигде не найти.Что делать? На самом деле все не так уж и страшно и сложно.
Отличительная особенность коллекторного двигателя коллекторного узла.
Совершенно не обязательно знать, что и как делалось изначально. Для того, чтобы подключить электродвигатель инструмента, необходимо сделать следующее:
Надевание ремешка на укулеле без электродрели.
Найдите цепочку поставок.
При необходимости подключите конденсаторы.
Подключить коммутационный аппарат.
Схема подключения кнопки сверла. как исправить проблему?
К сожалению, для проверки работоспособности инструмента вам будет недостаточно тестера, что связано с тем, что основная часть кнопок устройства снабжена плавным регулированием скорости, если обычный тестер выдает неверные данные . В этом случае понадобится специальная схема подключения кнопки сверла. Часто в инструментах к клемме подключается один провод, если одновременное нажатие кнопки приводит к звонку клемм.Когда, если индикатор загорается, у кнопки хороший срок, но если вы заметили неисправность, пора заменить кнопку.
Как подключить кнопку сверла без посторонней помощи?
Несмотря на то, что данный процесс достаточно сложен, вы можете выполнять все работы в кустарных условиях, соблюдая определенные фундаментальные правила. Например, помните, что открытие кейса приводит к тому, что нашему клиенту остается сделать, а части, которые не были должным образом закреплены, просто выпадают из кейса.Тогда этого следует избегать, потому что впоследствии собрать устройство вместе не удастся. Для этого есть возможность плавно приподнять крышку, отмечая четкое размещение запчастей на бумаге.
Соединение кнопки сверла
См. Продолжение. то, что не показано в этом случае Connection.
Возможные неисправности инструмента. ремонт проводим сами
Если ваш инструмент стал работать хуже, как его еще называют, совсем не стал выполнять свои прямые обязанности, пора диагностировать неисправности и постараться с ними справиться.Сначала проверяем провод на предмет повреждений и напряжение в розетке, для чего, конечно, включаем хоть какое-то другое устройство. телевизор или чайник.
Если вы проверяете устройства с батарейным питанием, их необходимо проверять с помощью тестера. в этом случае напряжение, указанное на корпусе, должно быть таким же, как и напряжение аккумулятора.
Если напряжение меньше, придется заменить батареи на новые. Если аккум исправен, блок питания в норме, ищите задачи в железе.Наиболее частыми считаются поломки:
Затруднение с автосервисом;
Износ щеток;
Препятствия с кнопкой обслуживания.
Зная, как подключается кнопка электродрели, можно быстро устранить неисправность. Уже сегодня может появиться несоответствие в обслуживании дрели из-за запыленности инструмента, ведь сверло берет дерево, кирпич и другие материалы. А это значит, что вы должны чистить устройство после каждого использования.только таким образом, конечно, для снижения риска неисправности из-за загрязнения инструмента. Конкретно поэтому, если вы проводили ремонт в квартире, немедленно прочистите дрель.
Кнопка пуска для перфоратора, дрели, болгарки
Таких кнопок много: от простых и дешевых BUE, FA (цена 150. 350 руб.) До дорогих, но не менее простых Macita HR-1830/1640.
Собственно, неважно, какая кнопка будет установлена. Если только он подходит по размеру и соответствует его силе тока, а как подключить кнопку, в том числе с реверсом, читайте здесь.
Причин поломки якоря несколько, так как его еще называют статором дрели. В первую очередь, это необразованная работа устройства. Например, некоторые пользователи просто перегружают инструмент, выполняя работу без перебоев. Это приводит к тому, что двигатель буровой установки не успевает отдохнуть. Вторая причина кроется в плохой намотке провода, что часто встречается в дешевых моделях. Именно поэтому гораздо чаще случаются поломки дешевых инструментов. Ремонт то и дело надо проводить с использованием специальных инструментов.И будет лучше, если вы доверите эту работу профессиональным специалистам.
Но если ремонт решило провести ваше государство, у вас обязательно возникнет вопрос. как все сделать правильно? Теперь вы знаете, что у электронной дрели случаются поломки якоря и статора, и есть возможность проверить это по нескольким признакам, например, когда инструмент во время работы внезапно искры. В таком случае ярких знаков нет, можно воспользоваться омметром.
Статор заменен так:
Сначала аккуратно разберите корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения обстоятельств поломки меняем запчасть на самую новую, снова закрываем корпус.
Как отсоединить старую кнопку?
Для его отсоединения вам понадобится тонкая шлицевая (прямая) отвертка и булавка. С помощью отвертки открутите имеющиеся болты, которые зажимают кабели, идущие от вилки питания.
Остальные провода закреплены пружинным зажимом. Чтобы их отсоединить, нужно продеть кончик штифта в паз, где расположен вывод. Благодаря этому действию клемма освобождается и вместе со штифтом снимается провод.
Соединение кнопки сверла
Многие пользователи электродрелей рано или поздно могут задаться вопросом, как пуговица сверла связана с проводкой инструмента.Этот вопрос обычно возникает при неисправности старой кнопки, из-за чего нужно подключить новую. В этой статье я расскажу, как его подключить. что идет куда.
Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задаетесь вопросом о замене, то разобрать корпус вам не составит труда. Думаю, что тот, кто не умеет разбирать корпус, даже не будет думать о замене чего-либо в инструменте самостоятельно.
Итак, для начала нужно приобрести новую кнопку. Он должен соответствовать старому по размерам и характеристикам мощности, поэтому, отправляясь в магазин, возьмите его с собой на образец и запишите точную модель вашего инструмента.
Схема подключения кнопки сверления с регулятором скорости и реверсом
Фактически визуальная схема подключения показана на изображении ниже.
Дам несколько пояснений.
Схема подключения переключателя сверлильного станка
| Реверсивный переключатель сверлильного станка | Ремонт переключателя сверлильного станка
На рисунке самый распространенный вид рассматриваемой запчасти.Крепление электрических проводов от сетевой вилки осуществляется к клеммам, которые привинчиваются. Остальные застряли в самозажимных контактах. Если у вас пуговица не такая, то лучше на старой копии делать пометки, что к чему прикреплено. Также на самом теле можно нарисовать схему, по которой тоже можно ориентироваться.
Если вы подключили конденсатор как описано выше, то после подключения проводов от вилки у вас останется только два контакта на нижней части корпуса, куда нужно воткнуть два кабеля от статора.Обычно они имеют такое же положение на статоре, как показано на рисунке. Они должны быть длиннее двух других, чтобы дотянуться до зажимов. В этом случае не имеет значения, какой провод в какой из двух контактов воткнуть.
Остальные два электрических провода от статора, а также кабели от щеток подключаются к обратным зажимам. В этом случае подключение осуществляется по диагонали: провода от статора втыкаются с противоположных сторон в диагонально расположенные контакты; а также от кистей.В этом случае, откуда именно будут заклеиваться провода, зависит только от того, в каком направлении будет вращаться патрон при определенном положении спускового крючка реверса. Главное подключать по диагонали.
Это схема подключения. Надеюсь, у вас получится все правильно подключить и дрель заработает как надо.
Подключить дрель напрямую без кнопки: это реально?
Вы можете самостоятельно отремонтировать электроинструмент, например дрель, в домашних условиях, не прибегая к помощи извне и не тратя на это денег.Часто в процессе эксплуатации дрель начинает хуже работать, перестает заводиться. Основная причина поломки электродрели — износ щеток, выход из строя двигателя и кнопки запуска. При этом, как правило, часто ломается выключатель? из-за чего дальнейшее использование электроинструмента становится невозможным. Для решения этой проблемы старую вышедшую из строя кнопку меняют или подключают электродрель напрямую к источнику питания.
Как подключиться?
Подключение дрели напрямую к электросети без выключателя — не такая сложная задача, как может показаться на первый взгляд.Перед тем как приступить к подключению электродрели и демонтажу кнопки включения, необходимо запастись соответствующим инструментом:
отвертка;
Паяльник
;
изолента;
острый нож или лезвие (для зачистки проводов).
Перед непосредственным подключением бурового двигателя кнопка включения устройства демонтируется. Для этого отверткой открутите винты, расположенные сбоку от электродрели. Затем, после того, как винты были откручены, нужно демонтировать (снять) одну часть корпуса электроинструмента.Затем, когда доступ к переключателю будет открыт, необходимо его также демонтировать.
Провода, подключенные к коммутатору, подключаются напрямую друг к другу. Вся эта процедура обычно занимает не более 15 минут. Провода настоятельно рекомендуется спаять между собой с помощью паяльника, а затем места пайки необходимо как следует заизолировать изолентой. В качестве альтернативы пайке можно использовать клеммную колодку (контактные площадки), благодаря которой провода соединяются между собой.Также можно использовать кембрик для изоляции точки соединения.
Обмотка возбуждения состоит из четырех проводов. Два диагональных провода от катушек должны быть подключены к проводам, которые подключены к щеткам. Места подключения должны быть изолированы. Затем два других провода необходимо подключить к кабелю питания, от которого работает электроинструмент. Если патрон электродрели после включения прибора в электросеть начинает вращаться не в ту сторону (реверсивный режим), то соединительные провода просто нужно поменять местами.То есть провода, идущие непосредственно к щеткам, нужно подключить к электросети, а те контакты, которые ранее были подключены к сети, — к щеткам.
Можно ли подключить дрель без кнопки
Дрель — один из наиболее часто используемых электроинструментов в повседневной жизни. Часто во время его работы выходит из строя такой элемент, как кнопка включения. Это связано с тем, что выключатель, отвечающий за включение и выключение устройства, подвергается механическому воздействию, в результате чего быстро изнашивается.Именно по этой причине у большинства людей, пользующихся электродрелью, возникает совершенно естественный вопрос: можно ли подключить дрель напрямую, без кнопки включения и как это сделать?
Как правило, в большинстве случаев аналогичный вопрос возникает у людей, когда выходит из строя тумблер электродрели, и нет возможности приобрести новый. Сразу стоит отметить, что подключить питание к электродрели и запустить ее без кнопки вполне возможно. Однако при таком подключении необходимо соблюдать все правила и инструкции по подключению контактов электродвигателя устройства к проводам, по которым подается питание от электрической сети.
Плюсы и минусы бескнопочной работы
При использовании электродрели без кнопки включения минусов гораздо больше, чем плюсов. Единственное преимущество такой схемы подключения электроинструмента — нет необходимости менять или ремонтировать выключатель. Однако в случае прямого подключения дрели к электросети возникает множество проблем. Например, страдает функциональность устройства.
Без переключателя невозможно регулировать скорость или включить реверсивный режим.Кроме того, при таком подключении будет недоступна функция плавного пуска, которой оснащено большинство современных моделей электродрелей большой мощности. Также перед каждым использованием дрели необходимо постоянно включать шнур питания в розетку, а после завершения работы выключать, что не очень удобно.
При прямом подключении, без возможности саморегулирования оборотов, двигатель устройства сразу же начнет работать на полную мощность. Кроме того, контактные группы выключателя при включении электроинструмента принимали на себя часть нагрузки.При его отсутствии и обмотка электродвигателя, и щетка будут подвергаться повышенной нагрузке. В результате мотор электроинструмента изнашивается и быстро выходит из строя.
Проверка электродвигателя: причины поломок и ремонт
Причин поломки якоря бура или статора несколько. В первую очередь, это безграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перебоев. Это приводит к тому, что двигатель буровой установки не успевает «отдохнуть».Вторая причина кроется в плохой намотке провода, что часто встречается в дешевых моделях. Именно поэтому гораздо чаще случаются поломки дешевых инструментов. В этом случае ремонт необходимо проводить с помощью специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.
Однако, если было решено провести ремонт собственными силами, у вас наверняка возникнет вопрос. как все сделать правильно? Как вы уже поняли, электродрель «страдает» поломками якоря и статора, и это можно проверить по нескольким признакам, например, когда у инструмента во время работы внезапно возникает искра.Если нет «ярких» знаков, можно воспользоваться омметром.
Статор заменен так:
Сначала аккуратно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, снова закрываем корпус.
Необходимые инструменты и материалы
Ремонт дрели можно провести самостоятельно, главное знать причины поломок и способы их «лечения».Сегодня мы поговорим о том, как выглядит схема подключения кнопки дрели, не оставим без внимания и другие неисправности, благодаря которым вы станете счастливым обладателем рабочего инструмента.
Как подключить кнопку сверла самостоятельно?
Несмотря на то, что процесс этот достаточно сложный, вы можете проделать всю работу самостоятельно, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все части и незакрепленные детали просто выпадут из корпуса. Естественно, этого следует избегать, потому что потом собрать устройство будет довольно сложно.Для этого можно плавно приподнять крышку, отмечая на бумаге точное расположение запчастей.
Кнопка ремонтируется следующим образом:
Сначала зацепляются хомуты для кожуха, после чего он аккуратно стягивается;
Все заржавевшие и потемневшие клеммы очищены от нагара, для чего можно использовать спирт или наждачную бумагу;
Собираем инструмент заново, убеждаясь, что все детали приспособления на своих местах, и проверяем работоспособность дрели.если ничего не изменилось, меняем деталь;
Заливаем регулятор оборотов компаундом, а потому при выходе из строя детали просто заменяем;
Частая поломка — стирание рабочего слоя под реостатом. лучше не ремонтировать, просто зря потратить время, лучше купить новый и заменить.
Многих интересует, где взять такую схему? Во-первых, он должен идти в комплекте с инструментом, когда вы его покупаете, но если схемы нет или вы ее потеряли, придется поискать в Интернете.Ведь только с его помощью вы сможете провести ремонт правильно, без ошибок. Кстати, кнопка управления скоростью и кнопка управления реверсом находятся в разных местах, поэтому их придется проверять отдельно.
Схема подключения кнопки сверла. как исправить проблему?
К сожалению, вам не хватит тестера для проверки работоспособности прибора, что связано с тем, что большинство кнопок устройства снабжены плавным регулированием скорости, и поэтому обычный тестер может выдать некорректную данные.В этом случае вам понадобится специальная схема подключения кнопки сверла. Часто в инструментах один провод подключается к клемме, поэтому одновременное нажатие кнопки приводит к звонку клемм. Если загорается лампочка, с кнопкой все в порядке, но если вы заметили неисправность, пора заменить кнопку.
При замене учтите, что схема может быть как простой, так и с реверсом. В связи с этим все работы по замене кнопки необходимо проводить исключительно по схеме, ничего не добавляя «от себя».Значит, деталь должна подходить по размеру и соответствовать мощности инструмента. В то же время вычислить мощность — довольно простая задача. Воспользуемся формулой P = UI (с учетом мощности дрели 650 Вт), I = 2,94 А (650/220), значит, кнопка должна быть на 2,95 А.
Возможные неисправности инструмента. ремонт проводим сами
Если ваш инструмент стал хуже работать или полностью перестал выполнять свои прямые обязанности, самое время диагностировать неисправности и попытаться с ними справиться.Сначала проверяем провод на предмет повреждений и напряжение в розетке, для чего можно включить любое другое устройство. телевизор или чайник.
Если вы проверяете устройства с батарейным питанием, вам необходимо проверить их при использовании тестера. в этом случае напряжение, указанное на корпусе, должно быть таким же, как и напряжение аккумулятора.
Если напряжение меньше, придется заменить батареи на новые. Если аккумулятор исправен, питание в норме, ищите проблемы в оборудовании.Наиболее частыми считаются поломки:
Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопок.
Зная, как подключается кнопка электродрели, можно быстро решить проблему. Кроме того, проблема с работой сверла может возникнуть еще и из-за запыленности инструмента, поскольку сверло «берет» дерево, кирпич и другие материалы. Это означает, что вам следует тщательно очищать устройство после каждого использования.это единственный способ снизить риск выхода из строя из-за грязных инструментов. Именно поэтому после того, как вы провели ремонт в квартире, сразу же прочистите дрель.
Схема подключения кнопки сверла. ремонтируем инструмент сами!
Как заменить кисти: работа за пару минут
Но дрель может не работать из-за банальных неисправностей. например, из-за щеток внутри мотора. Это значит, что без ремонта кистей не обойтись, при этом работа эта довольно простая.вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем прибор, снимаем с него щеткодержатели и меняем сломанные детали. Кстати, есть модели, корпус которых не разбирается. в них нужно просто удалить специальные заглушки через окно установки, после чего меняем кисти.
Как видите, есть разные поломки, многие из которых придется на вас, другие будут возможны только для специалистов в сервисных центрах.А чтобы снизить риск таких поломок, нужно ухаживать за своим инструментом, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако, если вы видите, что самостоятельно не справитесь, отнесите устройство в мастерскую.
Как работают электродрели | HowStuffWorks
Электродрель необычайно проста в использовании, поэтому логично, что это удивительно простой станок. Как правило, нажатие на спусковой крючок включает электродвигатель, который затем вращает сверло или насадку для отвертки.Однако достижения в области проектирования буровых установок и управления означают, что это еще не все.
Первое, что вам нужно знать о дрелях, — это то, как они работают. Текущие модели бывают как проводными, так и беспроводными; сетевых дрелей измеряются в амперах, а аккумуляторные дрели измеряются в вольтах. Чем выше сила тока или напряжение у дрели, тем больше у нее мощности. Большая мощность создает больший крутящий момент или вращательное усилие на сверле или насадке для шуруповерта.
Спусковой выключатель , расположенный в том же месте, где вы могли бы ожидать спусковой крючок пистолета, приводит в движение сверло. Современные дрели обычно имеют спусковой механизм с регулируемой скоростью, а это означает, что чем сильнее вы нажимаете, тем быстрее электродвигатель вращает приводной вал. Более дешевые модели работают на одной максимальной скорости, но более дорогие модели предлагают от двух до четырех настроек максимальной скорости , обычно в диапазоне от 200 до 2000 об / мин. С триггером переменной скорости и несколькими настройками скорости вы можете управлять сеялкой от нуля до максимальной скорости для каждой настройки.
От электродвигателя приводной вал передает вращение через муфту , которая регулирует крутящий момент сверла. Многие дрели имеют регулируемую муфту, а некоторые имеют до 24 настроек. Чем выше настройка сцепления, тем выше крутящий момент, который выдает дрель. Когда дрель достигает предустановленной настройки муфты, муфта отключает приводной вал, позволяя вращаться двигателю, но не сверлу или отвертке. Это приводит к щелчку.
Последняя основная часть сверла — патрон , механизм, в который вы закрепляете сверло или насадку для отвертки.До 80-х годов прошлого века патроны были шпоночными, а это означало, что для их затяжки требовался специальный инструмент. Сегодня почти все дрели работают без ключа. Зубчатая передача, однажды затянутая ключом, оснащена захватом, позволяющим пользователю закрепить биту вручную.
Прочтите, чтобы узнать, как правильно выбрать сверло или насадку для шуруповерта, и узнать о способах, которыми вы, возможно, не думали использовать электродрели.
Знакомство с деталями сверла
Мы написали много статей о сверлах.У нас есть все: от того, как использовать упражнение до того, что искать в упражнении уровня Pro. На этот раз мы разберем компоненты этого популярного инструмента. Это может даже помочь вам найти части дрели, если вы хотите отремонтировать. Кроме того, знание частей дрели помогает получить от него максимальную отдачу. Надеюсь, эта статья окажется полезной для всех, от домашних мастеров или учеников до тех, кто хочет лучше разбираться в аккумуляторных дрелях.
С учетом сказанного, если вам нужны конкретные детали для ремонта дрели — это не мы.Тем не менее, мы можем направить вас поблизости, чтобы хотя бы знать, что вы ищете.
Начиная с самой дорогой детали сверла — двигателя
Все эти части дрели зависят от двигателя для плавного движения. Существует два основных типа двигателей: щеточные и бесщеточные. Бесщеточные двигатели обходятся дороже в производстве, но они обеспечивают более длительный срок службы, большую мощность и более длительный срок службы. Причина, по которой они стоят дороже, связана с тем, как они работают. Не вдаваясь в подробности, бесщеточные болота всегда включают в себя электронные схемы.Таким образом, у вас есть не просто мотор — у вас есть электроника, работающая рядом с ним.
Видите блок электроники в задней части двигателя? Есть еще кое-что, откуда это взялось!
Бесщеточный двигатель по своей сути не делает его более мощным, чем щеточный двигатель, но вы, do , получаете больший контроль над инструментом.

Самые дорогие части дрели включают источник питания
Большинство сверл, которые вы встретите, будут проводными (переменного тока) или беспроводными (постоянный ток). Сетевые дрели обеспечивают неограниченное время работы, а беспроводные модели требуют подзарядки.
Беспроводные модели бывают самых разных сортов. Вот краткое описание:
4 В или 8 В — обычно для легкого заворачивания шурупов в хрупкие материалы
12 В — легкие и компактные, они могут выполнять до 80% работы, которую выполняет большинство профессионалов
18 В / 20 В / 24 В макс. они могут быть компактными или сверхмощными и составляют большую часть того, что используют профессионалы. Кстати, разница в батареях 18 В и 20 В — миф.
36 В / 40 В / 60 В / 80 В — вы не увидите их тонны, но они разработаны для мощности более 18 В или просто представляют собой решение для платформ с более высоким напряжением.Однако вы увидите более крупные перфораторы, которые работают как большие сверла по бетону.
Химический состав аккумуляторов
В мире беспроводных технологий в электроинструментах не используются никель-металлогидридные (NiMH) и никель-кадмиевые батареи (NiCad). Вы , возможно, все еще увидите на полке никель-кадмиевые кадры, но мы никогда не рекомендуем покупать эти инструменты. Литиево-ионная аккумуляторная батарея дает сверлам доступ к большей мощности и более длительному времени работы. Пакеты отличаются более высокой плотностью мощности, поэтому вы получаете больше энергии, занимая меньше места.У них также нет раздражающего эффекта памяти батареи.
Обратите внимание на расположение ячеек в шахматном порядке внутри аккумуляторной батареи Milwaukee 9,0 Ач. Таким образом, Милуоки смог сделать рюкзак лишь немного выше, чем существующие пакеты RedLithium XC. Спусковые крючки для сверл
включают сложные электронные компоненты.
Инструменты 4 В / 8 В в сторону, большинство аккумуляторных дрелей имеют спусковой механизм с регулируемой скоростью. Это просто означает, что по мере того, как вы его тянете, он дает вам увеличивающуюся скорость и мощность. В сочетании с бесщеточными двигателями эти триггеры часто имеют несколько проводов, которые работают вместе с контроллером.
Триггеры для дрелей и гайковертов работают точно так же.
Направление сверления или кулисный переключатель
Кулисный переключатель позволяет переключать патрон из переднего (по часовой стрелке) в обратный (против часовой стрелки). Если оставить переключатель посередине между двумя, он откроется.
Переключатель выбора передач
Если ваша дрель может переключать передачи, вы обычно найдете переключатель наверху. Взаимосвязь между скоростью и крутящим моментом у этих инструментов обратная.На высокой скорости у вас меньше крутящий момент. Максимальный крутящий момент достигается на низкой скорости. Большинство этих инструментов поставляются с двухступенчатой коробкой передач, но у других она есть. целых четыре.
Некоторые дрели даже включают полностью электронные элементы управления, которые обычно располагаются над аккумулятором. Другие идут дальше, предлагая возможность подключения к смартфону или планшету через Bluetooth для настройки инструментов. Ознакомьтесь с технологией Milwaukee One-Key и DeWalt Tool Connect для получения дополнительной информации об этом.
Режим / Втулка сцепления
Посмотрите на вращающуюся втулку сразу за патроном.Это позволяет выбрать более низкие настройки крутящего момента для включения сцепления. Это позволяет предотвратить слишком резкое вращение сверла для небольших креплений. Чем меньше число, тем меньше крутящий момент. Однако эти числа не отражают фактические значения крутящего момента. Они просто отмечают позиции относительно целого.
Если повернуть хомут против часовой стрелки до упора, обычно появляется значок сверла. Это отключает сцепление, давая вам доступ ко всему доступному крутящему моменту.
Если у вас перфоратор, вы увидите значок молотка на один щелчок дальше, чем значок дрели, но (в большинстве случаев).Некоторые инструменты размещают эту настройку за сцеплением как отдельный механизм.
Аккумуляторная дрель с храповым механизмом и патроны без трещотки
Несмотря на то, что некоторые патроны с шпонкой все еще используются с более крупными смесительными сверлами, большинство из них работают без ключа. Просто поверните патрон в передней части инструмента по часовой стрелке. Это открывает его, а поворот против часовой стрелки закрывает. Внутри металлические штыри (обычно три) выходят наружу при закрытии. Они надежно захватывают биту, когда вы затягиваете патрон.
Лучшие быстрозажимные патроны имеют храповое действие. Когда вы закроете ее до упора, вы услышите, как она дает вам несколько щелчков дополнительной затяжки, чтобы действительно зафиксировать коронку на месте. Мы не можем не подчеркнуть, насколько важно знать, как использовать сверлильный патрон без ключа.
Как вставить сверло в сверло (патрон + ключ без ключа)
Узнайте, как использовать дрель и как заменить сверло! Мы рассмотрим патрон для дрели, патрон без ключа, сетевые и аккумуляторные дрели, сверла, отвертки и многое другое!
Как использовать дрель
Вы готовы научиться пользоваться дрелью и заменять сверло? Это так просто, и я покажу вам шаг за шагом, как это сделать.Мы рассмотрим различные типы дрелей, такие как сетевые и аккумуляторные дрели. Мы увидим, как использовать сверлильный патрон. А еще мы узнаем о сверлах, шуруповертах и многом другом.
Вы также можете воспользоваться 10 инструментами для начинающих в деревообработке
Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами. Использование этих ссылок бесплатно.Щелкните здесь, чтобы ознакомиться с политикой моего сайта.
Прежде чем мы перейдем к , как использовать дрель и , как заменить сверло , обязательно нажмите кнопку подписки внизу этой страницы, чтобы подписаться на мою БЕСПЛАТНУЮ еженедельную рассылку , загруженную полезными карманные хитрости , экономия места идеи для мастерских , умные советы DIY и многое другое!
Что такое дрель?
Википедия определяет сверло как «инструмент, который в основном используется для проделывания круглых отверстий или забивания крепежных деталей.Он оснащен битой, сверлом или отверткой, в зависимости от области применения, которая фиксируется патроном ».
Вернуться к содержанию
Типы сверл
Существует несколько типов дрелей, таких как ручные дрели, дрели с электрическим приводом и дрели с батарейным питанием. В этом уроке мы сосредоточимся на электрических дрелях и дрелях с батарейным питанием.
Вернуться к содержанию
Сетчатая дрель
Дрель со шнуром должна быть подключена к электрической розетке для работы.Электрический шнур подключает дрель к розетке.
Это означает, что дрель со шнуром может работать вечно, пока она подключена к розетке. Но есть недостаток. Этот недостаток — длина шнура.
Другими словами, если длина шнура шесть футов, мы можем использовать дрель только в пределах шести футов от электрической розетки. В противном случае нам понадобится удлинитель, чтобы увеличить радиус действия дрели.
Сверло со шнуром — это то, что мне нужно, чтобы предотвратить вырывание при сверлении отверстий в карманах с помощью моего Kreg Jig.
Связано: Как подключить вилку
Вернуться к содержанию
Аккумуляторная дрель
Аккумуляторная дрель отличается от сетевой дрели тем, что у нее нет кабеля и нет подключения к электрической розетке. Вместо этого аккумуляторная дрель работает от аккумулятора.
Для работы дрели необходимо зарядить аккумулятор. Одна из лучших особенностей аккумуляторной дрели — то, что ее можно брать с собой куда угодно, потому что длина шнура не ограничена.
Еще одно различие между сетевой дрелью и аккумуляторной дрелью заключается в том, что аккумуляторная дрель не может работать вечно. По мере того как аккумулятор аккумуляторной дрели начинает терять заряд, дрель начинает замедляться.
СОВЕТ: Обязательно заряжайте или заряжайте второй аккумулятор при использовании аккумуляторной дрели. Нет ничего хуже, чем ждать, пока зарядится аккумулятор, когда вы разрабатываете проект!
Постоянная подача энергии на сетевой дрель будет поддерживать его работу с постоянной скоростью, независимо от того, сверлим ли мы одно отверстие или сотню отверстий.
Аккумуляторная дрель перестанет работать, когда аккумулятор полностью разрядится. Опять же, сетевой дрель может работать вечно, поэтому она не перестанет работать, пока не будет отключена от электрической розетки.
Я предпочитаю удобство аккумуляторной дрели почти для всех моих проектов, потому что я не ограничен досягаемостью шнура.
Связанный: Как сделать самодельную стойку для хранения аккумуляторной дрели
Вернуться к содержанию
Сверлильный пресс
Википедия определяет сверлильный станок как «тип сверла, который может быть установлен на стойке или прикреплен болтами к полу или рабочему столу.”
Рабочая часть сверлильного станка устанавливается наверху и может опускаться в заготовку. Сверлильный станок отлично подходит для сверления повторяющихся отверстий в заготовках.
Я использовал сверлильный станок, чтобы просверлить отверстия, чтобы сделать эти рамки для картин для коллажей своими руками.

Вернуться к содержанию
Как использовать дрель
Основными частями дрели являются двигатель, рукоятка, спусковой переключатель, кнопка направления и патрон.
Двигатель — это то, что заставляет дрель вращаться. Захват — это место, где мы держим дрель рукой. Ниже мы более внимательно рассмотрим курковый выключатель, кнопку направления и патрон.
Вернуться к содержанию
Средства индивидуальной защиты
Прежде чем мы включим нашу дрель, нам нужно подумать о нашей личной безопасности. Нам нужно защищать ваши глаза защитными очками. Если мы собираемся бурить в течение длительного периода времени, нам необходимо защитить наши уши средствами защиты органов слуха.Нам необходимо защитить наши легкие с помощью качественного респиратора, если в ходе нашего бурения будет образовываться много пыли.
Вернуться к содержанию
Триггерный переключатель
Курковый выключатель включает и выключает дрель. Нажимая пальцем на спусковой крючок, сверло начинает вращаться. Отпускание пальца от пускового переключателя приводит к остановке сверла.
Большинство триггеров имеют регулируемую скорость. Это означает, что чем сильнее мы нажимаем на спусковой крючок, тем быстрее будет вращаться дрель.
Вернуться к содержанию
Кнопка направления
Сверло вращается как в прямом, так и в обратном направлении. Кнопка используется для изменения направления вращения сверла. Кнопка прямого / обратного хода обычно находится рядом с пусковым переключателем.
Прямое направление используется для сверления отверстий и заворачивания шурупов. Обратное направление используется для снятия сверл с заготовок и удаления винтов с заготовок.
Установлены сверла или шуруповерты, или вставлен в патрон . Патрон дрели — это в основном зажим, который удерживает биты и отвертки в сверле.
Сверла используются для сверления круглых отверстий в заготовках. Отвертки используются для ввинчивания крепежных элементов, таких как винты, в заготовки.
Вернуться к содержанию
Патрон сверлильный
Сверлильный патрон — это в основном зажим. Патрон имеет губки, которые удерживают или зажимают сверла и отвертки в сверле.
Мы часто видим два типа патронов. В одном патрон используется ключ для зажима, а во втором — патрон без ключа.
СОВЕТ : «Зажать сверло» или «залить отвертку» означает вставить сверло или отвертку в патрон.
Вернуться к содержанию
Ключ для сверлильного патрона
Ключ патрона используется для затягивания и ослабления патрона. Чтобы использовать сверлильный патрон этого типа, в сверло вставляется сверло или отвертка.Важно убедиться, что сверло находится по центру кулачков патрона. Затем ключ поворачивают по часовой стрелке, чтобы затянуть патрон и удерживать бит или отвертку на месте.
Чтобы снять сверло или отвертку, поверните ключ против часовой стрелки, чтобы ослабить зажимной патрон.
СОВЕТ: Ключи патрона легко потерять. Если у вашей сетевой дрели есть зажимной ключ, прикрепите его к шнуру, чтобы не потерять его.
Вернуться к содержанию
Бесключевой патрон
Для бесключевого патрона не нужен ключ для затягивания или ослабления патрона.Вместо этого мы можем просто повернуть патрон по часовой стрелке, чтобы затянуть, и против часовой стрелки, чтобы ослабить. Замечательная вещь в патроне без ключа — это то, что нам не нужно беспокоиться о потере ключа патрона.
В моем сетевом сверле используется патрон без ключа, состоящий из двух частей. Нижняя часть удерживает патрон на месте. Верхнюю часть можно повернуть, чтобы затянуть или ослабить зажимной патрон.
Для использования этого типа быстрозажимного патрона в сверло вставляется сверло или отвертка. Важно убедиться, что сверло находится по центру кулачков патрона.Затем возьмитесь за нижнюю часть патрона и поверните верхнюю часть по часовой стрелке, чтобы затянуть.
Для снятия сверла или отвертки возьмитесь за нижнюю часть патрона и поверните верхнюю часть против часовой стрелки, чтобы ослабить.
В моей аккумуляторной дрели используется цельный патрон без ключа. Все, что мне нужно сделать, это повернуть, чтобы затянуть или ослабить патрон. Мне нравится эта функция. С ним так легко менять биты!
Для использования этого типа быстрозажимного патрона в сверло вставляется сверло или отвертка.Важно убедиться, что сверло находится по центру кулачков патрона. Затем возьмите дрель и поверните патрон по часовой стрелке, чтобы затянуть.
Чтобы извлечь сверло или отвертку, возьмите сверло и поверните патрон против часовой стрелки, чтобы ослабить его.
Вернуться к содержанию
Сцепление
Муфта сверла не позволяет сверлу вбивать винт дальше в заготовку, когда сверло встречает определенное сопротивление. Использование муфты предотвращает чрезмерное затягивание, которое может повредить лицевую сторону заготовки.Это также предотвращает чрезмерную затяжку, которая может привести к повреждению отверстия в заготовке.
Я всегда устанавливаю сцепление на своей дрели при заворачивании карманных винтов. Карманные винты нужно закручивать только до тех пор, пока они не будут плотно прилегать, чтобы создать прочное соединение. По сути, мы хотим прекратить заворачивать карманный винт, когда начинаем ощущать некоторое сопротивление.
Чрезмерная затяжка винта с карманом может привести к повреждению отверстия кармана, что может привести к ослаблению соединения. Чрезмерное затягивание может даже привести к продвижению винта через другую заготовку.Я установил сцепление на дрель, чтобы не перетягивать винты с карманом.
Для ввинчивания карманных шурупов в мягкую древесину, например, сосну, моя дрель DEWALT работает хорошо, когда я устанавливаю сцепление на 3.
Связано: 9 ошибок, связанных с отверстиями в карманах, которые вы не хотите делать
Вернуться к содержанию
Как заменить сверло: быстрые действия
Отсоедините дрель от сети или выньте аккумулятор из дрели.
Используйте ключ для патрона или патрон без ключа, чтобы открыть губки патрона, повернув его против часовой стрелки.
Вставьте сверло или отвертку в дрель.
Используйте ключ для патрона или патрон без ключа, чтобы затянуть патрон, повернув его по часовой стрелке.
Подключите дрель к электрической розетке или установите аккумулятор в дрель.
Просверлите отверстия или закрутите винты, если необходимо.
В обратном порядке удалите сверло. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.
Вернуться к содержанию
Что такое сверло?
Проще говоря, сверло делает круглые отверстия.Спиральный хвостовик сверла удаляет материал при прохождении через заготовку. Сверла специально разработаны для сверления отверстий в различных материалах, таких как дерево, металл, бетон и т. Д.
Сверло с зенковкой
Сверло с зенковкой выполняет две функции. Сначала в заготовке просверливается пилотное отверстие. Контрольное отверстие — это небольшое отверстие, просверленное в заготовке, которое создает пространство для крепежа, такого как винт. Просверливание пилотного отверстия помогает предотвратить растрескивание или раскол заготовки.
Во-вторых, сверло с зенковкой создает V-образную зенковку на поверхности детали. Эта V-образная или углубленная область позволяет завинчивать винт с потайной головкой заподлицо с лицевой стороной заготовки.
Я часто использую фрезы с зенковкой, потому что они придают моим проектам аккуратный профессиональный вид.
Долото Форстнера
Сверло Форстнера сверлит отверстия с гладкими чистыми сторонами и плоским днищем. Я часто использую фрезы с зенковкой, потому что они также придают моим проектам аккуратный профессиональный вид.
Кольцевая пила
Кольцевая пила используется для выполнения больших круглых отверстий. Как сверлить отверстия под дверную ручку.
Вернуться к содержанию
Что такое драйвер?
Шуруповерт входит в головку крепежа как винт. Это то, что мы будем использовать, чтобы ввинтить винт в заготовку или удалить его из заготовки.
Обычные драйверы для сверл, которые мы можем увидеть, — это драйверы с плоской головкой, отвертки с крестообразным шлицем, квадратные драйверы и звездообразные драйверы.
Вернуться к содержанию
Как вставить сверло в патрон с ключом
Принадлежности
Инструменты
Сверло с патроном со шпонкой
Ключ патронный
Шаг 1. Отключите питание
Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.
Шаг 2. Откройте зажимы патрона
Откройте губки патрона, повернув ключ патрона против часовой стрелки.
Шаг 3. Вставьте бит
Вставьте биту или отвертку в патрон. Закройте губки патрона, повернув ключ патрона по часовой стрелке. Убедитесь, что сверло находится в центре губок.
Шаг 4. Подключите питание
Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или закрутите винты.
Шаг 5. Удалите биту
Выполните эти шаги в обратном порядке, чтобы снять сверло или отвертку.Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.
Вернуться к содержанию
Как вставить сверло в двухконтактный патрон
Принадлежности
Инструменты
Сверло с двухкомпонентным быстрозажимным патроном
Шаг 1. Отключите питание
Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.
Шаг 2. Откройте зажимы патрона
Откройте губки патрона, взявшись за нижнюю часть патрона и повернув верхнюю часть патрона против часовой стрелки.
Шаг 3. Вставьте бит
Вставьте биту или отвертку в патрон.
Закройте губки патрона, взявшись за нижнюю часть патрона и повернув верхнюю часть патрона по часовой стрелке. Убедитесь, что сверло находится в центре губок.
Шаг 4. Подключите питание
Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или закрутите винты.
Шаг 5. Удалите биту
Выполните эти шаги в обратном порядке, чтобы снять сверло или отвертку. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.
Вернуться к содержанию
Как вставить сверло в цельный патрон без ключа
Принадлежности
Инструменты
Сверло с цельным быстрозажимным патроном
Шаг 1. Отключите питание
Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.
Шаг 2. Откройте зажимы патрона
Откройте губки патрона, удерживая сверло и поворачивая патрон против часовой стрелки.
Шаг 3. Вставьте бит
Вставьте биту или отвертку в патрон.
Закройте губки патрона, удерживая сверло и поворачивая патрон по часовой стрелке. Убедитесь, что сверло находится в центре губок.
Шаг 4. Подключите питание
Подключите дрель к электрической розетке или установите аккумулятор в дрель.При необходимости просверлите отверстия или закрутите винты.
Шаг 5. Удалите биту
Выполните эти шаги в обратном порядке, чтобы снять сверло или отвертку. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.
Вернуться к содержанию
ВИДЕО: Как вставить сверло в сверло
Посмотрите это короткое видео, чтобы узнать, как заменить сверло в сверле с патроном с ключом, двухсекционным патроном без ключа и цельным патроном без ключа.
Вернуться к содержанию
Последние мысли
Теперь вы знаете, как использовать сверло и как заменить сверло.Мы рассмотрели сетевые и аккумуляторные дрели. Мы видели, как использовать сверлильный патрон. И мы узнали о сверлах, шуруповертах и многом другом!
Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны за это, и я тоже! Спасибо — Скотт
.

Журнал "Дизайнер"
