 Здравствуйте, уважаемые читатели «Сан Самыча». Многочисленные Ваши вопросы, связанные с первым пуском или пуском насосной станции после ремонта каких-либо элементов системы побудили меня к написанию данной статьи. Казалось бы, в теории все просто: залили насос через заливное отверстие водой, завинтили и обжали пробку, включили вилку в розетку. Насос должен удовлетворенно заурчать, поднимая давление в системе до заданного, и после щелчка реле давления отключиться.

Но на практике, почему-то так не получается. Обычно, после включения насоса, стрелка манометра подпрыгивает до отметки в 1,0 бар, после чего медленно скатывается до 0,8, а иногда и до 0,5 бар, где  беспомощно застывает. Из крана на напорной трубе вместе с водой шумно вырывается воздух, и, вырвавшись, затихает. Все затихает: ни воды, ни воздуха – ничего, лишь насос продолжает исступленно подвывать, сорвавшись на холостой ход.  Вы лихорадочно выдергиваете вилку из розетки и пытаетесь сообразить, что Вы сделали не так.

Снова откручиваете пробку, снова заливаете, закручиваете, включаете… Но в результате ничего не меняется.

Давайте разбираться…

Почему насос «срывает»?

Насосы для бытовых насосных станций, хоть и называются «самовсасывающими», но сами они ничего всасать не могут. Этого не позволяет сделать огромная разница в плотности воды и воздуха. А насосы рассчитаны на перекачивание воды, и никак не воздуха. Поэтому прежде чем включить насос, его необходимо заполнить водой, и вместе с ним – всасывающий трубопровод, каким бы длинным он не был. И только в воде лопасти рабочего колеса насоса, вращаясь, создают избыточное давление по внутреннему периметру корпуса и разрежение в его центре.

 Но если в насос, уже после его пуска, попадет воздух, то, во-первых, лопасти сразу же взобьют «смертельный» для насоса коктейль из воды и воздуха и, во-вторых, общая плотность воды с воздухом тут же значительно изменится (это зависит от количества попавшего в насос воздуха), изменяя и перепад давления внутри насоса. Соответственно, всасывающая сила уменьшится так же, как и центробежная (ни всасать, ни выплюнуть) из-за уменьшения плотности «коктейля».

Кроме того, «масла в огонь подливает» и эффект кавитации, образование воздушных каверн за быстродвижущимися лопастями рабочего колеса, уменьшая и без того не очень большую плотность «коктейля». И чем ниже первоначальная плотность «коктейля», тем в большей степени проявляется эффект кавитации, и тем меньше создаваемое насосом давление на напоре.

«Откуда воздух?», — спросите Вы, — «Если все новое, соединения обжаты, насос залит по «самую маковку», воды в колодце или скважине более чем достаточно». Проблема в том, что для образования «коктейля» много воздуха и не нужно. Рабочая зона в корпусе бытового насоса довольно мала, соответственно даже небольшой пузырек всплывшего из всасывающей трубы воздуха может изменить плотность воды в рабочей зоне.

Откуда могут взяться эти пузырьки? Из неровностей всасывающей трубы, положенной и закопанной в грунте. Из неплотного соединения всаса непосредственно к насосу. Из незаметных глазу пазух переходных фитингов. Даже из внутреннего эжектора самого насоса и его рабочего колеса, где мелкие пузырьки могли остаться из-за шероховатостей внутренней поверхности материала. Я могу и дальше продолжать, но нужно ли? Это нормально, это неизбежно.

Вопрос нужно ставить по-другому: Как уменьшить влияние оставшегося на всасе и в насосе воздуха, чтобы система нормально заработала? И каверзный вопрос: Почему при уже работающей системе это  влияние почти не проявляется, и даже если проявляется, исправляется само, автоматически? Ответив на второй вопрос, мы сможем найти решение для первого.

Ответ на второй вопрос кроется в нормальных условиях работы насосной станции. А нормальным режимом работы насосной станции является работа под давлением, ведь даже при пониженных параметрах, реле давления включает насос не при нулевом значении давления в системе. И если напорный трубопровод уже заполнен водой и есть минимальный перепад по высоте между насосом и потребителями (а он, как правило, есть, редко, кто ставит насосную станцию на чердаке), то даже если на манометре «ноль», минимальное давление все равно присутствует.

Кроме того, если насос уже запустился и смог, хотя бы однажды, поднять давление в системе, то он уже смог выгнать лишний воздух, по крайней мере из корпуса.

И еще один момент. Как мы все знаем, вода – вещество не сжимаемое, и её объем мало зависит от давления. А вот объем воздуха очень сильно зависит от давления окружающей среды, и первоначальное разрежение на всасе насоса превращает небольшой пузырек воздуха в монстра, который способен на много уменьшить общую плотность водо-воздушного коктейля в корпусе насоса. Соответственно, подняв любым способом, хотя бы на немного, первоначальное давление во всасывающей трубе, мы увеличиваем плотность коктейля, и, тем самым, уменьшаем вероятность срыва насоса.

Резонный вопрос: «А как же кавитация?». А кавитация никуда не делась, но, опять же, объем воздушных каверн зависит от давления в корпусе насоса, а дальше… смотрите предыдущий абзац.

Еще один частый вопрос, связанный с этой темой: «Почему новый насос запускается легче, чем уже проработавший в составе насосной станции энное количество времени? Ведь до этого было все нормально, насос не трогали, поменяли лишь обратный клапан (гидроаккумулятор, реле давления и т. д.)». Да потому что он новый, его еще «не ел песочек», еще не было небольших деформаций внутренних пластиковых стенок из-за перегрева, еще не было работы электродвигателя на пределе возможного, подшипники и сальники еще не изношены и прочее, и прочее. Как бы ни был хорош насос, со временем, все равно происходит износ его рабочих элементов, и его характеристики начинают уменьшаться. Просто у хороших и дорогих насосов это происходит немного позже.

Итак, вывод из всего предыдущего: нужно каким-то образом поднять давление во всасывающей трубе, и не допустить его падение при пуске насоса и в ближайшее после пуска время, до тех пор, пока насос сам не сможет создать устойчивый рост избыточного давления в системе.

Как это сделать? Как обычно, предлагаю на Ваш суд несколько решений.

  Работа внутреннего эжектора центробежного насоса.

 На самом деле, даже производители насосов знакомы с этой проблемой. Иначе зачем, по-вашему, нужны насосы с внутренним, уже встроенным в насос, эжектором. Другое дело, что эжектор этот – далек от идеального из-за ограничения в габаритах и не всегда бывает эффективен. Хотя задумка правильная.

 Вода из нижней части рабочей камеры насоса, там, где меньше вероятность появления воздуха, подается снова на всас насоса, тем самым повышая давление на всасе. Кроме того, сам всас насоса немного приподнят относительно центра насоса, где и расположен реальный вход в рабочую камеру, создавая небольшой гидравлический подпор (смешно, сантиметров 10) и действуя в качестве гидрозатвора, который отводит попадающий воздух в верхнюю часть всаса. Проблема только в том, что плотность «коктейля» настолько мала, что этих мер недостаточно.

 При этом на работу эжектора тратится часть мощности электродвигателя, уменьшая напор и производительность насоса. Но производитель идет на эти жертвы ради устойчивой работы насоса и легкого его пуска.

Владельцы вихревых насосов лишены даже этой малости, зато их насосы обладают большим напором и расходом при, относительно, небольшой мощности электродвигателя.

Поможем насосу запуститься. Заливная воронка на всасе.

 Классическим решением данной проблемы является отдельная заливная трубка с воронкой, подсоединенная через тройник ко всасу насоса. Преимущество такого решения в его простоте и эффективности.

 Заполняя воронку водой, мы, тем самым, на немного (1 метр = 0,1 бар) повышаем первоначальное давление на всасе. И все бы было прекрасно, если бы мы могли поддерживать высокий уровень воды в воронке постоянно, пока насос не «подхватит». Но это не всегда возможно. Можно заменить маловместительную воронку на бутыль или канистру, но где гарантия, что их объема точно хватит для пуска насоса.

Кстати, переместив кран на заливной трубке повыше от тройника, мы устраиваем ловушку для воздуха, приходящего к насосу по всасывающей трубе. К сожалению, только для этой его части. Подсосы воздуха непосредственно на насосе, воздух, появившийся в результате кавитации и оставшийся в насосе, мы устранить не сможем.

Гидрозатвор на всасе.

 Теми же недостатками обладает устройство гидрозатвора на всасе насоса. Но у него есть преимущества по сравнению с обычной заливной воронкой. Если всасывающий трубопровод действительно герметичен, то залить его нужно будет всего один раз, а дальше атмосферное давление само будет заполнять эту емкость, отделяя воздух от воды. Высота гидравлического подпора в этом случае зависит от высоты размещения самого гидрозатвора.

Важным преимуществом такого решения является возможность разместить обратный клапан системы на всасывающей трубе уже после гидрозатвора, т.е. непосредственно перед насосом. Многие читатели спрашивали об этом, не желая откапывать на морозе кессон скважины или лезть в колодец. Я их понимаю.

Ну, и небольшая «ложка дегтя». Высоту подъема воды на всасе, при таком размещении обратного клапана, нужно рассчитывать по высоте входа трубы в гидрозатвор, а не по высоте насоса. И если у Вас насос уже на пределе всасывающих возможностей, то этот вариант Вам не подойдет.

Еще есть некоторые тонкости при использовании такого устройства, но эта тема для отдельной статьи, если Вам будет интересно. И так этот рассказ получается довольно длинным, поэтому я продолжу в следующий раз.

В следующий раз я расскажу еще о нескольких способах облегчить «первый» пуск насоса. Да-да, не об одном, не двух, а о нескольких, в том числе и об универсальном, подходящем, по моему мнению, практически для любого насоса. Надеюсь, Вы сможете выбрать наиболее подходящий для Вас.

За сим, откланиваюсь, уважаемые читатели «Сан Самыча», надеюсь не надолго.

ПРОДОЛЖЕНИЕ.

какое реле давления лучше выбрать?

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков. Информация по устройствам данной группы – по этой ссылке.

Реле давления – краткий обзор моделей

Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.

1. Юнипамп

Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.

Особенности

• Предназначены для работы с насосами мощностью до 1,5 кВт.
• Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
• Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

2. Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

• Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
• Надежность в работе.
• Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
• Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.

3. Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

• Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
• Регулировка производится вращением.
• Универсальность настроек.
• Возможно подключение манометра.
• Стоимость высокая.

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

• Золоченые контакты. Следовательно, «залипание» исключено.
• Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

5. ACP PM5

Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное. Единственный плюс – низкая стоимость.

Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.

• Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
• Влаго- и пылезащищенность – нулевые.
• Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

6. ITALTECNICA

Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.

Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.

• Контактная группа – медные ламели.
• Антипригарное покрытие – слой Ag-Ni.
• Пластиковый корпус с изолирующей прокладкой.

Что учесть

Простейшие модификации реле давления – однополюсные. Это значит, что их контакты размыкают лишь 1 линию. И вот здесь «подводный камень». Если изделие включается в схему непрофессионалом, то он может перепутать фазу с нулем и установить его именно в цепь последнего. Следовательно, при размыкании контактов насос останется под напряжением.

Кроме того, при выборе модификации реле давления необходимо учитывать особенность конкретной схемы водоснабжения. Советы «знатоков» мало чем помогут. В первую очередь подразумеваются такие показатели, как характеристики гидроаккумулятора и перекачивающего устройства (в том числе, и тип насоса).

Приобрести оптимальный вариант реле давления проживающим в Подмосковье помогут специалисты компании «АЛЬФАТЭП». Достаточно лишь позвонить по номеру 8 (495) 109-00-95, и ее сотрудники дадут квалифицированный и подробный ответ на любой интересующий клиента вопрос по управлению насосами. Сами определят характеристики регулирующего изделия с учетом параметров системы, учтут все нюансы ее функционирования и предложат наиболее рациональное решение. При необходимости – выедут на место, установят реле давления и произведут настройку пределов его срабатывания.

Реле давления воды не срабатывает. Настройка насосной станции в деталях

Одно из решений для управления автономным водоснабжением — подключить к насосу реле давления РДМ 5, регулировка, инструкция которого не всегда понятна пользователю. В то же время данный тип устройств от бренда Джилекс считается довольно надежным и доступным по цене. Проблему настройки при желании можно решить, если потратить немного времени на изучение работы устройства.

Какие функции выполняет прибор?

В частных домах, куда не подведен водопровод, вопрос обеспечения водой питьевого качества решается 2 путями:

• установка емкости либо устройство бассейна, наполняемого привозной водой;
• бурение скважины до водоносного горизонта.

Подача воды в дом осуществляется с помощью насоса необходимой мощности. Но величина давления воды во время его работы слишком велика, чтобы подключать насосный агрегат к внутренним водопроводным сетям напрямую. Поэтому в доме устанавливается промежуточная емкость с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономных системах водоснабжения.

Принцип действия

Аппарат состоит из латунного корпуса со штуцерами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластмассовой крышкой. Схема работы реле давления РДМ 5 выглядит следующим образом:

1. Производитель настраивает прибор на низший предел давления 1,4 Бар, высший — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле сомкнуты, и насос накачивает воду в промежуточный мембранный бак.
2. Когда давление выросло до верхнего предела (2,8 Бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прекращается.
3. При появлении водоразбора в доме гидроаккумулятор начинает опустошается, давление снижается, и при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет свою работу.

Как правило, устройством РДМ 5 комплектуются готовые насосные станции, состоящие из насоса, бачка водяного аккумулятора и собственно реле управления. Станция настроена в заводских условиях и полностью готова к работе, остается только ее подключить к трубе и электросети. Но готовые изделия подходят далеко не всем по следующим причинам:

• емкость гидроаккумулятора недостаточна;
• напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
• используется глубинный насос, опускаемый в скважину.

В перечисленных случаях систему автоматической подачи воды придется собрать из отдельных элементов, а реле давления настроить соответствующим образом, согласовав его работу с баком-аккумулятором. Перед приобретением и подключением устройства рекомендуется изучить его технические характеристики:

• диапазон регулирования по давлению в водопроводе — от 1 до 4,6 Бар;
• диапазон температур окружающего воздуха — от 0 до +40 °С;
• минимальный перепад давлений — 1 Бар;
• напряжение питания — 220 В;
• диаметр штуцеров — DN 15, присоединение — G ¼’’.

Если по какая-то из технических характеристик реле РДМ 5 вам не подходит, то придется поискать другой регулятор. Но практика показывает, что параметры данного прибора удовлетворяют требованиям подавляющего числа автономных систем водоснабжения.

Как отрегулировать прибор?

Настройка реле давления выполняется после монтажа внутренней и наружной водопроводной сети дома и подключения к электрической сети.

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

1. Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
2. Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
3. Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
4. Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и регулировке реле следует уделить максимум внимания.

Заводские настройки

Реле выпускается с уже настроенными значениями давления:

Нижний показатель составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание контактов и включение скважинного или погружного насоса.

Верхний показатель согласно стандартным настройкам составляет 2,5-3 бара. Максимальное значение 5 бар – оно указано на шкале датчика. При достижении заданного значения контакты разрываются — происходит выключение насоса.

Разницу между верхним и нижним значением называют перепадом. Его можно отрегулировать .

Напор воды обеспечивается через закачку воздуха. В бак, имеющий резиновую ёмкость (грушу) с автомобильным ниппелем, накачивают некоторое количество воздуха. Воздух давит на воду, которая заполняет грушу, тем самым обеспечивая правильную работу станции.

Контрольное измерение

Контроль давления необходимо произвести перед установкой станции, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключённого в металлический корпус.

Для этого на баке снимается пластиковая заглушка. Под ней находится доступ к ниппелю. Задача хозяев поддерживать здесь давление в 1,5 атмосферы . Но, в принципе, даже 1 атмосферы достаточно для комфортного водоснабжения небольшого дома. Очевидно, что давление в баке не должно опускаться ниже одной атмосферы, так как это скажется на работе всей насосной станции.

При несоответствии давления установленным нормам воздух нужно стравить либо подкачать.

Регулировка реле

Реле представляет собой компактный узел с пластиковым корпусом. Если снять крышку, под ней обнаружится две регулировочных пружины с гайками:

• большая гайка настраивает нижние показатели давления;
• а малая гайка отвечает за диапазон между верхним и нижним показателем – отвечает за выключение насоса.

После закачки в бак воздуха с помощью автомобильного насоса необходимо подключить станцию к электропитанию и понаблюдать за встроенным в систему манометром. В паспорте каждого насоса есть необходимая техническая информация, на которую и следует ориентироваться при проверке.

Предельным напором считает тот, при котором перестаёт расти давление. Если насос продолжает работать. Его следует отключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому закачать бак до предельных значений они не могут. А для нормальной работы агрегата требуется диапазон всего в 1-2 атмосферы.

Для проверки нижних значений следует включить кран. Реле сработает на нижнем показателе давления. На этом этапе станцию следует отключить и начать регулировку.

Она включает в себя следующие этапы:

1. Малая гайка увеличивает или уменьшает нижнее значение (на включение станции). Для увеличения давления гайка закручивается по часовой стрелке. Необходимо сделать всего один оборот! После чего включить электропитание и проконтролировать работу по манометру (засечь момент включения – нижний предел). Для снижения давления, соответственно, гайка вращается против часовой стрелки.
2. Большая гайка устанавливает диапазон (на выключение станции). Для увеличения диапазона гайка закручивается, а для уменьшения откручивается против часовой стрелки. Нижний показатель при этом не изменяется! Момент отключения насоса также необходимо проверить по манометру.

При большом диапазоне станция будет включаться немного реже, что экономит ресурсы насоса. Если диапазон меньше, станция срабатывает чаще.

Важно: давление на включение (нижнее значение) должно быть на 0,1-0,3 атмосферы выше, чем показатель в пустом баке . Например, если давление воздуха при измерении автомобильным манометром через ниппель груши составляет 1,5 атм. , реле должно быть установлено на 1,6-1,8 атмосферы.

Что нужно для работы?

Для регулировки понадобится ключ 8 на 10 или отвёртка. Отвёрткой снимается крышка, а ключом выполняется точная настройка узла.

Узел в разобранном виде выглядит следующим образом:

Корпус(1), крышка(2), винт крепления (3), регулятор на включение (4), регулятор на выключение (5), клеммы (6), заземление (7).

Важные моменты

Нельзя полностью закручивать одну или обе гайки (до упора) – это может привести к несрабатыванию узла.

Не рекомендуется увеличивать давление более чем на 80% от рекомендуемого по техническому паспорту, идущему в комплекте с реле. Например, при максимальном значении в 5 бар, можно установить верхнее значение в 4 атмосферы (5 умножить на 0,8 равно 4).

Если насос может установить давление лишь в 3 атмосферы, нет смысла настраивать реле на большее значение. На 10 метров водяного столба в среднем расходуется одна атмосфера. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

При этом важно учитывать, что давление устанавливается на одном уровне со станцией. Если сантехническое устройство находится выше (на втором этаже, например), значение на отключение будет ниже (теряется по 0,1 атмосферы на каждый метр высоты).

Проводя настройку, необходимо помнить, что у сантехнического оборудования, резиновых шланг и других элементов системы есть свои пределы давления, которые нельзя превышать, даже если это позволяют сделать возможности самого реле и насоса.

Система управления водяной насосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Оно отвечает за автоматическое включение, а также отключение насоса по заранее установленным параметрам. Потребитель покупает оборудование с отрегулированными производителем настройками.

В процессе его эксплуатации может понадобиться регулировка реле давления насосной станции — ее можно выполнять самостоятельно. Именно этому вопросу посвящена наша статья.

Как выглядит

Прежде чем регулировать реле собственными силами изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлической основы и крышки, выполненной из пластика. Сверху платформы основы размещена контактная группа, состоящая из клеммной колодки, а также двух регуляторов. Регулятор давления для насосной станции представляет собой пружину, которую прижимает гайка.

Силой прижатия гайки пружины можно отрегулировать давление в системе, при котором насос включается или отключается. Крышка крепится к винту, на котором расположена большая пружина. Снизу основы расположен поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться между собой формой, размером или месторасположением элементов, но при этом у них остается описанная нами конструкция.

Как работает

Как действует реле давления для насосного агрегата:

1. Вода, которую качает насос, давит на мембрану, та на поршень, а он на основу реле насосной станции.
2. Через контакты проходит 220 Вт напряжения. От местоположения платформы зависит разомкнуться или замкнуться контакты, а это приведет к включению или выключению работы насоса.
3. Пружинные регуляторы уравновешивают действие поршня.

1. По мере использования потребителем воды ее количество в системе уменьшается, а давление воды в гидробаке падает. Как следствие, пружине удается пересилить поршень. Совершаемое при этом движение платформы, провоцирует замыкание контактов, которое приводит к запуску насосного агрегата.
2. Насос качает воду, чтобы наполнить систему. Увеличение объёма воды приводит к тому, что воздух, находящийся в гидробаке, действует на поршень, который преодолевает противодействие пружины и медленно смещает платформу.
3. Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, то контакты разомкнутся, а насос выключится.

Теперь можно сделать вывод, как настроить насосную станцию. Силой сжатия большой пружины можно отрегулировать значение нижнего давления в насосной станции, при котором будет включаться насос. Соответственно, верхнее давление в системе регулируют сжатием малой пружины. Разница между значениями отключения и включения зависит от малого пружинного регулятора.

ВИДЕО: Причины отказа работы

Значение гидробака (гидроаккумулятора)

Правильно настроить насосную станцию можно, только отрегулировав гидробак. От выставленных параметров зависит, как долго послужит вам насосная станция, а также какой будет напор воды. Гидробак, который еще называют гидроаккумулятором (ГА) представляет собой герметическую емкость, имеющую части. Одна часть (резиновая груша) предназначена для поступления жидкости от работающего насоса. Другая часть находится вокруг груши. Туда закачано воздух.

Под действием воздуха сжимается груша с водой и, тем самым, обеспечивается напор воды в трубах водоснабжения дома. Именно благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под напором. Поэтому, очень важно грамотно отрегулировать насосную станцию.

Правильная регулировка давления воздуха в ГА способствует продлению срока эксплуатации водяного агрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому изнашиванию оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянется.

ВИДЕО: Какое давление накачивать в гидроаккумулятор

Как настроить гидробак

Можно отрегулировать ГА насосной станции своими руками. Предлагаем инструкцию:

1. Открываем нижний кран и ждем, когда вытечет вся вода.
2. Проверяем давление в ГА. Для этого наилучше подходит автомобильный манометр (желательно чтобы он предварительно прошел проверку). На ГА размещен обыкновенный автомобильный золотник, который закрыт колпачком.

Специалисты считают, что для гидробака с объёмом 20-25 л оптимальное значение 1,4-1,7 бар, а 50-100 л -1,7-1,9 бар.

Как отрегулировать давление? Если значение меньше оптимального, то подкачиваете, а больше — стравливаете. Желательно проводить такую манипуляцию каждый месяц. Иногда случается утечка воздуха. Очень важно, чтобы груша не находилась долгое время в пустом состоянии. Она придёт в негодное состояние.

Порядок регулировки реле давления

Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, можно настраивать реле давления для водного агрегата.

Регулировка реле давления насосной станции начинается с замеров текущих показателей ее работы. Этот этап проводят по такому алгоритму:

1. Открываем нижний кран, чтобы вытекла вода из системы.
2. Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. Когда включится, то записываем показание манометра.
3. Засекаем нижнее значение. Открываем дальней кран системы, чтобы выпустить немного воды и спровоцировать включение насоса. Записываем значение манометра при запуске устройства.
4. Рассчитываем текущую разницу между показаниями манометра.

Кроме фиксации значений визуально оцените напор воды. Полностью откройте самый удаленный от насоса кран. Если вы хотите увеличить напор воды, то нужно сильнее зажать большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от электросети.

Как отрегулировать реле давления? Оптимальным значением разницы показаний считают 1,4 бар. Если у вас значение ниже, то насос запускается более часто. При этом обеспечивается очень равномерная подача воды. Но такой режим приводит к слишком быстрому изнашиванию оборудования.

Когда значение разницы превышает рекомендованное, то насос работает в щадящем режиме — запускается реже, чем предусмотрено производителем. Потребитель будет наблюдать довольно таки ощутимые перепады напора воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции до нужного значения этого параметра?

Силой прижатия малого пружинного регулятора. Очень аккуратно прокручивайте гайку. Малая пружина более чувствительна, нежели большая. Для того чтобы увеличить значение разницы следует больше сжать пружину. Соответственно, ослабление пружинного регулятора приводит к противоположному эффекту.

После того, как вами будет выполнена самостоятельно регулировка давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Выполните еще раз в той же последовательности все описанные выше действия. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново до тех пор, пока не будете удовлетворены результатом. Желаем успеха!

ВИДЕО: Порядок регулировки реле давления

Сразу после покупки настройка реле давления насосной станции не требуется – необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблется в пределах 1,3-1,9 бар на включении, и 2,6-3,1 бар на выключение.

Но ввиду многих причин, часто требуется повторно настраивать реле давления. Ниже разберем все основные моменты, после которых вы будете знать, как отрегулировать реле давления воды, почему оно не срабатывает, не выключается и т. д.

1 Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

1.1 Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

1.2 Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтировать панель устройства.
3. Установить необходимый напор.
4. Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

1.3 Регулировка реле давления Насосной станции (видео)

1.4 Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание ! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

1.5 Важные тонкости при настройке

2 Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

2.1 Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» — проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

• отключите питание устройства;
• попробуйте руками провернуть вал мотора;
• если он не крутится – проблема в пусковом конденсаторе;
• выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

2.2 Воздушный насос не качает воду

В каких ситуациях такое бывает:

• в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
• аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
• проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

2.3 Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Ключевым элементом регулирования насосного оборудования, отвечающего за подачу воды в частных домах, является реле давления. Устройство обеспечивает включение и выключение насоса в автоматическом режиме, управляет забором воды в бак по заранее заданным параметрам. Регулировка реле давления насосной станции индивидуальна для каждого конкретного случая. Четких рекомендаций не предусмотрено, поэтому процедура осуществляется в пределах установленных норм и инструкций и, как правило, своими руками.

Насосная станция – оптимальное решение для бесперебойной подачи воды в частных домах и загородных коттеджах.

Она в автоматическом режиме обеспечивает забор жидкости из скважины или колодца, предоставляя ее потребителю в том количестве, в котором ему необходимо, за счет поддержки требуемого давления в системе и выступая в качестве его регулятора.

Устройство представляет собой набор компонентов (ресивер, гидроаккумулятор, реле и т.д.), конструктивно соединенных между собой. Каждая из составных частей оборудования выполняет свою функцию.

Если говорить о регулировке величины напора воды, и в целом о контроле за бесперебойной работой насосной станции, то данные функции выполняет реле давления.

Обычно реле изготавливают в виде блока небольшого размера с пружинами регулировки минимального и максимального давления, напряжение которых настраивается при помощи специальных гаек.

С нижней части металлического основания крепится мембрана с крышкой, поршнем, быстросъемной гайкой для прикручивания к переходнику насосного оборудования.

С верхней стороны прибора, кроме пружин, располагается контактная группа и клемная колодка (для монтирования к сети, насосу и заземление).

Он заключается в том, что под влиянием воды, которая поступает из насосной станции, мембрана оказывает давление на поршень. Оно заставляет работать контактную группу, установленную на металлической плоскости, имеющей 2 шарнира.

Исходя из ее положения, контакты замыкаются и размыкаются, а насос включается и отключается. Пружина большого регулятора устройства оказывает воздействие на платформу группы контактов, приводя в равновесие давление поршня.

При ослаблении давления платформа опускается под действием пружины, замыкая контакты, отчего срабатывает автоматическое включение насоса.

Действие пружины малого регулятора тоже напрямую зависит от давления воды, но находится она на большем расстоянии от шарнира, поэтому порядок ее работы включается не сразу, а только тогда, когда платформа подымается на определенную высоту.

Функционирование электрической составляющей зависит от шарнира с небольшой пружиной. В конструкции все установлено так, что шарнир и платформа не могут одновременно находиться в одной плоскости.

Если платформа подымается выше шарнира, то контакты перемещаются вниз, а при ее движении вниз, контакты перещелкиваются в верхнее положение.

Плоскость шарнира находится выше основания пружины малой регулировки, что обеспечивает возможность поднятия платформы до этой величины, без размыкания контактов.

А в случае его достижения, контакты размыкаются под действием пружин, обеспечивая включение насоса и подачи воды в емкость гидроаккумулятора.

В этом и заключается принцип работы устройства, где большой пружинный регулятор обеспечивает включение станции и отвечает за «нижнее давление», а малый за его разницу на включение и выключение насоса.

Первая регулировка давления реле должна осуществляться в процессе сборки и подключения к насосной станции.

Важно! От правильности ее проведения во многом зависит дальнейшее удобство эксплуатации всей водопроводной системы конкретного объекта.

Изначально необходимо проверить уровень давления, который был сформирован в баке в процессе изготовления насосной станции. Как правило, оно равно 1,5 атмосфер для включения и 2,5 атмосфер для отключения насоса.

Поверка осуществляется при пустом баке, без воды и подключения оборудования к электрической сети, обыкновенным механическим манометром. Для этого необходимо открыть золотник в баке, присоединить к нему устройство и замерить показатели.

Настройка реле давления насосной станции в данном случае осуществляется, когда потребителя не устраивает регулировка оборудования, произведенная в процессе его сборки.

Процедуру можно провести своими руками, для чего потребуется отвертка и гаечный ключ для снятия крышки прибора и откручивания (закручивания) гаек регулятора. Реле должно находиться не под напряжением.

Снимается его крышка, после чего его можно отрегулировать, исходя из преследуемой цели — повышение, понижение давления или настройка диапазона срабатывания.

1. Повышение или уменьшение давления осуществляется посредством откручивания или закручивания гайки большого регулятора. После осуществления операции устройство приводится в исходное положение и проводится проверка. Нужно включить напряжение, открыть кран и при помощи манометра определить, при каком давлении насос начинает функционирование. После закрытия крана проверяется показатель давления в момент прекращения работы насоса. Если показатели не устраивают, то вся процедура осуществляется повторно. Наглядно посмотреть регулировку можно на тематическом видео в интернете.
2. Принцип изменения диапазона срабатывания реле. При нормальных показателях нижнего давления, уменьшение или увеличение верхнего осуществляется при помощи второго (малого) регулятора. Затягивая его гайку по часовой стрелке, верхнее давление будет расти, а показатель нижнего останется на прежнем уровне. При откручивании гайки, разница между обоими показателями будет увеличиваться или уменьшаться. После настройки осуществляется проверка и при необходимости процедура повторяется.

Интересно! Когда одновременно нарушены показатели давления и принцип изменения диапазона устройства, то в первую очередь выполняется регулировка большим регулятором, а после этого малым, не забывая про постоянный контроль при помощи манометра.

Важные моменты в процессе регулировки

• Установка верхнего давления не должна превышать 80% от его максимального показателя, которое предусмотрено характеристиками реле. Если уровень давления не устраивает, то лучше всего приобрести устройство, которое имеет более высокие рабочие показатели.
• Перед увеличением давления включения насоса также необходимо проверить его характеристики на предмет, сможет ли он развить такие показатели. В таком случае насос не сможет его создать и будет работать постоянно, поскольку реле просто не сможет его выключить.
• До упора гайки закручивать не стоит, иначе устройство попросту перестанет срабатывать.

Давление гидроаккумулятора и принцип регулировки реле

Нормальная работа данного компонента насосной станции также зависит от давления воздуха, но его регулировка при помощи реле не осуществляется. Оно, как и прежде, будет работать даже при отсутствии гидроаккумулятора, вне зависимости от наличия воздуха.

Бак ресивер без воздуха будет полностью заполнен водой, уровень верхнего давления будет мгновенно повышаться, что приведет к остановке работы насоса.

Пониженное давление будет способствовать тому, что мембрана существенно растянется, а при повышенном бак ресивер будет недостаточно заполнен водой, так как лишнее давление воздуха будет ее постоянно вытеснять.

Важно! Для полноценной и бесперебойной работы насосной станции, регулярной подачи воды и продолжительной службы мембраны ресивера, показатель давления должен быть примерно на 10% меньше нижнего.

В этом случае воды в гидроаккумуляторе будет достаточно, и мембрана не будет растягиваться. Насосная станция спокойно работает в режиме автоматики и отключается с тем интервалом, который указан в его технических характеристиках.

Видео по данной теме широко представлено в сети, поэтому осуществить вышеперечисленные процедуры вполне под силу каждому пользователю насосного оборудования своими руками.

Читайте также…

Три поколения автоматики для насосов водоснабжения

Насос, установленный в скважину или колодец, для перекачки воды в системе домашнего локального водопровода, это всего лишь прибор, который качает воду. Сам же водопровод – это трубная разводка с переходниками и распределителями. То есть, водопроводная система загородного дома – простейшая схема. Но чтобы она работала эффективно, необходимо в нее установить блок управления. По сути, это всего лишь автоматика для насосов водоснабжения, которая регулирует работу насоса. А точнее, включает и отключается его по мере необходимости.

Реле давления разного типа

Данная необходимость возникает в том случае, если открывается какой-либо потребитель, значит, насос надо включить. И он выключается, когда потребление воды прекращается. То есть, блок автоматического управления водяным насосом работает от того, падает ли давление воды в трубной разводке водопровода или нет. Без него насос пришлось бы включать и отключать вручную. Конечно, наличие накопительного бака решает некоторые проблемы с давлением в водопроводе, особенно, если его установить выше уровня установки потребителей. Но даже в этом случае пришлось бы наполнять его, включая насос вручную. И отключать пришлось бы самостоятельно, контролируя наполнение емкости.

Блок управления решает это проблему в плане полного отсутствия присутствия человека в процессе подачи воды на потребители в доме. К тому же нет необходимости устанавливать в систему локального водопровода сложные устройства и приборы. Автоматические системы для водоснабжения дачи или загородного коттеджа не отличаются сложность, да и цены у них умеренные. То есть, вложив небольшие деньги в покупку, к примеру, автоматики для погружного насоса, вы решаете проблему постоянной подачи воды в дом с определенным давлением.

Поколения автоматики для водяных насосов

Необходимо отметить, что блоки управления водяным насосом на даче делятся по поколениям. То есть, какие-то были изобретены раньше других. И с каждым разом в автоматике появлялись дополнительные опции и функции. Но надо отметить, что принцип работы у всех блоков в независимости от поколения один и тот же.

Чтобы разобраться в данном вопросе, хотелось бы рассмотреть самый простейший элемент автоматической системы управления насосами, который называется реле давления.

Реле давление в схеме с гидроаккумулятором

Внимание! Блок автоматики в виде реле давления требует наличие в водопроводной системе такого элемента, как гидроаккумулятор. Без него говорить об эффективной работе реле не приходится.

Чтобы разобраться в том, как работает реле давления, надо понять принцип работы самого гидроаккумулятора.

• По сути, это металлический бак, в котором установлена резиновая мембрана в виде груши. В нее и будет закачиваться вода.
• Между баком и грушей остается пространство, которое заполняется в заводских условиях воздухом под давлением 1,5 атм.
• Вода расширяет мембрану, стенки которой сжимают воздух до максимального давления 6 атм. То есть, сжатый воздух будет давить на грушу, выталкивая из нее воду.

Так вот реле давления настраивается на две позиции (нижнюю и верхнюю), с помощью которых будет соответственно включаться или отключаться насос. Закачал он воду в бак до определенного давления, сработало реле, он отключился. Воздух, выдавливая воду, снижает свое давление до определенного уровня, после чего включает насос. Система работы нехитрая, но она и лежит в основе реле водяного насоса. То есть, это устройство из двух позиций, которые можно настроить.

Двум позициям соответствуют малая и большая пружины реле. Для настройки включения станции (нижний уровень давления) используют большую пружину, а для настройки выключения (верхний уровень давления) малую. Регулирование верхнего и нижнего пределов реле давления насосной станции осуществляется ослаблением или закручиванием гаек, которые сжимают или разжимают пружины. Все регулировки необходимо производить с осторожностью. Обычно заводские настройки обеспечивают оптимальный режим работы, но иногда необходимо вмешательство, если с реле возникают проблемы.

Положение реле регулирует включение и отколючение насоса

Сегодня производители автоматических систем предлагают различные устройства, которые могут работать и без гидроаккумуляторов. Они снабжены дополнительными функциями, но принцип работы у них точно такой же. Просто в водопроводную сеть устанавливают датчики, которые отслеживают давление в трубопроводе, реагирую на его падение или повышение.

Необходимо отметить, что современная автоматика для скважины с погружным насосом может контролировать полностью все процессы, связанные с водоснабжением дачи на загородном участке, или частично только некоторые ее функции. Есть предложения более сложных систем, которые не только контролируют работу водопровода, но и программируют ее по заданным параметрам.

Более сложные автоматические системы, установленные к насосам, могут контролировать конкретные функции агрегата. К примеру, перегрев его двигателя или работу вхолостую. То есть, они реагируют на неправильную работу установки, которая может привести к поломке, а значит, к непредвиденным денежным расходам.

Итак, перейдем к рассмотрению блоков управления погружными и поверхностными насосами, которые делятся на три поколения. Сразу обращаем ваше внимание на тот факт, что все они делятся не только по сложности схемы управления, но и по типам выполняемых конкретно поставленных задач.

Реле в насосной станции

Автоматика первого поколения

К этому типу автоматики относятся:

• реле давления;
• выключатель сухого хода;
• поплавковый выключатель.

Это простейшие приборы, которые не могут организовать работу водопроводной системы в полном автоматическом режиме. Честно говоря, никто таких требований им и не ставил.

О реле давления выше уже говорилось. Напомним, что это дешевый и удобный в использовании элемент. Выходит из строя он редко, но даже в этом случае заменить его новым – не проблема. Конечно, единственный его минус – это требование наличия гидроаккумулятора. То есть, без него реле с поставленными задачами вряд ли справится.

Что касается поплавкового выключателя, то это уникальный прибор, который отключает и включает насос в зависимости от уровня выкачиваемой воды в колодце. Колодезные насосы с автоматикой данного типа могут быть использованы как в колодцах, так и в скважинах. Основное к ним требование – это наличие свободного пространства для самого выключателя. Ведь он работает по принципу коромысла, поднимаясь или опускаясь вдоль самого насосного агрегата.

Колодезные насосы с поплавковым выключателем

Как только поплавок опускается вниз до определенного уровня, насос тут же отключается. То есть, работать вхолостую он не будет. Уровень воды в колодце начинает подниматься, значит, поднимается и сам поплавок. Это сигнал к тому, что насос может начинать качать воду. Весь смысл данного устройства заключается именно в том, чтобы не дать насосу работать без воды. Ведь именно она является охлаждающей жидкостью, которая снижает температуру электродвигателя и вращающихся деталей.

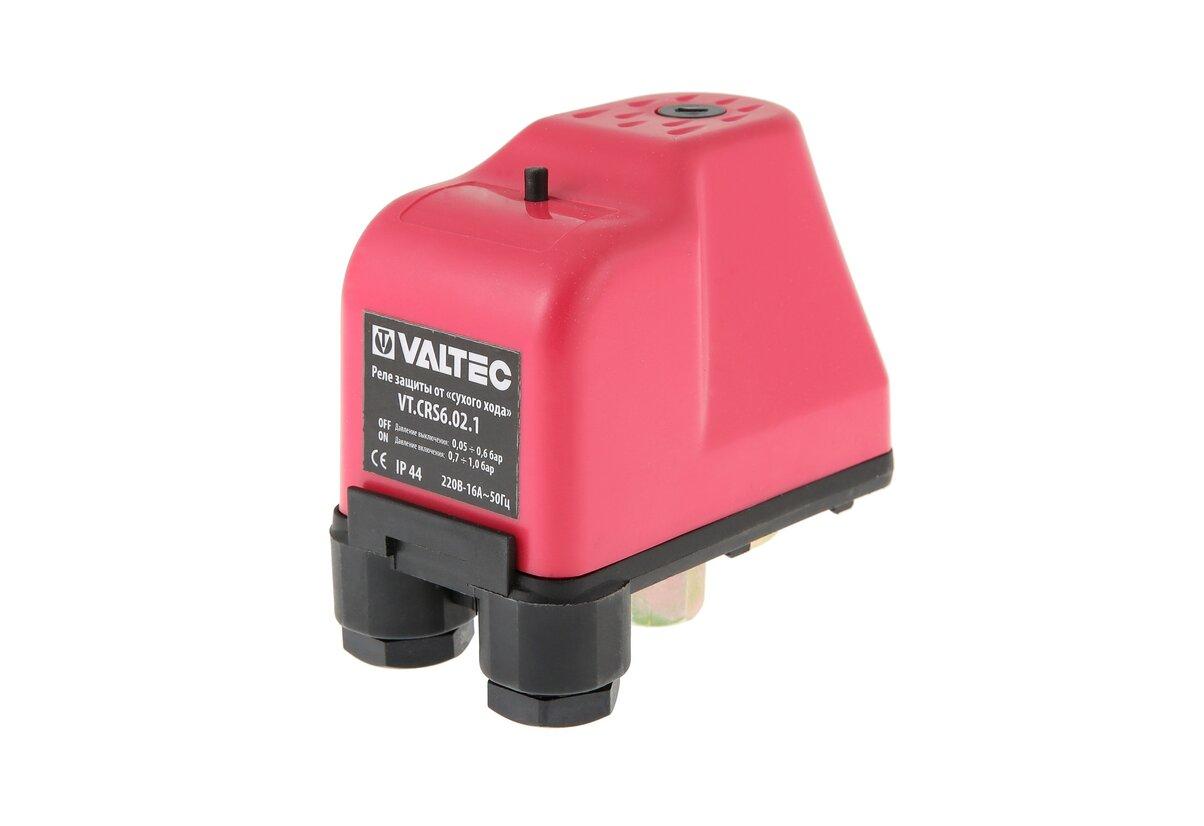

И последний в этом поколении – блокиратор сухого хода. Обычно его используют только в поверхностных насосах. Он останавливает насос в том случае, если внутри агрегата нет жидкости.

Автоматика второго поколения

Управление водяными насосами автоматикой второго поколения – это более серьезная схема, в которой установлены различные датчики, сбрасывающие сигналы на микросхему. Последняя и контролирует все процессы, связанные с водоснабжением загородного дома. Сами датчики устанавливаются и на насос, и в трубопроводы, и в накопительные емкости, и в другие ответственные места домашней водопроводной сети.

Сам же блок в основном выполняет функции реле давления. Просто для него уже нет необходимости устанавливать гидроаккумулятор. Он будет включать насос, как только будет открыт один из потребителей. То есть, давление воды внутри водопровода будет падать, что и станет причиной включения прибора.

Электронное реле давления с тонкой настройкой параметров

Правда, данный контролер водяного насоса снабжается и дополнительными датчиками, а значит, и функциями. К примеру, он может контролировать:

• температуру перекачиваемой жидкости;
• температуру электродвигателя насоса;
• присутствие сухого хода;
• уровень жидкости в колодце или скважине.

Он также может среагировать на аварийную ситуацию в системе водоснабжения. И это, скажем прямо, не все функциональные возможности. Что касается недостатков, то в первую очередь эти блоки управления стоят дороже, они требуют более тонкой настройки, большое количество датчиков – это повышение риска выхода из строя одного из них.

Автоматика третьего поколения

Про эти устройства можно сказать так – они создают умные насосы для скважины. Стоит такая автоматика недешево, но свою стоимость они отрабатывают сполна. По сути, это все та же электронная автоматика, но с более расширенным функционалом.

В основе ее лежит возможность настраивать работу электродвигателя насосного агрегата. Необходимо отметить, что моторы насосов работают в одном режиме, то есть, вращаются с одинаковой скоростью. Изменить скорость вращения вручную невозможно. А в некоторых ситуациях это изменение просто необходимо. К примеру, открыт один из потребителей, автоматика тут же включает насос на полную мощность, которой бы хватило сразу на все потребители. То есть, такая мощности для одного крана просто не нужна.

Блок автоматики последнего поколения

Блок автоматики третьего поколения не только отреагирует на падение давления в трубопроводе, но и определит, какова скорость падения, чтобы включить насос в определенном режиме. А делается это просто – в зависимости от напряжение подающего тока. Включили один кран, подали сниженное напряжение, включили все потребители, подали максимально возможное напряжение.

То есть, автоматика для вибрационных, центробежных насосов (и других моделей) третьего поколения может регулировать электрический ток. Чем меньше напряжения на моторе, тем медленнее он вращается.

Как подключить автоматику

Надо обязательно разобраться с управлением водяными насосами – схемой их подключения. В принципе, все устройства приходят с насосами в комплекте и являются их неотъемлемой частью. К примеру, такие блоки, как поплавковый выключатель или температурный датчик – это встроенные в сам прибор приспособления.

Только реле давление приобретается, как отдельный элемент. Его устанавливают в гидроаккумулятор. Что касается звукозащитных устройств для погружных и поверхностных насосов, блоков третьего поколения, то их устанавливать своими руками не рекомендуется. Слишком тонкая у них настройка, плюс, непростая схема подключения с большим количеством всевозможных датчиков.

Одна из схем управления насосом через датчики

Итак, поверхностные и погружные автоматические насосы для колодцев и скважин – это реальная возможность организовать автоматическую водопроводную сеть, работающую, как обычный центральный водопровод. Небольшие вложения, и за городом работает полноценный водопровод с забором воды из скважины или колодца.

Почему насосная станция не включается, какие бывают причины

Насосы водоснабжения, как и любое другое устройство не могут работать вечно. При постоянном использовании насосная станция периодически может выходить из строя. И для быстрого восстановления подачи воды, необходимо будет провести ремонт оборудования. Станете Вы вызывать мастера или делать это самостоятельно, решайте сами. Мы расскажем, почему насосная станция не включается, какие бывают причины неполадок и как их исправить в минимально короткие сроки.

Прежде, чем проводить ремонтные работы, Вы должны знать, какую конструкцию имеют водяные насосы.

Современные насосные станции состоят из:

• гидроаккумулятора,
• электропитания,
• насоса,
• обратного клапана,
• реле давления.

Любое это оборудование собранно из одинаковых деталей, поэтом, поломки у них тоже однотипные. В независимости от того, какой марки станция стоит у вас дома или на предприятии, причины поломки всегда одни и те же. Если Вы хотите своими руками отремонтировать насос, стоит проконсультироваться у специалистов компании https://storgom.ua/nasosy.html. Мастера ответят на все вопросы, касающиеся ремонта данного типа оборудования. Получив необходимую информацию, сможете выявить неисправность перекачивающего агрегата самостоятельно.

Самые распространенные неисправности

Чтобы избежать частой починки данной конструкции в процессе эксплуатации, необходимо придерживаться советов мастеров на этапе ее монтажа. Также, не забывайте о правильной эксплуатации насосной станции.

Теперь о том, почему насосная станция не включается, какие бывают причины:

• насос работает, но нет воды (возможно проблемы с обратным клапаном, нет воды в трубопроводе или закончилась вода в скважине),
• насос работает с перерывами, часто включается/выключается (может отсутствует давление воздуха в гидробаке или разорвалась диафрагма),
• станция качает воду с перебоями (неисправность трубопровода, возможно подсос воздуха),
• оборудование работает, но не выключается (неисправно реле давления),
• станция не включается (возможно подгорели контакты реле давления либо вышел из строя мотор, конденсатор пусковой, нарушена целостность обмотки),
• станция не крутиться и гудит (склеилась крыльчатка насоса с корпусом из-за того, что оборудованием долгое время не пользовались, может сломался конденсатор или низкое напряжение в сети).

Некоторые из перечисленных неисправностей насосной станции можно легко исправить самому. Вы можете заняться чисткой фильтра или обратного клапана от песка и другого мелкого мусора. Но, когда нужно произвести замену груши в гидроаккумуляторе или мембраны, лучше доверить это дело мастерам.

Правила фиксации насоса

Эффективная и бесперебойная работа любого типа оборудования, в том числе устройств водоснабжения будет напрямую зависеть от монтажа и режима эксплуатации. Мы ответили на вопрос: почему водяной насос не запускается, какая причина может быть. Долговечность насосной станции будет зависеть от того кто и как устанавливал ее.

Решили сделать это самостоятельно, тогда вот несколько рекомендаций:

• поставьте перекачивающий агрегат на ровную, прочную и твердую основу,
• установите устройство максимально близко к воде,
• насосное оборудование для перекачки воды должно находиться в месте с хорошей вентиляцией,
• поставьте агрегат хотя бы за двадцать сантиметров от стен и других конструкций, это облегчит процесс сервиса и ремонтных работ,
• нанесите на основу разметки для сверления отверстий под крепежи,
• установите трубы с перекачивающей станцией так, чтобы они не попадали под дополнительную нагрузку от механического напряжения.

Если вам не удалось самому починить насосную станцию, тогда обращайтесь к мастерам Насос-Сервис их сайт http://remontnasosov.kiev.ua/remont-nasosov/ , здесь вам наддадут профессиональную помощь в ремонте.

Выбивает автомат при включении скважинного насоса, погружного глубинного

Возможен оперативный выезд для устранения проблем, из-за которых отключается автоматика, контролирующая водяной насос в скважине. Телефон для связи без выходных 969-85-45 с 10 до 22. Все оборудование для восстановления работы скважины есть у нас на складе.

Если Вы столкнулись с проблемой, которая заключается в том, что вырубает автомат скважинного насоса, то в первую очередь стоит попытаться запустить погружной глубинный насос напрямую от устья скважины, минуя автоматику и реле давления. Если таким способом не удалось добиться успеха, следует уже поднимать центробежный водяной насос из скважины.

Возможная причина из-за которой выбивает автомат при включении скважинного насоса заключается либо в том что повредился подводный погружной глубинный двигатель, либо в повреждении водопогружного кабеля, подающего питание на насос в скважине от реле давления, узо и автоматики.

Одна из распространенных проблем в последнее время возникла из-за того, что на рынок насосного оборудования попала партия китайского подводного кабеля не очень качественного производства. Такой провод со временем начинает пропускать в себя воду и терять герметичность, автоматика начинает выбивать при включении скважинного насоса. Насос (особенно, если это насос Grundfos SQ, часто оказывается в рабочем состоянии и опускается обратно в скважину после того как произведется полная замена кабеля на новый, желательно европейский, итальянский испанский или испанский кабель H07rn f.

В случае если проблема оказывается в том, что сгорел, вышел из строя сам центробежный водяной скважинный насос делется демонтаж старого насоса и монтаж нового. при этом необходимо проверить автоматику и мембранный гидроаккумулятор в системе.

Не включается погружной водяной двигатель в скважине или автомат выбивает скважинный насос при включении? Мы поможем устранить быстро все проблемы с насосным оборудованием.

Замерзла вода в водяном насосе. Варианты повреждений установки.

Отказ работы насосной установки по причине промерзания воды в рабочих органах — довольно частое явление. Ситуация с промерзанием возникает чаще всего при очень низкой температуре на улице, особенно если при этом установкой долго не пользуются. Типичный пример — насосная установка в нежилом помещении. В понедельник в здании включают кран, а вода не течет.

Однако и при теплой погоде часто возникает промерзание в водяном насосе. Второй год подряд погода в Москве и области преподносит людям сюрпризы с аномально высокой температурой, отсутствием снега, ледяным дождем, обильными снегопадами. Такие подарки природы выводят из строя линии электропередач, в результате чего отключаются от отопления технические помещения зданий. Если в жилых помещениях аварию исправляют достаточно оперативно, то до нежилых (офисы, учреждения, склады, цеха…) добираются всегда в последнюю очередь. И если инженерные службы, обслуживающие насосные установки по перекачиванию воды не приняли вовремя соответствующие меры — промерзание труб или самих насосов с водой обеспечено.

Место промерзания определить достаточно просто, опытный специалист без труда обнаружит начало и конец места промерзания, примет меры по оттаиванию льда и исправлению повреждений, вызванных расширением воды при замерзании. Что же происходит с самими насосами при замерзании в них воды? Послушаем ответ специалиста:

В первую очередь следует отсоединить насос от магистрали. на выходе насоса нужно подсоединить шланг, ведущий в какую-нибудь емкость. На вход насоса следует подвести воду, либо погрузить водяной насос в воду (заполнить его водой).

На наличие и характер повреждений водяного насоса при промерзании главным образом влияет конструкция самого насоса. Величина расширения льда при замерзании постоянна, и не зависит от температуры, до которой опустилось помещение с установленным водяным насосом. То есть если замерз полностью, то еще большее опускание температуры уже не важно. Если насос, отказавший перекачивать воду по причине ее замерзания в рабочих органах центробежный, то застывшая вода обязательно увеличит зазор между крыльчаткой и внутренней поверхностью насоса. При оттаивании воды растянутый корпус насоса (если конечно его не разорвало водой) в прежние формы не вернется, эластичность металла типового общепромышленного или бытового насоса слишком мала чтобы гасить расширение воды при замерзании, и сжатие при оттаивании. В результате увеличенный зазор снизит производительность насоса, а в некоторых случаях и вообще приведет к замене. Определить степень повреждений центробежного водяного насоса проще всего опытным путем, замерив давление и производительность в работе.

В мембранном насосе в первую очередь повреждается обратный клапан. Клапан обычно гнется. Если вы наливаете в насос воду (или просто погрузили крыльчатку в воду), и при работе насоса вода возвращается через клапан — значит он погнут.

Ремонт насоса, поврежденного в результате замерзания в нем воды обычно обходится в сумму, соразмерной 50-80% полной стоимости водяного насоса.

6 причин, по которым ваш самовсасывающий насос не заправляется

Самовсасывающие центробежные насосы уникальны. Как следует из названия, они обладают способностью заливать себя в условиях всасывания. Они забирают жидкость из резервуаров или ям внизу, что упрощает и безопаснее работать с ними, чем с теми, которые работают под землей. При правильных условиях они освобождаются от увлеченного газа и нормально функционируют сами по себе, но иногда они не могут. Почему? Что вызывает отказ самовсасывающего насоса?

Чтобы понять, почему мы должны понять, как работает самовсасывающий насос.

КАК РАБОТАЕТ САМОВСАСЫВАЮЩИЙ НАСОС

КРАТКОЕ ПРЕДУПРЕЖДЕНИЕ: То, что они могут втягивать в себя жидкость, не означает, что они должны запускаться всухую !! Самовсасывающим насосам для начала работы требуется жидкость в корпусе. Работа всухую, даже кратковременная, приведет к повреждению механического уплотнения и отказу насоса.

После включения насоса рабочее колесо начинает вращаться против часовой стрелки. Жидкость внутри или «начальная заливка» протекает через улитку в напорную полость. Здесь воздух и жидкость разделяются, воздух удаляется через линию с открытым концом или линию выпуска воздуха, в то время как жидкость возвращается к крыльчатке через порт рециркуляции.

Во время рециркуляции жидкости и удаления воздуха из напорной полости у проушины рабочего колеса создается низкое давление. Атмосферное давление выше, чем более низкое давление, создаваемое у проушины рабочего колеса, поэтому жидкость вытесняется по линии всасывания.

По мере того, как жидкость движется вверх по линии всасывания, воздух перед жидкостью вталкивается в корпус и обрабатывается, так как начальная заливка проходила через процесс рециркуляции.Как только жидкость поступает в насос, он работает в обычном режиме.

Это видео от Gorman-Rupp отлично демонстрирует, как работает самовсасывающий насос.

Вот как это должно работать. Если это не ваш случай, вот несколько причин, по которым ваш самовсасывающий насос может не заправляться.

ПОЧЕМУ ВАШ САМОВСАСЫВАЮЩИЙ НАСОС НЕ ПРЕМИУЕТ

1. УТЕЧКА ВОЗДУХА В ВСАСЫВАНИИ

Поскольку жидкость рециркулирует в насосе и вытесняет воздух из нагнетательной камеры, она пытается создать зону низкого давления.Однако, если во всасывающей линии есть утечка, воздух продолжает втягиваться в насос, никогда не позволяя ему выпустить достаточно, чтобы создать зону низкого давления.

2. МУСОР В РАБОЧЕМ КОЛЕСАХ

Если проушина крыльчатки забита мусором, это лишает крыльчатки гидравлической способности создавать зону низкого давления.

3. НАСОС ВНУТРИ ВОЗДУХА

Насос может стать связанным с воздухом, если он попадет в одно из следующих условий:

• НЕТ ЛИНИИ ВЫПУСКА ВОЗДУХА
  • Если нет линии выпуска воздуха, воздух не может быть выпущен в атмосферу, а вместо этого собирается на стороне выпуска.
• НАГНЕТАТЕЛЬНАЯ ЛИНИЯ НАХОДИТСЯ ПОД ДАВЛЕНИЕМ
  • Клапан на линии выпуска воздуха закрыт, а клапан на линии нагнетания снова закрыт, не оставляя воздуху места для выхода и выхода из насоса.
• ЧРЕЗМЕРНЫЙ ЗАЗОР РАБОЧЕГО КОЛЕСА
  • Если имеется чрезмерный зазор между рабочим колесом и изнашиваемой пластиной, насосу трудно создать зону низкого давления. Обычно это вызвано износом, но также может быть вызвано неправильной сборкой.

4. ЗАКРЫТЫЙ РЕЦИРКУЛЯЦИОННЫЙ ПОРТ

Во время процесса заливки, как описано выше, жидкость рециркулирует через спиральный корпус. Если отверстие рециркуляции закупоривается, проушина крыльчатки не может создать область низкого давления, в которой жидкость будет вытягиваться вверх по линии всасывания.

5. СЛИШКОМ ВЫСОКИЙ ПОДЪЕМ ДЛЯ СКОРОСТИ НАСОСА ИЛИ ДИАМЕТРА РАБОЧЕГО КОЛЕСА

Если вы уменьшите размер насоса для всасывающей линии, он не сможет создать зону низкого давления, необходимую для заливки. Перед выбором насоса для применения важно понимать требования к высоте всасывания. Используйте «Руководство по выбору насосов» Gorman-Rupp для необходимых расчетов.

Способность самовсасывающих насосов заливать петли в нужных условиях. Насос должен иметь возможность откачивать воздух изнутри насоса, создавать зону низкого давления у проушины рабочего колеса, а также иметь соответствующий размер для правильных условий NPSH.

У вас есть насос, который не заполняется, не заполняется или заполняется медленно? Спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам Висконсина и Верхнего Мичигана.

(PDF) Водная автоматизация для контроллера водяного насоса с использованием приложения Android

Международный журнал компьютерных приложений (0975 — 8887)

Том 182 — № 29, ноябрь 2018 г.

34

Водная автоматика для водяного насоса Контроллер, использующий приложение для Android

— Обзор

Mazharul Islam Nayeem

Стэмфордский университет Бангладеш

Дакка, Бангладеш

Махфида Амджад

Стэмфордский университет Бангладеш

Дакка

, Бангладеш

можно использовать

более эффективно. В ручной системе пользователи должны посетить

своего резервуара для воды, чтобы проверить уровень воды. Неконтролируемое использование

воды приводит к неэффективному использованию воды и вызывает дефицит воды

. Водная автоматизация — это процесс, который представляет собой автоматическую систему

для использования воды. Основная идея водной автоматизации

— обеспечить правильное использование воды и уменьшить человеческие усилия. Он

используется для различных целей, таких как орошение на сельскохозяйственных угодьях

, управление водяным насосом, мониторинг водопользования

, выставление счетов за использование воды и т. Д.в разных местах, таких как

дом, сельскохозяйственные угодья, промышленность, гостиница и т. д. Исследователи

реализовали несколько проектов автоматизации водоснабжения с использованием приложения

для Android с учетом контроллера водяного насоса, обнаружения уровня воды

, выставления счетов за воду с обнаружением и контролем

утечка воды. Это исследование представляет собой обзор системы автоматизации water

для контроллера водяного насоса с использованием приложения android

.

Общие условия

Автоматизация водоснабжения, мобильное приложение.

Ключевые слова

Контроллер водяного насоса, Водная автоматика для водяного насоса

Контроллер

, мобильное приложение Android, использование воды, уровень воды

.

1. ВВЕДЕНИЕ

Вода необходима для жизни с самого начала.

Водная автоматизация — это процесс, который представляет собой автоматическую систему

для использования воды. Основная идея водной автоматизации

— обеспечить правильное использование воды и уменьшить человеческие усилия.Он используется

для различных целей, таких как орошение на сельскохозяйственных землях

, управление водяным насосом, мониторинг водопользования, выставление счетов за использование воды

и т. Д. В различных местах, таких как домашнее хозяйство,

сельскохозяйственных земель, промышленность, гостиница и т. Д.

Процесс управления резервуаром для воды пока использует ручную систему

. Огромное количество воды тратится каждый день на использование ручного процесса

по всему миру. Непрерывный сброс

воды для ручного использования снижает уровень воды на земле

, из-за чего многие земли медленно оседают в зонах

неорошаемых земель [8].В ручной системе резервуара для воды пользователь

должен поднести к водяному насосу, чтобы включать и выключать его.

Исследователи реализовали несколько проектов по автоматизации воды

, основанных на контроллере водяного насоса, обнаружении уровня воды

, выставлении счетов за воду с обнаружением и контролем утечки воды

. Автоматическая система использует приложение Android для включения и выключения водяного насоса

.

В данной статье дается обзор водной автоматизации для контроллера водяного насоса

с использованием приложения Android.Остальная часть статьи

организована следующим образом. Раздел II посвящен литературе

обзор. Система водной автоматики контроллера водяного насоса

с помощью приложения android представлена ​​в разделе III. Сравнительное исследование

обсуждалось в Разделе IV. Наконец,

, статья завершается в Разделе V.

2. ОБЗОР ЛИТЕРАТУРЫ

Обзор литературы содержит краткое обсуждение некоторых

недавних работ по автоматизации воды для системы контроллера водяного насоса

через приложение для Android.Модель представлена ​​в

[1], которая может собирать расходы на воду от клиента, а

обнаруживает утечку в системе распределения воды. Преимущество

этой модели состоит в том, что она может сократить периодические обходы

провайдеров в каждое физическое место для считывания показаний каждого счетчика.

Еще одно преимущество состоит в том, что в счете за воду может быть указано

на основе расходов, близких к расходам в реальном времени, по сравнению с предыдущими расходами

. Обнаружение утечек способствует экономии водных ресурсов и энергии

, а также снижает стоимость.

В статье [2] предлагается система контроля воды с использованием блока автоматического регулирования перелива

. Предложение

разработано с точки зрения автоматического мониторинга потока воды

в резервуары и с точки зрения настройки

в соответствии с требованиями пользователя с помощью мобильного приложения.

Достоинствами системы являются экономия ресурса воды

, сокращение количества попыток ручного управления, и время от времени

меняет ситуацию хранения воды с помощью датчиков

.

Базовая модель приложения для Android предложена в [3]

, в которой говорится, что водяные насосы можно включать и выключать

с помощью радиопередатчиков и маршрутизатора Wi-Fi.

потерь воды и электроэнергии можно избежать

с помощью этой системы. Пользователи могут проверять уровень воды в резервуаре

и включать и выключать насос удаленно с помощью приложения для Android

.

Измерение уровня воды с помощью ультразвукового датчика

приведено в [4].Эта система помогает экономить воду, а

отслеживает использование воды и информирует пользователей в ситуациях злоупотребления водой

. Это помогает пользователям проверить уровень воды в резервуаре для воды

. Кроме того, пользователи могут наблюдать за своим

расходом воды с помощью приложения для Android. Кроме того, использование приложения

для Android позволяет избежать потерь воды, отключив систему подачи воды

.

В новой архитектуре предлагается удаленное управление сельскохозяйственными устройствами

в [5].В данной статье предлагается система автоматизации

с использованием новейших электронных технологий с использованием микроконтроллера

и устройства Bluetooth. Проект работает автоматически и, следовательно,

сокращает человеческие усилия. Эта система предоставляет пользователю напоминание

, чтобы его деятельность по орошению могла вовремя занять

места. Благодаря преимуществам приложения для Android

Удаленная автоматизация водяных насосов с помощью sms и звонков

РЕЗЮМЕ

Чтобы избежать потерь воды и обеспечить более эффективное использование ресурсов, все чаще и чаще водные системы становятся автоматизированными.Это обеспечивает оптимальное использование воды и требует меньших человеческих усилий.

В этом проекте компания ALES создала систему автоматизации для дистанционного управления насосом подземных скважин, предназначенным для транспортировки канализационной и поливной воды в отдаленный монастырь. Вода предназначалась для транспортировки между двумя точками с высотой 160 метров и расстоянием 1,5 км, что перечеркивало вариант проводного управления как слишком расходный.

ЗАДАЧА

Хотя современные технологии делают дистанционное управление довольно простой задачей, тем не менее, простота и экономическая эффективность были ключевыми моментами для этого решения.Из-за удаленности места, связанного со значительно более высокой стоимостью, широкополосное подключение по кабелю было исключено. Единственным жизнеспособным решением было использование сотовой сети. Используя вездесущий мобильный телефон, насос можно было бы контролировать с помощью звонков или SMS-сообщений. Это простое решение управления превосходило гораздо более дорогой подход, такой как управление через Интернет с помощью приложения для смартфона.

ПАРТНЕР —

ALES — компания с большим опытом работы на рынке, предоставляющая широкий спектр продуктов и услуг в электромеханической промышленности.Опыт работы компании основан на трех китах: производство, проектирование и автоматизация. Основные направления деятельности — автоматизация и визуализация промышленных процессов, производственного оборудования и систем отопления, вентиляции и кондиционирования воздуха. ALES разрабатывает автоматизированные системы управления, которые включают управление ПЛК, промышленный пользовательский интерфейс (HMI & SCADA) и различные другие решения автоматизации.

ТОПОЛОГИЯ

РЕШЕНИЕ

В этом решении колодец, водяной насос и пульт управления расположены в удаленном равнинном поле, а монастырь, куда должна транспортироваться вода, расположен на горе в 1,5 км. .Водяной насос позволяет через водопроводную трубу пополнить резервуар для хранения воды, расположенный на горе.

Водопроводная труба не перекачивает воду непрерывно по причинам эффективности. Его можно дистанционно активировать с помощью панели управления с мобильным шлюзом Teltonika Networks TRB141, что позволяет включать водяной насос всякий раз, когда необходима вода. Прокачку можно инициировать либо позвонив, либо отправив SMS на SIM-карту шлюза TRB 141 с мобильного телефона. После наполнения бака насос можно дистанционно деактивировать тем же способом (звонком или SMS).

ПРЕИМУЩЕСТВА

• Недорогое и простое решение с дистанционным управлением.
• Дистанционное управление с помощью SMS — насосом можно управлять с помощью простого SMS-сообщения, отправляемого указанным списком пользователей в любое время.
• Дистанционное управление по вызову — пользователь может включить насос на определенный период времени, просто позвонив.
• Простота настройки — документация, прилагаемая к продукту, проста для понимания и достаточна для использования всех возможностей устройства.
• Упрощенная поддержка обеспечивается системой удаленного управления.

ПОЧЕМУ Teltonika Networks?

Как заявил представитель ALES: «Teltonika Networks предложила продукт с небольшой занимаемой площадью, простым использованием, рентабельностью и повсеместным программным обеспечением для простого, но мощного решения. Система удаленного управления (RMS) Teltonika Networks упростила обслуживание клиентов. RMS позволяет удаленно управлять решением, удовлетворяя требования, выдвинутые заказчиком.В нашем случае очевидным выбором стала Teltonika Networks. Мы были особенно впечатлены их эффективной поддержкой клиентов и оперативностью, которые позволили ускорить рабочий процесс с нашими клиентами ».

Системы автоматизации насосов | Festo USA

Пневматическое решение с ножевыми задвижками

Festo предлагает безопасное и энергоэффективное решение для насосных станций, заменяющее механические обратные клапаны: автоматические задвижки с пневматическими линейными приводами.Клапаны процесса подключаются через централизованный или децентрализованный ПЛК.

Энергоэффективная работа насосов

Важным аргументом в пользу пневматической автоматической ножевой задвижки является то, что насос больше не должен работать против гидравлического сопротивления, создаваемого заслонкой. Экономия энергии в результате работы насоса намного превышает энергозатраты на дополнительный контроллер и создание сжатого воздуха.

Долговременная стабильная система

Клапаны NAMUR, которые устанавливаются непосредственно на линейный привод и управляются с помощью централизованного или децентрализованного ПЛК, гарантируют, что ножевые задвижки открываются и закрываются одновременно с насосом. Если возникает нежелательная кавитация, газ выходит из пузырька сразу после открытия задвижки, что не влияет на работу насоса. И в результате контролируемой функции закрытия гидравлический удар больше не создается в системе трубопроводов.Кроме того, снижен износ автоматической ножевой задвижки и улучшено уплотнение, что значительно продлевает срок службы системы.

Повышенная эксплуатационная безопасность

Даже в случае сбоев питания ваша система остается надежной и переходит в безопасное положение; при падении напряжения автоматически включается воздушный резервуар компрессора. Пневматические приводы имеют три аварийные функции: открывать, закрывать, останавливать.Функционирование технологических клапанов в соответствии с ситуацией гарантируется в любое время.

Правила, которых следует придерживаться, чтобы избежать проблем с насосом

Где Ha = Атмосферный напор — это напор или давление (давление измеряется в футах напора) на поверхности жидкости в резервуаре, который мы откачиваем. В такой открытой системе это будет атмосферное давление, 14,7 фунтов на квадратный дюйм или 34 фута водяного столба.

Hs = расстояние по вертикали, измеряемое в футах, между свободной поверхностью жидкости и осевой линией рабочего колеса насоса.Если жидкость ниже насоса, это становится отрицательным значением.

Hvp = давление пара жидкости при температуре откачки, выраженное в футах напора.

Hf = потери на трение во всасывающем трубопроводе, выраженные в футах напора.

Чтобы выразить эту формулу проще, подумайте о NPSHA как о результате атмосферного напора (давления), толкающего жидкость в насос. Насос получает дополнительный напор на входе или давление, если уровень жидкости выше впускного отверстия насоса, или минус напор, если уровень жидкости ниже насоса.Вес жидкости создает давление. Насос теряет напор на входе или давление из-за потери на трение жидкости, движущейся по всасывающей трубе (небольшие или длинные трубы имеют большое трение). И, наконец, напор на входе или давление снижается за счет давления пара. Это проблема, если жидкость легко испаряется или очень горячая. Итак, NPSHA — это атмосферный напор плюс-минус

Последнее замечание о NPSHR для насоса. Многие производители насосов предоставляют для своих насосов кривые NPSHR. Эта кривая определяется в лабораториях с использованием методологии, установленной Гидравлическим институтом.Различные точки на этой кривой определяются путем ограничения входного давления с помощью клапана. Ограниченное входное давление создает потерю потока или кавитацию. Кривая NPSHR построена для насоса, теряющего три процента от номинального расхода. В различных точках потока на входе в насос снимается вакуум. Эти точки нанесены на график ниже кривой насоса, показывающего минимальное давление на входе, необходимое насосу, но по определению этот потерянный поток на самом деле является пузырьками пара, и насос поврежден.При установке насоса убедитесь, что входные условия на значительно превышают требования к NPSHR для насоса .

Правило №2. СНИЖЕНИЕ ПОТЕРИ НА ТРЕНИЕ

Когда насос принимает всасывание из резервуара, он должен быть расположен как можно ближе к резервуару. Это снижает потери на трение на доступном NPSH. Однако насос должен располагаться достаточно далеко, чтобы к насосу можно было подвести надлежащий трубопровод. Правильная прокладка трубопровода означает, что к насосу подается прямая часть трубы, диаметр которой составляет не менее десяти (10) диаметров трубы.Мы можем это Правило 10D. Например, минимум 20 дюймов прямой трубы должен быть непосредственно перед насосом, если входная труба имеет диаметр 2 дюйма. Трение в трубе уменьшается за счет использования трубы большего диаметра. Это ограничивает линейную скорость и, следовательно, потери на трение. Во многих отраслях промышленности используется скорость от 5 до 7 футов в секунду, но это не всегда возможно.

Правило № 3. НИКАКИХ КОЛЕНОК НА ВСАСЫВАНИИ

Никогда не допускается установка колена на всасывающий фланец! В локте всегда неравномерный поток.Когда он установлен на всасывающем отверстии насоса, он создает неравномерный поток в проушине рабочего колеса. Это может вызвать турбулентность и вовлечение воздуха, что может привести к повреждению рабочего колеса и вибрации. Хуже колена на входе в насос только два колена. Как упоминалось выше, установленный метод обеспечения ламинарного потока на входе в насос заключается в использовании правила 10D: прямая труба в насос. Это также означает отсутствие клапанов, редукторов, тройников и т. Д.

Правило №4.ОСТАНОВИТЕ ВОЗДУХ ИЛИ ПАРА НА ВСАСЫВАНИИ

Всегда проверяйте всасывающую линию на герметичность. Во время работы насос создает частичный вакуум, который засасывает воздух во всасывающую линию. Это создаст эффект, аналогичный кавитации, и с такими же результатами. Другим источником воздуха во всасывающей линии является возвратная линия в резервуаре, если насос рециркулирует жидкость через систему. Если линия возврата или подачи находится выше уровня жидкости в баке, жидкость сильно аэрируется.Это огромная проблема. Аэрированные баки повреждают насос, просто создавая для него условия, подобные кавитации. Исправление заключается в том, чтобы затопить обратный или подающий трубопровод. Возвратные линии в резервуаре могут быть близко к выпускному патрубку резервуара и могут создавать ту же проблему. Решение — переместить обратную линию или заглушить резервуар.

Наличие воздушного кармана во всасывающей линии — еще один пример причины неисправности насоса, которая никогда не должна происходить. Любая высокая точка всасывающей линии может заполниться воздухом и помешать правильной работе насоса.Это особенно верно, когда перекачиваемая жидкость содержит значительное количество воздуха в растворе или увлеченного воздуха, а насос работает с подъемной силой всасывания. Слишком часто длинные всасывающие линии устанавливаются с неправильным шагом или с неровностями и возвышенностями, где может скапливаться воздух. Если подача жидкости находится ниже насоса, всасывающая линия должна доходить до насоса. Прямые редукторы — определенно нет. Используйте эксцентриковый переходник, установленный плоской частью вверху и наклонной частью внизу.Установите наоборот, если источник подачи находится над насосом.

Другой распространенной проблемой является перекачка резервуара до низкого уровня или наличие короткого резервуара, который обычно имеет низкий уровень жидкости над выпускным патрубком резервуара. Если насос принимает всасывание из резервуара с низким уровнем жидкости, образование вихрей может втягивать воздух во всасывающую линию и, следовательно, в насос. Устранить завихрение можно, установив датчик низкого уровня жидкости для отключения насоса. В качестве альтернативы можно установить раструбное соединение на отверстии резервуара, чтобы снизить скорость на выпускном патрубке резервуара, тем самым снизив требования к уровню жидкости для предотвращения завихрения резервуара.Или на напорном патрубке бака может быть установлен вихревой прерыватель. Они очень похожи на сливную пробку в современной раковине для ванной, за исключением того, что диаметр верхнего круглого диска наверху в 1,5 раза больше внутреннего диаметра сливного патрубка бака. Размещение выпускного патрубка резервуара рядом со стенкой резервуара также поможет разрушить вихрь.

В следующей таблице показано минимальное погружение, необходимое для открытия, если не используются некоторые из предложенных решений, упомянутых выше:

Гидравлический институт утверждает, что обычно рекомендуется погружение на один фут на каждый фут в секунду скорости на входе всасывающей трубы, при рекомендуемой максимальной скорости на входе шесть футов в секунду.

Правило № 5. ПРАВИЛЬНОЕ ВЫРАВНИВАНИЕ ТРУБОПРОВОДОВ

Фланцы трубопроводов должны быть точно выровнены перед затяжкой болтов, а все трубопроводы, клапаны и связанная с ними арматура должны иметь независимые опоры, чтобы не создавать нагрузки на корпус насоса. Из-за этой проблемы насосы с магнитной муфтой могут иметь очень короткий срок службы. Пластиковые насосы не выдержат этих сил и моментов. Деформации трубопровода также могут повлиять на срок службы уплотнений и подшипников. Напряжение, оказываемое трубопроводом на корпус насоса, снижает вероятность удовлетворительной работы и срока службы насоса.

ДОПОЛНИТЕЛЬНЫЕ ЧТО СЛЕДУЕТ ПОСМОТРЕТЬ

Иногда, когда электрик подключает двигатель, он подключается в обратном направлении, что означает, что насос может вращаться в неправильном направлении. Результат — низкий расход и напор. Перед установкой насоса на двигатель быстро включите и выключите двигатель или «толкните» его, проверьте направление вращения и сравните его с направлением, указанным на корпусе насоса. Если направление неправильное, поменяйте местами электрические провода.

Многие производители предлагают специальные насосы для перекачивания шламов, однако большинство насосов не предназначены для перекачки посторонних материалов без повреждения насоса.По этой причине во многих случаях перед насосом устанавливаются сетчатые фильтры или фильтры. Основная проблема заключается в том, что пользователи не могут контролировать перепад давления, который возникает на сетчатом фильтре или фильтре, когда он загружается посторонними веществами. В результате возникают высокие потери на трение, что приводит к недостаточному NPSHA и кавитации в насосе. Решение состоит в том, чтобы установить приборы измерения перепада давления или вакуумметр или, что еще лучше, реле, которые могут автоматически предупреждать операторов. Иногда ущерб от недостаточного NPSH хуже, чем при отсутствии сетчатого фильтра или фильтра.

РЕЗЮМЕ

Если любое из вышеперечисленных правил было проигнорировано, следуйте правилам с 1 по 5.

Корпорация Valin® обнаружила, что базовая конструкция трубы в небольших насосах обычно игнорируется. Это приводит к сокращению срока службы уплотнений или подшипников. Тот факт, что насос работает, не означает, что насос подключен правильно! Даже если насос работает удовлетворительно, это не означает, что он подключен правильно, это просто делает его удачным.

Сторона всасывания насоса намного важнее, чем трубопровод на нагнетании. Если на стороне нагнетания допущены какие-либо ошибки, их обычно можно компенсировать, увеличив производительность выбранного насоса. Однако проблемы на стороне всасывания могут быть источником постоянных и дорогостоящих трудностей, которые никогда не могут быть связаны с правилами 1-5.

Решением проблемных насосов может быть не насос, а трубопровод, танк или любой другой вопрос, рассмотренный выше.Удачи и счастливой прокачки! Насосы

— Официальная Terraria Wiki

Впускной насос

Выпускной насос

Входные насосы и Выходные насосы — это механизмы, используемые для транспортировки жидкостей (вода, лава и мед), без необходимости прокладывать проходы через блоки или полагаться на силу тяжести. Вместо этого впускной и выпускной насос нужно только подключить друг к другу с помощью проводов и активировать, который перекачивает жидкость от входа к выходу. Каждая активация переносит до четырех плиток жидкости.Для непрерывной автоматической откачки можно использовать таймер.

Несмотря на то, что он выглядит как труба, забирающая жидкость сбоку, впускной насос должен быть погружен в жидкость, поскольку он удаляет жидкость, которая находится непосредственно над его изображением, и делает это в равной степени со всего своего пространства плитки 2 × 2. Точно так же выпускной насос порождает жидкость прямо над своим изображением и делает это одинаково по всему пространству тайлов 2 × 2.

Ремесло []

Рецепты []

Примечания []

• Если выпускной насос полностью погрузится в воду, он перестанет перекачивать.
• До 5 входов и 5 выходов могут быть подключены с помощью одного пути проводов. Соответственно увеличивается скорость передачи жидкости, без необходимости использования дополнительных проводов в качестве «труб».
  • Если более 5 входов подключены к более чем 5 выходам, то 5 входов, ближайших к источнику питания вдоль провода, будут передавать жидкость к 5 выходам, ближайшим к источнику питания вдоль провода.
• Впускной насос будет всасывать жидкость, только если он подключен к выпускному насосу.
• Можно разместить датчик жидкости непосредственно под выпускным насосом и подключить его таким образом, чтобы вода, поступающая из насоса, активировала датчик, который затем активирует насос, который затем активирует датчик, и так далее. Это заставляет насосы работать бесконечно долго, пока во входном насосе не закончится вода или пока выходной насос не окажется погруженным.
• Предполагая, что впускной насос полностью погружен, выпускные насосы производят немного больше жидкости, чем впускные.

Наконечники []

• В версиях консоли старого поколения, 3DS, Switch и tModLoader способность выходного насоса производить больше жидкости, чем принимает входной насос, может использоваться несколькими способами:
  • Резервуары с жидкостью могут быть созданы путем многократной подачи жидкости через насосную систему. Требуется только достаточное количество жидкости для погружения впускного насоса, и любая дополнительная жидкость, производимая выпускным насосом, может использоваться для заполнения резервуара, обеспечивая бесконечное количество жидкости, пока сохраняется отдельный резервуар для фактического производства дублирующей жидкости.
  • Пруды с водой, такие как рыболовные пруды, можно легко создать, используя лишь небольшое количество жидкости.
• Падение лавы можно производить с помощью насосов, которые можно использовать как устройство для убийства неигровых персонажей или как средство защиты своего дома от врагов.
  • Хотя эстетические водопады мало пригодны по сравнению с лавовыми водопадами, они также могут быть созданы с помощью насосов.
• В форме предмета насосы имеют белую редкость и будут уничтожены при погружении в лаву. Хотя это не проблема с другими жидкостями, позаботьтесь о том, чтобы насос никогда не сдвинулся с места, пока присутствует какая-либо лава, например, добывая входное отверстие или размещая выходное отверстие на платформе (поскольку лава удаляет все платформы, кроме обсидиана или камень).Сначала слейте лаву или превратите ее в твердые блоки, прежде чем пытаться удалить насос.

Общая информация []

• В наконечниках обоих насосов неверно указано, что они используются для подачи или приема только воды, тогда как они отправляют и получают любую жидкость.

История []

• Desktop 1.4.0.1: Устранена ошибка, из-за которой выпускные насосы производили больше жидкости, чем они принимают в

• Desktop 1.2: Предел стека увеличен с 250 до 999, а максимальное расстояние увеличено с 1000 до 2000 проводов.

Разработка учебной модели для автоматизации водяного насоса с использованием LabVIEW

Франко Алдрин Менезеш , Ролен Л. Родригес

Департамент электротехники и электроники, SJEC, Мангалуру

Для корреспонденции: Франко Алдрин Менезеш, Департамент электротехники и электроники, SJEC, Мангалуру.

Эл. Почта:

Авторские права © 2017 Научно-академическое издательство. Все права защищены.

Эта работа находится под лицензией Creative Commons Attribution International License (CC BY).
http://creativecommons.org/licenses/by/4.0/

Аннотация

В данной статье разработана система мониторинга уровня воды.Мониторинг уровня воды поможет снизить потребление электроэнергии в доме и снизить уровень перелива воды. В этой системе использован датчик уровня воды, который будет контролировать уровень воды в баке. Когда уровень воды в баке опускается ниже заданного уровня, будет отправлен сигнал для включения насоса, а когда уровень воды в баке поднимется выше заданного уровня, будет отправлен сигнал для выключения насоса. Сигналы на включение и выключение насоса отправляются через датчики через NImyDAQ. Эта же программа взаимодействует с LabVIEW.На передней панели LabVIEW можно графически отобразить визуальное представление уровня воды в резервуаре, а также включение и выключение двигателя.

Ключевые слова: LabVIEW, NImyDAQ

Процитируйте эту статью: Франко Алдрин Менезес, Ролен Л. Родригес, Разработка модели исследования для автоматизации водяного насоса с использованием LabVIEW, Международный журнал Интернета вещей , Vol.6 No. 2, 2017, pp. 15-18. DOI: 10.5923 / j.ijit.20170602.01.

1. Введение

Вода является ценным ресурсом во многих частях мира, и многие люди полагаются на резервуары для воды, чтобы пополнить свои запасы воды путем хранения собранной дождевой воды или воды, перекачиваемой из колодца или скважины, но измеряя вода внутри резервуара очень затруднена. Резервуары изготовлены из непрозрачного материала, чтобы предотвратить рост водорослей, и часто закрываются, чтобы предотвратить заражение комарами или доступ грызунов, поэтому неудобно физически заглядывать внутрь резервуара и измерять уровень воды в резервуаре.Кроме того, возможность электронного измерения глубины резервуара открывает целый мир возможностей, таких как автоматическое управление насосами для наполнения резервуаров при его низком уровне или отключение ирригационных систем при недостатке воды.

В наши дни, когда многоэтажные здания, квартиры, коммерческие дома и промышленные предприятия, возникла необходимость хранить воду в верхних резервуарах для хранения воды. Поскольку давление воды в большинстве населенных пунктов недостаточное, вода перекачивается из резервуара с уровня земли в резервуар для хранения и использования.Для кого-то очень сложно контролировать уровень воды в наземных и верхних резервуарах и соответственно включать и выключать водяной насос. Таким образом, контроллер уровня воды предотвращает переполнение и работу водяного насоса всухую, тем самым экономя воду, электричество и рабочую силу.

В этой системе для разработки модели исследования мы собрали два ковша, которые представляют собой подземный резервуар и подвесной резервуар соответственно. Уровень воды в верхнем резервуаре контролируется с помощью релейной схемы с использованием интерфейса NImyDAQ и LabVIEW.Устройство измерения уровня воды в этом случае представляет собой ультразвуковой датчик, расположенный в верхнем резервуаре для определения уровня воды. В нижнем баке установлен насос для перекачки воды в верхний бак. Всякий раз, когда вода в верхнем резервуаре превышает установленный уровень, NImyDAQ и LabVIEW подают сигнал в схему реле, таким образом, включая и выключая насос в соответствии с требованиями. LabVIEW используется для получения графических и визуальных операций.

2. Компоненты системы

2.1. Ультразвуковой датчик уровня воды

Датчик уровня предназначен для измерения уровня протекающих веществ, включая жидкости, суспензии и гранулированные материалы [1]. Также есть датчики постоянного уровня; эти сенсорные модули могут определять уровень потока вещества только в определенном диапазоне.

Датчик уровня воды — это устройство, используемое для определения уровня воды для различных применений. Датчики уровня воды бывают нескольких типов, включая ультразвуковые датчики, датчики давления, барботеры и поплавковые датчики.

Ультразвуковые датчики работают путем передачи звуковых волн, которые отражаются от поверхности жидкости и принимаются датчиком [1]. Датчик измеряет временной интервал между переданным и принятым сигналами, который затем преобразуется в измерение расстояния с помощью электронных схем внутри датчика, тем самым измеряя уровень жидкости.

2.2. Реле

Реле — это переключатель с электрическим управлением. Реле используются для управления цепью с помощью сигнала малой мощности или могут использоваться для управления несколькими цепями с помощью одного сигнала.

Когда электрический ток проходит через катушку, он генерирует магнитное поле, которое активирует якорь, и последующее движение подвижных контактов либо замыкает, либо разрывает (в зависимости от конструкции) соединение с неподвижным контактом, как показано на Рисунке 1 [2 ]. Если контакты реле были нормально замкнуты, когда реле было обесточено, то при подаче питания на реле оно включается, и из-за этого происходит движение из-за электромагнитной индукции, и это размыкает контакты, которые отключают реле. цепь и наоборот.

Рисунок 1. Конструкция реле

Когда ток в катушке отключается, якорь возвращается с силой, примерно вдвое меньшей, чем сила магнитного поля. расслабленное положение. Обычно эта сила обеспечивается пружиной.

2.3. LabVIEW

LabVIEW (Лабораторная виртуальная инструментальная среда) — это графический язык программирования для контрольно-измерительных приборов, сбора и анализа данных, автоматизации, управления и связи [3].LabVIEW — это приложение для разработки программ, аналогичное коммерческим системам разработки C / C ++, FORTRAN или BASIC. LabVIEW использует графический язык программирования, G-программирование, для создания программ, позволяющих отображать программу в форме «блок-схемы». Это создает прекрасные возможности графического интерфейса пользователя, встроенные в программы LabVIEW [3].

LabVIEW — это программное обеспечение, которое используется для взаимодействия компьютера с устройством управления. Благодаря фундаментальным концепциям, используемым в интерфейсе, этот инструмент легко использовать.Программы, написанные в LabVIEW, называются «виртуальными инструментами» или ВП из-за их происхождения, связанного с инструментарием [3]. Создаваемые программы не зависят от типа машины, для которой они созданы, поэтому программы можно переносить между разными операционными системами. LabVIEW имеет большой набор встроенных математических функций и объектов графической визуализации данных и ввода данных, которые обычно встречаются в приложениях для сбора и анализа данных [4]. Каждый VI состоит из двух компонентов: блок-схемы и лицевой панели.Передняя панель может работать либо как программа, предлагающая пользователю ввести данные, либо как функция, если она реализована на другой блок-схеме [3]. Преимущество использования графического программирования, как в LabVIEW, состоит в том, что пользователю не нужно углубляться в программный аспект требуемого действия.

2.4. NImyDAQ

NImyDAQ — это недорогое портативное устройство сбора данных (DAQ), в котором используются программные инструменты на основе NI LabVIEW, позволяющие студентам измерять и анализировать сигналы реального мира.NImyDAQ идеально подходит для исследования электроники и проведения измерений датчиков. В сочетании с NI LabVIEW на ПК студенты могут анализировать и обрабатывать полученные сигналы и управлять простыми процессами в любое время и в любом месте [3]. NImyDAQ обеспечивает функции аналогового входа (AI), аналогового выхода (AO), цифрового входа и выхода (DIO), аудио, источников питания и цифрового мультиметра (DMM) в компактном USB-устройстве. На NImyDAQ [3] имеется два аналоговых входных канала. Эти каналы могут быть сконфигурированы как универсальный высокоомный вход дифференциального напряжения или как аудиовход.Аналоговые входы мультиплексированы; Это означает, что для выборки обоих каналов используется один аналого-цифровой преобразователь (АЦП). В универсальном режиме вы можете измерять сигналы до ± 10 В. На NImyDAQ есть два аналоговых выходных канала. Эти каналы могут быть настроены либо как выход напряжения общего назначения, либо как аудиовыход. Оба канала имеют специальный цифро-аналоговый преобразователь (ЦАП), поэтому они могут обновляться одновременно [3]. В универсальном режиме могут генерироваться сигналы до ± 10 В. На NImyDAQ восемь линий DIO.Каждая строка представляет собой программируемый функциональный интерфейс (PFI), что означает, что он может быть сконфигурирован как универсальный программно-синхронизированный цифровой вход или выход, или он может действовать как вход или выход специальной функции для цифрового счетчика. Для NImyDAQ доступны три источника питания. +15 В и -15 В можно использовать для питания аналоговых компонентов, таких как операционные усилители и линейные регуляторы. +5 В можно использовать для питания цифровых компонентов, таких как логические устройства.

NI ELVISmx — это программный драйвер, поддерживающий NImyDAQ [3].NI ELVISmx использует программные инструменты на основе LabVIEW для управления устройством NImyDAQ, обеспечивая функциональность набора обычных лабораторных инструментов.

2,5. DOL Starter

Самая простая форма пускателя для асинхронного двигателя — это пускатель с прямым включением, как показано на рисунке 2. Пускатель двигателя с прямым включением (DOL) состоит из MCCB или автоматического выключателя, контактора и реле перегрузки для защита [5].

Контактор будет управляться отдельными кнопками пуска и останова, а вспомогательный контакт на контакторе используется через кнопку пуска в качестве удерживающего контакта i.е. контактор замыкается электрически с фиксацией во время работы двигателя. Контакторы в основном используются для управления оборудованием, в котором используются электродвигатели. Он состоит из катушки, которая подключается к источнику напряжения. Очень часто для однофазных двигателей используются катушки 230 В, а для трехфазных двигателей используются катушки 415 В [5]. Контактор имеет три основных нормально разомкнутых контакта и контакты меньшей мощности, называемые вспомогательными контактами [NO и NC], которые используются для цепи управления. Контакт — это проводящие металлические части, замыкающие или прерывающие электрическую цепь.

Ÿ нормально разомкнутый нормально разомкнутый

Ÿ нормально замкнутый нормально замкнутый

Рисунок 2. DOL Starter

3. Разработка и внедрение

12 906 Модель для автоматизации водяного насоса мы использовали LabVIEW. Поскольку LabVIEW является графическим языком программирования, его легко понять человеку с небольшими техническими знаниями, и нет необходимости в квалифицированном персонале.Часть управления и мониторинга выполняется на платформе LabVIEW. Сбор сигналов и отправка сигналов на двигатель выполняется NImyDAQ, совместимым с LabVIEW. Блок-схема автоматизации водяного насоса показана на рисунке 3.

Рисунок 3. Блок-схема

Мы использовали ультразвуковой датчик, который может измерять уровень воды. Он закреплен в верхней части резервуара лицом к нижней части резервуара, поэтому, когда в резервуаре нет воды, он будет измерять глубину резервуара.Затем измерение, выполненное ультразвуковым датчиком, сравнивается с двумя предварительно установленными значениями. Одно значение указывает на то, что вода в резервуаре заполнена; считайте это уровнем 2 и другим значением, которое указывает на то, что уровень воды достиг дна; Считайте его уровнем 1. Выход ультразвукового датчика — это аналоговый сигнал напряжения, который подается в NImyDAQ в качестве входа для взаимодействия с программой LabVIEW. Программа LabVIEW создана для декодирования аналогового сигнала напряжения в длину, измеряемую в футах. Программа автоматизации водяного насоса сравнивает выходной сигнал ультразвукового датчика с уровнем 1 и уровнем 2.Окно передней панели программы LabVIEW показано на рисунке 4.

Рисунок 4. Окно передней панели

Когда уровень воды опускается ниже уровня 1, отправляется сигнал Для запуска насоса этому способствует NImyDAQ, который выдает высокий цифровой импульс, который заставляет замыкающееся реле NO, таким образом, запускает двигатель. Когда уровень воды достигает уровня 2, через NImyDAQ отправляется сигнал для остановки насоса, который выдает высокий цифровой импульс, который заставляет реле NC открываться, таким образом останавливая двигатель.Для автоматизации насоса проводится простая модификация стартера DOL. Реле NO подключается параллельно переключателю NO (зеленая кнопка), а реле NC подключается к переключателю NC (красная кнопка) стартера. Данная модификация помогает как в ручном, так и в автоматическом переключении водяного насоса. Блок-схема всего процесса автоматизации водяного насоса показана на рисунке 5.

Рисунок 5. Окно блок-схемы

4.Выводы

Учебная модель автоматизации водяного насоса разработана успешно. Система была разработана с использованием интерфейса LabVIEW и NImyDAQ. Ниже перечислены особенности разработанной модели. Для работы не требуется никаких человеческих ресурсов, так как система полностью автоматическая, проста в установке и не требует технического обслуживания. Разработанная модель выполнена с использованием передовых технологий и проста в использовании. Разработанная модель имеет множество преимуществ, таких как экономия воды, мощности двигателя и энергии.Это также предотвращает просачивание воды с крыш и стен из-за переполнения резервуаров. Он потребляет очень мало энергии и идеально подходит для непрерывной работы.

БЛАГОДАРНОСТИ

Мы хотели бы поблагодарить руководство SJEC за предоставление программного обеспечения и компонентов NI для разработки этой модели исследования.

Каталожные номера

---

[1]	S.М. Халед Реза, Шах Ахсануззаман, М. Тарик, С.М. Мохсин Реза, «Автоматизированное определение и контроль уровня воды на основе микроконтроллеров: проблема проектирования и реализации» Труды Всемирного конгресса по инженерным наукам и информатике 2010 Том I, WCECS 2010, 20-22 октября 2010 г., Сан-Франциско, США.
[2]	http://www.wikiwand.com/en/Relay
[3]	http://www.ni.com/labview/
[4]	Джозеф Хабияремье, д-р.С. Муругананд, д-р Ажа Периасами, «Автоматическая система откачки воды с дистанционным управлением на основе LabVIEW», https://www. Поделиться Вам может понравится Светильник из гипсокартона: Купить точечные светильники для гипсокартонных потолков встраиваемые в Москве 11.04.1982 Ширина автомобиля газель: «Газель» тентованная 3 м — заказать в Санкт-Петербурге 02.11.1976 Рисунок пастой на стекле: Чем рисовать по стеклу? 23.11.1981 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
