Как починить перфоратор своими руками?

Перфоратор используется при строительных и отделочных работах, во время ремонта и монтажа конструкций. Если он вдруг перестает работать, это нарушает все планы и вызывает у владельца чувство паники. Однако, некоторые «болезни» перфоратора можно «вылечить» в домашних условиях.

Экстремальная среда, в которой преимущественно находится перфоратор, является его главным врагом. Как и любой сложный механизм он также состоит из большого числа подвижных частей. Они склонны к трению, перегреву, выходу из строя из-за низкого качества и неправильной эксплуатации. Рассмотрим типичные неисправности перфоратора и советы по ремонту.

Причины поломки перфоратора

Перфоратор – это мощный профессиональный инструмент. Любой перфоратор состоит из электродвигателя, редуктора, патрона и ударного механизма. Эти детали наименее подвержены износу, поэтому основные причины его поломки – внешние, такие как пыль и мелкая стружка.

Для разных режимов работы с разными материалами требуются свои меры защиты. Профилактической мерой при сверлении потолка, например, станет надетая на корпус половинка детского резинового мяча.

Пыль, которая находится в воздухе, попадает на статор и изнашивает его. Кроме того, перфоратор рассчитан на работу в нескольких режимах: вращение, бой, вращение с боем. Механизм их переключения нередко выходит из строя. Еще одним уязвимым местом и потенциальной причиной поломок является патрон, в который вставляют сверла и буры.

Не работает перфоратор

Типичными неисправностями перфоратора являются следующие:

•    не включается кнопка «пуск»,
•    снизилась мощность перфоратора,
•    увеличилась вибрация, усилился шум двигателя,
•    появилось искрение и запах гари,
•    износился боек перфоратора.

Как разобрать перфоратор?

Чтобы определить и устранить неисправность, перфоратор следует разобрать. Последовательность разборки обычно сводится к нескольким действиям:

• снимите резиновый наконечник, кольцевую пружину, кожух муфты, фиксирующей бур,
• удалите фиксирующий шарик,
• поверните переключатель режимов работы в крайнее положение, нажмите на фиксирующую кнопку и демонтируйте ручку переключателя,
• снимите заднюю накладку на ручку, извлеките щетки двигателя,
• открутите винты в районе бура и снимите корпус инструмента,
• открутите винты, фиксирующие статор и снимите ротор электродвигателя.

Что нужно, чтобы разобрать перфоратор?

Для ремонта даже такого сложного устройства как перфоратор, потребуется лишь несколько инструментов и материалов. Например, мультиметр или тестер, набор гаечных ключей и отверток, спирт, ветошь, перочинный нож, изолента и смазка.

Какие детали перфоратора чаще всего выходят из строя?

Большинство деталей, подверженных поломке и выходу из строя в перфораторе, проще сразу заменить на новые.

Уязвимыми деталями являются:

• механизм кнопки включения,
• подшипники,
• питающий кабель,
• щетки,
• статор,
• якорь.

Починка перфоратора

Если перфоратор не включается, можно начать проверку с кнопки «Пуск». Для начала, отключим перфоратор от сети. Снимаем защитный кожух, чтобы добраться до контактов выключателя и прозваниваем всю цепь. Попутно проверяем провода на обрыв (чаще всего у вилки и непосредственно на участке примыкания к инструменту). Если контакты кнопки в порядке, скорее всего проблема в двигателе.

Если запаха гари нет, обмотки не повреждены, а ротор свободно вращается, значит, изношены щетки. Щеток всегда две, они выполнены из металлографита. Пружинками они прижимаются к коллектору, а в процессе работы стираются и становятся короче. Их давление на коллектор снижается, ухудшается контакт и двигатель перестает нормально работать.

Извлеките щетки и осмотрите их. Проверьте, как они располагаются в держателе, если слишком перекошены, значит, износились. Иногда на них наносят специальную краску, чтобы было видно, что щетку пора менять. Приобретайте новую щетку подходящую только для данной модели электродвигателя.

Если щетки в порядке, дело плохо – поврежден статор или якорь. Их обмотка может быть повреждена следующим образом: обрыв, межвитковый электрический пробой, пробой «на корпус». На данном этапе ремонт лучше передоверить специалистам.
Падение мощности обычно также в первую очередь связано с износом щеток. Если они в порядке – вышел из строя якорь.
Если перфоратор стал усиленно вибрировать, вырываясь из рук, или шумит громче обычного, дело может быть в редукторе. Возможно, износились подшипники, нарушился баланс деталей, перекосились шестерни или образовался люфт. Потребуется либо самостоятельная замена подшипников, либо балансировка, либо замена шестерен.

Сильное искрение и запах гари свидетельствует о поломке якоря, которое повлечет дорогостоящий ремонт.

Боек толкает бур, вращаясь между поршнем и хвостовиком. Чем сильнее вы вжимаете перфоратор в стену, тем чаще происходит удар. Из-за уменьшения хода сила удара становится меньше. Это и выводит из строя боек. Его можно заменить на новый.

Как избежать поломок перфоратора?

Регулярная смазка перфоратора (в соответствии с руководством по эксплуатации) должна стать вашей хорошей привычкой. Если не смазывать бур, то из строя быстро выйдут уплотнительные кольца, потом ударник, а затем и все остальное.

Вставляя бур в зажим также наносите на его хвостовик немного смазки. Самый простой вариант – литол, но лучше использовать рекомендованную производителем смазку.

Если на перфораторе появились потеки масла, то ему требуется серьезное сервисное обслуживание. Кстати, потеки обычно свидетельствуют об износе сальников (уплотнительных колец).

Не давите сильно на перфоратор (это не дрель) и не вдавливайте его в стену, берегите от пыли, влаги и перегрева.

Хороший перфоратор – это надежное и долговечное устройство, которое не часто ломается. Главное – следовать указаниям руководства по эксплуатации, проводить своевременную чистку, смазку и замену расходников, и тогда он прослужит вам долгие годы.

Некоторые неисправности, которые могут возникнуть у электроинструмента.

Система управления СЕРТИФИКАТЫ

Главная страница » Некоторые неисправности, которые могут возникнуть у электроинструмента.       Некоторые неисправности, которые могут возникнуть у электроинструмента.   1. Инструмент не развивает полную мощность  В первую очередь проверьте щетки.   Их Вы можете заказать у нас и заменить сами. Если там все в порядке, проверьте кабель и  выключатель. Так же если имеется искрение, обратите внимание на коллектор якоря.   Конечно, при его износе придётся менять сам якорь. И уже затем блок электроники (чаще всего его проще поменять, чем ремонтировать).   2. Повышенный шум и вибрация Скорее всего причина в редукторе: изношены подшипники, нарушена балансировка деталей, появились люфты или перекосы шестерен. С такими проблемами лучше обратиться в сервис, хотя подшипники можно поменять и самостоятельно, если у вас имеется съёмник. Если менять шестерни, то они меняются парами, чтобы новая не «съела» старую.   3. Сильное искрение и запах гари Может возникнуть по-причине перегрузки электроинструмента. Плачевно, если это не заводской брак (в случае если Ваш инструмент еще гарантийный), то менять якорь придётся за свой счёт. Иногда стоимость ремонта «зашкаливает» и, скорее всего, выгоднее будет купить новый инструмент.   Некоторые неисправности перфоратора:   Износ бойка   Боёк  это то, что непосредственно толкает ваш бур, двигаясь между поршнем и хвостовиком бура. Так вот чем сильней вы давите на перфоратор, тем чаще происходит удар, за счёт уменьшения хода бойка, и соответственно снижается сила удара. И вследствие этого происходит поломка бойка. Вот так, не стоит из-за всех сил давить на перфоратор, это вам не дрель!   Работа с «сухим» буром Что же происходит, когда вы забываете смазать бур? Сначала изнашиваются уплотнительные кольца, а потом и боёк.   Ну а потом и все остальные механизмы, а дальше… это уже не перфоратор. Так что не забывайте смазывать бур, хотя бы литолом, но существуют специальные смазки.   Воздействие пыли У перфоратора больше всего достаётся стволу. Пыль, попадая в него, пыль помогает износу деталей. Что тут посоветовать. Конечно же, после каждого случая работы не будешь протирать перфоратор тряпочкой, но иногда надо проводить профилактику своему «помощнику». Совет: Если у перфоратора пропал удар, лучше прекратить его эксплуатацию. Почему? Вот смотрите принцип работы удара: поршень, двигаясь вперёд сжимает воздух и образовавшаяся подушка амортизирует ударник назад, а затем толкает его вперёд. А вот из-за износа компрессионного кольца, воздух из поршня прорывается. В результате удар ослабевает, и работу следует прекратить и принять меры. Так как уже нет амортизации и получается лобовое столкновение двух деталей: цилиндра (лёгкого) и ударника (тяжёлого). Кому достаётся больше?.. догадаться не сложно. Вот так!  — РАЗЛОМ БОЙКА ПЕРФОРАТОРА   Многие дефекты, по вине производителя, всплывают в первые две недели. Если у Вас электроинструмент проработал этот период, значит заводского брака в нём нет, и все последующие поломки произойдут по Вашей вине, обидно, но факт!   Гарантией долгой работы Вашего инструмента является: использование ее по назначению, своевременная замена щеток, предотвращение перегрева вашего инструмента и своевременно проведенные профилактические работы.

Своё рождение, в городе Ижевске, Компания отмечает 5 февраля 2002 года. Цель Компании:  СДЕЛАТЬ КАК МОЖНО БОЛЬШЕ ЛЮДЕЙ СЧАСТЛИВЕЕ, РЕШАЯ, КАЧЕСТВЕННО И БЫСТРО, ИХ ПРОБЛЕМЫ С ТЕХНИКОЙ  Изначально, идея ремонта техники заключалась в желании отремонтировать всё, что приносят в ремонт — от лобзика до стационарного компрессора или генератора. И это нам удалось. По мере появления на рынке новых товаров появилась необходимость в расширении перечня ремонтируемой техники. Добросовестный подход к ремонту, сертификация услуг, качество ремонта, профессиональная подготовка и опыт наших мастеров служат визитной карточкой нашего СЕРВИСНОГО ЦЕНТРА. За годы работы создан большой склад запасных частей, особенно для электроинструментов. Вы можете купить или заказать нужную Вам деталь. Цены на ремонт фиксированные. Доплата за замененные детали вполне реальная, а если их стоимость «зашкаливает», то Вам обязательно позвонят и без Вашего согласия ремонт не состоится. Мы рады, что многие наши клиенты обращаются к нам и во второй и в третий раз. РЕМОНТ  ТЕХНИКИ — дело тонкое. С уважением, Генеральный директор и квалифицированные сотрудники.    НАШИ УСПЕХИ

Перфоратор Интерскол внезапно перестал работать

Перфоратор интерскол не работает! Причём внезапно не работает! Всё было хорошо и вдруг перестал работать перфоратор сразу и не включается. Если у вас перестал работать перфоратор по указанной выше схеме (внезапно), то причина, скорее всего, очень простая и починить перфоратор не составит большого труда. Не работает перфоратор интерскол? Не беда! Смотрите видео и устраняйте неисправность своими руками. Вы узнаете как починить перфоратор. Это и дешевле и быстрее.

Хотите поблагодарить за видео? Вам сюда на мой сайт:https://benzopila2019.ru/remont-benzopil-svoimi-rukami/vy-okazyvaete-realnuyu-podderzhku

+++Полезные инструменты для бензопил:

++Запчасти для бензопил, огромный ассортимент: заходите по любой ссылке и наберите в поисковом окне (ЗАПЧАСТИ БЕНЗОПИЛЫ)

1.Огромный выбор цепей, как по цене, так и по качеству http://ali. pub/4k3vw2

2.Цифровой лазерный тахометр для регулировки бензопилы: http://ali.pub/4hlr72

3. Эндоскоп WI-Fi для труднодоступных мест работает со смартфоном: http://ali.pub/3hez2z

4. Набор отвёрток для регулировки карбюраторов бензопил: http://ali.pub/4jmdzr

5.Цифровой проводной тахометр для регулировки бензопилы: http://ali.pub/4jmjux

6. Компрессометр для бензопилы http://ali.pub/4o0nhoh

перфоратор интерскол не работает,не работает перфоратор интерскол,перестал работать перфоратор интерскол,перестал работать перфоратор,почему не работает перфоратор,перфоратор,интерскол,ремонт перфоратора,ремонт,ремонт инструмента,как починить перфоратор,Виктор Полев,Ремонт бензопил. Важные мелочи,Секреты старого мастера

Навигация по записям

Должен ли греться перфоратор и нужен ли ему отдых?

Практически любой электроинструмент имеет мотор, который в процессе работы греется. Не исключением является и перфоратор. Большинство пользователей заметило, что когда очень долго работаешь с этим оборудованием, то редуктор у него быстро нагревается, порой настолько сильно, что чуть ли не обжигаешься. Так как же быть в подобной ситуации? Прекратить работу?

Если говорить о перфораторе в целом, то в том, что он греется, нет ничего удивительного. Ведь обычно таким инструментом рассверливают отверстия в твердых материалах – бетоне и кирпиче. Естественно, при этом возникает колоссальная сила трения, и кинетическая энергия переходит в тепло. Больше всего раскалено сверло, от него может нагреваться патрон. Однако стоит также учесть резко возрастающую нагрузку на двигатель, когда он встречает сопротивление стены. Если периодически не давать электроинструменту отдых, то он быстро выйдет из строя. Причем, чем тяжелее вами выполняется работа, тем чаще необходимо делать перерыв. Игнорировать это правило не стоит, иначе быстрый износ двигателю перфоратора обеспечен.

Степень нагрева перфоратора во многом зависит от типа установленного в инструменте двигателя. В стандартных моделях используются угольные щетки, из-за которых и возникает трение при каждом обороте мотора. Если эти щетки уже порядком изношены, то степень нагрева лишь увеличивается. Поэтому рекомендуется периодически проводить профилактический осмотр электроинструмента и своевременно менять детали, когда понятно, что они уже свое отслужили.

Если в перфораторе установлен бесщеточный двигатель, то оборудование не будет быстро греться. Более того, у него обычно выше уровень КПД, так как здесь на тепло уходит куда меньше энергии. Такой электроинструмент может работать бесперебойно значительно дольше, чем модели с другим типом двигателя.

В процессе работы с перфоратором почувствовали запах жженой пластмассы? Тогда необходимо незамедлительно выключить оборудование, лучше всего сделать это через щитовую. Никогда не продолжайте выполнять работу неисправным инструментом.

Одними из лучших перфораторов считаются инструменты японских производителей. Именно их чаще всего спрашивают в магазинах опытные мастера-отделочники. При этом затраты на данное оборудование не столь существенны, как может показаться. Например, цена на перфоратор Макита в Москве ничуть не выше стоимости аналогичных моделей европейских производителей.

Почему перфоратор стал плохо долбить?

Поиск причин слабого удара перфоратора Bosch, Metabo, DeWalt и иных марок актуален для каждого пользователя в ситуации, когда  инструмент не способен выполнить возложенные на него задачи. Без ударного режима перфоратор превращается в обычную малооборотистую электродрель, только более тяжелую и дорогостоящую.

Принципиальная схема устройства каждого из типов перфораторов (горизонтального либо вертикального) имеет небольшие конструктивные отличия у каждого крупного производителя, но в целом аналогична. В большинстве случаев периодический или слабый бой перфоратора Интерскол, Ryobi, Skil и др. завершается полным отказом в работе, поэтому при первых тревожных симптомах рекомендуется обратиться в сервисную мастерскую для диагностики и устранения неисправности.

Перфоратор плохо бьет – в чем причина?

Если электроинструмент полностью не работает, то наиболее вероятен выход из строя составляющих электрической части – кабеля, кнопки, щеток, электродвигателя. Если же режим сверления функционирует, но перфоратор стал плохо долбить (либо совсем перестал), наиболее вероятны такие поломки:

• повреждение плавающего («пьяного») подшипника – обычно не выдерживает и разрушается его обойма – или кривошипно-шатунного механизма в «бочковых» моделях;
• износ нуждающихся в периодической замене резиновых колец поршня или ударника;
• выход из строя ударного механизма. Чаще всего некорректное использование инструмента приводит к раскалыванию стального бойка, в результате чего удар становится все слабее и окончательно исчезает;
• износ шлицов расположенной на промежуточном валу муфты сцепления;
• разрушение элементов, входящих в поршневую группу – гильзы и/или поршня.

Вне зависимости от найденного ответа на вопрос, почему слабо долбит перфоратор Макита, P.I.T., Elitech или другого бренда, восстановление его работоспособности заключается в замене дефектных деталей на качественные новые – оригинальные либо лицензионные. Недорого и в сжатые сроки выполнить эту работу смогут мастера любого из сервисных центров компании «Удачная техника сервис».

Ремонт перфоратора своими руками: причины поломки и устранение

Практически каждая третья семья имеет перфоратор для исправления бытовых неполадок в доме или квартире, мелкого ремонта, строительства, других повседневных нужд. Этот инструмент нельзя отнести к таким, которые используются регулярно. И все-таки он должен быть под рукой в исправном состоянии, в особенности у хозяев частных домов, таунхаусов и дачных участков. Тем не менее, часто случается, что электроприбор вышел из строя в процессе работы или хранения. Что делать: везти в ремонт, чинить самому или заменить на новый? Для начала необходимо разобраться в возможных причинах поломки и выяснить, можно ли устранить их без помощи мастера (или даже с помощью такового) и будет ли это экономически оправдано. Порой действительно проще купить новый инструмент, в частности, если перфоратор:

• ломается не в первый раз за последние 2-3 месяца;
• используется на протяжении довольно длительного периода с заменой всевозможных механизмов на новые;
• вышел из строя из-за серьезной неполадки внутри двигателя (мотора), ремонт которого всегда будет очень недешевым удовольствием.

Если же вышеперечисленные причины исключены, перфоратор, скорее всего, вполне ремонтопригоден. Хорошая новость заключается в том, что большинство неполадок можно устранить самостоятельно. Конечно, для этого понадобится кое-какой нехитрый инструмент и навыки работы с электроприборами. Перво-наперво придется определить, в чем состоит поломка. Если с этим возникнут затруднения, однозначно придется воспользоваться услугами сервисного центра.

Возможные причины поломки перфоратора

Две основные системы перфоратора — электрическая и механическая — составляют практически весь его механизм. Наиболее современные и продвинутые модели имеют еще целый комплекс дополнительных элементов, как-то: пылесос, рычаг переключения режимов работы, предел глубины и прочие. Последние, в определенных условиях, могут отрицательно влиять на качество работы перфоратора и комфорт работника. Но совершенно вывести электроинструмент из строя они обычно не могут. Другое дело — неполадки в электрической части или механике.

Устранение поломок в комплексе электроустройств перфоратора

К электроустройствам перфоратора относятся:

• электрический шнур, подающий ток для пуска двигателя;
• кнопка запуска двигателя;
• собственно сам мотор;
• конденсатор;
• дроссели;
• механизм управления работой мотора.

Наименее значительными и легко устранимыми считаются сбои в работе первых двух деталей. Распознать их довольно легко, поскольку вследствии их поломки перфоратор просто не включается.

Если из строя вышел электрический шнур (оборван, перебит, повреждена изоляция), его достаточно соединить, скрепить и тщательно заизолировать. В некоторых случаях проще заменить провод на новый.

Когда не работает кнопка запуска работы перфоратора (обозначена как “Пуск”, “Power”, “On/Off”, “Start”), скорее всего, необходимо прочистить контакты — они могли засориться мелкой строительной пылью или окислиться. В обоих случаях — с электрошнуром и кнопкой запуска в первую очередь следует проверить подачу тока и исправность автомата, и только потом проверять сами детали перфоратора. В идеале для этого необходимо воспользоваться тестером — это сэкономит время и убережет от ошибочно установленного “диагноза”.

Конденсатор и дроссели в случае поломки, как правило, подлежат замене на новые. Без них можно обойтись, подключив двигатель напрямую, но поступать так можно только в случае, если осталось совершить буквально несколько завершающих, так сказать, штрихов. Суть конденсатора и дросселей заключается в защите двигателя от чрезмерных нагрузок. Если убрать эти защитные элементы, мотор быстро износится и испортится.

Порой случается, что произошел прорыв обмотки. Ее в таком случае придется перематывать заново, но это лучше доверить специалистам. Что же до двигателя и устройства управления, то здесь неполадки могут быть очень серьезными. Поэтому без наличия специальных навыков и опыта лучше самостоятельно их не ремонтировать. Особенно это касается случаев, если вы почувствовали резкий запах гари, увидели дым или искры, летящие от перфоратора во время работы. Это говорит либо о том, что перегорело устройство управления мотором, либо о других серьезных проблемах.

Искры могут свидетельствовать и о полном износе щеток. Заменить их совсем несложно, это вполне можно сделать самому. Необходимо снять старые и закрепить новые согласно инструкции. Но бывает, что после отсоединения щеток вы видите их во вполне пригодном, неизношенном состоянии. Тогда, скорее всего, искры появились как следствие попадания влаги на поверхность якоря и щеток. Отсоединенные щетки при таких обстоятельствах рекомендуется проветрить, высушить и установить на место.

Вероятно также, что якорь и щетки окажутся сухими, и такие приемы не помогут. Значит, следует пройтись по поверхности якоря спиртовой салфеткой или плотным ластиком. Искры часто говорят о его окислении, что негативно сказывается на контактах — отсюда и искры.

Запах гари и дым тоже не всегда связаны с устройством управления двигателя. Возможно, произошло замыкание в самом моторе. Допустима также вероятность того, что дым вызван чрезмерным трением щеток о поверхность якоря. В результате он может повредиться, покрывшись зазубринами и царапинами.

Поломки механического устройства перфоратора и советы по их ремонту

Что касается механики, то здесь, как правило, неполадки более очевидны, хотя и не все. К тому же это не значит, что справиться с ними легче. Наиболее распространенными являются такие сбои в работе перфоратора:

1. Во время рабочего процесса слышны резкие “царапающие” звуки, скрежет, потрескивание. Это говорит о том, что во внутреннее устройство перфоратора попала мелкая каменная крупа, пыль, грязь. Его нужно разобрать и тщательно смазать. При этом не рекомендуется менять смазочные жидкости. Здесь приветствуется постоянство на протяжении всей работы конкретного инструмента.
2. Двигатель перфоратора работает, но ударный механизм не функционирует. Скорее всего, вы имеете дело с износом переключателя режимов работы инструмента. Либо его придется ремонтировать (заменить отросток фиксатора), либо полностью поменять на новый.

Есть и менее распространенные поломки механики. К ним относятся, в частности, помехи в работе редуктора. Возможно несколько сценариев:

1. вышел из строя и подлежит замене подшипник или место его фиксации — вот здесь придется раскошелиться, так как износ посадки подшипника требует полной замены корпуса инструмента;
2. стерлись редукторные шестерни — такую аварию устранит их замена.

Помимо перечисленных выше, вероятны такие неисправности, как подтекание масла из-за испорченного сальника, трещины в бойке или компрессорном кольце, патроне. Все эти элементы в случае износа придется заменить на новые, они неремонтопригодны и являются расходными запчастями. Но своевременная профилактика, чистка и смазка перфоратора позволят существенно продлить срок их службы.

Профилактические мероприятия по уходу за перфоратором

Существует два типа профилактических действий, направленных на увеличение периода службы электроинструмента:

• постоянные;
• периодические.

К постоянным мероприятиям относят те, которые должны быть произведены каждый раз до начала работы и сразу по ее окончании. Сюда причисляют:

1. Тщательный осмотр всех элементов перфоратора перед включением. Если инструмент слишком запылен или на нем присутствует влага, следует еще до начала работ почистить перфоратор и просушить щетки.
2. После этого (до того, как перфоратор начнет работать) следует позаботиться об уменьшении ударной нагрузки на боек. Для этого нужно смазать долото или сверло.
3. По окончании работы обязательно произвести регулярную чистку и повторный осмотр перфоратора.

Периодические процедуры по уходу за инструментом проводятся в среднем раз в 6-7 месяцев. К ним относятся проверка состояния щеток и их замена на новые в случае износа, а также смазка внутренних частей перфоратора для защиты от попадающей в корпус грязи и мелкодисперсной каменной породы.

Помимо прочего, не стоит забывать о правилах безопасного обращения с электроперфоратором. Нарушение даже самых простых мер предосторожности грозит полной и бесповоротной поломкой инструмента, не говоря уже о том, какой вред это может принести работающему с ним человеку и окружающим. Рекомендации по правильному хранению и использованию перфоратора подчеркивают, что он должен храниться внутри отдельного ящика или специального кейса в сухом и чистом месте, а транспортироваться исключительно после тщательного уплотнения внутри ящика во избежание появления  повреждений от ударов при перевозке.

Делаем выводы

Как видите, ремонт перфоратора своими руками возможен в большинстве случаев, если они не были запущены, и хозяин либо кто-то из рабочих обладает необходимыми знаниями для ремонта электрических устройств и инструмента. И все же, когда ситуация спорна, и неизвестно, в чем конкретно заключается поломка, лучше обратиться в фирменный сервис или к знакомому мастеру.

Не забывайте о том, что каждое изделие имеет инструкцию, которую необходимо хранить и к которой следует обращаться во время ремонта. Будьте аккуратны во время работы, используйте перфоратор строго по назначению и не передавайте для эксплуатации лицам, в добросовестном отношении к инструменту которых вы не уверены. Тогда перфоратор прослужит долго и качественно, и не придётся искать запчасти для перфоратора, а вам обеспечены удовлетворение и гордость своими результатами после каждой выполненной, пусть даже самой непростой, работы!

Как отремонтировать перфоратор быстро в домашних условиях.

Ремонт перфоратора — принцип работы устройства и инструкция по разбору Перфоратор зенит профи ремонт своими руками разборка

Если Вам необходим ремонт перфоратора, то это означает, как минимум, что он у Вас уже есть. Хотя вполне возможно, что Вы еще только выбираете этот ударный сверлильный инструмент, параллельно изучая слабые места его конструкции, и какие узлы теоретически в нем могут выйти из строя.

Что же, попробуем Вам помочь. В этой статье мы изучим:

• Устройство перфораторов.
• Самые нагруженные детали и узлы инструмента.
• Разборка и сборка.
• Мероприятия, продлевающие жизнь ударно-сверлильного электроинструмента.

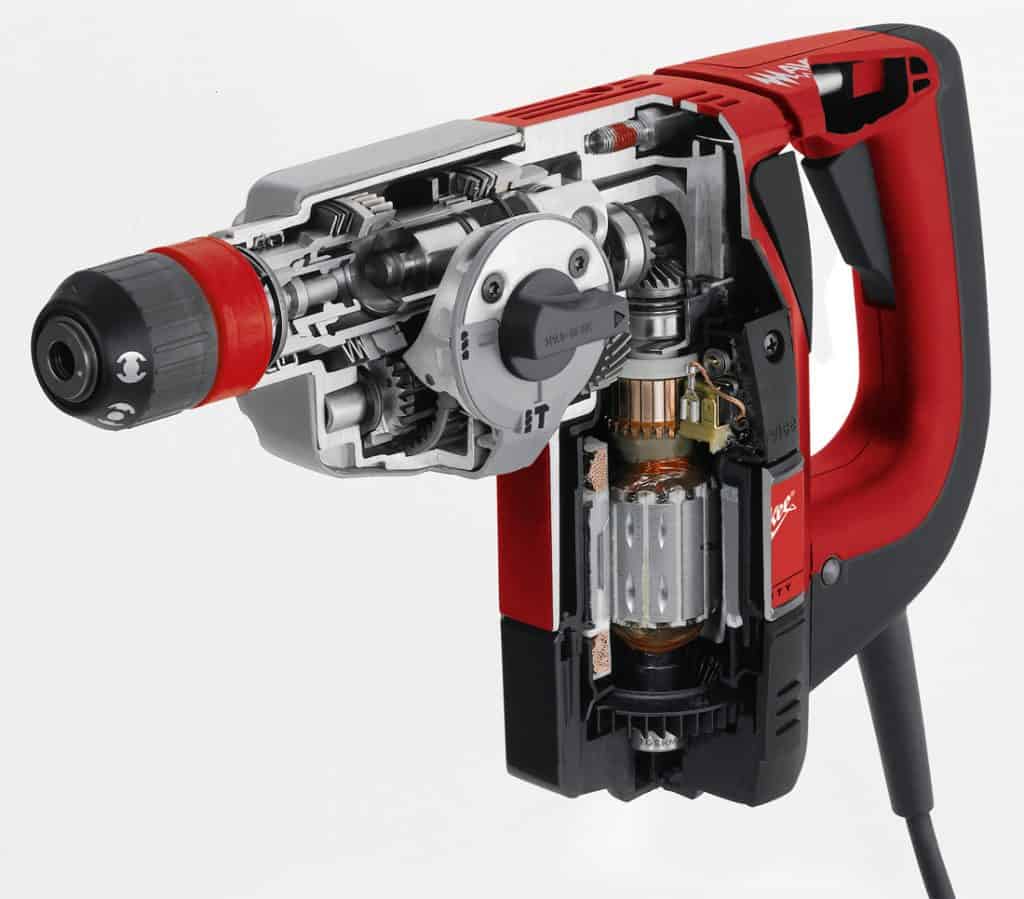

Устройство перфораторов

Изучение принципа действия ударно-сверлильного инструмента не только расширит Ваш технический кругозор, но в первую очередь позволит грамотно произвести его техническое обслуживание и, в случае необходимости, ремонт. Для облегчения понимания процессов, происходящих во время сверления твердых материалов (а этот инструмент предназначен для выполнения именно таких работ), не поленитесь посмотреть эти два коротких ролика. Первый наглядно показывает работу перфоратора с продольным расположением двигателя.

Второй видеоролик демонстрирует устройство перфоратора с поперечным расположением двигателя.

Итак, начнем с самого главного: бетон, кирпич, камень инструмент разрушает ударной волной , возникающей в момент очень короткого соприкосновения ударника с торцом бура (через боек). Энергия ударной волны передается через бур (ударное сверло) и разрушает связи (образует микротрещины) между зернами минералов, составляющих камень (бетон, кирпич). Спиральные канавки вращающегося бура служат для отвода отколовшихся частиц материала из отверстия.

(Отсюда следует вывод: нет никакой необходимости сильно давить перфоратором на бетонную стену, быстрее сверлить он не станет — только устанете сами, и инструмент быстрее сломается.)

Ударник изготовлен из высокопрочной стали и достаточно свободно движется внутри цилиндра поршня.

Уплотнительное резиновое колечко герметизирует зазор, не позволяя воздуху свободно проходить в щель между цилиндром и ударником.

Внешняя обойма подшипника качения, посаженного под углом на вращаемый электродвигателем вал, совершает возвратно поступательные движения, заставляя цилиндр поршня перемещаться вперед-назад.

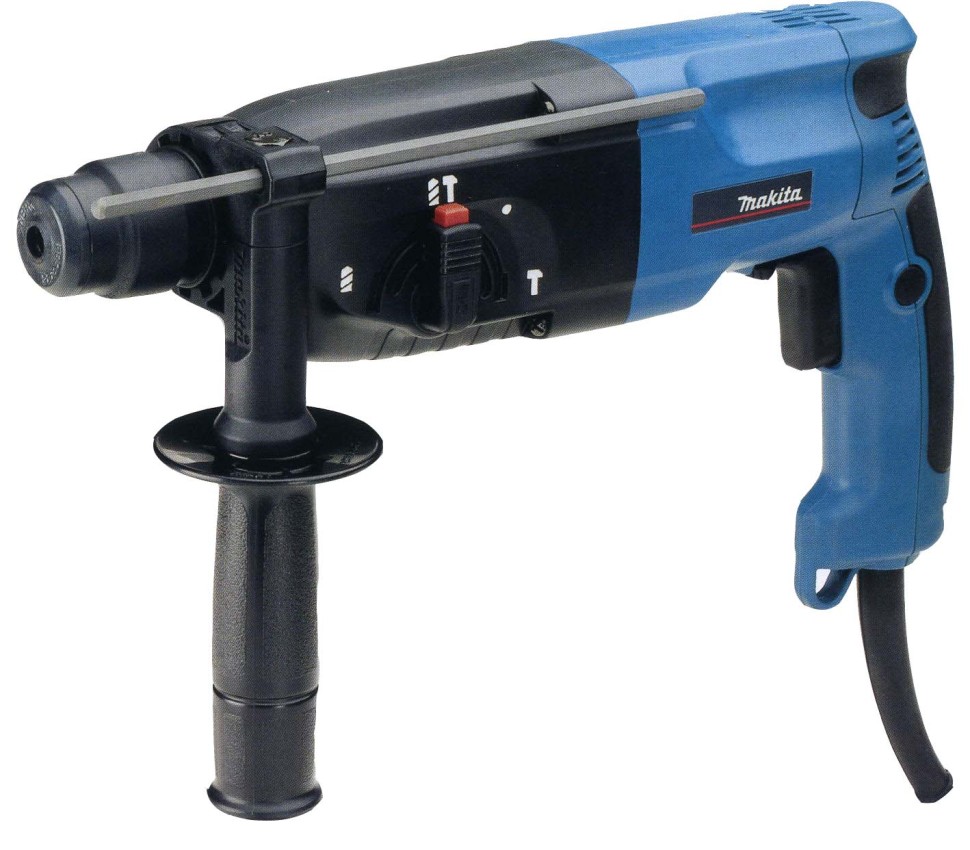

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

При перемещении цилиндра вперед (в сторону бура), ударник по инерции остается на месте, воздух между ударником и задней стенкой цилиндра сжимается и толкает ударник на встречу с торцом бура.

Фактически этот воздух служит демпфирующим элементом, предотвращающим деформацию и разрушение цилиндра перфоратора. В инструменте с поперечным расположением двигателя цилиндр неподвижен, а разрежение и сжатие воздуха позади ударника создается поршнем, приводимым в действие кривошипно-шатунным механизмом.

Самые нагруженные детали и узлы перфоратора

Исходя из всего вышесказанного, ударный механизм и редуктор в процессе длительной работы испытывает максимальные нагрузки. Часть кинетической энергии ударника переходит в тепловую энергию, и нагревает весь узел. Уплотнительное кольцо непрерывно трется о внутреннюю поверхность цилиндра и при недостатке смазки изнашивается, с течением времени пропуская все больше воздуха из рабочей зоны.

Энергии сжатого воздуха становится все меньше — ударное сверло уже не долбит как нужно. При самостоятельном ремонте перфоратора порой достаточно просто заменить смазку в редукторе, цилиндре поршня и резиновое уплотнительное колечко на ударнике.

При длительной непрерывной работе или в момент обычного сверления под высокой нагрузкой электродвигатель может легко перегреться и сгореть. Хотя последние модели инструмента имеют электронный блок управления, включающий в себя защиту от перегрузки двигателя. О поиске неисправности электродвигателя, шнура питания, электроники и кнопки включения при желании можете почитать в предыдущей статье.

Разборка и сборка перфоратора

При попытке сделать ремонт перфоратора своими руками, прежде всего, необходимо его разобрать. Для этого снимается резиновый наконечник, кольцевая пружина, кожух муфты фиксации бура. Вынимается фиксирующий стальной шарик. Повернув в крайнее положение переключатель режима работы, нажав на фиксирующую кнопку на нем, снимается ручка переключателя.

Снимается задняя накладка на ручку, вынимаются щетки электродвигателя. Откручиваются 4 винта (со стороны бура) и снимется вся передняя часть инструмента (корпус редуктора), содержащая ствол, редуктор, ударный механизм и переключатель режима работы.

Вынимается ротор двигателя. Откручивается два винта, крепящих статор. Снимаются 4 клеммы с контактов статора, затем он вынимается из корпуса. Вынимается выключатель (кнопка + переключатель реверса), держатель щеток, фильтр помех и шнур питания.

При необходимости ремонта перфоратора в части ударного механизма и редуктора, откручиваются 4 винта с торца корпуса редуктора, затем снимается внешний пластиковый кожух. Делать это лучше в вертикальном положении. Тогда во внутреннем корпусе все детали останутся на своих местах.

После замены неисправной детали сборка осуществляется в обратном порядке. Части, оказавшиеся «лишними», следует вытереть насухо и отнести в ремонтную мастерскую вместе с перфоратором.

Мероприятия, продлевающие «жизнь» перфоратору

Все мероприятия сводятся к следующему:

• Внимательно изучите руководство пользователя и инструкцию по эксплуатации инструмента.
• Неукоснительно следуйте предписаниям, указанным в инструкции.
• Регулярно заменяйте смазку редуктора и ударного механизма. Именно заменяйте, так как добавлять новую смазку к отработанной старой нет никакого смысла — металлическая пыль служит прекрасным абразивом, «съедающим» все на своем пути.
• Перед работой смазывайте хвостовик бура.
• Регулярно осматривайте щетки электродвигателя и заменяйте по мере необходимости.
• Очищайте инструмент снаружи каждый день по окончании работы.
• Старайтесь не работать в клубах пыли — вредно не только для перфоратора, но и для Ваших легких. Проветривайте рабочее место, открыв все окна.
• Не лезьте туда, в чем совершенно ничего не понимаете — доверьте обслуживание профессионалу, или, если уж взялись делать ремонт перфоратора своими руками, то делайте это не спеша, хорошо запоминая, куда что положили.

Желаем Вам успехов!

Устройство пневматического ударного механизма перфоратора:
1- качающийся подшипник, 2- поршень, 3- таран, 4 — ударный шток

Конструктивные особенности перфораторов предполагают некоторые различия в расположении стандартных механизмов. Основные узлы неизменны в любой модели. Это электродвигатель, понижающий редуктор, ударный комплексный механизм, концевая рабочая часть (патрон). Основной принцип работы — это превращение кинетической энергии вращательного движения двигателя в энергию удара за счет колебательных движений осевого вала (отбойника) ударного механизма.

Точно заинтересует:Как выбрать правильный перфоратор — гарантируем, будет полезно

Механические различия в конструкциях перфораторов

Двигатель большинства перфораторов коллекторный. Его расположение может быть горизонтальным и вертикальным. Первый вариант размещения двигателя используется в легких маломощных аппаратах. Второй — в средних и тяжелых машинах. Легкие перфораторы удобно использовать для бытовых работ, сверления небольших отверстий, легкого срабатывания старого покрытия стен или полов. Ими можно работать и в труднодоступных местах, однако вибрация у этого типа инструмента, учитывая его схему ударного механизма, довольно велика. Да и мощности их едва ли хватит, чтобы работать по монолитному бетону.

Перфораторы с вертикальным расположением двигателя снабжены антивибрационной системой, а также кривошипно-шатунным ударным механизмом, более мощным и стойким к долговременным нагрузкам. Мощность удара в некоторых модификациях тяжелого типа может достигать 20Дж, среднего — 8. Они больше по размеру и весу инструмента, и предназначены для особо твердых поверхностей.

Принцип работы ударного механизма

Вращательное движение двигателя приводит в действие один из важнейших узлов перфоратора, ударный механизм. У пневматической системы этого узла есть 2 варианта исполнения — с применением качающегося подшипника или кривошипно-шатунного механизма, совмещенного с редукторной частью. При вращении вала создаются колебательные вращения поршня, закачивающего воздух в рабочий цилиндр системы. В этом цилиндре за счет небольшого пространства, создается давление сжатого воздуха, который двигает таран и боек. В результате кратковременных импульсных переходов поршня и тарана, эти движения преобразуются в удары.

При холостом ходе, будучи не прижатым к твердой поверхности, этот механизм самоотключается, компрессионное давление не образуется, и удары не производятся.

Как выполнить правильный ремонт перфоратора своими силами

Рабочий механизм остается в неподвижном состоянии.

Обороты вращения вала регулируются нажатием кнопки, если предусмотрен плавный запуск. В некоторых моделях кнопка имеет регулятор настройки предельного нажатия курка, который настраивает число оборотов и мощность работы двигателя.

Редуктор перфоратора способствует передачи числа оборотов с соответствующими параметрами мощности и крутящего момента от начального узла (двигателя) к конечному (ударному механизму). Понижение передаточного числа необходимо для нормальной работы всего аппарата при его вибрационных параметрах. Понижающий тип редуктора приводит к меньшему количеству оборотов двигателя и увеличению мощности конечного агрегата. Для смазки его применяют специализированную плотную смазку типа солидола, заправляемую при изготовлении или текущем ремонте.

Корпус перфоратора изготавливается в основном из металла (дюралюминиевые сплавы, сталь), лишь возле электрической части, в районе спусковой кнопки, его делают из прочного пластика.

Фото: tool-land.ru

Фото: www.expertcen.ru

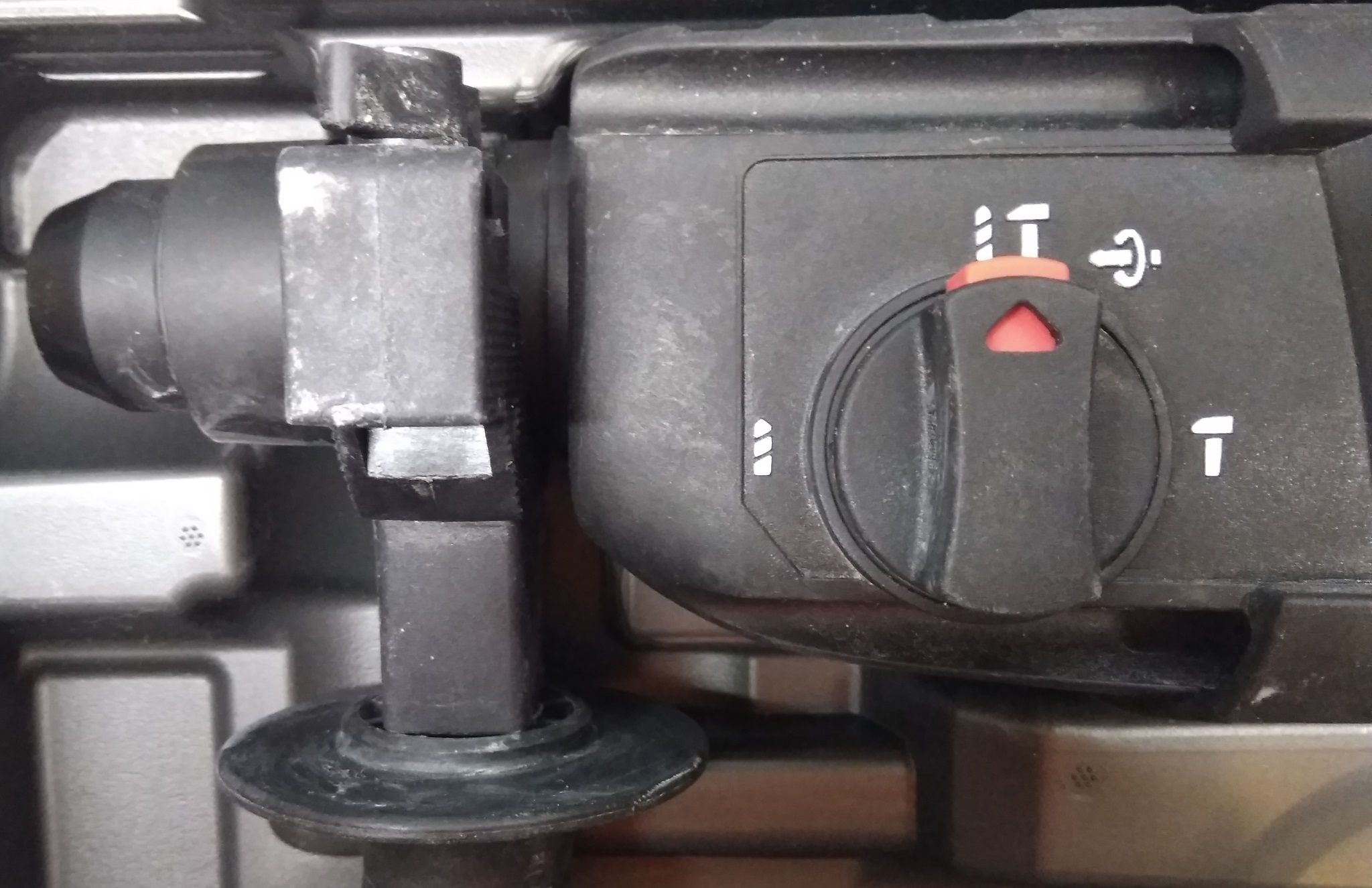

Не работает ударный режим в перфораторе

Форум / Инструмент и оборудование / Не работает ударный режим в перфораторе

Задайте интересующий Вас вопрос на нашем форуме без регистрации
и Вы быстро получите ответ и консультацию у наших специалистов и посетителей форума!
Почему мы в этом так уверены? Потому что мы платим им за это!

Узнать подробности

Проблема вот в чем: вчера во время бурения отверстий 10 мм, для крепления пенопласта — перфоратор перестал работать в режиме удара (как в режиме удара так и в режиме сверления + удар), пробурив половину глубины отверстия он отказался дальше работать.
В режиме сверления перфоратор работает. Также если перейти в режим бурения, то слышно, что мотор в середине работает, но бурение не работает.
Подскажите пожалуйста в чем может быть причина данных неудобств. Можно справиться своими силами? Нужно везти в ремонт?

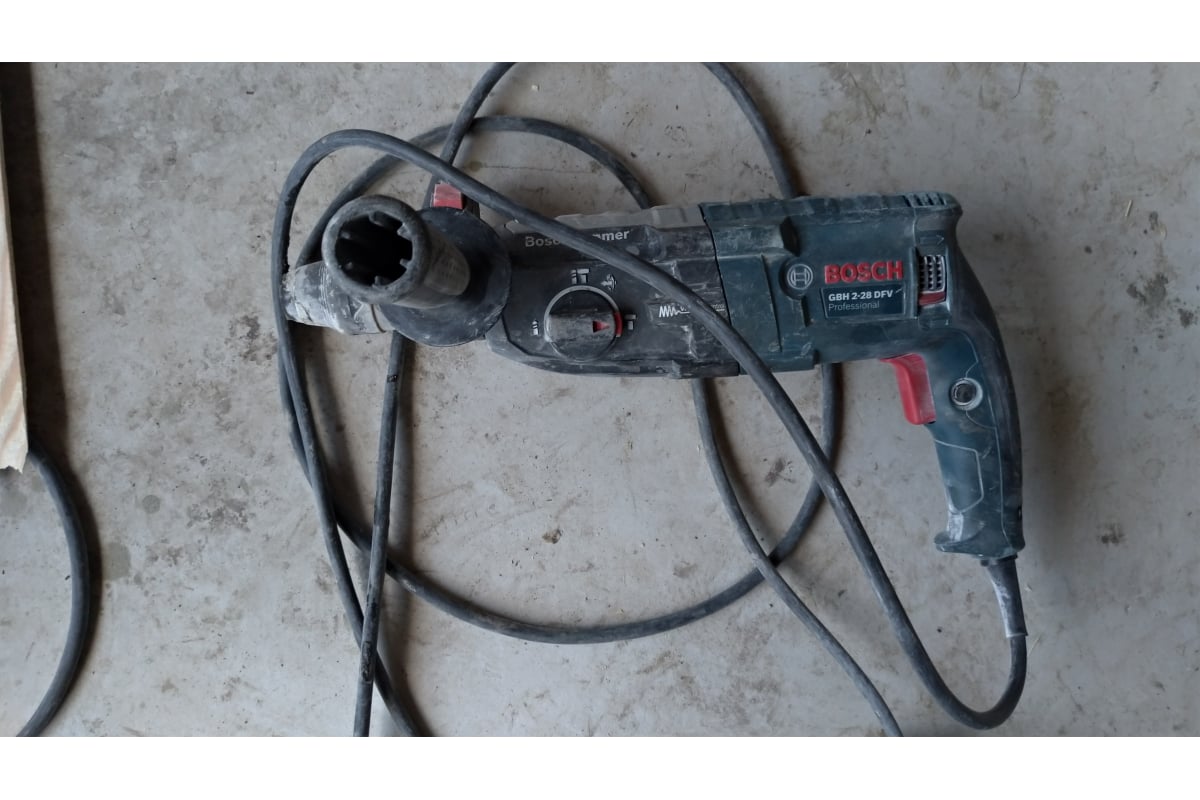

Перфоратору 4-5 лет, использовался для строительства собственного дома и для работ в хозяйстве.

Ну сложно сказать что произошло. Наиболее вероятная версия это поломка механизма переключения режимов. Возможно отошёл контакт такого переключения. В любом другом случае не работали бы все режимы. Разберите, посмотрите. Возможно обойдётся простым спаиванием контакта.

tyui

Да это надо разбирать смотреть, посмотрите обмотку поршневой системы.

Я в свое время тоже сталкивался с подобной бедой пришлось менять поршень и менять уплотнительное кольцо. А вообще проще отдать в мастерскую.

я прошу прощения, на сколько я понял, в вопросе речь шла о электрическом перфораторе, разве у электрического перфоратора есть поршень и уплотнительное кольцо?
Согласен с «Максимкой» причина поломки скорее всего в механизме переключения, есть вероятность починить перфоратор самостоятельно.

Уважаемый ТС! Поршни лучше не трогайте, иначе возможно воспламенение горючего!!! (шутка, надеюсь поняли:). tyui, а где поршень в перфораторе? По поводу поломки: самый разумный вариант — отнести инструмент в профессиональный ремонт. Если не разбираетесь — такого можете наремонтировать, что и спецы не починят.

Первый раз слышу о поршневой системе в перфораторе. А вам, Доминик, советую отнести перфоратор в ремонт, если не знаете, как ремонтировать переключатель. Думаю, что не в самом механизме поломка, а в том, что контакт отошел или сгорел

разобрать нужно редуктор перфа. Да смотреть чего не так. Поршень не причем если слышно как работает, хотя возможно что треснул.

Ремонт перфоратора своими руками

Скорее причина в бойке. А, возможно ещё кольца уплотнительные….разгерметизация-не создается давление-не двигается боёк.

Перестал долбить перфоратор Hammer («бочка»). Смазка бойка в обойме бура загустела, стала как смола, и боёк перестал двигаться в обойме бура. После промывки и смазки бойка и обоймы бура жидким маслом боёк стал двигаться в обойме бура, а перфоратор стал долбить.

Но если ты у нас проездом, ты все еще можешь:

Конструкции перфораторов

Конструкции перфораторов. Переносные перфораторы по конструкции мало отличаются друг от друга. Рассмотрим устройство одного из распространенных перфораторов ПП63В (рис. 16.8).

Он состоит из цилиндра 1, ствола 2 и задней крышки 11, соединенных между собой стяжными болтами 10 с гайками. Поршень-ударник 3 под действием сжатого воздуха, поступающего попеременно в переднюю или заднюю относительно поршня полости цилиндра, совершает возвратно-поступательное движение. Очередность подачи сжатого воздуха регулируется клапанным воздухораспределительным устройством 15. В конце рабочего хода поршень-ударник своим штоком ударяет по хвостовику бура. При обратном ходе поршень-ударник с помощью механизма 9 поворачивает бур на некоторый угол. Для удаления из шпура разрушенной горной породы перфоратор имеет промывочное устройство 12, которое по промывочной трубке перфоратора, осевому каналу в штанге и отверстиям в коронке подает воду на забой шпура.

Буродержатель 4 служит для центрирования бура в процессе бурения шпура и извлечения бура из шпура. Глушитель шума 16, выполненный из резины, установлен над выхлопными отверстиями, имеющимися в стенке цилиндра, и может поворачиваться относительно цилиндра, что позволяет направлять отработанный воздух в сторону от бурильщика.
Для поддержания перфоратора во время работы имеется рукоятка 8, соединенная с перфоратором через виброгасящее устройство 7. Оно представляет собой трубчатую металлическую конструкцию с пружинной системой 5 гашения вибрации. С поддерживающими устройствами перфоратор соединяют кронштейном 6.
Телескопные перфораторы (рис. 16.9) отличаются от переносных наличием пневматического телескопического податчика и устройства, защищающего механизмы перфоратора от попадания в них шлама из шпура. Телескопический податчик состоит из цилиндра 13, поршня 11 со штоком 12. Упор 14 удерживает перфоратор от поворота при бурении и смещения по поверхности, на которой он установлен (почва выработки, рабочий полок и т. д.).

Ремонт перфоратора своими руками: реально ли это?

На перфораторе есть рукоятка управления подачей 10 с кнопкой для выпуска при необходимости сжатого воздуха из податчика без прекращения работы перфоратора.
Защиту узлов перфоратора от попадания в них шлама обеспечивают следующим образом. Буродержатель у перфоратора заменен грандбуксой 3, которую ввинчивают в поворотную буксу 4. Буровая штанга, выполняемая для телескопных перфораторов без буртика, удерживается в перфораторе в нужном положении благодаря наличию дополнительного бойка 5. Шламоуловитель 6 устанавливают на патроне 7 перфоратора. Он улавливает воду, шлам и отводит их в сторону по рукаву 8. Попадание внутрь перфоратора стекающего шлама предотвращается благодаря подаче сжатого воздуха по специальной трубке 9, расположенной концентрично той, по которой вода поступает в шпур. Рукоятка 2 пускового крана, как и у переносных перфораторов, имеет четыре положения.

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

Итак, к механическим поломкам можно отнести следующие:

• поломка переключателя режимов работы устройства;
• изношенные резинки ударника и бойка;
• выход из строя ударного механизма;
• выход из строя ствола агрегата по причине износа;
• поломка зубьев шестеренок;
• поломка зажимного патрона, в результате чего вылетает бур.

Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит , не вращаясь, или из него появляется дым.

К электрическим поломкам аппарата можно отнести такие, как:

• аппарат не включается;
• поломка пусковой кнопки;
• износ щеток;
• засорение коллектора;
• нарушение электрических контактов;
• перегорание обмотки статора или ротора электрического двигателя.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор : замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода . Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк . Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор , так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

При сборке ударного механизма не забудьте обильно нанести смазку на все его части.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

• произошла деформация шариков;
• износилось ограничительное кольцо;
• дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40 , подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео .

Перфоратор – это инструмент, который требует серьезного отношения во время его эксплуатации и разборки. Для этого необходимо знать его устройство, все узлы, входящие в конструкцию инструмента. Быстрая ориентация в приборе и знание о том, как разобрать перфоратор, позволит избежать лишних расходов как в финансовом плане, так и в трудовом отношении.

Перфоратором, в отличие от обычной дрели, можно без проблем сверлить бетон и другие прочные материалы.

Любой, даже самый незначительный, сбой в работе прибора может привести к поломкам более серьезного характера. Быстро отыскать поломку инструмента позволит его поэтапная разборка. Важно знать причину поломки и способы, которые позволят ее устранить. Разборка инструмента предполагает соблюдение определенной последовательности.

Поэтапная разборка перфоратора своими руками

Для начала осматривается верхний узел перфоратора, который разбирают в первую очередь на составляющие. Съем всех деталей производят в следующем порядке:

1. Наконечник.
2. Шайба.
3. Пружина.
4. Шарик.

Когда снята последняя деталь, потребуется выкрутить все винтики, удерживающие корпус. Далее снимают накладку на ручку при ее наличии, после чего требуется отсоединить от стартера каждый провод. Затем производят извлечение щеткодержателя.

На следующем этапе разъединяют редуктор и корпус до появления зазора, через который следует извлечь переключатель. Далее прибор следует зафиксировать в вертикальном положении с использованием тисков. Это позволит достать из него все детали.

Можно воспользоваться услугами соответствующего сервиса для разборки перфоратора. Делая это самостоятельно, можно сэкономить массу времени и финансовых средств на ремонт оборудования. Во время выполнения работ следует придерживаться поэтапной инструкции:

1. Разборку начинают с верхнего узла, предварительно сняв наконечник, шайбу, а в конце – пружину с шариком.
2. Когда шарик снят, можно начинать выкручивание винтиков, которые позволяют удерживать корпус.
3. После этого снимают накладку на ручку при ее наличии, затем следует отсоединить каждый из проводов стартера.
4. Извлекают щеткодержатель.
5. Разъединяют редуктор с корпусом до образования зазора, чтобы можно было извлечь переключатель.

Заключительный этап разборки перфоратора предполагает вертикальную фиксацию инструмента с применением тисков, затем из него достают все детали и запчасти.

Производить разборку инструмента следует с предельной внимательностью, поскольку обязательно требуется запомнить места расположения отдельных деталей и последовательность их извлечения. Следует выбрать специальное место для них, иначе они могут потеряться, закатившись куда-либо, а перфоратор так и не будет отремонтирован.

Вернуться к оглавлению

Что может послужить поводом для разборки перфоратора

Если даже перфоратор находится в исправном состоянии, то его все равно необходимо периодически прочищать для профилактики. С этой целью прибор разбирают, заменяя при этом изношенные детали. Процесс разборки инструментов от разных изготовителей примерно одинаков, за исключением некоторых нюансов.

Перед осуществлением разборки прибора устанавливаются причины поломок, которые могут зависеть и от поверхности устройства. Например, очень часто отмечается неудовлетворительное состояние пластмассового пыльника на патроне вследствие его износа.

Причинами разборки перфоратора могут служить нестабильность работы, запах гари, странные звуки при работе инструментом.

Это является причиной потери стопоров. Чтобы проблема была предотвращена, необходимо в процессе работы с инструментом пользоваться длинными сверлами.

Основными предпосылками для осуществления ремонта прибора и его разборки могут являться следующие:

1. Нестабильность работы инструмента.
2. Возникновение странных звуков при включении прибора.
3. Появление запаха гари.
4. При отсутствии видимых причин прибор не долбит.

При выявлении данных признаков неисправностей встает вопрос о необходимости ремонта прибора.

Вернуться к оглавлению

Как правильно разбирать редуктор перфоратора

Следует с большой аккуратностью развести в разные стороны редуктор с корпусом прибора, чтобы между ними образовалась щель, составляющая от 30 до 50 мм. Для начала следует перевести переключатель в положение “удар со сверлением”, только затем осуществляют снятие переключателя. После этого снимают корпус с редуктора.

Редуктор является элементом, передающим вращение патрону от электродвигателя. Это связано с приведением ударного механизма в рабочее состояние. В редуктор входит набор шестерен, которые имеют различную форму. Она может быть цилиндрической, червячной или конической.

Разборка редуктора перфоратора: 1 – кольцо специальное, 2 – втулка освобождающая, 3 – кольцо, 4 – шарик, 5 – пружина. Щит подшипника из кожуха: 22 – замыкающая пружина, 29 – кольцо, 30 – пружина, 31 – фиксатор.

Узел прибора, включающий редуктор, имеет электронное устройство, которое способно регулировать число оборотов. Также им регулируется частота ударов. Данному элементу необходим периодический осмотр, смазка и замена изношенных деталей. Перед разбором редуктора перфоратора разбирают патрон, затем следует осуществить отсоединение рычага, переключающего режимы. Для этого может понадобиться плоская отвертка.

Например, чтобы отремонтировать якорь редуктора либо его статор, на задней крышке инструмента откручивают три болта и снимают крышку. Инструмент должен быть отключен от электросети перед началом работ. Обязательно обращают внимание на состояние щеток. Вместе с тем требуется прозвонить кнопку включения и кабель.

При обнаружении пробоя после прозвона переходят к осмотру кабеля, так как следует проверить, имеются ли в нем перегибы. При отсутствии визуальных повреждений проверяют каждую жилку кабеля, раскрутив его. После проникновения внутрь редуктора следует сделать осмотр таких деталей и запчастей, как:

1. Шестерни.
2. Боек.
3. Поршень.

Важно обратить особое внимание на зубчики шестерни. При обнаружении изношенных элементов их заменяют новыми составляющими. Если они отсутствуют, то производят тщательную чистку с применением уайт-спирита либо бензина.

Необходимо отметить, что производить ремонт перфораторов легкого класса не настолько сложно, как более серьезное оборудование, в котором разбираются только профессионалы. Выбирая инструмент любого класса, лучше приобрести модель, которая имеет пылесос. Данное устройство позволяет экономить время, которое уходит на чистку инструмента. Поскольку количество пыли будет наименьшим, то использование инструмента будет безопаснее.

Другой проблемой является пробой обмоток, что тоже связано с появление пыли. В данном случае инструмент разбирают, если требуется тщательная очистка и замена всех элементов, которые нельзя отремонтировать.

Вернуться к оглавлению

Как разбирать перфоратор для его смазки

Для профилактики устройство требуется очищать раз в две недели, пропитывая его с использованием лака либо смазки. Выбор смазочного материала производится очень внимательно. Основные правила, которые необходимо помнить при осуществлении смазки:

1. Следует покупать раствор, который произведен тем же изготовителем, что и сам перфоратор.
2. Можно воспользоваться маслом, применяемым для дизельного двигателя, если не имеется лака либо специального масла.
3. Необходимо производить замену щеток, которые чаще подвергаются износу.

Подвергать разборке перфоратор для замены щеток необходимо даже в том случае, если инструмент представляет собой достаточно дорогую модель. Для замены щеток перфоратор разбирают по тому принципу, который описан выше. После этого находят щетки, которые изношены, удаляют их из конструкции, ставят на место другие.

Лучше всего использовать угольно-графитовые щетки, которые являются оптимальным и не слишком дорогим вариантом. Применяют графитовые щетки, которые отличает долгий срок службы. Угольные служат относительно недолго, но с другими частями перфоратора они контактируют на качественном уровне.

Для сверления отверстий в различных материалах, ломки стен, бурения горных пород и дорог предназначен перфоратор. Инструмент используется при больших нагрузках и со временем у него возникают неисправности. Можно заменить вышедший из строя перфоратор на недорогую китайскую модель. Но если у вас брендовый инструмент, то его жалко выкидывать. Чтобы не отдавать за устранение неисправностей половину стоимости перфоратора, можно это сделать самостоятельно. Ни один ремонт не обходится без изучения устройства инструмента и порядка его разборки.

Виды перфораторов

Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

Количество режимов может быть от одного до трёх:

сверление. Перфоратор работает в режиме дрели;

сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

отбойный молоток, то есть удар без сверления.

Типы приводов перфоратора:

Классификация по массе:

лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;

средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;

• тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.

Типы патронов, используемых в перфораторах:

SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;

SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.

Классификация по расположению двигателя:

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Сетевой шнур.

Кнопка включения.

Двигатель.

Редуктор.

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

Ударный механизм перфоратора может быть выполнен в двух вариантах:

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Ударный механизм с пьяным подшипником

Кривошипно-шатунный механизм используется в тяжёлых перфораторах.

Кривошипно-шатунный ударный механизм перфоратора

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

• зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
• зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как вытащить застрявший бур из патрона перфоратора

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

Разбор электрической части перфоратора

Разбор механической части перфоратора

1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.
2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
3. Из пьяного подшипника выньте промежуточный вал.
4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.
5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.
6. Втулку снимите с гильзы.
7. Гильзу извлеките из алюминиевого корпуса.
8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

Как собрать перфоратор

Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.

1. В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
2. На корпус наденьте резинку. Она препятствует вытеканию смазки.
3. Растровую втулку соедините с гильзой.
4. Обильно смажьте снаружи пьяный подшипник и шестерёнки.
5. На собранный узел наденьте пластиковый корпус редуктора.
6. Вставьте ротор в редуктор.
7. Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.
8. Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.
9. Поставьте щётки на место.
10. Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.
11. Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.
12. Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
13. Соберите патрон в обратной последовательности.

Как собрать перфоратор

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
3. Проверьте контакты реверса.
4. Соедините щупы со щётками для проверки контакта через якорь.
5. Соедините щупы с проводами статора и прозвоните их.
6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;

проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Неисправности и их причины

Частые неисправности перфоратора:

• не включается. Проверить электрическую цепь;
• перфоратор не бьёт. Поломка в ударном механизме;
• инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
• бур вылетает, не держится. Неисправность патрона или растровой втулки;
• искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
• искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
• перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
• перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Ремонт своими руками

При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

Замена кнопки включения

Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
2. Провода необходимо зачистить и залудить.
3. Возьмите старую кнопку и купите аналогичную.
4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.

Замена кнопки с помощью шила

Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.

Замена и подключение статора

1. Извлеките статор из корпуса электрики. На его место поставьте новый.
2. Вкрутите крепёжные болты.
3. Установите воздухозаборник.
4. Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

Замена подшипников

В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.

Замена патрона

Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.

Ремонт пьяного подшипника

Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.

Ремонт растровой втулки и ударного болта

Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.

Растровая втулка в сборе и без шестерни

Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.

Замена гильзы

Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.

Изношенная и новая гильза с бойком

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

Как извлечь из бочкового перфоратора боёк и растровую втулку

Из-за неисправного бойка перфоратор перестаёт бить.

Ремонт бочкового перфоратора

Правильная эксплуатация и уход за перфоратором

Чтобы перфоратор работал долго, следует соблюдать некоторые рекомендации:

перед закреплением оснастки смажьте хвостовик средством, указанным в инструкции;

после работы очистьте патрон и оснастку;

при работе с бетоном через каждые 2 см вынимайте бур;

если нужно высверлить большое отверстие, используйте буры разного диаметра, чтобы не сверлить сразу самым большим буром;

при большом объёме работы делайте перерывы, чтобы оснастка остыла. В перерывах можете очищать патрон;

регулярно проводите полный разбор инструмента для чистки и смазки.

Если у перфоратора появилась какая-либо неисправность, ознакомьтесь с инструкцией. Внимательно осмотрите инструмент. Если не сомневаетесь в себе, то произведите ремонт своими руками.

Электрический перфоратор – это, пожалуй, самое популярное устройство, которое применяю на стройке, ремонте и пр.

Этот инструмент эксплуатируется в довольно жестких условиях – вибрация, повышенная запыленность, скачки напряжения и другие. Все это, рано или поздно приводит к тому, что инструмент выйдет из строя и потребует ремонта.

Электрический перфоратор – это сложное инженерное изделие, которое состоит из узлов, обеспечивающих движение патрона, с установленным в нем буром. По сути, перфоратор – это устройство, преобразующее электрическую энергию в механическую.

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

• устройство не выполняет свои основные функции – сверление и бурение;
• заедание бура в патроне;
• насадка не устанавливается в патроне;
• посторонние шумы при работе устройства.

В электрике чаще всего проявляются следующие дефекты:

• не работает двигатель;
• излишнее искрение щеток;
• появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Неисправности в редукторе

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети.

Необходимые инструменты и материалы

Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как обычные рожковые, так и шестигранники, отвертки с разными шлицами. Для изъятия подшипников будет востребован съемник.

Разборка и сборка перфоратора должна производиться с использованием кинематической и электрической схем перфоратора.

Быстрый поиск поломки

Для диагностики неисправного перфоратора чаще всего нет необходимости в использовании специального оборудования и инструментов, за исключением, может быть тестера и устройства для перемотки двигателя.

Установить причину поломки можно с помощью обыкновенного осмотра.

Да и для выявления неполадок в механизме инструмента желательно знать и понимать его устройство и принцип работы.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

• При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
• Недопустима работа электроперфоратора в холостом режиме.
• Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
• При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
• Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Ремонт своими руками

Ремонт перфоратора своими руками можно выполнить только частично. Но, например, такой узел как электродвигатель все же лучше выполнять в специальной мастерской.

Лучше всего ремонт производить в гарантийной мастерской той компании, в которой он был приобретён.

Для смазки узлов перфоратора необходимо использовать только те материалы, которые рекомендованы производителем.

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Замена кнопки включения

Для замены этой кнопки придется разобрать корпус, отсоединить ее и на штатное место установить новую.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

Замена патрона

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Ремонт растровой втулки и ударного болта

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Замена гильзы

Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

Примечания по настройке функции перфорации

Первая страница > Печать > Полезные функции для переплета и сортировки печатных документов > Перфорация > Примечания по настройке функции перфорации

Условия, при которых перфорация будет отменена

Перфорация будет отменена, когда:

• Финишер, поддерживающий функцию перфорации, не подключен.

• Выбранный размер или тип бумаги недоступен для перфорации.

• Несоответствие между ориентацией в режиме двусторонней печати и положением дырокола.

• Несоответствие между ориентацией в режиме бланка и положением дырокола.

• Бумага загружается с помощью обходного лотка.

• Несоответствие между положением скрепки и положением перфоратора при использовании функции сшивания.

• Выбран лоток, указанный как [Драйвер / Команда] в разделе [Приоритет настройки лотка].

• Указана функция Z-фальцовки.

• Если значок информации () отображается рядом со списком «Перфорация:», вы не можете указать функцию перфорации. Щелкните значок информации (), чтобы узнать, почему функция перфорации недоступна.

• Если приемник перфоратора заполнен и функция [Автопродолжение] отключена, отображается сообщение об ошибке. Отмените функцию перфорации в сообщении об ошибке, чтобы продолжить печать.

• Перфорация может находиться не в указанном положении при печати на фирменных бланках.

• Если вы не можете выполнить настройки перфорации даже при установленном дополнительном финишере, возможно, параметры в драйвере принтера установлены неправильно. Сведения об изменении параметров драйвера принтера см. в разделе «Настройка параметров принтера» в Руководстве по установке драйвера.

• Если выбрана двусторонняя печать, отрегулируйте положение дырокола в соответствии с направлением переплета.

• Убедитесь, что положение дырокола установлено таким же, как и положение сшивания при использовании функции сшивания.

• В зависимости от приложения параметры печати могут быть недоступны, а вывод на печать может отличаться от ожидаемого.

• Если в драйвере принтера указано перфорирование, убедитесь, что [Сортировка приложений] не выбрана. Результат может получиться не таким, как хотелось бы. Укажите [Сортировка принтера] при печати документа.

• Когда печать возобновляется после удаления застрявшей бумаги, положение печати может отличаться в зависимости от места замятия.

  • Если замятие бумаги произошло в дополнительном финишере, печать возобновится с верхней страницы печатаемых данных или со страницы, на которой произошло замятие бумаги.

  • Если в аппарате произошло замятие бумаги, печать возобновится со страницы, на которой произошло замятие бумаги.

Советы по безопасности при штамповке и штамповке

Советы по безопасной и успешной штамповке низкоуглеродистой стали

Пуансоны должны изнашиваться, они не должны откалываться или трескаться.Несколько факторов могут способствовать выкрашиванию и растрескиванию пуансона. Вот простой контрольный список, который поможет свести к минимуму этот сбой.

1. Ослабьте накидную гайку. Это позволяет пуансону «двигаться» во время процесса штамповки. Такое движение вызовет неравномерное давление.

2. Несоосность. Если удар не совмещен с отверстием в штампе, это приведет к неравномерному зазору.Эффект будет неравномерное давление на лицевую сторону пуансона.

3. Неправильный зазор между пуансоном и матрицей. Принятый стандартный зазор для пробивки мягкой стали толщиной менее 1/2 дюйма. составляет 1/32 дюйма. Для штамповки материала толщиной 1/2 дюйма или более требуется зазор 1/16 дюйма. Для штамповки низкоуглеродистой стали толщиной более 3/4 дюйма. толстые могут потребовать еще большего зазора матрицы.

4. Неравномерная зачистка. Это происходит, когда стриппер на станке не прочно и равномерно удерживает пластину во время «вверх» Инсульт. Когда это происходит, весь вес пластины плюс усилие зачистки концентрируется на одной стороне или краю пуансона. В экстремальных условиях может отломиться до 1/2 дюйма пуансона.

Некоторые из описанных нами условий можно контролировать в вашем цеху.Тем не менее, наша работа заключается в том, чтобы предоставить вам самые сильные возможны удары. Мы делаем это, используя самые лучшие из доступных ударопрочных инструментальных сталей, подвергая их механической обработке с соблюдением строгих допусков, а затем закалить и закалить их под тщательными металлургическими процедурами.

Пуансоны обычно трескаются и откалываются при пробивке высокопрочных и высокопрочных пластин толщиной более 1/2 дюйма. Наши инженеры разработали несколько супер жесткие удары, которые хорошо работают в этих сложных условиях.

Позвоните по номеру 1.800.243.1492 или отправьте эту простую форму, чтобы обсудить ваши потребности в штампах и штампах с нашим компетентным персоналом по продажам.

Перечни недостатков в строительстве: определение и процесс

Список недоделок   является частью этапа закрытия проекта в процессе строительства , в ходе которого подрядчик готовит документ, в котором перечислены все работы, которые не были выполнены или были выполнены неправильно.

Список недочетов — также называемый списком замечаний , списком недостатков и списком исключений — создается перед окончательной проверкой, чтобы указать всю оставшуюся работу, а также подрядчика, владельца проекта или любого другого ключевого заинтересованные стороны могут добавить к нему.Список недостатков строительства должен соответствовать условиям первоначального контракта — по всем неучтенным пунктам в списке подрядчик и заказчик достигнут взаимного соглашения, прежде чем считать проект завершенным и готовым к окончательной оплате. (Как правило, контракт включает право приостановить оплату до тех пор, пока все пункты не будут выполнены правильно. )

Перечень замечаний по строительству часто включает следующие элементы:

• Внутренние и внешние проблемы
• Неправильная установка, например, пол или мебель
• Механические проблемы, связанные с термостатами, воздуховодами и приборами
• Все, что было повреждено в ходе проекта, например, треснутая подъездная дорожка или дефект гипсокартона
• Любые неучтенные пункты, указанные в первоначальном контракте

Многие другие вещи могут быть добавлены в список недостатков, но, по сути, списки недостатков ограничены небольшими или незначительными исправлениями, которые должны быть завершены до официального закрытия проекта.Поскольку ни один строительный проект никогда не будет идеальным, подрядчики могут проводить различие между разумными недостатками (незначительными недостатками, которые все же соответствуют условиям контракта) и необоснованными недостатками (ошибки, которые необходимо исправить). Список недостатков определяет необоснованные недостатки для исправления. Более крупные проблемы обычно решаются с помощью заказа на изменение, который происходит на более раннем этапе процесса строительства.

Списки недоделок помогают обосновать удержание (также называемое удержание ), которое относится к сумме денег, которая преднамеренно удерживается в конце строительного проекта, чтобы гарантировать, что подрядчик выполнит пропущенный список и завершит всю работу.Кроме того, удержание также помогает обеспечить соответствие всей работы всему, что было указано и согласовано в контракте. Обычно удержание составляет от пяти до десяти процентов от первоначальной цены контракта.

В конечном счете, цель всех строительных проектов состоит в том, чтобы добиться нулевого количества пунктов в их списке недостатков — как только это происходит, строительный проект входит в существенную завершающую часть проекта. Этот этап указывает на момент, когда и владелец проекта, и подрядчик определяют, что все работы завершены, и владелец проекта в состоянии занять помещение и использовать его по назначению.

Пункционная биопсия кожи

THOMAS J. ZUBER, M.D., Saginaw Cooperative Hospital, Saginaw, Michigan

Am Fam Physician.  15 марта 2002 г.; 65(6):1155-1158.

Раздаточный материал для пациентов

Биопсия кожи является одним из наиболее важных диагностических тестов при кожных заболеваниях. Пункционная биопсия считается основным методом получения диагностических полнослойных образцов кожи.Он требует базовых общих хирургических навыков и навыков наложения швов, и его легко освоить. Этот метод включает использование круглого лезвия, которое вращается вниз через эпидермис и дерму в подкожно-жировую клетчатку, в результате чего получается цилиндрический образец ткани диаметром 3–4 мм. Натяжение кожи перпендикулярно линиям наименьшего натяжения кожи перед разрезом приводит к образованию раны эллиптической формы, что облегчает закрытие одним швом. После того, как образец получен, необходимо соблюдать осторожность при обращении с ним, чтобы избежать артефактов раздавливания.Пункционная биопсия полезна при обследовании кожных новообразований, пигментных поражений, воспалительных поражений и хронических заболеваний кожи. Правильно проведенная местная анестезия обычно делает эту процедуру безболезненной.

Биопсия кожи является наиболее важным диагностическим тестом при кожных заболеваниях. У отдельных пациентов правильно выполненная биопсия кожи почти всегда дает полезную диагностическую информацию. Некоторые авторы считают, что большинство ошибок в дерматологической диагностике происходит из-за несвоевременного выполнения биопсии кожи.

Пункционная биопсия считается основным методом получения диагностических полнослойных образцов кожи. Это выполняется с помощью круглого лезвия или трепана, прикрепленного к рукоятке в виде карандаша. Инструмент вращают вниз через эпидермис и дерму в подкожно-жировую клетчатку. Пункционная биопсия дает цилиндрический стержень ткани, с которым нужно осторожно обращаться (обычно с помощью иглы), чтобы предотвратить артефакт раздавливания при патологоанатомическом исследовании.

Крупные места пункционной биопсии могут быть закрыты одним швом, после чего обычно остается лишь минимальный рубец.Поскольку линейное закрытие дефекта круглой формы выполняется, натяжение кожи перед выполнением пункционной биопсии позволяет расслабленному дефекту кожи выглядеть более эллиптическим и облегчает его закрытие. Кожу растягивают перпендикулярно расслабленным линиям натяжения кожи, так что получающаяся в результате рана эллиптической формы и ушивание параллельны этим линиям натяжения кожи.

Пункционная биопсия воспалительных дерматозов может предоставить полезную информацию, когда дифференциальный диагноз сужен.Кожные новообразования можно оценить с помощью пункционной биопсии, а обнаружение злокачественного новообразования может изменить запланированную процедуру хирургического иссечения. Рутинная биопсия кожных высыпаний не рекомендуется, потому что часто сообщаемый результат неспецифической патологии редко влияет на клиническое лечение.

Методы и материалы

6

Оборудование

Оборудование

Нестерильный поднос для анестезии

Поместить следующие предметы на нестерильной драпировке Майо Стенд:

Нестестерильные перчатки

1 дюйм 4 × 4 Марля, пропитанная повидон-йодом

Шприц объемом 3 мл, наполненный 2-процентным раствором лидокаина с адреналином (ксилокаин с адреналином) и иглой 30G

Контейнер(ы) для формалина с маркировкой для количества биопсий, которые необходимо выполнить

Стерильный лоток для процедуры

Поместите следующее предметы на стерильной салфетке, покрывающей подставку Mayo:

Стерильные перчатки (Некоторые врачи предпочитают выполнять процедуру с использованием нестерильных перчаток, которые использовались для введения анестезии. )

Желаемый инструмент для перфорационной биопсии (3 или 4 мм)

Иглодержатель для наложения швов

Желаемый размер нити (нейлон 4–0, 5–0 или 6–0, в зависимости от участка тела)

Ножницы для радужной оболочки глаза

Игла 21G, 1¼ дюйма для подъема образца, если используется стерильный инструмент (в качестве альтернативы можно использовать нестерильную иглу для анестезии)

Стерильная салфетка с отверстиями (Некоторые врачи предпочитают выполнять процедуру без покрывающей салфетки.)

Просмотр/печать Рисунок

РИСУНОК 1.

Ориентация пункционной биопсии. (A) Непосредственно перед выполнением биопсии определяются линии наименьшего натяжения кожи. (B) Кожа растягивается на 90 градусов перпендикулярно линиям наименьшего натяжения кожи неведущей рукой. Выполняется пункционная биопсия. После расслабления растянутой руки (С) рана имеет эллиптическую форму, которую можно закрыть швами, параллельными линиям наименьшего натяжения кожи.

---

РИСУНОК 1.

Ориентация пункционной биопсии.(A) Непосредственно перед выполнением биопсии определяются линии наименьшего натяжения кожи. (B) Кожа растягивается на 90 градусов перпендикулярно линиям наименьшего натяжения кожи неведущей рукой. Выполняется пункционная биопсия. После расслабления растянутой руки (С) рана имеет эллиптическую форму, которую можно закрыть швами, параллельными линиям наименьшего натяжения кожи.

Описание процедуры

1. Следует выбрать область биопсии. Обычно выбираемыми участками являются наиболее аномально выглядящие участки поражения или края активно растущего поражения.

2. Кожу очищают раствором повидон-йода и обезболивают 2-процентным раствором лидокаина с адреналином. Для введения анестетика используется игла 30-го калибра, чтобы уменьшить дискомфорт.

3. Линии наименьшего натяжения кожи должны быть определены для области биопсии. Например, на руке эти линии проходят перпендикулярно длинной оси конечности. Линия разреза, созданная наложением швов после выполнения биопсии, будет ориентирована параллельно линиям наименьшего натяжения кожи.Врачи, которые не могут вспомнить ориентацию линий для определенной области тела, должны обратиться к широко опубликованным рисункам этих линий.

4. Кожу вокруг места биопсии растягивают большим и указательным пальцами недоминантной руки (рис. 1). Кожа растягивается перпендикулярно линиям наименьшего натяжения кожи. Когда кожа расслабляется после выполнения биопсии, остается рана эллиптической формы, ориентированная в том же направлении, что и линии наименьшего натяжения кожи.На руке кожа натянута вдоль длинной оси конечности.

5. Инструмент для перфорационной биопсии держат вертикально над кожей и вращают вниз с помощью вращательного движения, создаваемого первыми двумя пальцами ведущей руки (рис. 2). Как только инструмент проникает через дерму в подкожно-жировую клетчатку или когда инструмент достигает втулки, его удаляют.

6. Цилиндрический образец кожи приподнимают, удерживая иглу для анестезии в недоминантной руке.Использование щипцов не рекомендуется, поскольку эти инструменты часто вызывают артефакт раздавливания. Ножницами, которые держат в ведущей руке, вырезают образец, освобождая его от подкожной клетчатки. Разрез делается ниже уровня дермы.

7. При необходимости рану ушивают одним или двумя узловыми нейлоновыми швами: нейлон 5–0 используется для большинства областей вне лица и 6–0 нейлон для большинства областей лица. Шов обычно создает хороший гемостаз, после чего накладывают мазь с антибиотиком и повязку.

Последующее наблюдение

• Меланома. Результаты пункционной биопсии, выявляющие злокачественное новообразование, обычно требуют дальнейшего хирургического вмешательства. Если новообразование представляет собой тонкую меланому (толщиной менее 0,75 мм) и образец был взят из области средней толщины для поражения, семейный врач может выполнить иссечение поражения с краем нормального окружения не менее 5 мм. кожа. Если поражение представляет собой более толстую меланому, семейный врач может рассмотреть возможность направления в центр меланомы для иссечения и удаления сигнального узла после инъекции красителя.

• Другие злокачественные новообразования кожи. Базально-клеточная карцинома и плоскоклеточная карцинома могут быть полностью иссечены с 4-6-миллиметровым краем нормальной кожи. Больший край (6 мм) рекомендуется для более крупных опухолей, рецидивирующих опухолей или опухолей в местах высокого риска, таких как нос, уши и веки. Другие, менее распространенные опухоли, такие как выбухающая дерматосаркома, могут потребовать направления для более обширного хирургического лечения.

• Доброкачественные новообразования. Последующее наблюдение за доброкачественными новообразованиями зависит от конкретного поражения, предпочтений пациента и косметических проблем.Некоторые пациенты могут предпочесть оставить доброкачественную опухоль в покое. Другие могут запросить веретенообразную или бритвенную резекцию. Некоторые доброкачественные новообразования, которые являются предраковыми (например, актинический кератоз), можно лечить с помощью абляционной криотерапии или отслаивать с помощью фторурациловой терапии.

• Воспалительные поражения. Следует искать конкретную причину воспалительного изменения кожи. Дальнейшие медицинские анализы (например, рентгенограммы или анализы крови), которые могут быть назначены, зависят от информации, предоставленной патологоанатомом в заключении.Например, уровень ангиотензинпревращающего фермента может быть назначен, если результаты биопсии кожи выявляют саркоидоз. Иногда патологоанатом не может определить конкретное воспалительное поражение, но может сузить дифференциальный диагноз, чтобы обеспечить терапевтическое вмешательство.

• Хронические кожные заболевания. Хронические папулосквамозные заболевания или другие проблемы с кожей могут быть правильно идентифицированы и начата надлежащая терапия. Примером может служить пациент с ранней бляшкой псориаза, у которого атипично выглядящее поражение правильно идентифицируется с помощью панч-биопсии.

Просмотр/печать Рис. (A) Инструмент для перфорационной биопсии держится перпендикулярно поверхности поражения. Инструмент вдавливается в очаг поражения, вращая его по часовой стрелке и против часовой стрелки, разрезая подкожно-жировую клетчатку. Инструмент для пункционной биопсии удаляется. (B) Образец биопсии осторожно поднимают иглой, чтобы избежать артефактов раздавливания. Ножницы используются для бесплатного отрезания образца на уровне ниже дермы.Небольшие пункционные дефекты биопсии не требуют наложения швов, в то время как более крупные раны (4–5 мм) следует зашивать, чтобы сократить время заживления и образование рубцов.

---

РИСУНОК 2.

Техника панч-биопсии. (A) Инструмент для перфорационной биопсии держится перпендикулярно поверхности поражения. Инструмент вдавливается в очаг поражения, вращая его по часовой стрелке и против часовой стрелки, разрезая подкожно-жировую клетчатку. Инструмент для пункционной биопсии удаляется. (B) Образец биопсии осторожно поднимают иглой, чтобы избежать артефактов раздавливания.Ножницы используются для бесплатного отрезания образца на уровне ниже дермы. Небольшие пункционные дефекты биопсии не требуют наложения швов, в то время как более крупные раны (4–5 мм) следует зашивать, чтобы сократить время заживления и образование рубцов.

Подводные камни/осложнения процедуры

• Процедура неудобна для пациента. Эта процедура редко должна быть связана с дискомфортом. Медленное и адекватное проникновение анестезии в область должно сделать эту процедуру безболезненной. Если анестетик вводится подкожно, для достижения полного анестезирующего эффекта может потребоваться минута по сравнению с почти немедленным эффектом внутрикожного пути введения.

• Повреждение нерва в результате процедуры. Многих врачей учили вращать перфоратор вниз к втулке. Это производит круговой разрез, который может проникать до трех восьмых дюйма ниже поверхности кожи, в зависимости от используемого перфоратора. На участках с тонкой кожей, таких как лицо или тыльная сторона кисти, возможно повреждение артерий, нервов и вен под кожей. Большинство врачей могут определить, когда инструмент проникает в кожу, потому что можно почувствовать «отдачу».После проникновения инструмента через дерму в подкожно-жировую клетчатку давление вниз следует прекратить. Врач должен соблюдать осторожность при выполнении процедуры панч-биопсии на лице, шее или дистальных отделах конечностей.

• Переход от нестерильных к стерильным перчаткам требует времени. Многие врачи выполняют процедуру, используя нестерильные перчатки, которые использовались для введения анестезии. Хотя это означает, что наложение швов выполняется в нестерильных перчатках, развитие инфекции в месте пункционной биопсии крайне редко.

Обучение врачей

Пункционная биопсия — это простой метод для изучения и выполнения. Наблюдение редко требуется после того, как врач выполнил две или три процедуры. При наложении швов на рану необходимы общие хирургические навыки и навыки наложения швов.

Законно ли бить кого-то по лицу? О, да

Удары по лицу в фильмах и телешоу так же избиты, как сердитый начальник полиции и захват скалы одной рукой. Но в реальной жизни оттягивание и хронометрирование кого-то — это не только отличный способ сломать себе руку, но и в большинстве случаев незаконный.Есть ли когда-нибудь ситуация, в которой у вас есть юридические основания, чтобы дать кому-то уродливую морду?

Мы обратились с вопросом к Мике Шварцбаху, калифорнийскому адвокату по уголовным делам и редактору Nolo. Короче говоря, ответ «да» — но удар должен быть нанесен в целях самообороны.

«Вообще, вы должны , а не быть агрессором, и вы должны разумно полагать, что сила необходима, чтобы защитить себя от неминуемого насилия», — говорит Шварцбах. «И вдобавок ко всему, вы должны использовать пропорциональное количество силы.»

Есть несколько действительно важных моментов, позволяющих отличить легальный удар от нелегального. Во-первых, вы не можете ударить первым. Это сделает вас агрессором. Трудно спорить о самообороне, когда вы буквально находитесь на грани

Во-вторых, вы можете ударить кого-то, только если он уже замахнулся на вас или если вы считаете, что вас вот-вот ударят. он собирается ударить тебя, но тебе нужны быстрые руки.

И в-третьих, нельзя обострять драку. Если пьяному парню в баре не нравится, как вы смотрите на его девушку (да, еще одно клише), и он толкает вас в плечо, вы не имеете права разбивать бутылку о его голову. Вы, вероятно, даже не имеете права бить его. Или шлепнуть его. Или пнуть его во вкусности.

«Самозащита применяется там, где вред неизбежен», — объясняет Шварцбах. «Теория состоит в том, что у вас нет альтернативы». То же самое верно, если вы встаете на защиту другого человека.Если вы обоснованно полагаете, что они находятся в непосредственной опасности насилия, и у вас нет другого выхода, вы можете вмешаться и начать бить.

А как насчет аргумента «боевых слов»? Разве вам не разрешено защищаться, если кто-то словесно пристает к вам, провоцирует или угрожает вам?

«Возможно, это самое распространенное заблуждение о самообороне», — говорит Шварцбах.

Несмотря на то, что «боевые слова» не защищены как свобода слова, они все же не являются юридическим оправданием насилия.Шварцбах говорит, что даже если кто-то угрожает вам и говорит, что собирается вас избить или убить, закон не дает вам права бить его.

«Одно дело, когда «понятно», что кто-то угрожает убить вас, а вы бьете его по лицу», — говорит Шварцбах. «Но если нет никаких признаков того, что человек собирался каким-то образом причинить вам вред, и у вас было время поговорить с полицией, у вас, вероятно, не будет юридической защиты».

Что приводит к важным оговоркам при обсуждении «законности» чего бы то ни было.В то время как уголовное законодательство в отношении самообороны довольно единообразно в Соединенных Штатах, применение и толкование закона варьируются от штата к штату, от участка к участку и от случая к случаю.

«С таким количеством подобных вещей в игру вступает полиция и прокуратура, — говорит Шварцбах. «Если вы находитесь в большом районе метро, ​​и в баре произошла потасовка, и кто-то получил удар, а прокуратура завалена делами, и кажется, что никто не пострадал, они могут не продолжать дело.Как и во всем, это зависит от людей, с которыми вы имеете дело».

И даже если офис окружного прокурора решит выдвинуть обвинения, в конечном счете именно присяжные решат, действительно ли вы действовали в порядке самообороны и был ли ваш удар был оправдан. В уголовном процессе по делу о нападении и нанесении побоев прокурор должен опровергнуть «вне разумного сомнения», что вы нанесли удар в целях самообороны. Это будет зависеть от показаний свидетелей, показаний полиции и ваших слов против чувака с черный глаз.

Но тут самое сложное. Даже если вас оправдают по уголовному обвинению в избиении кого-то кулаком, вы все равно можете предъявить иск в гражданском суде. Если человек, которого вы ударили, получил серьезную травму, пропустил работу или получил психологическую травму в результате инцидента, он может подать на вас в суд о возмещении ущерба. Такого в кино не увидишь.

Первоначально опубликовано: 16 февраля 2017 г.

3 самых эффективных нокаутирующих удара в боксе

Самая распространенная цель боксеров в каждом бою — нокаутировать.Это самый быстрый и эффективный способ закончить бой победой. Следовательно, это также труднее всего осуществить. Если вы не наделены врожденной нокаутирующей силой ваших кулаков, вам придется приложить дополнительные усилия, чтобы одержать несколько нокаутов.

Нокауты от волнения толкают болельщиков на край сидений. Перспектива громоподобного, эпического, нестандартного, ошеломляющего нокаута — вот что привлекает людей в бокс. Но не каждый удар может привести к нокауту. Некоторые удары сильнее других.

В боксе есть удары, которые с наибольшей вероятностью могут привести к нокауту во время боя. Ты можешь не знать, но эти удары уже могут быть частью твоего арсенала. Идентификация их, а затем правильное использование — следующий логический шаг.

Мы составили список из трех различных ударов, которые, как известно, вырубают любого противника.

Давайте взглянем на несколько различных ударов в боксе , которые обладают большой силой.Сегодня Evolve Daily делится тремя самыми эффективными нокаутирующими ударами в боксе, которые вы должны добавить в свой атакующий репертуар.

1) Крест

Первый и самый очевидный нокаутирующий удар — кросс. Если ты стоишь в ортодоксальной стойке, правый кросс, скорее всего, твой самый мощный удар. Это удар, который вырабатывает наибольшую мощь в основании, наносится прямо по центру и попадает прямо в подбородок.

Правильный бросок кросса необходим каждому боксеру. Старайтесь бить прямо по трубе, прямо сквозь цель, чтобы создать максимальную силу выстрела. Если вы приземлились чисто, а ваш противник не упал, он или она наверняка пострадает и откроется для последующей комбинации.

Что нужно знать об уклончивости в боксе https://t.co/A8ZUOfjdf1 #EvolveMMA #Boxing pic.twitter.com/JzsiOJJ1vq

— Evolve MMA (@EvolveMMA) 13 ноября 2019 г.

Если правильно выполнить кросс, он действительно может стать эффективным ударом в любом бою.Некоторые из величайших прямых ударов в истории бокса принадлежат легендам ринга, таким как Миккель Кесслер, Владимир Кличко, Рой Джонс-младший, Флойд Мейвезер-младший и Мэнни Пакьяо.

Кросс — это удар, который должен научиться выполнять каждый боксер. Так что практикуйте свой крест и убедитесь, что это часть вашей повседневной жизни.



2) Крюк левый

Следующий по списку левый хук.Большинство любителей бокса назвали левый хук самым разрушительным ударом в боксе.

Наука проста. Поскольку вы используете ту же руку, что и для джеба (в ортодоксальной стойке), левый хук проходит короткое, компактное расстояние от удара до цели, передавая энергию, генерируемую от основания, к туловищу и, в конечном счете, к кулаку. Но хотя его легко выполнить, его невероятно сложно освоить, и для полного использования требуются годы практики.

Как настроить и нанести идеальный удар по печени в боксе https://t.co/JRvKXG5vee #EvolveMMA #Boxing pic.twitter.com/8gwrxrpa1s

— Evolve MMA (@EvolveMMA) 17 октября 2019 г.

Некоторые из величайших мастеров нокаута в истории этого вида спорта использовали самые жестокие крюки, которые вы когда-либо встречали. От разрушительных хуков «Железного» Майка Тайсона в корпус до тройных и четверных хуков Роя Джонса-младшего — вариаций множество.

При выполнении хука убедитесь, что вы попадаете только двумя самыми большими суставами пальцев.

Также важно не поднимать кулак перед броском. Такая нагрузка на крюк только снижает его эффективность, потому что удар телеграфируется. Элемент неожиданности сохраняется, когда противник этого не ожидает.



3) Точно рассчитанный счетчик

И последнее, но не менее важное, это идеально рассчитанный по времени счетчик. Это означает ловить своего противника, когда он или она приближается, умножая силу, создаваемую твоим ударом, движущимся вперед, против головы противника, движущейся прямо к нему.

Любой удар, будь то прямой, хук или апперкот, может служить идеально рассчитанной контратакой. Хитрость заключается в том, чтобы предвидеть и читать движения вашего противника, упреждать его атаки и подключаться в нужное время, чтобы максимизировать эффект нокаута.

Точное определение времени для контрударов — единственный лучший способ добиться нокаута. Во-первых, противники редко к этому готовы, что добавляет элемент неожиданности. Конечно, в боксе удары, которые ты не видишь, причиняют наибольшую боль.

Во-вторых, импульс ваших противников, движущихся к вам, используется против них самих. Это имеет шокирующий эффект и обычно невероятно эффективно вызывает нокаут сразу после удара.

Отличным примером этого является блестящий нокаут Мэнни Пакьяо одним ударом Рики Хаттона в 2009 году. И наоборот, сенсационный нокаут Хуаном Мануэлем Маркесом одним ударом самого Пакьяо в 2012 году.



Если эта статья показалась вам интересной, вот некоторые другие, которые могут вам понравиться:

5 важных аспектов ментальной стороны бокса

5 упражнений, которые улучшат вашу боксерскую работу ног

5 величайших чемпионов мира по боксу в нескольких весовых категориях

Evolve Mixed Martial Arts® — ведущий бренд чемпионатов Азии по боевым искусствам.Здесь есть настоящие чемпионы мира по тайскому боксу, бразильскому джиу-джитсу, смешанным единоборствам, боксу, борьбе и борьбе без ги. CNN назвала Yahoo! организацией боевых искусств №1 в Азии. Sports, FOX Sports, ESPN StarSports, Tokyo Times и многих других ведущих авторитетных источников, Evolve MMA стремится предоставить лучшее обучение боевым искусствам, доступное в любой точке планеты.

Осьминоги бьют рыбу, иногда без видимой причины: NPR

Кто имеет восемь ног, охотится среди стаи рыб и может наносить сокрушительный удар?

Согласно исследованию, опубликованному на прошлой неделе в Ecology, ответом будут осьминоги (да, осьминоги, а не осьминоги — спросили мы).

Рыба-пунш из осьминогов. Умышленно. Иногда есть причина, но в других случаях видимого оправдания нет. Исследователи засняли это поведение на видео.

Впервые увидев это явление, исследователь Эдуардо Сампайо рассмеялся. Обычно это было бы нормально, но в то время он был под водой в акваланге.

«Я чуть не подавился своим регулятором», — сказал он в интервью Morning Edition NPR . «Когда я впервые увидел это, я просто расхохотался.

Осьминог обычно ведет одиночный образ жизни, но иногда осьминог может принимать участие в охотничьей группе, состоящей из рыб. Например, жесты групера могут подсказать осьминогу местонахождение добычи. Сампайо и его коллеги-исследователи изучали это взаимовыгодное поведение, когда во время охоты наткнулись на осьминога, бьющего рыбу.

Хотя исследователи и раньше наблюдали, как осьминоги бьют рыбу, поведение, происходящее в контексте охотничьей группы, является новым.И это может произойти внезапно, из ниоткуда, сказал Сампайо.

«Вы можете видеть, что некоторые удары почти как маленький буп», сказал Сампайо. «И другие, когда даже вся рука сгибается и разгибается после этого, вы знаете, как движение боксера, наносящего удар».

Удары довольно редки, так что заметить их не так-то просто, сказал он. По его словам, исследование вызывает много вопросов, например: «Есть ли виды, которые осьминоги предпочитают бить?»

В некоторых случаях исследователи смогли определить причину, по которой подводный хулиган решил нанести удар.
