Пц 500 д0 расшифровка: Какие бывают марки цемента? Старый и новый ГОСТ цемента, какая марка цемента лучше?

Содержание

Какие бывают марки цемента? Старый и новый ГОСТ цемента, какая марка цемента лучше?

Каждый человек, который первый раз сталкивается со строительными работами, сталкивается с задачей правильного выбора строительных материалов. Цемент по праву считается незаменимым стройматериалом, поэтому…

Марки цемента: расшифровка в соответствии со старым и новым ГОСТом

Каждый человек, который первый раз сталкивается со строительными работами, сталкивается с задачей правильного выбора строительных материалов. Цемент по праву считается незаменимым стройматериалом, поэтому в первую очередь нужно уметь разбираться в его видах и назначении. Сложности в основном возникают с расшифровкой марок цемента.

Существующие виды маркировки цемента

На современном строительном рынке РФ встречаются 3 разновидности марок цемента, что связано с разными стандартами, в соответствии с которыми завод-изготовитель выпускает свой продукт.

ГОСТ

Год введения в действие

10178

1985

31108

2003

57293 (евростандарт EN 197-1)

2016

Все это может привести в замешательство начинающего строителя, а недобросовестные продавцы, пользуясь ситуацией, завышают цены на продукцию, мотивируя это тем, что один цемент изготовлен по европейскому стандарту, а другой – нет. При этом не существует совершенно никакой разницы! Поэтому предлагаем произвести сравнение марок цемента по старому и современному ГОСТам.

Буквенное обозначение в маркировке

По государственному стандарту 1985 года литерой «M» характеризовалось слово «марка». Применялось еще и буквосочетание «ПЦ», что обозначало портландцемент, а также значение марки по прочности или прочим характеристикам, которое прописывалось цифрами.

Также использовались и другие сочетания букв:

Маркировка

Обозначение

ГФ

Портландцемент гидрофобный

СС

Цемент сульфатостойкий

БЦ

Цементное вяжущее белого цвета

ПЛ

С добавлением пластификаторов

ШПЦ

Шлакопортландцемент

ВРЦ

Расширяющийся влагостойкий

По евростандарту тоже применяются буквы кириллицы. Однако с расширением ассортимента видов цемента увеличились и трудности с расшифровкой обозначений. Добавилось понятие «ЦЕМ», то есть цемент. Литера, идущая за ним через дробь «/», говорит нам о подтипе материала «A» либо «B». Как правило, это объем различных добавок:

  • «A» — 6-20 процентов;
  • «B» — 20-35 процентов.

Ранее число добавок обозначалось сочетанием букв и цифр и выглядело следующим образом:

  • Д0 – смесь не имеет никаких добавок;
  • Д5 – до 5-ти процентов дополнительных веществ;
  • Д20 – максимум 20 процентов.

В составах с количеством добавок от 20-ти до 80-ти проц. еще указывалась литера «Ш». Это обозначало, что в материале присутствуют доменные шлаки.

Примеры: ПЦ 400 Д20; М500 Д0.

Расшифровка марок цемента по EN 197-1

В новом ГОСТе наряду с объемом добавок имеется обозначение римскими цифрами цементной смеси по типу, плюс обозначение буквами минеральных заполнителей в соответствии с их составом.

Таблица типов цементов по новому стандарту:

Как выглядит маркировка

Что обозначает

ЦЕМ I

Чистый цемент портланд

II/A

Портланд в смеси подтипа «A» (бывает и «B»)

III/A

Шлакопортланд различных подтипов

IV/A

Цемент с включением в состав пуццолана различных подтипов

V/A

Композиционная смесь



Таблица добавок:

Символы

Расшифровка

И

Известняки

Г

Глиежи

К

Композитный материал

Ш

Шлаковые добавки

П

Пуццоланы

З

Золы уноса

МК

Диоксид кремния



Показатели прочности на разрушение ранее выражались цифрами, идущими после букв. Например, М400, ПЦ 500. Чем больше цифра, тем выше предел прочности. Цементы производились по стандартному ряду: от 100 до 700 с промежутками в сто единиц.

В соответствии с современным ГОСТом прочностные характеристики выражаются в Мпа (мегапаскали). К примеру, 32,5 МПа – это по старому стандарту будет М400.

Таблица соответствия старых и новых обозначений:

ГОСТ 10178-1985

ГОСТ 57393-2016 (EN 197-1)

М100

7.5

М200

15

М300

22.5

М400

32.5

М500

42.5

М600

52.5

Последняя литера в маркировке – это темп твердения:

  • «Н» — стандартный срок затвердевания цементного раствора;
  • «Б» — смеси быстрого твердения.

Для того, чтобы вам было более понятно, приведем пример расшифровки марки цемента в соответствии с евростандартом обозначений: ЦЕМ I 32.5Б – быстротвердеющий цемент портланд прочностью М400, в составе которого нет добавок.

Помимо приведенных параметров имеется еще ряд специальных, которые редко отображаются в маркировках или же оговариваются в отдельном порядке для специализированных и нестандартных разновидностей вяжущего.

Более подробную информацию относительно расшифровки марок цемента можно получить на консультации со специалистом интернет-магазина «Росцемент». Для этого необходимо связаться с нами по телефону +7 (499) 136-75-75 или заказать обратный звонок.

Расшифровка марок цемента — Всё про бетон

Цемент является самым распространенным строительным материалом, который имеет вяжущую функцию. Также, он позволяет возводить любые конструкции, и делать их максимально прочными. Сам цемент имеет серый цвет и сыпучую мелкую фракцию. При добавлении воды он превращается в однородную смесь, которая затвердевает и связывает остальные материалы.

Цемент: расшифровка марок, добавок

Несмотря на обилие новых технологий, которые позволяю без лишних проблем строить и использовать как связующее клей, или вовсе обходится без него, все же очень часто строители предпочитают использовать цемент. Качественная марка цемента является залогом успеха, и будет гарантией натурального строительного материала. Но, любой цемент является искусственным материалом, и в чистом виде практически не используется.

Очень часто в различные виды самого цемента используются для создания бетона. И для каждого из видов строительных материалов используется своя определенная марка цемента. Ведь для некоторых из них нужны особые характеристики – повышенная плотность или огнеупорность.

Каждый из видов цемента отличается по своему качеству или различным характеристикам, и это нам дает понять маркировка на самой упаковке.

Маркировка на упаковке цемента дает информацию о составе добавок, и о способности выдерживать различные нагрузки.  Но, есть еще и буквенная маркировка (например, м500), которая указывает на то, что он очень прочный, и имеет свое функциональное назначение.

Расшифровывается это так:

М – это марка, предназначена для бетонного раствора или для кладки;

500 – означает, что он рассчитан на нагрузку с сжатием до 500 килограмм на сантиметр квадратный.

Отдельные добавки, которые могут быть пишутся буквой «д», и они показывают свое процентное отношение ко всей массе цемента. Например, д10 говорит о том, что добавлено 10% добавок. Нужно сказать о том, что чем выше показатель М, тем прочнее будет цемент, а чем выше показатель Д – то тем эластичнее он будет.

Как разобраться в марках цемента?

Нужно понимать, что разобраться в марках цемента сложно будет только вначале, пока еще все незнакомо. А потом, все станет намного легче. Нужно запомнить, что цемент имеет маркировку в соответствии с двумя его основными характеристиками. Это – состав материала, и его способность выдерживать различные нагрузки.

Способность выдерживать нагрузку обозначается буквой М или ПЦ, также пишется определенное число, которое и указывает на максимальные качества прочности данного цемента. Например, число 500, возле буквы М, говорит, что цемент может выдержать нагрузку 500 килограмм на сантиметр.

Состав материала обозначается буквой Д, и определенным числом, которое показывает соотношение количества добавки ко все массе цемента. Например, число 20 будет показывать, что добавок в мешке 20% от всей его массы. Количество самых добавок влияет на такой параметр как эластичность и прочность.

Очень часто люди думают, что числами обозначается нужное количество песка, которое нужно добавить для приготовления самого раствора, но это не так.  На самом деле числа, которые стоят в маркировке обозначают характеристики прочности цемента.

Они возникают после того, как цемент испытали на заводе на прочность. Делается это так: берется куб, из определенной марки цемента, и его подвергают испытанию тяжести, и если он разрушается от давления 400 килограммов, то ему присваивают марку М400. И так далее.

Также, обязательно на мешке будут указаны наименование самого продукта, его торговая марка и ГОСТы. Это все помещают на лицевой стороне, а на обратной печатают – вес, его плотность и остальные технические характеристики.  Также, здесь очень часто помещают дополнительную информацию, которой является номера телефонов изготовителей и адрес.

Чаще всего при строительстве используют морозостойкий и водостойкий цемент – портландцемент. Он бывает марок М400 и М500. Его очень часто используют, когда нужно возвести фундамент, различные перекрытия.  М500 используют, когда нужно делать кладочные или штукатурные работы, также он очень хорош для создания растворов.

Помимо тех характеристик, которые уже были названы, он еще является очень стойким к различным коррозиям.

Перед тем, как покупать определенную марку цемента нужно обязательно просмотреть его технические характеристики, которые указаны на упаковке. И нужно помнить о том, что если покупка будет оптовой, из партии рассыпного цемента, то очень часто может попадаться некачественный продукт, или вообще он может быть просроченным.

У консультантов нужно в обязательном порядке интересоваться условиями хранения и транспортировки цемента, ведь от этого зависит его качество.

Марка цемента для фундамента

Очень важно правильно подобрать марку цемента для фундамента, ведь нужно обращать внимание не только на технические характеристики, но и на условия хранения и на дату изготовления.

В статье выше уже были описаны расшифровки марки цементов. И для фундамента очень важно выбрать подходящую марку. Чем выше численный показатель возле буквы М, тем лучше будут характеристики самого цемента.

Нужно учитывать, что если для создания бетона можно использовать цемент с обозначением М100 или М200, то для создания фундамента нужно брать цемент марки не ниже М300. Самым лучшим вариантом будет являться марки 500, ведь его цена будет лишь немного отличаться от цены на М400.

Советы по выбору марки цемента

Нужно выбирать цемент исходя из того, для чего он вам нужен. Ведь определенные марки подходят только для ограниченных работ, и для других будут  неподходящими по техническим характеристикам.

Например, если вам нужен цемент для небольшого количества строительства, то вам лучше всего подойдет марка М400, ведь она является лучшим соотношением цены и качества.

И фундамент, который сделан из этого цемента будет морозостойким, и не будет пропускать влагу.

Для промышленных построек большего объема, когда нужно делать основание под здания, то лучше всего подойдет марка ПЦ М500 Д20. Этот цемент будет отличаться большой влагонепроницаемостью.

Перед самым выбором нужно учитывать не только вес будущей постройки и нагрузку на фундамент, но и саму территорию участка, характер грунтов.

Для того чтобы возвести фундамент для частного дома, который будет сделан из бруса, то можно использовать марку 250.

Для домов из кирпича или различных строений, при возведении которых используются тяжелые материалы, нужно брать ту марку, которая будет более прочной, например, от 350.

Если строительство происходит на песчаных грунтах, то нужно брать марку 200. А когда нужно в доме построить подвал, то этой работы идеально подойдет М350.

Как определить марку?

В основном марку определяют с помощью специальных таблиц, которые в обязательном порядке размещены на упаковке, но если она повреждена, и саму таблицу не видно, то можно и самому это сделать.

Контроль прочности бетона можно узнать в результате удара молотка по поверхности бетона, и сам результат узнается исходя из следа от удара. Например, если после удара остается глубокой след, или зубило очень легко вбивается в бетон, то марка цемента М50. А если при сильном ударе происходит лишь скол бетона, а от зубила остается небольшой след, то это марка М600.

Состав цемента (основной компонент)

Цемент создается на специальных заводах, с помощью известняка, который предварительно дробят, глины и различных добавок. Как добавки используют специальные материалы, которые имеют необратимые свойства,  и очень хорошо застывают после того, как к ним добавляют воду. Например, могут использовать гипс, или смесь из глины с добавлением известняка. Такая смесь обычно называется клинкер.

Произвести цемент невозможно без помощи различных добавок, которые имеют разные соотношения с основной массой. Ведь без них все разнообразие цемента исчез бы, и был бы лишь один вид цемента для всего.

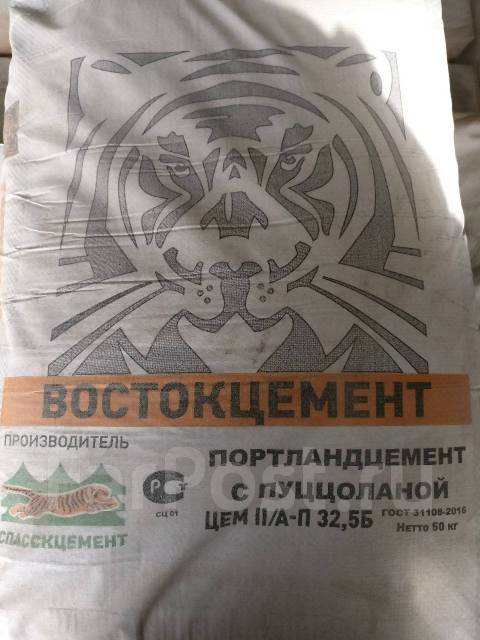

Маркировка на мешках цемента

На всех мешках с цементом можно увидеть определенную маркировку. Например, на некоторых пишется М300, или М500. Самое максимальное обозначение, которое только можно встретить – это М700, но такой вид цемента используется очень редко, и в простом строительстве его не увидишь. Такой цемент в основном используют военные для постройки зданий повышенной плотности и с высокими техническими характеристиками.

Также, кроме обозначенной буквы М и цифр, очень часто можно увидеть маркировку Д, которая размещена после основного показателя. Это пишется так: М500 Д20, где Д – это количество добавок.

Расшифровка маркировки цемента

Как уже говорилось выше, для того чтобы присвоить цементу ту, или иную марку, проводятся в лаборатории специальные тестирования. Они делаются для того, чтобы понять, какую нагрузку может выдержать уже готовая и застывшая смесь. Они также тестируются на сжатие и на изгиб. И после этого им присваивается специальная маркировка, которая и отображает характеристику прочности.

Для достижения наилучшего эффекта, тестируют не один образец определенного цемента, а как минимум несколько, а потом выводят среднее арифметическое.

Ели на мешке вы видите маркировку с обозначением М500, то это значит, что такой цемент способен выдержать нагрузку не больше 500 килограмм.

Когда на мешке пишется буква Д и рядом с ним стоит цифра, например, Д20 или Д50, то это обозначения показывают процент различных добавок, которые соотносятся ко всей массе цемента. Например, Д50 означает, что процент добавки 50% от всей массы.

Из этого всего можно сделать вывод, что М является показателем прочности, а Д – процент добавок, который соотносится со всей массой цемента.

Добавки в цементе

Добавки в цементе выполняют очень важную функцию, ведь с их помощью цемент может обладать дополнительными важными характеристиками. Например, морозостойкость, быстрое затвердевание, водонепроницаемость или устойчивость к любой коррозии.

Буква Д и цифра возле него говорит о наличии добавок, если же добавок нет, то показывается это так –  Д0.  Если добавок в мешке больше двадцати процентов, то такой цемент считается шлаковым.  Кроме этих обозначений, могут присутствовать и другие, например СС или БС. Такие буквы, точнее аббревиатура, говорит о различных свойствах, которые появились дополнительно, после добавления определенных добавок.

Расшифровка добавок в цементе

Для того чтобы сориентироваться при выборе цемента, и не растеряется от обилия незнакомых обозначений, нужно знать, что они означают. И после этого, можно с уверенностью покупать тот, или иной вид цемента, так как вы будете на сто процентов уверены в том, что именно он для вас подходит наилучше.

Самой распространенной аббревиатурой, которая встречается очень часто, является ПЦ – это обозначается обычный цемент, или портландцемент. Также, часто встречается и обозначение СС которое значит, что такой цемент относится к сульфатостойкому виду. Он используется для постройки тех сооружений, которые будут находиться в соленой воде.

ШПЦ означает, что здесь добавок больше двадцати процентов, и такой цемент относится к шлаковым.  БЦ – это обычный белый цемент, который используют для отделочных работ.

Водонепроницаемый цемент, который имеет свойство расширяться, шифруют как ВРЦ.  Нормированный цемент, при изготовлении которого используют состав, который предварительно строго нормируют – это Н.

Гидрофобный шифруют как ГФ, а той, который обладает повышенной морозостойкостью – ПЛ.

Цемент, который в разы быстрее затвердевает, обозначают соответственно буквой Б.

При выборе цемента нужно быть очень осторожным и не спешить, ведь для того, чтобы сделать качественный бетон, нужно подобрать определенный цемент, технические характеристики которого вас полностью удовлетворят.

Марки цемента для фундамента — маркировка и расшифровка

Цемент представляет собой вяжущее вещество, без которого невозможно обойтись при заливке фундамента. Смешав его с такими наполнителями как гравий, песок, вода и щебень в определенных пропорциях  можно получить монолит, способный выдерживать серьезные нагрузки.

Как разобраться в марках цемента?

Чтобы разобраться в технических характеристиках и компонентах данного стройматериала и понять, какой из его видов лучше подходит для планируемого фундамента, нужно научиться расшифровывать маркировку из цифр и букв на мешках с цементом.

Старый ГОСТ от 1985 года

Согласно старым ГОСТам на упаковке первыми пишут  ПЦ или ШПЦ, что означает портландцемент или шлакопортландцемент. ПЦ – смесь, в которой преобладают силикаты кальция. Львиная доля используемых в мире бетонов производится именно на основе портландцемента. ШПЦ – смесь, в которой содержатся добавки в виде шлака. Существует также магнезиальный, глиноземный, кислоупорный и другие виды материала, применяемые для возведения конструкций в специфических условиях.

Вторым элементом на упаковке после букв идет трехзначное число – от 300 до 600. Оно означает марку цемента по прочности образца, полученного из данной смеси. К примеру, М 400 означает, что испытательный образец выдержал нагрузку в 400 кг на 1 см2.

Третьим идет элемент, который несет информацию о содержании активных минеральных добавок в процентном соотношении (например, Д10 – добавок 10%). Содержание добавок не должно превышать 20%.

Четвертый элемент  сообщает о том, что данный стройматериал является Б -быстротвердеющим (например ПЦ 400 Д20 Б), Н – нормированный, СС – сульфатостойкий, БЦ – белый цемент, ВРЦ – водонепроницаемый и пр. Аббревиатура ПЛ говорит о наличии пластификаторов. Это так называемый гидрофобный цемент, который можно хранить даже в условиях повышенной влажности.

Последняя группа цифр – сведения о ГОСТе стройматериала (например, ГОСТ 10178-85).

Новый ГОСТ от 2003 года

Вначале идет наименование состава: ЦЕМ I – означает чистый цемент без добавок, ЦЕМ II – состав, содержащий добавки. Второй тип ЦЕМ II в свою очередь делится на две группы А и Б. Под А понимают смеси с содержанием добавок 6-20%, Б – 21-35%. Следующая буква несет информацию о типе добавки: П – пуццолан, Ш – шлак гранулированный.

Следующий показатель цифровой. Он отражает класс прочности на сжатие через 28 суток после того, как залит фундамент. Прочность может варьировать в пределах 22,5-52,5. Далее идет подкласс, который отражает прочность материала на сжатие в пределах от 2 до 7 суток. Н – нормальнотвердеющий (22,5 – класс прочности), Б – быстротвердеющий (32,5-52,5  — прочность). Последними идут сведения о ГОСТе. Итак, маркировка цемента ЦЕМ II/А-Ш 32,5Б ГОСТ будет иметь расшифровку – быстротвердеющий портландцемент имеющий шлаковую добавку — 6-20%.

Марка цемента для фундамента

Если планируется устройство фундамента на сухом грунте, лучшим выбором будет обычный портландцемент марки 400 или М500. Например, для изготовления бетона М350, потребуется ПЦ М 500. При этом пропорции раствора будут следующими: на 1 часть цемента  — 4 части щебня, 2 части песка. Вода добавляется  в количестве равном половине 1 части сухого ПЦ.

Советы по выбору марки цемента

  • В малоэтажном индивидуальном строительстве используют цемент М400 и ПЦ М400 Д20. Это лучшее соотношение цены и качества. Фундамент, возведенный с использованием данного материала, будет отвечать высоким требованиям по морозостойкости и влагонепроницаемости.

Цемент М500 и ПЦ М500 Д20 – оптимальный вариант для возведения оснований для промышленных построек (гипермаркетов, многоэтажных домов, ангаров и т. п.). ПЦ М500 Д20 нашел широкое применение в возведении конструкций на участках с повышенной влажностью.

  • При выборе марки цемента обязательно следует учитывать общий вес будущего строения и нагрузку на фундамент, а также геологию участка (уровень и характер грунтов), тип цокольной и подземной части здания (лента, сваи, наличие/отсутствие подвала).
  • Для возведения фундамента для дома из бруса или бревна вполне достаточно смеси М250 или М300, для строительства сборно-щитового здания – М200.

Основания для кирпичных домов, строений из сборного железобетона и других стеновых материалов значительного веса, следует устраивать с применением более прочного бетона (М350 и выше).

  • На скальных и песчаных грунтах лучше использовать бетон М200-250. В строительстве на суглинках и глине используют бетон М350 с более высоким коэффициентом водонепроницаемости и морозостойкости.
  • Если в доме предполагается устройство подвала, основание следует заливать бетоном М350 и дополнительно провести мероприятия по наружной гидроизоляции.
  • В случае, когда строительство здания будет производиться на участках, где присутствуют подземные воды со значительным содержанием солей, при выборе цемента обратите внимание на его сульфатостойкость. Можно использовать уже готовую сульфатостойкую смесь либо приобрести модифицирующие добавки и всыпать их на стадии приготовления раствора.

Как определить марку?

Как правило, это можно сделать по специальным обозначениям, нанесенным на упаковку. Но в некоторых случаях, когда, например, упаковка повреждена, можно определить марку цемента экспериментально.

Для этого потребуется сама строительная смесь, песок, вода, гирьки с обозначением веса, колпак, пропарочная камера, формы для цемента.

Замешиваем бетонный раствор, придерживаясь соотношения цемента и песка — 1:3. При этом коэффициент водоцементного соотношения должен быть не менее 0,4 (на 1 кг смеси 400 г воды).

Полученный раствор разливаем по формам размерам 4смх4смх16см.

Образцы накрываем колпаком. Внимательно следите за поддержанием достаточного уровня влажности (рядом с формами поставьте емкость с водой). Оставьте на сутки образцы под колпаком.

Достаньте брусочки и отправьте в пропарочную камеру. Проверьте прочность образцов на изгиб  – установите на две опоры брусок, при этом центр бруска должен оставаться свободным. На середину ставьте по 1 гирьке до тех пор, пока образец не начнет разрушаться. Запомните этот вес. Используя специальную формулу и полученный показатель, определите нагрузку на сжатие и марку цемента.

R-суточная=P / S * 98 (МПа)

где Р — усилие, измеряемое в кг/с; R-суточная — прочность в мегапаскалях; S — площадь поверхности кв/см. Для проведения более полной проверки характеристик цемента используются такие устройства как гранулометр (позволяет определить фракционный состав), приборы ИАЦ-04М или контракциометры (для определения активности вяжущего состава) и пр.

Что означает марка цемента? Расшифровка

Сфера использования цемента весьма разнообразна: от замеса пористых растворов для штукатурки и до бетонирования конструкций, на которые оказывается серьезное механическое воздействие. Важным нюансом технологии в данном случае выступает определение марки цемента, которая обладает необходимыми параметрами и свойствами. Если провести неправильные расчеты, в обозримом будущем можно столкнуться с некими сложностями, связанными со снижением эксплуатационных свойств конструкции.

Маркировка цемента и способ ее определения

На упаковках с цементной смесью встречается различная буквенная и цифровая аббревиатура, которая содержит в себе сведения о составе и ключевых показателях строительного материала. Маркировка проставляется в соответствии с требованиями ГОСТ.

До 2003 года действовало правило, по которому маркировка должна была включать в себя данные следующего характера:

  • первой проставлялась аббревиатура, отвечающая за тип цементной смеси. К примеру, для портландцемента ставилась маркировка ПЦ, для шлакопортландцемента – ШРЦ, и т.д.;
  • после буквенной маркировки шла комбинация из трех цифр, отвечающая за обозначение прочности материала, то есть фактической нагрузки, которую может выдержать данная смесь;
  • далее шло обозначение элемента, демонстрировавшего наличие минеральных добавок в составе цементной смеси.

С 2003 года начал действовать новый ГОСТ 31108, согласно которому расшифровка цемента несколько изменилась. Теперь сначала обозначается состав стройматериала (I — в смеси нет никаких добавок, II – в наличии имеются некоторые примеси). Причем последняя группа в свою очередь делится на две категории: А – в составе имеется около 6-20% примесей, В – от 21 до 35%.

Кроме того, часто встречаются некоторые буквенные обозначения:

  • Б – смесь, которой для затвердения требуется немного времени;
  • СС – смесь с повышенным содержанием сульфатов, что повышает гидроизоляцию конструкции;
  • ВРЦ – цемент со свойством расширяться, и кроме того, обладающий водонепроницаемостью;
  • ПЛ – в составе имеются пластифицирующие вещества, повышающие морозостойкость бетонированных конструкций;
  • БЦ – белый цемент, используемый для декоративной облицовки;
  • Н – обычный состав с добавлением клинкера, который гарантирует приемлемую прочность.

Востребованные марки цемента

В зависимости от маркировки бетонных смесей, различают основные марки цемента, которые чрезвычайно востребованные. Среди них следует выделить:

  • М500 Д0, используемый для изготовления конструкций для промышленного строительства. Цифра 500 в данном случае обозначает максимальную нагрузку, которую способна выдержать затвердевшая смесь. Кроме того, данный тип смеси также обладает довольно высокими показателями морозостойкости, долговечности и устойчивости к воздействию воды;
  • М500 Д20, используемый на разных сферах, начиная от промышленных работ, и заканчивая жилищным строительством. Смесь данного типа используется при изготовлении сборных конструкций и при укладке плит и перекрытий;
  • М400 Д0, обладающий повышенной терморегуляцией. Бетонная смесь данного типа отлично подойдет для изготовления различных конструкций, которые впоследствии будут применяться при сложных климатических условиях.

В интернет-магазине «Стройте с нами — Косулино» вашему вниманию представлен огромный ассортимент популярных марок цемента по оптимально низким расценкам. При необходимости, вы всегда можете рассчитывать на профессиональную консультативную помощь от наших менеджеров, связаться с которыми можно в телефонном режиме или посредством электронной почты.

Какие существуют отличия в марках цемента М500 от М300? Расшифровка марок цемента.

Довольно часто люди, впервые столкнувшиеся со строительством, задаются вопросом портландцемент что это такое, и чем он отличается от обычного цемента. Давайте разберемся, что же это за материал, каким он бывает, а также для каких целей применяется.

Общее описание

Цемент портланд часто называют материалом общестроительного назначения, но на самом деле это не совсем так. Имеется несколько его разновидностей, которые отличаются по составу и характеристикам.

Это гидравлическое вяжущее вещество, в основе лежит силикат кальция, а также производные от него. Основной особенностью, является способность раствора к быстрому застыванию. Сейчас такая разновидность цемента наиболее популярна.

Особенности состава

Основой материала является клинкер, его измельчают. Перед приготовлением его обжигают. Также добавляют гипс, его в составе не слишком много, достаточно количества, которое обеспечивает количество оксида серы в пределах 1,5-3,5%. В некоторых случаях используются минеральные добавки. Это позволяет добиться определенных показателей.

В составе можно найти большое количество различных оксидов. Это позволяет сделать данный материал довольно пластичным в использовании. Он одновременно обладает высоким уровнем прочности после застывания, при этом быстро застывает, а также удобен в приготовлении раствора.

Тут стоит выделить сульфатостойкий портландцемент, который несколько отличается по составу, что позволяет ему быть более устойчивым к целому ряду воздействий. Помимо этого, в составе порядка 95-97% минералов. Больше всего тут следующих веществ:

  • белит;
  • алит;
  • алюминат;
  • алюмоферит.

Большое количество в составе белита и алита не только определяют внешний вид материала, но и являются основными источниками клинкера. Так как сочетание разных минералов в составе может быть разным, то портландцемент белый может различаться по плотности и удельному весу.

ГОСТ

Портландцемент может регламентироваться сразу несколькими нормативными документами. Частично они пересекаются, поэтому на упаковках можно увидеть упоминания одного или сразу двух ГОСТов.

  • ГОСТ 10178-85.
  • ГОСТ Р 31108-2003.

Тут же указано подразделение материала на несколько различных марок. Но, имеется небольшое отличие, в более свежем документе имеется цемент 900 марки, которого нет в ГОСТе 1985 года. Хотя этот нюанс больше интересен проектировщикам, а также инженерам, которые занимаются обоснованием строительства военных объектов.

Производство

Для производства обычно применяются карбонатные горные породы. Чаще всего, используют:

  • Глинозем;
  • Кремнезем;
  • Известняк;

В некоторых случаях могут использовать мергели, но в этом случае контролируют содержание оксида серы и при необходимости добавляют в состав серу. К такому материалу относят мальцовский портландцемент. Именно он произведен по такой технологии. В состав портландцемента могут входить различные минерализованные добавки, такой материал часто производят на площадках ЮУГПК.

При производстве производят измельчение компонентов, с последующим их смешиванием. Далее полученное сырье обжигают в печах, при этом выдерживают температуру 1300-1400°C, этого вполне достаточно для достижения оптимального обжига.

После обжига получают клинкер, его измельчают, добавляют гипс. В итоге получается готовый продукт, если планируется получить цемент со шлаком, то добавляют шлак в нужной пропорции.

Разновидности

Часто в обиходе строители используют обозначение материала по производителю, например, мальцовский портландцемент. Причиной такого деления являются разные характеристики портландцементного сырья, из-за чего конечные показатели отличаются. Но, такое деление считается ошибочным.

Правильным будет подразделение по маркам. Они характеризуются максимальной прочностью, а также возможностями для использования.

  • М400 – наименее прочный. Широко используется в строительстве. Портландцемент 400 применяют для изготовления железобетона, а также в различных конструкциях. Зачастую портландцемент с минеральными добавками имеет маркировку 400 д20. Это наиболее доступный по стоимости материал.
  • М500, а также М550 применяют в дорожном строительстве. Может использоваться для изготовления асбестоцемента. Из пц М500 делают сборные конструкции.
  • М600 – сборные конструкции, которые требуют использование железобетона с высоким уровнем прочности.
  • М700 – для изготовления высокопрочного бетона.
  • М900 – применяется только в военном строительстве для создания бункеров и других подобных конструкций.

Отличается повышенной устойчивостью к любым воздействиям.

Сульфатостойкий портландцемент

Обычно его выделяют в отдельную группу, давайте посмотрим, что такое он из себя представляет и чем отличается от других разновидностей. Сульфатостойкий портландцемент имеет в своем составе целый ряд веществ, которые делают его устойчивым к сульфатам, а также другим схожим веществам, эта его особенность ценится высоко.

Поэтому, именно сульфатостойкий портландцемент применяют для создания свай и фундаментов на болотистых и кислых почвах. Если смотреть по другим показателям, тут наиболее распространен портландцемент марки М500. Технические характеристики этой марки подходят для большей части требований современного строительства.

Применение

Для начала стоит уточнить, что бездобавочный портландцемент м400 может применяться повсеместно. При этом, в отличие от цемента, он позволяет ускорять строительство. Об этом говорят отзывы строителей. В зависимости от марки особенности использования отличаются.

Если для фундамента используется простой портландцемент с пуццоланой, то должна применяться жидкая резина для гидроизоляции. Это позволит избежать проблем в дальнейшем. Вообще пуццолановый портландцемент наиболее восприимчив к воздействиям.

Давайте рассмотрим, пример практического использования материала. Как стандарт мальцовский портландцемент возьмем белого цвета. Тут стоит заметить, что количество песка и наполнителя (щебня, шлака) зависит от конкретного рецепта бетона. Тут мы только упомянем, сколько воды требуется для портландцемента.

В отличие от других типов цементов, тут не требуется большого объема воды, в зависимости от необходимой густоты раствора на 10 кг портландцемента добавляют 1,4-2,5 литра воды. Этого вполне достаточно. При использовании портландцемента стоит помнить, что он затвердевает достаточно быстро, поэтому следует использовать его как можно быстрее. Так вы избежите неоправданных потерь раствора.

Для изготовления бетона применяются неорганические вяжущие вещества, которые при смешивании с водой образуют тестообразный раствор, набирающий прочность по мере застывания. Разновидностью такого вяжущего состава является портландцемент.



Особенности и изготовление

О портландцементе нередко ведут разговор, когда речь заходит о необходимости прочного и устойчивого к негативным воздействиям среды раствора. Портландцемент представляет собой разновидность вяжущего вещества для бетонных растворов.

Он является сухой смесью, которую разводят водой. Спустя определенное время происходит схватывание продукта при взаимодействии с воздухом.

Портландцемент в основе имеет мелко смолотый клинкер, а также гипс, ускоряющий схватывание смеси. В зависимости от вида и марки изделия его формула может включать те или иные добавки и примеси.

Смесь была изобретена еще в 1824 году американским каменщиком, а своим названием обязана внешнему сходству с известняком Портленда, который добывался в одном из английских графств.


Известняк Портленд

Для получения данного состава используются карбонатные горные породы (известняк, мел, глинозем и кремнезем), а также мергелий (смесь карбонатных пород и глины, переходная порода от известняковых к глинистым). Процесс производства начинается с тщательного измельчения сырья и смешивания его в определенных пропорциях. Следующий этап – обжиг сырья в печах при температуре 1300-1400°С. Результатом оплавления становится материал, называемый клинкером.

Клинкер вновь измельчается и смешивается с гипсом. При необходимости добавляются прочие элементы, повышающие эксплуатационные характеристики готового продукта. Данная смесь проходит контроль качества и при соответствии принятым стандартам получает сертификат соответствия.

Существует несколько вариантов обжига сырья:

  • Мокрый . Сначала происходит измельчение компонентов, затем глина замачивается до тех пор, пока показатель влажности не достигнет 70%. После этого она в мельницах смешивается с известняком.
  • Сухой . Процесс перемалывания и сушки смеси происходит одновременно, что позволяет сократить трудозатраты и расходы производства. В результате обработки в мельницах получают порошкообразное сырье.
  • Комбинированный . При данной технологии совмещаются 2 типа производства – сухой и мокрый. Влагонасыщение сырья поднимается до 14%, после чего продукция измельчается и высушивается в специальных мельницах.

Мокрый

Сухой

Комбинированный

Состав и свойства

Как уже говорилось, портландцемент состоит из клинкера. В природе готовые гранулы встречаются достаточно редко, поэтому клинкерную крошку получают искусственным методом путем смешивания и обжига карбоновых и глинистых смесей.

Готовый клинкер смешивают с гипсом, содержание которого в составе не превышает 5%. Его вводят для того, чтобы обеспечить подвижность раствора в течение 45 минут, что необходимо при формовке изделий или выполнении некоторых видов работ.

Состав и процентное содержание компонентов смеси регулирует ГОСТ 10178 85 «Портландцемент и шлакопортландцемент». Именно соблюдение гостребований при производстве гарантирует высокие технические и эксплуатационные характеристики продукта.

На его упаковке обязательно должно быть указание на производство по ГОСТу. При отсутствии последнего имеется ввиду, что портландцемент изготовлен в соответствии с ТУ (технические условия), а это значит, что его свойства отличаются от принятых.


Для придания портландцементу определенных технических характеристик, в состав вводят минеральные добавки, содержание которых не превышает 20-25%.

Наиболее востребованными являются следующие:

  • Алюминат увеличивает сроки схватывания цемента, но имеет невысокие показатели прочности (возможное содержание в портландцементе – не более 15%).
  • Алюмоферрит имеет те же свойства, что и предыдущая добавка, однако его содержание в готовом продукте уменьшается до 10-18%.
  • Белит оказывает вяжущее действие, способствует увеличению времени затвердевания, однако чрезмерное содержание способно негативным образом сказываться на прочностных характеристиках состава (допустимое содержание – не более 15-37%).
  • Алит широко используется (процентное соотношение может достигать 60%) в составах высоких марок, поскольку обеспечивает быстрое их отвердение.

Свойства портландцемента определяются его составом. Основными критериями, по которым производится оценка качества продукта, являются следующие:

  • Период схватывания . Схватывание смеси при соблюдении технических требований ее разведения должно происходить спустя 40-45 минут. Минералогический состав, тонкость помола и температура, при которой ведутся работы – именно эти факторы в первую очередь влияют на скорость схватывания изделия.
  • Водопотребность . Под данным термином понимается количество воды, требуемое для получения густого, подходящего для работы цементного теста. Обычно влага не должна превышать 25% от состава смеси. С целью снижения требуемого количества воды применяется сульфитно-дрожжевая бражка или пластификаторы.
  • Водоотделение . Данный термин обозначает отжим воды в готовом растворе, возникновение которого обусловлено оседанием более тяжелых цементных частиц. Снизить этот показатель позволяют минеральные добавки.



  • Морозостойкость – способность продукта переносить определенное количество циклов заморозки и разморозки без потери своих эксплуатационных характеристик.

Для повышения морозостойкости в состав добавляют абиетат натрия или смыленный древесный пек.

  • Коррозийная стойкость . Данная характеристика связана с тонкостью помола смеси и степенью пористости готового бетона.
  • Тепловыделение . Имеется в виду способность бетона выделять тепло в процессе затвердения. Стремительно отдающий тепло состав оптимизируют путем добавления в него активных минеральных компонентов.



Характеристики

Портландцемент имеет более высокие прочностные характеристики по сравнению с другими видами цемента, что обусловлено особенностями состава. Те или иные добавки могут вступать в реакции, изменяя технические свойства материала. Последние же связаны с его механической стойкостью и возможностями эксплуатации.

Нельзя говорить о том, что одна из технических характеристик является более приоритетной. Так, например, прочный, но слишком медленно застывающий портландцемент может увеличить сроки строительства. А морозостойкий, но подверженный коррозии состав может применяться лишь для решения узкого круга задач.



Сегодня производители стремятся создавать универсальные составы, в которых одинаково сильно проявляются наиболее важные для цемента свойства.

В то же время существуют специализированные составы, имеющие особое назначение. Таковым можно считать пуццолановый портландцемент, имеющий максимальные показатели коррозийной стойкости и влагопрочности, но достаточно низкие показатели прочности на начальных этапах работы (в первые дни схватывания).

Технические

Среди технических характеристик следует выделить:

  • Удельный вес продукта – 1100 кг/м³ для насыпных смесей, 1600 кг/м³ для уплотненных.
  • Тонкость помола в среднем составляет 40 микрон (определяется способностью смеси проходить через сито № 008), что обеспечивает необходимую прочность цемента и время его отвердения, а также влияет на его эксплуатационные качества.
  • Потребление воды , оптимальное содержание жидкости в составе не должно превышать 25-28%, поскольку этот показатель влияет на прочность состава (при излишках происходит расслаивание бетонного теста, при недостатке на готовом изделии появляются трещины).



  • Плотность зависит от марки и наличия определенных добавок в составе. В рыхлом состоянии смесь имеет плотность 1,1 т/м³, в уплотненном – 1,5-1,7 т/м³.
  • Продолжительность схватывания после смешивания с водой не превышает 40-45 минут, дальнейшее отвердение зависит от особенностей состава и условий среды (в зимнее время процесс замедляется), но не превышает 10-12 часов (измеряется с помощью прибора Вика).
  • Изменение объема при застывании означает уменьшение цементного тела в объеме на 0,5-1 мм/м на открытом воздухе и его набухание до 0,5 мм/м в воде. Важным моментом является равномерность изменений по всему объему раствора.



Физические

  • Антикоррозийная устойчивость достигается благодаря введению в состав гидроактивных материалов, препятствующих химической активности солей, а также добавлению примесей, уменьшающих пористость бетона.
  • Длительность хранения составляет не более 12 месяцев при условии сохранения заводской упаковки (3-4-х слойные, герметично закрытые бумажные мешки), поскольку уже через 3 месяца хранения теряется до 20% активности состава, через год – до 40%. Вернуть такому цементу былые качества можно только путем вторичного перемалывания.
  • Прочность на сжатие. В соответствии с данной характеристикой выделяют 4 класса прочности – 22,5; 42,5; 42,5; 52,5. Этот показатель напрямую связан со скоростью схватывания раствора.


Механические

Показатели механической прочности портландцемента составляют не менее 42,5 мПа на 28 сутки после заливки. Определение проводится в лабораторных условиях на примере образца. В соответствии с полученными результатами цемент маркируется (например, М 500). Коэффициент при этом указывает на то, какое давление способен выдержать образец (измеряется в кг/см³).

Чем выше данный коэффициент, тем больше прочностные показатели состава. Прочностные характеристики зависят от степени помола (чем она мельче, тем большей активностью обладает раствор), наличия присадок и добавок.

Показатели прочности, в свою очередь, влияют на степень схватывания раствора (определяется с помощью иглы Вика).



Отличия от простого цемента

Портландцементом считается разновидность цемента, который чаще всего используется при заливке бетона. Последний, в свою очередь, используется в монолитном и железобетонном строительстве, при возведении объектов, к которым предъявляются повышенные прочностные характеристики.

Благодаря наличию клинкерных гранул и прочих добавок, портландцемент обладает большим запасом прочности, имеет более высокие показатели морозостойкости, устойчивости к воздействию агрессивных сред. Это делает портландцемент востребованным материалом при строительстве объектов нефтяной и газовой отраслей .



Он подходит для возведения фундамента на сложных неустойчивых грунтах, в таком случае рекомендуется применять сульфатостойкую смесь. Такой состав почти не дает усадки зданий, на его поверхности не образуются трещины.

Вопрос о различиях между цементом и портландцементом несколько некорректен, поскольку последний является разновидностью цемента. Иначе говоря, цемент – это общее название, портландцемент является его разновидностью с определенным набором прочности.

Различия логичнее проводить, опираясь на марочную прочность цементов. Так, например, портландцемент М 400 уступает в своей прочности цементу М 600 . Сам по себе портландцемент мало отличим от цемента (по способу монтажа, технологии схватывания, особенностям использования), разница тех или иных отличительных характеристик обусловлена присутствием добавок.

Виды

Все виды цемента делятся на бездобавочные и добавочные. Бездобавочный состав не содержит минеральных добавок, помимо гипса. Он подходит для надземных, подземных и подводных объектов монолитного характера, а также сборных бетонных и железобетонных конструкций , которые эксплуатируются в условиях отсутствия агрессивной среды.

Наличие минеральных добавок улучшает технические свойства портландцементов, благодаря чему их можно применять в агрессивных условиях, при длительном контакте конструкции с водой . Среди наиболее распространенных добавок минерального происхождения выделяют: доменный шлак, активные минеральные добавки и природные активные миндобавки.

За счет введения той или иной добавки происходит улучшение таких показателей, как водонепроницаемость, коррозийная стойкость, однако их присутствие способствует снижению морозостойкости.

В зависимости от особенностей состава выделяют следующие разновидности портландцемента:

  • Быстросохнущий . Отвердение смеси происходит уже в первые 3 дня заливки благодаря входящим в состав шлакам и специальным минералам. Немаловажно, чтобы степень помола смеси была минимальной. Выпускается в марке М400 и М500. Использование данного состава позволяет снизить время выдержки смеси в опалубке и существенно увеличить темпы строительных работ.

Применяется в основном для быстровозводимых и железобетонных объектов.

  • Нормальноотвердевающий . Он не содержит специальных добавок, не столь требователен к степени помола смеси. Выпускается в соответствии с ГОСТом 31108-2003.
  • Гидрофобный вариант характеризуется способностью не впитывать влагу и уменьшенным временем схватывания. Подобные свойства обеспечивают входящие в раствор мылонафты, асидолы. Находит применение при возведении объектов, эксплуатируемых в условиях повышенной влажности, а также расположенных на подтопляемых участках.
  • Пластифицированный . Характерной особенностью продукта является наличие в нем пластификаторов, обеспечивающих необходимую подвижность, снижение водопоглощения, термостойкость. Пластификаторы закладываются при помоле смеси, благодаря чему они словно обволакивают частицы цемента, предотвращая их склеивание. В результате получается подвижный, удобный в нанесении состав, который широко применяется для возведения сложных по форме архитектурных конструкций.

Гидрофобный

Пластифицированный

  • Тампонажный . Обладает способностью тампонировать, то есть защищать скважины от воздействия грунтовых вод. Широко используется в нефтяной и газовой отраслях, поскольку не зависит от давления и температуры и надежно удерживает колонны в скважинах даже на начальных этапах застывания. Существует еще одна разновидность данного вида цемента – тампонажный облегченный портландцемен, имеющий в составе «облегченные» добавки.
  • Расширяющийся . Подобные смеси могут иметь различный состав, но все их объединяет способность увеличиваться в объеме при замешивании раствора. Это обусловлено тем, что между основным и добавочным компонентами начинается химическая реакция, которая и дает приращение объема.

Как правило, такие составы применяются для заполнения швов и трещин на поверхностях, подверженных воздействию повышенной влажности.

  • Сульфатостойкий . Такой бетон противостоит воздействию сульфатных вод, вызывающих развитие коррозии. Как правило, сульфатостойким делается морозопрочный цемент марки М300,400, иногда – М 500.

Применяется для создания свайного и других типов фундамента на болотистых и кислых почвах.

  • Шлакопортландцемент . В составе изделия присутствуют доменные шлаки, чем и обусловлено высокое содержание в нем частиц металла. Смесь используется для получения жароустойчивого бетона, а также при сооружении объектов под землей, водой, на высоте. Имеет невысокую морозостойкость.

Сульфатостойкий

Шлакопортландцемент

  • Шлакощелочной состав отличается более высокими, по сравнению с портландцементом, характеристиками. Он устойчив к воздействию агрессивных сред, перепадам температур, имеет высокую морозостойкость и низкий показатель поглощения влаги. Подобные способности достигаются благодаря включению в состав молотого шлака и щелочи, иногда – глины.
  • Белый портландцемент . Сфера применения смеси – отделочные и архитектурные работы, также она выступает в качестве основы для цветных цементов. Белоснежный оттенок получают благодаря изготовлению продукта из чистых известняков и белых глин, а также путем дополнительного охлаждения клинкера водой.

Шлакощелочной

Белый

  • Магнезиальный – состав на основе оксидов магния (нагревается до температуры 800С) и 30% водного раствора хлорида магния. Благодаря входящим в него компонентам и особенностям технологии производства удается получать прочную белую массу, которая легко поддается обработке (легко полируется, не подвержена воздействию плесени, грибка).

Материал применяется в качестве отделочного покрытия, а также для создания сложных с точки зрения форм конструкций. Бетон на основе магнезиального цемента, по сути, является разновидностью искусственного камня.

  • Цветной портландцемент также используется для декоративных работ. Получается он путем смешивания белой модификации и пигмента. В качестве последнего могут выступать железный сурик, охра, окись хрома. Главное, чтобы пигменты были свето- и щелочестойкие.

Магнезиальный

Цветной

  • ​​​​​​Пуццолановый . В составе смеси находятся цветной портландцемент, гипс и добавки, имеющие вулканическое или осадочное происхождение. Полученный раствор имеет повышенную гидростойкость, он застывает не только в условиях повышенной влажности, но и под водой. Это позволяет применять его при организации гидротехнических сооружений, облицовке бассейнов и прочих резервуаров для хранения воды, поверхностей (в том числе наклонных), контактирующих с морской или хлорированной водой. Застывшая поверхность характеризуется прочностью, химической инертностью, отсутствием высолов.
  • Глинозёмистый состав представляет собой быстротвердеющий и прочный цемент на основе клинкера и расплавленных известняков. Готовая смесь содержит большое количества низко-основных алюминатов кальция.

Для обеспечения качественного сцепления и набора необходимой прочности застывание должно вестись при температуре ниже 25%С. В противном случае теряется до 50% прочности бетона.

Цемент используется повсеместно: от закладки фундамента до обустройства кирпичной кладки и проведения работ по внутренней отделке. Столь широкая и даже необъятная сфера использования цемента привела к появлению материалов с разным составом и характеристиками. Нельзя просто купить первый попавшийся цемент и начать работы – прежде важно убедиться, что состав соответствует поставленной задаче. Собираясь в строительный магазин, важно знать теоретические основы, поэтому самое время разобраться, как выбрать цемент, выяснить, какие марки и виды цемента существуют, где применяются те или иные составы, а также что учесть непосредственно при выборе.

№1. Основные виды цемента

Цементом называют неорганическое вяжущее вещество. Порошок цемента при взаимодействии с водой образует пластичную массу, которая быстро схватывается и образует камнеподобное тело. Используется зачастую для изготовления и строительных растворов. Состав цемента может в значительной степени различаться. Соответственно, отличаться будут свойства и сфера использования.

Сегодня изготавливаются такие основные виды цемента:

  • портландцемент – самый популярный в строительстве вид цемента. Производится из портландцементного клинкера, гипса и специальных добавок. Клинкер получают из известняка, глины и добавок путем обжига. Готовый портландцемент на 70-80% состоит из силикатов кальция, остальное приходится на гипс (регулирует скорость схватывания) и корректирующие добавки. Портландцемент производится марок М400-М600, используется для создания , растворов, асбестоцементных и прочих материалов. Не подходит для возведения сооружений, подверженных влиянию морской воды;
  • белый портландцемент изготавливают на основе гипса, диатомита и глинисто-песчаных пород с минимальным содержанием красящих веществ. В итоге получается состав, обладающий высокой прочностью, стойкостью к атмосферным воздействиям и быстрым схватыванием. Выпускается только двух марок М400 и М500. Часто состав используется для проведения внешних отделочных работ, так как имеет эстетичный вид и не подвержен образованию трещин. Используется для изготовления элементов декора (статуи, ), при организации наливных полов, в дорожном строительстве, в . На основе белого портландцемента изготавливают цветные составы ;
  • сульфатостойкий портландцемент производят на основе портландцементного клинкера и гипса. Состав отличается пониженным содержанием алюминатов кальция, чем и обеспечивается стойкость к сульфатам. Цемент может быть без добавок или иметь добавки в виде гранулированного шлака. Марка М400 и М500. Используется при создании и возведении конструкций, которые будут эксплуатироваться под воздействием минерализованных вод. Такой цемент используют при изготовлении свай, опор мостов, при обустройстве наружных элементов гидротехнических сооружений;
  • пуццолановый портландцемент получают из портландцементного клинкера, гипса и добавок осадочного происхождения, часть которых составляет 20-30%. Состав отличается устойчивостью к пресным и сульфатсодержащим водам, водонепронецаемостью. Среди минусов невысокая морозостойкость и низкая скорость затвердевания. Используют при заливке и кладке подвалов промышленных и гражданских зданий, при строительстве метро, шахт, каналов, шлюзов, водопроводных коммуникаций;
  • шлаковые цементы – группа цементов, которая включает шлакопортландцемент (ШПЦ) и известковошлаковый цемент (ИШЦ) . Первый получают на основе портландцементного клинкера, гипса и доменного шлака, часть которого 21-60%. Состав отличается замедленным нарастанием прочности, повышенной стойкостью к агрессивным средам, но не устойчив к перепадам температур. Применяется в гидротехническом строительстве. ИШЦ получают из смеси шлака с известью (ее часть около 30%), допускаются небольшие добавки гипса и портландцемента. Состав медленно твердеет, наиболее стоек в пресных и сульфатных водах, может использоваться для изготовления низкомарочных бетонов, в строительных растворах для и кладки;
  • быстротвердеющий портландцемент , как подсказывает название, отличается стремительным набором прочности в первые часы твердения. Такие свойства объясняются точным подбором и дозировкой специальных добавок. В итоге состав уже через 3 суток достигает предела прочности, что ускоряет процесс производства железобетонных конструкций;
  • глиноземистый цемент также отличается высокой скоростью твердения и набора прочности. Производится на основе бокситов или глинозема с добавлением известняка. По содержанию глинозема выделяют обычные (до 55% глинозема), высокоглиноземистые (до 65%) и особочистые высокоглиноземистые цементы. Составы обладают высокой стойкостью к огню, коррозии и быстрым нарастанием прочности. Такой цемент нашел применение при проведении аварийных работ, скоростном строительстве и зимнем бетонировании;
  • расширяющиеся цементы – группа цементов, которые отличаются увеличением объема при твердении. Подобный эффект достигается за счет прохождения реакции между порошком и водой, в результате чего образовывается гидросульфоалюминат кальция, вещество, способное связывать большое количество воды. В группе расширяющихся цементов выделяют водонепроницаемые, напрягающие, гипсоглиноземные составы и расширяющийся портландцемент. Рассмотрим все их отдельно;
  • водонепроницаемый расширяющийся цемент изготавливают из гипса, глиноземистого цемента и гидроалюмината кальция. Состав начинает схватываться через 4 минуты, а через 10 минут уже заканчивается процесс твердения. Используется в подземном и подводном строительстве, для заделки трещин и при создании монолитных конструкций из отдельных сборных железобетонных элементов;
  • напрягающий расширяющийся цемент производят из портландцементного клинкера, извести, глиноземистого шлака и гипсового камня. Состав относительно быстро застывает, водонепроницаем. Используют при бетонировании чаш , производстве напорных труб;
  • гипсоглиноземный расширяющийся цемент изготавливают из глиноземистых доменных шлаков и гипса. Состав схватывается в течение 4 часов, расширение заканчивается через 3 суток. Цемент отличается высокой морозостойкостью, прочностью и деформационной стойкостью. С его помощью проводят гидроизоляционные работы;
  • расширяющийся портландцемент – это смесь портландцементного клинкера, шлака с высоким содержанием глинозема, гипса и минеральных добавок. В зависимости от состава расширение составляет от 0,3 до 2,5%. Период расширения длительный, поэтому объем заполняется равномерно. Используется при обустройстве дорожных покрытий и ремонте гидросооружений;
  • тампонажный цемент используется только при тампонировании нефтяных и газовых скважин с целью их изоляции от грунтовых вод. Производится из клинкера и гипса;
  • гидрофобный цемент в своем составе, помимо гипса и клинкера, имеет олеиновую кислоту или другие гидрофобные вещества, позволяющие создавать на поверхности высохшего цемента водонепроницаемую пленку. Такой цемент идеально подходит для фундамента;
  • магнезиальный цемент отличается содержанием оксида магния, за счет чего повышается эластичность состава, его устойчивость к агрессивным веществам. Используется при обустройстве ;
  • водонепроницаемый безусадочный цемент получают на основе глиноземистого цемента, гипса и гашеной извести. Состав быстро схватывается и не боится воды;
  • кислотоупорный кварцевый цемент – продукт смешения кварцевого песка, кремнефтористого натрия и жидкого натриевого стекла. Состав устойчив перед агрессивными веществами, но теряет прочность в воде;
  • цемент с поверхностно-активными добавками обладает повышенной подвижностью и используется при работах на сложных с архитектурной точки зрения объектах.

№2. Марки цемента по прочности

Самая важная характеристика цемента любого вида – это его прочность. Этот показатель определяют экспериментальным путем: готовят раствор из цемента и в соотношении 1:3, создают образец в форме параллелепипеда со сторонами 40*40*160 мм. Полученный образец подвергают постепенно возрастающей нагрузке. Эксперимент немного отличается лишь для некоторых видов цемента.

Полученные в ходе лабораторных исследований данные находят отражение в марках. Если образец выдерживает нагрузку 300 кг/см 2 , то это марка М300, 500 кг/см 2 – М500 и т.д. Марки обозначаются буквой М и последующим индексом от 200 до 600 с шагом 50 или 100. Чем выше марка, тем более прочный перед нами состав, и тем более долговечный и качественный бетон из него получится:


Сегодня рядом с классификаций цемента по маркам прочности появилось разделение на классы прочности . Если марка – это показатель усредненный, то класс – более точный и обеспечивает 95-процентную гарантированность соответствия указанным данным. Классы прочности варьируют от 30 до 60:

  • 52,5 – цемент выдерживает давление 52,5 МПа, соответствует цементу марки М600;
  • 42,5 соответствует цементу М500;
  • 32,5 соответствует цементу М400;
  • 22,5 соответствует цементу М300.

№3. Маркировка добавок в цементе

Кроме марки прочности, на упаковке можно увидеть маркировку процентного содержания различных добавок в цементе. Обозначается этот показатель буквой Д, после которой следует численный показатель в процента. Например, цемент Д20 означает, что в его состав входит 20% добавок. Чем выше количество добавок, тем ниже цена состава.

№4. Маркировка по скорости набирания прочности

Время, в течение которого цемент достигает своей максимальной прочности, — еще один важный показатель состава. В некоторых случаях требуется, чтобы он твердел мгновенно, в других, наоборот, — излишняя скорость набора прочности только повредит. По данному параметру цемент делят на такие виды:


№5. Что еще может быть в маркировке цемента?

В характеристиках состава после обозначения марки цемента и процентного содержания добавок могут находиться различные аббревиатуры, указывающие на специфические качества цемента:


№6. На что обратить внимание при выборе цемента?

Спрос на цемент огромный, что и породило появление множества недобросовестных производителей, которые часто подмешивают в цемент добавки, сильно снижающие качество готового состава. Чтобы не ошибиться при выборе цемента и купить действительно качественный товар, необходимо кое-что знать о том, как выглядит хороший цемент и какими свойствами он должен обладать:

  • цемент продают в мешках и в рассыпной форме . Лучше брать цемент в мешках, поскольку так он защищен от внешнего воздействия, дольше сохраняет свои качества, да и на упаковке мешка всегда можно узнать информацию о составе, дате производства, характеристиках цемента и о его производителе. Мешки обычно изготавливают из двух слоев бумаги, внутренний защищает цемент от намокания. Кстати, отсутствие какой-либо информации на упаковке – также признак того, что перед вами может быть некачественный материал;
  • если вы покупаете цемент оптом, и он расфасован в мешки, то лучше тщательно проверить срок годности на каждом, так как в общей массе вам могут продать залежавшийся товар. Активность цемента спустя 6 месяцев от даты производства падает в несколько раз;
  • проверить свежесть цемента можно и опытным путем. Достаточно стукнуть по мешку – ощущения не должны напоминать удар по камню. Первым каменеет цемент в углах мешка, поэтому их также не мешает проверить. Естественно, если даты производства вообще нет на упаковке, то такой товар лучше не брать;
  • цемент должен храниться в сухих и хорошо проветриваемых помещениях, иначе он будет быстро каменеть;
  • цвет качественного цемента – серый, точнее от светло-серого до темно-серого и даже зеленоватого. Темные и болотные оттенки не допускаются. Хороший цемент должен рассыпаться в руке, а при сжимании не сминаться в комок;
  • тонкость помола влияет на процесс отвердения. Чем фракция частичек мельче, тем быстрее будет отвердевать состав и тем его цена выше. Слишком мелкая фракция увеличивает водопотребление, поэтому в идеале лучше брать цемент, где встречаются фракции от 40 до 80 мкм;
  • не мешает провести оценку состава и характеристик цемента . Сделать это несложно, но заранее необходимо подготовить гидрокарбонатно-натриевую воду (подойдет «Боржоми») или гидрокарбонатно-хлоридно-натриевую. Из воды необходимо выпустить газ. Далее используем ее для замеса цементного теста и формирования из него лепешки диаметром 15 см. В центре она должна быть потолще (5 см), к краям – уже (1 см). Качественный цемент должен начать схватываться не позже, чем через 10 минут, а утолщенная часть будет заметно нагреваться. Если схватывание не происходит даже в течение 30 минут, то перед вами состав невысокого качества.

№7. Лучшие производители цемента

Напоследок еще раз подчеркнем необходимость наличия на упаковке информации о марке цемента, его свойствах, даты производства и контактных данных производителя.

Сфера применения цемента очень обширная: от замеса пористых штукатурных растворов до бетонирования особо нагруженных конструкций. Важным нюансом технологии служит определение марки с нужными параметрами и характеристиками, ошибочный выбор приводит к перерасходу, нарушению пропорций, кладка или заливка получается некачественной и через небольшой промежуток времени работы придется повторять. Основными ориентирами служат прочность на сжатие, наличие примесей, используемое для приготовления сырье и тонкость помола. Также учитываются условия проведения работ и эксплуатации, сроки твердения, потребность в усилении гидрофобных свойств и морозостойкости бетона.

На упаковке с цементом указывается буквенная и цифровая аббревиатура, включающая информацию о составе и основных характеристиках. Маркировка по старому ГОСТ 101785 начиналась с типа смеси (ПЦ — портландцемент, ШПЦ — шлакопортландцемент), далее в виде трехзначного числа шла прочность. Третьим в расшифровке марки был элемент, обозначающий наличие минеральных добавок в процентном соотношении (не более 20 %), после него указывались дополнительные свойства. Часто встречаются следующие сокращения:

  • Б — быстротвердеющий цемент.
  • СС — сульфатостойкий (нужен при возведении гидротехнических сооружений).
  • ВРЦ — водонепроницаемый расширяющийся.
  • ПЛ — цемент с пластификаторами (рекомендуется для повышения морозостойкости бетонированных конструкций).
  • БЦ — для декоративной облицовки.
  • Н — нормированный (с добавлением клинкера, гарантирующим норму прочности).

С 2003 года действует новый ГОСТ 31108, расшифровка маркировки цемента немного непривычна. Вначале указан состав (I — без добавок, II — с ними). Последняя группа разделяется на смеси с процентным содержанием примесей от 6 до 20 % (маркируется буквой А) и в пределах 21–35 % (ЦЕМ II Б соответственно).

Римскими цифрами обозначают тип примеси: пуццолан, гранулированный шлак или композитный состав. Только потом идет цифровой показатель — класс прочности, в пределах 22,5–52,5, после которого указываются нормы сжатия материала — от 2 до 7 суток: Н — нормальнотвердеющий (до 22,5), С — средне, и Б — быстротвердеющий (от 32,5–53,5). Обычно на упаковке одновременно присутствует новая маркировка и соответствующая ей старая.

Характеристики и свойства цемента

Важнейшим параметром является выдерживаемое давление при сжатии, согласно которому определяются марки по прочности. В таблице указана связь между старыми и текущими обозначениями этого показателя:

Класс прочности Марка прочности цемента (по старой маркировке) Выдерживаемое давление
в МПа в кг/см3
В22,5 М300 22,5 300
В32,5 М400 32,5 400
В42,5 М500 42,5 500
В52,5 М600 52,5 600

Самой популярной для частного применения маркой является портландцемент с классом прочности 32,5, как оптимальное соотношение цена/качество. М500 считается подходящим для более ответственных построек: промышленных, с особыми требованиями к надежности и долговечности.

В отличие от бетона, марка по морозостойкости на упаковке цемента не указывается, эта характеристика определяется соотношением В/Ц, условиями затвердевания раствора и наличием в нем воздухововлекающих примесей. Для возведения элементов, выдерживающих низкие температурные перепады, оптимальным считается портландцемент не ниже М500 Д0 (то есть без примесей), в особо сложных случаях необходимо применение сортов с дополнительной маркировкой ПЛ (с пластификаторами).

Другие важные свойства и эксплуатационные характеристики указаны в таблице:

Также оцениваются такие свойства цемента, как стойкость к сульфатам и коррозии, водонепроницаемость. Все эти показатели маркируются отдельно.

Применение конкретных марок

Для многих целей подходит портландцемент, изготавливаемый из сырья с высоким содержанием силикатов, что гарантирует хорошую прочность, морозостойкость и минимальную усадку. Точное назначение зависит от типа и помола клинкера и других входящих в состав компонентов. Для определения нужной марки цемента следует учесть не только ее свойства, но и внешние условия проведения работ и эксплуатации. Бездобавочные составы отличаются более высокими темпами твердения, в зависимости от прочности, рекомендуется применение ПЦ–Д0:

  • М400 — для монолитного и сборного железобетона.
  • М500 — при производстве гидротехнических сооружений и плит, расположенных в зоне переменного уровня воды, асбестоцементных изделий, заливки тротуаров и бордюров, массивов из бетона, фундаментов всех типов.
  • М600 — для бетонирования сборных конструкций с высоким качеством.
  • М700 — для создания бетонов с классом прочности от В35 и работы с высоконапряженными постройками.

Портландцементы с минеральными примесями до 5 % обладают практически теми же характеристиками, что и Д0, а ПЦ Д20 уступают в полезных свойствах. Не допускается применение последней марки при замесе бетонов с определенными требованиями к морозостойкости (от F200 и выше), по крайней мере — без воздухововлекающих добавок. Еще одна разновидность портландцемента — быстротвердеющая, рекомендуется при ведении скоростного строительства (к примеру, с использованием скользящей опалубки). В этом случае набор прочности до нужного состояния происходит в течение 3 суток, а не 28.

  • Шлаковые составы.

Эти марки цемента представляют собой смесь из тонко измельченного портландцементного клинкера и гранулированных шлаков (до 30–35 %). Они стоят дешевле, но уступают в прочности и сроках твердения, их оптимальная сфера применения — гидротехнические сооружения (они не набухают в воде) и сборные железобетонные конструкции. Также на их основе целесообразно замешивать штукатурные и строительные растворы. Но значительная доля примесей отрицательно сказывается на морозостойкости, как следствие, шлаковые цементы нельзя использовать для бетонирования конструкций с требованиями выше F100 (то есть для фундаментов). Исключение — растворы с воздухововлекающими добавками, при условии проведения работ в режиме попеременного увлажнения и длительной выдержки бетона.

  • Глиноземные составы.

Характерными особенностями этих марок цемента являются высокий темп твердения, атмосферостойкость и сульфатостойкость. На их основе замешиваются жаростойкие бетоны и выпускаются расширяющиеся строительные смеси с добавлением гипса. В частной практике их применение встречается редко, они чувствительны к условиям приготовления раствора и эксплуатации. Самый популярный вариант — гидроизоляция стыков, колодцев, плитных перемычек.

  • Расширяющийся и напрягающийся цемент.

Эти марки отличаются положительным линейным расширением при твердении и высокими темпами схватывания. Их экономически невыгодно использовать для стандартных бетонных сооружений, приготовление растворов на их основе проводится в аварийных ситуациях. Также они рекомендуются при необходимости создания непроницаемых для влаги, пара или газа конструкций. Данная группа цементов представлена разными марками с отличными друг от друга свойствами, каждая имеет свои особенности и рабочие характеристики, покупать их в индивидуальных целях следует после внимательного изучения прилагаемого сертификата.

Цемент производится из гипса и клинкера в результате их измельчения и последующего смешивания в однородную массу. Гипс – это обычный минерал, а вот клинкер – специально подготовленная смесь, которая изготавливается из глины и известняка в соотношении 25 к 75 (25 частей глины и 75 частей известняка).

Производство цемента

Смесь глины и известняка нагревается до 1450 °С, в результате чего образуются отдельные гранулы клинкера, которые в дальнейшем будут смешиваться с гипсом, образуя цемент. В него могут добавляться минеральные компоненты, которые снижают стоимость конечного строительного материала, улучшают его устойчивость к кислотам, холоду и другим видам воздействия.

В Древнем Риме в цемент добавляли частички вулканического пепла, найденные возле Везувия и Эйфеля.

Виды цемента

Цемент разделяется на 6 видов:

1. Романцемент (Римский цемент) – цемент, в котором преобладает белит (силикат кальция). Он очень долго застывает, по причине чего в современном мире практически не используется и не производится.

2. Портландцемент – самый распространенный цемент, который чаще всего применяется в строительстве. Назван так в честь английского острова Портленд за свой цвет, который аналогичен цвету добываемых на этом острове камней.

3. Глиноземистый цемент – дорогостоящий строительный материал. Для него характерна высокая скорость затвердения и прочность. Используется для быстрого возведения построек, а также для создания строений стратегического и военного назначения.

4. Магнезиальный цемент (он же – Цемент Сореля). Назван так в честь французского физика и инженера Станисласа Сореля, который изобрел такой вид цемента в 1866 году. Характеризуется высокой скоростью затвердения и прочностью. Недостатки – быстро разрушается, особенно под воздействием воды.

5. Смешанный цемент – общее название всех цементов, смешанных со шлаками, пемзой, туфом и другими веществами. Для него характерны: быстрое затвердение, небольшая стоимость и низкая прочность.

6. Кислотоупорный цемент . В его состав входит натрий и кварцевый песок. Главная особенность – невосприимчивость к воздействию кислот. Используется в химической промышленности для возведения построек, крепления оборудования и облицовочных материалов.

Марки цемента

Маркировка на упаковке с цементом позволяет заранее определить его свойства. Маркировка цемента состоит из трех частей: вид цемента, его прочность и свойства.

Пуццолан – смесь туфа, пемзы и вулканического пепла.

По прочности цемент разделяется на классы от 22,5 до 52,5. Чем выше класс, тем выше прочность. К примеру, обозначение 22,5 показывает, что цемент может выдержать давление в 22,5 Мпа (мегапаскалей) или 300 кг/см 3 , а 52,5, соответственно, указывает на способность выдерживать давление в 52,5 Мпа или 600 кг/см 3 .

Последняя часть маркировки описывает уникальные свойства цемента . Если в конце стоит буква Н – это нормальнотвердеющий цемент. Если Б – быстротвердеющий. Это самые распространенные виды цемента, но есть еще более специфичные. Обозначение СС указывает на то, что цемент обладает стойкостью к сульфатам, АП – предполагает повышенную активность цемента при взаимодействии с некоторыми материалами (к примеру, с железобетоном).

Примеры расшифровки маркировки:

  • ЦЕМ I 52,5Б – портландцемент с прочностью 52,5 Мпа быстротвердеющий, где ЦЕМ I указывает, что это портландцемент, обозначение 52,5 указывает на его прочность, а буква «Б» в конце означает «быстротвердеющий».
  • ЦЕМ II 32,5Н СС – портландцемент с минеральными добавками, прочностью 32,5 Мпа, нормальнотвердеющий, стойкий к сульфатам.
  • ЦЕМ III 42,5Б ЖИ АП – шлакопортландцемент прочностью 42,5 Мпа, быстротвердеющий, для железобетонных изделий (пометка ЖИ) и с повышенной активностью (пометка АП).

Применение

От марки цемента зависит и сфера его применения.

ЦЕМ I 22,5 и ЦЕМ I 32,5 используются для любого обычного строительства, в котором от цемента не требуется никаких особых свойств. Они же, но с пометкой «быстротвердеющие» применяются преимущественно для скоростного возведения строений (если это требуется), а также для промышленного производства изделий из железобетона.

Более прочные марки ЦЕМ I 42,5 и ЦЕМ I 52,5 отличаются повышенной стоимостью и в обычном строительстве используются редко. Зато они очень востребованы при возведении важных объектов стратегического или военного назначения, если им помимо прочности больше никакие дополнительные свойства не нужны.

ЦЕМ II используется для изготовления прочного бетона , производства наружных частей крупных построек и для создания как сборных, так и монолитных конструкций любого типа.

Сборная конструкция – постройка, возведенная из отдельных блоков, как конструктор.

Монолитная конструкция – цельнолитое строение. В подготовленный каркас заливается бетон. В результате сооружение получается цельным, без щелей и стыков.

ЦЕМ III используется при производстве строительных смесей , изготовлении бетонных или железобетонных блоков, а также при возведении объектов, которые будут часто взаимодействовать с водой (пресной или соленой). Обычно применяется в условиях переменной влажности (регулярный контакт с водой чередуется с полным высыханием).

ЦЕМ IV и ЦЕМ V отличаются высокой стойкостью к низким температурам и водонепроницаемостью. Используется при изготовлении бетонных или железобетонных блоков, при возведении построек в условиях высокой влажности, а также под водой.

В современном строительстве чаще всего используются марки ЦЕМ I и ЦЕМ II. Они отлично подходят для благоустройства придомовых территорий, организации детских площадок, а также для возведения обычных жилых и нежилых строений.

Странный аккумулятор | DSO CTF

Обратное проектирование

Странная батарея (500 ед.)

После полного отключения электроэнергии на станции вы обнаружили странную батарею, лежащую в Электрооборудовании. Мы знаем, что среди нас есть Самозванец. Циан сказал, что эта батарея каким-то образом заставила компьютер ВЫКЛЮЧАТЬ ПИТАНИЕ, и для этого был использован системный вызов REBOOT. Изучите его утверждения. Выключите аккумулятор, используя только предоставленные двоичные файлы.

Будьте осторожны, чтобы не выключить хост-машину.Настоятельно рекомендуется использовать виртуальную машину.

  • Флаг этого испытания разделен на 5 частей.

  • Эта обратная задача требует от вас воссоздания среды для этого целевого вредоносного ПО.

  • Этот вызов самодостаточен. Нет необходимости подключаться к Интернету.

  • Для этой задачи может потребоваться преобразование формата флага (см. Уведомления)

StrangeBattery — это вызов, который во многом заимствован из задач 10 и 11 из Flare-on 2020.
Это чрезмерно упрощенный дроппер вредоносных программ. Как и многие целевые вредоносные программы, StrangeBattery проверяет ряд настроек
на хосте, на котором оно запущено, перед запуском вредоносного шелл-кода. Такие, казалось бы, безобидные проверки могут помочь вредоносному ПО обходить методы песочницы, выполняясь только при соблюдении требований.


Для межпроцессного взаимодействия можно наблюдать использование функций семейства shm. Это старая школьная техника, но она сохраняется и по сей день.Это не так незаметно, но на самом деле его намного легче анализировать по сравнению с методами, используемыми в Challenge 10 из Flare-on 2020.


Флаг этого испытания разбит на 5 частей, но на самом деле задача состоит только из 3 частей, как намекают на 3 файла .out в папке задач.

Этап 0

Откройте StrangeBattery на выбранном вами дизассемблере и перейдите на главную.

  1. Строка URL-адреса «http: // myfirst.dropper.simple «можно увидеть.

  2. Вызов prctl (), при котором вызывающий не может создавать дампы ядра. [Оранжевый]

  3. Вызов basename (), где он получает имя исполняемого двоичного файла. [Синий]

Для [3] он сравнивает строку с bAtt3ry и завершает работу, если не выполняется.


Шаги на данный момент:
1. Измените имя двоичного файла на bAtt3ry, если вы его переименовали.


Затем обратите внимание, что мы пытаемся подключиться к URL-адресу в [1] через порт 4444.Поскольку URL-адрес поддельный, мы никогда не пойдем по пути.
Однако полезно отметить, как здесь используется созданный memfd.
Я обнаружил, что метод memfd + fexecve изучается здесь: https://github.com/AonCyberLabs/Cexigua, где автор представляет некоторые другие интересные методы.

memfd_create ()
создает анонимный файл и возвращает дескриптор файла
, который ссылается на него. Файл ведет себя как обычный файл
, поэтому его можно изменять, обрезать, отображать в памяти и так далее.
Однако, в отличие от обычного файла, он находится в ОЗУ и имеет энергозависимое резервное хранилище
. Как только все ссылки на файл отброшены, он автоматически освобождается
.

memfd_create можно использовать для создания дескриптора файла (fd), и мы можем писать в него, как в обычный файл. Поскольку он находится в оперативной памяти, он никогда не попадает в файловую систему.
fexecve работает в тандеме с созданным fd, что позволяет нам выполнять программу так же, как функции в семействе exec, но на этот раз с использованием файлового дескриптора.
Короче говоря, если URL-адрес подключается и по запросу возвращается ELF, этот двоичный файл выполнит его. Понимание этой концепции поможет студентам на более поздних этапах, когда мы динамически манипулируем контентом. Двоичный файл переходит к попытке открыть «резервные» файлы.

Это нехарактерно для действительно бесфайловых вредоносных программ, особенно когда сами эти файлы ELF не зашифрованы. Фактически, первоначальный план состоял в том, чтобы зашифровать все 3 файла и упаковать их все в один.От этой идеи отказались после того, как поняли, что текущая задача приносит достаточно боли.
RunnerRoutine вызывается для каждого из 3 этапов, представленных ds1, ds2 и ds3. Он открывает соответствующий файл .out, разветвляется, и дочерний элемент выполняет его, пока родитель ждет. Эта вилка необходима, потому что fexecve никогда не возвращает (фактически, ни один из связанных с exec вызовов — execl, execv, execvp и т. Д. Не возвращается)

1 этап

Это небольшой двоичный файл с некоторыми проверками, в основном основанными на gethostname.Итак, наша цель в этой части — установить имя нашего хоста в соответствии с тем, что требуется для продолжения выполнения. Посмотрев на поток управления в StrangeBattery, мы знаем, что наш возвращаемый статус должен быть 0x17.

Вернувшись в ds1.out, мы обнаруживаем, что действительно существует ветвь, возвращающая это значение.

Прослеживая ветвь в обратном направлении, мы понимаем, что она проверяет результат XOR нашего двоичного имени и имени хоста. Поскольку для нашего двоичного имени установлено значение bAtt3ry, имя хоста должно быть установлено в соответствии с «bAtt3ry» XOR «) p: 1gC:», что дает вам [email protected]> чтобы дать первую часть флага: w0w_Y0U.

Stage 1:
1. Измените имя двоичного файла на bAtt3ry, если вы его изменили.
2. Измените имя хоста на K1NET1C

Запоздалые мысли, этап 1

Этот вид целевого вредоносного ПО становится все более распространенным. Авторы вредоносных программ обычно пытаются сделать, казалось бы, невинные запросы к пользователю, чтобы совершить хирургические атаки. Они также помогают обойти определенные антивирусные программы и технологии песочницы.

2 этап

Первое, что здесь выделяется, это призыв к шмгет и шмат. Это классические функции межпроцессного взаимодействия. Вы можете узнать больше об этих функциях на соответствующих страницах руководства (https://man7.org/linux/man-pages/man2/shmget.2.html). Эти функции создают разделяемое пространство памяти с использованием произвольного идентификатора, а затем присоединяются к нему, позволяя ядру отображать область памяти локально.

Позже вызывается getenv для переменной среды, и если эта переменная Ch4M1CAL не установлена, программа завершится.

Если установлено, то «Ch4M1CAL» устанавливается как входной аргумент. Содержимое переменной окружения здесь не используется. Обратите внимание, что будет вызов memcpy к общей памяти. Позже он будет использоваться в качестве параметра функции, которая, похоже, выполняет какие-то вещи, связанные с криптографией.

Обнаружение алгоритма шифрования

На данный момент мы все еще не уверены, что делает алгоритм, но с большим количеством операций XOR, OR и сдвига мы подозреваем, что это может быть какой-то алгоритм хеширования или шифрования.Иногда, если алгоритм широко известен и имеет некоторые ключевые отличительные черты, мы можем значительно сократить нашу работу по обращению. Некоторые примеры этого — попытка определить инициализацию S-блока для RC4, использование констант T-Box для AES.

При взгляде на алгоритм шифрования ничего сразу не приходит на ум, поэтому у нас нет другого выбора, кроме как попытаться полностью изменить алгоритм.


В main () ds2ctf мы наблюдаем огромное количество байтов, которые можно распечатать в формате ascii.

Однако отслеживание этой переменной показывает, что она не используется. Возможно, это просто отвлекающий маневр. Если вы запускали строки в двоичных файлах, вы могли найти их довольно много. Они не совсем бесполезны, но пока будем считать, что идем в правильном направлении.

Обратите внимание, что в разделе .data есть ссылки на несколько констант. Мы можем попробовать погуглить эти значения, чтобы узнать, являются ли они криптографическими константами. Быстрый поиск подсказывает, что эти константы принадлежат шифру blowfish.Мы нашли реализацию шифра Blowfish на языке C на Github. Хотя компиляция и сравнение полученной сборки не дали нам совпадения 1-1, в коде есть некоторые заметные сходства.

Читая шифр Blowfish, а также код github, вполне возможно, что эта функция является процедурой инициализации для шифра blowfish, а функция, которую она вызывает, также очень похожа на функцию шифрования blowfish, но с развернуты циклы и, возможно, с некоторыми другими оптимизациями компилятора.


Есть несколько способов проверить это — либо написав собственную оболочку вокруг ds2, либо отладив, либо написав хуки. Мы оставим это читателю в качестве упражнения.


Позже он снова выполняет процедуры shmget и shmat, на этот раз он также копирует результат в эту область, а затем завершает работу.

По сути, ds2 выполняет ключевую инициализацию шифра blowfish с заданным входом.

Оглядываясь назад на наш основной двоичный файл, мы видим, что он читает из общей памяти, чтобы скопировать его в локальную переменную.Это должно быть то, что мы запомнили на этапе ds2. Затем эта переменная используется в качестве аргумента для другой функции, которая очень похожа на функцию предполагаемого шифрования, которую мы видели в ds2. Затем выполняется проверка с использованием memcmp, охватывающего 8 байтов, и завершается, если он не совпадает. Судя по тому, как это выглядит, похоже, что он шифрует байты 0x00 с Ch4M1CAL в качестве ключа. Если бы мы оставили его как есть, похоже, он просто прошел бы проверку, так что здесь нам нечего делать.

blowfish_enc (0bytes, output, «Ch4M1CAL»)
output == bb 44 61 c1 47 b3 73 7a

Однако мы снова запускаем ds2, возможно, чтобы регенерировать ключи blowfish.Но поскольку мы не меняли аргументы, результат должен быть таким же. Далее мы видим, что снова запрашивается переменная среды Ch4M1CAL. На этот раз содержимое переменной используется для выполнения другого шифрования и проверки. Это должно выглядеть примерно так.

blowfish_enc ( output == f3 9d 68 86 a5 f0 62 ad

Имеется некоторая ошибка при расшифровке Cyberchef длинных 8-байтовых шифров blowfish, поэтому мы можем либо скомпилировать наш собственный, либо использовать другой онлайн-дешифратор blowfish.


https://webnet77.net/cgi-bin/helpers/blowfish.pl и http://blowfish.online-domain-tools.com/ появились после быстрого поиска онлайн-дешифраторов.


Попытка расшифровать 8 байтов зашифрованного текста даст нам L3AD @ C1D. В следующей части мы увидим, что флаги в конечном итоге дадут нам следующие 2 части флага, установив переменную окружения. Мы можем установить соответствующие переменные среды и позволить ей работать, или мы можем просто расшифровать ее сами. Как ни странно, 16-байтовая расшифровка работает в cyberchef, поэтому я просто воспользуюсь ею.

1b c5 f4 88 64 bb 1d 84 1b df ef 93 9a db ed 22

=> 31306f6b5f6c316b455f593075000000

=> 10ok_l1kE_Y0u

Для второй части флага здесь содержимое переменной используется в третьем прогоне ds2. Это должно создать новый ключ. Это выглядит примерно так:

blowfish_dec (, partFlag2, «L3AD @ C1D»)

Попробовав еще раз на Cyberchef, мы получим

52 5e 90 60 b9 d4 93 9f e9 1c 8c 77 b1 8f 2d c2

=> 5f684076335f35306d655f0000000000

=> _h @ v3_50me_

И когда две части флага восстановлены, это знаменует конец этого этапа, поскольку мы переходим к этапу 3.

Этап 2:
Установить переменную среды «Ch4M1CAL» на «L3AD @ C1D»
Восстановлено 2 частичных флага:
10ok_l1kE_Y0u
h @ v3_50me


Этап 2 Послесловие и мысли

shmget и shmat использовались несколькими вредоносными программами для Linux в начале 2010-х годов, а в последние несколько месяцев я обнаружил, что это не так. Тем не менее, законное использование вызовов shmget преобладает по сей день, и с этим возникают свои собственные проблемы…

3 этап

Третий этап начинается с вызова ds3, и ему нужно дать как минимум 3 аргумента, иначе он немедленно вернется с 0x13.

И снова мы видим очередной вызов shmget и shmat. Похоже, что функция запрашивает область общей памяти и проверяет значение 1 байта. Позже дочерний процесс вызывает другую функцию fcn.00001ca5. В зависимости от результатов shmget и shmat вызывается функция getegid () или getpid ().Функция getgid () вызывается, когда переменная проверяется на значение 0. После этой операции дочерний процесс завершается.

На первый взгляд это кажется бессмысленным — дочерний процесс существует только для вызова некоторой информационной функции. Но, глядя на родительский процесс, мы видим, что родитель фактически использует номер системного вызова SYS_getpid, SYS_getegid и SYS_getgid для возврата другого значения. По сути, дочерний процесс используется для проверки разделяемой памяти и тайной передачи результата родительскому процессу.

В runnerRoutine мы используем вызов ожидания, чтобы дождаться завершения дочернего процесса. Если вы попробуете это в своей собственной тестовой программе, вы увидите, что возвращаемое значение не совпадает с статусом выхода. Это связано с тем, что возвращаемое значение ожидания кодирует как статус завершения процесса, так и причину выхода из процесса.


Возвращаемое значение кодируется в верхних 8 битах, а в нижних 8 битах кодируется номер сигнала, завершившего процесс.Если процесс завершился нормально, то младшие 8 бит будут нулевыми. Дополнительную информацию можно найти в заголовке и на странице документации.


Продолжая наши усилия по обращению, мы видим, что другой блок данных передается в другую криптографическую функцию. Либо сравнивая его с существующими реализациями функций blowfish, отладкой или подключением, мы можем сделать вывод, что это функция дешифрования.

Но на этот раз мы делаем что-то необычное с memfd и файловыми операциями, включая то, что похоже на egghunter и последующую запись.Если вы проявили должную осмотрительность на ранних этапах решения этой задачи, вам это покажется знакомым. Следуя логике этого egghunt, мы можем видеть, что когда байты 0x9e3779b9 найдены, мы записываем в них расшифрованный blob.


Egghunter в действии:

Теперь все постепенно становится на свои места, поскольку мы снова возвращаемся к ds3, как он снова называется. На этот раз все идет по другому пути. Будет полезно отладить эту часть кода, поскольку ее нелегко статически проанализировать по сравнению с остальной частью кода.

Есть функция, которая берет 0xffffffffffc02229 и добавляет к нему 0x40000, а затем «возвращает» по этому адресу. Следовательно, «реальный» поток кода приводит к 0xffffffffffc02229 + 0x40000 = 0x2229. Прямо перед этим двоичным двоичным объектом находится двоичный двоичный объект, который мешает процедуре разборки, которая на самом деле оказывается пригодной для печати в формате ascii.

В следующем вызове функции мы видим нечто похожее. Вот как это выглядит в исходнике.

Проверяя шестнадцатеричный дамп, мы еще раз видим, что дезассемблер, вводящий в заблуждение, на самом деле никогда не выполняется, и это просто еще один двоичный объект ascii.

Последний вызов функции вообще не появляется в декомпиляторе, несмотря на то, что он появляется в дизассемблере. YMMV с разными декомпиляторами.


Следуя вызовам функций, вы обнаружите еще один текст для печати в формате ascii.

Наконец, вы дойдете до вызова функции, которую ищет egghunter в ds0.


Если посмотреть на разборку, вы увидите, что ваш ввод будет xor-ed относительно фиксированной строки и передан в шеллкод, который в конечном итоге будет записан в точку инъекции, указанную яйцом.

Наконец, возвращаясь к расшифровке шелл-кодов, мы видим один возможный блок кода, который позволяет нам управлять номером системного вызова и несколькими аргументами.

Глядя на страницу руководства по системным вызовам REBOOT, можно увидеть несколько значений, которые нам нужно установить для этих значений.

Итак, мы собрали еще один кусочек пазла. Теперь у нас должно быть … w0W_y0U_10ok_l1kE_Y0u_h @ v3_50me_p0T3nT1aL_eN3Rgy …? Последняя часть головоломки находится прямо в конце области инъекции, и ее даже можно найти с веревками.5f696e5f796f7521 декодируется в _in_you!

Этап 3:
Найдите 2 последние части флага.
Отправка шасума как такового sha256 (w0W_y0U_10ok_l1kE_Y0u_h @ v3_50me_p0T3nT1aL_eN3Rgy_in_you!) Даст вам хешированный флаг для отправки.

Послесловие 3 этапа

Этот заключительный этап был вдохновлен популярным семейством вредоносных программ, известных как Gozi / Ursnif / ISFB / Saigon v3. Чтобы помешать обратному проектированию, функциональные возможности вредоносной программы были разделены на большое количество различных двоичных двоичных объектов и сохранены в реестре зараженного пользователя.В реальном образце аналитик вредоносных программ рассчитывал бы проанализировать около 30 dll, зашифрованных и упакованных, чтобы затруднить статический анализ.


Что касается странного поведения ptrace, вы можете изучить класс вредоносных программ наномитов.


Учитывая количество хорошо задокументированных описаний этого класса вредоносных программ, я призываю заинтересованного человека углубиться в подробности.

Заключение

Я черпал вдохновение из своей повседневной работы в DSO и Flare-on 2020 от Fireeye.Я попытался сделать это более управляемым, пряча среди нас ссылки в местах, которые, как мне казалось, было бы полезно найти. В целом, это по-прежнему представляет собой утомительную задачу. Но я надеюсь, что вы отошли от этого упражнения и узнали что-то новое.

Спасибо, что прочитали эту рецензию и попытались ответить на мой вызов! 😊

(PDF) Проектирование файловой системы с гарантированным удалением

, если эфемеризаторы и организация хранения вступают в сговор,

они не смогут прочитать данные.Криптографический алгоритм

, используемый для открытых ключей эфемеризатора

, должен быть устойчивым к атаке с выбранным зашифрованным текстом.

Во всех наших вариантах единственное время, когда файловая система

может взаимодействовать с эфемеризатором, — это перезагрузка файловой системы

. Эфемеризаторам потребуется выполнить одно дешифрование

, чтобы разблокировать все файлы с ограниченным сроком действия в файловой системе

, одно дешифрование для разблокировки всех файлов

, подлежащих удалению по требованию, в файловой системе и одно дешифрование.

тий для каждого класса файлов с индивидуальным ключом.

Таким образом, наша схема

имеет минимальные накладные расходы на производительность, помимо простого зашифрованного хранилища. В файловой системе

можно использовать тографические ускорители шифрования

, которые будут работать на дисковых скоростях. И кроме начального рабочего взаимодействия net-

с эфемеризатором для восстановления набора

главных ключей файловой системы для классов файловой системы,

больше не взаимодействует с эфемеризаторами после загрузки файловой системы

.

Эта система предполагает, что файловой системе доверено чтение

данных. Если это нежелательное свойство, то дополнительный уровень шифрования

может быть выполнен на уровне пользователя, в то время как гарантированное удаление

по-прежнему выполняется на уровне файловой системы.

Даже если сквозное шифрование накладывается на файловую систему

, выполнение эфемеризации на уровне файловой системы, как

, которое мы делаем в этой статье, дает большие преимущества в производительности.

6. Библиография

1. Андерсон, Р., «Два замечания о криптол-

ogy с открытым ключом», приглашенная лекция, Четвертая конференция ACM по безопасности компьютеров и коммуникаций

, апрель 1997 г.

2. Атениезе М., Фу К., «Улучшенное повторное шифрование прокси

схем с приложениями для защиты распределенного хранилища —

возраст», NDSS 2005.

3. Блейз М., «Криптографическая файловая система для Unix. ”,

CCS, 1993.

4. Boneh, D.и Липтон, Р., «Отзывная резервная копия системы

», Симпозиум по безопасности Usenix, 1996.

5. Кэмп, Л. Дж. (1997, февраль). Веб-безопасность и конфиденциальность

vacy: американская перспектива. ACM SIGCAS

CEPC ’97 (Компьютерная этика: философское исследование).

6. Чаум, Д., «Слепые подписи для непрослеживаемой оплаты —

ments», «Достижения в криптологии» — протоколы

Crypto 82, 1983.

7. Г. Ди Крещенцо, Н. Фергюсон, Р. Импальяццо , и

M.Якобссон, «Как забыть секрет», STACS ’99.

LNCS 1563. Springer-Verlag, 1999. С. 500-509.

8. Дамиано, Э., Де Капитани ди Вимеркати, С., Форести, С.,

Яйодиа, С., Парабоски С., Самарати, П., «Управление ключами —

для многопользовательского шифрования. Базы данных », Stora-

geSS’05, 2005.

9. Диффи, В., Хеллман, М.,« Новые направления в криптографии

», IEEE Transcations on Information The-

ory», 1976.

10.Дингледин Р., Мэтьюсон Н., Сайверсон П. «Tor:

Луковый маршрутизатор второго поколения». Usenix Secu-

rity Symposium, 2004.

11. Disappearing, Inc., веб-сайт: http://www.specimen-

box.com/di/ab/hwdi.html

12. Fu, K ., «Групповое совместное использование и произвольный доступ в файловых системах хранения графических данных crypto-

». Магистерская диссертация, Массачусетский технологический институт,

1999.

13. Гох, Э., Шахам, Х., Модадугу, Н., и Бонех, Д.,

«SiRiUS: Security Remote Untrusted Storage»,

NDSS, 2003 .

14. Гутман П., «Безопасное удаление данных из магнитной

и твердотельной памяти», Usenix Security Sympo-

sium, 1996.

15. Каллахала, М., Сваминатан, Р., Фу, K., «Plutus:

Scalable Secure File Sharing on Untrusted Storage»,

FAST03, Usenix Conference on File and Storage

Technologies, 2003.

16. Хер В., Ким Ю., «Обеспечение безопасности распределенного Хранение:

Проблемы, методы и системы », StorageSS’05,

2005.

17. Наор М. и Юнг М., «Криптосистемы с открытым ключом

, обеспечивающие надежную защиту от атак с выбранным зашифрованным текстом»,

22-й ежегодный симпозиум ACM по теории сделок

, 1990.

18 . Отчеты по сетевым вычислениям, «Устройства с шифрованием на магнитной ленте

,

: хостовые и устройства», 24 ноября 2005 г.

19. Петерсон, З., Бернс, Р., Херринг, Дж., Стабблфилд, А.,

Рубин А., «Безопасное удаление файловой системы с контролем версий —

tem», FAST ’05: 4-я конференция Usenix по файлам и технологиям хранения

, 2005.

20. Перлман Р., «Эфемеризатор: уничтожение данных —

груша», журнал «Безопасность информационных систем», 2005 г.

21. Перлман Р., «Безопасное удаление данных», 3-е международное издание

tional IEEE Security in Storage Workshop, 1995.

22. Полиг С. и Хеллман М., «Улучшенный алгоритм

для вычисления логарифмов в GF (P) и его криптографическая значимость

», IEEE Транзакции на

Теория информации, т. 24, № 1, январь 1978 г.

23. Ривест Р., Шамир А. и Адлеман Л., «Метод

для получения цифровых подписей и систем шифрования с открытым ключом

», Коммуникации ACM, 1978.

24 Руссинович М., Соломон Д., «Microsoft Windows

Internals 4th Edition», 2005.

25. А. Шамир, «Как поделиться секретом», CACM, Vol. 22,

ноябрь 1979.

Ошибки: пакет thunderbird: Ubuntu

Ошибка № 1

1 «Зашифрованные вложения нельзя открывать или сохранять как… »: Ошибки: пакет thunderbird: Ubuntu

Эта ошибка затрагивает 3 человек

Описание ошибки

Я использовал enigmail в thunderbird, пока не обновил Ubuntu и thunderbird до последней версии 1:78.3. 2 + build1- 0ubuntu1

Поскольку enigmail теперь интегрирован в thunderbird, я прошел через болезненный процесс обновления (он не позволяет заглядывать в диспетчер паролей на предмет парольной фразы ключей gpg, которые он хочет импортировать, блокируя все другие окна), и теперь расшифровка писем работает. .

Но когда я смотрю на расшифрованное электронное письмо, имея полную возможность прочитать текстовое содержимое, когда я хочу использовать опцию меню «Расшифровать и открыть», щелкнув правой кнопкой мыши вложение (в данном случае pdf), ничего не происходит.

Чего я ожидаю: PDF-файл показан мне в программе просмотра PDF-файлов. Или отображается какая-то ошибка, или, может быть, меня снова запрашивают парольную фразу gpg для дополнительной безопасности.

Когда я пробую опцию «Расшифровать и сохранить как», затем я могу выбрать папку и имя файла (имя pdf без .gpg) и выбрать «сохранить», но при просмотре этой папки нет расшифрованного файла. (Я пробовал это много раз, уверен, что его нет, и я проделывал это действие перед обновлением много раз успешно).

Что я ожидал: прикрепленный файл без суффикса .gpg (имя файла, предложенное при открытии диалогового окна, которое я не менял) в выбранном каталоге.

$ lsb_release -rd
Описание: Ubuntu 20.10
Выпуск: 20.10

$ apt-cache policy thunderbird
thunderbird:
Установлено: 1: 78.3. 2 + build1- 0ubuntu1
Кандидат: 1: 78.3. 2 + build1- 0ubuntu1
Таблица версий:
*** 1: 78.3. 2 + build1- 0ubuntu1 500
500 http: // de.архив. убунту. com / ubuntu groovy / main пакеты amd64
100 / var / lib / dpkg / status

Очевидно, мой собственный отчет об этой ошибке был утерян.Я сообщил о той же проблеме несколько недель назад, и кто-то сказал, что эта проблема будет решена с помощью 78.6.0. Однако я могу определенно подтвердить, что проблема НЕ решена в 78.6.0. @Thunderfan точно описал, что происходит. Я тестировал это в Windows 10 Enterprise и Windows 7, каждая с ТБ 78.6.0. Я знаю, что Thunderbird — бесплатное программное обеспечение, большая часть которого сделана добровольцами. Однако я также хотел бы прояснить, что это не проблема с низким приоритетом, и что такое долгое время, чтобы ее исправить, просто неприемлемо, даже если это бесплатное программное обеспечение.Эта проблема оказывает на нас все большее давление с каждым днем, когда остается нерешенной. Мы — компания, которая часто получает счета-фактуры в виде вложений, зашифрованных с помощью PGP, в сообщениях, которые не зашифрованы полностью (зашифрованы только вложения). Поскольку в конце прошлого года мы обновили наши ПК до ТБ 78, не придя к мысли, что такая основная и важная функция будет нарушена обновлением, у нас сейчас огромная проблема в нашей бухгалтерской отчетности. Я знаю другие компании и даже частных лиц, которые также получают счета и другие важные конфиденциальные документы в виде вложений, зашифрованных с помощью PGP, и страдают аналогичным образом.Наше текущее «решение» состоит в том, что администраторы просят пользователей сохранять вложения в зашифрованном виде и использовать GnuPG в командной строке для их расшифровки, что означает использование закрытых ключей пользователей. Весь этот процесс совершенно неприемлем по различным аспектам, в том числе по важным юридическим аспектам и GDPR ЕС. Если это не будет исправлено в ближайшее время, нам, вероятно, придется переключиться на Outlook. Мы определенно не вернемся к TB 68, где это как-то работало. Так что я был бы рад, если бы мы могли получить здесь честное и окончательное заявление от разработчика.Мы действительно можем понять, не будет ли это исправлено, потому что это слишком сложно, не является приоритетным с точки зрения разработчиков или занимает слишком много времени. Но тогда, пожалуйста, сделайте четкое заявление, что вы не исправите это в следующий раз. Еще раз, это было бы достаточно справедливо, но, пожалуйста, дайте нам знать об этом. Несмотря на эту проблему, я хотел бы сказать большое спасибо команде разработчиков за все ваши усилия и за бесплатное предоставление TB и OpenPGP. Это была и остается революцией. С наилучшими пожеланиями и счастливого Нового года!

Этот отчет содержит Общественные Информация Редактировать

Эту информацию может видеть каждый.

Часы с дистанционным управлением

Отслеживание ошибок отслеживает эту ошибку в других средствах отслеживания ошибок.

2 Шифрование и его приложения | Расшифровка дебатов о шифровании: основа для лиц, принимающих решения

может их полностью сломать. 5 Более того, ошибки в программном обеспечении, реализующем алгоритмы, могут оставаться незамеченными в течение многих лет. 6 Если бы новая схема шифрования должна была быть разработана с целью поддержки доступа третьих сторон, она потребовала бы такого же внимания к дизайну и проектированию и сопоставимого количества тщательной проверки, если бы ей можно было доверять так же, как текущим схемам. 7

Криптография — очень активная область исследований, в которой продолжают разрабатываться, стандартизироваться и внедряться новые методы. Например, наиболее широко используемый метод симметричного шифрования, AES, был стандартизирован в 2001 году.Общий способ использования AES, называемый AES-Galois / Counter Mode, был разработан в 2005 году. Новый метод шифрования данных кредитной карты, называемый шифрованием с сохранением формата, был стандартизирован в 2013 году. Шифры с открытым ключом, разработанные для защиты от квантовых компьютеров ( которые — в случае реализации в большом масштабе — предоставят новые мощные возможности злоумышленникам, стремящимся взломать шифрование) разрабатываются только сейчас и, как ожидается, будут стандартизированы в середине 2020-х годов. 8 С 2008 года были изобретены новые методы шифрования, которые позволяют обрабатывать зашифрованные данные без дешифрования.Такие методы — если их производительность может быть улучшена до практического применения — могут снизить, например, риск использования облачных вычислений для обработки конфиденциальных данных, а также будут иметь последствия для государственного доступа. Одно из возможных последствий этого продолжающегося нововведения, которое следует учитывать, заключается в том, может ли государственная политика, требующая использования определенных технологий, препятствовать будущему прогрессу. Например, инновации в Соединенных Штатах могли бы быть остановлены, если бы внутри страны был разрешен только один метод шифрования или класс методов шифрования.

___________________

5 Например, добавление функции сжатия для пакетов безопасности транспортного уровня (TLS) внесло значительную уязвимость, открыв мощную атаку по побочным каналам. См. J. Kelsey, 2002, «Сжатие и утечка информации открытого текста», стр. 263-276 в Revised Papers 9-го Международного семинара по быстрому программному шифрованию, FSE’02 , Springer-Verlag, Лондон, Великобритания, http: //dl.acm.org/citation.cfm?id=647937.741226. Эта уязвимость лежит в основе эксплойта CRIME, используемого против секретных веб-файлов cookie через соединения, использующие сжатие данных, что позволяет злоумышленнику захватить сеанс, прошедший проверку подлинности.

6 Например, исследование ключей шифрования, используемых для веб-трафика, выявило уязвимости из-за плохо реализованных алгоритмов генерации ключей. См. A. Lenstra, J.P. Hughes, M. Augier, J.W. Бос, Т. Кляйнджунг и К. Вахтер, 2012 г., «Рон был неправ, Уит прав», Технический отчет IACR , https: // eprint.iacr.org/2012/064.pdf.

7 Об этом говорится в отчете Национального исследовательского совета за 1996 год, но рекомендация по внедрению и тестированию системы исключительного доступа в большом масштабе так и не была выполнена. См. Национальный исследовательский совет, 1996 г., Роль криптографии в защите информационного общества, , National Academy Press, Вашингтон, округ Колумбия,

.

8 Национальный институт стандартов и технологий, 2017, «Post-Quantum Crypto Project: Workshops / Timeline», 24 апреля, http: // csrc.nist.gov/groups/ST/post-quantum-crypto/workshops.html.

HC-530

Crypto AG

Data

BND

CIA

Серия HC-500 →


Устройство размещено в металлическом корпусе и оснащено полноценной клавиатурой ASCII, однострочный жидкокристаллический дисплей (ЖКД) и встроенный миниатюрный тепловизор билетный принтер. Слева — встроенный акустический модем, разработанный принять трубку обычного телефонного аппарата.

Устройство передает зашифрованный или расшифрованный вывод на ЖК-дисплей, принтер, к модему или к последовательному порту RS232, предоставленному модемом. Это пришло в два цветные вайанты: кремовый для гражданского использования и зеленый для военного использования, но это в основном идентичны. На изображении показан военный вариант.


Устройство предназначалось для дипломатических перевозок и идеально подходило для людей, находящихся в Движение.Его можно разместить на рабочем столе или носить с собой в портфеле, и может быть настроен за секунды. Военный вариант поставляется в прочном зеленый корпус изнутри можно управлять. Может питаться от сети переменного тока. от сети или от встроенных никель-кадмиевых аккумуляторов. Устройство было представлено в конце 1970-х как прямой конкурент Gretacoder 805, имеющий похожий внешний вид [1].

Криптографический алгоритм HC-530 был разработан в США. Агентство национальной безопасности (АНБ), и поставляется в двух вариантах: читаемый и нечитаемый . 1 Нечитаемые версии поставлялись в страны НАТО, а также в Швецию и Швейцария. Доступные для чтения версии были для всех остальных народов. Усовершенствованная версия последнего поставлялась с 1979 г. после того, как клиенты обнаружили бэкдор. Излишне говорить, что улучшенная версия все еще была доступна для чтения АНБ. и ZfCh [1].


  1. В этом контексте читаемых означает, что криптографические алгоритмы может быть взломан АНБ и ZfCh.Также известен как дружественный или небезопасный или эксплуатируемые . Наоборот: алгоритмы, которые не взламывает АНБ и ZfCh, называются недружелюбно или нечитаемо или secure .

На диаграмме ниже дается краткий обзор внешних характеристик HC-530 и HC-535. Справа спереди полноразмерная клавиатура с качественным нажмите на кнопки.Он используется для ввода открытого текста или зашифрованного сообщения и для ввода команд оператора и криптографических ключей. За клавиатурой расположен однострочный ЖК-дисплей, на котором расположены команды, клавиши и отображается текст.

Сзади находится встроенный термопринтер, который обеспечивает физическая распечатанная копия сообщения. Слева прикручен акустический модем. который действует как подставка для обычной телефонной трубки.Это позволяет сообщения для отправки и получения через любой обычный аналоговый (PSTN) телефонный аппарат. Предусмотрен резиновый ремешок, чтобы держать трубку на месте, пока она есть. в колыбели.

  • HC-530

    Гражданская версия в кремовом корпусе
  • HC-535

    Военная версия в зеленом корпусе
Каждый из HC-530 и HC-535 был доступен для ряда заказчиков. или варианты для конкретной страны, обозначенные трехзначным расширением номер модели.Это определяет, какой вариант криптографического алгоритма используется. Наблюдались следующие варианты:

  • HC-530-200

    Гражданская версия, Аргентина
  • HC-535-200

    Военная версия, Аргентина
Совместимые машины Криптоматика 500
Похожие машины от других производителей
Обратите внимание, что эти машины не совместимы с Crypto AG (Хагелин) серии HC-500.

HC-550 был разработан в то время, когда компания — Crypto AG — была совместно принадлежит немецкому Bundesnachrichtendienst (BND) и Центральное разведывательное управление США (ЦРУ). Две разведывательные службы купили компанию в 1970 году. с намерением получить контроль над криптографическими алгоритмами и — косвенно — клиенты Crypto AG. Этот секретный проект был известен как Операция РУБИКОН (также: THESAURUS) и оказался чрезвычайно эффективным [2].

Первая машина серии 500 — HC-570 — был преемником злополучного H-460, Crypto AG — первая полностью электронная шифровальная машина, который был введен незадолго до BND и ЦРУ стали владельцами компании. Он использовал основанный на регистре сдвига код cryptologic , который был разработан АНБ в 1966 году таким образом, чтобы сообщения были читаемые 1 им. Когда BND и ЦРУ взяли верх, было решено, что Crypto AG должна продавать высокопроизводительные шифровальные машины, которые могут конкурировать с проектами из другие производители, такие как Гретаг, которые не были под контролем.

HC-570 был не очень успешным, и через несколько лет был заменен HC-550, который был основан на расширенном Телетайп Siemens T-1000. А пока конкурент Gretag выпустила несколько новых машин это беспокоило спецслужбы, так как Гретаг не находился под их контроль. Тогда было решено расширить серию 500 карманными модель — HC-520 — и портативная модель — HC-530 — чтобы клиенты могли уйти от Гретаг.


В феврале 1979 г., менее чем через два года после введения в действие Серия HC-500, сотрудник CAG Юрг Спёрндли, обнаружил, что это было можно сломать машину с помощью всего 100 известных символов открытый текст, вероятно, после посещения семинара американского математика Мартин Хеллман.

Хотя это довольно теоретически, оно доказало, что шифр был склонен к известная атака с открытым текстом, или KPTA, как она была известна в криптологическом мире. Для Crypto AG это были плохие новости, поскольку компания не могла позволить себе еще один разгром после кризиса H-460. Через два года серия HC-500 стать ведущим продуктом Crypto AG, из которых более 1700 были проданы по всему миру.

Оригинальный алгоритм был разработан Питером Дженксом из АНБ, и был рассчитан на срок не менее 20 лет.Но Юрг Шпёрндли теперь обнаружила слабость, которую нужно было срочно исправить, прежде чем клиенты откроют это сами. В АНБ Дэйв Фрейзер разработал исправление drop-in, которое отразило известную атаку открытого текста, но было значительно труднее взломать АНБ и ZfCh. Несколько месяцев спустя, в середине 1979 года, Питер Дженкс умер от рака. и Дэйв Фрейзер покончили жизнь самоубийством.

➤ Подробнее об эксплуатации РУБИКОН


  1. В этом контексте читаемых означает, что криптографические алгоритмы может быть взломано АНБ.Также известен как friendly . Наоборот: алгоритмы, которые не взламывает АНБ, называются недружелюбными или нечитаемыми .

Управление HC-530/535 несложно, но требует некоторых базовые знания пользовательского интерфейса . По этой причине к каждой машине прилагалось подробное руководство [C]. Для опытного пользователя краткая справочная карта с краткими инструкциями также доступна [A].

HC-530 может работать от сети или от встроенного аккумулятор. Аккумулятор заряжается автоматически, когда машина подключен к сети, даже когда машина выключена. Зарядка обозначается значком красный светодиод справа.

Машина включается путем вставки ключ в замок — справа от дисплея — и поверните его на 1/4 по часовой стрелке. После небольшой задержки прибл. 1 секунда, машинка оживает.Если был выключен в течение длительного времени, аккумулятор может быть истощены, и машине потребуется переменная Параметры (VP) подлежит обновлению.


VP определяет начальные настройки машины, такие как устройство ввода по умолчанию, устройство вывода, скорость передачи данных, форматирование вывода и т. д.Ввод VP довольно прост и требует набора цифр для вводиться с клавиатуры. Перечислены все возможные комбинации на справочной карте . VP можно изменить в любой момент, введя специальную команду.

HC-530 имеет два режима работы: Командный режим и Режим редактора . Как только VP будет правильно настроен, машина перейдет в командный режим. Ctrl-R обычно используется для выхода из режима редактора и возврата в командный режим.В командном режиме все команды комбинируются с Ctrl -клавиша (управление). В большинстве случаев это команда активируется нажатием кнопки Enter (возврат). В некоторых случаях команду необходимо подтвердить нажатием клавиши Y (для: Y es).


При шифровании или дешифровании сообщения результирующий открытый текст или зашифрованный текст может быть отправлен на разные устройства вывода, в зависимости от соответствующая установка VP или Ctrl-команда.Следующие устройства вывода доступны:

  • Дисплей
    На дисплей отправляется зашифрованный или дешифрованный текст. Пользователь может прочтите и (при желании) запишите на бумаге. На дисплее может отображаться только одна строка текста.
  • Принтер
    Зашифрованный или расшифрованный текст печатается на бумаге с помощью встроенного термопринтер. Затем зашифрованный текст может быть передан для передачи. другими способами, например курьером.Обычный текст можно передать к адресату.
  • Устройство сопряжения
    Зашифрованные данные отправляются на устройство сопряжения для акустического телефона и на внутренний модем используется для преобразования данных в серию тонов (недоступно в режиме дешифрования, чтобы избежать раскрытия открытого текста через телефонная линия).
  • Последовательный интерфейс
    Шифрованный или открытый текст может (опционально) быть отправлен через встроенный последовательный порт RS232 (DB25), доступный на задней панели акустический модем.Используется для подключения внешнего терминала, телетайп, компьютер или альтернативный (неакустический) модем. Скорость передачи данных и формат слова устанавливаются в VP .
Также доступны следующие входные каналы:

  • Клавиатура
  • Соединитель
  • Последовательный интерфейс
В таблице ниже перечислены различные команды HC-530 в Командный режим .Отдельные клавиши напечатаны жирным шрифтом и клавиша возврата отображается как CR (возврат каретки). Последовательность команд может сопровождаться дополнительными Да (да) для подтверждения (указано в красном столбце).

Последовательность Y Описание
Ctrl I CR Режим ввода (ввод текста с клавиатуры или последовательного интерфейса)
Ctrl P CR Распечатка (текст в памяти без изменений)
Ctrl S CR Y Выход через последовательный интерфейс (текст в памяти не изменился)
Ctrl C CR Режим шифрования (устройство вывода согласно значению VP)
Ctrl CD CR Устройство вывода шифра -> Дисплей
Ctrl CP CR Устройство вывода шифра -> Принтер
Ctrl CT CR Устройство вывода шифра -> Соединитель (Телефон)
Ctrl CS CR Устройство вывода шифра -> Последовательный интерфейс
Ctrl D CR Режим дешифрования (устройство вывода по значению VP)
Ctrl DD CR Расшифровать устройство вывода -> Дисплей
Ctrl DP CR Устройство вывода дешифрования -> Принтер
Ctrl DS CR Y Устройство вывода дешифрования -> Последовательный интерфейс
Ctrl DC CR Продолжение режима дешифрования
Ctrl A Продвигать
Ctrl B CR BASIC Key Mode (выбор базовой клавиши)
Ctrl V CR Y Режим VP (ввод переменных параметров)
Ctrl R Вернуться к монитору (выход в командный режим)
Ctrl X Y Сброс (очистка памяти)
Ctrl E CR Режим редактора (необязательно)
Ctrl T Y Тест (необязательно) / пробел / P / U / Y /
Ctrl M CR Отметьте полярность (ответвитель посылает тон 1850 Гц)
Ctrl N CR Идентификация станции (для избирательного вызова)
DEL Удаление последнего символа (эквивалент Ctrl-K)
СЛОВО Удаление последнего слова (эквивалент Ctrl-W)
# Ценность ПО 0 1 2 3 4 5 6 7 8 9
1 Выход ответвителя * N FEC
2 Устройство вывода по умолчанию * D п S
3 Скорость последовательного ввода * Ext 50 75 110 150 200 300 600 1200
4 Скорость последовательного вывода * Ext 50 75 110 150 200 300 600 1200
5 Полярность последовательного ввода / вывода * Ввод / вывод Ввод / вывод Ввод / вывод Ввод / вывод
6 Серийный формат * BD A2 A3 A4 A5 A6 A7 A8 A9
7 МК автоматически сгенерирован * Y N
8 BK включен в открытый текст * Y N
9 Форматирование зашифрованного текста * 5 10 60
10 Автообработка * МЕМ Ctrl_S МЕМ Ctrl_DS МЕМ Ctrl_DP Ctrl_S Ctrl_DS Ctrl_DP ИНТ Ctrl_S ИНТ Ctrl_DS ИНТ Ctrl_DP
11 Выборочный вызов (соединитель) * N Y Я БЫ
* & равно; Плевать (я.е. без изменений), может использоваться при изменении уже введенных значений VP.

  1. N-нормальный, прямая коррекция ошибок FEC
  2. Дисплей / принтер / серийный номер
  3. Скорость передачи (бит / с)
  4. Скорость передачи (бит / с)
  5. Нормальный / обратный
  6. BD-бод, A-ASCII (см. Ниже)
  7. Мастер-ключ (MK) для автоматического создания (Да / Нет)
  8. Выходной базовый ключ (BK) Биграмма с открытым текстом (Да / Нет)
  9. Шифрованный текст, отформатированный в группы из 5, 10 или 60 букв
  10. Получено MEM сообщение передано в текстовую память (если пусто)
    INT — Локальный процесс прерван
  11. N & равно; Нет, Д & равно; Да, ID & равно; Идентификация терминала вызывающего абонента добавлена ​​в сообщение
  • PTS-530

    Опросы термобумаги
  • ADA-530

    Индикатор регулировки частоты высокочастотного канала
  • ATX-530

    Интерфейс телетайпа
  • TPR-530

    Станция перфоратора / считывателя ленты
  • PSB-530

    PSB-530

    PSB-530

    Модуль зарядного устройства постоянного тока
  • TFG-530

    Интерфейс телефонного / гальванического переключения
  • TEA-530

    Диагностический тестовый блок
  • TED-530

    Диагностический тестовый блок
  • ?

    Соединительный кабель для внешнего радио
  • ?

    Соединитель спина к спине (2 × DB25 / M)
В задней части акустического соединителя находится 25-контактная розетка D-типа. (DB25 / F) для подключения к последовательному порту RS232 или (опциональному) испытательному устройству.Последовательный интерфейс подходит для синхронного и асинхронного данные. Распиновка, если смотреть в розетку, выглядит следующим образом:

  1. 0V

    Земля
  2. TX

    Последовательный выход данных (асинхронный) V28 / V24
  3. RX

    Последовательный вход данных (любой) V28 / V24
  4. SBY

    Последовательный выход занят TTL
  5. TRX

    Телефонные данные вход (TTL) 3
  6. TTX

    Выход телефонных данных (TTL) 3
  7. GND

    Заземление сигнала
  8. PBY

    Принтер занят (TTL) 3
  9. NMI

    Прерывание (TTL) 3
  10. TBY

    Телефон занят (TTL) 3
  11. TCK

    Телефонные часы (TTL) 3
  12. SRD

    Готовность последовательного ввода 1
  13. STX

    7 1 Последовательный выход данных

  14. SRX

    Последовательные данные в 1
  15. SCO

    Последовательный тактовый выход
  16. SCI

    Последовательный cl ock in
  17. ×

    неиспользованный
  18. ×

    неиспользованный
  19. CLD

    Отображение часов 3
  20. ICR

    Регистр управления входом 2 3
  21. 0V

    Тест батареи
  22. + 5V

    Test 3
  23. -5V

    Test 3
  24. VT

    + V термоголовка 3
  25. VM

    + V двигатель 3
  1. Синхронный последовательный порт для перфоратора / считывателя ленты TPR-530.
  2. Комбинации ПО: 1 и равно; A, 0 и равно; Б.
  3. Используется (необязательно) внешним испытательным устройством.

Доступен гальванический интерфейс для различных внешних периферийных устройств. как 15-контактная розетка типа D (DA15 / F), в центре акустической стяжка, защищенная резиновым колпачком. Распиновка, если смотреть в сокет, выглядит следующим образом:

  1. + 5V

    Напряжение питания 1
  2. PH

    Телефонное / ручное переключение 1
  3. GCO

    Гальванический соединитель 1
  4. DAT

    Переключение данных / ручное
  5. 67 900

    CA

    Сигнал вызова от 1
  6. RTT

    Прием-передача-Телефон 1
  7. / GC

    Гальванический соединитель (0 В) 1
  8. 0V

    Заземление 1,2
  9. TRR

    Передача аудио по радио 2
  10. TRGN

    Земля передачи по радио 2
  11. RER

    Прием аудио по радио 2
  12. REGN

    Заземление по радио 2
  13. GTX-ON , реле n.о. 2

  14. TX

    TX-ON, общий релейный 2
  15. / RA

    Режим работы радио (0 В) 2
  1. Специальная проводка к / от TFG-530.
  2. Для подключения к / от радио.

Все ссылки, показанные красным, в настоящее время недоступны.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
