Условные обозначения на строительных чертежах

Условные обозначения на строительных чертежах  [c.438]

ТЕМА 22. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ  [c.130]

Изучение условных обозначений на строительных чертежах.  [c.130]

Условные обозначения на строительных чертежах металлических конструкций и их элементов принимают по соответствующим нормативам (табл. 20.3.1…20.3.4).  [c.202]

Конструктивные элементы зданий, условные обозначения и изображения на строительных чертежах  [c.375]

Условные графические обозначения, применяемые на строительных чертежах  [c.619]


Сварной шов на строительных чертежах изображают короткими штриховыми линиями, перпендикулярными к линии шва, как указано на примере сварного соединения (фиг. 232). На полке выносной линии со стрелкой проставлено условное обозначение типа шва (ГОСТ 11692—66).  
[c.172]

На строительных чертежах отдельные элементы зданий (оконные и дверные проемы, лестничные клетки) и детали внутреннего оборудования (санитарнотехнические и отопительные устройства и т. п.) показывают условными графическими обозначениями. Познакомимся с ними, чтобы суметь потом читать строительные чертежи.  [c.264]

Содержание и оформление строительных чертежей, применяемые масштабы и условные обозначения на чертежах во многом зависят от вида строительных объектов, а также от назначения самих чертежей.  [c.96]

ПереД выполнением заданий 166, 168—175 учащиеся должны изучить условные обозначения, применяемые на строительных чертежах.  [c.16]

Основные отличия ГОСТ 2.306—68 от ГОСТ 3455—59 и от ГОСТ 11633—65 связаны с его распространением на машиностроительные и строительные чертежи одновременно и, естественно, с необходимостью учитывать специфические особенности и требования, предъявляемые к тем и к другим чертежам.

Кроме того, в нем конкретизированы отдельные формулировки, а условные обозначения приведены в соответствие с международными (табл. 6).  [c.21]

По аналогии с тем, что все металлы в сечениях обозначаются одинаково, установлено единое обозначение и для кладки из всех видов кирпича (строительного и специального) и для искусственного и естественного камня независимо от его формы (табл. 6, п. 9). Это значительно облегчит выполнение чертежа без ущерба для его ясности, поскольку все равно условное обозначение сопровождается соответствующей поясняющей надписью. В графе наименование материала таблицы условных обозначений указано не кирпич строительный , а кладка из кирпича . Это сделано для того, чтобы на чертеже не пытались штриховать каждый кирпич или камень в отдельности.  

[c.23]

Штриховка в условных обозначениях строительных материалов должна выполняться в виде тонких (около четверти толщины соответствующих контурных линий) параллельных, отстоящих друг от друга на равных расстояниях (обусловливаемых масштабом чертежа и размерами штрихуемого поля) прямых линий, проводимых под углом 90, 45 или 0° по отношению к осевой линии элемента или линии его контура.[c.620]

Строительные чертежи отличаются большим разнообразием. Содержание, оформление, применяемые масштабы, условные графические изображения и обозначения зависят от вида строительных объектов, изображаемых на чертежах, а также от стадии проектирования (техническое задание, техническое предложение, эскизный проект, технический проект, рабочая документация).  

[c.435]


При выполнении строительных чертежей применяются и многие другие условные графические обозначения в соответствии с ГОСТ 11691—66, например перегородок, кабин, шкафов, вешалок, отверстий и каналов в стенах, отопительных устройств, санитарно-технического и бытового оборудования и т. п. Некоторые условные графические обозначения изображаемых на планах строительных чертежей приведены в табл. 18. Все условные графические обозначения представляют собой упрощенные изображения элементов здания и оборудования на виде сверху (или вертикальном разрезе).
[c.445]

Эскизы деталей и узлов санитарно-технических систем разрабатывают на основе рабочих чертежей путем производства замеров с натуры или по рабочим строительным чертежам. Эскизы выполняют в аксонометрии одной линией таким образом, чтобы можно было проставить все размеры, условные обозначения и соответствующие подписи. Арматуру, фасонные части и оборудование изображают условными обозначениями (см. приложение I).  [c.7]

При изображении условных обозначений строительных материалов штриховка выполняется тонкими параллельными линиями толщиной 6/3 и менее, где Ь — толщина линий обводки контура. Линии проводятся под углом 90, 45 или 0° по отношению к осевой линии элемента или линии контура на равных расстояниях друг от друга (расстояние между линиями зависит от масштаба чертежа и размеров штрихуемого поля). Принятая в обозначении одного материала частота штриховки должна быть одинакова как в пределах одного чертежа, так и на всех видах какого-либо изображаемого элемента.

[c.134]

Строительные чертежи отличаются большим разнообразием. Содержание строительных чертежей, их оформление, применяемые масштабы, условные изображения и обозначения зависят от вида строительных объ

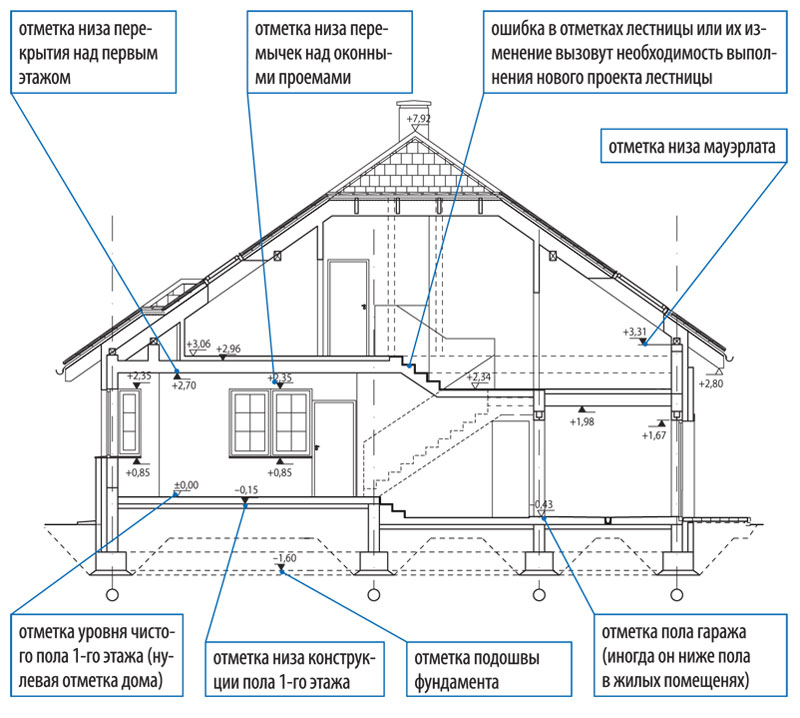

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПЛАНАХ И РАЗРЕЗАХ | Архитектура и Проектирование

Сокращенные обозначения и сокращения на строительных планах и разрезах. Типы и толщина линий на строительных чертежах.


Условные обозначения на планах и разрезах (DIN 1356):

Графическое изображение Изображение в цвете Предмет изображения
Графическое изображение
1. Светло-зелёный Трава
2. Сепия Торфяная мелочь и т. п.
3. Сиена жжёная Растительный слой
4. Чёрно-белый Насыпной грунт
5. Киноварь Кладка из кирпича на известковом растворе
6. Киноварь …..на цементном растворе
7. Киноварь …..на известково-цементном растворе
8. Киноварь Кладка из пористого кирпича на цементном растворе
9.
Киноварь
Кладка из дырчатого кирпича на известково-цементном растворе
10. Киноварь Кладка из клинкера на цементной основе
11. Киноварь Кладка из силикатного кирпича на известковом растворе
12. Киноварь Кладка из туфа на известковом растворе
13. Киноварь Кладка из искусственных блоков на любом растворе
14. Киноварь Кладка из естественных камней на цементном растворе
15. Сепия Гравий
16. Тёмно-серый Шлак
17. Серо-жёлтый Песок
18. Охра Подготовка или стяжка (гипс)
19. Белый Штукатурка
20. Фиолетовый Сборные бетонные детали
21. Зелёно-голубой Армированный бетон
22. Зелёно-оливковый Неармированный бетон
23. Чёрный Сталь в сечении
24. Коричневый Древесина в сечении
25. Серо-голубой Звукоизолирующий слой
26. Чёрный и белый Слой гидро- или теплоизоляции
27. Серый Старые детали



Сокращенные обозначения:

части зданий: Гр грунт уровни: ВГ верхняя грань
Пр перекрытия НГ нижняя грань
Ф фундаменты ВГ ПП верх подготовки под полы
ПП подготовка под полы ВГ ЧП верх чистого пола
ЧП чистый пол НГ НС нижняя грань ниши в стене
С стены положения: нПР на перекрытии
Р разборка пПР под перекрытием
З
закладка
нЗ над землёй
каналы: ОП отверстие в полу нПч над почвой
ПК подпольный канал пПч под почвой
ПН подпольная ниша скв сквозной
ОПр отверстие в перекрытии назначения: В водоснабжение
НПр ниша в перекрытии Г газоснабжение
ОФ отверстие в фундаменте О отопление
НФ ниша в фундаменте Вт вентиляция
АП анкерная полоса Э электроснабжение
ТГ трубчатая гильза
Ш шахта
ОС отверстие в стене
НС ниша в стене
1. Отверстие в полу или перекрытии, вид спереди
2. То же в плане
3. Отверстие в стене или фундаменте в плане
4. То же в плане
5. Ниша в плане
6. Ниша в полу, перекрытии или фундаменте, вид спереди
7. То же в плане
8. Ниша в покрытии снизу, вид спереди
9. Подпольный канал в сечении
10. Подпольный канал в плане
11. А) анкерная полоса в сечении; Б) в плане
12. А) шахта в сечении; Б) в плане
13. Ниша в стене и отверстие в перекрытии, вид спереди
14. То же в плане
15. А) трубчатая гильза, вид спереди; Б) то же в плане
16. Дымоходные каналы в плане

17. Газоходы в плане



Газовое масло коричневый жёлтый коричневый
Гудрон коричневый чёрный коричневый
Бензин коричневый красный коричневый
Бензол коричневый белый коричневый
Дёготь чёрный
Вакуум серый



На чертежах реконструкций и пристроек:



А) части, подлежащие разборке, полностью закрашивают жёлтой краской или покрывают жёлтой штриховкой;

Б) сохраняемые части показывают по гр. 1;

В) цвет вновь возводимых частей принимают по гр. 2;

Г) на конструкциях из прокатных профилей указывают вид профиля и его номер.



1. Нанесение размеров вне поля чертежа.

2. Размеры простенков и проёмов

3. Нанесение размеров с помощью координат

4. Размерные линии, ограничители размеров, размеры, указатели



Типы и толщина линий на строительных чертежах:

Тип линий Назначение Рекомендуемая толщина линий (мм) при масштабе чертежа
1 : 1 1 : 5 1 : 10 1 : 50 1 : 100 1 : 200
Толстая сплошная линия Контуры элементов в сечении 1,4 1 0,7 0,5 0,35
Сплошная линия средней толщины Видимые грани строительных деталей, контуры деталей малой площади в сечении, размеры, мелкие надписи 0,7 0,5 0,35 0,25 0,18
Тонкая сплошная линия Осевые, размерные, выносные линии, указатели, стрелки, уровни, штриховки, штампы 0,5 0,35 0,25 0,18 0,18
Штриховая линия средней величины Невидимые грани строительных деталей 0,7 0,5 0,35 0,25 0,18
Тонкая штриховая линия Вспомогательные выносные линии 0,5 0,35 0,25 0,18 0,18
Толстая штрихпунктирная линия Указание плоскости сечения 14 1 0,7 0,5 0,35
Штрихпунктирная линия средней толщины Центры тяжести, оси симметрии 0,7 0,5 0,35 0,25 0,18
Узкая штрихпунктирная линия Обозначения поворотов в направлении сечения 0,5 0,35 0,25 0,18 0,18
Волнистая линия Обозначения древесины в сечении 0,5 0,35 0,25 0,18 0,18
Пунктирная линия Разбираемые или второстепенные части зданий

Эрнст Нойферт. «Строительное проектирование» / Ernst Neufert «BAUENTWURFSLEHRE»

Условные обозначения, применяемые в архитектурно-строительных чертежах

Обозначение окна на плане помещения. Условные изображения на строительных чертежах

В архитектурно-строительных чертежах с целью придания им большей ясности, наглядности и удобочитаемости применяют условные графические обозначения по ГОСТ 5401-50 для строительных материалов, элементов зданий, санитарно-технического оборудования и др., что дает возможность сократить поясняющие надписи на чертежах.

Условные обозначения строительных материалов, наиболее часто
применяемых при строительстве зданий.

На рисунке приведены условные обозначения некоторых строительных материалов, наиболее часто применяемых при строительстве зданий.

Кирпичную или каменную кладку обозначают в разрезе на чертежах прямыми параллельными штрихами с уклоном 45° к горизонту. Расстояния между штрихами зависят от масштаба чертежа. В мелких чертежах принимают промежутки около 1 мм, в крупных — увеличивают их до 2 — 2,5 мм. Кладку из огнеупорного кирпича штрихуют в квадратную клетку.

Металлические части сооружений в разрезе на чертежах крупного масштаба штрихуют так же, как и кирпич, но немного гуще. На чертежах мелкого масштаба и вообще при толщине разрезанной детали на чертеже меньше 2 мм делают сплошную черную заливку тушью.

Деревянные части в поперечном разрезе (с торца) штрихуют круговыми и радиальными линиями, а в продольном разрезе штрихуют так, как идут волокна в дереве, и изображают действительное расположение слоев древесины в натуре. Деревянные части, не попадающие в разрез, не штрихуют.

Тонкие слои различных изолирующих и прокладочных материалов (толь, картон, пробка, асбест, пенька, асфальт и т. п.) изображают сплошной черной заливкой с пояснительной надписью.

Бетон изображают точками с кружками неправильной формы между ними. Кружки выполняют пером от руки. Если соприкасаются два слоя разного состава, то их разделяют горизонтальной линией. Состав бетона обозначают надписями. Железобетон, т. е. бетон, усиленный заделанными в него железными прутьями (арматурой), обозначают обыкновенной штриховкой и кружками.

Воду изображают прерывистыми горизонтальными параллельными штрихами, причем промежутки между ними увеличивают по мере удаления от поверхности.

Стены и перегородки изображают двумя параллельными линиями, пространство между которыми заштриховывают тонкими косыми линиями (под углом 45°), иногда заливают тушью, а иногда оставляют без штриховки и заливки.

Окна и двери изображают в виде стенных проемов соответствующих размеров, которые не заштриховывают, а изображают в виде параллельных линий для рам и перпендикулярных для дверных створок. Отворяющаяся часть двери называется дверным полотном.

Двери могут состоять из одного и двух дверных полотен
— однопольные или двухпольные. Если полотна имеют разную ширину, то дверь полуторапольная.

а — наружная дверь;
б — внутренняя дверь;
в и г — окна;
д — наружная дверь;
е — дверь однодольная;
ж — дверь двупольная;
з — окно.

Лестницы бывают внутренние, если они находятся в особом закрытом помещении, называемом лестничной клеткой, наружные (входные) и служебные (подвальные, чердачные и др.). Каждая лестница состоит из наклонных частей, называемых маршами, и горизонтальных площадок.

Марши состоят из ступеней, укладываемых по косоурам, и перил, укрепленных на ступенях. В ступенях различают их ширину, называемую проступью, и высоту — подступенок. Уклон маршей определяется отношением высоты марша к его горизонтальной проекции. Чем круче лестница, тем она труднее для подъема.

Для жилых домов уклоны принимаются 1:1,5 — 1:1,75, для чердачных лестниц 1:1, для подвальных лестниц 1:1,25. Лестница является более удобной, если подступенок высотой 15 см, а проступь 30 см.

Санитарные устройства, т. е. ванны, души, раковины, умывальники и др., изображены на рисунке.

Отопительные приборы — печи — показывают в плане контуром их действительных очертаний (круглые, угловые, прямоугольные, кухонные очаги, ванная колонка). Как правило, между печью и стеной оставляют свободное пространство, называемое отступком, размером 8 — 10 см, заделанное с боков в 1/4 или 1/2 кирпича.

Изображение отопительных приборов на чертеже

Указание дверей и ворот на чертежах, используемых в строительстве, должно осуществляться по ГОСТ 21.201-2011 . В соответствии с этим документом, необходимо использовать специальные графические изображения.

На тех чертежах, которые выполнены в масштабе 1:400 и более мелких, дверные полотна и направление их открывания не показывается. Если масштаб изображаемых дверей и ворот составляет 1:50 и более, то при изображении на строительных чертежах необходимо указывать такие элементы, как четверти, пороги и т.п.

Двери

Одними из наиболее распространенных элементов зданий и сооружений являются двери. Они могут иметь самую различную конструкцию, однако наиболее распространенными являются:

  • Однопольные
  • Двупольные
  • Распашные
  • Откатные

По материалу изготовления они классифицируются на:

  • Деревянные
  • Металлические
  • Стеклянные

Для монтажа дверей в дверных проемах устанавливаются коробки. Если для этой цели используется древесина, то изготавливаются такие конструкции из брусков, а затем крепятся к стене. Деревянные полотна обычно выполняют из такого материала, как клееные щиты. Нередко для этой цели используется ДСП , которые отделываются облицовочными материалами.

Коробки металлических дверей и обвязка их полотен изготавливается из стальных оцинкованных холодногнутых профилей, которые впоследствии окрашиваются для придания конструкции эстетичного внешнего вида и защиты от коррозии. Дверное полотно металлических дверей имеет в своем составе один или два стальных листа, каркас и ребра жесткости.

Элементами конструкции полотен стеклянных дверей являются обвязка, выполненная из алюминиевого или стального профиля, и полотно, изготовленное из так называемого «сталинита» (то есть закаленного стекла, отличающегося повышенной прочностью).

Согласно действующим нормам и стандартам, все входные двери в здания и квартиры должны открываться наружу, то есть по направлению движения на улицу. Это необходимо для того, чтобы облегчить эвакуацию людей из зданий при наступлении различных чрезвычайных происшествий (например, пожаров).

Для крепления дверных коробок в проемах используются обработанные антисептиками деревянные пробки. Они устанавливаются непосредственно в железобетонные панели на стадии изготовлении этих конструкций. Если двери наружные, то они устанавливаются вместе с порогами, а если внутренние – то без них.

Чтобы на дверные коробки навесить дверные полотна, используются петли. Если дверь открыта настежь, то с петель ее очень легко и просто демонтировать. Для того чтобы избежать того, чтобы двери находились в открытом состоянии или же хлопали, используют специальные устройства, которые называются «дипломат». Они служат для того, чтобы держать дверь в закрытом состоянии, а если они открывается, то плавно, без ударов, в него возвращать. Кроме того, двери оснащаются врезными замками, защелками и ручками. Входные двери зачастую оборудуются кодовыми замками.

Ворота

Ворота представляют собой такие строительные функциональные конструкции, которые служат для того, чтобы с их помощью ограничивать доступ на ту или иную территорию.

Они могут играть как строго утилитарную, так и декоративную роль. В последнем случае они часто не имеют створок и представляют собой просто арку. Если ворота предназначаются для проезда транспорта, то при их разработке и производстве учитываются его габариты.

По своей конструкции ворота бывают распашными, поворотными, раздвижными, откатными, подъемно-поворотными и подъемными. Самыми простыми по конструкции и наиболее распространенными являются распашные и раздвижные ворота. Существуют также и качающиеся ворота, в которых полотна изготавливаются из листов резины или эластичного прозрачного пластика. Они чаще всего устанавливаются в производственных зданиях и позволяют существенно сократить теплопотери.

Дверные и оконные проемы зданий одновременно выполняют сразу две функции: утилитарную и эстетическую. С практической точки зрения они являются теми элементами, которые обеспечивают доступ в сооружение людей, света и воздуха. В то же самое время дверные и оконные проемы во многом определяют архитектурный облик зданий.

Согласно ГОСТ 21.201-2011 на строительных чертежах для указания проемов и отверстий должны применяться специальные обозначения.

Обычно при нанесении проёма, который предполагается сделать в перекрытии покрытии или перегородке, внутри наносят ломаную линию, которую в прочем можно и не делать, если однозначно понятно, что именно отображается.

В тех случаях, когда отверстие или проем по задумке проектировщиков должны быть заделаны, то для их изображения используют пунктирные линии, а при изображении этих элементов зданий в разрезах применяют заштриховку. В поясняющих надписях указывается материал закладки.

Упрощенный способ изображения оконных проемов в конструкциях заводского изготовления (например, железобетонных плитах) используют тогда, когда масштаб чертежа составляет 1: 200 и более мелкий. При этом четверти не изображаются.

Проемы и отверстия в помещениях в основном подразделяется на оконные, дверные и вентиляционные.

Отверстия и проемы проделываются в стенах, изготавливаемых из самых различных материалов: камень, бетон, древесина, кирпич, пенно- и газобетон и т.п.

При размещении всевозможных оконных и дверных проемов проектировщики должны обязательно учитывать такой фактор, как удобство размещения мебели при любых вариантах планировочных решений.

Чтобы правильно расположить те отверстия, через которые производится удаление или подача воздуха, нужно учитывать их пространственное положение друг относительно друга. Оно должно быть таким, чтобы через них свободно следовал воздух, как в помещения, так и за их пределы.

При сооружении стен современных зданий используется метод ручной кладки с вертикальной и горизонтальной перевязкой швов. Дверные и оконные проемы стен выполняются с устройством четвертей примыкающих к наружной стороне по вертикальным, а так же верхним граням.

Четверти дают возможность надежной и плотной установки в проемах оконных рам. Они позволяют использовать различные современные уплотнительные материалы. Кроме того наличие четвертей очень неплохо смотрятся по итогам выполнения работ.

Предназначение окон как элементов зданий состоит в обеспечении проникновения внутрь помещений естественного освещения и их проветривания. Двери необходимы для того, чтобы обеспечить доступ в здание и связь между изолированными друг от друга помещениями.

Окна современных зданий обычно имеют двойное остекление. Они могут быть одно-, двух- или трехстворчатыми. Помимо них в проемах монтируются также сливы, изготавливаемые из оцинкованного стального листа, а также подоконные плиты. Для обустройства откосов применяют цементно-песчаный раствор.

Двери, монтируемые в современных зданиях, бывают остекленными и глухими. Остекление двери, как правило, используется для того, чтобы обеспечить равномерность освещения различных помещений, а также в качестве украшения интерьеров.

В последнее время для изготовления окон и дверей широко используется пластик. Окна оснащаются герметичными стеклопакетами, которые устанавливаются между профилями из поливинилхдлорида. Внутри этих профилей наличествуют полости, количество которых может быть разным. За счет них обеспечивается хорошая тепло- и звукоизоляция. Чтобы она была еще лучше, окна необходимо комплектовать двухкамерными стеклопакетами.

Согласно ГОСТ 21.201–2011 для обозначения на строительных чертежах таких элементов конструкций зданий, как оконные переплеты фасадов, используются специальные условные обозначения. При этом количество самих переплетов графически не показывается.

Для обозначения тех переплетов, которые открываются наружу, на соответствующих изображениях используется тонкая сплошная линия, а тех, которые открываются внутрь – тонкая штриховая линия.

Если на изображенную на строительном чертеже обвязку переплет не навешивается, то вершина соответствующего знака должна быть направлена к нему. Что касается архитектурных рисунков, на которых изображаются оконные блоки , то они должны быть частью проектной документации или же документации заказа на изготовление того или иного конкретного изделия.

На тех строительных чертежах, которые выполнены в масштабе 1: 200 и меньше, четверти не показываются.

Оконный переплет представляет собой строительную конструкцию, необходимую для того, чтобы упрочить и разделить поле остекления, декоративно оформить его. Она состоит из нескольких элементов: фрамуги, форточки, створок. Оконный переплет, в свою очередь, вместе с оконной коробкой составляет оконный блок.

Оконные блоки проектируются таким образом, чтобы в процессе их эксплуатации можно было заменять стекла, стеклопакеты, уплотняющие прокладки, оконные приборы, соблюдая целостность этих деталей.

Все открывающиеся элементы окон, устанавливаемых в жилых зданиях, должны открываться только внутрь помещений. Для отдельных конструкций (например, окон, которые устанавливаются в помещениях первых этажей зданий или же выходят на балконы) современные стандарты, строительные нормы и правила предусматривают возможность открывания и наружу.

С целью обеспечения проветривания помещения, в окнах, которыми они оборудуются, устанавливаются или фрамуги, или форточки-створки, или форточки обычные, или же монтируют в них особые приточные клапаны. Фрамуги бывают или открываемыми, или глухими, монтируются, как правило, над створками, в верхних частях оконных коробок. Чтобы закрепить в оконной коробке открываемую фрамугу, используется горизонтальный импост.

Если коробка имеет достаточно большую ширину, то в нее устанавливают импост вертикальный таким образом, чтобы к нему примыкали кромки вертикальных брусков створок. По такому показателю, как количество створок в одном ряду, окна подразделяются на:

  • Одностворчатые
  • Двустворчатые
  • Многостворчатые

Что касается конструкции оконных переплетов, то они бывают:

  • Одинарными
  • Спаренными
  • Раздельными
  • Раздельно-спаренными

В оконных блоках со спаренными створками таковых две: наружная и внутренняя. Они соединяются между собой, а внутренняя, помимо этого, с помощью петель навешивается на коробку. Таким образом, створки, соединенные между собой крепежными элементами, образуют имеющий довольно высокую жесткость переплет.

В конструкцию раздельного оконного блока входит коробка, форточки, фрамуги и створки, которые открываются или в одну, или в разные стороны. Оконные блоки раздельно-спаренного типа – это комбинация окон с раздельными и спаренными створками. В этих окнах наружные створки являются одинарными, а внутренние – спаренными. Кроме того, такой термин, как «раздельно-спаренный оконный переплет» нередко используют для обозначения конструкции, разделяющей окно на отдельные части.

Окна – это важные элементы интерьеров и экстерьеров зданий. Нередко те из них, которые имеют оригинальную, нестандартную форму, являются их украшениями, одновременно играя свою утилитарную роль. Окна необходимы для того, чтобы создавать в доме комфорт, должны иметь конструкцию, обеспечивающую экономию средств, расходуемых на отопление внутренних помещений.

Обозначение окон на чертежах

Грамотное и профессиональное проектирование является залогом успеха любого строительного проекта. Правильность составления технической документации при этом играет главенствующую роль. Любые строительные работы должны сопровождаться инженерными документами, выполненными в соответствии с текущими нормами строительства.  Квалифицированная информация о материале изготовления, технология и этапов работ обеспечат  качественный результат  по завершению.  Обозначение окон на чертежах и схемах строительства дает возможность выполнить их монтаж в соответствии с намеченным планом и графиком работ.

Техническая документация используется как для капитального строительства больших зданий и объектов, так и для частной застройки или ремонта. В зависимости от сложности работ подготавливаются необходимые пакеты документов и чертежей. Что касается изображения окон на чертежах, то здесь необходимо знать основы инженерного проектирования, чтобы не ошибиться в чтении и трактовке технической документации.

Для клиентов, которые не сведущи в чтении чертежей были введены стандартные обозначения оконных конструкций. Ниже приведены наиболее часто встречающиеся виды условных окон в чертежных документах.

Эти оконные конструкции могут присутствовать в различных комбинациях, в зависимости от сложности проекта. В процессе оформления заказа клиент может увидеть свою конструкцию в договоре на выполнение работ. Поэтому, что бы говорить на «одном языке» с менеджером, необходимо знать, как обозначается маркировка дверей и окон на чертеже. Нужно это во избежание недоразумений при согласовании оконных и дверных конструкций.

Для капитального строительства существуют нормы обозначения пластиковых окон на чертежах и сборочных схемах. План строительных (или ремонтных) работ должен толковаться однозначно и недвусмысленно. При реализации таких типов проектов работает не одна организация подрядчиков, а несколько. Для лучшего согласования всех совместных действий недостаточно простого схематического типа окна, как было показано выше.

При строительстве новых зданий работы по реализации проекта ведутся одновременно сразу по нескольким направлениям с целью экономии времени.  Выбор материала изготовления оконных конструкций определяется на стадии проектирования. Основными параметрами являются условия эксплуатации, желаемые данные по коэффициенту теплопроводности и шумопоглащения, а так же внешнему виду и цвету профиля.

Для того, что бы оконная конструкция по своим габаритам стала в новый проем строительному подрядчику необходимо предоставить следующую информацию.

  • Параметры профиля рамы. Каждая профильная система имеет свою монтажную глубину, начиная от 60 и заканчивая 80 мм. Исходя из этих параметров, проектируется проем для монтажа окна.
  • Формула стеклопакета. В зависимости от формулы стеклопакета варьируется количество камер в нем. Площадь стеклопакета составляет 80-85 % от общего объема конструкции, а масса в некоторых случая может доходить до 90% от общей массы окна. Зная эти параметры, инженеры строительной организации смогут рассчитать необходимую общую нагрузку на здание и на каждый проем в частности.
  • Сложные конструкции. В последнее время возрос спрос на конструкции повышенной сложности и размеров. Не для каждого проектного задания возможно изготовить единую, монолитную конструкцию. В таком случае происходит разбивка на составные элементы, каждый из которых в соединении с другим образует требуемый конструктив. Для корректного расчета и правильного монтажа таких типов конструкций используют чертежи пластиковых окон, где схематично указан процесс сборки и монтажа.

Существуют чертежи профильных систем и схемы расположения оконных конструкций на плане здания или помещения. Чертеж профильных систем (рис 1.) в большей мере необходим монтажной бригаде для правильной установки окна в зависимости от геометрических параметров конструкции.

Для проектировщиков приняты другие типы обозначения окна, где каждая конструкция показана условно, без подробностей. Важным фактором в таких чертежных схемах есть месторасположения окна на плане здания(рис 2.)

В заключении стоит уточнить, что рядовому заказчику не обязательно знать, как на чертежах обозначаются окна. Просто стоит знать, что чем сложнее тип строительных работ, тем больше требований должно быть к сопроводительной документации, которая и является гарантом качественно выполненного проекта.

Демонтаж старого изделия и подготовка проема

Прежде чем начинать монтаж нового окна, необходимо избавиться от старого. Делать это надо в день выполнения замены. Если в сохранении рамы нет необходимости, можете не проявлять особой аккуратности. Снимите створки либо вырвите их с удерживающими шурупами. Подпилите раму и коробку окна в нескольких разных местах.

Возьмите ломик либо гвоздодер, подденьте каждую часть и выньте ее из проема. В некоторых ситуациях проще сразу найти двухсотые гвозди, благодаря которым удерживается коробка, и вытащить их. Под коробкой вы найдете теплоизоляционный и уплотнительный материал. Его нужно убрать. Одновременно с этим при помощи перфоратора с так называемой насадкой лопаткой демонтируйте откосы или же некоторую их часть. На данном этапе все зависит от того, какие откосы вы планируете установить в дальнейшем.

Подденьте подоконник и снимите его. Возьмите перфоратор и разрушьте цементную подложку под подоконником и в нижней части проема. Соберите строительный мусор в подходящие по размеру пакеты и вынесите в отведенное для этих целей место. Туда же отнесите остатки старого окна. Больше никаких грязных работ вам выполнять не придется. Сравняйте торцы оконного проема и очистите их от грязи. Поверхность по возможности нужно прогрунтовать. Хотя если монтаж окон выполняют представители компаний грунтовка обычно и не используется, но лучше все-таки это сделать.

Условные обозначения, применяемые в архитектурно-строительных чертежах — Мед Др

В архитектурно-строительных чертежах с целью придания им большей ясности, наглядности и удобочитаемости применяют условные графические обозначения по ГОСТ 5401-50 для строительных материалов, элементов зданий, санитарно-технического оборудования и др., что дает возможность сократить поясняющие надписи на чертежах.

Условные обозначения строительных материалов, наиболее часто применяемых при строительстве зданий.

На рисунке приведены условные обозначения некоторых строительных материалов, наиболее часто применяемых при строительстве зданий.

Кирпичную или каменную кладку обозначают в разрезе на чертежах прямыми параллельными штрихами с уклоном 45° к горизонту. Расстояния между штрихами зависят от масштаба чертежа. В мелких чертежах принимают промежутки около 1 мм, в крупных — увеличивают их до 2 — 2,5 мм. Кладку из огнеупорного кирпича штрихуют в квадратную клетку.

Металлические части сооружений в разрезе на чертежах крупного масштаба штрихуют так же, как и кирпич, но немного гуще. На чертежах мелкого масштаба и вообще при толщине разрезанной детали на чертеже меньше 2 мм делают сплошную черную заливку тушью.

Деревянные части в поперечном разрезе (с торца) штрихуют круговыми и радиальными линиями, а в продольном разрезе штрихуют так, как идут волокна в дереве, и изображают действительное расположение слоев древесины в натуре. Деревянные части, не попадающие в разрез, не штрихуют.

Тонкие слои различных изолирующих и прокладочных материалов (толь, картон, пробка, асбест, пенька, асфальт и т. п.) изображают сплошной черной заливкой с пояснительной надписью.

Бетон изображают точками с кружками неправильной формы между ними. Кружки выполняют пером от руки. Если соприкасаются два слоя разного состава, то их разделяют горизонтальной линией. Состав бетона обозначают надписями. Железобетон, т. е. бетон, усиленный заделанными в него железными прутьями (арматурой), обозначают обыкновенной штриховкой и кружками.

Воду изображают прерывистыми горизонтальными параллельными штрихами, причем промежутки между ними увеличивают по мере удаления от поверхности.

Стены и перегородки изображают двумя параллельными линиями, пространство между которыми заштриховывают тонкими косыми линиями (под углом 45°), иногда заливают тушью, а иногда оставляют без штриховки и заливки.

Окна и двери изображают в виде стенных проемов соответствующих размеров, которые не заштриховывают, а изображают в виде параллельных линий для рам и перпендикулярных для дверных створок. Отворяющаяся часть двери называется дверным полотном. Двери могут состоять из одного и двух дверных полотен — однопольные или двухпольные. Если полотна имеют разную ширину, то дверь полуторапольная.

Изображение окон и дверей на чертежах

Изображение окон и дверей на чертежах:

а — наружная дверь; б — внутренняя дверь; в и г — окна; д — наружная дверь; е — дверь однодольная; ж — дверь двупольная;

з — окно.

Лестницы бывают внутренние, если они находятся в особом закрытом помещении, называемом лестничной клеткой, наружные (входные) и служебные (подвальные, чердачные и др.). Каждая лестница состоит из наклонных частей, называемых маршами, и горизонтальных площадок.

Марши состоят из ступеней, укладываемых по косоурам, и перил, укрепленных на ступенях. В ступенях различают их ширину, называемую проступью, и высоту — подступенок. Уклон маршей определяется отношением высоты марша к его горизонтальной проекции. Чем круче лестница, тем она труднее для подъема.

Для жилых домов уклоны принимаются 1:1,5 — 1:1,75, для чердачных лестниц 1:1, для подвальных лестниц 1:1,25. Лестница является более удобной, если подступенок высотой 15 см, а проступь 30 см.

Санитарные устройства, т. е. ванны, души, раковины, умывальники и др., изображены на рисунке.

Изображение санитарных устройств на чертеже

Отопительные приборы — печи — показывают в плане контуром их действительных очертаний (круглые, угловые, прямоугольные, кухонные очаги, ванная колонка). Как правило, между печью и стеной оставляют свободное пространство, называемое отступком, размером 8 — 10 см, заделанное с боков в 1/4 или 1/2 кирпича.

Изображение отопительных приборов на чертеже

У печей, расположенных в деревянных стенках или перегородках, устраивают разделку в один кирпич.

«Справочник помощника санитарного врачаи помощника эпидемиолога»,под ред. члена-корреспондента АМН СССР

Как сделать оконные проемы на плане дома в Автокад (алгоритм)

Для создания оконных проемов в Автокад я воспосользовался следующим алгоритмом (вы можете использовать лубой удобный для вас способ создания оконных проемов на плане):

Вызываем команду Отрезок в Автокад и чертим первую стенку оконного проема.

Выделяем отрезок и активируем ручку. Выбираем опцию “Переместить” из контекстного меню редактирования объектов в Автокад ручками. Далее чтобы при перемещении отрезка на заданное расстояние сделать его копию, выберите опцию “Копировать”. Скопируйте отрезок на расстояние 910 мм, т.е. на ширину оконного проема. Для отслеживания перпендикулярных углов, полярных углов в Автокад вам понадобится полярная привязка, либо режим ОРТО.

Выделите два отрезка на плане дома в Автокад, обозначающих оконный проем, и сгруппируйте их для удобства работы с оконным проемом и размещения его по позициям согласно плана первого этажа коттеджа. Сгурппировать объекты в Автокад вы можете из контекстного меню. Нажмите правую кнопку мыши и в контекстном меню выберите строку “Группа” – “Группа”.

С помощью команд “Копировать” и “Повернуть” в Автокад расскопируйте оконные проемы и разместите согласно рисунка плана дома.

Создание оконных проемов на дуговой стене плана дома в Автокад

Дуговая стена плана первого этажа коттеджа в Автокад содержит четыре оконных проема шириной 910 мм и два оконных проема шириной 2110 мм. Предлагаю вам ознакомиться с построением оконных проемов в Автокад в дуговой стене из видеоурока ниже.

Условное обозначение в Автокад остекления оконных проемов на плане коттеджа

Условно обозначим остекление оконных проемов в Автокад, построив линию на расстоянии 120 мм от внешней границы стены. Для этих целей удобно использовать команду “Подобие” для построения подобных объектов со смещением 120 мм, а затем команду “Обрезать” с опцией “Выбрать все” для подрезания лишних линий в Автокад, где каждый объект является режущей кромкой и все объекты могут подрезать сами себя.

Какие еще правила должны соблюдаться при составлении схем

Изображать двери на условных чертежах, как, к примеру, и окна, полагается в виде стенных проемов. При этом такие элементы на схемах не заштриховывают, а наносят в виде перпендикулярных линий (створки). Помимо всего прочего, при изображении на чертежах дверей соблюдают следующие правила:

  • основные линии задают толщиной 0.8 мм;
  • надписи над обозначениями вычерчивают шрифтом №7;
  • для пояснения к условным обозначениям применяют шрифт №5.

Определить характеристики двери – сторону открывания полотна, наличие порожка, тип конструкции – можно, помимо всего прочего, и по ее маркировке. Такая информация, согласно действующим нормативам, должна присутствовать на межкомнатных и входных конструкциях в обязательном порядке. Также она может проставляться и на проектных чертежах рядом со значком двери.

Какие еще обозначения могут использоваться

Каким образом могут маркироваться межкомнатные двери, устанавливаемые непосредственно в зданиях, мы, таким образом, выяснили. На второй позиции у таких моделей указывается тип конструкции.

Однако в разного рода сооружениях, конечно же, практически всегда используются и наружные двери. В маркировке таких изделий на второй позиции могут присутствовать, к примеру, следующие обозначения:

  • «Н» – входные двери или модели тамбурного типа.
  • «С» – служебные двери.
  • «Л» – люковые двери или лазовые модели.

При наличии таких литер в маркировке, буквы, указывающие собственно на тип конструкции «Г», «О» и пр., могут переноситься дальше — за цифры.

В отличие от внутренних дверей, входные модели изготавливаются по нормативам, предусмотренным ГОСТ 24698-81. Этот же документ регламентирует и их обозначения.

Цифры в маркировке внутренних дверей, как уже упоминалось, обычно идут на третьей позиции. В этом же месте они располагаются и для входных конструкций. Для всех типов дверей цифры указывают на размеры проемов в доме. Очень часто после них в маркировке двери, помимо типа, стоят еще и дополнительные литеры, отображающих какие-либо второстепенные характеристики. В этом месте ГОСТ для дверей может предусматривать, к примеру, наличие следующих литер:

  • «П» – порожек или правая створка;
  • «Л» – левое открывание;
  • «Н» – с наплывом;
  • «В» – влагостойкая дверь;
  • «С» – сплошное заполнение полотна;
  • «Т» – трудносгораемая дверь;
  • «Щ» – щитовая дверь;
  • «Ц» – модель с внутренним сплошным заполнением из деревянных реек, оснащенная порожком и цилиндровым замком, а также уплотненным притвором.

На последней позиции в маркировке дверей обычно проставляется обозначение ГОСТ 24698-81.

Наружные конструкции

В предыдущей главе мы говорили о внутренних деревянных дверях. Наружные типовые двери изготавливаются по другому стандарту, за номером 24698-81. Он не распространяется на двери для зданий культурного назначения, торговых и спортивных центров, вокзалов, а также на конструкции, площадь которых превышает 9м2.

Итак:

  • В этом документе регламентируется изготовление дверей трёх типов: под литерой «Н» — тамбурные и входные, под «С» — служебные. Третий тип обозначается буквой «Л». Это даже не дверь, как таковая, а люк (лаз) – например, для выхода из подъезда на чердак. Здесь всё аналогично: так же, с учётом назначения, изложены требования к конструкциям дверей, их типоразмеры и маркировки.

Деревянная дверь на входе – отличный вариант для частного дома

Блоки из металла

Сегодня деревянные входные двери устанавливают в основном в частных домах. В многоэтажных домах предпочтения чаще отдаются дверям металлическим — а они изготавливаются согласно другому стандарту: 31173*2003. Данный документ предъявляет требования к изготовлению стальных блоков, с внедрёнными в них устройствами, препятствующими несанкционированному проникновению в помещение.

Итак:

  • Что касается механизмов этих устройств, то они, в свою очередь, изготавливаются в соответствии с ГОСТ 51242 98. Двери и ворота, окна и ставни, жалюзи и сейфы – все конструкции, на которые устанавливаются защитные механизмы, обязаны отвечать всем требованиям, определяемым данным стандартом.

Что касается стандарта на сами двери, то он распространяется только на стальные блоки, устанавливаемые в гражданских зданиях различного назначения, в том числе и жилых. Что касается дверей специального назначения, которые должны быть, к примеру, пуленепробиваемыми, или обладать устойчивостью во время взрыва или пожара – то их изготавливают совсем по другим регламентирующим документам.

Классификация и маркировка

Классифицируют стальные двери по таким признакам, как: конструкция; механические характеристики; эксплуатационные требования; вид отделки. Конструктивно их различают по коробке: она может быть П-образная; П-образная с порогом; замкнутая.

  • Ещё один способ конструктивного различия — это число и вариант открывания полотен. Они могут быть однопольные, в том числе правые и левые. Могут иметь два полотна: как одинаковой, так и разной ширины — в том числе и одно неоткрывающееся. А также двери могут отворяться внутрь дома или наружу.
  • По числу контуров, размещаемых в притворе, вариантов изготовления может быть только два. У двери, как правило один контур либо два – больше бывает крайне редко, хотя ГОСТ это тоже допускает.

Изделие из металла с декоративной отделкой

  • Отделка металлических дверей может быть очень разнообразной. Кроме лакокрасочных и порошковых покрытий, это всевозможные облицовки: кожа и кожзаменители с утеплением; наклеиваемые ПВХ плёнки; деревянные рейки и плитки; шпон; стекло; декоративные металлические элементы. К тому же двери, изготовленные по ГОСТ 31173*2003, могут быть и комбинированными.
  • Маркируются металлические изделия по такому же принципу, как и деревянные, только размеры указываются не в дециметрах, а в миллиметрах, и добавляется обозначение класса прочности. Например, маркировка ДСВ ДКН 2100-1270 М3 расшифровывается так: дверь стальная внутренняя, двупольная, с замкнутой коробкой, открывающаяся наружу. Высота 2100 мм, ширина 1270 мм — прочность соответствует классу М3.

Стальная конструкция, оснащённая доводчиком

Комплектные дверные блоки, изготовленные из металла, должны поставляться заказчику в собранном виде, в том числе и с установленными замками. По дополнительному согласованию дверь может быть оборудована доводчиком, смотровым глазком либо ограничителем открывания.

Полный комплект ключей должен быть запечатан в конверт и передан покупателю под роспись. К ним прикладывается паспорт изделия, плюс инструкция по монтажу от производителя.

Источники

  • https://mugreevskoe.ru/the-designation-of-the-window-on-the-floor-plan-conditional-images-on-construction-drawings.html
  • https://handspc.ru/okna-s-cetvertami-na-plane
  • https://drawing-portal.com/house-plan-in-autocad/stroim-okonnye-proemy-okna-v-avtokad.html
  • https://FB.ru/article/467729/oboznachenie-dverey-na-chertejah-po-gostu-primer-markirovki
  • https://sdelaidver.com/gost/gost-dveri-337

[свернуть]

Расценки по видам работ с расшифровкой

Ед. изм.

 Единица измерения в смете

Пояснение к сокращению
м метры
м2 метры квадратные площадь отделочных работ
м3 метры кубические объем кладки кирпича, бетона,
шт. штуки также можно увидеть: комплект, упаковка (при этом в наименовании д.б. расписано сколько фактически входит в данный измеритель)
100 шт (100м2…) 100 штук

в расценке приняты некоторые работы

обозначать сразу на некую большую величину, например: 0,01 это 1 штука.

1000 шт тысяча штук Например: 0,2 в смете это 200 шт
кг килограмм
тн тонна Часто необходимо для сметы переводить кг в тн и наоборот, например 200 кг = 0,2 тн. Нужно переводить в ту величину которую необходимо получить в расценке иначе будет ошибка в расчетах.
квт киловатт час установленная норма расхода в расценке
маш. час (эксп.) машино час (эксплуатация) время работы (эксплуатации) механизмов утвержденных в расценке
тз трудозатраты время работы специалистов и подсобных рабочих утвержденных в расценке
чел.час человеко час время работы заложенное в сметном расчете одним работником (например, на первом листе сметы, под общей стоимостью всегда указано за сколько времени будет выполнена работа в чел. час. )
ТЗМ трудо затраты механизаторов сокращения также встречаются в программе
ЗПМ зарплата механизаторов вспомогательная служба, которая выполняет подготовительные или сопутствующие работы
ЭкМаш. Эксплуатация машин и механизмов затраты на технику
ОЗП заработная плата основных рабочих оплата труда рабочих специалистов: каменщиков, монтажников
ФОТ фонд оплаты труда сумма заработных плат основных и вспомогательных рабочих
ПЗ прямые затраты сюда входит ОЗП, МАТ, Эк Маш, ПЗ=ОЗП+ЭММ+МАТ
МАТ материалы цены учтенные сметой по цене из счета, прайса, КП, или из базовых сборников

Определение строительных продуктов | UCOP

  • Описательные спецификации . Описательная спецификация содержит подробные сведения о свойствах продукта в письменном виде без использования торговых марок или торговых марок.
  • Ex: Песок: чистые, вымытые, острые, прочные натуральные частицы, не содержащие растворимых солей или органических примесей. Песок для затирки должен быть просеян таким образом, чтобы он прошел через сито 30 меш, при этом не более 5% проходило через сито 100 меш.

    Вышеуказанная спецификация является «открытой.«Однако описательная спецификация считается« закрытой », если она составлена ​​таким образом, чтобы ограничить выбор продукта одним брендом или только брендами одного производителя. Например, дословное копирование спецификации производителя не рекомендуется. Такое копирование спецификации производителя, вероятно, будет создать «закрытую» спецификацию, если только спецификация специально не написана производителем как неограничивающая. Описательные спецификации могут быть неограничивающими (открытыми), если в описании не упоминаются бренды или торговые наименования и не используются описательные требования, которые применимы только к продуктам одного производителя.

  • Технические характеристики . В технических характеристиках излагаются цели, которые должны быть достигнуты, а не средства достижения желаемого результата.
  • Ex: Производительность вытяжного вентилятора. Предназначен для непрерывной работы при производительности 500 кубических футов в минуту при статическом давлении 0,5 дюйма водяного столба и температуре 50 градусов. С.

    Вышеуказанная спецификация является «открытой». Однако спецификация производительности считается «закрытой», если разработчик использует стандарты производительности, применимые к продуктам одного производителя, и ни один другой производитель не может соответствовать этим стандартам.Технические характеристики могут быть неограничивающими (открытыми), если они не относятся к брендам или торговым наименованиям и не используют требования к характеристикам, применимые к одному производителю или субподрядчику.

    При предоставлении технических требований к рабочим характеристикам также важно указать конкретные средства проверки (т. Е. Конкретные тесты, конкретные расчеты и т. Д.), Чтобы продемонстрировать, что требования к рабочим характеристикам были выполнены, и конкретные сроки, в которые должна быть выполнена такая проверка.

  • Справочные стандарты . Справочные стандарты определяют стандарты, разработанные организациями по стандартизации, такими как ASTM, State of California, Federal и т. Д. Различные производители должны соответствовать этим стандартам.
  • Ex: портландцемент: соответствует ASTM C150, тип I или тип II, с низким содержанием щелочи. Максимальное содержание щелочи не должно превышать 0,6 процента.

    Вышеуказанная спецификация является «открытой». Этот тип спецификации считается «закрытым», когда какое-либо требование эталонного стандарта ограничивает конкуренцию, ссылаясь на конкретного производителя или субподрядчика.Справочные стандарты могут быть неограничивающими (открытыми) с использованием признанных на национальном уровне стандартов, разработанных независимыми организациями по стандартизации.

  • Собственные спецификации . Запатентованные спецификации идентифицируют желаемый продукт по торговой марке или торговому наименованию, обозначению модели или стиля и важным характеристикам. Фирменные спецификации могут также включать название производителя и / или город, а также указать, когда это необходимо для идентификации источника указанного продукта.
  • Этот тип спецификации является «закрытым», если спецификация не разрешает использование эквивалентных продуктов. Фирменные спецификации могут быть неограничивающими (открытыми) путем добавления фразы «или равно» после торговой марки или торговой марки, обозначения модели или стиля и важных характеристик. Кроме того, проприетарная спецификация должна включать основные физические, функциональные или рабочие характеристики продукта, которым должны соответствовать любые продукты-заменители, как показано ниже:

    Ex: Напольная плитка должна быть «Daltile», стиль «Travata», цвет «Fresco Cream TV90», произведенный Dal-Tile Corp., Даллас, Техас, или аналогичный. Напольная плитка должна иметь следующие характеристики:

    7 тенденций в строительной отрасли, за которыми стоит следить в 2020 году

    Какие тенденции в области строительных технологий следует отслеживать в 2020 году? Эти 7 могут быть самыми захватывающими.

    СВЯЗАННЫЕ: 5 САМЫХ ВЫСОКИХ ЗДАНИЙ БУДУЩЕГО

    Каковы текущие тенденции на строительном рынке?

    Мы расширим некоторые из них позже в этой статье, но, согласно сайтам, таким как ESUB, вот некоторые из наиболее заметных технологических тенденций в строительной отрасли на данный момент: —

    • Технологические достижения и интеграция.
    • Зеленые технологии в строительстве.
    • Увеличение количества проектов модульного и сборного строительства.
    • Увеличение стоимости материалов.
    • Снижение рабочей силы.
    • Лучшее оборудование для обеспечения безопасности.
    • Устойчивое развитие.

    Какая технология используется в строительстве?

    Несмотря на традиционное сопротивление строительной отрасли новым технологиям, некоторые компании добиваются значительных успехов в раундах. Примечательные примеры включают, но не ограничиваются: —

    • Mobile Technology.
    • Дроны.
    • Мониторинг информации о зданиях (BIM).
    • Виртуальная реальность и носимые устройства.
    • 3D-печать.
    • Искусственный интеллект.

    Какие тенденции в строительных технологиях вам следует отслеживать в 2020 году?

    Итак, без лишних слов, вот 7 технологических тенденций, за которыми вы, возможно, захотите наблюдать в 2020 году.

    1. Виртуальная реальность (VR), дополненная реальность (AR) и смешанная реальность (MR)

    Эти технологии уже оказывают огромное влияние на многие отрасли по всему миру, и строительная отрасль не исключение.Здания становятся все более сложными, и эти технологии помогают архитекторам и строительным командам улучшать проекты и обнаруживать ошибки проектирования.

    На сегодняшний день архитекторы и проектные группы значительно улучшают проектирование зданий за счет интерактивного проектирования и взаимодействия с жестами. В 2020 году влияние этой технологии на отрасль станет еще больше.

    Это может быть связано с ошибками при проектировании системы HVAC или поиском недостающих элементов, которые были упущены на этапе проектирования.AR, VR и MR также используются в строительной отрасли для помощи: —

    • 3D-моделирование зданий и сооружений.
    • Помощь в улучшении и внедрении инноваций в визуализацию BIM.
    • Это помогает вести постоянный учет здания и позволяет клиентам изучать проекты до начала строительства.
    • Помогает «видеть сквозь стены» ремонтным работникам и сервисным инженерам.

    2. 3D-печать

    Источник: mebner1 / Pixabay

    Еще одна технологическая тенденция, на которую следует обратить внимание в 2020 году, — это роль 3D-печати в строительной отрасли.Его преимущества уже были изучены и использованы различными строительными компаниями по всему миру.

    Возможность заводского изготовления вне строительной площадки или непосредственно на месте дает очевидные преимущества в плане затрат на рабочую силу и материалы по сравнению с более традиционными методами строительства. Это также снижает количество отходов, а автоматизация не ограничивается сменами рабочих-строителей.

    Например, сегодня можно напечатать весь дом на 3D-принтере менее чем за 24 часа!

    «Ожидается, что рынок бетонной 3D-печати достигнет 56 долларов.4м в 2021 году, и не без оснований. Все больше и больше компаний начинают работать в этом секторе для создания новых инновационных проектов. Некоторые из них более футуристичны, некоторые очень реальны в настоящем, например, трехмерный дом Apis Cor, напечатанный за 24 часа. 3D-печать на бетоне быстро развивается и использует различные технологии и материалы, предлагая пользователям множество преимуществ. Однако технология все еще находится в зачаточном состоянии и ограничена текущими ограничениями ». — 3D Natives.

    3. Робототехника

    Источник: FBR / YouTube

    2020 год также может стать годом, когда робототехника окажет большее влияние на строительную отрасль. .В некоторой степени связанные с влиянием 3D-печати, описанной выше, робототехника также впечатляет своим проникновением в отрасль.

    Фактически, один отчет World Ec

    Теперь можно предсказать воздействие строительства зданий на окружающую среду — ScienceDaily

    Группа исследователей из Политехнического университета Каталонии (UPC) разработала метод, который делает это возможным. заблаговременно оценить воздействие на окружающую среду при строительстве зданий.Перед началом работ, используя только проектные данные, новый метод позволяет прогнозировать до 37 воздействий на окружающую среду. Эта информация, по мнению создателей, может помочь улучшить экологический менеджмент в строительных процессах.

    «Эта модель заранее определяет воздействия на окружающую среду, связанные с выполнением конкретного строительного проекта, что позволяет программировать включение процедур улучшения окружающей среды или применять превентивные меры прямо на этапах изучения, планирования и подготовки проекта», Марта Ганголеллс, a член Группы строительных исследований и инноваций (GRIC) в UPC и один из авторов исследования, пояснил SINC.Методика может применяться при строительстве как частных домов, так и многоквартирных домов.

    Исследователи начали с классификации экологических аспектов по девяти категориям: выбросы в воздух, разливы воды, образование отходов, загрязнение почвы, потребление ресурсов, местные воздействия, воздействия, связанные с транспортировкой, влияние на биоразнообразие и чрезвычайные ситуации и инциденты. Это подразделение основано на Правилах сообщества EMAS (Схема экологического менеджмента и аудита), законодательном акте, направленном на улучшение экологических показателей организаций.

    Чтобы повысить уровень точности, исследователи разделили эти категории на конкретные воздействия. Например, категория «выбросы в воздух» включает два воздействия на окружающую среду: образование парниковых газов (выбросы от машин и транспортных средств, используемых на рабочем месте) и выбросы, состоящие из летучих органических соединений (ЛОС) и хлорфторуглеродов (ХФУ).

    Новые экологические показатели

    Команда определила 37 воздействий на окружающую среду, согласно онлайн-версии журнала Building and Environment, и для каждого из них они разработали «индикатор экологического прогноза».Этот параметр, основанный на информации в проектных документах, позволяет объективно оценить воздействия.

    Продолжая этот пример, выбросы парниковых газов можно оценить путем анализа объема выкопанного материала на квадратный метр площади строительной поверхности и наличия специальной техники или генераторов электроэнергии на рабочем месте. С другой стороны, выбросы ЛОС и ХФУ прогнозируются с учетом процента использованных синтетических красок и лаков.

    Статус измерения проекта также включает другую практическую информацию, такую ​​как количество тиксотропного раствора (полутвердого), используемого на площадке, которое используется в качестве индикатора воздействия на окружающую среду от «сброса воды при строительстве фундаментов и подпорных стен. «.

    Для подготовки исследования, финансируемого за счет средств Министерства общественных работ, исследователи проанализировали статистику по 55 новым строящимся жилым объектам. Таким образом, они установили диапазоны, относящиеся к величине каждого воздействия на окружающую среду (несуществующее, малозначительное, незначительное и чрезвычайно значительное).Они также подтвердили применимость метода, протестировав его на четырех новых строительных объектах.

    Координатор

    GRIC Микель Казальс заключает, что эти результаты станут «серьезным стимулом для строительных компаний, которые хотят следовать системе экологического менеджмента, либо в рамках стандартов ISO 14000 (экологический менеджмент для компаний), либо правил сообщества EMAS».

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
