Почему не горит светодиодная лента?

Миллионы россиян сказали «ДА» светодиодным лентам, используя их в качестве декоративной подсветки и как источник дополнительного освещения на рабочем месте, кухне и салоне автомобиля. Но каким бы замечательным ни был светильник, иногда он просто перестаёт включаться. Почему не горит LED-лента и как оперативно решить возникшую проблему? Оказывается, причины могут быть самыми разными, а значит, и способов их решить тоже несколько.

Если перестала работать одноцветная LED-лента

Наибольшим потребительским спросом пользуются ленты одного цвета свечения с питанием от источника постоянного тока 12 В. Неисправности, с которыми приходится сталкиваться при их эксплуатации, можно разделить на 4 группы:

  1. Не включается.
  2. Светит, но тускло.
  3. Мерцает.
  4. Один из вышеперечисленных симптомов проявляется на отдельном участке ленты.

1) Если светодиодная лента не горит сразу после сборки всей системы, то необходимо убедиться в целостности электрической цепи. Для этого сначала проверяют, соблюдена ли полярность подключения: красный провод с выхода блока питания (БП) должен идти на «+», а чёрный на «–» ленты. Если всё правильно, то при включенном БП нужно слегка продёрнуть все соединительные провода и ещё раз убедиться в надёжности контакта в местах пайки. При наличии коннекторов им стоит уделить особое внимание. Отсутствие надёжного контакта под защёлкой коннектора – частая причина того, что светодиоды не светятся сразу после включения.

Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания. С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки.

Редко, но все-таки случается, что с поломкой БП перегорает и светодиодная лента. Поэтому быть уверенным, что она засветится с новым БП, нельзя. Но можно сделать диагностику: взять батарейку на 9 или 12 вольт и ненадолго подключить её к ленте, соблюдая полярность. Светодиоды должны вспыхнуть, хотя и не на полную яркость.

2) Тусклое свечение светодиодов может проявляться по одной из двух причин:

  1. Напряжение на выходе БП меньше 10 В, в результате чего светодиодная лента не горит в полную мощность.
  2. Потеря яркости светодиода, вызванная перегревом излучающего кристалла. В свою очередь, перегрев кристалла может быть вызван нарушением условий эксплуатации (отсутствие радиатора или завышенное напряжение питания), низким качеством установленных светодиодов.

3) Причиной того, что LED-лента то горит, то не горит по всей длине, является плохой контакт в цепи питания.

4) Любую ленту можно условно разделить на участки из трёх светодиодов и резистора, включённых последовательно и работающих от +12 В. Все участки между собой подключены параллельно, то есть электрически не зависят друг от друга. Отсюда следует, что неисправность на одном участке (выход из строя светодиода, резистора, нарушение контакта, микротрещина на печатном проводнике) не повлияет на работу остальной части LED-ленты. Светиться перестанут только 3 светодиода.

В последнее время в продаже появились LED-ленты и LED-линейки, подключаемые напрямую к сети 220 В. В них примитивный источник питания запаян на одном из концов. Надёжность такой сборки низкая. Поэтому если светодиодная лента на 220 вольт не горит после очередного включения, то её ремонт вряд ли возможен.

Если перестала работать светодиодная лента RGB или RGBW

Мультицветная LED-лента имеет более сложную структуру и схему подключения, запитывается от RGB-контроллера, на который обычно с блока питания подаётся напряжение 12 В. При необходимости в цепь добавляют RGB-усилитель. Естественно дополнительные модули, коннекторы и провода снижают надёжность всей системы. Если RGB или RGBW-лента при попытке включения не горит, то искать поломку следует в такой последовательности:

  1. Убедиться, что на RGB-контроллер поступает необходимое напряжение с БП.
  2. С пульта дистанционного управления задать режим максимальной яркости и поочерёдно измерить напряжение на выходных клеммах контроллера для каждого цвета (должно быть около 12 В).
  3. Во включенном положении проверить надёжность соединений на клеммах, коннекторах и в местах пайки. Плохой контакт сразу даст о себе знать.
  4. Бывает, что в RGB-ленте не горит только один цвет. В этом случае либо пропал контакт с соответствующим проводом, либо вышел из строя один из каналов контроллера.

Если в результате проверки все блоки исправны, но лента не горит, то стоит присмотреться к пульту. Возможно, на нём залипает одна из кнопок, препятствуя любым дальнейшим действиям. Или требуется замена батарейки. В отсутствии ИК-сигнала легко убедиться с помощью фотокамеры телефона.

Может быть и так, что все управляющие модули исправны, а светодиодная лента сгорела, причём без видимых причин. Скорее всего, стоимость 1 метра такой ленты не превышала 2$, и установленные на ней светодиоды изначально не были рассчитаны на длительную работу. Постарайтесь оградить себя от дешёвой китайской продукции, которая даже в нормальных условиях эксплуатации не в состоянии проработать более 1 года.

Не горит светодиодная лента: причины

Светодиодные ленты применяются везде: начиная от декоративной подсветки, до полноценного освещения рабочих мест. Причиной такой популярности является цена, яркость, низкая потребляемая мощность, простота подключения, напряжение питания 12 В (за редким исключением – 220 В). Такое название из-за гибкости, прода ется в бухтах и в последнее десятилетие стала крайне популярной, однако нет ничего вечного, и светодиодная продукция выходит из строя. Давайте разберемся, почему не горит светодиодная лента: причины и как их устранять.

не горит конец светодиодной ленты

Принцип работы и устройство

Светодиод – довольно специфичный осветительный прибор. Они очень требовательны к качеству электропитания. Отдельные светодиоды принято питать с помощью специального устройства – Драйвера. Это специализированная схема стабилизирующая выходной ток независимо от нагрузки, в пределах допустимых выходной мощностью.

Светодиодные ленты работают подобным образом. Драйвер для светодиодной ленты – это жаргонное название. Более правильным будет называть – блок питания для светодиодной ленты. БП для LED Strip – импульсные, занимают достаточно мало места. Трансформаторных моделей в продаже нет. Для питания подойд ет любой стабилизированный блок питания на 12 В или автомобильный аккумулятор на соответствующее напряжение.
Лента состоит из:

  • Светодиодов.
  • Токоограничивающих резисторов.
  • Гибкой печатной платы.
  • Клейкого основания.

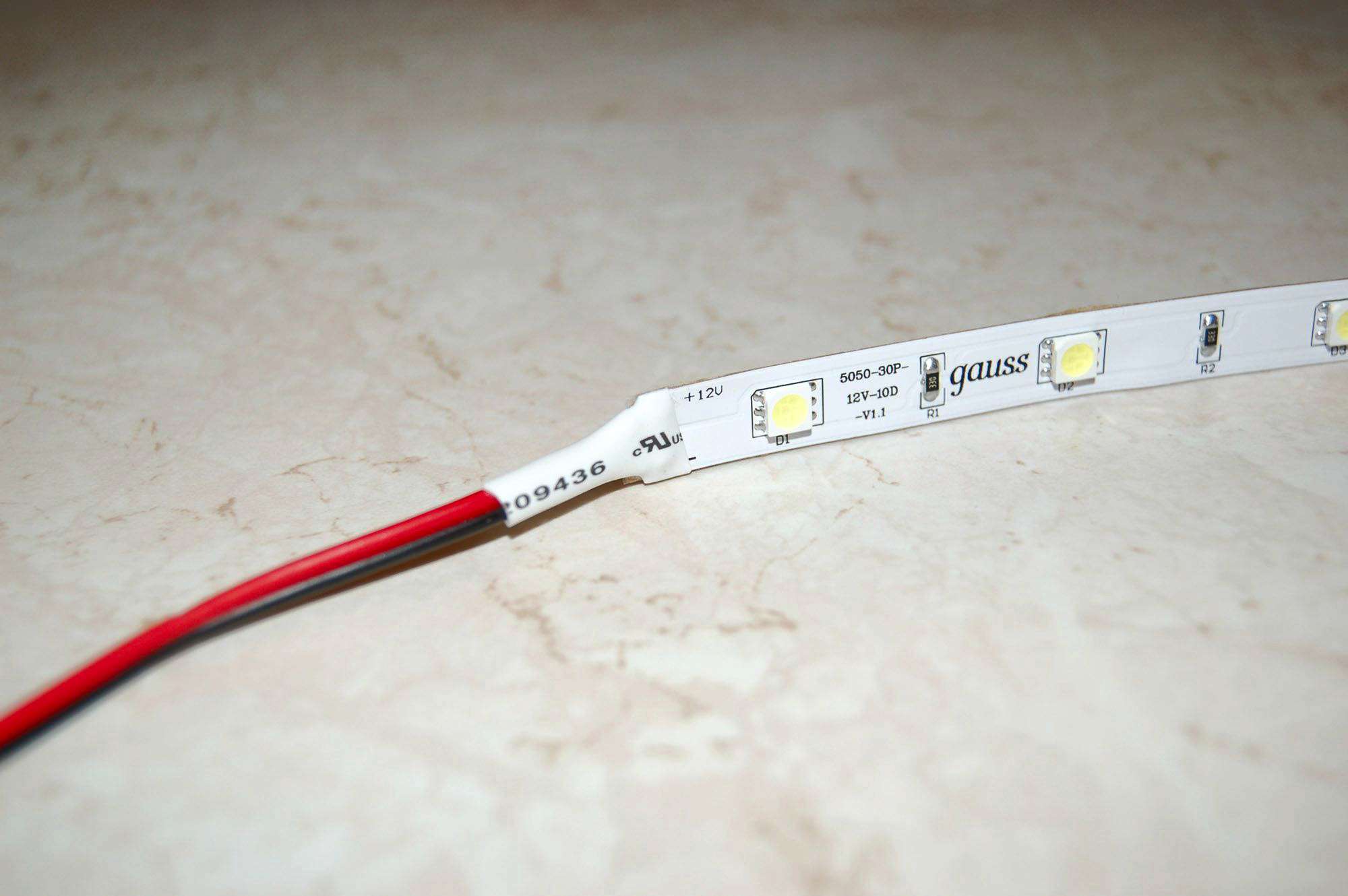

Строение светодиодной ленты

Модель на 12 вольт имеет простую структуру – она состоит из секций по 3 светодиода и резисторов. Почему именно по три? Дело в том, что для питания 1 светодиода нужно 3 – 3,5 Вольта, т. е. для трех светодиодов достаточно напряжения в районе 10 В, остальные 2 В гасятся резистором, который и задает соответствующий ток.

Ленты отличаются по количеству:

  • 30 шт/м;
  • 60 шт/м;
  • 120 шт/м.
Количество диодов на светодиодной ленте

По типу светодиодов:

Это наиболее распространенные варианты, вы можете подобрать ту, которая будет полностью удовлетворять вашим требованиям для реализации идеи.

Типы светодиодов

Блоки питания, как уже было сказано, импульсные, а схемотехнически бывают трех видов:

  • На основе автогенератора (блокинг-генератора) – самые дешевые, низкой мощности (до 25 Вт)
  • На ШИМ-контроллере с интегрированным силовым ключом – средние по цене, низкая и средняя мощности (до 30 – 50 Вт).
  • На ШИМ-контроллеры с внешним силовым ключом или ключами, если схема полумостовая – более дорогие по цене, при этом обеспечена высокая стабильность и надежность, встречаются во всех диапазонах мощностей, но чем мощнее – тем чаще.
Виды блоков питания

Зная, из чего состоит лента и как она питается, легче искать неисправность.

к содержанию ↑

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

  1. Мультиметр.
  2. Индикаторная отвертка (220V).
  3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
  4. Паяльник, олово, флюс пассивный.
  5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Входное выходное напряжение

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

  1. Обрыв дорожки.
  2. Перегорел предохранитель.
  3. Пробило диодный мост.
  4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

  • Постоянным.
  • Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

к содержанию ↑

Как продлить срок эксплуатации

Производители заявляют, что срок службы современных дорогих светодиодов не менее 30 000, а порой и 50 000. Однако светодиодные ленты, лампочки и прожекторы довольно часто выходят из строя. Причин не так уж и много:

  • Грызуны.
  • Механические повреждения, от ударов и нагрузок она может порваться.
  • Неправильный монтаж.
  • Работа в условиях повышенной влажности или (и) температуры.

Если первые две – довольно банальны и непрогнозируемые, то вероятность последующих вы можете уменьшить или исключить, следуя несложным правилам.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Избегайте чрезмерно плотного монтажа светодиодной ленты!

Вообще-то светодиоды, хоть и имеют высокий КПД, в световое излучение превращают порядка 1/3 от своей заявленной мощности, остальное идет на нагрев. В полупроводниках при повышенной температуре увеличивается подвижность носителей заряда и ток, соответственно, в отличие от проводников. А чрезмерный ток – усиливает нагрев. Это причина к лавинообразному процессу, который вызовет либо пробой, либо обрыв диода. Если вы монтируете ленту мощностью свыше 10 Вт,

При оборачивании «по-спирали» круглых поверхностей и заполнении лентой плоских светильников, старайтесь делать это не ряд к ряду, а оставлять между витками/рядами зазоры, хотя-бы в ее толщину, а лучше пары сантиметров. Это позволит улучшить отдачу тепла окружающей среды и снизит риск перегрева.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Не монтируйте ленту возле отопительных батарей, водонагревательных приборов, кухонных плит и других горячих предметов – эта ошибка может убить часть света и вызвать пожар

Если вам нужно более 5 метров ленты, не стоит подсоединять следующие пять метров к концу предыдущих. Проводники ленты рассчитаны на строго определенную силу тока, при ее превышении они могут сгореть – в итоге не будет работать вся конструкция. Для этого нужно прокинуть дополнительный кабель к месту, где начинается следующая лента.

Купите усилитель RGB ленты. Это позволит брать сигналы управления многоцветной ленты с конца предыдущей, а питание напрямую с БП. Все участки будут использовать один RGB-контроллер. Это позволит избежать перегруза первой части ленты, и добиться аналогичных световых эффектов для каждой последующей, без необходимости синхронизации – все части будут гореть одинаково. При этом будет использоваться один пульт, кстати он тоже может быть причиной неисправности, регулярно проверяйте его батарейки.

усилитель RGB ленты

На многих блоках питания есть регулировка напряжения в виде подстроечного резистора около клемм. Будет хорошо, если вы понизите его на пару десятых вольта (11,5 – 11,8), это снизит ток, продлит ресурс, а яркость практически не изменится

Итоги

Отремонтировать осветительные решения со светодиодной лентой – проще, чем многие привыкли думать. Это просто, при этом требует минимальный набор инструмента и знаний. В этой статье описаны варианты часто встречающихся неисправностей и их причины, надеемся, что это станет для вас полезным!

📋 Пройдите тест и проверьте ваши знания


Можно ли касаться токоведущих частей, находящихся под напряжением 380 В, голыми руками и неизолированным инструментом?

Можно, но только одной рукой.

Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.).

Категорически нельзя.

Верно! Не верно!

Продолжить »

Почему пораженного электрическим током человека нужно положить на сырую землю как можно быстрее?

Чтобы опасное напряжение быстро ушло в землю.

Чтобы снизить температуру тела.

Это глупость, так делают безграмотные люди.

Верно! Не верно!

Продолжить »

Сможешь ли ты самостоятельно сделать непрямой массаж сердца и искусственное дыхание?

Нет, я не умею это делать.

Да, смогу.

Знаю как, но только теоретически.

Верно! Не верно!

Продолжить »

Какой путь электрического тока является наиболее опасным?

Рука-рука.

Правая рука – левая нога.

Нога – нога.

Правая рука – правая нога.

Верно! Не верно!

Продолжить »

От чего зависит степень поражения организма?

От величины напряжения

От величины протекающего через тело тока

Верно! Не верно!

Продолжить »

Может ли напряжение величиной 40 В убить человека?

Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.).

Может, если ток переменный

Нет, оно считается условно безопасным

Верно! Не верно!

Продолжить »

Тест на знание правил электробезопасности

Ты абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением.

Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.

Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки.

Share your Results:

Facebook Twitter ВКонтакте

  Перепройти тест!

Предыдущая

Светодиодная лентаЛента rgb 5050 и её особенности

Следующая

Светодиодная лентаКак можно сделать светодиодную ленту своими руками

Спасибо, помогло!Не помогло

почему не горит вся или часть

Светодиодные ленты с каждым годом становятся популярнее. Они выгодно вписываются в интерьер жилых комнат, развлекательных учреждений или используются для привлечения внимания на рекламных баннерах. Но, как и любая подсветка, светодиоды через некоторое время могут выйти из строя. Чтобы решить проблему, ленту можно заменить, но это не всегда выгодно.

Если поломка не критичная, элементы можно отремонтировать самостоятельно. Для этого необходимо разобраться в их конструкции и принципе работы. Также пригодится опыт в пайке микросхем. Но перед тем как приступить к ремонту, нужно понять, поможет он или нет. Иногда поломку невозможно исправить.

Какие проблемы могут возникнуть

Причины поломок бывают следующими:

  • подсветка не горит полностью. Сначала следует проверить, включен ли блок питания. Следующий шаг — проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет к блоку питания. В случае отсутствия проблем обратите внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может быть в печатной плате;
  • диоды загорелись только до центра ленты. Причина неисправности — перегорание одного из сегментов;
  • светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие провода. Иногда мерцание возникает из-за перегрева или постепенного выхода из строя диодов;
  • мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.

Светодиодная лента наполовину не светится

Эта поломка часто встречается — в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.

Пример поломки на сгибе.

Для починки неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.

Потеряла яркость

Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины:

  • срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о производственном браке. Затухание может свидетельствовать и о перегреве;
  • неисправность блока питания. Проверьте контакты в месте соединения ленты с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в этих местах нарушается проводимость тока.

Потускневшие светодиоды.

Совсем не светит

Если диоды не загорелись все , стоит искать причину в электропитании. Для начала нужно проверить 12-вольтный адаптер и наличие напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.

Линия для удаления повреждённого отрезка.

Мигает

Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме того, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычную канифоль или сразу нейтрализовать флюс, который остаётся на подложке.

Рекомендуемая канифоль для пайки.

Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным.

Самые безобидные причины мигания светодиодов это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.

Диагностика проблем питания

Проверка блока питания выполняется по следующей схеме:

  1. Проверка надёжности подключения коннектора к блоку питания.
  2. Если в блоке есть диод-индикатор сети, нужно проверить, загорелся он или нет.
  3. Если диода нет, исправность проверяется мультиметром. На выходе напряжение не должно отсутствовать. В противном случае блок нужно ремонтировать.

Одним из первых нужно проверить пульт управления. Иногда достаточно просто заменить батарейку. Если она не села, возможно, из строя вышел инфракрасный датчик.

На следующем этапе проверяют светодиодную ленту. Нужно подать напряжение на её выводы с помощью двух дополнительных проводов, не используя блок питания. «Плюс» подключается к выводу, он обозначен стрелкой на вилке, а «минус» поочерёдно подаётся на оставшиеся выводы. На этом этапе главное не ошибиться, чтобы не произошло замыкания между проводами блока.

Блок питания.

Питание можно подать от аккумулятора или батареек на 5-15 В. Лента не будет светить ярко, но этого хватит, чтобы проверить её работоспособность. Если нерабочими оказались несколько чипов или один из них, подсветка не загорится только в проблемных местах. Ремонт будет заключаться в замене испорченных диодов на новые.

Как починить светодиодную ленту

Если один из чипов перегорел, его можно заменить и полностью восстановить работу подсветки. Когда речь идет о поломке СОВ-пластины, ремонт не поможет. Для начала делают проверку тестером, затем выпаивают повреждённый диод, соединяя цепь без него или с другим элементом. В большинстве изделий печатная плата изготовлена из алюминия для эффективного отвода тепла на радиатор.

Строение LED-ленты.

Подложку для отвода тепла с обратной стороны чипа припаивают к токоотводящей дорожке. В процессе демонтажа её придётся отпаять. В пластиковых печатных платах тоже присутствуют такие дорожки. Опираясь на материал, необходимо подобрать правильный метод пайки. Для работы понадобятся:

  • лезвие;
  • тестер;
  • держатель;
  • пинцет;
  • флюс;
  • паяльник (рекомендуется, чтобы его жалобы было тонким). Для стандартного паяльника жало придётся сделать самостоятельно. Для этого подойдет медная проволока.

Чтобы снять алюминиевую плату, корпус отделяется от нее. Можно использовать нож. К основанию плата обычно припаяна двумя проводами, их нужно отпаять. Для удобства ленту можно зафиксировать в держателе. На следующем этапе тестером проверяется каждая дорожка. Перегоревший диод бывает виден невооружённым глазом, но не всегда.

Перегоревший диод.

Следует осмотреть качество пайки. Если на производстве допустили брак, это повлияет на срок службы диодов. Когда сгоревший чип определен, нужно взять паяльник и пинцет. Горелка должна находиться с другой стороны платы. Когда пайка размягчится, диод снимается пинцетом. Новый чип необходимо успеть закрепить до того, как основание из алюминия остынет.

Этапы проверки работоспособности

Перед приобретением светодиодной ленты у всех покупателей возникает оправданное желание проверить её работоспособность. Для этого при себе нужно иметь батарейку, например «крону».

Проверка ленты с помощью кроны.

На полную яркость изделие не загорится. Для проверки длинного участка понадобится большой аккумулятор, например, который используется в источнике бесперебойного питания для компьютера. Он подойдёт, поскольку на выходах имеет 12 вольт. Один из лучших вариантов — автомобильный. Для проверки отдельных светодиодов используется мультиметр или батарейка на 3 вольта.

Видеопример ремонта LED-ленты на 220 вольт

Советы перед покупкой новой ленты

В поиске подходящей подсветки не стоит обращать внимания на дешёвые китайские интернет-магазины с привлекательными ценами. В таких изделиях устанавливаются низкокачественные чипы, которые быстро перегорают или тускнеют. Кроме этого, подсветку вряд ли получится вернуть по гарантии.

Также стоит учитывать назначение LED-ленты. Она бывает одноцветной и многоцветной. Последняя используется в качестве декоративной подсветки поверхности или отдельных предметов. Одноцветная подойдёт, чтобы выделить определенную зону в доме или квартире, оконные и дверные проёмы.

5 причин почему моргает светодиодная лента

Зачастую случается так, что спустя некоторое время эксплуатации, светодиодная лента начинает моргать, мерцать как ”стробоскоп”, частично тускнеть или гореть не в полную силу.

Не стоит впадать в панику, такие проблемы можно выявить быстро и устранить их самостоятельно, не прибегая к помощи специалистов.

Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.

По правилам, при выборе источника питания необходимо покупать его с запасом мощности минимум в 30%.

Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы.

Почему такое случается?

Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!

При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.

Совет здесь один – покупать фирменные проверенные источники питания, либо выбирать китайские с двойным запасом.

Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.

Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.

Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.

Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.

Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.

Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.

Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.

Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.

И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.

Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.

Некачественная пайка

Светодиодную ленту запрещено паять активными (кислотными) флюсами. В противном случае кислота остается на контактной площадке и постепенно будет разъедать место соединения.

Начинается непонятное моргание во включенном состоянии ленты, с последующей не работоспособностью всего участка после пайки. Поэтому для такого соединения используйте только рекомендуемые материалы и соблюдайте правила пайки.

Если же контакт уже разъело, придется вырезать один модуль ленты и впаивать на его место другой.

А еще возможен перегрев контакта не правильно выбранным паяльником (более 60Вт). В итоге медная площадка отслаивается от дорожки и появляется неустойчивое место соединения.

Прижмешь его пальцем – свет есть, отпускаешь – исчезает. Отсюда и проблемы с мерцанием, морганием.

Окисление контакта на коннекторах

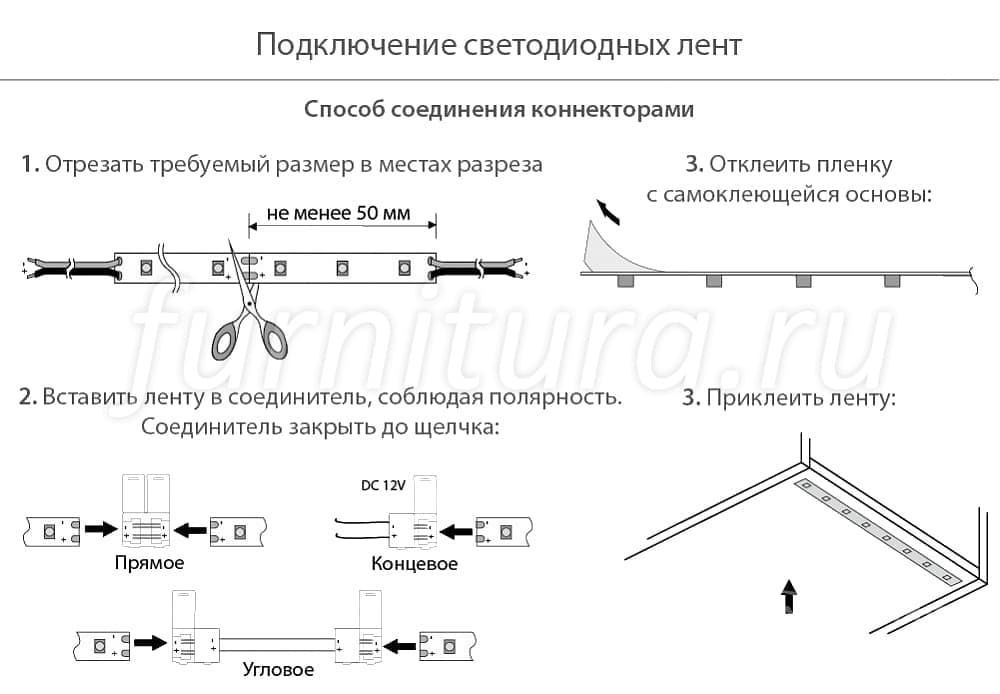

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

  • для участка в 5м и мощностью 75Вт – 6,5А
  • для лент мощность 30Вт на метр – 12,5А
Если контакт окислен, то при большом токе он будет нагреваться и выгорать, пока не исчезнет полностью.

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье «3 вида коннекторов для соединения светодиодной ленты».

Неисправный светодиод

Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.

В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.

И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.

В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.

Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.

Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.

Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.

Контроллер и пульт

Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.

Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.

И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.

Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.

Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.

Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.

Как найти неисправность

Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?

Всю светодиодную подсветку можно разбить на отдельные функциональные части:

  • первым идет блок питания
  • далее, блок управления RGB цветами (контроллер)
  • усилители RGB, если таковые есть
  • сама светодиодная лента
  • коннекторы или соединители

Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.

Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В («+» «-» 10%).

Далее проверяете выход. Здесь уже должно быть 12В или 24В («+»/»-» 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.

Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.

Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.

Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт.

Если тускло светится какой-то один участок, а не вся лента, то измерения нужно проводить именно на нем.

При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.

В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.

Как найти не рабочий светодиод

Светодиоды в отдельных модулях подключаются последовательно.

Поэтому при перегорании или выходе из строя одного, перестает работать или начинает мерцать, глючить весь участок подсветки.

Чтобы найти неисправный, воспользуйтесь советами:

  • визуальный осмотр

При более внимательном осмотре, иногда удается выявить не рабочий диод, даже без приборов. Если явных следов подгорания нет, то присмотритесь к его поверхности.

Посередине может быть черная точка, либо просто потемневшие места, которые явно отличаются от того, что можно увидеть на соседнем рабочем элементе.

  • измерение мультиметром

Прозвоните подозрительный диод, а затем такие же измерения проделайте на соседних, заведомо исправных. При этом вовсе не обязательно знать технические характеристики диода в ленте. Достаточно их сравнить между собой.

Если нет под рукой мультиметра, то простым кусочком медной проволоки начните закорачивать диоды один за другим. Как только дойдете до неисправного, остальные загорятся как ни в чем не бывало.

Нельзя исключить и заводского брака, когда один из диодов плохо припаян.

Нажимаешь на него с усилием, и весь участок начинает светиться. Отпускаешь – потухает.

Тут спасает только повторная пайка.

Как отремонтировать контроллер LED RGB ленты своими руками

При сборке, монтаже и эксплуатации системы освещения RGB или монохромной светодиодной лентой приходится сталкиваться с ее полной или частичной неработоспособностью. Причиной могут быть как ошибки, допущенные при соединении элементов системы, так и вызванные неисправностью одного из них. О том, как найти причину и устранить неисправность и пойдет речь в этой статье.

Обращаю ваше внимание, что в статье приведена инструкция по ремонту контроллеров, предназначенных для светоидодных лент с напряжением питания 12 В или 24 В. Ремонту контрллеров для шнуров дюралайт и едеочных гирлянд с выходным напряжением 220 В посвящена статья «Устройство, схема и ремонт контроллеров дюралайт».

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Диагностика и ремонт системы RGB светодиодного освещения

Чаще всего возникает один из случаев неработоспособности системы светодиодного освещения RGB лентами:
         – лента не светиться полностью;
         – лента светиться только одним или двумя цветами.

Если лента не светиться полностью, то причиной этого может быть неисправность блока питания, контроллера или ПДУ. В случае отсутствия свечения одного или двух цветов в ленте, то причиной может быть отказ контроллера или светодиодной ленты. Описать все возможные случаи проявления неисправности сложно, поэтому приведу инструкцию, как проверить каждое из устройств системы отдельно.

Проверка блока питания (адаптера)

В случае полного прекращения работы светодиодного освещения, как и любого изделия, питающегося от бытовой электросети, первое, что необходимо это проверить подачу питающего напряжения на устройство. Для этого необходимо проверить вставлена ли вилка в розетку и наличие напряжение в сети.

Для проверки наличия напряжения в розетке, достаточно вставить в нее вилку настольной лампы, адаптер сотового телефона или любой другой электроприбор. Если с подачей напряжения все в порядке, то приступают к проверке блока питания (адаптера).

В первую очередь нужно проверить надежность подключения блока питания к контроллеру, вполне возможно коаксиальный штекер выскочил или не до упора вставлен в гнездо контроллера.

В некоторых моделях блоков питания установлен светодиод, светящийся при подключении адаптера к сети. Светодиод обычно подключен в цепь выходного напряжения, и если он светиться, значит, блок питания исправен. Если индикатора нет, то необходимо проверить блок питания, измеряв мультиметром величину выходного напряжения. Если напряжение на выходе блока питания отсутствует или отличается от 12 В более, чем на 10%, то блок неисправен и необходимо его заменить или отремонтировать.

Современные блоки питания постоянного тока отличаются друг от друга величиной выходного напряжения и током допускаемой нагрузки. Если решите попробовать отремонтировать блок питания самостоятельно, то не лишним будет ознакомиться со статьей сайта «Как отремонтировать блок питания компьютера». Кстати, компьютерный блок питания можно успешно использовать для питания светодиодных лент.

Проверка работы пульта дистанционного управления

Даже если блок питания, контроллер и светодиодная лента исправны, то пока на пульте дистанционного управления не будет нажата кнопка ON, лента светить не будет.

Принцип работы ИК пульта дистанционного управления

Сигнал управления с ПДУ представляет собой инфракрасный луч, промодулированный цифровым сигналом. Инфракрасное излучение человек не видит, но распространяется оно по законам видимого света. Поэтому пульт должен быть направлен на сенсор контроллера и на его пути не должно быть преград.

На фотографии сенсорный инфракрасный датчик контроллера. Это тоже светодиод, но работающий в инфракрасном диапазоне. Его чувствительность позволяет управлять режимами работы с ПДУ на расстоянии не менее 8 метров. При установке сенсора необходимо его полусферу направить в сторону зоны предполагаемого управления. При неправильной установке управление светодиодной лентой с ПДУ будет не стабильным или даже невозможным.

Проверка и замена батарейки в ПДУ

Включить, выключить и управлять режимом работы светодиодной ленты будет невозможно в случае, если села батарейка. В ПДУ установлена круглая плоская батарейка типа CR2025 напряжением 3 V. Признаком окончания срока службы батарейки является уменьшение расстояния, с которого еще возможно управление с ПДУ.

Для извлечения батарейки для проверки или замены нужно защелку на контейнере с левой стороны прижать в правую сторону и выдвинуть контейнер.

Проверить батарейку можно измеряв напряжение на ее выводах вольтметром, которое должно быть более 3 V. Если напряжение меньше, батарейку следует заменить. Батарейки CR2025 широко применяются, например, в материнских платах компьютеров, брелоках авто сигнализаций, часах, калькуляторах, электронных весах и других изделиях. Можно временно для проверки взять батарейку оттуда. Устанавливается батарейка в контейнер надписью (плюсом) вверх.

Проверка исправности светодиодной ленты

Если посмотреть на разъем подключения светодиодной ленты к контроллеру, то на нем отчетливо видна стрелка, обычно обозначающая общий провод для всех цветов, на который подается плюс от источника питания.

Остальные цвета подключены к выводам R, G и B (этой маркировки на разъеме нет). Если лента подключается без разъема с помощью клемм, то общий провод бывает белого или черного цвета, а остальные соответственно красным, зеленым и синим.

Для проверки светодиодной ленты можно с блока питания, который подключается к контроллеру, минуя его, подать с помощью дополнительных двух проводов, напряжение непосредственно на выводы ленты. Плюс (это центральный вывод разъема блока питания) подключить к выводу, обозначенному стрелкой, а минус по очереди подавать на остальные выводы. Лента должна светиться соответствующими цветами. Если светит, то лента исправна. Такая проверка безопасна для ленты и блока питания. Даже если Вы напутаете с подключением, то ничего плохого не произойдет. Лента просто не засветиться и только. Главное не допустить замыкания между собой выходных проводов блока питания.

Проверить ленту можно подав напряжение на ее выводы от любого источника постоянного тока, блока питания, батареек, аккумулятора, с напряжением выхода от 5 до 15 вольт. При напряжении 5 В лента будет светить слабо, но этого достаточно, чтобы убедиться в ее исправности.

Светодиоды в светодиодной ленте включены триадами, по три последовательно, являются очень надежными элементами и одновременно все выйти из строя могут только, если с блока питания было подано многократно превышающее 12 В напряжение. Такое может случиться при пробое ключевого транзистора в бестрансформаторном блоке питания.

Если вышел из строя один или несколько светодиодов, то не будет светиться только небольшой участок ленты. Такую ленту, если она не в герметичном исполнении можно отремонтировать, заменив отказавший светодиод по технологии ремонта светодиодных ламп.

Ремонт контроллера LN-IR24B RGB светодиодных лент

Если проверка ПДУ, блока питания и RGB светодиодной ленты подтвердила их исправность, значит, неисправен контроллер и следует его заменить или отремонтировать.

Ремонт контроллера начинается с осмотра печатной платы. Для этого нужно снять крышку-дно, отжав лезвием ножа боковую стенку в сторону.

На боках крышки имеются по два квадратных отверстия, за которые цепляются фиксаторы основания корпуса, и крышка надежно закрепляется.

Печатная плата в корпусе зафиксирована только со стороны припайки проводников несколькими каплями силикона. Для освобождения печатной платы нужно лезвием ножа подрезать силикон вдоль стенок корпуса. Работать нужно аккуратно, чтобы не перерезать провода.

После извлечения печатной платы нужно внимательно внешним осмотром проверить ее на отсутствие дефектов – холодных паек выводов деталей, следов их перегрева в виде потемнений маркировки или копоти на корпусе, перегрева проводников или их разрушения.

Если дефектов не обнаружено, значит, неисправны радиоэлементы. Микросхемы редко выходят из строя, узким местом в контроллерах обычно являются силовые ключи, которые выходят из строя, как правило, из-за нарушения правил эксплуатации, а именно, перегрузке по току. Все три ключа выходят из строя очень редко, чаще один, средний (управления зеленым цветом), так как подогревается соседними транзисторами и в результате работает в более тяжелых температурных условиях.

Если предельный ток нагрузки указан 2 А, то для надежной работы контроллера нагружать выходы надо током не более 1,8 А, а лучше 1,5 А. Тогда контроллер прослужит долго.

Ключи в контроллере LN-IR24B выполнены на трех полевых транзисторах mosfet P3055LD в корпусе DPAK (TO-252) для SMD-монтажа, выдерживающие ток нагрузки до 12 А. Но в контроллере транзисторы не установлены на теплоотводы и поэтому допустимый ток нагрузки ограничен до 2 А.

Ниже приведена структурно-монтажная схема светодиодной RGB системы освещения. Пути прохождения цифровых сигналов с микросхемы на затворы полевых транзисторов показаны линиями соответствующих цветов.

Проверять работу контроллера лучше всего с помощью осциллографа. Тогда появится возможность проверить как работу микросхем, так и транзисторов. Для проверки достаточно подать на контроллер питающее напряжение. RGB ленту подключать не обязательно. Далее с помощью ПДУ, направленного на сенсор последовательно нажать сначала на кнопку ON (включить), а затем W (белый). Таким образом, контроллер будет включен в режим свечения светодиодной ленты белым светом (будут светиться все три цвета).

Общий провод осциллографа подключается к +12 В, а щупом прикасаются последовательно к затворам каждого из транзисторов. На экране осциллографа должны наблюдаться прямоугольные импульсы размахом около 5 В. Если импульсов нет, то концом щупа прикасаются с другого конца токоограничительного резистора. Если и в этом случае импульсы не появились, то возможно вышла из строя микросхема или на нее не поступает цифровой сигнал с микросхемы сенсора. В случае неисправности микросхем, ремонт контроллера экономически нецелесообразен.

В случае наличия сигналов с микросхемы нужно последовательно прикоснуться щупом к стокам транзисторов (местам пайки выходных RGB проводников). Если транзисторы исправны, то на экране осциллографа должны появиться прямоугольные импульсы размахом около 12 В, как на фотографии. Если импульсов нет, значит в обрыве переход транзистора исток-сток, если импульсы размахом всего 5 В, значит, имеет место пробоя между затвором и стоком, а вывод истока в обрыве. Неисправный транзистор подлежит замене.

В случае, если в светодиодном освещении не горит один или два цвета, то проверить ключевые транзисторы неработающих каналов можно и без осциллографа. Для этого нужно выходной провод отсутствующего цвета, и на котором присутствует цвет, поменять местами, перепаяв на плате. Например, лента не светит красным цветом, зеленый и синий цвета есть. Отпаиваете от платы красный провод и зеленый. Красный припаиваете на место зеленого, а зеленый на место красного. Включаете систему, если красный цвет появился, а зеленый нет, значит, точно не работает ключевой транзистор и его нужно заменить.

Полевой транзистор P3055LD в корпусе DPAK (ТО-252) и его аналоги часто применяются в материнских платах компьютеров. Для замены при ремонте контроллеров я использовал аналог транзистора P3055LD, транзисторы типа P3055LDG и PHD3355L выпаянные из неисправных материнских плат компьютеров.


Марк 30.04.2015

Здравствуйте, Александр Николаевич! Большое спасибо вам за статьи и за ваш сайт!
Есть вопрос по поводу статьи. Если на контроллере вышел из строя ключ, могу ли отпаять провод, идущий на светодиоды одного из цветов с неисправного ключа и припаять к соседнему? То есть, на одном ключе будет два провода. Не выйдет ли из строя микросхема или ключ из-за повышенной нагрузке?
Заранее, большое спасибо!

Александр

Уважаемый Марк!
Так сделать можно, микросхема из строя не выйдет, но надо проверить выдержит ли увеличенный вдвое ток транзистор. Ток нагрузки приведенного в статье контроллера составляет 2 А. Если у вас другой, то нужно узнать на какой ток нагрузки он рассчитан и рассчитать потребляемый ток одним каналом RGB ленты исходя из ее длины и количества светодиодов на метре.
Если вам трудно сделать такой расчет, то сообщите данные – параметры блока питания, марку контроллера, длину ленты, тип и количество светодиодов на ней.

Марк

Лента RGB, длина 5 м, количество светодиодов в 1 метре = 75 шт. Напряжение у блоков питания 12 В, ток нагрузки 1,5 А.
У меня два контроллера и оба неисправны, на одном вышеизложенная причина, а на втором, все ключи вроде бы целы, но при подключении лента неадекватно светится. Во-первых, при выключенном состоянии она все равно светится красным, при включении и переключении цветов, она как-то странно включает светодиоды.
А как можно подключить напрямую блок питания и ленту, без контроллера, чтобы на ленте горели все 3 светодиода, то есть, чтобы она излучала белый свет?

Александр

На один вывод два провода подключить можно, если канал контроллера рассчитан на ток 5 А, так как один цвет вашей ленты потребляет 2,5 А.
Подключить ленту напрямую к блоку питания просто, нужно провода, идущие от маркировки на ленте RGB соединить вместе и подключить к минусу БП, а оставшийся к плюсу.
Как вариант к двум работающих каналам можно оставить ленту подключенной к контроллеру, а провод ленты от цвета, который не светит подключить к минусу БП. Тогда этот цвет будет светить постоянно, а оставшимися можно будет управлять. При этом можно к контроллеру подключить любых два цвета от ленты, просто тогда кнопки на пульте не буду совпадать, а любой оставшийся подключить непосредственно к блоку питания. Таким образом вы сможете довольно в широком диапазоне управлять цветом свечения ленты, с преобладанием цвета, подключенного напрямую к БП.
Но имеющиеся у вас блоки питания не соответствуют требованиям по величине тока нагрузки. Вместо требуемых 7,5 А могут выдать только 1,5 А. Поэтому, прежде, чем заниматься ремонтом контроллера следует приобрести блок питания требуемой мощности. Вероятнее всего и ремонт контроллеров не потребуется.

Алексей 21.12.2020

Добрый день, подскажите пожалуйста, мы потеряли пульт, купили такой же новый, но от него лента не загорается.

Александр

Здравствуйте, Алексей.
Внешний вид пульта дистанционного управления (ПДУ) не гарантирует, что он подойдет к любой светодиодной ленте с таким же по внешнему виду пультом.
Система может не работать по двум причинам – неисправностью драйвера светодиодной ленты или ПДУ. Даже если ПДУ подходит, то проверить исправность драйвера можно только с помощью приборов, проще всего осциллографом.
Внутри пульта стоит микропроцессор, работающий по заданному алгоритму. В контроллере светодиодной ленты с приемника сигнал поступает тоже на микропроцессор, управляемый набором импульсов с пульта и запрограмированный таким же образом.
В случае несовпадения прошивок микропроцессора в пульте и в драйвере светодиодной ленты, управлять работой ленты будет невозможно. Поэтому при покупке нового пульта нужно брать в магазин светодиодную ленту и подбирать пульт, от которого лента будет работать.
Если есть возможность, сходите в магазин и попробуйте заменить пульт на подходящий для данной светодиодной ленты.

Алексей 31.12.2020

Здравствуйте Александр!
Может вы мне подскажите природу подобного явления: сгорает 3 контроллер RGB лент как у вас в статье.
Первый проработал около года. Сгорел так, что оплавился коннектор 12 В, папа от блока питания внутри контроллера.
Второй проработал неделю, сначала грелся, я просверлил отверстия, поправил штекер – стало терпимо, но через неделю отказал синий свет, остальные работают.
Третий контроллер перегорел через час. Выгорела часть плюсовой дорожки на самой печатной плате (идёт по краю платы, даже коробочка оплавилась).
Все три контроллера горят именно при белом свете. Мультиметр показывает 12 В.
Что может быть, в чем причина?
Добраться до светодиодной ленты нет возможности – спрятана за потолком. Монтажники перепутали очерёдность цветов, но это лишь неудобство в выборе конкретного цвета, я думаю.

Александр

Здравствуйте, Алексей!
Судя, по вашему сообщению, контроллер не рассчитан на ток потребления подключаемой к нему RGB ленты. Доказательством является то, что если не светят все три цвета одновременно, то контроллер нормально работает.
Раз блок питания стабильно выдает 12 В и не перегревается, значит он подходит по мощности.
Когда лента светит белым цветом, то светят все составляющие его цвета – красный, зеленый и синий. В этот момент от контроллера потребляется максимальная мощность и через его каналы протекает максимальный ток, что в вашем случае приводит к перегреву и выходу контроллера из строя. Когда один канал перестает работать, то ток уменьшается на треть и контроллер больше не перегревается.
Для исключения перегорания выходных полевых транзисторов нужно в корпусе контроллера в зоне их установки просверлить отверстия, а на транзисторы установить дополнительные теплоотводы.
Но лучшим решением будет применение контроллера, рассчитанного на ток, потребляемый лентой с 20% запасом. Ток можно узнать из маркировки ленты, измерить или рассчитать по количеству и типу светодиодов.

Александр 06.02.2021

Доброго времени суток!
Появилась проблема с лентой (видимо, все же с контроллером).
Все цвета горят, все исправно горит и мигает, но…
В какой-то момент при переключении цвета — лента начала неправильно смешивать цвета.
Пример: включил ленту -> горел зелёный -> я поменял на красный (на пульте) -> горит фиолетовый. И так с каждым цветом, кроме зелёного, белого и фиолетового.
Можете подсказать, что посмотреть и как решить проблему? Заранее благодарю!

Александр

Здравствуйте, Александр!
Вы абсолютно правильно определили неисправность, виноват контроллер.
Белый цвет получается, когда горят светодиоды ленты красного, синего и зеленого цветов одновременно. Следовательно, светодиодная лента и ключи в контроллере исправны точно.
Приемная часть контроллера тоже работает, так как происходит управление процессором с пульта.
Следовательно, остается только процессор, если сбой наблюдается не сразу, то возможно это связано с нагревом процессора. Обычно полевые ключевые транзисторы сильно нагреваются и тем самым нагревают все элементы, размещенные в корпусе контроллера.
Найти для замены точно такой же процессор невозможно, так как он запрограммирован для данного контроллера и обычно приклеен к плате и залит компаундом. Придется приобретать новый контроллер.

Почему светодиодная лента мигает или моргает

За пару летних месяцев мне пришлось решить множество проблем, когда светодиодная лента мигает, моргает или тускло горит. В основном все причины одинаковые и устраняются легко.

Содержание

  • 1. Популярные причины
  • 2. Диагностика причин неисправности
  • 3. Ремонт светодиодной ленты, видео
  • 4. Этапы проверки
  • 5. Как найти неисправный светодиод
  • 6. Видео, ремонт светодиодного светильника

Популярные причины

Усилитель RGB сигналов

1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает. Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена. Фирменные выдерживают заявленные технические характеристики с запасом.

Грязная и неаккуратная пайка

2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.

Виды коннекторов

3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А. Окислы приводят к нагреву такого соединения и подгоранию контактов. Поэтому специалисты паяют для надежного контакта.

4. Отдельный случай составляют диодные ленты, которые подключается прямо к сети 220В. У них светодиоды соединены последовательно по 60 штук, отрезками по 1м. Мигание одного диода приводит к морганию остальных, длиной 1м.

5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных. В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.

Виды батареек в пульте ДУ, CR2025 и пальчиковые

6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.

Диагностика причин неисправности

Цветовое обозначение проводов

Чтобы не мучатся в догадках, разделим светодиодное освещение на функциональные блоки:

  • истояник питания;
  • диммер;
  • блок управления RGB;
  • пульт дистанционного управления;
  • светодиодная лента;
  • соединители;
  • RGB усилитель.

Для диагностики причин потребуется вольтметр или мультиметр для измерения напряжения 12В.

Ремонт светодиодной ленты, видео

Бытовое видео от коллеги про ремонт, замена неисправного элемента в  последовательности из 3 шт.

Этапы проверки

Схема соединения

..

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

Маркировка контактов на блоке питания

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

Основные элементы РГБ контроллера с ДУ

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

Полярность на круглом штекере

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

Коннектор открывается

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

Обозначение контактов RGB контроллера, пульт дистанционного управления

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Как найти неисправный светодиод

Часто светодиоды входят из строя  в  лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке. Перечислю способы поиска:

  1. визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;
  2. прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
  3. можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
  4. чтобы выявить моргание, сделайте небольшой  регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.

Видео, ремонт светодиодного светильника

Коллега снял  видео про замену неисправного светодиода на люстре, принцип ремонта как у ленты.

Светодиодная лента моргает а не горит

Зачастую случается так, что спустя некоторое время эксплуатации, светодиодная лента начинает моргать, мерцать как ”стробоскоп”, частично тускнеть или гореть не в полную силу.

Не стоит впадать в панику, такие проблемы можно выявить быстро и устранить их самостоятельно, не прибегая к помощи специалистов.

Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.

Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?

Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!

При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.

Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.

Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.

Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.

Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.

Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.

Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.

Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.

Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.

И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.

Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.

Светодиодную ленту запрещено паять активными (кислотными) флюсами. В противном случае кислота остается на контактной площадке и постепенно будет разъедать место соединения.

Начинается непонятное моргание во включенном состоянии ленты, с последующей не работоспособностью всего участка после пайки. Поэтому для такого соединения используйте только рекомендуемые материалы и соблюдайте правила пайки.

Если же контакт уже разъело, придется вырезать один модуль ленты и впаивать на его место другой.

А еще возможен перегрев контакта не правильно выбранным паяльником (более 60Вт). В итоге медная площадка отслаивается от дорожки и появляется неустойчивое место соединения.

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

    для участка в 5м и мощностью 75Вт – 6,5А
    для лент мощность 30Вт на метр – 12,5А

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

Оформление интерьера с помощью светодиодной ленты – явление распространённое. Тем более что теоретический срок службы светодиодов исчисляется десятками тысяч часов, а разнообразие цветовой гаммы позволяет подобрать любые оттенки. На самом же деле сбои в работе подсветки наступают гораздо раньше и проявляются, как правило, в виде частого мерцания или мигания отдельных сегментов. Об этом свидетельствуют жалобы потребителей, оставленные на разных интернет-ресурсах. Почему мигает светодиодная лента и как избежать подобных неприятностей в будущем? Попробуем разобраться.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

  • применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
  • перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
  • применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
  • микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Постоянный перегрев кристалла проявляется в виде потемнения основания ленты и силиконовой оболочки.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Поиск и устранение неисправностей

Если мигание светодиодной ленты во включенном состоянии проявляется из-за сбоев в работе блока питания, то самым правильным решением будет его замена на более мощный и дорогостоящий вариант. При этом стоит обратить внимание на место его расположения. Некоторые модели БП не допускается размещать в закрытом пространстве, например, потолочные ниши из гипсокартона.

Те, кто разбирается в электричестве, могут попытаться вычислить неисправность самостоятельно. Начать следует с замера выходного напряжения во время нестабильного свечения светодиодов. Для этого мультиметр переводят в режим измерения постоянного напряжения и аккуратно (чтобы не устроить короткое замыкание) касаются щупами выходных контактов с БП. Для одноцветной ленты напряжение в пределах 11–12,2В считается нормальным. В случае с RGB-лентой замер делают на БП и на RGB-контроллере, отдельно тестируя каждый цвет.

Доказать неисправность RGB-контроллера можно методом его исключения из цепи питания. Для этого на каждый цвет светодиодной ленты поочередно подают +12В и наблюдают за стабильностью свечения.

Если на каком-то участке светодиодной ленты появился мерцающий (погасший) сегмент из трёх кристаллов, то его следует заменить. Сделать эту операцию можно без демонтажа с профиля. С помощью канцелярского ножа необходимо аккуратно удалить неисправный сегмент, делая разрез между соседними контактными площадками. Оставшиеся по краям медные контакты нужно зачистить и залудить. На освободившееся место приклеить новый сегмент с залуженными контактами и, соблюдая полярность, спаять соответствующие печатные проводники.

Иногда светодиодная лента во включенном состоянии может работать корректно, но после выключения несколько раз мигнуть. Чтобы справиться с подобной неисправностью, нужно понять причину её проявления. В первую очередь следует исключить влияние других электронных устройств, которые могут давать помеху обратно в сеть (например, тиристорный диммер). Кроме этого, причиной мигания может стать неоновая подсветка в выключателе. Чтобы доказать или опровергнуть данные предположения, нужно запитать светодиодную ленту через удлинитель от розетки, расположенной в другой комнате.

Светодиодная лента часто используется для оформления интерьера жилых или административных помещений. И пусть мода на нее постепенно уходит в прошлое, спрос по-прежнему остается на высоком уровне. Обусловлено это несколькими факторами, среди которых – продолжительный срок эксплуатации (десятки тысяч часов по сравнению с несколькими тысячами у лампы накаливания) и большое разнообразие цветовых решений.

На деле время работы гибкой платы меньше и сбои в работе происходят намного раньше. Проявляется это в мигании по всей протяженности или на отдельных участках. Ниже мы постараемся разобраться, почему моргает светодиодная лента и как устранить подобные неисправности.

Как устроена светодиодная лента

Прежде чем приступать к самостоятельной диагностике осветительного прибора, важно изучить устройство и принцип действия. Стандартная длина ленты насчитывает 5 м. На тыльную сторону наносится клей, спрятанный под защитной пленкой, к фронтальной крепятся светодиоды. В процессе монтажа защитная пленка легко отделяется от изделия, после чего оно закрепляется на нужной поверхности. Основание гибкой ленты выполнено из диэлектрических материалов, обеспечивающих безопасность устройства и возможность установки в любой части дома.

Светодиоды, размещенные на передней стороне, спрятаны под пластиковым защитным слоем. На ленте led-диоды группируются по 3-4 штуки. Они соединены токопроводящими дорожками, аналогичными тем, которые используются на обычных текстолитовых платах. Схема обязательно дополняется резисторами, которые служат для предотвращения мерцания.

Лампы накаливания и ртутные изделия перед выходом на полную мощность после включения нагреваются в течение нескольких секунд. Принцип работы светодиодов построен на свечении за счет проходящего тока, поэтому устройства, во-первых, сразу после включения работают на полной яркости и, во-вторых, в процессе работы не нагреваются. Последнее повышает общую безопасность эксплуатации.

Есть один важный нюанс. При последовательном подключении полупроводников в случае выхода из строя одного элемента перестает работать вся цепь. Именно поэтому в качественных лентах диоды группируют по 6-12 штук, соединяя созданные группы параллельно. В таком случае при перегорании элемента наблюдается картина, когда не горит отдельный, небольшой участок.

Для удобства на изделие наносят пунктирные линии, указывающие на места, где его можно разрезать (параллельные соединения). Причем достаточно вооружиться обычными ножницами или канцелярским ножом.

Почему вредна любая пульсация напряжения в источнике света

Большие проблемы из-за изменения светового потока возникают в том случае, если выполняются работы высокой точности.

В отдельных документах СНиП записаны пределы для перепадов освещенности, которые составляют от 12 до 20 %. Такая норма актуальна на производстве, где изготавливают высокоточные изделия или осуществляется сборка малых деталей/узлов. Причины крайне просты: из-за постоянных перепадов глаза человека устают, поэтому рабочий допускает ошибку при сборке, расположив в неправильном порядке элементы и т.п. В итоге получается брак, что ведет к финансовым убыткам предприятия и потере репутации надежного производителя.

Иная картина наблюдается в быту. Простая лампочка накаливания функционирует напрямую от сети переменного тока напряжением 220 В и промышленной частотой 50 Гц. Последний параметр определяет частоту мигания. Пауза между двумя последовательными пульсациями составляет 10 мс – значение настолько мало, что человеческий глаз данный процесс абсолютно не воспринимает. Описанная ситуация сохранится прежней при стабильном напряжении.

В теории это так, но на практике в бытовой электросети наблюдаются заметные перепады напряжения. Можете убедиться в этом самостоятельно, воспользовавшись тестером или обычным фильтром со встроенным конденсатором (вы будете видеть, как мерцает диодный индикатор). Фактическое значение напряжения колеблется в диапазоне от 215 до 240 В. Производители учитывают этот факт, поэтому бытовые электрические приборы рассчитаны на подобную эксплуатацию.

Освещенность напрямую зависит от напряжения, поскольку падение или увеличение данного параметра влияет на нагрев колбы или корпуса (повышение/снижение). Коэффициент пульсации при таких перепадах составляет 11,36 %.

В бытовых сетях наблюдаются более серьезные перепады, когда напряжение уменьшается до 190 В. В таком случае коэффициент пульсации вырастает до 22 %. Данная величина практически удовлетворяет нормам, записанным в СНиП и указанным нами ранее (12-20 %). Все это актуально для обычных ламп накаливания, а в случае со светодиодными изделиями картина будет совершенно иной.

Причины мигания светодиодной ленты

Для начала рассмотрим несколько основных причин мерцания светодиодных лент.

Блок питания

Включите диодную ленту и тщательно изучите то, как она работает. Если моргание возникнет не сразу, а спустя несколько секунд (минут), то, вероятно, была допущена ошибка при выборе блока питания для цепи. Он не справляется с поставленной задачей из-за нехватки мощности, поэтому происходят перепады напряжения (обычно снижение). Существует негласное правило, в соответствии с которым мощность блока питания должна быть на 30 % больше значения, необходимого для работы светодиодной ленты.

Придя в магазин, не надейтесь на помощь продавцов-консультантов. Далеко не все компетентны в вопросах применения электрических приборов. Да, продавец подключит светодиодную ленту, она будет светиться нормально, но уже дома, спустя время, микросхемы нагреются и проблемы вылезут наружу.

Ни один китайский блок питания не соответствует тем значениям, которые указаны в паспорте. Если там пишется мощность 200 Вт, то смело отнимайте 25 %, поскольку реальное значение в лучшем случае составляет 150 Вт.

Представьте картину: требуемая мощность для подключаемой платы равна 140 Вт. Повысив это значение на 30 % (запас мощности), вы приходите к выводу, что необходим блок питания на 182 Вт. Недолго думая, вы покупаете китайское изделие на 200 Вт, подключаете ленту и включаете ее на полную мощность. Она вспыхнет и сразу погаснет, поскольку срабатывает защита блока питания из-за перегрузки в цепи.

Главный совет – покупайте источники питания проверенных компаний либо в случае приобретения китайских повышайте мощность в два раза.

При организации подсветки из светодиодной ленты длиной 15 м и более рекомендуется создавать ее из изделий идентичной модели одного производителя. В большинстве случаев используются ленты с RGB-технологией, позволяющей устройству светиться разными цветами. При выборе неодинаковых изделий на определенных участках включение будет либо затормаживаться, либо вообще отсутствовать.

Аналогичная картина может наблюдаться при работе ленты от разных блоков питания. Выходное напряжение на них будет неодинаковым, поэтому на некоторых участках цвета будут меняться с некоторым запозданием (отставанием).

Другая причина моргания светодиодной ленты, которое может происходить даже в выключенном состоянии, связана с ситуацией, когда источник питания подключается к сети через обычный выключатель с индикаторной подсветкой. Уже давно доказано, что такие индикаторы заставляют светиться led-диоды, расположенные в лампочке или ленте. Поэтому подключать блок питания нужно напрямую к автомату электрического щитка или через обычные выключатели без индикаторной подсветки.

Учитывайте сроки эксплуатации изделий. После длительного применения блока питания в течение нескольких лет могут высохнуть конденсаторы, стабилизирующие напряжение, что приведет к снижению их емкости. Они же могут вовсе выйти из строя. Осмотрите изделие – если емкость вздутая, то конденсатор не функционирует.

Со временем происходит естественная деградация кристаллов в полупроводниках, что также снижает качество свечения ленты. Без продуманной системы охлаждения процесс деградации усилится, особенно если плата периодически подвергается воздействию падающих ультрафиолетовых лучей.

Старайтесь избегать приклеивания светодиодной ленты к деревянным или пластиковым поверхностям, поскольку это приведет к перегреву даже самых качественных и фирменных приборов.

Некачественная пайка

Гибкие платы на основе светодиодов нельзя паять при помощи активных флюсов (кислотных). Нарушение данного правила приведет к постепенному окислению контактной площадки и потере соединения. Во включенном состоянии наблюдается странное мерцание, после чего перестает функционировать целый участок цепи, расположенный за пайкой. Поэтому важно соблюдать правила и рекомендации, связанные с пайкой изделия.

Если контакт пропал, то разрежьте ленту, удалив нерабочий модуль, и на его место установите новый.

Категорически запрещено паять ленту при помощи паяльника мощностью свыше 60 Вт. В противном случае перегревается контакт: если медная площадка отслоится от дорожки, то соединение будет неустойчивым. Проверить это легко – прижмите пальцем контакт и убедитесь, что свет появится и плата будет работать стабильно. Как только отпустите палец, то свечение пропадет.

Окисление контакта на коннекторах

Одни люди не умеют пользоваться паяльником, другие – любыми способами пытаются избегать такой работы. Альтернативным становится соединение светодиодной ленты с помощью коннекторов.

Применение таковых связано с существенным недостатком – окислением контактов. Часто они начинают окисляться в свежеокрашенных комнатах, помещениях с побеленными стенами, залитой стяжкой, повышенным уровнем влажности. Через данный коннектор протекает ток силой не более 10 А. Рассчитать значение просто:

  • лента 5 м мощностью 75 Вт имеет силу тока 6,5 А;
  • метровая лента 30 Вт – 12,5 А.

При наличии окисления на контакте и прохождении большого тока происходит перегрев с последующим выгоранием. В конце концов, контакт полностью пропадает. Аналогичная картина наблюдается при недостаточной площади соприкосновения на коннекторе.

Поэтому мы рекомендуем тщательно выбирать коннекторы.

Неисправный светодиод

Рассмотренные выше дефекты связаны с лентами, работающими на низком напряжении 12/24/36 В. Однако существуют приборы на 220 В. Источники света располагают последовательно на больших участках. К примеру, на одном погонном метре будет 60 полупроводников. Если выйдет из строя один диод, то произойдут изменения в работоспособности остальных. То же самое касается случаев, когда один светодиод начинает мерцать.

Подсветка на 12 В состоит из групп диодов, соединенных параллельно, поэтому мерцание одного полупроводника негативно сказывается исключительно на конкретной группе.

Таким образом, выход из ситуации прост – определите неисправный диод и перепаяйте на его место новый. Можно пойти глобальным путем и заменить данный модуль (кластер). Если мерцание проявляется спустя время после включения ленты, то причина кроется в неисправности одного полупроводника: происходит постепенный нагрев и разрыв контакта с последующим затуханием ленты. После остывания светодиод вновь начинает работать. Это повторяется с определенной цикличностью.

Контроллер и пульт

Если диодная лента вообще перестала включаться или работает через раз, то возможной причиной могут стать севшие батарейки в пульте ДУ, используемом для управления контроллером с RGB-технологией. Проверьте батарейки в первую очередь. Если изделие начнет самостоятельно переключаться и менять цвета, то дефекты нужно искать в контроллере.

Если пульт исправен, то никаких подобных переключений происходить не должно. Чтобы убедиться в том, что пульт не имеет отношения к самостоятельным переключениям, просто извлеките из корпуса батарейки.

Другой метод выявления неисправного контроллера – удаление прибора из электронной схемы. Подайте питание на каждый цвет отдельно. Если все работает исправно без сбоев, то причина очевидна. Замените RGB-контроллер на новый!

Дополнительные источники неприятного явления

Есть еще несколько причин, по которым могут проявиться неисправности в работе светодиодной ленты. Помимо севших батареек, неправильно припаянных контактов или нехватки мощности причиной мерцания может стать технически неверный монтаж. Возможно, при подключении были перепутаны ноль с фазой.

Для выявления причин моргания светодиодной ленты нужно осмотреть составляющие электрической цепи – гибкую плату, источник питания, пульт ДУ и контроллер.

Поиск и устранение неисправностей

В случае с блоком питания лучшим выходом станет полная замена на более мощное и качественное изделие. Не забывайте о правилах установки и эксплуатации источников тока – некоторые модели запрещено хранить в закрытых пространствах, включая потолочные ниши из гипсокартона.

Если вы обладаете знаниями в электротехнике, то попытайтесь самостоятельно выявить неисправность. Для начала выполните замер выходящего напряжения в момент мерцания светодиодной ленты. Понадобится мультиметр, включенный в режим измерения постоянного напряжения. Соедините щупы с выходными контактами блока питания. Обычная одноцветная лента работает при напряжении 11-12 В. Для RGB-плат необходимо тестировать каждый цвет отдельно, при этом должны быть получены аналогичные результаты.

Как определить неисправность контроллера, мы писали выше.

Если обнаружен мерцающий отрезок из трех диодов на определенном участке платы, то просто замените его на новый, обеспечив качественную пайку. К слову, совершенно не обязательно демонтировать ленту. Нужный отрезок удаляется при помощи канцелярского ножа. Далее зачистите и залудите медные контакты и к этому месту приклейте новый отрезок. Соблюдая полярность, спаяйте проводники.

Помимо индикаторной подсветки на выключателе, появление мерцания светодиодной ленты в выключенном состоянии может быть связано с влиянием других электронных приборов – к примеру, диммера, регулирующего яркость. Чтобы доказать это, подключите ленту напрямую к автомату щитка.

Как найти нерабочий светодиод

Из информации выше вы узнали, что существует два способа подключения светодиодов – последовательный и параллельный (группами). Наиболее популярен параллельный метод. В таком случае при выходе из строя одного светодиода начнет мерцать или перестанет работать отдельный (обычно небольшой) участок гибкой платы. Остальная часть ленты продолжит функционировать в заданном режиме.

Чтобы отыскать неисправный светодиод, используйте следующие рекомендации:

  1. Осмотрите ленту визуально, что нередко позволяет выявить выгоревший диод. При отсутствии явных следов подгорания изучите поверхность полупроводника.
  2. Черная точка на кристалле может указывать на то, что этот элемент уже перегорел или работает некорректно. В целом нужно искать любые дефекты, которые не наблюдаются на соседних деталях.
  3. Обнаружив подозрительный диод, прозвоните его. Сделайте аналогичную процедуру для всех остальных полупроводников на неработающем или некорректно функционирующем участке. Вас не интересует соответствие техническим нормам – просто сравните полученные значения на каждом участке отдельно.
  4. При отсутствии мультиметра воспользуйтесь медной проволокой. С ее помощью следует закоротить подозрительные диоды. Когда обнаружите неисправный, то при его закорачивании участок цепи начнет работать в нормальном режиме.
  5. Никогда не исключайте вероятности заводского брака – плохую припайку диода. Нажмите на него, приложив небольшое усилие. Если проблема в припайке, то светодиод начнет светиться, как и весь проблемный сегмент цепи. В таком случае поможет повторная пайка.

Несмотря на кажущуюся сложность конструкции светодиодной ленты, наличие большого числа полупроводников, резисторов и других элементов цепи, вы сможете самостоятельно выявить причину мерцания или неисправности отдельного участка платы. И уж тем более не нужно при выявлении дефектов бежать в магазин за новой лентой – возможно, причиной является неправильно работающий контроллер, блок питания или пульт дистанционного управления. Для начала попытайтесь выполнить самостоятельную диагностику, а уже после воспользуйтесь услугами мастера.

Включение / выключение поворотных полос | HitLights

На дворе 2020 год. У нас в карманах есть беспилотные автомобили, беспроводные коммуникаторы (ладно, смартфоны) и сверхэффективное светодиодное ленточное освещение по всему дому, которое вам … нужно отсоединить от стены. выключить? Подожди, правда? Это лучшее, что мы можем сделать?

Конечно, светодиодное освещение — это здорово во многих отношениях (мы уже упоминали об эффективности, но как насчет температуры, безопасности, стоимости, простоты установки …), но иногда вы просто хотите, чтобы эти огни были, ну, а не горели.Может ты пытаешься уснуть? Может тебя нет дома? Возможно, вы только что перенесли лазерную коррекцию зрения и какое-то время не можете справляться с ярким светом (теперь мы просто хвастаемся, люди прошлого). Причин много — и, к счастью, средств тоже много. Ниже приведен список способов выключения светодиодной ленты (и, конечно же, включения).

1) Выключатель высокого напряжения.

Поскольку светодиоды работают от электричества постоянного тока низкого напряжения, им требуется источник питания (иногда называемый трансформатором или драйвером) для преобразования переменного тока высокого напряжения в вашем доме.Вы можете отключить это электричество до того, как оно попадет к трансформатору, с помощью обычного выключателя, который обычно крепится к стене, как выключатель света.

2) Высоковольтный диммер.

Сделайте еще один шаг и включите возможности диммирования с помощью совместимого диммерного переключателя перед вашим источником питания (который должен быть специальной диммируемой версией, а также быть совместимым с вашим диммерным переключателем). Современные диммерные переключатели обеспечивают плавное и качественное регулирование яркости, а некоторые предлагают дистанционное управление, функции памяти и многое другое.

3) EZDim

Если источники питания с регулируемой яркостью и совместимые переключатели кажутся более хлопотными, чем они того стоят, революционный диммерный переключатель EZDim может быть для вас. Он сочетает в себе диммер и блок питания в одном компактном блоке, что означает, что вам не нужно беспокоиться о совместимости, а установка становится легкой.

4) Линейный выключатель (низкое напряжение)

Если ваш коммутатор должен быть расположен очень близко к светодиодам или если у вас нет возможности (или разрешения!) Проделывать отверстия в стенах для высоковольтного переключателя, наш встроенный переключатель plug-and-play может быть то, что вам нужно.Он включает ваш свет. Он выключает свет. Он поставляется в ОДНОМ ЦВЕТЕ, который (очевидно) черный.

5) Встроенный диммер (низкое напряжение)

Несмотря на то, что они не такие стильные и не такие плавные, как их более дорогие высоковольтные собратья, низковольтные диммеры выполняют свою работу, позволяя вам базовое включение / выключение освещения, а также регулирование яркости (отсюда и название). Они бывают в версии с циферблатом и сенсорной панели.

6) R106 пульт дистанционного управления низкого напряжения.

Все функции диммера с циферблатом (и некоторых других) у вас на ладони — в этой комнате, этой комнате или любой другой комнате (применяются условия). R106 использует радиочастотное управление (вместо менее надежного инфракрасного управления), поэтому сигнал может проходить через двери шкафа, стены или другие материалы. В R106 есть и другие полезности, в том числе предустановленные уровни затемнения и некоторые интересные эффекты.

7) Наш ассортимент многоцветных контроллеров (для лент RGB / RGBW).

Это, вероятно, не будет новостью для кого-либо, но если вы используете какие-либо разноцветные или специальные полоски, контроллер для этих полосок также имеет кнопку включения / выключения, поэтому вам не нужно закрывать глаза, когда вы хочу передышки от всех этих танцевальных красок.В качестве бонуса вы можете использовать переключатель включения / выключения высокого напряжения (1) или линейный переключатель (4), прежде чем перейти к контроллеру, если хотите, но не пытайтесь комбинировать полосы RGB с чем-либо еще, что затемняет ( или вы будете испытывать мерцание, беспорядочное затемнение или плохую цветопередачу).

Независимо от того, являетесь ли вы экспертом по освещению своими руками или профессионалом в области освещения, вы можете выключить (и включить!) Свет различными способами в соответствии с вашими потребностями. Нужна помощь в выборе того, что подходит вам? Свяжитесь с нашей командой экспертов по обслуживанию клиентов по адресу customerservice @ hitlights.ком!

Светодиодные ленты Can You Cut

В: Можно ли разрезать светодиодные ленты? Где резать светодиодные ленты?

A: Поскольку светодиодная световая лента имеет фиксированную длину и не всегда возможно покупать световые полосы подходящей длины каждый раз, пользователи часто спрашивают, можно ли отрезать световую полосу до фиксированной длины. На самом деле существует множество брендов и продуктов светодиодных лент, поэтому можно ли нормально использовать световую полосу после резки — это не вопрос, на который можно дать общий ответ.Это действительно зависит от конкретного продукта. В общем, если на световой полосе есть линия разреза, ее можно разрезать; если нет, лучше не резать.

Часть 1. Как резать светодиодные ленты

Часть 2. Как исправить светодиодные ленты при резке

Часть 3. Как использовать светодиодные ленты после резки

Часть 1. Как резать светодиодные ленты

Перед тем, как разрезать световые полоски, убедитесь, что купленную полоску можно разрезать; в противном случае разрезание световой полосы может сделать ее непригодной для использования; при этом не забудьте отключить питание; Прямое разрезание световой ленты, подключенной к источнику питания, чрезвычайно опасно.

Шаг 1. Измерьте длину

Если купленная вами светодиодная лента слишком длинная, вам нужно отрезать лишнюю часть. Первое, что вам нужно сделать, это отмерить нужную длину. Если вы случайно разрежете полоску слишком коротко, ваши усилия будут потрачены зря.

Шаг 2. Найдите логотип ножниц на световая полоса

Для удобства пользователей производители разместили логотип ножниц на режущей части своих светодиодных лент. Чтобы избежать повреждений, перед резкой необходимо найти логотип ножниц.

Шаг 3. Режьте ножницами

Последний шаг — ножницами отрежьте лишнюю полоску в месте, отмеченном логотипом ножниц. Если вы случайно разрежете по диагонали, свет может перестать работать, поэтому убедитесь, что вы режете прямо.

Часть 2. Как исправить светодиодные ленты при резке

Q: Я купил светодиодную ленту и использовал ее часть, но я также хочу использовать оставшуюся часть. Это возможно?

A: Если приобретенную вами светодиодную ленту можно разрезать, оставшуюся часть, которую вы отрезали, больше использовать нельзя.Если вы хотите повторно подключить их после резки, вы должны использовать дополнительный 4-контактный разъем для повторного подключения. Однако, если при резке и подключении выполняется неправильная операция, это также может привести к тому, что световая полоса перестанет работать должным образом. Поэтому мы рекомендуем вам дважды проверить длину полосы перед обрезкой и избежать необходимости повторного соединения после резки.

Если вам нужно повторно подключить светодиодную ленту после резки, вам понадобится дополнительный 4-контактный разъем. Как правило, этот продукт не входит в комплект светодиодных лент и приобретается отдельно.

Шаг 1. Купите подходящий 4-контактный разъем

Существует множество продуктов для световых разъемов, поэтому вам нужно выбрать подходящий в зависимости от типа световой полосы. Если ваша световая полоса имеет ширину 10 мм, выбранный вами 4-контактный разъем должен подходить для 10 мм. Если ваша световая полоса имеет ширину 8 мм и вы приобрели разъем 10 мм, она не подойдет.

Шаг 2. Откройте разъем

Если на разъеме есть крышка, необходимо открыть разъем сбоку.

Шаг 3. Вставьте световую полосу в разъем

Поместите два обрезанных конца светодиодной ленты в зажимы разъема. На этом этапе вы должны убедиться, что они не перевернуты, следуя инструкциям на картинке.

Шаг 4. Закройте разъем

После размещения световой полосы закройте крышку разъема и попробуйте проверить, нормально ли светится световая полоса после подключения блока питания. Если подключенные детали не загораются нормально, попробуйте отрегулировать точку соединения между разъемом и световой полосой.

В общем, повторное соединение полосы после резки вызывает определенные затруднения. Вам не только придется покупать дополнительные разъемы, но и любая неправильная операция может привести к тому, что полоса выйдет из строя. Поэтому лучше убедиться, что требуемая длина правильная, и избежать потерь.

Часть 3. Как использовать светодиодные ленты после резки

В: Обрезанная светодиодная полоса все еще работает?

A: Некоторые световые полоски можно отрезать до определенной длины и продолжить работу.Однако их необходимо обрезать по отметке среза. На светодиодных лентах есть несколько крошечных и точных деталей. Если вы случайно порежете не в том месте, свет может перестать нормально работать.

После отрезания световой полосы вы можете разместить необходимые детали в нужном положении и включить свет, выполнив следующие действия. Следующие шаги используют в качестве примера светодиодные ленты Lepro:

Шаг 1. Убедитесь, что стена сухая и чистая.

Если вам нужно прикрепить световую полосу к стене, сначала очистите стену.Если стена пыльная или мокрая, вы не сможете правильно прикрепить светодиодную ленту.

Шаг 2. Вставьте светодиодную ленту

После очистки стены вы можете оторвать покрытие на супер клее 3M за световой полосой и приклеить его в нужном месте.

Шаг 3. Подключите светодиодную ленту

Если вы приобрели комплект светодиодных лент, он должен поставляться с разъемом и контроллером. Вы должны использовать разъем для подключения световой полосы и контроллера.При соединении световой полосы и разъема обратите внимание на переднюю и заднюю части. Если световая полоса вставлена ​​задом наперед, она не будет работать должным образом.

Шаг 4. Подключите питание и включите Светодиодная лента

Последний шаг — подключить контроллер к источнику питания, и вы должны увидеть, что светодиодные полосы загорелись.

После выполнения вышеуказанных шагов, если вы обнаружите, что светодиодная лента по-прежнему не горит, проверьте, нет ли проблем с подключением.Если установка нормальная, это означает, что световая полоса могла быть повреждена во время процесса резки, поэтому будьте осторожны и всегда разрезайте в соответствии с логотипом на полосе.

Устранение неполадок со светодиодной лентой | Освещение формы волны

Светодиодные ленты бывают самых разных размеров, плотности и качества цвета, но все их объединяет то, что в какой-то момент вы можете столкнуться с некоторыми трудностями, заставив их работать.За многие годы работы со светодиодными лентами мы собрали некоторые из наиболее распространенных причин проблем со светодиодными лентами и то, что вы можете сделать для их решения.

ВНИМАНИЕ : Низковольтная электроника постоянного тока обычно считается безопасной и представляет относительно небольшую опасность поражения электрическим током. Однако, когда это возможно, мы настоятельно рекомендуем вам выключить питание или отсоединить источник питания до тестирования или регулировки каких-либо светодиодных лент или аксессуаров.

Обратите внимание, что для выполнения некоторых шагов по устранению неполадок, которые мы предлагаем ниже, вам потребуется подключить и включить источник питания для завершения теста.Будьте осторожны и обратитесь за советом к квалифицированному специалисту, если вы не знаете, как безопасно выполнять эти тесты.


Вы подключили блок питания к светодиодной ленте, включили выключатель и … ничего. Что дает?

Для устранения неполадок попробуйте следующие шаги:

1) Убедитесь, что номинальное напряжение и ток вашего источника питания совместимы с вашей светодиодной лентой.

Если, например, ваш блок питания на 12 В постоянного тока, он не будет работать со светодиодной лентой 24 В.Проверьте заднюю часть блока питания, на которой указано выходное напряжение. Затем проверьте саму светодиодную ленту, входное напряжение которой будет обозначено в точках подключения светодиодной ленты.

2) Убедитесь, что ваш блок питания работает правильно.

Быстрый тест с использованием мультиметра для проверки напряжения на двух выходных проводах или напряжения между внутренним контактом разъема постоянного тока и внешним цилиндром должен указывать на разность напряжений. Если он показывает напряжение ниже номинального, возможно, неисправен источник питания.

Обратите внимание, что для этого теста источник питания должен быть включен.

3) Проверьте и изолируйте другие аксессуары в той же цепи.

Удалите из схемы все дополнительные диммеры и контроллеры и определите, сможете ли вы заставить светодиодную ленту загораться без дополнительных аксессуаров. Если светодиодная лента работает, это означает, что у вас проблема с диммером или контроллером, либо с соединением, ведущим к этим аксессуарам или от них.

Обратите внимание, что для этого теста источник питания должен быть включен.

Это должно быть само собой разумеющимся, но никогда не подключайте низковольтную светодиодную ленту постоянного тока (например, 12 В / 24 В) непосредственно к сетевой розетке (например, 120 В / 240 В)!

4) Проверьте, нет ли видимых ослабленных соединений.

Убедитесь, что все ваши разъемы и провода находятся на своих местах и ​​не выпали. Попробуйте затянуть винты на адаптерах постоянного тока и снова вставить светодиодные ленты в беспаечные разъемы, которые являются частыми точками выхода из строя контактов.

Если у вас есть мультиметр, проверьте каждую точку цепи на наличие разности напряжений между положительным и отрицательным (заземлением) проводами / клеммами.Начните с выхода постоянного тока блока питания и пройдите к светодиодной ленте. Если положительная и отрицательная медные контактные площадки светодиодной ленты не имеют разницы в напряжении, питание не подается на светодиодную ленту из-за неисправности, прежде чем питание может даже достигнуть секции светодиодной ленты.

5) Проверьте наличие видимых признаков короткого замыкания

Особенно, если вы паяете свои собственные провода вместо использования беспаечных аксессуаров, вы могли случайно создать короткое замыкание, позволив положительному и отрицательному проводам соприкоснуться.

Выполните быструю визуальную проверку всех соединений светодиодной ленты и убедитесь, что эти провода достаточно разделены.

Короткие замыкания этого типа особенно вероятны при работе с многоканальными ленточными лампами, такими как 5-цветные светодиодные ленты с 6 точками подключения.

6) Проверка на невидимые признаки коротких замыканий

Если после визуальной проверки вы не обнаружили видимых коротких замыканий, вы можете проверить их на наличие невидимых коротких замыканий.Самый быстрый способ проверить это — снова использовать мультиметр.

Подсоедините контакты мультиметра к положительной (+) и отрицательной (-) медным контактным площадкам светодиодной ленты и проверьте значение сопротивления. Если короткого замыкания нет, мультиметр должен показывать бесконечное сопротивление. Если он указывает какое-либо значение сопротивления, это указывает на короткое замыкание.

Если есть индикация короткого замыкания, отсоедините все аксессуары и провода и определите, сохраняется ли короткое замыкание на светодиодной ленте.Если это так, это означает, что возникла проблема со светодиодной лентой.

Одним из распространенных мест короткого замыкания является линия разреза светодиодной ленты, на которой использовались ножницы. Светодиодные ленты обычно состоят из двух слоев меди, разделенных тонким слоем изоляции. В некоторых случаях, если ножницы не сделают чистый разрез, изолирующий слой может выйти из строя в месте разреза, создавая короткое замыкание.

Если вы определили короткое замыкание на сегменте светодиодной ленты, но не можете найти никаких видимых признаков места короткого замыкания, попробуйте отрезать последние 1-2 дюйма светодиодной ленты на обоих концах, чтобы удалить потенциально поврежденный разрез. отрезок.Мы рекомендуем использовать острые ножницы, чтобы обеспечить чистый разрез, поскольку тупые, тупые ножницы с большей вероятностью «раздавят» медный и изоляционный слои, создавая короткое замыкание.


Ваша светодиодная лента работает нормально, но демонстрирует заметно более низкую яркость на одном конце? Это часто наблюдаемая проблема с светодиодными лентами низкого качества, и ее основная причина — падение напряжения.

Падение напряжения в основном вызвано чрезмерным электрическим током для данной конструкции схемы, или чрезмерным сопротивлением в схеме, или сочетанием того и другого.

Проверьте свою схему проектирования

Большинство светодиодных лент имеют рекомендованную максимальную длину пробега, основанную на потребляемой мощности на фут и конструкции внутренней схемы. Поскольку каждая секция светодиодной ленты должна пропускать ток для всех «нисходящих» сегментов светодиодной ленты, подключение слишком длинной светодиодной ленты превысит номинальную мощность секций светодиодной ленты, подключенных ближе всего к источнику питания.

Самым непосредственным следствием перегрузки светодиодной ленты слишком большой мощностью является падение напряжения, в результате чего напряжение, подаваемое на каждую секцию светодиодной ленты, постепенно уменьшается по мере удаления от источника питания.Причина падения напряжения связана с внутренним сопротивлением в медных дорожках печатной платы.

Не забывайте, что провода, соединяющие светодиодные ленты или между ними, также имеют внутреннее сопротивление, а использование проводов недостаточной толщины также может привести к чрезмерному падению напряжения. Воспользуйтесь нашим онлайн-калькулятором калибра проводов, чтобы узнать, подходят ли ваши спецификации проводов для вашей установки.

Возможно, вам удастся изменить конфигурацию вашей схемы на «параллельную», а не на «последовательную».»

Проверка электрического сопротивления

Чрезмерное электрическое сопротивление может быть вызвано плохим электрическим контактом и корродированной медью. Проверьте проводку светодиодной ленты и убедитесь, что все контакты чистые и достаточные.

В крайних случаях плохие точки контакта могут нагреваться вверх, что ведет к опасности возгорания, поэтому определение и устранение таких ситуаций может быть важной проверкой безопасности.

Диагностика падения напряжения

Самый точный способ определить, вызывает ли падение напряжения проблемы для вашей светодиодной ленты, — просто измерить напряжение между медными площадками в различных точках светодиодной ленты.Если напряжение постепенно уменьшается по мере удаления от источника питания, это признак падения напряжения.

Почти все светодиодные ленты будут демонстрировать некоторое падение напряжения, и станет ли это серьезной проблемой, в первую очередь, зависит от степени падения напряжения. Например, светодиодная лента на 12 В может упасть до 11,5 В на самом дальнем от источника питания конце, но это обычно не является достаточно значительным падением напряжения, чтобы вызывать какие-либо опасения. Если, с другой стороны, напряжение падает ниже 10 В, это признак того, что существует значительное падение напряжения, которое, скорее всего, приводит к очень заметному падению яркости.


Если ваши светодиодные ленты теряют яркость по всей полосе, это может быть вызвано двумя проблемами:

1) Входное напряжение светодиодной ленты упало ниже расчетного напряжения

Чтобы определить, какая из этих двух проблем виновата, Сначала определите входное напряжение в точке, где светодиодная лента подключена к источнику питания (т.е. первая пара медных контактных площадок).

Если входное напряжение здесь ниже ожидаемого напряжения (например, 10 В для светодиодной ленты 12 В), вы, вероятно, наблюдаете проблему с источником питания или неплотное / корродированное соединение между светодиодной лентой и источником питания.

Хорошая новость заключается в том, что ваша светодиодная лента, скорее всего, в порядке, и простая корректировка проводки или замена источника питания решат вашу проблему.

2) Сами светодиоды теряют яркость

Если в первом тесте вы определили, что на светодиодные ленты подается полное расчетное входное напряжение (например, 12 В для системы 12 В), но вы все равно видите падение яркости, у вас может быть серьезная проблема со светодиодной лентой.

Светодиоды

обычно рассчитаны на срок службы более 36 тыс. Часов, но некоторые продукты более низкого качества будут сокращать углы при проектировании и производстве, что приводит к преждевременным выходам из строя.В таких ситуациях единственным выходом может быть полная замена светодиодной ленты.


Если части вашей светодиодной ленты падают с установленной поверхности, возможно, вы использовали светодиодную ленту с недостаточным двусторонним скотчем. Вы можете повторно нанести новый слой двусторонней ленты или использовать монтажные кронштейны и винты для более надежного способа крепления.

Мы рекомендуем «приклеивать» более качественные светодиодные ленты, которые, скорее всего, будут использовать двухстороннюю ленту с более высокой адгезией, например 3M VHB.


Если у вас горит весь сегмент светодиодной ленты, но вы заметили, что часть из 3 светодиодов (или 6 светодиодов для 24 В) остается темной, у вас может быть «разрыв цепи» в одной из частей.

Это означает, что из-за производственного брака или некоторого механического повреждения во время транспортировки или установки один из светодиодов или компонентов для одной секции вышел из строя, что привело к полному электрическому разъединению только для этой секции светодиодов.

Если вы знакомы с пайкой, вы можете попробовать повторно нагреть паяные соединения для каждого из светодиодов и компонентов вдоль мертвой секции.Если нет, лучше всего будет попросить вашего поставщика заменить его (если он предоставляет гарантию) или просто удалить неисправный участок, разрезав по линиям разреза и снова соединив два сегмента с помощью соединительных зажимов.



Waveform Lighting производит светодиодные ленты в соответствии со строгими требованиями к качеству и надежности, чтобы избежать распространенных проблем, подобных описанным выше. К сожалению, этого нельзя сказать о многих других «бюджетных» светодиодных лентах, доступных для покупки.

Пожалуйста, немедленно свяжитесь с нами, если у вас возникла проблема со светодиодной лентой, которую вы купили у нас. Даже если у вас возникнут проблемы со светодиодной лентой, купленной в другом месте, мы будем более чем рады помочь и обсудить варианты замены.

Другие сообщения



Почему эти лампочки не могут быть доставлены в Калифорнию? Обзор Закона Калифорнии по энергетике Title 20

Штат Калифорния исторически был лидером в продвижении энергоэффективности на политическом уровне, часто требуя производства… Подробнее


Каковы характеристики CRI светодиодных лент?

Изучая спецификации светодиодных лент, вы могли встретить показатель, называемый CRI. В отличие от цветовой температуры, CRI связан с цветом … Подробнее


Как выбрать напряжение светодиодной ленты

При поиске светодиодной ленты вы можете неоднократно сталкиваться с номинальным напряжением.Но вы не уверены, что именно это означает? Вы знаете … Подробнее


Почему ваше освещение выглядит плохо — 5 возможных причин

Если вы когда-нибудь задавались вопросом, почему ваше освещение просто не выглядит хорошо, вы не одиноки. С распространением энергоэффективного освещения кон… Подробнее


Вернуться к блогу по освещению осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.


Обзор продукции для освещения осциллограмм


Повреждают ли стены светодиодные ленты?

Когда вы живете в съемном жилье, может быть сложно поставить свою отметку на месте без необратимого повреждения оборудования и фурнитуры.

Современный закон об аренде дает право домовладельцам вычитать деньги из залога арендатора, если они образуют дыры, трещины или сколы.

Конечно, никто не хочет терять деньги, поэтому арендаторы часто чувствуют себя ограниченными в отношении настроек, которые они могут реализовать в своих домах.

Светодиодные ленты

предлагают жизнеспособное решение этой головоломки. Они достаточно мощные, чтобы преобразить комнату, сделав ее более уютной. Их клейкая, полуперманентная природа означает, что их можно легко удалить, когда пришло время съезжать.

Светодиодные ленты слишком хороши, чтобы быть правдой?

Светодиодные ленты вряд ли повредят стены, но это зависит от различных факторов. Прочность их клея, долговечность краски или обоев, продолжительность их нанесения и климат также могут повлиять на то, насколько хорошо светодиодные ленты приклеиваются к поверхности.

Если вы думаете о покупке светодиодных лент, но боитесь повредить стены, слушайте!

В этом сообщении в блоге я расскажу о типе клея, который используется на светодиодных лентах, когда светодиодные ленты с наибольшей вероятностью повредят краску, и о моем беспроблемном методе удаления светодиодных лент.

Какой клейкий материал используется в светодиодных лентах?

Независимо от того, являются ли ваши светодиодные ленты одноцветными, многоцветными, длиной 1 метр или 10 метров, все они, вероятно, имеют одну общую черту: на их основу нанесен клей 3M.

3M — это золотой стандарт для клеев, он известен как самая прочная лента на рынке. Это потому, что он сделан из высококачественного акрила.

Проще говоря, этот акрил многогранен. Он ведет себя как очень вязкая жидкость и как упругое твердое тело.Это свойство известно как вязкоупругость.

Вязкоупругость позволяет клею 3M скользить по неровностям и неровностям поверхности. Он наносится и образует очень прочную связь.

Результат?

Прочные светодиодные ленты могут быть прикреплены к целому ряду поверхностей.

Но, конечно, клей 3М не совсем безупречный.

Со временем теряет липкость, плохо держится на глянцевых или масляных поверхностях. Плохо реагирует на влажность и влажность.Так что у 3M есть немало проблем.

Эти недостатки побуждают людей брать дело в свои руки. То есть путем нанесения собственного клея на светодиодные ленты.

Я видел, как люди применяли всевозможные методы — вспененный скотч, двусторонний скотч, клеевые точки, горячий клей и скотч Gorilla, и это лишь некоторые из них.

Также прочтите: Все, что вам нужно знать о светодиодных лентах

Какой тип стены может повредить светильник?

Посмотрим правде в глаза, дизайн интерьера постоянно меняется.Ваш стиль и выбор сегодня не те, что были 1, 5 или даже 10 лет назад.

Кто-нибудь еще помнит, как умолял своих родителей позволить им выкрасить свою спальню в яркий цвет? Как бы вы отнеслись к этому решению сегодня?

Вероятно, вам не захочется, чтобы одни и те же светодиодные ленты всегда находились в одном и том же положении. Итак, насколько легко их удалить после того, как они застряли?

Ответ зависит от типа поверхности, которой вы придерживаетесь.

Если ваша стена облицована плиткой, деревом или пластиком, у вас не должно возникнуть проблем.Полоски будут относительно легко отклеиваться, и они не повредят стену.

Во всяком случае, могут быть остатки клея, которые необходимо стереть.

Однако проблемы могут возникнуть, если ваша поверхность покрыта гипсокартоном, покрыта краской или оклеена обоями. Эти поверхности состоят из нескольких хрупких слоев, поэтому они более подвержены повреждениям.

В конечном итоге обои — это просто бумага. Если вы нанесете прочный клей на бумагу любого типа, он будет хорошо скрепляться.Поэтому при упаковке подарков мы используем скотч!

Но когда придет время снимать светодиодные ленты, вам будет сложно разделить эти два компонента. Ваши обои, скорее всего, будут рваться, рваться или колыхаться.

Это будет особенно неприятно, если на ваших обоях будет узор, потому что любые зазоры станут очень заметными. Точно так же, поскольку обои с рисунком, вы не можете просто покрыть их краской, чтобы замаскировать повреждения.

Вы когда-нибудь задумывались, влияют ли ваши полосы света на ваших домашних животных? Узнайте в моей статье о собаках и полосовых огнях.

Легко ли отключаются светодиодные ленты без отслаивания краски?

В связи с этим вам может быть интересно, как светодиодные ленты влияют на окрашенные стены. Краска прочнее обоев?

Опять же, это зависит от типа краски и прочности клейкой основы светодиода. Здесь играет роль множество различных факторов.

Проще говоря, вам нужно понять, насколько нежна ваша краска.

Краска не непобедима, она стареет и со временем становится все более хрупкой.Таким образом, краска, которая была на стене в течение нескольких лет, с большей вероятностью отклеится от ваших светодиодных лент.

К сожалению, новая краска тоже не лучший вариант. Хотя свежая краска может высохнуть на ощупь примерно через 24 часа, обычно для полного отверждения требуется от 2 до 4 недель.

Если вы нанесете светодиодные ленты на только что окрашенную стену, они станут частью процесса отверждения.

По сути, связь между светодиодами и краской станет сильнее, чем связь между краской и стеной.

К сожалению, это еще не все. Качество вашей покраски также будет иметь значение. Если вы наносите краску на пыльные, ржавые, незагрунтованные или грязные стены, ваша краска будет испорчена.

Ваша окраска будет намного слабее и более восприимчива к повреждениям от светодиодных лент. Сама стена будет в порядке, но немного краски будет отсутствовать.

Связано: разрешено ли использование светодиодных лент в общежитиях?

Как безопасно снять светодиодную ленту со стены?

Я уверен, вы понимаете, что жестких правил не существует.Ваши светодиодные ленты вряд ли повредятся, если вы нанесете их на прочную поверхность и положитесь на клей 3M, с которым они поставляются. Но, конечно, никто не может быть уверен на 100%.

Следуйте этому простому пошаговому руководству, если вы хотите удалить светодиодные ленты, минимизируя риск повреждения.

  1. Отключите светодиоды от источника питания. Никогда не играйте с живым электричеством, если вы не знаете, что делаете.
  2. Для нагрева клеевого слоя на светодиодах можно использовать фен.Это сделает его мягче, и его будет легче снимать. Помните, что чрезмерное нагревание светодиодов может ускорить деградацию просвета. Помня об этом, используйте фен максимум две минуты.
  3. Начиная с угла или края, вставьте плоский тупой предмет (например, нож для масла или кредитную карту) под светодиодную ленту.
  4. Подвигайте плоским предметом, чтобы аккуратно отделить светодиодную ленту от стены.
  5. В то же время другой рукой медленно снимите светодиодную ленту с поверхности.
  6. Продолжайте, пока светодиодная лента полностью не освободится.Не забывайте не торопиться.
  7. Если на стене остались липкие остатки клея, аккуратно потрите их маленькими кругами большим пальцем. В большинстве случаев для сбора остатков достаточно легкого давления.
  8. Если это не помогло, нанесите средство для чистки рук на основе цитрусовых или WD-40 на тряпку и потрите взад и вперед, пока клей не исчезнет.

Заключительные слова

Это правда, что светодиодные ленты — это мечта арендаторов и людей, которым нравится часто менять свой выбор дизайна интерьера.

Если вы все еще не уверены, вы всегда можете выполнить патч-тест.

Нанесите клей 3M на незаметные участки дома, например, за шкафом или в небольшом укромном уголке.

Оставьте на день или два, а затем снимите, чтобы посмотреть, не повредит ли краска или обои.

Вы когда-нибудь пробовали снимать светодиодные ленты? Какие продукты вы использовали? Дайте мне знать, добились ли вы успеха или нет, в разделе комментариев ниже.

Как починить дистанционный диммер для светодиодной ленты

Диммеры с дистанционным управлением — один из наиболее распространенных методов управления низковольтными светодиодными лентами.Радиочастотные диммеры — лучшее решение для затемнения наших светодиодных лент на 12 В. Их растущая популярность обусловлена ​​двумя факторами: (1) доступностью — менее 10 долларов и (2) простотой использования.

Пульт дистанционного управления поставляется с небольшим приемным кабелем, изображенным ниже, который подключается между источником питания постоянного тока и светодиодными лентами. Затем пульт дистанционного управления взаимодействует с этим устройством в зависимости от того, какие кнопки вы нажимаете на пульте дистанционного управления. Вы можете изменить яркость, переключиться в режимы мигания или даже изменить цвета (RGB).

Эти диммеры дешевле 10 долларов — воровство. Они удобны в использовании и очень просты в настройке, однако иногда ваш пульт может не работать, когда вы нажимаете кнопку. Вот почему мы хотели помочь вам с этим сообщением об устранении неполадок по этой теме. Приведенная ниже процедура работает как с одноцветным диммером, так и с диммером RGB.

Как починить контроллер светодиодной ленты

Если ваш пульт дистанционного управления внезапно перестает работать или ваши индикаторы начинают мигать, вам может потребоваться перезагрузить контроллер и снова подключить его к приемному устройству.Иногда контроллер отсоединяется от приемника из-за слабого соединения, радиопомех от внешнего источника или низкого заряда батареи в вашем пульте дистанционного управления. Если у вас возникла эта проблема, перезагрузите и исправьте контроллер, выполнив следующую процедуру:

  1. Сначала убедитесь, что индикатор на верхней части пульта дистанционного управления загорается при нажатии кнопки. Если он не загорается, скорее всего, проблема в батарее пульта ДУ, и вам понадобится новая батарея CR2025 для ее замены.
  2. Отключите источник питания.
  3. Отсоедините провод диммирования как от источника питания, так и от светодиодной ленты (см. Рисунок 1).
  4. Извлеките аккумулятор из контроллера и снова установите.
  5. Подключите блок питания и светодиодную ленту обратно к блоку приемника (Рисунок 2)
  6. Подключите блок питания к источнику питания.
  7. На пульте дистанционного управления одновременно удерживайте кнопки «SPEED +» и «SPEED -» в течение 3 секунд (Рисунок 3). Индикатор должен мигнуть один раз, чтобы показать, что вы все сделали правильно.
  8. Теперь пульт дистанционного управления и приемник должны быть сопряжены, и световая полоса должна управляться с пульта дистанционного управления.

Пожалуйста, не стесняйтесь обращаться в нашу службу поддержки клиентов, если это не решит проблему для вас.

7 вещей, которые нужно знать перед покупкой и установкой светодиодных лент 12 В

Гибкие светодиодные ленты используются во всем мире в различных промышленных, коммерческих и жилых проектах.Светодиодное ленточное освещение пользуется популярностью среди многих архитекторов и дизайнеров освещения благодаря улучшениям в эффективности, цветовых вариантах и ​​яркости. Самый большой плюс — то, насколько легко их установить. Их гибкость, низкий профиль и полезные аксессуары делают их самой популярной светодиодной лентой для домашних мастеров. С помощью этих светодиодных лент домовладелец может спроектировать как профессионал, располагая необходимыми расходными материалами и всего за час или два.

Существует множество вариантов светодиодных лент, и не существует простого стандарта «один размер для всех».Это руководство по ресурсам для светодиодных лент научит новичков и экспертов найти лучшие светодиодные ленты для работы и научит их использовать, преодолевая обычные затруднения при установке.

Это руководство научит новичков и экспертов найти лучшие светодиодные ленты для работы и научит их использовать, преодолевая обычные затруднения при установке.

Светодиодные полосы: что делает их такими особенными?

Светодиодные ленты

, также известные как светодиодные ленты или светодиодные ленты, известны своим низкопрофильным размером и гибкостью.Эффективные светодиоды размещаются на печатной плате шириной 10 мм и длиной от 3 до 16,4 футов. Гибкие светодиодные ленты обладают множеством функций, которые упрощают их использование в самых разных ситуациях:

Нарезка по размеру — Нарезка светодиодных лент очень проста благодаря линиям разреза вдоль полос. В каждой точке разреза есть черная линия с медными контактными площадками для припоя, которые расположены с каждой стороны. Благодаря медным контактным площадкам под пайку к каждой полосе можно обращаться даже после резки. Это дает возможность соединять светодиодные ленты вместе или соединять ленту в другом месте вашего дома.

Гибкая светодиодная лента с клеем — Светодиодные ленты имеют клейкую основу 3M для упрощения монтажа. Низкопрофильная гибкая полоса имеет отклеивающуюся основу, на которой обнажается клей 3M, что упрощает установку путем отслаивания и приклеивания.

Водонепроницаемый или негерметичный — Светодиодные ленты не ограничиваются проектами внутри помещений. Водонепроницаемые светодиодные ленты имеют степень защиты IP65 с использованием материала из силиконовой смолы, который защищает компоненты ленты от пыли и влаги.Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на открытом воздухе или близко к воде.

Светодиодные лампы на 12 В — Для работы светодиодных лент требуется входное напряжение 12 В постоянного тока. Для этого потребуется трансформатор переменного / постоянного тока для домашнего использования, но это сделает прокладку полос через дом намного безопаснее. Батареи также выдают мощность постоянного тока, поэтому легко сделать светодиодный светильник с батарейным питанием с помощью этих гибких лент.


7 вещей, которые нужно знать перед установкой светодиодных лент

Гибкие светодиодные ленты

отлично подходят для любых проектов, но иногда бывает сложно понять, с чего начать.Следуйте этому руководству из 7 шагов, если вы не знаете, с чего начать. В руководстве показаны различные варианты светодиодных лент, а также то, что нужно планировать, чтобы сделать ваше домашнее светодиодное освещение успешным!

Плотность светодиодной ленты = Яркость

Плотность светодиодной полосы означает, сколько светодиодов находится в заданной области. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Полоса стандартной плотности имеет 30 светодиодов на метр, а на полосе высокой плотности — 60 светодиодов на метр.Полоса с более высокой плотностью означает более качественный и яркий свет. В таблице ниже показаны различия между стандартными полосами и полосами высокой плотности. Обратите внимание на выходную мощность в люменах, а также на разницу в длине реза и максимальной длине прогона для каждого из них.

Плотность Количество светодиодов Люмен Мощность
(на катушку)
Макс.Бег
Стенд. (SD) 30 / метр 540 / метр 27 Вт каждые 4 дюйма 32,8 футов
Высокий (HD) 60 / метр 1080 / M 40 Вт Каждые 2 дюйма 16,4 футов

Люмен — это показатель яркости, воспринимаемой человеческим глазом. Благодаря лампам накаливания большинство из нас измеряет яркость света в ваттах.Светодиоды — это новый стандарт для описания светоотдачи. Световой поток — одна из самых важных частей при выборе светодиодных лент, так как от нее зависит тип света, который вы получите.

Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных лент. В приведенной выше таблице полоски обозначены как люмен на метр. Чтобы узнать общий выход в люменах, просто определите, сколько метров вы будете использовать.

Световой поток — одна из наиболее важных составляющих при выборе светодиодных лент, так как от этого зависит тип получаемого света.

Различные проекты требуют определенной яркости для достижения своей цели. Я бы посоветовал всегда выбирать более яркий вариант и добавлять диммер. Ниже приведено полезное руководство по требованиям к световому потоку:

  • Акцентное освещение или освещение настроения — 100-300 люмен / фут.
  • Под освещением шкафа — 175-360 люмен / фут.
  • Рабочее освещение с большим расстоянием от источника — 300-450 люмен / фут.
  • Спальня, освещение бухты — 180-500 люмен / фут.

Цвет: Многоцветный RGB, УФ, Цвета, Белый Диапазон CCT

Цвет светодиодной ленты

зависит от личных предпочтений.Светодиодные ленты RGB — хороший вариант для тех, кто любит разнообразие и цветовые эффекты. Полосы RGB — это полосы, меняющие цвет, которые отлично подходят для акцентного освещения во всем доме. В них используются красные, зеленые и синие диоды, поэтому их можно смешивать для получения множества разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела диммирования этого руководства.

Доступна ультрафиолетовая (УФ) версия полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!

Полосы также доступны в следующих цветах: красный, зеленый, синий, желтый и белый (3000-6500K CCT).

CCT означает коррелированную цветовую температуру, которая представляет собой цветовую температуру света, измеряемую в градусах Кельвина (K). Температурный рейтинг светодиодной ленты напрямую влияет на то, как выглядит свет. Взгляните на фотографии ниже для справки. Теплый белый цвет — это то, что мы называем 3000K, который дает оранжевый или желтоватый оттенок. По мере увеличения градусов Кельвина цвет меняется с желтого на грязно-белый, на естественный белый, а затем на голубовато-белый, известный как холодный белый.

Итак, какой цвет мне выбрать? Посмотрите на комнату ниже с теплыми белыми, нейтрально-белыми и холодными белыми полосами.Заметили, как цветовая температура полосы света влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений и общего стиля, а также от ощущения, которое вы хотите, чтобы комната выделялась.

Теплый белый создает гостеприимную, уютную зону. Обычно он используется в комнатах, где все собираются в гости или отдыхают (гостиные, спальни, столовые и т. Д.).

Нейтральный или натуральный белый создает эффект естественного дневного света. Это самая продаваемая полоска, поскольку она имитирует естественный свет и ее удобно использовать в любом месте дома.Это наша самая популярная лента для светодиодного освещения под шкафами.

Холодный белый дополняет современный и современный стили, придавая яркость и свежесть. Холодный белый цвет отлично подходит для рабочего освещения, так как это более яркий и сфокусированный свет. Яркие прохладные цвета чаще всего используются в ванных комнатах, кухнях и рабочих местах.

Длина полосы

Лучше всего обрисовать в общих чертах весь проект, чтобы увидеть, сколько футов полосы вы будете использовать в целом. Это дает вам представление о том, что покупать и во сколько это обходится.Светодиодные ленты доступны в 3 футах. увеличивается до полной катушки (16,4 фута). Важно выяснить, хотите ли вы приобрести катушки определенной длины и урезать их до нужного размера, или было бы полезно иметь уже нарезанные для вас меньшие длины.

На этом этапе вытяните свой проект. Спланируйте, где нужны полосы света, как они будут подключаться и будут ли все они подключаться к одному источнику питания или будут иметь отдельные источники питания. Этот шаг очень помогает вам в следующих нескольких шагах.

Мощность и питание светодиодной ленты

Какой тип питания нужен светодиодным лентам? Для светодиодных лент всегда требуется вход постоянного тока 12 В.

Это простая часть, следующим шагом будет определение мощности. С приведенной ниже таблицей это не должно быть слишком ужасно, если вы уже выбрали плотность полосы и общую длину.

Подробная таблица мощности для светодиодных лент 12 В
Длина (фут.) Длина (метры) 30 светодиодов на метр
Мощность
60 светодиодов на метр
Мощность
1 0,3048
0,6096 4,8 9,6
3 0,9144 7,2 14,4
6 1,8288 12,15 20,887432 17,1 27,2
12 3.6576 22,05 33,6
16,4 (полный барабан) 5 27 40536 Для одного блока питания просто отметьте длину полосы, которая будет отходить от каждой, чтобы определить размер блока питания, который вам понадобится.

Варианты питания светодиодов:

Электромонтаж и подключение светодиодных лент

Здесь скетч, сделанный ранее, пригодится, чтобы начать обдумывать, где вы будете запускать все полосы.Был ли план объединить все полоски вместе в долгосрочной перспективе? Если ваша общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам необходимо проложить параллельные провода от источника питания к отдельным полосам.

Как показано на нашем эскизе, иногда вам может понадобиться соединить удлинители, идущие с разных направлений, в один общий источник питания. В этом случае у вас уже будут параллельные провода.

Подключение светодиодных лент, когда вы имеете дело с несколькими барабанами лент, может быть непросто, но у нас есть руководство по электропитанию и электромонтажу , которому вы можете следовать, чтобы составить схему настройки светодиодной ленты.

Электромонтажные аксессуары: соединители и разветвители светодиодных лент

Подключение светодиодных лент понадобится для любого проекта ленты. У нас есть полезные аксессуары и руководства для выполнения любых подключений светодиодной ленты.

Паяльная проволока и собственные соединения? Обязательно следуйте нашему руководству по пайке. Рекомендуемый нами провод для лент можно найти здесь.

Как подключить светодиодные ленты без пайки? Наши соединители EZ Click Strip отлично подходят для соединения лент встык, создания зазоров между светодиодными лентами или обхода узких углов.В нашем полном руководстве по разъемам для светодиодных лент показано, как их использовать для создания соединений, которые пригодятся для любого проекта ленты.

Как подключить несколько светодиодных лент к одному источнику питания? Разветвители на светодиодные ленты позволяют легко подключить несколько лент к одному источнику питания! Ленточные делители доступны с 2, 3 или 4 выходными каналами.

Светодиодные ленты с затемнением

Светодиодные ленты

обычно затемняются с помощью встроенных диммеров с широтно-импульсной модуляцией.Эти диммеры подключаются к 12-вольтовой стороне системы и проходят между полосами, как показано.

Диммеры

PWM популярны, поскольку они могут работать с любым трансформатором или аккумулятором, им не нужен источник питания, который указан как регулируемый. ШИМ-регулировка яркости обеспечивает плавное регулирование от самых тусклых до самых ярких. Они доступны по цене и просты в установке, что делает их лучшим вариантом для затемнения светодиодных лент.

Эти простые диммеры доступны как в вариантах Wi-Fi, так и в вариантах дистанционного управления.Диммеры, совместимые с WiFi, работают прямо из приложения для смартфона и могут управляться голосом с помощью устройств Google Home или Amazon Echo (Alexa).

У некоторых домовладельцев уже есть центральная система затемнения в своих помещениях. В этих случаях владелец хочет управлять освещением с помощью диммеров переменного тока, которые у него уже есть. Если вы хотите использовать такой диммер переменного тока, вам понадобится источник питания с регулируемой яркостью, как описано здесь.

Контроллеры

RGB (WiFi / Remote / Bluetooth). Если у вас есть светодиодная лента RGB, меняющая цвет, вам НУЖЕН 3-канальный контроллер RGB.Эти контроллеры управляют красным, зеленым и синим каналами, чтобы смешивать цвета и создавать эффекты изменения цвета полосы. Без этого устройства ваши светодиодные ленты RGB не будут работать должным образом, поэтому всегда не забывайте приобретать такую, если вы используете многоцветные светодиодные ленты.

Монтаж светодиодных лент

Клей для светодиодных лент очень помогает при монтаже, но иногда бывает и больше. Как и большинство клеев, он плохо сцепляется с некоторыми поверхностями и может со временем нуждаться в усилении.В этих ситуациях используйте один из следующих:

Монтажная направляющая — еще один отличный вариант для тех, кому нужна профессиональная отделка. Эти алюминиевые профили содержат ваши световые полосы и все необходимое для монтажа. Светодиодные ленты прикрепляются к нижней части дорожки с помощью линзы с защитой от ультрафиолета, которая скользит по верхней части для рассеивания света.

Следуйте этому руководству, чтобы правильно установить светодиодные ленты!

Ознакомьтесь с нашей новейшей светодиодной лентой

С тех пор, как был написан этот пост, мы выпустили новую технологию светодиодных лент, которая называется COB LED Strip Lights.Эти световые полосы очень похожи на светодиодные полосы, которые мы рассмотрим в этом посте, с небольшими улучшениями. Новые полосы устраняют горячие точки на светодиодной полосе, обеспечивая плавную линию света, а также работают при напряжении 24 В, поскольку они ярче, чем даже полосы высокой плотности на 12 В! Нажмите ниже, чтобы узнать больше и посмотреть, подходят ли вам эти полоски!

Ищете, с чего начать?

Это наверняка много информации. Если вы новичок в использовании светодиодных лент, то ваша голова, скорее всего, закружится от информации, и у вас останется больше вопросов.Если это так, задайте себе эти простые стартовые вопросы, которые помогут вам проработать приведенное выше руководство, чтобы найти лучшие светодиодные ленты и запчасти для вас! Если вам все еще нужна помощь, не стесняйтесь использовать наш инструмент LED Project Tool, и наша полезная команда специалистов по прокладке лент предоставит вам именно те светодиодные ленты, которые вам нужны!


  1. Что вы будете освещать?
  2. Где они будут установлены?
  3. Хотите приглушить свет?
    1. С пультом?
    2. С настенным переключателем?
  4. Какого в целом внешнего вида вы хотите добиться?
  5. Какой цвет предпочтительнее?
  6. Какие материалы я освещаю?
  7. Какие еще огни находятся в этом районе и какого они цвета?

Начни прямо сейчас!

Как разрезать и повторно подключить светодиодные ленты с помощью беспаечных разъемов

Если вы хотите расширить свои схемы, разрезав полосы и добавив удлинители, возможно, вы захотите использовать наши беспаечные соединители.Они были разработаны для использования кем угодно, независимо от их способности паять провода. Вот как их установить и как убедиться в правильности работы.

Перед тем, как начать, имейте в виду, что изменение или обрезка светодиодной ленты аннулирует ее гарантию. Поэтому мы просим вас тщательно протестировать и осмотреть свою полосу, чтобы убедиться, что она полностью работоспособна, прежде чем разрезать ее.

Первое, что вам нужно сделать, это убедиться, что вы разрезаете полосу в нужном месте. Вы можете найти его на каждых 3 светодиодах, где есть линейный индикатор, окруженный открытыми медными пятнами с обеих сторон.Отрежьте полоску точно по этой линии хорошими ножницами или острым рабочим ножом.

Теперь вам нужно полностью обнажить участки медного разъема на полосе, а это значит, что вам нужно удалить всю силиконовую крышку в этой области. Сделайте небольшой надрез рядом со светодиодом (только в силиконе, не доходите до самой полоски) и снимите как можно больше силикона. Затем тщательно очистите полоску медицинским спиртом и небольшой щеткой. Если на медных разъемах останется немного силикона, он не будет работать должным образом.Кроме того, не забудьте удалить клей с нижней части полосы, так как он не позволит беспаечному соединителю легко скользить на место.

Когда это будет сделано, вставьте открытую полоску внутрь беспаечного разъема, а медные разъемы — под маленькие металлические зажимы. Слегка надавите на металлические штифты шариковой ручкой. Вы должны убедиться, что они давят на контакты. Вы также можете попробовать наклеить небольшой кусок изоленты поверх металлических контактов, чтобы, когда вы закроете пластиковую крышку, вы получите некоторую подкладку, которая поможет протолкнуть контакты вниз на разъемах.

Повторите тот же процесс для другой стороны беспаечного разъема. Кроме того, очень важно соблюдать полярность при повторном соединении частей полосы (R, G, B и V + должны совпадать).

Итак, вы расширили схему светодиодной ленты!

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
