На какой высоте устанавливаются розетки и выключатели: Высота установки выключателей и розеток от пола

Содержание

На какой высоте должны быть розетки. На какой высоте от пола устанавливать розетки и выключатели? На какой высоте устанавливаются штепсельные розетки

Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться. Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.

Установка по евростандарту, ГОСТУ или удобству

Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться. При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл. 6.6.30 Правил Установки Электроустановок.

Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).

Рекомендации в отношении установки электроустановочных устройств

А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся , что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

На что обратить внимание при выборе розеток

Обустройство новой или замена старой проводки всегда сопряжена с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует унифицированных правил и норм, поэтому с каждым отдельным случаем нужно разобраться подробнее.

Стандарты, СНиПы, нормативы – где найти точный ответ?

Сказать, что существуют точные рекомендации по поводу того, где и на каком расстоянии нужно устанавливать розетку в каждом конкретном случае, нельзя. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра равнялась 90–100 см от пола, а во втором 150–170 см. На самом деле в данных значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать какой-либо прибор в розетке, не было необходимости нагибаться. Кроме того, подобное расположение источников питания способствовало тому, что мебель можно было поставить в любом месте помещения, что особенно актуально при стесненных жилищных условиях.

В настоящее время во многих новых панельных домах можно до сих пор встретить такое стандартное размещение .

В нашем обиходе распространено слово «евростандарт», но на самом деле такого унифицированного понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют в придачу отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимают монтаж розеток на высоте 30–40 см от пола и установку выключателей на высоте от 80 см до одного метра. Причем не существует никаких рекомендаций относительно их месторасположения в комнатах. Такое расположение розеток не слишком удобно, так как постоянно приходится нагибаться для включения прибора, но зато в помещении отсутствуют висящие по стенам провода.

Что касается российских стандартов и нормативных актов, таких как ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и прочих, можно выделить несколько основных позиций, которые дают рекомендации, где должны устанавливаться розетки и выключатели:

  • в ванной источники электричества должны находиться на расстоянии как минимум 60 см от дверей душевой кабины и кранов;
  • не разрешается размещать их над и под мойками;
  • в школах и детских дошкольных учреждениях выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
  • удаленность розеток и выключателей от газопроводов должна составлять не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше располагать относительно расстановки мебели в помещении и наличия определенной техники. Однако этот факт позволяет хозяевам домов производить монтаж источников питания в том месте, где для них это более комфортно, а также дает возможность монтировать то их количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в домашнем обиходе без надобности сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

Розетки в кухне – как всё предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.

Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.

Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.

При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.

При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.

Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

Можно ли располагать розетки в ванной комнате?

Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.

В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.

При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.

Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.

Жилые комнаты – много розеток не бывает

Грамотная разводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и свисающих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя–тремя розетками на комнату, что в современных реалиях ничтожно мало. Вот и происходит перегрузка в электросети, бесчисленные отключения электроэнергии. И что еще хуже – пожары. Поэтому, обдумав дизайн комнаты, обязательно нужно продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, расположите точки электропитания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить свое время.

Итак, давайте рассмотрим местоположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на ложе. Если это семейная кровать, то необходимо расположить блок из розеток по обе ее стороны. Расстояние их от пола будет зависеть от нескольких факторов. Если вплотную к кровати приставлены тумбочки, то розетки удобно расположить с отступом в 10–15 см вверх от них. Если тумбочек не предусмотрено, тогда выбирайте любое место возле кровати на расстоянии 30–90 см от чистового покрытия пола.

Рядом с розетками в данном блоке следует расположить выключатели надкроватных бра и общего света. Если планируется разместить светильники на тумбочках около кровати, то для них обязательно стоит добавить лишнюю розетку. Это правило относится и к расположению розеток по обеим сторонам дивана в гостиной. Бра в залах используют редко, но вот торшеры встречаются достаточно часто, поэтому лишняя розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.

Помимо розеток с напряжением 220 В устанавливайте специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт часов и прочего.

Для телевизора, если он будет висеть на стене, обустраивают блок из пяти розеток на расстоянии 130 см от пола. Или в 30–60 см от пола, если для него заготовлено место на низкой тумбе. Блок состоит из 3 электророзеток, гнезда для антенны и интернет-соединения. Оборудуя рабочее место, нужно предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это приблизительно 90 см от пола, а второй делают выше пола лишь на 30 см). В него будет подключен стационарный компьютер.

Если в комнате предполагается установить туалетный столик, что актуально особенно в спальнях, то для них играют те же правила, что и для рабочей зоны – 2 блока на расстоянии 30 и 90 см от пола. Монтируя электропроводку, не забудьте поставить несколько блоков розеток по периметру комнаты для подключения пылесоса, увлажнителя воздуха и прочих приборов. Выключатели располагают, как правило, при входе возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для пущего удобства не забывайте устанавливать дублирующие (проходные) выключатели для регулирования света, особенно, если ваше освещение не завязано на смартфоне или пульте управления.

Где еще нужны розетки в доме

Планируя разводку, не стоит выпускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобные, ведь устанавливаемые там розетки и выключатели играют важную роль. Начнем с прихожей – первого помещения, которое встречает всех пришедших в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна равняться 75–90 см. Что касается розеток, если размеры данного помещения небольшие, то достаточно будет одной двойной розетки для подключения пылесоса и обувной сушилки. Если коридор вытянут, то можно предусмотреть по блоку розеток с каждой из его сторон. Расстояние их от пола – 30–40 см, но если вам это неудобно, то вы может сами выбрать этот показатель в зависимости от личных предпочтений.

Если вы планируете оборудовать на балконе рабочий уголок или рекреационную зону, то там следует также позаботиться об обустройстве источников питания. Если планируется размещать стол для работы, то, как уже описывалось выше, – установите два блока розеток на разной высоте. Если же помещение будет использоваться только для отдыха, достаточно будет 1–2 блоков розеток на высоте 30 см выше .

Если вы планируете устанавливать в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту удобна не для всех. Производя монтаж проводки и определяя места для будущих источников питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Высота установки выключателей от пола

Вопрос проектирования выключателей и розеток – это ответственный этап ремонта.

Должны учитываться тип помещения, расстановка мебели, количество выключателей, высота над уровнем пола. Рекомендации по количеству и расположению выключателей в квартире дает ПУЭ, строгих требований нет.

Как устанавливали раньше

В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.

Существующие евростандарты стандарты: есть ли такое понятие?


Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

В настоящее время в России существуют свои стандарты, которые рекомендуют, где ставить точки питания. Такими документами являются ПУЭ, ГОСТ З 50571.11.96, СП 31-110-2003.

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

  • для бойлера 1,5 м;
  • для фена, бритвы – 1 м;
  • для стиральной машины не ниже метра.

Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни.


На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

  • 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
  • 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
  • 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне


В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.


Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

  • составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
  • на схеме пометить расположение бытовых приборов, записать их мощность;
  • отметить места, где имеется газопровод и водопровод;
  • отметить окна, двери.

Следуя , стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

После окончания работ по монтажу точек питания, советуется провести работы по измерению напряжения. Это обезопасит процесс эксплуатации приборов и поможет продлить им срок службы при нахождении неполадки.

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Полезное видео

Электрических розеток и выключателей, имеется в виду высота от пола и расстояние от углов?

Здравствуйте, Светлана!
О нормах и правилах электромонтажа розеток и выключателей написано в ПУЭ (правила устройства электроустановок). Так как Вы не написали, в каких условиях собираетесь выполнить монтаж розеток и выключателей , то мы приводим нормы и правила установки электрооборудования в разнообразных помещениях.
6.6.30. Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.
6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.49. В зданиях при трехпроводной сети (см. п. 7.1.36) должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом. Штепсельные розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.), должны иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке.
7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.
После выполнения электромонтажных работ по прокладке кабеля и подключения розеток, выключателей и другого электрооборудования, требуется провести комплекс электроизмерений : замер сопротивления изоляции, замер сопротивления петли «фаза – нуль), замер цепи между заземлёнными установками и элементами заземлённой установки, замер выключателей автоматических, управляемых дифференциальным током (УЗО).

Здравствуйте. Подскажите как правильно должен устанавливаться бытовой выключатель, в плане, вкл-нажетие вверх или вниз и выкл. Потратил около часа в интернете ничего не нашёл по этому вопросу.

Здравствуйте, подскажите пож. какой норматив предусматривает установку эл. розеток на 500 мм. от заземленных частей (трубопроводов и т.д.).

Добрый день! Подскажите пожалуйста — есть ли необходимость согласовать в Ростехнадзоре установку мобильного (на колёсах и в контейнере) дизель-генератора, предназначенного для резервирования электроснабжения объекта? Если да, то какими документами это регламентируется?

    • Здравствуйте, Влад!

  • Добрый день!
    Подскажите,пожалуйста,существуют ли нормы и правила по количеству устанавливаемых розеток в жилых квартирах? Приведите пример, сколько должно быть розеток в 3-х комнатной квартире, 4-х комнатной квартире?
    Не очень понятно объяснение по установке розеток в ванной комнате. Если ванная комната используется ещё и для стирки белья,то нельзя устанавливать или можно устанавливать розетки в такой ванной комнате?

    Добрый день! Подскажите, где правильно поставить реле контроля напряжения, до счетчика или после счетчика? Просто в моем доме были неоднократные случаи отгорания нуля и горела техника. Спасибо!

    • Здравствуйте, Алексей!
      Ваш вопрос перенаправлен на . Вы можете зарегистрироваться на форуме и более подробно обсудить « » с участниками форума.

    Добрый день! На какие поверхности можно устанавливать выключатели для наружной проводки в детских учреждениях (дет. сад)? Скажем можно ли поставить наружный выключатель на боковую стенку шкафа из ЛДСП (соответственно на высоте 1.8 метра). И если возможно — ссылку на законодательство подтверждающую или опровергающую такую возможность. Заранее благодарен!

    Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.

    Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:

    • наличие заземления;
    • правильное месторасположение разъемов;
    • соответствие потребляемой мощности.

    Рассмотрим все тонкости, нюансы и сложности установки.

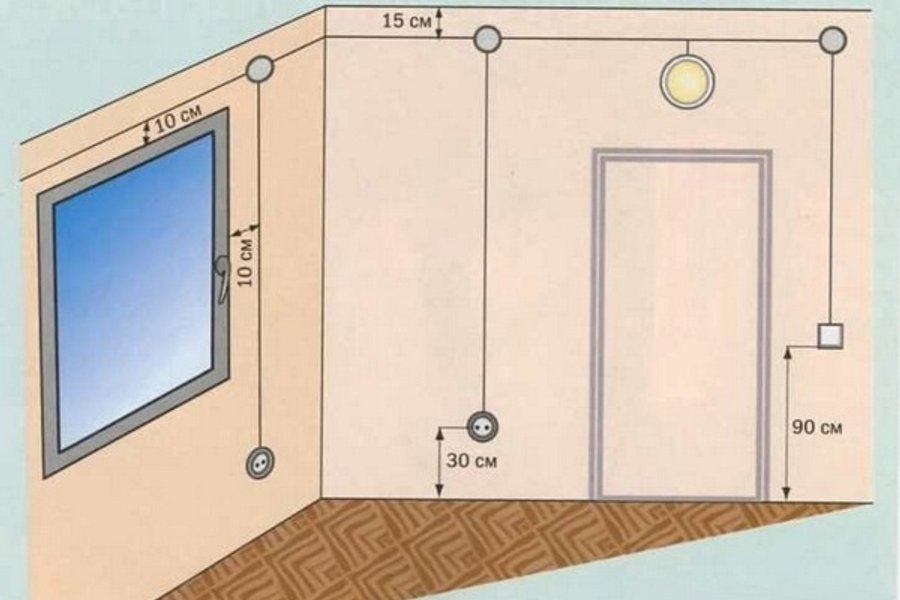

    Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.

    Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни.
    Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.

    Локация всех разъемов – основное отличие евростандарта от отечественных принципов.

    Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.


    И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.

    Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.

    Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.

    Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.

    Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.

    Соответствие потребляемой мощности

    С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.

    Что нужно помнить при монтаже электрики по евростандарту?

    1. Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
    2. Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
    3. Заземление – обязательная мера.
    4. Ни в коем случае нельзя устанавливать розетки под или над раковинами.
    5. Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

    Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.

    Рассчитайте стоимость работ по установке розеток и выключателей по Евростандарту!
    Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров!

    Высота установки розеток и выключателей в помещении по ПУЭ

    Планируя перестройку или ремонт в доме, немаловажно обратить внимание на размещение розеток и выключателей. Раньше, когда строились дома, мастера не обращали должного внимания на прокладку кабеля, его сечение, установку выключателей и их количество, а делалось все для удобного использования. Высота установки розеток и выключателей в помещении зависела от роста обычного человека. Розетки монтировались в метре от пола, выключатели немного выше, кабель прокладывался в штукатурке, по чердакам, а о гофрах раньше и не слышали. Сейчас в современном мире все поменялось, необходимо соблюдать правила устройства электроустановок (ПУЭ) и технику безопасности, ведь электричество несет не только пользу, но и смертельный вред, если пренебрегать правилами пользования. К тому же размещенные устройства (розетки и выключатели) на уровне 1 метра от пола портили  интерьер помещения.

    Планировка

    Самое основное в любом строительстве или ремонте помещения — это сделать проект, по которому либо мастерами, либо своими силами будет проводиться ремонт. Поэтому проводится планирование по установке устройств и выключателей в зависимости от назначения комнаты и создается схема прокладки кабеля и его расчет.

    Если вы делаете ремонт в доме самостоятельно и часть по электроснабжению тоже решили сделать сами, то необходимо просчитать мощность потребляемой электроэнергии на одну комнату и выбрать провод для розеток и выключателей. Провод закладывается в стену в специальной гофре или под коробом. Они предназначены для защиты кабеля от механических воздействий, а в случаях коротких замыканий не дают возникнуть и распространиться пожару.

    Провод укладывается по стене в гофре на уровне 20-30 см от потолка. Разводка делается на этом уровне для удобства монтажа распределительных коробок. И на таком расстоянии меньше шансов повредить провод, чем, если бы кабель шел по низу помещения.

    Особенности размещения розеток

    Устройства предназначены для подключения различных электроприборов, которые эксплуатируются в этом помещении. Согласно ПУЭ, для каждой жилой комнаты существуют свои особенности для монтажа определенного типа розеток. Размещение же зависит от интерьера помещения и удобства подключения. Рассмотрим каждую комнату отдельно.

    Прихожая или коридор

    Для этой комнаты достаточно одной точки, которая будет не очень часто использоваться. Поместить ее нужно в месте частой потребности на уровне 15-20 см от пола.

    Ванная комната

    Желательно установить не менее двух штук, потому как в ванной большое количество электроприборов, нуждающихся в питании 220В. К ним относятся: фен, электробритва, электрический эпилятор, бойлер.

    Возможно использование стиральной машинки в ванной, поэтому нужно учесть, что нагрузка на розетку будет немалая, и соответственно кабель использовать на 2-3 кВт мощности. В ванной ее рекомендовано разместить на высоте 50 см от пола, и использовать штепсельные устройства с защитой от влаги, чтобы уменьшить риск короткого замыкания. Для бойлера в ванной необходимо монтировать автоматический выключатель, который в случае опасности или перегрева кабеля сработает. Его можно разместить на уровне 180 см от пола.

    В ванной еще могут использоваться электросушилки, которые потребляют большую мощность. Устройство в таком случае рекомендовано разместить на высоте 150-170 см от пола, вблизи сушилки. Для ванной и душевой комнаты, согласно ПУЭ, установка устройств, разъединителей и прочих электрических предметов разрешена на расстоянии не меньше 60 см от душевой кабинки или умывальника.

    В зонах 0,1,2 установка розеток запрещена. В зоне 3 можно устанавливать розетки классом не ниже IPX1

    Зал или гостиная

    В этой комнате естественно будет находиться большое количество бытовых приборов. К ним относится стандартный набор: телевизор, аудиосистема, ТВ-тюнер, торшер, телефон и прочее. Поэтому можно разместить по 1-2 розетке на каждой стене, в зависимости от площади помещения. Монтировать их необходимо на уровне от пола до 30 см. Не нужно устанавливать, если она закроется диваном. Это бессмысленно, поэтому лучше установить две-три штуки рядом. Мощность, потребляемая приборами, будет не более 2 кВт, при условии включения пылесоса, поэтому сечение кабеля можно взять не больше 2,5 кв мм для меди. Если есть в доме кондиционер, розетку разместить возле него на высоте 20-30 см от потолка.

    Вариант размещения розетки на плинтусе

    Кухня

    Кухня — это помещение, где используется большое количество приборов, причем большой мощности: вытяжка, электроплита, посудомоечная машина, редко стиральная машинка, холодильник, морозильная камера и много мелкой техники. Важно учесть сечение для провода не менее 4 кв мм.

    Для вытяжки на кухне, рекомендовано разместить устройство возле нее на высоте двух метров от пола, с защитой от влаги. Для холодильника и машин на уровне до 80 см от пола, на стене за электроприборами. Розеточная группа, которая будет использоваться для мелкой техники, устанавливается на уровне 5-15 см от поверхности столешницы, и обязательно должна быть защита от влажности.

    Группа розеток выдвигается из столешницы

    В случае установки телевизора на кухне, можно дополнительно разместить розетку на высоте двух метров от пола. Кабель прокладывать на кухне необходимо с сечением не менее 4 кв мм. Все устройства обязательно с защитой от влаги, которые имеют маркировку IP 44. На кухне используются мойки для мытья посуды, где брызги воды разлетаются на большое расстояние. Поэтому, как и в ванной, на кухне устанавливается от мойки на расстоянии 60 см и не менее.

    При использовании на кухне электрочайника обязательно должно быть устройство для присоединения с тремя контактами, третий служит заземлением. Заземление предназначено для защиты человека от воздействия электрического тока.

    Спальня

    Для спальни достаточно двух штук с обеих сторон от кровати, для подключения торшеров или ламп. Устанавливаются 15-30 см от пола и кабель не более 2,5 кв мм.

    Детская

    В этой комнате она будет первым любопытным объектом для детей. Разместить ее нужно подальше от детских глаз. Спрячьте ее под кроватью или под столом, чтобы не бросалась в глаза ребенку. Рекомендуется устанавливать не более двух штук, на высоте 30 см от пола, и обязательно с защитой от детей.

    Если вдруг была приобретена обычная, можно просто купить специальные заглушки от детей. Подключения требуют особого внимания, так как они очень часто используются человеком. Они являются более опасными для детей, по сравнению с обычными разъединителями света.

    Заглушки на розетки

    Особенность размещения выключателей

    С разъединителями все гораздо проще, они не несут опасности для детей, и для разъединителя света нет особых примечаний с выбором кабеля и расчетов мощности, тем более, что в нынешнее время лампы накаливания практически уже не используются. Экономная лампа потребляет в три, а светодиодная в пять раз меньше мощности, что дает возможность использовать провод сечением 1,5 кв мм.

    Разъединители размещаются на высоте 80-90 см от пола. Если раньше выключатели монтировались на высоте 150-180 см, ребенок до 9 лет не мог достать до него, то теперь совсем другое дело.

    Для ванной комнаты и на кухне необходимо монтировать разъединители с защитой от влаги IP44 и выше.

    В каких правилах указывается высота размещения

    В ПУЭ и прочих справочниках по электроустановкам не указывается точных данных по размещению штепсельной розетки или разъединителя. Все указанные расстояния принято считать оптимальными для удобства подключения и красоты интерьера помещения. Устройство, установленное за тумбочкой с телевизором, будет незаметно и не испортит интерьер, в отличие от установленного посередине стены в комнате.

    Нужно ли переделывать старые размещения розеток и выключателей

    На сегодняшний день во многих домах они установлены на той высоте, на которой их смонтировали строители. Если же ремонт не планируется, то затевать его только из-за переноса розеток и выключателей не следует. Но если вы решили поменять интерьер, и не хотите, чтобы провода от электроприборов тянулись по стенам и портили вид помещения, стоит подумать над изменением места установок розеток и разъединителей.

    Всегда нужно правильно проводить расчеты по выбору проводки и устройств для каждой комнаты. Если это вызывает трудности, необходимо обратиться к опытным специалистам, которые помогут правильно выбрать материал для последующей работы.

    Вконтакте

    Facebook

    Twitter

    Google+

    Одноклассники

    ПУЭ. Раздел 6. Электрическое освещение.

    6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

    6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии.

    Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

    6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

    6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника. При этом конструкция розетки должна исключать возможность использования токоведущих контактов в качестве контактов, предназначенных для защитного заземления.

    Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным.

    Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

    6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение, вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

    6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

    6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

    6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

    6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

    6.6.30. Штепсельные розетки должны устанавливаться:

    1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

    2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

    3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.

    6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

    На какой высоте согласно нормам, выполняются электромонтажные работы по установке выключателей и розеток в учреждениях здравоохранения, в больницах и поликлиниках? | ЭлектроАС

    Дата: 4 октября, 2009 | Рубрика: Вопросы и Ответы, Электромонтажные работы
    Метки: Монтаж выключателей, Подключение электрооборудования, ПУЭ, Установка розеток, Электромонтажные работы

    Этот материал подготовлен специалистами компании «ЭлектроАС».
    Нужен электромонтаж или электроизмерения? Звоните нам!

    Руслан
    Подскажите, пожалуйста, на какой высоте согласно нормам, выполняются электромонтажные работы по установке выключателей и розеток в учреждениях здравоохранения, в больницах и поликлиниках? Где эти нормы можно прочитать? Спасибо.

    Ответ:
    Все электромонтажные работы должны выполняться в соответствии с ПУЭ и ПТЭЭП. Для медицинских учреждений существуют специальные и более жёсткие требования по электробезопасности. С этими требованиями можно ознакомиться в ГОСТ Р 50571.28 «Электроустановки зданий. Часть 7-710. Требования к специальным электроустановкам. Электроустановки медицинских помещений».

    ПУЭ-7
    6.6.30
    Штепсельные розетки должны устанавливаться:
    1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
    2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
    3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.

    6.6.31
    Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

    7.1.48
    Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.
    В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
    Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

    7.1.50
    Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

    7.1.51
    Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
    В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.

    7.1.54
    Выключатели светильников рабочего, безопасности и эвакуационного освещения помещений, предназначенных для пребывания большого количества людей (например, торговых помещений магазинов, столовых, вестибюлей гостиниц и т.п.), должны быть доступны только для обслуживающего персонала.

    ГОСТ Р 50571.28
    710.55.3
    Подключение розеток электропитания в медицинских помещениях группы 2 с медицинской системой IT.
    Для каждого места лечения пациентов, например в изголовье коек, должны соблюдаться следующие правила установки розеток электропитания:
    — должно быть установлено не менее двух розеток с питанием от отдельных линий либо
    — должна быть обеспечена индивидуальная защита от сверхтока для каждой розетки.
    Если в части медицинского помещения используются другие системы (TN-S), то розетки, подключенные к медицинской системе IT, должны иметь:
    — конструкцию, которая исключала бы их использование в другой системе, или
    — четкую, прочную маркировку.

    Прочая и полезная информация

    Прочая и полезная информация

    Высота розеток — 80 фото размещения и грамотного проектирования


    Понятно, что установка розеток и выключателей в помещении в большинстве случае определяет степень комфортности. Не менее важно, чтоб их оптимальное расстояние высоты с точки зрения удобства предполагало нормальную доступную эксплуатацию. При этом не нарушало бы их функциональное предназначение, особенности существующего интерьера в расположении бытовых электроприборов.Стандартность установки розеток и выключателей включает 100 сантиметровое или 50 сантиметровое расстояние прибора от пола. При этом образцом удобного использования розеток и выключателей назвать не приходиться. Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, позволяет повысить степень удобства в использовании розеток и выключателей.

    Установка по евростандарту, ГОСТУ или удобству

    Установить розетки и выключатели по евростандарту, идея хорошая. Но вместе с тем она ограничена общими требованиями, которые так успешно сменили советский стандарт установки розеток и выключателей, на новый, так сказать евростандарт.

    По евростандарту розетки устанавливаются на высоте 0,3 метра, а установка выключателя должна быть на высоте не ниже и не ниже, чем 0,9 метров от основания пола. Кроме этого, в разных точках нашей страны высота установленного стандарта может незначительно, но все же отличаться. При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

    Но, а если серьезно. То пока, что нет никакого установленного евростандарта в отношении установки высоты розеток и выключателей.

    Правила Установки Электроустановок, составленные требования в соответствии с нормами МЭК всего лишь упоминается о возможности установки штепсельных розеток на более удобном расстоянии от пола, что можно прочесть в гл.6.6.30 Правил Установки Электроустановок.

    Именно по этой причине во время проведения монтажных работ по установке приборов приходиться руководствоваться удобствами эксплуатации. Но при этом не нарушать разработанные и утвержденные ограничения соответствия высоты у с общепринятыми нормативными документами. То есть нормы, которые связаны не только с расположением розеток и выключателей, но и с техникой безопасность и в отношении установки электропроводки и электроустановочных устройств. (ПУЭ-7 Внутреннее электрооборудование гл.7.1.48-7.1.54).



    Рекомендации в отношении установки электроустановочных устройств

    А вот в отношении советского стандарта, удобства установки розеток и выключателей довольно сомнительно. Как показала практика, ранее использованный стандарт, не отвечает условиям удобной эксплуатации, чего нельзя сказать о пресловутом евростандарте, который стал для нас более подходящим, чем тот старый советский ГОСТ.

    А удобство устанавливаемых розеток и выключателей у входа в комнату должно быть не выше, чем на уровне опущенной руки взрослого пользователя среднего роста. И это непосредственно установленный стандарт расстояния розеток и выключателей у самого входа в комнату. Это нужно для того, чтоб была возможность быстро найти прибор, даже в темноте.

    Конечно же, следует отметить, что установленные точки электроустановок вмонтированные согласно стандартам в соответствии с удобством их использования. Только, полностью принимать придерживаться расстояния и высоты в 0,3 метра для розетки и о,9 метра для выключателей, как необходимый и верный стандарт высоты не следует.

    Кроме этого, помещение с большой площадью, для управления его освещением, лучше установить розетки и выключатели в разных точках комнаты. Для этих целей используют проходные выключатели. Понятное дело, что очень проблематично добраться в темноте вглубь комнаты, чтоб, к примеру, найти выключатель и включить свет.



    Идеальный вариант, установка штепсельных розеток

    Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся , что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

    Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

    На что обратить внимание при выборе розеток

    Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.

    Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:

    • наличие заземления;
    • правильное месторасположение разъемов;
    • соответствие потребляемой мощности.

    Рассмотрим все тонкости, нюансы и сложности установки.

    Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.

    Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни. Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.

    Локация всех разъемов – основное отличие евростандарта от отечественных принципов.

    Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.

    И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.

    Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.

    Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.

    Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.

    Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.

    Соответствие потребляемой мощности

    С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.



    Что нужно помнить при монтаже электрики по евростандарту?

    1. Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
    2. Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
    3. Заземление – обязательная мера.
    4. Ни в коем случае нельзя устанавливать розетки под или над раковинами.
    5. Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

    Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.

    Рассчитайте стоимость работ по установке розеток и выключателей по Евростандарту!

    Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров!

    Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.

    Дополнительно важно учитывать длину проводов электроприборов — высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.

    На каком расстоянии устанавливать розетки от пола?

    Жестких правил, которые регламентируют на каком расстоянии устанавливать розетки от пола нет. Есть некие стандарты. Так по современным «евростандартам» высота розеток от пола принимается равной 300 мм. Эта высота указана для розеток, которые не участвуют в подключении встроенных бытовых приборов и находятся в свободном доступе. Об «особенных» розетках дальше по тексту.

    Есть заказчики в возрасте, которые не приемлют установку розеток на такой высоте. Из-за того, что к ним необходимо наклоняться. В этом случае логичнее сделать уровень установки розеток равным уровню выключателей от 800-900 мм от пола.

    Подходите к стене и свободно опущенной рукой определяете высоту, на которой проще всего включать свет. Удобно на высоте 830 мм. Значит на этой высоте от пола необходимо установить все розетки и выключатели. Удобно на высоте 900 мм делаете один уровень на этой высоте.

    Нормы и стандарты

    Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

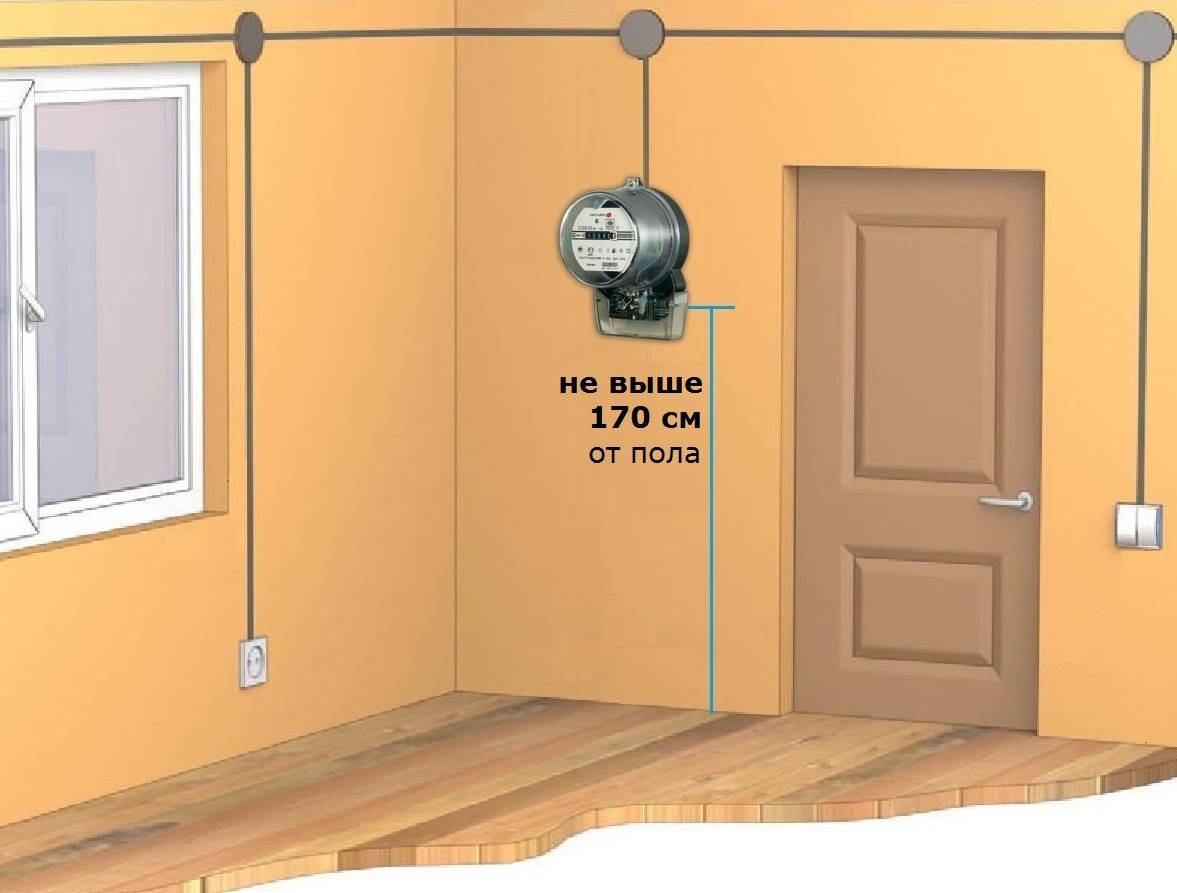

    Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

    В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

    Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

    В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

    Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

    На каком расстоянии от пола вешают выключатели и розетки

    Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

    Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

    В кухне и ванной

    Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

    • для бойлера 1,5 м;
    • для фена, бритвы – 1 м;
    • для стиральной машины не ниже метра.


    На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

    • 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
    • 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
    • 200-250 см – для вытяжки и подсветки.

    Проектирование монтажа

    Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:

    1. Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
    2. Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
    3. Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
    4. Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
    5. Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
    6. Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
    7. Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.

    Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.

    Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.

    Подготовка кухни

    Кухня — это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.

    Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.

    Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:

    1. Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
    2. Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности — 20-30 см.
    3. Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.

    Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.

    А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

    Ванная комната

    Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.

    Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:

    1. Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
    2. Для мелких электроприборов (фена, бритвы и пр.) — 1 метр.
    3. Для встроенных приборов (стиральной машины) — 20-30 см от пола.

    Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом — это риск короткого замыкания во время возможного «наводнения» в ванной.

    Спальня и гостиная

    Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.

    Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.

    Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется. На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр.).

    В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола.

    Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.

    В условиях кухни

    Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

    • штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
    • аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

    На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ.

    1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
    2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
    3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

    Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

    Монтаж по правилам в помещениях разного назначения

    Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

    Штепсельные розетки поставить можно:

    1. В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
    2. В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
    3. В школах и детских садах на расстоянии 1,8 метров от пола.

    Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

    В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

    Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.

    Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

    Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

    При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

    Нормативная документация

    Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.


    Смотреть галерею

    Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.

    Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.


    Смотреть галерею

    Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

    Регламентированные нормативы

    При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

    Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

    Регламент выглядит таким образом:

    • от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
    • высота выключателя от пола — 1 м;
    • в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
    • от дверного косяка точки питания отодвигают на 10-15 см.

    При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.

    Требования ГОСТ и СП

    Требования при монтаже розетки и выключателя по государственным стандартам:

    • расположение розеток и выключателей владелец дома/заказчик определяет сам;
    • на 4 м2 жилого помещения должно приходиться по одной точке питания;
    • в коридоре — одна на каждые 10 м2.

    В СП также прописаны определенные нормы для выполнения электромонтажных работ:

    • выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
    • если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
    • силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

    При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.

    Монтаж точек питания по евростандарту

    Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки — 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.

    Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.

    Советские нормы монтажа имеют ряд своих преимуществ:

    • все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
    • дети не могут дотянуться до точки питания, что обеспечивает безопасность;
    • исключены случайные нажатия на выключатель;
    • монтируемая мебель не перекрывает доступ к клавишам освещения.

    По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.

    Перед проектированием проводки нужно четко определиться, где будет располагаться мебель

    Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

    • Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
    • Учесть средний рост жильцов помещения или сотрудников офиса.
    • Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
    • У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
    • Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
    • Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
    • По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
    • Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.
    • При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

    Различие советского и европейского стандартов

    Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

    Евростандарт:

    • обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
    • по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

    «Советский» стандарт:

    • расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
    • розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
    • дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

    Правила расположения электроточек в разных помещениях

    Точки питания в ванной

    Расположение розеток в ванной

    Санузел — это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.

    Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

    Гостиная

    Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

    Кухня

    В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

    • Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
    • Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
    • Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

    Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

    Спальня

    Пример расположения электроточек у кровати

  • С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
  • Основной выключатель ставится в комнате сразу при входе.
  • Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.
  • Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.

    Детская

    Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

    Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

    Кабинет

    Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

    Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

    Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

    На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

    При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

    При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

    Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

    Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

    Высота установки розеток и выключателей в квартире

    Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.

    Коридор

    Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.

    В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.

    Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.

    Зал

    В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.

    Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.

    Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.

    Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

    Спальня

    С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.

    Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.

    В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.

    Детская

    Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.

    Кухня

    Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.

    Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.

    Ванная комната

    Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.

    Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.

    Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.

    Высота установки розеток

    При строительстве зданий в советское время

    розетки устанавливались на высоте
    90 сантиметров
    от пола, что не всегда было удобно.

    Внедряемый сейчас европейский стандарт

    допускает установку розеток на высоте не менее
    30 сантиметров
    от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

    Розетка для электроплиты

    устанавливается на высоте
    0,9-1 м
    от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

    Розетку для вытяжного вентилятора

    лучше всего разместить вблизи него, но не менее, чем в
    20-25 сантиметрах от потолка
    .

    Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

    При расположении розеток на кухне нельзя допускать, чтобы они располагались:

    • за корпусами встраиваемой техники;
    • внутри шкафов;
    • над мойкой;
    • над плитой.

    Читайте подборку статей про установку розеток в квартире

    :

    Высота установки розеток в разных комнатах

    Гостиная или Зал

    Под телевизор, в зале, на высоте 140 см.

    Спальная комната

    Над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

    Над прикроватными тумбочками: 600 — 700мм

    Для телевизора в спальне — 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали .

    На кухне

    Над столешницей на фартуке — 110 см

    Для холодильника 10 — 30см

    Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

    Для кухонной вытяжки 155-165см до напольной плитки.

    В ванной

    Высота установки выключателей

    Используется два варианта установки выключателей.

    1. Установка на расстоянии 160 сантиметров от уровня пола
      , как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
    2. Установка на расстоянии 90 сантиметров от пола
      , как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

    При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

    Какой высоты должны быть розетки и выключатели? – Firstlawcomic.com

    Какой высоты должны быть розетки и выключатели?

    Розетки должны быть установлены на высоте не менее 450 мм от уровня пола помещения. Телевизионные точки, телефонные точки, дверные звонки и выключатели света должны находиться на высоте не более 1200 мм от пола. Электрические розетки, выключатели и другие электрические устройства управления должны находиться на расстоянии не менее 350 мм от углов помещения.

    Есть ли код высоты переключателя?

    Многие строители располагают распределительные коробки так, чтобы нижняя часть коробки находилась на высоте 48 дюймов над полом.Однако, чтобы удовлетворить требованиям доступности Закона о справедливом жилищном обеспечении, сам выключатель должен находиться на высоте не более 48 дюймов от пола.

    Какова регулировочная высота выключателя света?

    Как правило, настенные выключатели осветительных приборов в стандартной жилой застройке устанавливаются таким образом, чтобы настенные распределительные коробки находились на высоте от 48 до 52 дюймов над полом. В этом есть несколько преимуществ. Во-первых, переключатель находится на удобной высоте для большинства людей, находящихся в положении стоя.

    Почему розетки должны быть определенной высоты?

    – Если бы это был новый дом, то в строительных нормах указана высота для розеток и выключателей света, чтобы дом мог быть удобен как для людей трудоспособного возраста, так и для людей с ограниченными возможностями.

    На какой высоте должны быть розетки над плинтусом?

    Я всегда устанавливаю розетки на проводах на 2-3 дюйма выше выходной высоты плинтусов.

    На какой высоте должны быть розетки над столешницей?

    Стандартная высота столешницы от пола до поверхности столешницы 910 мм.Общее правило заключается в том, чтобы установить розетки на 150 мм выше этого уровня (измеряется от поверхности столешницы до нижней части розетки). В сумме это означает, что стандартная высота розетки составляет 1060 мм от пола до низа розетки.

    Какая стандартная высота распределительного щита от пола для электроустановки в доме?

    Выключатель должен быть установлен на любой высоте 1,3 м над уровнем пола. Розетки устанавливаются на высоте 0,25 или 1,3 м от пола по желанию.

    Какова максимальная высота электрического щита?

    Верх панели управления находится на высоте 84 дюйма (7 футов) над полом. В этой установке ни один автоматический выключатель (в самом верхнем положении) не находится на высоте более 6 футов 7 дюймов над полом.

    Где должны быть размещены электрические розетки?

    В других местах розетки обычно размещают на высоте 15-20 см от поверхности чистового пола. Однако, если вы хотите, чтобы ваш дом адаптировался к изменяющимся потребностям, вам следует разместить их на высоте 40–50 см от пола.Пожилые люди особенно оценят отсутствие необходимости слишком наклоняться вниз.

    Куда ставить выключатели света?

    Как правило, эти переключатели следует размещать примерно на четыре дюйма выше столешницы. Обычно счетчики возвышаются примерно на 30 дюймов над землей, а это означает, что выключатель следует размещать на высоте около 40 дюймов над полом. Однако конкретная высота будет варьироваться от дома к дому.

    Какова минимальная высота электрических розеток?

    Розетки электрических розеток в ответвленных цепях на 30 ампер или менее, а также розетки системы связи должны располагаться на расстоянии не более 48 дюймов (1219 мм) от верхней части розетки и не менее 15 дюймов (381 мм) от дна распределительной коробки до уровня …

    На какой высоте от пола может находиться сосуд?

    Высота установки розеток и выключателей от пола.Рекомендации по высоте установки розеток и выключателей Нормы розеток и выключателей по высоте

    Установка розеток должна производиться в соответствии с существующими стандартами, ведь от этого зависит не только производительность, но и безопасность. Если не учесть этот момент, в устройство может попасть вода, возрастет риск повреждения механического характера и т. д. Кроме того, придется использовать удлинители, т. к. вилки не будут доставать до розеток.Именно поэтому крайне важно устанавливать эти светильники на определенной высоте.

    Уже давно все стремятся сделать ремонт в соответствии с зарубежными требованиями, считая именно это решение наиболее привлекательным с эстетической и практической точки зрения. Скажем сразу: такого стандарта нет. Обычно это относится к простому использованию новейших технологий в работе.

    Несмотря на это, считается, что высота выключателя от пола по евростандарту составляет 100 см, а розетки 30 см.Это расстояние было выбрано исключительно из соображений практичности, ни в каких документах оно не указано. Поэтому можно немного изменить расстояние от плинтуса. В этом нет ничего плохого.

    Правила ПУЭ

    Совсем другое дело — правила устройства электроустановок ( ПУЭ ), закрепленные во многих документах. Такой стандарт существовал еще в советское время и регламентировал установку розеток на 90 см, а выключателей на 1,6 м от поверхности пола.

    Объяснение такому решению простое: электроприбор всегда на виду, а значит, возникновение аварийной ситуации гораздо проще обнаружить или предотвратить.

    Современные требования несколько иные. ГОСТ предписывает размещать любые подобные устройства в соответствии со следующими требованиями:

    • не ближе 0,6 м от двери душа;
    • не менее 5 м от газопроводов;
    • примерно 0,6 м от раковины;
    • в предприятиях общественного питания и торговли данные электроприборы предписано монтировать на высоте 1.3 м, в общественных местах — до 1 м.

    Нет указаний по высоте приборов для розеток в квартирах и частных домах, но любой электрик вам скажет, что она должна быть не менее 10 см. Что касается выключателей, то выше 1 м это как раз оптимальный вариант для всех членов семьи, но он тоже нигде не закреплен. В дошкольных учреждениях этот показатель нормализуется – 180 см.

    Из вышеизложенного можно сделать вывод, что так называемый «евро» стандарт и ПУЭ не нарушают общих правил пользования электроприборами, а значит, вы сами решаете, на каком расстоянии от него должна располагаться розетка или выключатель пола, но в пределах, описанных ранее.

    Критерии выбора расположения и высоты электроприборов

    Размещение розеток и выключателей по евростандарту предполагает относительно небольшое расстояние от плинтуса. Но не стоит ставить это во главу угла, ведь безопасность и комфорт эксплуатации стоят на первом месте.

    Установить розетку или выключатель не так уж и сложно – сложнее определиться с выбором их расположения, потому что с уже выполненным ремонтом переместить и демонтировать будет намного сложнее.

    Евростандарт и выключатели

    При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и удобно.

    При этом расстояние от пола не может превышать 90 см. Учитывая средний рост взрослого человека, то, проходя мимо такого устройства, его можно будет с легкостью включить или выключить, просто подняв рукой, нет необходимости его дополнительно сгибать или растягивать.Но это не значит, что такая высота и переключатели (евростандарт) единственно правильное решение. Разместить то или иное устройство можно на любом удобном для пользователя уровне и месте, соблюдая при этом меры безопасности.

    Установка выключателей

    Существует три основных метода монтажа автоматического выключателя.

    Распространен в советское время, когда высота выключателей и розеток была около 160 см от пола. Пользователи привыкли к тому, что выключатель находится на уровне глаз, это рациональный подход при низкой мебели в комнате.

    Он также защищает от маленьких детей, которые любят их щелкать. В этом случае такое баловство исключено.

    Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, потому что, проходя мимо, можно легко двигать рукой и нажимать на нее.

    Установка в удобном для пользователя месте. Имеются нестандартные решения в дизайне и оформлении интерьера, которые не позволяют расположить выключатель согласно общепринятым стандартам.Поэтому, если к безопасности претензий нет, устройство можно установить где угодно.

    Установка розеток

    Советский подход. В этом варианте высота розеток от пола не менее 90 см.

    Евростандарт предусматривает установку розеток на меньшем расстоянии от пола – 30 см. К тому же этот вариант более удобен, так как удобнее подключать технику и прятать ее провода.

    При выборе варианта установки помните о назначении помещения и о том, какие устройства будут подключаться.Так, на кухне будет неправильно размещать розетки на полу, ведь вся техника располагается на уровне стола. Поэтому удобнее использовать розетку на одном уровне.

    Отметим еще один нюанс. Розетки предыдущей модели не всегда позволяют подключить современное устройство. Лучше выбирать блоки евростандарта, тогда не будет необходимости использовать переходники, что может привести к падению напряжения и возгоранию.

    Отличия розеток евростандарта от советского заключаются в диаметре штифтов, а у «европейцев» они больше на 0.8 мм. Также разное расстояние между ними. Естественно, сила тока тоже разная. Советские имеют только диапазон от 6,3 до 10 А, а европейские — от 10 до 16 А, что увеличивает возможность использования различного оборудования.

    Пользователи отмечают существенную разницу в удобстве «советской» установки и евростандарта в пользу последней.

    Монтировать розетку или выключатель нужно в том месте, где будет целесообразно и комфортно пользоваться, конечно, не забывая о мерах безопасности.Напольные розетки будут удачным решением только в необходимом месте.

    В помещениях, имеющих большую площадь, следует устанавливать несколько выключателей, чтобы обеспечить максимальный комфорт передвижения в ночное время.

    Особое внимание следует уделить установке розеток в сантехнических помещениях. Они должны быть снабжены специальным устройством, защищающим от токов утечки, то есть должны быть заземлены. Розетку (например, для стиральной машины) желательно вынести за пределы помещения.

    Не меньшего внимания заслуживают розетки на кухне, особенно в месте большого скопления бытовой техники. В этом случае нужно монтировать розетки на 5-10 см выше столешницы.

    Не помешает и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что вам потребуется подключить пару лишних приборов одновременно.

    Количество выключателей и розеток в доме следует принимать достаточным для комфортного пользования электроприборами и освещением.

    Общие нормы

    Высота установки выключателей и розеток на кухне отдельная тема, так как там повышенная влажность и риск затопления.

    Для розеток от пола 10 см.

    Розетки для встраиваемой техники монтируются на высоте не менее 30 см от пола, но не выше 60 см.

    Кабель от устройства к розетке не должен быть длиннее 150 см.

    Расстояние от вытяжки до прибора не должно быть более 20 см.

    Если розетка будет установлена ​​под мойкой, то степень ее защиты от влаги должна быть соответствующей (не ниже IP 44).

    Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что их установка запрещена непосредственно над плитой или мойкой, за ящиком, за встроенной техникой.

    Нормативные документы

    Модный нынче «евростандарт» есть не что иное, как нормы установки розеток и выключателей, перенятые у мастеров Западной Европы.

    Но никаких документов на этот счет не предоставлено. Существуют стандарты, регламентирующие высоту установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в котором прописаны соответствующие цифры.

    Содержит правила и некоторые положения по установке таких строительных элементов. Это означает, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1 м.5 метров от пола.

    Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное пребывание. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Также существует ГОСТ Р 50571.11-96, который содержит нормы по высоте установки выключателей и розеток в санитарно-технических помещениях.

    Электромонтаж

    Качественно выполненный монтаж электрических выключателей и розеток – гарантия безопасности и комфорта.Целью ремонтных работ является улучшение дизайна всего помещения и обеспечение доступа к инструментам.

    Преимущественно переключения осуществляются до начала отделочных работ. При этом есть такие весомые плюсы:

    Значительно улучшен дизайн.

    Вы можете увеличить количество необходимых розеток.

    Расположение приборов подбирается с учетом расстановки мебели.

    Появляется возможность установки современных розеток, коробки которых полностью исключают вытаскивание вместе с вилкой.

    Скрытая проводка и выбранная высота установки выключателей и розеток способствуют гармоничному виду помещения.

    Повышена мощность и надежность электропроводки.

    Установка выключателей по европейским стандартам. Этот вариант является более современным и для некоторых более удобным. При евростандарте выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо.Установка выключателей по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где вам будет удобно. Невзирая ни на какие стандарты и не в ущерб безопасности.

    Чтобы разобраться в этом вопросе подробнее, начнем с переключателей.

    Возможны три варианта установки выключателей:

    Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола.Для многих этот вариант был и остается самым подходящим. Во-первых, люди привыкли к тому, что выключатель находится на уровне глаз, а во-вторых, этот вариант является наиболее рациональным, когда в зоне выключателя находится низкая мебель, не позволяющая установить выключатель внизу. Также очень важным фактором является наличие детей, малыши любят играть со светом, но в данном варианте это невозможно.
    Установка выключателей по европейским стандартам … Этот вариант более современный и для кого-то более удобный. При евростандарте выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо. по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где вам будет удобно. Невзирая ни на какие стандарты и не в ущерб безопасности.

    Установка розеток.

    Розетки также могут быть установлены на разном расстоянии от пола, но в этом случае наиболее рациональным является евростандарт установки розеток, так как они устанавливаются на расстоянии 30 см от пола.Это намного удобнее привычного нам советского варианта, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно пользоваться бытовой техникой и прятать провода. Но и здесь нужно помнить о назначении помещения, в котором устанавливаются розетки, так как, например, на кухне иногда необходимы провода над столом, где непосредственно используется техника.

    И несколько слов о технической части установки розеток, все мы пользуемся розетками евростандарта, так как те розетки что были в недавнем прошлом не позволяют использовать большинство бытовых приборов.Есть такое понятие, как переходники, но их использование далеко не безопасно, так как может привести к возгоранию. В розетках европейского стандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними также разное. Сила тока в европейских розетках 10 А или 16 А, в бытовых — 6,3 А или 10 А. То есть в данном случае европейский стандарт установки розеток дает большие возможности в использовании бытовой техники.

    Евростандарт для установки розеток

    Установка розеток по евростандарту включает в себя перечисление множества пунктов, которые по некоторым мнениям лучше соблюдать и выполнять именно письменно.Ведь все пояснения из руководств по устройству собственной электропроводки относятся к евростандарту, выполняющему функцию вашего спасителя.

    Несмотря на любимые заявления о правильности всех изречений евростандарта, об установленной системе, которую следует соблюдать, установка розеток по евростандарту может иметь разный вид. Основное правило – розетка должна быть установлена ​​в двадцати-тридцати см от пола, можно выбрать установку как внешней, так и внутренней розетки, особой разницы нет, кроме удобства использования.По тому же европейскому стандарту выключатели должны находиться на высоте 90 см. Но следует помнить, что европейский стандарт не всегда применим для повседневной жизни, важную роль играет собственный комфорт и простота использования. В этом случае розетку можно ставить исходя из ваших будущих намерений, ведь потребность в чем-то есть всегда, невозможно установить розетку просто так, не зная, для чего она будет предназначена.
    Когда в странах постсоветского пространства появилась бытовая техника западного производства, население столкнулось с проблемой подключения этой техники к нашим бытовым розеткам.Для бесперебойной работы зарубежной бытовой техники и обеспечения безопасности необходимо было установить розетки по евростандарту. Вошедшие в практику переходники не оправдали себя по пожарной безопасности, стали источниками воспламенения не только приборов, но и окружающих их предметов, что угрожало жизни владельцев бытовой техники.

    Установка розеток по евростандарту осуществляется с учетом требований безопасности к современной бытовой технике, в том числе выбор оптимальной высоты розеток и так далее.

    Диаметр штырей в евророзетках на 0,8 мм больше, чем в отечественных. Еще и расстояние между штифтами. Сила тока в евророзетках составляет 10 или 16 А, в бытовых — 6,3 или 10 А. Из этого следует, что установка розеток по евростандарту позволяет одновременно использовать большее количество электроприборов.

    Нормы и стандарты по установке розетки, выключателя

    Не существует единого стандарта или стандарта установки розеток.Есть так называемый европейский стандарт. По этим правилам нет разницы в какую розетку ставить (внешнюю или внутреннюю). Важны безопасность и удобство работы. Так, согласно евростандарту, розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате – 90 см от пола, на кухне – 110 см.

    Евророзетки

    несколько отличаются от отечественных устройств. Диаметр штифтов и расстояние между ними в евророзетке больше.Сила тока тоже больше, почти в два раза: евро — 10-16 А, бытовая — 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту выгоднее, т.к. позволяет подключить несколько устройств в то же время.

    В России долгое время существовал другой вариант установки розеток и выключателей. Высота 160 см от пола — это советский стандарт расположения выключателя. Многие до сих пор считают его самым удобным.Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей, которые любят «щелкать» клавишами.
    Также можно выбрать более оригинальный американский стандарт установки розеток. Он предусматривает не только высоту от пола (раковины или кухонного стола) 30,5-41 см, но и определенное расстояние между розетками в помещении – 1,8 м, начиная от дверного проема.
    Установка розеток и выключателей в разные стены

    Для обозначения розетки на стене рисуется ее контур. При работе по бетону отверстие под раструб выдалбливается перфоратором с алмазной коронкой. Коробка под розетку может быть разной формы: круглой или квадратной. Существуют также монтажные коробки для монолитных бетонных стен. Для фиксации кнопки смыва в стене используется гипсовый клей, обычная штукатурка или гипсовая штукатурка.

    Блок в розетке крепится с помощью выдвижных лапок или винтов. Сверху к нему крепится пластиковый корпус.

    Вы также можете установить розетку или выключатель в стене из гипсокартона.В этом случае отверстие вырезается с помощью специального инструмента.

    При установке розетки в гипсокартон используйте другое перфораторное сверло. Процесс несколько отличается от установки розетки в бетон или кирпич. Все отверстия в гипсокартоне делают заранее. На место отверстий протягиваются тросы, которые выводятся в подготовленные отверстия. Розетки для полых поверхностей, таких как гипсокартон, имеют специальные ножки. Они держат розетку на листе.

    Все реже электрики устанавливают розетки, выключатели с открытой проводкой, так как они портят внешний вид помещения. Гораздо приятнее, когда все спрятано под стеной, все аккуратно и эстетично.
    Требования к современным розеткам и установке:

    При установке розетки или выключателя не следует путать порядок подключения контактов. Особенно важно помнить об этом при подключении трехконтактной розетки с заземляющим контактом.
    Помимо того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, которые предназначены для кондиционеров и других устройств с заземляющим контактом.
    Розетки устанавливаются с расчетом на силу тока 6 А, одна штука на 10 м2 площади — в комнатах, на кухне любой площади — две розетки.
    Устанавливать розетку в ванной можно только на расстоянии 0,6 м от ванной, а также при соблюдении следующих условий: используются влагозащищенные розетки, они подключены к источнику питания БСНН или ЗСНН или защищены УЗО .
    Не устанавливайте розетки в ванной под раковиной или над ней. Необходимо выбрать такую ​​схему разводки, при которой будут исключены перегрузки в сети, т. е.е. важно защитить от перегрузки по току, иначе перегорит главный предохранитель и произойдет короткое замыкание в устройстве.
    Контакт вилки с розеткой не должен быть «слабым». Надежный контакт не даст нагреться разъему и не приведет к возгоранию или повреждению кабеля.
    Токоведущие части розетки должны быть изолированы друг от друга и защищены от прикосновения.
    Некоторые современные розетки имеют защиту от неправильного подключения, когда невозможно вставить в розетку только один штырь вилки.

    Среди множества электромонтажных работ установка розетки, выключателя – одна из самых простых, но это не значит, что ее нужно делать как угодно, без соблюдения определенных правил.

    Обработано

    Устройство новой или замена старой проводки всегда связано с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии должны быть установлены выключатели. На данный момент не существует единых правил и положений, поэтому в каждом отдельном случае нужно разбираться более подробно.

    Стандарты, СНиПы, регламенты — где найти точный ответ?

    Нельзя сказать, что есть точные рекомендации, где и на каком расстоянии устанавливать розетку в каждом конкретном случае. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра составляла 90–100 см от пола, а во втором – 150–170 см. На самом деле в этих значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а чтобы запитать какой-нибудь включенный в розетку прибор, не нужно было наклоняться.Кроме того, такое расположение источников питания способствовало тому, что мебель можно было разместить в любом месте комнаты, что особенно важно в стесненных условиях проживания.

    Сейчас во многих новых панельных домах еще можно встретить такое стандартное расположение. В нашем обиходе широко распространено слово «евростандарт», но на самом деле такого единого понятия не существует. Дело в том, что в каждой отдельной стране Европы действуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют, кроме того, розетки и выключатели, отличные от наших.Как правило, под евростандартом понимается установка розеток на высоте 30-40 см от пола и установка выключателей на высоте от 80 см до одного метра. При этом отсутствуют рекомендации относительно их расположения в помещениях. Такое расположение розеток не очень удобно, так как постоянно приходится наклоняться, чтобы включить устройство, а проводов, висящих по стенам в комнате, нет.

    По российским нормам и правилам, например ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и др., существует несколько основных положений, дающих рекомендации по размещению розеток и выключателей:

    • в ванной, источники электроэнергии должны находиться на расстоянии не менее 60 см от душевых дверей и краны;
    • не допускается их размещение над и под раковинами;
    • в школах и детских садах выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
    • удаленность розеток и выключателей от газопроводов должна быть не менее полуметра.

    Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше разместить относительно расстановки мебели в помещении и наличия той или иной техники. Однако этот факт позволяет владельцам дома устанавливать блоки питания в том месте, где им удобнее, а также дает возможность монтировать то их количество, которое они считают необходимым. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы без надобности не использовать в своем хозяйстве сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

    Розетки на кухне — как все предусмотреть

    Современная кухня не ограничивается холодильником и газовой плитой. Сегодня можно найти микроволновую печь, электрочайник, тостер, посудомоечную машину и многое другое. Но для каждого из этих устройств важно продумать правильное расположение розеток. Кроме того, важно учитывать расположение мебели и самого кухонного гарнитура. А если к этому добавить водопроводные и газопроводы, то вопрос правильной разводки становится особенно актуальным.Перед началом работ по обустройству электропроводки необходимо составить подробный план электропроводки с точным указанием каждой точки применительно к мебели, окнам, дверям и коммуникациям.

    Чтобы сделать розетки и выключатели максимально практичными и доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учитывать, что в настоящее время выпускается большое количество оборудования с достаточно короткой длиной шнура.К ним относятся холодильник, посудомоечная машина, плита. Для этих устройств оптимальным расположением розеток будет высота 10–20 см от готового напольного покрытия. Так как они постоянно включены в сеть, такое расстояние от пола до розетки позволит не провисать шнуру.

    Для подключения мелкой кухонной техники, такой как электрическая мясорубка, тостер, мультиварка, миксер и др. , рекомендуется монтировать розетки, отступив 10–20 см от столешницы.Также они могут быть обеспечены электропитанием на расстоянии 110 см от пола. В этом случае их будет удобно использовать, разместив на поверхности стола. Если на кухне есть встроенная техника, то источники питания нужно размещать не непосредственно за самой техникой, а за соседними шкафчиками, а в задних стенках мебели делать отверстия, чтобы был свободный доступ для отключения. Оптимальной высотой расположения точек считается 30-60 см от пола.

    При установке розеток и выключателей над столешницей они должны располагаться на расстоянии не менее 60 см от источника воды.

    При установке вытяжки на кухне розетка для нее монтируется на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, при этом важно учитывать, что точка должна располагаться со стороны вентиляционной трубы, обеспечивая к ней свободный доступ. Над верхними шкафами кухонного гарнитура можно разместить розетки для осветительных приборов, встроенных в верхний ряд мебели, и для подсветки рабочей зоны, если для них не предусмотрены отдельные выключатели. Вы также можете разместить выходное отверстие вентилятора, если оно встроено в вентиляционный канал. Таким образом, все розетки можно условно разделить на три уровня: нижний, средний и верхний.

    Такой подход к расстановке проводки позволяет грамотно распределить точки по стенам кухни для их рационального использования. Кроме того, есть хорошая возможность прокладывать проводку по отношению к мощности используемых устройств, ведь для некоторых из них рекомендуется вести отдельную линию до распределительного щита.Находясь на кухне, важно не только правильно определить высоту розеток и выключателей, но и сделать запас мощности на случай оснащения кухни новой техникой или замены старой техники на более мощную. Что касается установки выключателей на кухне, то обычно они располагаются со стороны открытой части дверей на отведенном вниз расстоянии, которое обычно составляет 80-100 см.

    Можно ли устанавливать розетки в ванной?

    Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, а сегодня иметь розетку в ванной просто необходимо, и их количество не ограничивается одной штукой. Посудите сами, первым делом отведите личную точку для стиральной машины, так как использовать удлинитель для подключения техники не рекомендуется в принципе. Целесообразно, если для него будет полностью отведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства его расположение рекомендуется на высоте одного метра. Это сделано для того, чтобы в любой момент можно было отключить устройство от сети.

    В домах, где за горячее водоснабжение отвечает котел, для него должна быть выделена отдельная линия с УЗО и розеткой, расположенной в непосредственной близости от прибора.Также допускается установка блоков розеток над столешницей в ванной комнате. Их используют для фенов, электробритв и другой мелкой бытовой техники. Важным ограничением при их установке является то, что они должны располагаться на расстоянии не менее 60 см от источника воды. Все розетки в ванной обязательно делаются с заземлением и влагозащитным экраном, который защитит их от брызг.

    При выборе розетки необходимо обращать внимание на маркировку. Выглядит это так: IP XY, где Х — степень защиты от пыли.Y – степень защиты от влаги (для использования в ванной нужно покупать модели с номером не ниже 4). Сила тока приобретаемого изделия должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно только для маломощного оборудования. При прокладке проводки к розеткам необходимо убедиться, что вы используете медный кабель с тремя жилами (фаза, нейтраль и земля) сечением 2,5 мм.

    Кабель должен быть проложен непосредственно от распределительного щита, то есть в санузел должна быть выделена отдельная линия.Проводка прокладывается скрытым способом – в канавках или за гипсокартоном. Такой подход исключает возможность случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно разработанный проект, в котором все расстояния будут вымерены с точностью до сантиметра. Только в этом случае можно смело пользоваться оборудованием и проводить водные процедуры.

    Выключатели, как правило, никогда не устанавливаются в самих санузлах, а располагаются перед входом в них. Высота установки выключателей обычно начинается от 80 см.

    Жилые комнаты — розеток много не бывает

    Грамотная проводка в жилых комнатах позволит вам не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и висящих проводов. К сожалению, как в типовых новостройках, так и в старом жилом фонде проектировщики ограничиваются двумя-тремя розетками на комнату, что в современных реалиях ничтожно мало.Отсюда и перегрузки в электросети, бесчисленные перебои с электричеством. И что еще хуже, это пожары. Поэтому после обдумывания дизайна помещения обязательно нужно подумать о том, на какой высоте установить розетки и где их лучше разместить. С мебелью, обрисованной в общих чертах на эскизе, разместите точки питания в пределах досягаемости руки от каждого места, где вы собираетесь проводить свое время.

    Итак, давайте взглянем на расположение розеток и выключателей возле кровати.Во-первых, их количество зависит от количества человек, которые будут отдыхать на кровати. Если это семейная кровать, то по обе стороны от нее необходимо разместить блок розеток. Их расстояние от пола будет зависеть от нескольких факторов. Если прикроватные тумбочки поставить вплотную к кровати, то розетки удобно расположить с отступом вверх от них на 10-15 см. Если прикроватные тумбочки не предусмотрены, то выбирайте любое место возле кровати на расстоянии 30–90 см от готового напольного покрытия.

    Рядом с розетками в этом блоке следует разместить выключатели прикроватных бра и общего света. Если вы планируете размещать светильники на прикроватных тумбочках возле кровати, то обязательно стоит добавить для них дополнительную розетку. Это правило касается и расположения розеток по обеим сторонам дивана в гостиной. Бра редко используются в залах, а вот торшеры встречаются довольно часто, поэтому дополнительная розетка на расстоянии 30 см от пола для подключения устройства будет очень кстати.

    Помимо розеток 220 В установить специальные USB-порты для подзарядки современных гаджетов – телефонов, умных часов и других.

    Для телевизора, если он будет висеть на стене, оборудовать блок из пяти розеток на расстоянии 130 см от пола. Или 30-60 см от пола, если для него подготовлено место на невысокой тумбе. Блок состоит из 3 электрических розеток, гнезда для антенны и подключения к Интернету. При оборудовании рабочего места нужно предусмотреть два блока розеток.Первую располагают над поверхностью письменного стола (это примерно 90 см от пола, а вторую делают всего на 30 см выше пола). К нему будет подключен стационарный компьютер.

    Если в комнате предполагается установка туалетного столика, что особенно актуально в спальнях, то для них действуют те же правила, что и для рабочей зоны — 2 блока на расстоянии 30 и 90 см от пол. При монтаже электропроводки не забудьте разместить по периметру помещения несколько блоков розеток для подключения пылесоса, увлажнителя воздуха и других приборов.Выключатели обычно располагают в подъезде возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для большего удобства не забудьте установить дублирующие (проходные) выключатели для регулирования света, особенно если ваше освещение не привязано к смартфону или пульту управления.

    Где еще нужны розетки в доме?

    При планировании электропроводки не следует упускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобное, ведь установленные там розетки и выключатели играют важную роль.Начнем с прихожей – первой комнаты, встречающей всех, кто входит в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и других в жилище, должна быть 75–90 см. Что касается розеток, то если размеры этого помещения небольшие, то одной двойной розетки будет достаточно для подключения пылесоса и сушилки для обуви. Если коридор вытянутый, то можно предусмотреть по блоку розеток с каждой из его сторон. Их расстояние от пола составляет 30–40 см, но если вам это неудобно, то вы можете выбрать этот показатель самостоятельно в зависимости от личных предпочтений.

    Если вы планируете обустроить на балконе рабочую зону или зону отдыха, то вам также следует позаботиться об обустройстве там электроснабжения. Если вы планируете разместить стол для работы, то, как уже было описано выше, установите два блока розеток на разной высоте. Если помещение предполагается использовать только для отдыха, достаточно 1–2 блоков розеток на высоте 30 см сверху.

    Если вы планируете установить кондиционер в квартире, то предусмотрите для него выход, отступив 30 см от потолка.

    Установка розеток и выключателей в квартире по евростандартам не всем удобна. Делая проводку и определяя места для будущих блоков питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

    Специальных стандартов высоты монтажа розеток не существует. Есть свод правил, где регламентируются некоторые параметры: СП 31-110-2003, там сказано, что для установки используют стену в помещении со стороны дверной ручки и на высоте 1 м, и ПУЭ (Правила по устройству электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилплощади.

    При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте 90 см для «запитки» стиральной машины и других электроприборов.

    В каждой комнате количество выключателей и вводов для подключения к электросети просчитывается заранее для обеспечения комфортного и безопасного проживания или эксплуатации помещения.

    Что указано в ПУЭ

    На какой высоте устанавливать розетки и выключатели решать потребителю, но ПУЭ содержит несколько рекомендуемых к соблюдению норм:

    1. Вставные устройства располагаются на расстоянии 0,6 м от открытых источников воды и входа в помещение.
    2. Необходимо соблюдать дистанцию ​​0,5 м для установки электроприборов или установок от газопровода.
    3. Высота установки выключателей от 1м.Желательно выбирать стену со стороны дверной ручки. Его можно монтировать под потолком, если необходимо обеспечить управление электроприборами с помощью шнура.
    4. В помещениях с повышенной влажностью, например, ванной, розетка управляется через устройство УЗО.

    Все вышеперечисленные требования разрабатывались с учетом безопасной эксплуатации электроприборов, а также исходили из норм пожарной безопасности и удобства эксплуатации.

    Что прописано в ГОСТ и СП

    Высота установки выключателей в ванной комнате по ГОСТ Р 50571.11–96 начинается с 0,6 м от открытых источников воды. Более подробные рекомендации изложены в СП (Свод правил) от 2003 г.:

    1. Точных стандартов по установке розеток для кондиционеров и электроприборов на кухне не существует.
    2. В общежитиях и многоквартирных домах на 4 м² помещения устанавливается 1 розетка силой тока 10 (16) А, а в коридорах – на 10 м².
    3. В частных домах количество розеток не регламентировано.

    К сведению: В СССР существовал стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

    Требования к «Евростандарту»

    Европейский стандарт установки розеток появился в России примерно в то же время, что и термин евроремонт. Строительные фирмы часто используют именно такое расположение точек подключения питания и выключателей в новостройках:

    • высота от пола от 90 см до выключателей для удобного включения света;
    • для удобства пользования бытовой техникой розетки расположены на высоте 30 см от пола.

    Отдельно выделяют размещение точек подключения электрооборудования по американским стандартам, где высота от стола на кухне, умывальника или пола начинается от 30,5 и достигает максимум 41 см, а расстояние от двери 180 см. сохраняется между розетками.

    Важно! Если для установки выбраны евророзетки, то необходимо учитывать, что диаметр штырей и расстояние между ними отличаются от российских разъемов.Сила тока таких точек ввода составляет 10-16 А, а советских — до 10 А. То есть розетки или выключатели выбирают по евростандарту для подключения более мощной техники и оборудования.

    Разводка электросети по разным помещениям

    Рекомендации по установке розеток в помещениях (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовой техники, подключенной к электросети, и нормами пожарной безопасности.

    Электропроводка на кухне

    Точных указаний по расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключений бытовой техники. Итак, в требованиях ПЭС указано:

    1. Выключатели и штепсельные розетки располагаются на расстоянии 60 см от двери, такие же требования выдвигаются к мойке на кухне;
    2. Расстояние до газопровода от 50 см.

    Также выделяют ряд советов по расположению точек подключения питания различных кухонных приборов и бытовой техники:

    1. Для подключения посудомоечной машины или холодильника выбирайте высоту 10–20 см от пола. Есть модели техники, где у производителей короткий провод для подключения, для них сделаны отдельные точки «питания» на высоте 0,5 м.
    2. Мелкие электроприборы: микроволновая печь, тостер, мультиварка, блендер и др. подключаются к розеткам, устанавливаемым на высоте 20 см от столешницы или 110 см от напольного покрытия.
    3. Для вытяжки рекомендуется делать отдельную точку подключения к сети, на расстоянии 2 м от пола. При этом от середины устройства до розетки должно быть не менее 20 см, что необходимо для вентиляции.
    4. Если в планировке кухни задействована встроенная бытовая техника, то для ее «питания» за шкафами делаются отдельные розетки для удобного и постоянного подключения техники. Их рекомендуется монтировать на расстоянии от 30 до 60 см от пола и следить, чтобы подсоединяемый кабель не был пережат мебелью.
    5. Для подключения освещения под полками и шкафами на кухне используются розетки, монтируемые над мебелью на расстоянии 5-10 см. Переключатели вынесены на удобную для пользователей высоту.

    Важно! Планируя разводку на кухне, необходимо рассчитать суммарную мощность прокладываемых линий. Следует продумать с запасом, который обеспечит одновременное использование всех приоров.

    Для расчета мощности берутся показатели из техпаспорта бытовой техники или средние показатели:

    • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
    • отдельная линия нужна для ТЭНа мощностью 3.5 Вт и более;
    • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

    Нюансы расположения в ванной

    Основное требование при выборе высоты розеток в ванной – защита от проникновения воды. Для этого нужно выбрать модель с УЗО — специальным брызговиком. Есть несколько рекомендаций по подключению электроприборов:

    • для стиральной машины соблюдается высота 1 м;
    • для водонагревателей – не менее 180 см;
    • при необходимости включения дополнительных устройств рядом с раковиной на высоте 110 см монтируется еще одна розетка.

    Важно! Точки ввода в ЛЭП не должны устанавливаться на высоте менее 15 см от пола. В бане высок риск затопления, поэтому необходимо защитить проводку от короткого замыкания и пожара в квартире или доме.

    Общий выключатель света на всю комнату выносится из санузла и устанавливается на удобной для использования высоте.

    Как провести электричество в спальню или гостиную

    Высота установки электрических точек подключения в спальнях и гостиных не регламентируется.Эти помещения не имеют точек соприкосновения с газопроводом или повышенной влажностью, но есть несколько общих рекомендаций по расположению точек входа на ЛЭП:

    • средняя высота розеток от пола 70 см;
    • вспомогательные розетки у стола
    • монтируются на уровне 0,3 м от напольного покрытия, где делается блок из 2-3 розеток;
    • за телевизорами или другой бытовой техникой, розетки устанавливаются на высоте 1.3 м от поверхности пола, там сделаны дополнительные интернет-розетки.

    Выключатель производится одиночно при входе в помещение на высоте 90 см со стороны дверной ручки.

    Важно! Если проводка монтируется в детской или дошкольном учреждении, то расположение розеток от пола должно быть не менее 180 см. Выключатели устанавливаются на одном уровне. Этого требуют правила техники безопасности.

    Установка розеток в коридоре квартир и частных домов необязательна.На усмотрение владельцев помещений на линиях электропередач монтируются одна или две точки входа для подключения пылесоса или телефонов.

    Практические советы по разработке проекта электросети в доме или квартире

    Безопасность и удобство эксплуатации бытовых приборов и осветительных приборов зависит от проектирования расположения и разводки ЛЭП. Чтобы правильно рассчитать высоту установки розеток и выключателей, стоит придерживаться определенной последовательности при разработке плана:

    1. Заранее продумайте расстановку мебели и электроприборов в квартире.
    2. Составьте подробную схему каждой комнаты с учетом дверных проемов, окон, водопровода и газопровода.
    3. На схеме отметьте расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учитывайте общую мощность требуемой линии электросети и добавляйте резервные точки.
    4. Разместите на плане выключатели в зависимости от расположения дверей и стороны их открывания, продумайте количество выключателей в коридоре и высоту установки.

    Важно! Подготовить проект разводки ЛЭП для квартиры или частного дома должен профессионал. Необходимо рассчитать нагрузку, оставить запас мощности и обеспечить пожаробезопасность подключения всех устройств.

    Особенности установки выключателей в общественных зданиях

    Высота установки регулируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

    1. Для предприятий общественного питания и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
    2. В помещениях, где используются или хранятся взрывоопасные вещества, запрещается устанавливать розетки и выключатели. Все работы проводятся вне помещений или складов.

    Похожие видео

    Подробная информация об ошибке IIS 8.5 — 404.11

    Ошибка HTTP 404.11 — не найдено

    Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную управляющую последовательность.

    Наиболее вероятные причины:
    • Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере для отклонения двойных escape-последовательностей.
    Что вы можете попробовать:
    • Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.
    Подробная информация об ошибке:
    Модуль RequestFilteringModule
    Уведомление Beadrequest
    Handler StaticFile
    код ошибки 0x00000000
    9
    Запрошенный URL-адрес    https://products. z-wavealliance.org:443/productmanual/file?folder=&filename=marketcertificationfiles/2845/simon%20100%20io%20guide%20-%20hub%20io%20datasheet.pdf
    Физический путь    C:\inetpub \App_Products\productmanual\file?folder=&filename=marketcertificationfiles\2845\simon%20100%20io%20guide%20-%20hub%20io%20datasheet.pdf
    Метод входа    Еще не определено 50556
    0    Еще не определено
    Дополнительная информация:
    Это функция безопасности.Не изменяйте эту функцию, пока полностью не поняты масштабы изменений. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные управляющие последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это может быть вызвано искаженным URL-адресом, отправленным на сервер злоумышленником.

    Посмотреть дополнительную информацию »

    Выключатели и розетки во влажных помещениях

    Электрические стандарты, правила и примечания

    Консультативная нота 03/2021

    до:

    Лицензиаты / Подрядчики / Электрическая промышленность

    от:

    Специалист Специалист по Специалисту, Parramatta

    Дата: августа 2021
    Область применения:

    Относится ко всем штатам Нового Южного Уэльса

    Цель

    Цель данного информационного бюллетеня состоит в том, чтобы проинформировать промышленность о некоторых распространенных несоответствиях, обнаруживаемых при проведении инспекторами добросовестной торговли инспекций электросчетчиков.

    Что такое несоответствие?

    Выключатели и розетки, устанавливаемые во влажных (зона 2) помещениях в ванных комнатах, прачечных и кухнях.

    Зазоры для исключения выключателей и розеток из влажных (Зона 2) зон не рассчитаны точно. Коммутаторы во влажной зоне (зона 2) не имеют минимальной степени защиты IPX4. Таблица 61 изложены требования, в которых допускается установка выключателей и розеток.

    Таблица 6.1: Выбор и установка электрического оборудования для ванн, душевых и других фиксированных водных контейнеров
    Оборудование Зона 0 Зона 1 Зона 2 Зона 2
    6.2.4.2 — розетки Не разрешено Не разрешено

    (a) Розетка для бритвы; или

    (b) с защитой от УЗО и в шкафу (без специальной степени защиты IP).

    (a) <0,3 м не допускается

    (b) ≥0,3 м без степени защиты IP, но должны иметь:

    • УЗО; или
    • отдельное питание; или
    • Питание SELV или PELV.
    Пункт 6.2.4.3 — Выключатели / аксессуары не разрешены не допускается <0,3 м не допускается
    ≥ 0,3 м IPX4
    <0,3 м не допускается
    ≥ 0,3 м — без IP Rating
    • Рис. 6.13 и 6.14 ниже указаны зазоры для зоны 2 для емкостей с водой емкостью < 40 л и > 40 л.

    • Рис. 6.8 и 6.11 ниже, общий план Зона 2, зазор для душа с перегородкой и дверью на петлях.

    • На рис. 6.1 и 6.2 ниже показаны зоны зоны 2 для ванн.

    Что мы находим

    По многочисленным проверкам выключатели и розетки находятся в пределах ограниченных зон, создаваемых раковинами, душевыми, ваннами и бадьями для стирки, а выключатели не имеют требуемой минимальной степени защиты IPX4. Распространенные несоответствия показаны на следующих фотографиях.

    5858 90585 9055 9059 9059

    Пример 1

    9

    Подумайте о том, чтобы исключить выключатель из области зоны 2, имея клиренс 0,6 м от ванны (см. Рисунок 6.1 как / NZS 3000: 2018) или коммутатор должен быть установлен с минимальной степенью защиты IPX4.

    Пример 2

    Рассмотрите возможность исключения коммутатора из зоны 2 за счет зазора 0.15 м со стороны бассейна и зазор 0,4 м над бассейном (см. рис. 6.13 AS/NZS 3000:2018) или коммутатор должен быть установлен с минимальной степенью защиты IPX4.

    Пример 3

    Подумайте о том, чтобы исключить выключатель из зоны 2 области, имея разрешение 0,6 м от входа на душевой кабину (см. Рисунок 6.8 AS / NZS 3000: 2018) или коммутатор должен быть установлен с минимальной степенью защиты IPX4.

    Пример 4

    Рассмотрите возможность исключения розетки из Зоны 2 за счет наличия зазора 0,15 м от края чаши и зазора 0,4 м над чашей (см. рис. 6.13 AS). /НЗС 3000:2018).

    Ссылка: AS/NZS 3000:2018 Правила электромонтажа

    Если не указано иное, содержимое этого сайта находится под лицензией Creative Commons Attribution 4.0 Международная лицензия. Чтобы просмотреть копию этой лицензии, посетите: https://creativecommons.org/licenses/by/4.0

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
