Монтаж проводки для точечных светильников: Проводка для точечных светильников | Полезные статьи

Содержание

Как рассчитать сечение проводов при подключении точечных светильников через трансформатор?

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов

Вы можете использовать 2 или 3 жильный провод.

Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

  • Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
  • Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В.

2Чт, 6 Мар 2008 21:48

Минимальные сечения медных проводников: — для стационарной проводки — 1,5 мм кв. — для гибких соединений = 0,75 мм кв. Эти данные из ГОСТа на электропроводки. Есть, конечно, «умельцы», которые витой парой освещение гонят, но это не говорит о том, что это правильно.

АНТ написал(а):

Не верное утверждение в корне. Может получится не полное КЗ, а значительное уменьшение сопротивления изоляции и токи будут не предсказуемыми… и Ваша проволочка 0,5 «сварится»… А вот в самом светильнике можете использовать проводники 0,75 — это допускается ГОСТом.

Общие принципы установки точечного светильника

Согласно существующим нормам и стандартам проводка для подобных ламп скрывается непосредственно в толще стены. Такой подход позволяет избавиться от висящих проводов, которые визуально «захламляют» внутреннее пространство помещения. Тем не менее, следует не только точно рассчитать место прохождения провода, но и любым удобным способом задокументировать его.

Для того, чтобы сделать борозду для прокладывания провода питания, потребуется перфоратор или дрель с ударной битой. Толщина желоба должна составлять порядка нескольких сантиметров, так как некоторые модели точечных светильников комплектуются толстым кабелем.

Встречаются ситуации, когда длины провода недостаточно для питания источника освещения. Не рекомендуется делать «самоделки» и соединять несколько проводов в один. В профильных магазинах продаются кабели различной длины, поэтому следует воспользоваться готовым вариантом. Если все же было принято решение об использовании такого варианта, то убедитесь в работоспособности соединения, а также в том, что соединение было изолировано.

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

  1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

  2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В).

В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В.

Они будут светиться в пол накала, но перегорать будут крайне редко.

ШВВП, ПВС или ВВГ

Основной темой для спора выбора кабелей и проводов для точечных светильников является выбор одной из трёх марок кабельной продукции:

Какой из них можно, а какой нельзя применять? Рассмотрим по порядку.

ШВВП – шнур с виниловой общей оболочкой и изоляцией жил и ПВХ. Жилы выполнены из свитых медных проволочек, что обеспечивает высокий класс гибкости. Этот факт облегчает монтаж.

Он предназначен для нестационарного подключения электроприборов к питающей сети. Согласно определению, он уже не подходит к такой задаче как монтаж освещения. Его стихия – шнуры питания фенов, телевизоров, вентиляторов, а также различной бытовой техники маломощной или очень подвижной в процессе работы. Однако мастера его часто предлагают для подключения точечных светильников, как недорогое решение. К тому же хорошая гибкость шнура значительно ускоряет и упрощает подключение самих точек.

Его изоляция не слишком толстая, хотя и находится в пределах нормы. В том числе и поэтому он не подходит для длительной работы. Согласно ГОСТ, время его наработки на отказ – порядка 5000 часов.

Кроме этого определения, других регламентированных причин не использовать его для подключения «точек» нет, он просто не для этого разработан.

ПВС – провод виниловый соединительный. Так звучит аббревиатура маркировки этого кабельного изделия. Поперечный срез этого провода уже круглый, соответственно у него более толстая и прочная изоляция, чем у ШВВП. Жилы такие же многопроволочные гибкие.

ПВС также предназначен для нестационарного подключения электрооборудования к сети. Поэтому провод ПВС аналогично не предназначен для монтажа освещения. Но он отлично подходит для удлинителей и для питания различного ручного электроинструмента и других приборов.

Тем не менее качественная оболочка позволяет его использовать для проводки, и электрики им часто пользуются для электромонтажа за гипсокартонными потолками и натяжными полотнами. Гибкий провод легче монтировать чем жесткий с однопроволочными жилами (моножильный).

ВВГ – провод с жесткими монолитными жилами. У него изоляция также выполнена из ПВХ, как общая оболочка, так и изоляция каждой жилы. Предназначен для стационарного подключения электрооборудования и электропроводок.

Значит он по определению подходит для монтажа проводки для точечных светильников. Но электрики не всегда любят монтировать кабель ВВГ для подключения точечных светильников. ВВГ жесткий, что затрудняет подключение светильника в ограниченном пространстве окна для установки точки. К тому же сами светильники обычно имеют мягкие провода и соединение с жестким может быть затруднено.

Тем не менее детальное изучение ГОСТ 7799-97, несколько корректирует вышесказанное, так:

То есть согласно этой информации ШВВП всё-таки допускается для подключения светильников, а для ПВС – это не сказано. Видимо речь идёт о настольных лампах, торшерах и подобных приборах.

А это выдержка из ГОСТ 31996-2012, который касается кабеля ВВГ:

Сечение кабеля для электроплиты

Электрическая плита или варочная панель в квартире, чаще всего самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, чаще всего, составляет:

Для однофазного подключения – 3 х 6 мм. кв

Для трехфазного подключения – 5 х 2.5 мм.кв

Не стоит подключать электроплиту, при трехфазном вводе в квартиру, только на одну фазу трехжильным кабелем, пусть даже взяв при этом сечение с запасом, т.к. возможно произойдёт «перекос фаз» – неравномерно распределенная нагрузка на разные фазы. Обязательно читайте нашу статью, о выборе сечения кабеля для варочной панели или электрической плиты, в ней достаточно подробно описаны правила выбора кабеля, его сечения и всего с этим связанного.

Меры безопасности при разводке проводов под точечные светильники

При проводке освещения, вне зависимости от типа и вида осветительных устройств необходимо отключит подачу напряжения на основной кабель питания. Весь инструмент используемый при работах должен иметь надежную изоляцию.

При выборе провода и кабеля питания необходимо обратить особе внимание на соответствие его сечения расчетной нагрузке. В домах или жилых помещениях, в которых предусмотрена схема заземления однозначно стоит остановиться на трехжильном проводе

В этом случае вероятность случайного поражения электрическим током при эксплуатации электроприборов будет сведена к минимуму. Оболочка кабельной продукции должна иметь высокую стойкость к возгоранию и способность к затуханию.

В точках контакта и соединения проводов запрещается использовать самодельные скрутки. Необходимо применять специальные клеммы или обжимные гильзы.

Соблюдая вышеперечисленные советы и требования при создании разводки под точечные светильники можно добиться максимальной безопасности, как при проведении работ, так и в процессе их эксплуатации.

Какие точечные светильники выбрать?

Определяемся с местом монтажа

Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.

Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:

  • Над спальным местом;
  • Над рабочей зоной;
  • В зоне отдыха и месте для чтения;
  • На кухне или комнате над столами.

Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности

Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Принятые маркировки жил внутри кабеля для освещения

Традиционно изоляция жил кабеля имеет разный цвет. Это облегчает проведение электромонтажных работ по освещению домов и квартир. Так оболочка красного, коричневого или белого цвета присутствует у проводов под напряжением (на схемах обозначается буквой «L»). Синий провод означает «ноль» (на схеме литера «N»), а зеленый или желто-зеленый цвета используются для провода заземления (буква «РЕ»).

Для двухжильного кабеля имеем только фазу и ноль.

4Пт, 7 Мар 2008 01:25

sergey_sav написал(а):

Тогда объясните мне пожалуйста почему в светильнике можно 0,75 – где логика? Много ли  Вы видели заводских светильников например люстр с проводами 0,75 мм? В лучшем случае 0,5 мм, а очень часто 0,35 и даже меньше. (Другое дело промышленные светильники там действительно 0,75) Кроме того понятия «неполное КЗ» у электриков не существует. Есть понятие пониженная или увлажненная изоляция. Которая либо самоустраняется за счет самоподсушивания протекающими токами, либо переходит в КЗ вследствии пробоя. А КЗ оно есть КЗ!!! Есть неполнофазное КЗ, но это уже высшие материи.

electro написал(а):

Ни в одном из приведенных примеров отсечки нет. Я имел ввиду автоматы типа АП-50 или автоматические пробки, которые и сейчас выпускаются. То есть аппараты имеющие токовую катушку отключения. Эта катушка мгновенно отключает аппарат при достижении определенного значения тока протекающего через неё. Тепловой расцепитель в отличие от катушки имеет значительную тепловую инерцию, и время его отключения сильно зависит от ряда исходных факторов: Тока предшествующего КЗ; Исходной температуры теплового расцепителя. Материала биметаллической пластины и нагревательного элемента (иногда это разные детали) И наконец от температуры окружающего воздуха. (Т.е. от степени охлаждения)

А вообще я хотел узнать ссылочку где можно найти Ампер-секундные характеристики современных автоматов. Чтобы клиенту доказать свою правоту расчетом на термическую стойкость применяемых проводов. Снимать их самому довольно муторно да и клиент может не поверить в достоверность данных, он у меня математик все расчеты проверяет. Реально гораздо проще это сделать опытным путем. Как я рассказывать не буду «дурной пример заразителен», а без достаточных знаний повторять эти опыты опасно.

Спасибо конечно за ответы, но пока аргументы не убедительные.

Как провести проводку под точечные светильники в различных типах потолков

Существует два вида подключения электрических устройств в единую цепь. Это последовательное и параллельное соединение. При первом варианте подвести проводку под точечные светильники не составляет большого труда. Как понятно из названия типа соединения, осветительные устройства подключаются друг за другом и при этом имеют только одну точку контакта с предыдущим и следующим устройством. Достоинством последовательного соединения является экономия на количестве кабеля или провода, а недостатком можно считать то, что при выходе из строя одной лампы система освещения перестает работать полностью.

Сделать проводку освещения, используя параллельное соединение значительно сложнее. Она предполагает больший расход проводов, а также наличие дополнительных точек контакта в местах разветвления. Но это самый распространённый вариант сделать разводку проводов под точечные светильники надежной и эффективной при эксплуатации.

Внешний вид и световые эффекты

Освещение несет не только функциональную нагрузку. Часто это еще и декоративная составляющая. Чтобы выбрать точечные светильники по этому принципу было немного проще, разделим их на категории:

  • В некоторых помещениях — ванной, например, особые дизайнерские изыски не требуются. Тут самые популярные модели у которых снаружи остается только кольцо. Такие же модели ставят если интерьер разработан в стиле, не терпящем «украшательств» — минимализм, хай-тек, лофт. Модели выбирают одинаковые, только подход к выбору цветового решения может быть разный.
  • Если интерьер хочется «оживить», подойдет точечные светильники с декоративными плафонами. Они есть самые разные — с шарами, цилиндрами, резными плафонами. Стили — самые разные.

  • Если нужны на потолке»световые эффекты» — игра света и теней, смотрите в сторону моделей с хрустальными плафонами и/или подвесками. Есть они, снова-таки, в разных стилях — геометрическая огранка, в виде цветов и т.д.

На самом деле выбор по дизайну — чуть ли не самое сложное, потому что тут есть еще и поворотные модели, и по две-три-четыре лампочки в одном корпусе, и с различными вставками другого цвета,  и с росписью, чеканкой и т. д. и т.п.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов

Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

  • Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
  • Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Схема установки точечных светильников в потолок

Применением точечных светильников добиваются равномерного распределения освещенности по потолочной поверхности. Тем самым, освещаются все предметы интерьера, находящиеся в том или ином помещении. Если использовать люстру либо бра, они вряд ли так качественно могут решить такую задачу. Местом установки люстры является центр потолка. Световой поток исходит практически из центральной точки, поэтому неизбежно будут иметь место тени.

Виды точечных светильников

Приборы для точечной подсветки можно условно классифицировать на такие виды:

  • модели накладного типа;
  • конструкции, которые встраиваются в потолок.
Применение точечных светильников позволяет добиться равномерного освещения комнаты любой площади

Фиксация накладных светильников осуществляется с помощью устройств, которые носят название «клипса». С их помощью можно проводить установку точечных приборов на кирпичные, гипсокартонные либо бетонные поверхности. В отличие от осветителей, которые встраиваются в потолок, их декоративная часть размещена снаружи. Вид таких светильников массивный, поэтому они не годятся для установки в помещении небольшого размера.

Но есть у массивных накладных приборов и положительное качество. Их дизайн отличается большим разнообразием. Дизайнерская мысль настолько широко шагнула в этом направлении, что при выборе, как говорится, просто глаза разбегаются. Можно без проблем выбрать что-то подходящее в соответствии со своими вкусам и предпочтениями.

В соответствии с типом конструкции светильники могут быть:

  1. с люминисцентными лампами;
  2. со светодиодами;
  3. с расположенными внутри галогенными приборами.
Массивные накладные светильники больше подходят для освещения комнат значительной площади

Модели светильников отличаются по своим эксплуатационным свойствам.

Читайте также статью ⇒ Точечные светильники: как правильно выбрать?

Люминисцентные источники света

Положительным качеством, которым обладают люминесцентные приборы, является высокий показатель энергосбережения. В сравнении с лампой накаливания экономия может достигнуть 80%.

Совет №1: Не следует забывать о том, что конструкция подобных ламп предполагает наличие ртутных паров. Конечно, концентрация их не столь высокая, но осторожность при работе с ними не помешает никогда.

Галогенные лампы

Устройства галогенного типа безопасны в экологическом плане и отличаются длительной эксплуатацией. Свет характеризуется яркостью и по спектру имеет максимальное приближение к естественному источнику. К тому же, с ними можно получить цвета в большом разнообразии.

Но к энергосбережению такие приборы никакого отношения не имеют. Если кто-то решил сэкономить электроэнергию, то с их применением он этого не добьется. Если имеют место частые перепады напряжения, то такие конструкции быстро выходят из строя.

Светодиоды

В плане энергосбережения занимают лидирующее положение. Светильник с таким источником света имеет стеклянный или пластмассовый рассеиватель. Они могут быть белого цвета (холодные и теплые), а также для цветного варианта освещения (желтого, синего и красного цвета).

Светодиодные светильники способны выдержать перепад напряжения величиной до 60 В. Что касается цены, то стоят они дороже всех.

Вариант украшения домашнего интерьера потолочными точечными светильниками в большой гостиной

Установка светильников

Выбор материала для монтажа

При выборе лампы для установки необходимо следовать нескольким важным советам:

  1. Лампы должны сопровождаться светоотражающим слоем, местом расположения которого является нижняя часть цоколя.
  2. Мощность используемых ламп должна составлять не более 40 Вт. Иначе потолок будет элементарно греться, что не исключает возможности возгорания.
  3. Следует грамотно подобрать кабель. Потолок может быть выполнен из гипсокартона. Этот материал проявляет хорошую устойчивость к огню. Поэтому можно взять двухжильный или трехжильный провод.
  4. Если материал покрытия — пластик либо МДФ, то огнезащитных свойств у потолка нет. В подобной ситуации необходим провод РКГМ, имеющий высокие противопожарные характеристики.
  5. Соединительные элементы представлены клеммниками. Они имеются в свободной продаже в магазинах хозтоваров. При эксплуатации необходима проверка соединений дважды в год. Дело в том, что контакты могут сильно греться. Подобную ситуацию способны предотвратить медные линзы. Их репутация связана с долговечностью и надежностью крепежа. Места соединения подвергают изоляции, с использованием специальной ленты либо термоусадочной трубки.
Крепление точечных светильников к потолочной конструкции достаточно сложное, но надежное

Расположение точечных светильников

Монтажные работы предполагают наличие определенных этапов, но начинать надо всегда с процесса планирования. Следует четко определить, где будут располагаться светильники. Данное обстоятельство имеет особую актуальность, если имеют место многоуровневые конструкции. Под уровнем понимаются отдельные осветительные контуры. Расположение светильников осуществляется так, что они должны находиться друг от друга в одном метре. Отступ от стеновых конструкций должен составлять 60 см.

Существует несколько способов установки и пропуска питающего кабеля сквозь потолочную конструкцию

В идеале их размещение не должно затрагивать каркасных элементов. Иначе конструктивные детали будут мешать закреплять световые точки.

Совет №2: Во внимание принимается расположение декоративных элементов и других приборов, связанных с освещением. Если в планах одновременное использование всех точечных светильников, то они располагаются по разным сторонам.

Разводка проводов

Следующий этап установки точечных светильников связан с распределением проводов. Разместить их можно двумя способами:

  • Во время установки каркаса потолочной конструкции. При выполнении таких работ необходимо устройство отверстий, выведение проводных петель и подключение светильника.
  • Но бывает так, что когда устанавливается конструкция, подобная процедура упускается из вида. Тогда подводка кабеля осуществляется к первому отверстию, а уже от него он подводится ко всем остальным.

Маршрут проводки кабеля определяется в соответствии с установкой приборов освещения. В каждой точке оставляется загнутая петля длиной до 15 см. Крепить к каркасной конструкции необходимо пластиковыми стяжками. Но не следует выполнять слишком плотное закрепление. Необходимо обеспечить небольшой провис провода. Это связано с тем, что кабель изменяет свою длину при нагревании или остывании.

Подготовка отверстий

Выполнение отверстий проводят корончатым сверлом. Им же проводится, например, формирование углубления для установки розеточной коробки. Отверстие получается ровное, что позволяет качественно установить осветительный прибор.

Устройство отверстий для установки и пропуска проводов рекомендуется выполнять при помощи корончатого сверла

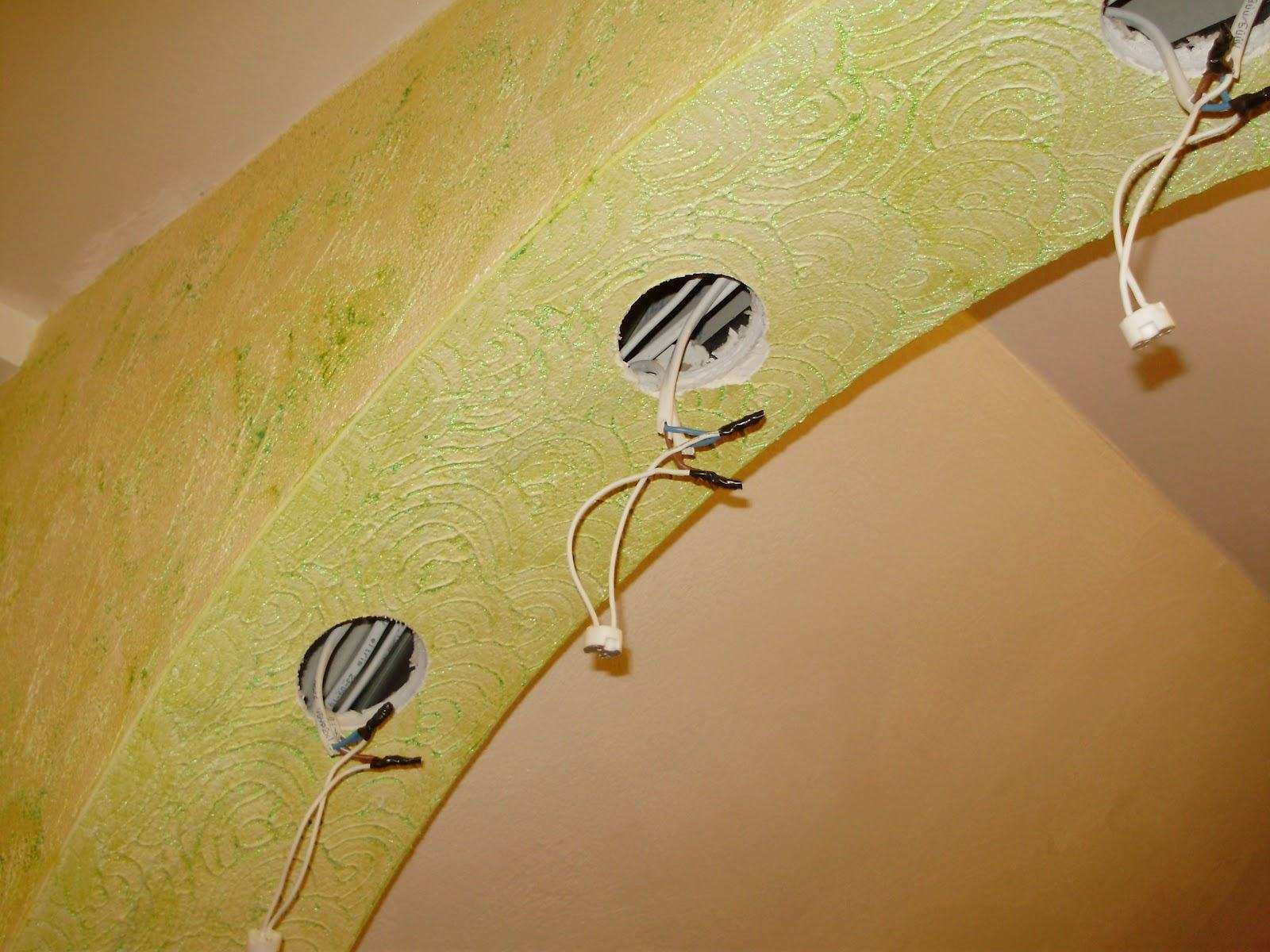

Подключение

Следующим этапом производства работ по установке точечных светильников является их непосредственное подключение:

  1. Из отверстия выводится петля провода.
  2. Петля оголяется и разрезается в месте изгиба.
  3. Для подключения одного осветительного прибора необходимо использование двух проводов длиной примерно по 10 см каждый.
  4. Конец, который имеют короткие проводки, подсоединяется к клемме. Другой конец скручивается с кабелем, осуществляющим питание.
  5. При выполнении подключения, не лишним будет сделать маркировку проводов:

— РЕ – заземление;

— N – ноль;

— L – фаза.

При подключении светодиодных точечных светильников необходимо маркировать каждый провод во избежание допущения ошибки

Выполнение закрепления

У приборов с потолочным креплением имеется две скобы, на которые выполняется крепление устройства. Скобы отгибаются и помещаются в отверстия.

Попадание проводов под зацепы для прижимки осветительных приборов к потолку должно быть исключено. Когда все светильники смонтированы, осуществляется подключение основного питающего кабеля. Если используются низковольтные светодиодные приборы, то следует применять устройство понижения питания.

Установка точечных светильников позволяет существенно снизить затраты на оплату счетов за электроэнергию

Ошибки при установке

Часто встречающейся ошибкой является применение для подключения кабеля с недостаточным количеством жил. Необходимо использовать как минимум 2-жильный провод.

Еще одной ошибкой является крепление каждого светильника не на индивидуальную заводскую платформу, а на изготовленную кустарным способом «деревяшку».

Нередко неопытные мастера устраивают соединение светильников проводами «внатяг», не оставляя возможности проводу растягиваться при изменении температуры в комнате.

Также нередко встречается ошибка, связанная с использованием простых соединений не быстросъемными клеммниками, а простой изолентой. При этом невозможно добиться качественного и надежного соединения проводов между собой.

Читайте также статью ⇒ Трековые подвесные светодиодные светильники

Часто задаваемые вопросы

Вопрос№1: Какую функцию выполняет кольцо, входящее в конструкцию светодиодного точечного светильника?

Основное предназначение такого кольца — закрытие отверстия, необходимого для обеспечения беспрепятственного доступа к блоку питания системы светильников и питающим проводам.

Вопрос№2: С чем связано требование, подразумевающее возможность быстрого снятия светильника?

Светильники должны легко и быстро сниматься и устанавливаться для обеспечения их периодической чистки или замены.

Оцените качество статьи:

Установка и монтаж светильников — цена в Москве.

Установка светильников, выполненная квалифицированными сотрудниками компании «ЭлектроДока» — возможность сэкономить не только время, но и средства. Специалисты, имеющие высшее или среднее электротехническое образование и действующую группу допуска по электробезопасности, быстро и качественно установят любые типы осветительных приборов. При этом стоимость монтажа светильников будет напрямую зависеть от количества точек и сложности работ. Если вас интересует установка светильников, цены на наши услуги вы можете увидеть в прайсе. Кроме того, рекомендуем обсудить детали с консультантом: специалист поможет уточнить стоимость с учетом типа светильников и их количества.

Монтаж светильников: цена и виды услуг.
6. ЛЮСТРЫ, БРА, СВЕТИЛЬНИКИ
6.1 Люстры монтаж и подключение шт. от 1500
6.2 Светильник потолочный шт. 1100
6.3 Бра (светильник настенный) шт. 700
6.4 Светильник точечный шт. 250
6.5 Сверление отверстия для точечного светильника в гипсокартоне шт. 250
6.6 Сверление отверстия для точечного светильника в реечном потолке шт. 300
6.7 Светильник потолочный типа «Армстронг» шт. 1200
6.8 Светодиодная лента м 250
7. ЗАМЕНА ЛАМП, ДРОССЕЛЕЙ, ТРАНСФОРМАТОРОВ и т.д.
7.1. Установка трансформатора, дросселя шт. 500
7.2. Замена стартера шт. 100
7.3. Замена люминесцентной лампы шт. 100
7.4. Замена лампы накаливания, галогенной, светодиодной и т.д. шт. 80
8.13 Диммер освещения шт. 450
16. ПРИМЕЧАНИЕ.
16.1 Выезд мастера для составления сметы в пределах МКАД 0
16.2 Выезд мастера для составления сметы за пределами МКАД от 500
16.3 Выезд мастера аварийный от 3000
16. 4 Коэффициент на работы свыше 3 метров 1.25
16.5 Услуга по покупке материалов, зап. частей и прочее 0
16.6 Минимальная стоимость электромонтажных работ в Москве 3000
Расценки на монтаж светильников зависят от их типа. Мы выполняем работы по:
  • Монтажу светильников армстронг (цена указана в прайсе).
  • Монтажу люстры, в том числе – люстры с пультом ДУ.
  • Прокладке светодиодной ленты и установке светодиодных светильников (цена зависит от метража ленты и количества светильников).
  • Установке люминесцентных светильников (цены указаны в прайсе).
  • Установке точечных светильников (цена зависит от количества светильников, стоимость 1 точки указана в прайсе).
  • Установке потолочных светильников (цена зависит от количества светильников, стоимость 1 точки указана в прайсе).
Обратите внимание — стоимость работы может незначительно увеличиться, если помимо непосредственного подключения осветительного прибора требуется выполнять и другие электротехнические работы:
  • Прокладывать или заменять проводку.
  • Устанавливать трансформаторы.
  • Штробить стены или потолок.
  • Устанавливать розетки или выключатели.
  • Монтировать систему управления освещением.
Кроме того, цена установки светильника на потолок будет зависеть от:
  • Типа потолка;
  • габаритов светильника;
  • высоты потолка.
Не забывайте, что качественный монтаж светильников гарантирует вам комфорт и хорошее освещение в доме или офисе. Обращайтесь в компанию «ЭлектроДока», и мы быстро решим любую поставленную вами задачу.

Монтаж и установка точечных светильников в натяжной потолок в Москве

Частными специалистами и представителями организаций, зарегистрированных на Юду, выполняется профессиональная установка точечных светильников на кухне, в коридоре и в любой комнате дома.

Вызов мастера для подключения светильника возможен в любую часть города Москва. Специалист приедет вовремя и качественно произведет подключение осветительных приборов закрытого и открытого типа. Исполнители Юду имеют многолетний опыт работы, поэтому успешно осуществляют установку подвесных, галогеновых, светодиодных и люминесцентных светильников.

Этапы монтажа

Специалисты платформы Юду помогут выбрать модель светильника. В зависимости от дизайна помещения и способа крепления, они предложат лампы различных форм, размеров и мощностей.

Мастерами сервиса Юду выполняется поэтапная установка встроенных светильников:

  • выбор места для светильника
  • разработка схемы электромонтажа
  • разводка проводов (для крепления светильника к гипсокартону делают дополнительную прокладку кабелей внутрь каркаса потолка)
  • проделка отверстий для точечных светильников (прежде чем приступить к процедуре, замеряют диаметр прибора)
  • подключение встроенного светильника
  • электромонтаж устройства (точечные светильники монтируют, затем в них вкручивают лампочки)

Во время установки точечного светильника исполнители Юду учитывают инструкции производителя. Расстояние между источниками света делают не больше одного метра, а на элементах каркаса ГКЛ прикрепляют специальные хомуты, чтобы укрепить точечные светильники.

Кроме монтажа точечных приборов, специалисты сервиса Юду выполняют ряд дополнительных работ:

  • замена перегоревших ламп точечных светильников
  • дополнительная изоляция проводки
  • подключение бра, люстр и других источников освещения
  • обновление и ремонт вышедших из строя линейных светильников

Мастера профессионально произведут установку любой модели светильника. Они будут встраивать приборы, учитывая площадь и назначение помещения. Монтаж встроенного светильника делают на гипсокартон, а также подвесной и пластиковый потолок.

Сколько стоит монтаж у исполнителей Юду

Установка светильников и прокладка проводки стоит недорого. Цены на услуги отражены в прайс-листах специалистов сервиса Юду. Стоимость установки любого светильника зависит от ряда факторов:

  • тип разводки электропроводки
  • модель светильников
  • вид потолка
  • способ крепежа
  • количество подключаемых светильников
  • сроки на монтаж светильника
  • дополнительные услуги (гидроизоляция провода, монтирование системы управления светильниками, замена ламп и другой ремонт осветительных приборов)

Узнайте расценки на другие работы при личном общении с исполнителем. Точную стоимость монтажа точечных светильников в доме мастер сообщит после составления сметы.

Исполнители Юду предлагают невысокие расценки на подключение светильника. Мастера по доступной цене произведут штробление потолка, прокладывание проводки и монтаж светильника.

Преимущества заказа услуг исполнителей Юду

Специалисты платформы Юду заранее обсудят с вами график монтажа светильников. До начала подключения они составят схему, подсчитают количество необходимых точечных светильников и определят мощность ламп.

Опытные мастера, предлагающие услуги на Юду, предлагают выгодные условия сотрудничества:

  • монтаж точечного светильника любых размеров и моделей
  • установка, подключение точечных приборов по доступной цене (при заполнении заявки вы можете установить приемлемую стоимость)
  • оперативность выезда для монтажа точечных современных светильников

Специалисты профессионально установят настенные и потолочные точечные светильники. Все провода, необходимые для подключения точечного современного светильника, мастера изолируют материалами соответствующего класса. Исполнители создадут разнонаправленные потоки света в соответствии с дизайном помещения.

Закажите монтаж точечного светильника в удобное для вас время. Заполните заявку на сайте Юду или используйте специальное приложение для смартфонов. Оформив подключение светильника у исполнителей Юду, вы можете быть уверены в качестве работы и дальнейшей исправности работы системы освещения.

Специалистами платформы Юду выполняется установка точечных светильников выше, ниже и на уровне потолка.

Цены на монтаж, установку светильников | Сколько стоит повесить люстру

Предлагаем скидку на наши услуги для жителей домов, относящихся к управляющим компаниям:
  • УК «ЮГ-энерго»
  • УК «Евразийский расчетный центр»
  • УК «Адмиральский»
Скачать льготный прайс-лист

Цены на Монтаж светильников без скидки



Установка светильников

Отделочные работы в жилых помещениях редко обходятся без ремонта электрических коммуникаций. Особенно важен при оформлении интерьера монтаж светильников – накладных, точечных, по типу армстронг.

Они воплощают дизайнерский замысел, но больше играют функциональную роль. «Сказано-сделано» проводит все виды работ  по сборке, подсоединению люстр, бра.

Компания предлагает услуги квалифицированных мастеров по сборке светильников с нуля и ремонту устаревших электрических коммуникаций. Сотрудники владеют опытом и знаниями в установке каждого вида осветительных приборов, учитывают особенности их электромонтажа в зависимости от настенного или потолочного типа, от схемы подключения. Стоимость установки люстры доступная, действует система скидок, позволяющая клиентам получить качественный результат на выгодных условиях.



Особенности процесса сборки

Мастера устанавливают осветительные приборы, учитывая их технические характеристики и строение помещения. Приступая к работе, обращают внимание на детали:

  • Место будущего подсоединения, куда необходимо смонтировать бра или повесить люстру; сколько стоит такая услуга можно узнать из нашего прайс-листа.
  • Технические возможности и мощность проводки.
  • Особенности схемы подключения, в частности монтаж дюрелайта, бра, цена на которые остается низкой.
  • На основе этих характеристик мастер обеспечивает эффективный электромонтаж в короткие сроки. Аккуратность и качество предоставляемых услуг гарантируются.



Преимущества компании

Мастера компании предлагают профессиональную установку точечных светильников по доступной цене, она фиксированная. Заказывайте установку и сборку приборов освещения в «Сказано-Сделано» и убедитесь сами в высоком качестве электромонтажа, профессионализме и умеренной стоимости услуг.

Электропроводка для прожекторов

Как установить детектор движения и осветительные приборы безопасности — Установка точечных светильников и осветительных приборов для детекторов движения обеспечивает безопасность и экономию энергии, и они могут легко заменить существующий наружный настенный светильник.

Установка точечных светильников в гараж

[объявление # блок] Электрика Вопрос: У меня есть отдельно стоящий гараж на одну машину с подвесной электрической дверью.В гараже есть осветительный прибор от рассвета до заката, установленный над верхней дверью, который я жестко подключил ко второму светильнику сбоку.

Когда я нахожусь в доме у своей задней двери, я не могу видеть переднюю часть гаража или его дверь, поэтому я не знаю, поднята ли дверь или опущена.

Я хочу убрать засветку от рассвета до заката и заменить ее на стандартный прожектор. Я хотел бы знать, есть ли у вас две мысли о том, как я могу подключить выключатель на 110 вольт, который включает этот новый прибор, когда дверь движется вверх (ВКЛ) или вниз (ВЫКЛ)?

Я могу думать только о том, чтобы разместить розетку возле края движущейся двери, которая затрагивает выключатель света.Почему-то я думаю, что это может быть слишком просто?

Ваши мысли приветствуются.

Майк в Кливленде

Этот вопрос по электропроводке поступил от: Майка, разнорабочего из Кливленда, штат Огайо.
Подробнее о Домашняя проводка для Огайо

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Майк.

Как контролировать положение гаражных ворот

Майк, есть несколько способов контролировать положение ворот гаража, вот несколько:

  • Установите концевой выключатель на направляющую рельса ворот гаража, который будет определять положение двери.
  • Установите инфракрасный или инфракрасный датчик, который будет определять, закрыта ли дверь, как и существующие датчики положения двери.
  • Выберите систему гаражных ворот со встроенным монитором.
  • Имейте в виду, что изменение системы открывания двери может привести к аннулированию гарантии.

От заката до рассвета Подключение датчиков освещения и движения

Как установить детектор движения и световые приборы безопасности

Установка точечных светильников и осветительных приборов для датчиков движения обеспечивает безопасность и экономию энергии, и они могут легко заменить существующий наружный настенный светильник.

Как подключить коммутатор

Подключение переключателя света — Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут вашим проектам в области домашнего электрооборудования.

Электропровод для дома

Руководство по домашнему электрическому проводу

Электропровод для дома

Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Распределительные коробки для дома

Распределительные коробки для домашней электропроводки

Что такое электрические распределительные коробки и для чего они используются. Домашняя электропроводка — это процесс прокладки электрического провода к месту, которое будет обслуживать электрические устройства или бытовой прибор. Один очень важный компонент — это коробка, в которую будет проложен провод. Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.

Освещение для дома
Коды электрического освещения

Как установить электропроводку гаража

Электропроводка гаража

Полностью объясненные фотографии и схемы электропроводки гаража с требованиями кодов для большинства новых или реконструируемых проектов.

Электропроводка

Электропроводка

Проекты домашней электропроводки с фотографиями и электрическими схемами.



Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В
Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Практическое руководство. Советы по установке дополнительных фар на мотоцикл

Осветите ситуацию. Беззаботное отношение. Легкая установка. Я думаю, что самая сложная часть придумывания статьи о вторичном освещении — это избегать каламбуров, так что это означает, что я потерпел неудачу в самом начале.Крысы.

Когда «Бесстрашный редактор» Лэнс попросил меня написать небольшой рассказ об освещении, мои глаза потускнели от скуки. Свет представляет собой электрическую петлю с небольшой нагрузкой на нее. Это основа для проектов маленьких детских ярмарок науки. Я первоклассный механик! (Технически это не так, но я перепуталась через пару замен масла.) Чувствуя себя Вероникой Корнингстоун, я взяла на себя свое жалкое задание и поехала.

Знаешь что? Это было неплохое задание.Я понял, что это показалось скучным, потому что я установил много источников света, и сейчас это кажется мне простым и повторяющимся. Я также прочитал много действительно дерьмовых статей о проводке. В лучшем случае они сухие.

Пострадавший в дооперационном состоянии. Фото Райана Таргоффа. Итак, с учетом сказанного, я собираюсь выложить здесь статью об освещении Super-Exciting-Lemmy-Fun-Filled-Adventure, и, надеюсь, одна или две вещи покажутся вам полезными. Вместо того, чтобы проводить вас через скучную установку на мотоцикл, которым вы, вероятно, не владеете, я хотел бы привести несколько общих советов, которые я усвоил за эти годы, которые могут помочь вам самостоятельно решить задачу освещения, и я ограничусь мои ссылки на конкретный мотоцикл, над которым я работал.

Этой жертвой du jour стал Ducati Multistrada 1000 2005 года Райана Т. Райан решил, что его штатная осветительная установка оставляет желать лучшего. Он хотел улучшить характеристики во время ночных поездок и поэтому выбрал комплект фар, так как он обычно ездит в хорошую погоду.

Совет по освещению 1. Знайте, что вам нужно, знайте, что получаете

Начните с выбора подходящего источника света. «Противотуманные фары» — это общий термин, который люди бросают вокруг, но на самом деле противотуманные фары имеют широкий и короткий световой пучок, предназначенный для того, чтобы светить определенным образом и помогать прорезать туман.Поскольку Райан хотел вести дальний полет в ночное время, фара с фарами была как раз подходящим вариантом. У фар дальнего света есть узкий и хорошо сфокусированный луч, но обычно он достигает гораздо большего расстояния, чем у противотуманных фар или фонарей общего назначения. Разные источники света рассеивают свой свет по-разному. Лучше установить фокусирующий свет с меньшей мощностью там, где вы хотите, чем оборудовать свой велосипед мощным устройством, которое рассеивает его свет таким образом, который не подходит для вашей области применения.Сделайте домашнее задание и купите свет, соответствующий вашему стилю катания.

Райан выбрал комплект дальнобойных фонарей PIAA 510, которые идеально подходят для его прогулок по темным секторам Страны Бога. Он получил специальный кронштейн для Multistrada от одного из своих товарищей по итальянскому велосипедному форуму и принес мне большую кучу запчастей.

На большинстве мотоциклов я обычно атакую ​​эту работу, выполняя неплотную установку проводки, а затем неплотно устанавливая фары. Затем я жестко монтирую все, прокладывая свой провод там, где я хочу, чтобы он жил вечно, делая все постоянным только тогда, когда я уверен, что все так, как должно быть.

Лемми усердно работает. Фото Райана Таргоффа.

Первым шагом было начать сдирать вещи — специальность Лемми. Я начал с внешнего обтекателя на этом байке, а затем потянул за решетку, которая закрывает масляный радиатор, а также внутренний обтекатель. Вы можете увидеть, как у велосипеда рвота уродливые внутренности.

Внутри кишки дык. Обтекатели сняты, и тот, который закрывает масляный радиатор, будет удален навсегда, чтобы освободить место для новых фар.Фото Райана Таргоффа.

Затем я проложил все провода к их соответствующим областям — к батарее, вниз впереди, к переключателю — вы поняли. Ужасно много спагетти, которые забиваются в обтекатели, даже на таких довольно простых аксессуарах, как фонари. Обычно я бы подумал об установке блока предохранителей на такой приключенческий байк, как этот, который обычно нагружен до жабр дополнительными электрическими лампами, но у Райана был ограниченный бюджет, и у него нет никаких других вкусностей на байке. , поэтому один дополнительный набор кольцевых клемм, который можно было разместить на выводах батареи, не вызвал у меня слишком большого сердечного приступа.(О да, эта батарея живет под обтекателем, это настоящая боль. Если вы хотите, чтобы эта работа шла гладко, приобретите голый байк или круизер. Господи, я иногда злюсь на Фэйрин!)

Это единственное допустимое использование провода динамика в установке на мотоцикле — привязка обтекателей к безопасному месту. Используйте качественный многожильный провод для настоящих электромонтажных работ, потому что некачественный провод может запутать ВАС! Совет по освещению 2: не стоит дешево!

Не используйте дешевую проводку. Скудный дешевый провод не пропускает столько же тока, выглядит ужасно, плохо защищает и, как правило, плохо справляется.Когда я вижу, что на работу подъезжает велосипед с дрянной проволокой, я не могу не задаться вопросом, какие еще углы были срезаны. Смотрите фото справа? Вот для чего я использую мусорный провод динамика: удерживать не полностью снятые обтекатели.

Теперь проводка на месте! Конечно, это означает, что пора его подключить.

Совет по освещению третий: используйте реле

Мы устанавливаем реле, потому что A) оно идет с комплектом и B) мы подключили напрямую к батарее, которая дает питание всему, что к нему подключено, до тех пор, пока это соединение не разорвется.Реле — это не более чем выключатель, работающий от электричества. В этом случае я подключил цепь так, чтобы фары Райана нельзя было использовать, если через реле не проходит мощность. Я решил использовать переключаемое зажигание, чтобы активировать реле. При этом реле не сработает, пока ключ зажигания велосипеда не будет включен, чтобы он не мог случайно оставить включенными фары и разрядить аккумулятор. У него также есть дистанционный переключатель, чтобы он мог выключить свет для запуска, в светлое время суток или просто потому, что реле — хороший отказоустойчивый.

Чтобы правильно подключить это реле, мы, конечно же, искали коммутируемую мощность! Я использовал цифровой измеритель напряжения и сопротивления (DVOM), чтобы найти цепь, которая была переключена. Выключатель iggy дал мне то, что я хотел: нулевое энергопотребление при выключенном ключе, но много энергии при включенном ключе.

Зачищенный провод, готовый к установке клемм. Зачистка слишком большого количества проводов может быть опасной, если провод касается земли, которой часто является рама. Зачистите изоляцию настолько, насколько этого требует клемма.Фото Райана Таргоффа.

В этот момент мне нужно было подключиться к этой линии. Я ненавижу разъемы T-Tap с пурпурной страстью. Они разрывают изоляцию проводов, оставляют место для проникновения воды и часто перерезают жилы проводов. T-ответвители поставляются с недорогими электрическими аксессуарами. Я рекомендую избегать их любой ценой. Я решил подключиться к цепи с помощью переходного стыкового соединителя, который позволяет соединять провода разного калибра. (Они также позволяют подключать разное количество проводов, как мы это делаем: в основном, два провода вводятся в одну сторону разъема, а один — в другую.) Мы зачистили провод, а затем обжали, нагрели и повторили на другой стороне соединения.

Не забудьте накинуть термоусадочную пленку перед выводом! Лемми повторно обжал больше клемм из-за забытой термоусадки, чем он когда-либо допускал.

Совет по освещению четвертый: правильное подключение

Если честно, это множество советов, маскирующихся под один. Если вы выбрали обжим, делайте это правильно. Обжимка иногда вызывает неприятные ощущения, но это может быть сверхпрочный и стабильный способ соединения проводов — , если все сделано правильно .Фактически, во многих уголках авиационного мира пайка не разрешена руководящими органами. Обжим — это способ соединения проводов. Я обнаружил, что сильная вибрация приводила к поломке моих паяных соединений в прошлом, и если V-образный твин Ducati Райана трясется и трясется вдвое меньше, чем мои старые Harley, вибрация может стать проблемой. Вот несколько указателей:

  • Правильный обжимной инструмент необходим для создания механически прочного соединения. Фото Райана Таргоффа. Используйте обжимной инструмент. Я использую старый набор Kleins, который у меня был много лет.Они правильно обжимаются и механически укрепляют соединение проводов. Есть причина, по которой они делают инструменты для обжима. Не дешево! Сгибание лопаточных клемм дрянными плоскогубцами — хороший способ научиться ловить электрических гремлинов в дороге.
  • Не забудьте надеть термоусадочную трубку , прежде чем начинать обжимать клеммы. Хотел бы я не знать, как это раздражает, когда вся моя проводка обжимается, а затем обнаруживается, что я забыл о термоусадке, но у меня все получается слишком хорошо.
  • Одна из уловок Лемми заключается в том, чтобы вставить термоусадочную пленку внутрь кожуха разъема перед обжимом. Это обеспечивает хорошую защиту от атмосферных воздействий при наложении обжима и окончательной термоусадке. Фото Райана Таргоффа. Держите его водонепроницаемым. У меня есть последовательность, которой я следую при обжиме. Для проводки в непогоду, как на велосипеде, я использую термоусаживаемые стыковые соединители и клеммы. Я вставляю термоусадочную трубку в разъем, затем нагреваю термоусадочную муфту и предохранитель клемм, в результате чего получается очень водонепроницаемое электрическое соединение, поскольку эти элементы сливаются с оголенным проводом и изоляцией.

Здесь вы можете увидеть световой кронштейн, который будет удерживать фонари на месте. Фото Райана Таргоффа.

Проложив проводку ко всем нужным местам, я занялся механической установкой. Райан получил использованный кронштейн, который навсегда заменил его решетку масляного радиатора. Кронштейн — это устройство, специально созданное для его велосипеда компанией Strada Avventurosa. Он заменяет решетку перед маслоохладителем, поэтому, хотя вы можете посмотреть на фото выше и подумать, что огни уменьшат поток воздуха к маслоохладителю, кронштейн на самом деле позволяет гораздо большему количеству воздуха проходить через эту область, чем Решетка OEM делает.Я прикрутил кронштейн и начал монтировать фары.

Совет по освещению пятый: пока не заворачивайте эти болты.

Не выключайте свет полностью. У вас никогда не получится правильно нацелить их сразу же. Скорее всего, вы будете делать работу в ясный солнечный день, а свет обычно регулируется лучше всего — сюрприз! — ночью, вечером. Если освещение будет сложно отрегулировать, когда обтекатели вернутся на вашу установку, не снимайте обтекатели до наступления темноты! Нет смысла выполнять работу дважды.

У нас есть свет! Конец близок.

Совет шестой по освещению: немедленно проверьте

Проверьте свои фары, как только они у вас появятся. Не ждите, пока байк снова соберется. Если есть проблема с проводкой или электричеством, ловите ее, пока велосипед все еще разорван, чтобы вам не пришлось отменять много работы, чтобы устранить проблему.

После быстрого тестового сеанса (Вкл! Выкл! Снова! Это весело!) Мы решили, что находимся в довольно хорошей форме, поэтому я начал закреплять проводку, которую мы нарушили.Застежки-молнии здесь могут хорошо работать. Убедитесь, что ваша проводка не мешает движущимся или горячим частям и не болтается. Вы не хотите, чтобы сама проводка несла какие-либо механические нагрузки, кроме собственного веса.

К этому моменту старый Лемми устал и захотел пить. Райан начал снова надевать свои обтекатели. (Мне потребовалось около 20 секунд, чтобы написать это предложение. Ему потребовалось около 40 минут, чтобы на самом деле это сделать!) Мы направили его фонари в помещение, чтобы подвести их как можно ближе. Его брекет имел встроенный 5-градусный выход наружу.Поскольку многие варианты монтажа являются более общими и не включают их автоматически, я стараюсь направить все вспомогательные фонари на края дороги. Это помогает райдерам из Северной Америки в сельской местности замечать диких животных, вторгающихся на асфальт. (Немного о другом: в этой стране фары всегда должны быть направлены вниз и немного вправо, чтобы не ослеплять встречный транспорт.)

Готовый продукт. Эти светильники аккуратно и плотно заправлены, поэтому они хорошо выглядят, и их будет сложно повредить на заблудших ветках.Фото Райана Таргоффа. В тот же уик-энд Райан взял байк в 750-мильную поездку по горам восточной Пенсильвании и сказал, что огни работают превосходно. Послепродажные фары — фантастическое обновление для тех, кто много ездит ночью или работает по бездорожью, или для тех из вас, кто «обогнал фары». Я надеюсь, что некоторые из советов и уловок, которыми мы с вами поделились, помогут сделать ваш собственный проект по усовершенствованию велосипеда безупречным!

Руководство по установке трекового освещения

07/05/2016 In How To Информационные руководства

Каждый раз, когда вы сталкиваетесь с действительно красивым произведением искусства на стене, есть вероятность, что для его выделения использовалось трековое освещение.

Если вы мечтали превратить свой дом в мини-музей искусств или вам просто нужно немного прохладного света, чтобы интересно продемонстрировать свой декор, то трековое освещение — это то, что вам нужно. С помощью этого удобного руководства мы поможем вам начать установку самостоятельно.

Установка занимает всего несколько часов и может быть проще, чем вы думаете. Вот обзор всего, что нужно знать, прежде чем приступить к установке трековых фонарей.

Самое важное правило сначала: Безопасность

Прежде чем что-либо делать:

  1. Убедитесь, что питание прибора, с которым вы работаете, отключено автоматическим выключателем.
  2. Переведите выключатели света в положение ВЫКЛ. Вы можете использовать измеритель напряжения, чтобы убедиться, что по проводам не течет мощность.

Поверьте нам, когда дело касается электричества, лучше перестраховаться, чем сожалеть.

Также важно, чтобы проводка и электрические соединения были современными и соответствовали действующим строительным нормам в вашем районе. Если вы не уверены, перед началом работы проконсультируйтесь с сертифицированным электриком. Если ваш дом требует новой проводки для проекта, обязательно уточните у местных властей, требуются ли какие-либо разрешения.

Проверить выходную мощность

Вам нужно знать выходную мощность существующих электрических соединений. Типичный осветительный прибор с одной лампой может иметь мощность от 5 до 105 Вт, поэтому вам необходимо убедиться, что электрические соединения рассчитаны на соответствующую мощность трекового освещения, которое вы хотите установить. Подумайте о любых других источниках света и приборах, подключенных к той же цепи, чтобы убедиться, что устанавливаемое вами освещение не превышает электрическую мощность цепи.Если мощность освещения дорожек будет превышать выходную мощность цепи, вам необходимо обратиться к электрику, чтобы добавить еще одну цепь для размещения освещения.

Список ингредиентов для начала

Прежде чем вы начнете, вот все материалы и инструменты, которые вам понадобятся.

Материалы

Для трекового освещения обычно требуется несколько основных компонентов. Комплекты направляющих обычно включают в себя большинство материалов и компонентов, которые вам понадобятся. В их число часто входят:

  • Гайка для проволоки
  • Электропроводка
  • Треков
  • Светильники
  • Лампочки
  • Монтажное оборудование

Возможно, вам придется приобрести некоторые из этих вещей отдельно, если в вашем комплекте направляющих их нет.

Инструменты

Вам понадобятся следующие инструменты:

  • Измеритель напряжения
  • Рулетка
  • Изолента
  • Инструмент для зачистки проводов
  • Сверло
  • Очки защитные

Планирование установки

Освещение следа бывает двух основных форм:

  1. Стандартные или «прямые» гусеницы. Прямые дорожки — наиболее распространенная форма, отлично подходит для рабочего и точечного освещения,
  2. Гибкие направляющие могут быть сформированы для размещения в зоне отдыха.У них немного больше гибкости и возможностей.
Размещение путевого света

Чтобы наилучшим образом выделить свои произведения искусства или дисплеи, расположите источник освещения на расстоянии примерно 18–26 дюймов от них, чтобы добиться максимального эффекта. Для рабочего освещения над кухонными столешницами или другими рабочими местами расположите направляющую по центру над зоной. Выбирая место для дорожки, убедитесь, что она находится на расстоянии не менее шести дюймов от драпировки или других легковоспламеняющихся материалов.

Спланируйте дорожку и отметьте ее карандашом, отмечая расположение балок потолка.Если вы не знаете, где находятся балки потолка, поисковик может помочь вам найти их. Измерьте, чтобы убедиться, что ваша дорожка будет совпадать с балками. Поддерживайте параллельность пути, измеряя одинаковое расстояние внутрь от стены на каждом конце запланированного пути.

Подготовка и установка электрических соединений

Важно точно знать, как будут подключаться соединения.

Задокументируйте настройку

Перед тем, как отсоединить какой-либо из проводов, сфотографируйте существующую конфигурацию или пометьте каждый провод малярной лентой, чтобы вы могли точно увидеть, как будет подключаться новый.Как правило, вы увидите голый медный провод заземления, черный провод питания и белый нейтральный провод в существующей домашней арматуре. Также может быть красный провод, который будет использоваться с переключателем диммера. Если ваша проводка отличается от указанной, проконсультируйтесь с квалифицированным электриком, прежде чем продолжить.

Отметив старые соединения, можно приступить к установке нового освещения трека. Ознакомьтесь с инструкциями по новому освещению, чтобы определить, ввинчиваются ли провода для нового приспособления в клеммы на пластине или прикреплены с помощью пластиковых соединителей (проволочных гаек).

Если провода ввинчиваются в клеммы, вам могут потребоваться косички, которые представляют собой специальные разъемы, которые используются для соединения нескольких проводов в одном месте. Для любого типа подключения используйте инструменты для зачистки проводов, чтобы снять примерно полдюйма резинового покрытия с конца каждого провода. Это обеспечит надежное соединение.

Подключение заземляющего провода

Крайне важно, чтобы заземляющий провод был подключен правильно. Заземляющий провод обеспечивает безопасное отключение, посылая избыточный ток в землю, а не через розетку, где он может вызвать повреждение.Заземление также обеспечивает путь для тока в нейтральном проводе, если ток в розетках прерывается или прерывается.

  1. Найдите неизолированный медный и изолированный зеленый провода и соедините их гайкой. Если вы не видите зеленого провода на освещении дорожки, вместо этого внутри распределительной коробки будет винт заземления. У этого винта будет зеленая головка.
  2. Оберните провод заземления вашего дома вокруг стержня винта и затягивайте винт, пока провод не будет надежно закреплен.
  3. Завершите проводку, соединив белый цвет с белым и черный с черным. В домашней электропроводке также может быть красный провод. Если вы устанавливаете диммер, обратитесь к руководству, чтобы узнать, как подключить красный провод. В противном случае просто закройте красный провод проволочной гайкой.
Установка гусеницы
  1. После подключения всех проводов заправьте их в распределительную коробку и закрепите монтажную пластину, при необходимости используя стопорные винты.
  2. Используйте входящие в комплект Т-образные соединители, угловые и прямые соединения для создания желаемой компоновки.
  3. Закрепите направляющую в балках потолка, используя дрель, чтобы проделать монтажные отверстия. Если вам необходимо прикрепить шуруп непосредственно к гипсокартону или штукатурке, обязательно используйте стяжные болты или анкеры, чтобы гусеничные винты со временем не ослабли и не вырвались.
  4. Закрепите заглушки в конце прохода для аккуратного и профессионального вида.

Световые головки трека обычно крепятся одним из двух способов. Некоторые фиксируются на месте с поворотом на 90 градусов. Другие используют металлический рычаг, чтобы закрепить каждую головку на месте.Инструкции, прилагаемые к вашему освещению, предоставят рекомендации по установке ваших конкретных осветительных головок.

После присоединения всех осветительных головок добавьте лампочки к вашему прибору. Обязательно устанавливайте лампочки, которые соответствуют рекомендациям производителя. Использование неправильных лампочек может привести к частой замене или даже возгоранию, если мощность лампы слишком высока для светильника.

Протестируйте его

После того, как лампочки установлены, протестируйте новое трековое освещение.Снова включите питание на коробке автоматического выключателя и нажмите выключатель на приспособлении. Если индикаторы не работают, снова выключите питание прерывателем и проверьте соединения. Пройдите через каждое из проводных соединений и убедитесь, что все они прикреплены и надежно закреплены. Снова включите питание, и ваш свет должен заработать.

Установка трекового освещения вне существующего приспособления

Если вы хотите установить трековое освещение в другом месте, отличном от того, где сейчас находится ваша коробка, вам нужно будет обратиться к профессиональному электрику, чтобы убедиться, что новая проводка и перемещение выполнены правильно.

Вы также можете рассмотреть возможность использования специальных комплектов освещения дорожек и соединителей, которые предназначены для перехода от существующей коробки к новому месту. Использование этих параметров приводит к созданию небольшой крытой дорожки, которая проходит вдоль потолка от старого приспособления к месту установки нового. Эта дорожка надежно закрывает провода и позволяет устанавливать освещение в любом месте.

Устройтесь поудобнее и полюбуйтесь своими новыми трековыми фарами…

Получайте удовольствие от настройки световых головок и изучения различных способов изменить свой внешний вид и атмосферу.Если какая-либо из легких головок кажется незакрепленной или неровной, не забудьте добавить прокладки, чтобы подтянуть их и удерживать прямо.

Track Lighting — идеальный способ добавить класс и изысканность любому внутреннему пространству. Вы обнаружите, что это отличный способ добавить целевое освещение, которое заставит все остальное выглядеть по-новому. Не стесняйтесь экспериментировать с различными лампами и формами линз, пока не будете довольны яркостью и цветом вашего нового освещения. Если вы решите, что хотите совершенно новый внешний вид, вы даже можете заменить световые головки другими стилями, например, добавить мини-подвески с помощью адаптера или подвесные светильники переменного размера для создания нового дизайна освещения.

Мы надеемся, что это руководство поможет вам легко сориентироваться в процессе установки трековых фонарей.

Удачной установки!
* Официальное уведомление: содержание Destination Lighting предназначено только для информации. Настоятельно рекомендуется проконсультироваться со специалистом перед тем, как приступить к каким-либо проектам освещения или электромонтажа. Компания не несет ответственности за неправомерное использование ее содержания.

Инструкции по подключению встраиваемого освещения | DoItYourself.com

Если вы собираетесь устанавливать встраиваемое освещение, проводку необходимо выполнять последовательно для нескольких осветительных приборов.Установить несколько встраиваемых светильников в серию совсем несложно, и ее можно выполнить в относительно короткий период времени. Подключение серии светильников аналогично подключению только одного светильника. Это связано с тем, что серия соединений в основном представляет собой один длинный электрический провод с несколькими разрывами, которые соединяются вместе с помощью заглушек. Это простое пошаговое руководство покажет вам все, что вам нужно знать, чтобы правильно подключить встраиваемое освещение в вашем доме.

Шаг 1. Выключите питание комнаты

Перед тем, как начать, убедитесь, что вы отключили питание в комнате, где вы будете устанавливать утопленное освещение.Вы можете использовать выключатель света, который будет подключен к утопленному освещению, чтобы убедиться, что питание отключено, или вы можете открыть распределительную коробку и проверить соединение с помощью мультиметра.

Шаг 2 — Установите встроенное освещение

Определите план размещения встроенного освещения и установите встроенное освещение в потолок. Однако убедитесь, что вы не затягиваете какие-либо крышки и не устанавливаете лампочки, пока не закончите электромонтаж.

Шаг 3 — Отрежьте отрезки электрического провода

Возьмите рулетку и измерьте расстояния между встроенным освещением.Также измерьте расстояние между распределительной коробкой и ближайшим встраиваемым светильником. Затем возьмите пару кусачков и отрежьте проволоку Romex до длины, которая примерно на 4-6 дюймов длиннее ваших измерений. Это даст вам достаточно дополнительных проводов для работы при подключении.

Шаг 4. Подключите положительные выводы
