Одножильный или многожильный провод: что лучше выбрать

Всю кабельную продукцию можно условно разделить на две части — мягкие и жёсткие провода и кабели. Их подвижность классифицируют глубже — по классу гибкости. Какой выбрать и что лучше: одножильный или многожильный провод, часто спрашивают начинающие электрики. В то же время на самом деле имеется ввиду не количество жил, а их структура. Поэтому правильнее говорить многопроволочная или однопроволочная жила. В этой статье мы и расскажем в чем различие между сравниваемыми проводниками и где применяется каждый вариант исполнения.

Из чего состоит провод или кабель

Провод и кабель в пределах этой статьи не имеют существенных различий, поэтому опустим их и приравняем эти понятия. Они состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

1. Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.
2. Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.

Интересно! Как мы уже сказали, правильными названиями типов жил является именно однопроволочная и многопроволочная, но в народе их часто называют одножильными и многожильными. Поэтому иногда возникает путаница, когда говорят о многожильном проводе: речь идёт о числе токопроводящие жил (больше одной), или о количестве проволок в одной жиле? В пределах этой статьи воспринимайте эти понятия как синонимы.

Класс гибкости

Однопроволочные и многопроволочные провода отличаются классом гибкости. Это понятие характеризует способность кабеля к изгибам без повреждений. Всего 6 классов гибкости, где 1 — самый жёсткий, а 6 — самый гибкий.

Например, у одножильного провода ПВ-1 — класс гибкости 1, а у провода с мягкой многопроволочной жилой ПВ-4 — класс гибкости 4. В этом конкретном случае класс гибкости заложен в маркировке.

На рисунке ниже вы видите в чем разница в структуре жил кабелей разного класса гибкости. Можно убедится, что кабели с классом гибкости больше 2 многожильные, причём чем больше класс, тем больше жилок.

Выбираем между одножильным и многожильным проводом

На примере конкретных ситуаций и устройств рассмотрим, какой конкретно провод лучше: одножильный или многожильный.

В общем случае многожильные провода лучше подходят для питания нестационарного или подвижного электрооборудования. При стационарной прокладке их удобно укладывать в кабельных каналах, они легче проходят повороты и изгибы.

Для проводки в доме и прокладке в штробе лучше подходят одножильные кабели. Они выдерживают большие механические нагрузки типа сдавливания и растяжения, да и подвижность при таком способе прокладки совершенно не нужна.

В щитке с автоматами и УЗО соединения легче и лучше проводить однопроволочными изолированными проводами типа ПВ-1. Так они будут жёстко стоять на своих местах, не переломятся при случайных рывках, например, при замене автомата. Плюс к тому такие провода будут жёстко держать ту форму, которую вы им придадите.

В ЩУ (щит управления) могут применяться и одножильные и многожильные провода в зависимости от типа клемм на установленной аппаратуре, а также от количества и расположения оборудования. Щиты должны предусматривать удобное и оперативное их обслуживание не только своей конструкцией, но и внутренним монтажом аппаратуры.

В информационных сетях, например, для видеонаблюдения, телефонии, интернета обычно используются специальные кабели с однопроволочной жилой, а для питания этих устройств — многожильные проводники. Либо они питаются прямо по кабелю связи.

Для подвижного оборудования используют шнуры, пример — дрели и другой электроинструмент, утюги, настольные лампы. В утюгах шнур покрыт тканевой оплеткой, для дополнительной защиты от высокой температуры и трения.

Часто задаваемый вопрос: что лучше держит ток? В бытовой электросети с частотой в 50 Гц число проволок в жиле не имеет особых значений. Выбор провода основывается только на условиях монтажа и эксплуатации описанных выше.

В высокочастотных цепях и в звуковой аппаратуре, а также в акустике имеет место скин-эффект. Это явление, когда ток течёт в большей мере по поверхности кабеля, и чем больше частота — тем больше носителей заряда выталкивается на поверхность.

Это вызывает уменьшение полезной площади поперечного сечения, следовательно, увеличению потерь в кабеле. Поэтому используются либо сплетенные отдельные однопроволочные жилы (в импульсных трансформаторах высокой мощности), либо мягкие многопроволочные жилы.



В статье рассмотрены основные сферы применения кабелей в быту. Кратко можно сказать так: выбор провода с однопроволочной или многопроволочной жилой зависит только от конкретной ситуации и условий эксплуатации оборудования, его подвижности. Если вы сомневаетесь в том какой провод использовать: одножильный или многожильный, спрашивайте в комментариях, мы постараемся вам помочь.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Также читают:

Какой кабель лучше: многожильный или одножильный? | Кабель.Онлайн

Многие начинающие электрики не знают, какой кабель лучше выбрать: многожильный или одножильный. Выбирая провод, нужно смотреть на место расположения с условиями эксплуатации. В зависимости от этого, отдавать предпочтение виду проводника. Ниже представлена детальная характеристика многожильного и одножильного кабеля.

Из чего состоит провод или кабель?

Провод и кабель являются разными продуктами. Тем не менее, в каждом проводнике находится токоведущая жила. Она может быть оголена или покрыта с помощью однослойной или двухслойной изоляции. Вторая производится из диэлектрика, поливинилхлорида, каучука, фторопласта и полиэтилена. Есть ряд специфических изоляционных материалов, которые добавляют проводу разные свойства. Жилы готовятся из алюминия с медью. Последний металл более современный и надежный. Жилы отличаются по структуре. Они бывают однопроволочными и многопроволочными. Однопроволочные жилы более жесткие. В их составе находится цилиндрический с секторным прутом. Часто однопроволочными жилами называют монолитные проводники.

Многопроволочные жилы имеют повышенную гибкость или мягкость. В их конструкции находится много тонких проволок. Точное число зависит от модели.

Сравнение

Однопроволочный провод состоит из одной цельной жилы сечением от 0,5 до 200 квадратных миллиметров. В кабеле многопроволочного типа находится несколько проводников, которые переплетаются друг с другом. Их сечение в сумме равняется одной стандартной величине, указанной ранее. В конструкции кабеля вплетается нить. Она повышает гибкость изделия, как правило.

Материал

Вне зависимости от количества жил, при производстве кабельной продукции, используется как медь, так и алюминий. Реже встречаются комбинированные варианты. Тем не менее, по качеству медные изделия имеют повышенную функциональность.

Класс гибкости

В нормативной документации прописываются конструктивные параметры, которые имеет однопроволочный с многопроволочным кабелем. Для охарактеризования обоих разновидностей кабелей, необходимо знать их технические параметры. Класс гибкости применяется, чтобы описать устойчивость кабеля к деформации. К примеру, это необходимо в промышленности, чтобы создавать магистральную линию. Для этого используется кабель, имеющий первый класс гибкости.

Второй класс показывает более усиленную гибкость. Эластичность проводника увеличивается из-за использования нескольких проволок в составе. Третий-шестой класс отличается по числу и диаметру нитей. При этом ГОСТ прописывает предельный диаметр каждого проводника.

Каждая жила делается из материала, способного проводить ток с теплом. При превышении номинального значения кабеля в один квадратный миллиметров, провод изготавливается из меди. Медь позволяет делать жилы с любым классом гибкости. Провод из алюминия, имеющий 16 квадратное миллиметровое сечение характеризуется высокой гибкостью.

Изоляция

Изоляция каждого кабеля производится из диэлектрика. Он гарантирует человеческую защиту от тока. Как правило, изоляция состоит из следующего материала:

• поливинилхлорида;
• сшитого полиэтилена;
• натурального, синтетического каучука;
• фторопласта;
• бумажного изоляционного материала.

Принимать решение о том, что лучше выбрать: одножильный или многожильный кабель, необходимо, отталкиваясь от изоляции. Также важно знать проводниковое сечение.

Сечение

Площадь сечения является основным техническим параметром в кабельной продукции. От него зависит возможность эксплуатации кабеля в конкретной ситуации. Сечение влияет на предельно допустимую нагрузку, которое оказывается на изделие. Для вычисления допустимой нагрузки, необходимо обратиться к техническому паспорту изделия. Сила тока считается делением общей мощности электрических приборов на 220.

Плюсы и минусы

Одножильные кабели обладают минимальным сопротивлением. Они стоят дешевле многожильных. Тем не менее, последние удобны для электромонтажа в квартире. Их можно соединять скруткой, опрессовкой и специальными клеммами. Их можно использовать в высокочастотных цепях. Срок их эксплуатации достигает от 15 до 40 лет. Их просто укладывать на сложных электротрассах, они обладают высоким уровнем проводимости. У них низкая нагреваемость благодаря большой площади. Они отличаются надежностью и низкими энергопотерями. Тем не менее, постоянное физическое воздействие плохо влияет на срок службы.

Читайте также:

Как узнать сечение многожильного провода

Что такое шнур в электрике

Цветовая маркировка кабеля и провода

Марки медных проводов и где они применяются

Телефонный кабель ТППЭП 10х2х0.5

Одножильный или многожильный, какой провод лучше? — Радиомастер инфо

Рассмотрены достоинства и недостатки одножильного и многожильного провода при его применении в электропроводке и обмотках трансформаторов, дросселей и т.д.

Как известно величина тока в проводе ограничивается его нагревом. Длительно допустимая температура для голого проводника до 70⁰С, а изолированного и того ниже, как правило, до 50⁰С. При перегреве изоляция проводника разрушается, происходит замыкание и авария.

Нагрев зависит от сопротивления проводника, величины протекающего тока и эффективности охлаждения.

На эффективность охлаждения влияют теплопроводящие свойства изоляции, конструктивные особенности прокладки (в стене, на воздухе) и характер распределения тока по сечению провода.

Что касается характера распределения тока по сечению проводника, то наиболее известен скин-эффект, который заключается в том, что токи с частотами выше 1кГц распределены ближе к поверхности проводника. Если глубина проникновения тока на частоте до 1 кГц в медном проводе около 2 мм, то на частоте 100 кГц в 10 раз меньше, около 0,2 мм. На высоких частотах выполняют посеребрение поверхности провода для снижения потерь.

Есть еще одна величина, которая так же влияет на эффективность использования проводников. Ее суть в том, что величина длительно допустимого тока, даже для низких частот без учета скин-эффекта, растет не прямо пропорционально сечению. Например, если сечение проводника увеличивать вдвое, то ток можно увеличить не вдвое, а всего в 1,6 раз или около того. Иначе охлаждение проводника не будет эффективным из-за того, что внутренняя часть проводника дальше от поверхности и охлаждается хуже.

Так же с увеличением диаметра площадь сечения растет быстрее, чем площадь охлаждающей поверхности провода. Соответствующие зависимости показаны на графиках ниже.Это подтверждается и справочными данными проводов и кабелей.

Например, для электропроводки используются два основных типа провода (кабеля) с одной питающей жилой и многожильный. В качестве примера ниже показаны многожильный ПВС и одножильный ВВГ.

Одножильный используется для стационарной (неподвижной) электропроводки, как правили в стене, а многожильный для мобильной (подвижной) проводки (переноски, электроинструмент и т.д.).

Из рисунка выше видно, что сечение жилы (мм²) многожильного проводника указывается по внешнему, общему диаметру всех жил (D). При этом суммарная площадь сечения всех жил проводника Sm, ввиду наличия пространства между жилами, получается меньше, чем у одножильного (Sm<S).

Именно поэтому получаем такие электрические характеристики:

Сопротивление жилы постоянному току Ом/км.

Сила тока на один провод при открытой прокладке.

Одножильный пропускает больший ток, имеет больший срок службы, стоит дешевле, проще в монтаже (не распушивается и не требует наконечников).

У многожильного одно существенное преимущество – гибкость и возможность применения для подвижной проводки.

Но больший интерес представляет намотка трансформаторов, дросселей и т.д.

Для рассмотрения эффективности применения одножильного и многожильного провода в обмотках были проведены практические эксперименты.

Взят обмоточный провод диаметром 0,6мм, длиной 1м и эквивалентный ему по сечению провод диаметром 0,24 мм семь жил и такой же длиной 1 м. Основные характеристики представлены в таблице ниже.



Изготовлены два одинаковых каркаса и на них намотаны провода, одножильный и многожильный. При намотке в середину обмотки вставлялся штифт чтобы получилось место для датчика термометра.

Затем обмотки по очереди подключались по такой схеме.

В реальности это выглядело так:

При токах до 1 А, что соответствует плотности около 3,5 А/мм^2, температура не поднималась выше 30⁰С как у одножильного провода, так и у многожильного. Чтобы все-таки выявить зависимость нагрева от типа провода ток по показаниям амперметра увеличил до 5А. Температура стала заметно расти и в зависимости от времени для одножильного и многожильного провода изменялась так:

Из графика видно, что многожильный провод, при одинаковом сечении, нагревается быстрее и до более высокой температуры.

Посчитаем площадь поверхности охлаждения одножильного и многожильного провода в соответствии с рисунком представленным ниже:

Длина окружности провода L при диаметре 0,55мм равна 0,55×3,14=1,727мм. При длине провода H длиной 1м (1000мм) площадь поверхности охлаждения равна произведению L×H. Получаем 0,727×1000=1727мм².

Для многожильного провода при диаметре 0,21мм длина окружности равна 0,21×3,14=0,659мм. При длине провода 1м (1000мм) получаем 659мм². Для семи жил, как у нас, общая площадь охлаждения для выделения той же мощности равна 7×659=4613мм². Это в 2,67 раза больше чем у одножильного провода. Так почему многожильный провод греется больше? Причина видимо в том, что плотность укладки тонкого провода выше, пространство между витками меньше и условия охлаждения хуже. Ниже показаны обмотки, намотанные проводами разных диаметров. Воздушные просветы у многожильного провода гораздо меньше.

В следующем эксперименте я проверил как будет нагреваться одножильный и многожильный провод, не намотанный на катушку, а находящийся в свободном пространстве. Показания амперметра те же, 5А.

При этом графики зависимости температуры от времени выглядят так:

В данном случае видно, что большая площадь охлаждения у многожильного провода дает о себе знать и температура у многожильного провода в установившемся значении ниже на 10%.

Выводы.

Самый главный вывод из двух графиков это то, что у того же провода, намотанного на катушку по сравнению с проводом в один слой, при том же токе температура выше в три с лишним раза и достигает недопустимого значения около 150⁰С. Это значит, что условия охлаждения провода, при прочих равных условиях, являются определяющими.

Если при намотке трансформатора мы заменяем одножильный провод многожильным у которого тоже самое суммарное сечение, то нужно учитывать, что из-за увеличения плотности намотки обмотка будет греться сильнее процентов на 10.

Если обмотка содержит мало витков и уложена в один ряд, то многожильный провод греется меньше одножильного на величину примерно 10%. Это удобно делать при намотке трансформаторов импульсных блоков питания, особенно сварочных инверторов. Вот пример такого трансформатора, у которого вторичная обмотка выполнена из большого количества тонких жил.

К тому же инверторы работают на частотах десятки кГц и уже будет сказываться скин-эффект, что делает применение многожильной обмотки еще более эффективным.

Как правило, в рекомендациях по намотке трансформаторов или дросселей говорят о возможной замене одножильного провода многожильным с одинаковым суммарным сечением, но о рассмотренных выше изменениях температурных режимов не упоминают. А это существенно влияет на температуру, и как следствие, надежность этих узлов.

Материал статьи продублирован на видео:



Какой кабель лучше — одножильный или многожильный? Описание положительных и отрицательных сторон одножильного/многожильного проводника.

На этот вопрос нельзя дать однозначного ответа. Ведь использование одножильного или многожильного провода зависит исключительно от преследуемых целей. Данная публикация подробно расскажет о принципах производства и сфере использования различных типов проводников.

Купить кабель по доступной цене сегодня можно без проблем в Интернете. Зачастую в локальных магазинах либо нет необходимого сечения, либо сами провода не отвечают техническим критериям качества.

Применение одножильных проводов



Ниже будут представлены преимущества использования одножильных проводов:

• обладают жёсткостью;
• могут использоваться для отвода генерируемой электрической энергии в сеть;
• идеальны при организации бытовой электропроводки.

Однако преимущества в определённых обстоятельствах могут превращаться в недостатки. К примеру, далеко не везде можно применять жёсткие проводники. Речь идёт о проводах, которые подключают бытовые электроприборы к сети.

Кроме того, вряд ли возможно использование одножильных проводов в наушниках.

Между тем, многожильные провода получили сферу применения, которая значительно шире.

Где используются многожильные провода



Подобные проводники набираются из большого количества жил. В дальнейшем они скручиваются и образуют единое сечение провода. Многожильные провода могут с успехом использоваться даже там, где присутствуют значительные вибрации.

Гибкость многожильных проводов позволят использовать их в любой конфигурации устройства или техники. К примеру, проводка автомобиля состоит исключительно из многожильных проводов.

Но и они не лишены недостатков. Дело в том, что из-за своей неоднородности, подобные провода не могут использоваться высокочастотных сетях.

Кроме того, если соединение одножильного провода – дело нескольких минут, то с многожильными проводниками всё значительно сложнее. Необходимо использовать специальные колодки, так как обыкновенная скрутка оказывается неэффективной.

Контакт оказывается слабым. В дальнейшем это может привести к его существенному перегреву, что повышает риски пожара.

Смотрите также:

В видео профессионал доходчиво объяснит, в чём заключаются основные отличия одножильного провода от многожильного (возможность/невозможность применения в конкретных ситуациях):

Tweet

Одножильный или двухжильный кабель — STEM Energy

Действительно ли двухжильный кабель намного безопаснее одножильного с точки зрения излучения?
На самом деле оба кабеля безопасны: уровень электромагнитного излучения, создаваемого ими, значительно ниже предельно допустимого для здоровья человека. Но двухжильный кабель безопасен «в квадрате», поскольку его излучение (0,02-0,05 мкТл) на порядок ниже излучения одножильного кабеля (0,2-0,4 мкТл). Именно поэтому для жилых помещений, особенно тех, где регулярно и подолгу находятся дети, рекомендован двухжильный кабель.
Еще одно ключевое различие между этими видами кабеля заключается в удобстве монтажа. При укладке одножильного кабеля необходимо вернуть оба его конца в точку подключения, а при укладке двухжильного такой сложности нет.

Нагревательный кабель: немного физики

Принцип действия нагревательного кабеля базируется на законе Джоуля-Ленца. Если физика не ваш конек, или изучали вы ее слишком давно, напомним основные моменты.
В данном случае мы имеем проводник (нагревательный кабель), по которому течет электрический ток. Согласно закону, проводник под действием электрического тока обязательно нагревается. Сила нагрева напрямую зависит от величины электрического тока и сопротивления проводника. Данный эффект является крайне нежелательным для проводов и кабелей систем электроснабжения, но в случае нагревательного кабеля он, наоборот, приветствуется и развивается.

Краткая классификация кабелей

Все современные греющие кабели конструктивно можно разделить на 2 типа: резистивные и саморегулирующиеся. Резистивный кабель отличается тем, что по всей длине имеет постоянную выходную мощность, которая зависит от длины кабеля, подаваемого напряжения и удельного сопротивления материала.
Для изготовления жил таких кабелей применяются специальные сплавы, для которых характерна незначительная величина температурного коэффициента электрического сопротивления. Благодаря этому свойству можно производить кабель, который при различном нагреве обладает практически неизменной тепловой линейной мощностью, т.е. по всей протяженности кабеля тепловыделение постоянно.

Резистивные кабели делят на 3 группы в зависимости от диапазона рабочих температур:
— низкотемпературные – до 100 ºС;
— среднетемпературные – 100-250 ºС;
— высокотемпературные – 250-1000 ºС.

Кабели также могут быть:
— одножильными,
— двухжильными.

Одножильный резистивный кабель

Одножильные резистивные кабели подключаются к электрическому питанию обоими концами.
Наиболее бюджетный вариант такого кабеля обладает только изолирующим слоем и наружной защитной оболочкой. Более дорогой и безопасный вариант исполнения предполагает наличие специального защитного экрана, который предохраняет человека от поражения электрическим током. Кроме того экран применяется для уменьшения напряжения электромагнитного поля до допустимых санитарных норм.

Двухжильный резистивный кабель

Двухжильные резистивные кабели подключаются к источнику электрического тока только одним концом. На втором конце кабеля размещается муфта, которая соединяет нагревательную и возвратную жилы. В данной системе обогрева соединительная муфта является одним из самых уязвимых элементов, поэтому их разработке уделяется особое внимание. Как правило, технология изготовления соединительных муфт охраняется производителями как ноу-хау и не разглашается.
В двухжильном резистивном кабеле два проводника расположены параллельно. Электрический ток по ним перемещается в противоположных друг другу направлениях, что способствует возникновению эффекта взаимной компенсации напряженности электромагнитных полей. Именно поэтому двухжильный кабель более безопасен в процессе эксплуатации для здоровья людей.

— Для изготовления нагревательных жил, которые используются в кабелях высокого сопротивления, наиболее часто применяется нихром. Нихром – это сплав никеля (55-78%) с хромом (15-23%) с добавлением в качестве легирующих добавок железа, марганца, алюминия и кремния. Для производства кабелей с низким сопротивлением чаще всего используют либо оцинкованную сталь, либо медные жилы, покрытые никелем.
— Изоляция двухжильных кабелей может быть как однослойной, так и многослойной. Многослойная изоляция обеспечивает более высокое качество диэлектрической прочности, но стоит такой кабель несколько дороже. Для производства изоляции применяется обширный спектр материалов: полиэтилен, фторполимер, поливинилхлорид и пр.
— Нагревательная изолированная жила помещается в специальный защитный экран в виде оплетки из луженой или никелированной проволоки. В качестве защитного экрана также может выступать сплошная металлическая трубка из алюминиевой или свинцовой фольги.
— Заключительным слоем всей конструкции является оболочка из высокопрочных полимеров.

Как правило, на реализацию двухжильный резистивный кабель поступает готовыми нагревательными секциями. Т.е. это уже полностью готовый к подключению к источнику питания отрезок нагревательного кабеля с предустановленными соединительными муфтами на концах. Длина одной секции может составлять от нескольких десятков до нескольких сотен метров и подбирается таким образом, чтобы прикладываемое напряжение без допущения перегревов достигало полного падения.
В настоящий момент рынок изобилует предложениями от различных производителей резистивного кабеля. Бренд STEM Energy предлагает оптимальное ценовое решение нагревательных кабелей.

Независимо от типа кабеля при его производстве особое внимание уделяется контролю качества и надежности изделий. Особенно это актуально в вопросах электробезопасности. Поэтому греющий кабель для «теплого пола» выполняется, как правило, с экранированием и требует заземления при монтаже.

Как соединить мягкий и жесткий провод?

При подключении электроприборов используются жесткие – одножильные и мягкие – многожильные кабели. При этом часто приходится увеличивать длину проводов, соединять токоведущие жилы. А для удлинения кабелей не всегда применяется тот тип материалов, который был проложен ранее.

Опасность плохого контакта

Прежде чем начать соединение проводов обратите внимание на опасность такого явления как плохой контакт проводов. Чтобы обеспечить надлежащий контакт проводов, его площадь должна составлять не меньше, чем у поперечного сечения соединяемых жил. При несоблюдении требований ПУЭ, возможен перегрев места контакта кабелей и частичное их разрушение. В результате уменьшается площадь прикосновения, растет температура в узле соединения, ускоряется процесс разрушения изоляции, что приводит к короткому замыканию, а возможно, и к пожару.

Способы соединения многожильных проводов

Прежде чем выбирать тип, как соединить многожильные кабели, необходимо учитывать, что большие нагрузки и площади сечений более 16 мм² не позволяют применять скрутку элементов – это ненадежно и неправильно. Необходимо использовать наконечники для клеммников. Но для освещения, подключения бытовых агрегатов, провода берутся сечением до 4 мм². Для соединения таких многожильных кабелей используется несколько способов.

1. Скрутка. Таким методом очень просто состыковать многожильные провода из меди. Параллельное соединение позволяет получить надежный контакт элементов для протекающего в системе тока, но при этом низкая стойкость к разрыву и вибрациям.
2. Навивка. Процесс последовательного соединения двух проводов. Такой метод используется при подключении кабеля к главной линии.
3. Бандаж. При этом дополнительным элементом к способу для скрутки служит отдельный кусок проволоки, которым обертываются концы состыкованных кабелей, обеспечивая большую стойкость на разрыв.

После скрутки проводов специалисты рекомендуют выполнять их опрессовку в наконечнике или просто спаять. Это позволит значительно повысить качество контакта и надежность стыковки многожильных кабелей при эксплуатации.

Соединение одножильных проводов

Выбирая любой вариант последовательной стыковки кабелей с различными диаметрами, необходимо учитывать, что величина максимального тока выбирается по сечению провода с меньшей характеристикой.

1. Скрутка. С концов двух проводков удаляется изоляционный слой и очищенные жилы аккуратно скручиваются. Используя специальные колпачки или изоляцию из ПВХ, изолируется участок скрутки.
2. Пайка. Это более надежное соединение, гарантирующее хороший контакт проводов с небольшим сопротивлением. Пайка производится с использованием простого припоя из олова и свинца, и канифоли.
3. Установка клеммных колодок для изоляции контактных пластин. Такие устройства помогают соединять в коробке провода из меди с алюминиевыми. При этом клеммники могут быть с затягивающими болтами или с пластинами, которые прижимают провода более надежно.
4. Ответвительный сжим. Схема процесса достаточно простая: три металлические пластинки с винтами размещаются в изолирующей коробочке. В нее с одной стороны заходит кабель от магистральной линии, с другой – ответвительный. Винты сжимают пластины, между которыми расположены, предварительно зачищенные, концы проводов. Такой метод часто применяется при стыковке кабелей из разных материалов – меди и алюминия.
5. Пружинные клеммы. Это наиболее быстрый и надежный тип соединения кабелей, которые крепятся не болтами, а зажимами в виде пружин.

Выбирая вариант скрутки кабелей, необходимо учитывать, что недопустимо его применять при стыковке проводов из разного материала – алюминия с медью. Для их соединения берутся клеммные колодки.

Соединение одножильных и многожильных проводов

Если вам требуется состыковать одножильный кабель с многожильным, прежде всего следует определить материалы их изготовления. Медь и алюминий после длительного контакта начинают взаимодействовать. Это станет причиной окисления и нарушения контакта в узле. В результате произойдет нагрев, и возникнет ситуация, приводящая к аварии. Соединение элементов из различных материалов следует выполнять, используя болтовой или клеммный вариант подключения, чтобы создать монолитную конструкцию.

При соединении одножильных и многожильных проводов из меди, можно воспользоваться такими способами, как:

• скрутка;
• клеммник;
• скрутка с дальнейшей пайкой;
• надевание наконечника под болт и последующее их опрессование.

Любое соединение электрических кабелей должно быть тщательно заизолировано изоляционной лентой или специальной термоусадкой.

Arduino: Компоненты/Провод

Статья проплачена кошками — всемирно известными производителями котят.

Если статья вам понравилась, то можете поддержать проект.

Если элементы расположены на плате, то проводниками являются её медные «дорожки». Если элементы разнесены, используют провода. Провода различают по типу металла, из которого они состоят, по толщине (сечению) и количеству жил. Самый распространённый вариант — это медные провода. Медные провода являются основой соединений в бытовой электронике из-за малого сопротивления электрическому току, хорошей теплопроводности и гибкости, а также возможности качественной пайки.

Нагрев проводов

Провода имеют очень низкое сопротивление. Настолько ли оно мало, что его всегда можно игнорировать? Если по проводу протекает большой ток, провод будет нагреваться. И если провод становится горячим, значит некоторое напряжение падает на самом проводе, в результате для любого подключённого устройства напряжение окажется меньше расчётного.

С помощью закона Ома мы можем узнать конкретную величину. Предположим, что очень длинный отрезок провода имеет сопротивление 0,2 Ом. По схеме мы должны пропустить через него ток в 15 А, чтобы запустить устройство, которое потребляет много энергии. Вычисляем: R = 0,2 (сопротивление провода), I = 15 (сила тока в цепи):

V = 15 х 0,2 = 3 В

Три вольта — несущественная величина, если у вас есть высоковольтный источник питания, но когда вы используете аккумулятор на 12 В, такой отрезок провода будет потреблять четверть от имеющегося напряжения. В таких случаях стараются использовать более толстый кабель, чтобы по возможности снизить падение напряжения.

Типы проводов

Существуют одножильные и многожильные провода. Одножильные провода применяются в соединениях, которые не будут подвергаться смещениям относительно друг друга. Если такие провода часто перегибать, то они быстро ломаются и устройства перестают работать из-за отсутствия питания.

При работе с Arduino самый популярный провод — монтажный одножильный провод 22-го калибра (диаметр 0,64 мм).

Толщина провода измеряется по системе AWG (American Wire Gauge, американский калибр проводов)10. Калибр провода — это показатель толщины проводника. Чем выше калибр, тем тоньше провод. Чем меньше калибр, тем толще провод, соответственно тем ниже его сопротивление. Провод 20-го калибра (диаметр 0,81 мм) слишком толстый для работы с Arduino, а 24-го калибра (диаметр 0,51 мм) — слишком тонкий. Оптимальная толщина провода — 22-й калибр (диаметр 0,64 мм), и вам будет гораздо проще работать, если вы купите инструмент (см. ниже), подходящий именно для этого калибра.

Сами провода продаются в бухтах. Такой вариант подходит для опытных радиолюбителей, которые собирают сложные схемы с большим количеством проводов разной длины. Ардуинщики чаще используют готовые нарезанные провода с клеммами Dupont, которые используются на беспаечных макетных платах. Они могут иметь соединения типа «папа-папа», «папа-мама», «мама-мама».

Многожильные провода хорошо переносят изгибы, поэтому их часто используют в роботостроении для соединения подвижных частей.

Инструмент для зачистки проводов

Провода для работы с электроникой покрыты пластиковой изоляцией. Существуют специальные инструменты, позволяющие быстро и удобно удалить небольшой участок изоляции, чтобы оголить проводник. Многие люди пользуются для этих целей зубами, кусачки, ножи и т.д. Но лучше использовать специальное приспособление для зачистки проводов.

Принцип работы прост — вставляете провод в подходящее по размеру отверстие, сжимаете губки и удаляете изоляцию. Следует использовать правильные варианты для определённого диаметра провода.

Дополнительные материалы

Working with Wire — learn.sparkfun.com

Прекратите скручивать! / Хабр

Реклама

Многожильный и одножильный кабель

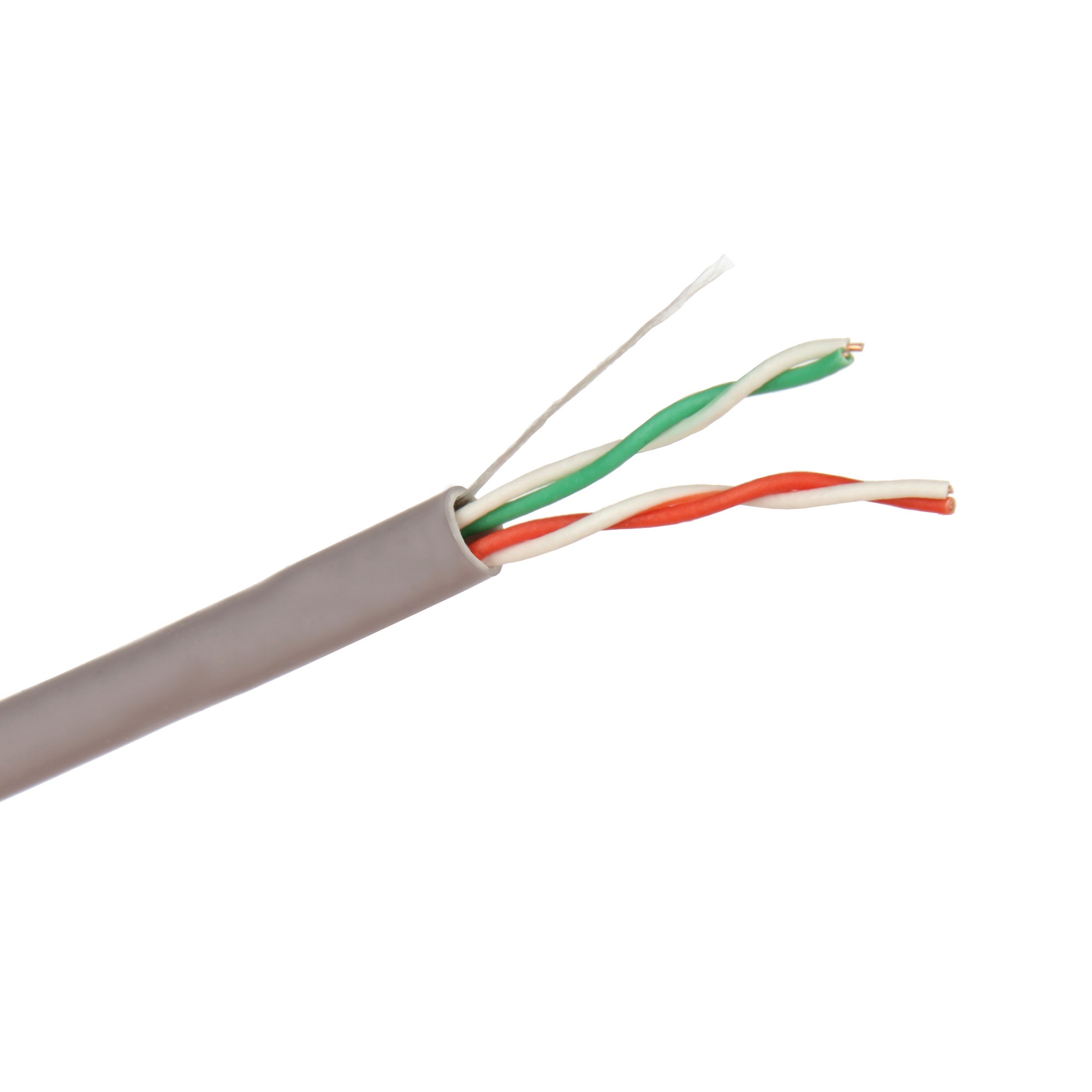

Сетевые кабели

категории 5e (CAT5e) и категории 6 (CAT6) выпускаются в формате многожильных и одножильных проводов. Люди часто спрашивают, какой проводник подходит для их применения. Мы подробно расскажем о различиях и поможем вам решить, какой кабель выбрать для вашего приложения.

В чем разница между многожильным и одножильным проводом?

Сетевые кабели

категории 5e (CAT5e) и категории 6 (CAT6) выпускаются в формате многожильных и одножильных проводов.В сплошном проводе используется по одному сплошному проводу на провод, то есть в стандартном 4-парном (8-проводном) рулоне CAT5e / CAT6 всего 8 сплошных проводов. Однако в многожильном проводе используется несколько проводов, намотанных друг на друга в каждом проводе, в результате чего получается в общей сложности 56 многожильных проводов в типичной конфигурации 7-прядного рулона, каждый из которых состоит из 4-х пар или 8-проводников.

Одножильные кабели идеально подходят для структурированной проводки внутри здания. Их можно легко установить на настенные розетки и патч-панели, поскольку они состоят из одного провода.Провод правильно вставлен в разъем смещения изоляции. Жесткие кабели менее полезны при использовании стандартных разъемов RJ45, которые используются при создании соединительных кабелей. В большинстве разъемов RJ45 используются 2 штыря, проходящие через сам проводник. Это нежелательно, так как сплошной кабель имеет тенденцию ломаться при проникновении в штырь. Использование трехконтактных соединителей RJ45 обеспечивает гораздо лучшее соединение, поскольку не повреждает проводник — трехконтактное соединение оборачивается вокруг проводника, а не проникает в него.

Многожильные кабели гораздо менее полезны для проталкивания стенных домкратов, потому что жилы не сохраняют свою идеальную круглую форму, когда их вставляют в соединитель смещения изоляции. Вместо этого для создания соединительных кабелей обычно используется многожильный кабель. Сам кабель более гибкий, хорошо скручивается. Терминаторы RJ45 имеют лучшее, более гибкое и полное соединение с многожильными проводами, чем сплошные провода.

Короче говоря, для достижения наилучших результатов используйте одножильный кабель для настенных розеток и многожильный кабель для обжимных соединителей.

Что такое многожильный кабель?

Используйте многожильные соединительные кабели для подключения сетевых интерфейсных плат рабочих станций (NIC) к настенной панели с коммутационными панелями и другим оборудованием, например концентраторами. Патч-кабели, сделанные из многожильных проводов, отлично подходят для приложений, требующих многократного изгиба без повреждения кабеля. Поскольку затухание в многожильных кабелях выше, чем в одножильных, кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе.Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Многожильные проводники

предпочтительны для:

• Гибкость проводника : Многопроволочные проводники намного больше, что упрощает их установку.
• Срок службы гибкого провода : больше по сравнению с одножильными проводниками. Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче проводник.
• Повреждение поверхности : Повреждение многожильных проводов, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошных проводов.
• Количество жил : влияет как на гибкость, так и на стоимость проводника. Для проводов любого размера, чем больше жил, тем гибче и дороже становится проводник.

Просмотрите наши многожильные кабели

Что такое одножильный кабель?

Для прокладки между двумя центрами коммутации или от центра коммутации до настенной панели выберите обычный сплошной кабель UTP. Эти одножильные кабели, предназначенные для горизонтальных и магистральных прокладок, не должны многократно сгибаться, сгибаться или скручиваться.

Жесткие проводники

предпочтительны для:

• Магистральная проводка : Жесткая проводка идеальна для распределенной магистрали, а именно прямая проводка для магистральных участков и шумных участков CAT6. Это идеально подходит для кабельных соединений между зданиями и внутри зданий при структурированной прокладке кабелей между входными помещениями, аппаратными и телекоммуникационными шкафами, поскольку магистральная кабельная разводка состоит из среды передачи, основных и промежуточных перекрестных соединений и оконечных устройств в этих местах.
• На открытом воздухе или в тяжелых условиях : подвергайте провод воздействию коррозионных элементов, неблагоприятных погодных условий или частого движения. Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию для соединения электронных компонентов.
• Доступность : Зачастую предпочтение отдается одножильным кабелям, поскольку они обычно более доступны по цене, чем многожильные кабели, из-за более низкой стоимости производства.
• Прочность : Этот тип проволоки очень устойчив к повреждениям и чрезвычайно прост в изготовлении. Будучи одинарными толстыми жилами кабеля, они довольно устойчивы к угрозам и очень просты в изготовлении. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями.

Просмотрите наши твердые проводные кабели

Вердикт: многожильный или сплошной провод, какой кабель выбрать?

Важно тщательно продумать, какой кабельный проводник лучше всего подходит для вашей конфигурации, в зависимости от требований вашего приложения и особенностей установки.Поскольку затухание в многожильных кабелях выше, чем в одножильных кабелях, многожильные кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе. Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

	Сплошной провод	Многожильный провод
Применения, в которых важна гибкость проводов.	✗	✓
Применения, требующие защиты от коррозии.	✓	✗
Идеально подходит для наружного применения.	✓	✗
Применения, в которых провод повторяется (например, на двери).	✗	✓
Эффект близости необходимо минимизировать.	✗	✓
Ценовое преимущество (при типичных обстоятельствах).	✓	✗

Если вам интересно, какое кабельное соединение вам нужно, посетите нашу страницу руководства по выбору кабеля CATx. Это руководство поможет вам выбрать правильный патч или кабель CATx для вашего приложения.

Хотите узнать больше?

Загрузите наш информационный документ:
Определение кабельной системы ИТ

Загрузите нашу Белую книгу «Определение кабельной системы ИТ» и узнайте больше на:

• Структурированные кабельные системы
• Спецификации и стандарты структурированной кабельной системы
• Требования к структурированной кабельной системе для вашего проекта
• Конструкция структурированной кабельной разводки
• Внедрение структурированной кабельной системы

В чем разница между одножильным и многожильным проводом? — Кухня

Жесткие и многожильные провода часто используются в электрическом оборудовании, таком как кабельные сборки и жгуты проводов. Сплошные провода состоят из сплошного сердечника, , тогда как многожильный провод состоит из нескольких более тонких проводов, скрученных в жгут .

Что лучше многожильный или одножильный?

Наиболее существенное различие между многожильным и одножильным кабелем — это характеристики. Многожильные кабели намного более гибкие и могут выдерживать большее изгибание по сравнению с жесткими сплошными проводниками, которые могут сломаться при чрезмерном сгибании.

Пропускает ли многожильный провод больше тока, чем одножильный?

Из-за данной толщины многожильного провода, т.е.Т. е. он тоньше, воздушных зазоров и большей площади в отдельных жилах проволоки. Следовательно, он пропускает меньший ток, чем аналогичные одножильные провода.

В чем разница между многожильным и одножильным проводами?

Каковы основные различия между одножильными и многопроволочными проводниками? Жесткие проводники изготавливаются из цельного куска металла. Многожильные проводники состоят из нескольких небольших жил, которые группируются вместе, образуя один провод.Он более гибкий, чем сплошной провод, но менее прочен.

Можно ли использовать многожильный провод для переменного тока?

Назначение. Жесткие провода чаще всего используются для приложений переменного тока, требующих более высокого напряжения, но многожильные провода лучше всего подходят для приложений с более низким напряжением постоянного тока.

В чем преимущество многожильного провода?

Многожильный провод более гибкий, что делает его идеальным для подключения электронных компонентов в ограниченном пространстве или для скручивания и изгиба, чтобы соответствовать сложной геометрии.Многожильный провод более гибкий и податливый, чем сплошной, и он не раскалывается и не рвется.

Можно ли использовать многожильный провод в жилых помещениях?

Вы можете использовать многожильный провод в любое время, и ваши заделки указаны для многожильного провода. Например, штекер с обратной вставкой (вставной) может быть указан для «сплошного 14 AWG», и в этом случае они означают «не многожильный».

Можно ли сращивать многожильные и одножильные провода?

Да, просто проволочная гайка. Многие инструкции по проводной гайке и большинство профессиональных электриков скажут вам, что если вы выровняете концы зачищенного проводника, а затем проведете многожильный провод, ведущий к сплошному на 1/8 дюйма или около того, гайка будет применяться более надежно.

Можно ли смешивать многожильный и одножильный провод?

Можно смешивать одножильный и многожильный провод, но это не обязательно означает, что вы должны это делать. Подключение сплошного медного провода к многожильному — относительно сложный процесс.

Для чего нужен сплошной провод?

Сплошная проволока, также называемая одножильной или одножильной, состоит из одного куска металлической проволоки. Сплошной провод полезен для разводки макетов. Сплошная проволока дешевле в производстве, чем многожильная, и используется там, где нет необходимости в гибкости проволоки.

Какой провод используется для постоянного тока?

Кабели постоянного тока

можно увидеть на солнечных электростанциях, медь является основным материалом, используемым для кабеля постоянного тока, и этот материал используется из-за его лучшей гибкости, пропускной способности по току, а также из-за его тепловых характеристик.

Можно ли использовать сплошной медный провод для солнечных батарей?

В общем, существует два типа проводов для солнечных панелей: одножильный или многожильный. Защитная оболочка изолирует одиночный провод, но есть и неизолированные провода.Жесткий провод рекомендуется для статического применения, особенно для бытовой электропроводки.

77 Многожильный и сплошной провод в системах низкого напряжения

77 Многожильный и сплошной провод в системах низкого напряжения

Было много споров о том, что лучше всего работает при низком напряжении

г. система — многопроволочный или одножильный.

Начнем с этого: ватты (мощность) равны вольтам (давлению), умноженным на

.

Ампер (кол.)

Нагрузка на 120 Вт потребляет один ампер при 120 В.c.

Та же самая нагрузка потребляет десять ампер при 12 вольт постоянного тока.

Я предпочитаю использовать многожильный провод в системе низкого напряжения.

При сплошном проводе невозможно установить плотный контакт между двумя

проводов ни на соединениях на устройстве (выключателе и т. Д.) Или нагрузке.

Многожильный провод обеспечивает более плотный контакт, уменьшая, таким образом,

Падение напряжения и потери мощности.

Плохое соединение может лишить систему значительной части

Вырабатываемая мощность

ед.

Посмотрите на следующий рисунок:

В лучшем случае вы заметите, что у вас будет три небольших контактных площадки.

между сплошным проводом и подключением устройства.

Это также относится к блокам распределения электроэнергии (только две области),

Блоки для сварочного аппарата

(только две области) и проволочные гайки.

Многожильный провод сжимается и расплющивается, что увеличивает сопротивление

.

контактная площадка.

Это снижает падение напряжения и минимизирует нагрев на

соединение.

Если у вас уже есть сплошной провод или вы настаиваете на его использовании из-за

ограничения стоимости, у меня есть предложение.

Вы можете припаять и заизолировать короткий кусок изолированного многожильного кабеля

к сплошному концу провода.

Этот свиной хвост даст вам скрученный конец для подключения

с.

Иоанна

Тонкопроволочный сварочный / силовой кабель:

Морской или лодочный кабель — обратите внимание на луженые тонкопроволочные жилы:

Кабель для лотка, показан с усиливающим / поддерживающим шнуром и без него:

1 Поиск по сайту — Быстрый указатель | 2 Реалии покупок в Интернете | 3 Почему нужно с нами работать? | 4 Дистрибьютор продуктов IOTA Engineering, Quick Cable и Thin-Lite | 5 Фотоэлементы, батареи, кабели и провода | Компактные люминесцентные лампы и лампы накаливания с выходной мощностью 6 люмен | 7 48 вольт D. C. люминесцентные лампы | 8 низковольтных фонарей постоянного тока | 9 Зачем покупать светильники Thin-Lite? | 10 светодиодных фонарей Thin-Lite для аварийного выживания и аварийных ситуаций | 11 комплектов систем управления батареями Bogart Engineering | 12 образовательных страниц на этом сайте. | 13 Сбалансированная зарядка и разрядка аккумулятора по IOTA | 14 Переносной и аварийный люминесцентный светильник от Flexcharge | 15 ПРА люминесцентных инверторов постоянного тока от IOTA Engineering и Montana Light | 16 Musings контроллера заряда | 17 Bogart Engineering SC-2030 Контроллер заряда от солнечных батарей | 18 PV Контроллеры заряда солнечных батарей с нагрузкой ночного освещения от Flexcharge | 19 Люминесцентные лампы для внутреннего освещения Thinlite | 19 A — Светодиодное освещение от Thin-Lite | 20 Уличные светильники Thinlite | 21 Сменный балласт Thinlite | 22 Сменные линзы Thinlite — диффузоры | 23 Устройства для освещения постоянного тока Thinlite | 24 Освещение постоянного тока | Глоссарий терминов по альтернативным источникам энергии | Информация о блоке батарей для 25 параллельных и последовательных подключений | 26 Что мы продаем и почему. | 27 А Вольт и Ватт | КОНТРОЛЛЕРЫ ЗАРЯДА | 28 Примечания по обеспечению готовности к чрезвычайным ситуациям и бедствиям | 29 Фотоэлектрический модуль и системная проводка — Установка фотоэлектрической системы | 30 Ветрогидро-солнечные контроллеры заряда от Flexcharge | 31 Отводная нагрузка водяного и воздушного отопления для контроллеров заряда | Контроллеры с отслеживанием заряда солнечной батареи с 32 точками максимальной мощности с помощью преобразователей солнечной энергии | 33 Solar Converters, Inc.Контроллеры зарядки и освещения | 34 Контроллеры заряда для одной или двух солнечных батарей SES Flexcharge | 35 Руководство по установке замены балласта Thin-Lite | 36 Солнечные преобразователи Специальное оборудование для зарядки солнечных батарей и аккумуляторов | 37 Мониторы аккумуляторных батарей TriMetric и шунты Deltec Co. | 38 Таймеры, линейные усилители тока, фотопереключатели, переключатели с управлением напряжением | 39 Десульфатор батареи от Solar Converters, Inc. | 40 Указатель продукции Bogart Engineering — Ссылки | 41 Продукция SES Flexcharge | 42 QuickCable ссылки на складские товары | На складе 43 товаров Thin-Lite | 44 Типы и установка предохранителей и автоматических выключателей постоянного тока | 45 Выключатели — настенные выключатели постоянного тока | 46 Руководство пользователя интеллектуального контроллера заряда IOTA Engineering IQ4 | 47 Собственные системы альтернативной энергетики | 48 Предохранители, держатели и блоки предохранителей постоянного тока | 49 Предохранители и блоки предохранителей постоянного тока, класс T | 50 ANN — ANL — CNL Предохранители постоянного тока и блоки предохранителей | 51 Руководство по кабелю инвертора и защите от сверхтоков | 52 Установка и устранение неисправностей низкого напряжения d.c. освещение | 53 диоды — блокировка и байпас, что они делают? | 54 Низковольтные осветительные приборы постоянного тока | 55 Конфиденциальность в Интернете | 56 Линзы специального заказа для тонких люминесцентных ламп | 57 Thin-Lite Сменные балласты по специальному заказу | 58 Линзы по специальному заказу для тонких светодиодных ламп | БАТАРЕЙНЫЕ СОЕДИНЕНИЯ, ПЕРЕХОДНИКИ И ПРИНАДЛЕЖНОСТИ ДЛЯ АККУМУЛЯТОРОВ | 59 Морские разъемы для переоборудования и расширения выводов аккумуляторной батареи | 60 Коннекторы постов аккумуляторной батареи Преобразователи Ремонт адаптеров | 61 Клемма и столб аккумуляторной батареи — Крышки и защита кабельных наконечников | 62 Термоусадочные трубки и кабельные наконечники by QuickCable | 63 Кабельные наконечники — компрессионные соединители — без обжима и пайки | 64 Разъемы для тяжелых условий эксплуатации из литой меди — наконечники | 65 Кабельные наконечники — Медные соединители — by Quick Cable — MAX | 66 Кабельные наконечники — Magna Lug Heavy Duty & Fusion by QuickCable | 67 Соединители Anderson SB | 68 Аксессуары для разъемов Anderson SB | 69 Солнечные преобразователи Позиции специального заказа | 70 Сравнение светодиодов и люминесцентных ламп Thin-Lite | 71 Обзор наших фотоэлектрических систем | 72 Зарядные устройства / преобразователи аккумуляторов Iota Engineering | 73 Разъемы, вилки, розетки и шнуры SAE | 74 IOTA Engineering ПРА инвертора | 75 Преобразователи постоянного напряжения и диммеры от солнечных батарей | 76 Универсальный выключатель стартера генератора от солнечных преобразователей | 77 Многожильный и сплошной провод в системах низкого напряжения | 78 IOTA Engineering Продукция для энергетики и освещения | 79 Схемы электропроводки тонкого облегченного балласта | 80 Калибры проводов и кабелей и информация | 81 Схема подключения TriMetric 2030 и SC-2030 | 82 Блок WiFi Bogart Engineering | 83 Функции монитора батареи TriMetric 2030 | 84 Характеристики зарядного устройства DLS IOTA Engineering | 85 Системы освещения | 86 Практическое применение альтернативных источников энергии | 87 Переносные и аварийные энергосистемы | 88 Специальные кабели | 89 Thin-Lite Флуоресцентные модели по специальному заказу и цены | 90 Ресурсы для обеспечения готовности к стихийным бедствиям и чрезвычайным ситуациям | 91 Тонкий светодиодный светильник по специальному заказу Модели и цены | 93 Моя история солнечной / фотоэлектрической энергии | 94 Электрические схемы аккумуляторной батареи | 95 Состояние аккумулятора и диаграммы состояния заряда | 96 Форма заказа | 97 Резервное питание? | 98 Энергетические ожидания | Лист потребляемой энергии 99 | 100 КПД | 101 Таблица потерь в проводе | 102 Солнечная инсоляция Карта / диаграмма | 103 Выбор разъема SAE | 104 О нас | 105 Заявление о политике и гарантии / возврат | Свяжитесь с нами | Контроллеры заряда MPPT — Часто задаваемые вопросы | Батарейный эквалайзер / автотрансформаторы постоянного тока — FAQ | Драйверы насосов постоянного напряжения — Часто задаваемые вопросы | Бустеры линейного тока — FAQ | Информация | 1 | 2 | 3 | 4 | 5 | 6 | 7 | Видео и справочные материалы по Quick Cable | Домашние статьи о власти | R | P | A | B | C | D
К началу 1 Поиск по сайту — Быстрый указатель | 2 Реалии покупок в Интернете | 3 Почему нужно с нами работать? | 4 Дистрибьютор продуктов IOTA Engineering, Quick Cable и Thin-Lite | 5 Фотоэлементы, батареи, кабели и провода | Компактные люминесцентные лампы и лампы накаливания с выходной мощностью 6 люмен | 7 48 вольт D. C. люминесцентные лампы | 8 низковольтных фонарей постоянного тока | 9 Зачем покупать светильники Thin-Lite? | 10 светодиодных фонарей Thin-Lite для аварийного выживания и аварийных ситуаций | 11 комплектов систем управления батареями Bogart Engineering | 12 образовательных страниц на этом сайте. | 13 Сбалансированная зарядка и разрядка аккумулятора по IOTA | 14 Переносной и аварийный люминесцентный светильник от Flexcharge | 15 ПРА люминесцентных инверторов постоянного тока от IOTA Engineering и Montana Light | 16 Musings контроллера заряда | 17 Bogart Engineering SC-2030 Контроллер заряда от солнечных батарей | 18 PV Контроллеры заряда солнечных батарей с нагрузкой ночного освещения от Flexcharge | 19 Люминесцентные лампы для внутреннего освещения Thinlite | 19 A — Светодиодное освещение от Thin-Lite | 20 Уличные светильники Thinlite | 21 Сменный балласт Thinlite | 22 Сменные линзы Thinlite — диффузоры | 23 Устройства для освещения постоянного тока Thinlite | 24 Освещение постоянного тока | Глоссарий терминов по альтернативным источникам энергии | Информация о блоке батарей для 25 параллельных и последовательных подключений | 26 Что мы продаем и почему. | 27 А Вольт и Ватт | КОНТРОЛЛЕРЫ ЗАРЯДА | 28 Примечания по обеспечению готовности к чрезвычайным ситуациям и бедствиям | 29 Фотоэлектрический модуль и системная проводка — Установка фотоэлектрической системы | 30 Ветрогидро-солнечные контроллеры заряда от Flexcharge | 31 Отводная нагрузка водяного и воздушного отопления для контроллеров заряда | Контроллеры с отслеживанием заряда солнечной батареи с 32 точками максимальной мощности с помощью преобразователей солнечной энергии | 33 Solar Converters, Inc.Контроллеры зарядки и освещения | 34 Контроллеры заряда для одной или двух солнечных батарей SES Flexcharge | 35 Руководство по установке замены балласта Thin-Lite | 36 Солнечные преобразователи Специальное оборудование для зарядки солнечных батарей и аккумуляторов | 37 Мониторы аккумуляторных батарей TriMetric и шунты Deltec Co. | 38 Таймеры, линейные усилители тока, фотопереключатели, переключатели с управлением напряжением | 39 Десульфатор батареи от Solar Converters, Inc. | 40 Указатель продукции Bogart Engineering — Ссылки | 41 Продукция SES Flexcharge | 42 QuickCable ссылки на складские товары | На складе 43 товаров Thin-Lite | 44 Типы и установка предохранителей и автоматических выключателей постоянного тока | 45 Выключатели — настенные выключатели постоянного тока | 46 Руководство пользователя интеллектуального контроллера заряда IOTA Engineering IQ4 | 47 Собственные системы альтернативной энергетики | 48 Предохранители, держатели и блоки предохранителей постоянного тока | 49 Предохранители и блоки предохранителей постоянного тока, класс T | 50 ANN — ANL — CNL Предохранители постоянного тока и блоки предохранителей | 51 Руководство по кабелю инвертора и защите от сверхтоков | 52 Установка и устранение неисправностей низкого напряжения d.c. освещение | 53 диоды — блокировка и байпас, что они делают? | 54 Низковольтные осветительные приборы постоянного тока | 55 Конфиденциальность в Интернете | 56 Линзы специального заказа для тонких люминесцентных ламп | 57 Thin-Lite Сменные балласты по специальному заказу | 58 Линзы по специальному заказу для тонких светодиодных ламп | БАТАРЕЙНЫЕ СОЕДИНЕНИЯ, ПЕРЕХОДНИКИ И ПРИНАДЛЕЖНОСТИ ДЛЯ АККУМУЛЯТОРОВ | 59 Морские разъемы для переоборудования и расширения выводов аккумуляторной батареи | 60 Коннекторы постов аккумуляторной батареи Преобразователи Ремонт адаптеров | 61 Клемма и столб аккумуляторной батареи — Крышки и защита кабельных наконечников | 62 Термоусадочные трубки и кабельные наконечники by QuickCable | 63 Кабельные наконечники — компрессионные соединители — без обжима и пайки | 64 Разъемы для тяжелых условий эксплуатации из литой меди — наконечники | 65 Кабельные наконечники — Медные соединители — by Quick Cable — MAX | 66 Кабельные наконечники — Magna Lug Heavy Duty & Fusion by QuickCable | 67 Соединители Anderson SB | 68 Аксессуары для разъемов Anderson SB | 69 Солнечные преобразователи Позиции специального заказа | 70 Сравнение светодиодов и люминесцентных ламп Thin-Lite | 71 Обзор наших фотоэлектрических систем | 72 Зарядные устройства / преобразователи аккумуляторов Iota Engineering | 73 Разъемы, вилки, розетки и шнуры SAE | 74 IOTA Engineering ПРА инвертора | 75 Преобразователи постоянного напряжения и диммеры от солнечных батарей | 76 Универсальный выключатель стартера генератора от солнечных преобразователей | 77 Многожильный и сплошной провод в системах низкого напряжения | 78 IOTA Engineering Продукция для энергетики и освещения | 79 Схемы электропроводки тонкого облегченного балласта | 80 Калибры проводов и кабелей и информация | 81 Схема подключения TriMetric 2030 и SC-2030 | 82 Блок WiFi Bogart Engineering | 83 Функции монитора батареи TriMetric 2030 | 84 Характеристики зарядного устройства DLS IOTA Engineering | 85 Системы освещения | 86 Практическое применение альтернативных источников энергии | 87 Переносные и аварийные энергосистемы | 88 Специальные кабели | 89 Thin-Lite Флуоресцентные модели по специальному заказу и цены | 90 Ресурсы для обеспечения готовности к стихийным бедствиям и чрезвычайным ситуациям | 91 Тонкий светодиодный светильник по специальному заказу Модели и цены | 93 Моя история солнечной / фотоэлектрической энергии | 94 Электрические схемы аккумуляторной батареи | 95 Состояние аккумулятора и диаграммы состояния заряда | 96 Форма заказа | 97 Резервное питание? | 98 Энергетические ожидания | Лист потребляемой энергии 99 | 100 КПД | 101 Таблица потерь в проводе | 102 Солнечная инсоляция Карта / диаграмма | 103 Выбор разъема SAE | 104 О нас | 105 Заявление о политике и гарантии / возврат | Свяжитесь с нами | Контроллеры заряда MPPT — Часто задаваемые вопросы | Батарейный эквалайзер / автотрансформаторы постоянного тока — FAQ | Драйверы насосов постоянного напряжения — Часто задаваемые вопросы | Бустеры линейного тока — FAQ | Информация | 1 | 2 | 3 | 4 | 5 | 6 | 7 | Видео и справочные материалы по Quick Cable | Домашние статьи о власти | R | P | A | B | C | D

многожильный провод против сплошного провода.

Какой из них лучше и почему?

Какой из них пропускает больше тока — одножильный или многожильный?

Война все еще продолжается, и пока нет победителя между одножильным и многожильным проводами. Невозможно решить, какой из них лучше, поскольку каждый тип провода имеет некоторые преимущества (а также недостатки) в специальных приложениях. Короче говоря, следующая статья поможет вам решить, какой из них является лучшим вариантом в случае гибкости, маршрутизации, защиты, расстояния, стоимости внутренних / внешних приложений и допустимой нагрузки по току (допустимая нагрузка) и т. Д.

Похожие сообщения:

Что такое многожильный провод?

Многожильный провод — это пучок нескольких тонких жил (витая пара в изоляции). Они доступны в разных размерах для конкретных приложений. Например, размер провода в Великобритании составляет 3 / 0,029 ″, 7 / 0,036 ″, 7 / 0,042 ″, где первая цифра (например, 3 или 7 показывает количество многожильных проводов, а вторая часть чисел (например, 0,029 ″, 0,042 ″ показывает размер проводника i. е. 0,036 дюйма означает 0,036 дюйма ² ). Размер провода в США составляет 7/32, где цифра «7» показывает количество жил, а 32 — размер провода AWG.

Многожильный провод предлагает гибкость по сравнению с одножильным проводом, поэтому является подходящим вариантом для многожильного провода электрика в приложениях, где провода необходимо сгибать или скручивать, поскольку их легче прокладывать через трубы и кабелепроводы в стенах. Кроме того, ток безопасно течет по многожильному проводу, поскольку тепло, выделяемое в проводнике (из-за протекания тока), может легко рассеиваться, поскольку между стойками проводов имеется воздушный зазор.

Многожильный провод также используется при повторяющихся движениях, таких как открытие / закрытие дверей и т. Д. Это лучший выбор в случае коротких расстояний и легко может быть вставлен в патч-корды.

Вы также можете заметить многожильный провод вместо сплошного провода для линий передачи и распределения электроэнергии, который используется для уменьшения скин-эффекта (свойство переменного тока, протекающего по внешней поверхности проводника, а не по всему проводнику). Для устранения скин-эффекта лучше всего подходит многожильный провод.

С другой стороны, многожильные провода дороги, вызывают проблемы с коррозией, особенно во влажных условиях и на открытом воздухе. Наконец, допустимая нагрузка на многожильный провод меньше по сравнению с одножильным проводом того же размера, поскольку в случае многожильного провода между проводниками есть воздушный зазор.

Похожие сообщения:

Преимущества многожильного провода

• Больше гибкости
• Простая фрезеровка и гибка с увеличенным сроком службы при перемещении
• Меньше нагрева и безопасный ток
• подходит для обжима и подключения патч-кордов
• Меньший скин-эффект при более длительной передаче высокого напряжения и мощности

Недостатки многожильного провода

• Высокая вероятность коррозии, особенно при наружном применении
• Меньшая допустимая нагрузка по току по сравнению с одножильным проводом того же размера.
• Больше падения напряжения
• Шумный звук с затуханием 20-50% и средними характеристиками передачи высоких частот
• Комплексное окончание и подключение
• Дороже по сравнению со сплошной проволокой

Связанное сообщение:

Что такое сплошной провод?

Как следует из названия, одиночный сплошной провод, покрытый изоляцией, которая толще и тяжелее многожильного провода, называется сплошным проводом.Как мы знаем, многожильный провод имеет некоторые преимущества перед одножильным проводом, но все же он используется в домашней электропроводке, особенно в США для главной панели 120/240 и ее приложений по некоторым причинам, таким как лучшее соединение и более высокая допустимая нагрузка и т. Д.

Допустимая нагрузка по току у одножильного провода больше, чем у многожильного, из-за наличия воздушных зазоров между проводниками. Он имеет меньшее сопротивление из-за толщины проводника и обеспечивает идеальное завершение и соединение.

Кроме того, сплошной провод имеет большую пропускную способность, меньшее падение напряжения, меньшую коррозию, звук без потерь (меньший коэффициент шума), более длительное и стабильное соединение.Кроме того, сплошные провода менее дороги и подходят для наружного применения.

С другой стороны, сплошная проволока имеет меньшую гибкость, и ее трудно сгибать и скручивать из-за ее жесткости. Таким образом, он может повредить и сломать сплошной провод, если используется с несколькими гибками и трассировками, особенно в приложениях, основанных на перемещении.

Похожие сообщения:

Преимущества сплошной проволоки

• Идеальное завершение и соединение
• Высокая допустимая нагрузка по сравнению с многожильным проводом того же размера.
• Чистый звук (меньше шума благодаря низкому затуханию) и хорошие характеристики передачи на высоких частотах
• Меньшая стойкость и антикоррозийность при применении внутри и снаружи помещений
• с низким падением напряжения и подходит для применения на больших расстояниях
• Менее дорогостоящий по сравнению с многожильными проводами.

Недостатки сплошной проволоки

• Менее гибкий
• Может повредить кабель при повторяющихся движениях
• Проблемы скин-эффекта на ЛЭП и ЛЭП
• Не подходит для электроники, цифровой связи и компьютерных приложений

В следующей таблице показаны различия и сравнение одножильных и многопроволочных проводов в соответствии с особыми условиями и областями применения.

Пропускная способность по току сплошного и многожильного провода

Если диаметр обоих проводов одинаковый, одножильный провод будет пропускать больше тока, чем многожильный. Это связано с тем, что площадь поперечного сечения одножильного провода больше, чем у многожильного провода, так как в нем есть воздушный зазор между жилами проводника. По этой причине электрик должен выбрать подходящий размер провода в зависимости от калибра провода и допустимой токовой нагрузки для требуемого применения.

Еще одно явление, известное как скин-эффект (ток, протекающий по внешней поверхности проводника, а не по всему проводнику), возникает в переменном токе с частотой. Вот почему они используют многожильные провода для передачи большой мощности. А вот глубиной скин-слоя можно пренебречь, если для домашней электропроводки используется медный провод (до 6 мм) с частотой 50/60 Гц.

Какой из них лучше — одножильный или многожильный и почему?

Вы должны выбрать тип провода и кабеля на основе начальной и долгосрочной стоимости, внутренних / внешних и конкретных приложений, типов нагрузки, движения, правильной допустимой нагрузки и других погодных и экологических факторов и т. Д.В заключение, выбор одножильного или многожильного провода зависит от множества факторов. Вкратце:

Если вам нужна надежность, простота, плавность и особенно экономичное решение , основанное на ваших требуемых областях применения, Solid wire для вас.

Если вам нужна долгосрочная гибкость и специальные приложения, основанные на перемещении, то многожильный провод — лучший выбор для вас.

Похожие сообщения:

Многожильный или сплошной провод — CustomCable

Пример сплошного провода

При выборе правильного типа провода для проекта необходимо учитывать ряд важных соображений.Основываясь на силе тока нагрузки и области применения, электрик должен определить подходящий калибр используемого провода, а также тип используемого металлического провода. Помимо выбора между алюминием или медью, специалист по электромонтажу поймет разницу между многожильным и одножильным проводом и выберет подходящий сердечник для выбранного проекта. В то время как сплошной провод состоит из одного металлического сердечника, многожильный провод состоит из множества более тонких проводов, скрученных вместе в сплоченный пучок.Оба типа проводов подходят для коммерческой и жилой установки, однако каждый из них имеет определенные преимущества и недостатки, которые приводят к выбору одного из них для каждого конкретного применения.

Пример многожильного провода

Хотя оба типа проводов обеспечивают эффективную передачу электроэнергии, каждый из них лучше подходит для конкретных применений как в жилых, так и в коммерческих целях. Сплошная проволока — это выбор для наружных или тяжелых условий эксплуатации, которые могут подвергать ее воздействию коррозионных элементов, неблагоприятных погодных условий или частых перемещений.Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию для соединения электронных компонентов.

Достоинством сплошной проволоки является стоимость, простота и долговечность. Поскольку это всего лишь одна толстая жила проволоки, она очень устойчива к повреждениям и чрезвычайно проста в изготовлении. Однако для приложений, которые требуют значительного движения — например, робототехники или транспортных средств — или требуют изгиба проволоки сложной формы — например, для электроники и печатных плат — сплошная проволока нежелательна, поскольку ей не хватает прочности и гибкости, чтобы терпеть изменения формы и движения. С другой стороны, многожильный провод хорошо подходит для приложений, требующих гибкости и изменения формы. Однако для предотвращения электронных помех многожильный провод имеет недостаток, поскольку воздушные каналы между прядями усиливают скин-эффект, вызываемый магнитными полями на поверхности провода.

При выборе, основанном на стоимости, необходимо сопоставить начальную стоимость с долговечностью. Хотя сплошной провод изначально стоит значительно дешевле, чем многожильный, многожильный провод прослужит дольше в средах, где могут происходить движения или частые изменения в проводке.Все эти факторы необходимо принять во внимание, прежде чем принимать решение о типе провода, который следует выбрать для приложения.

Stranded vs Solid_wire — Сравнение

* Помните, что каждая ситуация уникальна, и это общая информация, всегда консультируйтесь со специалистом, прежде чем принимать какое-либо решение.

Сплошной медный провод лучше, чем многожильный? — AnswersToAll

Сплошной медный провод лучше, чем многожильный?

Наиболее существенное различие между многожильным и одножильным кабелем — это характеристики. Поскольку проводники более высокого калибра (более тонкие) имеют больше вносимых потерь, чем проводники более низкого калибра (более толстые), многожильные кабели демонстрируют на 20–50% большее затухание, чем сплошные медные проводники (20% для 24 AWG и 50% для 26 AWG).

Какой провод может пропускать более высокий ток?

Ответ. «У одножильного провода такой же длины сопротивление этого провода выше, чем у многожильного». Следовательно, многожильный провод пропускает больше тока, чем сплошной, из-за более низкого сопротивления. Таким образом, из-за дополнительной площади поверхности протекает больше поверхностного тока. Следовательно, в многожильном проводе протекает больше тока.

Можно ли использовать многожильный провод в жилых помещениях?

Многожильный провод используется для кабелей и электрических шнуров или любого кабеля, который должен изгибаться. Изготовление многожильного провода стоит дороже, и его диаметр больше, чем у одножильного провода. Проволока с одножильным сердечником применяется в домашней электропроводке до 10 калибра. Трудно согнуть одножильный провод калибра 10 и ниже, поэтому используется многожильный провод.

Могу ли я использовать одножильный провод для постоянного тока?

Приведено

сопротивлений постоянному току. А у одножильного провода сопротивление ниже, чем у многожильного.So solid лучше для DC, хотя разница незначительна.

Можно ли использовать многожильный провод в коробке выключателя?

Многожильный провод можно гнуть до меньшего радиуса. С твердой проволокой также становится очень трудно обращаться с проволокой большего диаметра. Конечно, огромные провода, которые подводят питание к вашей коробке выключателя, многожильны. Их было бы слишком сложно придать форму, и они просто не могли бы изгибаться по достаточно маленькому радиусу, если бы они были твердыми.

Можно ли смешивать многожильный и одножильный провод?

Можно смешивать скрученные и твердые.

Многожильный или одножильный провод Thhn?

THHN может быть одножильным или одножильным, в зависимости от размера. Он изготовлен из меди или алюминия и покрыт изоляцией из ПВХ (поливинилхлорида) с нейлоновой оболочкой. THHN внесен в список UL с номиналом 90 градусов Цельсия в сухих помещениях или 75 градусов Цельсия во влажных помещениях с рейтингом THWN.

Thhn и THWN — одно и то же?

THWN расшифровывается как «Термопластик с тепло- и водостойким нейлоновым покрытием».THHN означает «Термопластик с высокотермостойким нейлоновым покрытием». Провод THWN-THHN-2 — один из наиболее распространенных одножильных проводов, используемых в США.

Что означает Thhn на проводе?

Что такое провод? THHN — это термопластичная, жаропрочная проволока с нейлоновым покрытием. Он разработан с особым изоляционным материалом, температурным режимом и условиями использования электрического провода и кабеля.

В чем разница между проводом Thhn и MTW?

MTW и THHN могут иметь неизолированный медный провод, но THHN также доступен с алюминиевым проводом в зависимости от размера, а провод MTW доступен с луженым медным проводником.

Что такое провод типа MTW?

Machine Tool Wire, или чаще всего называемая MTW, представляет собой многожильный гибкий соединительный провод. MTW используется для внутренней проводки бытовой техники, включая холодильное оборудование, автоматические мойки, оборудование для кондиционирования воздуха, управляющую проводку для станков и в различных других строительных приложениях.

Что такое провод AWM?

Материал для электропроводки устройства (AWM) — это большая категория проводов и кабелей, охватывающих различные конструкции.AWM обычно используется во множестве приложений, таких как электрические схемы общего назначения, схемы управления и внутренняя проводка бытовых приборов.

Можно ли использовать MTW в кабелепроводе?

MTW — это, как правило, кабель большего размера, подходящий для использования внутри панелей или протягиваемого через кабелепровод. Он построен с более крупными медными проводниками и содержит больше пластика, чем кабель на 300 В.

Solid Vs. Многожильный кабель

В области низковольтных кабелей мы регулярно слышим термины «одножильный» и «многожильный».Когда обсуждаются эти два термина, обычно речь идет о медном материале внутри кабеля и о том, как он устроен. Основное, четкое различие между ними — общая гибкость. В статье ниже мы рассмотрим некоторые отличия между ними.

Многожильные кабели состоят из нескольких более тонких проводов, которые сплетены в один сплоченный пучок и изолированы. Эти кабели используются в ситуациях, когда провод прокладывается в тесноте.Этот кабель также можно использовать, когда провод должен быть очень гибким и в зонах с сильной вибрацией. В системе низкого напряжения многопроволочный проводник может состоять из 7, 19 или даже более жил, чтобы получить размер AWG. Например, 7 нитей 26AWG даст DCR 18AWG. Другой фактор, который следует учитывать при скручивании, — это скин-эффект. Скин-эффект — это явление, при котором электроны в проводнике стимулируются и перемещаются по внешним поверхностям проводника. Многожильный провод по сравнению с одножильным проводом того же AWG имеет большую площадь поверхности, следовательно, лучший и более быстрый сигнал.

Преимущества:

Недостатки:

В одножильных кабелях используется по одному сплошному медному проводу на жилу, и они не должны многократно сгибаться или скручиваться. Они традиционно используются в качестве магистрального кабеля в стенах, трубопроводах, потолках, где не требуется большой гибкости. Этот кабель более жесткий и хорошо передает сигналы на большие расстояния. Кроме того, цельные кабели дешевле в производстве, поэтому они считаются более рентабельными.

Преимущества:

Недостатки:

Примечание. Как одножильные, так и многопроволочные проводники подвергаются отжигу, чтобы с ними было легче работать. Большинство низковольтных медных проводов обрабатываются ЭТП электролитической твердой смолой или бескислородной.
