Как отличить УЗО от дифавтомата визуально

Очень часто неопытные электрики и домашние мастера не знают, как определить, что стоит в щитке – УЗО или дифавтомат. В результате ошибочно можно думать, что электропроводка защищена от перегрузок и утечки тока, хотя на самом деле, от первой небезопасной ситуации защита не предусмотрена, т.к. в щитке стоит обычное устройство защитного отключения. В этой статье мы не только рассмотрим функциональное отличие между двумя этими аппаратами, но и расскажем, как отличить УЗО от дифавтомата визуально.

Различие по функциям

Вкратце расскажем, чем устройство защитного отключения отличается от дифференциального автоматического выключателя. Все достаточно просто:

  1. УЗО срабатывает только тогда, когда в цепи обнаруживается ток утечки.
  2. Дифавтомат включается в себя функции устройства защитного отключения + автоматического выключателя. Итого, дифференциальный автомат срабатывает не только во время утечки тока, но и при коротком замыкании, а также перегрузке сети.

В этом основное функциональное отличие между двумя аппаратами. Узнать, что лучше поставить УЗО или дифавтомат, вы можете в нашей соответствующей статье. Сейчас мы расскажем, как по внешнему виду отличить их.

Визуальная разница

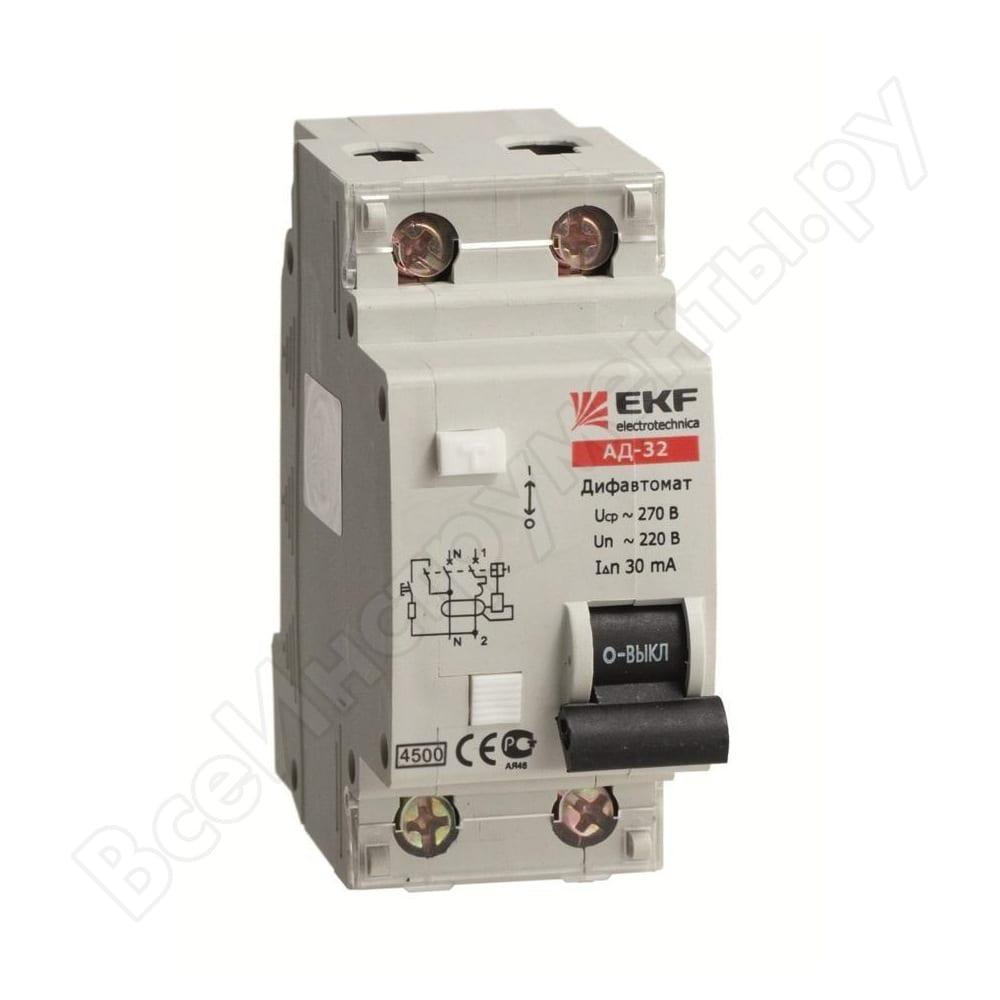

Сейчас на фото примерах мы будем наглядно показывать, как определить, что именно установлено в щитке. Всего мы расскажем о 4 явных признаках, которые вам нужно обязательно запомнить.

  1. Смотрите, что написано на корпусе. Если конечно вы купили дешевую китайскую продукцию, вряд ли на боковой стенке или спереди будет написано, что это такое. Однако все отечественные аппараты, и даже некоторые зарубежные изделия имеют на корпусе четкое обозначение – «выключатель дифференциальный» (он же УЗО) или «автоматический выключатель дифференциального тока» (он же диффавтомат). Этот способ неудобен тем, что для того, чтобы отличить изделия, которые установлены рядом друг с другом, придется снять их с DIN-рейки, иначе название будет закрыто.
  2. Еще раз обратите внимание на название. Да, маркировка тоже дает четко понятие о том, что установлено в щитке. Согласно написанному в п.1 полному названию устройств можно понять, что такое «ВД», а что такое «АВДТ». Недостаток этого способа определения – на зарубежных аппаратах может не быть отечественной аббревиатуры, как, к примеру, на продукции Legrand.
  3. Смотрим на характеристики. Как на УЗО, так и на дифференциальном автомате, технические характеристики обозначены в виде цифр и букв. Так вот, если вы увидите цифру, а после нее букву «А», к примеру, 16А или 25А, это значит, что в щитке установлено УЗО, на котором обозначен номинальный ток. Если же на корпусе обозначена буква, а потом цифра, к примеру, C16, значит это АВДТ. Буква «С» в этом случае обозначает тип время-токовой характеристики. Подробнее о технических характеристиках автоматических выключателей вы можете узнать в соответствующей статье. Вот по этой методике можно запросто отличить аппараты. На фото ниже еще раз дублируем это правило:
  4. Смотрим на схему. Ну и последний, так сказать, контрольный способ, позволяющий отличить УЗО и дифавтомат – посмотреть на схему. На схеме дифференциального автомата будут дополнительно обозначены тепловой и электромагнитный расцепитель, которые отсутствуют на схеме выключателя дифференциального. Это отличие тоже является весомым при определении устройства.

Дополнительно рекомендуем посмотреть видео, на котором наглядно показывается, как по внешнему виду определить, что установлено в электрощите:

Основные различия

Вот мы и предоставили инструкцию для молодых электриков и домашних мастеров. Как вы видите, на самом деле ничего сложного нет, а различие между устройством защитного отключения и дифференциальным автоматом достаточно весомое. Надеемся, теперь вы знаете, как отличить УЗО от дифавтомата визуально!

Будет интересно прочитать:

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница?  На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах.

Часто путают УЗО с дифференциальным автоматическим выключателем.

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток  утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ.

На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.



Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ.  Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.




Поделиться записью

Что такое дифавтомат и для чего его применяют?

Дифференциальный автомат — это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Благодаря этому данное изделие является достаточно популярным и широко применяется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата.

Во-первых, данный электрический аппарат служит для защиты участка электрической сети от повреждения из-за протекания по нему сверхтоков, которые возникают при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражение людей электрическим током в результате возникновения утечки электричества через поврежденную изоляцию кабеля линии электропроводки или неисправного бытового электроприбора (функция устройства защитного отключения).

Устройство и принцип действия

Для начала приведем обозначение на схеме по ГОСТ, по которому наглядно видно, из чего состоит дифавтомат:


На обозначении видно, что основными элементами конструкции дифавтомата является дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители. Ниже кратко охарактеризуем каждый из приведенных элементов.

Дифференциальный трансформатор имеет несколько обмоток, в зависимости от количества полюсов устройства. Данный элемент осуществляет сравнение токов нагрузки по проводникам и в случае их несимметричности на выходе вторичной обмотки данного трансформатора появляется так называемый ток утечки. Он поступает на пусковой орган, который без выдержки времени осуществляет расцепление силовых контактов автомата.

Также следует упомянуть о кнопке проверки работоспособности защитного аппарата «TEST». Данная кнопка подключается последовательно с сопротивлением, которое включается или отдельной обмоткой на трансформатор либо параллельно одной из имеющихся. При нажатии на данную кнопку сопротивление создает искусственный небаланс токов – возникает дифференциальный ток и дифавтомат должен сработать, что свидетельствует о его исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, который воздействует на механизм отключения. Данный электромагнит срабатывает в случае достижения тока нагрузки порога срабатывания — обычно это случается при возникновении короткого замыкания. Данный расцепитель срабатывает мгновенно, за доли секунд.

Тепловой расцепитель осуществляет защиту электрической сети от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальный для данного аппарата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с выдержкой времени. Время срабатывания прямо пропорционально величине тока нагрузки, протекающего по дифференциального автомату, а также зависит от температуры окружающей среды.

На корпусе указывается порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе — С16 А / 30 мА. В данном случае маркировка “С” перед значением номинала показывает кратность срабатывания электромагнитного расцепителя (класс аппарата). Буква “С” указывает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

Область применения

Для чего применяют дифференциальный автомат, если существует два отдельных защитных аппарата (УЗО и автомат), каждый из которого выполняет свою функцию?

Основное преимущество дифавтомата — компактность. Он занимает меньше места на DIN-рейке в электрическом распределительном щитке, чем в случае установки двух отдельных аппаратов. Эта особенность особенно актуальная при необходимости установки в распределительном щитке нескольких устройств защитного отключения и автоматических выключателей. В данном случае посредством установки дифавтоматов можно значительно сэкономить место в распределительном щитке и соответственно уменьшить его размер.

Дифференциальный автомат широко применяется для защиты электропроводок практически повсеместно, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

Дифавтомат ничем не уступает аналогичным по характеристикам УЗО и автоматическому выключателю, поэтому каких-либо ограничений в его применении нет. Данный защитный аппарат можно устанавливать, как на вводе (в качестве резервирующего), так и на отходящих линиях электропроводки для обеспечения пожаробезопасности, безопасности людей в отношения поражения электричеством, а также для защиты от сверхтоков.

Источник: сайт Сам электрик.

УЗО — электронное или электромеханическое

← Новые дифференциальные автоматические выключатели HAGER для 3-х фазной сети   ||   ДАВ3 — Инновационное соединение Hager для бытового сегмента →

УЗО — электронное или электромеханическое — что лучше

Для защиты от утечек тока применяются выключатели дифференциального тока, или устройство защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако, под общим названием могут продаваться устройства с принципиально различной внутренней конструкцией, которая определяет надежность работы всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкция расцепителя УЗО. Он бывает электромеханический или электронный. Только как сходу отличить УЗО электромеханическое от электронного? Этот вопрос необходимо подробно осветить.

В чем отличие электромеханического УЗО от электронного

УЗО и дифавтоматы (это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему конструктиву делятся на два вида: электромеханические и электронные. Это никак не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос: так в чем же их отличие? А отличие есть, и немаловажное: УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, не зависимо от напряжения в сети есть или нет. Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если на поврежденном участке возникла утечка, то во вторичной обмотке этого трансформатора появляется напряжение, включающее поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока на поврежденном участке и только при наличии напряжения в сети. То есть, для полноценной работы устройству защитного отключения электронного типа необходим внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И без внешнего питания эта плата работать не будет.

Откуда берется источник питания? Внутри УЗО нет никаких батареек и аккумуляторов. А напряжение для питания электронной платы с усилителем поступает от внешней сети. Есть в сети 220В, и появилась утечка тока, — УЗО сработает! Если напряжения в сети нет — защитное устройство не сработает.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО — необходима утечка тока и напряжение в сети.

На рисунке слева – УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство сохраняло свою работоспособность при отсутствии напряжения? Уверен, многие пользователи ответят приблизительно так: если напряжение в сети есть, электронное УЗО будет работать. Если напряжения в сети нет, тогда зачем ему вообще работать, ведь напряжения в сети нет, значит и утечки тока браться неоткуда. А какие вы знаете аварийные ситуации, когда в доме или квартире может пропасть напряжение или, как в народе говорят, «нет света»? Это может быть авария на линии, подходящей к дому, могут быть ремонтные работы электрослужб, а может — еще одна очень распространенная проблема — отгорание нулевого провода в этажном щите. Вся аппаратура будет без признаков жизни, все сигнальные приборы (сигнальные лампы, если есть) будут свидетельствовать, что напряжения в сети нет. Однако фаза не куда не делась! Опасность поражения током сохраняется. Представим, что в такой ситуации возникло повреждение изоляции внутри стиральной машины, фаза попала на корпус. Если в этот момент Вы прикоснетесь к корпусу машинки, возникнет утечка и УЗО должно сработать. Но именно электронное УЗО не сработает, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питание отсутствует, поэтому возникший ток утечки электронная плата не зафиксирует, отключающий импульс на механизм отключения не поступит, и УЗО не отключится. Для человека такая ситуация крайне опасна. Поэтому, как бы не было печально, при появлении утечки тока в данной ситуации электронное УЗО не сработает.

Еще одна распространенная проблема – это скачки напряжения в сети. Конечно, сейчас многие для защиты устанавливают реле напряжения, но не у всех они стоят. Что представляют собой скачки напряжения — это отклонение от номинального значения. То есть, у вас в розетке вместо 220 Вольт может появиться 170 Вольт или 260 Вольт, или, еще хуже – 380 Вольт. Повышенное напряжение опасно для электронного оборудования, чем собственно и оснащены электронные УЗО и электронные дифференциальные автоматы. Из-за скачков напряжения может выйти из строя электронная плата с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО на утечку не отреагирует.

О том, что внутренняя начинка защитного устройства вышла из строя, вы можете и не знать. Поэтому нужно периодически выполнять проверку работоспособности УЗО кнопкой «ТЕСТ». Специалисты рекомендуют выполнять такую проверку не реже одного раза в месяц.

Итак, в сети электроснабжения могут возникнуть различные аварийные ситуации, при которых электронные УЗО или диффавтоматы могут утратить свои защитные функции. Для электромеханических защитных устройств вышеописанные проблемы не опасны, так как для их работы не требуется внешний источник питания. Будет напряжение в сети или нет, электромеханическое УЗО (АВДТ) отработает в любом случае, если появится утечка тока в сети.

Как отличить УЗО электромеханическое от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях. Для того чтобы понимать, какое устройство защитного отключения перед вами находится электронное или электромеханическое, нужно уметь их различать. Думаете, что это под силу только профессионалам? Но уверяю Вас это не так, здесь нет ничего сложного.

Обратите внимание на схему, изображенную на корпусе УЗО

Самый простой и надежный способ — изучить схему, которая изображена на корпусе УЗО. На любом защитном устройстве наносится электрическая схема. Между отображенными схемами на электромеханическом УЗО и электронном есть небольшие отличия.

На схеме электро механического УЗО или дифавтомата отображается дифференциальный трансформатор (через который «продеты» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле которое соединено со вторичной обмоткой. Поляризованное реле уже непосредственно действует на механизм отключения. Все это отображено на схеме. Нужно только понять, какой фигурой обозначен каждый вышеописанный элемент. Например, электромеханическое УЗО европейского производителя HAGER:

Дифференциальный трансформатор обозначен в виде прямоугольника (иногда это овал) вокруг фазного и нулевого провода. От него отходит виток вторичной обмотки, который связан с поляризованным реле. На схеме поляризованное реле обозначается в виде прямоугольника или квадрата. Реле имеет механическую связь со спусковым механизмом отключения.

Еще здесь обозначена кнопка ТЕСТ со своим сопротивлением (сопротивление позволяет создать утечку 30мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет никаких электронных плат и усилителей. Конструкция состоит из одной механики.

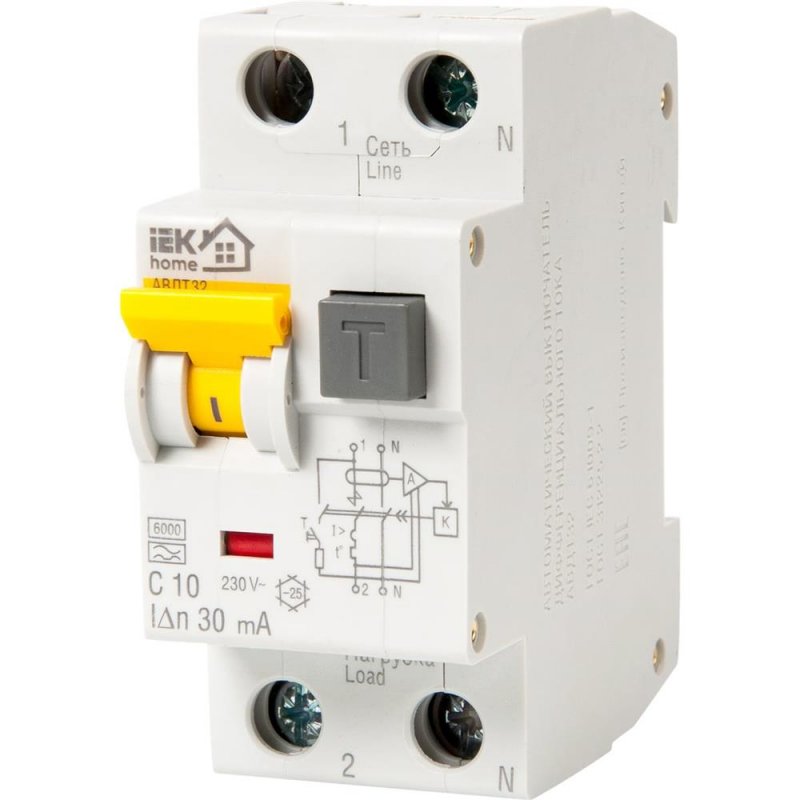

Теперь рассмотрим электронное УЗО. Для примера, электронный дифавтомат на 16А, 220В, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата обозначено практически все тоже самое, что и на электромеханическом защитном устройстве.

Но, если присмотреться, то можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>. Это та самая электронная плата с усилителем. Кроме того, видно, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом снизу). Это как раз и есть тот внешний источник питания, который необходим для полноценной работы такого типа УЗО. Не будет питания, не будет работать и УЗО. Не зависимо от того есть утечка или нет.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО – необходима утечка тока и напряжение в сети. Мы же настоятельно Вам рекомендуем приобретать УЗО или диффавтомат именно электромеханического типа.

Компоненты силовых систем электрощитовое оборудование дифференциальные (УЗО-Д)

Автоматический дифференциальный выключатель предназначен для комплексной защиты электрической сети от аварийных режимов работы, а людей от поражения электрическим током. Он объединяет в одном корпусе три независимых друг от друга типа защитных устройств, которые по-разному реагируют на аварийные ситуации.

В отличие от автоматических выключателей и УЗО, диф.автомат позволяет отключать электрическую сеть в следующих ситуациях:

  • защита от токов короткого замыкания;
  • защита от токов перегрузки;
  • защита людей от поражения электрическим током вследствие прикосновения к открытым токоведущим частям;
  • защита оборудования и другого имущества от возникновения пожара вследствие пробоя изоляции.

Подобные модульные устройства защиты получили широкое распространение в системах электроснабжения жилых, общественных, торговых и производственных зданиях.

Конструктивные особенности

Дифференциальный автомат совмещает в себе функциональность УЗО и автоматических выключателей, что выражается наличием у него трех независимых защитных устройств:

  1. Тепловой расцепитель. Представляет собой биметаллическую пластину, чувствительную к токам перегрузки.
  2. Электромагнитный расцепитель. Представляет собой соленоид с подвижным подпружиненным сердечником, который реагирует на токи короткого замыкания.
  3. Модуль дифференциальной защиты. Представляет собой магнитопровод, через который проходят все фазные и нулевой проводники. При наличии разности в величине токов возникает дифференциальный ток в магнитопроводе, который воздействует на механизм отключения УЗО Д.

Для проверки работы модуля дифференциальной защиты на корпусе дифференциальных выключателей и УЗО есть специальная кнопка TEST. При нажатии на эту кнопку создается искусственный ток утечки, на который автоматический дифференциальный выключатель должен отреагировать отключением.

Маркировка

Дифавтоматы АВВ, IEK, Legrand и других мировых лидеров характеризуются наличием на корпусе маркировки, которая содержит следующую информацию:

  • Наименование производителя, его логотип и серийный номер изделия.
  • Максимальный ток короткого замыкания.
  • Номинальное рабочее напряжение.
  • Времятоковая характеристика.
  • Дифференциальный ток утечки.
  • Маркировка клемм.
  • Электрическая схема защитного устройства.

УЗО-Д от компании «АБН»

Компания «АБН» предлагает купить автоматические дифференциальные выключатели от известных брендов: АВВ, IEK, Legrand и других. В нашем каталоге представлены известные на российском рынке изделия: АВДТ 32, АД 12, АВДТ 34 IEK и автоматический выключатель АД 14. Мы предлагаем конкурентоспособные оптовые и розничные цены, гарантию длительной работы и оперативную доставку в любой город России. Сотрудничество с нашей компанией – оптимальный способ быстро и недорого купить качественный дифференциальный автомат любой конфигурации.

УЗО и дифавтомат в чем разница

Использование электроэнергии всегда сопряжено с риском поражения электрическим током или в аварийных ситуациях электричество может оказаться причиной возникновения пожара. Не случайно вопрос электробезопасности при создании или реорганизации электрических сетей всегда стоит на первом месте.

Нам наверняка встречались такие термины, как автоматический выключатель (АВ), устройство защитного отключения (УЗО) и дифавтомат, устройство и назначение которых знакомо каждому электрику. Для обывателя эти приборы оказываются загадкой, в лучшем случае он может догадываться, что речь идет о безопасности, но так ли безопасен дилетантизм в вопросах электробезопасности.

Автоматическому выключателю доверена защита от перегрузок электропроводки и коротких замыканий, но он не защищает человека от поражений электрическим током при случайном прикосновении токоведущих проводников. УЗО срабатывает под воздействием дифференциальных токов (несовпадения величин тока фазных и нулевых проводов) в случаях, когда изоляция проводки имеет утечки, таким образом, оно защищает человека от электротравм и электрическую проводку от возможных возгораний при токах утечки, но абсолютно не реагирует на токи перегрузок и коротких замыканий.

Полагая, что полностью защищен, человек, установивший УЗО или АВ, подвергает себя и близких серьезной опасности – эти приборы используются только в паре, при последовательном включении, такой тандем обладает защитным отключением во всех вышеупомянутых ситуациях, причем устанавливать автоматический выключатель следует на входе, а УЗО следом, ближе к нагрузке.

Альтернативным решением проблемы защиты считается применение дифференциальных автоматов, приборов объединяющих в себе функции автоматических выключателей и устройств защитного отключения. Так же как и УЗО диф. автоматы реагируют на утечку токов, в случае превышения номинальных токов сработает тепловой расцепитель, а при замыкании фазы на ноль электромагнитный расцепитель практически мгновенно отключит нагрузку.

В чем отличия применения приборов

В принципе мы определились с главным отличием:

  • УЗО срабатывает по току утечки который не должен превышать 30 мА для защиты человека и 0.5 А для противопожарной защиты;
  • дифавтомат защищает не только в случаях утечек, он обеспечивает надежную защиту также при перегрузках и коротких замыканиях в сети.

Невольно напрашивается вывод, что подключения дифавтоматов выгоднее, чем использовать связку УЗО + АВ, но так ли это на самом деле, попробуем разобраться. Сначала о сходствах. Оба прибора устанавливаются в электрическом щитке на DIN рейку и внешне очень похожи друг на друга, поэтому отличить УЗО или как его еще называют выключатель дифференциальный (ВД) от автоматического выключателя дифференциального тока (АВДТ) – второе название дифавтомата, проще по внешним признакам на лицевой панели:

  • маркировке, надписям, аббревиатуре;
  • функциональной схеме дифавтомата.

Однако почему, невзирая на универсальность АВДТ им продолжают противопоставлять последовательные схемы подключения ВД и АВ?

  1. Прежде всего, вопрос стоимости – дифавтоматы дороже УЗО и даже если рассматривать полный комплект защиты вместе с автоматом, цена обеих приборов будет ниже.
  2. Ремонтопригодность, в отличие от дифференциального автомата, использование защитной пары точно укажет причину аварийного срабатывания: утечки или перегрузки.
  3. С точки зрения компактности АВДТ в более выгодном положении, поскольку занимает в полтора раза меньше места, нежели УЗО с автоматом, для маленьких щитков это актуально.
  4. Подключением дифавтомат тоже в выгодном положении, отпадает необходимость выбора, какой из двух приборов включать первым.

Как видим, оба варианта защиты имеют право на существование, какой из них выбирать, каждый определяет для себя самостоятельно.

Разница в маркировке

Если необходимо быстро определить, дифавтомат или УЗО перед вами, то необходимо обратить внимание на маркировку, на диф. автомате рядом с номинальным током стоит какая например буква С или В, что указывает на категорию расцепителя, если же стоит маркировка с указанием ампер (буква А), то это однозначно УЗО. Ниже на фото видно, в верхнем ряду установлены именно диф. автоматы, а в нижнем ряду УЗО.

Смотрите также другие статьи :

Кабельные линии – требования к маркировке

В отличие от заводской маркировки кабельных изделий, которая наносится на внешнюю оболочку и несет информацию об особенностях продукции, маркировку электромонтажных кабелей наносят с целью разъяснения назначения кабеля. Она должна соответствовать информации, отраженной в кабельном журнале, составляемом при прокладке электрических кабелей.

Подробнее…

Сфера применения бронированных кабелей

Для защиты силовых кабелей от неблагоприятных внешних воздействий, используется броня из стальной ленты, покрытая антикоррозийным составом. Такой способ защиты был изобретен в конце позапрошлого столетия и, хотя в процессе эволюции он претерпел массу изменений, принцип устройства бронированного кабеля сохранился до наших дней.

Подробнее…

Дифференциальный автомат – установка и обозначение.

Список самых важных характеристик дифавтоматов

Действующие государственные стандарты (ГОСТ) не регламентируют графическое и буквенное обозначение УЗО (устройства защитного отключения), отсутствуют дополнительные графические символы, позволяющие точнее описать основные функции и свойства стандартного оборудования.

УЗО является одним из основных элементов электрических однолинейных схем, поэтому производителями модульного оборудования и проектировщиками принято следующее условное обозначение для него:

Такое схематическое отображение устройств защитного отключения, наиболее точно показывает его принцип работы и отличает от другого модульного оборудования, если знать, что такое УЗО и как оно работает.

При этом, так как государственные стандарты не регламентируют вид УЗО, обязательно на схемах и планах нужно показывать блок с условными графическими обозначениями (УГО), в котором давать расшифровку и пояснения к графическим элементам, даже если решено использовать иной от представленного вид. Возможность самим разработать условные обозначения, если их нет в стандартах указана в ГОСТ 2.702-2011.

Буквенная маркировка УЗО — QF, если пользоваться правилами их формирования по ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах». Это полностью совпадает с обозначением автоматического выключателя и некоторых других модульных устройств, делая однолинейные схемы менее читаемыми и понятными.

Многие вводят свои буквенные обозначения: Q, QFD, QDF и т.д. которые, если опираться на актуальные стандарты, неверны, не раскрывают функции УЗО, но помогают отличать от других элементов защитной автоматики на однолинейных схемах.

Это бывает важно, особенно если на схеме одновременно присутствуют УЗО, и дифавтоматы. Их графические обозначения похожи и не всегда их легко отличить друг от друга.Учитывая, что проектировщики электроустановок нередко максимально упрощают применяемые графические символы, опуская важные детали.

Рассмотрим условное Обозначение дифференциального автоматического автомата на однолинейной схеме и сравним его с УЗО.

rozetkaonline.ru

Если вы решили заменить проводку в квартире, то для начала необходимо составить подробную схему. Для того, чтобы правильно составить схему проводки, необходимо знать, как на схеме должны отображаться все ее основные элементы. Помимо этого, в данной статье будут рассмотрены некоторые типовые схемы проводки в квартире.

Разновидности схем проводки

При собственноручной замене проводки в квартире вам понадобится два варианта схемы – электромонтажная и принципиальная.

Схема, на которой показаны основные электрические связи, существующие между всеми элементами, которые изображены с помощью специальных условных графических и буквенно-цифровых обозначений, называется принципиальной схемой. Принципиальная схема чаще всего изображается однолинейной.

Однолинейной схемой называют такую схему, на которой все фазные провода отображены всего одной линией и не отображается нулевой проводник, а защитные аппараты и нагрузки изображены схематично, без указания схемы их подключения.

На электромонтажной схеме на план квартиры, который изображается в масштабе, наносят все обозначения. На электромонтажной схеме обязательно должно быть указано точное прохождение всех линий, расположение квартирного щита, выключателей, монтажных коробок, освещения и розеток.

Условные обозначения, используемые на схемах проводки для квартиры

Для правильного составления схемы проводки, необходимо знать обозначения различных элементов. Все эти обозначения нормируются ГОСТами и называют их условными графическими обозначениями.

Вот два ГОСТа, которые стоит изучить перед составлением схемы проводки: ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

Обозначения, которые применяются на принципиальных схемах

Автомат или выключатель автоматический (ГОСТ 2.755-87). Он обозначается буквами QF.

УЗО, дифавтомат. Обозначается буквами QF.

Электрический счетчик активной мощности (ГОСТ 2.729-68). Обозначается буквами PI.

Силовой щит (ГОСТ21.614-88).

Лампочка накаливания (ГОСТ 2.732-68). Обозначается буквами EL.

Обозначения, которые применяются на электромонтажных схемах

Все данные по этим обозначениям можно найти в ГОСТ 21.614-88.

Накладная розетка, имеющая защитный контакт.

Розетка со скрытой установкой, имеющая защитный контакт.

Примеры схем проводки в квартире

Первая из предложенных схем, является самой простой однолинейной схемой для однокомнатной или двухкомнатной квартиры. Питание квартиры осуществляется от одной фазы через этажный щит. Помимо этого, в квартиру заводится защитное и рабочее заземление с этажного щита. После этого идет двухполюсный вводный автомат, который отключает ноль и фазу. Согласно правил (п.1.5.36 ПУЭ), автомат должен быть установлен до счетчика электроэнергии – «Для того, чтобы можно было безопасно устанавливать и, по необходимости, заменять счетчики в сетях, имеющих напряжение до 380 В, необходимо предусмотреть возможность отключать счетчик с помощью установленных до него предохранителей или коммутационных аппаратов на расстоянии не больше 10 метров. Должна быть возможность снимать напряжение со всех фаз, присоединенных к счетчику».

За счетчиком должна устанавливаться шина, к которой подключаются автоматы освещения и плиты, а также розетки через дифавтомат (УЗО).

Вторая схема несколько сложнее и предназначена для двухкомнатных и трехкомнатных квартир. Такая схема отличается тем, что розетки запитываются через два двухполюсных дифавтомата (УЗО). Благодаря этому для комнат образуется отдельная линия питания и отдельная линия для кухни, туалета, коридора и ванной. На данной схеме электрическая плита запитывается через двухполюсный дифавтомат (УЗО). Делать это необязательно, но желательно, так как это повысит безопасность от попадания под так называемое косвенное напряжение.

Выше показана схема, которая выполнена с обозначением рабочего и защитного заземления. Данная схема является более подробным вариантом предыдущей схемы.

postroy-sam.com

Схема проводки в квартире | Всё для Вашего дома

Первым шагом при смене проводки в квартире является составление схемы. Для составления схемы необходимо познакомиться с тем как отображаются основные элементы на схеме. Так же в этой статье будут приведены несколько типовых схем проводки в квартире.

Виды схем проводки в квартире

При самостоятельно смене проводки в квартире понадобятся два вида схем: принциаиальная и электромонтажная схема.

Принципиальная схема – это схема показывает основные электрические связи между элементами, изброжённых при помощи специальных буквенно-цифровых и условных графических обозначений (УГО). Обычно принципиальная схема изображается однолинейной.

Однолинейная схема – это такая схема, на которой фазные провода отображаются одной линией, нулевой проводник не отображается, а нагрузки и защитные аппараты показаны схематично без схемы их подключения.

Электромонтажная схема – на такой схеме все обозначения наносят на план квартиры, который в свою очередь выполняется в масштабе. Обычно на электромонтажной схеме показано точное размещение квартирного щита, монтажных коробок, выключателей, розеток, освещения и прохождение всех линий.

Условные обозначения на квартирных схемах проводки

Для того чтобы правильно составить схему, нужно знать как обозначаются различные элементы. Эти обозначения называются условными графическими обозначениями (УГО) и нормируются ГОСТами.

Один из них ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Так же стоит изучить ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах».

Ниже приведены УГО основных элементов, которые понадобятся Вам при составлении схемы проводки в квартире.

Обозначения, применяемые на принципиальных схемах

Автоматический выключатель, автомат (ГОСТ 2.755-87). Буквенное обозначение – QF.

Дифавтомат, УЗО. Буквенное обозначение – QF.

Счётчик электрический активной мощности (ГОСТ 2.729-68). Буквенное обозначение – PI.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Буквенное обозначение – EL.

Обозначения, применяемые на электромонтажных схемах

Все эти обозначения взяты из ГОСТ 21. 614-88.

Монтажная коробка, осветительная коробка.

Выключатель накладной.

Выключатель скрытой установки.

Розетка накладная с защитным контактом.

Розетка скрытой установки с защитным контактом.

Пример типовых схем для квартирных проводок

Первая из представленных схем, это простейшая однолинейная схема для одно- или двухкомнатной квартиры. Поитание осуществляется через этажный щиток от одной фазы, так же с этажного щитка в квартиру заводится рабочее и защитное заземление. Далее следует вводный двухполюсный автомат, отключающий фазу и ноль. Вводный автомат устанваливается до щётчика электрической энергии согласно п.1.5.36. ПУЭ, который гласит:

«Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику».

За счётчиком распологается шина, к которой подключены автоматы плиты и освещения, а так же розетки через УЗО (дифавтомат).

Следующая схема немного сложнее и больше подходит для двух- и трёхкомнатных квартир. Эта схема отличается тем, что розетки запитаны через два двухполюсных УЗО (дифавтомата), таким образом, обеспечивается отдельная линия питания для комнат, и отдельная для ванной, туалета, кухни и коридора. Электрическая плита на этой схеме запитана через двухполюсное УЗО (дифавтомат), это делать не обязательно, но всё же желательно, для обеспечения повышенной безопасности от попадания под косвенное напряжение.

В этой статье вы найдете 15 схем установки УЗО (устройства защитного отключения). При проектировании электропроводки УЗО располагаются в зонах защиты электрических цепей потребителей, с наибольшей вероятностью поражения малыми токами замыканий. Под эти условия попадают все бытовые приборы, имеющие контакт с водой, расположенных в мокрых и влажных комнатах, а также в детских комнатах для повышения безопасности.

При проектировании (установки) УЗО принимается во внимание ранжирование опасности и в различных схемах, количество УЗО, равно плановых помещений, может меняться. Для наиболее опасных, в смысле поражения током, бытовые приборов защищаются УЗО отдельно.

В каких цепях ставится УЗО

По своему основному назначению, УЗО защищает человека от малых токов, замыкания фазных проводов на проводящие корпуса приборов. Второе назначение УЗО это косвенное слежение за состоянием электропроводки и плотностью крепления жил проводов. Это позволяет использовать его, как защитное средство от пожаров.

15 схем установки УЗО, устройства защитного отключения

Для начала, посмотрим, как обозначаются УЗО в принципиальных электрических схемах. По УЗО и дифференциальные автоматы защиты обозначаются следующим образом.

Буквенно-цифровое обозначение УЗО, согласно , выглядит так.

УЗО и групповые цепи

По нормативам, УЗО ставится на групповые цепи (функциональные группы) розеток, освещения, силового оборудования, а также, в электрических цепях одиночных установок (приборов).

Схема 3, подключение УЗО 380 В, 11 кВт

На данной схеме, УЗО подключаются в электрическую сеть, 380 Вольт, и расчетной нагрузкой до 11 кВт. Это может быть частный дом или квартира. Согласно схеме, общее противопожарное УЗО (25 А/100 мА) ставится вместе со счетчиком в УЭРМ (Устройство этажное распределительное многоящичное – современный этажный щит). Электросеть помещения разделена на 5 групп, три из которых защищены УЗО 16 А/30мА и цепь ванной, защищена УЗО 25А/10мА.

Схема 4, 8 групповых цепей

На схеме 4, УЗО подключаются в электрической сети 380 Вольт, и расчетной нагрузкой до 11 кВт. Данная схема, предусматривает 8 групповых цепей, 6 из которых защищены УЗО. (4 узо 16А/30мА и 1 узо 25А/10мА)

Примечание. Согласно стандартам, УЗО ставятся в распределительные, квартирные щитки и другие электрические шкафы. Открытая установка УЗО запрещена.

Схема 5, подключение УЗО в частном доме

Установка УЗО в частном доме с . Напряжение питания 220 Вольт.

Противопожарное УЗО (32А/100мА) ставится на вводе кабеля питания в ЩКВс (щит квартирный встраиваемый со стеклом) вместе со счетчиком. Вполне щит ЩКВс может быть заменен ЩКНс (щит квартирный навесной) или щитом ЩВУ (щит вводно-учетный).

Электрическая схема электропроводки большой квартиры или дома. Вводное защитное устройство поставлено до счетчика, вопрос зачем? Если мы говорим об установке УЗО, как такового, то такая установка УЗО до счетчика неправильная. Возможна установка защитного устройства до счетчика, если это дифференциальный автомат защиты, но здесь уже стоит автомат защиты.

Примечание. Номинал УЗО устанавливаемого после автомата защиты, должно иметь номинал на шаг больше номинала автомата защиты.

Схема 7, УЗО в сети tn-s

Устройство защитного отключения в квартире, без противопожарного узо, в сети типа tn-s.

Примечание: Сеть типа tn-s предполагает разделение нулевого рабочего (N) и защитного проводника (PE).

Если рассматривать данную схему, как схему только квартиры, то вполне допустимо, разделение PEN проводника на PE и N проводники в этажном щите, а сама сеть типа: tn-c-s.

Схемы 9 и 10, правильное и не правльное подключения узо

Это простые принципиальные схемы по правильному и не правильному подключению УЗО. Стоит обратить внимание, на неправильное подключение УЗО.

Примечание: К сожалению, на принципиальных схемах, не показаны особенности подключения нескольких узо для разных групповых цепей. Здесь важно, для каждой группы, на которой стоит УЗО, нужно ставить свою, независимую шину заземления и розетки этой группы присоединять только к этой шине.

На схеме 10

  • (1) это подключение дифференциального автомата,
  • (2) и (3) это подключение УЗО с автоматами защиты.

Схема 11 и схема 12, узо на принципиальных схемах

Простые принципиальные схемы, 220 Вольт. На них прекрасно и правильно показано подключение УЗО в сборке: вводной автомат-счетчик учета- УЗО противопожарное.

Схема 13, Муниципальная схема подключения квартиры

Муниципальная схема подключения квартиры. Противопожарное УЗО (50А/100мА) в этажном щите и общее УЗО в квартирном щитке (40А/30мА). Название говорит само за себя, схема экономичная.

Схема 14, Минимальная схема подключения квартиры

В одной из наших статей мы уже рассказывали про УЗО, про назначение и про его подключение. «УЗО схемы подключения, типы, принцип работы » В этой статье мы затронем тему маркировки УЗО. Именно по маркировке можно определиться с правильным выбором УЗО.

Маркировка устройства защитного отключения (УЗО)

Каждое устройство защитного отключения должно (УЗО) иметь стойкую маркировку, которая включает в себя следующие данные:

1. Наименование или торговый знак изготовителя.
2.Типовое обозначение УЗО и АВДТ дифференциальный автомат, каталожный или серийный номер.
3.Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
4.Номинальный ток In для ВДТ. Для АВДТ указывают номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B,C или D). Например, B16: тип мгновенного расцепления – B, номинальный ток – 16А.
5.Номинальную частоту, если ВДТ разработан для частоты, отличной от 50 и (или) 60 Гц, а АВДТ предназначен для работы только при одной частоте.
6.Номинальный отключающий дифференциальный ток IΔn ВДТ и АВДТ.
7.Значения отключающего дифференциального тока, если ВДТ и АВДТ имеют несколько таких значений.
8.Номинальную включающую и отключающую способность Im 1 ВДТ.
9.Номинальную коммутационную способность при коротком замыкании Icn АВДТ в амперах.
10.Номинальную дифференциальную включающую и отключающую способность IΔm, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальную дифференциальную включающую и отключающую способность IΔm,если она отличается от номинальной коммутационной способности при коротком замыкании АВДТ.
11.Степень защиты, при ее отличии от IP20.
12.Рабочее положение, при необходимости.
13.Символ для ВДТ и АВДТ типа S.
14.Указание на то, что ВДТ и АВДТ функционально зависят от напряжения, если это имеет место.
15.Обозначение органа управления контрольного устройства ВДТ и АВДТ буквой «Т».
16.Схему подключения ВДТ и АВДТ.
17.Рабочую характеристику при наличии дифференциальных токов с составляющими постоянного тока: ◦ВДТ и АВДТ типа АС маркируют символом;~
◦ВДТ и АВДТ типа А обозначают символом. ~-

18.Контрольную температуру калибровки АВДТ, если она отличается от 30 оС.

Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если размеры устройств не позволяют разместить всю перечисленнуюинформацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и пп. 4, 6 и 13 для АВДТ, должны быть видны после их монтажа. Характеристики, перечисленные в пп. 1–3, 10, 12 и 16 для ВДТ,в пп. 1–3, 9 и 16 для АВДТ, могут быть нанесены на боковых и задних поверхностях устройств и быть видимыми только до их установки в низковольтном распределительном устройстве. Остальная информация должна быть приведена в эксплуатационной документации на изделия или в каталогах изготовителя.

В разделе 6 «Маркировка и другая информация об изделии» ГОСТ Р 51326.1 и в соответствующем шестом разделе стандарта МЭК 61008-1 отсутствуют требования о маркировке на изделии или о представлении в ином виде следующих характеристик ВДТ:

Номинального условного тока короткого замыкания Inc;
номинального условного дифференциального тока короткого замыкания IΔc.

На устройство дифференциального тока, помимо маркировки, указанной в пп. 1–3, 5–7, 10–13 и 15, наносят значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано, например – «63 А max», а также специальный символ:

После сборки устройства дифференциального тока с автоматическим выключателем не должны быть видны данные, приведенные в пп. 3 и 11, а также значение максимального номинального тока автоматического выключателя, с которым УДТ может быть собрано.Устройства дифференциального тока и автоматические выключатели, которые предназначены для совместной сборки, должны иметь одинаковое наименование изготовителя или торговый знак. Изготовитель должен предоставить допустимые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяют минимальные значения, приведенные в таблице 15 ГОСТ Р 51236.1 В каталоге или эксплуатационной документации на изделие изготовитель также должен указать сведения хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ. Разомкнутое (отключенное) положение устройства защитного отключения, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знакомI (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и отключенного положений УЗО допускается также использование дополнительных символов. При необходимости различать входные и выходные выводы их следует четко обозначать, например, словами «линия» и «нагрузка», расположенными около соответствующих выводов, или стрелками, указывающими направление протекания электроэнергии.
Выводы устройства защитного отключения, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы устройства защитного отключения, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземлени:

В статье использовались материалы «Книги защитного модульного оборудования производства ABB

Маркировка устройства защитного отключения (УЗО) ABB

Электротехника не может существовать без сопутствующих ей специальных схем и проектов. Поэтому для специалиста является очень важным умение их правильно прочитать и использовать точно по назначению. Во многих случаях все элементы, в том числе и обозначение УЗО на однолинейной схеме, выполнены довольно условно, для того чтобы можно было ясно представить себе полную картину всего графического проекта. Как правило условное изображение УЗО напоминает обычный выключатель, с полюсами, проводами и другими деталями, изображенными символически. хорошо разбирается в таких схемах, уверенно читает их и не допускает ошибок во время работы.

УЗО на однолинейной схеме

Прежде чем выполнять какие-либо практические действия, каждый электрик должен предварительно ознакомиться с проектной документацией, разработанной для объекта. Она может составляться самостоятельно или заказываться в специализированной организации. Поэтому нередки случаи, когда графические изображения тех или иных элементов различаются между собой. Это касается многих элементов, в том числе и устройств защитного отключения. В связи с этим нужно знать, как на схеме обозначается УЗО в различных вариантах.

В первую очередь необходимо заранее изучить общепринятые правила и маркировки оборудования и других элементов, представляемых на электрических чертежах и . Некоторые электрики считают, что им не нужен весь объем таких знаний, поскольку большинство информации на практике может не пригодиться. Однако такие рассуждения абсолютно неверны.

Каждый специалист-электротехник, уважающий свою профессию, должен не только освоить чтение электрических схем, но и основные графические изображения различных средств коммуникации, защитных устройств, приборов учета, розеток, выключателей, светильников и других элементов. Такие знания служат хорошим подспорьем в практической работе.

Основные виды маркировок, в том числе и обозначение УЗО на схеме, постоянно используются электриками при выполнении практических работ. Предварительное составление графиков и рабочих схем требует аккуратности и повышенного внимания, поскольку даже маленькая неточность или неправильно нанесенный значок, могут вызвать в дальнейшем серьезную ошибку.

Неверные данные могут быть неправильно истолкованы специалистами сторонних организаций, задействованными для выполнения электромонтажных работ. По этой причине часто возникают серьезные трудности во время прокладки электрических сетей.

Обозначение УЗО на схеме по госту

Все устройства защитного отключения наносятся на схемы с помощью графических и буквенных изображений. Данная символика определяется нормативными документами: ГОСТ 2.755-87 ЕСКД « графические в электрических схемах. Устройства коммутационные и контактные соединения». Маркировка определяется согласно ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Однако в целом данные документы не дают полной информации о том, каким именно должно быть обозначение УЗО на схеме однолинейного типа. То есть каких-либо особенных требований в данном случае не выдвигается. Поэтому многие электрики маркируют некоторые узлы и устройства собственноручно разработанными значениями и метками, немного отличающимися от привычных стандартных обозначений.

Иногда за основу берутся символы, нанесенные на корпус защитного устройства. Поэтому. исходя из предназначения УЗО, данный прибор на электрических схемах разделен на две составляющих — выключатель и датчик, реагирующий на дифференциальный ток и приводящий в действие механизм отключения контактов.

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. — ГОСТ 2. 755-87 ЕСКД «Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так – это выключатель, который при нормальной работе способен включать/отключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеописанное в графической форме, то получается что условное обозначение УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика реагирующего на дифференциальный ток (трансформатора тока нулевой последовательности) который воздействует на механизм отключения контактов.

В этом случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как обозначается дифавтомат на схеме?

По поводу обозначений дифавтоматов в ГОСТ на данный момент тоже нет данных. Но, исходя из вышеизложенной схемы, дифавтомат графически также можно представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специальногобуквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т. д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

electricvdome.ru

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.


Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т. д.).


На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.


Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т. д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

aquagroup.ru

Вернутся в раздел: УЗО и Дифзащита Электрика

В данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.

Основным условием при выборе УЗО и диф. автомата является соблюдение селективности (ПУЭ.РАЗДЕЛ 3 ):

В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.

Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.

Условное обозначение УЗО и дифавтомата на электрических схемах:

Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

Рис. 4
Рис. 3

Схемы включения УЗО:

По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).

  1. Вводный автомат.
  2. Прибор учёта (электросчетчик).
  3. УЗО или дифавтомат.
  4. Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
  5. Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
  6. Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
  7. Нулевая рабочая N — шина.
  8. Нулевая защитная РЕ — шина.

Более подробно про системы заземления и зануления см. в разделе

Вернутся в раздел: УЗО и Дифзащита Электрика

energetik.com.ru

Рабочий ток и быстродействие

Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО. Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

  • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
  • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
  • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты. Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

Обратите внимание! Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

  • электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
  • специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
  • усилительный электронный модуль;
  • исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»). Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.
Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Важно! Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления. Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта. Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика . Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C». По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки. В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

evosnab.ru

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначение Графическое обозначение Расшифровка Область применения
АС Реагирует на переменный синусоидальный ток Ставят на линии, к которым подключена простая техника без электронного управления
А Реагирует на синусоидальный переменный ток и пульсирующий постоянный Применяется на линиях, от которых запитывается техника с электронным управлением
В Улавливает переменный, импульсный, постоянный и сглаженный постоянный. В основном применяется на производстве с большим количеством разнообразной техники
S С выдержкой времени отключения 200-300 мс В сложных схемах
G С выдержкой времени отключения60-80 мс В сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

stroychik.ru

Что нужно знать об УЗО

Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

  • Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
  • Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
  • С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
  • Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

Если необходимо использование «пожарного» УЗО, то следует определиться с типом и расположением вторичных «жизненных» устройств.

Обозначение УЗО на однолинейной схеме

Говоря о схемах и проектах, очень важно уметь их правильно прочитать. Как правило, изображение УЗО на графической и проектной документации зачастую выполнено условно, наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных её компонентов в частности. Условное изображение устройства защиты можно сравнить с изображением обычного выключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельно поставленных выключателей. На однолинейной схеме полюса, провода и элементы не прорисовываются визуально, а изображаются символически.

Этот момент подробно продемонстрирован на рисунке снизу. На нём изображено двухполюсное УЗО с током утечки 30 мА. На это указывает расположенная в верхней части цифра «2». Около неё можно увидеть пересекающую линию питания косую черту. Двухполюсность устройства дублируется и в нижней части схематического изображения элемента, в качестве двух косых чёрточек.

Разберём типовую схему «квартирного» подключения защитного устройства с учётом наличия счётчика на примере, приведённом на рисунке снизу. Ознакомившись более детально с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально приближенно к вводу. Это должно быть осуществлено таким образом, что бы между ними были расположены счётчик и главный автомат. Тем не менее, существует несколько ограничительных нюансов. Так, например, общее устройство защиты не может быть подключено к системе типа TN-C в связи с её принципиальными особенностями. Устаревший образец советских времён имеет защитный проводник, который напрямую соединён с нейтралью, что и становится причиной «несовместимости».

Устройство защитного отключения, представляющее собой устаревший образец советских времён с защитным проводником, соединённым с нейтралью, не представляет возможным подключить к ней общее устройство защиты.

Это лучший пример того, как подключить УЗО с заземлением. Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

Но всё это характерно для современной электропроводки, с учётом наличия «земли».

Чтобы в дальнейшем более детально познакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к ней.

Подключение УЗО без заземления. Схема и особенности

Отсутствие контуров заземления в домах – ситуация распространённая, требующая больших усилий и знаний, ведь придётся вспомнить основы электродинамики, но она не является приговором. Главное следовать четырём обобщённым правилам:

  • Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
  • Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
  • Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
  • Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

Многие, даже дипломированные, электрики, забыв или банально не зная принципы электродинамики, не задумываются о том, как подключить УЗО без заземления. Схема, предлагаемая ими, выглядит обычно так: ставится общее устройство защиты, а затем все PE (нулевые защитные проводники) заводятся на входной ноль УЗО. С одной стороны, здесь без сомнения видна разумная логическая цепочка, ведь на защитном проводнике не будет происходить коммутация. Но всё гораздо сложнее.

  • В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
  • Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

Сила «эффектов» зависит от длины РЕ. Если его длина превышает два метра, то вероятность несрабатывания УЗО достигает вероятности 1 к 10000. Числовой показатель довольно мал, тем не менее, теория вероятности вещь практически непредсказуемая.

Схема подключения УЗО в однофазной сети

Так как в квартирах зачастую используется однофазное подключение сети. В данном случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для данного устройства, но мы рассмотрим наиболее распространённую, показанную на рисунке ниже.

Подключение аппарата довольно простое. В паспорте и на приборе указана основная маркировка и точки подключения фазы (L) и нуля (N). На схеме изображены вторичные автоматы, но их установка не является обязательной. Они нужны для распределения подключаемых бытовых приборов и освещения по группам. Таким образом, проблемный участок никак не затронет остальные части или комнаты квартиры. При этом важно учитывать, что установка максимально допустимых токов на автоматах не должна превышать настроек УЗО. Это объясняется отсутствием в устройстве ограничения по току. Внимательно следует отнестись и к подключению фазы с нулём. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости со счетчиком электрической энергии (рядом с источником электропитания)

Ошибки и их последствия при подключении УЗО

Как и любая электрическая схема, схематическое изображение подключения защитного устройства в общую сеть, должно быть составлено, как и прочитано в дальнейшем, без малейших изъянов. Даже самый скромный недочёт может привести к неисправной работе системы в целом или самого УЗО, в то время как серьёзные отклонения могут принести довольно серьёзный ущерб. Ошибки могут быть допущены самые разные, но среди них можно выделить ряд наиболее распространённых:

  • Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник, с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
  • УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
  • Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
  • Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
  • Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
  • Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
  • Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
  • Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

prokommunikacii.ru

Установка УЗО значительно повышает уровень безопасности при работе на электроустановках. Если УЗО обладает высокой чувствительностью (30 мА), то при этом обеспечивается защита от прямого контакта (прикосновения).

Тем не менее, установка УЗО не означает от выполнения обычных мер предосторожности при работе на электроустановках.

Кнопку тест необходимо нажимать регулярно, как минимум один раз в 6 месяцев. Если тест не срабатывает, то надо задуматься о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панели или корпусе. Подключите оборудование в точном соответствии со схемой. Включите все нагрузки, подключенные к защищаемой сети.

Срабатывает УЗО.

Если УЗО срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного отключения нагрузки (отключаем по очереди эл. оборудование и смотрим результат). При обнаружении такого устройства его необходимо отключить от сети и проверить. Если электрическая линия имеет очень большую длину, обычные токи утечки могут быть достаточно велики. В этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищен своим УЗО. Можно расчитать длинну электрической линии.

При невозможности определения документальным способом суммы токов утечки проводки и нагрузок, можно пользоваться примерным расчетом (в соответствии с СП 31-110-2003), принимая ток утечки нагрузки равным 0,4мА на 1А потребляемой нагрузкой мощности и ток утечки электросети равным 10мкА на один метр длины фазового провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты, мощностью 5 кВт, установленную на кухне малогабаритной квартиры.

Примерное расстояние от щитка до кухни может составлять 11 метров, соответственно расчетная утечка проводки составляет 0,11мА. Электроплита, на полной мощности, потребляет (приближенно) 22.7А и обладает расчетным током утечки 9,1мА. Таким образом, сумма токов утечки данной электроустановки составляет 9,21мА. Для защиты от токов утечки можно использовать УЗО с номиналом тока утечки 27,63мА, что округляется до ближайшего большего значения существующих номиналов по диф. току, а именно УЗО 30мА.

Следующим шагом, является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемым электроплитой, можно использовать номинал (с небольшим запасом) УЗО 25А, или с большим запасом — УЗО 32А.

Таким образом мы расчетно определили номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (надо не забыть защитить УЗО автоматическим выключателем 25А для первого номинала УЗО и 25А или 32А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначается следующим образом рис. 1 однофазное УЗО, рис. 2 -трехфазное УЗО.

Схема подключения УЗО рассмотрим на примере. На фото. 1 показан фрагмент распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото цифра1 УЗО, 2- автоматический выключатель) и однофазных УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому его устанавливают в паре с автоматическим выключателем. Что ставить раньше УЗО или автоматический выключатель в данном случае не принципиально. Номинал УЗО должен быть равным или немного больше наминала автоматическо выключателя. Например, автоматический выключатель 16 Ампер, значит, УЗО ставим 16 или 25 А.

Как видно на фото. 1 на трехфазное УЗО (цифра 1) подходят три фазных и нулевой проводник, а после УЗО подключен автоматический выключатель (цифра 2). Потребитель будет подключаться: фазные проводники (красные стрелки) с автоматического выключателя; нулевой проводник (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны дифференциальные автоматы, соединенные сборной шиной, принцип работы диф. автомата такой же, как у УЗО, но он дополнительно защищает от токов короткого замыкания и не требует дополнительной защита от КЗ.

А подключение, что у УЗО, что у диф. автоматов одинаковое.

Подключаем к клемме L фазу, к N ноль (обозначения нанесены на корпусе УЗО). Потребители подключаются также.

www.mirpodelki.ru

характеристик, назначения. Дифференциальный автомат или узо как выбрать

Приветствую вас дорогие гости и постоянные читатели сайта!

Мы начинаем следующую серию публикаций в рамках курса, на этот раз посвященных дифференциальным автоматам. Начнем с обзора устройства и принципа работы дифавтоматов.

Автоматический выключатель дифференциального тока или дифференциал — это устройство, которое объединяет в одном случае функции автоматического выключателя и УЗО.Те. защищает контролируемую цепь от токов перегрузки и короткого замыкания (автоматический выключатель , функции ) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляция токоведущих частей электроустановки.

Конструктивно дифавтоматы выполнены из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка такая же, как установка УЗО.

Для однофазных сетей 220В доступны биполярных дифавтоматов . Фазный и нейтральный проводники питающей сети подключаются к клеммам верхних полюсов, а фазный и нейтральный проводники нагрузки — к клеммам нижних полюсов. При этом, в зависимости от марки производителя и серии, они могут занимать два и более модуля для установки на DIN-рейку.

Для трехфазной сети 380В выпускается квадрупольных дифлавоматов .К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам подведены три фазных провода и ноль от нагрузки.

При установке на DIN-рейку четырехполюсные дифавтоматы занимают более четырех модулей, в зависимости от марки производителя. Те. четыре полюса для подключения проводов, а занимаемое пространство в электрощите больше четырех модулей, за счет блока дифференциальной защиты.

Использование двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить установку вместо отдельно установленных автоматических выключателей и УЗО (которые вместе занимают три модуля).

Из раздела об устройствах защитного отключения мы помним, что УЗО не защищает от сверхтоков и требует установки автоматического выключателя последовательно с ним .

При разветвленной разводке с большим количеством групп экономия места в электрическом щите может быть весьма значительной. Однако зачастую стоимость дифавтомата превышает стоимость отдельно установленного станка и УЗО.

Конструктивно дифавтомат состоит из двух- или четырехполюсного выключателя и последовательно подключенного к нему модуля дифференциальной защиты.Подробно конструкция и принцип работы, а мы рассмотрели в предыдущих разделах, ссылки на них внизу этой статьи.

Кратко рассмотрим основные моменты.

Модуль автоматического выключателя обычно устанавливается в фазных проводниках и содержит тепловой расцепитель для защиты от токов перегрузки и электромагнитный расцепитель (катушка соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
Принцип действия такой же, как у обычного выключателя.

При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, она изгибается и, если ток в цепи не уменьшается, активирует механизм отключения, размыкая защищенную цепь.

В случае короткого замыкания ток в цепи мгновенно увеличивается, индуцированное в катушке соленоида магнитное поле перемещает сердечник, который приводит в действие механизм расцепления и размыкает силовые контакты.

Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги применяется камера прерывателя .

Модуль дифференциальной защиты, через который проходят фазный и нейтральный проводники (первичная обмотка) и управляющая обмотка (вторичная обмотка). В четырехполюсных дифавтоматах через трансформатор дифференциального тока проходит три фазных провода и ноль.

При нормальной работе ток течет к нагрузке по фазовому проводу, а от нагрузки через нейтральный провод, т. е. токи равны и направлены в противоположном направлении. Геометрическая сумма токов равна нулю, индуцированные ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.

Если возникает ток утечки, баланс токов нарушается, поскольку ток утечки также течет в фазном проводе вместе с током нагрузки. Токи в фазном и нейтральном проводниках индуцируют магнитные потоки разной величины, их баланс нарушается, и в тороидальном сердечнике трансформатора тока появляется разностный магнитный поток. Под действием дифференциального магнитного потока во вторичной обмотке управления возникает ток. Когда величина этого тока превышает пороговое значение, срабатывает механизм отключения и силовые контакты дифавтомата отключаются от сети.

Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханический или электронный . В электронных корпусах при возникновении утечки ток в обмотке управления подается на плату электронного усилителя с электромагнитной катушкой сброса и через расцепляющий механизм отключает силовые контакты дифференциальной машины от сети.

Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять работоспособность при отключении фазного или нейтрального проводника от сети (подробности см. В видео), так как для работы платы усилителя не требуется питания.

Дифавтоматы некоторых производителей имеют встроенные индикаторы, позволяющие определить причину срабатывания:

— дифавтомат сработал от сверхтока: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
— или модуль дифференциальной защиты дифференциальной машины сработал в результате утечки тока.

Если таких индикаторов нет, то в случае отключения дифавтомата непонятно, что вызвало отключение — перегрузка по току, либо сработал дифавтомат в результате тока утечки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат выключился, значит он исправен.

Более наглядно принцип работы смотрите на видео Устройство Дифавтомат и принцип работы :

Основная масса потребителей вообще не различает, что перед ними УЗО (УЗО) или Дифавтомат (дифференциальный автомат).Существует даже заблуждение, что это абсолютно ненужные устройства в электрощите, только увеличивающие стоимость электромонтажных работ. В этой статье мы рассмотрим, что лучше дифференциального автомата или узо.

В целом проблема, которая стоит перед потребителями по обеспечению сохранности своего жилья, стоит достаточно остро. Не будем говорить о том, что в некоторых отдаленных районах (и не только) до сих пор существуют старые электросчетчики с керамическими вилками, внутри которых вместо керамического предохранителя намотан «жучок» или даже кусок гвоздя.

Эта проблема, по мнению профессионалов, уже приближается к критической точке. Поэтому пройдемся по небольшой образовательной программе на эту тему, тем более, что знать будет очень полезно не только рядовым потребителям электроэнергии, но и профессиональным электрикам.

Самой распространенной до недавнего времени схемой защиты электрических сетей была установка автоматических выключателей. Правила работы, в основе которых лежит отключение электроэнергии при коротком замыкании или при перегрузках, т.е.е. при превышении номинального тока. Работа данной машины основана на двойном типе защиты, основанном на двух типах разъединителей:

Разъединитель электромагнитный, размыкает цепь питания потребителя
при возникновении короткого замыкания. Основное действие происходит за счет мгновенного увеличения силы тока, что приводит к появлению электромагнитного поля в катушке разъединителя. Сердечник соленоида начинает двигаться и размыкает цепь.

Основным средством защиты человека от поражения электрическим током является УЗО.
В быту часто возникают ситуации при использовании таких устройств, как стиральная машина, микроволновая печь без заземления с неисправной изоляцией и без заземления. В старых домах такое понятие как заземление отсутствует как класс, в этом случае нам на помощь приходит УЗО.

Основное отличие УЗО от автоматического выключателя состоит в том, что в конструкцию УЗО добавлен трансформатор тока, который обнаруживает наличие дифференциального тока. Дифференциальный ток равен току утечки при нарушении изоляции или при контакте человека с поврежденным проводом.Также при появлении незначительного тока утечки в месте повреждения начинается нагрев изоляции, что может спровоцировать возгорание. Для этого устанавливается УЗО для защиты от поражения электрическим током и повреждения проводки. УЗО не отключает устройства и оборудование от сети при перегрузках и коротких замыканиях и устанавливается совместно с автоматическим выключателем. То есть в обычном понимании УЗО — это лишь показатель повреждения изоляции электропроводки. Допустим, вы включили в сеть все электроприборы, которые есть в вашем доме (электроплита, фен, микроволновая печь, пылесос и т. Д.).) УЗО работать не будет и не отключит сеть при перегрузке.

Для комплексной защиты от коротких замыканий, перегрузок и повреждений изоляции установлен дифференциальный автомат. Узо или дифференциальный автомат, что выбрать? Итак, вы можете понять основные отличия. О том, как выбрать УЗО, читайте.

Дифференциальный автомат или узо: отличия

Дифавтомат позволяет одновременно добиться нескольких уровней защиты:
1.защита от короткого замыкания;
2. защита от перегрузок;
3. Защита от поражения электрическим током.

Выключатель дифференциального тока или дифавтомат — это устройство, объединяющее в одном корпусе свойства автоматического выключателя и УЗО. Проще говоря, он позволяет защитить электрическую цепь от напряжения перегрузки и токов короткого замыкания (свойства автоматического выключателя) и от токов утечки (свойства УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания. в результате повреждения изоляции электропроводки электроустановок.

В дифференциальной машине УЗО и автоматический выключатель сосредоточены вместе. Работа дифавтомата полностью аналогична работе автоматического выключателя УЗО +. Установка альфавата экономит место в электрическом щите и упрощает монтажные работы.

Как отличить УЗО от дифавтомата по занимаемому месту в щите

УЗО занимает два места в щите и плюс автоматический выключатель.Результат — три места на DIN-рейке.
Дифференциальный автомат занимает всего два места и при нехватке места в щите предпочтение отдается данному устройству.
Также эти два устройства можно различить по внешнему виду. На первый взгляд они абсолютно одинаковые: та же кнопка «ТЕСТ», переключатель, схема, а также некоторые буквы и цифры.

Схема подключения узо и дифавтомата

А теперь разберемся, чем отличается автомат или узо по внешним признакам

Основных внешних отличий четыре:

  • маркировка номинального тока;
  • электрическая цепь;
  • наименование — оттиск на устройстве;
  • сокращенная надпись на приборе.

Что ж, начнем с первого: одно из отличий Узо от Дифоматомат — это текущая маркировка. Основными характеристиками УЗО являются номинальный ток в амперах и установка тока утечки. Такие характеристики являются базовыми и указаны на корпусе устройства, то есть на лицевой панели.
Основными характеристиками автоматического выключателя являются номинальный ток и время — характеристика скорости срабатывания при перегрузке. Эта характеристика обозначается буквенным обозначением номинального тока перед номинальным током.Естественно, если в конструкции автомата диффомата есть УЗО и автоматический выключатель, то маркировка этих устройств должна быть на корпусе автомата дифво.

Так оно и есть. В нашем случае, если на корпусе указана только цифра, например 16А, это УЗО. Самый большой ток, который может выдерживать УЗО в течение длительного времени, сохраняя при этом свои стабильные рабочие характеристики и защитные функции. Отражено на передней панели. Величина номинального тока, которая определяется сечением используемых проводов и контактов внутри устройства УЗО и конструкцией его силовых контактов.

Если на лицевой панели прибора перед цифрой есть еще и буквенное обозначение, например B, C или D (пример C16), то это не более чем дифференциальный автомат.

А теперь перейдем к электрической схеме. Для непосвященного эти схемы — «темный лес», поэтому не будем вдаваться в подробности, что именно там изображено. Остановимся только на основных моментах.

На принципиальной схеме УЗО — основные элементы устройства: дифференциальный трансформатор обозначен овалом, который реагирует на токи утечки и размыкающее электромеханическое реле.

Помимо обозначений, имеющихся на УЗО, обозначения тепловых и электромагнитных разъединителей, реагирующих на ток перегрузки и короткое замыкание.

Теперь, посмотрев схемы этих двух устройств, можно легко определить, что перед вами, и легко понять, чем УЗО отличается от дифференциального автомата.

Дифференциальный автомат или узо по названию

Здесь будет самое интересное. Если вам будет сложно запомнить все, что было сказано выше, то производитель, зная такую ​​проблему, особенно русский язык, напишет название на боковой панели устройства. Например, УЗО — это дифференциальный выключатель.
Сбоку на дифавтомате надпись — автоматический выключатель дифференциального тока.

Ну и последнее — это аббревиатура по устройству.

В основном такой вопрос возникает при выборе аппаратов иностранного производства. На устройствах российского производства таких проблем обычно не возникает, так как там написано, если это УЗО, то пишут УЗО и маркировку, например, ВД. А если это дифавтомат — АВДТ.

Напомню, что правильное название устройства защитного отключения (УЗО) — дифференциальный выключатель.А дифференциальный автоматический выключатель получил название выключатель дифференциального тока.

Чем отличается Узо от дифференциального автомата: итоги

По цене УЗО и дифавтоматы конечно имеют отличия. Конечно, качественный Узо в связке с автоматом российского производства стоит дороже, чем дифференциальный автомат такого же качества. Импортные устройства того же класса, конечно, дороже, чем устройства российского производства, но их качественные показатели выше. Отечественный производитель в принципе выпускает хорошие продукты, но проигрывает по такой главной характеристике, как время отклика, и уступает корпусам. Что выбрать УЗО или дифавтомат, особенности, которые следует учитывать при выборе.

Вследствие того, что дифференциальный автомат является универсальным устройством, невозможно определить, по какой причине отключение (утечка, короткое замыкание или перегрузка) вызвано работой дифавтомата.

Большой плюс — удобство монтажных работ.Судите сами, электромонтажные работы обычно проводят в очень стесненных условиях (электрические шкафы, щиты) и насколько важно электрику затянуть на два-четыре винта меньше. И надежность никто не отменял, все знают, что чем меньше подключений, тем надежнее схема.

Зато ремонт дешевле при использовании пары УЗО автоматических выключателей. Если что-то сломается, можно будет поменять отдельно, а дифференциал машины нужно будет менять полностью.

В любом случае при составлении схемы подключения нужно подходить индивидуально. Так что для квартир выбор между парой УЗО и дифференциальным автоматом разницы практически нет. Другое дело полностью с частными домами и коттеджами. Здесь нужно смотреть и выбирать по максимальной нагрузке, где можно поставить автоматический выключатель дифференциального тока, а где пара автоматических выключателей дифференциального тока.


Дифавтомат — устройство, в котором одновременно совмещены функции автоматического выключателя и УЗО.На рынке представлены различные типы дифференциальных машин, предназначенные для защиты человека от поражения электрическим током и защиты электрической сети от коротких замыканий и перегрузок.

Принцип работы прибора

Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальное электричество относительно земли (ток утечки). Преобразуя это в механическое напряжение, автоматический выключатель возвращается в исходное положение.

Дифференциальный выключатель оборудован двумя системами разомкнутой цепи:

  • Электромагнитный расцепитель отключает линию питания в случае короткого замыкания.
  • Thermal — срабатывает при перегрузке.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки, и машина, если она исправна, должна выключиться.

Виды и характеристики дифлавоматов

Основные технические характеристики дифференциальных машин такие же, как у станков и УЗО:

  • Rated Current In — ток в амперах, который прибор может проводить длительное время (6, 10, 16, 20, 25, 32, 40, 50, 63 А).
  • Номинальный ток — максимально возможный ток, который может пройти контактную систему устройства без повреждений. Это же значение используется для расчета других характеристик устройства.
  • Время-токовая характеристика B, C или D отображается перед значением номинального тока.
  • Номинальный отключающий дифференциальный ток (уставка тока утечки) IΔn = 10, 30, 100, 300, 500 мА.
  • Номинальное напряжение Напряжение, при котором агрегат работает в нормальных условиях.220В для однофазной сети и 380В для трехфазной электросети.
  • Тип (класс) модуля дифференциальной защиты . Тип динамика — реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды. Тип А — реагирует на синусоидальные переменные и пульсирующие постоянные токи утечки.
  • Номинальная отключающая способность — максимальный ток короткого замыкания, который дифавтомат способен отключать и оставаться в рабочем состоянии.Он указан на лицевой панели прямоугольником в амперах (3000, 4500, 6000, 10 000 А).
  • Класс ограничения тока . Он определяется временем от момента размыкания силовых контактов до полного гашения электрической дуги в дугогасительной камере. Всего существует три класса — 1, 2, 3. Информация о них указана в квадрате на лицевой панели.
  • Тип встроенного модуля дифференциальной защиты по конструкции — электромеханический или электронный.
  • Количество полюсов — 2 или 4.
  • Температурный режим от -25 до + 40 ° С (обозначен символом снежинки на лицевой панели).


Как и УЗО, дифференциальные автоматы являются селективными. Они используются как вводные защитные устройства. Им нужна временная задержка для возможности отключения дифференциального тока устройств, подключенных после входа. Если этого не происходит, активируется селективный автомат.

Выбранные дифавтоматы обозначаются буквами, в зависимости от задержки срабатывания:

Буквенное обозначение Задержка ответа, мс
Тип s 200–300
Тип g 60–80

Что лучше — электромеханическое или электронное?

Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

Электромеханическое устройство не требует дополнительной мощности для работы. Энергия для срабатывания катушки отключения, выводящей устройство из включенного состояния, берется из источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности устройства в целом.

Электронные аналоги, помимо датчика тока утечки и катушки отключения, содержат электронную схему с усилителем сигнала.Небольшой сигнал от датчика увеличивается до амплитуды и мощности, достаточных для срабатывания катушки расцепителя. Такие дифавтоматы более компактные.

При обрыве питающей линии дифференциальные машины с электронным управлением становятся бесполезными. Пропадает напряжение питания электроники, что делает невозможным выключение прибора. Поэтому, несмотря на компактность, такие устройства желательно использовать только совместно с реле напряжения.

Исходя из вышесказанного, мы можем определить, какая версия устройства более приемлема в том или ином случае.

Различные типы дифференциальных машин могут успешно применяться в однофазных и трехфазных сетях переменного тока. Такие устройства помогают повысить уровень безопасности при эксплуатации различных электроприборов.


Основное отличие дифавтомата в том, что он состоит из двух жестко связанных функциональных блоков: двух- или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения электрическим током, с взаимно согласованными характеристиками.Установка дифавтомата производится на DIN-рейку 35 мм.

Назначение
дифавтомат

Благодаря высокой скорости (менее 0,04 с) при настройке срабатывания ln = 10 и 30 мА они обеспечивают эффективную защиту человека от электронных повреждений. ток, если он касается токоведущих частей или попадает под напряжение в результате повреждения изоляции токоведущих частей. При этом дифавтомат обеспечивает эффективную защиту электрооборудования от токов перегрузки и короткого замыкания (сверхтоков). Кроме того, в Дальний Восток предусмотрена защита от перенапряжения , т.е. отключение участка цепи (в том числе жилого) при длительных скачках напряжения выше 265 В.

Принцип действия
дифавтомат

Автоматический выключатель и модуль дифференциальной защиты (MDZ) соединены последовательно, что обеспечивает питание электронного усилителя MDZ и поддерживает его рабочий режим.
МДЗ содержит датчик — дифференциальный трансформатор, определяющий дифференциальный ток (утечку) и расположенный на проводах питания, электронный усилитель, выход которого соединен с катушкой сброса электромагнита.
Для проверки работы дифавтомата в работе предусмотрена схема управления с кнопкой проверки.
Когда рычаг управления установлен в положение ON, он получает питание MDZ.
Когда ток нагрузки протекает через его силовые провода, в магнитной цепи датчика создаются равные противоположно направленные магнитные потоки, и в обмотке III практически не возникает напряжения. Переключатель остается во включенном положении.
При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело человека, которого коснулись) равенство потоков нарушается и в обмотке III индуцируется напряжение, примерно пропорциональное дифференциалу Текущий.При определенном значении этого напряжения (настройка датчика) усилитель открывается и подает ток от дополнительного источника питания на катушку соленоида сброса. Магнит сброса сдвигает защелку независимого отключающего механизма автоматического выключателя. Происходит принудительное раскрытие его контактов. Тот же процесс происходит при разрыве цепи обмотки III и срабатывании защиты от перенапряжения.
Аналогично размыкаются контакты дифавтомата под действием максимальной токовой защиты.

Преимущества
  • высокая скорость
  • защита от перегрузок и таких коротких замыканий
  • широкий диапазон рабочих температур от -25 до +50 ° C
  • высокая механическая прочность
недостатки

Основным недостатком является то, что дифавтоматы нельзя использовать, если к данной розеточной группе подключены компьютеры. Когда они включены, не редкость ложные срабатывания.

Есть еще один нюанс.Если лучше присмотреться, то можно заметить, что дифавтоматы занимают немного больше места, чем автоматический выключатель и УЗО. Да и стоит он почему-то не меньше, чем занимает место.

Технические характеристики
дифавтомат
Номинальное рабочее напряжение, В ~ 230/400
Частота тока сети, Гц 50
Максимальное сечение провода, подключаемого к зажимам, мм 2 25
Количество полюсов 2
Номинальный коммутируемый ток, lн, А 6, 10, 16, 25, 32, 40, 50, 63
Уставка отключения по дифференциальному току, lDn, (мА) 10, 30, 100, 300
Номинальная отключающая способность (A) 4500
Степень защиты по ГОСТ 14254-96 IP20
Диапазон рабочих температур, o C -25 — +40
Рабочие характеристики при дифференциальном токе с постоянным током AC
Количество циклов механического переключения, не менее 10 000
Количество срабатываний от дифференциального тока, не менее 4500
Срок службы не менее, лет 15

Сначала рассмотрим принцип работы УЗО. Внутри УЗО находится специальный трансформатор, в котором каждый из проводников (L-фаза, N-ноль) создает электромагнитное поле. При нормальной работе они нейтрализуют друг друга. Если происходит утечка тока, в катушке возникает дисбаланс электромагнитного поля, в результате шток толкает рычаг для выключения. Такое устройство срабатывает при отключении от утечки тока, но не предназначено для защиты от коротких замыканий и перегрузок сети.

Как работает дифференциальный автоматический выключатель (дифференциальный автоматический выключатель)?

А теперь поговорим о дифференциальной автоматике (дифференциальная токовая защита и общая защита).Устройство предназначено для защиты цепи от утечки тока (аналог Узо), но преимущество дифференциала. автомат заключается в том, что в него встроен автоматический выключатель, который выполняет функцию защиты схемы от коротких замыканий и перегрузок. Два в одном: УЗО + Автоматический выключатель = Дифференциальный автомат. Получился своего рода технический симбиоз.

Трехфазная дифференциальная машина

Если под обычным Узо устанавливаются 3 или 4 группы отдельных выключателей, то дифференциальный автомат обеспечивает отдельную группу для защиты электрической цепи. Под дифференциальным автоматом выключатели не устанавливаются, он самостоятельно отвечает за короткое замыкание (короткое замыкание), перегрузку электрической цепи и утечку тока на землю. Вы, конечно, можете поставить выключатели под дифференциал. автоматически, но это расточительно.

Прочтите следующие статьи об УЗО:

Маркировка УЗО. Схема подключения УЗО, обозначение УЗО на схеме, схема подключения однофазного и трехфазного УЗО

Устройство защитного отключения (УЗО) относится к типу автоматического выключателя, работа которого основана на автоматическом отключении сети или ее части при достижении или превышении определенного уровня дифференциального тока.Его использование значительно повышает электробезопасность потребителя, а также предотвращает возникновение аварийных ситуаций, как дома, так и на работе.
Тем не менее, несмотря на то, что схема включения УЗО на первый взгляд кажется простой, даже малейшие недоработки в подключении могут вызвать довольно серьезные поломки. Как не превратить вашу безопасность в источник неприятностей? Вы можете найти ответ на этот вопрос в этой статье.

Прежде чем углубляться в вопросы, связанные со схемой установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основании которых они выбираются.В этой статье мы не будем касаться индексации, так как для ее углубления требуются серьезные знания в области электротехники, и эта необходимость отпадает еще и в связи с тем, что выбор защитного устройства будет производиться исключительно на основании исходные данные. Для этого нужно выполнить несколько пунктов:

  • Учитывайте необходимость подключения отдельного УЗО с автоматом или дифавтоматом.
  • Определите номинальный ток устройства. Для машины фактическое значение этого тока должно быть выбрано на одну ступень выше, чем данные тока отсечки, в том же случае, если используется дифавтомат, то указанное значение должно быть равно току отсечки.
  • Рассчитайте отсечку по дополнительному току (перегрузке), используя простой расчет. Для его расчета нужно знать максимально допустимый ток потребления, а затем полученное значение умножить на 1,25. Далее необходимо отталкиваться от таблицы значений стандартных серий токов. Если результат отличается от заданных параметров, то он округляется в большую сторону.
  • Определите допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но есть исключения.Выбор будет зависеть от типа проводки.

При необходимости использования «пожарного» УЗО следует определить тип и расположение вторичных «ресурсных» устройств.

Устройство УЗО

Обозначение УЗО на однолинейной схеме

Когда речь идет о схемах и проектах, очень важно уметь их правильно читать. Как правило, изображение УЗО на графической и конструкторской документации часто выполняется условно вместе с другими элементами.Это несколько затрудняет понимание принципов работы схемы и ее отдельных компонентов в частности. Традиционный образ устройства защиты можно сравнить с изображением обычного выключателя с той лишь разницей, что элемент в нелинейной схеме представлен в виде двух параллельных выключателей. На однолинейной схеме полюса, провода и элементы не изображаются визуально, а изображаются символически.

Эта точка подробно показана на рисунке ниже.На нем изображено двухполюсное УЗО с током утечки 30 мА. На это указывает цифра «2» вверху. Рядом с ним можно увидеть косую черту, пересекающую линию электропередачи. Биполярность устройства продублирована в нижней части схематического изображения элемента двумя наклонными линиями.

Обозначение УЗО на однолинейной схеме

Разберем типовую схему «квартирного» подключения защитного устройства с учетом наличия счетчика на примере, представленном на рисунке ниже.Ознакомившись более подробно с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально близко к входу. Делать это нужно таким образом, чтобы между ними располагались счетчик и основная машина. Однако есть несколько ограничительных нюансов. Так, например, устройство общей защиты не может быть подключено к системе типа TN-C из-за его основных характеристик. Устаревший образец советских времен имеет защитный провод, подключенный напрямую к нейтрали, что становится причиной «несовместимости».

Устройство защитного отключения, которое является устаревшей моделью советских времен с защитным проводом, подключенным к нейтрали, к нему невозможно подключить устройство общей защиты.

Это лучший пример того, как подключить заземленное УЗО. На схеме также есть желтые полосы, демонстрирующие принцип подключения дополнительных устройств защиты групп потребителей, которые схематично должны располагаться за соответствующими им автоматическими выключателями. В этом случае номинальный ток каждого вторичного устройства на пару футов выше, чем показатель назначенного ему автомата.

Но все это типично для современной электропроводки с учетом наличия «земли».

Типовая схема УЗО на примере «квартирной» электросети

Для того, чтобы в дальнейшем более подробно ознакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к нему.

Подключение УЗО без заземления. Схема и особенности

Отсутствие заземляющих шлейфов в домах — обычная ситуация, требующая больших усилий и знаний, потому что нужно помнить основы электродинамики, но это не приговор.Главное, соблюдать четыре общих правила:

  • TN-C проводка не допускает установку дифавтомата или общего УЗО.
  • Потенциально опасные потребители должны быть идентифицированы и защищены дополнительным отдельным устройством.
  • Следует выбрать кратчайший «электрический» путь от защитных проводников розеток и групп розеток к входной нулевой клемме УЗО.
  • Допускается каскадное подключение защитных устройств при условии, что ближайшие к электрическому вводу УЗО менее чувствительны, чем оконечные.

Многие, даже сертифицированные электрики, забыв или просто не зная принципов электродинамики, не задумываются о том, как подключить УЗО без заземления. Предлагаемая ими схема обычно выглядит так: устанавливается общее защитное устройство, а затем все PE (нулевые защитные проводники) подводятся к входному нулю УЗО. С одной стороны, здесь несомненно видна разумная логическая цепочка, ведь включения защитного проводника не будет.Но все намного сложнее.

  • В обмотке может возникнуть кратковременный скачок тока для компенсации дисбаланса токов между фазой и нулем, называемого «антидифференциальным» эффектом. Встречается довольно редко.
  • Более распространенным вариантом является неконтролируемое усиление дисбаланса токов, называемое «супердифференциальным» эффектом. Возникновение такой ситуации заставляет защитное устройство работать без присущей ему утечки. Тем не менее, серьезных поломок или поломок это не вызовет, а лишь принесет некоторый дискомфорт при постоянном «выбивании».

Сила «воздействия» зависит от длины ПЭ. Если его длина превышает два метра, то вероятность выхода из строя УЗО достигает 1 из 10 000. Числовой показатель довольно маленький, однако теория вероятностей — вещь практически непредсказуемая.

Схема подключения УЗО в однофазной сети

Так как в квартирах часто используется однофазное сетевое подключение. В этом случае оптимально в качестве защиты выбрать однофазные двухполюсные УЗО.Существует несколько вариантов схемы подключения для этого устройства, но мы рассмотрим наиболее распространенные, представленные на рисунке ниже.

Подключить устройство довольно просто. В паспорте и на приборе указаны основные точки маркировки и подключения фазы (L) и нуля (N). На схеме показаны вторичные машины, но их установка не является обязательной. Они нужны для распределения подключенной бытовой техники и освещения по группам. Таким образом, проблемная зона никак не повлияет на остальные части или комнаты квартиры.Важно учитывать, что установка максимально допустимых токов на машинах не должна превышать уставки УЗО. Это связано с отсутствием ограничения тока в устройстве. Также следует обратить внимание на соединение фазы с нулем. Невнимательность может привести не только к отключению питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости от счетчика электроэнергии (рядом с источником питания)

Схема подключения УЗО в однофазной сети

Ошибки и их последствия при подключении УЗО

Как и любую электрическую схему, схематическое изображение подключения защитного устройства к общей сети должно быть составлено, как прочитано позже, без малейших изъянов. Даже самый скромный дефект может привести к сбоям в работе системы в целом или самого УЗО, а серьезные отклонения могут вызвать довольно серьезные поломки. Ошибки могут быть разные, но среди них можно выделить ряд наиболее распространенных:

  • Нейтраль и земля подключаются после УЗО. В этом случае можно неверно истолковать схему, соединив нулевой рабочий проводник, с разомкнутой частью электроустановки или с нулевым защитным проводом.В обоих случаях сумма будет одинаковой.
  • УЗО можно подключить с частичной фазой. Допуск такой ошибки приведет к ложному срабатыванию, возникающему из-за того, что нагрузка была подключена к нулевому рабочему проводнику перед УЗО.
  • Пренебрежение правилами подключения в выводах нулевого и заземляющего проводов. Проблема заключается в процессе установки розеток, в которых допускается соединение защитного и нулевого рабочих проводов.В этом случае устройство будет работать даже тогда, когда к розетке ничего не подключено.
  • Объединение нулей в цепи с двумя устройствами защиты. Распространенная ошибка — неправильное соединение в зоне защиты нулевых проводов обоих УЗО. Допускается из-за неаккуратности и неудобства разводки внутри стеновой панели. Недосмотр приведет к неконтролируемым отключениям устройств.
  • Использование двух и более УЗО усложняет работу по подключению нулевых проводов.Последствия невнимательности могут быть довольно серьезными. Тестирование тоже не поможет, так как работа устройства с ним не вызовет никаких нареканий. Но самое первое подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
  • Невнимательность при подключении фазы и нуля, если они сняты с разных УЗО. Проблема возникает, когда нагрузка подключена к нейтральному проводу, принадлежащему другому устройству защиты.
  • Несоблюдение полярности подключения, выражающееся в подключении фазы и нуля соответственно сверху и снизу.Это спровоцирует движение токов в одном направлении, в результате чего создаются условия для невозможности взаимной компенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть другим.
  • Не учитывать подробности при подключении трехфазного УЗО. Распространенная ошибка при подключении четырехполюсного УЗО — использование клемм одной фазы. Однако работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

Действующие государственные стандарты (ГОСТ) не регламентируют графическое и буквенное обозначение УЗО (устройств защитного отключения), отсутствуют дополнительные графические обозначения, позволяющие более точно описать основные функции и свойства штатного оборудования.

УЗО является одним из основных элементов однолинейных электрических схем, поэтому производителями модульного оборудования и конструкторами принято следующее условное обозначение:

Такое схематическое изображение УЗО наиболее точно показывает принцип его действия. и отличает его от другого модульного оборудования, если вы знаете, что такое УЗО и как оно работает.

При этом, поскольку ГОСТ не регламентирует тип УЗО, на схемах и планах необходимо отображать блок с условными графическими обозначениями (УГО), в котором давать расшифровку и пояснения к графическим элементам. , даже если будет решено использовать форму, отличную от представленной. Возможность самостоятельно разрабатывать символы, если их нет в стандартах, указывается в ГОСТ 2.702-2011.

Буквенная маркировка УЗО — QF, если использовать правила их формирования по ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах». Это полностью соответствует обозначению автоматического выключателя и некоторых других модульных устройств, что делает однолинейные схемы менее читаемыми и понятными.

Многие люди вводят свои буквенные обозначения: Q, QFD, QDF и т. Д., Которые, если полагаться на действующие стандарты, неверны, не раскрывают функции УЗО, но помогают отличить их от других элементов защитной автоматики на однолинейные схемы.

Это может быть важно, особенно если в цепи одновременно находятся УЗО и дифавтоматы. Их графические обозначения схожи, и отличить их друг от друга не всегда легко. Учитывая, что проектировщики электроустановок часто максимально упрощают используемые графические символы, опуская важные детали.

Рассмотрим условное обозначение дифференциального автомата на однолинейной схеме и сравним с УЗО.

rozetkaonline.ru

Если вы решили заменить проводку в квартире, то для начала нужно составить подробную схему. Чтобы правильно составить схему подключения, нужно знать, как все ее основные элементы должны отображаться на схеме. Кроме того, в данной статье будут рассмотрены некоторые типовые схемы электропроводки в квартире.

Разновидности схем электропроводки

При замене проводки в квартире своими руками вам потребуются два варианта схемы — электропроводка и принцип.

Схема, на которой показаны основные электрические соединения, существующие между всеми элементами, которые изображены с использованием специальных традиционных графических и буквенно-цифровых обозначений, называется схематической диаграммой. Принципиальная схема чаще всего изображается в виде одной линии.

Однолинейной схемой называется схема, на которой все фазные провода отображаются только одной линией, а нейтральный провод не отображается, а защитные устройства и нагрузки показаны схематично, без указания схемы их подключения.

На схеме подключения все обозначения нанесены на план квартиры, который изображен в масштабе. На схеме подключения обязательно должно быть указано точное прохождение всех линий, расположение квартирного щита, выключателей, распределительных коробок, освещения и розеток.

Условные обозначения, используемые на электросхемах квартиры

Для правильного составления электросхемы необходимо знать обозначения различных элементов. Все эти обозначения стандартизированы ГОСТами и называются условными графическими обозначениями.

Вот два ГОСТа, которые стоит изучить перед составлением схемы подключения: ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических схемах» и ГОСТ 21. 614-88 «Условные графические изображения электрооборудования и электропроводки на схемах».

Обозначения, используемые в принципиальных схемах

Автоматический выключатель или автоматический выключатель (ГОСТ 2.755-87). Обозначается буквами QF.

УЗО, дифавтомат. Обозначается буквами QF.

Счетчик электрической активной мощности (ГОСТ 2.729-68). Обозначается буквами ПИ.

Щит силовой (ГОСТ21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Обозначается буквами EL.

Обозначения, используемые на схемах подключения

Все данные об этих обозначениях можно найти в ГОСТ 21.614-88.

Розетка для накладного монтажа с защитным контактом.

Розетка для скрытого монтажа с защитным контактом.

Примеры схем подключения в квартире

Первая из предложенных схем является простейшей однолинейной схемой для однокомнатной или двухкомнатной квартиры.Квартира запитана от одной фазы через доску пола. Кроме того, в квартиру подведено защитное и рабочее заземление из доски пола. После этого идет двухполюсный входной автоматический выключатель, отключающий ноль и фазу. По правилам (п. 1.5.36 ПУЭ) автомат должен быть установлен перед счетчиком электроэнергии — «Чтобы можно было безопасно установить и при необходимости заменить счетчики в сетях с напряжением до 380 В, используя предохранители или коммутационные устройства, установленные перед ним на расстоянии не более 10 метров.Должна быть предусмотрена возможность снятия напряжения со всех фаз, подключенных к счетчику. «

За счетчиком должна быть установлена ​​шина, к которой подключаются осветительные машины и печи, а также розетки через дифавтомат (УЗО).

Вторая схема несколько сложнее и рассчитана на двух- комнатные и трехкомнатные квартиры.Данная схема отличается тем, что розетки питаются от двух двухполюсных дифавтоматов (УЗО), что создает отдельную линию питания для комнат и отдельную линию для кухни, туалета, коридора и ванной комнаты.На этой схеме электроплита питается от двухполюсного дифавтомата (УЗО). Это не обязательно, но желательно, так как это повысит безопасность от так называемого непрямого стресса.

Вверху представлена ​​схема, на которой выполнено обозначение рабочего и защитного заземления. Эта диаграмма является более подробной версией предыдущей диаграммы.

postroy-sam.com

Электросхема в квартире | Все для дома

Первым делом при смене электропроводки в квартире является составление схемы.Чтобы составить схему, необходимо ознакомиться с тем, как на схеме отображаются основные элементы. Также в этой статье будет несколько типовых схем электропроводки в квартире.

Виды схем электропроводки в квартире

При самостоятельной замене электропроводки в квартире вам потребуются схемы двух типов: принципиальная и схема электропроводки.

Принципиальная схема — на этой схеме показаны основные электрические соединения между элементами, ферментированными с использованием специальных буквенно-цифровых и условных графических символов (UGO). Обычно принципиальная схема изображается в виде одной линии.

Однолинейная схема — это схема, на которой фазные провода показаны одной линией, нейтральный провод не отображается, а нагрузки и защитные устройства показаны схематично без схемы их подключения.

Схема подключения — на такой схеме все обозначения нанесены на план квартиры, который в свою очередь выполнен в масштабе. Обычно на схеме подключения указано точное расположение квартирного щита, распределительных коробок, выключателей, розеток, освещения и прохождения всех линий.

Условные обозначения на схемах электропроводки квартиры

Чтобы правильно составить схему, нужно знать, как обозначены различные элементы. Эти обозначения называются условными графическими обозначениями (УГО) и стандартизированы ГОСТами.

Один из них — ГОСТ 21.614-88 «Условные графические изображения электрооборудования и электропроводки на схемах». Также стоит изучить ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических схемах».

Ниже представлены УГО основных элементов, которые вам понадобятся при составлении схемы электропроводки в квартире.

Обозначения, используемые в принципиальных схемах

Выключатель автоматический автомат (ГОСТ 2.755-87). Буквенное обозначение — QF.

Дифавтомат, УЗО. Буквенное обозначение — QF.

Счетчик электрической активной мощности (ГОСТ 2.729-68). Буквенное обозначение — ПИ.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Буквенное обозначение — EL.

Обозначения на принципиальных схемах

Все обозначения взяты из ГОСТ 21.614-88.

Распределительная коробка, коробка осветительная.

Консигнационный переключатель.

Выключатель для скрытого монтажа.

Розетка для накладного монтажа с защитным контактом.

Розетка для скрытого монтажа с защитным контактом.

Пример типовой схемы квартирной разводки

Первая из представленных схем — простейшая однолинейная схема для одно- или двухкомнатной квартиры. Электроснабжение осуществляется через напольный щит от одной фазы, а также рабочее и защитное заземление от напольного щита в квартиру.Далее следует вводный двухполюсный автоматический выключатель, отключающий фазу и ноль. Перед электрощеткой устанавливают вводную машину в соответствии с п. 1.5.36. ПУЭ, в котором говорится:

«Для безопасной установки и замены счетчиков в сетях с напряжением до 380 В должна быть предусмотрена возможность отключения счетчика с помощью коммутационного устройства или предохранителей, установленных на расстоянии не более 10 м. Сброс напряжения должен обеспечиваться на всех фазах, подключенных к счетчику.«

За прилавком находится шина, к которой подключаются печка и осветительные приборы, а также розетки через УЗО (дифавтомат).

Следующая схема немного сложнее и больше подходит для двоих — и трехкомнатные квартиры.Данная схема отличается тем, что розетки питаются от двух двухполюсных УЗО (дифавтоматов), что обеспечивает отдельную линию питания для комнат и отдельную для ванной, туалета, кухни и коридора. Электроплита на этой схеме питается от двухполюсного УЗО (дифавтомата), это не обязательно, но все же желательно для обеспечения повышенной безопасности от попадания косвенного напряжения.

В данной статье рассмотрено несколько примеров подключения УЗО и Дифференциальных автоматов.

Главное условие выбора УЗО и дифференциала. машина должна соблюдать избирательность ( ПУЭ РАЗДЕЛ 3 ):

В электротехнике под селективностью понимается совместная работа последовательно включенных устройств защиты электрических цепей (автоматические выключатели, УЗО, диф.машина и т. д.) в случае аварии. На рис. 1 приведен пример работы такой схемы с учетом суммарных автоматических выключателей 40 А (4 шт. По 10 А), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от них. общая энергосистема — только та ее часть, где произошла авария. Это достигается отключением только автоматического выключателя, защищающего линию аварийного питания.

Как правило, для избирательного срабатывания автоматических выключателей в случае перегрузок номинальный ток (In) автоматического выключателя на стороне питания должен быть больше, чем In автоматического выключателя на стороне потребителя.

Условное обозначение УЗО и дифавтомата на электрических схемах:

См. Рис. 2. Слева — однофазное УЗО с током срабатывания 30 мА, справа — трехфазное УЗО на 100 мА. Увеличенное изображение вверху, однострочное внизу. Количество полюсов в однолинейном представлении может быть представлено как числом (вверху), так и количеством тире. Условные обозначения Дифавтомата на принципиальных схемах, см. Рис. 3 и в однолинейных схемах на рис. 4. Буквенное обозначение QF.

Рис. 4
Рис. 3

Цепи переключения УЗО:

По конструкции УЗО разных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 показаны наиболее распространенные схемы включения УЗО в различных исполнениях:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых к фазному напряжению подключен резистор, имитирующий дифференциальный ток (рис.5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен к линейному напряжению (рис. 5, в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, Схема подключения указана на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены схемы подключения УЗО (рис. 6) и дифавтомата (рис. 7).

  1. Вводная машина.
  2. Прибор учета (электросчетчик).
  3. УЗО или дифавтомат.
  4. Автоматический выключатель (освещение, обычно 6 ÷ 10 А, в зависимости от нагрузки светильников).
  5. Автоматический выключатель (розетки, обычно 16 ÷ 25 А, в зависимости от группы розеток).
  6. Выключатель автоматический (розетка, 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
  7. Нулевой рабочий Н — шина.
  8. Нулевой защитный PE — шина.

Подробнее о заземлении и системах заземления см. В разделе

Вернуться в раздел:

В одной из наших статей мы уже рассказывали об УЗО, о назначении и о его подключении.«Схемы подключения УЗО, виды, принцип работы» В этой статье мы затронем тему маркировки УЗО. Именно по маркировке можно определить правильный выбор УЗО.

УЗО маркировка

Каждое устройство защитного отключения (УЗО) должно иметь постоянную маркировку, которая включает следующие данные:

1. Название или торговая марка производителя.
2. Обозначение типа УЗО и УЗО дифференциального автомата, каталожный или серийный номер.
3. Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
4. Номинальный ток In для УЗО. Для АВДТ номинальный ток In указывается в амперах без указания единицы измерения, которому предшествует обозначение типа расцепителя мгновенного действия (B, C или D). Например, В16: тип расцепителя мгновенного действия — В, номинальный ток — 16А.
5. Номинальная частота, если ВДТ рассчитан на частоту, отличную от 50 и / или 60 Гц, а АВДТ рассчитан на работу только на одной частоте.
6. Номинальный отключающий дифференциальный ток I∆n УЗО и АВДТ.
7. Значения дифференциального тока отключения, если ВДТ и АВДТ имеют несколько таких значений.
8. Номинальная включающая и отключающая способность Im 1 ВДТ.
9. Номинальная отключающая способность при коротком замыкании Icn АВДТ в амперах.
10. Номинальная дифференциальная включающая и отключающая способность I∆m, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальная дифференциальная включающая и отключающая способность IΔm, если она отличается от номинальной отключающей способности при коротком замыкании АВДТ.
11. Степень защиты, если отличная от IP20.
12. Рабочее положение, при необходимости.
13 Символ для ВДТ и АВДТ типа S.
14. Указание на то, что ВДТ и АВДТ функционально зависят от напряжения, если применимо.
15. Обозначение органа управления устройства управления ВДТ и АВДТ буквой «Т».
16. Схема подключения ВДТ и АВДТ.
17.Рабочая характеристика при наличии дифференциальных токов с постоянными составляющими: ◦VDT и RCBO типа AC обозначены символом; ~
◦VDT и АВДТ типа A обозначены символом.~ —

18. Контрольная температура для калибровки АВДТ, если она отличается от 30 ° C.

Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если габариты устройств не позволяют вместить всю перечисленную информацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и п. 4, 6 и 13 для АВДТ должны быть видны после установки. Характеристики указаны в пп. 1-3, 10, 12 и 16 для ВДТ, в пп. 1-3, 9 и 16 для АВДТ могут наноситься на боковые и задние поверхности устройств и быть видимыми только до их установки в низковольтное распределительное устройство.Остальная информация должна быть приведена в эксплуатационной документации на изделие или в каталогах производителя.

Раздел 6 «Маркировка и другая информация о продукте» ГОСТ Р 51326.1 и соответствующий шестой раздел стандарта IEC 61008-1 не требуют нанесения на продукт маркировки или иного представления следующих характеристик ВДТ:

Номинальный условный ток короткого замыкания Inc;
номинальный условный остаточный ток короткого замыкания I∆c.

Для устройства защитного отключения, помимо маркировки, указанной в пп. 1-3, 5-7, 10-13 и 15 применяют значение максимального номинального тока выключателя, с которым может быть собран UDT, например — «63 A max», а также специальный символ :

После сборки УЗО с автоматическим выключателем, данные приведены в пп. 3 и 11, а также значение максимального номинального тока выключателя, с которым можно собрать УЗО.Устройства защитного отключения и автоматические выключатели, предназначенные для сборки, должны иметь одно и то же название или торговую марку производителя. Изготовитель должен предоставить характеристики I2t и пиковые значения тока Ip, приемлемые для ВДТ. В противном случае применяются минимальные значения, указанные в таблице 15 ГОСТ Р 51236.1. В каталоге или эксплуатационной документации на изделие производитель также должен указать информацию хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ.Разомкнутое (отключенное) положение устройства защитного отключения, управляемое перемещаемым вверх и вниз (вперед и назад) управляющим элементом, должно обозначаться знаком О (кружок), его замкнутое (включено) положение — знаком I. (вертикальная полоса). Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и выключенного положения УЗО также допускается использование дополнительных символов. Если необходимо различать входные и выходные клеммы, они должны быть четко обозначены, например, словами «линия» и «нагрузка», расположенными возле соответствующих клемм, или стрелками, указывающими направление потока электроэнергии.
Клеммы устройства защитного отключения, предназначенные только для подключения нейтрального проводника, должны быть обозначены буквой N.
Клеммы устройства защитного отключения, которые используются исключительно для подключения защитного проводника, отмечены символом заземления. :

В статье использованы материалы из «Книг модульных защитных средств производства ABB

».

УЗО с маркировкой ABB

Ни один человек, каким бы талантливым и сообразительным он ни был, не сможет научиться понимать электрические чертежи без предварительного ознакомления с символами, которые используются при электромонтаже почти на каждом этапе.Опытные специалисты утверждают, что только электрик, досконально изучивший и усвоивший все общепринятые обозначения, используемые в проектной документации, может иметь шанс стать настоящим профессионалом своего дела.

Приветствую всех друзей на сайте «Электрик в доме». Сегодня хотелось бы обратить внимание на один из исходных вопросов, с которым сталкиваются все электрики перед установкой — это проектная документация объекта.

Кто-то делает сам, кто-то предоставляет заказчик. Среди большого количества этой документации вы можете найти примеры, в которых есть различия между легендами и определенными элементами. Например, в разных проектах одно и то же коммутационное устройство может отображаться графически по-разному. Вы видели это?

Понятно, что обсудить обозначение всех элементов в рамках одной статьи невозможно, поэтому тема этого урока будет сужена, и сегодня мы обсудим и рассмотрим, как это делается.

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на планах и чертежах.Многие пользователи могут со мной не согласиться, аргументируя это тем, что зачем мне знать ГОСТ, я просто устанавливаю розетки и выключатели в квартирах. Схемы должны быть известны инженерам-конструкторам и профессорам университетов.

Уверяю, это не так. Любой уважающий себя специалист должен не только понимать и уметь читать электрических схем , но и должен знать, как на схемах графически отображаются различные устройства связи, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применяйте проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) очень часто используются электриками. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как единичное неточное указание или отметка может привести к серьезной ошибке в дальнейшей работе и вызвать повреждение дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, занимающихся электромонтажом, и вызвать трудности при установке электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов на электрические схемы, относящиеся к графическому и буквенному обозначению коммутационных аппаратов, можно выделить следующие:

  1. — ГОСТ 2. 755-87 ЕСКД «Условные графические обозначения в электрических схемах устройства, коммутационных и контактных соединений»;
  2. — ГОСТ 2.710-81 ЕСКД «Буквенно-цифровые обозначения в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, согласно которым регламентируются обозначения в электрических схемах. Что дают нам эти ГОСТы для изучения нашего вопроса? Стыдно признаться, но абсолютно ничего. Дело в том, что сегодня в этих документах нет информации о том, как следует выполнять обозначение узо на однолинейной схеме.

В действующем ГОСТе никаких особых требований к правилам составления и использования УЗО графических обозначений не выдвигает. Вот почему некоторые электрики предпочитают использовать свои собственные наборы значений и меток для маркировки определенных узлов и устройств, каждое из которых может незначительно отличаться от значений, к которым мы привыкли.

Для примера давайте разберемся, какие обозначения нанесены на корпус самих устройств. Устройство защитного отключения Hager:

Или, например, УЗО от Schneider Electric:

Во избежание недоразумений предлагаю вам совместно разработать универсальный вариант обозначений УЗО, который можно использовать как ориентир практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать следующим образом — это выключатель, который при нормальной работе способен включать / выключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки — это дифференциальный ток, возникающий при неисправности электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеперечисленное в графическом виде, то окажется, что символ УЗО на схеме можно представить в виде двух вторичных обозначений — переключателя и датчика, реагирующего на дифференциальный ток (трансформатор тока нулевой последовательности. ), который действует на механизм размыкания контактов.

В данном случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как на схеме обозначен дифавтомат?

О символов для дифавтоматов по ГОСТ на данный момент нет. Но, исходя из вышеприведенной схемы, дифавтомат также можно графически представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу электрических цепей присваивается не только графическое обозначение, но и буквенное обозначение с указанием номера позиции. Такой стандарт регламентирован ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических цепях» и обязателен для применения ко всем элементам в электрических цепях.

Так, например, по ГОСТ 2.710-81 автоматические выключатели обычно обозначают специальным буквенно-цифровым условным обозначением таким образом: QF1, QF2, QF3 и т. Д.Выключатели (разъединители) обозначены как QS1, QS2, QS3 и т. Д. Предохранители на схемах обозначены как FU с соответствующим серийным номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных о том, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных машин на схемах .

Что делать в этом случае? При этом многие мастера используют два варианта обозначений.

Первый вариант — использовать наиболее удобные буквенно-цифровые обозначения Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции переключателей и указывают серийный номер аппарата, находящегося на схеме.

То есть кодировка буквы Q означает «переключатель или переключатель в силовых цепях», что вполне может быть применимо к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q — «переключатель в силовых цепях», F — «защитный», что вполне может быть применимо не только к обычным машинам, но и к дифференциальным машинам.

Второй вариант — использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциальной машины.Согласно приложению 2 к таблице 1 ГОСТ 2.710 функциональное значение буквы Д означает — «дифференцирующий».

Очень часто встречал на реальных схемах такое обозначение QD1 — для устройств защитного отключения, QFD1 — для дифференциальных выключателей.

Какие выводы можно сделать из вышеизложенного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Как гласит известная пословица: «Лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим реальный пример.

Предположим, что перед нами однолинейная схема электроснабжения квартиры. Из всех этих графических обозначений можно выделить следующие:

Устройство ввода для выключателя дифференциального тока находится сразу после счетчика. Кстати, как вы могли заметить, буквенное обозначение УЗО — QD. Еще один пример того, как обозначается узо:

Обратите внимание, что помимо элементов УГО на схеме наносится еще и их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных машин:

Линии розеток на схеме подключены через дифференциальные автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и др.

Еще один пример , как на однолинейной схеме магазина указываются дифференциал автоматов.

Это все, дорогие друзья. На этом наш сегодняшний урок завершен.Надеюсь, эта статья была вам полезна и вы нашли здесь ответ на свой вопрос. Если есть вопросы, задавайте их в комментариях, с радостью отвечу. Поделимся опытом, кто на схемах обозначает УЗО и АВДТ. Буду признателен за репост в соцсетях))).

Примеры подключения УЗО и Дифф. автоматы

Устройство защитного отключения (УЗО) относится к типу автоматического выключателя, работа которого основана на автоматическом отключении сети или ее части при достижении или превышении определенного уровня дифференциального тока.Его использование значительно повышает электробезопасность потребителя, а также предотвращает возникновение аварийных ситуаций как дома, так и на работе.
Тем не менее, несмотря на то, что схема включения УЗО на первый взгляд кажется простой, даже малейшие недоработки в подключении могут вызвать довольно серьезные поломки. Как не превратить свою безопасность в источник неприятностей? Вы можете найти ответ на этот вопрос в этой статье.

Прежде чем углубляться в вопросы, связанные со схемой установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основании которых они выбираются.В этой статье мы не будем касаться индексации, так как для ее углубления требуются серьезные знания в области электротехники, и эта необходимость отпадает еще и в связи с тем, что выбор защитного устройства будет производиться исключительно на основании исходные данные. Для этого нужно выполнить несколько пунктов:

  • Учитывайте необходимость подключения отдельного УЗО с автоматом или дифавтоматом.
  • Определите номинальный ток устройства. Для машины фактическое значение этого тока должно быть выбрано на одну ступень выше, чем данные тока отсечки, в том же случае, если используется дифавтомат, то указанное значение должно быть равно току отсечки.
  • Рассчитайте отсечку по дополнительному току (перегрузке), используя простой расчет. Для его расчета нужно знать максимально допустимый ток потребления, а затем полученное значение умножить на 1,25. Далее необходимо отталкиваться от таблицы значений стандартных серий токов. Если результат отличается от заданных параметров, то он округляется в большую сторону.
  • Определите допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но есть исключения.Выбор будет зависеть от типа проводки.

При необходимости использования «пожарного» УЗО следует определить тип и расположение вторичных «жизненно важных» устройств.

Устройство УЗО

Обозначение УЗО на однолинейной схеме

Когда речь идет о схемах и проектах, очень важно уметь их правильно читать. Как правило, изображение УЗО на графической и конструкторской документации часто выполняется условно вместе с другими элементами.Это несколько затрудняет понимание принципов работы схемы и ее отдельных компонентов в частности. Традиционный образ устройства защиты можно сравнить с изображением обычного выключателя с той лишь разницей, что элемент в нелинейной схеме представлен в виде двух параллельных выключателей. На однолинейной схеме полюса, провода и элементы не изображаются визуально, а изображаются символически.

Эта точка подробно показана на рисунке ниже.На нем изображено двухполюсное УЗО с током утечки 30 мА. На это указывает цифра «2» вверху. Рядом с ним можно увидеть косую черту, пересекающую линию электропередачи. Биполярность устройства продублирована в нижней части схематического изображения элемента двумя наклонными линиями.

Обозначение УЗО на однолинейной схеме

Разберем типовую схему «квартирного» подключения защитного устройства с учетом наличия счетчика на примере, представленном на рисунке ниже.Ознакомившись более подробно с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально близко к входу. Делать это нужно таким образом, чтобы между ними располагались счетчик и основная машина. Однако есть несколько ограничительных нюансов. Так, например, устройство общей защиты не может быть подключено к системе типа TN-C из-за его основных характеристик. Устаревший образец советских времен имеет защитный провод, подключенный напрямую к нейтрали, что становится причиной «несовместимости».

Устройство защитного отключения, которое является устаревшей моделью советских времен с защитным проводом, подключенным к нейтрали, к нему невозможно подключить устройство общей защиты.

Это лучший пример того, как подключить заземленное УЗО. На схеме также есть желтые полосы, демонстрирующие принцип подключения дополнительных устройств защиты групп потребителей, которые схематично должны располагаться за соответствующими им автоматическими выключателями. В этом случае номинальный ток каждого вторичного устройства на пару футов выше, чем показатель назначенного ему автомата.

Но все это типично для современной электропроводки с учетом наличия «земли».

Типовая схема УЗО на примере «квартирной» электросети

Для того, чтобы в дальнейшем более подробно ознакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к нему.

Подключение УЗО без заземления. Схема и особенности

Отсутствие заземляющих шлейфов в домах — обычная ситуация, требующая больших усилий и знаний, потому что нужно помнить основы электродинамики, но это не приговор.Главное, соблюдать четыре общих правила:

  • TN-C проводка не допускает установку дифавтомата или общего УЗО.
  • Потенциально опасные потребители должны быть идентифицированы и защищены дополнительным отдельным устройством.
  • Следует выбрать кратчайший «электрический» путь от защитных проводников розеток и групп розеток к входной нулевой клемме УЗО.
  • Допускается каскадное подключение защитных устройств при условии, что ближайшие к электрическому вводу УЗО менее чувствительны, чем оконечные.

Многие, даже сертифицированные электрики, забыв или просто не зная принципов электродинамики, не задумываются о том, как подключить УЗО без заземления. Предлагаемая ими схема обычно выглядит так: устанавливается общее защитное устройство, а затем все PE (нулевые защитные проводники) подводятся к входному нулю УЗО. С одной стороны, здесь несомненно видна разумная логическая цепочка, ведь включения защитного проводника не будет.Но все намного сложнее.

  • В обмотке может возникнуть кратковременный скачок тока для компенсации дисбаланса токов между фазой и нулем, называемого «антидифференциальным» эффектом. Встречается довольно редко.
  • Более распространенным вариантом является неконтролируемое усиление дисбаланса токов, называемое «супердифференциальным» эффектом. Возникновение такой ситуации заставляет защитное устройство работать без присущей ему утечки. Тем не менее, серьезных поломок или поломок это не вызовет, а лишь принесет некоторый дискомфорт при постоянном «выбивании».

Сила «воздействия» зависит от длины ПЭ. Если его длина превышает два метра, то вероятность выхода из строя УЗО достигает 1 из 10 000. Числовой показатель довольно маленький, однако теория вероятностей практически непредсказуема.

Схема подключения УЗО в однофазной сети

Так как в квартирах часто используется однофазное сетевое подключение. В этом случае оптимально в качестве защиты выбрать однофазные двухполюсные УЗО.Существует несколько вариантов схемы подключения для этого устройства, но мы рассмотрим наиболее распространенные, представленные на рисунке ниже.

Подключить устройство довольно просто. В паспорте и на приборе указаны основные точки маркировки и подключения фазы (L) и нуля (N). На схеме показаны вторичные машины, но их установка не является обязательной. Они нужны для распределения подключенной бытовой техники и освещения по группам. Таким образом, проблемная зона никак не повлияет на остальные части или комнаты квартиры.Важно учитывать, что установка максимально допустимых токов на машинах не должна превышать уставки УЗО. Это связано с отсутствием ограничения тока в устройстве. Также следует обратить внимание на соединение фазы с нулем. Невнимательность может привести не только к отключению питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости от счетчика электроэнергии (рядом с источником питания)

Схема подключения УЗО в однофазной сети

Ошибки и их последствия при подключении УЗО

Как и любую электрическую схему, схематическое изображение подключения защитного устройства к общей сети должно быть составлено, как прочитано позже, без малейших изъянов. Даже самый скромный дефект может привести к сбоям в работе системы в целом или самого УЗО, а серьезные отклонения могут вызвать довольно серьезные поломки. Ошибки могут быть разные, но среди них можно выделить ряд наиболее распространенных:

  • Нейтраль и земля подключаются после УЗО. В этом случае можно неверно истолковать схему, соединив нулевой рабочий проводник, с разомкнутой частью электроустановки или с нулевым защитным проводом.В обоих случаях сумма будет одинаковой.
  • УЗО можно подключить с частичной фазой. Допуск такой ошибки приведет к ложному срабатыванию, возникающему из-за того, что нагрузка была подключена к нулевому рабочему проводнику перед УЗО.
  • Пренебрежение правилами подключения в выводах нулевого и заземляющего проводов. Проблема заключается в процессе установки розеток, в которых допускается соединение защитного и нулевого рабочих проводов.В этом случае устройство будет работать даже тогда, когда к розетке ничего не подключено.
  • Объединение нулей в цепи с двумя устройствами защиты. Распространенная ошибка — неправильное соединение в зоне защиты нулевых проводов обоих УЗО. Допускается из-за неаккуратности и неудобства разводки внутри стеновой панели. Недосмотр приведет к неконтролируемым отключениям устройств.
  • Использование двух и более УЗО усложняет работу по подключению нулевых проводов.Последствия невнимательности могут быть довольно серьезными. Тестирование тоже не поможет, так как работа устройства с ним не вызовет никаких нареканий. Но самое первое подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
  • Невнимательность при подключении фазы и нуля, если они сняты с разных УЗО. Проблема возникает, когда нагрузка подключена к нейтральному проводу, принадлежащему другому устройству защиты.
  • Несоблюдение полярности подключения, выражающееся в подключении фазы и нуля соответственно сверху и снизу.Это спровоцирует движение токов в одном направлении, в результате чего создаются условия для невозможности взаимной компенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть другим.
  • Не учитывать подробности при подключении трехфазного УЗО. Распространенная ошибка при подключении четырехполюсного УЗО — использование клемм одной фазы. Однако работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

Электротехника не может существовать без сопутствующих специальных схем и проектов. Поэтому для специалиста очень важно уметь их правильно читать и использовать именно по назначению. Во многих случаях все элементы, включая обозначение УЗО на однолинейной схеме, выполняются достаточно условно, чтобы можно было наглядно представить полную картину всего графического проекта. Как правило, условное изображение УЗО напоминает обычный выключатель с символическим изображением полюсов, проводов и других деталей.Хорошо разбирается в таких схемах, уверенно их читает и не ошибается при работе.

УЗО на однолинейной схеме

Перед выполнением каких-либо практических действий каждый электрик должен предварительно ознакомиться с проектной документацией, разработанной для объекта. Его можно составить самостоятельно или заказать в специализированной организации. Поэтому нередки случаи, когда графические изображения тех или иных элементов отличаются друг от друга. Это касается многих элементов, в том числе устройств защитного отключения.В связи с этим нужно знать, как на схеме указывается УЗО в различных вариантах исполнения.

В первую очередь необходимо заранее изучить общепринятые правила и маркировку оборудования и других элементов, представленных на электрических чертежах и т. Д. Некоторые электрики считают, что им все эти знания не нужны, так как большая часть информации может не пригодится на практике. Однако такое рассуждение совершенно неверно.

Каждый уважающий свою профессию инженер-электрик должен владеть не только считыванием электрических цепей, но и основными графическими изображениями различных средств связи, защитных устройств, приборов учета, розеток, выключателей, ламп и других элементов. Такие знания служат хорошим подспорьем в практической работе.

Основные виды маркировки, в том числе обозначение УЗО на схеме, постоянно используются электриками при выполнении практических работ. Предварительное планирование и рабочие схемы требуют внимательности и внимательности, так как даже небольшая неточность или неправильно нанесенная иконка может стать причиной серьезных ошибок в будущем.

Неправильные данные могут быть неверно истолкованы сторонними специалистами, выполняющими электромонтажные работы.По этой причине при прокладке электрических сетей часто возникают серьезные трудности.

Обозначение

УЗО на схеме по ГОСТ

Все устройства защитного отключения применяются в цепях с использованием графических и буквенных изображений. Данная символика определена нормативными документами: ГОСТ 2.755-87 ЕСКД «Графика в электрических схемах. Коммутационные аппараты и контактные соединения ». Маркировка определяется по ГОСТ 2.710-81 ЕСКД« Обозначения буквенно-цифровые в электрических схемах ».

Однако в целом эти документы не дают полной информации о том, каким именно должно быть обозначение УЗО на однолинейной схеме. То есть особых требований в данном случае нет. Поэтому многие электрики маркируют некоторые компоненты и устройства собственными разработанными значениями и этикетками, которые немного отличаются от обычных стандартных обозначений.

Иногда за основу берут символы, нанесенные на корпусе защитного устройства.Вот почему. Исходя из назначения УЗО, это устройство в электрических цепях разделено на два компонента — выключатель и датчик, который реагирует на дифференциальный ток и активирует механизм размыкания контактов.

Дифференциальные автоматы (дифавтоматы) устроены по принципу совмещения сразу двух защитных функций в одном устройстве и имеют возможности автоматического выключателя (АВ) и УЗО. Как автоматы они защищают линии электропитания от перегрузок и коротких замыканий (КЗ), а как УЗО защищают человека от поражения электрическим током.Вторая защитная функция этих устройств объясняется их способностью реагировать на малейшие утечки электричества на землю, вызванные нарушением изоляции токопроводящих частей или прикосновением живого существа.

Встроенная схема УЗО дифференциальной машины работает по принципу сравнения составляющих тока, протекающих в прямой и обратной ветвях управляемой цепи. В случае разбаланса этих величин (появления дифференциала токов) дифференциальный сигнал поступает на исполнительное реле, которое мгновенно отключает опасный участок от ЛЭП.Какие характеристики у дифавтоматов?

Рабочий ток и частота вращения

Конструктивные особенности дифавтоматов являются причиной того, что они имеют комбинированные характеристики, используемые для описания работы как АВ, так и УЗО. Основная рабочая характеристика этих электротехнических изделий — это номинальный рабочий ток, при котором устройство может оставаться включенным в течение длительного времени.

Данная характеристика устройства относится к строго стандартизированным показателям, в результате чего ток может принимать значения только из определенного диапазона (6, 10, 16, 25, 50 Ампер и так далее).

Кроме того, в обозначении устройств используется индикатор тока, зависящий от скорости, который обозначается цифрами «B», «C» или «D» перед значением номинального тока.

Скорость — важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с таймером «C», рассчитанному на номинальное значение 16 Ампер.

Ток и напряжение срабатывания

В группу технических характеристик дифавтомата входит ток отключения (дифференциальный индикатор), определяемый как «уставка утечки тока».Для большинства моделей допустимые значения этой характеристики находятся в следующем диапазоне: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата он обозначен значком «дельта» с номером, соответствующим току утечки.

Еще одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт для однофазной сети и 380 Вольт для трехфазных цепей).Величина рабочего напряжения защитного дифференциального устройства может указываться под обозначением номинала буквой или под ключом переключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы, — это тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

  • «А» — переменный синусоидальный ток (пульсирующий постоянный ток), реагирующий на утечку;
  • «АС» — дифавтоматы, предназначенные для работы от протечек, содержащие постоянную составляющую;
  • «В» — комбинированный вариант, предполагающий обе вышеперечисленные возможности.

Признак «тип встроенного УЗО» обозначается буквенным индексом или маленькой цифрой.

По аналогии с УЗО, дифавтоматы могут работать по избирательному принципу, предполагающему задержку во времени срабатывания. Такая возможность обеспечивает определенную избирательность отключения устройства от сети и электродинамическую устойчивость системы защиты. В соответствии с этой характеристикой дифференциальные устройства обозначаются буквой «S», что означает задержка около 200–300 миллисекунд, или буквой «G» (60–80 миллисекунд).

Основные обозначения

Рассмотрим более подробно порядок маркировки дифавтомата (расположение его характеристик) на примере отечественного изделия марки АВДТ32, применяемого в схемах защиты промышленных и бытовых электрических сетей.

Для удобства систематизации представленной информации графическое обозначение будет обозначать определенную позицию маркировки.

Первая позиция указывает наименование и серию дифавтомата. Из этого обозначения следует, что это AV дифференциального типа со встроенной защитой от опасных токов утечки.Дифавтомат предназначен для использования в однофазных электрических сетях переменного тока с номинальным напряжением 230 В (50 Гц).

В месте, соответствующем позиции № 3 (вверху), указывается такая характеристика, как значение номинального остаточного тока короткого замыкания.

Примечание! Иногда в этом месте можно увидеть значение предельной коммутационной способности устройства, которое указывает значение максимального тока, при котором дифавтомат может отключаться многократно.

На том же месте, но ниже графическое обозначение типа встроенной машины (в данном случае это тип «А», рассчитанный на работу с пульсирующими утечками постоянного и синусоидального переменного тока).

Вместо 4-й позиции можно увидеть модульную, на которой указаны входящие в нее элементы, участвующие в реализации защитных функций. Для RCBO32 на этой схеме условными обозначениями обозначены следующие модули и блоки:

  • расцепители электромагнитные и тепловые, обеспечивающие защиту линий от токов короткого замыкания и перегрузки соответственно;
  • специальная кнопка «Тест», необходимая для ручной проверки исправности станка;
  • усилительный электронный модуль;
  • исполнительный блок (коммутационное реле линии).

В позиции номер семь на первом месте находится скоростная характеристика аварийного срабатывания электромагнитного расцепителя (в нашем примере это «C»). Сразу за ним следует индикатор номинального тока, что означает значение этого параметра в работе (длительное время).

Минимальный ток отключения (срабатывания) электромагнитного расцепителя для дифавтомата с характеристикой «С» обычно принимается примерно равным пяти номинальным токам.При этом значении токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

В восьмой позиции обычно стоит символ треугольника с указанием номинального тока утечки, отключающий дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Знаки информационные

Пятая позиция показывает температурную характеристику защитного устройства (от -25 до + 40 градусов), а шестая содержит сразу два знака.
Один из них информирует пользователя о наличии сертификата соответствия, то есть указывает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 — в данном случае).

Непосредственно под ним находится характеристика, закодированная в виде букв и цифр. Это наименование организации, выдавшей сертификат.

Важно! Этот знак информирует потребителя о законности происхождения товара и его качестве и при необходимости обеспечивает правовую защиту устройства.

Справа — данные о сертификации и ГОСТ данной модели в части ее пожарной безопасности.

И, наконец, в месте, соответствующем второй позиции, наносится логотип торговой марки производителя (в данном случае «IEK»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата по ГОСТу являются его высота, ширина и толщина, а также высота и ширина полки с выступающей с лицевой стороны клавишей управления.Кроме того, указаны размеры полок, расположенных на тыльной стороне, ограничивающие зазор для установки устройства на фиксирующую DIN-рейку.

Современные модели дифавтоматов могут иметь тот или иной размер, каждый из которых можно найти в документации, прилагаемой к данному изделию. Но в большинстве случаев общие характеристики схожи, что упрощает размещение на приборной панели.

Относительно контактных точек для подключения этого устройства к защищаемой цепи необходимо отметить следующее.В однофазной сети устанавливаются дифференциальные устройства с двумя входными и двумя выходными контактами. Одна из этих групп используется для подключения так называемого «фазного» провода, а другая подключается к «нулевому» силовому проводу. Как правило, все контакты (верхний и нижний) обозначаются символами «L» и «N» соответственно, обозначающими места подключения фазы и нуля.

Когда устройство подключено к электрической цепи, фазный и нейтральный провода подключаются к верхним контактам, идущим от входного распределительного устройства или электросчетчика.Его нижние выводы предназначены для коммутации проводов, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального устройства к силовым цепям трехфазного блока питания полностью аналогично рассмотренному ранее варианту. Единственная разница в этом случае состоит в том, что к дифавтомату подключаются сразу три фазы: «А», «В» и «С». По аналогии с однофазной линией питания 220 В, выводы трехфазного дифавтомата также маркируются (для сохранения фазировки) и обозначаются как «L1», «L2», «L3» и « N «.

Грамотный выбор устройства, подходящего для заявленных целей, невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей маркировки. В связи с этим перед приобретением дифференциального устройства постарайтесь внимательно изучить весь материал этой статьи.

Ни один человек, каким бы талантливым и сообразительным он ни был, не сможет научиться понимать электрические чертежи без предварительного ознакомления с символами, которые используются при электромонтаже почти на каждом этапе.Опытные специалисты утверждают, что только электрик, досконально изучивший и усвоивший все общепринятые обозначения, используемые в проектной документации, может иметь шанс стать настоящим профессионалом своего дела.

Приветствую всех друзей на сайте «Электрик в доме». Сегодня хотелось бы обратить внимание на один из исходных вопросов, с которым сталкиваются все электрики перед установкой — это проектная документация объекта.

Кто-то компилирует сам, кто-то предоставляет заказчик.Среди большого количества этой документации вы можете найти примеры, в которых есть различия между легендами и определенными элементами. Например, в разных проектах одно и то же коммутационное устройство может отображаться графически по-разному. Вы видели это?

Понятно, что обсуждать обозначение всех элементов в рамках одной статьи невозможно, поэтому тема этого урока будет сужена, и сегодня мы обсудим и рассмотрим, как обозначение Узо на схеме .

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на планах и чертежах. Многие пользователи могут со мной не согласиться, аргументируя это тем, что зачем мне знать ГОСТ, я просто устанавливаю розетки и выключатели в квартирах. Схемы должны быть известны инженерам-конструкторам и профессорам университетов.

Уверяю, это не так. Любой уважающий себя специалист должен не только понимать и уметь читать электрические схемы … но он также должен знать, как различные устройства связи, защитные устройства, приборы учета, розетки и выключатели графически отображаются на схемах. В общем, активно применяйте проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) очень часто используются электриками. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как единичное неточное указание или отметка может привести к серьезной ошибке в дальнейшей работе и вызвать повреждение дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, занимающихся электромонтажом, и вызвать трудности при установке электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов на электрические схемы, относящиеся к графическому и буквенному обозначению коммутационных устройств, можно выделить следующие:

  1. — ГОСТ 2.755-87 ЕСКД «Условные графические обозначения в электрических схемах устройства, коммутационные и контактные соединения»;
  2. — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, согласно которым регламентируются обозначения в электрических схемах. Что дают нам эти ГОСТы для изучения нашего вопроса? Стыдно признаться, но абсолютно ничего.Дело в том, что сегодня в этих документах нет информации о том, как следует выполнять обозначение узо на однолинейной схеме.

В действующем ГОСТе никаких особых требований к правилам составления и использования УЗО графических обозначений не выдвигает. Вот почему некоторые электрики предпочитают использовать свои собственные наборы значений и меток для обозначения определенных узлов и устройств, каждое из которых может незначительно отличаться от значений, к которым мы привыкли.

Для примера давайте разберемся, какие обозначения нанесены на корпус самих устройств.Устройство защитного отключения Hager:

Или, например, УЗО от Schneider Electric:

Во избежание недоразумений предлагаю вам совместно разработать универсальный вариант обозначений УЗО, который можно использовать как ориентир практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать следующим образом — это выключатель, который при нормальной работе способен включать / выключать свои контакты и автоматически размыкать контакты при появлении тока утечки.Ток утечки — это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеперечисленное в графическом виде, то окажется, что символ УЗО на схеме можно представить в виде двух вторичных обозначений — переключателя и датчика, реагирующего на дифференциальный ток (трансформатор тока нулевой последовательности. ), который действует на механизм размыкания контактов.

В данном случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как на схеме обозначен дифавтомат?

О символов для дифавтоматов по ГОСТ на данный момент нет. Но, исходя из вышеприведенной схемы, дифавтомат также можно графически представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное обозначение с указанием номера позиции. Такой стандарт регламентирован ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических цепях» и обязателен для применения ко всем элементам в электрических цепях.

Так, например, по ГОСТ 2.710-81 выключатели принято обозначать специальным буквенно-цифровым условным обозначением таким образом: QF1, QF2, QF3 и т. Д.Выключатели (разъединители) обозначены как QS1, QS2, QS3 и т. Д. Предохранители на схемах обозначены как FU с соответствующим серийным номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных о том, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных машин на схемах .

Что делать в этом случае? При этом многие мастера используют два варианта обозначений.

Первый вариант — использовать наиболее удобные буквенно-цифровые обозначения Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции переключателей и указывают серийный номер аппарата, находящегося на схеме.

То есть кодировка буквы Q означает «переключатель или переключатель в силовых цепях», что вполне может быть применимо к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q — «переключатель в силовых цепях», F — «защитный», что вполне может быть применимо не только к обычным машинам, но и к дифференциальным машинам.

Второй вариант — использовать буквенно-цифровую комбинацию Q1D для УЗО и комбинацию QF1D для дифференциальной машины. Согласно приложению 2 к таблице 1 ГОСТ 2.710 функциональное значение буквы D означает «дифференцировать».

Очень часто встречал на реальных схемах такое обозначение QD1 — для устройств защитного отключения, QFD1 — для дифференциальных выключателей.

Какие выводы можно сделать из вышеизложенного?

В связи с тем, что обозначение УЗО и дифференциальных машин по ГОСТу отсутствует, приведенная в данной статье информация не распространяется на обязательные к исполнению нормативные документы, а является лишь РЕКОМЕНДАЦИЕЙ.Эти элементы каждый дизайнер может изобразить на схемах по своему усмотрению. Для этого достаточно дать условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусмотрены ГОСТ 2.702-2011.

Как обозначается узо на однолинейной схеме — пример реального проекта

Как гласит известная пословица: «Лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим реальный пример.

Предположим, что перед нами однолинейная схема электроснабжения квартиры.Из всех этих графических обозначений можно выделить следующие:

Устройство ввода для выключателя дифференциального тока находится сразу после счетчика. Кстати, как вы могли заметить, буквенное обозначение УЗО — QD. Еще один пример того, как обозначается узо:

Обратите внимание, что помимо элементов УГО на схеме наносится еще и их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов.Далее переходим к УГО и маркировке дифференциальных машин:

Линии розеток на схеме подключены через дифференциальные автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и др.

Еще один пример , как на однолинейной схеме магазина указываются дифференциал автоматов.

Это все, дорогие друзья. На этом наш сегодняшний урок завершен. Надеюсь, эта статья была вам полезна и вы нашли здесь ответ на свой вопрос.Если есть вопросы, задавайте их в комментариях, с радостью отвечу. Поделимся опытом, кто на схемах обозначает УЗО и АВДТ. Буду признателен за репост в соцсетях))).

В этой статье вы найдете 15 схем установки УЗО (УЗО). При проектировании электропроводки УЗО располагаются в зонах защиты электрических цепей потребителей, с наибольшей вероятностью попадания на них малых токов.Эти условия распространяются на всю контактирующую с водой бытовую технику, находящуюся во влажных и сырых помещениях, а также в детских комнатах для повышения безопасности.

При проектировании (установке) УЗО учитывается степень опасности и в различных схемах количество УЗО, равное планируемому помещению, может варьироваться. От наиболее опасных с точки зрения поражения электрическим током бытовые приборы защищены УЗО отдельно.

В каких цепях установлено УЗО

УЗО по своему основному назначению защищает человека от малых токов, замыкания фазных проводов на токопроводящие приборные корпуса.Второе назначение УЗО — косвенный контроль состояния электропроводки и плотности жил проводов. Это позволяет использовать его в качестве защитного средства от пожаров.

15 Схемы установки УЗО, устройства защитного отключения

Для начала разберемся, как обозначены УЗО на принципиальных схемах. УЗО и дифференциальные автоматические выключатели обозначаются следующим образом.

Буквенно-цифровое обозначение УЗО, согласно, выглядит так.

УЗО и групповые цепи

Согласно нормам УЗО размещают в групповых цепях (функциональных группах) розеток, осветительного, силового оборудования, а также в электрических цепях одиночных установок (устройств).

Схема 3, подключение УЗО 380 В, 11 кВт

На этой схеме УЗО подключаются к электрической сети, напряжением 380 В, и с расчетной нагрузкой до 11 кВт. Это может быть частный дом или квартира. Согласно схеме, УЗО общего противопожарного действия (25 А / 100 мА) устанавливается вместе со счетчиком в УЭРМ (Многоярусное распределительное устройство — современный этажный щит). Электрическая сеть помещения разделена на 5 групп, три из которых защищены УЗО на 16 А / 30 мА, а цепь ванной комнаты — УЗО на 25 А / 10 мА.

Схема 4, 8 групповых цепей

На схеме 4 УЗО подключаются к электрической сети на 380 Вольт и с расчетной нагрузкой до 11 кВт. В этой схеме предусмотрено 8 групповых цепей, 6 из которых защищены УЗО. (4 узо 16 А / 30 мА и 1 узо 25 А / 10 мА)

Примечание. По нормам УЗО устанавливают в распределительных щитах, квартирных щитах и ​​других электрошкафах. Открытая установка УЗО запрещена.

Схема 5, подключение УЗО в частном доме

Установка УЗО в частном доме с.Напряжение питания 220 вольт.

На вводе силового кабеля в ЩКВ (встроенный квартирный щит со стеклом) вместе со счетчиком устанавливается противопожарное УЗО (32А / 100мА). Вполне возможно заменить щит ЩКВ на ЩКН (настенный квартирный щит) или Щит ЩВУ (вводно-учетный щит).

Схема электрических соединений для большой квартиры или дома. Перед счетчиком установлено вводное защитное устройство, вопрос — зачем? Если речь идет об установке УЗО как такового, то такая установка УЗО перед счетчиком некорректна. Перед счетчиком можно установить защитное устройство, если это дифференциальный выключатель, но здесь уже есть выключатель.

Примечание. Номинал УЗО, установленного после автоматического выключателя, должен иметь номинал на одну ступень больше, чем номинал автоматического выключателя.

Схема 7, УЗО в сети тн-с

Устройство защитного отключения в квартире, без устройства противопожарной защиты, в сети типа тн-с.

Примечание: Тип сети TN-S предполагает разделение нейтрального проводника (N) и защитного провода (PE).

Если рассматривать эту схему как схему только квартиры, то вполне допустимо, чтобы провод PEN был разделен на проводники PE и N в плате пола, а сама сеть была типа: tn-c-s.

Схемы 9 и 10, правильное и неправильное подключение ouzo

Это простые принципиальные схемы для правильного и неправильного подключения УЗО. Стоит обратить внимание на неправильное подключение УЗО.

Примечание: К сожалению, на принципиальных схемах не показаны особенности подключения нескольких узо для разных групповых схем.Здесь важно, что для каждой группы, на которую установлено УЗО, нужно установить свою, независимую шину заземления и розетки этой группы должны подключаться только к этой шине.

На схеме 10

  • (1) это соединение дифференциальной машины,
  • (2) и (3) соединение УЗО с автоматическими выключателями.

Схема 11 и Схема 12, узо на принципиальных схемах

Схема простая, 220 вольт. Прекрасно и правильно показывают подключение УЗО в сборке: вводный автоматический прибор учета-учета-УЗО пожаротушения.

Схема 13, Схема подключения коммунальной квартиры

Схема подключения коммунальной квартиры. Противопожарное УЗО (50А / 100мА) в панели пола и общее УЗО в квартирной панели (40А / 30мА). Название говорит само за себя, схема экономичная.

Схема 14, Минимальная электрическая схема квартиры

причин срабатывания и как с этим бороться. Что лучше выбрать: УЗО или ДИФАВТОМАТ? Узо короткое замыкание

Воздействие электричества отрицательно сказывается не только на жизни и здоровье людей, но и на всем количестве потребителей, вышедших из строя без надлежащей защиты.Широкое распространение получили устройства дифференциальной защиты. Что лучше: Узо или дифференциальный автомат? Чтобы ответить на этот вопрос, необходимо их детально изучить, а затем сделать выводы.

Устройства дифференциального тока

При прокладке электропроводки или ее модернизации, защиты автоматов не хватает. Главный критерий — электробезопасность. Ведь электричество не только имеет полезные свойства, но и может привести к огромным проблемам (финансовым затруднениям, угрозе здоровью и жизни).

Специализированные устройства используются для защиты электропроводки, устройств и устройств, которые называются устройствами дифференциального тока. Они защищают не только от утечки тока и превышения показателей электросети, но и от короткого замыкания. Это вынужденная мера, потому что невозможно контролировать электричество, находясь, например, на работе. Это часто приводит к выходу из строя оборудования, случайным пожарам и пожарам.

В наши дни широкое распространение получат дифференциал-автомат и УЗО.И многие очень переживают, УЗО или ДИФАВТОМАТ — что выбрать?

Неисправность при использовании домашней электропроводки

Перед тем, как начать выбор модели дифференциальной защиты, необходимо выяснить, от каких неблагоприятных факторов следует защищаться.

Основные проблемы незащищенной сети:

Опасность в бытовых условиях — Это повреждение человека электричеством. Например, при прикосновении к помпе микроволновка неприятно воздействует током на человеческий организм.В этом и заключается опасность, ведь сегодня будет слабый удар, а через какое-то время фаза даст пробой в корпусе изделия.

Согласно правилам электробезопасности, напряжение 220В, сила тока 1,5м. При токах до 7 мА ощущаются судорожные явления, а при 10 мА человек уже не в состоянии оторвать руку от токоведущей части.

Но эти значения в реальной жизни существенно отличаются. Все зависит от сопротивления человеческого тела и от способа прикосновения.Сопротивляемость организма зависит от множества факторов, вот некоторые из них: влажность воздуха, наличие влаги на полу, обуви, одежде, генетических особенностях, питании и даже настроении.

Критерии выбора дифференциала

Чтобы прояснить очередную проблему выбора (ДИФАВТОМАТ или УЗО — что лучше?), В первую очередь необходимо разобрать их принцип , область применения, конструктивные особенности, занимаемую площадь, стоимость, сложность ремонта и подключения , диагностика неисправности, простота установки.

Устройство и особенности установки

Для домашних условий обычно применяют однофазные УЗО и имеют двувидовое исполнение. Их необходимо применять вместе с автоматическим выключателем, потому что Узо защищает электросеть или участок цепи от токов утечки, а автоматический выключатель — от перегрузки и короткого замыкания. Эта конструкция занимает 3 модуля в щите.

Обычный однофазный diphawtomat Комплектный 2-модульный, но есть модели, которые доступны и в моноблочном исполнении.Если роттоматов несколько или несколько УЗО, то экономия места будет значительной.

Установить УДО или ДИФАВТОМАТА несложно — удобные зажимы позволяют обойтись без проблем, но здесь есть нюансы.

На схеме 1 для сравнения показана коммутирующая пара УЗО с пулеметом и дипаптоматом. Поэтому подключение роттомата намного проще.

Схема 1 — сравнение схем включения цепи автомата УЗО + и dipaptime

Диагностика и обслуживание схем

Каждое из рассмотренных диффузионных устройств рассчитано на разрыв цепи при срабатывании .Чтобы выяснить причины, по которым сработал триггер, необходимо произвести диагностику.

Когда пара установлена ​​(Узо и автоматический выключатель), возникшая проблема может быть сразу определена. При срабатывании цепи произошла утечка тока по любой линии. Если сработал автоматический выключатель, значит электросеть — Перегрузка или КЗ.

Но если ДИФАВТОМАТ , выявить причину становится сложнее. Некоторые дорогие модели оснащены специальной индикацией, сигнализирующей об утечке или перегрузке.

Устройства

Diffex тоже могут выйти из строя. Например, с частыми ответами без причины или с явно перегруженной строкой. В этом случае он неисправен с большей долей вероятности теплового контура защиты (сбои в работе биметаллической пластины). В случае пары Узо и АВ, как правило, выходит из строя 1 элемент, который можно заменить, что дешевле, чем приобретение ратомата.

Принцип работы УЗО и ДИФАВТОМАТА

Узо используется для выявления и защиты от токов утечки .Принцип работы основан на сравнении значений токов (входящих и исходящих).

Рисунок 1 — Узо (устройство защитного отключения или дифференциальный выключатель)

Узо устройство:

  1. Тороидальный трансформатор с 2 первичными обмотками и одной управляющей.
  2. Реле электромеханическое (ключ).

Обмотка управления подключена к ключу, и при нормальной работе устройства токи на 2 первичных катушках создают магнитные потоки.Причем эти катушки намотаны в противоположных направлениях. При сложении эти магнитные потоки дают результирующий магнитный поток в сердечнике, равный нулю. Однако при появлении тока утечки происходит нарушение этого правила, и на катушке управления из-за разницы магнитных потоков, отличной от нуля, на катушке управления образуется магнитный поток. Эта магнитная нить вызывает срабатывание ключа, и цепочка размыкается. Время срабатывания УДО (дифференциального переключателя) находится в диапазоне от 0,2 до 0.3 секунды.

Получили спецраздачу устройств 30 мА. , а в помещениях с повышенной влажностью — 10 мА.

Дифференциальный или переключающий автоматический дифференциальный ток (АВДТ) сочетает в себе Узо и АВ (автоматический выключатель).

Рисунок 2 — DiffAwtomat

Абсолютно все AVDT превосходят RCO по быстродействию (0,04 секунды) и позволяют быстро отключать питание в участках схемы при скачках напряжения более 250В.

Стоимость

Решить эту проблему довольно просто.Стоимость пары УЗО и АБ ниже стоимости самого деафтомата. Ведь при выходе из строя элемента этой пары необходимо заменить АВ или УЗО (дешевле, чем замена дифавтомата). Желательно сразу приобретать качественные устройства, ведь скупец платит дважды. Да и при покупке качественного аппарата с дипсошитом проблем появляется меньше. Лучшие бренды — Schneider Electric, GENERAL ELECTRIC. и всегда.

Пример, показывающий способ выбора того или иного устройства..

Приобретен мощный прибор (15а и 1,5 кВт), к которому необходимо подвести отдельную линию питания. Для этого потребуются AV на 16a и Uzo (30mA). Необходимо сложить стоимость устройств и сравнить полученную стоимость с ценой AVDT. При необходимости защиты 8 линий, каждая из которых состоит из 4 групп по паре УДО и АВ: 6 АВ * (стоимость одного АВ) + 3- и УЗО * (Стоимость 1-го Узо).

По разным делам ничего поделать нельзя, их нужно 8 штук (1 АВТТ на 1 строку).Подсчитываем суммы и обнаруживаем, что установка AVDT намного дороже.

Основные достоинства и недостатки

Выявив различия в двух устройствах difffex, можно выделить ряд достоинств и недостатков.

Однако узнать достаточно сложно, ведь нужно ориентироваться на конкретную ситуацию и линии электропроводки, а также устройства, подключенные к этой сети.

Основные недостатки роттомата:

  1. Проблема диагностики: сложно диагностировать причину работы устройства, хотя есть дорогие модели, которые предоставляют такую ​​возможность.
  2. Financial Party: он дороже, чем Uzo, и когда вам легко приходится покупать новый.

Недостатки УЗО:

  1. Высокое время отклика по сравнению с AVDT.
  2. Занимает больше места при установке.
  3. Надо обращаться с АВ.

Преимущества ДИФАВТОМАТА:

  1. Высокая скорость отклика.
  2. Простота установки.
  3. Занимает меньше места в коробке.

Преимущества УЗО с пр .:

  1. Сравнительно невысокая цена.
  2. Простая диагностика.
  3. Лучшая работоспособность.

Если учесть, что надежность УЗО + АВ и АВДТ одинакова (бюджетные варианты не рассматриваются), то главным критерием выбора устройства является прежде всего его стоимость. Ведь все зависит от финансовых возможностей.

Основные аспекты выбора, на которые следует обратить внимание:

  1. Установка и схемы подключения: особых затруднений нет.
  2. Диагностика: При подключении AVDT причину найти не проблема, так как есть световая индикация.
  3. На просторном щите экономить не надо, может, когда-нибудь нужно будет провести еще одну линию, которую тоже надо защищать.

Таким образом, при выборе конкретного устройства Дифференциальная защита необходимо все продумать, составить примерный план разветвления линий электроснабжения жилых помещений, определиться с потребителями, рассчитать суммарную возможную мощность потребителей по каждой линии и исходя из финансовое положение, чтобы сделать окончательный выбор.Главное отличие и главный критерий — цена, но не стоит экономить, потому что это ваша безопасность, а также сведение финансовых проблем к минимуму.

Современная жизнь предлагает нам множество разнообразных бытовых удобств, и мы уже привыкли к ним, без многих нам не обойтись. Главное, чтобы ваша электропроводка была готова к приобретению новых электроприборов. Поэтому для защиты человека от поражения электрическим током и от пожара с помощью электроприборов или электропроводки необходимо предусмотреть специальные средства защиты.Узо (устройство защитного отключения) — быстродействующее средство защиты человека от поражения электрическим током. При коротких замыканиях в сети, если нарушена изоляция и утечка тока на землю, устройство УЗО отслеживает утечку тока и предотвращает от источника питания все токоприемники. Время срабатывания УДО зависит от тока утечки и составляет от 0,03 до 0,3 с.

В настоящее время установка УЗО является обязательным элементом при подключении электроустановок промышленного или бытового назначения, с оборудованием мобильных торговых и кавалерийских фургонов, ангаров и гаражей.Производители постоянно улучшают технические характеристики УЗО и разрабатывают новые модификации устройств электрозащиты.

Принцип действия устройства защиты от отключения основан на сравнении номиналов первичной и вторичной обмоток трансформатора тока. Когда изоляция изолирована фазным проводом, помимо тока нагрузки будет обрабатываться ток утечки. При превышении значения тока утечки порогового значения пускового элемента он срабатывает и влияет на отключающий механизм.

Если вы хотите защитить свою проводку, ничего не меняя, то вам лучше установить один Узо в уже существующий распределительный шкаф с током утечки 30 мА. Устройство не занимает много места и обойдется недорого. Но при повреждении сети будет сложно определить, на каком участке произошла утечка, и электричество отключат по всей квартире. Если есть необходимость подключения более мощных токоприемников, то по этим розеткам лучше провести отдельную линию электропроводки и подключить ее ко второму УзО.Для более надежной и гибкой схемы подключения в штатном распределительном щите нет места.

Устанавливать УЗО нецелесообразно, если в доме старая проводка, часто ложно срабатывает защитное устройство. Но когда нужно защитить одно электрическое устройство, можно установить розетку со встроенным УзО. Установив такую ​​розетку, вам не придется менять проводку, но ее стоимость в три раза превышает стоимость УЗО.

К эффективным и надежным защитным устройствам относятся также дифференциальные машины.Они выполняют функции Узо и автоматического выключателя, и отключаются при перегрузке, коротком замыкании и утечке тока на землю. Дифференциальные машины удобно устанавливать, если в распределительном щите мало места, но они дороги.

Расчет схемы электропроводки в доме, выбор необходимых материалов, а также выбор и установка ДУИ лучше доверить специалистам в данной области техники.

Большинство потребителей абсолютно все равно что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциал автомат).Но при разработке частных домовладений или квартир этот вопрос имеет определенное значение.

В целом проблемы, которые возникают у наших граждан с организацией собственного жилья, с точки зрения электробезопасности, значительны. Что говорить, если пока что во многих отдаленных районах такие штучки, как «жучки» в пробках, являются нормой жизни?

Недавно ко мне обратился один мой знакомый с вопросом, а что стоит в моем щите УЗО или ДИФАВТОМАТ. .Как их отличить. Так как проблема, с профессиональной точки зрения, стоит очень остро, предлагаем вам небольшие Ликбезы по этой теме, в том числе электрики, особенно молодые.

Эти знания позволят вам точно понять, что у вас «живет» в распределительном щите: УЗО или ДИФАВТОМАТ, зачем его туда класть и насколько поможет, или сохранится ли в будущем?

Опытного электрика, у которого за плечами одна короткая застежка, такие вопросы могут даже обидеться! Однако среди молодежи теории уделяется мало внимания, хотя потребители задают такие вопросы постоянно.А теперь я вам подскажу несколько вариантов.

Отличие УЗО от дифференциала функционального назначения

Если посмотреть на УЗО и ДИФАВТОМАТ, то внешний вид Эти два устройства очень похожи друг на друга, но функции, которые они выполняют, разные. Напомним, функции и выполняет дифференциальная автоматика.

Устройство защитного отключения срабатывает, если в сети, к которой он подключен, появляется дифференциальный ток — ток утечки. При утечке тока человек может пострадать в первую очередь, если дело касается поврежденного оборудования.Кроме того, при появлении утечки тока в электропроводке изоляция будет горячей, что может привести к возгоранию и возгоранию.

Следовательно, УЗО настроено на защиту от поражения электрическим током, а также от повреждения проводки в виде протечек, сопровождающихся возгоранием. Более подробно, как работает этот прибор, смотрите в статье по принципу работы УЗО.

А теперь посмотрим на дифференциал автомат. Это уникальное устройство, сочетающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и рассмотренное ранее УЗО.Те. Дифференциальный автомат может защитить вашу проводку и от коротких замыканий и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь главный вопрос, по которому всех начинают путать: помните, что УЗО, в отличие от ДИФАВТОМАТА, не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что установив УЗО, они от всего защищены!

Говоря простым языком, Uzo — это просто индикатор, который контролирует утечку и что ток не проходит мимо ваших основных потребителей: электроприборов, лампочек и т. Д.Если где-то в сети была повреждена изоляция и появился ток утечки, RCO реагирует на это и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-утюжки для волос), то есть намеренно создать перегрузку, RCO не сработает. А проводку, если нет других защитных устройств, обязательно сжечь вместе с Узо. Если с подключенным УДО подключить фазу и ноль, и получить грандиозный КЗ, то и УЗО не подойдет.

Почему у меня все это формируется, просто хочу обратить ваше внимание на то, что, поскольку Узо не защищает сеть от перегрузок и коротких замыканий, то вы, наверное, согласитесь со мной, что необходимо ее защищать. Именно поэтому УРК всегда постоянно подключается к пулемету. Эти два устройства работают так сказать в паре: одно защищает от протечек, другое — от перегрузки и КЗ.

Используя вместо DIFAVTOMAT, вы избавитесь от вышеперечисленных ситуаций: он защитит от всего.

Подведем итоги основных отличий УЗО от ратомата Это то, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие УЗО от ДИФАВТОМАТА

На самом деле очень много внешних признаков, по которым легко отличить УЗО от роттомата. Посмотрите на картинку. Визуально эти два устройства очень похожи: похожий корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

А если съели еще, то заметишь: схемы разные, тумблеры разные, буквы не повторяются. Что из этих устройств УДО и что такое ДИФАВТОМАТ?

Мы рассмотрели выше функциональные отличия этих устройств, теперь рассмотрим Чем отличается УЗО от раттомата Визуально — так сказать различия заметны невооруженным глазом.

1. Маркировка номинального тока

Один из способов визуализации отличий УЗО от Diphantat Это актуальная маркировка.На любом устройстве указаны его технические характеристики. Для рассматриваемых нами устройств основными характеристиками считаются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора указана только цифра (значение номинального тока) — это Узо. На нашем снимке это прибор марки ВД-63.

Показывает цифру 16. Это означает, что прибор рассчитан на номинальный ток 16 (а). Если в начале надписи латинские буквы in, s или d, а затем идет цифра, то перед вами дифференциал.Например, у AVDT32 DIFAVTOMATA перед номинальным значением тока стоит буква «С», которая обозначает характеристики типа электромагнитного и теплового расцепителя .

Прочтите еще раз и запомните. Если написано «16а» — это Узо, номинальный ток которого должен быть не более 16 ампер. Если написано «C16», то это дифрактомат, где буква «C» — характеристика расцепителя, «встроенного» в устройство, рассчитанного на номинальный ток 16a.

2. Схема электрическая, изображенная на приборе

На корпусах любых исполнительных или защитных устройств производитель всегда наносит принципиальную схему. У Узо и дифференциальной машины они действительно похожи.

Мы не будем сейчас перечислять все, что там изображено (это тема отдельной статьи), а лишь выделим основные отличия. Схема RCO представляет собой овал, который обозначает дифференциальный трансформатор — сердце устройства, реагирующего на токи утечки и электромеханическое реле, замыкающее-размыкающее цепь, силовые контакты для подключения проводов и т. Д.

На схеме дифавтомата, кроме всех подобных элементов, отличительными являются обозначения теплового и электромагнитного расцепителя, реагирующих на ток перегрузки и короткое замыкание.

Следовательно, глядя на схему подключения, которая изображена на корпусе, вы теперь знаете, чем они отличаются. Если на схеме показан тепловой и электромагнитный расцепитель — это дифференциальный автомат. Это схема отличий УЗО от ратомата .

3. Название на корпусе прибора

Если вам, как простому потребителю, сложно вспомнить, чем отличается УЗО от раттомата , Сообщаем: зная о проблеме, которой посвящена статья, многие производители так что покупатели не Напутал, на корпусе специально написано название устройства.

На боковой поверхности корпуса написано УДО — переключатель дифференциальный. На боковой поверхности демпфирующего корпуса написано автоматическое реле дифференциального тока.Хотя такие надписи есть не на всех товарах, как правило, у российских производителей, и то на зарубежных изделиях такой маркировки я не встречал ни одного.

4. Аббревиатура надписи на приборе

В основном вопрос как отличить УЗО от роттомата. Излагает продукцию иностранного производства. Если мы говорим об отечественной продукции, то здесь вопросов не возникает.

На таких аппаратах, как правило, русским языком написано, что это автомат Узо (ВД) или Дифф Авдт.

Напомню, что устройство защитного отключения (УЗО) теперь правильно называется Дифференциальными переключателями (ВД). Дифференциальный автомат — это автоматический дифференциальный выключатель (АВДТ).

Подводя итоги как отличить УЗО от ДИФАВТОМАТА

По ценовым параметрам УЗО и ДИФАВТОМАТЫ разные . Особенно это касается импортной продукции. Обычный дифавтомат немного дешевле Узо в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественный тоже неплох, но проигрывает по таким важным характеристикам, как время отклика, уступает по надежности механическим частям, элементарно уступает корпусам.

По надежности срабатывания эти два устройства не уступают друг другу.

Так как дифавтомат — устройство комбинированное, то из недостатков эксплуатации я бы отметил, что при его срабатывании сложно определить, что вызвало отключение: перегрузка, короткое замыкание или утечка тока.Правда, прибор развивается: некоторые диффузоры снабжены индикаторами дифференциальной токовой характеристики.

Положительным моментом АВДТ является удобство монтажа: важно, чтобы электрик был затянут в тесную монтажную коробку на пару шурупов меньше. С другой стороны, это увеличивает надежность цепи: чем меньше соединений, тем лучше. Но если устройство сломается, оно подлежит полной замене.

В случае использования УЗО в паре с пулеметом процесс ремонта выглядит дешевле: меняют либо один элемент, либо другой.Это необходимо учитывать при проектировании сетей, учитывая риск определенных негативных событий и их возможную частоту.

Если касаться простых схем квартирной разводки, то принципиально не АВДТ вы выбираете или Узо + АКПП . Если говорить о большом частном доме, то нужно посмотреть, какие линии периферийны на роттомате (например, котельная или хозблок: там больше разных нагрузок, а значит — и риски больше), а какие пары УДО + автомат (линии освещения, группы розеток).

Вы можете разобраться в схемах реализации этих устройств, главное, чтобы вы понимали и запоминали, зачем это нужно.

  • 40% смертей из-за бытовых проблем с электричеством, необходимо детям до 9 лет.
  • 50% возгорание Возникает из-за короткого замыкания.
  • 12 человек Блюда ежедневно от пожаров в жилых помещениях.
  • 10 млн квартир Россия находится под угрозой возникновения проблем с электричеством.

Трагедии случаются по многим причинам, но главная — это пренебрежение защитной автоматикой на этапе проектирования электросетевой схемы дома.

В настоящее время используются три уровня защиты от проблем с электричеством: автоматические выключатели (АВ), устройства защитного отключения (УЗО), дифференциальные выключатели (дифтатоматы).

Выключатели автоматические

Разрывают электрические цепи При коротком замыкании или большой нагрузке на проводку.

Важно знать: Av защищен от огня и короткого замыкания, но не спасает от поражения током!

Автоматические выключатели установлены в распредвал.Они группируют бытовую технику по мощности и расположению в доме. Например, группа из десяти ламп накаливания по 100 Вт каждая потребляет полный ток мощностью 1000 Вт и силой 4,5 А (ток также суммируется). Итак, для этой группы нужно использовать защитный автомат с номинальным током не более 6 А. При увеличении нагрузки выше 6 А автомат отключит поврежденный участок.

Для каждой группы энергопотребления рекомендуется установить отдельный автомат.Например, для группы верхнего освещения на кухне, для посудомоечной или стиральной машины, для кухонных розеток и т. Д. Это удобно: если проблема случится на одном из участков сети — выключится точно, а не вся квартира.

В таблице ниже показан пример выбора автоматических выключателей и Easy9 Schneider Electric ELECTRIC RCO в зависимости от мощности потребителей, номинального тока и типа отключения.

Узо.

При включении любого электрического прибора ток в сети кратковременно увеличивается (пусковой ток).В одних устройствах его меньше (чайник), в других — больше (холодильник). Эта функция автомата предотвращает ложные срабатывания при включении / выключении текущих потребителей.

Щелкните изображение, чтобы открыть таблицу

Из очага поражения текущее сохраняет УЗО — автоматическое отключение устройства. Это второй уровень безопасности. Например, утечка тока произошла по ряду причин, и металлический корпус стиральной машины находится под напряжением. Случай изолирован, и ничего страшного не произойдет, пока к нему не прикоснется человек, «тогда ток пройдет в« Землю »через тело человека и нанесет серьезную травму.Но если для подключения стиральной машины использовать УЗО, то в момент утечки тока на машине автоматика сработает, цепь оборвется и опасность будет устранена. Если человек случайно коснется части электрической сети, находящейся под напряжением, УЗО также отключит питание этой цепи до того, как человек получит удар током, тем самым сохранив жизнь и здоровье.

Главные критерии При выборе Узо чувствительность к токам утечки (указана на корпусе в МА) самая чувствительная — 10 мА, такие устанавливаются во влажных и детских помещениях.В других бытовых помещениях принято использовать приборы на 30 мА (см. Таблицу).

Отдельного разговора заслуживают пожаробезопасные УзО, обладающие меньшей чувствительностью к токам утечки — как правило, 100 или 300 мА. Эти УЗО устанавливаются, как правило, в самом начале электрической сети и предотвращают ситуации, когда значительный ток утечки может нагреть, например, оболочку провода или часть стены, по которой этот провод проложен, и вызвать возгорание. Меньшая чувствительность позволяет организовать слаженную работу с другими установленными ниже УзО и избежать ложных отключений электросети.

Дифференциальные автоматические выключатели

В различных вопросах сочетаются функции Uzo и автоматического выключателя. Это универсальные устройства, защищающие как от короткого замыкания, так и от перегрузки и поражения электрическим током (или возгорания). Это решение компактнее, чем автомат и УЗО по отдельности. Такая компоновка позволяет уменьшить размеры электрического щита при обеспечении необходимого уровня защиты. Кроме того, в некоторых случаях использование разнородных веществ обязательно.К примеру, действующие нормативные документы требуют применения ратомата при вводе в электрическую сеть деревянных домов.

Теперь вы разобрались с этой проблемой и знаете, как защитить своих близких и свой дом. Но! Выбирая оборудование, обязательно проконсультируйтесь со специалистом! Инженеры «Шнейдер Электрик» будут рады вам помочь.

Устройство защитного отключения (УЗО) и дифференциальной защиты (ДИФАВТОМАТ)

IN В данной статье постараемся как можно проще изложить цели, конструктивные особенности, технические характеристики УЗО (электромеханические и электронные) и дифференциалов, дифференциального автомата или, как сокращенно принято называть крысами, а также их отличия, примеры схемы подключения и др..

Начнем с правил, а точнее отрывков из правил и обратим внимание на выделенный текст (обязательно, это необходимо, необходимо, рекомендуется, рекомендуется и т. Д., Что бы вы ни решили, где это необходимо ставить Узо или ДИФАВТОМАТ, а куда на ваше усмотрение ставить или нет).

Перейти на страницу Pue 7 отрывков из:

В целом вывод из правил такой: УЗО не должно быть паникой от всех бед с электричеством, но оно работает вместе с другими защитными устройствами и может устанавливаться по правилам, где это обязательно, и где это не нужно, но рекомендуется.

Назначение УДО и дифференциальной защиты:

Блок защитного отключения UDO или DIF.Auttom применяется для защиты людей от поражения электрическим током в промышленности, сельском хозяйстве, быту и т. Д. И их нельзя рассматривать как альтернативу другим мерам безопасности, тем более, что ГОСТ Р- Стандарт 30331.3 относит их к вспомогательным устройствам и дополнительным способам защиты от прямого прикосновения . Для этих целей, а также для защита от косвенных прикосновений В РФ УЗО-Д применяется с Дифф.ток отключения около 30 мс. Устройства с большим дифференциалом. Ток отключения используется для защиты электрооборудования от воздействия токов утечки (пожары, выход из строя оборудования).

Прямое касание:
При прямом прикосновении принимается контакт с частью электропроводки, находящейся под напряжением в рабочем режиме. Другими словами, размыкание девушкой обрывов проводов, контактов, клемм, по которым в штатных (неаварийных) режимах протекает электричество. Это прямое касание.

Непрямое касание:

Непрямое прикосновение по своей природе более опасно, чем прямое прикосновение. Если прямое прикосновение довольно случайное, вызванное инклюзивностью, то непрямое прикосновение происходит во время аварии, и человек заранее не знает, что та или иная конструкция находится под напряжением.

Таблица значений силы тока поражения и его последствий при воздействии на человека:

Как работает УДО:

Внутри Узо есть специальный трансформатор (см. Рис.1), в котором каждый из проводников (L-фаза, N-ноль) создает электромагнитное поле. При нормальной работе они взаимно отменяют друг друга. Если происходит утечка тока, в катушке возникает дисбаланс электромагнитного поля, в результате шток толкает рычаг для отключения. Такое устройство срабатывает на отключение от утечки тока, но не предназначено для защиты от коротких замыканий и перегрузок сети, т.е. само по себе устройство защитного отключения реагирует только на дифференциальные токи и не срабатывает при токах короткого замыкания (фаза-ноль) и токи перегрузки, поэтому необходимо поставить дополнительный автоматический выключатель.На рис. 1 представлена ​​чисто принципиальная схема работы УДО, само устройство содержит намного больше элементов — фильтров для защиты от помех и ложных срабатываний и еще несколько электронных компонентов, но описанный принцип работы является основным для устройств защитного отключения.


Рис. 2 Рис. 3.

Принцип работы УЗО основан на измерении разности токов в проводниках, проходящих через дифференциальный трансформатор.УЗО измеряет векторную величину токов, протекающих через контролируемые проводники (два для однофазного УЗО, три и более для трехфазного исполнения). В нормальном режиме работы векторная сумма токов, протекающих через измерительный трансформатор, равна 0 (ток, «протекающий» по одним проводам, равен току, «протекающему» по другим проводам, см. Рис. 2), и реакция устройства не происходит. При появлении тока утечки (отводом фазного проводника или уменьшении сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО, не будет равна 0, так как появится ток утечки, что протекает только по фазовому проводу (см. рис.3), вторичная обмотка. На трансформаторе будет отображаться напряжение, пропорциональное току утечки, и при превышении определенного порога устройство сработает и отключит защищенную цепь.

Узо бывают однофазные и трехфазные. Кроме того, сейчас в продаже есть два разных типа Узо, отличающиеся как ценой, так и надежностью — электромеханический и электронный ДУИ, см. Рис.4:

Рис.4 схемы и обозначения УЗО

По конструктивному исполнению важно отметить, что:

Однофазные УЗО, которые наиболее часто используются в быту, обычно имеют биполярный вариант, т.е.е. При установке в электрический щиток на DIN-рейку занимают два модуля. Если не рассматривать замену вводного автомата + Узо на ДИФ.Автомат, его обычно последовательно последовательно устанавливают с однополюсным автоматическим выключателем. В целом связка УДО + автомат при установке на DIN-рейку займет три модуля, а ДИФ.Автомат — два модуля (что важно при монтажных работах в щитках для экономии места для автоматов). В одном получаются два: УЗО + выключатель = дифференциальный автомат.

Как правильно выбрать УДО, электронный или электромагнитный, в первую очередь см. Технические характеристики Устройства, оборудование производителя, Кроме того, устройства защитного отключения бывают типа А и переменного тока, которые подробно описаны в следующих статьях:

Перейти на страницу:

Дифференциальный выключатель:

Дифференциальная автоматика (дифференциальная защита от тока и общая защита), предназначена для защиты цепи от утечки тока (аналогично работе УДО), но преимущество ДИФ.Автомат заключается в том, что в него встроен автоматический выключатель, выполняющий функцию защиты цепи от коротких замыканий и перегрузок.

Перейти на страницу:

эстетизм

Электроэнергия сегодня является основным источником энергии, который мы используем ежедневно. Выключили «свет» и все, мир рухнул. Вы когда-нибудь задумывались, какая станция дает нам больше всего электроэнергии? Атомный? Нисколько.Давайте вместе разберемся с этим вопросом.

Сегодня это крупнейшая гидроэлектростанция в мире по установленной мощности, расположенная на реке Янцзы в Китае. В 2014 году станция выработала 98,8 млрд кВтч при установленной мощности 22,5 ГВт — на тот момент это был абсолютный мировой рекорд.

Плотная конструкция гидроэлектростанции монолитна и весит более 65 миллионов тонн.Эта станция обошлась в 30,5 миллиарда долларов. Резервуар, питающий турбины, содержит 39 кубических километров воды. Для его создания из прибрежных районов Янцзы были переселены 1,3 миллиона человек.

Примечательно, что расходы на переселение людей составили около трети бюджета, потраченного на строительство.

Планирование строительства электростанции было начато еще в 1932 году, но началось только в 2012 году.Планируемое строительство было прервано сначала войной, а затем строительством Гэчжоуской ГЭС. Наконец, в 2019 году введены в эксплуатацию «Три ущелья». Основные генераторы станции (всего два) имеют мощность по 700 МВт каждый, а их масса составляет 6000 тонн. Всего в «трех ущельях» установлено 32 гидроагрегата.

Три ущелья не только вырабатывают электричество, но и приносят другие выгоды. Он защищает расположенные внизу города от весенних паводков и улучшает условия судоходства вверх по течению.Есть, конечно, и отрицательные стороны проекта. В случае прорыва ГЭС будут затоплены дома более 360 миллионов человек.

Эта гидроэлектростанция, получившая свое название от острова, на котором она расположена, занимает второе место в мире по мощности и количеству производимой электроэнергии. Он расположен на реке Парана на границе Бразилии с Парагваем. В 2016 году станция выработала 103 млрд кВтч электроэнергии при проектной мощности 16 000 МВт (реальные 14 ГВт).

Строительство плотины началось в 1979 году после высыхания русла реки. Для этого годом ранее в скалах пробили 150-метровый канал. В 1982 году началось наполнение водохранилища, в 1984 году ГЭС пущена в эксплуатацию.

Стоимость строительства оценивается в 15 миллиардов долларов, хотя первоначальная сумма составляла 4,4 миллиарда долларов. Кроме того, в процессе работы с приобретенных земель было переселено около 10 тысяч человек, которые присоединились к движению так называемых «безземельных крестьян».

Электроэнергия, вырабатываемая гидроэлектростанцией, обеспечивает около 16% потребления Бразилии и 71% потребления Парагвая. Он принадлежит Итайпу, Бразилии и Парагваю. Максимальное производство энергии было в 2016 году — 103 млрд кВтч, хотя установленная мощность ГЭС «Три ущелья» в 2008 году превысила мощность Итайпу. На плотине Итайпу установлено 20 генераторов по 700 МВт каждый.

В 2009 году на линиях электропередач гидроэлектростанции произошла авария, в результате которой Парагвай и 50 миллионов бразильцев остались без электроэнергии для Итайпу.

Третья по величине гидроэлектростанция расположена в Китае и построена не на реке Цзиньша (верховья Янцзы). Плотина имеет мощность 13 800 МВт, но время от времени из-за падения уровня воды в водохранилище количество вырабатываемой электроэнергии часто падает.

Строительство «Силоду» было начато в 2005 году, но было практически сразу приостановлено из-за плохой осведомленности о последствиях гидроэлектростанции для экологии региона.Позже проект возобновили. Первая турбина мощностью 770 МВт была запущена в 2013 году, а через год на ГЭС была полностью введена в эксплуатацию для всех 14 генераторов. В процессе строительства около 30 тысяч человек были переселены из прибрежных территорий.

Сегодня плотина Силоду занимает четвертое место по высоте (286 м), а ее стоимость оценивается в 417 миллионов долларов.

Эта бразильская гидроэлектростанция занимает четвертое место и расположена на реке Шингу (приток Амазонки).Его проектная мощность составляет 11230 МВт, а в среднем он вырабатывает 39,5 МВтч в год.

Строго говоря, Бело Монти — это не одна электростанция, а комплекс, состоящий из главной станции с 14 энергоблоками и дополнительной ГЭС Пименталь. Основные характеристики этого комплекса следующие:

Строительство станции планировалось начать в 70-х годах XX века, и ее конструкция существенно отличалась от существующей.В частности, площадь водоема должна была составить 1250 квадратных километров, но проект пришлось временно заморозить.

В XXI году их доработали, уменьшив размер водоема до 448 квадратных километров, что соответственно уменьшило площадь затопляемых земель. В результате в 2015 году началось наполнение водохранилища, а в следующем году ГЭС была сдана в эксплуатацию. К лету 2019 года Бело Монти вышел на проектную мощность.

Плотина расположена на реке Карони и принадлежит Венесуэле, штату Боливар.Пятое по мощности сооружение сегодня носит официальное название «Гидроэлектростанция имени Симона Боливара», а до 2000 года называлось «Гидроэлектростанция имени Рауля Леони».

Плотина Гури имеет длину 1300 метров и оборудована двумя машинными отделениями по 10 генераторов в каждом. Мощность каждого генератора в первом зале по 400 МВт, во втором — по 630 МВт. Общая проектная мощность гидроэлектростанции — 10 235 МВт.Среднегодовая выработка электроэнергии составляет 47 млрд кВтч.

Строительство гидроэлектростанции было начато в 1963 году, а ввод агрегатов по частям начался в 1978 году. В 1986 году станция вышла на проектную мощность. В 2000 году началась реконструкция ГЭС, в частности замена турбин и генераторов. Сегодня на «Гури» установлены генераторы:

.

Гидроэлектростанция расположена в Бразилии, в штате Токантинс на реке Токантинс.Проектная мощность плотины — 8 370 МВт, площадь водохранилища — 3 014 квадратных километров. Это в три раза больше, чем водохранилище ГЭС «Три ущелья», которая является самой большой и мощной станцией в мире.

Развитие началось в 1970 году, а строительство самой гидроэлектростанции — в 1976 году. Tucurui был запущен в 1984 году, но не на полную мощность. Изначально в машинном зале было установлено 14 генераторов, сегодня их 25 общей мощностью, как уже отмечалось выше, 8 370 МВт.

Американская станция построена на реке Колумбия (плато Гранд-Кули) и имеет проектную мощность 6 809 МВт. Несмотря на приличную вместимость, водохранилище ГЭС сравнительно невелико — всего 324 квадратных километра.

Строительство плотины было начато еще в 1942 году, но только в 1980 году станция была запущена, да и то не на полную мощность. Она выдала 2280 МВт. При этом среднегодовая выработка была около 8.8 млрд кВтч. Только в 1985 году Grand Coulee вошел в режим дизайна.

Водохранилище ГЭТ не только питает турбины водой, но и служит для орошения близлежащих безлюдных территорий, площадь которых составляет 2 000 квадратных километров. Сегодня Гранд-Кули — самая мощная гидроэлектростанция в США.

Те же эксперты считают, что использование ГЭС Гранд-Кули целесообразно только по одной причине — из соображений ирригации и построенной рядом инфраструктуры (школы, больницы и т. Д.).). В целом проект они сочли неудачным, так как он вызвал больше проблем, вызвав проблемы с коренным населением, проживающим в верховьях реки. Тем не менее многие считают, и отчасти это правда, что строительство ГЭС позволило получать дешевую электроэнергию.

Итак, мы выяснили, какие гидроэлектростанции самые большие и мощные в мире. В заключение хочу отметить, что в ближайшее время ситуация может несколько измениться.В 2021 и 2022 годах Китай планирует завершить два проекта — Удунда и Байхетан (река Янцзы).

Первый займет 7-е место и заменит Grand Coulee. Второй займет второе место и, соответственно, вытеснит бразильского «Тукуруи» из семерки. Ждать и смотреть.

Как правильно подключить газовую плиту, подробные пошаговые инструкции

Как правильно подключить газовую плиту , подробные пошаговые инструкции — Раздельное газовое оборудование — плита и духовка — устанавливается аналогично традиционной газовой плите, но имеет свои особенности.Поскольку они не используют духовку или предпочитают электрические модели, некоторые пользователи просто подключают газовую плиту.

Если вы хотите провести монтажные работы самостоятельно или следить за работой профессионалов, мы рекомендуем вам посмотреть, как прикрепить газовую плиту.

Подключение газовой плиты поэтапно

Монтаж оборудования занимает менее часа; большую часть времени уходит на предварительную работу и обращение к мастеру за советом.

Процесс состоит из четырех этапов:

За каждым этапом стоит много подготовительных шагов: покупка газового оборудования и сопутствующих материалов, планирование визита специалиста и подготовка кухонных модулей для установки прибора.Во избежание ошибок рассмотрим каждый этап отдельно.

1 № Подготовка оборудования и расходных материалов

Варочную панель следует покупать заранее. Если это невозможно, вам нужно знать точные размеры. Более того, все модели с 4 конфорками соответствуют минимуму 50 * 60 см (+/- 2 см), тогда как модели с 3 и 2 конфорками уже.

Кроме газового оборудования вам потребуются следующие материалы:

  • вставной диэлектрик;
  • 1 из 2 гибких газовых шлангов
  • Нитки льняные.

Монтажные крепления обычно входят в комплект, поэтому вам не нужно их покупать.

Типичный набор инструментов, который должен иметь любой домашний мастер, — это пара газовых ключей, отвертка и плоскогубцы. Если необходима резка металлической трубы, обеспокоены сотрудники обслуживающей организации — самостоятельно производить какие-либо действия с трубами газоснабжения невозможно.

2 # Вырезание отверстий в столешнице

Вы можете заранее проделать отверстие в столешнице, если знаете точные размеры варочной поверхности.Van Nature, фабрика сделает это более профессионально, так как вырезать аккуратный прямоугольник с прямыми углами и ровными сторонами критично.

Когда столешница сделана из более прочного материала, такого как искусственный камень, а не из ДСП, МДФ или дерева, помощь производителей мебели будет полезна.

Используйте легкий и производительный метод, например лобзик, если вы планируете проделать отверстие самостоятельно.

Шаги, которые необходимо предпринять:

  • Изучите схему сборки и настройте размеры панели.
  • Сделайте рекомендованный отступ от стены на столешнице.
  • Оберните бумажную ленту по периметру и обведите карандашом или маркером контур фрагмента, который вы собираетесь стереть.
  • Сделайте лобзиком отверстие. Рекомендуется сначала сделать ближний разрез, затем разрезать по стене и, наконец, порезать ногу.
  • Снимите обрезанную столешницу.
  • Если панель рядом, сразу наденьте ее.

Если материал столешницы крошится в месте разреза, можно обработать края любым клеевым составом после шлифовки и вакуумирования.ДСП изготавливается из санитарного силикона, который также защищает края от влаги.

Чтобы избежать воздействия высоких температур на столешницу, можно использовать термопленку или алюминиевый ленточный отражатель.

3 # Подключение панели к электросети

В связи с тем, что современные варочные панели имеют функцию электрического розжига, вам может потребоваться дополнительная розетка.

Электродуховку часто устанавливают вместе с газовой плитой. Вам понадобится следующее, чтобы связать компьютер с максимальной мощностью 3.5 кВт:

  • Кабель трехжильный 2,5 мм ввг-п
  • 16 А розетка с заземляющим проводом;
  • Если в упаковке нет соединительного провода, используйте ПВХ-кабель 3 * 2,5 мм и коннектор.

EEN Кабель 3,5 мм и розетка на 40 А необходимы для более мощной духовки.

Высота установки розетки не должна превышать 90 см, и она не должна находиться на одном уровне с варочной панелью в соответствии со спецификациями.

Отдельное УЗО или дифавтомат монтируется отдельно на линии газового варочного оборудования для безопасности щита.

Розетка устанавливается традиционным способом: eerste, монтажная коробка устанавливается в стене, затем монтируются клеммы en tenslotte, сверху устанавливается декоративная панель. В этой статье есть больше информации о том, как монтировать розетки для электроплит.

Правила техники безопасности:

  • Производитель рекомендует нанять лицензированного электрика;
  • Табличка с техническими требованиями к электросети расположена на нижней стороне устройства, от которой трудно отклониться;
    Электрический кабель нельзя скручивать, зажимать или прокладывать в непосредственной близости от острых углов.
  • Важно отделить все токопроводящие элементы и обеспечить защиту от случайного прикосновения после установки.
  • Ремонт прибора возможен только после того, как он был отключен от сети.

4 # подключение газовой магистрали к панели

Гибкий переходник — шланг длиной не более 2 метров — необходим для правильного подключения варочной панели к газу. Часто используются более длинные шланги из-за неудобной компоновки, но это противоречит законам работы газового оборудования.

Можно приобрести различные газовые вкладыши с хлопковой, резиновой и металлической оплеткой. Все чаще встречаются сильфонные рукава, отличающиеся износостойкостью и более длительным сроком службы.

В дополнение к шлангу требуется диэлектрическая вставка. Он прикреплен к трубе прямо перед запорным клапаном.

Диэлектрик выступает в качестве меры предосторожности, защищая как оборудование, так и пользователей от паразитных токов.

Предполагая, что муфта уже смонтирована, действуем следующим образом:

  • Газовый шланг подсоединен к диэлектрику.Als niet, идите сразу к металлической трубе после крана. Для плотности прилегания используем лен или фум.
  • Находим небольшую трубку с резьбой на нижней стороне панели и наматываем шланг в том же направлении.

Нет необходимости предпринимать какие-либо действия.

Используйте две подводки, если хотите связать газовую плиту и духовку одновременно. Эхтер, имейте в виду, что не все члены Горгаза приветствуют связи, устанавливаемые через тройник! Сотрудники МосГаза, bijvoorbeeld, выписывают рецепт и настаивают на прокладке газопровода.

По двум причинам этот подход корреляции считается более точным:

  • Уменьшено количество резьбовых соединений, что повысило герметичность и безопасность;
  • На обоих ответвлениях установлена ​​запорная арматура; в случае тройника экономится одна общая задвижка.

Напоминаем, что если вы планируете общаться самостоятельно, вы должны согласовывать свою деятельность с сотрудниками Горгаза или Облгаза, чтобы не возникло непредвиденных обстоятельств, повлекших за собой дорогостоящий ремонт.

5 # Тестирование на герметичность

Резьбовые соединения можно проверить на герметичность самостоятельно. Вооружитесь кистью и смочите их мыльной водой.

Эхтер, инспектор сделает окончательные выводы — он также проверит соединение на предмет утечек, а затем напишет заключение, в котором будут указаны дата посещения, марки и серийные номера газового оборудования, а также форма подключения.

Не рекомендуется начинать работу до прибытия техника по обслуживанию газа; в случае непреднамеренной утечки исключительную ответственность несет домовладелец.Эхтер, самое главное — это безопасность тех, кто рядом с тобой, поэтому не стоит торопиться и рисковать.

Тонкости подключения к баллону с газом

Хотя жилые дома и квартиры в городах и крупных деревнях подключены к природному газу, баллоны для сжиженного нефтяного газа часто используются в деревнях и на дачных участках. Это связано с тем, что рядом с населенными пунктами не проложен газопровод.

Шаги по подключению газовой плиты к баллону такие же, как и по подключению трубы.Разница в том, что с помощью трубок системы настраиваются для повышения эффективности процесса сгорания.

Когда баллон подсоединен, давление увеличивается, что приводит к нехватке кислорода. Также есть желтое пламя, которое редко бывает при горении газа, а также много сажи. Решить проблему можно, заменив аналогами LPG форсунки для природного газа — метан.

Процесс замены форсунок несложный; Инструкции можно найти в инструкции по установке устройства.

Все работы по доработке оборудования ведутся при выключенном баллоне — он подключается в последнюю очередь. Что еще нужно помнить при подключении варочной панели к газу?

При использовании нескольких цилиндров используйте соединительную рампу, чтобы уменьшить нестабильность топлива и вероятность его замерзания в коробке передач.

Важно проверить работу варочной панели после установки всех компонентов. Сначала для проверки герметичности использовали мыльный раствор. Затем откручиваем вентиль баллона и меняем коробку передач.Если пламя желтое или много сажи, давление можно снизить, ослабив вентиль.

Tenslotte, вам следует пригласить сотрудника Облгаза для подтверждения и записи факта подключения нового оборудования. В дальнейшем услуга будет предоставлена ​​соответствующей компанией.

Как проверить дифавтомат на работоспособность

В настоящее время на рынке электронных коммутационных аппаратов появились эффективные, а, скорее, удобные устройства — дифференциальные автоматы.Они компактны и содержат сразу несколько защит: максимальный ток (от короткого замыкания), термический (от превышения номинальной нагрузки дольше установленного времени) и УЗО (защита человека от поражения электрическим током при ухудшении изоляции проводки или электрического Техника). С появлением этих устройств возникает необходимость проверки их исправности. В этой статье мы подробно расскажем, как проверить дифавтомат на работоспособность всеми доступными методами.

Содержание:

  • Проверка функций выключателя
  • Проверка функций УЗО
  • Стандартная кнопка на корпусе
  • Гальванический элемент (аккумулятор)
  • Подключение резистора с определенным сопротивлением
  • Магнит
  • Электронный счетчик

Проверка функций автоматического выключателя

В производстве дифференциальные автоматы проходят проверку в специализированных лабораториях, которые в конечном итоге дают заключение о том, можно ли это устройство обслуживать или нет.Проверить дифференциальный автоматический выключатель на характеристики перегрузки или защиты от короткого замыкания, а значит больше на время срабатывания этих защит, при покупке вряд ли удастся, для этого нужны специальные лабораторные приборы. О том, как проверить автоматический выключатель

, мы подробно рассказали в отдельной статье. К сожалению, провести тесты в домашних условиях вряд ли удастся, особенно домашним умельцам.

Однако основное отличие обычного автомата от дифференциального — устройство дифференциального тока, которое реагирует на ухудшение сопротивления изоляции.Именно эту уникальную способность устройства рекомендуется проверить перед установкой в ​​распределительный щит. Делать это нужно через определенные промежутки времени, так как именно срабатывание механизма направлено на сохранение жизни и здоровья человека.

Проверка функций УЗО

Существует пять эффективных способов проверки исправности системы отключения выключателя по току утечки:

  • специальная кнопка на корпусе переключателя;
  • гальванический элемент, который генерирует напряжение во время химической реакции, другими словами, аккумулятор;
  • имитация ухудшения сопротивления изоляции путем подключения резистора к цепи устройства;
  • с использованием постоянного магнита;
  • с использованием специального прецизионного электронного устройства, изготовленного для этих целей.

Рассмотрим подробнее каждый из способов проверки дифавтомата.

Стандартная кнопка на корпусе

Один из самых быстрых способов проверки УЗО и дифавтоматов — это нажать кнопку «Тест», которая чаще всего находится на корпусе этих электрических коммутационных и защитных устройств. Для того, чтобы его прижать, не требуется специальных навыков или специальной подготовки, выполнить эту процедуру может каждый. Кнопка обозначена буквой «Т» и именно она имитирует ток утечки в электрической цепи.Этот ток для разных дифференциальных машин указан на корпусе, поэтому при его выборе следует понимать, что чем меньше ток утечки, тем чувствительнее защита. То есть даже при минимальном повреждении изоляции электрооборудования этот участок цепи будет отключен от сети.

При нажатии на кнопку проверки работоспособности дифференциальной машины должно сразу произойти ее автоматическое отключение, если этого не произошло, значит, система УЗО, установленная в выключателе, неисправна.То есть, если кнопка тестирования не сработает, последующая эксплуатация не обеспечит надежной защиты в случае поломки. Стоит таким способом проверить с переключателем, правильно подключенным к сети, так как некоторые дифавтоматы имеют схему электронной защиты и без подключения или при обрыве одного из проводов питания, нулевой он или фазный, срабатывать не будет. Эти автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от поражения опасным током, даже если нейтральный провод питания оборван.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется в видеоуроке:

Нажатие кнопки «ТЕСТ»

Стоит отметить, что для правильной проверки дифференциальной машины с помощью кнопки «Тест» необязательно подключать потребителей, то есть нагрузку на ее полюса.

Гальванический элемент (аккумулятор)

Данный метод дает возможность проверить работоспособность системы защиты от утечки тока в цепи дифавтоматов даже непосредственно при покупке.Для этого нет необходимости подключаться к электрической цепи, поэтому этот способ является одним из самых мобильных и быстрых. Для этого теста вам понадобится обычная батарея и два проводника, подключенные к ее клеммам. Проверить это можно только электромагнитными УЗО и дифавтоматами, а именно они считаются самыми надежными и эффективными. Плюс должен быть подключен к входной клемме полюса машины, а минус — к выходу, как показано на фото:

Таким способом проверяются как двухполюсные выключатели, рассчитанные на 220 В, так и выключатели, рассчитанные на трехфазные цепи.Дело в том, что любое дифференциальное защитное устройство срабатывает путем сравнения входящих и исходящих токов, а замыканием контактов аккумулятора на одном из полюсов машины моделируется разбаланс этих токов, от которых срабатывает механизм отключения.

На видео ниже наглядно показано, как проверить дифавтомат с аккумулятором:

Использование батареи

Подключение резистора с определенным сопротивлением

Этот вариант проверки дифавтомата на срабатывание защиты более трудоемок, так как потребует от инспектора не только подобрать инструмент, но и рассчитать сопротивление резистора, который необходимо подключить между одним из выводов розетки и помещения защитного заземления.

То есть нужно подключить в электрическую цепь резистор с определенным сопротивлением, который будет выступать как бедняга, попавший под напряжение. Посчитать это довольно просто, если вспомнить известный со школьной скамьи закон Ома:

I = U / R

Отсюда R = U / I, где значение напряжения зависит от его значения в сети, то есть 220 В, а ток указывается на самой дифференциальной машине. Например, при заданном токе утечки 10 мА: 220 В / 10 мА = 22 кОм, а при 30 мА: 220 В / 30 мА = 7.3 кОм. Чтобы увидеть этот ток утечки с помощью мультиметра или тестера, вам нужно настроить его на амперметр и подключить последовательно с резистором.

Этот тест можно провести с лампочкой, но у нее очень низкое сопротивление, и вам все равно придется подключить дополнительный резистор. Для плавного изменения силы тока можно также подключить к схеме диммер, используемый как диммер для освещения ламп.

Как проверить дифавтомат с помощью резистора подробно описано на видео:

Подключение резистора к цепи

Магнит

Магнитный метод тоже эффективен, но не электрический.При поднесении магнита к той или иной стороне взведенного дифавтомата произойдет отключение.

Таким образом, магнитное поле будет индуцировано в одном из электромагнитов, которые контролируют и сравнивают ток в цепи, что подает сигнал на выключение машины. Так что проверять можно только электромагнитные, а не электронные дифавтоматы.

Электронный счетчик

В связи с появлением этих защитных устройств на рынке измерительной электронной техники появились специальные устройства, которые при подключении к сети через розетку дают возможность проверить не только работоспособность дифференциальной машины, но и ее время срабатывания, а также реальный ток утечки, при котором выполняется защитное отключение.

Это устройство лабораторного уровня может проверять и тестировать как устройства защитного отключения, так и другие более сложные измерения, вплоть до тестирования высоковольтного электрооборудования. Но стоимость его для домашнего использования довольно высока.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
