Уклоны. Практика — на уровне глаз — ЖЖ

Часть первая — теоретическая, в которой разбираем, что такое уклон
Часть вторая — техническая, про моделирование уклонов в 3D программах (ArchiCAD и SketchUp)
Часть третья — практическая,  примеры из жизни

Время от времени приходится иметь дело с уклонами вообще, и пандусов в частности. «Один к шести», «один к двенадцати», десять процентов, восемь процентов и т.п. Что это? Теоретически это мы разобрали ранее, но хотелось бы знать, как это выглядит в натуре, чтобы понимать как будет «работать» то, что начертишь. В чём разница для «пользователя»? О чём говорят цифры: полого это или круто, удобно или неудобно, и насколько одно отличается от другого?

Пандусы
В СНиПе 31-06-2009 «Общественные здания и сооружения»  (п. 5.6) по поводу уклонов пандусов говорится:
Уклон пандусов на путях передвижения людей не должен превышать:
внутри здания, сооружения — 1:6; снаружи — 1:8; на путях передвижения инвалидов на креслах-колясках, в том числе в стационарах лечебных учреждений — от 1:10 до 1:12.

На фото ниже представлены пандусы внутри здания с указанными уклонами — 1:6 и 1:12. Сразу видно, что 1/6 круче, чем 1/12. Заметно круче.

Посмотрели, теперь опишем физические ощущения от ходьбы по данным пандусам, и начнём с малого уклона.


1/12
Он же 8% (i=0,08), он же 4,8°. Это максимально допустимый уклон пандуса для инвалидов, согласно
СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения», раздел «Лестницы и пандусы»
п.3.29 Максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м при уклоне не более 8 %.

Стоит отметить, что там же, в разделе «Участки и территории» указана меньшая цифра:
3.3 Продольный уклон пути движения, по которому возможен проезд инвалидов на креслах-колясках, как правило, не должен превышать 5 %

То есть уклон вне зданий должен быть более пологим. Почему так? Условиями из пункта 3.29 вводятся ограничения в виде перепада высот (0,8 метра) и максимального уклона (8%). При данных условиях максимальная длинна горизонтальной проекции пандуса составит 9,6 метра. В п.3.3 таких ограничений нет, а значит длина может быть любой. Важно, что на удобство перемещения по наклонной плоскости влияет не только величина уклона, но и длинна наклонной поверхности. Поэтому, чем больше длина пандуса, тем меньше должен быть уклон. Даже крутой уклон, преодолеваемый за один шаг, может восприниматься легче, чем более пологий, но продолжительный. Дальнейшие примеры наглядно продемонстрируют, что такое 8% без ограничения длины. Мало не покажется.

Подъём
Переход от ровной поверхности к наклонной почти не заметен, но примерно на шестом шаге инерция горизонтального движения заканчивается, и начинает ощущаться лёгкий подъём.

Спуск
С первого шага отчётливо ощущается изменение характера поверхности (наклон плоскости). При каждом шаге чувствуется небольшой провал.

По ощущениям идти по нему не сложно, но шаг уже явно не такой как по ровной поверхности. Уже вполне отчётливо чувствуется уклон. Если он чувствуется для обычного пешехода, то думаю, что для человека на инвалидной коляске он ощутим очень даже. Подтверждением этого могут быть слова автора книги «Доступная среда глазами инвалида» Елены Геннадьевны Леонтьевой eleont:
Уклон поверхности до 5%, на мой взгляд, можно называть не пандусом, а просто изменением рельефа, выравниванием поверхности, пологим съездом, так как при таком уклоне инвалиду на коляске не требуется посторонняя помощь.
Уклон более 5% вызывает определенные трудности для инвалида на коляске, поэтому необходима установка поручней с двух сторон или помощь сопровождающего.

Архитекторы и проектировщики, имейте это в виду. Если есть возможность заложить в проект более пологий пандус – делайте обязательно. 1/16 (6%) – хорошо, 1/18 – замечательно, 1/20 (5%) – просто великолепно! Прислушайтесь к мнению людей в инвалидной коляске, и не дай нам Бог оказаться на их месте.


Интересно, что при уклоне 1/12 (8%) перепад высоты на один шаг (60 см) составляет 5 см. В нормах тоже фигурируют 5 см.[Нажмите, чтобы прочитать]
СНиП 31-06-2009 «Общественные здания и сооружения», п.5.9. В полу на путях движения не допускаются перепады высотой менее трех ступеней (при высоте ступеней не менее 0,12 м) и пороги выше 0,05 м.
или
СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений», п.6.24. В селитебных районах, в местах размещения домов для престарелых и инвалидов, учреждений здравоохранения и других учреждений массового посещения населением следует предусматривать пешеходные пути с возможностью проезда механических инвалидных колясок. При этом высота вертикальных препятствий (бортовые камни, поребрики) на пути следования не должна превышать 5 см; не допускаются крутые (более 100‰) короткие рампы, а также продольные уклоны тротуаров и пешеходных дорог более 50‰. На путях с уклонами 30 — 60‰  необходимо не реже чем через 100 м устраивать горизонтальные участки длиной не менее 5 м.

По моим наблюдениям перепады высотой до 4 см при движении практически не замечаются. А вот 5 см это та крайняя высота, которая уже слабо, но ощущается как препятствие. Его еще явно не переступаешь, но уже нога движется иначе. Колено приподнимается чуть выше, чем при ходьбе по ровной поверхности, и стопа как бы переносится над препятствием.
Почему это так, в какой-то мере можно объяснить тем, что «центр тяжести тела во время Х. совершает движения во всех трёх плоскостях. По вертикали амплитуда его перемещений достигает 4—5 см»— М.: Советская энциклопедия 1969—1978

В связи с этим любопытным представляется, что СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» требует в местах пересечения тротуаров с проезжей частью высоту не более 4 см.
3.4 Высота бортового камня в местах пересечения тротуаров с проезжей частью, а также перепад высот бордюров, бортовых камней вдоль эксплуатируемых газонов и озелененных площадок, примыкающих к путям пешеходного движения, не должны превышать 0,04 м.

Скорее всего, что в данном случае такая цифра вытекает из возможности колеса коляски преодолевать такие перепады высот, а не из-за особенностей ходьбы пешеходов. Хотя Елена Геннадьевна, в своей книге, даёт такой комментарий по этому поводу:
В России почему-то считается, что все инвалиды без исключения могут без проблем преодолеть перепад в 4 см. На самом деле это не так. В международной практике максимально допустимая высота перепада уровней составляет не более 1,3–1,5 см.
Леонтьева Е.Г. Доступная среда глазами инвалида: научно-популярное издание. – Екатеринбург: «БАСКО», 2001. – с.37.

Тем не менее такая норма на руку и пешеходам, так как обеспечивает для них постоянство ритма ходьбы, а значит и её удобство и комфорт.

1/6
Он же 17% (i=0,17), он же 9,5°. Это предельный, максимально допустимый, уклон пандуса для передвижения людей внутри здания, согласно
СНиП 31-06-2009 «Общественные здания и сооружения» п.5.6, который уже воспринимается «горкой». Круче делать нельзя.

Подъём
С первого шага ритм и характер ходьбы меняется — скорее поднимаешься, чем идёшь вперёд. Скорость заметно падает. Шаг короче обычного, тело наклоняется вперёд, чувствуются усилия толчковой ноги. Для придания телу дополнительной динамики в работу включаются руки. Идти по нему не легко, есть ощущение, что по лестнице перемещаться легче. Может быть просто это связано с непривычностью движений, а не с количеством прилагаемых усилий.

Спуск
Чувствуется «тянущая» вперёд сила, для противодействия которой корпус тела отклоняется назад. При каждом шаге но́ги пружинят, и прилагаются усилия для гашения силы ускорения. Иначе шаг легко может перейти в бег.

Дороги
Выше был показан уклон 8% (1/12). Но это было внутри здания, а теперь рассмотрим его снаружи.
Подходящие параметры есть у дороги и тротуаров по пр.Ватутина (от ул.Костюкова до ул.5 Августа), где на перекрёстке пр.Ватутина-ул.Костюкова, в направлении центра города, установлен знак 1. 13 «Крутой спуск» с указаным уклоном 9%.


Думаю, что те, кто тут проходил или проезжал уклон этот маленьким не назовут

Как известно, знак указывает лишь угол между началом и концом участка дороги, а в этом промежутке, в каждый отдельный момент, угол может быть разным. Что и показали натурные замеры. Уклон 9% соответствует лишь участку дороги от перекрёстка пр.Ватутина-ул.5 Августа до пешеходного моста. Дальше, до пересечения с ул.Костюкова, уклон равен 8%.

Длина участка с уклоном 8-9% около 250 метров. Не всякий велосипедист осиливает такой подъём, многие идут пешком.

8% Спуск и подъём
Спуск не вызывает особых трудностей, а ощущения при ходьбе были описаны выше. Длительный же подъём, при таком уклоне, даётся не легко. Во время подъёма чувствуется как переставляются ноги, примерно так же, как по лестнице. Обращаешь на это внимание. Мышцы спины начинают выделять тепло. К концу подъёма наблюдается учащённое сердцебиение, увеличивается глубина дыхания и ощущается напряжение мышц ног, в особенности икр.

Если продолжить идти по пр.Ватутина в сторону центра, то на пути встретятся участки с уклонами 5, 7 и 4%

7%
Близко по ощущениям к 8%, но немного легче. Ещё нет глубокого дыхания, учащённого сердцебиения и взмокшей спины. Лёгкий вариант 8%.

5%
Спуск лёгкий, но перемещение уже не совсем «свободное», как при ходьбе по ровной поверхности.
При подъёме чувствуется слабое, еле заметное, приложение усилий, преодоление. Дыхание держится в «нормальном» режиме.

Выводы
Уклон поверхности до 4% включительно не имеет каких-либо существенных различий с ходьбой по горизонтальной поверхности. 5% представляется граничным значением, при котором уже начинают появляться лёгкие изменения в характере ходьбы. Ещё двигаешься без затруднений, но уже различается наклон поверхности. Уклоны больше 5% меняют режим ходьбы, и чем больше уклон, тем изменения заметнее. От величины уклона поверхности зависит расстояние, которое можно пройти без утомления. Чем больше уклон, тем меньше расстояние. Например, при уклоне 2% пройти 1-2 километра не составит труда, а если уклон 8%, то можно запыхаться уже на 150 метрах (при подъёме).

Для объяснения этого можно вспомнить то, что удалось найти по механике ходьбы. Для демонстрации движения человека по наклонной плоскости, я использовал картинку из статьи Адама Саммерса (Adam Summers) «The Biomechanist Went Over the Mountain», размещённой на сайте Natural History Magazine. Повторю её тут.

Данные и картинка ©  Natural History Magazine

На ней показана последовательность движений человека при ходьбе по ровной поверхности (1), с уклоном 5°(~8%) (2) и уклоном 15°(~26%) (3). Белыми точками обозначено положение общего центра масс (ОЦМ) тела человека, который при ходьбе действует как груз на конце перевёрнутого маятника. Амплитуда перемещений ОЦМ по вертикали составляет 4-5 см, при этом бо́льшая часть энергии (около 65%), затраченной на изменение высоты ОЦМ, сохраняется. Ходьба по плоскости с небольшим уклоном увеличивает затраты энергии на работу маятника, и амплитуду перемещений ОЦМ (2). Часть энергии расходуется на тепло, выделяемое мышцами, а часть всё ещё остаётся для последующих шагов. Но когда уклон становится больше (3), то уже вся энергия тратится на один шаг (так же, как и при восхождении по лестнице).

Отсюда можно вывести ориентировочную классификацию уклонов для пешеходной ходьбы на большие расстояния:
  •    идеальный    0-2%
  •    нормальный    2-4%
  •    допустимый    5-6%
  •    предельный    7-8%
всё что сверх 8% можно считать затруднительным с различной степенью тяжести.

Таким образом, судя по мои субъективные впечатлениям, увеличение затрат энергии на работу маятника начинается с уклона 5%.

Разница между уклонами в 2% ощущается и различается кинестетически (т.е. суставами и мускулами в движении).
При больших отрезках одного уклона изменения даже в 1% могут быть визуально заметны.

[Инструмент]
Инструмент
Для измерения уклонов использовал самостоятельно изготовленный прибор простой конструкции. Деревянная рейка длиной 1,10 метра (уж какая была), к которой прикреплён плотный картон (3 мм). На нём лист со шкалой и стрелка с грузиком. Можно в качестве стрелки использовать грузик подвешеный на нитке, но в таком случае придётся дольше ждать прекращеня колебаний.

шкала уклономера в процентах pdf, svg

Есть и второй, более современный и компактный, вариант — с помощью приложения Smart Protractor.

У него в настройках можно выставить показ измерений в радианах, градусах или процентах.
Неплохое приложение, но при измерении малых уклонов, из-за небольшой длины смартфона, точность может быть ±1%, а это многовато. В общем, использовать можно, но для качественного измерения нужно вначале точно откалибровать, а потом желательно сделать несколько замеров и сравнить их с показаниями механического уклономера. Это для понимания условий точного измерения (как держать смартфон, на что ставить, и т.п.)



На этом трилогия «Уклоны» завершена
до этого были:
Часть первая — теоретическая, в которой разбираем, что такое уклон
Часть вторая — техническая, про моделирование уклонов в 3D программах (ArchiCAD и SketchUp)

Напоследок скажу, что всё что описано выше не более чем личные впечатления. Мне это нужно, чтобы в процессе проектирования не только опираться на цифры из нормативных документов, но и иметь кинестетическое представление о них. Также буду признателен, если поделитесь своими впечатлениями, наблюдениями или дополнениями.


© Gre-kow, 2015. gre-kow.livejournal.com
При копировании активная ссылка http://gre-kow.livejournal.com/26916.html обязательна

Угол наклона пандуса для инвалидных и детских колясок: нормативы, как рассчитать.

Нормативный угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м. В ряде случаев допускается увеличение максимального уклона пандуса:


  • до 1:12 (8% или 4,76 градуса) — для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м;

  • до 1:10 (10% или 5,71 градуса) — при перепаде высот полов менее 0,2 м.

Как рассчитать угол наклона пандуса?

Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).

Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м. В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:

Единицы измерения уклона пандуса

Норматив

Соотношение

Значение в %

Значение в градусах
стандартный по СП 59. 13330.2012 1:20 5% 2,86 градуса
для временных сооружений 1:12 8% 4,76 градуса
при перепаде высот до 0,2 м 1:10 10% 5,71 градуса

Уклон пандуса по СНиП 35-01-2001 и СП 59.13330.2012

В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%).

Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:


  • допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Пандус для въезда в гараж

Пандус необходим в гараже, если за рулем транспортного средства ездит неопытный водитель. Пандус представляет собой комфортную и хорошо видимую для всех площадку, которая дает прямое направление для въезда в помещение. Не всегда получается у неопытного водителя с первого раза въехать в гараж, а  с пандусом проблем не возникнет. К тому же, наличие пандуса позволит защитить внутреннее помещение от попадания туда атмосферных осадков. Ознакомиться с инструкцией как сделать ремонт крыши гаража можно здесь.

На снимке пандус в гараж

Уклон

Специалисты рекомендуют делать уклон пандуса в гараж в 25 градусов, это оптимальная величина, но все может зависеть от различных обстоятельств и от расположения самого гаража. Если уровень пола в гараже соответствует уровню дороги, то необходимо будет поднять порог в гараж на 20 сантиметров в высоту, что позволит создать наиболее четкий подъездной путь. С другой стороны порога также необходимо будет сделать удобный съезд, чтобы избежать различных неожиданностей и неудобств.

По форме пандус следует делать на 30 сантиметров шире гаражных ворот, это создаст наиболее комфортный въезд, опять же. Оптимальной же длиной для пандуса является расстояние в 5 метров. Читайте инструкцию как открыть автосервис в гараже на этой странице.

Подземный гараж находится ниже уровня земли, это понятно всем. Въезд в такой гараж намного затруднительнее, чем в тот, что выше уровня земли. Для облегчения этой задачи создается пандус, его уклон также не должен превышать 25 градусов, при этом желательно сделать его не скользким. (Делайте шершавое покрытие. Иначе в минусовую температуру, при заезде в гараж, возможно боковое смещение автомобиля, или проще говоря юз в разные стороны. Сами понимаете, к чему это может привести).

Опять же все зависит от глубины, на которой находится гараж под землей. Длина такого пандуса должна быть не короче 6 метров.

Кроме указанных параметров специалисты рекомендуют заглянуть в паспорт вашего транспортного средства и посмотреть наличие указанных в нем технических характеристик, таких как максимальный наклон плоскости, угол рампы, угол свесов переднего и заднего.

При наличии таковых желательно использовать их в расчете параметров будущего пандуса, в таком случае вы будете уверены, что не зацепите кузовом пандус из-за перепадов высоты всей конструкции. Читайте обзор видов плитки в гараж на пол.

Виды

В зависимости от того, какие средства планируется потратить на строительство подъездного пути к гаражу, выбирается материал изготовления:

Автомобильный пандус из металла для гаража. Основу под него делают из бетона, своеобразный фундамент, сверху накрывают листами металла.

— Технология его создания похожа на постройку бетонного пандуса. Такой подъезд к гаражу делать не совсем целесообразно, так как в холодное время года металл замерзает и становится скользким, что делает затруднительным подъезд к воротам гаража. А функция пандуса заключается в том, чтобы облегчить данную задачу. Устройство деревянного пандуса.

— Конструкция пандуса в гараж значительно проще, дешевле и быстрее строится, но имеет ограниченный срок эксплуатации, около двух лет.

Если перед гаражом имеется твердая поверхность, то нужно всего лишь установить готовую конструкцию из дерева перед воротами.

— Если все-таки почва мягкая и твердости ее недостаточно, то также потребуется монтаж фундамента. После износа деревянного пандуса придется делать новый, хотя срок службы такой конструкции может быть увеличен, если использовать специальные средства и материалы по обработке древесины. Только не стоит слишком увлекаться этим, чтобы себестоимость деревянного пандуса не превысила расходы на пандус из бетона.

— Бетонный автомобильный пандус, как правило, делают монолитным, чтобы он мог выдержать нагрузку от заезжающего в гараж транспортного средства. Если при его строительстве правильно соблюдать технологию, то конструкция будет служить вам долгие годы.

Фото

Деревянный автомобильный пандус имеет простую конструкцию, доступную стоимость и легкий монтаж, но при этой небольшой срок службы. Обзор видов окон в гараже здесь: http://kakgarazh.ru/obustrojstvo/obzor-vidov-okon-v-garazhe. html.

На фото представлен деревянный пандус

В последнее время все чаще ради экономии площади на участки владельцы оборудуют гараж под землей. Для удобного въезда в такой гараж требуется устройство пандуса.

На снимке пандус в подземный гараж

Бетонный пандус является самым надежным и прочным сооружением для автомобилей, который при правильном монтаже и эксплуатации будет служить много лет. Читайте руководство как выбрать кровлю в гараж .

Бетонный пандус для въезда в гараж на фото

Как сделать?

Для создания автомобильного пандуса в гараж из бетона следует:
— Сначала сделать подушку. Для этого может потребовать снять верхний слой почвы, конечно же, если въезд не заасфальтирован. Конструкция подушки состоит из песка и мелкого гравия, которые насыпаются и утрамбовываются слоем в 50 -100 миллиметров.

— Если планируется делать слой бетона более 50 миллиметров, то потребуется обязательное армирование, которое поможет увеличить прочность конструкции, предотвратить растрескивание;

— В тех местах, где бетон может растечься, следует сделать опалубку из деревянных досок;

— После того как все вышеперечисленные действия выполнены, можно приступать к заливке бетона. Заливать следует всю конструкцию в один прием, это гарантирует крепкий монолитный пандус, который будет служить долго;

— Для полнейшего затвердевания конструкции необходимо оставить бетон на срок более суток. Только когда будете убеждены, что все просохло, можно снимать опалубку;

— Шлифовальной машиной можно выровнять неровности и выступающие части.

— Чтобы избежать скольжения по пандусу в холодное время, можно покрыть бетон битумной краской или же специальными металлизированными полосами.

Видео

Смотрите на видео наглядный пример пандуса в гараж:

Обустройство пандуса в гараж не так уж и хлопотно, а лишним совершенно не будет. Он помогает сделать более комфортным въезд в ворота не только неопытным водителям, и вполне продвинутым. А в некоторых случаях строительство пандуса является даже необходимостью.

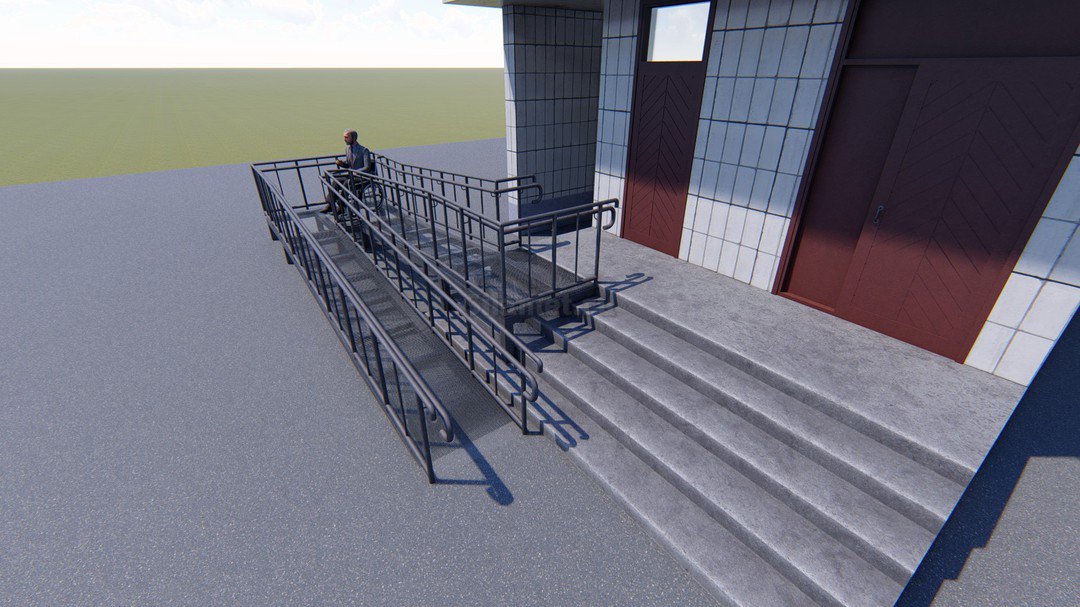

Пандус в многоквартирном доме.

Требования к устройству, размерам и монтажу пандусов

В советское время пандусы у подъездов не строили: права, комфорт и безопасность инвалидов, молодых мам и детей в колясках никак не пересекались с архитектурной мыслью. Но вот уже несколько лет мы наблюдаем массовое строительство и монтаж пандусов везде, где это только возможно

Иногда это выглядит курьезно, иногда  – издевательски, но чаще всего пандусы все же сделаны почти правильно. И вот это «почти» может доставить массу неприятностей тем, для кого пандусы предназначены, то есть самым уязвимым и маломобильным людям. О том, какими должны быть правильные пандусы какими законами регулируется их строительство, мы расскажем в этой статье.

Зачем нужны пандусы

Многие ваши соседи по подъезду имеют сложности с подъемом по ступенькам. Разумеется, в их числе люди, вынужденно передвигающиеся на коляске, с ходунками или с тростью. Молодые мамы, ежедневно гуляющие с младенцами, дополняют эту группу. Дети постарше пользуются пандусами, чтобы вывести самокат или велосипед, а отделочникам и доставщикам мебели, пандусы помогают заносить тяжелые грузы. И это только самые очевидные потребности.

Если совсем просто, то пандусы нужны, чтобы сделать комфортней жизнь всего населения многоквартирного дома. Это не прихоть жильцов или управляющей компании — требования к наличию и обустройству пандусов давно закреплены законодательно.

Общие требования к пандусам

Ниже в виде тезисов приведены основные требования к пандусам. Хотелось бы напомнить, что законодательство обновляется, поэтому перед монтажом пандуса стоит проконсультироваться с подрядчиком и убедиться в его компетентности.

Итак, в настоящий момент, пандусы должны соответствовать следующим параметрам:

Виды пандусов

Существует много разновидностей пандусов. Отличаются они по конструкции, материалам, назначению и другим параметрам. Вот несколько основных типов пандусов:

  • Стационарные неразборные пандусы — это конструкции из металла или бетона, установленные перед входом в здание и не имеющие возможности сборки-разборки
  • Откидные пандусы — зафиксированы стационарно, но могут быть откинуты и убраны к стене. Используются, как правило, в подъездах
  • Съемные пандусы — легкие, компактные переносные пандусы. Могут быть телескопическими, рамповыми, рулонными
Угол наклона пандуса
  • Угол наклона для движения инвалидных колясок не должен быть больше 5%
  • Перепад высот двух плоскостей (крыльцо-тротуар или тротуар-пешеходный переход) не должен превышать 4 см. Если больше – необходим пандус
  • Один марш (наклонная плоскость) не должен превышать 80 см в высоту и иметь угол наклона свыше 8% (или 5% в Своде правил).
  • При перепаде высот не больше 20 см допускается угол наклона до 10%
  • Поперечный уклон не более 2%
  • пандусы временных сооружений и общественных зданий могут иметь угол до 8%, если перепад высот не более 50 см, а длина спуска не более 6 метров
  • Максимально допустимый уклон — 18%, но только если нет возможности сделать уклон меньше
Размеры пандусов
  • Ширина пандуса при одностороннем движении должна быть не менее 1 метра (рекомендовано 1,5 м)
  • Длина марша не должна быть больше 9 метров, общая длина маршей (всего подъема) не более 36 метров
  • максимальная длина марша при уклоне, превышающем 10% – 7 метров
  • Высота пандуса не более 3 метров (длина подъема 36 метров)
  • Если предполагаемая высота пандуса превышает 3 метра, следует устанавливать подъемник
Конструкция пандусов
  • Пандусы должны быть изготовлены из негорючих материалов
  • Пандусы должны быть прямыми, винтовые конструкции допускаются в исключительных случаях
  • Перед наклонными плоскостями горизонтальную поверхность окрашивают контрастной краской и делают рифлеными (не менее 60 см от начала спуска)
  • Все наклонные спуски оборудуют бортиками высотой до 5 см (во избежание соскальзывания колес) или ограждениями
  • Каждый подъем должен завершаться горизонтальной площадкой не менее 150х150 см
  • Если предполагается высокая загрузка, то площадка должна быть 210х210 см
  • Горизонтальные площадки на винтовых пандусах не должна быть меньше 2х2 метров
  • Длина прямого подъема до горизонтальной площадки – до 9 метров
  • Пандус в подъезде жилого дома не должен начинаться сразу от входной двери квартиры, необходима горизонтальная площадка
  • Поверхности пандусов должны быть нескользящими
  • Начало и конец наклонных плоскостей маркируют текстурой или ярким цветом
  • Там, где меняется угол наклона, необходимо освещение яркостью не менее 100 лк
Поручни и ограждения пандусов
  • Пандусы для инвалидов, передвигающихся на колясках, при высоте больше 15 см и длины проекции марша более 180 см должны иметь поручни
  • Пандусы для инвалидов должны быть оборудованы ограждениями высотой 70 и 85-92 см
  • Расстояние между поручнями 90-100 см
  • На промежуточных площадках и съездах должны быть смонтированы колесоотбойные устройства высотой 10 см
  • Толщина поручней 4-6 см, форма округлая
  • Обязательны безопасные завершения поручней
  • При креплении к стене расстояние от поручня до гладкой стены – 4-5 см, до шероховатой – 6 см
  • На верхних или внешних поверхностях на концах перил должны быть рельефные знаки, означающие их окончание
Кнопки вызова

Там, где нет возможности смонтировать стационарный пандус, используют складные конструкции. Чаще всего это делают в подъездах, где ограничено пространство, а также в общественных местах. Такие пандусы следует оборудовать кнопкой вызова сотрудника, который разберет пандус и поможет попасть в помещение. К кнопкам вызова возле пандусов также предъявляются требования:

  • Высота размещения – 85-100 см
  • Расстояние от выступающих элементов крыльца и лестниц не менее 40 см
  • Обязательная маркировка специальным знаком
  • Наличие антивандального кожуха
  • Видимость вызывающего из здания
Исключения

Если по объективным причинам в жилом доме или общественном месте невозможно установить полноценный пандус, допускается отклонение от нормативов, с обязательным соблюдением следующих условий:

  • Ширина пандуса не менее 85-90 см
  • Обязательное наличие ограждений и поручней
  • Поручни прикрепляют с внутренней стороны марша. Не допускается их прерываний на участках подъема
Нормативная база, регламентирующая обустройство пандусов

Конвенция ООН по правам инвалидов — ратифицирована Россией в 2012 году. Гарантирует инвалидам беспрепятственный и равный доступ к инфраструктуре, транспорту и жилью.

Конституция Российской Федерации — гарантирует социальную защиту и достойные условия жизни малозащищенным слоям населения.

Федеральный закон №181-ФЗ «О социальной защите инвалидов» — гарантирует право людей с ограниченными возможностями на свободное посещение общественных мест. Дополнен в 2016 году положениями о создании комфортной среды для инвалидов, в том числе обустройство объектов недвижимости пандусами и перилами.

Постановление Правительства РФ от 09.07.2016 N 649 «О мерах по приспособлению жилых помещений и общего имущества в многоквартирном доме с учетом потребностей инвалидов» — содержит требования к доступности жилых помещений и общего имущества МКД для жильцов-инвалидов.

Программа «Доступная среда» 2009 г. — предполагает обеспечение к 2020 году безбарьерной среды ко всей городской инфраструктуре. Работает на уровне регионов, требует строительство пандусов, конструктивно соответствующих специально разработанным нормативам по размерам, уклону, покрытию, освещению и т.д.

ГОСТ Р 51261-99 «Устройства опорные стационарные реабилитационные» 1999 г. — описывает требования к поручням, стойкам, ручкам опоры в общественных местах (в том числе и к поручням, дополняющим пандусы).

СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» — в числе прочих сведений содержит подробную информацию по видам, внешнему виду, размерам, уклону и оборудованию пандусов.

СП 59.13330.2012 Свод правил «Доступность зданий и сооружений для маломобильных групп населения» — дополненная версия названного выше СНиПа (не отменяющая его правомочности). Подробно описывает нормативы строительства пандусов перед подъездами, на пешеходных переходах, их маркировку текстурой и цветом и т.д.

Мы обозначили лишь основные документы и требования, но это не исчерпывающий список. В каждом регионе имеются свои документы, регламентирующие монтаж и обустройство пандусов, разработанные с учетом региональной специфики.


Если в вашем доме нужно установить пандус или появились вопросы об их конструкции и монтаже, звоните по телефону:

+7 (343) 268-30-61

Как обрезать стрингеры рампы?

Как обрезать стрингеры рампы? Используйте циркулярную пилу, чтобы вырезать треугольные стрингеры на основе ваших измерений подъема и уклона. Номинальный размер выбранных вами досок зависит от подъема пандуса. Например, в качестве косоуров можно использовать доски размером 2 x 6 дюймов, если подъем меньше 5 1/2 дюймов; для большего подъема потребуется плата размером 2 x 8 дюймов.

Как срезать угол рампы? Совместите конец прямой кромки с отметкой и отрегулируйте другой конец, чтобы получить желаемый наклон. С помощью карандаша проследите вдоль прямой кромки, создав шаблон наклона и угла, который нужно отрезать.

Как рассчитать длину пандуса? Определение длины рампы:

Измерьте общий подъем (сколько дюймов от нижнего уровня до верхнего уровня) и разделите на уклон.

Как определить угол наклона сарая? Измерьте высоту пола сарая до земли. Для правильного наклона, по которому легко подниматься и поднимать тяжелое оборудование, умножьте свое измерение на 8. Например, если высота от пола до земли составляет 10 дюймов, длина пандуса будет 80 дюймов.

Как обрезать стрингеры рампы? — Связанные вопросы

Какой максимальный угол наклона рампы?

По возможности следует использовать наименьший возможный уклон. Максимально допустимый уклон в любой новой постройке составляет 1:12 с максимальным подъемом 30 дюймов (76,2 см) без площадки. Пандус с уклоном от 1:12 до 1:16 может иметь максимальную горизонтальную длину 30 футов (9,14 м) без площадки.

Какой длины должен быть пандус?

Для коммерческого использования Закон об американцах-инвалидах (ADA) рекомендует уклон 1:12. Это означает, что на каждый 1 дюйм вертикального подъема требуется не менее 1 фута (12 дюймов) длины пандуса.

Каков уклон пандуса для инвалидов?

Каков максимальный уклон пандуса для инвалидных колясок? Пандус должен иметь коэффициент наклона 1:12. Это означает, что подъем пандуса должен составлять один дюйм на каждые соответствующие 12 дюймов пандуса.

Какой длины пандус мне нужен для 3 шагов?

Вот некоторые факторы, которые следует учитывать: Каждая лестница обычно имеет высоту около 7,5 дюймов, поэтому для трех ступеней стандартный подъем или высота будет составлять около 22 дюймов. ADA [Закон об американцах с ограниченными возможностями] рекомендует 1 фут пандуса на каждый дюйм подъема.

Как найти высоту пандуса?

Это связано с тем, что наклон является гипотенузой в прямоугольном треугольнике, поэтому высота h, длина наклона r и угол A связаны уравнением h = r sin A. Поскольку r равно 12, а A равно 23 градусам, h = 12 sin(23) = 4,689 фута. Это примерно 4 фута 8,25 дюйма.

Сколько бетона нужно для пандуса?

Умножьте результат шага 2 на ширину пандуса, чтобы найти необходимый объем бетона в кубических ярдах. Завершая пример, если ширина пандуса составляет 1,5 ярда, вы должны умножить 1,5 квадратных ярда на ширину 1,5 ярда, чтобы получить 2,25 кубических ярда.

Какой угол должен быть у рампы?

Итог: рекомендуемый уклон пандуса:

Предпочтительный уклон пандуса для доступа к зданию составляет 1:12 или 1 дюйм подъема на 12 дюймов горизонтального участка — это примерно 8% уклона, который также обозначается как угол наклона 4,8 градуса.

Какой длины должен быть пандус для 2 ступенек?

Для жилых помещений, когда кто-то сидит в инвалидной коляске или скутере, когда он поднимается по пандусу, часто рекомендуется уклон 2:12, что означает, что каждые 2 дюйма вертикального подъема требуют не менее 1 фута (12 дюймов) пандуса (9,5 градусов). наклона).

Сколько стоит установить пандус?

Профессионально построенный пандус для инвалидных колясок будет стоить от 983 до 3101 доллара, в среднем 2042 доллара. В зависимости от материалов, выбранных для конструкции, и стоимости рабочей силы рассчитывайте заплатить от 100 до 250 долларов за погонный фут. Стандартная единица имеет длину 30 футов, ширину 30 дюймов и высоту 30 дюймов.

Как получить бесплатный пандус для инвалидных колясок?

Есть два способа получить покрытие для пандуса в рамках программы Medicaid: 1) обычная программа Medicaid 2) Отказ от услуг на дому и по месту жительства (HCBS). Обычный Medicaid гарантирует льготы для квалифицированных лиц. Это означает, что Medicaid может покрыть пандус для инвалидных колясок, если это необходимо по медицинским показаниям.

Должны ли все пандусы соответствовать требованиям ADA?

ADA требует, чтобы бордюрные пандусы и пандусы были установлены вдоль любого доступного маршрута в общественном месте, вдоль пути, где изменение высоты превышает ½ дюйма. В качестве альтернативы объект может использовать лифты или платформенные/кресельные подъемники для обеспечения доступности.

Какой материал лучше для пандуса?

Бетон – самый дорогой вариант пандуса. Он также самый сильный и самый постоянный. Бетонные пандусы могут легко иметь отличные нескользящие поверхности во время строительства. Бетонные пандусы требуют специальных разрешений на установку и строительство.

Какой длины должен быть пандус для сарая?

Для использования населением многие строительные нормы и правила рекомендуют максимальный уклон 1:8 (то есть подъем на один дюйм на каждые восемь дюймов по горизонтали). При уклоне 1:8, если пол находится на высоте девяти дюймов над землей, пандус будет иметь длину 72 дюйма (1,83 м).

Какой размер пандуса мне нужен для 5 ступеней?

Для 5-дюймового подъема требуется 5-футовая рампа, для 12-дюймового подъема требуется 12-футовая рампа и так далее. ADA рекомендует этот уклон для длинных жилых пандусов, а также для коммерческих пандусов.

По какому склону удобно ходить?

Наклон составляет один дюйм по вертикали на каждые 16 дюймов по горизонтали. Максимально хороший склон легко преодолевается как пешеходами, так и людьми в инвалидных колясках, так что я думаю, что это так. ADA требует, чтобы пандусы поднимались не выше 30 дюймов.

Является ли длина пандуса гипотенузой?

Длина пандуса зависит от его высоты и длины земли под ним. Три измерения образуют треугольник с прямой рампой в качестве гипотенузы треугольника. По теореме Пифагора квадрат длины пандуса равен сумме квадратов двух других сторон треугольника.

Какая формула роста?

Итак, «H/S = h/s». Например, если s=1 метр, h=0,5 метра и S=20 метров, то H=10 метров, высота объекта.

Насколько толстый пандус?

В большинстве случаев вам понадобится бетонный пандус толщиной от 4 до 6 дюймов.

Как сделать деревянный нескользящий пандус?

Нескользящие методы

Нескользящие краски или песчаные добавки, смешанные с морилками, красками или герметиками, позволяют придать дереву на пандусе более грубую текстуру, не жертвуя при этом привлекательным внешним видом дерева. Еще один вариант включает в себя крепление алюминиевых ступеней к пандусам.

Сколько стоит алюминиевый пандус?

Стоимость алюминиевых пандусов составляет в среднем от 100 до 135 долларов за установленный фут.

Поможет ли Medicare оплатить пандус для инвалидных колясок?

Medicare никогда не покрывает модификации дома, такие как пандусы или расширенные двери для облегчения доступа инвалидных колясок. Хотя ваш врач может предположить, что модификации дома могут помочь из-за вашего состояния здоровья, Medicare не включает их покрытие в рамках льготы на медицинское оборудование длительного пользования (DME).

Каков максимальный угол рампы? — Ответы на все

Каков максимальный угол рампы?

Максимально допустимый уклон любой новой постройки составляет 1:12 с максимальным подъемом 30 дюймов (76,2 см) без площадки. Пандус с уклоном от 1:12 до 1:16 может иметь максимальную горизонтальную длину 30 футов (9,14 м) без площадки.

Насколько крутым может быть пандус для инвалидов?

Расчет уклона пандуса для инвалидных колясок ADA дает хорошее представление о соотношениях наклонов пандусов для инвалидных колясок. Стандарт уклона коммерческих и общественных объектов составляет 1:12 (в дюймах) или около 5 градусов уклона. Для тех, кто строит пандусы дома, соотношение может достигать 3:12 или почти 15 градусов.

Считается ли наклон 5% пандусом?

— разделы 11B-405, 11B-406 и 11B-505. Когда на пути к избирательному участку встречаются уклоны, их можно разделить на три категории: если уклон составляет 5 процентов или менее, это не пандус; это просто уклон на обычном пути движения.Когда уклон составляет более 5 процентов, он считается пандусом …

Что означает наклон 1/12?

Для пандуса максимально допустимый уклон составляет 1:12. Это означает, что на каждый дюйм изменения высоты должно приходиться не менее 12 дюймов рампы. Например, если расстояние равно 3 дюймам, то наклон равен 1:8 (3:24 = 1:8, что является более крутым наклоном, чем 1:12).

Какой уклон считается пандусом?

Когда уклон составляет 5 процентов или менее, это не пандус; это просто уклон на обычном пути движения. Когда уклон составляет более 5 процентов, он считается пандусом. Когда склон обеспечивает доступ через бордюр, он определяется как бордюрный пандус или бордюрный вырез.

Какой длины пандус мне нужен для 4 ступеней?

Теперь о правилах ADA. Для коммерческого использования Закон об американцах-инвалидах (ADA) рекомендует уклон 1:12. Это означает, что на каждый 1 дюйм вертикального подъема требуется не менее 1 фута (12 дюймов) длины пандуса. Это соответствует 5 градусам наклона.

На какой крутой склон вы можете подняться?

Крам сказал, что результаты также показывают, что вы все еще можете получить хорошую аэробную тренировку, просто прогуливаясь по очень крутым тропам.Спортсмены бегают или ходят по крутым склонам от 10 до 30 градусов, чтобы подняться на 1000 метров на расстояние менее 5 километров или около 3,1 мили.

Какой уклон не считается пандусом?

Второй способ — сохранить наклон менее 1:20 или 5%. При уклоне менее 5% не считается пандусом и поэтому не нуждается в поручнях.

Какой процент составляет наклон 4 к 1?

Таблица общих уклонов в архитектуре

Градусов Градиент Процент
4.76° 1 : 12 8,3%
7,13° 1 : 8 12,5%
10° 1 : 5,67 17,6%
14,04° 1 : 4 25%

Какой длины пандус мне нужен для 5 ступеней?

Максимальный уклон для пандусов для инвалидных колясок Руководство и правила для пандусов Насколько крутой?

Консультации и рекомендации по максимальным уклонам пандусов для инвалидных колясок в Великобритании

Максимальный уклон переносных пандусов для инвалидных колясок в Великобритании?

Как правило, при использовании переносных пандусов для инвалидных колясок большинство производителей пандусов рекомендуют максимальный уклон не более 1:12 для самостоятельного использования и 1:8 для использования с помощником на более коротких расстояниях.

Простой расчет для определения длины пандуса состоит в том, чтобы умножить высоту на коэффициент.

Портативный калькулятор пандуса для инвалидных колясок для уклона с уклоном 1:8

Выберите высоту ступени: 2 дюйма (50 мм) 3 дюйма (75 мм) 4 дюйма (100 мм) 5 дюймов (125 мм) 6 дюймов (150 мм) 7 дюймов (175 мм) 8 дюймов (200 мм) 9 дюймов (225 мм) 10 дюймов (250 мм) 11 дюймов (275 мм) 12 дюймов (300 мм) 13 дюймов (325 мм) 14 дюймов (350 мм) 15 дюймов (375 мм) 16 дюймов (400 мм) 17 дюймов (425 мм) 18 дюймов (450 мм) 19 дюймов (475 мм) 20 дюймов (500 мм)

Калькулятор градиента пандуса для инвалидных колясок предоставлен компанией Access Appraisals Ltd.

Максимальный уклон постоянных пандусов для инвалидных колясок в Великобритании?

Обновление

: Новые строительные нормы от октября 2015 г. – Доступ в здания и их использование: Утвержденный документ M

Подробнее о правилах, касающихся пандусов, читайте здесь – Руководство и правила в отношении пандусов для инвалидных колясок

На днях мы обновили наши сайты с пандусами для инвалидных колясок, чтобы предоставить информацию о уклонах пандусов для инвалидных колясок и о том, насколько крутыми должны быть пандусы для инвалидных колясок.

CAE (Центр доступных сред) сообщает, что максимальный уклон пандусов для инвалидных колясок составляет 1:12, за редким исключением в случае коротких и более крутых пандусов при переоборудовании существующих зданий.

Градиент также зависит от направления полета с более длинными участками, требующими более пологих уклонов.

Максимальная высота, на которую должен подняться одиночный пандус перед включением зоны приземления/отдыха, составляет 500 мм, при этом уклон должен быть не более 1:20, по мере снижения высоты пандус может становиться круче по скользящей шкале с высотой 333 м, требующей 1 градиент :15 и высота 166 мм, требующая градиента 1:12

Дополнительную информацию о правилах пандусов для инвалидных колясок и рекомендациях по пандусам для инвалидных колясок можно найти здесь – https://www.кресло-коляска-рампы.co.uk/информация/

Портативные пандусы для инвалидных колясок

Как правило, большинство производителей пандусов рекомендуют уклон не более 1:12 для самостоятельного использования и 1:10 для использования с помощником.

Простой расчет для определения длины пандуса состоит в том, чтобы умножить высоту на коэффициент.

, т.е. если вы работаете с соотношением 1:12, умножьте высоту ступени на 12, чтобы получить минимальную длину пандуса.

Шаг 6 дюймов x 12 = 72 дюйма (пандус 6 футов)

Насколько крутым может быть отключенный пандус? – Кухня

ADA дает хорошее представление о коэффициентах наклона пандуса для инвалидных колясок.Стандарт уклона коммерческих и общественных объектов составляет 1:12 (в дюймах) или около 5 градусов уклона. Для тех, кто строит пандусы дома, соотношение может достигать 3:12 или почти 15 градусов.

Какая крутизна слишком крута для пандуса для инвалидных колясок?

Насколько крутизна слишком крута для пандуса? Кодекс безопасности жизнедеятельности разрешает некоторым классам пандусов иметь уклон до 1:8 (7,1 градуса). И Кодекс безопасности жизнедеятельности, и Национальный совет по безопасности рекомендуют, чтобы уклон пандуса не превышал 7 градусов.

Насколько крутой пандус можно сделать?

США в соответствии с Законом США об американцах-инвалидах (Americans with Disabilities Act), пандус представляет собой наклонный маршрут, построенный с уклоном более 1:20 (один дюйм вертикального подъема на каждые 20 дюймов горизонтальной длины или пробега) и должен соответствовать стандартные спецификации ADA для пандусов. Пандусы могут иметь максимальный уклон 1:12.

Каков максимально допустимый уклон пандуса?

По возможности следует использовать наименьший возможный уклон.Максимально допустимый уклон в любой новой постройке составляет 1:12 с максимальным подъемом 30 дюймов (76,2 см) без площадки. Пандус с уклоном от 1:12 до 1:16 может иметь максимальную горизонтальную длину 30 футов (9,14 м) без площадки.

Каков максимальный уклон пандуса ADA?

Максимальный уклон пандуса в новом строительстве должен составлять 1:12. Максимальный подъем для любого участка должен составлять 30 дюймов (760 мм).

Насколько крутым может быть пандус?

Стандарт уклона коммерческих и общественных объектов составляет 1:12 (в дюймах) или около 5 градусов уклона.Для тех, кто строит пандусы дома, соотношение может достигать 3:12 или почти 15 градусов.

Какой склон слишком крутой для пешеходной дорожки?

Уклон пешеходных дорожек никогда не должен превышать 5 процентов. Этот процент определяется на основе вашего подъема (роста), деленного на ваш пробег (длину), умноженного на 100. Например, если мой рост составлял 1 фут, а мой пробег — 20 футов, это дало бы мне 5-процентный наклон.

Каков максимальный уклон пешеходной дорожки?

Тротуары должны содержаться в хорошем состоянии, без мусора, трещин и шероховатых поверхностей.Насколько это возможно, тротуары должны иметь максимальный поперечный уклон в 1 дюйм на каждые 4 фута ширины (2-процентный уклон).

Каков австралийский стандарт пандусов?

Минимальный уклон пешеходной дорожки, которая считается пандусом, согласно AS 1428. 1-2009 составляет 1:20. Австралийские стандарты требуют, чтобы максимальный уклон пандуса, предназначенного для использования инвалидами-колясочниками, длиной более 1900 мм, не превышал 1:14.

Насколько крутым может быть пандус в Великобритании?

Предпочтительный уклон для пандуса составляет 5 % (1 из 20), а абсолютный максимальный уклон составляет 8 % (1 из 12).Британский стандарт 8300 рекомендует часто приземляться на более длинные пандусы и устанавливает ограничения для самых низких практических уклонов пандусов.

Что такое код Ада для пандусов?

ADA Наклон пандуса Требования к коэффициенту наклона пандуса 1:12, который составляет один фут пандуса на каждый дюйм подъема. Например, в спецификациях пандуса для инвалидов требуется 20-футовый пандус ADA для подъема на 20 дюймов. Спецификации ADA требуют минимальной площади 5 футов x 5 футов в верхней и нижней части пандуса ADA.

Каковы рекомендации ADA для пандусов для инвалидных колясок?

— Стандарты ADA требуют коэффициента наклона пандуса 1:12, что соответствует уклону 4,8 градуса или одному футу пандуса для инвалидных колясок на каждый дюйм подъема. Например, для подъема на 30 дюймов требуется 30-футовый пандус для инвалидов-колясочников. – Руководящие принципы ADA требуют минимум 5 футов x 5 футов, плоскую свободную зону вверху и внизу пандуса.

Как рассчитать наклон рампы ADA?

Для коммерческого использования, когда кто-то сидит в инвалидной коляске или скутере, пока он поднимается по пандусу, ADA рекомендует уклон 1:12, что означает, что каждый 1 дюйм вертикального подъема требует не менее 1 фута (12 дюймов) длины пандуса (5 градусов наклона).Пример: для подъема в 24 дюйма требуется минимальная длина пандуса 24 фута (288 дюймов) (24 разделить на 1).

Сколько процентов составляет наклон 1/12?

Для пандуса максимально допустимый уклон составляет 8,33 % (8,33 % — это уклон 1:12).

403 — ЗАПРЕЩЕНО

Существует несколько распространенных причин появления этого кода ошибки, включая проблемы с отдельными сценариями, которые могут выполняться по запросу. Некоторые из них легче обнаружить и исправить, чем другие.

Владение файлами и каталогами

Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом.Обычно сервер ожидает, что файлы и каталоги принадлежат вашему конкретному пользователю cPanel user . Если вы внесли изменения в владельца файла самостоятельно через SSH, сбросьте владельца и группу соответствующим образом.

Разрешения на доступ к файлам и каталогам

Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом. Сервер обычно ожидает, что файлы, такие как HTML, изображения и другие медиафайлы, будут иметь режим разрешений 644 .Сервер также ожидает, что режим разрешений для каталогов в большинстве случаев будет установлен на 755 .

(см. раздел «Разрешения файловой системы»).

Примечание: Если разрешения установлены на 000 , обратитесь в нашу службу поддержки, используя систему тикетов. Это может быть связано с приостановкой действия аккаунта в результате злоупотребления или нарушения наших Условий обслуживания.

Правила запрета IP-адресов

В формате .htaccess, могут быть правила, конфликтующие друг с другом или запрещающие IP-адресу доступ к сайту.

Если вы хотите проверить определенное правило в вашем файле .htaccess, вы можете прокомментировать эту конкретную строку в .htaccess, добавив # в начало строки. Вы должны всегда делать резервную копию этого файла, прежде чем начать вносить изменения.

Например, если .htaccess выглядит как

Заказать запретить, разрешить
разрешить из всех
запретить из 192.168.1.5
запретить с 192.168.1.25

Тогда попробуйте что-нибудь подобное

Заказать разрешить,запретить
разрешить со всех
#запретить с 192.168.1.5
запретить с 192.168.1.25

Администраторы нашего сервера смогут посоветовать вам, как избежать этой ошибки, если она вызвана ограничениями процесса. Пожалуйста, свяжитесь с нашей Live Support или откройте тикет. Не забудьте указать шаги, необходимые для того, чтобы сотрудники нашей службы поддержки увидели ошибку 403 на вашем сайте.

Пандусы — Проектирование зданий

Пандусы представляют собой наклонные дорожки, используемые как внутри, так и снаружи зданий и обеспечивающие доступ между вертикальными уровнями. Пандусы представляют собой альтернативу лестницам для инвалидов-колясочников, людей с ограниченными физическими возможностями и людей с колясками, велосипедами и другими предметами на колесах.

Градиент, уклон или крутизна пандуса представляет собой угловое соотношение между его подъемом (высотой по вертикали) и его горизонтальной проекцией или длиной (пробегом), часто выражаемое в виде отношения.Подъем может быть установлен равным единице, так что, например, наклон 1:20 означает, что по мере того, как каждая единица измерения высоты поднимается или опускается, единица измерения длины уменьшается на 20 единиц. Пандус со слишком крутым уклоном будет труден для использования людьми и может быть даже небезопасным, в то время как пандус со слишком пологим уклоном может потребовать чрезмерной длины.

При проектировании пандусов необходимо учитывать широкий круг вопросов, в том числе:

Положение о рабочем месте (охрана здоровья, безопасность и благополучие) 1992 г. Утвержденный свод правил и руководящие указания гласят:

‘Независимо от инвалидности люди должны иметь доступ в здания и пользоваться удобствами.Это может означать, что работодателю может потребоваться внести некоторые изменения в здание или помещение, чтобы учесть потребности человека с ограниченными возможностями».

Кроме того, Закон о равенстве 2010 года требует, чтобы при предоставлении доступа к товарам, объектам, услугам и помещениям вносились «разумные коррективы».

Строительные нормы Утвержденный документ M (Доступ к зданиям и их использование) требуют, чтобы «были созданы разумные условия для того, чтобы люди: a) получали доступ к; б) пользоваться зданием и его оборудованием. В нем также говорится, что «где уклон подъезда, будь то по всей его длине или частично, составляет 1:20 или более крутой, эта часть подхода должна быть спроектирована как подъезд с уклоном».

Во всех случаях рекомендуется также обеспечивать доступ по лестнице, поскольку пандусы не обязательно удобны для всех людей, даже для людей с ограниченными физическими возможностями.

Если общая высота между уровнями превышает 2 метра, следует предусмотреть альтернативные средства доступа для инвалидов-колясочников, например, лифт.

Уклон пандуса и его прохождение (расстояние по горизонтали) между площадками должны соответствовать следующей таблице:

Макс. выход из рампы Макс. градиент Макс. рост
10м 1:20 500мм
1:19 473 мм
1:18 444мм
1:17 411мм
1:16 375мм
1:15 333 мм
4 м 1:14 285мм
3 м 1:13 230мм
2 м 1:12 166 мм

[править] Внешние

пандусы Утвержденный документ M

устанавливает следующие требования к внешним пандусам:

  • Градиенты должны быть как можно более мелкими.
  • Поверхность должна быть твердой и ровной.
  • Также должны быть предусмотрены лестницы, так как неблагоприятные погодные условия могут увеличить риск поскользнуться на пандусе .
  • Площадки должны иметь длину не менее 1,2 метра как у подножия, так и у основания пандуса .
  • Опора в виде поручней должна быть предусмотрена с обеих сторон пандуса .
  • Подход к пандусу должен быть четко обозначен.
  • Пролеты должны иметь длину менее 10 метров и подъем менее 500 мм.
  • Ширина поверхности пандуса между стенами, выступами или бордюрами должна быть не менее 1,5 метра.
  • Поверхность пандуса должна быть нескользкой и иметь цвет, визуально контрастирующий с цветом лестничных площадок. Однако фрикционные характеристики рампы и посадки должны быть схожими.
  • Площадки должны быть предусмотрены в качестве проходных мест (шириной не менее 1800 мм x длиной 1800 мм), когда нет возможности видеть с одного конца пандуса на другой, или там, где пандус имеет 3 и более маршей .
  • Все площадки должны быть ровными, с максимальным уклоном 1:60 по длине и максимальным поперечным уклоном 1:40.

[править] Внутренние пандусы

Рекомендации по проектированию внутренних рамп такие же, как и для внешних рамп , за исключением проблем, связанных с внешней средой.

Должны быть предусмотрены ступеньки, а также пандус , если не может быть выполнен один из следующих критериев:

  • Пандус достаточно короткий.
  • Пандус имеет небольшой уклон.
  • Подъем не более минимального, который может быть обеспечен двумя стояками.

Как купить пандус для собак

Проблема с пандусами для собак заключается в угле. Чем круче угол, тем больше причин не использовать пандус.

Лапы собаки, как и ноги человека, имеют диапазон движений, для которого они предназначены, и за пределами которого начинается напряжение и нагрузка на сустав и поддерживающие его связки. Попробуйте подняться по крутому пандусу, тропе или по крутой лестнице, и вы почувствуете напряжение в икрах и лодыжках. Делайте это движение снова и снова, день за днем, в конце концов оно становится болезненным (что является предупреждением), а затем у вас развиваются такие вещи, как разрывы сухожилий, расколотые голени, воспаленные голеностопные суставы и т. д. Чем круче угол наклона, тем скорее вы иметь проблемы. То же самое с собаками.





Предупреждающие знаки на въезде

Теперь попросите свою собаку сделать это с помощью собачьей рампы.Они не знают, но как только это начинает болеть, вы, вероятно, начинаете замечать нерешительность, а затем, возможно, и прямое сопротивление восхождению по рампе. Или они могут просто продолжать игриво продвигаться вверх по рампе, пока больше не смогут; в этот момент вы ведете их к ветеринару и спрашиваете «что случилось?».

Примечание. Два изображения такс на пандусах, показанные здесь, показывают, что пандусы установлены под углом 30-35 градусов!




Неправильный съезд

Давай, проверь это на себе. Найдите крутой склон и поднимитесь по нему. Вы можете создать один с доской 2×10 или 2×12 размером 10 дюймов или около того. Установите его под углом 7 градусов, что является предпочтительным углом для строительства зданий. Тогда попробуйте это при 18 градусах, максимальном угле наклона, допустимом для человеческой конструкции.

Теперь попробуйте 25, 30 или 35 градусов, последний из которых является предпочтительным углом подъема для человеческих лестниц. Вы можете проверить это, положив доску на лестничный пролет, а затем попытавшись подняться по ней. (Примечание: перед этим обязательно закрепите нижнюю часть доски!) Не очень весело, не так ли? Так почему вы просите свою собаку сделать это?

Проще говоря, пандусы для собак хороши при низких углах, но быстро выходят из строя при превышении 18 градусов.





Правило 18

Вы причиняете своей собаке ненужный дискомфорт и, возможно, проблемы со здоровьем в будущем?

Пандус, установленный под предпочтительным углом для лестниц, 30-35 градусов, намного сложнее и вызывает гораздо больше стресса и напряжения, чем вы думаете. И все же, это тот угол, который многие пандусы для собак пытаются заставить собак использовать. Ой!

Мы рекомендуем, чтобы максимальный угол наклона, т. е. максимальный угол, на который вы заставляете сгибать лапы вашей собаки, не превышал 18 градусов, максимальный угол наклона, рекомендуемый для людей.Тем не менее, большинство пандусов для собак начинаются с 18 градусов и становятся круче! Способен ли пандус, который у вас есть или который вы планируете купить, доставить вашу собаку на ее высоту и сделать это при температуре 18 градусов или меньше? Если нет, подумайте еще раз, прежде чем подвергать собаку этому.



Решайте сами… и свою собаку

Используйте рулетку или габариты изделия, чтобы определить, безопасен ли рассматриваемый пандус для собак. Вы даже можете использовать приведенную выше иллюстрацию, чтобы определить, что такое 18 градусов.

Хотя нам нравится правило 18 градусов, мы знаем, что это не жесткое быстрое правило. Многие собаки рождены быть ловкими спортсменами и могут выдерживать большие углы наклона при подъеме или спуске, по крайней мере, в свои лучшие годы. Красивая собака на трассе аджилити на соседнем изображении находится на рампе под углом 20 градусов и прекрасно с ней справляется. Но когда годы настигнут ее/его, 15-градусный уклон может быть более уместным.

Все еще не уверены? Сравните это изображение собаки на 20-градусном пандусе с собаками на 35-градусном пандусе, изображенном вверху этой страницы.Кто счастливее?





The

Good Steps ® Разница

Ступени Good Steps уникальны тем, что они сочетают в себе преимущества пандусов, т. е. малый угол подхода и удобство для низко посаженных тел, а также более короткий подъем/расстояние по лестнице и тот факт, что лапы остаются плоскими, что-то более старое. особенно ценят артритные собаки.

Повышает устойчивость, снижает нагрузку на суставы и связки, а также делает более безопасным и комфортным для вашей собаки подъем на высоту.И они приспосабливаются к индивидуальным потребностям каждой собаки и продолжают приспосабливаться на протяжении всей их жизни.





Под каким углом вы строите пандус для инвалидных колясок? – Pegaswitch.com

Под каким углом вы строите пандус для инвалидных колясок?

Максимальный уклон для пандусов с ручным приводом для инвалидных колясок должен составлять 1 дюйм подъема на каждые 12 дюймов длины (угол 4,8 градуса; уклон 8,3%). Максимальный уклон для кресел с электроприводом должен составлять 1,5″ подъема до 12″ длины (угол 7,1 градуса; 12.5% оценка).

Какой уклон должен быть у отключенной рампы?

Как правило, при использовании переносных пандусов для инвалидных колясок большинство производителей пандусов рекомендуют наклон не более 1:12 для самостоятельного использования и 1:8 для использования с помощником на более коротких расстояниях.

Каковы требования к созданию пандуса для инвалидов?

Технические характеристики рампы ADA

  • Пандусы могут иметь максимальный уклон 1:12.
  • Пандусы должны иметь ширину не менее 36 дюймов.
  • Все края должны быть защищены, чтобы никто не соскользнул.
  • Все пандусы должны иметь верхнюю и нижнюю площадки такой же ширины, как и сам пандус, и иметь длину не менее 60 дюймов.
  • Размер площадки должен быть не менее пяти квадратных футов.

Какой длины пандус мне нужен для 4 ступеней?

Для коммерческого использования Закон об американцах-инвалидах (ADA) рекомендует уклон 1:12. Это означает, что на каждый 1 дюйм вертикального подъема требуется не менее 1 фута (12 дюймов) длины пандуса.

Насколько широким должен быть пандус для инвалидной коляски?

36 дюймов
Ширина пандуса Минимальная внутренняя ширина между противоположными поручнями должна быть не менее 36 дюймов для размещения инвалидной коляски.Это означает, что пандус должен быть построен шириной не менее 42 дюймов, чтобы обеспечить расстояние 1-1 / 2 дюйма между поручнем и любой поверхностью и фактическим поручнем 1-1 / 2 дюйма.

Как я могу получить бесплатный пандус для инвалидных колясок?

Есть два способа получить покрытие для пандуса в рамках программы Medicaid: 1) обычная программа Medicaid 2) Отказ от услуг на дому и по месту жительства (HCBS). Обычный Medicaid гарантирует льготы для квалифицированных лиц. Это означает, что Medicaid может покрыть пандус для инвалидных колясок, если это необходимо по медицинским показаниям.

Нужно ли разрешение на установку пандуса для инвалидных колясок?

Вероятно, вам потребуется получить разрешение на установку пандуса в местном строительном управлении. Вам также может быть необходимо соблюдать стандарты ADA. Не во всех штатах или сообществах применяются стандарты ADA для жилых пандусов, но соблюдение этих правил гарантирует, что ваш пандус безопасен для инвалидных колясок.

Как получить пандус для инвалидных колясок?

выберите идеальное место для рампы.

  • Определите длину пандуса
  • Определите форму пандуса
  • Измерить и спланировать площадку
  • Отрегулируйте доски для теста
  • Пометить землю
  • Установка опор
  • Залить бетоном
  • Найти почтовые центры
  • Закрепите анкерную стойку
  • Каковы правила для пандуса для инвалидных колясок?

    Правила техники безопасности. Любой пандус для инвалидных колясок, высота которого превышает 6 дюймов или 6 футов в длину, должен иметь поручни с обеих сторон. Эти поручни должны находиться на высоте от 34 до 38 дюймов от пола пандуса.

    Из чего сделан пандус для инвалидных колясок?

    Пандусы для инвалидных колясок изготавливаются из различных материалов. Некоторые сделаны из металла. Другие сделаны из дерева. Самое главное — это ваши личные предпочтения. Если вы ищете рампу, не требующую особого ухода, выбирайте металлическую разновидность. Алюминий — особенно прочный пандус.Большинство алюминиевых пандусов можно собрать за несколько часов.

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
