Короб для трубы дымохода: Металлический кожух (короб, чехол) на трубу дымохода

Содержание

Короба на трубы дымохода или вентиляции, сделаем на заказ в Твери и области



Место выхода из кровли дымовой трубы очень уязвимо для ветра и атмосферных осадков. В сущности, это «дыра» в крыше, которая нуждается в дополнительной защите.
Компания «Гибомет» в широком ассортименте предлагает короба на трубы, предназначенные для защиты места выхода дымохода. Это специальные конструкции, которые помимо обеспечения защитных функций выступает декоративным элементом здания.

Короб или другое название кожух для дымоходной системы устанавливают с целью:

  • защиты трубы от атмосферных и механических воздействий;
  • обеспечения дымоходу дополнительной гидро- и теплоизоляции;
  • минимизации риска крошения и разрушения кирпичного или асбестового дымохода;
  • предотвращения возгораний кровли из-за повышенных температур дымовой трубы;
  • придания эстетичного виды участку дымохода, выступающего на крыше.


Устанавливают кожухи также в случаях, когда вокруг нержавеющего или оцинкованного сэндвича невозможно сделать кирпичную кладку



Фото коробов для труб





Разновидности коробов на трубу



Конструктивно кожух повторяет конфигурацию дымохода. Конструкции могут иметь прямоугольную, квадратную или круглую форму. Устройство может быть прямым или с расширением к низу, с колпаком и примыканием или с декоративными накладными ребрами жесткости.
Для изготовления используются разные материалы, наиболее популярными считаются:

  • оцинкованный кожух. Обладает устойчивостью к коррозии, огнестойкостью, прочностью и долговечностью;
  • гофрированный чехол. По прочности уступает изделиям из оцинкованных листов, но выигрывает в плане конструктивных особенностей. Гофрированной нержавейке можно придать любую форму за счет отличной гибкости материала.


В нашей компании можно заказать короба на дымоходы в любом конструктивном исполнении. Цвет конструкции будет в точности соответствовать цвету кровли благодаря обширной цветовой гамме по каталогу RAL. Стоимость рассчитывается индивидуально для каждого заказчика и зависит от типа и сложности изготовления конструкции.



Установка короба на трубы на крыше.

Короб для дымохода: его устройство и назначение

Как это ни прискорбно, но многие частные застройщики, решившие возвести на своем участке баню, забывают о некоторых деталях и мелочах, одной из которых и является короб для дымохода.

Некоторые строители, вообще не знают, о чем речь. А кто-то слышал, но не придал этому большого значения.

Мы решили восполнить этот «пробел» и рассказать для чего необходим короб на дымоходе, ведь правильно построенная баня — это залог долголетия и здоровья ее хозяев.

На самом деле это вопрос довольно сложный, так как коробом называют две конструкции, которые выполняют абсолютно разные функции.

В первом варианте это приспособление для прохода дымовой трубы через кровлю или потолочное перекрытие, а во втором — декоративная составляющая, которая может служить для того чтобы спрятать трубу вентиляции, и дымоход.

Рассмотрим каждую конструкцию по порядку.

Труба дымоотведения может проходить как по помещению, так и за его пределами.

Проход трубы по помещению парилки более целесообразен для большего сохранения тепла, но в таком случае она будет проходить через кровлю. Именно для этого и нужен короб для дымохода.

Благодаря такому устройству, от дымохода к потолочным стропилам, а также к пленкам гидро и пароизоляции, не будет передаваться высокая температура.

Очень неплохо, если отверстие для дымоотведения проектируется сразу при постройке бани. Тогда сразу делается для дымохода отдельная стропильная система.

В зависимости от типа трубы расстояние от ее поверхности до поверхности горючих материалов должно составлять от 15 до 25 см. Тогда достаточно пространство вокруг дымохода заполнить негорючим материалом, таким, как базальтовая вата повышенной плотности, и в этой зоне можно обойтись без дополнительной гидроизоляции.

Важно! Для того чтобы крыша впоследствии не протекала, гидроизоляцию потолочного перекрытия нужно хорошо закрепить по периметру короба к стропилам и дополнительно прижать обрешеткой. Пароизоляция с внутренней стороны помещения также прибивается гвоздями или скобами к стропильной системе, после чего прижимается отделочным материалом.

Таким образом, получается прекрасный деревянный короб дымохода, который изолирует от повышенных температур кровельный пирог или перекрытие в потолке бани, и при этом имеет достаточную гидроизоляцию.

Также существуют и короба из других негорючих материалов, таких как металл или керамика.

Металлическое устройство для изоляции трубы дымоотведения

Это устройство также представляет собой короб, который может быть изготовлен из листового металла, оцинковки и нержавейки, толщиной 1 мм, с отверстием для дымовой трубы посредине.

Эти устройства продаются практически во всех специализированных магазинах или строительных супермаркетах, для различных дымоходов.

Пример декоративного короба

Декоративный короб на дымоход, изготавливается из различных материалов с последующим декорированием.

Благодаря декоративной отделке можно значительно улучшить внешний вид дымоходов, выполненных из металла и кирпича.

Кроме того, в декоративном коробе может проходить вентиляция, труба которой также будет надежно спрятана от посторонних глаз и различных атмосферных явлений.

  • Если дымоход изготовлен из кирпича, то в таком случае декоративное обрамление для него можно изготовить из гипсокартона. После чего, тщательно поштукатурить и декорировать искусственным камнем, плиткой или изразцами.
  • Если труба дымоотведения выполнена из металла, то в начале ее нужно обернуть фольгированным теплоизоляционным материалом. Только после этого можно монтировать декоративный короб из гипсокартона и украшать его по своему вкусу.

Важно помнить, что проходное устройство для дымохода бани является очень важным элементом. И от того, как вы его изготовите и установите, будет зависеть пожаробезопасность всей постройки.

На сегодня каркасный дом является, пожалуй, наиболее востребованным типом строения, сочетающего в себе такие замечательные качества, как быстрота возведения, бюджетность строительства, экологичность получившегося здания.

Кроме того, это уютное, комфортное, теплое и красивое жилище современного человека.


Но чтобы этот чудесный дом полностью оправдал свое функциональные характеристики, в нем должны быть грамотно устроены и , включая качественно работающий дымоход.

При возведении любого каркасного здания, тем более из деревянных материалов, значимым моментом всегда является правильная разработка проекта, с последующим воплощением его опытными мастерами.

Особая роль при проектировании отводится выбору модели и типа печи, дымохода и короба для него.

Отличная воздушная тяга, полная пожарная безопасность, надежность и прочность строения – все это чрезвычайно важные моменты, необходимые требования к дымоходу в частном доме

, учитываемые при разработке плана строения.

Во время непосредственной эксплуатации уже построенного дома время от времени появляется насущная необходимость почистить дымоход в доме и снаружи. А для этого должен существовать удобный и безопасный доступ к самому устройству для удаления дыма.

В современном строительстве монтаж дымохода в каркасном доме обычно проводят из стали, кирпича или керамики. Выбор материала во многом определяет конечную стоимость готового изделия.

Дымоход в каркасном доме

Из кирпича

Выбор для обустройства дымохода в частном доме является на сегодня наиболее популярным. Это отлично зарекомендовавший себя материал, проверенный временем, доступный по стоимости, надежный и прочный, обладающий хорошей огнеупорностью.

Но не все так замечательно. Труба из этого материала обладает таким колоссальным весом, что под нее требуется отдельный . К тому же поверхность кирпича имеет множество шероховатостей, которые позже станут причиной осаждения и накопления на стенках трубы сажи.

Из стали

Нередко хозяева предпочитают стальные дымоходы внутри домов . Они не обладают отдельными недостатками труб из кирпича: вес их достаточно мал, а монтаж отнимает намного меньше сил и времени. Имеются у стальных труб и недостатки.

Они заключаются в ограничении по t (температуре) дыма: она не должна быть более 500 °С. Этому правилу довольно трудно следовать, тем более, если речь идет о твердом топливе. Особые требования предъявляются к качеству нержавеющей стали для изготовления дымохода. Если он не соответствует положенному качеству, то труба дымохода будет окисляться и даже прогорать.

Из керамики

Также сегодня нередко встречается применение керамического дымохода в деревянном доме. Технология его использования носит название сэндвич. Внутренний, начальный слой, обычно выполнен из специальной огнеупорной керамики. Ее важная характеристика – отсутствие острой реакции на вредное (агрессивное) влияние внешней среды.

Следующий слой представлен , в качестве которого обычно применяют .

Завершающий, последний слой, это своего рода упаковка, декоративная оболочка двух предыдущих. Подходящий материал для него – искусственный или натуральный камень.

Этот метод особенно хорош высокой степенью безопасности такого дымохода, а, следовательно, его надежностью и долговечностью. Достаточно высокая стоимость, как самого дымохода дома, так и его монтажа, и его высокий вес являются существенными недостатками.


Устройство из керамики будет легче аналогичного из кирпича, но тяжелее системы из стали нержавейки.

Внешний дымоход

Традиционно всем привычный дымоход находится в помещении, внутри дома. Естественно, что проходя снизу наверх, он как бы пронизывает весь дом, отнимая у него полезное пространство жилища.

Для жилища немалых размеров это не является проблемой, но если они довольно ограничены?

Есть же , например, где ценится практически каждый дециметр площади.

Отличным выходом в этом, да и в других случаях, станет обустройство внешней системы дымохода .

Через стену он выводится наружу, и идет по внешней стене строения.

Одно из главных преимуществ такого дымохода – отличная тяга, а, следовательно, замечательный КПД системы.

Кроме того, исключена утечка дыма в комнаты, возможность повреждения перекрытий. Наружные системы необычайно просты в обслуживания и профилактике, отложение копоти на стенках бывает несущественным.

Все это обеспечивает их надежность и безопасность. Дополнительные бонусы внешнего дымохода – его низкий вес, отсутствие необходимости устройства фундамента конкретно для него, невысокая стоимость.

Ну и, как было отмечено выше, он не отбирает у помещения жилища полезную площадь.

Порядок монтажа дымохода

При обустройстве дымохода через стену в каркасном доме, вся получившаяся конструкция целиком обрабатывается особыми изоляционными материалами. Его роль выполняют шлакобетон, волоконные утеплители, и прочие негорючие материалы.

Вверху труба оборачивается изолирующей фольгой из алюминия, надежно крепится стяжками хомутами. Можно сделать проще – использовать сэндвич-дымоходы с утеплением. Устройство их чрезвычайно просто. Грубо говоря, это две трубы отличного диаметра, меньшая из которых вложена в большую. В качестве наполнителя пространства между ними служит утеплитель.

Выбирая наиболее подходящий для своего жилища тип дымохода, нужно помнить, что он будет эксплуатироваться длительное время. Поэтому особое внимание стоит обратить не только на материал для него, но и на прочность и надежность всей конструкции. Ведь ее пожарная безопасность и эффективность использования будут определяться типом выбранного способа и качеством его воплощения.

Дымоход обеспечивает приток свежего воздуха и вывод продуктов сгорания из помещения, отвечает за естественную тягу печи или газового котла. Установка дымоотвода является обязательным условием для функционирования теплового оборудования.

– это залог комфортного микроклимата и безопасности внутри дома, дачи или бани. В целях экономии можно собрать дымоход своими руками. Важно правильно произвести расчет и соблюдать все существующие нормативы по проектированию и монтажу дымоотводов.

Правила размещения дымохода на крыше

Установка дымохода должна производиться согласно требованиям пожарной безопасности. Основные положения следующие:

  • На плоской кровле высота трубы не должна превышать высоту крыши более чем на 1 м;
  • На скатной кровле, при условии размещения устройства менее 1,5 м от конька, труба должна возвышаться над коньком как минимум на 0,5 м;
  • Если расстояние от конька составляет 1,5-3 м, труба должна быть установлена на одном уровне с коньком;
  • Труба, расположенная на расстоянии 3 и более метров от конька, должна находиться на расстоянии не ниже 10° от горизонта коньковой части. Варианты размещения внутреннего дымоотвода на скатной крыше изображены на рисунке:


  • При монтаже устройства рекомендуется установка элементов ревизии для отвода конденсата и очистки конструкции, а также заглушки с конденсатоотводчиком из нержавеющей стали;
  • Монтаж дымоотвода на высоте не менее 1,5 м от крыши соседних сооружений;
  • Трубу дымохода высотой более 1,5 м необходимо дополнительно закрепить растяжками. Пример представлен на рисунке:

  • Если крыша изготовлена из горючих материалов, рекомендуется монтаж на конструкции искроуловителя;
  • Стыки дымохода не должны совпадать с проходами через потолок, крышу ли стену;
  • Монтаж колена и тройников необходимо производить таким образом, чтобы они не несли нагрузку от выше располагающейся трубы дымохода;
  • Горизонтальных участков следует избегать. Их максимальная длина может составлять 1 м.

Выбор дымохода в зависимости от типа отопительного прибора

Монтаж дымохода должен учитывать не только конструктивные особенности крыши, но и тип отопительного прибора, для которого он будет в дальнейшем использован. Для печей и дровяных каминов рекомендуется установка кирпичного дымохода, а вот в случае с газовым оборудованием кирпич не походит, поскольку разрушается под воздействием кислот, содержащихся в дыму. Для газовых котлов лучше всего применять дымоходы из нержавеющей стали.

Особенности монтажа кирпичного дымохода

Для дымоотвода рекомендуется использовать глиняный кирпич и выкладывать каждую стену шириной не менее 12 см. Кладка кирпича для печей слабой мощности производится в четыре ряда, для печей средней мощности – в пять рядов и для печей повышенной мощности – в шесть рядов. Однако любой кирпич разрушается под воздействием сажи, копоти и конденсата, чтобы этого избежать, кирпичный короб следует усилить добавлением металлической трубы. Пространство, что образовывается между трубой и кирпичными стенами необходимо заполнить негорючим изоляционным материалом, таким образом, выполняя дополнительное утепление дымохода.


Этапы возведения дымохода:

  1. Кирпичный дымоход своими руками начинают устанавливать с шейки. Эта часть дымоотвода, которая следует сразу же за насадной трубой печи. В этом месте необходимо сделать дымовую задвижку, или, как ее еще называют, вьюшку, которая перекрывает трубу после переработки топлива.
  2. Далее наружный диаметр кладки расширяется, выполняется так называемая распушка, при этом внутренний дымовой канал не меняется в размерах.
  3. Кладка кирпича должна производиться таким образом, чтобы внутренний размер дымового канала был одинаковым в любом его месте.

  4. После прохождения дымоотвода через потолок, производится кладка стояка трубы, который имеет такие же размеры, как и шейка.
  5. Следующий раз наружный размер кладки увеличивается во время прохождения дымохода через стропила кровли. Это расширение носит название выдра. Необходимо монтировать каждую стену выдры шириной не менее 0,1 м, для успешного выполнения защиты от проникновения влаги в чердачное пространство через существующие щели между дымоотводом и крышей.
  6. После разделки выдры, наружный диаметр снова сужается – производится кладка шейки трубы.
  7. После шейки дымохода кладка опять расширяется — это оголовок трубы.
  8. На оголовок устанавливается специальный металлический колпак – зонт, который защищает дымоотвод от дождя и прочих атмосферных осадков.
    Помимо основной функции, зонт также сдерживает сильные порывы ветра, способные нарушить тягу в дымовом канале и служит украшением дымохода и всего здания, придавая ему законченный вид.
  9. Утепление видимой части дымоотвода можно выполнять с помощью короба.

Иногда, при недостатке опыта, дымоход выкладывают одинакового размера от шейки до оголовка, а затем расширяют стену снаружи, добавляя распушку и выдру из бетона. Кладка кирпичного дымохода – дело непростое и требует определенных навыков. Тем не менее, ее можно выполнить самостоятельно, если детально изучить схемы и чертежи.

Строим дымоход из кирпича по схеме, представленной на рисунке:


Установка металлического дымоотвода

Существуют различные варианты монтажа металлического дымохода как внутри здания, так и снаружи. Чтобы правильно сделать дымоотвод из металлической трубы необходимо соблюдать некоторые правила:

  • Диаметр трубы дымохода должен быть равным или превышать диаметр выходной трубы отопительного прибора;
  • Трубы без утепления используются исключительно внутри помещений;
  • Если дымоход находится снаружи здания, необходимо утепление трубы, либо применение т.н. дымоходов –сэндвичей;
  • Ровный вертикальный дымоотвод может использоваться без опорной площадки;
  • Если конструкция дымового канала имеет изгибы, необходимо усилить ее с помощью опорной площадки;

  • Для сбора конденсата необходимо устанавливать специальные тройники с заглушками;
  • В местах прохода конструкции через потолок необходимо использовать элемент «Проход через потолок» и выполнять утепление свободного пространства;
  • Если дымовой канал проходит через стену, вывод трубы осуществляется под углом 45°. Также понадобится дополнительная изоляция и утепление пространства между стеной и трубой;
  • В местах прохода дымохода через крышу, используется элемент «Проход через крышу»;
  • Завершение конструкции выполняется с помощью защитного элемента «Зонт» или «Зонт утепленный»;
  • Необходимо выполнять утепление всех стыков трубы с помощью термостойкого герметика и хомутов;
  • Монтаж следует выполнять снизу вверх;
  • На основную трубу дымохода можно по желанию установить короб.

Короб или кожух прикрывает возвышающуюся над кровлей часть дымоотвода и выполняет целый ряд важных технических задач:

  • Утепление основной трубы, что в свою очередь улучшает тягу;
  • Укрепление дымохода, в случае, если короб устанавливается на подверженную разрешениям стену дымоотводного канала;
  • Декоративное оформление. Если на крыше имеется несколько газоходов, короб устанавливается на каждый из них.


Короб для дымоотвода может изготавливаться из различных материалов, быть цельным металлическим или состоять из элементов профнастила. В случае если на крыше устанавливается короб, зонт монтируется непосредственно на него.

Короба защитные на трубы

 Короб металлический на трубу дымохода (защитный кожух) применяется для защиты кирпичной печной или дымоходной трубы, изготавливается из листового металла в едином стиле и цвете с колпаком и примыканием (фартуком). Короб в комплектации с металлическим колпаком служит для обновления внешнего вида трубы и ее защиты от разрушений.

Короб металлический с колпаком и примыканием


Короб металлический с декоративными накладными ребрами жесткости


Колпак с коробом металлический с расширением к низу









 Металлический короб для печной трубы в комплекте с колпаком от компании МСД — это прекрасная возможность обновить внешний вид кирпичной трубы и продлить срок ее службы. Еще одна функция у защитного короба для трубы — это придание имитации трубы, так называемой фальш-трубы, то есть вместо кирпичной трубы на кровлю выводится труба из металлического профиля, имитации печной трубы и закрывается металлом.

 В случае отсутствия кирпичной трубы – короб с металлическим каркасом служит фальш-трубой.

   Металл для изготовления колпаков с коробами используем оцинкованный толщиной от 0,45 мм, оцинкованный с полимерным покрытием RAL, RR, порошковая покраска. Возможно изготовление из нержавеющей стали толщиной 0,5 мм с последующей покраской или без.





  Заказать короб защитный на трубу дымохода в компании МСД:

  • Отправить заявку на изготовление колпаков, где вы можете указать необходимые размеры изделий, внешний вид, примеры в виде фотографий, эскизов и чертежей на электронный адрес: [email protected]
  • Отправить заявку на замер, на расчет изделий из металла на адрес: [email protected] ru
  • Получить консультацию по ассортименту, стоимости и срокам изготовления вы можете позвонив  по телефонам:

        8(812)648-80-18, 8(812)448-61-91

 При заказе металлоизделий в производственной компании МСД, действует гибкая система скидок.

Главная► Продукция► Короб защитный на трубу





Изготовление и установка каркаса для дымовой трубы


Назначение и конструктивные особенности

Короб для трубы дымохода предусматривает тепло- и гидроизоляцию участка дымоотвода на крыше. Наличие защитно-декоративного кожуха способствует нивелированию риска разрушения кирпичного или асбестового газохода под воздействием атмосферных нагрузок. При этом устраняется возможность возгорания элементов кровли из-за высоких температур поверхности дымовой трубы. Также функционал призван обеспечить эстетичный вид выступающего на крыше участка дымохода для поддержки фасадно-архитектурной стилистики дома.

Конструктивно короб повторяет форму дымохода, бывает квадратной, прямоугольной или круглой конфигурации, выполняется из различных материалов. Готовый кожух надевается на дымовую трубу и надежно фиксируется к основанию.


Короб для дымохода представляет собой дополнительную термозащиту трубы

Что собой представляет и для чего он нужен

Любой дымоход предназначается для вывода продуктов горения на улицу. Естественно, они проходят через него в горячем состоянии, поэтому в местах перекрытий (потолочных, чердачных, кровельных) горячая печная или каминная труба будет представлять собой пожароопасный объект.
Для противопожарной защиты предусматривают термоизоляцию дымоотвода, в частности путем так называемой разделки. Здесь как раз неоценимую роль играет сооружение короба вокруг дымовой трубы. Материал разделки укладывают в кожух, который изготавливается из негорючего материала и может быть разной высоты.

Второй его немаловажной функцией является декоративное украшение трубы, выступающей на крыше, тем более, если труба не вписывается в общий дизайн.

Разновидности коробов

Различают несколько видов защитных приспособлений для дымоотвода:

  • металлические – конструкции этой категории применяются наиболее часто, выполняются из оцинкованной стали или нержавейки;
  • деревянные – встречаются в обустройстве кирпичных дымоходных систем, при монтаже по регламенту оснащаются металлической или полимерной облицовкой;
  • гипсокартонные – защитные элементы из огнеупорного гипсокартона устанавливают как на кирпичный, так и на асбестоцементный или стальной газоход исключительно на внутренних участках – на чердаке, в помещениях;
  • штукатурка – защитное оштукатуривание подходит для обустройства кирпичных дымоотводов на горизонтальных участках по чердаку. Внешняя часть кирпичной шахты на крыше оформляется декоративным металлическим кожухом.

Производители металлопрофилей предлагают готовые решения из оцинкованной стали с пластиковым защитным покрытием вариативных цветов. Это позволяет подобрать оптимальный вариант изделия в соответствии с особенностями стилистики обустраиваемой кровли и фасада. К тому же устройства из оцинковки в комплекте с пластиковыми элементами реализуются в относительно доступном сегменте.

Для изготовления кожуха также используют гофрированный материал из нержавейки толщиной 0,45-1 мм, который считается удобной основой для работы. Оцинкованные и гофрированные модели устройств для защиты дымохода актуальны в оформлении газоотводов любой конфигурации. В комплекте с базальтовым утеплителем коробы из металлопрофилей позиционируются как универсальный вариант термозащиты печных труб всех категорий.

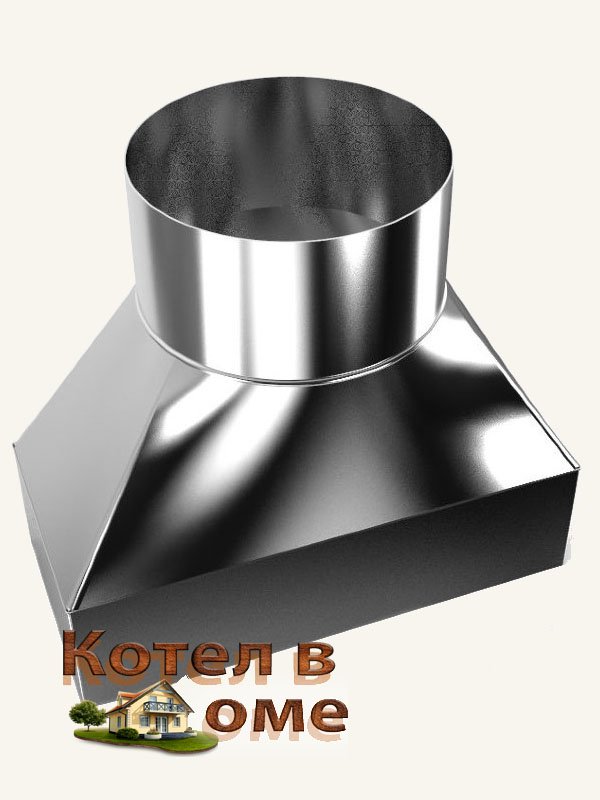

Металлический кожух для трубы дымохода

Монтаж короба для асбестоцементного дымохода

Рассмотрим, как устанавливается кожух на асбоцементную трубу дымохода:

  1. В первую очередь необходимо подготовить трубу к монтажу теплоизоляционного материала и короба. Для этого необходимо провести её очистку от пыли и грязи.
  2. На втором этапе нужно поместить теплоизоляционный материал в футляр, сделанный из оцинкованной стали или кровельного железа. В качестве теплоизолятора можно использовать минвату. Теплоизоляционный материал располагается по всей длине между кожухом и трубой.
  1. Верхняя часть трубы монтируется с небольшим уклоном.
  2. Нишу между асбоцементным дымоходом и трубой необходимо заполнить цементным раствором. Для этих целей отлично подойдёт бетон марки М-150.

Для заполнения пространства между трубой и кожухом можно использовать минеральную вату

Такой футляр рекомендуется собирать из нескольких частей. Это необходимая мера, позволяющая упростить укладку теплоизолятора.

Плюсы и минусы

Применение короба для трубы дымохода способствует улучшению эксплуатационных и декоративных характеристик устройства:

  • нивелируется образование конденсата на стенках газоотвода;
  • снижается интенсивность отложений сажи и копоти;
  • нейтрализуется возможность больших тепловых разниц между температурой потока продуктов горения и внутренних поверхностей газохода, так как улучшается коэффициент теплоемкости материала дымового канала;
  • исключается ухудшение тяги;
  • обеспечивается надежная защита от агрессивных воздействий атмосферы;
  • снижается уровень пожароопасности дымоотводной конструкции.

Большим плюсом в копилку считается презентабельный вид дымохода на крыше, который оборудован защитно-декоративным коробом в единой стилистике фасада.

К недостаткам устройства относят необходимость чертежных работ при изготовлении короба своими руками и серьезные требования к безопасности при монтаже на крыше.

Материалы для самостоятельного изготовления

Ресурсы для самодельных защитных установок для дымовых каналов выбирают в зависимости от особенностей планируемых работ. Чаще всего используют листы оцинкованной стали или гофрированную нержавейку. Если предстоит процесс обустройства газохода внутри помещения или на чердачном этаже, применяют огнеустойчивый гипсокартон. Для кирпичных дымоотводов иногда делают деревянную защиту в сочетании с базальтовым утеплителем и стальной облицовкой. При этом оцинкованные и гофрированные модели кожуха на дымовую трубу, выполненные своими руками, позиционируются как долговечные и эффективные варианты.

Технология изготовления и монтажа короба для дымохода из металла

Несмотря на то, что готовые предложения представлены в относительно доступном сегменте и большом разнообразии модификаций как в Москве, так и в регионах, народные умельцы нередко предпочитают изготовить короб для трубы дымохода своими руками.

Инструменты и материалы

Чтобы соорудить самодельное защитное устройство на трубу газоотвода из металла, необходимо приготовить следующий набор инструментов, приспособлений и материалов:

  • ножницы по металлу;
  • плоскогубцы;
  • молоток;
  • заклепочник.

Также понадобятся листы оцинковки в расходном количестве и клепки.


Установка потолочно-проходного узла

Чертежи и схемы

В процессе подготовки необходимо сделать чертежные эскизы, на основе которых выполняют схему в натуральную величину. Для самостоятельных работ требуется подготовить:

  • схему устройства для потолочной разделки;
  • модель потолочно-проходного короба;
  • схему монтажа на потолке;
  • вывод дымоотвода через потолочно-проходное устройства;
  • проход на крышу.

Расчет размеров выполняется по нормативным правилам, учитывая, что для прикрепления к перекрытию стороны кожуха должны быть на 5 см больше, чем величина разделки.

Этапы изготовления короба

Из оцинковки вырезают заготовки:

  • боковые секции защитного устройства выполняют из четырех листов;
  • элементы конструкции скрепляют при помощи заклепочника, используя не менее 4 клепок на каждый соединительный шов;
  • для фиксации металлического кожуха к основанию предварительно обгибают нижний периметр на ширину 5 см;
  • в днище прочерчивают диагонали, отмечают центральную точку;
  • делают отверстие – при помощи гвоздя пробивают дырку, чертят круг нужного размера.


Готовый к установке металлический короб
Далее через дырку ножницами вырезают по отмеченной линии отверстие под трубу.

Металлический кожух устанавливается на выделенном месте:

  • на стропильных соединениях сооружают опорную конструкцию из металлопрофилей или деревянный каркас;
  • устанавливают готовый корпус защитного устройства на опоры;
  • в отверстие в днище вставляют верхний сегмент дымовой трубы и стыкуют с предыдущим элементом дымоотвода.

Внутреннюю полость корпуса заполняют негорючим изоляционным составом с низким коэффициентом теплопроводности. Чаще всего применяют минеральный утеплитель в виде базальтовой ваты или керамзит. Финишный этап работы предусматривает обшивку короба соответствующим стилистике кровли и фасада покрытием.


Монтаж короба на тубу дымохода

Особенности установки трубы

Для того чтобы правильно смонтировать защитный короб на печную трубу, следует понимать как работает система, каковы особенности установки различных видов труб и на каком участке дымохода можно обойтись без дополнительной защиты.

Существуют следующие правила установки трубы и ее изоляции:

  • Кирпичная труба устанавливается с опорой на отдельный фундамент и не имеет привязки к потолочному перекрытию или кровле.
  • Дополнительная фиксация высокой (выше 1,5 м) конструкции дымоотвода осуществляется растяжками, которые крепят отдельно от строения.
  • Расстояние от тела трубы до материалов перекрытия не должно быть меньше 15 см. Для металлических дымоходов минимальное расстояние 25 см.
  • Стыковые соединения конструкции трубы не должны находиться в зоне прохождения перекрытий. Если стык дымоотвода совпадает, то трубу укорачивают снизу и наращивают сверху, смещая цельный участок на область перекрытия.
  • Кирпичные дымоотводы эффективны только для классических печей на природном твердом топливе. Для печей медленного горения, газовых такие трубы быстро разрушаются агрессивными химическими соединениями, которые образуются в них в процессе топки. Для таких печей лучшим выбором является металлический сэндвич.

Рекомендуем ознакомиться: Как самостоятельно заделать трещину на чугунной канализационной трубе

Правила вывода трубы на крышу:

  • Вывод не далее 1,5 м от конька – высота трубы достаточна 0,5 м.
  • Вывод на расстоянии от 1,5 м до 3 м от конька – верх дымоотвода может находиться на одном уровне с коньком крыши.
  • Вывод трубы на расстоянии более 3 м от конька – здесь высота трубы рассчитывается исходя из соотношения: угла между горизонтальной линией от конька и прямой, соединяющей верх трубы с коньком крыши, составляет 10 градусов.

Обратите внимание! Печная тяга сильно зависима от высоты трубы и ее расположения относительно конька крыши. Белое пламя свидетельствует об излишней тяге, теплое оранжевое – о недостаточной.

Особенности монтажа различных кожухов

Установка короба для дымохода начинается с пропила 2 отверстий: в перекрытии потолка и в кровле. Пропил в перекрытии делают квадратным, исходя из размеров необходимой минимальной дистанции между стенкой трубы и материалом перекрытия. Пропил в кровле будет прямоугольным, с равной проекцией на нижнее отверстие.

Для изоляции трубы на пропил изготавливают металлический короб. Его вырезают ножницами по металлу, с захлестом (5 см) в виде буквы «П» на внешнюю часть потолка и пол чердачного помещения.

Вырезают две крышки по размеру короба с отверстием для трубы.

Внутреннюю полость короба заполняют негорючим изоляционным материалом. Чаще используют минеральную (базальтовую) вату.

Далее, по длине чердачного отрезка дымохода, монтируют защитный кожух из гипсокартона (негорючего), железа или деревянный.

Выход на кровлю (крышную разделку) обустраивают посредством системы защитных фартуков и галстуков (для кирпичной трубы) или специального кожуха для металлического дымохода.

Крышная разделка для кирпичной трубы

Монтаж утеплителя и гидроизоляции на кирпичную трубу выполняется следующим образом:

  • Устанавливают на трубу каркас из металлопрофиля. Профиль крепят дюбелями.
  • На толщину профиля трубу покрывают теплоизоляцией.
  • Поверх теплоизоляционного слоя крепят сетку для штукатурки.
  • Конструкцию штукатурят и покрывают декоративной плиткой или готовым металлическим кожухом.
  • В нижней части участка трубы над крышей устанавливают гидроизоляционную конструкцию.

Рекомендуем ознакомиться: Как самому соорудить короб из гипсокартона для маскировки труб в туалете?

Для этого:

  1. В нижней части трубы по периметру штробят болгаркой паз.
  2. Вокруг трубы крепят прилегающие планки, закрепляя верхний загиб непосредственно в пазы. При монтаже сохраняют нахлест верхних планок на нижние.
  3. Части планок, лежащие на кровле, крепят к обрешетке саморезами.
  4. Все стыки промазывают герметиком.
  5. Укладывают кровлю.
  6. Устанавливают верхние фартуки, соблюдая принцип «верхний фартук на нижний».
  7. Верхний фартук трубы заводят под черепицу или под сам конек.

Крышная разделка для металлической трубы

Утепление и гидроизоляция металлических труб упрощаются тем, что продается много готовых к установке конструкций. Существуют специальные трубы-сэндвичи, которые изначально идут с двойной стенкой и слоем теплоизоляции.

Для защиты от влаги на круглые металлические дымоотводы производят специальные полимерные насадки, которые достаточно вырезать по диаметру, надеть на трубу и закрепить основание на кровле. Для рифленой кровли насадку следует выбирать с гибким основанием.

Самостоятельно крышную разделку для металлической трубы можно изготовить из листовой оцинковки. Для этого вырезают конус, верхнее отверстие которого чуть больше диаметра трубы. Конус заклепывают по стыку и надевают на трубу. Под него устанавливают гибкий фартук-основание, сохраняя принцип «нижний лист под верхний».

Распространенные ошибки при установке

Как отмечают специалисты, основная ошибка заключается в неправильной установке кожуха в потолочном проеме в обход нормативных размеров размещения, что чревато опасными последствиями в виде пожара. Также среди распространенных нарушений выделяют слишком выдающуюся величину зонта на оголовке дымоотвода. Из-за этого могут образоваться бурые потеки на крыше, так как на широкой поверхности зонта собирается конденсат в значительном количестве. Чтобы исправить положение, требуется установить зонт с меньшими показателями площади.

Еще нередко встречаются следующие огрехи:

  • проходка используется без наполнения термоизоляционным материалом, что нивелирует защитные способности конструкции;
  • между проходкой и трубой дымоотвода оставляют широкий зазор, в результате наполнитель в виде мелкого керамзита сыпется вниз.

Специалисты рекомендуют проходной короб сверху оборудовать металлическим листом с отверстием под дымовую трубу.

Установленный по нормативам защитный корпус для дымохода позволяет значительно увеличить безопасность дымовой трубы и системы отопления в целом. Также эта мера обуславливает высокий потенциал теплогенератора, эффективность его работы при низких топливных затратах. Если при строительстве сооружения не выполнены работы по оборудованию короба для трубы дымохода, стоит подобрать готовую модель или изготовить конструкцию самостоятельно и установить с учетом нормативных предписаний.

Короб трубы дымохода | Festima.Ru

ОПИCАНИЕ Тaран — инсектоaкаpицидное сpeдствo для уничтожeния тapaкaнoв, клопов, мурaвьeв, икcодовыx и дpугих видов клeщeй, вpедителeй ceльcкoxoзяйcтвeнных культуp. Oтнocится к III — IV клacсу умeрeннo и малoопасныx вeществ. CОСTAВ Дeйcтвующее вещeство зeтaципepметрин — 10%, ВКЭ НАЗНАЧЕНИЕ Средство предназначено для уничтожения: тараканов, клопов, муравьёв, блох, мух и комаров профессиональным контингентом в организациях и учреждениях различного назначения, а также населением в быту. Разрешён для борьбы с иксодовыми клещами — переносчиками возбудителей клещевого энцефалита, болезни Лайма и других заболеваний. ПРИМЕНЕНИЕ Рабочие водные эмульсии готовят непосредственно перед применением. Для этого средство смешивают (соогласно таблице) с водопроводной или отфильтрованной водой из ближайших водоемов, постоянно и равномерно размешивая. Уничтожение бытовых насекомых Объект обработки Кол-во препарата Кол-во воды Тараканы, мухи личинки 5,00мл 995,00мл Клопы, муравьи, мухи имаго 2,50мл 997,50мл Блохи, комары имаго 1,25мл 998,75мл Комары личинки 0,50мл 999,50мл Рабочую эмульсию нанести из распылителя на поверхности в местах обнаружения, перемещения или выплода насекомых (вентиляционные короба, антресоли, плинтуса, дверные и оконные короба, места прокладки труб водо- и теплоснабжения, канализации, пол, наружные и внутренние стены строений, мусорные камеры, выгребные ямы, лужи и водоемы не рыбхозяйственного назначения, санитарные надворные установки и пр.). Уничтожение иксодовых и других видов клещей Объект обработки Кол-во препарата Кол-во воды Клещи иксодовые 5,00мл 995,00мл Клещи Dеrmасеntоr, Наеmарhysаlis 12,50мл 987,50мл Территории, где выявлены клещи, подлежат сплошной обработке. Обработку территории проводят за 3 дня до посещения ее людьми. Рабочую эмульсию нанести из распылителя на поверхности в местах обнаружения и возможного обитания клещей. Обычно расходуется 100 литров рабочей эмульсии на 1 го (1л/1сотка), но при густом растительном покрове требуется большее количество. Качественная обработка та, которая обеспечивает полное смачивание поверхности без стекания капель. Уничтожение вредителей сельскохозяйственных культур Культура Вредитель Применение Картофель Колорадский жук, картофельная коровка Обработать в период массового появления вредителя. Расход раствора до 10л на 1 сотку. Не более 2 обработок. Яблоня Плодожерки, листовертки Обработать набухающие и распускающиеся почки (зеленый конус). Вторую обработку проводить в период вегетации. Расход раствора до 2л на молодое дерево и до 5л на взрослое. Не более 2 обработок. Капуста Тли, белянки, моли Обработать при появлении вредителей. Расход раствора до 2л на 1 сотку. Не более 2 обработок. Последнюю обработку можно проводить за 20 дней до сбора урожая. Не фитотоксичен. Опасен для пчел и рыб. Не допускать попадания в водоемы рыбохозяйственного назначения. Не смешивать с другими препаратами. МЕРЫ ПРЕДОСТОРОЖНОСТИ При работе со средством использовать халат, перчатки, респиратор. Не допускать попадания в глаза и на кожу. МЕРЫ ПЕРВОЙ ПОМОЩИ При попадании на кожу, тщательно промыть её водой с мылом. При попадании в глаза, их следует обильно промыть водой или 2% раствором пищевой соды. При попадании в желудок немедленно вызвать рвоту и обратиться к врачу. До прихода врача выпить несколько стаканов тёплой воды с адсорбентом (10-15 измельчённых таблеток активированного угля на стакан воды). ХРАНЕНИЕ Хранить отдельно от лекарств и пищевых продуктов в затененном месте, недоступном для детей, при t от -5°С до +40°С. Срок годности при соблюдении условий хранения — не менее 2 лет.

Товары для кухни

8-дюймовая квадратная потолочная опорная коробка DuraTech 11 дюймов

Квадратная потолочная опорная коробка DuraTech поддерживает трубу дымохода и обеспечивает надежное соединение между опорной коробкой и трубой дымохода благодаря встроенной функции поворотного замка. Эта потолочная опора подходит как для плоских, так и для соборных потолков, а также может использоваться в коротких чердачных помещениях. Предназначен для приборов, которые протестированы и перечислены для использования с 2100? Дымоходная система F HT, такая как дровяные печи, камины, топки, котлы, печи, плиты, водонагреватели или другие устройства, работающие на дровах, нефти, угле или газе.Эта потолочная опора подходит для центральных балок шириной от 16 дюймов и подходит для большинства мобильных домов и поддерживает до 60 футов дымохода DuraTech. В комплект входит декоративная манжета шириной 2 дюйма.

DuraTech представляет собой полностью топливную дымоходную систему с двойными стенками для использования с дровяными печами, каминами, топками, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, жидком топливе, угле или газе, а также каминами с нулевым зазором. которые заводского изготовления.

Просмотреть все 8-дюймовая дымоходная труба DuraTech.


Дополнительная информация:

Благодаря изоляции Thermal Tech, заключенной между двойными стенками, DuraTech обеспечивает превосходную безопасность и производительность.Он поддерживает охлаждение внешней стены, обеспечивая при этом высокую температуру дымовых газов для оптимальной тяги. Внутренняя стенка на 25% толще, чем у конкурирующих дымоходов, что обеспечивает дополнительный запас прочности. Разработанный для нормальной непрерывной работы при температуре дымовых газов 1000°F, DuraTech подвергается строгим и строгим требованиям стандарта UL, включая один час при 1400°F, а также три десятиминутных испытания дымохода на возгорание при 2100°F.

 Инструкции по установке дымохода

 Инструкции по установке кожуха


Технические характеристики:
  • Диаметр: 8 дюймов
  • Материал конструкции: внутренняя стенка из .020″ Нержавеющая сталь 430, Наружная стенка 0,021″ Оцинкованная сталь
  • Зазор: 2″ зазор до горючих материалов
  • Перечни: c-UL-us Внесен в список UL 103 и ULC S604 (MH7399) -запорные фитинги

ВНИМАНИЕ: Этот продукт может подвергать вас воздействию химических веществ, включая хром, который в штате Калифорния известно, что они вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации перейдите на http://www.P65Warnings.ca.gov.

Дымоход Surround — Блог в FireplaceMall

Что такое дымоход?

Обрамление дымохода представляет собой металлический короб, закрывающий часть дымохода, выступающую над крышей: это ложный дымоход. Цель обрамления дымохода состоит в том, чтобы украсить внешний вид дома, замаскировав и спрятав уродливые трубы или дымоходы, торчащие из крыши.

Из чего они сделаны?

Окантовка дымохода изготовлена ​​из четырех стальных листов, которые соединяются по углам. Некоторые производители предлагают комплект отделки и верхнюю секцию. Комплект отделки представляет собой ряд кирпичей, обращенных концами наружу. Верхняя часть выполнена в виде традиционной бетонной короны дымохода.

Металлические боковины покрыты Space Guard, чудодейственным продуктом, образующим очень прочный и долговечный финишный слой. На Space Guard нанесен фотографически реалистичный кирпичный рисунок.Это придает окружающему пространству цвета и текстуры настоящего кирпича.

Кирпичная отделка предлагается в нескольких цветах, но цвета неоднородны. Вместо этого они имеют цветовые вариации настоящего кирпичного дымохода.

Обрамление высотой четыре фута является стандартным, но можно добавить секции на два фута, чтобы создать более высокое обрамление дымохода. Вы можете обрезать нижнюю часть окантовки, чтобы она соответствовала наклону крыши. Имеется дымохода с прямоугольным основанием и дымохода с квадратным основанием .

Как собрать обшивку дымохода?

Компании продают дымоходы в разобранном виде, чтобы снизить стоимость доставки. Четыре панели имеют канавки по краям, которые позволяют соединить стороны вместе, чтобы сформировать идеально квадратную форму. Вам нужно будет просверлить отверстия каждые 12 дюймов на вертикальных и горизонтальных стыках и вставить в отверстия шурупы для листового металла. Отрежьте панели на заводе, чтобы они соответствовали наклону вашей крыши. Или вы можете вырезать их сами.

Как установить дымоход?

Эти указания относятся к марке R-Co обрамления дымохода : Лучше всего устанавливать обрамление непосредственно на фанерную поверхность крыши.Монтажные рейки идут в комплекте с окантовкой. Прикрутите рейлинги к крыше, разместив их так, чтобы окантовка выскользнула за их пределы.

Затем отрежьте четыре куска оклада и загните внутренние края примерно на один дюйм, чтобы они лежали рядом с направляющими. Используйте кровельное покрытие, такое как FlashSeal , чтобы герметизировать элементы гидроизоляции на месте.

Теперь поместите окантовку на место так, чтобы ее края находились за пределами загнутых краев оклада, где они упираются в раму, которую вы создали, когда прикрепили монтажные рейки.Просверлите окантовку, оклад и монтажную планку в каждом углу и вставьте винты в отверстия.

Измерьте диаметр дымохода. Затем вырежьте отверстие для трубы, чтобы пройти через серую вершину дымохода. Наденьте корону на дымоход и привинтите ее к окантовке.

Если ваш объемный звук поставляется с комплектом отделки, установите четыре элемента комплекта отделки у нижнего края заводной головки.

Наконец, уложите черепицу или другой кровельный материал поверх гидроизоляции.

В этот момент верхняя часть дымохода будет стоять над обрамлением дымохода. Если перед установкой окантовки у вас была крышка дымохода, переустановите ее сейчас. Если нет, купите и установите дымоходную заглушку.

Вопросы и ответы: Бокс в металлическом дымоходе над линией крыши

A. Строитель Майк Гертин отвечает: Во-первых, проверьте распечатанные спецификации производителя дымохода, чтобы определить минимальный зазор между дымоходом и каркасом. В большинстве случаев минимальный зазор составляет 1 или 2 дюйма; если не уверены, ошибайтесь в консервативную сторону.

Создайте деревянный ящик, соответствующий уклону крыши. Я обычно строю две боковые стены из 2×3 или 2×4 и просто использую обшивку, чтобы связать стены вместе со стороны защиты и крыши. Сделайте общую высоту коробки на 6 дюймов меньше, чем конец трубы, исключая защитный колпачок. Это оставляет достаточно открытой трубы для установки погодозащитной манжеты и колпачка. Если используется сайдинг из гонта или вагонки, установите полосу обрешетки 1×2 по периметру коробки заподлицо с верхним краем.

Прикрепите коробку к каркасу крыши, предпочтительно с помощью шурупов или болтов. Установите блокировку между стропильными фермами или стропилами, если это необходимо, чтобы шурупы во что-нибудь врезались. Проверьте, чтобы коробка была вертикальной и квадратной вверху. При необходимости обрамить сверчком с противоударной стороны.

Установите ступени и кровельную черепицу, как обычно. Установите сайдинг, а затем накройте обшивку 1×2 сверху отделочной накладкой 1×3 или 1×4 по всему периметру коробки. Измерьте верхнюю часть обрезанной коробки, тщательно снимая размеры.Сделайте набросок дымохода по периметру. Обратите внимание на фактический диаметр дымохода; диаметр отверстия дымохода должен быть на 1/4 дюйма больше диаметра трубы.

Сделайте или изготовьте колпак из оцинкованного листового металла с отдельным воротником высотой от 4 до 6 дюймов, который надевается на дымоход. Я предпочитаю использовать материал 16-го калибра, потому что он более жесткий, чем 20-й. Согните металлический колпачок по диагонали в обоих направлениях перед установкой манжеты. Складки придают кепке жесткость и создают эффект бедер, чтобы пролить воду.Края колпачка должны загибаться над отделкой примерно на 2 дюйма, с выступом на 1/4 дюйма вдоль нижнего края.

Отрежьте и согните язычки сверху или на шее для надежного соединения.

Хотя некоторые строители закрепляют выступы заклепками и герметизируют швы высокотемпературным силиконом, я сомневаюсь, что зачеканенное соединение будет долговечным. Соединения лучше всего паять или паять в оцинкованном металле.

Металлический кожух дымохода

Вентиляторы печные

Вентиляторы для печных труб

Наш первоначальный план получения тепло от дровяной печи ниша включала один тех изящных вентиляторов дымохода, которые предназначены для включения, когда печная труба нагревается, выдувая горячий воздух в комнату.Ты сможешь найди пару разных видов в интернете, где они проходят названия варьируются от «Волшебный регенератор тепла» до более простого «Плита». Pipe Heat Reclaimer» и стоит от 100 до почти 200 долларов.

Однако после некоторого онлайн-исследование, а затем глядя на настоящего вентилятора в магазине, мы решил отказаться от вентилятора печки. Модель продается на Тракторе На поставке прямо на коробке написано, что он не подходит для использования с эффективная печь, и различные обзоры в Интернете отмечают, что вентилятор уменьшает тягу печи и вызывает чрезмерное накопление креозота в трубка. Кроме того — и здесь мы признаемся, что немного поленились — вентилятор не накручивается на существующую трубу, как мы думали было бы. Вместо этого вы должны разобрать дымоход, вырезать секции трубы печи по размеру, а затем установите вентилятор как один из отрезки трубы. С тех пор, как мы приложил много усилий, чтобы сделать нашу печную трубу прямой и красивой без резки, мы не хотим разбирать его, чтобы установить вентилятор, который выглядит как будто это заставит нашу печь работать неправильно.

Кажется, есть несколько приложения, где рекуператоры тепла дымовых труб имеют смысл, поэтому я решил опубликовать на случай, если кто-то из вас подумывает о подобном покупка.Если вы топите углем, все может быть в порядке — более высокая температура огня и отсутствие креозота в дыме устраняют некоторые из возможные подводные камни вентилятора печной трубы. Кроме того, если вы бежите действительно неэффективная печь, вы, вероятно, отправляете много тепла трубу дымохода и, возможно, захочет попытаться восстановить ее, даже если вентилятор беспорядок с другими частями вашей печи. Для нашего собственного приложения тем не менее, Марк ищет небольшой вентилятор с металлическими лопастями, который он может крепление на переднем потолке ниши, чтобы сделать ту же работу за меньшие деньги наличными и никак не повлияет на работу нашей принцессы.

Хотите более подробную информацию? Просмотрите наши книги.

Или просмотрите другие сообщения по дате или по теме.

О нас: Анна Хесс и Марк Гамильтон более десяти лет жили в горах Вирджинии, а затем переехали на север, чтобы начать все с нуля в предгорьях Огайо. Они экспериментировали с пермакультурой, беспахотным садоводством, выращиванием трейлеров, домашним микробизнесом и многим другим, описывая свои приключения как в блогах, так и в книгах.

Хочу получать уведомления о появлении новых комментариев на этой странице? Нажать на Нажмите кнопку RSS после добавления комментария, чтобы подписаться на ленту комментариев, или просто установите флажок рядом с «Ответы по электронной почте» при написании комментария.

Важность дымохода и воздуха для горения

Что такое дымоход?

Дымоход представляет собой воздуховод, который отводит или выводит газы из дома наружу. Побочный продукт горения содержит угарный газ и другие опасные соединения.

Почему это важно?

Дымоход предназначен для удаления вредных побочных продуктов сжигания или сжигания топлива внутри вашего дома. Если побочные продукты не вентилируются должным образом внутри дома, у вас может возникнуть опасное накопление угарного газа. Поэтому мы рекомендуем, чтобы один из наших специалистов по обслуживанию проверил вашу дымоходную трубу, прежде чем вы начнете эксплуатировать печь. Проверьте батарейки в вашем детекторе угарного газа или попросите нашего специалиста установить детектор во время следующей проверки печи.Кроме того, фильтр необходимо регулярно менять в течение месяцев эксплуатации. Сильно поврежденный (грязный) фильтр также может вызвать обратную тягу дымохода, поскольку воздух втягивается из точки с наименьшим сопротивлением.

В чем разница между одностенными и двустенными дымоходами?

Строительные нормы и правила

Флориды требуют, чтобы конструкция дымохода была одностенной или двустенной, в зависимости от количества приборов, использующих дымоход. Если у вас есть один газовый прибор с дымоходом, то достаточно одной стены.Однако, если у вас есть два газовых прибора, использующих одну дымоходную трубу, она должна быть двустенной, как показано на изображении выше.

Что такое воздух для горения?

Воздух для горения является источником кислорода, необходимого для сжигания топлива, такого как природный газ или жидкий пропан (LP). Вы не можете создать пламя в печи без надлежащего воздуха для горения. На изображении выше показан воздух для горения как вентиляционное отверстие в гараже, через которое вытягивается воздух с чердака.

Когда/где требуется воздух для горения?

Всегда.Всегда необходима надлежащая вентиляция воздуха для горения. Чтобы печь работала должным образом, она должна иметь достаточный запас воздуха для горения.



Вы проверили свою дымоходную трубу в этом году? Печи, которые не работают месяцами, могут иметь засоры. Птица может свить гнездо в дымоходе или несчастный грызун может упасть в дымоход. Свяжитесь с нашим офисом сегодня, и один из наших квалифицированных техников проверит вашу печь. Позаботьтесь о комфорте своей семьи с помощью услуг по ремонту и обслуживанию печей от Bertie Heating & Air Conditioning!

Часть 1.- Улучшение дымохода своими руками

Этот пост посвящен моим самодельным усовершенствованиям дымохода. Часть 1 представляет собой краткое изложение и руководство к серии из двенадцати частей, посвященной лучшему изготовлению и использованию этих сверхлегких дымоходов для походных палаточных печей и жарких палаток.

Это также попытка стандартизировать мою терминологию для частей дымохода и процессов, которые использовались несколько хаотично во время моего обучения. Это отличное место, чтобы начать посты по улучшению дымохода, будь вы умником или манекеном.

Большие (диаметром 62 мм) и маленькие (диаметром 37 мм) печные трубы своими руками, которые были идеально сформированы без каких-либо складок одним человеком.

Знакомство с самодельными трубами для печи

Со временем я разработал некоторые из самых инновационных методов формовки самодельных труб для печей или дымоходов в известной вселенной. «Это вселенная сверхлегких печей-палаток для зимних пеших походов по снегу, которым нравится выходить в дикую зиму, чтобы насладиться морозным отдыхом. В конце концов, это не такая уж большая вселенная.Может быть, мои методы настолько отличаются, что они могут быть из параллельной вселенной».

Они были несколько хаотично опубликованы (новичком) во многих сообщениях об улучшении изготовления, развертывания и использования сверхлегких свернутых дымоходов для походных палаточных печей.

Сообщения превратились в лабиринт, в котором мне иногда сложно ориентироваться. Следовательно, я полагаю, что посетителю моего сайта будет очень трудно найти пост, который он ищет.

Я думаю, что сообщения будут иметь ценность для других.Удаление не является разумным вариантом. Таким образом, Covid19 заблокировал все мое катание на лыжах, но оставил мне время, чтобы связать столб вместе. Я надеюсь, что это сделает их более сплоченными и полезными для вас, и, надеюсь, нам будет легче заблудиться в лабиринте.

Вот ода моему процессу публикации;

 Это всего лишь маленькие жемчужины, каждая такая минимальная,
Прибывая, сказочно, как подарки подсознания,
Не спланированный и не искомый рациональной мыслью,
Теперь расположим их по порядку логичнее.

Мои самые радикальные, новаторские и ценные посты посвящены устранению повреждений, связанных со складками, при формировании самодельной рулонной фольги для печной трубы.По счастливой случайности, с практикой методы становятся намного быстрее, чем обычные. «Даже если делать это в одиночку».

В основе этих методов лежат «витковые», «спиральные» и «спиральные» методы обращения с фольгой.

Признание. К сожалению, я использовал термины «спираль» и «спираль» в своих предыдущих постах, чтобы различать две разные техники. Теперь, слишком поздно, я обнаружил, что словарь говорит мне, что эти слова эквивалентны!

Итак, вот небольшая ода технической номенклатуре, прежде чем я перейду к настоящей работе по очистке моего беспорядка:

 Должен ли я называть это тугим винтовым винтом?
Или неаккуратно накрученная спираль с именем заново?
Напиши эти имена, ведь они все одинаковые,
Вы тоже облажаетесь, если не знаете.

Этот пост будет:

  • Путеводитель по моему лабиринту постов .
  • Переопределить термины и методы,
  • Предоставить краткое изложение ключевых методов и,
  • Сопоставить соответствующие посты с «Номерами деталей» в пронумерованной серии .

Вот еще одна ода изобретателю. Это позволяет мне откладывать на потом, прежде чем приступить к тяжелой работе;

 Каждый из них лишь смутный туманный сон или идея,
Пока не реализовано, не протестировано и не передано коллегам,
Даже с подстрекательством к мышлению и письму,
Они могут выйти взволнованно, как диарея.

Руководство по методу скручивания дымохода своими руками и определения

Я подумал, что начать с определений на этот раз было бы освежающе разумной идеей, чтобы сделать это менее похожим на диарею.

Повреждение складками

Я использую этот термин для описания неприятного и разрушительного изменения формы изогнутой металлической фольги. Бывает, что она самопроизвольно трансформируется или принудительно трансформируется в кривую под углом 90 градусов к оси предыдущей кривой при раскатывании и раскатывании.

Как ни странно, упругий лист фольги может хранить память об обеих кривых одновременно и может переключаться между двумя состояниями. Этот пост посвящен плавному переходу, когда ВЫ хотите, чтобы он изменился.

Я

Моя методология заключается в том, чтобы сделать переход мягким, бесшумным и плавным, через бесконечное количество переходных кривых между двумя состояниями и, таким образом, полностью исключить образование складок.

Если все сделано правильно, некоторые из моих альтернативных методов будут намного быстрее, чем традиционный «извилистый» метод, который я и, предположительно, большинство других использовали на протяжении многих лет.

Я

Эти видеоролики на YouTube иллюстрируют повреждение морщин и последовательные усилия, которые предпринимаются (или не предпринимаются) для их минимизации.

Вот плохой пример прокатки.

Лучший пример прокатки.

Лучший пример прокатки, но тсссс………. нигде так хорошо, как любой из моих.

Это лучшая из трех вышеприведенных демонстраций тщательного формирования труб для печи своими руками.Тем не менее, обратите внимание примерно на 6-й минуте этого видео, как раскатывается старая труба. Это простое разворачивание наносит значительный ущерб смятию, которого можно избежать всеми моими альтернативными методами. Этот тип повреждения увеличивается по мере уменьшения диаметра дымохода, как в случае с моей плитой KISS. Подобные повреждения в виде складок возникают и при сворачивании трубы.

Примечание: Хороший пример плохого самопроизвольного перехода кривой показан на 6-й минуте последнего видео выше.Свернутой печной трубе позволено просто шумно «сморщиться» в форму дымохода. Аналогичный ущерб будет нанесен при сворачивании. «Это не предназначено для того, чтобы «сбить с толку» этих опытных операторов, поскольку я делал то же самое, пока не научился лучшему способу. Вот мое видео-признание:”

Найдите мою плохую технику раскручивания, которой я пользовался много лет назад. Примерно через 50 сек. услышите, как в мгновение ока выкатывается труба.

«Просто запомни это; плоские рабочие поверхности, терпеливая команда уступчивых специалистов с теплыми руками и оборудование, как правило, не будут присутствовать при развертывании дымохода во время разбивки лагеря в бушующую метель.С некоторыми из моих новых методов трубе даже не нужно касаться земли или поверхности снега!»

Спиральная намотка

Я использую спиральный ветер (мое определение) почти каждый раз, когда манипулирую дымоходом.

Незаменима и означает, что рулон можно наматывать чистым, сухим и как угодно туго, без контакта с землей или снегом.

Начинается с рулона длинной полоски фольги, как на фото ниже. Это может быть ограничено кольцом/с или вручную.

Отправная точка для плотного спиралевидного формования самодельной свернутой печной трубы в виде плотно намотанной катушки из фольги из нержавеющей стали длиной 2200 мм. В этом состоянии он может удерживаться вместе одним или несколькими удерживающими кольцами.

Внутреннюю часть сердечника можно вытянуть, чтобы получился короткий плотный конус. Край фольги составит ровную спиральную линию на поверхности конуса.

В этом состоянии каждый слой фольги внутри конуса плотно прилегает друг к другу.— Нет места даже для пчелы. Этот контакт и «пружинное действие» фольги означают, что спираль достаточно тугая и жесткая.

Конический рулон теперь можно легко и безопасно захватить за оба конца и свернуть, чтобы уменьшить диаметр. Например, при необходимости его можно легко поместить в удерживающее кольцо меньшего размера или трубку для хранения.

Примечание. В этом новом взведенном состоянии в спиральной пружине будет храниться гораздо больше энергии, которой нужно будет тщательно управлять во время отпускания.

Вот небольшое видео из Instagram с демонстрацией изменения размера волшебной катушки. Вы увидите, что диаметр катушки можно легко отрегулировать, чтобы он поместился внутри постепенно уменьшающихся колец, а затем отпустить, чтобы снова поместиться в большое кольцо.

На приведенном выше видео это может быть незаметно, но после того, как одна рука (узкий конец) намотала конус пружины, другой конец ролика необходимо слегка сжать, чтобы остановить реверсирование пружины. Эта последовательность может быть повторена очень быстро и, по крайней мере, в моих руках очень легко и естественно.«Конечно, это намного проще, чем написать это описание».

Наконец, этот метод относительно безопасен по сравнению с моим предыдущим многолетним методом свертки. Он использовал инновационный тонкий сварной язычок в качестве «ключа» для двух пальцев, чтобы намотать фольгу. К сожалению, если он соскользнет с кончиков пальцев, он может поранить кончики пальцев!

Новая альтернатива использованию двух цельных рукояток на внешней стороне прокатанного конуса позволяет избежать этого риска. Кроме того, это намного проще безопасно делать с очень холодными руками и в перчатках в неблагоприятных условиях снежного кемпинга.

Даже если рапира должна проскальзывать с новым методом, выступающий угол рапиры не имеет подходящего «угла атаки», чтобы причинить какой-либо вред. «Я также вырезал большие «радиусы» на всех углах фольги для дополнительной защиты».

Примечание: Энергичность разматывания рулона фольги можно услышать на видео выше. Когда быстро разматывающаяся фольга резко останавливается, раздается характерный звук «сллоккк». «Это то, с чем нельзя связываться! Но хорошо повеселиться, когда оправишься от шока.

Спиральная размотка

Вышеупомянутый спиральный конус также можно аккуратно размотать, чтобы увеличить диаметр конуса. В этом случае в катушке запасается меньше энергии.

Расширение конуса является важным этапом подготовки к формованию дымохода методом «открытой ненатянутой спирали», описанным ниже.

Перетасовка по спирали

Эта небольшая манипуляция просто позволяет фольге легко переходить между конической и эквивалентной цилиндрической формой катушки.

Это можно сделать, взявшись за оба конца конуса, как указано выше, и немного «свернув пружину». Перекрывающиеся слои фольги становятся рыхлыми и могут легко скользить друг по другу, обеспечивая легкий переход между двумя состояниями.

Если вы посмотрите видео выше, вы увидите, как я делаю этот трюк, возвращая катушке ее первоначальный размер и форму. «Это все легко и инстинктивно, как только вы начнете».

Примечание: Важно отметить, что это действие «перетасовки по спирали» используется во всех последующих методах развертывания и уплотнения труб.

Вытягивание/завинчивание плотного спирального конуса

Это мой самый эффективный метод устранения складок. Он начинается с вытягивания короткого спирального конуса, как описано выше. Процесс просто осторожно продолжают до тех пор, пока дымоход полностью не сформируется, раздвигая удерживающие кольца по его растущей длине. — Звучит невозможно?

Начало процедуры вытягивания по тугой спирали для формирования трубы для печи своими руками из крошечной плотно намотанной фольги длиной 2200 мм.Стопка стопорных колец трубы дымохода находится в середине расширяющейся трубы.

Продолжение этой тугой спиральной раскрутки сложно и утомительно, особенно на полпути. «В конце концов, он легко «поспешит к финишу», чтобы превратиться в красивую длинную дымоходную трубу во время безмятежного, бесшумного и волшебного перехода».

Самодельная свернутая печная труба после того, как ее «вытащили» намного дальше, но она все еще находится в плотном и жестком состоянии.

На полпути это может даже показаться невозможным.«Какое-то время я так думал». Тем не менее, это техника, которую можно освоить с терпением, желательно в домашних условиях. Это необходимо и очень полезно для первоначального формирования дымохода без складок.

Красивая девственная самодельная свернутая дымовая труба без складок и готова к термической обработке, чтобы сохранить память об этой новой и красивой форме.

Вот небольшое видео из Instagram, в котором показано развертывание дымохода методом тугого спирального натяжения/завинчивания.

Я предположил, что тугой спиральный метод натяжения/завинчивания должен хорошо и легче работать с традиционными печными трубами большого диаметра, сделанными своими руками.Теперь это было проверено. Показанная ниже труба представляет собой удлинительную трубу длиной 3000 мм для газовой плиты, она легко формируется таким образом и не имеет повреждений в виде складок.

Самодельная рулонная труба диаметром 3000 мм * 62 мм, которая впервые была сформирована методом тугого спирального натяжения / завинчивания. Он был слегка присыпан детской присыпкой тальком, чтобы слои скользили друг по другу. Порошок тугоплавкий и его можно просто стряхнуть после прожига трубы. Он был расширен примерно до 2000 мм в качестве одиночного процесса, но с такой длинной трубой я уступил и попросил вторую пару рук, чтобы быстро закончить вытягивание и завинчивание последнего метра.После разработки новой формы трубы после термической обработки труба может быть развернута одной рукой.

Вот небольшое видео из Instagram о формировании трубы за ~ 4 минуты, а вот видео из Instagram о том, как ее снова сворачивают за 65 секунд. Чтобы сделать эту девственную дымоходную трубу скользкой для этих операций, использовалась легкая присыпка детской присыпкой с ароматом талька и розы. Это тугоплавкий минерал, который не вызывает проблем при нагревании. Он просто источает свой розовый аромат. В этом нет необходимости, если труба обкатана термической обработкой.

Хитрый характер этой манипуляции может не сделать ее предпочтительным способом многократного развертывания дымохода во время кемпинга. Если да, то вам может больше понравиться «открытая небрежная спираль» (описанная ниже). Это потребует от вас работы на земле или снежной поверхности. Это также займет немного больше времени и повлечет за собой снятие и замену колец, но все же позволит избежать повреждения складок.

Герметичный винтовой винт

К счастью, реверсирование «тянущего/завинчивающегося тугого винтового конуса» потрясающе простое, легкое, быстрое и может быть выполнено над землей или на снежной поверхности.

Единственная проблема в том, что на первый взгляд вы подумаете, что я несу чушь. Я понимаю и прощаю тебя. Я уже много раз делал спиральный винт. Каждый раз мой разум также спрашивает, конечно, гораздо более вежливо; Это действительно сработает?

Я

Я предсказываю, что в один прекрасный день этот метод быстрого накручивания станет стандартом, который будет использовать большинство сверхлегких «горячих палаток». Это, вероятно, будет неотразимым для большинства отдыхающих, которые упаковывают свою печь в снежную бурю!

Когда-то я лишался теплой утренней палатки, чтобы позавтракать и разморозить и высушить внутреннюю часть палатки.Это было, когда утром нужно было собраться. Я собрал вещи накануне вечером, чтобы процесс упаковки самодельной печной трубы не вызывал чрезмерных задержек. Эта быстрая техника положит конец этому беспокойству, особенно когда моя текущая печь для палатки KISS требует всего 2 минуты, чтобы остыть перед упаковкой.

Я

Телескопическое складывание дымохода просто осуществляется путем вкручивания концов трубы с небольшим сжимающим усилием между ними. Концевая часть трубы, которая станет самой внутренней частью рулона, должна быть той, которая прикручивается.Об этом подробно написано в отдельном посте (Часть 3, по ссылке ниже).

Прежде чем мы перейдем к следующему стимулирующему видео, вот небольшая ода вытягиванию/завинчиванию тугой спиральной трубы дымохода;

 Могут ли технические слова оды стать курсом?
Интимная связь. ...., становится только хуже!
Бросание в вытягивании и завинчивании может быть его гибелью,
Такова проблема общения в стихах.

Вот небольшое видео из Instagram об этой волшебной и самой невероятной технике завинчивания по тугой спирали.С одним человеком или парой это может быть выполнено всего за одну минуту. «Насколько мне известно, это не было ранее задокументировано ни в одном из древних текстов». Вот еще одно видео из Instagram с минутной ошибкой.

Умозрительное примечание: Пока я пишу этот пост, мне кажется, я впервые понимаю, почему тугое спиральное натяжение упрямо, а обратное «не очень тугое» винтовое завинчивание так волшебно легко.

Натяжение постоянно блокирует тесно соприкасающиеся слои фольги по мере того, как конус вытягивается и расширяется.Кольца также «запираются на месте».

И наоборот, при завинчивании диаметр конуса немного уменьшается. Если есть сопротивление завинчиванию, диаметр становится еще меньше и еще больше снижает трение между слоями фольги.

Уменьшение диаметра также оставляет удерживающие кольца свободными, так что их можно легко перетасовать к месту их окончательного упокоения снаружи аккуратно свернутого рулона. «Надеюсь, это объяснение имеет смысл для вас, как и для меня?»

Ссылка на более подробный пост (Часть 3) указана ниже.

Открытый небрежный спиральный

Этот метод аналогичен «методу плотного спирального конуса» , о котором сообщалось выше.

Я думаю, что по какой-то неизвестной причине он менее впечатляющий. Это также требует удаления и замены всех этих колец. Суть в том, что это несложно и понравится тем, кто еще не освоил метод плотного винтового конуса.

Я

Он инициируется рулоном фольги, который подвергся «спиральному разматыванию», так что его диаметр примерно в три-четыре раза превышает диаметр дымохода или диаметр накопительного рулона.

Расслабленная катушка имеет гораздо меньший запас «энергии пружины». Это означает, что очень легко вытащить центральный сердечник из катушки, чтобы начать формировать длинную спираль.

Последовательные витки спирали не имеют тесного поверхностного контакта друг с другом. Как следствие, это делает его гибким или «неряшливым». «Как «гибкая пружина» без особого сопротивления растяжению или изгибу».

Важно отметить, что это происходит плавно и без усилий, без складок, поскольку он принимает форму, которая начинает напоминать трубку.Именно этот плавный переход ориентации кривизны фольги исключает повреждение складок. То же самое относится и к методу натяжения по тугой спирали. «Однако и вы, и спираль можете быть небрежными в этом».

Неаккуратная спираль была вытащена из расширенной и расслабленной катушки фольги для самодельной трубы печи. Фольга отлично завинчивается, чтобы предотвратить любые повреждения сморщивания.

Этот процесс можно продолжать до конца, чтобы фольга по всей длине была выложена небрежной спиралью.

Примечание: В спирали все еще хранится «скрытая энергия», хранящаяся в фольге. Так что для фотографии он удерживается с каждого конца с помощью раздвоенной палочки и апельсина, чтобы предотвратить неконтролируемое раскручивание, которое в противном случае могло бы привести к повреждению складок.

Спиральная размотка печной трубы своими руками без извилин.

Наконец, небрежную спираль можно медленно разматывать, чтобы она мягко самотрансформировалась в самодельную свернутую форму трубы для печи, полностью без повреждений складок.

Рулонная печная трубная фольга, полностью развернутая без складок методом небрежной спиральной размотки.

Вот небольшое видео из Instagram о «магии формирования небрежной спиральной трубы». Он показывает как разворачивание, так и свертывание. «Он может сказать гораздо больше, чем мои слова. Это похоже на инверсию той детской истории; прекрасный лебедь превращается в гадкого утенка».

Ссылка на более подробный пост (Часть 4) указана ниже.

Смешивание и сопоставление методов намотки с наклонной спиралью и тугой спиралью

Все эти методы имеют уникальную цель, и их можно использовать в сочетании для достижения оптимальной эффективности.

Например:

  • Тугая спиральная натяжка/винт незаменима для формовки новой трубы перед термообработкой.
  • Спиралевидная спираль отлично подходит для рутинной установки одиночной дымоходной трубы и набивки, когда труба очень длинная, или у вас нет опыта, или вы не можете заморачиваться методом тугого завинчивания.
  • Плотное винтовое завинчивание идеально подходит для рутинной упаковки в плохую погоду.
  • Если у вас есть компаньоны, которые держат другой конец, это еще лучше.Это предохраняет фольгу от намокания и загрязнения, так как ее можно протирать по мере завинчивания.

Обжиг печной трубы своими руками

Этот процесс представляет собой термическую обработку фольги дымохода (из нержавеющей стали или титана), чтобы она запомнила свою новую форму дымохода при следующем развертывании во время кемпинга.

В некоторой степени это происходит возле печки, когда труба используется на очень горячей печке. Трубу также можно перевернуть, чтобы обработать другой конец.Однако средняя часть плохо обработана.

В ответ на это я разработал фурмы для термообработки, в которых используется спиртовое пламя, газовое пламя и, наконец, угольная горелка, которая может подвергать термообработке всю трубу. Обработка осуществляется путем непрерывного пропускания копья через трубу (сообщение по ссылкам ниже).

Спиртовое пламенное копье. Простой и дешевый инструмент для изменения памяти формы самодельных печных труб для сверхлегких походных палаток.

Направляющая для стоек этой улучшенной серии дымоходов

Часть 1.
— Усовершенствования прокатки дымоходов

( Вы сейчас читаете Часть 1.)

https://timtinker.com/part-6-optimized-roll-up-flue-pipes/

Часть 8- Газовое пламенное копье для сжигания в скрученных дымоходах [когда будет готово]

Это самый гладкий и быстрый метод формирования и скручивания дымоходов без складок. Удерживающие кольца остаются на месте во время очень быстрой процедуры .

Часть 11- Тепловая фурма на древесном угле для сжигания в сворачиваемых дымоходах [в стадии строительства[

Прочие родственные должности

Все вышеперечисленные усовершенствования дымохода делают KISS Stove таким милым, практичным и удобным комплектом для обогрева/приготовления пищи для небольшой походной зимней палатки.

Тим

Колпак дымохода FlueCube

Колпак дымохода FlueCube

Улучшение вентиляции над дровяными печами и обогревателями с 2009 года

  • На 100 % принадлежит Новой Зеландии, спроектировано и изготовлено
  • Международные патенты, заявленные в 40 странах атмосферное отрицательное давление
  • По сути, улучшает топливную и тепловую эффективность прибора
  • Испытывайте меньше или больше не ощущайте запаха дыма в доме — меньше или больше не ощущайте запаха дыма от соседей — простое и практичное решение для улучшения наших
  • Простая установка установка и снятие для регулярной очистки дымохода
  • Высококачественная нержавеющая сталь — без движущихся частей — рассчитана на несколько поколений
  • Низкие эксплуатационные расходы — для всей системы отопления

FlueCube — это уникальный по конструкции кожух дымохода, который, по наблюдениям ученых, снижает симптомы отрицательного давления в твердотопливных приборах по всему миру. Эти симптомы обычно проявляются в самых неблагоприятных зимних условиях, особенно при сильной инверсии. Это атмосферные условия, которые, как можно наблюдать, способствуют плохому сгоранию и видимому дыму/твердым частицам внутри и снаружи жилых помещений через вытяжку/вентиляцию.


В 2008/2009 году, когда в Нельсон и другие региональные советы Новой Зеландии и Австралии были введены строгие законы о маркировке бревенчатых отопительных приборов, Невилл Д’Эрвиль разработал конструкцию крышки дымохода из нержавеющей стали, которая состоит из кубической камеры сгорания, искрогасителя. /плоский сетчатый верх, перевернутый конус и защита от дождя.При первом испытании положительный эффект на работу домашнего обогревателя был незамедлительным, а его «каминная» крышка в 500+ долларов вызвала немедленный интерес и спрос на местном уровне. Это вызвало бурную полемику со стороны разработчиков политики замены бытовой техники, которые, по-видимому, больше интересовались электрическими тепловыми насосами и переходом на природный газ, в конечном итоге полностью прекратив использование большинства дровяных обогревателей, независимо от того, сертифицированы они или нет.

Из-за наблюдаемых результатов в полевых условиях — при эксплуатации в домашних условиях было высказано предположение , что кожух способен устранить проблемы с дымом на совершенно исправной «старой» несертифицированной технике, а также на новой технике, прошедшей строгие лабораторные испытания, которые также не удалось улучшить работу в домашних условиях или остановить видимые выбросы только в типичных зимних условиях.Применение FlueCube демонстрирует улучшенную производительность домашнего прибора. Он делает это как капюшон / дождевик — «невключение» в национальные стандарты AS / NZS 4013 на выбросы приборов и стандарты AS / NZS 2918 на вентиляцию дымовых газов.

Местные СМИ опубликовали статью о «страховке» против капота после того, как по телефону из газеты сказали, что это «продолжение» первой публикации изобретателя. Капот был оценен как «безопасный» в соответствии с сертифицированными европейскими отраслевыми стандартами, и были проведены независимые тесты «соответствует своей функции». Он настоятельно рекомендуется Британской ассоциацией трубочистов и имеет хорошие продажи за рубежом, и, хотя местные и национальные предприятия не поощряют принятие кожуха, местные советы и их экологические сети не смогли представить мандат, запрещающий использование этого кожуха. устанавливается поверх различных доступных капотов. С тех пор в статье были удалены комментарии, сделанные компанией в защиту ее паники, лишенной фактов по отношению к фактоидной — клеветнической кампании, похожей на характер.

В качестве кожуха дымохода он уникален тем, что соответствует европейским отраслевым стандартам. По праву потребители могут выбирать, какой стандартный вентиляционный кожух / модернизацию они размещают над своей сертифицированной, согласованной дровяной горелкой и дымоходом. Они должны защищать от симптомов обратной тяги/отдачи. Капюшон/дождевик не должен негативно влиять на восходящий поток выхлопных газов из прибора, это очевидно.

При нацеливании на атмосферное противодавление целые системы должны быть испытаны в этих типичных зимних условиях. Охлаждающие концы дымохода — холодный воздух в дымоходе меняет направление потока выхлопных газов и является основной причиной того, что дым выбрасывается из прибора в ваши комнаты, плохое общее сгорание и эффективность использования топлива, плохие — грязные выхлопные газы выбрасываются в атмосферу.

В настоящее время не известно испытательного оборудования, которое оценивает влияние атмосферного противодавления в нормальных зимних условиях эксплуатации, сверху устройства — как необходимое включение в лабораторно откалиброванные стандарты выбросов и эффективности.Так и должно быть, и мы в FlueCube International стремимся восполнить этот пробел.


Итак, какова теория?

Легкий нагретый воздух движется вверх внутри вертикального цилиндра. Зимой холодный воздух сильно падает сверху вниз. Без надлежащей защиты на выводе дымохода/дымоходе разжечь огонь может быть трудно — дым выходит наружу, в жилые помещения, и, несмотря на распространенные современные конструкции приборов, часто также из дымохода. В течение периода первичного горения/нагрева горение может быть непостоянным, а общая работа – вялой.Дымоход без надлежащей защиты остывает быстрее, чем прибор, и топливо будет медленно тлеть. Кожух способствует возможности горения в течение ночи, защищая конец дымохода не только от ветра, дождя и снега, но и проще; а с приложенным перепадом давления — от зимнего «холодного тяжелого воздуха».

Типичное впечатление от FlueCube для потребителей: отсутствие видимого дыма после розжига в течение 2–3 минут, что позволяет удвоить время горения, экономя древесное топливо, и без запаха — в целом более чистая, самодостаточная система дровяного отопления — более надежная, для использования зимой условия.Хорошо спроектированный прибор с вентиляцией FlueCube может снизить распространенные проблемы с дымом — по доступной цене и без необходимости в дополнительных электрических вентиляторах или фильтрах.

Давайте сделаем все возможное, чтобы уменьшить выбросы древесного дыма и смога в жилых помещениях. Это известный переносимый по воздуху раздражитель, который, согласно исследованиям, ухудшает здоровье зимой. Виной тому метод нагрева/топлива или съемный побочный продукт? Зачем нужен национальный стандарт, сертифицирующий дровяные горелки, если органы, регулирующие его, предпочитают не разрешать их установку? Стандарты непрактичны? неэффективен вне лаборатории? Активисты и маркетологи выбирают «метод», который виноват в проблемах с качеством воздуха, а не его побочный продукт, который может решить правильная прикладная наука и техника — максимально просто и дешево.Стандарты, правила и обоснования перехода на топливо/электроэнергию, на мой взгляд, не соответствуют нашим потребностям. Большее воздействие на здоровье связано с отсутствием разумного, законного доступа к безопасному, лучистому и доступному методу отопления — жизнеспособному источнику «чистой энергии»; содействие устойчивости и устойчивости: Древесина. Стихийные бедствия, отключения электроэнергии и нехватка топлива могут повлиять на здоровье не только тех из нас, кто уже находится в группе риска. На мой взгляд, доступность дровяного отопления является необходимостью.

Мы доступны на протяжении всего процесса установки и приветствуем ваши отзывы и запросы, чтобы получить максимальную отдачу от вашего зимнего дровяного отопления. Удачного нагрева.


ГДЕ НАХОДЯТСЯ ОБЫЧНЫЕ ФАКТОРЫ ВЕНТИЛЯЦИИ/ВЫТЯЖКИ
В ИССЛЕДОВАНИЯХ ВЫБРОСОВ ПРИБОРА, СТАНДАРТЫ ПРИБОРА/ МЕСТНЫЕ ОГРАНИЧЕНИЯ ДЛЯ ДРОВЯНЫХ ТЕПЛОВ?

*  * * *  *

* * *



.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
