Коллектор для теплого пола, — предназначение, устройство, выбор

Петли обогревающего трубопровода теплого пола подключаются к системе отопления с помощью специального устройства — коллектора, который является по сути распределителем теплоносителя.

Предназначение и принцип работы

Для подключения петель обогревающего трубопровода на коллекторе имеется множество отводов. Трубку с отводами называют гребенкой. Одна гребенка устанавливается на подаче, а другая на обратке. Пара гребенок образуют коллектор.

В каждую петлю обогревающего трубопровода необходимо подать определенное количество теплоносителя в единицу времени, т. е. определенный поток энергии.

Поэтому на коллекторе устанавливается дополнительное оборудование — отключающие и регулировочные краны. А чтобы контролировать поток — измерители потока, термометры.

Также есть необходимость закреплять сам коллектор в шкафу или на стене, обеспечить выход воздуха из всей системы, слив жидкости, регулировать подаваемую энергию не только вручную, но и автоматически. Все это требует установки на устройстве дополнительного оборудования, которое рассмотрим далее.

Этот распределитель со средствами автоматической регулировки потока в каждом контуре может подключаться к аппаратуре, которая учитывает не только температуру теплоносителя, воздуха в комнате, но и погодные условия.

Сначала рассмотрим наиболее простое оборудование.

Как обустраивается распределитель

При монтаже коллектора гребенка подачи располагается выше гребенки обратки, чтобы теплый воздух от более горячей подачи не грел обратку.

Также подача/обратка смещаются друг-относительно друга вправо-влево, чтобы одни подключенные трубы не заслоняли другие.

Обычно все это хозяйство размещается в металлическом шкафу, который навешивается на стену или вмонтируется в нишу.

Место для шкафа выбирается в проекте таким образом, чтобы удобно было подключить все петли теплого пола, и сделать их примерно одинаковой длины. А также, чтобы не портить интерьер.

Но каждый отвод на гребенках должен быть снабжен какой-то регулирующей и запорной арматурой, хотя бы аровыми кранами, чтобы можно было отключить каждую петлю трубопровода.

Простой коллектор теплого пола

Самый простой коллектор для теплого пола состоит из двух гребенок, на отводах которых установлены евроконуса для подключения металлопластиковых и полимерных труб (обычно диаметр 16 мм). Также в самих отводах установлены шаровые краны для отключения каждого контура.

Подобное распределительное устройство уже пригодно для работы в системе теплого пола, но лишь в небольших домах, там, где длина контуров примерно одинакова, и требуемые температуры их нагрева тоже примерно равны.

Такие коллектора дешевы, зачастую это продукция «неизвестных производителей из кетая». Тогда шаровые краны на них текут, конуса подтекают, а если гребенки обратки и подачи скреплены, то межосевое расстояние не соответствует европейским стандартам, и чтобы подключить такой коллектор нужно что-то изобретать….

Как устроен

Рассмотрим устройство простого коллектора.

На рисунке коллектор без кранов, но с другим обычным оборудованием — воздухоотводчиком и сливным краником.

Цифрами обозначено
1, 2 — коллекторы; 3 — переходник; 4 — сливной кран; 5 — воздухоотводчик; 6 — отсечной клапан; 7 — кронштейн для крепления; 8 — евроконус

Следующее фото — простая гребенка с перекрывающими кранами и разобранными конусами.

Еще фото — Распределитель в сборе без отключающих кранов в сборе в шкафу, трубопроводы подключены.
Какой трубопровод для контуров выбрать

Следующее фото — коллекторный шкаф, — не дешевое оборудование, но можно и без него, если коллектор просто закрепленный к стене не будет портить интерьер.

Оборудование может быть из полипропилена, и собрано своими руками, что гораздо дешевле.

Но чаще требуется точная настройка контуров, контроль за их работой, автоматизация работы теплого пола. Поэтому далее рассмотрим более сложные регулировочные устройства.

Коллектор с регуляторами потока

Следующие коллекторы более сложные и дорогие, так как на каждом отводе установлен регулировочный (балансировочный) кран (не путать с перекрывающим шаровым краном).

Регулировочным краном можно вручную регулировать поток жидкости в каждой петле. Это почти всегда необходимо делать, так как длина контуров чаще получается с заметной разницей, гидравлическое сопротивление у них разное, к тому же и температура нагрева в разных комнатах нужна разная, — обычно санузел и кухню греют сильнее.

Какая температура должна быть

Обычно на подаче ставят гребенку с регулировочными кранами, а на обратке устанавливается простой вариант с отключающими кранами.

Регулировочные краны могут быть снабжены электрическими сервоприводами для регулировки автоматикой.

Но с таки оборудованием судить о количестве потока можно лишь приблизительно,по положению вентиля.
Измеряют же поток жидкости в контурах с помощью расходомеров, о чем речь пойдет далее.

Фирменное оборудование

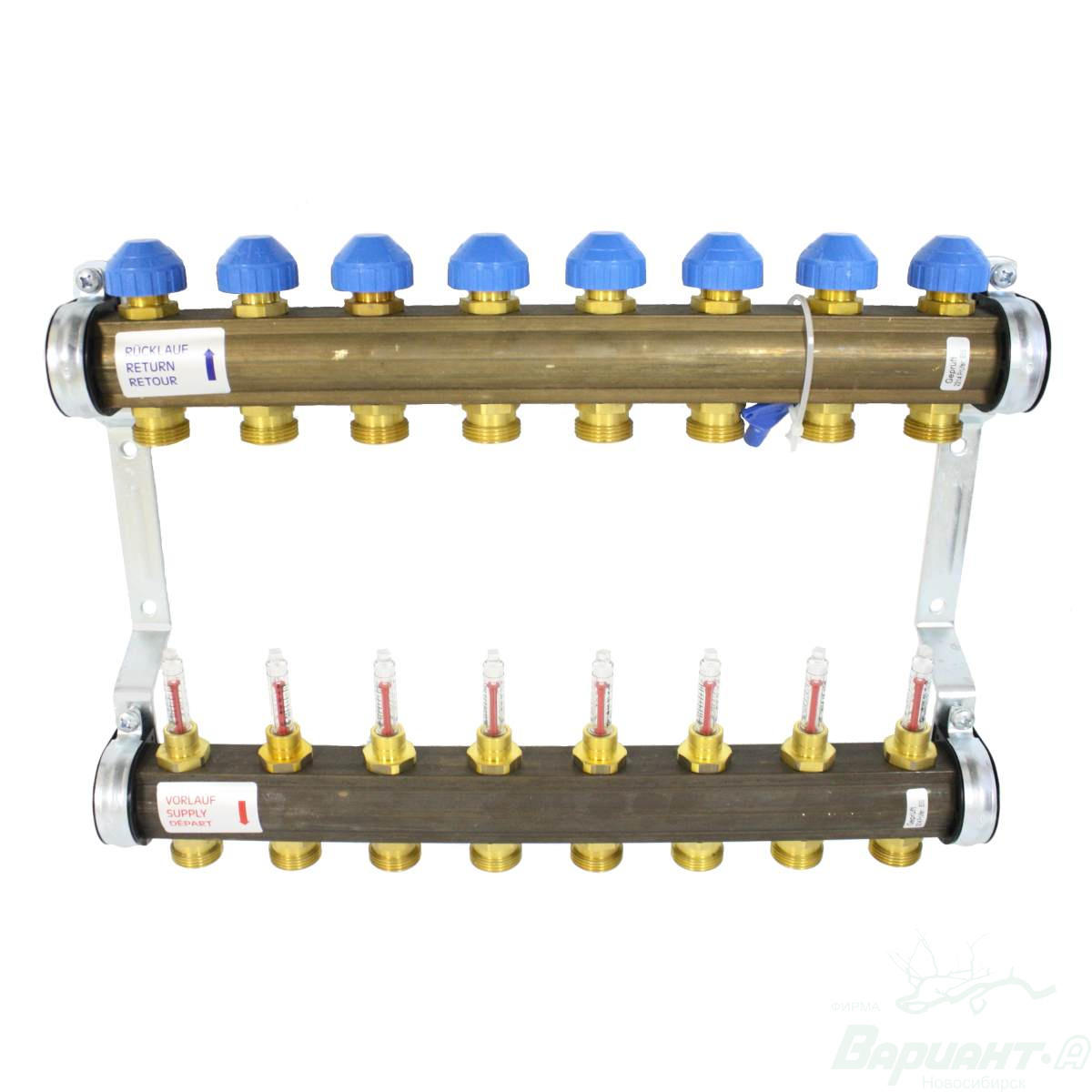

Варианты коллектора, где на подаче установлены расходомеры с возможностью подрегулировки, а на обратке регулировочные краны с сервоприводами, считаются универсальными для создания теплого пола, и отвечающими современным требованиям.

Здесь места под краны с сервоприводами на обратке закрыты заглушками.
Конечно можно обойтись без дорогой автоматики, и пользоваться ручными кранами вместо сервоприводов.

Расходомеры облегчают настройку системы с разной длиной контуров.
Короткие контуры нужно будет просто «придушить» регулировками на коллекторе, чтобы они не перегревались.

В прозрачной колбе расходомера, плавающий шарик примерно укажет расход жидкости в каждом контуре.
Но гребенка должна быть выставлена по уровню, чтобы показания не искажались.

Еще вариант коллектора обогреваемый водяных полов

Следующий коллектор оборудован еще и парой термометров, что весьма полезно и позволяет знать не превышается ли порог допустимой температуры, а также разницу между подачей и обраткой, — не превышает ли она 10 градусов, что может повлечь дискомфорт….

Диаметры резьб коллектора главные чаще 1 дюйм, а у отводов полудюймовые под евроконуса для трубопровода 16 мм. В комплекте — смесительный узел с насосом.

Система первоначально настраивается регуляторами и указателями потока.

Сервопривода на обратке оперативно регулируют заданные в автоматике предпочтения. Температура в комнате, определяется термостатом воздуха. Для определения температуры теплого пола, в него встраивается датчик. Запрограммированный контроллер по результатам от датчиков, выдаст команду на нужный сервопривод уменьшить/увеличить на столько-то подачу в конкретный контур.

Что выбрать

Чтобы сэкономить можно собрать этот распределитель из фитингов, в том числе спаять из полипропилена. На обратку установить (впаять) шаровые краники. А на подаче, на каждом контуре установить балансировочный кран. Коллектор нужно на отводе снабдить воздухоотводчиком. Желательно также прикрепить пару термометров, на подаче и обратке.

Подобное устройство можно купить в сборе, оно подойдет для небольших домов.
При настройке каждого контура кранами, по субъективным ощущениям тепла, нужно помнить, что бетонная стяжка весьма теплоемкая, и после подрегулировки должно пройти 12 — 24 часа чтобы результаты проявились.

В дальнейшем же обычно об этой игрушке забывают, а общую температуру теплого пола понижают на смесительном узле термоголовкой, чтобы пол не раздражал, и стал в меру прохладным….

Для сложных схем и больших домов, и если не хочется возиться с настройкой, лучше приобрести дорогие системы с указателями потока, автоматикой, сервоприводами, и все это смонтирует и настроит специалист.

Коллектор приобретается с количеством отводов на один больше чем предусмотрено контуров…. чтобы не ошибиться, ведь схему укладки можно и поменять….. Все части, смесительный узел, должны удовлетворять проекту по пропускной способности, потоку.

Коллекторы Uponor для водяного теплого пола, цены

Разнообразие аксессуаров для удовлетворения всех требований клиента

Uponor предлагает широкий ассортимент коллекторов, начиная от модульных коллекторов PPSU и заканчивая коллекторами из нержавеющей стали. Благодаря модульности конструкции наши специалисты могут предложить распределительные модули для установки в односемейных домах и в высотных многоквартирных. Все детали сочетаются со всеми другими аксессуарами.

Воплощение в жизнь новых идей и постоянное совершенствование хороших вещей, не теряя из виду испытанного и проверенного – вот основа качества бренда Uponor. Использование новейшей технологии вместе с нашим «ноу-хау» также доказали свою состоятельность при разработке пластикового коллектора Uponor PRO 1”.

Множество оптимизированных характеристик данного продукта являются наилучшим доказательством этому. Модульная конструкция коллектора Uponor Pro 1”, изготовленного из армированного стекловолокном полиамида, позволяет ему решать множество задач во время проведения монтажных работ. Наличие различных сегментов подключения и полная ненадобность инструментов позволяют производить быстрый монтаж в любых условиях. Особенно полезным, с практической точки зрения, является то, что отдельные компоненты устройства подсоединяются с помощью специальной резьбы и уплотнительных колец, что позволяет легко произвести соединение вручную. Работа протекает быстро, а соединение получается надежным. Разумеется, что коллектор стыкуется с другими компонентами Uponor в линейке устройств для систем напольного отопления/охлаждения. Это обеспечивает простоту и эффективность работы с соответствующими фитингами, клапанами и элементами управления, что и гарантирует производитель.

Концепция модульности при небольшом количестве компонентов
Модули со специальной резьбой

Скорость и надежность подключения без использования инструментов
Широкий ассортимент аксессуаров
Возможность установки практически в любом месте
Возможность стыковки с аксессуарами Uponor
Полная гарантия на систему
Возможность поставки с расходомером

Технические характеристики


В наличии имеется модульный коллектор с 3, 4 и 6 выходами на контуры
Возможность наращивания поконтурно или помодульно
Предварительно собран с возможностью самоуплотнения, монтаж без инструмента
Глубина монтажа на ровной поверхности – 72 мм
Глубина монтажа с термометром – 85 мм
Быстрая фиксация без инструментов с помощью фиксирующих кронштейнов с защелками

Коллектор для теплого пола; монтаж и настройка

Для того чтобы добиться эффективности работы этой системы подогрева, мало правильно выбрать материалы, составить схему и грамотно уложить трубы водяного контура. Как показывает практика, в большинстве случаев все «упирается» в монтаж и настройку органа управления теплым полом – коллекторного узла. Именно на этом этапе чаще всего и допускаются различные просчеты и ошибки. Как результат – нарушение температурного баланса со всеми вытекающими.

Что такое коллектор теплого пола? В упрощенном исполнении – отрезок трубы, в которой есть несколько отверстий для присоединения «петель» теплого пола. В просторечии такие изделия называются гребенками. Но для схемы (так как вода циркулирует по замкнутому контуру), их понадобится две – на подачу и обратку.

Есть и более «серьезные» образцы – коллекторные сборки и узлы. Они полностью готовы к монтажу, поэтому в установке никаких дополнительных устройств не нуждаются.

Собственник, в зависимости от выбранного для теплого пола схемного решения, может сам (лучше с помощью специалиста) подобрать оптимальный для своей системы вариант. Подробнее с различными модификациями коллекторов и ценами на них можно ознакомиться по этой ссылке.

Почему при монтаже системы ТП желательно ставить именно коллектор? В интернете много статей по самостоятельному обустройству теплых полов. Естественно, все они акцентируют внимание на том, как можно сэкономить на монтаже контура. И одной из составляющих обозначают использование в схеме различных разветвителей и самодельных гребенок, причем не обязательно из металла. Обоснование – полимеры дешевле, вот их и нужно ставить. Следовать подобным рекомендациям – заранее обречь себя на решение множества проблем в дальнейшем. И вот почему.

Водяной теплый пол монтируется лишь в частных строениях. Для квартир такой подогрев – не вариант. А в любом доме всегда несколько комнат, к тому же и на разных этажах.

Вряд ли кто, имея отопительный котел, станет заниматься организацией искусственного подогрева для одной единственной комнаты. В этом случае, если она сравнительно небольшая, а требования к комфортности проживания минимальные, коллектор, может быть, и не нужен. Но ведь такая ситуация – не правило, а редкое исключение.

Собственники всегда обустраивают теплый пол, схема которого включает несколько «петель», каждая из которых отводится в конкретное помещение для подогрева напольного покрытия. Именно потому, что все они отличаются параметрами, без коллектора в системе теплого пола не обойтись.

И самое главное. Этот элемент схемы является связывающим звеном между контурами теплого пола и отопления. Коллектор может и не ставится, но в том случае, если в доме лишь одна линия подогрева пола, и подключается она непосредственно к котлу. Но это скорее из области фантастики.

Почему стоит монтировать коллекторы промышленной сборки? В первую очередь, из-за материала. Лучшим решением считается «нержавейка». Все «полезные советы» по изготовлению гребенок из отрезков полимерных труб не выдерживают никакой критики. Достаточно нескольких аргументов, чтобы понять это.

  • Не все пластиковые трубы подходят для монтажа контура ТП. О том, как их правильно выбирать, детально рассказывается здесь.
  • Сделать все присоединения своими руками, не имея необходимого оборудования и практического опыта, не получится. Главное в контуре теплого пола – герметичность. Именно поэтому, с учетом температурных расширений, вероятности гидроударов так важна надежность всех стыков.
  • В большинстве случаев, для повышения эффективности теплого пола, простейший коллектор дополнительно оснащается различными элементами – клапанами, расходомерами. Самостоятельно рассчитать все параметры технических устройств, в том числе, и стыкуемого смесительного узла, применительно к конкретной схеме не получится. Здесь нужны профессиональные знания. Гораздо проще приобрести готовую (в необходимой комплектации) коллекторную группу.

И последний аргумент. Все «знатоки», дающие советы по самостоятельному изготовлению различных гребенок, умалчивают о таком немаловажном нюансе, как ремонтопригодность. А если поломка произошла в отопительный период? С заводским коллектором вся понятно: поехал – купил – поставил вместо дефектного. А что делать с самодельным образцом? Сначала придется решать вопрос с резервированием по обогреву дома, потом подбирать материалы, изготавливать новый коллектор. Вряд ли такая экономия оправдана, если учесть, с какими проблемами можно столкнуться в перспективе.

Особенности монтажа коллектора теплого пола

В каждом доме – своя планировка, габариты комнат и иные нюансы. Потому и схемы могут разительно отличаться. Но независимо от этого, существует ряд правил, которые рекомендуется соблюдать в любом случае.

  • Коллектор не монтируется сам по себе, например, с креплением на стене. Его установка производится в специальном боксе, который располагается в доме так, чтобы доступ к нему был свободным, и в то же время он не диссонировал с внутренним оформлением. Но зачем именно в ящике? Свободный доступ не означает буквально для всех. Настройка коллектора – процесс довольно сложный, требующий грамотного подхода. И если кто-то из любопытствующих гостей или домочадцев где-то что-то «покрутит», то у хозяина добавится проблем. О том, что собой представляют коллекторные шкафы и сколько они стоят – здесь.
  • При выборе места необходимо учесть (по возможности), что желательно добиться одинаковой длины всех подключаемых к коллектору «ниток». Это минимизирует риск вероятного появления гидроударов в одной из них (при ошибках в расчетах) и будет способствовать более равномерному прогреву полов в каждом помещении.
  • Если на коллекторе установлены расходомеры, то обязательное требование – ориентация гребенок в горизонтальной плоскости. Иначе корректной работы регулирующих устройств из-за неточностей в их настройке не добиться.
  • При расположении контуров на разных этажах коллекторный шкаф ставится в верхней «точке» системы. Такая предусмотрительность нивелирует возможность ее завоздушнивания и облегчает уход за ней в процессе эксплуатации.
  • При значительных площадях, на которых обустраивается теплый пол с множество «петель», их желательно «развязать». В подобных ситуациях целесообразно монтировать не один, а два коллектора. Это позволит оптимизировать распределение потоков теплоносителя и режим работы котельного оборудования.
  • На последнем этапе, после монтажа системы теплого пола, производится ее опрессовка. Так как все «нитки» представляют собой цельные отрезки труб, то основное внимание – коллекторному шкафу. Если протечки и возникнут, то только в нем.

Настройка расходомеров коллектора теплого пола

В принципе, без них можно и обойтись. Но при этом неравномерность распределения теплоносителя по «петлям» обеспечена. Кроме того, что о приемлемом микроклимате во всем доме в этом случае говорить не приходится; отсутствие расходомеров может поставить собственника перед большой проблемой.

В разных помещениях, в зависимости от их специфики, свой тип напольного покрытия. Следовательно, и степень его нагрева должна выбираться индивидуально для каждой комнаты, с учетом материала финишной отделки. Как это отрегулировать без расходомеров, если все контура подключены через коллектор к общей системе отопления? Смесительный узел не поможет – у него совершенно иная функция.

Так как одними из популярных у собственников частных строений являются коллекторы от производителя «Stout» (нержавейка, огромный сортамент). Для информации – в изделиях данной модификации расходомеры ставятся на гребенке.

Алгоритм действий по настройке расходомеров, независимо от их конструктивного исполнения, практически идентичен. Но простота выполнения работы – кажущаяся. Необходимо учитывать все нюансы схемы отопительной системы – возможности насоса, тип котла и его характеристики, параметры контура теплого пола (в том числе, и протяженность «петли») и много иных особенностей. И вот здесь без услуг специалиста не обойтись. Иначе теплового баланса, а значит, и подлинно комфортных условий во всех комнатах с «подогревом» (при самостоятельной настройке) не добиться.

Вывод

Максимальная эффективность теплого пола, оптимизация расхода топлива для котла достигается выполнением ряда условий – грамотное составление проекта, правильный выбор комплектующих и профессиональный монтаж системы. Самостоятельно выполнить все технологические операции с высоким качеством не получится – это подтверждается практикой. Так как речь идет о такой специфической коммуникации, как отопление, лучше не экспериментировать, пытаясь сэкономить по максимуму, а обратиться к специалистам. Хотя бы на отдельных, особо сложных для понимания и реализации этапах.

Проживающим в Подмосковье достаточно набрать номер телефона 8 (495) 109-00-95, и сотрудники компании «АЛЬФАТЭП» дадут исчерпывающие разъяснения и профессиональные рекомендации по вопросу обустройства теплого пола. При желании клиента все выполнят сами – от проектирования до доставки и монтажа необходимого оборудования. Произведут его настройку, опробование в работе, а заодно и обучат собственника жилища всем нюансам эксплуатации и обслуживания системы.

Коллектор для теплого пола своими руками

Содержание:

1. Необходимость установки коллекторного шкафа
2. Коллектор как элемент отопительной системы
3. Назначение коллектора и особенности его монтажа
4. Составные элементы коллекторной группы

Принято, что установка коллектора теплого пола начинается с обустройства ниши в стене, где предполагается расположить шкаф для него. Размеры этого специального ящика обычно составляют 60х40х12 сантиметров. Место, где монтируют распределительный коллектор для теплого пола, должно находиться непосредственно у поверхности напольного покрытия.

Необходимость установки коллекторного шкафа


Шкаф, в котором будет располагаться коллектор для отопления и теплого пола, изображенный на фото, необходим, чтобы скрыть этот элемент отопительной системы. Он также является местом, где производят стыковку нагревательных труб с другими деталями конструкции для теплоснабжения помещений. Здесь же устанавливают приборы для регулировки подачи теплоносителя и функционирования теплого пола.

Некоторые владельцы частных домов предпочитают устанавливать коллектор для теплого пола своими руками. После того, как специальный шкаф готов, в него заводятся подающая теплоноситель и возвратная трубы. Первая из них поставляет горячую воду в систему от котла, а вторая — собирает остывший теплоноситель и возвращает его обратно к месту нагрева.

Чтобы движение воды было непрерывным, выполняют установку циркуляционного насоса в системе отопления. На концы подающего и возвратного трубопровода ставят запорные вентили. Таким образом, в случае необходимости отключить отопление в одной из комнат или в определенной части здания нужно закрыть два этих крана, что не отразится на теплоснабжении остальных помещений в доме. Для соединения пластикового трубопровода с металлическим вентилем используют компрессионный элемент – фитинг.

Коллектор как элемент отопительной системы


Вентили необходимо подключить к коллектору. Он представляет собой отрезок трубы, имеющий несколько выходов с одной стороны. Вход коллектора нужно соединить с вентилем. При помощи специальных фитингов выполняют подключение коллектора теплого пола к металлопластиковым отопительным контурам системы теплоснабжения.

У распределительного коллектора с несколькими ответвлениями на противоположном конце трубы имеется выход. Его закрывают либо обычной заглушкой, либо устанавливают разветвитель — у него с одной стороны располагается сливной кран, а с другой – воздухоотводчик, в автоматическом режиме удаляющий случайно образовавшийся в системе воздух.

Подобным образом обустраивают конструкцию водяного теплого пола обеих трубопроводов – как подающего направления, так и возвратного. По этой причине, когда устанавливается коллектор для теплого пола своими руками или бригадой специалистов, гребенку и другие необходимые детали приобретают в паре.


Назначение коллектора и особенности его монтажа


Конструкцию для обогрева дома при помощи водяного пола монтируют отдельно от всей системы теплоснабжения. Монтаж коллектора теплого пола необходим для изоляции водяной установки от подающей и обратной трубы. В комплект данного узла также входит насосная группа (прочитайте также: «Электрокамин своими руками: просто о сложном»).

Устанавливают коллектор теплого пола и отопления с учетом расположения системы магистральных труб, предназначенных для отопительного котла, и конфигурации трубопроводов для обеспечения теплом отдельных помещений. Желательно, чтобы сборка коллектора отопления выполнялась опытным специалистом.

Как правило, коллектор теплого пола своими руками монтируется в стенном пространстве таким образом, чтобы место ее расположения было равноудалено от конечных точек теплопроводов. Благодаря такой схеме подключения теплого пола можно обеспечить оптимальный рабочий режим для отопительной системы. В том случае, когда теплоснабжение необходимо для большого количества комнат и подсобных помещений, желательно заранее предусмотреть несколько распределительных узлов для жидкого теплоносителя (прочитайте также: «Как сделать пиролизные котлы своими руками»).

Устройство теплого водяного пола, подробно на видео:


Составные элементы коллекторной группы


Коллекторная группа для теплого пола в своем составе имеет:
  • гребенки-трубопроводы, которые представляют соединенные по схеме «ТТТ» тройники;
  • смесительный узел с трехходовым клапаном;
  • подающий коллектор с регулировочными клапанами расхода воды на ветки;
  • возвратный коллектор – регулировочные, работающие в автоматическом режиме, клапана с сервоприводом;
  • циркуляционный насос, имеющий дренажное устройство;
  • расходомер для коллектора теплого пола;
  • устройства для регулировки водяного теплого пола и автоматизации процесса теплоснабжения.

Иногда при необходимости коллекторная группа может содержать гребенки, предназначенные для системы радиаторного отопления.

Как предусматривает схема подключения коллектора теплого пола, горячий теплоноситель попадает в узел подмеса для системы водяного обогрева, в котором подающаяся и обратная вода смешиваются для обеспечения режима теплоснабжения (прочитайте также: «Схема отопления с теплыми полами: от простого к сложному»).

Арматура, установленная на гребенках, отвечает за подачу источника тепла в отдельные контуры смонтированной системы и одновременно управляет конструкцией водяного пола с обогревом. При достижении определенной (заданной) температуры в комнате, автоматические клапана перекрывают доступ жидкого теплоносителя в отопительные контуры. Коллектор для теплого пола с расходомерами обеспечивает экономное потребление энергоресурсов.

Как уже ранее говорилось, непрерывное движение теплоносителя по трубопроводам обеспечивается за счет функционирования циркуляционного насоса, который соединяет обе гребенки (прочитайте также: «Распределительная гребенка системы отопления — назначение и принцип работы»).
Приобрести коллектор для теплого водяного пола можно как полностью в комплекте, так и каждую его деталь отдельно. Когда принято решение установить коллекторную группу, следует помнить, что насосный узел необходимо снабдить сливным вентилем для обеспечения дренажа на одном из участков отопительной системы. Кроме дренажного устройства у коллектора в его верхней точке должна быть установлена система воздухоотвода.

Помимо этого, гребенки-трубопроводы нужно укомплектовать специальными показательными и измерительными устройствами, такими как манометры – термометры, импульсные приборы, связанные с датчиками нагрева в стяжке.

Правильности установки коллекторного узла для системы водяного напольного обогрева следует уделить особое внимание – от его работы зависит, насколько тепло и уютно будет находиться в доме (прочитайте: «Как сделать водяные теплые полы своими руками»). До того, как подключить коллектор теплого пола, необходимо выполнить подробную схему расположения всех элементов, обеспечивающих теплоснабжение, и осуществлять монтаж в соответствии с планом. В противном случае устранение недостатков обойдется в значительную сумму.

После завершения установки всех элементов коллекторного шкафа выполняют пробный запуск системы с целью обнаружения ошибок и дефектов. Рабочее давление в ней при этом должно примерно на 25% превышать данный показатель, необходимый для постоянной эксплуатации.

Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.
Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.
В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.
Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Для чего необходим коллектор для теплого пола

Организация системы отопления в доме, которая бы работала эффективно, да к тому же экономила ваши деньги, реальная возможность современности. Водяной теплый пол — вот что вам нужно, чтобы забыть о проблемах отопительной системы и снизить расходы на ее эксплуатацию. Но вот что странно: монтаж теплого пола придется начинать не с пола, а со стены. Почему? Потому что в системе теплых полов присутствует один очень важный прибор, который специалисты считают центром всего отопления. Это коллектор для теплого пола, который устанавливается на стене. Что это такое, какие функции на него возложены, из каких материалов он изготавливается? На эти и другие вопросы будем и отвечать в этой статье.

Что такое коллектор

Если рассмотреть его чисто конструктивные особенности, то это простой отрезок трубы, в котором сделаны отверстия с одной стороны. К отверстиям привариваются патрубки, снабженные отсекающими вентилями. К этим патрубкам и будут подсоединяться контуры теплого пола, по которым теплоноситель будет подаваться в систему отопления.

Один торец заглушается пробкой, с другого торца устанавливается вентиль, через который производится подсоединение коллектора к подающему контуру системы отопления дома. Кстати, хотелось бы отметить, что очень часто сегодня вместо заглушки с первого торца устанавливается разводка, к которой присоединяются два прибора: сливной кран и воздухоотводчик.

Гребенки

Это труба подающего контура. А так как система отопления – это двухконтурная сеть, то, значит, есть в коллекторной группе для теплого пола и труба, выполняющая роль обратки. Она точно такая же, как и первая. Просто в ней обязательно устанавливается заглушка, на крайний случай — сливной кран. С противоположного торца также монтируется вентиль, который соединяет трубу с обратным контуром отопительной сети дома.

Обе трубы жестко соединены между собой, образуя своеобразную гребенку для теплого пола. Эта конструкция и называется коллектором.

Функциональность устройства

Итак, для чего необходим данный прибор. Всем известно, что в системе отопления дома температура теплоносителя на выходе из котла составляет до +95°С. К общей радости, такая температура для теплых полов не нужна. Ее максимальное значение не превышает +50°С. И если водяной теплый пол является в вашем доме единственным видом отопления, то поддерживать такую температуру будет легко, а самое главное, это огромная экономия в плане потребления топлива и расхода денежных средств на его приобретение. В такой конструкции коллектор не нужен.

Коллектор в монтажном шкафу

Если же теплый пол – не единственный источник тепла, то без смесительного узла вам не обойтись. Почему? Все дело в том, что основная нагрузка на данное устройство – это смешивание двух сред с разной температурой. Мы просто должны понизить температуру теплоносителя из основного отапливаемого контура до температуры для теплых полов (до +50°С).

Как это сделать? Есть несколько вариантов:

  • Смешивать в определенных пропорциях воду из контура подачи с водою из контура обратки.
  • Подмешивать в теплоноситель воду из водопроводной сети.

В зависимости от того, какой тип смешивания вы выбираете, будет зависеть схема самого коллектора теплого водяного пола. Размер прибора зависит от того, сколько контуров вы присоединяете к этому устройству. К примеру, один коллектор может обслуживать несколько теплых полов, расположенных в разных помещениях.

Внимание! Хотелось бы отметить один очень важный показатель, который будет влиять на эффективную работу всей отопительной сети. Обычно один коллектор для водяного теплого пола устанавливается на трубную разводку, длина которой не превышает 120 м. Если в помещении разводка получилась больше 120 м, то необходимо установить дополнительный узел меньшего размера.

Монтаж коллектора

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы. Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки. Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет. Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного. Ведь теплый пол укладывается по определенной схеме, так что не перепутайте.

Самодельные узлы

В основном смесительные узлы для теплого пола изготавливаются из нержавейки или цветного металла, поэтому стоят очень дорого. Отсюда вопрос: а можно ли изготовить коллектор для теплого пола своими руками и не будет ли это нарушением технологии отопления?

Ответить на этот вопрос можно лишь так. Если вы организуете сборку теплых полов в собственном доме, где используется автономное отопление, тогда нет проблем, самодельный коллектор для теплого пола можно применить. Изготавливают его обычно из пластиковых труб, которые устанавливаются в отопление дома. Не забудьте установить все необходимые приборы, с помощью которых можно будет контролировать теплотехнический процесс внутри устройства. Это и манометры, и термометры, обязательны элементы запорной арматуры и т.д.

Самодельная гребенка

Но самый главный элемент коллектора – это клапан смешивания. Он обычно устанавливается между двумя гребенками, соединяя торцы. Конструкция простого коллектора несложная, но работать она будет лишь только для небольших помещений. К примеру, для санузла или кухни, для присоединенного балкона или столовой. Если вы решили установить самодельный прибор для всего дома, тогда постарайтесь снабдить его всеми необходимыми приспособлениями. К тому же придется точно рассчитать его мощность. Все это непросто, поэтому совет – для больших площадей лучше использовать готовый заводской вариант.

Как сделать коллектор для теплого пола своими руками?

На сегодняшний день существует довольно большое количество различных систем автономного отопления. У каждого из них есть свои достоинства и недостатки. Одним из углов, обеспечивающих эффективность и производительность системы отопления, является коллектор. Собрать такую ​​конструкцию достаточно просто, если вы знаете схему коллектора и понимаете, как она должна работать. Коллекторный контур для теплого пола. Коллектор — это узел, который включает в себя следующие элементы:

  • трубы пластиковые или металлические;
  • клапанов;
  • манометров;
  • клапанов;
  • штуцер;
  • других вспомогательных узлов.

Как работает коллектор и для чего он нужен?

Пример подключения коллектора теплого пола. В конструкции смешивается теплоноситель, поступающий из различных отопительных контуров. В дальнейшем по этим контурам устройство распределяет теплоноситель. При перемешивании температура жидкости выровняется. Поэтому температура в отапливаемых помещениях будет стабильной. Следует отметить, что качество системы теплых полов будет зависеть от правильной сборки коллекторной конструкции.Принцип работы системы отопления следующий: горячий теплоноситель после охлаждения по имеющимся контурам и трубам остынет, а под действием насосной конструкции или естественной циркуляции вернется в коллектор. В этом элементе теплоноситель смешивается через обратную трубу. Пропорции горячего и охлажденного теплоносителя регулируются клапанами. Контроль температуры осуществляется с помощью специальных датчиков тепла и давления. Если система отопления слишком длинная или нет возможности сделать естественную циркуляцию в доме, то насос необходимо включить в коллекторную конструкцию для циркуляции.Штатный коллектор состоит из следующих элементов: Схема устройства водяного теплого пола.

  • двухходовой или трехходовой смесительный клапан;
  • клапаны обратные;
  • Балансировочные клапаны
  • ;
  • Датчик температуры
  • ;
  • манометр;
  • насос для циркуляции;
  • Элемент
  • для автоматического сброса воздуха;
  • штуцер;
  • тройники;
  • Переходники
  • ;
  • соски.

Некоторые другие элементы для установки.Конструкция функционирует следующим образом: если температура превысит определенное значение, термоголовка закроет вентиль, и горячий теплоноситель будет подаваться в небольшом количестве. Во время охлаждения теплоносителя клапан будет подавать больше жидкости. Теплоноситель из обратного патрубка подается сплошным напором, а при необходимости из подающего патрубка. Следовательно, средняя температура жидкости останется неизменной. Вернуться к содержанию

Преимущества коллекторной схемы устройства теплого пола

Схема обвязки резервуара.Теплый пол с коллекторной системой имеет достаточно большое количество преимуществ. Основные из них:

  • Гигиена. Такие теплые полы легко мыть и дезинфицировать.
  • Безопасность. Часто жильцы забывают о высокой температуре оборудования, которое используется для отопления. При использовании аппарата такой конструкции исключены ожоги и различные травмы.
  • Комфорт. Коллекторное устройство создаст невидимый уют и повышенный уровень комфорта.
  • Экономичный. Экономия энергии по сравнению с использованием радиаторов отопления может достигать 50%.
  • Длительный срок службы. В коллекторном устройстве может изнашиваться только труба. Срок службы такого элемента — 50 лет.
  • Вернуться к содержанию

    Как выбрать коллектор для теплого пола?

    Схема стабилизации коллектора. Такую конструкцию следует выбирать исходя из того, сколько денег можно потратить на ее возведение.Кроме того, есть параметр, который необходимо соблюдать. Аналогичный параметр — количество выходов на коллекторе. Это количество будет зависеть от количества труб, которые будут подключены к коллекторной конструкции. Совершенно точно рассчитать количество петель не всегда правильно. По площади комнаты они отличаются друг от друга. В некоторых комнатах может потребоваться установка двух петель. Примерный подсчет количества таких элементов можно провести исходя из того, что их 6.5 м / с трубы на квадратный метр. Полученное значение следует умножить на площадь отапливаемого помещения. Полученное в результате число следует сравнить с существующими длинами труб в заливе. Следует отметить, что в некоторых случаях целесообразнее сделать несколько петель, чтобы от бухты не осталось много лишней трубы. Можно отвести коллектор на один контур больше, а лишний — заглушить. Вернуться к содержанию

    Зачем нужно устанавливать арматуру в коллекторе?

    Установка коллектора и датчиков.Двухходовой клапан пропускает теплоноситель в одном направлении, но имеет небольшую пропускную способность. Преимущество использования двухходового клапана в том, что в этом случае теплоноситель будет подаваться плавно и без изменений. Такие устройства имеют небольшую вместимость, поэтому используются в помещениях небольших размеров. Последние модели клапанов могут быть оснащены сервоприводом. Аналогичным элементом является двигатель с датчиком положения клапана. С помощью сервопривода можно точно открывать и закрывать отверстие для прохода жидкости.Трехходовой клапан будет смешивать или разделять потоки теплоносителя. В теле конструкции имеется несколько патрубков, через которые элемент подключается к трубам отопления. Клапан будет забирать жидкость из котла, передавать ее в систему отопления, а также забирать жидкость из обратного патрубка, чтобы смешать последнюю с горячей подачей. Трехходовой клапан рекомендуется устанавливать в автономных системах отопления на выходе из коллекторной системы, где нет необходимости ограничивать расход при равномерном перемешивании.При длительном использовании клапан может забиться. Чтобы можно было легко заменить аналогичный элемент, в соединении необходимо использовать разъемное соединение всех элементов. Если схема подключения теплоносителя предусматривает установку нескольких коллекторов, то на выходе каждого из элементов необходимо будет установить разветвитель с конструкцией для отвода воздуха. Типы поглотителей в ламповых коллекторах. Воздух отводится от верхней части разветвителя. Сливной кран необходимо установить в нижней части конструкции.Он будет использоваться для слива теплоносителя при ремонте системы отопления. Некоторые схемы систем отопления не требуют смешения жидкостей, в таких случаях нельзя монтировать вентили. Чтобы поддерживать постоянную температуру в таких системах, нужно установить насос для циркуляции. Такую конструкцию следует устанавливать непосредственно в обратном трубопроводе, чтобы можно было исключить из системы отопления лишний теплоноситель. Вернуться к содержанию

    Советы по установке коллектора для теплого пола

    Типы коллекторов.Монтаж подобной конструкции для теплого пола можно произвести самостоятельно. Коллектор для распределения в большинстве случаев располагается в коллекторном шкафу или в отдельном помещении, которое скрыто в стене. При установке конструкции необходимо учитывать нюансы:

  • Коллектор распределения необходимо стараться размещать в самой высокой точке системы отопления по отношению к уровню размещаемых контуров. Это необходимо для того, чтобы при необходимости можно было удалить воздух из установленных труб.
  • Распределитель должен располагаться в центральной части отапливаемого помещения.
  • Необходимо соединить контуры одинаковой длины в одну конструкцию. Если таких цепей нет, длина должна быть максимально приближена к длине размещаемого рядом элемента.
  • Вернуться к содержанию

    Дополнительные аксессуары, которые устанавливаются в коллекторы

    Схема устройства солнечного коллектора. Для автоматической регулировки устройства теплого пола в коллекторную конструкцию можно установить датчики погоды.Если на улице резко похолодало, интенсивность отопления увеличится. Датчик погоды подаст сигнал котлу на включение и выключение. Следует отметить, что ручная регулировка неэффективна. Датчики, зависящие от погоды, будут проверять температуру несколько раз в минуту. Если возникнет необходимость, сервоприводы повернут клапан в любую сторону на 5 °. Для того, чтобы собрать простейший коллектор, нужно подготовить следующие элементы:

      Смесительный клапан
    • ;
    • ниппель;
    • Адаптер
    • ;
    • тройник;
    • колено;
    • муфта;
    • насос для циркуляции;
    • Шаровой кран
    • ;
    • Соединитель коллектора
    • ;
    • коллектор;
    • внешних и внутренних разъемов;
    • вентиляционное отверстие.

    Схема вакуумного коллектора. Многоканальный коллектор для теплого пола своими руками собрать тоже не очень сложно. Включает в себя следующие элементы:

    • термоголовка с сенсором;
    • Смесительный клапан
    • ;
    • муфта;
    • гайка;
    • тройник;
    • ниппель;
    • Насос
    • для циркуляции с подключенными кранами;
    • пробка;
    • коллекторное устройство;
    • Краны шаровые
    • ;
    • штуцер;
    • Накидные гайки
    • ;
    • трубы металлопластиковые.

    Если к коллекторной конструкции планируется соединить трубы системы «теплый пол», то для их фиксации необходимо применить фитинги для опрессовки. Перед закреплением на трубе нужно сделать неглубокую фаску, чтобы труба могла плотно входить в посадочное место для посадки. После монтажа и подключения коллекторной конструкции к котлу и системе отопления необходимо прижать трубы и проверить их на работу. Испытание под давлением следует проводить примерно 3-5 часов.В этом случае даже при небольшой жаре он может проявить себя. Система прогреется до максимального уровня в течение нескольких часов. Всю конструкцию коллектора следует разместить в специальном шкафу, который устанавливается на стене возле отопительного котла или возле точки подключения к теплому полу. Типовые конструкции этого типа в большинстве случаев рассчитаны на 2-12 контуров. Сегодня в строительных супермаркетах можно встретить устройства разного уровня сложности. Самое простое устройство имеет форму трубки, стандартный диаметр отверстия — 1 дюйм, диаметр выходного канала — 0.5 дюймов. Подобные элементы в этом случае снабжены затворами. К такой конструкции нужно купить насосное оборудование, клапан для выпуска воздуха и систему управления. Сервоприводы и термометры не являются обязательными. В процессе покупки или изготовления конструкции для теплого пола своими руками следует руководствоваться собственными финансовыми возможностями. Также необходимо исходить из того типа конструкции, которая будет необходима. Собрать коллекторную конструкцию сможет практически каждый. Для этого воспользуйтесь одной из существующих схем.

    Комментарии

    Комментарии

    Насадки для теплого пола | Длительное охлаждение

    Если вы потеряли уверенность в себе или вам просто холодно, мерзнуть ноги редко можно положительно. К счастью, установка системы лучистого теплого пола может помочь вам избежать холодных полов и привнести желанное тепло в ваше пространство. Подходит ли вам такая система? Изучение преимуществ лучистого теплого пола может помочь вам понять эту идею. Если вы все же решите попробовать, воспользуйтесь нашими советами по лучистому подогреву пола, чтобы максимально использовать свою систему.

    Преимущества лучистого теплого пола

    Многие люди изначально смотрят на лучистые полы с подогревом, потому что хотят наслаждаться комфортом поджаренных пальцев ног независимо от погоды на улице, но этот вид обогрева может сделать больше, чем просто согреть ваши подошвы. Водяной теплый пол предлагает ряд преимуществ, в том числе следующие:

    • Более здоровое качество воздуха: Системы с принудительной подачей воздуха вводят в воздух в вашем доме больше, чем просто тепло; они также могут переносить аллергены, споры плесени и бактерии.Благодаря лучистому напольному отоплению качество воздуха в вашем доме не ухудшится.
    • Тихо Функция: Теплый пол с подогревом незаметен и ненавязчив. Нет шумного гула от вентилятора для циркуляции тепла, нет потока воздуха через воздуховоды и нет дребезжащих вентиляционных отверстий.
    • Постоянное тепло: Благодаря лучистому напольному отоплению тепло не парит к потолку. Он остается низким, обеспечивая неизменно комфортное тепло.
    • Энергосбережение: Поскольку системы лучистого теплого пола выделяют тепло на уровне пола и позволяют ему подниматься, вы получите комфортное тепло, установив более низкую настройку на термостате, поэтому вы будете использовать меньше энергии и сэкономите счет за энергию.
    • Надежность: В качественной системе водяного теплого пола используется долговечная и надежная технология. При регулярном обслуживании этот тип системы может прослужить 30 и более лет.

    Насадки для теплого пола

    Когда дело доходит до выполнения работы, эти советы по лучистому обогреву пола могут быть невероятно полезными.

    The Professional Touch

    Если вам нужна безопасная и эффективная система водяного теплого пола, то будет разумным выбрать квалифицированного подрядчика для ее проектирования и установки.Ищите лицензированного и авторитетного подрядчика по отоплению с репутацией в области качества и обслуживания.

    Настил

    Учитывайте влияние вашего напольного покрытия на лучистое отопление пола при выборе напольного покрытия для вашего помещения. Вам не нужно беспокоиться о том, сочетается ли ваша система лучистого теплого пола с остальным интерьером, потому что она спрятана под полом. Тем не менее, вам нужно будет тщательно подумать о типе покрытия, которое вы положите на него. Формы полов, которые хорошо передают тепло, такие как плитка, мрамор и камень, хорошо нагреваются, когда под ними размещается лучистый пол с подогревом.Напротив, тяжелые ковровые покрытия, древесина твердых пород и винил иногда могут действовать как изоляция, препятствуя эффективной передаче тепла в пространство наверху.

    Зонирование

    Некоторым людям очень не нравится выходить из теплого душа на холодный пол в ванной, и они предпочитают устанавливать лучистые полы с подогревом только в одной комнате. Другие хотят использовать этот тип отопления во всем доме. Фактически, лучистые полы можно использовать для создания тепла в жилых и коммерческих помещениях.Системы могут быть спроектированы для использования вне помещений и размещены снаружи для таяния снега и льда на тротуарах, проездах и жилых помещениях на открытом воздухе. Если вы используете лучистые полы с подогревом в одной или двух комнатах, одна зона может быть подходящей, но если вы собираетесь использовать ее в разных местах или на нескольких этажах, вы можете спросить о системе с несколькими зонами.

    Материал имеет значение

    Материалы, используемые для сборки вашей системы теплого пола, также важны.Например, если ваша система будет полагаться на трубку с горячей водой для передачи тепла, трубка PEX может быть хорошим выбором; он не подвержен коррозии, как металлические трубы, и его можно устанавливать на большую длину, что снижает риск утечки. Также доступны различные системы управления. Это одна из причин того, что работать с опытным профессионалом — это разумно. Привлечение эксперта означает, что вы будете работать с кем-то, кто знает, как лучше всего достичь ваших целей в области отопления.

    Сохранение тепла

    Для механических систем техническое обслуживание — это реальность.Если вы хотите, чтобы ваша система имела долгую и эффективную жизнь, вам необходимо поддерживать ее. Устанавливая систему теплого пола, убедитесь, что вы понимаете требования к ее обслуживанию. При правильном обслуживании сегодняшние системы могут прослужить десятилетия.

    _____

    В Long Refrigeration мы нацелены на совершенство. Мы недовольны вчерашними достижениями. Мы всегда работаем над улучшением услуг, которые мы предлагаем нашему сообществу, благодаря нашей приверженности образованию, преданности делу и профессионализму.Если вы заинтересованы в изучении вариантов отопления или хотите узнать больше о теплых полах, мы готовы вам помочь. Свяжитесь с нами сегодня, чтобы запланировать обслуживание или запросить смету.

    Теплый пол — альтернатива воздушному отоплению — тоже солнечная энергия Интервью со Стивеном Хеккеротом

    Майкл Хаклман

    Выпуск № 64 • Июль / август 2000 г.

    Гидравлическое или лучистое напольное отопление — это метод обогрева дома, магазина или другого здания с сосредоточением тепла в полу.Он работает путем встраивания специальных труб в бетонный фундамент или в тонкую бетонную смесь поверх деревянного пола. По этой трубке течет нагретая вода (или смесь антифриза, пригодная для пищевых продуктов), нагревая тепловую массу бетона.

    Обычные системы с принудительной подачей воздуха, дровяные печи или другие методы обогрева производят неравномерное тепло, с самыми высокими температурами воздуха около потолков. Гидравлическое отопление нагревает пол под ногами, мягко нагревая комнату или целую конструкцию.Это приводит к аналогичным уровням нагрева с превосходным комфортом без потери энергии и денег в ежемесячных счетах за топливо. Теплая вода, циркулирующая по трубам в лучистом полу, может поступать из солнечных коллекторов, водонагревателей, водонагревателей, дровяных печей или тепловых насосов.

    Я попросил Стивена Хеккерота описать технологию, вопросы проектирования, а также методы строительства и монтажа, связанные с водяным отоплением в целом и, в частности, с обогревом лучистых полов с помощью солнечных коллекторов.

    MH: Я впервые услышал о пропускании горячей воды через трубы в полу несколько десятилетий назад. Думаю, я слышал о тех, которые не сработали. Протекшая или корродированная медная трубка. Вода, которая замерзла и потрескала бетон. Какая ситуация сегодня? Какие трубки вы использовали?


    Вверху: принудительное воздушное отопление в сравнении с кривой
    , идеальной для человека. Внизу: лучистые полы с подогревом
    хорошо сочетаются с человеческим комфортом.

    Стивен: Технологии, материалы и методы прошли долгий путь за последние десятилетия.Я использую трубки PEX от Wirsbo. Он специально разработан, чтобы выдерживать суровые условия погружения в бетон и воздействия воды при высоких или низких температурах. Доступны различные диаметры — 3/8 дюйма, ½ дюйма, 5/8 дюйма, ¾ дюйма и 1 дюйм. Трубки диаметром 5/8 дюйма популярны, потому что они обеспечивают хороший баланс между стоимостью и перепадом давления. Трубки диаметром ¾ и 1 дюйм относительно дороги. 3/8 дюйма и 1/2 дюйма обладают слишком большим сопротивлением, что означает больший расход энергии на прокачку жидкости по трубе.Трубка диаметром 5/8 дюйма — это минимальный размер, необходимый для термосифона. НКТ поставляется в рулонах длиной 300 и 1000 футов.

    MH: Следует пояснить, что термосифон — это естественный поток воды. Это результат нагрева воды и ее конвективного подъема в рамках схемы циркуляции в замкнутой системе. Например, вода, нагретая в солнечном коллекторе, естественно, будет хотеть подниматься, эффективно как выталкивая, так и вытягивая более холодную воду в схеме циркуляции. Это нетехнологичный способ передачи тепла от коллектора на хранение и использование.

    Стивен, не могли бы вы описать схему расположения трубок?

    Stephen: Трубка PEX укладывается по шаблонам, называемым зонами, в области подушки, которая будет заливаться бетоном. Зона может быть одной комнатой. Для большего помещения могут понадобиться две зоны. Эти зоны заканчиваются коллекторной трубой, которая соединена с источником нагретой жидкости. Длина зоны определяет диаметр трубки. Небольшая зона трубки 3/8 дюйма потребует того же усилия насоса, что и трубка 5/8 дюйма большей длины.Поскольку в любой трубке присутствует сопротивление, 280 футов — это наибольшее расстояние, рекомендованное производителем для трубки диаметром 5/8 дюйма.

    Трубка имеет преувеличенную S-образную форму с множеством вариаций. Он может быть как шесть дюймов по центру (на расстоянии друг от друга), так и на расстоянии до 1,5 футов друг от друга. 12-дюймовый узор по центру является обычным явлением. Зоны следует размещать везде, где есть пешеходный поток. Расположите трубку перед унитазом, рядом с ванной и перед раковиной в ванной комнате. Используйте ту же стратегию для плиты, кухонной мойки и вокруг обеденного стола.Если вы работаете по подробному плану, избегайте таких мест, как под шкафами или в туалете. Увеличьте расстояние между трубками до 1 ½ фута в менее проходимых областях. Средний размер зоны составляет около 250-400 кв. Футов

    .

    Компания Wirsbo создала руководство (CDAM, 185 страниц, 5 долларов США от Wirsbo), в котором излагаются дополнительные шаблоны для решения конкретных проблем или предпочтений. Руководство чрезвычайно полезно для понимания оборудования, проблем, схем, вариантов и методов отопления практически от любого источника энергии в любом климате.В Западной Европе 50% всего нового строительства используют системы лучистого теплого пола.

    MH: Есть ли разница в стратегии с системой, которая будет зависеть от солнечной энергии, по сравнению с системой, которая зависит от пропана или дров?

    Стивен: В целом да. Используя солнечное отопление, вы рассчитываете, что бетон будет действовать как тепловая масса. Медленно нагреть, медленно охладить. При пропановом нагреве масса не нужна. Более тонкая плита, возможно, всего 2 дюйма толщиной на существующем полу, нагревается быстрее, чем большая плита, но долго не удерживает тепло.

    MH: Вы говорите об этом садовом бетоне?

    Стивен: Да и нет. Регулярные бетонные работы для толстых плит (более 4 дюймов) и солнечного отопления. Для тонких плит используйте гипербетон и флоу-бетон. Они похожи на бетон, но не такие твердые. Их использование не дает готового пола. Вы должны отделать пол плиткой, линолеумом или каким-либо другим покрытием.

    MH: Лучистое отопление пола кажется идеальным вариантом для солнечного отопления.По вашему опыту, это правда?


    Схема расположения труб теплого пола в плите.

    Стивен: Если вы вкладываете средства в бетонный фундамент и плиту, имеет смысл использовать их по-другому, как тепловую массу. Тонкий слой изоляции под бетонной плитой будет служить препятствием для того, чтобы земля действовала как теплоотвод. В то же время земля помогает регулировать температуру плиты, потому что любой экстремум будет смягчен относительно постоянной температурой земли.

    Для солнечного отопления вам понадобится плита толщиной 4-6 дюймов. Чтобы изменить температуру такой большой тепловой массы и ее заземления, потребуется много времени. Летом будет прохладно, а вертикально установленные солнечные коллекторы сохранят тепло зимой.

    MH: Не могли бы вы дать мне приблизительную цифру стоимости трубок Wirsbo?

    Стивен: Розничная торговля, 1000-футовый рулон ½-дюймовой трубки стоит около 70 центов за фут. Примерно 80 центов за фут для трубки диаметром 5/8 дюйма.Трубка поставляется с кислородным барьером или без него. Я предпочитаю небарьерный, потому что он дешевле, и я стараюсь не использовать фитинги, которые могут окисляться. Система, предназначенная для использования воды, нагретой солнечными батареями, которая циркулирует с помощью термосифона, восприимчива к засорению пузырьками воздуха. Их трудно избежать там, где трубки лежат настолько плоско или могут иметь выступы. Пузырьки в воде скапливаются в мельчайших возвышенностях, в конце концов перекрывая поток. Небольшой линейный центробежный насос мощностью 1/20 л.с. можно использовать для продувки.Вода будет циркулировать по трубке достаточно быстро, чтобы вытеснить пузырьки воздуха. Продувочный насос включается только тогда, когда система застаивается и коллекторы перегреваются. Когда циркуляция восстанавливается, насос отключается.

    Как узнать, что пузырь блокирует поток термосифона? Установите датчики температуры в различных точках системы и подключите их к контроллеру дифференциала. Используйте датчик, который вставляется в тройник на водопроводе и принимает датчик от цифрового измерителя. Когда разница температур между двумя точками, т.е.е., в верхней части коллектора и в какой-то точке бетона достигает заданного значения, он будет запускать продувочный насос до тех пор, пока поток термосифона не восстановится.


    Типичное расположение трубок лучистого тепла в полу комнаты.

    MH: В одной системе водяного отопления я видел шаровые краны на каждой трубе, которая вела от коллектора к зоне. Предположительно, это давало хозяину возможность контролировать отдельные зоны, какая комната отапливалась, а какая нет.Насколько хорошо они работают в системе с солнечным обогревом?

    Стивен: Я не использую зоны в системе с солнечным обогревом. Петли может быть много, но весь пол рассматривается как одна зона. Система всегда включена. Благодаря вертикально установленным коллекторам пол нагревается солнцем в течение трех сезонов и охлаждается до температуры земли летом. Тепловая масса — это огромный тепловой маховик. Зимой вы сбрасываете в него тепло, а летом выносите.

    MH: Перекачивает ли эта система горячую воду для душа, мытья посуды и стирки?

    Stephen: Солнечные панели для системы теплого пола расположены под углом, чтобы перехватывать лучи зимнего солнца, которое в полдень находится на высоте 20-35 градусов над южным горизонтом.Использование горячей воды для бытового потребления должно быть под углом для оптимизации притока тепла в течение всего года, поэтому коллектор должен быть направлен к средней точке, примерно на 45-60 градусов над горизонтом в континентальной части США. Конечно, эти коллекторы циркулируют эту воду через резервуар для хранения для дальнейшего использования. В доме Макмиллана дополнительные коллекторы были добавлены в западном конце здания и наклонены, чтобы использовать летнее солнце для горячего водоснабжения.

    MH: Какая еще сантехника необходима для системы теплого пола?


    Фундамент Макмиллана облицован изоляцией и трубами и проверяется на герметичность перед заливкой плиты.

    Стивен: Я уже упоминал о проточном насосе, который используется в основном для очистки системы от пузырьков воздуха. Он должен быть центробежным, иначе вода не будет течь через него во время термосифона. Требуется воздуховыпускной клапан, расширительный бак и продувочные клапаны. Это стандартное оборудование.

    MH: Опишите ли вы требования к изоляции под бетонной плитой, которая будет действовать как тепловая масса?

    Stephen: Изоляция работает только как тепловой разрыв.У него не должно быть очень высокого значения R, потому что мы хотим, чтобы плита действовала как теплоотвод летом. Я использовал пузырчатую пленку с фольгой, которая сделана специально для использования под плитами. Он также выполняет функции теплового разрыва и лучистого барьера. И это недорого. Жесткая пена, такая как технопенопласт с фольгой или картон, также подойдет. Здесь температура земли под плитой остается постоянной — 58 градусов по Фаренгейту. Дальше на север температура земли ниже и требуется больше изоляции. Дальше на юг изоляция практически не требуется.В Карлсбадских пещерах поддерживается постоянная температура 70 градусов по Фаренгейту, в то время как температура поверхности снаружи колеблется от нуля до 115 градусов по Фаренгейту.

    MH: Можете описать подготовку площадки под заливку фундамента под теплый пол?

    Стивен: Общая глубина «пола» составляет около 8 дюймов. Процесс?

    1. Засыпьте выемку двумя дюймами сухого песка. Земля будет влажной, поэтому ее необходимо высушить, а затем равномерно засыпать песком.
    2. Уложите один дюйм поролона или пузырчатой ​​пленки толщиной ¼ дюйма. Не экономьте; это дешево.
    3. Насыпьте сухой песок на изоляцию, чтобы удерживать изоляцию на месте и чтобы пузырьки не поднимались через залитый бетон и не испортили отделку.
    4. Добавьте проволочную сетку. Я использую провод 6-6-10-10. Это провод №10 в обоих направлениях, 6 дюймов по центру. Загибая углы назад, можно добиться идеального выравнивания проволоки.
    5. Разложите выкройку излучающей трубки и привяжите ее к сетке.Пропустите трубки от каждой зоны вверх в коллектор. Коллектор представляет собой трубный коллектор диаметром от до 1 дюйма, изготовленный из латуни, с тройниками для установки труб.
    6. Залить бетон. Это должно быть 4-6 дюймов в глубину.

    MH: Не могли бы вы описать систему теплого пола в доме Макмиллана?

    Стивен: Всего в доме Макмилланов восемь петель. Дом открытой планировки, поэтому есть четыре петли в большой комнате (кухня, столовая, гостиная), две в семейной / гостевой комнате и по одной в двух верхних ванных комнатах.Конструкция требовала прямого солнечного усиления на южной стороне, солнечного термосифона с резервным пропановым баком на восточном конце и прямого термосифона с продувочным насосом на западном конце. Пропан — резервный источник тепла.

    Наконечники термосифонирования
    1. Используйте термосифон только в местах с редкими отрицательными температурами.
    2. Холодная труба от дна резервуара до дна источника тепла должна иметь наклон вниз, чтобы не задерживать воздух.
    3. Используйте тройник от слива бака в качестве холодной трубы, возвращающейся в коллектор, чтобы вся вода в баке нагревалась. (Избегайте использования стандартного впускного отверстия для холодной воды в водонагревателях как части термосифонной петли.)
    4. Горячая труба должна иметь наклон от верха источника тепла до ½ — вверх по стенке бака, чтобы оставалось место для тепла и пузырьков воздуха. подняться в бак.
    5. Найдите воздуховыпускной клапан и расширительный бак в самой высокой точке системы.
    6. Все трубы должны быть изолированы.
    7. По возможности избегайте использования L и переходников.
    8. Если источник тепла добавлен для поддержки коллекторов, датчик для управления им должен быть расположен рядом с верхней частью резервуара.
    9. Используйте таймеры или другие датчики, чтобы гарантировать, что резервный обогрев не будет работать, пока солнце не успеет нагреть воду.

    На восточном конце используется бак пропановой воды емкостью 80 галлонов с прямым выпуском воздуха и простым таймером. Таймер не нагреет воду для пола до полудня, давая возможность солнечной энергии нагреть систему.Если этого не произошло, таймер включает вентилятор на резервуаре с пропановой водой, который в используемом мной устройстве позволяет включиться нагревателю. Небольшой насос перекачивает воду через теплообменник в резервуаре, а затем по трубопроводу излучающего пола.

    Мне нравится сводить к минимуму элементы управления в системах, потому что они недолговечны, и система работает нестабильно или дает сбой. Я буду использовать датчики дифференциальной температуры. Когда пол холоднее, чем вода в баке, включается насос. Этот насосный двигатель потребляет 80 Вт.

    MH: Мы еще не говорили о солнечных тепловых панелях.

    Stephen: Коллекторы солнечного водонагревателя в этой установке монтируются вертикально к южной наружной стене. Это максимизирует приток тепла зимой и препятствует значительному нагреву летом. Есть много торговых марок, как новых, так и бывших в употреблении.

    Панели в доме Макмиллана были использованы компанией Triple A Solar в Нью-Мексико. У них есть коллекторы диаметром 1 дюйм и подступенки ½ дюйма в алюминиевом корпусе размером 10 на 4 фута, покрытом йодированной бронзой, толщиной 5 дюймов.Трубки и ребра стояка изготовлены из черной хромированной меди для улавливания и отвода тепла, преобразуемого солнечным светом. Единственное требование к сантехнике — использовать только одинаковые металлы во всех частях, чтобы избежать преждевременной коррозии. Остекление коллектора изготовлено из закаленного стекла с шероховатой поверхностью для минимизации отражений.

    MH: Насколько я понимаю, существует довольно много используемых солнечных водонагревательных модулей. Когда несколько десятилетий назад законодательство о налоговых льготах и ​​списании подстегнуло бум в отрасли солнечного водонагревания, в него было вовлечено множество различных компаний.Ранее вы упомянули о разработке системы с небольшим количеством элементов управления. Много лет назад серьезным недостатком отрасли была система управления. Он был слишком сложным, слишком разнообразным, слишком склонным к сбоям. С другой стороны, многие коллекционные образцы того периода были солидными. Вышла из строя какая-то другая часть системы, а не коллектор. Эти системы все еще удаляются из зданий или заменяются более новыми конструкциями.

    Стивен: Бывшие в употреблении водонагревательные коллекторы широко доступны.Подержанные коллекторы от Triple A Solar стоили 150 долларов каждый. Новые, эти коллекционеры будут стоить более 500 долларов каждый. Панели, которые были удалены из системы, могут оказаться хорошей инвестицией. Простая проверка давления обнаружит любые утечки.

    MH: Давайте поговорим о холодном климате, солнечных водонагревательных модулях и системах лучистого теплого пола. Опасность любой солнечной водонагревательной системы заключается в том, что вода может замерзнуть в коллекторе и разорвать трубу. По крайней мере, бардак. Конечно неудобно.Скорее всего, дорого. Это проблема солнечных коллекторов в системах нагрева воды для бытовых нужд. А как насчет солнечных коллекторов для систем лучистого теплого пола?


    Система теплого пола, использующая водонагреватель в качестве источника энергии

    Стивен: Есть два пути решения этой проблемы в холодном или теплом климате, который иногда замерзает. Первый использует обычную водопроводную воду и полагается на спускной термоклапан или клапан Дола.Этот клапан спроектирован так, что начинает капать, когда вода в клапане падает до заданной температуры, 38 ° F или 43 ° F. Движущаяся вода замерзает при гораздо более низкой температуре, чем вода в неподвижном состоянии. Капельный клапан действует как утечка в системе, выпуская воду, вводя новую воду, нагретую из плиты или резервуара. По мере того, как становится холоднее, из клапана Dole капает еще больше. Я обнаружил, что клапан Доула надежен на северном побережье Калифорнии, где низкие температуры бывают редко. Его нужно проверять и чистить ежегодно, но он идеально подходит для мягкого климата.

    Другой способ избежать замерзания коллектора — добавить в воду полипропиленгликоль. Это пищевой антифриз, используемый в хлебопекарной промышленности в качестве наполнителя теста. Это около 10 долларов за галлон, но вам не нужно много. 10% раствор защитит коллекторы до 20-25 градусов по Фаренгейту. Используйте более высокий процент для соответственно более низких температур.

    MH: Стивен, спасибо, что нашли время поделиться своим опытом с читателями BHM. Какие-нибудь заключительные мысли?

    Стивен: Ориентация на 80% соответствует солнечному дизайну.Хорошая ориентация означает выбор строительной площадки с беспрепятственным доступом к солнечной энергии, максимальным использованием крыши и стен, выходящих на юг, а также использованием большого количества теплоизоляции на северных стенах и крыше. На южной крыше установлены солнечно-электрические модули и коллекторы для горячего водоснабжения.

    Большая часть площади окон (7-10% площади здания) должна быть расположена на южных стенах для дневного освещения и прямого солнечного излучения зимой. План здания должен быть разработан таким образом, чтобы здесь можно было разместить вертикально установленные солнечные коллекторы для теплого пола.Добавьте выступы, чтобы предотвратить усиление солнечной энергии летом. У северных и западных стен должна быть минимальная площадь окон, менее 2% площади пола для северных окон, чтобы избежать потери тепла, и западных окон, чтобы избежать дневного перегрева. У восточной стены должны быть окна 4-6% площади пола для раннего утреннего разогрева.

    Идеальная строительная площадка с уклоном на юг, увеличивая солнечное излучение и способствуя конвекции и термосифонным петлям. Северная сторона здания должна быть вырыта в склоне, чтобы предотвратить теплопотери и увеличить заземление.По моему опыту, владельцы хорошо спроектированного дома на солнечных батареях будут платить мало или совсем ничего за электричество или тепло в течение всего срока службы здания.

    (Стивен Хеккерот, Homestead Enterprises, P.O. Box 410, Albion, CA 95410. Телефон / факс: 707-937-0338. Веб-сайт: www.renewables.com

    Wirsbo USA, 5925 148th St., Apple Valley, MN 55124. Телефон: 306-721-2449; Факс: 306-721-3088. Сайт: www.wirsbo.com)

    Коллектор теплого пола: подключение

    Водяной теплый пол получает все большее распространение в индивидуальных домах.Метод создает более равномерное распределение температуры в помещениях, что делает их более комфортными, а отопление — более экономичным на 10-15%. В многоэтажных домах этот способ запрещен для подключения к централизованным системам отопления и надземным этажам. Система теплого пола содержит:

    • коллектор теплого пола;
    • труб;
    • арматура;
    • контрольно-измерительные приборы.

    Мощность котла выбрана больше, чем система отопления.В домах с большой площадью требуется наличие дополнительных радиаторов отопления. Также следует учесть, что горячая вода может понадобиться для ванной и кухни. Все это должен обеспечивать один общий котел.

    Устройство и работа теплого пола

    Теплый водяной пол — одна из самых современных систем отопления. Температура теплоносителя не превышает 55 ° С. Если она выше, горячий пол создаст дискомфорт. Чтобы ступням было приятно прикасаться к полу, температура поверхности напольного материала не должна превышать 35 ° С.Температура теплоносителя, выходящего из котла, обычно выше. Поэтому перемешивание нагретой и охлажденной воды происходит в смесительном узле коллектора. Температура охлаждающей жидкости устанавливается термостатом.

    Отопительные трубы проходят в толщину бетонной стяжки под финишным покрытием. Автономная система теплого пола отвечает всем современным требованиям:

    • высокая производительность;
    • надежность;
    • долговечность;
    • эконом.

    Помещение разделено на участки площадью около 40 м 2 , с индивидуальными контурами не более 60 м и компенсационными швами по границам.Внутри каждого участка создан пол с водяным подогревом. Коллектор подключен к прямому и обратному патрубкам каждого контура, и через него протекает поток теплоносителя. Нагретая вода из котла распределяется по контурам, а остывшая через него обратно. Отопительные контуры имеют разную длину труб. При одних и тех же каналах через короткую трубу на входе и выходе будет проходить больше воды, чем через длинную. Соответственно и по разному будут нагреваться сайты. В каждом контуре необходимо обеспечить заданный расход воды, чтобы происходило равномерное распределение тепла по системе.Показатель одинаковой температуры теплоносителя на обратке всех контуров. При этом тепло будет равномерно распространяться по полу дома.

    Назначение и устройство резервуара

    Коллектор теплого пола служит для равномерного распределения теплоносителя от котла в отапливаемое помещение и возврата к повторному нагреву по круговой циркуляции. С его помощью довести все подключенные контуры до заданной температуры, произвести подпитку и слив воды, а также удалить воздух из системы.Конструктивно коллектор выполнен в виде трубы-«гребешка» с патрубками для подключения контуров отопления. Они должны стараться делать все по одной длине.

    Коллекторный шкаф

    При подаче теплой воды на пол дома коллектор размещают в удобном месте, как можно ближе к центру системы отопления. Там тоже включаются трубы контуров с правым изгибом, а также подключаются подача и отвод теплоносителя. Для поворота гибкой трубки снизу оставляют пространство.Сверху собирается группа подающих и обратных коллекторов с регулирующими клапанами или клапанами. Место необходимо снять с обогревателей и поставить на стену. Лучше всего разместить оборудование в специальном шкафу. Его следует разместить над теплым полом, чтобы из труб было удобно удалять воздух. Вся система соединена компрессионными фитингами.

    Простая версия коллекторной группы

    Коллекторы простые с регулирующими клапанами и расходомерами на каждом контуре, а также запорной арматурой для подачи или отключения теплоносителя.Такая система хорошо подходит для частного дома, где нет значительных перепадов давления и температуры в трубопроводах. Можно собрать простейший коллектор теплого пола своими руками, что сэкономит деньги. Недостатком является зависимость от перепадов температуры и расхода теплоносителя котла, а также от внешних условий.

    Коллекторы современной системы отопления

    Полное подключение коллектора теплого пола обеспечивается следующим дополнительным оборудованием:

    • смесительный узел или трехходовой смеситель;
    • Циркуляционный насос
    • ;
    • терморегуляторы и расходомеры в каждом контуре;
    • воздухоотводчик с ручным управлением.

    Материал может быть пластиком или металлом. Коллектор теплого пола изготавливается из полипропилена, нержавеющей стали или латуни. Оснащен регулирующими клапанами, манометрами, термометрами, арматурой, клапанами. В специальном устройстве горячая и холодная вода смешиваются и закачиваются с заданной температурой в нагнетательный коллектор. Возврат соединен с котлом, замыкая систему циркуляции теплоносителя. Охлажденная вода возвращается на подогрев, после чего снова поступает в систему.Коллектор подачи всегда выше, чем коллектор возврата, и имеет вентиляционное отверстие.

    Насосно-смесительный агрегат содержит трехходовой клапан, установленный на выходе из коллекторной системы. Он регулирует только поток горячей воды, а поток охлажденной воды остается постоянным. Давление теплоносителя на его выходе поддерживается с помощью насоса.

    При достаточной циркуляции жидкости смеситель устанавливается без насоса.

    Регулятор расхода

    Для равномерного распределения теплоносителя установлены регуляторы расхода.В длинном нагревательном контуре необходимо подавать больше жидкости, чтобы теплопередача была везде одинаковой. Для этого сделайте стационарную регулировку расхода, чтобы тепло распределялось по помещениям равномерно. Точно так же можно создать неравномерную подачу тепла, если некоторые помещения особо не нуждаются в обогреве.

    Регулятор расхода представляет собой клапан. Когда производится регулировка, ее баланс выставляется пропорционально длине трубы в соответствующем контуре. Регулятор представляет собой расходомер для коллектора теплого пола, потому что по отметке на шкале можно судить о количестве подаваемого теплоносителя.

    Термостатические клапаны

    Температуру в контурах можно поддерживать с помощью термостатических клапанов. На них поступает сигнал от датчика температуры воздуха или пола в помещении, после чего расход теплоносителя изменяется с помощью электротермического привода.

    Термостатический клапан может быть с ручной регулировкой. Применяется при установке простого коллектора для водяного теплого пола в систему с постоянными параметрами.

    Заключение

    Коллектор теплого пола служит для равномерного распределения теплоносителя по трубам отопления с помощью смесительного узла и регуляторов расхода воды.

    Для простого нагрева со стабильными параметрами подходят устройства с регулировкой с помощью клапанов. Для многоконтурных сложных систем отопления требуется современный полноценный терморегулятор.

    Критика солнечной тепловой системы с высокоэффективной котельной системой теплого пола — Radiant Design & Supply, Inc.

    Напольное отопление и органы управления котлом

    Рекомендуемая нами система подогрева пола управляется с помощью встроенного регулятора сброса наружного воздуха, чувствительного к погодным условиям. в котел.Эти элементы управления регулируют температуру воды в системе теплого пола в соответствии с температурой наружного воздуха. Это средство управления системой отопления обеспечивает регулируемую температуру воды для лучистого пола, которая производит достаточно тепла, чтобы поддерживать равномерно комфортную температуру в помещении без циклического переключения термостата.

    Этот метод управления обеспечивает равномерную лучистую температуру пола, которая изменяется медленно и пропорционально изменениям наружной температуры. Изменения наружной температуры, включая резкие перепады температуры (метель) и повышение температуры (Chinook), автоматически компенсируются, поэтому температура в помещении остается постоянной.Система полагается на термостаты только для ограничения температуры зоны.

    Что еще более важно, температура отопительной воды ограничивается самой низкой температурой, необходимой для выполнения фактической тепловой нагрузки. Такой низкотемпературный режим работы является отличительной чертой систем теплого пола. Дома с высокими эксплуатационными характеристиками можно отапливать в проектных условиях с температурой отопительной воды, приближающейся к желаемой температуре помещения.

    Помимо комфорта, эти низкие температуры отопительной воды также обеспечивают наиболее эффективную работу любого используемого источника тепла, включая конденсационные газовые котлы и особенно солнечные системы.

    Конденсационные котлы, такие как Vitodens, называются так потому, что они достигают очень высокого КПД 96% + за счет отвода скрытой теплоты водяного пара из дымовых газов. Однако для конденсации паров дымовых газов в жидкую воду необходимо эксплуатировать теплообменник котла при температурах отопительной воды ниже точки росы, то есть менее 120 ° F.

    Контроллер сброса, встроенный в котел Vitodens, регулирует процесс горения и регулирует температуру теплоносителя до минимально возможного, чтобы стимулировать эту операцию конденсации.Особенностью котла Vitodens является то, что он поддерживает очень высокую эффективность сгорания при рекордно низком уровне выбросов даже при очень низкой мощности горения.

    Солнечные системы

    Эффективность работы солнечных тепловых коллекторов во многом зависит от потерь тепла из коллектора в окружающий воздух. По этой причине лучшие солнечные системы предназначены для того, чтобы всегда тщательно подвергать солнечный коллектор воздействию минимальных доступных температурных нагрузок. В домашних условиях это обычно холодная питьевая вода, которая превращается в горячую воду для бытовых нужд.Вся нагрузка по нагреву воды для бытового потребления состоит из повышения температуры входящей холодной воды с минимальных 40 ° — 50 ° до максимальных 125 ° — 140 °. *

    Частично именно эта холодная вода на входе делает нагрев воды для бытового потребления, лучшее из солнечных тепловых приложений. Специальные солнечные системы нагрева воды для бытовых нужд способны выполнять большую часть полезной работы — и компенсировать более традиционное топливо — при таких низких температурах нагрузки.

    По этой причине жизненно важно, чтобы при проектировании солнечных систем особое внимание уделялось массиву коллекторов для решения этой низкотемпературной нагрузки изолированно от других источников тепла.

    Если резервному источнику тепла разрешено обеспечивать необходимое повышение температуры воды для бытового потребления напрямую и немедленно, то полезность солнечной системы для нагрева горячей воды для бытового потребления по существу падает до нуля. Проще говоря, если вода уже нагрета за счет резервного топлива, значит, работа сделана.

    Обычные специальные солнечные водонагревательные системы обычно выделяют накопительный бак для солнечной системы, чтобы изолировать поступающую холодную воду от резервного источника тепла, чтобы максимально температурного подъема, необходимого для получения рабочей температуры, обеспечивались солнечными батареями. система в одиночку.Специальная солнечная система нагрева воды для бытовых нужд обеспечивает значительную экономию энергии за счет предварительного нагрева поступающей воды до более высокой температуры , прежде чем используется резервный нагреватель для повышения температуры воды до использования.

    Критика проектирования — избегайте этих ошибок

    Конструкция с негативными последствиями, которые мы видели, показывает резервуар для хранения, который оснащен теплообменным змеевиком на дне резервуара, а также резервуар меньшего размера, предназначенный для хранения питьевой воды. вода, взвешенная в верхней части резервуара.

    Предполагается, что кожух подвесного резервуара служит единственной поверхностью теплообмена для обеспечения теплом бытовой воды из резервуара большего размера. Также предполагается, что змеевик на дне большего резервуара должен быть подключен к солнечным коллекторам.

    В конструкции указано, что конденсационный котел предназначен для непосредственного нагрева большего внешнего резервуара и использует насос для перемещения нагретой воды из котла в больший резервуар. Показан другой насос, который предназначен для циркуляции воды системы отопления через резервуар большего размера в систему отопления помещения.

    У этой конструкции сразу несколько заметных негативных последствий.

    — Бытовая вода не изолирована от котла в качестве источника тепла. Чтобы обеспечить подачу горячей воды по запросу в любое время, необходимо эксплуатировать котел таким образом, чтобы поддерживать в большем резервуаре температуру выше (для целей теплообмена) требуемой температуры подачи горячей воды для бытового потребления. Я предполагаю, что этот больший резервуар должен поддерживаться в диапазоне 140 °, чтобы обеспечить адекватную подачу горячей воды для бытового потребления в диапазоне 120 ° — 130 °.

    — Поскольку котел может напрямую и незамедлительно направлять поступающую холодную воду для бытового потребления, солнечная система будет иметь небольшую нагрузку на нагрев воды для бытового потребления или совсем ее не выполнять.

    — В отличие от специализированных солнечных водонагревателей и других конструкций солнечного отопления с комбинированной нагрузкой, эта система требует, чтобы тепло передавалось дважды на воду для бытового потребления, дополнительно изолируя солнечную систему от нагрузки нагрева воды для бытового потребления.

    — Поскольку котел будет постоянно поддерживать бак в горячем состоянии (минимум 130 ° — 140 °), это будет обеспечивать минимальную температуру, при которой солнечная система может работать.Для выполнения полезной работы солнечные коллекторы должны достигать температуры на 10–20 ° выше, чтобы они могли работать.

    — Температурный диапазон, в котором котел поддерживает больший резервуар (130 ° -140 °), достаточно высок, чтобы препятствовать высокоэффективной конденсационной работе котла и может исключить вложения в конденсационный котел.

    — Как для отопления помещений, так и для нагрева воды, эффективная работа конденсационного модулирующего котла с небольшой массой в значительной степени сдерживается большим резервуаром для воды.Конструкция не позволяет котлу напрямую обращаться к какой-либо тепловой нагрузке. Вместо этого котел всегда должен преодолевать тепловую массу и связанные с ней тепловые потери большого резервуара. Обременение либо резервной системой нагрева воды для бытового потребления, либо системой отопления помещений этой дополнительной тепловой массой крайне контрпродуктивно. Это делает систему вялой и невосприимчивой и снижает эффективность в результате более высоких тепловых потерь.

    — Без дополнительных настроек температуры воды, используемой для отопления помещений, температура воды в большом накопительном баке почти всегда будет слишком высокой для погодных условий.

    Это будет особенно верно, поскольку солнечная система производит температуру намного выше той, которая необходима только для производства воды для бытовых нужд. Это приведет к короткому циклу работы сияющих полов и может вызвать колебания температуры в помещении, особенно при изменении погодных условий. Следует вообще избегать очень высоких температур воды.

    — Поскольку котел разжигает большой накопительный бак на минимальную настройку температуры, необходимую для поддержания нагрева воды для бытового потребления, и потому что лучистые полы не эксплуатируются при минимально возможной температуре воды для данных условий — ни в бойлере, ни в солнечной системе. смогут справиться с отопительной нагрузкой помещения при более низких температурах, которые были бы возможны с другими конструкциями.

    — Конструкция самого резервуара для хранения является проблемой. Наш опыт работы с подобными конструкциями типа «бак в баке» не был удачным, и мы знаем, что существуют лучшие альтернативы. Мы обнаружили, что поверхность теплообмена дает менее чем адекватный отклик, который уменьшается с неизбежным засорением. Эти резервуары нельзя полностью опорожнить, поскольку все трубопроводы входят сверху. Теплообменники не подлежат очистке, так как в них нет чистящих отверстий или отверстий, характерных для резервуаров других конструкций.Следствием этого является то, что, если или когда происходит сбой в танке, его нельзя обслуживать, а необходимо заменить.

    * Способность выполнять полезную работу при низких температурах является одной из нескольких характеристик специализированных солнечных систем водяного отопления , которые делают их более экономически привлекательными, чем другие солнечные системы, особенно для отопления помещений.

    Система управления солнечными батареями просто сравнивает температуру солнечных коллекторов с температурой солнечной тепловой нагрузки и активирует солнечный накопительный циркуляционный насос только в том случае, если солнечные коллекторы достаточно «горячее» или имеют более высокую температуру, чем нагрузка.

    Обычно солнечные коллекторы должны быть на 10–20 ° выше нагрузки, чтобы преодолевать тепловое сопротивление теплообменника в контуре и выполнять полезную работу. Разница температур, необходимая для работы теплообменника, называется «включенным дифференциалом».

    Системы управления солнечными батареями также включают в себя «дифференциал выключения», который устанавливает минимальный положительный перепад температур, при котором циркуляционный насос должен работать. Если системе разрешено работать при отрицательном перепаде температур, тепло будет отводиться назад от резервуара для хранения тепла и теряться через солнечные коллекторы.

    Wilson Сантехника и отопление

    Покрытие Шропшира, Северного Уэльса и Мидлендса

    > >

    > >

    «Прошло более десяти лет с тех пор, как мы установили нашу первую систему теплых полов». Пит Уилсон

    Сантехника и отопление, возобновляемое отопление и теплые полы Бытовые и коммерческие объекты.Наш бизнес был основан 20 лет назад в Шропшире и специализируется на проектировании, поставке и установке возобновляемых систем отопления, а также коммерческом и бытовом водопроводе и отоплении, обслуживании и установке газа.

    У нас большой опыт и отличная репутация работы над многочисленными проектами, включая работу с национальными компаниями над несколькими блоками, самостоятельной сборкой, ремонтом и с местными строителями для предоставления пакетов проектирования и установки для ряда систем водяного теплого пола, подземных источников и т. Д. воздушные тепловые насосы и солнечные тепловые коллекторы.Все это безупречно интегрируется, чтобы обеспечить систему отопления и горячего водоснабжения, адаптированную к индивидуальным потребностям каждого клиента, как в отдельных зданиях, так и на объектах.

    В настоящее время мы заключаем годовые контракты на обслуживание и техническое обслуживание для нескольких предприятий в промышленных зонах по всему Шропширу, занимающихся коммерческими котлами и воздухонагревателями.

    Возобновляемые источники энергии

    Мы поставляем и устанавливаем решения в области возобновляемых источников энергии в течение последних 5 лет, в том числе наземные и воздушные системы, котлы на биомассе и солнечные батареи.У нас есть команда опытных сотрудников, и мы тесно сотрудничаем с производителями продукции, чтобы обеспечить правильную конструкцию и технические характеристики.

    Под полом с подогревом

    Мы поставляем и монтируем полы с подогревом более 10 лет, у нас большой опыт в проектировании и установке систем, а также в обеспечении послепродажного обслуживания, технического обслуживания и диагностики.

    Недавно мы завершили укладку полов в нашем третьем доме для престарелых в Уэст-Мидлендсе.

    Мы также недавно завершили установку двух котельных на биомассе, интегрированных с солнечными батареями и напольным отоплением.

    Мы также очень гордимся тем, что выиграли награду «Установщик года» на Национальной премии 2011 года по тепловым насосам.

    «Это во многом семейный бизнес, и мне это нравится». Пит Уилсон

    Позвоните нам сегодня по телефону 01952 506002 или отправьте запрос по электронной почте.

    Солнечные тепловые коллекторы с вакуумными трубками

    Solar Panels Plus производит свою линейку солнечных вакуумных трубчатых коллекторов, сертифицированных SRCC, для обеспечения эффективных, доступных и высокопроизводительных решений для солнечного нагрева воды и солнечного отопления помещений.Эти коллекторы солнечного теплового водонагревателя с вакуумной трубкой производятся под строгим контролем качества, чтобы гарантировать, что продукт самого высокого качества будет установлен в вашем доме или на предприятии.

    Коллекторы водяного отопления с вакуумными трубками очень хорошо работают в различных условиях. Это связано с их конструкцией, которая позволяет откачанным трубкам использовать пассивное отслеживание.

    Для получения дополнительной информации см. Нашу страницу о солнечном пассивном слежении .

    Вакуумные трубки отлично подходят как для коммерческих, так и для жилых помещений.Для получения дополнительной информации о конструкции наших вакуумных трубчатых коллекторов, пожалуйста, посетите нашу страницу, на которой обсуждается конструкция и преимущества наших солнечных вакуумных трубчатых коллекторов.

    Коллектор на 30 трубок SPP-30

    SPP-30 — это высокоэффективный вакуумный трубчатый коллектор для нагрева воды.

    Эти коллекторы используются для производства горячей воды, в системах отопления помещений и для питания абсорбционных чиллеров для солнечных систем кондиционирования воздуха.

    Эта система водяного отопления с вакуумной трубкой включает («быстрая доставка.

    Характеристики продукта

    • Сертификат SRCC: Collector имеет сертификаты OG-100 и OG-300, что позволяет SPP-30A претендовать на федеральные, государственные и местные льготы, такие как скидки и налоговые льготы.
    • Обработанный коллектор / коллектор: Конструкция коллектора из алюминия с обработанным покрытием для длительного срока службы при любых погодных условиях и условиях окружающей среды.
    • Рама из нержавеющей стали: Рама из нержавеющей стали, с 24-дюймовым центром для облегчения монтажа и установки.
    • Трубки из боросиликатного стекла: Стеклянные трубки из высококачественного боросиликатного стекла, устойчивого к тепловым ударам, нагрузкам и рассчитанного на удар граду 1 дюйм.
    • Дополнительные трубки: Каждый коллектор SPP-30A поставляется с 2 дополнительными запасными трубками на случай повреждения трубки во время установки
    • Высокая производительность: Высокая теплоотдача в любых погодных условиях делает SPP-30A идеальным для горячего водоснабжения, отопления помещений и кондиционирования воздуха в любом климате

    SPP-30 30 Документация по трубочному коллектору

    СПП-25

    SPP-25 — это высокоэффективный солнечный водонагревательный коллектор с вакуумными трубками.

    Коллектор с 25 трубками используется в системах горячего водоснабжения для обеспечения экономичного решения для снижения затрат на электроэнергию. 25-трубный солнечный коллектор горячей воды используется в приложениях с ограниченным доступным пространством или там, где потребность в горячей воде ниже.

    Эти солнечные коллекторы имеют сертификат SRCC , с сертификатами OG-100 и OG-300, что позволяет владельцу иметь право на получение федеральных, государственных и местных налоговых льгот, скидок и других финансовых стимулов.

    Характеристики продукта
    • Сертификат SRCC: Collector имеет сертификаты OG-100 и OG-300, что позволяет SPP-25 претендовать на федеральные, государственные и местные льготы, такие как скидки и налоговые льготы
    • Рентабельность: Меньший размер делает SPP-25 идеальным для небольших жилых и коммерческих помещений; позволяет создать более доступную солнечную тепловую систему
    • Рама из нержавеющей стали: Рама из нержавеющей стали с 24-дюймовым центром для облегчения монтажа и установки
    • Трубки из боросиликатного стекла: Стеклянные трубки из высококачественного боросиликатного стекла, устойчивого к тепловым ударам, нагрузкам и рассчитанного на удар граду 1 дюйм
    • Дополнительные трубки: Каждый коллектор SPP-25 поставляется с 1 дополнительной запасной трубкой на случай повреждения трубки во время установки
    • Высокая производительность: Высокая теплоотдача в любых погодных условиях делает SPP-25 идеальным для систем горячего водоснабжения и отопления небольших помещений — независимо от климата
    • Размер: Меньший размер с высокой производительностью делает SPP-25 идеальным для областей с ограниченным пространством, таких как города с высокой плотностью населения или небольшие дома

    Дополнительную информацию об использовании этих продуктов см.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
