Кнауф технология монтажа гипсокартона потолок

Инструкция по монтажу

Устанавливая гипсокартонный потолок, вам необходимо придерживаться некоторых инструкций, которые помогут проделать работу качественно и правильно. Они мало чем отличаются от требований к стандартной установке гипсокартонных потолков, но имеют свои характерные особенности.

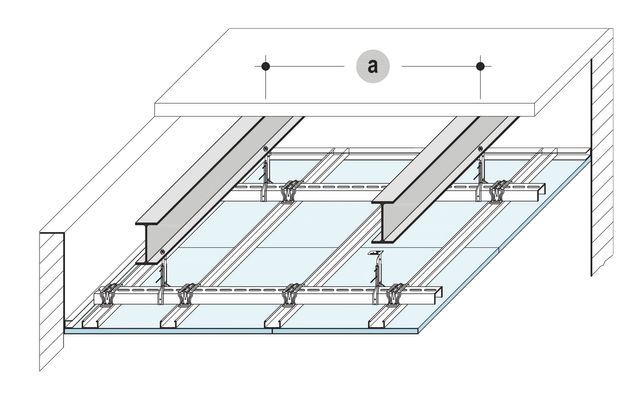

Из чего состоит подвесной потолок Кнауф?

Направляющие 28Х27 Профиль 28Х60 Крабы Подвесы Соединители для профиля (если стороны помещения превышают три метра) Гипсокартон КНАУФ Крепёж (саморезы -клопы, металл — металл, дюбеля и прочее)
Как собрать потолок и что для этого нам потребуется из инструментов. Приготовим следующие инструменты: перфоратор, шуруповерт, ножницы по металлу, малярная отбивка с краской, рулетка,уровень – правило с уровнем, лазерный уровень или водяной уровень.

Возможности гипсокартонных конструкций

Монтаж гипсокартона своими руками – это не просто банальное выравнивание стен и потолка. Данный вид строительного материала дает широкие возможности для полета фантазии. С помощью гипсокартонных листов можно монтировать двух- и многоуровневые потолки самой сложной конфигурации, оформлять арочные и дверные проемы, осуществлять любую перепланировку помещения, создавать различные декоративные конструкции из гипсокартона: декоративные камины, арки, ниши в стенах, полки, дверные и оконные откосы и т.д.

Моменты о которых нельзя забывать при монтаже ГКЛ на стены

Не забывайте между ГКЛ и полом оставить зазор высотой 10–15 мм, а в примыкании к потолку – 5 мм. Впоследствии он закроется шпаклевочным раствором и будет проклеен разделительной лентой, края которой потом аккуратно срежутся.

7 вопросов о гипсокартоне: стены и потолок

Гипсокартон давно применяется в строительстве и отделке. Но хотя технология «сухого строительства» из ГКЛ получила широкое распространение (а, возможно, именно по этой причине), она продолжает вызывать немало дискуссий как среди новичков в сфере ремонта, так и профессионалов, которых интересует совершенствование материалов и систем монтажа.

Преимущества кнауф технологии монтажа гипсокартона

Данная технология разработана таким образом, чтобы можно было выполнить радиусные поверхности в углах, делать специальные ниши, устанавливать многоуровневые и обыкновенные подвесные потолки, а также осуществлять монтаж перегородок внутри помещения.

Новый ГОСТ гипсокартона КНАУФ

Гармония и уют в доме начинаются с ремонта. Какой будет атмосфера, зависит в первую очередь от хозяина. На начальном этапе многие из нас, как правило, большое внимание уделяют дизайну и, лишь потом осознают всю ответственность выбора качественных и надежных материалов для ремонта.

Современные технологии «сухого строительства» помогают изменить внешний облик пространства в кратчайшие сроки. В основе таких технологий лежит использование привычного для современного потребителя материала — гипсокартонного КНАУФ-листа.

КНАУФ-лист дает поистине безграничные возможности для творчества в создании рабочего пространства и жилой среды, обеспечивая при этом максимальную функциональность и экологичность. Гипс обладает кислотностью, аналогичной кислотности человеческой кожи. Материалы на основе гипса, словно качественный увлажнитель воздуха, способны поддерживать благоприятный микроклимат в доме: поглощать избыточную влагу и выделять ее при недостатке. Они совершенно безвредны для здоровья и идеальны для использования в домах с маленькими детьми. И, конечно, этот уникальный материал отвечает повышенным требованиям по пожаробезопасности, тепло- и звукоизоляции зданий и прочностным характеристикам конструкций, согласно мировым стандартам сертификации.

Легкие быстровозводимые перегородки с оптимальной звукоизоляцией, многоуровневые потолки с интегрированным освещением, криволинейные поверхности для придания неповторимой формы – вот лишь немногое из того, что возможно создать с помощью гипсокартонного КНАУФ-листа.

КНАУФ-листы с успехом используются в процессе перепланировки помещения. Они идеальны в качестве материала для создания перегородок при зональной организации пространства. Отсутствие так называемых «мокрых процессов» сокращает время монтажа и избавляет окружающих от пагубного влияния избыточной влажности.

Технология монтажа гипсокартонных КНАУФ-листов достаточно проста. Вы можете доверить ремонт специалистам, но можете сделать его и самостоятельно, руководствуясь рекомендациями профессионалов, которые подготовили для Вас специалисты компании КНАУФ. Посмотреть обучающие видеоролики и ознакомиться с технологиями и секретами «сухого строительства» и применения материалов КНАУФ Вы можете в интернете, на канале КНАУФ СНГ на портале www.youtube.com

Обшивка стен и потолков обычно производится на каркас из металлического профиля, качество которого является важнейшей составляющей надежности конструкций. В свою очередь, качество профиля зависит от толщины металла, из которого он произведен. Компания КНАУФ производит профили из оцинкованной стали толщиной 0,6 мм, что соответствует европейским стандартам и практически не имеет аналога на российском рынке. И как любой дом нуждается в надежном фундаменте, каркасно-обшивная конструкция нуждается в качественном профиле. На отечественном рынке строительных материалов очень часто встречается профиль низкого качества, непригодный для применения в системах «сухого строительства». Низкая цена привлекает покупателя, который либо считает, что за обшивкой проблемы будут незаметны, либо не догадывается о последствиях применения подобной продукции. А между тем, из-за некачественно закрепленной обшивки и неустойчивости конструкции появляются трещины в стыках листов, а значит и в финишной отделке. Хлипкий каркас также может ухудшать звукоизоляционные характеристики. В последнее время участились случаи обрушения подвесных потолков с каркасами из подобных профилей низкого качества.
КНАУФ-профили обеспечивают прочность удержания шурупов в профиле — это очень важный параметр, обеспечивающий надежное крепление обшивки к каркасу. Так, при усилии до 45 кг шуруп должен удерживаться в профиле. Профиль толщиной 0,6 мм обеспечивает это условие с запасом. Специальная уникальная геометрия гарантирует дополнительную жесткость каждого из профилей КНАУФ.

КНАУФ-лист и КНАУФ-профиль – надежная основа Вашего дома. Это универсальный инструмент для создания индивидуального дизайна помещения. Система устойчива к внешним воздействиям, обеспечивает требуемый уровень звукоизоляции, безопасна для здоровья и удивительно практична.

История компании КНАУФ насчитывает уже более 80 лет. Строительные и отделочные материалы КНАУФ многие десятилетия успешно используются практически по всему миру и успели зарекомендовать себя как надежные и качественные материалы для ремонта. Стандарты качества являются едиными как для предприятий КНАУФ в Германии, так и для стран СНГ. Компания КНАУФ первой в России стала выпускать гипсокартон по новому ГОСТу, который введен на территории России с января 2015 года.

Источник: Стройка

Сборка перегородки из гипсокартона. Стены и перегородки из гипсокартона по технологии Knauf Схема угловых соединений гипсокартона кнауф

Гипсокартон является самым популярным материалом для построения перегородок, декоративных конструкций, ниш в стенах, проемов, арок и много другого. Но все это требует надежную опорную конструкцию. Их можно изготавливать как из дерева, так и из профиля. Сегодня весьма популярны перегородки Knauf. Это конструкция из гипсокартона, каркас которой выполнен исключительно из металлического профиля. При этом соблюдены всевозможные нюансы, которые могут навредить целостности и общей надежности.

В чем заключается технология Knauf?

Технология Knauf гипсокартонных стен заключается прежде всего в применении качественных и надежных материалов:

• шурупы;
• шпатлевка, сетка и прочее.

К достоинствам профиля Кнауф относится то, что при стыковке стоечного с направляющим не образуется никаких неровностей и выступов на поверхности стены. А это является несомненным плюсом, потому что позволяет сэкономить средства на отделочных смесях.

Технология монтажа гипсокартона Knauf предусматривает применение фирменных влагостойких листов. Материалы от этого производителя также обладают повышенными показателями устойчивости как к механическим факторам, так и к влаге. В ассортименте этого типа продукции имеются листы 5 типоразмеров, что намного ускоряет процесс монтажа. А в качестве утеплителя и звукоизолятора применяется исключительно .

Тепло-и звукоизоляция Knauf

Крепеж и метизы Knauf выполняются из прочных типов пластмасс, а металлические изделия проходят антикоррозийную обработку.

Компания занимается производством огромного числа наименований изделий, поэтому практически все нужно использовать от этого бренда.

В чем преимущества технологии Knauf?

Главным отличием продукции Knauf является высокая долговечность и отменное качество. Поэтому и Knauf технология монтажа гипсокартона должна выполняться на соответствующем уровне. Технология не допускает небрежного отношения и некачественной работы. Приступая к построению перегородок по этой технологии, следует придерживаться всех её принципов:

Если будет полностью соблюдена инструкция по монтажу гипсокартона Knauf, то перегородка получится надежной и прочной.

Типы перегородок Кнауф

По конструктивному строению Knauf перегородки могут быть нескольких типов в зависимости от количества обшивок:

• с однослойной обшивкой;
• с двухслойной обшивкой;
• с трехслойной обшивкой;
• с однослойной обшивкой из Кнауф-суперлистов влагостойких листов на одинарном каркасе;
• с комбинированной, с одной стороны, и двухслойной, с другой;
• с трехслойной обшивкой из влагостойких листов и промежуточных стальных листов.

Также по технологии Knauf выполняются перегородки с каналами для коммуникаций и вентиляции. К ним относятся конструкции марок С 386.1 и С 386.2.

Тип устанавливаемой перегородки зависит от назначения помещения и степени его звукоизоляции.

Перегородки Knauf подразделяются также по типу каркаса:

• двойные;
• одинарные.

Одинарные конструкции применяются в местах, где не требуется основательная звукоизоляция, а на стены не будет приложена дополнительная нагрузка.

Двойные применяются для создания прочной и надежной стены, на которую можно будет подвесить тяжелую мебель или какую-нибудь бытовую технику.

Конструкция перегородок Knauf

Рассмотрим некоторые гипсокартонные перегородки Knauf, выполненных по технологии:

Почему важно соблюдать технологию и типичные ошибки

Антон Цугунов

Время на чтение: 4 минуты

Гипсокартон повсеместно используется при ремонте квартир. С его помощью выравнивают стены и потолки, конструируют ниши и короба, модернизируют дверные проемы, выполняют многие элементы декора. Есть определенные правила монтажа этих конструкций, которые необходимо соблюдать. Ведущие производители гипсокартона разработали целые комплекты для удобства потребителей. Особенную популярность в нашей стране приобрела технология «Кнауф».

Преимущества использования технологии

«Кнауф» выпускает целую линейку готовых наборов, различающихся в зависимости от типа и размеров конструкции.

Главное преимущество комплектов фирмы Knauf: в них входит все необходимое для монтажа стены или перегородки, от гипсокартона до элементов крепежа. Это дает потребителю несколько преимуществ, среди которых:

• Гарантия использования только качественных материалов. Этому способствует строгая система фирменного контроля, рассчитанная на минимальные допуски при изготовлении ГКЛ и других элементов.
• Легкость расчета расхода гипсокартона и иных частей конструкции. Достаточно простого онлайн-калькулятора, имеющегося на многих сайтах. Нужно ввести в него габариты вашей стены или перегородки, указав количество дверей и окон, и он выдаст полный список всех необходимых элементов с указанием их количества.
• Каждый комплект производитель снабжает подробной инструкцией по сборке, благодаря чему осуществить ее сможет даже неподготовленный человек.
• Покупая материалы по отдельности, можно забыть некоторые детали. Использование комплекта решает эту проблему.

Порядок установки комплектов «Кнауф»

Обязательны подготовительные работы: выравнивание и нанесение разметки. После этого ставится перегородка:

• На дюбеля крепятся направляющие профили.
• Через выбранные оптимальные промежутки устанавливаются вертикальные стойки. Их фиксацию рекомендуется производить при помощи просекателя с отгибом.
• Монтируются горизонтальные перемычки.
• При необходимости протягиваются коммуникации, укладывается утеплитель.
• Специальными фирменными саморезами обшивают каркас ГКЛ.
• Проводят финишную обработку углов и стыков листов.

Особенности монтажа

Система сборки стен и перегородок по такой технологии имеет свои нюансы, которые обязательно надо учесть для достижения оптимального результата:

• Для обеспечения высокой прочности отдельные элементы каркаса усиливают за счет вложения одного профиля в другой.
• Направляющие крепятся на дюбели минимум в трех точках. Плоскость профиля, прилегающая к основанию, предварительно оклеивается демпферной лентой.
• Часто приходится стыковать недостаточно длинные элементы металлоконструкции. В этом случае следует разносить места соединения, например размещать их в шахматном порядке. Это снизит вероятность появления вибраций или различных деформаций конструкции.
• Стойки размещают на расстоянии 600 мм друг от друга. Таким образом, каждый лист будет фиксироваться на трех профилях. При необходимости шаг между стойками можно уменьшать.
• Профили между собой скрепляются при помощи просекателя или фирменными саморезами. На пересечениях используются соединители типа «краб».
• Элементы обшивки из ГКЛ крепятся встык с необходимыми зазорами для компенсации температурного расширения материала. В дальнейшем их заполняют специальным составом, произведенным той же фирмой «Кнауф».
• При строительстве перегородок из ГКЛ, имеющих оконные ниши или дверные проемы, запрещается производить стыковку листов над ними. Иначе есть риск расхождения швов из-за вибраций, возникающих при использовании окон и дверей. Стыковку элементов производят ближе к углам помещения.

Типы конструкций, предоставляемых фирмой Knauf

Наборы отличаются друг от друга количеством обшивок, толщиной и конструкцией каркаса. Во всех перегородках используется фирменный утеплитель на основе минеральной ваты. Различают следующие комплекты:

• С 111 – с обшивкой в один слой. Минимальная толщина и неустойчивость к нагрузкам не позволяют такой конструкции заменить собой полноценную стену, ее функция – декоративная и зонирующая.
• С 112 – обшивка в два слоя с каждой стороны на одинарном каркасе.
• Наборы С 121 и С 122 – аналогичны двум описанным выше. Различие в том, что в них вместо профилей используются деревянные брусья для обрешетки.
• С 115 – комплект со сдвоенным каркасом, облицованный двумя слоями гипсокартона. Это позволяет за счет увеличения толщины перегородки разместить в ней двойной слой минеральной ваты. По своим характеристикам такая конструкция приближается к обычной стене.

• С 116 – также выполняется на двойном разнесенном каркасе. Внутренние полости, остающиеся внутри него, позволяют произвести скрытый монтаж коммуникаций. Отнесенная от стены двухслойная обшивка реализована в комплекте С 626.
• С 113 или С 367 – наборы с тройной обшивкой. Предназначаются для тех случаев, когда необходимо применять гипсокартон разных типов: влагостойкий, огнеупорный и обычный во многих комбинациях.
• С 118 – используется для особопрочных стен и перегородок. В нем между слоями гипсокартона прокладываются листы оцинкованной стали толщиной 0,5 мм.
• С 361, С 362, С 363 – комплекты на одинарном каркасе, обшитые соответственно в 1, 2 или 3 слоя гипсоволокнистым суперлистами Knauf. С 365–369 – модификации перегородок с гипсоволокном на разных каркасах.
• С 386.1 и С386.2 – комплекты, в которых предусмотрена прокладка вентиляционных или других коммуникационных каналов.

Возможны различные комбинации каркасов и обшивок. Все они представлены в линейке продукции фирмы «Кнауф».

Одинарный каркас используется, когда не планируется вешать на стену что-нибудь тяжелое, а также если не требуется значительное утепление или звукоизоляция. Но чтобы прикрепить на стену бытовую технику, имеющую солидный вес, придется сделать двойной каркас с усилением.

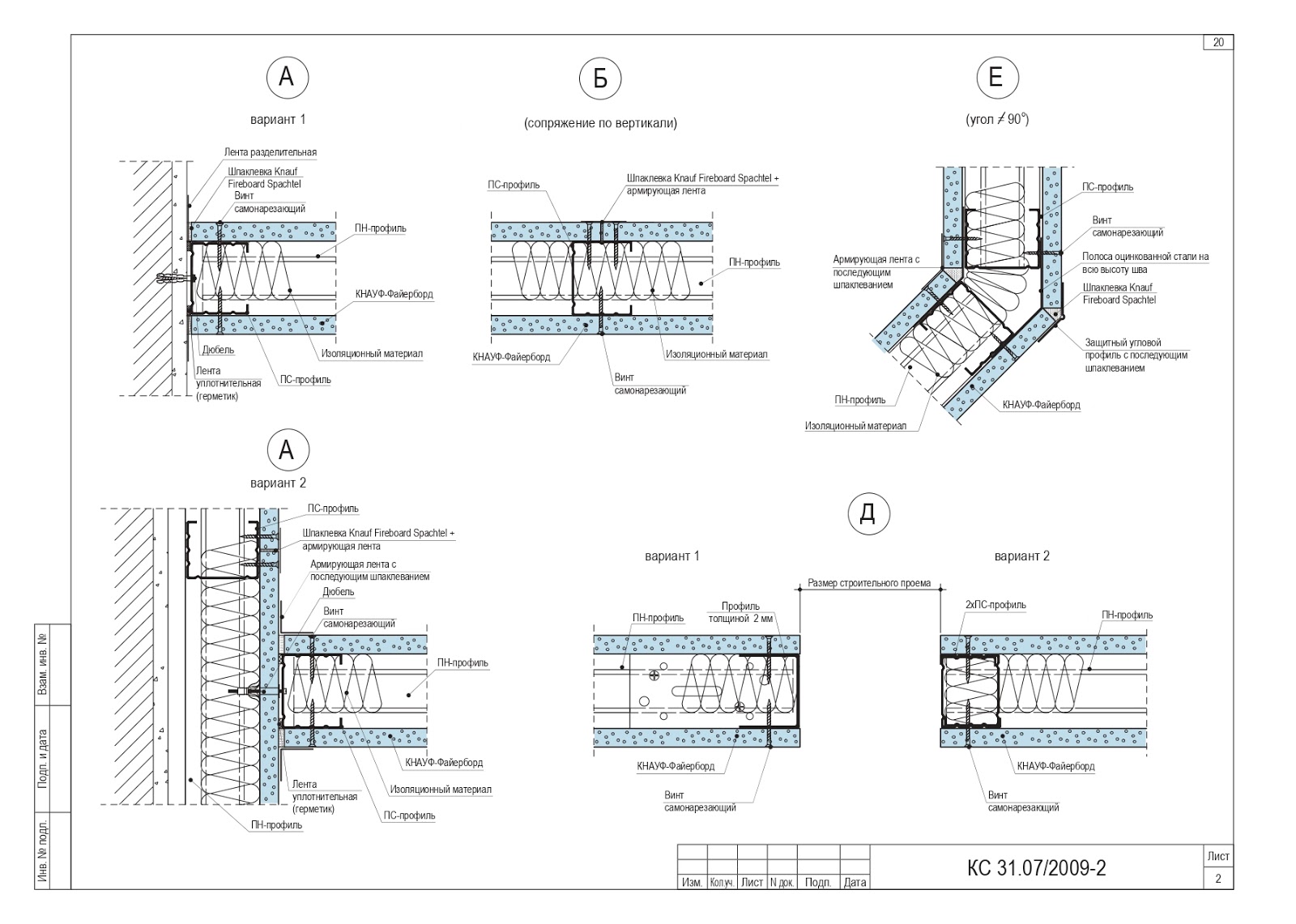

Особенности формирования углов из гипсокартона

Важную роль в устройстве гипсокартонной конструкции играют углы. Если их неправильно собрать, то через короткое время в этих местах появятся трещины, да и крепление листов будет ненадежным.

Конструкции из ГКЛ могут иметь как внутренние, так и внешние углы. Для формирования каждого из них применяются свои приемы. Прежде всего собирается каркас.

Наружные углы выполняются следующим образом:

• Две вертикальные стойки, образующие ребро, устанавливаются в направляющие так, чтобы сформировать единый угол. Недопустимо монтировать их со смещением: в этом случае под местом стыковки листов гипсокартона будет пустота.
• Стойки фиксируют в направляющих парой саморезов в каждом месте крепления. Профессионалы предпочитают пользоваться просекателем: такое соединение не содержит выпуклостей, мешающих плотному прилеганию ГКЛ.

• Фрагменты гипсокартонной обшивки прикручиваются встык, так, чтобы плоскость одного элемента перекрывал торец другого, и усиливаются специальным угловым профилем. Закрепить его можно шпаклевкой или клеем ПВА.

Криволинейные ребра укрепляют гибким уголком из пластмассы.

Внутренние углы формируются несколько иначе:

• На начальном этапе из профиля делают угол, скручивая две стойки таким образом, чтобы боковая спинка одной крепилась к половине спинки другой. При этом используют саморезы LB19 мм или аналогичные им. Крепление производят через каждые 25–30 см.
• Эта конструкция вставляется в направляющие на полу и потолке и фиксируется саморезами по металлу.
• Перед монтажом гипсокартона делают фаски с наклоном 45˚, они облегчат шпаклевку угла.
• Внутренне ребро проклеивается армирующей сеткой и шпаклюется. После высыхания производится обработка грунтовкой для гипсокартона.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Шпаклевка для заделки швов гипсокартона: какую выбрать и какая лучше

Привет-привет, наши отважные гипсокартонщики. Сегодня вас ждет классная обучалка на тему перегородки из гипсокартона. Если говорить конкретно, мы будем разбирать однослойную перегородку на одинарном каркасе – С 111 по классификации Кнауф, т.к. такие перегородки распространены наиболее широко. Разберемся с общими принципами их монтажа, как формировать дверной проем, внешний угол и сопряжения нескольких перегородок между собой. В качестве примера мы возьмем угловую перегородку с дверным проемом, такими обычно огораживают кладовки и гардеробные (по сути питомники для моли), чтобы хранить соленья/варенья и всякое барахло, которое давно пора утилизировать.

Учтите, что работы с гипсокартоном можно проводить только после полного высыхания штукатурки и стяжки в квартире.

Для начала познакомимся с особыми профилями, служащими для формирования каркаса перегородок. Эти профили называются стоечными. Если говорить точнее, есть именно стоечные ПС (CW), а есть еще специальные широкие направляющие ПН (UW) для них. Размеры направляющих профилей: 40×50, 75, 100 мм. В нашем примере будут использоваться профили шириной 100 мм. Буквы C и U в их буржуйском названии указывают на форму их сечения. Как видно на картинке, у направляющего полки прямые, как рога у буквы U, а у стоечного – со скруглениями, как у C. Кстати, полками называются боковые грани профилей, а стенками – задние. Вторая буква заморского называния означает, что профили стоечные, т.е. стеновые от немецкого «Wand».

Стоечный и направляющий профили Кнауф

Они же в сопряженном варианте

В очередной раз повторяем, что использовать можно только профиль с толщиной металла 0,55-0,6 мм, например, Кнауф. Они хороши не только из-за жесткости, но и потому, что их конструкция позволяет вставлять их друг в друга, тем самым добиваясь их удлинения и усиления по бокам дверного проема. Профили других производителей могут быть такой возможности лишены. В стенках ПН уже имеются готовые отверстия диаметром 8 мм для дюбелей.

Размеры стоечных профилей: 50×50, 75, 100 мм. Для однослойных перегородок 50-е стойки слабоваты, поэтому мы всем вам советуем брать 75-е или 100-е. В стенках стоечных профилей Кнауф имеется по 3 пары близкорасположенных отверстия диаметром 33 мм для прокладки проводов.

1. Профили направляющие KNAUF ПН 100×40 мм
2. Профили стоечные KNAUF ПС 100×50 мм
3. Лента уплотнительная Дихтунгсбанд
4. Разделительная лента
5. «Дюбель-гвозди» (другое название «Быстрый монтаж») 6×40 мм
6. Шнуроотбойное устройство
7. Лазерный уровень, или пузырьковый
8. Правило алюминиевое 2.5 м
9. Листы гипсокартона Gyproc 3000x1200x12,5
10. Шпаклевка для швов (мы работаем с Danogips Superfinish)
11. Армирующая лента для швов KNAUF Kurt
12. Рулетка
13. Молоток
14. Нож канцелярский (или спец. нож для резки ГК)
15. Перфоратор + бур
16. Шуруповерт и просекатель
17. Саморезы по металлу 3,5×25-35 мм (черные, частый шаг)
18. Саморезы с пресс-шайбой 4,2×13мм или короче
19. Ножницы по металлу или болгарка
20. Минвата ISOVER, KNAUF Insulation, URSA, Rockwool, Шуманет и т.п.
21. Узкий и широкий шпатели

На следующем слайде слева – саморез с прессшайбой, он служит для скрепления профилей между собой. Есть вариант со сверлом и без. Их обозначаются, соответственно, LB и LN. На слайде – вариант LN. В нашем случае они нужны, только если нет просекателя. Справа – саморез по гипсокартону. Точнее, он все равно по металлу, но служит уже для крепления к профилям листов ГК. Поэтому чаще всего его так и называют – саморез по гипсокартону. Имеет потайную, т.н. рожковую, головку. Обозначается – TN. Существует еще и TB, со сверлом на конце, но и без него можно прекрасно обойтись, 0.6 мм стали TN-ки легко возьмут.

Саморезы для монтажа конструкций из ГКЛ

Инструкция по монтажу перегородки из гипсокартона своими руками.

Шаг 1. Разметка

Для примера пусть наша перегородка будет являться продолжением уже имеющейся стены. Ее крайне желательно предварительно выровнять по маякам. Чертим линию-продолжение стены на потолке, прямой угол угол делаем с помощью простого угольника. Линия эта – внутренняя граница нашей будущей перегородки, с учетом ее конечных габаритов. Но нам сначала нужно смонтировать каркас, а для него размеры другие. Необязательно чертить для каркаса свои линии, можно все сделать проще. Как? Узнаете совсем скоро…

Линии разметки на потолке

Пока переносим линии с потолка на пол при помощи отвеса и шнуроотбойного устройства, либо лазерного нивелира.

Перенос разметки на пол

А вот теперь перед вами тот самый упрощенный способ разметки ПН.

Размечаем отверстия для крепежа

Суть в том, что на направляющие профили, вырезанные в размер, нашиваются кусочки гипсокартона, которые уже и выставляются по линиям. При таком подходе риск ошибки будет минимален. Мы имеем в виду, что потом, когда будут нашиваться листы ГК, правИло не будет «прыгать» на границе стена/перегородка. Кусочки ГКЛ должны быть нашиты заподлицо со стенками ПН. Выставляем профиль этими кусочками по линии и ставим метки карандашом или маркером там, где у нас будут отверстия для крепления ПН к основанию.

С другого ракурса

Шаг 2. Крепление ПН

Затем по нашим отметкам высверливаются отверстия в основании, а на профили в обязательном порядке наклеивается уплотнительная лента. Ее отсутствие способно на корню загубить всю звукоизоляцию будущей перегородки. С ней же примыкание к основанию будет очень плотным, что также сказывается и на трещиностойкости конструкции. Само крепление осуществляется дюбель-гвоздями при помощи обыкновенного молотка. Быстро и крепко.

Крепление профиля на дюбель-гвозди

Направляющие на полу

Возле проема

На потолке

Не откручиваем кусочки ГКЛ от профилей до тех пор, пока не закрепим ПН во всех нужных точках. Часто бывают ситуации, когда имеющихся в ПН отверстий не хватает. В этих случаях их следует пробурить самостоятельно, причем можно сделать это в один прием – сквозь профиль в основание. Главное – тщательно следить, что бы границы кусочков ГКЛ четко совпадали с линиями разметки. После закрепления направляющих по бокам от дверного проема советую проверить их правИлом и убедиться, что они лежат строго на одной линии.

Нужно делать не менее трех точек крепления на профиль. Даже если он 30 см в длину. Обычно шаг креплений делают в районе 50 см. Если пол неровный, шаг уменьшают. Иногда даже приходится делить ПН на несколько отрезков. Все то же самое проделываем и на потолке. После чего откручиваем кусочки ГКЛ, но не выкидываем, они нам еще пригодятся…

Шаг 3. Крепление пристенных ПС

Крепление стоек к стенам

Вырезаем по высоте стоечные профили, вставляем их в направляющие вплотную к стенам и бурим отверстия в стенах прямо через них. Старайтесь выдерживать шаг около 50 см, не больше. В эти отверстия снова забиваем дюбель-гвозди. Не забудьте проклеить стенки профилей уплотнительной лентой! И контролируйте их правИлом, они не должны искривляться. Кстати, высота ПС должны быть меньше высоты потолков в помещении, как минимум, на 1 сантиметр. Они не должны подпирать потолок.

Длина стоек на 1 см меньше высоты потолка

Как видите, между стоечным профилем и полом есть некоторое расстояние.

Шаг 4. Установка стоек каркаса

Стоечные профили каркаса устанавливаются с шагом в 60 см. Если на перегородку будет укладываться плитка, то с шагом 40 см. Профили дверного проема — внеочередные, и они не влияют на шаг остальных ПС. На слайде показаны профили, выставленные на 60 и 80 см от стены. Ближний ПС как раз формирует дверной проем.

Стойки каркаса перегородки

Чтобы надежно сформировать проем, боковые ПС делаются двойными, то есть один ПС вставляется в другой. Разумеется, это делается таким образом, что бы отверстия в стенках этих профилей совпадали по высоте. Вставить ПС друг в друга – задача не из легких, иногда приходится ходить по ним ногами, чтобы они защелкнулись по всей длине. Получается, что на слайде вы видите 3 профиля, а на самом деле их 4.

ПС выставляются в одном направлении — стенкой к углу, с которого начнется обшивка гипсокартоном. Максимальный вес дверного полотна, который может выдержать пара ПС-100 — 40 кг. Стоечные профили устанавливаются строго вертикально. Их длина должны быть на 1 см меньше высоты потолков. А отверстия во всех профилях должны быть на одной высоте. Профили можно закрепить к направляющим с помощью просекателя или саморезов с прессшайбой (на время). Перед нашивкой ГКЛ все саморезы должны быть выкручены.

Стойки на местах

Да, ПС устанавливаются в одном направлении, ведь крепление листов должно начинаться с той части полки профиля, которая ближе к его стенке. Если сделать наоборот, саморезы будут заминать полку профиля, и тот может искривиться. На слайде вы видите почти готовый каркас перегородки. Давайте взглянем на то, как правильно формируется внешний угол…

Формирование внешнего угла

Каркас с другого ракурса

Один из стоечных профилей повернут стенкой наружу, а второй стоит к нам полкой. Между ними оставлено расстояние, равное толщине ГКЛ, его мы заложили на этапе крепления ПН. Таким образом, лист ГК с внутренней стороны перегородки будет заводиться, как бы, в ее глубь. В завершении статьи внешний угол полностью готовой перегородки будет показан в разрезе.

Шаг 5. Перемычка

Перемычка из ПН

Осталось нам сделать перемычку для дверного проема. Она выполняется из направляющего профиля путем косого надреза его полок и отгибу части его длины на 5-7 см. На слайде хорошо видно, как она будет выглядеть. То есть вам нужно будет вырезать кусок ПН на 10-14 см длиннее ширины проема. Надрезать и симметрично его загнуть. С каждой стороны перемычка крепится к боковым стойкам на 2-3 самореза LN.

Установка перемычки в каркас

Вот теперь наш каркас полностью закончен. Можно пропускать через каркас электро-кабели. Но не следует заводить их внутрь профилей, так они могут быть проткнуты TN-саморезами при обшивке ГКЛ.

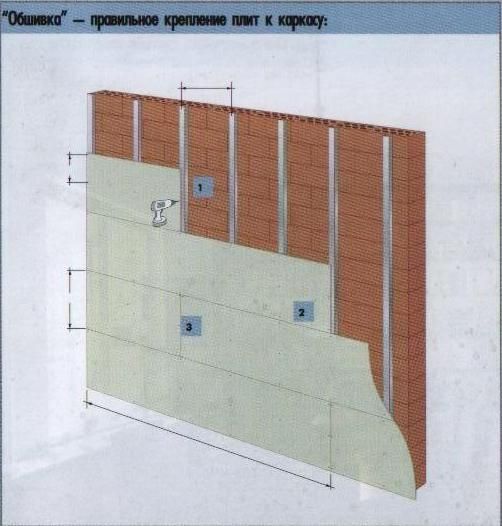

Шаг 6. Обшивка ГКЛ

Обшивка каркаса гипсокартоном

ДО перемычек

Тут есть несколько правил.

• Первое мы уже называли – нельзя стыковать листы на боковых профилях проема.
• Второе — недопустимы крестообразные стыки вида «+», только вида «т».
• Третье — стыки листов с внутренней и с внешней стороны должны быть смещены по горизонтали на шаг профилей, а по вертикали не менее чем на 40 см. На слайде вы можете видеть те самые кусочки гипсокартона, которые мы использовали для разметки. Теперь они нам служат в качестве подпорок. Ведь листы ГК нельзя ставить прямо на пол, они должны быть приподняты над ним примерно на 1 см.
• И до потолка они тоже доходить не должны, примерно на полсантиметра. Это четвертое правило.

Чтобы закрепить гипсокартон к двойным стойкам проема, можно воспользоваться маленькими сверлышками по металлу. Иначе очень часто саморезы просто заминают внутреннюю часть профиля. Сначала насверливаете сквозь ГКЛ отверстия, затем в них уже вкручиваете саморезы. Разумеется, листы могут стыковаться по горизонтали только на профилях, а это значит, что мы должны сделать на стыках перемычки из ПС. Как они выглядят, смотрите на следующем слайде.

Перемычки из ПС

Это отрезки обычных стоечных профилей. Крепить их, опять же, нужно начинать с той стороны полки, которая ближе к стенке. В деле монтажа перемычек желательно иметь помощника, который будет держать отрезки профилей, пока вы крутите в них саморезы. Как только все перемычки будут расставлены, можно укладывать между профилей плиты звукоизоляции (минваты). Нам больше всего нравится ISOVER. При укладке стараемся не оставлять незаполненных участков. Ее следует отрезать с запасом примерно в 5 см, чтобы она упиралась в профили и за счет этого держалась в каркасе. При работе с минватой обязательно пользуйтесь очками, респиратором и перчатками!

Процесс обшивки

Процесс обшивки 2

Готовая обшивка

Шаг саморезов — около 20-25 см. На перемычках желательно крутить их почаще, через 10-15 см. Следите за тем, что бы шляпки саморезов были углублены в лист, но не протыкали картон. Если картон оказался проткнут, саморез следует перекрутить. Что еще важно — саморезы должны входить строго под прямым углом. Они должны отстоять от края торцевой кромки листа на расстоянии не менее15 мм и продольной кромки — не менее10 мм. Кстати, ГКЛ можно монтировать только в вертикальном положении! Если в помещении планируется натяжной потолок, под него в перегородке желательно смонтировать закладные из ПС, в которые рекомендуем дополнительно вставить брус соответствующего размера.

Также рекомендую вкручивать саморезы в перемычки с обеих сторон перегородки, а не только со стороны стыка. Желательно подгадать расположение листов на внешнем углу так, что бы они лежали на нем заводским краем. Потом, когда мы будем устанавливать на него защитный уголок, он углубится, и плоскость не испортится. Конечно, все прогрессивное человечество уже давно использует специальную углозащитную бумажную ленту, Sheetrock, например. Но мы знаем, что в нашей стране такую найти тяжеловато, поэтому у нас каменный век затянулся, и мы по-прежнему используем устаревшие металлические уголки. Итак, перегородка собрана.

А вот и обещанные сопряжения:

Прямой внешний угол

Крестообразное сопряжение

Т-образное сопряжение

А вот и видео от Кнауф:

Вконтакте

Поделись статьей:

Похожие статьи

Как КНАУФ внедряет европейские стандарты в российскую практику строительства и ремонта

В учебном центре КНАУФ в Красногорске журналистам продемонстрировали системный подход компании при возведении каркасно-обшивных конструкций.



Немецкий сервис от КНАУФ

Специалисты компании КНАУФ уверены, что недостаточно купить просто хороший гипсокартонный лист. Итоговое качество гипсокартонной конструкции зависит также и от качества каркаса, и от технологии монтажа, и от крепежных элементов, шпаклевки, которой производилась заделка стыков, и от других факторов. Поэтому КНАУФ предлагает не просто гипсокартон, а целый комплект материалов, который решает задачи в области отделки и зонирования помещения, а также его звукоизоляции и огнезащиты.

Сухое строительство — этот способ ремонта помещений, пропагандируемый компанией КНАУФ, сейчас он распространен повсюду. Его главные составляющие — листовые материалы (КНАУФ-лист и КНАУФ-суперлист), профили, сухие строительные смеси. Благодаря сухому строительству ремонт ускоряется в разы. Кроме того, этот метод удешевляет отделку, а также создает благоприятный микроклимат в помещениях, поскольку материалы на гипсовом связующем поддерживают оптимальный уровень влажности и не выделяют вредных веществ.

Основное отличие листовых материалов КНАУФ — их функциональное назначение, которое опирается на свойства конкретного продукта.

Например, влагостойкий КНАУФ-лист содержит силиконовое масло, которое снижает водопоглощение до минимального уровня.

Огнестойкий КНАУФ-лист содержит стеклоровинг, который армирует сердечник и не позволяет ему разрушиться от высоких температур.

КНАУФ-суперлист (ГВЛ) — это спрессованное гипсовое тесто с равномерно распределенной распушенной макулатурой, высокопрочный ударостойкий материал.

КНАУФ-Файерборд — плита, содержащая вермикулит и облицованная вместо картона специальным стеклохолстом, что делает ее негорючим материалом и позволяет применять в помещениях с самыми высокими требованиями по пожарной безопасности.

КНАУФ-Сейфборд — уникальный листовой материал: равномерное распределение сульфата бария в сердечнике обеспечивает надежную защиту от рентгеновского излучения.



Перегородки из гипсокартона по современным стандартам

Поскольку у немецкой компании самый большой опыт работы на российском рынке (23 года), её специалисты неоднократно принимали участие в разработках отечественных стандартов и нормативов, определяющих качество и технологии современного строительства. В нынешнем году в России вступил в действие новый ГОСТ на гипсокартон — ГОСТ 32614-2012 (EN 520:2009). Он предъявляет самые высокие современные требования к производителям гипсокартонных листов, существенно расширяет типы гипсокартона и четко определяет качественные характеристики как листов, так и кромок. Этот ГОСТ был разработан при непосредственном участии специалистов КНАУФ.

По словам продукт-менеджера КНАУФ Андрея Удалова, применение технологий сухого строительства имеет ряд важных преимуществ перед такими традиционными работами, как кладка кирпича, газобетона, пеноблоков, а затем их оштукатуривание.

Во-первых, это позволяет решить все задачи по внутренней отделке легко и в кратчайшие сроки, удобно расположить скрытые коммуникации, световое оборудование и розетки.

Во-вторых, исключаются неудобные «мокрые» процессы, отпадает необходимость использовать цементные смеси.

В-третьих, все конструкции на основе КНАУФ-листов позволяют выполнить нормативные требования по звукоизоляции помещений.

В-четвертых, на поверхность перегородки или облицовки может быть нанесено любое финишное покрытие, которое будет радовать глаз долгие годы.

Специалисты компании не перестают убеждать, что перегородка из гипсокартона (в соответствии с новым ГОСТ — гипсовых строительных плит) является передовым и эффективным методом возведения стеновых конструкций.



Металлические профили — один из главных элементов систем

Одним из важных элементов комплектных систем КНАУФ являются металлические профили. Они служат для формирования каркасов, различных по конструкции и назначению, в том числе для сборных перегородок, облицовок и подвесных потолков. Каркасы, в свою очередь, являются жестким основанием для крепления гипсокартонных (гипсоволокнистых) листов.

КНАУФ-профили изготавливаются в соответствии с ТУ 1121-004-04001508-2003 и представляют собой длинномерные элементы, выполненные методом холодной прокатки на современном профилегибочном оборудовании тонкой стальной ленты с номинальной толщиной 0,6 мм, что обеспечивает высокие прочностные характеристики конструкций.

— Это европейский стандарт, — рассказывает Андрей Удалов. — Но для того, чтобы сэкономить и больше заработать, многие российские производители изготавливают профили из стали меньшей толщины. При этом надежность конструкции снижается. И еще один негативный момент: при креплении листов к профилю шурупы отгибают полку профиля, прокручиваются, резьба срывается, из-за чего листы крепятся ненадежно, а сама конструкция получается очень хлипкой.

Поскольку большинство металлов подвержено коррозии, КНАУФ-профили выпускаются только с оцинкованным покрытием, которое защищает их от окисления. Цинковое покрытие образует эффективный защитный слой.



Требования при производстве работ

Специалисты обозначили некоторые требования, которые обязательно необходимо выполнять при производстве работ.

Первое: шурупы, фиксирующие гипсокартон к каркасу, должны входить в лист под прямым углом и проникать в металлический каркас на глубину не менее 10 мм, а при деревянном каркасе — не менее 20 мм.

Второе: головки шурупов должны быть утоплены на глубину около 1 мм и зашпаклеваны.

Третье: изогнутые, неправильно завернутые шурупы должны быть удалены и заменены новыми в местах, расположенных на расстоянии 5 см от прежних.

Четвертое: ни в коем случае нельзя использовать самоклеящуюся стеклотканевую ленту — серпянку, поскольку она никак не поможет справиться с трещинами. А вот перфорированная бумажная лента КНАУФ-Курт будет надежно «держать» стыки гипсокартона.

Пятое: в условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные листы (ГКЛВ), при этом необходимо учитывать, что в местах прямого попадания воды на стены (ванная) поверхность листов следует покрывать гидроизоляцией («Флэхендихт»).

Шестое: в каркас между гипсокартонными плитами для обеспечения звукоизоляции необходимо поместить минеральную вату.



Стандарты Q1-Q4 для определения гладкости поверхности

Шпаклевание часто рассматривается как «неизбежное зло» при подготовке конструкции из ГКЛ или ГВЛ под финишную отделку. Требования к этим работам за последние годы выросли, но нет единой шкалы качества таких отделочных работ.

Именно поэтому специалисты компании КНАУФ предлагают ввести для всех строителей единые категории качества обработки поверхности Q1—Q4 (от немецкого слова Qualit?t– качество).

— Мы разработали очень хорошую схему, или, если хотите, алгоритм работы, позволяющий оценить качество поверхности, — объяснил журналистам управляющий группы КНАУФ СНГ Янис Краулис. — В европейских странах и в частности в Германии, где культура производства очень высока, давно уже действуют нормы, по которым определяют степень гладкости поверхности. Почему это важно? Скажем, когда покупается квартира в новом доме, покупателю должно быть ясно, каким критериям соответствует качество обработки стен. От этого зависит и цена квартиры.

Именно поэтому специалисты КНАУФ рекомендуют до начала отделочных работ оценить, какой уровень качества необходим в каждом отдельном случае. И здесь будет очень полезен стандарт подготовки поверхности и оценки качества Q1—Q4. О нем подробно рассказал продукт-менеджер Дмитрий Цюрупа.

Его суть в том, что под различную финишную отделку используются разное качество подготовки поверхности. Если необходимо подготовить стену, на которую будет клеиться плитка, ее достаточно подготовить в соответствии с уровнем качества Q1. В таком случае заделываются только стыки плит.

Если же необходимо декорировать стену при помощи структурированной штукатурки, то здесь необходимо качество поверхности Q2. Заделываются стыки плит с дополнительным накрывочным слоем. Уровень качества Q3 необходим, когда есть желание декорировать стены при помощи матовой краски с мелкой структурой, а также обоями различной толщины. При этом заделываются стыки между листами и производится поверхностное шпаклевание слоем до 1 мм толщиной. В таком случае удается избежать следов работы, например, шлифовочных полос.

А вот если требуется зашпаклевать потолок или покрыть стену полуглянцевой или глянцевой краской, то здесь понадобится уровень качества шпаклевания Q4. При этом заделываются стыки, и производится поверхностное шпаклевание слоем более 1 мм толщиной. И даже при наличии бокового освещения, когда любой изъян дает тень, при качестве Q4 не видны никакие неровности.



Что можно повесить на перегородку из гипсокартона

Гипсокартон выдерживает различные нагрузки. Единственное и главное условие — использование специального крепежа!

При нагрузке до 100 кг и более (например, подвесной унитаз, раковина и т.п.) необходимо использовать специальный каркас (закладные) в том месте, где будет осуществляться крепление груза к перегородке.

Для менее массивных конструкций (например, книжные полки, вешалка для одежды, легкая бытовая техника) достаточно использовать специальный крепеж в сочетании с двумя слоями облицовки гипсокартоном или гипсоволокнистыми КНАУФ-суперлистами.

Вот несколько правил КНАУФ по навешиванию предметов:

— Если необходимо навесить легкий предмет до 5 кг (например, картину, декоративную тарелку или небольшую поделку), достаточно использовать шуруп для гипсокартона или гипсоволокна.

— При креплении более тяжелых предметов (например, полок), необходимо использовать дюбель для пустотелых конструкций (бабочку, зонтик, шнековый дюбель).

— При навешивании массивных тяжелых предметов (например, телевизора) для надежного крепления необходимо использовать запатентованное изделие дюбель КНАУФ-Хартмут. Он выдерживает 35 кг на одно крепление при однослойной обшивке и 55 кг при двойной обшивке.



PFT BOARDMASTER — портативный стол для резки

ГКЛ КНАУФ-листы представляют собой идеальный материал для дизайнерской фантазии. Любые инженерные решения: подиумы, арки, многоуровневые потолки, ниши в стенах, рельефные перегородки, — легко воплощаются с помощью металлических профилей, гипсокартона, шурупов.

Специалисты КНАУФ продемонстрировали журналистам PFT BOARDMASTER — портативный стол для резки листовых материалов.



Он подходит для быстрой, чистой и экономичной обработки различных материалов: гипсовых панелей, гипсоволокнистых плит, огнеупорных панелей, МДФ-панелей, деревянных панелей и т.д. С помощью этой машины можно изготовить декоративные элементы для беседок и канавок, колонн, ламинарных профилей, пилястр, сделать рифление и т.д.



Специалисты и учебные центры всегда помогут

Многочисленные учебные центры КНАУФ, расположенные по всей территории России, постоянно обучают специалистов современным технологиям сухого строительства. Причем обучение здесь проходят не только профессионалы — необходимые знания может получить любой желающий.

Юрий ИЗМАЙЛОВ

влагостойкое изделие, материал ГКЛ и ГКЛВ, размеры листа огнестойкого гипсокартона, какое изделие лучше выбрать

При строительстве своего жилища каждый человек должен уделять особое внимание выбору отделочных материалов. Одним из самых распространенных видов является гипсокартон. Сегодня мы поговорим о данных строительных элементах компании Knauf.

Что это такое?

Гипсокартон (ГКЛ) является популярным отделочным материалом. Он представляет собой лист, который состоит из двух слоев специального строительного картона. Также в состав такой конструкции обязательно входит сердечник. Как правило, его изготавливают из обычного гипсового теста.

Использовать такое изделие возможно практически в любом помещении. Каждый отдельный образец гипсокартона отличается своими определенными характеристиками (ширина, толщина, длина, вес). Чаще всего данный отделочный материал применяют при выравнивании потолочных и настенных покрытий.

Особенности

В настоящее время гипсокартонные изделия Knauf становятся все более популярными среди потребителей и специалистов по ремонту. Данный изготовитель может предложить покупателям широкий спектр различных моделей таких конструкций. Выбор подходящего варианта будет зависеть от типа помещения, в котором будет установлен гипсокартон.

Одной из самых важных технических характеристик гипсокартона Knauf является его высокая влагостойкость. Именно из-за нее подобный строительный материал можно использовать даже при отделке ванных комнат, бассейнов и бань. Достигается она благодаря специальным водоотталкивающим веществам и смесям, которыми заранее обрабатывается материал.

Многие специалисты нередко отдельно отмечают и такие важные технические особенности, как наличие у гипсокартона Knauf полукруглой кромки. Также некоторые говорят о специальном сверхпрочном клеевом растворе, благодаря которому между собой скрепляются листы и сердечник, хотя далеко не все производители используют клей в качестве соединяющего вещества. Кроме того, гипсокартонные конструкции данной компании выпускаются не только в качестве основного каркаса, но и в качестве основания для любой отделки.

Важно отметить, что фирма Knauf сегодня выпускает гипсокартонные листы как для декоративного оформления, так и для основного. В первом случае на изделие может наноситься яркий орнамент. Также оно может обладать разной структурной поверхностью, что и позволяет использовать ее в качестве дизайнерского элемента. Иногда подобные листы даже покрывают особым камнем для украшения и придания ему красоты.

Стоит заметить, что гипсокартон нужно выбирать в зависимости от типа самой отделки. Для потолка лучше всего приобретать листы толщиной 9,5 мм. Именно этот вариант строительных конструкций позволит вам провести все необходимые монтажные работы по установке освещения. Для оформления стен вполне возможно применять материалы немного тоньше.

Гипсокартон фирмы Knauf смело может похвастаться целым рядом важных преимуществ:

• Низкая цена. Каждому человеку будет по карману покупка гипсокартона Knauf.
• Простота монтажа. Практически каждый сможет самостоятельно, не прибегая к помощи специалистов, провести отделку гипсокартонными листами данной фирмы. Кроме того, следует отметить, что при покупке такого изделия к нему идет специальная пошаговая инструкция по установке.
• Высокий уровень влагостойкости. С помощью особых гидрофобных веществ материал и становится устойчивым к воде. Контакт с влагой никак не скажется на качестве такого изделия.
• Небольшая масса. Отделочный гипсокартон Knauf имеет маленький вес, благодаря чему его вполне возможно прикреплять к легким перекрытиям, которые не рассчитаны на большие нагрузки.

• Высокая огнестойкость. Так как между сердечником и наружным картонным покрытием отсутствует воздушная прослойка, деталь может лишь обуглиться при контакте с огнем.
• Легкий уход. Гипсокартонные конструкции не потребуют специальной сложной отчистки. Вам всего лишь нужно будет периодически проводить обычную влажную уборку. Моющие средства для этого можно использовать практически любые.
• Красивый внешний вид. Сегодня в строительных магазинах покупатели могут встретить различные типы декоративного гипсокартона Knauf. Такой вид отделочного материала можно использовать для финишного оформления покрытий.
• Безопасность. Изготавливаются подобные материалы из экологически чистых компонентов, которые не навредят человеку и его здоровью.

Несмотря на такой обширный список положительных качеств, гипсокартонные панели Knauf имеют и определенные недостатки:

• Его тяжело резать. Некоторые модели данных строительных материалов изготавливаются с добавлением дополнительных наполнителей. Они делают материал чересчур плотным, именно поэтому часто их тяжело нарезать на нужные части.
• Хрупкость конструкции. Из-за чрезмерной ломкости гипсокартон достаточно тяжело перевозить и транспортировать, поэтому нередко в процессе погрузки некоторые детали ломаются.
• Недостаточная упругость. Многие образцы гипсокартона довольно тяжело изогнуть, что значительно затрудняет создание нужных поверхностей и декорирование покрытий.

• Низкий уровень звукоизоляции. Многие специалисты настоятельно рекомендуют потребителям при отделке комнат гипсокартоном покрывать стены дополнительным слоем минеральной ваты. Такой прием значительно повысит шумоизоляцию в помещении.
• Возможность появления вредителей. Между гипсокартонными панелями, как правило, находится немалое пустое расстояние. Именно в нем нередко со временем поселяются всевозможные грызуны и насекомые.
• Тяжело монтировать дополнительные предметы. Если вы хотите повесить на гипсокартонную стену картину или светильник, то вам придется заранее отделать покрытие еще и каркасом. Именно на него и можно будет прикреплять другие элементы. Ведь обычная гипсокартонная конструкция без прочной основы может просто разрушиться при укреплении декоративных деталей.

Виды

Гипсокартон Knauf в настоящее время представлен немалым количеством разнообразных моделей. Каждая из них отличается своими важными характеристиками и свойствами. Поэтому при выборе подходящего экземпляра обязательно нужно уделять отдельное внимание качествам материала.

Сегодня наиболее популярными среди покупателей являются влагостойкие типы гипсокартона Knauf. Таким строительным материалом можно отделывать даже помещения ванных комнат. Этот вид конструкций называют ГКЛВ.

Такой гипсокартон при изготовлении обязательно покрывают специальным антигрибковым составом. Именно эти вещества и позволяют избежать образование плесени на поверхности панелей. Кроме этого, следует сказать, что гидрозащитные смеси не дают влаге проникать внутрь материала.

Еще одним популярным типом является огнестойкий гипсокартон. Листы такого вида окрашивают в розовый цвет. Под внешним слоем картона находится такой же стандартный гипс, но только с добавлением стекловолокна и специальной усиленной глины. Именно эти дополнительные элементы и придают панелям повышенную стойкость к огню.

В настоящее время немалое количество потребителей выбирают акустический гипсокартон Knauf. Этот вид материала совсем не нуждается в дополнительной звукоизоляционной системе. Ведь данное покрытие состоит из перфорированных звукопоглощающих плит. Именно такие панели и способствуют поглощению ненужных звуков.

Особым типом является арочный гипсокартон. Его заслуженно можно назвать самым гибким среди всех остальных стеновых образцов. С помощью подобного материала вы без особого труда сможете придать ему любую нужную форму поверхности. Кроме того, стоит отметить, что этот вид гипсокартонных листов является наиболее подходящим вариантом для декорирования покрытий в помещении.

Размеры

Для каждой модели гипсокартона Knauf существуют свои стандартные размеры листа. Для простого универсального типа этих панелей они, как правило, составляют 2500х1200х9 мм. Именно такие строительные материалы чаще всего используют при отделке жилых комнат в доме.

Но следует отметить, что у стандартных гипсокартонных листов размеры могут значительно варьироваться. Особенно это касается толщины. Ведь она в некоторых случаях может быть 4-5 мм, а иногда может достигать и 14-16 мм.

Влагостойкий и огнестойкий гипсокартон Knauf имеют размеры 3000х1200х12 мм. При этом стоит отметить, что ширина панели также может сильно варьироваться. Она может даже может быть всего 500-600 мм. Толщина, как и у универсального гипсокартона, может составлять от 5 до 12 мм.

Комплектующие

Нередко в одном комплекте с самими гипсокартонными листами находятся и некоторые комплектующие. Они необходимы при установке материала. Таким важным элементом являются подвесы для конструкции. Они нужны только в том случае, если при установке панелей нет каркаса.

Чаще всего при отделке используют прямые удлиненные подвесы для ГКЛ. По мнению многих специалистов, они являются наиболее простыми и практичными. Такие детали имеют вид металлической пластины с несколькими небольшими отверстиями. Крепятся данные элементы непосредственно на перекрытия.

Существуют также подвесы с проволочной тягой. Как правило, их используют в том случае, когда высота потолка слишком велика, а покрытие нужно установить значительно ниже. Такая деталь представляет собой тонкую проволоку, на которой закреплено место для самореза, фиксирующего подвес на перекрытии. Высота основания будет регулироваться с помощью этого проволочного подвеса.

Следующими важными комплектующими являются направляющие. Они выступают в роли прочного каркаса. Именно с помощью профилей всей конструкции придают твердость и нужную форму. Изготавливаются они чаще всего из металла. Особенно важны эти элементы при оформлении кассетных потолков.

Углы также являются незаменимыми комплектующими гипсокартона. Они нужны для того, чтобы аккуратно оформить угловые зона комнаты и сделать покрытие ровным. Укрепляют подобные детали на стыках стен, а затем фиксируют. Обязательно надо обратить внимание, чтобы эти элементы не выделялись и не слишком выпирали, иначе у вас могут возникнуть проблемы с последующим монтажом.

При установке гипсокартона Knauf используется специальные клеевые смеси. Они необходимы не только для соединения панелей, но и для того, чтобы скрыть некрасивые швы (шпаклевку для этого использовать нельзя). Подобные готовые вещества вы сможете без труда купить в любом строительном магазине.

Выбор и применение

Выбор подходящего гипсокартона зависит от типа помещения, в котором будет устанавливаться материал. В пространствах с излишней влагой (бассейны, сауны, бани) выгоднее всего применять влагостойкие листы. В зданиях с плохой звукоизоляцией стоит использовать акустические элементы. В обычных жилых комнатах допустимы и простые стандартные гипсокартонные панели.

Позже надо сделать несколько соединительных частей. Правила крепления чаще всего написаны в инструкции. Сначала нужно одной стороной крепить металлический профиль на перекрытие. Он будет являться основным каркасом. Устанавливается такая конструкция с помощью саморезов и дюбелей.

Перед установкой материала обязательно тщательно отчистите поверхность от пыли и других загрязнений. Затем надо развести клеевой раствор и намазать его на одну из сторон панели. После конструкцию следует закрепить на стене или потолке. При этом важно следить за тем, чтобы детали ровно зафиксировались.

После завершения этих работ нужно укрепить уголки и убрать все швы. Делается это при помощи комплектующих в наборе. При этом нельзя использовать шпаклевку. Также стоит провести дополнительное выравнивание настенного или потолочного покрытия.

Советы и рекомендации

Многие специалисты предлагают потребителям ряд рекомендаций по установке гипсокартона. Так, большинство людей советуют проводить разводку электрического кабеля и сантехнических труб до покрытия панелей. Некоторые проводят такие процедуры уже после монтажных работ, что может вызвать проблемы с дальнейшим ремонтом.

Также некоторые специалисты советуют при укладке листов покрывать их специальными строительными смесями. Они способствуют большей прочности, твердости изделия и повышают его срок службы. Но стоит отметить, что данная процедура совсем необязательна.

Многие отдельно оставляют рекомендации по поводу технологии монтажа гипсокартонных деталей. Так, специалисты утверждают, что если вы хотите оформить таким материалом потолок, то вам стоит при этом использовать горизонтальную клейкую ленту. Она крепится на перекрытие. Нужна эта полоска для того, чтобы четко зафиксировать уровень потолочного покрытия. Только после этого стоит крепить саму конструкцию.

Также отдельно внимания заслуживает заделка швов. Большинство специалистов советуют осуществлять эту процедуру с помощью такого же клея, которым и монтировался гипсокартон. При этом наносить смесь следует тонким слоем. После покрытия вещество нужно немного размазать шпателем.

Отзывы

Сегодня на просторах Интернета можно встретить немалое количество отзывов о гипсокартонных листах компании Knauf. Многие потребители оставили положительные характеристики о данной строительной продукции. Так, большинство высказались о высоком качестве и долговечности материала.

Также многие оставили отзывы о красивом внешнем виде изделия. По мнению пользователей, такой гипсокартон прекрасно подойдет даже для финишной отделки. Немало людей сказали и об удобном и простом монтаже, который вполне можно сделать самостоятельно.

Но некоторые люди также оставили отзывы о слишком высокой цене на эти панели. Кроме того, можно встретить и высказывания о чрезмерной хрупкости материала, которая значительно усложняет работу. Многие сказали и о том, что в гипсокартон этого производителя слишком трудно вбить гвоздь или подобный элемент, так как покрытие сразу начинает разрушаться.

Как сделать подвесной потолок из гипсокартона Knauf, показано в видео.

Инструкция по монтажу гипсокартона кнауф

Инструкция по монтажу гипсокартона кнауф

Перейти к содержимому

Как изготовления перегородки из листов гипсокартона Кнауф, Для этого необходимо соблюдать технологию и следовать строгой инструкции. Она включает следующие Knauf перегородки: инструкция правильного монтажа Гипсокартон является самым популярным материалом для построения перегородок, декоративных конструкций, ниш в стенах, проемов, арок и много другого. Но все это требует надежную опорную конструкцию. Их можно изготавливать как из дерева, так и из профиля. Сегодня весьма популярны перегородки кнауф. Это конструкция из гипсокартона, каркас которой выполнен исключительно из металлического профиля. При этом соблюдены всевозможные нюансы, которые могут навредить целостности и общей надежности. Схема перегородки В чем заключается технология кнауф? Технология Кнауф гипсокартонных стен заключается прежде всего в применении качественных и надежных материалов: К достоинствам профиля Кнауф относится то, что при стыковке стоечного с направляющим не образуется никаких неровностей и выступов на поверхности стены. А это является несомненным плюсом, потому что позволяет сэкономить средства на отделочных смесях. Технология монтажа гипсокартона кнауф предусматривает применение фирменных влагостойких листов. Материалы от этого производителя также обладают повышенными показателями устойчивости как к механическим факторам, так и к влаге. В ассортименте этого типа продукции имеются листы 5 типоразмеров, что намного ускоряет процесс монтажа. А в качестве утеплителя и звукоизолятора применяется исключительно минеральная вата. Тепло- и звукоизоляция Knauf Крепеж и метизы Кнауф выполняются из прочных типов пластмасс, а металлические изделия проходят антикоррозийную обработку. Компания занимается производством огромного числа наименований изделий, поэтому практически все нужно использовать от этого бренда. В чем преимущества технологии Кнауф? Главным отличием продукции Кнауф является высокая долговечность и отменное качество. Поэтому и кнауф технология монтажа гипсокартона должна выполняться на соответствующем уровне. Технология не допускает небрежного отношения и некачественной работы. Приступая к построению перегородок по этой технологии, следует придерживаться всех ее принципов: Перед прикручиванием гипсокартонных листов необходимо обклеить наружную часть профиля термоизоляционной лентой. Это предотвратит возможность образования сырости на поверхности стены в случае промерзания профиля. Шаг крепления направляющего профиля и установка стоечного должен составлять не более 60 см, если к стене не будет прилагаться каких-либо нагрузок. Если на стену будет навешиваться мебель или техника, то количество стоек и шаг крепления следует участить. Усиленная перегородка  Типы перегородок Кнауф По конструктивному строению knauf перегородки могут быть нескольких типов в зависимости от количества обшивок: Одинарная двухслойная с однослойной обшивкой; с двухслойной обшивкой; с трехслойной обшивкой; с однослойной обшивкой из Кнауф-суперлистов влагостойких листов на одинарном каркасе; с комбинированной, с одной стороны, и двухслойной, с другой; с трехслойной обшивкой из влагостойких листов и промежуточных стальных листов. Также по технологии Кнауф выполняются перегородки с каналами для коммуникаций и вентиляции. К ним относятся конструкции марок С386.1 и  С 386.2.

Трава расторопши инструкция по применению
Химотрипсин инструкция по применению цена
Тизанидин цена инструкция по применению
Fly fs452 nimbus 2 инструкция по применению
Установка антивируса касперского инструкция
Деринат инъекции инструкция по применению
Инструкция по применению индапамид ретард
Эутирокс цена инструкция по применению отзывы

Knauf Руководство по установке — [PDF Document]

BS EN & ASTMIInstallation Base Manual

Настенные накладки

Подвесной потолок

подвесной потолок

сухой

WAL

L SYS

S11

-201

4

4

KNA

KNA

UF E

NB

SS

YSTE

MS

MS

Contentknauf EN-BS Systems

Введение

3. 0 Установка раздела

Обучение и на сайте — Подставка 56

4

2123

282726

282726

3132

3533

9404142

46-4845

4950-51

525354

43

29-30

29-30

EN-BS Products

1.0 EN-BS Гипсокартона Типы

Стены Обзор Обзоры

Обзор

Настенная подкладка

Руководство по установке для Knauf Раздисложения

EN-BS Гипсовые Доски Специальный заказ

2.0 Обзор системы (Подробности)Гипсокартонные системы Knauf для KW B111Гипсокартонные системы Knauf для KW B112

Установка профилейОформление оконного проемаРасположение головок услугиОформление дверных проемовРасстановка шпилек — Сращивание шпилекОблицовка гипсокартонными плитами KnaufШаг между винтами

Монтаж изогнутых перегородокМокрая гибка 90.0 90.040 облицовки стен

6.0 Монтаж W611 Bonding Perlfix

7.0 Монтаж стены шахты

Облицовка гипсокартонными плитами KnaufJ Выдвижной язычок швеллера и шпилька CT

Формование металла Детали примененияУгловые детали и соединение стены

Монтаж дверного шахтного проема

10-1112-13

1516

24-25

Формирование металлического каркаса потолочной системы Knauf KC B001

Облицовка гипсокартонными плитами Knauf9. 0 Установка потолка D112

8.0 Установка KC B001 Seeilwall System

Knauf Syplewall Systems для KW B115knauf Humberwall Systems для KW B116Deflection Head для KW B111, KW B112Deflection Head для KW B115, KW B116

17181920

59-6061

59-6061

59-6061

59-6061

59-6061

66-707173

74-76

636465

7778-79

Knauf Drywall Systems D112 Потолок

Маркировка и установка панелей доступа10.0 Установка панели доступа

4 1.0 Совместное применение и отделка

Определение Supender и Spacing ChannelForghation Metal FramingCladding и Switching Spacing

Отделка и применение соединения Соединение

555758

555758

Наложение Knauf Perlfix

4.0 Установка изогнутой стены

KNA

KNA

KNA

KNA

KNA

KNA

KNA

KNA

KNA

KNA

KNA

KNA

UF A

STM

SYS

Tem

Contentknauf ASTM Systems

14. 0 Установка раздела

87-8886

9192939495

99100-101

102103104

108107

10

12113

114 -115117

118-11

21

123125126

123125126

127-128129-130131-132133-134

136-137135

136-1371359141

138-139141

145146-150

142-144

122-144

122

105-106

9697

Продукция ASTM

12.0 ASTM Gypsum Socks Tymes

Стены Общая информацияПри Отзывы Обзор

Руководство по установке для Knauf Раздисложения

ASTM Гипсовые Доски

ASTM Гипсовые Доски

Тип х Гипсовые доски

13.0 Обзор системы KWAUF Syplewall для KW A111kknauf Drywool Systems для KW A112

Установка профилей оконных проемовРасположение головок услугиОформление дверных проемовРасстановка стоек — Стыковка стоекОблицовка гипсокартонными листами КнауфРасстояние между шурупами

Криволинейные перегородкиГибка гипсокартона Общее

16. 0 Монтаж стены шахты

Обшивка гипсокартонными плитами КнауфJ Выдвижной язычок швеллера и соединение CT Stid

Монтаж стены шахтыФормирование дверного проемаСоединение потолка и пола

8182

Детали конструкции для неогнестойких систем Потолочная система Knauf KC A001

4 Общая информация 90

17.0 Установка потолка KC A001

Knauf Seepherwall Systems для KW A115knauf Systems для KW A116deflection Heash для KW A111, KW A112Deflection Head для KW A115, KW A116

8385

обработка гипсовых досок Установка

Соединение

Формирование металлического каркасаОбшивка досками

Разметка и установка люков18.0 Установка панели доступа

19.0 Рекомендуемый уровень гипсокартона FINDELLVEL из гипсокартона доска

152-153154-156

157

157

20.0 Комплектующие и аксессуары Комплектующие и аксессуары Комплектующие Сертификации SeceCome Эксперт гипсокартона

15.0 Установка изогнутой стены

151

Информация и чертежи предназначены только для маркетинговых целей. Для любого конкретного запроса, пожалуйста, свяжитесь с техническим отделом для индивидуального проектного предложения и расчета нагрузки.Данные могут быть изменены без предварительного уведомления на основании результатов наших непрерывных исследований и разработок. Все права защищены. Для получения дополнительной информации. пожалуйста, посетите http://www.knauf.ae

Отказ от ответственности:

44

Интегрированные, инновационные системыНа этих страницах показано, какие системы Knauf Drywall больше всего подходят для

отвечают критериям производительности и обеспечивают разнообразие конструкции и конечного пользователя преимущества для сектора, для которого вы разрабатываете.

Работы по вертикальным внутренним перегородкам и/или обшивке стен должны выполнять внутри здания основные функции разграничения пространств, внешнего вида, обеспечения теплоизоляции, звукоизоляции и огнестойкости в случае пожара.Их реализация также должна учитывать размеры поверхностей, предназначенных для их приема, тип требуемой отделки и необходимость закрепления оборудования наверху на поверхностях в связи с предполагаемым использованием зданий. Поскольку, хотя это и не так, окончательная производительность зависит главным образом от точности установки компонентов, а также от качества используемых материалов, для заинтересованных операторов строительной отрасли (комиссий, подрядных организаций, компании, установщики, конечные пользователи), чтобы иметь возможность рассчитывать на точные рекомендации, которые ограничивают возможности интерпретации выполняемых операций и внедряемых решений.»

Введение

Команда поддержки обучения Knauf доступна во всех регионах Персидского залива, чтобы предложить свои выдающиеся технические знания. Будь то общие технические вопросы и поддержка или даже поддержка на месте при установке гипсокартона, обучение Knauf команда может поддержать вас на всем пути

Как практические, так и теоретические занятия предлагаются в Учебной академии в Дубае Мы проводим курсы от базового уровня гипсокартона для тех, кто плохо знаком с миром строительства гипсокартона, до специализированных курсов с высокотехнологичное содержание для более опытных техников.

Мы призываем наших клиентов координировать свои действия с нашей командой поддержки обучения на протяжении всей разработки своих проектов, чтобы гарантировать, что мы вместе предоставляем адекватные решения для гипсокартона, соответствующие потребностям проекта, а также чтобы установка выполнялась в наиболее профессионально и корректно.

Наша группа поддержки по обучению будет часто посещать проект на протяжении его разработки и проводить инспекцию объекта вместе с соответствующими и заинтересованными людьми, связанными с проектом.Они проверяют все аспекты уже выполненной работы, а также предлагают поддержку по любому нерешенному вопросу, связанному с любыми дальнейшими монтажными работами, которые должны быть выполнены. После любой инспекции объекта создается отчет, который выдается всем заинтересованным лицам, чтобы убедиться, что все имеют одинаковое понимание любых нерешенных вопросов, это помогает обеспечить бесперебойную работу проектов и своевременную доставку.

Для получения дополнительной информации об обучении или поддержке на месте: пожалуйста, свяжитесь с отделом обучения Knauf по адресу info@knauf. ae

Обучение и поддержка на месте

5

Mation One Knauf Tr

pportknauf

n Обучение или сопровождение на месте Команда по адресу info@k и продольные края мелованной бумаги. Они изготавливаются различных типов, толщин и размеров. Гипсовая сердцевина содержит добавки в небольшом процентном соотношении для улучшения функциональных характеристик. Гипсокартонные листы Knauf производятся в соответствии со стандартами, требуемыми Правилами UNI EN 520

Марка и обозначение гипсокартонных листов Knauf

Гипсокартонные листы Knauf маркируются на оборотной стороне линейной маркировкой, расположенной в центре по длине листа.Эта надпись идентифицирует производителя, фабрику, производственные данные, эталонный стандарт и контроль качества.

Products

Knauf Placebardboards

6

KNA

UF E

NB

SS

YSTE

MS

EN-BS

EN-BS

Стены Обзор

1) KNAUF CW Профиль Толщина металла 0,6 мм, фланец 35 мм2) Максимальная высота рассчитана на основе предельного прогиба L/240 при 200 Па3) Расчет уровня шума основан на ISO 1404) Изоляция из стекловаты, 16 кг/м3 5) Класс огнестойкости согласно BS-EN 476, часть 4 и BS EN 1364-1

Для влажных помещений мы рекомендуем использовать влагостойкую плиту. Замена обычной панели на влагостойкую или замена огнестойкой панели на огнестойкую и влагостойкую не повлияет на параметры системы. Доступны и другие системы. Если ваши требования выходят за рамки указанных выше систем, пожалуйста, свяжитесь с техническим отделом Knauf по стационарному телефону +971 4 337 7170

. Система сухого строительства относится к материалам с высокой стандартизацией, которые допускают большую вариативность на этапе проектирования/сборки, поэтому она может варьироваться. функциональное исполнение стен в зависимости от выбранных материалов.Мы производим самонесущие и ненесущие стены, высокотехнологичные и простые в изготовлении, если вы позаботитесь о деталях либо на этапе планирования, либо на этапе строительства. Стены Knauf состоят в основном из:

— Облицовочные панели из штукатурки с покрытием. Стены, построенные таким образом, также идентифицируются как «легкие стены», так как удельный вес перегородки «сухой системы» в 8-10 раз меньше, чем у перегородки из кирпичной кладки. Одним из самых больших преимуществ Dry System является то, что вы можете варьировать слоистость стен, фальш

Стены и перегородки из гипсокартона по технологии Knauf.Монтаж перегородок из гипсокартона КНАУФ Виды конструкций предоставляемые КНАУФ

Комплектная система КНАУФ для сухого способа отделки помещений включает:

• основные материалы : гипсокартонные листы, металлические профили;
• Дополнительные материалы — шпаклевочные смеси, армирующие ленты, грунтовки, шурупы и др., а также
• инструмент и техническая информация о конструкциях и способах производства.

Данная серия содержит инструкции по выбору типа и конструкции каркасной и бескаркасной обшивки стен из гипсокартонных листов, а также рабочие чертежи узлов обшивки стен.

Типы системных футеровок КНАУФ

Примечание: масса одного кв. метровая обшивка рассчитана для случая использования гипсокартонных листов толщиной 12,5 мм.

В зависимости от свойств и области применения листы делятся на следующие виды:

• Листы гипсокартонные (гипсокартонные) — листы гипсокартонные, преимущественно применяемые для внутренней отделки зданий и помещений с сухим и нормальным влажностным режимом.
• Листы гипсокартонные влагостойкие (ГКЛВ) — листы гипсокартонные с пониженным водопоглощением (менее 10%) и повышенной устойчивостью к проникновению влаги; применяются в помещениях с сухим, нормальным, влажным и влажным режимом влажности в соответствии с действующими нормами по строительной теплотехнике.
• Листы гипсокартонные с повышенной стойкостью к открытому огню (ГКЛО) — листы гипсокартонные, обладающие большей огнестойкостью, чем обычные; используются в помещениях с повышенной пожароопасностью.
• Листы гипсокартонные влагостойкие с повышенной стойкостью к открытому огню (ГКЛВО) — листы гипсокартонные, обладающие одновременно свойствами листов ГКЛВ и ГКЛО.

При применении листов ГКЛВ и ГКЛВО в помещениях с влажным и влажным режимом должна быть предусмотрена вытяжная вентиляция, обеспечивающая нормальный воздухообмен в соответствии с действующими СНиП на отопление, вентиляцию и кондиционирование воздуха (см. Узлы КНАУФ AutoCAD ниже).

Влажностный режим помещений зданий и сооружений в зимний период в зависимости от относительной влажности и температуры внутреннего воздуха следует устанавливать по таблице 1 СНиП II-3-79* «Строительная теплотехника»

Плиты гипсовые выпускаются с различными типами продольных кромок

Герметизация стыков ГКЛ с кромками типов УК и ПЛУК осуществляется с помощью армирующей ленты.

Кромка ПЛУК, кроме того, позволяет заделывать стыки ГКЛ без армирующей ленты, что сокращает количество операций, расход и номенклатуру материалов.

Край поликарбоната служит в основном для формирования второго поверхностного слоя в оболочке C626.

Торцевые кромки прямоугольные.

Каркас металлический из оцинкованных металлических профилей по ТУ 1111-004-04001508-95 Металлопрофиль

КНАУФ изготавливается в соответствии с ТУ 1111-004-04001508-95 и представляет собой длинномерные элементы, изготовленные методом холодной прокатки тонкой стальной полосы 0.толщиной 55-0,8 мм на современном оборудовании.

Стандартная длина профиля КНАУФ составляет 2750, 3000, 4000, 4500 мм.

Максимальная длина профиля 9000 мм.

Стоечные профили (ПС) имеют С-образную форму и служат вертикальными стойками каркасов, предназначенных для обшивки гипсокартоном. Стоечный профиль монтируется в паре с направляющим профилем соответствующего размера.

Профили ПС КНАУФ выпускаются со следующими размерами поперечного сечения:

Допускается соединение стоечных профилей по длине (1.073.9–2.00.1–9). При монтаже в местах нахлеста применяют заклепочное соединение, соединение шурупами типа LN9 или с насечкой – методом «насечка с загибом».

Направляющие профили (PN) имеют П-образную форму и служат направляющими для стоечных профилей, а также для установки перемычек между ними в каркасах облицовки. Устанавливается в паре с PS-профилем соответствующего размера.

Профили ПН КНАУФ выпускаются следующих типоразмеров сечения:

(ПНП 28х27) имеет П-образную форму и служит направляющей для потолочного профиля, а также для установки перемычек между ними в рамах облицовки С623.Устанавливается в тандеме с потолочным профилем соответствующего размера (PP 60×27).

Профиль потолочный направляющий (ПНП 28х27) изготавливается с предварительно просверленными отверстиями F 8 мм в стенке профиля с шагом около 250 мм. для крепления к несущему основанию.

Профиль потолочный (ПП 60х27) имеет С-образную форму и служит вертикальными стойками каркасов, предназначенных для обшивки листов гипсокартона. Устанавливается в паре с потолочным направляющим профилем соответствующего размера (ПНП 28×27).

Звукоизоляционные и теплоизоляционные материалы

В качестве звуко- и теплоизоляционного слоя в системах облицовки гипсокартоном КНАУФ следует применять изделия из минерального и стекловолокна на синтетическом связующем и другие материалы, входящие в «Перечень полимерных материалов и конструкций, допущенных к применению в строительстве Государственным Минздрава СССР» — М.1985 г. и имеющие сертификат пожарной безопасности и гигиенический сертификат для применения в помещениях соответствующего назначения.

Крепеж

Для крепления гипсокартона к каркасу облицовки и скрепления элементов каркаса между собой используются следующие виды крепежа:

а) для крепления ГКЛ к каркасу:

Гипсокартон — самый популярный материал для возведения перегородок, декоративных конструкций, ниш в стенах, проемов, арок и многого другого. Но все это требует надежной опорной конструкции. Они могут быть изготовлены как из дерева, так и из профиля. На сегодняшний день перегородки Кнауф пользуются большой популярностью. Это гипсокартонная конструкция, каркас которой выполнен исключительно из металлического профиля. При этом наблюдаются всевозможные нюансы, которые могут навредить целостности и общей надежности.

Что такое технология Knauf?

Кнауф Технология стен из гипсокартона заключается прежде всего в использовании качественных и надежных материалов:

• винты;
• шпаклевка, сетка и прочее.

К преимуществам профиля Кнауф можно отнести то, что при стыковке стоечного крепления с направляющей на поверхности стены не образуются неровности и выступы. И это несомненный плюс, ведь позволяет сэкономить на отделочных смесях.

Технология монтажа гипсокартона КНАУФ

предполагает использование фирменных влагостойких листов. Материалы этого производителя также обладают повышенной устойчивостью как к механическим факторам, так и к влаге. Ассортимент данного вида продукции включает листы 5 типоразмеров, что значительно ускоряет процесс монтажа.А как утеплитель и звукоизолятор используется исключительно.

Тепло- и звукоизоляция КНАУФ

Крепеж и метизы КНАУФ изготавливаются из прочных видов пластмасс, фурнитура проходит антикоррозийную обработку.

Компания занимается производством огромного количества наименований продукции, поэтому от этого бренда должны использоваться практически все.

В чем преимущества технологии Knauf?

Основное отличие продукции Knauf – высокая износостойкость и отличное качество.Поэтому технология монтажа гипсокартона Кнауф должна быть выполнена на соответствующем уровне. Технология не допускает небрежного отношения и некачественной работы. Приступая к построению разделов по этой технологии, следует придерживаться всех ее принципов:

При полном соблюдении инструкции по монтажу гипсокартона Кнауф перегородка получится надежной и долговечной.

Виды перегородок КНАУФ

По конструктивному исполнению КНАУФ перегородки могут быть нескольких видов, в зависимости от количества обшивок:

• с одним слоем;
• с двойной обшивкой;
• с трехслойной обшивкой;
• с однослойной обшивкой КНАУФ-суперлистами из влагостойких листов на едином каркасе;
• с комбинированным, с одной стороны, и двухслойным, с другой;
• с трехслойной обшивкой из влагостойких листов и промежуточных стальных листов.

Также по технологии Кнауф выполнены перегородки с каналами для коммуникаций и вентиляции. К ним относятся конструкции марок С 386.1 и С 386.2.

Тип устанавливаемой перегородки зависит от назначения помещения и степени его звукоизоляции.

Перегородки Кнауф также делятся по типу каркаса:

Одинарные конструкции применяются в местах, где не требуется основательная шумоизоляция, и на стены не будет воздействовать дополнительная нагрузка. Двойные используются для создания прочной и надежной стены, на которую можно повесить тяжелую мебель или какую-нибудь бытовую технику.

Конструкция перегородки Кнауф

Рассмотрим некоторые гипсокартонные перегородки Кнауф, выполненные по технологии:

Почему важно соблюдать технологию и типичные ошибки

Антон Цугунов

Время чтения: 4 минуты

Гипсокартон широко применяется при ремонте квартир.С его помощью выравнивают стены и потолки, сооружают ниши и короба, модернизируют дверные проемы, выполняют многие элементы декора. Есть определенные правила установки этих конструкций, которые необходимо соблюдать. Ведущие производители гипсокартона разработали целые комплекты для удобства потребителей. Особую популярность в нашей стране приобрела технология Knauf.

Преимущества использования технологии

Кнауф выпускает целую линейку готовых комплектов, различающихся в зависимости от типа и размера конструкции.

Основное преимущество комплектов Кнауф: в них входит все необходимое для монтажа стены или перегородки, от гипсокартона до крепежа. Это дает потребителю ряд преимуществ, среди которых:

• Гарантия использования только качественных материалов. Этому способствует строгая система контроля компании, рассчитанная на минимальные допуски при изготовлении гипсокартона и других элементов.
• Простота расчета расхода гипсокартона и других частей конструкции.Достаточно простого онлайн-калькулятора, доступного на многих сайтах. В него нужно ввести размеры вашей стены или перегородки, указав количество дверей и окон, и он выдаст полный список всех необходимых элементов с указанием их количества.
• Каждый комплект поставляется производителем с подробной инструкцией по сборке, благодаря которой ее сможет осуществить даже неподготовленный человек.
• Покупая материалы отдельно, можно забыть некоторые детали. Использование комплекта решает эту проблему.

Порядок установки комплектов Кнауф

Необходимые подготовительные работы: центровка и разметка. После этого ставится перегородка:

• На дюбеля крепятся направляющие профили.
• Вертикальные стойки устанавливаются с выбранным оптимальным интервалом. Их фиксацию рекомендуется производить с помощью фрезы с загибом.
• Установлены горизонтальные перемычки.
• При необходимости протягиваются коммуникации, укладывается утеплитель.
• Каркас из ГКЛ обшивается специальными фирменными саморезами.
• Проводят отделку углов и стыков листов.

Особенности монтажа

Система сборки стен и перегородок по данной технологии имеет свои нюансы, которые необходимо учитывать для достижения оптимального результата:

• Для обеспечения высокой прочности отдельных элементов каркас армируется закладным профиль в другой.
• Направляющие крепятся к дюбелям не менее чем в трех точках. Примыкающую к основанию плоскость профиля предварительно оклеивают демпферной лентой.
• Часто возникает необходимость соединения недостаточно длинных элементов металлоконструкции. В этом случае следует разнести стыки, например, расположить их в шахматном порядке. Это снизит вероятность возникновения вибраций или различных деформаций конструкции.
• Стойки размещаются на расстоянии 600 мм друг от друга. Таким образом, каждый лист будет закреплен на трех профилях. При необходимости шаг между стойками можно уменьшить.
• Профили скрепляются между собой резаком или фирменными саморезами.Крабовые соединители используются на перекрестках.
• Элементы обшивки из ГКЛ крепятся встык с необходимыми зазорами для компенсации теплового расширения материала. В дальнейшем их заливают специальным составом производства той же компании Кнауф.
• При устройстве перегородок из гипсокартона с оконными нишами или дверными проемами запрещается стыковка листов над ними. В противном случае есть риск разойтись швов из-за вибраций, возникающих при использовании окон и дверей.Стыковка элементов осуществляется ближе к углам помещения.

Виды конструкций, предоставляемые КНАУФ

Комплекты отличаются друг от друга количеством обшивок, толщиной и конструкцией каркаса. Во всех перегородках используется фирменный утеплитель на основе минеральной ваты. Существуют следующие комплекты:

• С 111 — с одним слоем обшивки. Минимальная толщина и неустойчивость к нагрузкам не позволяют такой конструкции заменить полноценную стену, ее функция декоративная и зонирующая.
• С 112 — обшивка в два слоя с каждой стороны на едином каркасе.
• Наборы C 121 и C 122 аналогичны двум, описанным выше. Отличие в том, что вместо профилей для обрешетки используют деревянные бруски.
• С 115 — комплект с двойным каркасом, обшитым двумя слоями гипсокартона. Это позволяет за счет увеличения толщины перегородки разместить в ней двойной слой минеральной ваты. По своим характеристикам эта конструкция близка к обычной стенке.

• С 116 — также выполняется на двойном шпангоуте. Оставшиеся внутри него внутренние полости позволяют осуществлять скрытую установку коммуникаций. Снятая со стены двухслойная обшивка реализована в комплекте С 626.
• C 113 или C 367 — комплекты с тройной обшивкой. Предназначен для тех случаев, когда необходимо применить гипсокартон разных видов: влагостойкий, огнеупорный и распространенный во многих сочетаниях.
• С 118 — применяется для особопрочных стен и перегородок.В нем между слоями гипсокартона укладываются листы оцинкованной стали толщиной 0,5 мм.
• С 361, С 362, С 363 — комплекты на одинарном каркасе, обшитые соответственно в 1, 2 или 3 слоя гипсоволокнистыми суперлистами КНАУФ. С 365–369 — модификации перегородок с гипсоволокном на разных каркасах.
• С 386.1 и С386.2 — комплекты, предусматривающие прокладку вентиляционных или других коммуникационных каналов.

Возможны различные комбинации рамок и обшивки. Все они представлены в линейке продукции Knauf.

Одинарная рама используется, когда не планируется вешать на стену что-либо тяжелое, а также если не требуется существенного утепления или звукоизоляции. А вот для того, чтобы прикрепить к стене бытовую технику, имеющую солидный вес, придется делать двойной каркас с усилением.

Особенности формирования углов из гипсокартона

Углы играют важную роль при монтаже гипсокартонной конструкции. Если их собрать неправильно, то через короткое время в этих местах появятся трещины, и крепление листов будет ненадежным.

Конструкции из ГКЛ могут иметь как внутренние, так и внешние углы. Для формирования каждого из них используются свои методы. В первую очередь собирается каркас.

Углы наружные изготавливаются следующим образом:

• В направляющие устанавливаются две вертикальные стойки, образующие ребро, образующие единый угол. Недопустимо монтировать их со смещением: в этом случае под стыком листов гипсокартона останется пустота.
• Стойки фиксируются в направляющих парой саморезов в каждой точке крепления.Профессионалы предпочитают использовать фрезу: такое соединение не содержит утолщений, мешающих плотному прилеганию ГКЛ.

• Фрагменты гипсокартонной обшивки скручиваются встык, так что плоскость одного элемента заходит на торец другого, и укрепляются специальным угловым профилем. Закрепить можно шпаклевкой или клеем ПВА.

Криволинейные ребра усилены гибким пластиковым уголком.

Внутренние углы оформляются немного иначе:

• На начальном этапе из профиля делают уголок, скручивая две стойки так, чтобы боковая спинка одной крепилась к половине спинки другой.В этом случае используются саморезы LB19 мм или аналогичные. Крепление осуществляется через каждые 25–30 см.
• Данная конструкция вставляется в направляющие на полу и потолке и фиксируется саморезами по металлу.
• Перед установкой гипсокартона делаются фаски с уклоном 45˚, они облегчат шпаклевку угла.
• Внутри ребро проклеено армирующей сеткой и зашпаклевано. После высыхания обрабатывается грунтовкой для гипсокартона.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Шпаклевка для заделки швов гипсокартона: какую выбрать и какая лучше

По данным Freedonia Analysis, приобретение Knauf компании USG создаст гиганта в отрасли производства гипсокартона

КЛИВЛЕНД, 26 апреля 2019 г. /PRNewswire/ — 24 апреля компания Knauf приобрела USG почти через 17 месяцев после того, как впервые объявила о своей заинтересованности в этом.«Хотя у сделки был долгий период созревания, конечным результатом стала компания, которая станет гигантом в отрасли гипсокартона», — сказал Кен Лонг, менеджер по исследованиям в строительной отрасли Freedonia Group.

По словам Лонга, «объединение второго и третьего производителей по всему миру значительно усилит конкурентные позиции Knauf в мировой индустрии гипсокартона и строительного гипса, отрасли, в которой Saint-Gobain ранее был бесспорным лидером рынка».

Сделка также значительно увеличивает размер бизнеса Knauf в Северной Америке.Компания является крупнейшим европейским поставщиком гипсокартона, также называемого гипсокартоном, гипсокартоном и стеновыми плитами, и имеет производственные мощности в регионе Африки/Ближнего Востока, Азии, Центральной и Южной Америки. Однако ранее компания Knauf не имела значительного присутствия на рынке гипсокартона и штукатурки в США, где USG является лидером отрасли.

«Объединенная компания также выиграет от других синергий», — сказал Лонг. Knauf и USG производят потолочные изделия, и объединенное предприятие получит большую экономию за счет масштаба, объединив европейский бизнес по производству потолков Knauf с производством потолков USG в США.

Knauf также объявила о своем намерении интегрировать свое североамериканское изоляционное подразделение с предприятиями USG по производству гипсокартона, потолков, напольных покрытий, кровли и обшивки, что сделает компанию ведущим поставщиком легких строительных материалов в США и Канаде.

Дополнительную информацию о Knauf, USG и Saint-Gobain и их конкурентных позициях в производстве потолков, гипсокартона, штукатурки и изоляции можно найти в исследованиях Freedonia:

Мировой гипсокартон и строительная штукатурка
https://www.freedoniagroup.com/industry-study/world-drywall-building-штукатурка-3464.htm

Потолки
https://www. freedoniagroup.com/industry-study/ceilings-market-in-the-us-by-product-market-region-and-building-type-3rd-edition-3507 .htm

Global Insulation
https://www.freedoniagroup.com/industry-study/global-insulation-3681.htm

О The Freedonia Group, подразделении MarketResearch.com  — Freedonia Group — ведущая международная компания, занимающаяся промышленными исследованиями, ежегодно публикующая более 100 исследований.С 1985 года мы проводим исследования для клиентов разного размера, от глобальных конгломератов до консалтинговых фирм, состоящих из одного человека. Более 90% промышленных компаний из списка Fortune 500 используют исследования Freedonia Group для помощи в стратегическом планировании. Исследования можно приобрести на сайте www.freedoniagroup.com, а также их можно найти на сайтах www.marketresearch.com и www.profound.com.

Контакт для прессы:
Коринн Ганглофф
+1 440.684.9600
[email protected]

ИСТОЧНИК The Freedonia Group

Связанные ссылки

https://www. freedoniagroup.com

Программа установки гипсокартона

Нужна помощь или есть вопрос?

Есть вопрос?

Великобритания/Ирландия:

+44 116 296 1620

Северные страны

+46 8 750 0000

Америка:

+1 800 967 5352

С.АМЕРИКАНСКИЙ:

+55 11 2842 0444

Бенилюкс:

+31 88 126 8888

Германия

+49 711 27311 152

ОАЭ

+971 4 317 8777

Индия

+91 11 4159 5408

Гонконг:

+852 2173 8888

СПЕЦИАЛЬНЫЕ ПРОДУКТЫ | knauf-ke

Специальные продукты

Для экстерьера:

Расширьте пространство с раствором для наружных стен КНАУФ АКВАПАНЕЛЬ,

Создайте пространство для творчества, универсальности и энергоэффективности.

Технология KNAUF Aquapanel снаружи позволяет увеличить пространство внутри любого здания.
Освободите место для более прочной, легкой и тонкой конструкции

Для интерьера:

Освободите пространство с раствором КНАУФ АКВАПАНЕЛЬ ДЛЯ ВЛАЖНЫХ ПОМЕЩЕНИЙ

Решения КНАУФ ДЛЯ ВЛАЖНЫХ ПОМЕЩЕНИЙ с технологией Aquapanel внутри представляют собой будущее внутренней облицовки стен.
Освободите место для более прочной, легкой и тонкой конструкции

О технологии цементных плит Aquapanel:
Больше, чем просто стена. Решения Knauf для наружных стен и влажных помещений с технологией AQUAPANEL® внутри предлагают непревзойденную простоту использования и комплексную стеновую систему из одного места.

Основные преимущества

:

• Более легкий материал, чем обычная конструкция, дает больше свободы для инновационного дизайна и более легкой конструкции.

• Благодаря сокращению времени строительства на 27%, здание, построенное из стеновых систем Knauf, может быть сдано в аренду раньше, что помогает сэкономить деньги по сравнению со строительством из кирпича и блоков.

• Решения Knauf для наружных стен и влажных помещений с технологией AQUAPANEL® внутри — это целая система от одного поставщика.Заказ каждого слоя конструкции из одного места упрощает планирование строительства и облегчает строительство при работе с компонентами, которые лучше интегрированы для совместной работы.

• Система наружных стен, позволяющая увеличить полезное внутреннее пространство до 8% по сравнению с обычными материалами.

Несмотря на то, что наши стены, полы и потолки тоньше, наши стены, полы и потолки обеспечивают сравнимые теплоизоляционные характеристики и энергоэффективность с обычными материалами.Сэндвич из слоев предлагает ряд вариантов настройки изоляции, чтобы обеспечить полный контроль над энергопотреблением здания и исключительную устойчивость.

Наружная стена Кнауф

Стена Knauf Exterior с технологией AQUAPANEL® внутри — это строительный материал нового поколения, который можно использовать для создания долговечных конструкций, обладающих преимуществами, недоступными для обычных строительных материалов.

Являясь эластичной и устойчивой к атмосферным воздействиям системой, Knauf Exterior Wall образует оболочку здания, способную противостоять сильному дождю и влажности.Он полностью водостойкий, а поскольку он неорганический, он не заплесневеет, не размякнет и не набухнет.

Уменьшение веса установленной стены на 75 % по сравнению с обычными материалами обеспечивает большую свободу проектирования и превосходные характеристики для любого применения. Новое строительство или реконструкция, Knauf Exterior Wall с технологией AQUAPANEL® Inside предлагает непревзойденные экономические и экологические преимущества.


Ключевые преимущества наружных стен Knauf:

• Более тонкая стена с той же энергоэффективностью (0.20 Вт/м2·К при толщине всего 22 см по сравнению с 32-34,5 см для блоков, оба с изоляцией 16 см)

• Более быстрое время строительства (до 27% быстрее) по сравнению с кирпичом и блоком.

• До 8% дополнительного внутреннего пространства благодаря меньшей ширине материалов.

• Более высокие энергетические характеристики достигаются за счет большего пространства для дополнительной изоляции для экономии энергии и снижения затрат во время эксплуатации.

• Сопоставимые акустические, противопожарные, сейсмические и тепловые характеристики с кирпичом и блоком, с дополнительным преимуществом более легкой конструкции.

Наружные стены Knauf не ограничивают здание, а создают пространство. В результате использования наружных стен Кнауф увеличивается внутреннее пространство на 8,4 % по сравнению с традиционной конструкцией.

Не просто стена, а целое решение

В Knauf у нас есть полная система наружных стен для вашего проекта. В виде комплексного решения, каждый компонент которого можно приобрести непосредственно у нас. Ознакомьтесь со всем ассортиментом аксессуаров, которые дополняют комплект Knauf Exterior Wall.


Его не только легко построить, но и быстрее, чем кирпичи и блоки, что обеспечивает более быструю окупаемость инвестиций. Посмотрите, насколько быстрее возводятся стены Knauf.

Наружная стена Knauf с технологией AQUAPANEL® Inside включает высокоэффективные потолочные системы. Идеально подходит в качестве подвесного потолка для долговечной системы для покрытия и защиты наружных поверхностей. Эти потолочные системы могут помочь вам убедиться, что вы можете поднять крышу при возможности. Они предлагают легкие и простые в установке материалы с помощью испытанной и проверенной системы, которая символизирует полную уверенность и инновации без риска.

Решения Knauf для влажных помещений

Решения Knauf для влажных помещений с технологией AQUAPANEL® Internal представляют собой будущее монтажа внутренних стен.

Разработанный как идеальное решение для влажных и мокрых помещений, он на 100% водонепроницаем. Он способен выдерживать экстремальную влажность, не размягчаясь и не набухая, и является предпочтительным материалом, особенно для требовательных применений, таких как плавательные бассейны и сауны.

Наши интерьерные решения подходят для различных областей применения, от строительства новых зданий до проектов реконструкции.Решения Knauf для влажных помещений могут принести пользу общественным местам, таким как отели, спортивные сооружения, больницы и жилые районы.

Ключевые преимущества решений Knauf для влажных помещений:

• 100% водонепроницаемость. Эти решения подходят даже для таких сред, как плавательные бассейны с агрессивным хлором и высокой влажностью.

• Устойчивость к экстремальным температурам делает его идеальным для оздоровительных центров и саун.

• Высокая ударопрочность и звукоизоляция.Это решение идеально подходит для таких помещений, как спортивные залы и школы, благодаря высокой жесткости и прочности.

• Стена, которая остается чистой и гигиеничной. Даже сильнодействующие химические вещества не сделают его мягче.

Решения Knauf для влажных помещений с технологией AQUAPANEL® Inside — это проверенное и испытанное решение для инноваций в дизайне без риска. Вся стеновая система доступна непосредственно у нас, чтобы сделать каждый аспект процесса строительства максимально простым.Получите полную стену и аксессуары от нас, чтобы сделать строительство легким и быстрым.

См. весь ассортимент аксессуаров, входящих в решения Knauf для влажных помещений с технологией AQUAPANEL® Inside:

Для всего, от плавательных бассейнов до промышленных кухонь и саун, высокоэффективные решения Knauf для влажных помещений с технологией AQUAPANEL® Inside делают их пригодными для различные интерьерные применения:

Решения КНАУФ для влажных помещений до потолка

Решения Knauf для влажных помещений с технологией AQUAPANEL® Inside включают высокоэффективные потолочные системы.Идеально подходит в качестве подвесного потолка, особенно во влажных или влажных помещениях, а также в качестве долговечной системы для покрытия и защиты внутренних помещений.

Решения КНАУФ для влажных помещений с технологией AQUAPANEL® Internal для потолков могут помочь вам при возможности поднять крышу. Это потолочная система, которая предлагает легкие и простые в установке материалы благодаря проверенной системе, которая символизирует полную уверенность и инновации без риска.

Помимо прочего, решения Knauf для влажных помещений с технологией AQUAPANEL® Internal включают в себя специальный вариант конструкции потолка с отделкой AQUAPANEL®Q4, позволяющий увеличить расстояние между стойками до 450 мм.Это особенно эффективно при использовании материалов и труда для больших площадей и потолков, например, в торговых центрах. AQUAPANEL® Q4 Finish также обеспечивает очень гладкую поверхность.


Потолочные решения Knauf с технологией AQUAPANEL® Internal идеально подходят в качестве подвесного потолка для долговечной системы покрытия и защиты внутренних и наружных поверхностей. В этом заключается преимущество решений Knauf Ceiling Solutions с технологией AQUAPANEL® Internal: наша комплексная система предоставляет вам все необходимые компоненты и услуги для реализации даже самых амбициозных и креативных потолочных дизайнов – от эффектно больших и впечатляющих поверхностей до круглых, органических формы. Эти легкие, эластичные и простые в установке материалы обеспечивают качество и долговечность.

Потолочные решения Knauf идеально подходят для внутреннего применения, как и

.

Потолочные решения КНАУФ также идеально подходят для наружного применения, например,

• аркадные проходы

• подъездные пути

• софиты и многое другое

Основные преимущества потолочных решений Knauf:

• Исключительная гибкость, дающая больше свободы в плане дизайна

• Небольшой вес потолочной конструкции без компромиссов в отношении стабильности и долговечности

• Предотвращает повреждение водой и, таким образом, обеспечивает идеальную защиту от воздействия погоды, влаги и плесени

• Способен выдерживать высокие ветровые нагрузки

• Компенсационные швы, которые необходимы только через каждые 15 метров, что позволяет создавать площади до 225 м² без видимых швов

• Несколько вариантов отделки — даже до четвертого квартала

Использование комплексного решения



Потолочные решения Knauf с внутренней технологией AQUAPANEL® обеспечивают высочайшие стандарты проектирования, строительства, экономической эффективности и устойчивости. Это потолочная система, которая предлагает легкие и простые в установке материалы благодаря проверенной системе, которая символизирует полную уверенность и инновации без риска.



Киносистемы Кнауф

Knauf KWC A116 — это высокоэффективная и экономичная настенная система, разработанная для удовлетворения высоких требований к звукоизоляции и огнестойкости современных кинотеатров.

Система Knauf KWC A116 Cinema представляет собой систему с двойными стойками с V-образными связями, установленную на всю высоту между полом и потолком, обеспечивающую отличные акустические характеристики, а также огнезащиту до 3 часов.

Стена, занимающая площадь не менее 450 мм для соответствия требованиям звукоизоляции кинотеатра, состоит из двух рядов параллельных вертикальных CW-профилей 3 1/2 дюйма (89 мм), расположенных на расстоянии макс. 24-дюймовые (610 мм) центры, каждый из которых закреплен V-образными раскосами, расширенными до полозья UW на расстоянии 2 м по вертикали от одного ряда к другому для высоты до 15 м. Профили CW крепятся между направляющей пола UW 89 мм и направляющими с глубокими полками, которые крепятся к основной несущей конструкции. 3 слоя гипсокартонных плит Knauf 5/8“ (15,9 мм) Type X крепятся шурупами горизонтально к внешним сторонам каркаса с двойными стойками, при этом как горизонтальные, так и вертикальные швы располагаются в шахматном порядке от слоя к слою.

Герметизация всех стыков между облицовочными плитами и основными конструкциями сохраняется гибкой с помощью одобренного Knauf противопожарного и акустического герметика, обеспечивающего необходимую герметичность в случае пожара. Между стойками каждого ряда помещается необлицованное стекловолоконное полотно толщиной 3 1/2 дюйма (89 мм) плотностью 16 кг/м3, предотвращающее реверберацию внутри пустоты.







Knauf Flooring Systems специализируется на фальшполах и фальшполах, предоставляющих множество возможностей.Это, пожалуй, лучший способ описать характер GIFAfloor — Вы можете положиться на долговечность и высокую несущую способность этих полов. Краеугольный камень высокой устойчивости уже заложен во время производства гипсокартона. Уникальный процесс намотки Knauf Integral определяет однородную структуру материала, прежде чем в последующем процессе прессования происходит чрезвычайно высокое сжатие до 1500 кг/м³ и более.

Вы можете приобрести GIFAfloor в виде фальшпола из зеленой керамики или фальшпола из листовой стали с кромкой шпунт-паз из материала различной толщины и со стандартными или индивидуальными размерами сетки.

Все компоненты оптимально согласованы друг с другом. Панели поставляются на строительную площадку готовыми к укладке, грунтовка поверхности, нанесенная на заводе, защищает плиты при транспортировке и укладке, обеспечивая полную износостойкость пола с самого начала.



ГИФАФЛОР

Полые полы

GIFAfloor FHB
Когда вам нужно сэкономить время при монтаже

Вы спешите реализовать свой строительный проект? Тогда GIFAfloor FHB — это именно то, что вам нужно! №

Высокая скорость укладки этого однослойного фальшпола позволяет быстро завершить работы. Укладка доступна в любое время благодаря немедленному или последующему сочетанию с Knauf Integral GIFAfloor BD, например, в коридорах или в качестве маршрута укладки. Для обслуживания или расширения подпольной сети электрические розетки, розетки и смотровые люки могут быть установлены в любой точке пола. Естественно, на GIFAfloor FHB могут быть построены системы гипсокартона.

Структура системы F181 состоит из однослойных гипсоволокнистых элементов GIFAfloor FHB форматом 600 x 1200 мм на стальных опорах.№

Элементы укладываются в шахматном порядке и благодаря равномерно отшлифованной поверхности готовы к нанесению почти любого верхнего покрытия за одну ночь.

Имеют стандартную толщину 25, 28, 32 и 38 мм и пазогребневые кромки.

Индивидуально регулируемые опоры обычно приклеиваются к черновому полу на расстоянии 600 х 600 мм.

Однослойные фальшполы GIFAfloor особенно подходят для небольших комнат и комнат, где существует высокий уровень потерь из-за резки.



Кнауф Клинео Акустик

ВЫЗОВ СОВЕРШЕНСТВА

Создание комнаты — это вызов. Вызов между эстетикой и акустикой. Между формой и функциональностью.

Все эти аспекты важны при создании комнаты, которая дает вам именно то, что вам нужно. Но для преодоления этих пробелов и создания гармонии требуются знания и опыт.

Мы в КНАУФ десятилетиями работали бок о бок с архитекторами и обладаем глубоким пониманием строительных материалов и их потенциала.

Сумма наших компетенций и многолетнего опыта позволяет нам претворять идеи в реальность. Ваши идеи.

Будь то стандартный или индивидуальный дизайн, мы можем помочь вам создать именно ту комнату, которая отвечает всем вашим потребностям.



Добро пожаловать в комнату самовыражения

Модуль 1 — Системы перегородок



Цель:

К концу сегодняшнего обучения вы будете иметь навыки установки перегородки из гипсокартона Knauf с уверенностью и в соответствии с требуемым стандартом установки ASTM C754 & C840 или EN BS 8212.

Общий:

На протяжении этого учебного занятия мы стремимся провести вас через пошаговый процесс правильной сборки системы перегородок из гипсокартона. Мы начнем с базовой системы Knauf W111 и перейдем к более эффективной системе Knauf W115/W116. Мы смотрим на скорость установки, качество работы и потери материалов, которые могут играть важную роль, когда речь идет об экономии средств.

Стандарты перегородок

для обсуждения — BS 5234-1, EN 1364-1, ISO 10140-1 / 717-1, ASTM E119, E90, E2226 и E1966 значения и критерии производительности для каждой системы гипсокартона.Мы обсудим структурные характеристики, связанные с гипсокартоном, и как их интерпретировать, а также огнестойкость является важной частью системы гипсокартона, и снова мы подробно объясним, как мы определяем эти факторы. Мы объясним стандарты, по которым мы проводим испытания на огнестойкость, и почему мы должны соответствовать определенным стандартам; также будут показаны видеоролики огневых испытаний, чтобы люди могли точно увидеть, что мы обсуждаем. Еще одним важным аспектом перегородки из гипсокартона в отношении производительности являются акустические характеристики; это варьируется от системы к системе, поскольку существует множество факторов, которые существенно влияют на акустические характеристики.

Knauf предлагает множество перегородок из гипсокартона от базовой W111 до W116, все эти системы имеют разные характеристики, которые соответствуют потребностям каждого человека. Некоторые стены спроектированы с 1, 2 или даже 3 слоями гипсокартонных листов, это может быть связано со многими факторами, такими как структурные, пожарные или звуковые. Таким образом, Knauf тестирует каждую систему и, таким образом, имеет данные для понимания производительности каждой стены, поэтому, когда требуется спецификация, мы можем просто выбрать наиболее подходящую систему.Во время обучения мы выполним небольшое задание по просмотру спецификаций и сопоставлению их с наиболее подходящей системой Knauf.

Практическая часть обучения будет включать в себя установку полномасштабной системы гипсокартона от начала до конца, благодаря чему вы получите возможность самостоятельно почувствовать и использовать материал, это будет включать в себя резку металлических профилей и гипсокартонных плит, а также их финишную обработку. приемлемый уровень нормы. Вы будете выполнять установку с использованием всех новейших инструментов Knauf, благодаря чему вы получите возможность убедиться в важности использования соответствующих инструментов.



Модуль 2 — Потолки из гипсокартона

Цель:
К концу сегодняшнего обучения вы будете иметь навыки установки потолочной системы Knauf из гипсокартона с уверенностью и в соответствии с требуемым стандартом установки ASTM C754 & C840 или EN BS 8212.

Общее:
Это обучение предназначено для помочь вам понять доступные потолочные системы, которые предлагает ООО «Кнауф», и дать вам навыки и возможность установить их в соответствии с правильным стандартом.
Мы стремимся помочь повысить эффективность на объекте и улучшить общее восприятие качества обучаемыми. Также мы учитываем потребление материалов, чтобы избежать отходов на стройплощадке, что в свою очередь может привести к экономии материалов.

Обсуждаемые стандарты потолков

— EN 13964:2014 и ASTM C635-13a
. В ходе этого учебного модуля вы получите возможность понять требования, предъявляемые к разработке потолочной системы. Это не просто вопрос объединения случайных профилей. и наличие спроектированной потолочной системы.
Существует множество аспектов, которые необходимо оценить: от изготовления профиля до тестирования отдельных продуктов, а затем системных испытаний, все становится намного более строгим, поскольку когда дело доходит до потолка, это выше вашей головы, и любой сбой в производительность может оказаться гораздо более серьезной, чем у настенной системы.

В ООО «Кнауф» у нас есть много потолочных систем, которые подходят для разных помещений, мы можем предоставить огнестойкие потолки, дизайнерские потолки с функциями и свободно пролетные потолки, которые отлично подходят для помещений, где не так много места для подвеса.Все эти системы различны и соответствуют целому ряду различных стандартов, поэтому очень важно понимать, что у нас есть и что мы можем предоставить, это обучение предоставит вам именно это, подробно объяснив каждую систему и предоставив вам возможность установить все потолки самостоятельно и почувствовать, как они работают.
Некоторые потолки предназначены исключительно для декоративных целей и для того, чтобы скрыть любые дефекты или оборудование, которые могут находиться наверху, другие могут использоваться для выполнения определенных требований к характеристикам, которые были установлены.Некоторые потолки должны быть проверены на соответствие ожиданиям любого движения грунта (землетрясения), и это может быть указано на многих различных уровнях, поэтому важно, чтобы все эти данные были доступны в Knauf, чтобы гарантировать, что мы можем продавать наши системы. Опять же, это тема, которая будет затронута в рамках данного тренинга.

Отделка потолочной системы отличается от отделки стены, так как любой отражающий свет будет подсвечивать места стыков гораздо сильнее, чем на стеновой системе. С потолками требуется гораздо больше осторожности при оклейке и стыковке, вы получите возможность на протяжении всего обучения наносить некоторые отделочные материалы на стыки и сами увидите эффект.

Модуль 3 — Стенки шахты

Цель:
К концу сегодняшнего обучения вы будете иметь навыки установки системы Knauf Shaftwall с уверенностью и в соответствии с требуемым стандартом установки ASTM C754 & C840 или EN BS 8212.

Общее:
Целью этого учебного модуля является помочь вам понять конкретные требования, которые необходимы для установки Knauf Shaftwall, а также понять, где эта система обычно используется, а не в повседневной системе гипсокартона.

Обсуждаемые стандарты на стенку шахты — BS 8212 и ASTM C840, C754, E119 и E1966
Стена шахты Кнауф представляет собой уникальную систему, которая разработана с использованием шпильки, разработанной с помощью CT, что позволяет строить систему только с одной стороны и, следовательно, идеально подходит для установки стены шахты (стены, окружающие шахту лифта), где доступ изнутри полностью ограничен.

Эта система имеет очень приемлемую высоту и обладает хорошими огнестойкими характеристиками.Система спроектирована с использованием несущей плиты толщиной 25 мм, которая с помощью трения крепится к шпилькам C-T, поэтому одна сторона стены технически не закреплена винтами, однако после того, как внешняя сторона покрыта и закреплена, все это скрепляется и становится очень прочной системой.

Установка системы Shaftwall может быть очень быстрой, особенно если вы используете эту систему чаще. В ходе обучения у вас будет возможность установить полную систему Shaftwall вместе с дверными проемами, специально разработанными для этой системы.Также вы сможете ознакомиться с конструкциями отклоняющей головки, которые доступны для этой системы, это важно, поскольку из-за областей, где эта система установлена, обычно очень высокое давление и движение, поэтому потребность в детали отклоняющей головки, которая позволяет стена для сокращения и извлечения имеет важное значение.
Это обучение поможет вам, как установщику, повысить эффективность работы, что затем отразится на общем качестве отделки рассматриваемой работы. Мы также стремимся помочь кандидатам понять потребление материалов, чтобы избежать отходов, это хорошо отражается на месте, так как не будет так много отходов и можно сэкономить.



Модуль 4 — Решения для кинотеатров

Задача:
К концу сегодняшнего обучения вы будете уверенно устанавливать стеновые системы Knauf Cinema в соответствии с требуемыми стандартами установки ASTM C754 и C840

Общее:
Этот курс предназначен для того, чтобы помочь вам понять доступные решения для кинотеатров из гипсокартона, которые входят в ассортимент Knauf, у нас есть как высотные стены с высокими акустическими и противопожарными свойствами, так и потолочная система с массовым барьером. Стандарты перегородок
, которые будут обсуждаться – ASTM E119, E90 и E2226
Это обучение является как практическим, так и теоретическим, и мы начнем с понимания значений и критериев производительности для доступных киносистем, как стен, так и потолка. В Knauf у нас есть 2 стеновые системы различной конструкции: во-первых, система V-образных распорок, которая объединяет 2 отдельные стены, скрепленные вместе с помощью акустического кронштейна, и, во-вторых, система U-образных стоек, представляющая собой искусно разработанный U-образный профиль, обладающий чрезвычайной прочностью.Затем у нас есть потолок с массовым барьером, который имеет уникальную систему акустических подвесов Knauf, которая значительно улучшает акустические характеристики.

Цель тренинга – помочь кандидатам понять, что гипсокартон в кинотеатрах существенно отличается от стандартной системы гипсокартона в жилых помещениях. Во-первых, повышается огнестойкость и значительно увеличивается общая конструктивная высота стен, поэтому выполнение этих требований требует больших усилий, и важна каждая мелочь при установке. Самым важным показателем производительности, когда речь идет о киносистемах, являются акустические характеристики, обычно они проверяются на месте, поэтому необходимость достижения заданных значений имеет решающее значение, и именно здесь установка системы становится очень специфичной, изменение мельчайших деталей может значительно влияет на качество звука, поэтому это обучение важно.

В ходе обучения вы сможете установить систему V-образных раскосов и U-образных шпилек вместе с потолком с массовым барьером. Мы рассмотрим все конкретные детали, необходимые для достижения желаемого уровня производительности.Вы также узнаете, как установить систему самым профессиональным образом, что повысит эффективность и уменьшит количество отходов на объекте. Вы также получаете возможность использовать первоклассные инструменты, которые специфичны для рассматриваемой работы, и они могут сильно повлиять на общее качество и скорость установки.

Модуль 5 — Отделка гипсокартоном

Цель:
По завершении этого обучения вы поймете и получите знания о том, как наносить и отделывать системы гипсокартона до приемлемого стандарта. работать с продуктами, чтобы стать компетентным в их применении с помощью различных средств нанесения.Мы рассмотрим составы как для ручного, так и для машинного распыления.

Обсуждаемые стандарты отделочных смесей — ASTM C475/474, E136, D2373
Целью этого учебного занятия является расширение ваших знаний и понимания доступных отделочных смесей Knauf. Мы рассмотрим каждый продукт и посмотрим, как и что он также был протестирован, это позволит вам получить хорошее представление о том, на что способны продукты, мы рассмотрим огневые характеристики продуктов, чтобы понять, как они работают в таких условиях. условиях, а также мы можем увидеть, как продукты работают в различных условиях окружающей среды, таких как влажные и влажные помещения, снова посредством специальных испытаний.
Отделка системы гипсокартона состоит из 3 основных элементов Соединительная лента, соединительные швы и наполнитель, все вместе они обеспечивают гладкую и бесшовную отделку поверхности. Отделка поверхности может быть выполнена с различными уровнями качества, эти уровни качества варьируются от Q1 до Q5 и описаны в каждом строительном стандарте. Это обучение поможет вам понять эти уровни и то, что ожидается от каждого уровня.

Обучение очень практическое, когда вы будете постоянно наносить составы и добиваться желаемого результата, вы получите возможность наносить составы вручную, а также с помощью распылителя.Сделав это, вы поймете причины для каждого приложения, хотя машинное применение быстрое, это не всегда подходящий вариант, и мы рассмотрим это. Также инструктор по обучению продемонстрирует процесс нанесения от заполнения швов до отделки поверхности, это позволит вам увидеть правильные методы установки, также мы покажем способы, которыми вам не следует наносить такие продукты, и как рынок в настоящее время делает.

У вас также будет возможность попробовать себя в отделке, используя доступные инструменты Knauf.Это даст нам возможность продемонстрировать доступные инструменты и дать вам представление о том, где эти инструменты используются и для каких целей они служат. Также мы подробно объясним правильный процесс, необходимый для безопасной и профессиональной эксплуатации машины для распыления.

Модуль 6 — Аквапанель

Aquapanel Indoor & Outdoor

Цель:
К концу сегодняшнего обучения вы будете уверенно устанавливать Aquapanel Indoor & Outdoor в соответствии с требуемым стандартом установки

Общая информация
Этот тренинг направлен на то, чтобы помочь вам понять, на что способна плита Knauf Aquapanel, мы обсудим все соответствующие стандарты, на соответствие которым были протестированы плиты, а затем у вас будет время установить плиты и убедиться, насколько легко и универсальны эти доски.
Стандарты перегородок для обсуждения – EN 1364-1 и ASTM C1325 A,B и ASTM E84 и E136
Плиты Knauf Aquapanel выпускаются в 2 различных исполнениях: один для внутреннего применения, например, душевые, сауны и общие влажные помещения. Плита Indoor особенно хороша для использования в качестве подложки для плитки, так как она чрезвычайно прочная и может выдерживать больший вес, чем ваши стандартные гипсокартонные плиты.

Во-вторых, у нас есть панель Aquapanel для наружных работ, которую можно использовать для многих применений, таких как вентиляция, наружные конструкции, навесные стены или просто прямое применение.
Обе доски имеют уникальный дизайн, поэтому они гибкие и, следовательно, позволяют применять эту доску во многих творческих проектах. Когда дело доходит до отделки панелей аквапанели, это снова очень просто, для внутренних помещений у вас есть варианты прямого нанесения плитки с полной отделкой поверхности, а для наружных снова, в зависимости от ее применения, она может быть отделана в соответствии с вашими пожеланиями.

В ходе обучения вы будете устанавливать панели Aquapanel как внутри, так и снаружи на каркасную систему и увидите, насколько проста установка, вы также получите возможность увидеть радиус изгиба досок.Самой интересной частью этого обучения будет финишная обработка, вместе с инструктором вы шаг за шагом проработаете каждый процесс финишной обработки обеих досок, это поможет вам точно понять, почему существует это требование, и убедиться, что вы можете выполнить этот процесс каждый раз. Это важно, так как доски должны быть полностью герметизированы, чтобы вода не могла проникнуть через доску, особенно для таких применений, как сауны и влажные помещения.

К концу этого обучения вы уйдете с гораздо большей уверенностью и пониманием того, что представляет собой аквапанель Кнауф и как правильно и профессионально ее установить.

KNAUF DRYWALL ПОВТОРЯЕТ УСПЕХ В ШКОЛАХ НЬЮ-БРЭДФОРД

Высокоэффективные гипсокартонные системы от Knauf Drywall устанавливаются на втором этапе реконструкции школ в Брэдфорде стоимостью 300 млн фунтов стерлингов после их огромного успеха на первом этапе. При финансировании программы «Строительство школ для будущего» второй этап проекта включает — размещение новых средних специальных школ на территории Технологического колледжа Грейндж, а также в школах Бекфут, Гринхед и Хэнсон.Совместное размещение будет означать, что ранее отдельные специальные школы могут совместно использовать некоторые помещения и более тесно сотрудничать со своими обычными коллегами.

Компания Knauf Drywall разработала ряд конструкций из гипсокартона, которые отвечают акустическим требованиям в соответствии со Строительным бюллетенем 93, а также обеспечивают достаточную огнестойкость и ударопрочность для всех наиболее распространенных стен и перегородок в современных школах. Требования к внутренним стенам в новых школах Брэдфорда варьируются от 45 до 70 дБ Rw по шумоизоляции и огнестойкости 30, 60 и 120 минут, в зависимости от их положения.Необходимые перестановки достигаются с помощью шпилек Knauf ‘C’ 70 мм с межосевым расстоянием 600 мм с различными комбинациями футеровки. Например, в новом здании на территории школы Хэнсон стены от пола до потолка, разделяющие общие учебные зоны, построены с использованием 12,5-мм стеновой панели Кнауф под противоударной панелью Кнауф толщиной 12,5 мм с обеих сторон стойки с 25-мм изоляцией полости рулона Кнауф. . Эта конструкция имеет акустический рейтинг 52 дБ Rw, что превышает 50 дБ Rw, требуемый BB93, и предлагает «тяжелую» категорию прочности, перфорации и ударопрочности, а также огнестойкость и изоляцию в течение 60 минут.Как правило, стены между классными комнатами и коридорами основаны на тех же 70-миллиметровых стойках Knauf ‘C’ и с одним слоем 15-миллиметровой противоударной панели Knauf с каждой стороны и 25-миллиметровой изоляцией пустот для достижения требуемых акустических требований 45 дБ Rw, обеспечивая при этом прочную перегородку для высоких зоны движения.

В новых школах также есть помещения для музыкальных занятий и выступлений, требующие более высокой звукоизоляции. До 70 дБ Rw достигается за счет двойной параллельной рамы из 146-мм стоек Knauf ‘C’ с шагом 600 мм, с двумя слоями 15-мм стеновой панели Knauf Wallboard под 15-мм противоударной панелью с каждой стороны и установленной по центру 100-мм изоляцией пустот для дополнительных акустических характеристик.

Кроме того, Knauf Aquapanel Interior предлагает простое и надежное решение для гипсокартонных конструкций в зонах бассейнов, облицованных плиткой. Ударопрочная подложка для плит из армированного стекловолокном цемента специально разработана для использования во влажных и влажных помещениях, поскольку она никогда не теряет своей прочности даже при полном погружении в воду. Плита толщиной 12,5 мм легко стыкуется с системами перегородок на основе гипсокартона и не требует дополнительных навыков для установки.

Учитывая масштабы второго этапа проекта, три специалиста по сухой облицовке устанавливают системы Knauf Drywall в новом кампусе. Команды из Farpod of Wakefield работают в школах Greenhead и Hanson, а Horbury of Rotherham является субподрядчиком школы Beckfoot. Компания OCL из Эссекса завершает внешнюю отделку новой школы в Технологическом колледже Грейндж в дополнение к внутренней отделке.

Саймон Окклешоу, менеджер по строительству OCL, говорит, что проект Bradford Schools демонстрирует, как отличные всесторонние характеристики и упрощенная конструкция гипсокартонных систем Knauf могут помочь повысить качество обучения и преподавания в школах.Он комментирует: «Используя гипсокартонные системы Knauf Drywall, мы смогли объединить функциональность огнестойкости и прочности с высокими акустическими характеристиками, превышающими стандарты, установленные в BB93».

В мае 2009 года началось строительство текущих (Этап 2) строительных работ генеральным подрядчиком Educo, совместным предприятием Costain и Ferrovial Agroman. Системы Knauf Drywall использовались как на Этапе 1, так и на Этапе 2, включая установку Knauf Soundshield и Перфорированный гипсокартон Apertura для улучшения звукопоглощения в Колледже бизнеса и предпринимательства Баттершоу на первом этапе. Планируемый срок завершения проекта – начало 2011 года.

Knauf Drywall производит полный спектр штукатурок, гипсокартонных листов, изоляционных ламинатов, сухих полов, аксессуаров для гипсокартона и металлических профилей для бытового, коммерческого и общественного применения. Компания Knauf Drywall впервые представила гипсокартон с нейтральным уровнем выбросов углерода в Великобритании с Knauf Futurepanel. Knauf также активно продвигает переработку отходов со строительных площадок и проводит политику нулевых отходов на своих энергоэффективных заводах в Ситтингборне в Кенте и Иммингеме в Хамберсайде.

Для получения дополнительной информации позвоните в Линию литературы Knauf по гипсокартону 08700 613 700 или посетите сайт www.knaufdrywall.co.uk

.

США достигли мирового соглашения по делу

о китайском гипсокартоне

(Рейтер) — Владельцы тысяч домов в США, испорченных дурно пахнущим китайским гипсокартоном, в четверг договорились о судебном урегулировании с немецким производителем.

Адвокат истцов, Расс Херман, сказал, что сумма, достигнутая с Knauf International, составила от 800 миллионов до 1 миллиарда долларов, но юрист компании сказал, что окончательная сумма, вероятно, будет намного меньше.

Китайская дочерняя компания Knauf International произвела испорченный продукт, который был обвинен в том, что он производит зловоние и пары, которые повреждают кондиционер, проводку и арматуру.

Истцы говорят, что мировое соглашение, которое требует одобрения суда, может предусматривать ремонт до 4500 квартир с гипсокартоном производства Knauf Plasterboard Tianjin, или KPT.

Но окончательное количество домов, в которых обнаружен гипсокартон KPT, может оказаться меньше 2700 после их проверки, сказал адвокат KPT Грег Уолланс.

Урегулирование было «отличной сделкой» для владельцев собственности, сказал Уолланс из юридической фирмы Kaye Scholer LLP.

Стоимость будет зависеть от количества домовладельцев, предоставивших доказательства порчи гипсокартона. По словам Уолланса, расходы также будут контролироваться посредством торгов на ремонтные работы, и некоторые домовладельцы могут выбрать льготную оплату наличными.

Соглашение разрешит все судебные разбирательства по поводу испорченного гипсокартона, поставляемого KPT. Около 5200 истцов заявили, что в их домах содержится продукт KPT, который используется для строительства стен и потолков.

Тысячи домовладельцев подали иски против других производителей испорченного китайского гипсокартона, и эти компании не подпадают под действие мирового соглашения.

Домовладельцы могут отказаться от мирового соглашения Кнауф и самостоятельно подать иск.

Один адвокат, который представлял интересы клиентов, которые отказались от более раннего урегулирования с Banner Supply Co, назвал сделку важным шагом, но не взял на себя обязательств поддерживать ее, пока не ознакомится с деталями.

«Я не могу сказать, будет ли это идеальным решением для каждого из моих клиентов», — сказал Дэвид Дурки из юридической фирмы Roberts & Durkee во Флориде. Он сказал, что сотни его клиентов потенциально охвачены урегулированием Knauf.

Многие из пострадавших домов были построены в 2006 и 2007 годах в конце жилищного бума в США и во время восстановления после нескольких ураганов на юго-востоке США.

По словам адвоката KPT, гипсокартон был загрязнен серой из гипсового рудника в Северном Китае.

Поселение создаст два фонда. Фонд восстановления, стоимость которого не ограничена, позволит домовладельцам нанять подрядчика для удаления испорченного продукта или возместить домовладельцам расходы на предыдущий ремонт.

Второй фонд, стоимость которого ограничена, позволит истцам подавать иски о возмещении телесных повреждений и экономических потерь, таких как потеря права выкупа дома.

Мировое соглашение подлежит утверждению окружным судьей США Элдоном Фэллоном, который курировал судебный процесс.

Судебное слушание по утверждению сделки, вероятно, состоится в середине 2012 года, сказал Уолланс.

Knauf Group, материнская компания Knauf International, является одним из крупнейших в мире производителей строительных материалов.
