что это такое, размеры и характеристики, применение и уход

Когда смотришь на процесс покрасочных работ видного мастера, и видишь массу разных инструментов, кистей и валиков, а у самого где-то на не очень почетном месте лежит старая и единственная, наполовину стертая, разбухшая, с щетиной в разные стороны, с засохшими следами красок разного цвета кисть, которой ты еще планировал многое покрасить — то понимаешь, что ты явно маляр, которому предстоит многому научиться. И тем твоим единственным инструментом будет, скорее всего, плоская или флейцевая кисть.

Что такое флейцевая кисть, применение в малярных работах

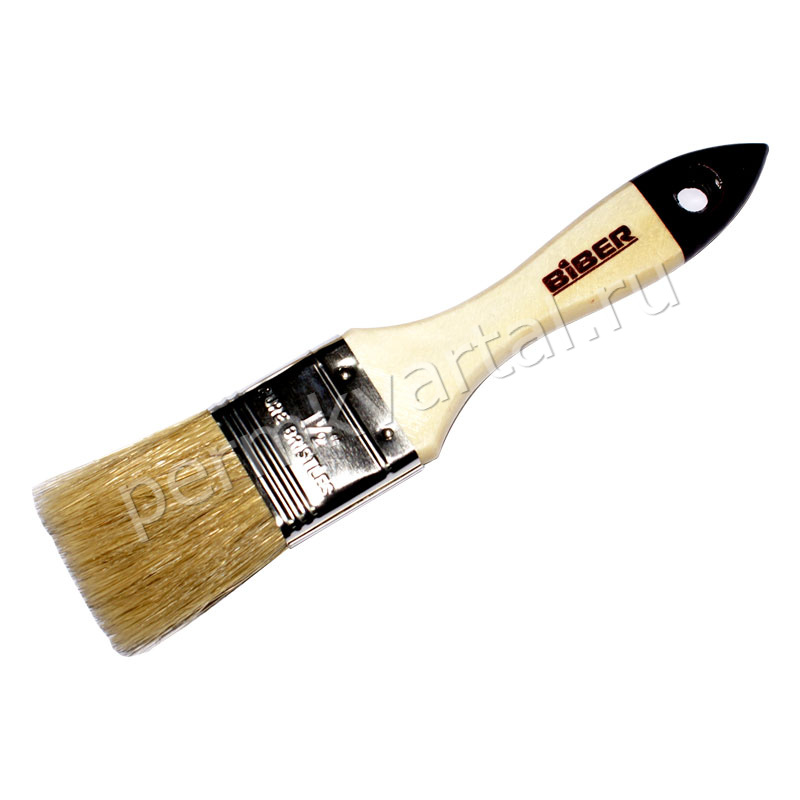

Флейцевая кисть 50 мм из натуральной щетины

Флейц — это универсальная плоская кисть с деревянной или пластиковой ручкой, металлической обоймой, изготовленная из натуральной свиной околохребтовой щетины высокого качества, иногда с добавлением до 50% конского волоса. В самых качественных видах используют барсучий волос. Также флейцы производят и из синтетического волокна.

Малярная флейцевая кисть широко применяется в лакокрасочных работах, хотя изначально предназначалась для сглажевания только что нанесенной краски с помощью других кистей, чтобы убрать оставшиеся следы от ручника или маховой кисти. Используют для покраски и в живописи, при нанесении трафаретов и других рисунков. Характеризуется плавными мазками, не оставляющих следов на окрашиваемых деталях и поверхностях.

Благодаря своему строению, одинаково хорошо красит плоские и декорированные поверхности, подойдет для окраски металлопроката (уголки, квадраты, швеллера), окон и дверей.

Согласно ГОСТ 10597-87, маркировочное обозначение флейцевых кистей — КФ, идущая далее цифра информирует о ширине рабочей поверхности: 25 мм, 50 мм, 60 мм, 75 мм, 100мм. Также встречаются по номерам 1, 2, 3, 4 – ширина в дюймах. Толщина пучка щетины от 9мм до 18мм. Размер рабочей длины 37 – 62 мм.

По стандарту, отличие флейцевых кистей от плоских (КФ и КП), состоит в толщине и рабочей длине пучка, исполнением и длиной деревянной ручки.

Современное производство значительно расширило типоразмеры флейцевых кистей, вследствии чего плоские кисти и флейцы можно относить к одной разновидности.

Среди отечественных производителей пользуются спросом флейцы фабрики Вятка и торговой марки «Лазурный Берег». Широко распространены импортные наборы флейцевых кисточек от немецкой марки Бибер (BIBER).

Натуральная щетина или синтетика

Диапазон размеров флейцевых кистей

Выбор материала ворса является наиболее принципиальным вопросом при покупке кисти. Ворс может быть:

  • Натуральным. Для таких кистей используют тянутую свиную щетину, реже применяется конный или барсучий волос. Свиной щетине свойственна шероховатость и чешуйчатость поверхности, кроме того, ее концы имеют природное раздвоение. Все это способствует отличному впитыванию и удержанию краски. Как результат – гладкая поверхность покраски и удобство в эксплуатации. Из недостатков – низкая износостойкость и прочность.
    Такой материал подходит для большинства типов лакокрасочной продукции. Из-за того, что при поглощении воды, натуральная щетина теряет упругость и нарушается способность к отдаче, не рекомендуют использовать такие кисти с краской на водной основе.
  • Синтетическим. По сравнению с натуральным, такое волокно обладает гораздо лучшей износостойкостью и прочностью. Недостаточную способность к удержанию краски преодолевают с помощью искусственного расщепления кончиков и создание дополнительных полых каналов в структуре волокна. При контакте с водой сохраняет свои механические свойства, поэтому подходит для использования со всеми видами красок и лаков. Благодаря повышенной стойкости, рекомендуется использовать для покраски шероховатых поверхностей.
  • Комбинированным. Получается путем смешивания натурального волокна и синтетики в соотношении 60% на 40%. Соединяет в себе лучшие характеристики двух типов. Подходит для большинства видов краски. Рекомендуется для пропиток, грунтовок и деревянных поверхностей.

Цена малярных кистей напрямую зависит от типа волокна пучка и его качественных характеристик, а предпочтения маляра в выборе инструмента формируются в процессе получения практического опыта.

Лидером по производству свиной щетины для кистей был и остается Китай. Известно, что уже с середины 19 века Поднебесная экспортировала высококачественную щетину на американский рынок. Виды сырья различают по происхождению (названия провинций) и характеристикам: цвету, структуре, прочностью, строением.

Правила подбора флейцевой кисти

Фото кисти для покраски больших плоских поверхностей

Подбор ширины зависит от объема и сложности работ. Никогда не используйте кисть, ширина которой больше ширины окрашиваемой поверхности. Использование боковой части приводит к утрате формы кисти. Для покраски больших плоских поверхностей используйте кисть максимальной ширины со специальной лапкой для того, чтобы её можно было зацепить за край емкости с краской.

Необходимо учитывать правило золотой середины в определении жесткости и длины щетины. Если щетина будет чрезмерно жесткой, то это приведет к недостаточной толщине покрытия. Напротив, в случае недостаточной жесткости, на поверхности будет оставаться лишняя краска со следами полос и разводами.

Неправильно подобранная длина влияет на количество впитываемой краски и приводит либо к частому маканию, в случае слишком короткой длины, либо к неровным мазкам и чрезмерному расходу краски, в случае длины, больше необходимой. Прежде, чем купить кисть, также необходимо проверить ее механические свойства. Согните кисточку в разные стороны. Волокна щетины должны быть ровной, одинаковой длины без переломов. Попробуйте потянуть за щетину, и если часть из них изменит свое положение, то это некачественная кисть.

Флейцевая кисть: подготовка к работе и уход

Применение флейцевой кисти

Для получения высококачественного лакокрасочного покрытия кроме грамотного подбора кистей, необходимо правильно подготавливать и ухаживать за ними.

Часто после покупки кисточки, можно обнаружить торчащие щетинки. Не рекомендуется ровнять кисть с помощью зажигалки и спичек, во избежание выгорания качественной части волокон. Если выдергивать их руками или подстричь ножницами, нарушается структура пучка. Это приведет к бороздам и полосам во время покраски. Чтобы подровнять кисточку, нужно несколько минут поработать ей по грубой шероховатой поверхности. Это придаст форму и не нарушит структуру.

Перед работой, кисти с натуральной щетиной замачивают на час в мыльной воде, чтобы щетина разбухла и сделалась мягкой, а остатки жира, дефектные щетинки и пылеобразная грязь удалилась под действием мыльного раствора. После этого кисть промывают и дают просохнуть.

При проведении малярных работ окунайте кисть в краску вертикально и на одну треть. Также вынимая, постучите кисточкой о стенки банки или ведра, чтобы убрать излишек краски. Не нужно убирать излишек об ободок, что может послужить причиной стирания и кустования щетины.

Не оставляйте кисти в растворителе на долгий период, это приведет к механическому повреждению щетины, включая и синтетическую. Хранение в воде может привести к разбуханию деревянных деталей и выпадению волокна.

Во время длительных перерывов оберните кисть в ветошь, смоченную в растворителе, и поместите в полиэтиленовый пакет. Данные действия на несколько дней позволят сохранить ее в рабочем состоянии. Запрещается, чтобы во время перерывов и после работы, кисть при хранении касалась волосом дна емкости. Это портит форму пучка, из-за чего флейц будет оставлять полосы и неровные следы во время покраски.

По окончании работ, кисточки аккуратно очищают уайт-спиритом и окунают в мыльный раствор, пока вода не перестанет окрашиваться, затем протирают и вешают сушиться.

Видео: обзор флейцевых кистей

Верный выбор и правильное применение флейцевой кисти при лакокрасочных работах гарантирует ровный и гладкий слой краски на окрашиваемой поверхности. А надлежащее состояние инструмента и уход за ним после работы, выделяет настоящего мастера своего дела.

что это такое, виды, характеристики, применение, размеры

Изначально этот инструмент предназначался для исправления огрехов покраски. Но постепенно флейцевая кисть настолько полюбилась малярам, что они стали использовать ее в качестве основной. Она дает очень мягкие мазки и практически не оставляет следов на поверхности. Сегодня флейц считается классическим. Без него не обходятся ни одни серьезные малярные работы. Используют ее и художники при окрашивании значительных площадей или нанесения трафаретов.

Отличительные особенности

Итак, флейцевая кисть: что это такое. Внешне она мало отличается от обычного малярного инструмента. Однако даже при значительной ширине такие кисти всегда плоские. Это позволяет легко прокрасить любые, даже сложные изгибы, углы без пропусков и подтеков.

В отличие от макловиц или маховых инструментов, она почти не дает брызг.

Ведь подобная кисть способна взять оптимальное количество краски. Еще одна особенность – упругая и качественная щетина, не оставляющая на поверхности полос.

Ширина щетки может варьироваться. Существуют как очень маленькие флейцы, так и довольно широкие. Все зависит от обрабатываемой площади.

Материалы изготовления

Качество и вид щетины для подобного инструмента считаются важнейшим параметром. Флейцевые инструменты могут изготавливаться из:

  • волос барсука: несмотря на мягкость, они обладает высокой износостойкостью, такие изделия стоят дороже и используются в основном для художественных работ;
  • свиной щетины: за счет большого количества мельчайших чешуек и раздвоенных кончиков шероховатые волоски способны идеально впитывать и удерживать краску; существенным минусом материала является низкая износостойкость; для ее увеличения часто добавляют до 50% более упругого конского волоса;
  • искусственных синтетических волокон: для лучшего удержания краски их частично расщепляют или создают в них полые каналы; такая щетка не боится воды и механических воздействий; ею можно красить даже шероховатые поверхности;
  • комбинированная: соотношение при смешении натуральных и искусственных волокон составляет 60:40.

Качественный флейц – это кисть с упругим ворсом равной длины, который при надавливании сгибается в одну сторону. При ее выборе стоит придерживаться золотой середины. Слишком мягкая будет быстро истираться. Грубая также нежелательна – она будет оставлять на поверхности полосы. Да и краски она набирает немного.

Самыми дорогостоящими, но и наиболее качественными считаются щетки из черной натуральной щетины. Грубую ость смягчают с помощью отбеливания. Щетки серого или желтого цвета относятся к 2-сортным изделиям. Их используют для объемных работ.

Слегка потяните за кончик пучка. Часть волосков осталась в руках? Значит, щетина в таком инструменте пересушена. Возможно также, что щетка прикреплена к ручке недостаточно плотно. В процессе эксплуатации она будет высыпаться.

В качестве цоколя (элемента крепления) используется облегченный тонкостенный металл: сталь, латунь. Дорогостоящая медь используется реже. Ручки могут изготавливаться из любых материалов, но наиболее распространенными являются дерево и пластик. Особое внимание следует обращать на удобство инструмента. Он должен хорошо ложиться в руку.

Размеры. Маркировка

На такие кисти, согласно ГОСТ наносятся буквы КФ и цифры, обозначающие ширину рабочей поверхности. Ее размеры могут варьироваться. Существуют как инструменты шириной 10 мм, так и 100-150-миллиметровые щетки.

Самые распространенные флейцевые кисти 25 мм, 50 мм, 60 мм, 75 мм, 100 мм. Щетина у них всегда достаточно длинная, 37-62 мм. Ширина может указываться в дюймах, от 1 до 4. Толщина чаще составляет 9-18 мм.

Избыточная длина для таких кистей нежелательна. Добиться точных мазков в этом случае будет сложно. Короткая же будет набирать минимум краски, и щетку придется часто обмакивать. Кисти с коротким ворсом лучше использовать на ограниченных площадях или для подводки.

Подготовка к работе

Флейцевая кисть – это универсальный инструмент, с помощью которого можно добиться идеального прокрашивания любого вида поверхностей. Но для этого за ним требуется грамотный уход.

Для смягчения, удаления остатков жира, пыли, обломков щетины перед работой ее замачивают в мыльной воде, а затем подвешивают для просушивания щеткой вниз. Выдергивать руками неправильно лежащие волоски или обжигать их во избежание нарушения структуры пучка не рекомендуется. Достаточно поводить ею по неровной поверхности. Волокна качественной кисти тут же выровняются.

Очистка и хранение

После работы для удаления краски инструмент аккуратно обтирается о край емкости с краской. Для полной очистки вначале его промывают в уайт-спирите, а затем мыльном растворе, тщательно просушивают, оборачивают в тряпку и убирают в целлофановый пакет.

Временно хранить кисти удобно в емкостях с отверстиями или кольцами. В этом случае щетина не будет доставать до дна и повреждаться. На постоянное хранение флейцы лучше укладывать в картонные коробки горизонтально. Щетка ляжет ровно и не изогнется.

Советы опытных маляров

Хорошая малярная флейцевая кисть стоит немало. Естественно, хотелось бы, чтобы и прослужила она подольше. Это возможно лишь при правильной эксплуатации инструмента:

  • кисть следует подбирать по размеру; если инструмент будет слишком широкий, при прокрашивании узких пространств его края неизбежно со временем изогнутся;
  • для ускорения процесса пользуйтесь валиками, а флейцем лишь подправляйте огрехи;
  • во избежание повреждения волокон при отжимании щетки о край банки не стоит прикладывать излишние усилия;
  • не бросайте флейц в емкость с краской; под собственным весом инструмент промнет щетину, и она изогнется;
  • надолго в банке с краской оставлять малярные кисти не рекомендуется; щетина под воздействием агрессивных реагентов начнет ломаться;
  • не стоит оставлять инструмент надолго и в воде; это касается не только изделий из натуральной, но и синтетической щетины; деревянная ручка разбухнет, а волоски выпадут; плюс краска может засохнуть, и очистить щетку будет невозможно;
  • в жидкой среде допускается ненадолго оставлять лишь кисти, смоченные акриловой краской, которая на воздухе быстро затвердевает; спустя пару часов отмыть их будет уже проблематично;
  • если работы приостанавливаются на 1-2 дня, кисть на время нужно обмотать ветошью, смоченной в уайт-спирите, и положить в пакет;
  • флейцы из натурального волоса мыть в горячей воде запрещено, только в холодной.

Итак, флейцевая малярная кисть является незаменимым инструментом при проведении ремонтных работ. С помощью нее можно не только наносить краску, но и грунтовочные составы или обойный клей. Она проста в применении, набирает минимум краски, поэтому почти не капает, и хорошо прокрашивает любые виды поверхностей. Но, чтобы инструмент оставался в рабочем состоянии как можно дольше, его необходимо правильно подбирать и грамотно эксплуатировать.

виды, характеристика и область применения

Когда говорят «флейцевая кисть», возникает вопрос: а какая она? Сразу в голову не придет, что такой инструмент есть у каждого дома или, по крайне мере, был в ходе очередного ремонта. Что такое флейц? Внешне это плоская универсальная кисть, которая подходит для любых видов лакокрасочных работ. Для её изготовления используется натуральная щетина свиньи (с околохребетной части туши). Иногда добавляют конский или барсучий волос. Для ручки используется деревянная или пластиковая основа, обрамленная металлическим ободом.

Коротко о флейцевой кисти

Изначально инструмент использовали художники для написания картин, так как мазки на полотне с помощью флейца получались плавными и равномерными. Максимальный её размер был до 50 мм. Со временем такие кисти стали использовать для проведения ремонтных работ. Сейчас её размеры варьируются от 10–50 мм до 100–160 мм.

Согласно ГОСТу, кисть имеет маркировку КФ. Подходит для покраски плоских и декоративных поверхностей, не оставляет разводов. Даже несмотря на широкое разнообразие строительных материалов, флейцевая кисть КФ занимает лидирующие позиции по продажам на рынках многих стран.

В данной статье рассмотрим, каких видов бывает кисточка, ее область применения, основные характеристики, как правильно подготовить инструмент к покраске, а также сравним плюсы и минусы натуральной и синтетической щетины.

Если вы решили окрашивать поверхность или какой-то предмет самостоятельно, приобретите несколько кистей, разных размеров. Маленькой можно окрасить труднодоступные места и стыки, а большой легче работать на ровных площадях.

Виды и область применения

Многие профессиональные строители для покраски используют такие виды строительного инвентаря:

  • Обычная кисть флейц. Щетина изготавливается из свиной шерсти, рекомендуется для малярных работ, которые включают в себя покраску, нанесение трафаретных рисунков, роспись поверхности. Выпускается разных размеров от 20 до 160 мм. Кисть плоская, щетина крепится к ней металлическим ободком, может быть с деревянной или пластмассовой ручкой.

  • Макловица – самая большая кисть. Для ворса используют конскую шерсть. Применяется для нанесения грунтовки или клея для обоев. По форме бывает круглой или плоской. Не используется для декоративных и лакокрасочных работ.

  • Маховая кисть. Выпускается больших размеров, так как используется для побелки стен и потолка. Она не годится для окрашивания поверхности и декоративных работ. Её основные размеры 60–65 мм, длина ворса – 100 мм.

  • Филенчатая кисть круглой формы. Выпускается в размере от 20 до 50 мм. Используется для покраски декоративной филенки или длинных полос.

  • Радиаторная. Применяется для окрашивания трудно доступных мест, чаще для покраски радиаторов отопления. Выпускается в изогнутом виде с удлиненной ручкой. Её ширина может быть от 15 до 30 мм.

Как видите, у каждого инструмента есть свое назначение. Но среди всех вышеупомянутых видов наибольшей популярностью пользуется обычная флейцевая кисть. Объяснить такую закономерность очень просто, благодаря универсальности инструмента его можно использовать для покраски гладкой поверхности, труб, сложных декоративных участков, больших площадей.

Важно! С помощью кисти флейц можно наносить ровные и тонкие мазки, при этом значительно экономить расход краски. Это происходит благодаря натуральному ворсу, который используют для её изготовления.

Характеристики флейцевой кисти

Благодаря своей конструкции флейцевая плоская кисть позволяет качественно выполнить любые лакокрасочные работы. При этом в ходе работы у вас будет значительно меньше подтеков и брызг, которые обычно оставляют макловицы. Её удобно держать в руках из-за правильной плоской формы ручки, что значительно снижает утомляемость работника.

Благодаря натуральному ворсу впитывается необходимое количество краски, это позволяет окрашивать поверхность без частого обмакивания инструмента. Щетина не высыпается в процессе работы, так как плотно прикреплена к ручке железным фиксатором (ободом).

Совет! Не стоит использовать флейцевую кисть на необработанных поверхностях. Для начало стену следует очистить от грязи и прогрунтовать. Иначе ворсинки будут цепляться за неровные выпуклости и через некоторое время кисть начнет «лысеть». Это может произойти на кирпичной, бетонной или деревянной поверхности.

Советы по выбору

Выбирая для покраски флейцевую кисть, обратите внимание на её щетину. Если ворс упругий и грубый, покраска будет выполнена ровными полосами. Мягкая щетина вбирает в себя большое количество краски, из-за этого на поверхности могут остаться подтеки и разводы. Если есть возможность, приобретайте кисти средней жесткости.

Длина ворса играет немаловажную роль при выборе малярных инструментов: если флейцевая кисть плоская, с удлиненной щетиной, на поверхности получатся неровные мазки. Да и краски она будет впитывать большое количество, то есть увеличится расход материала. Кисти с короткой щетиной лучше использовать на небольших площадях, так как частые взмахи инструментом истощат работника. Зато такая покраска будет более аккуратной и точной.

При покупке малярных инструментов проверьте ворс на упругость. Проведите пальцем по поверхности щетины. Если она приняла свое исходное положение – это качественный малярный инструмент, ворсинки остались торчать в разные стороны – не тратьте денег зря, в ходе работы ворс начнет выпадать, и покраска будет испорчена.

Если вы выполняете трафаретную покраску, то лучшего инструмента для нанесения краски вам не найти. Если кисть тонкая, она с точностью заполнит место покраски и не создаст бугров и разводов. Для малярных работ лучше приобрести инструменты разного размера. Одна кисть будет шириной 15 мм – ею можно аккуратно окрасить углы, изгибы, вторая – 50 мм и с удлиненной ручкой, чтобы аккуратно обработать все труднодоступные места, третью берите размером 100 мм и больше – для работы на больших площадях.

Чтобы проверить прочность щетины у флейцевой кисти, потяните легонько за ворс, если в руках останется небольшой пучок, значит, инструмент некачественный, и приобретать его не стоит.

При покупке можно согнуть ворс в разные стороны. Если заметили, что он ломается и высыпается, такая щетина пересушена, покраска таким инструментом будет не качественной. Не стоит приобретать инструменты для малярных работ по низкой цене, в данном случае экономия может привести к расходам на перекраску поверхности.

На видео: характеристика флейцевой кисти Intertool.

Подготовка инструмента к покраске

Перед тем как начинать покраску любой поверхности, кисть следует подготовить. Большинство людей заблуждаются, если считают, что это необязательный процесс. В начале плоская кисть опускается в банку с мыльной водой на 10 минут, затем её необходимо как следует вымыть и высушить. Такая процедура позволит убрать остатки пыли, жира, поломанных ворсинок.

Представьте, как во время покраски неподготовленная кисть может испортить качество обрабатываемой поверхности. Когда щетина напитается водой, то станет намного податливей, сможет лучше вбирать в себя краску, мазки будут ровными и чистыми.

Иногда, при выборе кистей вы обращали внимание, что у многих из них ворсинки торчат в разные стороны. Выдергивать их не рекомендуется, так как вся щетина быстро высыплется во время покраски. Обрезать тоже нельзя, так как в ходе лакокрасочных работ будут заметны борозды по поверхности. Лучше всего намочить инструмент и сделать несколько мазков по бетонному покрытию. Так щетинки выровняются и будут прилегать друг другу.

Процедура очистки кисти

Если вы хотите, чтобы кисть прослужила как можно дольше, после завершения лакокрасочных работ проводите процедуру очистки:

  1. Отожмите инструмент о банку, чтобы убрать излишки краски.
  2. В емкость налейте Уайт-спирит и прополощите щетину.
  3. Достаньте кисть, просушите её сухой ветошью.

Оставлять малярные инструменты в растворителе не рекомендуется, таким образом разрушается структура ворса, как натурального, так и синтетического.

Если вы решили приостановить покраску, намочите тряпку Уайт-спиритом и обмотайте ею кисточку, поместите инструмент в полиэтиленовый пакет. В таком виде её можно хранить несколько дней. Нельзя ставить инструменты в обычную воду, очистить ворс так невозможно, краска просто засохнет на нем, и кисть придется выбросить. Также не рекомендуется оставлять инструмент в емкости с краской на долгое время. Ворс будет впитывать в себя красящий материал, но при этом его структура начнет истощаться и приведет к ломкости.

Что лучше – натуральный или синтетический ворс?

Один из немаловажных факторов, который влияет на качество и стоимость кисти – это ворс. Он может быть трех видов:

  • натуральный;
  • комбинированный;
  • синтетический.

Малярные флейцевые кисти с натуральной щетиной наиболее практичны, долговечны, устойчивы к различным растворителям и дорогостоящие. Для их изготовления используется шерсть барсука, ворс коня и свиньи. Цена инструмента будет зависеть от цвета щетины инструмента: чем он темнее, тем будет качественней и дороже.

Зачастую натуральные кисти используют при работе с масляными, акриловыми и латексными красками. Их состав может испортить синтетический или комбинированный инструмент.

Комбинированная плоская кисть состоит из 60% натуральных волокон и 40% синтетических. Такой состав щетины применяется для изготовления небольших размеров малярных инструментов. Это могут быть филеночные и радиаторные кисти, ширина которых не превышает 50 мм.

На сегодняшний день малярные инструменты с синтетическими волокнами ни чуть не уступают натуральным составам. Благодаря современным технологиям, производители стали создавать кисти с искусственной щетиной, которая обладает повышенной впитываемостью лакокрасочных материалов. Это значительно сокращает время работ. Профессиональные маляры выбирают такие инструменты для покраски бетонных, деревянных поверхностей.

Синтетические кисти используются для работы с сильно текучими лакокрасочными материалами. Натуральный ворс будет с излишком впитывать краску, на поверхности образуются подтеки и неровные переходы.

Покраска в доме – это завершающий этап отделочных работ. С помощью кисти и красок можно создать неповторимую игру цветов, плавные переходя. Маляр в этом процессе выступает в роли художника, который творит шедевр. С помощью флейцевых кистей можно выполнять самую точную и скрупулезную работу. Следовательно, лучше приобрести самые качественные инструменты.

Рекомендации по выбору (1 видео)

Разные виды флейцевых кистей (26 фото)

Кисть плоская и флейцевая разница

Как выбрать малярную кисть

Несмотря на технический прогресс, инструменты для окрашивания, по своей сути, не претерпевали серьезных видоизменений на протяжении многих столетий. Конечно, появились краскопульты с компрессорами, но подавляющее большинство поверхностей по-прежнему окрашивается малярными кистями и валиками.

Как же выбрать правильную малярную кисть, чтобы результат окрашивания радовал Вас долгие годы? Во-первых, еще в магазине необходимо внимательно изучить товарную упаковку краски. На ней почти всегда указаны рекомендации относительно инструмента, которым эту краску следует наносить.

Затем, купив краску, мы держим путь в отдел инструмента, где и выбираем нужный нам малярный инструмент. А чтобы не «заблудиться» в многообразии малярных кистей, рассмотрим их основные типы, в зависимости от материала щетины и формы.

Типы кистей, в зависимости от материала щетины.

По типу щетины малярные кисти делятся на натуральные, синтетические кисти и кисти со смешанной щетиной. Кисти с натуральной щетиной лучше всего использовать для красок на масляной основе, олифы, лаков, масляных лаков и древесных масел. Натуральная щетина от природы имеет расщепленные кончики, а шероховатость поверхности волоска увеличивает способность набирать и удерживать краску или лак. Кроме этого, натуральная щетина имеет мягкий верх. При контакте с водой натуральная щетина набухает, становится жесткой и теряет свою эластичность, поэтому натуральные кисти не следует использовать для красок и лаков на водной основе. Для таких красок и лаков существуют современные кисти с синтетической щетиной.

Синтетические кисти менее подвержены износу по сравнению с натуральными, и позволяют получать гладко окрашенную поверхность. Синтетической щетине можно придать любую форму, которая отвечает назначению кисти: прямую, коническую, цельную или полую. Волокна синтетических кистей впитывают и удерживают ЛКМ не только наружной поверхностью, но и внутренней полостью каждого отдельно взятого волокна, что позволяет увеличить забор ЛКМ и последующую отдачу. Это в значительной степени повышает производительность работы. А технология производства синтетических кистей позволяет производить волокна с заранее заданными параметрами по упругости, толщине, длине и износоустойчивости к трению. Волокна высококачественных синтетических кистей остаются такими же прямыми и в сотый раз после своего употребления. Недостатком синтетических кистей до недавнего времени считалась недостаточная эластичность и плохое удержание краски, но современные технологии производства позволяют перетирать и расщеплять кончики искусственных волокон также как у волосков натуральной щетины, что теперь позволяет синтетическим кистям иметь полезные свойства натуральной щетины.

Кисти со смешанной щетиной сочетают в себе лучшие свойства кистей с натуральной и искусственной щетиной: хороший забор краски и высокая износостойкость. Кисти со смешанной щетиной подходят для всех видов краски, как на водной, так и на масляной основе и их чаще всего используются для наружных работ. Лавируя различным процентным соотношением смешивания искусственных волокон и натуральной щетины можно добиться нужных характеристик по упругости, износоустойчивости и мягкости волокон, необходимых для выполнения тех или иных видов малярных работ.

Типы кистей, в зависимости от формы.

Флейцевая кисть.

Это “классическая” плоская кисть с различной шириной. Размеры флейцевой кисти стандартные и обозначаются, как правило, в дюймах. Флейцевая кисть является универсальной, ею можно окрашивать почти все типы поверхности, особенно это относится к плоским поверхностям. Такой кистью удобно красить различного вида направляющие, уголки, трубы, квадрат и другой профиль. Флейцевая кисть выпускается с натуральной или синтетической щетиной и деревянными или пластиковыми ручками.

Радиаторная кисть является разновидностью флейцевой кисти. Она также относится к плоским малярным кистям. В отличие от флейцевой, радиаторная имеет более длинную и часто изогнутую ручку. Эта особенность позволяет окрашивать радиаторной кистью любые труднодоступные места, включая старые радиаторы отопления, что явно следует из самого названия кисти.

Макловица.

Эта кисть по форме своей напоминает небольшую щетку. Кисть макловица имеет короткую ручку, которая зачастую крепится на винтах и бывает съемной. Макловица удобна при размывке побелки с потолков, грунтовании и побелке больших поверхностей. Такая кисть также удобна при нанесении клея на обои, т.к. забирает много клея и ускоряет приклеивание. Макловицу можно даже использовать в качестве обычной щетки для подметания мусора. Эта кисть удобна при нанесении вязких и густых материалов, а при работе с обычными красками макловица неудобна и непроизводительна, поскольку вбирает в себя много краски. Кисти макловицы бывают прямоугольной, овальной и круглой форм.

Помимо этих основных видов кистей, существуют ещё маховые кисти и кисти для лака.

Маховые кисти предназначены для фасадных и интерьерных работ на больших поверхностях. Их можно использовать для окрашивания и грунтования стен, потолка и прочих больших поверхностей. Стандартные маховые кисти имеют диаметр 60 и 65 мм с длиной ворса 100 – 180 мм. Нетрудно догадаться, что кисти для лака используются при работе с различными лаками. Особенность этих кистей в том, что кончики щетины у этих кистей немного распушены, что позволяет кисточке не оставлять подтеков и разводов на поверхности.

И напоследок проведите простой тест: потяните щетину кисти, и если при этом выпадет больше двух щетинок – кисть не качественная и приобретать её не следует. Наконец, убедитесь, что вам удобно держать кисть в руке. Качественная кисть при правильном хранении может служить годами. Поэтому она должна быть удобной.

Виды малярных кистей и уход за ними

Малярная кисть – инструмент знакомый всем, кто хоть однажды делал ремонт самостоятельно. Всем известно, что малярные кисти имеют различную форму, тип щетины, материал и так далее. Задумывался ли о том, что это все « не просто так» и, конечно, различия в форме кистей и других их « параметрах» вовсе не случайны. Потому что каждая кисть предназначена для определенных типов малярных работ, а если точнее, для окраски определенных поверхностей. Безусловно, производить окраску поверхностей можно любой кистью. Но какой удобнее, а какой не стоит? Давайте разберёмся.

Маховые кисти выпускаются в основном больших размеров — диаметром 60 и 65 мм с длиной волоса 100 мм .

У хорошей кисти при сгибании волос должен немедленно выпрямляться, не оставляя видимой кривизны. Кисти в виде пучка волос, которые требуют специальной вязки, называются весовыми, кисти в патроне с ручкой — штучными. Весовые кисти после подвязки крепким шпагатом насаживают на длинную ручку-штырек. Любую кисть подвязывают, потому что длинный волос плохо растушевывает краску и создает много потеков. Поэтому маляры-профессионалы считают, что для клеевой окраски не подвязанный волос должен быть длиной 7- 9 см , для масляной и эмалевой — 5- 7 см .

Ракля — это широкая кисть с щетиной, вставленной в корпус рядами. Ее применяют при обработке, например, фасадов и потолков, а также клея на обои.

Макловица — это малярная кисть, рукоять которой короткая, а щетина обычно искусственная, хотя бывают и с длинной рукояткой, и с натуральной щетиной, но они намного дороже. По форме они бывают круглыми ( диаметром 120 и 170 мм , длиной щетины 94- 100 мм ) или прямоугольные. Макловица употребляется для намазывания обоев обойным клеем или при нанесении других вязких составов. Можно использовать как щетку-сме тку . Красить макловичной кистью неудобно и непроизводительно – она « забирает» огромное количество краски, однако, макловицы иногда применяются вместо побелочной кисти. В данном случае, следует использовать кисть, изготовленную из полухребтовой щетины с 50% конского волоса.

Кисти флейц — « классические» плоские малярные кисти. Флейц обычно имеет небольшую толщину, довольно длинную рукоятку. Щетина, как правило, натуральная, реже искусственная.

Флейцем можно красить все, что угодно, но удобнее всего окрашивать плоские поверхности, уголки, трубы и другой профиль. Флейц является универсальной кистью почти для всех типов поверхностей ( конечно, исключая тот факт, что иногда удобнее пользоваться валиком или краскопультом). Это самая гибкая малярная кисть из всех существующих ( если конечно она не стоит у вас уже третий месяц в воде). Для окраски труб флейцевую кисть лучше обрезать на 1/3 — ½ длины щетины, а стык щетины и держателя обмотать небольшой полоской ткани.

Еще один вариант флейца – так называемая радиаторная кисть. Это плоская малярная кисть, обычно с длинной ручкой, длиннее, чем у обычного флейца. Радиаторные кисти бывают довольно большими: длиной почти до метра, и шириной более 150 мм . От флейца такая кисть отличается также и тем, что рукоятка ее изогнута под углом на небольшом расстоянии от держателя щетины. В остальном, эти кисточки почти идентичны.

Радиаторная кисть применяется для окраски секционных конструкций – изогнутая под углом ручка обеспечиваетхороший доступ в углы и промежутки между профилями. Не применяйте такую кисточку для окраски или грунтования потолков – краска с нее будет стекать вам прямо на голову! Среди всех малярных кистей радиаторная наименее употребляемая, и в магазинах бывает она далеко не всегда. Такую кисть удобно использовать и для окраски удаленных углов, четвертей и так далее, но только в том случае, если располагать ее на уровне роста, но не над головой. Красить радиаторной кистью лучше, держа ее « торцом».

Круглая кисть удобна для окраски труднодоступных мест – четвертей окон и дверей, П-образных профилей.

Овальная малярная кисть является гибридом флейца и круглой кисточки. Распространена значительно меньше. « Забирает» на себя довольно много краски – это очевидное неудобство, однако, в то же время существенный плюс, если вы на стремянке, а банка внизу. Овальные кисти можно использовать для окраски углов, четвертей и плоских поверхностей, не рекомендуется для окраски труб и профилей сложной конфигурации.

Подготовка кистей к работе

Сухой волос и жесткая щетина оставляют на поверхности грубые полосы, снижающие чистоту окраски. Поэтому кисти следует особенно тщательно готовить к работе. Новые кисти надо опустить примерно на 1 час в воду — от воды волос и щетина размягчаются, набухают, увеличиваются в объеме и не выпадают во время окраски. Мягкий волос и щетина кладут краску ровнее и чище.

Перед масляной окраской намоченные кисти следует хорошо просушить. Но даже подготовленные таким образом кисти могут оставлять полосы, образуемые отдельно выступающими волосками. В этом случае кисти необходимо подравнять, то есть поработать ими 10-20 минут на грубой штукатурке, бетоне или кирпиче, смочив их в воде или краске.

Выравнивать кисти путем обжигания не рекомендуется, так как при этом может сгореть наиболее ценная часть щетины — флажки.

Уход за кистями

Итак, сначала о том, что НЕ следует делать в первую очередь: НИКОГДА не ставьте малярную кисть после окраски в баночку с водой! Ее тогда можно сразу выкинуть на следующее утро. Вы спросите: « Почему так категорично?», а всё, потому что вода способствует свертываемости краски ( не высыханию, а именно свертываемости). Кисть станет жесткой, ей неудобно красить, ворс слипается. В общем, не ставьте кисточки в баночку с водой. Существует несколько альтернативных вариантов, способствующих продлению « жизненного цикла» вашей кисточки.

Первый вариант сохранения малярной кисти после окраски масляными или алкидными красками и эмалями:

Об край банки тщательно выжимаете кисть. Далее прополаскиваете ее в уайт-спирите до тех пор, пока остатки краски не сойдут с ворса. В итоге обильно поливаете ее средством для мытья посуды типа Fairy или, например, « Капля» ( только не жидким мылом!), и тщательно моете под горячей водой, стряхиваете. На следующий день кисть как новая. Никаких растворителей типа 646, только Уайт-спирит!

Сохранить малярную кисть после окраски битумным лаком еще проще – берете бензин ( АИ-76, например, или любой другой, октановое число не важно), и промываете ее в бензине. Можно два раза. Все.

После « серебрянки» все сложнее – можно использовать бензин либо 646 растворитель, но « серебрянка» очень плохо смывается. Также используйте растворители 647, 780.

В том случае, если мыть лень или нет воды, мало растворителя, можно законсервировать кисть на 2-4 суток. Для консервации кисти нужно сделать следующее: приготовьте тряпку ( небольшую, такую, чтобы обернуть ворс кисточки пару раз), растворитель, полиэтиленовый пакет без дырок, скотч или изоленту. Обильно смочите кисть в растворителе, равно как и тряпку. Тряпкой оберните ворс, затем поместите кисть в пакет ( при этом из него необходимо выдавить лишний воздух!), замотайте вокруг рукоятки скотчем. Срок хранения – до 5 дней максимум. Если же малярная кисть, « снаряженная» таким образом, помещена в холодную воду ( пакет без дырок!), то может храниться и больше – иногда до трех недель!

Если кистей много, и вы красите каждый день разными красками, самый хороший вариант сохранить их и использовать многократно – просто поместить их скопом в ванночку или банку с растворителем. Менять растворитель раз в три-пять дней, кисти перед окраской отжимать, вытирать, несколько раз окунать в краску и размазывать. Щетина должна быть в растворителе не меньше, чем на ? длины, перед « замачиванием» макните кисточку в него целиком как следует.

Следует помнить! Что кисти необходимо хранить в подвешенном состоянии — так, чтобы они были подвешены и не касались волосом дна посуды. Подвешивают кисти для того, чтобы они своей тяжестью не давили на волос. От давления он изгибается и в дальнейшем не расправляется, принимая уродливую, малопригодную для работы форму.

Для подвешивания в ручках кистей сверлят специальные отверстия, завязывают шпагат, подвешивая кисть на крючок или гвоздь.

Ну вот, такие дела с малярными кистями творятся. Не жалейте растворителя и бензина – сэкономите намного больше. Проверено!

Кисть-флейц и художественный декор при покраске

Покраска является одним из заключительных этапов в отделке помещения. Маляр берет в руки флейц и, как художник, начинает наносить краску на различные покрытия. Сегодня мы хотим вам рассказать, как декорировать помещение после ремонта, и рассмотреть особенности рабочего инструмента.

Кисть-флейц и ее особенности

Первым делом давайте познакомимся поближе с этим инструментом, в кругу маляров флейцем принято назвать плоскую кисточку, которая во время работы с лакокрасочными материалами просто незаменима. Ее строение – это широкая плоская основа, на которой закреплена натуральная мягкая щетина, сделанная, как правило, из конского волоса. Ручка очень удобна и бывает различных размеров. Первыми, кто начал использовать такую кисть, были художники, как оказалось, строение такого художественного инструмента помогает делать неповторимые и плавные мазки на полотне.

В дальнейшем этот чудо-инструмент перекочевал в ремонтную сферу, чем очень помог и до сих пор помогает современному маляру. Обычно в арсенале мастера, как и художника, целый набор флейцевых кистей, ведь во время покраски встречаются различные поверхности, которые нужно декорировать. Линейка таких изделий обычно делится на группы по своему размеру, исчисляется он по ширине основания кисти, но в любом случае основание должно быть плоским, только тогда такой инструмент можно отнести к группе флейцевых покрасочных кистей.

Размеры такого инструмента довольно разнообразны, самый маленький может быть 10 миллиметров, большие достигают 100-120 миллиметров по ширине основания. Если говорить о том, где целесообразнее применять такую кисть, то на самом деле легче найти те задачи, с которыми она не справится. Такая кисть является самостоятельным инструментом, способным покрыть краской различные неровные поверхности: двери, окна, мебель. Но и на ровной поверхности она проявит себя с лучшей стороны, такой кистью красят стены, полы и еще множество различных плоскостей.

Правильный выбор

Для такого инструмента изначально ставилась цель подбирать прорехи, сделанные маховой кистью. Другими словами, кисточка-флейц должна была равномерно разглаживать лакокрасочные материалы, нанесенные более широким инструментом, убирая при этом широкие разводы и делая поверхность равномерно окрашенной. Но чтобы добиться такого результата, на чистовом инструменте должен быть действительно мягкий и натуральный материал. Именно поэтому всегда при выборе кисти обязательно обращайте внимание на состав щетины, от которой и будет зависеть качество покраски.

Обязательно волос на основании должен быть плотным и упругим; проведите по поверхности: щетина должна как бы пружинить, а после волос должен принимать свою обычную форму, а не оставаться загнутым. Стоит отметить, что сегодня достаточное количество такого инструмента можно найти в искусственном исполнении. Волокна такого инструмента – это прочный волос, выполненный, в основном, из различных пластиковых составов. Не будем отрицать, такой инструмент более долговечен, в отличие от кисти с натуральным ворсом, но в работе с ним имеется достаточное количество отрицательных моментов.

К примеру, искусственная щетина, как правило, гладкая, это можно увидеть, внимательно посмотрев на волос вблизи. Вследствие чего лакокрасочные материалы очень плохо удерживаются на кисти. В результате очень много краски проливается на пол, да и поверхность после покраски получается не слишком гладкая. При хорошем освещении разводы мы все-таки увидим. Кисть с искусственным волосом рекомендуется применять для окраски шероховатых поверхностей. К примеру, окраска металла, который натуральную щетину попросту «съедает». Искусственной щетиной вы можете покрыть краской не один квадратный метр металлической поверхности.

Декоративные штрихи в покраске

Что же на практике может сделать такая кисть? Предлагаем на наглядном примере определить область применения нашего инструмента. Возьмем за основу потолочные плинтуса, которые по технологии устанавливают тогда, когда потолок уже покрашен. Как бы аккуратно с ними не обращался мастер, он все равно их запачкает, да и сам материал, из которого изготовлен плинтус, имеет серый неказистый оттенок. В данном случае флейц поможет нам внести последний штрих и декорировать потолочный плинтус методом покраски.

Для этих целей можно выбрать неширокий инструмент, 20 миллиметров, пожалуй, будет в самый раз. После, конечно, выбираем цвет краски, обычно она того же тона, что и потолок, и начинаем красить сам плинтус. Очень удобно такой кистью подводить края, при этом на окрашенный потолок свежая краска не попадает. Конечно, в таком деле желательно иметь небольшие навыки художника, потому как такая работа – это скрупулёзное и аккуратное нанесение краски на неровную поверхность.

Обычно с таким инструментом вы набьете руку уже через пару метров покрашенного плинтуса. Если в процессе покраски лишняя краска начинает стекать на ручку, воспользуйтесь ветошью и удалите излишки.

Достаточно полезна будет такая кисть при окраске окон, самым отрицательным моментом в этом деле является попадание краски на стекло в момент покраски штапика. Если мы попытаемся удалить наплыв со стекла, мы получим развод и, соответственно, повредим свежий слой краски. Чтобы такого не случилось, нужно выбрать флейцевую кисть маленького размера, 10 миллиметров и не более.

Также желательно иметь под рукой шпатель малярный, или, если его нет, можно использовать широкий кусочек плотного картона. Достаточно положить шпатель на стекло и плотно прижать его к краю штапика, защитив, таким образом, стеклянную поверхность от нежелательного попадания краски. После легкими движениями руки, без сильного нажима, покрасить по периметру штапик, при этом передвигая шпатель или кусочек картона.

Ухаживаем за нашей кистью

По своей классификации кисти являются инструментом многоразового использования, поэтому, для того чтобы продлить срок их службы, за ними нужно надлежаще ухаживать. Конечно, в зависимости от материала, с которым вы работали, различаются и профилактические меры, которые нужно применять. К примеру, если вы проводили окраску материалом на водной основе, в этом случае кисточку нужно хорошо промыть под проточной водой, максимально смыв с нее остатки краски. Если окраска проводилась эмалями, понадобится сольвент или уайт-спирит.

Достаточно налить немного жидкости в емкость и тщательно пополоскать щетину, после этого нужно хорошо вытереть кисть, удалив, таким образом, остатки краски и растворителя. В случае если вы планируете на следующий день продолжить покраску, будет достаточно опустить инструмент в емкость с водой, чтобы вода закрыла рабочую область. Что касается работы с нитрокрасками, то после проведения таких работ кисти, как правило, не удается сохранить. Нитроэмаль быстро сохнет, еще в процессе работы ворс на инструменте высыхает и приходит в негодность. Такой инструмент обычно просто выкидывают и в случае необходимости покупают новый.

Как выбрать плоскую флейцевую кисть?

При всем многообразии строительных инструментов, в особенности тех, которые необходимы для проведения малярных и штукатурных работ, плоская кисть занимает одно из самых популярных мест.

Флейцевая кисть является универсальной, ею можно окрашивать почти все типы поверхности

Разновидности и область их применения

Малярные работы чаще всего проводятся одним из следующих видов кистей:

  1. Маховая – имеет большие размеры, предназначена в большей степени для обработки больших и сложных поверхностей. Традиционно выпускаются в двух основных размерах – 60 и 65 мм, длина щетинок – 100 мм. Она не годится для качественной покраски поверхностей, чаще используется для побелки потолка или стен.
  2. Макловица – одна из самых больших кистей, делается из грубой конской щетины. Она бывает круглой или прямоугольной. Используется для нанесения грунтовки, обойного клея, побелки на стены, для декоративных работ не предназначена.
  3. Кисть флейц – самая популярная и востребованная разновидность, имеет плоскую конструкцию, шириной от 20 мм и до 100-160 мм. Их изготавливают как из недорогого синтетического волокна, так и с натуральной щетины, или, например, из барсучьего волоса. Наиболее известным производителям в СНГ является фабрика «Вятка». Плоская кисть создается путем закрепления металлической оправой щетины и надеванием деревянной ручки. Флейц – это универсальная кисть, которая используется для широкого профиля малярных работ, от покраски, до нанесения трафаретов или рисования на поверхностях.
  4. Радиаторные имеют изогнутую форму, для покраски поверхностей, доступ к которым затруднен.
  5. Филеночные круглой формы, небольшого диаметра на ручках различной длины. Используются для обработки плоских и длинных полос как поверхности стен или потолка, так и декоративной филенки.

Как видите, у каждого инструмента есть узкоспециализированная область применения, для рационального расходования лакокрасочных материалов и времени. Однако, «классическими» кистями большинство людей считает флейцевые. Скорее всего, это связано с универсальностью инструмента, который одинаково хорошо обрабатывает плоские, сложные поверхности, трубы, квадраты, углы, хорошо работает по площадям.

Для изготовления флейцевой кисти используют тянутую щетину хорошего качества

Особенности флейцевых кистей

Малярные работы с использованием флейцевых кистей проводятся с высоким качеством. Это связано с небольшой длинной щетины, надежной фиксацией ворса металлической пластиной.

Плоская кисть способна впитывать достаточное количество краски, чтобы е делать слишком частые мазки, но в тоже время исключает появление подтеков. Флейцевой можно работать во всех направлениях, не беспокоясь о качестве покрытия или распространении брызг вокруг маляра, как это может быть при использовании радиаторных кистей или макловицы.

Флейцевые кисточки очень удобны в руке, благодаря использованию плоских и эргономичных ручек. Это снижает утомляемость маляра, позволяет подобрать для себя ту кисть, с которой вам будет удобно работать на протяжении всего рабочего дня.

У профессиональных маляров в арсенале всегда припасено сразу несколько флейцевых инструментов для различных задач – большие, маленькие, толстые, тонкие, с различной формой ручки.

Вы также можете покупать недорогие изделия от компании «Вятка», или товары от известных мировых брендов, таких как Platinum для проведения работ высокой точности.

По необработанным поверхностям, таким как не строганная доска, кирпич или бетон, щетина «стирается» очень быстро. Щетины зацепляются за заусеницы, полости в бетоне и выдергиваются из флейцевых фиксаторов. После того, как большой объем щетины утерян, флейцевая кисточка начинает сыпаться еще более интенсивно, оставляя на готовой поверхности огромное количество щетинок, которые сводят все старания маляра к нолю.

Флейцевые кисти благодаря использованию плоских и эргономичных ручек очень удобные

Как правильно подготовить флейцевую кисть к работе?

Перед эксплуатацией флейцевой кисти, ее необходимо правильно подобрать. Инструменты с грубой, упругой щетиной будут оставлять более ровные полосы, однако, цвет будет менее насыщенным, из-за небольшого количества оставшейся краски. Мягкая щетина напротив – оставляет много краски, что неминуемо приведет к появлению подтеков и разводов. Следовательно, для большинства задач следует выбрать флейцевую кисть средней упругости, а если вам нужны точные подводки краской – используйте упругую кисть.

Также важна длина щетины. Слишком длинная не удобна в работе, поскольку она не будет точно делать мазки, впитывает слишком много краски. Короткая потребует в разы более частого макания в краску, что быстро истощит маляра. Лучше использовать щетки с коротким ворсом точечно, на небольших площадях, там, где нужна точная подводка контуров.

Флейцевые кисти с магазина, вопреки заблуждениям многих, не подготовлены к использованию. Их следует промыть в мыльном растворе и хорошо высушить. Это делается для того, чтобы смыть остатки жира, пыли, поломанные щетинки, которые могут испортить качество обрабатываемой поверхности. Кроме того, распрямленные, набухшие щетинки будут более податливыми, хорошо «принимают» краску, красят равномерно и чисто.

Искусственные кисти

Главное преимущество таких фальц кистей – их невысокая стоимость. Кисть от компании «Вятка» обычно стоит менее 5 долларов, при том, что натуральное волокно потребует в 5-7 раз больших затрат. Благодаря использованию современных синтетических материалов, щетина синтетической кисти может иметь повышенную впитываемость, что нравится многим мастерам, поскольку сокращает время работы. Третьим преимуществом можно считать повышенную износоустойчивость, что важно при работе по таким поверхностям как дерево, бетон, штукатурка.

Основная сфера применения синтетических кистей – это нанесение лакокрасочных материалов с повышенной текучестью. Натуральная свиная щетина не может впитывать такие материалы на достаточном уровне, чтобы качественно обрабатывать поверхность.

Если вы не знаете, какую кисть выбрать для того или иного вида работ – обязательно проконсультируйтесь при покупке у продавца или у опытных маляров. Это не только сэкономит ваше время, но и повысит качество полученного результата.

Кисти для акварели: от А до Я

Сегодня хочу рассказать о кистях для акварели.
Сразу оговорюсь, что четких рекомендаций здесь нет, так как каждый материал подбирается индивидуально.
Но чтобы правильно подобрать материал, нужно изучить его характеристики и особенности.

Ниже представлено наглядное изображение строение кисти.

Материалы, из которых делаются кисти

Условно кисть состоит из 3-х частей: волосяной пучок, обойма и ручка.

Как правило ручка делается из твердых пород древесины с никелированной обоймой. Также корпус кисти может быть полностью из пластика или металла (например, у складных кистей). В качестве эксклюзива (обычно в китайской живописи) для ручки могут использоваться различные минералы, нефрит, бамбук, керамика, слоновая кость и др.

По материалу волосяного пучка кисти можно поделить на натуральные, смешанные и синтетические.

Кисти из натуральных волос

  • Белка
    Самые известные всем кисти. Качественные кисти делают из волосков с хвоста белки, причем взятый вверху хвоста ворс гораздо ценнее. Кисть набирает много воды и долго ее удерживает. Такие кисти универсальны для акварельной техники, т.к. круглая форма с острым кончиком дает много возможностей.
  • Колонок
    Один из самых дорогих материалов. Ворсинки колонка у самого основания жестче и толще, а на конце мягче. Волос по сравнению с беличьим меньше набирает воды, но очень эластичный и упругий, удобный для мелкой детализации. Подходит не только для акварели, но и для других живописных техник.
  • Соболь
    Дорогой материал. Волос похож на колонок. Особенностью этих кистей считается их долговечность.
  • Пони
    Волос более жесткий и толстый по сравнению с беличьим, поэтому из-за большого расстояния между ворсинками кисти не так хорошо берут и отдают воду. Не собираются в конус. Широко используются в детском творчестве.
  • Коза
    В акварели – на любителя. Подходит для сухой акварели и создания фактур. Идеальна для каллиграфии. Волос мягкий, упругий, но плохо собирается в конус и хуже отдает воду.
  • Щетина
    Кисти изготавливают из ушного волоса свиньи. В акварели подходят для рисования по бумаге с грубой фактурой. В основном используются в масляной живописи.

Также есть кисти из волоса коровьего уха, куницы, енота, барсука, лисицы, верблюда, овцы и т.д. Для китайской живописи применяются диковинные для нас кисти из ворса зайца, медведя, волка, перьев курицы.

Кисти из смешанного волоса

Обычно собраны в оптимальной пропорции из натурального ворса (например, белки или колонка) и синтетического. На вид и в работе трудно отличить от натуральной.

Синтетические кисти

Мои любимые!
Изготавливаются из нейлоновых, полиэстерных и др. волокон. Отлично имитируют натуральный волос и собираются в конус с острым кончиком. Раньше считались менее долговечными, чем натуральные, но сейчас я с уверенностью могу сказать, что синтетические качественные кисти служат мне дольше натуральных!

Синтетической волос на основе нейлона жёсткий и не отдаёт воду, используется для масляной живописи и акрила, для акварели не подходит.

Для акварели подходит волос на основе сложных полиэфиров. Такие кисти легко собираются в пучок и очень эластичны.

Высоко ценится качество японских синтетических кистей. Для волокна на производстве используют метод вытягивания. Волос кисти не обрезается как в обычном производстве, а вытягивается под определённым углом. Такие кисти часто называют искусственным колонком. Также они устойчивы к едким жидкостям (клей, разбавитель и т.д.).

Лично я пользуюсь только синтетическими кистями, т.к. для меня очень важен вопрос этичности в сфере использования натурального меха, да и в работе я разницы особой не вижу.

Сейчас современные материалы не уступают по своим свойствам натуральным, и даже превосходят их. Поэтому выбор за вами.

Размеры фланца RTJ — от класса 150 до класса 2500

Размеры фланца

RTJ указаны в стандарте ASME B16.5, который охватывает фланцы труб и фланцевые фитинги для размеров от ½ до 24 дюймов, для размеров от NPS от 26 до 60 дюймов должно быть как согласно ASME B16.47.

Во время проверки размеров фланца RTJ необходимо проверить

  • Наружный и внутренний диаметр корпуса
  • Диаметр окружности болта и отверстия под болт
  • Толщина сварного конца
  • Длина ступицы
  • Прямолинейность и соосность отверстие под болт
  • Размеры канавки RTJ

Класс 150 Размеры фланца RTJ приварной шейки

900 8,74
Размер в дюймах Размер в мм Наружный диам. Толщина фланца OD ступицы OD приварной шейки Длина сварной шейки RTJ RF Dia RTJ RF Высота PCD RTJ Диаметр шага Глубина RTJ Ширина RTJ Диаметр отверстия
A B C D E F G H I J K L
1/2 15 90 9.6 30 21,3 46 Н / Д Н / Д 60,3 Н / Д Н / Д Н / Д Сварка Отверстие шейки определяется по спецификации трубы
3/4 20 100 11,2 38 26,7 51 Н / Д Н / Д 69.9 Н / Д Н / Д Н / Д Н / Д / А
1 25 110 12.7 49 33,4 54 63,5 6,35 79,4 47,63 6,35 8,74
1 1/4 32 115 14,3 59 42,2 56 73 6,35 88,9 57,15 6,35 8,74
1 1/2 40 125 15,9 65 48.3 60 82,5 6,35 98,4 65,07 6,35 8,74
2 50 150 17,5 78 60,3 62 102 6,35 120,7 82,55 6,35 8,74
2 1/2 65 180 20,7 90 73 68 121 6.35 139,7 101,6 6,35 8,74
3 80 190 22,3 108 88,9 68 133 6,35 152,4 114,3 6,35 8,74
3 1/2 90 215 22,3 122 101,6 70 154 6,35 177.8 131,78 6,35 8,74
4 100 230 22,3 135 114,3 75 171 6,35 190,5 149,23 6,35
5 125 255 22,3 164 141,3 87 194 6,35 215,9 171.45 6,35 8,74
6 150 280 23,9 192 168,3 87 219 6,35 241,3 193,68 6,35 8,74 8,74
8 200 345 27 246 219,1 100 273 6,35 298,5 247,65 6.35 8,74
10 250 405 28,6 305 273 100 330 6,35 362 304,8 6,35 8,74
12 300 485 30,2 365 323,8 113 406 6,35 431,8 381 6,35 8,74
14 350 535 14 350 535 .4 400 355,6 125 425 6,35 476,3 396,88 6,35 8,74
16 400 595 35 457 406,4 125 483 6,35 539,8 454,03 6,35 8,74
18 450 635 38,1 505 457.2 138 546 6,35 577,9 517,53 6,35 8,74
20 500 700 41,3 559 508 143 597 143 597 6,35 635 558,8 6,35 8,74
24 600 815 46,1 663 610 151 711 6.35 749,3 673,1 6,35 8,74

Класс 150 Приварная шейка Размеры шпильки и болта фланца RTJ

Радиус основания RTJ Номер кольца Расстояние между фланцами Кол-во болтов Размер болта UNC Длина машинного болта Длина шпильки RTJ Размер отверстия Размер шпильки ISO
0,8 НЕТ НЕТ 4 1/2 50 Н / Д 5/8 M14
0.8 Н / Д Н / Д 4 1/2 50 Н / Д 5/8 M14
0.8 15 4 4 1/2 55 75 5/8 M14
0,8 17 4 4 1/2 55 85 5/8 M14
0,8 19 4 4 1/2 65 85 5/8 M14
0.8 22 4 4 5/8 70 95 3/4 M16
0,8 25 4 4 5/8 75 100 3/4 M16
0,8 29 4 4 5/8 75 100 3/4 M16
0,8 33 4 8 5/8 75 100 3/4 M16
0.8 36 4 8 5/8 75 100 3/4 M16
0,8 40 4 8 3/4 85 110 7/8 M20
0,8 43 4 8 3/4 85 115 7/8 M20
0,8 48 4 8 3/4 90 120 7/8 M20
0.8 52 4 12 7/8 100 125 1 M24
0,8 56 4 12 7/8 100 135 1 M24
0,8 59 3 12 1 115 145 1 1/8 M27
0,8 64 3 16 1 115 145 1 1/8 M27
0.8 68 3 16 1 1/8 125 160 1 1/4 M30
0,8 72 3 20 1 1 / 8 140 170 1 1/4 M30
0,8 76 3 20 1 1/4 150 185 1 3/8 M33

Класс 300 Приварная шейка RTJ Размеры фланца

Размер в дюймах Размер в мм Наружный диам. Толщина фланца OD ступицы OD приварной шейки Длина сварной шейки RTJ RF Dia RTJ RF Высота PCD RTJ Диаметр шага Глубина RTJ Ширина RTJ Диаметр отверстия
A B C D E F G H I J K L
1/2 15 95 12.7 38 21,3 51 51 5,54 66,7 34,14 5,54 7,14 Сварка Отверстие шейки определяется спецификацией трубы
3/4 20 115 14,3 48 26,7 56 63,5 6,35 82,6 42,88 6,35 8,74
1 25 125 15.9 54 33,4 60 70 6,35 88,9 50,8 6,35 8,74
1 1/4 32 135 17,5 64 42,2 64 79,5 6,35 98,4 60,33 6,35 8,74
1 1/2 40 155 19,1 70 48.3 67 90,5 6,35 114,3 68,27 6,35 8,74
2 50 165 20,7 84 60,3 68 108 7,92 127 82,55 7,92 11,91
2 1/2 65 190 23,9 100 73 75 127 7.92 149,2 101,6 7,92 11,91
3 80 210 27 117 88,9 78 146 7,92 168,3 123,83 7,92 11,91
3 1/2 90 230 28,6 133 101,6 79 159 7,92 184.2 131,78 7,92 11,91
4 100 255 30,2 146 114,3 84 175 7,92 200 149,23 7,92 11,91
5 125 280 33,4 178 141,3 97 210 7,92 235 180.98 7,92 11,91
6 150 320 35 206 168,3 97 241 7,92 269,9 211,12 7,92 1199
8 200 380 39,7 260 219,1 110 302 7,92 330,2 269,88 7.92 11,91
10 250 445 46,1 321 273 116 356 7,92 387,4 323,85 7,92 11,924 12 300 520 49,3 375 323,8 129 413 7,92 450,8 381 7,92 11.91
14 350 585 52,4 425 355,6 141 457 7,92 514,4 419,1 7,92 11,91
650 55,6 483 406,4 144 508 7,92 571,5 469,9 7,92 11,91
18 450 710 58.8 533 457 157 575 7,92 628,6 533,4 7,92 11,91
20 500 775 62 587 50 160 635 9,53 685,8 584,2 9,53 13,49
24 600 915 68,3 702 610 167 749 13 812,8 692,15 11,13 16,66

Размеры шпильки и болта фланца RTJ класса 300

Радиус основания RTJ Номер кольца Расстояние между фланцами Кол-во болтов Размер болта UNC Длина машинного болта Длина шпильки RTJ Размер отверстия Размер шпильки ISO
0,8 R11 3 4 1/2 55 75 5/8 M14
0.8 13 4 4 5/8 65 90 3/4 M16
0,8 16 4 4 5/8 65 90 3/4 M16
0,8 18 4 4 5/8 70 95 3/4 M16
0,8 20 4 4 3/4 75 100 7/8 M20
0.8 23 6 8 5/8 75 100 3/4 M16
0,8 26 6 8 3/4 85 115 7/8 M20
0,8 31 6 8 3/4 90 120 7/8 M20
0,8 34 6 8 3/4 95 125 7/8 M20
0.8 37 6 8 3/4 95 125 7/8 M20
0,8 41 6 8 3/4 110 135 7/8 M20
0,8 45 6 12 3/4 110 140 7/8 M20
0,8 49 6 12 7/8 120 150 1 M24
0.8 53 6 16 1 140 170 1 1/8 M27
0,8 57 6 16 1 1/8 145 185 1 1/4 M30
0,8 61 6 20 1 1/8 160 190 1 1/4 M30
0,8 65 6 20 1 1/4 165 205 1 3/8 M33
0.8 69 6 24 1 1/4 170 210 1 3/8 M33
1,5 73 6 24 1 1 / 4 185 220 1 3/8 M33
1,5 77 6 24 1 1/2 205 255 1 5/8 M39

Класс 400 Приварная шейка RTJ Размеры фланца

Размер в дюймах Размер в мм Наружный диам. Толщина фланца OD ступицы OD приварной шейки Длина сварной шейки RTJ RF Dia RTJ RF Высота PCD RTJ Диаметр шага Глубина RTJ Ширина RTJ Диаметр отверстия
A B C D E F G H I J K L
1/2 15 95 14.3 38 21,3 52 51 5,54 66,7 34,14 5,54 7,14 Сварка Отверстие шейки определяется по спецификации трубы
3/4 20 115 15,9 48 26,7 57 63,5 6,35 82,6 42,88 6,35 8,74
1 25 125 17.5 54 33,4 62 70 6,35 88,9 50,8 6,35 8,74
1 1/4 32 135 20,7 64 42,2 67 79,5 6,35 98,4 60,33 6,35 8,74
1 1/2 40 155 22,3 70 48.3 70 90,5 6,35 114,3 68,27 6,35 8,74
2 50 165 25,4 84 60,3 73 108 7,92 127 82,55 7,92 11,9
2 1/2 65 190 28,6 100 73 79 127 7.92 149,2 101,6 7,92 11,9
3 80 210 31,8 117 88,9 83 146 7,92 168,3 123,83 7,92 11,9
3 1/2 90 230 35 133 101,6 86 159 7,92 184.2 131,78 7,92 11,9
4 100 255 35 146 114,3 89 175 7,92 200 149,23 7,92 11,91
5 125 280 38,1 178 141,3 102 210 7,92 235 180.98 7,92 11,91
6 150 320 41,3 206 168,3 103 241 7,92 269,9 211,12 7,92 211,12 7,92
8 200 380 47,7 260 219,1 117 302 7,92 330 269,88 7.92 11,91
10 250 445 54 321 273 124 356 7,92 387,4 323,85 7,92 11,91 7,92 11,91 300 520 57,2 375 323,8 137 413 7,92 450,8 381 7,92 11.91
14 350 585 60,4 425 355,6 149 457 7,92 514,4 419,1 7,92 11,91
650 63,5 483 406,4 152 508 7,92 571,5 469,9 7,92 11,91
18 450 710 66.7 533 457 165 575 7,92 628,6 533,4 7,92 11,91
20 500 775 69,9 587 5059 69,9 587 168 635 9,53 685,8 584,2 9,53 13,49
24 600 915 76,2 702 610 175 749 175 749 13 812,8 692,15 11,13 16,66

Класс 400 Приварная шейка Размеры шпильки и болта фланца RTJ

Радиус основания RTJ Номер кольца Расстояние между фланцами Кол-во болтов Размер болта UNC Длина шпильки RTJ Размер отверстия Размер шпильки ISO
0,8 11 3 4 1/2 75 5/8 M14
0.8 13 4 4 5/8 90 3/4 M16
0,8 16 4 4 5/8 90 3/4 M16
0,8 18 4 4 5/8 95 3/4 M16
0,8 20 4 4 3/4 110 7/8 M20
0.8 23 5 8 5/8 110 3/4 M16
0,8 26 5 8 3/4 120 7/8 M20
0,8 31 5 8 3/4 125 7/8 M20
0,8 34 5 8 7/8 140 1 M24
0.8 37 6 8 7/8 140 1 M24
0,8 41 6 8 7/8 145 1 M24
0,8 45 6 12 7/8 150 1 M24
0,8 49 6 12 1 170 1 1/8 M27
0.8 53 6 16 1 1/8 190 1 1/4 M30
0,8 57 6 16 1 1/4 205 1 3/8 M33
0,8 61 6 20 1 1/4 210 1 3/8 M33
0,8 65 6 20 1 3/8 220 1 1/2 M36
0.8 69 6 24 1 3/8 230 1 1/2 M36
1,5 73 6 24 1 1/2 250 1 3/4 M39
1,5 77 6 24 1 3/4 280 1 7/8 M45

Класс 600 Сварной шов шейка RTJ Размер фланца

82
Размер в дюймах Размер в мм Наружный диам. Толщина фланца OD ступицы OD приварной шейки Длина сварной шейки RTJ RF Dia RTJ RF Высота PCD RTJ Диаметр шага Глубина RTJ Ширина RTJ Диаметр отверстия
A B C D E F G H I J K L
1/2 15 95 14.3 38 21,3 52 51 5,54 66,7 34,14 5,54 7,14 Сварка Отверстие шейки определяется по спецификации трубы
3/4 20 115 15,9 48 26,7 57 63,5 6,35 82,6 42,88 6,35 8,74
1 25 125 17.5 54 33,4 62 70 6,35 88,9 50,8 6,35 8,74
1 1/4 32 135 20,7 64 42,2 67 79,5 6,35 98,4 60,33 6,35 8,74
1 1/2 40 155 22,3 70 48.3 70 90,5 6,35 114,3 68,27 6,35 8,74
2 50 165 25,4 84 60,3 73 108 7,92 127 82,55 7,92 11,91
2 1/2 65 190 28,6 100 73 79 127 7.92 149,2 101,6 7,92 11,91
3 80 210 31,8 117 88,9 83 146 7,92 168,3 123,83 168,3 123,83 7,92 11,91
3 1/2 90 230 35 133 101,6 86 159 7,92 184.2 131,78 7,92 11,91
4 100 275 38,1 152 114,3 102 175 7,92 215,9 149,23 7,92 11,91
5 125 330 44,5 189 141,3 114 210 7,92 266,7 180.98 7,92 11,91
6 150 355 47,7 222 168,3 117 241 7,92 292,1 211,12 7,92 211,12 7,92
8 200 420 55,6 273 219,1 133 302 7,92 349,2 269,88 7.92 11,91
10 250 510 63,5 343 273 152 356 7,92 431,8 323,85 7,92 11,924 12
300 560 66,7 400 323,8 156 413 7,92 489 381 7,92 11.91
14 350 605 69,9 432 355,6 165 457 7,92 527 419,1 7,92 11,91
40060 685 76,2 495 406,4 178 508 7,92 603,2 469,9 7,92 11,91
18 450 745 6 546 457 184 575 7,92 654 533,4 7,92 11,91
20 500 815 88,9 610 190 635 9,53 723,9 584,2 9,53 13,49
24 600 940 101,6 718 610 203 749 13 838,2 692,15 11,13 16,66

Класс 600 Приварная шейка RTJ Размеры шпильки и болта фланца

Радиус основания RTJ Кольцо № Расстояние между фланцами Кол-во болтов Размер болта UNC Длина шпильки RTJ Размер отверстия Размер шпильки ISO
0,8 R11 3 4 1/2 75 5/8 M14
0.8 13 4 4 5/8 90 3/4 M16
0,8 16 4 4 5/8 90 3/4 M16
0,8 18 4 4 5/8 95 3/4 M16
0,8 20 4 4 3/4 110 7/8 M20
0.8 23 5 8 5/8 110 3/4 M16
0,8 26 5 8 3/4 120 7/8 M20
0,8 31 5 8 3/4 125 7/8 M20
0,8 34 5 8 7/8 140 1 M24
0.8 37 5 8 7/8 145 1 M24
0,8 41 5 8 1 165 1 1/8 M27
0,8 45 5 12 1 170 1 1/8 M27
0,8 49 5 12 1 1 / 8 195 1 1/4 M30
0.8 53 5 16 1 1/4 215 1 3/8 M33
0,8 57 5 20 1 1/4 220 1 3/8 M33
0,8 61 5 20 1 3/8 235 1 1/2 M36
0,8 65 5 20 1 1/2 255 1 5/8 M39
0.8 69 5 20 1 5/8 275 1 3/4 M42
1,5 73 5 24 1 5/8 290 1 3/4 M42
1,5 77 6 24 1 7/8 335 2 M48

Класс 900 Приварной фланец RTJ Размеры

Размер в дюймах Размер в мм Наружный диаметр. Толщина фланца OD ступицы OD приварной шейки Длина сварной шейки RTJ RF Dia RTJ RF Высота PCD RTJ Диаметр шага Глубина RTJ Ширина RTJ Диаметр отверстия
A B C D E F G H I J K L
1/2 15 120 22.3 38 21,3 60 60,5 6,35 82,6 39,67 6,35 8,74 Диаметр отверстия сварной шейки определяется по спецификации трубы
3/4 20 130 25,4 44 26,7 70 66,5 6,35 88,9 44,45 6,35 8,74
1 25 150 28.6 52 33,4 73 71,5 6,35 101,6 50,8 6,35 8,74
1 1/4 32 160 28,6 64 42,2 73 81 6,35 111,1 60,33 6,35 8,74
1 1/2 40 180 31,8 70 48.3 83 92 6,35 123,8 68,27 6,35 8,74
2 50 215 38,1 105 60,3 102 124 7,92 165,1 95,25 7,92 11,91
2 1/2 65 245 41,3 124 73 105 137 7.92 190,5 107,95 7,92 11,91
3 80 240 38,1 127 88,9 102 156 7,92 190,5 123,83 7,92 11,91
4 100 290 44,5 159 114,3 114 181 7,92 235 149.23 7,92 11,91
5 125 350 50,8 190 141,3 127 216 7,92 279,4 180,98 7,92 1199
6 150 380 55,6 235 168,3 140 241 7,92 317,5 211,12 7.92 11,91
8 200 470 63,5 298 219,1 162 308 7,92 393,7 10 9,88 7,92 11,9241 250 545 69,9 368 273 184 362 7,92 469,9 323,85 7,92 11.91
12 300 610 79,4 419 323,8 200 419 7,92 533,4 381 7,92 11,91 14 640 85,8 451 355,6 213 467 11,13 558,8 419,1 11,13 16,66
16 400 705 88.9 508 406,4 216 524 11,13 616 469,9 11,13 16,66
18 450 785 101,6 565 457 101,6 565 229 594 12,7 685,8 533,4 12,7 19,84
20 500 855 108 622 508 248 648 12.7 749,3 584,2 12,7 19,84
24 600 1040 139,7 749 610 292 772 15,88 901,7 15,88 26,97

Класс 900 Приварная шейка RTJ Размер шпильки и болта фланца

Радиус основания RTJ Номер кольца Расстояние между фланцами Количество болтов Размер болта UNC Шпилька RTJ Длина Размер отверстия Размер шпильки ISO
0.8 12 4 4 3/4 110 7/8 M20
0,8 14 4 4 3/4 115 7/8 M20
0,8 16 4 4 7/8 125 1 M24
0,8 18 4 4 7/8 125 1 M24
0.8 20 4 4 1 140 1 1/8 M27
0,8 24 3 8 7/8 145 1 M24
0,8 27 3 8 1 160 1 1/8 M27
0,8 31 4 8 7 / 8 145 1 M24
0.8 37 4 8 1 1/8 170 1 1/4 M30
0,8 41 4 8 1 1/4 190 1 3/8 M33
0,8 45 4 12 1 1/8 195 1 1/4 M30
0,8 49 4 12 1 3/8 220 1 1/2 M36
0.8 53 4 16 1 3/8 235 1 1/2 M36
0,8 57 4 20 1 3/8 255 1 1/2 M36
1,5 62 4 20 1 1/2 280 1 5/8 M39
1,5 66 4 20 1 5/8 290 1 3/4 M42
1.5 70 5 20 1 7/8 335 2 M48
1,5 74 5 20 2 360 2 1 / 8 M52
2,4 78 6 20 2 1/2 455 2 5/8 M64

Класс 1500 Размеры фланца RTJ приварной шейки

13659 7,92 450 17,488
Размер в дюймах Размер в мм Наружный диаметр. Толщина фланца OD ступицы OD приварной шейки Длина сварной шейки RTJ RF Dia RTJ RF Высота PCD RTJ Диаметр шага Глубина RTJ Ширина RTJ Диаметр отверстия
A B C D E F G H I J K L
1/2 15 120 22.3 38 21,3 60 60,5 6,35 82,6 39,67 6,35 8,74 Диаметр отверстия сварной шейки определяется по спецификации трубы
3/4 20 130 25,4 44 26,7 70 66,5 6,35 88,9 44,45 6,35 8,74
1 25 150 28.6 52 33,4 73 71,5 6,35 101,6 50,8 6,35 8,74
1 1/4 32 160 28,6 64 42,2 73 81 6,35 111,1 60,33 6,35 8,74
1 1/2 40 180 31,8 70 48.3 83 92 6,35 123,8 68,27 6,35 8,74
2 50 215 38,1 105 60,3 102 124 7,92 165,1 95,25 7,92 11,91
2 1/2 65 245 41,3 124 73 105 137 7.92 190,5 107,95 7,92 11,91
3 80 265 47,7 133 88,9 117 168 7,92 203,2 11,91
4 100 310 54 162 114,3 124 194 7,92 241.3 161,93 7,92 11,91
5 125 375 73,1 197 141,3 156 229 7,92 292,1 193,68 11,91
6 150 395 82,6 229 168,3 171 248 9,53 317,5 211.14 9,53 13,49
8 200 485 92,1 292 219,1 213 318 11,13 393,7 269,88 11,136
10 250 585 108 368 273 254 371 11,13 482,6 323,85 11.13 16.66
12 300 675 123.9 451 323,8 283 438 14,27 571,5 381 14,27 23,01 381 14,27 23.01 1453 350 750 133,4 495 355,6 298 489 15,88 635 419,1 15,88 26.97
16 400 825 146,1 552 406,4 311 546 17,48 704,8 469,9 17,48 30,18
915 162 597 457 327 613 17,48 774,7 533,4 17,48 30,18
20 500 985 641 508 356 673 17,48 831,8 584,2 17,48 33,32
24 600 1170 203,2 762 406 794 20,62 990,6 692,15 20,62 36,53

Класс 1500 Приварная шейка Размеры шпильки и болта фланца RTJ

Радиус основания RTJ Расстояние между кольцом Фланцы Количество болтов Размер болта UNC Длина шпильки RTJ Размер отверстия Размер шпильки ISO
0.8 12 4 4 3/4 110 7/8 M20
0,8 14 4 4 3/4 115 7/8 M20
0,8 16 4 4 7/8 125 1 M24
0,8 18 4 4 7/8 125 1 M24
0.8 20 4 4 1 140 1 1/8 M27
0,8 24 3 8 7/8 145 1 M24
0,8 27 3 8 1 160 1 1/8 M27
0,8 35 3 8 1 1 / 8 180 1 1/4 M30
0.8 39 3 8 1 1/4 195 1 3/8 M33
0,8 44 3 8 1 1/2 250 1 5/8 M39
1,5 46 3 12 1 3/8 265 1 1/2 M36
1,5 50 4 12 1 5/8 325 1 3/4 M42
1.5 54 4 12 1 7/8 345 2 M48
1,5 58 5 16 2 385 2 1 / 8 M52
2,4 63 6 16 2 1/4 425 2 3/8 M56
2,4 67 8 16 2 1/2 470 2 5/8 M64
2.4 71 8 16 2 3/4 525 2 7/8 M72
2,4 75 10 16 3 565 3 1/8 M76
2,4 79 11 16 3 1/2 650 3 5/8 M90

Класс 2500 Приварной фланец RTJ Размеры

24 24 9064 Приварная шейка Размеры шпильки и болта фланца RTJ
Размер в дюймах Размер в мм Наружный диаметр. Толщина фланца OD ступицы OD приварной шейки Длина сварной шейки RTJ RF Dia RTJ RF Высота PCD RTJ Диаметр шага Глубина RTJ Ширина RTJ Диаметр отверстия
A B C D E F G H I J K L
1/2 15 135 30.2 43 21,3 73 65 6,35 88,9 42,88 6,35 8,74 Сварка Отверстие шейки определяется по спецификации трубы
3/4 20 140 31,8 51 26,7 79 73 6,35 95,2 50,8 6,35 8,74
1 25 160 35 57 33.4 89 82,5 6,35 108 60,33 6,35 8,74
1 1/4 32 185 38,1 73 42,2 95 102 7,92 130,2 72,23 7,92 11,91
1 1/2 40 205 44,5 79 48,3 111 114 7.92 146 82,55 7,92 11,91
2 50 235 50,9 95 60,3 127 133 7,92 171,4 101,6 7,92 11,91
2 1/2 65 265 57,2 114 73 143 149 9,53 196.8 111,13 9,52 13,49
3 80 305 66,7 133 88,9 168 168 9,53 228,6 127 9,52 13,49
4 100 355 76,2 165 114,3 190 203 11,13 273 157.18 11,13 16,66
5 125 420 92,1 203 141,3 229 241 12,7 323,8 190,5 12,7 19,84 19,84
6 150 485 108 235 168,3 273 279 12,7 368,3 228,6 12.7 19,84
8 200 550 127 305 219,1 318 340 14,27 438,2 279,4 14,27 23,01
14,27 23,01
250 675 165,1 375 273 419 425 17,48 539,8 342,9 17,48 30.18
12 300 760 184,2 441 323,8 464 495 17,48 619,1 406,4 17,48 33,32
Радиус основания RTJ Номер кольца Расстояние между фланцами Количество болтов Размер болта UNC Длина шпильки RTJ Размер отверстия Размер шпильки ISO
0.8 13 4 4 3/4 120 7/8 M20
0,8 16 4 4 3/4 125 7/8 M20
0,8 18 4 4 7/8 140 1 M24
0,8 21 3 4 1 150 1 1/8 M27
0.8 23 3 4 1 1/8 170 1 1/4

Размеры фланца с диафрагмой — от класса 300 до класса 2500

Размеры фланца с диафрагмой указаны в ASME B16. 36. Доступны фланцы с отверстиями от класса № 300 до класса № 2500. Фланцы класса 300 доступны с резьбовыми, вставными и приварными шейками. В то время как фланцы класса 600 и выше доступны только для торцевого соединения с приварной шейкой.

Во время осмотра фланца с диафрагмой следует проверить

  • Внешний и внутренний диаметр корпуса
  • Диаметр окружности болта и диаметра отверстия под болт
  • Толщина сварного конца
  • Длина ступицы
  • Прямолинейность и соосность болта отверстие
  • Размеры отверстий под смеситель

Размеры фланца с отверстием класса 300 (выступающая поверхность приварной шейки)

Размер в дюймах Размер в мм Наружный диам. Фланец толстый. OD ступицы OD приварной шейки Длина сварной шейки RF Dia. RF Высота PCD Диаметр диафрагмы Диаметр отверстия Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B C D E F G H I
1 25 125 36.6 54 33,4 81 50,8 2 88,9 6,4 4 5/8 125 3/4 M16 4,5
1 1 / 2 40 155 36,6 70 48,3 84 73 2 114,3 6,4 4 3/4 135 7/8 M20 6.5
2 50 165 36,6 84 60,3 84 92,1 2 127 6,4 8 5/8 125 3 / 4 M16 7
2 1/2 65 190 36,6 100 73 87 104,8 2 149,2 6,4 8 3/4 135 7/8 M20 7.5
3 80 210 36,6 117 88,9 87 127 2 168,3 9,5 8 3/4 135 7 / 8 M20 9,4
4 100 255 36,6 146 114,3 90 157,2 2 200 12.7 8 3/4 135 7/8 M20 13,2
6 150 320 36,6 206 168,3 98 215,9 2 269,9 12,7 12 3/4 135 7/8 M20 14,6
8 200 380 39,7 260 219 .1 110 269,9 2 330,2 12,7 12 7/8 145 1 M24 30
10 250 445 46,1 321 273 116 323,8 2 387,3 12,7 16 1 165 1 1/8 M27 41
12 300 520 49.3 375 323,8 129 381 2 450,8 12,7 16 1 1/8 180 1 1/4 M30 62
14 350 585 52,4 425 355,6 141 412,8 2 514,4 12,7 20 1 1/8 185 1 1/4 M30 84
16 400 650 55.6 483 406,4 144 469,9 2 571,5 12,7 20 1 1/4 195 1 3/8 M33 111
18 450 710 58,8 533 457 157 533,4 2 628,6 12,7 24 1 1/4 205 1 3/8 M33 138
20 500 775 62 587 508 160 584.2 2 685,8 12,7 24 1 1/4 215 1 3/8 M33 171
24 600 915 68,3 702 610 167 692,2 2 812,8 12,7 24 1 1/2 240 1 5/8 M39 247

Класс 600 Размеры фланца с отверстием (выступающая поверхность приварной шейки)

Размер в дюймах Размер в мм Наружный диам. Фланец толстый. OD ступицы OD приварной шейки Длина сварной шейки RF Dia. RF Высота PCD Диаметр диафрагмы Диаметр отверстия Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B C D E F G H I
1 25 125 36.6 54 33,5 81 50,8 7 88,9 6,4 4 5/8 125 3/4 M16 5,5
1 1 / 2 40 155 36,6 70 48,3 84 73 7 114,3 6,4 4 3/4 135 7/8 M20 7.8
2 50 165 36,6 84 60,3 84 92,1 7 127 6,4 8 5/8 125 3 / 4 M16 8,3
2 1/2 65 190 36,6 100 73 87 104,8 7 149,2 6,4 8 3/4 135 7/8 M20 10.8
3 80 210 36,6 117 88,9 87 127 7 168,3 9,5 8 3/4 135 7 / 8 M20 12,6
4 100 275 38,1 152 114,3 102 157,2 7 215,9 12.7 8 7/8 150 1 M24 19
6 150 355 47,7 222 168,3 117 215,9 7 292,1 12,7 12 1 180 1 1/8 M27 37
8 200 420 55,6 273 219.1 133 269,9 7 349,2 12,7 12 1 1/8 195 1 1/4 M30 53
10 250 510 63,5 343 273 152 323,8 7 431,8 12,7 16 1 1/4 220 1 3/8 M33 86
12 300 560 66.7 400 323,8 156 381 7 489 12,7 20 1 1/4 230 1 3/8 M33 102
14 350 605 69,9 432 355,6 165 412,8 7 527 12,7 20 1 3/8 240 1 1/2 M36 150
16 400 685 76.2 495 406,4 178 469,9 7 603,2 12,7 20 1 1/2 260 1 5/8 M39 190
18 450 745 82,6 546 457,2 184 533,4 7 654 12,7 20 1 5/8 280 1 3/4 M42 240
20 500 815 88.9 610 508 190 584,2 7 723,9 12,7 24 1 5/8 300 1 3/4 M42 295
24 600 940 101,6 718 609,6 203 692,2 7 838,2 12,7 24 1 7/8 335 2 M48 365

Размеры фланца с отверстием, класс 900 (с выступом приварной шейки)

Размер в дюймах Размер в мм Наружный диам. Фланец толстый. OD ступицы OD приварной шейки Длина сварной шейки RF Dia. RF Высота PCD Диаметр отверстия диафрагмы Кол-во болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B C D E F G H I
1 25 150 38.1 52 33,5 83 50,8 7 101,6 6,4 4 7/8 150 1 M24 5,4
1 1/2 40 180 38,1 70 48,3 89 73 7 123,8 6,4 4 1 160 1 1/8 M27 7.8
2 50 215 38,1 105 60,3 102 92,1 7 165,1 6,4 8 7/8 150 1 M30 11,5
2 1/2 65 245 41,3 124 73 105 104,8 7 190,5 6.4 8 1 165 1 1/8 M27 15,8
3 80 240 38,1 127 88,9 102 127 7 190,5 9,5 8 7/8 150 1 M24 22
4 100 290 44,5 159 114.3 114 157,2 7 235 12,7 8 1 1/8 180 1 1/4 M30 22
6 150 380 55,6 235 168,3 140 215,9 7 317,5 12,7 12 1 1/8 195 1 1/4 M30 70
8 200 470 63.5 298 219,1 162 269,9 7 393,7 12,7 12 1 3/8 230 1 1/2 M36 119
10 250 545 69,9 368 273 184 323,8 7 469,9 12,7 16 1 3/8 240 1 1/2 M36 204
12 300 610 79.4 419 323,8 200 381 7 533,4 12,7 20 1 3/8 260 1 1/2 M36 303
14 350 640 85,8 451 355,6 213 412,8 7 558,8 12,7 20 1 1/2 280 1 5/8 M39 400
16 400 705 88.9 508 406,4 216 469,9 7 616 12,7 20 1 5/8 290 1 3/4 M42 510
18 450 785 101,9 565 457,2 229 533,4 7 685,8 12,7 20 1 7/8 330 2 M48 738
20 500 855 108 622 508 248 584.2 7 749,3 12,7 20 2 355 2 1/8 M52 932
24 600 1040 139,7 749 609,6 292 692,2 7 901,7 12,7 20 2 1/2 445 2 5/8 M64 1511

Class 1500 Размеры фланца с диафрагмой (С выступом приварной шейки)

Размер в дюймах Размер в мм Наружный диам. Фланец толстый. OD ступицы OD приварной шейки Длина сварной шейки RF Dia. RF Высота PCD Диаметр отверстия диафрагмы Кол-во болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B C D E F G H I
1 25 150 38.1 52 33,5 83 50,8 7 101,6 6,4 4 7/8 150 1 M24 5,4
1 1/2 40 180 38,1 70 48,3 89 73 7 123,8 6,4 4 1 160 1 1/8 M27 7.8
2 50 215 38,1 105 60,3 102 92,1 7 165,1 6,4 8 7/8 150 1 M24 11,5
2 1/2 65 245 41,3 124 73 105 104,8 7 190,5 6.4 8 1 165 1 1/8 M27 15,8
3 80 265 47,7 133 88,9 117 127 7 203,2 9,5 8 1 1/8 185 1 1/4 M30 22
4 100 310 54 162 114.3 124 157,2 7 241,3 12,7 8 1 1/4 205 1 3/8 M33 22
6 150 395 82,6 229 168,3 171 215,9 7 317,5 12,7 12 1 3/8 265 1 1/2 M36 70
8 200 485 92.1 292 219,1 213 269,9 7 393,7 12,7 12 1 5/8 300 1 3/4 M42 119
10 250 585 108 368 273 254 323,8 7 482,6 12,7 12 1 7/8 345 1 M48 204
12 300 675 123.9 451 323,8 283 381 7 571,5 12,7 16 2 380 2 1/8 M52 303
14 350 750 133,4 495 355,6 298 412,8 7 635 12,7 16 2 1/4 415 2 3/8 M56 400
16 400 825 146.1 552 406,4 311 469,9 7 704,8 12,7 16 2 1/2 450 2 5/8 M64 510
18 450 915 162 597 457,2 327 533,4 7 774,7 12,7 16 2 3/4 500 2 7/8 M72 738
20 500 985 177.8 641 508 356 584,2 7 831,8 12,7 16 3 545 3 1/8 M76 932
24 600 1170 203,2 762 609,6 406 692,2 7 990,6 12,7 16 3 1/2 620 3 5/8 M90 1511

Размеры фланца с отверстием, класс 2500 (с выступом приварной шейки)

Размер в дюймах Размер в мм Наружный диам. Фланец толстый. OD ступицы OD приварной шейки Длина сварной шейки RF Dia. RF Высота PCD Диаметр диафрагмы Диаметр отверстия Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Масса, кг
A B C D E F G H I
1 25 160 38.1 57 33,5 92 50,8 7 108 6,4 4 7/8 150 1 M24 6,5
1 1/2 40 205 44,5 79 48,3 111 73 7 146 6,4 4 1 1/8 180 1 1/4 M30 13
2 50 235 50.8 95 60,3 127 92,1 7 171,4 6,4 8 1 185 1 1/8 M27 19
2 1 / 2 65 265 57,2 114 73 143 104,8 7 196,8 6,4 8 1 1/8 205 1 1/4 M30 24
3 80 305 66.7 133 88,9 168 127 7 228,6 9,5 8 1 1/4 230 1 3/8 M33 43
4 100 355 76,2 165 114,3 190 157,2 7 273 12,7 8 1 1/2 260 1 5/8 M39 66
6 150 485 108 235 168.3 273 215,9 7 368,3 12,7 8 2 350 2 1/8 M52 172
8 200 550 127 305 219,1 318 269,9 7 438,2 12,7 12 2 385 2 1/8 M52 261
10 250 675 165.1 375 273 419 323,8 7 539,8 12,7 12 2 1/2 490 2 5/8 M64 485
12 300 760 184,2 441 323,8 464 381 7 619,1 12,7 12 2 3/4 540 2 7/8 M72 730

Заявление об ограничении ответственности — пожалуйста, сверьтесь с ASME B16.36 Перед использованием.

Размеры глухого фланца — от класса 150 до класса 2500

Размеры глухого фланца указаны в стандарте ASME B16.5, который охватывает фланцы труб и фланцевые фитинги для размеров от ½ дюйма до 24 дюймов, для размеров от NPS от 26 до 60 дюймов он должен быть согласно ASME B16.47.

Во время проверки размеров фланца необходимо проверить следующее;

  • Внешний диаметр корпуса
  • Диаметр круга под болт и диаметр отверстия под болт
  • Прямолинейность и соосность отверстия под болт
  • Толщина заглушки

Размеры заглушки класса 150

Размер
дюймов в дюймах
Размер
в мм
Наружный диаметр
Фланец
Толст.
RF
Диаметр.
RF
Высота
PCD Количество
болтов
Размер болта
UNC
Машинный болт
Длина
RF Шпилька
Длина
Размер отверстия Шпилька ISO
Размер
Вес
в кг
A B C D E
1/2 15 90 9.6 34,9 2 60,3 4 1/2 50 55 5/8 M14 0,9
3/4 20 100 11,2 42,9 2 69,9 4 1/2 50 65 5/8 M14 0,9
1 25 110 12,7 50.8 2 79,4 4 1/2 55 65 5/8 M14 0,9
1 1/4 32 115 14,3 63,5 2 88,9 4 1/2 55 70 5/8 M14 1,4
1 1/2 40 125 15,9 73 2 98.4 4 1/2 65 70 5/8 M14 1,8
2 50 150 17,5 92,1 2 120,7 4 5/8 70 85 3/4 M16 2,3
2 1/2 65 180 20,7 104,8 2 139,7 4 5/8 75 90 3/4 M16 3.2
3 80 190 22,3 127 2 152,4 4 5/8 75 90 3/4 M16 4,1
3 1/2 90 215 22,3 139,7 2 177,8 8 5/8 75 90 3/4 M16 5,9
4 100 230 22.3 157,2 2 190,5 8 5/8 75 90 3/4 M16 7,7
5 125 255 22,3 185,7 2 215,9 8 3/4 85 95 7/8 M20 9,1
6 150 280 23,9 215 .9 2 241,3 8 3/4 85 100 7/8 M20 11,8
8 200 345 27 269,9 2 298,5 8 3/4 90 110 7/8 M20 20,5
10 250 405 28,6 323.8 2 362 12 7/8 100 115 1 M24 32
12 300 485 30,2 381 2 431,8 12 7/8 100 120 1 M24 50
14 350 535 33,4 412,8 2 476.3 12 1 115 135 1 1/8 M27 64
16 400 595 35 469,9 2 539,8 16 1 115 135 1 1/8 M27 82
18 450 635 38,1 533,4 2 577.9 16 1 1/8 125 145 1 1/4 M30 100
20 500 700 41,3 584,2 2 635 20 1 1/8 140 160 1 1/4 M30 130
24 600 815 46,1 692,2 2 749.3 20 1 1/4 150 170 1 3/8 M33 196

Размеры глухого фланца класса 300

Размер
дюймов Дюймы
Размер
в мм
Наружный диаметр
Фланец
Толст.
RF
Диаметр.
RF
Высота
PCD Кол-во
болтов
Размер болта
UNC
Машинный болт
Длина
RF Шпилька
Длина
Размер отверстия
Шпилька ISO
Размер
Вес
в кг
A B C D E
1/2 15 95 12.7 34,9 2 66,7 4 1/2 55 65 5/8 M14 1,4
3/4 20 115 14,3 42,9 2 82,6 4 5/8 65 75 3/4 M16 1,4
1 25 125 15,9 50.8 2 88,9 4 5/8 65 75 3/4 M16 1,4
1 1/4 32 135 17,5 63,5 2 98,4 4 5/8 70 85 3/4 M16 1,8
1 1/2 40 155 19,1 73 2 114.3 4 3/4 75 90 7/8 M20 2,7
2 50 165 20,7 92,1 2 127 8 5/8 75 90 3/4 M16 3,7
2 1/2 65 190 23,9 104,8 2 149,2 8 3/4 85 100 7/8 M20 5.5
3 80 210 27 127 2 168,3 8 3/4 90 110 7/8 M20 7,3
3 1/2 90 230 28,6 139,7 2 184,2 8 3/4 95 110 7/8 M20 9,6
4 100 255 30.2 157,2 2 200 8 3/4 95 115 7/8 M20 12,3
5 125 280 33,4 185,7 2 235 8 3/4 110 120 7/8 M20 15,9
6 150 320 35 215 .9 2 269,9 12 3/4 110 120 7/8 M20 22,7
8 200 380 39,7 269,9 2 330,2 12 7/8 120 140 1 M24 36
10 250 445 46,1 323.8 2 387,4 16 1 140 160 1 1/8 M27 57
12 300 520 49,3 381 2 450,8 16 1 1/8 145 170 1 1/4 M30 84
14 350 585 52,4 412.8 2 514,4 20 1 1/8 160 180 1 1/4 M30 113
16 400 650 55,6 469,9 2 571,5 20 1 1/4 165 190 1 3/8 M33 134
18 450 710 58,8 533.4 2 628,6 24 1 1/4 170 195 1 3/8 M33 181
20 500 775 62 584,2 2 685,8 24 1 1/4 185 205 1 3/8 M33 230
24 600 915 68,3 692.2 2 812,8 24 1 1/2 205 230 1 5/8 M39 359

Класс 400 Размеры глухого фланца

Размер
дюймов
Размер
мм
Наружный диаметр
Фланец
Толст.
RF
Диаметр.
RF
Высота
PCD Количество
болтов
Размер болта
UNC
RF Шпилька
Длина
Отверстие
Размер
Размер шпильки ISO
Вес
в кг
A B C D E
1/2 15 95 14.3 34,9 7 66,7 4 1/2 75 5/8 M14 1,5
3/4 20 115 15,9 42,9 7 82,6 4 5/8 90 3/4 M16 1,5
1 25 125 17,5 50,8 7 88.9 4 5/8 90 3/4 M16 1,8
1 1/4 32 135 20,7 63,5 7 98,4 4 5/8 95 3/4 M16 2,3
1 1/2 40 155 22,3 73 7 114,3 4 3/4 110 7/8 M20 3.7
2 50 165 25,4 92,1 7 127 8 5/8 110 3/4 M16 4,6
2 1/2 65 190 28,6 104,8 7 149,2 8 3/4 120 7/8 M20 6,8
3 80 210 31.8 127 7 168,3 8 3/4 125 7/8 M20 9,1
3 1/2 90 230 35 Н / Д 7 184,2 8 7/8 140 1 M24 13,2
4 100 255 35 157,2 7 200 8 7/8 140 1 M24 15
5 125 280 38.1 185,7 7 235 8 7/8 145 1 M24 20
6 150 320 41,3 215,9 7 269,9 12 7/8 150 1 M24 28
8 200 380 47,7 269,9 7 330 12 1 170 1 1/8 M27 46
10 250 445 54 323.8 7 387,4 16 1 1/8 190 1 1/4 M30 71
12 300 520 57,2 381 7 450,8 16 1 1/4 205 1 3/8 M33 102
14 350 585 60,4 412,8 7 514.4 20 1 1/4 210 1 3/8 M33 132
16 400 650 63,5 469,9 7 571,5 20 1 3/8 220 1 1/2 M36 168
18 450 710 66,7 533,4 7 628,6 24 1 3/8 230 1 1/2 M36 207
20 500 775 69.9 584,2 7 685,8 24 1 1/2 240 1 3/4 M39 266
24 600 915 76,2 692,2 7 812,8 24 1 3/4 265 1 7/8 M45 405

Класс 600 Размеры глухого фланца

Размер, дюймы Дюймы Размер в мм Наружный диаметр. Фланец толстый. RF Dia. RF Высота PCD Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Вес в кг
A B С D E
1/2 15 95 14,3 34.9 7 66,7 4 1/2 75 5/8 M14 1,4
3/4 20 115 15,9 42,9 7 82,6 4 5/8 90 3/4 M16 1,4
1 25 125 17,5 50,8 7 88,9 4 5/8 90 3/4 M16 1.8
1 1/4 32 135 20,7 63,5 7 98,4 4 5/8 95 3/4 M16 2,3
1 1/2 40 155 22,3 73 7 114,3 4 3/4 110 7/8 M20 3,7
2 50 165 25.4 92,1 7 127 8 5/8 110 3/4 M16 4,6
2 1/2 65 190 28,6 104,8 7 149,2 8 3/4 120 7/8 M20 6,8
3 80 210 31,8 127 7 168.3 8 3/4 125 7/8 M20 9,1
3 1/2 90 230 35 Н / Д 7 184,2 8 7/8 140 1 M24 13,2
4 100 275 38,1 157,2 7 215,9 8 7 / 8 145 1 M24 18.7
5 125 330 44,5 185,7 7 266,7 8 1 165 1 1/8 M27 31
6 150 355 47,7 215,9 7 292,1 12 1 170 1 1/8 M27 39
8 200 420 55.6 269,9 7 349,2 12 1 1/8 190 1 1/4 M30 64
10 250 510 63,5 323,8 7 431,8 16 1 1/4 215 1 3/8 M33 105
12 300 560 66,7 381 7 489 20 1 1/4 220 1 3/8 M33 134
14 350 605 69.9 412,8 7 527 20 1 3/8 235 1 1/2 M36 161
16 400 685 76,2 469,9 7 603,2 20 1 1/2 255 1 5/8 M39 225
18 450 745 82,6 533,4 7 654 20 1 5/8 275 1 3/4 M42 286
20 500 815 88.9 584,2 7 723,9 24 1 5/8 285 1 3/4 M42 368
24 600 940 101,6 692,2 7 838,2 24 1 7/8 330 2 M48 568

Class 900 Размеры глухого фланца

Размер в дюймах Размер в мм Наружный диам. Фланец толстый. RF Dia. RF Высота PCD Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Вес в кг
A B С D E
1/2 15 120 22,3 34.9 7 82,6 4 3/4 110 7/8 M20 1,8
3/4 20 130 25,4 42,9 7 88,9 4 3/4 115 7/8 M20 2,7
1 25 150 28,6 50,8 7 101,6 4 7/8 125 1 M24 3.6
1 1/4 32 160 28,6 63,5 7 111,1 4 7/8 125 1 M24 4,1
1 1/2 40 180 31,8 73 7 123,8 4 1 140 1 1/8 M27 5,9
2 50 215 38.1 92,1 7 165,1 8 7/8 145 1 M24 10,1
2 1/2 65 245 41,3 104,8 7 190,5 8 1 160 1 1/8 M27 16
3 80 240 38,1 127 7 190 .5 8 7/8 145 1 M24 13
4 100 290 44,5 157,2 7 235 8 1 1/8 170 1 1/4 M30 24,5
5 125 350 50,8 185,7 7 279,4 8 1 1/4 190 1 3/8 M33 39.5
6 150 380 55,6 215,9 7 317,5 12 1 1/8 190 1 1/4 M30 53
8 200 470 63,5 269,9 7 393,7 12 1 3/8 220 1 1/2 M36 91
10 250 545 69.9 323,8 7 469,9 16 1 3/8 235 1 1/2 M36 132
12 300 610 79,4 381 7 533,4 20 1 3/8 255 1 1/2 M36 189
14 350 640 85,8 412,8 7 558.8 20 1 1/2 275 1 5/8 M39 237
16 400 705 88,9 469,9 7 616 20 1 5/8 285 1 3/4 M42 273
18 450 785 101,6 533,4 7 685,8 20 1 7/8 325 2 M48 367
20 500 855 108 584.2 7 749,3 20 2 350 2 1/8 M52 463
24 600 1040 139,7 692,2 7 901,7 20 2 1/2 440 2 5/8 M64 875

Класс 1500 Размеры глухого фланца

Размер в дюймах Размер в мм Наружный диаметр. Фланец толстый. RF Dia. RF Высота PCD Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Вес в кг
A B С D E
1/2 15 120 22,3 34.9 7 82,6 4 3/4 110 7/8 M20 1,8
3/4 20 130 25,4 42,9 7 88,9 4 3/4 115 7/8 M20 2,7
1 25 150 28,6 50,8 7 101,6 4 7/8 125 1 M24 3.7
1 1/4 32 160 28,6 63,5 7 111,1 4 7/8 125 1 M24 4,1
1 1/2 40 180 31,8 73 7 123,8 4 1 140 1 1/8 M27 5,9
2 50 215 38.1 92,1 7 165,1 8 7/8 145 1 M24 10,1
2 1/2 65 245 41,3 104,8 7 190,5 8 1 160 1 1/8 M27 15,9
3 80 265 47,7 127 7 203 .2 8 1 1/8 180 1 1/4 M30 21,8
4 100 310 54 157,2 7 241,3 8 1 1/4 195 1 3/8 M33 33
5 125 375 73,1 185,7 7 292,1 8 1 1/2 250 1 5/8 M39 64
6 150 395 82.6 215,9 7 317,5 12 1 3/8 260 1 1/2 M36 75
8 200 485 92,1 269,9 7 393,7 12 1 5/8 290 1 3/4 M42 136
10 250 585 108 323,8 7 482.6 12 1 7/8 335 2 M48 232
12 300 675 123,9 381 7 571,5 16 2 375 2 1/8 M52 314
14 350 750 133,4 412,8 7 635 16 2 1/4 405 2 3/8 M56 443
16 400 825 146.1 469,9 7 704,8 16 2 1/2 445 2 5/8 M64 591
18 450 915 162 533,4 7 774,7 16 2 3/4 495 2 7/8 M72 795
20 500 985 177,8 584,2 7 831.8 16 3 540 3 1/8 M76 1022
24 600 1170 203,2 692,2 7 990,6 16 3 1/2 615 3 5/8 M90 1648

Размеры глухого фланца класса 2500

Размер в дюймах Размер в мм Внешний диаметр. Фланец толстый. RF Dia. RF Высота PCD Количество болтов Размер болта UNC RF Длина шпильки Размер отверстия Размер шпильки ISO Вес в кг
A B С D E
1/2 15 135 30,2 34.9 7 88,9 4 3/4 120 7/8 M20 3,2
3/4 20 140 31,8 42,9 7 95,2 4 3/4 125 7/8 M20 3,7
1 25 160 35 50,8 7 108 4 7/8 140 1 M24 5
1 1/4 32 185 38.1 63,5 7 130,2 4 1 150 1 1/8 M27 7,8
1 1/2 40 205 44,5 73 7 146 4 1 1/8 170 1 1/4 M30 10,5
2 50 235 50,9 92,1 7 171.4 8 1 180 1 1/8 M27 18
2 1/2 65 265 57,2 104,8 7 196,8 8 1 1/8 195 1 1/4 M30 25,5
3 80 305 66,7 127 7 228,6 8 1 1/4 220 1 3/8 M33 39
4 100 355 76.2 157,2 7 273 8 1 1/2 255 1 5/8 M39 61,5
5 125 420 92,1 185,7 7 323,8 8 1 3/4 300 1 7/8 M45 102
6 150 485 108 215,9 7 368.3 8 2 345 2 1/8 M52 157
8 200 550 127 269,9 7 438,2 12 2 380 2 1/8 M52 241
10 250 675 165,1 323,8 7 539,8 12 2 1/2 490 2 5/8 M64 470
12 300 760 184.2 381 7 619,1 12 2 3/4 540 2 7/8 M72 575

Заявление об ограничении ответственности — Пожалуйста, свяжитесь с ASME B16.5 перед использованием .

9. Различный размер кисти

9. Различный размер кисти

Начиная с GIMP-2.4, все кисти имеют переменный размер.

9.1. Как изменить высоту кисти

Вы можете изменить размер кисти тремя способами:

  1. Использование ползунка Размер инструмента параметры.Карандаш, Кисть, Ластик, Аэрограф, Инструменты клонирования, лечения, клонирования перспективы, размытия / резкости и уклонения / затемнения есть ползунок для изменения размера кисти.

    Рисунок 7.20. Ползунок размера


  2. Путем программирования колеса мыши:

    1. В главном окне GIMP нажмите →.

    2. В левом столбце нового окна выберите →.

    3. Ты можешь видеть Дополнительные контроллеры ввода, с двумя столбцами: Доступные контроллеры и Активные контроллеры.

      В столбце Активные контроллеры, дважды щелкните значок Кнопка главного колеса мыши.

    4. Затем вы увидите новое окно: Настройте контроллер ввода.

      В левом столбце Событие, нажмите «Прокрутить вверх», чтобы выделить его.

    5. Нажмите кнопку Edit (внизу в середине списка).

    6. Вы можете увидеть окно Выберите действие при событии контроллера.

      Раскройте Пункт Инструменты, щелкнув маленькую треугольник слева от него.

    7. В левом столбце Действие, нажмите «Увеличить масштаб кисти», чтобы выделить его, затем нажмите кнопку ОК.

    8. Теперь перед Прокрутка вверх отображается инструменты-кисть-масштаб-увеличение.

    9. Закройте окно.

    10. Таким же методом запрограммируйте Прокрутите вниз с помощью Уменьшить масштаб кисти.

    11. Не забудьте нажать кнопку Кнопка ОК главного окна Предпочтения.

    После этих довольно длинных объяснений вы можете использовать мышь колесо, чтобы варьировать размер кисти. Например, выберите инструмент «карандаш». кистью «Круг». Установить указатель в окне изображения, используйте колесо мыши, в двух направлениях, вы можете увидеть, как «Круг» сжимается или растяжка.

  3. Вы можете запрограммировать «Вверх» и «Вниз» клавиши со стрелками на клавиатуре.

    Этот метод аналогичен использованию колеса мыши. Единственный отличия:

    • В столбце Активные контроллеры, дважды щелкните Основная клавиатура.

    • В столбце Событие щелкните Курсор вверх для первой клавиши и Курсор вниз для второй клавиши.

    • Затем используйте две клавиши (стрелка вверх и стрелка вниз) и результат то же самое, что и с колесом мыши.

Фланцы RTJ, соединительный фланец кольцевого типа

Соединительный фланец кольцевого типа, сокращенно RTJF, представляет собой тип фланца, в котором используется металлическое кольцо, расположенное в шестигранной канавке в качестве прокладки для уплотнения пары фланцев.Фланцы уплотняются, когда болты затягиваются, а прокладка вдавливается в канавку, образуя уплотнение металл-металл.

Соединительный фланец кольцевого типа — это метод обеспечения герметичного фланцевого соединения при высоких давлениях.

Металлическое кольцо вдавливается в шестигранную канавку на поверхности фланца для образования уплотнения. Этот метод соединения может использоваться на приварной шейке, надвижном и глухом фланце.

Фланцы с кольцевым соединением (RTJ) или фланцы с кольцевым соединением (R-JF):
Фланцы

RTJ имеют канавки на торцах, которые подходят для стальных кольцевых прокладок.Фланцы RTJ уплотняются, когда болты затягиваются, сжимая прокладку между фланцами в канавках, деформируя (или «чеканивая») прокладку, чтобы обеспечить тесный контакт внутри канавок, создавая уплотнение металл-металл.

Фланец RTJ может иметь выступ с вырезанной на нем кольцевой канавкой.

Эта приподнятая поверхность не служит какой-либо частью уплотнительного средства. Для фланцев RTJ, которые уплотняются кольцевыми прокладками BX, выступающие поверхности соединенных и затянутых фланцев могут касаться друг друга.В этом случае сжатая прокладка не будет нести дополнительную нагрузку, превышающую натяжение болта, вибрация и движение не могут дополнительно раздавить прокладку и уменьшить соединительное натяжение.

Фланец RTJ может иметь выступ с вырезанной на нем кольцевой канавкой. Эта приподнятая поверхность не служит какой-либо частью уплотнительного средства.

Взаимодействие с другими людьми

Стандарты, размеры и вес фланца RTJ

Соединительный фланец кольцевого типа — это метод обеспечения герметичного фланцевого соединения при высоких давлениях.

Фланцы RTJ уплотняются, когда болты затягиваются, сжимая прокладку между фланцами в канавках, деформируя (или «зачесывая») прокладку, создавая тесный контакт внутри канавок, создавая уплотнение металл-металл.

Кольцевые уплотнения

Прокладки кольцевого типа представляют собой металлические уплотнительные кольца, подходящие для применения при высоких давлениях и температурах. Они всегда применяются к специальным сопутствующим фланцам, которые обеспечивают хорошее и надежное уплотнение при правильном выборе профилей и материала.

Технические характеристики соединительного фланца кольцевого типа:

Фланец RTJ может иметь выступ с вырезанной на нем кольцевой канавкой. Эта приподнятая поверхность не служит какой-либо частью уплотнительного средства. Для фланцев RTJ, которые уплотняются кольцевыми прокладками BX, выступающие поверхности соединенных и затянутых фланцев могут касаться друг друга. В этом случае уже изготовленная прокладка не будет нести дополнительную нагрузку, помимо натяжения болта, вибрация и движение не могут дополнительно раздавить прокладку и уменьшить соединительное натяжение.

  • Размер: от 1/2 до 60 дюймов, от DN 12 мм до DN 1500 мм
  • Класс давления: от 150 до 2500, от PN 2,5 до PN 250
  • Облицовка: RF / RTJ

Материал:

  • Кабина из стали: A105, A350 LF2
  • Нержавеющая сталь: A182 F304 / F304L / F316 / F316L / F321
  • Легированная сталь: F11, F12

Упаковка: фанерный ящик и фанерный поддон

Поставка BS4504 Надвижной пластинчатый фланец, плоский фланец, от PN6 до PN64

BS 4504 SLIP ON PLATE FLANGE ПОДЪЕМ / ПЛОСКАЯ ЛИЦА
PN6, PN10, PN16, PN25, PN40, PN64 НАКЛАДКА НА ФЛАНЦЕ ПЛАСТИНЫ
Британский стандарт BS 4504: Раздел 3.1: 1989 — Круглые фланцы для труб, клапанов и Фитинги (с указанием PN), Технические условия на стальные фланцы. Это касается фланцев номинального диапазоны давления от PN 2,5 до PN 40 и номинальные размеры до DN 4000 (см. таблицу ниже). BS 4504 в основном соответствует ISO 7005-1: 1992 (E) Часть 1: Стальные фланцы.

BS 4504: 1969 все еще широко используется. Этот старый стандарт позволяет производить из стержень, тогда как последний стандарт определяет, что следует использовать поковку или лист, которые могут будет значительно дороже.Есть незначительные различия в размерах между две версии. Следующие таблицы основаны на более поздней версии.

Размеры и приблизительные массы фланца / Вес фланца
Производственные мощности и детали покупки
1. Размер подающего фланца DN15 — DN2000 (1/2 «- 80»), кованый фланец.
2. Материал фланца Углеродистая сталь: ASTM A105, S235JR, C22.8, RST37.2, ST37, P245GH, P250GH, ASTM A181, Q235
3. Материал фланца Нержавеющая сталь: ASTM A182 F304, F304L, F316, F316L, F321 и т. Д.
4. Антикоррозийный фланец: антикоррозийное масло, черная краска, покрытие желтой краской, горячее цинкование, холодное цинкование и т. Д.
5. Фланец Ежемесячная производительность: 3000 тонн в месяц.
6. Условия поставки фланца: CIF, CFR, FOB, EXW, транспортировка морем, воздухом, экспресс-почтой DHL, FedEx, TNT, EMS и т. Д.
7. Условия оплаты фланца: банковский перевод (T / T), безотзывный аккредитив и т. Д.
8. Фланец Минимальное количество заказа (MOQ): 1 тонна или 100 шт. На размер.
9. Гарантия качества: Сертификат EN10204 3.1, Сертификат завода, Осмотр третьей стороной, Бесплатная услуга замены.
10. Дополнительные требования на рынке фланцев.


BS 4504 ФЛАНЕЦ

Поиск

BS 4504 Плоский фланец, NB15-NB2000
Надвижной фланец FF / RF, код 101,
Т6 / 3, Т10 / 3, Т16 / 3, Т25 / 3, Т40 / 3





.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
