Калиевое стекло: Калиевое стекло, получение, применение, сойства, калиевые и натриевые стекла

Содержание

Калиевое стекло, получение, применение, сойства, калиевые и натриевые стекла

Содержание статьи
Свойства:

Густая клейкая жидкость желто-серого цвета. Распространенное название в быту – силикатный клей. Полезное и часто применяемое во всех сферах жизни средство. Совершенный товар с массой полезных качеств и свойств. Благодаря своим особенностям выделяется среди других кристаллических смесей. Сейчас рассмотрим области его применения и выясним, чем именно он полезен.

Данное средство может похвастать самым главным качеством, активной адгезией — качественным приставанием к поверхностям. Вступая в реакцию с отделочной поверхностью, калиевое жидкое стекло делится влагой, за счет этого он усиливает свойства прилипания и прочности. Бартер с покрываемым материалом.

Получение калиевого стекла

Проварка песка и карбонат калия вступают в реакцию друг с другом при температуре более 1300 градусов Цельсия. Готовый продукт прямо из печи опускается на специальную сверхпрочную транспортерную ленту.

Проходит стадии охлаждения, затвердевания и силикатных глыб. Данный продукт примечателен тем, что при определенных состояниях перетекает в жидкое состояние и растворяется.

Поэтому калиевое стекло применяется в жидкой форме с определенным раствором воды. Реакция расщепления проходит в специально оборудованном месте и под давлением. После этого продукт подвергается фильтрации, регулировке щелочных и кремне кислот. По окончании проведения всех необходимых процессов, его обрабатывают до требуемых стандартов заказчика и подвергают транспортировке в предназначенных для этого емкостях.

Применение калиевого стекла

  • Для повышения качества строительного материала, стекло вливают в растворы для строительства. В последующем данная смесь повышает прочность, огнеупорность и влагоустойчивость строительного объекта, который будет подвержен обработке раствором. Раствор качественно заполняет все дыры и трещины в стенах и разного рода перекрытиях, загрунтовывает поверхность стяжек.
    Смешайте песок и цемент 1/2,5 + 15% силикатный клей. Полученный раствор рассчитан на повышение качества водостойкости.
  • Грунтовочный состав отличается консистенцией. Целевая направленность гидроизоляция бассейнов и прочих строительных объектов непищевого направления. Смешайте воду и цемент, добавьте силикатный клей в пропорции к цементу 1/1.
  • Силикатный клей используется и в термостойких и огнеупорных растворах. Данный состав изначально направлен на работу с объектами повышенного температурного режима. Смешайте песок и цемент в пропорции 1 к 3, после добавьте 15% калиевого стекла.
  • Здания и колодцы, в которых присутствует повышенная влажность. Данный вид пунктов выполняется в несколько этапов. Первый этап включает в себя нанесение на поверхность объектов. Второй этап включает в себя обрабатывание растворами. Составы на основе песка, цемента и жидкого стекла 1/1/1. Железобетонные, кирпичные и прочие конструкции зданий обрабатываются смесями из стекла и песка с цементом соотношение 1/10.
  • Калиевый клей применяется для отделочных работ с плитками любого формата линолеумом. Клей 0,4 кг на квадратный метр.
  • Применяется для изготовления теплоизоляционного материала, благодаря низкой тепло проводимости. После изготовления материалы выдерживают больше 1000 градусов Цельсия. В последующем данные объекты могут размораживаться и оттаивать бесчисленное количество раз. Каменные ваты любого вида.
  • Как компонент для фасадной отделки на поверхностях с силикатной основой. Если данное стекло входит в состав краски, это не только повышает устойчивость к повышенным температурным режимам, и предотвратит появление коррозии. Благодаря добавке натриевого калиевого стекла
    повышает износостойкость материалов и меньше выгорает на солнце. Данный вид стекла применяется для ликвидирования старого лакокрасочного покрытия. Обладает антикоррозийными свойствами при взаимодействии с металлическими поверхностями. Этот раствор может использоваться в качестве герметика в специальных смесях. Цемент соединяем с жидким стеклом и водой до определенной густоты.
  • В качестве структурного клея для фарфоровых изделий, стеклянных, целлюлозных, ПВХ, гималайских солей и пр.
  • Добавкой для усиления водоотталкивающего эффекта и антисептика материала из дерева. 0,4 кг стекла смешайте с литром воды и нанесите на поверхность. После того, как первый слой подсохнет, проделайте эту процедуру 2 раза для лучшего результата.
  • Входит в состав автомобильных полиролей. Владельцы химического производства делают это для лучшего эффекта.

Примечание 1: перед тем как наносить растворы вам необходимо провести очистительные работы с поверхность и обязательно провести процедуру обезжиривания. Кисточки, валики разного формата и ширины, пульверизатор с различным уровнем распыления используются для работы с данным видом клея. Раствор проникает в структуру бетона на 1 – 3мм. Если обрабатывание объекта проходит в несколько шагов и для закрепления повторяется, тогда глубина пропитывания увеличивается в зависимости от качества обработанного вами участка и состава раствора.

Примечание 2: наносить раствор, содержащий жидкое стекло под поверхности, лакокрасочные или штукатурные запрещается. Пленка, которая образуется, будет препятствовать в дальней обработке объектов.

Примечание 3: запрещается смешивать стекло в чистом виде в цементный раствор с песком. Следует разбавить водой и влить сухую строительную смесь. Если в процессе перемешивания раствор быстро высыхает и затвердевает, вы можете разбавить его водой, вливая понемногу маленькой струйкой.

Свойства калиевого стекла

Гидроизоляционные свойства калиевого стекла

Натриевое жидкое стекло используется при производстве бетона и прочих объектов, предназначенных для использования в застройке. Силикат натрия применяют при создании сооружений для водного использования: бассейны, колодцы, подвалы.

Раствор обладает рядом положительных свойств:

  1. Обеспечивает защиту от грунтовой воды;
  2. От агрессивного атмосферного влияния;
  3. При повышенной влагоустойчивости помещений.

Защитные свойства калиевого стекла от коррозии

Силикатные частицы не только укрепляет обработку поверхностей, но и являются отличным антикоррозийным средством. Силикатные частицы усиливают противокоррозийные свойства любого металла. Этот раствор считается одним из лучших в профилактике ржавчины.

Калиевое стекло активный антисептик

Плесень, грибок и сырость никогда не побеспокоят строительные объекты, которые обрабатывались натриевым стеклом. Благодаря своим клеящим способностям, силикат глубоко проникает в разные слои поверхности и позволяет быстро и качественно соединить строительные материалы и растворы любого состава плотности. Они не только укрепят данный крепеж, но и усилят действие строительного раствора.

Огнеупорные свойства калиевого стекла

В строительстве используются такие материалы как бетон, кирпич, металл. Они сами по себе обладают огнеупорностью. Дополнительно используются материалы пластика и дерева, что как известно обладают достаточно пожароопасными недостатками.

Именно в местах их использования применяется жидкое стекло, которое обладает огнеупорностью в более чем тысячу градусов Цельсия.

Сроки эксплуатации калиевого стекла

При использовании силиката натрия образуется защитный слой на поверхности объекта, который повышает уровень прочности сооружения. Кристаллические свойства стекла позволяют ему проникнуть в твердые слои материала на молекулярном уровне. Это не только укрепляет, но и защищает сооружения от быстрого разрушения под воздействием внутренних и внешних факторов. Если использовать силикат натрия в цементном растворе это увеличит его качество и прочность в полтора раза.

Экология и калиевое стекло

В кристаллах силиката натрия не обнаружены вредные примеси, которые могут пагубно отразиться на здоровье человека. Данный вид стекла считается экологически безопасным, что повышает его преимущества перед другими строительными новинками.

Силикаты калия и натрия

  • Быстро остывающая жидкость, в чистом виде застывает за 10 минут. Входящая в состав растворов застывает за несколько часов.
  • Раствор в процессе подготовки и смешивания может застыть, советуем использовать маленьким дозами и разбавить водой.
  • Кристаллы натрия следует развести с водой по методу грунтования, если вы планируете класть плитку.
  • Если стекло использовали в чистом виде в смеси раствора, не дожидайтесь окончательного высыхания. Сцепление нанесенного состава может встретить препятствие на пути в виде затвердевшей стеклообразной пленки.
  • При работе с железобетонными конструкциями колодцев следует хорошо обработать все кольцевые стыки.
  • Для увеличения прочности и гидроизоляции несколько раз залейте силикатом натрия поверхность с наружи пола.
  • Оно используется для удаления жирных пятен на одежде.
  • Калиевое и натриевое стекло можно хранить при плюсовом температурном режиме.
  • Работу с жидким стеклом следует осуществлять вдали открытого огня и искр.
  • Помещение, где производится хранение данного продукта, должно хорошо проветриваться.
  • Небезопасно употреблять состав внутрь.
  • При работе с данным химическим составом в чистом виде или растворах необходимо соблюдать технику безопасности и меры предосторожности. Использовать специальную одежду и следить, чтобы жидкость не соприкасалась с кожей. В случае попадания щелочи на кожу или глаза БЫСТРО промыть большим количеством воды и вызвать скорую помощь или обратиться в больницу.

Жидкое калиевое стекло

Приобрести данные товары можно в специализированном строительном магазине по доступной цене. Интернет магазины предоставляют этот вид товара в любой форме и виде. Запомните, самое качественное кристаллическое стекло изготавливается на заводах, при соблюдении определенных температурных условий и специализированном оборудовании. Номера ГОСТа 18958-71 и 18958-73

Стандартные нормы для жидкого стекла:

  • 1,3 г/см в кубе — плотность
  • 10,2-12,5 % — окись калия и натрия
  • 20,0-26,0 % — двуокись кремния
  • 2,5-4,0 % — кремнезема
  • 25,0 с — вязкость.

Заводы – производители данного товара расположены в крупных городах. Их специализацией считается строительная и бытовая химия.

Малая порция стекла в жидком виде составляет 10-15 л., в бочках 200 л. Транспортировать данный вид товара можно в любое время года и в суровые морозы.

Универсальность этих средств не только облегчает работу при строительстве объектов, но и экономит время на обработку. Силикаты применяются во всех сферах жизнедеятельности человека и являются продуктами зеленой химии, что говорит о качестве и безопасности товара.

Советуем использовать примечания в соответствии с требованиями. Оцените все возможности жидкого стекла.

производство, состав и формула, характеристики по госту

Жидкое стекло хоть и известно стало не так давно, но уже сейчас его применение в быту настолько широко, что сложно найти ту среду производства, где оно не используется. Жидкое стекло может включаться в состав грунтовок, клея, красок, в качестве уплотнителя грунта или гидроизоляции различных водных сооружений.




Общая информация

Жидкое стекло бывает на основе калия, натрия и иногда лития, хотя последний компонент используется весьма редко. Калийный вид материала используется во множестве сфер и имеет прекрасные технические свойства. По сравнению с натриевым каустическим, обладает более рыхлой структурой, из-за чего швы бывают менее стабильны.

Обладая высокой пожаро- и взрывоустойчивостью, он придает им необходимую прочность.

Оба этих материала применяются едва ли не везде, но все же калийное в качестве одного из составляющих встречается реже. Это объясняется его дороговизной. Поэтому нередко калийное жидкое стекло заменяется каустическим натриевым.

Фото жидкого стекла

Состав

Основными составляющими жидкого стекла обычно являются:

  • Серный ангидрит;
  • Двуокись кремния;
  • Окиси железа и алюминия;
  • Силикатный модуль;
  • Окись натрия;
  • Окись кальция.

В обоих типах стекла две последних окиси будут встречаться, но в несколько меньших количествах. Так, в жидком натриевом стекле одноименной окиси содержится 9%, а кальция — лишь 0,2%.

При работе с жидким стеклом лучше всего использовать готовые смеси, предназначенные для выполнения конкретной задачи.

Технические параметры жидкого стекла

Стекло этого вида отвечает ГОСТ 13078-81. Сертификат соответствия является добровольной формой подтверждения качества и каждой компании, которая занимается производством этого материала, выдается после исследования этой продукции.

Некоторые строители задаются вопросом, вредно ли жидкое стекло и каким образом оно способно воздействовать на организм. Этот материал не излучает каких-либо вредных волн, поэтому его можно считать безопасным. Однако попадания его на участки тела, а уж тем более внутрь, следует избегать.

Скорость высыхания жидкого стекла будет зависеть от того, в составе какой смеси он используется. Так, в чистом виде он может подсохнуть за 10 минут. Если он добавляется в какую-либо смесь, то время его застывания составит несколько часов.

Основные характеристики жидкого калийного стекла:

  1. Плотность — до 1,45 г/см3;
  2. Срок (годности) хранения — 2 года;
  3. Формула — Na2O3Si;
  4. Вес удельный — 1,45;
  5. Температура плавления — 1088С.

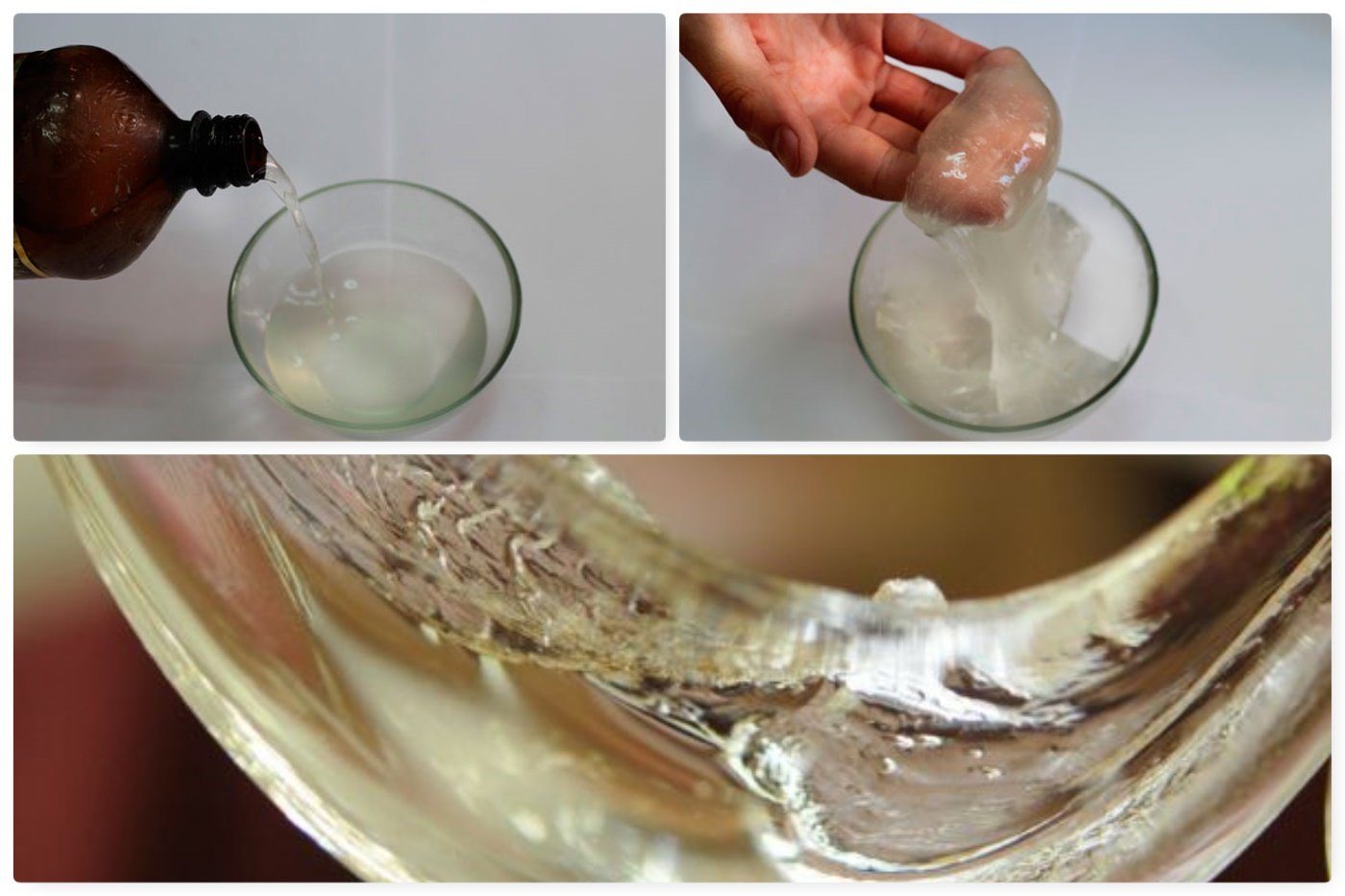

Химические эксперименты с жидким стеклом, показывающие его основные свойства:

Технология производства

Производство этого материала чрезвычайно сложное, поэтому этим могут заниматься лишь химические заводы. Так, изначально кварц потребуется искрошить в песок, после чего нужно смешать его с содой, поташом и сульфатом калия или же натрия.

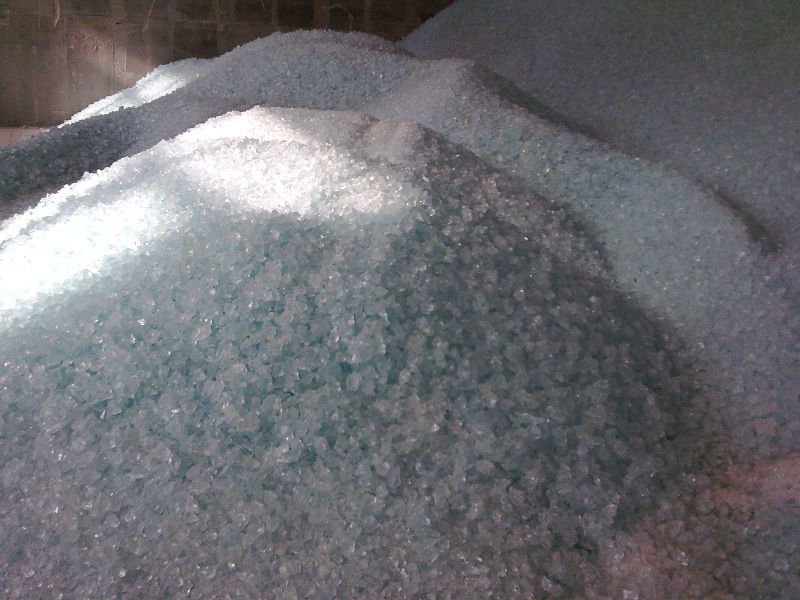

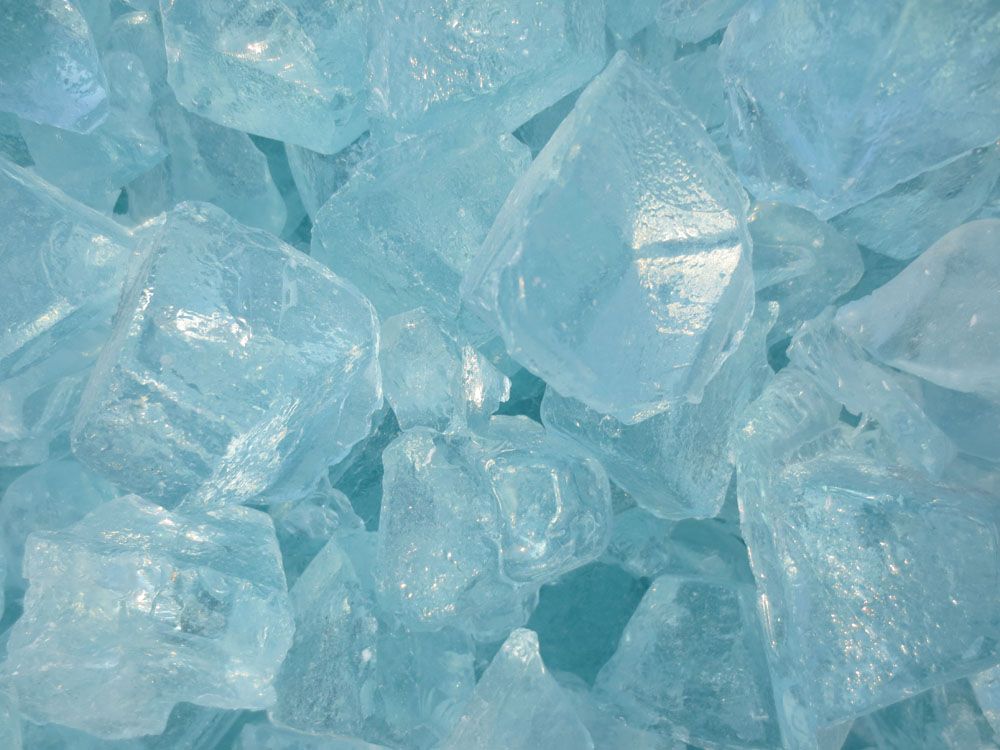

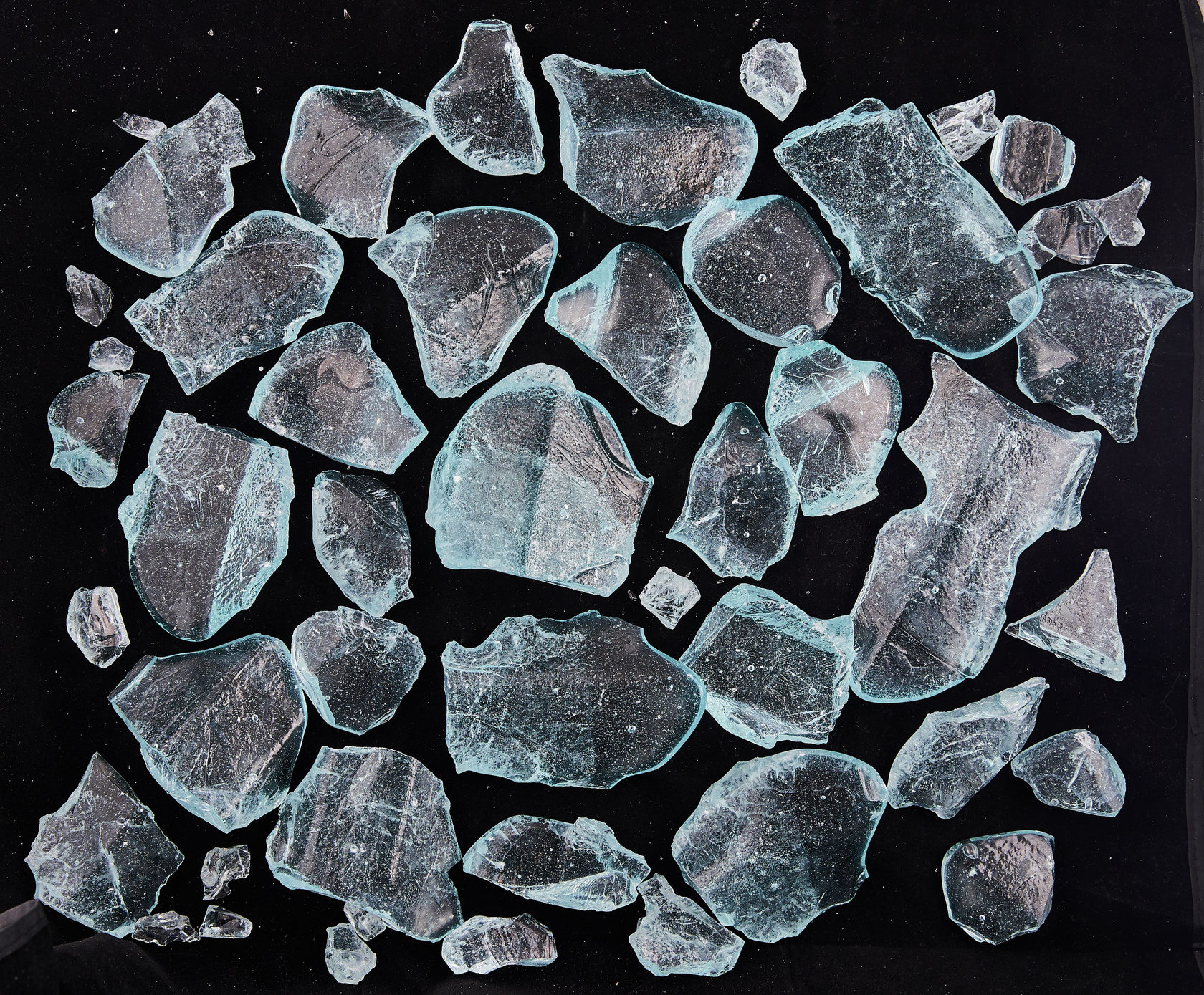

После этого требуется сплавить весь материал в монолитную глыбу, для чего понадобится температура не меньше 1400С. Далее ее понадобиться растворить в автоклаве. На этот раз температура будет несколько ниже, порядка 170С, но длительность этой процедуры составить может около 6-7 часов. В данном случае важно так же поддерживать оптимальное давление на уровне 0,8 МПа.

Самостоятельно изготовить жидкое стекло в домашних условиях невозможно, поскольку обеспечить все условия, оптимальное давление и температуру самостоятельно невозможно. Для этого потребуется специальное оборудование и, конечно, профессиональные навыки.

Поскольку при большом объеме иногда могут возникнуть трудности с застыванием жидкого стекла в формах, рекомендуется использовать различные виды отвердителей. Сколько будет сохнуть жидкое стекло зависит от нескольких факторов. Так, хорошо воздействуют с ним калийные соли, борная кислота, диоксид титана, а так же некоторые другие типы.

На видео, как делают жидкое стекло (компьютерная симуляция):

Отзывы и оценки материала

Жидкое стекло имеет очень хорошие свойства, что подтверждено многочисленными отзывами тех, кто использовал материал. Его применяют для различных покрытий, дабы защитить поверхность от воздействия влаги. Обычно проблем с использованием его не возникает, если все было сделано по правилам.

Так, всегда рекомендуется использовать затвердитель, если объем материала, из которого предполагается производить, например, кирпичи, достаточно большой. Средняя стоимость тонны жидкого стекла составит порядка 14 тысяч.

Исходя из всей массы отзывов, представленных в интернете, можно выставить этому материалу следующие оценки:

  • Цена — 5 баллов. Хотя калийный тип стекла и будет достаточно дорогим, однако его натриевый аналог обладает весьма хорошими свойствами в совокупности с доступной стоимостью;
  • Внешний вид — 5 баллов. При покрытии им поверхностей не создает обычно никаких посторонних оттенков;
  • Экологичность — 5 баллов. Никаких вредных посторонних примесей при создании его не используется;
  • Простота изготовления — 3 балла. Самостоятельно сделать жидкое стекло невозможно, поскольку его изготавливают только на химических заводах;
  • Практичность — 5 баллов. Применимо в широчайшем круге сфер;
  • Трудоемкость при использовании — 5 баллов. Сложностей обычно при использовании не возникает вообще, либо они достаточно быстро устраняются.

Жидкое стекло хоть и известно стало не так давно, но уже сейчас его применение в быту настолько широко, что сложно найти ту среду производства, где оно не используется.

Жидкое стекло (495) 77-200-77 (натриевое и калиевое)



Под «жидким стеклом» обычно подразумевается смесь воды с растворами силиката натрия или силиката калия (по этому признаку различают два вида жидкого стекла — калиевое и натриевое). Существует два способа получения этого продукта — растворение кремнийсодержащих составов в щелочном растворе и сплавление песка (обычно кварцевого) с содой.

Натриевое жидкое стекло.


Этот вид стекла отличается хорошей клейкостью и способностью взаимодействия с некоторыми другими минералами, после чего образуются прочные структуры. Именно по этой причине такие покрытия могут быть использованы в разных климатических зонах — внешние факторы не повлияют на свойства натриевого жидкого стекла (антикоррозийное, гидроизоляционное свойства).
Основным местом потребления жидкого стекла являются строительные, а так же бытовые процессы:

— для придания твердости фундаменту (во-первых, жидкое стекло в этом случае повышает возможность фундамента противостоять грунтовым водам, влажности окружающей среды. Во-вторых после обработки натриевым жидким стеклом бетонная конструкция не будет реагировать на замерзание зимой и оттаивание весной).
— в производстве форм для литья.
— в нефтяном бизнесе для разделения слоя нефти и подземных вод.
— при производстве моющих и чистящих средств.
— для склеивания бумажных, стеклянных или фарфоровых изделий.
— для изготовления красок, лаков.
— в качестве антисептического и ускоряющего заживление средства для обработки раненых/сломанных деревьев, кустов.
— пропитка тканей, стен, строений для придания им устойчивости к огню (огнеустойчивость) так же происходит жидким стеклом.

Калиевое жидкое стекло.

Оно так же обладает стойкостью к воде, кислотам и атмосферным воздействиям.
Важным отличием ее от натриевого жидкого стекла является отсутствие бликов на обрабатываемой поверхности, благодаря чему оно активно применяется для внешних отделочных (малярных) работ. Так же калиевое жидкое стекло используется в качестве связующего элемента в составе молярных смесей, силикатных красок, в производстве электродов для электросварочных работ.

Перед применением следует убедиться, что поверхность, на которую будет наноситься жидкое стекло чистое, обезжиренное и сухое. Кроме того, не стоит забывать, что срок годности у жидкого стекла ограничен, и надо строго соблюдать нормы и правила хранения этого вещества.

Цену и фасовку можно уточнить по телефону +7(495)77-200-77.

Виды и свойства стекла | Диаэм


Стекло – это неорганическая смесь, расплавленная при высокой температуре, которая затвердевает при охлаждении, но не кристаллизуется.

Виды стекла

Кварцевое стекло

Кварцевое стекло получают плавлением кремнезёмистого сырья высокой чистоты. Кварцевое стекло состоит из диоксида кремния SiO2 и является самым термостойким стеклом: коэффициент его линейного расширения в пределах 0 — 1000 °С составляет всего 6х10-7. Поэтому раскаленное кварцевое стекло, опущенное в холодную воду, не растрескивается.

Температура размягчения кварцевого стекла, при которой достигается динамическая вязкость 107 Пуаз (10 Пахс) равна 1250 °С. При отсутствии значительных перепадов давления кварцевые изделия можно применять до этой температуры. Полное же плавление кварцевого стекла, когда из него можно изготавливать изделия, наступает при 1500-1600 °С.

Известно два сорта кварцевого стекла: прозрачный кварц и молочно-матовый. Мутность последнего вызвана обилием мельчайших пузырьков воздуха, которые при плавке стекла не могут быть удалены из-за высокой вязкости расплава. Изделия из мутного кварцевого стекла обладают почти такими же свойствами, как и изделия из прозрачного кварца, за исключением оптических свойств и большей газовой проницаемости.

Поверхность кварцевого стекла обладает незначительной адсорбционной способностью к различным газам и влаге, но имеет наибольшую газопроницаемость среди всех стекол при повышенной температуре. Например, через кварцевую трубку со стенками толщиной в 1 мм и поверхностью 100 см2 при 750 °С за один час проникает 0,1 см3 Н2, если перепад давлений составляет 1 атм (0,1 МПа).

Кварцевое стекло следует тщательно предохранять от всяких загрязнений, даже таких как жирные следы от рук. Перед нагреванием кварцевого стекла имеющиеся на нем непрозрачные пятна снимают при помощи разбавленной фтороводородной кислоты, а жировые — этанолом или ацетоном.

Кварцевое стекло устойчиво в среде всех кислот, кроме HF и Н3РO4. На него не действуют до 1200 °С С12 и НСl, до 250 °С сухой F2. Нейтральные водные растворы NaF и SiF4 разрушают кварцевое стекло при нагревании. Оно совершенно непригодно для работ с водными растворами и расплавами гидроксидов щелочных металлов.

Кварцевое стекло при высокой температуре сохраняет свои электроизоляционные свойства. Его удельное электрическое сопротивление при 1000 °С равно 106 Омхсм.

Обычное стекло

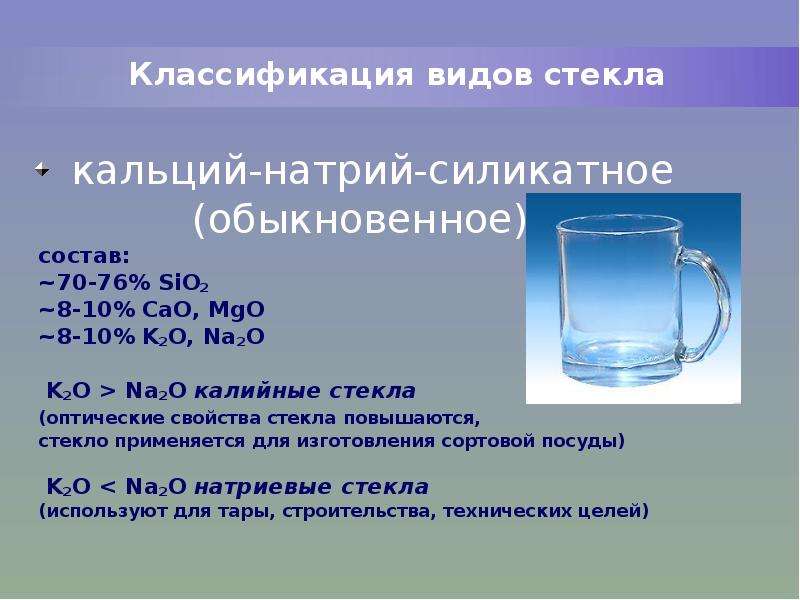

К обычным стеклам относятся известково-натриевое, известково-калиевое, известково-натриево-калиевое.

Известково-натриевое (содовое), или натрий-кальций-магний-силикатное, стекло применяют для выработки оконных стекол, стеклотары, столовой посуды.

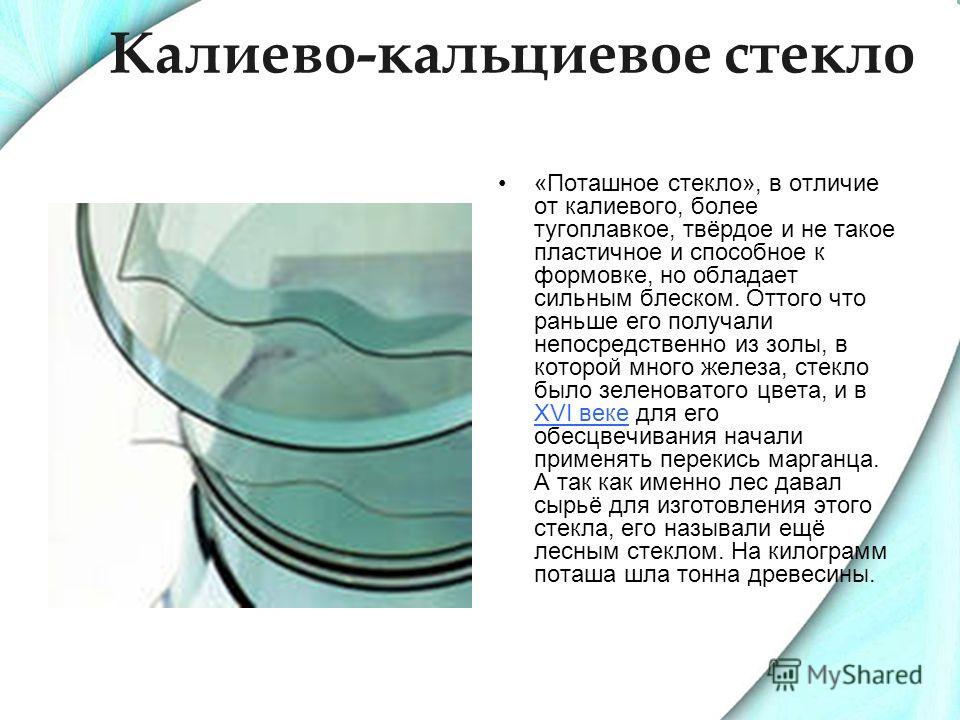

Известково-калиевое (поташное), или калий-кальций-магний-силикатное, стекло обладает более высокой термостойкостью, повышенным блеском и прозрачностью; используется для выработки высококачественной посуды.

Известково-натриево-калиевое (содово-поташное), или натрий-калий-кальций-магний-силикатное, стекло имеет повышенную химическую стойкость, благодаря смешению окислов натрия и калия; наиболее распространено в производстве посуды.

Боросиликатное стекло

Стекла с высоким содержанием SiO2, низким – щелочного металла и значительным – оксида бора B2O3 называются боросиликатными. Борный ангидрид действует как флюс для кремнезема, так что содержание щелочного металла в шихте может быть резко уменьшено без чрезмерного повышения температуры расплавления. В 1915 году фирма Corning Glass Works начала производить первые боросиликатные стекла под торговым названием Pyrex. Стекло марки Pyrex является боросиликатным стеклом с содержанием не менее 80% SiO2, 12-13% В2O3, 3-4% Na2О и 1-2% Аl2О3. Оно известно под разными названиями: Corning (США), Duran 50, Йенское стекло G20 (Германия), Гизиль, Монекс (Англия), ТС (Россия), Совирель (Франция), Simax (Чехия).

В зависимости от конкретного состава стойкость к термоудару таких стекол в 2–5 раз выше, чем у известковых или свинцовых; они обычно намного превосходят другие стекла по химической стойкости и имеют свойства, полезные для применения в электротехнике.

Температура размягчения стекла «пирекс» до динамической вязкости в 1011 пуаз (1010 Пас) составляет 580-590 °С. Тем не менее стекло пригодно для работ при температурах до 800 °С, но без избыточного давления. При использовании вакуума температуру изделий из стекла «пирекс» не следует поднимать выше 650 °С. В отличие от кварцевого стекло «пирекс» до 600 °С практически непроницаемо для Н2, Не, O2 и N2. Фтороводородная и нагретая фосфорная кислоты, так же как и водные растворы (даже 5%-ные) КОН и NaOH, а тем более их расплавы, разрушают стекло «пирекс».

Хрустальное стекло

Хрустальные стекла (хрусталь) — высокосортные стекла, обладающие особым блеском и способностью сильно преломлять свет. Различают свинцовосодержащие и бессвинцовые хрустальные стекла.

Свинцовосодержащие хрустальные стекла — свинцово-калиевые стекла, вырабатывают с добавлением окислов свинца, бора и цинка. Характеризуются повышенным весом, красивой игрой света, мелодичным звуком при ударе; применяют для производства высококачественной посуды и декоративных изделий. Наибольшее применение имеет хрусталь с содержанием от 18 до 24% окислов свинца и 14—16,5% окиси калия (легкий).

К бессвинцовым хрустальным стеклам относятся баритовое, лантановое и др.

Баритовое стекло содержит повышенное количество окиси бария. Обладает лучшим блеском, более высокой светопреломляемостью и удельным весом по сравнению с обычными стеклами, применяют как оптическое и специальное стекло.

Лантановое стекло содержит окись лантана La2О3 и лантаниды (соединения лантана с алюминием, медью и др.). La2О3 повышает светопреломление. Отличается высоким качеством; применяется как оптическое.

Свойства стекла

Плотность стекла зависит от его химического состава. Плотность — отношение массы стекла при данной температуре к его объему, зависит от состава стекла (чем больше содержание тяжелых металлов, тем стекло плотнее), от характера термической обработки и колеблется в пределах от 2 до 6 (г/см3). Плотность — постоянная величина, зная ее, можно судить о составе стекла. Наименьшей плотностью обладает кварцевое стекло — от 2 до 2,1 (г/см3), боросиликатное стекло имеет плотность 2,23 г/см3, наибольшей — оптические стекла с высоким содержанием окислов свинца — до 6 (г/см3). Плотность известково-натриевого стекла составляет около 2,5 г/см3, хрустального — 3 (г/см3) и выше. Табличным значением плотности стекла является диапазон от 2,4 до 2,8 г/см3.

Прочность. Прочностью называется способность материала сопротивляться внутренним напряжениям, возникающим в результате действия внешних нагрузок. Прочность характеризуется пределом прочности. Предел прочности на сжатие для различных видов стекла колеблется от 50 до 200 кгс/мм2. На прочность стекла оказывает влияние его химический состав. Так, окислы СаО и B2O3 значительно повышают прочность, РbО и Al2O3 в меньшей степени, MgO, ZnO и Fe2O3 почти не изменяют ее. Из механических свойств стекол прочность на растяжение является одним из важнейших. Объясняется это тем, что стекло работает на растяжение хуже, чем на сжатие. Обычно прочность стекла на растяжение составляет 3,5—10 кгс/мм2, т. е. в 15—20 раз меньше, чем на сжатие. Химический состав влияет на прочность стекла при растяжении примерно так же, как и на прочность при сжатии.

Твердость стекла, как и многие другие свойства, зависит от примесей. По шкале Мооса она составляет 6-7 ед, что находится между твёрдостью апатита и кварца. Твердость различных видов стекла зависит от его химического состава. Наибольшую твердость имеет стекло с повышенным содержанием кремнезема — кварцевое и боросиликатное. Увеличение содержания щелочных окислов и окислов свинца снижает твердость; наименьшей твердостью обладает свинцовый хрусталь.

Хрупкость — свойство стекла разрушаться под действием ударной нагрузки без пластической деформации. Сопротивление стекла удару зависит не только от его толщины, но и от формы изделия, наименее устойчивы к удару изделия плоской формы. Для повышения прочности к удару в состав стекла вводят окислы магния, алюминия и борный ангидрид. Неоднородность стекломассы, наличие дефектов (камней, кристаллизации и других) резко повышают хрупкость. Сопротивление стекла удару увеличивается при его отжиге. В области относительно низких температур (ниже температуры плавления) стекло разрушается от механического воздействия без заметной пластической деформации и, таким образом, относится к идеально хрупким материалам (наряду с алмазом и кварцем). Данное свойство может быть отражено удельной ударной вязкостью. Как и в предыдущих случаях, изменение химического состава позволяет регулировать и это свойство: например, введение брома повышает прочность на удар почти вдвое. Для силикатных стекол ударная вязкость составляет от 1,5 до 2 кН/м, что в 100 раз уступает железу. На хрупкость, стекол влияют однородность, конфигурация и толщина изделий: чем меньше посторонних включений в стекле, чем более оно однородно, тем выше его хрупкость. Хрупкость стекол практически не зависит от состава. При увеличении в составе стекол B2O3, SiO2, Al2O3, ZrO2, MgO хрупкость незначительно понижается.

Прозрачность – одно из важнейших оптических свойств стекла. Определяется отношением количества прошедших через стекло лучей ко всему световому потоку. Зависит от состава стекла, обработки его поверхности, толщины и других показателей. При наличии примесей окиси железа прозрачность уменьшается.

Термостойкость стекла характеризуется его способностью выдерживать, не разрушаясь, резкие изменения температуры и является важным показателем качества стекла. Зависит от теплопроводности, коэффициента термического расширения и толщины стекла, формы и размеров изделия, обработки поверхности, состава стекла, дефектов. Термостойкость тем выше, чем выше теплопроводность и ниже коэффициент термического расширения и теплоемкость стекла. Толстостенное стекло менее термостойко, чем тонкое. Наиболее термостойко стекло с повышенным содержанием кремнезема, титана и бора. Низкую термостойкость имеет стекло с высоким содержанием окислов натрия, кальция и свинца. Хрусталь менее термостоек, чем обычное стекло. Термостойкость обыкновенного стекла колеблется в пределах 90—250 °С, а кварцевого: 800—1000°С. Отжиг в специальных печах повышает термостойкость в 2,5—3 раза.

Теплопроводность — это способность материала, в данном случае стекла, проводить тепло без перемещения вещества этого материала. У стекла коэффициент теплопроводности равен 1-1,15 Вт/мК.

Тепловое расширение — это увеличение линейных размеров тела при его нагревании. Коэффициент линейного теплового расширения стекол колеблется от 5·10-7 до 200·10-7. Самый низкий коэффициент линейного расширения имеет кварцевое стекло — 5,8·10-7. Величина коэффициента термического расширения стекла в значительной степени зависит от его химического состава. Наиболее сильно на термическое расширение стекол влияют щелочные окислы: чем больше содержание их в стекле, тем больше коэффициент термического расширения. Тугоплавкие окислы типа SiO2, Al2O3, MgO, а также B2O3, как правило, понижают коэффициент термического расширения.

Упругость — способность тела возвращаться к своей первоначальной форме после устранения усилий, вызвавших деформацию тела.

Упругость характеризуется модулем упругости. Модуль упругости — величина, равная отношению напряжения к вызванной им упругой относительной деформации. Различают модуль упругости при осевом растяжении — сжатии (модуль Юнга, или модуль нормальной упругости) и модуль сдвига, характеризующий сопротивление тела сдвигу или сколу и равный отношению касательного напряжения к углу сдвига.

В зависимости от химического состава модуль нормальной упругости стекол колеблется в пределах 4,8х104…8,3х104, модуль сдвига —2х104—4,5х104 МПа. У кварцевого стекла модуль упругости составляет 71,4х103 Мпа. Модули упругости и сдвига несколько повышаются при замене SiO2 на СаО, B2O3, Al2O3, MgO, ВаО, ZnO, PbO.

Свойства стекла производства Corning


Код стекла 0080 7740 7800 7913 0211
Тип Силикатное Боро-силикатное Боро-силикатное 96% Силиката Цинково-титановое
Цвет Прозрачное Прозрачное Прозрачное Прозрачное Прозрачное
Термическое расширение (умножать на 10-7 см/см/°С) 0-300 °С 93,5 32,5 55 7,5 73,8
25 °С, до темп. застывания 105 35 53 5,52 -
Верхний предел рабочей темп. для отожженого стекла (для механических свойств) Норм. эксплуатация, °С 110 230 200 900 -
Экстрем. эксплуатация, °С 460 490 460 1200 -
Верхний предел рабочей темп. для закаленного стекла (для механических свойств) Норм. эксплуатация, °С 220 260 - - -
Экстрем. эксплуатация, °С 250 290 - - -
6,4 мм толщиной, °С 50 130 - - -
12,7 мм толщиной, °С 35 90 - - -
Термостойкость, °С 16 54 33 220 -
Плотность, г/см³ 2,47 2,23 2,34 2,18 2,57
Коэффициент оптической чувствительности по напряжениям, (нм/см)/(кг/мм²) 277 394 319 - 361

Обзор физических и химических свойств стекол Duran, DWK


Свойства Коэффициент линейного
расширения α
(20 °C — 300 °C) × 10⁻⁶
Точка
деформации, °С
Плотность, г/см³ Гидролитическая стойкость
DIN ISO 719 IN
Устойчивость к кислотам
DIN 12 116
Устойчивость к щелочам
ISO 695
Тип стекла
Duran 3,3 525 2,23 Не изменяемые водой Стойкое к действию кислот Умеренно растворимое в щелочах
Fiorax 4,9 565 2,34 Не изменяемые водой Стойкое к действию кислот Умеренно растворимое в щелочах
Натриево-кальциево-
силикатное стекло
9,1 525 2,5 Тугоплавкое для приборов Стойкое к действию кислот Умеренно растворимое в щелочах
SWB 6,5 555 2,45 Не изменяемое водой Стойкое к действию кислот Слаборастворимое в щелочах

Обзор физических свойств стекол Kimble, DWK


Виды стекла 33 Боросиликатное стекло 51 Боросиликатное стекло
Свойства
Точка деформации, °C 513 530
Температура отжига, °C 565 570
Линейный коэффициент
расширения α (0 — 300 °C)×10⁻⁷
32 55
Плотность, г/см³ 2,22 2,33
Пропускание видимого света,
толщина 2 мм
92% 91%

Обзор физических и химических свойств стекол Wheaton, DWK


Виды стекла Борсиликатные стекла Натриево-кальциево-
силикатные стекла
180 200 300 320 400 500 800 900
Свойства
Точка деформации, °C 510 505 525 510 530 515 510 496
Температура отжига, °C 560 560 570 560 570 550 548 536
Линейный коэффициент
расширения α (0 — 300 °C)×10⁻⁷
33 33 55 54 60 61 88 91
Плотность, г/см³ 2,23 2,23 2,33 2,39 2,41 2,42 2,48 2,50
Устойчивость к кислотам Стойкое к действию кислот Стойкое к действию кислот Стойкое к действию кислот Стойкое к действию кислот Стойкое к действию кислот Стойкое к действию кислот Умеренно растворимое в кислотах Умеренно растворимое в кислотах
Устойчивость к щелочам Слаборастворимое в щелочах Слаборастворимое в щелочах Слаборастворимое в щелочах Слаборастворимое в щелочах Слаборастворимое в щелочах Слаборастворимое в щелочах Сильно растворимое в щелочах Сильно растворимое в щелочах

Жидкое стекло калиевое

Калиевое жидкое стекло применяется в виде водного раствора в качестве связующего для приготовления силикатных красок для окраски фасадов и внутренних поверхностей жилых, общественных и производственных зданий, мастик и замазок, кислотостойких бетонов и растворов. Калиевое жидкое стекло, по сравнению с натриевым, имеет более рыхлую структуру, более гигроскопично и дает менее стабильные клеевые швы, чем натриевое. Однако калиевые клеи при одной и той же плотности р-ра имеют более высокую вязкость, и поэтому их швы более эластичны.

Калиевое жидкое стекло обладает наиболее ценными техническими свойствами, но является сравнительно дорогим продуктом, поэтому масштабы его производства ограничены.



Применение калиевого жидкого стекла обеспечивает более высокие стабилизирующие свойства покрытия.





Наименование показателя

Жидкое калиевое стекло

В соответствии с

ГОСТ 18958-71

Силикатный модуль

2,5 — 4,0

Плотность при 20 0С, г/см3

1,30 — 1,40

Массовая доля диоксида кремния ,%

10,2 — 12,5

Массовая доля оксида натрия/калия, %

20,0 — 26,0

Массовая доля нерастворимого в воде остатка не более, %

1,8



Калиевое жидкое стекло для бурения скважин


Стекло жидкое натриевое

Жидкое Натриевое стекло  —  водный щелочной раствор силикатов натрия. Представляет собой полупрозрачную вязкую жидкость от светло-серого до светло-зеленоватого цвета.

Свойства

Характеризуют по содержанию оксида кремния и оксида натрия независимо от конкретной формы их существования в растворе. Под силикатным модулем понимается мольное отношение или отношение массовых концентраций оксида кремния к оксиду натрия, умноженное на коэффициент (для оксида натрия 1,0323).

Растворимость: водорастворим. Имеет щелочную реакцию. Плотность и вязкость растворов жидкого стекла зависят от концентрации раствора, температуры и соотношения кремнекислоты к щелочи. Растворы жидкого стекла несовместимы с органическими веществами кроме сахара, алкоголя и мочевины. рН-значение  в зависимости от концентрации водных растворов  10-13.

Применение в нефтяной промышленности  при бурении: приготовление силикатных промывочных жидкостей для предотвращения гидратации и набухания глинистых сланцев. Состав  является более экологически безопасным и менее истощаемым в процессе  его применения.  Жидкое стекло  натриевое может использоваться при борьбе с поглощением промывочной жидкости в составе быстросхватывающихся паст, используемых для закупоривания трещин.

Технические характеристики

Внешний вид Полупрозрачная густая жидкость
Силикатный модуль 2,3 — 3,6
Плотность при 200С, г/см3 1,45 — 1,50
Массовая доля диоксида кремния,% 22,7 — 36,7
Массовая доля оксида натрия, % 7,9 — 13,8
Массовая доля нерастворимого в воде остатка не более, % 1,8

Жидкое стекло натривое  соответствует   ГОСТ 13078-81

Жидкое стекло

Растворимое стекло — силикаты натрия (Na2O • mSiO2) или калия (К2О • mSiO2), где m — модуль стекла, находящийся в пределах для натриевого стекла 2,0-3,5, а для калиевого 3,5-4,5.

Жидкого стекло — водный раствор, полученный из растворимого стекла, в быту такой раствор называют силикатный клей.

Жидкое стекло является минеральным воздушным вяжущим веществом и активно используется как в промышленном строительстве, так и в частном.

Качество жидкого стекла оценивают по плотности, вязкости раствора и модулю стекла (2,6-4,0), который равен отношению числа грамм-молекул кремнезема к одному грамм-молю оксида натрия или калия. С увеличением модуля повышаются клеящие свойства жидкого стекла и стойкость изделий к кислотам.

Не совместим с органическими соединениями кроме мочевины, спирта, сахара.

Применение
  • Изготовление кислотоупорных и жаростойких замазок и бетонов.
  • В силикатных красках (только калиевое стекло) как связующее. Не использовать на кирпичных стенах, приводит к разрушению кирпича.
  • Жидкое стекло используют при изготовлении кислотоупорного цемента из тонкоизмельченной смеси кислотоупорного наполнителя (кварца, диабаза, андезита и т. п.) и ускорителя твердения — кремнефтористого натрия Na2SiF6.
  • Антисептик.
  • Пожаробезопасные покрытия (краски).
  • Отвердитель для заливки в формы.
  • Клей, хорошая адгезия к большинству материалов.
  • Добавка к бетону на основе портландцемента для гидроизоляции не подходит.

    Под действием воды происходит выщелачивание, жидкое стекло разрушается, оставляя после себя поры, нарушающие герметичность (водостойкость) и прочность бетона.

  • Ускоряет схватывание цемента при добавлении к воде затворения, актуально при зимних бетонных работах. Скорость твердения цементных растворов зависит от состава жидкого стекла и от содержания его кремнеземистого модуля (чем больше, тем лучше взаимодействие с цементом). Добавление к цементному раствору 2% жидкого стекла ускоряет начало схватывания в 3 раза, а конец схватывания больше чем в 4 раза. Но прочность затвердевшего раствора в этом случае несколько снижается. Дальнейшее прибавление жидкого стекла в количествах до 10 % совершенно не ускоряет начала схватывания, конец же схватывания ускоряется в 6 раз.
Сравнение натриевого и калиевого жидкого стекла

Общие свойства:

  • растворимость в воде;
  • при высыхании на воздухе образуется тонкая пленка на поверхности.

Разница:

  • натриевое значительно дешевле;
  • калиевое имеет лучшие свойства, модуль стекла для натриевого 2,0-3,5, а для калиевого 3,5-4,5.
Твердение

Твердеет растворимое стекло довольно медленно и только на воздухе вследствие выделения и высыхания аморфного кремнезема под действием углекислоты воздуха по реакции:

Na2SiO3 + СO2 + 2Н2O => Si(ОН)4 + Na2CO3

Раствор теряет стабильность и переходит в гель, уплотняющийся со временем и приобретающий значительную прочность. Так, растворимое стекло проявляет вяжущие свойства.

Однако глубина проникания углекислоты воздуха сравнительно невелика и положительное ее действие наблюдается только на поверхности.

Образованная после высыхания пленка, не пропускает углекислый воздух и останавливает процесс твердения.

Ускоряет твердение растворимого стекла добавка катализатора — кремнефтористого натрия Na2SiF6. Последний вступает во взаимодействие с растворимым стеклом, в результате чего быстро образует гель кремнекислоты — клеящее вещество, что приводит к быстрому твердению системы.

Производство

Растворимое стекло получают сплавлением смеси кварцевого песка соответственно с содой Na2СО3 (или сульфатом натрия Na2SO4) и поташем К2СО3 в стекловаренных печах при 1300-1400°С. Образовавшийся расплав быстро охлаждают. При этом он распадается на полупрозрачные желто-зеленые куски, называемые силикат-глыбой.

Раствор приготовляется автоклавным и безавтоклавным растворением силикат-глыб. Растворение производится в автоклаве насыщенным паром. Плотность раствора 1,5-1,3г/см3, что соответствует концентрации раствора 70-50%. При растворении в воде силикаты натрия и калия гидролизуются с образованием коллоидного раствора кремневой кислоты Si(OH)4 и соответствующих щелочных гидроксидов. В этих условиях (рН=12-13) раствор кремневой кислоты относительно стабилен.

Норма для жидкого стекла (ГОСТ 13078-81)

Внешний вид: Густая жидкость желтого или серого цвета без механических примесей и включений, видимых невооруженным глазом.

Наименование показателя А Б для литейного производства, замазок для строительства и флотации для клеев, пропиток для бумажного производства
Массовая доля двуокиси кремния, % 22,7-29,6 24,3-31,9 29,5-36,0 24,8-36,7 24,8-34,0 27,2-29,3
Массовая доля окиси железа и окиси алюминия, %, не более 0,25 0,25 0,25 0,90 0,30 0,25
Массовая доля окиси кальция, %, не более 0,20 0,20 0,20 0,20 0,20 0,20
Массовая доля серного ангидрида, %, не более 0,15 0,15 0,15 0,15 0,15 0,15
Массовая доля окиси натрия, % 9,3-12,8 8,7-12,2 10,9-13,8 8,1-13,3 8,0-12,2 7,9-8,8
Силикатный модуль 2,3-2,6 2,6-3,0 2,6-3,0 2,7-3,3 2,7-3,4 3,4-3,6
Плотность, г/см3 1,36-1,45 1,36-1,45 1,47-1,52 1,36-1,50 1,36-1,45 1,35-1,40

Гарантийный срок хранения жидкого стекла — 1 год со дня изготовления. По истечении гарантийного срока хранения продукт перед использованием должен быть проверен на соответствие требованиям настоящего стандарта.

Калиевое стекло

  • Калий и натрий
  • Приобретение жидких стекол

Густая клейкая жидкость желто-серого цвета. Распространенное название в быту – силикатный клей. Полезное и часто применяемое во всех сферах жизни средство. Совершенный товар с массой полезных качеств и свойств. Благодаря своим особенностям выделяется среди других кристаллических смесей. Сейчас рассмотрим области его применения и выясним, чем именно он полезен.

Данное средство может похвастать самым главным качеством, активной адгезией — качественным приставанием к поверхностям. Вступая в реакцию с отделочной поверхностью, калиевое жидкое стекло делится влагой, за счет этого он усиливает свойства прилипания и прочности. Бартер с покрываемым материалом.

Получение калиевого стекла

Проварка песка и карбонат калия вступают в реакцию друг с другом при температуре более 1300 градусов Цельсия. Готовый продукт прямо из печи опускается на специальную сверхпрочную транспортерную ленту. Проходит стадии охлаждения, затвердевания и силикатных глыб. Данный продукт примечателен тем, что при определенных состояниях перетекает в жидкое состояние и растворяется.

Поэтому калиевое стекло применяется в жидкой форме с определенным раствором воды. Реакция расщепления проходит в специально оборудованном месте и под давлением. После этого продукт подвергается фильтрации, регулировке щелочных и кремне кислот. По окончании проведения всех необходимых процессов, его обрабатывают до требуемых стандартов заказчика и подвергают транспортировке в предназначенных для этого емкостях.

Применение калиевого стекла

  • Для повышения качества строительного материала, стекло вливают в растворы для строительства. В последующем данная смесь повышает прочность, огнеупорность и влагоустойчивость строительного объекта, который будет подвержен обработке раствором. Раствор качественно заполняет все дыры и трещины в стенах и разного рода перекрытиях, загрунтовывает поверхность стяжек. Смешайте песок и цемент 1/2,5 + 15% силикатный клей. Полученный раствор рассчитан на повышение качества водостойкости.
  • Грунтовочный состав отличается консистенцией. Целевая направленность гидроизоляция бассейнов и прочих строительных объектов непищевого направления. Смешайте воду и цемент, добавьте силикатный клей в пропорции к цементу 1/1.
  • Силикатный клей используется и в термостойких и огнеупорных растворах. Данный состав изначально направлен на работу с объектами повышенного температурного режима. Смешайте песок и цемент в пропорции 1 к 3, после добавьте 15% калиевого стекла.
  • Здания и колодцы, в которых присутствует повышенная влажность. Данный вид пунктов выполняется в несколько этапов. Первый этап включает в себя нанесение на поверхность объектов. Второй этап включает в себя обрабатывание растворами. Составы на основе песка, цемента и жидкого стекла 1/1/1. Железобетонные, кирпичные и прочие конструкции зданий обрабатываются смесями из стекла и песка с цементом соотношение 1/10.
  • Калиевый клей применяется для отделочных работ с плитками любого формата линолеумом. Клей 0,4 кг на квадратный метр.
  • Применяется для изготовления теплоизоляционного материала, благодаря низкой тепло проводимости. После изготовления материалы выдерживают больше 1000 градусов Цельсия. В последующем данные объекты могут размораживаться и оттаивать бесчисленное количество раз. Каменные ваты любого вида.
  • Как компонент для фасадной отделки на поверхностях с силикатной основой. Если данное стекло входит в состав краски, это не только повышает устойчивость к повышенным температурным режимам, и предотвратит появление коррозии. Благодаря добавке натриевого калиевого стекла повышает износостойкость материалов и меньше выгорает на солнце. Данный вид стекла применяется для ликвидирования старого лакокрасочного покрытия. Обладает антикоррозийными свойствами при взаимодействии с металлическими поверхностями. Этот раствор может использоваться в качестве герметика в специальных смесях. Цемент соединяем с жидким стеклом и водой до определенной густоты.
  • В качестве структурного клея для фарфоровых изделий, стеклянных, целлюлозных, ПВХ, гималайских солей и пр.
  • Добавкой для усиления водоотталкивающего эффекта и антисептика материала из дерева. 0,4 кг стекла смешайте с литром воды и нанесите на поверхность. После того, как первый слой подсохнет, проделайте эту процедуру 2 раза для лучшего результата.
  • Входит в состав автомобильных полиролей. Владельцы химического производства делают это для лучшего эффекта.

Примечание 1: перед тем как наносить растворы вам необходимо провести очистительные работы с поверхность и обязательно провести процедуру обезжиривания. Кисточки, валики разного формата и ширины, пульверизатор с различным уровнем распыления используются для работы с данным видом клея. Раствор проникает в структуру бетона на 1 – 3мм. Если обрабатывание объекта проходит в несколько шагов и для закрепления повторяется, тогда глубина пропитывания увеличивается в зависимости от качества обработанного вами участка и состава раствора.

Примечание 2: наносить раствор, содержащий жидкое стекло под поверхности, лакокрасочные или штукатурные запрещается. Пленка, которая образуется, будет препятствовать в дальней обработке объектов.

Примечание 3: запрещается смешивать стекло в чистом виде в цементный раствор с песком. Следует разбавить водой и влить сухую строительную смесь. Если в процессе перемешивания раствор быстро высыхает и затвердевает, вы можете разбавить его водой, вливая понемногу маленькой струйкой.

Свойства калиевого стекла

Гидроизоляционные свойства калиевого стекла

Натриевое жидкое стекло используется при производстве бетона и прочих объектов, предназначенных для использования в застройке. Силикат натрия применяют при создании сооружений для водного использования: бассейны, колодцы, подвалы.

Раствор обладает рядом положительных свойств:

  1. Обеспечивает защиту от грунтовой воды;
  2. От агрессивного атмосферного влияния;
  3. При повышенной влагоустойчивости помещений.
Защитные свойства калиевого стекла от коррозии

Силикатные частицы не только укрепляет обработку поверхностей, но и являются отличным антикоррозийным средством. Силикатные частицы усиливают противокоррозийные свойства любого металла. Этот раствор считается одним из лучших в профилактике ржавчины.

Калиевое стекло активный антисептик

Плесень, грибок и сырость никогда не побеспокоят строительные объекты, которые обрабатывались натриевым стеклом. Благодаря своим клеящим способностям, силикат глубоко проникает в разные слои поверхности и позволяет быстро и качественно соединить строительные материалы и растворы любого состава плотности. Они не только укрепят данный крепеж, но и усилят действие строительного раствора.

Огнеупорные свойства калиевого стекла

В строительстве используются такие материалы как бетон, кирпич, металл. Они сами по себе обладают огнеупорностью. Дополнительно используются материалы пластика и дерева, что как известно обладают достаточно пожароопасными недостатками. Именно в местах их использования применяется жидкое стекло, которое обладает огнеупорностью в более чем тысячу градусов Цельсия.

Сроки эксплуатации калиевого стекла

При использовании силиката натрия образуется защитный слой на поверхности объекта, который повышает уровень прочности сооружения. Кристаллические свойства стекла позволяют ему проникнуть в твердые слои материала на молекулярном уровне. Это не только укрепляет, но и защищает сооружения от быстрого разрушения под воздействием внутренних и внешних факторов. Если использовать силикат натрия в цементном растворе это увеличит его качество и прочность в полтора раза.

Экология и калиевое стекло

В кристаллах силиката натрия не обнаружены вредные примеси, которые могут пагубно отразиться на здоровье человека. Данный вид стекла считается экологически безопасным, что повышает его преимущества перед другими строительными новинками.

Силикаты калия и натрия

  • Быстро остывающая жидкость, в чистом виде застывает за 10 минут. Входящая в состав растворов застывает за несколько часов.
  • Раствор в процессе подготовки и смешивания может застыть, советуем использовать маленьким дозами и разбавить водой.
  • Кристаллы натрия следует развести с водой по методу грунтования, если вы планируете класть плитку.
  • Если стекло использовали в чистом виде в смеси раствора, не дожидайтесь окончательного высыхания. Сцепление нанесенного состава может встретить препятствие на пути в виде затвердевшей стеклообразной пленки.
  • При работе с железобетонными конструкциями колодцев следует хорошо обработать все кольцевые стыки.
  • Для увеличения прочности и гидроизоляции несколько раз залейте силикатом натрия поверхность с наружи пола.
  • Оно используется для удаления жирных пятен на одежде.
  • Калиевое и натриевое стекло можно хранить при плюсовом температурном режиме.
  • Работу с жидким стеклом следует осуществлять вдали открытого огня и искр.
  • Помещение, где производится хранение данного продукта, должно хорошо проветриваться.
  • Небезопасно употреблять состав внутрь.
  • При работе с данным химическим составом в чистом виде или растворах необходимо соблюдать технику безопасности и меры предосторожности. Использовать специальную одежду и следить, чтобы жидкость не соприкасалась с кожей. В случае попадания щелочи на кожу или глаза БЫСТРО промыть большим количеством воды и вызвать скорую помощь или обратиться в больницу.

Жидкое калиевое стекло

Приобрести данные товары можно в специализированном строительном магазине по доступной цене. Интернет магазины предоставляют этот вид товара в любой форме и виде. Запомните, самое качественное кристаллическое стекло изготавливается на заводах, при соблюдении определенных температурных условий и специализированном оборудовании. Номера ГОСТа 18958-71 и 18958-73

Стандартные нормы для жидкого стекла:

  • 1,3 г/см в кубе — плотность
  • 10,2-12,5 % — окись калия и натрия
  • 20,0-26,0 % — двуокись кремния
  • 2,5-4,0 % — кремнезема
  • 25,0 с — вязкость.

Заводы – производители данного товара расположены в крупных городах. Их специализацией считается строительная и бытовая химия.

Малая порция стекла в жидком виде составляет 10-15 л., в бочках 200 л. Транспортировать данный вид товара можно в любое время года и в суровые морозы.

Универсальность этих средств не только облегчает работу при строительстве объектов, но и экономит время на обработку. Силикаты применяются во всех сферах жизнедеятельности человека и являются продуктами зеленой химии, что говорит о качестве и безопасности товара.

Советуем использовать примечания в соответствии с требованиями. Оцените все возможности жидкого стекла.

СПЕЦИАЛЬНЫЕ РАСТВОРЫ ДЛЯ БУРЕНИЯ В ОСЛОЖНЕННЫХ УСЛОВИЯХ

06.07.2012 18:29

В пластах, поглощающих глинистые растворы, следует бурить, применяя раствор минимального удельного веса, малой водоотдачи, высокой вязкости и с большим статическим напряжением сдвига. При частичном поглощении к нормальному глинистому раствору добавляют: бентонитовый глинистый порошок до 50%, или каустическую соду до 40 кг на 1 м3 раствора или жидкое стекло до 50 кг на 1 м3 раствора. При полном поглощении глинистого раствора применяются добавки извести.

Жидкое стекло добавляют не прямо в раствор, а на укрепленную на желобе доску. Растекаясь по всей ширине доски, оно падает на поверхность раствора тонкой пленкой.

При бурении в горизонте, намечаемом к эксплуатации, когда применение извести, цемента или жидкого стекла может вызвать кольматаж горизонта и, следовательно, уменьшить дебит скважины, для борьбы с поглощением следует добавлять каустическую соду или углещелочной реагент.

Добавлять цемент, известь, жидкое стекло и другие реагенты в глинистый раствор нужно, не доходя 20—25 м до места ожидаемого поглощения.

Если поглощение раствора, несмотря на принятые меры, все же происходит или уход раствора произошел внезапно, применяют гельцемент, волокнистый цемент или быстросхватывающиеся смеси.

Быстросхватывающиеся смеси и цементные растворы применяют в горизонтах, не предназначенных для эксплуатации, закачивая их в поглощающие зоны через, бурильные трубы с последующей очисткойпоследних глинистым раствором или водой.

По истечении 1—2 суток пробка, образовавшаяся в скважине, разбуривается с применением нормального глинистого раствора.

Кроме специальных глинистых растворов при бурении в зонах поглощения применяют аэрированные жидкости (пенообразные), имеющие удельный вес меньше единицы (0,1—0,7). В качестве жидкой дозы для аэрированных жидкостей применяют воду или глинистый раствор. Аэрация жидкости в циркуляционной системе буровой установки осуществляется двумя путями: при помощи химической обработки пенообразующими веществами (ПО1, 110К18) и механическим способом, путем нагнетания в процессе бурения в бурильные трубы сжатого воздуха от компрессора. Для предотвращения самоизлива аэрированной жидкости через бурильные трубы в последних устанавливают обратный клапан. Выходя из устья скважины, аэрированная жидкость направляется в деаэратор, где происходит отделение воздуха от жидкости. Деаэрированпая жидкость направляется в желобную систему и далее в прием бурового насоса.

Гидроизоляция жидким стеклом.

Миф и реальность. — Техинформатор

Нередко для гидроизоляции различных объектов – колодцы, резервуары, очистные сооружения используют так называемое «жидкое стекло».

Работа по покрытию «жидким стеклом» подвальных и чердачных помещений похожа на силикатизацию бетонных конструкций. В этой статье мы попробуем разобраться, хороша ли подобная гидроизоляция, какие у нее плюсы и минусы.
Для начала разберемся с терминологией.

  • В строительстве «жидким стеклом» называют гидроизоляционный материал, полученный путем смешивания истинного жидкого стекла с цементным или бетонным раствором.
  • Промышленностью выпускаются жидкое натриевое стекло, жидкое калиевое стекло, а также их смеси в различных пропорциях. Натриевое и калиевое жидкие стекла абсолютно одинаковы по своему воздействию на цементные композиции.

 Основная доля производства приходится на натриевые жидкие стекла, поэтому в данной статье мы рассмотрим только их.

Жидкое (растворимое) натриевое стекло — это коллоидный раствор силиката натрия в воде. Силикат натрия получают путем обжига смеси, состоящей из кварцевого песка и соды. Химический состав натриевого растворимого стекла может быть выражен формулой:
Na2O x nSiO2 + mh3O
Формула жидкого стекла не имеет постоянного состава, и соотношение между отдельными составными частями может меняться.

Силикатным модулем стекла, (М) называют отношение SiO2: Na2 O. Он показывает, сколько кремнекислоты приходится на единицу окиси натрия. Величина его обычно колеблется в пределах от 2.2 до 3.5. Количество воды может быть различным. В зависимости от этого в коллоидном растворе растворимого стекла меняется его консистенция.

Плотность жидкого стекла измеряется градусами шкалы Боме, (°Ве) или показаниями удельного веса. Заводы обычно отпускают растворимое стекло плотностью 40 – 50°Be (плотностью 1. 38 –1.50). Главным качеством жидкого стекла, из-за которого его применяют в строительстве, является его способность ускорять процессы твердения цементов.

Какие процессы происходят при введении жидкого стекла в цементный раствор?

В результате химической реакции между щелочным силикатом (жидкое стекло) и составными частями цементного клинкера (гидроалюминат кальция) образуются коллоидные гидросиликат кальция и алюминат натрия.
3Na2O x SiO2 + 3CaO x Al2O3 x nh3O = 3CaSiO3 x nh3O + 3Na2O x Al2O3
Алюминат натрия (Na2O x Al2O3) является очень сильным ускорителем схватывания цементного раствора.

Между жидким стеклом и известью, находящейся в цементе, проходит еще одна химическая реакция, c образованием силиката кальция:
Na2O x 2SiO2 + CaO = Na2O x SiO2 + CaSiO3
Силикат кальция (CaSiO3) очень прочный и плотный материал. Отлагаясь в порах твердеющего цементного камня, силикат кальция, придает ему повышенную плотность и водонепроницаемость.

Однако стоит отметить, что при нанесении смеси цементного раствора с жидким стеклом в качестве гидроизоляционного обмазочного материала толщина проникновения силиката кальция в бетон конструкции не превышает нескольких миллиметров.
В совокупности эти свойства (ускорение схватывания бетона и «зарастание» пор в цементном камне) обусловило применение жидкого стекла в качестве добавки для получения водонепроницаемого бетона для аварийных работ.
Подчеркнем, именно аварийных, так как скорость твердения цементных растворов с добавлением жидкого стекла предсказать сложно.

Ниже приведем плюсы и минусы применения «жидкого стекла» (по строительной терминологии) для гидроизоляции.

Плюсы:

  • хорошее сцепление с подготовленными минеральными основаниями;
  • образование водонепроницаемого барьера;
  • простота использования;
  • низкий расход материала;
  • сравнительно небольшая стоимость растворов.

Минусы:

  • необходима особо качественная подготовка поверхности, без которой слой гидроизоляции просто «отщелкнет»;
  • жидкое стекло нуждается в защите от механических повреждений;
  • жидкое стекло быстро кристаллизуется;
  • жидкое стекло обладает достаточно сильной щелочной реакцией, поэтому работы с ним следует проводить с соблюдением мер безопасности;
  • При добавлении жидкого стекла в цементные растворы и бетоны их прочность уменьшается.

Работая с жидким стеклом, надо придерживаться мер безопасности (силикаты имеют сильную щелочную реакцию). Вот важные рекомендации по гидроизоляции с использованием жидкого стекла:

Материал наносят кистью, распылителем или заливают небольшими порциями, в 3-4 слоя по 3-5 мм.При заливке следует обязательно обработать нанесенную массу игольчатым валиком чтобы удалить образовавшиеся пузыри.
Все работы проводятся исключительно в защитной одежде, в том числе обязательно в резиновых перчатках и сапогах. Под руками надо иметь нейтрализующий слабый раствор уксуса и чистую воду на случай попадания силикатов на кожу или в глаза.
Жидкое стекло очень быстро твердеет и повторно не разбавляется, поэтому готовитьраствор необходимо в количестве, достаточном для небольшой площади поверхности.
Работать следует быстро, особенно в больших помещениях. Каждый слой средства должен быть залит полностью, на всю площадь пола, до того как начнет затвердевать. Иначе образуются «швы», которые будут пропускать влагу.

В заключение хочется коснуться темы ремонтопригодности гидроизоляционных и иных покрытий, содержащих жидкое стекло. Дело в том, что после застывания, жидкое стекло превращается в стеклоподобную твердую субстанцию, с которой отделочные и ремонтные материалы имеют слабую степень адгезии. То есть для ремонта или отделки поверхности с нее следует удалить покрытие из жидкого стекла, вплоть до восстановления структуры бетона, а это — достаточно трудоемкий процесс.


роль карбоната калия в производстве стекла

Стекло — неотъемлемая часть нашей повседневной жизни. Стекло можно найти повсюду в наших домах, от очков для чтения, оконных стекол и зеркал до экранов смартфонов, произведений искусства и посуды. Стекло также незаменимо для промышленности и науки. Приведу несколько примеров: высокотемпературные печи со стеклянными стенками, микроскопические и телескопические линзы, пробирки и многое другое.

При таком большом количестве различных применений неудивительно, что существует множество различных типов стекла, каждое из которых имеет несколько разные свойства, но все предлагает функциональность и красоту, которых мы ожидаем.Карбонат калия из Vynova играет жизненно важную роль во многих различных сферах применения стекла, увеличивая сопротивление, прозрачность и коэффициент преломления стекла, чтобы придать ему превосходную прозрачность.

Из чего делают стекло?

Самая основная форма стекла состоит из смеси силиката натрия, силиката кальция и кремнезема. Однако эта форма не подходит для большинства случаев, с которыми мы сталкиваемся ежедневно. Элементы, которые обычно добавляют в стекло, включают отбеливающий порошок, оксиды щелочных металлов, оксид кальция (известь) и карбонат калия.Фактически, для изготовления стекла можно использовать тысячи различных химических составов, каждый из которых влияет на механические, электрические, химические, оптические и термические свойства производимого стекла, что делает его пригодным для различных целей.

Стекло обычно содержит формовщики, флюсы и стабилизаторы.

  • Формовщики: самая большая часть стекломассы. Часто это кремнезем или песок.
  • Флюсы: понизьте температуру плавления форм. Карбонат калия, который производится на месторождениях Винова в Тессендерло (Бельгия) и Тан (Франция), является обычным потоком.
  • Стабилизаторы: обеспечивают прочность и водонепроницаемость стекла. Поскольку формовщики и флюсы растворимы в воде, необходим стабилизатор, чтобы стекло не растворялось из-за воды или влажности.

Стекло производится путем преобразования этих элементов в мелкий микропорошок, который плавится и плавится в печи. В зависимости от требуемого типа стекла состав стекольной смеси, температура печи и процесс отделки могут варьироваться.

Карбонат калия в стекле

Вынова — предпочтительный партнер стекольной промышленности.Мы поставляем несколько марок карбоната калия для широкого спектра применений в производстве стекла. Карбонат калия (K 2 CO 3 ) получают путем карбонизации гидроксида калия (КОН) с CO 2 .

Карбонат калия в основном используется в качестве флюса при производстве стекла. Он увеличивает сопротивление, прозрачность и коэффициент преломления стекла, придавая ему превосходную четкость, что делает его идеальным для использования в очках, стеклянной посуде, телевизионных экранах и компьютерных мониторах.И это выглядит потрясающе при использовании в стеклянных скульптурах и других произведениях искусства.

Карбонат калия является важным ингредиентом для различных типов стекла и используется для придания им уникальных свойств:

  • Калийное стекло — это твердое стекло, которое изготавливается из карбоната калия, карбоната кальция и кремнезема. Он выдерживает более высокие температуры и более устойчив к воздействию кислот. Он используется в лабораторных приборах из твердого стекла, а также в стеклянной посуде.
  • В стекле Pyrex карбонат калия используется для придания стеклу высокой термостойкости.Это термостойкое стекло, также известное как боросиликатное стекло, изготавливается из карбоната натрия, карбоната калия, кремнезема, буры и оксида алюминия. Благодаря своим термостойким свойствам стекло Pyrex идеально подходит для высокотемпературного лабораторного оборудования, а также домашней посуды.
  • Оптическое стекло благодаря высокому показателю преломления карбоната калия. Этот тип стекла требует тщательного производственного процесса, чтобы не допускать деформаций или других дефектов. Это гарантирует, что полученное стекло имеет высокий показатель преломления, который используется в очках, камерах, микроскопах, телескопах и других оптических инструментах.
  • В свинцовом хрустальном стекле, которое используется для изготовления дорогой стеклянной посуды и декоративных предметов, блеск и исключительная прозрачность стекла обусловлены его смесью карбоната калия, оксида свинца и кремнезема.
  • Карбонат калия также используется для производства упрочненного стекла, что придает ему исключительную долговечность, прочность и свойства, позволяющие использовать его в экстремальных условиях, например, в самолетах.

Контакт Винова

Vynova — ведущий европейский поставщик производных калия с производственными площадками в Бельгии и Франции.Наши производные калия используются во многих областях, которые приносят пользу здоровью и улучшают качество нашей жизни — например, производные калия, используемые в стекле. Узнайте больше о производных калия из Vynova или свяжитесь с одним из наших торговых представителей здесь.

#ThePotassiumDerivativesExpert

(PDF) Калийно-кальциевое стекло: новые данные и эксперименты *

Калийно-кальциевое стекло: новые данные и эксперименты 155

БЛАГОДАРНОСТЬ

Благодарности господину Х.Хюрлиманн из геохимической лаборатории по приготовлению стекла

, а также по термическому анализу и анализу горения; участникам летнего курса Nr.

6407 (2002), Базельский университет, по археометрии за помощь и критическое чтение; и геохимической лаборатории

, MPI, Базельский университет, для внутреннего финансирования. Поставка кварцевого песка

эоценового возраста г-ном Кристофом Гербером из Службы Archéologique de Bern и разрешение

на использование неопубликованных анализов стекла из нашей лаборатории (рис.4 (б)) признателен

. Авторы признательны двум неизвестным рецензентам за критические замечания и

полезных советов.

ССЫЛКИ

Баррера, Дж., И Велде, Б., 1989, Исследование французской средневековой композиции стекла, Archéologie Médiévale, 19, 81–130.

Безбородов М.А., 1975, Chemie und Technologie der antiken und mittelalterlichen Gläser, Von Zabern Verlag,

Mainz.

Брилл, Р. Х., 1999, Химический анализ ранних стекол, 2 тома, Музей стекла Корнинга, Нью-Йорк.

Кейбл М. и Смедли Дж. В., 1987, Температура ликвидуса и характеристики плавления некоторых ранних контейнеров.

стекла, Glass Technology, 28 (2), 94–8.

Фой, Д., 1978, Vitraux découverts dans les fouilles médiévales du Sud-est de la France, в Annales du 7e Congrès

International d’Etude Historique de Verre, 189–222, Edition du Secrétariat Général, Льеж.

Гейлманн, W., 1955, Beiträge zur Kenntnis alter Gläser III. Die chemische Zusammensetzung einiger alter Gläser,

insbesondere deutscher Gläser des 10.bis 18. Jahrhunderts, Glastechnische Berichte, 28 (4), 146–56.

Гейлманн В. и Брюкбауэр Т., 1954, Beiträge zur Kenntnis alter Gläser II. Der Mangangehalt alter Gläser,

Glastechnische Berichte, 27 (12), 456–9.

Хандшин, Р. Г., Стерн, В. Б., 1995, Кристаллографический и химический анализ костного апатита человека (Crista

Iliaca), Бюллетень l’Institut Océanographique, Монако, нет. специальный 14 (3), 9–28.

Хартманн, Г., 1994, Позднесредневековое производство стекла в регионе Айхсфельд (Тюрингия, Германия), Chemie der

Erde, 54, 103–28.

Хендерсон, Дж., 1988, Электронно-зондовый микроанализ смешанно-щелочных стекол, Археометрия, 30 (1), 77–91.

Мейвес, К. Дж., И Биз, Ф., 1988, Ergebnisse der Untersuchung des Stoffhaushaltes eines Buchenwaldökosystems

auf Kalkstein, in Berichte Forschungszentrum Waldökosysteme, B9, 1–142.

Мори, Г. В., Крачек, Ф. К., Боуэн, Н. Л., 1930, Тройная система K2O – CaO – SiO2, Журнал Общества

Glass Technology, 14, 149–87.

Петрова, Т.В., Феррейро-Мэлманн, Р., Стерн, В. Б., и Фрей, М., 2002, Применение горения и анализа DTA – TGA

для изучения метаморфического органического вещества, Schweizerische Mineralogisch – Petrographische Mitteilungen, 82, 33 — 53.

Сандерсон, Д. К. У., и Хантер, Дж. Р., 1981, Изменчивость состава растительной золы, Наука и археология, 23,

27–30.

Sellner, Ch., Oel, HJ, and Camara, B., 1979, Untersuchungen alter Gläser (Waldglas) auf Zusammenhang

von Zusammensetzung, Farbe und Schmelzatmosphäre mit der Elektronenspektroskopensus Берихте, 52 (12), 255–64.

Смедли, Дж. У. и Джексон, К. М., 2002, Средневековая и пост-средневековая технология стекла: методы измерения партии,

Glass Technology, 43 (1), 22–7.

Смедли, Дж. У., Джексон, С. М., и Бут, Калифорния, 1998 г., Назад к истокам: сырье, рецепты стекла и стекло —

Практика изготовления Теофила в «Предыстория и история технологии производства стекла» (изд. P . McCray), 145–65,

Керамика и цивилизация, т. 8, Американское керамическое общество, Вестервиль, Огайо.

Стефан, Х.-Г., Ведеполь, К.Х. и Хартманн, Г., 1992, Die Gläser der hochmittelalterlichen Waldglashütte

Steimcke, Berichte über die Grabungsergebnisse, Teil 2– Chemische und for Zemenkrundliche Analysen Archäologie des Mittelalters, 20, 89–123.

Штерн, В. Б., 1972, Zur röntgenspektrometrischen Analyze von silikatischen Gesteinen und Mineralien, Schwei-

zerische Mineralogisch – Petrographische Mitteilungen, 52, 1–25.

Стерн, В. Б., 2001, XRF-анализ стандартных геологических материалов: выполнение «безстандартных» процедур измерения

для основных и второстепенных компонентов, Информационный бюллетень ICP, 27 (3), 196–200.

Stern, WB, Gerber, Y. и Helmig, G., 2002, Остатки средневековой керамики из Базеля, в Средневековой Европе Базель

Стекло для воды с калием — KREIDEZEIT Naturfarben GmbH

Может также использоваться для фиксации штукатурки перед окрашиванием с другими красками и штукатурками KREIDEZEIT, обычно дополнительно загрунтованными Casein Primer или Vega Primer.

Силикатные краски (краски для жидкого стекла) являются одними из самых эластичных наружных покрытий в сфере малярных работ. Нередко наружные стены, окрашенные силикатными красками, по-прежнему хорошо выглядят спустя 20 лет. Жидкое стекло — это, по сути, стекло, растворенное в воде. Для производства краски подходит только жидкое стекло с калием. Он сделан из кварцевого песка и поташа. Силикатная краска отверждается за счет поглощения углекислого газа из воздуха. В этом процессе жидкое стекло «силикатируется» и связывает пигменты с субстратом.

Для наружных и внутренних стен.
Подходит исключительно для использования на необработанных и не водоотталкивающих известковых и известково-цементных штукатурках, не содержащих синтетических смол, а также для восстановления старых силикатных покрытий, не содержащих синтетических смол.
Прозрачная фиксация глиняной штукатурки: Вопреки широко распространенным рекомендациям, мы категорически не рекомендуем прозрачную фиксацию глиняной штукатурки с помощью калиевого жидкого стекла. Такая обработка часто сопровождается появлением беловато-мутных кристаллов и портит оптическое впечатление.Литиевое стекло лучше всего подходит для прозрачной фиксации глиняных штукатурок.

Свойства

  • хорошие проникающие свойства
  • диффузионный
  • не желтеющий
  • щелочной (pH 12)
  • водо- и кислотостойкий
  • негорючий
  • легко обрабатывается
  • может быть разбавлен вода в любом соотношении
  • без биоцидов
  • веганский

Полная декларация

Вода, силикат калия

При использовании продукта необходимо соблюдать полную информацию о продукте.

Разведение
Перед обработкой литиевое жидкое стекло необходимо разбавить водой в соотношении не менее 1: 1. Могут потребоваться более сильные разведения. Не использовать в неразбавленном виде!

Условия нанесения и высыхания
Избегать прямых солнечных лучей, сквозняков, грязи и температуры поверхности ниже 5 ° C и выше 25 ° C. Не наносить на обогреваемые фасадные поверхности. Не позволяйте субстрату слишком быстро высыхать.
Температура обработки и сушки:
Минимум 5 ° C в течение не менее 48 часов.
Силикатные краски нельзя наносить при температуре ниже 5 ° C (учитывать риск заморозков в ночное время). Защищайте покрытия, нанесенные на открытом воздухе, от солнца и дождя в первые несколько дней.

Применение
Отверждение штукатурки: Развести 1 часть калиевого жидкого стекла минимум 2 частями воды. Аппликация росписью. Не катитесь! Важно применять снизу вверх, чтобы избежать побегов. Убедитесь, что раствор жидкого стекла проникает полностью, иначе могут остаться блестящие участки.Как правило, после высыхания получается белесовато-мутное покрытие. Перед закрашиванием почистите поверхность мягкой щеткой.

Время высыхания в нормальных климатических условиях
Краска становится сухой от пыли через 2-3 часа. Дополнительные слои можно наносить как минимум через 24 часа.

Подходящие инструменты
Качественные малярные кисти и безвоздушные краскопульты.
Рекомендовано из ассортимента KREIDEZEIT: Фасадная щетка, Кисть для извлечения

Очистка инструментов
Сразу после использования водой.Во время перерывов в работе храните инструменты в воде.

в список дилеров

Если в вашем регионе нет дилера, вы можете сделать заказ напрямую у нас по телефону +49 5060-6080650 или по [email protected]
Не стесняйтесь обращаться к нам, если у Вас возникнут дополнительные вопросы.

Фторсодержащее биоактивное стекло на основе калия для использования в качестве десенсибилизирующей зубной пасты

. 2021 17 июля; 26 (14): 4327. DOI: 10.3390 / молекулы26144327.

Принадлежности Расширять

Принадлежность

  • 1 Отделение физических наук в области стоматологии, Центр оральной биоинженерии, Институт стоматологии, Бартс и Лондонская школа медицины и стоматологии, Лондонский университет Королевы Марии, 2-й этаж здания Фрэнсиса Бэнкрофта, Майл-Энд-роуд, Лондон E1 4NS, Великобритания .
Бесплатная статья PMC

Элемент в буфере обмена

Мелисса Тиская и др. Молекулы. .

Бесплатная статья PMC Показать детали Показать варианты

Показать варианты

Формат АннотацияPubMedPMID

.2021 17 июля; 26 (14): 4327. DOI: 10,3390 / молекулы26144327.

Принадлежность

  • 1 Отделение физических наук в области стоматологии, Центр оральной биоинженерии, Институт стоматологии, Бартс и Лондонская школа медицины и стоматологии, Лондонский университет Королевы Марии, 2-й этаж здания Фрэнсиса Бэнкрофта, Майл-Энд-роуд, Лондон E1 4NS, Великобритания .

Элемент в буфере обмена

Полнотекстовые ссылки Опции CiteDisplay

Показать варианты

Формат АннотацияPubMedPMID

Абстрактный

Высвобождающие калий биоактивные очки (БАГ) могут предложить улучшенное облегчение гиперчувствительности дентина по сравнению с обычными БАГ, содержащими натрий, за счет высвобождения ионов K + для десенсибилизации нервов и закупоривания дентинных канальцев для предотвращения потока жидкости в дентинных канальцах.Оксид калия был заменен оксидом натрия на молярной основе во фториде, содержащем БАГ, используемом в зубных пастах для лечения гиперчувствительности дентина. Затем порошки BAG погружали в искусственную слюну при pH 7 и трис-буфере, и поведение повышения pH и высвобождения ионов характеризовали с помощью ICP-OES и ISE. BAG, содержащие калий и натрий, были охарактеризованы с помощью XRD, DSC, FTIR и ЯМР. Оба BAG показали аморфные дифракционные картины, а температура стеклования калиевого стекла была выше, чем у натриевого стекла.Спектры MAS-ЯМР 31 P показали пик при 2,7 м.д., соответствующий апатиту, и небольшой пик при -103 м.д., указывающий на кристаллизацию до фторапатита. Оба БАГ растворялись и образовывали апатит с одинаковой скоростью, хотя растворение калиевого стекла происходило немного медленнее, и оно выделяло меньше фторида в результате частичной нанокристаллизации до фторапатита при закалке. Высвобождение калия из ионов калия может потенциально привести к дезактивации нервов при использовании в зубных пастах.

Ключевые слова: биоактивное стекло; биоактивность; растворение; калий; реминерализация; зубная паста.

Заявление о конфликте интересов

Авторы заявляют об отсутствии конфликта интересов.

Цифры

Рисунок 1

Рентгенограммы Na-FBAG до…

Рисунок 1

Рентгенограммы Na-FBAG до и после погружения.

Рисунок 1

Рентгенограммы Na-FBAG до и после погружения.

Рисунок 2

Рентгенограммы K-FBAG до…

Рисунок 2

Рентгенограммы K-FBAG до и после погружения.

фигура 2

Рентгенограммы K-FBAG до и после погружения.

Рисунок 3

FTIR-спектры Na-FBAG до…

Рисунок 3

FTIR-спектры Na-FBAG до и после иммерсии.

Рисунок 3

FTIR-спектры Na-FBAG до и после иммерсии.

Рисунок 4

FTIR-спектры K-FBAG до…

Рисунок 4

FTIR-спектры K-FBAG до и после иммерсии.

Рисунок 4

FTIR-спектры K-FBAG до и после иммерсии.

Рисунок 5

ДСК-следы Na-FBAG (…

Рисунок 5

ДСК-следы Na-FBAG (●) и K-FBAG (●).

Рисунок 5.

ДСК-следы Na-FBAG (●) и K-FBAG (●).

Рисунок 6

19 F MAS-ЯМР спектры для…

Рисунок 6

19 F MAS-ЯМР-спектры для ( a ) Na-FBAG и ( b )…

Рисунок 6

19 F MAS-ЯМР-спектры для ( a ) Na-FBAG и ( b ) K-FBAG.

Рисунок 7

31 P MAS-ЯМР-спектры для…

Рисунок 7

31 P MAS-ЯМР-спектры для ( a ) Na-FBAG и ( b )…

Рисунок 7

31 P MAS-ЯМР-спектры для ( a ) Na-FBAG и ( b ) K-FBAG.

Рисунок 8

изменения pH для Na-FBAG (…

Рисунок 8

изменения pH для Na-FBAG (♦) и K-FBAG (■) после…

Рисунок 8

изменения pH для Na-FBAG (♦) и K-FBAG (■) после погружения в AS7 на срок до 4 недель.Ошибки меньше, чем точки данных.

Рисунок 9

F Концентрации ионов для…

Рисунок 9

F Концентрации ионов для Na-FBAG (●) и K-FBAG (●…

Рисунок 9

F Концентрации ионов для Na-FBAG (●) и K-FBAG (●) после погружения в AS7 на срок до 4 недель. Ошибки сопоставимы с точками данных.

Рисунок 10

Концентрация Са (синий),…

Рисунок 10

Концентрация Ca (синий), Si (красный) и P (зеленый) после погружения в…

Рисунок 10.

Концентрация Ca (синий), Si (красный) и P (зеленый) после погружения в AS7 Na-FBAG (кружок) и K-FBAG (треугольник) на срок до 4 недель.

Рисунок 11

Высвобождение натрия из Na-FBAG…

Рисунок 11

Высвобождение натрия из Na-FBAG (●) и ионов калия из K-FBAG…

Рисунок 11.

Высвобождение натрия из Na-FBAG (●) и ионов калия из K-FBAG (●) при ТБ на срок до 3 дней.

Все фигурки (11)

Похожие статьи

  • Способность зубной пасты, содержащей биоактивное стекло, образовывать апатит in vitro.

    Канвал Н., Брауэр Д.С., Эрл Дж., Уилсон Р.М., Карпухина Н., Хилл Р.Г. Канвал Н. и др. J Dent.2018 Янв; 68: 51-58. DOI: 10.1016 / j.jdent.2017.10.015. Epub 2017 31 октября. J Dent. 2018. PMID: 29097120

  • Биоактивность бесфторидсодержащих стекол и стеклокерамики.

    Чен Х, Чен Х, Брауэр Д.С., Уилсон Р.М., Хилл Р.Г., Карпухина Н. Чен X и др. Материалы (Базель). 2014 25 июля; 7 (8): 5470-5487. DOI: 10.3390 / ma7085470. Материалы (Базель).2014 г. PMID: 28788139 Бесплатная статья PMC.

  • Многокомпонентные биоактивные очки с различным содержанием фтора для лечения гиперчувствительности дентина.

    Линч Э., Брауэр Д.С., Карпухина Н., Гиллам Д.Г., Хилл Р.Г. Линч Э. и др. Dent Mater. 2012 Февраль; 28 (2): 168-78. DOI: 10.1016 / j.dental.2011.11.021. Epub 2011 23 декабря. Dent Mater. 2012 г. PMID: 22197355

  • Фторидсодержащие биоактивные стекла: дизайн стекла, структура, биоактивность, клеточные взаимодействия и последние разработки.

    Шах Ф. Шах Ф. Mater Sci Eng C Mater Biol Appl. 2016, 1 января; 58: 1279-89. DOI: 10.1016 / j.msec.2015.08.064. Epub 2015 2 сентября. Mater Sci Eng C Mater Biol Appl. 2016 г. PMID: 26478431 Рассмотрение.

  • [Лечение гиперчувствительности дентина].

    Колларт Б., Спилман Дж. Collaert B, et al. Rev Belge Med Dent (1984). 1991; 46 (2): 63-73.Rev Belge Med Dent (1984). 1991 г. PMID: 1891631 Рассмотрение. Французкий язык.

использованная литература

    1. Гиллам Д.Г., Тан Дж.Й., Мордан Н.Дж., Ньюман Х.Н.Влияние нового средства для ухода за зубами Bioglass на чувствительность дентина: исследование с помощью сканирующей электронной микроскопии. J. Oral Rehabil. 2002. 29: 305–313.DOI: 10.1046 / j.1365-2842.2002.00824.x. — DOI — PubMed
    1. Беруэлл А., Дженнингс Д., Гринспен Д.С. НоваМин и гиперчувствительность дентина — доказательства эффективности in vitro. J. Clin. Вмятина. 2010; 21: 66–71. — PubMed
    1. LaTorre G., Greenspan D.C. Роль ионного высвобождения из NovaMin® (фосфосиликат кальция-натрия) в окклюзии канальцев: исследовательское исследование in vitro с использованием радиоактивно меченых изотопов.J. Clin. Вмятина. 2010; 21: 72. — PubMed
    1. Litkowski L., Greenspan D.C. Клиническое исследование влияния фосфосиликата кальция-натрия на гиперчувствительность дентина — доказательство принципа. J. Clin. Вмятина. 2010; 21: 77. — PubMed
    1. Салиан С., Thakur S., Kulkarni S., LaTorre G. Рандомизированное контролируемое клиническое исследование, оценивающее эффективность двух десенсибилизирующих средств для ухода за зубами. J. Clin. Вмятина. 2010; 2: 82. — PubMed

Показать все 33 ссылки

Условия MeSH

  • Биосовместимые материалы / анализ
  • Десенсибилизирующие вещества дентина / анализ

Вещества

  • Десенсибилизирующие вещества дентина
Пароэлемент

, Pyrex — $ 350

Техническая информация

В: Предлагаете ли вы окна с просветляющим покрытием?

A: Да, мы можем предложить окна с двусторонним просветляющим покрытием на любую ячейку из кварца с окнами из кварца или плавленого кварца.У нас есть окна с просветляющим покрытием для 780-795 нм, но мы можем предложить практически любое просветляющее покрытие, хотя может взиматься плата за партию специального покрытия.

Q: Можете ли вы предложить окна с просветляющим покрытием на элементах Pyrex?

A: Из-за коэффициента теплового расширения Pyrex и тепла, необходимого для крепления окон, в настоящее время мы не можем предложить окна с двусторонним просветляющим покрытием. Покрытие AR может быть нанесено на внешние поверхности окон после того, как ячейки будут построены, но стоимость может быть непомерно высокой для небольшого количества ячеек.

В: Могу ли я заказать элемент с непокрытым или просветленным стеклом из кварцевого стекла на корпусе элемента из пирекса?

A: Из-за разницы в коэффициенте расширения окна из кварца или плавленого кварца не могут быть прикреплены к корпусу ячейки Pyrex.

В: Насколько сильно я должен запекать камеру?

A: Пары щелочного металла начинают реагировать с пирексом и кварцем / плавленым кремнеземом при температуре выше 110-120 ° C, хотя реакция с пирексом идет медленнее. Чем выше температура, тем быстрее протекает реакция до тех пор, пока не будет израсходован весь щелочной металл и не будет паров, генерирующих сигнал.Стандартные паровые ячейки должны работать при температуре не выше 110 ° C, чтобы обеспечить длительный срок службы.

В: Насколько сильно нужно запекать клетки с антирелаксационным покрытием, например парафином или OTS?

A: Парафин внутри ячеек разрушается при слишком высокой температуре. Мы рекомендуем максимальную рабочую температуру 80 ° C для ячеек с парафиновым покрытием. Покрытие OTS выдерживает гораздо более высокие температуры до 200С. Однако учтите, что продолжительный контакт между парами щелочи и покрытием OTS приведет к выходу OTS из строя.Таким образом, мы советуем клиентам собирать щелочной материал в холодный палец в центре ячейки (заполняющий стержень), когда ячейки не используются.

Q: Предлагаете ли вы ячейки Pyrex с клиновидными окнами?

A: В настоящее время процесс соединения окон Pyrex с телом ячейки Pyrex очень затрудняет прикрепление окон с клиньями и может вызвать высокий уровень искажения и повреждение прозрачного проема окон. Однако мы можем без проблем прикрепить окна Pyrex под углом.

В: Можете ли вы измерить точное количество щелочного металла, помещенного в каждую ячейку?

A: Процесс помещения паров щелочного металла в ячейку осуществляется на коллекторе под вакуумом через стеклянный стержень для заполнения. Затем ячейки закрываются, оставляя небольшой кончик. Поскольку результирующий наконечник может варьироваться в зависимости от ячейки, нет точного способа тарировать или взвешивать ячейки перед заполнением и определять количество металла внутри каждой ячейки. Мы оцениваем 5-10 мг щелочного материала на ячейку.По запросу внутрь ячейки может быть помещен «тяжелый» наполнитель или большое количество щелочного материала. За материалы, обогащенные изотопами, может взиматься дополнительная плата.

В: Проверяете ли вы свои элементы на утечки перед их заполнением, чтобы убедиться, что они совместимы с ультравысоким вакуумом?

A: Да, каждая ячейка, которую мы производим, проверяется на утечку до 1E-9 CC / сек.

Сколько калия в стакане Шардоне? | Здоровое питание

Стакан шардоне дополнит ваше любимое блюдо, поможет расслабиться и расслабиться после долгого и утомительного дня.Однако в Шардоне не так много витаминов и минералов. Порция вина обеспечивает лишь небольшую дозу калия. Вы также получите следы железа и цинка. Пейте шардоне умеренно, слишком много алкоголя вредно для вас.

Калий в Шардоне

Унция шардоне содержит 21 миллиграмм калия. Порция шардоне равна примерно 5 унциям, и это количество обеспечивает 104 миллиграмма калия. Это всего 2 процента от 4700 миллиграммов, которые вы должны потреблять каждый день.

Функция калия

Калий — это электролит, который проводит электричество в организме, что помогает выполнять несколько различных функций. Минерал помогает вашим мышцам нормально функционировать и заставляет ваше сердце биться должным образом. Он помогает регулировать артериальное давление, что снижает риск сердечных заболеваний. Калий способствует правильному пищеварению, а также сохраняет ваши кости крепкими и здоровыми. Фрукты и овощи являются одними из основных источников калия, и употребление большого количества этих питательных продуктов гарантирует, что вы получите достаточное количество этого ключевого минерала.Определенные медицинские условия, такие как болезнь Крона, могут вызывать низкий уровень калия, и часто в этих случаях необходимы добавки, чтобы поддерживать его уровень в нормальном диапазоне.

Соображения

Согласно статье 1998 года, опубликованной в журнале Американской кардиологической ассоциации, употребление вина в умеренных количествах может снизить ваши шансы на инсульт. Однако чем больше алкоголя вы пьете, тем выше риск развития определенных типов рака, таких как рак груди, горла, рта, печени и толстой кишки, сообщает Американское онкологическое общество.Всегда пейте умеренно, что означает одну порцию алкоголя в день для женщин и две порции для мужчин. Употребление слишком большого количества алкоголя замедляет вашу реакцию и ухудшает ваше суждение, что может увеличить риск несчастных случаев и травм.

Пить Шардоне

Не стесняйтесь выпить долгожданный бокал Шардоне, но затем выберите другой напиток. Если вам действительно нравится вкус вина, ищите безалкогольные версии. Хотя они и не похожи на вкус, они могут обуздать вашу тягу к большему количеству стаканов, чем считается здоровым и безопасным.Стакан газированной воды с одной или двумя унциями 100-процентного фруктового сока — еще одна альтернатива, которая обеспечивает небольшое количество калия, а также некоторое количество витамина C.

Ссылки

Writer Bio

Сара Ипатенко учила письму, здоровью и питание. Она начала писать в 2007 году и была опубликована в журнале Teaching Tolerance. Ипатенко имеет степень бакалавра и магистра образования Денверского университета.

10 продуктов с высоким содержанием калия

Помимо химиков, спортсменов и тех, кто страдает повышенным кровяным давлением, большинство людей не задумываются о калии, минерале, о котором вы, вероятно, в последний раз слышали, изучая периодическую таблицу Менделеева. класс химии (где его аббревиатура — буква К).Но калий играет жизненно важную роль для здоровья: по данным MedlinePlus, он помогает регулировать уровень жидкости в организме, помогает в работе мышц и поддерживает правильное функционирование нервной системы.

Он также играет ключевую роль в здоровье сердечно-сосудистой системы. «Калий необходим для поддержания нормального кровяного давления и регулярного сердцебиения», — говорит Фрэнсис Ларджман-Рот, RDN, автор бестселлеров New York Times и эксперт по питанию из Бруклина, Нью-Йорк.По данным Центров по контролю и профилактике заболеваний (CDC), исследования показывают, что калий снижает кровяное давление у людей с гипертонией и может снизить риск инсульта.

Это также один из группы электрически заряженных минералов (магний, кальций и натрий), известных как электролиты. По данным MedlinePlus, вы часто слышите об электролитах в спортивных напитках, потому что они помогают поддерживать водный баланс, и мы склонны терять их, когда потеем. По данным CDC, калий и натрий являются основными электролитами, участвующими в регулировании баланса жидкости, и поддержание их баланса может иметь решающее значение для снижения риска гипертонии, сердечных заболеваний и инсульта.Однако большинство американцев потребляют слишком много натрия и недостаточно калия. Фактически, в самых последних диетических рекомендациях для американцев рекомендованная суточная доза калия была увеличена до 4700 миллиграммов (мг) в день.

По этой причине Ларджман-Рот говорит: «Сосредоточение внимания на добавлении продуктов, богатых калием, в наш рацион полезно для здоровья в целом». Согласно MedlinePlus, если у вас слишком низкий уровень калия, состояние, известное как гипокалиемия, оно может привести к усталости, мышечной слабости или судорогам, а также к сердечно-сосудистым проблемам, таким как нарушение сердечного ритма.

Также возможно получить слишком много калия, что может привести к состоянию, называемому гиперкалиемией. По данным Национального фонда почек, об этом следует особенно помнить, если у вас проблемы с почками. Почки помогают регулировать количество калия в организме, но если они не функционируют должным образом, слишком много калия может попасть в кровоток, вызывая слабость или онемение и, возможно, аритмию и сердечный приступ. Исследования показали, что различные лекарства, такие как ингибиторы АПФ, нестероидные противовоспалительные препараты (НПВП) и некоторые диуретики, также могут слишком сильно повышать уровень калия.

Соблюдение рекомендуемой суточной нормы потребления калия означает пересмотр своего рациона. «Калий поступает из различных продуктов, которые мы едим, особенно из фруктов и овощей», — говорит Николь Роуч, доктор медицинских наук, диетолог из больницы Ленокс Хилл в Нью-Йорке. И да, это включает в себя бананы, которые, по данным Министерства сельского хозяйства США (USDA), содержат 422 мг на плод среднего размера. Однако, чтобы считаться продуктом с высоким содержанием калия, необходимо 20 или более процентов от рекомендуемой суточной нормы, или 940 мг на порцию.Мы собрали 10 других ярких, вкусных и богатых калием продуктов, которые нужно добавить в ваш рацион, и предоставили рекомендации по сервировке, которые заставят вас вернуться за новыми блюдами.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
