порядок установки, нормы и правила по ПУЭ

Содержание статьи:

При монтаже нового или модернизации старого щитка с новым автоматом необходимо устанавливать устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, ставить УЗО до автомата или после. Подобрать способ подсоединения помогут популярные схемы.

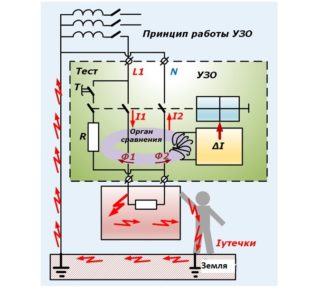

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Защитные приборы необходимо монтировать строго по схеме

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель – двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

• Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
• УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Номинал автомата

Таблица номиналов автоматических выключателей

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

Подключение УЗО и дифавтомата в однофазной системе TN-C

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

• На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
• Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
• Систему TN-C занулять не требуется.
• Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
• Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
• Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
• Ввод можно делать на нижние или верхние клеммы.
• Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
• Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
• Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по нажатию клавиши «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Как правильно установить УЗО — до или после автомата

К написанию этой статьи меня подтолкнул вопрос, заданный мне сотый раз за последнее время.  Признаюсь честно, что устаешь постоянно отвечать одно и тоже. Суть вопроса заключается в правильной последовательности подключения УЗО и автоматических выключателей. Как правильно установить УЗО — до или после автомата?

Когда я рисую схемы на заказ, то получаю замечания, что я неправильно разместил УЗО и нужно его поменять местами с автоматом, так как УЗО может сгореть от тока короткого замыкания в цепи. Также подобные замечания были в комментариях на этом сайте. Мне приходится тратить время и писать одинаковые ответы на подобные замечания.

Поэтому я решил написать ответ на это вопрос в виде статьи и в будущем буду просто давать ссылку на этот материал в качестве ответа. Здесь написаны мои личные размышления, основанные на личном опыте и на полученных знаниях.

Как правильно установить УЗО — до или после автомата

Давайте рассмотрим разные варианты подключения УЗО к автоматическим выключателям.

1. Одно УЗО защищает несколько групповых линий, т.е. оно стоит на первом месте и после него установлено несколько автоматических выключателей. Эта схема представлена ниже. Она очень проста и популярна в бюджетных распределительных щитках.



Давайте теперь смоделируем аварийную ситуацию. Допустим в одной групповой линии произошло короткое замыкание. На схеме ниже показано направление движения тока короткого замыкания красной линией со стрелками.

В данной схеме путь тока будет следующим: УЗО — групповой автомат — кабель до розетки — сама розетка.

Многие считают, что в этой ситуации должно сгореть УЗО от тока КЗ, так как автомат стоит после УЗО и просто не может его защитить от действия огромного тока. На самом деле при такой последовательности подключения с УЗО ничего плохого не произойдет. Почему это так читайте ниже.



Вот наглядный пример щита, где стоят на первом месте несколько УЗО, а групповые автоматические выключатели идут после них.



2. Групповую линию защищают один автомат и одно УЗО.

В представленной ниже схеме уже автомат стоит на первом месте, а УЗО на втором.



Вот наглядное фото данного варианта. Тут на верхней дин-рейке стоят групповые автоматы, а ниже идет ряд УЗО, которые к ним подключены. Каждое УЗО подключено к своему автомату.

Представим аварийную ситуацию с коротким замыканием в розетке. Путь тока КЗ в такой схеме будет следующим: автомат — УЗО — кабель — розетка. Смотрите на схеме ниже на красную линию со стрелками.

По мнению многих людей в такой ситуации автомат должен сработать от короткого замыкания, тем самым исключить прохождение разрушающего тока через УЗО. А я тут нарисовал, что ток добрался до розетки. Получается не стыковка и либо я неправильно нарисовал, либо ток действительно доходит до розетки и тоже протекает через УЗО.



Давайте разбираться кто прав, а кто виноват. С какой скоростью распространяется ток по проводам? Вспоминаем физику и узнаем, что скорость распространения электромагнитного поля примерно равна скорости света — 300000 км/с. Теперь посмотрим за какое время срабатывает автоматический выключатель при возникновении тока короткого замыкания. Он срабатывает за 0,02 секунды. Делаем небольшой расчет и получаем, что за 0,02 секунды ток успеет преодолеть 6000 км. А ваша подстанция как далеко находится от вашей розетки?

Из вышесказанного делаем вывод, что ток короткого замыкания успевает пробежать по всей цепочке автомат — УЗО — кабель — розетка. Просто автомат физически не успеет сработать мгновенно при появлении тока КЗ и остановить его на себе.

Также о том, что ток КЗ доходит до розетки свидетельствует оплавленная отвертка, которой замкнули провода в розетке и подгоревшие контакты самой розетки. Чтобы оплавилась отвертка и подгорели контакты у розетки нужно чтобы на них что-то воздействовало, так как они сами по себе не могут выйти из строя. Как раз ток КЗ это и делает с ними.

Тогда почему же УЗО не выходит из строя если через него протекает ток короткого замыкания? Оно не выходит из стоя потому же почему не выходят из строя и кабели идущие к розетке, счетчик электроэнергии и другие элементы цепи, встречающиеся на пути тока короткого замыкания. Какая опасность от тока КЗ? Это появление высокой температуры, от которой начинает плавиться изоляция кабелей и корпуса защитных устройств. Этот процесс инерционный и на оплавление и сгорание всей цепи нужно какое-то время, которого автомат не дает. Две сотые секунды не хватает, чтобы успела изоляция плавиться на кабелях и чтобы сгорело УЗО.

Поэтому делаем вывод, что УЗО все равно, где ему стоять — до автомата или после. Оно себя будет чувствовать хорошо в обоих случаях.

Тогда почему в одной схеме автомат стоит перед УЗО, а в другой после? В чем разница?

Ниже представлена схема, когда одну линию защищает один автомат и одно УЗО. На схеме слева автоматический выключатель стоит перед УЗО, а на схеме справа стоит после УЗО.

В паре УЗО + автомат всегда ставится автомат на первом месте из-за удобства монтажа и в простом подключении кабеля от нагрузки. Посмотрите сами. Если автомат стоит на первом месте (схема слева), то от него идет «фаза» перемычкой на УЗО, «ноль» подается сразу на УЗО. В этом случае кабель отходящий на розетки подключается только к УЗО и к шине PE. В схеме справа (автомат стоит после УЗО) отходящий кабель на розетки нужно уже подключать к разным защитным устройствам — «фазу» к автомату, а «ноль» к УЗО. Это не удобно и простой обыватель может запутаться с подключением одного кабеля. Я считаю, что задача сборщика щита заключается в грамотной сборке схемы, которая будет наиболее понятна для пользователя.

Поэтому если стоит пара один автомат и одно УЗО, то автомат лучше размещать на первом месте. Конечно если вы хотите запутаться, то выбирайте схему справа )))

Теперь давайте посмотрим почему если к одному УЗО нужно подключить несколько автоматов, то автоматы ставятся всегда после УЗО. Эта схема была представлена выше в первом варианте подключения. Что у нас получиться если автоматы поставить до УЗО? Смотрите схему ниже. Так получается совсем не правильная и не рабочая схема. Поэтому запомните, что несколько автоматов ставить перед УЗО нельзя.



Вроде разобрались с вопросом, что сначала УЗО или автомат )))

Теперь давайте заодно посмотрим как правильно выбрать номинал УЗО, чтобы оно не сгорело от перегрузки. На любом УЗО указывается его номинал, т.е. максимальный длительный ток, который может протекать через УЗО не причиняя ему вреда. Также контакты УЗО могут безболезненно коммутировать этот ток, т.е. обесточивать линию при возникновении в ней утечки. допускать чтобы через контакты УЗО протекал ток больший, чем его номинал нельзя, так как начнут греться его контакты, плавиться корпус и т.д.

Поэтому УЗО нужно защищать автоматическим выключателем, который сработает от перегрузки прежде чем начнет выходить из строя УЗО. Для того чтобы защитить УЗО от перегрузки нужно выбирать номинал автомата равным или на одну ступень выше номинала защищающего его автомата. Например, если автомат стоит на 16А, то УЗО нужно выбрать 25А. Больше можно, а меньше нельзя. Этот запас по току УЗО нужен для того, чтобы исключить протекание через него повышенного тока прежде чем автомат сработает от перегрузки. Мы уже знаем про токи не отключения автоматических выключателей, из которых следует, что автомат сработает от перегрузки, когда ток превысит его номинал на 13%. То есть автомат на 16А сработает от тока 18А. И это повышенный ток будет протекать через УЗО. Если УЗО будет также номиналом 16А, то есть вероятность что его контакты будут немного перегреваться. Эту ситуацию стоит вообще исключить. Это что касается пары один автомат + одно УЗО.

Как выбрать номинал УЗО если к нему подключено несколько автоматов? Да очень просто! Нужно посчитать максимально возможный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, например, номиналами 16А+16А+6А=38А, то сумма их номиналов составит 38А. В этом случае УЗО нужно выбирать с номиналом большим, чем получилось в расчете. Если вы к одному УЗО подключили, например пять автоматов с суммой номиналов 16А+16А+16А+16А+10А=74А, то это не означает что вам нужно брать очень мощное УЗО. В этом случае УЗО будет защищать вводной автоматический выключатель. Если номинал вводного автомата меньше полученного расчета, то он не даст току достигнуть величины 74А. Например, при 3-х фазном вводе с вводным 3-х полюсным автоматом 25А, групповое однофазное УЗО можно смело выбирать номиналом 32А-40А.

Для примера посмотрите схему ниже. Так как номинал вводного автомата 32А, то мы смело можем ставить УЗО с номиналом 40А. Это не зависимо от того что к УЗО подключено три автомата суммой номиналов 16А+16А+16А=48А. вводной автомат не даст току достигнуть величины 48А и поэтому УЗО на 40А будет в этой схеме надежно защищено.

Это все что я хотел написать про выбор номинала УЗО и про последовательность подключения УЗО до автомата или после.

Если вы не согласны с моим объяснением и считаете что я ошибаюсь, то напишите это в комментариях. Знать правильный ответ на поставленный вопрос в этой статье будет полезным как мне так и вам.

Также, если вы, после прочтения данной статьи, все еще затрудняетесь с решением вопроса разработки схемы своего электрощита, то пишите мне. Я с большим удовольствием разработаю вам схему, а при вашем желании еще и соберу электрощит. При заказе сборки разработку схемы делаю бесплатно. Посмотреть мои работы по сборке электрощитов на заказ можете в разделе — «Мои работы». Спасибо!

какой выбрать в квартиру или частный дом

Чем отличается автоматический защитный выключатель от вводного автомата? С технической точки зрения ничем. Это устройство, предназначенное для автоматического отключения электросетей в случае перегрузки и короткого замыкания. Разница лишь в назначении, и схеме подключения. Если обычный (групповой) автомат работает в рамках одной или нескольких линий, то вводное устройство отвечает за подключение (отключение) всего объекта, будь то промышленное предприятие или квартира (частный дом).

Внешне вводной защитный автомат выглядит как обычный выключатель.

Он может быть 1, 2, 3 или даже 4 полюсным, в зависимости от схемы электропитания вашего объекта.

Устройство и принцип работы

В компактном корпусе находится механизм включения: два контакта, подвижный и неподвижный. При переводе рукоятки взвода в рабочее положение, контакты замыкаются и механически фиксируются во включенном состоянии.

Цепь, по которой протекает электроток, последовательно включает в себя два защитных устройства. Одно срабатывает при превышении установленного порога по температуре и току (биметаллическая пластина), второе размыкает контакты при коротком замыкании, а точнее при значительном превышении значения тока (электромагнитный расцепитель).

Если сила тока постепенно превышает допустимую величину (указана на маркировке автомата), пластина нагревается и механически размыкает контакты. При возникновении короткого замыкания, ток возрастает лавинообразно, и приводит в действие электромагнитный расцепитель. Для многополюсных автоматов достаточно превышения параметров хотя бы по одной линии. Отключится весь пакет контактов.

Во всех случаях срабатывания защиты, после исчезновения опасности автоматический выключатель не возвращается в исходное состояние. Для включения требуется человек.

Как выбрать автомат по величине силы тока

Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.

Совет: не обязательно рассчитывать потребление энергии, суммируя мощность всех электроприборов.

Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.

Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.

Это интересно: если вернуться на 20–30 лет назад, когда в каждой люстре были только лампы накаливания, двухкомнатная квартира при полном освещении могла расходовать 500–700 Вт только на свет.

Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.

Для справки: большинство производителей электротехнических изделий, выпускают защитные автоматы следующих номиналов по току срабатывания:

2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А …

Маркировка есть в паспорте изделия, и обязательно на корпусе.

При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.

Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).

Подробнее о времятоковой характеристике расскажем далее.

Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.

Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Важно: такое подключение целесообразно для системы заземления TN-S. Если у вас в доме организована схема TN-C, можно устанавливать однополюсный автомат.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца. Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Что по этому поводу думает энергосбыт

Допустим, вы организовали образцовую электропроводку в доме, рассчитали с точностью до ампера каждого потребителя, и хотите получить на входе определенную нагрузку по току. А при обращении к энергетикам, вы получили отказ. Следует знать, что компанию энергосбыта не интересует, какой вводной автомат выбираете вы. У них есть лимиты на подводящую электрическую линию, или ближайшую трансформаторную подстанцию. И превысить эти нормативы никто не имеет права: иначе не будет возможности подключать следующих желающих, или вся линия будет работать в режиме постоянных перегрузок.

Поэтому перед тем, как планировать схему энергоснабжения своего жилища, посетите организацию, которая будет поставлять вам электричество.

Вы хотите изменить параметры вводного выключателя (если его выбивает)

Одна из причин — у вас постоянно выбивает вводной автомат одновременно с внутренним, в распределительном щитке. Причем раньше этого не было. Почему так происходит? На домашнем щитке есть выключатели с аналогичным значением по максимальной силе тока. Например, у вас в подъезде стоял керамический предохранитель на 25 А (дома старой постройки). После ремонта его заменили на современный автомат 20 А. И распределительные выключатели в квартире имеют такой же номинал. Казалось бы, проще заменить автомат на входе, и все встанет на свои места. Однако это чревато штрафом от энергоснабжающей компании.

Придется переделывать домашний щиток, и устанавливать групповые автоматы с меньшим значением.

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90% объектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Видео по теме

Хорошая реклама



Подключение дифавтомата в щитке после счетчика, схемы и правила для автоматов и УЗО

При монтаже электропроводки всегда возникает вопрос: как подключить дифавтомат, где его установить, сразу после счетчика или перед ним, на каждую группу ставить или один на несколько? Это естественно, так как хочется безопасности и надежности в доме.

Сейчас все больше людей начинают использовать дифавтоматы в качестве средств защиты от токов утечки и короткого замыкания. Многие производители стали выпускать приборы с индикаторами, показывающими, какой из автоматов отключил линию, дифференциальный или обычный.

Становится понятна причина отключения и упрощается поиск неисправности. Остался еще один аргумент, мешающий повсеместному замещению автоматических выключателей и УЗО дифференциальными автоматами. Это цена, но при недостатке места в электрощитке, он становится не таким значимым.

Покупка защитных устройств

Прежде, чем приступать к монтажу и подключению дифавтоматов, нужно определиться с их видами. Внешне они все одинаковы, но характеристики различаются очень сильно, даже при одинаковом номинальном токе. В однофазной электрической сети используются двухполюсные автоматические выключатели дифференциального тока, в трехфазной цепи применяют четырехполюсные приборы.

При покупке дифавтомата обращайте внимание на целостность корпуса. Даже незначительные механические повреждения могут сместить положение внутренних элементов устройства, что может привести к его неисправности.

Обязательно проверьте его работоспособность на месте. Обычно в магазинах по продаже электрооборудования имеются специальные стенды для проверки.

Приборы должны быть приобретены именно те, которые указаны в схеме или вычислены специалистом с учетом всех возможных нагрузок. Это не провода, которые можно установить большего сечения, здесь все связано с чувствительностью устройства к токам утечки или короткого замыкания. Маркировка дает полную характеристику прибора.

Некоторые люди покупают дифавтоматы с учетом вроде бы всех требований по номинальному току, отключающему, по току мгновенного отключения, но упускают такой момент, как максимальный ток короткого замыкания, который способен выдержать прибор.

Цифры в прямоугольнике на передней панели, как раз об этом и говорят. Если в старых домах с алюминиевой проводкой допустимо подключение дифавтоматов на 3000 или 4500 А, то в новых с медными проводами, хорошей изоляцией токи короткого замыкания в 6000 А не редкость.

Поэтому на этот параметр тоже обращайте внимание. Если вместо запланированных по проекту медного провода сечением 2,5 мм² решили заменить на более надежный, как может показаться, сечением 4 мм², то нужно учесть это при приобретении автомата, выбирайте с большим максимальным током короткого замыкания. Иначе возможен скорый поход в магазин за новым автоматом.

Как подключать

Установка УЗО и дифавтоматов производятся одинаково. При подключении проводов к приборам надо следовать старому правилу.

Начиная от вводного автомата и до последнего надо подсоединять все, что является для данного устройства нагрузкой к нижним контактам. Его выходные контакты, находящиеся сверху, подсоединяют к входным контактам устройства расположенного в схеме, выше его по иерархии, если считать от вводного автомата.

Хотя у некоторых производителей приборы могут работать при любом подключении, соблюдение этого порядка соединения позволяет уменьшать количество ошибок при монтаже устройств.

На дифавтоматах всегда указывается, куда нужно подключать нулевой или фазный провод. Обозначение на схеме, изображенной на передней панели всех контактов, позволяет безошибочно провести подключение.

Путать провода нельзя, так как может случиться так, что автоматический выключатель от токов перегрузки и короткого замыкания будет контролировать нулевой вместо фазного провода.

Последовательность монтажных действий при подключении дифавтомата такая:

• перед установкой приборов в щитке выключите вводной автомат;
• индикаторной отверткой проверьте отсутствие напряжения в сети, если есть мультиметр, перепроверьте им, здесь перестраховываться полезно;
• установите на DIN-рейку первым слева селективный (противопожарный) дифавтомат. Ставить автомат легко, просто защелкните его на рейке, если необходимо, сдвиньте его к краю;
• откусите необходимой длины куски провода и зачистите от изоляции их концы, примерно по 1 см. Для этого используйте специальный инструмент, если его нет, то можно применить бокорезы. При зачистке изоляции старайтесь не повредить сам провод. Он должен быть монолитный.

Концы входных проводов подсоединяйте к верхнему разъему дифавтомата. Подключение противоположных концов происходит к счетчику, ноль к нолю, фаза к фазе.

Следите, чтобы не зажималась изоляция. По возможности для монтажа используйте разноцветный провод. В дальнейшем это облегчит поиск неисправностей, да и при установке упрощаются работы.

Последний этап монтажных работ

Если необходимо, установите дополнительные клеммные колодки для подключения нулевого или земляного проводников. Сами провода прокладывайте по горизонтали или по вертикали. Это облегчает чтение схемы соединений.

После противопожарного дифавтомата по схеме стоят устройства, контролирующие несколько или только одну электрическую группу. Это могут быть две, три розеточные или отдельная группа на стиральную машину.

Когда закончите подключение внутри электрического щита, можно заводить провода, которые идут от распределительных коробок. Внимательно следите, чтобы нулевой и фазный провод от одной группы попали на один дифавтомат.

Прозвоните всю цепь от розеток до дифавтомата. Особенно будьте внимательны при монтаже и прозвонке в распределительной коробке. Туда обычно подходят несколько нулевых, заземляющих и фазных проводов. Если перепутаете соединения, то автоматы будет постоянно выбивать.

Когда полностью закончите монтаж, проверьте, что вся нагрузка отключена от сети. Затем вводный автомат и все последующие надо включить. Смотрите, не сработает ли какой-нибудь из них.

Если все нормально, проверьте с помощью тестовой кнопки работоспособность всех дифавтоматов. Убедившись в их работоспособности, начинаете подключать последовательно на каждую линию нагрузку. Если все нормально, то автоматы не сработают.

Ошибки при монтаже

Монтаж дифференциального автомата прост, это иногда вводит в заблуждение и приводит к ошибкам, вызывающим постоянные отключения оборудования или, наоборот, к полному его «молчанию».

Дифавтомат ни на что не реагирует кроме тестовой кнопки, иногда, и на нее тоже. В основном это связано с невнимательностью при подключении или неисправностью прибора.

Наиболее распространенная ошибка совершается при подключении к дифавтомату проводов от разных линий. При подаче напряжения после монтажа дифавтомат сразу же отключается, и потом его невозможно включить, флажок не держится во включенном состоянии.

Иногда все собрано правильно, но устройство не встает на охрану, постоянно выключается. Начав разбираться, оказывается, что при подключении в клеммнике зажат не зачищенный конец, а защитный изоляционный слой провода. При подключении контролируйте, чтобы зажимался именно провод, а не его изоляция.

Бывает такое, что в электрическом щитке подключение правильное, прозвонка ничего не показывает, а дифавтомат все время отключается. Надо проверить линию, скорее всего где-то происходит соединение нулевого и земляного проводников. Для этого отключите в щитке нулевой и земляной провода данной линии и проверьте их на короткое замыкание.

Когда нулевые провода от двух дифавтоматов меняют местами, происходит мгновенное их выключение при подаче напряжения. Тест работает на обоих приборах.

Если к приборам нулевые провода подсоединили верно, а где-то на линии они закорочены, то при включении оба автомата нормально встают на контроль, при отсутствии нагрузки. Но стоит подключиться любому прибору, и срабатывают оба дифавтомата. При проверке кнопкой тест любого из них срабатывают оба.

Иногда нулевой провод с нижерасположенных по схеме устройств подключают не к нулевому контакту дифавтомата, а нулевой шине напрямую, минуя его.

В этом случае устройство становится на контроль, но при включении нагрузки или тестовой кнопки сразу срабатывает.

Бывает, что нулевой провод с выхода автоматического выключателя дифференциального тока подключают не к нагрузке, а к нулевой шине. При включении дифавтомат становится на контроль, подсоединение устройств к линии приводит к срабатыванию дифференциального выключателя.

Когда затрудняетесь определить ошибку в монтаже, лучший вариант, начать все с начала. Промаркировать каждый провод и после каждого подсоединения очередной группы проверять дифавтоматы. Это плата за невнимательность.

Банкнота, на предъявителя, слова, надпись, номинал, подпись, Банк Англии, Главный кассир

⇐ ПредыдущаяСтр 7 из 8Следующая ⇒

1. На лицевой стороне английских банкнот можно прочитать ………

2. ………… указано цифрами и ……… .на каждой банкноте.

3. ……… .. на лицевой стороне ……… .. гласит: Я обещаю заплатить ……. по требованию пятьдесят фунтов; это всегда правда.

4. Первый ……….. лицо, уполномоченное Правительством и …………; Британцы помнят свои финансовые власти.

5. Вторая подпись — подпись ………… ..; очень часто мужчина — историческая личность.

4.1. Прочитайте текст 4, намагаючись зрозуміти його якомога точніше та повніше.

ТЕКСТ 4

АМЕРИКАНСКИЕ ДЕНЬГИ

Американский доллар делится на сто центов.Доллары выпускаются Федеральной резервной системой, учрежденной Конгрессом в 1913 году.

Вот текст на лицевой стороне банкноты американского доллара:

·… долларов

· Банкнота Федерального резерва

· Соединенные Штаты Америки

· Эта нота является законным платежным средством для всех государственных и частных долгов

· Вашингтон, округ Колумбия

· Казначей США

· Секретарь казначейства

На лицевой стороне американских долларов также можно увидеть портреты следующих известных лиц:

— Джордж Вашингтон (1732-1799), первый президент Соединенных Штатов Америки, давший свое имя столице страны.Джордж Вашингтон стал первым президентом после успешной войны 13 британских колоний за независимость. После того, как они выиграли войну, они образовали 13 штатов и объединились в Соединенные Штаты Америки. Таким образом, 4 июля 1776 года была провозглашена независимость.

— Авраам Линкольн (1809-1865), который был президентом с 1861 по 1865 год после войны между северными и южными штатами. Именно он провозгласил свободу рабов юга.

— Александр Гамильтон (1755-1804), известный американский государственный деятель, сражавшийся в Войне за независимость вместе с генералом Джорджем Вашингтоном.Позже он стал первым секретарем казначейства.

— Эндрю Джексон (1767-1845), который был президентом США с 1829 по 1837 год, когда Техас получил независимость от Мексики.

— Улисс Грант (1822–1885), который был президентом США с 1869 по 1877 год, когда в Филадельфии проводилась Столетняя выставка.

— Бенджамин Франклин (1706-1790) очень популярный общественный деятель, писатель, дипломат и ученый. Именно он среди прочего изобрел бифокальные очки.

На оборотной стороне банкнот изображены различные известные здания, например:

— Памятник Линкольну, один из памятников Вашингтона

— Здание казначейства США в Вашингтоне

— Белый дом, дом каждого президента, кроме Джорджа Вашингтона, который планировал только столицу США

— Капитолий США, в котором находятся Сенат и Палата представителей

— Зал независимости в Филадельфии, где была провозглашена независимость 13 британских колоний.

На всех банкнотах написано: Мы верим в Бога.

4.2. Для проверки правильности отображения прочитанного текста виконайте наступні ситуаційні права:

Ситуація 6. В роздруковуте текст, раптом техніка не спрацювала, речення поміняли місця, а деякі слова загубились. Відновіть текст, знайшовши слова та склавши послідовну оповідь.

независимость, спина, портреты, медведь, провозглашенная, подразделенная, лицо, сформированная, Федеральная резервная система, успешная, рабы, объединенная, здания

1.Американский доллар ………. на сто центов.

2. Доллары выпущены ………. ……. … .., учрежденный Конгрессом в 1913 году.

3. Джордж Вашингтон стал первым президентом после ………… .. войны 13 британских колоний за ………. .

4. После того, как они выиграли войну, они …………. 13 штатов и ……… .., чтобы сделать Соединенные Штаты Америки.

5. Таким образом, Независимость была …………. 4 июля 1776 г.

6. Авраам Линкольн был человеком, провозгласившим свободу …….. южной.

7. Мы также можем увидеть ………. Александра Гамильтона, Улисса Гранта, Эндрю Джексона и Бенджамина Франклина о ……… американских долларов.

8. На …… .. банкнот изображены различные известные ……….

9. Все банкноты ……… .. слова: В Бога мы верим.

5.1. Прочитайте текст 5, намагаючись зрозуміти його якомога точніше та повніше.

ТЕКСТ 5

ДРАГОЦЕННЫЕ МЕТАЛЛЫ

Четыре важных драгоценных металла: золото, серебро, платина и палладий.Они используются для различных целей:

1) как покупаемый и продаваемый товар

2) для ювелирной промышленности

3) для электроники, стоматологии и других отраслей

4) для нумизматических и полунумизматических монет

5) за медали

Кроме того, золото используется в качестве валютных резервов страны. Фактическое золото используется в следующих формах: слитки, слитки и монеты.

Драгоценные металлы можно приобретать только в банках.Есть некоторые частные дилеры, продающие поддельные драгоценные металлы. Это сплавные слитки и монеты. И очень часто частные дилеры пытаются найти невинных покупателей и обмануть их.

Самые популярные инвестиционные монеты:

· Американский орел (США)

· Британия (Великобритания)

· New Sovereign (Великобритания)

· Кленовый лист (Канада)

5.2. Для проверки правильности отображения прочитанного текста виконайте наступні ситуаційні права:

Ситуація 7.Допускается наступні англійські речення про цінні металлы.

1. Четыре важных драгоценных металла ………… ..

2. Они используются для различных целей ………… ..

3. Кроме золота используется ………………………… ..

4. Фактическое использование золота ……………………………

5. Самые популярные инвестиционные монеты …………….…

6.1. Прочтите текст 6, намагаючись зрозуміти його якомога точніше та повніше.

ТЕКСТ 6

КАРАТ

Проба золота очень часто указывается в каратах.Наилучшая проба 999,9 пробы равна 24 карат. Проба 750 пробы равна 18 каратам и так далее, и тому подобное. Таким образом, проба золотых изделий может быть указана просто как 750 или 18 карат.

Понятие карата применимо и к драгоценным камням. Но в этом случае карат не показывает пробу. Он показывает вес. Это мера веса. Применительно к драгоценным камням карат означает следующее:

1 карат = 0,2 грамма

5 карат = 1 грамм

10 карат = 2 грамма и т. Д.

Драгоценных камней всего четыре, они следующие: алмаз, рубин (красный цвет), изумруд (зеленый цвет), сапфир (синий цвет).

Алмаз — это драгоценный камень из чистого углерода в кристаллизованной форме. Это самое твердое из известных веществ. Необработанные алмазы широко используются в промышленности.

Кроме того, здесь много полудрагоценных камней, таких как аметист, гранат и многие другие.

6.2. Для подтверждения правильности розуміння прочитаного текста, виконайте наступну ситуаційну права:

Ситуація 8.Этот документ опинився в вологому місці. Деякі фрагменти англійського тексту розмито (українські слова), выделить цю важливу оповідь, як вона виглядала в оригіналі.

(пошук) для похороненных (скарбів) был традиционным квестом. Сегодня более вероятен поиск клада (затонулий). Охота за сокровищами должна осуществляться (отличаться) от добычи золота, серебра и других драгоценных минералов. Майнинг поисковый (ресурсы). (полювання за скарбами) — это поиск актуальных (багатство) ресурсов, которые уже были переработаны в (товарищи), таких как золотые слитки, серебряные слитки, монеты и украшения.Правительство (политика) относительно (володіння) сокровищ варьируется от нации к нации. В Великобритании нашли клад (належить) в (уряд). Соединенные Штаты (суди) обычно присуждают его тому, кто нашел.

7.1. Для ознайомления с поняттям про систему часів англійських діслів вивчіть Единицы 1–4, 7–8 підручника Р. Мерфи “English Grammar in Use” Основа література: [3].

7.2. Щоб навчитись вживати Настоящее неопределенное время, Настоящее продолженное время, Настоящее совершенное время, виконайте наступні ситуаційні вправи:

Ситуація 9.Виберіть правильную форму англійського дієслова:

1. Английский go / идет для спорта.

2. Учебный год в Великобритании начинается с / начинается с в октябре.

3. Учащиеся нашей школы носят форму / носят форму .

4. Я, , вылетаю из /, выезжаю из домой на поезд до Лондона в 7.40 утра

5. Фермеры обычно идут / ложатся до 10 часов для раннего подъема.

6. Он утра / это / это никогда не поздно доить коров.

7. Иногда мы играем / играем шахмат в пабе.

8. Они тратят / проводят выходных на море.

Ситуація 10. Виберіть заперечну форму англійського діслова:

1. Английские не / не едят кошек, они их любят.

2. На Британских островах никогда не едят сырое мясо, /, часто, .

3. Торжественное мероприятие , а не /, не начнется сегодня в 7.30.

4. В некоторые дни в Британии солнце не появляется из облаков / не появляется.

5. Мыши не / не ловят кошек .

6. Река Темза не / не впадает в Тихий океан.

Ситуація 11. Напиши запитання до речень. Речення починайте из питательных слотов поданих у дужек:

В Нью-Йорке у нас много родственников, и вы хотите узнать об их жизни.

Пример: (вы недавно получили известие от Джорджа?) Слышали ли вы что-нибудь от Джорджа в последнее время?

1. (Мой племянник / недавно выступал с докладом на конференции?) ……………… ..

2.(Джилл / визит / Том за последние несколько дней?) …………………………………….

3. (Кевин / купил / недавно новую машину?) ……………………………………… …..

4. (Вы / пишете / письмо сегодня?) …………………………………………….….

5. (Билет / посмотрите / есть ли хорошие фильмы в последнее время?) …………………………………….….…

6. (У них / есть / отдых на море в этом году?) ………………………… ..

.

Английский язык для технических вузов (стр. 17 из 29)

Туполев Андрей Николаевич, известный авиаконструктор, родился в 1888 году. Окончил Московское высшее техническое училище, где спроектировал первую в России аэродинамическую трубу. При его содействии в 1918 году был основан Центральный аэрогидродинамический институт, а затем он возглавлял его конструкторское бюро. За свою карьеру он руководил проектированием более 100 военных и коммерческих самолетов, в том числе бомбардировщиков Ту-2 и Ту-4, которые использовались во Второй мировой войне.В 1955 году он сконструировал первый пассажирский реактивный авиалайнер Ту-104. Его сверхзвуковой реактивный лайнер Ту-144 начал коммерческие пассажирские рейсы в 1977 году.

БЛОК 4

I. Текст A: «Станки», текст B: «Токарный станок»,

Текст C: «Фрезерование» , расточные, сверлильные станки. Формообразующие и строгальные станки », текст D:« Плашки »

II. Известные люди науки и техники: Джордж Стивенсон, Роберт Слефенсон.

Текст А: «МАШИНА-ИНСТРУМЕНТ»

Станки используются для формовки металлов и других материалов.Формируемый материал называется заготовкой . Большинство станков теперь с электрическим приводом. Станки с электроприводом работают быстрее и точнее на , чем ручные инструменты: они были важным элементом развития процессов массового производства, поскольку позволяли изготавливать отдельных деталей в больших количествах, чтобы быть взаимозаменяемыми.

Все станки имеют приспособлений для удержания как детали, так и инструмента, а также для точного управления движением режущего инструмента относительно детали.Большинство операций механической обработки выделяют больших количеств тепла и используют охлаждающих жидкостей (обычно смесь воды и масел) для охлаждения и смазки.

Станки обычно обрабатывают материалы механически, но в последнее время были разработаны и другие методы обработки. Они включают химическую обработку, искровую эрозию для обработки очень твердых материалов любой формы с помощью непрерывной высоковольтной искры (разряд) между электродом и деталью.Другие методы обработки включают сверление с использованием ультразвука и резку с помощью лазерного луча . ЧПУ станков и гибких производственных систем сделали возможным гибкое использование полных систем станков для производства ассортимента продуктов.

Словарь:

станки — станки

с электроприводом — с электроприводом

форма — форма

— точный

деталь разработка — развитие

разрешить — разрешать, разрешать жидкость

взаимозаменяемый — взаимозаменяемый

объект — приспособление

родственник —относительный

9000 9000

— количество

0004 — количество

для смазывания — смазывать

искровая эрозия — электроискровая обработка

разряд — разряд

посредством — посредством

балка — луч

сверление

гибкий — гибкий

диапазон — ассортимент, диапазон

Текст B: «LATHE»

Токарный станок по-прежнему остается самым важным станком.Он производит детали круглого сечения путем вращения заготовки вокруг своей оси и резки ее поверхности острым стационарным инструментом . Инструмент можно перемещать на в сторону для получения цилиндрической части и перемещать по направлению к заготовке для управления глубиной резания. В настоящее время все токарные станки приводятся в движение электродвигателями. Это позволяет непрерывно вращать заготовку с разными скоростями. Современный токарный станок приводится в движение с помощью передней бабки , поддерживающей полый шпиндель на точных подшипниках и несущей либо патрон , либо планшайбу , на которой зажимается обрабатываемая деталь.Движение инструмента как вдоль станины токарного станка , так и под прямым углом к ​​ней можно точно контролировать, поэтому позволяет обрабатывать деталь с точностью до допусков. Современные токарные станки часто работают с числовым программным управлением.

Словарь:

токарный станок — токарный станок

круговое сечение — круглое поперечное сечение

поверхность — поверхность

стационарный 0005 — неподвижный боковой в сторону

сорт — разнообразие, разновидность

глубина — глубина

передняя бабка — передняя бабка

шпиндель — шпиндель

патрон — планшайба 00050005

станина токарного станка — станина станка

для включения — давать возможность

допуск — допуск

Общее понимание:

1.Для чего используются станки?

2. Как сегодня управляется большинство станков?

3. На каком оборудовании есть все станки?

4. Как охлаждаются режущий инструмент и заготовка во время обработки?

5. Какие еще методы обработки были разработаны в последнее время?

6. Какие системы используются сейчас для производства ряда продуктов без использования ручного труда?

7. Какие детали можно изготавливать на токарных станках?

8. Как перемещать режущий инструмент на токарном станке?

9.Как зажимается заготовка на токарном станке?

10. Можно ли изменить скорость вращения детали на токарном станке?

11. Для чего используется ЧПУ станков?

Упражнение 4.1. Найдите английские эквиваленты в тексте:

1. обрабатываемый материал

2. электропривод

3. более точный

4. отдельные детали

5. процесс массового производства

6. приспособления для держания резца и

7 детали.операции по механической обработке детали

8. высоковольтный разряд

9. сверление ультразвуком

10. резание с помощью лазерного луча

11. гибкие производственные системы

12. детали круглого сечения

13. поворачивать деталь вокруг своей оси

14. двигать в сторону, двигать по направлению к деталям

15. глубина резания

16. непрерывное вращение деталей

17. движение резца вдоль станины

Упражнение 4.2. Перевести на английский язык:

1. Токарный станок позволяет выполнять детали круглого сечения.

2. Деталь зажимается в патроне или на планшайбе токарного станка.

3. Резец может двигаться как вдоль станины, так и под прямым углом к ​​ней.

4. Современные токарные станки часто имеют цифровое управление.

Текст С: «ФРЕЗЕРНЫЙ СТАНОК»

В фрезерном станке фреза (фреза) представляет собой круговое приспособление с серией с обрезанием кромок по окружности . Заготовка удерживается на столе, который контролирует подачу относительно резца. Стол имеет три возможных перемещения: продольное, горизонтальное, и вертикальное; в некоторых случаях также может вращаться. Фрезерные станки самые универсальные из всех станков. Плоские или фасонные поверхности можно обрабатывать с превосходной чистотой и точностью. Углы, пазы, зубья шестерни и насечки могут быть выполнены с использованием фрез различной формы.

Для сверления отверстия обычно используются сверлильные станки . Они могут просверлить отверстие в соответствии с какой-либо спецификацией, они могут увеличить его , или они могут нарезать резьбу для винта или создать точный размер или гладкую поверхность отверстия.

Станки сверлильные (сверлильные станки) различаются по размерам и назначению, от переносных сверл до радиально-сверлильных станков, многошпиндельных агрегатов , станков автоматических , сверлильных станков глубокого сверления.

Расточка (расточка) — это процесс увеличения отверстий , просверленных ранее , обычно с помощью вращающейся одноточечной фрезы, удерживаемой на расточной оправке и подаваемой на неподвижную заготовку.

Формовочный станок (поперечно-строгальный станок) применяется в основном для изготовления различных плоских поверхностей. Инструмент скользит по неподвижной заготовке и разрезает за один ход , возвращается в исходное положение, а затем режет на следующем ходу после небольшого бокового смещения на . В целом формирователь может изготавливать любую поверхность, имеющую прямолинейных элементов. Он использует только один режущий инструмент и относительно медленный, потому что обратный ход составляет холостого хода. Именно поэтому формирователь редко встречается на линии массового производства. Однако он полезен для производства инструментов и для цехов , где важна гибкость, а относительная медлительность не важна.

Строгальный станок (продольно-строгальный станок) — самый большой из станков с возвратно-поступательным движением.Он отличается от формирователя, который перемещает инструмент мимо неподвижной заготовки, потому что строгальный станок перемещает заготовку, чтобы открыть новую секцию для инструмента. Как и формирователь, строгальный станок предназначен для выполнения вертикальных, горизонтальных или диагональных резов. Также можно установить нескольких инструментов одновременно в любой или все держатели инструмента строгального станка на выполнить несколько одновременных резов.

Шлифовальные машины (шлифовальные станки) удаляют металл вращающимся абразивным кругом . Круг состоит из множества мелких абразивных зерен , скрепленных вместе, при этом каждое зерно действует как миниатюрный режущий инструмент. Этот процесс дает очень гладкую и точную отделку. Лишь небольшое количество материала удаляется на каждом проходе круга, поэтому шлифовальные станки требуют точной регулировки круга . Давление круга на заготовку обычно очень незначительное, так что шлифование может выполняться на хрупких материалах , которые не могут быть обработаны другими традиционными устройствами .

Словарь:

фрезерный станок — фрезерный станок

серия — серия, ряд

режущая кромка — режущий край, острие

окружность подачи окружность — подавать

продольный — продольный

горизонтальный — горизонтальный

вертикальный — вертикальный

универсальный — универсальный

плоский — плоский

плоский — плоский

угловой — угол

прорезь — прорезь, паз

зубьев шестерни — зубья шестерни

сверло — дрель, сверло, сверлить

отверстие — отверстие

для увеличения — увеличивать — резьба

переносной — портативный

блок — единица, целое, узел

ранее — ранее

сдвижной — скользить

ход — ход

боковой смещение боковой — боковой — смещение

прямое — прямое

простое — на холостом ходу

мастерская — цех, мастерская

для крепления — крепить

держатель — держатель

— держатель

выполнять

одновременно — одновременный

несколько — многочисленный

шлифовальный станок — шлифовальный станок

колесо — круг, колесо

скреплено — скрепленный

удалено перевал — проход

90 002 штраф — точный

обычный — обычный

прибор — устройство, прибор

хрупкий — хрупкий

Общее понимание:

1. Какая форма фрезы у фрезерного станка?

2. Что движется в фрезерном станке, столе или фрезе?

3. Какие возможные движения имеет стол фрезерного станка?

4. Какие поверхности и формы можно обрабатывать на фрезерном станке?

5. Для чего можно использовать сверлильный станок?

6. Какие существуют сверлильные станки?

7. Что вращается при растачивании, фрезу или заготовку?

8. Опишите работу строгального станка.

9. Что необходимо сделать, чтобы выполнить несколько одновременных пропилов на строгальном станке?

10. Какой рабочий инструмент у болгарки?

11. Можно ли получить очень гладкую поверхность после шлифовки и почему? 12. Можно ли измельчать хрупкие материалы и почему?

Упражнение 4.3. Перевести на английский язык:

1. Токарный станок все еще остается самым важным станком.

2. Все современные токарные станки электропривода.

3. Движение инструмента контролируется с высокой точностью.

4. Электропривод позволяет обрабатывать заготовку с различными скоростями.

Текст D: «ПЛАСТИНЫ»

Плашки — это инструменты, используемые для формовки твердых материалов, особенно тех, которые используются при штамповке холодных металлов.

При штамповке штампы используются попарно. Матрица меньшего размера, или пуансон , помещается внутри матрицы большего размера, называемой матрицей или, проще говоря, матрицей.Формируемый металл, обычно лист, помещается на матрицу на прессе. Пуансон устанавливается на пресс и перемещается вниз за счет гидравлической или механической силы.

Множество штампов различных форм используются для различных операций. Самыми простыми являются пробивные штампы (пробивной штамп), используемые для пробивки отверстий. Гибочные и гибочные матрицы — предназначены для выполнения одиночных или сложных гибов. Комбинированная матрица предназначена для выполнения более одной из вышеперечисленных операций за один ход пресса.Прогрессивная матрица позволяет выполнять последовательные операции формования с использованием одной и той же матрицы.

При чеканке металл принудительно перетекает в две одинаковые матрицы , каждая из которых имеет выгравированный рисунок.

Wiredrawing Dies

При производстве проволоки обычно используется волочильная доска . Этот инструмент представляет собой металлическую пластину с рядом отверстий, диаметр которых постепенно уменьшается и называется проволочными матрицами. Кусок металла протягивается через самую большую матрицу, чтобы получилась грубая проволока .Затем этот провод протягивается через меньшее отверстие, а затем через следующее, пока длина провода не уменьшится до желаемого размера. Плашки для волочения проволоки изготавливаются из чрезвычайно твердых материалов, таких как карбид вольфрама или алмазы.

Плашки резьбонарезные

Для нарезания резьбы на болтах или на внешней стороне труб используется резьбонарезная плашка (резьбонарезная плашка). Обычно он изготавливается из закаленной стали в виде круглой пластины с отверстием в центре.В отверстии есть резьба. Для нарезания наружной резьбы матрицу смазывают маслом и просто навинчивают на болт или кусок трубы без резьбы, точно так же, как гайка навинчивается на болт. Соответствующий инструмент для нарезания резьбы внутри , например, внутри гайки , , называется метчиком (метчик).

Словарь:

микросхема — стружка

острый — острый

трение — трение

содержание — содержание

9000

диапазон

разрешить — позволять, разрешать

обычное — обычное

вольфрам — вольфрам

ингредиент — ингредиент

алмаз — алмаз

наконечники — керамический

правка — правка, наводка, заточка

die — матрица, штамп

матрица — матрица

нанять — применить

протыкать

, прокалывать

— протыкать .

Сайт учителя английского языка Симоновой Н.Е.

Задание B2. Понимание основного содержания текста.

Тренировочное задание № 1.

В2. Соответствующее соответствие между заголовками 1-8 и текстами A-G. Занесите свои ответы в таблицу. Используйте каждую цифру только один раз. В задании один заголовок лишний.

1. Культурная деятельность 5. Финансовая помощь

2.Программы обмена 6. Особое внимание

3. Формальные средства оценки 7. Идентификация

4. Передвижение по кампусу 8. Написание эссе

A. По многим курсам в университете большинство ваших оценок будет основано на вашей письменной работе. Очень важно, чтобы вы развили свои навыки писателя по различным дисциплинам, по которым вы изучаете.Большинство отделов предлагают советы и рекомендации о том, как представлять ваши письменные задания. Но вы должны знать, что требования могут отличаться от одного отдела к другому.

B. Каждый год проводится два официальных экзаменационных периода: первый семестр, начинающийся в июне, и второй период, начинающийся в ноябре. Кроме того, отдельные отделы могут сдавать экзамены в другое время и различными методами, такими как «домашние» экзамены, задания, устная, практическая работа и так далее.

C. Если вы чувствуете, что на вашу успеваемость на экзамене негативно повлияла болезнь или несчастный случай, вам следует поговорить с координатором курса в вашем отделении и заполнить соответствующую форму. Каждый случай рассматривается по существу.

D. Университет имеет соглашения с колледжами США, Канады, Европы и Азии. Эти программы открыты для студентов и аспирантов и позволяют пройти семестр или год обучения за границей.Полученные вами результаты засчитываются при учете вашей степени в университете. Это предлагает захватывающий и сложный способ расширить свой кругозор, а также обогатить свой академический опыт в другой среде и другой культуре.

E. Молодежное пособие может выплачиваться студентам очной формы обучения. В некоторых случаях возможно также возмещение транспортных расходов. Фонды аспирантуры предлагаются для очного обучения в магистратуре по исследовательской или докторской степени. Они являются конкурсными, и дата окончания приема заявок — 31 октября года, предшествующего тому, для которого испрашиваются средства.

F. Ваш студенческий билет, полученный по окончании зачисления, является доказательством того, что вы зачислены. Пожалуйста, позаботьтесь о нем и носите его с собой, когда будете в университете. Вас могут попросить показать его сотрудникам в любое время. Эта карта также является вашей дисконтной картой и картой доступа Союза студентов, а также дает вам доступ в библиотеку.

G. Университет предоставляет возможности для широкого спектра мероприятий, от производства фильмов и спектаклей до концертов и журналов, и даже художественных и фотовыставок.Если у вас есть творческая идея, возьмите форму в ACCESS на уровне 3 здания College Wandsworth и заполните ее. Все идеи будут рассмотрены.

А	B	С	D	E	F	G

Ключи

---

Тренировочное задание № 2.

В2. Соответствующее соответствие между заголовками 1-8 и текстами A-G. Занесите свои ответы в таблицу. Используйте каждую цифру только один раз. В задании один заголовок лишний.

1. Танцы помогают преодолевать трудности 5. Хип-хоп движения

2. Таланты мальчиков 6. Бессмысленная жизнь

3. Жизнь молодежи в Бронксе 7.Увлечения молодежи в фильме Белафонте

4. Популярность брейк-данса 8. Персональный просмотр фильма

A. Эти трое молодых людей принадлежат к хип-хопу. Это движение развилось в семидесятые годы в США, особенно в Нью-Йоркском Бронксе. Он включает в себя рэп-песни, граффити, а также брейк-данс. Для юных мальчиков и девочек это движение становится все более и более выражением. Они видят в этом способ чего-то добиться.Здесь они могут выразить свое стремление к восхищению, свои желания и свои разочарования.

B. Для слишком многих молодых людей в США — особенно тех, кто живет в трущобах, таких как Нью-Йорк Бронкс — жизнь кажется бессмысленной. «Только живые люди умеют плакать. Люди убивают людей. Мир без смысла ». Это их реакция, исполненная в рэп-песне.

C. Фильм не является копией обычных фильмов о брейк-дансе. Белафонте показывает больше. Он показывает жизнь молодежи в Бронксе и их волнующую радость жизни.И демонстрирует брейк-данс почти в акробатических картинках. Маленький Ли, чьи ступни кажутся деснами в ритме брейк-данса не только как средство заработка несколько центов. Для него это больше, чем просто танец. В нем он выражает свои разочарования и тоску по чему-то лучшему.

D. Эти молодые люди — Черное и Белое — создают свой собственный мир — дикий, сумасшедший, красочный мир, и ритм их музыки — это их пульсация. На короткое время они забывают жестокость повседневной жизни в мире без иллюзий и без жалости.Фильм пытается уловить свет и тьму той жизни.

E. Итак, понятно, почему маленький Блэк Ли танцует брейк-данс на улицах Нью-Йорка, почему Рамон — безработный белый мальчик, который рисует белые поезда в метро Нью-Йорка — считает себя художником. И Кенни, который тоже безработный, как диск-жокей, создает свою собственную музыку, смешивая ее с помощью таких вещей, как роняющие воду краны или кисти, создавая, таким образом, действительно очаровательную музыку. Реакция его аудитории говорит сама за себя.

F. Мое первое впечатление заключалось в том, что рассматриваемая проблема не представлена ​​в виде штампов, каждый получает много справочной информации. В интервью Гарри Белафонте сказал: «Я внимательно следил за развитием break-development. Это крик молодежи, о которой мы все забыли. Крик молодежи без будущего в реальности, с истинным «без будущего» … »

G. Брейк-данс, граффити, рэп-песни, хип-хоп … — слова завораживающие, а как же их предыстория? Что заставляет чернокожую молодежь США заниматься такими, по общему признанию, впечатляющими хобби? Некоторую информацию дает фильм «Бит-стрит», снятый Гарри Белафонте.У этого фильма много плюсов и минусов, много разных мнений.

А	B	С	D	E	F	G

Ключи

---

Задание B3. Понимание структурно-смысловых связей текста.

Тренировочное задание № 1.

B3. Читайте текст и заполните пропуски A-F частями предложений, указанных цифрами 1-7. Одна из частей в списке 1-7 лишняя. Занесите цифры, обозначающие соответствующие части предложений, в таблицу.

Обычные люди во всем мире готовы рисковать своей жизнью ради максимального удовольствия — «адреналина». Какая основная человеческая потребность побуждает их к этому?

Риск-спорт — один из самых быстрорастущих видов досуга.Сорвиголовы пробуют что угодно, от организованных прыжков с тарзанки до незаконных прыжков со зданий. Эти люди никогда не чувствуют себя такими живыми, как A ________________________. В своем стремлении к максимальным ощущениям любители острых ощущений придумывают все более сложные виды спорта.

Так почему же в жизни некоторых людей, кажется, доминирует «фактор острых ощущений», В ___________________________? Некоторые говорят, что люди, занимающиеся спортом с риском, реагируют против общества C __________________________.Дэвид Льюис, психолог, считает, что сегодня люди жаждут приключений. В попытке гарантировать безопасность наша культура устранила риск. «Мир стал мягким и безопасным местом», — говорит Льюис. «Раньше люди могли искать приключений, охотясь на диких животных, D __________________________. Теперь они обращаются к рискованному спорту как к побегу ».

У рискованного спорта есть и положительные стороны. Они помогают людям преодолевать страхи E ___________________________. Это делает риск-спорт особенно ценным для руководителей на офисных должностях, которым необходимо сохранять бдительность, так что F _____________________________.Они понимают, что испуг не означает, что они не могут все контролировать.

1. которые влияют на них в реальной жизни.

2. которое, по их мнению, стало тусклым и сдавливающим.

3. Когда они рискуют своей жизнью.

4. или участие в экспедициях.

5. Значит, вы рискуете своей жизнью.

6. а другие совершенно счастливы сидеть дома у костра.

7. Они могут справиться, когда что-то идет не так.

А	B	С	D	E	F

Ключи

---

Тренировочное задание № 2.

B3. Читайте текст и заполните пропуски A-F частями предложений, указанных цифрами 1-7.Одна из частей в списке 1-7 лишняя. Занесите цифры, обозначающие соответствующие части предложений, в таблицу.

14 февраля 1966 года австралийцы распрощались с номиналом валюты A ______________________. Естественно, когда британцы основали то, что тогда было исправительной колонией, они использовали денежные знаки своей родины: В ______________________. Еще с 1901 года, когда Австралия обрела независимость от Великобритании, обсуждались вопросы введения десятичной валюты, C _____________________.

Тем не менее, до его появления прошло более полувека. Новые банкноты и монеты, D ______________________, были примерно параллельны старым номиналам. Доллар был того же цвета и размера, что и десять шиллингов, банкнота E ___________________________. Двухдолларовая банкнота была зеленоватой по цвету, как и банкнота фунта, которую она заняла. Единственными полностью новыми монетами, введенными на этом этапе, были монеты достоинством в один и два цента, хотя многие из старых монет, такие как пенни, полпенни и три пенса, перестали быть действительной валютой.Другие, такие как монета в шесть пенсов, шиллинг и два шиллинга, F _________________________, первоначально смешивались с новой валютой, но постепенно были выведены из обращения.

австралийских школьников, которые боролись со сложными суммами, сделанными в старой валюте, вздохнули в тот день с облегчением, потому что арифметика внезапно стала намного проще. Правительство приложило много усилий для обучения пожилых людей и детей валютным ценностям. Возможно, лучше всего люди запоминают маленькую песенку, которую постоянно крутили по радио и телевидению, в которой им говорили: «Будьте готовы, ребята, когда монеты начнут перемешиваться 14 февраля 1966 года».

1. имело эквивалентное значение в старой системе

2. фунты, шиллинги и пенсы

3. которое они знали со времен европейского поселения Австралии в 1788 году

4. того же размера, что и новые монеты в пять, десять и двадцать центов

5. который имеет значительные преимущества перед недесятичными системами

6. чьи денежные знаки еще не были приняты

7.чьи имена были предметом довольно жарких споров

А	B	С	D	E	F

Ключи

---

Задания А15-А21. Полное и точное понимание информации в тексте.

Тренировочное задание № 1.

Прочитайте текст и выполните задание А15-А21. В каждом задании обведите цифру 1, 2, 3 или 4, выбранный соответствующий вашему варианту ответа.

Брунетти был в почтовом отделении в семь тридцать следующего дня, обнаружил человека, отвечающего за почтальонов, показал свою доверенность и объяснил, что хочет поговорить с почтальоном, который доставлял почту в район Каннареджо возле Палаццо. дель Каммелло. Она велела ему пройти на первый этаж и спросить во второй комнате слева, где почтальоны Каннареджо сортируют почту.В комнате был высокий потолок, все пространство было заполнено длинными прилавками с сортировочными стеллажами позади них. Десять или двенадцать человек стояли вокруг, вставляя буквы в прорези или вытаскивая их и упаковывая в кожаные ранцы. Он спросил первого человека, которого он встретил, длинноволосую женщину со странно покрасневшим цветом лица, где он может найти человека, который доставил почту в район Канале делла Мизерикордия. Она посмотрела на него с открытым любопытством, затем указала на мужчину на полпути вдоль стола и крикнула: «Марио, кто-то хочет с тобой поговорить.”

Человек по имени Марио посмотрел на них, затем на буквы в своих руках. Одно за другим, просто взглянув на имена и адреса, он быстро вставил их в щели перед собой, затем подошел к Брунетти. Брунетти предположил, что ему под тридцать, и у него светло-каштановые волосы, спадающие густым клином на лоб. Брунетти представился и снова начал вынимать свой ордер, но почтальон жестом остановил его и предложил поговорить за чашкой кофе.

Они спустились к бару, где Марио заказал два кофе и спросил Брунетти, что он может для него сделать.

«Вы доставляли почту Марии Баттестини в Каннареджо …?»

«Да. Я доставлял ей почту три года. Я, должно быть, взял ее за то время, тридцать или сорок почтовых отправлений заказным письмом, пришлось пройти все эти ступеньки, чтобы заставить ее расписаться за них ».

Брунетти ожидал, что его гнев из-за того, что ему так и не дали чаевых, и ждал, когда он озвучит это, но мужчина просто сказал: «Я не ожидаю, что мне будут давать чаевые, особенно старики, но она даже не сказала спасибо.”

«Разве это не много заказной почты?» — спросил Брунетти. «Как часто они приходили?»

«Раз в месяц», — ответил почтальон. «Обычные, как швейцарские часы. И это были не письма, а те мягкие конверты, ну, ну, из тех, в которых отправляют фотографии или компакт-диски ».

Или деньги, подумал Брунетти и спросил: «Ты помнишь, откуда они пришли?»

— Кажется, было несколько адресов, — ответил Марио. «Они звучали как благотворительность, понимаете, забота и участие и помощь детям.Что-то в этом роде.»

«Можете ли вы точно вспомнить кого-нибудь из них?» «Я доставляю почту почти четырем сотням человек», — сказал он в ответ.

«Вы помните, когда они начали?»

«О, она их уже получала, когда я ехал по этому маршруту».

«У кого был маршрут до вас?» — спросил Брунетти.

«Николо Матуччи, но он ушел в отставку и вернулся на Сицилию».

Брунетти оставила тему зарегистрированных посылок и спросила: «Вы принесли ей банковские выписки?» — «Да, каждый месяц», — сказал он и назвал названия банков.«Те и счета были единственными вещами, которые она когда-либо получала, за исключением некоторых других заказных писем».

«Вы помните, откуда они были?»

«Большинство из них пришли от жителей района, которые жаловались на телевизор». Прежде чем Брунетти смог спросить его, откуда он это узнал, Марио сказал: «Все они рассказали мне о них, хотели быть уверены, что письма будут доставлены. Все слышали этот шум, но ничего не могли поделать. Она продала. То есть она старая, и полиция ничего не сделает.Они бесполезны ». Он внезапно взглянул на Брунетти и сказал: «Извините».

Брунетти улыбнулся и с легкой улыбкой отмахнулся от него. «Нет, ты прав, — продолжал Брунетти, — мы ничего не можем сделать, на самом деле. Человек, который жалуется, может предъявить иск, но это означает, что люди из какого-то отдела — я не знаю его названия, но он занимается жалобами на шум — должны войти, чтобы измерить децибелы шума, чтобы увидеть если это действительно то, что называется «слуховой агрессией», но они не работают ночью, или если им звонят ночью, они не приходят до следующего утра, и к этому времени все, что было, было отключено.«Как и все полицейские в городе, он был знаком с ситуацией, и, как и они, он знал, что у нее нет решения

А15. Что из следующего происходит в первом абзаце?

1). Все перестают работать, когда Брунетти входит в комнату.

2). Кто-то задается вопросом, зачем Брунетти ищет Марио.

3). Брунетти смущает то, что ему говорят.

4). Брунетти становится нетерпеливым.

А16. Когда Марио упомянул о том, чтобы заставить Марию Баттестини подписать заказное письмо,

1). он сказал, что большинство стариков невежливо относятся к почтальонам.

2). Брунетти спросила, не раздражала ли его ее реакция.

3). он сказал, что его усилия заслуживают чаевых.

4). Брунетти сформировал неправильное мнение о том, что он чувствовал.

А17. Марио упоминает швейцарские часы, чтобы дать представление о

.

1). насколько похожи были зарегистрированные конверты.

2). аккуратный внешний вид зарегистрированных конвертов.

3). постоянная картина поступления зарегистрированных конвертов.

4). насколько необычны были зарегистрированные конверты.

А18. Когда его спросили, откуда пришли зарегистрированные конверты, Марио

1). указал, что нельзя ожидать, что он запомнит эту информацию.

2). предположил, что адреса сначала показались ему странными.

3). сказал, что эта информация может быть у кого-то другого.

4). ответил, что он не мог запомнить слишком много адресов.

А19. Когда они обсуждали другую почту, которую получила Мария Баттестини, Марио

1). объяснил, почему он знал, что в нем содержится.

2). не был уверен, откуда взялись некоторые из банковских выписок.

3). выразил удивление по поводу его количества.

4). сказал, что он спрашивал об этом других людей.

А20. Когда Марио упомянул проблему шума, он дал понять, что

1). он посочувствовал полиции в этой ситуации.

2). он не хотел критиковать Брунетти лично.

3). ничто не подействовало бы на старуху.

4). он сам обсуждал этот вопрос с полицией.

А21. Когда он говорит о жалобах на шум, Брунетти

1).предполагает, что он считает систему борьбы с ними смешной.

2). объясняет, что не уверен, какова система борьбы с ними.

3). говорит, что хочет, чтобы с ними справилась полиция.

4). говорит, что люди, которые с ними имеют дело, всегда очень заняты.

Ключи

---

Тренировочное задание № 2.

Прочитайте текст и выполните задание А15-А21. В каждом задании обведите цифру 1, 2, 3 или 4, выбранный соответствующий вашему варианту ответа.

Гарри Гудини, умерший в 1927 году, был феноменом развлечений эпохи регтайма. Он мог убежать от цепей и замков, от веревок и брезентовых мешков. Его одели в смирительную рубашку и повесили вверх ногами на небоскребе, и он как-то развязал себя. Они связали его в запертом упаковочном ящике и затопили в доках Ливерпуля. Через несколько минут он всплыл с улыбкой. Они заперли его в обшитом цинком российском тюремном фургоне, и он вышел, оставив двери запертыми и замки неповрежденными.Они заперли его в молоке, полном воды, и он вырвался на свободу. Его положили в гроб, закрутили крышку, закопали и … ну нет, он не выскочил, как крот, но когда его выкопали более чем через полчаса, он все еще дышал .

Гудини обычно позволял публике проверять свое оборудование. Цепи, замки и чемоданы казались совершенно подлинными, так что было искушение заключить, что он обладал сверхчеловеческими способностями. Шерлок Холмс сэра Артура Конан Дойля был образцом аналитического мышления, но Конан Дойль считал, что Гудини достиг своих уловок через спиритизм.Более того, он написал эскапологу, умоляя его использовать свои экстрасенсорные способности с большей пользой для общего блага, а не просто проституировать свой талант каждую ночь в Альгамбре. Однако Гудини неоднократно осуждал спиритизм и отрицал какие-либо психические элементы в своем поступке.

Альтернативное объяснение его подвигов бегства от действительности заключалось в том, что Гудини мог делать неестественные вещи со своим телом. Широко распространено мнение, что он мог вывихнуть плечи, чтобы избежать смирительной рубашки, и что он мог каким-то образом сжать запястья, чтобы спастись от наручников.Его способность проводить длительные периоды в замкнутых пространствах цитируется как доказательство того, что он мог погрузить свое тело в анабиоз, как полагается делать индийским факирам.

Это все чушь. Если вы когда-нибудь окажетесь в смирительной рубашке, трудно представить что-либо менее полезное, чем вывихнутое плечо. Сжимать запястья не только бесполезно, но и, честно говоря, невозможно, потому что кости запястья очень плотно прилегают друг к другу и вся структура практически несжимаема.Что касается анабиоза, уловка выжить в погребении и утоплении основана на том факте, что вы можете жить в течение коротких периодов в воздухе в замкнутом пространстве. Воздух, перемещаемый среднестатистическим человеком за день, занимал бы квадрат всего в восемь квадратных футов. Накопление окиси углерода имеет тенденцию к загрязнению этого запаса, но, если вы можете расслабиться, воздух в гробу должен поддерживать вас в течение получаса или около того.

Другими словами, в Гудини не было ничего примечательного физически, кроме его храбрости, ловкости и физической формы.Его нервы были настолько спокойны, что он мог оставаться в гробу на глубине шести футов под землей, пока его не выкопали. Его пальцы были настолько сильны, что он мог расстегнуть пряжку или управлять ключами через ткань смирительной куртки или почтового мешка. Он всесторонне изучил замки и смог скрыть отмычки вокруг себя таким образом, что обманул даже врачей, которые его осматривали. Когда они заперли его в тюремном фургоне, у него все еще была ножовка, с помощью которой он проделал стыки в металлической обшивке и получил доступ к доскам пола.Как артист он сочетал всю свою силу и изобретательность с множеством уловок. Его сценические побеги происходили за занавесом, а оркестр играл, чтобы замаскировать стуки и распиливание. Молочный кет, в котором он был заперт, имел двойную подкладку, так что, хотя крышка была зафиксирована на ободе, ободок фактически не был прикреплен к кету. Гудини просто нужно было встать, чтобы выбраться. Почтовый мешок он разрезал по шву и зашил такой же нитью. Банковский сейф, из которого он вышел, тайно работали его механики за 24 часа до выступления.

Все подвиги Гудини в высшей степени объяснимы, хотя объяснять их даже сейчас — это своего рода ересь. Гудини принадлежит к той группе мифических сверхлюдей, которые, как нам нравится верить, были способны на чудеса и были бы живы сегодня, если бы не какой-то небольшой обман. О Гудини говорят, что удар в живот, когда он не был к этому готов, вызвал у него взрыв аппендикса. Анатомически практически невозможно, чтобы удар мог проткнуть вам кишку, но история сохраняется. Почему-то миф о сверхчеловеке имеет даже большую привлекательность, чем здание логики двадцать первого века.

А15. Что, по словам писателя, удалось сделать Гудини в первом абзаце?

1). Прыгайте вверх ногами с небоскреба.

2). Побег из затопленного ящика.

3). Взломайте замки российского тюремного фургона.

4). Пробивайтесь к выходу из пустой молочной кеты.

А16. Писатель упоминает захоронение Гудини заживо, чтобы проиллюстрировать тот факт, что

1). его уловки иногда приводили к катастрофическим ошибкам.

2). он не всегда мог делать то, что утверждал.

3). он был способен на невероятные подвиги выживания.

4). он преодолел слезы замкнутых пространств.

А17. Автор предполагает, что Конан Дойл

1). был менее аналитичен в отношении Гудини, чем можно было ожидать.

2). спросил Гудини, может ли он включить его в рассказ о Шерлоке Холмсе.

3). чувствовал, что Гудини может заработать больше денег другими способами.

4). думал, что у подвигов Гудини есть научные объяснения.

А18. Писатель приходит к выводу, что Houdini

1). имел необычную костную структуру.

2). мог сделать части своего тела меньше.

3). смог ввести себя в транс.

4). не был физически ненормальным

А19. Похоже, что Гудини смог сбежать из смирительных рубашек к

1).с помощью скрытых отмычек.

2). расстегивание пряжек изнутри материала.

3). разрезание полотна ножовкой.

4). поворачивая ключи, которые он спрятал.

А20. Автор утверждает, что когда Гудини сбежал из молочной кеты

1). роль оркестра была важна.

2). он воспользовался ножовкой, чтобы освободиться.

3). контейнер был предварительно модифицирован.

4).он был на виду у публики.

А21. Как писатель говорит, что люди относятся к Гудини в наши дни?

1). Они хотят услышать научное объяснение его подвигов.

2). Они предпочитают верить, что он обладал исключительными способностями.

3). Они отказываются верить истории о том, как он умер.

4). Они сомневаются в том, что он действительно существовал.

Ключи

---

Для дальнейшей подготовки к выполнению заданий «Чтение» рекомендуем к следующему пособиям:

1.Сафонова В.В., Бутенкова Е.В., Зуева П.А. ЕГЭ 2019. Английский язык: сборник заданий: 400 заданий с ответами. М .: Эксмо, 2018. 368 с.

2. Музланова Е.С. Английский язык: раздел «Чтение» на едином государственном экзамене. М .: Издательство АСТ, 2017. 142 с.

3. Веселова Ю.С. Тематический тренажер по английскому языку. Чтение. (Готовимся к ЕГЭ). М .: Интеллект-Центр, 2012. 64 с.

.
