Гвозди для обрешётки крыши

Какими гвоздями нужно крепить обрешётку на крыше.

  Есть три типа гвоздей которыми можно выполнить монтаж деревянной обрешётки. Это обычные глянцевые гвозди, а так же ершённые и винтовые гвозди.



Какие гвозди лучше

  Обычные глянцевые гвозди (гладкий стержень) использовать для крыши крайне нежелательно, так как они имеют низкую сопративляемость на вытягивание из пиломатериалов. У простых строительных гвоздей есть нехорошее свойство — при усыхании дерева они начинают понемножку вылазить. За пару лет, в сумме с испытуемыми нагрузками и внешними воздействиями — крепление обрешётки ослабевает, что негативно может сказаться на стойкости стропильной конструкции.


Ершённые гвозди

  Самый лучший вариант для крепления деревянных элементов при строительстве крыши применять оцинкованные ершённые гвозди. Именно они имеют самую высокую высокую сопративляемость на вытягивание, из-за чего в профессиональном строительном мире вполне заслуженно считаются № 1.

  Нередко, ершённые гвозди так же называют кольцевые гвозди.

  Свою надёжность ершённые гвозди доказали в применении на деревянных поддонах, что как и обрешётка является тоже решётчатой конструкцией.

  Те, кому приходилось сталкиваться с разбором доски прибитой кольцевыми гвоздями знают, что проще сделать дырку в доске, чем вытянуть ершённый гвоздь.

  Спустя долгие годы, крепление на ершённые гвозди останётся крепко и надёжно.


Длина гвоздей для обрешётки

  Размер нужного для крепления деревянной обрешётки гвоздя, зависит от толщины применяемой обрешётки.

  • Для крепления обрешётки толщиной 20 мм должно быть не менее 60 мм длины гвоздя;
  • Обрешётка толщиной 25-30 мм — крепится 70 мм;
  • Толщина обрешётки 40-50 мм — гвоздь 90-100 мм;
  • Для 60 мм толщины — длина гвоздя = 120 мм.

  Стоит отдельным пунктом акцентировать внимание на то, что для устройства обрешётки крыши, так как это долгосрочная конструкция, целеобразно применять гвозди оцинкованной марки.


Расход гвоздей для обрешётки

  • Расход гвоздей в деревянный брус размером до 50х50 мм по одному гвоздю на соединение (чтоб не расколоть дерево).
  • Для обрешётки шириной от 60 до 120 мм можно по 2 гвоздя на соединение с контр-брусом или стропильной ногой. Можно чередовать количество гвоздей вдоль обрешётины по схеме 2-1-2-1-2-1-2…
  • Если применяется более широкая доска 130-200 мм — обязателно по 2 гвоздя на соединение.
  • И, если уже совсем широкая доска (более 200 мм) — по 3-гвоздя на соединение.



  Если нет ершённых гвоздей — их можно заменить на винтовые гвозди аналогичной длины.

  Винтовые гвозди в отличии от простых строительных гвоздей намного лучше выдерживают нагрузки и процессы усыхания древесины.

Монтаж стропильной системы. Что использовать – гвозди или саморезы

Стропильная система является несущим каркасом скатной крыши. Она представляет собой совокупность различных конструктивных элементов, скрепленных между собой различными способами. В состав стропильной системы входят мауэрлат,  стропильные ноги, затяжки, прогоны, основание под кровлю и другие более мелкие узлы и детали. Все они соединены между собой шпильками, гвоздями и другими крепежными элементами. От того, насколько правильно выбран вид крепежа, зависит прочность стропильной системы, надежность и долговечность крыши в целом.

Традиционно при монтаже стропильной системы использовались нагели, гвозди и скобы, но с появлением электрических шуруповертов возросла популярность шурупов и саморезов, и они все чаще используются при выполнении строительных работ.

Несмотря на то, что внешне саморез и шуруп очень похожи, они различаются резьбой и способом монтажа:

— шуруп имеет резьбу в виде буравчика, не доходящую до головки и применяется для крепления деталей к мягким материалам, например, к дереву. Мощные шурупы с шестигранными головками называются «глухарями»;

— саморез имеет специальную резьбу по всей длине стержня и образует ответную резьбу в соединяемых деталях.

Чтобы закрепить деталь с помощью шурупа, необходимо предварительно просверлить отверстие. При монтаже детали с помощью самореза такое отверстие не требуется.

Обычный строительный гвоздь имеет круглый заостренный стержень и плоскую головку. При монтаже ответственных узлов используются гребенчатые, или ершенные гвозди. Благодаря поперечной насечке на стержне прочность крепления ершенным гвоздем в 5 раз выше, чем при использовании обычного гвоздя. В условиях повышенной влажности применяются винтовые гвозди, увеличивающие прочность крепления в 4 раза.

Прочность удержания гвоздей и шурупов также отличается. Например, чтобы выдернуть из сосновой доски не оцинкованный гвоздь 2,6х40 мм, необходимо приложить усилие 32 кг, а для выдергивания более короткого шурупа размером 2,6х22 мм потребуется усилие 74 кг. Крепление, выполненное оцинкованными гвоздями, значительно прочнее, чем при использовании простых черных гвоздей.

Казалось бы, вывод очевиден — при монтаже стропильной системы под кровлю Ондулин следует использовать саморезы, однако торопиться не стоит. Дело в том, что при изменении влажности и температуры, под воздействием снеговой и ветровой нагрузок стропильная система «дышит», т.е. деревянные элементы набухают, изменяются в размерах и смещаются относительно друг друга, при этом на крепеж действуют изгибающие, срезающие и растягивающие нагрузки.

Гвоздю такие нагрузки не страшны: его стержень легко выдерживает многочисленные изгибы, а если при набухании древесина выдавливает гвоздь, крепление все равно остается прочным. Торчащая головка гвоздя хорошо заметна, и вбить его до конца во время очередного осмотра крыши не составляет труда.

Несложно представить, что происходит с саморезом при изменении температуры, особенно при увлажнении и набухании стропил и балок: резьба не позволяет стержню сместиться и его разрывает в одном или двух местах. Очень часто стержень лопается у основания головки, при этом крепление оказывается полностью разрушенным. Прочность стали и качество термообработки самореза значения не имеют, т.к. замерзающая вода способна разрушить и более крепкие узлы.

Использование саморезов, шурупов и, в частности, «глухарей» возможно при монтаже скользящих опор стропил, хомутов и прочих стальных деталей, но следует понимать, что такое крепление окажется более дорогим, а монтаж более трудоемким.

При монтаже стропильной системы скатных крыш одноквартирных и блочных домов высотой 2-3 этажа рекомендуется использовать гвозди следующих размеров:

Узел стропильной системы

Способ монтажа

Длина гвоздя, не менее (мм)

Количество гвоздей, не менее (шт.)

Крепление стропильной ноги к коньковой доске

Гвоздь вбивается в торец стропила через коньковую доску

80

3

− » −

Гвоздь вбивается наискось

60

4

Крепление затяжки к стропильной ноге

Гвоздь вбивается под прямым углом

80

3

Раскосы под стропила

Гвоздь вбивается наискось

80 (к обвязке несущей стены)

80 (к стропилам)

2

3

Обрешетка под ондулин монтируется оцинкованными или нержавеющими гвоздями из легированной стали. Длина гвоздя должна в 2,5-4 раза превосходить толщину обрешетки.





Гвозди для обрешетки крыши — Какие нужны?

Стропильная конструкция – основа крыши скатного типа. При ее строительстве нужно прочно и надежно соединить отдельные элементы. Сегодня мы выясним, какие гвозди нужны для обрешетки крыши и какие альтернативные варианты для этого существуют. Обрешетка нужна для крепления кровельного материала – черепицы, профлиста, шифера. От правильности подбора крепежей и их монтажа зависит прочность и герметичность крыши.

Принципы подбора крепежа

Чтобы выяснить, чем крепить обрешетку крыши гвоздями или саморезами, следует проанализировать характеристики крепежей. В строительстве используют следующие разновидности крепежных элементов:

? клиновидные гвозди, которые забивают;

? резьбовые саморезы, которые вкручивают;

? скобы и болты.

Гвоздь забивают в точку соединения двух частей. Он расклинивает материал и держится в нем за счет давления. Саморез вкручивают, при этом он удерживается не только за счет упругости, а и благодаря резьбе.

Если конструкция находится под воздействием нагрузки на срез, то лучше использовать гвозди. Их применяют для соединения стропильных ног, стоек, балок перекрытия, подбирают в зависимости от толщины доски и забивают под определенным углом.

Монтаж гвоздей происходит достаточно быстро. За одно и то же время можно забить 6 гвоздей или вкрутить один шуруп. Из инструментов понадобится молоток или пневмоинструмент.

Саморезы рекомендуется использовать на участках с нагрузкой на отрыв – для монтажа обрешетки, сайдинга. Для ответственных участков применяют оцинкованные изделия, способные противостоять коррозии.

Гвозди которые можно использовать для обрешетки

В строительстве используют три разновидности гвоздей – винтовые, ершеные и строительные. Последний вид не рекомендуется применять при монтаже деревянной обрешетки, поскольку он имеет низкий показатель сопротивляемости при извлечении из древесины.

Когда дерево усыхает, они могут самостоятельно выходить из структуры материала, что приводит к снижению прочности конструкции.

Винтовые гвозди

Этот вид крепежей представляет собой металлический цилиндр с острым концом и шляпкой. От круглого гвоздя он отличается резьбой, которая нанесена на 2/3 его длины. Шаг резьбы зависит от диаметра изделия.

При забивании происходит кручение вокруг оси и волокна древесины повреждаются минимально, при этом обеспечивается высокая степень адгезии.

Изготавливают крепежи из стальной проволоки с круглым, квадратным или прямоугольным сечением. Изделия из низкоуглеродистой стали применяют при проведении внутренних отделочных работ, а оцинкованные – при сооружении кровли и в других местах, которые находятся под воздействием влаги, динамической и вибрационной нагрузки.

При использовании винтовых крепежей мастера рекомендуют придерживаться следующих правил:

  • при фиксации небольшой элемент прикрепляют к большему;
  • диаметр метиза должен быть не больше 25% толщины соединяемых изделий;
  • длина гвоздя должна в 2 – 3 раза превышать толщину соединяемых частей.

Ершеные гвозди

Характерной чертой кольцевого метиза является горизонтальная насечка по длине стержня. Она может занимать всю поверхность или ее часть. При забивании насечка раздвигает волокна древесины, которые стремятся вернуться в прежнее положение. За счет упругости прочность крепления увеличивается в 4 раза, поэтому выдернуть такой крепеж достаточно сложно.

Производители выпускают метизы с разным типом головки – с плоской, конической, маркированные. Рекомендуется их использовать для ответственных креплений, на участках, который подвержены динамическим нагрузкам. Для производства используют черный металл или оцинкованную сталь.

Преимущества и недостатки рассмотренных типов гвоздей

Итак, мы выяснили, чем крепить кровельную конструкцию. Преимущественными характеристиками винтовых гвоздей является:

  • высокопрочное соединение – в четыре раза больше, чем у гладких метизов;
  • не ломаются при забивании в твердое дерево;
  • можно забивать перпендикулярно основанию, без наклона под углом;
  • простой и легкий монтаж, что ускоряет строительство;
  • стоят в два раза дешевле шурупов.

К недостаткам относится невозможно разобрать соединенную конструкцию. Изделия из черного металла под воздействием влаги покрываются коррозией, не подходят для многократного использования, из применяют для внутренних работ.

Ершеные крепежи имеют такие «плюсы»:

  • прочность крепления за счет того, что каждое кольцо упирается в древесину;
  • чтобы извлечь его понадобится приложить в 5 раз больше усилий, чем для выдергивания гладкого метиза;
  • изделия с оцинкованным покрытием не подвержены воздействию коррозии.

К их «минусам» относится невысокая крепежная способность при забивании в брус из мерзлой древесины и возможность деформации.

Требования к гвоздям для обрешетки

Мастера рекомендуют применять для крепления обрешетки комбинированное крепление саморез-гвоздь. При этом метизы должны обладать такими характеристиками:

  • стойкость к коррозии, перепаду температуры;
  • повышенная прочность, устойчивость к деформации, вибрации;
  • способность выдерживать статические и динамические нагрузки;
  • простой монтаж с помощью ручного или пневматического инструмента.

Длина крепежных элементов должна составлять от 80 до 90 мм, чтобы они проходили обрешетку насквозь.

< Предыдущая   Следующая >

Стропила саморезы или гвозди что выбрать. Гвозди для обрешётки на крыше

Большинство материалов крепится на ограждающие конструкции не напрямую, а через «посредника». Это – и удобнее, и, при необходимости, упрощает ремонт. В некоторых случаях такой способ установки является обязательным технологическим условием. Специализированный каркас, предназначенный для подобных инсталляций, называют обрешеткой. Далее в статье пойдет речь о том, выполняется монтаж обрешетки, какой она бывает, и по каким правилам рассчитывается.

Хотя наиболее распространенная конструкция, в которой используется обрешетка –скатные кровли, но есть и другие плоскости, где ее устраивают. Самый популярный вариант — обрешетка деревянная, но встречаются и металлические конструкции.

Если обобщить все случаи, когда устраивается обрешетка, можно вывести три больших группы:

  • Устройство кровельного покрытия
  • Установка внутренних стен и перегородок
  • Создание вентилируемых, навесных и прочих декоративных фасадов

Как правило, в последних двух случаях обрешетка выглядит действительно как клетчатая конструкция. На крыше варианты могут быть очень разными.

Схема несущей системы определяется используемым материалом покрытия, и в каждом случае рассчитывается отдельно.

По этому принципу можно выделить следующие типы:

  • Обычный шаг обрешетки – как правило, находится в пределах 20-40 см между брусками или досками
  • Разреженная – когда расстояние между элементами составляет 50-75 см, иногда — более
  • Сплошная обрешетка – выполняется из досок с расстоянием между ними до 10 мм (зазор делается во избежание повреждений кровли в случае разбухания или усыхания досок). Сухой тес укладывают вплотную, иногда устраивают шпунтованное соединение. Также иногда устраивают конструкцию из сплошных листовых материалов: ОСБ, влагозащищенных ДСП или фанеры

СОВЕТ! При устройстве обрешетки из досок каждая из них крепится к каждому стропилу двумя гвоздями по краям. Прибивать доски одним гвоздем по центру нельзя, так как в случае выкручивания кровельный настил может быть испорчен.

Как правило, шаг обрешетки зависит от размера кровельного материала и его жесткости: чем больше длина его единицы, тем реже располагают брус или доски.

Ее же устраивают при устройстве кровель криволинейных или имеющих сложную форму.

Толщина обрешетки может быть различной. Иногда устраивают обрешетку в два слоя. При этом нижний слой может быть разреженным, а верхний – сплошным. Первый уровень устраивают параллельно коньку крыши, а второй может располагаться перпендикулярно ему, или по диагонали.

Также предусматривается изготовление обрешетки в два слоя при укладке толстого утеплителя – например, пенопласта толщиной 100 мм. В этом случае поперек стропил набивается последовательно, один на другой, два бруска 50х50 мм.

Обычно обрешетка устраивается из бруса 50х50, 50х60, 60х60 или 75х75 мм, а также – из доски от 20 до 50 мм. При этом ширина доски не должна превышать 150 мм, так как более широкий материал склонен к повышенной деформации под влиянием сырости и температуры.

Расчет обрешетки производится совместно со стропильной системой, поскольку от шага стропил будет зависеть и шаг бруса, и его сечение.

Важная информация! Длина крепежных элементов (гвоздей или саморезов) принимается, как двойная толщина материала обрешетки). Например, для бруса 50х50 – это 100 мм. Крепление обрешетки выполняется в каждое стропило крыши.

Доски и брус не должны иметь выступающих сучков и прочих дефектов, а для хрупких материалов покрытия, вроде шифера – и значительных углублений.

Под устройство крыши из рулонных материалов стыки необрезной доски обшиваются оцинкованным железом, а в местах сгибов и примыканий углы доски или бруса скругляются, чтобы не повредить эластичное покрытие.

Также сплошными кусками металла обшиваются крайние 30 см обрешетки в месте свеса кровли.

Порядок работ обычно следующий:

  • На крайних стропилах размечают расположение брусьев или досок обрешетки
  • По всему скату промеряют при помощи троса места крепления брусьев или досок

Пример сплошной обрешетки

Важная информация! Редко бывает, чтобы деревянная обрешетка устраивалась из цельной доски или бруса. Как правило, стандартная длина пиломатериалов намного меньше длины ската. Поэтому элементы обрешетки приходится сращивать по длине. Это делается таким образом, чтобы стык бруса приходился на стропило, крепятся гвоздями края обоих сращиваемых кусков. Важно следить за тем, чтобы в соседних горизонтальных рядах стыки были смещены, приходились на разные брусья. Для этого пиломатериал подрезают на соответствующую длину

  • Независимо от того, каково основное расстояние между обрешеткой крыши, в местах ендов и разжелобков (вогнутых стыков скатов), ее устраивают сплошной, возможно – с использованием листового материала, иногда – жести
  • Под элементы, проходящие через кровлю – различные парапеты или дымовые трубы, устраивается собственная обрешетка, которая рассчитывается отдельно. Например, для дымовой трубы – она должна в любой своей части находиться на расстоянии не менее 150, а без теплоизоляции для керамических труб – и 250 мм

СОВЕТ! Обрешетку следует устраивать в сухую погоду, непосредственно перед укладкой кровельного материала. Намокшие брусья или доски обязательно начнут коробиться

  • Сразу после установки обрешетки укладывается слой утеплителя, если таковой спроектирован, а поверх брусьев крепится при помощи степлера гидроизолирующая пленка

При заблаговременном расчете и разделке пиломатериалов монтаж обрешетки сильно ускоряется и отнимает меньше усилий. Поэтому на предварительную подготовку стоит уделить дополнительное время, и провести ее качественно.

Монтаж обрешетки деревянной: расстояние между креплениями, шаг, толщина


601) Монтаж обрешетки деревянной – нехитрое дело, если знаешь, как вычислить расстояние между креплениями или же шаг, толщину самых брусьев. И именно об этом и

Для чего нужна обрешетка крыши, какая бывает, под какой материал какую выбрать

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

  • Стропила . Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
  • Мауэрлат . Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
  • Свесы . Так называют нижние участки стропилин.
  • Конек . Располагается сверху конструкции, в районе смыкания стропилин.
  • Обрешетка, контробрешетка . Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
  • Гидроизолирующие и утепляющие материалы . С их помощью обустраиваются теплые чердаки.
  • Кровельный настил . Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

  1. Происходит надежное крепление материалов кровли.
  2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
  3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
  4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

  1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
  2. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
  3. Ножовка, бензопила.
  4. Монтажная пена.
  5. Молоток, перфоратор.
  6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
  7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

  1. Сплошная . При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
  2. Разреженная . Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Как крепить под рулонный материал

Для укладки рулонных полотен понадобиться кровельная обрешетка сплошного типа, изготовленная из брусьев и досок толщиной не меньше 25 мм. При этом настил должен иметь плотную, без щелей, укладку. Шаг обрешетки выбирается не менее, чем 15 см, иначе кровельный материал начнет деформироваться. Важно достичь идеальную гладкость обрешеточной поверхности, с обязательным утоплением шляпок гвоздей и саморезов вглубь древесины.

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской. Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Под черепицу

По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.

Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.

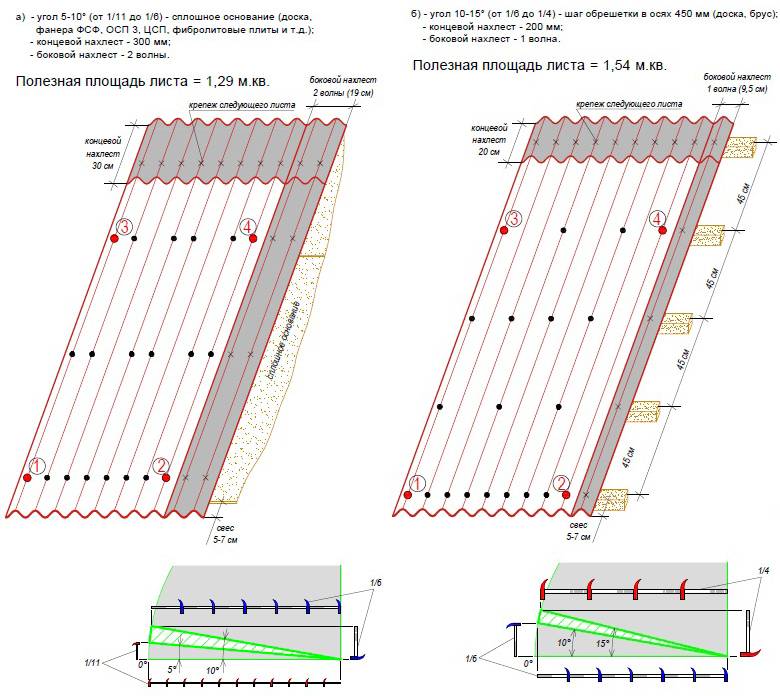

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: “Как и чем обработать стропила и обрешетку – выбираем антисептик”). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий. При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши. Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества.

Обрешетка крыши: как крепить, монтаж на кровле, как сделать своими руками правильно кровельную обрешетку


Обрешетка крыши: как крепить, монтаж на кровле, как сделать своими руками правильно кровельную обрешетку

Обрешеткой называется система из досок и брусьев, которая выступает в качестве основания под кровельные материалы. Как и любое другое основание, она должна отвечать жесткостью и устойчивостью. Создать такую конструкцию довольно легко, главное подобрать качественный материал и крепежи. В качестве последних застройщики чаще всего предпочитают гвозди. Так как сечение пиломатериалов разное, то и размер гвоздей для обрешетки будет разниться. Прочитав данную статью, вы узнаете, как подобрать оптимальную длину метиза.

Требования к обрешетке

Прежде чем рассматривать виды обрешеток, необходимо вспомнить или узнать про особенности ее создания.

  • Все пиломатериалы, входящие в состав кровельной системы должны пройти пропитку антисептиками и антипиренами. Данные растворы защищают структуру пиломатериалов от гниения и всевозможных организмов, а также повышают степень возгорания древесины.
  • При заготовке пиломатериалов очень важно рассмотреть их на наличие дефектов. На этом этапе выявляются сколы, трещины, поверхности с сучками и аналогичные проблемы. На момент монтажа очень важно, чтобы влажность древесины не составляла более 22 процентов, так как при ее высыхании может начаться процесс коробления, который повредит не только систему обрешетки, но и весь кровельный пирог.
  • Порода древесины должна быть не сильно плотной, дабы не создавалось излишнее давление на мауэрлат и на здание в целом. Но в тоже время очень важным параметром является прочность.
  • Элементы обрешетки, как правило, крепятся к стропильным ногам при помощи гвоздей. Использование саморезов в некоторых случаях может быть нецелесообразно, так как их вкручивание в некоторые породы древесины становится причиной образования трещины.
  • Длина метизов подбирается из расчета длина доски + треть всей длины. Только благодаря таким значениям гвоздевое соединение можно считать надежным.
  • Работать с древесиной можно исключительно в сухую солнечную погоду, от этого опять же зависит ее влажность.

Теперь, давайте изучать обрешетки под разные кровельные покрытия.

Сплошная обрешетка под листовые кровельные материалы

Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы. Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.

Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.

Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.

Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу. Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий.

Обрешетка под металлочерепицу

Данный материал создается из прокатной стали, а благодаря своеобразным изгибам задается параметр жесткости. Создать обрешетку для данного материала можно двумя методами. Как вы, наверное, догадались, отличия будут заключаться исключительно в видах, она может быть разряженной или сплошной.

Сплошная обрешетка создается по тому же принципу, что и разряженная, но в конце укладываются ОСП панели или влагостойкая фанера. Таким образом, у вас получается ровное плоское основание, но для качественного пирога недостает подкладочного ковра. Что касается разряженной обрешетки, то здесь придется разбираться более детально.

Материалом для обрешетки под металлочерепицу часто становятся доски с сечением 30х100 миллиметров, это при условии, если шаг стропил составляет 80-100 сантиметров. В случае, если расстояние между стропильными ногами меньше указанного диапазона, то толщину доски можно уменьшить до 25 миллиметров. Особенностью создания такого основания является гидробарьер из антиконденсатного материала.

ВАЖНО: Если в будущем вы планируете устраивать снегодержатели, то советую делать сплошную обрешетку, так как это не только увеличит прочность всей конструкции, но и позволит более легко крепить дополнительные кровельные элементы.

Обрешетка под фальцевое покрытие

В тех пор, как металлические кровли начали приобретать свою популярность многие застройщики заинтересовались фальцевым соединением. Оно дает кровельному ковру практически полную гидроизоляцию, а для обслуживания такой крыши приходиться лишь проверять стыки. Минимальный уклон для монтажа фальцевой кровли составляет 3-14 градусов. В качестве основания разрешается создание обеих видов обрешетки, но на сложных кровельных участках лучше делать сплошную.

Прямой стальной лист прогибается под собственным весом, поэтому нельзя ошибиться в расчетах при подборе оптимального шага элементов обрешетки. В противном случае, может возникнуть ситуация, описанная ранее. В качестве пиломатериалов чаще всего используется брус с сечением 50х50 миллиметров или доски 32х100 миллиметров. Данные элементы устраиваются от карниза к коньку с шагом равным 30-40 сантиметров. В качестве пароизоляционного материала можно укладывать любой продукт с антиконденсатным свойством.

Весь процесс по укладке в обязательном порядке должен начинаться от карнизного свеса. Первая доска берется шире и толще обычных. В качестве крепежных элементов для монтажа древесины используются гвозди.

Карнизную зону, зоны примыкания к вертикальным элементам, конек и ендову укладывают сплошным методом на расстоянии 60 сантиметров от элемента. По завершении основной обрешетки на ней крепятся вспомогательные пиломатериалы, которые служат основанием для снегодержателей, мостиков и тому подобных вещей.

ВАЖНО: Для защиты как металлического покрытия, так и элементов древесины, последние обрабатываются антисептиками или антипиренами, в некоторых случаях окрашиваются олифой.

Обрешетка под волнистые асбестоцементные листы

Асбестоцементными листами называют шифер и наверняка, вы с ним не раз сталкивались. Данный кровельный материал пользуется большой популярностью у застройщиков России, так как он отвечает всем требованиям и является крайне дешевым для этого сегмента товаров. Отличительной чертой данного продукта является вредность, но при окрашивании поверхности, она становится незначительной.

Благодаря волнистому телу, материал обладает очень хорошей жесткостью, поэтому может укладываться на разряженный тип основания. Шаг элементов будет зависеть от расположения стропильных ног, климатических условий, временной и постоянной нагрузки. Для стандартного шиферного листа в 120х68 сантиметров подойдет обрешетка, шаг элементов которой составляет 50 сантиметров, при сечении бруска 50х50 миллиметров. Что касается больших листов, то расстояние между брусками можно брать больше, где-то 80 сантиметров. Но не стоит забывать об увеличении сечения пиломатериалов до 75х75 миллиметров.

Если вы затрудняетесь в создании обрешетке с оптимальным шагом, то расстояние можно вычислить другим способом. Для надежной опоры асбестового листа достаточно трех точек. Если подбор велся именно этим способом, то сюда придется включить один нюанс. При монтаже брусков каждый четный элемент располагается выше нечетных.

Обрешетка для битумной черепицы

На сегодняшний день битумная черепица насчитывает достаточно большое количество разновидностей, поэтому просто пройти мимо такого продукта нельзя. Для создания основания под мягкую скатную кровлю используется сплошная обрешетка.

Гвозди или шурупы для крепления обрешетки

Самыми подходящими материалами для этого считаются:

  • Влагостойкая фанера
  • Плиты ОСП
  • Шпунтованные доски

Все вышеописанные материалы хорошо справляются со своими обязанностями, но с досками придется повозиться. Дело в том, что создать ровное основание на больших площадях крайне трудно, тем не менее, такое основание будет отвечать всем требованиям.

Пиломатериалы для основания лучше всего брать хвойных пород, влажность которых не превышает 20%. Перед началом работы следует распределить продукты по толщине, чтобы не было резких перепадов. Ширина пиломатериалов ни в коем случае не должна превышать 150 миллиметров, что касается толщины, то она подбирается исходят от расположения и шага стропильных ног.

Из чего состоит крыша
Предназначение обрешетки в кровельной системе
Какие инструменты и материалы понадобятся
Разновидности кровельной обрешетки
Монтируем кровельную обрешетку своими руками
Как крепить под рулонный материал
Как сделать под мягкую кровлю
Под черепицу
Чем отличается обрешетка для шифера и металлочерепицы

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

  • Стропила . Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
  • Мауэрлат . Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
  • Свесы . Так называют нижние участки стропилин.
  • Конек . Располагается сверху конструкции, в районе смыкания стропилин.
  • Обрешетка, контробрешетка . Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
  • Гидроизолирующие и утепляющие материалы . С их помощью обустраиваются теплые чердаки.
  • Кровельный настил . Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

  1. Происходит надежное крепление материалов кровли.
  2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
  3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
  4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

  1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
  2. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
  3. Ножовка, бензопила.
  4. Монтажная пена.
  5. Молоток, перфоратор.
  6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
  7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

  1. Сплошная . При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
  2. Разреженная .

    Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Как крепить под рулонный материал

Для укладки рулонных полотен понадобиться кровельная обрешетка сплошного типа, изготовленная из брусьев и досок толщиной не меньше 25 мм. При этом настил должен иметь плотную, без щелей, укладку. Шаг обрешетки выбирается не менее, чем 15 см, иначе кровельный материал начнет деформироваться. Важно достичь идеальную гладкость обрешеточной поверхности, с обязательным утоплением шляпок гвоздей и саморезов вглубь древесины.

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской.

Длина гвоздей обрешетки

Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Под черепицу

По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.

Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: «Как и чем обработать стропила и обрешетку – выбираем антисептик»). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий. При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши. Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества.

какой крепеж выбрать в стропильной системе

langutai 03-03-2009 13:49

всем доброго дня. подскажите пожалуйста что целесообразней применять в креплениях стропильных узлах монтажных пластин и уголков есть выбор гвоздь или саморез толщина доски 5 см.по сути черные саморезы как я понимаю по дереву идут все каленые, а гвоздь понятно если что согнется да и загнуть с другой стороны всегда можно но не сломается посоветуйте правильный выбор

Nikofar 03-03-2009 14:44



целесообразней применять в креплениях стропильных узлах монтажных пластин и уголков

Originally posted by langutai:

саморез

Преимущества применения саморезов — более прочное соединение элементов, чем на гвоздях и удобство работы в стесненных условиях, когда гвозди забивать проблематично. При использовании саморезов выше трудоемкость сборки, но это компенсируется отсутствием риска расколоть доску гвоздем, особенно у края или кромки доски.

langutai 03-03-2009 15:43

Nikofar, а какие посоветуете брать? видел желтые с малым шагом резьбы (продавцы утверждают что и они пойдут,хотя сомнительно что то) и обычные черные именно для дерева с большим шагом не оцинкованные.

Nikofar 03-03-2009 16:14

Для ответственных соединений деревянных конструкций монтажными пластинами и уголками лучше использовать шурупы-саморезы с неполной резьбой, например — шурупы для крепежа деревянных лаг и реек (DIN 571) D=8, шестигранная головка (D=8), крупная резьба, острый наконечник, оцинкованные, 5х30 мм. Такие шурупы хорошо воспринимают нагрузку на срез.

langutai 03-03-2009 17:22

…ух как все непросто, простите за назойливость, я то думал саморезами черными по дереву обойтись,крепление самой пластины (60х140)и доска 150х50 сажать на саморез 3,5 х50 с каждой стороны по 4 самореза,как считаете? да и дешевле получиться

Nikofar 03-03-2009 17:42

«Черные» (фосфатированные) стальные саморезы не всегда хорошо работют на срез при значительных нагрузках на соединяемые конструкции, особенно в комбинации дерево/стальная пластина. Поэтому рекомендуется применять шурупы или саморезы с неполной резьбой. Если найдете такие саморезы — можете их применять.

langutai 03-03-2009 18:03

воспользуюсь вашим советом так как других правильных решений не вижу, а по цене на винты не такая и большая разница по сравнению с черными саморезами вот только по din 571 диаметр начинается от 6 мм. да и не составит ли проблем с поиском переходника на шестигранник?

Фландал 03-03-2009 18:38

Правельно использавать «гвозди винтовые оцинкованные» .И цена подходящая и нагрузку отлично держат. Саморезы хрупки и весьма экономически не выгодны да и колят края они не хуже гвоздей.

langutai 04-03-2009 11:02

«Правильно использовать «гвозди винтовые оцинкованные» —
это интересно как?

Nikofar 04-03-2009 13:03

Originally posted by langutai:

«гвозди винтовые оцинкованные»

Четырех- или шести- гранные в сечении гвозди, скрученные спирально. Применяются, как правило, в автоматических электро/пневмо-молотках или молотках под строительный патрон. Гвозди могут снаряжаться в виде «пулеметной ленты».
Такие гвозди и автоматические молотки популярны у мастеров в США и Канаде.
В России считаются экзотикой из-за высокой стоимости автоматических молотков и, собственно, самих гвоздей.
ИМХО — ерунда все это.

Фландал 04-03-2009 14:18

У нас на производстве только ими и собираются стропила. И отлично справляемся без автоматических электро/пневмо инструментов. Саморезы более хрупкие да и по времени, вкрутить 50 саморезов или забить 50 гвоздей… Ни какой экзотики я не заметил.Забиваешь в поисковике и получаешь огромное колличество предложений.

langutai 04-03-2009 14:36

нее то что они,винтовые гвозди, существуют и продаются уже давно я это знаю и купил их на прибивание контр-реек по стропилам и на обрешетку чем не попробывать, а по стоимости можно сравнить с обычными оцинкованными.

Фландал 04-03-2009 15:58

Какая мощность у шуруповёрта?

Nikofar 04-03-2009 16:21

Originally posted by langutai:

Nikofar ,скажите пожалуйста шуруповерт обычный хитачи сможет вкрутить винт -«глухарь » 5х40 в доску пятидесятку,хватит ему сил или все же крутить в ручную ключем надо будет. ., как я понимаю для таких шурупов нужен пневмоинструмент … ладно если их сотня будет -это понятно но у меня их по мин к 800 шт будет,не очень себе представляю крутить такое кол-во ключем …

При таком объеме работ аккумуляторный шуруповерт будет слабоват. Я обычно использую две электрические дрели, мощностью 600 ватт — одну со сверлом для открывания отверстий в дереве (диаметр сверла 2,0-2,5 мм), вторую дрель — как болтоверт, с соответствующей головкой-насадкой. На вворачивание одного самореза уходит примерно в два-три раза больше времени, чем на забивание гвоздя, около 10-15 секунд.

Так шо, по-старинке — оно надежней! 09-03-2009 21:18

Стропила из 50-ки? Какой шаг и пролёт?

langutai 10-03-2009 12:20

Дмитрий С, да стропила из доски 50мм — толщина,ширина 150мм.
шаг хочу сделать 85 см,пролет 5,5- 6 метров пока выясняю.
соединения конька и опор стропил (той же доской) хочу делать из металл пластин

Фландал 10-03-2009 14:05

Уважаемый Владимир. Зачем такие трудности. Металлические пластины прекрасно крепятся винтовыми гвоздями. Просто, быстро и надёжно. Если пластины 100х200, отверстий там 50 штук. Гвоздь 3,5х30 вполне достаточно. Какую кровлю планируете..? И какой угол и длинна ската?? Шаг стропил по мне великоват. Обычно 750 мм от фронтонов к центр, это если под металлочерепицу.

langutai 10-03-2009 15:29

Фландал, да может быть вы и правы перебор с саморезами и болтами посмотрю по ситуации все равно саморезы будут пригодны в чем то другом. в общем буду пробовать. ответственное соединение на самом коньке закручу пластины саморезами оцинкованные с большой шляпкой 5х50 к удивлению нашел. все остальное крепеж поддерживающие «столбики » по ситуации.
…кровля — склоняюсь уже ближе к 100% будет металлочерепица.

alex1 16-03-2009 05:57

Стропила крепил шпильками на 12 -купил требуемое количество метров кругляка, порезал нужной длиной и нарезал резьбу. Затягивал через квадратные шайбы нарубленые из пятерки или шестерки размерами примерно 50 на 50 мм. Делать врезки на стропилах было лень,поэтому соединял внахлест и затягивал на шпильку.

langutai 16-03-2009 11:29

ага,все понятно из фоток все видно,только не легче было купить уже оцинкованный резбовой шпиль сейчас разного диаметра продаются, и трудов меньше

alex1 16-03-2009 13:16

Оцинкованые шпильки которые метражем денег стоят, а денег жалко.

dim99 17-03-2009 17:53

Самый надежный способ, шип-паз (+ опционально нагель дерев.), без гвоздей и т.п.

langutai 18-03-2009 12:42

если шип-паз так это ни какого времени не хватит а у меня только 12 дней максимум, на майские да и делать все будем в двоем я и тесть ну народ конечно поможет если что брусья затощить, так что хочу экономно по времени быстро и надежно.

Maksim V 18-03-2009 12:58

металлических накладках 6мм собраны на болтах от ф10 мм.

Если уж и решил использовать металл, то однозначно надо использовать и болт-гайку, ну гораздо надёжнее. Пластины с двух сторон и на болтяру.

Какими гвоздями нужно крепить обрешётку на крыше.

Есть три типа гвоздей которыми можно выполнить монтаж деревянной обрешётки. Это обычные глянцевые гвозди , а так же ершённые и винтовые гвозди .

Какие гвозди лучше

Обычные глянцевые гвозди (гладкий стержень) использовать для крыши крайне нежелательно, так как они имеют низкую сопративляемость на вытягивание из пиломатериалов . У простых строительных гвоздей есть нехорошее свойство — при усыхании дерева они начинают понемножку вылазить. За пару лет, в сумме с испытуемыми нагрузками и внешними воздействиями — крепление обрешётки ослабевает, что негативно может сказаться на стойкости стропильной конструкции .

Ершённые гвозди

«Самый-самый» лучший вариант — для крепления деревянных элементов при строительстве крыши применять оцинкованные . Именно они имеют самую высокую высокую сопративляемость на вытягивание, из-за чего в профессиональном строительном мире вполне заслуженно считаются № 1.

Нередко, ершённые гвозди так же называют кольцевые гвозди .

Свою надёжность ершённые гвозди доказали в применении на деревянных поддонах, что как и обрешётка является тоже решётчатой конструкцией.

Те, кому приходилось сталкиваться с разбором доски прибитой кольцевыми гвоздями знают, что проще сделать дырку в доске, чем вытянуть ершённый гвоздь.

Спустя долгие годы, крепление на ершённые гвозди останётся крепко и надёжно.

Длина гвоздей для обрешётки

Размер нужного для крепления деревянной обрешётки гвоздя, зависит от толщины применяемой обрешётки.

  • Для крепления обрешётки толщиной 20 мм должно быть не менее 60 мм длины гвоздя;
  • Обрешётка толщиной 25-30 мм — крепится 70 мм;
  • Толщина обрешётки 40-50 мм — гвоздь 90-100 мм;
  • Для 60 мм толщины — длина гвоздя = 120 мм.

Стоит отдельным пунктом акцентировать внимание на то, что:

Для устройства обрешётки крыши, так как это долгосрочная конструкция, целеобразно применять гвозди оцинкованной марки .

Расход гвоздей для обрешётки

  • Расход гвоздей в деревянный брус размером до 50х50 мм по одному гвоздю на соединение (чтоб не расколоть дерево).
  • Для обрешётки шириной от 60 до 120 мм можно по 2 гвоздя на соединение с контр-брусом или стропильной ногой. Можно чередовать количество гвоздей вдоль обрешётины по схеме 2-1-2-1-2-1-2…
  • Если применяется более широкая доска 130-200 мм — обязателно по 2 гвоздя на соединение.
  • И, если уже совсем широкая доска (более 200 мм) — по 3-гвоздя на соединение.

Если нет ершённых гвоздей — их можно заменить на аналогичной длины винтовые гвозди .

Винтовые гвозди в отличии от простых строительных гвоздей намного лучше выдерживают нагрузки и процессы усыхания древесины .


Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на , закрепленный на боковых несущих стенах здания.

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент пр едназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила — мауэрлат»

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

Эти крепления могут быть разными по конструкции — закрытыми и съемными .


  • Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.

  • Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.
Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки на мауэрлат.


Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

  • Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.
Обозначение Размер в мм
LK-1L 40 × 170
LK-2P 40 × 170
LK-3L 40 × 210
LK-4P 40 × 210
LK-5L 40 × 250
LK-6P 40 × 250

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».


Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

  • Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает т ребуемую жесткость .

Существуют уголки, предназначенные для крепления стропил без запилов . Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.


Обозначение Размер
(длина, высота, ширина,
толщина металла)
в мм
Обозначение Размер
(длина, высота, ширина,
толщина металла)
в мм
Усиленный уголок 105 × 105 × 90 × 2 Усиленный уголок KP5 140 × 140 × 65 × 2,5
Усиленный уголок 130 × 130 × 100 × 2 Усиленный уголок KP6 105 × 172 × 90 × 3,0
Усиленный уголок 105 × 105 × 90 × 2 Усиленный уголок KP7 145 × 145 × 90 × 2,5
Усиленный уголок 50 × 50 × 35 × 2 Усиленный уголок KP8 145 × 70 × 90 × 2,5
Усиленный уголок 70 × 70 × 55 × 2 Усиленный уголок KPL1 90 × 90 × 65 × 2
Усиленный уголок 90 × 90 × 40 × 2 Усиленный уголок KPL11 90 × 90 × 65 × 2
Усиленный уголок KP1 90 × 90 × 65 × 2,5 Усиленный уголок KPL2 105 × 105 × 90 × 2
Усиленный уголок KP11 90 × 90 × 65 × 2,5 Усиленный уголок KPL21 105 × 105 × 90 × 2
Усиленный уголок KP2 105 × 105 × 90 × 2,5 Усиленный уголок KPL3 90 × 50 × 55 × 2
Усиленный уголок KP21 105 × 105 × 90 × 2,5 Усиленный уголок KPL4 70 × 70 × 55 × 2
Усиленный уголок KP3 90 × 50 × 55 × 2,5 Усиленный уголок KPL5 50 × 50 × 35 × 2
Усиленный уголок KP4 70 × 70 × 55 × 2,5 Усиленный уголок KPL6 60 × 60 × 45 × 2

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР 11 и КР21 — это усовершенствованные уголки, маркированные часто, как К Р1 и КР2 . В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск ср ыва болта в случае усадки конструкции.


— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок К Р6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.


— Уголок К М произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно , и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.


— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

Обозначение уголка Размеры в мм
a b c
KMRP1 60 60 60
KMRP2 80 80 80
KMRP3 100 100 100
  • Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Такое закрепление дает хорошую жесткость и надежность . Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

  • Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Крепление с применением усиливающей подкладки

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

  • Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Крепление «по-старинке» — скобами

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

  • Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ . Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Особенности стропильных систем

Выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.


Наслонные стропила

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.


В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.


Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячие стропила

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.


Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.


Висячая система стропил является распорной, поэтому оказывает большое давление на стены.


Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной .

Расчет установки стропил

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их и длины между точками опоры), а также – от конструкции крыши.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Шаг установки стропильных ног в мм Длина стропильных ног в мм
3000 3500 4000 4500 5000 5500 6000
600 40×150 40×175 50×150 50×150 50×175 50×200 50×200
900 50×150 50×175 50×200 75×175 75×175 75×200 75×200
1100 75×125 75×150 75×175 75×175 75×200 75×200 100×200
1400 75×150 75×175 75×200 75×200 75×200 100×200 100×200
1750 100×150 75×200 75×200 100×200 100×200 100×250 100×250
2150 100×150 100×175 100×200 100×200 100×250 100×250

Воспользуйтесь , в статье на нашем портале.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Несколько правил по креплению стропил к мауэрлату

Для того чтобы крепления были надежны , необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

  • Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
  • Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

  • Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

  • При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
  • Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным , поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

  • При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.
Видео : несколько примеров крепления стропил к мауэрлату

Конструкция крыши получится прочной и прослужит длительный срок, не деформируясь по, самыми разными внешними воздействиями, если расчеты всех элементов произвести верно , грамотно подобрать и правильно смонтировать все крепежные узлы.

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

  • Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
  • Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

  1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
  2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
  3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
  4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:


Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:


Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

  • Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
  • Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Видео-инструкция

крепление к мауэрлату, перекрытию, к стене.

Способ #5 – сращивание с кобылками

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

  • Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
  • Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

  1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
  2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
  3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
  4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:


Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:


Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

  • Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
  • Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Видео-инструкция

Какими гвоздями нужно крепить обрешётку на крыше.

Есть три типа гвоздей которыми можно выполнить монтаж деревянной обрешётки. Это обычные глянцевые гвозди , а так же ершённые и винтовые гвозди .

Какие гвозди лучше

Обычные глянцевые гвозди (гладкий стержень) использовать для крыши крайне нежелательно, так как они имеют низкую сопративляемость на вытягивание из пиломатериалов . У простых строительных гвоздей есть нехорошее свойство — при усыхании дерева они начинают понемножку вылазить. За пару лет, в сумме с испытуемыми нагрузками и внешними воздействиями — крепление обрешётки ослабевает, что негативно может сказаться на стойкости стропильной конструкции .

Ершённые гвозди

«Самый-самый» лучший вариант — для крепления деревянных элементов при строительстве крыши применять оцинкованные . Именно они имеют самую высокую высокую сопративляемость на вытягивание, из-за чего в профессиональном строительном мире вполне заслуженно считаются № 1.

Нередко, ершённые гвозди так же называют кольцевые гвозди .

Свою надёжность ершённые гвозди доказали в применении на деревянных поддонах, что как и обрешётка является тоже решётчатой конструкцией.

Те, кому приходилось сталкиваться с разбором доски прибитой кольцевыми гвоздями знают, что проще сделать дырку в доске, чем вытянуть ершённый гвоздь.

Спустя долгие годы, крепление на ершённые гвозди останётся крепко и надёжно.

Длина гвоздей для обрешётки

Размер нужного для крепления деревянной обрешётки гвоздя, зависит от толщины применяемой обрешётки.

  • Для крепления обрешётки толщиной 20 мм должно быть не менее 60 мм длины гвоздя;
  • Обрешётка толщиной 25-30 мм — крепится 70 мм;
  • Толщина обрешётки 40-50 мм — гвоздь 90-100 мм;
  • Для 60 мм толщины — длина гвоздя = 120 мм.

Стоит отдельным пунктом акцентировать внимание на то, что:

Для устройства обрешётки крыши, так как это долгосрочная конструкция, целеобразно применять гвозди оцинкованной марки .

Расход гвоздей для обрешётки

  • Расход гвоздей в деревянный брус размером до 50х50 мм по одному гвоздю на соединение (чтоб не расколоть дерево).
  • Для обрешётки шириной от 60 до 120 мм можно по 2 гвоздя на соединение с контр-брусом или стропильной ногой. Можно чередовать количество гвоздей вдоль обрешётины по схеме 2-1-2-1-2-1-2…
  • Если применяется более широкая доска 130-200 мм — обязателно по 2 гвоздя на соединение.
  • И, если уже совсем широкая доска (более 200 мм) — по 3-гвоздя на соединение.

Если нет ершённых гвоздей — их можно заменить на аналогичной длины винтовые гвозди .

Винтовые гвозди в отличии от простых строительных гвоздей намного лучше выдерживают нагрузки и процессы усыхания древесины .


Обрешеткой называется система из досок и брусьев, которая выступает в качестве основания под кровельные материалы. Как и любое другое основание, она должна отвечать жесткостью и устойчивостью. Создать такую конструкцию довольно легко, главное подобрать качественный материал и крепежи. В качестве последних застройщики чаще всего предпочитают гвозди. Так как сечение пиломатериалов разное, то и размер гвоздей для обрешетки будет разниться. Прочитав данную статью, вы узнаете, как подобрать оптимальную длину метиза.

Требования к обрешетке

Прежде чем рассматривать виды обрешеток, необходимо вспомнить или узнать про особенности ее создания.

  • Все пиломатериалы, входящие в состав кровельной системы должны пройти пропитку антисептиками и антипиренами. Данные растворы защищают структуру пиломатериалов от гниения и всевозможных организмов, а также повышают степень возгорания древесины.
  • При заготовке пиломатериалов очень важно рассмотреть их на наличие дефектов. На этом этапе выявляются сколы, трещины, поверхности с сучками и аналогичные проблемы. На момент монтажа очень важно, чтобы влажность древесины не составляла более 22 процентов, так как при ее высыхании может начаться процесс коробления, который повредит не только систему обрешетки, но и весь кровельный пирог.
  • Порода древесины должна быть не сильно плотной, дабы не создавалось излишнее давление на мауэрлат и на здание в целом. Но в тоже время очень важным параметром является прочность.
  • Элементы обрешетки, как правило, крепятся к стропильным ногам при помощи гвоздей. Использование саморезов в некоторых случаях может быть нецелесообразно, так как их вкручивание в некоторые породы древесины становится причиной образования трещины.
  • Длина метизов подбирается из расчета длина доски + треть всей длины. Только благодаря таким значениям гвоздевое соединение можно считать надежным.
  • Работать с древесиной можно исключительно в сухую солнечную погоду, от этого опять же зависит ее влажность.

Теперь, давайте изучать обрешетки под разные кровельные покрытия.

Сплошная обрешетка под листовые кровельные материалы

Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы. Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.

Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.

Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.

Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу. Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий.

Обрешетка под металлочерепицу

Данный материал создается из прокатной стали, а благодаря своеобразным изгибам задается параметр жесткости. Создать обрешетку для данного материала можно двумя методами. Как вы, наверное, догадались, отличия будут заключаться исключительно в видах, она может быть разряженной или сплошной.

Сплошная обрешетка создается по тому же принципу, что и разряженная, но в конце укладываются ОСП панели или влагостойкая фанера. Таким образом, у вас получается ровное плоское основание, но для качественного пирога недостает подкладочного ковра. Что касается разряженной обрешетки, то здесь придется разбираться более детально.

Материалом для обрешетки под металлочерепицу часто становятся доски с сечением 30х100 миллиметров, это при условии, если шаг стропил составляет 80-100 сантиметров. В случае, если расстояние между стропильными ногами меньше указанного диапазона, то толщину доски можно уменьшить до 25 миллиметров. Особенностью создания такого основания является гидробарьер из антиконденсатного материала.

ВАЖНО: Если в будущем вы планируете устраивать снегодержатели, то советую делать сплошную обрешетку, так как это не только увеличит прочность всей конструкции, но и позволит более легко крепить дополнительные кровельные элементы.

Обрешетка под фальцевое покрытие

В тех пор, как металлические кровли начали приобретать свою популярность многие застройщики заинтересовались фальцевым соединением. Оно дает кровельному ковру практически полную гидроизоляцию, а для обслуживания такой крыши приходиться лишь проверять стыки. Минимальный уклон для монтажа фальцевой кровли составляет 3-14 градусов. В качестве основания разрешается создание обеих видов обрешетки, но на сложных кровельных участках лучше делать сплошную.

Прямой стальной лист прогибается под собственным весом, поэтому нельзя ошибиться в расчетах при подборе оптимального шага элементов обрешетки. В противном случае, может возникнуть ситуация, описанная ранее. В качестве пиломатериалов чаще всего используется брус с сечением 50х50 миллиметров или доски 32х100 миллиметров. Данные элементы устраиваются от карниза к коньку с шагом равным 30-40 сантиметров. В качестве пароизоляционного материала можно укладывать любой продукт с антиконденсатным свойством.

Весь процесс по укладке в обязательном порядке должен начинаться от карнизного свеса. Первая доска берется шире и толще обычных. В качестве крепежных элементов для монтажа древесины используются гвозди.

Карнизную зону, зоны примыкания к вертикальным элементам, конек и ендову укладывают сплошным методом на расстоянии 60 сантиметров от элемента. По завершении основной обрешетки на ней крепятся вспомогательные пиломатериалы, которые служат основанием для снегодержателей, мостиков и тому подобных вещей.

ВАЖНО: Для защиты как металлического покрытия, так и элементов древесины, последние обрабатываются антисептиками или антипиренами, в некоторых случаях окрашиваются олифой.

Обрешетка под волнистые асбестоцементные листы

Асбестоцементными листами называют шифер и наверняка, вы с ним не раз сталкивались. Данный кровельный материал пользуется большой популярностью у застройщиков России, так как он отвечает всем требованиям и является крайне дешевым для этого сегмента товаров. Отличительной чертой данного продукта является вредность, но при окрашивании поверхности, она становится незначительной.

Благодаря волнистому телу, материал обладает очень хорошей жесткостью, поэтому может укладываться на разряженный тип основания. Шаг элементов будет зависеть от расположения стропильных ног, климатических условий, временной и постоянной нагрузки. Для стандартного шиферного листа в 120х68 сантиметров подойдет обрешетка, шаг элементов которой составляет 50 сантиметров, при сечении бруска 50х50 миллиметров. Что касается больших листов, то расстояние между брусками можно брать больше, где-то 80 сантиметров. Но не стоит забывать об увеличении сечения пиломатериалов до 75х75 миллиметров.

Если вы затрудняетесь в создании обрешетке с оптимальным шагом, то расстояние можно вычислить другим способом. Для надежной опоры асбестового листа достаточно трех точек. Если подбор велся именно этим способом, то сюда придется включить один нюанс. При монтаже брусков каждый четный элемент располагается выше нечетных.

Обрешетка для битумной черепицы

На сегодняшний день битумная черепица насчитывает достаточно большое количество разновидностей, поэтому просто пройти мимо такого продукта нельзя. Для создания основания под мягкую скатную кровлю используется сплошная обрешетка.

Гвозди или шурупы для крепления обрешетки

Самыми подходящими материалами для этого считаются:

  • Влагостойкая фанера
  • Плиты ОСП
  • Шпунтованные доски

Все вышеописанные материалы хорошо справляются со своими обязанностями, но с досками придется повозиться. Дело в том, что создать ровное основание на больших площадях крайне трудно, тем не менее, такое основание будет отвечать всем требованиям.

Пиломатериалы для основания лучше всего брать хвойных пород, влажность которых не превышает 20%. Перед началом работы следует распределить продукты по толщине, чтобы не было резких перепадов. Ширина пиломатериалов ни в коем случае не должна превышать 150 миллиметров, что касается толщины, то она подбирается исходят от расположения и шага стропильных ног.

Из чего состоит крыша
Предназначение обрешетки в кровельной системе
Какие инструменты и материалы понадобятся
Разновидности кровельной обрешетки
Монтируем кровельную обрешетку своими руками
Как крепить под рулонный материал
Как сделать под мягкую кровлю
Под черепицу
Чем отличается обрешетка для шифера и металлочерепицы

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

  • Стропила . Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
  • Мауэрлат . Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
  • Свесы . Так называют нижние участки стропилин.
  • Конек . Располагается сверху конструкции, в районе смыкания стропилин.
  • Обрешетка, контробрешетка . Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
  • Гидроизолирующие и утепляющие материалы . С их помощью обустраиваются теплые чердаки.
  • Кровельный настил . Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

  1. Происходит надежное крепление материалов кровли.
  2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
  3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
  4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

  1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
  2. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
  3. Ножовка, бензопила.
  4. Монтажная пена.
  5. Молоток, перфоратор.
  6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
  7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

  1. Сплошная . При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
  2. Разреженная .

    Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Как крепить под рулонный материал

Для укладки рулонных полотен понадобиться кровельная обрешетка сплошного типа, изготовленная из брусьев и досок толщиной не меньше 25 мм. При этом настил должен иметь плотную, без щелей, укладку. Шаг обрешетки выбирается не менее, чем 15 см, иначе кровельный материал начнет деформироваться. Важно достичь идеальную гладкость обрешеточной поверхности, с обязательным утоплением шляпок гвоздей и саморезов вглубь древесины.

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской.

Длина гвоздей обрешетки

Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Под черепицу

По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.

Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: «Как и чем обработать стропила и обрешетку – выбираем антисептик»). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий. При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши. Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества.

какой крепеж выбрать в стропильной системе

langutai 03-03-2009 13:49

всем доброго дня. подскажите пожалуйста что целесообразней применять в креплениях стропильных узлах монтажных пластин и уголков есть выбор гвоздь или саморез толщина доски 5 см.по сути черные саморезы как я понимаю по дереву идут все каленые, а гвоздь понятно если что согнется да и загнуть с другой стороны всегда можно но не сломается посоветуйте правильный выбор

Nikofar 03-03-2009 14:44



целесообразней применять в креплениях стропильных узлах монтажных пластин и уголков

Originally posted by langutai:

саморез

Преимущества применения саморезов — более прочное соединение элементов, чем на гвоздях и удобство работы в стесненных условиях, когда гвозди забивать проблематично. При использовании саморезов выше трудоемкость сборки, но это компенсируется отсутствием риска расколоть доску гвоздем, особенно у края или кромки доски.

langutai 03-03-2009 15:43

Nikofar, а какие посоветуете брать? видел желтые с малым шагом резьбы (продавцы утверждают что и они пойдут,хотя сомнительно что то) и обычные черные именно для дерева с большим шагом не оцинкованные.

Nikofar 03-03-2009 16:14

Для ответственных соединений деревянных конструкций монтажными пластинами и уголками лучше использовать шурупы-саморезы с неполной резьбой, например — шурупы для крепежа деревянных лаг и реек (DIN 571) D=8, шестигранная головка (D=8), крупная резьба, острый наконечник, оцинкованные, 5х30 мм. Такие шурупы хорошо воспринимают нагрузку на срез.

langutai 03-03-2009 17:22

…ух как все непросто, простите за назойливость, я то думал саморезами черными по дереву обойтись,крепление самой пластины (60х140)и доска 150х50 сажать на саморез 3,5 х50 с каждой стороны по 4 самореза,как считаете? да и дешевле получиться

Nikofar 03-03-2009 17:42

«Черные» (фосфатированные) стальные саморезы не всегда хорошо работют на срез при значительных нагрузках на соединяемые конструкции, особенно в комбинации дерево/стальная пластина. Поэтому рекомендуется применять шурупы или саморезы с неполной резьбой. Если найдете такие саморезы — можете их применять.

langutai 03-03-2009 18:03

воспользуюсь вашим советом так как других правильных решений не вижу, а по цене на винты не такая и большая разница по сравнению с черными саморезами вот только по din 571 диаметр начинается от 6 мм. да и не составит ли проблем с поиском переходника на шестигранник?

Фландал 03-03-2009 18:38

Правельно использавать «гвозди винтовые оцинкованные» .И цена подходящая и нагрузку отлично держат. Саморезы хрупки и весьма экономически не выгодны да и колят края они не хуже гвоздей.

langutai 04-03-2009 11:02

«Правильно использовать «гвозди винтовые оцинкованные» —
это интересно как?

Nikofar 04-03-2009 13:03

Originally posted by langutai:

«гвозди винтовые оцинкованные»

Четырех- или шести- гранные в сечении гвозди, скрученные спирально. Применяются, как правило, в автоматических электро/пневмо-молотках или молотках под строительный патрон. Гвозди могут снаряжаться в виде «пулеметной ленты».
Такие гвозди и автоматические молотки популярны у мастеров в США и Канаде.
В России считаются экзотикой из-за высокой стоимости автоматических молотков и, собственно, самих гвоздей.
ИМХО — ерунда все это.

Фландал 04-03-2009 14:18

У нас на производстве только ими и собираются стропила. И отлично справляемся без автоматических электро/пневмо инструментов. Саморезы более хрупкие да и по времени, вкрутить 50 саморезов или забить 50 гвоздей… Ни какой экзотики я не заметил.Забиваешь в поисковике и получаешь огромное колличество предложений.

langutai 04-03-2009 14:36

нее то что они,винтовые гвозди, существуют и продаются уже давно я это знаю и купил их на прибивание контр-реек по стропилам и на обрешетку чем не попробывать, а по стоимости можно сравнить с обычными оцинкованными.

Фландал 04-03-2009 15:58

Какая мощность у шуруповёрта?

Nikofar 04-03-2009 16:21

Originally posted by langutai:

Nikofar ,скажите пожалуйста шуруповерт обычный хитачи сможет вкрутить винт -«глухарь » 5х40 в доску пятидесятку,хватит ему сил или все же крутить в ручную ключем надо будет. ., как я понимаю для таких шурупов нужен пневмоинструмент … ладно если их сотня будет -это понятно но у меня их по мин к 800 шт будет,не очень себе представляю крутить такое кол-во ключем …

При таком объеме работ аккумуляторный шуруповерт будет слабоват. Я обычно использую две электрические дрели, мощностью 600 ватт — одну со сверлом для открывания отверстий в дереве (диаметр сверла 2,0-2,5 мм), вторую дрель — как болтоверт, с соответствующей головкой-насадкой. На вворачивание одного самореза уходит примерно в два-три раза больше времени, чем на забивание гвоздя, около 10-15 секунд.

Так шо, по-старинке — оно надежней! 09-03-2009 21:18

Стропила из 50-ки? Какой шаг и пролёт?

langutai 10-03-2009 12:20

Дмитрий С, да стропила из доски 50мм — толщина,ширина 150мм.
шаг хочу сделать 85 см,пролет 5,5- 6 метров пока выясняю.
соединения конька и опор стропил (той же доской) хочу делать из металл пластин

Фландал 10-03-2009 14:05

Уважаемый Владимир. Зачем такие трудности. Металлические пластины прекрасно крепятся винтовыми гвоздями. Просто, быстро и надёжно. Если пластины 100х200, отверстий там 50 штук. Гвоздь 3,5х30 вполне достаточно. Какую кровлю планируете..? И какой угол и длинна ската?? Шаг стропил по мне великоват. Обычно 750 мм от фронтонов к центр, это если под металлочерепицу.

langutai 10-03-2009 15:29

Фландал, да может быть вы и правы перебор с саморезами и болтами посмотрю по ситуации все равно саморезы будут пригодны в чем то другом. в общем буду пробовать. ответственное соединение на самом коньке закручу пластины саморезами оцинкованные с большой шляпкой 5х50 к удивлению нашел. все остальное крепеж поддерживающие «столбики » по ситуации.
…кровля — склоняюсь уже ближе к 100% будет металлочерепица.

alex1 16-03-2009 05:57

Стропила крепил шпильками на 12 -купил требуемое количество метров кругляка, порезал нужной длиной и нарезал резьбу. Затягивал через квадратные шайбы нарубленые из пятерки или шестерки размерами примерно 50 на 50 мм. Делать врезки на стропилах было лень,поэтому соединял внахлест и затягивал на шпильку.

langutai 16-03-2009 11:29

ага,все понятно из фоток все видно,только не легче было купить уже оцинкованный резбовой шпиль сейчас разного диаметра продаются, и трудов меньше

alex1 16-03-2009 13:16

Оцинкованые шпильки которые метражем денег стоят, а денег жалко.

dim99 17-03-2009 17:53

Самый надежный способ, шип-паз (+ опционально нагель дерев.), без гвоздей и т.п.

langutai 18-03-2009 12:42

если шип-паз так это ни какого времени не хватит а у меня только 12 дней максимум, на майские да и делать все будем в двоем я и тесть ну народ конечно поможет если что брусья затощить, так что хочу экономно по времени быстро и надежно.

Maksim V 18-03-2009 12:58

металлических накладках 6мм собраны на болтах от ф10 мм.

Если уж и решил использовать металл, то однозначно надо использовать и болт-гайку, ну гораздо надёжнее. Пластины с двух сторон и на болтяру.


Warning : Use of undefined constant WPLANG — assumed «WPLANG» (this will throw an Error in a future version of PHP) in /var/www/krysha-expert..php on line 2580

Warning : count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert..php on line 1802

Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.

Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Шаг, см / Длина, см 300 350 400 450 500 550 600
60 4х15 4х17,5 5х15 5х15 5х17,5 5х20 5х20
90 5х15 5х17,5 5х20 7,5х17,5 7,5х17,5 7,5х20 7,5х20
110 7,5х12,5 7,5х15 7,5х17,5 7,5х17,5 7,5х20 7,5х20 10х20
140 7,5х15 7,5х17,5 7,5х20 7,5х20 7,5х20 10х20 10х20
175 10х15 7,5х20 7,5х20 10х20 10х20 10х25 10х25
215 10х15 10х17,5 10х20 10х20 10х25 10х25

Проект дома составляется с учетом всех возможных физических и механических воздействий на дом и на строительные материалы, в том числе с расчетом нагрузок на тот или иной элемент. Немаловажную роль в расчете стойкости конструкции играет выбор крепежного материала – особенно это важно при строительстве каркасного дома.

1. Проект дома и расчет стойкости конструкций

Строительство дома по проекту – это не просто приблизительная последовательность сборки и следование чертежам. Это учет всех заложенных в него особенностей, включая, конечно, и способы крепления и метизные материалы.

Особенностью каркасного дома является шарнирное соединение его элементов. Это означает, что оно допускает вращение соединяемых конструкций. Если мы рассмотрим каркас дома, то увидим, что боковые нагрузки могут привести к наклону вертикальной стойки в любую сторону.

Этому препятствуют дополнительные элементы, стягивающие каркас – верхняя и нижняя обвязка и установка укосин.


В целом нагрузка на каркас выравнивается и равномерно передается на фундамент. Но все это правомерно при прочном соединении всех частей, всех узлов и элементов каркаса. Отсюда – важнейшая роль креплений и метизных материалов.

Можно смело сказать, что если в монолитных домах основой конструкционной прочности является не столько материал, сколько связующее (бетонный раствор), то в каркасных гвоздях по аналогии – крепежные материалы.

2. Гвозди и саморезы – основные крепежные метизы

Металлические крепежные материалы появились в строительстве сравнительно недавно. Основным и единственным способом скрепления деревянных конструкций были вырезание в них крепежных узлов – шипов, с помощью которых одна часть присоединялась к другой. Примером таких соединений является вырезание «чаши» в бревнах при сооружении срубов – домов из толстых бревен.

Но не будем углубляться вглубь времен.

Сегодня существует масса крепежных метизов, основные из которых:

  1. Гвозди в виде клина, вбиваемые в толщу материала
  2. Саморезы с винтовой резьбой, вкручиваемые в материал
  3. Скобы, вбиваемые в материал частично
  4. Болты, соединяющие элементы, не внедряясь в материал

В данной статье мы затронем вопрос о выборе между гвоздями и саморезами в строительстве каркасного дома.

Гвозди вбиваются в место соединения двух частей, одновременно крепко связываясь с одной и другой частью. По сути, гвоздь – это клин, вбиваемый в толщу материала.

Он раздвигает (расклинивает) материал и держится внутри за счет сил упругости: структура материала со всех сторон давит на гвоздь и это давление позволяет ему прочно держаться в толще вещества.


Несколько иной принцип действует при использовании саморезов (или шурупов). Саморез – это, по сути, клин с резьбой. Он не вбивается в материал, а вкручивается. При этом вхождение клина в материал облегчается. Саморез удерживается в материале не только за счет давления его толщи по бокам, но и за счет стенок образованных винтовыми спиралями полостей в дереве, бороздок.

С точки зрения вертикальных нагрузок крепление саморезом значительно прочнее гвоздевого. Чтобы удалить саморез, нужно преодолеть не просто силы упругости материала, но и разрушить удерживающие бороздки, то есть разрушить материал.

Использование гвоздей и саморезов, например, в бетоне дает практически вечное соединение. Правда для этого нужно использовать специальные гвозди – крепчайшие дюбеля, в саморезы ввинчивать (или просто монтировать), пока бетон не застыл.

3. Учет свойства древесины

Это теория, а на практике есть некоторые особенности, особенно в работе с древесиной. Древесина – материал сравнительно мягкий, но и достаточно упругий.

Определяющей особенностью его является то, что на дерево сильно влияет влажность. Структура древесины легко впитывает и отдает влагу. При этом волокна целлюлозы, из которых в основном состоит древесина, меняют свои размеры. Дерево расширяется, увлажняясь, и сужается, высыхая.

Понятно, что во взаимодействии с окружающей средой – от атмосферных осадкой до водяного пара из помещения – дерево постоянно «дышит», т.е меняет свои размеры.

Что происходит в этих случаях с крепежным материалом?

При разбухании – сужении древесины гвоздь остается в ней в сжатом состоянии. Даже сильно рассохшиеся доски скрепленные гвоздями не распадаются.

В то же время эти циклы сжатия-растяжения разрушают целостность «бороздок» саморезов, и соединение распадается – саморез в рассохшейся древесине можно просто вынуть из гнезда.

Что происходит в креплениях узлов при разбухании-сжатии древесины? Относительно друг друга каждый элемент расширяется-сужается, не влияя на положение гвоздя.

Саморез же ослабляет соединение, так как сам «сидит» в дереве непрочно.


Нагрузки, действующие «на разрыв»

4. Влияние шарнирности конструкции на крепежный материалы

Второй особенностью каркасных домов является шарнирность его конструкции. На места соединения элементов оказываются очень сильные не только вертикальные, но и боковые нагрузки.

Гвоздь выносит боковые легко – сталь значительно прочнее дерева.

Саморезы тоже прочнее, но они из изготовлены из спецсталей – твердых, но хрупких. Иной материал не годен для создания резьбы. Нагрузки «на отрыв» они держат прекрасно (в отличие от гвоздей), но таких нагрузок на каркас сравнительно мало. Такие нагрузки значительны на элементы внешней отделки, прикрепленные к каркасу и тому подобные.

А вот нагрузки «на срез» (или «на сдвиг») саморезы могут не выдержать, а это именно те боковые нагрузки, которые в основном и действуют на шарнирное соединение. Хрупкий металл просто ломается.


Нагрузки «на сдвиг»

5. Использование гвоздей и саморезов в конструкциях

Таким образом, мы видим, что использование гвоздей лучше в местах, где действуют в первую очередь нагрузки «на срез», а именно там, где крепятся:

  • Балки обвязки и перекрытия
  • Стойки
  • Стропильные ноги

При этом гвозди подбирают согласно толщине досок. Для усиления соединения рекомендуется забивать гвозди под некоторым углом. Кроме того, зачастую используются «усиленные» гвозди – винтовые и ершовые, на поверхности которых есть дополнительная резьбы и бороздки, увеличивающие сопротивление «на разрыв».


Саморезы лучше использовать в местах действия нагрузок «на отрыв»:

  • Крепление ОСП
  • Минваты
  • Сайдинга
  • Обрешетки

Вкручивать саморезы нужно тоже правильно, с обязательным раззенковыванием углубления под шляпку:


Для саморезов по понятным причинам очень важна коррозионная стойкость. В ответственных узлах, предпочтительнее применение оцинкованных саморезов.

6. Заключение

Таким образом, можно сделать вывод: использование гвоздей или саморезов следует выбирать, согласно проекту дома. В местах соединений, испытывающих нагрузки «на сдвиг» лучше использовать гвозди, а при нагрузках «на разрыв» предпочтительнее применять саморезы.

Как и чем крепить шифер на крыше: выбор крепежа

Прежде чем приступать к возведению стропильной системы под шиферное покрытие, необходимо разобраться, как крепить шифер, чтобы монтаж потребовал минимум усилий, а готовая кровля прослужила долгие годы. Асбестоцемент, из которого выполнен классический волнистый и плоский шифер, является достаточно хрупким материалом, поэтому установку крепежных элементов требуется выполнять предельно аккуратно. Для монтажа шиферного покрытия традиционно используются гвозди, но в последние годы широкое распространение получили кровельные саморезы.

Гвозди для крепления шифера

Гвоздь – крепежный элемент, который позволяет прочно фиксировать листы кровельного покрытия к обрешетке, предупреждая их сдвиг и деформацию. Чтобы волнистый шифер был надежно закреплен, а вода не скапливалась около места установки гвоздя, крепежный элемент должен проходить через верхнюю точку волны и располагаться строго вертикально.

Требуется правильно подобрать длину гвоздя, чтобы он проходил сквозь двойной слой шифера (нахлест листов по вертикали или горизонтали) и глубоко входил в брусок обрешетки. В зависимости от конфигурации шифера, используются гвозди длиной 7-12 см. Кровельный гвоздь отличается увеличенным диаметром шляпки (14 мм). Чтобы защитить крепежный элемент от коррозии, шляпка гвоздя изготавливается из оцинкованной стали. Но, лучше выбрать гвозди оцинкованные целиком – они прослужат дольше.

Особенности гвоздей для крепления шифера

Гвоздь для шифера бывает гладким или ершеным. Если выбор пал на гладкие гвозди, их длина должна превышать расчетный размер, чтобы они пробили брусок обрешетки насквозь и вышли с тыльной стороны примерно на 10 мм. Тогда можно свободный конец загнуть: в противном случае, со временем, крепеж может расшататься и листы шифера могут сдвинуться и разрушиться под внешним воздействием. Ершеный гвоздь подбирается без запаса по длине – достаточно, чтобы он хорошо заглублялся в обрешетку. Специальная насечка на теле гвоздя не дает ему выскочить из древесины.

Фиксация ершенным или загнутым гвоздем увеличивает надежность кровельного покрытия, но вместе с тем и создает немало трудностей при необходимости его частичного демонтажа при ремонте с заменой листов, поскольку такой крепеж сложно вытащить не сломав.

Кровельный гвоздь снабжается специальной прокладкой из эластичного материала, устойчивого к внешним воздействиям и перепадам температур. Резиновая шайба имеет особую форму, благодаря которой она огибает вершину гребня шиферного листа, плотно герметизируя крепежное отверстие.

При желании сэкономить на специальных кровельных гвоздях с широкими шляпками и резиновыми шайбами, можно использовать обыкновенные длинные гвозди, прокладки из двух слоев рубероида и кусочки оцинкованной жести. Для герметизации отверстий под крепеж и защиты гвоздя от коррозии, самодельная прокладка промазывается суриковой замазкой, этим же составом покрывается сверху шляпка и металлическая шайба или ее заменитель. Для приготовления замазки смешивается одна часть олифы с двумя частями свинцового сурика (по весу).

Установка гвоздей выполняется при помощи обычного молотка. Но если шифер пробивать гвоздем, кровельный материал легко повредить. Даже если визуально лист остался целым, в нем появляются микротрещины и кровля быстрее изнашивается. Отверстия следует сверлить, их диаметр должен на 2 мм превышать диаметр гвоздя.

Следите, чтобы гвоздь входил строго вертикально относительно бруска обрешетки, только в этом случае нагрузка будет распределяться правильно и покрытие не разрушится.

Рекомендуется придерживать гвоздь пассатижами, это упростит его вбивание в бруски из твердых пород древесины и позволит предохранить шифер от случайных попаданий молотком. Гвоздь забивается таким образом, чтобы шайба плотно прилегала к гребню, но волна шифера при этом не деформировалась.

Использование саморезов при креплении шифера

Крепление шифера можно осуществить без гвоздей, в этом случае монтаж выполняется при помощи саморезов, которые обладают целым рядом преимуществ:

  • высокая прочность по сравнению с гвоздями за счет закалки металла;
  • широкий ассортимент изделий, благодаря чему легко подобрать крепежные элементы требуемой длины и формы головки;
  • головки выполняются в различном цвете, что дает возможность подобрать крепеж в тон к цветному шиферному покрытию;
  • саморезы снабжены долговечными уплотнителями для надежной герметизации крепежных отверстий.

Под установку самореза также требуется выполнить отверстие с запасом в 2 мм. Сами крепежные элементы вкручиваются при помощи ручного или электрического инструмента – шуруповерта или гайковерта. Головка самореза изготавливается шестигранной (под гаечный ключ) либо с плоским или крестообразным шлицем. Применение электроинструмента существенно ускоряет обустройство кровли.

Монтаж волнистого и плоского шифера

При монтаже кровли из волнистого шифера особое внимание уделяется креплению фронтонных и карнизных рядов на каждом скате, поскольку именно они подвергаются максимальным ветровым нагрузкам и должны быть прочно зафиксированы. Прежде чем просверлить отверстие под саморез или гвоздь, необходимо уложить смежные листы и проверить точность их размещения.

Монтаж начинается с крайнего листа нижнего ряда. Волнистый шифер обычно укладывается вертикальными рядами или по принципу кирпичной кладки – «вразбежку». В первом случае придется подпиливать уголки листов, чтобы избежать четырехслойных нахлестов. Второй вариант проще – каждый четный ряд требуется начинать с укладки половины шиферного листа.

Плоский шифер чаще используется для обшивки горизонтальных конструкций. Применяя его в качестве кровельного материала, важно позаботится о хорошей гидроизоляции кровли. Вместе с тем покрытие из плоского шифера выдерживает более высокие нагрузки по сравнению с волнистым. Чтобы его закрепить, также допускается применение гвоздей или саморезов, но их шайбы должны быть плоскими, иначе невозможно надежно защитить крепежные отверстия от проникновения влаги.

Принципы выбора крепежных элементов

Чтобы определить, при помощи чего лучше выполнить крепление шифера на крыше, необходимо оценить гвозди и саморезы по следующим параметрам:

  • стоимость крепежных элементов и комплектующих к ним;
  • надежность и долговечность;
  • удобство и скорость установки;
  • возможность демонтажа при необходимости замены поврежденных элементов покрытия.

По критерию стоимости преимущество за гвоздями с самодельными шайбами, но это не самый практичный вариант – лучше выбрать оцинкованные гвозди с резиновыми прокладками. Саморезы удобнее в монтаже при условии, что у вас имеется необходимый электроинструмент. С точки зрения возможности демонтажа, у саморезов есть серьезное преимущество перед гвоздями, ершенными гвоздями или с загнутыми кончиками – их легко можно выкрутить, без риска повредить шифер.

Выбрав оптимальный для себя вид крепежа, вы сможете смонтировать надежное шиферное покрытие без лишних затрат времени и сил.

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

  • Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
  • Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

  1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
  2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
  3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
  4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:


Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:


Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

  • Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
  • Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Видео-инструкция

Обрешеткой называется система из досок и брусьев, которая выступает в качестве основания под кровельные материалы. Как и любое другое основание, она должна отвечать жесткостью и устойчивостью. Создать такую конструкцию довольно легко, главное подобрать качественный материал и крепежи. В качестве последних застройщики чаще всего предпочитают гвозди. Так как сечение пиломатериалов разное, то и размер гвоздей для обрешетки будет разниться. Прочитав данную статью, вы узнаете, как подобрать оптимальную длину метиза.

Требования к обрешетке

Прежде чем рассматривать виды обрешеток, необходимо вспомнить или узнать про особенности ее создания.

  • Все пиломатериалы, входящие в состав кровельной системы должны пройти пропитку антисептиками и антипиренами. Данные растворы защищают структуру пиломатериалов от гниения и всевозможных организмов, а также повышают степень возгорания древесины.
  • При заготовке пиломатериалов очень важно рассмотреть их на наличие дефектов. На этом этапе выявляются сколы, трещины, поверхности с сучками и аналогичные проблемы. На момент монтажа очень важно, чтобы влажность древесины не составляла более 22 процентов, так как при ее высыхании может начаться процесс коробления, который повредит не только систему обрешетки, но и весь кровельный пирог.
  • Порода древесины должна быть не сильно плотной, дабы не создавалось излишнее давление на мауэрлат и на здание в целом. Но в тоже время очень важным параметром является прочность.
  • Элементы обрешетки, как правило, крепятся к стропильным ногам при помощи гвоздей. Использование саморезов в некоторых случаях может быть нецелесообразно, так как их вкручивание в некоторые породы древесины становится причиной образования трещины.
  • Длина метизов подбирается из расчета длина доски + треть всей длины. Только благодаря таким значениям гвоздевое соединение можно считать надежным.
  • Работать с древесиной можно исключительно в сухую солнечную погоду, от этого опять же зависит ее влажность.

Теперь, давайте изучать обрешетки под разные кровельные покрытия.

Сплошная обрешетка под листовые кровельные материалы

Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы. Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.

Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.

Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.

Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу. Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий.

Обрешетка под металлочерепицу

Данный материал создается из прокатной стали, а благодаря своеобразным изгибам задается параметр жесткости. Создать обрешетку для данного материала можно двумя методами. Как вы, наверное, догадались, отличия будут заключаться исключительно в видах, она может быть разряженной или сплошной.

Сплошная обрешетка создается по тому же принципу, что и разряженная, но в конце укладываются ОСП панели или влагостойкая фанера. Таким образом, у вас получается ровное плоское основание, но для качественного пирога недостает подкладочного ковра. Что касается разряженной обрешетки, то здесь придется разбираться более детально.

Материалом для обрешетки под металлочерепицу часто становятся доски с сечением 30х100 миллиметров, это при условии, если шаг стропил составляет 80-100 сантиметров. В случае, если расстояние между стропильными ногами меньше указанного диапазона, то толщину доски можно уменьшить до 25 миллиметров. Особенностью создания такого основания является гидробарьер из антиконденсатного материала.

ВАЖНО: Если в будущем вы планируете устраивать снегодержатели, то советую делать сплошную обрешетку, так как это не только увеличит прочность всей конструкции, но и позволит более легко крепить дополнительные кровельные элементы.

Обрешетка под фальцевое покрытие

В тех пор, как металлические кровли начали приобретать свою популярность многие застройщики заинтересовались фальцевым соединением. Оно дает кровельному ковру практически полную гидроизоляцию, а для обслуживания такой крыши приходиться лишь проверять стыки. Минимальный уклон для монтажа фальцевой кровли составляет 3-14 градусов. В качестве основания разрешается создание обеих видов обрешетки, но на сложных кровельных участках лучше делать сплошную.

Прямой стальной лист прогибается под собственным весом, поэтому нельзя ошибиться в расчетах при подборе оптимального шага элементов обрешетки. В противном случае, может возникнуть ситуация, описанная ранее. В качестве пиломатериалов чаще всего используется брус с сечением 50х50 миллиметров или доски 32х100 миллиметров. Данные элементы устраиваются от карниза к коньку с шагом равным 30-40 сантиметров. В качестве пароизоляционного материала можно укладывать любой продукт с антиконденсатным свойством.

Весь процесс по укладке в обязательном порядке должен начинаться от карнизного свеса. Первая доска берется шире и толще обычных. В качестве крепежных элементов для монтажа древесины используются гвозди.

Карнизную зону, зоны примыкания к вертикальным элементам, конек и ендову укладывают сплошным методом на расстоянии 60 сантиметров от элемента. По завершении основной обрешетки на ней крепятся вспомогательные пиломатериалы, которые служат основанием для снегодержателей, мостиков и тому подобных вещей.

ВАЖНО: Для защиты как металлического покрытия, так и элементов древесины, последние обрабатываются антисептиками или антипиренами, в некоторых случаях окрашиваются олифой.

Обрешетка под волнистые асбестоцементные листы

Асбестоцементными листами называют шифер и наверняка, вы с ним не раз сталкивались. Данный кровельный материал пользуется большой популярностью у застройщиков России, так как он отвечает всем требованиям и является крайне дешевым для этого сегмента товаров. Отличительной чертой данного продукта является вредность, но при окрашивании поверхности, она становится незначительной.

Благодаря волнистому телу, материал обладает очень хорошей жесткостью, поэтому может укладываться на разряженный тип основания. Шаг элементов будет зависеть от расположения стропильных ног, климатических условий, временной и постоянной нагрузки. Для стандартного шиферного листа в 120х68 сантиметров подойдет обрешетка, шаг элементов которой составляет 50 сантиметров, при сечении бруска 50х50 миллиметров. Что касается больших листов, то расстояние между брусками можно брать больше, где-то 80 сантиметров. Но не стоит забывать об увеличении сечения пиломатериалов до 75х75 миллиметров.

Если вы затрудняетесь в создании обрешетке с оптимальным шагом, то расстояние можно вычислить другим способом. Для надежной опоры асбестового листа достаточно трех точек. Если подбор велся именно этим способом, то сюда придется включить один нюанс. При монтаже брусков каждый четный элемент располагается выше нечетных.

Обрешетка для битумной черепицы

На сегодняшний день битумная черепица насчитывает достаточно большое количество разновидностей, поэтому просто пройти мимо такого продукта нельзя. Для создания основания под мягкую скатную кровлю используется сплошная обрешетка.

Гвозди или шурупы для крепления обрешетки

Самыми подходящими материалами для этого считаются:

  • Влагостойкая фанера
  • Плиты ОСП
  • Шпунтованные доски

Все вышеописанные материалы хорошо справляются со своими обязанностями, но с досками придется повозиться. Дело в том, что создать ровное основание на больших площадях крайне трудно, тем не менее, такое основание будет отвечать всем требованиям.

Пиломатериалы для основания лучше всего брать хвойных пород, влажность которых не превышает 20%. Перед началом работы следует распределить продукты по толщине, чтобы не было резких перепадов. Ширина пиломатериалов ни в коем случае не должна превышать 150 миллиметров, что касается толщины, то она подбирается исходят от расположения и шага стропильных ног.

Из чего состоит крыша
Предназначение обрешетки в кровельной системе
Какие инструменты и материалы понадобятся
Разновидности кровельной обрешетки
Монтируем кровельную обрешетку своими руками
Как крепить под рулонный материал
Как сделать под мягкую кровлю
Под черепицу
Чем отличается обрешетка для шифера и металлочерепицы

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

  • Стропила . Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
  • Мауэрлат . Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
  • Свесы . Так называют нижние участки стропилин.
  • Конек . Располагается сверху конструкции, в районе смыкания стропилин.
  • Обрешетка, контробрешетка . Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
  • Гидроизолирующие и утепляющие материалы . С их помощью обустраиваются теплые чердаки.
  • Кровельный настил . Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

  1. Происходит надежное крепление материалов кровли.
  2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
  3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
  4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

  1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
  2. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
  3. Ножовка, бензопила.
  4. Монтажная пена.
  5. Молоток, перфоратор.
  6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
  7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

  1. Сплошная . При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
  2. Разреженная .

    Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Как крепить под рулонный материал

Для укладки рулонных полотен понадобиться кровельная обрешетка сплошного типа, изготовленная из брусьев и досок толщиной не меньше 25 мм. При этом настил должен иметь плотную, без щелей, укладку. Шаг обрешетки выбирается не менее, чем 15 см, иначе кровельный материал начнет деформироваться. Важно достичь идеальную гладкость обрешеточной поверхности, с обязательным утоплением шляпок гвоздей и саморезов вглубь древесины.

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской.

Длина гвоздей обрешетки

Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Под черепицу

По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.

Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: «Как и чем обработать стропила и обрешетку – выбираем антисептик»). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий. При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши. Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества.

какой крепеж выбрать в стропильной системе

langutai 03-03-2009 13:49

всем доброго дня. подскажите пожалуйста что целесообразней применять в креплениях стропильных узлах монтажных пластин и уголков есть выбор гвоздь или саморез толщина доски 5 см.по сути черные саморезы как я понимаю по дереву идут все каленые, а гвоздь понятно если что согнется да и загнуть с другой стороны всегда можно но не сломается посоветуйте правильный выбор

Nikofar 03-03-2009 14:44



целесообразней применять в креплениях стропильных узлах монтажных пластин и уголков

Originally posted by langutai:

саморез

Преимущества применения саморезов — более прочное соединение элементов, чем на гвоздях и удобство работы в стесненных условиях, когда гвозди забивать проблематично. При использовании саморезов выше трудоемкость сборки, но это компенсируется отсутствием риска расколоть доску гвоздем, особенно у края или кромки доски.

langutai 03-03-2009 15:43

Nikofar, а какие посоветуете брать? видел желтые с малым шагом резьбы (продавцы утверждают что и они пойдут,хотя сомнительно что то) и обычные черные именно для дерева с большим шагом не оцинкованные.

Nikofar 03-03-2009 16:14

Для ответственных соединений деревянных конструкций монтажными пластинами и уголками лучше использовать шурупы-саморезы с неполной резьбой, например — шурупы для крепежа деревянных лаг и реек (DIN 571) D=8, шестигранная головка (D=8), крупная резьба, острый наконечник, оцинкованные, 5х30 мм. Такие шурупы хорошо воспринимают нагрузку на срез.

langutai 03-03-2009 17:22

…ух как все непросто, простите за назойливость, я то думал саморезами черными по дереву обойтись,крепление самой пластины (60х140)и доска 150х50 сажать на саморез 3,5 х50 с каждой стороны по 4 самореза,как считаете? да и дешевле получиться

Nikofar 03-03-2009 17:42

«Черные» (фосфатированные) стальные саморезы не всегда хорошо работют на срез при значительных нагрузках на соединяемые конструкции, особенно в комбинации дерево/стальная пластина. Поэтому рекомендуется применять шурупы или саморезы с неполной резьбой. Если найдете такие саморезы — можете их применять.

langutai 03-03-2009 18:03

воспользуюсь вашим советом так как других правильных решений не вижу, а по цене на винты не такая и большая разница по сравнению с черными саморезами вот только по din 571 диаметр начинается от 6 мм. да и не составит ли проблем с поиском переходника на шестигранник?

Фландал 03-03-2009 18:38

Правельно использавать «гвозди винтовые оцинкованные» .И цена подходящая и нагрузку отлично держат. Саморезы хрупки и весьма экономически не выгодны да и колят края они не хуже гвоздей.

langutai 04-03-2009 11:02

«Правильно использовать «гвозди винтовые оцинкованные» —
это интересно как?

Nikofar 04-03-2009 13:03

Originally posted by langutai:

«гвозди винтовые оцинкованные»

Четырех- или шести- гранные в сечении гвозди, скрученные спирально. Применяются, как правило, в автоматических электро/пневмо-молотках или молотках под строительный патрон. Гвозди могут снаряжаться в виде «пулеметной ленты».
Такие гвозди и автоматические молотки популярны у мастеров в США и Канаде.
В России считаются экзотикой из-за высокой стоимости автоматических молотков и, собственно, самих гвоздей.
ИМХО — ерунда все это.

Фландал 04-03-2009 14:18

У нас на производстве только ими и собираются стропила. И отлично справляемся без автоматических электро/пневмо инструментов. Саморезы более хрупкие да и по времени, вкрутить 50 саморезов или забить 50 гвоздей… Ни какой экзотики я не заметил.Забиваешь в поисковике и получаешь огромное колличество предложений.

langutai 04-03-2009 14:36

нее то что они,винтовые гвозди, существуют и продаются уже давно я это знаю и купил их на прибивание контр-реек по стропилам и на обрешетку чем не попробывать, а по стоимости можно сравнить с обычными оцинкованными.

Фландал 04-03-2009 15:58

Какая мощность у шуруповёрта?

Nikofar 04-03-2009 16:21

Originally posted by langutai:

Nikofar ,скажите пожалуйста шуруповерт обычный хитачи сможет вкрутить винт -«глухарь » 5х40 в доску пятидесятку,хватит ему сил или все же крутить в ручную ключем надо будет.., как я понимаю для таких шурупов нужен пневмоинструмент … ладно если их сотня будет -это понятно но у меня их по мин к 800 шт будет,не очень себе представляю крутить такое кол-во ключем …

При таком объеме работ аккумуляторный шуруповерт будет слабоват. Я обычно использую две электрические дрели, мощностью 600 ватт — одну со сверлом для открывания отверстий в дереве (диаметр сверла 2,0-2,5 мм), вторую дрель — как болтоверт, с соответствующей головкой-насадкой. На вворачивание одного самореза уходит примерно в два-три раза больше времени, чем на забивание гвоздя, около 10-15 секунд.

Так шо, по-старинке — оно надежней! 09-03-2009 21:18

Стропила из 50-ки? Какой шаг и пролёт?

langutai 10-03-2009 12:20

Дмитрий С, да стропила из доски 50мм — толщина,ширина 150мм.
шаг хочу сделать 85 см,пролет 5,5- 6 метров пока выясняю.
соединения конька и опор стропил (той же доской) хочу делать из металл пластин

Фландал 10-03-2009 14:05

Уважаемый Владимир. Зачем такие трудности. Металлические пластины прекрасно крепятся винтовыми гвоздями. Просто, быстро и надёжно. Если пластины 100х200, отверстий там 50 штук. Гвоздь 3,5х30 вполне достаточно. Какую кровлю планируете..? И какой угол и длинна ската?? Шаг стропил по мне великоват. Обычно 750 мм от фронтонов к центр, это если под металлочерепицу.

langutai 10-03-2009 15:29

Фландал, да может быть вы и правы перебор с саморезами и болтами посмотрю по ситуации все равно саморезы будут пригодны в чем то другом. в общем буду пробовать. ответственное соединение на самом коньке закручу пластины саморезами оцинкованные с большой шляпкой 5х50 к удивлению нашел. все остальное крепеж поддерживающие «столбики » по ситуации.
…кровля — склоняюсь уже ближе к 100% будет металлочерепица.

alex1 16-03-2009 05:57

Стропила крепил шпильками на 12 -купил требуемое количество метров кругляка, порезал нужной длиной и нарезал резьбу. Затягивал через квадратные шайбы нарубленые из пятерки или шестерки размерами примерно 50 на 50 мм.Делать врезки на стропилах было лень,поэтому соединял внахлест и затягивал на шпильку.

langutai 16-03-2009 11:29

ага,все понятно из фоток все видно,только не легче было купить уже оцинкованный резбовой шпиль сейчас разного диаметра продаются, и трудов меньше

alex1 16-03-2009 13:16

Оцинкованые шпильки которые метражем денег стоят, а денег жалко.

dim99 17-03-2009 17:53

Самый надежный способ, шип-паз (+ опционально нагель дерев.), без гвоздей и т.п.

langutai 18-03-2009 12:42

если шип-паз так это ни какого времени не хватит а у меня только 12 дней максимум, на майские да и делать все будем в двоем я и тесть ну народ конечно поможет если что брусья затощить, так что хочу экономно по времени быстро и надежно.

Maksim V 18-03-2009 12:58

металлических накладках 6мм собраны на болтах от ф10 мм.

Если уж и решил использовать металл, то однозначно надо использовать и болт-гайку, ну гораздо надёжнее.Пластины с двух сторон и на болтяру.

langutai 03.03.2009 — 13:49

всем доброго дня. подскажите пожалуйста что целесообразней применять в креплениях стропильных узлах монтажных пластин и уголков есть выбор гвоздь или саморез толщина доски 5 см.по сути черные саморезы как я понимаю по дереву идут все каленые, а гвоздь понятно если что согнется да и загнуть с другой стороны всегда можно но не сломается посоветуйте правильный выбор

Nikofar 03.03.2009 — 14:44

langutai
целесообразней применять в креплениях стропильных узлах монтажных пластин и уголков
langutai
саморез
Преимущества применения саморезов — более прочное соединение элементов, чем на гвоздях и удобство работы в стесненных условиях, когда гвозди забивать проблематично. При использовании саморезов выше трудоемкость сборки, но это компенсируется отсутствием риска расколоть доску гвоздем, особенно у края или кромки доски.

langutai 03.03.2009 — 15:43

Nikofar, а какие посоветуете брать? видел желтые с малым шагом резьбы (продавцы утверждают что и они пойдут,хотя сомнительно что то) и обычные черные именно для дерева с большим шагом не оцинкованные.

Nikofar 03.03.2009 — 16:14

Для ответственных соединений деревянных конструкций монтажными пластинами и уголками лучше использовать шурупы-саморезы с неполной резьбой, например — шурупы для крепежа деревянных лаг и реек (DIN 571) D=8, шестигранная головка (D=8), крупная резьба, острый наконечник, оцинкованные, 5х30 мм. Такие шурупы хорошо воспринимают нагрузку на срез.

langutai 03.03.2009 — 17:22

Ух как все непросто, простите за назойливость, я то думал саморезами черными по дереву обойтись,крепление самой пластины (60х140)и доска 150х50 сажать на саморез 3,5 х50 с каждой стороны по 4 самореза,как считаете? да и дешевле получиться

Nikofar 03.03.2009 — 17:42

«Черные» (фосфатированные) стальные саморезы не всегда хорошо работют на срез при значительных нагрузках на соединяемые конструкции, особенно в комбинации дерево/стальная пластина. Поэтому рекомендуется применять шурупы или саморезы с неполной резьбой. Если найдете такие саморезы — можете их применять.

langutai 03.03.2009 — 18:03

воспользуюсь вашим советом так как других правильных решений не вижу, а по цене на винты не такая и большая разница по сравнению с черными саморезами вот только по din 571 диаметр начинается от 6 мм. да и не составит ли проблем с поиском переходника на шестигранник?

Фландал 03.03.2009 — 18:38

Правельно использавать «гвозди винтовые оцинкованные» .И цена подходящая и нагрузку отлично держат. Саморезы хрупки и весьма экономически не выгодны да и колят края они не хуже гвоздей.

langutai 04.03.2009 — 11:02

«Правильно использовать «гвозди винтовые оцинкованные» —
это интересно как?

Nikofar 04.03.2009 — 13:03

langutai
«гвозди винтовые оцинкованные»
Четырех- или шести- гранные в сечении гвозди, скрученные спирально. Применяются, как правило, в автоматических электро/пневмо-молотках или молотках под строительный патрон. Гвозди могут снаряжаться в виде «пулеметной ленты».
Такие гвозди и автоматические молотки популярны у мастеров в США и Канаде.
В России считаются экзотикой из-за высокой стоимости автоматических молотков и, собственно, самих гвоздей.
ИМХО — ерунда все это.

Фландал 04.03.2009 — 14:18

У нас на производстве только ими и собираются стропила. И отлично справляемся без автоматических электро/пневмо инструментов. Саморезы более хрупкие да и по времени, вкрутить 50 саморезов или забить 50 гвоздей… Ни какой экзотики я не заметил.Забиваешь в поисковике и получаешь огромное колличество предложений.

langutai 04.03.2009 — 14:36

нее то что они,винтовые гвозди, существуют и продаются уже давно я это знаю и купил их на прибивание контр-реек по стропилам и на обрешетку чем не попробывать, а по стоимости можно сравнить с обычными оцинкованными.

Фландал 04.03.2009 — 15:58

Какая мощность у шуруповёрта?

Nikofar 04.03.2009 — 16:21

langutai
Nikofar ,скажите пожалуйста шуруповерт обычный хитачи сможет вкрутить винт -«глухарь » 5х40 в доску пятидесятку,хватит ему сил или все же крутить в ручную ключем надо будет.., как я понимаю для таких шурупов нужен пневмоинструмент… ладно если их сотня будет -это понятно но у меня их по мин к 800 шт будет,не очень себе представляю крутить такое кол-во ключем…
При таком объеме работ аккумуляторный шуруповерт будет слабоват. Я обычно использую две электрические дрели, мощностью 600 ватт — одну со сверлом для открывания отверстий в дереве (диаметр сверла 2,0-2,5 мм), вторую дрель — как болтоверт, с соответствующей головкой-насадкой. На вворачивание одного самореза уходит примерно в два-три раза больше времени, чем на забивание гвоздя, около 10-15 секунд.

langutai 04.03.2009 — 16:43

Фландал, батарея у шуруповерта на 12 вольт. но в принципе буду использовать дрель в общем посмотрю что потянет.

Фландал 05.03.2009 — 11:31

12 вольт мало, не потянет. Попробуй как Nikofar рекомендует.

langutai 05.03.2009 — 13:23

Спасибо за советы,буду пробовать на все майские грядет замена стропил и кровли

Коловрат 07.03.2009 — 03:56

Гвозди винтовые без вариантов. Саморезы, да ещё и черные — ломаются на раз.

Gaydamak 07.03.2009 — 12:03

При ремонте садовой скамейки выявил, шо таки саморезы эти чёрные — на раз срезает даже под моим весом. 😊 А стропила собирал еще году в 85 на болтах. До сих пор не чихают. А все ухищрения с саморезами — от лукавого. Полы тож лучче пробивать гвоздями. Саморезы просто не держат. Через два дня скрипят по прежнему. Повелся на совет горе-ремонтника и сделал, дурак старый, двойную работу. 😊 Так шо, по-старинке — оно надежней! 😊

Дмитрий_С 07.03.2009 — 17:33

саморезы- ф топку! скобы, либо шпильки с гайками.

langutai 08.03.2009 — 12:55

Gaydamak , а что такое шпильки с гайками? для стропил (150х50) все соединения будут делаться металл пластинами

Gaydamak 08.03.2009 — 11:45

Да ради Бога! Хозяин — барин. У меня стропила 250х100 на металлических накладках 6мм собраны на болтах от ф10 мм. В разных местах ф разный. Есть и ф 16 мм 😊 Ну была возможность крепежа «за так» приобресть… Но не жалею… Снегу до… в общем, по пояс. 😊 И ничё, стоит крыша. 😊

Есть оччень полезный журнальчик «Дом». Там целая серия. «Сам», «Сам себе мастер», «Советы профессионала». Старый телефон в Москве — 369-7442 Там можно и на сидюке заказать по годам. 😊

Дмитрий_С 09.03.2009 — 21:18

Стропила из 50-ки? Какой шаг и пролёт?

langutai 10.03.2009 — 12:20

Дмитрий С, да стропила из доски 50мм — толщина,ширина 150мм.
шаг хочу сделать 85 см,пролет 5,5- 6 метров пока выясняю.
соединения конька и опор стропил (той же доской) хочу делать из металл пластин

Фландал 10.03.2009 — 14:05

Уважаемый Владимир. Зачем такие трудности. Металлические пластины прекрасно крепятся винтовыми гвоздями. Просто, быстро и надёжно. Если пластины 100х200, отверстий там 50 штук. Гвоздь 3,5х30 вполне достаточно. Какую кровлю планируете..? И какой угол и длинна ската?? Шаг стропил по мне великоват. Обычно 750 мм от фронтонов к центр, это если под металлочерепицу.

Какими гвоздями нужно крепить обрешётку на крыше.

Есть три типа гвоздей которыми можно выполнить монтаж деревянной обрешётки. Это обычные глянцевые гвозди , а так же ершённые и винтовые гвозди .

Какие гвозди лучше

Обычные глянцевые гвозди (гладкий стержень) использовать для крыши крайне нежелательно, так как они имеют низкую сопративляемость на вытягивание из пиломатериалов . У простых строительных гвоздей есть нехорошее свойство — при усыхании дерева они начинают понемножку вылазить. За пару лет, в сумме с испытуемыми нагрузками и внешними воздействиями — крепление обрешётки ослабевает, что негативно может сказаться на стойкости стропильной конструкции .

Ершённые гвозди

«Самый-самый» лучший вариант — для крепления деревянных элементов при строительстве крыши применять оцинкованные . Именно они имеют самую высокую высокую сопративляемость на вытягивание, из-за чего в профессиональном строительном мире вполне заслуженно считаются № 1.

Нередко, ершённые гвозди так же называют кольцевые гвозди .

Свою надёжность ершённые гвозди доказали в применении на деревянных поддонах, что как и обрешётка является тоже решётчатой конструкцией.

Те, кому приходилось сталкиваться с разбором доски прибитой кольцевыми гвоздями знают, что проще сделать дырку в доске, чем вытянуть ершённый гвоздь.

Спустя долгие годы, крепление на ершённые гвозди останётся крепко и надёжно.

Длина гвоздей для обрешётки

Размер нужного для крепления деревянной обрешётки гвоздя, зависит от толщины применяемой обрешётки.

  • Для крепления обрешётки толщиной 20 мм должно быть не менее 60 мм длины гвоздя;
  • Обрешётка толщиной 25-30 мм — крепится 70 мм;
  • Толщина обрешётки 40-50 мм — гвоздь 90-100 мм;
  • Для 60 мм толщины — длина гвоздя = 120 мм.

Стоит отдельным пунктом акцентировать внимание на то, что:

Для устройства обрешётки крыши, так как это долгосрочная конструкция, целеобразно применять гвозди оцинкованной марки .

Расход гвоздей для обрешётки

  • Расход гвоздей в деревянный брус размером до 50х50 мм по одному гвоздю на соединение (чтоб не расколоть дерево).
  • Для обрешётки шириной от 60 до 120 мм можно по 2 гвоздя на соединение с контр-брусом или стропильной ногой. Можно чередовать количество гвоздей вдоль обрешётины по схеме 2-1-2-1-2-1-2…
  • Если применяется более широкая доска 130-200 мм — обязателно по 2 гвоздя на соединение.
  • И, если уже совсем широкая доска (более 200 мм) — по 3-гвоздя на соединение.

Если нет ершённых гвоздей — их можно заменить на аналогичной длины винтовые гвозди .

Винтовые гвозди в отличии от простых строительных гвоздей намного лучше выдерживают нагрузки и процессы усыхания древесины .


Прочность крыши – это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это – целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Виды стропильных систем по уровню нагрузки на узлы

Существует два вида стропил – наслонные и висячие. Основные конструкционные особенности:

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Виды опорных узлов по уровню жесткости

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

  • Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
  • Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
  • Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
  • Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть,так может и не быть.

Сравниваем крепежные элементы

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:


И еще так:


Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

  • Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
  • Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
  • В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
  • Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Крепление стропил к балкам перекрытия

Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача – сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:

Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.


Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

Еще один вид крепления стропильных ног к балкам – болтовое:

  • Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
  • Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
  • Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
  • Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта – сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
  • Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.

По окончанию крепления обязательно проверяем прочность всех соединений.

Крепление стропил к стене

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:


Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

Крепим стропила к мауэрлату

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

  • Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
  • В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Способ #1 – жесткое крепление

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:


Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

Способ #2 – крепление с одной степенью свободы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

Или еще вот отличный наглядный пример:

Способ #3 – скользящее крепление

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Способ #4 – крепление с большой степенью свободы

Это – наиболее редко встречающееся на практике крепление стропил к мауэрлату:


Используют его обычно только при серьезных динамических нагрузках на крышу.

Способ #5 – сращивание с кобылками

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

Amazon.com: Оловянная потолочная плитка № 130, необработанный гвоздь для жестяной панели или потолка. 5 шт в коробке. : Дом и кухня


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии. 0000009 Тип отделки
Марка Metalceilingexpress
Материал Металл
Размер 24 «x 24»
Цвет Серебро
Nailup
Вес изделия 1.85 фунтов
Форма Квадрат
Количество единиц 20,0 кв. Фут
Охват 20,00 квадратных футов

  • Убедитесь, что он подходит, введя номер своей модели.
  • В ящике 5 шт. Оловянный лист размером 24 x 24 дюйма для задней панели или потолка
  • Серебро, матовая нержавеющая сталь
  • .010 оловянный материал, необработанный, готовый к покраске.
  • Настоящий металл, а не дешевый пластик! Под покраску для предотвращения ржавчины
  • Рельефный дизайн на любом потолке

гвоздей кровельных; Полное руководство

Кровельные гвозди

могут показаться небольшой частью монтажа крыши, но на самом деле они являются одним из самых важных элементов для правильного выполнения вашего проекта.Если вы используете гладкий гвоздь из нержавеющей стали вместо гальванизированного кольцевого стержня, велика вероятность, что у вас возникнут проблемы раньше, чем позже.

Не менее важно, чем тип кровельных гвоздей, которые вы используете, — их количество на черепицу, длина каждого гвоздя и общие вопросы координации проекта, например, сколько кровельных гвоздей вам нужно купить.

Продолжайте читать, чтобы получить полное изложение по всем вопросам, связанным с гвоздями для крыши, начиная с материалов, из которых изготовлены крепежи.

Самые распространенные кровельные материалы для гвоздей

Металл, из которого сделан гвоздь, может иметь решающее значение не только в том, насколько хорошо он удерживает черепицу, но и в том, как долго он прослужит со временем. Наиболее распространенные типы кровельных гвоздей изготавливаются из алюминия, нержавеющей стали, оцинкованной стали и меди. Мы не рекомендуем все эти типы, но это не мешает некоторым подрядчикам их использовать.

Алюминий

Алюминиевые гвозди для кровли очень распространены из-за своей стоимости.Эти типы гвоздей являются «достаточно хорошими» типами, которые используются для простых проектов крыш во многих частях страны.

Лучше избегать использования алюминиевых гвоздей в прибрежных городах и округах из-за соленого воздуха. Соль может привести к быстрой ржавчине и разрушению алюминия, что может нарушить стойкость черепицы и вызвать обдув. Последнее, что вам нужно для дома на пляже, — это найти недостающую черепицу на крыше 5-летней давности просто потому, что вместо более прочной нержавеющей стали был использован алюминий.

нержавеющая сталь

Преимущество использования стальных гвоздей перед алюминиевыми в том, что они менее коррозийны, но не так дороги, как гальванизированные гвозди, которые мы перечислим ниже. По этой причине некоторые подрядчики предпочитают кровельные гвозди из нержавеющей стали в местах, где соль в воздухе может быть фактором, но затраты на проект должны оставаться низкими.

Поскольку они более прочные, гвозди из нержавеющей стали иногда предпочтительнее для крепления более твердой черепицы, такой как шифер и керамика. В целом, нержавеющая сталь — хороший, но не лучший вариант крепления для вашей крыши.Лучше, чем алюминий, но не так хорошо, как следующий выбор…

Оцинкованная сталь (лучший выбор)

Кровельные гвозди из оцинкованной стали, часто называемые «оцинкованными гвоздями» или «кровельными гвоздями из горячеоцинкованной стали», изготавливаются на стальной основе, а затем покрываются химикатами цинка. Цинковое покрытие создает сверхустойчивый к ржавчине гвоздь, который является лучшим гвоздем для замены кровли в прибрежных регионах и, по нашему мнению, лучшим гвоздем для любой крыши, на которую вы хотите получить гарантию.

Помимо устойчивости к ржавчине, цинковая поверхность гвоздя делает его прочнее, чем варианты из алюминия и нержавеющей стали.По всем этим причинам оцинкованная сталь — лучший кровельный материал для гвоздей и один из самых популярных вариантов для сертифицированных кровельщиков, которые подкрепляют свою работу надежной гарантией.

Медь

Медь — это более дорогой вариант кровельных гвоздей, который подходит для некоторых, но не для большинства кровельных проектов. Медные кровельные гвозди прочнее стальных и обычно используются с шиферной кровлей.

Почему медные гвозди популярны для кровли из шифера? Потому что они служат дольше, чем оцинкованные кровельные гвозди, которые могут показывать признаки износа, когда цинковое покрытие начинает стираться.Хотя это может не иметь большого значения для проекта по укладке асфальтовой черепицы, это важно для шифера, потому что предполагается, что шиферные крыши прослужат более 100 лет. Кровля из шифера также подвержена повреждениям, поэтому в этих случаях медные шипы легче удалить, не повредив сам шифер.

Медь — это темно-коричневый / золотой цвет, который отличается от материалов, перечисленных выше.

Популярные типы кровельных гвоздей

Разве гвоздь не гвоздь, кроме материала?

Не совсем…

Форма гвоздя имеет большое значение для того, насколько эффективно он будет использоваться для кровли и насколько эффективно его можно будет использовать в процессе установки.Есть разновидности, которые следует учитывать.

Гладкий хвостовик

Гвозди с гладкой стойкой — это самый распространенный тип гвоздей, который можно встретить на стройплощадках, но не обязательно самый эффективный гвоздь для кровли. Они являются наименее сложными из всех хвостовиков, что делает их наиболее дешевыми в производстве.

Гладкие стержни абсолютно гладкие и не имеют канавок, в отличие от гвоздей с винтовыми и кольцевыми стержнями, которые мы рассмотрим ниже. Эти факторы делают их очень удобными для работы с молотком, поэтому они подходят для создания рам, отделки и других столярных работ.

Сопротивление отрыву (гладкие стержни плохи для кровли)

Не следует использовать гвозди с гладкими стержнями для кровли, потому что они не имеют фиксации, необходимой для архитектурной черепицы или любой другой черепицы.

Подрядчики, использующие гладкие стойки, в конечном итоге получают недовольных клиентов. Говоря техническим языком, гладкие стойки не подходят для кровельных работ, потому что им не хватает сопротивления вытягиванию , необходимого для удержания черепицы на месте.

Согласно Пу, МакНатту, Ламбрехтсу и Гертнеру в журнале Forest Products Journal, «прямое сопротивление гвоздям и скобам выдергиванию — это сила, необходимая для вытягивания встроенных крепежных элементов из дерева». В исследовании группы они ссылаются на сопротивление прямому выводу как меру удерживающей способности гвоздя . Высокая удерживающая способность — это хорошо! Это означает, что гвоздь будет удерживать то, что должен удерживать, в самых разных условиях. И наоборот, низкая удерживающая способность — это плохо!

Когда дело доходит до кровли, следует избегать креплений с гладкой стойкой, поскольку они обладают очень низкой удерживающей способностью.Если вы их используете, они не помогут гальке выдержать ветер, с которой она будет сталкиваться на протяжении всей жизни.

Кольцо с хвостовиком

По данным Скультети, Бендера, Винизорфера и Поллака из Американского общества инженеров-биологических инженеров, гвозди с круглой ножкой имеют примерно вдвое большее сопротивление выдергиванию, чем гвозди с гладкой ножкой того же диаметра. Учитывая эти факты, неудивительно, что они являются предпочтительным продуктом для кровли для гвоздей.

Длинная заостренная часть гвоздя называется стержнем . Гвозди с кольцевым стержнем имеют небольшие бороздки вокруг стержня, которые при прикосновении создают ощущение ребристости. При прохождении через дерево эти канавки помогают вытеснять волокна древесины, создавая неровную фиксацию. Это может показаться нежелательным, но на самом деле это улучшает сопротивление выдергиванию, потому что кольца в сочетании с деформированной древесиной затрудняют удаление гвоздя. В качестве примера давайте рассмотрим гвоздь и шуруп в гипсокартоне…

Если вы используете гладкий гвоздь, вы можете легко вытащить его прямо из дерева.Однако, если вы воспользуетесь шурупом, вытащить его из стены станет гораздо труднее! Кольцевой хвостовик не имеет такого большого сопротивления, как винт, но этот пример все же полезен, чтобы помочь нам понять выгодное смещение дерева, вызванное кольцами.

Эффект, описанный выше, дает кольцевым стойкам гораздо более надежную фиксацию, чем гладким стойкам при сильном ветре. В результате они пользуются популярностью среди кровельщиков во всех Соединенных Штатах. Поэтому, если вы ищете гвоздь, который отлично подходит для крепления плитки любого типа, мы рекомендуем кольцевой стержень.

Хвостовик винта

Гвозди с хвостовиком шурупа очень похожи на шурупы, отсюда и название. Поскольку у них есть канавки под винт, им доверяют как превосходный крепежный гвоздь для домашних проектов, требующих максимальной фиксации. Хвостовики шурупов обладают самым высоким уровнем сопротивления выдергиванию из всех существующих классификаций гвоздей, но, несмотря на то, что они являются лучшими держателями, стержни шурупов не являются самыми популярными гвоздями для замены кровли. На это есть две причины:

Во-первых, потому что гвозди с хвостовиком винта намного дороже кольцевого хвостовика.

Во-вторых, потому что их слишком сложно забивать гвоздями в твердую древесину из-за высокой плотности твердой древесины. Хотя хвостовик шурупа является подходящим крепежом для настилов и настилов полов, требующих максимальной фиксации независимо от стоимости, они не имеют смысла для большинства кровельных работ.

Идеальные размеры ногтей; Длина, диаметр, калибр

Вы не сможете закрепить черепицу на месте, если у вас нет гвоздя нужной длины и размера. Перед тем, как начинать проект, очень важно знать наилучшие размеры ваших кровельных гвоздей.

Кровельный гвоздь какого размера использовать (диаметр)

Есть два способа измерить размер кровельного гвоздя; диаметр и длина.

Диаметр хвостовика

Согласно Международному строительному кодексу (IBC), издание 2018 г., «крепежные детали для битумной черепицы должны иметь стержень не менее 12-го калибра». Хотя обычно можно найти гвозди с диаметром стержня 13 дюймов, они не могут быть меньше 12 калибра (2,67 мм) и при этом соответствуют требованиям IBC.

Диаметр головки

Согласно IBC, минимальный диаметр головки для кровельного гвоздя, который соответствует директивам IBC, составляет 9.5мм. Как и в случае с диаметром стержня, вы можете найти гвозди с большей шириной головки, чем 9,5 мм, но никогда не следует использовать гвозди меньшего размера.

Какой длины должны быть кровельные гвозди?

Международный строительный кодекс не определяет конкретную длину стоек, но утверждает, что гвоздь должен «проникать сквозь кровельные материалы» и «не должен быть меньше дюйма (или 19,1 мм) в обшивке крыши».

Рекомендации по длине гвоздя более расплывчаты, чем по диаметру, поэтому вы обнаружите, что размер больше зависит от типа стержня.Деревянная черепица требует более длинного стержня, чем архитектурная черепица, а черепица из стекловолокна такая же, как и асфальтовая.

Планирование закупок и проектов

Если вы являетесь одним из тех, кто занимается своими руками, простое знание различий между стилями ногтей, указанными выше, не будет достаточной информацией для того, чтобы успешно заменить крышу в вашем доме. Ниже приведены некоторые распространенные вопросы по проекту кровли своими руками, которые помогут вам начать работу.

Сколько гвоздей мне нужно купить?

Когда речь идет о кровельных гвоздях, количество так же важно, как качество и классификация.Если у вас нет нужного номера на месте, то к концу проекта вы столкнетесь с проблемой.

Гвоздей на черепицу

В соответствии с рекомендациями GAF по асфальтовой черепице, вы должны использовать «закрепить с помощью 4, 5 или 6 гвоздей на черепицу в соответствии с инструкциями по применению или местными нормативами GAF», однако для большинства линий по производству черепицы GAF (и большинства местных строительных норм и правил) требуется 6 гвоздей на каждую черепицу. гонт.

Вы должны использовать 6 гвоздей на битумную черепицу, чтобы должным образом приклеить все материалы к поверхности крыши. Требование шести гвоздей особенно важно для областей применения черепицы при сильном ветре, где 5 гвоздей на рисунок плитки будет недостаточно.

Гвоздей на квадратную крышу

Один квадрат кровли составляет около 100 квадратных футов кровельного материала, а одна связка черепицы покрывает около площади кровельного покрытия. С учетом сказанного вам понадобится три пучка черепицы на квадрат.

Каждая связка черепицы будет содержать около 28 черепиц, так что вы можете рассчитывать, что в общей сложности будет 84 черепицы на квадрат.

Сколько гвоздей на квадрат? При использовании стратегии «6 гвоздей» при установке крыши вам понадобится в среднем 506 гвоздей на квадрат. Не придерживайтесь этого точного подсчета, потому что все бренды разные, но эту математику можно использовать в качестве руководства при планировании.

Гвоздь против молотка

Собираетесь ли вы использовать пистолет для гвоздей или молоток для замены крыши?

Оба подойдут для работы, но мы рекомендуем выбрать подходящий инструмент перед началом проекта, потому что это повлияет на ваш выбор гвоздей и время, необходимое для замены крыши.

Пистолеты для гвоздей, конечно же, значительно быстрее, чем забивать гвозди вручную. Особенно в случае с битумной черепицей, где вам нужно будет закрепить не менее шести гвоздей на каждую черепицу, чтобы иметь право на какую-либо гарантию.

Обратной стороной использования пистолета для гвоздей для кровли является потенциально более высокая цена. Вам нужно будет либо взять его напрокат в местном хозяйственном магазине за доллар в день, либо приобрести его в большом розничном магазине, таком как Home Depot или Lowe’s. В любом случае это будет стоить вам больше денег, чем молоток.

Если вы идете по пути молотка, вам нужно использовать свободные кровельные гвозди на 1,25 или 1,5 дюйма. Эти гвозди поставляются в коробках по 1, 5 или 30 фунтов, поэтому вы можете выбрать вес (количество), которое соответствует вашим потребностям в ремонте.

Если вы используете пистолет для гвоздей для своего кровельного проекта, доступны коробки того же размера, и вам следует приобрести электрооцинкованные кровельные гвозди для всех пистолетов для гвоздей.

Кровельные гвозди для гвоздей

Если вы решите использовать пистолет для гвоздей, вы не сможете просто купить обычные коробки с гвоздями.

Пистолеты для гвоздей требуют специальных гвоздей, которые прикрепляются друг к другу «витками», чтобы их можно было легко вводить через пистолет для гвоздей.

Можно ли использовать скобы для кровли?

Вы можете использовать скобы для подкладки, а также для защиты от льда и воды, но не только для укладки черепицы.

Повторяем: не используйте скобы для кровельной черепицы! Это верный путь к катастрофе, поскольку они обладают чрезвычайно низкой удерживающей способностью по сравнению с гвоздями любой длины, которые вы можете выбрать.

гвозди для ручного привода | FastenerUSA.com

Здесь, в FastenerUSA, мы поставляем различные типы высококачественных гвоздей с ручным приводом для всех ваших строительных нужд. Независимо от того, насколько хороши ваши навыки вложения гвоздей, использование некачественных гвоздей только скомпрометирует результат вашего проекта. Ваша скорость и точность забивания никогда не компенсируют использование некачественных инструментов. Только лучшие мастера используют высококачественную нержавеющую сталь, чтобы гарантировать качество продукции и безопасность труда.

Гвозди ручного привода коробки

Лучше всего использовать для легких и небольших проектов, кольцевой стержень наших гвоздей-коробок обеспечивает высокое сопротивление выдергиванию, что приводит к фиксации и надежности крепления.Коробчатый гвоздь не предназначен для тяжелых работ по дереву.

Обычные гвозди с ручным приводом

Обычные гвозди часто используются для деревянных строительных работ средней и большой прочности, например, для деревянного каркаса. Его ромбовидное острие позволяет ему врезаться в твердые материалы, хотя иногда его острие затупляется, чтобы предотвратить раскалывание древесины.

Гвозди с ручным приводом для чистовой обработки

Для отделочных работ, таких как установка панелей, лучше использовать финишные гвозди, потому что их небольшая головка не так легко заметить.Головка наших отделочных гвоздей идеально подходит для наружных работ, где требуется зенковка.

Кровельные гвозди ручные

По сравнению с другими гвоздями, кровельные гвозди также имеют более крупные, широкие и плоские шляпки. Эти гвозди специально разработаны для кровельных работ, таких как битумная черепица, шифер и глиняная черепица, а также для обработки листового металла.

Гвозди с ручным приводом для встряхивания и опрокидывания

Идеально подходят для защиты гвоздей и черепицы всех типов, тонкие кольцевые стержни наших ручных гвоздей для встряхивания и черепицы предназначены для уменьшения раскалывания, а диаметр головки 7/32 дюйма специально разработан для крепления деревянной черепицы.Одобрено для использования с пиломатериалами, обработанными ACQ, кедром и красным деревом.

Гвозди ручной привод для сайдинга

Головка этих гвоздей с меньшим диаметром 5/32 дюйма хорошо работает с сайдингом, поскольку позволяет утопить гвоздь без повреждения окружающей древесины. Голова также имеет клетчатый узор, поэтому она сливается с текстурой дерева, уменьшая блики от солнечного света.

Гвозди ручного привода с заглушкой

У нас есть пластиковые гвозди с круглыми крышками из нержавеющей стали для обертывания домов, изоляционных плит и строительных подкладок.

Просмотрите наш веб-сайт, чтобы выбрать правильный калибр проволоки и размеры гвоздей для гвоздей с ручным приводом. Все наши продукты имеют право на бесплатную доставку по всей стране со сроком доставки от 3 до 5 дней. У нас нет требований к минимальному объему заказа, поэтому вы можете купить именно то, что вам нужно.

По вопросам, связанным с продуктом, и по другим вопросам, свяжитесь с нами по адресу [email protected] или позвоните по бесплатному телефону (877) 593-2723.

Гвозди, винты и крепежные детали

Фильтр по

  • 1/2 дюйма (1)
  • 1/4 дюйма (2)
  • 11/32 дюйма (1)
  • 3/8 дюйма (1)
  • # 10 (24)
  • # 12 (11)
  • # 14 (1)
  • # 6 (21)
  • # 7 (16)
  • # 8 (38)
Просмотреть все

Общий

1 Кровельные гвозди -1/4 дюйма — Коробка из 7 200

TRI-BUILT

Рулонные кровельные гвозди

TRI-BUILT

Цинковый анкер для каменной кладки

Grip-Rite

Круглый пластиковый стержень с кольцевым хвостовиком Grip-Cap® Гвозди — Коробка из 2,000

Generic

Электрооцинкованные кровельные гвозди 1-1 / 4 дюйма — 50 фунтов.Картонная коробка

Generic

Кровельные гвозди с гальваническим покрытием 1-1 / 2 дюйма

PBP Sales

2,5 дюйма # 8 Винтовая коробка для плитки 1000

National Nail

Пластиковые гвозди 1 дюйм — 2000 штук в коробке

Гвоздь National Nail

Гвоздь с кольцевым хвостовиком STINGER®, гальванически оцинкованный, 1 дюйм — Коробка с 2 000

Гвоздь National Nail

Гвоздь с пластиковым колпачком 1-1 / 4 дюйма — Коробка с 2 000

Generic

2-3 / 8 дюйма x. 113-дюймовые гвозди с покрытием на кольцевом хвостовике — 5000 шт. В коробке

Стандартные

Кровельные гвозди 1-3 / 4 дюйма

Симплексные гвозди

1-дюймовые гвозди для пластиковых колпачков из плексигласа — ведро из 3000

Универсальные

2- Катушечные гвозди 3/8 «(8d) — Коробка из 3000

National Nail

7/8″ STINGER® StaplePac

Generic

1-1 / 4 «Гвозди для кровельной спирали с кольцевым хвостовиком — Одобрено округом Дейд

Generic

Кровельные гвозди 1 дюйм

Duo-Fast

Скобы 3/8 дюйма — Коробка 5,000

Grip-Rite

Пластиковые гвозди для крышек 1 «- ведро с 3000

Duo-Fast

5/16″ скоб — 5000 шт. В коробке

Generic

7/8 «Гвозди для спиральной кровли

Generic

Электрооцинкованные кровельные гвозди 1-3 / 4 дюйма — 50 фунтов.Коробка

Olympic Manufacturing

Ребристые оцинкованные изоляционные пластины 3 дюйма — Коробка из 1000

Duo-Fast

Скобы эконом-класса 5/16 дюймов — Коробка 5000

Таблица размеров гвоздей

Следующее руководство и таблица размеров ногтей помогут вам выбрать правильный размер ногтей. для вашего каркасного проекта. Первое, что следует отметить, это буква «д» на размере ногтя обозначает «копейку». Например 16d обозначает гвоздь за 16 копеек.

Руководство по измерению ногтей: от 2 до 16 дней

2-й гвоздь имеет длину 1 дюйм, а 3-й гвоздь — 1 дюйм.25 дюймов в длину. 4d ногти имеют размер 1,5 дюйма, а гвозди 5d — 1,75 дюйма. 6d гвоздь имеет длину 2 дюйма, а гвоздь 8d — длину 2,5 дюйма. 12d гвозди 3,25 дюйма в длину и гвозди 16d (16 пенни) имеют длину 3,5 дюйма. Таблица размеров ногтей ниже показывает, как они сочетаются друг с другом.

Гвозди для обрамления

Грузила с покрытием 8 и 16d обеспечивают 95% ваших потребностей в обрамлении. Большинство строителей предпочитают использовать гвозди 16d для обрамления 2х пиломатериалов, включая стены.Если вы войдете в Home Depot, вы можете увидеть коробки с гвозди с маркировкой «16d обыкновенный», «16d грузило» или «16d короткий». Вот разница:

16d обычный = 3-1 / 2 «x 0,162» диаметр
16d грузило = 3-1 / 4 «x 0,148» диаметр
16d короткое = 3 = 1/4 «x 0,131» диаметр

Шорты не рекомендуется использовать в большинстве случаев обрамления. у них меньше 70% емкости двух других гвоздей 16d. Вам следует обратиться к планам вашего дома, где обычно указывается тип гвоздей в использовании.

Грузила и обычные грузила близки по физическим размерам, однако грузила имеют вафельный рисунок на верхней части головки, который помогает забивать гвозди, обеспечивая нескользящую поверхность для поверхности молотка и бывают разных стилей покрытия. Грузила доступны с виниловым, эпоксидным и цементным покрытием. Они также доступны с гальваническим покрытием для мест, которые могут быть подвергается воздействию воды. Эти покрытия улучшают удерживающую способность ногти значительно. Еще они заставляют много ругаться, когда тянут доски расходятся при использовании этих гвоздей.

В общем, у Commons нет вафли или покрытия. Их не следует использовать в местах с повышенной влажностью или на открытых участках, так как они могут заржаветь. Коробчатые гвозди такой же длины, как их грузило и обычные сестры, но имеют более тонкие стержни. Ящики для гвоздей — пережиток того времени, когда ящики делались из дерева и материалы были тоньше (например, ящики с фруктами), а более тонкий стержень сводил к минимуму раскалывание реек при забивании гвоздями. Еще один тип гвоздя, о котором стоит упомянуть, — это гвоздь с дуплексной головкой.Дуплексный гвоздь имеет две головки, чтобы его было легче снимать, так как он используется для временного применения. В первую очередь бетонные формы и временные леса. Также известные как гвозди для строительных лесов, с тех пор, как леса были сделаны из дерева, до изобретения стальных трубчатых лесов. Теперь, когда вы, наверное, слишком много знаете о ногтях …

Общие графики крепления гвоздей для полов, наружных стен и крыш

В первую очередь производители фанеры рекомендуют интервалы 4×8 листов фанеры на 1/8 дюйма с учетом расширения и предотвратить «сморщивание» фанеры.Это обычное дело на крышах где эффект «сморщивания» создает заметные неровности и неровности крыша. Легкий способ создать зазоры в 1/8 дюйма — использовать пара гвоздей 16д на распорки. Еще один совет, никогда не зенковать гвозди в OSB или фанерный лист при его установке.

Пол: полы обычно обшиваются OSB 3/4 «T&G. защитное покрытие. Рекомендуемый график забивки гвоздей с кольцевым стержнем 8d, 6 дюймов по периметру здания и краям стыка листов. 12 дюймов в середине листов.

Стена: Наружные стены обычно обшиваются наружной обшивкой 1/2 дюйма. сорт OSB. График установки гвоздей для обшивки стен часто требует 8 дней. ногти на уровне 4-6-12. Это означает, что гвозди расположены на расстоянии 4 дюйма вокруг периметр стен, 6 дюймов в местах стыков листов, и 12 дюймов в поле. Свяжитесь со своим строительным отделом для требуемый график укладки гвоздей в вашем районе.

Крыша: Крыши обычно имеют наружную обшивку толщиной 5/8 дюйма. OSB.Прибейте листы гвоздями 8d с выдержкой 6 дюймов. по краям и 12 дюймов в. в поле. Перед тем, как начать второй ряд обшивки положить H-образные зажимы по центру между поясами стропил на Первая строка. Они делают поверхность крыши более прочной.

Таблицы скобок для полов, наружных стен и крыш

В следующей таблице показан рекомендуемый минимальный график сшивания для фанера. Проверьте свои строительные нормы и правила, чтобы убедиться, что основные продукты позволил.

Обрамление основного этажа

Обрамление наружных стен

Обрамление внутренних стен

Обрамление крыши

Обрамление второго этажа (грубые балки / перекрытие)

Таблица размеров гвоздей

гвоздей | DEWALT

:
  1. Дом
  2. Принадлежности для электроинструментов
  3. Гвозди и Скобы
  4. Гвозди

Все Гвозди Категории

Ваш выбор

13 результат Очистить все

Нет текущих выборов

Тип застежки / калибр Посмотреть больше фильтров Посмотреть все Сортировать по Новейшие Самый старый По названию от А до Я По имени Z-A 13 результат

Товаров не найдено.

{{{Navigation_Title}}}

{{ModelName}}

{{#unless HideCompare}} Сравнить продукт {{/пока не}} {{#if IsAccessory}} Посмотреть серию {{еще}} {{#if BuyNow}} купить сейчас {{еще}} Посмотреть продукт {{/если}} {{/если}} {{/каждый}}

Nails: «Только что была новая крыша Decra Shake в Shadowood (очень… «- Скотт Ютуррия (26.08.2016) | Установка

Только что установили новую крышу Decra Shake в Шэдоуде (очень темную) поверх обрешетки. По завершении, между 10:00 и 15:00, вы увидите, как сияет каждый ноготь. Они выглядели серебристыми, но подрядчик использовал угольно-черный цвет. Ногти окрашены эпоксидной смолой / акрилом, что, как мне сказали, является стандартным покрытием. Головки имеют полуглянцевый вид, что объясняет, почему они такие светоотражающие. Конечно, гвозди, отражающиеся, как звезды, в небе от почти черной неотражающей стальной крыши с каменным покрытием, — это не тот вид, который я искал.Мне сказали: «подождите несколько лет, и они больше не будут сиять» и «они будут сиять много лет» — в зависимости от того, кого вы спросили. Я нашел ногти с вафельным рисунком на голове, окрашенные плоской черной краской (Burco), которая была бы неотражающей и была бы правильным выбором, но они не использовались. Кто-нибудь испытал это на более темной крыше?

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21469/find/
Я не испытывал этого лично, но, по крайней мере, однажды я считаю, что Decra поставляла камни и клей, которые можно использовать для покрытия и скрытия каждой шляпки гвоздя.

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21470/find/
Тодд, спасибо. Подрядчик использовал конопатку, чтобы запечатать оклады, и применил подходящие камни, чтобы защитить конопатку и выдержать встряску. Подрядчик утверждает, что эти гвозди являются стандартным гвоздем, используемым для «всех стальных плиток с каменным покрытием». В документации по установке Decra говорится, что «подрядчик будет использовать крепежи / гвозди соответствующего цвета для крепления каждой панели», но мой подрядчик говорит, что никто не следует инструкциям Decra по установке.На первой фотографии Natco Nails (использованной на моей крыше) видно глянцевое покрытие. Вы можете увидеть отражение графического изображения коробки на вершине шляпок гвоздей. На втором и третьем фото — ногти Burco. Они были бы неотражающими и были бы гораздо лучшим гвоздем для моей крыши. Я хотел бы услышать от всех, кто с этим не согласен. Я чаще всего ошибаюсь (по словам моей жены)

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21471/find/
Камни Decra использовались для покрытия уплотнения по краю окладов. В контрактах говорилось, что эти гвозди используют все подрядчики для металлических крыш. Decra заявляет, что подрядчик будет использовать крепежи / гвозди соответствующего цвета на каждой панели. Мой подрядчик говорит, что никто не соблюдает инструкции производителя! Вот фото гвоздей, которыми я украшала крышу.Вы можете увидеть отражение графического изображения коробки на головках гвоздей. Скажи мне, что я ошибаюсь в этом. (моя жена говорит, что я большую часть времени ошибаюсь) Спасибо.

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21472/find/
Спасибо, Скотт. Печальная реальность состоит в том, что у большинства окрашенных гвоздей краска отслаивается при их вбивании. Открытые металлические крыши устанавливаются с помощью крашеных шурупов, а не гвоздей, отчасти по этой причине. Я не уверен, что сказать … каменные крошки могут быть нанесены на ногти или они могут быть повреждены ретушью.Много усилий, чтобы сделать это, и после ретуши со временем он поблекнет и может быть нежелательным. Вы можете связаться с Decra и узнать, что они скажут. Я согласен с тем, что со временем сияние исчезнет … но я также понимаю, что вы беспокоитесь о том, чтобы жить с этим в то же время.

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21473/find/
Ко мне домой приходил президент гвоздевой компании, и он согласился, что ногти очень блестящие. Decra говорит, что «они не рекомендуют какой-либо конкретный гвоздь», так что это зависит от подрядчика. Производитель ногтей заявляет, что цвет и покрытие ногтей не будут ухудшаться в течение многих лет.Краска на шляпке гвоздя не отслаивалась, как я думал изначально. Черная краска такая блестящая, что кажется, будто она отражает серебристый цвет! Подкрашивание каждого гвоздя плоской черной краской займет много часов, и мой подрядчик утверждает, что они просто поблекнут через несколько лет. Жаль, что моя первая металлическая крыша столкнулась с этой совершенно неожиданной проблемой. (Я думаю, что отправленные мной фотографии нельзя опубликовать?)

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21474/find/
Прошу прощения за то, с чем вы столкнулись. Я лично не слышал об этом раньше, но уверен, что вы не единственный. Я видел изображение гвоздей … не уверен, пробовали ли вы прикрепить больше. Вы можете, если хотите, пришлите мне фотографии по электронной почте на [адрес электронной почты защищен]

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21475/find/
Я сталкивался с этим несколько раз за эти годы, это происходит независимо от того, какой продукт с каменным покрытием вы используете, если забиваете его гвоздями. Мы использовали именно такой гвоздь Hilti и сталкивались с одной и той же проблемой на каждой крыше. Боюсь, это природа зверя, шляпки гвоздей могут сиять, как бриллианты, когда на них падает солнце.Ударник в пистолете для ногтей всегда оставлял блестящее пятно и на шляпке гвоздя. В 1 из 100 случаев установки крыши вы можете столкнуться с домовладельцем, которого это действительно оттолкнет. Раньше я красил шляпки для ногтей, больше ничего не поделаешь. Если бы я снова столкнулся с этой проблемой, я бы получил качественную краску, отличную от других. Очень много времени, мягко говоря. На самом деле не знаю, держится ли он со временем, но в наши дни рисует намного лучше. Гранулы могут работать, но мы так и не нашли хорошего способа прикрепить их к шляпке гвоздя.Вы не можете его заделывать, герметик не выдержит. Слишком много герметика, а затем гранул, вы создадите визуально еще более непривлекательную ситуацию. Нелегко нанести герметик на головку гвоздя в чистом виде, в количестве и плотности, подходящих для нанесения гранул … это просто невозможно сделать должным образом в полевых условиях. В итоге вы получаете «точки» на крыше, по сути, там, где находится каждый гвоздь. Я пробовал это, я знаю из первых рук … вы в конечном итоге тестируете небольшую область вне поля зрения, чтобы увидеть, что работает, а что нет.Metro поставляет тюбик акрилового базового покрытия в наборах для ретуши. Хотя он хорошо подходит для ретуши, он очень быстро сохнет, и у вас очень мало времени для нанесения гранул. Я пробовал это тоже с лучшими результатами, но это отнимает не меньше времени. У нас все еще были проблемы с получением достаточного количества гранул, чтобы прилипнуть к базовому слою … он покрыл шляпку гвоздя, но был очень тонким. Наружная температура должна быть прохладной, базовое покрытие имеет минимальное рабочее время. Если бы мне пришлось делать это снова, я бы смотрел только на краску.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/21476/find/
«Декра заявляет, что подрядчик будет использовать крепежи / гвозди соответствующего цвета на каждой панели.» Мы использовали гвоздь Hilti, он тоже был черным, как на фотографии, но не такой гладкой. Наша СОП была неважно, какого цвета крыша, шляпки гвоздей окрашиваются в коробке, в которой они поставляются, вместе с поставляемой аэрозольной краской (той же краской, которую мы использовали для окраски вентиляционных отверстий, чтобы они соответствовали крыше). Даже если у вас черный ноготь, мы бы все равно их покрасили. Наш опыт показал нам, что дополнительная краска помогла свести к минимуму возникшую у нас проблему (пистолет скалывал покрытие шляпки гвоздя, создавая блестящее серебряное пятно).Если бы шляпки гвоздей держались хорошо, нам вообще не пришлось бы красить их на угольных продуктах, но это было не так. Нам все равно пришлось их покрасить для других цветов крыши, так что покраска была обычным делом. Кроме того, покраска их в коробке потребовала бы лишь незначительной подкраски позже, если бы это было необходимо. Если бы я был подрядчиком в этом случае, я бы попытался как можно скорее перейти на шурупы, независимо от установки непосредственно на палубу или обрешетку. На данный момент, по моему мнению, подрядчик должен покрасить их качественной краской для металла и оставить это позади.Было такое, наверное, полдюжины раз за 20 лет. Иногда то, что является «нормой», просто не подходит для некоторых людей … Я сам немного разборчив, меня это тоже беспокоит. Я бы не стал использовать эти глянцевые гвозди с плоской головкой, но этот подрядчик, возможно, сделал с ними множество крыш и не имел проблем … это может быть там «нормально». Художественная кисть, ватная палочка, губка — нельзя использовать аэрозольный баллончик, он создаст гигантский беспорядок из точек. Краска Rust-Oleum Sierra Performance ™ MetalMax, подходящая к цвету крыши, была бы моим следующим выбором, если бы я снова столкнулся с этим.Тодд, может быть, есть лучшая идея для рисования.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/21477/find/
Спасибо, Энди и Тодд. Подрядчик попросил меня посетить несколько крыш, которые он установил за последние 12 месяцев, и, по его словам, гвозди выцвели и не будут сиять.Я счастлив сделать это и надеюсь, что проблема решится сама собой. По словам производителя, гвоздь сохранит блеск надолго, так как эти ногти представляют собой очень твердую эпоксидную краску. Ни одна краска не отслаивалась от головок в результате использования пистолета для ногтей, поэтому только УФ-деградация с течением времени может естественным образом снизить отражательную способность. Я нашел несколько эмалевых красок (плоских черных), но после покраски нескольких гвоздей и выдержки в течение 24 часов они кажутся такими же отражающими, как и эпоксидная смола. Может быть, эта краска со временем потускнеет до «плоского черного»? Точно сказать не могу.Ненавижу просить своего подрядчика красить каждую шляпку гвоздя, но видеть, что сотни гвоздей сияют каждый день с 10 до 16 часов, для меня тоже не работает. Не уверен, что отправлял это фото раньше, так как его нет в этой теме. На фото видны шляпки гвоздей, но, конечно, на солнце они намного хуже.

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21478/find/
Я вижу и понимаю вашу озабоченность. Я подозреваю, что со временем они поправятся. Я действительно беспокоюсь о том, что ретушь может исчезнуть со временем … не знаю, что это будет значить. Я просто никогда не работал с такими открытыми застежками. Если хотите, я без колебаний предложу производителю и подрядчику лучший вариант, чем «подождать и посмотреть».Просто любопытно … вы подтвердили Decra, что ногти правильное? Я не слишком хорошо знаком с этой панелью, но мне было любопытно.

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21479/find/
Decra (при вызове своих представителей) только заявит, что подрядчик решает, куда прибить, основываясь на их опыте. Мой подрядчик сказал, что он прошел «заводское обучение» с 30-летним опытом. Интересно то, что я прочитал все процедуры установки Decra для этого конкретного коктейля (они публикуются в Интернете).Мой подрядчик не соблюдает ни одного из их «руководящих принципов». По словам Декры, гвозди должны быть расположены прямо на носу встряхивания (так же, как и угол вниз — если бы он сделал это, не было бы никакого отражения). Когда я спросил об этом своего подрядчика, он сказал, что гвоздь не попадает в рейку, когда гвоздь прибивается к носу вибратора. Итак, он прибивает под углом 45 градусов, который вы видите на фотографиях. Этот угол ловит солнце и дает отражение.

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21480/find/
Спасибо вам за разъяснение

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21481/find/
Скотт, не могли бы вы написать мне письмо на [адрес электронной почты защищен], и я перезвоню вам?

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21482/find/
Последнее фото действительно помогает. ИМО, что гвоздь находится слишком высоко и способствует блестящему виду застежек. Я хотел бы подтвердить с Decra, используя ту картинку, которую вы разместили. Если они скажут, что вам хорошо, то все в порядке, я не думаю, что они скажут, что это правильное положение гвоздя.Как его гвоздь находится «в нижней части поворота панели вниз» согласно руководству по установке Decra. На самом деле производитель не собирается давать расплывчатые сведения о размещении гвоздей. Крепление панелей: Панели крепятся к деревянным рейкам минимум четырьмя стандартными гвоздями, устойчивыми к коррозии 8d, или четырьмя шестигранными гвоздями минимум # 9 (диаметр 1/4 дюйма) x 1-1 / 2 дюйма длинными устойчивыми к коррозии винтами (согласованные по цвету). Винты следует использовать в зонах замерзания / оттаивания. Один крепеж помещается внизу на изгибе панели на расстоянии 1 дюйма от края перекрытия.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
