Как заменить сифон под душевой кабиной: Как поменять сифон в душевой кабине и как прочистить засор

Содержание

открыть, разобрать и прочистить сифон от засора своими руками, или снять и поменять его в душевой

Сифон — элемент водоотводного комплекса в жилище, представляющий собой изогнутую трубу.

Его предназначение в душевой кабине — обеспечение выхода воды, пропущенной сантехническим устройством, и создание водяного затвора для предотвращения появления запаха из канализационной системы.

Почему плохой слив в душевой кабине

Чтобы выбрать подходящий метод борьбы с засором, необходимо выяснить, какова причина его образования.

К основным причинам относится:

  • Попадание в слив случайных предметов. Мелкие вещи, которые падают и не проходят по трубам в канализацию, а остаются в сифоне. В итоге это приводит к ухудшению оттока воды.
  • Попадание волос, мусора. После каждого принятия душа в канализацию попадает некоторое количество волос, ниток с одежды, мелкого мусора. Волосы накапливаются вместе с нитками и мусором,
    создают комки,
    которые мешают воде стекать по трубам.
  • Накопление на стенках труб остатков мыла и жира. Во время принятия душа люди используют мыло, шампуни и другие средства гигиены, остатки которых накапливаются в трубах, образуя стенки. Просвет в трубе сужается, отложения становятся более плотными, начинает прилипать мусор. Таким образом, постепенно образуется засор.
  • Общая проблема с канализационной системой в доме.

Важно! Если проблема оказалась общей в доме, то не стоит пытаться устранить ее самостоятельно, этим должны заниматься специалисты.

Как почистить слив

Перед тем как снять сифон и прочистить его, рекомендуется убрать остатки воды с душевого поддона.

Разобрать сифон и прочистить его от засора

Что починить конструкцию, ее необходимо почистить.

Этапы чистки:

  1. Подставить какую-нибудь емкость, в которую будет стекать вода, например, таз или ведро.
  2. Снять затворную гайку, а затем колбу. Подождать, когда с гидрозатвора вытечет вся вода.
  3. Прочистить, удалив всю грязь и мусор. Тщательно промыть все водой, удалить полностью весь налет на стенках.
  4. Поставить его на место, убедившись, что патрубок стока не прижал колбу. Все соединения плотно прикрутить.
  5. Открыть воду и проверить соединения. Если они сухие и вода беспрепятственно уходит, то все сделано правильно.

Фото 1. Разобрать и почистить сифон у душа будет непросто, так как он находится в труднодоступном месте — под дном кабины.

Рекомендуется прочищать сифон не только из-за возникновения засора, но и для профилактики, раз в 3 — 4 месяца.

Отчистить при помощи вантуза

Еще один способ устранения засора в душевой кабине — чистка с помощью вантуза. Порядок действий:

  • Взять вантуз и смазать его вазелином.
  • Наполнить поддон душевой кабины таким образом, чтобы вода полностью закрывала резиновую часть вантуза.
  • Поставить вантуз на слив так, чтобы резиновая часть плотно накрывала.
  • Сделать 20—30 движений вверх-вниз, убрать вантуз и проверить, уходит ли вода. Если нет, то еще раз провести процедуру.
  • Если вода стала стекать, то промыть слив горячей водой.

С помощью сантехнического троса

Если засор сформировался в глубине трубы или загрязнение сильно уплотнилось, то устранить проблему поможет сантехнический трос.

Но использовать его рекомендуется только в том случае, если слив в душевой кабине сделан из металлических труб, а не из пластиковых.

Порядок действий:

  1. Ввести трос в сливное отверстие. При этом необходимо вращать его.
  2. Резкими движениями протолкнуть его вперед и назад примерно 15—20 раз.
  3. Промыть горячей водой.
  4. Извлечь трос вместе с мусором, который к нему прицепился.

С использованием бытовой химии

Специалисты не рекомендуют чистить слив в душевой кабине с помощью бытовой химии, но иногда это становится единственным доступным вариантом. В таком случае требуется тщательно и придирчиво

изучить состав средства для прочистки труб, и выбрать порошок, жидкость или гель, которые подойдут именно для слива в душевой кабине.

Важно! Запрещено использовать для прочистки слива в душевой кабине средства для устранения засоров в унитазе. Чаще всего в состав средств входят агрессивные вещества, которые способны не только растворить мусор, но и разъесть резиновые детали в сливе и повредить акриловый поддон.

Выбрав подходящее средство, требуется тщательно изучить инструкцию по применению и следовать ей. Обычно сам процесс устранения засора прост:

  1. Залить средство в слив.
  2. Выждать определенное время, указанное в инструкции по применению. Химические вещества, входящие в состав средства, разъедают мусор, волосы, жир, мыльные остатки, после чего вода начинает беспрепятственно уходить.
  3. Промыть слив сильной струей горячей воды.

При использовании бытовой химии необходимо пользоваться резиновыми перчатками. А также не стоит забывать, что некоторая бытовая химия может образовывать вредные пары.

Замена слива в душевой кабине своими руками

Иногда засоры возникают по причине неправильной установки сифона. В таком случае его рекомендуется заменить. А также могут возникнуть и другие проблемы:

  • Элементы пропускают воду.
  • В сифоне не образовывается водяная пробка, в результате чего в душевой кабине чувствуется неприятный запах канализации.
  • Повреждение некоторых элементов
    из-за неаккуратной чистки
    .
  • Повреждение труб во время чистки.

Появление этих проблем говорит о том, что сифон вышел из строя и его пора заменить.

Как снять и поменять сифон

Если сифон вышел из строя, то для самостоятельной замены рекомендуется сделать следующее:

  1. Снять декоративную панель душевого поддона. В некоторых моделях декоративная панель прикреплена с помощью защелок. Демонтировать ее в таких моделях просто: надавить на экран, и они откроются.
  2. Перекрыть воду в квартире.
  3. Отсоединить колено от канализации.
  4. Отсоединить колено от душевого поддона.
  5. Снять перелив и все составные элементы.

Раскрутить перелив поможет разводной ключ. В некоторых моделях

элементы слива разбираются вручную.

Установка

Чтобы самостоятельно установить новый сифон, рекомендуется сделать следующее:

  1. Приобретенный элемент распаковать и разобрать на детали. Внимательно их рассмотреть, убедиться, что все они без повреждений.
  2. Взять герметик и нанести его на специальное углубление в поддоне.
  3. Взять специальную прокладку, входящую в комплект, и наложить ее на герметик.
  4. Входную трубу установить в сливное отверстие поддона. Если изделие сделано из пластика, то вкручивать его надо осторожно, чтобы не повредить резьбу. При этом выходная часть трубы должна смотреть в сторону канализационной.
  5. Выполнить сборку сифона. В случае возникновения затруднений рекомендуется воспользоваться схемой, представленной на упаковке. Обычно требуется установить крышку, затем надеть и затянуть ее соединение.
  6. Верхнюю прокладку обработать герметиком, наполнив специальное углубление.
  7. Подключить к канализации.

Почему протекает слив и что делать

Причины:

  1. Ошибка во время установки: неправильно установлены стыки, некачественно наложен герметик.
  2. Образование трещины в пластиковой трубе из-за неправильной чистки, во время ремонта или установки.
  3. Появление щели на верхней части слива после длительного использования. К сожалению, пластиковый устройство
    не отличается высокой прочностью
    , и после длительного использования верхняя часть его может расшататься и начать пропускать воду.
  4. Высокое давление на стыки сифона из-за засора. Если образовался засор, а в поддоне большое количество воды, то из-за высокого давления воды в некоторых моделях стыки могут начать ее пропускать.

Если слив стал протекать, то не всегда полная замена — единственный выход. Решить проблему поможет ремонт.

Для начала требуется выяснить, где именно происходит протекание. Если обнаружены трещины, то для их устранения советуют воспользоваться клеевым бандажом:

  • Перекрыть воду и высушить поврежденный участок феном.
  • Взять плотный материал для заплатки. Это может быть кусок резины или пластика.
  • С помощью эпоксидного клея приклеить заплатку к поврежденному участку. Просушить.

Важно! После проклейки трубы нельзя пользоваться душевой кабиной в течение 24 часов.

Если вода протекает на стыках сифона, то его необходимо аккуратно разобрать, почистить, нанести новый герметик.

Полезное видео

Если под рукой нет специальных средств для предотвращения засора, можно воспользоваться народными средствами. Посмотрите видео, в котором показан способ чистки слива при помощи двух простых вещей — сода и уксус.

Открывать и чистить слив нужно чаще

Для бесперебойной работы душевой кабины рекомендуется следить за ее состоянием, уделяя большое внимание сливу. Образовавшиеся засоры не только мешают уходу воды, но и провоцируют протечку. Поэтому требуется проводить профилактическую чистку

4 — 6 раз в год.

Замена сифона душевой кабины, поддона

Цена:
  • от:
  • до:

Название:

Артикул:

Текст:

Выберите категорию:Все Арматура для бачка унитаза» Сливные механизмы унитаза» Впускные клапана (заливные механизмы) бачка унитаза» Комплекты арматуры бачка» Поплавок для бачка унитаза» Прокладка под бачок унитаза» Крышки для бачка унитаза» Манжеты» Крепежи» Запчасти для Hybner» Запчасти для Hatria» Запчасти для Gustavsberg» Запчасти для Grohe» Запчасти для Globo» Запчасти Geberit» Запчасти для Duravit» Запчасти для Laufen» Запчасти для Ido» Запчасти для Ifo» Запчасти для Roca» Запчасти для Rihard knauf» Запчасти для Acaplast» Запчасти для Santek» Запчасти для Svedbergs» Запчасти для Vitra (Витра)» Запчасти для Jacob delafon» Запчасти для Jika» Запчасти для Keramag» Запчасти для ALCAPLAST» Запчасти для Villeroy Boch» Запчасти для арматуры SAS сливной и заливной клапана Сиденья для унитаза» Сиденья для унитаза IDO» Сиденье для унитаза Santek» Сиденье для унитаза Ifo» Сиденье для унитаза Jika» Сиденье для унитаза Cersanit» Сиденье для унитаза Gustavsberg» Сиденье для унитаза Twyford» Сиденье для унитаза Roca» Сиденье для унитаза Vidima» Сиденье для унитаза Ideal standard» Сиденья для унитаза универсальные» Сиденья для унитаза Sanita Luxe» Сиденья для унитаза Hybner» Запчасти и комплектующие для сидений унитазов Запчасти/комплектующие для инсталляций Системы слива и комплектующие к сантехнике» Сифоны»» Пластиковые сифоны»» Латунные сифоны»» Выпуски и комплектующие для сифонов Сифоны для душевых поддонов (кабин) Фильтры Atoll» Обратный осмос ATOLL» Проточные фильтры ATOLL» Магистральные фильтры Atoll» Умягчители воды ATOLL ECOLIFE» Наборы картриджей к фильтрам Atoll» Картриджи ATOLL» Комплектующие и запчасти ATOLL Ремонт сливного бачка унитаза Ремонт унитаза Ремонт душевых кабин

Производитель:ВсеAquaGranitExAtollCersanitCантекEspanaEUFranceGloboGroheGrotaGustavsbergHatriaHONEYWELLHybnerIdeal standardIDOIfoJacob DelafonJikaPENTEKPortaProtectorRemerSanitrendsantekSanteriSASSoler & PalauTermaTetraTranscendTwyfordtyp+ctypicalVidimaVilleroy bochVitrawheelАкваГранитатолВеликобританияГерманияДанияЕвропаИрландияИталияКомфортМеталлоизделияНациональный комфортНикаПолитекПольшаПортугалияПрактикаРоссияСловенияСунержаЧехия

Новинка: Всенетда

Спецпредложение: Всенетда

Результатов на странице: 5203550658095

Сифон для душевой кабины с гидрозатвором, клапаном и сливной

Роль такой детали водопровода, как сифон для душевой кабины, не стоит недооценивать. При проведении ремонта стоит обращать внимание не только на качество сантехники, но и на качество сифона.

Это очень важная деталь слива, от которой зависит, как будет уходить вода во время водных процедур. Кроме того, хороший сифон нужен, чтобы избежать распространения неприятных запахов из канализации.

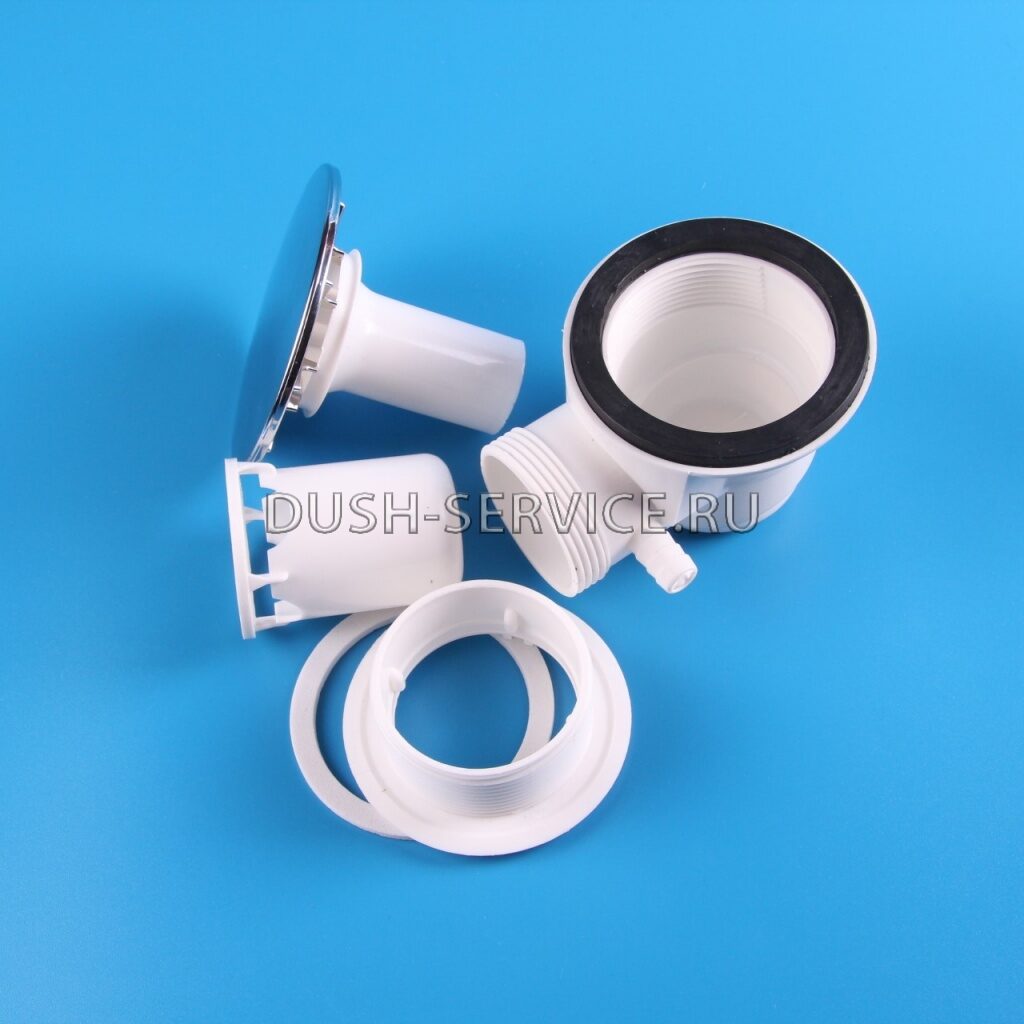

Из чего состоит сифон?

Стандартная конструкция устройства подразумевает наличие следующих деталей:

  • верхней решетки с уплотнителем;
  • корзинки для мусора с уплотнителем;
  • выпуска для отвода воды с углублением для верхнего уплотнителя;
  • прокладки для выходного патрубка;
  • винта, который вкручивается в гайку патрубка;
  • устройства гидрозатвора.

При покупке душевой кабины лучше использовать оригинальное оборудование, входящее в комплектацию поддона. Этим самым можно обезопасить себя от разгерметизации канализационного слива.

Если такого прибора нет, то лучше покупать трапы надежных фирм, которые сделаны из качественного пластика или хромированного металла. По возможности стоит избегать некачественных пластмассовых китайских трапов, которые имеют ограниченный срок годности.

Виды сифонов

Сифон для душевой кабины или трап, состоит из двух частей: перелива, если он предусмотрен конструкцией, и слива воды. Высота такого трапа не превышает 20 см. А самый низкий по высоте трап – восьмисантиметровое приспособление.

Существует несколько моделей, подходящих под разные виды водопроводных конструкций.
Популярностью пользуются следующие виды:

  • бутылочный;
  • трубный;
  • гофрированный;
  • в коробке.

Большинство конструкций применяется только при определенном виде канализационного слива, но есть и универсальные варианты.Слив может быть как высоким, так и низким, и на этот показатель следует ориентироваться, покупая сифон.

Бутылочный тип сифона

Такое устройство слива подходит для душевых с низким и высоким поддоном. Это самый распространенный стандартный вид устройства, который помимо прочего отличается еще и удобством чистки.

Для чистки достаточно просто открутить нижнюю часть колена и вылить все содержимое. Некоторую трудность может представить лишь его установка, при которой проблематично соединить выходной патрубок сифона со сливным отверстием поддона.

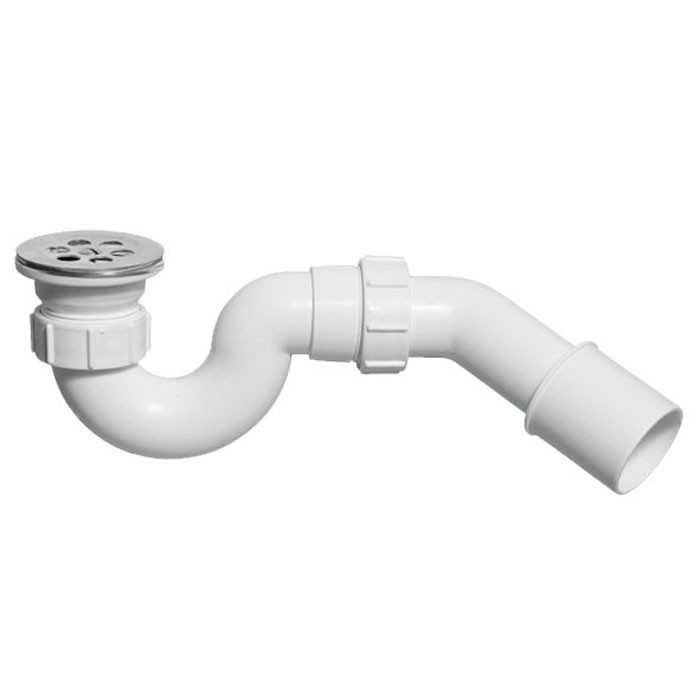

Трубный тип сифона

Такой сифон выпускается в виде жесткой конструкции, по внешнему образу напоминающей буквы S или U. Устанавливается оборудование только в высокий душевой поддон и крепится с достаточно точной подгонкой деталей. Нужно обращать внимание на то, чтобы совмещение элементов с патрубком было надежным.

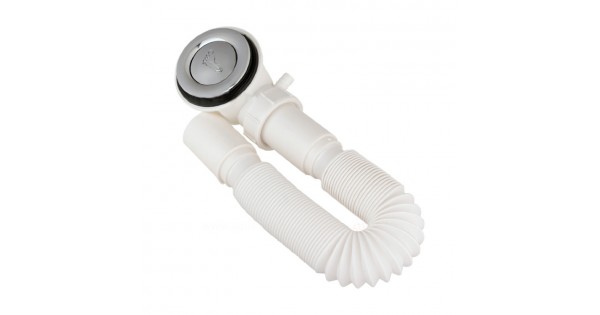

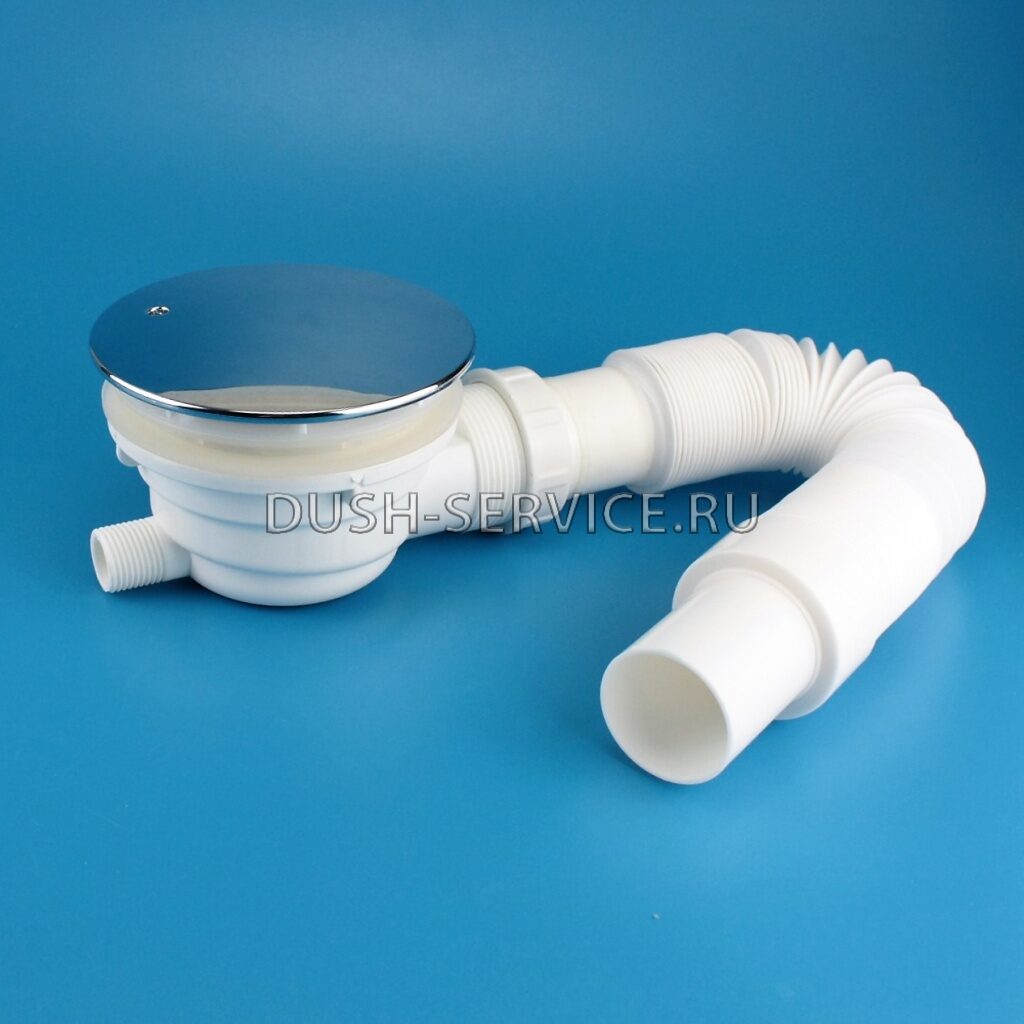

Гофрированный тип сифона

Используется гофрированный сифон в конструкциях низких поддонов. Это самый бюджетный вариант устройства, который, помимо доступной цены, обладает еще и удобством установки.

Гофрированная трубка легко гнется и легко совмещается со сливными отверстиями поддона и канализации. Главным его недостатком считается трудность очистки гофрированной трубки, и преждевременный износ в местах сгибов.

Сифон в коробке

Достаточно удобная конструкция, которая располагается в стене, в специальном коробе. Со сливным отверстием раковины или душа он соединяется гибкой трубой, длина которой предполагает регулировку.

Различия по направлению слива

Сифоны под душевую кабину можно поделить на два типа по направлению сливных отверстий: прямой сливной патрубок и с направлением в сторону.

Прямое приспособление при монтаже душевой кабинки используется крайне редко, разве что в индивидуальных конструкциях частных домов. Тогда как патрубок с поворотом в сторону наиболее часто используется при установке душа в квартирах.

Он позволяет экономить место пространства и наиболее подходит для канализационных путей многоквартирного дома.

Выбор по функциональности

Сливное отверстие сифона в душевую кабину может открываться автоматически или механически.

Одна из важных и удобных функций – это возможность закрытия сливного отверстия после водных процедур или для задержания воды во время принятия душа или ванны.

Устройство для закрытия сливного отверстия помогает избежать попадания запахов из канализации в ванную комнату.

Существует три разновидности сливного отверстия:

  • стандартное отверстие;
  • автоматическое отверстие;
  • отверстие click-clack.

В более современных конструкциях используется автоматический тип отверстия и тип click-clack. Такие сифоны стоят дороже, и предназначены для монтажа в душевые кабины.

Их используют при создании дизайнерского ремонта или евроремонта. Более простые стандартные модели используются для создания бюджетного варианта душевой кабины.

Важно!

Соединительными деталями трапа являются гибкие резиновые диски. От их качества зависит герметизация сифона, а также надежность его крепления. Поэтому выбирая диски, стоит обратить свое внимание на их эластичность. Надеваться на трап они должны с некоторым усилием.

Стандартный тип сифона

Отличается беспрепятственным сливом воды, а также наличием подходящей по диаметру резиновой пробки, которая устанавливается на отверстие сифона механически.

Преимущество таких сливных устройств душевой кабины заключается в их недорогой цене, к тому же, они редко ломаются.

Автоматический тип сифона

Отверстие у этой модели оснащено специальным рычагом, который можно перемещать и тем самым производить открывание и закрывание слива. Устанавливается такое приспособление в душ, как правило, на высокие поддоны с переливным отверстием.

Тип сифона click-clack

Сlick-clack – это устройство для душевой кабины с клапанами. Для управления кнопкой закрытия в условном отверстии достаточно нажать на специальное устройство, которое предназначено для контроля за водным потоком, оно может либо задержать его, либо позволить выливаться свободно.

Чаще всего такой системой обладают металлические хромированные сифоны с клапаном, устойчивым к коррозии.

Главный критерий выбора сифона

Подбирая сифон, важно знать о функции гидрозатвора. Модели с полостью, в которой всегда присутствует некоторое количество воды, считаются самыми практичными.

Такая водяная пробка препятствует проникновению запахов канализации внутрь помещения и является основным после пробки барьером для распространения неприятного воздуха по квартире.

Всегда стоит интересоваться наличием гидрозатвора, и подбирать этот вариант для водопровода.

Несколько советов по выбору

Основных критериев выбора сифона для душевой кабины с гидрозатвором всего три:

  • соответствие диаметра сливной горловины отверстию в поддоне;
  • прочность в связи с его пропускной способностью;
  • соответствие конструкции сифона виду душевого поддона.

Правильный выбор сифона в соответствии с данными критериями повлияет на прочность конструкции и на ее способность пропускать воду беспрепятственно.

Технические характеристики

По существующим европейским стандартам существует три варианта диаметра сливной горловины поддона:

  • 52 мм;
  • 62 мм;
  • 90 мм.

Таким образом, выбирая сифон для ванной раковины и душевых кабин, стоит перед покупкой измерить сливное отверстие сантехнического устройства, для обеспечения плотной посадки и хорошей герметичности соединения.

Так, сливные отверстия с диаметром 52 и 62 мм не предоставляют свободный доступ к прочистке, в отличие от конструкции с 90 мм отверстием.

Поэтому, при монтаже душевой кабины, надо создать дополнительный доступ к трапу для осуществления манипуляций по очищению.

Пропускная способность трапа

По европейским стандартам слой воды над сифонами с диаметром отверстия 52 и 62 мм не должен превышать 13 см, тогда как трап с диаметром 90 мм может выдержать толщу воды высотой 16 см, не более.

Таким образом, диаметр сифона будет зависеть напрямую от высоты душевого поддона: для низких моделей поддонов выбираются, как правило, отверстия с радиусом 26 и 31 мм, тогда как в высокий поддон можно устанавливать устройство с радиусом отверстия 45 мм.

Влияние конструкции на очистку

В низкие душевые поддоны рекомендуется устанавливать конструкции с функцией самоочистки: оснащенные сеточками и корзинками для сбора мусора, а также имеющие особую самоочищающуюся конструкцию.

Осторожно!

Сливной трап никогда нельзя чистить и продувать сжатым воздухом. Это может нарушить весь баланс конструкции и привести к серьезной поломке оборудования. Для очистки достаточно снять верхнюю деталь приспособления и прочистить слив.

Как чистить сифоны?

Позаботиться о чистке колена стоит заранее, на этапе монтажа конструкции во время ремонта. Для этого сифон оснащается специальным ревизионным отверстием, которое будет выполнять не только функцию осуществления перелива воды, но и функцию очищения от грязи.

Такое отверстие нужно лишь для узких приборов, тогда как девятисантиметровый трап очищается напрямую.

Если устройство устанавливается в поддон с низкой высотой, то в этом случае используются дополнительные приспособления для задержки волос, а также специальная самоочищающаяся конструкция.

Также чистку особо сильных загрязнений можно производить с помощью сантехнического прута. Но делать это должен профессионал.

Как устанавливают сифон?

Алгоритм установки подразумевает проведение нескольких действий в определенной последовательности:

  1. Подготавливается основа.
  2. Проводится обязательная проверка прибора на герметичность и надежность соединений.
  3. На перевернутом поддоне, после установки силовой конструкции, прикрепляют трап с подсоединенным гибким шлангом для слива.
  4. Перевернув поддон обратно, регулируют ножки на установленном месте.
  5. Проверяют местонахождение трапа, который должен находиться от канализации не более пяти сантиметров от слива.
  6. Все шланги обрабатываются герметиком, после чего пускается вода.

Низкие кабины всегда монтируются на цементную стяжку, а латунный или хромированный трап в этом случае требуется устанавливать под углом.

Как переустановить сифон?

Трудность замены сифона душевой кабины зависит от высоты поддона и от монтажа предыдущей конструкции. Легче всего происходит замена трапа у высокой душевой кабинки.
Для этого делают следующее:

  1. Отворачивают все отверстия: сливания, и если есть, переливное.
  2. Снимается сифон.
  3. Устанавливается новый трап, с проведением при этом дополнительной герметизации.

Замена трапа на низком поддоне происходит сложнее. Часто, низкие поддоны приклеены к полу с помощью монтажной пены, поэтому может потребоваться перестановка поддона.

Во избежание этого при первичной установке надо позаботиться о наличии самоочищающегося отверстия либо широкой горловины для беспрепятственной очистки.

виды и самостоятельный монтаж (+ фото)

Душевые кабины сегодня применяют при обустройстве как малогабаритных помещений, так и просторных ванных комнат. Одним из условий безупречной работы сантехнического оборудования является не только грамотный выбор модели, но и качество ее монтажа.

Правильно подключенный сифон для душевой кабины с низким поддоном является гарантией надежного функционирования сливной системы.

Содержание статьи:

Предназначение сифонов

Основная функция сливной системы – принимать сточную воду из отверстия в поддоне, а затем направлять ее в непосредственно в канализационную трубу. Ключевым элементом сливной системы выступает сифон, именуемый также как трап.

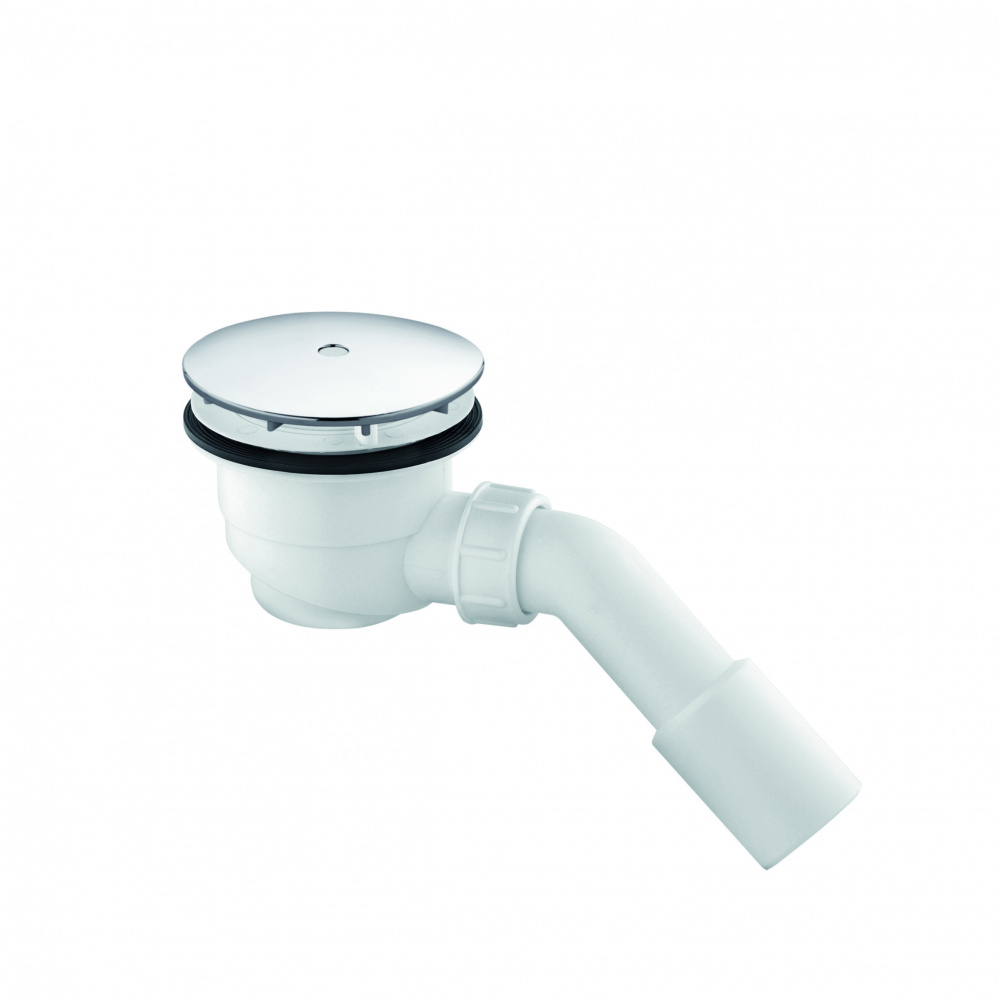

Сифон для поддона душевой кабины являет собой изогнутую трубу, заполненную жидкостью, верхний сегмент которой формирует водяной замок

Сифон выполнят две задачи: обеспечивает беспрепятственный слив грязной воды и препятствует распространению неприятного запаха из канализационной трубы.

Принцип гидравлического затвора, применяемый в сифонах традиционного исполнения, препятствует проникновению воздуха, насыщенного большим количеством вредных газов, в обратном направлении.

Сифоны используют повсеместно при подключении бытовых сантехнических устройств за исключением лишь тех конструкций, у которых водяной замок уже выступает их неотъемлемой частью.

Виды и варианты исполнения сливных устройств

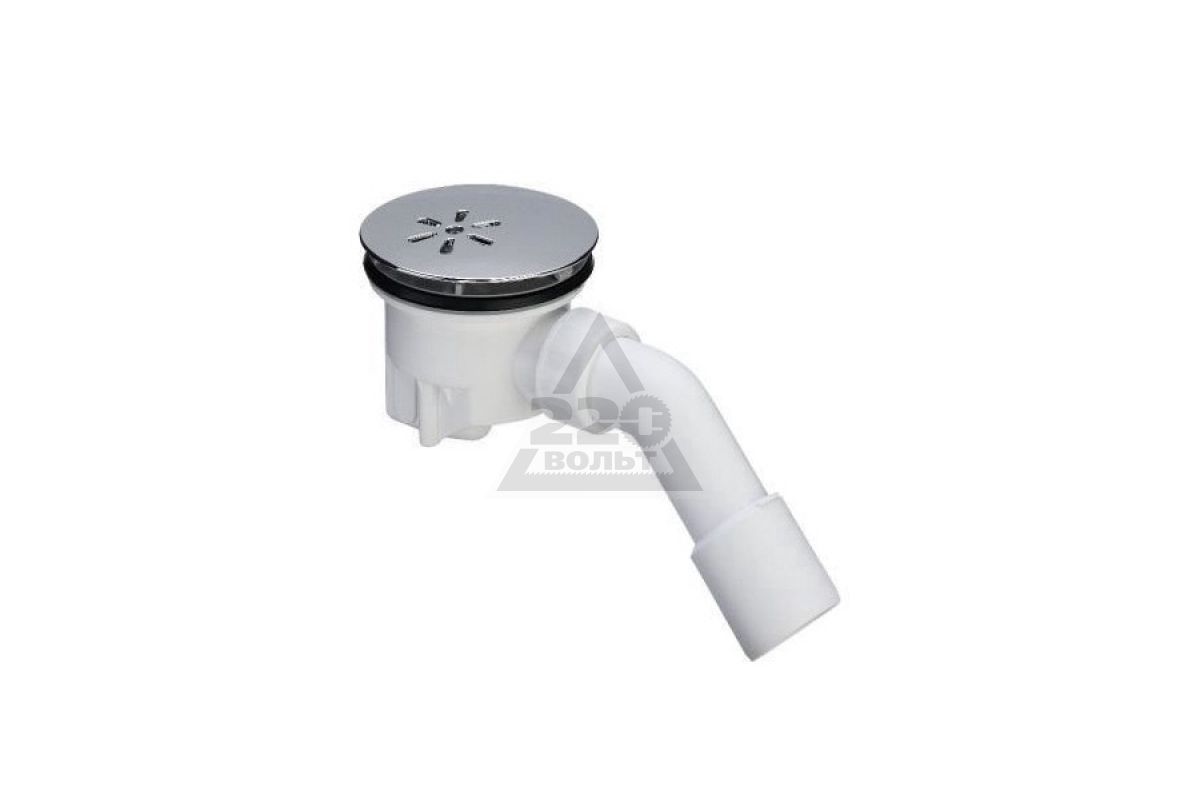

Сифон для поддона душевой кабины включает два основных элемента: слив и перелив. Переливы могут быть установлены не во всех моделях. Ими оснащают в основном глубокие поддоны душевых кабины.

Сливы бывают нескольких видов:

  • Обыкновенные – оборудованы заглушками, при закрывании которых в ручном режиме вода в поддоне начинает набираться. Сливные отверстия в таких устройствах направляют сточные воды непосредственно в жесткую или гофрированную гибкую трубу, которая может быть оснащена разборным коленом. Обычные модели являются наиболее бюджетными. Но большинство мастеров их считает морально устаревшими.
  • Автоматические – оснащены специальной ручкой, при проворачивании которой слив перекрывается. В таких моделях пробки в ее традиционном исполнении, равно как гидравлического затвора, нет. Они оборудованы ручками, посредством которых удобно контролировать работу заглушки.
  • Системы с функцией click clack – современные устройства, позволяющие перекрывать слив путем нажатия кнопки, расположенной в верхней части устройства, ногой. При первом нажатии слив закрывается, при повторном – открывается. Заглушка в таком сифоне располагается непосредственно в сливном отверстии.

Современные продвинутые системы с функцией «click clack» удобны тем, что позволяют не нагибаться, дабы слить или набрать воду в поддоне

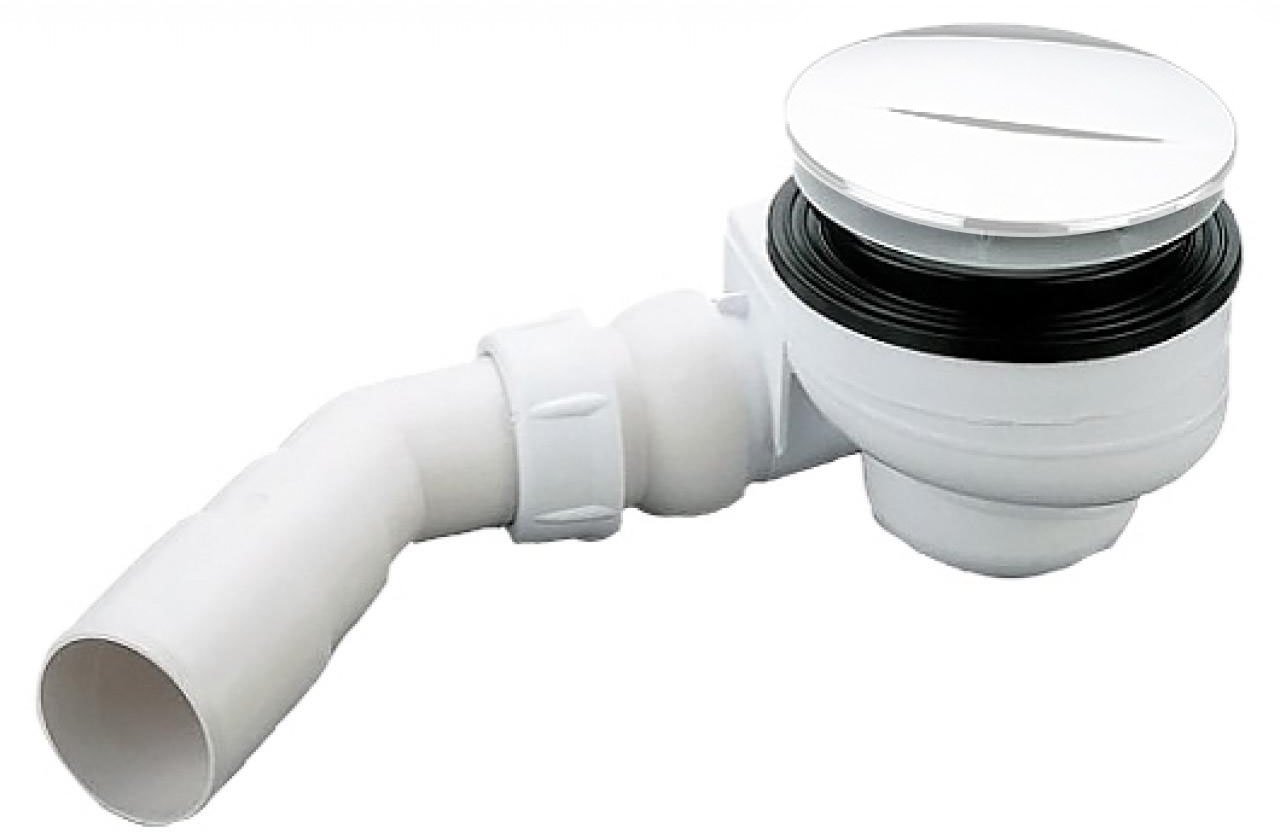

Отверстие под монтаж сифона для душевых кабин с низким поддоном может быть размещено как по краям у бортов, так и в центре днища. По типу конструкции сифоны для поддонов душевых кабин бывают нескольких видов.

Трубные модели

Такие сливные конструкции представляют собой отрезок, изогнутый в форме буквы «S» или «U». В верхнем сегменте конструкции обустроен гидрозатвор, а в нижней части – отверстие для устранения засоров.

Входной конец такой трубной конструкции прикручен к сливному отверстию в днище, а другой – к трубе квартирной канализации.

Гофрированный сифон является разновидностью типа сливных устройств, где роль гидравлического затвора выполняет изгиб трубы, выполненной из полипропилена

Легко гнущейся трубе легко придавать любую форму, закрепляя ее в желаемом положении с помощью пластикового хомута. Благодаря этому гофрированные сифоны часто используют для организации слива из душевой кабины даже при условии, что высота конструкции и место для ее размещения ограничено.

Главным достоинством таких систем является единственный соединительный узел, расположенный у выпуска раковины. Благодаря такому конструктивному решению сводится к минимуму вероятность образования протечек.

Единственный недостаток гофрированных смесителей – быстрое загрязнение складок и чувствительность к слишком высоким и низким температурам. В сравнении с другими видами сифонов гофрированные конструкции менее надежны и долговечны.

Бутылочные сифоны

Устройства этого типа свое название получили за счет того, что имеют жесткую конструкцию, имеющую форму бутылки. В верхнюю часть конструкции вставлена труба, конец которой прикреплен к выпуску слива. Отверстие для стока воды располагается в боковой части цилиндра. Благодаря этому в полости цилиндра образуется водяной затвор.

Осаждение мусора с его последующей транспортировкой в систему канализации происходит в полости «бутылки».

Сифоны бутылочного исполнения отличаются большими габаритами и при монтаже занимают много свободного места, поэтому их применяют для подключения душевых кабин с высокими поддонами

Если сравнивать сифоны бутылочного образца с коленными конструкциями, то они выгодно выделяются за счет простоты монтажа. Кроме того, они проще разбираются и чистятся в случае необходимости устранения засоров.

Сливные трапы

Подходящим вариантом для обустройства слива душевых кабинок является применение специального трапа. Его монтируют в отверстие поддона либо выполняющего его функции бетонного основания.

При использовании сливного трапа сточная вода сквозь решетку поступает в расположенную под днищем конструкции трубу и оттуда направляется в канализацию

Сливные трапы удобно использовать и при обустройстве полноценного отведения воды из кабин, лишенных традиционных поддонов. В этом случае сантехнический элемент заливают в стяжку. Высота сливов элементов этого типа колеблется в пределах 80-200 мм.

Ключевые моменты грамотного выбора

Рынок душевых кабин, а следовательно, и поддонов к ним более чем разнообразен. Они могут иметь разную высоту, форму и объем. Да и отверстия слива в этих конструкциях могут располагаться в разных местах. Поэтому сифоны для их подключения должны иметь определенные конструктивные особенности.

Сифоны для подключения к канализации зачастую идут в комплекте с душевой кабиной. Если предлагаемый производителем тип устройства вас полностью утраивает, смело используйте его.

В случае приобретения новой модели, учитывайте, что выбирать сифон для душа следует, ориентируясь на глубину трапа, поскольку конструкция монтируется непосредственно под днищем. Обычно высота сифонов варьируется в пределах 15-20 см. Чтобы упростить процесс монтажа, предпочтение стоит отдавать низким моделям.

Конструкторы душевых кабин разрабатывают новые модели сифонов, стараясь уменьшить высоту устройств. Благодаря этому можно снизить высоту дна поддона относительно уровня пола, облегчив тем самым людям захождение в кабину.

Выбирая компактные низкие модели сифонов, вы сможете свой поддон для душа располагать на минимальной высоте от уровня пола

При выборе сифона следует учитывать ряд нюансов:

  • Диаметр сливного отверстия. Согласно европейским нормам диаметр сливных отверстий для поддонов может составлять 52 мм, 62 мм либо же 90 мм. Размер конструктивных элементов сифона должен соответствовать этим параметрам.
  • Угол сгиба сливной трубы. В среднем он варьируется в пределах 130-140°. Но в продаже встречаются модели, где угол разворота составляет 360°.
  • Пропускная способность сифона. Этот показатель определяется из расчета водяного слоя, собираемом над сливным отверстием. Для отверстий диаметром в 52 мм и 62 мм толщина водяного слоя не должна превышать 12 см, а для слива D90 мм – до 15 см. Скорость слива должна быть не менее 20 л/мин. Есть устройства с высокой скоростью слива, достигающей 30 л/мин. Они имеют пометку «турбослив».
  • Функция самоочищения системы или возможность прочистки элементов без полного разбора сливной конструкции.

Приобретая сифон, старайтесь выбирать качественные системы. В противном случае вы столкнетесь с необходимостью частой прочистки сливной конструкции и даже замены быстро вышедшей из строя системы.

Несмотря на наличие в сливных системах встроенных решеток и самоочищающихся элементов, для предотвращения попадания мусора в слив рекомендуем применять накладные сеточки

Для поддонов с небольшим сливным отверстием необходимо предусмотреть доступ к канализационным отводам. Он потребуется для того, чтобы проводить ревизию и прочищать систему в случае загрязнения.

Независимо от типа выбранной конструкции при прочистке сливной системы недопустимо использовать сжатый воздух. Последствиями таких действия может стать разгерметизация соединений и возникновение протечек.

Монтаж сифона своими руками

От грамотной установки слива напрямую зависит скорость стока отработанной воды и, в принципе, возможность эксплуатировать сантехническое оборудование. Монтажные работы можно выполнить и самому. Необходимо лишь следовать инструкции и выполнять все операции качественно.

Перед установкой душевой кабины важно продумать организацию стока воды. Для этого необходимо определить два момента:

  • На каком расстоянии от канализационного отверстия будет установлен поддон.
  • Каким способом подключить конструкцию для слива воды.

Протяженность трубы от выпуска до канализационного выхода должна быть минимальной, а ее уклон составлять 1-1,5 см на каждый метр длины

Установка слива душевой кабины проводится после подготовки основания для монтажа поддона.

Процедура включает ряд основных этапов:

  • Определение и выставление угла для слива от выходного отверстия в поддоне до входа в канализацию. Для этого конструкцию сначала укладывают вверх дном. В комплекте к каждой кабине прилагаются шпильки. Их необходимо вкрутить в нужные отверстия. На этом этапе подготавливают силовые механизмы, устанавливая их на ограничители и фиксаторы. Сверху на них надевают заранее выставленные шпильки.
  • Сборка и монтаж сифона. К конструкции обычно прилагается схема. При состыковке элементов все прокладки следует размещать в строгом соответствии с прилагаемой схемой, зажимая места соединений до упора.
  • Регулировка силового каркаса. Эту процедуру выполняют, ориентируясь по строительному уровню. Каркас монтируют, располагая на 2-3 см выше, чем будет установлена нижняя часть сифона.
  • Закрепление силовой конструкции. С помощью гаек соответствующего размера затягивают соединительные элементы и фиксируют конструкцию.
  • Установка поддона в нужное положение. Поддон размещают таким образом, чтобы верхняя часть сифона находилась выше канализационного тройника на 5-6°. Общая высота поддона должна быть в пределах 200-210 мм. Минимальная высота трапа может составлять 8 см.
  • Подключение слива кабинки. В отверстие слива монтируют сетку, обработанную для надежности соединения специальным герметиком. Вставив чашку слива в отверстие поддона, посредством винтового соединения подключают тройник.
  • Монтаж отвода в канализационную трубу. Установку колена сифона выполняют в направлении входа в канализацию. Соединительные элементы фиксируют муфтой и покрывают слоем герметизирующего состава.
  • Проверка работоспособности системы. После пробного пуска воды проверяют все соединительные узлы. Нигде не должно быть даже минимальной протечки.

В случае выявления плохого стока или образования капель на полу, систему придется разобрать и устранить неполадку.

Процесс сборки сифона наглядно представлен в видео:

Хорошая новость заключается в том, что негерметичный антисифонный клапан на наружном смесителе легко заменить. Нет необходимости вызывать сантехника и тратить пару сотен долларов, чтобы он / она это починили. Приложив примерно пять минут и менее чем за десять долларов, вы сами можете заменить антисифонный клапан на наружном смесителе.

Шаги по замене антисифонного клапана на наружном кране

Первым шагом при замене антисифонного клапана является отключение воды из крана наружной установки.Обычно вы найдете клапан внутри дома, например в подвале, который связан с наружным патрубком. Выключите этот клапан, затем выйдите и поверните ручку наружного патрубка, чтобы убедиться, что вода больше не выходит из него.

Затем, используя обычную отвертку или гайку с храповым механизмом, снимите винт, который удерживает ручку крана на кране. Это облегчит вам доступ к антисифонному клапану.

Теперь, используя обычную отвертку, осторожно снимите колпачок с антисифонного клапана, чтобы открыть сам клапан.

Затем, желательно пальцами, открутите пластиковый корпус клапана в сборе от металлического наружного крана. Возможно, вам придется использовать регулируемые плоскогубцы. Если вы это сделаете, постарайтесь не сломать корпус антисифонного клапана, а не то, что вы собираетесь использовать его снова. Просто его будет сложнее открутить, если он сломан плоскогубцами.

Затем, используя отвертку, выверните небольшой винт, которым рукоятка втулки крепится к сборке крана.

Теперь снимите ручку со смесителя.

После того, как вы открутите старый корпус антисифонного клапана от наружного крана, прикрутите новый корпус антисифонного клапана пальцами. Однако сначала не забудьте вставить маленький поршень, который входит в комплект для замены антисифона, в корпус клапана.

После затяжки пальцами нового корпуса антисифонного клапана осторожно с помощью регулируемых плоскогубцев поверните его еще на четверть оборота или около того.

Затем защелкните старую или новую крышку антисифонного клапана. Если в комплект для замены антисифонного клапана входит новая крышка клапана, используйте ее вместо старой.

Наконец, снова прикрепите ручку крана к концу наружного крана, убедившись, что соответствующий винт плотно затянут с помощью отвертки или набора гаек и трещотки.

Наконец, войдите в дом и включите вентиль на наружном патрубке, а затем вернитесь на улицу и поверните ручку наружного крана в полностью открытое положение. Если повезет, антисифонный клапан протекающего наружного крана больше не протекает, и ваша работа сделана.


Для получения информации об установке мембранного вкладыша поддона для керамической плитки душ см. Электронную книгу «Установка мембранного вкладыша душевого поддона » на сайте HomeAdditionPlus.com. Электронная книга с мембранной подкладкой для душевого поддона быстро научит вас, как правильно установить мембранную подкладку для душевого поддона.В него входят инструкции по обрамлению душевой кабины, заливке раствора для предварительного уклона и основания душа, а также по установке мембранного покрытия поддона.

Для получения информации о том, как выложить плитку для душа на заказ, см. « Как выложить плитку для душа на заказ» на сайте HomeAdditionPlus.com. Эта электронная книга быстро предоставит вам пошаговые инструкции о том, как измерить и установить керамическую плитку в душе, включая укладку плитки на стены, пол и бордюры душа.В нем представлены подробные инструкции для каждого шага в процессе облицовки керамической плиткой душа по индивидуальному заказу и загружены обучающие изображения!

Связанная информация

Дополнительные ресурсы по сантехнике на Amazon.com

Получите бесплатные расценки на ремонт ванной комнаты без обязательств!

Заполните нашу 3-5-минутную быструю и легкую форму и получите бесплатное ценовое предложение на проект реконструкции ванной комнаты от одного из наших предварительно проверенных и лицензированных подрядчиков по ремонту ванных комнат.Этот процесс является бесплатным, и нет никаких обязательств по его продолжению после получения сметы дополнительных расходов на ванную комнату.

Кухня и ванна: вентиляция с воздухозаборными клапанами

Сантехники ненавидят вырезать отверстия в крышах для вентиляционных линий: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий. Вентиляционные линии также являются помехой внутри дома, они проходят горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем протяжении.Все эти отверстия могут не только нарушить структурную целостность каркаса, но и создать потенциальные пути возгорания. Но вентиляционные отверстия требуются по кодексу не зря. Когда жидкости стекают по дренажной линии меньшего размера и полностью заполняют ее, воздух в дренажной линии выталкивается впереди потока воды (при условии, что вентиляционных отверстий нет), создавая положительное давление перед водяной пробкой и отрицательное давление позади. Это отрицательное давление может создать достаточное всасывание для откачивания воды из сифона раковины, позволяя канализационному газу попадать в дом через теперь уже пустой сифон.К тому же водосточная труба не обязательно должна быть полностью заполнена проточной водой, чтобы вытащить сифоны. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, устремившаяся по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.

Более чем один способ вентиляции

Отдельные вентиляционные отверстия, расположенные в пределах нескольких футов от каждой проблемы противодавления сифона, позволяют наружному воздуху попадать в дренажную линию. Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно расположено за кухонной мойкой, или когда приспособление находится под несущей балкой, которую невозможно просверлить, или когда кухонная мойка или туалетный столик расположены на острове.

У строительных инспекторов всегда есть решение: открыть вентиляционную линию, переместить раковину, переместить окно или изменить обрамление. Также возможно проектирование сложного трудоемкого дренажа /

система вентиляции рядом с приспособлением для компенсации, как это иногда делается на кухонном острове. Но, безусловно, самым простым решением является установка клапана впуска воздуха, или AAV. Эти маленькие чудотворцы почти вытесняют традиционные вентиляционные линии.

Клапаны для впуска воздуха можно использовать там, где традиционное вентиляционное отверстие было бы проблематичным, или просто для упрощения установки приспособлений во время реконструкции.Доступные в различных размерах, AAV можно использовать для вентиляции отдельных приспособлений, ответвлений и вентиляционных труб, но они не исключают необходимости хотя бы в одном вентиляционном отверстии для наружного воздуха.

AAV не новость. Разработанная в Европе еще в 70-х годах система воздухозабора Studor (Studor, 800 / 447-4721, www.studor.net) была представлена ​​в Соединенных Штатах в 1988 году. Теперь AAV принимаются практически всеми национальными строительными нормативами. включая коды сантехники SBCCI, BOCA, IRC и IPC.Согласно IPC, AAV перечислены для установки в соответствии с разделом 917; к западу от реки Миссисипи, они подпадают под действие Раздела 301.2 UPC. Хотя я уже несколько лет без единой поломки устанавливаю AAV Studor, Oatey (800 / 321-9532, www.oatey.com) и другие производители также предлагают их.

AAV — это просто односторонний воздушный клапан с гравитационным управлением, который позволяет свежему воздуху попадать в дренажную систему, не выпуская воздух из канализации. Возможно, вы видели AAV раньше и не знали об этом.Если вы когда-нибудь споткнулись о белый грибовидный объект на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, вероятно, это был клапан для впуска воздуха. Стоимость AAV составляет около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.

Не путайте AAV с меньшими и более дешевыми механическими вентиляционными отверстиями. Эти трубчатые, подпружиненные вентиляционные отверстия стоимостью 5 долларов США, иногда называемые «обманщиками», рассчитаны всего на 1/2 DFU (дренажное приспособление) и не допускаются большинством строительных норм. Чтобы различать два устройства, поищите протокол тестирования — ANSI / ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — отпечатанный на корпусе AAV.Вы также увидите отметки об утверждении кодовой организации (например, SBCCI) на упаковке.

Доступные в различных размерах, AAV можно использовать для вентиляции отдельного приспособления, всего ответвления или всей группы вентиляционных отверстий. Существуют специальные AAV, предназначенные для использования на открытом воздухе и в химической среде, и даже комбинированные сборки ловушка / AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вероятно, вы можете купить ее, но если вы находитесь в районе, где действуют правила, инспектор не будет знать, что делать. этого и не пройдет).

Простая установка

AAV предоставляют множество вариантов вентиляции, хотя существуют некоторые ограничения. Например, вы можете установить индивидуальный AAV на каждое приспособление и более крупный AAV в стеке на чердаке — и, пока есть хотя бы один обычный выход для наружного воздуха, все готово. Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, чтобы его нельзя было изолировать внутри стены. Но если воздух и доступ есть — скажем, через съемную панель с жалюзи или экран, — его можно установить там.AAV должны быть установлены вертикально (не более 15 градусов по отвесу), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке необходимо установить AAV не менее чем на 6 дюймов выше изоляции.

AAV можно установить в стене, но он должен быть доступен и иметь бесперебойную подачу воздуха (он не может быть заглублен в изоляцию). Некоторые производители предлагают для этой цели специальные ящики, хотя их легко собрать на месте.

Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии позади ловушки.Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее прямо за стояком. Это отбрасывает ловушку в сторону, освобождая место для мишени перед тем, как она ударится о заднюю стенку.

Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеиваемой втулкой с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты. (Никогда не используйте пасту, так как химические вещества в некоторых пастах могут повредить резьбу.) AAV могут взаимодействовать с ПВХ или АБС, но с резьбой вам не нужно сопоставлять разные пластмассы: они могут ввинчиваться в белый ПВХ, черный АБС, чугун , сталь или даже медь.Мини-вентиль Studor — тот, который я использую чаще всего — рассчитан на 2-дюймовые вентиляционные отверстия и поставляется с переходным соединителем размером 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.

Для добавления одного или двух приспособлений во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов. Просто установите AAV — у вас не возникнет проблем, если вы добавите AAV вместе с приспособлением.

Во многих случаях легче вставить AAV между сифоном раковины и водосточной трубой, чем запустить традиционную вентиляцию.Выполнение соединения с помощью нескольких стандартных фитингов или предварительно смонтированного устройства. При установке герметизирующая мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой она присоединяется.

Если вы делаете весь дом, вы не хотите перенапрягать конкретный AAV, устанавливая на него слишком много приспособлений (рисунок 4). Просто следуйте инструкциям AAV. Например, Mini-Vent Studor может отводить три DFU на 11/2-дюймовой линии (это максимальное количество DFU, которое вам разрешено на этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU, разрешенные кодом на этой горизонтальной ветви).См. Таблицу DFU — таблицы 709.1 и 710.1 (2) в Международном кодексе по сантехнике или эквивалент в UPC — чтобы увидеть, какие приспособления подходят под эти числа. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.

или джакузи

9033

Lav

9033

3

Узлы дренажной арматуры для светильников и групп

Крепеж Тип

Автоматическая стиральная машина (бытовая)

Вся группа ванн (унитаз, биде, ванна, ванна или душ)

Биде

Кухонная мойка

Поднос для белья

Lav

9033

9033

Трап

Посудомоечная машина

Максимальное количество DFU, допустимое для горизонтальных водостоков и вертикальных стояков

Размер дренажной трубы (в дюймах)

1 1/2

AAV могут вентилировать более одного приспособления, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют.Возможности AAV варьируются от 6 до 500 DFU.

Чтобы удалить воздух из стиральной машины с помощью AAV, я провожу трубку диаметром 1/2 дюйма от тройника, расположенного примерно в 4 дюймах позади 2-дюймовой ловушки, и заканчиваю ее в отсеке для стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.

Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Он подключается к 2-дюймовой ловушке, которая сливается в 3-дюймовую ветвь.

Рекс Колдуэлл — старший сантехник в Роки-Маунт, штат Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электромонтаж в доме».

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
