Дюбель-гвозди: какие бывают и как применяются | Своими руками

Мир метизов огромен и разнообразен, перечислить их все могут себе позволить только толстенные энциклопедии. Поэтому мы решили остановиться на таком популярном виде креплений, как дюбель-гвозди. Как они выглядят, наверное, знают все. А вот об их разновидностях расскажем в этой статье.

ПРЕИМУЩЕСТВА ДЮБЕЛЬ-ГВОЗДЕЙ

Отдельно следует сказать о преимуществах данного вида крепежа, поскольку многие люди для фиксации тяжёлых (а порой и не очень) конструкций пользуются как раз дюбелями.

Причин популярности именно дюбель-гвоздей несколько. Используется этот метиз в первую очередь с целью закрепления разных по своим свойствам материалов («кирпич + дерево», «бетон + пластик», другие комбинации). В основном это достаточно твёрдые поверхности, такие как кирпич или бетон, в которые загнать гвоздь или саморез достаточно трудно.

Простота монтажа, наверное, один из весомых аргументов в пользу использования этого вида крепежа. С дюбелем справится даже новичок: достаточно просверлить дрелью или перфоратором отверстие, вставить дюбель и забить (закрутить) изделие.

Высокая надёжность такого крепления — это также немаловажный показатель. Дюбели выдержали проверку временем и подтвердили свою прочность.

Ну и, наконец, по соотношению «цена — качество» это один из лучших крепёжных элементов на рынке. Стоимость дюбель-гвоздей весьма демократична — всегда можно подобрать метиз по карману.


Ссылка по теме:  Шурупы по дереву – какие зачем


КОНСТРУКЦИЯ ДЮБЕЛЯ

УДЕРЖИТСЯ ЛИ ПОЛКА НА СТЕНЕ?

Не упадёт ли с потолка люстра? Нередко это зависит от одной маленькой детали — дюбеля. Именно он помогает винту или крюку так плотно «вжиться» в кирпич или в бетон, чтобы даже большой вес не мог вырвать крепление из стены.

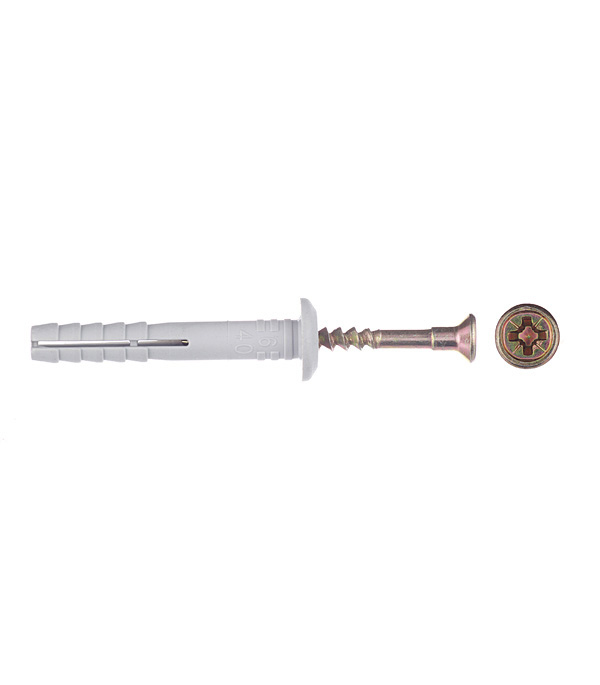

Как известно, дюбель-гвоздь представляет собой комплект, состоящий из крепёжного изделия и дюбеля. Крепёжным изделием может выступать обычный гвоздь, в случае если дюбель без резьбы, или шуруп, если дюбель резьбовой.

Непосредственно сам дюбель может быть пластмассовым (самый распространённый сегодня вариант), деревянным или металлическим.

ДЕРЕВЯННЫЕ ДЮБЕЛИ

Когда пластмассовые дюбели ещё не были распространены повсеместно, в домашних условиях вместо них использовались деревянные шканты-чопики. Эти чопики можно назвать первыми дюбелями.

Использование деревянных дюбелей требует больших затрат сил и времени, шкант часто колется и разваливается на куски, после чего его уже нельзя использовать. А если и не раскололся, то вытащить гвоздь или саморез из него проблематично: чопик выскакивает из отверстия в стене вместе с гвоздём. Разумеется, такая конструкция требовала усовершенствования.

МЕТАЛЛИЧЕСКИЕ ДЮБЕЛИ

Такая разновидность крепления появилась относительно недавно и имеет определённые конструктивные особенности. На металлическом стержне нет резьбовых насечек, то есть дюбель попросту гладкий. Вторым элементом является втулка, в которую вставляют гвоздь: она также выполнена из металла и при забивании гвоздя распирается и плотно фиксируется в отверстии. Этот крепёж считается несъёмным, после установки его просто так не демонтируешь.

Такими дюбелями рекомендуется крепить изделия средней тяжести. Область применения практически такая же, как и у пластиковых дюбелей.

ПЛАСТИКОВЫЕ ДЮБЕЛИ

В категорию пластиковых дюбелей мы решили объединить все разновидности этих крепёжных соединений, изготовленных не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

ЭТО ИНТЕРЕСНО!

Первый запатентованный дюбель появился в Британии в 1913 году. Тогда инженер Джон Джозеф Ролингс придумал способ надёжно закрепить винт в кирпичной кладке. В цилиндр из джутового волокна вкручивался винт, который раздвигал стенки цилиндра, не давая крепёжному элементу вывалиться из отверстия, С тех пор прошло уже больше ста лет. Идея не сильно поменялась, правда?

Этот наиболее распространённый вид дюбелей представляет собой пластмассовый элемент с особым строением, которое позволяет ему надёжно закрепляться внутри материала. У пластмассового дюбеля различают две основные части: нераспорную часть и распорную рабочую. Последняя расширяется и изменяет свои размеры при попадании внутрь крепёжного элемента.

Также дюбель может иметь манжету — найму вокруг отверстия, которая не позволяет креплению проваливаться в просверлённое основание или в закрепляемый материал. Применяются дюбель-гвозди для монтажа предметов к бетону, кирпичу, камню, другим полнотелым плотным материалам. Существует также крепёж, предназначенный для работы с пустотелыми материалами, древесно-стружечными плитами и гипсокартоном.

ВИДЫ ДЮБЕЛЕЙ

УНИВЕРСАЛЬНЫЙ ДЮБЕЛЬ

Нейлоновый дюбель подходит для всех строительных материалов. Универсальный принцип действия (завязывание узлом или распор) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах. Вворачивание шурупа обеспечивает распор дюбеля в строительном материале и связывание в пустотелых материалах. Пригоден для шурупов по дереву, шурупов для ДСП и винт-шурупов.

Чтобы обеспечить оптимальное направление шурупа, дюбель имеет идущие под углом насечки. Зубчатые стопорные элементы предотвращают прокручивание дюбеля в отверстии.

Это обеспечивает максимально возможную надёжность монтажа.

Такой дюбель может применяться для того, чтобы повесить картины, светильники, шкафы, карнизы, для монтажа плинтусов и т.п.


Читайте также:  Вагонка: категории и виды


РАСПОРНЫЙ ДЮБЕЛЬ

Это мощный нейлоновый дюбель с четырёхсторонним распором, который обеспечивает оптимальное распределение сил в материале и высокую несущую способность в полнотелых и пустотелых строительных материалах.

При вворачивании шурупа дюбель SX расширяется в четырёх направлениях, обеспечивая надёжную фиксацию в материале. Шейка дюбеля не создаёт распора, тем самым предотвращая действие распорных усилий на поверхность материала во время вкручивания шурупа. Это исключает повреждение кафельной плитки и штукатурки. Выступающая кромка предохраняет дюбель от проскальзывания в отверстие, обеспечивая простоту монтажа.

Данный вид дюбеля пригоден для шурупов по дереву, для ДСП и для дистанционных шурупов.

Применяется для монтажа светильников, стенных шкафов, гардеробов, кронштейнов для телевизоров, отлично подходит для монтажа сантехники (ванн и унитазов). Также подойдёт и для наружных работ: крепления почтовых ящиков, ставен и поручней.

РАСПОРНЫЙ ДЮБЕЛЬ S

Этот удобный в установке нейлоновый дюбель с двусторонним распором выгодно отличается от других моделей. Благодаря отсутствию кромки распорный дюбель S можно устанавливать так глубоко под слой штукатурки, чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Геометрия дюбеля облегчает его установку в просверлённое отверстие. Это способствует быстрому и простому монтажу.

При использовании данного вида дюбелей есть одна особенность: их не рекомендуется устанавливать очень близко к краю (в идеале расстояние от края должно быть не менее одной длины дюбеля). Поскольку он расширяется только в двух направлениях, можно направлять силы расширения таким образом, чтобы они действовали параллельно краю строительного материала. Для этого достаточно повернуть дюбель в отверстии соответствующим образом. Это позволяет уменьшить давление на края материала. Стопорный элемент предотвращает проворачивание дюбеля в просверлённом отверстии.

Применяется для установки датчиков движения, плинтусов, навешивания шкафов, картин, светильников, полок, карнизов для штор и почтовых ящиков.

РАСПОРНЫЙ ДЮБЕЛЬ M-S

По большому счёту обладает теми же функциями, что и дюбель S, с той лишь разницей, что внутренняя геометрия дюбеля M-S позволяет использовать стандартные болты или шпильки с метрической резьбой для различных условий монтажа. Также, как и дюбель S, M-S может быть забит глубоко в отверстие — чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Компактная геометрия облегчает его установку, что способствует быстрому и простому монтажу.

СОВЕТ Если вы используете винт или болт без фаски (например, укоротили болгаркой длинный болт) снимите фаску на резьбе, чтобы облегчить вворачивание винтов и резьбовых шпилек.

НЕЙЛОНОВЫЙ ДЮБЕЛЬ

Мощный нейлоновый распорный дюбель с латунным конусом предназначен для болтов и винтов с метрической резьбой. Большой наружный диаметр анкера позволяет выдерживать значительные прилагаемые нагрузки в строительном материале. Это обеспечивает максимальную несущую способность. Высокое расширение анкера делает его нечувствительным к допускам строительных материалов. Это гарантирует простой и надёжный монтаж. Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки и использовать точки крепления повторно. Отлично себя показывает в бетоне и природном камне с плотной структурой.

ЛАТУННЫЙ ДЮБЕЛЬ MS

Компактная конструкция латунного дюбеля с метрической резьбой уменьшает необходимый объём сверления.

Структура поверхности дюбеля предотвращает его проворачивание в отверстии, что повышает надёжность монтажа.

Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки. Вворачивание метрического винта вызывает расширение передней части латунного дюбеля, обеспечивая его надёжную фиксацию.

Применяется для крепления деревянных и металлических основ к бетону, кирпичу, твёрдым породам камня. Его также применяют для монтажа полок в погребах, поручней,стеновых панелей и даже для подвеса бойлеров.

СОВЕТ

Если требуется слегка расширить латунный дюбель перед монтажом, можно ввернуть в него метрический винт.

МЕТАЛЛИЧЕСКИЙ РАСПОРНЫЙ ДЮБЕЛЬ FMD

Металлический распорный дюбель FMD специально предназначен для саморезов по дереву и для ДСП. Вворачивание самореза вызывает расширение внешних металлических зубцов дюбеля, обеспечивая его фиксацию в материале и высокую несущую способность. Область применения — монтаж газовых и водопроводных труб, а также кабельных и трубных хомутов. Ребристая внутренняя поверхность дюбеля FMD обеспечивает оптимальное направление самореза и позволяет при монтаже пользоваться одними из самых распространённых саморезов — по дереву и ДСП.

СОВЕТ При монтаже дюбелей размером 6 х 32 и 8 38 в пористый материал (например, газобетон), их можно забивать непосредственно в сам материал, без предварительного сверления.

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Дюбель для газобетона GB допущен для использования в газобетоне с пределом прочности на сжатие от 2 до 4 Н/мм2, а также в газобетонных стеновых плитах и плитах перекрытий с пределом прочности на сжатие от 3,3 до 4,4 Н/мм2. Это гарантирует надёжность при монтаже подвесных потолков, кабельных лотков, различных трубопроводов, ограждений, элементов фасада и кровельных конструкций, выполненных из дерева и металла. Плюсом таких дюбелей является возможность использования их не только внутри помещений, но и снаружи. Для этого нужно воспользоваться саморезом из нержавеющей стали АД. Внешние рёбра спиральной формы обеспечивают плотную посадку в мягком строительном материале с оптимальным распределением давления и высокой несущей способностью.

ТУРБОДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА FTP К И FTP M

Универсальный нейлоновый дюбель для газобетона FTP К выгодно отличается от других видов тем, что пригоден и для шурупов по дереву, и для винтов с метрической резьбой. Наружнаясамонарезающая резьба специальной формы обеспечивает практически безраспорную анкеровку и, как следствие, надёжное крепление в газобетоне благодаря плотной посадке. Этот обеспечивает малые межосевые и краевые расстояния в оштукатуренных поверхностях.

Может применяться для установки радиаторов отопления, наружного освещения, датчиков движения, почтовых ящиков, а также картин, полок и шкафов.

Металлический вариант этого дюбеля предназначен для метрических болтов для газобетона. Он имеет маркировку FTP M и монтируется стандартным шестигранником, благодаря чему отпадает необходимость использования биты FTP EK.

ОБРАТИТЕ ВНИМАНИЕ! Для установки дюбеля достаточно иметь молоток — никакой специальный инструмент не требуется. Это позволяет значительно экономить время. Если же всё-таки инструмент (перфоратор) применяется, используйте режим сверления с выключенным ударом.

ЛАТУННЫЙ ДЮБЕЛЬ РАД

Латунные дюбели для тонких плит и полнотелых строительных материалов предназначены для монтажа ручек, мебельных панелей и кронштейнов.

Для короткого латунного дюбеля РА 4 требуется очень небольшая глубина отверстия, что делает его пригодным для тонких древесностружечных плит. Специальная структура поверхности предотвращает проворачивание дюбеля в просверлённом отверстии. Внутренняя резьба позволяет использовать стандартные болты с метрической резьбой, обеспечивая идеальную адаптацию к любым условиям монтажа.

ОБРАТИТЕ ВНИМАНИЕ! Единственный момент, который следует учесть: подобные дюбели устанавливаются с помощью шестигранной металлической биты FTP EK. Поэтому перед покупкой и установкой дюбелей проверьте наличие такой биты в вашем наборе инструментов.


Ссылка по теме:  Какие бывают уплотнители и какой лучше выбрать


ДЮБЕЛЬ ДЛЯ КРЕПЛЕНИЯ СТУПЕНЕЙ ТВ/ТВВ

Дюбели ТВ/ТВВ созданы специально для крепления деревянных ступеней к бетонному или стальному несущему основанию.

Геометрия эластичного элемента позволяет поглощать вибрации, предотвращая скрип.

Пластиковый распорный дюбель пригоден для монтажа деревянных ступеней и древесных панелей толщиной менее 30 мм в пустотелом стальном профиле (для этого воспользуйтесь дюбелем ТВ) или в полнотелых строительных материалах (здесь пригодится дюбель ТВВ).

Дюбель ТВ требует очень маленькой полости благодаря короткому v распорному элементу, что позволяет использовать его даже с узким стальным профилем.

МЕТИЗЫ ДЛЯ СБОРКИ МЕБЕЛИ

Сборка мебели — будь то купленный в магазине комплект или созданный своими руками предмет интерьера – невозможна без крепежа. Расскажем, какие метизы рекомендуется использовать в каждом конкретном случае.

Саморезы

Сегодня уже практически не применяются такие виды крепежа, как гвозди и шурупы, однако до сих пор самым распространённым крепежом для мебели остаются так называемые саморезы. Основное их отличие от шурупов заключается в том, что они изготовлены из закалённой стали, шаг резьбы больше, а гребень выше. Кроме того, кончик самореза заострён, что во многих случаях позволяет не делать предварительного засверливания.

Однако при изготовлении мебели следует учитывать, что без засверливания саморез может отклониться от нужного направления и выскочить наружу в самом неудобном месте, а то и вовсе привести к растрескиванию или расслаиванию места крепления, тем самым испортив деталь. Поэтому лучше предварительно просверлить отверстие под метиз. Да и само посадочное место под головку желательно углубить или раззенковать. Это можно сделать сверлом более крупного, чем головка самореза, диаметра.

Для зенкования существует специальное устройство, называемое зенкером. Это может быть отдельный инструмент или дополнительный элемент, который надевается на сверло нужного диаметра и закрепляется на нём. При этом совмещаются операции по засверливанию и зенкованию, что позволяет экономить время и силы, тем самым упрощая и ускоряя сам процесс сборки.

С некоторой натяжкой разновидностью самореза можно назвать широко применяемый в мебельном деле евровинт, или, как его чаще называют, конфирмат. Это элемент специфической формы, с утолщением ближе к головке винта. Такая особенность позволяет быстро и надёжно соединить мебельные детали. Головка евровинта может иметь крестообразный шлиц или углубление под шестигранный ключ. Поэтому при покупке на это следует обратить внимание и при необходимости приобрести набор шестигранных ключей или биту для шуруповёрта нужного размера.

Применяя евровинты, следует засверливать отверстия специальным инструментом – сверлом, совмещённым с фрезой. Оно так и называется – сверло под конфирмат. Купить его можно в любом магазине, торгующем крепежом и инструментом. Без этого несложного инструмента закрепить мебельные детали на евровинт попросту невозможно. В дальнейшем головки евровинтов и саморезов закрываются самоклеящимися заглушками из ламината соответствующего цвета или заглушками из пластика.

Межсекционная стяжка

Зачастую готовые шкафы и тумбы устанавливают вдоль одной стены, образуя тем самым единый гарнитур. В этих случаях для соединения готовых изделий между собой используют специфический крепёжный элемент, который называется межсекционной стяжкой. Она представляет собой соединение двух деталей: одна деталь – это полая  трубка с резьбой внутри, вторая – винт с такой же резьбой снаружи. Длина такой стяжки соответствует двойной толщине стенки шкафа. Головки выполнены в виде полукруглых элементов, подобно головкам винта, с крестообразными шлицами под отвёртку или соответствующую биту шуруповёрта.

Эксцентриковая стяжка

В тех случаях, когда необходимо выполнить скрытое или невидимое снаружи соединение, применяют более сложные элементы крепежа. Один из них — эксцентриковая стяжка. Она представляет собой сразу три детали. Одна деталь – сам эксцентрик, который устанавливается в углубление, высверливаемое в первой детали. Вто рая — шпилька со специальной головкой. Шпилька вкручивается в третью деталь – посадочное гнездо, которое помещают в отверстие, выбранное в ответной части второй детали шкафа. Головка шпильки входит в приёмное отверстие эксцентрика, сам  эксцентрик поворачивают простой, но достаточно большой и прочной шлицевой отвёрткой по часовой стрелке до упора.

Для эксцентриковых стяжек нужны специальные свёрла. Называются они свёрлами Форстнера. Их особенность в том, что поверхность высверленного углубления остаётся плоской, а не конусообразной, как у обычного сверла.

Диаметр таких свёрл должен соответствовать диаметру эксцентрика и посадочного гнезда. Подобные скрытые соединения требуют особой точности при сверлении углублений и отверстий. В домашних условиях выполнить такую работу удаётся не всегда. А на фабриках по производству мебели для таких работ используются специальные шаблоны — кондукторы.

Мебельные уголки

Не утратили своей популярности и мебельные уголки, широко используемые для соединения мебельных щитов. Разновидностей крепежа довольно много как в металлическом, так и в пластиковом исполнении. Уголки представлены в разных цветовых решениях, благодаря чему их можно достаточно точно подобрать под цвет панели.

Для стёкол и зеркал

Популярные сегодня стёкла или зеркала закрепляют на деталях с помощью специальных клеевых составов, фигурными зажимами с резиновыми вставками или путём сверления отверстий непосредственно в стекле. Выбирая подобный вид крепежа, следует обратить внимание на тот вес, который он способен выдержать. Этот параметр должен быть указан в инструкции по применению этого вида фурнитуры.

Обратите внимание!

Для того чтобы просверлить в стекле или зеркале отверстия, следует использовать специальные свёрла.

Во время работы важно охлаждать обрабатываемое место водой. Закалённое и армированное стекло сверлить самостоятельно нельзя. Такую работу придётся доверить профессионалам.

© Автор:Владимир Кунаев

Какой дюбель для какого материала



UX

SX

S

M-S

М

MS

FMD

GB

FTP К/ FTP М

РА 4

ТВ/

ТВВ

Бетон

+

+

+

+

+

+

+







+

Кирпич

+

+

+

+



+

+









Пустотелые блоки

+

+

+

+





+









Пустотелые плиты перекрытий

+

+









+

+







Натуральный камень с плотной структурой

+

+

+

+

+

+

+









Газобетон

+

+









+

+

+





Полнотелые гипсовые панели

+

+









+



+





Пустотелый стальной профиль





















+

ГКЛ,ГВЛ

+

















+



ДСП

+

















+



Пластиковые панели



















+



МЕБЕЛЬНЫЙ КРЕПЕЖ: ВИДЕО
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Цветочный контейнер своими руками из дерева – чертеж Как сделать деревянный контейнер для…
  • Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады…
  • Как своими руками приготовить средства от вредителей сада и огорода – народные средства Настои и отвары от вредителей…
  • Укладка лаг для пола – таблица расчета Как рассчитать толщину досок и…
  • Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса…
  • Современные источники света вместо лампочек Чем осветить дом вместо лампочек…
  • Как помочь деревьям после: урагана, града, ливней и жары: таблица-памятка СТИХИЯ В САДУ: УСТРАНЯЕМ ПОСЛЕДСТВИЯ…

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • Что такое металлический дюбель-гвоздь и где он применяется? + видео

    Арсенал строительных крепежных элементов постоянно обновляется все новыми и новыми моделями крепежа. Обычно нелегко заметить в этом разнообразии появление нового элемента. Об одной новинке мы вам и расскажем, называется такое устройство – металлический дюбель-гвоздь.

    Функционал и устройство крепежа

    Обычные гвозди уже давно неактуальны, то, что им осталось – это работа с деревом или другим мягким материалом. Дедовский способ забивания обычного гвоздя в бетонную или кирпичную поверхность с использованием деревянного «чопика» уже давно в прошлом. Современные инновации подарили нам устройство, имя которому – распорный металлический дюбель. Почему в названии такого крепежа постоянно фигурирует слово «металлический»?

    Пожалуй, сегодня практически все знакомы с обычным дюбель-гвоздем, его конструкция – это металлический стержень и пластмассовая пробка, которая вставляется в стену, после чего сам дюбель можно закрутить или забить. В новом металлическом варианте такого крепежа комплектующие выглядят немного иначе: металлический стержень, который в такой конструкции не имеет резьбовых насечек, этот дюбель попросту гладкий. Вторым самым важным элементом является втулка, в которую мы вставляем сам гвоздь, она выполнена из металла и при забивании самого гвоздя распирается и плотно становится в отверстии.

    Такой крепеж считается несъемным, после монтажа его просто так не демонтируешь. Область применения такого дюбеля практически такая же, как и у дюбеля с пластмассовой пробкой. Технические характеристики рекомендуют монтировать таким устройством изделия средней тяжести. Но основные функции остаются теми же: крепить различные каркасы из металлического профиля, подвесные потолки, которые будут держаться на таком крепеже не хуже, чем на пластмассовом. Не забывайте самого главного! Такой крепеж рекомендуется использовать в твердых и полнотелых материалах, которые обеспечивают качественную работу распорной технологии крепления.

    Рыхлые и пустотелые материалы не обладают такими качествами и значительно ухудшают удерживающие свойства дюбель-гвоздя.

    Анкерный металлический дюбель и его разновидности

    Среди данной категории крепежа существуют некоторые различия в конструкции и, соответственно, сфере применения. Так, есть элемент, который монтируется в поверхность не обычным путем, а пристреливается специальным пистолетом. Для такого монтажа применяют специальный дюбель, анкерный металлический, который вставляется в пневматический пистолет и монтируется выстрелом.

    Такой монтаж намного удобней и быстрее обычного: для такого крепежа не нужно предварительно сверлить отверстия, подбирая при этом бур по бетону для перфоратора, получая после работы достаточное количество мусора и пыли. В случае с использованием монтажного пистолета всего вышеперечисленного удается избежать, достаточно поставить пистолет в место, где должен находиться крепеж, нажать на курок, и монтаж закончен.

    Устройство такого дюбеля – это, прежде всего толстый стержень, конец которого имеет заострение, а также стопорная шайба, одетая на стержень, и обязательно увеличенная шляпка дюбель-гвоздя, которая позволяет избежать проваливания крепежа в материал, в котором проводится монтаж. Технически такой крепеж является капитальным, повторно его установить не получится, поэтому такую конфигурацию используют в тех случаях, когда требуется повышенная прочность при монтаже различных конструкций.

    Также к этой категории можно отнести дюбель латунный, его конфигурация немного отличается от анкера, но техническая принадлежность определяет такой крепеж в качестве распорного механизма. Как правило, в таком устройстве для крепления используют винт с метрической резьбой, закручивая который, стенки дюбеля распираются и фиксируются в крепежном отверстии. Соответственно, материал, из которого изготовлен такой крепеж, не поддается коррозии, что позволяет значительно расширить сферу его применения.

    Металлический дюбель-гвоздь забиваемый: основные размеры

    Технически все элементы такого класса разбиваются по своему функционалу на определенные размеры. Крепления определенных размеров применяются в различных условиях и соответствуют определенным требованиям. Размеры такого крепления могут быть от 25 до 75 миллиметров. Разнообразие размеров позволяет проводить монтаж как в твердых породах материала, это может быть бетон, полнотелый кирпич, так и в более рыхлых: газоблоки, пенобетон.

    Хотя во втором случае производитель не гарантирует максимальную прочность крепежа, но на практике качественное крепление достигается увеличением количества крепежных элементов и более частой их установкой. Но для бетонов и прочих твердых основ дюбель-гвоздь металлический 6х40 остается самым оптимальным решением. Как альтернатива пластиковому дюбелю такого же размера, он может применяться для крепления металлического профиля во время сборки каркаса под гипсокартон. Двухуровневые потолки из гипсокартона на таком монтажном анкере будут держаться намного прочнее, в сравнении с пластиковым вариантом.

    Металлический дюбель Дрива – анкер для гипсокартона

    Раз уж в нашей статье речь зашла о таком универсальном материале, как гипсокартон, то нельзя не отметить очень интересный крепеж, который создан для мягких материалов, таких как ГКЛ. На практике именно потому, что такой материал не только мягкий, но еще и достаточно рыхлый, на стены, собранные из гипсокартона, очень сложно повесить даже небольшое зеркало. Мы просто рискуем, что крепеж разболтается, и наше зеркало рухнет на пол. Но решение этой проблемы уже есть, достаточно использовать специальный крепежный элемент под названием – дюбель Дрива.

    Его конструкция – это стержень цилиндрической формы, на котором имеется широкая и высокая резьба. Такая конструкция предназначена для вкручивания в мягкие материалы. В некоторых случаях на конце монтажного изделия имеется наконечник в виде сверла, такой подход позволяет без помех вкручивать и использовать крепеж в фанере и ДСП. Для удобства монтажа у крепления сделана достаточно широкая шляпка с вырезом под фигурную отвёртку.

    Для того чтобы установить анкер в предполагаемое место, вам не нужно будет сверлить отверстие, монтаж такой конструкции проводится шуруповертом с соответствующей битой или ручным способом, крестовой отверткой. Размеры таких изделий бывают двух видов: под одинарную стенку гипсокартона и под двойную. Как мы уже говорили, такой монтажный элемент выдерживает небольшие нагрузки, поэтому лучше такое крепление сильно не нагружать.

    Но для того чтобы повесить зеркало или книжную полку, а, может, вазон для цветов, такой монтаж будет как раз кстати. В качестве самого гвоздя в данном устройстве рекомендуется использовать саморез по металлу. Технически такое крепление не использует распорные функции, поэтому саморез попросту вкручивают в стену на нужное расстояние. Также конструкция такого типа может изготавливаться из пластмассы, в таком исполнении область применения устройства ограничивается только на использовании в гипсокартоне, в более плотную основу он попросту не ввернется.

    Оцените статью: Поделитесь с друзьями!

    Бетонный змей: дюбель-гвоздь SNAKE SG

    Snake SG — это радикально упрощенная конструкция крепежа для бетона и камня. Всего одна деталь. Да ещё и пластиковая. Надёжен ли змей?..

    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

    Тип: дюбель-гвоздь
    Применение: крепёж для бетона, кирпича, камня
    Вид работ: внутренние (от -5°C до +30°C)
    Материал: стеклонаполненный полипропилен
    Вес: 1 грамм
    Номинальная сила вырывания:  0,15 kN (или 15 кг)
    Номинальная сила на срез: н. д.
    Артикул 15058601



    ГАБАРИТЫ И КОНСТРУКЦИЯ


    Вот так незатейливо выглядит дюбель-гвоздь Snake SG. Пластиковый гвоздь с витой ножкой. Первое впечатление — сомнение. Слишком ненадежно выглядит конструкция. Для крепежа по бетону мы привыкли видеть что-то повнушительнее.

    Ножка у «змея» не просто волнистая, а именно витая. От ее формы и название. Шаг у витков большой — на 40 мм длины дюбель-гвоздя всего три витка. Грани витков и есть будущие точки контакта с бетоном. И потому сомнение, возникшее по первости, только усиливается.

    А что внутри у пластикового наглеца?

    На излом стеклонаполненный полипропилен ожидаемо хрупок. Хотя голыми руками его не сломать, но с помощью пассатижей стержень разламывается мигом.

    Внутри хорошо видна пористая структура материала, характерная для стеклопластика.

    Ну, что ж, пора забить змеиный дюбель поглубже в бетонную нору.

    МОНТАЖ ДЮБЕЛЬ-ГВОЗДЯ Snake SG

    Переходим к самому главному — проверке дюбеля монтажом в бетонную стену. И, естественно, последующим демонтажом.

    Ведь мы помним, что самое интересное с пластиковыми дюбелями начинается тогда, когда его надо вытащить назад.

    Берем типовое отверстие в железобетонное плите диаметром 6 мм.

    Крепить будем оцинкованный профиль. Наживляем дюбель. Своим ходом он втыкается в стену миллиметров на 8.

    Колотим молотком. Шляпка достойно держит удары, не крошится и деформируется. И не пытается отломиться от стержня.

    Готово.

    Забитый Snake SG визуально сидит плотно. Профиль прижат к стене и не крутится.

    Браво? Не спешите, сейчас будем выдирать дюбель обратно. Тут-то и посмотрим, кто где змей.

    Производитель рекомендует скалывать шляпку зубилом. И мы такое уже проходили с пластиковым дюбелем PDGN LK.

    Но у нас свой путь и хорошие пассатижи. Попробуем сначала ими вытащить дюбель. И у нас это получается. Дюбель почти без сопротивления вылез из стены. Какие там 15 кг на вырывание?! Хватило и трёх.

    Беда? Чтобы убедиться в этом, пробуем еще раз. Для чистоты эксперимента. Забиваем в стену нового змея и цепляемся к нему пассатижами.

    Со второй попытки дело пошло веселее. Дюбель-гвоздь достойно сопротивлялся. И только проворот по часовой стрелке свернул шляпку. А большая часть стержня осталась в стене.

    Как удалить огрызок из стены? Да, только высверливанием.

    Для сравнения, видео заводских испытаний силы вырывания.  Snake SG — с 1:01. У них он выдержал 45 кг, вместо паспортных 15 кг.



    ЦЕНА

    Дюбель-гвоздь Snake SG крайне экономичный вид крепежа. Простая технология изготовления — литьё под давлением — и дешёвое сырьё — полипропилен — позволили довести цену дюбель-гвоздя до 1,5 рубля за 1 штуку (на дату обзора — август 2016). Продаются Snake SG чаще всего в упаковках по 30 или 100 штук.



    ЗАКЛЮЧЕНИЕ

    ПЛЮСЫ

    • Не боится коррозии
    • Простой монтаж

    МИНУСЫ

    • Сложный демонтаж (тех дюбель-гвоздей, что крепко держатся)
    • Нестабильный результат устойчивости на вырывание





    Выбор дюбель-гвоздей: размеры и расчёт нагрузки

    Представим типичную задачу: нужно закрепить на бетонной стене комнаты увесистую полку для книг. Саморез использовать нельзя. Он выпадет. В советское время в просверленное отверстие для уплотнения вставляли деревянный шкант или, по-другому, чопик. Сейчас в качестве крепежа используют дюбель-гвоздь: размеры начинаются от 5×30 мм. Здесь 5 – диаметр отверстия во втулке, а 30 – длина самого гвоздя.

    Типовые размеры

    Представим основные характеристики универсальных изделий в виде таблицы:

    Тип Размеры Установка Допустимая нагрузка (кирпич, бетон)
      d L t d0 h1 Nбет. Vбет. Nкирп. Vкирп.
    Expandet Nail Anchor Наруж. диа-метр анкера, мм Длина анкера, мм Макс. тол-щина закреп. пред-мета, мм Диа-метр высв. отвер-стия, мм Мин. глу-бина высв. отвер-стия, мм Растя-гиваю-щая наг-рузка, кг Попе-реч-ная наг-рузка, кг Растя-гиваю-щая наг-рузка, кг Попе-реч-ная наг-рузка, кг
    5×30 5 30 5 5 40 30,59 35,69 20,39 35,69
    5×40 5 40 15 5 50 30,59 35,69 20,39 35,69
    5×50 5 50 25 5 60 30,59 35,69 20,39 35,69
    6×35 6 35 5 6 45 45,88 56,08 30,59 56,08
    6×40 6 40 10 6 50 45,88 56,08 30,59 56,08
    6×50 6 50 20 6 60 45,88 56,08 30,59 56,08
    6×60 6 60 30 6 70 45,88 56,08 30,59 56,08
    6×70 6 70 40 6 80 45,88 35,69 30,59 35,69
    8×50 8 50 10 8 60 56,08 91,77 45,88 91,77
    8×60 8 60 20 8 70 56,08 91,77 45,88 91,77
    8×80 8 80 40 8 90 56,08 91,77 45,88 91,77
    8×100 8 100 60 8 110 56,08 50,98 45,88 50,98
    8×120 8 120 80 8 130 56,08 50,98 45,88 50,98
    8×140 8 140 100 8 150 56,08 50,98 45,88 50,98
    10×80 10 80 30 10 90 76,47 50,98 56,08 50,98
    10×100 10 100 50 10 110 76,47 50,98 56,08 50,98
    10×120 10 120 70 10 130 76,47 50,98 56,08 50,98
    10×140 10 140 90 10 150 76,47 50,98 56,08 50,98
    10×160 10 160 110 10 170 76,47 50,98 56,08 50,98

    Таблица 1.

    Здесь поперечная нагрузка – вес, который способен выдержать дюбель. Это сила, направленная вертикально. То есть от центра края крепежа к земле.

    Вес

    Порой бывает полезно узнать, сколько килограммов будет в 1000 штук крепежных изделий. Особенно если работы предстоит много, а размер складского помещения ограничен.

    Тип Вес 1000 шт., кг
    С полипропиленовым дюбелем
    6×40 3,3
    6×60 4,89
    6×80 7,28
    8×60 8,5
    8×80 11,02
    8×100 13,78
    8×120 16,53
    8×140 19,3
    10×100 15,32
    Гвозди для пистолета
    4,5×30 5,1
    4,5×40 6,45
    4,5×60 7,7
    4,5×60 8,84

    Таблица 2.

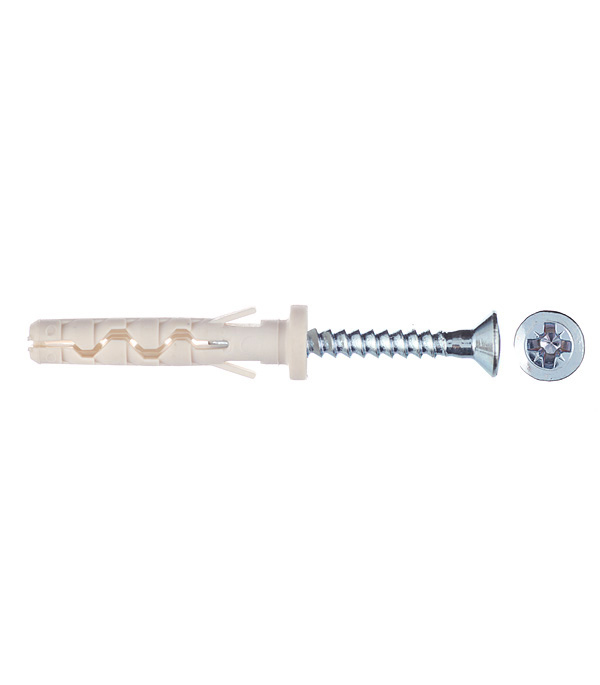

    Что такое дюбель-гвоздь

    Дюбель-гвоздь – это металлический фиксатор, который забивают или вкручивают в пластмассовый, металлический корпус. Процесс монтажа выглядит так:

    • В материале высверливают отверстие.

    • Вставляют в дыру втулку.

    • Забивают внутрь гвоздь.

    Распорный механизм расширяется и крепеж «застревает» в бетоне или кирпиче. Получается надежное соединение. Оно не теряет своих свойств на протяжении нескольких лет.

    Срок службы зависит от вида материалов, из которых изготавливают элементы, и от внешних условий. Высокая влажность заставит окислиться даже оцинкованный стержень, а прямые лучи солнца разрушат пластиковую гильзу.

    Если длина гвоздя не превышает 50 мм, то его максимальная кривизна составит 0,1 мм.

    Предлагаем посмотреть видеоролик о видах и характеристиках дюбелей:


    Классификации изделий

    При выборе крепления учитывается 5 основных факторов:

    • величина нагрузки – на дюбель, на поверхность, на конструкцию;
    • характер нагрузки – стационарный, динамический;
    • вид фиксации;
    • характер материала – камень, бетон, кирпич, гипсокартон;
    • конструкция поверхности – стена, потолок.

    Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

    В видео ниже рассказано о правилах выбора дюбелей:

    По виду монтажа

    Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

    • Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида: без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
    • гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.
  • Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.
  • По материалу поверхности

    Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

    • Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
    • Дюбель для газобетона – материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.
    • Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
    • Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.
    • Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
    • Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
    • Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.
    • Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
    • Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.
    • Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
    • Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
    • Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

    Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.

    Материал поверхности для работы

    Для кирпича и бетона довольно часто используется нейлоновый дюбель. Этот крепежный элемент способен справится с огромной нагрузкой, выдерживая на себе до 450 кг. Для помещения в газобетон используется специальный гвоздь со спиралевидными ребрами, которые расклеиваются и застревают в материале в момент забивания.

    Если поверхность сплошная или пустотелая, то употребляется рамный дюбель гвоздь. Если требуется крепить обрешетку, то применяются дистанционные метизы. За счет его конструкции небольшие неровности стен можно успешно нивелировать.

    Универсальные крепежи используют при креплении предметов на пустотелые и полнотелые материалы. Если поверхность относительно тонкая (хрупкая стена), то может использоваться металлический дюбель. Если пустотелая поверхность, то аналогичным образом применяется дюбель-бабочка. Подобные метизы в продаже встречаются со шпильками и крючками.

    Для кирпичных и бетонных конструкций используются металлические крепежи со шпильками и болтами. Для гипсокартона и пористого бетона применяют специальные дюбели, которые по виду напоминаю перистое сверло.


    Вес и размеры

    Выпускаются изделия очень разных размеров, учитывая насколько разным может быть назначение. Маркируются параметры 2 цифрами: первая обозначает диаметр, вторая – длину в мм.

    • Варьируются параметры от 5*23 до 10*160. Нагрузка, которую, может выдержать изделие, обязательно указывается.
    • Вес изделия при разных размерах и материале, конечно, разный, но поскольку сам крепеж все же невелик, то масса указывается не 1, а 1000 гвоздей.

    В качестве образца в таблице приведены данные по размерам для дюбель-гвоздя с полипропиленовым распорным телом.

    ОбозначениеДиаметр отверстия, ммДиаметр гвоздя, ммДлина дюбеля, ммДлина гвоздя, ммМин. глубина при сквозном монтажеМакс. толщина прикрепляемого материалаВес 1000 ши, кг
    6*406.004044250103,3
    6*606.006046270304,89
    6*8068048290507,28
    8*6086056270208,5
    8*80880582904011,02
    8*100810051021106013,78
    8*120812051221308016,53
    8*1408140514211510019,3
    10*1001010071021505015,32

    Размеры и вес изделия для строительно-монтажного пистолета варьируются в меньших пределах.

    ОбозначениеВес 1000 шт, кг
    4,5*305,1
    4,5*406,45
    4,5*507,7
    4,5*608,84

    Далее будут рассмотрены технические характеристики дюбель-гвоздей.

    Технические характеристики

    ГОСТ 28457-90 регламентирует технические показатели дюбеля-шпильки распорной. На основе этого документа разрабатываются разнообразные ТУ. При этом если наличествует технологическое обоснование, изменяются длина, диаметр гвоздя и его строение.

    Однако основные требования ГОСТ в отношении дюбель-гвоздей должны выполняться.

    • Дюбели производят из катанки класса ВК или КК марки 70.Изделия должны проходить термическую обработку. Твердость гвоздя должна быть в пределах 53–56 HRC. Обыкновенный дюбель может иметь меньшую твердость – 51,5 HRC.
    • Искривление стержня допускается в пределах: 0,1 мм при длине менее 50 мм;
    • 0,15 мм при длине выше 50 мм.
  • Острие гвоздя должно плавно переходить в корпус, на его поверхности не должно быть закатов или трещин. Притупленность выше 0,8 мм не допускается.
  • На теле гвоздя допускаются следы зажимных плашек, возможно многогранность острия.
  • Для дюбеля с рифлением ширина между ребрами составляет не более 0,8 мм, а глубина рифления – до 0,15 мм.
  • Шайба насаживается с натягом. Усилие сдвига шайбы составляет 0,3 кН.
  • Несоосность головки гвоздя и наружного диаметра шайбы может составлять не более 0,4 мм. Для обыкновенных дюбелей допускается несоосность до 0,6 мм.
  • Изделия выпускаются с защитным слоем цинка толщиной не менее 6 мкм. Наносится слой методом катодного восстановления с пассивированием.
  • Остальные характеристики определяются составленным на основе документа ТУ. Настало время погорить о монтаже дюбель-гвоздей.


    Особенности монтажа

    Крепление разными дюбелями и на разный материал несколько отличается. Важны здесь не столько нюансы самой процедуры фиксации, сколько правильный выбор крепежа.

    О быстром монтаже гвоздей-дюбелей расскажет данный видеоматериал:

    Кирпичи

    Работа с полнотелым кирпичом проста и осуществляется чаще всего:

    • в нужном месте – если это кирпич, то обычно его центр, высверливают отверстие. В начале бурения лучше снизить скорость, поскольку велика вероятность образования трещин. При глубине отверстия в 10 мм, можно скорость увеличить;
    • из отверстия выдувают крошки и пыль. Можно использовать пылесос;
    • забивают дюбель с помощью обычного молотка.

    Бетон

    Фиксация на бетон потребует другого инструмента:

    • сначала отверстие намечают кернером, а затем пробивают перфоратором до нужной глубины;
    • диаметр бура должен совпадать с диаметром дюбеля. Длина отверстия должна превышать длину крепежа на 5–6 мм;
    • из отверстия удаляют пыль, молотком вбивают дюбель;
    • забивают молотком или вкручивают гвоздь.

    Гипсокартон

    При креплении в гипсокартон понадобится большая осторожность:

    • в материале делают отверстие нужного размера;
    • вводят дюбель до упора, аккуратно постукивая молотком;
    • вкручивают гвоздь отверткой или шуруповертом.

    Керамическая плитка

    При работе с керамической плиткой учитывается хрупкость материала:

    • на плитке отмечают место крепления и при помощи самореза по металлу делают отверстие глубиной в 0,5 мм – по сути, только прорезают эмаль;
    • затем просверливают плитку и материал за ней с помощью дрели ударного действия;
    • вставляют до упора дюбель и вкручивают гвоздь.

    Про цены на дюбели для крепления теплоизоляции с пластиковым или металлическим гвоздем, а также иные модели расскажем ниже.

    Источник: stroyres.net


    Особенности пластмассовых дюбель-гвоздей

    Дюбель состоит из полого цилиндрического стержня, который расширяется при забивании в него гвоздя, обеспечивая тем самым прочное крепление. Верхний край изделия также снабжен манжетой, предотвращающей западание крепежа в просверленное отверстие.

    Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.

    Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.

    Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.


    Достоинства крепежного элемента

    Этот метиз обладает следующими положительными сторонами:

    • возможность крепить различные предметы во всевозможных строительных материалах;
    • относительно простой монтаж. Высверливается отверстие в стене, отвечающее диаметру корпуса, внутри полученного углубления помещается пластиковый корпус, а в него, в зависимости от вида гвоздя, вбивается или закручивается стержень;
    • гарантируется прочное закрепление за счет увеличивающихся усиков;
    • довольно низкая цена в магазинах.

    Особенности металлического дюбель-гвоздя

    В отличие от обычного варианта, данный вид дюбеля имеет металлический стержень с гладкой поверхностью без резьбы. Сам крепеж также выполнен из металла и расширяется в отверстии стены при забивании гвоздя.

    Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе с полнотелыми и твердыми материалами.

    Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.

    Металлический дюбель анкерного типа

    Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.

    Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.

    Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.

    Забиваемый металлический дюбель

    Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.

    Варианты крепления

    Есть 2 метода, по которым производится крепление для кухонных шкафов. Выполнение монтажа осуществляется:

    1. Одной линией, то есть расположение предмета крепежа является равноудаленным от потолка;

    Считается самым распространенным видом размещения. Таким образом можно легко самостоятельно закрепить шкафчики.

    Такой способ применяется намного реже, так как его реализация гораздо сложнее, чем линейная схема крепления.

    Первый способ популярен тем, что для крепления кухонных шкафов можно использовать только свои собственные силы, не обращаясь к посторонней помощи.

    Выбор варианта обусловлен количеством, размером и глубиной навесных шкафов.

    Второй вариант присоединения предметов фиксации менее распространен среди обывателей. Все потому, что происходит использование крыши данной мебели как дополнительной поверхности.

    Любая из предложенных вариаций отлично подойдет как к помещению с маленькой площадью, так и с большой.

    А все из-за того что они не оказывают никакого влияния на наполненность либо компактность комнаты.

    При выборе способа меняется лишь интерьер и дизайн.

    Разновидности размеров дюбель-гвоздей

    Для различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.

    Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.

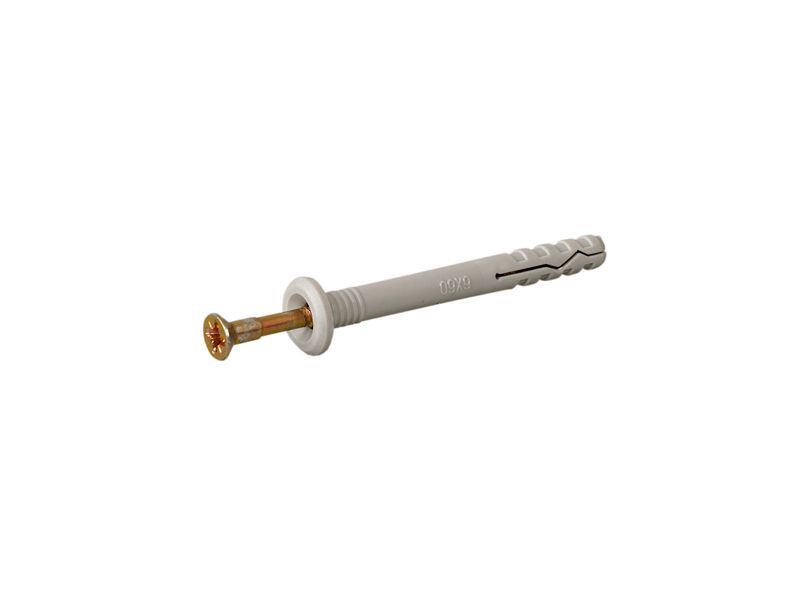

    Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.

    Особенности монтажа дюбель-гвоздей

    При монтаже крепежа в кирпичную поверхность необходимо сделать следующее:

    • Подобрать оптимальное место для крепления, как правило, таковым является центр кирпича.
    • Используя ударную дрель, начать аккуратно просверливать материал на небольшой скорости, чтобы не допустить его раскол. Когда глубина отверстия достигнет 10 мм, можно увеличить интенсивность сверления.
    • При помощи пылесоса отверстие очищается от крошек и пыли, затем крепеж забивается до упора молотком.

    При работе с бетоном монтаж проводится следующим образом:

    • Отмечается отверстие при помощи молотка или кернера.
    • Дрелью просверливается отверстие необходимой глубины. При этом маркировка сверла должна совпадать с маркировкой сечения гвоздя. Между концом дюбеля и дном отверстия должен остаться зазор в 5-6 мм.
    • Пылесосом убирается появившийся мусор и пыль. Крепеж забивается в отверстие молотком.
    • В крепеж монтируется гвоздь с зазором у шляпки в 2-3 мм для подвеса.

    Установка дюбель-гвоздя с использованием строительного пистолета

    Для монтажа при помощи пневматического пистолета используются специальные крепежи, которые по своему строению напоминают гвоздь-клин. Такие крепежи снабжены специальной шайбой, которая гарантирует прочный монтаж изделия в твердую поверхность. При пристреле шайба перемещается от конца гвоздя к его головке и обеспечивает надежную фиксацию.

    Такой тип креплений применим для монтажа металлических конструкций к поверхностям из камня, кирпича и плотного бетона. Монтаж с использованием пистолета часто используется при установке балконных козырьков. Гвозди для строительного пистолета изготавливаются из оцинкованной стали и имеют длину в 30-80 мм при сечении в 3,7-4,5 мм.

    Дюбель-гвозди для бетона используются для монтажа различных объектов сантехники, электрооборудования и трубопроводов. Они обеспечивают надежное крепление с длительным сроком службы и благодаря простоте монтажа и обширности сферы применения пользуются большой популярностью у мастеров.

    Источник: stanok.guru

    Какую крепежную фурнитуры выбрать под отдельные виды материала

    Современные производители изготавливают мебель не только из ДСП, но и из других материалов.

    Благодаря широкому ассортименту фурнитуры, выбрать крепежи можно под любой вид мебели

    Таблица 6. Выбор крепежа исходя из материала мебели.

    МатериалОписание
    СтеклоПрименяются такие крепежи как саморезы (по типу «быстрого монтажа»), которые вкручивают в стену. Обычно это тонкий саморез с пластиковой насадкой. Также крепежи могут иметь специальный клеевой состав и резиновую прокладку. Они обеспечивают фиксацию полок, стеклянных поверхностей, при этом покрытие мебели не повреждается. Стеклянные двери на тумбе можно установить, используя обычные мебельные петли.
    МеталлДля соединения металлических деталей идеально подходят винтовые крепежи. Их можно фиксировать на стойке при помощи шуруповерта/дрели. Чтобы мебель не теряла эстетичный вид, шляпку крепежей можно закрыть заглушкой.
    Пластик и ДСПДля фиксации такой мебели можно использовать любые крепежи, которые предназначены для ДСП.

    Виды, размеры дюбель-гвоздей.

    Всего существует два основных вида дюбель-гвоздей.

    Первый служит как крепление для ручного монтажа. Таким образом, этот вид крепления можно забить при помощи обычного молотка. Этот элемент имеет вид металлического гвоздя, в оболочку которого входит специализированный распорный элемент. При помощи него получается обеспечить надежное крепление.

    Для того, чтобы установить такой вид гвоздя, понадобится:

    • высверлить отверстие;
    • вставить туда распорный элемент;
    • забить гвоздь молотком.

    Стоит обратить внимание, что этот вид крепления имеет в своей структуре распорный элемент в виде специального воротничка, который позволяет надежно закрепиться в отверстии, даже если отверстие сделано слишком глубоким.

    Второй вид дюбель-гвоздей предназначен для монтажного (строительного) пистолета. Применяя его, отпадает потребность сверлить отверстие, что позволяет довольно быстро установить крепление. Материалом изготовления дюбеля служит качественный металл. Он имеет вид толстого изделия со специальным стержнем. Конец гвоздя имеет увеличенную шляпку и шайбу. Прижатие детали увеличивается при помощи шляпки стержня, которая сдвигается к подвижной шайбе. Монтировать дюбель-гвоздь для пистолета можно с одного выстрела.

    Существуют и другие под виды дюбель-гвоздей. Одно из самых популярных изготовлено из нержавеющей стали. Этот вариант гораздо экономичнее других и во многом, можно сказать, качественнее.

    В зависимости от вида конструкции существуют и другие виды дюбель-гвоздей со своим основным предназначением и размером.

    Некоторые моменты, которые стоит знать

    Подобный вид специального крепёжного изделия, уже давно применяют в самых различных работах, где крепление становится необходимым процессом, согласно технологии. Ниже представлено несколько важных, учитываемых моментов:

    Две основных детали, из которых состоит элемент – гвоздь и сам дюбель. Подобное соединение позволяет без разрушений провести крепление предметов к таким материалам как бетон, кирпич, камень.

    Креплению поддаются и другие материалы, которые относят к полнотелым, обладающим высокой плотностью. Можно, в том числе, привести виды соответствующего крепежа, пригодные для монтажных процессов, где в качестве основных материалов соединения с основаниями служат ДВП, ДСП, гипсокартон.

    Что касается длины, то она варьируется, начиная от 30 миллиметров. Самые длинные экземпляры достигают 160 миллиметров в длину. Именно такую разновидность дюбель-гвоздя используют для теплоизоляции. Широкая прижимающая шляпка дала повод к тому, что иногда такой дюбель называют тарельчатым.

    Размеры дюбель-гвоздей в соответствии с видами.

    Определившись с видом применения дюбель-гвоздя, нужно четко понимать, какой размер подойдет для той или иной конструкции. К примеру, размер 6х40 или же шестерка по первой цифре, идеален для крепления профиля. При этом нужно помнить, что если вы хотите закрепить таким дюбелем стену, например из шлакоблока, строго нужно придерживаться этого размера. Если вы выберете другие размеры дюбель-гвоздей, ваш элемент крепления не будет держаться в стене и упадет в отверстие.

    Еще один размер дюбель-гвоздя применяется только для домов КПД. Это может быть 6 на 60 или 6 на 80. Его рекомендуется применять в домах, где стены и потолки без полостей. Выбирая эти размеры, никаких проблем с проваливанием дюбеля происходить не будет, и он надежно закрепится в стене или потолке.

    Для ручного применения дюбель-гвоздя нужно обращать внимание на параметр глубины. Например, дюбель с размером 5 на 50 не допускает глубину сверления более 60 миллиметров. При этом нужно учитывать и максимальную нагрузку, толщину прикрепляемого материала.

    Определить необходимые размеры дюбель-гвоздей достаточно просто. Условное обозначение отображает, что первая цифра – это диаметр крепления, а вторая — длина. Точно зная, для чего вы будете применять дюбель-гвоздь, вы можете определить, какой именно вам потребуется. На сегодняшний день промышленность выпускает несколько размеров дюбель-гвоздей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160. При этом каждый из представленных размеров имеет свою максимальную нагрузку. Не нужно забывать и о толщине прикрепляемого материала, и такой параметр как длина оказывается очень полезным.

    Источник: stalevarim.ru

    Дюбель гвозди размеры таблица

    Болты, анкеры или шины?

    Чтобы крепления были надежными, а наполненный шкафчик не упал в самый неудачный момент, следует учесть материал изготовления стен и мебели. Тщательно продумайте тип крепления.

    Как крепить и какая фурнитура наиболее оптимальна для кирпичной, бетонной, деревянной стены?

    Для деревянной стены загородного дома оптимальным будет крепеж с помощью шурупов с потайной головкой из закаленного сплава. Наиболее эффективен монтаж саморезами с большим шагом и двухзаходной резьбой.

    На бетонную и кирпичную основу полки лучше крепить при помощи дюбелей, пробок, металлических болтов, пластиковых крепежей. Укреплять фурнитуру в отверстиях после дрели можно гипсовым раствором.

    Шурупы Молли или бабочки надежно закрепят навесную мебель в гипсокартонную стену.

    Для открытых полок с небольшой нагрузкой, декора, подсветки можно использовать пластиковые дюбели-бабочки и дюбели-буры.

    Подвесные системы хранения для посуды, продуктов, техники стоит крепить на классическую фурнитуру из металла. Например, можно купить обычные дюбели из прочного сплава либо молли (дюбель-бабочка в металлическом варианте).

    Если невозможно добраться до стены сквозь обшивку, можно использовать деревянные бруски-закладки. Толщина закладного бруса должна быть равна толщине поперечного каркаса. Если эти цифры не совпадут, конструкция может деформироваться. Подгонку толщины бруса выполняют по образцу профиля. В качестве крепежной фурнитуры оптимален шуруп-бабочка из металла.

    Крепление навесного предмета производится непосредственно к планке из брусков. Чтобы усилить несущую способность, применяют наибольшую длину планки: например, по ширине всего комплекта навесной мебели.

    Самыми проверенными считаются два типа крепежа:

    • монтажная рейка;
    • классические болты и саморезы.

    Дюбель гвоздь и его использование

    Дюбель-гвоздь: надежный крепеж обеспечен

    Гвозди, шурупы, шпильки, гайки, дюбели… Без крепежных метизов не обойтись ни в строительстве, ни на производстве, ни в быту. Дюбель-гвоздь относится к наиболее популярным изделиям данной группы, поскольку обеспечивает надежность крепления при соединении разнообразных конструкций к бетонным, кирпичным и прочим типам оснований.

    Что такое дюбель-гвоздь и его разновидности

    По технологии установки и назначения дюбель-гвозди подразделяют два основных вида:

    • Для забивки вручную. Слагается изделие из специального гвоздя и собственно дюбеля. Модели могут быть оснащены стопорным бортиком и иметь распорную зону. В процессе забивания гвоздя распорные элементы создают жесткую и надежную фиксацию присоединяемого предмета к базовой конструкции. Применяют дюбели в ходе отделочных работ, когда крепят легкие конструкции из древесины, пластика и прочих материалов.
    • Для строительного пистолета. Дюбель-гвозди монтажные для профессионального инструмента состоят из гвоздя, имеющего широкую шляпку, и подвижной шайбы, расположенной в зоне острия. Используют при монтировании массивных тяжелых конструкций.

    Дюбели представлены пластмассовыми и металлическими изделиями. Определенный вариант выбирают в зависимости от степени твердости базового материала.

    Для изготовления синтетического корпуса применяют полиэтилен, полипропилен, полиамид, гвозди производят из стальных сплавов с защитным оцинкованным слоем. Они подходят для монтирования легких и небольших элементов.

    Дюбель-гвозди для бетона металлические применяют, когда предусмотрено соединение тяжелых и сложных конструктивных элементов. Основой крепления является мощный стержень с заостренным концом, который снабжается стопорной шайбой.

    Наличие у гвоздя массивной шляпки предотвращает его западание вглубь основания. Для изготовления гвоздей служат высокопрочные марки стали.

    Дюбель-гвозди металлические с наличием резьбовых шпилек или болтов производят для конструкций, имеющих особенно большую массу (до 5 тонн).

    Обычный образец дюбеля не годится для фиксации к поверхностям из пустотелых кирпичей и ячеистых бетонов, а также подобных по структуре материалов, поскольку распорный элемент в теле таких конструкций не закрепляется.

    Но разработаны и выпускаются специальные модификации изделий, ориентированные на крепление в газобетоне и даже в гипсокартонную обшивку. На распорном теле они имеют крупную резьбу, а острие выполнено в виде перистого сверла.

    Пользоваться таким крепежом удобно, его просто вкручивают в конструкцию отверткой без предварительного сверления отверстий.

    Выпускают производители также фасадные дюбели, предназначенные специально для фиксации термоизоляционного слоя. Такие изделия снабжены у основания зубчатой пластиной.

    Помимо привычных универсальных крепежей появилась на рынке и такая новинка, как инъекционный дюбель. Пользуются им следующим образом. В высверленное отверстие вставляют специальный анкер в виде сетки, вбивают дюбель, а через втулку с помощью шприца вводят состав, который быстро твердеет и оказывает давление, в результате чего сетка в теле конструкции расправляется.

    Как забить дюбель в кирпичную конструкцию или бетон

    Монтаж дюбелей ручной установки абсолютно несложный. Состоит он из следующих последовательных операций:

    • Сверление отверстий в точках крепления. Сверло должно соответствовать диаметру дюбеля. Отверстия выполняют глубиной равной длине крепежного элемента плюс 5 мм.
    • Удаление остатков материала из отверстия.
    • Установка дюбеля в подготовленную полость. Ударяя легонько молотком его постепенно погружают в отверстие. Прилегать деталь должна плотно к его стенкам.

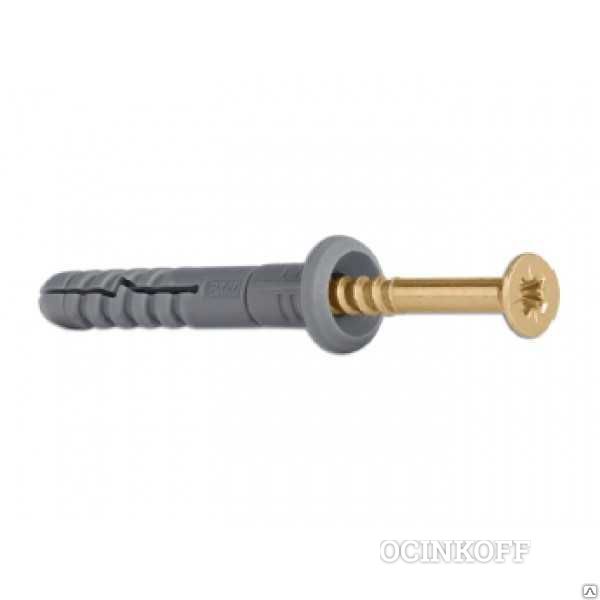

    • гвоздя. Если он имеет резьбу, то гвоздь вкручивают, вооружившись отверткой.

    При использовании монтажного пистолета нет необходимости выполнять отверстия в стене. С его помощью пристреливают дюбель-гвоздь сквозь закрепляемую конструкцию, надежно фиксируя ее к базовой поверхности. Такой метод не только ускоряет и упрощает работу, но и избавляет от пыли и мусора, которые появляются при работе с дрелью или перфоратором.

    Какие факторы учитывают, выбирая изделия

    При выборе крепления ориентируются на следующие позиции:

    1. Величину нагрузки непосредственно на дюбель-гвоздь, базовую конструкцию и монтируемый элемент.
    2. Характер нагрузки, которая бывает стационарной или динамической.
    3. Вид и свойства материала (кирпич, камень, бетон, газобетон и прочие).
    4. Тип фиксации.
    5. Вид конструкции (потолок, несущие стены, перегородки).

    Типоразмеры

    В выборе крепежного изделия важную роль играют его размеры, которые маркируются цифровым обозначением. Первая цифра указывает диаметр изделия в миллиметрах, вторая – его длину. Вариативность данных параметров достаточно велика: от 5×25 до 10×160. Каждый вариант дюбель-гвоздя имеет ограничения максимальной нагрузки.

    Различные параметры и технические характеристики дюбелей регламентируются ГОСТом 28457-90. Допускаются некоторые изменений технических условий, однако существуют стандарты и нормы, которые должны строго соблюдаться. К ним относят:

    • материал производства;
    • минимальное и максимальное значение показателей искривления стержня;
    • толщина защитного оцинкованного слоя, которым покрывают гвоздь;
    • соблюдение норм несоосности стержня и диаметра шайбы.

    В прочих характеристиках, указанных в ГОСТе допустимы изменения, если существуют обоснованные и проверенные технические условия.

    Наиболее популярными среди потребителей считаются нейлоновые дюбели разного диаметра (2 – 16 мм), имеющие резьбу. Их применяют для стандартных базовых поверхностей из кирпича и бетона. Они без проблем выдерживают стационарные нагрузки в пределах 200 – 450 кг.

    При монтировании профиля оптимальным вариантом считается крепеж размера 6×40 мм. Для фиксации разнообразных предметов к стеновым и потолочным конструкциям в крупнопанельных домах рекомендуют использовать дюбель-гвозди 6×60, 60×80 мм.

    Как вытащить дюбель

    Ремонт в квартире обязательно предусматривает отделку стен: оштукатуривание, оклейку обоями. Прежде чем приступить к таким работам следует очистить поверхность от торчащих гвоздей и дюбелей. В том случае, когда дюбели выступают из тела стены вместе с гвоздем, такая операция не представляет сложностей. Сначала крепеж расшатывают, а затем резко выдергивают плоскогубцами из конструкции.

    Нередко хозяева сталкиваются с тем, что конструкции, ранее закрепленные на стене, давно сняты, гвозди выпали, а пластмассовые элементы остались. Чтобы их вынуть можно действовать различными способами.

    Например, вкрутить подходящий по диаметру саморез и попытаться выполнить действия аналогичные предыдущему способу. Или постараться высверлить его дрелью. Но нередко такие маневры не приводят к нужному результату: дюбель не извлекается.

    Строители часто оставляют пластиковый элемент, вбивая его в стену, предварительно срезав шляпку, а затем шпатлюют поверхность.

    Случаются ситуации, когда гвоздь при забивке в бетонную стену ломается и частично остается в дюбеле. Как быть в этом случае? Понадобится паяльник или газовая горелка.

    Пластиковый элемент дюбеля нагревают, чтобы он стал мягким, пластичным, и выдергивают крепеж пока полиэтилен вновь не затвердел.

    Достигнуть желаемого результата не всегда получается с первого раза, поэтому операцию можно повторить еще и еще раз.

    Огромный ассортимент разных видов и размеров дюбель-гвоздей позволяет использовать их для различных целей. И сделать надежным крепление металлических конструкций или деревянного бруса к бетону, кирпичной кладке, зафиксировать штукатурную сетку, монтажную планку, плинтус и многие другие элементы.

    Источник: http://StroikaDialog. ru/articles/otdelka/dyubel-gvozd-nadezhnyi-krepezh-obespechen

    Что такое металлический дюбель-гвоздь и где он применяется? + видео

    Арсенал строительных крепежных элементов постоянно обновляется все новыми и новыми моделями крепежа. Обычно нелегко заметить в этом разнообразии появление нового элемента. Об одной новинке мы вам и расскажем, называется такое устройство – металлический дюбель-гвоздь.

    Функционал и устройство крепежа

    Обычные гвозди уже давно неактуальны, то, что им осталось – это работа с деревом или другим мягким материалом.

    Дедовский способ забивания обычного гвоздя в бетонную или кирпичную поверхность с использованием деревянного «чопика» уже давно в прошлом.

    Современные инновации подарили нам устройство, имя которому – распорный металлический дюбель. Почему в названии такого крепежа постоянно фигурирует слово «металлический»?

    Пожалуй, сегодня практически все знакомы с обычным дюбель-гвоздем, его конструкция – это металлический стержень и пластмассовая пробка, которая вставляется в стену, после чего сам дюбель можно закрутить или забить.

    В новом металлическом варианте такого крепежа комплектующие выглядят немного иначе: металлический стержень, который в такой конструкции не имеет резьбовых насечек, этот дюбель попросту гладкий.

    Вторым самым важным элементом является втулка, в которую мы вставляем сам гвоздь, она выполнена из металла и при забивании самого гвоздя распирается и плотно становится в отверстии.

    Такой крепеж считается несъемным, после монтажа его просто так не демонтируешь. Область применения такого дюбеля практически такая же, как и у дюбеля с пластмассовой пробкой. Технические характеристики рекомендуют монтировать таким устройством изделия средней тяжести.

    Но основные функции остаются теми же: крепить различные каркасы из металлического профиля, подвесные потолки, которые будут держаться на таком крепеже не хуже, чем на пластмассовом.

    Не забывайте самого главного! Такой крепеж рекомендуется использовать в твердых и полнотелых материалах, которые обеспечивают качественную работу распорной технологии крепления.

    Анкерный металлический дюбель и его разновидности

    Среди данной категории крепежа существуют некоторые различия в конструкции и, соответственно, сфере применения. Так, есть элемент, который монтируется в поверхность не обычным путем, а пристреливается специальным пистолетом. Для такого монтажа применяют специальный дюбель, анкерный металлический, который вставляется в пневматический пистолет и монтируется выстрелом.

    Такой монтаж намного удобней и быстрее обычного: для такого крепежа не нужно предварительно сверлить отверстия, подбирая при этом бур по бетону для перфоратора, получая после работы достаточное количество мусора и пыли. В случае с использованием монтажного пистолета всего вышеперечисленного удается избежать, достаточно поставить пистолет в место, где должен находиться крепеж, нажать на курок, и монтаж закончен.

    Устройство такого дюбеля – это, прежде всего толстый стержень, конец которого имеет заострение, а также стопорная шайба, одетая на стержень, и обязательно увеличенная шляпка дюбель-гвоздя, которая позволяет избежать проваливания крепежа в материал, в котором проводится монтаж. Технически такой крепеж является капитальным, повторно его установить не получится, поэтому такую конфигурацию используют в тех случаях, когда требуется повышенная прочность при монтаже различных конструкций.

    Также к этой категории можно отнести дюбель латунный, его конфигурация немного отличается от анкера, но техническая принадлежность определяет такой крепеж в качестве распорного механизма.

    Как правило, в таком устройстве для крепления используют винт с метрической резьбой, закручивая который, стенки дюбеля распираются и фиксируются в крепежном отверстии.

    Соответственно, материал, из которого изготовлен такой крепеж, не поддается коррозии, что позволяет значительно расширить сферу его применения.

    Металлический дюбель-гвоздь забиваемый: основные размеры

    Технически все элементы такого класса разбиваются по своему функционалу на определенные размеры. Крепления определенных размеров применяются в различных условиях и соответствуют определенным требованиям.

     Размеры такого крепления могут быть от 25 до 75 миллиметров.

     Разнообразие размеров позволяет проводить монтаж как в твердых породах материала, это может быть бетон, полнотелый кирпич, так и в более рыхлых: газоблоки, пенобетон.

    Хотя во втором случае производитель не гарантирует максимальную прочность крепежа, но на практике качественное крепление достигается увеличением количества крепежных элементов и более частой их установкой.

    Но для бетонов и прочих твердых основ дюбель-гвоздь металлический 6х40 остается самым оптимальным решением. Как альтернатива пластиковому дюбелю такого же размера, он может применяться для крепления металлического профиля во время сборки каркаса под гипсокартон.

    Двухуровневые потолки из гипсокартона на таком монтажном анкере будут держаться намного прочнее, в сравнении с пластиковым вариантом.

    Металлический дюбель Дрива – анкер для гипсокартона

    Раз уж в нашей статье речь зашла о таком универсальном материале, как гипсокартон, то нельзя не отметить очень интересный крепеж, который создан для мягких материалов, таких как ГКЛ.

    На практике именно потому, что такой материал не только мягкий, но еще и достаточно рыхлый, на стены, собранные из гипсокартона, очень сложно повесить даже небольшое зеркало. Мы просто рискуем, что крепеж разболтается, и наше зеркало рухнет на пол.

    Но решение этой проблемы уже есть, достаточно использовать специальный крепежный элемент под названием – дюбель Дрива.

    Его конструкция – это стержень цилиндрической формы, на котором имеется широкая и высокая резьба. Такая конструкция предназначена для вкручивания в мягкие материалы.

    В некоторых случаях на конце монтажного изделия имеется наконечник в виде сверла, такой подход позволяет без помех вкручивать и использовать крепеж в фанере и ДСП.

    Для удобства монтажа у крепления сделана достаточно широкая шляпка с вырезом под фигурную отвёртку.

    Для того чтобы установить анкер в предполагаемое место, вам не нужно будет сверлить отверстие, монтаж такой конструкции проводится шуруповертом с соответствующей битой или ручным способом, крестовой отверткой.

    Размеры таких изделий бывают двух видов: под одинарную стенку гипсокартона и под двойную.

    Как мы уже говорили, такой монтажный элемент выдерживает небольшие нагрузки, поэтому лучше такое крепление сильно не нагружать.

    Но для того чтобы повесить зеркало или книжную полку, а, может, вазон для цветов, такой монтаж будет как раз кстати. В качестве самого гвоздя в данном устройстве рекомендуется использовать саморез по металлу.

    Технически такое крепление не использует распорные функции, поэтому саморез попросту вкручивают в стену на нужное расстояние.

    Также конструкция такого типа может изготавливаться из пластмассы, в таком исполнении область применения устройства ограничивается только на использовании в гипсокартоне, в более плотную основу он попросту не ввернется.

    Источник: https://remoskop.ru/djubel-gvozd-raspornyj-metallicheskij-ankernyj.html

    Дюбель-гвозди: какие бывают и как применяются

    Мир метизов огромен и разнообразен, перечислить их все могут себе позволить только толстенные энциклопедии. Поэтому мы решили остановиться на таком популярном виде креплений, как дюбель-гвозди. Как они выглядят, наверное, знают все. А вот об их разновидностях расскажем в этой статье.

    Преимущества дюбель-гвоздей

    Отдельно следует сказать о преимуществах данного вида крепежа, поскольку многие люди для фиксации тяжёлых (а порой и не очень) конструкций пользуются как раз дюбелями.

    Причин популярности именно дюбель-гвоздей несколько. Используется этот метиз в первую очередь с целью закрепления разных по своим свойствам материалов («кирпич + дерево», «бетон + пластик», другие комбинации). В основном это достаточно твёрдые поверхности, такие как кирпич или бетон, в которые загнать гвоздь или саморез достаточно трудно.

    Простота монтажа, наверное, один из весомых аргументов в пользу использования этого вида крепежа. С дюбелем справится даже новичок: достаточно просверлить дрелью или перфоратором отверстие, вставить дюбель и забить (закрутить) изделие.

    Высокая надёжность такого крепления — это также немаловажный показатель. Дюбели выдержали проверку временем и подтвердили свою прочность.

    Ну и, наконец, по соотношению «цена — качество» это один из лучших крепёжных элементов на рынке. Стоимость дюбель-гвоздей весьма демократична — всегда можно подобрать метиз по карману.

    Ссылка по теме:  Шурупы по дереву – какие зачем

    Конструкция дюбеля

    УДЕРЖИТСЯ ЛИ ПОЛКА НА СТЕНЕ?

    Не упадёт ли с потолка люстра? Нередко это зависит от одной маленькой детали — дюбеля. Именно он помогает винту или крюку так плотно «вжиться» в кирпич или в бетон, чтобы даже большой вес не мог вырвать крепление из стены.

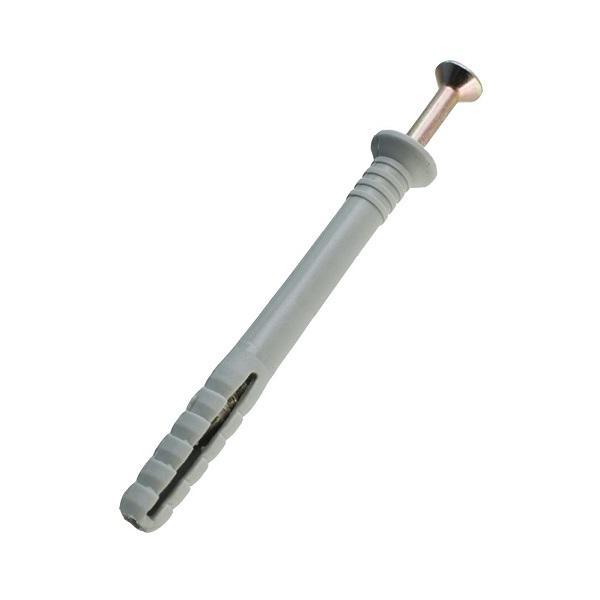

    Как известно, дюбель-гвоздь представляет собой комплект, состоящий из крепёжного изделия и дюбеля. Крепёжным изделием может выступать обычный гвоздь, в случае если дюбель без резьбы, или шуруп, если дюбель резьбовой.

    Непосредственно сам дюбель может быть пластмассовым (самый распространённый сегодня вариант), деревянным или металлическим.

    Деревянные дюбели

    Когда пластмассовые дюбели ещё не были распространены повсеместно, в домашних условиях вместо них использовались деревянные шканты-чопики. Эти чопики можно назвать первыми дюбелями.

    Использование деревянных дюбелей требует больших затрат сил и времени, шкант часто колется и разваливается на куски, после чего его уже нельзя использовать. А если и не раскололся, то вытащить гвоздь или саморез из него проблематично: чопик выскакивает из отверстия в стене вместе с гвоздём. Разумеется, такая конструкция требовала усовершенствования.

    Металлические дюбели

    Такая разновидность крепления появилась относительно недавно и имеет определённые конструктивные особенности. На металлическом стержне нет резьбовых насечек, то есть дюбель попросту гладкий.

    Вторым элементом является втулка, в которую вставляют гвоздь: она также выполнена из металла и при забивании гвоздя распирается и плотно фиксируется в отверстии.

    Этот крепёж считается несъёмным, после установки его просто так не демонтируешь.

    Такими дюбелями рекомендуется крепить изделия средней тяжести. Область применения практически такая же, как и у пластиковых дюбелей.

    Пластиковые дюбели

    В категорию пластиковых дюбелей мы решили объединить все разновидности этих крепёжных соединений, изготовленных не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

    Этот наиболее распространённый вид дюбелей представляет собой пластмассовый элемент с особым строением, которое позволяет ему надёжно закрепляться внутри материала. У пластмассового дюбеля различают две основные части: нераспорную часть и распорную рабочую. Последняя расширяется и изменяет свои размеры при попадании внутрь крепёжного элемента.

    Также дюбель может иметь манжету — найму вокруг отверстия, которая не позволяет креплению проваливаться в просверлённое основание или в закрепляемый материал.

    Применяются дюбель-гвозди для монтажа предметов к бетону, кирпичу, камню, другим полнотелым плотным материалам.

    Существует также крепёж, предназначенный для работы с пустотелыми материалами, древесно-стружечными плитами и гипсокартоном.

    Виды дюбелей

    УНИВЕРСАЛЬНЫЙ ДЮБЕЛЬ

    Нейлоновый дюбель подходит для всех строительных материалов. Универсальный принцип действия (завязывание узлом или распор) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах.

    Вворачивание шурупа обеспечивает распор дюбеля в строительном материале и связывание в пустотелых материалах. Пригоден для шурупов по дереву, шурупов для ДСП и винт-шурупов. Чтобы обеспечить оптимальное направление шурупа, дюбель имеет идущие под углом насечки.

    Зубчатые стопорные элементы предотвращают прокручивание дюбеля в отверстии.

    Это обеспечивает максимально возможную надёжность монтажа.

    Такой дюбель может применяться для того, чтобы повесить картины, светильники, шкафы, карнизы, для монтажа плинтусов и т.п.

    Источник: http://kak-svoimi-rukami.com/2017/01/dyubel-gvozdi-kakie-byvayut-i-kak-primenyayutsya/

    Дюбель гвоздь — существующие виды и область применения

    Для крепления разных предметов бытового и строительного назначения используются всевозможные крепежные элементы. Один из таких – дюбель гвоздь.

    Современный рынок предлагает разные виды дюбелей. Ознакомимся с основными их разновидностями и техническими характеристиками.

    Что это такое

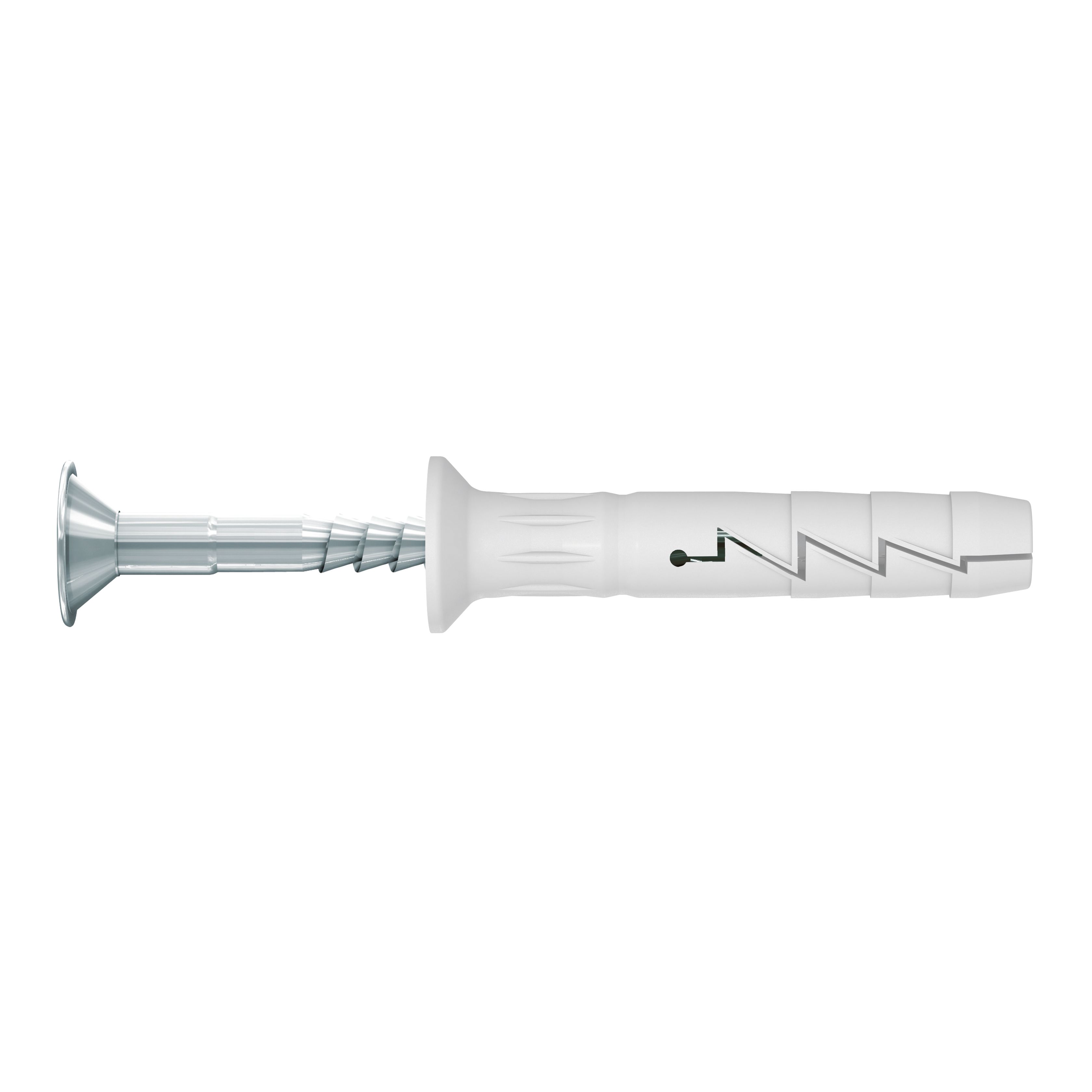

    Что такое дюбель гвоздь? Это крепежный элемент, который состоит из двух частей. Корпус, преимущественно пластмассовый и гвоздь с резьбой или забивной без резьбы.

    Пластиковая часть в момент погружения в нее гвоздя расширяется в стороны, посредством чего тело крепежного элемента удерживается в стене или другой поверхности.

    Сфера применения

    Технические характеристики данного крепежа позволяют использовать его для крепления к поверхностям из разных строительных материалов:

    • ячеистый бетон;
    • пустотелый кирпич;
    • бетон;
    • штукатурка;
    • в гипсокартон и прочее.

    Достоинства дюбель гвоздя

    Данный метиз имеет следующие положительные стороны:

    • возможность фиксировать разные предметы в разных строительных материалах;
    • сравнительно простой монтаж. Просверливается отверстие в стене, соответствующее диаметру корпуса, в отверстие помещается пластиковый корпус, в который вбивается/закручивается гвоздь;
    • обеспечивается надежная фиксация за счет расширяющихся усиков;
    • сравнительно дешевый крепежный материал.

    Классификация

    1. Существует несколько критериев, помогающие выбрать правильный тип дюбеля:
    2. Вид монтажа.
    3. Материал поверхности.
    4. Размер.

    Способ монтажа

    Известно два способа монтажа:

    1. Ручной. Здесь используются подручные строительные инструменты для высверливания отверстия. Если гвоздь с резьбой, то его закручивают отверткой, без – забивают молотком.
    2. Автоматический. В этом случае применяется специальный строительно-монтажный пистолет. Этот способ крепления намного быстрый.

    Популярное:  Самодельная лебедка – не просто, а очень просто!

    Материал поверхности

    Так, для бетона и кирпича часто используется нейлоновый дюбель. Он способен справится с нагрузкой до 450 кг. Для крепления в газобетон применяется специальный со спиралевидными ребрами, которые расклиниваются в момент забивания гвоздя.

    Если поверхность пустотелая или сплошная, то применяется рамный дюбель гвоздь. Если необходимо крепить обрешетку, то используются дистанционные метизы. Благодаря его конструкции можно нивелировать небольшие неровности стен.

    Универсальные крепежи используются при креплении предметов на полнотелые и пустотелые материалы. Если поверхность тонкостенная, то используется металлический дюбель. Если поверхность пустотелая, то также используется дюбель-бабочка. Такие метизы в продаже встречаются с крючками и со шпильками.

    Для бетонных и кирпичных конструкций применяются металлические крепежи с болтами и шпильками. Используются при фиксации предметов большого веса. Для пористого бетона и гипсокартона применяются специальные дюбеля, по виду напоминающие перистое сверло.

    Размеры

    В продаже можно найти метизы различных типоразмеров. Определить размер можно при помощи специальной маркировки, например, 10×160 и т.п. Цифра стоящая первой в обозначении указывает на диаметр, а следующая за ней цифра — длина метиза. Выбор определяется исходя из веса крепящегося предмета.

    Дюбель-гвоздь: существующие виды

    В таблице предлагаем вам несколько разновидностей этого метиза:

    ВидыОписание
    Универсальный Идеально сочетается с разными строительными материалами. Универсальность сводится к тому, что его можно использовать в листовых, пустотелых, полнотелый и других поверхностях. Надежность фиксации обеспечивается зубчатыми стопорными элементами. Их наличье исключает прокручивание гвоздя. Сфера применение очень широкая начиная от крепления бытовых предметов и заканчивая, монтажом строительных элементов.
    Распорный Дюбель отличается четырехсторонним распором. Благодаря этому обеспечивается равномерное распределение нагрузки на материал. эффективен при креплении в полнотелых и пустотелых поверхностях. При монтаже распорного дюбеля исключается повреждение поверхности кафеля, дерева, штукатурки и прочее. Достигается это благодаря особому строению шейки дюбеля. Как следствие эффективен при креплении сантехнического керамического оборудования.
    Распорный S На метизе отсутствует кромка. Благодаря этому его монтаж осуществляется непосредственно в слой штукатурного слоя. Также характеризуется быстрым монтажом. Однако не допускается их монтаж к краю поверхности.
    Распорный M-S Выполняет те же функции что и предыдущий крепеж. Однако, его особая геометрия позволяет применять изделия с метрической резьбой.
    Нейлоновый Имеет латунный конус. Используется в комбинации с винтами и болтами, имеющих метрическую резьбу. Этот крепеж справляется с высокой нагрузкой. Надежный и простой монтаж обеспечивается высоким расширением анкера. Как следствие на него не сказываются нечувствительные допуски стройматериалов. Эффективен при монтаже в природном камне, бетоне и других плотных поверхностях.
    Латунный MS Особая конструкция метиза исключает его прокручивание. Как следствие значительно возрастает качество монтажных работ. Можно использовать в сочетании с резьбовыми шпильками или метрическими винтами. Широко используется при креплении предметов на бетон, дерево и другим твердым поверхностям.
    Металлический дюбель распорный FMD Специально разработан для ДСП и саморезов по дереву. Внутренняя поверхность ребристая. Благодаря этому направление самореза всегда точное.
    Для газобетона GB Основная специализация – газобетон. Особенно эффективен при монтаже подвесных потолков, кровельных конструкций и прочее. Главная особенность в том, что они применяются для наружного и внутреннего крепления. Прочная посадка в мягком материале обеспечивается за счет внешних ребер, имеющих спиральную форму.
    Турбодюбель FTP и FTP D Применяется для крепления разных элементов в газобетоне. Имеет нейлоновый дюбель. Используется в комбинации с метрической резьбой и шурупами по дереву. Также имеется самонарезающаяся резьба. Существует разновидность этого метиза из металла. Используется для газобетона и метрических блоков.
    Латунный дюбель (РАД) Если поверхность полнотелая или тонкая, то используется данный вид крепления. Для его фиксации достаточно изготовить неглубокое отверстие. Возможен монтаж в комбинации с болтами метрической резьбой.

    Пластиковый и металлический дюбель гвоздь

    Сравним между собой особенности пластиковых и металлических дюбелей.

    Пластиковый

    Имеет полый цилиндрический стержень. В процессе забивания гвоздя он постепенно расширяется. Верхняя часть зачастую оснащена манжеткой. За счет этого крепеж не проваливается в высверленное отверстие.

    Манжетка имеет потайную или цилиндрическую форму. Чтобы обеспечить дополнительную фиксацию, некоторые разновидности дополнительно оснащаются «усиками». Гвозди встречаются с резьбой, а на шляпке шлиц.

    Помимо забивания, его монтаж выполняется при помощи отвертки, особенно когда выполняется установка хрупкого изделия, например, керамика. Изготавливается корпус из полиэтилена, полиамида и полипропилена. Гвоздь обязательно имеет антикоррозийное покрытие.

    Металлический

    Дюбель металлический оснащен стержнем с гладкой поверхностью. Крепление полностью выполнено из металла. В отверстие стены металлический корпус расширяется в момент закручивания металлического стержня или гвоздя. Хотя монтаж простой, выполнить его демонтаж сложно. За счет этого обеспечивается достаточно надежное крепление разных заготовок.

    Заключение
    Итак, существует большое разнообразие дюбель гвоздя. Перед тем как выбрать дюбель, необходимо учитывать вес предмета и структуру поверхности.

    Основные характеристики дюбель гвоздей, существующие виды и способы их крепления — видео инструкция

    Дюбель гвоздь — существующие виды и область применения Ссылка на основную публикацию

    Источник: http://obinstrumente.ru/ruchnoj-instrument/dyubel-gvozd.html

    Монтаж дюбель-гвоздей: особенности использования в строительстве

    На сегодняшний день дюбель-гвозди стали неотъемлемой частью строительных и монтажных работ у всех мастеров вне зависимости от уровня их квалификации. Такое широкое распространение они получили из-за своих надёжных качеств крепления.

    Что же такое дюбель-гвоздь?

    Детали представляют собой комплект специализированных устройств, применяемых для осуществления крепежа различных материалов. Изделие собирается из двух частей: гвоздя, сделанного по специальным технологиям и дюбеля.

    Детали применяются в широком спектре работ, к примеру, ими монтируются различные материалы и конструкции к бетонным, каменным, кирпичным и многим другим основаниям.

    Для работ с древесными или гипсокартонными поверхностями и изделиями разработаны особые дюбель-гвозди, предназначающиеся именно для этих материалов.

    Сама конструкция изделий проста. Стержень детали выполнен в форме цилиндра, состоящий из части, наделённой свойством расширения, и обычного гвоздя. Первая составляющая гвоздей этого вида отвечает за качество крепления. При монтаже дюбель-гвоздя рабочая часть детали раздвигается и надёжно закрепляется в основе.

    Если необходимо ограничение, которое не позволит изделию запасть в более широкое и глубокое отверстие, необходимо остановить выбор на дюбель-гвоздях со специальной манжеткой. Эта дополнительная деталь закрепит изделие на необходимом уровне, к тому же она имеет несколько разновидностей.

    Кайма на отверстии может быть выполнена в цилиндрической, округлой или потайной форме.

    Благодаря современным технологиям, на гвозди нанесена резьба, а на головке детали установлен шлиц.

    Это даёт возможность вкручивать дюбель-гвозди с помощью отвёртки, причём осуществить монтаж дюбель-гвоздей достаточно просто, так как изделие имеет в наличии «сглаженную» резьбу.

    Также есть возможность подобрать необходимые параметры крепёжных деталей. Диаметр стандартных дюбелей составляет 5–10 мм, а длина варьирует от 30 мм до 160.

    Монтажное приспособление изготовлено так, что вершина резьбы направляется к головке. По внешнему виду резьба дюбель-гвоздей абсолютно идентична упорной резьбе стандартного вида.

    В процессе производства дюбелей используется полиэтилен, полипропилен или полиамид. Сами гвозди изготавливаются из сплавов стали и покрываются цинком. Однако цинковое покрытие встречается не на всех крепёжных изделиях, предлагающихся на строительных рынках.

    При помощи этого вида крепежей все монтажные работы выполняются в более короткие сроки, а низкая цена позволяет существенно сэкономить денежные средства.

    Использование крепёжных деталей этого вида в работе с бетоном и кирпичом.

    Для монтажа дюбель-гвоздей в кирпичное или бетонное основание необходимо знать несколько правил применения

    1. Изначально следует выбрать место для вкручивания, которое идеально подойдёт. В случае с кирпичом оно находится в центре.
    2. Для того чтобы пробурить кладку рекомендуется воспользоваться ударной дрелью.

      Все работы необходимо выполнять с должной аккуратностью, иначе поверхность может расколоться или треснуть. Начало бурения осуществляется медленным темпом, а после того, как просверлено около 10 мм его можно прибавить.

    3. Перед тем как забить молотком дюбель необходимо удалить всю пыль и кирпичную крошку из отверстия, проще всего это сделать пылесосом.

    Если крепёжное изделие устанавливается в бетон, то процесс осуществляется следующим способом

    1. Для начала отверстие следует наметить с помощью молотка и кернера.
    2. Само отверстие в основании рекомендовано пробурить перфоратором, причём маркировка изделия, где указано сечение обязательно должна быть аналогичной с маркировкой бура, а длина дюбеля должна быть меньше отверстия минимум на 5 мм.
    3. Вся грязь вычищается пылесосом, а дюбель забивается молотком.
    4. Забивая гвоздь, следует оставить 3 мм свободного пространства от его головки для установки подвеса.

    Монтаж дюбель-гвоздей в гипсокартон или плитку различного вида

    При креплении на гипсокартонное основание стоит измерить массу груза. Если она слишком велико, то использование крепёжных изделий этого вида полностью исключается, так как дюбель-гвозди способны разрушить основание под тяжестью закреплённой конструкции. В обратном случае монтаж осуществляется достаточно просто.

    1. Определившись с сечением, делается отверстие в основании.
    2. Дюбель вставляется в гипсокартон до упора, эта процедура выполняется лёгкими постукиваниями молотком.
    3. После этого вкручивается шуруп, при этом используется отвёртка или шуруповерт.

    Для того чтобы установить крепёж в облицованное плиткой основание требуется аккуратное выполнение работы

    1. Выбрав место для входа дюбеля, которое может располагаться как на поверхности, так и на шве, маркером отмечается точка.
    2. Используя саморез по металлу, проделывается отверстие до 0,5 мм. После этого инструмент меняется на ударную дрель и с её помощью просверливается кафель.

    Крепление дюбель-гвоздей специальным пистолетом

    Все способы, описанные до этого, подразумевают собой то, что гвоздь заколачивается в дюбель. Также существует ещё один метод установки этого крепёжного устройства. Для этого необходим строительный пистолет, который «пристреливает» конструкцию к основе.

    Для таких работ используется дюбель-крепёж особого вида, который не нуждается в применении дюбелей. Сам гвоздь оснащён специальной шайбой, отвечающей за надёжную посадку изделия даже в плотную основу. Пистолет устроен таким образом, что после «выстрела» шайба, находящаяся на конце дюбель-гвоздя, перемещается к головке детали и фиксируется там.

    Такой метод монтажа дюбель-гвоздя широко применяется в случае установки металлической конструкции на твёрдую основу, выполненную из кирпича, бетона, камня или стали. Выпускаются такие изделия длиной 30–80 мм и сечением 3,7 или 4,5 мм. Все они выполняются из стали и покрываются цинком.

    Осуществить монтаж дюбель-гвоздей самостоятельно не составляет особого труда. Главное, сделать правильный выбор при покупке дюбель-гвоздей.

    В случае ошибки все работы будут непригодны, потому что изготовленные крепления для бетонных оснований совершенно не подходят для гипсокартона и так далее.

    Крепление каждого вида имеет свои особенности и необходимые характеристики, которые сложно запомнить с первого раза, особенно неопытному человеку. Лучше проконсультироваться с продавцом в магазине стройматериалов и не сомневаться в правильности купленного вида и в надёжном креплении.

    Товары, которые были описаны в этой статье:

    Источник: http://www.mir-krepega.ru/ispolzovanie-djubel-gvozdej-v-stroitelstve/

    Дюбель. Виды. Работа.Применение. Особенности. Устройство

    Дюбель – крепежный элемент, используемый для фиксации шурупов или саморезов в специфических поверхностях, которые не могут обеспечить достаточное удержание креплений.

    Он представляет собой пустотелый стержень из металла или пластика, который вставляется в просверленное отверстие, после чего распирается при вколачивании или вкручивании в него металлического крепежа.

    Дюбеля используются для работы с поверхностями из различных материалов, таких как камень, бетон, пенобетон, гипсокартон, газобетон, ДСП и пр.

    Дюбель для различных поверхностей, его популярные конструкции

    Существует масса конструкций дюбелей, каждая из которых имеет свое предназначение и рассчитана на работу с различными материалами. От правильности выбора зависит надежность крепления. По типу поверхности, в которую нужно вставить крепеж, дюбеля делятся на 4 группы:

    • Для плотных материалов.
    • Для рыхлых материалов.
    • Для листовых или панельных материалов.
    • Для пустотелых материалов.

    Для плотных материалов

    Для установки крепежных элементов в стены из бетона, камня или монолитного кирпича используется особая конструкция дюбелей, которая создает мощный распор внутри рассверленного отверстия.

    Поскольку плотный материал обладает повышенной крепостью, то создаваемое давление не приводит к трещинам и другим деформациям стены. Устанавливая дюбель в твердый монолитный материал нужно сверлить отверстие глубже его стержня на 4-10 мм.

    Это необходимо для предотвращения его застревание, которое может возникнуть в случае наличия большого количества внутренней пыли от работы сверла.

    Для плотных материалов обычно используют следующие типы крепежей:

    • Распорные.
    • Рамные.
    • Гвоздевые.

    Распорные включает массу модификаций.

    Они могут быть изготовлены из пластика или металла, но все имеют один принцип работы, который заключается в обеспечении расширения тела гильзы при вкручивании или забивании крепежа. Это простая и надежная конструкция.

    Нужно отметить, что если требуется выдерживать большую нагрузку, то следует отдать предпочтение металлическим гильзам.

    Рамный тип является более длинным, а поэтому и надежным. Он изготовляется из металла, причем затягивание в нем обеспечивается не саморезов, а винтом с резьбой, который вкручивается в металлическую гайку на конце гильзы.

    Такой способ затягивания обеспечивает очень сильную степень фиксации. Вкручивать винт можно до тех пор, пока на нем не сотрется насечка для отвертки или биты шуруповерта.

    К примеру, если перестараться с затягиванием распорного шурупа, то саморез просто сорвет сделанную резьбу, поэтому надежным такое крепление уже не будет.

    Гвоздевой тип схожий по конструкции с распорным дюбелем. Его отличие заключается в использовании специфического шурупа, который не имеет острых граней. Такой дюбель обеспечивает наименьшую надежность фиксации, но все же имеет свои преимущества. В первую очередь это касается минимальной стоимости.

    Кроме этого, гвоздевой тип шурупа может забиваться пневматическим инструментом или молотком. Это обеспечивает высокую скорость проведения работ. Обычно гвоздевой тип выбирается для фиксации профиля гипсокартона.

    Такие конструкции крепятся в нескольких местах, а кроме этого имеют небольшой вес, что позволяет создать надежную фиксацию при использовании дюбелей на расстоянии 30-40 см друг от друга.

    Для рыхлых материалов

    Для работы с пустотелыми или рыхлыми материалами используются дюбеля особой конструкции, которые обеспечивают надежную фиксацию, несмотря на недостатки поверхности. При работе со стенами из рыхлых материалов, таких как газобетон, пеноблок и прочими, которые расширяются при давлении распорки, используются следующие типы дюбелей:

    • С распорным концом.
    • С внешней резьбой.
    • Дюбель GB.

    Распорный тип с распорным концом является универсальным для рыхлых материалов. Он представляет собой стрежень из металла или пластика, который при вкручивании крепежа создает распорку на конце, тем самым уплотняя стену глубоко внутри. При этом создается объемное тело, диаметра большего, чем толщины просверленного отверстия.

    Дюбеля с внешней резьбой вкручиваются в просверленное отверстие, как и сами шурупы. Они имеют доступную стоимость и монтируются довольно быстро, при условии использования шуруповерта.

    При их применении нужно учитывать, что переносимая нагрузка вырывания довольно низкая. Для крепежа длиной 50 мм она составляет около 30 кг, в зависимости от плотности стены.

    Применяя такой крепеж нужно соблюдать небольшое расстояние между крепежами, что исключит риск вырывания.

    Дюбель GB имеет специальные спиральные лопасти на внешней стороне, геометрия которых позволяет создавать хорошее противодействие при вырывании крепежа.

    Такой стержень забивается в просверленное отверстие молотком, после чего в него вкручивается шуруп. Ребра гильзы разжимаются, врезаясь в пористый материал стены, что обеспечивает равномерное распределение нагрузки на большую площадь.

    Благодаря этому снижается риск вырывания крепежа из стены, в случае оказания на него нагрузки.

    Для листовых или панельных материалов

    Нередко бывают случаи, когда необходимо вставить шуруп в панельные материалы, такие как гипсокартон или вагонка. Обычный дюбель для этого не подходит, поскольку зачастую стенки отверстия составляют не более 1 см, после чего начинается пустота.

    Для решения этой проблемы используются специальные дюбеля, которые имеют боковые прорези практически по всей длины. При вкручивании шурупа их гильза складывается, образовывая зонтик с обратной стороны листовой стенки.

    Такой тип дюбеля берет панельный материал в тиски, при этом охватывает большую площадь его поверхности, что снижает риск вырывания при нагрузке.

    К данному типу крепежей можно отнести:

    Конструкция молли представляет собой гильзу из оцинкованной или нержавеющей стали. В зависимости от длины стержня обеспечивается различная площадь складывания, поэтому создаваемая нагрузка на один шуруп отличается.

    Обычно она варьируется в пределах 12-75 кг. При расчете количества креплений нужно учитывать надежность листовой поверхности.

    Если это гипсокартон, то даже взяв самый надежный дюбель, крепления в одной точке будет недостаточно.

    Тип бабочка является менее надежной, чем молли, но намного эффективней для работы с листовыми материалами, чем дюбеля других конструкций. Бабочка изготовляется из пластика.

    В отличие от молли она имеет гораздо меньшую площадь прилегания к внутренней поверхности, поскольку фиксация обеспечивается только в двух точках.

    Рекомендуемая нагрузка на одну бабочку не должна превышать 30 кг, при условии, что используются качественные разводные стержни в сочетании с крепкими листовыми материалами.

    Для пустотелых материалов

    Для пустотелых материалов можно использовать дюбеля различных конструкций. В первую очередь это распорные, которые применяются для твердых поверхностей, и зонтикового типа для листовых стен. Гильза подбирается таким образом, чтобы ее рабочая часть, которая обеспечивает расширение, имела за что зацепиться.

    Если используется распорная конструкция, то следует выбрать такой дюбель, который будет расширяться в месте без пустот. При использовании зонтикового типа, наоборот нужно, чтобы складыванию гильзы ничего не мешало. В идеале нужно иметь разрез пустотелого кирпича или блока, из которого построена стена.

    Просто приложив к нему дюбель, удастся визуально оценить, как он поведет себя внутри стены.

    В том случае, если увидеть структуру пустотелой стены невозможно, можно использовать универсальную конструкцию, представляющую собой длинный стержень, который имеет специальный уплотнительный рельеф по всей поверхности. Это позволит создать уверенное крепление, которое будет контактировать с большим количеством ячеек кирпича, шлакоблока или другого материала.

    В тех случаях, если стена имеет большие пустоты можно использовать короткие свертывающиеся дюбеля, которые при закручивании шурупа наворачиваются вокруг него, создавая плотный комок пластика, впирающийся в стенку одной из ячеек стены. Этот вид крепления создает надежную фиксацию, но только в том случае, если комок упирается в достаточно устойчивый и крепкий материал.

    Существует масса конструкций дюбелей, многие из которых сложно назвать удачными. Неправильный выбор обычно приводит к легкому вырыванию крепления со стены.

    Чтобы этого избежать стоит использоваться только надежные типы гильз, которые действительно могут удерживать шуруп в тех или иных условиях. Описанные типы дюбелей предлагаются различной длины и диаметра, благодаря чему можно подобрать оптимальный вариант для требуемой поверхности.

    Не существует универсальной конструкции, которая подходит для любой стены, поэтому к выбору крепления нужно подойти серьезно.

    Похожие темы:

    Источник: https://tehpribory.ru/glavnaia/materialy/diubel.html

    Как забить дюбель-гвоздь – способы и решения

    Подвесить шкаф? полку или даже картину в типовом многоэтажном доме из бетона — уже непросто. Материал стен не приспособлен, чтобы в него что-то    легко забивалось. Причем задачи такие встают достаточно часто и обойти их трудно.

    Не многие знают, как забить дюбель-гвоздь правильно, быстро и надежно. Вполне возможно, что даже не все сталкивались с этой хитрой модификацией самого популярного метиза.

    Дюбель-гвоздь – это металлическое изделие для крепежа, представляющее собой тонкий заостренный металлический стержень со шляпкой. Предназначен для закрепления в плотной среде (бетон, кирпич, камень) с помощью дюбеля или без него.

    Оба компонента имеют своеобразную форму:

    1. В дюбеле предусмотрен ограничитель, чтобы он не уходил в глубь от ударов при заколачивании в него дюбель-гвоздя. Изготавливается из различных материалов: пластика (нейлон, полипропилен), металла и т.п. Выделяют химический вариант, напоминающий прочный клей.
    2. Гвоздь со специальной насечкой или резьбой, которая позволяет ему крепче держаться, но быть выкрученным в случае необходимости. Их можно забить не один раз. Материалом служат металлические сплавы (чаще всего сталь) с антикоррозийным покрытием. Шляпка обычно делается шероховатой, чтобы на ней лучше держались различные шпаклевки.

    Размеры и первого и второго элемента типовые, приспособленные к стандартным отверстиям и рассчитанные на различные нагрузки. Большинство изготовителей (отечественных, по крайней мере) придерживаются одной линейки размеров.

    Технология и инструмент

    Представляя конструкцию данного металлического изделия, можно составить представление, как забить дюбель-гвоздь. Вариантов немного:

    1. Промышленный, с использованием особого строительно-монтажного пистолета. В этом случае даже не нужен дюбель. Мощный инструмент способен забить дюбель-гвоздь с насечкой непосредственно в стену.
    2. Бытовой. С помощью дрели или перфоратора, которыми сверлится отверстие в стене, а затем с помощью молотка последовательно забивается данная пара. Разумеется, это способ гораздо дольше и труднее.

    В принципе, ничего сложного тут нет, и каких-то особых навыков не требуется. Забить таким образом может любой человек. Во втором случае важно правильно подобрать сверло, чтобы отверстие не было слишком большим или маленьким.

    К инструменту так же особых требований не предъявляется – главное, чтобы хватило мощности (электроинструмента) или веса (молотка).

    Область их применения

    Применяются дюбель-гвозди достаточно широко: при подвешивании мебели, при облицовке бетонных и каменных поверхностей и т.д.

    Это удобный и достаточно надежный строительный крепеж, который может выполнить даже непрофессионал, достаточно иметь минимум инструмента и примитивные навыки владения им. Решая конкретный вопрос, как забить дюбель-гвоздь, нужно отталкиваться от объема работы.

    Строительно-монтажный пистолет стоит не так дешево, чтобы покупать его из-за нескольких гвоздей. С другой стороны, если у вас свой бизнес по отделочным работам, то такой инструмент просто незаменим. Применяя дрель и молоток, вы потеряете много времени и сил.

    Продаются дюбель-гвозди в строительных магазинах и относятся они к метизам (металлические изделия — особый класс товаров). Стоимость их невелика и доступна всем без исключения. Это один из самых дешевых способов крепежа. Выбор зависит от того, что ими будут прикреплять: вес, размеры, ответственность конструкции.

    Для правильного определения существуют специальные таблицы, которые можно найти в справочниках или просто в Интернете. Этим моментом пренебрегать ни в коем случае не стоит – особенно, если от соединения зависит что-то    важное.

    Подобная продукция распространена и с её поиском проблем возникнуть не должно – подобрать можно любой размер.

    Дюбель-гвоздь имеет простую конструкцию, которой уже много лет. Но, не смотря ни на что, более удобных и простых решений пока не найдено. Это подход оптимален для большинства случаев, и вряд ли он поменяется в обозримом будущем.

    Источник: https://www.krepco.ru/o-kompanii/articles/10/216/

    Что такое дюбель

    В этой статье мы расскажем, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель; в конце статьи будет приведено видео по его креплению в бетонной стене.

    СОДЕРЖАНИЕ:

    Что такое дюбель. Определение и назначение

    Дюбель – это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.

    Данное крепление чаще всего используется в том случае, когда нет доступа к краю соединительного стержня обычного шурупа. То есть когда необходимо сделать несквозное отверстие, например, для монтажа шкафа на кухне или полки в гостиной. Также дюбели идеальны в случае пустотных стен. Другой крепеж в этой ситуации просто будет неэффективен.

    Принцип работы дюбеля очень прост. Дюбель это своеобразный буфер между саморезом и стеной, фиксирующий всю конструкцию благодаря наличию специальных ребер и «зацепок». То есть работает как распор.

    Дюбель представляет собой цилиндрический стержень, изготавливающийся из полипропилена, нейлона, полиэтилена или даже металла. Конструктивно дюбель имеет две части: распорная – расширяется при монтаже, надежно закрепляясь в рабочем материале, а также нераспорная. Некоторые виды дюбелей оснащены манжеткой-ограничителем, предотвращающей проваливание в просверленное отверстие.

    Виды дюбелей

    В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

    Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию

    Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия

    Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали

    Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло

    Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см

    Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла

    С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют

    Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.

    Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку.

    При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке

    Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене.

    Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие.

    С их помощью можно также прикрепить и гофротрубы небольшого диаметра

    Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

    Особенности применения дюбелей

    При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж.

    Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах.

    Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

    Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

    При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр.

    Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм.

    Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

    Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см. Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

    Как подобрать сверло под дюбель

    Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е.

    в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится.

    Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

    • Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
    • Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

    Выполняя данные правила, Вы все сделаете без проблем.

    Видео на тему, как делать крепление дюбелей

    А сейчас посмотрите одно видео по тому, как делать крепление дюбелей

    На этом статья заканчивается. Сегодня мы узнали, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель.

    Источник: http://rykinekruki.ru/materialyi/chto-takoe-dyubel/

    Что такое дюбель? Виды, применение

    В этой статье мы расскажем, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель; в конце статьи будет приведено видео по его креплению в бетонной стене.


    СОДЕРЖАНИЕ:

    1. Что такое дюбель
    2. Каких он бывает видов
    3. Особенности применения
    4. Как подобрать сверло под дюбель
    5. Видеоролик на тему, как делать крепление дюбелей

    Что такое дюбель.

    Определение и назначение

    Дюбель — это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.

    Данное крепление чаще всего используется в том случае, когда нет доступа к краю соединительного стержня обычного шурупа. То есть когда необходимо сделать несквозное отверстие, например, для монтажа шкафа на кухне или полки в гостиной. Также дюбели идеальны в случае пустотных стен. Другой крепеж в этой ситуации просто будет неэффективен.

    Принцип работы дюбеля очень прост. Дюбель это своеобразный буфер между саморезом и стеной, фиксирующий всю конструкцию благодаря наличию специальных ребер и «зацепок». То есть работает как распор.

    Дюбель представляет собой цилиндрический стержень, изготавливающийся из полипропилена, нейлона, полиэтилена или даже металла. Конструктивно дюбель имеет две части: распорная – расширяется при монтаже, надежно закрепляясь в рабочем материале, а также нераспорная. Некоторые виды дюбелей оснащены манжеткой-ограничителем, предотвращающей проваливание в просверленное отверстие.

    Виды дюбелей

    В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

    Универсальный полипропиленовый

    Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию

    Универсальный распорный дюбель

    Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия

    Дюбель-гвоздь

    Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали

    Дюбель для гипсокартона

    Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло

    Нейлоновый дюбель

    Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см

    Дюбель-бабочка

    Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла

    Юстировочный дюбель

    С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют

    Дюбель-зонтик

    Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке

    Дюбель-хомут

    Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра

    Рамный дюбель

    Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

    Особенности применения дюбелей

    При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

    Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

    При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

    Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

    Как подобрать сверло под дюбель

    Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится (при сверлении стен могут быть определенные сложности, поэтому загляните в мою статью). Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

    • Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
    • Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

    Выполняя данные правила, Вы все сделаете без проблем.

    Видео на тему, как делать крепление дюбелей

    А сейчас посмотрите одно видео по тому, как делать крепление дюбелей


    На этом статья заканчивается. Сегодня мы узнали, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель.

    DOWEL JOINERY: почему так легко полюбить эту великолепную технику обработки дерева

    Размещено

    Автор: Стив Максвелл

    Обновлено 10 октября 2020 г.

    Если бы мне пришлось выбирать только один метод соединения частей проекта на протяжении всей моей карьеры деревообработчика, то, вероятно, им был бы дюбель. Прочный, точный, скрытый и универсальный, единственная опасность заключается в том, что дюбели на первый взгляд кажутся такими простыми. Простота позволяет легко недооценить важность правильного уточнения ключевых деталей, и именно здесь возникают проблемы.Но если вы правильно усвоите основы, то дюбель станет одним из ваших фаворитов на все времена.

    Вот я на своем верстаке, приставляю два куска дерева вместе с дюбелями, чтобы усилить соединение. Этот вид столярных изделий является одним из самых прочных, которые вы можете сделать, и довольно прост при использовании подходящего приспособления для сверления и рифленых дюбелей.

    Большинство дюбелей начинаются как обычные стыковые соединения, но с одним или несколькими дюбелями, охватывающими соединение, которые входят в соответствующие отверстия, которые совпадают друг с другом.

    Совмещение отверстий, точность дюбелей, сборка герметичного соединения. Эти три основных элемента лежат в основе каждого идеального дюбельного соединения, и первое, что нужно понять, также является самым важным. Отличные столярные изделия с дюбелями случаются только тогда, когда сверление отверстий под дюбели осуществляется каким-либо механическим способом. Вот почему были изобретены дюбель-приспособления. Это металлические инструменты, которые определяют угол наклона и расположение сверл в ручном сверле, когда они просверливают дерево. На рынке есть много дюбелей, но лучшее, что я использовал до сих пор, разработано и произведено в Канаде. Dowelmax (www.dowelmax.com; 250.764.1770) является продуктом команды отца и сына Джима и Майка Линдси. Он предлагает точность, универсальность и долговечность, на которых вы можете построить свою деревообрабатывающую жизнь. Вы также можете использовать сверлильный станок для заполнения отверстий под дюбели либо напрямую, либо для создания собственных блоков для сверления из твердой древесины. На самом деле, иногда это самый лучший способ просверлить отверстия под дюбели. Поразительно, насколько точными могут быть деревянные блоки, если они сделаны правильно.

    Приспособление Dowelmax в действии.Втулки, которые направляют сверло, можно заменить, если они станут слишком большими после длительного использования.

    Некоторые приспособления для установки дюбелей позволяют легко найти пары сопрягаемых отверстий для дюбелей поперек стыка, но иногда требуются другие стратегии. Вот где могут помочь установочные центры. Обычно продаются в виде круглых алюминиевых кнопок с небольшими центральными выступами. Вставьте центр дюбеля в отверстия, просверленные на одной стороне стыка, выровняйте сопрягаемые деревянные части, затем плотно прижмите их.Шпилька отмечает центр отверстий на другой стороне соединения, готовых к сверлению.

    Три металлических диска, которые вы видите, называются центрами дюбелей. Они входят в предварительно просверленные отверстия под дюбели, а затем оставляют соответствующие отметки для стыковки отверстий после того, как две детали для деревообработки временно соединяются.

    Диаметр и длина дюбелей для столярных изделий и вырезание собственных коротких дюбелей из длинных дюбелей — не лучший способ добиться правильного результата. Обычный дюбель в наши дни обычно немного меньше указанного размера и не совсем круглый.Его также обычно делают из тропических твердых пород дерева, которые не так уж и прочны. Несмотря на то, что я пурист, я каждый раз выбираю уже готовые «дюбели». Дюбели точного размера, истинно круглые и изготовлены из прочной древесины, а также имеют углубления, вдавленные в их поверхность. Эти канавки называются «канавками», и хотя они, очевидно, удерживают больше клея по бокам дюбелей во время сборки, их больше. Древесина, которая была сжата для образования канавок на заводе, также разбухает при контакте с клеем после сборки шва, что делает шов более прочным.

    Они называются «рифлеными» дюбелями из-за выступов, вдавленных в наружную поверхность. Они работают лучше, чем дюбели с гладкой стороной, потому что канавки оставляют место для большего количества клея, а поскольку древесина сжимается, она разбухает и становится плотнее после сборки.

    Когда вы работаете с деревом, которое затрагивает края досок, выберите диаметр дюбеля, который составляет примерно от одной трети до половины общей толщины древесины, а длину дюбеля примерно в два раза больше толщины древесины. Если вы соединяете дверные коробки шкафа толщиной 3/4 дюйма и шириной 2 1/2 дюйма, например, установочные штифты диаметром 5/16 или 3/8 дюйма, от 1 1/4 дюйма до 1 1/2 Длинные идеальны.Мне нравятся дюбели диаметром 1/2 дюйма при работе с деревом толщиной 1 1/2 дюйма. Дюбели 1/4 дюйма идеально подходят для проектов с деталями толщиной 1/2 дюйма. Традиционные деревянные рамы скрепляются дюбелями диаметром 1 дюйм, независимо от того, насколько велики балки.

    Когда приходит время собирать дюбель, всегда сначала полностью зажимайте детали без клея. Это позволяет увидеть, были ли просверлены отверстия под дюбеля слишком неглубоко, что мешает полной сборке соединения. Сухая установка также позволяет точно определить, какие зажимы вам нужны и как их следует регулировать.Позже вы оцените дополнительную скорость. После нанесения клея швы должны быстро полностью соскользнуть, так как установочные штифты набухают при контакте с клеем.

    Здесь я собираю дюбель на разгрузочном столе своей столовой пилы. Правильно сделанный дюбель должен плотно прилегать друг к другу, что требует некоторого давления для полной сборки.

    Для достижения наилучших результатов нанесите клей на стороны каждого отверстия под дюбель перед сборкой. Используйте зубочистку и кистью нанесите немного клея на поверхность каждого дюбеля.Идеально и недорого для этой работы подойдет флюсовая щетка сантехника. У вас возникли проблемы с тем, чтобы дюбели идеально подходили для ваших проектов? Устраните проблему, выполнив следующие действия по устранению неполадок:

    Советы по устранению неисправностей при установке дюбелей

    Проблема : Соединение не соединяется плотно даже под давлением зажима.

    Решение: Слишком мелкие отверстия под дюбели. Укоротите установочные штифты и снова соберите соединение.

    ———–

    Проблема : Древесина раскалывается под давлением зажима.

    Решение: Отверстия под дюбели не параллельны. Переделайте детали и просверлите отверстия с помощью дюбеля или сверлильного станка.

    ———–

    Проблема: Соединение слабое, детали не совпадают.

    Решение: Слишком большие отверстия под дюбели. Переделайте детали и просверлите заново или просверлите отверстия под дюбель следующего большего размера.

    ———–

    Проблема: Дюбели не входят в отверстия, просверленные до нужного размера.

    Раствор: Дюбель, набухший от влаги.Нагрейте установочные штифты в тостере при температуре 325ºF в течение 30 минут, чтобы они высохли и усадились.

    ———–

    Инструментальный мир имеет тенденцию делать обработку дерева более сложной, чем она есть на самом деле. Есть гаджет для всего, и по мере того, как эти предметы роскоши приобретают статус необходимости, навыки становятся менее важными. Дюбельные соединения — это простой вариант, достаточно классический, требующий навыков, но достаточно продвинутый, чтобы действительно хорошо работать во многих ситуациях. Вы понимаете, почему я так люблю дюбели?

    Хотите дешевую древесину для ваших проектов, а также неплохую древесину? Щелкните здесь, чтобы просмотреть видео-урок о том, как я использую пиломатериалы строительного качества для проектов по обработке дерева, и загружаемые планы использования этой древесины.

    вещей, которые следует учитывать при покупке деревянных дюбелей — Поделки дятлов

    Дюбели или простые маленькие деревянные дюбели или стержни, которые используются для поддержки полок и усиления деревянных швов. Эти дюбели доступны в стандартных размерах и размерах, чтобы их можно было легко использовать в столярных работах, но их также можно купить в виде длинных стержней, которые можно обрезать до необходимой длины. Поскольку дюбели доступны в различных размерах, они весьма универсальны.

    При поиске дюбелей на веб-сайтах поставщиков вы найдете различные варианты, такие как тип и порода древесины, из которой изготовлен дюбель, а также твердые они или мягкие породы.Знать подробности о дюбеле — хорошо; Итак, ниже приведены некоторые из важных вещей, которые необходимо учитывать при покупке дюбелей.

    Виды

    Дерево, из которого была получена древесина для изготовления дюбеля, — важная вещь, которую нужно искать. Обычно для изготовления дюбелей используется древесина таких деревьев, как ясень, дуб, вишня и береза, так как эти породы дерева прочны и надежны. Другие твердые породы дерева, такие как тополь, бук и красное дерево, также используются для изготовления дюбелей.Однако иногда для изготовления дюбелей также используются хвойные породы дерева, такие как сосна.

    Твердая и мягкая древесина

    Проще говоря, древесину, спиленную с деревьев с листьями, можно назвать твердой древесиной. Обычно эти деревья называют лиственными, потому что они сбрасывают листья зимой. С другой стороны, хвойная древесина — это древесина, которую срезают с деревьев иголками. Эти деревья обычно называют вечнозелеными, так как хвоя у них сохраняется круглый год.

    Существует распространенное заблуждение, что древесина хвойных пород всегда податлива и мягка, но это не всегда так.Некоторые хвойные породы, например сосна, могут быть очень прочными и хорошими для изготовления дюбелей.

    Плотность

    Возможно, вы уже поняли, что термины «древесина твердых пород» и «древесина мягких пород» неверно отражают прочность древесины. Поэтому лучше учитывать плотность материала, чтобы понять его прочность.

    Плотность — это мера того, насколько плотно упакованы молекулы в древесине. Дюбели, изготовленные из древесины высокой плотности, устойчивы к поломке, поэтому их обычно используют для поддержки несущих деревянных соединений.Распространенными примерами несущих соединений являются полки и деревянные стулья.

    Вы можете купить наши дюбеля, перейдя по ссылке https://woodpeckerscrafts.com/wood-dowels/

    Столярные изделия из дюбелей: просто, надежно и точно

    Столярные изделия из дюбелей: просто, прочно и точно

    Фото Стива Дер-Гарабедяна

    Несомненно, паз и шип в сборе прочны, но бывают случаи, когда они просто непрактичны или необходимы.Я купил устройство для изготовления печенья много лет назад, когда для меня все было связано с электроинструментами. Несколько лет спустя кто-то одолжил его, и с тех пор я его никогда не видел. Я не слишком обеспокоен, но мне очень жаль, что мне не платили дюбелями до того, как он исчез.

    Многоцелевой шарнир
    Дюбели можно использовать во многих ситуациях — от закрепления более слабых стыков, таких как шпильки для коробки, до закрепления более прочных столярных изделий, таких как пазы и шипы. Их можно использовать для выравнивания склеенных панелей или для усиления слабого стыка торцевых волокон. Они очень хорошо работают на стыках ног и фартуков для небольшого стола. Дюбели пригодились на больших шкафах, например на подвесном шкафу, который я недавно построил. Я закончил тем, что использовал дюбели для соединения каркаса, так как мне нужно было подвесить верх и низ; ласточкин хвост просто не сработает в этой ситуации.

    Расширительные дюбели имеют выступы или спирали вокруг тела. Они бывают разного диаметра — стандартного и метрического — обычно от 1/4 дюйма до 1/2 дюйма и разной длины. Гребни на дюбелях оставляют место для клея, и, как следует из названия, они расширяются при контакте с клеем, делая посадку очень плотной.Если вы когда-нибудь столкнетесь со странной ситуацией и захотите решить ее самостоятельно, у вас всегда есть такая возможность.

    Точные по своей природе
    Хотя прочность печенья и дюбелей может быть одинаковой, их точность — нет. Печенье, по своей природе, много движется как по вертикали, так и по горизонтали, прежде чем клей застынет. Хотя дополнительные зажимы могут позаботиться об этом, спешка сборки иногда приводит к тому, что мы не можем выровнять наши части. Дюбели не допускают перемещения между сопрягаемыми деталями, что снимает еще одну переменную из всегда напряженных сборок.Часто бывает полезно добавить несколько дюбелей к стыку, даже если вы не ищете дополнительной прочности; Во время склейки нельзя недооценивать помощь в определении местоположения.

    Закрепление шарнира
    При закреплении паза и шипа одним из вариантов является небольшое смещение отверстия в шипе ближе к уступу. Это не только укрепляет столярные изделия, но и еще сильнее сближает стыки. Это обычно называется утомительным рисованием. Просверлите отверстие подходящего размера в пазу и затем вставьте шип.Здесь хорошо работают насадки Бред-пойнта или Форстнера. Воспользуйтесь тем же сверлом, чтобы слегка отметить место отверстия на шипе. Разъедините соединение и используйте шил, чтобы отметить точку примерно на 1/16 дюйма ближе к заплечику. Просверлите отверстие и снова вставьте его в паз. Для плотного прилегания стыка перед склеиванием можно использовать протяжное отверстие. Снимите фаску с конца дюбель и вбейте его в исходное положение. Он все затянет красиво и туго. Когда клей схватится, промойте выступающий дюбель.

    Промойте его — После того, как штифт будет собран и высохнет, промойте штифт, чтобы поверхность.

    Центры дюбелей
    В тех случаях, когда кондуктор не работает, дешевые и простые дюбельные центры станут отличным решением. Оптимально иметь более одного набора центров, поскольку вам никогда не будет достаточно одного размера, который вам нужен. Отметьте и просверлите расположение вашего первого набора отверстий, затем поместите центры дюбелей в отверстия и соедините сопрягаемые детали. Просто убедитесь, что когда вы собираете части вместе, они выровнены друг с другом именно так, как вы хотите, чтобы они соответствовали друг другу.Наконечники на центрах будут работать как шило, отмечая центральную точку на неотсверленной поверхности, давая вашему сверлу отправную точку. Обычно лучше всего работать на плоской поверхности, например, на настольной пиле, когда детали соединяются вместе для маркировки, чтобы стыковочные поверхности были выровнены. Для выравнивания также можно использовать дополнительные прямые куски дерева. Если ваши детали имеют разную толщину, используйте прокладки, чтобы довести их до нужной высоты.

    Отметьте центр — После того, как начальное отверстие будет просверлено в прорезанной детали, соберите соединение и используйте биту с шипом того же размера, что и отверстие, и слегка отметьте шип (слева) .Разберите соединение, затем просверлите второе отверстие со смещением 1/16 дюйма в сторону плеча шипа (внизу).
    Специальное приспособление
    Как я упоминал ранее, стоимость покупки зажимного приспособления для дюбелей может оттолкнуть некоторых от использования дюбелей. Есть дешевые модели, но вы часто получаете то, за что платите … за одним исключением. Почему бы не сделать собственное приспособление, адаптированное под конкретную задачу? Он может быть таким же точным и не будет стоить вам больше, чем пара гвоздей и отрезок от вашего проекта.

    Чтобы сделать приспособление для конкретной работы, вырежьте или вырежьте кусок дерева той же толщины и немного длиннее, чем две части, которые вы будете соединять. Кусок также должен быть около 1 дюйма в ширину. Что делать, если у вас есть две штуки разной толщины, которые сходятся вместе? Нет проблем. Подберите размер зажимного приспособления к части, на которую будут вставлены дюбели на торце.

    Чтобы приспособление работало точно, вам нужно сделать упор на конце приспособления, который можно закрепить и приклеить на место. Этот шаблон обычно ссылается на обратную сторону детали, над которой вы работаете, так как задние края шкафов или заготовок обычно устанавливаются заподлицо друг с другом. Отметьте одну грань приспособления как контрольную. Иногда кажется, что слова усложняют простую технику, но изображение вместе со словами может упростить задачу.

    Возьмите приспособление и просверлите несколько пилотных отверстий под гвозди среднего размера; чем длиннее приспособление, тем больше отверстий вам понадобится. Теперь можно просверлить отверстия для установки дюбелей. Я настоятельно рекомендую вам просверлить эти отверстия на сверлильном станке так, чтобы они находились под углом 90 ° к рабочей поверхности кондуктора. Я обычно ставлю дюбель примерно через каждый дюйм. Также рекомендуется класть дюбели ближе к концам и, возможно, немного дальше друг от друга, ближе к середине.Концы обычно требуют большей удерживающей силы.

    Теперь поместите зажимное приспособление на заготовку так, чтобы небольшой упор находился напротив его задней части, и вбивайте гвозди, пока зажимное приспособление не станет надежным, но съемным. Если сборка достаточно мала для использования на сверлильном станке, я бы посоветовал пойти по этому пути. Определитесь с глубиной, на которую дюбеля будут заходить в каждую деталь, и соответствующим образом установите упор. Однако, если сборка слишком неудобна для сверлильного станка, вытащите ручную дрель и установите упор на сверло с помощью купленных в магазине хомутов или малярной ленты.Помните, что лента может соскользнуть вверх по сверлу, если вы будете агрессивны во время сверления. Вы также можете использовать кусок дерева, обрезанный до нужной толщины, в качестве готового решения.

    Просверлите зажимное приспособление в заготовке с помощью сверла подходящего размера, чтобы сделать отверстия для дюбелей в заготовке. Вытяните гвозди и прикрепите зажимное приспособление к сопрягаемой заготовке, но на этот раз так, чтобы противоположная сторона зажимного приспособления была обращена к обрабатываемой детали, чтобы обеспечить правильное совпадение положений дюбелей.Установите и закрепите кондуктор на сопрягаемой заготовке, при необходимости отрегулируйте глубину и просверлите остальные отверстия под дюбели.

    Индивидуальный зажим для дюбелей — Начиная с детали такой же ширины и немного длиннее, чем ваша заготовка, прикрепите простой упор к одному концу. Затем просверлите несколько отверстий для гвоздей в зажимном приспособлении и отметьте его, чтобы вы знали, где сзади.

    Центры дюбелей — Просверлите отверстия в одной заготовке, затем вставьте центры дюбелей (вверху).Когда две части прижимаются друг к другу, в центрах остаются небольшие углубления, в которых следует просверлить следующие отверстия под дюбели. Точно просверлите эти отверстия, и ваше соединение будет готово для окончательной шлифовки и сборки (внизу).
    Советы и уловки
    • При сверлении обоих наборов отверстий сделайте их примерно на 1/16 дюйма глубже, чем они должны быть. Это позволит куда-то уйти излишку клея.
    • Снимите фаску с отверстий, чтобы облегчить вставку сборка
    • Вы всегда должны делать сухую посадку со всеми дюбелями на своих местах, чтобы все было хорошо.
    • Если дюбели очень плотно прилегают к стене, положите их на скамью и оберните рашпилем или напильником, чтобы сжать их. Клей заставит их снова расшириться.
    • Храните дюбели в закрытом контейнере, чтобы на них не попадала влага.
    • При сверлении отверстий для дюбелей убедитесь, что их размер достаточно мал, чтобы материала было достаточно с обеих сторон отверстия. Это гарантирует, что столярные изделия не выдувают стороны вашего изделия. Оставьте хотя бы 1/8 дюйма, если не больше, для вашего спокойствия.
    Просверливание отверстий — Держа зажимное приспособление на задней части заготовки, временно прибейте его на место, установите глубину сверления и просверлите первый набор отверстий под дюбели.

    Прочный и простой — После просверливания отверстий под дюбели в сопрягаемых деталях соединение можно устанавливать всухую.

    Малая фаска — Добавление фаски к внешнему краю отверстий под дюбеля облегчит окончательную сборку.

    Немного меньше — Рашпиль сожмет дюбель, который слишком велик для использования.

    В деревообработке существует множество видов стыков. Фактически, в прошлые годы столяров называли столярами. У каждого метода есть свои преимущества и недостатки. Однако вам будет сложно найти способ столярного дела, который был бы таким же простым, дешевым, прочным и точным, как дюбели.

    Изготовление дюбелей своими руками
    Поход в строительный магазин за дюбелями иногда оставляет желать лучшего. Нередко просматриваешь все мусорное ведро и обнаруживаешь, что дюбели больше напоминают что-то более абстрактное, чем прямые круглые стержни.Что, если вы хотите создать некоторый контраст и приколоть паз и шип дюбелем из черного ореха? Один из вариантов, вместо того, чтобы рыскать по Интернету, — создать свой собственный.

    На рынке представлены различные приспособления от 40 до нескольких сотен долларов. Если вы собираетесь их попробовать, я предлагаю потратить деньги и инвестировать в более дорогие приспособления. Это упростит работу. Если вам нужно всего несколько штук или ваш бюджет ограничен, то дюбель, вероятно, будет правильным выбором.

    К каждому отдельному инструменту прилагается собственный набор инструкций, но обычно вы берете бездефектную прямослойную древесину и уменьшаете ее размер до немного большего конечного диаметра. На некоторых приспособлениях вы оставите их квадратными, тогда как с дюбелями, сделав шестигранники или восьмиугольники, вы получите лучшие результаты. Более короткий приклад, скажем, 3-6 дюймов в длину, работает лучше, чем пытаться вырезать 12-дюймовые секции.

    Если вы будете использовать эти изготовленные в магазине дюбеля в качестве расширительных дюбелей, поместите их на скамью и накатайте рашпилем, чтобы они сминались и сжимались.Вы даже можете сделать небольшой зажим, чтобы удерживать дюбеля и сделать свои собственные гребни с помощью ленточной пилы, если вы обеспокоены тем, что излишки клея не позволят вашим деталям соединиться вместе, но определение правильного количества клея всегда будет лучшим вариантом. .

    Оборудование для изготовления дюбелей — Хотя в этом нет необходимости, вы можете сделать свои собственные дюбеля с помощью некоторого оборудования и правильного подхода.
    СТИВ ДЕР-ГАРАБЕДЯН

    Стив работает в магазине в Миссиссаге, Онтарио, изготавливая мебель и инструменты на заказ.Когда он не в магазине, его можно найти глубоко в лесу в поисках дров.

    Статьи по теме

    типов деревянных соединений: что лучше?

    Когда вы говорите о деревянной мебели, столярные изделия — это то, как деревянные части соединяются друг с другом. Если все сделано хорошо, это может создать стабильную деталь. Если не плохо, в недалеком будущем у вас будет шаткий стол.

    Если вы когда-либо собирали плоскую мебель от Ikea или Target, вы на самом деле участвовали в процессе изготовления столярных изделий (и, вероятно, обнаружили, что такие столярные изделия не самые лучшие, если вы хотите прочный конечный продукт). Здесь есть отличное объяснение столярной мебели, но мы хотели дать вам краткое изложение того, что нужно искать и чего избегать. Продолжайте читать, чтобы узнать больше о столярных изделиях (и ознакомьтесь с нашей подборкой великолепной деревянной мебели здесь).

    Хорошие типы столярных изделий

    • Шпилька (или Ребате) и Дадо: Деревянный стержень (называемый шпателем) вставляется в канавку (это дадо) и закрепляется клеем. Это распространенный и чрезвычайно надежный способ соединения двух деревянных кусков — он часто используется для соединения вместе больших досок, таких как те, что используются в шкафу, комоде или книжном шкафу.
    • Врезка и шип: Часть одного куска дерева (шип) вставляется в точное отверстие на втором куске дерева (известном как паз) и закрепляется клеем. Также распространенный и очень прочный, этот столярный метод используется для прикрепления более узких деревянных частей, например, для соединения ножки стула с сиденьем стула.
    • Box Joint: Две доски соединяются в углу с помощью пропилов и клея. Насечки обеспечивают большую площадь поверхности для приклеивания клея, что обеспечивает прочное соединение.Это забавный декоративный способ соединить два куска дерева, так как вы можете видеть стыки.
    • «Ласточкин хвост»: Этот метод аналогичен коробчатому соединению, но с выемками в форме трапеции. Это лучший метод сборки ящиков, так как боковые части не выскальзывают из передней или задней части.
    • Французский или выдвижной «ласточкин хвост»: Другой способ сборки ящиков. Этот «ласточкин хвост» состоит из длинной трапеции, которая скользит в паз на передней части ящика.Это также очень хороший способ сборки ящиков, так как его форма не позволяет деталям разваливаться.
    • Дюбельное соединение: Дюбельное соединение выполняется путем сверления отверстий в деревянных деталях, которые необходимо соединить, и вставки круглого штифта в отверстия с помощью клея. Это соединение может быть очень прочным, если все сделано правильно (но, к сожалению, плохо выполненные дюбели — это обычное дело). Если вы покупаете более дорогой предмет мебели, в котором используется этот метод, он, скорее всего, будет хорошо (как минимум с двумя дюбелями на каждом стыке).Недорогая мебель (особенно из МДФ или ДСП) обычно имеет только один дюбель и обычно не укрепляется клеем. Результат: изделия, которые очень быстро становятся шаткими.
    • Угловое соединение: Два куска дерева вырезаются под углом 45 градусов и соединяются с помощью клея, гвоздей или шурупов. Это соединение не очень прочное, но оно приемлемо для неструктурных элементов, таких как молдинги или рамы для картин, или когда оно усилено угловыми блоками.

    Столярные изделия, которых следует избегать

    • Стыковое соединение: Два куска дерева соединены вместе под углом 90 градусов без надрезов.Он крепится только с помощью клея, шурупов, гвоздей или их комбинации. Это самый слабый тип соединения, и его следует избегать в мебели.
    • Бисквитное соединение: Это похоже на дюбельное соединение, за исключением того, что вместо цилиндра, вставляемого в отверстие, в прорезь вставляется тонкий диск. Печенье полезно для выравнивания деревянных деталей (скажем, если вы соединяете узкие доски для изготовления столешницы), но не подходит для структурных швов.
    • Дюбель: Как мы уже говорили выше, избегайте этого метода, если соединения основаны на одном дюбеле.

    Угловые блоки: лучший друг прочной мебели

    Угловой блок представляет собой деревянную «скобу», которая ввинчивается в оба куска дерева по углу. Это обеспечивает дополнительную стабильность в случае расшатывания начального соединения. Это особенно важно для предметов, которые часто используются и склонны к колебанию — мы все раньше сидели на шатком обеденном стуле!

    Как купить мебель Столярные изделия

    • Посмотрите на нижнюю сторону столешниц, чтобы увидеть, есть ли усиление углов
    • Конструкция ящика должна иметь столярные изделия типа «ласточкин хвост» или французские столярные изделия «ласточкин хвост»
    • Клей не должен просачиваться из стыков
    • Избегайте соединения дюбелей, если это одинарный дюбель или если в качестве армирования не используется клей

    Столярные изделия — это лишь одна из вещей, на которую следует обратить внимание при покупке деревянной мебели. Ознакомьтесь с другими нашими блогами о породах древесины, шпоне и отделке, чтобы получить полную картину.

    Нравится то, что вы читаете? Посетите thestatedhome.com, чтобы сделать покупки из нашей коллекции мебели, произведенной в Америке.

    Дюбель-стержни — Интерактивное покрытие

    Дюбели — это короткие стальные стержни, которые обеспечивают механическое соединение между плитами, не ограничивая горизонтальное перемещение стыка. Они повышают эффективность передачи нагрузки, позволяя выходной плите принять на себя часть нагрузки до того, как нагрузка фактически перейдет на нее.Это снижает деформацию соединения и напряжение при подходе и оставляет перекрытия.

    Рисунок 1. Типичное расположение дюбелей на поперечных стыках
    Дюбели обычно имеют диаметр от 32 до 38 мм (от 1,25 до 1,5 дюйма), длину 460 мм (18 дюймов) и расстояние между ними 305 мм (12 дюймов). Конкретные места и номера различаются в зависимости от штата, однако типичная компоновка может выглядеть, как на Рисунке 1. Для предотвращения коррозии дюбели покрываются либо нержавеющей сталью (Рисунок 2), либо эпоксидной смолой (Рисунок 3). Дюбели обычно вставляются на среднюю глубину плиты и покрываются веществом, разрушающим связь, для предотвращения приклеивания к PCC.Таким образом, дюбели помогают передавать нагрузку, но позволяют соседним плитам расширяться и сжиматься независимо друг от друга. На рисунке 3 показано типичное расположение дюбелей в поперечном строительном шве.

    Рис. 2. Дюбели, плакированные из нержавеющей стали / (только эпоксидное покрытие на концах)

    Рис. 3. Дюбели на месте в строительном шве — зеленый цвет от эпоксидного покрытия.

    Опросы

    Исследование дюбелей

    Вопросы
    • Используете ли вы гладкие дюбели с эпоксидным покрытием в бетонных покрытиях?
    • Вы недавно выкапывали гладкие дюбеля из бетонных тротуаров? Если да, то в каком они были состоянии?
    • Сталкивались ли вы с проблемами ржавления гладких дюбелей с эпоксидным покрытием? Если да, то как долго они были на месте и были ли причиной коррозии разрушения стыка покрытия?
    • Вы используете гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?
    • Дополнительные комментарии:
    • Хотели бы вы немного скомпилированных результатов этого опроса?
    Результаты

    Исследование дюбелей

    Дюбельные стержни с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента — Кентукки, ДОТ

    Вопросы
    • Используете ли вы гладкие дюбели с эпоксидным покрытием в бетонных покрытиях?
    • Вы недавно выкапывали гладкие дюбеля из бетонных тротуаров? Если да, то в каком они были состоянии?
    • Сталкивались ли вы с проблемами ржавления гладких дюбелей с эпоксидным покрытием? Если да, то как долго они были на месте и были ли причиной коррозии разрушения стыка покрытия?
    • Вы используете гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?
    Результаты

    Дюбели с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента

    Идеи для проектов дюбелей своими руками • Медовая матка Dos

    В наборе инструментов DIYers есть определенные предметы, которые со временем становятся основными. Один из таких предметов для меня — дюбели. Мне нравится универсальность дюбелей и то, как они могут решить многие из наших домашних проблем. Итак, я подумал, что могу составить подборку некоторых из моих любимых способов использования дюбелей. Я надеюсь, что это вдохновит вас на несколько отличных проектов DIY!

    Проекты дюбелей для кухни

    Как многие из вас знают, за эти годы я выполнил несколько проектов по настройке собственных кухонных шкафов. Я человек типа «место для всего и все на своих местах».К счастью, дюбели очень помогли мне в этом.

    Я большой поклонник организации ящиков. Будь то легко организовать ящик для мусора или просто переставить ящики комода для большего пространства, мне просто нравится хорошо организованный ящик.

    Я использовал дюбели, чтобы создать органайзер ящика для посуды для своих собственных блюд. Фактически, использование дюбелей — самый распространенный метод создания органайзера для ящиков для посуды. Вы можете найти надежную профессиональную технику по ссылке на мой пост выше.

    Это один из моих любимых. Мне нравится, как красиво выставлены блюда. Это действительно делает открывание ящиков очень приятным. Вы знаете, что я имею в виду, если вы когда-либо переходили от беспорядочного беспорядка к изысканному и организованному пространству. 😉

    Изображение с Houzz

    Дюбели также можно использовать для создания красивого ящика для листов. Это довольно простой сделай сам. Главное — расположить верхний и нижний дюбели в шахматном порядке, чтобы листы наклонялись.

    Однако для работы требуется глубокий ящик.Чтобы дать вам представление, мои ящики имеют глубину 11 дюймов, и я легко могу поместить в них противень размером 13 × 18.

    K&M Designs

    Дюбели

    также отлично подходят для создания витрины с блюдом. Если вы хотите увидеть, как освободить пространство между стойками для такого рода проекта, обязательно ознакомьтесь с моим постом о создании и установке аптечки.

    Если у вас нет места для установки в стене, вы всегда можете сделать стойку для поверхностного монтажа. Их хорошо то, что вы можете разместить их в кладовых, на дверях или в любом другом месте, где найдете место.У Кристи по адресу Магнолия-Лейн, 11 есть простая поделка для ее постройки.

    Если у вас нет места для большой настенной стойки, вы всегда можете переделать шкаф. Один из моих любимых домашних инструментов — превратить нижнюю половину шкафа в комбинацию полки и стойки для тарелок.

    Приложив немного навыков работы с деревом, двери можно снять, а интерьер закончить, чтобы создать такой вид.

    Чтобы воспроизвести этот вид, сделайте вставку стойки для тарелок для нижней половины шкафа.Если полки регулируемые, необходимо сделать их стационарными.

    Я предлагаю снять полку со шкафа и использовать приспособление для карманных отверстий с нижней стороны. Вставьте полку на место и прикрепите ее винтами с отверстиями для карманов.

    Затем соберите стойку для тарелок по размеру отверстия. Добавьте бортик к задней части шкафа (необязательно), затем вставьте стойку. Раскрасьте и добавьте обрезку по необходимости!

    Стержни

    также отлично подходят для изготовления держателей для бумажных полотенец. Это очень просто, и из них получаются замечательные подарки.Их также можно использовать для катушек с лентой!

    Для их изготовления вам потребуются дюбели размером от 1 до 1 1/4 дюйма и 1/2 дюйма. Примерно 11 дюймов для центральной части и 6 дюймов для внешней опоры. Вам также понадобится круглый кусок дерева размером 7 дюймов для основы (большего размера, если вы используете рулоны большого размера).

    Сделать это довольно просто. Просверлите отверстие диаметром 1 дюйм в центре и отверстие диаметром 1/2 дюйма рядом с краем. Приклейте дюбели на место. Запечатайте, и все готово.

    Мне нравится добавлять украшение для законченного вида.Просто убедитесь, что наконечники имеют меньшую окружность, чем внутренняя поверхность бумажных полотенец — примерно 1 1/2 дюйма максимум.

    Хотите больше идей для хранения бумажных полотенец? Почитайте пост!

    Из дюбелей можно сделать деревянную подставку. Это один из моих друзей Дейл. Я думаю, получилось прекрасно! Я понимаю, что он построил несколько из них в качестве рождественских подарков. Подумайте о том, чтобы включить это в свой список для подарков своими руками.

    Дюбели бывают квадратными и круглыми.Это означает, что вы можете выполнять гораздо больше проектов. Этот супер простой стеллаж идеально подходит для сортировки крышек, тарелок и множества других предметов.

    Изготовлен с использованием квадратных дюбелей 1 дюйм и круглых дюбелей 1/2 дюйма. Расстояние между разделителями составляет 1 1/2 дюйма, и они соединяются с помощью двух-трех дюбелей, размещенных на промежутках между двумя секциями.

    Используйте сушилку или поместите в ящик для использования в качестве органайзера. Это тоже хорошая идея для подарка.

    Способы использования дюбелей в прачечной

    Изображение с Houzz

    Чаще всего дюбель используется в качестве подвесного стержня.Поскольку они обычно намного дешевле, чем покупка настоящих удочек, их легко подбросить между парой шкафов для стирки, чтобы получить дополнительное пространство для стирки, или установить один, чтобы удерживать занавеску.

    Уловка для их установки так, чтобы они выдерживали вес, заключается в том, чтобы сначала прикрепить опоры либо к стойке, либо к боковой стороне корпуса шкафа. Вы можете использовать такую ​​фурнитуру для подвесной штанги.

    через Houzz

    Если у вас в прачечной нет сушилки, можно использовать дюбели для сборки очень красивой стойки.Это тип сушилки, которую я люблю делать для прачечных. Это еще одна установка в стену, но вы всегда можете установить ее на поверхность.

    Дюбели для хранения в мастерских

    Martha O’Hara Interiors

    После завершения ремонта в своей мастерской, я должен сказать, что могу оценить хорошо продуманное пространство. Мне нравится демонстрировать все имеющиеся у меня материалы. Мне также нравится, когда вещи хорошо организованы и хранятся функционально.Вот почему я построил свою систему перегородок.

    Но я обнаружил, что мне все еще нужна хорошая упаковочная станция. Тот, что выше, разработан замечательным декоратором интерьера. Он вдохновляет меня на то, что я делаю в своей прачечной.

    Я занимаюсь переделкой одного из своих шкафов вот так. Я добавлю подробные инструкции к этому DIY когда-нибудь в ближайшем будущем. Будьте на связи!

    Проекты дюбелей для шкафа

    Шкафы — моя навязчивая идея! Когда я смотрю на чулан, любой чулан, я сразу начинаю переставлять вещи в уме.Думаю, это хорошо, потому что я много переделываю туалеты. Не очень хорошо, когда я постоянно придираюсь к своим собственным придиркам.

    За эти годы я написал ТОННУ статей о хранении и организации шкафов. Безусловно, мои самые популярные — это советы и рекомендации для маленьких туалетов, но вы, возможно, заметили несколько других полезных сообщений. В этом блоге вы найдете все, от наклонных до великолепных, достойных слюни.

    Теперь я сделаю еще один шаг и покажу несколько примеров того, как дюбели можно использовать для создания некоторых функциональных пространств.Мне нравится находить способы эффективно хранить одежду. И ничто не радует меня больше, чем предложение реальных решений для хранения в шкафу. Это лишь некоторые из моих любимых.

    Еще один отличный способ использовать квадратные дюбеля — это сделать базовую полку для обуви. Нет ничего проще, чем этот. Это делается с помощью комбинации 1 ″ квадрата и 1/2 ″ дюбелей. Если хотите, покрасьте центральные опоры, чтобы они выглядели как металл.

    Изображение с Houzz

    Хотя я и не очень люблю шарфы, мне нравится место для хранения, созданное здесь для хранения шарфов.В этом ящике есть стандартные отверстия для штифтов, которые мы обычно видим, когда делаем регулируемые полки. Однако вместо полочек вы просто вставляете в отверстия дюбеля.

    Показаны металлические стержни, но деревянных дюбелей более чем достаточно, чтобы выдержать вес шарфов. Вы даже можете использовать его для хранения галстуков и других более легких предметов.

    Via Houzz

    На этом, я признаю, что, похоже, было бы сложно достать браслеты из этого ящика, но я думаю, что если у кого-то столько браслетов, что еще ему делать? Я вообще-то сначала подумала, что это ленты из бисера.

    Думаю, это действительно было бы хорошим решением для хранения лент, но в любом случае они решили использовать его для хранения браслетов. Я до сих пор считаю, что это уникальное применение для дюбелей. Возможно, тот, который кому-то понравится.

    Декор из дюбелей

    Лестницы из одеял — популярный предмет декора. Их также довольно легко построить. Его можно построить с помощью квадратных дюбелей. Однако в эту сборку можно легко вставить круглые дюбели.

    Вверху мой акцентный стол из мрамора.Я построил его, используя только квадратные дюбели. Вы можете найти инструкции по созданию этого акцентного стола здесь. для этого потребуется кусок плитки размером 12 дюймов в выбранной вами отделке.

    Игрушки для дюбелей

    Я люблю делать игрушки и игры, а дюбели предлагают множество вариантов. Один из любимых моих детей — бросок кольца. Это делается с помощью круглых дюбелей 1/2 дюйма и нескольких обрезков древесины. Дюбели должны быть расположены равномерно на расстоянии примерно 6 дюймов друг от друга.

    Почему бы не сделать счеты? Их относительно легко сделать, и они станут хорошим подарком.Они немного более глубокие из-за поворотной стойки, но не слишком сложные.

    Вам понадобятся квадратные дюбеля 1 дюйм, круглые дюбели 1/4 дюйма и несколько деревянных бусинок. Если вы хотите подарить ностальгический детский подарок, но ищете что-то попроще, посмотрите мою игрушечную лодку, сделанную своими руками. Он не использует дюбелей, но его легко собрать.

    Последние мысли…

    С помощью дюбелей можно сделать так много вещей, что я бы никогда не смог включить их все в один пост. Но я подумал, что это хорошее место для начала.Если вы сделали что-то, чего не было выше, не стесняйтесь поделиться этим с нами!

    Деревянные дюбели и дюбели в Сент-Луисе

    Дюбели представляют собой цилиндрические стержни, похожие на куски дерева, которые можно использовать в ремесленных и деревообрабатывающих проектах в качестве осей, опорных стержней и колышков. Они доступны во многих вариантах длины и диаметра, а также в некоторых индивидуальных формах или с другими индивидуальными функциями. Дюбели обычно доступны из множества различных пород дерева, а тип древесины и требуемая толщина будут зависеть от области применения и множества других факторов.Некоторые плотники делают свои собственные дюбеля, но большинство покупают готовые дюбели, поскольку у поставщиков пиломатериалов и в деревообрабатывающих магазинах обычно есть много различных типов деревянных дюбелей.

    Чаще всего деревянные дюбели используются для надежного соединения нескольких деревянных частей без использования гвоздей или шурупов. Дюбели могут использоваться для этой цели производителями краснодеревщиков, мебели, игрушек, инструментов и в некоторых других отраслях промышленности.

    Компания St. Charles Hardwoods может поставить деревянные дюбели всех размеров и длины.Мы можем даже изготовить детали на заказ в соответствии с вашими требованиями. Если вы хотите ознакомиться с нашим ассортиментом дюбелей или приобрести любой тип дюбелей, который мы продаем, посетите наши магазины в районе Сент-Луис сегодня!

    Типы поставляемых деревянных дюбелей

    Как ведущий поставщик пиломатериалов, обслуживающий район Сент-Луиса, компания St. Charles Hardwood производит широкий ассортимент стандартных размеров дюбелей на нашем лесопильном заводе. Например, у нас есть деревянные дюбели разного диаметра, длины и разновидности.Это включает:

    • Дюбели диаметром от 1/4 дюйма до 2 дюймов
    • Дюбели длиной 3, 4, 5 и более футов.
    • Деревянные дюбели из ряда уникальных пород дерева, таких как вишня, береза, ясень, тополь, орех, белый дуб, красный дуб, твердый клен и мягкий клен
    • Дюбели, дюбели и мебельные дюбели
    • Дюбели разных стилей, такие как рифленые или спирально-рифленые, предварительно приклеенные или простые, а также метрические или дробные дюбели

    Получите индивидуальные деревянные дюбели для ваших конкретных потребностей

    Мы также предлагаем деревянные дюбеля на заказ любого размера, стиля и вида.Выбирая дюбеля из твердых пород древесины St. Charles, вы получаете качественные детали, которые можно настроить в соответствии с вашими потребностями. Например:

    • Наши дюбели можно обрезать на любую длину.
    • Наши дюбели могут быть обработаны нетоксичными морилками и красками.
    • Мы можем сделать концы закругленными, заостренными, просверленными, скошенными, скошенными, с шипами, конусами или кольцами.
    • Валы могут иметь прорези, бусинки, поперечные отверстия, канавки или подгоняться под нужный диаметр.

    Преимущества использования деревянных дюбелей в деревообработке

    Дюбели имеют ряд преимуществ по сравнению с другими типами соединений. Например, при использовании деревянных дюбелей стыки почти не видны. В большинстве случаев на ножках стола, стенках шкафа и ножках стульев будет виден только тонкий стык клея. Из-за этого они широко используются в мебельной промышленности на протяжении многих веков. Кроме того, поскольку дюбельные соединения просты в использовании, они также могут снизить затраты на сборку и время, необходимое по сравнению с использованием других методов

    Еще одно преимущество — сила.Установочные стержни и штифты могут выдерживать большие нагрузки.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
