полярность проводов, на зарядном устройстве

Полярность — это термин, используемый в электрике. Полярность определяется как состояние тела или системы, в которой она имеет противоположные физические свойства в различных точках, особенно магнитных полюсов или электрического заряда. Чтобы определить плюс и минус на проводах, существуют разные способы.

Описание полюсов

В случае электрического тока, проходящего между двумя точками, или полюсами, один из полюсов будет иметь больше электронов, чем другой. Говорят, что полюс с большим количеством электронов имеет отрицательный заряд. Полюс с меньшим количеством электронов имеет положительный заряд. Когда два полюса соединены проводом, электроны движутся от отрицательного полюса к положительному. Этот поток называется электрическим током.

Полярность может быть разных видов

К сведению! В цепи постоянного тока один полюс всегда отрицательный, а другой положительный с электронами, идущими только в одном направлении.

В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным полюсами с направлением электронов, идущих в обратном направлении.

Проверка полярности

Переменный ток может быть проверен с помощью мультиметра или вольтметра Ом. Тестирование с помощью мультиметра обычно включает в себя прикосновение положительного и отрицательного проводов от счетчика к проверяемой проводке.

Вольтметр

Обратите внимание! Мигающий отрицательный знак («-») перед цифровым считыванием на счетчике указывает на неправильную полярность.

Обратная полярность

Если обнаружено, что одна из розеток в доме имеет обратную полярность, исправить проблему несложно, однако нужно быть осторожным, чтобы не поразило электрическим током. Перед осмотром проводки необходимо отключить бытовое электроснабжение. Положительные провода, которые обычно красные или черные, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно являются белыми или серыми, должны быть подключены к хромированной клемме светлого цвета.

Важно! Если провода подключены неправильно, то получится обратная полярность, в результате чего ток будет идти в обратном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

Как найти плюс и минус

Когда мастер имеет дело с электрической проводкой, определение отрицательных и положительных жил играет важную роль. Некоторые провода будут иметь четкую маркировку со знаком плюс («+„) или минус (“-»). У немаркированных проводов можно сначала попытаться проверить полярность, взглянув на физические характеристики, такие как цвет или текстура. Если этот метод смущает, можно проверить провода с цифровым мультиметром.

Некоторые провода имеют плюс и минус

Важные нюансы:

• вилки прибора на самом деле не имеют положительных и отрицательных сторон. Вместо этого у них один зубец горячий, а другой нейтральный;
• у положительных и отрицательных проводов есть отличия по форме и материалу. Ребристый обычно является отрицательным проводом на удлинителе. Если есть провод, в котором обе стороны имеют одинаковый цвет, обычно медный с рифленой текстурой является отрицательным. Нужно провести пальцами по проволоке, чтобы определить, с какой стороны есть ребра. Если она гладкая, значит у нее положительный показатель.
• на динамиках и усилителях серебряный провод обычно отрицательный, а медный — положительный. Их часто скрепляют между собой прозрачным корпусом, поэтому легко определить полярность каждой стороны. Часто черный провод является отрицательным, а красный — положительным. Если оба кабеля черные, а у одного белая полоса, то он отрицательный, а простой черный положительный.
• можно посмотреть в руководстве по эксплуатации, чтобы определить, какие провода являются отрицательными в автомобиле. Любое авто следует своей собственной системе цветовой кодировки для проводов. Не существует стандартной или международной системы, поэтому стоит найти схему подключения, соответствующую марке и модели в руководстве пользователя.

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом.

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Как найти короткое замыкание в машине с мультиметром

Мультиметровые приборы помогут точно определить, какой именно провод не работает, так как будет заметно отсутствие напряжения на неисправном кабеле. Поиск короткого замыкания является довольно утомительным процессом и потребует от измерения непрерывности, чтобы определить.

Обратите внимание! В зависимости от того, какое устройство будет протестировано, потребуется установить диапазон и параметры для мультиметра. Если это ток, важно убедиться, что всегда используется порт с предохранителем для контактов. В противном случае придется тестировать неиспользуемые порты.

Как правильно определять полярность на проводах в авто

Если проверяется напряжение на автомобиле, курс держится на поиск постоянного. 20 Вт — это правильная настройка, если проверяется батарейка. Поэтому нужно отрегулировать циферблат до нужного диапазона/установки и подключить зонды к любому компоненту, для которого необходимо получить показания.

Как проверить фару с помощью мультиметра

Мультиметр

Чтобы проверить проводку фары, нужно найти заземляющий провод. От разъема, который подключается к лампочке, идут 2-4 проводка. Где два или три провода, только один из них является заземляющим, в то время как четырехпроводные разъемы будут иметь два заземления.

Чтобы протестировать провода на фаре, необходимо настроить мультиметр на сопротивление. Можно разместить один из зондов на заземляющий, а другой на отрицательный полюс аккумулятора автомобиля.

Обратите внимание! Если не читается непрерывность, то есть проблема с проводом заземления, то есть он нуждается в замене.

Как проверить провод заземления автомобиля с помощью мультиметра

Для тестирования проводов заземления стоит начать с измерения сопротивления. Тест вдоль проводки, чтобы проверить показания, составляет 5 Ом или меньше. Если оно превышает, нужно будет проверить провод дальше. Необходимо переключить мультиметр на постоянное напряжение и включить любую электрическую деталь, с которой возникли проблемы.

Стоит проверить провод дважды, чтобы убедиться, что показания не превышают 0,05 В. Если это так, нужно будет использовать другое место для заземления или использовать связующий ремешок.

Как проверить, не перегорел ли предохранитель с помощью мультиметра

Поиск и устранение неисправностей предохранителя с помощью мультиметра чрезвычайно прост. Необходимо установить мультиметр в настройках с наименьшим значением Ом и поместить зонды по обеим сторонам крышек предохранителей. Предохранители не имеют полярности, поэтому используемые контакты не покажут значений.

Предохранители

Обратите внимание! Если очень низкое значение сопротивления, то предохранитель работает отлично. Если значение сопротивления не изменилось после подключения контактов, предохранитель перегорел.

Также можно протестировать предохранитель с помощью контрольной лампочки. Нужно включить ключ и коснутся обеих сторон предохранителя наконечником контрольной лампочки. Если он загорится, предохранитель в порядке.

Если он не загорится, предохранитель нужно заменить.

Как использовать мультиметр от автомобильной аккумуляторной батареи

Если возникают трудности с запуском автомобиля, одной из наиболее распространенных причин является слабая батарея. Это то, что можно легко проверить с помощью мультиметра, который также даст точное представление о том, сколько заряда батареи на самом деле осталось. Тестирование автомобильной батареи в первую очередь является отличным способом исключить вероятный культ для многих электрических проблем.

При тестировании автомобильной аккумуляторной батареи нужно проверить напряжение, установив мультиметр на 20 V DC. Необходимо подключить контакты к обеим клеммам батареи, подходящие по цвету. Лучше еще включить фары, чтобы получить точные сведения, касающиеся заряда.

Важно! Фары нужно включать на заглохшем двигателе.

В большинстве случаев будут указаны показания где-то между 11.8 V и 12.6 V. Чем выше показания напряжения, тем больше заряда в батарее. Показание 12,5 В означают, что батарея почти полностью заряжена, в то время как показание 11,9 В, что батарея должна быть заменена в ближайшее время.

Проверка зарядного устройства

Электронные устройства используют адаптеры для преобразования переменного тока, подаваемого от настенных розеток, в постоянный ток. После преобразования в постоянный ток течет в одном направлении, отсюда и термин «постоянный ток».

Какого цвета плюсовой провод на зарядном устройстве

Обратите внимание! Один провод положительный, который проводит ток к прибору, а другой отрицательный, который завершает цепь. Направление потока называется полярностью и наносится на зарядные устройства с помощью диаграммы. Если диаграммы нет на зарядном устройстве, стоит проверить полярность.

Полярность проводов зарядного устройства по цвету не имеет значения.

Чтобы определить, является ли зарядное устройство пригодным для эксплуатации, необходимо сделать следующее:

1. Подключить зарядное устройство к розетке.
2. Включить мультиметр и установить настройки на напряжение постоянного тока. Большинство мультиметров указывает эту настройку как VDC.
3. Вставить красный положительный контакт в отверстие в наконечнике зарядного устройства.
4. Дотронуться до черного отрицательного контакта и до внешней металлической части наконечника зарядного устройства.
5. Проследить за показаниями мультиметра. Можно увидеть положительное или отрицательное число, указывающее на выходное напряжение постоянного тока зарядного устройства. Если число положительное, то полярность на внутренней стороне наконечника зарядного устройства положительная. Если число отрицательное, то полярность внутри отрицательная.

Как узнать полярность с помощью мультиметра

Иногда бывает так, что в новом электроприборе нет отметки полярности или нужно заново включить проводку испорченного устройства, а все провода имеют один цвет. В подобной ситуации необходимо правильно выделить полюса контактов.

Чтобы определить полярность, к прибору должен быть подключен мультиметр для измерения напряжения постоянного тока до 20 Вт. К разъёму с маркировкой COM (минус) присоединяют черный провод, а в разъём с отметкой VmA — красный провод (следовательно, это знак плюса). После этого зонды подключаются к проводам или контактам и активируется устройство, полярность которого необходимо узнать.

Обратите внимание! Если на дисплее отображается значение мультиметра без дополнительных сигналов, полюса будут правильно определены. Контакт, к которому подключен красный электрод, является плюсовым сигналом. У чёрного контакта будет отрицательный заряд.

Если мультиметр отображает отрицательное значение напряжения, это означает, что зонды неверно соединены с устройством, и красный контакт будет отрицательным, а черный — со знаком плюс.

Если измерительный прибор является аналоговым, то при верном подключении полюсов указатель отобразит фактическое значение напряжения, а полюса будут перевернуты, стрелка начнет отклоняться в обратном направлении от нуля, т.  е. представлять минусовое напряжение.

Таким образом, для определения плюса и минуса проводов есть несколько способов — на глаз и с помощью специального оборудования. Все они обладают своими плюсами, минусами и нюансами, которыми стоит руководствоваться в проведении тестирования.

как определить и на что влияет

Полярность аккумулятора прямая и обратная: как определить и на что влияет? Современный аккумулятор не требует от владельца каких-либо познаний технологии его работы. Будучи установленным в автомобиль, он служит верой и правдой положенный ему срок без какого-либо дополнительного обслуживания.

Сравнивать автомобильную АКБ с обычной батарейкой не совсем корректно. При выборе аккумулятора следует иметь в виду, что любая аккумуляторная батарея обладает строгой полярностью прямой и обратной, и туда, где предусмотрена прямая полярность подключения, сложно установить аккумулятор с обратной полярностью, как и наоборот.

Полярность аккумулятора прямая и обратная совершенно не сказывается на эксплуатационных свойствах батареи, это всего лишь порядок расположения контактных выводов на корпусе устройства. Поэтому во многих случаях аккумулятор одной и той же модели может выпускаться в двух модификациях.

Отдавая предпочтение определенной марке АКБ, уточняйте у продавца, какие полярности доступны для данного аккумулятора. Что такое обратная и прямая полярности аккумулятора, как её определить, вы сможете узнать из данной статьи.

Какой срок службы у автомобильного аккумулятора

Что значит прямая или обратная полярность

Полярность АКБ, как мы уже упомянули выше, может быть обратная и прямая. Прямая полярность была разработана еще для нужд советского автопрома. И до сих пор все автомобили, выпущенные в России, комплектуются аккумуляторами с прямой полярностью.

Обратная полярность, как несложно догадаться, используется в европейских, американских и азиатских авто. Правда то, что машина собрана за рубежом не всегда означает ее принадлежность аккумулятора к «обратнополярной» группе.

Что такое прямая и обратная полярность аккумулятора? Прямая полярность подразумевает плюсовую клемму слева и минусовую справа, в случае обратной полярности — плюс с минусом меняются местами.

Смотреть на батарею следует с лицевой стороны, ее можно определить по наклеенной этикетке, а в случае отсутствия таковой – лицевой считается та сторона, к которой ближе расположены клеммы. Если красная, плюсовая клемма (может быть обозначена гравировкой на корпусе) находится справа, значит, у аккумулятора обратная полярность.

Как снять аккумулятор с машины: что рекомендуют механики

Когда нужно определять полярность

При покупке новой батареи необходимо точно понимать, какая на аккумуляторе полярность. Установка аккумулятора с другой полярностью иногда возможна, путем его поворота в гнезде на 180 градусов. Но такие манипуляции не позволят полноценно затянуть крепления.

К тому же, чтобы автолюбитель не перепутал плюс с минусом, длина проводов у них разная, и правильно подключить аккумулятор удастся, только если нарастить провода, чтобы они могли дотянуться до нужных клемм.

Как определить полярность аккумулятора

Каждый владелец автомобиля должен знать, как определить полярность аккумулятора. Причем не только при покупке нового, а и при подзарядке старого, или перед «прикуриванием» от чужого аккумулятора, в случае низкого заряда.

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства. В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно. Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

Сколько заряжать автомобильный аккумулятор

В крайнем случае, можно воспользоваться обыкновенным тестером или вольтметром. Положительное значение будет свидетельствовать о том, что его плюсовой контакт подключен к плюсу батареи, и наоборот.  Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки. В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Прямая полярность аккумулятора, как мы уже отметили, до сих пор является стандартом для всех марок автомобилей, выпускаемых в странах бывшего СССР, что обуславливается принятыми государствами стандартами. Кстати, это в равной мере относится как к легковому, так и грузовому транспорту.

Также, прямая полярность характерна для иномарок, собранных на территории РФ и других стран по лицензии. Её особенность заключается в том, что плюсовая клемма расположении слева, и у батареи, как правило, одинаковые клеммы.

Обратная полярность аккумулятора

Принятая в США, Европе и Азии обратная полярность АКБ, характеризуется правосторонним расположением плюсового контакта. Заметим, что такие батареи отечественных производителей, как правило, хорошо маркированы, а импортные, в случае неправильного монтажа, даже не подходят по диаметру затяжного хомута на клеммах.

ТОП 10 зарядных устройств для автомобильных аккумуляторов

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Быстрая разрядка аккумулятора: поиск и устранение причины утечки тока

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Какие аккумуляторы лучше? Результаты теста аккумуляторных батарей

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Заключение

Подбирая новый аккумулятор для своей машины, ориентируйтесь на его характеристики. Это основной критерий выбора. Если вы отдаете предпочтение какой-то одной марке, то, как правило, с полярностью проблем не возникнет. Попросите продавца, чтобы он помог подобрать именно вашу модель.

Если же вы приобрели АКБ с неправильной «полюсовкой», верните его обратно в магазин. Но если возврат невозможен, тогда можете перевернуть аккумулятор на 180° в гнезде и нарастить провода до нужной длины.

Может ли аккумулятор поменять полярность

Известно, что устройства для аккумулирования энергии и последующей её отдачи для использования, бывают нескольких типов: магнитные, тепловые, электрические, электрохимические, механические и другие, в зависимости от концентрируемой энергии. Аккумулятор, накапливающий и раздающий электроэнергию, может быть как электрическим, так и электрохимическим. Наиболее распространённые аккумуляторные батареи – свинцово-кислотные, в которых параметры разряда и заряда взаимосвязаны.

Как источники электродвижущей силы, электрохимические аккумуляторы, имеют обратимые внутренние химические процессы. Это означает, что в ходе преобразования химической энергии в электрическую, токообразующая реакция является обратимой и многократной.

Состоит АКБ из нескольких аккумулирующих блоков, с положительно заряженными пластинами из диоксида свинца и отрицательно заряженными свинцовыми пластинами. Блоки помещены в жидкий электролит, который заполняет всё пространство аккумуляторной батареи.

Но возникают ситуации, когда полярность электродов в аккумуляторах меняется. Это может быть по естественным причинам или принудительной смены заряда. Это отрицательно сказывается на работе АКБ и может привести к негативным последствиям.

Чем может быть вызвана смена полярности

Причин переполюсовки электродов АКБ может быть несколько. Основные:

• ненадлежащий уход и неправильное обслуживание – образование грязи на баке с внешней стороны может привести к саморазряду, недостаточный контроль за уровнем заряда батареи;
• необратимая сульфатация электродов, то есть чрезмерное оседание на пластинах в процессе разряда сернокислого свинца, что в свою очередь уменьшает ёмкость АКБ;
• ошибочное подключение клемм к зарядному устройству устаревшего образца, которое не имеет защиты от возможной смены полюсов;
• разряжение до нуля и понижение номинальной ёмкости одного из блоков АКБ из-за внутреннего сопротивления, что может повлиять на образование на положительных электродах свинца, а на отрицательных – двуокиси свинца. Это может создать цепную реакцию и выводит из строя соседние блоки.

Принцип восстановления полярности заряда аккумуляторных батарей

Существует метод принудительной переполюсовки аккумулятора. К этому способу прибегают в случае полной разрядки АКБ, и невозможности запустить её другими способами. Важно помнить, что смене полярности могут подвергаться только кислотные аккумуляторы.

Для этого выявляют блоки аккумулятора с глубоким уровнем разряда и уровень электролита. Если полюса поменялись лишь у некоторых блоков, то и восстанавливать полярность нужно именно в них. Зарядное устройство подсоединяют к клеммам с обратным знаком заряда. Это возможно сделать в случаях, когда АКБ имеет разборный корпус. Если бак АКБ литой, тогда восстановление полярности электродов происходит во всех блоках.

При таком методе восстановления АКБ, необходимо в разрыв цепи с положительным зарядом присоединить дополнительное сопротивление, для поддержания постоянного режима. Без балластного нагрузочного устройства может возникнуть короткое замыкание между клеммами аккумуляторной батареи и зажимами-крокодилами зарядного устройства.

Сам принцип смены полярности и восстановления заряда заключается в двойном цикле перезарядки аккумулятора после полнейшей естественной разрядки АКБ или с помощью подключённых к ней небольших электрических приборов, например лампочки. В процессе обратного заряда АКБ нужно контролировать снижение и повышение плотности во всех блоках. При равномерных значениях зарядное устройство нужно отключить, после чего произвести контрольный разряд, замкнув клеммы между собой накоротко.

Следующий этап – зарядка аккумулятора в правильном порядке, то есть подключение клемм и зажимов-крокодилов зарядного устройства с одинаковыми значениями. При этом следует следить за режимом зарядного тока и наблюдать за стабильностью повышения плотности в блоках АКБ.

Огромный недостаток переполюсовки современных аккумуляторных батарей – снижение срока работы АКБ, так как при полном цикле разрядки и зарядки «варварски» расходуется ресурс как электродов, так и электролита. Купить аккумулятор – лучшее решение, чтобы не подвергать простою технику, работа которой зависит от исправности АКБ.

Полярность аккумулятора — что это и как ее определить? Как определить полярность связи? Прямая и обратная полярность

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя.

В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса). Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов. Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается. Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу. В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика. Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода. После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

• черный, отвечает за отрицательный заряд;
• красный, отвечает за положительный заряд;
• желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток. Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Одним из источников питания электроэнергией бортовой сети автомобиля является (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода. В ряде моделей могут дополнительно иметься пробки, для проведения , а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или ).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

Прямая и обратная полярность аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

1. Прямая;
2. Обратная.

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять. Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским». Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная. Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор. При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов. К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону. А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового». Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком). Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору.

Что можно предпринять?

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Узнаем сегодня, как определить полярность связи и зачем это нужно. Раскроем физический смысл рассматриваемой величины.

Химия и физика

Когда-то все дисциплины, посвященные изучению окружающего мира, объединялись одним определением. И астрономы, и алхимики, и биологи были философами. Но сейчас существует строгое распределение по разделам науки, а большие университеты точно знают, что нужно знать математикам, а что — лингвистам. Впрочем, в случае химии и физики четкой границы нет. Часто они взаимно проникают друг в друга, а бывает, что идут параллельными курсами. В частности, спорным объектом является полярность связи. Как определить, относится эта область знания к физике или химии? По формальному признаку — ко второй науке: сейчас школьники изучают это понятие как часть химии, но без знаний по физике им не обойтись.

Строение атома

Для того чтобы понять, как определить полярность связи, сначала надо вспомнить, как устроен атом. В конце девятнадцатого века было известно, что любой атом нейтрален в целом, но содержит в разных обстоятельствах разные заряды. Резерфод установил, что в центре любого атома располагается тяжелое и положительно заряженное ядро. Заряд атомного ядра всегда целочисленный, то есть он составляет +1, +2 и так далее. Вокруг ядра располагается соответствующее количество легких отрицательно заряженных которых строго соответствует заряду ядра. То есть если заряд ядра +32, то вокруг него должны располагаться тридцать два электрона. Они занимают определенные позиции вокруг ядра. Каждый электрон как бы «размазан» вокруг ядра на своей орбитали. Ее форма, позиция и расстояние до ядра определяются четырьмя

Почему возникает полярность

В нейтральном атоме, расположенном вдалеке от других частиц (например, в глубоком космосе, вне галактики), все орбитали симметричны относительно центра. Несмотря на довольно сложную форму некоторых из них, орбитали любых двух электронов не пересекаются в одном атоме. Но если наш отдельно взятый атом в вакууме встретит на своем пути другой (например, войдет в облако газа), то он захочет взаимодействовать с ним: орбитали валентных внешних электронов вытянутся в сторону соседнего атома, сольются с ним. Возникнет общее электронное облако, новое химическое соединение и, следовательно, полярность связи. Как определить, какой атом возьмет себе большую часть общего электронного облака, расскажем далее.

Какими бывают химические связи

В зависимости от типа взаимодействующих молекул, разности в зарядах их ядер и силы возникающего притяжения, существуют следующие типы химических связей:

• одноэлектронная;
• металлическая;
• ковалентная;
• ионная;
• ван-дер-ваальсова;
• водородная;
• двухэлектронная трёхцентровая.

Для того чтобы задаваться вопросом о том, как определить полярность связи в соединении, она должна быть ковалентной или ионной (как, например, у соли NaCl). В целом эти два типа связи различаются только тем, насколько сильно смещается электронное облако в сторону одного из атомов. Если ковалентная связь не образована двумя одинаковыми атомами (например, О 2), то она всегда слегка поляризована. В ионной связи смещение сильнее. Считается, что ионная связь приводит к образованию ионов, так как один из атомов «забирает» электроны другого.

Но на самом деле полностью полярных соединений не существует: просто один ион очень сильно притягивает к себе общее электронное облако. Настолько сильно, что оставшимся кусочком равновесия можно пренебречь. Итак, надеемся, стало понятно, что определить полярность ковалентной связи можно, а полярность ионной связи не имеет смысла определять. Хотя в данном случае различие между этими двумя типами связи — это приближение, модель, а не истинное физическое явление.

Определение полярности связи

Надеемся, читатель уже понял, что полярность химической связи — это отклонение распределения в пространстве общего электронного облака от равновесного. А равновесное распределение существует в изолированном атоме.

Способы измерения полярности

Как определить полярность связи? Вопрос этот далеко не однозначный. Для начала надо сказать, что раз симметрия электронного облака поляризованного атома отличается от аналогичной нейтрального, то и рентгеновский спектр изменится. Таким образом, смещение линий в спектре даст представление о том, какова полярность связи. А если требуется понять, как определить полярность связи в молекуле более точно, то надо знать не только спектр испускания или поглощения. Требуется выяснить:

• размеры участвующих в связи атомов;
• заряды их ядер;
• какие связи были созданы у атома до возникновения этой;
• какова структура всего вещества;
• если структура кристаллическая, какие в ней существуют дефекты и как они влияют на все вещество.

Полярность связи обозначается как верхний знак следующего вида: 0,17+ или 0,3-. Стоит также помнить, что один и тот же вид атомов будет иметь непохожую полярность связи в соединении с различными веществами. Например, в оксиде BeO у кислорода полярность 0,35-, а в MgO — 0,42-.

Полярность атома

Читатель может задать и такой вопрос: «Как определить полярность химической связи, если факторов так много?» Ответ одновременно и прост, и сложен. Количественные меры полярности определяются как эффективные заряды атома. Эта величина является разностью между зарядом находящегося в определенной области электрона и соответствующей области ядра. В целом эта величина достаточно хорошо показывает некую асимметричность электронного облака, которая возникает при образовании химической связи. Сложность состоит в том, что определить, какая именно область нахождения электрона принадлежит именно этой связи (особенно в сложных молекулах) почти что невозможно. Так что, как и в случае разделения химических связей на ионные и ковалентные, ученые прибегают к упрощениям и моделям. При этом отбрасываются те факторы и значения, которые влияют на результат незначительно.

Физический смысл полярности соединения

Каков же физический смысл значения полярности связи? Рассмотрим один пример. Атом водорода H входит как во фтороводородную кислоту (HF), так и в соляную (HCl). Его полярность в HF равна 0,40+, в HCl — 0,18+. Это значит, что общее электронное облако гораздо сильнее отклоняется в сторону фтора, чем в сторону хлора. И значит, что электроотрицательность атома фтора намного сильнее электроотрицательности атома хлора.

Полярность атома в молекуле

Но вдумчивый читатель вспомнит, что, помимо простых соединений, в которых присутствуют два атома, существуют и более сложные. Например, чтобы образовать одну молекулу серной кислоты (H 2 SO 4), требуется два атома водорода, один — серы, и целых четыре кислорода. Тогда возникает другой вопрос: как определить наибольшую полярность связи в молекуле? Для начала надо помнить, что любое соединение имеет некоторую структуру. То есть серная кислота — это не нагромождение всех атомов в одну большую кучу, а некая структура. К центральному атому серы присоединяются четыре атома кислорода, образуя подобие креста. С двух противоположных сторон атомы кислорода присоединяются к сере двойными связями. С двух остальных сторон атомы кислорода присоединяются к сере одинарными связями и «держат» с другой стороны по водороду. Таким образом, в молекуле серной кислоты существуют следующие связи:

Определив по справочнику полярность каждой из этих связей, можно найти наибольшую. Однако стоит помнить, что если в конце длинной цепочки атомов стоит сильно электроотрицательный элемент, то он может «перетягивать» на себя электронные облака соседних связей, повышая их полярность. В более сложной, чем цепочка, структуре вполне возможны иные эффекты.

Чем полярность молекулы отличается от полярности связи?

Как определить полярность связи, мы рассказали. В чем состоит физический смысл понятия, мы раскрыли. Но эти слова встречаются и в других словосочетаниях, которые относятся к данному разделу химии. Наверняка читателей интересует, каким образом взаимодействуют химические связи и полярность молекул. Отвечаем: эти понятия взаимно дополняют друг друга и невозможны по отдельности. Это мы продемонстрируем на классическом примере воды.

В молекуле H 2 O две одинаковые связи H-O. Между ними угол в 104,45 градуса. Так что структура молекулы воды представляет собой нечто вроде двузубой вилки с водородами на концах. Кислород — это более электроотрицательный атом, он оттягивает на себя электронные облака двух водородов. Таким образом, при общей электронейтральности, зубчики вилки получаются немного более положительными, а основание — немного более отрицательным. Упрощение приводит к тому, что молекула воды имеет полюса. Это и называется полярностью молекулы. Поэтому вода — такой хороший растворитель, эта разница в зарядах позволяет молекулам чуть-чуть оттягивать на себя электронные облака других веществ, разъединяя кристаллы на молекулы, а молекулы — на атомы.

Чтобы понять, почему у молекул при отсутствии заряда существует полярность, надо помнить: важна не только химическая формула вещества, но и строение молекулы, виды и типы связей, которые в ней возникают, разница в электроотрицательности входящих в нее атомов.

Наведенная или вынужденная полярность

Помимо собственной полярности, существует еще и наведенная или вызванная факторами извне. Если на молекулу действует внешнее электромагнитное поле, которое значительнее существующих внутри молекулы сил, то оно способно изменить конфигурацию электронных облаков. То есть если молекула кислорода тянет на себя облака водорода в H 2 O, и внешнее поле сонаправлено с этим действием, то поляризация усиливается. Если поле как бы мешает кислороду, то полярность связи немного уменьшается. Надо отметить, что требуется приложить достаточно большое усилие, чтобы как-то повлиять на полярность молекул, и еще большее — чтобы повлиять на полярность химической связи. Достигается этот эффект только в лабораториях и космических процессах. Обычная микроволновка лишь усиливает амплитуду колебаний атомов воды и жиров. Но это никак не влияет на полярность связи.

В каком случае имеет смысл направление полярности

В связи с термином, который рассматривается нами, нельзя не упомянуть, и обратная полярность. Если речь идет о молекулах, то полярность имеет знак «плюс» или «минус». Это значит, что атом либо отдает свое электронное облако и таким образом становится чуть более положительным, либо, наоборот, тянет облако на себя и приобретает отрицательный заряд. А направление полярности имеет смысл только тогда, когда заряд движется, то есть когда по проводнику идет ток. Как известно, электроны движутся от их источника (отрицательно заряженного) к месту притяжения (положительно заряженного). Стоит напомнить, что существует теория, согласно которой электроны на самом деле движутся в обратную сторону: от положительного источника к отрицательному. Но в целом это не имеет значения, важен лишь факт их движения. Так вот, в некоторых процессах, например при сварке металлических частей, важно, куда именно присоединены какие полюса. Следовательно, важно знать, как подключена полярность: напрямую или в обратную сторону. В некоторых приборах, даже бытовых, это тоже имеет значение.

Однако такое может произойти не специально, а так скажем по неопытности. Все дело в том, что на отечественных автомобилях имеется прямая полярность аккумулятора, а на многих иномарках обратная (сразу отмечу не на всех). Начинающие автомобилисты не знают что такое полярность, я уже молчу о том — чем они отличаются. Сегодня подробная статья, которая даст ответы на все ваши вопросы …

Для начала небольшое определение.

Полярность — это расположение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке аккумулятора. Самые распространенные схемы расположения — это так называемые «прямая» и «обратная», однако справедливости ради нужно отметить, что бывают еще и очень экзотические расположения токовыводов, но как правило они не прижились не в нашей стране, не в зарубежных странах.

Простыми словами, это расположение клемм — в некоторых случаях плюсовая находится справа, а в другом случае слева. Именно в этом есть основная разница.

Прямая полярность аккумулятора

Прямая (иногда маркируется как «1»), это чисто отечественная разработка. Определить легко и просто — возьмите аккумуляторную батарею, поверните ее к себе (лицом), чтобы токовыводы были внизу (этикетка была перед глазами). Если плюсовая клемма находится слева, а минусовая справа – это прямая полярность. Вот схема.

Такие батареи стоят на многих отечественных автомобилях, например на наших ВАЗ, в частности на «Приоре».

Обратная полярность аккумулятора

Обратная — маркируется как «0», европейская разработка. Отличается от прямой, соединением «банок» батареи. Определяем – поворачиваем батарею «лицом» токовыводы внизу, этикетка перед глазами. Если минусовая находится слева, а плюсовая справа – это обратная полярность. Смотрим схему.

Такие батареи стоят на многих Европейских автомобилях, бывают исключения, но редко.

Чем отличаются аккумуляторы

Отличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели. Так будет лучше всего!

Поэтому если задумались о замене аккумулятора нужно точно знать и определять расположение клемм, это крайне важно!

Можно ли установить другой полярности?

Мне часто задают такой вопрос, бывает что новички покупают по неопытности, зачастую даже устанавливают и беспощадно «палят» свои автомобили! Ребята если перепутать клеммы, то как минимум у вас может сгореть электроника вместе с ЭБУ, а как максимум тут и до пожара недалеко. Поэтому сравните хотя бы со старой батареей, не поленитесь, вам нужно знать точно как у вас располагаются полюса.

Если определили что выбрали не правильно, то вам нужно однозначно менять новую батарею на правильную! Это очень важно!

Однако зачастую идут такие вопросы — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»

Все дело в том, что у вас банально не будет хватать минусового (плюсового) провода!

Вам нужно его либо нарастить, могут подойти кстати , но все это банально халтура! можете неправильно рассчитать сечение провода.

Все же постарайтесь продать эту батарею. Дайте объявление напишите причину продажи, и далее покупайте уже правильный! Если не продается то делать нечего покупаем еще одну но правильную.

Сейчас небольшое видео, сравнение практически двух одинаковых образцов.

Старался максимально просто рассказать о этом явлении. На этом все, думаю вам, информация была полезна. Читайте наш АВТОБЛОГ.

Полярность провода проще каждого определить по обозначениям на источнике напряжения, к которому он подключен. Впрочем такая вероятность не неизменно доступна. Это могут быть провода , выходящие из зарядного устройства для автомобильных аккумуляторов, итоги динамических громкоговорителей, провода питания в автомагнитоле. Изредка нужно узнать, тот, что из нескольких сетевых проводов фазный, а какой нулевой либо прозвонить кабель, протянутый из одного помещения в другое. В всяком случае существует свое решение этого вопроса.

Вам понадобится

• мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Инструкция

1. Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения непрерывного напряжения до 20 вольт, черный провод (негативный) вставьте в гнездо COM, а алый (позитивный) – в гнездо V?mA. Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра возник знак «минус», значит полярность подключения противоположная, то есть алый щуп подключен к негативной клемме, а черный – к позитивной клемме зарядного устройства. В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

2. Для проверки полярности динамиков кратковременно коснитесь его итогов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи. При движении вовнутрь полярность итогов динамика противоположна полярности батареи.

3. Провода питания в фирменных автомагнитолах легко различить по цвету, тот, что непрерывно соответствует своему проводу. Черный цвет у провода , подключаемого к массе либо всеобщему «минусу» питания, алый провод – «плюс» питания, подключается к замку зажигания, желтый провод тоже относится к «плюсу» питания, только подключается к аккумулятору. В любом случае провод с предохранителем является «силовым плюсом» питания.

4. При замене неисправного выключателя не неизменно есть вероятность обесточить дом либо квартиру. В этом случае поможет определить фазный (небезопасный) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неведомый провод.

5. Для прозвонки кабеля с идентичными на вид жилами включите мультиметр в режим измерения мелких сопротивлений. В случае прозвонки сигнального провода в качестве всеобщего прозвоночного провода дозволено применять металлический экран кабеля. С одной стороны кабеля подключите изучаемый провод к экрану, а с иной стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, обнаружьте замкнутый на экран провод.

Достаточно зачастую появляется надобность проверить полярность источника непрерывного тока – аккумулятора, генератора либо, скажем, выпрямителя – без надобного прибора под рукой.

Вам понадобится

• – картофель;
• – банка с водой;
• – свеча.

Инструкция

1. В любительской практике дозволено поступить дальнейшим образом. Два оголенных конца проводов, подключенных к итогам батареи, опустите в банку с теплой водой, в которой растворена столовая ложка поваренной соли. После этого сближайте их до того момента, пока на конце одного из проводов не начнут возникать пузырьки газа – водорода. Данный провод будет соответствовать негативному полюсу источника.

2. Клубень сырого картофеля разрежьте напополам, в одну из частей со стороны среза воткните оголенные (зачищенные) провода на расстоянии 15-20 мм друг от друга. Рядом с проводом, присоединенным к позитивному полюсу батареи, поверхность картофеля окрасится в зеленый цвет (процесс окисления).

3. 3-й метод. Зажгите обыкновенную бытовую свечу. В пламя свечи погрузите два проводника, подключенных к больше высокому источнику напряжения. Под его воздействием пламя свечи станет низким и широким, а на проводе с негативным зарядом появится тонкая полоска сажи. Помимо этого, дозволено изготовить примитивный индикатор для многократного определения полярности незнакомого источника. Для этого необходимо взять обыкновенную стеклянную трубку с пропущенными электродами внутри (скажем, от перегоревшей электролампы) и закрытую пробками. Вовнутрь трубочки залейте раствор, состоящий из одной части селитры, 4 частей воды, отменнее дистиллированной либо кипяченой, пяти частей глицерина, смешайте с одной десятой части фенолфталеина и частью винного спирта. Имеет толк пользоваться химическими пробирками.

4. Сходственный индикатор может служить дюже длинно, при этом при помещении негативного заряда будет появляться красное окрашивание. Если источник тока переменный, то электроды будут давать розовое окрашивание. Дабы перепроверить полярность , довольно будет легонько встряхнуть индикатор.

В автомагазинах продаются свинцово-кислотные аккумуляторные батареи прямой (ими комплектуются все отечественные автомобили) и обратной полярности (устанавливаются на некоторых машинах зарубежного производства). Перед покупкой батареи, нужно верно определить ее полярность .

Вам понадобится

Инструкция

1. Срок службы всякий аккумуляторной батареи лимитирован и составляет, как водится, не больше пяти лет. Отработав положенное время, неукоснительно наступает момент замены энергоблока. И если у обладателей автомобилей отечественного производства загвоздка заключается в том, дабы предпочесть АКБ соответствующей емкости и отдать предпочтение определенной торговой марке, то владельцам привозных машин нужно узнать перед покупкой полярность аккумулятора.

2. Для достижения поставленной задачи батарея извлекается из аккумуляторного гнезда и располагается таким образом, что при визуальном осмотре сверху ее клеммы обязаны быть внизу. Обратите внимание, что одна из них немножко тоньше иной (она минусовая).

3. Если минусовая клемма расположена на аккумуляторе слева (внизу), то батарея обратной полярности.

4. В тех случаях, когда больше тонкая клемма справа – АКБ прямой полярности.

5. Дабы окончательно удостовериться в правильности определения полярности аккумулятора, присоедините к нему вольтметр. При этом алый щуп прибора снимает напряжение с толстой клеммы, а черный – с тонкой. Показание на шкале без знака «минус» подтверждает исследуемые параметры АКБ.

Видео по теме

Обратите внимание!
Установка аккумулятора ненадлежащей полярности в автомобиль грозится тем, что к его клеммам не получиться присоединить кабели.

При подключении силовых трехфазных, однофазных и сигнальных проводов ошибки недопустимы. Они могут привести к нарушению работоспособности оборудования, работы систем заземления и поражению обслуживающего персонала электрическим током. Весомое значение имеет соответствие цветовой маркировки кабеля подключаемым цепям.

Вам понадобится

• Техническое изложение кабеля

Инструкция

1. Дабы определить провода по цвету в трехфазной проводке, воспользуйтесь дальнейшим правилом.Современная маркировка трехфазных кабелей такая: фазы A, B, C, маркируются соответственно белым, черным и красным цветом. Нейтральный провод обозначен синим цветом, а провод заземления – желто-зеленым. В маркировке проводов однофазной сети применяется три цвета: белый – фазный, синий – нулевой, заземление обозначено проводом желто-зеленого цвета.

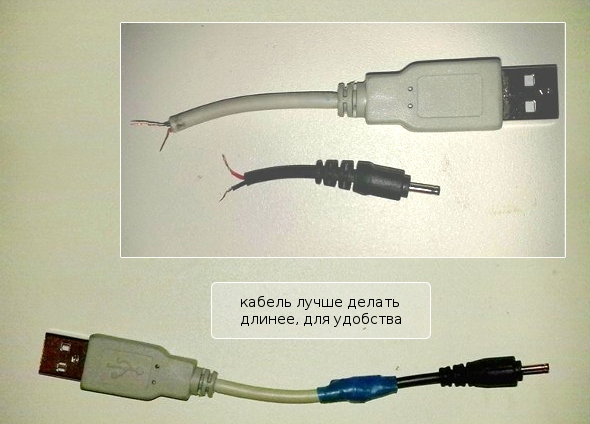

2. При случайном обрыве USB-провода, восстановите его, следуя дальнейшей схеме цветовой маркировки: плюсу питания соответствует провод красного, минусу питания – черного цвета, белому проводу соответствует негативный провод данных, а зеленому – правильный.

3. Самые трудные расцветки проводов в многожильных кабелях. Скажем, для стремительного поиска места повреждения коммуникаций кабелей СБЗПУ либо СБПУ понадобится определить целостность жил между соседними отводами магистрального кабеля (как водится, такие типы кабелей применяются на железной дороге). Для уточнения цветовой разводки кабеля определенной марки воспользуйтесь соответствующим техническим изложением.

4. Так, скажем, если случился обрыв в кабеле СБЗПУ либо СБПУ, то определить цвет провода дозволено по дальнейшей схеме: Пара 1. Цвет жилы Б – голубой, жилы А – белый.Пара 2. Цвет жилы Б – желтый, жилы А – белый.Пара 3. Цвет жилы Б – зеленый, жилы А – белый.Пара 4. Цвет жилы Б – каштановый, жилы А – белый.Пара 5. Цвет жилы Б – серый, жилы А – белый.Пара 6. Цвет жилы Б – алый, жилы А – белый.Пара 7. Цвет жилы Б – голубой, жилы А – алый.Пара 8. Цвет жилы Б – желтый, жилы А – алый.Пара 9. Цвет жилы Б – зеленый, жилы А – алый.Пара 10. Цвет жилы Б – каштановый, жилы А – алый.Пара 11. Цвет жилы Б – серый, жилы А – алый.Пара 12. Цвет жилы Б – алый, жилы А – алый.

Видео по теме

Светоизлучающий диод, в различие от лампы, работает только при соблюдении полярности. Но на самом приборе она обыкновенно не указана. Определить расположение итогов светодиода дозволено опытным путем.

Инструкция

1. Изготовьте прибор для проверки полярности светодиодов. Для этого возьмите батарейный отсек на три элемента AA, резистор сопротивлением в 1000 Ом и два щупа: алый и черный. Негативный итог батарейного отсека объедините напрямую с черным щупом, а правильный – через резистор с красным щупом. Разместите прибор в подходящий корпус. Вставьте в отсек батарейки.

2. Дабы проверить светодиод, подключите к нему щупы вначале в одной полярности, а после этого, если он не засветится, в иной. Когда диод светится, черный щуп подключен к его катоду, а алый – к его аноду. Резистор в приборе выбран таким, дабы свечение было неярким, но дозволено было проверять даже самые маломощные светодиоды.

3. При работе со светодиодами изумрудного, синего, фиолетового и белого цветов предохраняйте их от воздействия статического электричества.

4. Изготовьте для хранения изготовленного вами прибора чехол. В нем предусмотрите места для раздельного хранения щупов. Это нужно для того, дабы они при переноске не замкнулись между собой. Замыкание не повредит прибору, но если удерживать щупы замкнутыми длинно, элементы питания помаленьку разрядятся через резистор.

5. Определив полярность светодиода, в будущем не подавайте на него обратное напряжение. Вероятность выхода его из строя при этом невелика, но она имеется.

6. Если вы купили крупное число светодиодов одного типа, определите полярность лишь нескольких из них. Удостоверитесь, что у всех них цоколевка идентична. В будущем для экономии времени определяйте полярность светодиодов перед впайкой по форме и длине итогов. Но так поступайте лишь в том случае, если вы верно уверены, что все диоды относятся к одному типу.

7. Никогда не используйте светодиоды без резисторов. Даже превышение тока через такой прибор каждого в два раза способно сократить его срок службы примерно в сто раз. Десятикратное превышение выведет его из строя мигом.

Видео по теме

На 1-й взор, обозначать на динамике полярность нет смысла, от того что подается на него переменное напряжение. Но когда в акустической системе несколько динамических головок, их нужно включать синфазно. Принято обозначать на итогах головки такую полярность , при которой диффузор перемещается вперед.

Инструкция

1. Изготовьте для проверки динамиков особый пробник. Для этого возьмите обычный карманный фонарь на основе лампы накаливания. Удалите из него выключатель, а взамен последнего подключите два щупа. У них неукоснительно обязаны быть изолированные ручки, от того что в момент отключения напряжения на итогах головки появляется напряжение самоиндукции. Проверьте полярность напряжения на щупах при помощи контрольного вольтметра. Нанесите на них соответствующие обозначения. Удостоверитесь, что если щупы замкнуть, лампа светится.

2. Отключите усилитель и каждый стереокомплекс (в том числе и из розетки). Отключите оба итога динамической головки от остальных цепей акустической системы. Подключите щупы к итогам головки, не касаясь ни последних, ни металлических частей щупов. В данный момент наблюдательно глядите на диффузор. Если при подключении он перемещается наружу, а при отключении – вовнутрь, полярность верная. Если же отслеживается обратная картина, поменяйте полярность подключения щупов, позже чего повторите проверку. После этого обозначьте на каркасе динамической головки несмываемым фломастером полярность , соответствующую полярности подключения щупов.

3. Осуществите аналогичную операцию в отношении остальных динамиков в предела одной акустической системы. Самостоятельно от того, как они подключены (напрямую либо через кроссовер), подключите их синфазно таким образом, дабы красному контакту на задней стенке колонки соответствовали плюсовые итоги головок.

4. Так же проверьте и при необходимости переделайте вторую акустическую систему. Закрыв корпуса обеих колонок, проверьте, верно ли они подключены к усилителю. На кабеле, которым осуществляется такое соединение, имеются особые красные метки. Во всех случаях проводник с меткой подключайте к красной клемме, а проводник без метки – к черной.

5. Включите стереокомплекс. Сравните его звучание с тем, которое имело место до переделки.

Видео по теме

Если динамиков несколько, они отменнее звучат, когда подключены в идентичной полярности. Но соответствующая маркировка на их клеммах есть не неизменно. Тогда определять полярность придется независимо.

Вам понадобится

• – пальчиковая батарейка;
• – провода;
• – карандаш;
• – отвертка;
• – фонарь либо настольная лампа;
• – паяльник.

Инструкция

1. Перед проверкой полярности динамика непременно отсоедините его от усилителя. Для этого вначале отключите сам усилитель. После этого, если между ним и динамиком имеются разъемные соединения, для отключения используйте именно их. Если же таковых нет, громкоговоритель придется временно отпаять, заблаговременно записав, какие провода куда шли.

2. Проверьте, отлично ли просматривается диффузор через решетку либо ткань, закрывающую его. Испробуйте осветить его фонарем либо настольной лампой – внезапно он позже этого станет отличнее виден? Если не получится и это, придется тем либо другим методом открыть доступ к диффузору. Изредка проще снять решетку, а изредка – саму динамическую головку с обратной стороны. Основное – предпочесть тот метод, при котором колонка не будет повреждена, и дозволено будет после этого собрать все обратно.

3. Сейчас дозволено приступать к определению полярности. Кратковременно подключите к динамику проводами пальчиковую батарейку. Диффузор либо втянется, либо выдвинется наружу. Если он втянулся, батарейка была подключена в неправильной полярности, а если выдвинулся – в положительной. Сейчас довольно карандашом обозначить около итогов динамика верную полярность, то есть то расположение «плюса» и «минуса», при котором диффузор выталкивается.

4. Если проверять полярность динамиков вам доводится зачастую, дозволено сделать для этого комфортное адаптация, разместив батарейку в держатель, а к проводам припаяв щупы. В этом случае ступенчато с одним из щупов включите предохранитель на 0,1 А на случай, если щупы внезапно замкнутся при транспортировке. Когда вы не пользуетесь приспособлением, вытягивайте батарейку из держателя и помещайте ее в изолирующий футляр. Провода классно взять разноцветными, скажем, черный – «минус», алый – «плюс».

5. Уберите батарейку и провода, соберите акустическую систему обратно. Все динамики при этом подключите к усилителю в идентичной полярности. Если усилитель стереофонический, то в идентичной полярности нужно присоединить и обе колонки. Проверьте, как они зазвучат сейчас по сопоставлению с тем, что было ранее.

Обратите внимание!
Батарейки с напряжением больше 1,5 В применять невозможно – динамик может сгореть! Учтите, что некоторые трехвольтовые литиевые батарейки дюже схожи на 1,5-вольтовые пальчиковые.Подключать батарейку следует кратковременно.Невозможно проверять полярность, когда динамик подключен к усилителю.

Полезный совет
Если динамик каждого один (монофоническая и однополосная акустическая система), заниматься определением его полярности нет смысла.

Видео по теме

Как определить полярность аккумулятора 18650

Литий-ионные аккумуляторы типоразмера 18650 используются для питания всевозможных устройств, от фонариков до персонального электротранспорта (в составе АКБ). Они безопасны в использовании, но нужно соблюдать правила эксплуатации. Важно не допускать перегрева элементов питания, беречь их от перезаряда и глубокого разряда, не допускать короткого замыкания. Также при эксплуатации Li-Ion аккумуляторов необходимо соблюдать их правильную полярность.

Ее нарушение способно привести к короткому замыканию – образуется цепь из одного только аккумулятора, и в нем начинает протекать никуда не уходящий электрический ток. В результате элемент питания нагревается, возрастает давление электролита, через клапан на плюсовом полюсе сбрасывается избыточное давление. Возникает риск возгорания лития. В случае неисправности защитного клапана из-за накопившегося внутри давления может произойти взрыв.

Что делать, если перепутали полярность

Пока элемент не нагрелся, аккуратно извлеките его из прибора, дайте остыть и утилизируйте. Если же аккум успел раскалиться, или началось возгорание, не пытайтесь извлечь его. Лучше отойдите подальше, чтобы не обжечься, и дождитесь окончания процесса кипения аккумулятора или срабатывания защиты (если она есть). Еще лучше не допускать таких ситуаций.

Для этого нужно знать, как определить полярность аккумулятора 18650, и контролировать ее перед каждой установкой «банок» в приборы. Для подзарядки литиевых аккумов рекомендуется использовать надежные зарядные устройства с контролирующим чипом. Он убережет элементы от перенапряжения и не станет давать ток на ячейки с неверной полярностью.

Как определить, какая полярность аккумулятора 18650

Есть 2 способа решения этой задачи:

1. Осмотр элемента и визуальный поиск «плюса» и «минуса». По имеющейся маркировке легко определить все основные характеристики аккумулятора, включая его формат, тип химии, бренд производителя, емкость, номинальное напряжение и полярность. Если же она не указана, или возникли подозрения на счет корректности маркировки, отличить плюсовой контакт от минусового можно по форме. Отрицательная контактная площадка плоская, а положительная – выпуклая. Отличить их можно и визуально, и на ощупь.
2. Использование любого инструмента, позволяющего измерить напряжение на полюсах. Рассмотрим, как определить, прямая или обратная полярность аккумулятора Li-Ion, с помощью мультиметра. Нужно:

• подключить к разъемам на приборе красный и черный проводки;
• выбрать с помощью рукоятки мультиметра режим замера малого напряжения;
• приложить его щупы к контактным площадкам аккума;
• если на индикаторе отображаются положительные значения – полюса установлены правильно, причем красный щуп приложен к положительному полюсу, а черный – к отрицательному контакту;
• если вольтаж отрицательный – щупы приложены к противоположным площадкам.

Электронные платы защиты

Кроме того, как определить аккумулятор Li-Ion с обратной полярностью, нужно уметь различать ячейки с платами защиты и без них. Защищенные ячейки имеют предохранительный клапан для сброса высокого внутреннего давления паров в случае некорректного использования. Для этого к контакту незащищенного аккумулятора точечной сваркой крепится контроллер – плата, не допускающая перезаряда, перегрева и других опасных ситуаций при использовании элемента питания и его подключении к зарядному устройству.

При наличии электронной платы защиты смена полярности не влечет за собой печальных последствий – аккумулятор просто не заряжается или не питает устройство. Но при отсутствии защитной платы любой перегрев ячейки влечет за собой разрушение внутренней структуры, поэтому возникает риск возгорания и взрыва аккумулятора с неверной полярностью.

Защищенные элементы питания чуть длиннее (на 1–3 мм) и обычно имеют на корпусе обозначение«Protected», «With protective PCB» или «Protection Circuit». У моделей без защиты такой маркировки нет или указано обозначение Unprotected. Размеры у незащищенных моделей строго соответствуют стандартным – диаметр 18 мм, высота 65 мм.

Предлагаем для ознакомления статью о выборе аккумуляторов для электроинструментов.

Как правильно подключить зарядное устройство к аккумулятору?

21.02.2019 Перед тем, как подключать зарядное устройство к аккумулятору автомобиля, Вам нужно заглушить двигатель авто, при условии, что он был запущен. В настоящее время, большинство современных зарядных устройств позволяют не отключать автомобильные клеммы питания от аккумулятора.

Все что нужно, это заглушить двигатель, надетые клеммы снимать не нужно. Внимательно осмотрите аккумулятор, нет ли на нем подтёков электролита, не должно быть и никакой влаги на аккумуляторе.

Приступим к подключению зарядного устройства к аккумулятору. Если Вы не снимали клеммы, как мы уже обговорили выше, то все что от Вас требуется, это надеть клеммы зарядного устройства прямо поверх автомобильных. Обратите внимание на то, что металлические «щипцы» клемм зарядного устройства должны охватывать металлическую часть автомобильных клемм, хорошо зафиксируйте их. В случае если с аккумулятора все-таки сняты автомобильные клеммы, то клеммы зарядного устройства необходимо надеть непосредственно на клеммы аккумулятора.

Остановимся подробнее на том, как правильно подключить зарядное устройство к аккумулятору.

Для начала, подключите «+» красную клемму зарядного устройства к «+» аккумулятора. После чего, подключите «-» чёрную клемму зарядного устройства к «-» аккумулятора. Затем, удостоверьтесь, что клеммы надеты прочно. И, наконец, вставьте вилку зарядного устройства в розетку. Когда зарядное устройство включится, выберете необходимый режим его работы в соответствии с инструкцией к нему.

Для того чтобы произвести отключение зарядного устройства, производить вышеописанные операции следует в обратном порядке. Сначала переведите зарядное устройство в режим ожидания, затем отсоедините его от сети электропитания, и уже только после этого снимите «-» (чёрную клемму) и затем «+» (красную).

Теперь, когда вы знаете: каким образом следует подключать зарядное устройство, загляните в наш Интернет-магазин, где представлены зарядные устройства отличного качества и по доступным ценам и выберите тот, который подходит именно Вам! Удачи! Мы ждем Вас!

Как определить полярность аккумулятора и зачем автовладельцам это знать?

Аккумулятор в любом автомобиле играет слишком большую роль, чтобы о нем любой автомобилист знал мало.

Но, к сожалению, автомобилисты слишком мало знают о технической стороне эксплуатации автомашины, и прежде всего практически ничего не знают о аккумуляторах.

Хотя полярность аккумулятора очень важно знать практически любому автовладельцу!

Каковы причины умения определять полярность аккумулятора в авто?

Опытные автомобилисты не просто умеют определять плюс и минус у аккумулятора, они также умеют правильным образом ухаживать за ним, делая его в высшей степени работоспособным и эффективным.

Опытный автомобилист всегда скажет то, где у аккумулятора плюс, а где минус, так как это крайне необходимо в деле правильной эксплуатации аккумулятора. Стоит выделить следующие причины того, что каждый автолюбитель должен знать полярность встроенного в авто аккумулятора:

1. Зимой очень важно на ночь убирать свинцово-кислотного аккумулятор из не прогретого автомобиля, чтобы продлить срок службы аккумулятора. Когда его понадобится утром устанавливать обратно в автомашину, то обязательно потребуется точно знать полярность аккумулятора.
2. Полярность требуется знать и тогда, когда нужно определить уровень заряда аккумулятора вручную.
3. Также при смене дистиллированной воды в аккумуляторе очень важно верным образом установить обратно крышку, чтобы не перепутать полярность свинцово-кислотного аккумулятора.

Таким образом, можно утверждать, что если автолюбитель самостоятельно не заботится об автомашине, то он может и не знать полярность аккумулятора.

Достаточно отвести авто в автосервис, чтобы там произвели нужные манипуляции и с аккумулятором, и с другими системами автомашины.

Но в том случае, если автовладелец привык самостоятельно менять дистиллированную воду в аккумуляторе, а также защищать его от перегрева или переохлаждения, то в этом случае об полярности обязательно нужно знать.

Как определить полярность свинцово-кислотного аккумулятора?

Не каждый автовладелец может самостоятельно определить полярность аккумулятора. На многих моделях не указывается плюс и минус зарядного устройства, и приходится либо экспериментировать с аккумулятором, либо точно определить с помощью подручных средств.

Эксперты указывают на то, что лучше не пытаться менять плюс и минус местами у аккумулятора, так как это может привести к «отравлению» вредными веществами электролита, и к перегреву аккумулятора.

Важно! Бывали случаи, когда из-за неправильно определенной полярности аккумулятора он взрывался, когда контакты были неправильно были подключены к полюсам!

С полюсами аккумулятора не стоит играть в игрушки, и если потребуется определить точно полярность, то лучше всего использовать специальный прибор, который можно принести из дома в кармане.

Вообще с аккумулятором стоит работать предельно осторожно, и лучше не использовать водопроводную воду для заливки в электролит, и почем зря не вытаскивать аккумулятор из автомашины.

Если же зимой практика каждодневного «выноса» аккумулятора из автомашины на отогрев дома имеет место быть, то лучше приобрести обычный недорогой вольтметр!

Полное руководство по использованию правильного зарядного устройства или адаптера питания (и что произойдет, если вы этого не сделаете)

Подождите! Тот факт, что вилка универсального адаптера подходит к вашему ноутбуку или телефону, не означает, что им безопасно пользоваться. Прочтите это руководство по поиску подходящего зарядного устройства или адаптера питания.

На прошлых выходных я сел и перебрал всю свою беспорядочную хлам электроники. В рамках этого процесса я взял все свои блоки питания и адаптеры и бросил их в коробку. В итоге получился довольно большой ящик.Готов поспорить, что в любой семье есть дюжина или более различных типов зарядных устройств для сотовых телефонов, адаптеров переменного / постоянного тока, блоков питания, кабелей питания и вилок зарядных устройств.

Наличие такого количества зарядных устройств может быть довольно неприятным. Их легко отделить от телефона, ноутбука, планшета или маршрутизатора. И как только это произойдет, может быть сложно понять, что к чему. Решение по умолчанию — пробовать случайные штекеры, пока не найдете тот, который подходит к вашему устройству. Однако это большая авантюра.Если вы возьмете несовместимый адаптер питания, в лучшем случае он будет работать, хотя и не так, как задумал производитель. Второй наихудший сценарий — вы обжариваете гаджет, который пытаетесь включить. В худшем случае вы сожжете свой дом.

В этой статье я расскажу, как рыться в ящике для мусора и найти подходящий адаптер питания для вашего устройства. Затем я расскажу, почему это так важно.

В двух словах:

• Следующее может привести к повреждению вашего устройства:
  • Обратная полярность
  • Адаптер напряжения, превышающий номинальное значение устройства
• Следующее может повредить ваш шнур питания или адаптер:
  • Обратная полярность
  • Адаптер тока ниже номинала устройства
• Следующее может не привести к повреждению, но устройство не будет работать должным образом:
  • Адаптер напряжения ниже номинала устройства
  • Адаптер тока выше номинала устройства

A Очень Краткое введение в электрическую терминологию

Каждый адаптер питания переменного / постоянного тока специально разработан для приема определенного входного переменного тока (обычно стандартного выхода из розетки переменного тока 120 В в вашем доме) и преобразования его в конкретный выход постоянного тока.Точно так же каждое электронное устройство специально разработано для приема определенного входного постоянного тока. Главное — согласовать выход постоянного тока адаптера со входом постоянного тока вашего устройства. Определение выходов и входов ваших адаптеров и устройств — сложная часть.

Адаптеры питания немного похожи на консервы. Некоторые производители помещают на этикетку много информации. Другие приводят лишь некоторые детали. А если на этикетке нет информации, действуйте с особой осторожностью.

Самыми важными деталями для вас и вашей тонкой электроники являются напряжение и ток .Напряжение измеряется в вольтах (В), а ток — в амперах (А). (Вы, вероятно, также слышали о сопротивлении (Ом), но обычно это не отображается на адаптерах питания.)

Чтобы понять, что означают эти три термина, полезно думать об электричестве как о протекающей через него воде. трубка. В этой аналогии напряжение будет давлением воды. Ток, как следует из этого термина, относится к скорости потока. А сопротивление зависит от размера трубы. Настройка любой из этих трех переменных увеличивает или уменьшает количество электроэнергии, отправляемой на ваше устройство.Это важно, потому что слишком низкая мощность означает, что ваше устройство не будет заряжаться или работать правильно. Слишком большая мощность генерирует избыточное тепло, которое является проклятием чувствительной электроники.

Другой важный термин, который необходимо знать, — это полярность . Есть положительный полюс (+) и отрицательный полюс (-). Для работы адаптера положительная вилка должна совпадать с отрицательной розеткой или наоборот. По своей природе постоянный ток — это улица с односторонним движением, и ничего не получится, если вы попытаетесь подняться по водосточной трубе.

Если вы умножите напряжение на ток, вы получите ватт .Но одно только количество ватт не скажет вам, подходит ли адаптер для вашего устройства.

Чтение этикетки адаптера переменного / постоянного тока

Если производитель был достаточно умен (или был вынужден по закону) включить выход постоянного тока на этикетку, вам повезло. Посмотрите на «кирпичную» часть адаптера и найдите слово ВЫХОД. Здесь вы увидите вольты, за которыми следует символ постоянного тока, а затем — ток.

Символ постоянного тока выглядит следующим образом:

Чтобы проверить полярность, найдите знак + или — рядом с напряжением.Или поищите диаграмму, показывающую полярность. Обычно он состоит из трех кругов, с плюсом или минусом по бокам и сплошным кружком или С в середине. Если знак + справа, значит, адаптер имеет положительную полярность:

Если справа есть знак -, значит, он имеет отрицательную полярность:

Затем вы хотите посмотреть на свое устройство вход постоянного тока. Обычно вы видите по крайней мере напряжение около розетки постоянного тока. Но вы также хотите убедиться, что текущие совпадения тоже.

Вы можете найти напряжение и ток в другом месте устройства, на дне или внутри крышки батарейного отсека или в руководстве. Опять же, обратите внимание на полярность, отмечая символ + или — или диаграмму полярности.

Помните: вход устройства должен быть таким же , что и выход адаптера. Это включает полярность. Если устройство имеет вход постоянного тока +12 В / 5,4 А, приобретите адаптер с выходом постоянного тока + 12 В / 5,4 А. Если у вас есть универсальный адаптер, убедитесь, что он имеет соответствующий номинальный ток, и выберите правильную полярность напряжения и .

Fudging It: Что произойдет, если вы воспользуетесь неправильным адаптером?

В идеале у адаптера и устройства должны быть одинаковое напряжение, сила тока и полярность.

Но что, если вы случайно (или намеренно) используете не тот адаптер? В некоторых случаях вилка не подходит. Но во многих случаях к вашему устройству подключается несовместимый адаптер питания. Вот что вы можете ожидать в каждом сценарии:

• Неправильная полярность — Если вы измените полярность, может произойти несколько вещей.Если повезет, ничего не произойдет и никаких повреждений не произойдет. Если вам не повезет, ваше устройство будет повреждено. Есть и золотая середина. Некоторые ноутбуки и другие устройства включают защиту от полярности, которая по сути представляет собой предохранитель, который перегорает, если вы используете неправильную полярность. В этом случае вы можете услышать хлопок и увидеть дым. Но устройство может по-прежнему работать от аккумулятора. Однако ваш вход постоянного тока будет тостом. Чтобы исправить это, замените предохранитель защиты полярности или обратитесь в сервисный центр. Хорошая новость в том, что основная схема не перегорела.
• Слишком низкое напряжение — Если напряжение на адаптере ниже, чем у устройства, но ток такой же, то устройство может работать, хотя и нестабильно. Если мы вернемся к нашей аналогии напряжения с давлением воды, это будет означать, что у устройства «низкое кровяное давление». Эффект от низкого напряжения зависит от сложности устройства. Динамик, например, может быть нормальным, но он не станет таким громким. Более сложные устройства будут давать сбои и могут даже отключиться при обнаружении пониженного напряжения.Обычно пониженное напряжение не приводит к повреждению или сокращению срока службы вашего устройства.
• Слишком высокое напряжение — Если адаптер имеет более высокое напряжение, но ток такой же, то устройство, скорее всего, отключится при обнаружении перенапряжения. В противном случае оно может стать более горячим, чем обычно, что может сократить срок службы устройства или вызвать немедленное повреждение.
• Слишком высокий ток — Если адаптер имеет правильное напряжение, но ток больше, чем требуется для входа устройства, проблем не должно быть.Например, если у вас есть ноутбук, который требует входа постоянного тока 19 В / 5 А, но вы используете адаптер постоянного тока 19 В / 8 А, ваш ноутбук по-прежнему будет получать необходимое напряжение 19 В, но потребляет только 5 А. Что касается тока, устройство делает все возможное, и адаптеру придется выполнять меньше работы.
• Слишком низкий ток — Если адаптер имеет правильное напряжение, но номинальный ток адаптера ниже, чем на входе устройства, может произойти несколько вещей. Устройство может включиться и потреблять от адаптера больше тока, чем предназначено.Это может привести к перегреву адаптера или выходу его из строя. Или устройство может включиться, но адаптер может не справиться с этим, что приведет к падению напряжения (см. , слишком низкое напряжение выше). Для ноутбуков, работающих с адаптерами с пониженным током, вы можете видеть заряд аккумулятора, но ноутбук не включается, или он может работать от питания, но аккумулятор не заряжается. Итог: использовать адаптер с более низким номинальным током — плохая идея, так как это может вызвать перегрев.

Вы ожидаете увидеть все вышеперечисленное, основываясь на простом понимании полярности, напряжения и тока.В этих прогнозах не принимается во внимание различная защита и универсальность адаптеров и устройств. Производители также могут немного смягчить свои рейтинги. Например, ваш ноутбук может быть рассчитан на ток 8А, но на самом деле он потребляет только около 5А. И наоборот, адаптер может быть рассчитан на 5А, но может выдерживать токи до 8А. Кроме того, некоторые адаптеры и устройства будут иметь функции переключения или обнаружения напряжения и тока, которые будут регулировать выход / потребление в зависимости от того, что необходимо.И, как упоминалось выше, многие устройства автоматически отключаются до того, как это вызовет повреждение.

При этом я не рекомендую подтасовывать маржу, предполагая, что вы можете с помощью своих электронных устройств проехать на 5 миль в час сверх установленной скорости. На это есть причина, и чем сложнее устройство, тем больше вероятность того, что что-то пойдет не так.

Есть какие-нибудь предостережения об использовании неправильного адаптера переменного / постоянного тока? Предупреждайте нас в комментариях!

П.Адаптеры S. Wall, дающие вам USB-порт для зарядки, не так уж сложны. Стандартные USB-устройства имеют напряжение постоянного тока 5 В и ток до 0,5 А или 500 мА только для зарядки. Это то, что позволяет им хорошо работать с портами USB на вашем компьютере. Большинство настенных USB-адаптеров представляют собой адаптеры на 5 В и имеют номинальный ток значительно выше 0,5 А. Настенный USB-адаптер для iPhone, который я держу в руке, имеет напряжение 5 В / 1 А. Вам также не о чем беспокоиться. полярность с USB. USB-штекер — это USB-штекер, и все, о чем вам обычно нужно беспокоиться, это форм-фактор (например.г., микро, мини или стандартный). Кроме того, USB-устройства достаточно умны, чтобы отключать устройства, если что-то не так. Следовательно, часто встречается сообщение «Зарядка не поддерживается с этим аксессуаром».

Изображение функции от Qurren — GFDL (http://www.gnu.org/copyleft/fdl.html) или CC-BY-SA-3.0 (http://creativecommons.org/licenses/by-sa/3.0) /), через Wikimedia Commons

Выбор подходящего адаптера переменного тока и вилки для вашего устройства постоянного тока.

У вас только что появился гаджет, но в комплект не входит адаптер переменного тока, и вы все время жеваете батарейки? В этом руководстве будут рассмотрены основы выбора блока питания, подходящего для вашего устройства.

Что такое адаптер переменного тока?

По сути, он преобразует вашу сеть переменного тока 110–240 В переменного тока в меньшее, как правило, постоянное напряжение, необходимое для работы вашего небольшого устройства. Часто они требуются для зарядки или питания устройств с батарейным питанием.

Взгляните на ваше типичное устройство

Безусловно, самый простой способ — проверить, есть ли у вашего устройства конкретный адаптер питания. Это избавит вас от догадок, связанных с приобретением адаптера питания стороннего производителя. Если вы не можете его найти, то в этом кратком руководстве описаны основные моменты, на которые следует обратить внимание.

Первое, что вам нужно сделать, это выяснить, что вашему устройству необходимо для работы, поэтому осмотрите устройство и найдите все метки или символы, которые указывают либо напряжение, либо мАч / А. Если вы ничего не можете найти, загляните в руководство пользователя или попробуйте выполнить быстрый поиск в Google.

У этого ноутбука

• В = Входное напряжение 19,5 В.
• AC или DC — DC , как указано символом.
• мАч / А — потребляет 3.Ток от 34А до 4,62А.

Когда у вас есть эти ключевые данные, вы готовы приступить к поиску адаптера.

Выбор подходящего адаптера.

Общее правило — соответствовать напряжению V и равняться или превышать мАч, поэтому, если вы выбираете адаптер переменного тока, убедитесь, что вы проверили следующее:

• Выходное напряжение адаптера соответствует номинальному входному напряжению устройства.
• Выход адаптера на больше или равен для устройств с номиналом мАч или A.
• Штекер подходит к вашему устройству и имеет правильную полярность .

Обычно вся эта информация находится на наклейке адаптера, помните, что вы всегда ищете выходное напряжение V и мАч или A.

Типичная наклейка с адаптером переменного тока со всей необходимой информацией. На выходе 8В 2,5А.

Если это все, что вам нужно, и вы чувствуете себя уверенно, начните охоту за адаптером прямо сейчас, если вы все еще хотите более подробное описание функций адаптера, у нас есть более подробное объяснение ниже;

Проверка (V) olts

• AC или DC — Большинство адаптеров преобразуют переменный ток в постоянный, но все же важно проверить выход.

Эти символы показывают тип выхода адаптера; обычно он обозначается как AC / DC или указанными выше символами.

• Volts — Обычно это пишется на наклейке адаптера или рядом с портом разъема питания и может быть записано как V, VAC или VCD.

При выборе адаптера важно использовать правильное напряжение, поскольку устройство может работать только при номинальном напряжении. Наиболее распространены 18 В, 12 В, 9 В, 6 В, 5 В и 3 В.

Проверка (A) mps

После того, как вы подтвердите напряжение устройства, нам нужно найти количество тока, которое оно использует. Ток говорит нам, сколько энергии необходимо устройству для работы.

• Ампер: Это также обычно написано на наклейке устройства или рядом с портом питания, это измеряется в А или мАч. Выбранный вами адаптер должен обеспечивать по крайней мере текущий номинал устройства. Не беспокойтесь, если адаптер имеет более высокий рейтинг, поскольку устройство будет потреблять только то, что ему нужно.Обычно адаптер с более высокой мощностью будет дороже, поэтому, если у вас есть возможность, просто сопоставьте мощность устройства.

Ваше устройство вряд ли будет работать, если у вас есть адаптер с более низким выходом A или мАч, чем устройство, и если он работает, адаптер, вероятно, сильно нагреется и может быть опасен.

Ампер и вольт как насчет ватт?

Напряжение передает мощность, а амперы — это мера того, сколько энергии оно потребляет, представьте это как реку, V — это ширина реки, а A — это скорость потока воды, поэтому низкий уровень напряжения высокий ампер кругооборот — небольшая река с быстрым течением.

Если мы посмотрим на реку, мы сможем подсчитать, сколько воды втекает в реку за час. Это были бы Уотты. Между этими тремя переменными существует прямая связь.

Адаптер 12 В 2 А (река 12 м, текущая со скоростью 2 м в час) будет иметь мощность 12 х 2 = 24 Вт.

Основные уравнения здесь

W = V X A

А = Вт / В

V = W / A

Большинство устройств будут отображать A или mAh и не указывать ватт, если у вас есть один, но нужен другой, используйте основное уравнение для преобразования.

Считывание полярности разъема

После того, как у вас опущены V и A, наступает сложная часть: у большинства приборов будет круглый разъем с внутренним отверстием, поддерживающим один полюс, а внешним — другим.

Наиболее распространены центральные положительные (+) разъемы.

Существует также менее популярный центральный отрицательный (-) соединитель.

Адаптер и устройство должны совпадать, поэтому всегда дважды проверяйте символ на адаптере переменного тока, и устройство показывает одинаковую полярность.

Центральный отрицательный разъем.

Выбор заглушки

Надеюсь, у вас есть размер разъема устройства и вы можете просто проверить размеры адаптеров, для этих типов разъемов есть два размера.

• OD — Наружный диаметр заглушки.
• ID — Внутренний диаметр заглушки.

Типовые размеры адаптеров низкого напряжения.

Внешний диаметр 5 мм x внутренний диаметр 2 мм означает, что внешний диаметр равен 5 мм, а внутренний — 2 мм.Если вы зайдете в магазин, вы можете сравнить и протестировать размер разъема, или, если вы технически настроены, вы можете измерить размер порта и закрепить его самостоятельно.

Если вы измеряете, вам нужен диаметр центрального штифта для (ID) и внутренний диаметр порта (OD).

Для правильного подключения внутренние и внешние размеры разъема «мама» и «папа» должны совпадать.

Универсальный адаптер питания

Если вы не уверены в типе контактов или хотите использовать его для нескольких устройств, то упростите задачу с помощью универсального адаптера, который позволяет использовать разные напряжения, полярности и разъемы.

По мере того, как USB постепенно набирает обороты, система зарядки становится универсальной, USB теперь становится доступным для устройств с низким энергопотреблением, а по мере того, как зарядные устройства становятся более мощными, вероятно, появятся более крупные и мощные устройства, изначально работающие на USB. А до тех пор не забывайте быть в безопасности со всей электроникой и дважды проверьте все, так как неправильное напряжение или полярность могут повредить ваше устройство. Я не нашел регулируемых блоков питания на нашем сайте, но у нас есть много адаптерных головок и адаптеры для ноутбуков и других устройств, которые здесь уже производятся.

Эта статья была запрошена одним из наших читателей, поэтому, если у вас есть идея, дайте мне знать, и я сделаю все возможное, чтобы сделать ее для вас. Если у вас есть какие-либо вопросы или вы думаете, что я должен добавить что-нибудь на эту страницу, я всем внимателен.

ОПРЕДЕЛЕНИЕ ПРАВИЛЬНОЙ ПОЛЯРНОСТИ ПЕРЕМЕННОГО ТОКА | Гален Кэрол Аудио

Каждый компонент аудиосистемы чувствителен к полярности переменного тока. Обеспечение того, чтобы ваша электроника была подключена к линии переменного тока с правильной полярностью, очень важно, если вы хотите полностью реализовать потенциал своей системы.

Далее следует упрощенное объяснение явления и описание простого метода определения правильного подключения шнура питания к любому элементу оборудования в вашей системе.

Все электрическое оборудование в вашей системе было разработано с учетом правильной полярности переменного тока. Определенная ветвь линии A / C была выделена как положительный (иногда называемый горячим) проводником, а другая ветвь — как отрицательный (иногда холодный) или нейтральный. Часто включается третья нога для земли.Проблема начинается с проводки кондиционера в наших домах. Если наша электрическая система подключена неправильно, у нас может не быть правильной ориентации положительного и нейтрального полюсов. Наряду с конструктивными различиями между производителями оборудования у нас нет возможности узнать, что правильная полярность переменного тока была достигнута, просто вставив вилку в стену.

Технически трансформатор в блоке питания может индуцировать заряд (до 90 В) на стороне шасси каждого компонента. Межкомпонентные соединения позволяют токам течь между всеми связанными компонентами в вашей системе, что может модулировать опорный сигнал заземления каждого последовательного каскада усиления.Правильная установка полярности достигается путем регистрации потенциала шасси относительно земли.

Правильная ориентация вилки кондиционера (полярность) может быть легко определена с помощью простого мультиметра или вольт-омметра (ВОМ). Один достаточно точный для выполнения работы (желательно цифровой блок и один с входным сопротивлением от 10 до 11 МОм). У домашних центров должна быть соответствующая модель. Мультиметр можно использовать для различных тестов, и каждый аудиофил или домовладелец должен иметь в своем наборе инструментов.

Прежде чем приступить к тесту, я предлагаю вам проверить все ваши розетки на правильность подключения. Тестер электрических цепей (с тремя лампочками, которые сообщают вам, как подключена розетка) доступен в любом домашнем центре или хозяйственном магазине за несколько долларов.

Чтобы определить полярность переменного тока с помощью мультиметра, выполните следующие действия:

1. Выключите все компоненты.
2. Изолируйте каждый компонент, отсоединив всю проводку, включая шнур питания, межкомпонентные соединения, провода заземления, антенные провода и т. Д.
3. На компонентах с трехконтактным шнуром питания заземлите землю с помощью адаптера «три-два» (часто называемого штепсельной вилкой или адаптером заземления). Вы можете увидеть картинку ниже. На многих из этих адаптеров нейтральная сторона вилки обычно шире, чем горячая сторона, и реверсирование может быть затруднено. Возможно, вам придется обрезать или подпилить эту сторону, чтобы обеспечить разворот.
4. Подключите общий щуп мультиметра (черный провод) к контрольной точке заземления *. I Если у вас розетки с трехпроводным заземлением, используйте центральный штифт.
5. Подключите положительный щуп (красный провод) к шасси или клемме заземления проверяемого устройства.
6. Подключите компонент к розетке и включите выключатель питания. Обратите внимание на показания напряжения переменного тока на мультиметре.
7. Поменяйте вилку вилки в розетке и повторите шаг 5.
8. Правильным выравниванием A / C будет тот, который дал самые низкие показания.
9. Отключите компонент, отметьте вилку, чтобы можно было правильно снова подключить, и переходите к следующему компоненту.

Если вы обнаружите, что полярность переменного тока компонента необходимо поменять местами, у вас есть два варианта. Один — оставить адаптер на месте, другой — изменить полярность на самой розетке. Пожалуйста, не пытайтесь это сделать, если вам неудобно работать с сетевым напряжением, и вы абсолютно уверены, что выключатель выключен и на розетке нет напряжения!

Обратите внимание, что в некоторых редких случаях более высокое значение обеспечивает лучший звук компонента. Прослушивание каждого компонента системы может быть чрезвычайно длительным процессом.А в некоторых случаях различия будут настолько малы, что могут быть допущены ошибки. Я бы рекомендовал большинству людей просто следить за счетчиком. Но если вы хотите быть разборчивым, следует использовать тесты на прослушивание, чтобы определить, что лучше.

Значительные улучшения в звуке могут быть реализованы за счет правильной ориентации всех компонентов системы кондиционирования. В некоторых системах эффект может быть поразительным. Часто отмечаются улучшения в изображении, детализация на низком уровне и четкость на высоких частотах, причем одни компоненты приносят больше пользы, чем другие.По моему опыту, предусилители и проигрыватели компакт-дисков (включая цифро-аналоговые преобразователи) особенно чувствительны к правильной полярности и часто получают от них большую пользу. Многие ламповые блоки тоже, кажется, довольно чувствительны к этому явлению. Важно сделать каждый компонент системы, так как улучшения носят аддитивный характер. Немного здесь и немного там в конечном итоге дает много.

* Может быть трудно определить хорошую точку отсчета на земле. Попробуйте использовать трубу с холодной водой (не используйте газовую трубу!), Если вы можете ее найти.Альтернативный метод — использование медного заземляющего стержня, вбитого в землю. Центральная розетка трехпроводной системы не всегда может служить хорошим заземлением. Чтобы проверить его потенциал, подключите общий щуп к розетке заземления. Положительный датчик, вставленный затем в горячую розетку, должен выдавать примерно 120 вольт, нейтральный контакт должен быть меньше, чем I вольт. Если вы обнаружите, что перепад напряжения превышает 1 вольт, попробуйте использовать другое заземление. Некоторые инженеры считают, что лучший метод заземления заключается в использовании специального медного заземляющего стержня, вбитого в землю как можно ближе к оборудованию.Затем все компоненты шасси будут привязаны к стойке с помощью провода большого сечения, используя подход заземления по схеме звезды, с предусилителем или усилителем в качестве звездообразного перехода. При установке этого типа обязательно соблюдайте все местные электротехнические нормы и правила. Эту работу лучше всего доверить квалифицированному электрику.

Что произойдет с аккумулятором при обратной полярности подключения?

Зарядка и разрядка батареи при неправильном или неправильном подключении

Мы знаем, что вторичная батарея (также известная как аккумулятор) — это устройство, которое преобразует химическую энергию в электрическую и накапливает ее для дальнейшего использования.Химические реакции во вторичных элементах обратимы при правильной полярности подключения батареи вместо обратной полярности.

Другими словами, химические компоненты в батарее можно поменять местами (к исходной и прежней форме), изменив направление протекания тока в батарее. Протекание тока в режиме разряда (питание от батареи к подключенным устройствам) противоположно в случае зарядки (внешний источник обеспечивает энергию) аккумуляторной батареи.

В батареях есть внутренние пластины (свинцово-кислотные, щелочные и т. Д.), Известные как катод (положительный «+») и анод (отрицательный «-»).Например, положительная пластина изготовлена ​​из пероксида свинца (PbO ₂ ), а отрицательная пластина — из губчатого свинца (Pb). Легкая серная кислота (H ₂ SO ₄ ) используется в качестве электролитического раствора в батарее для правильной химической реакции.

Комбинированная химическая реакция в батарее может быть записана следующим образом во время зарядки и разрядки (или разрядки и заряженного элемента) свинцово-кислотной батареи:

Положительная пластина Отрицательная пластина Разряд электролита Положительная пластина Отрицательная пластина Вода

PbO ₂ + Pb + 2H ₂ SO ₄ ⇋ PbSO ₄ + PbSO ₄ + 2H ₂ O

Примечание:

• PbO ₂ + Pb + 2H ₂ SO 9038 = Заряженный элемент
• PbSO ₄ + PbSO ₄ + 2H ₂ O = Элемент разряжен
• Полное уравнение (слева направо) = разряд i.е. действие разряда
• Полное уравнение (справа налево) = заряд, т. е. действие зарядки

При использовании аккумулятора как для зарядки, так и для разрядки необходимо подключить положительную клемму источника к положительной клемме аккумулятора, а отрицательный источник — к отрицательная клемма аккумуляторной батареи. ОК, понятно, но что будет, если неправильно вставить батарейки? Хорошо, давайте узнаем полярность и обратную полярность в батареях.

Что такое полярность и обратная полярность в батарее?

Полярность батареи

Полярность означает наличие противоположных физических свойств в разных точках.В случае батареи один полюс или пластина, имеющая больше электронов, называется анодом или отрицательной (-) клеммой. Другой, имеющий меньшее количество электронов, известен как катод или положительный (+) вывод.

Если мы соединим эти обе клеммы через проводник, имеющий сопротивление, ток начнет течь из-за разности потенциалов в обеих точках. Другими словами, электроны (электронный ток начнет течь от клеммы -Ve к клемме + Ve. Электрический (обычный) ток течет в противоположном направлении i.е. от положительного электрода к отрицательному.

Обратная полярность батареи

Обратная полярность батареи — это случай, когда источник (для зарядки) или кабели нагрузки подключены неправильно, т. Е. Источник или нагрузка Отрицательный к положительному полюсу батареи и положительный полюс источника или нагрузки к отрицательному полюсу аккумулятора . Из-за неправильного подключения в цепи может протекать ток, что может привести к серьезным травмам и повреждению оборудования.

Достаточно основного, теперь переходим к пункту i.е. что произойдет с аккумулятором, если его неправильно зарядить? или что происходит при зарядке аккумулятора с обратной полярностью зарядным устройством?

Существует три следующих сценария:

• Подключение аккумулятора к зарядному устройству с обратной полярностью
• Подключение аккумулятора к нагрузке с обратной полярностью
• Подключение аккумулятора к другому аккумулятору с обратной полярностью

Давайте обсудим один за другим в деталях.

Подключение аккумулятора к зарядному устройству с обратной полярностью

Если случайно, случайно или намеренно зарядное устройство аккумулятора (или солнечная панель, инвертор и т. Д.) Подключилось неправильно i.е. отрицательный и положительный заряд зарядного устройства, подключенные к положительной и отрицательной клеммам аккумулятора соответственно, может произойти следующее:

• Ток, протекающий к аккумулятору через зарядное устройство, может сжечь электронные компоненты внутри зарядного устройства (если не предусмотрена обратная защита производителем). Короче говоря, это может частично или полностью повредить схему зарядного устройства. Если номинальная мощность зарядного устройства меньше емкости аккумулятора, это приведет к перегрузке цепи и может отключить автоматический выключатель, чтобы прервать работу схемы.Если мощность зарядного устройства превышает емкость аккумулятора, это может привести к перегреву аккумулятора и возгоранию с выбросом.
• Это может привести к разрядке аккумулятора искрой или необратимому повреждению аккумулятора. Другими словами, при подключении батареи с обратной полярностью источник постоянного тока будет утаскивать электроны с отрицательной клеммы батареи и подталкивать их к положительной клемме. Это постепенно разряжает батарею, как и в случае с конденсатором.
• Тепло, выделяемое батареей при обратной полярности, может вызвать образование газообразного водорода (воспламеняемого), который может взорвать корпус батареи.Треснувший корпус аккумулятора может стать источником кислоты, которая может расплавить чувствительные устройства и вызвать серьезные травмы.

По этим причинам надевайте резиновые перчатки и очки для надлежащей защиты при работе с аккумуляторами.

Кроме того, есть исключительный случай, когда аккумулятор может быть подключен неправильно.

Батарея может быть подключена не к тем клеммам, когда она полностью разряжена. Поскольку полностью разряженный аккумулятор, имеющий разность потенциалов 0 вольт, действует как пустой сосуд (разряженный аккумулятор).В этом случае положительный вывод аккумуляторной батареи может быть подключен к отрицательному выводу источника, а отрицательный вывод аккумулятора может быть подключен к положительному выводу источника.

Это не всегда так и не работает со всеми батареями из-за различных паст / материалов и технологий, используемых в батареях. В старых батареях он может работать годами, но некоторые из протестированных экспериментов показали меньшую эффективность и емкость, быструю разрядку и малый срок службы батареи. Аккумулятор, заряженный с обратной полярностью, должен иметь взаимозаменяемую маркировку i.е. батарея (+) должна быть помечена как (-) и наоборот. Чтобы изменить действие, как и раньше, полностью разрядите аккумулятор (заряженный в обратном направлении) и подключите его к правым клеммам (т. Е. Отрицательным к отрицательным и положительным к положительным клеммам зарядного устройства и аккумулятора соответственно).

Опять же, надевайте резиновые перчатки и очки и используйте другие меры безопасности для надлежащей защиты при игре с батареями.

Подключение аккумулятора к нагрузке с обратной полярностью

Тот же случай i.е. батарея подключена неправильно, но вместо зарядного устройства загружайте бытовую технику. Это может привести к следующим явлениям:

• Некоторая нагрузка может работать некорректно (например, светодиоды или диоды), которая работает только в одном направлении, или ей требуется правильное подключение источника постоянного тока для полноценной работы в качестве анода (-) к аноду ( -) и катод (+) к клеммам катода (+)).
• В транспортных средствах и автомобилях автомобильный аккумулятор с обратной полярностью может повредить электронные датчики ECU (блок управления двигателем (электронная плата управления) в автомобилях с автоматической коробкой передач) и генератор переменного тока, замена которых на новые требует незначительных затрат.
• Это может также привести к повреждению других компонентов и систем проводки автомобиля. Если повезет, то хотя бы предохранители и реле могут вообще перегореть из-за образования обратного тока.
• Часы постоянного тока и аналоговые двигатели в качестве нагрузки, подключенной к батарее, могут начать вращаться в обратном направлении.

В настоящее время современные производители транспортных средств устанавливают в систему защиту от обратной полярности, поскольку ею легко управлять, а не бесполезными и многочисленными обращениями в службу поддержки и техническим обслуживанием.Но нормально ли и приятно ли это попробовать? Нисколько.

Кроме того, на положительном проводе для однонаправленного источника питания можно установить предохранитель или стандартный диод (падение напряжения на диоде до 0,7 В), которое действует как защита от обратного тока.

Подключение аккумулятора к другому аккумулятору с обратной полярностью

Если аккумулятор в первом автомобиле неправильно подключен к аккумулятору, установленному в другом автомобиле, для зарядки второго аккумулятора через первый, он может взорваться и загореться или навсегда повредить аккумулятор (и).Обычные батареи, такие как свинцово-кислотные, могут нагреваться и оплавлять внутренние и внешние части батареи. Воспламеняющийся газ, такой как водород, может треснуть корпус батареи при разведке.

В случае неправильного подключения батарей вместо правильного последовательного соединения обе батареи будут противостоять друг другу, поэтому результат будет одинаково заряжен на обеих, т.е. они быстро сгладят друг друга.

Он также может расплавить соединительный кабель и изоляцию между двумя батареями, так как он не рассчитан на большой ток из-за неправильного подключения.

Меры предосторожности:

• Пожалуйста, надевайте защитные стеклянные и резиновые перчатки и используйте другие меры безопасности при работе с батареями и связанным с ними опасным оборудованием.
• Используйте правильные цветовые коды проводки в соответствии с вашими региональными кодами для подключения батарей.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Теперь ваша очередь, пожалуйста, поделитесь своими впечатлениями и опытом в реальном времени с подключением батарей с обратной полярностью в любом аспекте. Мы действительно хотим знать, как вас учили по этой теме.

Похожие сообщения:

Выясняем, где находятся плюсы и минусы на солнечных батареях

Эми Боде 11 июля 2017

Итак, у вас есть солнечная панель без маркировки полярности. Как определить правильную полярность, какая клемма или провод — плюс, а какой — минус? Вот несколько простых советов, которые можно сделать даже в помещении, вдали от солнца.

Посмотрите на диод

Отрицательный полюс байпасного диода (т. Е. Катод) в байпасном диоде расположен с плюсом солнечной панели.

Если вы сможете открыть распределительную коробку, вы, скорее всего, увидите внутри как минимум один обходной диод. Это поможет предотвратить потерю мощности из-за затенения солнечной панели. Он обеспечивает альтернативный путь для тока, когда панель затемнена, и, следовательно, с более высоким сопротивлением. Может быть только один диод, который обходит всю панель в солнечной батарее, как показано на схеме, или несколько диодов, обходящих ячейки внутри самой солнечной панели, как показано на рисунке.

Диодная полоска (катод), указывающая на плюс

Полосатый катод диода будет направлен на положительную сторону солнечной панели. Другая сторона — отрицательная.

Для получения дополнительной информации о диодах в солнечной системе посмотрите наш видеоролик «Блокирующие и байпасные диоды в солнечных панелях».

Измерение вольтметром

Обратная полярность

Правильная полярность

Еще один способ узнать полярность солнечной панели — это проверить с помощью вольтметра.Простое считывание напряжения покажет вам полярность солнечной панели, даже когда она находится внутри.

Для измерения на клеммах или проводах солнечной панели поместите красный положительный провод измерителя с одной стороны, а черный отрицательный — с другой. Установите вольтметр на показание постоянного напряжения. Если вольтметр показывает отрицательное число, обозначенное знаком минус, провода имеют неправильное направление. Их переключение показывает положительное число без отрицательного символа, поэтому красный провод измерительного прибора находится на положительном полюсе, а черный провод измерительного прибора — на отрицательном.

Обратите внимание, что на рисунках вы также можете увидеть байпасный диод в распределительной коробке. Вы можете видеть, что полоса диода находится на стороне красного положительного вывода, что свидетельствует о правильности предыдущего метода.

Солнечная панель выдает всего 3 вольта, потому что внутри здания она перевернута, и на нее попадает небольшой свет. Но этого достаточно, чтобы получить правильную полярность. Если бы вы попытались измерить ток, вероятно, не было бы его с таким слабым освещением, поскольку напряжение меньше зависит от интенсивности света, чем ток.

Посмотрите наши видеоролики в Интернете, чтобы узнать больше советов и приемов для вашей солнечной системы.

Что такое обратная полярность в вашей розетке и почему это опасно?

1 сентября 2016, 4:24 Опубликовано Writer

Если вы живете в доме, где электротехнические работы выполнял любитель, очень высока вероятность, что у вас есть розетки с обратной полярностью. По сути, это означает, что некоторые из ваших торговых точек могут вас шокировать. Ой ой! Хотя не все потрясения будут фатальными, все они будут болезненными и совсем не веселыми.Только электротехнический подрядчик в Северном Скоттсдейле, штат Аризона, имеет право выполнять электромонтажные работы в вашем доме.

Прежде чем мы начнем, мы должны погрузиться в то, как должны быть подключены розетки в вашем доме. На стандартной розетке два провода. Есть белый провод, который подключен (или заземлен) к земле, и его часто называют нейтральным проводом. Также за розеткой есть незаземленный провод. Это называется горячей проволокой, и на самом деле она переносит электричество. Этот провод может быть любого цвета, кроме белого, но обычно он красный или черный.

Поскольку цепь замыкается горячим проводом, контактирующим с землей, вы получите шок, если коснетесь горячего провода, стоя на земле (потому что вы становитесь частью цепи).

Какая обратная полярность?

Если полярность вашей розетки обратная, это означает, что нейтральный провод подключен к тому месту, где должен быть горячий провод. Это может показаться не ужасным, но это так. Из розетки всегда течет электричество с обратной полярностью, даже если прибор должен быть выключен.

Почему это опасно?

Что ж, как вы понимаете, если вы думаете, что электрический прибор выключен, а это не так, вы можете получить шок, если неправильно обращаетесь с прибором. Если вы когда-нибудь использовали нож, чтобы схватить тост в тостере, который был выключен и включен в обычную розетку, вы знаете, что у вас все в порядке. Вы не были потрясены, вы получили только свой хлеб.

Однако, если вы сделали это с тостером, подключенным к неисправной розетке, вы, вероятно, были шокированы.Это потому, что цепь была отключена от нейтрального провода, а не от горячего. Поскольку провода были перевернуты, электричество все еще выходило из розетки, и вы замыкали цепь своим ножом.

Как это исправить?

Что ж, вероятно, вам вообще не стоит пытаться это исправить. Вы, вероятно, в конечном итоге порежетесь электрическим током и / или создадите больше проблем для вашей розетки. К счастью, ремонт розетки с обратной полярностью может быть несложным для подрядчика по электрике в Северном Скоттсдейле, штат Аризона.

Ваш электрик сможет залезть в стену и легко определить ситуацию. Если белый провод подключен к тому месту, где должен быть горячий провод, он подключается в обратном направлении. Если это так, все, что ему нужно сделать, это переключить провода, и все будет хорошо и здорово.

С другой стороны, если электрику все кажется правильным, значит, белый провод является горячим, и проблема находится перед розеткой. Электрик сможет устранить проблему, но это может занять некоторое время, поскольку это не быстрое решение.

Если у вас есть розетки, которые, по вашему мнению, подключены неправильно, свяжитесь с нами по телефону 480-296-0721, чтобы узнать, как мы можем исправить вашу ситуацию!

Категория: Электрик

Этот пост написал Писатель

Обозначения источников питания

На паспортной табличке блока питания сверхнизкого напряжения (ELVPSU) показаны различные символы и сокращения, обозначающие номинальные характеристики, класс, изоляцию, полярность и другие детали электрической безопасности и соответствия требованиям ЭМС.

Символы полярности адаптера постоянного тока

Символ полярности на паспортной табличке источника питания переменного тока в постоянный указывает, является ли центр (или конец) выходной вилки положительным (+) или отрицательным (-). Важно использовать источник питания с правильной полярностью для хост-устройства. Обратная полярность может привести к неисправности или повреждению оборудования.

Центр Положительный.

Указывает, что центр (конец) выходного штекера положительный (+), а цилиндр выходного штекера — отрицательный (-).

Центр отрицательный.

Указывает, что центр (конец) выходного штекера отрицательный (-), а цилиндр выходного штекера — положительный (+).

СОКРАЩЕНИЯ

Следующие сокращения, используемые вместе с числовым значением, используются для определения номинальных электрических характеристик блока питания.

В	вольт	Гц	герц
А	ампер	PRI	вход
мА	миллиампер	SEC	выход
ВА	вольт ампер	постоянного тока	постоянный ток
В перем. Тока	В переменного тока	переменного тока	переменного тока
Вт	Вт	~	однофазный (AC)

ДРУГИЕ СИМВОЛЫ

Эти символы используются для обозначения типа конструкции и характеристик безопасности и / или отказоустойчивости блока питания

Постоянный ток

Конструкция класса II.

Плавкая вставка

Корпус или клемма с сердечником

Защитное заземление

Разделительный трансформатор

Защитный разделительный трансформатор

Трансформатор повышенной безопасности

Трансформатор без короткого замыкания.

Имеет соответствующее внешнее защитное устройство.

Трансформатор с защитой от короткого замыкания.

Есть два типа. Собственный тип — это защита от п / к при условии, что превышение температуры не превышает указанного предела. Несобственный тип снабжен внешним защитным устройством.

Трансформатор повышенной безопасности

Символ защищенного от короткого замыкания трансформатора или символ защищенного от короткого замыкания трансформатора можно комбинировать либо с символом изолирующего трансформатора, либо с символом безопасного изолирующего трансформатора для получения составного символа. В этом примере символ защиты от короткого замыкания используется вместе с символом безопасного изолирующего трансформатора.

C-Tick

Знак C-Tick появляется на продуктах, которые должны соответствовать австралийским требованиям по электромагнитной совместимости и австралийским стандартам радиосвязи.Это означает, что продукт может легально продаваться в Австралии.

Знак соответствия нормативным требованиям

RCM можно использовать в качестве альтернативной маркировки, чтобы показать соответствие стандартам электробезопасности и ЭМС.

.
