Как узнать ампераж зная мощность и напряжение: Как высчитать амперы зная мощность и напряжение: формула

Содержание

Как определить силу электрического тока, как узнать, вычислить какой ток в схеме, цепи.

Известно, что электрический ток заряженных частиц лежит в основе работы всей электротехники. Знание его величины дает понимание о режиме работы той или иной цепи, схемы. Если для специалиста электрика, электронщика не составит особого труда определить силу тока, то для новичка это может оказаться проблемой. В этой теме давайте с вами рассмотрим, какими именно способами можно узнать, вычислить, найти электрический ток используя как непосредственные измерения так и формулы.

Основными электрическими величинами являются напряжение, ток, сопротивление, мощность. Пожалуй главной формулой электрика является формула закона Ома. Она имеет вид I=U/R (ток равен напряжение деленное на сопротивление). Данную формулу приходится использовать повсеместно. Из нее можно вывести две другие: R=U/I и U=I*R. Зная любые две величины всегда можно вычислить третью. Напомню, что при использовании формул нужно пользоваться основными единицами измерения. Для тока это амперы, для напряжения это вольты и для сопротивления это омы.

К примеру, вам нужно быстро определить силу тока, которую потребляем электрочайник. Напряжение нам известно, это 220 вольт. Берем в руки мультиметр, электронный тестер, меряем сопротивление в омах. Далее мы просто напряжение перемножаем на это сопротивление. В итоге мы получаем искомую силу тока в амперах. Хочу уточнить, что данная форума работает только для цепей с активной нагрузкой (обычные нагреватели, лампы накаливания, светодиоды и т.д.). Для реактивной нагрузки формула имеет иной вид, где уже используется такие величины как индуктивность, емкость, частота.

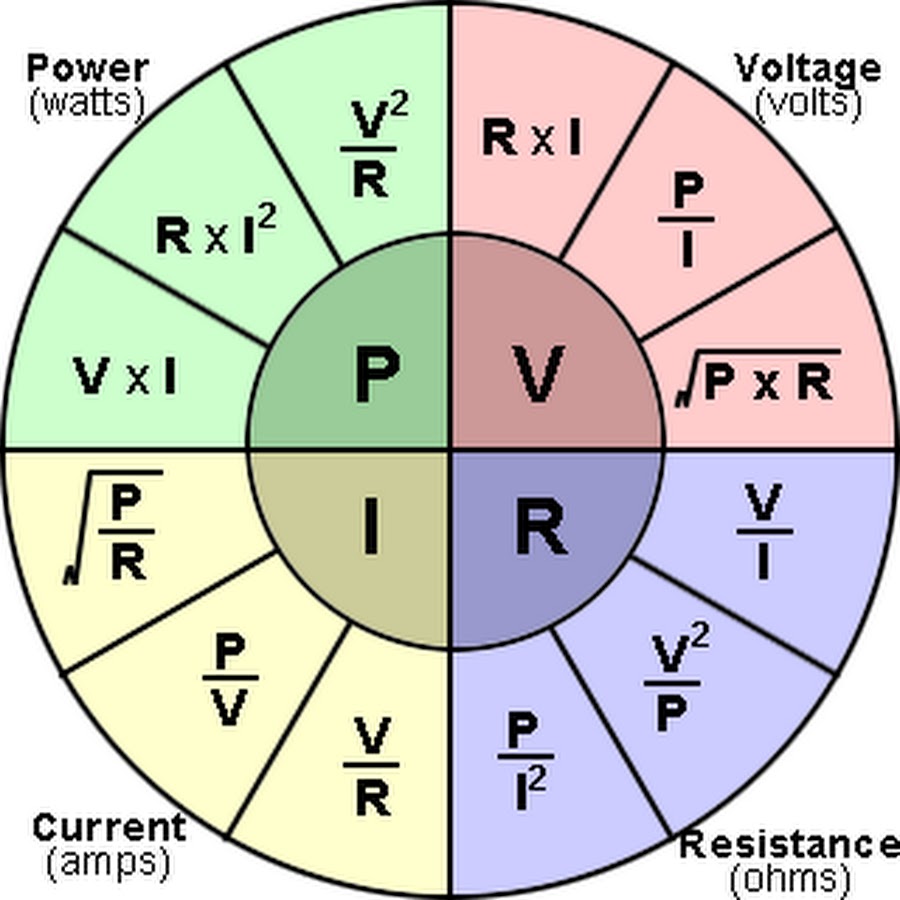

Силу тока можно определить и по другой формуле, которая в себе содержит напряжение и мощность. Она имеет вид: I=P/U (сила тока равна электрическая мощность деленная на напряжение). То есть, 1 ампер равен 1 ватт деленный на 1 вольт. Две других формулы, выходящие из этой, имеют такой вид: P=U*I и U=P/I. Если вам известны любые две величины из тока, напряжения и мощности, всегда можно вычислить третью.

Помимо формул силу тока можно определить и практическим путем, через обычное измерение тестером, мультиметром. Для новичков сообщаю, что силу тока нужно измерять в разрыв электрической цепи. То есть, к примеру, у нас схема, прибор, с него выходит кабель с двумя проводами питания. Берем измеритель, выставляем на нем нужный диапазон измерения. Далее, один щуп измерителя мы прикладываем к одному из проводов питания устройства, а другой щуп измерителя к одному из контактов самого электропитания. Ну, и оставшийся провод, идущий от устройства мы также подсоединяем ко второму контакту питания. После включения самого устройства на измерителе появится величина тока, которую он потребляет при своей работе.

При измерении силы тока нужно помнить, что имеет значение какой вид тока течет по цепи (переменный или постоянный). Допустим, на большинство электротехники подается переменное напряжение, следовательно и измерять на входе ток нужно переменного типа. Внутри устройств обычно стоят блоки питания, которые снижают сетевое напряжение до меньших величин и делают его постоянным. Значит ту часть электрической цепи, что стоит после выпрямляющего диодного моста (делающая из переменного тока постоянный) уже нужно измерять как постоянный ток. Если вы попытаетесь измерить силу тока не своего типа, то и показания вы получите неверные.

Напряжение измеряют по другому. Измерительные щупы уже прикладываются не в разрыв цепи, как это делается у тока, а параллельно контактам питания. И в этом случае тип напряжения имеет значение (переменное или постоянное). Так что будьте внимательны, когда выставляете тип тока (напряжения) и их предел на тестере.

P.S. Именно сила тока в электротехнике делает всю работу, что мы воспринимаем как свет, тепло, звук, движение и т.д. Для облегчения понимания, что такое ток, а что такое напряжение можно привести аналогию с обычной водой. Так вот давление в воды в водопроводе будет соответствовать примерно электрическому напряжению, а движение самой воды это будет ток.

Как рассчитать максимальную силу переменного тока на входе

Как рассчитать максимальную силу переменного тока на входе
УП-21

Знать максимальный входной ток источника питания полезно при выборе требований к электросети, аварийного выключателя, кабеля питания переменного тока, разъемов и даже изолирующего трансформатора в плавучих блоках. Рассчитать максимальную силу входного тока довольно просто, зная несколько основных параметров и простых математических действий.

Номинальная мощность источника питания высокого напряжения
Для всех источников питания компании Spellman указана номинальная максимальная мощность в ваттах. Это первый нужный нам параметр; получить его можно из техпаспорта изделия. У большей части источников питания компании Spellman максимальная номинальная мощность указана в номере модели. Например, SL30P300/115 — источник питания напряжением 30 кВ с положительной полярностью и максимальной мощностью 300 Вт, работающий от входного напряжения переменного тока 115 В.

КПД источника питания
КПД источника питания — отношение мощности на входе к мощности на выходе. КПД обычно указывается в процентном виде или в виде десятичной дроби меньше 1, например, 80 % или 0,8. Чтобы узнать входную мощность, поделим максимальную выходную мощность на КПД:

300 Вт / 0,8 = 375 Вт

Коэффициент мощности
Коэффициент мощности — отношение реальной мощности к фиксируемой. Обычно он выражается в виде десятичной дроби меньше 1. Реальная мощность указывается в ваттах, а фиксируемая — в вольт-амперах (ВА). У однофазных импульсных источников питания без коррекции коэффициент мощности обычно довольно низок, например, 0,65. Импульсные источники питания без коррекции обладают более высоким коэффициентом мощности, например, 0,85. Блоки питания с активной коррекцией коэффициента мощности могут обладать очень высоким коэффициентом мощности, к примеру, 0,98. В приведенном выше примере используется источник питания без коррекции с питанием от однофазной линии, таким образом:

375 Вт / 0,65 = 577 ВА

Напряжение на входе
Нам необходимо знать входное напряжение переменного тока, для которого предназначен источник питания. В приведенном выше примере оно составляет 115 В. Это номинальное напряжение, в реальности оно указывается с допуском ±10 %. Чтобы предусмотреть наихудший случай с низким напряжением в сети, отнимем 10 %:

115 В – 10 % = 103,5 В

Максимальная сила переменного тока на входе
Взяв 577 ВА и разделив ее на 103,5 В, получаем:

577 ВА / 103,5 В = 5,57 А

Если напряжение на входе однофазное, наш ответ — 5,57 А.

Трехфазное входное напряжение
Источники питания с трехфазным напряжением на входе обладают более высоким коэффициент мощности, чем однофазные. Кроме того, по причине наличия трех фаз, питающих источник, фазовая сила тока будет меньшей. Чтобы узнать силу тока одной фазы, поделим рассчитанную нами силу тока на входе на √3 (1,73).

Рассчитаем данные для следующего примера: STR10N6/208. Из технического паспорта STR узнаем, что максимальная мощность — 6000 Вт, КПД 90 %, а коэффициент мощности 0,85. И хотя STR в силу своей конструкции будет работать с напряжением до 180 В переменного тока, в данном примере его питание будет поступать от трехфазной сети 208 В. Максимальную силу входного тока на одну фазу получаем следующим образом:

КПД источника питания:
6000 Вт / 0,9 = 6666 Вт

Коэффициент мощности:
6666 Вт / 0,85 = 7843 ВА

Напряжение на входе:
208 В – 10 % = 187 В

Максимальная сила переменного тока на входе:
7843 ВА / 187 В = 41,94 А (если бы сеть была однофазной)

Пересчет для трех фаз на входе:
41,94 А / √3 (1,73) = 24,21 А на фазу

Таким образом, у нас есть два уравнения, одно для однофазного и одно для трехфазного напряжения на входе:

Уравнение для максимальной силы однофазного входного тока
Входной ток = максимальная мощность/(КПД)(коэффициент мощности)(максимальное входное напряжение)

Уравнение для максимальной силы трехфазного входного тока
Входной ток = максимальная мощность/(КПД)(коэффициент мощности)(максимальное входное напряжение)(√3)

Данные расчеты входного тока предусматривают наихудший случай, исходя из того, что источник питания работает на максимальной мощности с низким напряжением в линии, а также с учетом КПД и коэффициента мощности.

Как измерять силу электрического тока амперметром

Для измерения силы тока применяется измерительный прибор, который называется Амперметр. Силу тока приходится измерять гораздо реже, чем напряжение или сопротивление, но, тем не менее, если нужно определить потребляемую мощность электроприбором, то без зная величины потребляемого ним тока, мощность не определить.

Ток, как и напряжение, бывает постоянным и переменным и для измерения их величины требуются разные измерительные приборы. Обозначается ток буквой

I, а к числу, чтобы было ясно, что это величина тока, приписывается буква А. Например, I=5 A обозначает, что сила тока в измеренной цепи составляет 5 Ампер.

На измерительных приборах для измерения переменного тока перед буквой А ставится знак «~«, а предназначенных для измерения постоянного тока ставится ««. Например, –А означает, что прибор предназначен для измерения силы постоянного тока.

О том, что такое ток и законы его протекания в популярной форме Вы можете прочитать в статье сайта «Закон силы тока». Перед проведением измерений настоятельно рекомендую ознакомиться с этой небольшой статьей. На фотографии Амперметр, рассчитанный на измерение силы постоянного тока величиной до 3 Ампер.

Схема измерения силы тока Амперметром

Согласно закону, ток по проводам течет в любой точке замкнутой цепи одинаковой величины. Следовательно, чтобы измерять величину тока, нужно прибор подключить, разорвав цепь в любом удобном месте. Надо отметить, что при измерении величины тока не имеет значение, какое напряжение приложено к электрической цепи. Источником тока может быть и батарейка на 1,5 В, автомобильный аккумулятор на 12 В или бытовая электросеть 220 В или 380 В.

На схеме измерения также видно, как обозначается амперметр на электрических схемах. Это прописная буква А обведенная окружностью.

Приступая к измерению силы тока в цепи необходимо, как и при любых других измерениях, подготовить прибор, то есть установить переключатели в положение измерения тока с учетом рода его, постоянного или переменного. Если не известна ожидаемая величина тока, то переключатель устанавливается в положение измерения тока максимальной величины.

Как измерять потребляемый ток электроприбором

Для удобства и безопасности работ по измерению потребляемого тока электроприборами необходимо сделать специальный удлинитель с двумя розетками. По внешнему виду самодельный удлинитель ничем не отличается от обыкновенного удлинителя.

Но если снять крышки с розеток, то не трудно заметить, что их выводы соединены не параллельно, как во всех удлинителях, а последовательно.

Как видно на фотографии сетевое напряжение подается на нижние клеммы розеток, а верхние выводы соединены между собой перемычкой из провода с желтой изоляцией.

Все подготовлено для измерения. Вставляете в любую из розеток вилку электроприбора, а в другую розетку, щупы амперметра. Перед измерениями, необходимо переключатели прибора установить в соответствии с видом тока (переменный или постоянный) и на максимальный предел измерения.

Как видно по показаниям амперметра, потребляемый ток прибора составил 0,25 А. Если шкала прибора не позволяет снимать прямой отсчет, как в моем случае, то необходимо выполнить расчет результатов, что очень неудобно. Так как выбран предел измерения амперметра 0,5 А, то чтобы узнать цену деления, нужно 0,5 А разделить на число делений на шкале. Для данного амперметра получается 0,5/100=0,005 А. Стрелка отклонилась на 50 делений. Значит нужно теперь 0,005×50=0,25 А.

Как видите, со стрелочных приборов снимать показания величины тока неудобно и можно легко допустить ошибку. Гораздо удобнее пользоваться цифровыми приборами, например мультиметром M890G.

На фотографии представлен универсальный мультиметр, включенный в режим измерения переменного тока на предел 10 А. Измеренный ток, потребляемый электроприбором составил 5,1 А при напряжении питания 220 В. Следовательно прибор потребляет мощность 1122 Вт.

У мультиметра предусмотрено два сектора для измерения тока, обозначенные буквами А– для постоянного тока и А~ для измерения переменного. Поэтому перед началом измерений нужно определить вид тока, оценить его величину и установить указатель переключателя в соответствующее положение.

Розетка мультиметра с надписью COM является общей для всех видов измерений. Розетки, обозначенные

mA и 10А предназначены только для подключения щупа при измерении силы тока. При измеряемом токе менее 200 мA штекер щупа вставляется в розетку mA, а при токе величиной до 10 А в розетку 10А.

Внимание, если производить измерение тока, многократно превышающего 200 мА при нахождении вилки щупа в розетке mA, то мультиметр можно вывести из строя.

Если величина измеряемого тока не известна, то измерения нужно начинать, установив предел измерения 10 А. Если ток будет менее 200 мА, то тогда уже переключить прибор в соответствующее положение. Переключение режимов измерения мультиметра допустимо делать только обесточив измеряемую цепь.

Расчет мощности электроприбора по потребляемому току

Зная величину тока, можно определить потребляемую мощность любого потребителя электрической энергии, будь то лампочка в автомобиле или кондиционер в квартире. Достаточно воспользоваться простым законом физики, который установили одновременно два ученых физика, независимо друг от друга. В 1841 году Джеймс Джоуль, а в 1842 году Эмиль Ленц. Этот закон и назвали в их честь – Закон Джоуля – Ленца.

где
P – мощность, измеряется в ваттах и обозначается Вт;
U – напряжение, измеряется в вольтах и обозначается буквой В;
I – сила тока, измеряется в амперах и обозначается буквой А.

Рассмотрим, как посчитать потребляемую мощность на примере:
Вы измеряли ток потребления лампочки фары автомобиля, который составил 5 А, напряжение бортовой сети составляет 12 В. Значит, чтобы найти потребляемую мощность лампочкой нужно напряжение умножить на ток. P=12 В×5 А=60 Вт. Потребляемая лампочкой мощность составила 60 Вт.

Вам надо определить потребляемую мощность стиральной машины. Вы измеряли потребляемый ток, который составил 10 А, следовательно, мощность составит: 220 В×10 А=2,2 кВт. Как видите все очень просто.

Как правильно измерять мощность светодиодной ленты

Часто в интернете поднимается вопрос о несоответствии мощности светодиодной ленты указанным на упаковке характеристикам.

В этом материале мы подробно объясним, как проводятся замеры мощности ленты, с чем связано падение мощности на 5 метрах, и почему мы указываем мощность для 1 метра.

Формула расчета потребляемой мощности ленты (Вт)

Потребляемая мощность (Вт) — это произведение силы тока (А) на напряжение питания (В). Обе эти характеристики мы можем измерить в домашних условиях с помощью обычного мультиметра.

Для вычисления потребляемой мощности (Вт) мы будем использовать формулу P(Вт) = U(В) * I(А), где U — напряжение в Вольтах, I — сила тока в Амперах.


Необходимое оборудование

— Блок питания 12 В
— Светодиодная лента 5 м (12 В)
— Ножницы
— Отвертка крестовая
— Мультиметр
— Переходники (коннекторы)

Какие замеры нужно произвести?

  • Замер напряжения питания (В) на начальном и конечном участках ленты. Для нахождения частичной потери напряжения питания на конечном участке ленты.
  • Замер потребляемого тока (А). Для дальнейшего вычисления потребляемой мощности.

Проведение измерений

5 метров ленты

Для начала необходимо подключить светодиодную ленту 5 м к блоку питания.

Подключение производится при выключенном напряжении электросети 220В с соблюдением полярности контактов подключения и сторон подключения (см. Подключение ленты к блоку питания).

Провести замер напряжения питания (В) в начале ленты. Используя вольтметр (В) (одна из функций мультиметра), произвести параллельное подключение к начальному отрезку светодиодной ленты 5 м.

Провести замер напряжения питания (В) в конце ленты. Используя вольтметр (В) (одна из функций мультиметра), произвести параллельное подключение к конечному отрезку светодиодной ленты 5 м.

Сравнить полученные результаты.

Объяснение полученных результатов:
Падение напряжения питания в конце ленты вызвано сопротивлением медной подложки, а также ограничением понижающих резисторов, участвующих в электрической схеме.

Произвести замер показания тока (А) на ленте 5 м.

Для этого:
Подключить последовательно амперметр (А) (одна из функций мультиметра), соединив в электроцепь блок питания, амперметр и светодиодную ленту 5 м. Произвести замер показания тока (А) на ленте 5 м.


Оформить полученные данные для дальнейшего сравнения.

1 метр ленты

Отрезать от катушки 5 м отрезок 1 м.

Необходимо подключить светодиодную ленту 1 м к блоку питания. Подключение производится при выключенном напряжении электросети 220В с соблюдением полярности контактов подключения и сторон подключения (см. Подключение ленты к блоку питания).

Провести замер напряжения питания (В) в начале ленты. Используя вольтметр (В) (одна из функций мультиметра), произвести параллельное подключение к начальному отрезку светодиодной ленты 1 м.

Сравнить полученные результаты.

Объяснение полученных результатов:
Падение напряжения питания на конце ленты присутствует, но гораздо меньше, чем на 5 метрах. Так как отрезок ленты короче – меньше и падение напряжения.

Произвести замер показания тока (А) на ленте 1 м.

Для этого:
Подключить последовательно амперметр (А) (одна из функций мультиметра), соединив в электроцепь блок питания, амперметр и светодиодную ленту 1 м. Произвести замер показания тока (А) на ленте 1 м.

Оформить полученные данные для дальнейшего сравнения.


0,5 метра ленты

Отрезать от катушки 5 м отрезок 0,5 м или разрезать пополам 1 м.

Необходимо подключить светодиодную ленту 0,5 м к блоку питания. Подключение производится при выключенном напряжении электросети 220В с соблюдением полярности контактов подключения и сторон подключения (см. Подключение ленты к блоку питания).

Провести замер напряжения питания (В) в начале ленты.

Используя вольтметр (В) (одна из функций мультиметра), произвести параллельное подключение к начальному отрезку светодиодной ленты 0,5 м.

Провести замер напряжения питания (В) в конце ленты.
Используя вольтметр (В) (одна из функций мультиметра), произвести параллельное подключение к конечному отрезку светодиодной ленты 0,5 м.

Сравнить полученные результаты.

Объяснение полученных результатов:

Падение напряжения питания на конце ленты присутствует, но гораздо меньше, чем на 5 метрах, и не существенно меньше, чем на 1 метре. Так как отрезок ленты короче – меньше и падение напряжения.

Произвести замер показания тока (А) на ленте 0,5 м.

Для этого:
Подключить последовательно амперметр (А) (одна из функций мультиметра), соединив в электроцепь блок питания, амперметр и светодиодную ленту 0,5 м. Произвести замер показания тока (А) на ленте 0,5 м.

Оформить полученные данные для дальнейшего сравнения.


Результаты замера

При замерах выходное напряжение питания с блока питания (в начале ленты) было стабильным 12 В.

При замере напряжения питания на конечном участке 5 метров мы получили падение напряжения на 2-2,5В. Как говорилось ранее, это связано с сопротивлением медной подложки, а также ограничением понижающих резисторов, участвующих в электрической схеме.

При замере 1 метра в начале и конце отрезка получили, что падение напряжения практически отсутствует. Показания замера стабильны.

При замере 0,5 метра в начале и конце отрезка получили, что падение напряжения практически отсутствует. Показания замера стабильны.

Теперь рассмотрим полученные измерения силы тока.

Мы видим, что для светодиодной ленты с указанной потребляемой мощностью (Вт/м) -14,4 Вт/м она имеет следующие значения:

— для 5 метров — 5,4А
— для 1 метра — 1,2А
— для 0,5 метра — 1А

В последнем случае (для отрезка 0,5 м) полученное значение силы тока превышает все ранее измеренные. Здесь стоит учитывать тот факт, что использование светодиодной ленты менее 0,5 м не рекомендуется из-за того, что в самом начале светодиодной ленты получается максимальное значение силы тока, что вызывает повышенный нагрев начального участка и приводит к быстрой деградации светодиодов.

Произведем подсчет потребляемой мощности на замеренных участках.

Для 5 метров — P(Вт) = 12В * 5,4А = 64,8 Вт
Для 1 метра — P(Вт) = 12В * 1,2А = 14,4 Вт
Для 0,5 метра — P(Вт) = 12В * 1А = 12 Вт

На самом стабильном участке ленты в 1 метр мы получаем потребляемую мощность, указываемую в характеристиках.

Рассмотрим, как получают потребляемую мощность (Вт) на ленте в 5 м.

Для этого берут значение потребляемой мощности с 1 метра и умножают его на 5 м. Полученное значение считается максимальным значением потребляемой мощности.

Т.е. мы не указываем значение — P(Вт) = 12В * 5,4А = 64,8 Вт,
а в характеристиках указывается — 14,4Вт/м * 5 м. = 72 Вт.
Максимально потребляемая мощность с 5 метров — 72 Вт.

Еще раз хотим акцентировать ваше внимание, что это прежде всего необходимо для правильного расчета потребляемой мощности (Вт) источника питания — блока питания.

В процессе создания световых решений возникает необходимость использования отрезков различной длины, и расчет необходимой потребляемой мощности блока питания может вызвать ряд затруднений.

Но, зная показания со стабильного общепринятого участка в 1 м, мы можем с уверенностью проектировать и воплощать в жизнь самые требовательные световые проекты.

Работа и мощность тока — урок. Физика, 8 класс.

При прохождении тока в цепи электрическое поле совершает работу по перемещению заряда. В этом случае работу электрического поля называют работой электрического тока.

При прохождении заряда \(q\) по участку цепи электрическое поле будет совершать работу: \(A=q\cdot U\), где \(U\) — напряжение электрического поля, \(A\) — работа, совершаемая силами электрического поля по перемещению заряда \(q\) из одной точки в другую.

Для выражения любой из этих величин можно использовать приведённый ниже рисунок.




Рис. \(1\). Зависимость между работой, напряжением и зарядом



Количество заряда, прошедшее по участку цепи, пропорционально силе тока и времени прохождения заряда: q=I⋅t.

Работа электрического тока на участке цепи пропорциональна напряжению на её концах и количеству заряда, проходящего по этому участку: A=U⋅q.

Работа электрического тока на участке цепи пропорциональна силе тока, времени прохождения заряда и напряжению на концах участка цепи: A=U⋅I⋅t.

Чтобы выразить любую из величин из данной формулы, можно воспользоваться рисунком.





Рис. \(2\). Зависимость между работой, силой тока и временем прохождения заряда



Единицы измерения величин:

работа электрического тока \([A]=1\) Дж;

напряжение на участке цепи \([U]=1\) В;

сила тока, проходящего по участку \([I]=1\) А;

время прохождения заряда (тока) \([t]=1\) с.

Для измерения работы электрического тока нужны вольтметр, амперметр и часы. Например, для определения работы, которую совершает электрический ток, проходя по спирали лампы накаливания, необходимо собрать цепь, изображённую на рисунке. Вольтметром измеряется напряжение на лампе, амперметром — сила тока в ней. А при помощи часов (секундомера) засекается время горения лампы.




Рис. \(3\). Схема и часы для измерения



Например:



I = 1,2 АU = 5 Вt = 1,5 мин = 90 сА = U⋅I⋅t = 5⋅1,2⋅90 = 540 Дж



Обрати внимание!

Работа чаще всего выражается в килоджоулях или мегаджоулях.

\(1\) кДж = 1000 Дж или \(1\) Дж = \(0,001\) кДж;
\(1\) МДж = 1000000 Дж или \(1\) Дж = \(0,000001\) МДж.

Для потребителей электрической энергии существуют приборы, позволяющие в пределах ошибки измерения получать числовые данные о ее расходе в единицу времени.





Рис. \(4\). Электросчетчик

Механическая мощность численно равна работе, совершённой телом в единицу времени: N = Аt.  Чтобы найти мощность электрического тока, надо поступить точно также, т.е. работу тока, A=U⋅I⋅t, разделить на время.

Мощность электрического тока обозначают буквой \(Р\):

P=At=U⋅I⋅tt=U⋅I. Таким образом:

Мощность электрического тока равна произведению напряжения на силу тока: P=U⋅I.

Из этой формулы можно определить и другие физические величины.
Для удобства можно использовать приведённый ниже рисунок.





Рис. \(5\). Зависимость между мощностью, напряжением и силой тока



За единицу мощности принят ватт: \(1\) Вт = \(1\) Дж/с.



Из формулы P=U⋅I следует, что


\(1\) ватт = \(1\) вольт ∙ \(1\) ампер, или \(1\) Вт = \(1\) В ∙ А.




Обрати внимание!

Используют также единицы мощности, кратные ватту: гектоватт (гВт), киловатт (кВт), мегаватт (МВт).
\(1\) гВт = \(100\) Вт или \(1\) Вт = \(0,01\) гВт;
\(1\) кВт = \(1000\) Вт или \(1\) Вт = \(0,001\) кВт;
\(1\) МВт = \(1 000 000\) Вт или \(1\) Вт = \(0,000001\) МВт.

Пример:

Измерим силу тока в цепи с помощью амперметра, а напряжение на участке — с помощью вольтметра.





Рис. \(6\). Схема



Так как мощность тока прямо пропорциональна напряжению и силе тока, протекающего через лампочку, то перемножим их значения:



I=1,2АU=5ВP =U⋅I=5⋅1,2=6Вт.



Ваттметры измеряют мощность электрического тока, протекающего через прибор. По своему назначению и техническим характеристикам ваттметры разнообразны.

В зависимости от сферы применения у них различаются пределы измерения.



Аналоговый ваттметр

Аналоговый ваттметр

Аналоговый ваттметр

Цифровой ваттметр



Рис. \(7\). Приборы для измерения



Подключим к цепи по очереди две лампочки накаливания, сначала одну, затем другую и измерим силу тока в каждой из них. Она будет разной.







Рис. \(8\). Лампы различной мощности в цепи



Сила тока в лампочке мощностью \(25\) ватт будет составлять \(0,1\) А. Лампочка мощностью \(100\) ватт потребляет ток в четыре раза больше — \(0,4\) А. Напряжение в этом эксперименте неизменно и равно \(220\) В. Легко можно заметить, что лампочка в \(100\) ватт светится гораздо ярче, чем \(25\)-ваттовая лампочка. Это происходит оттого, что её мощность больше. Лампочка, мощность которой в \(4\) раза больше, потребляет в \(4\) раза больше тока. Значит:



Обрати внимание!

Мощность прямо пропорциональна силе тока.

Что произойдёт, если одну и ту же лампочку подсоединить к источникам различного напряжения? В данном случае используется напряжение \(110\) В и \(220\) В.






Рис. \(8\). Лампа, подключенная к источнику тока с различным напряжением



Можно заметить, что при большем напряжении лампочка светится ярче, значит, в этом случае её мощность будет больше. Следовательно:



Обрати внимание!

Мощность зависит от напряжения.

Рассчитаем мощность лампочки в каждом случае:



I=0,2АU=110ВP=U⋅I=110⋅0,2=22ВтI=0,4АU=220ВP=U⋅I=220⋅0,4=88Вт.



Можно сделать вывод о том, что при увеличении напряжения в \(2\) раза мощность увеличивается в \(4\) раза.
Не следует путать эту мощность с номинальной мощностью лампы (мощность, на которую рассчитана лампа). Номинальная мощность лампы (а соответственно, ток через нить накала и её расчётное сопротивление) указывается только для номинального напряжения лампы (указано на баллоне, цоколе или упаковке).






Рис. \(9\). Маркировка



В таблице дана мощность, потребляемая различными приборами и устройствами:



Таблица \(1\). Мощность различных приборов



Название

Рисунок

Мощность

 Калькулятор

\(0,001\) Вт

 Лампы дневного света

\(15 — 80\) Вт

 Лампы накаливания

\(25 — 5000\) Вт

 Компьютер

\(200 — 450\) Вт

 Электрический чайник

\(650 — 3100\) Вт

 Пылесос

\(1500 — 3000\) Вт

 Стиральная машина

\(2000 — 4000\) Вт

 Трамвай

\(150 000 — 240000\) Вт

Источники:

Рис. 1. Зависимость между работой, напряжением и зарядом. © ЯКласс.
Рис. 3. Схема и часы для измерения. © ЯКласс.
Рис. 5. Зависимость между мощностью, напряжением и силой тока. © ЯКласс.
Рис. 6. Схема. © ЯКласс.
Таблица 1.  Мощность различных приборов. Компьютер. Указание авторства не требуется, 2021-08-14, Pixabay License, https://pixabay.com/ru/photos/яблоко-стул-компьютер-1834328/.

4. Расчет электрической мощности | 2. Закон Ома | Часть1

4. Расчет электрической мощности

Расчет электрической мощности

В прошлой статье мы с вами вывели формулу для определения мощности в электрической цепи: умножая напряжение в «вольтах» на силу тока в «амперах», мы получаем мощность в «ваттах». Давайте применим ее к следующей схеме:

В этой схеме есть две известные нам величины: напряжение батареи составляет 18 вольт, а сопротивление лампы — 3 ома. Используя Закон Ома мы определим третью величину — силу тока:

Теперь, зная силу тока, мы можем умножить ее значение на напряжение и получить мощность:

Это означает что лампа рассеивает 108 ватт энергии в форме сета и тепла.

Давайте в этой же схеме увеличим напряжение батареи и посмотрим что произойдет. Интуиция подсказывает нам, что при увеличении напряжения и неизменном сопротивлении, сила тока в цепи также увеличится. А это значит, что увеличится и мощность:

В этой схеме напряжение батареи изменено и составляет 36 вольт вместо прежних 18. Сопротивление лампы не изменилось, и равно 3 омам. Сила тока теперь будет равна:

Давайте обсудим полученное значение. Если I=U/R, и мы удваиваем значение напряжения (U), оставляя неизменным сопротивление, то по логике вещей сила тока у нас тоже должна удвоиться. Действительно, сила тока в данной схеме имеет значение 12 ампер вместо прежних 6. А сейчас давайте вычислим мощность:

Обратите внимание, что мощность у нас также увеличилась по сравнению  с предыдущим примером, и увеличилась она значительнее, чем увеличилась сила тока. Почему так получилось? Ответ на этот вопрос прост. Мощность является функцией напряжения умноженного на силу тока, а так как обе эти величины удвоились по сравнению с предыдущими значениями, то мощность увеличилась в 2х2 или в 4 раза. Вы можете проверить эту цифру разделив 432 ватта на 108 ватт и увидев, что соотношение между ними равно 4.

Используя математику мы можем преобразовать формулу мощности применительно к тем случаям, когда нам не известно значение напряжения или силы тока:

Историческая справка: первым математическую связь между рассеиваемой мощностью и силой тока через сопротивление открыл не Георг Симон Ом, а Джеймс Прескотт Джоуль. Это открытие, опубликованное в 1841 году и содержащее формулу P=I2R, стало известно как Закон Джоуля. Однако очень часто эти уравнения причисляются к Закону Ома.

Краткий обзор:

Расчет мощности автомата

При установке автомата необходимо знать, что назначение автоматических выключателей является защита линии от разрушения электрическим током, значения которого превышают расчетные значения для данной проводки.

Например электромонтаж розеток кухни выполнен кабелем ВВГ 3-2,5 предельное значение тока для которого является 25А. Теперь давайте подсчитаем какую сумарную мощность имеют электроприборы подключенные к этой линии и не будет ли ее превышения.

Расчет общей мощности электроприборов на кухне:

микроволновка 1.6 kW + чайник 2.0 kW + холодильник 0. 5 kW +телевизор 0.4 kW = 4.5 kW

Получившиеся киловатты переводим в Ватты:

4.5 kW * 1000 = 4500 W

Ваты переводим в Амперы:

P (мощность) / U(Напряжение) = I(сила тока)

4500 / 220 = 20.45А

Устанавливая автомат для кухни необходимо принять во внимание коэффициент спроса, который принимается от количества потребителей.

  • количество потребителей 2 — коэффициент 0,8
  • количество потребителей 3 — коэффициент 0,75
  • количество потребителей 5-200 — коэффициент 0,7

С учетом коэффициента рабочий ток составит 15,33 А

После определения рабочего тока проводки, подбираем автомат, который эту проводку будет защищать. Так как номинал автомата выбирается либо равным либо меньшим номинального тока проводки. Иногда используют автомат с номиналом немного превышающим рабочий ток проводки в нашем случае 16А.

Номинал автоматов по току: 6, 10, 16, 20, 25, 32, 40, 50, 63.

Уточняем сечение жил провода и сверяемся с таблицей, нет ли превышения максимально допустимого тока для данного проводника.

Сечение жилы, мм2 Для меди, А Для алюминия, А
0,75 11 8
1 15 11
1,5 17 13
2,5 25 19
4 35 28
6 42 32
10 60 47
16 80 60

Материалы, близкие по теме:

ампер, ватт и вольт: руководство по измерению мощности

Опубликовано 17 мая, 2019 автором Oozle Media


В октябре 2018 года мы написали статью на тему Хэллоуина о предотвращении перебоев в подаче электроэнергии. Мы обсудили несколько общих вещей, в том числе то, как узнать измерения мощности. В этой статье мы повторим сказанное, а также расширим его.

Во-первых, давайте определим наши термины

Согласно Google, вот технические определения для ампер, вольт и ватт:

Ампер: единица электрического тока, равная одному кулону в секунду.

Вольт: единица электродвижущей силы в системе СИ, разность потенциалов, которая будет управлять током в один ампер против сопротивления в один ом.

Вт: единица мощности в системе СИ, эквивалентная одному джоулю в секунду, соответствующая мощности в электрической цепи, в которой разность потенциалов составляет один вольт, а сила тока — один ампер.

Чтобы определить их проще и аналогично, пользователь Reddit Gsnow творчески объясняет разницу между этими измерениями мощности следующим образом:

«Думайте об этом как о потоке воды.

Вольт = давление воды

А = объем движущейся воды

Если у вас высокое давление, но низкая громкость (высокое напряжение, низкая сила тока), это как ирригатор у дантиста.

Если у вас большой объем, но низкое давление (высокая сила тока, но низкое напряжение), это как если бы ваш подвал затопил стены или стоки.

Если у вас большая громкость и высокое давление (большая сила тока и высокое напряжение), это похоже на то, как пожарный шланг попадает вам в грудь с расстояния 3 фута и уносит обратно через всю комнату.

Вт — это мера того, сколько силы создается, другими словами, насколько велик эффект, который производит поток воды (электрический поток) ».

Расчет измерений мощности

Номинальная мощность

Ваш автоматический выключатель может выдерживать только определенную силу тока. Он имеет определенную номинальную силу тока, которая позволяет вашему автоматическому выключателю работать и обеспечивает ваш дом электричеством. Если этот предел будет превышен, ваш выключатель отключится, чтобы предотвратить повреждение проводки и бытовой техники в вашем доме.

Как узнать силу тока в вашем доме

Это довольно просто. Все, что вам нужно сделать, это подойти к выключателю и проверить рукоятку. Большинство бытовых цепей имеют ток 15-20 ампер, и чем новее ваш дом, тем выше будет сила тока. Зная свою силу тока, вы можете узнать, сколько устройств вы можете поддерживать с ее помощью.

Какую силу тока используют ваши устройства?

Во-первых, убедитесь, что вы знаете, сколько ампер выдерживает ваша схема. Затем проверьте этикетку вашего устройства или руководство пользователя, чтобы узнать, сколько ватт и вольт будет использовать устройство.Разделите количество ватт на количество вольт, и вы получите максимальное количество ампер, которое потребуется от вашей схемы. Возможно, вам стоит отслеживать, сколько ампер потребляет каждое устройство. Таким образом, вы можете отслеживать, сколько энергии вы потребляете. Если вы в конечном итоге превысите свой лимит, вы отключите цепь.

Выходное напряжение

Напряжение означает количество энергии, поступающей из ваших розеток, и его измерение называется вольтами.Одна розетка обычно может выдавать до 120 вольт.

Какие бывают типы токов напряжения?

Постоянный ток (DC): Электроэнергия течет в одном направлении. Это тип тока, который будет использовать большая часть вашей цифровой электроники.

Переменный ток (AC): Электричество периодически меняет направление своего потока. Большинство домов подключено к сети переменного тока, и поэтому ваш дом, скорее всего, тоже построен для этого.

Сколько вольт выходит из моей розетки?

Опять же, убедитесь, что вы знаете номер силы тока вашей цепи.Затем проверьте устройство, которое вы подключаете к розетке, чтобы узнать, сколько ватт оно потребляет. Все, что вам нужно сделать после этого, — это разделить полученное количество ватт на значение силы тока вашей цепи. Полученное число — это количество вольт, выходящих из вашей розетки для поддержки вашего устройства.

Ватт Измерения

Мы обсуждали выше амперы и вольты, но есть еще один вопрос, который следует учитывать — ватты. Ватт — это единица измерения электроэнергии или единицы мощности.

Как можно рассчитать количество ватт, которое может выдержать ваша схема?

Все, что вам нужно знать, это две вещи.Как обсуждалось в предыдущих расчетах, вам нужно знать силу тока вашей цепи. Вам также необходимо знать, сколько вольт может выдавать ваша розетка. Затем умножьте силу тока на количество вольт. Это максимальное количество ватт, которое ваша схема может поддерживать одновременно. Если вы превысите это количество, вполне возможно, что произойдет электрический взрыв.

Обратитесь в службу поддержки JP Electrical

Если ваш автоматический выключатель когда-либо сработает или у вас возникнут другие проблемы с электричеством в вашем доме, позвоните нам.Мы предоставляем различные бытовые и коммерческие услуги и особенно хорошо разбираемся в электромонтажных работах, освещении и панелях. Также можем предоставить генераторы!

Позвоните в JP Electrical сегодня!

Категории: Электротехническое обслуживание

Закон Ома для начинающих и новичков

Закон Ома для начинающих и новичков
Основной закон Ома

HTML from: http: // www.btinternet.com/~dtemicrosystems/beginner.htm

ЧТО ЭТО. КАК И ГДЕ ПРИМЕНЯТЬ


Хотя закон Ома применим не только к резисторам — как мы увидим позже — кажется, логично включить его сейчас, так как он будет хорошей точкой отсчета для резистора подробности приведены выше.

ЧТО ТАКОЕ ЗАКОН ОМС? :
На диаграмме слева закон Ома определяется как; «При условии, что температура остается постоянным, отношение разности потенциалов (стр.г.) ​​на концах проводника (R) к току (I), протекающему в этом проводнике, также будет постоянным ». проповедь!

Из этого мы заключаем, что; Ток равен напряжению, разделенному на сопротивление (I = V / R), Сопротивление равно напряжению, разделенному на ток (R = V / I), а напряжение равно току, умноженному на Сопротивление (V = IR).
Важным фактором здесь является температура. Если расчеты по закону Ома должны давать точные результаты, это должно оставаться постоянным. В «реальном» мире это почти никогда делает, и с точки зрения новичка вам не нужно беспокоиться об этом. более того, поскольку схемы, с которыми вы, вероятно, столкнетесь в данный момент, — и около 95% все те, с которыми вы столкнетесь в будущем — будут работать нормально, даже если они горячие или холодно!

ЗАКОН ОМС ПРОСТОЙ:
На рисунке 1 слева показан наиболее распространенный треугольник закона Ома.Начиная с любого раздела треугольник, его можно читать в любом направлении — по часовой стрелке, против часовой стрелки, сверху вниз или снизу вверх — и он всегда предоставит вам расчет, который вы требовать.


Если рассматривать (слегка диагональные) горизонтальные линии как знаки разделения, а короткие вертикальная линия как знак умножения, и всегда начинайте расчет с любого количества вы ищете, т.е. «V =», «I =» или «R =» у вас будет все возможные формулы, основанные на этом конкретном законе Ома.То есть; V = IxR, I = V / R, R = V / I. Это должно быть очевидно, что формула работает и в обратном направлении, то есть; IxR = V, RxI = V, V / I = R и V / R = I.

Эти объяснения могут показаться немного сложными, но их легко применить на практике. Как правило, для начинающих будет более понятен полезный пример, а не эти причудливые столы, так что поехали.

ПОЯСНЕНИЕ НА ПРИМЕРЕ:
Допустим, друг просит вас установить красную сигнальную лампу на приборную панель его / ее автомобиля.Будучи энтузиастом электроники, вы решили использовать красный светоизлучающий диод (LED), поскольку они излучают достаточно чистый красный свет, не выделяют чрезмерного тепла лампы накаливания, они также дешевы по сравнению с ними и выглядят высокотехнологичными!

С точки зрения принципиальной схемы расположение будет таким, как показано слева.
ОГРАНИЧИТЕЛЬ ТОКА:
Стандартные светодиоды не могут получать питание напрямую от 12 В без установки ограничения тока. резистор включен последовательно с одним из выводов, но какое значение вы используете? Как общее правило на практике, вашему среднему светодиоду требуется около 15 мА тока для получения приемлемого света. выход.Учитывая это, теперь у нас есть две известные величины для использования в наших расчетах: напряжение и ток. Используя треугольник закона Ома, требуемое сопротивление равно рассчитывается по формуле «R = V / I», которая дает нам 12 / 0,015 = 800 Ом (см. ниже для ‘Vf’). Не забывайте, ток измеряется в амперах.

На первый взгляд может показаться, что это проблема, поскольку 800 Ом не является стандартным значением. доступен в диапазоне E12. Однако в этом типе схемы сопротивление не критический, и ближайшего предпочтительного значения будет вполне достаточно, а именно 820 Ом.

НЕ ЗАБЫВАЙТЕ О ‘Vf’:
Все электронные компоненты демонстрируют — в большей или меньшей степени — то, что известно как ‘выбывать’. Он имеет различные сокращения в зависимости от типа компонента, к которому он ссылается, но обычно они означают одно и то же. На самом деле это количество напряжения, которое используется компонентом для работы. Для стандартного светодиода это значение находится в диапазоне около 1,5 — 3 вольт, и для наших целей мы примем 2 В.

Это означает, что из ваших 12 вольт от аккумулятора 2 вольта будут израсходованы светодиодом. Сама по себе, поэтому ваш расчет закона Ома должен быть основан на 10 вольт.Истинная формула должно быть на самом деле; (12-Vf) /0.015=666.66 Ом (повторяется для математиков среди ты!). Ближайшее значение в диапазоне E12 составляет 680 Ом, поэтому в идеале это должно быть ценность для использования. В целях безопасности, когда ваши результаты заканчиваются непонятными значениями, такими как при этом всегда выбирайте ближайшее значение выше, а не следующее ниже.

РЕЗИСТОРЫ ПОСЛЕДОВАТЕЛЬНО И ПАРАЛЛЕЛЬНО

Возможно «изготовление» стандартных и нестандартных номиналов резисторов на соответствовать вашим потребностям, если требуемое значение отсутствует.Это достигается подключением два или более из них параллельно, последовательно или их комбинация. Однако вам нужно заранее знать, как они взаимодействуют друг с другом в этих конфигурациях.

РЕЗИСТОРЫ СЕРИИ:
На рисунке слева показаны три последовательно включенных резистора. Это самый простой способ получить «производственные» значения. Формула прямой для расчет окончательного значения; «R» = R1 + R2 + R3. Другими словами, независимо от количества резисторов или их индивидуальных значений, окончательное значение «R» всегда будет их суммой.Расчет по ноге изображения работает для любого количества значений, соединенных последовательно, вы просто продолжаете добавлять их в список других.

ПАРАЛЛЕЛЬНЫЕ РЕЗИСТОРЫ:
При параллельном соединении резисторов расчеты сложнее. На рисунке слева показаны три резистора, включенных параллельно. Мы будем не заботиться о трех отдельных ценностях, а сосредоточиться на том, что окончательное значение «R» будет с использованием примеров значений.Расчет у подножия изображение работает для любого количества значений, соединенных параллельно, вы просто продолжаете добавлять их в список других в скобках. Для наших целей предположим, что R1 составляет 47K, R2 — это 150 КБ, а R3 — 820 КБ. Формула прямой линии для окончательного значения: «R» = 1 / ( (1 / R1) + (1 / R2) + (1 / R3)).
В этой формуле есть много ненужных скобок (скобок), и вот причина; почти для всех расчетов электроники вам нужно использовать калькулятор, который отдает приоритет функциям умножения и деления, а также наиболее научным калькуляторы работают именно так.К сожалению, многие «простые» калькуляторы этого не делают, поэтому дополнительные скобки были показаны, чтобы компенсировать те, которые вычисляют цифры в порядок их ввода. С научным калькулятором вы можете использовать упрощенный формула прямой линии; «R» = 1 / (1 / R1 + 1 / R2 + 1 / R3).

Важно определить значения в скобках перед применением окончательного Функция «1 /». В противном случае формула принимает вид 1 / R1 + 1 / R2 + 1 / R3 =? если ты попробуйте это на своем калькуляторе, используя наши примеры значений, вы, вероятно, подумаете, что у вас есть неправильный ответ (0.02916 …), но вы этого не сделали. На самом деле у вас точно есть право ответ, ему просто не хватает последней функции «1 /».

Если в вашем калькуляторе есть «1 / X» (единица, деленная на все, что показано в display), затем нажмите эту кнопку сейчас. Если эта функция недоступна, поместите результат в памяти (убедившись, что раньше там ничего не было), очистите дисплей а затем введите «1 MR =» или другую подобную последовательность. Результат должен быть 34,29 кОм (34 290,29005 Ом), что правильно.Итак, итоговое значение всех трех параллельно включенные резисторы — 34,29К.

ДЛЯ ЧЕГО ДРУГОЙ ТРЕУГОЛЬНИК?

На рис. 2 слева показан второй по величине часто используемый треугольник закона Ома. К этому можно подойти точно так же, как и к выше, только на этот раз он используется для расчета мощности, напряжения и тока. В объяснения здесь таковы; Ток равен мощности, деленной на напряжение (I = P / V), мощность равна Ток, умноженный на напряжение (P = VxI), и напряжение равно мощности, деленной на ток (V = P / I).


ДЕМОНСТРАЦИЯ НА ПРИМЕРЕ:
Чтобы продемонстрировать использование этого треугольника, мы применим его к обычному электрическому / электронному компонент — трансформатор. Их характеристики обычно цитируются с точки зрения их выходное напряжение вторичной обмотки, вместе с мощностью — в ВА — это напряжение. Термин «VA» означает ватты и происходит от формулы «Вольт на Ампер» (отсюда — ВА). Это обозначается буквой «P» в треугольник закона Ома.

КАКОЙ ТРАНСФОРМАТОР ДЕЛАТЬ НЕОБХОДИМОСТЬ ?
Допустим, у вас есть цепь 9 В, которая потребляет 1.5 ампер тока. Вы хотите знать, если трансформатор с номиналом 9 В при 25 ВА будет достаточным для питания вашей цепи. Ты уже есть две величины от трансформатора — напряжение (В) и мощность (P или VA), и по ним вы хотите узнать, какой будет доступный ток (I).


Используя формулу «I = P / V» из треугольника, результат: 25/9 = 2,77 усилители. Таким образом, этот трансформатор подойдет для ваших нужд на 1,5 А. В целях безопасности если цепь будет постоянно потреблять определенное количество тока, независимо от каким может быть этот ток, тогда всегда используйте трансформатор, доступный как минимум на 50% больше ток, чем требует ваша схема.Никогда не используйте тот, у которого «ровно достаточный» ток, потому что он станет слишком горячим, что приведет к изменению характеристик напряжения и текущий указан. Эти изменения сложны, и мы не будем их объяснять в этой статье. раздел для начинающих, но будьте осторожны при выборе трансформаторов.

Напряжение, ток, сопротивление и закон Ома

Добавлено в избранное Любимый 119

Основы электроэнергетики

Приступая к изучению мира электричества и электроники, важно начать с понимания основ напряжения, тока и сопротивления.Это три основных строительных блока, необходимых для управления электричеством и его использования. Сначала эти концепции могут быть трудными для понимания, потому что мы не можем их «видеть». Невооруженным глазом нельзя увидеть энергию, текущую по проводу, или напряжение батареи, стоящей на столе. Даже молния в небе, хотя и видимая, на самом деле не является обменом энергии между облаками и землей, а является реакцией в воздухе на энергию, проходящую через него. Чтобы обнаружить эту передачу энергии, мы должны использовать измерительные инструменты, такие как мультиметры, анализаторы спектра и осциллографы, чтобы визуализировать, что происходит с зарядом в системе.Однако не бойтесь, это руководство даст вам общее представление о напряжении, токе и сопротивлении, а также о том, как они соотносятся друг с другом.

Георг Ом

Рассмотрено в этом учебном пособии

  • Как электрический заряд соотносится с напряжением, током и сопротивлением.
  • Что такое напряжение, сила тока и сопротивление.
  • Что такое закон Ома и как его использовать для понимания электричества.
  • Простой эксперимент для демонстрации этих концепций.

Рекомендуемая литература

и nbsp

и nbsp

Электрический заряд

Электричество — это движение электронов. Электроны создают заряд, который мы можем использовать для работы. Ваша лампочка, стереосистема, телефон и т. Д. — все используют движение электронов для выполнения работы. Все они работают, используя один и тот же основной источник энергии: движение электронов.

Три основных принципа этого урока можно объяснить с помощью электронов или, более конкретно, заряда, который они создают:

  • Напряжение — это разница в заряде между двумя точками.
  • Текущий — это скорость прохождения заряда.
  • Сопротивление — это способность материала сопротивляться потоку заряда (тока).

Итак, когда мы говорим об этих значениях, мы на самом деле описываем движение заряда и, следовательно, поведение электронов. Цепь — это замкнутый контур, который позволяет заряду перемещаться из одного места в другое. Компоненты схемы позволяют нам контролировать этот заряд и использовать его для работы.

Георг Ом был баварским ученым, изучавшим электричество.Ом начинается с описания единицы сопротивления, которая определяется током и напряжением. Итак, начнем с напряжения и продолжим.

Напряжение

Мы определяем напряжение как количество потенциальной энергии между двумя точками цепи. Одна точка заряжена больше, чем другая. Эта разница в заряде между двумя точками называется напряжением. Он измеряется в вольтах, что технически представляет собой разность потенциальной энергии между двумя точками, которая будет передавать один джоуль энергии на один кулон заряда, который проходит через нее (не паникуйте, если это не имеет смысла, все будет объяснено).Единица «вольт» названа в честь итальянского физика Алессандро Вольта, который изобрел то, что считается первой химической батареей. Напряжение представлено в уравнениях и схемах буквой «V».

При описании напряжения, тока и сопротивления часто используется аналогия с резервуаром для воды. По этой аналогии заряд представлен количеством воды , напряжение представлено давлением воды , а ток представлен потоком воды . Итак, для этой аналогии запомните:

  • Вода = Заряд
  • Давление = Напряжение
  • Расход = Текущий

Рассмотрим резервуар для воды на определенной высоте над землей.Внизу этого бака есть шланг.

Давление на конце шланга может представлять напряжение. Вода в баке представляет собой заряд. Чем больше воды в баке, тем выше заряд, тем больше давление измеряется на конце шланга.

Мы можем рассматривать этот резервуар как батарею, место, где мы накапливаем определенное количество энергии, а затем высвобождаем ее. Если мы сливаем из нашего бака определенное количество жидкости, давление, создаваемое на конце шланга, падает. Мы можем думать об этом как об уменьшении напряжения, например, когда фонарик тускнеет по мере разрядки батарей.Также уменьшается количество воды, протекающей через шланг. Меньшее давление означает, что течет меньше воды, что приводит нас к течению.

Текущий

Мы можем представить себе количество воды, протекающей по шлангу из бака, как ток. Чем выше давление, тем выше расход, и наоборот. С водой мы бы измерили объем воды, протекающей через шланг за определенный период времени.18 электронов (1 кулон) в секунду проходят через точку в цепи. Ампер в уравнениях обозначается буквой «I».

Предположим теперь, что у нас есть два резервуара, каждый со шлангом, идущим снизу. В каждом резервуаре одинаковое количество воды, но шланг одного резервуара уже, чем шланг другого.

Мы измеряем одинаковое давление на конце любого шланга, но когда вода начинает течь, расход воды в баке с более узким шлангом будет меньше, чем расход воды в баке с более узким шлангом. более широкий шланг.С точки зрения электричества, ток через более узкий шланг меньше, чем ток через более широкий шланг. Если мы хотим, чтобы поток через оба шланга был одинаковым, мы должны увеличить количество воды (заряд) в резервуаре с помощью более узкого шланга.

Это увеличивает давление (напряжение) на конце более узкого шланга, проталкивая больше воды через резервуар. Это аналогично увеличению напряжения, которое вызывает увеличение тока.

Теперь мы начинаем видеть взаимосвязь между напряжением и током.Но здесь следует учитывать третий фактор: ширину шланга. В этой аналогии ширина шланга — это сопротивление. Это означает, что нам нужно добавить еще один термин в нашу модель:

.
  • Вода = заряд (измеряется в кулонах)
  • Давление = напряжение (измеряется в вольтах)
  • Расход = ток (измеряется в амперах, или, для краткости, «амперах»)
  • Ширина шланга = сопротивление

Сопротивление

Снова рассмотрим наши два резервуара для воды, один с узкой трубкой, а другой с широкой трубой.

Само собой разумеется, что мы не можем пропустить через узкую трубу такой же объем, как более широкая, при том же давлении. Это сопротивление. Узкая труба «сопротивляется» потоку воды через нее, даже если вода находится под тем же давлением, что и резервуар с более широкой трубой.

С точки зрения электричества это представлено двумя цепями с одинаковым напряжением и разным сопротивлением. Цепь с более высоким сопротивлением позволит протекать меньшему количеству заряда, то есть в цепи с более высоким сопротивлением будет меньше тока, протекающего через нее.18 электронов. Это значение обычно обозначается на схемах греческой буквой «& ohm;», которая называется омега и произносится как «ом».

Закон Ома

Объединив элементы напряжения, тока и сопротивления, Ом разработал формулу:

Где

  • В = Напряжение в вольтах
  • I = ток в амперах
  • R = Сопротивление в Ом

Это называется законом Ома.Скажем, например, что у нас есть цепь с потенциалом 1 вольт, током 1 ампер и сопротивлением 1 Ом. Используя закон Ома, мы можем сказать:

Допустим, это наш резервуар с широким шлангом. Количество воды в баке определяется как 1 В, а «узость» (сопротивление потоку) шланга определяется как 1 Ом. Используя закон Ома, это дает нам ток (ток) в 1 ампер.

Используя эту аналогию, давайте теперь посмотрим на резервуар с узким шлангом. Поскольку шланг более узкий, его сопротивление потоку выше.Определим это сопротивление как 2 Ом. Количество воды в резервуаре такое же, как и в другом резервуаре, поэтому, используя закон Ома, наше уравнение для резервуара с узким шлангом составляет

.

а какой ток? Поскольку сопротивление больше, а напряжение такое же, это дает нам значение тока 0,5 А:

Значит, в баке с большим сопротивлением ток меньше. Теперь мы видим, что, зная два значения закона Ома, мы можем решить третье.Продемонстрируем это на эксперименте.

Эксперимент по закону Ома

Для этого эксперимента мы хотим использовать батарею на 9 В для питания светодиода. Светодиоды хрупкие и могут пропускать только определенное количество тока, прежде чем они перегорят. В документации к светодиоду всегда будет «текущий рейтинг». Это максимальное количество тока, которое может пройти через конкретный светодиод, прежде чем он перегорит.

Необходимые материалы

Для проведения экспериментов, перечисленных в конце руководства, вам потребуется:

ПРИМЕЧАНИЕ. Светодиоды известны как «неомические» устройства.Это означает, что уравнение для тока, протекающего через сам светодиод, не так просто, как V = IR. Светодиод вызывает в цепи то, что называется «падением напряжения», тем самым изменяя величину протекающего через нее тока. Однако в этом эксперименте мы просто пытаемся защитить светодиод от перегрузки по току, поэтому мы пренебрегаем токовыми характеристиками светодиода и выбираем значение резистора, используя закон Ома, чтобы быть уверенным, что ток через светодиод безопасно ниже 20 мА.

В этом примере у нас есть батарея на 9 В и красный светодиод с номинальным током 20 мА, или 0.020 ампер. В целях безопасности мы предпочли бы не управлять максимальным током светодиода, а его рекомендуемым током, который указан в его техническом описании как 18 мА или 0,018 ампер. Если просто подключить светодиод напрямую к батарее, значения закона Ома будут выглядеть так:

следовательно:

, а поскольку сопротивления еще нет:

Деление на ноль дает бесконечный ток! Что ж, на практике не бесконечно, но столько тока, сколько может доставить аккумулятор. Поскольку мы НЕ хотим, чтобы через светодиод проходил такой большой ток, нам понадобится резистор.Наша схема должна выглядеть так:

Мы можем использовать закон Ома точно так же, чтобы определить значение резистора, которое даст нам желаемое значение тока:

следовательно:

вставляем наши значения:

решение для сопротивления:

Итак, нам нужно сопротивление резистора около 500 Ом, чтобы ток через светодиод не превышал максимально допустимый.

500 Ом не является обычным значением для стандартных резисторов, поэтому в этом устройстве вместо него используется резистор 560 Ом.Вот как выглядит наше устройство вместе.

Успех! Мы выбрали номинал резистора, который достаточно высок, чтобы ток через светодиод не превышал его максимального номинала, но достаточно низкий, чтобы ток был достаточным, чтобы светодиод оставался красивым и ярким.

Этот пример светодиодного / токоограничивающего резистора является обычным явлением в хобби-электронике. Вам часто придется использовать закон Ома, чтобы изменить величину тока, протекающего по цепи. Другой пример такой реализации — светодиодные платы LilyPad.

При такой настройке вместо того, чтобы выбирать резистор для светодиода, резистор уже встроен в светодиод, поэтому ограничение тока выполняется без необходимости добавлять резистор вручную.

Ограничение тока до или после светодиода?

Чтобы немного усложнить задачу, вы можете разместить токоограничивающий резистор по обе стороны от светодиода, и он будет работать точно так же!

Многие люди, впервые изучающие электронику, борются с идеей, что резистор, ограничивающий ток, может находиться по обе стороны от светодиода, и схема по-прежнему будет работать как обычно.

Представьте себе реку в непрерывной петле, бесконечную, круглую, текущую реку. Если бы мы построили в нем плотину, вся река перестала бы течь, а не только с одной стороны. Теперь представьте, что мы помещаем водяное колесо в реку, которое замедляет течение реки. Неважно, где в круге находится водяное колесо, оно все равно замедлит поток на всей реке .

Это чрезмерное упрощение, поскольку резистор ограничения тока нельзя размещать где-либо в цепи ; он может быть размещен на с любой стороны светодиода для выполнения своей функции.

Чтобы получить более научный ответ, мы обратимся к закону напряжения Кирхгофа. Именно из-за этого закона резистор, ограничивающий ток, может располагаться по обе стороны светодиода и при этом иметь тот же эффект. Для получения дополнительной информации и некоторых практических задач с использованием KVL посетите этот веб-сайт.

Ресурсы и дальнейшее развитие

Теперь вы должны понять концепции напряжения, тока, сопротивления и их взаимосвязь. Поздравляю! Большинство уравнений и законов для анализа цепей можно вывести непосредственно из закона Ома.Зная этот простой закон, вы понимаете концепцию, лежащую в основе анализа любой электрической цепи!

Эти концепции — лишь верхушка айсберга. Если вы хотите продолжить изучение более сложных приложений закона Ома и проектирования электрических цепей, обязательно ознакомьтесь со следующими руководствами.

Как рассчитать максимальный входной переменный ток

Как рассчитать максимальный входной переменный ток.
Ан-21

Информация о максимальном входном токе источника питания может быть полезна при выборе требований к электроснабжению, выборе автоматического выключателя, выбора входного кабеля переменного тока и разъема и даже при выборе изолирующего трансформатора для плавающих приложений. Вычислить максимальный входной ток довольно просто, зная несколько основных параметров и некоторую простую математику.

Номинальная мощность блока питания высокого напряжения
Все блоки питания Spellman имеют заявленную максимальную номинальную мощность в ваттах.Это первый параметр, который нам понадобится, и его можно найти в паспорте продукта. Большинство блоков питания Spellman имеют максимальную номинальную мощность прямо в номере модели. Как и в этом примере, SL30P300 / 115 представляет собой блок 30 кВ с положительной полярностью, который может обеспечить максимум 300 Вт; работает от входной линии 115Vac.

КПД источника питания
КПД источника питания — это отношение входной мощности к выходной мощности. Эффективность обычно указывается в процентах или в виде десятичной дроби меньше 1, например 80% или 0.8. Чтобы вычислить входную мощность, мы берем заявленную максимальную выходную мощность и делим ее на эффективность:

300 Вт / 0,8 = 375 Вт

Коэффициент мощности
Коэффициент мощности — это отношение реальной мощности к полной используемой мощности. . Обычно она выражается десятичным числом меньше 1. Реальная мощность выражается в ваттах, а полная мощность выражается в ВА (вольт-амперах). Однофазные импульсные источники питания без коррекции обычно имеют довольно низкий коэффициент мощности, например 0.65. Трехфазные импульсные источники питания без коррекции имеют более высокий коэффициент мощности, например 0,85. Блоки со схемой активной коррекции коэффициента мощности могут иметь очень хороший коэффициент мощности, например 0,98. В нашем примере выше источник питания представляет собой неисправный блок, питаемый от однофазной линии, поэтому:

375 Вт / 0,65 = 577 ВА

Напряжение входной линии
Нам нужно знать входное напряжение переменного тока, от которого устройство рассчитано. . В приведенном выше примере входное напряжение переменного тока составляет 115 В переменного тока. Это номинальное напряжение, в действительности входное напряжение указано как ± 10%.Нам нужно вычесть 10%, чтобы учесть наихудший случай, состояние низкой линии:

115Vac — 10% = 103,5Vac

Максимальный входной переменный ток
Если мы возьмем 577 VA и разделим его на 103,5Vac, получим:

577 ВА / 103,5 В переменного тока = 5,57 ампер

Если наше входное напряжение переменного тока однофазное, то у нас есть ответ — 5,57 ампер.

Трехфазное входное напряжение
Блоки с трехфазным входным напряжением питаются от трех фаз, поэтому они имеют лучший коэффициент мощности, чем однофазные блоки.Также за счет наличия трех фаз, питающих агрегат, фазные токи будут меньше. Чтобы получить входной ток на каждую фазу, мы разделим наш расчет входного тока на √3 (1,73).

Рассчитаем этот пример: STR10N6 / 208. Из таблицы данных STR мы узнаем, что максимальная мощность составляет 6000 Вт, КПД составляет 90%, а коэффициент мощности составляет 0,85. Несмотря на то, что STR по проекту будет работать с напряжением до 180 В переменного тока, в этом примере он будет питаться от трехфазной сети 208 В переменного тока. Мы получаем максимальный входной ток на фазу следующим образом:

КПД источника питания
6000 Вт /.9 = 6666 Вт

Коэффициент мощности
6666 Вт / 0,85 = 7843 ВА

Напряжение входной линии
208 В переменного тока — 10% = 187 В переменного тока

Максимальный входной ток переменного тока
7843 ВА / 187 В переменного тока = 41,94 ампер (если он был однофазным)

Поправка для трехфазного входа
41,94 ампер / √3 (1,73) = 24,21 ампер на фазу

Итак, у нас есть два уравнения, одно для однофазных входов и одно для трехфазных входов:

Однофазное уравнение максимального входного тока
Входной ток = максимальная мощность / (КПД) (коэффициент мощности) (минимальное входное напряжение)

Уравнение максимального входного трехфазного тока
Входной ток = максимальная мощность / (КПД) (коэффициент мощности) (минимальное входное напряжение) ( √3)

Эти расчеты входного тока предназначены для наихудшего случая: предполагается, что блок работает на максимальной мощности, работает при низком уровне напряжения в сети и с учетом КПД и коэффициента мощности.

Щелкните здесь, чтобы загрузить pdf.

Что такое закон Ома? | Fluke

Закон Ома — это формула, используемая для расчета зависимости между напряжением, током и сопротивлением в электрической цепи.

Для изучающих электронику закон Ома (E = IR) столь же фундаментально важен, как уравнение относительности Эйнштейна (E = mc²) для физиков.

E = I x R

В тексте это означает, что напряжение = ток x сопротивление , или вольт = амперы x ом , или В = A x Ω .

Названный в честь немецкого физика Георга Ома (1789-1854), закон Ома определяет ключевые величины, действующие в цепях:

905 omega
Количество Закон Ома
символ
Единица измерения
(аббревиатура)
Роль в схемы Если вам интересно:
Напряжение E Вольт (В) Давление, которое запускает поток электронов E = электродвижущая сила (старая школа)
902 Ток I Ампер, ампер (A) Скорость потока электронов I = интенсивность
Сопротивление R Ом (Ом) Ом Ингибитор потока

Если известны два из этих значений, технические специалисты могут перенастроить закон Ома, чтобы вычислить третье.Просто измените пирамиду следующим образом:

Если вам известны напряжение (E) и ток (I) и вы хотите узнать сопротивление (R), вытяните R в пирамиде и вычислите оставшееся уравнение (см. Первое или дальнее слева, пирамида вверху).

Примечание: Сопротивление нельзя измерить в рабочей цепи, поэтому закон Ома особенно полезен, когда его необходимо вычислить. Вместо того, чтобы отключать цепь для измерения сопротивления, технический специалист может определить R, используя вышеуказанный вариант закона Ома.

Теперь, если вы знаете напряжение (E) и сопротивление (R) и хотите знать , ток (I), вытяните X-I и вычислите оставшиеся два символа (см. Среднюю пирамиду выше).

И если вы знаете ток (I) и сопротивление (R) и хотите знать , напряжение (E), умножьте нижние половины пирамиды (см. Третью или крайнюю правую пирамиду выше).

Попробуйте несколько примеров расчетов на основе простой последовательной схемы, которая включает только один источник напряжения (аккумулятор) и сопротивление (свет).В каждом примере известны два значения. Используйте закон Ома для вычисления третьего.

Пример 1: Напряжение (E) и сопротивление (R) известны.

Какой ток в цепи?

I = E / R = 12 В / 6 Ом = 2 А

Пример 2: Напряжение (E) и ток (I) известны.

Какое сопротивление создает лампа?

R = E / I = 24 В / 6 A = 4 Ом

Пример 3: Ток (I) и сопротивление (R) известны. Какое напряжение?

Какое напряжение в цепи?

E = I x R = (5A) (8Ω) = 40 В

Когда Ом опубликовал свою формулу в 1827 году, его ключевым выводом было то, что величина электрического тока, протекающего через проводник, составляет прямо пропорционально приложенному напряжению. в теме.Другими словами, требуется один вольт давления, чтобы протолкнуть один ампер тока через один ом сопротивления.

Что проверять с помощью закона Ома

Закон Ома можно использовать для проверки статических значений компонентов схемы, уровней тока, источников напряжения и падений напряжения. Если, например, измерительный прибор обнаруживает значение тока, превышающее нормальный, это может означать, что сопротивление уменьшилось или что напряжение увеличилось, вызывая ситуацию высокого напряжения. Это может указывать на проблему с питанием или цепью.

В цепях постоянного тока (dc) измерение тока ниже нормального может означать, что напряжение уменьшилось или сопротивление цепи увеличилось. Возможные причины повышенного сопротивления — плохие или неплотные соединения, коррозия и / или поврежденные компоненты.

Нагрузки в цепи потребляют электрический ток. Нагрузки могут быть любыми компонентами: небольшими электрическими устройствами, компьютерами, бытовой техникой или большим двигателем. На большинстве этих компонентов (нагрузок) есть паспортная табличка или информационная наклейка.На этих паспортных табличках указаны сертификаты безопасности и несколько ссылочных номеров.

Технические специалисты обращаются к заводским табличкам на компонентах, чтобы узнать стандартные значения напряжения и тока. Во время тестирования, если технические специалисты обнаруживают, что обычные значения не регистрируются на их цифровых мультиметрах или токоизмерительных клещах, они могут использовать закон Ома, чтобы определить, какая часть цепи дает сбой, и, исходя из этого, определить, в чем может заключаться проблема.

Основы науки о схемах

Цепи, как и вся материя, состоят из атомов.Атомы состоят из субатомных частиц:

  • Протонов (с положительным электрическим зарядом)
  • Нейтронов (без заряда)
  • Электронов (отрицательно заряженных)

Атомы остаются связанными силами притяжения между ядром атома и электронами в его внешняя оболочка. Под воздействием напряжения атомы в цепи начинают преобразовываться, и их компоненты проявляют потенциал притяжения, известный как разность потенциалов. Взаимно привлеченные свободные электроны движутся к протонам, создавая поток электронов (ток).Любой материал в цепи, ограничивающий этот поток, считается сопротивлением.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Статьи по теме

Закон Ома: определение и взаимосвязь между напряжением, током и сопротивлением — видео и стенограмма урока

Закон Ома

Взаимосвязь между напряжением, током и сопротивлением описывается законом Ома . Это уравнение, i = v / r , говорит нам, что ток, i , протекающий по цепи, прямо пропорционален напряжению, v , и обратно пропорционален сопротивлению, r .Другими словами, если мы увеличим напряжение, то увеличится и ток. Но, если мы увеличим сопротивление, то ток уменьшится. Мы увидели эти концепции в действии с садовым шлангом. Увеличение давления привело к увеличению потока, но изгиб шланга увеличил сопротивление, что привело к уменьшению потока.

Эта диаграмма — простой способ решать уравнения.

Как здесь написано уравнение, было бы легко использовать закон Ома для вычисления тока, если бы мы знали напряжение и сопротивление.Но что, если бы мы вместо этого захотели вычислить напряжение или сопротивление? Один из способов сделать это — переставить члены уравнения для решения других параметров, но есть более простой способ. Приведенная выше диаграмма даст нам соответствующее уравнение для решения любого неизвестного параметра без использования алгебры. Чтобы использовать эту диаграмму, мы просто закрываем параметр, который пытаемся найти, чтобы получить правильное уравнение. Это станет более понятным, когда мы начнем его использовать, поэтому давайте рассмотрим несколько примеров.

Закон Ома в действии

Ниже представлена ​​простая электрическая схема, которую мы будем использовать для выполнения наших примеров. Наш источник напряжения — это аккумулятор, подключенный к лампочке, которая обеспечивает сопротивление электрическому току. Для начала предположим, что наша батарея имеет напряжение 10 вольт, электрическая лампочка имеет сопротивление 20 Ом, и нам нужно вычислить ток, протекающий по цепи. Используя нашу диаграмму, мы закрываем параметр, который мы пытаемся найти, то есть ток, или i , и это оставляет нам напряжение v над сопротивлением r .Другими словами, чтобы найти ток, нам нужно разделить напряжение на сопротивление. Делая математические вычисления, 10 вольт, разделенные на 20 Ом, дают половину ампера тока, протекающего в цепи.

Чтобы найти ток, разделите напряжение (20 вольт) на сопротивление (20 Ом).

Теперь давайте увеличим напряжение, чтобы посмотреть, что происходит с током. Мы будем использовать ту же лампочку, но перейдем на 20-вольтовую батарею.Используя то же уравнение, что и раньше, мы разделим 20 вольт на 20 Ом, и мы получим 1 ампер тока. Как мы видим, удвоение напряжения привело к удвоению тока. Это имеет смысл, когда мы думаем о садовом шланге. Если бы мы увеличили давление в шланге, можно было бы ожидать, что поток воды также увеличится. Всегда полезно перепроверить свою работу, спросив, соответствуют ли результаты тому, что вы ожидали.

Если бы мы увеличили сопротивление лампочки, что бы вы ожидали, что произойдет с током? Чтобы выяснить это, давайте заменим нашу существующую лампочку на другую с сопротивлением 40 Ом.Поскольку мы все еще ищем ток, мы используем то же уравнение, что и раньше. Разделив 20 вольт на 40 Ом, мы получим половину ампера тока. Этот результат говорит нам, что удвоение сопротивления уменьшило ток вдвое. Вы этого ожидали? Если вернуться к нашему шлангу, логично предположить, что перегиб в шланге уменьшит поток воды, точно так же, как увеличение сопротивления в цепи уменьшит ток.

До сих пор мы только рассчитали ток в цепи, но что, если бы кто-то поменял нашу лампочку, когда мы не смотрели, и нам нужно было вычислить сопротивление новой? Что ж, мы знаем, что напряжение нашей батареи составляет 20 вольт, и мы можем измерить ток в цепи с помощью инструмента, называемого амперметром, поэтому все, что осталось, — это выполнить некоторые вычисления.Используя нашу диаграмму, мы закрываем параметр, который мы пытаемся найти, а именно сопротивление, r . Схема теперь показывает нам, что нам нужно разделить напряжение на ток. Если наш амперметр измерил ток в 5 ампер, протекающий по цепи, то сопротивление будет равно 20 вольт, разделенным на 5 ампер, что составляет 4 Ом

Чтобы определить напряжение, умножьте силу тока (3 ампера) на сопротивление (4 Ом).

Наконец, представьте, что кто-то заменил нашу батарею, и нам нужно выяснить ее напряжение.Процесс почти такой же. Мы знаем, что наша новая лампочка имеет сопротивление 4 Ом, и мы можем измерить ток в цепи с помощью амперметра. Используя диаграмму, мы покрываем напряжение v , которое говорит нам, что нам нужно умножить ток на сопротивление. Если бы амперметр измерял ток в 3 ампера, тогда напряжение было бы 3 ампера, умноженным на 4 Ом, что составляет 12 вольт. Вот и все. Зная любые два из трех параметров, мы всегда можем вычислить третий, используя закон Ома.

Резюме урока

Закон Ома определяет соотношение между напряжением, током и сопротивлением в электрической цепи: i = v / r . Ток прямо пропорционален напряжению и обратно пропорционален сопротивлению. Это означает, что увеличение напряжения приведет к увеличению тока, а увеличение сопротивления приведет к уменьшению тока. Зная любые два из трех параметров, мы можем вычислить третий, неизвестный параметр.Мы можем сделать это, переставив члены в уравнении закона Ома или используя диаграмму, приведенную выше в уроке. Скрытие параметра, который мы пытаемся найти, показывает нам соответствующее уравнение с использованием двух известных параметров.

Результаты обучения

По завершении этого урока вы сможете:

  • Описывать взаимосвязь между напряжением, током и сопротивлением, используя закон Ома
  • Напишите уравнение закона Ома
  • Объясните, как можно найти любую из трех переменных в уравнении закона Ома, если вы знаете две другие
  • Рассчитайте любую из трех переменных, используя уравнение закона Ома

Сколько электроэнергии вам нужно?

«Сколько электроэнергии мне нужно?» Это вопрос, который часто возникает относительно использования генератора или солнечной энергии.Это важно даже для простой домашней электропроводки. Важно найти максимальный ток, который может потребоваться. Если у вас в цепи более одного устройства, важно найти мощность, необходимую для всех устройств, чтобы не повредить их, если все они будут включены одновременно.

Два основных компонента электроэнергии — это ток и напряжение. Электрические приборы имеют связанные с ними номинальное напряжение, ток и мощность. Простое сложение всех номинальных значений мощности или тока приборов покажет вам, сколько энергии вам нужно.Источники питания, такие как генераторы, будут указывать номинальную мощность в ваттах. Электропроводка рассчитана на ток, который она может выдерживать.

Питание переменного (переменного тока) или постоянного (постоянного) тока. Чтобы упростить, переменный ток поступает от энергетической компании, а постоянный ток — от батарей, солнечных батарей или преобразователей переменного тока. Генераторы могут производить переменный или постоянный ток. Текущие значения зависят от устройства и нагрузки на устройство. Ток измеряется в амперах, но иногда указывается в миллиамперах (1/1000 ампера).

Напряжение измеряется в вольтах и ​​обычно имеет несколько значений.В Соединенных Штатах наиболее распространены значения 120 вольт переменного тока, 240 вольт переменного тока, 12 вольт постоянного тока и 24 вольт постоянного тока. Другие значения используются для определенных ситуаций, но не распространены в домашних условиях. Стандартное напряжение розетки 120 вольт; для больших предметов, таких как некоторые печи и кондиционеры, требуется 220 вольт. Некоторые типы освещения, например точечное освещение, работают при более низком напряжении. В этих устройствах используется трансформатор для понижения напряжения до уровня, необходимого для освещения.

Мощность — это скорость, с которой устройство может работать.Электрическая мощность измеряется в ваттах, но иногда указывается в милливаттах (1/1000 ватта) или киловаттах (1000 ватт). Электропитание переменного тока может быть однофазным или трехфазным. Бытовая техника однофазная. Трехфазные используются для питания крупных промышленных двигателей. В данной публикации рассматривается расчет только однофазной мощности или мощности постоянного тока.

Еще одно соображение — разница между полной и реальной мощностью. В этой публикации рассматривается кажущаяся мощность. Кажущаяся мощность — это математическое соотношение мощности, максимального тока и максимального напряжения.Реальную мощность измерить сложнее, но полученные значения никогда не превышают кажущуюся мощность. Эти различия могут вызвать некоторые проблемы при расчете мощности двигателей. Генераторы обычно выдают мощность в виде полной мощности. Полная мощность должна быть выражена в вольтах, но часто выражается в ваттах. Большинство генераторов указывают мощность как полную мощность из-за сложности использования реальной мощности. Это не вызовет проблем, пока система не нагружена до 100 процентов номинальной мощности.

На этикетках устройств должны быть указаны напряжение, а также мощность и ток, либо оба значения. Соотношение между напряжением питания и током выражается следующим образом:

напряжение x ток = мощность

Если вы знаете напряжение и ток, вы можете рассчитать мощность, умножив напряжение на ток в амперах. Если ток измеряется в миллиамперах, разделите результат на 1000. Результат в ваттах мощности.

Иногда вы можете встретить продукт или устройство с маркировкой VA (вольт-амперы).Это обозначение аналогично ваттам. KVA (киловольт-ампер) — киловатт (1000 Вт).

Если вы знаете напряжение и мощность, вы можете рассчитать ток, разделив мощность на напряжение. Это даст вам ток в амперах.

Когда вы впервые включаете прибор с электродвигателем, он потребляет значительно больший ток — в три-пять раз больше, чем указано на этикетке. Вы должны делать скидку на это. Генераторы и инверторы обычно имеют номинальную мощность перенапряжения, которая указывает максимальную мощность, которую можно потреблять в течение короткого периода времени.Предохранители и автоматические выключатели обычно пропускают избыточный ток в течение короткого времени перед отключением цепи.

Итак, сколько энергии вам нужно для работы ваших приборов? Для данного напряжения у вас будет максимальная мощность и ток. Используйте приведенное выше уравнение, чтобы определить, сколько энергии вам нужно. Для нескольких устройств добавьте ток или мощность каждого, чтобы получить максимальную необходимую мощность или ток. Все единицы должны быть одинаковыми. Полученное число должно быть меньше, чем у цепи, по которой подается питание.Не следует пытаться запустить источник питания на 100 процентов, хотя короткие скачки до этого уровня допустимы.

Примеры

У вас есть три прибора на 120 вольт. На этикетках указано, что они потребляют 1, 2 и 5 ампер соответственно. Общий ток будет 1 + 2 + 5 = 8 ампер. Исходя из этого, мощность можно рассчитать, умножив напряжение и ток: 120 x 8 = 960 Вт.

Для трех устройств на 220 В на этикетках указано, что их мощность составляет 100 Вт, 300 Вт и 600 Вт.Общая мощность будет 100 + 300 + 600 = 1000 Вт. Чтобы найти ток, разделите мощность на напряжение: 1000/220 = 4,54 ампера.

Если у вас смешанная мощность и ток, вы должны преобразовать их в одно или другое. Например, ваши 120-вольтовые приборы рассчитаны на 2 ампера, 320 ватт и 450 ватт. Вы должны преобразовать все три в ток или в ватты. В этом примере мы преобразуем в ватты. 2-амперный элемент умножить на 120 вольт, чтобы получить 240 ватт. Затем сложите номинальную мощность (240 + 320 + 450), чтобы получить в сумме 1010 Вт.Сила тока будет 1010/120 = 8,42 ампер.


Copyright 2012 Государственного университета Миссисипи. Все права защищены. Данная публикация может копироваться и распространяться без изменений в некоммерческих образовательных целях при условии, что указана ссылка на Службу распространения знаний государственного университета Миссисипи.

Автор: Джеймс Р. Вутен, , младший сотрудник III, сельскохозяйственная и биологическая инженерия.

Дискриминация по признаку расы, цвета кожи, религии, пола, национального происхождения, возраста, инвалидности или статуса ветерана является нарушением федеральных законов и законов штата, а также политики MSU и недопустима.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
