Инструкция по монтажу инфракрасного теплого пола своими руками

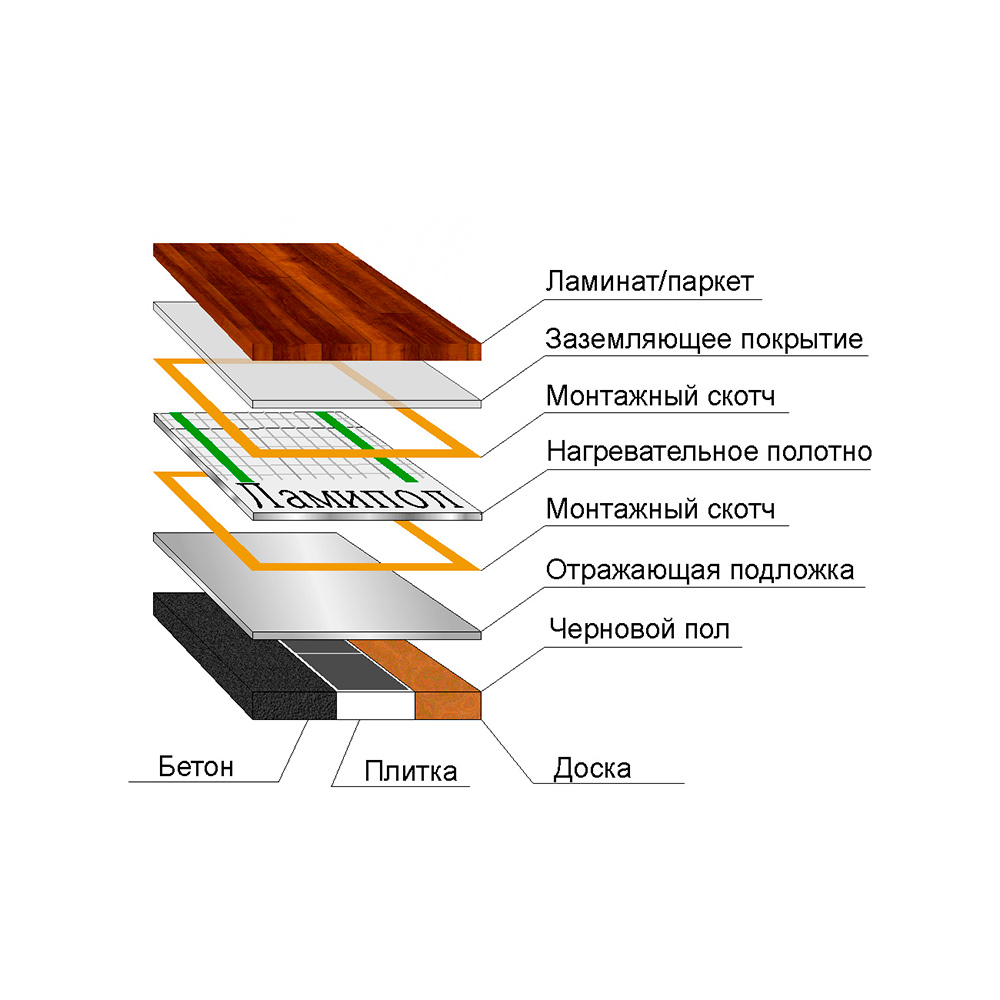

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

	1. На подготовленную поверхность уложить рулонный теплоотражающий материал. В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.
	2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз). По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.
	3 .Прикрепить электрические клеммы к каждой полосе термоплёнки. а) Пробить отверстие в медной шине дыроколом.
	б) Вставить клемму между слоями полимерной плёнки.
	в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента. Также возможен монтаж клемм при помощи пайки.
	4. Закрепить провода в клеммах в соответствии со схемой подключения.
	5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.
	6. Изолировать противоположные концы медной шины изоляционной лентой.
	7. Установить под термоплёнку термодатчик и подключить термостат. Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!
	8. Проверить работоспособность путём подключения к сети.
	9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.). Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

• 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
• 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
• 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

• — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
• — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
• — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
• — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
• — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

• — Материалы, необходимые для монтажа теплого пола Hot-Film.
• — Плитка и материалы для укладки плитки.
• — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

• 1. Укладываем теплоотражающий материал.
• 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
• 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
• 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
• 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
• 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
• 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
• 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
• 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

• — Устанавливать пленку рядом с нагревательными приборами
• — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
• — Устанавливать и подключать пленку без заземления
• Использовать в качестве теплоотражающего материала алюминиевую фольгу
• — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
• — Изгибать пленку на 90
• — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Как сделать монтаж инфракрасного теплого пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве. Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Инфракрасный теплый пол создаст уют и комфорт в квартире

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы – это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Укладка теплоизоляционной подложки

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Разрезание термопленки

Инфракрасный теплый пол технические характеристики имеет такие:

• потребляемая мощность 1 м.кв -45-67 Вт/м.ч;
• ширина термопленки -50 см;
• максимальная допустимая длина полосы термопленки – 8 метров
• температура плавления термопленки – 130 град.C;
• питание -220В / 50 Гц;
• доля инфракрасных лучей в спектре излучения – 95%;
• длина волны обогрева ИК – 5-20 мкм.

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации. На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Раскладка термопленки

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин.

К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола под то или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый пол укладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как уложить пленочный пол под ламинат своими руками

Прежде всего, необходимо усвоить два главных правила:

1. Чтобы инфракрасная пленка для теплого пола не перегрелась ее надо размещать на площади, которая не будет занята мебелью, телевизором и другими крупными бытовыми предметами
2. Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70 %

Зажим проводов в клемме контакта

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Изоляция контакта

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.

кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо установить термодатчик.

Укладка ламината на пленочный теплый пол

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого необходимо установить и подключить терморегулятор. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола. Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

Пленочный теплый пол своими руками

Если Вы планируете установить инфракрасный пленочный теплый пол, но не знаете, что конкретно необходимо приобрести, то эта статья для Вас.

Здесь мы рассмотрим не только необходимый для установки и правильной эксплуатации комплект пленочного теплого пола, но и расскажем о роли всех используемых комплектующих.

Комплект пленочного теплого пола своими руками

Для самостоятельного сбора комплекта пленочного теплого пола Вам понадобится следующий минимальный набор комплектующих: теплоизоляционный слой (подложка), пленочный теплый пол, комплекты для подключения, провода, терморегулятор.

Рассмотрим все необходимые комплектующие для самостоятельного монтажа системы обогрева с использованием пленочного теплого пола.

Комплект пленочного теплого пола своими руками

Бесплатный расчет комплекта теплого пола

Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону

+7 (499) 390-67-74 или по электронной почте info@heating-film. ru.

1.

Теплоизоляционный слой

Теплоизоляционный слой Marpe (или подложка) представляет собой химически сшитый твердый вспененный полиэтилен с закрытой пористой структурой и неметаллизированным отражающим слоем, имеющий ширину 1 метр и толщину 3 мм.

Подложка расстилается под нагревательной пленкой по всей площади помещения и используется для создания направленного потока тепла в сторону обогреваемой поверхности.

Иными словами, КПД теплого пола повышается за счет того, что слой не позволяет прогревать межэтажное перекрытие квартиры и потолок соседям снизу или фундамент частного дома.

Кроме того, подложка защищает пленку от проникновения паров и влаги и является дополнительным диэлектриком между электрической нагревательной пленкой и основанием пола.

Расчет количества теплоизоляционного слоя

количество подложки = площадь помещения

2.

Инфракрасная нагревательная пленка

Главным элементом отопительной системы является инфракрасная нагревательная пленка. Пленочный теплый пол бывает разных типов, мощностей и производителей, но структура их, как правило, схожа. Это карбоновые или графитовые полосы, соединенные медно-серебристыми шинами и защищенные полиэстером электротехнического типа.

В быту используются пленки мощностью 150 и 220 Вт/м.кв. В 2016 году на рынках страны появилась саморегулирующаяся пленка Marpe Black Heat, способная за счет эффекта положительного температурного коэффициента при нагреве снижать потребляемую мощность на 30%. Достоинством саморегулирующейся пленки является повышенная устойчивость к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами, по сравнению со стандартной пленкой мощностью 220 Вт/м.кв. Сегодня существует пленка с саморегуляцией 50% — Marpe Samreg PTC+.

Пленки бывают полосатого и сплошного типа. Они различаются стоимостью и структурой. Сплошная пленка дороже, но надежнее, состоит из большего количества слоев, устойчива к повреждениям и, по заявлениям изготовителя, имеет вдвое больший срок службы. Основное отличие данных пленок заключается в том, что полосатый пол можно отрезать строго по размеченным сегментам (20-25 см), а сплошной пол можно резать поперек с учетом необходимой длины и формы помещения.

В нашем каталоге пленочного теплого пола представлен теплый пол южнокорейской компании Green Industry под ламинат, паркет, ПВХ-плитку, линолеум и ковролин, а также фирменные комплектующие для системы обогрева и терморегуляторы для поддержания тепла и уюта в Вашем доме.

Расчет количества инфракрасной пленки

Количество греющей пленки рассчитывается исходя из площади обогрева без учета корпусной мебели. Если же Вы еще не определились с расстановкой мебели, то можно воспользоваться грубой формулой расчета необходимого количества пленки. Для использования в качестве основного и комфортного обогрева достаточно будет застелить 70% от общей площади помещения.

количество пленки = площадь помещения * 0,7

3.

Наборы для подключения

Наборы для подключения включают все необходимое, чтобы быстро и качественно осуществить подключение электрических проводов к токопроводящим шинам и обеспечить электрическую и паро-гидроизоляции.

Специальные наборы для подключения включают в себя 2 коннектора и изоляцию, достаточные для монтажа одной полосы пленки.

Расчет количества наборов для подключения

количество наборов = количество греющих полос

4.

Провод установочный

Для безопасного монтажа системы обогрева на основе пленочного теплого пола рекомендуем использовать провода ПВ-3 сечением 2,5 мм. кв.

5.

Полимерная изоляция

Полимерная изоляция применяется опционально при монтаже сплошного пленочного пола (Green Film PTC) и саморегулирующегося пленочного теплого пола Marpe Samreg PTC+. Поставляется в рулонах шириной 5 сантиметров и длинной 30 метров. Используется для изоляции поперечных срезов пленки.

1 рулона полимерной изоляции хватает на 15 полос греющей пленки метровой ширины (30 м.)

6.

Теплораспределяющий слой

Теплораспределяющий слой представляет собой пластины из базальтовой крошки и полимеров толщиной 2 мм, шириной 1 метр и длиной 1,2 метра. Данный слой кладется по всей площади помещения поверх нагревательной пленки под мягкие напольные покрытия, такие как линолеум и ковролин, и используется для защиты отопительной пленки от механических повреждений и перегрева при нарушении теплоотвода. Не поддерживает горение и не выделяет вредных веществ при нагреве.

Расчет количества теплораспределяющего слоя

количество = площадь помещения

7.

Терморегулятор для теплого пола

Терморегуляторы для теплого пола являются необходимыми устройствами при применении любого типа электрического теплого пола, будь то нагревательный кабель, обычная полосатая или саморегулирующаяся сплошная пленка. Он необходим для поддержания заданной температуры и своевременного отключения нагрева пленки. Отсутствие данного прибора может привести к выходу системы из строя и повреждению напольного покрытия.

Терморегуляторы можно разделить на два основных вида: механические и электронные. Механические более дешевые, в них применяется датчик температуры воздуха. Соответственно их точность определения температуры и функционал оставляют желать лучшего, поэтому их не рекомендуется использовать с системами пленочного теплого пола, однако за счет простой конструкции они очень надежны.

Электронные терморегуляторы бывают программируемые и непрограммируемые. Чем больше функционал термостата, тем дороже он стоит. Простой непрограммируемый терморегулятор позволяет задать только необходимую температуру. Дорогие же модели имеют сенсорный экран и возможность настройки температуры по времени и дням недели. За счет грамотно заданных настроек, применение программируемого терморегулятора позволяет экономить потребляемую пленкой электроэнергию. Практически все электронные терморегуляторы используют датчики температуры воздуха и пола, поэтому их точность значительно выше механических термостатов.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51. 716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Помочь с выбором терморегулятора поможет наша статья: Как выбрать терморегулятор для теплого пола.

Итог

Таким образом, в минимальный комплект пленочного теплого пола входят сама пленка, терморегулятор, теплоизоляционный слой, бутилкаучуковая изоляция, провода. При применении сплошной нагревательной пленки необходимо использовать полимерную изоляцию. Вместо специальных коннекторов для подключения допускается применение пайки, однако выполнять ее должен квалифицированный специалист. Под мягкие напольные покрытия, для защиты пленки, необходимо использовать теплораспределяющий слой.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].

Инфракрасный пленочный теплый пол, теплые стены, установка теплых полов

Экономичная и экологически чистая система обогрева используется как в качестве основного отопления,так и в качестве дополнительного комфортного обогрева коттеджей, квартир, дач, теплиц, лоджий и балконов. Теплый пол представляет собой ряд проводников из карбоновой (углеродной) пасты, соединенных между собой медными шинами посредством серебряной пасты. Вся конструкция надежно запаяна между двумя слоями тонкой, прозрачной полимерной пленки, подключаемой к электросети. Около 90% теплового излучения карбоновых полос приходится на долю дальних инфакрасных лучей, которые нагревают не воздух, а непосредственно предметы, находящиеся в помещении, что позволяет экономить до 20 % электричества по сравнению с другими системами обогрева. Термопленку можно укладывать под любое напольное покрытие, порогов входных и балконных дверей, подоконников, откосов, фасадных стен и перегородок. Дополнительня экономия в 30% достигается при использовании термодатчика.

Пленочный теплый пол за счет дальнего инфакрасного излучения создает в помещении наиболее комфортный микроклимат. Он обеспечивает равномерный прогрев помещения,  не вызывая внутренних сквозняков. Кроме того, помещение не перегревается и оптимизируется по влажности. Практически полностью отсутствует вредное электромагнитное излучение. При механическом повреждении выходит из строя лишь полоса или секция пола (соединение полос параллельное).
Остальные секции продолжают работать. Пленка не подвержена коррозии и разрешению в течение длительного срока. Срок службы более 20 лет.
Инфракрасное излучение положительно влияет на здоровье человека!

Несмотря на то, что инфракрасный пленочный теплый пол был разработан не так давно (10 лет назад), он уже успел завоевать популярность. На данный момент это экономная и удобная система отопления помещений, которая имеет несколько неоспоримых преимуществ:

• легко и быстро монтируется, при этом не отнимает большое количество полезной площади – толщина такой инфракрасной нагревательной системы всего 0,4 мм;
• устанавливается под любое декоративное покрытие: керамическую плитку, ковролин, паркет, ламинат и т.д.;
• обладает высоким прогревающим эффектом;
• имеет низкое энергопотребление;
• прогревание комнаты происходит равномерно;
• сохраняется естественная влажность воздуха и не уменьшается количество кислорода;
• установка теплых полов не требует профессиональных знаний и навыков или специальных инструментов. Вы можете установить их самостоятельно, а также доверить работу специалистам, учитывая недорогую стоимость этой услуги.

Инфракрасный пол можно устанавливать в любых помещениях, даже в ванной или туалетной комнате, что значительно увеличивает комфортность этих помещений. Размещенный теплый пол (инфракрасный) под плитку – это успешная борьба с сыростью, грибками, неприятным запахом и другими проблемами этих 2-х помещений. Инфракрасные лучи, которые способствуют образованию отрицательных ионов, улучшат микроклимат в комнате и очень благотворно влияют на здоровье человека.

В чем отличие инфракрасного обогрева от других отопительных систем?

Главным отопительным элементом пленочного теплого пола является полимерная многослойная пленка – в ней герметично запаяны нагревательные элементы, которые излучают инфракрасные лучи. Такое излучение обогревает в первую очередь поверхности предметов, а воздух нагревается благодаря вторичному теплу, которое исходит от предметов и людей.

Важно! Инфракрасный теплый пол не греет воздух – он греет людей и предметы!

Инфракрасный пленочный обогреватель можно установить не только на пол, а и на стены. В таком случае в ваших комнатах будут теплые стены, которые сделают жилье комфортным даже в самые «жестокие» морозы, особенно если установлены пластиковые двери на балкон, улучшающие герметичность квартиры.

Узнать о дополнительных услугах и ценах Вы можете, позвонив нам:





Советуем к просмотру:

Инструкция по монтажу инфракрасного теплого пола под ламинат, ковролин, линолеум

Инфракрасный теплый пол — современная разработка, требующая для монтажа и подключения, минимум времени и навыков.

Монтаж инфракрасной пленки под силу каждому.

Не нужно быть специалистом, что бы уложить и подключить инфракрасный теплый пол, достаточно следовать несложной инструкции, которая прилагается к каждому заказу.

Инструкция по монтажу ик тёплого пола под кафель здесь..



Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.

Приобретая у нас инфракрасные теплые полы, покупатель получает максимальную комплектацию своего заказа, обеспечивающую простой и не трудоемкий монтаж теплого пола под ламинат, паркетную доску, ковролин или линолеум.

Для вашего удобства, мы публикуем подробную инструкцию по монтажу инфракрасной пленки на пол.

Следуя ей, Вы без труда сможете монтировать теплый пол под ламинат, паркет, линолеум или ковролин.

1. Для начала нужно очистить поверхность и уложить рулонный теплоотражающий материал.

• В качестве теплоотражающего материала, для инфракрасного теплого пола, рекомендуется применение фольгированного материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Оригинальные материалы Алюфом РЕ,  а так же аналоги- мегаизол, полифом, инфрафлекс, энергофлекс и подобные толщиной от 2 до 5 мм. Теплоотражающий материал вы можете так же заказать в нашем интернет магазине, а также приобрести в любом строительном маркете.

2. Затем нарежьте инфракрасную греющую термоплёнку на полосы необходимой вам длины и уложите их лицевой стороной вверх (медная шина снизу).

• По рекомендации изготовителя инфракрасной греющей плёнкой достаточно покрывать 70-80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др.
• Резать греющую пленку разрешается только в местах, обозначенных специальным знаком-

3. Закрепите электрические клеммы к каждой полосе медной шины.

• Необходимо пробить отверстия в медной шине при помощи дырокола или пробойника.

• Вставьте клемму между слоями инфракрасной пленки.

• Расклепайте клемму заклепочником.

 Присоединение клемм к медной шине греющей пленки возможно также, с помощью пайки. Для пайки мы рекомендуем использовать традиционный припой- ПОС30 и ПОС40 и канифоли в качестве флюса.

Внимание! По желанию покупателей, мы бесплатно режем термопленку в размер и опрессовываем клеммы.

4. Подключите электрические провода, в соответствии со схемой подключения, поставляемой с комплектом теплого пола.

• Надежно обжать провода в клеммах с помощью специального обжима.

• Заизолируйте клеммы с двух сторон с помощью электроизоляционного скотча (мастики), поставляемой в готовом комплекте теплого пола.

• Так же наложите еще один слой электроизоляции с помощью специальной изоленты.

• C помощью этой же изоляционной ленты изолируйте и саму медную шину.

• Далее установите под инфракрасную греющую пленку термодатчик и подключите терморегулятор. Внимание! Суммарная мощность греющей пленки не должна превышать разрешенную мощность термостата.

• Затем проверьте работоспособность теплого пола, путем подключения его в сеть 220V.

• И наконец уложите ваше напольное покрытие -линолеум, ковролин, ламинат, паркетная доска и так далее.
• Если в качестве напольного покрытия будет использоваться линолеум, поверх термопленки рекомендуем дополнительно уложить материал типа фанеры, ДВП (оргалит) или дополнительный слой обычной подложки под ламинат, толщиной 1-3 мм.

Укладка инфракрасного теплого пола под паркет, ламинат, ковролин или линолеум, займет у Вас минимум времени, а разобраться в несложной схеме подключения сможет каждый.

Электрическая схема подключения инфракрасного теплого пола и терморегулятора, также предельно проста.





























Теплые полы под ламинат, линолеум или ковролин с помощью инфракрасной греющей пленки являются наглядной демонстрацией выгодного соотношения цены и качества.

Доступная стоимость такого теплого пола под ламинат и линолеум, дополняется простотой и преимуществами эксплуатации нагревательной пленки.

Легкость применения обусловлена четким понятием принципа работы такого покрытия под безклеевые финишные напольные покрытия.

Такая пленка равномерно излучает инфракрасные лучи, которые являются полностью безопасными для здоровья человека:

• Они не вызывают аллергию и не вредят суставам при постоянном хождении по теплому полу.

• Ступающий на пол ощущает не только тепло, но и комфорт.

Помимо безопасности использования, пленочный теплый пол под ламинат:

• Нагревает не только напольное покрытие, радиус комфортного диапазона лучистого тепла до 2,5 м
• обладает высокой надежностью
• характеризуется длительным сроком службы
• позволяет экономить около 20% тепла по сравнению с другими видами электрических обогревателе
• не влияет на подъем уровня пола помещения;
• ионизирует воздух и устраняет неприятные запахи (моющих средств, краски, сигарет).

Значительная экономия электричества влечет за собой и финансовую выгоду, поэтому с уверенностью можно говорить о рациональности и рентабельности использования инфракрасной пленки.

Высота помещения, при установке пленочного теплого пола под ламинат, линолеум или ковролин, останется практически неизменной, поскольку пленка имеет толщину около 0,3 мм, что не влияет на характеристики комнаты в доме или квартире.

Даже с учетом использования 2-3 мм теплоотражающего материала или обычной подложки под финишное покрытие высота пола сохранит свои параметры.

Несомненным преимуществом использования теплого пленочного пола считается отсутствие сухого воздуха в помещении, что может наблюдаться при включении электрообогревателей.

В тандеме с ионизацией воздуха такое свойство инфракрасной пленки сохранять уровень влажности в отапливаемой комнате может даже оказать антиаллергенный эффект.

Подогрев под линолеум

Применяемый инфракрасный теплый пол под линолеум обеспечивает необходимый такому покрытию плавный и равномерный прогрев.

Грамотно рассчитанная мощность теплого пола станет залогом эффективного обогрева, а также сохранения внешнего вида линолеума.

Инфракрасные теплые полы под линолеум будут препятствовать:

1. изменению цвета покрытия;
2. отставанию линолеума от основания;
3. выделению вредных веществ, которые могут появляться при сильном нагреве другими способами;
4. появлению разрывов вследствие размягчения.

В качестве прослойки, которая монтируется между пленкой и линолеумом, можно использовать обычную ДВП либо же подложку под ламинат.

Дополнительные преимущества

При устройстве пленочных теплых полов под линолеум достигается еще и экономия материала.

Обусловлено это тем, что такое покрытие монтируется только в зоне свободного от мебели и других тяжелых предметов интерьера пространства.

Качественный и надежный теплый пол под ковролин, ламинат и линолеум в виде пленки будет служить достаточно продолжительное время при правильной эксплуатации.

Достигается это благодаря тому, что он не подвергается коррозии и разрушениям. Ламинирующая пленка сможет прослужить более долгий срок, нежели напольное покрытие.

К тому времени, когда линолеум или ковролин будет нуждаться в замене, инфракрасный теплый пол сохранит свой первоначальный вид.

Как выполнить подключение инфракрасного теплого пола

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Сечение провода на теплый пол

Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.

Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.

Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.

Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.

Клеммы для подключения

В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.

Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Подключение клемм к пленке

Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.

Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.

Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.

Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.

При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.

Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.

Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.

Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.

Подключение теплого пола к терморегулятору

Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.

Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.

Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.

Подключение от соседней розетки

Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.

Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.

После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.

Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.

Подключение от щитка отдельным кабелем

Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.

Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.

Понравилась статья — поделись с друзьями!



Монтаж инфракрасного теплого пола под плитку

Инфракрасный электрический пол представляет из себя нагревательные карбоновые элементы, упакованные методом горячего ламинирования между двумя листами полиэстеровой плёнки. В электрическую схему входят также контакты, медные токоведущие шины. Терморегулятор и датчики температуры в комплект, обычно, не включены. Их надо докупать самостоятельно.

По сути, инфракрасный подогрев пола – это более удобный в монтаже и эксплуатации аналог обычного кабельного электрического теплого пола.

Инфракрасный теплый пол под плитку

Монтаж инфракрасного теплого пола имеет много общего с установкой кабельного пола, и осуществлять его также лучше под керамическую плитку – ввиду ее хорошей теплопроводности. Если вы приобрели теплый пол инфракрасный пленочный, монтаж своими силами не составит особого труда.

Укладка термоизоляционной отражающей плёнки

Но все-таки, в виду того, что это электропотребляющее устройство, работающее под напряжением, установка его требует специальных навыков и знаний, и лучше доверить ее профессионалам. Далее мы приведем лишь общий порядок и описание основных этапов работ установки инфракрасного теплого пола.

1. Демонтаж существующего напольного покрытия, зачистка и выравнивание чернового пола (плиты межэтажного перекрытия). Удалить с чернового пола мусор, собрать пыль пылесосом.
2. Уложить на черновой пол термоизолятор. Оптимальный вариант – изолон (полиэстеровая плёнка с отражающим покрытием из металлизированного лавсана).
3. Уложить на термоизолятор инфракрасный теплый пол, под ним не должно оказаться пузырей воздуха, воздушной прослойки. Укладывать надо токоведущими шинами вниз.

Зафиксировать инфракрасный плёночный пол на термоизолирующей плёнке скотчем.

Укладка инфракрасного плёночного пола

Укладка инфракрасных полов должна осуществляться вдоль стен, полосами. Для этого нагревательный мат можно разрезать: производители предусмотрели линии отреза через каждые 25 см.

4. Установить в удобном месте терморегулятор (чаще всего его крепят к стене поближе к розетке). При помощи контактных клемм и проводов соедините терморегулятор с инфракрасным полом. Изолировать места разреза токоведущей шины (если в ходе выкраивания полос теплого пола она была разрезана). Разместить датчики температуры.

Подключение теплого электрического пола к терморегулятору

После этого этапа следует проверить работоспособность электрической схемы. Если всё в порядке, то можете доделывать инфракрасный пол своими руками: работа для специалистов-электриков закончилась.

5. Чтобы доделать инфракрасный пол под плитку, его накрывают сверху настилом из СМЛ (стекломагниевый лист) «Премиум» или влагостойким гипсоволоконным листом. Настил надо прикрепить в черновому полу дюбелями, но так, чтобы не повредить нагревательную плёнку (напомним, что она расположена полосами вдоль стен).

Керамическая плитка поверх инфракрасного теплого пола

6. Кафельную плитку укладывают поверх настила из СМЛ или ГВЛ в обычном порядке. Главные особенности:
   • Расстояние от нагревающей плёнки до поверхности уложенной плитки не должно превышать 3 см – иначе инфракрасный теплый пол будет плохо греть;
   • Включать теплый пол можно только после полного высыхания плиточного клея, оптимально – через 4 недели после завершения укладки.

Монтаж инфракрасного пола под ламинат

Инфракрасный пол под ламинат укладывают также, как и под плитку. Отличия – лишь на завершающем этапе. Например, когда кладут инфракрасный теплый пол под ламинат, то часто вместо листов ГВЛ или СМЛ настилают толстую полиэтиленовую плёнку (главное – не повредить ее при монтаже ламината).

Инфракрасный плёночный пол под ламинат

Еще чаще вместо полиэтилена используют ту подложку, которая идёт в комплекте с ламинатом. Вариант люкс – устройство поверх инфракрасного теплого пола тончайшей цементной стяжки и монтаж поверх нее ламината.

Устраивая инфракрасный теплый пол своими руками, помните, что нельзя:

Закреплять теплоизлучающую плёнку гвоздями, делать в ней отверстия, разрезы кроме линий раскроя;

Укладка инфракрасного теплого пола вокруг лестницы

Укладывать плёнку рядам с печью, камином;

Заниматься монтажом инфракрасного теплого пола при минусовых температурах.

Видео монтажа инфракрасного теплого пола можно посмотреть по адресу:

Ещё одно видео монтажа инфракрасного пола здесь:

http://www.youtube.com/watch?v=Dyx_tStXjjg

Инфракрасная карбоновая пленочная система обогрева пола. №

Идеальное решение для обогрева полов из дерева или ламината! Инфракрасный теплый пол.

Система лучистого отопления экономит на 25–40 % меньше, чем традиционные методы отопления, и более полезна для вас и вашей семьи. Наш инфракрасный пол легко устанавливается под полом, полностью не требует воздуховодов и обслуживания. Эта технология инфракрасного обогрева не тратит энергию на нагрев воздуха в помещении, а напрямую обогревает предметы и людей.Углеродная термопленка — это экономичное и качественное решение для обогрева любого здания. Электрический ток проходит через углеродные полосы, чтобы естественным образом создавать дальние инфракрасные лучи, которые безопасно и равномерно распределяют тепло. Инфракрасный пол создает более здоровую атмосферу, не пропуская пыль или загрязняющие вещества из воздуха.

Устанавливаемый под полом и полностью скрытый, черновой пол предназначен для помещений, где невозможно установить инфракрасные панели, где необходимо ценное пространство на стене, или мест общего пользования, где стеновые панели могут быть повреждены.Черновой пол Ecosource чрезвычайно тонкий и прочный. В отличие от других продуктов для электрического подогрева пола, наши углеродные волокна не ломаются во время установки и запечатаны в собственный влагонепроницаемый барьер. Полупроводниковая технология не требует никаких движущихся частей — она не требует обслуживания.

Наша углеродная нагревательная пленка идеально подходит для укладки под дерево или ламинат. Это также популярный выбор под ковры и виниловые полы в сочетании с фанерным покрытием.

Что касается деревянных полов, у вас есть два варианта рекомендуемых инженерных полов из твердой древесины. Последние могут быть установлены «плавающими» или вклеенными. Если вы хотите использовать классический массивный пол толщиной 3/4 дюйма, рекомендуется укладывать промасленный паркет, полностью приклеенный.

Толщина отапливаемого пола всего 0,5 мм, что незначительно влияет на высоту пола. Пленка обычно укладывается на наш 6-миллиметровый утеплитель пола (который заменяет стандартную подложку пола), чтобы минимизировать влияние на высоту вашего пола – менее 6.5 мм! Это делает его идеальным для использования в новых зданиях и реконструкциях, где высота пола, как правило, имеет решающее значение. Все системы теплого пола должны контролироваться термостатами и напольными датчиками.

Производство тепла – Пленка предназначена для использования в качестве системы обогрева (не только для обогрева пола) и обеспечивает равномерное тепловое покрытие всего пола. Предлагается в 800 мм две мощности 220 Вт на м2 для любого отопления.

Поставляется в виде комплекта, эта система подогрева пола готова к установке, с полной углеродной пленкой, водонепроницаемым мешком и 2-метровыми кабелями.

Простота установки. Установка этого напольного отопления проста и может быть выполнена любым человеком, обладающим самыми элементарными навыками самостоятельной работы, однако подключение должно выполняться электриком. С черновым полом просто работать, и его можно даже разрезать на месте, если необходимо, следуя точкам до нужной длины, просто наклейте изоляционную ленту на медный воздуховод, ширина зависит от того, что выберите и не может быть отрезать.

Качество – Нагревательная пленка изготовлена ​​в соответствии с самыми высокими стандартами и поставляется в виде комплекта.Он используется во всем мире уже много лет. Он чрезвычайно надежен и поставляется со стандартной гарантией производителя на 15 лет, но должен служить всю жизнь!

Цифровое управление

— управление системой отопления осуществляется с помощью простого в использовании, быстродействующего цифрового термостата со встроенным таймером, срок службы батареи которого составляет 7 дней/24 часа. Ненавязчивый термостат занимает столько же места, сколько и стандартный выключатель света, и приобретается отдельно.

Примечание: Для других напольных покрытий пленка может быть покрыта фанерой, а затем собственно напольным покрытием (керамическим, ковровым или виниловым)

Как работают инфракрасные обогревательные панели?

Встраиваемая излучающая панель Ember Glass (белая)

Если вы только начинаете узнавать об излучающих стеновых панелях, вы, вероятно, одновременно очарованы и сбиты с толку.Они похожи на настенные обогреватели? Насколько они горячие? Легко ли их установить? Есть ли у них функции безопасности? №

Излучающие стеновые панели имеют множество преимуществ, не последним из которых является то, что их установка не требует такого же уровня разрушения, как лучистое отопление пола. Если вы недавно перешли на дорогие паркетные полы или ковровое покрытие, у вас есть столько же преимуществ, сколько и у горячих теплых полов с нагревательным кабелем, и последнее, о чем вы хотите думать, это разрывать его, чтобы установить систему отопления.С излучающими панелями такой ремонт не требуется, поэтому давайте посмотрим, как они работают.

Технология — Как работает панель лучистого тепла?

Многие люди думают, что между лучистым теплом и инфракрасным теплом существует какой-то выбор или/или, но в данном контексте это в значительной степени взаимозаменяемые термины, поскольку излучающие панели работают за счет обогрева в дальнем инфракрасном диапазоне или FIR. FIR — это технология, используемая в стеновых панелях, а также в напольном отоплении, во многих бытовых водонагревателях и влажных системах центрального отопления.Они пропускают электрический ток через панель, содержащую слои материалов космической эры, таких как полиимид углеродного графита, медь, никель и наносеребро, для генерации длинноволновой инфракрасной энергии, которая затем обеспечивает инфракрасное излучение. Напротив, низкотехнологичные системы принудительной вентиляции и отопления помещений, с которыми мы все выросли, полагаются на нагрев окружающего нас воздуха. FIR, с другой стороны, поглощается материей так же, как наши тела поглощают тепло, выделяемое солнцем, независимо от температуры воздуха. (Подумайте о том, как вам может быть жарко, сидя у окна на солнце, или как нагревается песок или асфальт в солнечный день.) В этом процессе используется гораздо меньше энергии, при этом выделяется огромное количество тепла.

Инфракрасное тепло ощущается теплее и приносит пользу для здоровья

Системы с принудительной подачей воздуха могут распространять аллергены

Люди, которые установили в своих домах излучающие панели, сообщают, что это обеспечивает гораздо более теплое ощущение, чем сидение перед обогревателем. Есть также многочисленные преимущества для здоровья. Отсутствие системы принудительной вентиляции означает, что аллергены и пыль не разносятся по дому, а воздух менее сухой.Дополнительным преимуществом твердотельной технологии является то, что мало деталей можно сломать, а панели не требуют обслуживания.

Элегантный внешний вид, интеллектуальные технологии

Добавление излучающих панелей предлагает превосходную альтернативу громоздким обогревателям. Они доступны в различных стилях, размерах и цветах, которые подходят для каждой комнаты, от ванной до гостиной. Их можно добавить в технологическую систему «умный дом», чтобы домовладельцы могли настраивать график отопления на основе индивидуальных предпочтений и схем энергоэффективности, и они оказывают почти мгновенное воздействие при активации, повышая температуру в помещении до комфортной температуры намного быстрее, чем традиционные системы. .Вы можете задаться вопросом: «Много ли электроэнергии потребляют лучистые обогреватели?». Излучающие панели эффективны на 100 % и не теряют тепло через котлы, трубы или отопительные каналы. Самое главное, для их работы требуется очень мало энергии, что помогает домовладельцам значительно снизить счета за отопление.

WarmlyYours предлагает две разные линейки излучающих панелей: LAVA и Ember.

Панели LAVA — это линейка высококачественных проводных панелей, включающая модели LAVA Crystal и LAVA Light, которые обеспечивают еще более эстетичные возможности для вашего дизайнерского мотива.

Линия Ember более экономична и удобна для самостоятельного изготовления, но они по-прежнему изготавливаются в соответствии с самыми строгими стандартами и наверняка станут поводом для разговоров в любой комнате.

Для получения информации о том, как система излучающих панелей будет работать в вашем доме, свяжитесь с нами сегодня, чтобы поговорить с одним из наших знающих представителей.

Напольные обогреватели Calorique

Теплый пол Calorique Система подогрева пола Calorique обеспечивает равномерный комфортное тепло, которое пронизывает комнату.С подогревом пола, не обогреваются только поверхности и устраиваются люди, но пол разогревается до нужной степени, чтобы было максимально приятно ходить по.   Традиционная система отопления Поскольку лучистое тепло не зависит от движения большие объемы воздуха, пыль и загрязняющие вещества в воздухе и помещении уменьшенный. Системы теплого пола Calorique чрезвычайно энергоэффективен. Домовладельцы во всем мире используют системы теплого пола не только из-за их повышенного уровня комфорта, но и потому, что они потребляют на 20 % меньше энергии, чем другие виды отопления, так как вся тепловая энергия направляется в жилое пространство, а не нагревать воздух вдоль стен. Теплые полы Под полом Система обогрева Установленные нагревательные элементы Идеально подходит для нового строительства и мест, где доступ к лагам пола можно, система «теплый пол» крепится между лагами пола с небольшим воздушным зазором 2 дюйма (5 см) между элементами и поверхностью пола. Все панели 12 5/8 «длина, все рулоны на сердечниках 3′, номинальный нагрев толщина панели a 19 мил   Часто задаваемые вопросы Сколько мощность потребляет система?   12 дюймов по центру: 6 Вт на панель (примерно 12.5 дюймов в длину)   16 дюймов по центру: 10 Вт на панель   24 дюйма по центру: 15 Вт на панель Сколько стоит операция?   Стандартная ванная комната размером 8 на 10 футов будет стоить около 2 центов в день. (При условии, что стоимость электроэнергии составляет 10 центов за киловатт-час. Ваш стоимость может варьироваться.) Что какое напольное покрытие можно использовать?   Любое стандартное напольное покрытие, включая паркет, плитка, линолеум, кирпич и т.д.Проконсультируйтесь с руководство по установке для конкретных толщин и комбинации. Почему есть воздушный зазор?   Это рассеивает тепло, делая его более равномерно, а также позволяет теплу поступать в помещение из под диваном, не попав в ловушку, что неэффективно. Могу ли я установить элементы прямо под плитку?   № Я нужно оставить доступ ниже элементов?   № Я должны соединить оба конца элементов?   № Почему я хотел бы провод с обоих концов?   Защищает работу элементы. Если, например, шина была разорвана во время ремонтные работы*, весь элемент будет продолжать работать.** * Всегда отключайте питание элементов при выполнении ремонтные работы до пола или потолка под ним. ** Если шина разорвана, убедитесь, что разорванная шина концы должным образом изолированы перед восстановлением питания система. Сколько ампер использует система?   Типичная ванная комната размером 8 на 10 футов. менее 2 ампер на 120 вольт.

Где разместить инфракрасный обогреватель?

Выбор места для установки вашего инфракрасного обогревателя не представляет сложности, если вы понимаете основы, но требует немного больше внимания, чем вы могли бы уделить для продукта на основе конвекции.Это связано с тем, что инфракрасное излучение нагревает помещения совершенно по-другому, и людям, плохо знакомым с этим методом обогрева, может быть трудно избавиться от мышления, которое исходит от использования обычных систем на протяжении всей жизни. Если вам интересно, где установить инфракрасные обогреватели для наибольшего эффекта, в этом блоге все объясняется.

Почему размещение инфракрасного излучения важно?

Одним из ключевых различий между излучением и конвекцией является процесс теплопередачи. Большинство из нас уже знакомы с циклом конвекции теплого воздуха, производимого стандартными системами отопления дома, но важно понимать, что инфракрасные продукты не работают таким образом.

Инфракрасное излучение — это метод прямого нагревания, который распространяется от источника до тех пор, пока не будет поглощен твердым объектом. Это одна из причин, по которой инфракрасные продукты настолько эффективны, потому что тип выделяемого ими тепла не зависит от движения воздуха и не может быть потерян из-за сквозняков. Однако прямой характер инфракрасного излучения означает, что оно также должно быть направлено в нужное место. Конвекционные продукты работают, нагревая весь объем воздуха в заданном пространстве, и могут быть размещены практически в любом месте для этого, но инфракрасные продукты требуют беспрепятственного обзора области, которая нуждается в обогреве. При передаче инфракрасного тепла от А к Б любые объекты, расположенные на пути прямой видимости обогревателя, в конечном итоге станут получателями этого тепла, а не предполагаемой областью, что сделает работу системы менее эффективной.

Распространенные ошибки при размещении инфракрасного обогревателя

Итак, как это работает на практике? Давайте рассмотрим пример гостиной, чтобы определить лучшее и худшее места для инфракрасной панели. Эта комната имеет достаточно однородную планировку, хотя в ней тоже есть две ниши и эркер, что нужно учитывать.

Установка в нишах

Не поддавайтесь искушению установить инфракрасные обогреватели в пристройках, чтобы они не мешали. Как вы можете видеть на изображении выше, окружающие стены мешают инфракрасным панелям обеспечивать максимальное распространение тепла, поэтому, хотя они направлены на ключевые зоны отдыха, больше пользы ощущают стены ниши, а не основная часть. пространство комнаты. Большим преимуществом инфракрасных панелей является то, что они не монополизируют пространство в помещении, как это делают обычные обогреватели, поэтому нет необходимости держать их в отдалении. Фактически, их необычный дизайн и современная эстетика могут позволить им функционировать как привлекательная особенность комнаты сами по себе.



Установка напротив Windows

На изображении выше большая инфракрасная панель размещена на стене над диваном и направлена ​​на эркеры. Панель имеет больше свободы для распространения тепла и покрывает гораздо большую площадь комнаты, но у такого расположения есть свои недостатки. Меньше тепла будет достигать дивана, расположенного дальше всего от стены, что приведет к большему неравенству температуры между двумя зонами отдыха.Кроме того, есть некоторые школы мысли, которые советуют не размещать панели по направлению к вдовам.

Потери тепла через окна происходят не так, как можно было бы ожидать: более длинные волны дальнего инфракрасного излучения на самом деле не могут проходить через стекло так же, как это делает видимый свет, поэтому в этом отношении тепло будет удерживаться внутри помещения. Потеря тепла происходит по мере того, как стекло поглощает дальнее инфракрасное излучение, которое затем проходит через остекление и излучается наружу. Поскольку остекление не обеспечивает такой же уровень изоляции, как кирпичная стена, по сравнению с ним тепло теряется быстрее.Это не должно быть проблемой для домов с современным остеклением, так как большинство окон лучше изолированы и спроектированы так, чтобы отражать тепло обратно в комнату, однако в домах со старыми окнами с одинарным остеклением может потребоваться рассмотреть возможность размещения панелей по-другому.



Лучшие места для инфракрасных панелей

Если не учитывать ниши и стену, обращенную к окну, как возможные места установки, остается дымоход и пространство на стене, примыкающее к двери.

Настенные инфракрасные обогреватели

При размещении инфракрасной панели на этой стене больше тепла направляется в комнату, поглощается и удерживается окружающей мебелью и стенами. Хотя могут быть некоторые незначительные потери через окна, их можно свести к минимуму, убедившись, что панель не обращена непосредственно к остеклению.

Установка инфракрасной панели на дымоходе может быть лучшим вариантом для данного помещения, так как основная жилая площадь будет получать львиную долю лучистого тепла, а остальное направлять в комнату.В этой модели также используется меньше тепла на небольшом занимаемом пространстве вокруг двери и книжного шкафа.



Потолочные инфракрасные обогреватели

Для абсолютно беспрепятственного распространения тепла лучше всего установить инфракрасные панели на потолке. Направление инфракрасной панели вниз на пол гарантирует, что жилые уровни всегда комфортно обогреваются, а все создаваемое тепло будет поглощаться и повторно излучаться полом, стенами и мебелью. Потолочные инфракрасные панели также имеют дополнительное преимущество: они полностью защищены от повреждений, поэтому случайный контакт с поверхностью обогревателя полностью исключен.Естественно, вам нужно будет учитывать положение любых осветительных приборов, так как в большинстве комнат основной свет будет располагаться ближе к центру потолка. Если мы предположим, что это имеет место в приведенной выше планировке комнаты, может быть проще установить две панели меньшего размера по обе стороны от центрального источника света, чтобы обеспечить хороший обогрев обеих зон отдыха.



Местоположение, Местоположение, Местоположение

Позиционирование вскоре станет простым делом здравого смысла, как только вы поймете, как работает инфракрасный порт.Углы комнат, крупногабаритная мебель и грандиозные предметы искусства могут стать препятствиями на пути вашей инфракрасной панели к эффективному обогреву. Самый простой способ подойти к установке — это спросить себя: «Откуда мой обогреватель имеет прямую видимость?», потому что, если панель заблокирована, тепло тоже будет.

Изображения выше приведены только в иллюстративных целях и не учитывают разницу между мощностью или типом панели. Поскольку комнаты бывают разных форм и размеров, вы можете обнаружить, что вам лучше обслуживать несколько панелей разных размеров, а не одну панель высокой мощности, особенно если ваше пространство имеет особенно необычную планировку.

Если вы подумываете об установке инфракрасных панелей, обязательно свяжитесь с нашим отделом продаж, чтобы получить бесплатное предложение с учетом точных размеров вашей комнаты. Независимо от того, модернизируете ли вы систему отопления в своей гостиной или устанавливаете инфракрасные панели по всему многоэтажному офису, наши специалисты по отоплению всегда готовы помочь с вашим проектом.



Источники изображений:

https://www.homestyler.com

Тест инфракрасного обогрева | велтерм

Следующий этап испытаний: Установка и настройка системы инфракрасного обогрева

(На фото: мой хороший друг Йенс, которого я хотел бы поблагодарить за помощь)

Установка нагревательного элемента на стену проста.В принципе это почти не сложнее, чем повесить картину ; нужно всего лишь еще несколько дюбелей и шурупов. Прилагаемый шаблон для сверления облегчает разметку отверстий. Вбиваем дюбели, вкручиваем шурупы, вешаем отопительный агрегат, готово!

Электрическая установка также проста. Сначала вставьте вилку на конце кабеля питания нагревателя в ближайшую розетку, затем нажмите и удерживайте кнопку на приемнике в течение 3 секунд, а затем кратковременно обучите и свяжите передатчик.При желании сохраните время включения и выключения и целевые температуры для дневного и ночного режима на термостате, и нагревательный элемент готов к работе .

Даже неспециалисту систему инфракрасного отопления можно установить и настроить максимум за один час. Вот что я имел в виду — просто и понятно.

Первые впечатления и впечатления от теста инфракрасного обогрева

В тот день, когда я перешел с теплого пола на инфракрасное, температура в комнате была некомфортной.Остаточное тепло, оставленное в воздухе теплым полом, и тепло, излучаемое инфракрасным обогревателем, складывались в неприятную смесь тепла. Просто требуется несколько дней , пока пол перестанет излучать остаточное тепло от системы теплого пола, и одновременно оболочка помещения должна медленно закаляться высокоэнергетическим излучением системы электрического отопления.

Я позволил этому процессу преобразования работать в течение пяти дней, прежде чем снова измерить температуру стен и пола.Прилагаю мои измерения с пятого дня после переключения на инфракрасное тепло. В трех сериях измерений снова измеряю температуру пола в 6 точках. 18 измеренных значений:

Серия измерений 1	20,9	21,1	21,0	20,8	20,5	20,3
Серия измерений 2	21,2	20,9	20,9	20,8	20,4	20,3
Серия измерений 3	20,8	20,9	20,8	20,6	20,4	20,2

… в результате средняя температура грунта по 90 447 равна 20. 71 ºC (примерно на 4 ºC меньше, чем раньше).

Я также еще раз измеряю все 4 стены инфракрасным термометром в серии из трех измерений в 6 местах и ​​вычисляю среднее значение всех 18 значений измерений:

Серия измерений 1	21,7	21,4	21,6	21,8	20,4	20,8
Серия измерений 2	20,4	20,3	20,6	21,0	21,0	21,7
Серия измерений 3	20,1	20,2	21,3	21,2	20,9	21,7

В результате средняя температура стенки составляет 21 ºC (прибл.на 0,5 ºC меньше, чем раньше).

Обе серии измерений проводятся в течение суток при температуре наружного воздуха 7-8 ºС. Температура окружающего воздуха в офисе во время серии измерений: 21 ºC.

Измеренные значения с подогревом пола, а затем с инфракрасным отоплением были получены при примерно одинаковых наружных температурах (разница в 1-2 ºC) и поэтому вполне сопоставимы.Что я замечаю: Температура воздуха при использовании теплых полов была 23 ºC, но сейчас мне комфортно на 2 градуса меньше при 21 ºC. Хотя температура воздуха ниже, средняя температура стен изменилась незначительно. Теперь вы слышали это много раз — тепловые волны от системы инфракрасного отопления в основном нагревают помещение (мебель и стены) и лишь в минимальной степени воздух. Я могу подтвердить этот факт на основании моих измеренных значений.

Непрерывная документация за 10 дней показывает постоянный уровень температуры между установленной температурой восстановления (18.5 ºC) и дневная целевая температура (20-22 ºC). В течение тестового периода я несколько раз менял целевую температуру и в итоге нашел оптимальное для меня значение 21 ºC. Вы можете видеть, что 18-е, 19-е, 25-е и 26-е являются выходными днями, на которые я запрограммировал сокращенный период отопления. В переходе ночи с 20-го на 21-е также видно, что помещение не перешло в период ночного сокращения времени, потому что я допустил ошибку при программировании термостата.

Сколько стоит установить электрическое инфракрасное отопление?

Электрическое отопление может быть недорогим вариантом установки для дополнительного обогрева в распределенных точках дома, не требуя специальной вентиляции.Электрическое отопление может быть дорогим, учитывая цены на электроэнергию.

Вы обнаружите, что средняя стоимость установки электрического инфракрасного обогревателя зависит от номинальной мощности устройства, наличия и длины электрической цепи, подготовки и специальных требований, а также ставки оплаты труда.

В следующей таблице значение «Стоимость рабочей силы» представляет собой сумму, которую может сэкономить специалист, выполняющий установку самостоятельно.

Электрическое инфракрасное отопление: установка кварцевого элемента с хромированными отражающими панелями на стене с деревянным каркасом.Предоставление всех сопутствующих материалов, расходных материалов, транспорта и оборудования. Обеспечьте всю отделку, окончательные корректировки и очистку.

Артикул	Стоимость единицы		Количество	Стоимость линии
Базовый: установка и подключение одного агрегата мощностью 3,2 кВт (10 000 БТЕ/ч, длина 24 дюйма, 240 вольт) к существующей электрической розетке, включая один термостат.	434 $	каждый	1	434 $
Умеренный апгрейд: в дополнение к базовому для холодного климата, установите и подключите один блок мощностью 5 кВт (17 000 БТЕ/ч, длина 40 дюймов, 240 вольт) к существующей электрической розетке.	128 долларов	каждый	1	128 долларов
Модернизация Deluxe: дополнительно к умеренной, установка новой цепи к существующим выключателям с использованием кабеля THHN на 30 ампер 600 В в металлическом кабелепроводе 1/2 дюйма EMT для поверхностного монтажа.	3,84 $	за фут	30	115 долларов
Стоимость материалов	677 $	каждый	1	677 $
+ Стоимость рабочей силы (базовое и среднее обновление)	38 $	в час	5	190 $
+ Стоимость рабочей силы (Делюкс)	42 $	в час	5	210 долларов
Общая стоимость	1077 долларов	каждая	1	1077 долларов

Типичные преобразования единиц мощности:

1 тонна = 12 000 БТЕ/ч = 3. 5 кВт = 4,6 л.с.

Прочие соображения и расходы

• Размер системы отопления зависит от условий региональной климатической зоны, состояния здания, окон, изоляции и использования вентилятора.
• Размер системы отопления на квадратный фут хорошо изолированных и герметичных зон здания соответствует региональным климатическим зонам, начиная от самых холодных (50 БТЕ/ч/кв. фут = 15 Вт/кв. фут) до умеренных (25 БТЕ/ч/кв. фут). фут = 7 ватт/кв. фут) в те немногие регионы, где нет необходимости в отоплении.
• Для блоков мощностью более 12 000 БТЕ/ч (или 3.5 киловатт или 1 тонна) обычно требуется 240 В или многофазная электрическая цепь.
• Приточно-вытяжное электроотопление дополнительно потребует мощности вентиляторного оборудования.
• Электрический обогрев без принудительной подачи воздуха имеет меньшую теплоотдачу и не подходит для больших площадей, например, электрические плинтусные и другие лучистые обогреватели.
• Стоимость рабочей силы возрастет при «скрытой» установке в готовой среде.
• Цены указаны для обслуживания в непосредственной близости от провайдера.
• Налоги и разрешительные сборы не включены.

Советы по самостоятельному изготовлению

• Этот проект в какой-то мере подходит для самостоятельной работы при наличии хороших навыков работы с электрикой и инструментов.
• Электрические цепи и установки должны соответствовать нормам для снижения риска возгорания.

Каталожные номера

• Craftsman Estimator Costbook, полная серия, 2015 год.
• Последние цены на сайтах Home Depot и других поставщиков.
• Обзор литературы по сайтам DIY.

Как лучше обогреть церковь?

Существует 4 популярных метода отопление церкви и в этой статье подробно объясняются преимущества и недостатки каждого метода, а затем делается вывод, какой из этих 4 методов лучше всего подходит для отопления церкви.

Большинство церквей были построены сотни лет назад, где регулярно использовались старые неэффективные системы отопления, и во многих церквях эти неэффективные системы отопления используются до сих пор. Поэтому большинству этих церквей требуется современная энергоэффективная система отопления. Эта статья направлена ​​на то, чтобы найти наилучший способ обогрева храма, а точнее ответить на вопрос «каким новым способом обогрева храма лучше всего?»

1. Теплый пол

Теплый пол — это просто система отопления, установленная под полом, либо для обогрева пола, либо, чаще, для работы в качестве основного источника отопления в церкви. Двумя основными видами напольного отопления являются электрические системы и системы водяного отопления.Электрические системы обогрева пола, как правило, используются наиболее часто, поскольку они просты в установке и вызывают меньше сбоев.

Преимущества теплых полов для церквей:

• Энергосберегающее отопление – как электрические, так и водяные системы напольного отопления обеспечивают постоянное и эффективное отопление от пола церкви.
• Снижение затрат на отопление – поскольку полы с подогревом потребляют меньше энергии, чем предыдущие радиаторы, они сокращают затраты на счета за электроэнергию.
• Больше свободного места – основное преимущество напольного отопления заключается в том, что его не видно, поэтому он не занимает места в церкви, оставляя больше места для сидячих мест.
• Простота в эксплуатации – после установки напольное отопление практически не требует обслуживания и совместимо с контроллерами и термостатами, что позволяет контролировать систему отопления церкви.
• Безопасность – так как система отопления находится под полом, прихожане церкви будут в безопасности, поскольку нет горячих поверхностей или острых краев, которые обычно характерны для старых систем отопления.

Недостатки теплых полов для церквей:

• Затраты на установку – это основной недостаток систем напольного отопления; затраты на установку могут очень быстро возрасти, особенно для церквей с большой площадью. Ориентировочные затраты на установку обычно составляют от 75 до 100 фунтов стерлингов за квадратный метр напольного покрытия, в зависимости от типа устанавливаемой системы подогрева пола.
• Время установки – обычно установка системы подогрева пола в церквях занимает несколько дней, в зависимости от количества полов, которые необходимо уложить.Для электрических теплых полов обычно требуется нанесение на поверхность самовыравнивающейся смеси. Установка водяного теплого пола займет больше времени и обычно выполняется в течение недели.
• Изменение высоты пола – установка системы напольного отопления обычно приводит к увеличению высоты пола на несколько сантиметров, и это может быть проблемой для некоторых церквей.

2. Инфракрасные обогреватели

Инфракрасные обогреватели — это инновационная энергоэффективная система обогрева, использующая преимущества инфракрасного тепла, той же формы тепла, которое излучается солнцем и телом.Инфракрасное тепло передается непосредственно от нагревателя к объекту, требующему тепла, без нагревания воздуха между ними и без воздействия воздуха или ветра. Инфракрасные обогреватели идеально подходят для обогрева церквей с большими открытыми пространствами и высокими потолками.

Преимущества инфракрасных обогревателей для церквей:

• Энергоэффективность — поскольку инфракрасные обогреватели используют коротковолновое инфракрасное тепло, тепло напрямую достигает людей и объектов, которым требуется тепло, а это означает, что потери тепла в окружающую среду минимальны или вообще отсутствуют, что делает инфракрасные обогреватели одной из самых энергоэффективных систем отопления на рынке. .
• Экономичность – благодаря тому, что инфракрасные обогреватели очень энергоэффективны и их нужно включать только тогда, когда требуется тепло, обогреватели значительно сокращают расходы на отопление церквей, особенно в зимние месяцы. Чтобы узнать, насколько экономичны инфракрасные обогреватели Tansun, посетите одну из наших церковных тематических страниц: « Церковь Святого Михаила — Вулверхэмптон ».
• Нет времени на предварительный нагрев – поскольку инфракрасные обогреватели используют коротковолновое инфракрасное излучение, тепло подается сразу после включения обогревателей, и для предварительного нагрева не требуется время.
• Простота установки — инфракрасные обогреватели можно монтировать на стены или потолки церквей. Tansun предлагает ряд универсальных кронштейнов , совместимых со всеми обогревателями, что упрощает их установку.
• Не требует обслуживания — после установки инфракрасные обогреватели можно не трогать, поскольку они не требуют обслуживания. Нагревателями можно управлять с помощью ряда контроллеров Tansun , что обеспечивает полное управление нагревателями.
• Монтаж — благодаря своей мощности инфракрасные обогреватели можно монтировать высоко и размещать в храме в незаметном месте.
• Безопасность – космические инфракрасные обогреватели обычно устанавливаются в недоступном для людей месте внутри церквей, а обогреватели имеют защитный металлический кожух, защищающий нагревательные элементы.
• Без шума – инфракрасные обогреватели обеспечивают приятное тепло в тишине, не производя никакого шума, что особенно полезно в церквях, когда нужно обогреть прихожан, предпочитающих молиться в тишине и тишине.
• Экологичность – инфракрасное отопление классифицируется как экологически чистая энергия, поскольку инфракрасные обогреватели не выделяют прямых выбросов углекислого газа или закиси азота. Для получения дополнительной информации о том, почему инфракрасные обогреватели безопасны для окружающей среды, посетите нашу страницу « Green Energy & Energy Savings ».
• Большая площадь покрытия — благодаря тому, что инфракрасные обогреватели могут быть установлены высоко, они имеют очень широкую зону покрытия на каждый обогреватель.

Недостатки инфракрасных обогревателей для храмов:

• Уменьшение тепла – после выключения инфракрасных обогревателей инфракрасное тепло быстро убывает, в отличие от систем конвекционного отопления, где тепло еще некоторое время остается в храме даже после выключения системы отопления.
• Навязчивый — хотя некоторые инфракрасные обогреватели имеют гладкий и элегантный вид, когда они установлены в традиционных церквях, они выделяются из инфраструктуры и архитектуры церкви, иногда нежелательным образом.

3. Газовое отопление

Газовое отопление чаще всего используется в качестве системы центрального отопления, обеспечивая комфортное тепло всего интерьера церкви. Газовые обогреватели — это тип обогревателей, работающих на природном газе, которые используются для обогрева помещения или большого открытого пространства церкви и обеспечивают поддержание внутри церкви температуры окружающей среды.

Преимущества газового отопления храмов:

• Эффективность — газ является эффективным топливом, некоторые современные газовые обогреватели имеют КПД более 90%.
• Простая замена — для церквей, уже имеющих стандартный газовый котел, замена этой системы газового отопления новой современной версией газового обогревателя может быть довольно простой задачей.
• Легко починить — поскольку газовое отопление является одной из самых распространенных систем отопления в Великобритании, найти специалистов по отоплению, если газовые обогреватели в церкви сломаются или требуют обслуживания, довольно просто и быстро.

Недостатки газового отопления церквей:

• Неэкологичен: поскольку в газовых обогревателях используется ископаемое топливо, обогреватели не считаются экологически безопасными, так как газ при сгорании выделяет углекислый газ.
• Дорогостоящая установка – установка системы газового отопления в церкви может быть дорогостоящей, при этом затраты на установку выше в сельской местности. Если ваша церковь не подключена к газовой сети, подключение церкви к сети обойдется еще дороже.
• Разрушительные установки — как и ожидалось, установка системы газового отопления может занять время, но также может быть весьма разрушительной для церкви, потенциально вызывая сбои в повседневной работе церкви.
• Требуется предварительное отопление – в некоторых церквях отопление требуется только в течение нескольких дней в неделю, но может потребоваться включение систем газового отопления за несколько дней до этого, чтобы обеспечить тепло в этот конкретный день, что может значительно увеличить расходы на отопление, особенно в холодное время года. зимние месяцы.
• Дороговизна в эксплуатации — длительное время предварительного прогрева газовых обогревателей значительно увеличивает еженедельные расходы на отопление церкви, особенно в зимние месяцы.

4. Отопление скамьи

Отопление Pew — это современный тип электрической системы отопления, разработанный специально для отопление церкви . Скамья — это длинная скамья со спинкой, обычно расставленная рядами внутри церкви для сидения прихожан. При обогреве скамьи нагревательный элемент крепится к поверхности сиденья скамьи и обеспечивает локальный обогрев непосредственно людям, нуждающимся в тепле.

Преимущества обогрева скамеек для церквей:

• Прямое тепло — обогреватели скамеек нагревают непосредственно прихожан, а не воздух, так что, хотя все внутреннее пространство церкви не отапливается, люди, нуждающиеся в тепле, обеспечиваются теплом.
• Равномерное распределение тепла — электрический нагревательный элемент проводит тепло по всему слою скамьи, в результате чего тепло равномерно распределяется по поверхности сиденья скамьи.
• Не требует технического обслуживания — отопление скамеек, как правило, не требует технического обслуживания и ремонта, а срок службы систем обогрева скамеек больше, чем у большинства альтернатив.
• Малое время предварительного прогрева — большинство систем обогрева скамеек нужно включать примерно за 10 минут до церковной службы.
• Нет шума — обогреватели скамеек работают бесшумно, что особенно полезно в церкви.

Недостатки обогрева скамеек для церквей:

• Обогрев только сидячих мест – системы обогрева скамеек обеспечивают локальное отопление, обогревая прихожан только тогда, когда они сидят, а это означает, что когда прихожане не сидят, а вместо этого ходят по церкви, им будет холодно, поскольку обогреватели скамеек обеспечивают тепло только вокруг зона отдыха.
• Высокие первоначальные затраты – несмотря на то, что обогреватели для скамеек стоят значительно меньше, чем газовые системы или системы подогрева пола, если церковь довольно большая с большими местами для сидения, первоначальные затраты на покупку обогревателей для скамеек могут быть довольно высокими.

Заключение

В то время как газ и пол с подогревом раньше были наиболее распространенной формой систем отопления для церквей, в наше время эти старые системы отопления считаются неэффективными и дорогостоящими по сравнению с современными обогревателями.Основные проблемы заключаются в том, что газовые обогреватели и полы с подогревом предназначены для обогрева всей внутренней площади церкви, что обычно не требуется, и они имеют длительное время предварительного нагрева, что приводит к высоким затратам на отопление для церквей, особенно в более холодные зимние месяцы.

В современных инновационных системах отопления, таких как обогреватели для скамеек и инфракрасные обогреватели, используется электрический нагрев, поэтому они считаются экологически безопасными. Эти обогреватели не требуют технического обслуживания и включаются только тогда, когда это необходимо, так как они напрямую обогревают прихожан и прихожан, нуждающихся в тепле, благодаря чему затраты на отопление намного ниже, чем при использовании газовых систем и систем напольного отопления.

В то время как обогреватели скамеек бесшумны и имеют короткое время предварительного нагрева, в церквях с большими местами для сидения потребуется установить много обогревателей скамеек, чтобы сделать их эффективным решением для обогрева церквей. Это связано с их низким уровнем теплоотдачи по сравнению с другими видами отопления.

Инфракрасные обогреватели могут быть установлены на стенах или потолках церквей, поэтому каждый инфракрасный обогреватель может обогревать гораздо больше людей, чем каждый обогреватель скамьи. Кроме того, площадь теплового покрытия инфракрасного обогревателя намного больше, чем у обогревателя скамейки.Эффективность и значительное снижение затрат на отопление, которые обеспечивают инфракрасные обогреватели, делает инфракрасные обогреватели оптимальным методом обогрева церквей.

По нашему мнению, с учетом всех факторов, инфракрасные обогреватели кажутся наиболее удобными для обогрева церквей благодаря их энергоэффективности, отсутствию времени предварительного нагрева, экономии средств, большой площади покрытия и тому факту, что после установки обогревателей не требуется техническое обслуживание. .

Инфракрасные обогреватели Tansun для церковного отопления

Являясь ведущим производителем инфракрасных обогревателей в Великобритании уже более 30 лет, Tansun предлагает самый широкий ассортимент промышленные , бытовые и коммерческие инфракрасные обогреватели на рынке. Инфракрасные обогреватели Tansun производятся в Великобритании в соответствии с высочайшим качеством, и эти мощные обогреватели были разработаны с учетом высокой энергоэффективности для минимизации затрат на отопление церквей.Компания Tansun установила инфракрасные обогреватели во многих церквях на протяжении многих лет. Пожалуйста, ознакомьтесь с некоторыми из наших церковных тематических исследований, показывающих экономию средств, которую обеспечивают инфракрасные обогреватели Tansun:

«Церковь Святого Михаила – Вулверхэмптон»

«Церковь Святого Иоанна Крестителя – Шропшир»

«Церковь Святой Марии – Сомерсет»

Для получения дополнительной информации, пожалуйста, посетите наш ‘ Церковное отопление ‘ или поговорить с одним из наших специалистов по продажам, позвоните нам по телефону 0121 580 6200 или посетите нашу страницу ‘ Контакты ‘, и один из наших экспертов по отоплению свяжется с вами как как только смогут.
