При монтаже систем водоснабжения и канализации из полиэтилена иногда возникает необходимость обогнуть препятствие, изменить направление прокладки трубопровода. Если под рукой нет подходящих фитингов, а также для удешевления работ возникает вопрос — как согнуть ПНД трубу и можно ли вообще проводить такую операцию. Это вполне возможно. Далее рассмотрим ряд способов как придать трубе нужный угол изгиба самостоятельно или в производственных условиях.

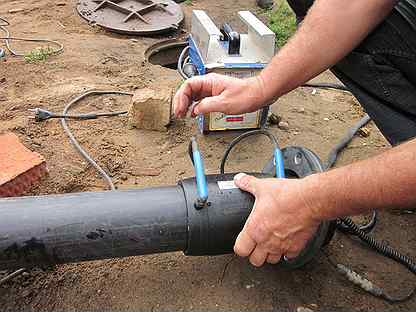

Особенности труб полиэтилена низкого давления

Трубы из полиэтилена низкого давления (ПНД или HDPE по международной классификации) все более вытесняют из применения в области строительства трубы металлические.

Угол изгиба

изгиб на 45 градусов

Чувствительность материала к нагреву, его эластичность и легкость позволяют создавать заготовки из труб ПНД для того, чтобы менять направление прокладываемого трубопровода, огибать препятствия.

При этом стоит учитывать, что угол изгиба не должен превышать 90о.

Стандартными считаются углы в 30, 45, 60, 90 градусов.

Температура плавления

При формовке трубных изделий из полиэтилена необходимо учитывать температурные характеристики материала. Его размягчение начинается при температуре от +80Со, а плавление происходит от +130Со до +137С о. Именно при такой температуре производятся трубы ПНД.

Способы сгибания

ПНД является одновременно весьма прочным и пластичным материалом. Это позволяет нагревать заготовку до размягченного состояния, а затем согнуть трубу, придавая ей необходимый угол изгиба.

Производственные

Формовочный станок

Для этой цели используется специальное формовочное промышленное оборудование — высокоточные формовочные машины.

Получение определенного радиуса изгиба рассчитывается на основе соотношения поперечного сечения к наружному диаметру.

Осуществляется двумя методами:

  • обкатка роликом вокруг шаблона с заданным радиусом изгиба без наполнителя;
  • накручивание на гибочный шаблон с применением оправки, защищающей от повреждений, внутри.

Бытовые

При невозможности применения формовочных машин, что бы согнуть ПНД трубу используют менее точные методы, основанные на применении доступного оборудования, либо подручных средств для разогрева. Сгибание трубы также, как и при промышленном способе, производится путем формирования заданного угла по заранее изготовленному гибочному шаблону

Применение строительного фена

Безопасный и эффективный метод для выполнения работы в домашних условиях. Важно иметь фен достаточной мощности с точной регулировкой рабочей температуры.

Принцип действия:

  • нагрев участка для изгиба,
  • формирование (сгибание) заготовки по шаблону.

При низкой рабочей температуре или значительной отдаленности фена от поверхности материала размягчение полимера будет недостаточным, поэтому высок риск, что при сгибании стенка трубы деформируется или треснет.

Использование газовой горелки

По принципу действия метод является альтернативой применению электрофена. Но этот вариант значительно уступает предыдущему в плане безопасности: необходим опыт работы с таким оборудованием.

При близком расположении горелки к полиэтилену он может расплавиться, либо воспламениться.

Преимуществом является возможность использования в местах, где нет электропитания, а также меньшая стоимость покупки баллона в 200 мл для газовой горелки (по сравнению со строительным феном средней мощности).

Обработка горячей водой

Наиболее простой, но малоэффективный способ при отсутствии фена или газовой горелки. В домашних условиях при помощи горячей воды достаточно тяжело равномерно прогреть толщину стенки, а также необходимую для сгиба площадь поверхности. В случае, если объем работ небольшой, а диаметр трубы не более 50 мм, вполне можно использовать обычный чайник.

Горячую воду можно заменить на сыпучие материалы, например соль или речной песок. Необходимо нагреть их до нужной температуры,  например на сковороде или противне, засыпать в трубу и подождать нагрева изделия. После этого аккуратно согнуть и дать остыть.

Изгиб ПНД трубы в домашних условиях

Перед началом выполнения работ подготовьте:

  • древесноволокнистую плиту (ДВП) или доску для самостоятельного изготовления гибочного шаблона;
  • трубу, которую вы будете сгибать;
  • доступный вам инструмент для нагревания заготовки (газовая горелка, строительный фен или емкость с горячей водой).

Правила безопасности

Работы в домашних условиях без соблюдения правил техники безопасности могут привести к ожогам различной тяжести и даже пожару.

  • Выберите для работ место вдали от легко воспламеняющихся вещей.
  • При работе с нагревательными приборами используйте защитную одежду и перчатки (рукавицы).
  • Находитесь на достаточном для вашей безопасности расстоянии от открытого огня газовой горелки.

Этапы выполнения работ



  1. Проведите точный расчет радиуса изгиба заготовки из ПНД для трубопровода. Учтите, что углы сгибов не

    Изгиб на 180 градусов на деревянном шаблоне

    должны превышать 90 градусов во избежание деформации трубы во время работы.

  2. На основе расчета изготовьте из ДВП плиты шаблон с необходимым радиусом изгиба и формой.
  3. Отметьте область для нагревания. Если необходим изгиб трубы 90 градусов, рекомендуется прогревать участок, длина которого будет составлять шесть ее диаметров.
  4. На отмеченное место направьте тепловой поток от строительного фена или пламя газовой горелки. Для удобства работы можно закрепить нагревательный прибор на неподвижной опоре. При использовании на этом этапе для нагрева изделия горячей воды опустите участок трубы в емкость с жидкостью.
  5. Старайтесь плавно и медленно вращать заготовку вокруг своей оси — для равномерного прогрева участка для сгиба. Необходимая температура нагрева составляет от +80 до +120 градусов.
  6. Размягченную заготовку установите в заранее подготовленном гибочном шаблоне и медленно сгибайте под необходимым углом.
  7. Внимательно следите за тем, чтобы материал не начал твердеть, при необходимости проведите повторный нагрев.
  8. Согнутую трубу оставьте остывать на шаблоне.
  9. Приступать к монтажу заготовки возможно только после полного остывания изделия.

Возможные ошибки

В случае нарушения технологии сгиба труб из полиэтилена результатом может стать испорченный материал, а также невозможность использования заготовок в монтаже трубопровода.

  1. При выполнении сгибания трубы без использования гибочного шаблона невозможно добиться точного угла готового изделия.
  2. Сгибание недостаточно прогретой до нужного диапазона температуры трубы ведет к высокому риску появления трещин на материале (минимальная температура, при которой ПНД становится пластичным + 80 градусов).
  3. В случае превышения нагрева свыше +130 градусов возможна деформация: это температура, при которой полиэтилен начинает плавление.
  4. При игнорировании равномерного вращения заготовки вокруг своей оси возможен излом стенки при ее сгибании (прогревается не весь участок, необходимый для сгиба).
  5. Снятие с формовочного шаблона не полностью остывшей заготовки приведёт к деформации изделия и изменению заданного угла сгиба, что сделает невозможной точную сборку трубопровода.

При самостоятельном выполнении работ по сгибанию труб из ПНД учитывайте характеристики материала и технологические особенности процесса формирования заготовки, соблюдайте технику безопасности. Это поможет вам сэкономить свое время и деньги.

Как правильно согнуть ПНД трубу?

Трубы ПНД – это трубы из полиэтилена низкого давления. Существует два вида изделия: напорные, которые применяются в системе водоснабжения, канализации, газоснабжения, и безнапорные, предназначенные для технических целей. Также, трубы ПНД отличаются толщиной стенок и наружным диаметром. Соотношение этих двух показателей называется SDR (Standart Dimension Ratio). Параметр указывается в маркировке продукции. Чем выше его величина, тем тоньше стенки трубы. В продажу материал поступает в бухтах, на катушках, или в виде отрезков. Монтаж трубных систем предполагает организацию поворотных участков и совмещения частей трубы со сгибанием под разными углами по отношению друг к другу. Как это правильно сделать, мы расскажем в статье.

Особенности полиэтилена низкого давления

Полиэтилен низкого давления – это полимер высокой плотности, который производят посредством полимеризации этилена в условиях низкого давления. Он отличается низкой теплопроводностью, отличной износостойкостью и достаточной прочностью на растяжение и сжим. Сохраняет нейтральность по отношению к агрессивным химическим средам, не трескается и не разрушается при температурах от -60оС до + 60оС. Для него характерна паровая и жидкостная непроницаемость. Его можно гофрировать. Изделия из него имеют срок эксплуатации около 50 лет. Материал нетоксичный и экологически безопасный, устойчивый к жирным веществам.

ПНД производится с применением трех технологий (в зависимости от выбора производителя):

  1. Суспензионной полимеризацией. В этом случае в качестве сырья используются гранулы, на которые воздействует суспензия с химическими стабилизаторами. Смесь постоянно перемешивается, что создает условие для устойчивого слияния всех составляющих и максимальной однородности материала без недостатков.

  2. Растворной полимеризацией. Процесс проходит при температуре 600С-1300С с применением катализатора, что также обеспечивает высокую степень однородности массы, из которой в результате получается гибкий материал, легко восстанавливающийся после деформации.

  3. Газофазной полимеризацией. Эта технология почти не используется в настоящее время, так как результат не отличается высоким качеством. Принцип ее заключается в том, что мономеры полимеризуются в газовой среде. Структура материала получается не однородной, и его износостойкость оставляет желать лучшего.

Качественный полиэтилен низкого давления отличается надежными межмолекулярными связями с низкой ветвистостью, поэтому характеризуется высокой прочностью на разрыв. Важно, что при работе с ним не требуется соблюдение мер предосторожности. Хотя, во время производства в результате реакций между элементами составов образуются отходы, которые представляют вред для экологии, поэтому должны быть правильно утилизированы в соответствии с отраслевыми нормами.

Утилизация использованного продукта из полимера заключается в его обычной переплавке во вторсырье и выполняется без необходимости в дополнительных компонентах и сложных технологиях.

Согласно ГОСТу 16338-85, действующему на сегодняшний день без изменений с момента его утверждения в 1985 году и соответствующему международным требованиям, ПНД должен иметь плотность не менее 0,93 гр/см3, температуру плавления — 1250С -1300С, стойкость к разрушению на изгиб не должна быть меньше 19 МПа, стойкость к разрушению на порез — не меньше 19 МПа, водопоглощение за месяц не должно превышать 0,04%.

Допустимый радиус изгиба

Как мы писали выше, ПНД труба может реализовываться на катушках, следовательно, является гибкой, способной принимать разные формы. Для ее деформации, например, для прокладки системы в обход препятствий, не обязательно применять специальное оборудование, но важно знать основные требования и ограничения. Одним из таких условий является показатель допустимого радиуса изгиба.

Поскольку этот вид полиэтилена характеризуется эластичностью и при этом сохраняет прочность, то можно создавать разные конфигурации трубопроводов, придерживаясь рекомендуемых величин минимального радиуса изгиба. Показатель зависит от SDR и температуры укладки, так как тепловое расширение приводит к изменению размеров системы. Существуют специальные таблицы, в которых максимальный изгиб ПНД трубы рассчитан с учетом описанных условий.

Если возникает необходимость в создании идеально прямого угла, то рекомендуется использовать шаблон. Нужно постепенно прогреть участок сгиба, длина которого должна составлять шесть ее диаметров. Если не выполнить это условие, то изгиб трубы пнд на 90 градусов может нарушить структуру материала, что приведет к преждевременному износу системы и ее дефектам.

Температура плавления

Выполнение сгибания трубной заготовки под разным углом осуществляется в условиях высокой температуры, которую важно поддерживать на стабильном уровне. Минимальная граница составляет +1300С, а максимум должен оставаться на отметке +1370С. Это – температура, необходимая для того, чтобы началось плавление материала. Но уже при +800С начинается размягчение.

Способы сгибания

Термопластичные ПНД изделия могут быть нагреты до вязкотекучего состояния, что делает их высоко эластичными, податливыми для придания разных форм, которые фиксируются после охлаждения. Структура материала после деформации сохраняется. Итак, как загнуть ПНД трубу? Сначала нагреть, что можно сделать в производственных и домашних условиях несколькими способами:

  • в формовочной машине;
  • строительным электрофеном;
  • газовой ручной горелкой;
  • горячей водой.

После чего, следуя пошаговой инструкции и с соблюдением требований к выполнению работ, осуществляется формовка изделия.

На производстве

Формовка труб ПНД в промышленных условиях выполняется на формовочной машине, которая может быть установлена и в домашних мастерских. Она действует по принципу пресса и отличается высокой точностью. Сначала мастер подготавливает материал, делает разметку и разрезает трубу на необходимые отрезки. Каждая заготовка нагревается, и выполняется гибка в станке, после чего изогнутый фрагмент охлаждается и осуществляется торцовка концов. Оператор формовочной машины должен контролировать отношение наружного диаметра трубы к ее поперечному сечению. Есть стандартные показатели: когда обкатывается вокруг шаблона, параметр должен быть равен или больше 0,065, а когда наматывается на шаблон, показатель должен быть равен или меньше 0,065. После снятия с шаблона радиус изгиба трубы должен уменьшаться в 1,2 раза, что происходит в результате упругой деформации материала. Существуют таблицы с рассчитанной длиной заготовки для изгиба ее на стандартные углы.

Внепроизводственный

Формовку профильной трубы ПНД можно выполнить без применения специального оборудования. Для этого нужно выбрать доступный инструмент для нагрева материала: газовую горелку или строительный электрофен. Можно использовать горячую воду. Далее, процедура подобна машинной обработке. Используется гибочный шаблон. Результат характеризуется меньшей точностью, но соответствует отраслевым требованиям.

Сгибаем своими руками в домашних условиях

Перед тем, как гнуть трубы в домашних условиях, убедитесь, что соблюдаются правила техники безопасности. Выбор инструмента для нагрева трубы зависит от его доступности и личного предпочтения пользователя. Обычно используется газовая горелка, строительный или паяльный фен. Менее эффективно, но можно заполнить полость трубы кипятком или сыпучим материалом (песком, например), разогретым до 900С. Но важно понимать, что высокую точность, тем более, при сгибании большого объема заготовок, можно обеспечить только на формовочной машине. Если работы будут проводиться не с достаточно пластичным материалом, то возникает риск его растрескивания при сгибании.

Меры предосторожности

Все операции, связанные с нагреванием длинного сгиба, выполняются без спешки, терпеливо, аккуратно. При воздействии источником тепла на трубу важно ее не расплавить, поэтому не надо его близко подносить к ПНД изделию. В домашних условиях можно изгибать трубы диаметром не более 110 мм. В остальных случаях необходимо формовочное оборудование. Малый радиус изгиба на трубе малой длины (до метра) выполняется без шаблона. Разогретая труба сгибается руками и удерживается, пока не остынет. Сгибание выполняется постепенно. Важно выполнять работы далеко от воспламеняющихся предметов, использовать перчатки и защитную одежду, соблюдать правила пожарной безопасности.

Алгоритм сгибания трубы

Алгоритм сгибания трубы зависит от выбранного способа и характеристик изделия, но стандартные этапы следующие:

  • Сделать из доски шаблон с помощью электролобзика.
  • Отметить область отреза трубы и отрезать заготовку.
  • Выделить место нагревания.
  • Направить на отметку тепловой поток, равномерно прокручивая заготовку вокруг продольной оси.
  • Разместить разогретую трубу в гибочном шаблоне.
  • Начинать плавное сгибание под нужным углом в течение до минуты с помощью рук или трубогиба.
  • Важно не допустить разрыв в точке сгибания.
  • Охлаждается сгиб в зафиксированном изогнутом положении в шаблоне;
  • Холодная заготовка снимается с шаблона;
  • Выполняется торцовка концов с помощью специального инструмента.

Возможные ошибки

Среди наиболее распространенных нарушений правильности выполнения процедуры – слишком быстрое сгибание или сгибание недостаточно прогретой заготовки (минимальная температура нагрева — 800С, максимальная — 1300С). В этих случаях перегиб пнд трубы приводит к изменению структуры материала в точке деформации и образованию трещин на трубе. Если при нагревании заготовка вращается не равномерно, то не весь участок сгиба станет пластичным, поэтому при деформации возможны повреждения стенки. Преждевременное снятие заготовки с шаблона также ошибочное действие, которое приведет к изменению угла загиба.

Как согнуть ПНД трубу? Способы и рекомендации

ПНД трубы отличаются высокой устойчивостью к воздействию агрессивных сред и долговечностью. Они используются для прокладки трубопроводов различного назначения и классифицируются по способу транспортировки технических жидкостей:

  • Напорные — трубы, применяемые в канализационных и водопроводных системах, а также для организации подачи газа на объекте.
  • Безнапорные — используются в самотечных системах водоотвода.

Помимо этого, трубы ПНД могут отличаться по физическим параметрам: толщине стенок и внешнему диаметру, соотношение которых называется Стандартным размерным соотношением (SDR). Оно включено в систему маркировки продукции и обратно пропорционально толщине стенок (чем ниже SDR, тем толще стенки).

Продукция продается в бухтах, на катушках или отрезными частями. Большинство монтажных работ трубопровода сопряжено с рядом сложностей. Например, сооружение поворотных участков, когда необходимо вести трубопровод под различным углом. Поговорим о том, как согнуть трубу пнд без негативных последствий.

ПНД: основные характеристики материала

Полиэтиленом низкого давления называется продукт, полученный путем полимеризации этилена при давлении не более 0,5 МПа и температуре около 80°С. Его основными преимуществами являются:

  • Низкая теплопроводность;
  • высокая износоустойчивость;
  • высокая прочность на растяжение и сжатие;
  • стойкость к агрессивным веществам;
  • устойчивость к воздействию низких и высоких температур (от −60°С до +60°С).

ГОСТ 16338-85 требует, чтобы ПНД, применяемый в строительстве трубопроводных систем, имел плотность от 0.93 гр/см3, температуру плавления — 125°С −130°С, прочность на изгиб и порезы — от 19 МПа, впитывание влаги — не более 0.04%.

ПНД трубы в нашем каталоге

Допустимый радиус изгиба

Так как изделия продаются намотанными на бобину, степень их гибкости очень высока. Поэтому для простых операций (например, обход препятствия и т.п.) не требуется применения специального формовочного оборудования или монтажа дополнительных разветвлений. Важно понимать, что трубы имеют допустимый радиус изгиба, которым необходимо руководствоваться при создании трубопроводов различной конфигурации.

На данный параметр влияют SDR и температура укладки. Чтобы ПНД трубу согнуть под 90 градусов, желательно воспользоваться шаблоном, специально предназначенным для определения прямых углов. Предварительно участок сгиба прогревается. Длину прогрева можно легко рассчитать, воспользовавшись формулой: Dx6, где D — диаметр трубы. В противном случае структура изделия будет необратимо нарушена, что приведет к сокращению ресурса эксплуатации.

Способы сгибания

Для ПНД труб характерна хорошая термопластичность, то есть способность изменять свою физическую форму под воздействием температур. Нагреваясь, изделие приобретает вязкотекучее состояние, которое позволяет придать нужную геометрию трубопроводу с последующей фиксацией и охлаждением. Как согнуть трубу ПНД правильно? На начальном этапе проводится ее нагрев. Самостоятельно это можно сделать, используя:

  • Термофен;
  • газовую горелку;
  • кипяток.

В промышленных условиях используют специальное формовочное оборудование.

Затем проводят формовку изделия строго по инструкции и с обязательным соблюдением требований работ.

Формование труб ПНД осуществляется с помощью формовочной машины. Данное оборудование можно использовать и дома, но стоит оно недешево. Действуя по принципу пресса, машина позволяет добиться результатов высокой точности.

Сгибание ПНД трубы с использованием строительного фена

Как согнуть ПНД трубу под 90 градусов самостоятельно?

Формование изделия проводится с помощью инструментов, указанных выше. Рабочий процесс во многом схож с машинным методом, только нужно вооружиться специальным шаблоном. Точность результата здесь будет не столь высокая, как на производстве, но в пределах предъявляемых норм и требований.

Процесс сгибания в домашних условиях

Какой способ формования выбрать? Все зависит от имеющегося инструмента и предпочтений. Главное, проводить работы с обязательным соблюдением мер предосторожности. В большинстве случаев умельцы предпочитают использовать газовую горелку или термофен.

Горячая вода также позволяет проводить сгиб трубы, хотя ее использование не так эффективно, как профессиональный инструмент. В этом случае внутреннее пространство изделия заливается кипятком или заполняется раскаленным (800-1300 градусов Цельсия) сыпучим материалом (песком, к примеру). Это способ не позволяет добиться той точности, что дает формовочная машина. К тому же, если температура нагрева теплоносителя будет ниже требуемой, изделие не приобретет нужную пластичность, что может повлечь за собой излом или появление трещин.

Техника безопасности

В ходе рабочего процесса нельзя спешить. Требуется соблюдать максимальную аккуратность. При нагреве трубы следует внимательно следить, чтобы она не расплавилась. Нельзя приближать нагреватель слишком близко к изделию.

В отсутствии формовочного оборудования вполне реально согнуть трубу диаметром до 110 мм. Если нужен небольшой радиус изгиба изделия длиной до 100 см, в работе можно не использовать шаблон.

После нагрева пластичное изделие нужно согнуть руками и удерживать до застывания материала. Нельзя проводить сгиб резко и сразу: сгибаем аккуратно и постепенно, вдали от легко воспламеняющихся предметов. В ходе рабочего процесса руки должны быть защищены перчатками, а тело спецодеждой. Обязательно соблюдать элементарные правила пожарной безопасности.

Характерные ошибки

Типичной ошибкой является чрезмерная спешка. Когда сгибание происходит очень быстро или при недостаточном нагревании, структура изделия повреждается и появляются трещины.

Еще одна ошибка — неравномерное вращение материала, (одни участки прогреются больше, другие меньше), вследствие чего в точке сгиба может повредиться стенка изделия.

Третья ошибка — шаблон убран с заготовки слишком быстро, что повлечет за собой изменение угла загиба.

как распрямить, выровнять пластиковую, полиэтиленовую трубу из бухты

Содержание:

Транспортировка труб из пластика возможна только в виде бухт или отрезков конкретных размеров. В скрученном состоянии строительные изделия напоминают кольца. Известно, что неграмотное обращение с пластиком приводит к его деформации или повреждению. Поэтому очень важно осмыслить, как выпрямить пластиковую трубу после ее сгибания, не нарушив качество материала.


Свойства полимера

Полиэтилен низкого давления характеризуется хорошей упругостью, но только данное качество приемлемо при его нормальной температуре. Как только она повышается до +80˚С, полимер ПНД становится мягким и довольно вязким и, соответственно, не устойчивым к деформации. В дальнейшем, возможно повышение температуры, но ненадолго.

Чтобы получить трубы из ПНД, нужно нагреть материал до +130˚С. Ведь при таких условиях сырье становится пластической массой, пригодной для производства трубных изделий. Если температурный режим изменить в сторону повышения, то продукт из ПНД разрушится даже без механического участия извне. Вот и ответ на злободневный вопрос: как выпрямить ПНД трубу либо ее согнуть? Становится ясно, что только благодаря сильному нагреву изделие способно получить соответствующую конфигурацию.

Способы сгибания

Трубные изделия можно подвергнуть пластической деформации и, соответственно, придать форме нужные параметры.

Различают два способа сгибания благодаря применению:

  • формовочного спецоборудования;
  • строительного фена.

Остановимся на каждом из них более подробно.

Машина для формовки

Данная процедура сгибания трубы из полиэтилена низкого давления выполняется поэтапно:

  1. Готовится оправа из листового материала ДВП с учетом размера трубы. Благодаря такому аксессуару, заготовка будет надежно защищена от повреждений.
  2. Изготавливается оболочка из силикона, которая крепит и защищает обрабатываемую деталь.
  3. В оболочку помещается труба и монтируется к подготовленной ДВП оправе.
  4. Конструкция монтируется в аппарат для формовки.
  5. Изделие из полимера нагревается и сгибается.
  6. Заготовка полностью охлаждается.


При выполнении такой процедуры пригодится полезный совет: нужно заранее отшлифовать поверхность оправы с помощью наждачного материала, чтобы получились ровные и гладкие стороны.

Строительный фен

На начальных этапах этого метода также потребуется создание оправы/шаблона из прессованного листа ДВП.

Дальнейшие шаги по сгибанию ПНД трубы отличаются от предыдущих тем, что необходимо:

  1. Разогреть строительным феном подготовленную поверхность.
  2. Медленно вращать трубное изделие, чтобы нагревание получилось равномерным.
  3. Установить горячую заготовку в формовочный каркас.
  4. Согнуть трубу так, чтобы в месте деформации не повредился материал. Когда достигнут соответствующий угол изгиба, охладить изделие.
  5. Снять холодную заготовку.


Если вы решили в условиях дома воспользоваться строительным феном, то придется соблюсти определенные правила. Прежде всего, при нагреве заготовки важно быть очень внимательным.

Ведь:

  1. Если источник тепла находится на значительном расстоянии от ее поверхности, то полимер ПНД размягчается слабо и изделие деформируется частично.
  2. Слишком близкое соседство источника тепла, в т.ч. открытого огня, может привести к негативному воздействию и даже возгоранию материала.

Процедура сгибания ПНД трубы в условиях дома выполняется и третьим способом − поливанием горячей водой. Но при его проведении нужно хорошо запомнить, что данный метод пригоден лишь при использовании малогабаритных труб, диаметр которых не превышает 50 мм. Если требуется разогреть маленький участок ПНД трубы, то можно использовать всего несколько литров кипятка. Во избежание ожогов обязательно соблюдение правил техники безопасности. Что касается промышленного производства, то там нагрев пластиковых изделий горячей жидкостью происходит в особых ваннах при температуре +135˚С.

Как выпрямить трубу ПНД самостоятельно

Таких вариантов придумано несколько, но вначале остановимся на самом бюджетном из них. Как выпрямить трубу из полиэтилена низкого давления жарким летом? Не секрет, что в теплую пору года, чаще всего, и прокладываются инженерные коммуникации загородных дач. Чтобы трубы стали ровными, нужно всего лишь растянуть их на участке, предварительно зафиксировав края. Пластиковые изделия, полежав недолго под жгучими лучами солнца, выравниваются, а заломы от транспортировки и складирования вовсе исчезают.


Естественно, никто не станет ждать лета и откладывать на неопределенный период строительные работы по укладке трубопровода, чтобы дешево разогнуть входящие в него элементы. Как быть, если на улице похолодало? В данном случае, чтобы понять, как распрямить трубу ПНД, следует прибегнуть к термообработке ее поверхности.

В основном, для этих целей подойдет тёплая вода или горячий воздух. Трубы, как и летом, растягивают на приусадебном участке и осуществляют термообработку искусственным путем.

Если коммуникации имеют значительную протяженность, то в таких случаях лучше воспользоваться приспособлением – тележкой с каркасом из алюминия. Так выпрямляются трубы, диаметр которых варьирует от 14 до 20 мм. С помощью вращающихся валиков можно устранить загибы, а благодаря прорезиненным колёсам − обеспечить удобство транспортировки.

Если же заготовка короткая, то нагреванию подлежат конкретные участки.


Выбирая оборудование, обратить внимание на:

  • наличие нескольких режимов его функционирования;
  • возможность терморегулирования и управления воздушным потоком.

Разобравшись с оборудованием и поняв, как выпрямить полиэтиленовую трубу из бухты, вы полностью откажетесь от использования фитингов, а ваши ПНД трубы примут требуемую в хозяйстве форму.

Как согнуть пластик в условиях дома

Теперь особое внимание уделим вопросам гнутья и выпрямления ПВХ изделий. Большинство умельцев не применяют в условиях дома вспомогательное оборудование. Чтобы согнуть изделия из поливинилхлорида, в жаропрочном шкафу разогревается песочная/солевая масса сыпучего материала. Также специалисты, помимо горячей духовки, используют противень. Нагрев сыпучую массу до определенной температуры, ее засыпают с помощью черпака и строительной воронки внутрь изделия ПВХ. Нужно помнить, что для этих целей пригодятся только металлические воронки и барьерные крышки.

Немаловажную роль в решении задачи, как деформировать ПВХ трубу дома, играет расчет необходимой температуры сыпучего материала. Как сказано выше, она не должна быть больше +80˚С, т.к. с этой отметки ПВХ начинает превращаться в мягкое вещество. Взяв полезную информацию из специальной литературы, несложно осмыслить, как выровнять ПНД трубу. Самое главное − температура сыпучего продукта не должна превышать или быть ниже нормативного предела.


Сгибание пластика в домашних условиях включает следующие действия:

  1. Хорошо нагретый песок или соль нужно высыпать в трубу, на которую с одной стороны заранее надеть барьерную крышку.
  2. По истечении нескольких минут можно приступать к процедуре изгиба. Время ожидания нагрева трубы находится в прямой зависимости от толщины стенок ПВХ трубы: тонкостенные изделия нагреваются намного быстрее толстостенных. Данная процедура должна выполняться без прикладывания больших усилий.
  3. После этого заготовку нужно охладить, подставив ее под холодную струю воды из-под крана. Из-за повышенной теплоемкости песка и соли процесс остывания может продлиться до 10 минут.
  4. Затем сыпучие вещества вытряхнуть из остывшей трубы и хорошо промыть внутреннюю полость изделия чистой водой.

Этот способ годится и при сгибании продукции ПВХ под прямым углом. В точке изгиба поперечное сечение должно по-прежнему иметь форму окружности.

К сведению − холодные изделия из поливинилхлорида совершенно безвредны для человека. Но ПВХ признан канцерогеном, поэтому, работая с нагретыми трубами из этого материала, лучше надеть респиратор, а помещение хорошо проветрить.

Естественно, что, воспользовавшись сыпучей массой, можно в условиях дома выровнять изогнутые ранее изделия из поливинилхлорида. Требования к выполнению процедуры совершенно несложные, поэтому любой дилетант разберется, как выпрямить полиэтиленовую трубу без применения вспомогательного оборудования.

Напоследок стоит напомнить, что, выбирая способ для сгиба/выравнивания трубы, следует отдавать предпочтение тому варианту, при котором учитывается степень давления среды на пластиковый трубопровод. Это очень важно, т.к. процесс деформации не должен негативно сказываться на технических свойствах изделий из поливинилхлорида и уменьшать их прочность. Ведь в конечном итоге снизится надежность всей инженерной коммуникации.


Как согнуть металлопластиковую трубу в домашних условиях

Металлопластиковые трубы в наше время активно используются в различных коммуникациях. Они функциональны, имеют ряд уникальных преимуществ, например, легко гнуться, обходить можно всякие сложные локации, углы под мойкой или ванной. Недостаток материала заключается в том, что он имеет невысокий коэффициент прочности. Если необходимо сделать острый угол, то это вызывает затруднения, следует владеть некоторыми навыками и техническими приспособлениями. Поэтому в этой статье разберем простые способы, как согнуть металлопластиковую трубу и при этом ее не сломать.

Разравнивание труб и сгибание вручную

Металлопластиковые трубы обладают различными техническими характеристиками, например, коэффициентами деформации и допустимой механической нагрузки.

Именно эти показатели являются определяющими, когда речь заходит о сфере применения данных изделий.

Металлопластиковые изделия продаются в бухтах, перед началом работы трубу следует разровнять. Для этого на один конец кладется металлическая деталь весом 10-15 кг, труба раскатывается по полу. После этого изделие примет приемлемую конфигурацию, отдельные участки можно сделать вручную. Если пластиковая труба имеет диаметр порядка 16 мм, то ее несложно согнуть без каких-либо приспособлений. Порядок разравнивания происходит по такому алгоритму: два больших пальца ставим вместе, под углом 90 градусов, аккуратно сгибаем изделие. Процесс очень хорошо показан в этом видео:

По такому принципу делаются загибы, если приходится обходить углы стен или какие-либо препятствия. Нередко происходит так, что сгибая изделие на 90 градусов, нет возможности «догнуть» его до нужного параметра. В таких случаях применяется специальный трубогиб. Следует помнить, что не рекомендуется делать слишком острый угол, материал может треснуть.

Многие применяют металлопластиковые трубы с сечением 20 мм. Гнуться они по сходному принципу: два больших пальца упираются друг друга, труба располагается в зажатых ладонях, происходит небольшой загиб. Таким образом, получается угол в 90 градусов, изделие также можно деформировать в обратную сторону. Не всегда удается правильно согнуть изделие, в этом случае рекомендуется задействовать собственное колено. Нередко также применяют дверной косяк, при этом угол не должен быть слишком острым, иначе труба сломается.

Внутренний слой труб более гладкий, поэтому они на треть обладают большей пропускной способностью, чем металлические аналоги. Гарантийный срок эксплуатации может составлять до 50 лет. Коэффициент расширения невысокий, под воздействием температуры трубы почти не деформируются. При этом показатель теплопроводности также невысокий. На таких изделиях не накапливается статическое электричество, не необходимости его покрывать защитной краской или грунтовкой. Перед тем как купить продукт прочесть и понять следует маркировку, она присутствует на протяжении всей длинны.

Изгиб при помощи трубогиба

Трубы нередко сгибают с использованием наружного или внутреннего трубогиба. Приспособления эти очень просты и одновременно функциональны. Возьмем, например, трубу сечением 20 мм, на нее одеваем наружный трубогиб. После того, как фиксатор одет на трубу, изделие можно загибать. По такому же принципу работает внутренний кондуктор. Преимущество подобных приспособлений: можно не опасаться, что материал потрескается, труба сломается. Внутренний трубогиб имеет преимущества в том, что иметь дело непосредственно приходится с самой трубой. При работе с наружным фиксатором существуют некоторые неудобств. Он может скользить относительно изделия, тяжело трубу гнуть и находить приемлемый угол. У наружного трубогиба есть свои положительные стороны. Если труба слишком длинная, а угол необходимо выгнуть на расстоянии 2-4 метров от конца, то в этом случае наружный элемент вполне подходит для подобной работы. Часто к внутреннему трубогибу прикрепляют небольшую проволоку, изделие заталкивают в трубу, после завершения работы внутренний элемент несложно вынуть.

Если приходится использовать «утку», то трубу следует оставлять с запасом, после это будет возможность отрезать концы нужной длины. Если сгибы металлопластиковой трубы будут делаться близко к краю, то произвести желаемый изгиб будет затруднительно. У самого края если гнуть трубу, то ее легко можно сломать, изделие не обладает высоким коэффициентом прочности. Участок рекомендуется брать побольше. Загибается в обратную сторону, отрезается столько, сколько требуется.

Трубы сечением 26 и 32 мм согнуть руками под 90 градусов довольно сложно, рекомендуется использовать металлические уголки в 90 градусов. Такие изделия нет необходимости сваривать, что намного удешевляет процесс монтажа коммуникаций. Во время работ образуется минимальное количество отходов. Пластичность материала позволяет обходиться без дорогостоящих фитингов.

Как избежать «переломов»

Коэффициент прочности металлопластиковых труб сравнительно невелик, поэтому при неправильном сгибании на поверхности могут образоваться трещины и переломы. При таких обстоятельствах восстановить трубу невозможно, место это будет повреждено, при минимальной механической нагрузке в этой точке возникнет протечка.

Поврежденное место разрезается, ставиться металлический переходник, «колено». На рынке несложно найти большое разнообразие подобных приспособлений. Фитинг может быть под прямым углом, у него есть только один недостаток, стоит оно недешево.

Чтобы не тратить лишние деньги на приобретении фитингов, легче использовать пружинистый трубогиб. Изделие одевается на трубу, ее можно будет затем сгибать под значительным углом, при этом исключается повреждение материала. Трубогиб стоит недорого, работать с ним просто, сгибать трубы можно даже под острыми углами.

Важно помнить, что наличие большого количество переходников увеличивает риск возникновения разрывов. Места стыков металла и металлопластика всегда являются проблемными, поэтому часто вместо резьбовых переходников используют зажимные элементы. Материал плохо взаимодействует с ультрафиолетом, поэтому все коммуникации должны находиться вдали от солнечного света.

Особенности материала

Металлопластик — это многофункциональный материал, особенно успешно он применяется в трубах, его преимущества:

  • невысокая цена;
  • легко обрабатывать и деформировать;
  • приемлемый коэффициент прочности;
  • удобен при монтаже.

В жилых домах металлопластиковые трубы в наше время используются повсеместно Стенки изделия состоят из нескольких слоев различных материалов, их число доходит до пяти.

  1. Внутри находится слой высокой прочности.
  2. Прокладка из клея.
  3. Фольга или алюминиевый лист.
  4. Слой клея.
  5. Внешняя оболочка имеет высокую прочность.

Полиэтилен создается путем обработки этилена (метод полимеризации), при создании труб используют полиэтилен (РЕХ). Материал обрабатывается с использованием высокого давления, благодаря чему поперечные молекулярные связи становятся намного прочнее. Пластиковые трубы не подвержены влиянию коррозии, сроки их службы намного дольше, чем у металлических аналогов.

Полиэтилен внутри труб прекрасно противостоит образованию наростов из органических и минеральных осадков. Внешний слой также хорошо выдерживает механические нагрузки, имеет эстетически привлекательный внешний вид. Металлические фитинги (обычно латунь) при контакте с пластмассой нередко генерируют гальванические пары. Слой надежно купирует возможность появления нежелательной реакции. Важно отметить: РЕХ предотвращает перепад температур, он обладает приемлемым коэффициентом теплопроводности. Также металлопластиковое покрытие предотвращает появления конденсата.

Есть трубы, в которых внутренний слой состоит из особого сорта металлопластика (маркируется он литерами PERT). Высокий показатель жесткости, дает возможность формировать прочный каркас изделия, предотвращает процесс диффузии кислорода. По краям металлическая фольга обрабатывается лазером. Алюминиевая прослойка снижает коэффициент расширения полиэтилена под влиянием повышенных температур.

Особую роль выполняет клеящий состав, каждый известный изготовитель имеет свои ноу-хау, использует свой клей. Он позволяет продлить срок службы труб, обеспечивает также легкость монтажа.

Читайте так же:

Лучшее соотношение цены и качества соединения труб под углом 90 градусов — Выгодные предложения на соединение труб под углом 90 градусов от мировых продавцов трубных соединений под углом 90 градусов

Отличные новости !!! Вы находитесь в нужном месте для соединения труб под углом 90 градусов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний 90-градусный патрубок в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили 90-градусный патрубок на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в соединении труб под углом 90 градусов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести соединение трубы с углом 90 градусов по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Трубопроводные Отводы — Регулировочный Блок Сила

В структуре трубопроводов без адекватной поддержки потока текучей среды и внутреннего давления может создавать недопустимые силы и напряженность.

Результирующая сила — или требуемая опорная сила — на упорный блок — или анкер — для изгиба зависит от

  • массового расхода жидкости или скорости потока
  • изменения направления потока
  • внутреннего давления

Без потока и давления нет силы.

Онлайн-калькулятор результирующей силы при изгибе трубы

Калькулятор, приведенный ниже, можно использовать для расчета результирующей силы в изгибе трубопровода:

Результирующая сила, обусловленная массовым расходом и скоростью потока скорость потока может быть выражена как:

R x = mv (1 — cosβ) (1)

= ρ A v 2 (1 — cosβ) (1b)

= ρ π (d / 2) 2 v 2 (1 — cosβ) (1c)

где

R x = результирующая сила в x-направлении (Н)

m = массовый расход (кг / с)

v = скорость потока (м / с)

β = угол поворота при изгибе (градусы)

ρ = плотность жидкости (кг / м 3 )

900 02 d = внутренний диаметр трубы или изгиба (м)

π = 3.14 …

Результирующая сила в y-направлении, обусловленная массовым расходом и скоростью потока, может быть выражена как:

R y = mv sinβ (2)

= ρ A v 2 sinβ (2b)

= ρ π (d / 2) 2 v 2 sinβ (2c)

R y = результирующая сила в направлении y (Н)

Результирующая сила на изгиб из-за силы в направлениях x и y может быть выражена как:

R = (R x 2 + R y 2 ) 1/2 ( 3)

, где

R = результирующая сила на изгибе (Н)

Пример — Результирующая сила на изгибе из-за массового расхода и скорости потока

Результирующая сила на изгибе 45 o с внутренним диаметром

  • 102 мм = 0.102 м
  • вода с плотностью 1000 кг / м 3
  • скорость потока 20 м / с

можно рассчитать как

Результирующая сила в x-направлении:

R x = (1000 кг / м 3 ) π ((0,102 м) / 2) 2 (20 м / с) 2 (1 — cos (45))

= 957 N

Результирующая сила в направлении оси y:

R y = (1000 кг / м 3 ) π ((0.102 м) / 2) 2 (20 м / с) 2 sin (45)

= 2311 Н

Результирующая сила на изгибе

R = (957 Н) 2 + (2311 Н) 2 ) 1/2

= 2501 Н

Примечание — если β равно 90 o , результирующие силы в направлениях x и y равны то же.

Результирующая сила статического давления

Давление, «действующее» на торцевые поверхности изгиба, создает результирующие силы в x- и y-направлениях.

Результирующая сила в направлении x может быть выражена как

R px = p A (1- cos β) (4)

= p π (d / 2) 2 ( 1- cos β) (4b)

где

R px = результирующая сила, создаваемая давлением в направлении x (Н)

p = избыточное давление внутри трубы (Па, Н / м 2 )

Результирующая сила в y-направлении может быть выражена как

R py = p π (d / 2) 2 sinβ (5)

где

R py = результирующая сила из-за давления в направлении y (Н)

Результирующая сила изгиба из-за силы в x- и y-направлениях может быть выражена как:

R p = (9 рэндов 0043 px 2 + R py 2 ) 1/2 (6)

, где

R p = результирующая сила на изгибе из-за статического давления (Н)

Пример — Результирующая сила на изгибе из-за давления

Результирующая сила на изгибе 45 o с внутренним диаметром

  • 102 мм = 0.102 м
  • давление 100 кПа

можно рассчитать как

Результирующая сила в направлении x:

R x = (100 10 3 Па) π ((0,102 м) / 2) 2 (1 — cos (45))

= 239 Н

Результирующая сила в направлении оси y:

R y = (100 10 3 Па) π ((0,102 м) / 2) 2 sin (45)

= 578 Н

Результирующая сила на изгибе

R = ((239 Н) 2 + (577 Н) 2 ) 1/2

= 625 Н

Размеры и допуски на размеры колен с большим радиусом 45 и 90 градусов и колен 3D, от NPS 1/2 до NPS 48, ASME B16.9

NPS O.D.
Д
90 °
Длинный радиус
От центра до конца
A
45 °
Длинный радиус
От центра до конца
B
90 °
3D
От центра до конца
A
45 °
3D
От центра до конца
B
1/2 21,3 38 16
3/4 26.7 38 19 57 24
1 33,4 38 22 76 31
42,2 48 25 95 39
48,3 57 29 114 47
2 60,3 76 35 152 63
73 95 44 190 79
3 88.9 114 51 229 95
101,6 133 57 267 111
4 114,3 152 64 305 127
5 141,3 190 79 381 157
6 168,3 229 95 457 189
8 219.1 305 127 610 252
10 273 381 159 762 316
12 323,8 457 190 914 378
14 355,6 533 222 1067 441
16 406,4 610 254 1219 505
NPS О.Д.
Д.
90 °
Длинный радиус
От центра до конца
A
45 °
Длинный радиус
От центра до конца
B
90 °
3D
От центра до конца
A
45 °
3D
От центра до конца
B
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 946
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

Размеры указаны в миллиметрах, если не указано иное.Толщина стенки (t) должна быть указана заказчиком.

Допуски размеров колен под сварку встык — 45 ° и 90 ° — LR и 3D — ASME B16.9 —

Номинальный размер трубы 1/2 до 2½ 3 до 3½ 4 5 до 8
Внешний диаметр
на скосе (D)
+ 1,6
— 0,8
1,6 1,6 + 2,4
— 1,6
Внутренний диаметр на конце 0.8 1,6 1,6 1,6
От центра до конца LR (A / B) 2 2 2 2
От центра до конца 3D (A / B) 3 3 3 3
Номинальный размер трубы от 10 до 18 от 20 до 24 с 26 по 30 32–48
Внешний диаметр
на скосе (D)
+ 4
— 3.2
+ 6,4
— 4,8
+ 6,4
— 4,8
+ 6,4
— 4,8
Внутренний диаметр на конце 3,2 4,8 + 6,4
— 4,8
+ 6,4
— 4,8
От центра до конца LR (A / B) 2 2 3 5
От центра до конца 3D (A / B) 3 3 6 6
Толщина стенки (т) Не менее 87.5% от номинальной толщины стенки

Допуски на размеры указаны в миллиметрах, если не указано иное, и равны ±, если не указано иное.

Примечание:
MSS SP-43 распространяется только на фитинги из нержавеющей стали, сваренные встык, сделанные для использования с трубами Schedule 5S и 10S, а также заглушки, подходящие для использования с трубами Schedule 40S, как определено в ASME B36.19. Размеры и допуски на размеры, определенные в MSS SP-43, по существу такие же, как и в спецификациях ASME B16.9 от NPS 1/2 — NPS 24.За исключением внешнего диаметра на фаске.

Адаптер расширяемой водосточной трубы: Bend-A-Drain | Одностенные трубы

Загрузки

Предоставление пакетов

Химическая устойчивость_E-эластомеры_ (Tech_Note_A4.01, 10-09)

А1.02 Образцы перфорации труб ПНД SW Октябрь 2018

Bend_A_Drain_Sheet_05-19

Руководства по установке

Установка ADH5 05-20

Технические характеристики

ADH8 — Ссылки — 07-17

АДх2-Технические условия 03-20

Подробная информация — Продукт

А1.02 Образцы перфорации труб ПНД SW Октябрь 2018

Проектирование конструкций — техническая литература

Структуры ADh3 (05-19)

ADh4 Гидравлика (07-14)

Гидравлика — техническая литература

ADh4 Гидравлика (07-14)

Долговечность — техническая литература

Химическая_устойчивость_PE-эластомеры_ (Tech_Note_A4.01, 10-09)

ADh5 Прочность (11-15)

Брошюра

Bend_A_Drain_Sheet_05-19

Брошюра_Жилой_Ирригация ___ Ландшафтный дизайн_ADS_ (10663_12-16)

Brochure_How_to_Solve_Home_Drainage_Problems_ADS _ (# 10230_04-16)

Brochure_Home_Up_Here_The_Best_You_Can_Build_ (# 10220_ 04-16)

Каталог продукции для управления водными ресурсами 2019

Мифы об угле трассировки печатной платы: угол 45 градусов против угла 90 градусов | Блог о проектировании печатных плат

Altium Designer

| & nbsp 4 мая 2018 г.

Нет ничего плохого в здоровом споре, касается ли он самого худшего покрытия для пиццы или лучшей паяльной маски.В мире редакторов печатных плат споры, которые беспокоят как дизайнеров, так и исследователей, вращаются вокруг углов прокладки печатных плат. Следует ли прокладывать медные дорожки на печатной плате под углом 45 градусов или лучше прокладывать печатную плату под углом 90 градусов?

Однако с сегодняшним оборудованием оказывается, что обычно не имеет значения, какой угол вы используете. Используя современное программное обеспечение для проектирования печатных плат, инструменты трассировки могут приспособиться к любому выбору угла, за которым вы стоите или который необходим для нужд вашего устройства.

Влияние траекторий под прямым углом на эмиссию электромагнитных помех

Инженеры

часто обеспокоены наличием прямоугольных дорожек на печатной плате из-за возможности электромагнитных помех (EMI), излучаемых на острых углах.Популярная теория гласит, что высокочастотные сигналы излучают радиочастотное излучение на каждом повороте медной дорожки на 90 °. Этого простого предположения достаточно для большинства разработчиков оборудования, чтобы исключить любые правильные углы разводки печатной платы из конструкции дорожек или программного обеспечения автоматического маршрутизатора.

Однако теория о том, что электроны в высокоскоростном сигнале не могут совершать повороты под прямым углом, была опровергнута опытным инженером-электриком доктором Ховардом Джонсоном. На самом деле электроны миллиарды раз отскакивают в разных направлениях даже при небольшой длине; у них минимальные проблемы с перемещением под прямым углом.

Есть исключение — когда вы проектируете сверхвысокоскоростную пластину заземления печатной платы в диапазоне 10 ГГц или более, или когда вы участвуете в разработке микроволн, в которых используются дорожки с большой шириной 100 мил. В таких экстремальных условиях вам действительно нужно беспокоиться об углах 90 °. В противном случае они не должны вызывать серьезного беспокойства.

Позаботьтесь только о прямых углах в сверхскоростной конструкции.

Чтобы разрешить этот спор раз и навсегда, был проведен тест по измерению и сравнению излучаемого излучения между прямым углом и углом 45 ° для высокочастотного сигнала, для сигналов с импульсом нарастания до 17ps.Результаты подтверждают аргумент д-ра Говарда Джонсона о том, что нет разницы в уровнях излучения электромагнитных помех между прямым углом и углом 45 ° в пределах испытаний.

Почему так широко используются углы 45 °?

Вердикт вынесен, и можно безопасно использовать прямоугольные дорожки в своем дизайне, если вы не работаете над проектами сверхвысокочастотных микроволн. Миф о фрезеровании под углом 45 ° окончательно развенчан. Но если изначально это было заблуждением, почему программное обеспечение для проектирования печатных плат продолжает включать углы 45 ° в свою стратегию трассировки? Кроме того, почему люди вообще начали фрезерование с углом 45 °?

У каждого мифа есть истоки.В случае фрезерования под углом 45 ° миф восходит к тем временам, когда производство печатных плат не было таким передовым, как сегодня. В то время прямоугольные или любые острые углы представляли реальную угрозу технологичности. Острые углы могут привести к образованию кислотных ловушек, где некоторые кислоты, используемые при травлении, задерживаются и продолжают разъедать медь на острых углах. В то время инженеры также были обеспокоены тем, что прямоугольные углы не так прочны, как 45 °, и их легко отклеить.

К счастью, эти опасения остались в прошлом, поскольку новая технология производства печатных плат гарантирует, что заземляющая поверхность вашей печатной платы будет правильно вытравлена, под прямым углом или нет. Инженеры-ветераны с тех времен, когда избегали прямых углов, часто по-прежнему неодобрительно относятся к использованию углов 45 ° в современных конструкциях. Однако для многих из них это скорее привычка, чем правило.

Острые углы вызывают проблемы с производительностью.

Почему я предпочитаю углы под углом 45 °?

Несмотря на то, что в моем дизайне нет ничего плохого в том, чтобы иметь прямые углы, я тщательно проверяю, чтобы каждый угол составлял 45 °, прежде чем отправлять макет печатной платы на изготовление.Это не потому, что я разработчик радиочастот, а не потому. Моя одержимость углом 45 ° довольно проста. На мой взгляд, они выглядят стильно и намного красивее, чем углы 90 °.

Проще говоря, это вопрос личных предпочтений. В конце концов, Altium Designer® уже настроен для красивой трассировки трасс под углом 45 °, и я не видел острой необходимости изменять эти настройки по умолчанию. Убедитесь, что вы используете программное обеспечение для проектирования печатных плат, которое позволяет реализовать любые ваши дизайнерские предпочтения.

Вас беспокоят прямые углы в конструкции печатной платы? Поговорите с экспертом по Altium Designer, чтобы узнать его мнение.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
