3 простых способа соединить провода

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

  • Соединительный

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273Серия 221-222Серия 243Серия 773Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

  • болт + гайка со стальными шайбами

Они убирают прямой контакт между алюминием и медью.

Связь происходит через сталь.

  • специальные клеммники Wago с пастой

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

  • использование медно-алюминиевых переходных гильз ГМА

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:



Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

  • электрическая сварка
  • пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Статьи по теме

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки


с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм2. По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм2. Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров: 92582

Соединение проводов диаметром менее 1 мм скруткой

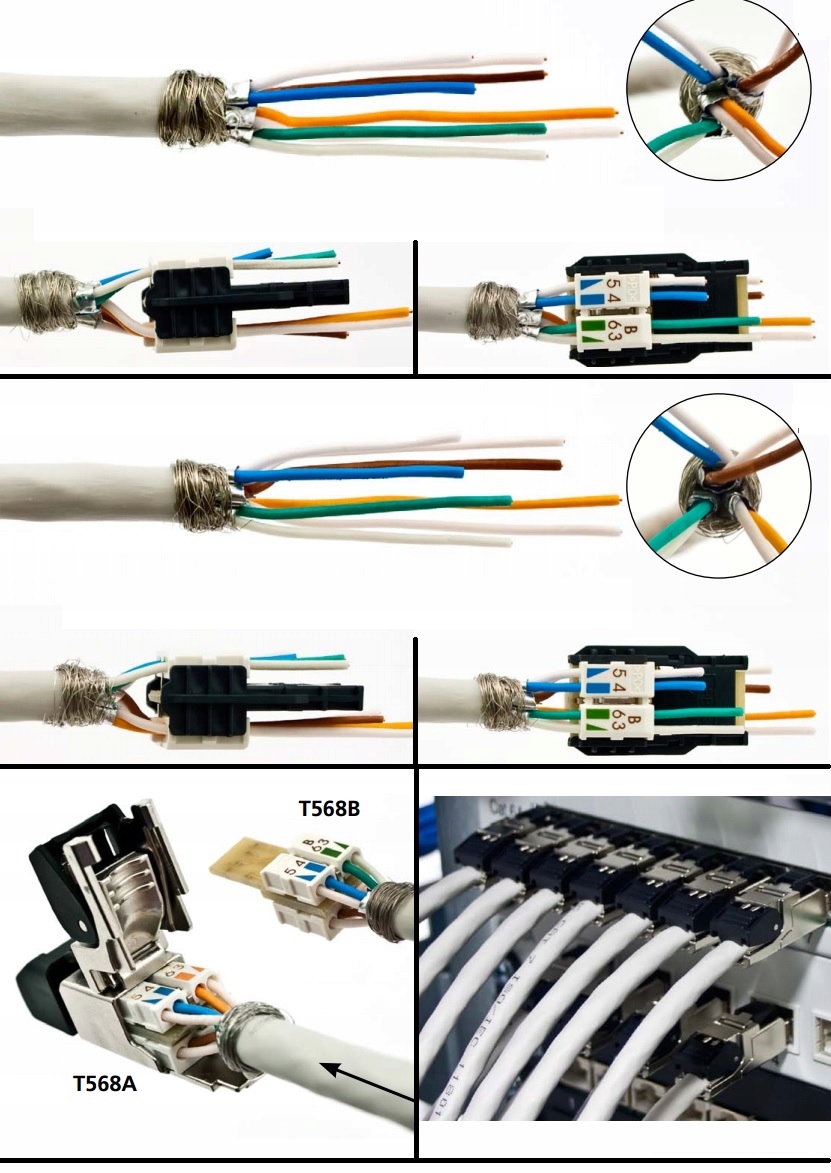

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура


скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.


Анатолий 23.11.2020

Здравствуйте!
Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!
Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?
Спасибо!!!

Александр

Здравствуйте, Анатолий!
Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.
При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

Как соединить много проводов в один

Учитесь у профессионалов: 2 метода соединения проводов: жесткий и мягкий варианты

Изучите два метода сращивания проводов, используемые нашим мастером-электриком.

Как соединить два провода, если один очень жесткий

Обрежьте кабель под углом, чтобы его конец был коническим, а не тупым. Оставьте провод, ближайший к точке среза, примерно на 7-8 см длиннее двух других проводов. Расправьте жесткий провод и сделайте маленькую петлю на конце.

Пропустите проволоку через петлю и оберните ее вокруг жесткого провода. Начните наматывать изоленту на кабель, над соединением. Плотно заверните ленту по спирали, пока вы не наденете на провода. Каждая последовательная намотка перекрывает предыдущую, уменьшая вероятность того, что край ленты будет цепляться за что-то, когда вы протягиваете его через препятствия. Медная проволока не такая жесткая,, поэтому она, скорее всего, освободится от соединения в показанном стиле, поэтому с ней использовать этот способ не следует.

Соединение двух гибких проводов

Если вы используете медную проволоку в качестве рыболовного инструмента, используйте соединение Western Union. Начните с двух L, затем оберните каждый провод вокруг другого, не зацикливая их на себе. Шаг записи одинаков для обоих методов.

Как правильно соединять провода: 4 основных способа

Способы соединения проводов регламентируются Правилами устройства электроустановок. Согласно их последней редакции, для соединения могут использоваться следующие варианты:

  • пайка;
  • сварка;
  • опрессовка;
  • сжим.

Тем не менее у многих электриков до сих пор в ходу один из самых распространенных способов соединения – скрутка. По действующим правилам она не является законченным процессом, после нее должна следовать пайка, сварка или зажим. Далее метод пайки не приводится.

Как выбрать способ соединения проводов

Выбор оптимального варианта зависит не только от личных предпочтений мастера, но и от ряда других факторов. Например, при соединении алюминия и меди важно учитывать возможный процесс окисления. Также не все способы подходят для большого количества проводов в соединении. Оказывает влияние и нагрузка в цепи, сечение и количество жил и т. д.

Соединение проводов методом сварки

По сравнению с пайкой сварка является еще более надежным методом соединения, но в качестве бытового способа используется редко, так как требует наличия сварочного аппарата, индивидуальных средств защиты и навыка проведения сварочных работ.

Техника сварки примерно такая же, как и в случае с пайкой, но перед процедурой необходимо взять свободные концы двух жил, расправить их и прижать параллельно друг к другу, чтобы лучше сформировался шарик расплава.

Сварка проводов считается одним из самых надежных способов соединения

Место сварки должно остыть естественным способом перед проведением изоляции. Опускание провода в холодную воду приводит к появлению микротрещин.

К недостаткам метода можно отнести:

  • высокую стоимость оборудования;
  • необходимость соответствующих навыков;
  • временные затраты.

Опрессовка соединений

Опрессовка обеспечивает качественный монтаж и надежную изоляцию. Для данного метода используются специальные трубчатые гильзы, которые подбираются по размеру в зависимости от сечения провода. Соединение проводов таким способом требует наличия обжимного инструмента: клещей или обжимочного пресса.

Вариант опрессовки проводов

После разделки провода, то есть удаления изоляции и зачистки концов, на жилы наносится кварцево-вазелиновая паста, надевается соединитель и обжимается. Провода могут вставляться как с противоположных, так и с одной стороны. При использовании качественного и профессионального инструмента обжать провод можно за один раз. После этого выполняется обычная изоляция места стыка.

Среди минусов способа можно отметить:

  • невозможность использования соединителя повторно, так как он деформируется при опрессовке;
  • соединить медный и алюминиевый провод таким способом возможно только при использовании специальной гильзы, которую сложно найти в продаже;
  • занимает достаточно большое количество времени.

Соединение проводов с помощью сжима

Сжим проводов можно осуществлять различными способами, одни из которых более предпочтительны, другие – менее.

Соединительные изолирующие зажимы напоминают гильзы для опрессовки, с той разницей, что внутри них имеется стальная проволока, свернутая в спираль, которая защищает провода от окисления и плотно прижимает их друг к другу. Соединения технологичны, к тому же можно использовать зажимы разной расцветки, если провода не имеют цветовой маркировки, для того, чтобы отметить ноль, фазу и заземление.

Применение зажимов имеет ограничение по количеству соединяемых проводов: они подходят для двух проводов сечением 4 мм2 или четырех – сечением 1,5 мм2. Со временем пружина ослабевает, из-за чего увеличивается сопротивление и происходят потери напряжения в сети. Комбинировать провода из разных материалов при таком способе соединения невозможно.

С помощью короткого болта, трех шайб, гайки и изоленты можно быстро и без затрат соединить провода из любых материалов, но место стыка получается очень громоздким, поэтому такой вариант невозможно использовать в распределительной коробке.

Винтовые зажимы удобны для подключения светильников, розеток и выключателей. Они позволяют соединять медные и алюминиевые провода без дополнительной изоляции. К недостаткам можно отнести необходимость обслуживания соединений: винты нужно периодически подкручивать.

Использование современных клеммных колодок – наиболее простой, быстрый и удобный способ соединения проводов любого типа. За счет небольшого размера они легко помещаются в распределительную коробку, существуют разные варианты колодок для проводов с разными сечениями. Они обеспечивают высокое качество соединения и высокую скорость монтажа. Из минусов можно отметить возможность низкого качества колодок, из-за чего могут возникать нарушения в сети. Работа с ними требует осторожности и внимательности, чтобы избежать повреждения проводов.

Клеммники обеспечивают простое, быстрое и надежное соединение

При выборе любого из перечисленных вариантов необходимо убедиться в безопасности и надежности электрической сети. Очень важно, чтобы ко всем соединениям проводов, независимо от способа их стыка, обеспечивался удобный доступ для осмотра и обслуживания в процессе эксплуатации.

Способы соединения проводов

2. Сварка. Это комбинированный вариант той же скрутки, но проваренной на конце. Такой вид скрутки подходит под нормы, и может применяться при электромонтаже.Сварку можно сделать при помощи трансформатора невысокого напряжения, или инвертора с малым током. В виде электрода при этом выступает графитовый стержень.

3. Винтовые клеммные зажимы типа ЗВИ 20. Делается не длинная скрутка, после чего на нее одевается зажим. Зажим имеет два винта, которые сжимают жилы между собой и прижимают их к корпусу. Но как и у любого винтового соединения , фиксация со временем может ослабнуть и потребуется подтяжка винтов. Такое соединение лучше применять в не нагруженные цепи со свободным доступом к распред-коробкам.

4. Колпачки СИЗ. Делается небольшая по длине скрутка и на нее наворачивается колпачок. Сам колпачок имеет внутри конусную упругую спираль, которая плотно обжимает провода, стягивая их в пучок. Соединение не перечит правилам, но на мой взгляд, не очень надежное. Подходит этот вид больше к не нагруженным цепям.

5. Клеммы типа WAGO. Есть как многоразовые клеммы так и одноразовые (вставил провод, назад уже не вытащить). Так же есть клеммы с двумя, тремя , четырьмя и пятью местами под провода. Производители заявляют, что клеммы способны выдерживать ток до 20 ампер, что довольно приличный показатель. Идет много споров по поводу их применения и качества соединения. На мой взгляд их можно применять в не нагруженных цепях освещения и т.п. Серьезную нагрузку они не выдержат.

6. Опрессовка гильзами. Этот способ требует наличие специального инструмента(пресса) и гильз. Гильзы бывают медные (гм), алюминиевые (га) и луженые( гмл). Соединение получается не разборным и достаточно надежным. Нужно следить чтобы гильза была плотно набита проводами. Если количества соединяемых проводов для этого не хватает, то можно добить гильзу другими обрезками проводов.

7. Соединение многожильных (мягких) проводов. При соединении таких проводов главная цель- не повредить жилы. Клеммы типа WAGO (многоразовые) позволяют соединить такие провода. Жилы, после сжатия остаются целыми.

8.Соединение мягких проводов ЗВИ 20. Тут помимо зажима понадобятся наконечники и инструмент для их опрессовки. Без наконечников винтовыми зажимами многожильные провода соединять нельзя, так как винты легко пережимают (перекусывают) отдельные жилки провода.

Всем привет! Было много обсуждение как и чем лучше соединить провод, но в малом количестве. У меня задача соединить вместе шесть жил по 2,5 Какие могут быть варианты что бы надежно и на долго? Сейчас, временно, все на вагах, но «на века» слышал тут не рекомендуют. Интересует было ли у кого такое на практике соединить в распайке вместе 6 кабелей 3*2,5 какого размера должна быть коробка? Вообще что посоветуете? Заранее благодарю за ответы!

Витальян написал:
Интересует было ли у кого такое на практике соединить в распайке вместе 6 кабелей 3*2,5

Вообще без проблем.

Витальян написал:
какого размера должна быть коробка?

Зависит от того, откуда подходят кабели, в квадратной проще уложить соединения.

Витальян написал:
соединить в распайке вместе 6 кабелей 3*2,5 какого размера должна быть коробка

Зависит от длины скруток. Ведь надо не только скрутить, но ещё и уложить.
По опыту коробка 150х150 будет достаточной.

Витальян написал:
Какие могут быть варианты что бы надежно и на долго?

Основное правило не перегружать. На века: опрессовка, пайка, сварка.
Для опрессовки нужны гильзы и пресс, для пайки припой, флюс и мощный паяльник, для
сварки транс от 300 Вт 22012 и графит. Изоляция либо термоусадка либо ХБ.

Мдяяя))) видать придется менять мне коробочку. Сейчас она на потолке у меня 50*50, кабель заходит с трех сторон 1+1+4. По советам тут на форуме перешел на опрессовку, но у меня инструмент максимум на 10 гильзу. Хотелось бы без лишних затрат на покупку паяльника, сварки и т.д. Думал может что-то хитрое есть для таких случаев типа «орех» но видать придется звать электрика для разовой работы. Кстати не знаете какая гильза нужна для этого соединения? В ручную реально обжать? Просто думаю что дешевле вызвать электрика на три таких распайки или за эти же деньги купить себе инструмент и самому?

strider1978 написал:
Скрутка+пайка+отмывка+нормальная изоляция.

Ага, ага. Вообще без проблем. Нормально скрутить 6 концов по 2.5 квадрата уже геморрой, а тут еще и «отмывка»))

Витальян написал:
Думал может что-то хитрое есть для таких случаев типа «орех»

Просили на века. Сжим кабельный решение самое простое, но проблема в протяжке.
Любой контакт со временем ослабевает. Хотя столько домов стоит подключенных таким сжимом
и всё нормально.

Витальян написал:
Сейчас она на потолке у меня 50*50

Ради прикола попробуйте уложить кабели без разделки, а потом закрыть крышку.
Обычно в таких коробках делают комутацию выключатель + светильник. Всё просто,
вспомните детство: сложить всё в коробку так чтобы она закрылась. Считайте: три ореха
(Габаритный размер: 44×44×36 мм.) плюс 6 кабелей (пусть будут плоские
диаметр поперечного сечения: 10,3мм) плюс место под укладку. Вопрос ещё стоит не только всё запихнуть,
но потом с эксплуатацией не замаяться.

Витальян написал:
Просто думаю что дешевле вызвать электрика на три таких распайки или за эти же деньги купить себе инструмент и самому?

Сдается мне, что купить инструмент будет дешевле. Его если что, еще и продать потом можно будет.

Витальян написал:
У меня задача соединить вместе шесть жил по 2,5 Какие могут быть варианты что бы надежно и на долго? Сейчас, временно, все на вагах, но «на века» слышал тут не рекомендуют.

Витальян написал:
видать придется звать электрика для разовой работы. Кстати не знаете какая гильза нужна для этого соединения? В ручную реально обжать? Просто думаю что дешевле вызвать электрика на три таких распайки или за эти же деньги купить себе инструмент и самому?

Зависит от аппетитов электрика, но, кмк, инструмент в хозяйстве всегда пригодится (если считаете иначе – пишите в л/с).
Вот фото, определите, сколько проводов 2,5мм2 (не измерял сечение, все от строителей) влезло в ГМЛ 16мм2:

ZooZoo , это точно на века?

ZooZoo написал:
определите, сколько проводов 2,5мм2 (не измерял сечение, все от строителей) влезло в ГМЛ 16мм2:

Не понял вашего вопроса.

Я про ваги на фото.

Сечение 2,5 мм 2 это D 1,78 мм

А я про то, что все обжал в ГМЛ и забыл.

ZooZoo , тады сори. А размеры коробки?

Там не РК была, а к/к шириной 100мм. В нем что угодно можно соединить и т.д.

ZooZoo , Не совсем понял(( судя по фото Вы 7 жил 16-ой потом обжали? У меня 4 жилы 2,5 в 10 ГЛМ не умещаются, в чем я неправ?

Витальян написал:
судя по фото Вы 7 жил 16-ой потом обжали?

Истинно так

Витальян написал:
У меня 4 жилы 2,5 в 10 ГЛМ не умещаются, в чем я неправ?

Ну, наверное, ГМЛ 10 и 16 все-таки разнятся?
А также (как я выше заметил) я не проверял сечение тех проводников, что были заявлены как 2,5мм2.

Витальян написал:
Было много обсуждение как и чем лучше соединить провод, но в малом количестве.

По сути ОСКОРБЛЯЯ форумчан неоднократно и много обсуждавших виды контактных соединений, например УВАЖАЕМОГО Камикадзе , который ПОДРОБНЕЙ ВСЕХ на просторах Русскоязычного интернета описал разные виды контактных соединений!

Это не говоря про НАРУШЕНИЕ правил форума в которых пишется прежде чем создавать тему нужно почитать форум на предмет наличия обсуждения того что Вас интерисует.

Витальян написал:
У меня задача соединить вместе шесть жил по 2,5 Какие могут быть варианты что бы надежно и на долго?

Сварка, пайка, в ИДЕАЛЕ их комбинация, в крайнем случае обжим, если в комбинации с пайкой то тоже ИДЕАЛЬНО , я например в сильноточных цепях наконечники НШВ(И) после обжатия пропаиваю с торца так как классическое оконцевание НШВ(И) в сильноточных цепях не относится к лучшим решениям, в самом крайнем случае зажим под два винта одновременно!

Для подстраховки можете под 4 винта одновресменно.

В ссылке ниже, в слудующем моём сообщении в той теме, фото где пайкой соединено 7 жил 2,5 мм2, сделал сразу «на коленке» после прочтения сообщения что непонятно как соединить 7 жил 2,5 мм2 пайкой, чтоб показать, что если руки мастеровые то ни чего сложного нет.

Витальян написал:
Сейчас, временно, все на вагах, но «на века» слышал тут не рекомендуют.

Плоско пружинные клеммы, так называемые без винтовые, самозажимные, выпускаемые WAGO, We >ни по нормам по контактным соединениям, ни по здравому смыслу, ни по инстинкту самосохранения НЕЛЬЗЯ использовать в распределительных, установочных коробках, щитах, розетках, про что уже давно подробней всех предупреждаю на просторах Русскоязычного интернета, например на этом форуме в теме Чем лучше соединить медную моножилу в коробке. !

В теме Клеммники Ваго в пластиковых кабель-каналах дополнял, что самозажимные, без винтовые, плоско пружинные клеммы НЕЛЬЗЯ ставить даже на группы освещения с автоматом 1А, так как они не выдержат импульсный ток, который выдержит жила! То есть проводники подключенные через такую клемму по сути получается подключены через ПЛАВКУЮ вставку! Что впоследствии подтвердил случай описанный на аналогичном форуме в теме !

Плоско пружинные клеммы, так называемые без винтовые, самозажимные, советуют, используют в стационарной проводке только не понимающие в электо/пожаро безопасности или УМЫШЛЕННО халтурщики , так как в разы, а иногда и на порядки удобней, быстрей монтировать контактные соединения!

САМОЗАЖИМНЫЕ, БЕЗ ВИНТОВЫЕ, ПЛОСКО ПРУЖИННЫЕ КЛЕММЫ ХУЖЕ ДАЖЕ СКРУТКИ.

Витальян написал:
Сейчас она на потолке у меня 50*50, кабель заходит с трех сторон 1+1+4.

Пластиковая распределительная коробка, пластиковая гофра прводки за подвесным, натяжным потолком, в полостях денги на ветер и УХУДШЕНИЕ пожарной стойкости помещения!

Оптимально за подвесным, натяжным потолком, в полостях делать без коробок НАДЕЖНЫЕ контактные соединения и ХОРОШО заизолировать!

Если делать распределительные коробки за подвесным, натяжным потолком, в полостях, то стальные!

Так же за подвесным, особенно натяжным потолком, в полостях пластиковый крепеж проводки не относится к лучшим решениям!

НАДЕЖНЕЙ и дешевле пластикового крепежа проводки остатки жил класс гибкости 1 от проводки!

Где на виду и требеутся эстетика, крепех стальной!

Витальян написал:
Кстати не знаете какая гильза нужна для этого соединения?

Нужно пробовать, у одного и того же производителя кабеля, гильз часто размеры не постоянны.

Витальян написал:
Просто думаю что дешевле вызвать электрика на три таких распайки или за эти же деньги купить себе инструмент и самому?

Если тратится на инструмент то на паяльних, дешевле и выше вероятность что потом пригодится в быту.

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

    Соединительный

По виду напоминает простой колпачок. Бывает разных цветов.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

    болт + гайка со стальными шайбами

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

    специальные клеммники Wago с пастой

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

    использование медно-алюминиевых переходных гильз ГМА

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

    электрическая сварка
    пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Как правильно соединять провода

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.


СОДЕРЖАНИЕ:

  1. Можно ли соединять провода скруткой?
  2. Соединение одинаковых проводов
  3. Соединение проводов одного материала, но разного сечения
  4. Соединение алюминиевых и медных проводов разных сечений
  5. Соединительные колодки-защелки
  6. Как подсоединить люстру
  7. Важные замечания

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:




Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:



Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки — защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

  1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
  2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
  3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.



Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.



Тип винтового зажима Сечение подключаемых проводников, мм2 Допустимый длительный ток, А
ЗВИ-3 1 — 2,5 3
ЗВИ-5 1,5 — 4 5
ЗВИ-10 2,5 — 6 10
ЗВИ-15 4 — 10 15
ЗВИ-20 4 — 10 20
ЗВИ-30 6 — 16 30
ЗВИ-60 6 — 16 60
ЗВИ-80 10 — 25 80
ЗВИ-100 10 — 25 100
ЗВИ-150 16 — 35 150



Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда «втыкается» каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:



Серия клеммы Wago Сечение подключаемых проводников, мм2 Допустимый длительный ток, А
243 0,6 до 0,8 6
222 0,8 — 4,0 32
773-3 0,75 до 2,5 мм2 24
273 1,5 до 4,0 24
773-173 2,5 до 6,0 мм2 32



Вот ниже пример с серией 222. ..



4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

  1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
  2. делаем кольцо из жилы по диаметру болта;
  3. берем болт и надеваем на не шайбу;
  4. на болт одеваем кольцо из проводника одного сечения;
  5. затем одеваем промежуточную шайбу;
  6. одеваем кольцо из проводника другого сечения;
  7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного «орех».

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа «орех». Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Вроде все перечислил. Если Вы знаете другие способы соединения проводов разных сечений, то пишите в комментариях.

Улыбнемся:

Сидят в камере двое:
— За что сидишь?
— За убийство.
— Сколько дали?
— 7 лет. А ты за что?
— За браконьерство.
— Сколько?
— Пятнашка.
— Это на кого же ты охотился?!
— Иду, значит, я на охоте, вижу столб телеграфный, на столбе орёл сидит. Ну, я дуплетом…
— И че?! За орла 15 лет? Ты его хоть убил?
— Ага… выстрелил, когти в одну сторону, плоскогубцы в другую.

виды, преимущества и недостатки, правильное соединение

Электричество так привычно в современной жизни, что представить себе, как без него обойтись, практически невозможно. Если постирать или перемолоть мясо можно вручную, то телевизор, компьютер, мобильный телефон на углях, как утюг, не заработают. Электричество в каждом доме – это уже необходимость, и подается оно туда по проводам от внешних сетей. На входе в каждую квартиру или индивидуальный дом стоит распределительная коробка, от которой отходят провода внутренней электрической проводки.

Необходимость распределительной коробки

В первую очередь, распределительные коробки обеспечивают пожарную безопасность. Наибольшую опасность с точки зрения возникновения пожара представляют собой места соединения проводов. Из-за большого сопротивления в местах недостаточного плотного контакта возникает нагрев проводки в этом месте, который может привести к пожару при контакте с горючими материалами стены.

Распределительная коробка исключает опасность возгорания, изолируя место соединения проводов.

Кроме того, распределительная коробка играет функциональную роль. Доступ к спрятанным в ней соединениям проводов значительно проще и удобнее, чем, если бы соединение каждого провода пряталось в стене в глубоких штробах, которые потребовалось вскрывать, нарушая отделку стен, при ремонте проводки.

И даже наружная распредкоробка выглядит эстетично по сравнению с торчащим из стены пучком кабелей.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.

Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой. Выбор способа соединения зависит от нескольких факторов:

  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество проводов в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Соединение скруткой

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания. Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью.

Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм длины проводов, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой. Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил.

Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания. Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания .

Соединение пайкой или сваркой

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения.

Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять. Пайкой можно соединять и медные и алюминиевые провода с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом.

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:

  • необходимость навыков в работе, трудоемкость процесса;
  • использование специального инструмента;
  • неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  • увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано. Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединитель для конкретного соединения. Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические.

Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают. Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки. Но есть и отрицательные моменты:

  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с провода;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.

Соединительные изолирующие зажимы (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают провода друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки. К недостаткам можно отнести:

  • постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  • ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  • невозможность смешанных соединений.

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

К недостаткам винтовых зажимов можно отнести:

  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка. С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики. С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием. Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:

  • соединение только двух проводов;
  • низкое качество самих колодок, из-за чего возможны нарушения в сети;
  • нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм WAGO могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку. Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость.

Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Клеммы могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости. Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя.

Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

Преимущества клемм WAGO:

  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.

Соединение проводов в распределительной коробке

Из всех перечисленных способов соединения проводов в распределительной коробке не используются «орех» и болтовое соединение по одной причине – большие габариты. Все остальные способы имеют право на жизнь.

Остается уточнить два момента, какой способ использовать для соединения большого (три, четыре, пять) количества проводов и что делать, если нужно соединить провода разного сечения.

Для соединения проводов разного сечения хорошо подходят клеммы WAGO или более дешевый вариант – обычные клеммные колодки. А вот для большого количества проводников в распределительной коробке можно использовать несколько вариантов в зависимости от условий и стоимости монтажа:

  • клеммы WAGO;
  • опрессовка;
  • пайка;
  • СИЗы;
  • скрутка.

Естественно, предпочтительней всего использовать клеммы WAGO, а в самую последнюю очередь – скрутку.

При выборе решения нужно в первую очередь обеспечить безопасность и надежность эксплуатации электрических сетей, потом уже следуют долговечность и стоимость. И очень важно, чтобы соединения проводов, каким бы способом они ни выполнялись, были доступны для осмотра и обслуживания.

Как соединить три провода между собой — советы электрика

Как делать соединение, сращивание и ответвление электрических проводов

Эти процедуры нам приходится делать в процессе ремонта квартирной электропроводки либо при прокладке новой электропроводки, а также при соединении проводов в соединительных коробках.

Для того, чтобы срастить, ответвить или соединить электрические кабеля, нам понадобится такой инструмент: плоскогубцы, кусачки, строительный нож, изолента и, конечно же, сами провода.

Желательно иметь два мотка изоленты разного цвета.

Мы покажем вам процесс соединения проводов просто на обрезках. У вас эти провода будут находиться в стене либо в электрических пластиковых коробках, либо проложенные каким-то другим способом.

Соединение электрических кабелей

Начнём с соединения электрических проводов. Предположим, что у нас в электрическую коробку заходят три провода, и их нужно соединить между собой.

Как это делается? Для начала необходимо обрезать лишний кабель и оставить кабель такой длины, чтобы он не мешал размещению кабелей в электрической коробке, но в тоже время и не был сильно коротким, потому что слишком короткий кабель и зачистить толком нельзя, и соединить не получится нормально. Из коробки он должен выходить примерно на 5 см, потом мы его всё равно обрежем.

Теперь делаем следующее: зачищаем каждый кабель на длину примерно 2–2,5 см. Аккуратно надрезаем, стараясь не повредить внутренний проводник. Здесь технология одна и та же для всех видов проводников – и для алюминиевых, и для медных, и для одножильных, и для многожильных.

Обратите внимание

Снимаем изоляцию, не повредив кабель, потом обязательно зачищаем проводник, потому что у большинства кабелей он покрывается тонким слоем лака для того, чтобы не происходило коррозии проводящего слоя. Зачищаем специально предназначенным для этого концом ножа, дабы не порезать руки и не затупить нож.

Скручиваем жилы. Скручивать их можно в любую сторону, в какую вам нравится.

Для этого можно использовать плоскогубцы либо собственные руки, если вам их не жалко. Скручиваются, естественно, только многожильные кабели. Если у вас кабель одножильный, то его просто зачищаем. Ту же процедуру производим со вторым кабелем, потом с третьим: снимаем изоляцию, зачищаем, скручиваем. Затем берём два кабеля, прислоняем их изоляцией к изоляции и плотно делаем такую скрутку:

Далее прикладываем третий кабель, также изоляцией к изоляции, и как можно более плотно – это очень важно для дальнейшей работы вашей электрической проводки – накручиваем его на два остальных кабеля.

Большинство электриков рекомендуют после скрутки обрезать скрутку там, где закончился последний кабель. Он заканчивается чуть раньше, чем два остальных.

Для чего это делается? Во-первых, откусываем лишнее. Сильно торчащая скрутка нам не нужна, её неудобно изолировать, и она будет плохо сидеть в коробке. Во-вторых, у нас получается что-то вроде холодной сварки.

Это тоже очень важно, так как улучшает электрический контакт а, следовательно, и функциональность нашей проводки. С таким соединением наша проводка будет работать намного дольше. Затем скрутку изолируем.

Для чего рекомендуется использовать два цвета изоленты? В электрической сети, как мы знаем, есть фаза и “ноль”.

Чтобы постоянно не проверять пробником-индикатором, фаза это или “ноль”, лучше всего обозначать фазный провод, например, красной либо коричневой изолентой.

Важно

Как правило, именно такими цветами обозначаются фазные провода в электрических сетях, а нулевой кабель – либо чёрным, либо синим цветом. Если синей или чёрной изоленты нет, можно воспользоваться жёлтой либо ещё какой-нибудь.

Берём изоленту, начинаем где-то на 1 см по изоляции и как можно плотнее накручиваем.

Потом накручиваем изоленту вторым слоем, чтобы получилась надёжная изоляция. Изолента не только будет изолировать кабель, но ещё и скреплять его вместе, потому что у алюминиевых скруток часто бывает так, что по прошествии времени скрутка ослабевает.

Алюминий немного окисляется, и скрутка становится ненадёжной. Если мы плотно всё заизолируем, то изолента будет дополнительно крепить эту скрутку. Скрутка прослужит намного дольше, не надо будет разбирать её через 5–6 лет и перекручивать. Скрутили, обрезаем.

Это можно сделать плоскогубцами либо строительным ножом.

Ещё один момент: в электрических коробках рекомендуется делать такую изоляцию, чтобы был доступ к электрическому контакту:

Для чего это нужно? Кабель остаётся изолированным, то есть короткого замыкания не случится, но при ремонте этой проводки вам очень легко будет проверить, фаза это или “ноль”, имеется или нет фаза.

Такая проверка легко осуществляется, но при этом изоляция остаётся надёжной и никак не влияет на работоспособность соединения.

Совет

При ремонте это очень удобно, так как не приходится раскручивать изоляцию и, следовательно, всё можно проверить под напряжением – не нужно отключать электрические пакетники, а потом снова их включать. Просто открыли коробку, проверили – и всё.

Таким образом, мы соединили три провода. Точно так же можно соединить и большее количество проводов, как правило, до шести. Больше не получится, потому что слишком большая скрутка становится нефункциональной и неудобной в эксплуатации.

Сращивание электрических кабелей

Сращивать кабеля приходится в электрической коробке либо вне её. Для этого необходимо зачистить эти кабеля точно так же, как и в предыдущем примере. Надрезаем, снимаем изоляцию, зачищаем кабеля. Для того, чтобы срастить кабеля, накладываем их крест-накрест:

Производим их скрутку, где-то 3-4 витка, и у нас получается достаточно прочная скрутка:

Для работы можно использовать плоскогубцы. Работаем ими, стараемся, чтобы кабель не расходился.

При желании, если у вас есть паяльник, можно это соединение ещё и пропаять, чтобы придать ему дополнительную прочность. Если паяльника нет, можно обойтись и так. Начинаем изолировать получившуюся скрутку. Берём изоленту, начинаем где-то за сантиметр до соединения и изолируем.

Так же заходим с другого края где-то на сантиметр, возвращаемся, чтобы вторым слоем улучшить диэлектрические свойства нашего соединения. Лишнюю изоленту откусываем.

Всё – мы срастили кабель.

Ответвление электрического кабеля

Предположим, у нас в стене лежит проводка, уже проложенная ранее, но мы забыли установить какую-то розетку или выключатель. Для того чтобы их поставить, необходимо сделать отвод кабеля, то есть присоединиться к нашей центральной жиле.

Для электрических соединений это лучше делать в коробке, но соединять в любом случае придётся ответвлением. Как это сделать?

Берём кабель отвода, снимаем изоляцию тем же способом, что и в описанных ранее случаях, зачищаем, скручиваем. Потом подготавливаем центральную жилу.

Для этого снимаем изоляцию на определённом участке, также сантиметра 1,5–2, но особенность здесь в том, что мы снимаем изоляцию не с края, а в середине провода.

Так как этот кабель не накручивается, длина зачищаемого участка будет меньше. Прорезаем изоляцию по кругу с одной и с другой стороны:

Теперь аккуратно, чтобы не порезаться, надрезаем изоляцию по центру, снимаем её и обрезаем излишек:

Вот у нас получился подготовленный кабель:

Зачищаем его, если можно, скручиваем. Но если кабель уже проложен, то, возможно, скрутку сделать не удастся. Подготовили кабель, берём ответвление, прикладываем к левому краю, изоляцией к изоляции, и плотно накручиваем.

Стараемся, чтобы ничего не торчало. Получилось достаточно надёжное ответвление:

Обратите внимание

Берём изоленту, начинаем за сантиметр до скрутки, проходим один слой, переходим плавно на наше соединение, заходим также где-то на сантиметр по изоляции.

Возвращаясь назад, заворачиваем не на центральный кабель, а на ответвление:

Обрезаем лишнюю изоленту:

У нас получилось вот такое ответвление:

Центральный кабель остался лежать на своём месте, а ответвление пошло к розетке или к выключателю. Следует помнить, что все эти процедуры необходимо делать обязательно при отключенном напряжении! Поберегите своё здоровье, а, может, и жизнь. Такие работы с электропроводкой ошибок не прощают!

Источник: http://transkribator.guru/remont/soedinenie-srashhivanie-i-otvetvlenie-elektricheskih-provodov/

Как соединить провода между собой надежно и безопасно

При капитальном или частичном ремонте электропроводки обязательно встает вопрос о том, как соединить провода между собой.

От этого, казалось бы, простого действия зависит надежность, долговечность и безопасность электросети. Малейшая небрежность может обернуться коротким замыканием, привести к пожару.

Избежать этого поможет правильное выполнение соединений одним из способов, рекомендуемых ПУЭ.

Соединять между собой приходится провода, подходящие к розетке, выключателю, щитку, светильнику. Если требуется ответвить линию, для этого также нужно подобрать безопасный способ. Как правильно его реализовать, разберемся подробнее с разными вариантами.

Способы соединения проводов

Приступая к монтажу электросети, необходимо четко помнить одно важное правило: соединение проводов и кабелей должно выполняться в распределительной коробке.

Она может располагаться на стене или в стене. Такой подход обеспечивает доступность контакта, возможность его быстрого ремонта или восстановления.

Важно

Если пренебречь этим правилом, то добраться до него будет сложно, придется снимать отделку.

Чтобы разобраться с тем, как правильно соединить провода собой, вспомним, какие существуют способы:

  • скрутка с последующей сваркой или пайкой;
  • клеммные колодки;
  • пружинные клеммы WAGO;
  • болтовое соединение.

Если нужен контакт жил разного сечения, материала (медь и алюминий) соединение таких проводов разрешено только в распределительной коробке одним из перечисленных способов. Задачей электрика является получить надежный, качественный контакт.

При этом ему проходится соединять разные виды соединительных проводов. Какой из способов выбрать, каждый решает сам, исходя из своих предпочтений и навыков.

Кроме того, необходимо учитывать материал жил, их количество, сечение, месторасположения (улица, помещение, скрытая или открытая прокладка).

Примеры соединения проводов

Скрутка проводов

Популярность скрутки понять несложно, ведь для ее выполнения понадобятся только пассатижи и изолента. Если все сделано правильно, контакт прослужит много лет.

Однако ПУЭ не рекомендует этот способ для долговременных соединений. Опыт его применения показал, что малейшие погрешности приводят к плачевным результатам.

Электрики делают скрутку, используя ее как первый этап соединения или временный вариант.

Еще совсем недавно проводку в домах выполняли из алюминия. Сегодня электрики отдают предпочтение меди. Это обусловлено тем, что добиться надежного контакта алюминиевых жил очень сложно. К тому же этот металл быстро ломается, поддается коррозии. Поэтому на смену алюминию пришли медные провода. Как соединить их между собой при помощи скрутки:

  • зачистить изоляцию на концах длиной не менее 5 см;
  • скрутить оголенные концы, накручивая их друг на друга;
  • тщательно изолируют жилы изолентой или специальными колпачками.

Для надежного соединения проводов рекомендуется их пропаять стандартным олово-свинцовым припоем, канифолью или другим флюсом.

Многожильные провода часто соединяют скруткой. Соединение получается надежным, но плохо переносит усилие на разрыв. Перед электриками часто возникает вопрос, как соединить между собой жесткие многожильные провода. Справиться с этим поможет бандаж:

  • зачищенные концы накладываются друг на друга параллельно;
  • фиксируют их более мягким проводом, плотно обхватывая им соединенные поверхности;
  • тщательно изолируют.

Перед соединением скручиваемые части очищают от оксидной пленки ножом или наждачной бумагой.

Болтовое соединение

Если требуется соединить провода медные и алюминиевые алюминевые нужно предварительно очистить от окислившегося слоя. Затем жилы соединяют болтовым соединением. Соединение алюминиевого провода со временем ослабевает, начинает греться. Потребуется периодически его подтягивать. К основным преимуществам болтового соединения относят:

  • подойдут болты любого диаметра с соответствующими им гайками и шайбами;
  • выполняется быстро, просто;
  • прослужит долго.

Для соединения медного и алюминиевого проводов с них сначала снимают часть изоляции. Для гарантии рекомендуется зачистить окислившийся слой металла.

Из подготовленной части формируют петлю, диаметр которой должен соответствовать размеру болта. Выбирая его, следует учитывать размеры распределительной коробки, чтобы поместить в ней готовый контакт.

Порядок расположения металлов неважен: алюминиевый и медный или наоборот. Последовательность выполнения:

  • надевают на болт шайбу;
  • сверху располагают алюминиевый проводник, накрывают его шайбой;
  • затем надевают медную жилу, шайбу;
  • завершают конструкцию гайкой.

Крепление сначала стягивают руками, затем пассатижами. Этот вид подойдет как для контакта алюминия с медными жилами, так и при работе с проводниками разных сечений.

Самозажимные клеммы

Недавно появившись на рынке, зажимы для надежного и долговечного контакта сразу нашли своих почитателей. Известным представителем это группы называют клеммы Wago. Их отличие от обычных клемм заключается в наличии специального механизма. Он позволяет аккуратно зафиксировать жилы, исключает их повреждение.

Пользоваться самозажимной клеммой очень просто. Сначала нужно зачистить изоляцию, затем поднять рычажок клипсы, вставить в отверстие проводник, опустить рычажок. Если зажим без рычагов, то он защелкивается. У такого контакта масса преимуществ:

  • позволяет объединять медь и алюминий;
  • можно соединить более 2-х проводов;
  • не повреждает тонкую жилу;
  • разъемы обладают высокой надежностью.

Выполнение такого контакта не требует много времени, конструкция получается компактной. К тому же в клеммнике есть отверстие для индикаторной розетки, позволяющее контролировать целостность сети. Недостатком Wago называют только его достаточно высокую стоимость.

Соединение проводов в распределительной коробке

Чтобы соединить провода в распределительной коробке, используют клеммы, скрутку с последующей пайкой или сваркой, колпачки. Болты и «орех» требуют определенного пространства для реализации, поэтому ими пользуются редко. Если требуется соединение проводов с разными диаметрами в распределительной коробке, можно воспользоваться Wago. Более дешевый вариант – клеммная колодка.

Рассмотрим поэтапно процесс подключения. Первым делом необходимо подготовить инструменты и оборудование: кабели нужного диаметра, плоскогубцы, отвертку плоскую, кусачки, зажимные элементы.

На втором этапе размечают места расположения коробок, пути прохождения электролиний. Такая подготовка поможет точно подсчитать потребность в материалах для монтажа. Коробка для проводов может быть накладной (крепится на стену), встроенной (закладывается в заранее подготовленное отверстие).

Кабель может проходить по поверхности стены или закладывается в штробу. Его заводят в коробку примерно на 10 см. Снимают с него часть изоляции: длины должно хватить для качественного соединения. Если выбраны клеммники для соединения проводов распределительной коробке, обычно достаточно 2-3 см.

Соединяя двухжильный провод, следует учитывать, что одна его жила ‑ ноль, вторая – фаза.

При подключении одноклавишного выключателя ноль соединяют с проводом, который напрямую идет к светильнику, а фаза будет подаваться через выключатель.

Отличием подключения 2-х клавишного выключателя будет то, что к люстре пойдут два провода, а ноль будет общим. Любые непонятные моменты лучше выяснить до начала работ, обратившись к профессиональному электрику.

Завершающий этап монтажа – проверка работоспособности схемы. После подачи электроэнергии, включают выключатель или подключают к розетке прибор. Если все работает, значит, подключение прошло успешно.

Как соединить провода под напряжением

Контактное соединение проводов нередко осуществляют даже в том случае, если с них не снято напряжение. Процедура достаточно проста, но о технике безопасности забывать не стоит.

Как подсоединить провод быстро и надежно? Чтобы не ударило током, присоединение жил проводов и кабелей к зажимам следует выполнять в резиновых перчатках, отверткой с хорошей изолирующей ручкой.

Совет

Проще всего создать контакт при помощи пластмассового клеммника: в разъемы аккуратно вставляют кабели, плотно затягивают. Так можно соединять жилы не только, идущие к розетке, но и кабели в щитке.

Большинство работ на высоковольтных проводах, расположенных на улице, ведут с отключением электроэнергии. Дополнительно при этом создают видимый разрыв токоведущих цепей, устанавливают переносное заземление. Однако возможна ситуация, когда нельзя отключать важных потребителей. Условием безопасного завершения работ является строгое соблюдение правил:

  • не выполнять в дождливый день;
  • работать в спецодежде с термозащитой;
  • все приборы после счетчика должны быть отключены.

Совет: не стоит рисковать жизнью, пытаясь сэкономить на услугах электрика, лучше обратиться к профессионалам.

Электромонтер работает под напряжением

Источник: https://uzotoka.ru/provoda/kak-soedinit-provoda-mezhdu-soboj.html

Как правильно соединить провода между собой

До ужаса красивы:15 шокирующих пластических операций, завершившихся плачевно Пластическая хирургия среди звезд остается невероятно популярной и по сей день. Но проблема в том, что раньше результат не всегда оказывался идеальным.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Надежные способы соединения электрических проводов

Знание современных технологий и методов работы с электро фурнитурой, так ли оно необходимо? Да, как правильно соединять электрические провода знать нужно.

Это может пригодиться при монтаже, прокладке любых систем электроснабжения. Перегорела ли проводка, нужна замена осветительного прибора или комплектация нового оборудования. Подобное знание может и не понадобиться, но лучше будет знать все распространённые способы соединения электрических проводов

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.

Виды клем для соединения проводов

Совет: При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток.

Обратите внимание

Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен.

Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.

Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету .

Совет: Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

  • В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
  • Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Клеммы wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является – немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.

Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово.

Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термооусадочной трубкой, либо с помощью других изоляционных материалов.

Источник: http://remontonly.ru/kak-pravilno-soedinit-provoda-mezhdu-soboj.html

5 реальных способов соединения проводов

 О том, как соединить два провода, мы поговорим сегодня как можно подробнее.

Причиной такой неприятности бывает несколько стандартных ситуаций:

  1. Резка стены болгаркой или сверление отверстий при ремонтных мероприятий – распространенная причина перерезания провода или кабеля, который недоступен нашему зрению под слоем строительного материала. Следствием нарушения целостности проводки всегда является возникновение искр и выключение пробок и автоматов. Наблюдается также прекращение функционирования освещения и розеток после выполнения подключения на поврежденном участке электроцепи.
  2. Еще одна типичная ситуация – отламывание в монтажной коробке проводов, которые должны запитывать выключатель или розетку. Для того чтобы выполнить подключение, остатка по длине недостаточно и требуется сделать вставку.
  3. Нередко возникает необходимость в переносе розетки на другое место, что требует изменения длины проводки.

Полная замена поврежденного участка на всем протяжении от розетки до распредкоробки – оптимальный вариант ремонта, который обеспечит наиболее подходящие эксплуатационные характеристики. Но довольно часто осуществление именно такого вида восстановительных работ затрудняет потребность в штроблении с такими последствиями, как замена плитки, декоративных элементов и обоев.

В быту встречается распространенная методика скручивания между собой поврежденных участков с обматыванием их изоляционной лентой.

Сильное нагревание и окисление – следствие применения столь ненадежного способа, который не может обеспечить требуемый контакт в зоне соединения.

Самостоятельное выполнение наращивания и соединения проводов вполне возможно, важно только придерживаться некоторых правил.

В первую очередь следует иметь в виду, что совместный контакт допустим только между проводами, изготовленными из одного металла.

Соединение алюминиевых и медных жил возможно исключительно в специальных клеммниках, когда исключается непосредственное контактирование токопроводников в ходе подключения.

Во всех других случаях опрессовка и скручивание разных по составу проводов не разрешается. Неизбежен процесс быстрого окисливания, способствующего исчезновению электрического контакта.

Остановимся на варианте подключения проводников в щите к Диф-автоматам или УЗО. Для надежной работы этих устройств, срабатывающих в ситуации с утечкой тока из сети, требуется особо тщательно заизолировать заземляющий проводник, места соединения ноля и фазы.

Важно

Для достижения оптимальных характеристик отличным способом является применение термоусадочной трубки. Она одевается на проводник и после выполнения работ по наращиванию размещается на участок соединения. Затем происходит процедура нагревания специальным феном или газовым аппаратом.

Происходит сжимание трубки и достигается надежная герметизация.

Профессионалы советуют соединение сваркой и пайкой для достижения максимальной изоляции зон соединения при повышенной влажности в местах расположения проводки. Только так обеспечивается надежность и долговечность нужных рабочих характеристик.

Пайка остается лучшим решением при соединении электрокабелей для плит с сечением 4 и 6 миллиметров квадратных.

Хочу дать совет из собственного опыта для наращивания кабелей под розетки и выключатели, если произошло отламывание одного или пары проводов в монтажной коробке.

Выполняю эту процедуру с помощью клеммника – сначала происходит процедура зачистки, затем с двух сторон вставляются концы проводов и надежно зажимаются отверткой. Но ведь для этого не всегда имеется достаточная длина.

Здесь не обойтись без разбивки нового участка до коробки для того, чтобы можно было произвести наращивание до подрозетника дополнительной вставки кабеля. Этот процесс идентичен процедуре восстановления перебитого кабеля.

Для сварочных мероприятий должна применяться аппаратура только специального заводского производства.

Есть еще одно правило правильного выполнения подключения проводника заземления к розетке – кабеля соединяются между собой по аналогичным цветам жил.

Пошаговая инструкция работ по восстановлению электропроводов

Собственный многолетний опыт позволяет мне рекомендовать следующую последовательность этапов ремонта порезанной или перебитой проводки:

  1. Простой способ советую для домов панельной конструкции – не стоит выдумывать велосипед, а вытяните кабель с дефектами из канала и разместите новый проводник на всем участке от распаечной коробки до розетки. Специфика прокладки внутри труб в панельном доме позволяет обойтись без штробления.
  2. Во всех других постройках потребуется выполнить разбивку участка вдоль проводки в обе стороны на расстоянии не менее 15 сантиметров, соблюдая достаточный запас глубины. При этом, размещая заизолированное соединение, постарайтесь не нанести повторного повреждения.
  3. Разделка и зачистка производится на разном расстоянии, для того чтобы зоны соединения нуля и фазы не располагались друг напротив друга.
  4. На провода из идентичного металла и сечения поврежденным участкам одевают термоусадочные трубки или кембрики. Для соединения применяются зажимные клеммники, опрессовочные гильзы, пайка или сварка.
  5. Термоусадка натягивается на оголенные участки с последующим нагреванием.
  6. Если трубки термоусадочного типа не применялись, каждый провод перематывается лентой с достаточными параметрами липкости и эластичности. Даже с учетом хороших свойств самозажимных клеммников дополнительный слой изоленты в местах выполненного подключения не помешает. Это позволит избежать попадания внутрь зажимов раствора.
  7. Раствором штукатурки замазываются соединение, и выполняется выравнивание поверхности стен.

Лично я стараюсь всегда использовать пайку с применением термоусадочных трубок.

Источник: https://uelektrika.ru/soedinenie-yelektroprovodki/kak-soedinit-dva-provoda/

Как лучше соединить провода

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх…

Как лучше соединить провода

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход.

Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Совет

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются.

Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду.

Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений.

Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

Типы соединений проводов:

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно.

Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил.

Обратите внимание

Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.

На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

• универсальные, снабженные натяжной пружиной;

• специализированные плоско-пружинные клеммы.

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.2. Возможность довольно быстрого подключения без использования специализированного инструмента.3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.

4. Высочайшая надежность контактов.

5. Возможность внесения изменений в проводку, не нарушая соединения.6. Наличие отдельного гнезда для каждого провода.7. Высокая виброустойчивость и ударопрочность.8. Автоматическое регулирование усилия зажима на провод.9.

Отсутствие необходимости в уходе и специальном обслуживании.10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.11.

Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.

12. Прекрасное соотношение качества и цены.

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника.

Важно

Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине.

При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:
1. Серия 773 специально разработана для использования в распределительных коробках.

При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов.

Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима.

Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов.

Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами.

Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.

Совет

Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.

При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения.

За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

Винтовые клеммные соединения

Второй тип – это клеммники с винтовым соединением. Это наиболее распространенный тип таких устройств.

Недостаток винтовых клеммников – это необходимость периодической  подтяжки винтов, что очень неудобно, особенно если клеммник находится в труднодоступном месте или их много.

Общеизвестны китайские клеммники из прозрачного полиэтилена с латунными втулками и винтами. Немало пожаров произошло по их вине, точнее по вине плохого контакта в них.

Обратите внимание

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Обычно применяются для коммутации проводов в распределительных коробках. Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Если вы работаете с алюминиевыми проводами, то такие блоки клеммников лучше не использовать – в винтовых клеммниках они сильно деформируются и могут быть переломаны.

Соединительные изолирующие зажимы (СИЗ)

Третий тип, это “колпачки” или соединительные изолирующие зажимы (СИЗ).

Применяются для соединения однопроволочных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное 2,5 мм2 (в зависимости от производителя СИЗ).

Имеют изолированный корпус из полиамида, нейлона, или огнеупорного ПВХ, благодаря чему провода не нуждаются в дополнительной изоляции, в которой запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам.

Скрутка проводников

Скрутка проводов сама по себе запрещена ПУЭ, хотя со скрутки начинается большинство соединений. Для того, чтобы скрутка перешла в разряд разрешенных способов сединения, необходимо добавить некое специальное устройство.

В нашем случае это будет СИЗ (соединительный изолирующий зажим). Предпологается, что эти пластиковые колпачки с металической пружиной будут прочно удерживать скрутку.

Ввиду небольшого размера СИЗов мы вынуждены будем уменьшить длинну скрутки до 10-15 мм, что, несомненно, ухудшит контакт.

Клеммная колодка

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Силовой провод для электроплиты

Пайка и сварка проводников

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем использование клеммников – нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключит сварочник, после изолировать все провода. В случае необходимости перекоммутировать провода (например добавить провод) тоже есть свои трудности – снять изоляцию, снова паять (варить). С клеммниками все намного проще, но лучший контакт достигается с использованием пайки или сварки.

Источник: https://subscribe.ru/group/sekretyi-remonta-kvartir-i-domov-elektrika-santehnika-otdelka/6936969/

Подключение люстры своими руками

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно.

Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху.

В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод.

 Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен).

Важно

После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет.

Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L.

Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно.

Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет.

На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4.

В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

Совет

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Источник: https://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Безопасность

— Как правильно подключать небольшие провода?

безопасность — Как правильно подключать небольшие провода? — Обмен электротехнического стека
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 21к раз

\ $ \ begingroup \ $

Эти провода могут нести до 1.5А при 5В на улице в ясную погоду. Было бы разумно соединить их, просто склеив изолентой?

Я новичок в электронике, кроме встроенного программирования и простого прототипирования Arduino, поэтому я хотел убедиться, что у меня нет проблем с безопасностью. Надеюсь, это по теме и не слишком элементарно.

Создан 26 июн.

АннаАнна

76511 золотой знак88 серебряных знаков2020 бронзовых знаков

\ $ \ endgroup \ $ 8 \ $ \ begingroup \ $

Для надежного соединения, которое может выдерживать большое количество движений / изгибов, используйте:

  • Припой
  • Обжимные клеммы (либо постоянные «стыковые» разъемы, либо клеммы «папа» и «мама», если вы хотите подключать и отключать)
  • Винтовые клеммы («клеммная колодка»)


(Изображение из pixabay.com)


(Изображение с wikipedia.org)


Для более временного соединения, которое можно быстро добавить / удалить: используйте подпружиненные клеммы


(Изображение с dhgate.com)


Для хака, который сработает в крайнем случае, но в конечном итоге обречен на провал при незначительных злоупотреблениях: скрутите провода вместе и добавьте гайки или ленту.


(Изображение с сайта cnc-plus.de)

Это все под предисловием «ясной погоды», как вы сказали.Обратите внимание, что хотя погода может быть «ясной», скрытая влага в воздухе может со временем ускорить коррозию / ржавчину, в зависимости от используемых металлов. Коррозия может привести к короткому замыканию или открытию.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
