Люк смотровой в деревянном полу своими руками. Часть 1. Вырез в полу. | Нестарая дача дедушки Сергея

Здравствуйте.

Двадцать пять лет в подпольное пространство моего дачного летнего дома никто не заглядывал.

Все дело в том, что посмотреть, что делается под домом, как чувствует себя фундамент, деревянные лаги и другие части конструкции дома в подполье, невозможно, из-за отсутствия доступа.

С началом работ по ремонту и утеплению полов первого этажа, дачного летнего дома, появилась возможность изготовить в деревянном полу, в одной из комнат, простой смотровой люк.

Фото 1. Делаю люк в деревянном полу своими руками.

Фото 1. Делаю люк в деревянном полу своими руками.

Перед началом проведения работ по выпиливанию люка в деревянном полу летнего дачного дома, необходимо определиться с местом, где будет вырезан люк.

Крышка люка в подполье, будет накрыта сверху фанерой и ламинатом. По периметру стыковочного шва люка будет смонтирован декоративный, профильный алюминиевый порожек.

Если люк будет вырезан в проходном месте, то декоративные порожки, обрамляющие люк, будут мешать комфортному хождению по крышке люка.

Фото 2. Делаю люк в деревянном полу своими руками.

Фото 2. Делаю люк в деревянном полу своими руками.

Безусловно, крышку люка можно накрыть половичком или расстелить ковровую дорожку. Однако пол всей комнаты будет застелен ламинатом, и нет желания еще и накрывать люк какими-либо ковровыми покрытиями.

Крышка люка должна быть в свободном доступе, поэтому места для люка, на которых будет размещена крупная и тяжелая гостиная мебель, тоже не подходят.

Я выбираю место для люка, где в будущем будет стоять небольшое мягкое кресло, которое можно без труда отодвинуть, чтобы добраться до крышки люка.

Фото 3. Делаю люк в деревянном полу своими руками.

Фото 3. Делаю люк в деревянном полу своими руками.

Определившись с местом, где будет вырезан люк, делаю разметку. По 20 сантиметров отступаю от внутренней стены и от печки.

Для комфортного погружения в люк, определяюсь с размерами крышки люка, которые составили 50 сантиметров на 65 сантиметров.

Крышка люка, ее базовая часть, будет сделана из отрезанных кусков половой доски. Чтобы доски не рассыпались при выпиливании люка, скрепляю их двумя удерживающими обрезками вагонки.

Фото 4. Делаю люк в деревянном полу своими руками.

Фото 4. Делаю люк в деревянном полу своими руками.

В углах разметки люка, с внутренней стороны прямоугольника, сверлю сквозные отверстия при помощи шуруповерта и сверла диаметром 10 сантиметров.

Сквозные отверстия в углах разметки нужны для того, чтобы заправить пилку электрического лобзика в пол, для выпиливания напольных досок по линиям разметки.

Сначала пилю две параллельные стороны люка, вдоль половых досок. После, чтобы крышка люка не провалилась, саморезами прикручиваю к доскам два обрезка деревяшек. На фото 4 и 5, они в центре.

Фото 5. Делаю люк в деревянном полу своими руками.

Фото 5. Делаю люк в деревянном полу своими руками.

Деревяшки, временно, будут удерживать крышку люка от падения внутрь подпола.

Далее электрическим лобзиком пропиливаю две другие стороны крышки люка, начинаю пилить от просверленных углов.

Если работы по изготовлению люка временно прерываются, щели между закрытой крышкой люка и полом можно заклеить малярным бумажным скотчем, защитившись от сквозняков.

Фото 6. Делаю люк в деревянном полу своими руками.

Фото 6. Делаю люк в деревянном полу своими руками.

Далее, работы по изготовлению люка продолжатся, после завершающей подготовки всего периметра пола к утеплению и укладке на пол фанеры.

В следующих статьях я расскажу о дальнейших поэтапных действиях с пространством и крышкой люка. Не пропустите!

Делайте своими руками! У Вас все получится!

Возможно, мой опыт и знания пригодятся Вам. Спасибо что до конца дочитали эту статью. Подписывайтесь на канал, чтобы не пропустить новые публикации. Делитесь статьей в соцсетях, жмите на палец вверх, если хотите. Большое Спасибо!

Мои другие статьи:

Расшиваю кривые деревянные полы дисковой паркеткой. Нюансы при работе.
Фанера на пол. Часть 1. Как я выравниваю старые искривленные деревянные полы.
Лайфхак. Приспособление для быстрой покраски досок с двух сторон.

Невидимый люк под ламинат: как сделать своими руками

Напольное покрытие, из какого материала оно бы не производилось, должно быть целостным, иначе его внешний вид сильно портится. Если на полу есть сильно выделяющиеся участки, и это не часть композиции,

они будут оттягивать на себя взгляды, отвлекая внимание от общей картины.

невидимый люк под ламинат

Эти своеобразные пятна зачастую возникают из-за того, что необходимо сделать люк в подвал, а он не хочет вписываться в композицию. Выход в такой ситуации есть – это невидимый люк. При внимательном взгляде он, конечно, виден, но сильно выделяться на общем фоне не будет потому что на нем финишное покрытие такое же, как и на полу.

невидимый люк под ламинат

Общее устройство потайных люков

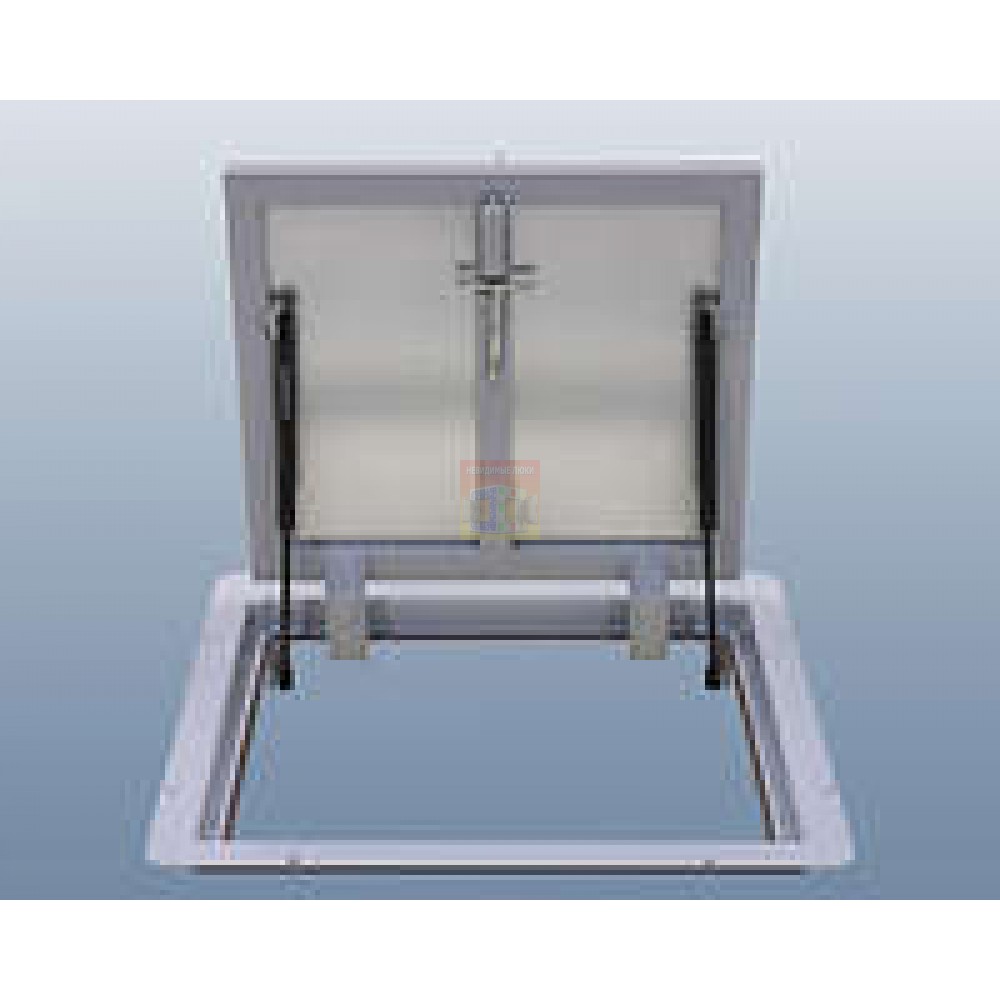

 Потайной люк под ламинат устроен так, чтобы выполнять возложенные на него функции. То есть, он должен оставаться средством для запирания подвала, быть частью пола и одновременно не быть слишком заметным.

Если посмотреть видео, можно обратить внимание на то, что крышка практически не видна с расстояния в несколько метров, если не знаешь, можно и не обратить внимания. Это так называемый наполняемый люк. Суть в том, что он идет под ламинат, как и пол. На верхней части крышки имеется выемка, в которую можно настелить необходимое напольное покрытие, с подложкой, с вяжущими материалами и с другими необходимыми компонентами. Обычно глубина такой выемки не превышает 25 миллиметров, этого достаточно не только для ламината.

Для того, чтобы люк надежно держался, в проеме, который он закрывает, крепится специальная рама. Ее надежность определяет безопасность для тех, кто будет жить или находиться в помещении.

Невидимый люк достаточно тяжел сам по себе, кроме того, он еще и наполнен дополнительно. И хотя подложка под ламинат, как и само напольное покрытие, весят немного, поднимать вручную конструкцию довольно тяжело. Чтобы сделать этот процесс более простым, используют газовые амортизаторы, которые еще называют газовыми лифтами.

И наконец, невидимый люк надо каким-то образом безопасно открывать, а выступающую ручку на нем не пристроишь. Для открывания используют либо механизм под шестигранный ключ, либо специальный магнит.

Самодельный люк

Купить потайной люк под ламинат и установить его — не проблема. Предложение на рынке достаточно богатое.

Есть изделия отечественных и зарубежных компаний, из оцинкованной или нержавеющей стали, из алюминия, различных размеров и различных типов. Но у таких люков имеется несколько существенных недостатков:

  • все типоразмеры кратны 100 мм, а это не для каждого проема подойдет;
  • несмотря на то, что ценовой диапазон достаточно широк, стоимость устройства довольно большая;
  • монтаж такого устройства, даже с подходящими размерами, не всегда возможен в конкретной ситуации.

Даже при условии, что крышка в подвал – ответственная конструкция, ее вполне можно сделать своими руками. Задача эта средней сложности, но требует или умения работать со сварочным аппаратом, или возможности заказать сварные работы.

Пошагово, в общем описании, работа по созданию люка под ламинат своими руками выглядит так:

  1. Необходимо произвести замеры ширины проема, в который будет ставиться люк, толщину плиты перекрытия. Замеры должны быть точными, иначе недостатки будут слишком заметными.
  2. Сделать чертеж, с учетом параметров проема, имеющихся материалов и напольного покрытия. Если люк делается под ламинат, выемка (корыто) в нем не должна быть слишком глубокой – на общую толщину стяжки, подложки и покрытия.
  3. Сварить раму, каркас для вставки в проем, присоединить газовые амортизаторы.
  4. Тщательно проверить конструкцию на прочность и качество. Если допустить зазоры там, где их быть не должно, через некоторое время на полу это будет заметно.
  5. Почистить изделие от ржавчины, заусенцев, грязи, после чего обработать грунтовкой и покрасить. Люк готов к установке. Образец можно увидеть на фото.

Монтажные работы

Устанавливать невидимый люк необходимо тщательно и очень точно, чтобы все его верхние части балы строго на уровне пола. Сначала крепится каркас, на котором будет держаться лифт. Перед монтажом необходимо снять подъемный механизм, чтобы не подвергаться опасности.

невидимый люк под ламинат

После того, как каркас закреплен, необходимо установить на место крышку и подготовить ее под ламинат. Для этого в выемке (корыте) делается стяжка из вяжущих материалов. После того, как раствор подсохнет, на него крепят подложку. К ней уже можно клеить ламинат.

По завершению этой части работы необходимо открыть крышку люка и очистить все от остатков раствора. Дальше устанавливается подъемный механизм. Последний этап – изоляция стыков.

Дополнительные советы

Как видно, сделать люк под ламинат своими руками не так и сложно, но следует учитывать несколько факторов. Требования к надежности и точности сварки в этом случае значительные, проводить такого рода работы должен специалист хорошего уровня.

Люк в полу для коммуникаций из дома в подвал — мастер класс с фото

Как сделать напольный люк в полу для коммуникаций из дома в подвал, смотрите мой мастер класс с фото.

В частном доме коммуникации далеко не всегда удобно, а порой даже невозможно, располагать в зоне видимости и доступности.

У нас люк в полу имеет назначение всей канализационной системы. Ведь, согласитесь, не поставишь же канализационные трубы в самой ванной комнате, рядом с раковиной, душевой кабиной и унитазом…

Однако, к коммуникативным линиям  путь нужен обязательно — для их монтажа, во-первых, да и для последующего устранения возможных неполадок.    Именно с этой целью и был сделан напольный люк, ведущий из дома в подвал.

Мы получили и  отделение коммуникаций для ванной, и обеспечение прохода к ним.

Наш деревянный напольный люк был выпилен давно, но вот удобство его открывания, создали совсем недавно, когда это, собственно, и потребовалось.

Начнем издалека. Когда была построена вторая часть дома, и когда  был сделан «черновой» пол, его обшили листами ДВП. Тогда же и сделали люк в полу своими руками.

Прежде всего, нужно определить его место расположения.  Где угодно сделать напольный люк не получится. Нужно учитывать размер самого люка, и расстояние о бревен, на которых держится пол.

Прикидываем, где какая комната будет, и в коридоре, по возможности, недалеко от стены, выпиливаем люк. При этом, его нужно крепить саморезами насквозь к остальному полу, чтобы он не провалился в подвал.

Корректировка размеров крышки люка

Крышка напольного люка у нас чисто деревянный, как и сам пол, из того же материала – обрезная пятидесятка. Вообще, честно говоря, этот деревянный люк в полу, сделан практически так же, как делают двери, только без косяков.

Нам люк пришлось немного подпиливать шлифовальной машинкой – при открывании все было нормально, а вот при закрывании, он неплотно входил в пол.

Петли на люк

К самому люк прикрутили   мебельные петли, чтобы с открыванием не было проблем. Когда петель не было, открывать его было крайне тяжело, и без мужской силы, просто нереально сделать.

Здесь, главное, чтобы он в закрытом состоянии на  петли, ни в коем случае, не опирался. Для этого при изготовлении люка, нужно приделать к нему пару поперечных досок. Тогда, при закрывании, он будет, опираться на них.

Чтобы не дуло из подвала в дальнейшем, боковины можно утеплить не толстым уплотнителем. Но мы сделаем это чуть позже…

Фиксация открытого люка

Теперь, когда петли имеются, надо б подумать и о фиксации люка при открывании. В полу ручку особо не приделаешь, можно споткнуться об нее.

Так, мы прибили гвоздем в двух местах ( для прочности) кусочек кожи от ремня на сторону открывания люка.

Проделали в ней отверстие, а не стене, куда будет поворачиваться крышка при открывании, надежно прикрепили крючок.

Вот такой нехитрый и, крайне удобный механизм, — поднял – зафиксировал крючком. Убрал крючок – люк закрылся.

Смотрите еще материалы из этого раздела:

Комментарии:
Нет опубликованных комментариев.

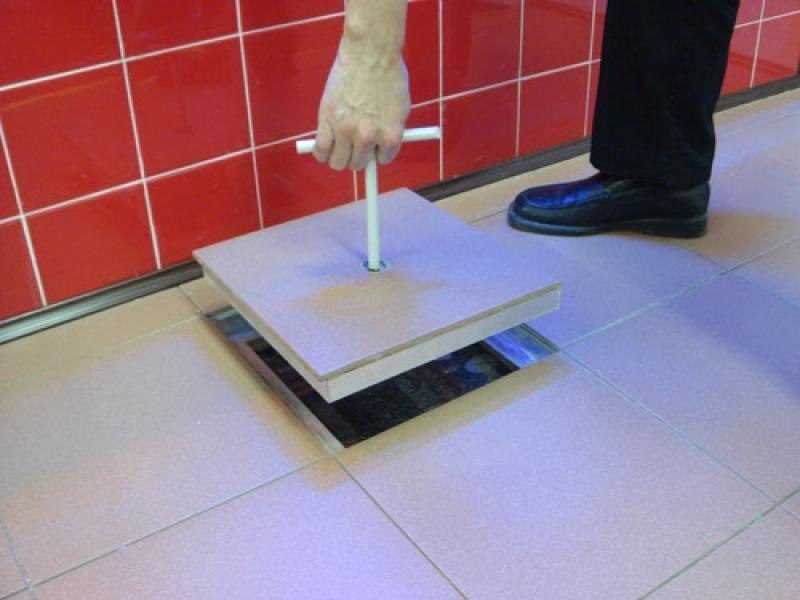

Как положить плитку, чтобы открывался люк в подвал?

Предложу свой вариант.

Гораздо бОльшая проблема, это не люк, а деревянные полы на которые надо класть плитку.

Я так понял что люк уже есть, под ним коммуникации, люк скорей всего металлический.

Вариант такой, плитка должна лежать на жёсткой поверхности, поэтому внимательно осмотрите половые доски, если есть гнилые их надо заменить, если полы «гуляют» то возможно придётся усиливать, или менять лаги.

С этим разобрались. Далее необходимо приобрести фанеру, желательно влагостойкую, под плитку толщина фанеры должна быт не менее 18 мм.

Предлагаю фанеру потому что полы необходимо готовить, убирать полностью краску, шлифовать и замазывать щели, далее выравнивать.

С фанерой работать проще, да и дешевле в итоге выйдет.

Фанеру сразу разрезаем на четыре части лист.

Крепим с зазором в пару миллиметров между листами.

Саморезами по дереву прямо к половой доске (обязательно пробиваем горизонт).

Следующий этап, удаляем пыль, грязь, и грунтуем фанеру. Советую купить грунтовку Ceresit CT 17 как раз наш случай, это грунтовка глубокого проникновения для впитывающих оснований.

Идём дальше, на люк так же крепим фанеру, но уже саморезами по металлу, в итоге у нас должно получиться основание в одном уровне, возможно в районе люка придётся шлифануть фанеру.

Если на люке ручка, вырезаем под неё фанеру.

В общем-то всё, полы подготовлены.

Теперь необходимо разобраться с клеем. Советую купить Ceresit СМ 17-й, или 16-й

(я и на 11-ы клал плитку на фанеру).

Это клей как раз для нашего случая, им работают на деформирующихся основаниях (ДСП, ДВП, фанера, гипсокартон и так далее).

Теперь сама облицовка, люк у нас подготовлен, он в уровень с остальным полом, за него можно не переживать.

Плитку можно класть от углов, можно прочертить линию, найдя центр помещения и класть от неё.

Клей наносим гребешковым шпателем, каждую плитку чуть подстукиваем, не забываем про крестики (1.5 мм , достаточно).

После полного высыхания плитки, затираем швы.

В конце несколько советов: За один раз сразу всё помещение лучше не облицовывать достаточно два, тр квадрата в день.

Зазоры между фанерой и стеной оставьте не менее сантиметра, затем зазоры запениваются (фанера «дышит»).

Советы о том, как правильно обустроить люк в подвал в деревянном доме

С полным перечнем работ, которые может выполнять строительная компанияРусь Бревенчатая Вы можете ознакомиться здесь.

Те, кто решился разместить в своем деревянном доме или бане подвал, а при этом еще и покрыть пол первого этажа кафельной плиткой или керамогранитом, те поймут с какой головной болью мы встретились прошлым летом. Честно говоря, проблем и так было выше крыши, поэтому, как упертый страус я оттягивал решение проблемы с люком на потом. Но, видимо, то ли время пришло, то ли так звезды сложились, но один за другим мои мастера стали спрашивать, а как будем обыгрывать люк. Сначала, по незнанию, я полагал, что сначала положим стяжку, потом кафель, ну а потом задумаемся о люке.

Вот так изящно выглядит сейчас люк в подвал, место стыка люка с полом отделано алюминиевым профилем.

Спасибо мудрым людям, что меня вовремя наставили на путь истинный. Кстати, так получилось, что оба этих человека были Романами. Первый, был приглашен тогда для замера габаритов будущей лестницы и металлической входной двери. Поскольку кроме основной лестницы мы хотели сразу закрыть тему и с лестницей в подвал (хотели ее сделать металлической), то мы с Романом стали обсуждать форму и место крепления будущей лестницы в подвал.

Ну а это фото, сделанное годом позже, уже в 2013 году. Как видите люк прекрасно вписался в интерьер. Единственно я призадумался об утеплении люка, ступать на него после теплого пола не очень комфортно 🙂

На тот момент проем в подвал уже был отделан мною брусом, поскольку я понимал, что, во-первых, нужно создать ограждение, куда не должны были заходить трубы водяного теплого пола. Во-вторых, подсознанием я понимал, что для крепления люка пригодится что-нибудь деревянное. Поэтому в ход пошли остатки половых балок из бани. Как это выглядело Вы можете увидеть на следующем фото. Напомню, что на тот момент поверх половых балок у нас лежали плиты ЦСП, поверх них мы планировали уложить утеплитель в виде 5 см пенополистирола (оранжевый лист на фото). Дальше должны были быть уложены трубы отопления и все это скрылось бы в стяжке.

Сформирована основа из бруса для установки будущего люка

А каким будет люк, невзначай спросил меня Роман. Да бог его знает, сказал я, Потом что-нибудь придумаем. Вообще говорю, хотелось бы, чтобы люк как-то полегче открывался, должны быть какие-то механизмы, пружины и пр. Он, как хороший инженер, обещал подумать. В свой следующий приезд он привез несколько эскизов самодельных механизмов, за что я ему очень признателен, поскольку это послужило толчком к моим дальнейшим размышлениям. Кстати, следует сразу определиться, в какую сторону будет открываться люк — иногда это совсем нетривиально.

Приехав домой, полез в интернет и начал изучать, как народ решает эту проблему. Вообще узнал много интересного о народной смекалке, но в основном все использовали в той или иной мере пружины от капотов автомобилей. Потом я подумал, ну не может быть, чтобы нишу таких люков никто не занял и действительно, скоро наткнулся на одну из компаний, где как раз и можно было купить или заказать точно под размер основу такого люка.

Чуть позже мы обзавелись вот такой вот оригинальной металлической лестницей для спуска в подвал. Мы еще о ней напишем подробнее.

После этого, к нам на осмотр места будущих работ приехал Роман и Антон — это плиточники, которым позже предстояло уложить плитку и ламинат. Речь также зашла о люке и уже второй Роман огорошил меня тем, что сказал, что люк должен устанавливаться ДО укладки плитки. Действительно, ведь у люка есть неподвижная часть, которая опирается на пол и вот ее нужно было закрывать плиткой вместе со всем остальным полом.

Мы были в цейтноте, но деваться было некуда, я съездил и заказал люк под наш размер. По ходу дела узнал еще о ряде ограничений, которые нужно было соблюсти, чтобы люк нормально открывался. Но об этом чуть позже.

Уже залита цементно-песчанная стяжка, как мы видим она оказалась несколько выше, чем я предполагал, поэтому позже пришлось наращивать брус полосами из ЦСП.

После этого, были смонтированы трубы водяного пола (этот процесс подробно описан здесь), положена по весьма оригинальной технологии (рекомендую ее всем, подробнее о ней здесь) цементно-песчанная стяжка. К сожалению при укладке стяжки выяснилось существование неровностей пола, поэтому стяжку пришлось дополнительно поднять на пару сантиметров. Соответственно уровень стяжки оказался чуть выше уровня основы из бруса (см. предыдущее фото).

Здесь следует сказать об одном существенном ограничении при установке люков данного производителя. Если Вы хотите, чтобы люк нормально открывался, не ломая кафель, то уровень плитки должен быть НЕ ВЫШЕ 15 мм над черновым уровнем каркаса люка (т.е. уровнем металлических уголков каркаса).

Здесь уже пришлось поломать голову, как еще поднять каркас. Первоначально я хотел использовать фанеру или доски, но плиточник Роман (в этот момент он уже работал в доме) вовремя подсказал, что к дереву не приклеится плитка и нужно что-то другое.

Эта немецкая ручка не входила в комплект люка, ее мы приобрели в магазине К-Раута.

Хороший вопрос найди то, не знаю что — крепкое, плоское, толщиной кажется 15..20 мм. К решению этой задачи я приступил испытанным методом — начал обходить все свои загашники остатков стройматериалов. К счастью интуиция не подвела и были найдены куски цементно-стружечной плиты (ЦСП — остатки чернового пола в доме) которые провалялись на даче несколько лет, ожидая своего звездного часа. Итак, с помощью болгарки и специальных дисков по камню были выпилены пластины нужных размеров, которые на клей и на саморезы были прикручены к рамке из бруса. Дальше была уже череда плиточников показать свое мастерство.

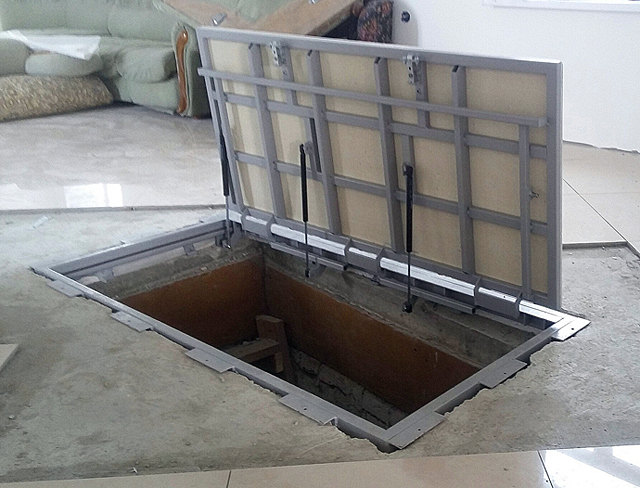

Люк в открытом состоянии

Отдать должное — работа была выполнена на изумительном уровне, впрочем, как и все остальное по плитке и ламинату. На первом фото видно, как красиво разместился люк в раскладке керамогранита основного пола. На предыдущем и последующих фото Вы сможете увидеть конструкцию люка изнутри.

Конечно не скажу, что она отточена и является идеальной, но в принципе по своему функционалу и надежности исполнения конструкция люка заслуживает твердой хорошей оценки.

Конструкция люка крупным планом — хорошо видны три амортизатора и лист ГВЛ на который сверху приклеена плитка.

Нам пришлось внести в конструкцию люка небольшие изменения, отказаться от защелки и заменить ручку. Но в целом мы очень довольны этим приобретением. Конечно начало подъема люка немного тяжеловато для женщины, но зато потом он поднимается очень легко.

Механизм петли люка и нижняя точка крепления газовых амортизаторов.

На последнем фото крупным планом показано основное ноу-хау конструкции — петля, которая позволяет люку немного приподниматься над поверхностью и лишь потом отходить в сторону. Второй момент — это автомобильные газовые амортизаторы, именно они облегчают процесс подъема и опускания люка.


История выбора и укладки керамической плитки и ламината в доме.

Следующим на очереди стал подробный рассказ о строительстве красивой кирпичной печи-каменки для нашей бани.

Если же Вы хотите побольше узнать о работах в доме, то предлагаю прочесть статью об установке межкомнатных дверей из массива дуба.

Как сделать люк в погреб своими руками

Люк в погреб делают своими руками. Он выполняет не только декоративную, но и защитную функцию. Смастерить его можно из подручных материалов.

Особенности устройства люка

Подвал в частном доме используют не только как хранилище для овощей. Если он утеплен, это предотвращает проникновение холодного воздуха на первый этаж.

Проход в подвальное помещение оборудуют люком. Можно сэкономить, сделать крышку на погреб своими руками. Еще перед началом строительных работ составляют чертеж, подробно указывают размеры конструкции, требуемое количество материалов.

Имеет значение то, в каком месте будет установлен люк для погреба. Если он будет на проходе, лучше сделать его скрытым, чтобы по нему можно было беспрепятственно ходить.

Еще до начала строительства выбирают оптимальный размер проема, чаще всего его делают 75х75 см. Крышка должна быть прочной, но не тяжелой, чтобы ее могли поднимать не только мужчины, но и женщины. Если люк сделан правильно, он вписывается в интерьер, гармонирует с окружающей обстановкой.

Чтобы зимой в дом не проникал холодный воздух, крышку утепляют. Для этого используют теплоизоляционные материалы. Чем герметичнее закрывается дверь, тем теплее будет на первом этаже.

Чтобы не тратить силы, поднимая крышку, ее оборудуют подъемным механизмом. Он автоматически откроет проход, люк плавно отъедет в сторону.

Из каких материалов делают люк в подвал

Сделать крышку на погреб можно из разных материалов. Можно использовать те, которые уже есть в домашнем хозяйстве, тогда не придется тратить средства на их приобретение.

Выбор зависит от того, какой материал использовался при отделке внутренних помещений и пола. Например, можно сделать дверцу под ламинат. Так легко соорудить скрытую дверь, которая будет малозаметна в помещении.

Люк в подвал из дерева

Дерево является самым распространенным материалом, который используется при сооружении крышек для подвала. Оно легкое, экологичное.

Если в доме решено сделать стандартный лаз, размеры которого составляет 80х80 см, крышку делают немного меньше его. В этом случае она будет плотно прилегать к полу.

Зазор между крышкой и полом должен быть не более 5 мм. Этого достаточно, чтобы воздух свободно циркулировал, но такая щель не станет проводником холода из подвала на первый этаж.

При изготовлении дверцы может быть использована следующая пошаговая инструкция:

  1. Из бруса делают опоры.
  2. Из реек делают заготовки длиной 79 см. Их покрывают олифой, она защитит древесину от грибка и влаги. Рейки набивают на основу вплотную друг другу.
  3. С лицевой стороны крышку обшивают материалом, который наиболее подходит к интерьеру помещения.

Люк делают многослойным, тогда он лучше удерживает тепло. Его оборудуют ручкой или подъемным механизмом, навешивают петли. Установленный в паз люк должен находиться вровень с полом.

Металлический люк

Крышка из металла будет более долговечной, она надежнее деревянной. Ее делают следующим образом:

  1. Берут лист стали и вырезают его из него квадрат. Материал должен иметь толщину не менее 3 мм.
  2. С внутренней стороны квадрата приваривают уголки. Так формируются ребра жесткости. Они нужны, чтобы уложить внутрь утеплитель.
  3. Сварочные швы зачищают, укладывают утеплитель. Сверху размещают лист стали, с помощью киянки загибают его края. Сталь фиксируют на саморезы.
  4. Устанавливают рамку. Для этого уголки разрезают по размеру, сваривают, а потом фиксируют на анкера, прикрепляя к основанию из бетона.
  5. Отрезают утеплитель, его закрепляют на края рамки. После этого фиксируют крышку.

Люк может получиться тяжелым, поэтому его стоит оборудовать подъемным механизмом.

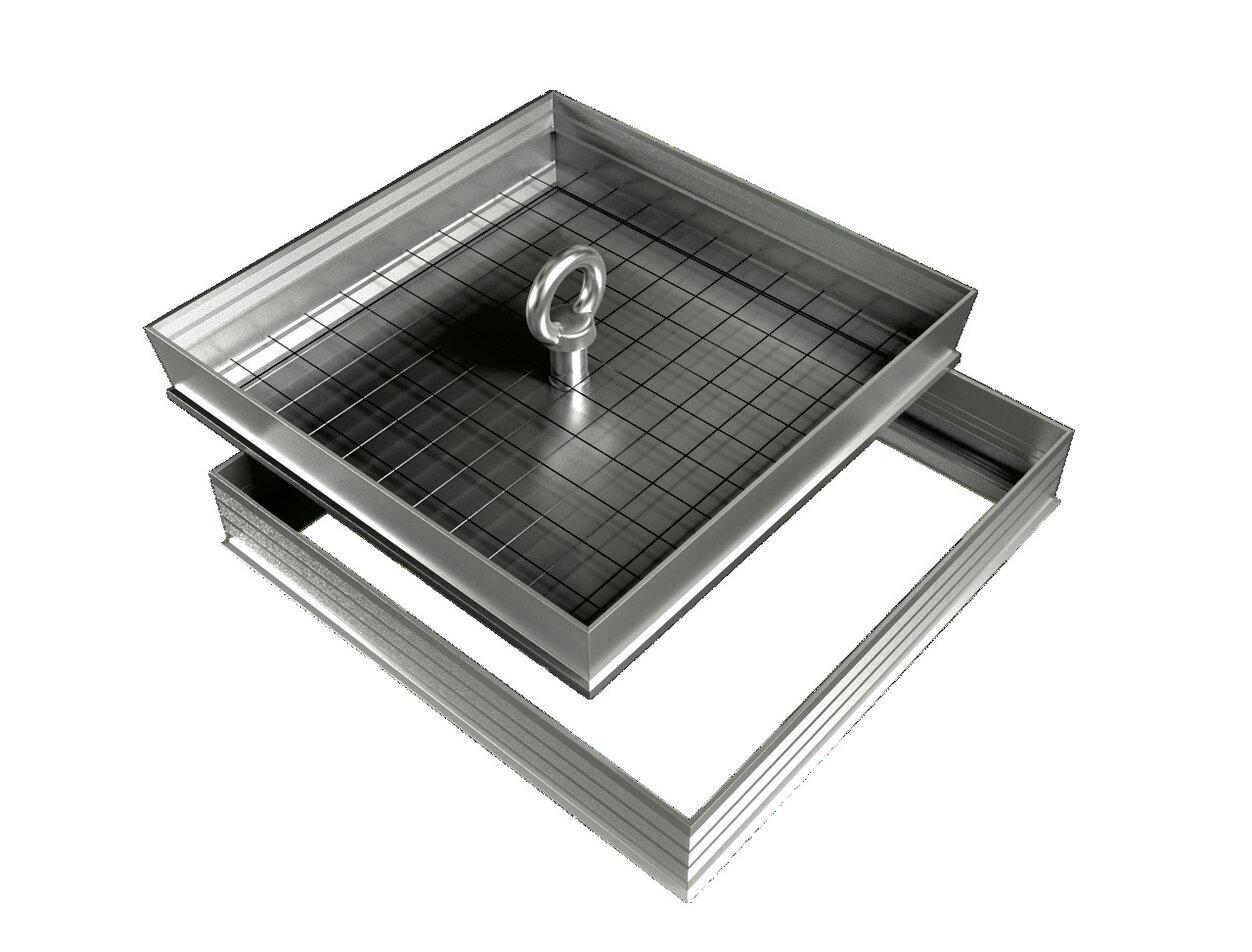

Люк под плитку

Для того чтобы сделать люк в подвал своими руками, используют разные материалы, например, плитку. Процесс строительства начинается с нанесения разметки. Этот вариант устройства люка отличается тем, что на плитку он не укладывается, а создается вместе с ней.

Сначала изготавливают каркас из металла, его фиксируют ниже поверхности пола. После этого укладывают материал. Замок делают скрытым, поэтому никаких выступающих элементов не должно быть.

Перед работой выполняют расчеты. Сначала делают основу из металла, на нее укладывают плитку. Рисунок плитки на крышке и полу должен совпадать.

Герметизация люка в подвал

Герметизация требуется для того, чтобы помещение было защищено от холода, проникающего на первый этаж дома из подвала. Также благодаря герметизации в комнаты не попадут запахи и влага.

Проще всего использовать для отделки крышки полипропилен. Он подходит даже для утепления уличной двери в подвал. Материал прослужит 20 лет, установить его можно своими руками.

Электропривод

Электропривод делает открывание и закрывание подвальных дверей более легким. Есть разные варианты его установки, но во всех случаях сначала делают разметку.

Электропривод фиксируют на крышке. Следует смотреть, чтобы стержни были установлены в правильном положении.

Создание выдвижного механизма

Если в доме планируется соорудить вход в погреб, можно дверцу оборудовать выдвижным механизмом. Для его фиксации под полом должно быть небольшое пространство. Для сооружения такой крышки делают следующее:

  1. Покупают стальные стержни. Для перемещения дверцы понадобится набор роликов.
  2. Крышка будет открываться и закрываться за счет установки 2 электродвигателей. Для их работы потребуется проложить электрокабель, понадобится источник тока.
  3. Включение и выключение осуществляется благодаря переключателю, который имеет 3 позиции.

Крышкой, которая оборудована выдвижным механизмом, удобно пользоваться. Но его должен собирать человек, имеющий опыт работы с такими устройствами.

Виды петель для крышки люка

В строительстве можно использовать петли для крышки следующих видов:

  1. Накладные. С одной стороны их фиксируют на крышку, а другой – устанавливают на стену или пол. Если посмотреть на все виды навесных петель, то среди них кованые будут самыми дорогими. На стоимость других оказывает влияние материал изготовления и богатство декора.
  2. Скрытые петли. Благодаря их установке можно добиться того, что люк будет плотно прилегать к полу.
  3. Пантографы. Благодаря им крышка выдвинется вверх, а потом отъедет в сторону.
  4. Газовые амортизаторы. Их устанавливают, если люк тяжелый. Такие петли подходят для подъема крышек, расположенных горизонтально. Петли с приводом. С их помощью можно открыть тяжелые крышки из металла. Механизм подразделяется на откатный и выдвижной.

При выборе петель обращают внимание на вес люка. Важны требования, которые владелец дома предъявляет к внешнему виду дверцы, механизму ее открывания и закрывания.

Пошаговая инструкция, как сделать люк в подвал своими руками

Перед тем как начинать работу, определяют место, где будет расположена дверца. Лучше всего лаз в подвал делать еще на этапе разработки плана строительства дома. Если ход в подпол будет небольшим, для сооружения люка достаточно купить доски толщиной 4 см. Их обшивают фанерой и окрашивают.

Но в случаях, когда на крышку будет действовать нагрузка, рамы делают из цельного бруса. Под нагрузкой следует понимать установленную на люк мебель, станки, либо другое оборудование.

Еще до того, как собирать люк, деревянные части покрывают олифой. Ее можно заменить любым антисептиком, либо приобрести гидрофобную пропитку.

Когда все части конструкции просохнут, приступают к сборке. К черновому полу прибивают раму. После этого собирают заготовку, для ее изготовления используют фанеру и доски.

Петли навешивают со стороны подвала. При желании их можно заменить амортизаторами. Обязательно вырезают потайную ручку. Крышку прикручивают, угол должен быть 90°. После этого проверяют, как работает механизм.

Такую крышку можно сделать для погреба в гараже. Если же принято решение сделать теплый люк, используют влагостойкую фанеру. Из нее делают первый слой, также этим материалом покрывают дверцу снаружи. Во внутреннее пространство помещают утеплитель, обязательно оставляя зазор между стенками и утеплителем шириной 10 мм.

Можно сделать творило для погреба. Это готовый затвор для погреба, который представляет собой высокий короб. Его делают из металла. Одну его сторону опускают в погреб, а другую оборудуют крышкой.

Это лучший вариант для обустройства земляного погреба. Благодаря установке конструкции потолок погреба надежно защищен от обвала. Хранилище выкапывают глубоким, без творила не обойтись.

В длину творило делают не менее 1,5 м. Его сваривают из 4 листов металла, ширина каждого 80 см.

На одной стороне обязательно делают скобы, их приваривают. Они выполняют роль ступенек, по которым осуществляется спуск в погреб. Если все сделано правильно, получается тумба из металла, внутри которой сделаны ступени.

Если есть необходимость, делают утепление крышки погреба. В этом случае овощи и консервация будут надежно защищены от мороза.

Люк, ручки для крышки погреба, а также петли фиксируют в последнюю очередь. Творило окрашивают изнутри и снаружи, и только потом его устанавливают в погреб.

Читайте также:

Моя люковая дверь в подвал

Меня все время спрашивают, как мы создали люк в полу в нашем последнем доме, когда мы ремонтировали кухню. Поэтому я подумал, что напишу здесь объяснение, чтобы облегчить себе и вам жизнь! Прежде чем я начну, я понятия не имею, является ли это решение кодом. Итак, где бы вы ни жили, если вы хотите попробовать это, вы можете сначала проконсультироваться с инспектором.

Я не могу выразить, насколько гениальной была идея убрать часть стены, которая отделяла лестницу от подвала, и создать люк.Я уже говорил об этом в предыдущих постах, но, Боже мой, все получилось так плавно, что мне пришлось посвятить этому пост. Это отличная идея для людей, у которых действительно ограниченное пространство, как у меня. Этот дом имеет ширину 12 футов 2 дюйма — такова ширина кухни, а часть стены, ведущей в подвал, шириной около 9,5 футов. Позвольте мне показать вам несколько фотографий до. Это решение было принято на полпути к этапу сноса, поэтому я не стал специально фотографировать эту местность.Ниже приведены некоторые из них, которые у меня уже были (и один, который я украл во время демонстрации, когда решал, что делать).

Уход от стены означал, что кладовку нужно было поставить ближе к двери в мой офис, а с холодильником там, что сделало бы дверной проем очень плотным. Затем, если обеденный стол находится посередине помещения, вам пришлось бы смещаться в сторону, чтобы добраться до стола, или вместо этого мне пришлось бы использовать небольшой стол на 4 человека. Вот пара фотографий, которые я сделал во время рено.

Внизу мой готовый хэтчбек. Гений говорю вам — ГЕНИЙ !! Стоит каждой копейки. И мне нравится, что в моем доме, в котором раньше не было НИКАКИХ архитектурных элементов, теперь есть что-то немного причудливое, и это не просто прямая скучная стена. Конечно, отверстие в люке предназначено для того, чтобы кошки могли спуститься туда и использовать ящики для туалета.

Мы использовали амортизаторы для крышки тонны пикапа.Они стоили 50 долларов за штуку, но это именно то, что я хотел. Это позволяет двери почти пружиной открываться и закрываться (я держусь за нее, чтобы она не делала это слишком быстро), и это также означает, что мне не нужна защелка, как мы изначально думали. Просто нужно немного потянуть, чтобы открыть, и немного надавить, чтобы плотно закрыть. ПОРАЗИТЕЛЬНЙ!!

Вот несколько (ужасных) фотографий, сделанных мужем, с деталями использованных нами ударов:

И немного подробностей от мужа по амортизаторам и петлям:

Использовались амортизаторы tonneau cover (крышка кузова пикапа).Я не знаю, сколько у них длины, но я бы сказал, что в полностью развернутом виде они около 36 дюймов. Я пошел на вес в магазине автозапчастей и по виду кронштейнов, поставляемых с амортизаторами. Подрядчик сказал мне, что люк весил около 50 фунтов. У меня были шоки по 60 фунтов каждый, поэтому я знал, что они сработают. Я искал L-образные кронштейны на концах амортизаторов. На каждом конце амортизатора есть L-образный кронштейн, который я мог прикрепить к полу и к люку. Я вырезал дерево так, чтобы кронштейны вошли заподлицо.Мне также пришлось вырезать часть люка, чтобы удары не попадали в дерево, когда он закрыт. Амортизаторы устанавливаю при полностью открытом люке. Вот место, где я купил амортизаторы — http://www.actiontrucks.com/.
Мы использовали петлю рояля в задней части люка. Я бы хотел изменить это на что-то другое (возможно, петли капота автомобиля), потому что петля пианино несколько нестабильна. Но пока это нормально, так как амортизаторы довольно тяжелые.

Амортизаторы устанавливаются в середине люка, а затем на расстоянии 16 дюймов от конца отверстия в полу.Я не проводил измерений, но провел тесты, чтобы увидеть, где я могу установить амортизатор, чтобы он мог быть полностью выдвинут, плотно закрывался и все еще удерживал люк в открытом состоянии.

Двери люков / люков

Двери люков / люков

Люковые двери / Люки

Люк — это распашная дверь, расположенная заподлицо с поверхностью пола, крыши или потолка, либо на сцене театра.
Люк, отверстие, которое также может быть в стене и не должно быть заподлицо с поверхностью, аналогично; в некоторых случаях применимо любое имя.Небольшая дверь в стене, полу или потолке, используемая для доступа к оборудованию, называется люком доступа или дверцей доступа.

Люки стальные кровельные

  • Стальной люк в крыше обеспечивает доступ на крышу изнутри здания. Эти люки, изготовленные из сверхпрочной стали, способны выдерживать любые погодные условия и пешеходное движение. Атмосферные уплотнения, прочные ручки и антикоррозийное покрытие делают стальные люки для крыши пригодными для установки снаружи здания.Черно-желтая лента по периметру и внутри двери. Это делает использование двери более безопасным, так как видно, что люк находится в открытом положении.
  • Люки в крыше часто используются в сочетании с исчезающей лестницей. Эти лестницы разрушаются и хранятся за дверцей доступа. Они изготовлены из алюминия и рассчитаны на пространство, которое занимают до 13,5 футов.

Люки противопожарные напольные

  • Напольные люки в некоторых коммерческих и промышленных помещениях должны быть огнестойкими.Алюминиевый люк в полу с огнестойкостью должен быть огнестойким и достаточно прочным, чтобы выдерживать обычное пешеходное движение. Эти двери стабилизированы алмазной пластиной по этой причине
  • Противопожарные люки в полу предлагают дополнительное преимущество в виде утопленной в двери панели, удерживающей квадрат материала пола. После установки вместе с поверхностью пола закрытый люк устанавливается заподлицо с полом. Он может быть отделан плиткой, бетоном, камнем и другими толстыми материалами, чтобы органично вписаться в окружающий дизайн.

Люки для скрытого монтажа

  • Люки похожи на любые другие двери: они должны соответствовать дизайну комнаты, в которой они установлены. Люки в утопленном полу позволяют вставить кусок напольного покрытия в дверь, так что он органично вписывается в окружающие поверхности пола. Они рассчитаны на то, чтобы принимать напольные покрытия толщиной 1 дюйм, включая бетон, камень и плитку. Люки для утопленного пола имеют такой же уровень прочности, как и другие напольные двери, но обладают дополнительными конструктивными особенностями, которые делают открытый люк в полу менее заметным.

Различное использование дверных проемов

Из-за потребности в дверях доступа и их применения в 21 веке появились десятки решений для дверных проемов. Та же самая дверь, которая может быть идеальной для подполья, может не подойти для сантехнического помещения.
Стены
  • В отличие от других дверных проемов, стенные дверцы могут служить нескольким целям. Эти двери открывают доступ к сантехнике, трубам, кабелям, ползунам или кладовым, и, как вы можете себе представить, есть десятки вариантов для удовлетворения этих потребностей. Дверцы заподлицо лучше всего подходят для стен со встроенной приварной накладкой для дополнительной прочности и долговечности.
Потолки
  • Входные двери в потолок могут быть дверными или панельными. Эти входные двери чаще всего используются для входа в лазейки или на чердаки.
Крыши
  • Когда вам нужен доступ на крышу, вы хотите, чтобы это было легко. Эту проблему решают люки и люки на крыше
  • Наличие мощной погодоустойчивой двери для доступа на крышу важно для коммерческих зданий и для частого использования.Вам нужна прочная кровельная дверь, которая не ржавеет, чтобы прослужить долгие годы без замены.
Воздуховоды
  • Эта откидная дверца для доступа к воздуховоду — идеальный вариант для доступа к небольшим воздуховодам. Дверь для доступа к воздуховодам со сплошной панелью воздуховодов предоставит вам проход в гораздо более просторные помещения.
Площадь и складские помещения
  • Дверцы для доступа в пол используются для доступа в канализацию, подземные трубы, электрические и иногда складские помещения.Поскольку дверцы для доступа в пол имеют очень много вариантов использования, существует множество различных размеров и материалов, из которых они изготовлены.
  • Для большинства дверных проемов в пол необходимо убедиться, что они имеют прочную ручку. Если они находятся на улице, убедитесь, что они устойчивы к атмосферным воздействиям.
Характеристики
  • Простая и быстрая сборка
  • Изготовлен из стали
  • Порошковое покрытие
  • Простота эксплуатации

архитектурных образцов штриховки — archtoolbox.com

Архитекторы используют образцы штриховки в своих чертежах для представления различных материалов и облегчения чтения.

Штриховки материалов традиционно рисовались вручную, поэтому было важно, чтобы каждый составитель был последовательным в том, как они рисуют символы штриховки. Однако, когда мы перешли на программное обеспечение для компьютерного дизайна, такое как AutoCAD и Revit, дизайнеры могут просто выбрать штриховку из библиотеки и внести изменения в масштаб, угол или область заливки.Имейте в виду, что у некоторых офисов есть свои стандарты, но люки, показанные ниже, очень распространены в отрасли.

Образцы штриховки материалов в архитектуре

В строительной документации используется широкий спектр люков, но некоторые из наиболее распространенных символов архитектурных материалов показаны ниже.

Земляные работы и образцы грунта

Земля — ​​Скала

Уплотненная заливка

Гравий

Песок

Образец штриховки в бетоне

Бетон

Образцы штриховки для каменной кладки и камня

Кирпич

Бетонная кладка

Раствор

Образцы металлических штрихов

Сталь

Алюминий

Латунь или бронза

Образцы деревянных штрихов

Фанера

Отделка дерева (секция)

Лицевая поверхность с отделкой под дерево

Деревянный каркас

Деревянный блок

Образцы штриховки изоляции

Жесткая изоляция

Изоляция батта

Рейтинг

Новости участников | Редакция

16 декабря 2014 г.

ВАШИНГТОН. В своем выступлении сегодня в сенате член финансового комитета Оррин Хатч (штат Юта) обозначил семь принципов, необходимых для продвижения всеобъемлющей налоговой реформы, заявив, что такая реформа должна охватывать экономический рост, справедливость, простоту, постоянство, конкурентоспособность и т. Д. содействие сбережениям и инвестициям, а также нейтральность доходов.

« В ближайшие недели и месяцы я планирую раскрыть дополнительные шаги. Я планирую привлечь многих своих коллег по обе стороны прохода, особенно тех, кто присоединится ко мне в Финансовом комитете Сената. Я надеюсь, что по мере продолжения этого разговора начнет вырисовываться путь к настоящей двухпартийной налоговой реформе. Конечно, это займет больше, чем просто разговор и обсуждение. Это потребует тяжелой работы, приверженности и, конечно же, компромисса , — сказал Hatch.

Ранее в этом месяце Финансовый комитет Сената выпустил отчет сотрудников меньшинств под названием «Всеобъемлющая налоговая реформа на 2015 год и последующий период», в котором излагаются эти семь принципов и поднимаются вопросы, с которыми политикам придется столкнуться в рамках усилий по реформированию налогового кодекса нашей страны.

Ниже приводится текст полной речи Хэтча, произнесенной сегодня в зале Сената:

Господин Президент, когда мы заканчиваем последние дни 113-го Конгресса, сейчас хорошее время как для размышлений о прошлом, так и для взгляда в будущее.

Я был очень тронут, когда выслушал прощальные речи наших уходящих сенаторов, и мне хотелось бы, чтобы у меня было время прямо сейчас, чтобы воздать должное каждому из них. Все они были замечательными коллегами, и мне понравилось работать и узнавать каждого из них. Я желаю им удачи во всех их будущих начинаниях.

Их наверняка будет не хватать.

Обращаясь к будущему, перед нами, г-н.Президент.

Наша экономика, несмотря на недавний подъем, все еще находится в затруднительном положении.

У нас есть государственный долг, который, несмотря на недавнее сокращение дефицита, приближается к астрономическим уровням.

И у нас надвигается кризис с нашими программами льгот, который угрожает поглотить наше правительство и разрушить нашу экономику.

Я считаю, что мы можем решить эти проблемы, господин президент, но это будет нелегко.

Сегодня я хотел бы уделить несколько минут, чтобы поговорить об особенно важном мероприятии, которое, как я считаю, поможет нам решить некоторые из этих фундаментальных проблем. Я, конечно, говорю о налоговой реформе.

За последние несколько лет я много раз говорил — как здесь, в зале, так и в других местах — о необходимости исправить наш нарушенный налоговый кодекс. Я бы понял, если есть такие, кто устанет слушать, как я говорю о налоговой реформе, — но это не значит, что я собираюсь в ближайшее время остановиться.

Налоговая реформа больше не является необязательной, господин Президент, она необходима. Если мы собираемся вернуть нашу экономику в движение, нам нужен налоговый кодекс, который не будет мешать. И не заблуждайтесь, содействие созданию рабочих мест и экономическому росту — это первый и самый важный шаг, который нам нужно сделать для решения самых насущных проблем нашей страны.

Это ни для кого не секрет в этой камере. Не думаю, что мне даровано уникальное понимание этих вопросов.Все мы знаем, что нам нужно делать. И это само по себе примечательно. В самом деле, даже несмотря на всю предвзятость и разногласия, которые мы наблюдали за последние несколько лет, существует двухпартийное соглашение о необходимости реформирования нашей налоговой системы.

Конечно, есть разногласия по деталям, которые в настоящее время нельзя игнорировать. Но на основной вопрос, связанный с необходимостью реформы, люди в обеих партиях пришли к одному и тому же ответу: реформа необходима, и она должна произойти скорее раньше, чем позже.

Я надеюсь, что сегодня я смогу сказать несколько слов, которые помогут заложить основу для наших усилий по реформированию в ближайшем будущем.

На прошлой неделе я опубликовал отчет, подготовленный моими сотрудниками финансового комитета Сената, под названием «Комплексная налоговая реформа на 2015 год и последующий период». В этом отчете — я назвал его книгой, поскольку он состоит из 340 страниц — очерчиваются основные проблемы, с которыми политикам придется столкнуться в ходе налоговой реформы.

Он описывает, где мы находимся с нашим нынешним налоговым кодексом, где мы были, и, что наиболее важно, он дает некоторое направление относительно того, куда нам следует двигаться с нашими усилиями по реформированию в будущем.

Я надеюсь, что все мои коллеги найдут время, чтобы прочитать его.

Я должен прояснить: это не план налоговой реформы. Это обсуждение идей и принципов, которое, я надеюсь, станет первым шагом в возобновленных двухпартийных усилиях по реформированию налогового кодекса нашей страны в самом ближайшем будущем. Больше всего я надеюсь, что мои коллеги воспримут эту книгу как приглашение к совместной работе над этим важнейшим делом.

Как указано в книге, налоговая реформа, на мой взгляд, должна проводиться с учетом набора простых принципов.

Самыми важными принципами являются три, изложенные президентом Рейганом в последний раз, когда Конгресс смог провести серьезную налоговую реформу почти три десятилетия назад.

Первым и, на мой взгляд, самым важным принципом президента Рейгана был экономический рост.

Налоговая реформа должна значительно снизить значительную часть экономических перекосов, присущих действующей системе подоходного налога, и способствовать росту нашей экономики. Это должно устранить антиконкурентный характер нынешней налоговой системы, такой как высокий U.S. Ставка корпоративного налога, которая сдерживает рост числа рабочих мест.

Высокие предельные налоговые ставки действуют как вверх, так и вниз по шкале доходов, и они действуют как препятствия для работы, предпринимательства и инвестиций. Эти сдерживающие факторы роста — которые заложены почти повсюду в нашем налоговом кодексе — должны быть устранены.

Вторым принципом президента Рейгана была справедливость.

База подоходного налога, изобилующая исключениями, льготами, вычетами и кредитами, должна быть как можно более широкой.Налоговая реформа должна сократить количество налоговых расходов, тем самым расширив налоговую базу и одновременно снизив налоговые ставки. Более широкая налоговая база в сочетании со значительно более низкими налоговыми ставками является основой более справедливой налоговой системы.

Последним принципом, изложенным президентом Рейганом, была простота.

Наш налоговый кодекс вырос почти до четырех миллионов слов. Сегодня примерно 59 процентов американских домохозяйств используют платных составителей для уплаты подоходного налога с физических лиц, а еще 30 процентов используют программное обеспечение для налоговой помощи.Налогоплательщики и предприятия тратят более шести миллиардов часов в год на соблюдение требований к подаче налоговой декларации, а затраты на соблюдение требований составляют более 168 миллиардов долларов в год. Это, г-н президент, больше, чем размер всей экономики Новой Зеландии, и сумма, на которую можно было бы нанять более трех миллионов рабочих на полную ставку с почасовой оплатой в 25 долларов.

Упрощенный налоговый кодекс значительно снизил бы эти затраты на соблюдение требований, что привело бы к большей эффективности и соблюдению требований американскими налогоплательщиками.Давайте высвободим ресурсы, посвященные выяснению или обману нашего нарушенного налогового кодекса, и сделаем ресурсы доступными для создания рабочих мест.

Три принципа президента Рейгана будут иметь жизненно важное значение для наших усилий по налоговой реформе. Но, как я уже сказал, прошло почти 30 лет с тех пор, как Конгресс пытался претворить в жизнь принципы президента Рейгана. За это время многое изменилось. Чтобы удовлетворить потребности сегодняшнего дня, необходимы дополнительные принципы.

Один из этих принципов — постоянство.

Налоговый кодекс требует уточнения. Объединенный комитет по налогообложению перечисляет почти 100 налоговых положений, срок действия которых истекает в период с 2013 по 2023 год. Физические лица и предприятия должны иметь возможность полагаться на положения налогового законодательства в целях планирования. Отсутствие определенности в нашем налоговом законодательстве препятствует созданию рабочих мест и сдерживает экономический рост. Нам нужна налоговая система, которая больше не грозит меняться из года в год.

Еще один важный принцип — это конкурентоспособность.

Сочетание высокой ставки корпоративного налога, мирового налогообложения и временного характера некоторых налоговых льгот делают американские компании менее конкурентоспособными по сравнению с их зарубежными аналогами. Кроме того, транснациональным корпорациям США не рекомендуется репатриировать иностранные доходы из-за корпоративного налога США, который применяется во время репатриации — корпоративной ставки, которая является самой высокой в ​​промышленно развитом мире.

Налоговая реформа должна снизить высокие налоговые ставки для предприятий, а также обеспечить нейтралитет за счет конкурентоспособной международной налоговой системы, тем самым поставив американские компании во всем мире на равные условия со своими иностранными конкурентами при ведении бизнеса в других странах.В результате больше американских компаний по всему миру будут открывать или сохранять свои корпоративные штаб-квартиры в Соединенных Штатах, увеличивать экспорт на мировые рынки, а также удерживать и реинвестировать деньги в Соединенных Штатах, а не за рубежом.

Содействие сбережению и инвестициям — еще один важный принцип.

Многие аспекты системы подоходного налога в США препятствуют сбережению и инвестициям физических лиц, тем самым препятствуя долгосрочному росту. Налоговая реформа должна привести к созданию налоговой системы, которая фактически побуждает людей сберегать и инвестировать.

И последнее, но не менее важное: принцип нейтральности доходов.

Я знаю, что для некоторых это будет камнем преткновения, хотя, хоть убей, я не понимаю, почему.

Если мы изучаем налоговый кодекс в поисках способов увеличения доходов для увеличения государственных расходов, мы не реформируем налоговый кодекс, мы повышаем налоги. Это так просто.

Налоговую реформу не следует использовать как предлог для повышения налогов для населения США или США.С. предприятий. Любые попытки использовать налоговую реформу в качестве средства сбора доходов — ненужное отвлечение.

Любой, кто считает, что американский народ в настоящее время не облагается налогами, должен обратить внимание на исторические тенденции. По данным Бюджетного управления Конгресса, федеральные доходы должны превысить исторические средние уже в следующем году и останутся на этом уровне.

Мы можем говорить о сокращении дефицита и оплате расходов, но нам не следует рассматривать налоговый кодекс как источник дополнительных доходов.

Если вы посчитаете эти принципы, господин президент, включая те, которые были установлены президентом Рейганом, и добавленные с тех пор, всего их семь. На мой взгляд, эти семь принципов должны служить ориентирами в наших усилиях по налоговой реформе. Любая идея или предложение, которое мы рассматриваем, должны иметь обратную ссылку и соответствовать хотя бы одному из этих принципов. Лучшие идеи и предложения, вероятно, должны быть связаны со всеми из них.

Как я уже сказал, книга, которую мы выпустили на прошлой неделе, излагает эти принципы, а также предоставляет обширную справочную информацию о нашем налоговом кодексе и необходимости реформы.Я рассматриваю это как первый важный шаг в налоговой реформе, которая, я надеюсь, начнется в начале следующего года.

В ближайшие недели и месяцы я планирую раскрыть дополнительные шаги. Я планирую привлечь многих своих коллег по обе стороны прохода, особенно тех, кто присоединится ко мне в Финансовом комитете Сената.

Я надеюсь, что по мере продолжения этого разговора начнет вырисовываться путь к настоящей двухпартийной налоговой реформе. Конечно, это займет больше, чем просто разговор и обсуждение.Это потребует тяжелой работы, приверженности и, конечно же, компромисса.

Я говорил это много раз раньше и скажу еще раз сегодня: я готов работать с кем угодно — республиканцем или демократом — над реформированием налогового кодекса нашей страны. И я с нетерпением жду продолжения этих усилий на 114-м Конгрессе и, если потребуется, в последующий период.

Я уступаю слово.

###

Команда штриховки и сплошная заливка в AutoCAD Учебное пособие и видео

Тем, рассмотренных в этом уроке:

Штриховка в AutoCAD — это способ заливки областей чертежа узором, который представляет определенные материалы.Обычно используется на видах в разрезе. Начиная с AutoCAD выпуск 14, вы можете использовать сплошную заливку, чтобы полностью заполните такие области, как стены на плане этажа.

Команда Клавиша Значок Расположение Результат
Штрих-люк Bhatch / H На главную> Рисование> Люк Покрывает область заранее заданным узором
Штриховка Edit HatchEdit / HE На главную> Изменить> Изменить штриховку Редактирует существующую штриховку
Градиент Градиент / GRA / td> Главная> Рисование> Градиент Создает узор градиентной штриховки
Граница Граница / BO На главную> Розыгрыш> Граница Создает полилинию или область из замкнутой области.
Цельный Цельный / SO Нет Нет Создает фигуру с сплошной заливкой, выбирая 3 или 4 точки

Нарисуйте прямоугольник 10 на 10 и поместите в его середину круг с радиусом 2 (помните M2P OSnap?). Запустите команду штриховки, набрав H . Когда вы запускаете команду, вы увидите приглашение в командной строке (показано ниже). Нажмите T до , выберите параметр настроек, чтобы получить диалоговое окно для настройки штриховки и градиента.

Команда: H HATCH
Укажите внутреннюю точку или [Выбрать объекты / Отменить / НАСТРОЙКИ]: T

Как обычно, начните с верхней части диалогового окна и двигайтесь вниз. Мы собираемся сказать что это поперечное сечение куска стали с просверленным отверстием, поэтому выберите предопределенный образец штриховки под названием STEEL.

Теперь вы хотите указать область для штриховки. Выберите где-нибудь внутри прямоугольника, но снаружи круга и нажмите .

Установите масштаб штриховки на 6. Это число, которое подходит для объекта такого размера. Более крупный число увеличит расстояние между линиями штриховки (может быть настолько большим, что вы этого не увидите) а меньшее количество может сделать люк таким плотный, чтобы он выглядел твердым (попробуйте другие числа позже, чтобы убедиться, что я ошибаюсь).

Сделайте этот «Ассоциативным» — это означает, что если вы настроите прямоугольник или круг, штриховка автоматически откорректируется до новой границы.

Наконец, нажмите кнопку Preview , чтобы увидеть, что вам нужно, должно соответствовать изображению ниже.

Обратите внимание, что AutoCAD распознал круг в центре и не заштриховал его. Если линии выглядят неровными, не волнуйтесь — это проблема с отображением видео — отпечатки будут выходить чистыми и прямо.

СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ: В этом упражнении вы использовали прямоугольник и круг — оба эти объекты «закрыты». Если вы нарисуете четыре линии, чтобы получился прямоугольник, оставив зазор на один из углов (какой бы малый он ни был) люка команда НЕ будет работать. Все границы, обнаруженные командой Штриховка, должны быть закрыты без каких-либо ограничений. пробелы вообще.В этом случае вы увидите всплывающее диалоговое окно:

.

Если вы хотите отредактировать штриховку, проще всего дважды щелкнуть по ней. Этот откроет панель свойств. Попробуйте другие настройки в диалоговом окне «Редактировать штриховку» и предварительный просмотр результатов. Если вы используете команду HatchEdit (HE), вы увидите диалоговое окно HatchEdit, похожее на то, которое использовалось в Hatch команда.

Чтобы увидеть, что такое «Связь штриховки», выберите прямоугольник (будьте осторожны, чтобы не выбрать штриховка), и вы увидите, что по углам появятся 4 квадрата.Щелкните и перетащите один из углов и отпустите его. Если ваша штриховка ассоциативна, она будет обновить до новой формы. Если вы когда-либо занимались рисованием вручную, эта функция поможет вам улыбка.

ПОДСКАЗКИ: Для монохромной печати: если вы используете сплошную штриховку, сделайте штриховка БЕЛАЯ, чтобы она распечатывалась сплошным черным цветом, может отображаться любой другой цвет серый (с линиями) при печати.
Если у вас нарисована одна область штриховки и вы хотите, чтобы она соответствовала штриховке другой, используйте Кнопка «Наследовать свойства» в диалоговом окне «Редактировать штриховку». Попробуйте это, создав 2 разных стили штриховки в разных объектах.

Градиенты

В последних версиях AutoCAD к объекту можно добавить двухцветный градиент. Нарисуйте еще один прямоугольник с кружком внутри. Введите GRA , чтобы запустить команду «Градиент». Эта команда работает так же, как команда Штриховка, но с разными результатами. Вы можете выбрать опцию «T» для настроек или использовать Лента для редактирования только что созданного градиента. Команда HatchEdit (HE) также работает с Градиенты.

Ниже приведен образец базового 2D-рендеринга с использованием этого метода. Посмотри, сможешь ли ты воссоздать это с помощью команды «Градиент».

Подробнее о штриховке:
Вы можете создать собственную штриховку выкройки , или найдите нестандартные, доступные в Интернете. Другие веб-сайты предлагают несколько бесплатных, а также обширные коллекции для распродажа.

Люки можно взорвать (X ), но будьте ОЧЕНЬ , осторожны, если вы это сделаете. это. На самом деле, не взрывайте образцы штриховки, если это действительно не нужно, так как вы получите 100 линий вместо 1 штриховки.

В диалоговом окне Параметры под вкладкой черчения есть параметр, позволяющий поворачивать включение или отключение возможности привязки для штриховки объектов. По умолчанию выключено.

Граница

Хотя команда Граница не создает заливки любого типа, она работает в том же как штриховку, поэтому я включаю ее в этот урок.

Начните с рисования четырех случайных линий по образцу, который показан ниже. Длина линии не имеет значения (хотя бы раз).

Цель этого упражнения — создать форму, которая соответствует внутренней части четырех линий.Это очень простой пример, но этот инструмент может быть очень полезным, когда вам нужно быстро создать сложную форму.

Запустите команду Граница (BO ), и вы увидите это диалоговое окно:

Это довольно просто. Нажмите кнопку «Выбрать точки» вверху, выберите ее, а затем выберите область в середине ваших четырех строк и нажмите клавишу ВВОД. В зависимости от вашего настройки, может показаться, что ничего не произошло. К посмотрите, что вы создали, запустите команду «Переместить» и используйте опцию «L», чтобы выбрать последний вариант, который вы создали, и вы увидите, что новый объект будет выделен.Вы только что создали полилиния — и они рассматриваются в учебнике 2-7.0

Твердый

Вот еще одна команда, которая иногда может быть быстрее, чем штриховка. Solid позволяет рисовать объект сплошной заливкой с использованием 3 или 4 точек. В этом примере используйте те же четыре строки, что и вы нарисовал для упражнения «Граница».

Запустить команду SOLID. Укажите 4 угла прямоугольника и нажмите Enter. Ты должен закончить примерно так:

Это то, чего вы ожидали? Я так не думаю.Эта команда отлично работает, когда вы используете только 3 балла. Чтобы полностью заполнить эту форму, вам нужно будет нарисовать два тела, используя 3 точки. каждый или просто используйте команду Штриховка.

Нарисуйте прямоугольник любого размера и затем запустите команду SOLID. Выберите 3 угла и нажмите входить. Вы должны увидеть что-то похожее на изображение ниже:

Дополнительная практика: Завершите этот рисунок и скопируйте градиентную штриховку, показанную на это изображение . Дополнительная практика: Нарисуйте эту форму и заштрихуйте каждую возможную секцию.Это может выглядеть примерно как , это , когда это будет сделано (убедитесь, что вы заштриховали все площади и масштаб правильный. Дополнительная практика: Вот реальный пример практики многих навыков. что вы уже изучили (включая штриховку). Дублируйте этот чертеж от Национальной лесной службы.

Видео: штриховка и связанные команды

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
