Самодельный размагничиватель или как размагнитить инструмент

Иногда намагниченный инструмент полезен — например отвёртка, с неё не будет спадать винт. А когда намагнитился напильник, метчик, сверло, пассатижи — это не очень хорошо, скорее даже очень плохо в плане прилипания металлических опилок и их последующего их удаления. В данной статье будет рассмотрена тема, как можно своими руками  и из подручных средств сделать размагничиватель.

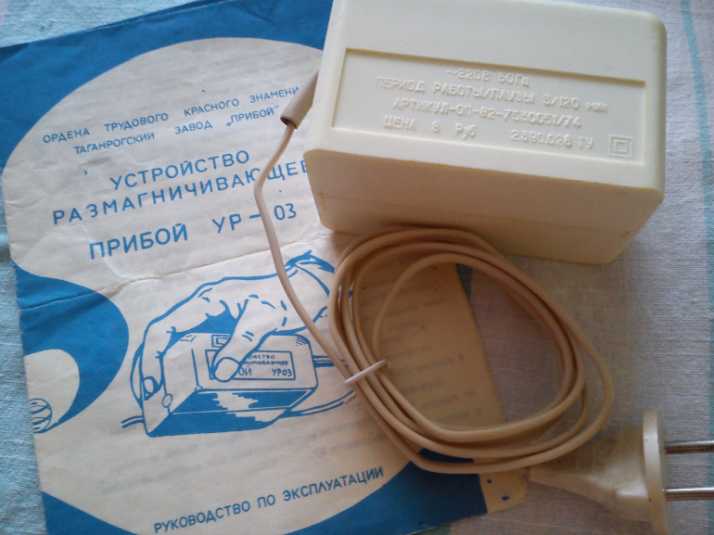

И так, поехали. Для начала я расскажу о размагничивателях, составляющие для которых удалось найти в моих запасах. В конце статьи я приведу ещё несколько вариантов исполнения размагничивателя.

Размагничиватель это по сути электромагнит. Если подать на его катушку постоянное напряжение, то в ней возникнет постоянное магнитное поле, а если переменное — соответственно и переменное поле, которое размагнитит металл.

Я взял петлю размагничивания кинескопа:

Свернул её раз:

И свернул её два:

В итоге получаем катушку размагничивателя, которая уже готова к работе.

Но из за маленькой рабочей площади и сильного нагрева я присоединил последовательно ещё одну петлю:

Что бы не спалить катушку или забыть её выключить подключаем всё это дело через кнопку без фиксации и предохранитель:

Такая катушка хороша для размагничивания большого инструмента, а вот использовать её для размагничивания свёрел и метчиков будет неудобно, по этому я сделал второй вариант — маленький и аккуратненький.

В этом варианте я использовал соленоид от бабинного магнитофона, подключенный через трансформатор.

Как пользоваться размагничивателями:

Для размагничивания необходимо подать на катушку переменное напряжение, соответствующее катушке, после чего ввести деталь внутрь соленоида и подержать там несколько секунд, после чего извлечь, не выключая питания.

Где взять катушку:

Подойдёт практически любая катушка. Главное помнить правило — катушка должна соответствовать напряжению, например если мы подключим соленоид от магнитофона в ~220в он сгорит, а если подключим устройство размагничивания кинескопа в ~12в то эффекта не будет. Обычно данные написаны на самой катушке, а если нет — то гуглим название.

Можно использовать трансформатор — разобрать сердечник, смотать вторичку, а первичку подключить в сеть. Эффект будет тем же. Есть трансформаторы, намотанные на кольце — такие доработки не требуют.

Катушка имеется в электромагнитном звонке, втягивающем реле автомобильного старетра. Вариантов уйма…

Так же можно намотать катушку самому. Вот данные: Каркас соленоида длиной 80 мм. Внутренний диаметр каркаса 30-35 мм. По краям каркаса щечки диаметром 80 мм и толщиной 5-6 мм. Обмотка соленоида — примерно 1000 витков провода марки ПЭЛ или ПЭВ диаметром 0,7-0,9 мм. Сопротивление такой обмотки будет около 8 Ом. Предназначена такая катушка для напряжения 10-15 вольт.

Намоточные данные различных электромагнитов можно найти в сети.

Вывод из выше перечисленного:

— Катушку, рассчитанную на 220 вольт подключаем напрямую в сеть. Катушку, рассчитанную например на 110 вольт можно подключить напрямую в сеть, но только кратковременно. Катушку рассчитанную на 12 вольт подключаем через трансформатор.

— Питаем катушку переменным напряжением

— При размагничивании сначала извлекаем инструмент из катушки, а только потом отключаем питание. В противном случае металл может не размагнитится.
