Симистор. Принцип работы, параметры и обозначение на схеме.

Симметричный тиристор

Если проанализировать путь развития полупроводниковой электроники, то почти сразу становится понятно, что все полупроводниковые приборы созданы на переходах или слоях (n-p, p-n).

Простейший полупроводниковый диод имеет один переход (p-n) и два слоя.

У биполярного транзистора два перехода и три слоя (n-p-n, p-n-p). А что будет, если добавить ещё один слой?

Тогда мы получим четырёхслойный полупроводниковый прибор, который называется тиристор. Два тиристора включенные встречно-параллельно и есть симистор, то есть симметричный тиристор.

В англоязычной технической литературе можно встретить название ТРИАК (TRIAC – triode for alternating current).

Вот таким образом симистор изображается на принципиальных схемах.

У симистора три электрода (вывода). Один из них управляющий. Обозначается он буквой G (от англ.

слова gate – «затвор»). Два остальных – это силовые электроды (T1 и T2). На схемах они могут обозначаться и буквой A (A1 и A2).

А это эквивалентная схема симистора выполненного на двух тиристорах.

Следует отметить, что симистор управляется несколько по-другому, нежели эквивалентная тиристорная схема.

Симистор достаточно редкое явление в семье полупроводниковых приборов. По той простой причине, что изобретён и запатентован он был в СССР, а не в США или Европе. К сожалению, чаще бывает наоборот.

Как работает симистор?

Если у тиристора есть конкретные анод и катод, то электроды симистора так охарактеризовать нельзя, поскольку каждый электрод является и анодом, и катодом одновременно. Поэтому в отличие от тиристора, который

проводит ток только в одном направлении, симистор способен проводить ток в двух направлениях. Именно поэтому симистор прекрасно работает в сетях переменного тока.

Очень простой схемой, характеризующей принцип работы и область применения симистора, может служить электронный регулятор мощности. В качестве нагрузки можно использовать что угодно: лампу накаливания, паяльник или электровентилятор.


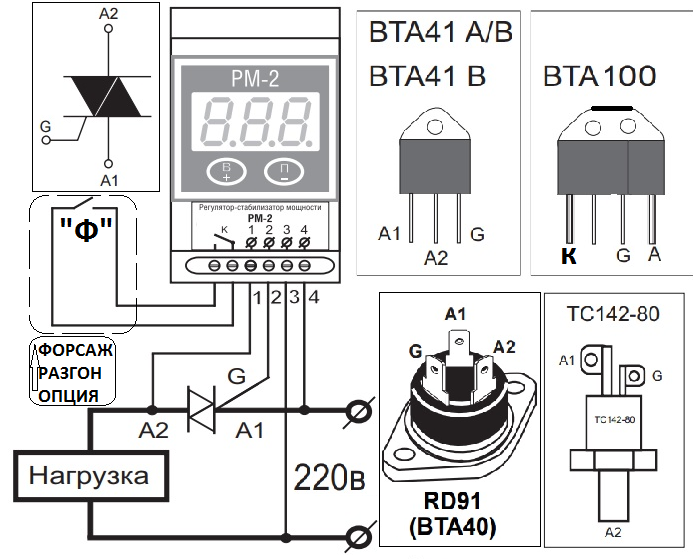

Симисторный регулятор мощности

После подключения устройства к сети на один из электродов симистора подаётся переменное напряжение. На электрод, который является управляющим, с диодного моста подаётся отрицательное управляющее напряжение. При превышении порога включения симистор откроется, и ток пойдёт в нагрузку. В тот момент, когда напряжение на входе симистора поменяет полярность, он закроется. Потом процесс повторяется.

Чем больше уровень управляющего напряжения, тем быстрее включится симистор и длительность импульса на нагрузке будет больше. При уменьшении управляющего напряжения длительность импульсов на нагрузке будет меньше. После симистора напряжение имеет пилообразную форму с регулируемой длительностью импульса. В данном случае, изменяя управляющее напряжение, мы можем регулировать яркость электрической лампочки или температуру жала паяльника.

Симистор управляется как отрицательным, так и положительным током. В зависимости от полярности управляющего напряжения рассматривают четыре, так называемых, сектора или режима работы. Но этот материал достаточно сложен для одной статьи.

Если рассматривать симистор, как электронный выключатель или реле, то его достоинства неоспоримы:

  • Невысокая стоимость.

  • По сравнению с электромеханическими приборами (электромагнитными и герконовыми реле) большой срок службы.

  • Отсутствие контактов и, как следствие, нет искрения и дребезга.

К недостаткам можно отнести:

  • Симистор весьма чувствителен к перегреву и монтируется на радиаторе.

  • Не работает на высоких частотах, так как просто не успевает перейти из открытого состояния в закрытое.

  • Реагирует на внешние электромагнитные помехи, что вызывает ложное срабатывание.

Для защиты от ложных срабатываний между силовыми выводами симистора подключается RC-цепочка. Величина резистора R1 от 50 до 470 ом, величина конденсатора C1 от 0,01 до 0,1 мкф.

В некоторых случаях эти величины подбираются экспериментально.

Основные параметры симистора.

Основные параметры удобно рассмотреть на примере популярного отечественного симистора КУ208Г. Будучи разработан и выпущен достаточно давно, он продолжает оставаться востребованным у любителей сделать что-то своими руками. Вот его основные параметры.

  • Максимальное обратное напряжение – 400V. Это означает, что он прекрасно может управлять нагрузкой в сети 220V и ещё с запасом.

  • В импульсном режиме напряжение точно такое же.

  • Максимальный ток в открытом состоянии – 5А.

  • Максимальный ток в импульсном режиме – 10А.

  • Наименьший постоянный ток, необходимый для открытия симистора – 300 мА.

  • Наименьший импульсный ток – 160 мА.

  • Открывающее напряжение при токе 300 мА – 2,5 V.

  • Открывающее напряжение при токе 160 мА – 5 V.

  • Время включения – 10 мкс.

  • Время выключения – 150 мкс.

Как видим, для открывания симистора необходимым условием является совокупность тока и напряжения. Больше ток, меньше напряжение и наоборот. Следует обратить внимание на большую разницу между временем включения и выключения (10 мкс. против 150 мкс.).

Оптосимистор.

Современная и перспективная разновидность симистора – это оптосимистор. Название говорит само за себя. Вместо управляющего электрода в корпусе симистора находится светодиод, и управление осуществляется изменением напряжения на светодиоде. На изображении показан внешний вид оптосимистора MOC3023 и его внутреннее устройство.


Оптосимистор MOC3023


Устройство оптосимистора

Как видим, внутри корпуса смонтирован светодиод и симистор, который управляется за счёт излучения светодиода. Выводы, отмеченные как N/C и NC, не используются, и не подключаются к элементам схемы.

NC – это сокращение от Not Connect, которое переводится с английского как «не подключается».

Самое ценное в оптосимисторе это то, что между цепью управления и силовой цепью осуществлена полная гальваническая развязка. Это повышает уровень электробезопасности и надёжности всей схемы.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



принцип работы, проверка и включение, схемы

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.

Что такое симистор?

Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене — р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

ВАХ симистора

Обозначение:

  • А – закрытое состояние.
  • В – открытое состояние.
  • UDRM (UПР) – максимально допустимый уровень напряжения при прямом включении.
  • URRM (UОБ) – максимальный уровень обратного напряжения.
  • IDRM (IПР) – допустимый уровень тока прямого включения
  • IRRM (IОБ) — допустимый уровень тока обратного включения.
  • IН (IУД) – значения тока удержания.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

  • относительно невысокая стоимость приборов;
  • длительный срок эксплуатации;
  • отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

  • Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.
Симистор с креплением под радиатор
  • Устройства подвержены влиянию переходных процессов, шумов и помех;
  • Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

  • зарядные устройства для автомобильных АКБ;
  • бытовое компрессорное оборудования;
  • различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
  • ручные электрические инструменты (шуроповерт, перфоратор и т. д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

  1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
  2. Собрать специальную схему.

Алгоритм проверки омметром:

  1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
  2. Устанавливаем кратность на омметре х1.
  3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
  4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
  5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

  • Резистор R1 – 51 Ом.
  • Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
  • Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
  • Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

  1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
  2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
  3. Жмем SB2, лампа гаснет (устройство закрылось).
  4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
  5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

  • Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
  • Емкости: С1 и С2 – 100 мкФ х 10 В.
  • Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

  1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
  2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
  3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
  4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

  • Выполняем пункты 1-4.
  • Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Простой регулятор мощности для паяльника

Обозначения:

  • Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
  • Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 — 0,05 мкФ.
  • Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Схема управления мощностью на базе фазового регулятора

Обозначения:

  • Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 — 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
  • Емкости: С1 и С2 – 1 мкФ х 16 В.
  • Симметричный тринистор: VS1 – ВТ136.
  • Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

  • R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
  • R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

Как работает симистор для чайников

Симметричный тиристор

Если проанализировать путь развития полупроводниковой электроники, то почти сразу становится понятно, что все полупроводниковые приборы созданы на переходах или слоях (n-p, p-n).

Простейший полупроводниковый диод имеет один переход (p-n) и два слоя.

У биполярного транзистора два перехода и три слоя (n-p-n, p-n-p). А что будет, если добавить ещё один слой?

Тогда мы получим четырёхслойный полупроводниковый прибор, который называется тиристор. Два тиристора включенные встречно-параллельно и есть симистор, то есть симметричный тиристор.

В англоязычной технической литературе можно встретить название ТРИАК (TRIAC – triode for alternating current).

Вот таким образом симистор изображается на принципиальных схемах.

У симистора три электрода (вывода). Один из них управляющий. Обозначается он буквой G (от англ. слова gate – «затвор»). Два остальных – это силовые электроды (T1 и T2). На схемах они могут обозначаться и буквой A (A1 и A2).

А это эквивалентная схема симистора выполненного на двух тиристорах.

Следует отметить, что симистор управляется несколько по-другому, нежели эквивалентная тиристорная схема.

Симистор достаточно редкое явление в семье полупроводниковых приборов. По той простой причине, что изобретён и запатентован он был в СССР, а не в США или Европе. К сожалению, чаще бывает наоборот.

Как работает симистор?

Если у тиристора есть конкретные анод и катод, то электроды симистора так охарактеризовать нельзя, поскольку каждый электрод является и анодом, и катодом одновременно. Поэтому в отличие от тиристора, который проводит ток только в одном направлении, симистор способен проводить ток в двух направлениях. Именно поэтому симистор прекрасно работает в сетях переменного тока.

Очень простой схемой, характеризующей принцип работы и область применения симистора, может служить электронный регулятор мощности. В качестве нагрузки можно использовать что угодно: лампу накаливания, паяльник или электровентилятор.


Симисторный регулятор мощности

После подключения устройства к сети на один из электродов симистора подаётся переменное напряжение. На электрод, который является управляющим, с диодного моста подаётся отрицательное управляющее напряжение. При превышении порога включения симистор откроется, и ток пойдёт в нагрузку. В тот момент, когда напряжение на входе симистора поменяет полярность, он закроется. Потом процесс повторяется.

Чем больше уровень управляющего напряжения, тем быстрее включится симистор и длительность импульса на нагрузке будет больше. При уменьшении управляющего напряжения длительность импульсов на нагрузке будет меньше. После симистора напряжение имеет пилообразную форму с регулируемой длительностью импульса. В данном случае, изменяя управляющее напряжение, мы можем регулировать яркость электрической лампочки или температуру жала паяльника.

Симистор управляется как отрицательным, так и положительным током. В зависимости от полярности управляющего напряжения рассматривают четыре, так называемых, сектора или режима работы. Но этот материал достаточно сложен для одной статьи.

Если рассматривать симистор, как электронный выключатель или реле, то его достоинства неоспоримы:

По сравнению с электромеханическими приборами (электромагнитными и герконовыми реле) большой срок службы.

Отсутствие контактов и, как следствие, нет искрения и дребезга.

К недостаткам можно отнести:

Симистор весьма чувствителен к перегреву и монтируется на радиаторе.

Не работает на высоких частотах, так как просто не успевает перейти из открытого состояния в закрытое.

Реагирует на внешние электромагнитные помехи, что вызывает ложное срабатывание.

Для защиты от ложных срабатываний между силовыми выводами симистора подключается RC-цепочка. Величина резистора R1 от 50 до 470 ом, величина конденсатора C1 от 0,01 до 0,1 мкф. В некоторых случаях эти величины подбираются экспериментально.

Основные параметры симистора.

Основные параметры удобно рассмотреть на примере популярного отечественного симистора КУ208Г. Будучи разработан и выпущен достаточно давно, он продолжает оставаться востребованным у любителей сделать что-то своими руками. Вот его основные параметры.

Максимальное обратное напряжение – 400V. Это означает, что он прекрасно может управлять нагрузкой в сети 220V и ещё с запасом.

В импульсном режиме напряжение точно такое же.

Максимальный ток в открытом состоянии – 5А.

Максимальный ток в импульсном режиме – 10А.

Наименьший постоянный ток, необходимый для открытия симистора – 300 мА.

Наименьший импульсный ток – 160 мА.

Открывающее напряжение при токе 300 мА – 2,5 V.

Открывающее напряжение при токе 160 мА – 5 V.

Время включения – 10 мкс.

Время выключения – 150 мкс.

Как видим, для открывания симистора необходимым условием является совокупность тока и напряжения. Больше ток, меньше напряжение и наоборот. Следует обратить внимание на большую разницу между временем включения и выключения (10 мкс. против 150 мкс.).

Оптосимистор.

Современная и перспективная разновидность симистора – это оптосимистор. Название говорит само за себя. Вместо управляющего электрода в корпусе симистора находится светодиод, и управление осуществляется изменением напряжения на светодиоде. На изображении показан внешний вид оптосимистора MOC3023 и его внутреннее устройство.


Оптосимистор MOC3023


Устройство оптосимистора

Как видим, внутри корпуса смонтирован светодиод и симистор, который управляется за счёт излучения светодиода. Выводы, отмеченные как N/C и NC, не используются, и не подключаются к элементам схемы. NC – это сокращение от Not Connect, которое переводится с английского как «не подключается».

Самое ценное в оптосимисторе это то, что между цепью управления и силовой цепью осуществлена полная гальваническая развязка. Это повышает уровень электробезопасности и надёжности всей схемы.

Справочные данные популярных отечественные симисторов и зарубежных
триаков. Простейшие схемы симисторных регуляторов мощности.

Ну что ж! На предыдущей странице мы достаточно плотно обсудили свойства и характеристики полупроводникового прибора под названием тиристор, неуважительно обозвали его «довольно архаичным», пришло время выдвигать внятную альтернативу.
Симистор пришёл на смену рабочей лошадке-тиристору и практически полностью заменил его в электроцепях переменного тока.
История создания симистора также не нова и приходится на 1960-е годы, причём изобретён и запатентован он был в СССР группой товарищей из Мордовского радиотехнического института.

Итак:
Симистор, он же триак, он же симметричный триодный тиристор — это полупроводниковый прибор, являющийся разновидностью тиристора, но, в отличие от него, способный пропускать ток в двух направлениях и используемый для коммутации нагрузки в цепях переменного тока.

На Рис.1 слева направо приведены: топологическая структура симистора, далее расхожая, но весьма условная, эквивалентная схема, выполненная на двух тиристорах и, наконец, изображение симистора на принципиальных схемах.
МТ1 и МТ2 — это силовые выводы, которые могут обозначаться, как Т1&Т2; ТЕ1&ТЕ2; А1&А2; катод&анод. Управляющий электрод, как правило, обозначается латинской G либо русской У.

Глядя на эквивалентную схему, может возникнуть иллюзия, что симистор относительно горизонтальной оси является элементом абсолютно симметричным, что даёт возможность как угодно крутить его вокруг управляющего электрода. Это не верно.
Точно так же, как у тиристора, напряжение на управляющий электрод симистора должно подаваться относительно условного катода (МТ1, Т1, ТЕ1, А1).
Иногда производитель может обозначать цифрой 1 «анодный» вывод, цифрой 2 — «катодный», поэтому всегда важно придерживаться обозначений, приведённых в паспортных характеристиках на прибор.

Полярность открывающего напряжения должна быть либо отрицательной для обеих полярностей напряжения на условном аноде, либо совпадать с полярностью «анодного» напряжения (т.е. быть плюсовой в момент прохождения положительной полуволны и минусовой — в момент прохождения отрицательной).

Приведём вольт-амперную характеристику тиристора и схему, реализующую самый простой способ управления симисторами — подачу на управляющий электрод прибора постоянного тока с величиной, необходимой для его включения (Рис. 2).


Рис.2

Огромным плюсом симистора перед тиристором является возможность в штатном режиме работать с разнополярными полупериодами сетевого напряжения. Вольт-амперная характеристика является симметричной, надобности в выпрямительном мосте — никакой, схема получается проще, но главное — исключается элемент (выпрямитель), на котором вхолостую рассеивается около 50% мощности.

Давайте рассмотрим работу симистора при подаче на его управляющий вход постоянного тока отрицательной полярности (Рис.2 справа), ведь мы помним, что именно такая полярность открывающего напряжения является универсальной и для положительных, и для отрицательных полупериодов напряжения сети. На самом деле, всё происходит абсолютно аналогично описанной на предыдущей странице работе тиристора.
Повторим пройденный материал.

1. Для начала рассмотрим случай, когда управляющий электрод симистора отключен (S1 на схеме разомкнут, Iу на ВАХ равен 0). Тока через нагрузку нет (участки III на ВАХ), симистор закрыт, и для того, чтобы его открыть, необходимо поднять напряжение на «аноде» симистора настолько, чтобы возник лавинный пробой p-n-переходов полупроводника.
Оговоримся — зафиксировать нам этот процесс не удастся, потому что величина этого напряжения составляет несколько сотен вольт и, как правило, превышает амплитудное значение напряжения сети.
Тем не менее — при достижении этого уровня напряжения (точки II на ВАХ) симистор отпирается, падение напряжения между силовыми выводами падает до единиц вольт, нагрузка подключается к сети — наступает рабочий режим открытого симистора (участки I на ВАХ).
Чтобы закрыть симистор, нужно снизить протекающий через нагрузку ток (или напряжение на «аноде») ниже тока удержания.

2. Для того чтобы снизить величину напряжения включения симистора, следует замкнуть S1 и, тем самым, подать на управляющий электрод ток, задаваемый значением переменного резистора R1. Чем больше ток Iу, тем при меньшем анодном напряжении происходит переключение симистора в проводящее состояние.
А при какой-то величине тока управляющего электрода, называемой током спрямления (на ВАХ не показано), горба на характеристике вообще не будет, и напряжение открывания симистора составит незначительную величину, исчисляемую единицами вольт.
Абсолютно так же, как и в прошлом пункте, чтобы закрыть симистор, необходимо снизить протекающий через нагрузку ток (или напряжение на «аноде») ниже значения тока удержания.

То бишь — всё полностью аналогично тиристору. Для открывания симистора следует подать на управляющий электрод прибора постоянный ток с величиной, необходимой для его включения, для закрывания — снизить протекающий через нагрузку ток (или напряжение на «аноде») ниже значения тока удержания.
Т.е. в нашем случае, представленном на Рис.2 — симистор будет открываться при замыкании S1 в каждый момент превышения «анодным» напряжением некоторого значения, зависящего от номинала R1, а закрываться с каждым полупериодом сетевого напряжения в момент приближения его уровня к нулевому значению.

Описанный выше способ управления симистором посредством подачи на управляющий электрод постоянного напряжения обладает существенным недостатком — требуется довольно большой ток (а соответственно и мощность) управляющего сигнала (по паспорту — до 250мА для КУ208). Поэтому в большинстве случаев для управления симисторами используется импульсный метод, либо метод, при котором открытый симистор шунтирует цепь управления, не допуская бесполезного рассеивания мощности на её элементах.

В качестве примера рассмотрим простейшую, но вполне себе работоспособную схему симисторного регулятора мощности, позволяющего работать с нагрузками вплоть до 2000 Вт.


Рис.3

Как можно увидеть, на схеме помимо симистора VS2 присутствует малопонятный элемент VS1 — динистор. Для интересующихся отмечу — на странице ссылка на страницу мы подробно обсудили принцип работы, свойства и характеристики приборов данного типа.

А теперь — как это всё работает?
В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения конденсатор С1 заряжается через последовательно соединённые резисторы R1 и R2. Причём увеличение напряжения на конденсаторе С1 отстаёт (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов и номинала ёмкости С1. Чем выше значения резисторов и конденсатора — тем больше сдвиг по фазе.
Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет порога пробоя динистора (около 35 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечёт ток, определяемый суммарным сопротивлением открытого симистора и нагрузки.
При этом симистор остаётся открытым до конца полупериода, т.е. момента, когда полуволна сетевого напряжения приблизится к нулевому уровню.
Переменным резистором R2 устанавливают момент открывания динистора и симистора, производя тем самым регулировку мощности, подводимой к нагрузке.

При действии отрицательной полуволны принцип работы устройства аналогичен.

Диаграммы напряжения на нагрузке при различных значениях переменного резистора приведены на Рис.3 справа.

Для предотвращения ложных срабатываний триаков, вызванных переходными процессами в индуктивных нагрузках (например, в электродвигателях), симисторы должны иметь дополнительные компоненты защиты. Это, как правило, демпферная RC-цепочка (снабберная цепь) между силовыми электродами триака, которая используется для ограничения скорости изменения напряжения (на схеме Рис.3 показана синим цветом).
В некоторых случаях, когда нагрузка имеет ярко выраженный ёмкостной характер, между силовыми электродами необходима индуктивность для ограничения скорости изменения тока при коммутации.

А под занавес приведём основные характеристики отечественных симисторов и зарубежных триаков.

Тип U макс, В I max, А Iу отп, мА
КУ208Г 400 5
BT 131-600 600 1
BT 134-500 500 4
BT 134-600 600 4
BT 134-600D 600 4
BT 136-500Е 500 4
BT 136-600Е 600 4
BT 137-600Е 600 8
BT 138-600 600 12
BT 138-800 800 12
BT 139-500 500 16
BT 139-600 600 16
BT 139-800 800 16
BTA 140-600 600 25
BTF 140-800 800 25
BT 151-650R 650 12
BT 151-800R 800 12
BT 169D 400 12
BTA/BTB 04-600S 600 4
BTA/BTB 06-600C 600 6
BTA/BTB 08-600B 600 8
BTA/BTB 08-600C 600 8
BTA/BTB 10-600B 600 10
BTA/BTB 12-600B 600 12
BTA/BTB 12-600C 600 12
BTA/BTB 12-800B 800 12
BTA/BTB 12-800C 800 12
BTA/BTB 16-600B 600 16
BTA/BTB 16-600C 600 16
BTA/BTB 16-600S 600 16
BTA/BTB 16-800B 800 16
BTA/BTB 16-800S 800 16
BTA/BTB 24-600B 600 25
BTA/BTB 24-600C 600 25
BTA/BTB 24-800B 800 25
BTA/BTB 25-600В 600 25
BTA/BTB 26-600A 600 25
BTA/BTB 26-600B 600 25
BTA/BTB 26-700B 700 25
BTA/BTB 26-800B 800 25
BTA/BTB 40-600B 600 40
BTA/BTB 40-800B 800 40
BTA/BTB 41-600B 600 41
BTA/BTB 41-800B 800 41
MAC8M 600 8
MAC8N 800 8
MAC9M 600 9
MAC9N 800 9
MAC12M 600 12
MAC12N 800 12
MAC15M 600 15
MAC12N 800 15

Симисторы с обозначение BTA отличаются от других наличием изолированного корпуса.
Падение напряжения на открытом симисторе составляет примерно 1-2 В и мало зависит от протекающего тока.

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.

Что такое симистор?

Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене — р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

ВАХ симистора

Обозначение:

  • А – закрытое состояние.
  • В – открытое состояние.
  • UDRM (UПР) – максимально допустимый уровень напряжения при прямом включении.
  • URRM (UОБ) – максимальный уровень обратного напряжения.
  • IDRM (IПР) – допустимый уровень тока прямого включения
  • IRRM (IОБ) — допустимый уровень тока обратного включения.
  • IН (IУД) – значения тока удержания.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

  • относительно невысокая стоимость приборов;
  • длительный срок эксплуатации;
  • отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

  • Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

  • Устройства подвержены влиянию переходных процессов, шумов и помех;
  • Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

  • зарядные устройства для автомобильных АКБ;
  • бытовое компрессорное оборудования;
  • различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
  • ручные электрические инструменты (шуроповерт, перфоратор и т.д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

  1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
  2. Собрать специальную схему.

Алгоритм проверки омметром:

  1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
  2. Устанавливаем кратность на омметре х1.
  3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
  4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
  5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

  • Резистор R1 – 51 Ом.
  • Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
  • Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
  • Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

  1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
  2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
  3. Жмем SB2, лампа гаснет (устройство закрылось).
  4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
  5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

  • Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
  • Емкости: С1 и С2 – 100 мкФ х 10 В.
  • Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

  1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
  2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
  3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
  4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

  • Выполняем пункты 1-4.
  • Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Простой регулятор мощности для паяльника

Обозначения:

  • Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
  • Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 — 0,05 мкФ.
  • Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Схема управления мощностью на базе фазового регулятора

Обозначения:

  • Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 — 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
  • Емкости: С1 и С2 – 1 мкФ х 16 В.
  • Симметричный тринистор: VS1 – ВТ136.
  • Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

  • R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
  • R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

Симистор принцип работы

Симистор. Описание, принцип работы, свойства и характеристики.

Справочные данные популярных отечественные симисторов и зарубежных
триаков. Простейшие схемы симисторных регуляторов мощности.

Ну что ж! На предыдущей странице мы достаточно плотно обсудили свойства и характеристики полупроводникового прибора под названием тиристор, неуважительно обозвали его “довольно архаичным”, пришло время выдвигать внятную альтернативу.
Симистор пришёл на смену рабочей лошадке-тиристору и практически полностью заменил его в электроцепях переменного тока.
История создания симистора также не нова и приходится на 1960-е годы, причём изобретён и запатентован он был в СССР группой товарищей из Мордовского радиотехнического института.

Итак:
Симистор, он же триак, он же симметричный триодный тиристор – это полупроводниковый прибор, являющийся разновидностью тиристора, но, в отличие от него, способный пропускать ток в двух направлениях и используемый для коммутации нагрузки в цепях переменного тока.

На Рис.1 слева направо приведены: топологическая структура симистора, далее расхожая, но весьма условная, эквивалентная схема, выполненная на двух тиристорах и, наконец, изображение симистора на принципиальных схемах.
МТ1 и МТ2 – это силовые выводы, которые могут обозначаться, как Т1&Т2; ТЕ1&ТЕ2; А1&А2; катод&анод. Управляющий электрод, как правило, обозначается латинской G либо русской У.

Глядя на эквивалентную схему, может возникнуть иллюзия, что симистор относительно горизонтальной оси является элементом абсолютно симметричным, что даёт возможность как угодно крутить его вокруг управляющего электрода. Это не верно.
Точно так же, как у тиристора, напряжение на управляющий электрод симистора должно подаваться относительно условного катода (МТ1, Т1, ТЕ1, А1).
Иногда производитель может обозначать цифрой 1 “анодный” вывод, цифрой 2 – “катодный”, поэтому всегда важно придерживаться обозначений, приведённых в паспортных характеристиках на прибор.

Полярность открывающего напряжения должна быть либо отрицательной для обеих полярностей напряжения на условном аноде, либо совпадать с полярностью “анодного” напряжения (т.е. быть плюсовой в момент прохождения положительной полуволны и минусовой – в момент прохождения отрицательной).

Приведём вольт-амперную характеристику тиристора и схему, реализующую самый простой способ управления симисторами – подачу на управляющий электрод прибора постоянного тока с величиной, необходимой для его включения (Рис.2).


Рис.2

Огромным плюсом симистора перед тиристором является возможность в штатном режиме работать с разнополярными полупериодами сетевого напряжения. Вольт-амперная характеристика является симметричной, надобности в выпрямительном мосте – никакой, схема получается проще, но главное – исключается элемент (выпрямитель), на котором вхолостую рассеивается около 50% мощности.

Давайте рассмотрим работу симистора при подаче на его управляющий вход постоянного тока отрицательной полярности (Рис.2 справа), ведь мы помним, что именно такая полярность открывающего напряжения является универсальной и для положительных, и для отрицательных полупериодов напряжения сети. На самом деле, всё происходит абсолютно аналогично описанной на предыдущей странице работе тиристора.
Повторим пройденный материал.

1. Для начала рассмотрим случай, когда управляющий электрод симистора отключен (S1 на схеме разомкнут, Iу на ВАХ равен 0). Тока через нагрузку нет (участки III на ВАХ), симистор закрыт, и для того, чтобы его открыть, необходимо поднять напряжение на “аноде” симистора настолько, чтобы возник лавинный пробой p-n-переходов полупроводника.
Оговоримся – зафиксировать нам этот процесс не удастся, потому что величина этого напряжения составляет несколько сотен вольт и, как правило, превышает амплитудное значение напряжения сети.
Тем не менее – при достижении этого уровня напряжения (точки II на ВАХ) симистор отпирается, падение напряжения между силовыми выводами падает до единиц вольт, нагрузка подключается к сети – наступает рабочий режим открытого симистора (участки I на ВАХ).
Чтобы закрыть симистор, нужно снизить протекающий через нагрузку ток (или напряжение на “аноде”) ниже тока удержания.

2. Для того чтобы снизить величину напряжения включения симистора, следует замкнуть S1 и, тем самым, подать на управляющий электрод ток, задаваемый значением переменного резистора R1. Чем больше ток Iу, тем при меньшем анодном напряжении происходит переключение симистора в проводящее состояние.
А при какой-то величине тока управляющего электрода, называемой током спрямления (на ВАХ не показано), горба на характеристике вообще не будет, и напряжение открывания симистора составит незначительную величину, исчисляемую единицами вольт.
Абсолютно так же, как и в прошлом пункте, чтобы закрыть симистор, необходимо снизить протекающий через нагрузку ток (или напряжение на “аноде”) ниже значения тока удержания.

То бишь – всё полностью аналогично тиристору. Для открывания симистора следует подать на управляющий электрод прибора постоянный ток с величиной, необходимой для его включения, для закрывания – снизить протекающий через нагрузку ток (или напряжение на “аноде”) ниже значения тока удержания.
Т.е. в нашем случае, представленном на Рис.2 – симистор будет открываться при замыкании S1 в каждый момент превышения “анодным” напряжением некоторого значения, зависящего от номинала R1, а закрываться с каждым полупериодом сетевого напряжения в момент приближения его уровня к нулевому значению.

Описанный выше способ управления симистором посредством подачи на управляющий электрод постоянного напряжения обладает существенным недостатком – требуется довольно большой ток (а соответственно и мощность) управляющего сигнала (по паспорту – до 250мА для КУ208). Поэтому в большинстве случаев для управления симисторами используется импульсный метод, либо метод, при котором открытый симистор шунтирует цепь управления, не допуская бесполезного рассеивания мощности на её элементах.

В качестве примера рассмотрим простейшую, но вполне себе работоспособную схему симисторного регулятора мощности, позволяющего работать с нагрузками вплоть до 2000 Вт.


Рис.3

Как можно увидеть, на схеме помимо симистора VS2 присутствует малопонятный элемент VS1 – динистор. Для интересующихся отмечу – на странице ссылка на страницу мы подробно обсудили принцип работы, свойства и характеристики приборов данного типа.

А теперь – как это всё работает?
В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения конденсатор С1 заряжается через последовательно соединённые резисторы R1 и R2. Причём увеличение напряжения на конденсаторе С1 отстаёт (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов и номинала ёмкости С1. Чем выше значения резисторов и конденсатора – тем больше сдвиг по фазе.
Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет порога пробоя динистора (около 35 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечёт ток, определяемый суммарным сопротивлением открытого симистора и нагрузки.
При этом симистор остаётся открытым до конца полупериода, т.е. момента, когда полуволна сетевого напряжения приблизится к нулевому уровню.
Переменным резистором R2 устанавливают момент открывания динистора и симистора, производя тем самым регулировку мощности, подводимой к нагрузке.

При действии отрицательной полуволны принцип работы устройства аналогичен.

Диаграммы напряжения на нагрузке при различных значениях переменного резистора приведены на Рис.3 справа.

Для предотвращения ложных срабатываний триаков, вызванных переходными процессами в индуктивных нагрузках (например, в электродвигателях), симисторы должны иметь дополнительные компоненты защиты. Это, как правило, демпферная RC-цепочка (снабберная цепь) между силовыми электродами триака, которая используется для ограничения скорости изменения напряжения (на схеме Рис.3 показана синим цветом).
В некоторых случаях, когда нагрузка имеет ярко выраженный ёмкостной характер, между силовыми электродами необходима индуктивность для ограничения скорости изменения тока при коммутации.

А под занавес приведём основные характеристики отечественных симисторов и зарубежных триаков.

ТипU макс, ВI max, АIу отп, мА
КУ208Г4005
BT 131-6006001
BT 134-5005004
BT 134-6006004
BT 134-600D6004
BT 136-500Е5004
BT 136-600Е6004
BT 137-600Е6008
BT 138-60060012
BT 138-80080012
BT 139-50050016
BT 139-60060016
BT 139-80080016
BTA 140-60060025
BTF 140-80080025
BT 151-650R65012
BT 151-800R80012
BT 169D40012
BTA/BTB 04-600S6004
BTA/BTB 06-600C6006
BTA/BTB 08-600B6008
BTA/BTB 08-600C6008
BTA/BTB 10-600B60010
BTA/BTB 12-600B60012
BTA/BTB 12-600C60012
BTA/BTB 12-800B80012
BTA/BTB 12-800C80012
BTA/BTB 16-600B60016
BTA/BTB 16-600C60016
BTA/BTB 16-600S60016
BTA/BTB 16-800B80016
BTA/BTB 16-800S80016
BTA/BTB 24-600B60025
BTA/BTB 24-600C60025
BTA/BTB 24-800B80025
BTA/BTB 25-600В60025
BTA/BTB 26-600A60025
BTA/BTB 26-600B60025
BTA/BTB 26-700B70025
BTA/BTB 26-800B80025
BTA/BTB 40-600B60040
BTA/BTB 40-800B80040
BTA/BTB 41-600B60041
BTA/BTB 41-800B80041
MAC8M6008
MAC8N8008
MAC9M6009
MAC9N8009
MAC12M60012
MAC12N80012
MAC15M60015
MAC12N80015

Симисторы с обозначение BTA отличаются от других наличием изолированного корпуса.
Падение напряжения на открытом симисторе составляет примерно 1-2 В и мало зависит от протекающего тока.

Обозначение и принцип действия симистора: объяснение для «чайников»

Полупроводниковые элементы применяются для создания различных устройств и техники. Некоторые из них выполняют функции электронных ключей, например, симисторы. Большинство радиолюбителей сталкивается с ремонтом различной техники, в которой он применяется. Для выполнения качественного ремонта следует получить подробную информацию о детали, выяснить ее структуру и принцип работы.

Общие сведения

Симистор (триак) является одним из видов тиристора и обладает большим количеством переходов p-n-типа. Его целесообразно применять в цепях переменного тока для электронного управления. Чтобы понять принцип работы симистора «чайникам» в этом вопросе, следует рассмотреть его структуру, функцию и сферы применения.

Информация о ключах

Ключи — устройства, которые применяются для коммутации или переключения в электрических цепях. Существует три их вида, и каждый из них обладает своими достоинствами и недостатками. Классифицируются ключи по типу переключения:

  1. Механические.
  2. Электромеханические.
  3. Электронные.

К механическим ключам относятся выключатели и рубильники. Применяются они в случаях необходимости ручной коммутации для замыкания одного или нескольких групп контактов. К виду электромеханических ключей следует отнести реле (контакторы). Электромагнитное реле состоит из магнита, представляющего катушку с подвижным сердечником. При подаче питания на катушку она притягивает сердечник с группой контактов: одни контакты замыкаются, а другие — размыкаются.

Среди достоинств применения электромеханических ключей можно выделить следующие: отсутствие падения напряжения и потери мощности на контактах, а также изолирование цепей нагрузки и коммутации. У этого типа ключей есть и недостатки:

  1. Число переключений ограниченно, поскольку контакты изнашиваются.
  2. При размыкании возникает электрическая дуга, которая приводит к разрушению контактов (электроэрозии). Невозможно применять во взрывоопасных средах.
  3. Очень низкое быстродействие.

Электронные ключи бывают на разной базе полупроводниковых элементов: транзисторах, управляемых диодах (тиристорах) и симметричных управляемых диодах (симисторах). Простейшим электронным ключом является транзистор биполярного типа с коллектором, эмиттером и базой, состоящего из 2 p-n-переходов. По структуре они бывают 2 типов: n-p-n и р-n-p.

Поскольку транзистор состоит из 2 p-n-переходов, то в зависимости от состояния, в которых они находятся, различают 4 режима работы: основной, инверсный, насыщения и отсечки. При активном режиме открыт коллекторный переход, а при инверсном — эмиттерный. При двух открытых переходах транзистор работает в режиме насыщения. При условии, что закрыты оба перехода, он будет работать в режиме отсечки.

Для использования транзистора необходимо всего 2 его состояния. Режим отсечки происходит при отсутствии тока базы, следовательно, при этом ток коллектора равен 0. При подаче достаточного значения тока на базу полупроводниковый прибор будет работать в режиме насыщения, т. е. в открытом состоянии.

Если рассматривать ключи на полевых транзисторах, то появляется возможность менять его проводимость при изменении величины напряжения на затворе, выполняющего функцию управляющего электрода. Управляя его работой при помощи воздействия на затвор, можно получить два состояния: открытое и закрытое. Ключи на полевых транзисторах обладают высоким быстродействием, чем на биполярных.

Электронные ключи, выполненные на тиристорах, обладают некоторыми особенностями. Тиристор является полупроводниковым радиоэлементом с p-n-p-n или n-p-n-p переходам и имеет 3, а иногда и 4 вывода. Состоит он из p-слоя (катода), n-слоя (анода) и управляющего электрода (базы). Его можно заменить 2 транзисторами разной структуры. Он представляет 2 ключа транзисторного типа, которые включены встречно. База одного транзистора подключается к коллектору другого.

При подаче на базу отпирающего тока управляемый диод откроется и останется в этом состоянии, пока величина тока не будет снижена до нулевого значения. При большом значении тока базы тиристор является обыкновенным полупроводниковым диодом, проводящим ток в одном направлении.

Он может функционировать в цепях переменного тока, но только на половину мощности. Для этих целей необходимо применять симистор.

Принцип работы симистора

Основным отличием симистора от тиристора является проводимость сразу в двух направлениях. Симистор можно заменить 2 тиристорами, которые имеют встречно-параллельное подключение на рисунке 1. На нем представлено условное графическое обозначение триака на электрических принципиальных схемах. В некоторой литературе можно встретить и другие названия: триак и симметричный управляемый диод.

Рисунок 1. Симистор (схема включения 2 тиристоров) и его графическое обозначение

Существует простой пример, который позволит понять даже «чайникам», как работает симистор. Дверь в гостинице можно открывать в двух направлениях, причем в нее могут войти и выйти сразу 2 человека. Этот простой пример показывает, что триак может пропускать ток сразу в двух направлениях (прямом и обратном), поскольку он состоит из 5 p-n-переходов. Управление его работой осуществляется при помощи базы.

Слои симисторного ключа, изготовленные из полупроводника, похожи на переход транзистора, но имеют еще 3 дополнительных области n-типа. Четвертый слой находится возле катода и является разделенным, поскольку анод и катод при движении тока выполняют некоторые функции, а при обратном направлении движения — меняются местами. Пятый слой находится возле базы.

При подаче сигнала на управляющий вывод произойдет отпирание симметричного управляющегося диода, поскольку его анод будет иметь положительный потенциал. В этом случае по верхнему тиристору потечет ток. При изменении полярности ток будет течь по нижнему тиристору (рисунок 1). Об этом свидетельствует его вольт-амперная характеристика (ВАХ) на рисунке 2. Она состоит из двух кривых, повернутых на 180 градусов.

Рисунок 2. ВАХ триака

Литерой «А» обозначено его закрытое состояние, а «В» — открытое. Urrm и Udrm — допустимые значения прямого и обратного напряжений. Idrm и Irrm — прямой и обратный токи.

Виды и сферы применения

Поскольку симистор является видом тиристора, то основным их отличием является параметры управляющего электрода (базы). Кроме того, они классифицируются по другим признакам:

  1. Конструкция.
  2. Величина тока, при которой наступает перегрузка.
  3. Характеристики базы.
  4. Значения прямых и обратных токов.
  5. Величина прямого и обратного напряжений.
  6. Тип электрической нагрузки. Бывают силовыми и обычными.
  7. Параметр силы тока, необходимой для открытия затвора.
  8. Коэффициент dv/dt или скорость, с которой происходит переключение.
  9. Производитель.
  10. Мощность.

Благодаря особенности пропускания тока в двух направлениях, их используют в цепях переменного тока, поскольку тиристор не может работать на полную мощность. Симметричные тиристоры получили широкое применение в таких устройствах:

  1. Приборах для регулировки яркости света или диммерах.
  2. Регуляторах оборотов для различного инструмента (лобзики, шуруповерты и т. д.).
  3. Электронной регулировке температур для индукционных плит.
  4. Холодильной аппаратуре для плавного запуска двигателя.
  5. Бытовой технике.
  6. Промышленности для освещения, плавного пуска приводов машин и механизмов.

Среди достоинств симисторов можно выделить незначительную стоимость, надежность и они не генерируют помехи (не используются контакты механического типа), а также длительный срок эксплуатации. К основным недостаткам следует отнести следующие: необходимость в дополнительном теплоотводе, невозможность использования на высоких частотах, а также влияние помех и шумов различного рода.

Для подавления помех следует подсоединить параллельно триаку, между катодом и анодом, цепочку из конденсатора и резистора с номиналами от 0,02 до 0,3 мкФ и от 45 до 500 Ом соответственно. Для применения в какой-либо схеме или устройстве следует знать основные технические характеристики, поскольку владение этой информацией поможет избежать множества трудностей перед начинающим радиолюбителем.

Технические характеристики

У триаков существуют характеристики, позволяющие применять их в какой-либо схеме. Кроме того, они отличаются также и производителем — бывают отечественные и импортные. Основное отличие импортных состоит в том, что нет необходимости подстраивать их работу при помощи дополнительных радиоэлементов, т. е. собирать дополнительную схему управления симистором. У симисторов существуют следующие характеристики:

  1. Величина максимального обратного и импульсного значений напряжений, на которые он рассчитан.
  2. Минимальное и максимальное значения тока, при котором происходит открытие его перехода, а также значение максимального импульсного тока, необходимого для его открытия.
  3. Период включения и выключения.
  4. Коэффициент dv/dt.

Характеристики в основном определяются по маркировке триаков с использованием справочника. В справочной информации имеется информация о том, как он выглядит, и дается его распиновка. При использовании триака следует учитывать такую характеристику, как dv/dt. Она показывает значения коэффициента, при котором не происходит самопроизвольное включение из-за скачков напряжения. Причинами такого включения могут служить помехи импульсного происхождения и падение напряжения при коммутации ключа. Кроме того, чтобы избежать последствий, следует применять RC-цепочку, а также ограничивающие диоды или варистор. Эта цепочка подсоединяется к эмиттеру и коллектору симистора.

При выборе триака следует обратить внимание на все характеристики, поскольку не имеет смысла использовать высоковольтный тип в схемах с низким напряжением. Например, если устройство работает от напряжения 36 В, то зарубежный симистор Zo607 с напряжением 600 В (его аналог — вта41600в) не следует применять.

Кроме того, в некоторых источниках можно встретить понятие бесснабберного симистора. Это тип, который применяется при индуктивных нагрузках. Примером такой модели являются m10lz47, mac12n и tg35c60.

Диагностика в схемах

В некоторых случаях радиолюбитель сталкивается с проверкой симистора, однако не всегда может ее корректно произвести. В случае выхода триака из строя его желательно выпаять из платы и произвести его проверку. Обычный цифровой мультиметр для этой цели не подойдет, поскольку его ток слишком мал, чтобы открыть переход детали. Для этого подойдет обыкновенный стрелочный омметр. Вариантов проверки всего два: использовать стрелочный прибор или собрать спецсхему для этой операции. Для осуществления проверки по первому варианту необходимо руководствоваться следующим алгоритмом:

  1. Включить прибор в режим измерения величины сопротивления.
  2. Подключить щупы тестера к эмиттеру и коллектору. Если прибор показывает бесконечное сопротивление, то деталь исправна. Остальные случаи указывают на ее неисправность.
  3. Соединить базу и вывод Т2. В этом случае сопротивление будет в пределах от 40 до 250 Ом. Если поменять местами щупы, то прибор снова покажет бесконечность. Это свидетельствует об исправности симистора.

Однако первый метод диагностики в некоторых случаях дает не совсем нужные и верные результаты. Очень часто проверенная таким способом деталь в схеме не работает. Это связано с тем, что герметичность ее корпуса нарушена. Недостаток метода — неточная диагностика. Для более точной диагностики следует проверить триак в работе (схема 1). Для этого необходимо использовать лампу накаливания и аккумулятор.

Схема 1. Проверка симметричного тиристора при помощи лампы накаливания и источника питания

В этой схеме симистор будет проверен под нагрузкой. При касании управляющего электрода, лампочка загорится и будет гореть некоторое время, пока не пропадет питание на аноде или ток на базе не будет малой величины. Недостаток метода — простая конструкция, при которой неудобно осуществлять проверку, поскольку следует напаивать провода на выводы триака. После проверки при неисправной детали следует произвести замену.

Таким образом, симисторы используются в управляемых устройствах в качестве электронных ключей, способных пропускать ток в двух направлениях. Их несложно проверить и желательно использовать специальную схему для этой операции.


Симисторы: принцип работы, проверка и включение, схемы

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.

Что такое симистор?

Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене — р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

ВАХ симистора

Обозначение:

  • А – закрытое состояние.
  • В – открытое состояние.
  • UDRM (UПР) – максимально допустимый уровень напряжения при прямом включении.
  • URRM (UОБ) – максимальный уровень обратного напряжения.
  • IDRM (IПР) – допустимый уровень тока прямого включения
  • IRRM (IОБ) — допустимый уровень тока обратного включения.
  • IН (IУД) – значения тока удержания.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

  • относительно невысокая стоимость приборов;
  • длительный срок эксплуатации;
  • отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

  • Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

  • Устройства подвержены влиянию переходных процессов, шумов и помех;
  • Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

  • зарядные устройства для автомобильных АКБ;
  • бытовое компрессорное оборудования;
  • различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
  • ручные электрические инструменты (шуроповерт, перфоратор и т. д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

  1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
  2. Собрать специальную схему.

Алгоритм проверки омметром:

  1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
  2. Устанавливаем кратность на омметре х1.
  3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
  4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
  5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

  • Резистор R1 – 51 Ом.
  • Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
  • Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
  • Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

  1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
  2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
  3. Жмем SB2, лампа гаснет (устройство закрылось).
  4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
  5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

  • Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
  • Емкости: С1 и С2 – 100 мкФ х 10 В.
  • Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

  1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
  2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
  3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
  4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

  • Выполняем пункты 1-4.
  • Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Простой регулятор мощности для паяльника

Обозначения:

  • Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
  • Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 — 0,05 мкФ.
  • Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Схема управления мощностью на базе фазового регулятора

Обозначения:

  • Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 — 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
  • Емкости: С1 и С2 – 1 мкФ х 16 В.
  • Симметричный тринистор: VS1 – ВТ136.
  • Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

  • R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
  • R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

Что такое симистор (триак), характеристики, схемы

В данной статье мы подробно разберем что такое симистор (триак), рассмотрим его схему и символ на схеме, кривые характеристики триака, а так же фазовый контроль симистора.

Введение

Будучи твердотельным устройством, тиристоры могут использоваться для управления лампами, двигателями или нагревателями и т. д. Однако одна из проблем использования тиристора для управления такими цепями заключается в том, что, подобно диоду, «тиристор» является однонаправленным устройством, что означает, что он пропускает ток только в одном направлении, от анода к катоду .

Для цепей переключения постоянного тока эта «однонаправленная» характеристика переключения может быть приемлемой, поскольку после запуска вся мощность постоянного тока подается прямо на нагрузку. Но в синусоидальных цепях переключения переменного тока это однонаправленное переключение может быть проблемой, поскольку оно проводит только в течение одной половины цикла (например, полуволнового выпрямителя), когда анод является положительным, независимо от того, что делает сигнал затвора. Затем для работы от переменного тока тиристором подается нагрузка только на половину мощности.

Чтобы получить двухволновое управление мощностью, мы могли бы подключить один тиристор внутри двухполупериодного мостового выпрямителя, который срабатывает на каждой положительной полуволне, или соединить два тиристора вместе в обратной параллели (спина к спине), как показано ниже. но это увеличивает как сложность, так и количество компонентов, используемых в схеме переключения.

Тиристорные конфигурации

Существует, однако, другой тип полупроводникового устройства, называемый «Триодный выключатель переменного тока» или «Триак» для краткости. Триаки также являются членами семейства тиристоров, и, как и кремниевые выпрямители, управляемые кремнием, они могут использоваться в качестве полупроводниковых переключателей питания, но что более важно, триаки являются «двунаправленными» устройствами. Другими словами, симистор может быть запущен в проводимость как положительными, так и отрицательными напряжениями, приложенными к его аноду, и положительными и отрицательными импульсами запуска, приложенными к его клемме затвора, что делает его двухквадрантным коммутирующим устройством, управляемым затвором.

Симистор ведет себя так же, как два обычных тиристоров, соединенных вместе в обратной параллельно (спина к спине) по отношению друг к другу и из — за этой конструкции два тиристоры имеют общий терминал Gate все в пределах одного трехтерминальной пакета.

Поскольку триак проводит в обоих направлениях синусоидальной формы волны, концепция анодной клеммы и катодной клеммы, используемая для идентификации главных силовых клемм тиристора, заменена обозначениями: MT 1 для главной клеммы 1 и MT 2 для главной клеммы 2.

В большинстве устройств переключения переменного тока клемма симисторного затвора связана с клеммой MT 1, аналогично взаимосвязи затвор-катод тиристора или взаимосвязи база-эмиттер транзистора. Конструкция, легирование PN и условные обозначения, используемые для обозначения триака, приведены ниже.

Схема и символ симистора

Теперь мы знаем, что «триак» — это четырехслойное PNPN в положительном направлении и NPNP в отрицательном направлении, трехполюсное двунаправленное устройство, которое блокирует ток в своем состоянии «ВЫКЛ», действующее как выключатель разомкнутой цепи, но в отличие от обычного тиристора, симистор может проводить ток в любом направлении при срабатывании одним импульсом затвора. Тогда симистор имеет четыре возможных режима срабатывания следующим образом.

  • Mode + Mode = положительный ток MT 2 (+ ve), положительный ток затвора (+ ve)
  • Mode — Mode = положительный ток MT 2 (+ ve), отрицательный ток затвора (-ve)
  • Mode + Mode = MT 2 отрицательный ток (-ve), положительный ток затвора (+ ve)
  • Mode — Mode = отрицательный ток MT 2 (-ve), отрицательный ток затвора (-ve)

И эти четыре режима, в которых может работать триак, показаны с использованием кривых характеристик триака IV.

Кривые характеристики триака IV

В квадранте tri триак обычно запускается в проводимость положительным током затвора, обозначенным выше как режим Ι +. Но это также может быть вызвано отрицательным током затвора, режим Ι–. Аналогичным образом, в квадранте Использование симистора

Симистор наиболее часто используется в полупроводниковых устройствах для коммутации и управления мощностью систем переменного тока, как симистор может быть включен «ON» либо положительным или отрицательным импульсом Gate, независимо от полярности питания переменного тока в то время. Это делает триак идеальным для управления лампой или нагрузкой двигателя переменного тока с помощью базовой схемы переключения триака, приведенной ниже.

Схема переключения симистора

Приведенная выше схема показывает простую схему переключения симистора с триггером постоянного тока. При разомкнутом переключателе SW1 ток не поступает в затвор симистора, и поэтому лампа выключена. Когда SW1 замкнут, ток затвора подается на триак от батареи V G через резистор R, и триак приводится в полную проводимость, действуя как замкнутый переключатель, и полная мощность потребляется лампой от синусоидального источника питания.

Поскольку батарея подает положительный ток затвора на триак всякий раз, когда переключатель SW1 замкнут, триак постоянно находится в режимах g + и ΙΙΙ + независимо от полярности клеммы MT 2 .

Конечно, проблема с этой простой схемой переключения симистора состоит в том, что нам потребовался бы дополнительный положительный или отрицательный источник питания затвора, чтобы запустить триак в проводимость. Но мы также можем активировать триак, используя фактическое напряжение питания переменного тока в качестве напряжения срабатывания затвора. Рассмотрим схему ниже.

Схема показывает триак, используемый как простой статический выключатель питания переменного тока, обеспечивающий функцию «ВКЛ» — «ВЫКЛ», аналогичную в работе предыдущей схеме постоянного тока. Когда переключатель SW1 разомкнут, триак действует как разомкнутый переключатель, и лампа пропускает нулевой ток. Когда SW1 замкнут, триак отключается от «ВКЛ» через токоограничивающий резистор R и самоблокируется вскоре после начала каждого полупериода, таким образом переключая полную мощность на нагрузку лампы.

Поскольку источник питания является синусоидальным переменным током, триак автоматически отключается в конце каждого полупериода переменного тока в качестве мгновенного напряжения питания, и, таким образом, ток нагрузки кратковременно падает до нуля, но повторно фиксируется снова, используя противоположную половину тиристора в следующем полупериоде, пока выключатель остается замкнутым. Этот тип управления переключением обычно называется двухполупериодным управлением, поскольку контролируются обе половины синусоидальной волны.

Поскольку симистор фактически представляет собой две SCR, подключенные друг к другу, мы можем продолжить эту схему переключения симистора, изменив способ срабатывания затвора, как показано ниже.

Модифицированная цепь переключения симистора

Как и выше, если переключатель SW1 разомкнут в положении A, то ток затвора отсутствует, а лампа выключена. Если переключатель находится в положении B, то ток затвора протекает в каждом полупериоде так же, как и раньше, и лампа получает полную мощность, когда триак работает в режимах Ι + и ΙΙΙ–.

Однако на этот раз, когда переключатель подключен к положению C, диод предотвратит срабатывание затвора, когда MT 2 будет отрицательным, так как диод имеет обратное смещение. Таким образом, симистор работает только в положительных полупериодах, работающих только в режиме I +, и лампа загорается при половине мощности. Затем, в зависимости от положения переключателя, нагрузка выключена при половине мощности или полностью включена .

Фазовый контроль симистора

Другой распространенный тип схемы симистической коммутации использует управление фазой для изменения величины напряжения и, следовательно, мощности, подаваемой на нагрузку, в данном случае на двигатель, как для положительной, так и для отрицательной половин входного сигнала. Этот тип управления скоростью двигателя переменного тока обеспечивает полностью переменное и линейное управление, поскольку напряжение можно регулировать от нуля до полного приложенного напряжения, как показано на рисунке.

Эта базовая схема запуска фазы использует триак последовательно с двигателем через синусоидальный источник переменного тока. Переменный резистор VR1 используется для управления величиной фазового сдвига на затворе симистора, который, в свою очередь, управляет величиной напряжения, подаваемого на двигатель, путем его включения в разное время в течение цикла переменного тока.

Вызывание напряжение симистора является производным от VR1 — C1 комбинации через Диак (Диак является двунаправленным полупроводниковым устройством , которое помогает обеспечить резкий триггер импульс тока, чтобы полностью включение симистора).

В начале каждого цикла C1 заряжается через переменный резистор VR1. Это продолжается до тех пор, пока напряжение на С1 не станет достаточным для запуска диака в проводимость, что, в свою очередь, позволяет конденсатору С1 разрядиться в затвор симистора, включив его.

Как только триак запускается в проводимость и насыщается, он эффективно замыкает цепь управления фазой затвора, подключенную параллельно ему, и триак берет на себя управление оставшейся частью полупериода.

Как мы видели выше, триак автоматически отключается в конце полупериода, и процесс запуска VR1-C1 снова запускается в следующем полупериоде.

Однако, поскольку для триака требуются разные величины тока затвора в каждом режиме переключения, например, Ι + и ΙΙΙ–, поэтому триак является асимметричным, что означает, что он не может запускаться в одной и той же точке для каждого положительного и отрицательного полупериода.

Эта простая схема управления скоростью симистора подходит не только для управления скоростью двигателя переменного тока, но и для диммеров ламп и управления электронагревателем, и на самом деле очень похожа на регулятор симистора, используемый во многих домах. Однако коммерческий симисторный диммер не должен использоваться в качестве регулятора скорости двигателя, так как, как правило, симисторные диммеры предназначены для использования только с резистивными нагрузками, такими как лампы накаливания.

Мы можем закончить эту про симистор, суммировав его основные пункты следующим образом:

  • «Триак» — это еще одно 4-слойное 3-контактное тиристорное устройство, аналогичное SCR.
  • Симистор может быть запущен в любом направлении.
  • Есть четыре возможных режима запуска для симистора, из которых 2 являются предпочтительными.

Управление электрическим переменным током с использованием симисторачрезвычайно эффективно при правильном использовании для управления нагрузками резистивного типа, такими как лампы накаливания, нагреватели или небольшие универсальные двигатели, обычно используемые в переносных электроинструментах и ​​небольших приборах.

Но помните, что эти устройства можно использовать и подключать непосредственно к источнику переменного тока, поэтому проверка цепи должна выполняться, когда устройство управления питанием отключено от источника питания. Пожалуйста, помните о безопасности!

Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

Симистор

Симметричный тиристор

Если проанализировать путь развития полупроводниковой электроники, то почти сразу становится понятно, что все полупроводниковые приборы созданы на переходах или слоях (n-p, p-n).

Простейший полупроводниковый диод имеет один переход (p-n) и два слоя.

У биполярного транзистора два перехода и три слоя (n-p-n, p-n-p). А что будет, если добавить ещё один слой?

Тогда мы получим четырёхслойный полупроводниковый прибор, который называется тиристор. Два тиристора включенные встречно-параллельно и есть симистор, то есть симметричный тиристор.

В англоязычной технической литературе можно встретить название ТРИАК (TRIAC – triode for alternating current).

Вот таким образом симистор изображается на принципиальных схемах.

У симистора три электрода (вывода). Один из них управляющий. Обозначается он буквой G (от англ. слова gate – “затвор”). Два остальных – это силовые электроды (T1 и T2). На схемах они могут обозначаться и буквой A (A1 и A2).

А это эквивалентная схема симистора выполненного на двух тиристорах.

Следует отметить, что симистор управляется несколько по-другому, нежели эквивалентная тиристорная схема.

Симистор достаточно редкое явление в семье полупроводниковых приборов. По той простой причине, что изобретён и запатентован он был в СССР, а не в США или Европе. К сожалению, чаще бывает наоборот.

Как работает симистор?

Если у тиристора есть конкретные анод и катод, то электроды симистора так охарактеризовать нельзя, поскольку каждый электрод является и анодом, и катодом одновременно. Поэтому в отличие от тиристора, который проводит ток только в одном направлении, симистор способен проводить ток в двух направлениях. Именно поэтому симистор прекрасно работает в сетях переменного тока.

Очень простой схемой, характеризующей принцип работы и область применения симистора, может служить электронный регулятор мощности. В качестве нагрузки можно использовать что угодно: лампу накаливания, паяльник или электровентилятор.


Симисторный регулятор мощности

После подключения устройства к сети на один из электродов симистора подаётся переменное напряжение. На электрод, который является управляющим, с диодного моста подаётся отрицательное управляющее напряжение. При превышении порога включения симистор откроется, и ток пойдёт в нагрузку. В тот момент, когда напряжение на входе симистора поменяет полярность, он закроется. Потом процесс повторяется.

Чем больше уровень управляющего напряжения, тем быстрее включится симистор и длительность импульса на нагрузке будет больше. При уменьшении управляющего напряжения длительность импульсов на нагрузке будет меньше. После симистора напряжение имеет пилообразную форму с регулируемой длительностью импульса. В данном случае, изменяя управляющее напряжение, мы можем регулировать яркость электрической лампочки или температуру жала паяльника.

Симистор управляется как отрицательным, так и положительным током. В зависимости от полярности управляющего напряжения рассматривают четыре, так называемых, сектора или режима работы. Но этот материал достаточно сложен для одной статьи.

Если рассматривать симистор, как электронный выключатель или реле, то его достоинства неоспоримы:

По сравнению с электромеханическими приборами (электромагнитными и герконовыми реле) большой срок службы.

Отсутствие контактов и, как следствие, нет искрения и дребезга.

К недостаткам можно отнести:

Симистор весьма чувствителен к перегреву и монтируется на радиаторе.

Не работает на высоких частотах, так как просто не успевает перейти из открытого состояния в закрытое.

Реагирует на внешние электромагнитные помехи, что вызывает ложное срабатывание.

Для защиты от ложных срабатываний между силовыми выводами симистора подключается RC-цепочка. Величина резистора R1 от 50 до 470 ом, величина конденсатора C1 от 0,01 до 0,1 мкф. В некоторых случаях эти величины подбираются экспериментально.

Основные параметры симистора.

Основные параметры удобно рассмотреть на примере популярного отечественного симистора КУ208Г. Будучи разработан и выпущен достаточно давно, он продолжает оставаться востребованным у любителей сделать что-то своими руками. Вот его основные параметры.

Максимальное обратное напряжение – 400V. Это означает, что он прекрасно может управлять нагрузкой в сети 220V и ещё с запасом.

В импульсном режиме напряжение точно такое же.

Максимальный ток в открытом состоянии – 5А.

Максимальный ток в импульсном режиме – 10А.

Наименьший постоянный ток, необходимый для открытия симистора – 300 мА.

Наименьший импульсный ток – 160 мА.

Открывающее напряжение при токе 300 мА – 2,5 V.

Открывающее напряжение при токе 160 мА – 5 V.

Время включения – 10 мкс.

Время выключения – 150 мкс.

Как видим, для открывания симистора необходимым условием является совокупность тока и напряжения. Больше ток, меньше напряжение и наоборот. Следует обратить внимание на большую разницу между временем включения и выключения (10 мкс. против 150 мкс.).

Оптосимистор.

Современная и перспективная разновидность симистора – это оптосимистор. Название говорит само за себя. Вместо управляющего электрода в корпусе симистора находится светодиод, и управление осуществляется изменением напряжения на светодиоде. На изображении показан внешний вид оптосимистора MOC3023 и его внутреннее устройство.


Оптосимистор MOC3023


Устройство оптосимистора

Как видим, внутри корпуса смонтирован светодиод и симистор, который управляется за счёт излучения светодиода. Выводы, отмеченные как N/C и NC, не используются, и не подключаются к элементам схемы. NC – это сокращение от Not Connect, которое переводится с английского как “не подключается”.

Самое ценное в оптосимисторе это то, что между цепью управления и силовой цепью осуществлена полная гальваническая развязка. Это повышает уровень электробезопасности и надёжности всей схемы.

Способы и схемы управления тиристором или симистором

Тиристоры нашли широкое применение в полупроводниковых устройствах и преобразователях. Различные источники питания, частотные преобразователи, регуляторы, возбудительные устройства для синхронных двигателей и много других устройств строились на тиристорах, а в последнее время их вытесняют преобразователи на транзисторах. Основной задачей для тиристора является включение нагрузки в момент подачи управляющего сигнала. В этой статье мы рассмотрим, как управлять тиристорами и симисторами.

Определение

Тиристор (тринистор) – это полупроводниковый полууправляемый ключ. Полууправляемый – значит, что вы можете только включать тиристор, отключается он только при прерывании тока в цепи или если приложить к нему обратное напряжение.

Он, подобно диоду, проводит ток только в одном направлении. То есть для включения в цепь переменного тока для управления двумя полуволнами нужно два тиристора, для каждой по одному, хотя не всегда. Тиристор состоит из 4 областей полупроводника (p-n-p-n).

Другой подобный прибор называется симистор – двунаправленный тиристор. Его основным отличием является то, что ток он может проводить в обе стороны. Фактически он представляет собой два тиристора соединённых параллельно навстречу друг другу.

Основные характеристики

Как и любых других электронных компонентов у тиристоров есть ряд характеристик:

Падение напряжения при максимальном токе анода (VT или Uос).

Прямое напряжение в закрытом состоянии (VD(RM) или Uзс).

Обратное напряжение (VR(PM) или Uобр).

Прямой ток (IT или Iпр) – это максимальный ток в открытом состоянии.

Максимально допустимый прямой ток (ITSM) — это максимальный пиковый ток в открытом состоянии.

Обратный ток (IR) — ток при определенном обратном напряжении.

Постоянный ток в закрытом состоянии при определенном прямом напряжении (ID или Iзс).

Постоянное отпирающее напряжение управления (VGT или UУ).

Ток управления (IGT).

Максимальный ток управления электрода IGM.

Максимально допустимая рассеиваемая мощность на управляющем электроде (PG или Pу)

Принцип работы

Когда на тиристор подают напряжение он не проводит ток. Есть два способа включит его – подать напряжение между анодом и катодом достаточное для открытия, тогда его работа ничем не будет отличаться от динистора.

Другой способ – это подать кратковременный импульс на управляющий электрод. Ток открытия тиристора лежит в пределах 70-160 мА, хотя на практике эта величина, как и напряжение которое нужно приложить к тиристору зависит от конкретной модели и экземпляра полупроводникового прибора и даже от условий, в которых он работает, таких, например, как температура окружающей среды.

Кроме управляющего тока, есть такой параметр как ток удержания – это минимальный ток анода для удержания тиристора в открытом состоянии.

После открытия тиристора управляющий сигнал можно отключать, тиристор будет открыт до тех пор, пока через него протекает прямой ток и подано напряжение. То есть в цепи переменного тиристор будет открыт в течении той полуволны напряжение которой смещает тиристор в прямом направлении. Когда напряжение устремится к нулю, снизится и ток. Когда ток в цепи упадет ниже величины тока удержания тиристора – он закроется (выключится).

Полярность управляющего напряжения должна совпадать с полярностью напряжения между анодом и катодом, что вы наблюдаете на осциллограммах выше.

Управление симистором аналогично хоть и имеет некоторые особенности. Для управления симистором в цепи переменного тока нужно два импульса управляющего напряжения – на каждую полуволну синусоиды соответственно.

После подачи управляющего импульса в первой полуволне (условно положительной) синусоидального напряжения ток через симистор будет протекать до начала второй полуволны, после чего он закроется, как и обычный тиристор. После этого нужно подать еще один управляющий импульс для открытия симистора на отрицательной полуволне. Это наглядно проиллюстрировано на следующих осциллограммах.

Полярность управляющего напряжения должна соответствовать полярности приложенного напряжения между анодом и катодом. Из-за этого возникают проблемы при управлении симисторами с помощью цифровых логических схем или от выходов микроконтроллера. Но это легко решается путем установки симисторного драйвера, о чем мы поговорим позже.

Распространенные схемы управления тиристорами или симисторами

Самой распространенной схемой является симисторный или тиристорный регулятор.

Здесь тиристор открывается после того как на конденсаторе будет достаточная величина для его открытия. Момент открытия регулируется с помощью потенциометра или переменного резистора. Чем больше его сопротивление – тем медленнее заряжается конденсатор. Резистор R2 ограничивает ток через управляющий электрод.

Эта схема регулирует оба полупериода, то есть вы получаете полную регулировку мощности почти от 0% и почти до 100%. Это удалось достичь, установив регулятор в диодном мосте, таким образом регулируется одна из полуволн.

Упрощенная схема изображена ниже, здесь регулируется лишь половина периода, вторая полуволна проходит без изменения через диод VD1. Принцип работы аналогичен.

Симисторный регулятор без диодного моста позволяет управлять двумя полуволнами.

По принципу действия почти аналогична предыдущим, но построена на симисторе с её помощью регулируются уже обе полуволны. Отличия заключаются в том, что здесь импульс управления подаётся с помощью двунаправленного динистора DB3, после того как конденсатор зарядится до нужного напряжения, обычно это 28-36 Вольт. Скорость зарядки также регулируется переменным резистором или потенциометром. Такая схема реализована в большинстве бытовых диммеров.

Такие схемы регулировки напряжения называется СИФУ – система импульсного фазового управления.

На рисунке выше изображен вариант управления симистором с помощью микроконтроллера, на примере популярной платформы Arduino. Симисторный драйвер состоит из оптосимистора и светодиода. Так как в выходной цепи драйвера установлен оптосимистор на управляющий электрод всегда подаётся напряжение нужной полярности, но здесь есть некоторые нюансы.

Дело в том, что для регулировки напряжения с помощью симистора или тиристора нужно подавать управляющий сигнал в определенный момент времени, так чтобы срез фазы происходил до нужной величины. Если наугад стрелять управляющими импульсами – схема работать конечно будет, но регулировок добиться не выйдет, поэтому нужно определять момент перехода полуволны через ноль.

Так как для нас не имеет значения полярность полуволны в настоящий момент времени – достаточно просто отслеживать момент перехода через ноль. Такой узел в схеме называют детектор нуля или нуль-детектор, а в англоязычных источниках “zero crossing detector circuit” или ZCD. Вариант такой схемы с детектором перехода через ноль на транзисторной оптопаре выглядит следующим образом:

Оптодрайверов для управления симисторами есть множество, типовые – это линейка MOC304x, MOC305x, MOC306X, произведенные компанией Motorola и другими. Более того – эти драйверы обеспечивают гальваническую развязку, что убережет ваш микроконтроллер в случае пробоя полупроводникового ключа, что вполне возможно и вероятно. Также это повысит безопасность работы с цепями управления, полностью разделив цепь на «силовую» и «оперативную».

Заключение

Мы рассказали базовые сведения о тиристорах и симисторах, а также управлении ими в цепях с «переменкой». Стоит отметить, что мы не затрагивали тему запираемых тиристоров, если вас интересует этот вопрос – пишите комментарии и мы рассмотрим их подробнее. Также не были рассмотрены нюансы использования и управления тиристорами в силовых индуктивных цепях. Для управления «постоянкой» лучше использовать транзисторы, поскольку в этом случае вы решаете, когда ключ откроется, а когда он закроется, повинуясь управляющему сигналу…

назначение и основные характеристики, принцип работы для «чайников» и проверка в схемах

Полупроводниковые элементы применяются для создания различных устройств и техники. Некоторые из них выполняют функции электронных ключей, например, симисторы. Большинство радиолюбителей сталкивается с ремонтом различной техники, в которой он применяется. Для выполнения качественного ремонта следует получить подробную информацию о детали, выяснить ее структуру и принцип работы.

Общие сведения

Симистор (триак) является одним из видов тиристора и обладает большим количеством переходов p-n-типа. Его целесообразно применять в цепях переменного тока для электронного управления. Чтобы понять принцип работы симистора «чайникам» в этом вопросе, следует рассмотреть его структуру, функцию и сферы применения.

Информация о ключах

Ключи — устройства, которые применяются для коммутации или переключения в электрических цепях. Существует три их вида, и каждый из них обладает своими достоинствами и недостатками. Классифицируются ключи по типу переключения:

  1. Механические.
  2. Электромеханические.
  3. Электронные.

К механическим ключам относятся выключатели и рубильники. Применяются они в случаях необходимости ручной коммутации для замыкания одного или нескольких групп контактов. К виду электромеханических ключей следует отнести реле (контакторы). Электромагнитное реле состоит из магнита, представляющего катушку с подвижным сердечником. При подаче питания на катушку она притягивает сердечник с группой контактов: одни контакты замыкаются, а другие — размыкаются.

Среди достоинств применения электромеханических ключей можно выделить следующие: отсутствие падения напряжения и потери мощности на контактах, а также изолирование цепей нагрузки и коммутации. У этого типа ключей есть и недостатки:

  1. Число переключений ограниченно, поскольку контакты изнашиваются.
  2. При размыкании возникает электрическая дуга, которая приводит к разрушению контактов (электроэрозии). Невозможно применять во взрывоопасных средах.
  3. Очень низкое быстродействие.

Электронные ключи бывают на разной базе полупроводниковых элементов: транзисторах, управляемых диодах (тиристорах) и симметричных управляемых диодах (симисторах). Простейшим электронным ключом является транзистор биполярного типа с коллектором, эмиттером и базой, состоящего из 2 p-n-переходов. По структуре они бывают 2 типов: n-p-n и р-n-p.

Поскольку транзистор состоит из 2 p-n-переходов, то в зависимости от состояния, в которых они находятся, различают 4 режима работы: основной, инверсный, насыщения и отсечки. При активном режиме открыт коллекторный переход, а при инверсном — эмиттерный. При двух открытых переходах транзистор работает в режиме насыщения. При условии, что закрыты оба перехода, он будет работать в режиме отсечки.

Для использования транзистора необходимо всего 2 его состояния. Режим отсечки происходит при отсутствии тока базы, следовательно, при этом ток коллектора равен 0. При подаче достаточного значения тока на базу полупроводниковый прибор будет работать в режиме насыщения, т. е. в открытом состоянии.

Если рассматривать ключи на полевых транзисторах, то появляется возможность менять его проводимость при изменении величины напряжения на затворе, выполняющего функцию управляющего электрода. Управляя его работой при помощи воздействия на затвор, можно получить два состояния: открытое и закрытое. Ключи на полевых транзисторах обладают высоким быстродействием, чем на биполярных.

Электронные ключи, выполненные на тиристорах, обладают некоторыми особенностями. Тиристор является полупроводниковым радиоэлементом с p-n-p-n или n-p-n-p переходам и имеет 3, а иногда и 4 вывода. Состоит он из p-слоя (катода), n-слоя (анода) и управляющего электрода (базы). Его можно заменить 2 транзисторами разной структуры. Он представляет 2 ключа транзисторного типа, которые включены встречно. База одного транзистора подключается к коллектору другого.

При подаче на базу отпирающего тока управляемый диод откроется и останется в этом состоянии, пока величина тока не будет снижена до нулевого значения. При большом значении тока базы тиристор является обыкновенным полупроводниковым диодом, проводящим ток в одном направлении.

Он может функционировать в цепях переменного тока, но только на половину мощности. Для этих целей необходимо применять симистор.

Принцип работы симистора

Основным отличием симистора от тиристора является проводимость сразу в двух направлениях. Симистор можно заменить 2 тиристорами, которые имеют встречно-параллельное подключение на рисунке 1. На нем представлено условное графическое обозначение триака на электрических принципиальных схемах. В некоторой литературе можно встретить и другие названия: триак и симметричный управляемый диод.

Рисунок 1. Симистор (схема включения 2 тиристоров) и его графическое обозначение

Существует простой пример, который позволит понять даже «чайникам», как работает симистор. Дверь в гостинице можно открывать в двух направлениях, причем в нее могут войти и выйти сразу 2 человека. Этот простой пример показывает, что триак может пропускать ток сразу в двух направлениях (прямом и обратном), поскольку он состоит из 5 p-n-переходов. Управление его работой осуществляется при помощи базы.

Слои симисторного ключа, изготовленные из полупроводника, похожи на переход транзистора, но имеют еще 3 дополнительных области n-типа. Четвертый слой находится возле катода и является разделенным, поскольку анод и катод при движении тока выполняют некоторые функции, а при обратном направлении движения — меняются местами. Пятый слой находится возле базы.

При подаче сигнала на управляющий вывод произойдет отпирание симметричного управляющегося диода, поскольку его анод будет иметь положительный потенциал. В этом случае по верхнему тиристору потечет ток. При изменении полярности ток будет течь по нижнему тиристору (рисунок 1). Об этом свидетельствует его вольт-амперная характеристика (ВАХ) на рисунке 2. Она состоит из двух кривых, повернутых на 180 градусов.

Рисунок 2. ВАХ триака

Литерой «А» обозначено его закрытое состояние, а «В» — открытое. Urrm и Udrm — допустимые значения прямого и обратного напряжений. Idrm и Irrm — прямой и обратный токи.

Виды и сферы применения

Поскольку симистор является видом тиристора, то основным их отличием является параметры управляющего электрода (базы). Кроме того, они классифицируются по другим признакам:

  1. Конструкция.
  2. Величина тока, при которой наступает перегрузка.
  3. Характеристики базы.
  4. Значения прямых и обратных токов.
  5. Величина прямого и обратного напряжений.
  6. Тип электрической нагрузки. Бывают силовыми и обычными.
  7. Параметр силы тока, необходимой для открытия затвора.
  8. Коэффициент dv/dt или скорость, с которой происходит переключение.
  9. Производитель.
  10. Мощность.

Благодаря особенности пропускания тока в двух направлениях, их используют в цепях переменного тока, поскольку тиристор не может работать на полную мощность. Симметричные тиристоры получили широкое применение в таких устройствах:

  1. Приборах для регулировки яркости света или диммерах.
  2. Регуляторах оборотов для различного инструмента (лобзики, шуруповерты и т. д.).
  3. Электронной регулировке температур для индукционных плит.
  4. Холодильной аппаратуре для плавного запуска двигателя.
  5. Бытовой технике.
  6. Промышленности для освещения, плавного пуска приводов машин и механизмов.

Среди достоинств симисторов можно выделить незначительную стоимость, надежность и они не генерируют помехи (не используются контакты механического типа), а также длительный срок эксплуатации. К основным недостаткам следует отнести следующие: необходимость в дополнительном теплоотводе, невозможность использования на высоких частотах, а также влияние помех и шумов различного рода.

Для подавления помех следует подсоединить параллельно триаку, между катодом и анодом, цепочку из конденсатора и резистора с номиналами от 0,02 до 0,3 мкФ и от 45 до 500 Ом соответственно. Для применения в какой-либо схеме или устройстве следует знать основные технические характеристики, поскольку владение этой информацией поможет избежать множества трудностей перед начинающим радиолюбителем.

Технические характеристики

У триаков существуют характеристики, позволяющие применять их в какой-либо схеме. Кроме того, они отличаются также и производителем — бывают отечественные и импортные. Основное отличие импортных состоит в том, что нет необходимости подстраивать их работу при помощи дополнительных радиоэлементов, т. е. собирать дополнительную схему управления симистором. У симисторов существуют следующие характеристики:

  1. Величина максимального обратного и импульсного значений напряжений, на которые он рассчитан.
  2. Минимальное и максимальное значения тока, при котором происходит открытие его перехода, а также значение максимального импульсного тока, необходимого для его открытия.
  3. Период включения и выключения.
  4. Коэффициент dv/dt.

Характеристики в основном определяются по маркировке триаков с использованием справочника. В справочной информации имеется информация о том, как он выглядит, и дается его распиновка. При использовании триака следует учитывать такую характеристику, как dv/dt. Она показывает значения коэффициента, при котором не происходит самопроизвольное включение из-за скачков напряжения. Причинами такого включения могут служить помехи импульсного происхождения и падение напряжения при коммутации ключа. Кроме того, чтобы избежать последствий, следует применять RC-цепочку, а также ограничивающие диоды или варистор. Эта цепочка подсоединяется к эмиттеру и коллектору симистора.

При выборе триака следует обратить внимание на все характеристики, поскольку не имеет смысла использовать высоковольтный тип в схемах с низким напряжением. Например, если устройство работает от напряжения 36 В, то зарубежный симистор Zo607 с напряжением 600 В (его аналог — вта41600в) не следует применять.

Кроме того, в некоторых источниках можно встретить понятие бесснабберного симистора. Это тип, который применяется при индуктивных нагрузках. Примером такой модели являются m10lz47, mac12n и tg35c60.

Диагностика в схемах

В некоторых случаях радиолюбитель сталкивается с проверкой симистора, однако не всегда может ее корректно произвести. В случае выхода триака из строя его желательно выпаять из платы и произвести его проверку. Обычный цифровой мультиметр для этой цели не подойдет, поскольку его ток слишком мал, чтобы открыть переход детали. Для этого подойдет обыкновенный стрелочный омметр. Вариантов проверки всего два: использовать стрелочный прибор или собрать спецсхему для этой операции. Для осуществления проверки по первому варианту необходимо руководствоваться следующим алгоритмом:

  1. Включить прибор в режим измерения величины сопротивления.
  2. Подключить щупы тестера к эмиттеру и коллектору. Если прибор показывает бесконечное сопротивление, то деталь исправна. Остальные случаи указывают на ее неисправность.
  3. Соединить базу и вывод Т2. В этом случае сопротивление будет в пределах от 40 до 250 Ом. Если поменять местами щупы, то прибор снова покажет бесконечность. Это свидетельствует об исправности симистора.

Однако первый метод диагностики в некоторых случаях дает не совсем нужные и верные результаты. Очень часто проверенная таким способом деталь в схеме не работает. Это связано с тем, что герметичность ее корпуса нарушена. Недостаток метода — неточная диагностика. Для более точной диагностики следует проверить триак в работе (схема 1). Для этого необходимо использовать лампу накаливания и аккумулятор.

Схема 1. Проверка симметричного тиристора при помощи лампы накаливания и источника питания

В этой схеме симистор будет проверен под нагрузкой. При касании управляющего электрода, лампочка загорится и будет гореть некоторое время, пока не пропадет питание на аноде или ток на базе не будет малой величины. Недостаток метода — простая конструкция, при которой неудобно осуществлять проверку, поскольку следует напаивать провода на выводы триака. После проверки при неисправной детали следует произвести замену.

Таким образом, симисторы используются в управляемых устройствах в качестве электронных ключей, способных пропускать ток в двух направлениях. Их несложно проверить и желательно использовать специальную схему для этой операции.

Симистор — устройство и принцип работы прибора

Все радиолюбители, профессиональные электрики и техники, которые ежедневно имеют дело с электрическими цепями и схемами, так или иначе сталкиваются и активно используют при своей работе полупроводниковые элементы. Все они функционируют благодаря так называемым n-p и p-n-переходам, в которых электроны вступают во взаимодействие с дырками.

В самом элементарном диоде насчитывается два слоя и p-n-переход, у биполярного транзистора их уже три, а перехода оба вида. Так вот, если к биполярному добавить еще один слой, то получится уже другой полупроводниковый прибор, именуемый тиристором.

Что такое симистор

А дальше, если один тиристор подключить с другим параллельно, то выйдет уже некая симметричная фигура двух тиристоров. Вот это и есть симметричный тиристор или другими словами, симистор. В зарубежной литературе и практике больше известен под названием TRIAC.

ТРИАК имеет один управляющий и два дополнительных силовых вывода, они же электроды. На схемах главный именуется «затвором» и обозначен буквой G. Электроды силовые отмечены указателями Т1, Т2. Реже А и А1, А 1 и А2.

Стоит отметить, что тиристор такого типа в зарубежных трудах и технике – довольно редкий гость, в схемах используется нечасто. Скорее всего, из-за того, что он был придуман и получил патент на советских просторах, от чего в Европе и Америке не нашел широкого применения и распространения.

Принцип работы: как работает симистор

Уникальность такого устройства заключается в том, что анода и катода в привычном понимании относительно использования в электросхемах, тут нет. Хотя в схеме они присутствуют. Просто становятся крайне похожими друг на друга, ведь катод и анод одновременно могут иметь свойства каждого из них. То есть любой электрод данного прибора не имеет конкретного заряда. Так и выходит, что в симисторе электрический ток проходит не в одном, а сразу в двух направлениях! Что делает его незаменимым в схемах, где участвует переменный ток.

Например, в автоматическом регуляторе мощности, которые используются в любом источнике света, кондиционере или электроинструменте, симистор работает в такой схеме. Начав получать напряжение из электросети, в приборе только один силовой электрод срабатывает и получает переменное напряжение. А управляющий вывод с диодного моста получает отрицательное напряжение управления. Если включение станет чрезмерным, то симметрический тиристор сработает на открытие и отправит ток в нагрузку. Как только на входе прибора изменится полярность напряжения, он перестанет работать на открытие. Этот процесс зацикливается и повторяется снова и снова.

Из этого получается, что скорость включения симистора напрямую зависит от величины управляющего напряжения. И если оно уменьшается, то стихают и импульсы на нагрузке. А в целом, напряжение, после прохождения данного ТРИАКа, становятся регулируемыми в части импульсов и исходят в диапазоне, схожим на присущей пиле. На практике такая способность регулировки напряжения управления в симисторе дает возможность влиять и настраивать диапазон температур на острие электропаяльника или же яркость светодиодной ленты. Поэтому, например, целесообразно симметрический тиристор использовать в устройстве по регулировке яркости светодиодных лампочек, лент, модулей и прожекторов, который называется диммером.

Схемы управления симисторами

Большим преимуществом данного устройства является его возможность одновременно управлять как положительным зарядом тока, так и отрицательным. Это дает возможность говорить сразу о четырех его основных режимах работы, то есть управляющее напряжение, относительно каждой своей полярности, может разбиваться на четыре сектора работы.

Так, например, существует отдельная схема на случай, чтобы симистор не открылся случайно, а не, как положено, в момент избыточного включения. В ней между двумя силовыми электродами вводится так называемая RC-цепочка. Номинальное значение сопротивления в ее резисторе под названием R1 варьируется в пределах от пятидесяти и до 470 Ом, а конденсатора с маркировкой С1 – в величинах 0,01- 0,1 мкф. Случается, что данные показатели доводится подбирать экспериментальным путем.

Маркировка симисторов

Различают довольно много маркировок данных симметричных тиристоров, которые зависят от ряда его основных параметров. Например, в широком ассортименте в интернет-магазинах электроники и в целом на рынке подобных комплектующих можно встретить модели типа:

  • BT131-600
  • BT134-600
  • BT137-600E
  • BT138-600
  • BTA16-600B
  • MAC08MTI
  • BTB12-800CWRG
  • BTA140-600
  • BTA41-600BRG
  • BTA41-600 и прочие.

Например, модель BTA24-600B – стандартный, не оснащенный снаббером. Этот элемент необходимо устанавливать внешне и отдельно.
Отдельно стоит остановиться на таком понятии как корпус симистора. В современных моделях различают такие основные пластиковые корпусы как:

  • D-PAK
  • DO-35
  • M1
  • SOT-223
  • TO-126
  • TO-220
  • TO-247AC
  • TO-92
  • TOP-3

К числу основных параметров, которые следует использовать для обозначения характеристик устройства относятся показатели максимального обратного напряжения, максимальные значения тока в открытом положении и в импульсном режиме, самого малого значения тока в постоянном режиме, которого достаточно для открытия симистора, как и наименьшего импульсного тока.

Важно учитывать, какие показатели напряжения в открытом режиме могут определяться при разных значениях тока, например, 160 ампер и 300 ампер. В таком случае, они оба должны быть пропорциональны друг другу, то есть ток при 160 амперах, быть равным 5 вольтам, а при 300 амперах – 2,5 вольтам, т.е. идти на понижение.

У симисторов огромная разница во времени, когда происходит включение и выключение. Так, в среднем оно может у одной и той же модели быть, допустим, 10 микросекунд на включение и 150 микросекунд на выключение. Одним словом, здесь срабатывает принцип, когда напряжение и сила тока экспотенциальны – чем выше второе, тем меньше первое. Принцип работает и в обратном положении данных величин.

В целом TRIAC при вхождении в цепь, может выполнять функции как электровыключателя, так и реле. В таком случае, его достоинства являются существенными:

  • Низкая цена;
  • Длительный срок эксплуатации в отличие от электромеханических приборов;
  • Бесконтактный метод работы, а значит отсутствие дребезжания и искрения.

Однако эти полупроводниковые схемы имеют и свои негативные стороны, которых следует активно избегать:

  • Небольшой диапазон рабочих температур, из-за чего возможен перегрев (поэтому они устанавливаются на радиаторах вплотную)
  • Невозможность использования при высокочастотном режиме, поскольку по длительному разрыву между временем открытия и закрытия они не успевают правильно отреагировать на высокую частотность
  • Чувствителен к электромагнитному излучению, реагирует ложным открыванием, что ограничивает сферу его использования
Как проверить работоспособность симистора

Чтобы правильно осуществить проверку на работоспособность данное устройство, необходимо оснаститься специальным тестером или мультиметром. Последний за счет работы сразу в нескольких режимах сможет определить вольтаж, величину сопротивления и количество ватт, при том как в переменной области исследований, так и в постоянной.

Первый способ проверки эксплуатационных характеристик симметричного тиристора основан на показаниях мультиметра, который переведен в режим омметра. Необходимо попарно подключить выходы мультиметра к контактам ТРИАКа и измерить их в обычном положении. При этом сопротивление должно выдавать свои максимальные показатели, то есть стремиться к бесконечности. В цифровых мультиметрах это визуализируется как увеличение цифрового значения на экране прибора рывкообразно, а на аналоговом – стрелка плавно, но устойчиво будет отклоняться на радиально-линейной шкале вправо до упора. Если это случилось, то необходимо к электроду управления такого тиристора присоединить анод. Анод сработает на открытие радиодетали, а сопротивление устремиться к нулю. В такой случае, скорее всего, симмистор полностью рабочий.

Другой способ подойдет для тех, у кого под рукой не оказалось мультиметра. Тогда понадобится тестер, типа для определения фазы и нуля в цепи, и аккумуляторная пальчиковая батарейка или любой другой элемент, осуществляющий питание электронных устройств. Сначала соединяем контакты тестера и ТРИАКа. Если все хорошо, то световой сигнал лампы контроля на тестере не сработает. Затем с батарейки подаем напряжение между управляющим и силовыми выводами. Полярность тестера и рабочего электрода должны совпасть, а лампа контроля загореться. Если ток удержания в переходе нашего двойного тиристора достаточен, то лампочка не потухнет и после отключения батарейки, только если выключить сам тестер.

Область применения симисторов

Они используются в сфере эксплуатационных элементов на железных дорогах, а именно в релейных шкафах, схемах электрической централизации стрелок и устройств, в области сигнализации и связи, регулируют железнодорожные переезды и световые головки светофоров, используются в радиотехнике, например, в электропаяльниках, вентиляторах, обогревателях.

Даже после выхода из строя, можно, заменив часть устройства, продолжать его использовать еще долгие годы, пока маркировки и совсем не станет видно. В виду надежности применимы в промышленности и транспорта для сигнализации, централизации и блокировки сигналов от устройств.

Опубликовано: 2020-06-11 Обновлено: 2020-06-11

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Что такое симистор, как его проверить

Симистор — полупроводниковый прибор, являющийся разновидностью тиристоров и используемый для коммутации в цепях переменного тока.

Симистор — это разновидность тиристора. Он как и тринистор имеет три вывода, однако p-n-переходов у симистора не три, а целых пять. Характерно для симистора и два устойчивых состояния: «открытое» и «закрытое», при том проводимостью симистора можно управлять в двух направлениях, несмотря на то, что управляющий электрод у него всего один.

По причине такой своей универсальности, именно симистор чаще всего играет роль ключа в цепях переменного тока для управления различного рода устройствами (например двигателем болгарки или стиральной машины).

Взгляните на рисунок. Здесь пять переходов, которые по своему расположению аналогичны двум встречно-параллельно включенным тринисторам. Если приложить к электроду MТ2 плюс, а к MТ1 — минус, то активируется (станет готова к работе) последовательность переходов снизу-вверх n-p-n-p, а при смене полярности в наше распоряжение попадет последовательность переходов сверху-вниз n-p-n-p. И управляющего электрода по прежнему достаточно всего одного.

Итак, для управления состоянием проводимости симистора, установленного в каком-нибудь приборе, на управляющий электрод G симистора подают управляющий импульс, полярность которого указывается относительно вывода MТ1, и зависит она от текущей полярности коммутируемого напряжения, действующего в цепи, то есть от напряжения, приложенного к выводам MT1 и MT2 данного симистора.

Если вывод MT2 находится под положительным напряжением относительно вывода MT1, то переход симистора в проводящее состояние возможен при любой полярности импульса управляющего напряжения, приложенного к выводу G относительно вывода MT1. Если же на выводе MT2 находится минус, а на MT1 – плюс, то к открыванию симистора приведет отрицательная полярность напряжения, приложенного к выводу G.

Чтобы «закрыть» симистор, находящийся в проводящем состоянии, необходимо обесточить коммутируемую симистором цепь (сделать ее ток меньшим, чем ток удержания, характерный для данного симистора).

Из сказанного выше очевидным образом вытекает, что для проверки симистора можно воспользоваться простой универсальной схемой, предназначенной для тестирования, которая содержит два развязанных друг от друга источника питания (например две обмотки трансформатора с выпрямителями и конденсаторами фильтров).

Такую схему каждый сможет собрать себе сам. Два переключателя (SA1 и SA2) служат для изменения полярности в коммутируемой цепи и в цепи питания управляющего электрода. Переключатели (кнопки без фиксации) SB1 и SB2 предназначены соответственно для открывания и для выключения симистора. Лампочка здесь служит индикатором исправности симистора, так как она установлена в цепи, коммутируемой симистором.

Работает схема так. Когда переключатели SA1 и SA2 пребывают в положении как изображено на рисунке, достаточно нажать на кнопку SB1, чтобы исправный симистор открылся и лампа тут же загорелась. Далее нажимают SB2 – лампа гаснет, так как симистор запирается. После этого переключателем SA1 изменяют полярность управляющего импульса.

Нажатие на SB1 приведет к загоранию лампы. Следующим шагом изменяют полярность в коммутируемой цепи, для чего нажимают на SA2. Теперь лампа должна вспыхивать только тогда, когда на управляющий электрод будет подано напряжение отрицательное, относительно минусового электрода симистора.

Есть более простая схема с батарейкой «крона» и со светодиодами. Данная схема позволяет проверять не только симисторы, но и тринисторы. Переключатель S1 позволяет изменять полярность питания, а кнопки ST1 и ST2 дают в распоряжение пользователю импульсы разной полярности.

Исправный тринистор станет проводить лишь в одном направлении, поэтому только светодиод VD4 будет индикатором. А вот симистор сможет открыться в том направлении, в котором подана полярность питания, и в зависимости от нажатия на кнопку ST1 или ST2. Нажатие на ST2 не должно привести к открыванию симистора, если на нижнем его выводе будет плюс.

Ранее ЭлектроВести писали, что в России на Калининской АЭС было отключено от сети три энергоблока из четырех. Представитель концерна «Росэнергоатом» сказал, что остановка была вызвана отключением одного из трансформаторов тока.

По материалам: electrik.info.

Что такое симистор — переключатель симистора »Электроника

Симисторы — это полупроводниковые устройства, которые широко используются для коммутации переменного тока средней мощности — их преимущество в том, что они могут переключать обе половины переменного цикла.


Triac, Diac, SCR Учебное пособие включает:
Основы тиристоров Конструкция тиристорного устройства Работа тиристора Затвор отключающий тиристор, ГТО Характеристики тиристора Что такое симистор Технические характеристики симистора Обзор Diac


Симисторы — это электронные компоненты, которые широко используются в системах управления питанием переменного тока.Они могут переключать высокие напряжения и высокие уровни тока и по обеим частям сигнала переменного тока. Это делает схемы симистора идеальными для использования в различных приложениях, где требуется переключение мощности.

В частности, симисторные схемы используются в регуляторах освещенности для домашнего освещения, а также во многих других ситуациях управления мощностью, включая управление двигателем и электронные переключатели.

Благодаря своим характеристикам, симисторы, как правило, используются для электронных коммутационных устройств малой и средней мощности, оставляя тиристоры для использования при переключении мощности переменного тока в очень тепловых режимах.

Среднетоковый симистор

Основы симистора

Симистор является развитием тиристора. В то время как тиристор может управлять током только в течение одной половины цикла, симистор управляет им в течение двух половин формы волны переменного тока.

Таким образом, симистор можно рассматривать как пару параллельных, но противоположных тиристоров с двумя затворами, соединенными вместе, и анодом одного устройства, соединенным с катодом другого, и т. Д.

Форма сигнала переключения симистора

Тот факт, что действие переключения симистора происходит на обеих половинах сигнала переменного тока, означает, что для приложений электронного переключения переменного тока может использоваться полный цикл.Для базовых схем с тиристорами используется только половина формы волны, а это означает, что в базовых схемах, в которых используются тиристоры, не будут использоваться обе половины цикла. Для использования обеих половин требуются два устройства. Однако симистору требуется только одно устройство для управления обеими половинами формы волны переменного тока, и во многих отношениях это идеальное решение для электронного переключателя переменного тока.

Символ симистора

Как и другие электронные компоненты, симистор имеет собственный символ схемы, который используется на принципиальных схемах, и это указывает на его двунаправленные свойства.Символ симистора можно рассматривать как пару символов тиристоров в противоположных смыслах, объединенных вместе.

Обозначение схемы симистора

Симистор, как и тиристор, имеет три вывода. Однако названия им немного сложнее присвоить, потому что основные токопроводящие клеммы подключены к тому, что фактически является катодом одного тиристора и анодом другого в пределах всего устройства.

Есть вентиль, который действует как спусковой крючок для включения устройства. В дополнение к этому, другие клеммы оба называются анодами или главными клеммами. Обычно они обозначаются как анод 1 и анод 2 или главный вывод 1 и главный вывод 2 (MT1 и MT2).При использовании симисторов MT1 и MT2 имеют очень похожие свойства.

Как работает симистор?

Прежде чем смотреть, как работает симистор, полезно понять, как работает тиристор. Таким образом, можно понять основные концепции более простого полупроводникового прибора, а затем применить их к более сложному симистору.

Что касается работы симистора, то из обозначения схемы можно представить, что симистор состоит из двух тиристоров, включенных параллельно, но по-разному.Таким образом можно рассматривать работу симистора, хотя реальная работа на полупроводниковом уровне гораздо сложнее.

Эквивалентная схема симистора

Структура симистора показана ниже, и можно увидеть, что есть несколько областей материала N-типа и P-типа, которые образуют фактически пару встречных тиристоров.

Базовая структура симистора

Симистор может вести себя разными способами — больше, чем тиристор. Он может проводить ток независимо от полярности напряжения на клеммах MT1 и MT2.Он также может срабатывать как положительным, так и отрицательным током затвора, независимо от полярности тока MT2. Это означает, что существует четыре режима или квадранта запуска:

  • I + Mode Ток MT2 равен + ve, ток затвора + ve
  • I- Mode Ток MT2 + ve, ток затвора -ve
  • III + Mode: Ток MT2 -ve, ток затвора + ve
  • III- Режим: Ток MT2 -ve, ток затвора -ve

Установлено, что чувствительность триггерного триггера по току максимальна, когда токи MT2 и затвор имеют одинаковую полярность, т.е.е. оба положительные или оба отрицательные. Если токи затвора и MT2 имеют противоположную полярность, тогда чувствительность обычно составляет примерно половину значения, когда они одинаковы.

Типичную ВАХ симистора можно увидеть на диаграмме ниже с обозначенными четырьмя различными квадрантами.

IV характеристика симистора

Применение симистора

Симисторы

используются во многих приложениях. Эти электронные компоненты часто используются при коммутации переменного тока малой и средней мощности.Там, где требуется переключение больших уровней мощности, обычно используются два тиристора / тиристора, поскольку ими легче управлять.

Тем не менее симисторы широко используются во многих приложениях:

  • Управление освещением — особенно бытовые диммеры.
  • Управление вентиляторами и небольшими двигателями.
  • Электронные переключатели для общего переключения и управления переменным током

Естественно, существует множество других применений симисторов, но это одни из самых распространенных.

В одном конкретном приложении симисторы могут быть включены в модули, называемые твердотельными реле. Здесь оптическая версия этого полупроводникового устройства активируется светодиодным источником света, включающим твердотельное реле в соответствии с входным сигналом.

Обычно в твердотельных реле светодиодный источник света или инфракрасного излучения и оптический симистор содержатся в одном корпусе, при этом обеспечивается достаточная изоляция, чтобы выдерживать высокие напряжения, которые могут достигать сотен вольт или, возможно, даже больше.

Твердотельные реле бывают разных форм, но те, которые используются для переключения переменного тока, могут использовать симистор.

Использование симисторов

При использовании симисторов следует обратить внимание на ряд моментов. Хотя эти полупроводниковые устройства работают очень хорошо, чтобы получить от них максимальную производительность, необходимо понять несколько советов по использованию симисторов.

Было обнаружено, что из-за их внутренней конструкции и небольших различий между двумя половинами эти электронные компоненты не срабатывают симметрично.Это приводит к генерации гармоник: чем менее симметрично срабатывает симистор, тем выше уровень создаваемых гармоник. Обычно нежелательно иметь высокие уровни гармоник в энергосистеме, и в результате симисторы не подходят для систем большой мощности. Вместо этого для этих систем можно использовать два тиристора, так как их срабатывание легче контролировать.

Чтобы помочь в преодолении проблемы несимметричного срабатывания симистора и возникающих в результате гармоник, другое полупроводниковое устройство, известное как диак (диодный переключатель переменного тока), часто подключается последовательно с затвором симистора.Включение этого полупроводникового устройства помогает сделать переключение более равномерным для обеих половин цикла и тем самым создать более эффективный электронный переключатель.

Это происходит из-за того, что характеристика переключения диака намного лучше, чем у симистора. Поскольку диак предотвращает протекание тока затвора до тех пор, пока напряжение срабатывания триггера не достигнет определенного значения в любом направлении, это делает точку срабатывания симистора более равномерной в обоих направлениях.

Внутренняя схема симисторного регулятора освещенности

Примеры схем симистора

Есть много способов использования симисторов.Два приведенных ниже примера дают представление о том, что можно сделать с этими полупроводниковыми устройствами.

  • Простая схема электронного переключателя симистора: Симистор может функционировать как электронный переключатель — он может активировать пусковой импульс переключателя малой мощности для включения симистора для управления гораздо более высокими уровнями мощности, которые могут быть возможны с помощью простой переключатель. Схема простого симисторного переключателя
  • Схема регулируемой мощности симистора или диммера: Одна из самых популярных схем симистора изменяет фазу на входе симистора для управления мощностью, которая может рассеиваться в нагрузке.
    Базовая схема симистора, использующая фазу входного сигнала для управления рассеиваемой мощностью в нагрузке

Можно использовать гораздо больше схем симистора. Устройство очень универсально и может использоваться в различных схемах, обычно для обеспечения различных форм переключения переменного тока.

Примечание по схемам и конструкции симистора:
Цепи симистора

могут переключать обе половины на переменную форму волны с помощью одного устройства, что делает их очень привлекательными для использования во многих коммутационных схемах переменного тока малой и средней мощности.

Подробнее о Симисторные схемы и конструкция

Характеристики симистора

Симисторы

имеют много характеристик, которые очень похожи на характеристики тиристоров, хотя, очевидно, они предназначены для работы симистора на обеих половинах цикла и должны интерпретироваться как таковые.

Однако их работа очень похожа, как и основные типы спецификаций. Такие параметры, как ток срабатывания затвора, повторяющееся пиковое напряжение в закрытом состоянии и т.п., необходимы при проектировании схемы симистора, обеспечивая достаточный запас для надежной работы схемы.

Симисторы

— идеальные устройства для использования во многих приложениях переменного тока малой мощности. Симисторные схемы для использования в качестве диммеров и небольших электронных переключателей широко распространены, и их легко и легко реализовать. При использовании симисторов диаки часто включаются в схему, как упоминалось выше, чтобы помочь снизить уровень генерируемых гармоник.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Как работает симистор? — Полное иллюстрированное руководство — Умные решения для дома

Симистор — это полупроводниковый компонент, который можно рассматривать как переключатель. Используя слабый сигнал микроконтроллера, вы можете контролировать сетевое напряжение. Однако напрямую это сделать нельзя. Вам нужно промежуточное устройство, чтобы иметь возможность управлять симистором и отделить его от микроконтроллера.

Симистор — основной элемент SSR.Там уже встроены все компоненты для управления и разделения. Если вы хотите использовать его самостоятельно, вам нужно его добавить. Но благодаря этому вы получаете наиболее универсальный способ управления сетью переменного тока и, во многих случаях, лучшее решение, чем EMR или SSR.

Конструкция симистора

Есть мнения, что симисторы — очень сложные устройства. Нет, это не так Я постараюсь разрушить этот миф раз и навсегда. В этой главе мы заглянем внутрь и посмотрим, из чего сделан симистор.

Не хочу углубляться в физику. Я предполагаю, что вас больше интересует, как использовать это в реальном проекте. Не то, как устроены полупроводниковые структуры. Тем не менее, позвольте мне хотя бы немного обрисовать тему, чтобы этот пост был законченным.

Чтобы лучше это объяснить, ответим на вопросы: «что такое…»

Диод

Диод — один из простейших полупроводниковых приборов. Он пропускает ток только в одном направлении.

Тиристор (SCR)

Тиристор — это более и менее диод с управляемым затвором.В зависимости от состояния затвора диод ведет себя как классический диод или полностью блокирует ток.

Симистор

Симистор — это, по сути, два тиристора, соединенных спина к спине с общим затвором. Это позволяет управлять током в обоих направлениях.

Симисторы

выпускаются в самых разных упаковках. У всех есть три терминала: MT1, MT2, GATE и встроенный радиатор.

Прежде чем куда-либо прикручивать, прочтите документацию! Радиатор можно внутренне подключить к одной из клемм.В этом случае вы должны относиться к нему так, как если бы он находился под высоким напряжением.

Как работает симистор?

Чтобы лучше объяснить, как работает симистор, я подготовил эту простую схему. Это базовая схема, которая позволяет управлять высоким током нагрузки с помощью небольшого тока «затвора» с помощью переключателя. Он может быть небольшим, потому что через него будет протекать очень низкий ток (мА).

Однако! Низкий ток не означает низкое напряжение! Этот переключатель находится под высоким напряжением! Когда он закрыт, через него проходит 230 (или 120) В переменного тока!

Хотя ток может течь в обоих направлениях через терминалы MT1 и MT2, они не взаимозаменяемы .
Чтобы правильно запустить симистор, вы должны подать напряжение на затвор с клеммы MT2. Это тот, на противоположной стороне, к которой нарисованы Врата на символе.

Симистор

, как и тиристор, имеет интересную особенность. Его можно выключить только тогда, когда ток, протекающий через клеммы, упадет до значения, близкого к нулю.

Из этого следуют две вещи:

  1. Симистор не подходит для управления постоянным током. В постоянном токе напряжение и, конечно же, ток никогда не опускаются до нуля.Вы можете включить нагрузку, но нет возможности выключить ее.
  2. Для срабатывания симистора (в том числе и классического SSR) все, что вам нужно, — это короткий импульс. В случае переменного тока вы должны периодически запускать его, потому что напряжение падает до нуля каждые 10 мс (или 8 мс).

Применение симистора

Я представлю вам две версии схемы в зависимости от ваших потребностей. Вы можете использовать простую или более сложную версию.

Простая версия схемы

Если вы хотите просто включить / выключить цепь нагрузки и не собираетесь регулировать мощность, то этой версии вам достаточно.

Как вы, наверное, сразу заметите, эта схема не сильно отличается от внутренней конструкции SSR (статья о SSR). Вы можете рассматривать его как самодельную версию твердотельного реле 🙂

На две вещи, на которые хотелось бы обратить ваше внимание:

  1. Если вы используете опто-симистор со встроенным детектором пересечения нуля (например, MOC3041), имейте в виду, что, как и в случае SSR со встроенным ZCD, задержка включения может составлять до 10 мс. (при 50 Гц).
  2. Если вы хотите контролировать индуктивную нагрузку (например,г., мотор) добавить «Демпфер». Эта схема подавляет внезапное повышение напряжения при выключении симистора. В определенных условиях это может привести к самостоятельному включению симистора. Если у вас есть время и вы хотите узнать больше по этой теме, я рекомендую Примечание по применению от ST.
Более сложная версия

Теперь мы откроем для себя только самые важные преимущества симистора. Используя эту версию схемы, вы имеете полную свободу выбора типа управления (подробнее об этих типах я напишу в своей статье Как управлять переменным напряжением с помощью микроконтроллера? ).

  • Управление ВКЛ / ВЫКЛ — как в простой версии, электромагнитные реле и твердотельные реле.
  • Phase Control
  • Cycle Control

Чтобы в полной мере использовать возможности симистора, мы должны добавить еще один элемент в нашу схему: наш собственный детектор нулевого пересечения. В отличие от схемы, встроенной в опто-симистор, эта версия является ручной. Он только дает нам информацию о моменте, когда сеть переменного тока достигает нулевого напряжения. Что мы будем с ним делать, это наше дело, у нас полная свобода.

Детектор нулевого пересечения

ZCD необходим для синхронизации момента включения симистора. В случае управления ВКЛ / ВЫКЛ и Управление циклом оно всегда будет как можно ближе к нулю. В случае Phase Control нам нужно будет добавить некоторую задержку.

Несколько практических советов
  1. Вместо оптрона с двумя светодиодами для выпрямления напряжения можно использовать мост Гретца. Подробнее об этих двух методах я писал в статье «Как определить напряжение сети переменного тока с помощью микроконтроллера».
  2. В идеальном мире момент включения всегда был бы идеально нулевым. К сожалению, мы не живем в этом, поэтому всегда будет некоторая задержка. Свернуть это хорошо, но не стоит сходить с ума 🙂

Как это сделать?

  • Увеличение тока на входе оптопары приведет к более быстрому включению светодиода. На схеме это 200 кОм, он ограничивает ток примерно до 1 мА (при 230 В переменного тока). Этого значения достаточно для работы оптопары, но вызывает некоторую задержку.Максимальный ток светодиода вы найдете в документации к конкретной модели. Например, давайте посчитаем, какие значения имели бы резисторы, если бы мы хотели увеличить ток до 10 мА.

Конечно, вы нигде не найдете резистор 23 кОм. В этом случае выберите ближайший, например, 24 кОм. Или вы можете выбрать два резистора и сложить их сопротивление. Использование двух резисторов имеет еще одно преимущество: напряжение и мощность распределяются пропорционально. В моем примере я выберу два резистора по 12 кОм.

Рассчитаем новые значения тока и мощности.

Не пропускайте этот шаг. Если вы выберете неправильные резисторы, они сгорят!

Маленькие резисторы THT или SMD обычно имеют мощность 0,25 Вт. Таким образом, даже при использовании двух средств они должны выдерживать не менее 1,1 Вт каждый. Не забывайте всегда иметь буфер. Я рекомендую вам использовать два резистора по 2Вт.

  • Уменьшение подтягивающего резистора на выходе оптопары также приведет к более быстрому отклику. За счет уменьшения тока, протекающего в коллектор, он откроется раньше.Повышение устойчивости, например, к 50 кОм.
  • Третий совет касается программной части. Я не знаю, какой микроконтроллер вы используете для этого проекта, но это не имеет значения. Каждый Arduino (ATMega), ESP, STM, PIC, Raspberry Pi выполнит свою работу. Каждый из них может генерировать внешнее прерывание с нарастающим или спадающим фронтом.

До и после изменений график выглядит следующим образом:

Окончательная схема

В этой версии я использовал другой тип Optotriac.Вместо MOC3041 я использовал MOC3021. Он не имеет встроенного блока ZCD. Я позаботился об этом самостоятельно, поэтому мне это не нужно 🙂 Кроме того, если бы я хотел использовать управление фазой, это было бы невозможно. Остальная часть схемы должна быть ясной. Помните, что MT1 и MT2 не взаимозаменяемы!

Преимущества

  • Нет движущихся частей (т.е. срок службы почти бесконечен).
  • Намного быстрее, чем электромагнитное реле.
  • Очень универсальный (можно выбрать любой способ управления).
  • При переключении не возникают помехи (если вы все делаете правильно).
  • Искры отсутствуют.
  • Низкое энергопотребление в цепи управления.
  • Не издает звуков.

Недостатки

  • Он никогда не открывается полностью (как EMR). Таким образом, у него есть некоторый ток утечки (мкА).
  • Более высокое сопротивление, когда симистор закрыт, вызывает его нагрев.
  • Работает только с AC.
  • Вы не можете подключиться напрямую к GPIO.
  • Сложнее в использовании, чем SSR и EMR.

Симистор — сводка

Из этой статьи вы узнали, насколько универсальным устройством является симистор.Добавив в свой проект несколько дополнительных компонентов, вы можете настроить его в точном соответствии со своими потребностями. Вы можете использовать его вместо классического реле или выбрать более сложный метод управления, такой как контроль фазы или цикла.

Статьи по теме

Солнечные панели для проектов DIY — полное руководство

Бесплатная энергия солнца — звучит здорово, правда? Это…

Как запустить умный дом — пошаговое иллюстрированное руководство

Это первая статья из серии, в которой…

Как запрограммировать ESP8266 — с Arduino и без него

Я открыл для себя ESP8266 несколько лет назад.С тех пор я…

TRIAC | Руководство для начинающих

В этом руководстве мы узнаем о некоторых основах TRIAC. В процессе мы разберемся со структурой, символом, работой, характеристиками, применением TRIAC.

Введение

Как известно, SCR как однонаправленное устройство имеет обратную блокирующую характеристику, которая предотвращает протекание тока в обратном смещенном состоянии. Но для многих приложений требуется двунаправленное управление током, особенно в цепях переменного тока.Чтобы добиться этого с помощью SCR, два SCR должны быть соединены встречно параллельно для управления как положительными, так и отрицательными полупериодами входа.

Однако эту структуру можно заменить специальным полупроводниковым устройством, известным как TRIAC, для выполнения двунаправленного управления. TRIAC — это устройство двунаправленной коммутации, которое может эффективно и точно управлять мощностью переменного тока. Они часто используются в контроллерах скорости двигателя, цепях переменного тока, системах контроля давления, регуляторах освещенности и другом оборудовании для управления переменным током.

В начало

Основы TRIAC

Симистор — важный член семейства тиристорных устройств. Это двунаправленное устройство, которое может пропускать ток как в прямом, так и в обратном смещении, и, следовательно, это устройство управления переменным током. Симистор эквивалентен двум спина к спине SCR, подключенным к одной клемме затвора, как показано на рисунке.

TRIAC — это аббревиатура переключателя TRIode AC. TRI означает, что устройство, состоящее из трех клемм, а переменный ток означает, что оно контролирует мощность переменного тока или может проводить в обоих направлениях переменный ток.

Симистор имеет три клеммы, а именно: главный терминал 1 (MT1), главный терминал 2 (MT2) и ворота (G), как показано на рисунке. Если MT1 смещен вперед по отношению к MT2, то ток течет от MT1 к MT2. Точно так же, если MT2 смещен в прямом направлении относительно MT1, тогда ток течет от MT2 к MT1.

Вышеупомянутые два условия достигаются всякий раз, когда вентиль запускается с помощью соответствующего стробирующего импульса. Подобно SCR, симистор также включается путем подачи соответствующих импульсов тока на вывод затвора.Как только он включен, он теряет контроль над своей проводимостью. Таким образом, траекторию можно выключить, уменьшив ток до нуля через главные клеммы.

В начало

Конструкция TRIAC

Симистор представляет собой пятислойный трехконтактный полупроводниковый прибор. Клеммы обозначены как MT1, MT2 как анодные и катодные клеммы в случае SCR. А вентиль изображен как G, аналогичный тиристору. Вывод затвора соединен с областями N4 и P2 металлическим контактом и находится рядом с выводом MT1.

Терминал MT1 подключен к областям N2 и P2, а MT2 подключен к областям N3 и P1. Следовательно, клеммы MT1 и MT2 подключены как к P, так и к N областям устройства, и, таким образом, полярность приложенного напряжения между этими двумя клеммами определяет ток, протекающий через слои устройства.

При открытом шлюзе MT2 становится положительным по отношению к MT1 для трассы с прямым смещением. Следовательно, цепь работает в режиме прямой блокировки до тех пор, пока напряжение на симисторе не станет меньше, чем напряжение прямого переключения.Аналогично для симистора с обратным смещением, MT2 становится отрицательным по отношению к MT1 с открытым затвором.

До тех пор, пока напряжение на симисторе не станет меньше обратного напряжения отключения, устройство работает в режиме обратной блокировки. Траектория может быть сделана проводящей с помощью положительного или отрицательного напряжения на клемме затвора.

В начало

Работа и работа TRIAC

К клеммам симистора можно подключать различные комбинации отрицательного и положительного напряжения, поскольку это устройство двунаправленного действия.Четыре возможных комбинации электродных потенциалов, которые заставляют симистор работать в четырех различных рабочих квадрантах или режимах, обозначены как.

  1. МТ2 положительный по отношению к МТ1 с положительной полярностью затвора по отношению к МТ1.
  2. МТ2 положительный по отношению к МТ1 с отрицательной полярностью затвора по отношению к МТ1.
  3. МТ2 отрицателен по отношению к МТ1 с отрицательной полярностью затвора по отношению к МТ1.
  4. MT2 является отрицательным по отношению к MT1 с положительной полярностью затвора по отношению к MT1.

Как правило, ток фиксации выше во втором квадранте или режиме, в то время как ток запуска затвора выше в четвертом режиме по сравнению с другими режимами для любого симистора.

В большинстве приложений используется цепь отрицательного тока запуска, что означает, что 2 и 3 квадранта используются для надежного запуска при двунаправленном управлении, а также когда чувствительность затвора критична. Чувствительность затвора самая высокая, когда обычно используются режимы 1 и 4.

Режим 1: MT2 положительный, ток затвора положительный

Когда вывод затвора становится положительным по отношению к MT1, ток затвора протекает через переход P2 и N2.Когда этот ток течет, слой P2 заполняется электронами, и далее эти электроны диффундируют к краю перехода J2 (или перехода P2-N1).

Эти электроны, собранные слоем N1, создают объемный заряд на слое N1. Следовательно, больше дырок из области P1 диффундирует в область N1, чтобы нейтрализовать отрицательные объемные заряды. Эти дырки попадают в переход J2 и создают положительный объемный заряд в области P2, что заставляет больше электронов инжектироваться в P2 из N2.

Это приводит к положительной регенерации, и, наконец, основной ток течет от MT2 к MT1 через области P1- N1 — P2 — N2.

Режим 2: MT2 положительный, отрицательный ток затвора

Когда MT2 положительный, а вывод затвора отрицательный по отношению к MT1, ток затвора протекает через переход P2-N4. Этот ток затвора смещает в прямом направлении переход P2-N4 для вспомогательной структуры P1N1P2N4. Это приводит к тому, что симистор сначала проводит через слои P1N1P2N4.

Это еще больше увеличивает потенциал между P2N2 в сторону потенциала MT2. Это вызывает установление тока слева направо в слое P2, который смещает переход P2N2 вперед. И поэтому основная структура P1N1P2N2 начинает проводить.

Первоначально проводимая вспомогательная структура P1N1P2N4 рассматривается как SCR пилот-сигнала, в то время как более поздняя проводимая структура P1N1P2N2 рассматривается как основная SCR. Следовательно, анодный ток контрольного тиристора служит током затвора для основного тиристора. В этом режиме чувствительность к току затвора меньше, и, следовательно, для включения симистора требуется больший ток затвора.

Режим 3: MT2 отрицательный, ток затвора положительный

В этом режиме MT2 становится отрицательным по отношению к MT1, и устройство включается путем подачи положительного напряжения между затвором и выводом MT1. Включение инициируется N2, который действует как дистанционное управление затвором, и структура приводит к включению симистора P2N1P1N3.

Внешний ток затвора смещает переход P2-N2 в прямом направлении. Слой N2 вводит электроны в слой P2, которые затем собираются переходом P2N1.В результате увеличивается ток, протекающий через переход P2N1.

Отверстия, введенные из слоя P2, диффундируют через область N1. Это создает положительный пространственный заряд в P-области. Следовательно, больше электронов из N3 диффундируют в P1, чтобы нейтрализовать положительные объемные заряды.

Следовательно, эти электроны попадают в переход J2 и создают отрицательный объемный заряд в области N1, что приводит к инжекции большего количества дырок из P2 в область N1. Этот процесс регенерации продолжается до тех пор, пока структура P2N1P1N3 не включит симистор и не проведет внешний ток.

Поскольку симистор включается удаленным затвором N2, устройство менее чувствительно к положительному току затвора в этом режиме.

Режим 4: MT2 отрицательный, ток затвора отрицательный

В этом режиме N4 действует как удаленный затвор и вводит электроны в область P2. Внешний ток затвора смещает переход P2N4 в прямом направлении. Электроны из области N4 собираются переходом P2N1, увеличивая ток через переход P1N1.

Следовательно, структура P2N1P1N3 включается посредством рекуперативного действия.Симистор более чувствителен в этом режиме по сравнению с положительным током затвора в режиме 3.

Из приведенного выше обсуждения можно сделать вывод, что режимы 2 и 3 являются менее чувствительной конфигурацией, для которой требуется больший ток затвора для запуска симистора, тогда как более распространенными режимами срабатывания симистора являются 1 и 4, которые имеют большую чувствительность. На практике выбирается более чувствительный режим работы, при котором полярность затвора должна совпадать с полярностью вывода MT2.

Вернуться к началу

Характеристики V-I TRIAC

Траектория функционирует как два тиристора, соединенных встречно параллельно, и, следовательно, VI-характеристики симистора в 1-м и 3-м квадрантах будут аналогичны VI-характеристикам тиристоров. Когда терминал MT2 является положительным по отношению к терминалу MT1, считается, что маршрут находится в режиме прямой блокировки.

Через устройство протекает небольшой ток утечки при условии, что напряжение на устройстве ниже, чем напряжение отключения.При достижении напряжения отключения устройства симистор включается, как показано на рисунке ниже.

Однако можно также включить симистор ниже VBO, применив импульс затвора, так что ток через устройство должен быть больше, чем ток фиксации симистора.

Точно так же, когда терминал MT2 становится отрицательным по отношению к MT1, трасса находится в режиме обратной блокировки. Через устройство протекает небольшой ток утечки, пока он не сработает по напряжению отключения или по методу срабатывания затвора.Следовательно, положительный или отрицательный импульс на затвор запускает симистор в обоих направлениях.

Напряжение питания, при котором симистор начинает проводить, зависит от тока затвора. Если ток затвора больше, меньшее будет напряжение питания, при котором симистор включается. Вышеупомянутый запуск режима -1 используется в первом квадранте, тогда как запуск режима-3 используется в 3-м квадранте.

Из-за внутренней структуры симистора фактические значения тока фиксации, тока срабатывания затвора и тока удержания могут немного отличаться в разных режимах работы.Поэтому номиналы у трейков значительно ниже тиристоров.

Вернуться к началу

Преимущества

Симистор может срабатывать при подаче напряжения как положительной, так и отрицательной полярности на затвор.

  • Он может работать и переключать оба полупериода сигнала переменного тока.
  • По сравнению с конфигурацией встречно-параллельного тиристора, которая требует двух радиаторов немного меньшего размера, симистор требует одного радиатора немного большего размера. Следовательно, симистор экономит место и экономит затраты в приложениях питания переменного тока.
  • В приложениях постоянного тока тиристоры должны быть подключены к параллельному диоду для защиты от обратного напряжения. Но симистор может работать и без диода, безопасный пробой возможен в любую сторону.

В начало

Недостатки

  • Они доступны в более низких номиналах по сравнению с тиристорами.
  • При выборе схемы запуска затвора требуется тщательное рассмотрение, поскольку симистор может запускаться как в прямом, так и в обратном смещении.
  • Они имеют низкий рейтинг du / dt по сравнению с тиристорами.
  • У них очень маленькие частоты переключения.
  • Симисторы менее надежны, чем тиристоры.

Вернуться к началу

Приложения

Из-за двунаправленного управления переменным током симисторы используются в качестве контроллеров мощности переменного тока, контроллеров вентиляторов, контроллеров нагревателя, пусковых устройств для тиристоров, трехпозиционного статического переключателя, регуляторов освещенности и т. Д. Ниже рассматриваются приложения переключения и управления фазой.

Симистор в качестве переключателя высокой мощности

Поскольку симистор использует низкое напряжение затвора и токи для управления высоким напряжением и токами нагрузки, он часто используется в качестве переключающего устройства во многих коммутационных операциях. На рисунке ниже показано использование симистора в качестве переключателя ВКЛ / ВЫКЛ переменного тока для управления лампой высокой мощности.

Когда переключатель S находится в положении 1, симистор находится в режиме прямой блокировки и, следовательно, лампа остается в выключенном состоянии. Если переключатель переведен в положение 2, через клемму затвора протекает небольшой ток затвора, и, следовательно, симистор включается.Это дополнительно заставляет лампу включаться для получения полной мощности.

Управление фазой с помощью симистора

Подобно тиристорам, метод фазового управления с изменением средней мощности нагрузки также возможен с симисторами. Регулируя угол срабатывания в каждом полупериоде входного переменного тока, можно управлять мощностью, подаваемой на нагрузку. Задержка, на которую задерживается запуск, называется углом задержки, а угол, на который проводит симистор, называется углом проводимости.

На рисунке ниже показано использование симистора для метода управления фазой с целью выработки переменной мощности для нагрузки.Диоды D1 и D2 пропускают ток к клемме затвора в положительном и отрицательном полупериодах соответственно.

Как только на схему подается входной переменный ток, симистор находится в состоянии блокировки (прямое или обратное) при условии, что приложенное напряжение меньше VBO или ток затвора меньше минимального тока затвора. Во время положительного полупериода входа диод D1 смещен в прямом направлении, и, следовательно, на затвор подается положительный ток затвора.

Таким образом, срабатывает затвор, и симистор переходит в состояние проводимости.Во время отрицательного полупериода входа диод D2 смещен в прямом направлении, следовательно, через него протекает ток затвора, в результате чего симистор включается.

Аналогичным образом, мощность переменного тока, подаваемая на нагрузку, регулируется в любом направлении с помощью надлежащего стробирующего сигнала. Угол проводимости симистора регулируется путем изменения сопротивления R2 в указанной выше цепи.

В начало

Симистор против SCR

  • Симистор — это двунаправленное устройство, тогда как SCR — однонаправленное устройство.
  • Клеммы симистора — это MT2, MT1 и затвор, в то время как SCR имеет анодные, катодные и затворные клеммы.
  • Как для положительного, так и для отрицательного тока затвора, тракт проводит, но только с направлением тока затвора включает тиристор.
  • С симистором возможны четыре различных режима работы, тогда как с тиристором возможен один режим работы.
  • Симисторы доступны в меньших номиналах по сравнению с тиристорами.
  • Характеристики симистора лежат в первом и третьем квадранте, а характеристики SCR лежат в первом квадранте.
  • Надежность меньше по сравнению с SCR.

В начало

Что такое TRIAC: схема переключения и приложения

Силовые электронные переключатели, такие как BJT, SCR, IGBT, MOSFET и TRIAC, являются очень важными компонентами, когда речь идет о схемах переключения, таких как преобразователи постоянного тока в постоянный ток , Контроллеры скорости двигателя , Драйверы двигателя и контроллеры частоты и т. Д. Каждое устройство имеет свои уникальные свойства и, следовательно, они имеют свои собственные специфические области применения.В этом уроке мы узнаем о TRIAC , который является двунаправленным устройством, что означает, что он может работать в обоих направлениях. Благодаря этому свойству TRIAC используется исключительно там, где задействован источник синусоидального переменного тока.

Введение в TRIAC

Термин TRIAC означает TRI ode для A lternating C urrent. Это трехконтактное переключающее устройство, аналогичное тиристору (тиристору), но оно может работать в обоих направлениях, поскольку оно строится путем объединения двух тиристоров в антипараллельном состоянии.Символ и вывод TRIAC показаны ниже.

Поскольку TRIAC является двунаправленным устройством, ток может течь либо от MT1 к MT2, либо от MT2 к MT1, когда терминал затвора срабатывает. Для TRIAC это напряжение запуска, которое должно быть приложено к клемме затвора, может быть положительным или отрицательным по отношению к клемме MT2. Таким образом, это переводит TRIAC в четыре режима работы , как указано ниже

  • Положительное напряжение на MT2 и положительный импульс на затвор (Квадрант 1)
  • Положительное напряжение на MT2 и отрицательный импульс на затворе (квадрант 2)
  • Отрицательное напряжение на MT2 и положительный импульс на затворе (квадрант 3)
  • Отрицательное напряжение на MT2 и отрицательный импульс на затворе (квадрант 4)

Характеристики V-I TRIAC

На рисунке ниже показано состояние TRIAC в каждом квадранте.

Характеристики включения и выключения TRIAC можно понять, посмотрев на график характеристик VI для TRIAC, который также показан на рисунке выше. Поскольку TRIAC — это просто комбинация двух SCR в антипараллельном направлении, график характеристик V-I похож на график SCR. Как вы можете видеть, TRIAC в основном работает в квадранте 1 и 3 квадранте .

Характеристики включения

Для включения симистора необходимо подать положительное или отрицательное напряжение затвора / импульс на вывод затвора симистора.Когда срабатывает один из двух SCR внутри, TRIAC начинает проводить в зависимости от полярности выводов MT1 и MT2. Если MT2 положительный, а MT1 отрицательный, первый SCR проводит, а если терминал MT2 отрицательный, а MT1 положительный, то второй SCR проводит. Таким образом, любой из SCR всегда остается включенным, что делает TRIAC идеальным для приложений переменного тока.

Минимальное напряжение, которое должно быть приложено к выводу затвора для включения симистора, называется пороговым напряжением затвора (V GT ) , а результирующий ток через вывод затвора называется пороговым током затвора (I GT ). Когда это напряжение подается на вывод затвора, TRIAC смещается в прямом направлении и начинает проводить, время, необходимое для перехода TRIAC из выключенного состояния в состояние включения, называется временем включения (t на ).

Точно так же, как и SCR, один раз включенный TRIAC останется включенным до тех пор, пока не будет переключен. Но для этого условия ток нагрузки через TRIAC должен быть больше или равен току фиксации (I L ) TRIAC. Таким образом, можно заключить, что TRIAC будет оставаться включенным даже после удаления стробирующего импульса, пока ток нагрузки больше, чем значение тока фиксации.

Подобно току фиксации, существует еще одно важное значение тока, называемое током удержания. Минимальное значение тока для поддержания TRIAC в режиме прямой проводимости называется удерживающим током (I H ). TRIAC войдет в режим непрерывной проводимости только после прохождения через ток удержания и ток фиксации, как показано на графике выше. Также значение тока фиксации любого TRIAC всегда будет больше, чем значение тока удержания.

Отключающие характеристики

Процесс выключения TRIAC или любого другого устройства питания называется коммутацией , а схема, связанная с ним для выполнения задачи, называется коммутационной схемой. Наиболее распространенный метод, используемый для отключения TRIAC, — это уменьшение тока нагрузки через TRIAC до тех пор, пока он не станет ниже значения тока удержания (I H ). Этот тип коммутации называется принудительной коммутацией в цепях постоянного тока.Мы узнаем больше о том, как TRIAC включается и выключается через его прикладные схемы.

Приложения TRIAC

TRIAC очень часто используется в местах, где необходимо контролировать мощность переменного тока, например, он используется в регуляторах скорости потолочных вентиляторов, схемах диммера ламп переменного тока и т. Д. Давайте рассмотрим простую схему переключения TRIAC, чтобы понять, как она работает на практике. .

Здесь мы использовали TRIAC для включения и выключения нагрузки переменного тока с помощью кнопки .Затем сетевой источник питания подключается к маленькой лампочке через TRIAC, как показано выше. Когда переключатель замкнут, фазное напряжение подается на вывод затвора TRIAC через резистор R1. Если это напряжение затвора выше порогового напряжения затвора, то через вывод затвора протекает ток, который будет больше, чем пороговый ток затвора.

В этом состоянии TRIAC входит в прямое смещение, и ток нагрузки будет течь через лампу. Если нагрузка потребляет достаточно тока, TRIAC переходит в состояние фиксации.Но поскольку это источник питания переменного тока, напряжение будет достигать нуля в течение каждого полупериода, и, следовательно, ток также мгновенно достигнет нуля. Следовательно, фиксация в этой схеме невозможна, и TRIAC выключится, как только выключатель откроется, и здесь не требуется схема коммутации. Этот тип коммутации TRIAC называется естественной коммутацией . Теперь давайте построим эту схему на макетной плате, используя BT136 TRIAC , и проверим, как она работает.

При работе с источниками питания переменного тока необходимо соблюдать особую осторожность. В целях безопасности снижается рабочее напряжение. Стандартное напряжение переменного тока 230 В 50 Гц (в Индии) понижается до 12 В 50 Гц с помощью трансформатора.Маленькая лампочка подключена как нагрузка. После завершения экспериментальная установка выглядит так, как показано ниже.

Когда кнопка нажата, контакт затвора получает напряжение затвора и, таким образом, TRIAC включается. Лампа будет светиться, пока кнопка удерживается нажатой. Как только кнопка будет отпущена, TRIAC перейдет в фиксированное состояние, но поскольку входное напряжение переменного тока, ток, хотя TRIAC будет ниже удерживающего тока, и, таким образом, TRIAC выключится, полную работу также можно найти в видео, приведенное под номером в конце этого руководства.

Управление TRIAC с помощью микроконтроллеров

Когда TRIAC используются в качестве регуляторов освещенности или для управления фазой, импульс затвора, который подается на вывод затвора, должен управляться с помощью микроконтроллера. В этом случае штифт затвора также будет изолирован с помощью оптрона. Принципиальная схема для этого же показана ниже.

Для управления TRIAC с помощью сигнала 5V / 3.3V мы будем использовать оптрон , такой как MOC3021 , внутри которого есть TRIAC.Этот TRIAC может быть активирован 5 В / 3,3 В через светоизлучающий диод. Обычно сигнал ШИМ подается на вывод 1 st MOC3021, а частота и рабочий цикл сигнала ШИМ будут изменяться для получения желаемого выходного сигнала. Этот тип цепи обычно используется для регулировки яркости лампы или управления скоростью двигателя.

Эффект скорости — демпфирующие цепи

Все TRIAC страдают от проблемы, называемой эффектом скорости. То есть, когда клемма MT1 подвергается резкому увеличению напряжения из-за шума переключения, переходных процессов или скачков, TRIAC прерывает его в качестве сигнала переключения и автоматически включается.Это связано с наличием внутренней емкости между клеммами MT1 и MT2.

Самый простой способ решить эту проблему — использовать демпферную цепь. В приведенной выше схеме резистор R2 (50R) и конденсатор C1 (10 нФ) вместе образуют RC-цепь, которая действует как демпфирующая цепь. Любые пиковые напряжения, подаваемые на MT1, будут наблюдаться этой RC-цепью.

Эффект люфта

Другой распространенной проблемой, с которой столкнутся дизайнеры при использовании TRIAC, является эффект люфта.Эта проблема возникает, когда потенциометр используется для управления напряжением затвора TRIAC. Когда POT установлен на минимальное значение, на вывод затвора не будет подаваться напряжение, и, таким образом, нагрузка будет отключена. Но когда POT установлен на максимальное значение, TRIAC не включится из-за эффекта емкости между выводами MT1 и MT2, этот конденсатор должен найти путь для разряда, иначе он не позволит TRIAC включиться. Этот эффект называется эффектом люфта. Эту проблему можно решить, просто включив резистор последовательно со схемой переключения, чтобы обеспечить путь для разряда конденсатора.

Радиочастотные помехи (RFI) и TRIAC Цепи переключения

TRIAC более подвержены радиочастотным помехам (EFI), потому что при включении нагрузки ток внезапно повышается с 0 А до максимального значения, создавая, таким образом, всплеск электрических импульсов, который вызывает радиочастотный интерфейс. Чем больше ток нагрузки, тем хуже будут помехи. Использование цепей подавления, таких как LC-подавитель, решит эту проблему.

TRIAC — Ограничения

Когда требуется переключать формы сигналов переменного тока в обоих направлениях, очевидно, что TRIAC будет первым выбором, поскольку это единственный двунаправленный силовой электронный переключатель.Он действует так же, как два SCR, подключенных вплотную друг к другу, а также имеют одинаковые свойства. Хотя при проектировании схем с использованием TRIAC необходимо учитывать следующие ограничения.

  • TRIAC имеет внутри две структуры SCR, одна проводит в течение положительной половины, а другая — во время отрицательной. Но они не срабатывают симметрично, вызывая разницу в положительном и отрицательном полупериоде выхода
  • .
  • Кроме того, поскольку переключение не является симметричным, оно приводит к высокоуровневым гармоникам, которые вызывают шум в цепи.
  • Эта проблема гармоник также приведет к электромагнитным помехам (EMI).
  • При использовании индуктивных нагрузок существует огромный риск протекания пускового тока к источнику, поэтому необходимо убедиться, что TRIAC полностью отключен, а индуктивная нагрузка безопасно разряжается по альтернативному пути.

Конструкция, работа, режимы запуска и их применение

Мы знаем, что однонаправленное устройство, такое как SCR, включает в себя характеристики обратного тока блокировки, потому что оно останавливает поток тока в состоянии обратного смещения, однако для некоторых приложений этот тип управления током необходим, особенно в цепях переменного тока.Таким образом, это может быть достигнуто с помощью SCR, где соединение двух SCR должно выполняться антипараллельно для управления как положительными, так и отрицательными полупериодами входа. Но это расположение можно изменить с помощью специального полупроводникового устройства, называемого TRIAC, которое используется для достижения двунаправленного управления. Это устройство точно контролирует переменный ток и часто используется для управления скоростью двигателя, устройств управления переменного тока, цепей переменного тока, регуляторов света, систем управления давлением и т. Д.


Что такое TRIAC?

TRIAC (Триод для переменного тока) — это полупроводниковое устройство, широко используемое в системах управления питанием и коммутации.Он находит применение в коммутации, фазовом управлении, конструкциях прерывателей, регулировании яркости в лампах, управлении скоростью в вентиляторах, двигателях и т. Д. Система управления мощностью предназначена для управления уровнем распределения переменного или постоянного тока. Такие системы управления мощностью можно использовать для переключения питания на приборы вручную или когда температура или уровень освещенности выходят за пределы заранее установленного уровня.

TRIAC или триод для переменного тока

Это эквивалентно двум тиристорам, соединенным в обратной параллели с затворами, соединенными вместе.В результате он функционирует как двунаправленный переключатель, пропускающий ток в обоих направлениях после срабатывания затвора. Это трехконтактное устройство с главным терминалом 1 (MT1), основным терминалом 2 (MT2) и воротами. Клеммы MT1 и MT2 используются для подключения фазовой и нейтральной линий, а затвор используется для подачи запускающего импульса. Ворота могут срабатывать как положительным, так и отрицательным напряжением.

Когда клемма MT2 получает положительное напряжение по отношению к клемме MT1, а затвор получает положительный сигнал триггера, тогда срабатывает левый SCR триггера TRIAC и цепь замыкается.Но если полярность напряжения на выводах MT2 и MT1 поменяна местами и на затвор подается отрицательный импульс, то правый тиристор симистора становится проводящим. Когда ток затвора снимается, TRIAC выключается. Таким образом, на затворе должен поддерживаться минимальный ток удержания, чтобы TRIAC оставался проводящим.

Строительство

Конструкция TRIAC показана ниже. Он включает в себя четыре слоя, а также шесть областей легирования. Конструкция его вывода затвора может быть выполнена с помощью омического контакта с использованием двух областей, а именно области P и области N, так что это устройство может активироваться через обе полярности.Несмотря на то, что это двунаправленное устройство, в котором ток и напряжение могут быть указаны с помощью MT1, как ссылка для уменьшения путаницы.

В случае SCR, выводы TRIAC могут быть обозначены MT1 и MT2, как анод и катод, а вывод затвора может быть представлен через «G», как тиристор. Клемма затвора «G» подключена к обеим областям P2 и N4 через металлический контакт и находится близко к клемме MT1.
Подключение MT1 может быть выполнено к обеим областям P2 и N2, тогда как MT2 может быть подключено к областям как P1, так и N3.Следовательно, два терминала, такие как MT1 и MT2, подключены к обеим областям P и N устройства. Таким образом, поток тока между этими двумя выводами может определяться через слои в устройстве.

MT2 подключен к плюсу через открытый затвор по сравнению с MT1 для TRIAC, который подключен в прямом смещении. Таким образом, TRIAC работает в режиме прямой блокировки до тех пор, пока напряжение на TRIAC не станет низким по сравнению с перенапряжением при прямом прерывании. Аналогичным образом, вывод MT2 становится отрицательным, когда TRIAC подключен с обратным смещением по отношению к выводу MT1 через открытый затвор, тогда это устройство работает в режиме обратной блокировки.TRIAC можно сделать проводящим либо через + ve, либо через отрицательное напряжение на клемме затвора.


Работа TRIAC

Когда приложенное напряжение в TRIAC эквивалентно напряжению пробоя, TRIAC переходит в состояние проводимости. Однако наиболее предпочтительный метод включения TRIAC — это подача либо положительного сигнала затвора, либо отрицательного сигнала затвора.

Если ток на клемме затвора высокий, то для включения симистора требуется меньшее напряжение, и он может переключаться через обе полярности по направлению к сигналу затвора.Работа TRIAC может осуществляться в четырех режимах, таких как следующие.

  • Клемма MT2 является положительной по отношению к клемме MT1 через положительную полярность затвора по отношению к клемме MT1.
  • Клемма
  • MT2 является положительной по отношению к клемме MT1 через отрицательную полярность затвора по отношению к MT1.
  • Клемма
  • MT2 является отрицательной по отношению к клемме MT1 через отрицательную полярность затвора по отношению к клемме MT1.
  • Клемма
  • MT2 является отрицательной по отношению к клемме MT1 через положительную полярность затвора по отношению к клемме MT1.

Режим-1

В этом режиме, как только терминал MT2 находится в положении + ve по отношению к терминалу MT1, ток будет в направлении P1-N1-P2-N2. На протяжении всего этого процесса соединение между слоями, такими как P1-N1 и P2-N2, подключается с прямым смещением, в то время как переход между N1-P2 подключается с обратным смещением. Как только положительный сигнал подается на клемму затвора, соединение между P2-N2 подключается с прямым смещением и происходит пробой.

Режим-2

Если на выводе MT2 установлено + ve, а стробирующий сигнал — -ve, ток будет таким же, как и в первом режиме P1-N1-P2-N2, однако здесь соединение между P2-N2 может быть подключенными в прямом смещении, а носители тока добавляются в слой P2.

Режим-3

После того, как клемма MT2 находится в состоянии + ve и -ve, сигнал может быть подан на клемму затвора, тогда ток будет течь в направлении P2-N1-P2-N2.На протяжении всего этого процесса соединение между двумя слоями, такими как P2-N1 и P1-N4, подключается с прямым смещением, в то время как соединение между слоями N1-P1 подключается с обратным смещением. Таким образом, этот ТРИАК будет действовать в области отрицательных предубеждений.

Режим-4

Когда клемма MT2 становится отрицательной и клемма затвора активируется посредством положительного сигнала, соединение между P2-N2 подключается с пересылкой смещения и несущие тока добавляются, поэтому TRIAC включается.Обычно TRIAC не работает в этом режиме из-за того недостатка, что его нельзя использовать для цепей с высоким di / dt.

Чувствительность триггера TRIAC в режимах 2 и 3 высокая. Отрицательный сигнал затвора может использоваться в случае незначительной активирующей способности. Активация режима 1 чувствительна по сравнению с другими режимами, такими как 2 и 3, однако для его активации используется сигнал затвора + ve. Наиболее часто используются режимы 2 и 3.

Работа TRIAC

Показана простая схема применения TRIAC.Как правило, TRIAC имеет три клеммы M1, M2 и затвор. Триак, ламповая нагрузка и напряжение питания подключены последовательно. Когда питание включено в положительном цикле, тогда ток протекает через лампу, резисторы и DIAC (при условии, что запускающие импульсы подаются на вывод 1 оптопары, что приводит к тому, что выводы 4 и 6 начинают проводить) затвор и достигает источника питания, и тогда только лампа светится для этого. полупериод напрямую через клеммы M2 и M1 TRIAC.

В отрицательном полупериоде повторяется то же самое.Таким образом, лампа светится в обоих циклах управляемым образом в зависимости от запускающих импульсов на оптоизоляторе, как показано на графике ниже. Если это подается на двигатель вместо лампы, мощность регулируется, что приводит к регулированию скорости.

Формы сигналов TRIAC
Запуск TRIAC

Обычно в TRIAC возможно 4 режима срабатывания:

TRIAC-SYMBOL
  1. Положительное напряжение на MT2 и положительный импульс на затворе
  2. Положительное напряжение на МТ2 и отрицательный импульс на затворе
  3. Отрицательное напряжение на МТ2 и положительный импульс на затворе
  4. Отрицательное напряжение на МТ2 и отрицательный импульс на затворе

Различные типы пакетов TRIAC

Для удобства использования и различных применений, TRIAC разработаны в различных корпусах, таких как штыревой / стандартный тип, тип капсулы / диска и тип шпильки.

Штифт или стандартный тип

Этот вид TRIAC выглядит как крошечная интегральная схема через три клеммы, такие как MT1, MT2 и Gate, и радиатор на вершине. Эти ТРИАКИ в основном используются в бытовых электронных приборах. Общие пакеты стандартного типа TRIAC включают TMA36S-L, TMA54S-L, TMA124S-L, TMA84S-L, TMA126S-L, TMA106S-L, TMA206S-L и т. Д.

Тип капсулы / диска

Капсульный тип, в противном случае триаки дискового типа будут иметь форму диска через протяженные провода к клеммам.Эти типы TRIAC обладают высокой допустимой нагрузкой по току и имеют керамическое уплотнение.

Применения капсульного или дискового типа включают быстрое управление двигателем, а также переключение переменного тока. Распространенными корпусами капсульного типа являются KS200A, KS100A, KS500A, KS300A, KS600A, KS1000A, а также KS800A.

Тип шпильки

Штыревой TRIAC в основном используется в приложениях с высокой мощностью, потому что они имеют резьбовое дно, которое работает как основные клеммы, и включает в себя две клеммы на ее вершине, которые являются другим основным клеммой, а также клеммой затвора.

Они в основном используются в приложениях управления фазой, таких как цепи освещения, преобразователь, RPS, регулирование скорости и температуры цепей и т. Д. Пакеты шпилек типа TRIAC включают TO-93, TO-118, TO-94, TO-48, ТО-48, РСД7 и ТО-65.

Факторы воздействия

В отличие от SCR, TRIACS требует правильной оптимизации для правильного функционирования. Симисторам присущи недостатки, такие как эффект скорости, эффект люфта и т. Д. Поэтому проектирование схем на основе симистора требует должного внимания.

Эффект скорости
серьезно влияет на работу TRIAC

Между выводами MT1 и MT2 симистора существует внутренняя емкость. Если на вывод МТ1 подается резко возрастающее напряжение, то это приводит к прорыву напряжения затвора. Это без надобности запускает симистор. Это явление называется эффектом скорости. Эффект скорости обычно возникает из-за переходных процессов в сети, а также из-за высокого пускового тока при включении тяжелых индуктивных нагрузок.Это можно уменьшить, подключив R-C сеть между терминалами MT1 и MT2.

RATE EFFECT
Сильный люфт в цепях диммера лампы:

Эффект люфта — это серьезный гистерезис управления, который возникает в цепях управления лампой или скоростью, использующих потенциометр для управления током затвора. Когда сопротивление потенциометра увеличивается до максимума, яркость лампы снижается до минимума. Когда горшок перевернут, лампа никогда не включается, пока сопротивление горшка не упадет до минимума.

Причина этого — разряд конденсатора в симисторе. В схемах регулятора яркости лампы используется диодный диод, чтобы подавать импульс запуска на затвор. Поэтому, когда конденсатор внутри симистора разряжается через Diac, возникает эффект люфта. Это можно исправить, используя резистор последовательно с Diac или добавив конденсатор между затвором и выводом MT1 симистора.

Эффект люфта
Влияние RFI на TRIAC

Радиочастотные помехи серьезно влияют на работу симисторов.Когда симистор включает нагрузку, ток нагрузки резко возрастает от нуля до высокого значения в зависимости от напряжения питания и сопротивления нагрузки. Это приводит к генерации импульсов RFI. Сила RFI пропорциональна проводу, соединяющему нагрузку с симистором. Подавитель LC-RFI исправит этот дефект.

VI Характеристики

Характеристика VI TRIAC обсуждается ниже. Эти характеристики относятся к SCR, однако он подходит как для положительного, так и для отрицательного напряжения TRIAC.Его работу можно рассмотреть в четырех квадрантах, которые обсуждаются ниже.

В первом квадранте напряжение на выводе MT2 положительно по сравнению с выводом MT1, а также напряжение на выводе затвора также положительно, чем на первом выводе

Во втором квадранте напряжение на втором выводе, таком как MT2, положительно, чем MT1, и напряжение на выводе затвора отрицательно, чем на выводе 1, таком как MT1.

В третьем квадранте напряжение на выводе 1, таком как MT1, положительное, чем на выводе 2, например, MT2, а напряжение на выводе затвора отрицательное.

В четвертом квадранте напряжение на выводе 2, таком как MT2, отрицательное, чем на выводе 1 MT1, и напряжение на выводе затвора положительное.

Что такое TRIAC Dimming?

Во многих системах освещения важную роль играют диммеры TRIAC. Диммеры в основном используются для регулировки уровня освещения с целью экономии энергии. Когда диммер подключен через светодиодный источник света, экономия энергии может быть довольно значительной.

Наиболее распространенными контроллерами диммирования являются диммеры с отсечкой фазы, известные как диммеры TRIAC.Изготовление светодиодных ламп с использованием диммера TRIAC было довольно сложным в прошлом, но теперь драйверы светодиодов, использующие диммер TRIAC, довольно просто.

Диммирование

TRIAC в основном работает как переключатель с высокой скоростью, используемый для управления количеством электроэнергии, протекающей через лампочку. Триггер указывает, с какого конца устройство начинает подавать электричество, в основном прерывая сигнал напряжения, прекращая подачу напряжения при полной нагрузке.

После того, как диммер TRIAC используется через светодиодную лампу, необходимо получить драйвер светодиода с регулировкой яркости TRIAC, чтобы убедиться, что устройство является полупроводниковым устройством TRIAC.Эти диммеры в основном предназначены для резистивных нагрузок, поэтому важно получить правильное значение. Если драйвер светодиода ложного затемнения TRIAC может быть получен, свет не будет работать так, как ожидалось, сокращая срок службы светодиода.

TRIAC — однонаправленный или двунаправленный?

TRIAC — однонаправленное устройство, поскольку оно может переключать обе половины сигнала переменного тока. Можно проанализировать работу TRIAC, разместив тиристоры вплотную друг к другу. Символ тиристора указывает на то, как работает TRIAC.Снаружи похоже, что тиристоры соединены спина к спине.

TRIAC — идеальное устройство для коммутации переменного тока, так как он может регулировать ток через обе пополам чередующейся серии. Тиристор просто управляет ими над половиной ряда. На протяжении оставшейся половины проводимости не происходит, и, следовательно, можно использовать просто половину сигнала.

TRIAC BT136

TRIAC BT136 — это семейство TRIAC, его текущий ток составляет 6 ампер.Мы уже видели применение TRIAC с использованием BT136 выше.

Характеристики BT136

  • Прямой запуск от драйверов малой мощности и логических микросхем
  • Высокое напряжение блокировки
  • Низкий ток удержания для слаботочных нагрузок и минимальных электромагнитных помех при коммутации
  • Планар пассивирован для повышения устойчивости к напряжению и надежности
  • Чувствительный вентиль
  • Срабатывание во всех четырех квадрантах

Приложения BT136:

  • Универсальное применение в управлении двигателями
  • Коммутатор общего назначения

TRIAC BT139

TRIAC BT139 также относится к семейству TRIAC, его текущая скорость составляет 9 ампер.Основное различие между BT139 и BT136 — это текущая скорость, а BT139 TRIACS используются для приложений с высокой мощностью.

Особенности BT139 включают следующее.

  • Прямой запуск от маломощных драйверов и логики ICS
  • Высокое напряжение блокировки
  • Планар пассивирован для повышения устойчивости к напряжению и надежности
  • Чувствительный вентиль
  • Срабатывание во всех четырех квадрантах

Приложения BT139 включают следующее.

  • Управление двигателем
  • Промышленное и домашнее освещение
  • Нагрев и статическое переключение

В чем разница между тиристором и триаком?

Разница между SCR и TRIAC заключается в следующем.

SCR

TRIAC

Тиристор также известен как SCR или кремниевый управляемый выпрямитель Триод для переменного тока
Это однонаправленное устройство Это двунаправленное устройство
SCR или тиристор с четырьмя выводами Включает три клеммы
Надежно Менее надежен
Тиристор использует радиаторы с носком Нужен просто один радиатор
Рейтинг тиристора большой Рейтинг TRIAC мал
SCR может быть запущен через UJT Может быть запущен через DIAC
Тиристор используется для управления мощностью постоянного тока Управляет питанием как переменного, так и постоянного тока
В тиристоре возможен один режим работы Включает четыре различных режима работы
Тиристор работает только в одном квадранте VI характеристики Работает просто в двух квадрантах VI характеристики
Тиристор можно просто активировать через положительное напряжение затвора. Может быть активирован через положительное или отрицательное напряжение затвора.
Обладает высокими токами Обладает низкотоковыми характеристиками

Преимущества

К преимуществам TRIAC можно отнести следующее.

  • В нем используется радиатор немного большего или немного большего размера, тогда как для SCR необходимо использовать два радиатора небольшого размера.
  • Возможен гарантированный пробой в любом направлении, однако для защиты SCR должен использоваться параллельный диод.
  • В приложениях постоянного тока тиристор должен подключаться через параллельный диод для защиты от обратного напряжения, тогда как тиристор может работать без диода, потому что возможен безопасный пробой в любом направлении.
  • Как только напряжение упадет до нуля, TRIAC будет выключен.
  • Может быть активирован через положительную или отрицательную полярность стробирующих сигналов
  • Может быть защищен одним предохранителем.

Недостатки

К недостаткам TRIAC можно отнести следующее.

  • По сравнению с SCR это ненадежно
  • По сравнению с SCR надежность невысока.
  • Он будет активироваться в любом направлении, поэтому следует проявлять осторожность при включении цепи.
  • Высокая задержка переключения
  • Рейтинг dv / dt значительно меньше SCR
  • TRIAC будет иметь меньшие характеристики по сравнению с кремниевыми выпрямителями.
  • Не применяется в приложениях постоянного тока

Приложения TRIAC

TRIAC

используются во многих приложениях, таких как диммеры, регуляторы скорости для электрических вентиляторов и других электродвигателей, а также в современных компьютеризированных схемах управления многочисленными бытовыми мелкими и крупными бытовыми приборами.Их можно использовать как в цепях переменного, так и в цепях постоянного тока, однако первоначальная конструкция заключалась в замене использования двух тиристоров в цепях переменного тока. Существует два семейства TRIAC, которые в основном используются для прикладных целей, это BT136, BT139.

Таким образом, это все об обзоре TRIAC, который известен как триод для переменного тока, конструкции, работы, корпусов, отличий от SCR, преимуществ, недостатков и приложений. Вот вам вопрос, в чем функция SCR?

Фото:

Принципы и схемы симистора

— Часть 1


Симистор — это управляемый полупроводниковый переключатель мощности переменного тока средней и высокой мощности с полуфиксатором.В этой статье, состоящей из двух частей, объясняется его основная работа и показаны различные способы ее использования. Большинство практических схем показывают два набора значений компонентов для использования с обычными бытовыми / коммерческими источниками переменного напряжения 50 Гц или 60 Гц с номинальными значениями либо 240 В (как используется в большинстве стран Европы), либо (в скобках) 120 В (как используется в большинстве стран). США). В каждой конструкции пользователь должен использовать симистор с номинальными характеристиками, соответствующими его или ее конкретному применению.

Основы симистора

РИСУНОК 1.Символы симистора.
РИСУНОК 2. Простой выключатель переменного тока с резистивной (ламповой) нагрузкой.

Симистор — это трехконтактный (MT1, затвор и MT2) твердотельный тиристор, который использует альтернативные символы, показанные на рис. 1 , и действует как пара SCR, подключенных обратно параллельно и управляемых через один затвор. Терминал. Он может проводить ток в любом направлении между своими выводами MT1 и MT2 и, таким образом, может использоваться для непосредственного управления мощностью переменного тока.Он может запускаться как положительными, так и отрицательными токами затвора, независимо от полярности тока MT2, и, таким образом, он имеет четыре возможных режима запуска или «квадрантов», обозначенных следующим образом:

I + Mode = ток MT2 + ve, ток затвора + ve
I- Mode = ток MT2 + ve, ток затвора -ve
III + Mode = ток MT2 -ve, ток затвора + ve
III + Mode = ток MT2 -ve, затвор текущий -ve

Чувствительность по току триггера является максимальной, когда токи MT2 и затвор имеют одинаковую полярность (либо положительную, либо отрицательную), и обычно примерно вдвое меньше, когда они имеют противоположную полярность.

На фиг. 2 показан симистор, используемый в качестве простого переключателя питания переменного тока, управляющего резистивной ламповой нагрузкой; Предположим, что SW2 закрыт. Когда SW1 разомкнут, симистор действует как разомкнутый переключатель, и лампа пропускает нулевой ток. Когда SW1 замкнут, симистор включается через резистор R1 и автоматически фиксируется вскоре после начала каждого полупериода, таким образом переключая полную мощность на ламповую нагрузку. Симистор автоматически отключается в конце каждого полупериода переменного тока, когда мгновенное напряжение питания (и, следовательно, ток нагрузки) на короткое время падает до нуля.

В , рис. 2 , задача R1 состоит в том, чтобы ограничить пиковый мгновенный ток затвора включения симистора до безопасного значения; его сопротивление (в сочетании с сопротивлением нагрузки) должно быть больше, чем пиковое напряжение питания (примерно 350 В в цепи 240 В переменного тока, 175 В в цепи 120 В), деленное на пиковое значение тока затвора симистора (которое обычно указывается в документации производителя симистора). расширенные листы данных).

Примечание в Рисунок 2 (и в большинстве других схем симистора, показанных в этой мини-серии), что — по соображениям безопасности — нагрузка подключена последовательно с нейтралью (N) источника переменного тока и главным выключателем. SW2 может изолировать всю цепь от линии под напряжением (L).

Влияние скорости симистора

РИСУНОК 3. Простой выключатель питания переменного тока с индуктивной нагрузкой и демпфирующей цепью C1-R2 для подавления эффекта скорости.

Большинство симисторов, таких как тиристоры, подвержены проблемам, связанным с «эффектом скорости». Между основными выводами и затвором симистора неизбежно существуют внутренние емкости, и если на любом из основных выводов появляется резко возрастающее напряжение, это может — если его скорость нарастания превышает номинальное значение dV / dt симистора — вызвать достаточный прорыв в цепи. вентиль для срабатывания симистора.Это нежелательное включение «эффекта скорости» может быть вызвано переходными процессами в линии питания; проблема, однако, особенно серьезна при управлении индуктивными нагрузками, такими как электродвигатели, в которых токи и напряжения нагрузки не совпадают по фазе, что приводит к внезапному появлению большого напряжения на основных клеммах каждый раз, когда симистор расцепляется, когда падает его основной ток. почти до нуля в каждом рабочем полупериоде.

Проблемы с эффектом скорости обычно можно преодолеть, подключив RC ‘демпферную’ сеть между MT1 и MT2, чтобы ограничить скорость нарастания напряжения до безопасного значения, как показано (например) в схеме переключателя мощности симистора в Рисунок 3 , где R2-C1 образуют демпферную сеть.Некоторые современные симисторы имеют повышенные значения dV / dt (обычно 750 В / мСм) и практически невосприимчивы к проблемам, связанным с изменением скорости; эти симисторы известны как «демпферные» типы.

Подавление радиопомех

РИСУНОК 4. Базовый диммер лампы переменного тока с подавлением радиопомех через C1-L1.

Симистор может использоваться для обеспечения переменного управления мощностью переменного тока с помощью техники «переключения с фазовой задержкой», при которой симистор запускается частично в течение каждого полупериода.Каждый раз, когда симистор запускается, его ток нагрузки резко (за несколько микросекунд) переключается с нуля на значение, установленное его сопротивлением нагрузки и мгновенными значениями напряжения питания. В резистивно нагруженных схемах, таких как диммеры ламп, это действие переключения неизбежно генерирует импульс RFI, который является наименьшим, когда симистор срабатывает близко к точкам пересечения нуля 0 ° и 180 ° формы сигнала линии питания (в которых переключатель -включенные токи минимальны) и максимальны, когда устройство срабатывает под углом 90 ° после начала каждого полупериода (когда токи включения максимальны).

Импульсы радиопомех возникают с частотой, вдвое превышающей частоту питающей сети, и могут очень раздражать. В диммерах лампы радиопомехи обычно можно устранить, оснастив диммер простой сетью фильтров L-C, как показано на , рис. 4, . Фильтр устанавливается рядом с симистором и значительно снижает скорость нарастания токов в сети переменного тока.

РИСУНОК 5. Символ диак.

Диаки и квадраки

Диак — двунаправленное триггерное устройство с двумя выводами; он может использоваться с напряжениями любой полярности и обычно используется вместе с симистором; Рисунок 5 показывает его схемное обозначение.Основное действие диака таково, что при подключении к источнику напряжения через токоограничивающий нагрузочный резистор он действует как высокий импеданс, пока приложенное напряжение не возрастет примерно до 35 В, после чего он срабатывает и действует как низкоомный 30 В. стабилитрон, и 30 В вырабатывается через диак, а оставшиеся 5 В появляются на нагрузочном резисторе. Диак остается в этом состоянии до тех пор, пока его прямой ток не упадет ниже минимального удерживаемого значения (это происходит, когда напряжение питания упадет ниже значения стабилитрона 30 В), после чего диак снова выключится.

РИСУНОК 6. Базовая схема диммера для лампы с регулируемой фазовой задержкой диакритического типа. Рисунок 7. Символ квадрака.

Диак наиболее часто используется в качестве триггерного устройства в приложениях с регулируемой мощностью симистора с синхронизацией по фазе, как в базовой схеме диммера лампы , рис. 6 . Здесь, в каждом полупериоде линии электропередачи, сеть R1-RV1-C1 применяет версию полупериода с переменной фазовой задержкой к затвору симистора через диак, и когда напряжение C1 повышается до 35 В, диак срабатывает и подает триггерный импульс 5 В (от C1) на затвор симистора, тем самым включая симистор и одновременно подавая питание на ламповую нагрузку и отключая привод от RC-сети.Таким образом, средняя мощность нагрузки (интегрированная за полный период полупериода) полностью изменяется от почти нуля до максимума через RV1.

На заре разработки симистора некоторые специализированные устройства производились со встроенным диаком, последовательно соединенным с затвором симистора; такие устройства были известны как квадраки и использовали обозначение цепи , рис. 7, . Квадраки не имели коммерческого успеха и теперь устарели.

Варианты выключателя питания переменного тока

Самым простым типом переключателя питания симистора является выключатель питания , рис. 2 , в котором симистор запирается через R1, когда SW1 замкнут; только 1 В или около того генерируется на симисторе, когда он включен, поэтому R1 и SW1 потребляют очень мало средней мощности; На рис. 3 показана та же схема, снабженная «демпфирующей» цепью.Есть много полезных вариаций этих основных схем. На рис. 8, например, показана версия, которая может запускаться через источник постоянного тока переменного тока. C1 заряжает (через R1-D1) до +10 В на каждом положительном полупериоде линии питания переменного тока, и этот заряд запускает симистор, когда SW1 замкнут. Обратите внимание, что R1 постоянно находится под почти полным напряжением сети переменного тока и, следовательно, требует довольно высокой номинальной мощности, и что все части этой цепи находятся под напряжением, что затрудняет взаимодействие с внешней схемой управления.

РИСУНОК 8. Выключатель питания переменного тока с запуском по переменному току постоянного тока. РИСУНОК 9. Выключатель переменного тока с изолированным входом (оптопара), срабатывание по постоянному току.


На рисунке 9 показана приведенная выше схема, модифицированная для обеспечения «изолированного» взаимодействия с внешней схемой управления. SW1 просто заменяется транзистором Q2, который управляется со стороны фототранзистора оптопары.Светодиод соединителя питается от внешнего источника постоянного тока через R1, а симистор включается только тогда, когда SW1 замкнут; При желании SW1 можно заменить электронной схемой переключения.

РИСУНОК 10. Выключатель переменного тока с изолированным входом, срабатывающий по переменному току. РИСУНОК 11. Выключатель переменного тока с транзисторным запуском по постоянному току.


Рисунок 10 показывает вариант, в котором симистор запускается переменным током в каждом полупериоде через импеданс переменного тока C1-R1 и через встречные стабилитроны ZD1-ZD2, а C1 рассеивает почти до нуля. мощность.Мостовой выпрямитель D1-D4 подключен к сети ZD1-ZD2-R2 и нагружен Q2. Когда Q2 выключен, мост эффективно открыт, и симистор включается в каждом полупериоде, но когда Q2 включен, на ZD1-ZD2-R2 появляется короткое замыкание, и симистор выключен. Q2 управляется через оптопару от изолированной внешней цепи, и симистор включен, когда SW1 открыт, и выключен, когда SW1 закрыт.

РИСУНОК 12. Выключатель переменного тока с изолированным входом и запуском по постоянному току.

На рисунках 11, и , 12, показаны варианты, в которых триак запускается через трансформатор постоянного тока и транзисторный переключатель. В рис. 11 , Q2 и симистор оба включены, когда SW1 закрыт, и выключены, когда SW1 открыт. На практике SW1 может быть заменен электронной схемой, позволяющей активировать симистор с помощью тепла, света, звука, времени и т. Д. Обратите внимание, однако, что вся эта схема находится под напряжением.’ На рисунке 12 показана схема, модифицированная для работы оптопары, позволяющая активировать ее через полностью изолированную внешнюю схему.

Запуск UJT

Другой способ получить полностью изолированное переключение симистора — использовать схемы UJT на рисунках , и , 14, , где UJT представляет собой старый тип 2N2646 или его современный почти эквивалент. В этих схемах триггерное действие обеспечивается генератором UJT Q2, который работает на частоте нескольких кГц и подает выходные импульсы на затвор симистора через импульсный трансформатор T1, который обеспечивает желаемую «изоляцию».«Из-за своей довольно высокой частоты колебаний UJT запускает симистор в пределах нескольких градусов от начала каждого полупериода линии переменного тока, когда генератор активен.

РИСУНОК 13. Выключатель переменного тока с изолированным входом (с трансформаторной связью). РИСУНОК 14. Выключатель питания переменного тока с изолированным входом.


На рис. 13 , Q3 включен последовательно с главным синхронизирующим резистором UJT, поэтому UJT и симистор включаются только при замкнутом SW1.В , рис. 14, , Q3 подключен параллельно с главным конденсатором синхронизации UJT, поэтому UJT и симистор включаются только при разомкнутом SW1.

РИСУНОК 15. Типичная схема и рабочие характеристики симистора с оптопарой.
Рис. 16. Управление лампой малой мощности через симистор с оптронной связью.

Симисторы с оптронами

Затворные переходы «голого» симистора по своей природе светочувствительны, и, таким образом, симистор с оптопарой может быть изготовлен путем установки «голого» симистора и светодиода близко друг к другу в одном корпусе. Рисунок 15 показывает схему и перечисляет характеристики типичной шестиконтактной версии DIL такого устройства, в которой светодиод имеет максимальный номинальный ток 50 мА, симистор имеет максимальные номинальные значения 400 В и 100 мА RMS (и номинальный ток 1,2 А для 10 мс), и весь пакет имеет номинальное напряжение изоляции 1,5 кВ и типичную чувствительность срабатывания триггера по входному току 5 мА.

Симисторы с оптопарой

просты в использовании и обеспечивают отличную гальваническую развязку между входом и выходом.Вход используется как обычный светодиод, а выход как маломощный симистор. На рисунке 16 показано устройство, используемое для активации лампы накаливания с питанием от сети переменного тока, которая должна иметь номинальное значение RMS ниже 100 мА и пиковое значение пускового тока ниже 1,2 А.

РИСУНОК 17. Управление высокой мощностью через ведомый симистор. РИСУНОК 18. Возбуждение индуктивной нагрузки.


На рисунке 17 показан симистор с оптопарой, используемый для активации ведомого симистора, тем самым управляя нагрузкой с любой желаемой номинальной мощностью.Эта схема подходит для использования только с неиндуктивными нагрузками, такими как лампы и нагревательные элементы. Его можно модифицировать для использования с индуктивными нагрузками, такими как электродвигатели, с помощью соединений в Рисунок 18 . Здесь сеть R2-C1-R3 обеспечивает некоторый фазовый сдвиг в сети симисторного затвора-привода, чтобы гарантировать правильное срабатывание симистора, а R4-C2 образуют демпферную сеть для подавления эффектов скорости.

Синхронное переключение мощности без напряжения

Синхронный переключатель мощности с нулевым напряжением (или интегральным циклом) — это переключатель, в котором симистор неизменно включается сразу после начала каждого полупериода мощности (т.е.е., около точки нулевого напряжения сигнала), а затем снова автоматически отключается в конце, создавая минимальные радиопомехи. В большинстве схем переключения мощности, показанных до сих пор в этой статье, симистор включается в произвольной точке своего начального полупериода включения, тем самым создавая потенциально высокий начальный всплеск радиопомех, но затем дает синхронное действие переключения при нулевом напряжении. на всех последующих полупериодах.

Истинно синхронная цепь нулевого напряжения использует систему переключения, показанную на рис. 19 , , в которой симистор может быть включен только около начальной точки или точки «нулевого напряжения» каждого полупериода и, таким образом, создает минимальные радиопомехи.Эта система широко используется для включения / выключения сильноточных нагрузок, таких как электрические нагреватели и т. Д.

РИСУНОК 19. Система синхронного переключения питания переменного тока при нулевом напряжении. РИСУНОК 20. Выключатель синхронного переменного тока.


На рисунке 20 показан практический синхронный выключатель питания переменного тока с нулевым напряжением; 10 В постоянного тока вырабатывается переменным током через R7-D1-ZD1 и C2 и переключается на затвор симистора через Q2, который управляется через SW1 и детектор нулевого напряжения Q3-Q4-Q5 и может обеспечивать ток затвора только при включенном SW1. закрыт, а Q3 выключен.

РИСУНОК. 21 Альтернативный вариант синхронного выключателя питания переменного тока.

В детекторе нулевого напряжения Q4 или Q5 возбуждаются всякий раз, когда напряжение сети переменного тока больше или меньше нескольких вольт (заданных RV1) выше или ниже нуля, тем самым активируя Q3 через R5 и блокируя Q2. Таким образом, ток затвора может подаваться на симистор только тогда, когда SW1 замкнут, а мгновенное линейное напряжение переменного тока находится в пределах нескольких вольт от нуля; Таким образом, эта схема генерирует минимальные радиопомехи при переключении.

На рисунке 21 показана схема, измененная таким образом, что симистор может включаться только при разомкнутом SW1. Обратите внимание, что в обоих случаях на симистор подается только узкий импульс тока затвора, и поэтому средний ток затвора составляет всего 1 мА или около того. SW1 при желании может быть заменен электронным переключателем или оптопарой, что позволяет активировать нагрузку по свету или температуре, по времени и т. Д.

На практике, самый простой способ создания действительно эффективной синхронной схемы управления симистором «нулевого напряжения» — это использование специальной ИС, которая функционирует как маломощный синхронный симистор «нулевого напряжения» с оптопарой, который может легко использоваться в качестве ведомого устройства для синхронного управления обычным высокомощным симистором.

В следующем и заключительном эпизоде ​​будут представлены практические детали таких схем, а также другие схемы и информация, относящиеся к симисторам. NV

Учебное пособие по схемам для проектов

Basic Triac-SCR

от Льюиса Лофлина

На этой странице обсуждаются базовые симисторы и тиристоры. Симистор — это двунаправленный трехконтактный двойной тиристорный переключатель (SCR). Это устройство может переключать ток в любом направлении, подавая небольшой ток любой полярности между затвором и вторым главным контактом.

Симистор изготовлен путем объединения двух тиристоров в обратном параллельном соединении. Он используется в приложениях переменного тока, таких как регулирование яркости света, управление скоростью двигателя и т. Д. Симисторы также могут использоваться в микроконтроллере управления мощностью со схемой фазовой синхронизации.

Если кто-то не знаком с диодами и выпрямлением переменного тока, см. Следующее:


Включение / выключение диода

На рисунке выше изображен кремниевый управляемый выпрямитель (SCR) или тиристер.Это диод с «затвором». SCR не только проводит в одном направлении, как любой другой диод, но и затвор позволяет отключать и отключать саму проводимость. Когда переключатель ON нажат, SCR включается, и ток течет с отрицательного на положительный через SCR и нагрузку. После включения SCR будет оставаться включенным до тех пор, пока не будет нажат выключатель, нарушающий текущий путь.

Обратите внимание, что переключатель ON называется «нормально разомкнутым» (Н.О.) и при нажатии замыкает (замыкает) соединение.Выключатель OFF, называемый «нормально закрытым» (N.C.), разрывает (размыкает) соединение при нажатии. Оба они кнопочные.

В цепи над нагрузкой находится лампа постоянного тока. Нажмите переключатель S1, и включатся и будут продолжать оставаться включенными, пока не будет нажат переключатель S2.

В этом примере мы разместили диод последовательно с переключателем включения / выключения затвора. Когда вы нажимаете переключатель ON, двигатель запускается, загорается свет и т. Д. Когда переключатель отпускается, питание прекращается без использования переключателя OFF.Это связано с тем, что входное напряжение переменного тока возвращается к нулю вольт на 180 и 360 градусов, отключая SCR. И как диод, SCR проводит только половину цикла.

В этом примере схемы мы разместили переменный резистор (потенциометр) последовательно с диодом затвора. (Это также было известно как ручка регулировки громкости старого типа.) «Поворачивая ручку», мы можем изменить точку срабатывания при включении SCR только части полупериода или, если сопротивление достаточно, выключить SCR.


Это иллюстрирует процесс с полноволновым нефильтрованным D.C.

В другом примечании мы можем управлять двухполупериодным пульсирующим нефильтрованным постоянным током с помощью тиристора. См. Также «Основы выпрямления и фильтрации переменного тока»

.

Подробнее см. Что такое светоактивированный кремниевый управляемый выпрямитель? (LASCR) и спецификация оптопары h21C6 SCR. (PDF файл)

Выше представлена ​​практическая схема тестирования SCR. Лампа загорится только при нажатии Sw3. Лампа будет иметь половинную яркость, потому что тиристор действует как полуволновой выпрямитель. R4 может находиться в диапазоне от 100 до 470 Ом.Лампа должна быть полностью выключена, если выключатель не нажат или устройство не неисправно. (Полностью или частично закорочено.)

Эта схема также хороша для сравнения различных тиристоров одного и того же номера детали. Например, однажды у меня была неисправная печатная плата с шестью тиристорами, но один тиристор из шести при работе включался при совершенно другом напряжении срабатывания триггера, чем остальные пять. Лампа имела другой уровень яркости, чем остальные пять. Замена того одного SCR устранила эту очень дорогую печатную плату.


Знакомство с симисторами

Симистор — это твердотельный переключатель переменного тока. Небольшой ток на клемме затвора может переключать очень большие токи переменного тока. Думайте о симисторе как о двух последовательно соединенных тиристорах, в которых катод одного тиристора соединен с анодом другого и наоборот. Ворота соединены между собой. Поскольку у нас есть две конфигурации типа SCR, можно переключать оба полупериода.

Примечание: я видел бумажные примеры использования двух тиристоров в качестве симистора, но это может не работать так же! Остерегайтесь этого.

В приведенном выше примере замыкание переключателя приведет к включению симистора. Идея состоит в том, чтобы использовать небольшой переключатель малой мощности для управления устройствами большой мощности, такими как двигатели или нагреватели. Опасность здесь заключается в том, что на самом переключателе присутствует высокое напряжение переменного тока. Это также может быть большой проблемой для твердотельных контроллеров, если они не используют небольшое реле, которое некоторые микроволновые печи делают именно так.

Выше представлена ​​практическая схема тестирования TRIAC. Нажмите любой переключатель, и лампа включится с половинной яркостью. Сожмите оба вместе на полную яркость.Это позволяет тестировать обе стороны SCR по отдельности. Яркость должна быть одинаковой для обеих сторон, иначе TRIAC неисправен. Когда ни один переключатель не нажат, лампа должна быть полностью выключена. R1 и R2 должны быть в диапазоне от 100 до 470 Ом.


Схема симистора с наилучшим откликом и диак.

Ключ к успешному срабатыванию симистора — убедиться, что затвор получает свое напряжение срабатывания со стороны главной клеммы 2 схемы (основной клеммы на противоположной стороне символа TRIAC от клеммы затвора).Идентификация клемм Mt1 и Mt2 должна выполняться по номеру детали TRIAC со ссылкой на технический паспорт или книгу.

DIAC, или «диод переменного тока», представляет собой триггерный диод, который проводит ток только после того, как его напряжение пробоя было мгновенно превышено. Когда это происходит, сопротивление DIAC резко уменьшается, что приводит к резкому уменьшению падения напряжения на самом DIAC, что приводит к резкому увеличению тока, протекающего через затвор симистора.

Это обеспечивает быструю и чистую резку TRIAC.DIAC остается в режиме проводимости до тех пор, пока напряжение не упадет до очень низкого значения, намного ниже напряжения срабатывания. Это называется удерживающим током. Ниже этого значения диак снова переключается в состояние высокого сопротивления (выключено). Это двунаправленное поведение, то есть обычно одинаковое как для положительного, так и для отрицательного полупериодов.

Большинство DIAC имеют напряжение пробоя около 30 В. Таким образом, их поведение в некоторой степени похоже на (но гораздо более точно контролируется и происходит при более низких напряжениях, чем) неоновая лампа.

ЦИАП

не имеют электрода затвора, в отличие от некоторых других тиристоров. Некоторые TRIAC содержат встроенный DIAC последовательно (я никогда не видел такого в полевых условиях) с терминалом «затвора» TRIAC для этой цели. ДИАП также называют симметричными триггерными диодами из-за симметрии их характеристической кривой. Поскольку DIAC являются двунаправленными устройствами, их выводы помечены не как анод и катод, а как A1 и A2 или Mt1 («Главный вывод») и Mt2. Большинство листов спецификаций не удосуживаются маркировать A1 / A2 или Mt1 / Mt2.

Также см. Как проверить DIAC


Диммер для коммерческих ламп в странах с напряжением 220 В. Br100 — диак.

Диак обеспечивает более чистое переключение симистора. Диоды — это специализированные диоды Шокли, соединенные спина к спине.


Демпферы

Демпферная цепь (обычно RC-типа) часто используется между МТ1 и МТ2. Демпфирующие цепи используются для предотвращения преждевременного срабатывания, вызванного, например, скачками напряжения в сети переменного тока или индуктивными нагрузками, такими как двигатели.Кроме того, резистор затвора или конденсатор (или оба параллельно) могут быть подключены между затвором и MT1 для дальнейшего предотвращения ложного срабатывания. Это может увеличить требуемый ток запуска и, возможно, задержку выключения при разрядке конденсатора.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
