Что такое Дефлектор вентиляционный? Принцип работы и устройство +Видео

Если правильно спроектировать систему вентиляции, то она обеспечит доступ воздуха внутрь помещения. Основным критерием работы системы вентиляции является наличие хорошей тяги, но пыль и мусор, попавшие в систему способны нарушить её работу. Чтобы избежать этого специалисты советуют установку вентиляционного дефлектора. Что собой представляет дефлектор вентиляционной системы, мы разберем далее.

Принцип действия дефлектора

За счёт установки дефлектора на трубу вентиляции, улучшается тяга, ведь дефлектор отклоняет воздушные массы, тем самым образуя на выходе шахты вентиляции, зону с пониженным давлением. За счёт этого воздух внутри трубы поднимется вверх и компенсирует давление.

Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».

 Если правильно подобрать и правильно использовать дефлектор, то можно добиться более эффективной работы системы вентиляции.

Больший эффект дефлекторы показывают при установке на каналах вентиляции с горизонтальными и вертикальными участками.

Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.

Положительные и отрицательные качества

Положительными качествами применения вентиляционного дефлектора являются:

1. увеличение тяги;
2. защита вентиляционных каналов.

Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.

Стоит отметить, что вентиляционные дефлекторы часто стали обустраивать с двумя конусами и соединёнными основаниями, что исключает возникновение вышеописанной проблемы.

Конструкция вентиляционного дефлектора

Конструкция вентиляционного дефлектора состоит из:

1. двух металлических стаканов;
2. фиксирующих кронштейнов, для крепления;
3. приточно – отводящего патрубка (его закрепляют на трубу хомутом).

Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.

Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.

Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.

Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.

Важно: Если направление ветра боковое, то воздух выводиться как снизу, так и сверху. Если направление ветра вертикальное, то отток воздуха будет снизу.

Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

1. Дефлектор Цаги;
2. Дефлекторы Григоровича;
3. Н — образные дефлекторы.



Существуют

открытые конструкции, которые разделяют по форме:

• бывает плоский;
• полукруглый;
• с открывающейся крышкой или двускатный.



По принципу работы бывает:

• ротационный дефлектор;
• турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

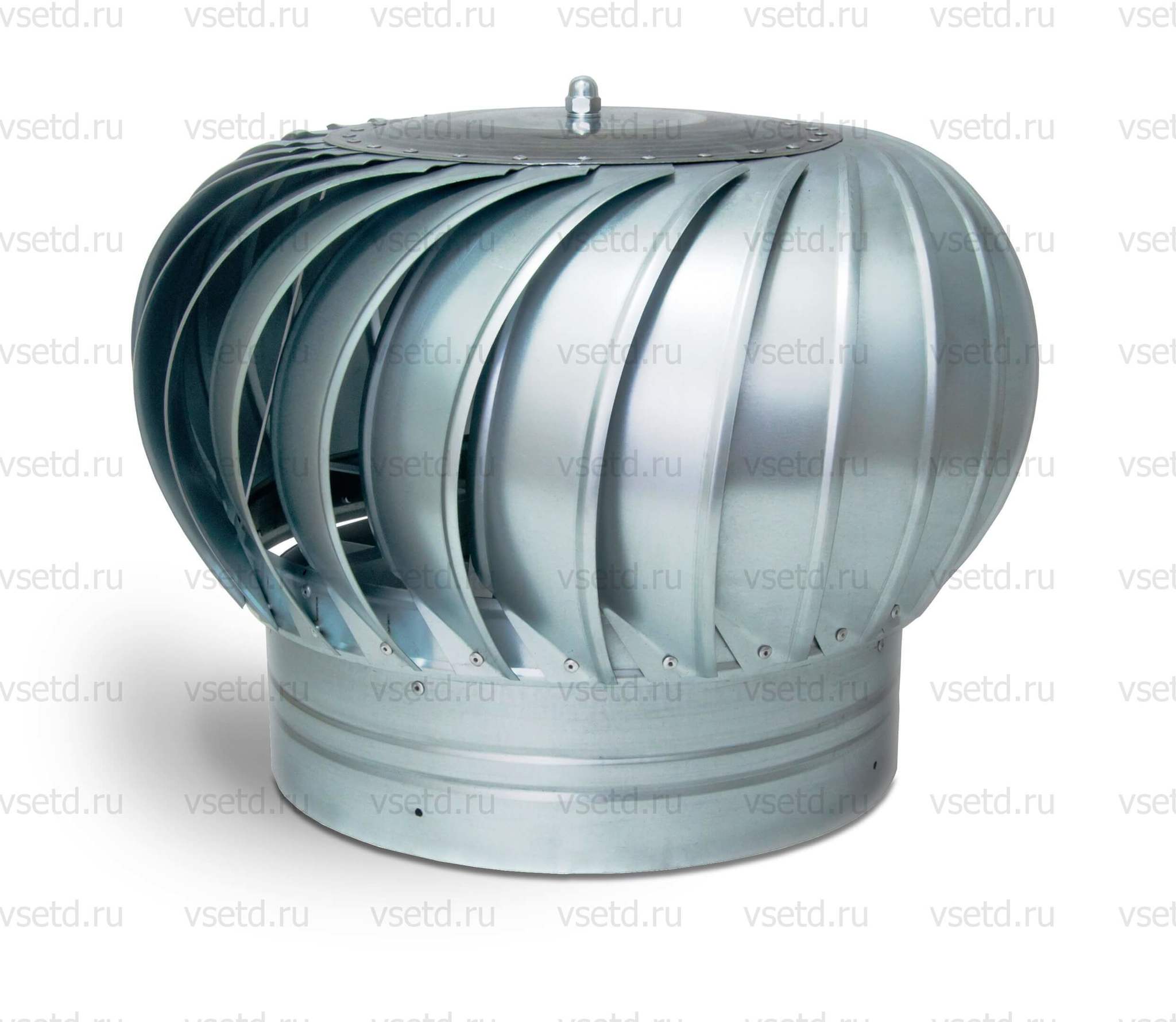

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.



Принцип работы ротационного дефлектора следующий:



Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.



Флюгер

Дефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».



Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.



Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги.

Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!

Видео дефлектора своими руками:

Вентиляционный дефлектор: принцип работы, конструкция, установка

Как вентиляционные, так и печные трубы нуждаются в специальной насадке – дефлекторе. Это устройство помогает создавать в канале дополнительное вытяжное усилие, а также защищать трубу от попадания осадков, мелкого мусора. Вентиляционный дефлектор можно приобрести в готовом виде или изготовить самостоятельно.

Устройство и принцип работы

Конструкция любого дефлектора состоит из стандартных элементов: двух стаканов, патрубка и кронштейнов, удерживающих крышку.

Цилиндры надеты друг на друга, к верхнему прикреплена крышка. Сверху каждого цилиндра располагаются кольцевидные отбои, изменяющие направление воздуха внутри устройства. Отбои расположены так, чтобы наружные потоки воздуха создавали подсос через промежутки между кольцами, ускоряя циркуляцию естественной вентиляции. Особенности конструкции дефлектора таковы, что при определённом движении ветра отработанный воздух удаляется только снизу или сверху и снизу, одновременно.

Принцип работы вентиляционного дефлектора заключается в следующем: при ударе ветрового потока о корпус конструкции, он рассекается диффузором. Внутри цилиндра при этом понижается давление, что способствует усилению тяги в вытяжной трубе. Сила тяги в вентканалах зависит от степени сопротивления воздуху корпуса дефлектора.

Поэтому эффективность работы конструкции определяется лёгким наклоном вентиляционной трубы, а также высотой над уровнем крыши, размером и формой корпуса дефлектора вентиляции. Обычно эти устройства монтируются на вентканалы естественной вентиляции, но при условии плохой тяги они могут устанавливаться в трубы с принудительной циркуляцией.

Самыми важными предназначениями дефлектора являются:

1. Защита от осадков, попадания мусора и пыли.
2. Улучшение вентиляции и увеличение КПД системы минимум на 20%.
3. Усиление тяги, благодаря чему на внутренних стенках трубы не оседает грязь, жир, вызывая сужение её диаметра.

Однако, при вертикальном направлении ветрового потока, он соприкасается с верхним участком трубы, из-за чего тяга внутри неё ухудшается. Чтобы нивелировать этот недостаток, была доработана конструкция дефлектора: крышка изготавливается в виде двух конусов, скреплённых основаниями.

Виды

Существует множество видов дефлекторов:

1. Дефлетрор Вольперта-Григоровича.  Популярное устройство, часто используемое для участков с преобладающим низким ветром. Это дефлектор, монтируемый на насадку в форме усечённого конуса. Насадка цилиндрической формы, изготавливается из оцинковки, меди или нержавеющей стали.


2. Шарообразный (ротационный). Принцип работы этого вида заключается во вращении в одном направлении, благодаря чему устройство защищает дымоход от попадания мусора и осадков. Подходит для газового трубопровода, однако работоспособность конструкции снижается при обледенении или отсутствии ветра.
3. Конструкция типа «флюгер». Вращающийся дефлектор с закреплённым на корпусе флюгером. Преимущество устройства – это способность подстраиваться под любое направление ветра. Но, так же, как шарообразный, флюгер подвержен обледенению.

4. Двойные дефлекторы воздуховодов. Это Н-образные устройства, в среднюю планку которых врезана труба, соединяющая корпус изделия и вытяжку. Благодаря двойной насадке производительность вытяжки увеличивается вдвое.

5. Устройства ЦАГИ. Дефлектор вентиляционных каналов ЦАГИ представляет собой насадку с цилиндрическим экраном, внутри которого расположена конструкция с конической крышкой.

6. Отдельно можно выделить цокольный дефлектор: это устройство предназначено для проветривания цокольного пространства здания, удаления излишней влаги из подвала или гаража, котельной. Обычно снабжается сеткой для препятствия попадания мусора и грязи.

По типу конструкции устройства бывают:

1. Статичными.
2. Оснащёнными вентилятором (при вращении лопастей снижается давление в воздуховоде).
3. Ротационными (шарообразными).

Среди любых видов дефлекторов вытяжной вентиляции встречаются открытые конструкции. Это устройство можно приобрести в магазине или сделать своими руками, предварительно составив чертёж изделия.

Изготовление своими руками

Проще всего вентиляционный дефлектор своими руками изготавливать, используя прототип конструкции Григоровича. Подобная установка увеличивает силу тяги благодаря особенностям строения: вид дефлектора имеет форму усечённого конуса, сверху которого монтируется защитный зонт. Даже при боковом направлении ветрового потока обеспечивается хорошая тяга.

Чтобы изготовить дефлектор Григоровича, сначала следует составить подробный чертёж с изображением всех его составляющих: входного патрубка, диффузора и колпака. При этом важно правильно составить расчёты:

1. Размеры входного патрубка должны совпадать с диаметром трубы снаружи.
2. Габариты диффузора должны быть больше диаметра воздуховода на 30%.
3. Габариты защитной крышки, удерживаемой кронштейнами, должны быть больше диаметра вентиляционных каналов на 70–90%.
4. Высота насадки должна составлять не более полутора диаметров внутренней стенки воздуховода.

Когда чертёж будет готов, можно приступать к изготовлению устройства. Перед тем как вырезать эскизы из материала для изготовления, стоит каждую деталь сделать из картона и соединить их между собой для наглядного представления будущей конструкции. В качестве материала лучше выбрать нержавеющую сталь, качества которой обеспечат долгий срок службы изделия. Эскизы с чертежа дефлектора переносятся на листовую сталь, и вырезаются ножницами по металлу. Сборку вырезанных элементов выполняют точечной сваркой, с помощью заклёпок, болтов или саморезов. Оптимальным вариантом сборки являются заклёпки как самый простой и надёжный. Процесс сборки насадки на вентканал выглядит следующим образом:

1. Собирается диффузор.
2. К диффузору крепятся кронштейны. Их можно изготовить из нескольких изогнутых металлических полосок.
3. К кронштейнам прикрепляют колпак, удерживаемый ими.
4. К входному патрубку прикрепляют нижние кронштейны.
5. К конусообразному диффузору монтируется верхняя часть распорок кронштейнов.

Дефлектор считается собранным, далее следует установка насадки на вентканал.

Монтаж

Нижний стакан устанавливается на выходной дымоход, сверху на него крепится второй. Чтобы конструкция была устойчивой, они соединяются хомутом.

Вытяжные отверстия также зажимаются хомутами. Далее, нужно прижать колпак подготовленными кронштейнами. Если дефлектор для вентиляции устанавливается на местности, для которой характерно частое изменение движения ветра, рекомендуется оснастить установку обратным конусом. При частом отсутствии ветров, рекомендуется устанавливать насадку для вентиляционных каналов под уклоном.

Правильный выбор

При подборе дефлектора рекомендуется уделять внимание на следующие детали:

• Конструкция дефлектора – ключевой параметр изделия. При выборе того или иного вида конструкции важно учитывать условия местности, характер ветровых потоков.
• Материал изготовления должен быть прочным и надёжным. Можно сделать выбор в пользу эстетичного пластика, но при сильных ветрах он не прослужит длительное время. Флюгерные и шарообразные вращающиеся модели подвержены воздействию осадков вследствие постоянных ветровых потоков, поэтому эти виды особенно нуждаются в изготовлении из прочного материала.
• Если конструкция включает движущиеся элементы, необходимо проверить их на возможность свободно двигаться. Такие детали всегда следует содержать в чистоте.
• Определившись с конструкцией, следует подобрать изделие нужного размера. Выбор размера, как и конструкции, зависит от того, для чего нужен дефлектор и на какой объект он устанавливается.
• Необходимо учитывать коэффициент потерь и разряжения воздуха, эти значения у каждой модели могу различаться.
• При установке не на вентиляционную, а на печную трубу, стоит выбирать насадки, изготовленные из материала, который способен выдерживать высокие температуры.

Что такое дефлектор в вентиляции? С помощью этой насадки на вентиляционную трубу можно добиться высокого комфорта для использования помещений. При этом улучшается тяга, повышая эффективность циркуляции воздухообмена и удаления отработанного воздуха. Кроме того, насадка помогает сохранить долгую жизнь дымоходу, защищая его от попадания различного мусора и осадков.

назначение, установка, разновидности, изготовление, размеры

Содержание статьи:

Дефлектор или отражатель представляет собой трубную конструкцию особой формы, монтируемую на верхушке дымохода с целью защиты оголовка. Его основное назначение состоит в увеличении тяги, создаваемой в каналах отопительных систем и обеспечение безопасного отвода дыма. Если дефлектор на вытяжной трубе не установлен, в нее начнет проникать воздух, препятствующий образованию разницы давлений внутри и снаружи дымохода.

Краткие сведения и принцип работы

Дефлектор – приспособление для отвода газов и регуляции тяги

Помимо своего генерального назначения, заключающегося в отводе газов, дефлектор на дымоход выполняет целый ряд вспомогательных функций:

• выравнивает тягу (увеличивает поступление кислорода), что приводит к экономии топлива, полностью сгорающего в тепловом генераторе или печи;
• препятствует образованию искр, которые нередко приводят к возгоранию горючих материалов;
• защищает трубные полости от попадания в них осадков и сильных порывов ветра;

Применение дефлектора гарантирует бесперебойность работы любого отопительного устройства даже в плохих погодных условиях.

Принцип его работы основывается на законах аэродинамики. Простыми словами его можно представить в следующем виде:

• Движущиеся воздушные массы обтекают стенки наружного цилиндра рефлектора, создавая в этом месте разряжение.
• Часть воздушного потока формирует завихрения, которые поднимаются вдоль по корпусу.
• Они смешиваются с остатками продуктов сгорания, выводимыми из дымохода.

Образующаяся смесь создает дополнительное разряжение и увеличивает тягу в дымоотводной трубе.

На верхнем цилиндре предусмотрены зазоры, посредством которых дым засасывается внутрь трубы. Из-за них образующиеся под колпаком воздушные завихрения иногда препятствуют выводу дыма, что относят к недостаткам рефлекторов. Для их устранения в некоторых моделях под зонтом устанавливается конусная насадка перевернутого типа, предназначенная для отражения, рассечения и последующего за этим выведения воздушных масс.

Причины дымления

Принцип работы дефлектора как газоотводящей конструкции

Дымление печи чаще всего объясняется так называемым “опрокидыванием тяги”, происходящим из-за долгого простоя отопительной установки. Это приводит к остыванию внутренних пространств и снижению градиента давлений. В результате поток воздуха в трубе меняет свое направление и устремляется не наружу, а в сторону источника тепла.

Указанное явление никак не связано с температурой снаружи и может проявиться в жаркую погоду и в морозы. Для устранения эффекта обратной тяги в дымоходе потребуется повысить температуру в отводной трубе. Один из способов, которыми удается этого добиться – установка качественного дефлектора для дымохода.

Типы насадок

Разновидности насадок на трубу дымохода

Современный дефлектор на трубу дымохода имеет множество конструктивных исполнений, самыми известными из которых являются:

• насадка Григоровича;
• изделия, выпускаемые в лабораториях ЦАГИ;
• “Круглый Волпер”;
• “Флюгер”;
• Н-образное устройство.
• изделия открытого типа Astato.

Каждая из перечисленных разновидностей насадок на дымоход нуждается в отдельном рассмотрении.

Изделия Григоровича и ЦАГИ

Размеры дефлектора для изготовления своими руками в зависимости от диаметра трубы

Дефлектор Григоровича представляет собой наиболее доступный вариант, который пользователь сможет без труда изготовить из подручных материалов и заранее закупленных заготовок. Конструкция включает в себя два цилиндра (верхний и нижний), а также систему патрубков, конус и монтажные кронштейны. Устройства этого типа имеют один существенный недостаток, заключающийся в высоком положении зонта по отношению к диффузору. Это нередко приводит к задуванию клубов дыма в ее боковые ниши. В целом эффективность этого приспособления не очень велика. Однако образцы этих дефлекторов хорошо справляются с другой задачей – препятствовать проникновению дождя и снега в дымоход.

Универсальный вариант дефлекторных устройств, разработанный в ЦАГИ, выполнен в виде патрубка особой формы, закрепляемом на отводящей дым трубе. Кроме того, в его состав входят диффузор, кольцо и насадка-зонт. К достоинствам этой конструкции относят особое устройство насадочной части, позволяющее выводить отработанные газы через вентиляционный канал. Благодаря этому удается увеличивать тягу не только в дымовых каналах, но в действующих системах вытяжки и вентиляции.

Конструкция ЦАГИ позволяет эффективно рассекать поток воздуха, что способствует быстрому выведению дыма из отводящего канала. Расположенный внутри зонтик обеспечивает надежную защиту от климатических воздействий. Существенный недостаток такого исполнения – сложность изготовления в домашних условиях.

Круглый Волпер и Н-образные дефлекторы

Н-образный дефлектор состоит из нескольких сваренных труб

Устройство под названием “Круглый Волпер” имеет схожую с моделью ЦАГИ конструкцию. Отличия заметны лишь в особенностях верхней части корпуса дефлектора. Колпак-насадка, защищающая внутренности трубы от попадания в нее мусора и осадков, размещен здесь поверх диффузора, что устраняет некоторые недостатки модели ЦАГИ.

Н-образная модель достаточно проста, чтобы изготовить ее самостоятельно. Для сборки потребуется нескольких трубных отрезков, рассчитанных на сильные порывы ветра. Элементы такой конструкции собираются в виде горизонтально расположенной буквы Н, что исключает возможность попадания в трубный канал атмосферных осадков и мусора. Вертикально расположенные боковины позволяют увеличить тягу в дымоходе и разводят исходящие потоки по разным направлениям.

Флюгер

Устройство представляет собой несколько соединенных между собой козырьков, крутящихся на игольчатом основании. Чтобы конструкция могла вращаться под воздействием ветра, в ее верхней части предусмотрена особая флюгерная сборка. Некоторые модели оснащаются небольшим стрелочным штырем, указывающим направление потоков воздуха.

Наличие козырьков, рассекающих при вращении воздуха, позволяет увеличить тягу в дымоотводе. Помимо этого, с их помощью удается защитить котел или печную конструкцию от загрязнения, возможного из-за попадающих извне мелких частиц. К недостаткам этой конструкции относят ненадежность подшипника, используемого в механизме вращения флюгера.

Дефлектор ASTATO

Вращающийся дефлектор работает от электроэнергии

Под этим обозначением представлена еще одна модель вращающегося дефлектора вентиляционного класса, использующая для этого не только механическую, но и ветровую тягу. В ее конструкции предусмотрены следующие обязательные узлы и элементы:

• встроенный электрический двигатель;
• датчик давления;
• электронное реле времени.

Последнее используется для задания выдержки, по истечении которой происходит смена режима работы. При достижении ветром определенной силы встроенный двигатель автоматически выключается и устройство работает по принципу вытяжной вентиляции. С ослаблением ветровой тяги вновь запускается электродвигатель, не ухудшающий аэродинамических характеристик системы, но позволяющий получить нужное разрежение (до 35 Па).

Электродвигатель дефлектора достаточно экономичен, поскольку работает только после включения по сигналу датчика, контролирующего давление на выходе дымохода. Подавляющую часть эксплуатационного периода дефлектор работает на ветровой тяге. При желании переключать устройство из одного режима в другой пользователь может вручную.

Самостоятельное изготовление дефлектора

Вначале по чертежам необходимо сделать бумажные лекала

Поскольку дефлектор Григоровича относится к самым простым и легко воспроизводимым типам защитных турбо-устройств, имеющим несложную конструкцию, он больше всего подходит для самостоятельной сборки. Чтобы сделать дефлектор на вытяжную трубу своими руками, потребуются заготовки жести или оцинкованной стали с толщиной листа не менее 0,5 мм. Для сборки дефлектора также необходимо приготовить следующий комплект инструментов:

• ножницы, предназначенные для резки жести;
• молоток, электродрель и набор сверл;
• сварочный агрегат любого типа;
• разметочный комплект;
• картонный лист;
• саморезы и другие метизы (гайки и болты).

В качестве исходного материала выбран лист оцинковки толщиной 0,8 мм. Помимо них потребуется приготовить комплект стальных полосок заданной ширины. Самодельное устройство собирается в следующей последовательности:

1. Просчитываются размеры проектируемого устройства, для чего используются готовые формулы, приводимые в Интернете.
2. На картонном листе наносится разметка каждого из рабочих элемента будущей конструкции.
3. Вырезаются шаблоны, которые после этого прикладываются один к другому, чтобы убедиться в совпадении контуров.
4. Шаблоны размещаются на поверхности заготовленных стальных листов и обводятся.
5. По полученной разметке с помощью ножниц вырезаются рабочие заготовки.
6. На основе центральной части вырезается форма для диффузора, по краям которой проделываются отверстия для саморезов.
7. Таким же образом формируется заготовка для наружного цилиндра дефлектора.
8. На предпоследнем этапе сборки из 2-х полученных заготовок собирается колпак конусообразной формы.

В завершение по краям верхнего конуса делаются шесть надрезов, служащих для крепления опорных стоек. Последние вырезаются из стальных полос длиной 21 см и шириной 5 см. С их помощью две конусные заготовки своими кромками скрепляются между собой.

Готовый колпак дефлектора объединяется с собранным диффузором, после чего вся конструкция устанавливается в наружный цилиндр.

Монтаж устройства

При монтаже дефлекторная головка одевается на трубу дымохода и закрепляется хомутами

Чтобы дымовая труба была надежно защищена в верхней своей части, важно правильно установить готовый дефлектор на ее оголовок. Для проведения этой операции потребуется приготовить следующие инструменты и элементы крепежа:

• электродрель с комплектом сверл;
• полный набор накидных ключей;
• крепежные резьбовые шпильки и гайки к ним;
• специальные соединительные хомутики.

Также нужно запастись лестницей подходящей длины, позволяющей подниматься на крышу дома и перемещаться по ней. Кроме того, потребуется подготовить отрезок трубы диаметром, превышающим тот же типоразмер трубного канала.

Установку турбодефлектора для дымохода выполняют в следующем порядке:

1. На верхнем участке дымоходной трубы с отступом примерно 8 см от края наносится разметка отверстий для крепежных винтов.
2. Точно такие же отметки делаются на широкой части корпуса.
3. В размеченных точках просверливаются отверстия.
4. В них вставляются винты, а с обратной стороны аккуратно наворачиваются гайки.
5. Готовый рефлектор насаживается на дымоотвод и крепится на оголовке с помощью хомутов.

Если на трубу кирпичного дома, например, приходится устанавливать слишком большой по размеру дефлектор, для усиления его крепления рекомендуется использовать проволочные растяжки нужной длины.

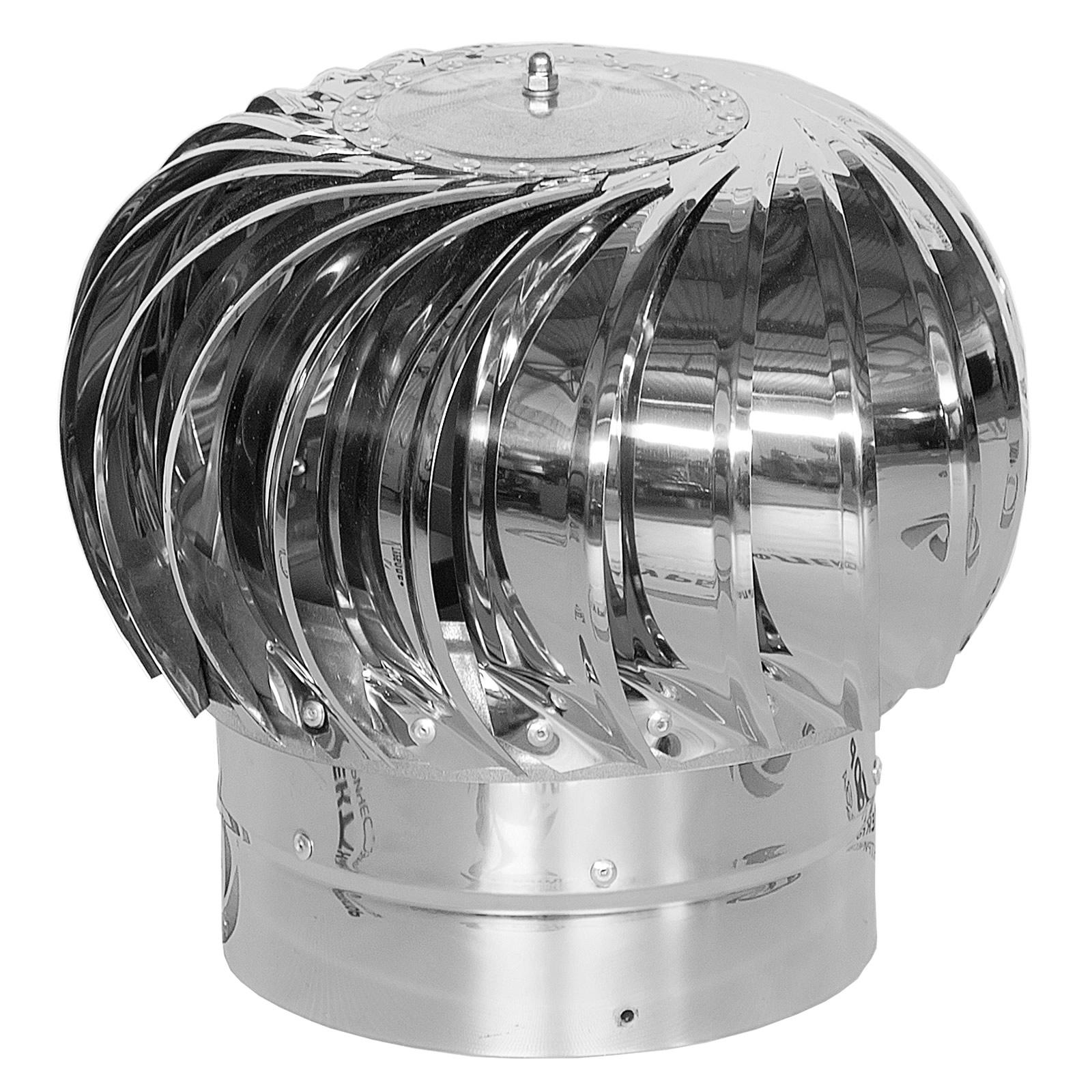

Турбодефлектор принцип работы

Дефлектор вентиляции: виды и характеристики дефлекторов на трубу

Чтобы человеку было комфортно находиться в помещении, нужно обеспечить нормальную циркуляцию воздуха. Непрерывный воздухообмен создает правильно организованную вентиляционную систему, но эффективность ее работы зависит от внутренней тяги. Если не защитить вентиляционный канал, присутствует риск того, что конструкция забьется мусором и перестанет функционировать. Для профилактики проблемы на воздуховод устанавливается вентиляционный дефлектор.

Дефлекторы позволяют снизить влияние погодных воздействий на вентиляционную систему.

Из чего состоит дефлектор и какие задачи выполняет

На эффективную работу вентиляционной системы в первую очередь оказывает влияние сила ветра, его направление, а также температура воздуха. Например, летом на улице очень жарко, а из-за того, что воздух нагревается, снижается тяга и, соответственно, сокращается циркуляция воздуха. Чтобы снизить влияние подобных негативных воздействий, устанавливаются такие приборы, как дефлекторы. Использование конструкций считается обязательным при организации дымохода, потому что дефлектор – это в первую очередь прибор, нормализующий работу вентиляционной системы.

Купол, шар или другая конструкция, которая установлена на крыше, и является дефлектором.

По сути, дефлекторы – это аэродинамические устройства, снижающие негативное воздействие погодных факторов на работу вентиляции. Главная задача дефлекторов для вентиляции – обеспечение лучшей тяги внутри системы путем регулирования воздушного потока.

Именно поэтому приборы устанавливаются в самой верхней точке трубы. Увидеть приспособления можно на большинстве гаражей, которые увенчаны трубами, выходящими из подвалов или цокольных этажей. Помимо этого, дефлекторы располагаются практически повсеместно на крышах домов.

Основная задача дефлекторов – это обеспечение лучшей тяги внутри системы вентиляции.

Зачем устанавливают дефлектор на дымоход, какие его основные функции

После установки дефлектора существенно увеличивается тяга. Это происходит потому, что конструкция отклоняет потоки воздуха и образует на выходе из вентиляции зону пониженного давления. Именно по этой причине воздушные массы, находящиеся внутри, поднимаются по трубе и компенсируют недостаток давления.

Если правильно выбрать воздушный дефлектор, получится значительно увеличить эффективность работы вентиляции. Иногда производительность повышается на 20%. Лучше всего действуют приборы, установленные на вентиляционных каналах, отличающихся большим количеством горизонтальных и извилистых участков.

Основной задачей, которую выполняют установленные на крышу дефлекторы, считается укрытие вентканалов от проникновения загрязнений, а также птиц и другой живности извне. Даже за короткое время мелкий мусор, опалые листья, пыль и иные частицы накапливаются на стенках трубы, приводя тем самым к сужению ее диаметра. По этим причинам вся система может выйти из строя.

Другие функции приборов:

• защита от попадания атмосферных осадков;
• усиление тяги;
• повышение КПД вентиляции до 20%;
• гашение искр и обеспечение пожарной безопасности;
• препятствие появлению обратной тяги, так называемого эффекта опрокидывания вентиляции.

Конструкция

1. Диффузор. Представляет собой основание в виде конуса с усеченным дном. На верхнюю часть вентиляционного канала, выходящего на крышу, наживляется нижний фрагмент цилиндрической колбы, благодаря чему и образуется замедление потока воздуха и повышение давления.
2. Зонт. Деталь, предупреждающая проникновение мусора в вентканал. Выглядит как защитный колпак, закрепленный в верхней части диффузора.
3. Корпус. Деталь дефлектора, находящаяся на виду. Представлена обечайкой или кольцами, которые соединены с диффузором при помощи двух или трех кронштейнов. Именно из-за того, что элементы корпуса рассекают поток воздуха, внутри цилиндрической колбы образуется пониженное давление.

Для того, чтобы осадки не могли проникнуть внутрь системы, диаметр диффузора должен превышать размер входного отверстия. Корпус устанавливается таким образом, чтобы воздух создавал так называемый подсос через выемки рядом расположенных колец. В этом случае получится ускорить отвод воздушных масс из системы вентиляции.

Чтобы исключить попадание осадков внутрь системы устанавливается защитный зонт.

Если на улице боковой ветер, то воздушный поток станет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет присутствовать только отток воздуха снизу.

Благодаря диффузору образуется замедление потока воздуха и повышение давления.

Виды и характеристики дефлекторов на трубу: основные отличия

При выборе модели надо обратить внимание на такие критерии:

• материал изготовления;
• принцип функционирования;
• особенности конструкции.

В основном все модели выполняются из следующих материалов:

• алюминия;
• нержавеющей стали;
• оцинковки;
• меди;
• пластика;
• керамики.

Устройства делятся на такие типы:

• ЦАГИ, отличающиеся присутствием расширения вентакала – диффузора;
• цилиндрический вентиляционный грибок Волпера;
• колпак-флюгер, в простонародье – «подхалим»;
• Н-образный дефлектор из труб;
• турборефлектор, представляющий собой сферическую ротационную насадку;
• статико-динамическое устройство открытого типа Astato.

Некоторые включают в этот список и обычные зонтики, установленные в верхней части канала. Следует понимать, что подобного рода устройства помогают лишь укрыть вентиляцию от дождя, но никаким образом не влияют на тягу.

Разновидности по форме:

• плоские;
• полукруглые;
• с открывающейся крышкой;
• двускатные.

Классификация по принципу работы:

• ротационные;
• дефлекторные;
• турбинные.

Дефлектор ЦАГИ и другие варианты конструкций

Цокольный дефлектор в первую очередь предназначается для проветривания подвальных помещений и нижних этажей. После установки не только налаживается циркуляция свежего воздуха, но и испаряется лишняя влажность с поверхностей. Также он защищает цокольные этажи и подвальные помещения от проникновения грызунов и других мелких вредителей и от осадков. При установке лучше взять трубу с запасом по длине, потому как ее всегда можно уменьшить до нужной высоты, а вот дорастить не получится.

Дефлектор ЦАГИ состоит из таких элементов:

• стакана, расположенного в нижней части конструкции с расширением на конце;
• цилиндрического корпуса, представленного обейчаткой из стали;
• зонтообразной крышки;
• стоек крепления из металлических полос.

Принцип работы заключается в следующем: вследствие обдува корпуса создается разреженная зона, расположенная над открытым диффузором. Отработанный воздух, смешанный с угарным газом и другими компонентами, поднимается по воздуховоду в область образованной зоны пониженного давления и выходит наружу. Здесь он подхватывается ветром и полностью удаляется.

Что собой представляют турбодефлекторы и флюгеры

Конструкции можно смело объединить в одну группу, потому как они не только похожи друг на друга, но и имеют сходный принцип работы.

Отличительной чертой приборов является сферическая форма ротационных устройств с лопастями в виде полукругов, которые вращаются под действием силы ветра. В этом случае разреженный воздух образуется внутри сферы над оголовком трубы.

Продуктивность флюгера обеспечивается благодаря тому, что лопасти прибора всегда разворачиваются «спиной» к ветру, тем самым предотвращая попадание потоков воздуха внутрь канала. За корпусом конструкции образуется зона низкого давления, так называемая аэродинамическая тень, способствующая быстрому выводу загрязненного воздуха из вертикального канала.

Среди преимуществ вентиляционного турбодефлектора выделяются:

• защита вентиляционного канала от перегрева летом, что позволяет снизить расходы на охлаждении помещения в жаркие дни;
• предупреждение образования конденсата под кровлей за счет регуляции температуры в жару;
• отсутствие необходимости подключения прибора к электрической сети;
• обеспечение эффективной работы, потому как продуктивность турборефлектора в некоторых случаях на 200% выше, чем у статических моделей.

Негативные стороны прибора:

• лопасти конструкции не будут вращаться и тяга не улучшится, если нет ветра;
• узлы вращения дефлектора требуют постоянного обслуживания;
• возможно полное или частичное обмерзание насадки;
• не защищают вентиляцию от проникновения осадков, особенно в ветреные дни;
• при сильном ветре присутствует вероятность того, что заклинивший флюгер потеряет целостность.

Какой дефлектор лучше для вытяжки

На строительном рынке представлены в широчайшем ассортименте различные конструкции таких изделий. Все они имеют те или иные особенности эксплуатации, которые желательно знать при приобретении. Наиболее популярны следующие виды:

1. Роторные вентиляционные конструкции.
2. Вращающиеся вентиляционные дефлекторы.
3. Дефлекторы Григоровича.
4. Модели разработки ЦАГИ (центральный аэрогидродинамический институт).
5. Дефлекторы Вольперта.
6. Н-образные.

вентиляционный на трубу дымохода и как сделать своими руками по чертежам, что это такое

Правильно оборудованный механизм вентиляции в доме способствует свежести и чистоте воздуха внутри жилого помещения. Главным условием ее функциональности считается возможность эффективной тяги, однако, всевозможный мусор и пыль могут серьезно нарушить функциональность всей системы. Чтобы не допустить подобных поломок, профессионалы советуют использовать вентиляционный дефлектор.

Что это такое?

Механизм воздухообмена в любом помещении обусловлен системой элементов, которые обеспечивают многофункциональность ее работы: приток и отток, подогрев, озонирование и многое другое. Немаловажную роль в этом играет бесперебойная работа вытяжной вентиляции, которая поддерживается за счет усиления тяги. Приспособление, которое создает необходимую тягу, используется повсеместно. В самом упрощенном виде оно представляет собой колпак, которым оканчивается дымоход.

Причем это не просто зонт для защиты от птиц, бабочек и листьев, а устройство аэродинамического типа, которое выполняет следующие функции:

• создает защиту для вентиляционных ходов;
• способствует бесперебойной тяге всей вентиляционной системы;
• активизирует работу вентмеханизмов.

Вентиляционный дефлектор – это весьма полезное устройство. Единственное, что нужно принимать во внимание при его использовании – это особенности газового отопительного прибора, который установлен в доме или бане, а также кровельный материал, используемым для покрытия крыши.

Принцип работы

Вентиляционный дефлектор может отклоняться от любого, даже самого минимального дуновения ветра. Однако он не просто отклоняется, а еще и фиксируется так, чтобы создать оптимальные условия для эффективного вывода продуктов горения через оборудованный дымоход. Важно, чтобы этому процессу не препятствовал ветер. Механизм действия дефлектора состоит в том, что он крепится к трубе, которая отводит дым и гарь и при этом создает препятствие свободному перемещению воздушных потоков. Согласно законам физики, чем более интенсивно перемещается объем воздуха в потоке с изменяющимся сечением, тем сильнее перепад давления, что приводит к понижению давления. Мощность потока ветра, действующего на дымоход, формирует рядом с оголовком некоторое разрежение.

Поток воздушных масс, сталкиваясь с препятствием, обтекает его, а сам воздух при этом проникает внутрь вентиляционной системы через специально оборудованные отверстия сверху и снизу, при этом разрежение воздуха возрастает и ориентирует направление воздушного столба вверх. Вентиляционный дефлектор функционирует с оптимальной эффективностью по вентмагистрали с горизонтальными изгибами и пролетами. Это является условием, при котором тяга вытяжки горячего воздуха возрастает самое меньшее на 10–20%. Конечно, ветер, как и остальные природные явления, всякий раз ведет себя неодинаково. Его влияние различается: он может обдувать дымоход сверху вниз, в этом случае помогут расположенные снизу дефлектора небольшие отверстия, именно они будут втягивать к себе газы. Порывы ветра могут направляться снизу вверх, тогда воздух будет проходить через кольцевые отверстия в верхней части устройства. Воздушные массы могут перемещаться в горизонтальной плоскости, в этом случае работают как верхние, так и нижние отверстия.

Следует отметить, что самым опасным вариантом считается второй, поскольку в этой ситуации зонтик устройства отражает воздушные потоки в направлении, прямо противоположном перемещению дыма вместе с продуктами горения.

Чтобы нивелировать этот недочет, многие мастера монтируют еще один дополнительный конус того же размера, что и базовый, и соединяют оба элемента. Таким образом, зонтик дефлектора оборудуется двумя разнонаправленными конусами. Это позволяет прибору работать с максимальной эффективностью в любых погодных условиях. Если дымоход не оборудован этим устройством, на вентиляционной трубе постепенно будет оседать жир и копоть, к которым со временем начнут прилипать пыль и мусор. Все это с течением времени вызывает уменьшение сечения внутреннего вентотвода и дальнейшей поломки всей системы в целом.

Преимущества и недостатки

К достоинствам механизма следует отнести следующие:

• эффективную защиту от грязи и всевозможных осадков;
• увеличение силы тяги.

Этот прибор имеет простую структуру, поэтому может быть легко изготовлен и установлен своим руками из доступных недорогих средств. В то же время до сих пор существует немало противников дефлектора, многие потребители задаются простым вопросом – или он нужен.

Вентдефлектор может замерзнуть, покрыться нагаром и копотью, в него может забиться мусор, листья и пыль. В любом из этих случаев обитатели дома имеют большой риск угореть. Коэффициент полезного действия печки или котла от использования дефлектора увеличивается незначительно, но при этом устройство требует регулярной чистки и осмотра его состояния. Если речь идет о печках и котлах на пропане, то профилактические осмотры требуется проводить каждые три месяца, если говорить о нагревательных элементах, работающих от жидкого горючего или газа – каждые полгода.

Совет в этой ситуации можно дать такой – когда в доме оборудована старая печка на дровах или углях, в которой слабая тяга и ветер постоянно задувает в трубы, то оптимальным вариантом станет несложный дефлектор или простой дымник, выполненный в виде зонтика или простого шатра.

А вот во всех остальных ситуациях следует хорошо продумать, какой именно тип дефлектора будет оптимальным для конкретного котла, печи и трубы. Разобраться с этим вопросом помогут специалисты исходя из своего опыта и знания нормативов. Они смогут подобрать именно тот вариант дефлектора, который обеспечит бесперебойную работу, эффективную тягу и полную безопасность для обитателей дома.

Устройство

В переводе дефлектор означает «отклонять» и это определение наглядно отражает все его функциональные особенности.

В зависимости от модификации дефлектор может состоять из разных элементов, однако, все модели имеют такие одинаковые структурные части, как:

• два металлических стакана;
• кронштейны для прочной фиксации;
• приточно-отводящий патрубок, прикрепленный к трубе с использованием пластикового или металлического хомута;
• решетка для защиты дымохода от мусора и листьев.

Верхний стакан имеет форму, которая немного расширяется к нижней части, а вот внутренний стакан является абсолютно ровным. Эти цилиндры одеваются друг на друга, оба имеют специальные отверстия кольцевого типа. На самом верху всей конструкции фиксируется крыша-диффузор на прочных стойках. Он имеет самые разные названия – колпак, зонтик, некоторые мастера именуют его «навершие». Форма крыши-диффузора может быть любой, наиболее распространена полукруглая модель, а также плоская с крышкой и щипцовая двускатная. Необходимо чтобы диаметр крышки был больше, чем диаметр выходного трубного отверстия. В противном случае возможно попадание снега и дождя внутрь вентсистемы.

Назначение

Одним из широко распространенных вариантов практического применения дефлектора считается монтаж на дымоход. Дело в том, что при вычислении размеров трубы основным критерием является обеспечение тяги, сила которой оптимальна для эффективного выхода опасных продуктов горения. Использование дефлектора создает условия для увеличения КПД всей отопительной системы в доме на 20%, а это во многом обуславливает хорошее прогорание топлива, существенное увеличение отдачи тепла и избавление от проблем, которые вызваны затуханием пламени.

Помимо этого, дефлектор на дымоходе препятствует проникновению внутрь механизма воздухода всевозможного мусора и осадков, кроме того, хорошо влияет на функциональность системы и существенно повышает срок ее службы.

Еще один популярный вариант использования дефлекторов – это крепление на кондиционер. В строгом понимании подобная конструкция довольно незначительно напоминает классические дефлекторы. Это скорее экраны-отражатели, которые используются для перемещения воздушных масс, создаваемых в результате работы кондиционеров. Благодаря такому дефлектору мощный поток воздуха движется не на человека, а в пол или по потолку, а затем медленно теряет свою выраженность и вскоре рассеивается.

Интересный вариант дефлекторов – это ротационный (роторный). Подобные модификации позволяют значительно увеличить эффективность естественного вентилирования в 4 и более раз.

Примечательно, что при этом не требуется сети электрического тока и других источников питания устройства. С технической точки зрения, ротационный дефлектор представляет собой небольшую подвижную головку с движущимися лопастями, которая фиксируется на прочном основании специальными подшипниками, характеризуется нулевым сопротивлением. Если в такие лопасти проникает воздушный поток, то они приводят головку в движение, таким образом воздух сильно разряжается и вырабатывается необходимая тяга.

Еще один известный вариант дефлектора – это флюгер. Чисто технически он является механизмом с вращающимся корпусом, двигающимся параллельно с изогнутыми линиями козырька, которые, в свою очередь, сходятся в узлах подшипника.

На самом верху такой конструкции размещается флюгер, благодаря которому все устройство в целом движется «по ветру». Механизм активности заключается в следующем: поток воздуха проходит через козырьки, затем набирает скорость и формирует участок пониженного давления. Как следствие, возрастает тяга, а теплообмен существенно улучшается. Подобные устройства очень эффективны для предупреждения возникновения обратной тяги, образования искр или ошибок работы котла вследствие затухания огня. При этом соорудить подобный флюгер совсем несложно – необходимо лишь зафиксировать установку на срезе вытяжной трубы специальным кольцом с узлом подшипника.

Виды

О значимости дефлектора в формировании необходимой обратной тяги и поддержании ее в стабильном состоянии вопреки любым природным явлениям задумались еще столетие назад. Тогда в «Центральном аэрогидродинамическом институте имени профессора Н. Е. Жуковского» (ЦАГИ) по поручению совсем «молодого» союзного правительства начались работы по усовершенствованию дымоходов. Этой проблемой занимались известные ученые Д. П. Григорович и А. Ф. Вольперт. Они создали несколько эффективных моделей дефлекторов самого различного назначения, самым известным из которых стал прибор, названный в честь своих создателей – дефлектор Вольперта-Григоровича. Именно он и был взять за основу для создания более современных технологичных моделей.

Несмотря на широкий ассортимент самых разнообразных торговых марок дефлекторов, все они укладываются в несколько типовых вариантов по принципу аэродинамики.

По степени взаимодействия с механизмом тяги существует несколько моделей.

• Активные. Эта разновидность отличается встроенным дымососом в своей структуре, при этом он должен беспрерывно работать на протяжении всего времени, в течение которого в топке горит огонь. Они зависят от источника энергии и не используются для отопительных систем с малой мощностью.
• Активно-пассивные имеют маломощный дымосос, которой необходим лишь при неблагоприятных погодных факторах (буря или безветрие), а также при чрезмерно интенсивной топке.
• Пассивно-активные. В таких модификациях дефлектор самостоятельно формирует собственную тягу методом, не зависящим от источника энергии.
• Пассивно-технологические варианты, при которых полностью отсутствует какая-либо собственная тяга.

В зависимости от аэродинамического механизма дымохода различают следующие:

• неполное устройство – предполагает, что в пространстве, в котором установлен дефлектор, присутствует особая область сильного заветривания, так называемый карман, где скапливается воздух, различные газы и дымовые смеси;
• полный открытый – в таких конструкциях карман отсутствует, однако, ветер может беспрепятственно проникать в функциональное пространство устройства;
• закрытый – здесь нет ни ветрового кармана, ни возможности для проникновения воздушных масс внутрь дефлектора;
• дефлектор-флюгер;
• вихревой дефлектор.

С точки зрения технологичности, наиболее сложным считается закрытый дефлектор. Однако он имеет и немаловажное преимущество: в результате нагрева обечайки такие устройства практически сразу дают собственную полностью энергонезависимую тягу.

Этот вид пассивного дефлектора является единственным, который может увеличить естественную тягу даже в абсолютно безветренную погоду. Отдельно стоит остановиться на вихревых вариантах. Они легко выделяются из общего модельного ряда своей «рваной» конструкцией с выступающей острой кромкой. Следует заметить, что область вихревой аэродинамики имеет много «белых пятен», поэтому нарисовать точную модель поведения такого типа устройств при вариативных внешних явлениях довольно сложно, поэтому такие модели не пользуются спросом и многие производители закрыли их выпуск.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

• держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
• не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
• имеет простую и понятную конструкцию;
• практически не закоксовывается и не засоряется, довольно просто очищается;
• по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

• при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
• на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
• при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

В общем, дымник – это несовершенный дефлектор, который оптимален для использования в регионах с ровным климатом, где практически не бывает ураганов и бурь.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

• сложное тело вращения;
• в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
• при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
• открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
• модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
• не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

• обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
• не склонен к обмерзанию и засорению изнутри;
• образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

• при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
• имеет довольно сложные конструктивно-технологические параметры;
• не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Не стоит путать вентиляционный дефлектор, канализационную модель и дефлектор капота со многими другими модификациями, которые не имеют никакого отношения к поддержанию работы отопительной системы в домах.

Как сделать самому?

Представленные в магазинах дефлекторы изготавливаются в соответствии с ГОСТ 15150-69, однако, многие домовладельцы предпочитают изготовить прибор самостоятельно. Многие собственники частных домов предпочитают особо не утруждаться и просто оборудуют верхушку дымохода зонтом на специальном держателе. По сути, этот крышный прибор напоминает дефлектор Григоровича, но только без диффузора.

Зонт не увеличивает тягу, поэтому ее применение имеет смысл на дачах, которые не используются в качестве места круглогодичного проживания. Хозяева топят печь лишь несколько раз осенью и весной, поэтому дешевый вариант с зонтом их вполне устраивает.

Если же речь идет о доме или коттедже, то искусственное создание тяги необходимо, в противном случае не менее 20% топлива будет растрачиваться вхолостую. В этой ситуации нужно как минимум добавить в установку кольцо, которое разбивает ветер – это позволяет соорудить некоторое подобие дефлектора. Можно самостоятельно сделать эффективный дефлектор, поскольку его сборка не потребует много времени и трудозатрат. На все работы уйдет не более 2–3 часов.

Изготовление конструкции, увеличивающей тягу, своими силами включает такие основные этапы, как:

• нарисовать схему-чертеж;
• сформировать заготовки;
• непосредственно собрать дефлектор;
• зафиксировать его на трубе.

Чертеж правильнее всего составлять на листе бумаге. Для его максимальной точности следует предварительно вымерить размеры патрубка и колпака, ну и, конечно, длину непосредственно дефлектора. Чтобы не допустить ошибок, можно опираться на общеизвестные формулы, которые отталкиваются от внутреннего размера дымохода (d). Они рассчитаны специалистами и повсеместно применяются при оборудовании дефлектора.

Расчет является следующим:

• высота дефлектора = 1,6–1,7 х d;
• ширина = 1,2–1,3 х d;
• ширина колпака = 1,7–1,9 х d.

Чтобы изготовление устройства шло быстрее, после составления чертежа можно составить некий прототип установки из бумаги, это позволит увидеть все возможные ошибки и недочеты проекта.

Затем следует приступать непосредственно к созданию металлической конструкции. Для работы используют оцинкованную сталь толщиной менее 1 мм. Бытует мнение, что самые качественные дефлекторы производится из меди, это в какой-то степени верно и оправдано, если в сарае случайно завалялся ненужных пластин меди. Если же его нет (а чаще всего именно так и бывает), то не стоит приобретать такой дорогостоящий материал, ведь нержавейка отлично справляется с возложенными на нее задачами, да и длительность ее службы никак нельзя назвать маленькой.

Заготовки вырезают из нержавеющей стали специальными ножницами, а затем приступают непосредственно к сборке установки. Для работы потребуется дрель, а также заклепочник либо сварочный аппарат. Стоит принять во внимание, что при проведении сварочных работ следует соблюдать правила техники безопасности и быть максимально внимательным, чтобы невзначай не прожечь небольшой участок конструкции. В том случае, если используются заклепки, можно формировать припуск для дальнейшего соединения деталей на специальном прокаточном станке. Если же ничего такого в домашней мастерский не обнаружено, то сгодится и самый простой молоток. Соорудив припуски, необходимо ровно закрепить детали друг с другом, затем при помощи дрели просверлить узкие отверстия и установить крепкие заклепки. Колпак к базовому основанию фиксируется ножками, их также предварительно изготавливают из листа более плотной оцинкованной стали.

Когда самодельный дефлектор сооружен, необходимо приступить к главному этапу – его монтажу на дымовую трубу. Технология фиксации одинакова как для самостоятельно изготовленных приборов, так и для купленных на строительном рынке. Единственное, что нужно иметь в виду – для облегчения монтажа покупную конструкцию, реализованную в разобранном виде, следует собрать еще внизу и крепко зажать все крепления. Лишь после этого нужно смело отправлять на крышу. При фиксации конструкции к трубе следует осторожно просверлить крепежные отверстия, после чего останется лишь закрепить покрепче заклепки и убедиться в устойчивости конструкции – она не должна отклоняться в ту или другую сторону.

Если же она шатается, то имеет смысл использовать еще один хомут. Подобный вариант используется для труб дымоходов, которые не облицованы сверху кирпичом.

Если же требуется закрепить дефлектор не на асбестовой поверхности, а на кирпичной кладке, понадобятся особые переходники. По окончании монтажа следует проверить работу устройства. Для этого нужно включить отопление и убедиться в функциональности установки.

Стоит более подробно остановиться на основных ошибках, которые могут возникать в работе дефлектора.

Неприятности периодически случаются абсолютно со всеми приборами и вентиляционный дефлектор в этом смысле не исключение.

• Неправильная работа. Как правило, этот дефект возникает в тех ситуациях, когда изначально было подобрано устройство неправильного размера. Оно заваливается внутрь дымохода и перекрывает «дорогу» для выведения гари, дыма и копоти. Чтобы избежать возникновения подобных осложнений необходимо изначально исходить из норматива, что диаметр патрубка обязательно должен соответствовать диаметру самой внутренней трубы дымоходной установки. Если же монтируемый дефлектор имеет круглое или полукруглое сечение, а дымоход – квадратный, то стоит использовать специальные переходники.
• Покупка вращающейся модели в регионах с суровыми зимами. В условиях морозов и снегопадов она может обледенеть. Чтобы исправить недочет, необходимо лезть на крышу и удалять снег со льдом вручную, а это занятие никак не назовешь приятным во время морозной вьюги.

• Проблема связана с низкой или нулевой эффективностью прибора. Такое случается, когда место монтажа выбрано неудачно. Еще на этапе строительства эффективного дымохода необходимо учитывать особенности местности: не стоит устанавливать этот объект в зоне повышенной аэродинамической тени высоких деревьев и строений, дефлектор должен крепиться выше уровня конька крыши и прочих построек.
• Поломка дефлектора, а именно его вращающихся элементов. Это нередко случается, если прибор установлен своими руками из материалов низкого качества, тогда сталь начинает ржаветь и растрескиваться. Чтобы этого избежать, необходимо регулярно проверять состояние конструкции и смазывать подшипники. Если же поломка уже произошла, то имеет смысл изготовить новое устройство.
• Опасными последствиями чревата установка простого колпака. В непогоду он может покрыться льдом либо его может занести снегом. Если такое случится ночью, то все опасные продукты сгорания будут оставаться в доме и это может привести даже к гибели домочадцев. Именно поэтому лучше сразу установить технологичный дефлектор и не ставить опасные эксперименты со всевозможными зонтами и козырьками. Отдельно стоит установить искрогаситель, впрочем, это требование необязательно и отдается на усмотрение владельца дома.

О том, что представляет собой дефлектор, смотрите в видео ниже.

виды, принцип работы 🚩 Квартира и дача 🚩 Другое

При отсутствии нужного приспособления в системе вентиляции нередко возникают различные проблемы с тягой. Отток дыма из-за препятствий может приостановиться или прекращается совсем, после чего могут потребоваться трудоемкие мероприятия по исправлению ситуации. Дефлекторы устанавливают с целью улучшения работы системы.

Приспособление для большей эффективности работы вентиляции помогает уменьшить влияние различных факторов на ее работоспособность. Не стоит пренебрегать необходимостью его использования. Нередко от атмосферных условий зависит, насколько эффективной будет работа вентсистемы. Подъемная сила обеспечивает циркуляцию потоков воздуха. Такой эффект получается за счет разницы в температурах в помещении и снаружи него. Ветер будет влиять на работу вентиляции, осложняя процесс естественного воздухообмена или увеличивая его скорость.

Внешне турбодефлектор похож на колпак, который размещен наверху вытяжного канала. За счет работы данного узла удается уменьшить негативное влияние, которое оказывают на оборудование осадки, обеспечить защиту для шахты от мусора. Образующиеся потоки ветра перенаправляются, что несколько усиливает тягу. Чтобы ее повысить, внутри дымохода установлена конструкция, выполненная наподобие зонта. Дефлектор, установленный на трубу дома, из которой идет дым, обеспечивает гашение искр и уменьшает опасность возгораний.

Работа конструкции заключается в правильном отражении от диффузора воздушных потоков. Происходит их рассечение, по этой причине воздух разрежается, появляется тяга.

Диффузоры эффективнее работают при установке на вентканал, располагающийся с изгибами или направлен по кривой линии. При увеличении тяги внутри трубы КПД приспособления способен увеличиваться на 20%.

Современные приборы для улучшения вентиляции, имеющиеся в продаже, значительно отличаются функциональностью, а такие имеют разные особенности конструкции. Среди них можно как отдельный вариант описать ротационный дефлектор. Эта разновидность включает несложные модели, которые хорошо подходят для применения на дымоходе и вентиляционных трубах. У многих конструкция может быть собрана самостоятельно.

Основой такого устройства может выступать пластик и медь, оцинкованная или нержавеющая сталь, алюминий. По конструкции дефлекторы можно подразделить следующим образом:

•  Дефлекторы цаги.
•  Открытые варианты тарельчатого типа.
•  Звездообразные виды.
•  Приборы, работа которых производится по принципу Григоровича.
•  Конструкции Н-образного типа.

Наиболее популярным считается устройство, названное по имени Григоровича, благодаря его предельной простоте.

По классу дефлекторы бывают ротационными или статичными. Последние являются неподвижными. Ротационные устройства способны вращаться.

Вентиляционный дефлектор может представлять тарельчатую конструкцию. Ее работа отличается эффективностью и простотой. Ротационные приборы устройство имеют непростое, у них имеется вращающаяся часть и непростая система лопастей. Стоимость таких приборов немалая, но и эффект от их работы получить можно отличный.

Н-образные устройства на одном оголовке содержат сразу два дефлектора. Поворачивающиеся насадки снабжены специальным килем, действуют по принципу флюгера, поворачивая устройство в направлении ветра. Таким образом в лопасти и отверстия конструкции попадают потоки воздуха, провоцируя эффект эжекции газа из воздуховодных каналов.

Ротационные приспособления обладают возможностью вращения, применяются в вентиляции и каналах для отведения дыма. Добавление двигателя им не нужно. Вращаться элементы будут за счет работы силы ветра.

При вращении турбины внутри канала создается разрежение. Постепенно будет вытягиваться избыток влаги, пыли и тепла, неблагоприятных для здоровья газов. Помещение при этом получает защиту от образования внутри конденсата. Вращение головки дефлектора не зависит от того, куда направлен ветер. Разрежение способно усиливать тягу в дымовом и вентиляционном каналах, а головка не допустит обратной тяги. При монтаже этого устройства нет необходимости в обеспечении электропитания.

Французские разработчики подготовили статодинамический дефлектор Астато, который помогает обеспечивать хорошую потоковую тягу в системе, где вентиляция происходит естественным путем. Монтаж прибора может проводиться на любой высоте, для построек, возведенных недавно и для очень старых. После включения электромоторчика аэродинамика канала остается прежней. Степень разрежения воздуха выражается показателями давления и напора вентилятора.

Для монтажа устройства можно применить ниппельное соединение – это удобный вариант, если канал вентиляции имеет круглое сечение. При работе с целой группой, состоящей из воздуховодов прямоугольной формы, устанавливается адаптер. Управление такой конструкцией можно выполнять как вручную, так и с использованием реле времени и прибора для измерения давления.

Дефлектор разработан в виде шести различных вариантов. Различаются они между собой диаметром – он может быть в диапазоне 16-50 см. Стоимость приборов зависит от размера.

Дефлекторы вентсистемы выбирают по конструкции в зависимости от того, какова область его применения. Если он нужен для системы приточно-вытяжной, подобранную модель поместить надо будет на оголовке канала. Так удается создать область пониженного давления и за счет ее повысить тягу.

Эффект разреженности воздуха получается при меняющемся сечении. Когда скорость воздушного потока увеличивается, перепады давления будут сильнее. Сила ветра, обдувающего трубу, обеспечивает создание вакуума в части оголовка, за счет чего массы внутри направляются вверх. Так обеспечивается образование дополнительной тяги.

Дефлектор на вытяжную трубу составлен из нескольких фрагментов. Это диффузор, защитный элемент, корпус. Диффузор — это кусок трубы, выполненный в виде усеченного конуса. Его надевают на трубу той частью, которая уже. Устройство помогает увеличить давление внутри трубы, в области оголовка. Так увеличивается разница давлений, получается более активной эжекция вытяжных воздушных масс. Деталь в виде зонта нужна для того, чтобы не допустить попадания в канал мелкого мусора, прочих ненужных предметов. Корпус обеспечивает рассечение воздушных потоков, обеспечивая понижение давления внутри.

Устройство, которое называют колпаком Григоровича, объединяет такие узлы:

•  Конус обратного типа.
•  Защитный колпак или зонт.
•  Диффузор.

Последняя деталь представлена также в виде усеченного конуса, но на трубу его надевают широкой частью. Ее сечение должно быть шире, чем у оголовка. Клапан так же, как и в предыдущем варианте, обеспечивает защиту. Под колпаком помещается обратный конус, обращенный вершиной вниз. Он не допускает, чтобы воздух скапливался под зонтом, и обеспечивает создание потока воздуха при взаимодействии с диффузором. Вентиляционный дефлектор этого вида действует в двух направлениях по принципу эжекции.

PPT — Введение в отражатели потока Презентация PowerPoint, бесплатная загрузка

Введение в отражатели потока 14 Этот тренинг был подготовлен группой Министерства сельского хозяйства США (USDA) Отто Гонсалеса-Министерство сельского хозяйства Министерства сельского хозяйства США (руководитель группы), Джон Фрипп (инженер-строитель) и Крис Хог (эколог водно-болотных угодий) — Служба охраны природных ресурсов США (инженеры-строители). Фрипп и Хоаг были основными авторами этого материала. US AID оказал финансовую поддержку команде USDA.

Защита отражателя потока • Обычно используется в транспортной зоне • Отводит энергию потока от берега потока

Что такое отражатель потока? Ответ: Дефлектор потока — это структура, которая простирается в поток от берега, чтобы перенаправить поток от разрушающегося банка. Дефлекторы потока: • Представляют собой низкие конструкции, ориентированные вверх по потоку. • Низкие скорости воды • Вызвать отложение отложений Harland Creek MS

Они могут быть большими

Каменные шпоры Твердые точки и / или кикеры Они могут быть меньше

Дефлекторы потока • Критерии проектирования Разберитесь в основных принципах работы дефлекторов ручья • Размер камня • Выравнивание • Дизайн • Профиль • Ключ в кровать • Ключ в берег Существует много разных типов.Для проектирования часто требуется инженер. В этом введении будут рассмотрены основы. Возможно, вы захотите пройти более подробное обучение.

Как работают дефлекторы потока. Эти структуры обеспечивают медленный поток Скорость около берега Вопрос: Почему это полезно, если вы хотите остановить банк. эрозия? Ответ: Более низкая скорость = меньшая эрозия Осадки, которые естественным образом находятся в потоке, будут выпадать из потока, когда вода замедляется. Обычно защита в 3-4 раза превышает длину дефлектора. Береговая линия

Размер камня • Сила река или ручей попадает прямо в отражатель • Следовательно, камень должен быть больше, чем каменная наброска на берегу • Рекомендуется, чтобы минимальный размер был вдвое больше расчетного размера каменной наброски

Работает с • Выравнивание • Может варьироваться • Используйте угол 45 градусов от крен • Хлопайте под углом 90 градусов, чем половина Поток Примерно 45 ° Направленный вверх по течению Угол меняется в зависимости от радиуса изгиба Не используйте на слишком крутом изгибе

Дефлекторы часто используются группами Угол может меняться Перенаправленный поток Улавливаемый поток Поток контролируется с помощью набора дефлекторов, сохраняется та же основная кривая

Конструкция: Профиль Длина <1/3 ширины канала Максимальный берег Hei ght = меньше 1 метра или 1/3 общей высоты берега Конечная высота = ½ высоты берега Конечная высота Высота берега Длина

Конструкция: Ключ для кровати Ключ для кровати = от 1 до 2x высоты Ключ для кровати

Конструкция: Ключ от берега Ключ от берега больше 1 метра или высоты берега Ключ от берега

Вам нужен инженер для помощи с проектированием, если: • Река имеет высокие скорости • Река большая • Эрозия значительная • Река система нестабильна • На берегу есть что-то очень важное • Проект будет стоить больших денег • По законам у вас должен быть инженер

Конец

«Орвилл» разрушает драму » Дефлекторы »- TrekMovie. com

«Дефлекторы»

Орвилл Сезон 2, эпизод 7 — эфир в четверг, 14 февраля 2019 г.
Автор Дэвид А. Гудман
Режиссер Сет МакФарлейн

Когда блестящий инженер Moclan прибывает на борт, чтобы модернизировать дефлекторную систему корабля, именно его личная жизнь будет иметь самое продолжительное влияние на жизнь многих членов экипажа.

В этот день святого Валентина в эпизоде ​​сериала «Орвилл » представлены сюжетные линии, которые продвигают личную жизнь Келли и Кассиуса, а также Бортуса и Клайдена, и дает лейтенанту Джессики Зор.Талла Кейали — ее первая содержательная роль. Едва ли можно найти смех в эпизоде, который показывает, что The Orville могут делать драму исключительно хорошо, когда они настроены на это, и это демонстрирует, насколько Orville отличается от Star Trek: The Next Generation философски.

Адрианн Палики в «Дефлекторы»

Предупреждение: я не хочу вас увлекать, это несправедливо по отношению к вам. Ниже СПОЙЛЕРЫ !

ЭТО НЕ ТЫ, ЭТО Я

«Дефлекторы» — подходящее название для эпизода, сюжет которого основан на обновлении системы дефлекторов Орвилла, но он также наполнен людьми, использующими все возможные средства защиты от травм других людей.Он начинается со сцены прекрасного воссозданного Нью-Йорка 1945 года, когда Келли и Кассиус пьют кофе в кафе на тротуаре. Их легкий разговор вскоре становится эмоциональным, поскольку Келли уклоняется от очередного приглашения Кассиуса взять отпуск с ним. Его неуверенность вспыхивает, когда Келли намекает, что его работа менее требовательна, чем ее, и в разговоре об их надеждах на отношения Келли понимает, что они оба хотят разных вещей, поэтому она расстается с ним.

Что интересно в этом диалоге, так это то, что и Келли, и Кассиус — симпатичные персонажи, и они выражают обоснованные точки зрения. Ни один из них не выглядит «плохим парнем» в том, что разыгрывается как зрелый, но сложный разговор «DTR» («определите отношения»), который у любого из нас мог бы быть в тот или иной момент в реальной жизни. Престижность писателю Дэвиду А. Гудману, ветерану книги Star Trek: Enterprise и автору книг Trek, включая готовящуюся к выходу The Autobiography of Mr.Спок .

По мере разворачивания эпизода Кассиус предпринимает неоднократные попытки убедить Келли поговорить с ним и, возможно, пересмотреть свое решение, отправляя ей текстовые сообщения на коммуникатор, отправляя ей букет печенья (есть ли на борту «Орвилла» франшиза «Съедобные устройства»?) имея гигантский разумный цветок в горшке (удивительно озвученный некредитованным Брюсом Уиллисом!), обращается от его имени! Такие крайности кажутся немного нехарактерными для кого-то столь же уравновешенного, как Кассиус, но они служат, чтобы подчеркнуть твердость решимости Келли.Ее решение принято, она сожалеет о боли, которую причиняет Кассиусу, но она готова двигаться дальше. Опять же, здесь демонстрируется зрелый и интересный текст, и Адриенн Палики (Келли) и Крис Джонсон (Кассиус) играют эти сцены как эмоционально здоровые взрослые.

МНЕ НУЖНО СДЕЛАТЬ КАРЬЕРУ

Часть сюжета, посвященная космическому кораблю, включает в себя гениального инженера Моклана Локара, прибывающего на борт «Орвилля», чтобы протестировать модернизацию системы дефлектора корабля. С первых моментов, когда Локар находится на борту «Орвилла», становится ясно, что у них с Бортусом есть общая история — Локар — «кодашик», или бывший парень Бортуса.Пока Локар хочет поговорить с Бортусом, Бортус держит его на расстоянии вытянутой руки, поручив лейтенанту Таллу Кейали в качестве связного.

Техническая составляющая работает именно так, как вы ожидаете. Локар работает с Ламарром и его командой инженеров над установкой обновлений на корабле, проводится стресс-тест, в котором крейсер Moclan и Orville участвуют в имитационном бою, кажется, что обновления не работают, а затем в последний момент они использовать как задумано, доказывая свою полезность. Легко и просто, и по цифрам.По пути, тем не менее, есть благодатные записки, в том числе инженер Дженни, предлагающий праздничные кексы с миниатюрными кусочками глазури в форме Орвилла для команды, вызывая предсказуемый энтузиазм у Данна и забавный, жестоко-резкий ответ Моклана от Локара. И все это время взгляд Локара многозначительно задерживается на лейтенанте Кейали.

Я ДУМАЮ, НАЧАТЬ НАЧАТЬ ВИДЕТЬ ДРУГИХ ЛЮДЕЙ

Вскоре Локар признается Кейали, что она его привлекает, а это влечение запрещено в мужской культуре Моклан.Как мы узнали в предыдущих эпизодах, и особенно в «О девушке», Мокланы не являются полностью мужскими видами — некоторые Мокланы рождаются самками, но почти всегда насильственно хирургическим путем переводят их на жизнь самцов — процесс, который партнер Бортуса Клайден настоял на том, чтобы покончить с его ребенком с Бортусом, Топа. В этом эпизоде ​​мы узнаем, что некоторых мокланов привлекают женщины. Как это работает в культуре, где так или иначе все вокруг кажутся мужчинами, неясно. Но те, кого привлекают женщины, либо скрывают свою ориентацию, либо сажаются в тюрьму на всю жизнь.Их семьи разделяют их стыд. «На Moclus, — говорит Локар, — посредственность — единственное поведение, не вызывающее подозрений». Это мощная фраза, хотя кажется, что она не является продолжением.

Кейали берет Локара в симулятор, запускает программу Келли в Нью-Йорке 1945 года, и учит его танцевать по-человечески. Диалоги здесь многослойные и приятные, с отличным описанием того, как работает медленный танец и почему он такой интимный. Кульминацией этого является поцелуй, требующий от поразительно высокого Локара согнуться почти пополам, чтобы дотянуться до губ лейтенанта.Кейали. Когда ее вызывают из симулятора, чтобы разобраться с заражением Келли Брюсом Уиллисом, Локар сталкивается в симуляторе с Клайденом, который следит за ними. «Я знаю, кто ты!» Клайден обвиняет.

Когда Кейали возвращается к симулятору, Локара уже нет, и компьютерный поиск показывает, что его больше нет на борту «Орвилла». Кейали воспроизводит запись симулятора и видит искаженную фигуру, противостоящую Локару, а затем испаряющую его из оружия! Сейчас идет расследование убийства.

ВЫ ЗАСЛУЖИВАЕТЕ ЛУЧШЕ

На напряженном брифинге в зале заседаний корабля Кейали рассказывает, что Локар был мужчиной с гетеросексуальным влечением, из-за чего капитан Моклан пришел в ярость. Он называет это «девиантным поведением» и обвиняет Кейали в выдумках против Локара. Кейали отвечает с праведной яростью: «Единственное, что я сделал, — это принял его таким, какой он есть. Если бы вы, люди, не были такой кучкой ограниченных, фанатичных…! » Капитан Мерсер прерывает ее и обещает провести полное расследование.

Совершенно очевидно, что культуру Моклан с ее странными практиками и поразительно отличным от Планетарного Союза взглядом на сексуальность трудно примирить с культурой Орвилла. Мы наблюдали, как это назревает с первого сезона, и в интервью создатель Сет Макфарлейн пообещал, что это еще не все: «Мокланы [являются] расой, которая намеренно позиционируется как очень проблематичная. Их точки зрения не совпадают с нашими, но мы должны найти способ сосуществовать. Сейчас нет ничего более актуального, чем это.У экипажа «Орвилла» разные мнения о «Мокланах». Эд нашел их культуру запутанной и опасной, как, например, когда Клайден зарезал Бортуса в ритуале развода Моклан в «Первобытных побуждениях». Здесь Эд — голос, который пытается успокоить жестокое суждение Кейали.

В некотором смысле, модель Orville представляет более детальный взгляд на культурные различия, чем прямая терпимость, выраженная в Star Trek: The Next Generation . Эта терпимость время от времени проявляется в «Орвилле», но также часто проявляются более глубокое замешательство, отвращение и гнев.В то время как в 1990-е гг. Прогрессивность заключалась в принятии различий, в «пробужденных» 2010-х гг. Прогрессивная точка зрения включает осуждение, стыд и культурную гибель тех, кто верит иначе, чем стандартная прогрессивная точка зрения. В «Лейтенант Кейали» писатель Гудман представляет искренне переживаемую, движимую любовью ярость осуждения. В Mercer мы видим, как кто-то пытается воплотить в жизнь прогрессивный подход 1990-х годов в более сложном мире. И, что удивительно, в Бортусе есть человек, выросший в глубоко укоренившейся культурной среде, которому теперь приходится снова и снова сомневаться, считает ли он это справедливым.

Неясно, с какой точки зрения. Orville в конечном итоге возьмет на себя культурный плюрализм: вернутся ли они к оптимистическому релятивизму в стиле TNG, примут пламенное разделение «пробудившегося» прогрессизма 2010 года или наметят совершенно другой курс? Время покажет.

ДАВАЙТЕ ПРОСТО ДРУЗЬЯМИ

Сюжет убийства быстро раскрывается, поскольку небольшое компьютерное волшебство Ламарра и Исаака показывает, что искаженная фигура в симуляторе — это Клиден, и хотя он становится их главным подозреваемым и признается, что угрожал раскрыть отклонения Локара, он плохо подходит для убийца.В яркой беседе в покоях Бортуса Кейали определяет ключ. К удивлению никого из присутствующих, кто видел «Военный трибунал» TOS, Локар на самом деле не мертв, но инсценировал свое собственное убийство, чтобы избежать позора разоблачения или самоубийства.

После довольно странного обыска корабля (они действительно думают, что Локар 7 футов высотой прячется в ящиках или шкафах бюро?) Локар обнаруживается в отсеке для шаттлов, и лейтенант Кейали неохотно передает его властям Моклана. , освобождая Клайдена.

И снова здесь есть нюансы. Локар не проявляет полного сочувствия, обвиняя Кейали в том, что она выполняет свою работу. Хотя у нее были чувства к Локару, она не могла мириться с заключением Клайдена в тюрьму, когда он не совершил преступления, в котором его обвиняли.

Когда Клайден позже подходит к Кейали, чтобы поблагодарить ее за спасение его жизни, она взрывается на него горячими слезами. «Вы хотите отплатить мне? Вот как. Когда увидишь меня в коридоре, пройди в другую сторону.Локар не причинил вреда тебе, он никому не причинил вреда. Все, что он хотел, это любовь. И все же из-за вас его жизнь закончилась. Ни по какой причине, кроме вашего собственного предубеждения. Так что, насколько я понимаю, вы можете отправиться прямо в ад ». Это чрезвычайно сложная сцена, которая подняла мою оценку актерских способностей Джессики Зор на десяток ступеней.

КАК МЫ РАЗВИЛИ КВАРТИРУ

Макфарлейн указал, что напряженность между культурой Моклан и плюрализмом Планетарного Союза будет постоянной темой этого сезона сериала « Орвилл », и, возможно, нигде это не проявится так остро, как в отношениях между Бортусом и Клайденом. Клайден традиционно ориентирован, уверен в своей правоте и готов пожертвовать всем, чтобы следовать своим убеждениям.

Борт, однако, явно переосмысливает все, чему он был воспитан. В последний момент между ними двумя в этом эпизоде ​​Клайден возвращается в свои апартаменты, выглядя самодовольно довольным, в то время как Бортус смотрит на звезды. Они молча смотрят друг на друга через комнату, а затем разворачиваются и расходятся.Выживет ли их брак?

И оказывается, что Кассий принял должность преподавателя на другом корабле, и они с Келли расстались, пожав руку. Ну, мне понравился его персонаж и игра Криса Джонсона. Его будет не хватать.

РАЗБИВКА

Этот эпизод может стать поворотным в истории сериала « Орвилл ». Не было пустякового юмора, очень мало шуток и острый, тонкий, сложный драматический сюжет.В нем были многоуровневые сценарии, предзнаменования и метафоры, а также сложный, но личный рассказ, грамотно направленный. Он продемонстрировал, насколько серьезно сериал может относиться к своим персонажам и ситуациям, в которых они находятся. Было несколько смешков, но не настолько, чтобы понравиться некоторым из самых ярых поклонников первого сезона.

Это направление Орвилл собирается идти? Если так, посчитайте меня.

КРАТКИЕ СВЕДЕНИЯ

• В дизайне корабля Moclan есть крутые, красиво оформленные желто-оранжевые светящиеся части, а шаттл Moclan выглядит как массивная компьютерная мышь начала 2000-х годов.Классный дизайн.
• В боевых испытаниях дефлекторов Маллой применяет некоторые причудливые маневры уклонения, заставляя меня задаться вопросом, почему, если это испытание дефлекторов? Потом я понял, что, может быть, они хотят перегрузить энергетические системы корабля, как в реальном бою?
• Отношения Кейали и Локара страдают от синдрома быстрого начала романтики в телешоу, но не смертельно. Вы можете видеть то, что они видят друг в друге.
• Я усмехнулся, когда Эд ответил на горе Келли из-за того, что Кассиус постоянно переписывался.Когда мы с женой впервые подружились, она меня привлекла задолго до того, как у нее возникли какие-либо чувства ко мне, и я советовал ей через несколько потенциальных женихов, которые хотели с ней встречаться. Я могу согласиться с постоянным советом Эда Келли не иметь больше ничего общего с Кассиусом.
• Серьезно — может ли кто-нибудь войти в комнату моделирования, когда кто-то другой ее использует? Где уединение? Это было проблемой в «Первобытных побуждениях», а также в нескольких других эпизодах. Разве людям не нужно стучать?
• Песня, которая играет в симуляции 1945 года и в заключительных сценах, — это «Белые скалы Дувра» Гленна Миллера и его оркестра.
• Когда Талла начинает свое расследование в симуляторе, она просит компьютер воспроизвести индекс времени 1701.7. Что, похоже, является намеком на обозначение USS Enterprise от Trek.
• Гигантское инопланетное растение в горшке Брюса Уиллиса, Грун, является катрудийцем.
• Локар (Кевин Дэниелс) ненадолго появлялся в первом открытии второго сезона, посетив Ялою Бортуса.

ЦЕНЫ

• «Похоже, у вас дома довольно много проблем.» «Да.» «(Смеется) Хорошо. Мне нравится честность ». Кейали и Локар
• Цопа: «Что такое отношения?» Бортус: «Это то, что предшествует яйцу».
• «Локар, кекс?» «Нет» «Ты уверен?» «Я дал вам свой ответ!» Jenny и Locar — я обожаю резкость Moclan
• «Эй, ребята, никаких торпед, ладно? Мы сказали «никаких торпед». Мы сказали, что никаких торпед, верно? » «Я был там, когда мы это сказали». «Вы были прямо здесь». Эд и Келли
• «[Исаак] обходил корабль, спрашивая всех, какие позы для секса наиболее приятны для биологических форм жизни.«Я просто пытался предоставить доктору Финну наиболее тщательно выверенный опыт полового акта». «Да, это то, чего хотят женщины — покорный коитус». (Гордон и Исаак) «Эй! Я пытаюсь поесть здесь! » (Ламарр)
• «В галактике так много несчастных людей. Зачем игнорировать что-то хорошее? » Кейали
• «Кто ты?» «Я Локар». «Что случилось с твоей головой?» «Я Моклан». «Ой. Это Бетти. Я купил ее на Рождество. «Это не моя забота». Локар и голографическая девушка с куклой — снова Моклан офигенный.
• «Это очень гладко». «Дело в тонкости. Небольшие невербальные движения, на которые реагирует ваш партнер. Попробуйте вести ». «Ведущий?» «Используйте физическое общение, чтобы сказать мне, как вы хотите, чтобы я двигался». Кейали объясняет человеческий танец. Я любил это.
• «Послушайте, никто не говорит, что все в порядке, и мы не пытаемся возложить на вас всю работу по персоналу, мы просто говорим, что вы должны были нам сказать». Эдзингс Отдел кадров.
• У Кейали и Бортуса есть мощная сцена в арсенале.»Ты знаешь что ты прав. Я не понимаю способа Моклана. Я не понимаю испорченную культуру, которая мешает людям быть такими, какие они есть, под угрозой личной гибели. Я думал, ты станешь более развитым, особенно учитывая то, что они сделали с твоей дочерью. «Я СКАЗАЛ! Что. Будет. Быть. Все.» озноб.
• «Любому Моклану было бы противно то, что он есть. Даже вы!» Клайден — Бортусу.
• «Это должно быть самое безумное, что когда-либо происходило на этом корабле!» «Ну, однажды я чуть не умер, потому что ударил статую.«Однажды Исаак отрезал мне ногу». «А капитана и командира поместили в зоопарк». «И Bortus почти разбился корабль«причину порно.» «Понимаю.» Гордон и Ламарр объясняют Кейали.
• «Зачем Локару пришлось пройти через все эти неприятности, чтобы инсценировать собственную смерть?» «Потому что он знал, что его время истекло. Что Клайден собирался разоблачить его. Его жизнь кончилась, и он видел единственный выход — самоубийство. Но для Мокла самоубийство означает изгнание всей семьи, и он не хотел, чтобы они платили за его… за его грехи.Еще одна удачно поставленная фраза Джессики Зор.
• «Мой брат говорит, дружба не будет полной, пока твой друг не обратится к тебе в отчаянии». Локар.
• «Вы знаете, чем больше я узнаю о Moclans, тем больше я вижу, что наши различия лежат в основе наших ценностей. Как долго может длиться союз с такой культурой? » Эд Мерсер.

---

Будьте в курсе всех наших новостей, обзоров и интервью The Orville на TrekMovie.com.

13 простых стратегий, чтобы работать эффективнее

Независимо от вашей работы или отрасли, мы все хотим научиться эффективно работать и достигать своих профессиональных целей. Но настоящая продуктивность — это больше, чем просто вычеркивать задачи из списка дел, а делать больше того, что важно. К счастью, все, что нужно, — это немного изменить свои повседневные рабочие привычки, чтобы увидеть улучшения, поэтому начните с этих простых советов и наблюдайте, как растет ваша продуктивность.

13 способов повысить эффективность работы

Обрежьте список задач

Мы все знаем, насколько парализующим может быть начало большого проекта или выполнение сумасшедшего списка дел.Так что не перегружайте себя огромным списком задач! Дайте себе от 3 до 5 важных дел, которые вам нужно выполнить за один день, и сосредоточьтесь на них. Если вы закончите их раньше, вы всегда можете добавить еще несколько вещей в свой список, но если вы будете держать это в управляемом режиме, вы будете продуктивны, а не будете просто заняты.

Поменяйте список дел на расписание

Сядьте, посмотрите на свое доступное время в течение дня и реалистично оцените, что вы можете сделать. Затем составьте план игры: выделите определенные промежутки времени для каждой из ваших важных задач — и обязательно включите перерывы.Выделяя время и структурируя свой день, вы можете использовать то время дня, когда вы от природы более сосредоточены и мотивированы, добиться ощутимого прогресса в важной работе и убедиться, что вы действительно делаете необходимые перерывы, чтобы оставаться ментально свежими.

Остановить, пока вы все еще в движении

Одна из главных причин, по которой мы откладываем дела на потом, заключается в том, что мы просто не знаем, с чего начать. Но если вы перестанете работать над делом на день, точно зная, что вам нужно делать дальше, будет намного легче начать заново. Завершайте каждую задачу определенным «следующим шагом», чтобы в следующий раз быстро вернуться в нужную зону.

Будьте организованы

У высокоэффективных людей есть системы, которые помогают им находить точную информацию, которая им нужна, именно тогда, когда она им нужна. Простая система, такая как метод «Getting Things Done» (GTD) Дэвида Аллена, может облегчить умственное бремя хранения напоминаний и идей и освободить пространство в мозгу для более значимой и эффективной работы. Получите 20-секундный обзор знаменитого метода GTD здесь.

Сделайте дурные привычки труднее, чтобы их потакать

Постоянные отвлекающие факторы снижают вашу продуктивность и уровень интеллекта, и вы не сможете работать эффективно, если не будете работать в полную силу.Поэтому создайте несколько простых препятствий, которые помогут вам сосредоточиться. Если вы постоянно достаете свой телефон, когда работаете, чтобы написать другу или проверять социальные сети, например, положите телефон в запертый ящик стола и храните ключ в шкафу наверху или попросите коллегу, которому вы доверяете, подержать до обеда.

Приоритет

Большая часть эффективности на работе — это научиться говорить «нет». Выясните, что действительно важно — какие задачи на самом деле движут иглой к вашим основным целям? Какие проекты оказывают наибольшее влияние на вашу прибыль? Избавьтесь от работы, которая на самом деле ни к чему не приводит.Использование методики постановки целей на основе данных, такой как OKR (цели и ключевые результаты), — это практический способ сосредоточить ваши ежедневные усилия на четко определенных, измеримых целях, которые напрямую способствуют достижению более крупных бизнес-целей.

Беритесь за самые важные задачи в первую очередь

Утром ваша мотивация и креативность находятся на пике, поэтому вместо того, чтобы начинать свой день с проверки электронной почты (которая может быстро сорвать ваши планы, поскольку то, что вы намеревались выполнить, отталкивается или теряется среди входящих запросов), подождите несколько часов, чтобы проверить свой почтовый ящик и поработать над более важным проектом, пока ваша умственная энергия еще высока.

Планируйте завтра сегодня вечером

Хотя вы не должны ложиться спать, мучаясь из-за всей работы, ожидающей вас завтра, создание короткого списка простых дел на ночь может помочь вам приступить к работе утром, создавая продуктивный импульс, который поможет вам через остаток дня. Постарайтесь включить в свой список хотя бы одну умеренно сложную задачу — по словам доктора Михали Чиксгентмихайи, есть золотая середина, когда ваш мозг легче входит в то состояние «потока», когда ваш мозг гудит, а вы делаете свою работу лучше всего.Это случается, когда степень сложности и ваши способности пересекаются в высокой точке. (Если задача недостаточно сложная, вам станет скучно, а если она будет слишком высокой, вы начнете нервничать и нервничать).

Использовать время простоя для прерывания задач администратора

Ожидание в очереди в продуктовом магазине, на следующей автобусной остановке, в банке, в лифте и т. Д. Не должно быть напрасной тратой времени. Принесите книгу, которую давно собирались прочитать, очистите несколько писем или узнайте об обновлениях статуса. Или просто позвольте своему разуму блуждать и наблюдать за миром вокруг вас.Никогда не знаешь, когда твоя следующая отличная идея поразит тебя!

Назначить встречи самому себе

Создайте зону, свободную от отвлекающих факторов, где вы сможете сосредоточиться при необходимости. Отметьте в календаре свободное время, когда вас не будут беспокоить, отключите электронную почту и уведомления о сообщениях (или, еще лучше, полностью отключитесь от Интернета) и сосредоточьтесь на одной важной задаче на час или два.

Измените свой диалог

Вместо того, чтобы говорить: «У меня слишком много дел сегодня!» и «Я сейчас в таком стрессе!» Скажите: «Это две вещи, на которых мне нужно сосредоточиться сегодня.»Простой сдвиг в перспективе может творить чудеса с вашей мотивацией и уровнем энергии.

Сообщать и разъяснять

Все мы должны сотрудничать с другими на том или ином уровне, чтобы выполнять свою работу, поэтому изучение того, как эффективно работать с другими, является важной частью повышения собственной эффективности на работе. Один из лучших способов избежать ненужных переделок и потраченного времени — устранить недопонимание и недопонимание. Сделайте это правильно с первого раза, и вы сэкономите кучу времени и умственной энергии, проверяя и переделывая задачи.

Найдите способы выполнять больше работы, которая вам нравится

Когда вы заинтересованы, бросаете вызов и хорошо делаете свою работу, вы более вовлечены и более эффективны. Подумайте, какие аспекты вашей работы вы ждете с нетерпением, за какие навыки вы больше всего цените и в каких типах проектов ваши коллеги просят вас о помощи.

Хотя не все, что вы делаете на работе, может быть увлечением, при небольшом творчестве даже утомительные задачи могут быть веселыми или сложными. В следующий раз, когда вам нужно будет создать табель учета рабочего времени или отчет о расходах, рассчитайте время и посмотрите, сможете ли вы побить свой личный рекорд.Делайте все возможное, чтобы узнавать что-то новое каждый день или заставляйте себя пробовать то, чего у вас раньше не было.

Дополнительные советы и ресурсы для повышения эффективности работы

Независимо от того, работаете ли вы в маркетинге, управлении проектами, разработке программного обеспечения или в любой другой сфере, наша коллекция советов и инструментов по продуктивности и мотивации поможет вам узнать, как повысить эффективность работы.

Настоящие лазеры и дефлекторные экраны

Наблюдение — одна из самых важных частей войны.Зачем рисковать потерять людей и материалы в битве, если вы можете шпионить за врагом на расстоянии? У ученых из BAE Systems может быть ответ, и он будет на поле боя в течение следующих 50 лет.

Эта система называется разработанной лазером атмосферной линзой (LDAL), и она позволит самолетам-шпионам видеть гораздо большие расстояния. Но как это будет работать? Что ж, LDAL использует отражательные свойства ионосферы аналогично тому, как радиостанции могут быть услышаны людьми, настраивающимися на расстоянии 1000 километров от источника. С самолета будет запущен мощный лазер, который превратит часть атмосферы Земли в линзу. Эта линза позволит увеличивать электромагнитные волны, такие как свет и радиосигналы, и видеть их на большем расстоянии. LDAL также использует физику, которая вызывает миражи в пустынях. Свет голубого неба преломляется более горячим воздухом ближе к поверхности Земли, создавая видение вдалеке. Направляя лазер с высокой импульсной мощностью, LDAL создает так называемый эффект Керра, когда небольшая часть ионосферы ионизируется.Это изменяет оптические свойства атмосферы в пользу командира. Планируется, что эта технология будет использована в лазерном оружии и в качестве дефлекторного щита в стиле «Звездных войн». Все это может показаться довольно амбициозным или даже надуманным, но эксперты уверены, что LDAL может существенно изменить стратегию боя.

Чтобы увидеть, как все это будет работать, посмотрите это отличное видео:

Противовоздушные средства противодействия не смогут предотвратить наблюдение с этих расстояний

Вам также может понравиться:

Новые удивительные изображения кривизны Земли
Будущее автономно
Виртуальный Mayflower

Чтобы узнать больше о технологиях, меняющих правила игры, прочтите последний выпуск журнала How It Works. Его можно приобрести во всех хороших розничных магазинах, или вы можете заказать его в Интернете в магазине ImagineShop. Если у вас есть планшет или смартфон, вы также можете загрузить цифровую версию на свое устройство iOS или Android. Чтобы не пропустить выпуск «Как это работает», подпишитесь сегодня!

Обзор [The Orville] Jammer’s: «Deflectors»

Самый важный диалог в «Deflectors» подходит к концу. «Знаете, чем больше я узнаю о Мокланах, тем больше я вижу, что наши различия лежат в основе наших ценностей», — говорит Эд Келли.«Как долго может длиться союз с такой культурой?» Это хороший вопрос, который помогает понять сбивающую с толку закономерность, которая наблюдается здесь во многих эпизодах.

Это не что иное, как третий эпизод этого сериала, в котором культура Моклан детализируется как обладающая некоторыми весьма сомнительными качествами — принудительная смена пола в «О девушке», развод через убийство в «Первобытных побуждениях» и теперь суровое предвзятое суждение о сексуальных предпочтениях как видно здесь. В отношении Moclans наметилась тенденция, и это уже не так уж и весело.Так что это должно куда-то идти, верно?

Я надеюсь на это, потому что кажется, что создается что-то зловещее и резко контрастирует с использованием невозмутимого Моклана Бортуса, чтобы обеспечить лучшую комическую подачу в серии.

В «Дефлекторах» один из бывших Бортуса, очень высокий чувак по имени Локар (Кевин Дэниэлс) приходит на борт, чтобы помочь команде Orville установить некоторые технологически совершенные новые дефлекторы. Эта модернизация оружия, по-видимому, является частью альянса, который, как позже говорит Мерсер, «нужен Союзу».»Один вопрос, на который здесь не задан или не дан ответ: что на самом деле знал Союз до того, как вступил в союз с Мокланами? Кажется, немного. В каждом эпизоде ​​мы узнаем новую тревожную вещь. Условия? И что Мокланы получают от сделки? В этом отношении, как Бортус стал офицером Союза? Это небольшая предыстория, которая сейчас кажется более актуальной, чем когда-либо.

Локара, как выяснилось, привлекают женщины, что строго запрещено и постыдно для Моклуса (и причина, по которой Борт разорвал отношения, но, в частности, не , а передал его властям) и кое-что, что Локар раскрывается Талле, потому что она ему нравится.Она соглашается, отводя его к симулятору для танцев, прежде чем он агрессивно подходит для поцелуя, на который она затем возвращается. Отсюда, когда исчезает Локар, все становится зловещим и таинственным; Визуальные голографические журналы показывают, что таинственная форма выстрелила и испарила его, и эта форма — после того, как закрытые следы обнаружены — оказывается Клайденом.

В извилистом сюжете детективного сюжета в этом эпизоде ​​нет ничего экстраординарного, но он служит своей цели и заставляет эпизод двигаться вперед и всегда смотреться.Если для начала шоу требуется время (сначала показывая дружеский, хотя и односторонний разрыв, когда Келли бросает Кассиуса, потому что он хочет от отношений большего, чем она, а затем намекает, что мы возвращаемся к Эд / Келли ну еще раз), и в нем есть влечение между персонажами, которое происходит полностью из левого поля (танец / поцелуй Локара и Таллы больше похож на поспешный сюжетный мотив мотивационного бизнеса, чем на правдоподобную вещь, которая на самом деле происходит между двумя людьми) — ну нет один сказал, что эффективный эпизод должен быть идеальным или даже великолепным. (См. Также: большая часть Star Trek: Discovery .)

Это сработало для меня намного лучше, чем некоторые другие эпизоды, основанные на отношениях за последние несколько недель, потому что, казалось, были более срочные и правдоподобные ставки. Есть кое-что, что можно сказать о том угнетающем чувстве, которое вы испытываете по поводу мокланов и их погранично-репрессивных убеждений, погрязших в суждениях и несправедливости, которые делают просмотр захватывающим.

Здесь есть сцены с признаками драмы и трагедии.Локар инсценирует собственную смерть и подставляет Клайдена из чистого страха. Болезненное признание Локара Талле в шаттле. Вид Локара предстает перед судьей за преступление, которое непредубежденные люди никогда не сочли бы преступлением, но, безусловно, все еще отсталое мышление, которое существует здесь, на Земле, в 2019 году. Узнаваемые вещи из реального мира, которые заставляют нас вздрагивать.

Итак, это шоу играет на эмоциях и вовлекает вас, даже если в ретроспективе сюжет не всегда имеет смысл. (Почему Локар не принимает убежище? Сдача себя не защитит его семью от стыда, не так ли?) И сцена в конце, где Талла жует Клайдена, убедительна в ее досадном столкновении систем ценностей. путь.Клайден искренне благодарен Талле за расследование, которое его прояснило, но также искренне глух к тому, чтобы выразить это чувство в тот момент этому конкретному человеку. И между Бортусом и Клайденом, которые до сих пор не разобрались со своими многочисленными проблемами, дела обстоят не так хорошо.

Все это создает солидный драматический выход — такой, который не обременен глупыми шутками (за исключением гигантского говорящего растения с голосом Брюса Уиллиса) или замысловатыми полетами фантазии — и, следовательно, работает гораздо более простым способом.Я не уверен, что мы увидим дальше от Мокланов, но подозреваю, что этот альянс не будет гладким навсегда.

Предыдущая серия: Припев счастья
Следующая серия: Личность, часть I

◄ Сезонный индекс

.
