Как самому определить фазу, ноль и заземление?

Смотрите также обзоры и статьи:

Любой человек, который запланировал выполнять любые электромонтажные работы во время ремонта в жилом или производственном помещении, рано или поздно столкнется с важнейшим вопросом: как самому определить где в электрической сети фаза, ноль и заземление. Ведь без этих знаний либо же придется воспользоваться услугами электрика, и нанимать его. Либо же самостоятельно, чтобы подключить люстру, бра, торшер, светильник, светодиодную ленту, любой электрический прибор, научится распознавать где защитный провод, где под напряжением, а где нулевой.

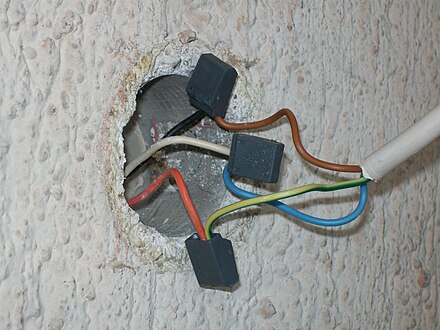

Определение по цветовой маркировке

Все современные кабели или электрические провода под своей изоляционной оболочкой содержат обычно три жилы, каждая из которых помечена изоляцией своего цвета. Таким образом, определить где какая жила можно и просто по цветовой маркировке. Так, обычно в новых проводах:

фаза отмечена черным, белым или коричневым цветами;

нейтральный провод, он же нулевой по мировым стандартам должен соответствовать синему или голубому цвету,
а заземление или защитный кабель обычно выполнен в двухцветном варианте – желто-зеленый, полосатый и т. п.

На постсоветском пространстве закреплен на законодательном уровне стандарт IEC 60446 2004 года, который и регламентирует какого цвета необходимо применять и изготавливать электроизоляцию проводов. Согласно нему в жилых квартирах:

синий или сине-белый провод – это ноль,
желто-зеленый – земля;
все остальные цвета могут быть фазой, как черный, так и красный.

Однако правило применимо в основном только для проводов, которые установлены в доме или офисе последние лет двадцать-тридцать. А как же быть с электросетями, которые были установлены раньше этого периода, где часто попадаются жилы с алюминиевым сечением? Или вам необходимо поменять часть какого-либо устройства или схемы, в которой данные цвета могли по стандартам и не быть использованы? Тогда вам пригодятся другие, более эффективные способы определения жил и напряжения в электропроводке.

Как определить ноль и фазу индикаторной отверткой

Одним из наиболее надежных, простых, доступных и не требующих особых затрат, и умений способом является определение ноль и фазы при помощи индикаторной отвертки.

В чем заключается принцип работы индикаторной отвертки? Индикаторная отвертка – это ручной вспомогательный инструмент практически ничем не отличающийся от привычной нам плоской отвертки с пластиковой ручкой и металлическим наконечником, но есть одно «Но»: внутри рукояти есть индикационная лампочка или светодиод, который срабатывает свечением или загорается, если металлической частью коснутся фазы. На некоторых моделях для индикации следует также нажимать на специальную кнопку на рукояти, которая смыкает контакты и подает ток на индикатор. Однако в целях безопасности следует работать с такой отверткой только в резиновых перчатках электрика, чтобы избежать поражения электрическим током.

Как работать с индикаторной отверткой? В первую очередь, необходимо отключить напряжение в сети, и кусачками снять изоляцию на концах всех трех жил, оголив металлическую часть проводов, зачастую она будет медной. Дальше все три жилы необходимо развести между собой, так, чтобы они не соприкасались, чтобы избежать короткого замыкания при подаче на них напряжения.

После этого, одеть резиновые диэлектрические специальные перчатки и включить напряжение в сети. Хорошо, если ваш щиток имеет встроенный при монтаже устройства устройство защитного отключения. Или другими словами УЗО – он в аварийном режиме отключает питание в сети, если есть утечка тока на корпус.

Вооружившись индикаторной отверткой поочередно ее металлическим наконечником прикасаться к металлической оголенной части каждой жилы. Там, где лампочка индикаторной отвертки сработает и загорится – это фаза. Далее для работы с данными проводами следует изолентой после выключения напряжения замотать оголенные концы проводов.

Определение фазы, нуля и заземления контрольной лампой

Способ простой, однако не самый безопасный и требующий определенной ловкости и осторожности. Считается несколько кустарным и часто используется в грубых производственных условиях опытными мастерами, под рукой у которых не оказалось другого контрольного инструмента. Для того, чтобы воспользоваться данным методом, следует для начала собственно и собрать данную контрольную лампу.

Для этого нужен патрон, два провода – фазы и нуля – и лампочка, можно самую обыкновенную, накаливания с вольфрамовой нитью. Это все необходимо скрутить, зачистить на концах его провода и поочередно скручивать с другими проводами в проводке, определить где фаза по тому, когда загорится лампа. Конечно же, скрутку нужно делать, отключив подачу напряжения на провода.

Если патрона не оказалось, можно задействовать часть светильника или настольной лампы, произведя ту же манипуляцию с концами его жил. Однако способ весьма сложный для неподготовленного и неопытного мастера, поскольку есть вероятность перепутать провода и пустить вместо постоянного тока, переменный, при котором лампочка тоже будет гореть. Лучше тогда основательно вывести жилу-землю, сделать ее нулем и тогда спокойно искать фазу.

Как определить фазу и ноль мультиметром

Мультиметры — универсальные многофункциональные приборы для измерения емкости, напряжения, сопротивления и силы тока, имеют отдельные выводы под щупы, укомплектованы самыми щупами, которыми легко и удобно пользоваться, точно определив напряжение.

Это самый надежный и довольно простой способ определить фазу и ноль, без особых сложностей и безопасно для здоровья. Ведь все мультиметры имеют на своем корпусе прорезиненный диэлектрический чехол, который не только защищает от ударов тока, но и оставит прибор целым, если он случайно выскользнет из рук и упадет с высоты не более полутора метров. Универсальное мультифункциональное устройство для измерения силы тока, напряжения, сопротивления, емкости, частоты используется повсеместно, как автолюбителями, так и электронщиками, электриками, строителями, рабочими технических специальностей.

Есть целых пять причин, по которым стоит выбрать именно мультиметр для домашнего обихода и работы:

Высокая точность измерений – при максимальных значениях постоянного напряжения 0,8%, при больших позициях переменного — максимум 1,2%.
Возможность измерять переменное значение тока,
Одновременное измерение кроме постоянного и переменного напряжения, сопротивления, также такие величины как емкость, частота, скважность, а также температура благодаря термопаре.
Эргономический дизайн и большой мультифункциональный экран.
Усиленная индикация батареи и перегрузки.

Это надежный и добротный инструмент для качественного измерения всех требуемых показателей для проверки электрических показаний в цепи питания, а также замера целостности цепи, схемы, платы.

Как же определить фазу и ноль мультиметром? Для начала необходимо знать, что практически все современные мультифункциональные приборы данного типа имеют жидкокристаллический экран, на который выводятся показания в цифровом эквиваленте, однако не плавно, как это было в аналоговых устройствах, без экрана, а рывками.

Поэтому при измерении стоит выждать некоторое время, буквально секунду-две, чтобы прибор определил точное напряжение в сети. Кстати, на панельной панели мультиметра есть множество, свыше 20-30 режимов работы, которые выбираются поворотным рычагом. На этом круге нужно найти тот, что отвечает за переменное напряжение в сети и выглядит как обозначение вольт, также в большинстве мультиметров вручную нужно настроить и диапазон измерений, хотя многие могут это сделать и автоматически.

Далее один из щупов присоединяем к разъему мультиметра, а его другую сторону металлическим наконечником прикасаемся к проводу или в розетку. Если показания на экране прибора будут соответствовать 10-15 вольтам, то, скорее всего, вы попали не в фазу, а в ноль. Если показания в пределах от ста и до 250 вольт – то это и есть фаза.

Как определить фазу и ноль без приборов

Без никаких приборов, даже самых примитивных, искать фазу и ноль в сети не особо стоит. Но если у вас крайний случай, то, рискнуть, конечно можно, но нельзя сказать, что безопасность при этом будет выдержана. Есть несколько оригинальных, забавных, но в тоже время достаточно надежных и точных способа это сделать. Для первого из них стоит взять из подручных средств, которые скорее всего найдутся в каждом доме картофелину. Да-да! А помимо этого два провода на полметра и резистор на 1 мегаом. Все это необходимо собрать, чтобы один проводник был подключен к трубе, а второй – вставить в отрезанную половинку картофелины.

Второй провод вставить в срез картофелины рядом с первым. Произведя подобную манипуляцию, только спустя минут пять-десять необходимо оценивать результат измерений.

Что же должно произойти? На том месте, где соприкасался проводник с фазой, должно появится сине-зеленый след от взаимодействия крахмалистых соединений с электричеством, т.е. окисление. Где его не окажется – это нулевой провод.

Второй такой же неоднозначный метод – использование чашки с обыкновенной водой. Тут срабатывает принцип, чем-то схожий с функционированием кипятильника – минус будет там, где вода возле проводника начнет пузырится. Соответственно, методом исключения – плюс будет находится на втором проводе.

Как определить заземление

Кроме очевидного способа по определению заземления, который заключается в идентификации земли по цвету изоляции в жиле, в частности желто-зеленого цвета по мировым стандартам, существует и несколько других, менее очевидных.

Например, если у вас в доме были случаи, что электроприборы, будь то стиральная машина, компьютер, микроволновка, бились током, то практически можно быть полностью уверенным, что заземление в вашей проводке отсутствует, поскольку именно оно должно ликвидировать остаточное напряжение на корпусы электроустройств.

Можно определить заземление мультиметром по принципу исключения, провод, в котором вовсе не будет наблюдаться отклонений по переменному напряжению – скорее всего и будет им.

Выводы

Очень важно научится самостоятельно понимать где в розетке в вашем доме фаза, ноль и заземление, ведь скорее всего доведется столкнуться с необходимостью замены или дополнительной установки каких-либо устройств, связанных с электричеством. Однако настоятельно рекомендуем пользоваться надежными методами, а нетрадиционными только в случае крайней необходимости! А лучше – воспользоваться мультиметром, индикаторной отверткой или вызвать опытного и надежного специалиста-электрика.

Опубликовано: 2020-07-13 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Индикаторная отвертка светится на всех проводах: горит ноль и фаза

Современный дом невозможно представить без электричества. Естественно, периодически возникает необходимость ремонта электропроводки, для чего необходимы соответствующие инструменты, одним из которых является индикаторная отвёртка.

При помощи этого приспособления можно определить наличие напряжения, а так же найти фазный провод, но это получается не во всех ситуациях и во время работы иногда появляется необходимость разобраться, почему индикаторная отвертка светится на всех проводах.

Конструкция индикаторной отвертки

Устройства, изготовленные в советское время, имели одинаковую конструкцию и принцип действия. В наше время существует несколько видов таких приборов. Несмотря на это, если электромонтёр знает, как найти фазу и ноль индикаторной отверткой старой конструкции, он легко может это сделать более современным инструментом.

Важно! Все индикаторные отвёртки предназначены для измерений в сетях до 1кВ.

Простейший инструмент с неоновой лампочкой

Это самые простые приборы, известные с середины ХХ века. Индикатор состоит из следующих деталей:

Пластмассовый корпус со стальным жалом, имеющим форму отвёртки. Это позволяет использовать прибор не только для поиска фазы, но и в качестве обычной отвёртки.
Токоограничивающий резистор сопротивлением 1-2МОм. Его величина не только предохраняет неоновую лампу от сгорания, но и позволяет замыкать цепь через тело человека.
Неоновая индикаторная лампочка. Её свечение указывает на наличие напряжения в проверяемом проводнике.
Пружина. Прижимает все детали друг к другу и обеспечивает надёжный контакт между ними.
Контактная пластина. Может иметь форму кольца или площадки. Во время измерений необходимо дотрагиваться до пластины голой рукой.

Величина тока, протекающего при измерении через инструмент, очень мала и не ощущается руками, но при этом является достаточной для свечения индикатора. Напряжение срабатывания определяется типом лампы и составляет 60-90В.

Индикатор со светодиодом и батарейкой

На смену неоновым индикаторам приходят более современные устройства со светодиодом и питанием от встроенной батарейки. Правила проведения измерений аналогичны отвёрткам с неонкой, но вместо резистора и лампочки внутри находятся биполярный транзистор, батарейка и светодиод.

Информация! Некоторые модели индикаторов позволяют не только определять фазный провод, но и находить его в стене на глубине до 1,5мм.

Умные отвертки электронного типа

Кроме простых устройств, показывающих результат измерений наличием или отсутствием свечения, есть более сложные приборы, имеющие название «мини-мультиметр». Эти аппараты показывают результат на ЖК-дисплее или свечением нескольких светодиодов разного цвета.

Как работает индикаторная отвертка

При внешнем сходстве принцип действия индикаторов зависит от конструкции прибора.

Индикаторная отвертка с неоновой лампой

Принцип действия этого устройства основан на протекании активного тока через неоновую лампу. При прикосновении жала отвёртки к проводу, находящемуся под напряжением, ток протекает по цепочке:

1. провод;
2. жало отвёртки;
3. резистор;
4. пружина;
5. неоновая лампа;
6. контактная пластина;
7. тело человека;
8. пол;
9. фундамент;
10. грунт.

Сила тока при этом составляет не более 0,2мА, что является абсолютно безопасным для здоровья и неощутимым для тела и рук человека.

Индикаторная отвертка со светодиодом

Это более современный инструмент, позволяющий проводить измерения без прикосновения к контактной пластине. При проведении измерений слабый ток, протекающий через отвёртку, усиливается электронной схемой, состоящей из биполярного транзистора и батарейки. Этого достаточно для загорания светодиода.

Наличие светодиода и батарейки позволяет проверить целостность участка провода. Для этого необходимо жалом отвёртки прикоснуться к концу отключённого провода. Одной рукой при этом необходимо дотрагиваться до контактной пластины, второй рукой нужно коснуться другого конца провода.

Информация! Если взять в руку жало отвёртки, а ручкой провести по поверхности стены, то свечение индикатора укажет на наличие фазного провода под слоем штукатурки.

Индикаторные отвертки с дисплеем

Это современные устройства, оснащённые ЖК-дисплеем и переключателем режимов работы. Это позволяет использовать прибор вместо тестера. К сожалению, соотношение цена/качество этих приборов оставляет желать лучшего.

Функциональность таких устройств выше, чем у обычных индикаторных отвёрток, но меньше чем у индикаторов типа «Контакт», показывающих не только фазный провод, но так же величину напряжения и целостность цепи.

Почему индикатор показывает фазу на обоих проводах

Вывод о наличии напряжения на проводах электромонтёры делают по свечению неоновой лампочки или светодиода, но не всегда это указывает на наличие фазы на обоих контактах, поэтому фактически вопрос должен ставиться следующим образом — почему индикаторная отвертка светится на всех проводах.

Есть несколько причин этого явления:

Наведённое напряжение или «наводка». В современных зданиях достаточно высокий уровень электромагнитных полей и в проводах, не подключенных к электроприборам, эти поля наводят переменное напряжение. При большой протяжённости кабелей или их расположении рядом с другими проводами величина этого напряжения может быть достаточной для свечения индикатора.
Плохая изоляция. Причиной того, почему на нулевом проводе светится индикатор, может быть плохая изоляция между нулевым и фазным проводами. При этом фазный проводник может относиться к совершенно другой линии. В этом случае при обрыве нейтрали индикаторная отвёртка через нулевой проводник покажет фазу в постороннем кабеле.
Обрыв ноля. В этом случае свечение индикатора возникает из-за большой длины провода или фаза в этом проводнике может появиться через включённый в сеть электроприбор, например, лампочку.
Наличие в нулевом проводнике другой фазы. Эту неисправность можно определить только тестером, вольтметром или другим прибором, которые подключаются к обоим проводам одновременно и показывают величину напряжения. Индикаторная отвёртка укажет только на наличие фаза на обоих проводах.

Причины появления двух фаз

Причиной того, что индикаторная отвертка показывает две фазы действительно может быть наличие двух фаз. Происходит это из-за различных неисправностей электропроводки.

Обрыв нейтрали в линии электропередач или вводном щите

Причиной того, почему индикаторная отвертка светится на всех проводах, может быть обрыв нейтрального провода. Это связано с тем, что современные трёхфазные сети 0,4кВ подключаются к контуру заземления по системе TN и к потребителям проложены 4 провода — 3 фазных и 1 нейтральный.

Из-за того, что нагрузка по фазам распределена неравномерно по нулевому проводнику протекает уравнительный ток. Благодаря этому напряжение между нулевым и фазным проводниками одинаковое на всех фазах.

При обрыве соединения нулевого провода с нейтралью трансформатора равенство нарушается, величина напряжения между фазным и нейтральным проводом в менее нагруженных фазах растёт и между нейтральным проводом и землёй появляется напряжение, величина которого может достичь 100-200В, что достаточно для свечения индикатора.

Высокое сопротивление в нулевом проводнике

Все провода обладают сопротивлением электрическому току, поэтому при расчёте линии электропередач учитывается не только допустимый нагрев, но и падение напряжения, в том числе и в нулевом проводнике.

Дополнительный вклад в падение вносят плохие контакты в местах соединения проводов.

Если нагрузка на электросеть соответствует номинальной, тот напряжение на этом проводе между нейтралью трансформатора и потребителем составляет не более 23В, но при росте нагрузки и её неравномерном распределении ток и потери растут, что вызывает перекос напряжения аналогично обрыву нейтрали.

Короткое замыкание

Вторая фаза может появиться в розетке из-за замыкания между нулевым и фазным проводником. Если установлена исправная защита, то произойдёт аварийное отключение участка сети.

Кроме того, может отгореть соединение в нулевом проводе между местом замыкания и трансформатором. При этом возможны несколько вариантов развития событий, при которых отвёртка показывает фазу на обоих проводах:

На обоих контактах в розетках потребителей, подключённых к замкнувшей фазе, будет одна и та же фаза. Напряжение между ними будет равно «0».
На контактах розеток потребителей, подключённых к другим фазам, напряжение будет вместо 220 (230)В 380 (400)В.

Важно! Наличие в розетке двух РАЗНЫХ фаз и, как результат, повышенное напряжение, является аварийным и может привести к выходу из строя подключённых к сети электроприборов.

Индикаторная отвертка светится на заземлении

Причиной того, что индикатор показывает фазу на заземлении чаще всего является его отсутствие. При монтаже электропроводки прокладывается заземляющий проводник, подключается к розеткам и электрощитку, но сам щиток не присоединяется к контуру заземления.

Возможна так же ситуация, что сам контур оборван или находится в сухой почве. В этом случае отвёртка показывает наведённое напряжение.

Ещё одной причиной этого явления может быть короткое замыкание между фазным проводом и заземлёнными элементами конструкции или заземляющим проводом с последующим отгоранием проводника, соединяющего щиток с деталями контура, находящимися в земле.

Как определить фазу и ноль индикаторной отверткой

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Как устроена индикаторная отвертка

Чтобы понимать как пользоваться индикаторной отверткой, надо хотя бы в общих чертах представлять себе ее устройство.

Самый простейший прибор состоит из таких компонентов:

Жало отвертки. Часть устройства, которым прикасаются к проводам или контактам, на которых надо проверить наличие напряжения.
Резистор. Это токопроводящая деталь, которая пропускает электрический ток, но понижает его значение. Сопротивление резистора подбираются для определенного напряжения, на которое рассчитана индикаторная отвертка. Если устройство рассчитано на индикацию напряжения в 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
Пружина. Является проводником между индикаторной лампочкой и контактной пластиной. Одновременно зажимает лампочку внутри корпуса прибора.
Контактная пластина. Удерживает все детали внутри прибора, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая индикаторную лампочку.
Изоляция. По жалу индикаторной отвертки течет ток напряжением 220 вольт, при наличии его в проверяемой сети. Чтобы не получить электротравму, корпус устройства и его жало почти на всю длину покрыты диэлектриком. Зачастую это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обычная индикаторная отвертка это одноразовое устройство – если она сломается, то использованный прибор остается только выкинуть.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Принцип работы простейшей, пассивной индикаторной отвертки

Чтобы убедиться в наличии или отсутствии напряжения в электрической сети надо наблюдать за лампочкой индикаторной отвертки, а её жалом прикасаться к токоведущим контактам розетки. При этом одним из пальцев руки надо касаться контактной пластины.

Чтобы лампочка засветилась, к одному из ее контактов должна быть подведена фраза, а к другому нуль. Если на контакте розетки есть фазное напряжение, то оно через резистор попадает на разъем лампочки. Тело человека исполняет роль нулевого провода, так как оно обладает достаточной электрической емкостью и сопротивлением. Когда на один конец лампы приходит фаза, а палец прикасается к контактной пластине, то цепь замыкается и лампа начинает светиться. Таким образом, прикасаясь жалом отвертки к контактам розетки можно находить фазу и нуль.

Минусом такого устройства являются наличие резистора, а слабым местом – индикаторная лампа. Первый не позволяет обнаружить наличие напряжения меньше чем 60 Вольт, а лампа может перегореть, если по каким-то причинам напряжение в сети будет больше номинального. Также вероятно пробивание фазы на землю – все включено, а розетки не работают (если заземление сделано правильно). Впрочем, такие случаи являются очень редким исключением из общего правила, и в основном индикаторная отвертка хорошо справляется со своей задачей.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т. д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

Как работают более сложные, активные индикаторные отвертки

Простейшие индикаторной отвертки используют контактный метод измерения, то есть, чтобы определить наличие напряжения надо обязательно прикасаться жалом к проводнику. Это достаточно удобно, но не решает большинства задач, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.

инструкция по эксплуатации индикаторной отвертки (кликните для увеличения)

Более совершенной модели индикаторных отверток могут работать бесконтактным способом – они реагируют на электромагнитное поле, которое возникает в любом проводнике при протекании сквозь него электрического тока. Устройство таких открыток гораздо сложнее — в них уже есть своя схема и отдельное питание. Большинство оснащены звуковой индикацией. Отдельной категорией идут индикаторные отвертки с ЖК экраном – такие модели могут даже показывать какое напряжение в измеряемой сети.

Принцип работы очень простой – в отвертке есть катушка и когда она попадает в поле вокруг проводника, то в ней появляется электрический ток, который заставляет светиться индикаторную лампу и звучать зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы в проводке даже сквозь стену – без такого устройства пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.

Перед тем, как пользоваться отверткой индикатором с возможностью бесконтактного определения наличия напряжения, надо не забывать включать их питание – чтобы не садилась батарейка, на них есть переключатель.

Как пользоваться как пользоваться такой индикаторной отверткой можно узнать просмотрев эту краткую видео-инструкцию:

Кроме индикаторных отверток существуют другие виды детекторов напряжения, узнать о которых вы можете прочитав эту статью.

Как найти фазу мультиметром

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».

В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

Что может показывать индикаторная отвертка

Определение каких-либо неисправностей в электрической сети индикатором напряжения имеет смысл только в том случае, когда в квартире нет света, но электричество точно есть в других по подъезду. То же самое касается частных домов – первым делом надо узнать, есть ли свет у соседей.

Если проблема всё-таки в своей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

Фазы нет ни в одном из контактов розетки. Причин этому может быть очень много и большинство из них требуют вмешательства профессионалов. Своими силами можно только определить не перегорела ли пробка (чаще вместо нее установлен «автомат» – прибор автоматического отключения, при превышении номинальных значений силы тока в цепи). Для этого надо найти возле счетчика пробки и проверить тестером есть ли напряжение на контактах до и после нее. Если пробка перегорела, то ее надо менять, а если стоит автомат, то его могло выбить – на нем есть рычажок, который в рабочем положении повернут вверх (если устройство правильно установлено).
Фаза есть на всех контактах розеток. Практически со стопроцентной гарантией это значит что отгорел нулевой провод возле счетчика. Если нет навыка электромонтажных работ, то для решения проблемы надо приглашать электрика.

Самое важное: правила безопасности

Не используйте нерабочие щупы.
Не используйте измеритель там, где царит высокая влажность.
При выборе диапазона измерений переключатель важно сразу ставить к наибольшему значению во избежание поломки мультиметра.
Не изменяйте измерительные границы или режим тестера прямо в ходе замеров. Проще говоря, не вертите переключатель мультиметра, когда делаете измерение.
Перед эксплуатацией мультиметра прочитайте руководство по его применению. Есть разные модели и обозначения. Чтобы правильно расставить щупы, выбрать точный режим и диапазон значений, изучите руководство к своей модели тестера. Полезно прочитать и наш материал о том, как пользоваться мультиметром.

Нюансы использования индикаторной отвертки

Чтобы понимать как правильно пользоваться индикаторной отверткой, надо всегда помнить про недостатки этого прибора:

Первое и главное правило – всегда и везде, перед тем как найти фазу и ноль, надо проверять работоспособность устройства. Понятно, что если индикаторная отвертка неисправна, то в лучшем случае просто будет неправильно определена неисправность, а в худшем можно получить удар током.
Пробник показывает наличие или отсутствие напряжения на конкретной поверхности проводника. Если тока нет на разъемах розетки, это не значит, что его нет в проводе, который к ней подходит – мог подгореть контакт или сам провод. Поэтому проверять надо все участки цепи.
Индикация происходит и при наличии меньшего напряжения, чем должно быть в сети. Это значит, если контакт возле счетчика подгорел частично и все-таки пропускает 50-100 вольт, то индикаторная отвертка покажет наличие напряжения, а электроприборы работать не будут.
При определенных обстоятельствах отвертка может реагировать на так называемые токи наводки, показывая наличие напряжения там, где его нет.
Если фазовый тестер показывает что сейчас напряжения в сети нет, то это не значит, что оно там не может появиться в ближайшие минуты. Если надо разобрать розетку, то в обязательном порядке перед этим надо отключить вводной автомат или выкрутить пробки.

Еще одно видео 6-ти минутное видео с рассказом об использовании индикаторных отверток различных типов:

Как итог – пользоваться индикаторной отверткой очень просто, но надо помнить, что ее показания это только половина «диагноза» — если нет четкого понимания, почему она показывает наличие или отсутствие напряжения, то лучше обратиться к электрику. Также следует учитывать, что несмотря на название, индикаторная отвертка не предназначена для откручивания болтов, поэтому у нее соответствующая прочность.

Понятия ноля и фазы

Перед тем, как определить фазу ноль, хорошо бы вспомнить самую малость физики и разобраться, что это за понятия и зачем их находят в розетке.

Все электросети (и бытовые, и промышленные) подразделяются на два типа – с постоянным и переменным током. Со школы помним, что ток – это передвижение электронов в определённом порядке. При постоянном токе электроны передвигаются в каком-то одном направлении. При переменном токе это направление постоянно меняется.

Нас больше интересует переменная сеть, которая состоит из двух частей:

Рабочей фазы (как правило, её называют просто «фазой»). На неё подаётся рабочее напряжение.
Пустой фазы, именуемой в электричестве «нулём». Она необходима, чтобы создать замкнутую сеть для подключения и работы электрических приборов, служит также для заземления сети.

Когда мы включаем приборы в однофазную сеть, то особой важности нет, где именно пустая или рабочая фаза. А вот когда монтируем в квартире электрическую проводку и подсоединяем её к общей домовой сети, это знать необходимо.

Разница между нолем и фазой на видео:

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на эти ошибки не следует закрывать глаза:

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от энергетиков, когда все выяснится.

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током. В добавок, это может стать самой причиной поражений.

4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить ремонт.

Коротко о главном

Вопрос о том, как определить, где фаза, а где ноль в проводах, достаточно распространён и важен для многих обывателей, ведь не во всех случаях требуется вызов электрика. Для определения потребуются минимальные навыки использования простых измерительных приборов, знания основ электромонтажных работ и выполнение элементарных правил безопасности. Фактически все сводится к знанию цветомаркировки проводки в электрокабелях, приобретению и обучению использования индикаторной отвёртки или мультиметра (тестера).

Оценок 0

Прочитать позже

Как найти фазу и ноль неоновой лампой. Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов? Конструкция индикаторной отвертки

Монтаж внутренней электропроводки, самостоятельная установка выключателей и розеток часто бывает сопряжена с необходимостью определения фазного и нулевого проводов. Процесс этот не сложен в том случае, если вы имеете представление о возможных способах и правилах безопасной работы с электричеством. Решению этих вопросов мы посвятили сегодняшнюю статью.

Предварительно следует вспомнить немного теории. Всем известно, что для работы домашних электроприборов необходима самая малость – наличие в электросети напряжения 220 вольт. Для подвода электричества непосредственно к применяются два (в современных домах – три) провода. Первый из них является фазным, второй – нулевым и третий – заземление, предохраняющее пользователя от удара током в случае нарушения работы изоляции прибора. Для чего рядовому жителю многоэтажки или загородного дома необходимо уметь определять ноль и фазу?

Эти знания могут понадобиться, например, при самостоятельной замене выключателя, который рекомендуется устанавливать именно на фазный провод. Это дает возможность выполнять ремонт осветительного прибора без отключения электроэнергии во всей квартире. Кроме этого монтаж розетки для подсоединения различных бытовых приборов, особенно тех, работа которых связана с использованием проточной воды, а так же имеющих металлические корпуса. Для их подключения кроме традиционных фазы и нуля требуется задействовать и третий провод – заземление.

Поиск фазы индикатором

В наши дни есть несколько способов определения фазы без привлечения профессионального электрика. Первый из них предполагает применение так называемого пробника, или фазоиндикатора. Он представляет собой неширокую плоскую отвертку с пластиковой рукояткой, в которой заключен световой сигнализатор – полупроводниковая или неоновая лампочка.

Технология определения фазы этим прибором проста. Достаточно лишь прикоснуться жалом отвертки к исследуемому оголенному проводу или погрузить его в одно из штепсельных отверстий розетки.

При наличии напряжения на проводе или в гнезде сигнализатор фазной отвертки отзовется несильным свечением. Но это произойдет лишь при правильном использовании прибора – один из пальцев руки, в которой вы держите приспособление, должен быть прижат к металлическому торцу рукоятки. В этом случае вы замыкаете цепь между проводом и землей, но опасаться этого не стоит, так как напряжение резко понижается отверткой и не принесет пользователю никакого вреда.

Определение фазы тестером

Второй вариант определения фазного провода предполагает использование более продвинутого прибора – тестера или мультиметра. Он позволяет измерять различные электрические величины постоянного или переменного тока. Используя вращающийся переключатель настройте прибор на измерение разности потенциалов переменного тока. Один из щупов прибора плотно зажмите в руке, а вторым прикоснитесь к исследуемому проводу или углубите его в отверстие в розетке. В случае попадания на нулевой провод табло мультиметра покажет набор нулей или небольшое напряжение, не превышающее обычно двух вольт. При контакте с проводником фазы цифры на дисплее прибора будут выше.

Существует и третий вариант, который можно отнести к самым ненадежным. Дело в том, что в настоящее время по правилам монтажа внутридомовых и промышленных электросетей все провода имеют определенную цветовую маркировку в зависимости от их назначения. Так, для подключения к фазе должен использоваться черный или коричневый проводник, к нулю – синий или голубой, а заземляющий проводник окрашивается частично в желтый цвет, а частично в зеленый.

К сожалению, особенности нашей страны и многих безответственных электриков часто приводят к игнорированию установленных правил, что может привести к неприятным последствиям. Не стоит полностью полагаться на профессионализм и мастерство рабочих, занимавшихся монтажом электросетей в вашем доме. Лучше воспользоваться указанными выше способами. Кроме этого до 2011 года маркировка проводов была отличной от ныне существующей. Так, для заземления использовался провод, окрашенный в черный цвет.

Определив фазный провод, и аккуратно отогнув его, переходим к определению нулевого провода и провода заземления. Особенность присоединения их к внутриквартирному щитку не предполагает ввод заземляющего проводника непосредственно в корпус входного устройства. В том случае, если вы имеете доступ к щитку, можете уточнить цвет проводника, проходящего мимо установленных в нем автоматов и определить его окраску.

В том случае, если доступ к щитку не возможен или при желании перестраховаться, можно воспользоваться простейшим приспособлением, которое всегда есть у любого электрика – лампочка с патроном и присоединенными к нему проводами. Присоединив или просто касаясь одним из проводов, отходящих от лампочки к фазному проводу, второй провод по очереди замкните на два оставшихся, предназначенных к определению. При контакте с нулем лампочка должна загореться. Контакт с заземляющим проводом обычно такого эффекта не имеет.

В противовес простейшему приспособлению можно воспользоваться описанным уже мультиметром. Поочередно измерьте разность потенциалов (напряжение) между известным фазным и остальными проводами. Величина пары ноль-фаза должна значительно превышать показатель пары фаза-земля.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение:)

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года , который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза — Все остальные цвета среди которых — черный, белый, коричневый , красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода — это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире — будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост — при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы . Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста — поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод — ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает или диф. автомат (если они есть), значит оставшийся свободным провод — НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях . Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Как известно, электричество, которое поставляется к нам в дом, является трёхфазным. Напряжение между любыми двумя выходами составляет 380 В. В то же время, мы знаем, что используемое в бытовых приборах напряжение, равно 220 В. Как одно преобразуется в другое?

Важную роль здесь играет нулевой провод. Если замерять напряжение между одной из фаз и этим проводом, то оно как раз и будет равно 220 В. В более современных розетках, предусмотрен дополнительно ещё один нулевой выход — это так называемый защитный ноль.

Возникает естественный вопрос о том, какова разница между двумя упомянутыми нулями? Первый из них, «рабочий ноль» (его мы стараемся определить) — это нейтральный контакт на трёхфазной установке генераторной подстанции, подключённый к нейтральному контакту трёхфазной установке в доме или отдельном подъезде.

Он может быть при этом, вообще не заземлён. Основное назначение состоит в создании замкнутой электрической цепи при питании бытовых приборов. Во втором случае, речь идёт именно о . Его обычно называют «защитное заземление».

В связи с достаточно сложной природой переменного тока, есть некоторые типичные взгляды на нулевой провод и на заземление, которые могут не соответствовать реальному положению вещей:

«На нулевом вообще нет напряжения.» Это не так. Он подключён к нулевому разъёму на подстанции и предназначен для создания разности потенциалов на выходе. Иногда он находится под напряжением.
«Если есть заземление, то короткого замыкания точно не будет.» В большинстве случаев, это так. Но при слишком быстром нарастании тока, он может не успеть вовремя уйти через заземление.
«Если в кабеле две жилы одинаковые, а третья отличается, то это наверняка земля.» Так должно быть, но иногда это не так.

Способы определения

Цифровой мультиметр

Определение нуля и фазы путём использования мультиметра. Этот прибор очень полезен для работ с электричеством. Он включает в себя различные возможности. Он может быть и амперметром и вольтметром или омметром.

Также, могут быть, в зависимости от конкретного типа, и другие возможности (например, измерение частоты). Эти приборы могут быть как аналоговыми, так и цифровыми.

Использование индикаторной отвёртки. В этой отвёртке имеется прозрачная ручка. Если вставить её в розетку определённым образом, то при попадании на фазу загорится лампочка.

Есть несколько конструкций таких отвёрток. В самом простом случае, при тестировании нужно прикоснуться к концу ручки. Без этого огонёк не загорится.

При визуальном тестировании, назначение проводов можно определить по их расцветке.

Использование специального фазового . Это небольшой цифровой прибор, который помещается в ладони. Один из проводов нужно держать в руке, другим проверяют фазу.

Пошаговые инструкции

Расскажем более подробно о том, как производить такие работы.

При использовании мультиметра, нужно правильно установить его рабочий диапазон. Он должен составлять 220 В для переменного напряжения.

С его помощью можно решить две задачи:

Определить, где фаза, а где «рабочий ноль» или заземление.
Определить, где, собственно, заземление , а где нулевой выход.

Расскажем сначала о том, как выполнить первую задачу. Перед началом, нужно правильно выставить рабочий диапазон прибора. Сделаем его больше, чем 220 В. Два щупа подключены к гнёздам «COM» и «V».

Берём второй из них и прикасаемся к тестируемому отверстию розетки. Если там фаза, то на мультиметре высветится небольшое напряжение. Если фазы там нет, то будет показано нулевое напряжение.

Во втором случае, рабочее напряжение должно составлять 220В. Один провод вставляем туда, где есть фаза. Другим тестируем остальные. При попадании на заземление, будет показано ровно 220 В, в другом случае, напряжение будет немного меньше.

Использование фазового тестера

Один провод держим аккуратно пальцами, другой используем для тестирования. Если в розетке попадаем на фазу, то цифры на индикаторе будут гораздо больше нуля. При попадании на ноль, на экране также будет показан ноль или незначительная величина напряжения.

Это устройство удобно как общедоступностью на рынке радиоизмерительного оборудования, так и тем, что измерения производятся с достаточно высокой точностью.

Использование индикаторной отвёртки

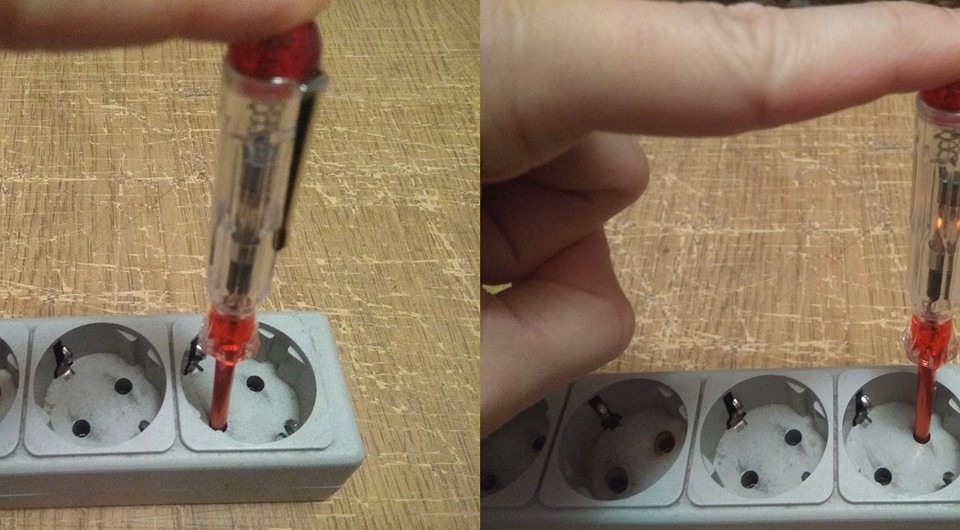

Она представляет собой на вид обычную отвёртку, но с небольшим отличием. У неё прозрачная ручка с маленькой лампочкой внутри. Это, на первый взгляд, достаточно примитивное устройство, на самом деле очень удобно.

Его достаточно просто вставить в отверстие розетки, прикоснувшись при этом пальцем к противоположному концу отвёртки. Если есть фаза, то лампочка загорится. Если там нулевой провод или заземление, то она гореть не будет. Важно помнить, что категорически запрещено в процессе измерения прикасаться к металлической части отвёртки. Это может привести к удару током.

В некоторых случаях, фазу и нулевой провод можно определить без каких-либо приборов или приспособлений. Это можно сделать, если правильно прочесть маркировку. Это ненадёжный способ, но в некоторых случаях он может оказаться полезным.

При работе в современных домах, правила такой маркировки обычно соблюдаются.

Итак, в чём же они состоят:

Тот провод, где находится фаза , обычно имеет коричневый или чёрный цвет.
Нулевой, принято обозначать проводом, имеющим голубой цвет.
Зелёным или жёлтым цветом обозначается провод, который служит для заземления.

Эти правила могли быть другими в предыдущие периоды времени. Также, в последующем они могут измениться. Поэтому, описанный способ годится только для предварительного тестирования назначения проводов.

Как различить заземление и нулевой провод при отключённой фазе?

Предположим, что ток в сети отсутствует. Есть ли какое-нибудь различие в этом случае между заземлением и нулевым проводом? На первый взгляд может показаться что они очень похожи друг на друга.

На самом деле, их функции всё же различаются. Заземление предназначено для аварийных ситуаций. Через него электрический заряд уходит в землю. Нулевой провод — это часть электрической цепи для питания бытовых электроприборов в доме.

Здесь, ток, в отличие от заземления, присутствует. Как же можно различить их? При отключённой фазе нужно просто измерить ток между этим проводом и точно известным заземлением. Если это нулевой провод, то ток, хотя и небольшой, в этом случае будет. Если же тут заземление, то никакого тока здесь быть не может.

В каких случаях может понадобиться?

При огромном разнообразии существующих электрических приборов, существует разница в том, какое электрическое питание им нужно. В различных случаях, такие вопросы решаются по-разному.

Иногда, для этого используются специальные устройства – переходники. В некоторых случаях, является необходимым просто правильно сделанное подключение к розетке. В частности, при подключении электрической кухонной плиты, есть необходимость при подключении правильно определить, где в розетке фаза, а где «рабочий ноль».

В этом, и в аналогичных случаях, без такой информации обойтись невозможно.

Другая ситуация, где это необходимо — это разного рода ремонтные работы. При их проведении, нужно знать точно, какой провод под напряжением (он должен или быть отключён или надёжно заизолирован), а какой — нет.

При подключении многих бытовых приборов, действительно не важно с какой стороны будет фаза , а вот для выключателя это может иметь значение. Поясним это.«Фаза» должна подаваться на выключатель, а «ноль» пусть будет подключён напрямую к лампам в люстре.

При этом, в процессе замены лампы в люстре, при выключенном выключателе, человека не ударит током даже в том случае, когда он случайно прикоснётся к .

Очень часто при выполнении в квартире, доме, гараже или на даче ремонтных либо монтажных работ, связанных с электричеством, возникает необходимость отыскать ноль и фазу. Это нужно для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже если они не имеют специального технического образования, представляют себе, что для этого есть специальные индикаторы. Мы рассмотрим вкратце этот метод, а также расскажем вам об ещё одном приборе, без которого не обходится ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Понятия ноля и фазы

Нас больше интересует переменная сеть, которая состоит из двух частей:

Рабочей фазы (как правило, её называют просто «фазой»). На неё подаётся рабочее напряжение.
Пустой фазы, именуемой в электричестве «нулём». Она необходима, чтобы создать замкнутую сеть для подключения и работы электрических приборов, служит также для заземления сети.

Когда мы включаем приборы в однофазную сеть, то особой важности нет, где именно пустая или рабочая фаза. А вот когда монтируем в квартире электрическую проводку и подсоединяем её к общей домовой сети, это знать необходимо.

Разница между нолем и фазой на видео:

Простейшие способы

Существует несколько способов, как найти фазу и ноль. Рассмотрим их вкратце.

По цветовому исполнению жил

Наиболее простым, но в то же время и самым ненадёжным способом, является определение фазы и ноля по цветам изоляционных оболочек проводников. Как правило, фазная жила имеет чёрное, коричневое, серое или белое цветовое исполнение, а ноль делают голубым либо синим. Чтобы вы были в курсе, бывают ещё жилы зелёные или жёлто-зелёные, так обозначаются проводники защитного заземления.

В этом случае никаких приборов не нужно, глянули на цвет провода и определили – фаза это или ноль.

Но почему этот метод самый ненадёжный? А нет никакой гарантии, что во время монтажа электрики соблюдали цветовую маркировку жил и ничего не перепутали.

Цветовая маркировка проводов на следующем видео:

Индикаторной отвёрткой

Более правдивым методом является применение индикаторной отвёртки. Она состоит из не токопроводящего корпуса и встроенных в него резистора с индикатором, который представляет собой обыкновенную неоновую лампочку.

Например, при подключении выключателя главное не перепутать ноль с фазой, так как этот коммутационный аппарат работает только на разрыв фазы. Проверка индикаторной отвёрткой заключается в следующем:

Отключите общий вводной автомат на квартиру.
Зачистите ножом проверяемые жилы от изоляционного слоя на 1 см. Разведите их между собой на безопасное расстояние, чтобы полностью исключить возможность соприкосновения.
Подайте напряжение, включив вводной автомат.
Жалом отвёртки прикоснитесь к оголённым проводникам. Если при этом загорится индикаторное окошко, значит, провод соответствует фазному. Отсутствие свечения говорит о том, что найденный провод – нулевой.
Нужную жилу наметьте маркером либо кусочком изоленты, после чего снова отключите общий автомат и проведите подсоединение коммутационного аппарата.

Более сложные и точные проверки выполняются с помощью мультиметра.

Поиск фазы индикаторной отверткой и мультиметром на видео:

Мультиметр. Что это за прибор?

Мультиметр (электрики его ещё называют тестером) представляет собой комбинированный прибор для электрических измерений, который объединил в себе множество функций, основные из которых омметр, амперметр, вольтметр.

Эти приборы бывают разными:

аналоговыми;
цифровыми;
переносными лёгкими для каких-то базовых измерений;
сложными стационарными с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и померить на участке цепи ток, напряжение, сопротивление, проверить электрическую цепь на целостность.

Прибор представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные позиции (вокруг него находится восемь секторов). В самом верху (в центре) имеется сектор «OFF», когда переключатель установлен в это положение, значит, прибор выключен. Чтобы выполнять замеры напряжения понадобится установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят ещё два измерительных щупа – чёрный и красный. Чёрный щуп подсоединяется в нижнее гнездо с маркировкой «СОМ», такое подключение является постоянным и используется при проведении любых измерений. Красный щуп в зависимости от замеров вставляется в среднее или верхнее гнездо.

Как использовать прибор?

Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

Несколько правил по использованию мультиметра

Перед тем, как определить фазу и ноль мультиметром, ознакомьтесь с несколькими правилами, которые необходимо соблюдать при работе с прибором:

Никогда не пользуйтесь мультиметром во влажной среде.
Не применяйте неисправные измерительные щупы.
В момент проведения замеров не меняйте измерительные пределы и не переставляйте положение переключателя.
Не измеряйте параметры, значение которых выше чем верхний измерительный предел прибора.

Как замерять напряжение мультиметром – на следующем видео:

Обратите внимание на важный нюанс в использовании мультиметра. Поворотный переключатель изначально всегда необходимо устанавливать на максимальное положение, чтобы избежать повреждения электронного прибора. А уже в дальнейшем, если показания оказываются ниже, переключатель переставляется на низкие отметки для получения максимально точных замеров.

Генераторы, вырабатывающие на электростанциях электроэнергию, имеют три обмотки, по одному из концов которых соединяют вместе, и этот общий провод называют Ноль . Оставшиеся три свободных конца обмоток называются Фазами .

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.
В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого .

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки . Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты , и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик , а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя . Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник

для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки , даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор .

Почему индикатор светится

при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты , установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя , телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Как найти фазу и ноль с помощью контрольки электрика

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон . К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста . Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током.

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и ноля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром проводится так же способом, как и контролькой электрика, только вместо концов контрольки подключается щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерять напряжение между проводами, которое между фазами будет равно 380 В, а между нулем и любой из фаз – 220 В. То есть провод, относительно которого вольтметр будет на остальных трех показывать 220 В и есть нулевой.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.

безопасные способы. Простые способы определить фазу и ноль без приборов Как узнать где фаза а где 0

Содержание:

Наша бытовая электрическая сеть для нас всё. Особенно там, где для приготовления пищи и газ не используется — всё на электричестве. Пользоваться электроприборами мы привыкли очень просто: есть розетки и выключатели. Свет включаем или выключаем одним нажатием кнопочки. Чтобы включить какой-то другой прибор, находим розетку, втыкаем и пользуемся. Пылесос, например.

А большая часть приборов уже подключена и никогда из сети не выдергивается, как телевизор. Тоже выключатель, аналогичный выключателю для лампы или люстры, и все включение происходит в одно касание. А то и вообще — холодильник стоит себе и сам, когда хочет, включается и выключается.

Ну, это значит, что в сети все нормально, и даже не надо точно знать, что есть там, в розетках, провода — разные по своей сути.

Напряжение у нас в сети переменное, на 220 вольт, с частотой 50 герц. Так задумано в нашей энергосистеме. Генераторы дают трехфазное напряжение, в каком-то смысле это оптимально по доставке потребителям. Ведь если простое синусоидальное напряжение требует проводку из двух проводников, то трехфазное можно передавать комплексом, всеми тремя фазами сразу. Но для передачи нужны не шесть проводов, как можно ожидать, а всего четыре. То есть в полтора раза меньше. При передаче на дальние расстояния это ох как существенно для экономии металла.

До наших домов и квартир доводится трехфазное напряжение с амплитудой в 380 вольт. Но на щите выбирается обычно одна фаза. А это значит, для энергопотребления нам необходимы минимум два провода. И один из них называется фаза, а другой — ноль. Так было при старом подключении. И розетки старые делались без расчета на подключение третьего провода — заземления. Теперь стало нормой заземление, оно должно защищать нас от поражения электрическим током от наших бытовых приборов, если в них произошел пробой, и 220 вольт оказались непосредственно на металлическом корпусе или кожухе прибора. Поэтому положено, чтобы везде было заземление. Оно присоединяется ко всем нетоковедущим металлическим конструкциям приборов, и хорошо, если заземляется как можно ближе от нас. Это для того, чтобы сопротивление между заземляемыми частями приборов и собственно, землей, было как можно меньше. Тогда в случае аварийного пробоя провода, несущего фазу и корпусом прибора, фаза сразу уходила бы в землю, нас не повреждая.

Но это не всегда так. Раньше, да и сейчас, если нет заземления приборов, можно было определять, включен в сеть, допустим, утюг или холодильник или нет, а может предохранитель у него перегорел. Если провести рукой — особенно чувствительной тыльной стороной локтя — просто «погладить» утюг, легко его касаясь, то ощущалось что-то вроде легкой вибрации или слабого покалывания. Это говорило о том, что фаза на прибор подана, и в незаземленном корпусе происходит наводка индуктивных напряжений.

В таких наводках самих по себе ничего хорошего нет, они могут достигать иногда вольт 100, и даже чувствительно «треснуть» человека. Зависит от взаимной емкости фазных проводников и корпусных деталей. У холодильника будет больше, у утюга поменьше.

Собственно, вот уже первый способ проверить фазу, хотя так делать не надо — может треснуть, или вообще фокус не получится, когда есть нормальное заземление. И еще в таком способе совершенно непонятно, по каким проводам подаются ноль и фаза. Будет только констатировано их наличие.

А подача происходит минимум по двум (фаза и ноль, как уже тут говорилось) проводам, максимум — по трем. Это при однофазном подключении. А при подаче к какому-то потребителю сразу трех фаз проводов будет пять. Три фазы — это гораздо серьезнее, напряжение в 380 вольт значительно опаснее — чаще приводит к смерти, поэтому заземление таких установок всегда является обязательным условием.

Однофазная сеть имеет один провод фазы, один — нулевой и один — заземления.

Провод заземления выделен сразу, его не нужно определять. А вот фазный и нулевой провода в розетке могут быть хоть справа, хоть слева. Нет правила такого, по которому это точно установлено. Можно увидеть по цвету изоляции подходящих проводов, но они:

уложены под крышкой розетки и уходят скрытно в стену;
даже если до них добраться, отвинтив винтик и сняв крышку, все равно нет никакой гарантии, что:
- соблюдена цветовая маркировка фаз;
- ее соблюли, когда протягивали провод от распределительной коробки.

Цветовое обозначение проводов в сети питания предписывает:

голубым цветом обозначать нулевой провод;
желто-зеленый полосатый — провод заземления;
проводом цвета, отличного от этих двух, обозначается фаза (черным, красным, серым, фиолетовым…).

Трехфазная поводка обозначается совершенно так же, только фазные провода должны быть все разного цвета и не быть голубыми или желто-зелеными.

Это при нормальном профессиональном монтаже должно аккуратно соблюдаться, но… Мы покупаем квартиры и переселяемся на новые места обитания и становимся хозяевами. И делаем в квартирах своих то, что считаем полезным и правильным и не всегда заботимся о соблюдении стандартов. Мы помним обычно то, что сделали, и легко находим, когда надо, в розетке, поставленной своими руками, и фазировку, и нулевой провод без индикатора. Чего абсолютно нельзя сказать о хозяевах, которые придут на смену нам, если мы квартиру продадим.

По этим причинам любому хозяину необходимо, а не просто полезно, знать, как проверить исправность сети и как найти фазу и ноль в любом месте бытовой сети. И, кроме того, провести инспекцию всей электросети и на всех проверенных проводниках установить правильную маркировку. Если не выдержана стандартная маркировка проверяемых проводов по цветам, помечать их кольцами изоленты или термоусадочными трубками разных, но стандартных цветов. Места нахождения неисправностей отмечать особо и как можно быстрее приступать к исправлению всего неправильного, что найдете.

Определение фазы и нуля

Делать это можно разными приборами. Самое простое — проверить наличие фазы индикатором. Прибором, специально для того и предназначенным. Как определить ноль, когда фазу вы знаете? Если все нормально, то это тот провод, где нет фазы.

Индикатор выполняется часто как отвертка. Им можно даже отвертеть небольшой винтик, не сильно закрученный, но лучше не искушать судьбу — это прибор, и лучше использовать его по назначению. Он состоит из жала, от которого через большое сопротивление (около 1 МОм) провод идет на неоновую лампу. Другой контакт неонки выходит на другую сторону индикатора, и при измерении следует к нему прикоснуться пальцем. Жало для пробы проводника необходимо к нему прижать. Так как человек имеет достаточно большую площадь поверхности, он с зануленными/заземленными металлическими поверхностями сети образует своего рода конденсатор. В случае наличия переменного напряжения на проводе, к которому прижато жало, через человека и неоновую лампу потечет очень слабый, не опасный для человека, ток около 0,02 мА, что и вызовет слабое свечение неоновой лампочки, которое и покажет наличие фазы в проводе. Индикатор рассчитан на напряжение до 500 вольт. Большим напряжением прибор (резистор в нем) может быть пробит, тогда он выходит из строя, и пользоваться им станет опасно. Поэтому на всякий случай необходимо работать со всеми мерами безопасности: быть в изоляционной обуви, помещение должно быть сухим. Потому что удар током в случае пробоя будет направлен от фазы через проверяющего человека к нулю или земле, или любому заземленному металлу (корпусу бытового устройства, батарее отопления, трубе водопровода и т.д.).

Такой индикатор чувствителен и к напряжениям, случающимся и в проводниках, где фаза отсутствует. Бывает так: в розетке оба контакта дают свечение неоновой лампочки индикатора. Фаза — один из них. А другой — «плохой» ноль. Если ноль где-то в проводке оборван, перебит или перегорел, то в нем будет наводка от фазы. Напряжение у нее, конечно, не такое, как на фазе, но достаточное, чтобы индикатор его показал свечением неонки. Как тогда отличить ноль и фазу? В этом случае нет успеха — ничего не определилось. И надо применить другие средства. Например, попробовать найти фазу мультиметром.

Им можно пользоваться, как однополюсным: жало одного полюса прижать к контакту, где предполагается фаза, за второй полюс взяться рукой. Но при обрыве в нуле показывает на обоих контактах свечение. В этом случае можно проверить наличие падения напряжения между двумя разными контактами. Относительно земли, определенного где-то в другой розетке «хорошего» нуля. Два фазовых провода в разных розетках, но на одной фазе покажут отсутствие разности потенциалов.

При наличии напряжения между двумя полюсами индикаторная неонка должна светиться.

Использование пробника — контрольной лампы

Пробник делают для определения целостности проводов. Это лампочка с батарейкой и два достаточно длинных провода с концами, удобными для подключения: штырьковые или с крокодильчиками. Таким пробником можно будет искать потом место обрыва в нулевом проводе, о котором говорилось выше. Однако такие поиски уже следует делать при полностью обесточенной сети.

Но нам нужен пробник для проверки наличия напряжения. Его еще называют контрольная лампа — это то же самое, что и двухполюсный индикатор, отличие в использовании вместо неоновой лампочки обыкновенной лампы накаливания, рассчитанной на то напряжение, фазу которого мы ищем. Плюсом этой конструкции является то, что лампочка загорится только при «своем родном» напряжении. Однако, если есть вероятность воткнуть ее на две разные фазы, она может и сгореть. Но если такой вероятности нет (квартира запитана на одну только фазу), то таким пробником можно смело пользоваться. Воткнув его одним полюсом в один контакт розетки, а другой присоединив к ТОЧНОМУ нулю, получим свет от лампочки, говорящий о том, что фазу мы нашли. Оборванный ноль в этом случае свечения никакого не даст. Так же как и необорванный.

Как определить фазу и ноль мультиметром

Для определения фазы и нуля можно воспользоваться мультиметром, или тестером. В этом случае просто определяется напряжение. Все почти то же, как и в предыдущем случае с лампочкой, только величину напряжения мы увидим по показанию прибора. Нужно только предварительно выставить АС (alternative current — переменный ток) и диапазон измерений такой, чтобы наше сетевое напряжение в 220 вольт находилось внутри него, например, переключить диапазон «до 500 вольт».

Полярность при переменном токе значения не имеет, для определения фазы нужно двумя щупами проверять напряжение между двумя проводниками. А лучше крокодильчиком зацепиться за «точный ноль» (или землю — батарею отопления, только найти местечко, где нет краски — или ее содрать), а другим щупом проверять фазу в контактах розетки. Фаза должна дать сколько? Правильно, 220 вольт, или поменьше, как обычно в нашей сети. Нулевое напряжение даст нам хороший ноль — то есть покажет необорванную нулевую шину, а какие-то промежуточные значения означают плохую проводку. Это или фаза доходит плохо — где-то плохие контакты на фазе, и надо срочно искать — или плохой ноль — оборванный. Если плохие в розетке и ноль, и фаза, это значит, что проводка совсем не годная, и вот-вот в сети что-то приключится.

И вот тогда начинается новый этап — найти, узнать, выяснить все неисправности и их устранить.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года , который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза — Все остальные цвета среди которых — черный, белый, коричневый , красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Определить фазу и ноль из двух проводов

Найти фазу, ноль и заземление из трех проводов:

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

Прибегать к помощи мультиметра, чтобы определить фазу и ноль сети в домашних условиях не всегда рационально. Да и стоимость сложного оборудования гораздо выше. Существует более упрощенный прибор, позволяющий выполнить эти функции. Это индикаторная отвертка. Она является простым прибором. Однако, работая с электричеством, необходимо соблюдать все правила безопасности, какое бы оборудование ни применялось.

Конструкция индикаторной отвертки

Принцип устройства индикаторных отверток довольно прост и внешне напоминает ее обычный аналог. Разница между ними состоит в ручке.

Индикаторная отвертка имеет в корпусе резистор, к которому подключено металлическое жало инструмента. Оно выступает в роли проводника.

Элемент сопротивления сокращает силу тока до максимально возможной величины. Это позволяет пользоваться индикаторной отверткой безопасно.

В корпусе также находится небольшой светодиод или неоновая лампочка. Он подсоединяется к наружному пятачку контактной пластины, которая находится на внешней стороне отвертки.

Ток, проходя по щупу и резистору, уменьшается, его сила становится безопасной для проведения работы.

Это основной принцип работы такого прибора, как индикаторная отвертка. Как пользоваться прибором, расскажут правила.

Человек должен дотрагиваться до пластины на внешнем крае инструмента. Цепь в этом случае замкнется и световой индикатор активируется.

Фаза и ноль в отвертке

Чтобы подключить провод к электрическому оборудованию, следует знать, как определить фазу и ноль индикаторной отверткой. Ток, питающий приборы, идет всегда по первому проводу — фазе. Второй провод нулевой. По нему электричество проходит в обратном направлении и возвращается к питающему источнику.

При касании щупом отвертки к оголенному проводу индикаторная лампочка загорается. Если же этого не происходит, то это нулевой кабель.

Провод должен находиться под напряжением. Иначе определить фазу и ноль простой индикаторной отверткой будет невозможно.

Отсутствие напряжения на обоих проводах при включенной сети свидетельствует о разрыве на участке проводника.

Область применения

Представленный инструмент сможет выполнить не только самые простые функции — как определить фазу индикаторной отверткой — но и множество дополнительных.

Возможно проверить кабель на обрыв, исправность удлинителя, обнаружить проводку в стене.

Все функции необходимо проводить по определенной инструкции применения индикаторной отвертки. Замеры возможно производить контактным или бесконтактным способом.

Контактный способ поможет найти напряжение в сети переменного тока. Это самая простая процедура. Щупом инструмента касаются оголенного кабеля. Если светодиод загорелся, значит найдена фаза. В случае когда индикатор не загорелся, это может быть нулевой провод, а также это случается при отсутствии в сети питания или ее обрыва.

Бесконтактный способ поможет найти скрытую проводку. Для этого ручку подносят к поверхности, за которой находится провод. Если неоновый элемент загорелся, проводник найден.

Типы индикаторных отверток

Варианты отверток с индикацией различны по своей функциональности.

Отвертки индикаторные без элемента питания позволят найти только фазу сети.

Представленные модели являются наиболее простыми, надежными и широко используются для определения напряжения в сетях жилых домов.

Ограничение минимального уровня силы тока до 60В делают инструмент непригодным для работы с маломощными системами.

Существуют модели прибора с батарейкой, что позволяет определять бесконтактно такие параметры сети, как ноль и фаза. Индикаторная отвертка этого типа позволит определить целостность электрического провода. Прибор протестирует кабель даже без подачи тока.

Универсальная индикаторная отвертка позволит определить ноль и фазу как контактным, так и бесконтактным способом. Может применяться в сетях низкого напряжения.

Проверка устройства перед работой

Перед началом процесса важно ознакомиться с правилами, как проверить индикаторную отвертку. Для этого производится визуальный осмотр на целостность конструкции, дабы исключить наличие механических повреждений.

Выполнив это действие и не обнаружив отклонений от нормы внешнего вида инструмента, проводится его тестирование.

Щуп индикаторной отвертки при проверке вставляется в каждое отверстие рабочей розетки. Большой палец при этом необходимо держать на пластине рукоятки диэлектрического сенсора. Если этого не сделать, индикатор не будет срабатывать.

Также при использовании оборудования с неоновым индикатором на батарейке допустимо просто зажать пальцами жало отвертки и ее пятачок. Если светодиод загорится, инструмент исправен.

Меры безопасности

Чтобы работа была безопасной и не произошло никаких неприятных неожиданностей, следует ознакомиться с правилами пользования, которые обуславливает отвертка индикаторная. Инструкция оговаривает следующие меры предосторожности.

Пользоваться прибором без винта запрещено.
Извлекать из прибора допустимо только батарейку.
Заменив элемент питания, винт плотно закручивается по часовой стрелке.
Нельзя использовать инструмент с механическими повреждениями.
Запрещено применять отвертку при повышенной влажности окружающей среды.
Использовать прибор для сетей с несоответствующим напряжением категорически недопустимо.

Это ряд достаточно несложных правил, однако неукоснительное их выполнение гарантирует сохранение здоровья и обеспечит безопасность деятельности.

Инструкция пользования

Множество функций позволит выполнить индикаторная отвертка. Как пользоваться ею правильно? Разработаны правила, это регламентирующие.

Чтобы оценить провод на наличие обрыва, следует устранить вероятность отсутствия напряжения в сети. Затем, держа одной рукой провод, следует дотронуться жалом другого конца.

Если провод исправен, светодиод станет светиться.

При помощи данного прибора можно проверить состояние удлинителя. Для этого проводник отключают от сети. В оба отверстия розетки вставляются два провода. Держась за контакт вилки, следует проверить инструментом второй контакт.

Если лампочка стала светиться, удлинитель исправен.

Найти участок обрыва кабеля также достаточно просто. Щуп инструмента зажимается пальцами, а его ручка проводится вдоль кабеля. Где индикатор перестанет гореть, в том месте существует обрыв.

Замена элемента питания

Индикаторная отвертка, конструкция которой предусматривает наличие съемного элемента питания, со временем потребует его замены.

Дабы избежать поломки и обеспечить безопасность эксплуатации прибора, следует проводить эту операцию по определенным правилам.

Замена батарейки производится в момент, когда светодиод перестает работать при проверке.

Самые часто используемые элементы питания для индикаторной отвертки имеют маркировку LR41, AG3, 392A, V3GA, G3-A.

Производя замену, следует открутить винт на конце рукоятки. Он при помощи небольшой пружины удерживает на посадочном месте батарейку.

Проволока, придерживающая элемент питания, отгибается, и производится его замена.

Затем ушки держателей аккуратно и плотно прижимаются в исходное положение.

Винт рукоятки необходимо хорошо закрутить. Использовать инструмент без этой детали или при плохом ее закрытии категорически запрещается.

Производя ремонт электрики или замену ее элементов у себя дома, необходимо подобрать самый подходящий тип инструмента. Индикаторная отвертка поможет определить фазу и ноль сети, а также место ее обрыва.

Соблюдая при использовании прибора все правила эксплуатации, предусмотренные инструкцией, можно гарантировать безопасность выполняемых работ. Ответственное отношение к использованию, замене элемента питания обеспечит сохранность здоровья пользователя. Довольно простой и удобный инструмент позволит выполнять самые обычные действия с элементами электросети у себя дома.

Проводя установку электрооборудования, например, подключая светильники и закрепляя выключатели, часто приходится решать проблему, как определить фазу и ноль. Самый простой способ определения, который подходит для любого пользователя, это метод выявления наличия тока с помощью индикаторной отвертки. На первый взгляд она такая же, как и обычная, имеет металлическое жало и рукоятку. Кроме этого имеется маленькая металлическая кнопка и лампочка.

Профессиональные электрики, как правило, подводят ток в розетке с левой стороны, а в патроне светильника по центру. Но что бы быть точно в этом уверенным надо действовать следующим образом.

Инструкция по использованию

Применяя данное устройство, надо быть очень осторожным, так как при несоблюдении мер безопасности можно получить электрический удар. Ни в коем случае нельзя прикасаться к открытому, неизолированному кончику индикаторной отвертки.

На линию, на которой проводится работа, надо подать питание, но потребители электроэнергии (компьютеры, телевизоры и т. п.) должны быть отключены.

Есть очень простой способ, как найти фазу и ноль индикаторной отверткой. Для этого нужно разместить ее на проверяемой поверхности и нажать на кнопку, расположенную на ручке. Если индикатор горит, то это силовой провод. Если жало будет размещено на проверяемой поверхности и после нажатия на кнопку вы увидите, что лампочка на ручке не горит – значит, это ноль. Таким нехитрым действием можно пользоваться во время электротехнических работ. По указанной методике можно узнать, как определить фазу в розетке, автомате и патроне.

Альтернативная методика с использованием тестера

Для поиска нужного элемента можно воспользоваться мультиметром. Для того чтобы проверить, где находится искомый проводник тестером, сначала требуется перевести его в режим измерения переменного тока. Для этого необходимо повернуть ручку управления в положение, напротив которого будет указан знак V~. Такой знак есть на каждом мультиметре. Далее возможны два пути.

· Для или автомате нужно зажать один щуп пальцами, а другим щупом подвести к контактам автоматического выключателя. Если видим на индикаторе незначительное напряжение, например, 4,15, то это говорит о том, что там ноль. Если показания, близкие к 200 вольтам, это указывает на то, что данный контакт силовой.

· Второй вариант заключается в том, что один щуп прибора надо поставить на заведомо заземленный предмет, а вторым, так же как и в первом способе, прикоснуться к элементу. Если прибор показывает незначительное напряжение, например, 0,15, то это означает, что контакт нулевой, а показания прибора являются незначительно наводкой самого тестера. Так же как и в первом варианте, показания датчика, близкие к 220–230 В, свидетельствуют о наличии питания.

Определение назначения проводов по цвету

Изоляция силового проводника, заземления и т.п. окрашивается в определенные цветы. По Стандарту Европейского Союза МЭК 60445 от 2010 года провода с силовым питанием должны быть окрашены в коричневый, черный, серый цвет. Синей изоляцией обозначаются проводники с нулем. Заземление окрашивается в двухцветную обмотку зелено-желтого цвета. Кроме того, Стандартом запрещается использовать окрашивание заземление только желтым или только зеленым цветом. В России же распространён ГОСТ 50462 от 2009 г., который почти полностью соответствует Европейскому Стандарту и по которому окрашивание производится так же. Необходимо обратить внимание на то, что не лучшим решением является поиск наличия напряжения только по цветовой маркировке, так как специалисты-электрики могут по-разному проводить подключение.

Применение контрольной лампы

Контрольная лампа — это простая лампа накаливания, к которой присоединены две изолированные проволоки по несколько сантиметров каждая. Одним концом проволоки нужно дотронуться до радиатора отопления или трубопровода, а другим – до проверяемой области. Посмотрим, как определить фазу. Она находится там, где во время данной процедуры лампочка зажглась. Необходимо понимать, что такой способ является достаточно опасным в связи с большой вероятностью электроудара.

Многие считают, что легко найти фазу без специальных устройств. Но на самом деле использование подручных средств опасно, с ними вы можете запросто расстаться с жизнью. Обязательно надо использовать приборы – пусть и несложные. Достаточно приобрести самый простой индикатор питания, который стоит совсем не дорого.

Собираетесь подключить новый выключатель, а под рукой нет ни одного датчика, способного указать, какой из проводов под напряжением. В этом случае вам необходимо знать, как определить фазу и ноль без индикаторов.

Что такое фаза и ноль

Определение фазы потребуется, если при подключении новой розетки окажется, что вы не знаете, какой из проводой на выводе фазный, а какой нулевой

Фаза — проводник, по которому передаётся напряжение к потребителю.

Ноль — пустая фаза. Возвращает ток: создаёт непрерывную электрическую сеть при подключении устройств, а также выравнивает фазное напряжение.

Для чего необходимо определить рабочую и пустую жилу

Многие приборы требуют соблюдения полярности для нормальной работы:

терморегулятор;
контролёр в системе газового котла;
измерительное оборудование лабораторий;
и другие.

Если подключить эти устройства без строгого следования правилам расположения проводов, никто не даст гарантии на срок службы и качество их работы.

Как определить без приборов

Существует несколько простых и наиболее доступных способов.

По маркировке проводов цветом

Цветовая маркировка проводов как раз и предназначена для того, чтобы можно было без приборов узнать, какая из жил нейтральная, а какая фазная

Первый и наиболее надёжный способ самостоятельно определить, где фаза и ноль без тестера — осмотреть цвет изоляции каждого проводника:

ноль — синий/голубой;
земля — жёлто-зелёный;
фаза — любой другой цвет от чёрного до белого, кроме вышеперечисленных.

В старых домах проводка может быть выполнена одноцветным проводом. В этом случае рекомендуем промаркировать выводы электропроводки при помощи термоусадочных трубок.

Делаем контрольную лампочку

Этот вариант наиболее опасный и может стать причиной поражения электрическим током

Для этого способа нужно найти лампу накаливания с патроном и два отрезка многожильного провода длиной около 50 см:

Подсоединяем жилы в разъёмы патрона.
Зачищаем до металла трубу отопления.
Крепим один провод к трубе, а вторым «щупаем» интересующие нас жилы.

Как только провод коснётся фазы, лампочка загорится.

Используем картошку

Понадобится:

резистор на 1 МОм;
1 картофелина;
2 провода длиной по 50 см.

Один конец первого проводника подсоединяем к трубе, второй вставляем в разрезанную картошку. Другой проводник также вставляем одним концом в картофелину, а вторым «щупаем» жилы.

Ждём 5–10 минут.

Это довольно эффективный способ определить фазу и ноль без приборов

Фаза — появилось небольшое тёмное пятно. Ноль — нет никакой реакции.

В данном случае определение должно происходить с небольшой выдержкой времени при контакте жилы со срезом картошки

Видео: определение полярности без приборов

С помощью воды

Для определения полярности контактов по похожей методике опускают два провода в ёмкость с водой. Если вокруг одного образуются пузыри — это минус. Следовательно, вторая жила — плюс.

Этот способ также является опасным, при его использовании нужно соблюдать меры предосторожности

Применяя подручные средства для определения жилы под напряжением, необходимо быть крайне осторожным. При несоблюдении мер безопасности, можно получить удар током.

Как определить фазу, ноль и заземление самому, подручными средствами?

RozetkaOnline.ru — Электрика дома: статьи, обзоры, инструкции!

Как определить фазу, ноль и заземление самому, подручными средствами?

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у фас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Маркировка проводов по цвету

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года. который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый. красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д. в силу принципиально иной схемы работы этого электрооборудования.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

Найти фазу, ноль и заземление из трех проводов:

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет. при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

http://rozetkaonline.ru

Фаза и ноль — что такое, как определить фазу и ноль в электричестве

Далеко не всегда хочется вызывать специалистов при необходимости заменить люстру, повесить бра или дополнительный светильник. Но когда электромонтажными работами занимаешься впервые, так или иначе начинаешь задаваться вопросом, что представляют собой такие понятия как «ноль» и «фаза».

Разбираться в этих обозначениях необходимо хотя бы для того, чтобы правильно подключить провода. Желательно восполнить пробелы в знаниях об электричестве, при отсутствии опыта в данной сфере, перед началом работ.

Выделяют три обозначения проводов:

фаза
ноль
заземление

Определить, какой кабель в розетке или осветительном приборе к чему относится, можно подручными средствами или по цвету. Под понятием «ноль», как правило, подразумевают «рабочий ноль», «фаза» — «фазные провода», а под «заземлением» — «защитный ноль».

Профессиональные электрики могут различать кабели с первого взгляда. А вот для рядового человека различать данные обозначения немного сложно. Тем более что специальные инструменты, позволяющие определить, где фаза и ноль, имеются далеко не у всех.

В реальности способов распознания проводов не так уж и много. А безопасных – еще меньше. Поэтому чаще всего определяют кабели по цвету.

Маркировка кабелей по цвету

Это один из наиболее простых методов. Чтобы определить, что такое фаза и ноль по цвету, необходимо четко знать какие оттенки и чему соответствуют. Можно воспользоваться информацией о принятых в стране стандартах.

Не секрет, что каждый провод имеет индивидуальный цвет. Поэтому распознавание нуля не должно составлять особых проблем. Полученные знания позволят легко справиться с монтажом осветительного прибора или установкой розетки.

Особенно актуален этот способ для новостроек. Ведь там, как правило, провода протягиваются опытными специалистами, которые четко соблюдают нормы и стандарты. Принятый на территории Российской Федерации в 2004 году стандарт IEC 60446 жестко регламентирует разделение фазы, заземления и нуля по цвету.

Стоит учесть, что:

если провод имеет синий либо сине-белый оттенок, можно смело говорить о том, что это – рабочий ноль
защитный ноль представлен кабелями в желто-зеленой оболочке
другие цвета характерны для фазы. Это могут быть красный, коричневый, белый либо черный. Возможны и другие варианты.

Такое обозначение успешно применяется в большинстве случаев. Но если проводка старая, или есть сомнения в профессионализме электриков, целесообразнее пользоваться дополнительными методами.

Самостоятельное определение фазы и ноля при помощи подручных средств

Специалисты рекомендуют для облегчения определения проводов начинать именно с распознавания фазы. Этот способ можно использовать совместно с предыдущим (по цвету).

Индикаторная отвертка непременно найдется в арсенале каждого домашнего мастера. Она необходима как для проведения комплекса работ по электромонтажу, так и при элементарной замене ламп либо установке осветительных приборов.

Метод до смешного прост. При касании жалом индикаторной отвертки провода определенного цвета, находящегося под напряжением, и одномоментного прикосновения контакта на инструменте, должен загореться индикатор. Он сигнализирует о наличии сопротивления. Значит, проверяемый провод является фазным.

Определение при помощи этого метода строится на том, что внутри инструмента располагается лампочка и резистор (сопротивление). Когда электрическая цепь замыкается, загорается сигнал. Именно наличие в индикаторной отвертке сопротивления и позволяет производить процедуру совершенно безопасно для человека, способствуя снижению тока до минимальных значений.

Метод определения фазы и ноля при помощи контрольной лампы

Этот способ подразумевает использование контрольной лампы для определения проводов определенного цвета в трехпроводной сети. Применять данный метод следует с особой осторожностью.

Применение этого метода подразумевает создание контрольной лампы. Для этого в патрон вкручивается обычная лампочка. В клеммах патрона размещаются провода, на концах которых отсутствует изоляция. При отсутствии возможности создать такую конструкцию допустимо использовать традиционную настольную лампу, оснащенную электрической вилкой. Теперь для определения необходимо поочередно, по цветам присоединять провода.

Стоит отметить, что использование данного метода позволяет определить, присутствует ли среди пары проверяемых проводов фазный. А какой именно из этих двух – фаза, распознать будет непросто. Загорание контрольной лампы означает, что с высокой долей вероятности одни провод – фаза, а другой – ноль.

Отсутствие света говорит о том, что фазный провод среди проверяемых отсутствует. Хотя возможен вариант, что нет именно нуля. Поэтому применение этого метода целесообразно, скорее всего, для определения правильности монтажа и работоспособности проводки.

Определение сопротивления петли фаза-ноль

Для обеспечения нормального функционирования электрических приборов и проверки автоматов необходимо периодически проводить замеры сопротивления петли фаза-ноль. Потому как первоочередными причинами поломок осветительных приборов являются перегрузки сети и короткое замыкание. Измерение сопротивления позволяет в кратчайшие сроки выявить неисправность и предотвратить подобную ситуацию.

Далеко не все знают, что представляет собой понятие «петля фаза-ноль». Под этой фразой скрывается контур, образованный в результате соединения нулевого провода, находящегося в заземленной нейтрали. Замыкание этой электрической сети образует петлю фаза-ноль.

Измеряют сопротивление в этом контуре следующими методами:

падением уровня напряжения в отключенной цепи
падением уровня напряжения в результате сопротивления возрастающей нагрузки
использованием профессионального инструмента, интерпретирующего короткое замыкание в цепи

Второй способ используется чаще всего, так как отличается удобством, возможностью быстро измерить сопротивление, а также безопасностью.

Как работает розетка GFCI?

Если вы когда-либо испытывали даже второй паралич, вызванный поражением электрическим током, вы никогда не забудете это чувство. Короче говоря, вы были частью так называемого замыкания на землю .

Замыкание на землю — это случай, когда горячий провод касается любой области заземленного устройства или даже заземленной части распределительной коробки. Это может произойти в ситуациях, когда изоляция проводки повреждена, возможно, из-за вредных зубов грызунов, или даже из-за возраста проводки или, что очень часто, условий окружающей среды [источник: Littelfuse].

Влага и сырость являются двумя основными причинами замыканий на землю, и их последствия могут изменить жизнь. Например, предположим, что вы находитесь на улице со своей электродрелью, и идет дождь. Вы стоите на земле, и, поскольку сеялка мокрая, есть путь от горячей проволоки внутри сеялки через вас к земле. Если электричество течет через вас от горячего к земле, результатом является замыкание на землю, что может быть фатальным. GFCI может ощущать ток, протекающий через вас, потому что не весь ток течет от горячего к нейтральному, как ожидалось — часть его течет через вас на землю. Как только GFCI обнаруживает эту «утечку» мощности, он отключает цепь и отключает электричество.

В заключение, поймите, что торговые точки GFCI всегда рано или поздно изнашиваются, поэтому вам следует проверять их примерно раз в месяц [источник: McGarry and Madsen]. Чтобы проверить розетку, нажмите кнопку сброса, а затем подключите простой ночник или другое электрическое устройство. Устройство должно включиться. Затем нажмите кнопку Test. Если GFCI работает, питание немедленно отключится. Снова нажмите Reset, и ваше устройство должно снова включиться.Если так, розетка исправна.

Если при нажатии кнопки «Тест» индикатор не гаснет, у вас проблема. GFCI может быть неправильно установлен или работать со сбоями, и он не защитит вас от ударов. Вам нужно будет заменить его или вызвать профессионального электрика за помощью.

Вы можете получить около 10 лет использования GFCI. Поймите, что старые блоки могут выйти из строя «закрытыми», что означает, что они по-прежнему будут проводить электричество, что очевидно является опасной ситуацией, которая сводит на нет всю цель CFGI. К счастью, новые стили не открываются, то есть они больше не работают, но и не представляют опасности для здоровья. В любом случае, регулярно тестируйте эти устройства, и вы будете спокойны в семейной ванной и за ее пределами.

Первоначально опубликовано: 1 апреля 2000 г.

Как проверить, находится ли электрический кабель под напряжением

Предупреждение о безопасности: Проверка проводов на наличие напряжения может быть опасной, если вы не являетесь экспертом. Всегда выключайте автоматический выключатель на главной панели, прежде чем открывать любую электрическую коробку в вашем доме — никогда не работайте с токоведущим проводом ни при каких обстоятельствах.

Прежде чем приступить к более сложному ограничению открывания электрической коробки, попробуйте проверить это с помощью тестера розеток. Если это штепсельная розетка, самый простой и безопасный способ проверить напряжение (и еще несколько вещей) — это подключить напрямую. У каждого домашнего мастера должно быть одно из этих устройств — на момент написания статьи Home Depot предлагает их менее чем за 20 долларов (рис. 1).

Тестер розеток

Этот маленький инструмент, вставленный в розетку, сообщит вам, вставлена ли вилка, включив световые индикаторы.Последовательность этих индикаторов будет указывать на то, разомкнута ли земля или нейтраль, и правильно ли подключены провода Hot, Neutral и Ground (Gnd). Самое главное в этом случае, если в цепи нет питания (или если Hot открыт), это удобное устройство сообщит вам. Некоторые тестеры розеток также оснащены дополнительной опцией для проверки розеток GFCI, например показанной на рисунке 1.

Когда индикаторы тестера (если они горят) показывают состояние проводки вилки, обратите внимание на любую указанную неисправность проводки.Помните — перед тем, как снять декоративную пластину, ВСЕГДА ДОЛЖЕН БЫТЬ ВЫКЛЮЧЕН на главной панели (из этого правила никогда не бывает исключений). После этого можно произвести ремонт или модификацию проводки розетки. Неисправные провода можно удалить и снова подключить в их правильные места, а затем повторно протестировать, как только коробка будет закрыта и питание снова включено.

Может ли электрическая розетка с неправильным подключением стать причиной опасности?

Световые розетки имеют только два провода (кроме Gnd).Так могут ли они быть неправильно подключены? Если какой-нибудь предыдущий разнорабочий подключил его нейтральным проводом к переключателю, а не горячим проводом, это означало бы, что даже когда переключатель выключен, розетка для освещения всегда будет ЖИВОЙ. В этом можно быстро убедиться на осветительной арматуре.
Под светильник потребуется устойчивая стремянка или другая прочная подставка.
Потребуется временно снова включить питание, затем выключить свет выключателем и вынуть лампочку.
Используя стремянку, чтобы приблизиться к коробке с осветительной арматурой, установите мультиметр на напряжение переменного тока, поместите один провод на заземляющий винт на розетке, а другой на контакт в нижней части резьбового разъема (рис. 2) . Если на глюкометре есть показания, значит, горячее подключение неправильно, в противном случае переходите к следующему шагу.
Когда первый вывод все еще находится на заземляющем винте, другой вывод теперь переносится на сторону гнезда с металлической резьбой. Если на счетчике есть показания, значит, неправильное подключение проводки, в противном случае — все исправно.Работа выполнена.
Что делать, если кабель, входящий в электрическую коробку, был неправильно подключен?

Если есть напряжение на розетке освещения, распределительную коробку нужно будет повторно подключить — начните с повторного выключения прерывателя.
Как только вы это сделаете, вы можете открыть электрическую коробку переключателя и вытащить переключатель, чтобы открыть проводку (рис. 3).
В этой конкретной коробке, подключенной к двухпозиционным переключателям, любой из черных и красных проводов, вероятно, будет горячим.Сначала убедившись, что прерыватель выключен, откройте его и вытащите переключатель, чтобы убедиться, что белый (нейтральный) провод (а НЕ черный или красный) неправильно подсоединен к переключателю. Это можно исправить, удалив белый кусок провода, соединяющего коммутатор с группой белых проводов, и заменив его черным проводом между тем же местом на переключателе и «кластером» черных проводов.
Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.
Тестовые розетки для проверки полярности заземления
Проверьте питание, чтобы убедиться, что напряжение под напряжением не достигает розетки во время ремонта или замены.
Испытание заземления для планирования замены розеток. Тест на заземление покажет, как подключена существующая розетка и должна ли заменяемая розетка быть поляризованной розеткой с двумя слотами, заземленной розеткой с тремя слотами или GFCI
Если проверка показывает, что провода под напряжением и нейтраль поменяны местами (стр. 133), убедитесь, что провода правильно подключены к новой розетке.
Проверка на наличие горячих проводов, если необходимо подтвердить, какой провод находится под напряжением
Недорогой неоновый тестер цепей упрощает выполнение этих тестов. У него есть небольшая лампочка, которая светится, когда через нее проходит электрическая энергия.
Как проверить розетку на мощность
Помните, что тестер светится только тогда, когда он является частью полной цепи. Например, если вы прикоснетесь одним щупом к горячему проводу и ничего не коснетесь другим щупом, тестер не будет светиться, даже если горячий провод передает энергию.При использовании тестера старайтесь не касаться металлических щупов.
При проверке питания или заземления всегда подтверждайте любые отрицательные (тестер не светится) результаты, сняв крышку и осмотрев розетку, чтобы убедиться, что все провода не повреждены и правильно подключены. Не прикасайтесь к проводам, предварительно не выключив питание на главной сервисной панели
.
Все, что вам нужно
Инструменты: неоновый тестер цепей, отвертка.
Как проверить розетку на наличие питания
IT Выключите питание на главной сервисной панели.Поместите по одному щупу тестера в каждый слот розетки. Тестер не должен светиться. Если он светится, значит, на главной сервисной панели не отключена правильная цепь. Проверьте оба конца дуплексной розетки. Помните, что это предварительный тест. Вы должны убедиться, что питание отключено, сняв крышку и проверив наличие питания на проводах розетки (шаг 2).
2 Снимите крышку розетки Ослабьте крепежные винты и осторожно вытащите розетку из коробки. Будьте осторожны, не касайтесь каких-либо проводов. Коснитесь одним датчиком неонового тестера латунной винтовой клеммой, а одним датчиком серебряной винтовой клеммы. Тестер не должен светиться. Если это так, вы должны отключить правильную цепь на сервисной панели.Если провода подключены к обоим наборам клемм, проверьте оба набора.
Используйте съемный тестер для проверки розетки с тремя гнездами. При включенном питании вставьте тестер в подозрительную розетку. На лицевой стороне тестера есть три цветных индикатора, которые загораются в разных комбинациях в зависимости от неисправности розетки. Справочная таблица предоставляется вместе с тестером, и у многих есть диаграмма на самом тестере.
Испытание на наличие горячих проводов. Иногда вам может потребоваться определить, какой из проводов горячий. При выключенном питании осторожно отделите все концы проводов, чтобы они не касались друг друга или чего-либо еще.Восстановите питание цепи на главной сервисной панели. Коснитесь одним щупом неонового тестера оголенным проводом заземления или заземленной металлической коробкой. и другой зонд к концам каждого из проводов. Проверить все провода. Если тестер светится, значит, провод горячий. Пометьте горячий провод для идентификации и выключите питание на сервисной панели, прежде чем продолжить работу.
Как проверить двухслотовую розетку на заземление
I При включенном питании поместите по одному щупу неонового тестера в каждый слот.Тестер должен светиться. Если он не светится, значит, в розетке нет напряжения.
2 Поместите один датчик тестера в короткое (горячее) гнездо, а другим датчиком прикоснитесь к винту крышки. На головке винта не должно быть краски, грязи и жира. Если тестер светится, розеточная коробка заземлена. Если он не светится, переходите к шагу 3
3 Поместите один щуп тестера в длинную (нейтральную) прорезь и прикоснитесь другим к винту крышки. Если тестер светится, розеточная коробка заземлена, но перепутаны местами горячий и нейтральный провода (стр. 133).Если тестер не светится, коробка не заземлена.
Прочтите здесь: Ремонт заменой разъемов
Была ли эта статья полезной?
Как использовать автомобильную контрольную лампу для устранения электрических проблем
Мы — команда сертифицированных ASE механиков, которые создали это руководство, чтобы помочь вы экономите деньги, изучая новый навык, который пригодится вам при устранении неполадок электрические проблемы на вашем автомобиле. Контрольная лампа — это простое устройство, которое может определить вы, если в конкретной цепи присутствует питание или земля, или предохранитель.Контрольная лампа состоит из острый щуп, лампочка индикатора и провод с зажимом. Этот инструмент прост использовать и по разумной цене Amazon (около 20 долларов США) и относится ко всем 12-вольтным системам. Электромобили используют 12 вольта для запуска всего, кроме главного приводного двигателя, и у большинства из них есть обычная батарея на 12 В, включая Тесла.
Не прыгай!
Перед началом тестирования рекомендуется убедиться, что индикатор работает.Это легко сделать, подключив тестовый световой провод к отрицательному стороне батареи, а затем прикоснувшись концом щупа к положительному боковой клемме аккумулятора, контрольная лампа должна загореться.
Пробную лампу часто используют для проверки мощности и состояние предохранителей в панель предохранителей или центр распределения питания (PDC), это должна быть первая проверка когда конкретный аксессуар, такой как дверные замки, освещение или электрические стеклоподъемники не работают.Если вам нужно расположение предохранителя или электрического элемента, такого как реле топливного насоса вы можете попросить наших специалистов предоставить информацию (бесплатно) или проконсультироваться с онлайн-ресурсом, например AllData Сделай сам (платить). Как только контрольная лампа правильно заземлена (отрицательная сторона батареи или любой твердой металлической части), коснитесь каждой стороны предохранителя, обе стороны должны загореться вверх, что говорит вам обоим, что предохранитель исправен, и в панель предохранителей. Примечание: любая цельная металлическая часть автомобиля, например рама, двигателя, опора сердечника радиатора имеет естественное заземление как часть проектирование электрических систем.
Если предохранитель исправен, следующим шагом будет проверить, исправен ли конкретный аксессуар. получение питания, например, электрического стеклоподъемника, с заземленной контрольной лампой. питание на переключателе, а затем на стеклоподъемнике. Если на переключателе есть напряжение но нет у мотора с включенным переключателем, вы знаете переключатель стеклоподъемника плохо, если на двигателе есть мощность, то двигатель неисправен, если считать заземление хороши, что мы покажем вам в следующих шагах.
Посмотрите видео!
Пожалуйста, посмотрите это видео о выполняемой работе, а затем продолжайте читать руководство чтобы почерпнуть дополнительную полезную информацию.
СПОНСИРУЕМЫЕ ССЫЛКИ

Здесь механик проверяет подачу мощности к топливному насосу из-под транспортного средства, с заземленной контрольной лампой, острый конец проталкивается через изоляция провода для контакта с внутренним проводом.Это делается путем размещения проводки жгут направлялся к топливному баку и при использовании проводки диаграмма, предоставленная нашим специалистом для подтверждения цвета провода, в этом корпус синий, если питание присутствует, так как в этом случае двигатель топливного насоса неисправен.
Тусклый свет лампы, такой как фара или стоп-сигнал, обычно означает сторона питания в порядке, и есть плохое заземление. Чтобы убедиться в этом, подключите Контрольная лампа ведет к источнику питания, который затем изменяет испытание, чтобы найти землю.Здесь механик проверяет заземление лампочки, что плохо, показывая тускло освещенный лампы как для стоп-сигнала, так и для контрольной лампы. Следуйте за заземляющим проводом к кузов и ремонт связи.
Когда проверка мощности на предохранителе в порядке, но на конкретном аксессуар, такой как охлаждающий вентилятор, контрольная лампа может отследить проблему до жгут проводов, чтобы найти оплавленный или плохой контакт.
Этот электрический разъем прошел испытания при проверке проводов перед разъем, проблема была только после того, как техник удалил разъем. обнаруженный.
Проверив провода на топливной форсунке, вы можете увидеть, производит ли PCM сигнал на открытие форсунки.
Вопросы?
Наши сертифицированные специалисты готовы ответить на вопросы, связанные с электричеством. вопросы бесплатно. Мы надеемся, что вы сэкономили деньги и извлекли уроки из этого руководства. Мы создаем полный комплект руководств по ремонту автомобилей. Пожалуйста подпишитесь на наш канал 2CarPros на YouTube и почаще проверяйте наличие новых видео, которые загружаются регулярно.
Статья опубликована 09.12.2021
Как использовать бесконтактный тестер напряжения Volt Stick
Volt Stick (иногда также называемый вольт-ручкой, индикатором напряжения или палочкой) — это бесконтактный тестер, который обеспечивает простую и точную проверку наличия напряжения без осложнений, связанных с более детальными мультиметрами, токоизмерительными клещами и т. Д.
Таким образом, для инженеров, электриков, строителей, сантехников и т. Д., Которые работают на неизвестном объекте или в системе, важно перед началом каких-либо работ провести безопасную проверку участка, устройства или части оборудования на наличие постоянного напряжения.
Вам будет простительно думать, что использование Volt Stick всегда является простой задачей, и — в большинстве случаев — так оно и есть. Но есть много факторов, которые вам нужно учитывать и знать, которые помогут вам получить наиболее точные результаты теста с помощью вашего тестера напряжения.
Фактически, следует использовать Volt Stick, чтобы подтвердить результат, которого вы уже ожидали (например, наличие напряжения), и который может быть достигнут только в том случае, если вы полностью понимаете, как работает детектор напряжения и, что очень важно, как другие внешние факторы могут повлиять на результаты теста.
(См. Также — Как работает вольтметр?)
Подходит ли Volt Stick для того, что вы тестируете?
Вы работаете с системой переменного или постоянного тока?
Помните, что Volt Sticks обнаруживает только напряжения AC , а не напряжения постоянного тока, поэтому они не будут работать с электрикой в автомобилях, караванах или трансформаторах постоянного тока!
Является ли объект или устройство, которое вы тестируете, бронированным или защищенным?
Если это так, то тестер напряжения не будет работать, поскольку электрическое поле, которое обнаруживает вольт-джойстик, не может выйти за пределы брони или экранирования, чтобы активировать вольт-джойстик.
Есть ли что-нибудь вокруг тестируемого объекта, что могло бы повлиять на ваши результаты?
Объект под водой или под землей?
Опять же, земля и вода будут экранировать электрическое поле, поэтому убедитесь, что вы нашли незащищенную чистую часть для проверки, не касайтесь воды и не проверяйте через воду и считайте, что это безопасно! Вольтметр не выдаст результат теста.
Проверяемый объект свободно висит, прислонен к стене или полу?
На величину электрического поля можно влиять путем его расположения.Электрическое поле, излучаемое свободно висящим кабелем, будет сильнее, чем у кабеля у стены или пола. Таким образом, ручка тестера напряжения обнаружит издалека, свободно ли висит кабель.
Вы тестируете что-либо, заключенное в металлический корпус или короб?
Volt Stick обнаружит наличие напряжения на корпусе, но не через корпус, вам нужно будет открыть его, чтобы проверить, что внутри.
Вы пытаетесь проверить кабели через пластиковый короб?
Опять же, это будет зависеть от того, насколько далеко токоведущий провод находится от датчика вольтметра и достаточно ли он чувствителен для обнаружения электрического поля, поэтому лучше открыть кабельный канал, чтобы приблизиться
Есть ли что-нибудь вокруг вас, что может повлиять на ваши результаты и дать ложные показания в реальном времени?
Вы находитесь рядом с высоковольтными воздушными кабелями?
Сильное электрическое поле от высоковольтных воздушных линий может быть обнаружено с помощью вольтметра и заставит объект, который вы тестируете, казаться живым, когда это не так.
Вы стоите рядом с электрическим кабелем или, возможно, над скрытой прокладкой кабеля под полом?
Опять же, если объект, который вы тестируете, имеет путь к земле, то поле от ближайшего электрического кабеля может быть обнаружено вашим Volt Stick и создать впечатление, что объект, который вы тестируете, находится под напряжением, хотя это может быть не так. Если это произойдет, отойдите от предполагаемых помех и снова проверьте свой объект и посмотрите, изменятся ли результаты.
Вы работаете рядом с люминесцентным освещением?
Флуоресцентные лампы могут излучать сильное электрическое поле, которое может быть обнаружено вашим тестером напряжения, что может сделать его похожим на объект, который вы тестируете, живым; если это безопасно, выключите свет и повторите попытку.
Есть ли что-нибудь вокруг вас, что может повлиять на ваши результаты и дать вам ложноотрицательный результат?
Вы тестируете устройство или кабель, на которое может повлиять таймер или удаленный датчик?
… например, бойлер или сигнальная лампа. Важно знать, что контролирует мощность того, что вы тестируете. Можно проверить что-то, и бесконтактный тестер напряжения сообщит вам, что зона / устройство безопасно, а затем дистанционный переключатель включает питание, и устройство становится живым без вашего ведома!
Вы работаете с нуля?
Вольт-палочки работают по принципу емкостной связи, и вы являетесь частью этой емкостной цепи. Таким образом, если вы находитесь слишком далеко от земли / земли, то емкостная цепь разрывается, и вольтметр не будет работать.
Вы используете правильную модель Volt Stick?
Напряжение какого размера вы ожидаете найти? 12В, 230В, 1000В?
Чем больше присутствует напряжение, тем больше будет электрическое поле вокруг объекта, который вы тестируете, и поэтому Volt Stick будет обнаруживать его издалека. И наоборот, небольшое напряжение даст только небольшое электрическое поле, поэтому вам нужно будет подойти ближе, чтобы его обнаружить.
Для более высоких напряжений вам понадобится чувствительный стержень напряжения , минус , а для меньшего напряжения вам понадобится чувствительный стержень напряжения , , более . Поэтому важно знать чувствительность вашего Volt Stick и использовать подходящий для работы.
Вы тестируете многоядерные кабели?
В многожильном кабеле токоведущий провод может находиться с любой стороны кабеля, а используемый вами тестер напряжения может быть недостаточно чувствительным, чтобы обнаружить его, если он находится с другой стороны! Поэтому важно всегда проверять кабель по всей окружности.
Вы тестируете одноядерные кабели?
Если ваш одножильный кабель находится отдельно, и поблизости нет других кабелей, то это должно быть относительно легко проверить. Просто переместите наконечник или антенну детектора напряжения рядом с кабелем, и он загорится, если присутствует напряжение переменного тока.
Однако, если у вас есть связка одножильных кабелей и их невозможно разделить, может быть сложно определить, какой кабель дает индикацию под напряжением.
Это еще один пример правильного инструмента для правильной работы! Наши модели Volt Stick Pro имеют специально разработанный наконечник / антенну, поэтому вы можете выбирать и тестировать отдельные одножильные кабели, экранируя их от электрических полей соседних кабелей.
Вы проверяете электрические розетки или розетки?
Как и в случае с многожильными кабелями, важно подумать о том, где находится токоведущий провод за розеткой и может ли датчик вашего тестера напряжения дотянуться до него. Лучше всего использовать вольтметр с наконечником / антенной, который войдет в розетку так, чтобы он находился как можно ближе к проводникам.
Вы проверяете металлический шкаф или корпус, чтобы убедиться, что их можно открыть?
Напряжение выше 50 В может быть фатальным, поэтому убедитесь, что вы используете вольтметр, который может обнаруживать напряжение от 50 В.
Еще одна вещь, которую следует учитывать, — это то, как вы подносите наконечник / антенну к исследуемому объекту.
В зависимости от конструкции вольтметра, некоторые наконечники / антенны будут более чувствительными, если их держать боком, поскольку они подвергают большую часть антенны воздействию электрического поля.
Рассмотрев все вышеперечисленное, вы должны быть уверены, что используете свой Volt Stick Tester и понимаете результаты, которые он дает; Надеюсь, мы рассмотрели большинство вещей, которые могут повлиять на результаты.
Процедура проверки напряжения
Перед тем, как начать, проверьте свой Volt Stick на известном живом месте, желательно в районе, который вы собираетесь тестировать. Если на вашем Volt Stick есть звуковой индикатор, и он не звучит, возможно, батареи нуждаются в замене.
Поднесите вольтметр ближе к объекту, который нужно проверить, и будьте осторожны, чтобы не прикасаться к каким-либо открытым металлическим предметам рукой или любой другой частью тела.
Если присутствует напряжение переменного тока, то кончик вольтметра загорится, и, если на вольтметре есть звуковой индикатор, он будет звучать.
Завершив тестирование, проверьте свой Volt Stick еще раз на известном прямом эфире, чтобы убедиться, что он по-прежнему работает правильно.
Помните, что если Volt Stick не дает ожидаемого результата, проверьте приведенные выше условия. Если он указывает на наличие напряжения под напряжением, Volt Stick обнаружит ближайшее электрическое поле, даже если это может быть неочевидно.
Сколько раз мы слышим, как клиенты жалуются на то, что их Volt Stick не работает, только для того, чтобы обнаружить, что они используют его неправильно, самая распространенная ошибка — это не тестирование всей окружности многожильного кабеля!
<noscript><img src='/800/600/https/electricvdome.ru/images/instrument-electrica/indikatornaja-otvertka-kak-polzovatsja.jpg' /></noscript> youtube.com/embed/WhbaasFvI3A?rel=0&showinfo=0″/>
Компания Volt Stick, разработавшая бесконтактный тестер напряжения, предлагает самый широкий спектр моделей тестеров напряжения на рынке. НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ПОЛНЫЙ АССОРТИМЕНТ .
Volt Stick, доступный в различных диапазонах напряжения, с допуском ATEX или без него, а также с выбором формы наконечника / антенны для различных применений, предлагает подходящий продукт для обеспечения безопасной работы на стройплощадке.
Нужен еще совет?
Свяжитесь с командой Volt Stick сегодня.
Как использовать отвертку для электрических испытаний. Страница |
Отвертка для тестера напряжения
Умение пользоваться электрической отверткой — очень важный навык.Этот инструмент очень помогает, когда вы хотите проверить напряжение дома.
Прежде чем я смогу продолжить и показать вам, как использовать отвертку для электрических испытаний, я хотел бы, чтобы вы знали детали, из которых состоит отвертка для тестирования.
Детали отвертки для электрических испытаний.
Отвертка для тестера состоит из следующих частей.
Металлический стержень
Оболочка пластикового изолятора
Металлический винтовой колпачок
Неоновая лампа
Металлическая пружина
Резистор
Как эти детали работают?
Металлический стержень.
Это токопроводящая часть отвертки для тестера. Это та часть, которая соприкасается с кабелем или площадью, которую вы хотите измерить.
Оболочка из пластикового изолятора.
Пластиковая оболочка представляет собой изолятор, закрывающий часть металлического стержня и всю отвертку тестера. Изолятор защищает от случайного поражения электрическим током.
Металлическая навинчивающаяся крышка.
Это то место, куда вы кладете большой палец, чтобы замкнуть цепь, когда вы проверяете свое напряжение с помощью отвертки для тестера.Это путь к земле через ваше тело.
Неоновая лампа.
Неоновая лампа — это индикатор, это та часть отвертки тестера, которая светится при обнаружении тока или напряжения.
Металлическая пружина
Металлическая пружина действует как заземляющий провод, она является связующим звеном между металлическим стержнем и металлической резьбовой крышкой.
Резистор.
Резистор — это электрическое устройство, которое препятствует прохождению электрического тока. Резистор делает это, позволяя заданному току проходить через него.
В отвертке для тестера резистор уменьшает ток, который проходит через наши тела, чтобы замкнуть цепь. Вам может быть интересно, почему вы не получаете удар электрическим током при использовании тестовой отвертки.
Резистор, используемый в отвертке для тестеров, имеет очень высокое сопротивление протеканию тока, так что он допускает небольшое количество тока в миллиамперах. обычно 10 мА или меньше.
Как пользоваться отверткой-тестером.
Вы держите тестер в одной руке и касаетесь точки, которую хотите проверить, кончиком отвертки для тестера. Когда вы касаетесь точки, которую хотите измерить, вы кладете удар на металлический винтовой колпачок. Это замыкает цепь. При наличии тока или напряжения неоновая лампа загорается.
При отсутствии напряжения неоновая лампа не будет светиться. Важно отметить, что время от времени неоновая лампа будет светиться, если обнаружит утечку тока. Тогда как отличить свечение при нормальном напряжении от свечения утечки. Нормальное свечение яркое, а свечение тока утечки слабое.
Чтобы получить правильные показания напряжения тестера, вы сначала проверяете цепь, которая, как вы знаете, исправна, а затем измеряете неисправную цепь.
Когда использовать тестер-отвертку.
Отвертка для тестера — это не инструмент, который покажет вам точное напряжение, протекающее в цепи, или ток. Тестер с неоновой лампой удобен, когда вы хотите знать, что в цепи есть напряжение.
Он должен показать вам, что есть напряжение.Он не может сказать вам, сколько напряжения присутствует. В случае низкого напряжения неоновый тестер не покажет вам, что оно низкое.
Если вы хотите узнать значение тока или напряжения, вы используете мультиметр. Мультиметр покажет вам фактическое значение напряжения и тока. Поэтому, если вы подозреваете низкое напряжение, вам понадобится мультиметр.
Отвертка для проверки напряжения и целостности цепи Gardner bender.
Это удобный инструмент, когда вам не нужен мультиметр.
Плюсы
Вы можете протестировать 12–250 В переменного / постоянного тока в цепи под напряжением.
Он имеет светодиодную индикаторную лампу, которая загорается при обнаружении напряжения или обрыва цепи.
Вы можете использовать этот тестер для настенных розеток, предохранителей, переключателей, удлинителей, осветительных приборов и цепей низкого напряжения.
Имеет удобный наконечник для отвертки и карманный зажим.
Минусы
Это отвертка для контактного тестера, которую нужно коснуться той точки, где вы проверяете.
Батарейные держатели не очень прочные, временами они могут болтаться, хотя их легко исправить.
Нет возможности заменить светодиодную лампу, когда она перегорела.
Место покупки: Вот
Мои мысли по поводу этого тестера, отвертки.
Я думаю, что это хороший инструмент для дома. Особенно, если вы хотите узнать целостность провода или любого другого прибора в доме. Нет необходимости начинать выбирать правильный измеритель для использования, как в мультиметре. .
Рекомендую отвертку для тестеров Гарднера и Бендера? Да. Вы использовали эту отвертку для тестера? Вы можете поделиться своим опытом использования отвертки Gardner Bender Voltage в разделе комментариев.
Заключение по использованию отвертки для электрических испытаний.
Отвертка для тестера — очень полезный инструмент, когда вы выполняете простую диагностику электрических неисправностей. Например, когда вы хотите узнать, присутствует ли напряжение.
В диагностике электрики и электроники бывают ситуации, когда вам нужны фактические значения напряжений и токов, чтобы вы могли правильно проанализировать проблему или неисправность.Отвертка для тестера не может дать вам фактические значения, которые вам нужны, в отличие от мультиметра.
В целом, каждый инструмент имеет свое место в устранении неисправностей в электрической сети. Важно знать, что там, где ограничиваются возможности одного инструмента, есть другой инструмент, который может устранить ограничения другого инструмента.
Знайте, что вы хотите измерить, затем выберите правильный инструмент или инструмент, который может выполнить эту задачу за вас.
Поделитесь своим опытом использования отверток для тестеров напряжения в разделе комментариев ниже.
прямая проверка отверткой
Автор admin Читать 5 мин. Просмотры 26 Автор 15.12.2019
ТЕСТЕР НАПРЯЖЕНИЯ (LCD) 12-220 В
Жидкокристаллический дисплей
Светодиодный индикатор
ПРИМЕНЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Проверка постоянного и переменного напряжения на шкале ЖК-дисплея: 12, 36, 55, 110, 220 В.
Проверка провода на обрыв проводника 0-50 МОм.
Обнаружение микроволнового и электромагнитного излучения 50-500 Гц.
Входной ток менее 0,25 мА, максимум до 250 В.
Нормальная работа (индикация) при температуре от -10 до + 50 ° С.
Устройство соответствует DIN VDE 0680 Teil 6 / 04.77 и европейскому стандарту CE.
ПРАВИЛА РАБОТЫ С ТЕСТЕРОМ:
ВНИМАНИЕ! Работа с электричеством опасна для жизни. Соблюдайте правила техники безопасности и требования по защите от короткого замыкания и поражения электрическим током.
Не используйте тестер при напряжении выше указанного.
Для проверки открытых токоведущих частей используется только лезвие зонда. Во всех остальных случаях нельзя проводить работы без надежной изоляции.
Не используйте тестер во влажной среде, избегайте попадания воды.
Не работайте с неисправным тестером.
Статическое электричество (трение пластикового корпуса) может вызвать неточную индикацию на приборе.
Не изменяйте и не вносите никаких изменений в конструкцию тестера.
Перед работой с электрической розеткой проконсультируйтесь с квалифицированным специалистом.
МЕТОДЫ РАБОТЫ ЗОНДА:
Контактный метод: поместите зонд в контакт с проводником и коснитесь сенсорной кнопки (Прямой тест) устройства. Показания на дисплее в возрастающем порядке показывают значение электрического напряжения в проводнике.
Бесконтактный метод: Нажмите пальцем нижнюю кнопку сенсора (проверка точки разрыва индуктивности) и переместите ее ближе к изолированному проводнику.Наличие слабой индуктивности, вызванной электрическим током в проводнике, будет обозначено символом молнии на дисплее.
Для проверки Проверьте состояние и полярность батарей и батарей, поместив зонд в контакт с испытательным стержнем батареи и прикоснувшись пальцем к кнопке-датчику (прямой тест) на корпусе зонда. С другой стороны, вам нужно замкнуть цепь аккумулятора на его противоположном полюсе.
Сигнальный символ молнии информирует о состоянии аккумулятора.
Полярность: индикатор горит на положительном (+) полюсе и гаснет на отрицательном полюсе.
3 в 1: цифровой индикатор напряжения, индуктивный щуп и индикатор фазы заземления.
Быстрая локализация неисправностей — скрытые обрывы кабельных линий электроснабжения.
Возможность бесконтактных измерений.
Устройство не требует источника питания и проста в использовании.
Оценка значения напряжения в сети (до
250В или = 250В).
Толщина оплетки испытуемого кабеля не должна превышать 2 мм.
Артикул: 106472n
Внимание! Электричество опасно для жизни. Соблюдайте особую осторожность при работе вблизи проводов под напряжением и т. Д. Никогда не прикасайтесь к оголенному кончику тестера во время измерения напряжения.
Многофункциональное устройство универсального применения.
Возможны следующие варианты его использования:
(1) Тест точки разрыва индуктивности используется при тестировании на разрыв линии питания и линии электропередачи. Измерение выполняется без прямого контакта с неизолированным проводом через его изолирующую оплетку.
(2) При прямом контроле уровня напряжения измерения производятся при прямом контакте с проводом. В этом случае уровень напряжения будет отображаться на дисплее в виде показаний шкалы: 12, 36, 55, 110 или 220 вольт. Показания устройства не соответствуют прямому значению измеренного напряжения, а соответствуют возможному диапазону, в котором оно находится. Например, значение «12» означает, что напряжение не превышает 12 вольт.Показание «250» соответствует максимальному напряжению 250, но не менее 220 вольт. Остальные показания интерпретируются по аналогии — значение отсчета соответствует нижнему пределу поддиапазона измерения.
Внимание! При тестировании незаземленных источников питания, таких как батареи или изолированная выходная обмотка трансформатора, показания счетчика могут быть немного выше или ниже фактического напряжения.
В этом случае для более точного считывания значения напряжения необходимо с помощью измерительного провода подключить кнопку «Прямой тест» к другому полюсу батареи или второму концу обмотки трансформатора.
(3) Проверка ЗЕМЛИ / ФАЗЫ выполняется бесконтактным способом в непосредственной близости от розетки и позволяет легко идентифицировать вилку (розетку), находящуюся под напряжением.
Устройство выполнено в соответствии с международным стандартом качества ISO9001.
Внимание! Толщина оплетки испытуемого кабеля не должна превышать 2 мм.
МАКСИМАЛЬНОЕ ИЗМЕРЕННОЕ НАПРЯЖЕНИЕ НЕ ДОЛЖНО ПРЕВЫШАТЬ 250 Вольт переменного или постоянного тока.
Устройство выглядит как стандартная индикаторная отвертка с неоновой лампой.Однако, помимо этого, он имеет трехразрядный цифровой ЖК-дисплей с дополнительными символами. Дисплей расположен посередине ручки отвертки. Кроме того, на этой же рукоятке расположены функциональные кнопки переключения режимов работы устройства и маркировка стандарта электробезопасности.
Тестер выполнен по энергосберегающей технологии и не требует специального источника питания — он использует для своих нужд энергию электромагнитного поля измеряемого объекта, например, силового кабеля сети.
1. Тестер отверточный комбинированный с индикатором напряжения CT-98 — 1 шт.
Посмотреть очередь
Поворот
удалить все
Отключить
YouTube Premium
Вы хотите сохранить это видео?
Пожаловаться на видео?
Войдите, чтобы сообщить о неприемлемом содержании.
Понравилось?
Не понравилось?
Видеотекст
Тестер отверток с измерением уровня напряжения и бесконтактным определением фазы — купить в Китае
https: // youtu.be / opJGRoYObXM
# отвертка # тестер # индикаторная отвертка
Китайский индикаторный тестер отверток оснащен двумя кнопками и ЖК-дисплеем. Кнопки не нажимаются, требуется только прикосновение. Прикоснувшись к верхней кнопке, можно определить наличие фазы в розетке, а также узнать уровень напряжения в сети. Значение напряжения указано приблизительно.
Для определения фазы бесконтактным способом нужно коснуться второй нижней кнопки и по очереди поднести конец отвертки к каждой стороне розетки.
