Как сделать скрутку проводов: видео, схемы, инструкция

Наверняка каждый, кто имел дело с ремонтом электропроводки, знает, как сделать скрутку проводов. На первый взгляд кажется, что ничего сложного нет в простейшем переплетении жил, которые потом изолируются и укладываются в распределительную коробку. Но все не так просто, т.к. именно такой ненадежный способ присоединения является одной из главных причин воспламенения проводки. Чтобы Ваша самодельная скрутка прослужила долго и была безопасной, рекомендуем ознакомиться с простыми советами, предоставленными ниже.

В чем опасность такого соединения?

Скрутка – это самый простой, и в тоже время сложный способ соединения проводов. Сразу отметим, что в ПУЭ 2.1.21 (Глава 2.1) перечислены все разрешенные методы соединений, и скрутки в их числе нет. Она запрещена!

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.

п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Если при скручивании вы плохо затяните соединяемые жилы – контакт будет плохим, с высоким переходным сопротивлением. Даже если вы затяните хорошо – скрутка может ослабнуть. Такой контакт будет греться. Причем тем сильнее, чем больший ток будет через него течь. От нагрева «поплывёт» изоляция, а из-за этого произойдет короткое замыкание, со всеми вытекающими последствиями – искры, возгорание, поражение электрическим током!

Не зря правилами ПУЭ строго запрещено использовать данный способ в электромонтажных работах. Несмотря на это большая часть электриков, и даже опытных, использует данный метод в повседневных ремонтных работах.

Скрутку если и применять, то только для проверки работоспособности цепей или организации очень кратковременных линий, например на время ремонта для подключения электроинструмента и прочего. Но и в этом случае лучше воспользоваться разнообразными клеммниками.

Итак, как же правильно сделать скрутку проводов? Об этом мы сейчас и поговорим!

Подробная инструкция

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

1. Тщательно зачищаем обе жилы от изоляции примерно на 5 см. Для этого также можно использовать специальный инструмент для снятия изоляции.
2. Оголенные жилы зачищаем до металлического блеска ножом или наждачной бумагой.
3. Скрещиваем две жилы и скручиваем их по часовой стрелке между собой, так чтобы они обвили друг друга по спирали (смотрите схему ниже).
4. Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку, которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди нельзя ни в коем случае.

Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается. Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится.

Вторая причина – у меди и алюминия разный коэффициент теплового расширения, под нагрузкой, когда контакт нагреется – проводники будут расширяться «по разному», а после остывания скрутка ослабнет и сопротивление еще больше возрастёт – как снежный ком.

Третья причина – на поверхности алюминия всегда образуется оксидная защитная плёнка, из-за которой также повышается сопротивление контакта, поэтому для соединения алюминиевых проводов покрывают кварцевазелиновой пастой, а клеммники для них продаются уже наполненными этой пастой.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Также советуем Вам просмотреть наглядную видео инструкцию:

Интересное приспособление позволит Вам быстро осуществлять скрепление:

Полезные советы от профессионалов

Скрутка проводов как таковая запрещена ПУЭ, но если её использовать в паре с другими средствами, то ничем не противоречит:

1. Сварка. Если просто приложить две жилы друг к другу и сварить – получится хороший не разъёмный контакт. А если жилы перед этим еще и скрутить, то площадь контакта значительно возрастёт, смотрите фото ниже.
2. Пайка. Ситуация такая же как и со скруткой, только в пайке есть основная проблема – припои, например широкоприменяемый ПОС-60, не обеспечивают механической прочности. Так если спаять две сложные рядом жилы и заизолировать их и спрятать в распредкоробку, то такое соединение работать конечно будет. Но если провод хоть немного движется в работе – пайка разрушится. Поэтому всегда скручивайте жилы если выбрали пайку как способ соединения проводов.
3. Использовать колпачки СИЗ. Для этого нужно сложить соединяемые жилы вместе, ввести их в колпачок и начать закручивать колпачок по часовой стрелке. Пружина в нём зажмёт жилы и они скрутятся.
4. Зажимать скрученные жилы винтовым клеммником (их еще называют полиэтиленовые клеммники).

Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель кембриками.

Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

Материалы по теме:

Как сделать скрутку проводов правильно. Фото пример.

Скрутка до сих пор является одним из самых распространенных методов соединения проводов из-за своей дешевизны. Ведь ваговские клеммы от официального производителя стоят не дешево, а подделки могут стать причиной пожаров.

Сварка и опрессовка требуют дополнительного оборудования. Поэтому по сей день большое количество электриков используют именно этот вид соединений. Как сделать скрутку правильно?

По ПУЭ скрутки уже являются запрещенными. Это связанно с тем, что качество зависит от квалификации монтажника. А заводские сертифицированные клеммы, опрессовки могут обеспечить достаточно высокий уровень без определенных навыков у электрика.

Места соединения проводов должны обладать такой же электрической прочностью, как и участок цельного проводника.

Тем не менее скрутка может быть переходным этапом к последующей сварке или пайке. Лужение не требует спец оборудования, но обеспечивает полный контакт в месте соединения.

Защищает от образования оксидной пленки, ухудшающей электропроводимость и предотвращая перегрев при нагрузке, уменьшая переходное сопротивление. Более подробно теория рассказана в другой нашей статье — электрические контакты. Прочтите для общего развития, и будете лучше понимать как всё устроено.

Виды

Способы скруток разделяются:

1. Параллельная;
2. Последовательная;
3. Ответвление.

Существует ещё подвид — бандажная. Полноценным видом это не назвать, это те же самые последовательные/параллельные, но выполняются не между двумя проводниками, а отдельным куском проводника. Своего рода обвязка.

Как сделать параллельную скрутку

Для начала зажмите пассатижами со стороны изоляции с небольшим отпуском. С другого конца можно немного закрутить провода для удобства, собрав в пучок. И Вторыми пассатижами начинать скручивать.

Очень важно, чтобы витки ложились равномерно оттягивать пассатижи от себя в сторону. Иначе могут появиться отдельные выбивающиеся витки. На фото делаю тройную скрутку, ибо для качественного выполнения потребуется приложить немало усилий.

Оставляется 10-15 витков для минимизации переходного сопротивления и увеличения площади контакта. Кончик, за который осуществлялось скручивание, откусывается бокорезами. Всё готово.

Если делаете впервые, то советую перед чистовой работой потренироваться их делать на таких же маленьких кусках из остатков. Коих при ремонте может много остаться после сборки щита.

Как не должно быть

• 1
• 2

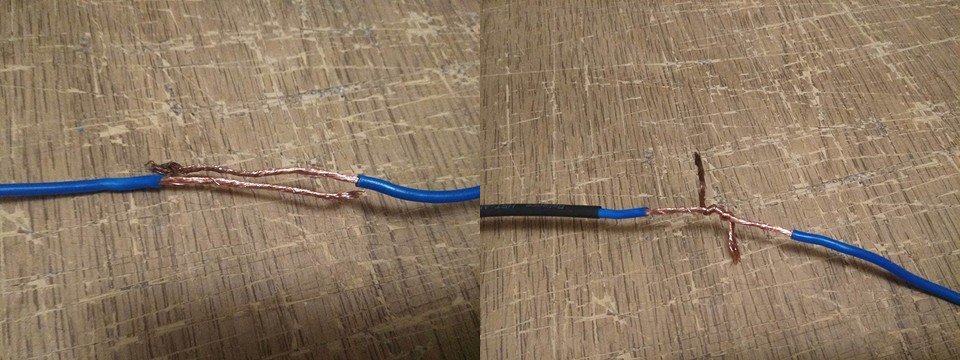

На фото выше специально показаны примеры плохих скруток, которые могут получиться в следствии отсутствия опыта или лени монтажника. С 1 фото всё понятно: выехавшие витки, очень слабо затянуто. Даже пальцами можно будет раздвинуть

Со второй не всё так однозначно, некоторые оставляют такую. Но обратите внимание на фото выше, где была тройная скрутка. На двойной без вариантов витки должны очень плотно прилегать друг к другу. А если последние кривые витки отрезать, то количества витков не хватит для полноценного контактного соединения.

Как делать последовательную скрутку проводов

Данный вид советую осуществлять способом — желобком. То есть, хорошо зафиксировать пассатижами посередине и по бокам делать 5-7 витков с каждой стороны. При такой фиксации гораздо удобнее и получается выполнить более плотно, нежели держать руками.

Места до изоляции с каждой стороны нужно примерно оставить под витки. И на сами виточки около 5 сантиметров. Далее поднимаем эти «усики» перпендикулярно вверх, фото ниже.

И начинаем первый виток как можно прямее. Продолжаем их накручивать плотно друг к другу.

Получается вот такое красивое соединение. Если заметили незначительные микро зазоры между витками, то их подтягиваем тонкогубцами. А если получились размашисто, то переделываем.

Если изолирование будет термоусадкой, то её нужно одеть до начала скрутки!

Рекомендуемое количество: 5-7, остальное можно отрезать. Конечно, можно и 10 сделать, если есть желание и оставлен внушительный запас. Как и в прошлый раз, советую хотя бы разок потренироваться. А то в коробке переделывать будет проблематично.

Как выполнить ответвление

Чаще всего это используется, когда уже к готовой электропроводке нужно подвести линию. Начнем. Есть два вида зажатия проводов, используйте какой покажется удобнее.

• 1
• 2

Далее выполняем как в последовательном, плотно прижимаем. Если потребуется, то поджимаем витки между собой вот так.

Применяя все предыдущие советы у вас получится выполнить нужную вам скрутку правильно. Площадь контакта и переходное сопротивление будет соответствовать значениям из нормативной документации. Но помним, что это ещё не всё.

Что же дальше?

Когда произвели нужный вам вид скрутки, настоятельно советую выполнить лужение или сварку. Первый вариант менее замороченный и потребует от вас незначительных трат на паяльник, флюс и свинцово-оловянную проволоку.

А после выполнения этой нехитрой операции заизолировать изолентой, изолирующим колпачком или термоусадкой на ваш вкус. Только 3 слоя изоляционной ленты соответствуют заводской, поэтому накладываем в пол шага, 1 проход в обе стороны.

Алюминиевые проводники требует перед скручиванием обработку кварцево-вазелиновой пастой. Её можно изготовить и самому. Наносится на тряпочку и жилы протираются. Частицы кварца сдирают оксидную пленку. А вазелин не дает поверхности контактировать с воздухом для образования новой. Подобнее в статье — лужение алюминиевых проводов.

Скрутка проводов правильно, разные способы скрутки проводов

Безопасная работа электросети зависит от того, проведена ли скрутка проводов правильно, учтены ли особенности соединений между собой кабелей из меди и алюминия. Необходимо учитывать сечение и количество жил в проводах. Базовые знания основных принципов сращивания кабелей — залог качественной работы по монтажу электрической сети.

Важно знать и применять, а зачем?

Электрический ток – источник повышенной опасности. Пренебрежение правилами монтажа электросети могут привести к таким последствиям, как:

• поражение током;
• отравление токсичным дымом горения изоляции;
• пожар.

Некачественная скрутка является одной из причин таких последствий. В местах плохого соединения проходящий ток испытывает повышенное сопротивление. Возникающая при этом тепловая энергия не успевает рассеяться, происходит чрезмерное нагревание. При увеличении нагрузки на этом участке цепи сопротивление еще больше вырастает, и происходит короткое замыкание.

Выполненные соединения проводов скруткой с соблюдением правил гарантирует безопасную работу сети. В месте контакта не станет расти сопротивление, ток будет проходить по проводнику. Соединенные электрические провода можно скрыть в коробку или под штукатурку. Последствий при соблюдении инструкций по скрутке не будет.

Основные способы

Жилы из одного металла, например, медные провода, допускается скручивать между собой напрямую. Наиболее распространены следующие:

• простая скрутка;
• бандажная;
• скрутка желобом.

Простая правильная скрутка электрических проводов известна каждому электрику, кто однажды своими руками соединял их между собой. Для двух жил с сечением более 4 кв. мм. нужен бандажный способ, при котором обвязывают третьим проводом. Скрутка желобом – метод соединения алюминиевых проводов, когда концы изгибают крючком, перецепляют и обматывают.

При соединении меди и алюминия, имеющих разное сопротивление, обязательно используется дополнительный проводник. Это может быть латунная трубка, соединительная колодка или накидная клемма. Применяют и резьбовые соединения с обязательным использованием дополнительных шайб с разрезом. В таких соединениях нужно увеличить площадь контакта, что достигается расплющиванием жил и снижает сопротивление проходящего тока.

Современные материалы

Производители электроустановок предлагают свои решения вопроса соединения проводов. Выполненные в заводских условиях компактные соединители – современная альтернатива скруткам кабелей. К примеру, зажимы СИЗ для скрутки представляют собой конусообразную пружину, установленную в диэлектрический корпус. Вставленные в такие СИЗ колпачки, пучки проводов прокручиваются несколько оборотов и надежно фиксируются.

Для быстрого соединения подходят клеммы «Wago» одноименного производителя. Стык в них происходит автоматически: при вставлении жилы в соответствующее отверстие срабатывает плоско-пружинный зажим. Такие клеммы бывают одноразовые или многократного использования. Благодаря простоте использования, монтаж проводов производится легко, а контакт надежен.

Не стоит забывать и стандартные клеммные колодки, которые универсальны для любых видов соединений. Сделанное с использованием колодки, соединение не уступает ни Wago, ни колпачкам СИЗ.

Неразъёмные опрессовки

Для скрутки многожильных проводов используют специальные неразъемные соединения опрессовкой. Применять этот способ соединения следует для одинаковых металлов, т. к. из-за разницы сопротивлений в каждой опрессовке контакт, например, меди с алюминием, приведет к нагреву. Если скрутка из медных проводов, такой должна быть и соединительная трубка, диаметр которой примерно соответствует толщине соединяемых жил. Предварительное скручивание проводов не является обязательным.

Вставленные в трубку кабели обжимаются пресс-клещами с двух сторон. На получившийся стык наносится изолирующий материал в три слоя минимум. Как альтернативу изоленте можно применять готовые опрессовки с изолирующим колпачком. Обжимается такая трубка сразу с полиэтиленовым колпачком, который мягко деформируется и надежно изолирует стык.

Совет: перед тем, как скручивать жилы, необходимо произвести расчет нагрузки на электрическую сеть. Для этого суммируется мощность всех электроустановок, которые могут работать одновременно. Минимальное сечение одного из соединяемых кабелей должно соответствовать расчетной нагрузке.

А что с сечением побольше?

Использование стандартных вариантов соединения для жил с сечением 10 мм. кв. и более не допускается. В таких случаях концы кабеля спрессовываются специальным наконечником, по сторонам которого находятся гильза и кольцо. В гильзу вставляется один или несколько скрученных проводов и обжимаются пресс-клещами типа ПК, ПМК, ПКГ или ПК. Кольцо наконечника предназначено для соединения с клеммой или контактной площадкой другого провода.

Как правило, соединения через наконечник с кольцом применяются для подключения контактного провода в силовых щитках. В таких установках не допускается просто скручивать жилы между собой, т.к. высокое напряжение моментально пережжет провода в месте стыков.

Паяльник в помощь

Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой. При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к. есть риск повреждения изоляции.

Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.

Оригинальные решения

О том, как сделать правильную скрутку, используя нестандартные решения, не обязательно знать всем, но в ряде случаев именно такие знания помогают справиться с работой. Например, как правильно сделать скрутку, в которой необходимо соединить не две или три жилы, а несколько десятков пар? Для этого используется специальное механическое устройство — ручная пресс-техника. Таким прессом скручиваются и многожильные и одножильные провода из одинакового металла.

Бывает, наоборот, необходимо решить, как правильно делать скрутку для слаботочных установок: сетевых шнуров, светодиодов, телефонов и др. Для этого используют специальные соединители, представляющие собой пластмассовые колпачки для скрутки проводов, внутри которого размещена пластина из металлического сплава в особом растворе. Это гидрофобный гель, который предотвращает ржавчину и защищает контакт от окисления и попадания влаги.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно сделать соединение (скрутку) электрических проводов?

1. Старайтесь соединять между собой провода только из одинакового материала—медь с медью, алюминий с алюминием.

При применении скрутки из разного металла, в ней возникает тепловой нагрев, вследствие различной электропроводности материалов. Такой нагрев может ещё произойти в случае слабо скрученной скрутки, а также от повышенной проходящей нагрузки через эту скрутку. В дальнейшем это приводит к расплавлению изоляции провода и изоленты и его дальнейшему возгоранию или же короткому замыканию. Чтобы не допустить такое, изоленту нужно применять тряпочную (текстильную), не ПВХ. В местах с нагрузками более 100 Ватт до 1 кВт на соединениях медь-алюминий применять клемные колодки (винтовые зажимы рис.

6). Если планируете эту скрутку прятать под штукатурку, тогда клеммник окажется незаменимой деталью, которая повысит надёжность соединения. Вообще клеммники желательно применять на любых скрутках.

Полезная информация
При приобретении клемников не покупайте дешёвых полиэтиленовых, так как они плавятся при выделении тепла в скрутке, берите те, которые по цене от 15-25 грн, именно они являются термостойкими. Первые обычно имеют цвет полупрозрачного полиэтилена, вторые же либо чисто белые, либо же оранжевые ( рис. 1).

2. Все скрутки должны быть надёжно скручены (если у Вас не оказалось клеммников). На рис.2—скрутка из гибкой меди провода ПВС, на рис.3—алюминиевые провода (аналогично также и медные монолитные).

3. Перед скруткой провода необходимо очистить ножом от окислительной плёнки (тёмного налёта). Это значительно улучшит электропроводность между контактами.

4. Длина скрутки должна быть не менее 40-50мм (рис.3).

5. Идеальный вариант—пайка паяльником скруток медных проводов, но только при помощи канифоли, а не кислоты, так как она потом будет ослаблять контакт, окисляя его. Можно ещё применять сварку проводов, как медных так и алюминиевых. Но это уже при помощи специального сварочного аппарата. Как я паяю медные провода, можно посмотреть здесь.

6. Можно ещё применять опресовочные гильзы (применяются редко для квартирных проводок).

Для более надёжного контакта я делаю так. Сначала скручиваю все провода как на рис.3 или 5, только потом всовываю их в отверстие клемника только с одной стороны, и зажимаю одновременно двумя винтами (рис. 6). В этом случае скручивание контактов ещё более повышает надёжность электрического соединения. Если же провода короткие, скажем нужно как-то нарастить обломанный провод при выходе из стены, то тогда одним винтом клемника зажимаю входящий провод, а другим—выходящий (т.е. провода получаются соединены друг напротив друга).

На рисунке 4 видно уже применённый винтовой зажим с алюминиевыми проводами. Винтовой зажим не позволяет скрутке ослабляться при протекании нагрузки и таким образом хороший контакт становится долговечнее.

7. Для надёжного соединения проводов можно и желательно применять клеммники WAGO. Бывают для разного сечения и вида проводов, также для одновременного подсоединения медных и алюминиевых проводов. При использовании данных клемников, желательно не превышать идущую через них нагрузку, не более 8 Ампер, иначе они будут плавиться.

8.Ещё можно применять колпачки

Инструкция о том, как соединить алюминиевые провода

Создать надёжный электрический контакт при монтаже кабеля не так просто, как кажется. В особенности это касается алюминиевых проводов: благодаря физическим свойствам металла, могут возникнуть проблемы при их соединении.

Блок: 1/6 | Кол-во символов: 223
Источник: https://StrojDvor.ru/elektrosnabzhenie/soedinenie-aluminievyh-provodov/

Свойства алюминиевых проводов

Но начать наш разговор мы предлагаем с беглого анализа свойств алюминиевого провода. Это позволит выявить проблемные места и понять возможные проблемы при его монтаже.

Сравнение медного и алюминиевого провода

• Начнем с преимуществ алюминиевого провода. Главный из них это цена, которая на порядок ниже, чем у главного конкурента – меди.
• Еще одним достоинством данного материала является его легкость. Это обусловило его широкое применение в линиях электропередач, где вес имеет очень большое значение.
• Ну, и последним достоинством является его стойкость к коррозии. Алюминий практически мгновенно покрывается стойкой оксидной пленкой, которая препятствует дальнейшему окислению. В то же время данная пленка имеет и негативные моменты – она является очень плохим проводником электрического тока.

Сферы применения медных и алюминиевых проводов

• Дальше же пошли одни сплошные недостатки. И первым из них является низкая электропроводность алюминия. Для данного материала она составляет 38×106 См/м. Для сравнения у меди этот параметр составляет 59, 5×106 См/м. Выливается это в то, что, например, провод из меди с сечением в 1 мм2 способен пропускать ток почти в 2 раза больший, чем подобный провод из алюминия.

Сопротивление некоторых веществ

• Следующим весомым недостатком является то, что алюминиевые провода обладают очень низкой гибкостью. В связи с этим их нельзя использовать в местах, где проводка подвержена многократным изгибам или другим механическим воздействиям в процессе эксплуатации.
• Ну, и напоследок, инструкция говорит о том, что алюминий обладает таким плохим свойством как текучесть. В результате тепловых и механических воздействий он может терять свою форму, что крайне негативно отражается на контактных соединениях.

Обратите внимание! Согласно нормам ПУЭ с 2001 года использовать алюминиевый провод для монтажа электропроводки в жилых помещениях запрещено. Такой запрет значительно снизил использование алюминиевой электропроводки в быту.

Блок: 2/4 | Кол-во символов: 1988
Источник: https://Elektrik-a.su/energii/soedineniya/kak-soedinit-alyuminievye-provoda-260

Причина всему коррозия метала

Обычно, с тем чтобы соединять алюминиевые провода (то есть алюминиевый с алюминиевым), особых проблем не возникает. Как правильно соединить провода хорошо описаны в статье «Способы соединения проводов».При этом, по правилам, соединение алюминиевых проводов с медными недопустимо. Естественно люди без специального образования не всегда помнят со школы, почему нельзя соединять их.
Если соединить алюминиевый и медный провод между собой, то при отсутствии влаги ничего страшного не случится. Скрутка двух проводников будет закреплена достаточно надежно. Но дело в том, что в самой атмосфере есть определенное количество влаги или как минимум некоторые ее пары. Это часто становится причиной нарушения контакта. Все потому, что каждый из двух проводников обладает собственным электрохимическим потенциалом. Такое свойство металлов используется человечество при создании аккумуляторов или батареек. Но в случаях, когда влага попадает между металлами, один из них начинает разрушается. Это и становится причиной нарушения контакта.

Именно поэтому на вопрос можно ли соединять между собой между собой алюминиевый и медный провод, ответ всегда один — нет, нельзя. Как минимум кабель нельзя просто скрутить, как это обычно делают.

Блок: 2/7 | Кол-во символов: 1257
Источник: http://electry.ru/elektromontazhnye-raboty/kak-soedinit-alyuminievyie-provoda-pri-montazhe.html

Техника безопасности

1. Соединяя провода, необходимо проявить внимательность и точно следовать эксплуатационным руководствам, которые запрещают выполнять простую скрутку (скручивать спиралью) провод из алюминия и любого другого металла (меди, алюмомеди, алюминия). Причина в том, что окисляясь, алюминий выделяет гальванический пар, который рано или поздно разорвет контакт, а искры, возникающие при прохождении через такие контакты токов большой мощности, нередко становятся причиной пожара.
2. Наиболее травмоопасной является сварка алюминия – чтобы избежать неприятностей, обязательно использовать резиновые сапоги и сварочную маску.
3. В помещении, где проводится сварка, должны отсутствовать деревянные предметы – чтобы не допустить возгорание.
4. Даже деревянные полы рекомендуется накрывать железными листами.

Блок: 3/4 | Кол-во символов: 817
Источник: https://slarkenergy.ru/provodka/cable/kak-soedinit-alyuminievye.html

Как соединить медные и алюминиевые провода

Существуют и другие способы как соединить медный и алюминиевый провод между собой для хорошего соединения. Например:

• С помощью резьбового (болтового) соединения;
• С помощью колодки;
• С помощью клеммы с зажимом;
• С помощью неразъемного соединения;
• С помощью сварки.

Каждый из перечисленных методов помогает выйти из затруднительного положения, как правильно соединить медный провод с алюминиевым проводом. Соответственно, все таки есть варианты, как соединить два этих провода. А соединение необходимо проводить в распредкоробке. Как это делается обязательно прочитайте в статье «Как соединить провода в распределительной коробке».

Блок: 3/7 | Кол-во символов: 672
Источник: http://electry.ru/elektromontazhnye-raboty/kak-soedinit-alyuminievyie-provoda-pri-montazhe.html

Опрессовка

В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.

Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.

Опрессовка

Блок: 4/11 | Кол-во символов: 937
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Соединение при помощи резьбы

Соединить алюминиевые провода между собой можно просто скрутить их. Но используя разные провода лучше подключать их, при помощи различных вспомогательных средств. Самый простое, что можно придумать это взять обычный болт, гайку и несколько шайб. Этим способом можно соединить:

• Медный и алюминиевый провода;
• Толстые и тонкие провода;
• Одножильные и многожильные провода.

Главное, не стоит допускать прямого контакта меди и алюминия. И, обязательно, использовать шайбы. Порядок действие следующий:

1. Возьмите болтик подходящего размера (можно подобрать на глаз).
2. Наденьте на него шайбу.
3. Наденьте клемму или просто закрученный кольцом провод вокруг болта;
4. Накиньте еще шайбу;
5. Наденьте второй провод;
6. Затем еще шайбу;
7. Закрепите все при помощи гайки.

Используя такую простую конструкцию мы можем соединить контакт без опаски, что он в дальнейшем может нарушиться из за влаги.

Блок: 4/7 | Кол-во символов: 898
Источник: http://electry.ru/elektromontazhnye-raboty/kak-soedinit-alyuminievyie-provoda-pri-montazhe.html

Способы соединения алюминиевых проводов

Как мы уже говорили выше, алюминиевые провода можно соединить четырьмя основными способами – это винтовые или болтовые сжимы, прессовка, сварка и пайка. Давайте разберем особенности каждого из этих видов соединений.

Соединение алюминиевых проводов методом сжима

Начнем с наиболее распространенного способа соединения – сжима. Он может быть нескольких видов – болтовой, винтовой или при помощи прижимной пружины, который используется в клеммах Wago.

Винтовая клемма может повредить алюминиевый провод	Соединение алюминиевых проводов между собой с помощью данного типа соединения несет за собой один недостаток. Если использовать обычные винтовые клеммы, то при помощи винта можно полностью или частично передавить мягкую алюминиевую жилу. Это либо снизит, либо полностью разрушит контакт.
Латунные наконечники для алюминиевых проводов	Для исключения данного варианта соединение следует выполнять через специальные контактные насадки, выполненные из латуни. Латунь обладает меньшей эластичностью и ее сложнее передавить. Поэтому такие насадки обеспечивают надежный контакт и исключают вероятность повреждения провода.
Алюминиевые наконечники для болтового соединения проводов и кабелей	Для болтовых соединений алюминиевого провода так же следует использовать специальные наконечники. Они крепятся на провод или кабель методом опрессовки и затем уже эти наконечники соединяются болтовым способом.
Клеммы Wago для соединения алюминиевых проводов	Что касается клемм Wago, то здесь все намного проще. Такой тип соединения не может повредить провод, поэтому такие клеммники можно использовать без дополнительных насадок. Это в определенной степени компенсирует их более высокую цену.

Соединение алюминиевых проводов методом прессовки

В последнее время приобретают все большую популярность соединения алюминиевых проводов гильзой. Отчасти это связано с большим распространением кримперов или, как их еще называют, обжимных клещей. Данный инструмент позволяет обжимать провода разных сечений обеспечивая достаточно надежный контакт.

Кримперы для опрессовки проводов

Гильзы для соединения алюминиевых проводов

• Соединение проводов опрессовкой выполняется при помощи специальных гильз. Эти гильзы выпускаются разных диаметров и материалов. Для соединения алюминиевых проводов следует использовать либо алюминиевые, либо латунные гильзы. Медь использовать нельзя ни в коем случае, так как соединение этих двух материалов может привести к образованию гальванических развязок и в конечном итоге полному разрушению алюминиевого проводника.

Обратите внимание! Гильза для соединения проводов по своему сечению должна соответствовать сечению провода. Если вы будете использовать гильзу меньшего сечения, то для заведения провода в гильзу вам придётся уменьшить его сечения, что негативно отразится на контакте. Если же вы используете гильзу большего сечения чем провод, то площадь контактного соединения будет намного меньше, что опять-таки приведет к перегреву контакта.

Гильзы для соединения проводов разных сечений

• Для соединения проводов разных сечений существуют гильзы с разными диаметрами входных отверстий. Их же можно использовать для соединения более чем двух проводов в одной гильзе.
• Гильзы для соединения алюминиевых проводов имеют строго необходимую длину. Поверьте, производитель не делал в гильзе запаса, поэтому разрезание гильзы пополам в целях экономии — это очень плохой вариант. Ведь при соединении двух проводов обжим следует выполнить дважды противоположными жимами. Разрезав гильзу пополам, у вас это не получится, и контакт будет некачественным.

Прессованные провода

• Еще один часто возникающий вопрос относится к соединениям многожильного алюминиевого провода и одножильного. Выполнять такое соединение при помощи опрессовки можно, и оно будет достаточно качественное. Главное подобрать гильзу с соответствующими входными диаметрами. Ведь в большинстве случаев это провода разного сечения.

Соединение алюминиевых проводов метод сварки

Самое наилучшее качество соединения обеспечивает сварка. Благодаря тому, что в данном случае провод образует единое целое практически исключены проблемы с переходными сопротивлениями, возможности снижения нажимного усилия и многое другое. Но здесь есть и масса проблем.

Сварка алюминиевых проводов

• Дело в том, что как мы уже говорили выше на поверхности алюминия, образуется оксидная пленка. Она имеет совершенно другие тепло – и электропроводность, чем сам алюминий. В связи с этим сварка алюминиевых проводов затруднена.
• Так как температура плавления оксида и алюминия различаются, то попытки простого сваривания проводов угольным электродом будут не очень удачными. Оксиды будут оставаться на расплавленных каплях алюминия, а само соединение будет не однородным, как на видео.

На фото процесс сварки алюминиевых проводов

• Дабы исключить данную проблему, можно снимать оксиды с поверхности механическим способом, но это трудоемко и далеко не всегда эффективно, так как образование новой пленки происходит практически мгновенно.
• Исходя из этого, в большинстве случаев для сварки применяются различные флюсы, которые способны разрушить оксидную пленку. Данный материал должен разрушать оксидную пленку и практически не реагировать на чистый металл, кроме того он не должен давать вредных соединений во время сварки. Подобрать такой материал достаточно сложно и зачастую приходится идти на компромисс.

Технология сварки проводов

• Но даже с использованием флюсов, своими руками выполнить сварное соединение проводов без должной подготовки достаточно сложно. Это связано с тем, что здесь крайне важно подобрать должное напряжение сварки (обычно не более 20В) и время воздействия на проводник (обычно 1-2сек.).

Обратите внимание! Кроме электросварки алюминиевых проводов достаточно распространена и газовая сварка. Она имеет свои особенности, касающиеся как применяемых материалов, так и температуры сварки.

Соединение алюминиевых проводников методом пайки

Последним вариантом, которым можно выполнить соединение розеток алюминиевыми проводами является пайка. Этот способ достаточно трудоемок, и его сложно назвать быстрым.

Поэтому для силовых установок оно применяется крайне редко, а в низковольтных сетях алюминиевые провода из-за своей жесткости применяются достаточно редко. Тем не мене давайте рассмотрим и этот вариант.

Пайка алюминиевых проводов

• Основной проблемой здесь, как и в случае со сваркой, является оксидная пленка. Кроме того, имеется такая проблема как отсутствие визуального контроля за температурой провода. Ведь при длительном воздействии больших температур алюминий может изменить свои физико-химические свойства.
• Исходя из этого, процесс пайки алюминия становится достаточно сложным. В первую очередь нам необходимо избавится от оксида на его поверхности. Сделать это можно при помощи любых абразивных материалов, но усердствовать не стоит, так как новая пленка образуется практически мгновенно. Наша задача только уменьшить ее толщину.

Флюс для пайки алюминия

• После этого выполняется фиксация проводов и припоем с флюсом прикасаются к проводам. В качестве припоя лучше использовать ЦОП – 40 или его аналоги.
• Флюс для пайки алюминия — это Ф – 59А, Ф – 61, Ф – 34 или другие подобные составы. Они достаточно хорошо разрушают оксидную пленку.

Припой для пайки алюминия

• При прикосновении припоем к проводам им следует поскрести по ним, чтобы упростить флюсу задачу по разрушению оксидной пленки. Если производится пайка без использования флюса, то интенсивность трения припоем по проводам должна быть более интенсивной.

Блок: 3/4 | Кол-во символов: 7538
Источник: https://Elektrik-a.su/energii/soedineniya/kak-soedinit-alyuminievye-provoda-260

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

1. Пружинная шайба.
2. Стандартная шайба.
3. Колечко первого провода.
4. Еще одна стандартная шайба.
5. Колечко второго провода.
6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Блок: 3/9 | Кол-во символов: 1493
Источник: https://housetronic.ru/electro/alyuminievyj-provod-soedinenie.html

Метод пайки

При сварке проводов используется оловянный припой

Перед облуживанием поверхности удаляют оксидную плёнку. Сделать это можно как механическим воздействием, например наждачной бумагой или щёткой с металлической щетиной, так и с помощью специального химиката – флюса. Он представляет собой белый порошок, который растворяется в воде, после чего наносится на концы залуживаемых жил.

Окисление алюминия на воздухе происходит за считанные секунды, так что одним механическим воздействием удалить окислы не удастся. Рекомендуется комбинировать использование флюса и зачистки поверхности.

Если производится спайка двух жил, достаточным будет использование паяльника мощностью 60 Вт. Для проводов с большим сечением и при пайке многожильных скруток понадобится паяльник мощностью от 150 Вт.

Олова в припое должно быть не менее 50%. Можно взять припой с 60-90% содержанием.

Пайка алюминия по шагам:

• Обезжирить поверхность. Подойдёт бензин, спирт. Это истончит оксидную плёнку.
• Зафиксировать жилы провода в необходимом положении.
• Нанести флюс. Убедиться, что он попал в стык кабелей.
• Прогреть место скрутки паяльником или газовой горелкой. В последнем случае стоит быть аккуратным, так как металл быстро нагревается и может расплавиться.
• Облудить место соединения. Аккуратно растереть паяльником припой до появления однородной блестящей плёнки.

Правильно обработанная поверхность приобретает характерный металлический блеск. Нельзя допускать появления наплывов и незалуженных участков.

Оловянный припой подвержен коррозии, поэтому готовое соединение обрабатывается лаком.

При наращивании проводов, если предполагается эксплуатация в сложных условиях, лучше всего себя проявит паяное или сварное соединение. В быту для кабелей, не подверженных механическим нагрузкам, вполне подойдёт обжимка с помощью гильзы.

Блок: 6/6 | Кол-во символов: 1814
Источник: https://StrojDvor.ru/elektrosnabzhenie/soedinenie-aluminievyh-provodov/

Скрутка

Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования. Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:

• Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
• Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
• На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.

Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.

Методы скрутки

Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только  использование непрямого соединения.

Как правильно сделать скрутку

Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.

Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.

Изоляция концов провода колпачками с конусной пружиной

Важно! Без крайней необходимости применять скрутку для соединения медного и алюминиевого кабеля не рекомендуется. В настоящее время существует достаточно много более безопасных и надёжных способов объединить медь и алюминий в одну сеть.

Блок: 3/11 | Кол-во символов: 2470
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Соединение медного и алюминиевого провода заклёпками

Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.

Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.

Заклепочник и заклепки

Блок: 6/11 | Кол-во символов: 798
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Советы

1. При использовании болтового соединения, необходимо помнить о текучести алюминия – зажимной болт требуется периодически подтягивать, чтобы алюминий со временем не вытек. При этом, механическое давление на кабель без напряжения не должно превышать 150кг/см2. Когда наконечник плакирован медью, давление не должно превышать 100кг/см2. При нагревании проводов под напряжением, максимальное давление – не больше 200кг/см2. Если превысить данные значения, алюминиевый кабель под напряжением «потечет».
2. Если у вас нет другого выхода, кроме как воспользоваться простой скруткой, необходимо помнить, что контакт получится более надежным при использовании сертифицированных колпачков СИЗ. Помните, что любые контакты кабелей, покрытые только изоляционной лентой, не рекомендуются.
3. Для быстрой и качественной спайки алюминиевых кабелей необходимо заменить канифоль качественным минеральным маслом (для швейных машин), либо оружейным маслом.
4. Выбирая самозажимные клеммы, рекомендуем прочитать маркировку, на которой отображено количество и площадь сечения кабеля, на которые рассчитано устройство.
5. Любое механическое соединение алюминиевого провода с медным возможно только тогда, когда последний покрыт оловянно-свинцовым припоем.

Блок: 4/4 | Кол-во символов: 1228
Источник: https://slarkenergy.ru/provodka/cable/kak-soedinit-alyuminievye.html

Неразъемное соединение

Данный вид соединения имеет практически все преимущества резьбового. Можно выделить быстроту монтажа, прочность, доступную цену и простоту соединения. Принцип его действия прост. Для соединения провода заклепкой подготавливаются колечки диаметром 4 мм. Сперва надевается алюминиевый провод, после пружинная шайба, медный провод и плоская шайба. В заклепочник вставляется стержень из стали и сжимается до щелчка ручки. В результате обрезается лишний проводник и соединение полностью готово.

Надежность такого соединения очень высокая. Его применяют для сращивания проводов. Самое главное требование при его использовании – изоляция участка соединения.

Блок: 9/12 | Кол-во символов: 679
Источник: http://StroySvoimiRukami.ru/kak-soedinit-alyuminievye-provoda/

Соединение двумя стальными планками

Соединить медный и алюминиевый провод можно и таким хитрым способом, также требующим предварительной обработи медного провода лужением: зажать провода двумя стальными планками, с болтами по краям. Достоинства метода: возможность подключение сразу нескольких ветвей проводки, без наращивания длины болта. Оголённые концы жил в этом случае размещаются между планками. Способ применим для проводов одного сечения.

Важно! Соединение двумя стальными планками требует обязательной внешней изоляции, а также подготовки медного провода лужением.

Зажим провода металлической пластиной

Блок: 7/11 | Кол-во символов: 612
Источник: https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html

Соединение при помощи клеммы с зажимом

На сегодняшний день также часто используется соединение клеммой колодки со специальным зажимом. Они бывают двух видов:

• Одноразовые.
• Многократные.

В первую провод вставляется без возможности вытащить его.

Во второй есть специальный рычажок, при помощи которого можно вставлять и вытаскивать провод без проблем.
Одноразовые предназначены для соединения одножильных проводов с сечением от 1,5 до 2,5 мм2. По заверениям производителей они способные выдержать силу тока до 24А. Хотя рисковать не стоит. Лучше использовать их при более чем 5А.

Такие клеммы очень удобны:

• Для подключения люстр.
• Соединения проводов в распределительных коробках.

Все что нужно это с силой вставить провод в клемму, и он самостоятельно там зафиксируется. Чтобы достать его придется приложить усилие и возможно колодка будет испорчена. Поэтому вероятней всего использовать ее повторно не получится. И это главный недостаток такой клеммы.
Но есть и усовершенствованная многоразовая разновидность клеммы. В ней при необходимости провод можно достать. Она подходит практически для любого типа проводов. Например, для многожильных, одножильных, медных, алюминиевых и прочее. Сечение провода может быть от 0,08 до 4 мм2. Они способны выдержать силу тока до 34А.

Все что требуется это снять с провода изоляцию примерно на 10 мм, а затем поднять оранжевый рычажок. Вставляете провод в клеммы, а потом опускаете рычажок. Все, провод теперь зафиксирован. Для проведения работы потребуется только клеммная колодка и ножик, чтобы зачистить провод. Правда, стоимость такого устройства немного выше в сравнении с предыдущим вариантом.

Блок: 6/7 | Кол-во символов: 1640
Источник: http://electry.ru/elektromontazhnye-raboty/kak-soedinit-alyuminievyie-provoda-pri-montazhe.html

Полезные советы и рекомендации

Каждое соединение провода должно быть качественно заизолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то так ограничивается доступ к нему и, соответственно, подтянуть контакты будет невозможно. Хотя если использовать технологию пружинных зажимов, то в этом необходимости не будет.

Соединение проводов в распредкоробке

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется пользовать пайкой или сваркой провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет контактный зажим или один из вышеописанных методов соединения алюминиевого провода с медным или между собой.

Итак, мы рассмотрели с вами наиболее распространенные методы соединения алюминиевого провода. Безусловно, если у вас нет опыта или вы попросту боитесь браться за такую работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт таких работ, действуйте, следуя всем рекомендациям из этой статьи.

Блок: 11/12 | Кол-во символов: 1076
Источник: http://StroySvoimiRukami.ru/kak-soedinit-alyuminievye-provoda/

Кол-во блоков: 26 | Общее кол-во символов: 32445
Количество использованных доноров: 8
Информация по каждому донору:

1. https://ProFazu.ru/provodka/montazh/kak-soedinit-alyuminievyj-i-mednyj-provod.html: использовано 5 блоков из 11, кол-во символов 6063 (19%)
2. https://housetronic.ru/electro/alyuminievyj-provod-soedinenie.html: использовано 2 блоков из 9, кол-во символов 2441 (8%)
3. http://electry. ru/elektromontazhnye-raboty/kak-soedinit-alyuminievyie-provoda-pri-montazhe.html: использовано 5 блоков из 7, кол-во символов 5917 (18%)
4. http://StroySvoimiRukami.ru/kak-soedinit-alyuminievye-provoda/: использовано 3 блоков из 12, кол-во символов 3024 (9%)
5. https://StrojDvor.ru/elektrosnabzhenie/soedinenie-aluminievyh-provodov/: использовано 2 блоков из 6, кол-во символов 2037 (6%)
6. https://slarkenergy.ru/provodka/cable/kak-soedinit-alyuminievye.html: использовано 2 блоков из 4, кол-во символов 2045 (6%)
7. https://Elektrik-a.su/energii/soedineniya/kak-soedinit-alyuminievye-provoda-260: использовано 2 блоков из 4, кол-во символов 9526 (29%)
8. https://psk-remont.ru/2019/08/24/%D0%BA%D0%B0%D0%BA-%D1%81%D0%BE%D0%B5%D0%B4%D0%B8%D0%BD%D0%B8%D1%82%D1%8C-%D0%BC%D0%B5%D0%B4%D0%BD%D1%8B%D0%B9-%D0%B8-%D0%B0%D0%BB%D1%8E%D0%BC%D0%B8%D0%BD%D0%B8%D0%B5%D0%B2%D1%8B%D0%B9-%D0%BF%D1%80/: использовано 1 блоков из 4, кол-во символов 1392 (4%)

Пайка медных проводов: надежный метод соединения электропроводки

Соединение проводов является необходимой операцией при проведении электромонтажных работ. Для каждого способа соединения электропроводки (обжим, скрутка, пайка) есть свои условия для применения. Пайка медных проводов и пайка алюминиевых проводов – самый надежный метод контактного соединения, по прочности она конкурирует только со сваркой.

Что представляет собой процесс пайки проводов

Пайка отличается от сварки тем, что в процессе работ расплавляются не концы соединяемых металлических проводов, а только припой. Паять надо паяльником с припоем и флюсом. В качестве припоя используют сплав металлов (олово, свинец, сурьма, серебро), которые плавятся при более низкой температуре. Расплавленный паяльником припой растекается, заполняет зазор между металлическими проводами и застывает, образуя прочное неломкое соединение. Пайка надежна не только с механической точки зрения, но и с электрической: переходное сопротивление проводников в распределительной коробке зависит от площади контакта соединяемых частей – чем она больше, тем сопротивление меньше. Это означает, что провода меньше нагреваются, а соединение качественнее.

Учитывая, что последствием плохого контакта может быть пожар, в труднодоступных местах целесообразнее соединять провода именно методом пайки, исключив тем самым возможность их отсоединения. Уместно паять проводники в распределительной коробке и в том случае, если она расположена над подвесным или натяжным потолком.

Что необходимо для пайки

Чтобы спаять медные проводники, понадобятся следующие приспособления, материалы и инструменты:

• Электрический паяльник мощностью от 80 Ватт
• Припой
• Флюс
• Удалитель (нейтрализатор) флюса
• Пассатижи
• Кисточка для нанесения флюса
• ПВХ-изолента
• Термоусадочная трубка подходящего диаметра
• Фен

Паять медные провода можно не только электрическим паяльником, но и другим оборудованием: пропан-горелкой для пайки медных труб, газовой мини-горелкой или газовым паяльником с насадкой для горелки.

Горелка с небольшим факелом удобна тем, что она обеспечивает локальный нагрев скрутки, не повреждая изоляции проводника. Перед использованием электрического паяльника его жало необходимо очистить надфилем или наждачкой от окислов.
В качестве припоя для меди рекомендуется использовать ПОС-60 или аналоги с температурой плавления 190°C.

Флюс убирает окислы металла, способствует лучшему сцеплению припоя и его равномерному растеканию по поверхности. Лучше использовать флюс на водной основе – он не содержит спирта или кислоты, поэтому не требует последующего удаления. Если использовать в этом качестве ортофосфорную кислоту, жидкую канифоль или ЛТИ-120, то средства необходимо удалять с поверхности после работы – иначе они со временем разрушат медные детали.

Процедура пайки

Пайка медных проводов технологически несложно, медь хорошо поддается обработке, не теряя токопроводящих свойств, при этом места соединения прочные. Пайка медных проводов, расположенных в распределительной коробке, происходит в следующей последовательности.

1. Провода в распределительной коробке обрезают до необходимой длины – 20–25 см и правильно распределяют по цвету: желто-зеленые – это заземление, синие – ноль, белые (коричневые, красные или черные) – это фаза. При помощи специальных съемников с них удаляют изоляцию, оставляя оголенные концы длиной 4,5–5 см.
2. Соединяют провода крест накрест – это необходимо, чтобы скрутка получилась равномерной и плотной. Чтобы сделать скрутку правильно, один провод кладется на другой, для соединения трех проводников первый кладут поверх двух других. Производят скрутку, затем ее обжимают при помощи пассатижей, обрезают лишние хвостики и опять обжимают.
3. Перед началом пайки скрутку обильно смачивают флюсом или помещают в него.
4. Чтобы спаять провода правильно, скрутку нагревают паяльником или горелкой до тех пор, пока не начнет закипать флюс. Как только флюс начнет закипать, сверху на скрутку кладется припой. Для пайки меди используют припой ПОС-60 или аналоги. При использовании паяльника для соединения проводов его жало располагают снизу скрутки.
5. Когда припой расплавится, он под действием сил натяжения растечется и заполнит скрутку, образуя надежное соединение. Красноваты медный цвет проводов приобретет серебристый оттенок.
6. Последний шаг – изоляция места соединения. Для этого спаянное место обматывают ПВХ-изолентой начиная от неснятой изоляции. Клеевой слой изоленты со временем высыхает, а сама она может размотаться. Поэтому поверх нее надевается термоусадочная трубка подходящего диаметра, которая прогревается феном до усадки в размерах. Она плотно обжимает изоленту и обеспечивает дополнительную изоляцию.
7. Аналогично производится дальнейшая пайка проводов в распределительной коробке – фазных и нулевых.
8. После спайки и изоляции скруток провода аккуратно укладывают в распредкоробку и закрывают ее.

Специфика соединения алюминиевых проводов

Последовательность действий при работе с алюминиевыми проводами аналогична вышеописанной, но есть специфические нюансы, которые нужно учитывать.

Спаять алюминиевые жилы технически сложнее в силу особенностей металла. Место соединения при этом менее прочно, чем у медных аналогов.

Алюминий мгновенно сильно окисляется, образуя токонепроводящую пленку. Окислы обязательно удаляют, иначе металл не удастся спаять. Для удаления окислов пользуются цинко-вазелиновыми пастами. Для спайки жил нужен алюминиевый припой, а он более тугоплавок, чем олово, поэтому температура нагрева должна быть выше. В расплавленном виде алюминиевый припой более текуч, чем оловянный. Для работы понадобится химически активный флюс Ф-34 или Ф-64, который может справиться с окислами.

Поскольку алюминий – ломкий металл, для надежности соединения лучше припаивать его к медному проводу одинакового сечения. В этом случае слишком ломкий и хрупкий алюминиевый проводник совместно с гибкой и прочной медной проволокой дает прочное соединение, способное выдерживать нагрузки до 2 кВт. Соединение получается надежным, мягким и неломким. Для пайки алюминия с медью лучше использовать флюс Ф-64 – он сильнее, паяет даже окисленный алюминий.

При соблюдении требований и технических условий спаянное соединение медных или алюминиевых проводов прослужит не одно десятилетие без уменьшения контакта или перегрева места спайки.

Соединение алюминиевых проводов

В соответствии с ПУЭ можно использовать только три способа соединения проводников. К ним относится сварка, опрессовка и зажим в клеммах. Давно известно, что лучшие характеристики по всем параметрам (надежности, долговечности, простоте) показывает именно сварка. Плюс ко всему данный способ еще и довольно быстрый, а также дешевый.

Сварка медных проводов вопросов не вызывает. А вот как быть с алюминием? Ведь, несмотря на то, что в соответствии с требованиями 7-го издания ПУЭ алюминиевые провода были запрещены к использованию для электропроводки, они по сей день применяются довольно активно. Решение только одно: соединение алюминиевых проводов возможно исключительно при помощи сварки.

Почему сварка алюминия – оптимальный вариант?

Физические и химические свойства алюминия позволяют использовать для его соединения только сварку. Это связано с рядом причин.

Причина первая: алюминий быстро окисляется на воздухе, в результате чего образуется прочная оксидная пленка. У этой пленки настолько большое электрическое сопротивление, что алюминий нередко используется как диэлектрик при использовании его в низковольтных приборах.

Причина вторая: в случае использования пружинных либо винтовых соединений происходит разрушение оксидной пленки во время протяжки. При этом переходное сопротивление контакта все равно повышенное – это приводит к нагреву и вытекающим из этого последствиям.

Чтобы бороться с этой пленкой в процессе сварки, используются осциллирующие аппараты, которые работают в атмосфере инертного газа. Они способы пробить оксидную пленку при помощи высоковольтных электрических импульсов. Вот только эти аппараты очень дорогостоящие и громоздкие.

Лучшим решением является использование специального флюса для сварки алюминия, который растворяет оксидную пленку. При этом состав флюса должен быть оптимальным, чтобы он одновременно растворял оксид алюминия, но при этом давал минимальную реакцию с самим металлом, не выделяя вредных соединений, приводящих к коррозии окружающих предметов.

Использовать флюс для сварки алюминия очень просто. Это белый порошок, который растворяется до сметанообразного состояния водой и наносится на конец скрутки при помощи кисточки или погружения.

Сам же процесс сварки алюминиевых проводов ничем не отличается от сварки медных проводов. Угольный электрод подводится на пару секунд снизу к торцу скрутки. Важно, чтобы поверхность электрода была очищена от шлаков и прикипевшей окалины. Благодаря флюсу электрод не прилипает, так как происходит растворение оксидной пленки, а доступ кислорода исключается в момент формирования капли.

После сварки алюминиевых проводов лучше промыть концы сваренных скруток растворителем, а затем покрыть одним из множества вариантов быстросохнущих лаков с последующей изоляцией.

Важный момент при соединении алюминиевых проводов сваркой

Из-за того, что алюминий имеет более низкую температуру плавления в сравнении с медью, в месте образования капли начинается разбрызгивание. В связи с этой особенностью необходимо использовать низкое напряжение дуги, то есть напряжение на электродах должно быть меньше 20В. Именно поэтому для сварки алюминиевых проводов, а также медных, идеально подходит аппарат для сварки скруток ТС 700-2, ведь здесь напряжение всего 18В.

Таким образом, ничего нового в 21 веке для соединения алюминиевых проводов не изобретено. Все также просто и привычно: сварка и флюс для алюминия. Вот только работать стало гораздо удобнее, благодаря специально разработанному трансформатору для сварки проводов ТС 700-2, справиться с которым сможет даже новичок, ну и более эффективному флюсу, который позволяет без особого труда сваривать алюминий.

---

Рекомендуем прочитать

Twisted Copper Wires, ताम्बे की तार в Byatarayanapura New extn;, Бангалор, Sree Lal Guru Industries

---

О компании

Год основания1994

Юридический статус фирмы Физическое лицо — владелец

Характер деятельностиПроизводитель

Количество сотрудников от 11 до 25 человек

IndiaMART Участник с июля 2007

GST29AKBPJ97 Шри Лал Гуру Индастриз была основана в 1994 году. Мы — ведущий Изготовитель и Поставщик Медного Плетеного Рукава, Расширяемого Плетеного Рукава, Многожильных Проводников и т.д. Sree Lal Guru Industries стала доминирующим игроком в отрасли Производство и Поставка ассортимента Промышленной продукции. Компания специализируется на производстве качественного ассортимента плетеных рукавов, плетеных кабелей, кабелей из стекловолокна и проводов из стекловолокна. Стремясь идти в ногу с конкурентным рынком, мы нанимаем опытных технократов и контролеров качества для контроля всего производственного процесса.Имея десятилетний опыт работы в отрасли, мы смогли установить новые стандарты для наших конкурентов в отрасли.

Вся гамма промышленной продукции, которую мы предлагаем, является лучшей в своем роде благодаря ее надежности, долговечности, безупречному качеству и экономичным ценам. Благодаря этому мы также смогли удовлетворить точные требования промышленников. Таким образом, компания добилась устойчивого роста в отрасли. Следовательно, мы известны как предполагаемые Промышленные продукты, Изготовитель и Поставщик, базирующийся в Индии.

Медная проволока – обзор

Применение медных порошков ОРВ

Медь, упрочненная дисперсией оксидов, получила широкое признание на рынке в серийных применениях [31,34]. Основные приложения перечислены ниже.

Провода . Медный провод ОДС используется в свинце для ламп накаливания. Его способность сохранять прочность при высоких температурах позволяет выполнять сварку стекла с металлом без аномального размягчения свинца.Это, в свою очередь, устраняет необходимость в дорогостоящих опорных молибденовых проволоках. Превосходная прочность стержня позволяет уменьшить диаметр стержня для экономии материала. Медная проволока ODS также может использоваться в выводах для дискретных электронных компонентов, таких как диоды.

Лезвия реле и опоры контактов . Эти части включают в себя токоведущие плечи, которые соединяют неподвижные точки контакта с электрической цепью. Как правило, к пластине реле и опорам контактов припаяны или приклепаны серебряные контакты.Способность меди ODS сохранять прочность после воздействия повышенной температуры позволяет припаивать контакты к лезвию без заметной потери прочности. Из-за более высокой электропроводности меди ODS в некоторых реле она заменила обычные медные сплавы, такие как фосфористая бронза и бериллиевая медь.

Скользящие электрические контакты . Медные стержни ОДС используются в подвесных скользящих электрических контактах скоростных электропоездов. Их высокая стойкость к абразивному износу обеспечивает до 10 раз более длительный срок службы контактов и значительно снижает затраты на техническое обслуживание.Чем выше скорость поезда, тем больше преимущество меди ODS над другими материалами на основе меди.

Электроды для контактной сварки . Медные электроды ODS широко используются для контактной сварки в автомобильной, бытовой и других отраслях промышленности по обработке листового металла. Хорошо известно, что прилипание электродов к заготовке является серьезной проблемой при сварке оцинкованной стали и стали с другим покрытием. Это обычно приводит к тому, что электроды отрываются от своих держателей и требуют остановки сборочной линии для замены электродов.Такие перерывы обходятся очень дорого. Медные электроды ODS исключают прилипание к оцинкованной стали и стали с другим покрытием. Увеличение использования стали с покрытием в автомобильной промышленности предсказало дальнейшее широкое использование медных электродов ODS.

Контактные наконечники для сварки металл-инертный газ . Стойкость меди ODS к абразивному износу стальной проволоки позволяет наконечникам сохранять диаметр отверстия и сводит к минимуму блуждание дуги. Это важно для автоматических сварочных линий. Неприлипающее свойство меди ODS также сводит к минимуму накопление материала.

Компоненты рентгеновских и микроволновых трубок . Другим примером применения меди ODS являются стержни для вращающихся анодов в рентгеновских трубках, где важны сохранение высокой прочности после пайки и герметизация стекла к металлу. Высокая теплопроводность меди ODS также обеспечивает более эффективный отвод тепла, что снижает рабочую температуру и обеспечивает более длительный срок службы и более тихую работу трубки.

Компоненты ускорителя частиц . Дисперсно-упрочненные оксидом медные пластины и стержни используются в зеркалах и поглотителях рентгеновского излучения из-за их высокой теплопроводности, высокой прочности, сопротивления ползучести и герметичности в вакууме.Пучки высокоэнергетических частиц формируются и фокусируются с помощью зеркал, линз и призм в больших полых кольцах в форме пончиков,

Другие применения . Другие различные применения меди ODS включают анодные стержни в хлоридных элементах, магнитные катушки сильного поля, анодные стержни хлорных элементов, электроды для электроразрядной обработки, компоненты высокоскоростных двигателей и генераторов, коммутаторы и компоненты гибридных схем.

Физика кабеля с витой парой

Это описание физики витой пары для поэтов.

Так почему же кабели передачи данных скручены, а кабели питания — нет? Все дело в пропускной способности. Сигналы питания имеют такие низкие частоты, что им не нужно беспокоиться о пропускной способности, в отличие от кабелей передачи данных. Высокочастотный сигнал на проводе создает магнитное поле, которое может индуцировать сигнал на соседнем проводе. Эти наведенные сигналы называются «перекрестными помехами», потому что в старых аналоговых телефонных линиях вы часто могли слышать другие разговоры на фоне вашего звонка, вызванного этими наведенными сигналами.

Представьте, что интерфейс Ethernet вашего компьютера передает сигнал. Когда сигнал отправляется по линии передачи (Tx), сигнал индуцируется по линии приема (Rx). Это проблема, потому что правила Ethernet гласят, что вы прекращаете говорить, если кто-то еще говорит в это же время. Но если каждый раз, когда ваш компьютер пытается говорить, он слышит сам себя и останавливается. Похоже, вы не будете отправлять письмо в конце концов.

В действительности индуцированный сигнал во много раз слабее исходного, что делает это меньшей проблемой.Однако приемная электроника должна быть очень чувствительной. Это связано с тем, что высокочастотные сигналы сильно затухают по длине кабеля. Например, спецификация IEEE 802.3 для 1000BASE-T допускает максимальные потери 24 дБ, что означает, что сигнал уменьшается до (посчитаю за вас, поэты) 6% от исходной силы на пути от передатчик на дальнем конце к порту Ethernet вашего компьютера. Таким образом, сигнал перекрестных помех не должен быть большим, чтобы перекрыть это. По мере удаления от интерфейса компьютера принимаемый сигнал становится сильнее и менее подвержен перекрестным помехам.Это означает, что проблема находится ближе всего к передатчику, поэтому ключевая спецификация называется перекрестными помехами на ближнем конце или NEXT.

У инженеров есть несколько хитростей, чтобы справиться с NEXT. Во-первых, сигналы данных кодируются в кабеле в «дифференциальном» режиме — это означает, что каждому положительному импульсу на проводнике соответствует соответствующий отрицательный импульс на другом проводнике в паре. Это означает, что провода генерируют равные, но противоположные магнитные поля, которые компенсируют друг друга и не должны создавать перекрестных помех.Однако, если провода просто идут параллельно друг другу, то один провод в паре будет ближе к одному из полей, поэтому магнитное поле для одного провода будет чуть больше, чем для другого, и вы получите немного немного перекрестных помех.

Итак, вторая хитрость — скручивание кабеля. Таким образом, расстояние между проводами меняется по длине участка, иногда ближе к положительному проводу, иногда ближе к отрицательному. Это имеет тенденцию компенсировать эффект, уменьшая перекрестные помехи еще больше.Но если все пары скручены с одинаковой скоростью, вполне возможно, что они сохранят одинаковый интервал на протяжении всего цикла, что приведет к увеличению перекрестных помех. Вот тут-то и появляется третья хитрость — пары скручены с разной скоростью, чтобы они не оставались на одинаковом расстоянии от одного и того же проводника по ходу.

Из-за разной скорости скручивания вы увидите разную длину каждой пары при измерении длины каждой пары с помощью тестера кабеля. Если бы вы раскрутили их и растянули, те, у которых больше витков, были бы немного длиннее.Длина может отличаться на 5 % и более — ограничение TIA для длины кабеля основано на самой короткой паре.

Несмотря на то, что проводники проходят параллельно только на небольшом расстоянии в модульном разъеме (RJ-45), они обычно вносят наибольший вклад в NEXT в установленном канале. А слишком большое раскручивание при установке коннекторов может значительно усилить эффект и привести к тому, что ссылки не пройдут сертификацию.

Более новые конструкции обеспечивают лучшие характеристики перекрестных помех за счет использования прокладок в кабеле, более тщательного контроля скорости скручивания и соединения пар вместе.А новые технологии, такие как 10GBASE-T и PoE, требуют большего, чем просто отличные характеристики перекрестных помех. Но перекрестные помехи по-прежнему являются одним из наиболее важных параметров высокопроизводительных кабелей.

Если вас интересует кабельный тестер, ознакомьтесь с нашим Руководством по выбору медных кабелей.

Тестирование характеристик кабелей с витой парой

В этой работе представлены характеристики кабелей с витой парой, которые играют важную роль в передаче данных. В этой статье улучшенная категория 5 как тип неэкранированной витой пары была выбрана для проверки всех испытаний на ней в соответствии с ISO/IEC 11801 как одной из спецификаций международного стандарта.Случайные образцы были отобраны на кабельном рынке. Все тесты были проведены на этих образцах, чтобы убедиться в их достоверности и соответствии международному стандарту. После тестирования выбранных образцов было обнаружено, что 4% не соответствуют требованиям международного стандарта, а 96% соответствуют требованиям международного стандарта.

1. Введение

Сегодня общение входит в нашу повседневную жизнь во многих различными способами, что очень легко упустить из виду множество его граней [1]. В последние годы большинство из нас осознало решающее влияние телекоммуникационных систем в нашей современной жизни, которые разрушили географические границы между людьми во всем мире.

Высокоскоростная передача данных по витой паре — действительно сложная задача и в настоящее время представляют большой интерес [2–5]. Витая пара кабели, используемые для передачи телекоммуникационных услуг, состоят из пучков пары медных проводов, соединяющие центр проводов с потребителями [6].Витая пара кабели также обычно используются для соединений между различными частями системы в сфере телекоммуникаций [7]. Кабели с витой парой хорошо известны тем, проектировщики и монтажники компьютерных сетей.

Кабели после изготовления должны соответствовать некоторые жесткие испытания на заводе для проверки их пригодности для использования. Основная часть в эта статья посвящена этим тестам и сравнению характеристик скрученных пара кабелей на рынке кабелей с международной стандартной спецификацией.

Статья организована следующим образом. Следующий это введение, международная стандартная спецификация ISO / IEC 11801, используемая для производства кабелей с витой парой. приведен в разделе 2. Параметры эксплуатационных испытаний приведены в Раздел 3. Экспериментальные результаты и их обсуждение представлены в Разделе 4. Заключение. представлена ​​в разделе 5.

2. Спецификация международного стандарта ISO/IEC 11801

В реальной производственной среде очень сложные, чтобы получить готовые кабели с требуемыми характеристиками, которые соответствуют как рекомендации международных стандартов, так и запросы клиентов с минимальные затраты.Это проблема, над которой исследователи до сих пор работают. лучше всего решить. Международная спецификация объединила разработку, производство, тестирование и поддержание высокого качества продукции.

Стандарты вносят огромный вклад в большинство аспектов нашей жизни, хотя это вклад невидим. Люди обычно не знают о той роли, которую играет стандарты в повышении уровня качества, безопасности, надежности, эффективности и взаимозаменяемость, а также в предоставлении таких преимуществ по экономичной цене [8].

Международными организациями, разрабатывающими международные стандарты, являются Международная электротехническая комиссия. (IEC), Международной организации по стандартизации (ISO) и Международный союз электросвязи (МСЭ).

Одна из спецификаций международного стандарта для тестирования кабелей витой пары используется стандарт (ISO/IEC 11801), который выбран в качестве примера для проведения испытаний в соответствии с ним.

Стандарт ISO/IEC 11801 определяет общую кабельную систему, независима и поддерживает открытый рынок кабельных компонентов.Он разработан предоставить пользователям гибкую схему кабельной разводки, чтобы изменения были простыми и экономичными; воплощать в жизнь. Кроме того, он обеспечивает промышленность кабельной системой, которая будет поддерживать текущее активное оборудование и обеспечит основу для будущих разработки [9].

3. Параметры теста производительности

3.1. Длина

Длина определяется как физическая длина или длина оболочки кабеля. Это должна соответствовать длине, полученной из маркировки длины, обычно находится на внешней оболочке кабеля.Физическая длина отличается от электрическая или спиральная длина, которая является длиной медные проводники. Физическая длина всегда будет немного меньше электрической длины, за счет скручивания проводников [10].

В тесте есть предел, который нельзя превышать. Этот предел равен 361 футу.

3.2. Propagation Delay

Задержка распространения, или задержка, является мерой времени, необходимого для распространения сигнала от одного конца цепь к другому.Это измерение должно быть выполнено для каждого из четыре пары проводов. Задержка измеряется в наносекундах (нс). Типичная задержка для категория 5e чуть меньше 5 наносекунд на метр (наихудший случай допустимое значение составляет 5,8 нс/м, как показано в ISO/IEC 11801). 100-метровый кабель может иметь задержку, равную 500 нс (в худшем случае допускается 580 нс/м).

3.3. Delay Skew

Разница в задержке распространения между задержкой распространения на самых быстрых и самых медленных парах в кабеле UTP. В соответствии со стандартом ISO/IEC 11801 кабель должен иметь перекос менее 50 наносекунд на линии связи длиной 100 м. Чем меньше перекос, тем лучше. Все, что меньше 25 наносекунд, отлично. Перекос между 45 и 50 наносекундами является минимально приемлемым.

3.4. Затухание

Электрические сигналы, передаваемые по линии связи, теряют часть своей энергии по мере прохождения канал, как показано на рис. 1. Затухание измеряет количество энергии, теряется, когда сигнал поступает на приемный конец кабельной линии.То измерение затухания количественно определяет влияние сопротивления кабеля link предлагает передачу электрических сигналов.

Согласно ISO/IEC 11801 затухание на частотах, соответствующих расчетным значения менее 4,0 дБ вернутся к максимальному требованию 4,0 дБ и затухание каждой пары в категории 5e будет соответствовать требованиям, вытекающим из следующую формулу [9]: √1,05×(1,9108𝑓+0,022×𝑓+0,2√𝑓√)+4×0,04×𝑓.(1)

3.5. Переходные помехи на ближнем конце (NEXT)

Когда ток течет по проводу, создается электромагнитное поле, которое может мешать сигналам на соседних провода. С увеличением частоты этот эффект усиливается. Каждая пара скручены, потому что это позволяет противоположным полям в паре проводов компенсировать каждый разное. Чем туже закрутка, тем эффективнее отмена и выше данные скорость, поддерживаемая кабелем.

Согласно ISO/IEC 11801, NEXT каждой пары будет соответствовать требованиям выводится по следующей формуле [9]: −20log1065.3−15log𝑓/−20+2×1083−20log𝑓/−20.(2)

3.6. Power Sum NEXT (PSNEXT)

Power Sum NEXT (PSNEXT) — это расчет, а не измерение. PSNEXT это полученный путем суммирования индивидуальных эффектов NEXT для каждой пары с помощью остальные три пары.

Согласно ISO/IEC 11801, PSNEXT каждой пары будет соответствовать требования, полученные по следующей формуле [9]:−20log1062,3−15log𝑓/−20+2×1080−20log𝑓/−20.(3)

PSNEXT пары k , PSNEXT ( k ), вычисляется из пары NEXT ( i , k ) соседних пар i , 𝑗=1,…,𝑛, следующим образом: PSNEXT𝑘=- 10log𝑛𝑖=1,𝑖≠𝑘10−NEXT𝑖𝑘/10, (4) где i — номер возмущающей пары, k — номер нарушенная пара, n — общее количество пар, а NEXT _ik — ближний конец потери на перекрестные помехи от пары и в пара к .

3.7. Равноуровневые перекрестные помехи на дальнем конце (ELFEXT)

ELFEXT — это расчетный результат, а не чем измерение. Он получается путем вычитания затухания мешающая пара от перекрестных помех на дальнем конце (FEXT) эта пара вызывает соседняя пара. Это нормализует результаты по длине.

Согласно ISO/IEC 11801, ELFEXT каждой пары будет соответствовать требованиям, вытекающим из следующих формула [9]:(5)

ELFEXT _ik из пар i и k is вычисляется следующим образом: ELFEXT𝑖𝑘=FEXT𝑖𝑘−IL𝑘, (6) где i — номер нарушенная пара, k – номер мешающая пара, FEXT _ik — это перекрестные потери на дальнем конце, связанные с из пары i в пару k , а IL _k — вносимые потери пары к .

3.8. Суммарная мощность равноуровневых перекрестных помех на дальнем конце (PSELFEXT)

Суммарная мощность ELFEXT (PSELFEXT) на самом деле является расчет, а не измерение. PSELFEXT происходит от алгебраическое суммирование отдельных эффектов ELFEXT на каждой паре с помощью остальные три пары. Для каждого конца имеется четыре результата PSELFEXT.

Согласно ISO/IEC 11801, PSNEXT каждого пара будет удовлетворять требованиям, выводимым по следующей формуле [9]: −20log1060,8−20log𝑓/−20+4×1072,1−20log𝑓/−20.(7)

3.9. Возвратные потери (RL)

Влияние неправильного характеристического импеданса более точно измеряется и представляется количественным возвратом потеря.

Обратные потери (RL) – это мера всех отражений, вызванных несовпадения импеданса во всех точках на линии и выражается в децибел (дБ).

В соответствии с ISO/IEC 11801 обратные потери будут соответствовать требованиям по следующей формуле [9]:𝑓30−10log.(8)

4. Экспериментальные результаты

Для получения оптимальных характеристик для кабель витой пары, он должен реализовывать характеристики кабеля системы.Чтобы приблизиться к процессу производства кабелей, просто медь натягивается на стержни разного диаметра, которые позже будут натянуты на необходимые диаметры проводников.

После этого он изолируется подходящим изоляционным материалом для сделать один провод.

Первым требованием является предоставление электрическая изоляция проводов друг от друга путем изоляции отдельных проводов [10]. Без надлежащей изоляции и использования защитных материалов, проводов и кабели не будут работать должным образом или безопасно, и они не прослужат очень долго [11].

Эти изолированные провода будут собраны в пары, которые, в свою очередь, собираются вместе, а затем покрываются подходящей оболочкой для получения конечный кабель.

Оболочка кабеля предотвращает повреждение жилы кабеля вследствие воздействия внешних механических воздействий и, в зависимости от типа используемого материала, он также может играть очень значительную роль. участие в защите жилы кабеля от внешних электрических помех [12].

На рис. 2 показаны интерфейсные адаптеры для тестирования кабельных катушек Fluke Networks DSP-SPOOL. используется для тестирования кабелей с витой парой [13].

Параметры проверки производительности для категории 5e определены в ISO/IEC 11801. Испытание каждого образца должно содержать все параметры, как обсуждалось ранее. Для того, чтобы пройти тест, все измерения (при каждая частота в диапазоне от 1 МГц до 100 МГц) должна соответствовать или превышать предельное значение, определенное в вышеупомянутом стандарте, в противном случае образец не удалось.

При работе с кабельным рынком обнаруживается, что многие образцы Кабели с витой парой производились во многих странах.После тестирования этих отобранных образцов было обнаружено, что 96% прошли тест и удовлетворяющие требованиям международного стандарта, в то время как 4% не соответствуют требованиям и не удовлетворяющие требованиям международного стандарта.

Пройденный образец кабелей витой пары – это образец, в котором все измерения (на каждом частота в диапазоне от 1 МГц до 100 МГц) должны соответствовать или превышать предельное значение определено в ISO/IEC 11801.

Анализ пройденного образца представлен на рис. 3-11.Eсть предел, который нельзя превышать. Обсуждены все параметры теста производительности раньше не превышайте этот предел.

Как показано на рисунке 3, существует предел, равный 361 футу, и количество пройденных образцов не превышает этого предела.

Как показано на рис. 4, хотя распространение задержка пройденных отсчетов имеет наихудшие значения пар 12 и 78, равные 432 наносекунд, но эти значения задержки распространения не превышают 580 наносекунд.

Как показано на рис. 5, хотя перекос задержки пройденных выборок имеет наихудшие значения пар 12 и 78, которые равны 14 наносекундам, но эти значения перекоса задержки равны отличные результаты, так как они не превышают 25 наносекунд.

Как показано на рисунке 6, затухание прошедших отсчетов пары 1,2, пары 3,6, пара 4,5 и пара 7,8, не превышают лимита.

Как показано на рисунке 7, несмотря на то, что NEXT между парами 3,6 и парами 7,8 имеет наихудшее значение, которое равняется 38. 3 дБ на частоте 85,6 МГц, но не превышает предела. СЛЕДУЮЩИЙ из пройденных образцов между каждой парой и остальными не превышает предела.

Как показано на рис. 8, хотя PSNEXT пара 36 имеет наихудшее значение, равное 37,9 дБ на частоте 85,6 МГц, но не превышающее Лимит. PSNEXT пройденных отсчетов пар 12, 36, 45 и 78 не превышает предел.

Как показано на рис. 9, хотя ELFEXT между парами 45 и 36 имеет наихудшее значение, равное 31.7 дБ на частоте 67 МГц, но не превышает предела.

Как показано на рис. 10, хотя PSELFEXT пары 36 имеет наихудшее значение, равное 31,7 дБ на частоте 67 МГц, но не превышает Лимит. PSELFEXT пройденных отсчетов пар 12, 36, 45 и 78 не превышает Лимит.

Как показано на рис. 11, хотя обратные потери пара 36 имеет наихудшее значение, равное 21,9 дБ на частоте 86,8 МГц, но не превышающее Лимит.Обратные потери пройденных отсчетов пар 12, 36, 45 и 78 не превышают Лимит.

С другой стороны, неудачный образец скрученного пара кабелей является образцом, для которого некоторые измерения (частота в диапазоне от 1 МГц до 100 МГц), чтобы не выходить за пределы предельного значения, установленного в ISO/IEC 11801.

Анализ неудавшегося образца дан с рис. 12 по рис. 20. Существует предел который нельзя превышать. Хотя распространение задержка, перекос задержки, ELFEXT и PSELFEXT не превышают этот предел, но проблема заключается в затухание, NEXT, PSNEXT и RL, которые превышают этот предел, и, конечно же, имеет влияние на передачу данных.

Как показано на рис. 12, существует ограничение, равное 361 футу, и неудачные образцы не превышают этот предел.

Как показано на рис. 13, несмотря на то, что задержка распространения неудачных выборок наихудшие значения пары 45, равной 520 наносекундам, но это значение задержка распространения не превышает наихудшего разрешенного случая, равного 580   наносекунд.

Как показано на рис. 14, хотя перекос задержки неудачных выборок имеет наихудшее значение пары 45, равное 23 наносекундам, но это значение перекоса задержки не превышает предела.

Как показано на рисунке 15, хотя затухание пары 12 не превышает предела, а затухание пар 36, 45, и 78 превышает лимит.

Как показано на рис. 16, хотя NEXT между парами 36–45 и 36–78 не превышает лимита, но СЛЕДУЮЩАЯ неудачных проб между парами 12–36, 12–45, 12–78 и 45–78 превышает лимит, а наихудшее значение пар 12–45 равно 29 дБ на частоте 47,6 МГц.

Как показано на рис. 17, хотя PSNEXT пара 36 не превышает предела, но PSNEXT неудачных выборок между парами 12, 45 и 78 превышает лимит, а наихудшее значение пары 45 равно 29 дБ. в 47.6 МГц.

Как показано на рисунке 18, ELFEXT неудачных выборок между каждой парой и другими не превышать лимит.

Как показано на рис. 19, ошибка PSELFEXT отсчетов каждой пары не превышает лимита.

Как показано на рисунке 20, хотя обратные потери пары 45 не превышают предела, но обратные потери неудачных выборок между парами 12, 36 и 78 превышают предел, а худшее значение пары 36 равно 17.7 дБ на частоте 89,2 МГц.

Существуют и другие первичные тесты, которые можно выполнить на каждом отдельном проводе витой пары, как непрерывность, сопротивление и удлинение.

О компании непрерывность, чтобы убедиться, что между проводами нет короткого замыкания, просто этот тест можно сделать с помощью любого устройства для проверки короткого замыкания/обрыва цепи, например, мультиметра. Выбранные кабели для тестирования имеют непрерывность, а без непрерывности нет параметров для кабели.

О сопротивлении, все одиночные провода пройденного образца имеют сопротивление в диапазон от 81.от 76 Ом/км до 81,88 Ом/км. Максимальное сопротивление, допустимое для каждого проводника составляет 84 Ом/км в соответствии с международными, стандартными и более что образец неудачный.

О относительном удлинении всех изоляционных материалов жил пройденный образец имеет значения в диапазоне от 550% до 690%. Минимальное удлинение процент, допустимый для изоляционных материалов проводников, составляет 400 % в соответствии с Международный стандарт.

О усилии натяжения всех изоляционных материалов проводников прошедших образцы имеют диапазон значений от 24 Н/мм ² до 27 Н/мм ² .То минимальное допустимое усилие натяжения для изолированных материалов проводников составляет 22,1 Н/мм ² по международному стандарту.

Основное испытание, которое должен пройти каждый кабель Pass — это испытание на диэлектрическую прочность, при котором кабель подвергается более высокому напряжение, чем реальное рабочее напряжение за определенный период. То Целью этого испытания является обеспечение идеальной изоляции. если есть слабое место в изоляции, оно не должно пройти испытание.

Основное различие между типами скрученных парные кабели — это характеристики кабеля на более высокой частоте, что означает более высокую категория. С наибольшим развитием в производстве кабели, оказывается, что новые типы кабелей витой пары, которые имеют более высокий номер категории, чем улучшенная категория 5. Это подразумевает, что для улучшение производительности в кабелях с витой парой, все тесты были сделано на них, чтобы убедиться в использовании действительности и соблюдении международная стандартная спецификация.

5. Заключение

В этом документе представлена ​​улучшенная категория 5 как тип неэкранированной витой пары кабелей и проводит на них все испытания в соответствии со стандартом ISO/IEC 11801 как одним из спецификации международного стандарта.

Параметры, используемые для проверки производительности: задержка распространения, задержка перекос, затухание, перекрестные помехи на ближнем конце (NEXT), powersum NEXT (PSNEXT), одинаковый уровень перекрестных помех на дальнем конце (ELFEXT), перекрестные помехи на дальнем конце с равным уровнем мощности (PSELFEXT) и обратное потеря.

При работе со случайными образцами скрученных парные кабели, выбранные на рынке кабелей, обнаружено, что 96% эти образцы прошли и соответствуют международному стандарту. На с другой стороны, 4% этих образцов оказались неудовлетворительными и не соответствовали требованиям. Международный стандарт.

Образцы, прошедшие проверку качества, должны быть приемлемыми для всех испытаний согласно спецификации международного стандарта.

Заказчик должен просмотреть эти тесты в соответствии с к спецификации международного стандарта.

Обзор кабеля витой пары. Витая пара — это обычная медь… | by fiberopticteresa

Витая пара — это обычный медный провод, который соединяет домашние и многие рабочие компьютеры с телефонной компанией. Это делается путем соединения двух отдельных изолированных проводов в скрученном порядке и прокладки их параллельно друг другу, что помогает уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов. Поскольку для некоторых телефонных аппаратов или настольных компьютеров требуется несколько соединений, витая пара иногда устанавливается в виде двух или более пар, и все это в одном кабеле.

Витая пара подходит для передачи симметричных дифференциальных сигналов. Практика дифференциальной передачи сигналов восходит к ранним дням телеграфа и радио. Преимущества улучшенного отношения сигнал-шум, перекрестных помех и отражения сигнала от земли, которые обеспечивают сбалансированная передача сигнала, особенно ценны в широкополосных и высокоточных системах.

Как работает витая пара？

Витая пара широко используется для телекоммуникаций и большинства современных сетей Ethernet.Но знаете ли вы, как работает витая пара?

Когда электрический ток течет по проводу, он создает небольшое круглое магнитное поле вокруг провода. Шум генерируется в сигнальных линиях из-за магнитных полей. Поэтому шум в контурах данных является следствием магнитного поля. В прямом кабельном соединении весь звуковой ток движется в одном направлении, точно так же, как в катушках обычного трансформатора. Как только кабель действительно скручен, их магнитные поля противоположны друг другу. Таким образом, два магнитных поля компенсируют друг друга и любые внешние магнитные поля. Благодаря этому шумовой ток в витом кабеле ниже, чем в обычном кабеле.

STP&UTP

Типы кабелей витой пары

В зависимости от того, имеет ли кабель экранирующий слой, существует два распространенных типа кабелей витой пары — кабель с экранированной витой парой и кабель с неэкранированной витой парой.

Кабель с экранированной витой парой (STP)

Кабель с экранированной витой парой (STP) сочетает в себе методы экранирования, компенсации и скручивания проводов.Каждая пара проводов обмотана металлической фольгой. Затем четыре пары проводов обернуты в общую металлическую оплетку из фольги. Кабель STP используется для устранения индуктивной и емкостной связи. Скручивание устраняет индуктивную связь, а экран устраняет емкостную связь. Этот вид кабеля часто применяется между оборудованием, стойками и зданиями. По сравнению с неэкранированной витой парой, STP вызывает большее затухание. Однако, поскольку в случае симметричной передачи дополнительные сигналы эффективно компенсируют любые экранирующие токи, потери незначительны.Кроме того, хотя STP лучше защищает от помех, чем UTP, он дороже и сложнее в установке.

Кабель STP

Кабель с неэкранированной витой парой (UTP)

Кабель с неэкранированной витой парой чаще всего используется для соединений Ethernet. Он состоит из медных проводов с цветовой маркировкой, но не содержит фольги или оплетки в качестве изолятора для защиты от помех. Кроме того, провода в каждой паре скручены друг вокруг друга. Кабели UTP меньше, чем кабели STP, что упрощает их установку, особенно в больших объемах или в узких местах.Они также дешевле, чем кабели STP, и не требуют особого обслуживания, поскольку не зависят от внешнего экрана. Кроме того, кабели UTP также могут передавать данные так же быстро, как кабели STP. Однако кабели UTP более склонны вызывать электрические шумы и помехи, чем другие типы сетевых сред. Таким образом, кабели UTP лучше всего использовать для домашних и офисных Ethernet-соединений, а также в любых местах, где нет высокой степени электромагнитных помех.

Кабель UTP

Применение кабеля витой пары

Сопротивление наиболее часто используемого кабеля витой пары составляет 100 Ом.И он широко используется для передачи данных и телекоммуникационных приложений в структурированных кабельных системах. Поскольку дальность передачи, скорость и пропускная способность ограничены, кабели витой пары часто используются в телефонных линиях для передачи голоса и каналов данных, а также в локальных сетях, таких как 10Base-T и 100Base-T, и так далее.

Заключение

Таким образом, витая пара имеет большой потенциал в области передачи на короткие расстояния в будущем. Он может удовлетворить необходимые условия высокой эффективности, энергосбережения, защиты окружающей среды и многих других тенденций современного общества.FS.COM был посвящен исследованию технологии передачи по витой паре, такой как кабель витой пары Cat 7, в надежде создать продукты высочайшего качества и удовлетворить каждого потребителя.

Работа с проволокой. Как манипулировать проволокой для создания произведений искусства

Древний вид народного искусства, проволочное плетение, вероятно, впервые начали практиковать. египтянами, начиная примерно с 3000 г. до н.э. К середине девятнадцатого века это живое народное искусство процветало при наличии внушительного Ассортимент товаров от кухонных принадлежностей до проволочных ограждений.К 1920-м гг. скульптура из проволоки представила эту среду миру изобразительного искусства. Диаметр проволоки измеряется в дюймах или миллиметрах, а также в датчики. Датчики варьируются от 0 до примерно 50; чем меньше число, тем толще провод. Например, провод 16-го калибра немного тоньше. чем плечики, а проволока 30-го калибра похожа на нить. • отожженная проволока: гибкая, прочная и простая в использовании проволока для всех ваших потребностей в крафте. Пример: темная отожженная проволока. • Арматурная сетка: забавный, универсальный, гибкий алюминий, идеально подходящий для скульптуры, модели. изготовление и декоративно-прикладное искусство. • проволока для нанизывания бисера: сделана из нескольких нитей невероятно тонкого диаметра провод из нержавеющей стали. Гладкое, устойчивое к перегибам нейлоновое покрытие обеспечивает превосходное стойкость к истиранию. Тигровый хвост, одна из оригинальных проволок, используемых для нанизывания бус, фактически имел промышленное происхождение. Содержит только 3 нити из нержавеющей стали провод, он имеет тенденцию перегибаться, если вы не будете осторожны.Современные проволоки для нанизывания бисера мягче, прочнее и гибче, чем Tiger Tail, и может использоваться для большинства общие схемы вышивки бисером. Проволока для нанизывания бисера, теперь доступна в нескольких цветах для улучшения ваших дизайнов, хорошо подходит для нанизывания керамики, стекла, металла, камня бисер, бисер и речной жемчуг. Чем больше число нитей, тем мягче и гибче проволока. • шнур для бисера: шелковый или нейлоновый шнур. Нейлоновый шнур дешевле, но не уступает, шелк.На самом деле, он прочнее, меньше растягивается и ощущается очень похож на шелк. Шелк, традиционный материал для нанизывания, используемый мастерами бисероплетения. веков, добавляет элегантности и естественной драпировки вашим проектам. • цветной медный провод: состоит из медной жилы, покрытой цветным полиуретаном. покрытие. Он имеет прозрачное нейлоновое покрытие, которое не отслаивается и не трескается, несмотря на обширная работа с проволокой, скручивание или изгибание. Цветная медная проволока идеально подходит для намотка проволоки, формирование проволоки и нанизывание бисера. • эмалированная проволока: сгибается, но держит форму. Это отлично подходит для ювелирных изделий изготовление, цветочный дизайн и многое другое! • проволока с эффектом памяти: «запоминает» свою форму и сохраняет форму витка. Жесткий, проволока из закаленной нержавеющей стали доступна в ножном браслете, браслете, колье и кольце размеры. И он устойчив к коррозии и потускнению. Плоскогубцы используются для сгибания и придания формы проволоке, и обычно только самые необходимы основные виды кусачек и плоскогубцев. • Круглогубцы — это универсальные плоскогубцы, которые особенно хороши для сгибания проволоки на более мелкие круглые петли или круги, потому что челюсть состоит из двух гладких, тонкие конусы. Диаметр готового круга определяется тем, где на конус проволока закручена ¾ближе к основанию для большего круга или к наконечник для крошечного круга. Сожмите челюсти вместе, чтобы увидеть, как зазор между два конуса сужаются, закрываясь на кончике. Найдите место в промежутке, которое соответствует Толщина проволоки, чтобы выбрать подходящее место для обмотки.Полукруглые плоскогубцы полезны для сгибания проволоки в широкие кривые. • Плоскогубцы имеют плоскую гладкую поверхность на внутренней стороне губок, что делает Этот инструмент можно использовать, если вы хотите захватить провод, не повредив его. Эти плоскогубцы также хороши для сгибания прямых углов в проволоке. • Плоскогубцы похожи на плоскогубцы, за исключением плоской части челюсть мелко зазубренная для более надежного захвата. Зазубренные челюсти портят проволоку, поэтому обязательно держите провод только в тех местах, которые в конечном итоге будут скрыты.Иногда вы намеренно будете использовать зазубрины, чтобы вырезать несколько зубьев в проводе для лучшего держитесь в точках пересечения и накрутки проводов. • Плоскогубцы с изогнутыми губками и зубчатыми губками помогают работать в сложных, труднодоступных местах. пространства. • Плоскогубцы с длинными губками с зазубринами имеют очень прочный захват и обеспечивают легкий захват вверх. • Скручивающие плоскогубцы и кусачки делают тугие, ровные спирали с минимальным усилие. Простое действие одним нажатием и автоматический возврат позволяют быстро скрутить проволоку. легко превращается в прядь, которая не распутывается.Проволока легко режется проволокой резак в центре плоскогубцев • Бокорезы легко перережут проволоку до 1,6 мм. • Нейлоновые плоскогубцы, обычные и с тонкими губками, покрыты тонким слоем нейлона. и может аккуратно сплющивать и упрочнять проволоку, не надрезая и не изменяя диаметр провода. Эти плоскогубцы также хороши для устранения изгибов и перегибов. • Полезны плоскогубцы или плоскогубцы, потому что губки открываются и закрываются. параллельно друг другу, в отличие от обычных плоскогубцев.Хотя челюсти гладкие, они хорошо держатся, потому что держатся по всей длине, а не только по одному точка. Эти плоскогубцы хороши для выпрямления изогнутой проволоки или для сгибания уголков. • Плоскогубцы с тонкими губками удобны для проникновения в труднодоступные места. лучший вид плоскогубцев для работы с проволочной сеткой. Более универсальный игольчатый нос плоскогубцы сочетают в себе плоскую губку с закругленной внешней поверхностью, которая сужается к острию. Вы можете использовать нос, чтобы открыть петли, челюсть для обжима и внешнюю поверхность. в качестве формы для формирования кривых и петель. Проволока — удивительно податливый материал. Его можно плести, скручивать, скрученные, обернутые, шнуровые, тканые, связанные крючком, спиральные, филигранные и вылеплены в бесчисленные чудесные формы. проволока для скручивания Скручивание двух или более проволок вместе добавляет прочности и создает текстуру. Мягкие провода, такие как медь, легче всего скрутить. Более жесткие провода такие как оцинкованная проволока требуют больше усилий и осторожности.Сдача преждевременное отсоединение проводов может привести к их опасному вращению вне контроля. Самый простой способ скрутки проволоки – с помощью ручной дрели. вы больше контроля над проводом. Начните с куска проволоки на по крайней мере в три раза длиннее желаемой длины скрученной части, сохраняя Имейте в виду, что чем туже скрутка, тем больше проволоки вам понадобится. Сложите проволоку пополам и оберните вокруг ножки стола или дверной ручки.При необходимости поместите прокладку между проводом и дверной ручкой. или ножка стола для защиты поверхности. Поместите крючок для чашки в просверлите и закрепите оба конца проволоки на крючке для чашки. Удерживая натяните проволоку, медленно поворачивайте ручку дрели, скручивая проволоку. Если у вас нет ручной дрели, вы можете создать собственную модифицированную версия с деревянной вешалкой с вращающимся проволочным крючком.Отрежьте кусок проволоки не менее чем в три раза длиннее желаемого скрученная длина. Сложите длину проволоки пополам и обмотайте вокруг дверная ручка или другая точка безопасности. Оберните оба конца проволоки как минимум три раза вокруг вешалки, по обе стороны от ручки, обезопасить. Отойдите назад, пока проволока не натянется, и начните вращать вешалка для одежды. Для равномерного скручивания держите проволоку горизонтально. и не ослабляй хватку.Скрутите проволоку до нужной степени, стараясь не перекрутить, иначе провод может порваться. Удалить проволоку от дрели или дверной ручки и обрежьте оба конца. базовый анкерная петля Большинство конструкций изделий из проволоки начинаются с базовой анкерной петли. Возьмитесь за конец проволоки круглогубцами, примерно на 1/4 дюйма ниже конец носа, крепко держась за ручки плоскогубцев.Создайте тугую петлю, аккуратно обмотав проволоку вокруг носа. плоскогубцами, повернув плоскогубцы или потянув за проволоку вокруг. Снимите петлю с носа плоскогубцев и поместите конец с петлей между кончиками плоскогубцев, сжимая, чтобы сгладить в конце. обмоточная проволока При намотке провода сердечник должен быть толще и жестче. чем обмоточная проволока.Два куска одинаковой толщины могут можно использовать, если обмоточная проволока достаточно мягкая, медная проволока идеал. При обрезке жильного провода оставьте дополнительные 2-1/2 дюйма для сформировать витковую петлю. Если вы используете длинные провода, вы можете сначала свернуть их, чтобы они не стали неуправляемыми. Использование круглогубцами, сделайте петлю на конце жилы проволоки и прикрепите обмоточный провод к этой петле.Вставьте карандаш или палочку для еды в петлю и используйте его как намотчик, поворачивая его одной рукой. Во время намотки используйте другую руку, чтобы затянуть и сжать провод. катушки так, чтобы провод был плотно намотан. Вы также можете использовать плоские острогубцы, стараясь не повредить цветное покрытие. катушки Спирали, часто используемая декоративная форма, добавляют изящества и стиля. дизайн, устраняя при этом опасность острых концов. Закрыто Катушки: Используя круглогубцы, сделайте небольшую петлю на конце провода. Крепко держите петлю параллельными или канальными плоскогубцами и продолжайте сгибать проволоку вокруг себя, пока не получится катушка нужного размера. Продолжайте корректировать положение плоскогубцами во время работы, стараясь не повредить проволоку. Открыть Катушки: Используя круглогубцы, сделайте небольшую петлю на конце провода.Удерживая петлю плоскогубцами, приложите большой палец к проволоку и сформируйте кривую, определяя расстояние, которое вы хотите между кольца катушки. Наконец, аккуратно расправьте катушку плоскогубцы параллельные (канальные). Уплощенные удлиненные витки: Уплощенные удлиненные витки быстрый и простой способ сформировать декоративную отделку или структурное устройство Например, боковые стенки контейнера. Обернуть проволоку несколько раз вокруг метлы или дюбеля, чтобы получилась катушка. Снимите провод с метлы, когда катушки достигнут желаемого длина. Расправляйте или распрямляйте петли одну за другой, удерживая их крепко между пальцами или большими пальцами или сжимая небольшой группа катушек с нейлоновыми плоскогубцами. Продолжайте растягиваться или сжиматься петли, пока вся катушка не будет сплющена.петли будут теперь выглядят скорее овальными, чем круглыми. Вы можете растянуть катушку дальше открыть петли по желанию. наконечник: Марка длину мерных витков путем наматывания проволоки на дюбель. Снимите проволоку с дюбеля, когда они достигнут нужной длины. После извлечения спиральной проволоки из дюбеля используйте плоскогубцы с нейлоновыми губками. чтобы заправить острые концы и манипулировать катушками в любом манера форм. Наконечник: Чтобы немного равномерно разделить витки проволоки, край ножа для масла между катушками и поверните нож лезвие для разделения катушек. завитки или ленточные катушки Поместите проволоку на наковальню или другую твердую плоскую поверхность; молоток длину проволоки в плоскую форму ленты. Используйте круглогубцы чтобы сформировать проволоку вокруг губки плоскогубцев.Отрегулируйте плоскогубцы, как необходимо, и продолжайте прокручивать, чтобы сформировать катушку. Используйте нейлоновую челюсть плоскогубцы, если вставляете катушку в другой кусок провода. ткачество Техники ткачества, вязания и кружевоплетения можно использовать для изготовление плетеных и текстильных изделий. Тонкая эмалированная медная проволока особенно подходит для плетения, так как он мягкий и податливый, и он поставляется в широкой цветовой гамме. Самый простой способ плетения — намотать проволоку на стойки и под ними. или спицы. Чтобы сделать распорки, нарежьте проволоку одинаковой длины и сложите их неплотно посередине или в точках пересечения. Удерживая провода в одной руке, прикрепите отрезок провода к по центру и начните плести вокруг проволочных спиц сверху/снизу. образом, распуская спицы по кругу.После перехода примерно три раза, вставьте дополнительную спицу, чтобы получить нечетное количество, чтобы установить шаблон «больше/меньше». Проложите новую спицу рядом с той, что уже находится в плетении, и по мере того, как вы продолжаете плести, вставляйте новое ребро в узором, разводя спицы по равномерному кругу. Для более плотная, аккуратная отделка, плетение вокруг четного числа распорок, пропуская проволоку над каждой распоркой и закручивая ее назад вокруг проволочной стойки, чтобы создать гладкую, плотно сплетенную поверхность. Подписаться предыдущей техники, но обратное плетение, на этот раз проходя проволоку под каждой стойкой, прежде чем обмотать ее вокруг проволочная распорка для создания гребней в переплетении. соединение петли Петлевые соединения используются для соединения двух отрезков проволоки вместе, например для цепи.Чтобы сделать звенья цепи из проволоки, вы по существу создаете маленькие восьмерки с перпендикуляром петли. Начните с сгибания конца проволоки примерно на 1/4 дюйма в под углом 90 градусов плоскогубцами и сформируйте маленькую петлю с помощью круглогубцев. Возьмитесь за эту петлю плоским носом. плоскогубцами и согните проволоку под углом 90 градусов. Отрезать провод, оставив около 1/4 дюйма длины, если вы измеряете от петли. Сверните эту длину в другую петлю с помощью круглогубцев. Сделайте достаточно звеньев в виде восьмерки для желаемой длины цепи. Соедините звенья, открывая и закрывая петли с накидом. плоскогубцы, чтобы держать их круглыми. Будьте осторожны, чтобы не раскрутиться петли. проволочные бусины Скрутите проволоку в отдельные круглые бисерины, как если бы вы наматывали клубок пряжи.Чтобы сделать большой проволочный шар, возьмите один кусок диаметром 24 дюйма. из проволоки 18-го калибра. Сделайте петлю на одном конце. Примерно на 1/2 дюйма ниже петли, свободно согните проволоку обратно на себя. Держись за это часть проволоки плоскогубцами. Используйте свои руки, чтобы оберните отрезок проволоки вокруг центральной стойки с петлей в теме. Продолжайте наматывать проволоку так же, как вы намотать клубок веревки.Если вы хотите воздушный шар, заверните свободно. Если вы хотите плотный шар, туго натяните проволоку. Используйте плоский нос плоскогубцы, чтобы помочь манипулировать проводом, если это необходимо. плоскогубцы также полезно для удержания мяча — вам нужно будет держать смещаясь туда, где вы держите мяч, когда заворачиваете его. Когда мяч примерно 5/8 «в диаметре, или размер вы хотите, чтобы это было, проденьте конец проволоки через середину мяча вдоль центральной стойки и с противоположного конца.Создавать петля на противоположной стороне шара от первой петли. застежка-крючок и проушина Для крючка отрежьте 6-дюймовый кусок проволоки и согните его вокруг себя. плотно, используя плоскогубцы. С основанием круглого носа плоскогубцами, сформируйте закругленный крючок примерно на 1/2 дюйма от сложенного конец, удерживая два куска проволоки рядом.Использование плоского носа плоскогубцами, захватите «хвосты» проволоки на 3/4 дюйма ниже изгиб крючка. Согните один хвост под углом 90 градусов вперед и другой под углом 90 градусов назад. Используя один из хвостов, оберните два провода по направлению к крючку, создавая тугую спираль. Вам нужно будет скрепить два куска проволоки вместе с плоскогубцы при намотке. Обрежьте лишнюю проволоку.Подрезать оставшийся хвост до 1/2″ и создайте петлю с круглым носом плоскогубцы. Используйте эту петлю для соединения звеньев цепи вместе. Чтобы кольцо шло к крючку, оберните короткий кусок проволоки размером около 2 дюймов вокруг основания круглогубцев. Продолжайте работать плоскогубцами так, чтобы вы создали большую круглую катушку, примерно 1/4 дюйма в диаметре. Вам нужно создать разрезное кольцо, которое перекрывающиеся концы, как кольцо для ключей.Удалите лишний провод и при необходимости затяните кольцо плоскогубцами. Совет: Чтобы уменьшить количество настроек разрезного кольца, сделайте три оборота, а затем обрежьте кольцо так, чтобы концы перекрываются только один раз. закалка Закалка проволоки — это процесс придания жесткости проволоке. его и зафиксируйте в его конструкции, манипулируя проводом.Нейлоновая челюсть плоскогубцы могут аккуратно сгладить и затвердеть проволоку без надрезов или изменение диаметра проволоки. Доступны плоскогубцы двух размеров: обычные и тонконосые, для более узких мест. Осторожно подвигайте провод вперед и назад несколько раз. привести к его затвердеванию. Например, после перемещения проволочных петель назад и вперед несколько раз, заметное застывание проволоки происходит запирание в форме конструкции. Другой метод, молоток, (1) сделает проволоку более твердой, (2) сгладить проволоку, (3) сгладить дизайн и (4) текстурировать или пометить провод. Молоток с резиновой киянкой или плоским концом молотка для чеканки

Крутить или не крутить?

Привет, ребята,

Некоторые могут знать меня по сайту электриков на MSN, приятно снова вас видеть, ребята.Что ж, я наблюдал за вашими публикациями и подумал, что пришло время вложить свои копейки, надеюсь, я не обижу, так как это не мой путь.

Правильно, крутить или нет, ответа нет. Да, мы все это делали, а некоторые делают до сих пор, но если подумать, то при тестировании намного проще не крутить. это при тестировании для поиска неисправностей и т.д. нужно отсоединять провода, так что если они будут перекручены, то они могут порваться. Это может оставить вас с коротким проводом, поэтому мой совет — не делайте этого, и я видел это где-то, где говорится, что это неправильный способ сделать это.Еще одна вещь, которой меня всегда учили зачищать твин и землю с помощью ножа, это более медленный метод, поэтому, как и все, я перешел на использование пары бокорезов. Мой приятель учился в колледже, и ему сказали, что зачистка кабеля с помощью бокорезов создает нагрузку на кабель, правильный способ — с помощью ножа, и это был вопрос на экзамене. Ответьте мне на это, хотя, когда вы зачищаете кабель MICC (Piro) для тех, кто не знает, вы вытягиваете жилу плоскогубцами, так что какая разница, какая куча трески, вы не думаете.

Кроме того, ребята, я видел много сообщений о части P, я думаю, что мы все за то, чтобы избавиться от ковбоев и, наконец, от электриков, которые получают свою ценность, но это не так.
