Схема подключения трансформатора, как правильно подсоединить трансформатор к цепи.

Применение силовых понижающих (реже повышающих) трансформаторов имеет большое распространение. Они являются достаточно простым и недорогим решением для функции преобразования электрической энергии, а именно напряжения и тока. Для тех, кто не особо знаком с электротехникой уточню — трансформаторы представляют собой электрическую машину, состоящую из магнитопровода определенной формы, на котором содержаться намотки изолированного провода (медного чаще всего). В зависимости от количества витков на трансформаторе и его сечения зависит напряжение и ток, который преобразуется.

Самый простой вариант трансформатора содержит на себе две обмотки. Входная обмотка называется первичной, а выходная — вторичной. Изначально каждый трансформатор рассчитывается на свою мощность, напряжение, ток, частоту. Чаще всего можно встретить обычный понижающий трансформатор, у которого входная обмотка рассчитана на напряжение 220 вольт, а вторичная на то напряжение, которое используется тем или иным устройством (наиболее ходовыми являются 3, 5, 9, 12, 24 вольта). От количества витков зависит напряжение, а от диаметра провода обмотки — сила тока.

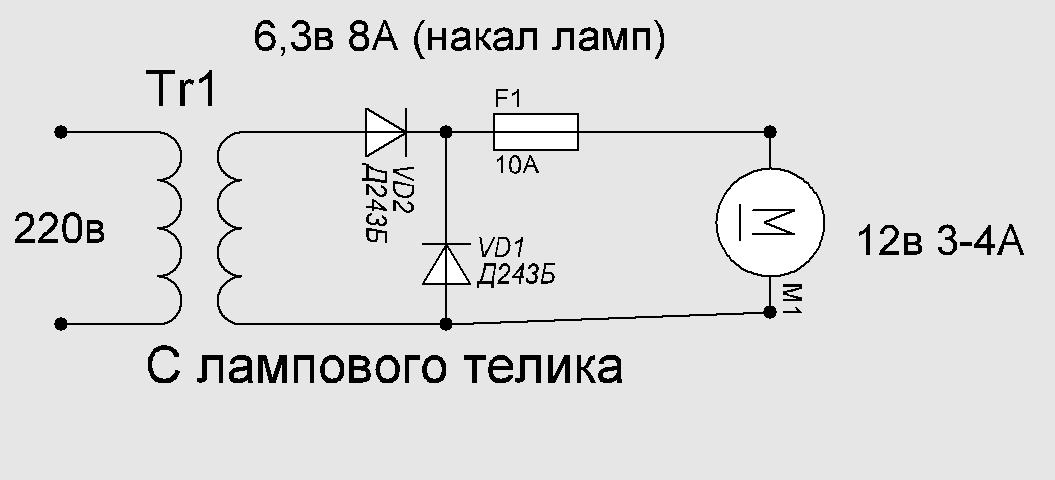

Схема подключения трансформатора достаточно проста. На вход подается питание (переменное напряжение). Если это обычный понижающий транс, рассчитанный на стандартное сетевое напряжение, то подключаем 220 вольт. Полярность тут не имеет значения. Обычно на самом электротехническом устройстве пишется, где у него, какая обмотка, на сколько вольт она рассчитана. Входные провода (или выводы, клеммы) как правило делаются хорошо изолированными, расположенные отдельно от выходных. В принципе легко понять, какие выводы соответствуют входу.

Если вам попался силовой трансформатор, у которого нет четкого указания, надписи, где у него входные клеммы, выводы, провода, а вы точно знаете, что он на 220 вольт, то можно первичную обмотку просто вызвонить тестером, мультиметром. Итак, сначала зрительно определяем, какие выводы наиболее похожи на вход. Далее начинаем измерять сопротивление обмоток. Так как первичная обмотка рассчитана на большее напряжение (220 вольт), значит она будет иметь наибольшее сопротивление относительно всех остальных. Для примера, у большинства понижающих трансформаторов размерами примерно с кулак взрослого человека сопротивление входной, первичной обмотки будет лежать в пределах 10-1000 ом. Чем больше трансформатор, тем меньше сопротивление на его входной обмотки.

Вторичная обмотка силового понижающего трансформатора в простом варианте имеет два вывода (провода, клеммы). Она наматывается проводом большего диаметра, в сравнении с первичной обмоткой. На ее выводах будет пониженное переменное напряжение (когда на вход подадим питание). Для большинства устройств нужно постоянное низковольтное напряжение, а поскольку со вторичной обмотки выходит переменное напряжение, то ее в большинстве случаев подключают к диодному, выпрямительному мосту, который и преобразует переменное напряжение в постоянное.

Для некоторых электротехнических устройств нужно несколько различных низковольтных напряжений. В этом случае ставятся силовые понижающие трансформаторы, у которых имеется одна входная обмотка (первичная), рассчитанная на 220 или 380 вольт, и несколько выходных (вторичные). Либо может быть вторичная обмотка со средней точкой. То есть, у выходной обмотки электрической машины (транса) выходит 3 провода (один провод общий для двух одинаковых обмоток, ну и по проводу, идущие от других концов этих обмоток). У таких понижающих трансформаторов относительно общего провода будет два одинаковых низковольтных напряжения, а общее напряжение будет равно сумме этих двух напряжений.

В промышленности широко используются также напряжения величиной в 380 вольт. Следовательно, те трансформаторы, что там используются могут быть рассчитаны как на входное переменное напряжение 220 вольт, так и на 380 вольт. Если на таких трансах есть надпись (входного и выходного напряжения), значит хорошо. Если же непонятно, на какое входное напряжение рассчитан трансформатор, то — если на транс, рассчитанный на 380 вольт подать 220 вольт, на выходе мы всего лишь получим меньшее напряжение, чем он изначально должен выдавать, если же наоборот, транс рассчитан на 220 вольт, а мы на него подадим 380 вольт, то он быстро начнет греться и в скором времени просто выйдет из строя.

P.S. Трансформаторы рассчитаны на работу именно с переменным током, от постоянного они будут просто греться, не выдавая на выходе никакого напряжения. Также стоит учесть, что в большинстве случаев (когда обмотки между собой не связаны, к примеру две первичные, которые подключаются последовательно) полярность подключения к выводам трансформатора не имеет значения. Главное, чтобы вы были уверены в том, что само устройство рассчитано на то напряжение, которое вы на него собираетесь подавать и получать. Ну, и не забываем — мощность имеет значение! Подбирайте именно такой трансформатор, который без перегрузки может обеспечить ваше устройство нужным напряжением и током.

Как подключить ленту 12В/24В к блоку питания

Есть несколько причин отсутствия свечения, неравномерного свечения ленты или вообще выхода светодиодной подсветки из строя. И основная причина — это неправильное подключение и монтаж ленты с ошибками. В нашей статье рассмотрим, как правильно подключить ленту 12В или 24В к блоку питания (подробнее о блоках питания читайте здесь).

Внимание!
Подключение светодиодных лент к блоку питания необходимо проводить при выключенном напряжении сети 220В.

Определяем полярность контактов

Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В или 24В), а также обозначается полярность контактов.

Для одноцветной (монохромной) ленты, как правило, красный цвет — это «+» (положительный контакт), черный — это «-» (отрицательный контакт).

Но встречаются и ленты с другими цветовыми выходами, где белый провод «+», белый провод с дополнительными штрихами — это «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».

Что проверяем перед подключением ленты

Перед подключением светодиодной ленты необходимо убедиться в правильности выбора блока питания. Для этого необходимо правильно рассчитать потребляемую мощность блока питания. Про выбор блока питания подробно описано в нашей статье здесь.

Также необходимо проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В необходим блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.

Подсказка:
На корпусе блоков питания IP20 имеется маркировка подключения контактов.

Полярность подключения

При подключении светодиодной ленты необходимо соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».

Блоки питания, имеющие большую мощность, оснащены несколькими выходными контактами: V+, V+ и V-, V-. Это необходимо, для равномерного распределения подключения светодиодных лент.

Подключение светодиодной ленты длиной 5 м

При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.

Это необходимо для равномерного распределения напряжения питания.

Заземление

Также блоки большой мощности необходимо подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.

Подключение блока питания к сети 220В

После подключения светодиодной ленты производится подключение блока питания к электросети 220В.

Подключение блока питания к электросети 220В производится с соблюдением техники безопасности — при отключенном напряжении сети.

Входные контакты для подключения проводов 220В обозначаются «L» и «N».

Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.

Подключение с использованием коннектора

На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе — читаем в статье здесь.

Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и коричневым. Сторона выходного напряжения DC обозначается как «DC + » и «DC — », маркировка проводов красная и черная, соответственно.

Подключение таких блоков производится при помощи электроклемм или электроколодок.

Для лучшего соблюдения степени пылевлагозащиты IP65/67 необходимо произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений при помощи силиконового герметика.

Это важно:

• К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».
• Подключение блока питания производится при выключенном напряжении электросети 220В.
• Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.

Проверка перед включением

Перед включением светодиодной ленты, подключенной к блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.

Уверены, после такой пошаговой инструкции у вас все получится!

суть работы, как сделать самодельное понижающее устройство на 10 ампер

Чтобы преобразовать напряжение в какую-либо сторону, используют трансформаторы, понижающие либо повышающие ток. Они являют собой электрический прибор с повышенным КПД, их применяют во множестве производственных и бытовых областях.

Возможно изготовить данный прибор самостоятельно, пользуясь схемой устройства трансформатора.

Сборка устройства, повышающего напряжение, требует точного выполнения всего технологического процесса и соблюдения рекомендаций специалистов.

Каркас

Сделать каркас трансформатора своими руками не сложно. Подходящий материал для этого — картон. Полость внутри каркаса должна быть немного больше по размеру, чем тело сердечника, а боковины без труда входить в проём трансформатора. Используя круглый сердечник, наматываются две катушки, при использовании пластин в форме буквы «Е» — одну.

Применяя круглый сердечник от лабораторного автотрансформатора его нужно вначале обмотать изоляционной лентой и уже потом наматывать провод, по всему кругу распределяя витки необходимого количества.

Закончив намотку первичного слоя провода, ее надо заизолировать четырьмя слоями тканевой изоляцией, поверх начать накручивать витки вторичной обмотки. Затем такой же лентой полностью обматывают провод, оставив лишь окончания обмоток.

Используя обычные магнитопровода, каркас изготавливается следующим образом:

• выкраивается гильза с отгибами на торцах;
• вырезаются боковины из картона;
• по разметке сворачивают основу катушки в маленькую коробку;
• затем она заклеивается;
• снабжают гильзу боковинами;
• зафиксировав отворотами, приклеивают.

Испытание

Для проверки работоспособности П-образных или тороидальных трансформаторов в домашних условиях можно воспользоваться обычным мультиметром. Для этого переведите измерительный прибор в режим прозвона и проверьте целостность каждой из обмоток. Затем проверьте изоляцию между каждой из обмоток и магнитопроводом и сопротивление между обеими обмотками. Это наиболее простой комплекс испытаний, который даст общее представление об исправности самодельного агрегата.

Для проверки отсутствия короткозамкнутых витков используется лампа, включающаяся последовательно к первичной обмотке.

Помимо этого электрические машины испытываются в режиме холостого хода и короткого замыкания. Такие проверки показывают, насколько качественно собран преобразователь, но выполнять их в домашних условиях не обязательно.

Обмотки

На брусок из дерева, размерами как у стержня, одевают катушку. Но прежде нужно просверлить в нем отверстие для намоточного прутка.

Данный элемент вставляют в обмоточное приспособления и производят намотку:

• сначала на катушку нужно намотать лакоткань в два слоя;
• один из концов провода зафиксировать на боковине и произвести медленное вращение рукоятки станка;
• наматывание витков нужно производить вплотную, делая между слоями прослойки из тканевой изоляции;
• после этих действий, провод обкусывают и получившийся второй конец фиксируют на боковине вблизи с первым;
• оба конца оснащают изоляционными трубками;
• наружную часть обмотки изолируют;
• таким же образом делается вторичная обмотка.

Так производится намотка трансформатора своими руками.

Если все выполнено правильно, то трансформатор будет работать без перебоев.

При желании наглядно посмотреть трансформаторы, собранные своими руками можно найти фото в различных источниках.

Суть работы устройства

Трансформатор — это электронное устройство, использующееся для преобразования переменного сигнала одной амплитуды в другую без изменения частоты. Сложно найти электротехническое оборудование, которое бы не содержало в своей схеме такое изделие. Оно является ключевым звеном в передаче энергии от одной части цепи к другой.

Появление трансформатора стало возможным после изобретения индукционной катушки в 1852 году механиком из Германии Румкорфом. Его устройство было похоже на катушку для наматывания ниток, но вместо последних использовалась проволока. Внутри катушки располагалась другая такая же конструкция. При подаче тока на нижнюю катушку фиксировалось напряжение и на верхней. Объяснялось это явлением, названным индуктивностью.

Кто точно изобрёл трансформатор, доподлинно неизвестно. В 1831 году Фарадей, проводя эксперименты, обнаружил, что в замкнутом контуре при изменении магнитного поля возникает электричество. Он также нарисовал примерную схему, как должен выглядеть трансформатор. Используя в 1876 году стальной сердечник и две катушки, русский учёный Яблочков фактически изготовил прообраз современного устройства. При подаче тока на одну из них он наблюдал возникновение магнитной индукции, приводящей к появлению тока на другой. При этом напряжение на катушках было разным из-за отличающегося количества витков.

Появление такой конструкции подтолкнуло других учёных к исследованиям, в результате которых появилась технология изготовления современного трансформатора.

Принцип действия

Современная промышленность выпускает трансформаторы, отличающиеся как по внешнему виду, так и по характеристикам. Но их всех объединяет принцип действия и пять элементов конструкции. Чтобы понять, как работает понижающий трансформатор с 220 на 12 вольт, необходимо знать эти основные части изделия. К ним относятся:

1. Сердечник. По-другому его называют магнитопровод. Его назначение проводить магнитный поток. По виду исполнения сердечники делятся на три группы: плоскостные, ленточные, формованные. Изготавливают из электротехнической стали, феррита или пермаллоя, то есть материалов, имеющих способность к высокой намагниченности и обладающих проводящими свойствами.
2. Обмотки. Представляют собой токопроводящую проволоку, намотанную витками. В качестве материала для её изготовления используется медь или алюминий.
3. Каркас. Служит для намотки на него обмоток, изготавливается из изоляционного материала.
4. Изоляция. Защищает катушки от межвиткового замыкания, а также их непосредственного контакта с токопроводящими частями конструкции. Чаще всего используется лак, клипперная лента, лакоткань.
5. Монтажные выводы. Для предотвращения обрыва обмоток во время монтажа в конструкции делаются специальные выводы, позволяющие подключать к трансформатору источник питания и нагрузку.

Основной частью обмотки является виток. Именно из-за него и создаётся магнитная сила, впоследствии приводящая к появлению электродвижущей (ЭДС).

Таким образом, трансформатор представляет собой замкнутый контур (сердечник) на котором располагаются катушки (обмотки). Их количество может составлять от двух и более штук (исключение автотрансформатор). Катушка, подключаемая к источнику питания, называется первичной, а которая соединяется с нагрузкой — вторичной.

При подключении к источнику переменной энергии через первичную обмотку устройства начинает протекать изменяющийся во времени ток (синусоидальный). Он создаёт переменное электромагнитное поле. Линии магнитной индукции начинают пронизывать сердечник, в котором происходит их замыкание. В результате на намотанных витках вторичной катушки индуцируется ЭДС, создающая ток при подключении выводов к нагрузке.

Характеристики и виды изделия

Разность потенциалов, возникающая между выводами вторичной обмотки, зависит от коэффициента трансформации, определяющегося отношением количества витков вторичной и первичной катушки. Математически это можно описать формулой: U2/U1 = n2/n1 = I1/I2, где:

• U1, U2 — соответственно разность потенциалов на первичной и вторичной обмотке.
• N1, N2 — количество витков первичной и вторичной катушки.
• I1, I2 — сила тока в обмотках.

По виду сердечника трансформаторы на 12 В разделяются на кольцевые, Ш-образные и П-образные. По конструктивному же исполнению они бывают: броневыми, стержневыми и тороидальными (кольцевыми). Стержневой тип собирается из П-образных пластин. На броневом виде используются боковые стержни без обмоток. Этот вид самый распространённый, так как обмотки надёжно защищены от механических повреждений, хотя при этом эффективность охлаждения уменьшается.

Тороидальный же трансформатор обладает самыми лучшими характеристиками. Его конструкция способствует хорошему охлаждению. Эффективное распределение магнитного поля увеличивает КПД изделия. Этот тип является самым популярным среди радиолюбителей, так как простота конструкции позволяет быстро его разбирать и собирать. Например, очень часто, именно на базе тора делают самодельные мощные сварочные аппараты.

К основным параметрам изделия относят:

1. Мощность. Обозначает величину энергии, передающуюся через устройство, не приводя к его повреждению. Определяется толщиной провода, используемого при намотке катушек, а также размеров магнитопровода и частоты сигнала.
2. КПД. Определяется отношением мощности, затрачиваемой на полезную работу к потребляемой.
3. Коэффициент трансформации. Определяет способ преобразования.
4. Количество обмоток.
5. Ток короткого замыкания. Определяет максимальную силу тока, которую может выдержать устройство без перегорания обмоток.

Фото советы как сделать трансформатор своими руками

Вам понравилась статья? Поделитесь

0

Схемы подключения трансформаторов тока

Силового оборудования

Схема подключения для 110 кВ и выше:

Схема подключения для 6-10 кВ в ячейках КРУ:

Вторичные цепи

Схема включение трансформатора тока в полную звезду:

Схема включение трансформатора тока в неполную звезду(З а счет распределения токов на дополнительном приборе получается отобразить векторную сумму фаз А и С, которая противоположно направлена вектору фазы В при симметричном режиме нагрузки сети):

Схема включение трансформатора тока в неполную звезду(для контроля линейного тока с помощью реле):

Схема включение трансформатора тока в полную звезду с подключением обмотки реле к фильтру нулевой последовательности(ФТНП):

Технические требования к конденсатору

Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.

Корпус для инвертора

Первое, что нужно учесть — потери преобразования электричества, выделяющиеся в виде тепла на ключах схемы. В среднем эта величина составляет 2–5% от номинальной мощности устройства, но показатель этот имеет свойство расти из-за неправильного подбора или старения комплектующих.

Отвод тепла от полупроводниковых элементов имеет ключевое значение: транзисторы очень чувствительны к перегреву и выражается это в быстрой деградации последних и, вероятно, их полному отказу. По этой причине основанием для корпуса должен служить теплоотвод — алюминиевый радиатор.

Из радиаторных профилей хорошо подойдёт обычная «расчёска» шириной 80–120 мм и длиной около 300–400 мм. к плоской части профиля винтами крепятся экраны полевых транзисторов — металлические пятачки на их задней поверхности. Но и с этим не всё просто: электрического контакта между экранами всех транзисторов схемы быть не должно, поэтому радиатор и крепления изолируются слюдяными плёнками и картонными шайбами, при этом по обе стороны диэлектрической прокладки металлсодержащей пастой наносится термоинтерфейс .

Популярные виды и стоимость трансформаторов

Бытового потребителя больше интересуют токовые трансформаторы, используемые для подключения электросчётчиков. В продаже предлагаются приборы типов:

• ТТИ;
• ТТН;
• ТОП;
• ТОЛ и другие.

Цена зависит от разновидности, конструкции, характеристик и напряжений на котором будет использоваться ТН:

• 0,66 кВ от 300 – 5000,
• 6-10 кВ 10000 – 45000,
• 35 кВ – около 50 000р,
• 110 кВ и выше – нужно уточнять у производителя.

Возможные неисправности

Указанные устройства чаще всего выходят из строя в результате повреждения изоляции, вызванного перегревом, непредусмотренным механическим воздействием или ошибкой при сборке.

Чтобы проверить состояние прибора, измеряют сопротивление межвитковой изоляции. Если она меньше установленного значения, оборудование нуждается в замене или ремонте.

Также для диагностики используются специальные приборы – тепловизоры, позволяющие проверить состояние всей действующей схемы. Наиболее сложные диагностические процедуры производятся в лабораторных условиях. Своевременная диагностика позволяет исключить аварийные ситуации и обеспечить нормальную работу устройств.

Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

• аккумуляторные электродрели, шуруповерты и электропилы;
• стационарные насосы для полива огородов;
• аудио-видеотехника и радиоэлектронная аппаратура;
• системы видеонаблюдения и сигнализации;
• батареечные радиоприемники и плееры;
• ноутбуки (нетбуки) и планшеты;
• галогенные и LED-лампы, светодиодные ленты;

• портативные ультрафиолетовые облучатели и портативное медицинское оборудование;
• паяльные станции и электропаяльники;
• зарядные устройства мобильных телефонов и повербанков;
• слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;
• детские игрушки, елочные гирлянды, помпы аквариумов;
• различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

Подключение светодиодной ленты к 220В по схеме

Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

• 12В, самый популярный вариант;
• 24B, принцип подключения такой же, как у 12V;
• 220B, совершенно другая схема питания и подключения, не путайте.

Основные правила:

1. соблюдаем полярность;
2. не используем блоки питания с другим напряжением;
3. во влажные помещения делаем герметичные соединения;
4. не делаем последовательное длиной более 5 метров;
5. отрезки длиной более 5 м. только параллельно.

Содержание

• 1. Подключение ленты на 220 вольт
• 2. Схема подключения ленты для дома на 12В и 24V
• 3. Правильное подключение RGB
• 4. Как припаять провода к светодиодной ленте
• 5. Коннекторы, соединители, комплектующие

Подключение ленты на 220 вольт

Схема включения на 220В

От низковольтных отличается полярным питанием на 220V. Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

Этот недостаток компенсируется простотой и дешевизной,  цельный кусок  может достигать 70 метров, а у обычной на 12В только 5м.

Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения. Лучше лишний раз перепроверить, чем получить удар электрическим током.

Выпрямитель на 700W

Схема подключения ленты для дома на 12В и 24V

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

Последовательное соединение и удлинение

Если длина соединяемых последовательно элементов достигла 5м., то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

Правильное параллельное подсоединение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м., другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема  отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

Использование RGB усилителя для  очень длинных светодиодных лент

При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Как припаять провода к светодиодной ленте

..

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

Контактные площадки

Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Коннекторы, соединители, комплектующие

Чтобы вам было легче разобраться в типах коннекторов, покажу ассортимент от производителя ЭРА. На фотке все основные виды.

Коннектор изнутри

Различные виды коннекторов

Трансформаторы из 220 в 110 и из 110 в 220

Для начала давайте определим, что это вообще такое? Это прибор, который изменяет характеристики переменного тока на входе/выходе. Конструкция состоит из двух обмоток, на одну обмотку поступает переменный ток от источника, а со второй – отводится с измененными характеристиками. Например, у нас есть автомобиль — источник электричества с напряжением 12 вольт и смартфон, который нужно зарядить от 220. Подключить смартфон напрямую можно, но заряжаться он не будет. А вот если использовать трансформатор 12-220, то на выходе мы получим подходящий показатель, а также заряженный смартфон.

Все преобразователи отличаются по напряжению на входе/выходе. Одни только повышают низкие входные параметры, другие – лишь понижают, а третьи работают в обе стороны. Рассмотрим каждый вид подобнее.

Зачем нужен трансформатор 220 на 220?

Человеку далекому от электрики такой прибор покажется абсурдным: зачем преобразовывать 220 в 220 вольт? Но все не так просто. Состояние большей части электролиний на территории России, СНГ оставляет желать лучшего: изношенное оборудование, регулярные поломки, аварии приводят к непостоянству параметров сети. Особенно сильно перепады заметны в загородных домах, сельской местности, старых городских районах. Но современная техника требует стабильные 220 вольт, а при резких перепадах может выйти из строя. Именно поэтому появляется необходимость использования трансформаторов 220-220. Их также называют распределительными – в быту они выравнивают показатели сети, сглаживают скачки, перепады, чем защищают технику от поломок.

Кроме того, распределительный трансформатор выступает «подушкой безопасности», предотвращая замыкание электрической цепи на человеке. Если все бытовые приборы подключены через него, то при прикосновении к оголенному проводу или прибору, человека не ударит током. Безопасность обеспечивает отсутствие у вторичной обмотки заземляющего контура. При такой схеме человек никак не может стать замыкающим звеном цепи, что защищает его от ударов током, ожогов, травм. Особенно важно позаботиться о безопасности там, где есть маленькие дети.

Повышающие/понижающие трансформаторы 220

Названия полностью отражают специфику: трансформатор понижающий преобразует электрический ток из 220 в 110 вольт, а повышающий наоборот – из 110 в 220. Выбор той или иной разновидности зависит от того, какое напряжение у источника и какое требуется для работы техники, бытовых приборов, планшетов, телефонов.

Преобразователи 220 в 110 позволяют подключить к сети на 220 устройства, функционирующие от 110 вольт. С этим компактным помощником вам наверняка уже приходилось сталкиваться. Самый простой пример – адаптер для гаджетов с плоской вилкой, меняющий 220 на 110. Такие не редко можно встретить в Европе, Америке, странах Азии.

Преобразователь 12 на 220 еще называют автомобильным инвертором. Этот небольшой прибор дает возможность использовать привычную технику где угодно, имея лишь автомобиль. С его помощью можно подключить электробритву, ноутбук, кофеварку или автомобильный пылесос через аккумулятор машины или прикуриватель. Преобразователь 12-220 незаменим во время долгой поездке, путешествии своим ходом или туристическом походе, загородом.

Стоит ли покупать универсальный преобразователь?

Помимо рассмотренных выше существуют еще универсальные трансформаторы 110-220 и 110 в 220 вольт. Их стоит купить, если вы планируете путешествие по Японии, Америке или Таиланду. Такой преобразователь позволит подключать любимые гаджеты: бритву, зарядку мобильника или фотоаппарата, эпилятор. Обычно устройство комплектуется переходниками для розеток с плоскими разъемами, а сам преобразователь оснащен предохранителем от перегрева. Можно использовать как с плоскими, так и с круглыми вилками.

В интернет-магазине zapitatel.ru вы можете приобрести трансформаторы всех рассмотренных видов. Есть как простые адаптеры для розеток, так и преобразователи с усиленной стабильностью выходного напряжения. Для покупки добавьте товар в корзину, оформите заказ, укажите адрес доставки. Если вы не уверены, какой преобразователь вам подойдет, позвоните нам или свяжитесь через сайт – поможет выбрать, проконсультируем, расскажем об особенностях.

Неуязвимый ТРАНСФОРМАТОР ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ 12 ВОЛЬТ — здесь по лучшей цене! | LIGHT-RU.RU

Светодиодные ленты чаще всего питаются постоянным напряжением 12 вольт. Чтобы преобразовать переменное напряжение 220 вольт, стандартное для наших электросетей, в 12 вольт стабилизированного напряжения, необходимые для лент, используются трансформаторы для светодиодных лент (блоки питания, источники напряжения) разных типов.

Герметичные трансформаторы для светодиодных лент

Герметичные трансформаторы — наиболее популярная серия источников питания 12 вольт. Металлический корпус обеспечивает класс пыле-, влагозащиты до IP 67, что позволяет использовать данные источники напряжения как внутри помещений, так и на улице, желательно под навесом. Выдерживают попадание струй воды, но без погружения. Нежелательно размещение в местах, где может скапливаться вода. Постоянное нахождение в луже или снегу недопустимо и приводит к выходу из строя.

Для долгой и стабильной работы не следует нагружать трансформатор более чем на 80 процентов от его номинальной мощности, а также необходимо обеспечить воздушный зазор 10-15 см между трансформатором и окружающими конструкциями для его эффективного охлаждения. Перед подключением необходимо проверить соответствие напряжения подключаемой светодиодной ленты и трансформатора, а также правильно рассчитать его мощность. Потребляемая мощность 1 м светодиодной ленты всегда указана на упаковке и, умножив это значение на длину подключаемого участка в метрах, а затем умножив получившееся число на коэффициент 1,2-1,3 — получим необходимую мощность трансформатора.

Герметичные трансформаторы для светодиодной ленты 12 вольт — наиболее универсальное изделие как с точки зрения герметичности и надежности, так и с точки зрения отсутствия посторонних шумов при их работе. Отсутствие вентилятора позволяет использовать в жилых и офисных помещениях, где высокие уровни шума вовсе недопустимы. Кроме того, использование герметичных трансформаторов для подключения светодиодной ленты вместе с контроллерами позволят избежать явления ШИМ-модуляции, вызывающего слабый, но неприятный писк блока питания, если для подключения использовались трансформаторы в металлическом кожухе. Заливка внутреннего пространства герметичных трансформаторов специальными полимерными смолами гасит эти нежелательные шумы и позволяет устанавливать такие трансформаторы в любых помещениях.

Помещенные в герметичный металлический корпус трансформаторы для светодиодных лент 12 вольт производства Arlight (Арлайт) характеризуются высокими показателями стабильности выходного напряжения, обеспечением защиты от перегрузки, перегрева и короткого замыкания. Поставляются модели мощностью от 10 до 480 Вт. Кроме того, предлагаются блоки питания разных габаритов для каждого уровня мощности для облегчения задачи подбора и подключения. Также в прайсе можно найти модели с корректором коэффициента мощности, что делает их применение еще более универсальным.

Арлайт (Arlight) также поставляет герметичные трансформаторы 12 V в пластиковом корпусе. Они более экономичны в плане цены, имеют меньший вес и более компактные размеры, и не уступают металлическим аналогам в надежности.

Предлагаются блоки питания 12 V в пластиковом корпусе мощностью от 5 по 100 Вт. Обеспечивается герметичность до IP 65. Низкий уровень пульсации выходного напряжения и высокие показатели КПД. Поставляются в черном и белом корпусе.

Трансформаторы для светодиодных лент в сетчатом корпусе

Для использования внутри помещений предлагаются трансформаторы 12V в металлическом сетчатом корпусе. Они дешевле герметичных аналогов и не уступают по электротехническим показателям. Высокая стабильность выходного напряжения и КПД, защита от перегрузки и короткого замыкания

В нашем прайс-листе представлены модели мощностью 15 — 2000 Вт. Металлический сетчатый корпус обеспечивать естественное охлаждение блоков питания мощностью до 250 Вт. Модели от 250 Вт обязательно имеют вентилятор для эффективного принудительного охлаждения. Может возникать шум при работе вентилятора, что необходимо учитывать при установке в помещениях, требующих низких показателей уровня шума. Вовсе нежелательно устанавливать блоки питания с вентилятором в жилых помещениях, где какой-либо посторонний шум может приводить к нежелательным психосоматическим реакциям.

Как уже отмечалось выше, не стоит использовать трансформаторы в металлическом кожухе вместе с контроллерам и диммерами. Очень часто они издают писк из-за возникновении явления широтно-импульсной модуляции при совместном применении, что совершенно нежелательно для жилых помещений. При промышленном использовании этот эффект не имеет большого значения.

Предлагается широкий ассортимент трансформаторов в кожухе — разных габаритов; с корректором коэффициента мощности; с подстройкой выходного напряжения в пределах 10 % от номинального; с фильтром электромагнитных помех.

Адаптеры для светодиодных лент

Еще одна группа трансформаторов 12 вольт для светодиодных лент — это источники напряжения адаптерного типа, имеющие вилку для подключения в сеть 220 вольт и стандартный коннектор 5.5×2.1×10 мм для подключения нагрузки. Мощность от 5 до 60 Вт, черный и белый корпус. Сетевая вилка может быть либо встроена в корпус адаптера, либо находится на съемном кабеле.

Трансформаторы производства Арлайт (Arlight) широко представлены в ассортименте нашего интернет-магазина LIGHT-ru.RU. Гарантия производителя от 2 до 7 лент, официальные цены, бесплатная доставка.

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Схемы подключения точечных светильников на 12 В и 220 В | Энергофиксик

Используя декоративную отделку потолков и для более привлекательного вида, все больше используются точечные источники света. И по своему техническому исполнению они могут работать от стандартного напряжения в 220 Вольт и от безопасного в 12 Вольт. В этой статье мы рассмотрим принципиальные схемы подключения обоих вариантов и узнаем, в каких случаях применяется тот или иной вид точечного освещения.

Где используют 220 В, а где 12 В

Безопасное напряжение в 12 Вольт можно использовать абсолютно везде, вот только с экономической точки зрения это будет не совсем правильно. Так как в этом случае вам нужно будет приобретать дополнительно понижающий трансформатор 220 на 12 Вольт, а если у вас предполагается довольно большое количество осветительных элементов и предполагается разбивка на группы, то на каждую нужно будет устанавливать отдельный понижающий трансформатор.

Поэтому рекомендованы низковольтные светильники использовать в таких помещениях, как: ванная комната, или же смотровая яма в вашем гараже.

А вот светильники на 220 Вольт отлично подойдут для: спальни, прихожей, кухни т. д.

Схема подключения на 220 В

Итак, вы решили, например, сделать освещение в зале. И при этом у вас предполагается все лишь одна группа освещения. В таком случае схема параллельного подключения в трехпроводной сети будет выглядеть так:

Существуют два варианта параллельного подключения светильников, а именно:

1. Лучевой. Это когда на каждую лампу приходит отдельный проводник.

2. Шлейфом. В этом случае на первый осветительный прибор поступает фаза и ноль, от первого на второй уходит отдельный кусок кабеля и так по порядку. Это значит, что кроме последнего источника света на все остальные идут два куска кабеля.

Давайте изучим эти варианты более подробно.

Лучевое соединение

Данный способ параллельного соединения считается наиболее эффективным. По причине того, если у вас выходит из строя одна из ламп, то не горит именно она, а все остальные прекрасно работают.

К недостатку можно отнести более высокий расход кабеля, а так же необходимость соединения в одну точку сразу большого количества фазных проводов.

И если расход кабеля это по сути своей мелочи, то вот долговечное соединение — задача сложная, но решаемая. Для этого нам с вами достаточно воспользоваться клеммной колодкой или же специальным ваго-разъемом.

С помощью специализированного ваго-разъема это соединение выполнить очень просто. Главное приобрести модель для параллельного подключения и желательно с пастообразным наполнителем. Это, конечно, дорого, но надежно и просто.

Так же, конечно, можно выполнить скрутку этих проводов, но потом обязательно нужно выполнить сварку.

Соединение шлейфом

Шлейфное соединение в основном используют в таком варианте, когда светильников довольно большое количество и необходимо сэкономить провод.

Недостатком такого способа соединения является то, что при выходе из строя одной лампы не будет гореть весь «хвост» осветительных приборов, идущих после нее.

Но выявить вышедшую из строя лампочку проще простого: повреждена именно та, оная идет сразу же после нормально работающей.

Для двух групп освещения схема будет выглядеть так

Принципиальная схема подключения равноценно подходит для всех видов параллельного включения.

Схема подсоединения на 12 В

Итак, вам нужно выполнить подсоединение именно 12 вольтовых светильников. Для этого в обязательном порядке нужно купить понижающий трансформатор 220/12 В.

Его устанавливают после выключателя и как можно ближе к светильникам.

Мощность трансформатора выбирается на 25-30 % больше, чем суммарная мощность всех ламп в данной группе освещения. Например, у вас в общей сложности 6 точек, по 6 ватт каждая (в примере рассматриваются светодиодные лампы). Получаем, что суммарная нагрузка будет равняться 36 ваттам, к этому показателю добавляем 25% запаса и получаем, что нам необходимо приобрести транс минимальной мощности в 45 Вт.

При разбивке освещения на группы приобретаем отдельный трансформатор на каждую из них. Схема подключения с трансформаторами на две группы выглядит так

Недостатком этих схем является то, что если из строя выйдет трансформатор, то нерабочей останется вся группа. Идеальным выходом из этого является подключение на каждую лампу отдельного транса.

В таком случае схемы параллельно соединяются сами трансформаторы, а уже к выходным клеммам трансов сажаются лампы. Это самый затратный способ из всех возможных вариантов. Но при этом если при перегорании лампы не горит лишь она, все остальные будут в работе.

Сечение проводов

Так как мы рассматриваем случай питания по 12 Вольтам, то это значит, что ток будет довольно больших значений, что приведет к большему нагреву и потери в проводах . Поэтому при подключении светильников на 12 В обязательно нужно учитывать длину и сечение питающего провода идущего после транса.

Чтобы воспользоваться таблицей, нужно узнать ток. Для этого делим мощность на напряжение. Например, подключаем 6 ламп, каждая мощностью по 12 вольт. Получается: 5*12/12 = 5 Ампер.

Выбираем близлежащее большее значение в таблице и видим, что при таком токе мы можем использовать кабель в полтора квадрата на длину линии до 7,4 метра.

Данный расчет действителен для шлейфного соединения, если у вас лучевая разводка, то для каждой лампы расчет производится отдельно.

Это все, что я хотел вам рассказать о вариантах схем подключения светильников на 12 и 220 Вольт. Надеюсь, моя статья оказалась вам полезна. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях. Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: [email protected]

Низкое напряжение — электрические 101

Низкое напряжение определяется как 50 вольт (В) или меньше. Обычные низкие напряжения — 12 В, 24 В и 48 В. Низкое напряжение обычно используется для дверных звонков, устройств управления открыванием гаражных ворот, термостатов нагрева и охлаждения, датчиков и элементов управления систем сигнализации, наружного наземного освещения, бытовых и автомобильных аккумуляторов.

Низкое напряжение обеспечивается батареями или трансформатором, преобразующим сетевое напряжение в низкое напряжение.Низкое напряжение (при правильной работе источника) не вызовет поражения электрическим током. Однако короткое замыкание с высоким током и низким напряжением (автомобильный аккумулятор) может вызвать вспышку дуги и возможные ожоги.

Закон Ома и низкое напряжение

Дверные звонки, устройства управления открыванием гаражных ворот, термостаты отопления и охлаждения, датчики системы охранной сигнализации и средства управления — все они потребляют очень небольшой ток. Обычно они подключаются с помощью телефонного кабеля с очень маленькими проводами. Системы освещения низкого напряжения могут пропускать более высокий ток, и для них потребуются провода большего диаметра.

На левой диаграмме ниже лампа мощностью 20 Вт (Вт) с источником 120 В потребляет 0,16 А.

На правой диаграмме ниже лампа мощностью 20 Вт с источником 12 В потребляет 1,6 А (в 10 раз больше тока, чем источник на 120 В).

Цепь лампочки 12 В, 20 Вт

Цепь лампочки 120 В, 20 Вт

Расчет сечения низковольтного кабеля и номинальной мощности трансформатора

Чтобы рассчитать правильный размер кабеля и мощность трансформатора, сложите номинальную мощность всех светильников, которые будут соединены вместе.Для целей непрерывной нагрузки умножьте общую мощность на 125%.

Пример: в системе освещения используется шесть ламп 12 В, 20 Вт.

• Общая мощность: 6 * 20 Вт = 120 Вт.
• Общая мощность при непрерывной нагрузке: 120 Вт * 125% (1,25) = 150 Вт
• Преобразование ватт в амперы: 150 Вт / 12 В = 12,5 А.

Минимальная мощность трансформатора = 150, минимальный размер кабеля = 14 AWG. Рекомендуется использовать трансформатор большей мощности и больший размер кабеля, чтобы можно было добавить больше источников света.

Системы освещения низкого напряжения

В системах освещения низкого напряжения обычно используются светодиодные лампы, поскольку они энергоэффективны и потребляют небольшой ток. Они также могут использовать галогенные лампы, но потребляют больше тока, чем светодиодные.

Лучший способ приобрести несколько ламп низкого напряжения — это купить комплект. В комплект входят фонари, кабели и трансформатор. Комплект будет соответствовать размеру и длине кабеля, а также выходной мощности трансформатора для номинальной мощности всех ламп.Если вы приобретаете эти элементы отдельно или добавляете светильники в комплект, вам необходимо рассчитать размер кабеля и выходную мощность трансформатора.

Низковольтные и электрические коды

Низковольтные осветительные кабели обычно допускают прямое закапывание кабеля без кабелепровода (прямое закапывание должно быть указано на упаковке). Единственное ограничение электрического кода для низковольтной системы состоит в том, что трансформатор должен быть подключен к розетке или цепи, защищенной GFCI, при установке в местах, требующих защиты GFCI (см. Общие требования к размещению GFCI).

Рекомендуемый размер кабеля для освещения низкого напряжения
Ампер	Размер провода (AWG)
7	18
10	16
15	14
20	12
25	10

Как подключить наружный светильник к трансформатору?

Прикрепите трансформатор к стойке с помощью винтов из оцинкованной или нержавеющей стали. Закрепите кабель на стойке с помощью изолированных скоб. Подключение светильников Прикрепите пластиковую крышку «во время использования» к наружной электрической розетке . Этот тип крышки защищает выпускное отверстие от дождя и снега, но обеспечивает легкий доступ.

Нажмите, чтобы увидеть полный ответ

Также вопрос, нужен ли мне трансформатор для наружного освещения?

Трансформатор может преобразовать электрическое напряжение 120 В, подаваемое в настоящее время из вашего дома, в напряжение 12 В , необходимое для каждого низковольтного ландшафтного освещения светильников на вашем газоне! Во-первых, они потребляют гораздо меньше электроэнергии, чем приборы на 120 В с жестким проводом.Во-вторых, элементы с низким напряжением – не представляют опасности поражения электрическим током.

Кроме того, есть ли на проводе низкого напряжения положительный и отрицательный полюсы? Низковольтный провод не имеет полярности, не имеет значения, какой из двух проводов подключается к общей клемме, а какой — к клемме напряжения , если по одному проводу идет к каждому. Когда трансформатор лежит на земле, легче увидеть и вставить провода в их клеммы .

Кроме того, какого размера трансформатор вам нужен для наружного освещения?

Трансформаторы обычно имеют мощность от 150 до 900 Вт. Соответствие размера трансформатора конструкции освещения важно для эффективной работы и функционирования системы. Ток в доме, 120 вольт, понижается трансформатором до 12-20 вольт, ток необходим для работы низковольтного оборудования для озеленения светильников .

Как работают трансформаторы наружного освещения?

Трансформатор : За каждой низковольтной системой отвечает трансформатор . Он подключается к розетке на открытом воздухе с защитой от GFCI и снижает ток в доме со 120 до 12 вольт. Большинство трансформаторов оснащены 24-часовым таймером, который позволяет пользователям решать, когда индикаторы включаются и выключаются автоматически.

Понимание того, как работают трансформаторы

Как работают трансформаторы

Там Есть много размеров, форм и конфигураций трансформаторов от крошечных до гигантских, подобных тем используется в передаче энергии.Некоторые поставляются с заглушенными проводами, другие — с винтами или лопаточные клеммы, некоторые из которых предназначены для монтажа в печатные платы, другие — для привинчивания или прикручивания вниз.

Трансформаторы состоят из многослойного железного сердечника. с одной или несколькими обмотками провода. Их называют трансформаторами, потому что они трансформируют напряжение и ток с одного уровня на другой. Переменный ток, протекающий через одна катушка провода, первичная, индуцирует напряжение в одной или нескольких других катушках проволоки, вторичные катушки. Это изменяющееся напряжение переменного тока, которое вызывает напряжение в другие катушки через изменяющееся магнитное поле. Напряжение постоянного тока, например от аккумулятора или постоянного тока. блок питания не будет работать в трансформаторе. Только переменный ток заставляет трансформатор работать. Магнитное поле течет через железный сердечник. Чем быстрее изменяется напряжение, тем выше частота.

Чем ниже частота, тем больше железа требуется в ядро для эффективной передачи власти.В США частота сети 60 Герц при номинальном напряжении 110 вольт. В других странах используется 50 Гц, 220 вольт. Трансформаторы, рассчитанные на 50 Гц, должны быть немного тяжелее, чем трансформаторы, рассчитанные на 60 Гц, потому что у них должно быть больше железа в ядре. Напряжение в сети может немного отличаться и обычно работает от 110 до 120 вольт или от 220 до 240 вольт в зависимости от страны или мощности соединения. В дом в США поступает 220 вольт, но он разделен на две части. 110 В путем заземления центрального ответвителя (см. Раздел конфигурации ниже)

Отношение входного напряжения к выходному напряжению равно к отношению витков провода вокруг сердечника на стороне входа к стороне выхода.А катушка с проводом на входной стороне называется первичной, а на выходной стороне называется вторичный. Может быть несколько первичных и вторичных катушек. Коэффициент текущей ликвидности противоположно соотношению напряжений. Когда выходное напряжение ниже входного напряжение, выходной ток будет выше входного. Если есть 10 раз больше количества витков провода на первичной обмотке, чем на вторичной, и вы включаете 120 вольт первичный, вы получите 12 вольт на вторичном.Если вытащить 2 ампера из вторичный, вы будете использовать только 0,2 ампера или 200 миллиампер, идущих на первичный.

Трансформаторы могут быть построены так, чтобы у них было одинаковое количество обмоток на первичной и вторичной обмотках или разное количество обмоток на каждой. Если они одинаковы, входное и выходное напряжение одинаковы, и трансформатор используется только для изоляция, поэтому нет прямого электрического соединения (они подключаются только через общее магнитное поле).Если на первичной стороне больше обмоток, чем на вторичная сторона, то это понижающий трансформатор. Если на корпусе больше обмоток Вторая сторона, то это повышающий трансформатор.

Трансформатор действительно можно использовать в обратном направлении и будет работают нормально. Например, если у вас есть повышающий трансформатор для преобразования 120 вольт до 240 вольт, также можно использовать его для понижающего трансформатора, поставив 240 вольт во вторичную сторону, и вы получите 120 вольт на первичной стороне. Фактически, вторичное становится первичным и наоборот.

Номинальная мощность трансформатора

Напряжение измеряется в вольтах, ток измеряется в амперы, а единица измерения мощности — ватты. Ватты равны вольтам, умноженным на усилители. В трансформаторе небольшая потеря мощности из-за комбинации сопротивление и реактивность. Реактивное сопротивление аналогично сопротивлению, за исключением того, что это сопротивление переменному току или, более технически, сопротивление изменению при изменении текущий из-за изменения созданного поля.Это тепло ограничивает количество ток или мощность, с которыми может справиться трансформатор. Чем выше ток, тем больше тепла произведено. Когда провода становятся слишком горячими, изоляция ломается и замыкается. соседние провода, что вызывает больше тепла, которое в конечном итоге плавит провода и разрушает трансформатор.

Базовый трансформатор не имеет дополнительных компонентов, поэтому ничто не защитит его от перегрузки. Если вы подключили два выходных провода непосредственно вместе, что приведет к короткому замыканию и вызовет слишком большой ток в течет как в первичной, так и в вторичной обмотке, и вы сожжете трансформатор.в таким же образом, если вы используете трансформатор для питания резака для пенопласта с горячей проволокой, и вы используете провод со слишком маленьким сопротивлением для вашего резака для пенопласта, вы сожжете трансформатор, если у вас нет его защищенного предохранителем или автоматическим выключателем надлежащего номинала. Ты должен убедиться что сопротивление провода, другими словами, калибр или диаметр и длина соответствуют ограничьте величину тока до номинала трансформатора.

Чем выше ток, тем больше должны быть провода. которые несут этот ток.Чем больше провода, тем меньше сопротивление, и поэтому меньше тепла. Мощность, которая преобразуется в тепло и теряется, может быть рассчитана как P = I ² R. Это означает, что если вы удвоите ток, мощность, теряемая на тепло, возрастет в четыре раза. Если трансформатор понижающий, то на выходе будет больше тока. и поэтому провод во вторичной обмотке будет тяжелее первичной. В обратное верно для повышающего трансформатора.

Трансформатор может иметь номинальные значения в амперах, вольт-амперах (ВА) или Ватт (Вт). Для небольших трансформаторов ВА и Ватты одинаковы для всех практических целей. В больших промышленных трансформаторах задействованы факторы мощности, и они могут будь другим. Если трансформатор рассчитан в амперах, обычно указывается X ампер при X вольт. и рассчитан на выходе или вторичной стороне. Трансформатор на 120 В с выходным напряжением 24 В, рассчитанный на 2 ампера означает, что вы можете безопасно вытащить только 2 ампера из вторичной обмотки.Вы можете Найдите номинальную мощность трансформатора, умножив номинальный ток на выходную мощность. напряжение так 2 X 24 = 48 Вт.

Если трансформатор рассчитан на ВА или ватты, вы можете рассчитать максимально допустимый выходной ток, разделив ВА или ватт на выходную мощность. Напряжение. Таким образом, если трансформатор рассчитан на 48 ВА с выходным напряжением 24 В, допустимое значение выходной ток 48/24 = 2 ампера.

Конфигурации трансформатора

А Трансформатор на 120 вольт с двумя входами и двумя выходами очень прост.Ты подключаешься два провода на первичной стороне, на стороне 120 В, к розетке и выходному напряжению находится на двух проводах, идущих от вторичной стороны.

Когда трансформатор показан в электронной схеме, это показано в виде диаграммы, как показано здесь. Параллельные линии представляют ламинированный железный сердечник, изогнутые линии представляют первичную и вторичную обмотки, кружки представляют собой окончания, будь то клеммы или короткие провода.

Центровочный кран

Обычная конфигурация — это центральный ответвитель или трансформатор тока. В вторичная сторона имеет три выхода. Средний провод на выходной стороне присоединен к вторичная обмотка, обычно посередине. Если коэффициент намотки 5: 1, то при Вход 120 В, вы получаете выход 24 В на двух внешних проводах, но если вы подключите внешний провод и центральный провод, вы получите 12 вольт, потому что вы используете только половину вторичная обмотка, обеспечивающая соотношение 10: 1. Если трансформатор номинальный при 2 амперах вы все равно можете использовать только 2 ампера, независимо от того, используете ли вы 12 вольт или 24 вольт. Часто центральный отвод заземляется, поэтому у вас есть два источника 12 В, которые можно использовать для после прохождения через преобразователь (выпрямитель и фильтр) сделать + и — 12В постоянного тока.

Двойной выход

В Конфигурация с двумя выходами аналогична центральному отводу, за исключением того, что вместо подключения провод к центру катушки, катушка разделена на две отдельные катушки с проводами с клеммами или проводами, выходящими с обоих концов обеих катушек, поэтому четыре провода выходят из вторичная сторона вместо трех.

Если трансформатор представляет собой вход 110 В с двумя входами 12 В выходы, вы можете соединить две вторичные катушки последовательно, чтобы получить 24 вольта, или вы можете подключите их параллельно, чтобы получить 12 В. Будьте осторожны, чтобы правильно подключить концы двух вторичных обмоток как в последовательном, так и в параллельном соединении. Если вы меняете соединения, вы получите 0 вольт, потому что два напряжения отменят друг друга.

Если трансформатор рассчитан на 48 ВА, то вы можете использовать до 2 ампер для 24-вольтового соединения, которое не отличается от центрального ответвителя или Конфигурация с одним выходом 24 В. Однако при параллельном подключении получается 12 вольт. но удвойте доступный выходной ток, чтобы вы могли получить на выходе 4 ампера. Вы получаете полный выход 48 ВА, тогда как с выходом 12 В для центрального ответвителя вы можете получить только половину номинального выход или 24ВА.Это преимущество ножниц для резки пенопласта с горячей проволокой, потому что они имеют более широкую диапазон диаметров и длин проводов в зависимости от того, подключаете ли вы выходы параллельно или сериал. Последовательные и параллельные соединения показаны ниже.

Двойной вход

В трансформатор с двойным входом часто используется, чтобы трансформатор мог использоваться в обоих страны с сетевым напряжением 120 В и сетевым напряжением 240 В.Первичный разделен на две отдельные обмотки с выводами на каждом конце обеих обмоток, поэтому имеется четыре провода или клеммы на первичной стороне.

Чтобы использовать его с входом 110 В, два основных обмотки подключены параллельно, как показано на левой схеме ниже. Необходимо соблюдать осторожность соедините правильные концы вместе. Если они поменяны местами, поля отменяют друг друга. out, потому что поля, генерируемые каждым разделом первичного элемента, противоположны. Обычно клеммы обозначаются цифрами или буквами, а схема представлена ​​на трансформатора или в прилагаемом техническом паспорте, показывающем, как должны быть выполнены соединения для 110В и 220В.

Если трансформатор должен быть подключен к сети 220 В, затем две катушки подключаются последовательно, и снова необходимо соблюдать осторожность, чтобы подключить правильные окончания вместе. Параллельные соединения для 110 В и последовательные соединения для 220В показано ниже.

Двойной вход и выход

И, конечно же, у вас может быть как двойной вход, так и двойной выход, поэтому у вас есть четыре провода на входе и четыре провода на выходе, что обеспечивает еще большую гибкость к использованию трансформатора.

Некоторые специализированные трансформаторы могут иметь несколько вторичные отводы или несколько вторичных обмоток для обеспечения разных напряжений, и в них нет необходимости быть четными числами.Трансформатор может иметь выходное напряжение 3 В, 5 В, 12 В и 24 В для пример.

Автотрансформаторы (Variac)

Автотрансформатор часто называют Variac. что на самом деле является торговой маркой одной компании для их автотрансформатора. Оно имеет постоянное выходное напряжение от нуля до немного выше входного значения. Работает аналогично к потенциометру или реостату, за исключением того, что изменение напряжения происходит из-за изменения поля а не сопротивление.Еще одно отличие состоит в том, что потенциометр или реостат очень неэффективен, потому что он преобразует ток, протекающий через него, в тепло (Ватты = Амперы X Вольт). Как и во всех трансформаторах, сопротивление низкое, поэтому количество выделяемого тепла намного меньше и намного эффективнее при преобразовании напряжения

Автотрансформатор имеет только одну обмотку, которая обслуживает как первичная, так и вторичная обмотка.Потому что обмотка одна, между входом и выходом нет гальванической развязки, но если изоляция не требуется, то он обеспечивает альтернативу многобмоточным трансформаторам в некоторых ситуации.

Входные провода этого трансформатора подключены к одному конец обмотки, а другой — немного дальше от другого конца. Вторичная подключил ту же точку, что и входная сторона, которая находится на конце. Другой вторичный соединение осуществляется с дворником, который перемещается по верхней части обмотки, где изоляция была снимается, чтобы стеклоочиститель мог контактировать с обмотками в любой точке на одной поверхности. Стеклоочиститель соединен с ручкой в ​​верхней части автотрансформатора, чтобы человек мог повернуть ручку, чтобы получить желаемое напряжение. Поскольку один первичный провод подключен на пути от конец обмотки, стеклоочиститель может пройти за эту точку и, таким образом, обеспечить более высокое напряжение чем вход, обычно выход 110 В может доходить до 130 В на вторичной стороне.

Поскольку автотрансформатор имеет только одну обмотку, существует только один размер провода, поэтому максимальный входной ток также является максимальным выходным Текущий. Если автотрансформатор на 110 В рассчитан на 10 ампер, то максимальная выходная мощность ток 10 ампер вне зависимости от напряжения. Если он указан в ваттах или ВА, то Ампер рассчитывается путем деления Ватт или ВА на номинальное входное напряжение.

Автотрансформатор — хорошая альтернатива ступени понижающий трансформатор, когда диапазон желаемых напряжений находится на верхнем уровне или во всем диапазоне напряжение необходимо, но становится дороже, если диапазон находится на нижнем уровне, потому что вы имеют много неиспользуемых обмоток. Понижающий трансформатор экономичнее.

Для резки пенопласта горячей проволокой дороже, чем понижающие трансформаторы в большинстве приложений.Если напряжение требуется более 24 вольт, тогда можно рассмотреть возможность использования автотрансформатора.

Фазы и соединение нескольких обмоток

Для простоты я не упомянул фазу, но при соединении двух и более обмоток очень важна фаза. AC ток представляет собой синусоидальную волну, а напряжение изменяется с положительного на отрицательное и обратно в синусоидальный ритм много раз в секунду.Как часто меняется напряжение называется частота и раньше называлась циклами в секунду, но теперь называется герцами (сокращенно Гц). Бытовой ток в США и некоторых других странах составляет 60 Гц, в других странах — 50 Гц. Когда мы говорим о двух волновых формах, таких как две обмотки, соотношение между две синусоидальные волны — это фаза. Если синусоидальные волны совпадают, они находятся в фазе, если положительный пик одной волны совпадает с отрицательным пиком другой волны, две волны 180 не совпадают по фазе.Фаза между одним концом катушки и другим также 180 не в фазе. Когда один конец находится на положительном пике, другой конец будет на положительном пике. противоположный пик. Так как должна быть разница в напряжении между двумя точками для тока, два конца обмотки должны иметь противоположное напряжение в любой момент времени.

Разность фаз между двумя обмотками зависит от направление обмоток и то, как они подключены, поэтому на электрических схемах точка на один конец обмотки указывает начало этой обмотки.Для простоты Я оставил точки на схемах в этой статье. Однако при соединении двух катушки вместе, очень важно правильно их соединить.

Для последовательного подключения необходимо подключить конец одна обмотка к началу другой обмотки (обмотки для нескольких катушек всегда наматываются в том же направлении). Если подключить начало одной обмотки к концу другая обмотка в последовательном соединении, поля будут отменены, и вы получите ноль выход.Это не повредит трансформатор, но вы не получите выходного напряжения.

Когда соединяя две обмотки параллельно, необходимо соединить начало одной обмотки с пуском другой обмотки и два конца обмоток вместе. Параллельно подключение, подключение проводов в обратном направлении приведет к сгоранию вашего трансформатора , если нет должным образом защищен (соответствующий номинальный ток) предохранителем или автоматическим выключателем.Быть очень осторожно при соединении двух катушек вместе.

Дополнительная литература

Это был всего лишь обзор для непрофессионал. Хотя физически трансформатор представляет собой довольно простое устройство, состоящее из нескольких частей, как это работает на самом деле довольно сложно. Я рекомендую отличное качество Рода Эллиота. статей, если вы хотите их лучше понять:

Трансформаторы — Основы (Раздел 1), (Раздел 2), (Раздел 3)

У него также есть много других статей по электронике. включая блоки питания.

Мощность

— SkyBell

Устранение проблем с питанием

Питание с внутренним звуковым сигналом

Использование внутреннего звонка:

• Если SkyBell не загорается, сильно нажмите на лицевую сторону SkyBell слева от кнопки дверного звонка.
• Если SkyBell не загорается, отрегулируйте вилки питания на задней стороне SkyBell, чтобы улучшить контакт с силовыми винтами на креплении.
• Если SkyBell не загорается, закоротите силовые винты чем-нибудь металлическим и убедитесь, что внутренний звонок звонит.

Если звуковой сигнал прошел успешно, продолжайте проверку питания других устройств.

Определите, достаточно ли мощности для SkyBell:

• Найдите трансформатор, который питает систему дверного звонка (иногда его можно найти на чердаке, в гараже или в стене за звуковым сигналом).
• Запишите выходные характеристики трансформатора (например, 16 В переменного тока 10 ВА или 24 В переменного тока 20 ВА).
• С помощью вольтметра проверьте текущее напряжение на держателе SkyBell.
• При использовании трансформатора на 16 В напряжение должно быть примерно 19 В переменного тока, для трансформатора на 24 В мощность должна быть выше 28 В переменного тока.
• Если минимальная мощность недоступна, потребуется замена трансформатора.

Прерывистая потеря мощности

Устройство включается, когда два контакта на задней панели устройства SkyBell касаются металлических винтов на монтажном кронштейне. Если устройство неправильно установлено на креплении, оно будет выглядеть мертвым или отключенным от питания. Это потому, что зубцы и винты больше не контактируют. Хорошей проверкой этого состояния было бы приложить руку к SkyBell, приложив некоторое усилие

Снятие SkyBell и ослабление винтов на монтажном кронштейне примерно на пол-1 оборота позволяет немного провисать и предотвращает деформацию монтажного кронштейна.Убедитесь, что металлические контакты на задней панели SkyBell не вдавлены, это также предотвратит зарядку / включение устройства. Пожалуйста, осторожно потяните металлические контакты на задней стороне SkyBell, если вы обнаружите, что они вдавлены так, чтобы устройство правильно сидело на креплении. Наконец, убедитесь, что провода дверного звонка намотаны и правильно заправлены под винты питания.

Светодиод постоянно мигает красным / синим цветом

Наиболее частые причины этого:

1. Устройство SkyBell подключается к цифровому дверному звонку без использования адаптера цифрового дверного звонка (DDA).
2. Трансформатор, питающий систему дверного звонка, не выдает достаточно энергии для постоянной зарядки SkyBell. Это состояние можно исключить, проверив напряжение в точке SkyBell с помощью вольтметра. Если напряжение ниже 10 В переменного тока, мощности недостаточно для зарядки устройства SkyBell и поддержания его нормальной работы. Такая ситуация более вероятна, если возраст трансформатора превышает 15 лет. Для просмотра списка совместимых трансформаторов щелкните здесь.
3. Устройство SkyBell может быть подключено ненадежно.Убедитесь, что SkyBell подключен и подключен правильно, и убедитесь, что все провода во всей цепи дверного звонка надежно закреплены.

120 Вольт против 12 В — В чем разница?

В Light It Right нам все время звонят по поводу ремонта систем на 120 В, и мы должны сообщить этим абонентам, что мы работаем только с системами 12 В — тогда возникают вопросы, что это такое и в чем разница.

Между ними есть несколько основных различий: для одного требуется 120 В и лицензия на электричество, а для 12 В в Техасе — нет.Кроме того, 120 В — это мощность, которая проходит через ваш дом, где 12 В снижается с 120 В с помощью трансформатора, и работать с этими 120 В намного безопаснее, особенно во дворе.

Стоимость

120 В (также известное как высокое напряжение) — это питание от сети и при использовании для наружного освещения довольно дорого. Первоначальная стоимость установки может в 2-3 раза превышать стоимость 12 В (также известного как низкое напряжение). Стоимость приспособлений и других материалов, необходимых для правильной установки высоковольтной системы, намного выше, чем у тех, которые используются для низковольтных систем.Кроме того, глядя на остаточную стоимость в счете за электроэнергию, высокое напряжение будет стоить вам на счетчике с учетом того, сколько энергии требуется для работы, тогда как при низком напряжении вы можете даже не заметить изменения в счете.

Светильники

Низковольтные светильники выглядят намного привлекательнее, они, как правило, имеют более эстетичный вид. Светильники, которые часто используются для высоковольтного освещения, очень большие, громоздкие, выглядят однозначно и могут вызвать раздражение глаз. В отличие от высоковольтных осветительных приборов, низковольтные светильники могут быть установлены заподлицо в земле, скрыты в ландшафте, установлены на / вокруг костровых ям, помещены в воду и во многих других местах.Благодаря разнообразию, которое обеспечивают низковольтные светильники, возможности проектирования безграничны, а высокое напряжение имеет ограничения.

Высоковольтный прибор рядом с демонстрационным низковольтным прибором

Световой поток

До недавнего времени он имелся в наличии для осветительных приборов высокого напряжения. Что ж, когда светодиоды улучшаются (и становятся лучше), у низкого напряжения теперь есть это. Низковольтные светодиоды теперь доступны с более высокой мощностью, чем раньше, поэтому Light It Right имеет гораздо больше возможностей для работы, мы даже можем создать тот же эффект, что и пары ртути высокого напряжения.Многие старые объекты недвижимости имеют высокое напряжение, которое использовалось десятилетиями и нуждается в замене, но никто не желает этого делать из-за нехватки средств. У этих домовладельцев теперь есть возможность удалить эти светильники и заменить их на низковольтные, при этом, при желании, добиться того же светового эффекта, и никто не станет мудрее, если бы свет был заменен.

Источник питания

Можно подумать, что высокое и низкое напряжение питаются одинаково, но это не так! Освещение высокого напряжения принимает полные 120 В прямо от линии электропередачи в собственный источник питания либо в нижней части каждого приспособления, либо в нижней части каждого дерева.Это самый простой способ узнать, если вы не знаете, какой у вас тип освещения. Низковольтное освещение питается от домашних линий, которые возвращаются к одному трансформатору, расположенному в собственности, который понижает напряжение 120 В от дома до 12 В. Во всей системе нет необходимости в других источниках питания, используется только одна розетка.

Источник питания высокого напряжения Источник питания низкого напряжения

Есть много причин, по которым домовладельцы и дизайнеры освещения перешли от высокого напряжения к низкому напряжению.Низкое напряжение требует меньших затрат на эксплуатацию, более низкую стоимость установки, эстетически приятное оборудование, более безопасное и бесконечное использование конструкции. Если вы можете подумать об этом, то, вероятно, это сможет сделать дизайнер освещения низкого напряжения.

Правильный подбор низковольтных трансформаторов — Wolf Creek — оптовая торговля Орошение | Пейзаж | Освещение | Дренаж | Пруды | Гольф | Системы газона | Training

Трансформаторы — это устройства, которые снижают более высокое входное напряжение до более низкого выходного напряжения. Трансформаторы низкого напряжения — это трансформаторы, работающие от 30 вольт или ниже.Низковольтное ландшафтное освещение в основном использует 12 вольт, но также доступны системы на 24 вольта. Многие трансформаторы подрядного типа имеют несколько отводов напряжения, позволяющих более точно регулировать напряжение, подаваемое на каждую арматуру.

Шаги по выбору трансформатора подходящего размера

Сложите все мощности лампы, которые вы ожидаете подключить к каждому отдельному участку проводов и трансформатору в целом. (Рекомендуется использовать максимально допустимую мощность каждого приспособления, чтобы система не была случайно занижена, но это остается на усмотрение подрядчика.Это даст вам минимальную отправную точку для оценки размера трансформатора, необходимого для работы.

Сравните общую мощность лампы с имеющимися размерами трансформатора (обычно 300, 600, 900 и 1200 Вт). Если вы добавите 600 Вт, используйте трансформатор на 900 Вт. Согласно нормативам, трансформаторы должны быть снижены до 80% от их мощности, поэтому мощность блока 900 Вт должна быть снижена до 720 Вт макс (900 x 0,8).

Измерьте каждую предполагаемую длину проводов от трансформатора до примерного места крепления.Если у вас очень долгие пробеги или пробеги с большой нагрузкой, это приведет к увеличению падения напряжения. Многие трансформаторы имеют несколько ответвлений напряжения (12В — 15В; 12В — 18В, 12В — 22В и т. Д.). Просто убедитесь, что выбранный вами блок дает вам достаточную мощность, чтобы компенсировать любые рассчитанные вами падения напряжения за цикл. Например, блок 12 В — 15 В обеспечивает максимум три (3) дополнительных вольта, поэтому, если ваши расчеты показывают падение напряжения в четыре или более, вам нужно будет изменить некоторые аспекты вашей конструкции: уменьшите нагрузку, используйте более толстый провод. , переместите трансформатор ближе, укажите блок с ответвлениями более высокого напряжения и т. д.

Применение Закона об Оме

Используя закон Ома (Ватты = Амперы x Вольт), разделите общую ожидаемую мощность ватт на напряжение, и вы получите максимальный ток. Перекрестно сверьте это число с этикеткой максимальной нагрузки на трансформаторе. Не превышайте это число, иначе трансформатор будет перегружен. Это может быть причиной спотыкания и опасности возникновения пожара.
300 Вт / 120 В = 2,5 А 600 Вт / 120 В = 5,0 А 900 Вт / 120 В = 7,5 А 1200 Вт / 120 В = 10,0 А

Длинные участки проводов и большие нагрузки вынуждают использовать отводы с более высоким напряжением и более толстый провод для компенсации.Другой вариант — подать питание 120 В на самые дальние участки, где требуется освещение, и установить трансформатор в удаленном месте. Это сокращает длину провода и снижает потребность в ответвлениях с более высоким напряжением. Чем выше используются ответвления напряжения, тем большую нагрузку испытывает трансформатор. Это может съесть емкость трансформатора.

Как наилучшим образом использовать многоотводный трансформатор

При наличии особенно длинных или сильно нагруженных проводов лучше всего выполнить второй расчет, называемый «расчетом падения напряжения».«Это позволит проводить кабинетные расчеты, чтобы трансформатор (ы) и провод не были случайно занижены, что поставило бы под угрозу работу.

Общая длина провода x расстояние до точки первого подключения = падение напряжения
Постоянная кабеля

Расстояние, калибр проводов, уровни напряжения, общая нагрузка и т. Д. — все это может повлиять на выбор оптимального размера трансформатора. Некоторые трансформаторы имеют ответвления от 12 В до 15 В, некоторые — отводы 11 В, некоторые — до 22 В. Поэтому важно рассчитать, какое напряжение вам нужно, чтобы протолкнуть линию к светильникам, чтобы вы могли выбрать правильный блок с самого начала.

Ключевые моменты, которые следует запомнить:

Не перегружайте трансформаторы сверх их номинальной мощности или силы тока — это может вызвать перегрев и стать причиной пожара.

NEC (Национальный электротехнический кодекс) требует, чтобы приборы, которые работают более трех (3) часов в день, были снижены до 80% от их мощности, поэтому 300 Вт x 0,8 = 240 Вт макс.

Наконец, убедитесь, что все жилы медных проводов содержатся и надежно удерживаются внутри клеммной колодки. В противном случае может возникнуть дуга, что приведет к перегреву и может стать причиной возгорания.

Установка или замена низковольтного освещения палубы

Освещение палубы — отличный способ сделать вашу колоду более привлекательной и полезной. Следуйте нашим пошаговым инструкциям, чтобы узнать, как установить низковольтные фонари. Освещение палубы — отличный проект, потому что для низковольтного освещения обычно не требуется нанимать электрика. Установка освещения палубы аналогична установке ландшафтного освещения.

Вы можете выбрать один из множества световых столбов, рельсовых фонарей и фонарей для подступенков.Большинство систем освещения палубы питаются от 12-вольтового трансформатора, который подключается к обычной розетке. Доступны солнечные светильники с автономным питанием, для которых не требуется проводка или трансформаторы. Всегда читайте инструкции производителя по установке и обращайтесь в местный строительный отдел перед началом проекта.

Использование трансформаторов для освещения низкого напряжения

Для большинства систем освещения палубы требуется трансформатор в качестве источника питания, который преобразует сетевое напряжение 110 вольт в электричество низкого напряжения 12 вольт.Трансформатор подключится к стандартной розетке и проведет петлю к каждому осветительному устройству. Некоторые трансформаторы используют таймер или датчик света для автоматического включения света ночью. Очень важно приобрести подходящий трансформатор для вашей системы освещения. Для большинства светодиодных фонарей требуются 12-вольтовые трансформаторы постоянного тока, в то время как для большинства ламп накаливания требуются 12-вольтовые трансформаторы переменного тока. Перед покупкой трансформатора проверьте характеристики светильников.

Чтобы определить необходимый размер трансформатора, вам нужно будет умножить количество лампочек на количество ватт и добавить 10 процентов для потерь в линии.

Вам необходимо приобрести трансформатор мощностью не менее 220 Вт. Округлите это число до следующего доступного размера трансформатора.

Схема подключения палубного освещения

Важно использовать правильный тип проводки для вашей низковольтной системы освещения палубы. В большинстве светодиодных ламп используется провод калибра 18/2, в то время как в большинстве ламп накаливания используется провод калибра 12/2. Вам нужно будет согласовать полярность провода с лампочками. Большинство проводов разделены на гладкий черный провод и еще один провод с белыми буквами или гофрами.Вы должны подключить соответствующие провода, чтобы создать рабочее соединение.

Вам нужно будет создать цепь, соединив ваши фонари проводом в прорезанном углублении в перилах или под палубой, чтобы защитить их и скрыть их от взгляда. Пигтейлы Aurora можно использовать для подключения боковых рельсовых фонарей к основной кабельной линии. Падение напряжения может произойти из-за пропадания линии на длинной линии огней. Расположение вашего трансформатора и схема освещения создадут низковольтную цепь. Для достижения наилучших результатов мы рекомендуем вам устанавливать светильники по замкнутой цепи.Для альтернативных схем можно использовать прямолинейную, Т-образную и разделенную нагрузку. Светодиодные фонари должны быть подключены параллельно, а не последовательно, и полярность должна соблюдаться во всей системе освещения.

1. С помощью настольной пилы прорежьте канал 3/8 «x 3/8» по центру верхней поверхности верхней направляющей.

Создание пространства для скрытия проводки.

2. Сделав два внешних пропила для канала, переместите упор ближе к лезвию, чтобы удалить центральный материал.

3. Отметьте центр верхней поверхности на каждой опоре перил 4×4.

Мы продаем эту коронку.

4. Просверлите отверстие глубиной 5 дюймов в центре верхней поверхности стойки поручня, используя сверло Форстнера диаметром 1-1 / 2 дюйма.

5. Поместите сверло в верхний канал рельса и просверлите отверстие 3/8 дюйма в боковой части стойки рельса 4×4 до центрального отверстия.

6. Протяните низковольтные провода через центральное отверстие и оставьте 6 дюймов лишнего провода над стойкой.

7. Пропустите низковольтный провод по краю стойки рельса.

Заправьте провода под палубу.

8. Просверлите отверстие в полу палубы и проложите низковольтные провода к трансформатору.

Просто нужное количество проводов.

9. Зачистите концы проводов на 3/4 дюйма с помощью приспособления для зачистки проводов для соединений. Соблюдайте полярность проводов. Отрицательная сторона всегда маркируется белыми буквами или идентифицирующими метками.Положительная сторона — гладкий черный цвет.

Мы продаем различные светильники для столбов.

10. Используйте погодоустойчивую гайку для подключения проводов низкого напряжения с соблюдением полярности. Прикрутите заглушку к столбу с помощью двух винтов.

11. Подключите низковольтный провод на концевой стойке к трансформатору рядом с электрической розеткой.
