Патрон для лампочек: установка и подключение

По своему функциональному назначению патрон для лампочек представляет собой особый элемент, при помощи которого осуществляется фиксация источника освещения внутри прибора, подключенного к сети. Любые ремонтные работы, связанные с монтажом электрической техники, требуют обязательного выполнения расчетов производительности проводки в помещении. Эти мероприятия зачастую напрямую связаны с пожеланиями хозяина относительно проектирования, учитываются и дизайнерские проекты. Так, для создания оригинального по своему оформлению жилища может потребоваться установка различных по типу осветительных приборов, что неизбежно повлечет за собой необходимость монтажа различных патронов. Поэтому следует разобраться, как подключить патрон для лампочки правильно, то есть с соблюдением всех правил безопасности.

Из чего состоит патрон?

В процессе работы с электричеством очень важно не забывать о четко регламентированных правилах, способных не только обеспечить оборудованию нормальную работу, но и сохранить здоровье владельцам жилья.

Поэтому, прежде чем размышлять на тему того, как установить патрон для лампочки, нужно твердо запомнить несколько обязательных условий:

  • во-первых, сам элемент и монтируемая в него лампа должны соответствовать друг другу. Это значит, что цоколь осветительного прибора должен быть подходящим;
  • во-вторых, не стоит забывать о периодической замене электрического оборудования, что и объясняет необходимость подключения лампы непосредственно в патроне, а не напрямую от сети.

Принцип устройства этого элемента является следующим: посредством особого винта один из проводов крепится к боковому контакту, а другой с помощью такого же винта присоединяется к центральному.

Основными составляющими этой детали являются гильза, корпус и центральный контакт. Все они зафиксированы на изоляторе.

Типы патронов для осветительных электроприборов

Не секрет, что патрон для лампочек может иметь любую конфигурацию, вследствие чего существует разделение этого элемента на 4 больших категории.

  1. Патрон с резьбой, имеющий диаметр 27 мм. Чаще всего применяется в типовых квартирах и частных домах, так как такой образец оснащен самым обычным цоколем и подходит для стандартного источника освещения.
  2. 14-миллиметровый резьбовой патрон. Используется данный тип в приборах, оборудованных небольшими по размеру лампами накаливания. Такое освещение обычно является зональным, то есть не общим, поскольку радиус действия подобного оборудования не является большим.
  3. Патрон с диаметром, равным 40 мм. Основные лампы для таких образцов – крупногабаритные модели с большой мощностью (500 Вт и более). Сфера применения подобного оборудования – наружное освещение (улицы, дороги).

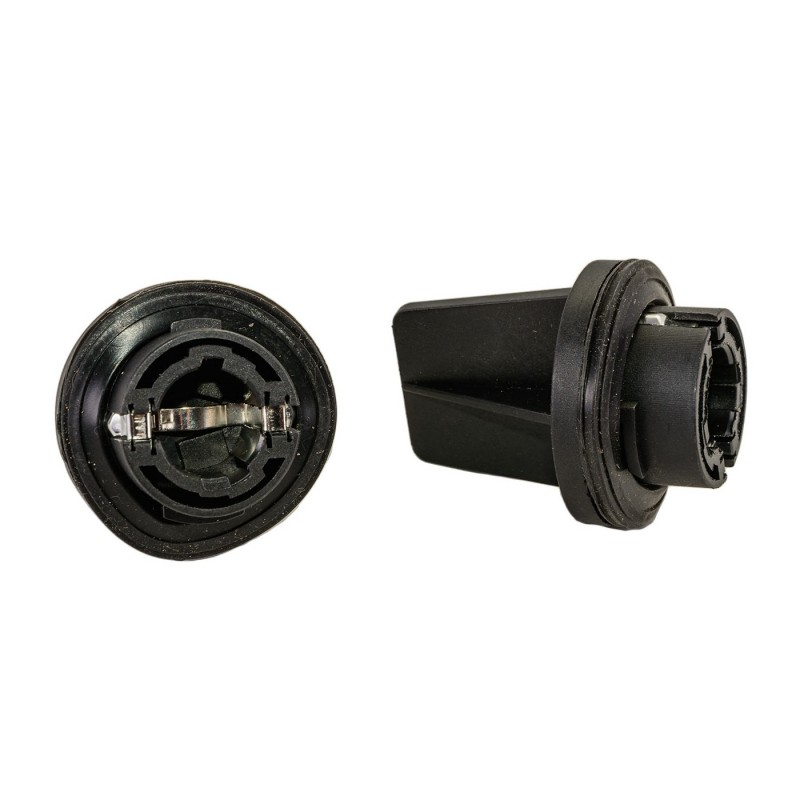

  4. Особый тип, именуемый байонетным, отличается стойкостью даже к самым сильным вибрациям. Такие элементы очень часто применяются для транспорта, кроме того, от иных резьбовых образцов они отличаются тем, что не вкручиваются по стандартному принципу, а вставляются, так как в связи с большими нагрузками и вибрацией стандартный патрон может элементарно выпасть.

Технические особенности различных ламповых патронов

Важно отметить, что патрон для лампочек может быть различным не только по своему типу, но и в соответствии с особенностями конструкции. Поэтому, согласно такому параметру, можно выделить несколько разновидностей, таких как подвесные (применяются для помещений с высоким уровнем влажности), оснащенные особым механизмом крепления, прямые, наклонные и другие.

Отличаются между собой и корпусы патронов. Так, наиболее популярными являются образцы, выполненные из пластмассы или фарфора (более стойко переносят воздействие высоких температур).

Далее следует более подробно рассмотреть, как разобрать патрон для лампочки максимально правильно и, что не менее важно, безопасно.

Разборка лампового патрона

Для того чтобы аккуратно разделить оборудование на составные части, необходимо, во-первых, выкрутить верхний фрагмент прибора так, чтобы была видна его основа из керамики, которая, в свою очередь, соединена с контактами. Затем эту деталь нужно достать и отсоединить ото всех примыкающих к ней элементов.

Очень важно понимать, как патрон для лампочек взаимодействует непосредственно с проводом. Подключение оборудования к стационарному выключателю обязательно должно сопровождаться соединением фазового кабеля с центральным контактом. После этого важно убедиться в том, надежно ли работает полученная система. Для этого требуется приложить источник света цоколем, чтобы понять, что полученный в результате сборки контакт подгибается на расстояние не менее 2 мм. Завершается сборка всего элемента накручиванием корпуса в виде цилиндра.

Далее следует более подробно остановиться на том, как правильно заменить вышедший из эксплуатации прибор.

Замена патрона

Крайне важно помнить, что установка патрона для лампочки должна проходить при строгом соблюдении техники безопасности.

Прежде всего, нужно обесточить щиток, то есть отключить в нем те автоматы, которые отвечают непосредственно за освещение. После этого обязательно необходимо снять прибор освещения, в котором установлена лампочка с неисправным патроном. Делать это нужно всегда, чтобы избежать потенциального риска вреда здоровью.

После снятия светильника можно приступать к разборке патрона, процесс которой был описан выше.

Как правило, крепление этого элемента лампочки приходится на трубку из металла. Подобный тип фиксации является наиболее популярным, так как с его помощью можно не только придать всей конструкции наибольшую прочность, но и воплотить в жизнь многочисленные дизайнерские решения благодаря способности такого механизма выдерживать большую нагрузку, которая приходится именно на металлическую трубку. Кроме того, эта деталь может быть оснащена различными гайками, что позволяет фиксировать на светильнике самые разные плафоны и декоративные абажуры.

Если находящиеся внутри провода значительно устарели, их также рекомендуется заменить. Сделать это нетрудно, достаточно лишь достать из трубки старые кабели, а на их место протянуть новые.

Заканчивается работа сборкой патрона в обратном порядке. Здесь особо важно проявить аккуратность, так как любое, даже минимальное повреждение изоляции может стать причиной возникновения коротких замыканий.

Возможный ремонт патрона для лампочки

Задумываясь над тем, как сделать патрон для лампочки своими руками, хозяева могут столкнуться с рядом проблем, связанных либо с трудностями установки, либо с элементарным отсутствием опыта подобной работы. Тем не менее бывают ситуации, когда крайне необходимо выполнить демонтаж или ремонт установленного оборудования. К примеру, источник света начинает работать с меньшей мощностью, появляется специфический звук (жужжание), а иногда и запах гари.

При возникновении любой из этих проблем нужно выкрутить прибор и тщательно изучить его патрон. Если его контакты приобрели черный цвет, то достаточно будет просто их зачистить.

Случается и так, что при выкручивании лампочки из светильника колба может отклеиться от цоколя. Для исправления этой проблемы правильнее всего будет до конца выкрутить основание, сняв при этом корпус патрона. Сделать это можно как вручную, так и с помощью, например, плоскогубцев.

Так или иначе, но качественный ремонт требует полной разборки патрона и проверки всех его соединений. При соблюдении всех вышеописанных правил осветительное оборудование прослужит долго и не будет беспокоить хозяев частыми поломками.

Электрический патрон, как подключить закрепить и отремонтировать, устройство самостоятельно

Электрический патрон, устройство и подключение

Электрический патрон — неотъемлемая часть любого светильника. Он служит не только для фиксации, а также передачи тока, но и закрепляет на себе множество дополнительных элементов. К ним относятся: плафон, абажур, предметы эстетики и светового потока. Общие черты устройства патрона можно изучить в статье по описанию люстры. Чтобы уметь устанавливать и ремонтировать электрический патрон, необходимо поближе с ним познакомиться.

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99, резьбовые патроны выпускаются трех видов: Е14 – он же миньон, применяется в СВЧ печах, холодильниках; Е27 – в большинстве светильников; Е40 – для уличного освещения. Электрические патроны имеют одинаковый принцип действия, отличаются они только дизайном и размерами.

Каждый патрон имеет маркировку на корпусе. Она служит для того, чтоб указать характеристики патрона. Е14 устанавливается в местах, где ток потребления не превышает 2 А, 440 Вт; Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Все они рассчитаны на переменное напряжение 250 В.

Устройство электрического патрона

Патрон имеет 3 основных элемента. Цилиндрический корпус, в котором расположена резьбовая гильза, резьба которой выполнена по принципу Эдисона, донышко и вкладыш из керамики. Чтоб ток передавался от проводника на цоколь, установлено 2 контакта из латуни 2 планки с резьбой для крепления. На фото патрон Е27 в разрезе.

Фото ниже показывает, как латунные контакты касаются цоколя лампы. Правая фотография показывает передачу тока латунным контактам, закрепленным на вкладыше.

Чтоб повысить безопасность, необходимо подавать фазу на центральный контакт цоколя. Это сводит к минимуму шанс касания фазы человеком.

Электрический патрон на три лампочки

Однажды мне пришло письмо от Владимира на почту. В нём находились фотографии нестандартного патрона Е27. Он предназначен для установки трех ламп. Когда он разбирал патрон, чтоб подключить провода, из него выпали контакты. Владимиру было сложно понять, куда их устанавливать. Я помог решить эту задачу. Я не имею такого патрона, поэтому обработал фотографию, которую выслал Владимир.

Контактирующие пластины имеют отверстия. К ним подсоединяются провода при помощи винтов с гайками М3. Если имеется паяльник, пластины можно спаять. Стрелкой красного цвета обозначена пластина, к которой следует подсоединять фазный провод. «Ноль» подключается к участку, обозначенному синей стрелкой. Пунктирная синяя линия показывает соединение контактов. Необязательно делать эту перемычку, потому что пластины будут соединяться через цоколь лампы. На фото показано зеленым. Но если не вкрутить правую лампу, на левую напряжение не поступит.

Как подключить обыкновенный электрический патрон

Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.

Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.

На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту.

Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.

Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.

Как подключить электрический патрон с клеммами

Более новым видом патронов являются те, провода которых прижимаются при помощи клеммных колодок. Такой вид крепления ускоряет монтаж люстр и светильников. Корпус выполнен из пластмассы в виде монолита. Контакты закреплены изнутри при помощи заклепок. При выходе патрона из строя, ремонтные работы не удастся произвести.

Такой тип патрона выпускается размерами Е14, Е27. Они подойдут для замены разборных патронов, принцип которых описан чуть выше.

Как подключить безвинтовой электрический патрон

Из новинок патронов марки Е14, Е27 можно отметить патрон с безвинтовым подключением. Корпус патрона имеет отверстия, зачастую, две пары. В них задеваются провода. Внутри установлены пружинные контакты из латуни, которые предназначены для защемления и фиксации проводов.

В отверстиях 1-2, 3-4 попарно соединены контакты (на фото выделены красным). Сделано это для того, что бы подсоединять патроны параллельно в люстрах, а также светильниках, имеющих несколько лампочек. На один патрон подается напряжение, последующие патроны подключаются к нему при помощи перемычек. Светодиодные и энергосберегающие лампы экономны, поэтому количество патронов может быть равным 10 и более.

Бесконтактные патроны подключаются быстро и легко. Следует взять провод, снять с него изоляцию на один сантиметр и установить в определенное отверстие. Однако имеется нюанс, который следует учесть.

Чаще всего используются многожильные провода. Если жилы тонкие, зафиксировать их в контактах проблематично. Поэтому, изготовители люстры обслуживают концы проводов, подключаемых к патрону. Вследствие чего, конец многожильного провода становится одножильным. Затем он лудится и легко устанавливается в пружинный контакт.

На фото показано поэтапное подключение патрона к электрической проводке. Может возникнуть ситуация, когда пальцами невозможно добраться до проводов. В этом случае следует воспользоваться пинцетом.

Не каждый имеет дома паяльник. Патрон можно подключить и без него. Перед тем, как заправлять провод в пружинный контакт, установите в отверстие стержень из металла. Его диаметр должен быть больше диаметра провода. На фото видно, что использовалась часовая отвертка, можно применить гвоздь. В таком случае контакт отойдет и в зазор, который возник, легко войдет провод.

Далее следует изъять металлический стержень. Контакт надежно зафиксирует провод. Этим можно воспользоваться в том случае, если не удается достать провода из электрического патрона. После того, как провод заправлен в контакт, потяните его, убедившись в том, что он надежно зафиксирован.

Как подключить к электрическому патрону розетку

Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.

В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.

Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.

Крепление электрического патрона

Как правило, патрон в люстрах и светильниках крепится за дно. Отверстие ввода провода имеет резьбу. Е27 могут иметь одну из трех видов резьб: М16×1; М10×1 или М13×1. Е14 – М10×1. Светильники подвешиваются на электропровод либо на металлическую трубку, имеющую любую форму резьбы на конце и длину.

Крепление электрического патрона за токоподводящий провод

Не допустимо прикреплять патрон напрямую к проводам. Для начала следует зафиксировать патрон в люстре. Для этого в донышко установлена втулка из пластика, имеющая отверстие в центре для запуска проводов.

Во втулку установлен пластиковый фиксирующий винт.

После того как патрон подключен и собран, пластиковым винтом зажимаются провода. Эту втулку могут использовать для крепления декоративных элементов светильнику. Винт позволяет надежно закрепить патрон, крепление плафона и подвесок светильника.

Крепление электрического патрона на трубке

Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.

Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.

Крепление электрического патрона втулкой

Настольные лампы и настенные светильники имеют электрические патроны, которые крепятся при помощи пластиковых или металлических трубчатых втулок к деталям, выполненных из листового материала. Этот способ позволяет расширить возможности технологии изготовления светильников. Требуется всего-навсего просверлить отверстие и прикрепить патрон втулкой.

Эти светильники мне доводилось ремонтировать, так как пластмасса деформировалась. Это произошло из-за нагрева лампы накаливания. После чего патрон начинает болтаться. Я менял втулку на металлическую. Брал ее от резистора типа СП1, СП3. Они имеют крепежную резьбу М12*1. Обратите внимание на то, что резьба может быть другая. Все потому, что резьба патронов Е27 не имеет стандарта. Изготовители патронов выбирают резьбу исходя из своих соображений. Если вы решили применить втулку от резистора, не ломайте его до того, пока не проверите резьбу патрона. Достаточно разобрать резистор и из пластикового основания вынуть втулку.

Крепление электрического патрона с безвинтовыми контактными зажимами

Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.

На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.

Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.

На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.

Ремонт разборного электрического патрона

Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.

Для того чтоб отремонтировать электрический патрон, его следует разобрать, проверить соединение с проводами, зачистить контакты до блеска. Иногда, когда вы попытаетесь выкрутить лампочку, колба может отклеиться от цоколя. В этом случае, попытайтесь вывернуть цоколь. Открутите корпус патрона, держа его за донышко. Если не получается это сделать, возьмитесь за край цоколя плоскогубцами и вывернете его.

Ремонт электрического патрона с безвинтовыми контактными зажимами

Соседка делала ремонт в квартире и снимала люстру с потолка. Она откручивала гайки с электрических патронов, имеющих безвинтовые контактные зажимы, чтоб можно было снять плафоны. Цилиндрические части патронов повисли на проводах, отсоединившись от донышек. Люстра проработала с лампами накаливания 6 лет. Стало понятно, что за счет выделения тепла, пластмасса стала хрупкой, защелки обломались. Я решил отремонтировать патроны.

Первым делом были спилены защелки до уровня площадок в основании корпуса патрона. На фото слева сломанная защелка, справа – защелка, подогнанная по размеру.

Новые защелки изготовлены и листа латуни, толщина которого 0,5 мм. Ширина равна ширине обломанных защелок. Затем заготовка согнута по форме, на фото видно. Ее можно изготовить из любого имеющегося металла – алюминия, железа.

Стороной, которая была загнута, полоска заводится в дно патрона со стороны закругленной части. После этого, оставшийся участок загибается по контуру держателя (на фото).

Далее дно патрона накручивается на трубку в люстре.

Затем подсоединяются электропровода. Самодельные защелки прекрасно выполняют свою задачу. Эта защелка прослужит многие годы.

http://www.proterem. ru

Лампа не подключается или работает с ошибками

Выберите тему:

Моя лампа не включается
Лампа мигает, но не подключается
При подключении лампа мигает, но медленно
В приложении Салют показывается неверный статус лампы
Лампа не реагирует на команды
Вернуть заводские настройки
Другая проблема

Моя лампа не включается

  • Убедитесь, что тип патрона соответствует типу цоколя лампы.

  • Проверьте, что лампа до конца вкручена в патрон и что свет включён.

  • Проверьте патрон: вкрутите в него обычную лампу накаливания и включите её.

Лампа мигает, но не подключается

  • Проверьте, работает ли интернет: подключите компьютер или телефон к той же сети Wi-Fi, к которой подключаете лампу, и попробуйте открыть сайт sberdevices. ru.
  • Поставьте лампу и устройство, с помощью которого вы её настраиваете, ближе друг к другу. Лучше всего — на расстояние одного или двух метров. Это нужно только на время на время настройки, после устройства можно размещать на расстоянии.

  • Перезагрузите роутер.

  • Попробуйте настроить лампу на другом устройстве с ассистентами Салют или через приложение Салют.

  • Ещё раз попробуйте перевести лампу в режим настройки: выключите её на 10 секунд, затем четыре раза включите и выключите, а потом снова включите.

  • Подключите лампу и устройство, с помощью которого вы её настраиваете, к одной сети Wi-Fi 2,4 ГГц.

  •  Настройте роутер:

    • Если ваш роутер поддерживает работу в двух диапазонах: 2,4 и 5 ГГц, на время подключения лампы выключите поддержку 5 ГГц на роутере.

    • Выключите приоритизацию пакетов данных (Quality of service, QoS).

    • Выключите режим изоляции (Wi-Fi isolation). Так же он может называться гостевым режимом.

    • Переключите сеть Wi-Fi в режим работы 802.11b/g/n.

    • Измените ширину канала Wi-Fi на 20 МГц. Если не помогло, попробуйте 40 МГц.

    • Откройте порты 6666/UDP, 6668/TCP, 1883/TCP, 443/TCP, 80/TCP.

    • Разрешите широковещательную рассылку (Broadcast forwarding).

    • Включите службу подключения устройств (Universal plug and play, UPnP).

    • После изменения настроек перезагрузите роутер и попробуйте настроить лампу заново.

При подключении лампа мигает, но медленно

В режиме настройки лампа затухает и загорается с частотой примерно два раза в секунду. Если она затухает и загорается медленнее, это означает, что лампа работает в дополнительном режиме подключения.

Чтобы вернуть лампу в режим быстрой настройки, выключите её на 10 секунд, затем четыре раза включите и выключите, а потом снова включите.

В приложении Салют показывается неверный статус лампы

Иногда бывает, что в приложении Салют лампа отображается не в том состоянии, в котором находится на самом деле — например, ваша лампа включена, а в приложении отображается выключенной.

Это происходит из-за рассинхронизации данных. Попробуйте обновить экран, на которым отображается неверный статус, — для этого проведите пальцем по экрану смартфона сверху вниз (жест pull to refresh). Скорее всего, статус сменится на актуальный.

Лампа не реагирует на команды

  • Проверьте патрон: вкрутите в него обычную лампу накаливания и включите её.

  • Убедитесь, что на устройстве или в приложении, через которое вы отдаёте команду, вы авторизованы с тем же Сбер ID, с которым настраивали лампу.

  • Выйдите из приложения Салют, а затем войдите заново.

  • Проверьте, работает ли интернет: подключите компьютер или телефон к той же сети Wi-Fi, к которой подключена лампа, и попробуйте открыть сайт sberdevices.ru.
  • Перезагрузите роутер.

  • Убедитесь, что на роутере выключен режим изоляции (Wi-Fi isolation). Ещё он может называться гостевым режимом.

    Для этого найдите на роутере наклейку с адресом административного интерфейса, логином и паролем. Введите адрес с наклейки в адресную строку браузера и войдите с помощью логина и пароля. Затем найдите и проверьте настройку.

Вернуть заводские настройки

Выключите лампу на 10 секунд, затем четыре раза включите и выключите, а потом снова включите.

После этого лампу можно настроить заново.

Другая проблема

Если не работает приложение Салют, у вас проблема со Сбер ID или вы видите ошибку на экране, изучите советы в разделе «Решение проблем». Если ничего не помогает или решения для вашей проблемы не нашлось, свяжитесь с нами — мы поможем.

Подключение патрона для лампочки

Статьи

Главная › Новости

Опубликовано: 01.09.2018

Небольшой нюанс при подключении патрона лампы.

Самостоятельное подключение патрона для лампочки – мероприятие вполне доступное и не требующее особых навыков или профессиональных познаний.


Однако важно правильно выбрать патрон, а также соблюдать нормы и правила подключения электрического устройства.

Подробнее об этом читайте далее в статье.

Маркировка электрических патронов

Электрический патрон является устройством, при помощи которого лампочка фиксируется на осветительном приборе и осуществляется контакт с электричеством.


Как подключить патрон к проводам. Устройство патрона без болтиков.

Маркировкой определяется максимальная нагрузка, мощность и напряжение.

Принцип функционирования всех патронов одинаков, а основные отличия представлены габаритами устройства и конструктивным исполнением:

Патроны с резьбой Эдисона предназначены для вкручивания обычных ламп накаливания и люминесцентных ламп, имеющих встроенный стартер, а также галогеновых цокольных ламп. Устройство маркируется «E5», «E10», «E14», «E27» и «E40». Патроны для люминесцентной лампы и подсветки бокового типа в многоуровневых подвесных гипсокартонных потолках. Устройство маркируется «G5», «G13», «2-G13», «G20» и «G23». Патроны под галогеновые лампы с мощностью не более 50Вт монтируются в растровые или спотовые светильники. Устройство маркируется «G3.9», «G5.3», «GX5.3», «GU5.3», «GY5.3» и «GU10». Патроны под двух-цокольные галогеновые лампы с мощностью 50-1000Вт относятся к категории ламповых держателей и применяются в торшерах, подъездных светильниках и в осветительных приборах для придомовой территорий.

Цифрами, которые выставляются после «E», обозначаются показатели диаметра цокольной части в миллиметрах, а после буквы «G» – расстояние от одного контакта до другого.


Как устроен патрон от лампочки, как его самостоятельно заменить/поставить?

Устройство

Все выпускаемые на сегодняшний день патроны состоят из нескольких основных элементов:

цилиндр-корпус наружный с резьбовой гильзой; донная часть; вкладыш, выполненный из керамики.

Подача электрического тока на цокольную часть лампочки осуществляется посредством пары латунных контактов и специальных крепежных планок, имеющих резьбу.

Патрон — устройство

Как подключить патрон для лампочки

Правила установки или подключения электрического патрона могут незначительно варьироваться в зависимости от конструктивных особенностей используемого устройства.

Перед выполнением самостоятельной замены патрона в осветительном приборе обязательно обеспечивается электробезопасность посредством отключения в электрощите автоматов, отвечающих за питание электрического прибора.

Слишком часто выходят из строя лампы? Не стоит винить производителя. Почему перегорают лампочки и как решить эту проблему — тема данной статьи.

Как утилизировать разбившуюся энергосберегающую лампочку, читайте тут . Не забывайте о мерах безопасности.

Знаете ли вы, что такое лампа ДРЛ? Где ее использовать и как правильно подключить, читайте далее .

Обыкновенный электрический патрон

Значительное количество осветительных приборов функционирует посредством обычных патронов, подключаемых в соответствии со следующими несложными рекомендациями:

зачистка изоляционного материала с концов проводов примерно на полтора сантиметра; крепление проводов на задней детали патрона; загиб зачищенных концов проводов в небольшие колечки, в которые будет входить клеммный винт устройства; обмотка оголённой части проводов специальной изоляционной лентой; фиксация проводов винтами с квадратными прокладками на клеммах изолятора электрического патрона.

На заключительном этапе изоляционной лентой доматываются провода, что позволит задней части патрона надёжно фиксироваться, после чего прикручивается цокольная часть.

Работоспособность установленного патрона проверяется после вкручивания лампочки и подачи напряжения.

Патрон с клеммами

Клеммные патроны характеризуются наружным расположением клемм, поэтому процесс подключения не потребует предварительной разборки устройства.

Винтовые зажимы или клеммные колодки позволяют выполнить быстрое и простое подключение, осуществляемое посредством заклёпок.

Такие устройства невозможно отремонтировать, поэтому при выходе их из строя обязательно выполняется грамотная замена патрона.

Безвинтовой электрический

Такой вариант патрона отличается неразборным корпусом с попарными отверстиями, в которые устанавливаются предварительно зачищенные провода. Фиксация осуществляется пружиной и латунными пластинами, что полностью исключает выпадение проводов. Пружинный контактный зажим упрощает монтаж и повышает стабильность конструкции.

Это самый быстрый способ подключения, характеризующийся высоким уровнем надёжности и долговечности с сохранением работоспособности при соблюдении номинальных показателей мощности подключаемых ламп.

Как подключить к электрическому патрону розетку

При необходимости подключить электрическую розетку на 220В к стандартному патрону можно дополнительно запитать параллельно ещё пару проводов. В этом случае нужно быть готовым к обесточиванию розетки при выключении света.

Подключение жил

Способы крепления

В настоящее время практикуется несколько вариантов закрепления электрического патрона, которые отличаются как составными элементами, так и уровнем сложности самостоятельного выполнения.

За токоподводящие провода

Выполнять подвешивание одиночных патронов можно на токоподводящих проводах. При монтаже патрон нужно разобрать, освободить контактные зажимы и вынуть вкладыш, после чего провода вставляются в зажимы, а патрон собирается.

В обязательном порядке осуществляется дополнительная фиксация провода, что предотвратит перегиб или обрыв жилы . Зажим проводов производится при повороте нижней корпусной части патрона.

Крепление электрического патрона за токоподводящий провод

В процессе такого монтажа очень важно контролировать параметры глубины, а также правильность расположения провода между контактными зажимами.

На трубке

Закрепление на специальной трубке из металла является самым распространенным и достаточно надёжным способом, позволяющим осуществлять самостоятельное подвешивание тяжелых осветительных плафонов.

На металлическую трубку могут навинчиваться добавочные гайки, посредством которых и производится фиксация арматуры осветительных приборов, элементов дизайна или плафонов.

Преимуществом такого способа является то, что вся нагрузка перераспределяется исключительно на металлическую трубку, а внутри пропускаются стандартные токопроводящие провода.

Втулкой

Использовать подключение втулкой целесообразно при фиксации патрона в настольной лампе или настенном светильнике. Допускается применение металлических или пластиковых трубчатых втулок. Основным недостатком такого способа является риск деформации пластмассовой втулки в результате длительного нагрева.

При фиксации резисторной металлической втулки нужно помнить, что присоединительная патронная резьба не всегда нормирована, поэтому может потребоваться выполнение подгонки.

С безвинтовыми контактными зажимами

Особенностью такого крепления является накручивание на резьбу трубки донной части, после чего токопроводящие провода закладываются внутрь, и защелкивается корпус-цилиндр.

Конструкция с безвинтовым типом контактных зажимов отличается ремонтопригодностью, поэтому отремонтировать вышедший из строя патрон вполне возможно самостоятельно.

Ремонт разборного электрического патрона

Неработающие электрические патроны в некоторых, несложных случаях, вполне могут быть самостоятельно отремонтированы:

Разобрать корпус и произвести осмотр контактов, расположенных под откручиваемой крышкой. Произвести проверку медных контактных пластин на отгиб, окисление или покрытие ржавчиной, образующейся в процессе эксплуатации в помещениях с повышенными показателями влажности. Зачистка контактов при помощи наждачной бумаги или тонкого напильника, а также осторожный подгиб контактов до нужного уровня. Осмотр контактных винтовых крепежей, расположенных с обратной стороны керамической донной части, их подчистка и осторожное подтягивание.

Успешность проведенных ремонтных работ определяется тестированием после вкручивания и включения лампочки.

Ремонт электрического патрона с безвинтовыми контактными зажимами

Патроны «Е27» с безвинтовым типом контактных зажимов, предназначены исключительно для монтажа в светильниках или другом осветительном оборудовании, но иногда характеризуются не полным соответствием диапазонам по номинальному сечению.

Технология проведения ремонтных работ: спиливание защелки до площадки основания корпуса электрического патрона; изготовление латунной или металлической защелки толщиной в 0,5 мм и последующий сгиб заготовки в соответствии со стандартной формой; загнутая сторона заводится в донную часть патрона и производится загиб оставшегося участка в соответствии с контуром держателя; накручивание донной части патрона на крепежную трубку и подсоединение проводов.

Электрические патроны по праву являются одним из наиболее важных элементов любых современных осветительных приборов. Вид и конструкция патрона должны обязательно соответствовать типу лампы, поэтому нужно ориентироваться на маркировку и учитывать качественные характеристики такого устройства.

Видео на тему

Заменить патрон в люстре

Менять или отремонтировать

Если одна или несколько лампочек в светильнике не горит после замены, чаще всего причиной этого является вышедший из строя патрон. Причиной неполадок может стать окисление мест соединения контактов с цоколем лампочки. Проверить это, можно не разбирая весь светильник:

  1. Обесточьте сеть, выключив пакетник.
  2. Выкрутите лампочку.
  3. Воспользовавшись фонариком, посветите в патрон.
  4. Осмотрите торцы клемм на наличие нагара, ржавчины, продуктов окисления.
  5. Почистите конца контактов мелким напильником или отверткой.
  6. Металлические клеммы могут быть расслаблены и пригнуты к стенкам, поэтому подтяните их до упора и отогните отверткой.

Все эти процедуры можно выполнить без снятия плафона и демонтажа его частей. Если же при визуальном осмотре выяснилось, что контакты отвалились, провода перегорели, корпус держателя треснул, частично откололся или после всех вышеприведенных действий исправная лампочка не загорается, потребуется полная замена старого патрона в светильнике на новый.

Патрон для люстры: виды

С момента появления ламп накаливания, были разработаны и устройства, посредством который производится подключение лампы к электросети – патроны. С советских времен и по наши дни, в люстрах используют только два вида патронов.

Виды соединителей:

При изготовлении патронов, преимущественно используют два вида материалов – пластик и керамика. Изделия из керамики, являются более хрупкими, чем пластик, но они очень устойчивы к перегреву. Таким образом, они позволяют использовать в работе лампы накаливания любой мощности.

Патроны из пластика старого образца, отличались также повышенной устойчивостью к перегреву и механическим нагрузкам. Но современные изделия при работе с лампами большей мощности и температуры, быстро выходят из строя.

Одним из элементов конструкции пластиковых патронов, является так называемая «юбка», которая позволяет крепить изделия на различных поверхностях или конструкциях (например, в настольной лампе с абажуром).

Данные устройства, разделяют на два вида и по такому параметру, как способ крепления проводников в клемме. Оно может быть с использованием винта или безвинтовым контактом.

Совет: как выкрутить цоколь от лампочки из патрона

Иногда цоколь лампочки заклинивает в патроне и его сложно вытащить. Если откручивать за стеклянную колбу, она отламывается и металлическая часть застряет. Чтобы извлечь ее оттуда нужно для начала обесточить люстру или другой светильник, с которым случилась неприятность. При этом отключать свет лучше на щитке, особенно, если не уверены, что выключатель размыкает фазу.

Далее, есть как минимум два варианта:

  1. Вставить в цоколь ножницы и раскрыть их. Концы упрутся в резьбу изнутри. Прилагая усилие к раскрытию ножниц, прокручивать их против часовой стрелки.
  2. Плоскогубцами подцепить металлический край детали, немного подогнуть вовнутрь и, схвативший за него пассатижами, выкрутить цоколь.

Посмотрите на видео еще один способ выкрутить часть сломавшейся лампочки при помощи пластиковой бутылки:

Патрон для люстры — основные виды и маркировка

При маркировке резьбовых электрических патронов используется буква «Е» с обозначением диаметра цоколя в миллиметрах. Технические характеристики указываются на корпусе каждого изделия.

По принципу работы все патроны устроены одинаково. Отличия заключаются только в габаритных размерах и конструктивном исполнении. Согласно государственному стандарту патроны, рассчитанные на применение в сети 220 В, производятся трех типов:

  1. 1. Е14. Данный тип обычно используется для подсветки в СВЧ печах, холодильниках или в настольных светильниках. Рассчитан, как правило, на максимальный ток потребления до 2А (440 Вт).
  2. 2. Е27. Применяется в большинстве светильников и потребляет до 4А (880 Вт).
  3. 3. Е40. Данный тип патрона используется для уличного освещения и рассчитан до 16А (3500 Вт).

В устройстве самого патрона можно выделить несколько основных деталей. Наружный цилиндрический корпус включает в себя гильзу с резьбой Эдисона. Также в состав патрона входят донышко и керамический вкладыш.

От подходящих проводников ток передается по двум латунным контактам на цоколь лампочки.

В целях повышения безопасности при эксплуатации фаза должна подключаться на центральный контакт цоколя. В этом случае угроза соприкосновения с фазой для человека сводится к минимуму.

Меры безопасности

Чтобы поменять конструкцию самостоятельно и избежать аварийной ситуации, требуется соблюдать правила техники безопасности. Они включают в себя следующее:

Запрещено проводить замену, предварительно не обесточив сеть
Если пренебречь этим правилом, риск несчастного случая очень высок.
Если в процессе демонтажа обнаружено повреждение проводов, обязательно заменить их (частично либо полностью).
Если новый патрон оснащен в комплекте отводными проводами, необходимо обратить внимание на материал их изготовления. Вероятно, что устройство имеет алюминиевый проводник, а осветительный прибор подключен при помощи медного (либо наоборот)
Чтобы соединить такие провода, желательно применять специально разработанные клеммники. В крайнем случае допустимо выполнить тщательную скрутку и надежно обернуть ее изолентой.
Перед снятием люстры необходимо зарисовать либо сфотографировать схему ее монтажа

Это позволит избежать неправильного подключения икрепежа (которое может стать причиной короткого замыкания).
Во время работы со стеклянными и керамическими элементами следует соблюдать осторожность. Чтобы избежать порезов, рекомендуется использовать перчатки.

Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно. Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет.

Итак, для того, чтобы правильно заменить вышедший из строя элемент, необходимо выполнить следующие действия:

  1. Отключить свет на щитке. Выполнять замену под напряжением категорически запрещается!
  2. Снять люстру с потолка. Можно, конечно же, поменять патрон, не снимая светильник, однако это будет гораздо сложнее. Все, что нужно сделать – разъединить соединение проводников (обычно скрутка или клеммные колодки, как на фото) и снять люстру с крюка либо планки.
  3. Разобрать осветительный прибор, сняв стеклянные плафоны и выкрутив все лампочки (обычной это e27 либо e14 — миньон), чтобы не разбились в процессе ремонта.
  4. Открутить видимую часть электрического патрона и отключить провода. В некоторых моделях контакты находятся на основании. В этом случае нужно будет открутить зажимные винты.

Наглядно увидеть, как поменять патрон, Вы можете на данном видео уроке:

Кстати, иногда нет необходимости менять электрический патрон, а достаточно просто отремонтировать его. К примеру, на предоставленном ниже видео мастер смог решить проблему не снимая люстры и не выполняя замену патрона:

Если у Вас осветительный прибор с галогенными лампами, рекомендуем просмотреть данный урок:

Вот и все, что хотелось рассказать Вам о том, как поменять патрон в люстре своими руками. Надеемся, предоставленная технология замены с фото и видео примерами была для Вас полезной и интересной! Кстати, такой метод может подойти не только для потолочного светильника, но и настольного, если он сломался.

Патрон в осветительных приборах удерживает лампочку и обеспечивает электрический контакт. Неисправность элемента приводит к тому, что лампочки не будут светиться. В большинстве проблемных ситуаций требуется заменить патрон в люстре.

Когда необходимо менять патрон

В случае короткого замыкания свет пропадает внезапно. Данная ситуация может привести к различным последствиям, требующим принятия определенных мер. Очень часто возникает необходимость в замене старого патрона. Для того чтобы убедиться в этом, нужно проверить его состояние. При выполнении проверки люстра должна быть полностью обесточена.

В отдельных случаях причиной отсутствия света может быть перегоревший провод, который достаточно легко заменить. Однако, как показывает практика, чаще всего все-таки необходимо менять патрон. Чаще всего перегреванию подвержены электропатроны подвесного типа, в которых лампа вкручивается сверху. При закрытых плафонах патрон становится полностью изолированным. Его постоянно обдувает раскаленный воздух, что приводит к сильному перегреву. Выход из строя патронов в таких люстрах полностью зависит от того, насколько часто используется данный осветительный прибор.

Как заменить

Установку нового патрона в люстру нужно выполнять согласно последовательной инструкции. Следуя базовым правилам, удастся избежать опасных ситуаций и распространенных ошибок.

Отключение света на электрощитке

Прежде чем начать непосредственную замену, требуется обесточить помещение, где будет выполняться работа. Для удобства можно обесточить всю квартиру.

Отключение проводов

Вырубив электричество, можно переходить к откручиванию фиксирующих элементов, которые удерживают люстру. Как правило, в качестве таких элементов выступа

как разобрать для лампочки е14, крепление плафона к патрону

Наиболее частая неисправность светильников заключается в перегорании ламп. Особенно это актуально для дешевых лампочек со спиралью накаливания. Такая поломка устраняется легко, но если проблема в патроне — с этим разобраться труднее. Следует разобраться, как заметить неисправность и произвести замену вышедшего из строя патрона. Иногда это требуется не только в связи с ремонтом, но и для улучшения функционирования либо эстетики люстры.

Когда следует менять патроны для лампочек

Основными причинами, по которым становится необходимой замена патрона в люстре, являются:

  • потрескивание либо гудение в светильнике во включенном состоянии;
  • мерцание лампы, в том числе новой после замены;
  • запах гари;
  • отсутствие контакта (лампочка не включается).
Как заменить патрон в люстре

Наиболее часто неисправность происходит по причине производственного брака. Другими факторами могут быть высокая влажность воздуха, перепады напряжения, резкие колебания температур и т.д.

Важно! Поломки нередко происходят из-за перегрузок, если в патрон вставлена лампочка слишком высокой мощности.

Конструкция

Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

Конструкция патрона

Сердечник

Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.

Винтовой зажим

Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.

Прижимной контакт

Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.

Резьба

Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

Корпус электрического патрона

Корпус

Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:

  • Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
  • Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
  • Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.

Пошаговая инструкция по замене

Для того, чтобы заменить патрон, потребуется следующее:

  • клеммники, предназначенные для соединения проводки;
  • изолента;
  • отвертка;
  • строительный нож с несколькими разными лезвиями;
  • индикаторный мини-тестер;
  • новый цоколь для замены.

Процесс замены выполняется в несколько этапов. Ниже представлена пошаговая инструкция на примере модели для цоколя е14.

Инструменты для замены патрона

Отключение света на щитке

Это требуется сделать в первую очередь. Поскольку необходимо отключение электроэнергии, заменой следует заниматься в дневное время. Если же поломка произошла вечером или ночью, можно попробовать отключить только потолочную линию. Как правило, проводка имеет такое разграничение. Если же отключается вводной автомат, помещение обесточивается полностью. В таком случае, потребуется либо перенести ремонт на утро, либо устроить подсветку фонариком. При наличии внутреннего щитка отключение выполняется нажатием одной кнопки.

Важно! Выключение питания должно осуществляться только на щитке, а не на выключателе, управляющем светильником.

Отключение проводов

Согласно требованиям электромонтажа, размыкатель цепи должен быть установлен на фазной линии, перед люстрой. Затем необходимо проверить индикатором напряжение на клеммнике светильника.

Отключение питания

Снять люстру с потолка

Заменить конструкцию возможно и без снятия люстры, но такая работа будет сильно затруднена. Тем более, потребуется лишь выполнить разборку крепления плафона к патрону. Чаще всего это клеммные колодки либо проводная скрутка. Порядок действий следующий:

  • С люстры требуется снять все хрупкие комплектующие (плафоны, стеклянные элементы декора, лампочки).
  • Далее разобрать декоративный колпак и открутить стопорный винт, который закрывает проводную скрутку под потолком.
  • Если светильник закреплен при помощи крюка, необходимо рассоединить проводку и развести еепо разные стороны, после чего конструкция может быть снята.
  • Если под декоративным колпаком располагается планка, при помощи отвертки требуется ослабить болты.
  • После снятия люстры станут доступными три жилы электропроводов. Требуется развести их по сторонам и нанести на каждую слой изоленты.
Снятие люстры с потолка

Обратите внимание! На подвесных и натяжных потолках светильники обычно закрепляются одноразовыми креплениями. Рекомендуется не снимать их при разборе осветительного прибора.

Разборка светильника

Это необходимо, чтобы получить доступ к патрону. Существуют многочисленные конструкции и формы люстр, но каждая из них оснащена плафоном. Именно его требуется полностью снять, чтобы облегчить дальнейшую работу.

Демонтаж патрона

Чтобы понять, как разобрать неисправный патрон для лампочки е14, следует определить его разновидность и конструкцию креплений. Чаще всего встречаются:

  • Нового образца с фарфоровым корпусом. Патрон крепится при помощи двух винтов, расположенных в основании. Чтобы его демонтировать, потребуется всего лишь выкрутить их обычной отверткой.
  • Старого образца из карболита. Такие конструкции имеют массу разновидностей — потолочные, настенные, с закрепляющим механизмом и т.д. Чтобы демонтировать патрон, потребуется открутить держатель лампы, открепить от основания провода и далее выкручивать дно либо гайку.
Демонтаж патрона

Совет! После демонтажа патрона рекомендуется проверить состояние проводки. При обнаружении повреждений либо обугливаний следует провести замену.

Ламповый осветительный прибор для ламп модели е27 либо е14 может быть починен в домашних условиях. Чтобы это сделать, следует раскрутить патрон и произвести восстановление поврежденных элементов:

  • Если причина неполадки в повреждении проводки, следует демонтировать люстру, разобрать патрон и заменить провода, подключающие его к сети.
  • Еще одной вероятной причиной неисправности может быть ослабление винтов, удерживающих проводники. Для этого следует демонтировать устройство и открепить его от проводов. После этого винты подкручиваются при помощи отвертки.
  • Центральный контакт может со временем покрыться нагаром, что также ведет к отключению светильника. Чтобы восстановить функциональность люстры, потребуется очистить его поверхность напильником либо листом наждачки после разборки.
  • Если лампочка вкручена с излишним усилием, язычок контакта может запасть. Чтобы вернуть его на место, потребуется разобрать конструкцию и поправить элемент отверткой.
Проверка конструкции на предмет повреждений

Обратите внимание! В некоторых случаях лампа не извлекается из патрона, поскольку цоколь заклинило. При попытке выкрутить ее снимается только стеклянная часть. Чтобы разобрать эти элементы, потребуется открутить цилиндрическую часть корпуса патрона, придерживая его снизу. Если это выполнить не удается, можно применить плоскогубцы, зацепив цоколь за край и повернув по резьбе.

Монтаж другого патрона

Для замены патрона требуется подключить к его центральному контакту фазу, а к дополнительному — ноль. Чтобы распознать провода, необходимо предварительно изучить их цветную маркировку.

Процесс соединения проводников является самым ответственным этапом при монтаже патрона. Если допустить какую-либо ошибку, возникает риск перегрева и поломки осветительного прибора, а также короткого замыкания. Если ранее конструкция держалась на проводных скрутках, следует заменить их клеммниками. Как только патрон будет собран, концы проводов люстры необходимо вытянуть вверх.

При сборке прибора рекомендуется обратить внимание на следующие факторы:

  • Потолочные люстры нередко выходят из строя из-за окисления, коррозии либо отхождения латунных пластин, прикрепляющихся к цоколю. В таком случае можно попробовать очистить их кусочком наждачной бумаги.
  • Все крепежные элементы необходимо внимательно осмотреть на предмет смещений и загрязнений. Все неисправности следует устранить путем подкручивания и очистки, и лишь после этого производить монтаж нового устройства.
Сборка после замены

Чтобы установить люстру обратно, потребуется посторонняя помощь. Данный процесс включает в себя:

  • Подсоединение проводов светильника с электросетью с учетом нулевой и фазной линий.
  • Закрепление плафона и вкручивание лампочки.
  • Установка элементов декора.

После того, как светильник будет возвращен на место, следует подключить напряжение и убедиться, что конструкция работает.

Меры безопасности

Чтобы поменять конструкцию самостоятельно и избежать аварийной ситуации, требуется соблюдать правила техники безопасности. Они включают в себя следующее:

  • Запрещено проводить замену, предварительно не обесточив сеть. Если пренебречь этим правилом, риск несчастного случая очень высок.
  • Если в процессе демонтажа обнаружено повреждение проводов, обязательно заменить их (частично либо полностью).
  • Если новый патрон оснащен в комплекте отводными проводами, необходимо обратить внимание на материал их изготовления. Вероятно, что устройство имеет алюминиевый проводник, а осветительный прибор подключен при помощи медного (либо наоборот). Чтобы соединить такие провода, желательно применять специально разработанные клеммники. В крайнем случае допустимо выполнить тщательную скрутку и надежно обернуть ее изолентой.
  • Перед снятием люстры необходимо зарисовать либо сфотографировать схему ее монтажа. Это позволит избежать неправильного подключения икрепежа (которое может стать причиной короткого замыкания).
  • Во время работы со стеклянными и керамическими элементами следует соблюдать осторожность. Чтобы избежать порезов, рекомендуется использовать перчатки.
Техника безопасности

Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно. Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет.

Замена патрона в светильнике

Современные помещения не представить без осветительных приборов. Но даже чтобы зажечь лампочку, для ее подключения к сети нужен патрон. А чтобы защитить лампу от внешних воздействий требуется плафон, выполняющий еще и роль рассеивателя. В состав светильников может входить и отражатель, перераспределяющий световой поток в одном направлении.

Внутри светильника прокладывается электропроводка, чтобы соединить входные клеммы с контактами патронов. Разборка светильников требуется:

  • сразу после покупки;
  • для замены патронов;
  • для отыскания повреждений в электропроводке;
  • ревизии светильника.

Проверка и подключение нового светильника

Современные люстры, в состав которых входит несколько патронов с лампочками, продаются с не собранной схемой соединения внутри. Это продиктовано тем, что пользователь самостоятельно разобьет лампы светильника на группы и соединит их так, как ему нужно. Поэтому такой светильник нужно сразу вскрыть и выполнить соединения. Провода к лампочкам выполняются цветными, нулевые проводники – синего (голубого) цвета. Их соединяют вместе и затем подключают к нулевому проводнику схемы питания.

При одновременном включении ламп фазные проводники соединяются вместе и подключаются к фазному проводнику сети, идущему от выключателя. Если выключатель с двумя клавишами и более, то фазные проводники от групп лампы, включение которых будет происходить одновременно, объединяются и подключаются к соответствующим проводам от выключателя.

При наличии защитного проводника он подсоединяется к корпусу светильника.

Не будет лишним полностью разобрать светильник и отревизировать его. Проверьте, как разделаны провода (не снята ли лишняя изоляция), подтяните соединения в патронах.

Электропроводка в светильниках выполняется гибкими проводами, а в квартире кабели – с моножилой, а иногда еще и алюминиевой. Поэтому обратите внимание на подключение светильника к электропроводке. Для этого не годится сварка или пайка – соединение должно быть разъемным. Если проводники светильника не облужены, то сделайте это обязательно. Либо напрессовать на концы проводов штыревые втулочные наконечники. Затем выполнить соединение с электропроводкой при помощи клемм WAGO или ЗВИ (подробнее про методы соединения: «Что лучше выбрать, скрутку или клеммник для соединения проводов?»). Применение колпачков СИЗ допускается только для соединения медных проводников. Наконечники для такого соединения не требуются. Но в этом случае отключение светильника для его демонтажа в процессе эксплуатации будет затруднено.

Замена патрона в светильнике

Самый слабый элемент светильника – патрон. В современных изделиях чаще страдает его боковой контакт. Он или отламывается, или ослабевает, теряя пружинящие свойства. Как показала практика, подгибать его – бесполезно. В процессе замены лампочек иногда ломается и центральный контакт.

Перед заменой патрона определите тип цоколя лампы, используемой в светильнике. Распространены два типоразмера: тот, что побольше – Е27, поменьше – Е14. Если вы затрудняетесь определить тип цоколя – отправляйтесь в магазин с лампочкой от светильника или снятым патроном. Второй вариант предпочтительнее, так как ассортимент патронов широк.

Цоколи ламп, используемых в светильниках

Для демонтажа современных фарфоровых патронов требуется выкрутить два винта, причем со стороны внутренней его полости, куда заворачивается лампа. Выкрутить их просто, сложнее будет ввернуть обратно, так как держать их нечем. Удобнее для установки такого патрона на место использовать отвертку с магнитным наконечником, либо намагнитить стержень обычной отвертки. Для этого его касаются постоянным магнитом. Можно удерживать его на стержне до тех пор, пока винт не попадет в резьбу. Если для замены патрона светильник снять с потолка, процесс пойдет быстрее.

Современный фарфоровый патрон

Если провода, подключенные к патрону, гибкие – не перетягивайте их. Контактный винт может перерезать проводники.

Замена старых карболитовых патронов черного цвета иногда требует полной разборки светильника. Модификаций их много: настенный, потолочный или подвесной.

Подвесной карболитовый патронКарболитовый патрон с элементами крепления плафона

Последовательность разборки такова:

  1. Выкрутить лампу.
  2. Выкрутить часть патрона, в которую вворачивается лампа (№1 на рисунке). При этом керамическую вставку с контактной группой (№2) нужно придержать пальцем.
  3. Вынуть керамическую вставку, отсоединить от нее провода.
  4. В зависимости от способа крепления дна патрона либо открутить плоскую гайку, либо вывернуть дно, если оно держится на резьбе. При этом не допускать вращения проводов вместе с ней.
Разборка карболитового патрона

Сборка производится в обратном порядке. При установке контактной группы она должна попасть в специальные пазы в корпусе дна патрона. Перед вворачиванием наружной части керамическую вставку придержите пальцем, чтобы она не вышла из пазов.

Замена проводов в светильнике

В большинстве светильников и люстрах проводники проложены внутри полостей трубок, на которых держатся патроны. Менять их приходится, если в процессе неоднократных переделок длина проводов становится недостаточной. Либо, если изоляция плавится или подгорает в результате воздействия рабочей температуры внутри светильника при применении ламп накаливания, или в результате ослабевания контактов в патроне.

Для замены выберите провод с такой же толщиной изоляции и сечения. Другие могут не войти в полость вместо старого. Новые провода присоединяются к старым. Для этого лучше использовать пайку, соединив с ее помощью жилы проводов. Затем старые проводники вытаскиваются из полости, на их место будут затянуты новые провода. Если соединение будет ненадежным и разорвется, то проложить новые провода можно будет только с помощью кондуктора.

Для кондуктора подойдет тонкая стальная проволока, можно использовать ту, через которую затягиваются кабели в гофру. Проволоку заводят в полость для проводников, привязывают к ней новые провода и затягивают внутрь.

Также читайте статью про «Ремонт люминесцентного светильника: инструкция».

Оцените качество статьи:

Цоколь лампочки и патрон для осветительного прибора

»Проекты домашних электромонтажных работ
»Электропроводка в жилых помещениях: Руководство по домашней электропроводке
»Нужна электрическая помощь? Спросите у электрика

Как определить положительные и отрицательные части лампы накаливания: основание лампы и гнездо крепления, электрические советы по электрическим лампам и проводке светильников.

Цоколь лампочки и патрон для крепления
[рекламный блок] Электрический вопрос: Я хотел бы узнать больше о цоколе лампочки.

  • Какие положительные и отрицательные части у лампочки?

Этот вопрос по электропроводке поступил от: Ноэля, домовладельца из Мексики.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Ноэль.

Цоколь лампы и патрон

Как определить положительные и отрицательные части лампочки

Отличный вопрос, Ноэль, большинство людей этого не понимают.

  • Обычно стандартная лампа с винтовым цоколем имеет две области, которые соприкасаются с патроном лампы.
  • В самом конце лампочки находится маленький круглый наконечник, который является положительной контактной поверхностью.
  • Наружная резьбовая часть основания является контактной поверхностью отрицательного соединения.
  • Эти две части обычно изолированы стеклянным основанием лампочки.
  • Поскольку положительная область находится на кончике лампочки, это помогает предотвратить поражение человека электрическим током, если он откручивает перегоревшую лампочку, и его рука соприкасается с боковым основанием лампочки или разъем.
Электрический совет по электрическому подключению ламп и светильников
  • Всегда проверяйте правильность подключения проводов светильника, иначе вы можете запитать отрицательную часть лампочки вместо положительного центрального наконечника.
    Подробнее об идентификации проводов плоских шнуров

Следующее поможет вам с лампами и электропроводкой :

  • Планирование и установка домашнего освещения
  • Товары для домашнего освещения, включая встроенное освещение, освещение под шкафами, терминологию освещения и многое другое.


Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В
Электромонтаж выключателей света

Электропроводка 3-проводного и 4-проводного электропроводки
Электропроводка 3-проводного и 4-проводного кабеля сушилки и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Почему правильное размещение проводов на лампочке важно для успешного зажигания лампы

Сводка

Используя это упражнение, учащиеся должны выяснить, почему провода нужно проложить сбоку от лампочки и на дне лампочки, чтобы она загорелась.Учащиеся соберут простую схему, используя батарею, 2 провода и лампочку. Чтобы понять, как лампочка становится частью простой схемы, ученики исследуют структуру лампочки, заглянув внутрь большей лампочки. Затем ученики изобразят структуру лампы и прохождение электричества через эту простую цепь (включая лампочку, провода и батарею).

Цели обучения

— Студенты узнают, как электрический ток проходит через лампочку как часть простой цепи.
— Студенты смогут объяснить, почему важно прикасаться к проводу в нижней части лампочки и на металлической стороне лампочки.
— Студенты изобразят внутреннюю структуру лампочки и проследят поток электричества через лампочку как часть простой схемы.
— Словарь: простая схема, ток, нить накала

Контекст использования

Это задание можно использовать в вашем классе (3–6 классы) на вводном уровне по простым схемам.Вся работа должна занять около 30-45 минут. Размер класса может быть разным. Вы можете предложить студентам работать индивидуально или в небольших группах. Это простое практическое открытие для студентов, открывающее глаза на то, как электрический ток проходит через лампочку.

Необходимые материалы:
Подготовка: Учитель должен снять внешнее стекло с нескольких больших лампочек (по одной на каждую небольшую группу, чтобы сэкономить на количестве лампочек)
Другие необходимые материалы (на ученика или на небольшую группу):
2 провода
1 батарейка
1 маленькая лампочка
батарейный отсек (при наличии)
лента для удержания проводов (если батарейный отсек недоступен)

После того, как ученики обнаружат и обсудят работу простой схемы, использующей меньшую лампочку, они должны будьте готовы к основной части этого занятия (изучению внутренней структуры лампочки).

Предмет : Физика: электричество и магнетизм
Тип ресурса : Мероприятия: Классные занятия
Уровень класса : средний (3-5)

Описание и учебные материалы

Подготовка: Учитель должен снять стекло с нескольких больших лампочек (по одной для каждой малой группы)
Другие необходимые материалы (на одного студента или на небольшую группу):
2 провода
1 аккумулятор
1 маленькая лампочка
держатель батареи (при наличии)
лента для удержания проводов (если держателя батареи нет в наличии)

Студенты сначала попробуют зажечь лампочку с помощью батареи, двух проводов и маленькой лампочки.Как только это станет для всех успешным, обсудите (или просмотрите), как работает простая схема.

Затем, без предварительных инструкций, спросите, что они знают о лампочке. «Как поток электричества к лампочке зажигает лампочку?» Чтобы помочь ученикам понять это, им нужно будет увидеть, где ток проходит через лампочку. Чтобы сэкономить на лампочках, я бы разделил ваш класс на небольшие группы. Раздайте каждой небольшой группе учеников лампочку с удаленным наружным стеклом.(Чтобы лучше исследовать структуру лампочки, вы должны использовать более крупные стандартные бытовые лампочки.) Попросите их осмотреть внутреннюю часть лампочки, чтобы увидеть, где провода должны соприкасаться с лампочкой, и спросите: «Почему именно там? »

Изучив внутреннюю структуру лампочки, они должны понять, что один провод в лампочке прикреплен к металлической стороне лампы, а затем к нити накала. Другой провод помогает замкнуть цепь в лампе, присоединяясь к нити накала, а затем к основанию лампы.Это открытие должно помочь им понять, как ток может проходить в лампочку и выходить из нее, чтобы простая цепь оставалась замкнутой, когда она зажигает лампочку. Чтобы объяснить зажигание нити в лампе, необходимы дополнительные исследования и обсуждения.
После того, как структура лампочки будет изучена, обсуждена и понята, можно нарисовать и пометить схему внутренней части лампочки, проводов и батареи. Затем на диаграмму следует добавить поток тока.

(См .: http: // home.howstuffworks.com/light-bulb1.htm)

Вы можете расширить это упражнение, взглянув на внутреннюю часть фонарика и попытавшись выяснить, как лампочка горит в фонарике. Схема простой схемы в фонарике может быть нарисована.

Учебные заметки и советы

Я много раз учил простые схемы, используя лампочку в качестве одного из инструментов. Я знал, что ученики должны коснуться металлической стороны и дна лампочки, чтобы она загорелась, но это упражнение помогает ученикам обнаружить и понять, почему эти два контакта важны.

Советы по безопасности: Учителя должны снимать внешнее стекло с лампочки, а не ученики. Убедитесь, что дети осторожно обращаются с большими открытыми лампочками. Остерегайтесь острых краев. НЕ позволяйте учащимся подключать эти открытые лампочки к току.

Оценка

— Понаблюдайте за их практической работой (создание лампочки с использованием 1 батареи, 2 проводов и 1 лампочки для замыкания простой схемы)
— Схема внутреннего устройства лампочки
. — Схема батареи, проводов, большой лампочки с внутренней структурой и отслеживание тока через эту простую схему подключения.

Стандарты

4.II.C.1 — простые схемы

Ссылки и ресурсы

Как починить … неисправную настольную лампу | Live Better

Настольная лампа содержит простую электрическую цепь, состоящую из токопроводящей дорожки и изолированных окружающих частей.

Электричество проходит через латунь в вилке, по меди внутри коричневого «живого» провода к сплавам в электрической лампочке, а затем возвращается через синий «нейтральный» провод. Переключатель прерывает цепь. Третий контакт для желто-зеленого провода заземления, который не всегда присутствует на лампе, представляет собой безопасный маршрут, который побуждает несанкционированное электричество проходить через это , а не через и , если синий и коричневый провода соединены, что делает короткое замыкание.Излишне говорить, что понимание того, как распространяется электричество, необходимо в процессе обнаружения и устранения неисправности в любом электрическом приборе.

Вам понадобятся:
Мультиметр
Инструмент для зачистки оболочки
Инструмент для зачистки проводов
Плоскогубцы
Маленькая крестообразная отвертка с плоской и малой головкой
Кусачки
Изолента

1) Перед тем, как начать, убедитесь, что это не только перегоревшая лампочка, заменив ее на новую, или переключив лампочку от исправной лампы.Также проверьте настенную розетку, подключив работающий прибор.

2) Убедившись, что неисправна лампа, убедитесь, что вы работаете в хорошо освещенном месте и на ровной поверхности. Отключите лампу — никогда не работайте с включенным в розетку приборе.

3) Проблема может заключаться в перегоревшем предохранителе. Откройте пробку. Британские вилки безопасны, но довольно неудобны. Отвинтите верхнюю часть вилки (часть с тремя штырями), одновременно кладя заднюю часть вилки другой рукой. Не выкручивайте полностью ни один из винтов. Выньте предохранитель и проверьте его с помощью мультиметра (они стоят около 10 фунтов стерлингов). Самые простые в использовании тестеры имеют два вывода с металлическими щупами или зажимами на конце и основной корпус с индикаторной стрелкой. Выберите настройку ОМ на измерителе, подключите красный щуп к одному из концов предохранителя, а черный щуп — к другому. Если предохранитель не сломан, счетчик зарегистрирует, перемещая стрелку индикатора слева направо. Всегда заменяйте предохранитель на предохранитель того же номинала.

4) Если предохранитель исправен, проверьте проводку.«Плохая» проводка — это не только неправильная проводка, но и проводка, которая не является плотной и надежной.

a) Подключение штекера

Подключение всегда осуществляется по одному и тому же принципу, но все штекеры имеют устройство для фиксации кабеля, которое немного отличается в некоторых конструкциях. Иллюстрация: Эмма МакГоуэн Фотография: Эмма МакГоуэн

Убедитесь, что все провода надежно и надежно закреплены. К новым разъемам прилагаются инструкции — сначала прочтите их. Электропроводка всегда выполняется по одному и тому же принципу, но все вилки имеют устройство для фиксации кабеля, которое немного отличается в некоторых конструкциях.Убедитесь, что кабель с белой оболочкой надежно закреплен в вилке, так как это сохранит прочность проводки, если кабель будет натянут или споткнутся. Коричневый (находящийся под напряжением) провод подключается к контакту с маркировкой «L» с установленным предохранителем. Синий провод вставляется в контакт с меткой «N» на вилке. Если вы подключаете вилку заново, используйте кусачки, чтобы убедиться, что провода имеют правильную длину, как указано в инструкциях, и используйте инструменты для зачистки проводов, чтобы обнажить около 5 мм медного провода. Убедитесь, что вся оголенная медь надежно закреплена под латунным винтом на каждом штыре вилки.Никогда не касайтесь оголенных проводов кухонными ножами или зубами!

b) Электропроводка держателя лампы

Проверьте электропроводку держателя лампы. Отвинтите штуцер и осмотрите соединения. В случае сомнений замените весь патрон лампы новым. Для металлического патрона лампы требуется трехжильный заземленный кабель. Для ламп с пластмассовой арматурой нужен двухжильный кабель на шесть ампер.

c) Замена шнура

Если вы видите какие-либо обрывы или оголенные провода, рекомендуется заменить весь шнур.Пропустить новый кабель через внутреннюю жилу некоторых ламп может быть довольно сложно, но вы можете подключить новый шнур к концу старого, соединив оголенные провода вместе после извлечения вилки или обнажив провода в точке над любым порванная часть кабеля — и склейка их вместе изолентой для создания плавного соединения.

Всегда проверяйте целостность цепи с помощью мультиметра перед тем, как снова подключить лампу к розетке. Иллюстрация: Эмма Макгоуэн Фотография: Эмма МакГоуэн

5) Наконец, всегда проверяйте целостность цепи с помощью мультиметра перед тем, как снова вставить лампу в розетку. Поместите один щуп тестера на коричневые или синие контакты разъема на вилке, а другой щуп на одну из пружинных клемм внутри держателя лампы. Убедитесь, что щупы не касаются других частей вилки или патрона лампы. Если стрелка индикатора проверки не поворачивается вправо, переместите один из щупов к другому зубцу. Выполните ту же процедуру для другого штыря. Если игла не качается, убедитесь, что переключатель включен. Наконец, поместите оба щупа на оба контакта вилки.На этот раз игла не должна качаться. Это говорит о том, что короткого замыкания нет. Вставьте исправную лампочку в патрон и включите лампу в розетку.

Элисон Винфилд-Числетт — основательница Goodlife Center, независимого практического учебного центра в Ватерлоо, Лондон, который предоставляет занятым людям, работающим в офисе, возможность посещать вечерние и выходные семинары для начинающих по основам DIY, работе по дереву, обивке и т. Д. традиционные ремесла.

Как исправить… треснувший экран iPhone

Как исправить . .. царапину на деревянной мебели

Хотите узнать больше о том, как можно жить лучше? Взгляните на конкурс Live Better этого месяца здесь.

Конкурс Live Better Challenge финансируется Unilever; его фокус — устойчивый образ жизни. Весь контент является редакционно-независимым, за исключением частей, помеченных как рекламные. Узнайте больше здесь.

Электропроводка люминесцентных ламп — электрические 101

Схема подключения балласта с мгновенным запуском двух ламп с шунтированными патронами не

Схема подключения балласта для быстрого пуска двух ламп с шунтированными патронами не

Как отсоединить провод от толкателя —

в соединителе

Возьмитесь за провод и скрутите его (поверните), осторожно потянув за провод, пока он не выйдет.Если не сделать это должным образом, провод может оборваться до того, как он отсоединится от разъема.

Замена клемм люминесцентных патронов на патроны без шунтирования

Люминесцентные патроны удерживают люминесцентные лампы на осветительной арматуре. Провода от штепсельной вилки балласта вставляем в разъемы в патронах, которые подключаются к контактам лампы.

Шунтированные патроны

Шунтированные патроны для пусковых балластов с мгновенным запуском вмещают до двух проводов 18 AWG, соединены между собой внутри и подключаются к обеим сторонам патрона.

На схеме ниже (2-х ламповый балласт с мгновенным запуском) отдельные синие провода подключаются от балласта к каждому патрону на одной стороне каждой лампы.

Общий красный провод соединяет балласт с обоими патронами на другой стороне каждой лампы. Дополнительный красный провод соединяет вместе два общих боковых патрона.

Схема подключения балласта с двумя лампами мгновенного пуска с шунтированными патронами

Шунтированные патроны без

Шунтированные патроны без для балластов с быстрым пуском, каждый держит четыре провода 18 AWG. Два разъема push- in на левой стороне соединены вместе и с левой стороны держателя внутри. Два разъема push- in на правой стороне соединены вместе и с правой стороны держателя внутри.

На схеме ниже отдельные синие провода подключаются от балласта к разъемам на каждой стороне левого держателя лампы 1. Другие отдельные красные провода подключаются от балласта к разъемам на каждой стороне лампы. левый патрон лампы 2.

Общие желтые провода подключаются от балласта к вставным разъемам на одном из правых держателей лампы 1 или 2. Два желтых провода соединяют общие патроны вместе.

ДОМАШНЯЯ КЛИНИКА; Ремонт потолочного светильника при выходе из строя лампы

Фарфоровые светильники с одной лампой могут не иметь стыков. Вместо этого потолочные провода подключаются непосредственно к клеммным винтам. Будьте осторожны, не касайтесь оголенных концов проводов.

Поместите щупы тестера на оголенные концы потолочных проводов в обоих соединениях или прикрепите к обоим клеммным винтам. Затем поместите по очереди один из щупов напротив металлической части распределительной коробки, а другой — на каждый потолочный провод. Во время этих тестов тестер не должен светиться. Если это так, найдите источник питания, обычно другую цепь, и отключите его.

Присоедините все незакрепленные сращенные провода, скручивая их по часовой стрелке с другим или другими членами их группы. Даже если провода не отсоединились, крутите каждое соединение по часовой стрелке, чтобы восстановить все слабые соединения.Затем установите на место пластиковые колпачки, накручивая их на стыки, пока колпачки не затянутся и не будут видны оголенные концы проводов.

Если в приспособлениях есть клеммные винты, снова прикрепите отсоединенный провод, обернув оголенный конец вокруг винта по часовой стрелке и плотно затянув винт. Убедитесь, что оба винта затянуты.

Снова прикрепите светильник к потолку и включите питание. Если проблема остается, возможно, неисправен настенный выключатель, если таковой имеется; в противном случае замените приспособление. Обычные потолочные светильники можно легко заменить трековым освещением.Стандартные длины гусениц составляют 2, 4 и 8 футов и могут быть соединены по прямой линии или образовывать L-, U- и другие формы. Некоторые виды можно соединять в кресты.

Направляющая в системе освещения на направляющей работает как удлиненная настенная розетка, позволяя подключать осветительные приборы в любом месте по ее длине. Электропитание осуществляется путем прикрепления дорожки к потолочной разводке, как и в случае с обычным приспособлением. Многие системы рельсов могут быть подключены к потолочному проводу только с одного конца, но некоторые могут быть подключены в любой точке.

Комплекты освещения направляющих поставляются с полными инструкциями, но основные сведения и некоторые полезные советы таковы:

Для подключения освещения направляющих одним концом к потолочному светильнику начните с присоединения соединителя проводки или токоведущего конца к направляющей вместе с монтажной пластиной, закрывающей проем электрической коробки в потолке. Прикрепите косички (короткие отрезки провода) к клеммным винтам на токоведущем конце, если это указано в инструкциях, и проведите их через отверстие в монтажной пластине.

Как проверить розетку

Световая розетка — это приспособление, которое удерживает лампочки и соединяет их с силовыми кабелями в стенах. Если лампочка перестает светиться и установка замены не решает проблему, только в этом случае следует проверить розетку, поскольку она пропускает электричество к лампочке. Следующая статья проведет вас через этот процесс.

Шаг 1. Примите соответствующие меры

При тестировании розетки для освещения требуется контакт с электропроводкой высокого напряжения.Перед любыми работами с розеткой убедитесь, что главный прерыватель в коробке выключателя выключен. В целях безопасности разверните стремянку на устойчивой поверхности во время работы с потолочными светильниками. В дополнение к этим мерам предосторожности рекомендуется также использовать перчатки для предотвращения поражения электрическим током.

Купите перчатки на Amazon.

Шаг 2 — Извлеките гнездо для освещения

Поскольку проблема заключается либо в гнезде для освещения, либо в кабелях питания, для диагностики проблемы требуется доступ к соединениям, скрытым на задней панели прибора.Используйте подходящую отвертку, чтобы открутить винты, которыми прибор крепится к распределительной коробке. Как только это будет сделано, осторожно отсоедините приспособление и дайте ему повиснуть на подключенных к нему кабелях питания.

Шаг 3 — Используйте тестер непрерывности

Тестеры непрерывности — это электронные устройства с двумя электродами, прикрепленными к цифровому измерителю. Эти устройства работают как гальванометры, которые обнаруживают и измеряют электронный ток. Чтобы использовать их правильно, к электродам, обычно черного и красного цвета, нужно прикасаться проводом, а не изоляцией, покрывающей провода.Дополнительные сведения о подключениях см. В руководстве пользователя, прилагаемом к устройству.

Приобретите тестер непрерывности на Amazon.

Шаг 4 — Проверка недостатков в кабелях питания

Чтобы исключить проблемы с кабелями питания, подключите разъем для проверки целостности цепи к электрическим клеммам, как описано. Чтобы проверить наличие этой проблемы, вам придется прикоснуться к электродам проводом под напряжением и нейтральным проводом. Это можно сделать разными способами, но самый простой способ — просто соединить электроды с помощью латунных и серебристых болтов на задней стороне розетки.Если измеритель измеряет ток и отображает числовое значение, кабели питания исправны. Если этого не происходит, то неисправность кроется в кабелях питания.

Шаг 5 — Проверка на наличие дефекта в патроне лампы

Для этого шага снимите осветительный прибор, отсоединив его от силовых кабелей. Как только это будет сделано, прикоснитесь к одному электроду с латунным контактом в нижней части гнезда к другому электроду с резьбовой частью гнезда. Если цифровой счетчик показывает показания, розетка исправна.Однако, если в гнезде дисплея счетчика нет изменений, его следует заменить на гнездо хорошего качества. Это продлит срок службы розеток и избавит вас от необходимости частой замены.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Учебное пособие по физике: Требования схемы

Предположим, вам дали небольшую лампочку, электрохимический элемент и оголенный медный провод, и вас попросили найти четыре различных расположения трех элементов, которые приведут к образованию электрической цепи, которая зажгла бы лампочку.Какие четыре расположения могут привести к успешному зажиганию лампочки? И что еще более важно, что общего у каждой из четырех схем, что привело бы нас к пониманию двух требований к электрической цепи?

Это упражнение само по себе является стоящим занятием, и если оно не выполнялось раньше, следует попробовать его, прежде чем читать дальше. Как и во многих лабораторных занятиях, в фактическом участии в работе есть сила, которую нельзя заменить простым чтением о ней.Когда это упражнение выполняется в классе физики, есть множество наблюдений, которые можно сделать, наблюдая за классом, полным студентов, стремящихся найти четыре схемы. Часто используются следующие меры, которые не приводят к зажиганию лампы.

После нескольких минут попыток, нескольких здоровых смешков и периодических восклицаний о том, насколько нагревается провод, нескольким ученикам удается зажечь лампочку. В отличие от вышеупомянутых попыток, первая успешная попытка характеризуется созданием полной проводящей петли от положительной клеммы к отрицательной клемме, при этом как батарея, так и лампочка являются частью петли.Как показано на схеме справа, основание лампочки подключается к положительному выводу элемента, а провод идет от ребристых сторон лампочки вниз к отрицательному выводу элемента. Создается полная проводящая петля, в которую входит лампочка. Существует цепь, и заряд течет по всему проводящему пути, зажигая при этом лампочку. Сравните расположение элемента, лампы и провода справа с неудачным расположением, показанным выше.При попытке A провод не возвращается к отрицательному выводу ячейки. В попытке B провод действительно образует петлю, но не возвращается к отрицательному выводу ячейки. В попытке C нет полного цикла. Попытка D похожа на попытку B тем, что есть петля, но не от положительной клеммы к отрицательной. И при попытке E возникает петля, и она идет от положительного вывода к отрицательному; это цепь, но лампочка в нее не входит. ВНИМАНИЕ! При попытке E ваши пальцы нагреваются, когда вы держите оголенный провод, и заряд начинает течь с высокой скоростью между положительной и отрицательной клеммами.

Анатомия лампочки

Как только одна группа студентов успешно зажигает лампочку, многие другие лабораторные группы быстро следуют ее примеру. Но тогда возникает вопрос, какими еще способами можно расположить элемент, лампочку и оголенный провод, чтобы зажечь лампочку. Часто короткий урок анатомии лампочки побуждает лабораторные группы быстро найти одну или несколько оставшихся схем.

Лампочка — это относительно простое устройство, состоящее из нити накала, опирающейся на два провода или каким-то образом прикрепленных к ним.Провода и нить накала — это проводящие материалы, которые позволяют заряду проходить через них. Один провод подключается к ребристым сторонам лампочек. Другой провод подключается к нижнему цоколю лампочки. Ребристый край и нижнее основание разделены изоляционным материалом, который предотвращает прямой поток заряда между нижним основанием и ребристым краем. Единственный путь, по которому заряд может пройти от ребристого края к нижнему основанию или наоборот, — это путь, который включает провода и нить накала.Заряд может входить в ребристый край, проходить через нить и выходить из нижнего основания; или он может войти в нижнее основание, пройти сквозь нить и выйти из ребристого края. Таким образом, есть две возможные точки входа и две соответствующие точки выхода.

Успешный способ зажечь лампу, как показано выше, заключался в размещении нижнего основания лампы на положительной клемме и соединении ребристого края с отрицательной клеммой с помощью провода.Любой заряд, который попадает в лампочку в нижнем основании, выходит из лампы в том месте, где провод соприкасается с ребристым краем. Тем не менее, нижнее основание не обязательно должно быть той частью лампы, которая касается положительной клеммы. Лампа загорится так же легко, если ребристый край поместить поверх положительной клеммы, а нижнее основание соединить с отрицательной клеммой с помощью провода. Последние две схемы, которые приводят к включению лампочки, включают размещение лампы на отрицательном выводе ячейки, либо путем соприкосновения с ребристым краем, либо с нижним основанием.Затем провод должен соединить другую часть лампы с положительной клеммой элемента.

Требование замкнутого проводящего пути

Есть два требования, которые должны быть выполнены, чтобы установить электрическую цепь. Первое наглядно демонстрируется вышеупомянутой деятельностью. Должен быть замкнутый проводящий путь, который простирается от положительного вывода к отрицательному. Недостаточно просто наличия замкнутого проводящего контура; Сама петля должна проходить от положительной клеммы к отрицательной клемме электрохимической ячейки.Электрический контур похож на водяной контур в аквапарке. Поток заряда по проводам аналогичен потоку воды по трубам и горкам в аквапарке. Если труба закупоривается или ломается так, что вода не может пройти полный путь через контур , то поток воды скоро прекратится. В электрической цепи все соединения должны выполняться с использованием проводящих материалов, способных переносить зарядов. По мере продолжения эксперимента с ячейкой, лампочкой и проводом некоторые студенты исследуют способность различных материалов нести заряд, вставляя их в свои цепи.Металлические материалы являются проводниками и могут быть вставлены в цепь, чтобы успешно зажечь лампочку. С другой стороны, бумага и пластмассы обычно являются изоляторами, и их вставка в цепь будет препятствовать прохождению заряда до такой степени, что ток пропадет и лампочка больше не загорится. Должен быть замкнутый проводящий контур от положительного вывода к отрицательному, чтобы установить цепь и иметь ток.

С пониманием этого первого требования к электрической цепи становится ясно, что происходит, когда лампа накаливания в настольной лампе или торшере перестает работать.Со временем нить накаливания лампочки становится слабой и хрупкой, часто может сломаться или просто ослабнуть. Когда это происходит, цепь разомкнута, и замкнутый проводящий контур больше не существует. Без замкнутого проводящего контура не может быть ни цепи, ни потока заряда, ни горящей лампочки. В следующий раз, когда вы обнаружите сломанную лампочку в лампе, осторожно извлеките ее и осмотрите нить. Часто встряхивание снятой лампы вызывает дребезжание; нить накала, вероятно, упала с опорных стоек, на которые она обычно опирается, на дно стеклянного шара.При встряхивании вы услышите стук нити, ударяющейся о стеклянный шар.

Потребность в энергоснабжении

Второе требование к электрической цепи, которое является общим для каждой из успешных попыток, продемонстрированных выше, заключается в том, что на двух концах схемы должна быть разность электрических потенциалов. Чаще всего это устанавливается при использовании электрохимической ячейки, набора ячеек (т.е.е., аккумулятор) или какой-либо другой источник энергии. Существенно, что существует некоторый источник энергии, способный увеличивать электрическую потенциальную энергию заряда, когда он перемещается от терминала с низкой энергией к терминалу с высокой энергией. Как обсуждалось в Уроке 1, для перемещения положительного тестового заряда против электрического поля требуется энергия. Применительно к электрическим цепям движение положительного тестового заряда через элемент от вывода с низким энергопотреблением к выводу с высоким энергопотреблением является движением против электрического поля.Это движение заряда требует, чтобы с ним была проделана работа, чтобы поднять его вверх к терминалу с более высокой энергией. Электрохимическая ячейка выполняет полезную роль снабжения энергией для работы с зарядом, чтобы накачать ее или переместить ее через ячейку от отрицательной клеммы к положительной. Таким образом, ячейка устанавливает разность электрических потенциалов на двух концах электрической цепи. (Концепция разности электрических потенциалов и ее применение к электрическим цепям подробно обсуждались в Уроке 1.)

В бытовых цепях энергия поставляется местной коммунальной компанией, которая отвечает за обеспечение того, чтобы пластины hot и нейтральные в монтажной коробке вашего дома всегда имели разность электрических потенциалов около 110 вольт до 120 Вольт (в США). В типичной лабораторной деятельности электрохимический элемент или группа элементов (то есть батарея) используется для установления разности электрических потенциалов на двух концах внешней цепи около 1.5 Вольт (одна ячейка) или 4,5 Вольт (три ячейки в упаковке). Часто проводят аналогии между электрической цепью и водным контуром в аквапарке или поездкой на американских горках в парке развлечений. Во всех трех случаях что-то движется по полному циклу, то есть по цепи. И во всех трех случаях важно, чтобы в цепь была включена секция, где энергия подводится к воде, каботажному кораблю или заряду, чтобы переместить его на вверх по склону против его естественного направления движения от низкопотенциальной энергии к низкопотенциальной. высокая потенциальная энергия.В аквапарке есть водяной насос, который перекачивает воду с уровня земли на вершину горки. У аттракционов «американские горки» есть цепь с приводом от двигателя, которая переносит поезд каботажных вагонов от уровня земли до вершины первого падения. А электрическая цепь имеет электрохимический элемент, батарею (группу ячеек) или какой-либо другой источник энергии, который перемещает заряд с уровня земли (отрицательный вывод) на положительный вывод. Путем постоянной подачи энергии для перемещения заряда от клеммы с низкой энергией и низким потенциалом к ​​клемме с высокой энергией и высоким потенциалом можно поддерживать непрерывный поток заряда.

Устанавливая эту разницу в электрическом потенциале, заряд может течь вниз по внешней цепи. Это движение заряда естественно и не требует энергии. Подобно движению воды в аквапарке или американским горкам в парке развлечений, движение под уклон является естественным и происходит без потребности в энергии из внешнего источника. Разница в потенциалах — будь то гравитационный или электрический потенциал — заставляет воду, каботажную машину и заряд двигаться.Эта разность потенциалов требует ввода энергии от внешнего источника. В случае электрической цепи одним из двух требований для создания электрической цепи является источник энергии.

В заключение, есть два требования, которые должны быть выполнены, чтобы установить электрическую цепь. Требования:

  1. Должен быть источник энергии, способный выполнять работу на зарядке, чтобы переместить его из места с низким энергопотреблением в место с высоким энергопотреблением и, таким образом, установить разность электрических потенциалов на двух концах внешней цепи.
  2. Во внешней цепи должен быть замкнутый проводящий контур, который простирается от положительной клеммы с высоким потенциалом к ​​отрицательной клемме с низким потенциалом.

Проверьте свое понимание

1. Если электрическую схему можно сравнить с водным контуром в аквапарке, то …

… батарея будет аналогична ____.

… положительный полюс аккумуляторной батареи будет аналогичен ____.

… ток аналогичен ____.

… заряд будет аналогичен ____.

… разность электрических потенциалов аналогична ____.

Выбор:

A. давление воды

Б. галлонов стекающей с горки воды в минуту

С.вода

D. нижняя часть ползуна

E. водяной насос

F. верх горки

2. Используйте свое понимание требований к электрической цепи, чтобы определить, будет ли проходить заряд через следующие устройства ячеек, лампочек, проводов и переключателей.Если нет расхода заряда то объясните почему нет.

а.

б.

Поток заряда: да или нет?

Пояснение:

Поток заряда: да или нет?

Пояснение:

c.

d.

Поток заряда: да или нет?

Пояснение:

Поток заряда: да или нет?

Пояснение:

3.На схеме справа показана лампочка, подключенная к автомобильному аккумулятору 12 В. Показаны клеммы + и -.

а. Когда + заряд проходит через батарею от D к A, он ________ (получает, теряет) потенциальную энергию и ________ (получает, теряет) электрический потенциал. Точка максимальной энергии в батарее — это клемма ______ (+, -).

г. Когда + заряд движется по внешней цепи от A к D, он ________ (получает, теряет) потенциальную энергию и ________ (получает, теряет) электрический потенциал.Точка максимальной энергии во внешней цепи находится ближе всего к клемме ______ (+, -).

г. Используйте знаки>, <и = для сравнения электрического потенциала (В) в четырех точках цепи.

V A V B V C V D

4. В фильме « Танго и Кэш » Курт Рассел и Сильвестр Сталлоне сбегают из тюрьмы, спрыгнув с вершины высокой стены по воздуху на высоковольтную линию электропередачи.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
