Как подключить люстру с пультом

Создание комфортного освещения является очень важной задачей в процессе обустройства своего жилища. Количество разнообразных люстр поражает воображение. Поэтому можно с лёгкостью подобрать такое устройство, которое идеально впишется и дополнит интерьер.

Многие люди предпочитают приобретать светодиодные люстры с пультом управления. И это неудивительно, ведь подобный источник света характеризуется не только экономичностью, но и функциональностью. Используя пульт дистанционного управления, можно задать определённый режим освещённости помещения.
Давайте разберёмся, как происходит процесс подключения данного устройства.

Способы установки люстры

Различают 2 способа установки светодиодной люстры с пультом:

  1. Установка на потолок планки, которая идёт в комплекте к светильнику. Эту планку прикрепляют, используя 2 декоративных болтика. Далее нужно подвести провода и подключить люстру.
  2. Массивные светильники, отличающиеся большими размерами, зачастую включают 2 элемента:
    ● мощное освещение, которое регулируется специальными аппаратами и трансформатором;
    ● внешняя часть, которая содержит декоративные электрические патроны.

Сначала необходимо прикрепить основание люстры, потом подключить проводку, а в конце переходят к установке декоративных элементов.

Процесс подключения

В процессе установки светодиодной люстры с пультом управления следите за тем, чтобы квартира была обесточена. Необходимо снять выключатель, и развести провода в противоположные стороны.

На потолке нужно соединить общий провод с одним из других проводов, включите электропитание. Обратите внимание, что между проводами, которые вы соединили, должно появиться напряжение.

Соедините провода с клеймами на пульте. Третий провод следует прикрепить к клейме выхода.

Далее соедините потолочные проводки непосредственно со светильником:

  • один проводок необходимо прикрепить к сдвоенному;
  • второй проводок присоединяется к одиночному;
  • если имеются провода заземления, тогда их необходимо соединить друг с дружкой.

Обратите внимание, что такие источники света могут включать контролёры. Это устройство позволяет изменять режимы, в которых люстра освещает помещение.

Чтобы получить большее количество режимов освещённости, необходимо подключать светильник именно через такой контролёр. Если люстра отличается небольшими размерами, тогда контролёр монтируется в потолочное отверстие. Это позволит уменьшить занимаемое пространство и спрятать подобное устройство от посторонних глаз.

Процесс установки светодиодной люстры с пультом завершён, и вы сможете наслаждаться разнообразными световыми режимами в комнате.

Твитнуть

к двойному выключателю, с пультом управления

Перед каждым человеком, хоть раз в жизни возникает вопрос: как произвести подключение люстры своими руками в квартире или доме, или лучше нанять электрика.  Если вы никогда не держали в руках отвертку и не знаете элементарных правил электротехники, то лучше, конечно, нанять специалиста.

Если же вы чувствуете в себе силы, имеете определенные знания и некоторые навыки в работе с инструментом, то вы справитесь с этой работой самостоятельно. Для вас и написана эта статья.

Предварительные работы

Перед тем, как начать работу по подключению люстры к сети, необходимо провести предварительные работы. Это определение, к какому проводу электропроводки подходит «фаза», а к какому «нуль», разобраться с схемой соединения проводов в люстре, а при необходимости и самому собрать эту схему, проверить исправность выключателя.

Обязательно и необходимо во время работ  соблюдать правила электробезопасности. Это проведение работ по подключению люстры при отсутствии напряжения в сети, проведение работ исправным инструментом.

Определение фазы и нейтрали

Под потолком находятся провода, их минимум должно быть 2, один провод «фаза», а другой — «нейтраль» (еще его называют «нуль»). Если люстра подключается через двухклавишный выключатель, то проводов будет три (две фазы и один — нейтраль). Надо всегда помнить, что фазные провода подходят к осветительному прибору через выключатель. Среди электриков принято для фазного провода использовать красные, желтые, черные, белые цвета проводов. Для «нуля» чаще применяют провод с синей изоляцией. Но далеко не везде придерживаются данной маркировки, поэтому провода предварительно проверяют, на каких проводах находится фаза. Определить, на каких проводах фаза, лучше с помощью индикаторной отвертки или, так называемого индикатора напряжения. Данная работа проводится под напряжением, по этому будьте предельно внимательны и осторожны. Выключатели на люстру должны быть включены. Для определения фазы нужно один конец индикаторной отвертки поочередно прикладывать к проводникам, а большим пальцем своей руки прикасаться к металлическому колпачку индикатора. Если неоновая лампочка в отвертке загорается, значит на проводе фаза, если нет — значит нуль или заземление.

Далее надо определиться с проводами на люстре. Вы можете столкнуться с несколькими комбинациями проводов от лампочек люстры. Это лампы уже разбиты на группы и их провода соединены, или от каждой лампы отходит своя пара проводов и их надо разбить на группы и соединить.
Схема соединения проводов на пятирожковой люстре фото расположено ниже:

Рассмотрим вариант, когда лампочки на люстре не разбиты на группы, и ламп больше, чем пять. Тогда для люстры, к примеру, на 6 лампочек выведены 6 пар проводов (6 проводов на фазу и столько же нулевых проводов).

Ревизию люстры и разбивку лампочек на группы лучше проводить на столе или другом удобном для проведения этой работы месте. Если провода люстры двухжильные, т. е. уже разбиты на пары, то задача упрощается. Надо по одному проводу из каждой пары соединить вместе. На это соединение будет подаваться нуль сети. К другим проводам поочередно подключать фазный провод. На люстре, так же поочередно будут загораться лампы. Отмечаем, какой провод при подключении фазы зажигает какую лампу. Затем разделяем шесть ламп люстры на две группы, чаще всего лампы каждой группы должны гореть через одну.

Соединяем фазные провода люстры в получившиеся группы. И так, в итоге мы имеем три соединения. Первое, где соединены шесть проводов (как правило, провода нейтрали окрашены в синий цвет) — сюда будет подключаться нуль электропроводки. Второе соединение из трех проводов — это одна группа ламп, сюда будет подключаться фаза из цепи освещения, которая приходит через выключатель. Третье соединение, аналогична второму, только зажигать будет другую группу ламп.

Поиск заземления

В современных домах из-за обилия электроприборов и их сложности, большинство щитков дополнительно оснащается заземленной шиной. Далее от этой шины заземляющий провод подходит к розеткам с заземляющим контактом. А в случае необходимости и к светильникам и люстрам.

На рисунке Вариант 1 — провода к люстре от проводки с одноклавишным выключателем, Вариант 2 — с двухклавишным выключателем.
Обще принято, что для обозначения провода «земля» используется провод с желто-зеленой оболочкой изоляции.
Для подсоединения провода «земля» к корпусу светильника или люстры, на корпусе есть болт или винт.

При подключениях нельзя путать провода «ноль» и «земля». Они близки по содержанию, и при подключении люстры к цепи освещения с заменой нейтрали на заземление лампочки хоть и будут гореть, но при определенных условиях это может нарушить нормальную работу электропроводки всего дома.

Как правило, для подключения люстры в жилом помещении не применяется ее заземление. Но если есть желание, то «землю» подключают к корпусу люстры. Подобное решение актуально во влажных помещениях.

Контакты на люстре

Каждая лампа в люстре имеет 2 провода, это «фаза» и «нейтраль». Иногда имеется третий провод или контакт, подключаемый к заземлению. Для подключения люстры с такими тремя контактами фазовый провод от выключателя, подключается на разметку L, нейтраль на N, земля на PE (может отсутствовать, не является обязательным).

При подключении люстры необходимо соблюдать определенные меры безопасности.

  1. Обесточьте электропроводку, идущую к люстре, отключив автомат на электрощите.
  2. Проверьте отсутствие напряжения на проводах, где будете проводить работы.
  3. Подключите «нуль» к нужному контакту на люстре.
  4. Подключите «фазу» к нужному контакту на люстре.
  5. Заизолируйте оголенные места соединений. Если используются клеммы, то зафиксируйте провода в них.

У большинства людей возникает вопрос, куда девать лишний провод на люстре.

  1. В первую очередь надо разобраться, что это за провод.
  2. Если это провод, предназначенный для заземления, а заземляющего провода в сети нет, то его изолируют и далее убирают в сторону.
  3. Если ваша люстра разделена на группы и этот провод от второй группы ламп, то его соединяют с фазным проводом первой группы. При этом варианте светильник будет работать от одного выключателя.

Для люстр с 5 лампочками схема подключения точно такая же, только предварительно лампы разделяются на 2 группы и люстра имеет три контакта. После этого подключение производится как обычно.

На схеме существуют правила обозначения контактов клеммника или проводов:

  • L – фаза;
  • N – нейтраль;
  • PE – заземление.

В современных сетях электропроводки используется дополнительный провод заземления. Если имеется данный провод в электросети квартиры или дома, то подключайте его в соответствующий клемме (PE) клеммника, при отсутствии такого провода заземление не производится.

Двойной и одинарный выключатель

Для соединения люстры с одинарным выключателем все провода от лампочек объединяются в два соединения — фаза и нуль. В большинстве случаев соединять провода можно ориентируясь на цвет их изоляции. После формирования фазовых и нейтральных соединений, они подключаются к проводам от выключателя. Это видно по схеме 1.


4-ех, 5-ти, 6-ти рожковый вариант люстры, как правило, подключается с двойным выключателем. Он позволяет разделить лампы люстры на две группы и включать их по раздельности. Схема 2.
Схема подключения на двухклавишный выключатель заключается в разделении электрических проводов от рожков люстры на 3 соединения (L1, L2, N). Первая и вторая является фазовыми проводами, третья для нейтрали.

  1. Все синие «нулевые» проводники на люстре соедините между собой, для этого можете их скрутить или соединить в клеммах.
  2. Оставшиеся фазные провода разделяете на две группы.
  3. Объедините первую группу (включается с левой клавиши).
  4. Объедините вторую группу (включается с правой клавиши).

Нельзя допустить, чтобы фазный и нулевой оголенные провода соприкасались друг с другом, иначе возникнет замыкание.
Проведите проверку на правильность работы. Поочередно на выключателе зажимайте клавиши. Если все работает правильно, то люстра монтируется под потолок. Можно ее использовать.
Как подключить люстру к двойному выключателю видео смотрите ниже:

Люстра с контроллером

Схема подключения люстры с пультом управления простая. В корпусе осветительного оборудования находятся понижающий трансформатор, он преобразует 220В напряжение в 12В или 24В. Используется для подключения светодиодной подсветки и галогенных ламп, так как они не приспособлены для высокого напряжения.

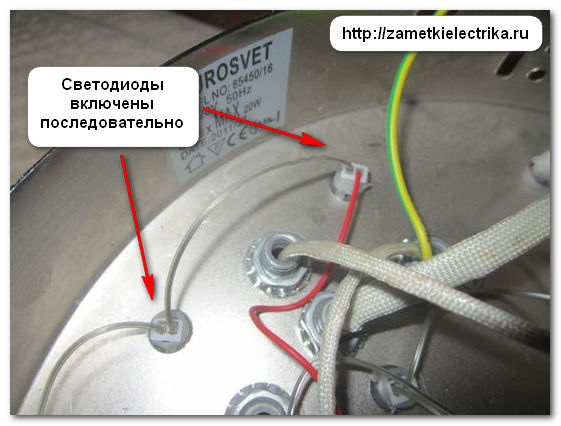

Внутри корпуса также располагается контроллер к которому подключены лампочки и трансформаторы. От него отходит 3 провода, один является антенной, остальные фаза и нуль для подключения к электросети. Фаза и ноль окрашиваются в красный и черный цвет. Также можно найти их порядок подключения в инструкции по применению или по отметкам на корпусе. Установленный контроллер может работать и при неправильном подключении проводов электросети, но тогда могут возникнуть проблемы с корректностью выполнения команд от пульта.
Как подключить пульт управление люстрой видео смотрите ниже:

Если люстра управляется с пульта, то внутри ее корпуса имеется блок управления и антенна. Ее выводят за корпус для приема сигнала от пульта. К блоку питания необходимо подключить фазу от выключателя и ноль. После этого производится установка люстры на потолок.

Правильное соединение проводов

Чтобы не приходилось выполнять ремонт проводки электросети из-за неправильного выполнения соединения проводов рекомендуется правильно соединять. Для этого придерживайтесь следующих правил:

  1. Самый лучший способ соединения проводников это места скрутки  — пропаять, если этого не делать, то спустя время проводник окислится, будет перегреваться и придет в непригодность.
  2. Но для подключения люстры этот способ соединения проводов не особенно практичен. Лучше использовать метод соединения проводов с помощью клеммников или колпачков.

Эти меры предосторожности позволят долгое время не производить ремонт светового оборудования и электропроводки, а также уменьшит риск возникновения замыкания и пожара в электросети.

Подключение люстры к двойному или одинарному выключателю

Делая ремонт помещения, каждый человек сталкивается с проблемой монтажа осветительных приборов. Даже простая установка люстры может вызвать кучу вопросов, связанных с подключением ее к электросети. Но не все так сложно, как кажется на первый взгляд. Надо только правильно составить схему подключения и, соблюдая правила безопасности, приступить к работе.

Что будет, если перепутать фазу и ноль?

По правилам электробезопасности фаза «L» всегда должна прерываться через выключатель и идти к центральному контакту патрона лампочки. Ноль «N» идет общий ко всем источникам света без прерывания, подходя к боковому цоколю патрона.

Если при подключении проводами обычных лампочек перепутать фазу и ноль, ничего страшного для них не будет. А вот человек при замене сгоревшей лампы может получить удар током от не отключенной фазы.

С люстрами, где используются «экономки», диодные или галогенные лампы, возникнет проблема. Перепутывание проводов вызовет мерцание ламп, и выход их из строя. Осветительному прибору с вентилятором неправильное подключение грозит сгоранием обмоток электродвигателя.

Отслеживаем ноль и фазу

Перед началом подключения любого источника света необходимо определиться с торчащими концами проводов. На потолок их может выходить двое, трое или четверо. Определить, какой из них куда идет, поможет инструмент электрика:

  • Если на потолок выходит два провода, достаточно воспользоваться простым индикатором. Включив клавишу выключателя, поочередно надо прикоснуться к каждому контакту. На той жиле, где засветится лампочка индикатора, будет фаза.
  • Выходящих три провода на потолок прозванивают аналогичным образом. Здесь будет один ноль и две фазные жилы, идущие к двойному выключателю. Определить их привязанность к определенной клавише можно поочередным выключением, при этом производится прикосновение индикатором к оголенным концам на потолке.
  • Четыре выходящих жилы на потолок говорят о наличии заземления. Обычно в электропроводке заземляющий провод имеет желто-зеленую маркировку. Если все четыре провода одинакового цвета, фазные концы определяют аналогично индикатором. Отличить нуль от заземления поможет мультиметр. Прибором надо измерить поочередно сопротивление каждой жилы относительно провода, подсоединенного к системе отопления. На том проводе, где мультиметр покажет сопротивление, и будет заземление.

После прозвонки всех концов их надо пометить маркером. Это поможет вновь не запутаться, выполняя монтаж.

Монтаж люстры

Располагаться люстра должна в наиболее подходящем месте, чтобы ее свет охватил все участки комнаты. Обычно в квартирах этим местом является центр потолка. Традиционные люстры крепятся петлей к потолочному анкерному крюку. Светодиодные модели с пультом управления и некоторые другие осветительные приборы могут комплектоваться монтажной планкой. Она дюбелями фиксируется на потолок. После того, как завершается сборка самой люстры, ее фиксируют гайками к выступающим шпилькам монтажной планки.

Монтаж на подвесной или натяжной потолок требует заранее подготавливать подвесы или закладные. Их крепят до того, как будет выполнена сборка подвесной конструкции. Для закладной подойдет деревянный брус. По толщине он должен быть на одном уровне с будущим потолком. К брусу монтажную планку крепят саморезами.

Сборка соединений обязательно должна происходить с применением соединительных колодок. Они обеспечат прочный и безопасный контакт.

Подключение люстр с вентилятором

Монтаж на потолок люстры, совмещенной с вентилятором, очень удобен. Электротехническое изделие обеспечит освещение комнаты и заменит летом кондиционер. Обычно такие приборы устанавливали в офисах, но сейчас они уже стали популярны для жилых комнат. Приобретая изделие, надо обратить внимание, чтобы с ним была инструкция. В ней содержится схема подключения к электросети.

Внутренняя схема электроприбора

Раньше инструкции подобных электроприборов содержали дополнительный пункт, где отображалась схема внутреннего электрооборудования и подробное описание принципа работы. Сейчас многие производители убрали этот раздел, оставив только подключение к электросети. Для рядового потребителя это не так уж и важно, но если поверхностно рассмотреть, то простая схема прибора состоит из осветителя, со встроенным электродвигателем вентилятора. Каждый из них может включаться отдельно двухклавишным выключателем или одновременно одноклавишным.

Схема подключения к одноклавишному выключателю не очень практична. При включении освещения вентилятор все время будет вращаться, что при низкой температуре будет лишним. Выполнить подключение такого прибора лучше будет двойным выключателем, где каждая клавиша предназначена для управления определенным элементом.

Прямое подключение

Схема прямого подключения непрактична, но, как существующий вариант, ее надо рассмотреть:

Одноклавишное подключение

  1. Первым выполняют монтаж нулевого провода, идущего от распределительной коробки. Ноль подсоединяют одновременно к двум проводам, идущим от люстры. Первый провод – это ноль электродвигателя вентилятора, второй нулевой провод выходит от цоколя лампы. Если люстра содержит несколько лампочек, они будут соединены между собой внутри корпуса одним нулевым проводом.
  2. Фазу подключают проводом, идущим от выключателя. Схема подключения одинакова. Сетевую жилу подключают к фазному выходу электродвигателя вентилятора и одновременно к проводу, идущему от центрального контакта лампы. Но с фазным проводом не все так просто. Если люстра оборудована, например, тремя или пятью лампами, с корпуса будет выходить два фазных провода. Они требуют подключения к двойному выключателю для управления отдельной группой лампочек. Вариант с одноклавишным выключателем предусматривает соединение этих двух выходов, что при включении вызовет свечение всех лампочек.

Как видно, принцип прямого подключения прост. Включили клавишу, ток пошел по двум проводам, загорелись лампочки и заработал вентилятор. То есть, для управления вентилятором и лампами используется только одна клавиша прямого подключения.

Раздельное подключение

Сложнее происходит монтаж люстры с раздельным подключением. Здесь предусмотрено подключение к двойному или даже тройному выключателю с большим количеством проводов:

Двухклавишное подключение

  1. Первым делом необходимо индикатором отследить ноль и фазу.
  2. Вначале, как всегда, идет подключение нулевой жилы ко всем нулевым выходам люстры.
  3. От двойного выключателя будет идти две фазные жилы. Одну подключают к соответствующему выходу электродвигателя вентилятора, другую соединяют с фазным проводом, идущим от центрального контакта лампы. Если лампочек несколько и выходит с корпуса люстры две фазных жилы, их аналогично рассмотренной схеме подключения соединяют вместе. Тогда от включения одной клавиши будут загораться все лампочки, а вторая клавиша будет предназначена для управления вентилятором.
  4. Если требуется, чтобы лампочки многорожковой люстры включались группами, например, гореть будет два рожка или сразу все, потребуется подключение к трехклавишному выключателю. Тогда одна клавиша будет предназначена для управления вентилятором, а две другие – освещением. Схема подключения остается неизменной, только используется уже три фазных жилы, подходящих от каждой клавиши к соответствующему выходу на люстре.

Схема управления несколькими клавишами немного сложнее, но она более эффективна для комфортного пользования.

Провод заземления люстры

Ввиду того, что люстры с вентилятором оборудованы электродвигателем, они снабжены заземляющим контактом, обозначенным «PE». Проводка старых квартир не предусматривает прохождение от распределительного щита провода заземления. Его придется проложить самостоятельно или просто заизолировать этот контакт на самой люстре.

Подключение люстры с пультом

Современным осветительным прибором является люстра с пультом управления. Ее работа не ограничена одним освещением. Устройство можно использовать как декоративную подсветку, таймер или светомузыку. Все программы, заложенные в памяти, можно выбрать пультом управления.

Схема и комплектация устройства

Схема люстры с пультом управления состоит из нескольких светодиодных светильников, объединенных блоками. Их работой управляет контроллер. Он помогает выбирать разные режимы освещения, а также включать или отключать разные блоки светильников. В свою очередь, к контроллеру подсоединено устройство направления, получающее команды с пульта.

Некоторые модели контроллеров продаются совместно с пультом управления отдельно от люстры. К такому прибору самостоятельно подключают несколько светильников. Это позволяет дистанционно управлять освещением, увеличив количество его режимов. Если сравнить двойной выключатель и контролер, то первый сможет управлять только двумя электрическими линиями, а функциональность второго устройства возрастает до шести линий.

Кроме дистанционного устройства управления, возможна установка стационарного пульта. Его монтаж выполняют вместо настенного выключателя. Предназначен стационарный пульт для управления освещением и поиска утерянного дистанционного устройства за счет встроенного звукового сигнала.

Подключение с дистанционным пультом

Проще всего подключить светильник с пультом в старых квартирах, где к месту его монтажа подходит два или три провода. Новые постройки имеют современную разводку электрической сети, состоящей из четырех проводов. Четвертая жила идет для заземления. Если провод не отличается цветом изоляции, придется потратить немного времени, чтобы выявить его и подключить к корпусу светильника или просто заизолировать.

Схема подключения к остальным проводам следующая:

  1. Первой подключают нулевую жилу линии к соответствующему выходу светильника.
  2. Так как управлять освещением теперь можно с пульта, надобность в настенном выключателе отпадает. Но он должен быть постоянно включен, чтобы ток поступал к светильнику. Как вариант, его можно, вообще, убрать со стены, а два контакта соединить внутри коробки и заизолировать.
  3. Если на стене стояло одноклавишное отключающее устройство, значит, к светильнику будет подходить только одна фазная жила, которую надо подсоединить.
  4. От двойного выключателя, естественно, выходит два питающих провода. Тогда один подключают к люстре, а другой просто изолируют. Для безопасности ненужную вторую жилу лучше дополнительно отключить и заизолировать внутри коробки настенного выключателя.

Подключая такой прибор, главное, не перепутать фазу и ноль. Электронные схемы очень чувствительны и могут перегореть.

Подключение со стационарным пультом

Монтаж стационарного пульта возможен, только если к светильнику подходит три провода. Его монтируют вместо двойного выключателя на стене:

  1. Отключающее устройство удаляют со стены. Должна остаться коробка с тремя концами провода. Два свободных конца – это фазные жилы, идущие к светильнику от бывших клавиш. Третий конец подводит фазу, питающую через выключатель первые две жилы. На данный момент они все разведены по сторонам.
  2. Первый выход светильника соединяют на потолке совместно с нулевой и одной бывшей фазной жилой.
  3. Второй выход светильника подключают к оставшейся второй бывшей фазной жиле.
  4. Следующие работы предусматривают монтаж стационарного пульта на стену. Но сначала мультиметром находят пару жил из торчащих из коробки проводов, между которыми возникает 220 вольт. Их подсоединяют к клеммам стационарного пульта, обозначенными буквами «N» и «L».
  5. Оставшийся третий свободный конец подводят к клемме, обозначенной «OUTPUT».

Вот и все, осталось закрепить устройство на стену и проверить работоспособность.

Подключение к двухклавишному выключателю

Прежде чем подключить к двухклавишному отключающему устройству любую люстру, надо обратить внимание на потолок, где выходят концы жил, и посчитать их. Минимум для двойного выключателя должно быть три провода: один ноль и две фазы. Если имеется четвертый конец – это заземление. Его надо просто заизолировать или прикрепить к металлическому корпусу люстры. Определившись, где какой провод, можно прикрепить осветительный прибор на потолок и подсоединить его:

  1. Итак, на стене установлен двойной выключатель. На потолок идет три или четыре жилы. Что делать с заземлением – уже определились, остается разобраться с оставшимися тремя концами. Их распределение зависит от количества рожков люстры.
  2. Однорожковый прибор совместить с двумя клавишами нельзя, к тому же неразумно делать такую комплектацию. Ведь придется изолировать одну фазу на потолке, тогда вторая клавиша останется нерабочей. Следовательно, люстра должна быть с тремя, пятью или большим количеством рожков, но не меньше двух.
  3. Независимо от количества рожков, подключение конца нулевой жилы делают к выходящему соответствующему проводу из люстры. Внутри корпуса он соединен со всеми цоколями ламп.
  4. Остающиеся на потолке два фазных конца являются частью линий, подходящих к двум клавишам выключателя. Их необходимо подключить к двум выходящим из люстры фазным проводам, тогда каждая клавиша будет управлять определенной группой лампочек.
  5. Бывает, что многорожковый осветительный прибор снабжен тремя фазными выходами. Тогда два из них на свое усмотрение надо соединить между собой, чтобы количество выходов соответствовало количеству клавиш.

Двойной выключатель разумно совмещать с прибором, оборудованным не менее тремя рожками. Это позволяет оптимально компоновать количество работающих ламп. В трехрожковой люстре можно, например, включать одну лампочку или сразу три. Удобные варианты компоновки получаются с пятирожковой или шестирожковой люстрой. Каждой клавишей можно включать определенное количество лампочек. Готовое изделие с завода уже разбито на группы, но при желании люстру можно разобрать и скомпоновать группы ламп по своему усмотрению.

Подключение к одинарному (одноклавишному) выключателю

Простейшая схема подключения одной лампочки к одноклавишному выключателю состоит из двух проводов: ноль и фаза. Они выходят в равном количестве на потолке и из люстры. Их остается только соединить между собой. Если на потолок выходит третий провод заземления, его просто изолируют или подключают к металлическому корпусу прибора.

Если намечен монтаж многорожковой люстры, то из нее будет выходить несколько фазных проводов. Их придется соединить между собой, чтобы получились те же два конца, как и на потолке. Одинарный выключатель просто будет вводить в работу одновременно все лампочки.

Подключение к одинарному выключателю нескольких люстр

Схема управления одной клавишей несколькими источниками света актуальна для группы светильников подвесного потолка, или нескольких люстр, висящих в большой комнате. При этом они должны соединяться параллельно. Для удобства подсоединения каждый прибор освещения имеет свою распределительную коробку.

Управление тремя люстрами через трехклавишный выключатель

Схема с трехклавишным выключателем удобна для подсоединения источников света кухни, ванной и туалета. Нулевой провод, как всегда, берется общий, а фазные жилы от каждой клавиши идут в разные комнаты к люстре.

Подключение галогенных люстр

Дизайн современных квартир предполагает использование для освещения галогенных ламп. Но такие источники света нельзя напрямую питать от электросети. Работа галогенных ламп происходит от понижающего трансформатора, что позволяет их использовать в сырых помещениях.

Схема галогенной люстры

Как и все источники света, галогенная люстра состоит из корпуса с отражателями. Вместо обычных, здесь установлено определенное количество галогенных ламп. Каждая группа источников света имеет свой понижающий трансформатор, рассчитанный на номинальное напряжение используемых лампочек.

Схема подключения к электросети

Схема подключения галогенных люстр к одинарному и двухклавишному выключателю ничем не отличается от монтажа источников света с обычными лампами. Отличия состоят только во внутренней схеме подключения. Сколько бы ни было галогенных ламп в люстре, каждая группа должна быть подключена к низкой стороне трансформатора. Причем лампы одной группы соединяются между собой параллельно.

Торчащие на потолке фазные концы жил от выключателя подводят к высокой стороне каждого трансформатора. Ноль берется общий. То есть схема подключения галогенных люстр отличается только тем, что провод от выключателя к лампе идет через понижающий трансформатор.

Рассмотрев разные схемы подключения, можно сказать, что установка люстры не такое уж сложное дело. Если правильно разобраться со схемой, всю работу можно сделать своими руками.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как самостоятельно подключить люстру — Стройте сами. Ремонт своими руками

Содержание:

1. Крепление люстры к бетонному потолку

2. Крепление люстры к подвесному потолку

3. Как правильно выполнить подключение люстры:

  • Подключение люстры к одинарному выключателю

  • Подключение люстры к двойному выключателю

  • Подключение люстры с пультом управления

И так, если вами уже приобретена люстра, сделать правильно выбор которой, я надеюсь, вам помогли мои статьи «Как правильно подобрать люстру для различных помещений» и «Как выбрать люстру для натяжного потолка», то самое время поговорить о самостоятельном подключении такого светильника. Однако прежде чем рассказать вам о том, как подключить люстру, необходимо научиться крепить светильники такого рода к потолку, который, как известно, может быть:

• бетонным (основным);

• гипсокартонным;

• пленочным или тканевым (натяжной потолок).

Крепление люстры к бетонному потолку

Это самый простой вариант установки люстры на потолок, поскольку подвесные люстры крепятся на тот крюк, который был установлен строителями при сдаче дома в эксплуатацию (речь идет о многоквартирном доме). В частном доме, если потолок выполнен из
бетонных плит перекрытия, то в его центре должна быть уложена специальная плита с готовым отверстием под установку люстры и каналами для укладки электрического кабеля. В данное отверстие вставляется монтажный крюк, который имеет достаточно резьбы, чтобы вы смогли отрегулировать нужную длину части крюка, выступающей из потолка. При этом надежная фиксация крюка на потолке обеспечивается с помощью специальных крыльев, раскрывающихся в свободном пространстве и имеющих размах больший, чем диаметр самого отверстия в плите. Как видите, подвесить люстру очень легко.

Если же перекрытие потолка частного дома выполнено из дерева, то балка, расположенная в центре потолка просверливается насквозь, а затем в это отверстие вставляется монтажный крюк и закрепляется с верхней стороны балки.


Однако потолочные люстры могут быть, как вы уже знаете, не только подвесными, но и накладными. В этом случае светильник закрепляется на потолке с помощью анкеров, устанавливаемых в бетонной плите. Вернее, с помощью анкеров на потолке закрепляется монтажная планка,
идущая в комплекте поставки люстры, а уже с помощью данной планки осуществляется крепление накладной люстры к потолку. Самой большой трудностью при этом является изготовление отверстий в бетоне под анкера. Для этого вам необходимо иметь электрическую дрель, специальные победитовые сверла по бетону необходимого
диаметра и терпение, поскольку сверление бетона – процесс длительный и очень шумный.

Теперь поговорим о том, как происходит установка люстры на потолок, который выполнен из гипсокартона либо полимерной пленки.

Крепление люстры к подвесному потолку

Я не случайно объединил оба типа подвесных потолка (гипсокартонный и натяжной), поскольку в обоих случаях крепление люстры к потолку происходит аналогично. Однако учтите, что монтаж люстры на такие потолки производится с помощью специальной конструкции, изготовленной до того, как был установлен сам потолок. До выполнения подвесного потолка должна быть выполнена и вся электрическая разводка проводов, идущих от выключателя к люстре.

Для того чтобы крепление было надежным и не мешало установке подвесного потолка, вам необходимо заранее точно знать, на каком расстоянии от основного (бетонного) потолка будет находиться поверхность нового потолка. После этого изготавливается монтажная площадка, внешняя сторона которой должна будет располагаться на пару миллиметров выше внутренней поверхности пленки натяжного потолка или потолка из гипсокартона.

Для изготовления крепежной площадки вам понадобятся:

• электродрель со сверлами по бетону и дереву;

• анкера для бетона;

• подвесы (такие же, которые используются при монтаже каркаса из металлических профилей для выравнивания стен с помощью гипсокартона «Выравнивание стен гипсокартоном своими руками»);

• кусок толстой фанеры (толщиной не менее 10 мм);

• саморезы по дереву;

• молоток слесарный;

• шлямбур;

• отвертка или аккумуляторный шуруповерт;

• монтажный крюк (если люстра подвесная).

Порядок работы следующий:

1. Размечаете отверстия под анкеры на бетонном потолке, согласно размерам вашей фанерной площадки. Не следует брать сильно большой кусок. Его длина должна лишь на пару сантиметров превышать длину монтажной планки люстры, а ширина – на пару сантиметров превышать диаметр отражающего или декоративного элемента люстры, примыкающего вплотную к поверхности подвесного потолка. Таким образом, вполне будет достаточно фанеры с размерами 30х30 см.



2. С помощью победитового сверла по бетону изготавливаете 4 отверстия в плите под установку анкеров. Конечно, в данном случае наличие у вас перфоратора значительно облегчит работу. Но я уверен, что электрическая дрель имеется в арсенале практически у каждого мужчины, то перфоратор – инструмент мужчин, профессионально занимающихся ремонтными работами. Поэтому при сверлении бетона вам, возможно, придется прибегнуть еще и к помощи молотка, и, так называемого, шлямбура, посредством которых можно будет разбить камни в бетоне, встретившиеся на пути победитового сверла.

3. Делаете заготовки из подвесов, согнув их в виде буквы «П» так, чтобы, как я уже говорил, и длина, и толщина фанеры в сумме составляли на 2 мм меньше, чем величины расстояния между поверхностью основного потолка и внутренней поверхностью подвесного потолка.

4. По центру фанерного куска просверлите отверстие с помощью дрели и сверла по дереву, в которое в дальнейшем будут выведены провода для подключения люстры к выключателю, а если люстра подвесная, то через это отверстие будет вставляться и монтажный крюк.

5. С помощью саморезов и отвертки прикручиваете в каждом углу монтажной площадки по одному подвесу. Следите за тем, чтобы саморезы не были слишком длинными, поскольку их острые выступающие из фанеры концы порвут ваш дорогостоящий натяжной потолок!

6. Вставьте анкера без винтов в отверстия, выполненные в бетоне.

7. Зафиксируйте монтажную площадку на потолке, вкрутив винты в анкера через другие концы подвесов.

Вот и все, подготовительные работы по установке люстры закончены. Теперь наступает черед установки подвесного потолка (гипсокартонного или натяжного из пленки или ткани). После этого можно выполнять окончательный монтаж люстры и ее подключение к электросети.

Если потолок гипсокартонный, то еще в процессе его монтажа необходимо выполнить отверстие в листе, устанавливаемом в месте крепления люстры к потолку. Через него вы сможете вывести провода для подключения люстры и вставить монтажный крюк (если люстра подвесная). Центр этого отверстия должен совпадать с центром отверстия в монтажной фанерной площадке. Если же потолок натяжной, то необходимо путем нажатия на поверхность пленки или ткани найти отверстие в монтажной площадке и наклеить на это место специальное армирующее кольцо, центр которого должен совпадать с центром отверстия, выполненного в фанере. После этого вырезается кусок потолка внутри кольца. Через него вы сможете вывести провода для подключения люстры и вставить монтажный крюк (если люстра подвесная). Обычно, все это делают те же люди, которые устанавливают натяжной потолок в вашей комнате.

На заключительном этапе останется лишь установить монтажный крюк или монтажную планку, закрепив ее на фанере с помощью саморезов, и установить на одно из этих монтажных приспособлений люстру. В самом конце работ по креплению люстры к подвесному потолку, как, впрочем, и при креплении к обычному бетонному потолку, устанавливаются на свое место декоративные элементы конструкции светильника. Поскольку они вплотную примыкают к поверхности потолка, то закрывают собой не крепежные элементы, но и проводку, придавая люстре и потолку привлекательный вид. Как это сделать, вам подскажет инструкция завода-изготовителя, прилагаемая к люстре.

Для деревянных потолков в частном доме при установке люстры на подвесной потолок выполняются все те же работы, только вам не нужно будет выполнять сложное сверление бетона, а монтажную площадку можно просто зафиксировать на потолке с помощью длинных саморезов по дереву.

А теперь поговорим о том, как самостоятельно выполнить подключение люстры, в том числе и к двойному выключателю, и с пультом дистанционного управления.

Как правильно выполнить подключение люстры

Подключение люстры к электросети производится до того, как будет установлен завершающий декоративный элемент конструкции светильника. Рассмотрим несколько возможных вариантов подключения люстр.

1. Подключение люстры к одинарному выключателю.

Если вы подключаете люстру к одинарному выключателю, то здесь все довольно просто: включите выключатель и с помощью специального индикатора определите, какой из двух проводов фазный (при прикасании к нему индикатора лампочка в нем загорится), а какой – нулевой (при прикасании к нему лампочка не будет светиться). Запомнив, какой из проводов «фаза», а какой «ноль» (для надежности это провод лучше всего пометить маркером черного цвета), обесточьте свое жилище, выключив рубильник на распределительном электрощите, и установите выключатель люстры в положение «выкл». После этого обязательно убедитесь, что в проводке нет электрического тока, прикоснувшись индикатором к фазному проводу (лампочка индикатора не должна загореться)! Только в этом случае можно приступать
к подсоединению люстры. Соединяете нулевой провод люстры (он обычно имеет черную изоляцию) через монтажную колодку или, соединяя напрямую путем скручивания двух оголенных концов проводов, с нулевым проводом, идущим к распределительной коробке, а другой провод люстры с фазным проводом, идущим к выключателю.

Если вы не использовали монтажную колодку, зажимая концы проводов в клеммах, то места соединений проводов нужно тщательно заизолировать (каждую скрутку отдельно), обмотав их изоляционной лентой. Если же все-таки использовалась монтажная колодка с клеммами, то нужно убедиться, что все концы проводов надежно зажаты винтами. Для этого потяните за каждый провод поочереди. Если провода не вытягиваются из клемм, то соединение выполнено качественно. Если же какой-либо провод вытянулся из клеммы, то его нужно снова надежно зажать в ней винтом и повторно убедиться в надежности соединения, потянув за провод. После проведения изоляции проводов запитайте электросеть жилища, включив рубильник на электрощите. Включите выключатель люстры и убедитесь, что светильник загорается и гаснет при соответствующем положении клавиши выключателя. После выключения люстры установите завершающий декоративный элемент конструкции светильника.

2. Подключение люстры к двойному выключателю.

В данном варианте подключения используются два фазных провода и один нулевой. Чтобы вам было легче ориентироваться при подсоединении люстры к выключателю в проводах, используйте плоский трехжильный электрический кабель (медный или алюминиевый), центральная жила которого подключается в распределительной коробке к нулевому проводу электрической цепи (для определения проводов используется все тот же индикатор), а две других жилы – к фазному проводу непосредственно в выключателе. При этом на обе клеммы выключателя фаза должна подаваться параллельно, то есть на одну клемму выключателя подключается фазный провод электроцепи, а на вторую клемму фаза подается с помощью перемычки, установленной между первой и второй фазными клеммами.

Если же не вы производили выполнение проводки, идущей от двойного выключателя к люстре, то определите, какой из проводов является фазным, а какой – нулевым с помощью индикаторной отвертки. Как это сделать, было подробно описано в первом пункте данного раздела статьи. Алгоритм подключения люстры к двойному выключателю ничем не отличается от алгоритма подключения светильника к одинарному выключателю. Только в этом случае ваша люстра должна быть двух секционной, то есть все ее лампы должны быть разбиты на две группы, загорание которых производится поочередно при включении той или иной клавиши выключателя, или всех сразу при включении обеих клавиш включателя. Таким образом, вы сможете подбирать для себя оптимальную яркость освещения помещения. Главное – не перепутать, нулевой провод сети соединяется с нулевым проводом (он черного цвета) люстры, а два фазных провода сети – с двумя остальными проводами (скрутками проводов) светильника. После выполнения подключения вы сможете включать посредством нажатия той или иной клавиши выключателя определенную секцию люстры. Если же вам нужно добиться максимально возможного освещения помещения, то включите обе клавиши выключателя одновременно (в результате загорятся все лампы, установленные в люстре). Всегда помните о технике безопасности при работе с электроприборами: обязательно обесточивайте электросеть жилища при работе с оголенными проводами (для надежности после отключения рубильника на электрощите еще раз проверьте отсутствие фазы в проводах с помощью индикаторной отвертки).



А что делать, если у вас из потолка торчит не три провода, а четыре? Ничего страшного, просто четвертый провод – заземление, которое обязательно выполняется в квартирах, построенных в постсоветское время. Стандартная окраска изоляции такого провода желто-зеленого цвета. Этот провод необходимо соединить с проводом в изоляции аналогичного цвета, торчащим из люстры. Если же все четыре провода, торчащие из потолка, имеют одинаковый цвет изоляции, то, как определить фазные провода, у вас не должно вызвать никаких затруднений. После их определения с помощью индикаторной отвертки пометьте их красным маркером. А вот для определения заземляющего провода вам необходимо будет использовать мультиметр, который более знаком нам, как «тестер». Еще вам понадобится кусок любой проволоки, длина которого должна позволять, подсоединить один конец к щупу мультиметра, а второй – к радиатору центрального отопления. Только учтите, что оба конца проволоки необходимо тщательно зачистить от изоляции, чтобы обеспечить качественный контакт.

Порядок нахождения заземляющего провода будет следующий:

• обязательно обесточьте электрическую цепь вашего жилища, выключив рубильник на электрощите;

• соединяете с помощью зачищенных концов проволоки заземление мультиметра с радиатором центрального отопления в том месте, где он не окрашен (виден чистый металл). Если такого места нет, то в каком-нибудь малозаметном месте удалите с помощью ножа небольшой участок краски с металла и подсоедините к нему проволоку;

• установите мультиметр в режим, предназначенный для измерения сопротивления цепи;

• вторым (свободным от проволоки) щупом прибора поочередно прикасаетесь к двум, оставшимся непомеченными маркером, проводам. Если при касании к одному из проводов на шкале прибора покажется как-нибудь величина сопротивления, отличная от нуля, то это провод и будет заземляющим, а последний провод – нулевым (пометьте его черным цветом).

Далее производите подключение люстры по известному вам алгоритму, описанному выше. Ну и наконец, давайте поговорим о том, как подключить люстру с пультом управления.

3. Подключение люстры с пультом управления.

В настоящее время очень большой популярностью пользуются именно такие осветительные приборы, которые представляют собой не только обычный светильник, но и могут исполнять роль таймера, а также цветомузыкальной системы с несколькими режимами работы. Однако для людей рассеянных люстра с пультом управления может создавать сплошные неудобства в пользовании, поскольку они могут куда-нибудь положить устройство дистанционного управления, а потом забыть где он находится. Производители решили помочь таким людям и стали комплектовать некоторые люстры двумя устройствами:

• переносным пультом;

• стационарной базой, позволяющей быстро определить местонахождение дистанционного устройства управления. Однако такие светильники стоят несколько дороже люстр с одним лишь пультом управления.

Теперь о том, как самостоятельно произвести подключение люстры с пультом управления. При этом нужно учесть, что если вы оставите на стене выключатель, то он должен будет постоянно находиться во включенном состоянии. Если же вы демонтируете выключатель во время проведения ремонта, поскольку при использовании люстры с дистанционным управлением он не нужен, то провода в выключателе нужно тщательно скрутить друг с другом, а потом эту скрутку нужно заизолировать с помощью изоляционной ленты. Порядок работы подключения люстры с одним пультом дистанционного управления следующий:

• определяете провода (фазный, нулевой и заземления), как это описано выше;

• обесточиваете электрическую цепь своего жилья;

• подключаете люстру, как это описывалось в предыдущих пунктах данного раздела статьи;

• запитываете электрическую цепь, вернув рубильник на электрощите в рабочее положение;

• проверяете работоспособность люстры, включив и выключив ее с помощью пульта управления.

Установка стационарного пульта управления (он выглядит, как обычный настенный выключатель и имеет такие же габариты) тоже не представляет собой никакой сложности, поскольку может быть легко установлен на место старого настенного выключателя. При этом порядок подключения стационарной базы будет следующий:

• вскрываете настенный выключатель и определяете провода (фазный и нулевой), как это уже описывалось в материале этой статьи;

• обесточиваете электрическую цепь своего жилья;

• отсоедините провода от клемм выключателя и демонтируйте его со стены;

• аккуратно разведите концы проводов выключателя  в стороны;

• среди проводов, торчащих из потолка, выбираете нулевой провод и скручиваете его  (или вставляете в одно гнездо монтажной колодки) с одним из оставшихся проводов (только не с заземляющим);

• остальные провода, торчащие из потолка,  соединяете с соответствующими проводами люстры;

• подключите нулевой и фазный провода, которые подходили к настенному выключателю из распределительной коробки (где, какой провод вы определяли в самом начале выполнения монтажа стационарного пульта управления) к клеммам стационарного пульта (фазу подключите к клемме, обозначенной буквой «L», а ноль – к клемме, обозначенной буквой «N»);

• провод, который выходил из выключателя подключите к клемме стационарного пульта управления люстрой, обозначенной надписью «OUTPUT»;

• установите наружную панель стационарного пульта управления на свое место;

• запитайте электрическую цепь, вернув рубильник на электрощите в рабочее положение;

• проверьте работоспособность люстры, включив и выключив ее с помощью стационарного пульта управления, а также проверьте работоспособность остальных его режимов (например, поиск переносного пульта дистанционного управления).

Вот и все! Как вы смогли убедиться, подключение люстры своими руками выполнить несложно, но эта работа требует строгого соблюдения мер по технике безопасности, пренебрежение которыми может закончиться плачевно!

Люстра с пультом управления – устройство и установка | СамЭлектрик.ру

#самэлектрик

Эта статья посвящена тому, как правильно подключить и закрепить потолочную светодиодную люстру с пультом управления.

О ремонте таких люстр я подробно рассказал в другой статье, прошу ознакомиться.

Люстры такие в продаже появились в продаже несколько лет назад, народ покупает их с охотой, устройство сравнительно сложное (для люстры), поэтому тема актуальна.

Не буду расписывать, для чего нужны такие потолочные люстры, и как они хороши, как это обычно делается в подобных статьях. Перейду сразу к делу.

Несколько статей по люстрам я уже публиковал на СамЭлектрике, по ходу буду давать ссылки.

Устройство люстры с пультом

Самый главный вопрос – для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп – 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

На фото обозначены устройства, из которых состоит схема люстры:

Как устроена светодиодная люстра

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта  может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя – одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела – выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель – это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или “сели” батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.

Хватит теории, переходим к практике.

Подписывайся, и читай статью дальше:

Собираем люстру

Казалось бы, что такого? Однако, при установке светодиодной люстры добрая половина рабочего времени уходит именно на сборку и подготовку люстры к установке. На все блестящие детали обычно наклеена плёнка от грязных лап и царапин. Нужно всё раскрутить, снять плёнку, прикрутить и вставить стекляшки и брюлики, (в некоторых моделях используются кристаллы Сваровски)). Потом вставить лампочки.

Вот на фото, стою перед люстрой на коленях:

Собираем люстру

Далее, очень важный момент. В состав люстры входит приемник, контроллер (как правило, в одном корпусе), и несколько различных блоков для питания лампочек. Все эти устройства надо тщательно закрепить, чтобы они не болтались в корпусе люстры. Чтобы не было проблем на высоте, при монтаже люстры на потолок.

Крепится обычно всё на двусторонний скотч. Если его нет – придётся его приобрести отдельно, и сделать на совесть.

Светодиодная группа, как правило состоит из 12…50 светодиодов, соединенных последовательно. Кстати, именно такие блоки и используются в качестве комплектующих при сборке таких люстр.

Как ремонтировать люстру, когда не горят светодиоды, я подробно описал в статье “Что делать, если перестали гореть светодиоды в люстре?

На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Заключительный этап сборки предстоит произвести на потолке.

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов – ноль, фаза 1, фаза 2. Две фазы – в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Провода из потолка для подключения люстры

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Крючок нам не понадобится, поскольку светодиодные люстры всегда крепятся на кронштейн (крепежную планку), например как я писал об этом на СамЭлектрике в этой статье. А если потолок натяжной, то кронштейн крепится через закладной брусок, который крепится к основному потолку.

Тут стоит сказать, что в районе люстры штукатуры обычно не утруждают себя, и потолок там обычно очень неровный.
В связи с этим, чтобы установить кронштейн, требуются дополнительные усилия. Например, подложить шайбы, или сбить неровности, чтобы люстра висела ровно, и не было щелей.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться “лицевая” часть люстры, надо выставить “на земле”. Не забудьте, что если кронштейн при крепеже изогнется, болты “уйдут”, и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

В итоге имеем вот такую красоту:

Светодиодная люстра в работе

Та же люстра, в другом ракурсе изображена в начале статьи.

Всем удачи и красоты в жизни!

Полная версия статьи с обсуждением — https://samelectric.ru/lamp-osveshhenie/lyustra-s-pultom-upravleniya-ustrojstvo-i-ustanovka.html

Если интересны темы канала, заходите также на мой сайт — https://samelectric.ru/ и в группу ВК — https://vk.com/samelectric

Как подключить люстру с 2, 3, 4 и более проводами своими руками?

Что такое люстра? Это современный потолочный светильник с несколькими лампами, удаленными на равное расстояние друг от друга. Главная задача люстры обеспечивать ровное, бестеневое освещение во всей комнате. В качестве источников света могут использоваться лампы накаливания, светодиодные или люминесцентные источники света. Установка люстры является завершающей частью обустройства интерьера. Установка ее не так сложна, как может показаться на первый взгляд. Необходимы минимальные электротехнические навыки и стандартный набор простых инструментов. Чтобы установка прошла просто и безопасно можно придерживаться следующей инструкции.

Подготовка: прозвонка и определение фаз на потолке

Содержание статьи

Для начала нужно определиться, сколько проводов выведено на потолке и для чего они нужны. Два торчащих провода означают, что все лампы будут включатся одновременно, три и более позволяют комбинировать с очередностью включения. Опытный электрик разберется с этим без труда, но новичкам будет трудно разобраться где фаза и ноль, и что делать с заземлением.

Провод заземления.

Встречается только в домах новой постройки или в помещениях, где был сделан ремонт с учетом всех требований по монтажу электропроводки. Имеет желто-зеленую оболочку, подключается к проводу такого же цвета на светильнике. В старых домах его может и не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать, чтобы исключить короткое замыкание.

Ищем фазы и ноль.

Оставшиеся провода могут быть любого цвета – красного, черного, белого, при этом необязательно цвет провода будет соответствовать «фазе» или «нулю». Для точного определения где какой провод концы необходимо прозвонить специальным тестером или индикаторной отверткой – приспособление со встроенным светодиодом, показывающее наличие напряжения. Проверка проводится с включенной сетью и положением настенного выключателя «ВКЛ». Поочередно касаемся оголенных концов проводов и смотрим результат. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Нужно отметить, что тестер будет показывать напряжение только между нулем и фазой. Для выключателя с одной клавишей еще проще – два провода на потолке, из них один ноль, а второй это фаза. Перед на чалом работ по подключению светильника обязательно нужно обесточить провода, желательно сделать это выключением рубильника на счетчике.

Провода на люстре

Самый простой и распространенный вариант – это два провода на потолке и два провода на люстре, а на стене установлен одноклавишный выключатель. Просто соединяем концу между собой. Желательно подключить таким образом, чтобы нулевой провод шел напрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные колодки или скрутку с последующей изоляцией.

С двумя фазами и двухклавишным выключателем возможны следующие варианты. Одна фаза изолируется, вторая подключается к люстре. В этом случае одна клавиша остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

Подключение к двойному выключателю.

Подключают 2-х и более рожковую люстру всегда по одному принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Все провода одного цвета скручиваем между собой. Это будет ноль, по стандарту провода должны быть синего цвета, но если используется другой ничего страшного. Оставшиеся провода в произвольной форме разбиваем на две группы, при этом получаются схемы включения ламп 1+3, 2+2, 2+3. Провода скручиваем между собой, а затем подключаем к соответствующим выводам на потолке.

Подсоединение люстры к одинарному выключателю

Как быть если в потолке два провода, а в светильнике 3 и более. В такой схеме подключения группируются провода одного цвета. Одна скрутка будет подключаться к нулевому проводу, вторая к фазе. При включении все лампы в люстре будут загораться одновременно.

Правила соединения проводов

Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

Подключение галогенной люстры (с пультом и без)

Принцип работы галогенных ламп построен на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод). Благодаря этому можно снизить габаритный размер лампы и напряжение до 12 или 24 В. Для этого в каждом светильнике такого типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра снабжена пультом дистанционного управления, то к трансформатору подключается еще и блок управления. Подключение в этом случае остается таким же. Не перепутать провода подключения с антенной, которая принимает сигнал с пульта.

Похожие статьи

Как установить и подключить люстру самому, своими руками.

Люстра — классический, наиболее эффективный источник освещения жилых помещений. Расположение люстры посередине потолка, позволяет достигнуть наиболее равномерного распределения светового потока. В зависимости от конструкции, люстры либо подвешиваются на крюк, либо жестко крепятся к потолку с помощью дюбель-гвоздей(потолочное крепление). Имеется два основных варианта установки люстр потолочного крепления.

1. На потолок, к месту, где подведены питающие провода, с помощью дюбель — гвоздей крепится специальная перфорированная планка, входящая в конструкцию люстры. Но перед этим на планку с помощью гаек крепятся два винта. Набор отверстий позволяет сделать это так, что расстояния между винтами и между отверстиями в корпусе совпадает. После того как, планка прикреплена к поверхности потолка, питающие провода присоединяются, корпус люстры одевается обратно, декоративные гайки накручиваются и затягиваются.

Очень часто, в квартирах (особенно старой планировки) посреди потолка, имеется довольно большое отверстие, предназначенное для крепления крюка подвесной люстры. В этом случае, необходимо немного сместить место крепления планки, но с таким расчетом, что-бы, это отверстие оказалось закрыто корпусом, после его установки.

Таким образом, устанавливаются большинство современных бюджетных люстр. И, надо сказать, намного удобнее, проводить их установку вдвоем, желательно — c использованием устойчивой лестницы-стремянки.

Дело в том, что после крепления установочной планки, необходимо произвести подключение питающих проводов. Это гораздо удобнее делать с помощью обеих рук — а ведь при этом, приходится держать на весу люстру. Некоторые электрики выходят из этого положения, при помощи достаточно прочного проволочного крюка, на который можно ее временно подвесить.

2.Нередко, встречаются люстры, так сказать — со встроенной «начинкой». Это может быть, например, понижающий трансформатор или исполнительный электронный блок дистанционного управления — контроллер. Такие люстры крепятся к потолку немного по-другому. Их корпус состоит из двух частей — более массивного основания, с понижающим трансформатором или или блоком контроллера и внешней панели, с некоторым количеством, декоративно оформленных электрических патронов — светильников. В первую очередь, к потолку крепится основание, с помощью 3-х (иногда 4-х) дюбель-гвоздей. Если потолок гипсокартонный — используются специальные дюбеля — «бабочки».

Далее, производится подключение питающих проводов. Два питающих провода подключаются к контактам клеммника присоединенным к первичной обмотке трансформатора или питающему клеммному разъему контроллера. Маркировка этих контактов — L(фаза) и N(рабочий ноль). Если имеется третий, заземляющий провод его следует подключить к клеммному контакту — PE(земля), а в его отсутствии к корпусу люстры. На основание снизу присоединяется внешняя панель, с помощью винтов с декоративными шляпками.

В обоих случаях, перед установкой обязательно демонтируются легкобьющиеся детали — стеклянные или хрустальные отражатели и рассеиватели. После того как, люстра подключена и установлена, вворачиваются (или вставляются) эл. лампы и проверяется работоспособность во всех режимах. Хрупкие и легкобьющиеся детали устанавливаются в последнюю очередь.

Если крюк уже имеется, то остается только, подвесить на него люстру и присоединить питающие провода, затем поднять вверх декоративный колпачок скрывающий крюк и место электрического соединения, и зафиксировать его в этом положении. Что бы декоративный колпачок полностью закрывал место крепления и соединения, крепежный крюк не должен выступать слишком далеко от поверхности потолка. После этого, вкручиваются эл. лампы, и проверяется работоспособность во всех режимах. В последнюю очередь, как всегда — устанавливаются легко бьющиеся и хрупкие части.

Как подключить провода.

Что касается «хрущевок», «сталинок»,» ленининградок» и прочих квартир в домах строившихся до 1991 года — подключить люстру в них несколько проще, нежели в объектах новостроя. После демонтажа старой люстры, в комнате , чаще всего, можно увидеть такую картину. Посередине потолка — отверстие для крепления крюка, из него же (или рядом с ним) торчат три провода. На стене двухклавишный выключатель(как вариант — два одноклавишных), если снять его крышку, видно — подключенный так-же, к трем проводам.

Если выключатель один одноклавишный, третий провод как правило, все-равно — рядышком, отведен в сторонку и изолирован. Это означает, что скорее всего, что бывшая люстра имела, только один режим освещения и была подключена только к двум из трех проводов, торчащих из потолка. В прихожей, кухне, спальне, туалете, в ванной — из потолка торчат два питающих провода и вариантов нет, проводка проложена для подключения однорежимного светильника (люстры).

Все же, большинство люстр советского периода было рассчитано на три режима освещения:
1. Режим неяркого освещения — горит только центральная лампа, а в вариантах без светильника с центральной лампой — меньшая часть боковых.
2. Режим умеренно яркого освещения — центральная лампа не горит, горят боковые лампы, а в вариантах без центрального светильника — большая часть боковых.
3. Режим полной яркости — горят все лампы.

Принципиальная электрическая схема трех-режимной люстры включает в себя две электрические ветви, в каждой из которой — группа электрических светильников, подключенных между собой параллельно. Один из трех проводов, выходящих из люстры является общим, для обеих ветвей. Если между общим проводом и каким-либо, из двух остальных, возникает рабочее напряжение — одна из групп работает. Если напряжение присутствует между общим проводом и обоими остальными — работают обе группы.

В однофазной сети напряжение возникает между фазой и рабочим нулем. Если общий провод люстры постоянно подсоединен к рабочиму нулю, а на два остальные через двойной выключатель подается фаза — такое подключение можно считать правильным. Если общий провод люстры постоянно соединен с фазой, а на два остальные через выключатель подается рабочий ноль — люстра так-же будет работать. Но полностью правильным такое подключение считать нельзя, оно не исключает поражения эл. током человека при замене перегоревших ламп, при «нерабочем» положении выключателя. Наглядное изображение подключения люстры через двойной выключатель вы можете посмотреть здесь

Итак, в любом случае, самое главное — найти из трех проводов, торчащих из потолка, один, общий.
Готов предложить вам два способа, решения этой проблемы.
Первый способ более простой и легкий.

Провода торчащие из потолка аккуратно разводим в стороны, после чего переводим обе клавиши выключателя, в положение «включено». Индикаторной отверткой поочередно касаемся оголенных концов. Если огонек в отвертке загорается, на двух проводах, а на третьем — нет, то скорее всего проводка смонтирована правильно, а третий провод (где огонька не было) является общим.

Чтобы окончательно удостовериться, переводим обе клавиши выключателя в положение «выключено» и проводим вторичную проверку наличия напряжения, на концах проводов. Если индикатор ни где не светится, значит все в порядке, выключатель размыкает электрическую цепь, отсекая фазу.

Рассмотрим другой вариант. При полностью включенном, а так же, полностью отключенном выключателе огонек индикатора загорается при касании оголенного конца, только одного провода. Это означает во-первых, что проводка смонтирована не совсем правильно, во-вторых, этот провод по-видимому, и является общим.
А если нет? Ведь, очень часто, в последнем случае, индикатор загорается при касании абсолютно любого из трех проводов, при любом положении выключателя. Дает о себе знать, так называемая, «электрическая наводка».

Если возникают подобные неясности, что-бы развеять сомнения, лучше обратиться к другому способу поиска общего провода, хотя и более сложному, но более надежному. Для этого, лучше всего, воспользоваться современным измерительным прибором — цифровым мультиметром. Ставим мультиметр в положение для измерения переменного напряжения (ACV), переводим одну из клавишей электрического выключателя в рабочее положение.

Поочередно касаясь оголенных концов щупами мультиметра, ищем, два проводника (из трех,торчащих из потолка), на которых присутствует напряжение. Очевидно, что общий проводник — один из них. Осторожно помечаем эти два провода (можно просто отогнуть их в сторону, не перемыкая). Далее, переводим включенную клавишу выключателя, в положение выключено, а другую наоборот, включаем. Проверяем напряжение между помеченными проводами — оно должно исчезнуть.

А если нет под рукой мультиметра? Можно воспользоваться простейшим измерительным прибором электрика — контрольной лампочкой. Электрический патрон заряженный двумя проводами с вкрученной эл. лампой — позволит наглядно определить присутствие напряжения между проводами. Применение «контролек» запрещено ПУЭ — они считаются небезопасными.

Одним из щупов мультиметра встаем на оставшийся, третий провод и прикасаемся поочередно другим щупом, к оголенным концам двух помеченных проводов. Прикоснулись к одному, напряжения нет. Прикоснулись к другому — есть напряжение. Этот проводник и будет являеться общим, для эл. ветвей нашей люстры, его небходимо пометить особо.

Дело осталось за малым, обнаружить общий проводник на самой люстре. Вкручиваем все лампочки. Поставив мультиметр в режим измерение сопротивления(R), на предел 200 ом, производим измерение поочередно, между тремя концами проводов выходящих из люстры. Находим два провода, сопротивление между которыми больше всего. Ни один из них, общим не является. Общим будет оставшийся — третий. Помечаем его.

Теперь, когда нам известны общий провод люстры и общий питающий, можно приступить к подключению. Предварительно, отключаем напряжение в квартире полностью. Присоединяем провода люстры с помощью клеммного соединителя, к питающим концам, торчащим из потолка — общие вместе, остальные произвольно.

При наличии у люстры дополнительно, четвертого провода с изоляцией желто-зеленого цвета (заземляющего), последний изолируется и никуда не подключается. Подаем напряжение, проверяем работу люстры. Если не допущено ни каких ошибок — все должно работать.

В современных квартирах вместо трех, из потолка торчат четыре провода. Четвертый провод — заземляющий, в остальном все так-же, как и в старых квартирах. Если он, имеет желто-зеленый цвет изоляции (как и положено) тогда, все просто. Он должен присоеденяться к корпусу люстры, через выходящий из нее провод, такого-же цвета. В случае, если изоляция всех четырех проводов (выходящих из потолка) имеет белый цвет, найти его бывает хлопотно.

Первым этапом, выключается вводной автомат щитка. Далее берется кусок провода, достаточно длинный, что-бы дотянуться до радиатора водяного отопления. Один из его концов зачищается(снимается изоляция) и наматывается на вентиль батареи (неокрашенная ее часть), второй зачищается и присоединяется к щупу мультиметра. Мультиметр ставится в режим измерения сопротивления, вторым щупом проверяем поочередно все четыре провода. Провод, на котором мультиметр покажет сопротивление (оно должно быть очень незначительным) и является заземляющим.


Как подключаются люстры с дистанционным управлением.

Люстры снабженные пультом дистанционного управления — наиболее современные бытовые осветительные устройства. Конструктивно состоят из нескольких ветвей светильников (часто светодиодных) и управляющего устройства — контроллера. Помимо, собственно, функции освещения, подчас такие люстры могут играть роль многопрограммного цветомузыкального устройства, снабжены таймером. Управляются при помощи дистанционного пульта, специально прилагающегося к ним. Это достоинство, является одновременно и их недостатком — людям свойственно, постоянно терять абсолютно любые дистанционные пульты, даже не выходя из комнаты.

Люстры снабженные двумя пультами управления — дистанционным и базовым стационарным (с функцией поиска) лишены и этого недостатка. Базовый стационарный пульт управления устанавливается и подключается в место настенного выключателя. С помощью функции поиска, можно быстро отыскать «потерянный» дистанционный пульт, имеющий в своей конструкции звуковой зуммер.

Люстры без стационарного пульта, снабженные только пультом дистанционным, подключаются к питающей сети очень легко. В старых квартирах достаточно подключить из трех проводов торчащих из потолка два — общий и любой, из оставшихся, заземление корпуса не подключается. Оставшийся неподключенным, провод надежно изолируется, отгибается в сторону.

В новых квартирах (где из потолка торчат четыре провода) подключается еще и заземление корпуса люстры. Настенный выключатель либо остается на своем месте, в постоянно включенном состоянии, либо убирается вовсе. В последнем случае, два из трех проводов, на месте выключателя, соединяют между собой. Какие именно два — легко определить опытным путем, поочередно перемыкая все три провода между собой, одновременно включая люстру «дистанционкой».

Дело обстоит не намного сложнее, с люстрами имеющими еще и стационарный пульт, который требует питания 220 вольт, для своей нормальной работы. Поэтому, необходимо его этим питанием обеспечить. В первую очередь, отключив питание в распред. щите, необходимо демонтировать настенный выключатель, аккуратно развести в стороны концы проводов, к которым он был подключен. На потолке соединяем общий и любой другой провод (кроме заземляющего), вместе. Так они у нас теперь и останутся. Включаем питание, между оголенными концами двух (из трех) проводов, к которым был подключен выключатель, должно появиться напряжение — проверяем с помощью мультиметра.

Эти провода должны подсоединятся к клеммам L и N стационарного пульта, а последний провод — к клемме «выход», в разных пультах она может обозначаться по разному, необходимо внимательно познакомится с инструкцией (обязательно прилагается к люстре). Если имеется клемма PE — не подключайте ее никуда. Один из проводов люстры подключается к сдвоенному потолочному питающиму проводу, второй к одиночному, третий, заземляющий корпус — к заземляющему проводу из потолка, если он имеется.

Контроллеры с дистанционным управлением, для люстры.

Любая люстра с дистанционным управлением содержит в себе специальное устройство — электронный контроллер. С помощью его, осуществляется перебор различных режимов освещения, путем включения-отключения групп светильников, входящих в состав люстры, с помощью дистанционного пульта, либо согласно заранее заданной программы. Иногда, подобное устройство, вместе с пультом управления можно приобрести в розничной продаже, отдельно от люстры, за сравнительно небольшие деньги.

Изменив схему подключения светильников люстры и подключив ее через контроллер, можно добиться кроме собственно, дистанционного управления ее режимами, еще и улучшение функциональности, за счет увеличения количества этих режимов. Ведь, если с помощью двухклавишного выключателя, возможно управление двумя ветвями эл. цепи люстры, то с контроллером, количество их возрастает, в среднем (зависит от исполнения ), до шести. Плюс, возможность программировать поведение, подключенных источников света. Ниже, в качестве примера расположена электрическая схема подключения люстры, состоящей из пяти светильников.

Так как размеры корпуса контроллера невелики, при монтаже его легко спрятать, например, в достаточно большое отверстие на потолке, предназначенное для крепления крюка. Первый выключатель предназначен для переключения люстры в «рабочее» положение — через него подается питание в схему контроллера. Второй выключатель — аварийный, предназначен для включения части люстры, в случае выхода контроллера из строя. Обычно, подключают его далеко не всегда, и совершенно напрасно — поломка сложного электронного устройства, произведенного в КНР, это обычное дело. Подключение люстры через контроллер TC-42A смотрите здесь

Все работы связанные с прикосновением к оголенным концам проводов производятся при полном снятии напряжения.

В начало.
На главную. Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Как установить беспроводной потолочный светильник —

Вы всегда хотели, чтобы в коридоре (или где-нибудь еще) был свет, но не было доступной электропроводки? Сегодня мы узнаем, как установить беспроводной потолочный светильник.

Есть ли у вас большой или маленький дом, собственный дом или квартира, создание идеального освещения в комнате иногда может быть проблемой. Возможно, вы не можете найти идеальный светильник, или поблизости нет розетки рядом с местом, где вам нужна лампа, или, может быть, как и мне, вам нужен верхний свет, но в нем нет жесткой проводки потолок.Что делать девушке?

КАК УСТАНОВИТЬ БЕСПРОВОДНОЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК

Дилемма

Вы можете спросить: «Зачем вам нужен потолочный светильник, если у вас всего 400 квадратных футов жилой площади?» Что ж, позволь мне объяснить почему. 😉 В My Wee Abode есть крошечный неосвещенный коридор, ведущий из спальни в ванную. Единственный шкаф в MWA (помимо шкафа , который я создал менее чем за 30 минут ) находится в этом крошечном коридоре и имеет зеркала в полный рост на дверях.Однако часто я не могу использовать эти зеркала из-за недостаточного освещения.

Смотрите здесь … свет в коридор блокируется дверным проемом в ванную, а нависающий луч блокирует свет из спальни. Таким образом, даже если у вас небольшой дом или крошечный дом, дополнительное верхнее освещение может быть проблемой.

(Да, сейчас выглядит ярко и воздушно, но не в 6 утра или 19 вечера! 😉)

Решение s

Давайте поговорим о нескольких вариантах решения этой неясной дилеммы.Во-первых, вы можете игнорировать это (как я делал более двух лет) и просто жить с периодическим раздражением, глядя в мрачное зеркало. Или вы можете потратить небольшое состояние и нанять электрика, чтобы он разрезал гипсокартон и закрепил проводом место для стандартного потолочного светильника. ORRR, вы можете взломать стандартный потолочный светильник и узнать, как установить БЕСПРОВОДНОЙ потолочный светильник! Для меня вариант номер три был легкой задачей, потому что он был выполнимым, доступным, легким, универсальным (я мог использовать практически любой стиль крепления) и съемным .Помните, когда вы живете в квартире или сдаете в аренду дом, как это делаю я, вам нужно иметь возможность вернуть вещи в исходное положение, когда / если вы съедете (если только ваш домовладелец не любит обновления так же сильно, как и вы! ).

Для еще одного простого и доступного решения по освещению взгляните на мою маленькую космическую кофейную станцию ​​ !

Вдохновение

«Волшебный свет» впервые встретился на моем пути около 2 лет назад, когда я читал сообщение в Sarah Joy Blog .Она рассказала, как она научилась (из блога, за которым она следила), как создавать «волшебный свет». Она использовала этот трюк с двумя подсвечниками на гусиной шее, которые она использовала в своем уголке для чтения. Эврика! Я нашел ответ на мою проблему в темном коридоре. Спасибо за вдохновение, Сара! (Кстати, взгляните на блог Сары … это просто прекрасно!)

Это сообщение может содержать партнерские ссылки без каких-либо дополнительных затрат для вас.

Для получения дополнительной информации см. Мое полное раскрытие ЗДЕСЬ.

Что вам понадобится

  • Потолочный светильник, он же светильник для скрытого монтажа, по вашему выбору (я выбрал свет в стиле фермерского дома, но вы можете использовать этот «прием» практически для любого стиля осветительной арматуры… классического, современного, модерна середины века, коттеджа, шебби-шик… до небес)
  • Светодиодная шайба
  • Пульт дистанционного управления для подсветки шайб
  • Пластиковая пленка или плакатный картон с покрытием (Это может быть необязательно… читайте дальше)
  • Круглый предмет для трафарета
  • Командные полоски для изображений, среднего или маленького размера (вы также можете использовать двустороннюю липучку с клеем)
  • Ножницы
  • Медицинский спирт
  • Монтажные принадлежности (дрель, шуруповерт)

( ПРИМЕЧАНИЕ: Изначально я использовал гофрированный пластик, как показано на моих фотографиях, но он был слишком жестким.В итоге я использовал кусок плаката с покрытием, который нашел у Майкла.)

Что делать

Вот шаги, чтобы создать потолочный светильник в стиле фермерского дома (или в любом другом стиле), который не требует жесткой проводки, но ИМЕЕТ ПДУ!

Взлом потолочного светильника
  1. Протрите медицинским спиртом внутреннюю часть приспособления, заднюю часть шайбы и обе стороны пластикового листа.
  2. Для того, чтобы свет шайбы прилегал к приспособлению, вы будете использовать командные полосы.Однако на этом приспособлении гнездо слишком сильно выступало, и шайбе было не к чему прикрепиться. Если вы обнаружите ту же проблему, используя круглую пластину в качестве трафарета, вырежьте кусок плакированного картона с покрытием, чтобы он соответствовал внутренней части приспособления.
  3. Следуя инструкциям на коробке Picture Command Strips (PCS), прикрепите две пары PCS к одной стороне пластиковой пленки, а затем прикрепите пленку к осветительной арматуре, убедившись, что пластик выровнен по центру. Нажмите на тридцать секунд, а затем снимите пластиковый лист.Теперь у вас должен быть PCS как на осветительной арматуре, так и на пластиковом листе. Помните , следуйте этим инструкциям на коробке PCS.
  4. Затем добавьте один комплект PCS к задней части фонаря шайбы (убедитесь, что не закрыли важную информацию на фонаре).
  5. Если вы следовали инструкциям на коробке PCS, ваш пластиковый лист должен быть отсоединен от приспособления. Переверните лист на сторону, на которой нет PCS. Отцентрируйте фонарь шайбы на этой стороне и прикрепите его к пластиковому покрытию… следуйте инструкциям на коробке PCS (достаточно ли я сказал?).
  6. Подождите один час, пока установятся все командные полосы. (Это прекрасное время для установки монтажного кронштейна на потолок. И снова читайте дальше.)
  7. После того, как командные полосы застыли, соберите фонарь.

Установка светильника

Чтобы прикрепить светильник к потолку, просто удалите из монтажного кронштейна все детали, которые могут не понадобиться (мне пришлось открутить два винта, которые не были важны). Затем просто прикрепите кронштейн к потолку (я использовал дрель, один анкер и винт).Теперь вы можете прикрепить потолочный светильник к кронштейну (я оставил проводку потолочного светильника прикрепленной к приспособлению, на случай, если я когда-нибудь захочу использовать его «по-настоящему»). Если вам нужны дополнительные инструкции о том, как установить кронштейн и свет приспособление, дайте мне знать в комментариях.

Пульт дистанционного управления Magic Ceiling Light

По очевидным причинам волшебный потолочный светильник должен иметь пульт, который действует как выключатель на стене. Просто возьмите еще один комплект PCS и прикрепите его к пульту дистанционного управления, а затем к стене (опять же, следуйте инструкциям PCS на коробке… Думаю, я недостаточно сказал).Есть только один трюк, чтобы заставить дистанционное управление работать с подсветкой шайбы… убедитесь, что датчик на шайбе «смотрит» на пульт. Помимо этого, все, что вам нужно сделать, это удалить пластиковую вставку на пульте дистанционного управления и нажать кнопку питания. Вуаля!

Вот крупный план.

А вот пример того, как он выглядит в реальном коридоре.

Готовый проект

И вот он, готовый осветить мою жизнь!

Изначально я собирался использовать версию этого светильника для светильника на стене (вроде того, что Сара использовала в своем уголке для чтения).Я купил его и принес домой, но когда я повесил его на стену, чтобы посмотреть, насколько он мне понравился, он просто выглядел НАМНОГО слишком загроможденным. В этой маленькой прихожей требовался светильник, устанавливаемый заподлицо, чтобы сохранить светлый и воздушный вид, который мне нравится. Что вы думаете?

Крупный план моего нового беспроводного потолочного светильника в фермерском доме.

Я думаю, что могу заклеить край пластикового вкладыша небольшим количеством клея, просто чтобы закончить его еще больше. Но, честно говоря, если вы не смотрите на такую ​​фотографию крупным планом, вы не увидите шва.(Вы видите датчик на световом индикаторе шайбы? Он направлен в сторону пульта дистанционного управления.)

Вот он в темноте включен.

Сумасшедший, что нет жесткого провода, а? Все, что вам (мне) нужно сделать, это заменить батареи. Я ЛЮБЛЮ ЭТО!

Что насчет вас?

Быстрый, простой, универсальный, доступный и красивый, этот волшебный потолочный светильник стал идеальным решением для моей маленькой квартиры на чердаке. И этот трюк можно использовать практически с любым осветительным прибором.Вам нужно добавить немного света в место в доме, где нет проводки в стенах? Может быть, уголок для чтения, или в спальне, где не хватает места для боковой настольной лампы, или, может быть, на стене в столовой… столько возможностей!

Как вы думаете? Это то, что ВЫ будете добавлять в свой дом? Дайте мне знать в комментариях или не стесняйтесь поделиться со мной фотографией на Facebook. Кроме того, дайте мне знать, если у вас есть какие-либо вопросы или вам нужна дополнительная информация!

Как переделать осветительные приборы в розетку в

У вас есть бра или осветительный прибор, но нет электрической розетки для них? Читайте дальше, пока я расскажу, как преобразовать осветительные приборы с фиксированным проводом в штекер в светильнике с помощью одного переключателя !

Помните, когда я построил нестандартную стенку для библиотеки в своей гостиной? Щелкните ЗДЕСЬ, чтобы просмотреть полное руководство по моим встроенным книжным полкам.Что ж, я использовал этот удобный трюк, чтобы установить 3 проводных бра на книжный шкаф. Свет действительно завершает работу книжного шкафа и придает ему индивидуальный вид! Они даже включаются и выключаются одним выключателем… и я объясню как!

Это действительно очень просто, хотя я должен добавить ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ , что я НЕ электрик. Я могу быть девушкой с некоторыми полезными навыками, но я определенно не сертифицированный электрик. Этот проект полностью на ваше усмотрение, и я не беру на себя никакой ответственности за какие-либо безумные неудачи, которые могут у вас возникнуть.БУДЬТЕ ОСТОРОЖНЫ… и проконсультируйтесь с сертифицированным электриком, если у вас есть какие-либо вопросы или проблемы.

Уф! Теперь, когда я разобрался с этим, давайте перейдем к руководству.

Необходимые материалы

Магазин Инструменты и материалы

Включите JavaScript для просмотра содержимого

Щелкните ЗДЕСЬ, если вам нужны более интересные варианты освещения, как у меня. У меня есть целый ряд отличных проводных светильников по цене от 25 до 50 долларов.

Как преобразовать осветительный прибор с жесткой проволокой в ​​вилку в

Шаг первый: Подготовьте осветительный прибор и соберите все необходимое.

Шаг второй: Снимите охватывающий конец удлинительного шнура , используя кусачки. Гнездовой конец — это сторона штекера… куда вставляется другой штекер. (Теперь вы знаете, почему это называется женский лол)

Шаг третий: Определите необходимую длину шнура .Мои шнуры должны были быть довольно длинными (я сделал 3 шнура длиной 15 футов — 3 света), и я спрятал их в библиотеке. Если ваш не будет скрыт книжной полкой или мебелью, я бы посоветовал спрятать провода за кожухами для шнура, которые можно найти ЗДЕСЬ. Это придаст общему виду более чистую отделку.

Шаг четвертый: Снимите кожух с удлинителя, оставив около 1/2 дюйма провода . В моем удлинителе 2 разных провода были заключены отдельно (как показано выше). Я просто перерезал шнур посередине примерно на 1 дюйм и своими пальцами раздвинул 2 провода еще на 2-3 дюйма.Затем я зачистил каждый провод по отдельности.

Шаг пятый: Подсоедините провода светильника к проводам удлинителя .

У моего светильника было 2 провода, один черный и один белый. Обычно, если вы подключаете обычный прибор, вы подбираете черный провод к черному и белый к белому … но в этом случае мой удлинитель шел с двумя белыми обернутыми проводами, поэтому у меня не было этого руководства по цвету. Сожмите концы совпадающих проводов вместе так, чтобы они были параллельны, а затем скрутите их пальцами по часовой стрелке.

Шаг шестой: Проденьте подключенные провода в накручиваемую гайку для проводов , убедившись, что весь оголенный провод покрыт гайкой.

Шаг седьмой: Проверьте свой новый свет! Подключите удлинитель (он же ваш новый светильник) к розетке, чтобы убедиться, что он работает. Ура … У нас есть свет!

Как установить фонари с жесткой проволокой и прикрепить их к удлинителю дистанционного управления

  • Если вы только что выполнили шаги 1-7 и планируете установить светильник на книжный шкаф или предмет мебели, как я, продолжайте читать.Вам нужно будет отсоединить провода удлинителя от проводов светильника, чтобы установить светильник. Всегда полезно знать, что все работает правильно, прежде чем устанавливать свет! После того, как вы разъединили провода, продолжайте!

Шаг первый: Отсоедините металлический монтажный кронштейн от задней части светильника.

Шаг второй: Отметьте отверстия для шурупов на стене или на блоке , в который вы также будете устанавливать свет.Заранее убедитесь, что отверстия для винтов выровнены. Используя уровень, я нарисовал линию там, где я хотел, чтобы мой свет висел, и соответственно обозначил отверстия для винтов.

Шаг третий: просверлите 3 отверстия. В среднем отверстии будут проходить провода от светильника. Два боковых отверстия — это отверстия для винтов, через которые свет будет крепиться к металлическому креплению и настенному блоку (книжному шкафу).

Шаг четвертый: Прикрепите металлическое крепление к задней стороне книжного шкафа или настенного блока .Я прикрепил винты к металлическому кронштейну, а затем навинтил винты с задней части книжного шкафа на переднюю. Вы можете видеть только винты спереди, как показано ниже. Вторая фотография сделана с тыльной стороны устройства. Плохое фото, извините.

Шаг пятый: Установите светильник . Пропустите провода светильника через центральное отверстие и прикрутите крепежные гайки к крепежным винтам.

Шаг шестой: Скрутите и прикрепите провода осветительного прибора к соответствующим проводам удлинительного шнура (на задней стороне настенного блока) и прикрутите проволочные гайки.(В основном повторите шаги пять и шесть из приведенного выше руководства). Оберните каждую гайку и каждую проволоку изолентой, чтобы они не расслоились со временем.

Шаг седьмой: Соберите удлинители в одно место и подключите к удлинителю . Следуйте инструкциям по установке на удлинителе, чтобы активировать пульт дистанционного управления на удлинителе.

Шаг седьмой: Выключите и включите свет и наслаждайтесь своей удобной работой!

Магазин инструментов и расходных материалов

Включите JavaScript для просмотра содержимого

Нравится это Учебное пособие «Как превратить светильник с жестким проводом в розетку»?

Если вы нашли это руководство полезным, прикрепите изображение ниже, чтобы запомнить его.Освещение — отличный способ вывести хорошо спроектированное пространство на новый уровень! Преобразование светильников с жесткой проволокой в ​​светильники со вставной розеткой — такой рентабельный способ сделать это! Не забудьте подписаться на мой блог, чтобы получить больше уроков, самодельных работ и дизайнерских идей, и все мои полезные трюки будут отправлены вам прямо в ящик! А если вы хотите ежедневно следить за моим домом, вы можете найти меня ЗДЕСЬ в Instagram!

* Использованы партнерские ссылки

Добавить в избранное или прочитать позже

Установка потолочного вентилятора | Kichler Освещение

Неважно, устанавливали ли вы потолочный вентилятор раньше или устанавливаете впервые, всегда полезно обратиться к инструкциям.Шаг за шагом. Вот несколько советов, которые помогут упростить вам процесс:

  1. Отключите питание
    • Всякий раз, когда вы работаете с электричеством, первым делом всегда отключайте питание выключателем. Используйте мультиметр, чтобы дважды проверить, что провода, с которыми вы будете работать, не обесточены.
  2. Подтвердите, что у вас есть нужная коробка
    • Проверить коробку в потолке. Если вы заменяете существующий потолочный вентилятор, скорее всего, все в порядке.Если вы не уверены, вы можете вызвать профессионала, который сможет установить коробку с номинальным вентилятором.
  3. Смотрите, как мы устанавливаем вентилятор
    • Наш видеоролик о том, как установить потолочный вентилятор, представляет собой отличное руководство, которое применимо к большинству потолочных вентиляторов Kichler®. Смотрите полное видео ниже.

СОВЕТ : Не подключайте вентилятор к настенному регулятору скорости. Они несовместимы с двигателями потолочных вентиляторов или пультами дистанционного управления.


Советы по устранению неполадок

Если у вас возникли проблемы после установки потолочного вентилятора, вот несколько распространенных проблем и способы их устранения.Не забывайте, вы всегда можете вызвать электрика, если у вас есть сомнения.

Если вентилятор не запускается …
  • Проверить предохранители или прерыватели цепи.

  • Проверьте все электрические соединения, чтобы убедиться в надлежащем контакте. ВНИМАНИЕ: Убедитесь, что основное питание ВЫКЛЮЧЕНО при проверке любого электрического соединения.

  • Убедитесь, что батареи передатчика установлены правильно (если применимо).
    Положительная сторона (+) обращена наружу.

  • Убедитесь, что батареи хорошо заряжены.

Если вентилятор шумит …
  • Убедитесь, что все винты корпуса двигателя затянуты.

  • Убедитесь, что винты, которыми кронштейны лопастей вентилятора крепятся к двигателю, затянуты.

  • Разрешить 24-часовой период «обкатки». Большая часть шума, связанного с новым вентилятором, за это время исчезает.

  • Если используется дополнительный комплект освещения, убедитесь, что винты, которыми крепится стеклянная посуда, затянуты.

  • Убедитесь, что лампочки не касаются других компонентов.

Если гудит потолочный вентилятор …
  • Эта проблема может быть связана с ослабленными винтами. Проверьте все винты, включая корпус двигателя, лопасти вентилятора и винты утюгов, чтобы убедиться, что они плотно затянуты.

  • Убедитесь, что кольцо крышки козырька плотно прилегает к нижней части козырька.

Как подключить пульт дистанционного управления к потолочному вентилятору?

После установки потолочного вентилятора выполните следующие действия для сопряжения с настенным пультом управления:

  1. Включите питание потолочного вентилятора.
  2. Нажмите и удерживайте кнопку направления воздушного потока, пока световой индикатор не мигнет дважды. Если нет светового комплекта, вентилятор должен сделать ¼ оборота назад и вперед, а затем начать вращаться.

  3. Как только вентилятор начнет вращаться, отпустите кнопку направления воздушного потока и дайте вентилятору выполнить последовательность программирования.

  4. Потолочный вентилятор остановится после успешного завершения процесса сопряжения.

  5. Проверьте работу вентилятора, нажав и удерживая кнопку вентилятора.

* Примечание: Во время процесса сопряжения нельзя нажимать другие кнопки на пульте дистанционного управления или настенном пульте. Это может нарушить последовательность и вызвать проблемы с работой. Если процесс прерывается, отключите питание вентилятора на 10 секунд или более, а затем начните процесс снова.

Когда не работает комплект освещения потолочного вентилятора …

Возможно, провода осветительного комплекта подключены неправильно. Снимите комплект освещения, чтобы убедиться, что провода комплекта синего и белого света надежно соединены вместе с помощью установленных на заводе разъемов.

Чтобы предотвратить раскачивание потолочного вентилятора …

Если потолочный вентилятор раскачивается после установки:

  • Затяните все винты. Даже один ослабленный винт может создать неуравновешенный вентилятор. Используйте этот контрольный список, чтобы убедиться, что все винты вентилятора затянуты и надежно закреплены:

  • Убедитесь, что ваша электрическая коробка рассчитана на установку потолочного вентилятора. Убедитесь, что коробка в потолке специально рассчитана как «Приемлемая для поддержки вентилятора». В противном случае его следует заменить.

  • Убедитесь, что уровни ваших лезвий равны, выбрав точку на потолке выше кончика одного из лезвий.

  • Измерьте расстояние между лезвиями. Вращайте вентилятор, пока следующая лопасть не будет установлена ​​для измерения. Повторите для каждого лезвия. Отклонение расстояния должно быть в пределах 1/8 дюйма.

  • Используйте комплект для балансировки лопастей, входящий в комплект поставки вентилятора.

  • Если колебание лезвия все еще заметно, попробуйте поменять местами два соседних лезвия, чтобы перераспределить вес для более плавной работы.

Как подключить потолочный вентилятор? Диммерный переключатель и проводка пульта дистанционного управления

5 способов подключения и установки потолочного вентилятора

Установка и подключение потолочного вентилятора — очень простая задача, даже новичок может легко подключить потолочный вентилятор к домашней проводке. Поскольку в Интернете доступно множество сложных схем подключения потолочных вентиляторов, мы постараемся показать самые простые соединения вентиляторов с блоком предохранителей.

Мы покажем различные способы подключения потолочных вентиляторов i.е.

  • Потолочный вентилятор с регулятором скорости и однонаправленным переключателем.
  • Потолочный вентилятор и выключатель света с регулятором скорости вращения вентилятора и выключателем регулировки света, управляемым общим односторонним переключателем.
  • Управление потолочным вентилятором с помощью одностороннего переключателя и регулятором яркости, а также управление освещением с помощью переключателя SPST.
  • Управление потолочным вентилятором с помощью троса / троса и управление освещением с помощью переключателя SPST.
  • Потолочный вентилятор с пультом дистанционного управления и приемником Подключение проводки

Примечание: Цвета проводки в этом руководстве предназначены только для иллюстрации и пояснения i.е. эти цвета, используемые в данном руководстве, предназначены только для ознакомления и не обязательно отражают региональные различия. См. Нижние примечания для цветовых кодов проводки в США и ЕС (NEC и IEC). Кроме того, некоторые производители могут использовать провода разных цветов, при этом следуйте региональной цветовой кодировке или обратитесь к руководству пользователя, чтобы получить четкое объяснение. Если вы все еще не уверены, обратитесь к лицензированному электрику для правильной установки.

Заявление об ограничении ответственности: Эти диаграммы должны использоваться только в качестве руководства. Ответственность за использование этого руководства несет установщик.Компания Electric Technology и автор этого руководства не несут ответственности за травмы, убытки или ущерб, возникшие в результате использования этого руководства. Для правильной установки вы можете обратиться к лицензированному электрику. Внимательно прочтите меры предосторожности в конце этого руководства.

Прежде всего, отключите главный автоматический выключатель, чтобы отключить электропитание, прежде чем приступить к монтажу электропроводки потолочного вентилятора. Каждый метод был объяснен с пошаговым руководством и соответствующими диаграммами.

Подключение потолочного вентилятора с односторонним переключателем и переключателем регулятора скорости

В этом руководстве мы подключим потолочный вентилятор к источнику питания и будем управлять им с помощью одностороннего переключателя, который дополнительно регулирует скорость вентилятора с помощью диммера или переключатель регулятора скорости.

Для этого выполните следующие инструкции:

  • Заземление / Провод заземления: Подключите зеленый / желтый провод от вентилятора к зеленому / желтому от распределительного щита, который далее подключается к заземляющему проводу.
  • Нейтральный провод: Подключите черный провод потолочного вентилятора к входящему нейтральному проводу.
  • Линия, фаза или провод: Подключите входящий красный фазный провод к переключателю SPST (однополюсный однопроходный) и далее к переключателю регулятора скорости вентилятора i.е. и односторонний переключатель, и регулятор скорости вентилятора или переключатель яркости включены последовательно. Наконец, подключите красный провод, идущий от вентилятора, к переключателю диммера. Таким образом, односторонний переключатель, переключатель освещения и вентилятор подключаются последовательно через провод под напряжением. Вентилятор теперь подключен к источнику питания: 120 В переменного тока в США и 220 В в Великобритании и ЕС.
  • Используйте колпачки для неизолированных проводов и соединений и заправьте провода обратно в коробку.
  • Теперь вы можете включить главный выключатель цепи, чтобы проверить вентилятор на разных скоростях, поворачивая и вращая переключатель регулятора освещенности вентилятора.

Ниже представлена ​​та же схема подключения, что и диммерный переключатель, и односторонний переключатель заключены в комбинированную коробку.

Подключение потолочного вентилятора и светильника с регулятором скорости и переключателем регулировки света, управляемым общим переключателем SPST

В этом случае у нас есть четыре провода от потолочного вентилятора. Красный провод подключен к вентилятору, синий провод — к лампочке, черный провод — к нейтрали, а зеленый / желтый — к заземляющему.

Односторонний переключатель управляет переключателем регулятора освещенности и регулятором скорости вращения вентилятора в этой цепи, как показано ниже.Для этого следуйте приведенным ниже инструкциям:

  • Прежде всего, подключите зеленый / желтый провод в качестве заземляющего провода к входящему проводу заземления / заземления.
  • Теперь подключите черный провод как нейтраль к входящей нейтрали от основного DB.
  • Подключите красный входящий провод под напряжением к одностороннему переключателю. Другой конец переключателя SPST должен быть подключен к переключателю диммера и регулятора скорости комбайна. Теперь подключите верхний левый конец переключателя регулятора к красному проводу вентилятора и подключите правый верхний конец регулятора яркости к синему проводу света.
  • Используйте колпачки для соединений и неизолированный провод, вытяните провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вентилятора и лампы, вращая переключатели вентилятора и регулятора освещенности.

Вы также можете использовать отдельный переключатель диммера для лампы и регулятор скорости для потолочного вентилятора, как показано ниже.

Подключение потолочного вентилятора и освещения с помощью отдельных переключателей и переключателя затемнения

В этом руководстве по подключению мы будем управлять потолочным вентилятором с помощью одностороннего переключателя и переключателя яркости, а управление лампочкой будет осуществляться с помощью отдельного переключателя.Для этого см. Следующие инструкции:

  • Как упоминалось выше, подключите зеленый / желтый провод от вентилятора к заземляющему проводу от основной платы.
  • Теперь подключите черный провод от вентилятора как нейтраль к черной нейтрали от распределительного щита.
  • Подключите красный провод под напряжением к комбинированному переключателю одностороннего переключателя и регулятора скорости вентилятора (в той же закрытой коробке, где последовательно соединены односторонний переключатель и переключатель регулятора). Соединение (используйте гайку провода) от входящего напряжения (красный) следует взять и подключить к отдельному одностороннему переключателю, который предназначен для управления включением / выключением света.Красный провод от вентилятора должен быть подключен к одностороннему переключателю и переключателю регулятора скорости вращения вентилятора, а синий — к отдельному одностороннему переключателю для управления освещением.
  • Используйте колпачки для соединений и неизолированный провод, вытяните провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вентилятора, повернув переключатель регулятора яркости скорости вращения вентилятора.
  • Связанное сообщение: Установка трехфазной электропроводки в доме & # 8211; NEC & # 038; IEC

Подключение потолочного вентилятора с цепью тяги и управлением освещением с помощью отдельного переключателя SPST.

В этом сценарии мы будем контролировать скорость потолочного вентилятора с помощью цепного / тросового переключателя, а лампочки — с помощью отдельного одностороннего переключателя. Для этого подключения выполните следующие действия.

  • Подключите зеленый / желтый провод в качестве провода заземления от вентилятора к проводу заземления в доме.
  • Подсоедините черный провод от вентилятора к нейтральному проводу домашнего распределения.
  • Подсоедините красный провод от вентилятора к верхнему концу тянущей цепи. Нижний конец тросового переключателя должен быть подключен к линии от главного распределительного щита.С помощью проволочной гайки можно снять соединение с входящей линии и подключить его к одностороннему переключателю, который далее подключен к синему проводу потолочного вентилятора.
  • Используйте колпачки для соединений и оголенный провод, вытяните провода в коробке и включите главный прерыватель цепи, чтобы проверить свет и скорость вентилятора, потянув за веревку цепи.

Подключение потолочного вентилятора с пультом дистанционного управления и приемником

В этом проводном соединении вы можете управлять потолочным вентилятором (включение / выключение и управление скоростью) с помощью пульта дистанционного управления или смартфона, установив приемник с антенной на вентиляторный бокс.Если у вас есть встроенная лампочка в вентиляторе, вы можете управлять ими удаленно, в противном случае к клеммам приемника можно подключить только вентилятор.

Для дистанционного управления потолочным вентилятором выполните следующие инструкции по подключению:

  • Прежде всего, выключите главный выключатель, чтобы отключить питание.
  • Теперь подключите зелено-желтый провод к заземляющему проводу от бытовой платы DB.
  • В приемнике три исходящих и два входящих провода.Если в вентиляторе встроена лампочка, подключите синий провод от вентилятора к синему в приемнике. Сделайте то же самое, т.е. от черного к черному (нейтраль) и от красного к красному (под напряжением) от вентилятора к приемнику, а затем к входящим проводам питания через последовательный односторонний переключатель, как показано ниже.
  • Вставьте батарейки в пульт дистанционного управления и включите главный прерыватель, чтобы обеспечить подачу питания, и проверьте, все ли должно работать должным образом.

Цветовые коды проводки NEC и IEC:

Мы использовали Red для Live или Phase , Black для Neutral и Green / Yellow для заземляющего провода.Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В Переменный ток:

  • Черный = Фаза или Линия
  • Белый = Нейтраль
  • Зеленый / Желтый = Заземляющий провод

Трехфазный 208 AC:

  • Черный = Фаза 1 или Линия 1
  • Красный = Линия 2
  • Синий = Линия 3
  • Белый / Серый = Нейтральный и
  • Зеленый / Желтый = Заземляющий провод

IEC:

Однофазный 230 В переменного тока:

  • 9 0012 Коричневый = Фаза или Линия
  • Синий = Нейтраль
  • Зеленый = Заземляющий провод

Трехфазный 208 AC:

  • Серый = Фаза 1 или Линия 1
  • Черный = Линия 2
  • Коричневый = Линия 3
  • Синий = Нейтраль
  • Зеленый = Провод заземления

Связанное сообщение: Как управлять одной лампой с двух или трех мест?

Безопасность

Меры предосторожности
  • Электричество — наш враг, если вы дадите ему шанс убить вас, Помните, они никогда не упустят его.Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
  • Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа).
  • Никогда не пытайтесь работать с электричеством без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями, практической работой и опытом, умеющих обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

В приведенном выше руководстве по монтажу проводки потолочного вентилятора мы показали пять методов подключения потолочного вентилятора и добавим дополнительные руководства по подключению в будущем. Если вы знаете конкретный способ сделать это, сообщите нам об этом в поле для комментариев ниже.

Похожие сообщения:

Parrot Uncle Parrotuncle Руководство пользователя

Инструкция по установке и эксплуатации

Попугай Дядя Parrotuncle

ПРЕДУПРЕЖДЕНИЕ: ОТКЛЮЧИТЕ ПИТАНИЕ НА ПРЕДОХРАНИТЕЛЯХ ИЛИ АВТОМАТИЧЕСКИМ ВЫКЛЮЧАТЕЛЕМ

ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИИ ДЛЯ БЕЗОПАСНОЙ УСТАНОВКИ И РАБОТЫ ВЕНТИЛЯТОРА.ЕСЛИ НЕ УВЕРЕНЫ, ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ ЭЛЕКТРИКУ

СПАСИБО ЗА ПОКУПКУ
Спасибо за покупку этого качественного продукта. Для обеспечения правильной работы и безопасности прочтите и сохраните все инструкции перед использованием продукта

.

Прочтите инструкции перед установкой потолочного вентилятора.
Сохраните это руководство для использования в будущем.

Содержание: 1 штука

ОСОБЕННОСТИ

ВНИМАНИЕ!
Чтобы снизить риск травмирования людей, вентилятор должен быть установлен так, чтобы лопасти
находились на высоте более 2.3 метра (7,5 футов) над полом.

Этот вентилятор предназначен для использования внутри помещений.

ВНИМАНИЕ / ВНИМАНИЕ

Надпись ВНИМАНИЕ / ВНИМАНИЕ указывает на опасность. Он обращает внимание на процедуру установки, порядок работы, процедуру технического обслуживания и т.п., неправильное выполнение или несоблюдение которых может привести к повреждению этого устройства, травмам или смерти. Не продолжайте дальше, чем указано ПРЕДУПРЕЖДЕНИЕ / ВНИМАНИЕ, пока указанные условия не будут полностью поняты и выполнены.

СИМВОЛЫ БЕЗОПАСНОСТИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Пожалуйста, внимательно соблюдайте следующие общие меры безопасности до и во время всех этапов работы, установки, снятия, эксплуатации и технического обслуживания этого продукта. Несоблюдение этих мер предосторожности нарушает стандарты безопасности при проектировании, производстве и предполагаемом использовании продукта. Mercator не несет ответственности за невыполнение заказчиком этих требований.

МЕРЫ БЕЗОПАСНОСТИ

  1. Прочтите все инструкции и информацию по технике безопасности. Перед установкой нового потолочного вентилятора ознакомьтесь со схемами сборки, предоставленными.
  2. Этот вентилятор должен быть установлен лицензированным и квалифицированным электриком в соответствии с правилами ETL и местными властями.
  3. Это устройство не предназначено для использования людьми (включая детей) с ограниченными физическими, сенсорными или умственными способностями, либо с недостатком опыта и знаний, если они не прошли контроль или не прошли инструктаж по использованию устройства лицом, ответственным за их безопасность. .
  4. Следите за детьми младшего возраста, чтобы они не играли с прибором.
  5. Все электрические работы должны производиться только после отключения питания путем удаления предохранителей или выключения автоматического выключателя, чтобы обеспечить изоляцию всех полюсов источника питания.
  6. Не использовать на открытом воздухе, где он может подвергнуться воздействию воды или влаги.
  7. Это руководство не предназначено для обучения или помощи неподготовленным или неквалифицированным лицам по установке потолочного вентилятора.
  8. Квалифицированный лицензированный установщик и пользователь обязаны проявлять здравый смысл и осторожность во время установки и эксплуатации.

КАК ВЫБРАТЬ ПРАВИЛЬНОЕ МЕСТО ДЛЯ ПОТОЛОЧНОГО ВЕНТИЛЯТОРА

  1. В соответствии с нормативными требованиями и для обеспечения безопасного расстояния от пола самая низкая точка на лопастях вентилятора должна находиться на расстоянии не менее 2,1 метра (7 футов) от пола.
  2. Для вентилятора, установленного в закрытом помещении на открытом воздухе, вентилятор должен быть установлен как минимум 1.5 м от периметра крыши / карниза ограждения для защиты продукта от прямой или непрямой дождевой воды или солнечного света.
  3. Выбранное место для вентилятора не должно допускать контакта вращающихся лопастей с какими-либо предметами.
  4. Пожалуйста, проверьте внимательно и убедитесь, что балки потолка достаточно прочные и имеют достаточный размер, чтобы выдержать вес около 35 кг.
  5. Чтобы снизить риск возгорания, поражения электрическим током или травм, убедитесь, что монтажный кронштейн вентилятора опирается непосредственно на конструкцию здания.Не устанавливайте на розетку.
  6. Монтажный кронштейн должен быть прочно прикручен к несущей конструкции здания, например, к несущей конструкции. бетонный потолок, стальная конструкция или деревянный каркас. Если должны быть добавлены дополнительные деревянные каркасы, они должны быть надежно прибиты гвоздями или привинчены между балками.
  7. Установите лопасти вентилятора после того, как корпус двигателя вентилятора установлен и надлежащим образом закреплен. Храните мотор вентилятора и лопасти в оригинальной упаковке до тех пор, пока они не будут готовы к установке.
    МЕРЫ ПРЕДОСТОРОЖНОСТИ
  8. После полной установки вентилятора проверьте и убедитесь, что все соединения выполнены правильно и надежно, чтобы предотвратить падение вентилятора, материальный ущерб или травмы.
  9. Будьте осторожны, чтобы не согнуть и не повредить приводной вал двигателя или лопасти вентилятора при обращении с ними или их установке. При обнаружении такого дефекта перед установкой потолочного вентилятора обратитесь в службу поддержки клиентов.
  10. Вентилятор и подвесной (монтажный) кронштейн должны быть заземлены.
  11. Использование неутвержденного пульта дистанционного управления приводит к аннулированию гарантии. Только пульты дистанционного управления Mercator одобрены для использования с потолочными вентиляторами Mercator. Не используйте твердотельные контроллеры.
  12. Не снимайте вентилятор с потолка после установки.
  13. Перед началом работы убедитесь, что в основном блоке питания отключено электричество. Отключите питание, вынув предохранитель или отключив автоматический выключатель перед установкой вентилятора и заменой ламп.

РАСПАКОВКА ПОТОЛОЧНОГО ВЕНТИЛЯТОРА

Откройте оригинальную картонную коробку и убедитесь, что следующие позиции доступны для стандартной покупки этого продукта. При обнаружении каких-либо недостающих или механически поврежденных элементов обратитесь в службу поддержки клиентов Mercator
. Не выбрасывайте картонную коробку или другой упаковочный материал, так как они могут понадобиться, если когда-либо потребуются гарантийная замена или ремонт.

ВНИМАНИЕ

  • Использование неутвержденного пульта дистанционного управления приводит к аннулированию гарантии. Поэтому не управляйте работой этого вентилятора с любого пульта дистанционного управления, не одобренного Mercator для использования с этим вентилятором.
  • Не используйте полупроводниковые контроллеры.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЕНТИЛЯТОРА

ПРЕДУПРЕЖДЕНИЕ
Перед началом работы убедитесь, что в основном блоке питания отключено электричество.Перед установкой вентилятора и заменой ламп отключите питание, вынув предохранитель или выключив автоматический выключатель.

  • Самая низкая точка лопасти вентилятора должна находиться на высоте не менее 2,1 метра (7 футов) от пола.
  • Убедитесь, что потолочные балки достаточно прочные и соответствующего размера, чтобы выдержать вес вентилятора около 35 кг.

Вентилятор и подвесной кронштейн во время установки должны быть заземлены. Прикрепите монтажный кронштейн к потолочной балке или подходящему брусу, вставленному между потолочными балками.Кронштейн должен быть прикреплен двумя шурупами для дерева и шайбами ​​из комплекта поставки.

Осторожно поднимите двигатель в сборе на монтажный кронштейн. Установите шаровую опору в отверстие монтажного кронштейна. Поверните вентилятор до тех пор, пока выемка на шарике нижней штанги не войдет в зацепление с выступом на монтажном кронштейне. Это позволит проводить проводку без помощи рук. Поместите дистанционный приемник над шаровой опорой.

Выполните электрические соединения для

.
  • сигнальный разъем
  • выходной разъем приемника
  • входной разъем приемника

Не подсоединять разъем проводов лампы для вентилятора без света.Подключите провода под напряжением (AC IN L), нейтраль (AC IN N) и заземление (GROUND) к клеммной колодке в соответствии с этикеткой на проводке. Должен быть установлен изолирующий выключатель.

Совместите ключевые отверстия на кожухе с выступающими головками винтов из монтажного кронштейна. Поднимите козырек до монтажного кронштейна, стараясь не порвать провода. Поверните по часовой стрелке, пока головки винтов полностью не войдут в шпоночные отверстия, затем затяните винты.

Найдите 12 крепежных винтов и шайб лезвия в комплекте с оборудованием.Проденьте лезвие через центральную ленту и совместите отверстия. Вставьте 3 винта и шайбы пальцами. Надежно затяните крестовой отверткой. Повторите то же самое для остальных лезвий.

Поместите стекло в каркас осветительного комплекта

Вставьте 3 лампы E12 (не входят в комплект) в патроны.

Прикрепите кожух комплекта освещения к пластине комплекта освещения с помощью 4 винтов.

ВАЖНО
ВЫ ДОЛЖНЫ УСТАНОВИТЬ РУЧНОЙ ПЕРЕКЛЮЧАТЕЛЬ ПОТОЛОЧНОГО ВЕНТИЛЯТОРА НА ВЫСОКУЮ СКОРОСТЬ И ОСВЕЩЕНИЕ (ЕСЛИ ЕСТЬ) НА ПОЛОЖЕНИЕ ПЕРЕД НАЧАЛОМ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ.

ВАЖНОЕ ЗАМЕЧАНИЕ:

  1. Прочтите и сохраните эти инструкции.
  2. Обратите внимание, что все устройства с фиксированной электропроводкой должны быть установлены квалифицированным электриком.
  3. Питание приемника дистанционного управления должно быть подключено через сетевой выключатель, то есть существующий настенный выключатель.
  4. Отключите от источника питания настенный выключатель перед работой с приемником дистанционного управления или потолочным вентилятором.
  5. Установите ресивер в кожух потолочного вентилятора для обеспечения надлежащей защиты.
  6. Это устройство должно использоваться для управления потолочным вентилятором и только в источнике питания переменного тока 120 В 60 Гц, макс. Ток 1,25 А для вентилятора, макс 300 Вт для света.
  7. Не устанавливать во влажных местах и ​​не погружать в воду. (Только для использования в помещении.)
  8. Не тяните за провода и не обрезайте их короче.
  9. Не роняйте устройство и не ударяйте его.
  10. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Батарея будет разряжаться с возрастом, и ее следует заменить перед протеканием, так как это приведет к повреждению передатчика.Правильно утилизируйте использованную батарею, храните батарею в недоступном для детей месте.
  11. ВНИМАНИЕ: Чтобы снизить риск возгорания или травм, не используйте этот продукт вместе с каким-либо регулируемым (реостатным) настенным регулятором.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ВНИМАНИЕ: НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ПРОВОДА ПОВРЕДИТ ДАННЫЙ ПРИЕМНИК.

  1. Потолочный вентилятор должен быть установлен на ВЫСОКУЮ скорость, а комплект освещения (при наличии) — в положение ВКЛ. Нажатием «Выключателя освещения» после установки.
  2. После того, как соединение будет выполнено, ствольная коробка вставляется в кронштейн подвески опускной штанги. Фонарь закрывает ствольную коробку и кронштейн.

КОДОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ

  1. ПЕРЕКЛЮЧАТЕЛЬ КОДОВ: коды устанавливаются путем нажатия двухрядных переключателей вверх или вниз. Крайне важно, чтобы код, используемый как для передатчика, так и для приемника, был точно таким же, иначе пульт дистанционного управления не будет работать. Обратите внимание, что кодовый переключатель позволит вам управлять вторым пультом дистанционного управления независимо.Например, если у вас есть два потолочных вентилятора с 2 пультами дистанционного управления, установите 2 разных кода для каждого набора передатчиков / приемников. Это означает, что вы можете управлять каждым потолочным вентилятором независимо.
  2. Ваш пульт дистанционного управления готов к использованию после установки батареи (требуется батарея 12 В, 1 шт.).

ФУНКЦИИ ПЕРЕДАТЧИКА

Нажмите и отпустите сразу, чтобы включить или выключить свет. Нажмите и удерживайте, чтобы уменьшить или увеличить яркость света до желаемого уровня, затем отпустите.(Только для вольфрамовой лампы.)

Подключение проводки дистанционного управления потолочным вентилятором

ВАЖНЫЕ ФАКТЫ

Все электродвигатели, включая двигатели вентиляторов, издают некоторый шум и могут быть горячими на ощупь — это не является неисправностью. Потолочные вентиляторы имеют тенденцию двигаться во время работы, поскольку они, как правило, не жестко закреплены. Жесткие потолочные вентиляторы создают чрезмерную вибрацию и создают нагрузку на их крепления.

Перемещение на пару сантиметров вполне нормально и не означает, что вентилятор упадет.

Обратите внимание — все потолочные вентиляторы не одинаковы, даже в одной модели некоторые могут двигаться больше или меньше, чем другие.

Фонари вентилятора могут дребезжать, если они не поставляются с вентилятором. На них не распространяется гарантия.

РАБОТА ВЕНТИЛЯТОРА

Потолочный вентилятор — это экологически разумный выбор, когда дело касается охлаждения, а также помогает согреть комнату. Вы должны увидеть снижение затрат на охлаждение и обогрев при регулярном использовании вентиляторов.

Не стесняйтесь использовать свои вентиляторы как летом, так и зимой.

Летом вентиляторы должны вращаться против часовой стрелки, дуя прохладным ветерком.

Зимой вентилятор должен быть настроен на вращение по часовой стрелке, чтобы восходящий поток воздуха выталкивал теплый воздух с потолка и распространял его вниз в жилые помещения. В зимние месяцы используйте вентилятор на меньшей скорости, чем летом.

ОБЫЧНЫЙ ИЗНОС И РАЗРЫВ
Резьбовые компоненты, работающие слегка ослабевшие, или держатели лезвий, слегка изогнутые из-за тщательной очистки или ударов, могут вызвать дополнительное колебание и шум.На это не распространяется гарантия, но небольшой уход и обслуживание могут уменьшить или предотвратить эту проблему.

НОЧНОЙ ШУМ
Это основная причина обращений в службу поддержки, выходящих за рамки гарантии производителя. Если вентилятор неисправен, он всегда будет заметен. Естественно, когда ночью все тихо, вы будете более склонны слышать небольшие шумы, которые могут быть незаметны в другое время. Даже незначительные сигналы, подаваемые в электроснабжение для регулирования температуры горячей воды в непиковые периоды, могут вызвать изменение шума двигателя вентилятора.Это нормально.

Модель: F6225
CARACTERISTICAS ELECTRICAS:

Parrotuncle Lighting, 218 Black Tie Lane, Chapel Hill, NC www.parrotuncle.com
Parrot Uncle, в котором вы можете быть уверены, являются товарными знаками Eileen Grays LLC.
Используется по лицензии компанией Eileen Grays LLC.

Все права защищены.
Сделано в Китае

Узнать больше об этом руководстве и скачать PDF:

Parrot Uncle Parrotuncle Руководство пользователя — [Оптимизированная загрузка]
Parrot Uncle Parrotuncle Руководство пользователя — Скачать

Есть вопросы по вашему руководству? Размещайте в комментариях!

Hummer h4 Remote Control Lighting

Одной из целей проекта Trailhugger было резкое улучшение внешнего освещения.Не только лицом вперед, но и во всех направлениях. Мы называем это «освещением по всему периметру» и обнаружили, что оно ценится на вес золота на темном следе.

Это была одна из причин, по которой мы решили установить багажник на крышу Gobi Stealth (октябрь 2008 г.). Он имеет четыре встроенных выступа для подсветки, обращенные вперед, и пару выступов, обращенных назад. Сотрудники Gobi порекомендовали установить фары Xtreme White Beam серии PIAA 2100, поэтому, естественно, мы прислушались к их советам. Мы использовали четыре направленных вперед фары для вождения (пятно света 15 градусов) и пару противотуманных фар, обращенных назад (широкий свет 70 градусов).Мы также хотели сильного бокового освещения, поэтому мы установили по паре широколучевых фонарей PIAA с каждой стороны стойки Stealth. Все эти лампы PIAA галогенные, мощностью 55 Вт, имеют корпус из серебристого композитного материала PPS, стеклянную линзу и суперпространственный рефлектор (SMR). В каждый комплект входят два фонаря, жгут проводов, реле и выключатель.

Посмотреть все 19 фотографий

Переключатели, которые поставляются с фарами PIAA, действительно хороши и относятся к разряду наклеек, но нам действительно не нужна была связка переключателей внутри кабины нашего грузовика.Мэтт Динелли из Attitude Performance придумал решение. Он порекомендовал систему освещения с беспроводным дистанционным управлением и знал только одного человека, который мог бы создать такую ​​систему. Войдите в Джерри Вилла и команду на Showtime Audio в Чикаго. Вилла был вовлечен в мир аудио / видео в течение последних 17 лет, и, как мы выяснили, он император электроники. Заходить в его невероятный новый магазин в центре Чикаго — все равно что попасть на автосалон. Ламборджини, Бентли и БМВ — обычное дело, и они делят пространство с автомобилями, грузовиками и внедорожниками всех марок и моделей.Вилла сказал, что создание системы освещения с беспроводным дистанционным управлением не будет проблемой, и предоставил нам список деталей, которые нам понадобятся, чтобы это произошло.

Наш следующий звонок был в Directed Electronics. Эти люди — гуру вторичного рынка электроники. У этой 25-летней калифорнийской компании есть обширная линейка продуктов, охватывающая все, от домашнего аудио до автомобильной электроники. Это люди, стоящие за Viper, Clifford, Polk Audio и Directed Video, и это лишь некоторые из них. У Directed есть тысячи дилеров на розничном рынке запчастей для мобильной и бытовой электроники.Излишне говорить, что у них были компоненты, необходимые для создания надежной системы освещения с беспроводным дистанционным управлением.

Установка такой системы лучше доверить профессионалам. Опытной команде Виллы и Динелли потребовался целый день, чтобы установить все компоненты. Ниже приведены некоторые из основных моментов установки.

Просмотреть все 19 фотографий

2. Компоненты, необходимые для создания системы беспроводного дистанционного управления, включали управляемый заменяющий передатчик Super Code-Hopping (у нас есть один для нашей связки ключей и один для установки в грузовик), Buss 80- выключатель усилителя, панель предохранителей ATC Buss с шестью цепями, приемник Directed Electronics Effective Vehicle Security 450R и пять 40-амперных релейных блоков Directed Electronics.

Посмотреть все 19 фотоСмотреть все 19 фотоСмотреть все 19 фото

Результат
Нам очень не нравится наша новая система освещения. Мы копаем небольшой, ненавязчивый размер ламп PIAA, и это приводит к меньшему сопротивлению ветру, что помогает нам достичь цели нашего проекта по сохранению расхода топлива. Эй, каждая мелочь помогает. Лампы могут быть небольшими, но они излучают яркий белый свет. У нас есть широкоугольные задние фонари, слегка повернутые наружу, и это создает широкую полосу света, которая значительно улучшает видимость сзади при движении задним ходом в ночное время.Боковые огни позволяют нам видеть, что находится рядом, прежде чем мы сделаем поворот, и мы думаем, что вы знаете о преимуществах этого. Мы направили наши направленные вперед фонари так, чтобы внешняя пара светила на краю проезжей части, а центральная пара светила прямо вперед. Все четыре настроены таким образом, чтобы свет падал чуть выше верхней светотеневой границы заводских фар. Результат: значительно улучшенная видимость. Наконец, потрясающая функция дистанционного управления. Мы носим один пульт дистанционного управления на кольце для ключей, чтобы мы могли активировать свет снаружи грузовика, а другой пульт дистанционного управления мы использовали липучку, чтобы прикрепить его к центральной консоли, чтобы мы могли по желанию включать и выключать свет изнутри автомобиля.

Стоимость
Джерри Вилла из Showtime Audio говорит, что стоимость такой системы освещения с беспроводным дистанционным управлением зависит от того, сколько источников света вы хотите установить. По его оценкам, система, способная включать четыре источника света, будет стоить около 400 долларов, не считая источников света. Фары серии PIAA 2100, которые мы использовали, имеют уличную цену около 235 долларов за пару.

Умные приложения для беспроводных коммутаторов GoConex

Беспроводные коммутаторы GoConex в сочетании с подвеской Milo от Design Classics

GoConex меняет правила игры для домовладельцев

Нужно добавить или заменить выключатель света? Эти, казалось бы, простые переключатели — решение любой проблемы с переключателем света как в новых, так и в старых домах.Благодаря такому универсальному и простому в установке продукту возможности применения безграничны.

Беспроводные переключатели и контроллеры могут быть спарены в любой комбинации. Один клиент DestinationLighting.com использовал переключатели для создания этой расширенной настройки освещения:

«У меня есть 4 встраиваемых фонаря освещения и большая общая лампа общего освещения, которые используются совместно с главным выключателем питания, управляемым диммером. Переключатель беспроводной связи GoConex настроен на выключение большого общего освещения, в то время как встроенные светильники остаются включенными.Один из настенных выключателей расположен рядом с главным выключателем, а другой для удобства — рядом с раковиной. По сравнению с другими беспроводными переключателями, на которые я смотрел, GoConex — отличное соотношение цены и качества, а настенный переключатель не требует встроенной коробки. Более того, этот переключатель устанавливается ПОЛНОСТЬЮ заподлицо с поверхностью стены под стандартной настенной панелью Decora ». — Брайан, DestinationLighting.com клиент

Мы придумали еще несколько способов, с помощью которых беспроводной коммутатор GoConex может упростить вам жизнь:

Преобразование приспособления для тягово-цепной передачи

Светильники

с цепной тягой могут быть прекрасны для эстетики, однако они не всегда самые удобные.Если у вас есть приспособление с вытяжной цепью без выключателя света и вы хотите преобразовать его в приспособление с переключателем, GoConex — ваше решение. Просто подключите контроллер GoConex к распределительной коробке за устройством, а затем поместите переключатель в любое место.

Если вы хотите избавиться от приспособления для тянущей цепи и заменить его переключаемым приспособлением, нет необходимости выполнять какие-либо подключения, чтобы добавить настенный выключатель. Отсоедините старое приспособление, установите контроллер в распределительную коробку, подключите провода к новому приспособлению и установите беспроводной переключатель в любом месте стены.

Создание специальных возможностей

Стандартные выключатели света устанавливаются на высоте 48 дюймов. Беспроводные переключатели могут быть размещены на любой высоте, что делает их удобными для тех, кто не может добраться до них. Поскольку переключатели GoConex не требуют прокладки проводов или врезки в стену, можно временно разместить переключатель ниже на стене для маленьких детей или лиц, прикованных к инвалидной коляске, без ущерба для вашего дома.

Правильное существующее положение переключателя

У вас дома плохо установлен выключатель? Спрятанный за дверью или не в той комнате выключатель — обычная бытовая проблема.Исправьте эту проблему, добавив переключатель GoConex в место, которое действительно имеет смысл.

Для детей

Выключатель GoConex станет отличным дополнением к верхней койке или кровати-чердаку вашего ребенка. Прикрепите переключатель к краю кровати, и вашему ребенку больше не придется подниматься по лестнице в темноте. Одним переключателем можно управлять до трех разных источников света. Полезным сочетанием будет спальня вашего ребенка, коридор и ближайшая ванная комната.

Удобство и безопасность

У вас есть отдельно стоящее здание, такое как гараж, гостевой дом, эллинг или сарай? Беспроводной переключатель позволяет вам управлять светом, не выходя из дома, прежде чем гулять по двору ночью.Беспроводные передатчики GoConex имеют радиус действия 250 футов или 75 метров, плотные материалы, такие как кирпич, уменьшают этот диапазон. Если расстояние между вашим домом и отдельно стоящей конструкцией превышает 250 футов, вам нужно оставить беспроводной переключатель в качестве пульта дистанционного управления, а не прикреплять его к стене.

Установка простого беспроводного переключателя

Если вы хотите добавить переключатель, включить несколько источников света или управлять освещением с помощью переносного переключателя, GoConex упрощает установку переключателя.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
