Установка роликовых направляющих — Блог

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд это несложный процесс, который под силу даже начинающим мастерам. Однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

Особенности роликовых направляющих

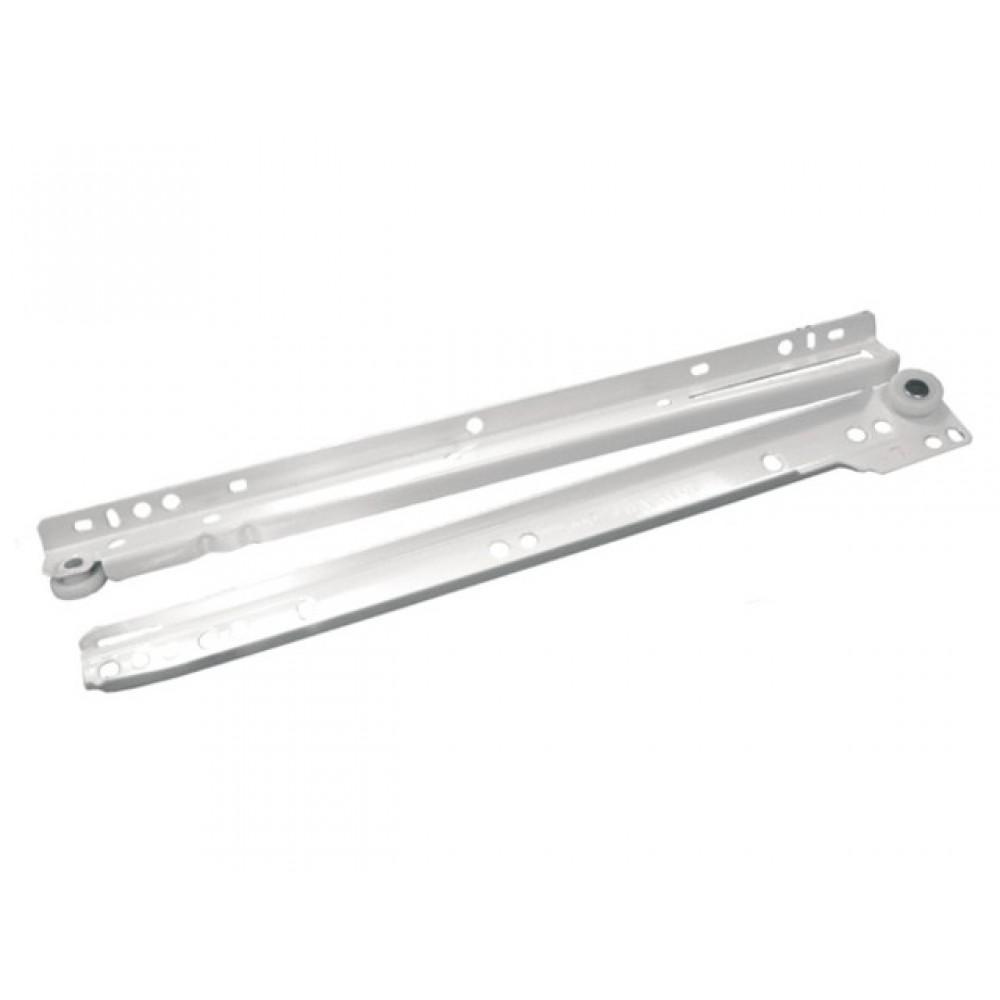

Роликовые направляющие представляют собой две металлических рельсы, между которыми располагаются пластиковые колеса. Благодаря роликам обе части подвижного механизма могут двигаться в разном направлении, увлекая за собой ящик на корпусном модуле.

Полозья на роликах отличаются доступной ценой, легко поддаются ремонту, а их монтаж, при грамотном подходе к работе, не составляет труда. Почти единственным ограничением для установки роликовых направляющих являются слишком массивные ящики, которые могут привести к быстрому износу фурнитуры.

Монтаж роликовых направляющих на выдвижные ящики

В процессе монтажа полозьев один из рельсов крепится на боковые стенки корпуса мебели, а второй – непосредственно на ящик. Благодаря такому размещению планок, они нисколько не уменьшают полезное пространство внутри модуля. Чтобы избежать отсоединения ящика от шкафа, в конструкции предусмотрены специальные ограничители, которые выглядят как неровности на рельсах. Специальные отверстия на всем протяжении планок позволяют удобно монтировать их при помощи саморезов.

Прежде чем устанавливать выдвижные ящики на роликовых направляющих, важно определить точное местоположение планок на боковых стенках корпуса, чтобы избежать перекоса конструкции. Ящик должен располагаться ближе к нижнему краю фасада, но при этом не выступать за его пределы. При выборе места его расположения можно провести перпендикулярную линию карандашом, по которой и будет крепиться рельс.

Приступая к монтажу, для начала следует распечатать упаковку с механизмом и проверить его на работоспособность. Далее весь процесс установки проходит следующим образом:
  1. Одну из планок прикладывают к разметочной линии так, чтобы разметка была видна в каждом техническом отверстии рельса.
  2. В первое отверстие вкручивают саморез, затем размечают точку под крепеж во втором отверстии (с другого конца планки) и ввинчивают в отмеченное место еще один саморез. Чтобы дополнительно укрепить всю конструкцию, можно вкрутить дополнительный крепеж в отверстие, которое располагается в верхней части рельса. Подобные манипуляции повторяют для планок под все ящики, то есть крепят по паре рельсов на обе стойки корпуса.
  3. На следующем этапе установки роликовых направляющих переходят непосредственно к ящикам. Для этого используют вторую часть механизма, которую накладывают на нижний угол ящика, выравнивают и прикручивают саморезами. Направляющую необходимо разместить строго под дно ящика, внахлест на ДВП. Поскольку корпусная мебель изготавливается из разных материалов, во избежание их разрушения отверстия под саморезы изначально проделывают дрелью.
  4. Последний этап – установка ящика с одним рельсом во вторую направляющую. После этого можно ставить фасад и прикручивать ручки.

При правильной установке выдвижные ящики на роликовых направляющих будут исправно служить на протяжении долгого времени. Ограничители в конструкции рельсов позволят избежать повреждения задней стенки корпуса и сохранить привлекательный вид фасадов.


Смотрите также

Как выбрать

Кухонные выдвижные ящики Модерн Бокс (Modern Box)

Модерн Боксы — назначение и особенности систем выдвижения бренда GTV

7515 просмотров

Подробнее

Как выбрать

Сетчатые корзины для шкафов и гардеробных систем

Сетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.

10600 просмотров

Подробнее

Как выбрать

Направляющие для выдвижных ящиков: шариковые или роликовые?

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.

13330 просмотров

Подробнее

Как использовать

Установка роликовых направляющих

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

38061 просмотров

Подробнее

Как выбрать

Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажа

Профили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.

24693 просмотров

Подробнее

Как сделать

Как установить мебельный газлифт?

Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.

11483 просмотров

Подробнее

Как выбрать

Амортизаторы для мебели

Амортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.

9307 просмотров

Подробнее

Как выбрать

Мебельные петли для шкафов: разновидности

Новые тенденции в дизайнах современных интерьеров повышают требования к изготовлению мебели. Элементы модульных конструкций становятся функциональнее: хочется, чтобы дверцы шкафов можно было открывать наверх, распахивать максимально широко или вовсе сделать дверцы-гармошки.

11266 просмотров

Подробнее

Как выбрать

Как выбрать светодиодную ленту

Виды LED-лент, их основные характеристики и блоки питания к лентам.

8154 просмотров

Подробнее

Как использовать

Рейлинги для кухни

При использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы.

Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.

11362 просмотров

Подробнее

Как выбрать

Виды ручек для мебели

Мебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.

12713 просмотров

Подробнее

просто о простом – Сделаем мебель сами

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики направляющих предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится регулировать и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

Если вы читали предыдущие посты этого блога относительно разметки под эту фурнитуру, то, наверное, заметили, что размечаем мы ось на выдвижном ящике, относительно которой будем крепить часть направляющей – строго по центру ящика.

Так проще рассчитать разметку под крепление.

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

  • Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
  • Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.

Да, на той части направляющей, которая крепится к боку ящика, есть только два регулируемые отверстия (вверх-вниз, вперед-назад), которые находятся в передней его части.

Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте шариковые направляющие правильно, используя все возможности, для их регулировки.

До встречи.

Как закрепить шариковые направляющие для ящиков. Как крепить полозья. Самостоятельное крепление направляющих на выдвижные ящики. Шариковые направляющие для больших нагрузок

Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и шариками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название — телескопические направляющие.

Шариковые направляющие используются при сборке мебели для осуществления работы выдвижных ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

  • доступная стоимость;
  • плавный ход;
  • высокая прочность;
  • износостойкость;
  • простота монтажа.

Шариковые направляющие полного выдвижения применяются как в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.

Расчетные размеры ящика

Для правильной установки шариковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.

Требования к мебели таковы:

  1. Выдвижные сооружения без учета фасада должны иметь ширину на 26 мм меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13 мм для установки направляющих.
  2. Длина ящика должна совпадать с длиной приспособлений для выдвижения, которая может составлять от 25 до 80 см. Промежуточные размеры идут с шагом 5 см. До задней стенки шкафа вся конструкция не доходит на 1 см.
  3. Высота выдвижных емкостей зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 80 до 250 мм, но размеры могут значительно отличаться в большую сторону.

Вернуться к оглавлению

Установка направляющих

Для того чтобы произвести монтаж этих приспособлений, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Получившиеся половины крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.

Делается это так:

  1. Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью шурупов.
  2. На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место, и проверяется его свободный ход в сторону выдвижения и закрытия.

На половинах конструкции довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные — для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.

На практике обычно поступают следующим образом:

  1. Нижние направляющие устанавливают на расстоянии 30 мм от днища шкафа.
  2. Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
  3. Детали направляющих приворачиваются строго по намеченной линии.
  4. После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

DB4461 — это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.
Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

  • Сравнительно не дорогая цена
  • Плавный и тихий ход на протяжении всего срока службы
  • Способны выдержать определенные нагрузки
  • Износостойкость и прочность
  • Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны . Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

В идеале по глубине ящик должен быть равен длине направляющей . Также не забудьте оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т. к. при этом мы теряем 35 мм полезного пространства:

  • 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
  • 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с , вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

В наше время наиболее популярной системой направляющих считаются телескопические или, как их еще называют, шариковые направляющие полного выдвижения.

Данная система имеет свои преимущества:

  • приемлемая стоимость;
  • во время всего срока службы ход остается тихим и плавным;
  • стойкость к износу и прочность;
  • простота в установке и эксплуатации.

Таковая система направляющих зачастую используется как составляющая кухонных секций, выдвижных ящиков комода, и подобных конструкций с функцией выдвигания, что позволяет избежать неполадок в процессе последующей эксплуатации. Именно этим эта столь популярная. Рассмотрим процесс установки подробнее.

Определение размеров составных частей выдвижных ящиков

Для правильной установки телескопических направляющих, имеющих полный ход выдвижения, нужно правильно рассчитать параметры деталей, которые образуют ящик.

С обеих сторон между боковинами уже собранного ящика и боками комода должны быть небольшие зазоры, равные 13 мм, это нужно учитывать при подсчетах , соответствующие толщине самого «телескопа».

Такие параметры, как глубина ящика и длинна направляющей, должны быть равными. Стандартные длины «телескопов» варьируются в пределах 250-800 мм, с разницей длинны между каждой последующей моделью в 50 мм. Помимо того, между задними стенками комода и ящика также необходим зазор хотя бы в 10 мм.

Высота ящика обычно определяется с учетом потребностей будущего пользователя и чаще всего находится в пределах 80-250 мм.

Разметка точек фиксации телескопических направляющих

Технология крепления шариковых направляющих гораздо проще, чем кажется. Зажав черные усики и вынув одну половину, можно легко разъединить направляющую на две части, которые впоследствии и будут прикреплены к внешней боковине и, соответственно, внутренней боковушке комода.

Главное – точно провести линии, вдоль которых и будут монтироваться направляющие, зафиксировать с помощью шурупов обе половины и аккуратно завести ящик в корпус комода, соединив части направляющих в целую систему.

Крепление шариковых телескопических направляющих

На внешней боковой стороне выдвижного ящика четко по центру чертим горизонтальную линию и привинчиваем по ней половинку направляющей.

После необходимо прочертить такую же горизонтальную линию на внутренней боковушке комода.

Точно рассчитать расстояния и параметры посадки ящиков в комод можно, воспользовавшись чертежами мебельного изделия. Для этого просто отмеряем от низа комода соответствующие расстояния, на которых и закрепляем вторую половину направляющей.

После разметки и закрепления всех направляющих можно заводить ящики на их места и считать работу завершенной.

Видео по установке телескопических направляющих

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.
Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

  • Роликовые направляющие
  • Установка механизмов
  • Завершение работ

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего – на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть – на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

  • дрель;
  • линейка;
  • карандаш;
  • саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм – это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Вернуться к оглавлению

Завершение работ

Для дальнейшего монтажа необходимо расположить ящик таким образом, чтобы конец одного рельса, находящегося на нем, упирался в стенку спереди. Это позволит ролику находиться в задней части элемента. После этого нужно выполнить крепление рельсов, используя для этого саморезы. При этом следует учесть, что шляпка саморезов не должна выступать за тело рельса более чем на 1 мм. Подобным образом выполняется крепление и на противоположной стенке ящика.

Следующий шаг – выполнение монтажа направляющих в шкафу. Для этого рельс располагают таким образом, чтобы он находился в перпендикулярном положении относительно фасада. При этом ролик, находящийся на рельсе, должен располагаться в передней части шкафа.

На теле направляющих рельсов имеется множество прорезей и отверстий, которые предназначены для регулировки их положения при осуществлении крепления саморезами. Выполняя их монтаж в шкафу, лучше пользоваться удлиненными прорезями, так как они позволят выполнить нужную регулировку. Выполнив настройку и закрепив направляющую, необходимо сделать ту же операцию на противоположной стороне.

После этого можно вставить ящики на направляющие. Если все было сделано правильно и никаких перекосов при этом не допущено, то движение ящика должно быть ровным и мягким без прикладывания больших усилий.

Установку роликовых направляющих выполнить довольно легко, и она не займет много времени. Для этого необходимо подготовить нужный инструмент и иметь минимальные навыки его использования.

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.


Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.


Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.


Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.


Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.


Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.


Механизм шариковых направляющих.


Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.


Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.


Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.


Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.


Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.


Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.


Роликовые направляющие – это направляющие частичного выдвижения.


Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.


Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей , касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.


Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.


Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

Как правильно прикрутить полозья к ящику. Установка шариковых направляющих для ящиков. Крепление к мебели

В наше время наиболее популярной системой направляющих считаются телескопические или, как их еще называют, шариковые направляющие полного выдвижения.

Данная система имеет свои преимущества:

  • приемлемая стоимость;
  • во время всего срока службы ход остается тихим и плавным;
  • стойкость к износу и прочность;
  • простота в установке и эксплуатации.

Таковая система направляющих зачастую используется как составляющая кухонных секций, выдвижных ящиков комода, и подобных конструкций с функцией выдвигания, что позволяет избежать неполадок в процессе последующей эксплуатации. Именно этим эта столь популярная. Рассмотрим процесс установки подробнее.

Определение размеров составных частей выдвижных ящиков

Для правильной установки телескопических направляющих, имеющих полный ход выдвижения, нужно правильно рассчитать параметры деталей, которые образуют ящик.

С обеих сторон между боковинами уже собранного ящика и боками комода должны быть небольшие зазоры, равные 13 мм, это нужно учитывать при подсчетах , соответствующие толщине самого «телескопа».

Такие параметры, как глубина ящика и длинна направляющей, должны быть равными. Стандартные длины «телескопов» варьируются в пределах 250-800 мм, с разницей длинны между каждой последующей моделью в 50 мм. Помимо того, между задними стенками комода и ящика также необходим зазор хотя бы в 10 мм.

Высота ящика обычно определяется с учетом потребностей будущего пользователя и чаще всего находится в пределах 80-250 мм.

Разметка точек фиксации телескопических направляющих

Технология крепления шариковых направляющих гораздо проще, чем кажется. Зажав черные усики и вынув одну половину, можно легко разъединить направляющую на две части, которые впоследствии и будут прикреплены к внешней боковине и, соответственно, внутренней боковушке комода.

Главное – точно провести линии, вдоль которых и будут монтироваться направляющие, зафиксировать с помощью шурупов обе половины и аккуратно завести ящик в корпус комода, соединив части направляющих в целую систему.

Крепление шариковых телескопических направляющих

На внешней боковой стороне выдвижного ящика четко по центру чертим горизонтальную линию и привинчиваем по ней половинку направляющей.

После необходимо прочертить такую же горизонтальную линию на внутренней боковушке комода.

Точно рассчитать расстояния и параметры посадки ящиков в комод можно, воспользовавшись чертежами мебельного изделия. Для этого просто отмеряем от низа комода соответствующие расстояния, на которых и закрепляем вторую половину направляющей.

После разметки и закрепления всех направляющих можно заводить ящики на их места и считать работу завершенной.

Видео по установке телескопических направляющих

Сегодня разберем такой популярный вид направляющих для выдвижных ящиков, как шариковые направляющие полного выдвижения. Честно сказать, лично мне они очень нравятся за свое сочетание цены/качества.

Эти направляющие удобно и просто монтировать, они достаточно долговечны, обладают хорошими эксплуатационными характеристиками такими, как плавность хода и нагрузка (до 46 кг).

Компании производители предлагают достаточно широкий . По длине ни варьируют от 250 мм до 700 мм (с шагом в 50 миллиметров). На представленной схеме как раз и представлены основные типоразмеры, а также присадочные размеры. Стоит заметить, что расположение основных отверстий у разных производителей может отличаться, хотя есть и фиксированные (о которых мы поговорим ниже).

На следующем слайде представлены внешний вид данных направляющих. Они разбираются и состоят из двух половин. Более крупная и сложная (с подвижной шариковой кассетой) крепится к стойкам короба, меньшая к самому выдвижному ящику. В комплекте поставки всегда имеется пара направляющих (на один ящик).

Рассмотрим присадку данного вида направляющих на примере установки простого выдвижного ящика.

Начнем с присадки той части направляющих, которая крепится к самому ящику. Для этого на боковой стенке последнего проводим линию параллельную длиннику. Эта линия, как правило, должна проходить по центру с небольшим смещением (хотя, этот момент не принципиален, возможно смещение вверх или вниз).

На разметочную линию укладываем деталь, чтобы во всех отверстиях строго по центру она была видна. Выравниваем направляющие по переднему краю боковины ящика и накалываем центры отверстий шилом (я обычно колю одно круглое отверстие и остальные горизонтальные, которые позволяют осуществлять регулировку в горизонтальной плоскости).

Можно, конечно, воспользоваться для разметки схемой присадки, например, той, которую я привел в начале статьи. Но у разных производителей расположение отверстий может разниться, поэтому я действую именно так.

На следующем слайде видна та самая линия с наколотыми на ней отверстиями для метизов.

В каждое из этих отверстий вкручивается саморез. Я использую саморезы 4х16 миллиметров. Точно такие же манипуляции повторяются с другой стороны ящика (не забываем смотреть, где фронт/зад ящика, чтобы не прикрутить направляйки в разные стороны).

На следующем фото я постарался показать тот момент, что передний край направляющей соответствует переднему краю ящика.

Перейдем ко второму компоненту, который монтируется на стойку короба. Опять-таки опускаем перпендикуляр к передней грани стойки. Столярный угольник – просто незаменимый инструмент.

На данном перпендикуляре отступаем 37 миллиметров и накалываем эту точку шилом. (данное отверстие фиксировано для всех видов и производителей).

Обратите внимание, что на схеме от переднего края направляйки до центра этого отверстия всего 35 миллиметров, то есть она должна быть заглублена внутрь короба на 2 мм.

Укладываем направляющие на линию, совмещая ее с центрами отверстий.

Закручиваем в наколотое отверстие саморез (все тот же 4х16). Как правило, я не накалываю остальные отверстия, остальные вкручиваю просто в центр разметочной линии.

На следующем фото мы имеем полностью присаженные направляющие.

Теперь крупным планом передний край. Так более наглядно видно, что фурнитура действительно утоплена на 2 мм относительно передней грани короба.

Повторяем аналогичные манипуляции для всех направляющих, подготовив стенки к сборке. Желательно ставить направляющие именно на раздельных деталях, потому что присаживаться их на уже собранном коробе та еще морока.

Схожим образом подготавливаем и остальные ящики.

Собираем короб. То есть ставим верхние и нижние горизонты, заднюю стенку, стойки. Должно получиться примерно так.

Остается вставить ящики на причитающиеся им места. Для этого необходимо максимально выдвинуть внутренний компонент.

Обратите внимание на подвижную кассету с шариками, она также должна быть выдвинута вперед до упора.

Ящик заводим на направляющие. Сначала с одной стороны, потом с другой. При этом кончик ящичной детали должен зайти в кассету. В противном случае, он может упираться в нее, что препятствует правильной его установке. После того, как вы это сделали с обеих сторон, ящик необходимо задвинуть внутрь «до щелчка».

Следующее фото иллюстрирует именно полновыкатной характер системы. Нижний белый ящик выдвинут на всю длину, что очень удобно в использовании.

Теперь поговорим о том, как снять ящик с направляющих. На самом деле это не интуитивно-понятный процесс, поэтому многие люди, даже связанные с мебелью, частенько не догадываются о том, что эти направляющие разбираются. В центре данной фотографии вы видите черный рычажок.

Его необходимо сместить к низу, после этого направляющие легко разбираются.

Следующее – это уже выдвинутая, готовая к демонтажу направляйка и полностью открытый пружинный фиксатор, который мы только что сдвигали. Надо отметить, что с противоположной (левой) стороны ящика рычажок необходимо двигать вверх.

На этом разговор об установке направляющих можно закончить.

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

  1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
  2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
  3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

  • Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
  • Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.


Шаг 1 — определение положения ящиков внутри тумбы

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.


Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.


Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.


Шаг 4 — выставление равномерных зазоров на фасадах
Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

Наиболее популярными среди мебельщиков на сегодняшний день являются телескопические (шариковые) направляющие полного и неполного выдвижения, которые имеют ряд преимуществ: невысокая стоимость, простота установки и регулировки, плавный и бесшумный ход, устойчивость к нагрузкам, долгий срок службы. Рассмотрим, как быстро и правильно установить шариковые направляющие для выдвижных ящиков.

Комплект шариковых направляющих состоит из двух стальных симметричных телескопических полозьев: левой и правой, каждая из которых разбирается на две составные части, двигающиеся друг относительно друга при помощи металлических шариков подшипников, что обеспечивает надежность и плавность хода. Более широкое основание крепится на боковины, а узкая выдвижная часть – на сам ящик.

Расчет деталей выдвижного ящика.

В сборе выдвижной ящик без фасада, по ширине (между ящиком и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны (или зазор делается по инструкции к конкретной шариковой направляющей). По глубине ящик должен быть равен длине направляющей, обычно они имеют длину от 250 до 800 мм с шагом в 50 мм. Так же не необходимо оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика. По высоте его обычно делают исходя из потребностей человека, высота обычно составляет 80 – 250 мм.

Установка шариковых направляющих.

Разводим шариковые направляющие до упора, нажимая на пластмассовый черный язычок, вытягиваем узкую планку.

На боковине ящика отмечается линия по центру и накручивается узкая выдвижная планка. На боковине изделия отмечается линия монтажа с учетом расположения ящиков и установленной направляющей на ящике. Таким же образом устанавливается основание направляющей с другой стороны, после чего ящик просто заводится на свое место в изделии.

Комплект направляющих, телескопических, полного выдвижения ящика.

Расчёт деталей для выдвижного ящика под эту направляющую.

Перед расчётом обязательно перепроверьте толщину самих направляющих, она бывает разной. Для данного примера она будет выглядеть так (длина ящика 500 мм):

долевой размерпоперечныйкол-вопримечание
6102002перед и зад ящика
5002002боковины
6104681дно ящика ДСП

Получился такой ящик, здесь, на фото, это выдвижной ящик в кровати. Вот для него сегодня и будем устанавливать «телескопы».

Пример изготовления самого ящика мы рассмотрим в отдельной статье.

В начале, для удобства крепления мы немного по работаем с самими направляющими, а именно, выломаем у них по одной из этих штук, как на следующих фото. В дальнейшем, благодаря этому, будет гораздо удобнее подлезть отвёрткой, что бы закрутить встречный саморез.

Выламывать следует только со стороны стопора, там где этих «усиков» две штуки. Выламываем самый крайний. А теперь приступаем к разметке мест крепления направляющих.

Проводим линию где то примерно по середине боковины ящика. Эта линия потом должна соотнестись с ответной линией разметки на боковине основной конструкции, короба кровати. Высоту линий подбираем так, что бы закреплённый ящик при открывании не задевал ни верхних, ни нижних кромок кровати.

Для комфортного открывания вполне достаточно зазоров в 10 мм как сверху так и снизу. Желательно все зазоры учитывать ещё на стадии составления деталировки, во избежание лишней работы, когда вдруг окажется, что ящик цепляется за другие детали. Крепить направляющую начинаем с самого узкого свободного конца. Крепим на три самореза: вначале, середину и в край.

Направляющую располагаем отступив 4 мм от края боковины ящика. Это делается для того, что бы фасад плотно приходил на своё место при закрытии ящика, так как данный тип направляющих не имеет механических доводчиков на закрытие. Если отступ не сделать, то ящик всё равно, конечно будет закрываться плотно, но только для этого потребуется более сильное движение, для того, что бы шариковый подшипник направляющей достиг своего упора. Что бывает особенно заметно при сильно загруженном ящике.

Крепление на средний саморез и крепление на крайний саморез (вот для чего нам понадобилось обламывать последний «ус»).

Направляющая на ящике закреплена, теперь переходим к креплению его самого к коробу кровати. Так при данных направляющих ящик получается не съёмным, нам надо максимально точно перенесли осевую линию на боковины короба (с учётом всех зазоров) во избежание его перекоса.

После того как всё разметили, вставляем ящик с направляющими в короб кровати крепим его к каркасу также на три самореза: край, середина, начало. Поочерёдно, выдвигая ящик и закручивая саморезы. При этом порядок крепления, для удобства меняется. Начинаем с края, потом крепим середину, а самый последний саморез устанавливаем в начале, в последнее крепёжное отверстие.

Установка телескопических (шариковых) направляющих на выдвижной ящик

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

  • Сравнительно не дорогая цена
  • Плавный и тихий ход на протяжении всего срока службы
  • Способны выдержать определенные нагрузки
  • Износостойкость и прочность
  • Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

В идеале по глубине ящик должен быть равен длине направляющей. Также не забудьте оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

  • 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
  • 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Видео: установка направляющих на выдвижные ящики

Как крепить шариковые направляющие для выдвижных. Направляющие для выдвижных ящиков

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.
Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.

Кто еще не знает, выглядят они вот так:

К их достоинствам относится:

  1. Сравнительно небольшая стоимость;
  2. Плавный и самое главное тихий ход на протяжении всего их срока службы;
  3. Способность выдерживать воздействие существенных нагрузок;
  4. Отличная прочность и износостойкость;
  5. Простота и легкость в монтаже;

Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.

Расчет деталей выдвижного ящика

Для того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.

Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.

По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).

По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.

Разметка мест крепления телескопических направляющих

Процесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.


Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.

Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.

Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.

Монтаж шариковых телескопических направляющих

Делаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.


Точные размеры указаны в или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:


В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.



Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

  • высота фасадов ящиков
  • размер ящиков – ширина, глубина, высота
  • размеры для крепления направляющих на стойки


Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

  1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
  2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
  3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.


В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.


1. Прикручиваем направляющую саморезами

к нижней части выдвижного ящика. Ролик со стороны задней стенки.


2. Планка фиксируется как минимум в трёх точках.


3. Замеряем место расположения второй

пары направляющих. Отступ от края должен составлять 2 мм.


4. Меряем высоту расположения направляющей. Если вы

планируете наполнять ящик тяжёлыми предметами, добавьте к высоте

расположения направляющей несколько миллиметров, чтобы

компенсировать небольшой прогиб днища ящика.


5. Закрепляем направляющие саморезами.


6. Саморезы вкручиваются в трёх точках.


7. Ролик расположен у лицевой стороны.
8. Вставляем ящик.

Фасад не должен быть перекошен, он плотно

прилегает к корпусу пенала. Если есть небольшой перекос

или щель, вы имеете возможность отрегулировать ящик

при помощи вышеупомянутых продолговатых отверстий для

саморезов. Для этого ослабьте саморез при помощи отвёртки

и немного измените положение направляющей. Затяните

саморез и снова проверьте фасад и ход ящика.

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

  • Типы направляющих
  • Установка роликовых элементов
  • Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

  1. При эксплуатации выдвижные ящики издают неприятный звук.
  2. Колесики ненадежны и быстро приходят в негодность.
  3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

  • высота фасадов ящиков
  • размер ящиков – ширина, глубина, высота
  • размеры для крепления направляющих на стойки


Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

  1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
  2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
  3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

Перейдем сегодня к более качественной, на мой взгляд, чем роликовые направляющие, системе выдвижения – направляющим шариковым .

Разберем из монтаж на примере сборки своеобразного серванта на кухню с четырьмя выдвижными ящичками.
Расчеты параметров выдвижных ящиков ее не сильно отличаются от роликов.

Ширина ящика равна внутренняя ширина короба вычесть 25 мм.

Глубина ящика, как правило, соответствует длине самих направляек, но может быть и побольше (в этом случае, ящик не будет выдвигаться полностью.

Пример: рассчитаем параметры ящика для комода шириной 600 мм и глубиной 500 мм

Ширина = 600-32-25=543 мм (32 мм – это толщина стоек 16 мм, а 25 мм –сумма толщины направляющих по мм)
Глубина ящика будет 450 мм (т.к. это стандартный размер направляющей, а до задней стенки короба ящик должен не доставать пару сантиметров).
То есть, фронты ящиков (вкладные) будут 543-32 мм = 511 мм
Боковые стенки ящиков будут 450 мм.
Дно ящика (ДВПО) будет равняться 450х543 мм

Итак, заказываем раскрой ЛДСП, то есть, на выходе получаем по 5 деталек на каждый ящик заданных размеров (детали из ЛДСП кромятся по длиннику с одной стороны). Плюс фасад, зависит от размера короба.

В торцах (по центру) фронтов сверлятся отверстия под конфирматы (одно или два — в данном случае — одно). Напротив их в пласти боковых стенок, отступив от края 8 мм, сверлятся сквозные отверстия 7-8 мм — под шляпки конфирматов.

Теперь сразу же произведем разметку. На боковых стойках короба (к которым и будут крепиться ящики) мы сначала отмечаем границы фасадов с зазорами между ними (по 2 мм). Затем отмечаем ось направляющей, сначала на боковой стенке — например, отступаем 10 мм снизу. А затем на стойке — чтобы ящик не выступал из-за фасада, его надо сделать чуть выше, то есть, отступаем 20 мм от нижнего края фасада.

На данных осях откладываем 37 мм — центр крепежного отверстия в направляющей.

После этого разбираем направляющие на два элемента.

Для тех, кто не знает, как это делается, я подготовил следующий слайд — необходимо сдвинуть (на фото вверх) пластиковый фиксатор, после чего оба компонента направляющих легко рассоединяются.

На боковых стенках — на оси направляек, шилом накалываем центры монтажных отверстий.

Фиксируем данные компоненты на стенках ящиков.

Вторую (большую) половину направляем понтируем на стенки — учитывая ранее размеченные и наколотые шилом отверстия.

Собираем сам короб комода (в нашем случае это сервант).

Переходим к сборке ящика: стягиваем стенки в заранее просверленные отверстия.

Проверяем перпендикулярность стенок ящика с помощью столярного угольника.

Данные результаты закрепляем креплением дна из ДВПО — делать это следует на саморезы с шагом не менее 150 мм. Я использую 25 мм саморезы.

Осталось установить собранные ящики на направляющие в мебельный короб и можно приступать к фиксации фасада (как это делать, я уже писал ранее — ).

В данной статье вы сможете ознакомиться с пошаговой инструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести монтаж выдвижных полок от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со временем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая инструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

1. Прикручиваем направляющую саморезами

к нижней части выдвижного ящика. Ролик со стороны задней стенки.

2. Планка фиксируется как минимум в трёх точках.

3. Замеряем место расположения второй

пары направляющих. Отступ от края должен составлять 2 мм.

4. Меряем высоту расположения направляющей. Если вы

планируете наполнять ящик тяжёлыми предметами, добавьте к высоте

расположения направляющей несколько миллиметров, чтобы

компенсировать небольшой прогиб днища ящика.

5. Закрепляем направляющие саморезами.

6. Саморезы вкручиваются в трёх точках.
7. Ролик расположен у лицевой стороны.

8. Вставляем ящик.

выпадения ящика наружу при резком открывании.

Чтобы вынуть ящик или вставить его, немножко

приподнимите фасадную часть ящика.

регулировка мебельных направляющих

10. Проверяем плавность выдвижения ящика. Не должно быть

затираний и скрипа, ящик выдвигается без усилий.

Фасад не должен быть перекошен, он плотно

прилегает к корпусу пенала. Если есть небольшой перекос

или щель, вы имеете возможность отрегулировать ящик

при помощи вышеупомянутых продолговатых отверстий для

саморезов. Для этого ослабьте саморез при помощи отвёртки

и немного измените положение направляющей. Затяните

саморез и снова проверьте фасад и ход ящика.

Установка мебельных направляющих, роликовые направляющие, регулировка мебельных направляющих

Крепление телескопических направляющих на выдвижные ящики. Как крепить полозья. Самостоятельное крепление направляющих на выдвижные ящики. Видео: установка роликовых направляющих

Сегодня разберем такой популярный вид направляющих для выдвижных ящиков, как шариковые направляющие полного выдвижения. Честно сказать, лично мне они очень нравятся за свое сочетание цены/качества.

Эти направляющие удобно и просто монтировать, они достаточно долговечны, обладают хорошими эксплуатационными характеристиками такими, как плавность хода и нагрузка (до 46 кг).

Компании производители предлагают достаточно широкий . По длине ни варьируют от 250 мм до 700 мм (с шагом в 50 миллиметров). На представленной схеме как раз и представлены основные типоразмеры, а также присадочные размеры. Стоит заметить, что расположение основных отверстий у разных производителей может отличаться, хотя есть и фиксированные (о которых мы поговорим ниже).

На следующем слайде представлены внешний вид данных направляющих. Они разбираются и состоят из двух половин. Более крупная и сложная (с подвижной шариковой кассетой) крепится к стойкам короба, меньшая к самому выдвижному ящику. В комплекте поставки всегда имеется пара направляющих (на один ящик).

Рассмотрим присадку данного вида направляющих на примере установки простого выдвижного ящика.

Начнем с присадки той части направляющих, которая крепится к самому ящику. Для этого на боковой стенке последнего проводим линию параллельную длиннику. Эта линия, как правило, должна проходить по центру с небольшим смещением (хотя, этот момент не принципиален, возможно смещение вверх или вниз).

На разметочную линию укладываем деталь, чтобы во всех отверстиях строго по центру она была видна. Выравниваем направляющие по переднему краю боковины ящика и накалываем центры отверстий шилом (я обычно колю одно круглое отверстие и остальные горизонтальные, которые позволяют осуществлять регулировку в горизонтальной плоскости).

Можно, конечно, воспользоваться для разметки схемой присадки, например, той, которую я привел в начале статьи. Но у разных производителей расположение отверстий может разниться, поэтому я действую именно так.

На следующем слайде видна та самая линия с наколотыми на ней отверстиями для метизов.

В каждое из этих отверстий вкручивается саморез. Я использую саморезы 4х16 миллиметров. Точно такие же манипуляции повторяются с другой стороны ящика (не забываем смотреть, где фронт/зад ящика, чтобы не прикрутить направляйки в разные стороны).

На следующем фото я постарался показать тот момент, что передний край направляющей соответствует переднему краю ящика.

Перейдем ко второму компоненту, который монтируется на стойку короба. Опять-таки опускаем перпендикуляр к передней грани стойки. Столярный угольник – просто незаменимый инструмент.

На данном перпендикуляре отступаем 37 миллиметров и накалываем эту точку шилом. (данное отверстие фиксировано для всех видов и производителей).

Обратите внимание, что на схеме от переднего края направляйки до центра этого отверстия всего 35 миллиметров, то есть она должна быть заглублена внутрь короба на 2 мм.

Укладываем направляющие на линию, совмещая ее с центрами отверстий.

Закручиваем в наколотое отверстие саморез (все тот же 4х16). Как правило, я не накалываю остальные отверстия, остальные вкручиваю просто в центр разметочной линии.

На следующем фото мы имеем полностью присаженные направляющие.

Теперь крупным планом передний край. Так более наглядно видно, что фурнитура действительно утоплена на 2 мм относительно передней грани короба.

Повторяем аналогичные манипуляции для всех направляющих, подготовив стенки к сборке. Желательно ставить направляющие именно на раздельных деталях, потому что присаживаться их на уже собранном коробе та еще морока.

Схожим образом подготавливаем и остальные ящики.

Собираем короб. То есть ставим верхние и нижние горизонты, заднюю стенку, стойки. Должно получиться примерно так.

Остается вставить ящики на причитающиеся им места. Для этого необходимо максимально выдвинуть внутренний компонент.

Обратите внимание на подвижную кассету с шариками, она также должна быть выдвинута вперед до упора.

Ящик заводим на направляющие. Сначала с одной стороны, потом с другой. При этом кончик ящичной детали должен зайти в кассету. В противном случае, он может упираться в нее, что препятствует правильной его установке. После того, как вы это сделали с обеих сторон, ящик необходимо задвинуть внутрь «до щелчка».

Следующее фото иллюстрирует именно полновыкатной характер системы. Нижний белый ящик выдвинут на всю длину, что очень удобно в использовании.

Теперь поговорим о том, как снять ящик с направляющих. На самом деле это не интуитивно-понятный процесс, поэтому многие люди, даже связанные с мебелью, частенько не догадываются о том, что эти направляющие разбираются. В центре данной фотографии вы видите черный рычажок.

Его необходимо сместить к низу, после этого направляющие легко разбираются.

Следующее – это уже выдвинутая, готовая к демонтажу направляйка и полностью открытый пружинный фиксатор, который мы только что сдвигали. Надо отметить, что с противоположной (левой) стороны ящика рычажок необходимо двигать вверх.

На этом разговор об установке направляющих можно закончить.

Направляющие шарикового типа широко распространены в мебельной промышленности. Их монтируют на выдвижные ячейки комодов, столов, шкафов, тумб. Они практичные, долговечные, выносливые, удобные в использовании. Однако все эти функции выполняются при одном условии – если шариковые направляющие для выдвижных ящиков установлены правильно. В этом, по сути, заключается специфика монтажа основных деталей мебели.

Подробнее о конструкции

Продаются шариковые направляющие в комплекте (по 2 штуки на каждую сторону мебельного ящика). Состоят они из пары симметричных телескопических полозьев из стали: левого и правого. Каждая полоска разбирается на 2 части – широкую и узкую. Первая крепится на стенку предмета мебели, вторая – на сам ящик. Прежде чем приступать к работе, следует детально разобраться, как правильно установить, чтобы избежать перекосов и ошибок.

Важно: фурнитура бывает двух типов, отличаются они по принципу работы. Различают конструкции полного и неполного выдвижения, поэтому стоит разобраться в том, как крепить шариковые направляющих обоих видов.

Двигаются части полозьев вдоль друг друга при посредстве металлических подшипников-шариков. За счёт их работы и обеспечивается плавность хода. Сами по себе конструкции лёгкие, практически неприметные, очень удобные и функциональные. Они позволяют быстро, бесшумно и при полном отсутствии неприятного трения (оно может повредить мебель) выдвигать ячейки. Управлять ими можно буквально одной рукой, если удалось прикрепить детали корректно. Как правильно устанавливать шариковые направляющие для ящиков? В первую очередь стоит подробнее ознакомиться с конструкцией.

Назначение отверстий

Каждый, кто хоть раз видел детали вблизи, отмечал, что на полозьях имеются разной формы дырочки:

  • круглые;
  • вертикальные;
  • горизонтальные.

Такая конфигурация дана отверстиям неспроста. Каждый их вид наделён определённые функциями. Так, горизонтальные обеспечивают возможность выдвижения направляющей на 1–2 мм вперёд или назад. Вертикальные позволяют выставить их по высоте (направляющую можно двигать вверх или вниз на 1–2 мм). А круглые отверстия как раз предназначаются для фиксирования полозьев в точном положении.

Важно: регулирование крепления в нескольких плоскостях необходимо, чтобы выровнять планки, поскольку в процессе монтажа могут случиться перекосы.

С чего начать

Установка фурнитуры порождает сразу 3 вопроса:

  1. Как фиксировать детали полного и неполного выдвижения?
  2. Как прикрепить их к мебели?
  3. С чего начать?

В первую очередь, стоит определиться с типом изделий. Разборные (полностью выдвижные) удобнее, можно разъединить их на части и монтировать по очереди. Конструкции другого типа практичнее, аккуратнее. Решая вопрос, как установить шариковые направляющие на ящики комода, следует уделить внимание выравниванию их положения. Начинать нужно с регулирования по горизонтальным отверстиям. Если не получается закрепить полозья заподлицо с передней (фасадной) стенкой ящика, то можно немного сдвинуть их назад. Таким образом, стало ясно, как установить направляющие полного выдвижения. Видео с наглядным примером можно посмотреть в Сети: https://www.youtube.com/watch?v=c-FygNBbwVg.

Важно: использовать горизонтальные выемки нужно временно. Как только получилось подобрать оптимальное положение детали, следует застопорить её саморезом. В противном случае со временем ячейка может изменить положение.

Теперь о том, как установить направляющие шариковые неполного выдвижения. Обычно они более узкие и характеризуются неразборной конструкцией. Монтировать их стоит в собранном виде. Специалисты советуют вставлять направляющие в пазы выдвижных элементов, после чего фиксировать с внутренней стороны через стенку.

Крепление к мебели

Как установить на комод? Следует сделать разметку на самой стенке мебели. Там, где планируется крепление детали, нужно прочертить линию. По ней и следует фиксировать съёмную часть полозьев. Расположение фурнитуры рассчитывается по фасаду. Важно, чтобы они не задевали друг о друга. Зазор между фасадами в выдвинутом положении ящиков должен составлять не менее 2 мм.

Важно: при определении положения следует учитывать тип коробов. Если они оснащены накладными фасадами, то фурнитуру стоит крепить вровень с боковой стенкой ниши. В противном случае, когда отделка внутренняя, детали фиксируют с тыльной стороны торца, отступив от края около 20 мм.

Теперь следует решить задачу, как установить ящики на шариковых направляющих. Если детали прикреплены ровно и правильно, то достаточно вставить съёмные части, что расположены на коробе, в пазы фурнитуры, зафиксированной на боковой стенке мебели. После чего нужно соединить их. Они должны плавно и мягко сомкнуться. Следует обратить внимание на фиксатор, чтобы он закрепился в закрытом положении. Небольшой щелчок говорит о том, что полозья правильно соединились, и работа выполнена успешно.

В данной статье вы сможете ознакомиться с пошаговой инструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести монтаж выдвижных полок от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со временем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая инструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

1. Прикручиваем направляющую саморезами

к нижней части выдвижного ящика. Ролик со стороны задней стенки.

2. Планка фиксируется как минимум в трёх точках.

3. Замеряем место расположения второй

пары направляющих. Отступ от края должен составлять 2 мм.

4. Меряем высоту расположения направляющей. Если вы

планируете наполнять ящик тяжёлыми предметами, добавьте к высоте

расположения направляющей несколько миллиметров, чтобы

компенсировать небольшой прогиб днища ящика.

5. Закрепляем направляющие саморезами.

6. Саморезы вкручиваются в трёх точках.
7. Ролик расположен у лицевой стороны.

8. Вставляем ящик.

выпадения ящика наружу при резком открывании.

Чтобы вынуть ящик или вставить его, немножко

приподнимите фасадную часть ящика.

регулировка мебельных направляющих

10. Проверяем плавность выдвижения ящика. Не должно быть

затираний и скрипа, ящик выдвигается без усилий.

Фасад не должен быть перекошен, он плотно

прилегает к корпусу пенала. Если есть небольшой перекос

или щель, вы имеете возможность отрегулировать ящик

при помощи вышеупомянутых продолговатых отверстий для

саморезов. Для этого ослабьте саморез при помощи отвёртки

и немного измените положение направляющей. Затяните

саморез и снова проверьте фасад и ход ящика.

Установка мебельных направляющих, роликовые направляющие, регулировка мебельных направляющих

Комплект направляющих, телескопических, полного выдвижения ящика.

Расчёт деталей для выдвижного ящика под эту направляющую.

Перед расчётом обязательно перепроверьте толщину самих направляющих, она бывает разной. Для данного примера она будет выглядеть так (длина ящика 500 мм):

долевой размерпоперечныйкол-вопримечание
6102002перед и зад ящика
5002002боковины
6104681дно ящика ДСП

Получился такой ящик, здесь, на фото, это выдвижной ящик в кровати. Вот для него сегодня и будем устанавливать «телескопы».

Пример изготовления самого ящика мы рассмотрим в отдельной статье.

В начале, для удобства крепления мы немного по работаем с самими направляющими, а именно, выломаем у них по одной из этих штук, как на следующих фото. В дальнейшем, благодаря этому, будет гораздо удобнее подлезть отвёрткой, что бы закрутить встречный саморез.

Выламывать следует только со стороны стопора, там где этих «усиков» две штуки. Выламываем самый крайний. А теперь приступаем к разметке мест крепления направляющих.

Проводим линию где то примерно по середине боковины ящика. Эта линия потом должна соотнестись с ответной линией разметки на боковине основной конструкции, короба кровати. Высоту линий подбираем так, что бы закреплённый ящик при открывании не задевал ни верхних, ни нижних кромок кровати.

Для комфортного открывания вполне достаточно зазоров в 10 мм как сверху так и снизу. Желательно все зазоры учитывать ещё на стадии составления деталировки, во избежание лишней работы, когда вдруг окажется, что ящик цепляется за другие детали. Крепить направляющую начинаем с самого узкого свободного конца. Крепим на три самореза: вначале, середину и в край.

Направляющую располагаем отступив 4 мм от края боковины ящика. Это делается для того, что бы фасад плотно приходил на своё место при закрытии ящика, так как данный тип направляющих не имеет механических доводчиков на закрытие. Если отступ не сделать, то ящик всё равно, конечно будет закрываться плотно, но только для этого потребуется более сильное движение, для того, что бы шариковый подшипник направляющей достиг своего упора. Что бывает особенно заметно при сильно загруженном ящике.

Крепление на средний саморез и крепление на крайний саморез (вот для чего нам понадобилось обламывать последний «ус»).

Направляющая на ящике закреплена, теперь переходим к креплению его самого к коробу кровати. Так при данных направляющих ящик получается не съёмным, нам надо максимально точно перенесли осевую линию на боковины короба (с учётом всех зазоров) во избежание его перекоса.

После того как всё разметили, вставляем ящик с направляющими в короб кровати крепим его к каркасу также на три самореза: край, середина, начало. Поочерёдно, выдвигая ящик и закручивая саморезы. При этом порядок крепления, для удобства меняется. Начинаем с края, потом крепим середину, а самый последний саморез устанавливаем в начале, в последнее крепёжное отверстие.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.

Вернуться к оглавлению

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Вернуться к оглавлению

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Вернуться к оглавлению

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Как установить направляющие ящика ‹Build Basic

Хотя есть много типов направляющих для выдвижных ящиков, которые можно купить или изготовить, мне всегда кажется, что я всегда возвращаюсь к этим направляющим на шарикоподшипниках полного выдвижения. Я обнаружил, что мне никогда не нужно беспокоиться об опрокидывании или переплетении ящика, как я делаю с другими системами. С учетом сказанного, они также чрезвычайно просты в установке. Если вы еще этого не сделали, ознакомьтесь с нашим простым руководством по созданию ящиков DIY (подсказка: маршрутизатор или настольная пила не требуется!), А затем следуйте инструкциям ниже, чтобы установить ящик и плавно его скользить.

Примечание. Измерения и установка соответствуют нашему руководству Midcentury Nightstand.

Стоимость: 12 $

Время: 20 минут

Сложность: Легко. После пары тщательных измерений эти слайды привинчиваются на место.

-Нет-

Ступеньки

1. Отметьте размещение слайдов

Измеряя расстояние от внутреннего пола шкафа, отметьте высоту 8¼ дюйма возле передней и задней части каждой боковой стенки.Используя метки и линейку, проведите горизонтальную линию поперек стены на каждой внутренней стене шкафа. Сделайте отметки на каждой линии на расстоянии 7/8 дюйма от переднего края шкафа. Это дает место для толщины передней части ящика и вставки 1/8 дюйма.

2. Установите слайды

Выровняйте нижний край первого слайда над линией, как показано. Расположите передний край слайда за меткой возле лицевой стороны корпуса.

3.Установите слайды

Удерживая ползунок на месте, сдвиньте удлинитель вперед до тех пор, пока не станут видны оба набора отверстий для винтов. С помощью дрели / отвертки просверлите неглубокие направляющие отверстия в одном отверстии под винт рядом с передней и задней частью суппорта. Используя прилагаемые винты, прикрепите ползун к внутренней части шкафа. Повторите шаги 2 и 3, чтобы установить вторую направляющую ящика на противоположной стороне шкафа.

4. Отметьте стороны ящика

С помощью рулетки отметьте центр высоты ящика на внешних боковых стенках.(Примечание: этот ящик показан без лицевой стороны ящика, которая будет установлена ​​в конце этого урока.) Используя линейку, наметьте горизонтальную линию вдоль внешней стороны ящика с каждой стороны.

5. Разместите выдвижной суппорт

Снимите съемную часть каждой направляющей ящика и поместите ее на соответствующую сторону ящика. Расположите слайды так, чтобы они были по центру на соответствующей линии и заподлицо с лицевой стороной ящика, как показано.

6. Прикрепите слайды к ящику

С помощью дрели / отвертки и винтов, прилагаемых к направляющим ящика, прикрепите направляющую к ящику.

7. Вставьте ящик

Держите ящик ровно перед шкафом. Вставьте концы направляющих, прикрепленных к ящикам, в направляющие внутри шкафа. Равномерно надавив на каждую сторону ящика, задвиньте ящик на место. Первый сдвиг внутрь иногда может толкнуть немного сильнее, но как только гусеницы входят в зацепление, ящик должен плавно выдвигаться и входить внутрь.

8. Установите лицевую панель ящика

Нанесите столярный клей на лицевую сторону ящика. При закрытом ящике расположите лицевую сторону ящика с равными зазорами вдоль верхнего и бокового краев. С помощью зажимов закрепите лицевую часть ящика напротив ящика.

9. Присоедините лицевую панель ящика

Осторожно выдвиньте ящик, а затем ввинтите 1-дюймовые винты в отверстия в ящике ящика и в заднюю сторону лицевой стороны ящика, чтобы закрепить его на месте.

БОЛЬШЕ ПЛАНОВ СТРОИТЕЛЬСТВА

Как установить 5 типов направляющих для ящиков

Поиск

Марка LibertyBrainerdDeltaPeerlessHomeGrown by LibertyФрэнклин БрассОсновы проектаMotivЛучшая ценностьVortexСтрелаYoung House Love by Liberty

Отделки Aged Матовый CopperAged PewterAluminumAmber & Satin NickelAntique BrassAntique Brass & OakAntique Brass & OatmealAntique CopperAntique Медь NickelAntique EnglishAntique IronAntique LancasterAntique PewterAqua Синий & BlackAvante античная латунь 1Avante античная латунь 2AvanteBronzew / CopperHighlightsBark & ​​Cocoa BronzeBark & ​​Delta Oil втирают BronzeBark и матовым никелем E-CoatedBayview BrassBayview Brass & BlackBayview Латунь и матовое стеклоBayview Латунь и мягкое железоБедфорд латуньБедфордский никельЧерныйЧерный и никельЧерный и полированный никельЧерный и коричневыйЧерный и белыйЧерный (WG) и сатиновый никель E-CoЧерный (древесное зерно) и никельЧерный и матовый никельЧерный и нержавеющая стальЧерная латуньЧерная латуньЧерная латуньЧерная и нержавеющая стальЧерный и черный хром (Без отделки с маслом) Блестящая нержавеющая стальБронзаБронзовый антикБронза с медными бликамиБронза с медными бликамиБронза с золотыми бликами бросился AluminumBrushed BrassBrushed BronzeBrushed CopperBrushed NickelBrushed Никель PlateBrushed масло втирают BronzeBrushed сатин PewterBrushed сатин Pewter & BlackBrushed атласная Красный AntiqueBrushed Sterling SilverBurnished Античная BrassChampagne BronzeChampagne Bronze & BlackChampagne Bronze & IvoryCharcoalChromeChrome & ClearChrome & Red & сплавы хром-кобальт-молибденовые T085-2-1Chrome & WhiteChrome и льняные FrameChrome PlatedChrome ж / Cerulean GlassClassic BronzeClearClear & BlackCocoaCocoa & Soft IronCocoa и Flat BlackCocoa и сатин NickelCocoa BronzeCocoa Bronze & ClearCopper KettleCrystal & BrassDark масло втирают BronzeDark SandDark TealDark Wood StainDarkcaramel & BronzewcopperhghDelta матовый NickelDelta матовый NickelDelta масло втирают BronzeDistressed Dark Gun MetalDistressed масло втирают BronzeDriftwood & Soft IronDull ChromeDummyEspressoEspresso & Antique IronEspresso И бронза с медью, плоский черный, плоский черный, латунь, черный и нержавеющая сталь, плоский никель, плоский белый и сатиновый никель, плоский белый & WhiteFrosted White And SlateGalvanizedGrayGray и Soft IronGraywash & Flat BlackGraywash & Satin NickelGreen и BlackGrey дерева и металла FrameGrey Вуд StainHammerslag GreenHeirloom SilverHeirloom Silver & Flat BlackHeirloom Silver & Bayview BrassHoney Maple & Statuary BronzeHot PinkIvoryIvory & Warm ChestnutLacquered AluminumLacquered Pine & Brass PlatedLancasterLavenderLavender & Satin NickelLight AlmondLight SandLinen Ткань И мягкое железо, матовый черный с микротекстурой, матовый хром, матовый никель, матовый белый, с микротекстурой, дуб средний, морилка для дерева, молочно-прозрачный, смешанные отделки — смешанные, смешанные отделки — саммозаичная рамка AntiquePinkРозовый и сатиновый никельПол.Никель и черная кожаПолированная латуньПолированная латунь и слоновая костьПолированная латунь и красный дуб E-CoЧистый белый и хромЧистый белый и матовый никельЧистый белый и сатиновый никельКрасныйКрасный и черныйКрасный античный с низким блескомРубчатая бронзаРубчатая бронза IiРжавчинаРжавое железоРжавая сосна и состаренная латуньСедлоШалфейСатин хроматиновый никельСатиновый никель и черныйНикелевый никель-матовый никелевый и синийСатиновый никель-никель-E С какао-бронзойСатиновая нержавеющая стальСедона-бронзаСереброМягкая латуньМягкое железоМягкое железо и сатинированный никельГубчатая медьНержавеющая стальНержавеющая стальСтандартное полированное стекло ClearTanTealTeal PatinaTruClarity Deluxe Стекло со скошенной кромкойВращенная антикварная латуньНатавленная темная бронзовая стальВыбранная оловоНедобработанная древесинаvВенецианская бронзаВенецианская бронза и мягкая медьВенецианская бронза, медное обнажениеВинт.Черная и шампанская бронзаВинтажный античный белыйВинтажный черный и винтажный никельВинтажный черный с латунью БэйвьюВинтажный никельТеплый миндальТеплый каштанТеплый каштан и мягкое железоТеплый серый и полированный никельТепло-серый (9C) и плоский черныйБелыйБелая и шампанская бронзаБелые и серыеБелые антикварные С цветкомБелый с белым виниломБелый, хром, прозрачный кованое железоЖелтый цинк

Категория Фурнитура для шкафаДекоративные стеллажи и кронштейныЗеркалаДвери для душаАксессуары для ванных комнатБезопасность в ваннойХранение и организация ванных

Стиль Повседневная.КлассическийКлассический ПовседневныйСовременныйСовременныйРустикТрадиционный.УтилитаПричудливый

Секретный трюк с выдвижными ящиками Аны Уайт для слайдов с полным выдвижением ящиков

С помощью моего уникального метода без математики установить слайды с ящиками с полным выдвижением легко! С первой попытки вы можете получить идеальные выдвижные ящики — без лишних хлопот и царапин на голове.

На создание этого метода у меня ушло 10 ЛЕТ, и я делюсь им с вами бесплатно!

В чем большой секрет?

Все просто.Строим ящик-ящик на место.

Вместо того, чтобы измерять и строить ящик с выдвижным ящиком и надеяться, что он подходит, мы просто устанавливаем его на место, измеряя и разрезая на ходу.

В сочетании с некоторыми советами инсайдера вы создадите ящики, которые идеально выдвигаются с первого раза с ВАШЕЙ первой попытки.

Этот метод разработан для работы с наиболее популярным типом направляющих выдвижных ящиков, направляющими выдвижных ящиков «полного выдвижения» или «шариковыми подшипниками», обычно из нержавеющей стали в цвете и доступными практически в любом месте.

Pin for Later!

Что такое направляющие ящика с полным выдвижением?

Направляющие ящика полного выдвижения, упомянутые в этом руководстве, — это

.
  • Боковое крепление
  • Обычно серебристый металл
  • Полностью выдвигается из шкафа, поэтому весь ящик выдвигается из шкафа
  • Шарикоподшипник гладкий
  • Наиболее распространенные выдвижные ящики в хозяйственных магазинах и в Интернете
  • Обычно бывают четных размеров (10 дюймов, 12 дюймов, 14 дюймов и т. Д.)
  • Может быть «тяжелый», что означает выдерживать большие нагрузки
  • Может использоваться не только с выдвижными ящиками (раздвижные столы, раздвижная мебель, выдвижные крючки и т. Д.)

Видео установки направляющих ящика

В этом видео я описываю свой метод, когда устанавливаю ящик на кухне, используя направляющие ящика полного выдвижения.

Пошаговое руководство: установка направляющих для ящиков

Если вы предпочитаете читать и диаграммы, я также подготовил пошаговый метод установки направляющих в выдвижной ящик.

1. Подготовьте шкаф

  • Избегайте ящиков шириной более 3 футов — ящики будут шататься, когда они выдвигаются, и могут провисать, если они будут слишком большими.
  • Убедитесь, что шкаф имеет «квадратную» внутреннюю форму — это означает, что внутренняя часть шкафа НЕ имеет форму трапеции или параллелограмма.
  • При установке непосредственно во внутреннюю часть шкафа, обратите внимание на какие-либо изгибы стенок шкафа, где ящик может защемиться, когда он задвигается — это особенно часто, когда для сборки шкафа используется массивная древесина и доски 1x12s (или аналогично) основа и чаша внутрь или наружу.
  • Если у шкафа есть лицевая рамка, полностью поднимающиеся вверх ножки или другие детали, которые не позволяют выдвижной направляющей выдвижного ящика выдвинуться вперед, выведите наружу внутреннюю часть шкафа. Вам НЕ нужно полностью поддерживать направляющую ящика, поэтому НЕ нужно встраивать всю внутреннюю часть шкафа внутрь.
  • Если отделка внутренней части шкафа, убедитесь, что полосы обшивки расположены там, где к ним можно прикрутить направляющие ящика.

2. Установите элементы шкафа в шкаф

  • Обратите внимание, как отверстия под винты для элемента шкафа и элемента ящика расположены на одной линии по центру направляющей ящика? Итак, все, что нам нужно сделать, это нарисовать линии там, где мы хотим, чтобы центр выдвижных ящиков находился в центре, и прикрутить их к нашим линиям.
  • Определите, где вы хотите установить центр направляющей ящика, и сделайте отметку.Это может варьироваться в зависимости от того, где вы хотите разместить ящик или его глубину. Я предпочитаю по возможности держать слайды ближе к тому месту, где находится тяга или ручка ящика.
  • С помощью уровня проведите линию внутри шкафа по отметкам. Проведите такую ​​же линию с обеих сторон внутренней части шкафа.
  • Установите элемент шкафа на направляющую ящика так, чтобы винты находились по центру вашей линии.
  • По возможности используйте винты внутри U-образных выступов, так как это позволит вам немного отрегулировать, если понадобится позже.
  • Вставные лицевые стороны ящика: удерживайте направляющие ящика на расстоянии от лицевой стороны ящика спереди, если используется лицевая сторона ящика.
  • Наложение лицевых сторон ящиков: направляющие ящиков следует устанавливать немного сзади от передней части шкафа.

Часто задаваемые вопросы: Какой длины должны быть направляющие ящика?

Мне нравится покупать самые длинные выдвижные ящики, которые поместятся в шкафу с небольшим пространством для маневра.

3. Установите элементы ящика на боковые панели ящика

  • Обрежьте стороны ящика по длине направляющих ящика.
  • Поместите боковую панель ящика там, где она должна быть установлена ​​в шкафу, и отметьте центральное положение направляющей ящика на доске. Повторите то же самое с обеих сторон.
  • Нарисуйте горизонтальные линии на боковых панелях ящика параллельно верхнему краю боковой панели ящика
  • Установите элемент ящика по бокам ящика, вкрутите винты в линию
  • После того, как направляющие ящика будут установлены по бокам ящика, вставьте их в элемент шкафа и убедитесь, что стороны скользят правильно.
  • Измерьте расстояние между сторонами спереди и сзади, обрежьте переднюю и заднюю части ящика, чтобы они равнялись меньшему из двух размеров.Лучше строить на меньшей стороне, чем на слишком большой.

Часто задаваемые вопросы: Какой материал использовать для ящика ящика?

Вы можете использовать самые разные материалы, самый простой — это стандартные доски 1x, например доски 1×6. Вы также можете использовать фанеру, разрезанную на полосы, или пиломатериалы, соединенные пальцами (отличный выбор для ящиков с стабильными размерами).

4. Обработка ящика

  • Соберите остальную часть ящика, прикрепив переднюю и заднюю части по бокам.Я предпочитаю карманные отверстия, но вы также можете использовать гвозди и клей или строительные саморезы диаметром ~ 2 дюйма.
  • Прикрепите дно к боковым сторонам, передней и задней части ящика. Я обычно использую фанеру 1/4 дюйма с гвоздями 3/4 дюйма и клеем.
  • Для больших дно ящиков вы можете использовать фанеру 3/8 дюйма, скобы 1 дюйм и клей.
  • Убедитесь, что дно прикреплено к ящику под прямым углом.
  • Установите ящик в шкаф и убедитесь, что он идеально скользит.

5. Регулировка направляющих полного выдвижения ящика

Если ваш ящик НЕ выдвигается так, как вам хотелось бы, вы можете отрегулировать его, если ящик меньше отверстия.Слишком большой ящик необходимо уменьшить в размерах.

  • Направляющие ящика полного выдвижения имеют выступы, которые можно отогнуть наружу, чтобы создать пространство между направляющими ящика и шкафом.
  • Если возможно, посмотрите на нижнюю часть ящика и то, как он выровнен с выдвижными ящиками, и проверьте, где ящик не перпендикулярен шкафу
  • Согните выступы, чтобы зафиксировать направляющие ящика
  • Отрегулируйте, пока ящик не будет скользить идеально.
  • Если ящик закреплен вертикально, ослабьте винты на элементах ящика и отрегулируйте ящик вверх или вниз, пока он не скользит идеально.

6. Лицевая сторона ящика

Лицевая панель ящика используется для очистки передней части шкафа и полного закрытия внутренней части. Это не важно для функции ящика, но может украсить шкаф и сделать его законченным.

  • Отрежьте лицевую панель ящика до нужного размера. Для внутренних ящиков я предпочитаю оставлять зазор около 1/8 дюйма по всей поверхности ящика.
  • Просверлите отверстия для фурнитуры в лицевой стороне ящика.
  • Поместите лицевую панель ящика над ящиком и прикрепите временными винтами через отверстия в аппаратной части ящика.Если вы не можете использовать отверстия для фурнитуры ящика, вы можете использовать двусторонний скотч или гвозди размером 1-1 / 4 дюйма.
  • Откройте ящик и прикрутите ящик к задней стороне лицевой панели ящика винтами 1-1 / 4 дюйма (можно использовать винты с отверстиями для карманов).
  • Если вы продвинулись через отверстия для оборудования, удалите винты и завершите установку оборудования шкафа.

Надеюсь, это руководство поможет вам установить ящики проще, быстрее и лучше. Если у вас есть какие-либо советы, которые вам помогут, оставьте, пожалуйста, ниже в комментариях.

Спасибо и удачного катания!

Ана

Установка направляющих ящика: 3 ошибки, которые я сделал и как их исправить

Превращение кухонного шкафа в выдвижной ящик для мусора было моим последним проектом, и позвольте мне сказать вам, я боролся. Выглядит так просто! Почему, почему мне пришлось так усложнять?

Я поделюсь 3 ошибками, которые я сделал при установке направляющих ящиков внутри шкафа, и их решениями. Надеюсь, прочитав мои ошибки, вы сможете справиться с установкой выдвижных ящиков с немного большим умением и гораздо большим успехом, чем моя первая попытка.

Я довольно долго откладывал этот проект, но это одна из многих моих целей домашнего проекта на 2019 год, и я полон решимости завершить как можно больше вещей из этого списка к концу года.

Это был мой первый раз, когда я устанавливал направляющие для ящиков, и все прошло не так гладко, как я надеялся. Но после многих ошибок (даже более трех перечисленных здесь) ящик готов. (уууууууу!) Я полон решимости продолжать работу над установкой направляющих ящиков, пока не смогу сделать это с легкостью (и менее чем за 5 часов — ха!).

* в этом посте есть партнерские ссылки

Немного деталей

Вы можете купить несколько различных типов направляющих для ящиков. Я использовал такие слайды с полным выдвижением. Я выбрал эти слайды, потому что хотел иметь возможность максимально расширить свой ящик, чтобы убрать мусорное ведро легко.

Я планировал установить ящик и предоставить полное руководство по превращению кухонного шкафа в выдвижной ящик для мусора, но вместо этого я делюсь с вами этими тремя советами, пока работаю над овладением этим навыком.Если вам нужно руководство, я рекомендую поискать на YouTube. Наткнувшись на свой первый опыт, я нашла много полезных видео.

Ошибка №1: Детали ящика не идеально вырезаны

Коробка, которую я построил в качестве ящика, не была идеальной. Когда я собирал коробку, я понял, что передняя и задняя части были примерно на 1/8 дюйма шириной.

«Ничего страшного», — подумал я и все равно собрал коробку с выступом 1/8 дюйма спереди и сзади с одной стороны.

Да важное дело.

Я просто продолжал работать со своим проектом, пока единственное, что мне оставалось сделать, это вставить мой ящик в оборудование, которое я установил внутри шкафа. Roadblock!

Выступ на ящике не позволял выдвигать его направляющие, и мой ящик застрял внутри шкафа. После более чем 20 минут осторожных маневров и нескольких словечек ящик наконец освободился. Я не мог вернуть этот ящик обратно, поэтому мне пришлось придумать решение.

Решение: Обрезка ящика настольной пилой

Чтобы починить ящик, мне пришлось снять скользящую фурнитуру и подрезать переднюю и заднюю части по ширине с помощью настольной пилы. Это было быстрое решение и урок, который я не скоро забуду. Размер ящика имеет значение. Нравится много. Даже крошечный выступ на 1/8 дюйма не позволял моим выдвижным ящикам работать. Итак, дважды и трижды проверьте свои измерения перед сборкой, чтобы вам не пришлось отступать, как я.

Ошибка № 2: Ящик перетаскивается за нижнюю часть шкафа

Как только я закрепил свой ящик так, чтобы слайды могли полностью выдвигаться, я наткнулся на еще одну преграду.Ящик тянулся за нижнюю часть рамы шкафа, затрудняя открывание и царапая раму.

Наши шкафы встраиваются, поэтому рамка вокруг проема шкафа уже, чем внутренняя часть шкафа. Я не учел это при установке оборудования выдвижных ящиков на ящик и шкаф.

Решение: нижние направляющие ящика

Чтобы закрепить ящик, тянущийся по дну шкафа, необходимо опустить подвижные элементы на ящике.Это заставит ящик располагаться выше на выдвижной фурнитуре, прикрепленной к внутренней части шкафа.

Итак, в этот момент я отвинтил подвижную фурнитуру, прикрепленную к ящику (снова), и снова прикрепил ее примерно на 1/2 дюйма ниже. При этом ящик приподнялся настолько, что можно было освободить нижнюю часть шкафа.

Урок здесь состоит в том, чтобы снимать мерки с проема шкафа, а не только изнутри. Планируйте размещение выдвижных ящиков на основе самого высокого измерения, которое ящик должен будет очистить.

Ошибка № 3: Фурнитура двери шкафа мешает

Итак, я установил ширину ящика и высоту слайдов и подумал, что наконец-то закончил — нет! Когда я попытался полностью выдвинуть свой ящик еще раз, ползун ящика зацепился за петлю шкафа и застрял. Контрольно-пропускной пункт № 3.

Честно говоря, в этот момент я просто снял ящик шкафа и ненадолго отошел. Я был так разочарован мыслью о том, что мне придется снова удалить и переустановить эти направляющие ящика.Но когда на следующий день я вернулся к своему проекту, решение оказалось очень простым.

Решение: отрегулируйте дверцы шкафа

Когда я смотрел на дверную фурнитуру шкафа, я понял, что отверстие для крепления петли к основанию шкафа позволяет регулировать. Все, что мне нужно было сделать, это снова прикрепить петли, используя те же отверстия, что и раньше, но отрегулировать их немного выше. Эта регулировка позволила полностью выдвинуть направляющую ящика — НАКОНЕЦ.

Прежде чем осознать это, я смирился с переустановкой петель шкафа в другом месте на основании шкафа.Или извлеките петли из шкафа и переустановите их повыше, чтобы они не мешали петле. Я не хотел использовать ни одно из этих решений, но они сработали бы, чтобы исправить мою последнюю маленькую ошибку.

Урок здесь — если у двери шкафа есть петли, которые вставлены, обязательно учтите их при определении размещения направляющих ящика.

Первая установка направляющих ящика

При установке направляющих ящиков необходимо учитывать множество размеров.Изначально я планировал поделиться учебным пособием после преобразования кухонного шкафа в выдвижной ящик для мусора, но, вы все же, мне нужна практика. Поэтому вместо этого я рассказал о трех ошибках, которые совершил в процессе установки, о способах их устранения и способах их предотвращения.

Если вы готовитесь к установке направляющих ящиков в первый раз, удачи, и я надеюсь, что ваша установка пройдет более гладко, чем моя! 🙂

Как установить направляющие ящика на шарикоподшипниках

Почему выбирают именно эти?
  • Идеально подходит для ящиков с большим содержимым, например, столового серебра или инструментов.
  • Диапазон полного выдвижения позволяет ящику полностью открываться для лучшего доступа к содержимому сзади. Менее затратная, 3 4 расширения открываются, чтобы открыть все, кроме задней четвертой части ящика. Установка одинакова для каждого стиля.
  • Подшипники со смазкой обеспечивают максимально плавное скольжение.
  • Типичные направляющие на шарикоподшипниках продаются по цене от 8 до 25 долларов за пару. Дополнительные функции, такие как самозакрывающиеся механизмы или более высокие значения веса, увеличивают эту стоимость.

Крепление к ящику сначала

1. Начните с крепления монтажного элемента ящика. Выровняв ползун заподлицо с передней и нижней кромкой ящика, прикрепите винтом спереди в вертикальном пазу, фото под , а затем добавьте один сзади.

Пока слайд все еще соединен, выровняйте его с нижним краем сторона ящика. Сдвиньте его назад, чтобы открыть паз для винта и ввинтите винт.

2. Повторите то же самое для другой стороны ящика; затем отделите части направляющих, устанавливаемые в шкаф.

Теперь о шкафчике

1. Когда элемент для монтажа в шкаф закреплен на его переднем монтажном кронштейне (около 1 доллара за штуку), плотно прижмите обернутое плечо кронштейна к задней части лицевой рамки для правильного смещения, фото ниже.

Держа скобу на лице рамки, удерживайте слайд на уровне возможно, а затем закрепите его с помощью два винта в раме.

2. Приклейте торпеду или любой короткий уровень на слайд — или используйте один с магнитом, который будет зажимать слайд, — и используйте его для выравнивания слайда вверх или вниз.(Для обеспечения точности шкаф должен быть установлен ровно.) Измерьте зазор между направляющими и стороной шкафа, чтобы убедиться, что направляющие крепления параллельны стороне шкафа. Прикрепите заднюю часть

3. Прикрепите задний монтажный кронштейн (1,50 доллара США за штуку) к шкафу, фото справа.

Используйте самоцентрирующееся сверло для сверления пилотные отверстия, а затем закрутите винт в центр горизонтали слот для настройки позже.

4. Задвиньте ящик в крепления шкафа до фиксации защелок.Чтобы отрегулировать подгонку, используйте те же методы, что и на шаге 4 роликов.

5. Заверните оставшиеся винты, чтобы закрепить направляющие на месте.

Знайте, как правильно установить боковые направляющие ящика

Что самое основное, что делает ящик, кроме хранения ваших вещей? Хорошо, скользите внутрь и наружу. И этот механизм происходит благодаря той единственной вещи, которая является частью ваших ящиков. Известен как выдвижные направляющие или бегунки.Это устройство в основном упрощает доступ к выдвижным ящикам.

Теперь, безусловно, существует очень широкий диапазон типов во вселенной выдвижных ящиков. От направляющих для ящиков на шариковых подшипниках до более типичных направляющих для ящиков Accuride — при разговоре о категориях можно взять несколько названий. Однако сегодня мы обсудим процесс установки очень широко используемых роликовых направляющих для выдвижных ящиков.

Если вы планируете установить направляющие ящиков на старые ящики, надеюсь, это поможет.И речь идет о том, как установить боковые направляющие для выдвижных ящиков, которые обычно используются в быту для кухонных шкафов, на боковые ящики в спальне.

Установка боковых направляющих мягкого закрытия ящика Процесс

Перед тем, как приступить к процессу установки боковых направляющих мягкого закрытия , , вы получите некоторые преимущества, которые вы можете использовать после того, как возникнет необходимость. Прежде всего, слайды с мягким закрытием отлично предотвращают повреждение ваших ящиков из-за их захлопывания.

Кроме того, вам не нужно беспокоиться о том, чтобы издать неприятный громкий звук только из-за случайного хлопка. Поскольку они, как известно, уменьшают шум, даже когда вы сильно скользите по нему. Еще один фантастический факт об этих типах слайдов — их удивительная способность выдерживать нагрузку. Хорошие модели могут выдержать до 50 фунтов веса. В зависимости от потребностей вашего ящика вы можете выбрать длину от 14 до 24 дюймов.

Теперь кажется, что вы готовы пройти через процесс, который я собираюсь раскрыть в следующий раз…

Разделение направляющей профиля ящика

Возьмитесь одной рукой за направляющие ящика, чтобы начать все заново.Извлеките профиль выдвижного ящика из направляющей. Вам просто нужно нажать на рычаг отключения, чтобы это произошло. Когда вы нажимаете этот рычаг, постепенно вытягивайте накладку из затвора. Вам нужно полностью убрать его со слайда.

Определитесь с размещением ящика и отметьте некоторые моменты

Следующий шаг при установке боковых направляющих ящика — это решить, где вы хотите разместить ящик. Здесь вам понадобится карандаш или маркер, чтобы сделать какие-то пятна. Эти отметки находятся именно там, где вы хотите зафиксировать слайд.Также не забудьте проверить наличие достаточного зазора.

Чтобы убедиться в этом, посмотрите на верхнюю и нижнюю стороны ящика. После этого используйте чайник или карандаш, чтобы сделать отметки на центральной части ящика. На этом этапе вы также должны отметить стороны шкафа. А теперь принеси столярный квадрат. Вам нужно создать среднюю линию с обеих сторон шкафа и ящика. И мы закончили делать отметки.

Завинчивание слайдов после проделывания отверстий

Теперь пора поработать над прикреплением слайдов.Вы хотите разместить слайд так, чтобы его передний конец мог удерживаться от фасада шкафа. Он должен удерживать примерно 1/16 -го дюймов здесь точно. Теперь возьмите с собой электроинструмент для создания отверстий, в идеале сверлильный станок. Используйте это, чтобы сделать несколько отверстий на дереве для крепления шурупов. Удерживая направляющие на месте, используйте подходящие шурупы, чтобы закрепить их на дереве.

Присоединение профиля ящика Next

Передняя часть профиля должна быть заподлицо с передней частью ящика.Помните об этом при размещении профиля на стороне ящика. Вы можете ссылаться на метку или номер центральной линии для центрирования профиля на боковой стороне ящика.

Если кажется, что вещь ровная, сделайте несколько пилотных отверстий. После этого с помощью шурупов необходимо закрепить слайды на месте. Тем самым вы успешно прикрепите и профиль, и направляющие ящика. Теперь вам просто нужно вставить ящик обратно в шкаф.

Установка выдвижного ящика для завершения работы

На этом этапе все должно быть уже установлено.Поднимите ящик вверх и поднесите его к открытой части шкафа, где он должен войти. Сначала вам нужно вставить заднюю часть профиля ящика в паз держателя.

Затем постепенно и, конечно, осторожно задвиньте ящик внутрь. Так, чтобы он полностью вошел внутрь шкафа. Вы можете остановиться, когда ящик полностью окажется в шкафу. На этом можно завершить успешную установку слайдов.

Wrap Up

Это было короткое и простое руководство по установке направляющих для боковых ящиков.Почему бы вам не ознакомиться с нашими обзорами слайдов для ящиков с мягким закрытием, прежде чем покупать один для своего шкафа? Прямо сейчас мы изложили полезную информацию о некоторых из наиболее многообещающих вариантов.

Кроме того, установка будет легкой, если вы будете полностью осведомлены обо всем процессе без каких-либо затруднений. Просмотр видео-руководства перед тем, как что-либо пробовать, также может помочь в том случае, если вы сомневаетесь в определенном моменте.

Прежде чем я уйду, просто хочу сказать, что установка направляющих ящиков не представляет большого труда, так что не пугайтесь слишком сильно.Однако, если вы не уверены в том, что делать это самостоятельно, помните, что попросить кого-нибудь сделать это за вас — тоже неплохая идея.

Похожие сообщения, которые вы можете прочитать:

Установка направляющих ящиков — Canadian Woodworking Magazine

Установка направляющих ящика

В предыдущей статье (август / сентябрь 2006 г., выпуск № 43) мы рассмотрели различные стили слайдов ящика и то, что следует учитывать при выборе слайдов для вашего проекта.В этом выпуске мы рассмотрим установку направляющих ящиков.

Механические направляющие для выдвижных ящиков имеют несколько основных преимуществ по сравнению с деревянными направляющими, изготавливаемыми в магазине. Движения могут быть очень плавными, они могут выдерживать значительный вес, и на них не влияют сезонные изменения влажности.

Механические направляющие лучше всего подходят для краснодеревщика и утилитарных предметов, так как они имеют вид, который только инженер-механик может счесть элегантным. Для красивой мебели используйте деревянные или скрытые механические направляющие.

Для правильной работы механических направляющих ящик и полость ящика должны иметь определенные допуски, и если ящик и полость не квадратные, слайды просто не будут работать.

Каждая направляющая ящика состоит из двух частей. Деталь, которая прикрепляется к шкафу, называется профилем шкафа , а часть, которая прикрепляется к ящику, называется профилем ящика . Обычно существует какой-то механизм, удерживающий обе части вместе во время использования, позволяющий при этом легко разделять их.

Боковые направляющие для ящиков бывают парами, их можно перемещать или не держать рукой. Ручные слайды поставляются парами: по одной для левой стороны, а другой — для правой. Необработанные слайды двусторонние и могут использоваться с любой стороны. Некоторые производители маркируют детали своих ручных моделей, что помогает избежать путаницы и ускоряет установку.

Способы монтажа
При установке направляющих ящиков вы будете иметь дело с одним из двух различных типов конструкции; бескаркасная или лицевая рама (подробнее о конструкции рамы и без рамы см. Canadian Woodworking Magazine October / November ’06, выпуск № 44).Безрамная конструкция — это то, что вы увидите в современной мебели в европейском стиле. Безрамные шкафы и распространенная сейчас 32-миллиметровая система крепления были разработаны в Германии после Второй мировой войны, чтобы упростить и ускорить производство шкафов. В большинстве построенных сегодня кухонь используется этот метод, так как он позволяет быстро и легко установить механические направляющие. Большинство направляющих имеют монтажные отверстия, расположенные в нужном месте на профиле шкафа, что позволяет использовать системные отверстия диаметром 32 мм.

Установка направляющих в безрамные шкафы — простая процедура. Чтобы определить, какой размер использовать, сначала измерьте глубину шкафа. Обязательно примите во внимание любые препятствия, которые могут помешать работе ящика. Механические направляющие бывают стандартной длины (12, 14, 16, 18, 20, 22 и 24 дюйма), поэтому выберите тот, который на следующий стандартный размер меньше глубины вашего шкафа.

Для правильной работы направляющих они должны быть параллельно друг другу по бокам шкафа, а также в одной горизонтальной плоскости.

Установка механических направляющих в шкаф с лицевой рамкой немного сложнее. В безрамном шкафу ползун полностью соприкасается со стороной шкафа, поэтому правильно разместить и закрепить профиль шкафа на шкафу. С лицевой рамкой передняя часть слайда будет прикреплена к краю лицевой рамки, но большая часть слайда будет подвешена в воздухе, и больше ни к чему ее не прикрепить. Все производители слайдов решили эту ситуацию, сделав набор скоб и стоек (или распорок), которые вы можете использовать со своими слайдами.Эти распорки либо прикрепляются к боковой стороне шкафа и, в свою очередь, поддерживают ползун, либо их можно прикрепить к задней части, чтобы поддерживать ползун в конце. Другой вариант — использовать обрезки магазина, чтобы создать собственные противостояния.

Если в вашем проекте требуются скрытые направляющие или направляющие для монтажа под ними, конструкция выдвижного ящика должна учитывать требования направляющих. Для работы ползунка нижняя часть ящика должна быть утоплена от нижнего края боковых сторон ящика. Обычно это около дюйма, но приобретите оборудование до того, как начнете строительство, и проверьте конкретные требования к вашему оборудованию.Большинство салазок этого типа монтируются в шкафу с лицевой рамой, и задняя часть салазок должна поддерживаться с помощью кронштейна, прикрепленного к задней части шкафа.

Винты
В наш век специализации неудивительно, что коллекция винтов, которую вы храните в банке с рассолом в течение многих лет, может быть не лучшим выбором для направляющих ящика. Для большинства направляющих с боковым креплением требуется 1⁄2 дюйма пространства для каждого салазок, в результате чего зазоры внутри механического перемещения салазок могут быть довольно узкими.Слайды лучшего качества будут иметь слегка потайные отверстия для шурупов, но, как вы можете себе представить, металл не такой толстый, поэтому отверстия для шурупов лишь слегка утоплены. Использование обычных винтов №6 (или слишком больших) будет мешать движению ползуна. Эту проблему решают специальные винты с подрезной головкой. Они очень похожи на стандартные шурупы с плоской головкой для дерева, но вместо сужения уступа, пока он не коснется вала, сужение составляет ровно столько, сколько толщина салазок.Остальная часть конуса удаляется, позволяя винту находиться намного ниже в суппорте.

Слева: винты с поднутрением, справа: винты для дерева с плоской головкой

Установка приспособления
Как и в большинстве случаев, установка направляющих ящика немного проще, если вам нужна помощь. Если вы устанавливаете только несколько ящиков, простого самодельного приспособления будет достаточно, но если вы делаете целый набор шкафов для своей кухни, имеющееся в продаже приспособление сэкономит много времени и сэкономит нервы.Большинство производителей слайдов также делают приспособления, которые увеличивают скорость и точность установки их слайдов. Однако вам может потребоваться изготовить собственное приспособление, поскольку в некоторых проектах нехватка места и конструкции может сделать коммерческое приспособление непригодным. Используя приспособление, вы передаете выравнивание и удерживание оборудования на приспособление, позволяя вам сконцентрироваться на заворачивании винтов.

Регулировки
Для механических направляющих выдвижных ящиков необходимо использовать их с определенными допусками, но они также содержат ряд регулировок, облегчающих точную настройку.Каждый производитель немного отличается, но наиболее распространенным механизмом регулировки является «удлиненное отверстие». Почти на каждом качественном слайде будет несколько слайдов, ориентированных как по длине, так и по ширине. В зависимости от выбранного слайда могут быть доступны другие умные настройки.

Направляющие с эпоксидным покрытием (обычно называемые евро-направляющими) имеют небольшую регулировку профиля выдвижного ящика. Поэтому сборка ящика правильного размера имеет решающее значение для плавного хода.Деталь профиля выдвижного ящика по сути представляет собой кусок углового железа с монтажными отверстиями и колесом, который просто прикручивается к нижнему краю каждой стороны.

Слайды полного выдвижения Accuride имеют дополнительную, довольно оригинальную функцию регулировки. В дополнение к прорезям имеется «регулируемое отверстие» на передней кромке профиля выдвижного ящика. После размещения слайда на ящике заднюю часть можно точно расположить, используя прорезь в задней части слайда.Чтобы точно отрегулировать переднюю часть ящика, ввинтите винт в регулируемое отверстие и с помощью отвертки выровняйте переднюю часть ящика по отношению к остальной части шкафа, чтобы обеспечить равномерный зазор по всему периметру.

При установке профилей ящика и шкафа используйте по одному винту на каждом конце детали в продольных отверстиях. Если вы используете приспособление, такое как Kreg , оно обеспечит выравнивание ящика относительно шкафа, а также автоматически установит правильный отступ от переднего края шкафа.

Установив четыре части направляющих, вставьте ящик, чтобы проверить его посадку. Отрегулируйте посадку ящика, ослабив соответствующие винты и отрегулировав положение ползуна. Когда вы добьетесь идеальной посадки, закрутите остальные винты в круглые отверстия, чтобы зафиксировать направляющие на месте.
— CWM

Направляющие из эпоксидной смолы ручной работы Направляющие полного выдвижения с регулировочными пазами Приспособление для крепления направляющих выдвижных ящиков Kreg

Статьи по теме

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
