Подключение компьютерных вентиляторов охлаждения: все о разъемах | Вентиляторы охлаждения | Блог

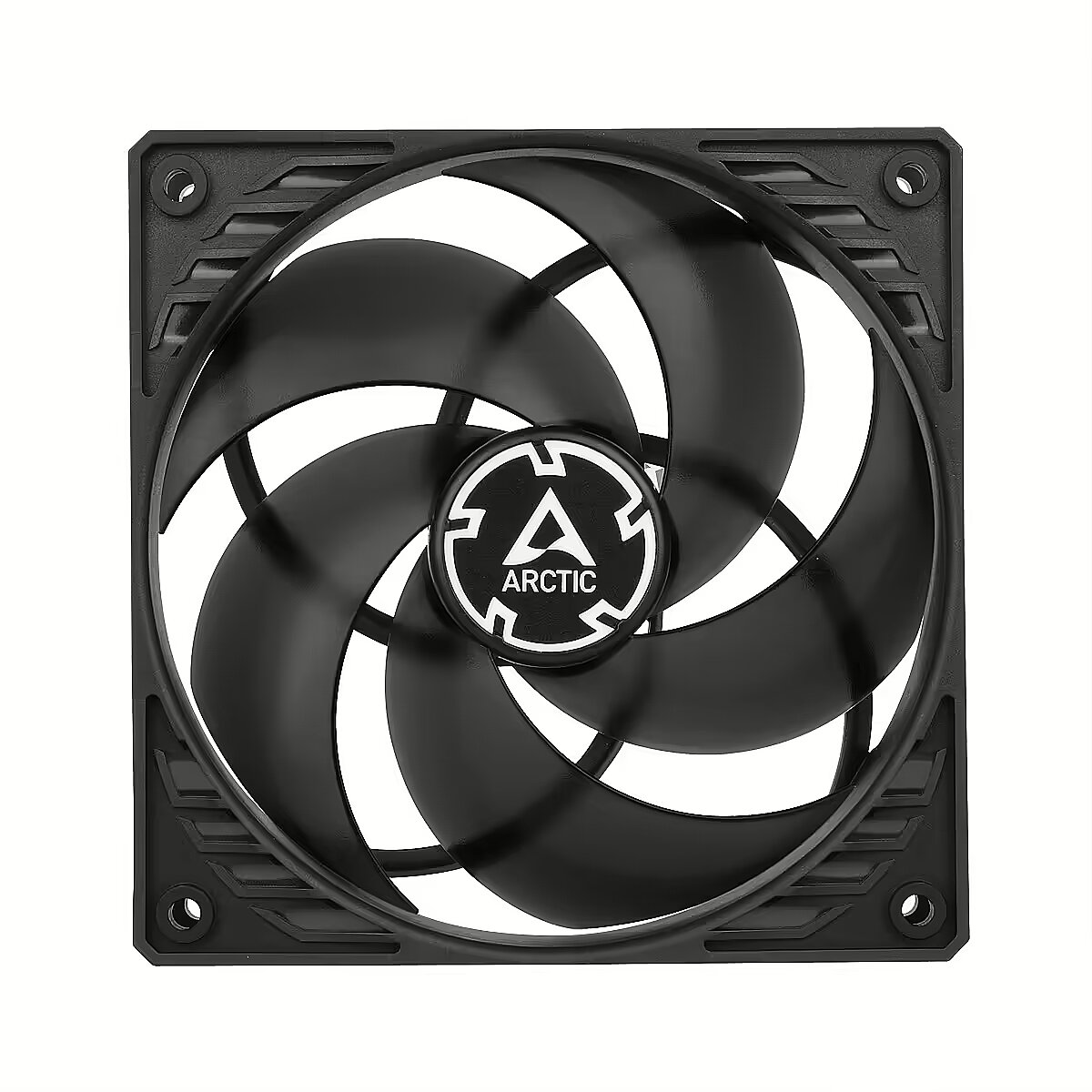

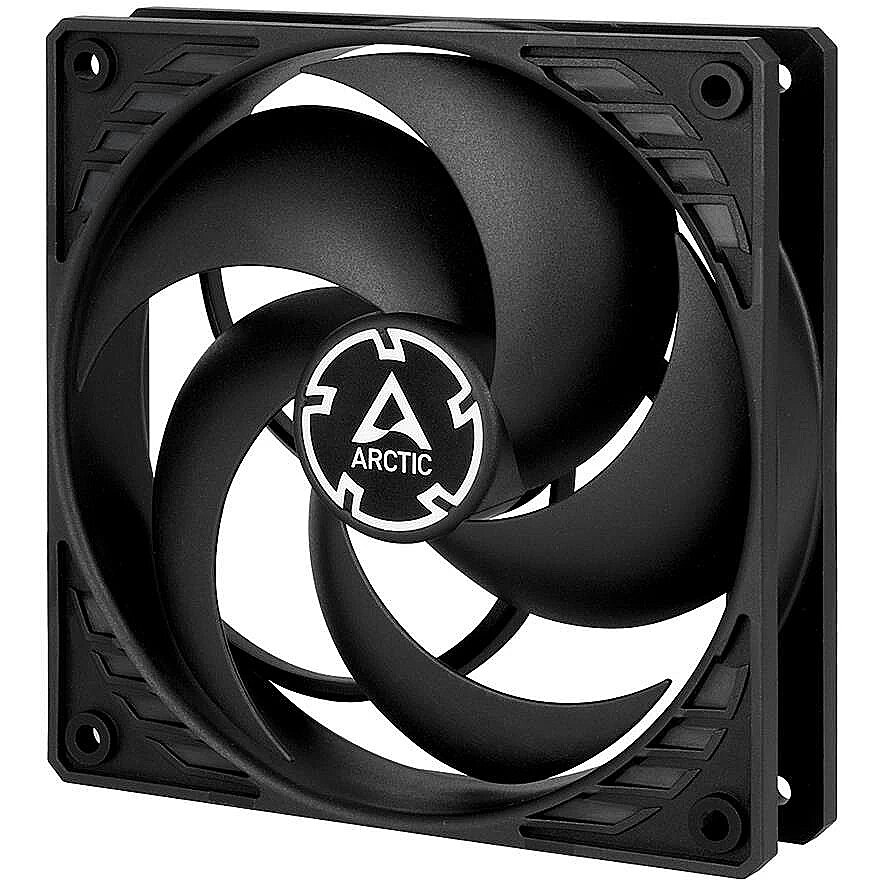

Корпусные вентиляторы делятся по размерам, типу подшипников, количеству оборотов и даже по способу применения. Одни заточены для создания статического давления, а другие рассчитаны на хороший воздушный поток в корпусе. И самое интересное в том, что один и тот же вентилятор можно подключить с помощью разных коннекторов. Некоторые из них умеют регулировать скорость, а другие работают на полном ходу. Это влияет на комфорт при использовании компьютера. Чтобы подобрать правильный вентилятор, стоит хотя бы поверхностно изучить особенности и нюансы подключения.

Почему коннекторов так много

Немного истории

Когда компьютер только появился и назывался ЭВМ, транзисторы были размером со спичечный коробок, а сама вычислительная машина достигала размеров комнаты и даже квартиры. Если и было нужно охладить такую махину, то для этого использовались огромные промышленные вытяжки, поэтому никто даже не заикался о шуме и комфорте. То ли дело, когда глобальное и грозное «ЭВМ» обтесали, причесали и подкрасили, чтобы получился «компьютер».

Чуть позже серьезное изобретение совсем огламурили и стали ласково звать персональным компьютером. Спасибо Apple:  им пришлось сделать многое, чтобы громоздкое чудовище превратилось в привлекательное для покупателей устройство. Другие компании, та же IBM, к примеру, тоже кое-чего добились на этом фронте.

Эти наработки в гонке за персональностью унифицировали и стандартизировали, чтобы мы получили компьютеры такими, какими они стали сейчас.

За уменьшением деталей последовало сокращение размеров корпуса. Спичечные коробки превратились в спички, а позже и вовсе в их десятую часть по размеру. Это, а также повышение мощностных характеристик, стало первым, что потребовало хорошего охлаждения.

Но одно дело охлаждать ЭВМ в шумных рабочих зданиях, другое — остудить мощный компактный компьютер на столе школьника.

Раньше ставили на первый план стабильность и надежность. Ну а жужжит оно — да и пусть. Даже не самые древние модели компьютеров не могут похвастать хорошей системой охлаждения.

Стандартный кулер на процессоре, гудящий блок питания с восьмидесятым вентилятором и парочка ноунейм вертушек в корпусе, подключенных то ли к материнской плате, то ли напрямую к линии 12 В. Лишь бы работало. И никакой регулировки оборотов. Включил, привык к шуму пылесоса — и работаешь. Да что там, под этот шум даже Quake и Unreal заходили на ура. Но, как мы знаем, желания растут, требования тоже.

Требования к комфорту и шуму стали двигать прогресс в будущее, туда, где мы находимся сейчас. Чтобы сочетать тишину, прохладу и мощность, пользователи начали заниматься доработками и улучшениями.

За неимением автоматической регулировки оборотов, в провода впаивали резисторы, чтобы хоть как-то приструнить завывающую вертушку. Энтузиасты придумали более изощренные способы регулировки и дошли до реобасов.

Тогда такие штуки не продавались, поэтому тихие системы были только у тех, кто уверенно пользовался паяльником. Позже эту идею подхватили производители железа и стали выпускать регуляторы в заводском исполнении. А потом реобасы встроили в материнские платы и научили регулировать шум через BIOS.

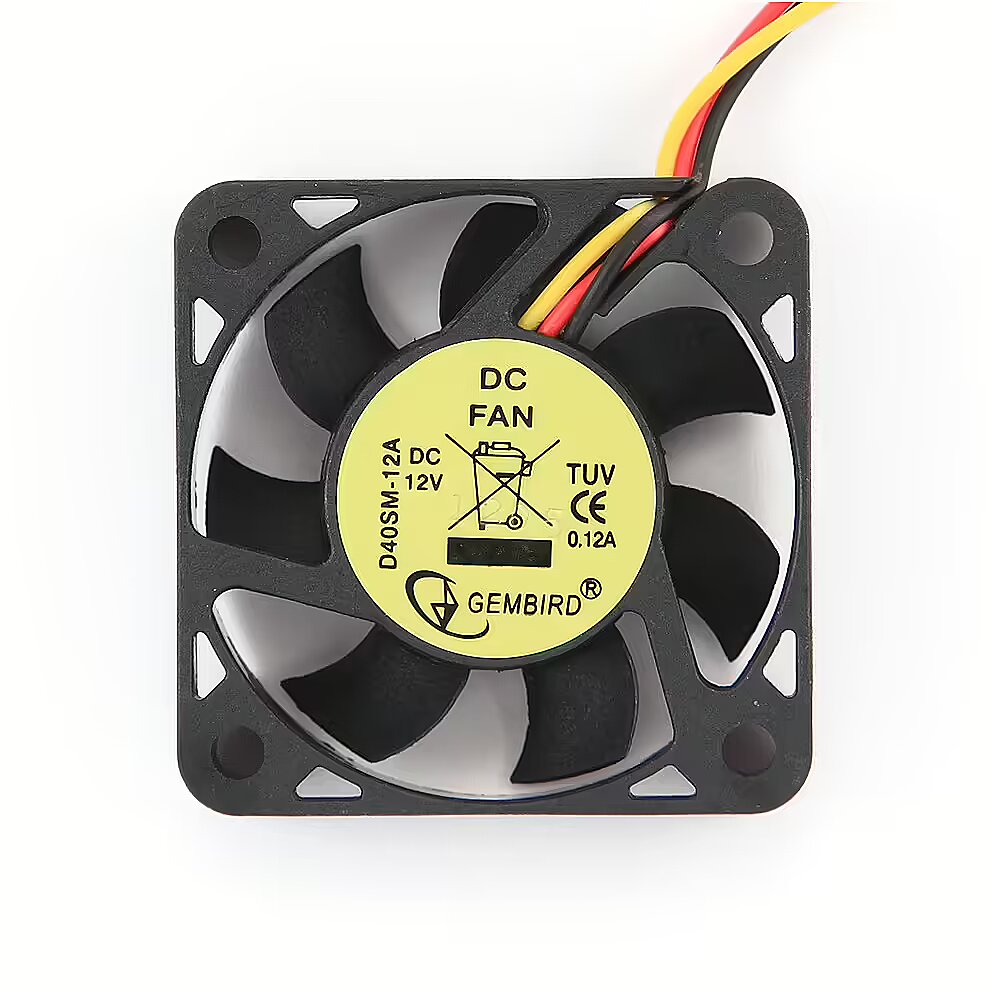

ACDC

Чтобы все работало, как надо, вентилятору приделали «третью ногу». То есть, провод, по которому техника ориентируется в оборотах. Так работает трехпиновая регулировка по DC. Так сказать, аналоговый способ.

Он реализован очень просто. Любой компьютерный вентилятор крутится от 12 В. На таком вольтаже будут максимальные обороты. Чтобы их снизить, уменьшают напряжение до семи или даже пяти вольт. DC — это регулировка постоянным током. Постоянными 12 вольтами или 7, 5 и далее.

За снижением вольтажа стоит специальный контроллер на материнке, от которого вентилятору достается готовое питание. На рисунке постоянный ток изображен на верхнем графике, а для контраста внизу есть переменный ток:

Простая ламповая физика — меньше напряжение, меньше света. Однако даже такую технологию поддерживали не все материнки. То есть, поддерживали, но только для мониторинга оборотов. А вот регулировать могли уже не все.

Инженеры подумали и решили, что цифровой технике нужны цифровые технологии. И внедрили технологию PWM. Это уже другая история — про вентиляторы с четырымя проводами и новые материнские платы. Между прочим, массовое использование данной технологии началось почти одновременно с выходом процессоров на платформе LGA 775. Материнские платы научились поставлять комфорт «из коробки», и с тех пор рынок вентиляторов поделился на DC и PWM. Или ШИМ, если говорить по-русски.

ШИМ

Широтно-импульсная модуляция — совершенно новая технология, которая требует от вентилятора наличия еще одной «ноги». Первый провод — для массы, второй — для питания, третий — для мониторинга оборотов, а четвертый — для PWM (информационный канал).

Регулировка оборотов работает еще проще: на вентилятор подается постоянное напряжение 12 В и некая информация для контроллера. В этой информации содержатся команды по открытию и закрытию транзисторов в цепи питания вентилятора. То есть, задаются прерывания. На графике это можно представить так:

Вершинка — транзистор открыт, вентилятор получает все 12 вольт. Далее следует спад — закрытие транзистора и прекращение подачи вольтажа. Так как техника цифровая, то и работа заключается в цифрах, а точнее, в долях секунд. Чем больше наносекунд транзистор находится в открытом состоянии, тем дольше подается вольтаж. Все это продолжается в пределах одного промежутка времени и с очень высокой частотой. То есть, мы можем повторить весь этот процесс с обычным DC-вентилятором вручную, если будем включать и выключать его примерно 23 тысячи раз в секунду. Это соответствует частоте 20 кГц и больше. Таким образом, для достижения максимальной скорости транзистор должен все время быть открыт и скармливать вертушке его родные 12 вольт. Если нужны тишина и комфорт, то вольтаж подается прерывисто — определенное количество раз за период.

В теории переход от DC к PWM меняет не только электрические способности вентиляторов:

  • PWM-вентиляторы способны работать на более низких оборотах, снижая скорость практически до нуля;
  • Потребление таких вентиляторов уменьшается из-за повышенной чувствительности катушки;
  • КПД такой технологии выше из-за отсутствия потерь в преобразователе питания (который, собственно, в ШИМ не используется).

На практике же эти плюсы полностью зависят от качества элементной базы и исполнения самого вентилятора.

Надо сказать, что ШИМ применяется не только в вентиляторах. Даже сейчас мы наблюдаем ШИМ. Потому что в любом мониторе с диодной подсветкой применяется PWM для регулировки яркости. Вот наглядный пример и объяснение, как работает технология:

Напоминаем, что эксклюзивным дистрибьютором продукции Arctic в России и странах СНГ является наша компания ООО «Арктик-М». Благодаря отработанной системе логистики и развитой дилерской сети «Арктик-М» имеет возможность доставлять товар в кратчайшие сроки и сохранять цены на оптимальном уровне. Мы проводим исследование рынка и плотно взаимодействуем с производителями и нашими дилерами в области продвижения продукции. В результате, предлагаемые нами товары пользуются стабильным спросом.

Подробнее о возможностях ООО «Арктик-М» смотрите в соответствующем разделе нашего сайта.

Как установить (подключить) дополнительный кулер в системный блок, если нет свободного разъёма?

Один из способов подключить

дополнительный кулер в системный блок, если нет свободного разъёма

это приобрести переходник проходной папа — мама из компьютерных разъемов 4 pin «Molex» с ответвлением для подключения вентилятора.

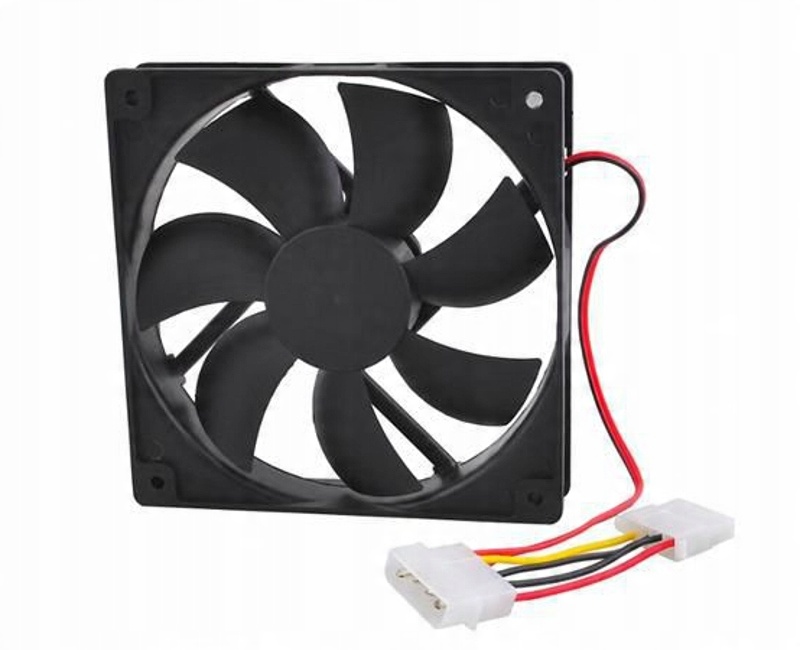

Компьютерный разъем 4 pin «Molex» хоть и считается устаревшим, но пока еще используется на всех, в том числе и современных компьютерных блоках питания.

Переходник так и называется — «Переходник для питания вентилятора 3 pin от блока питания 4 pin».

Либо, как вариант, приобрести «Разветвитель 3 pin pwm на два 3 pin pwm вентилятора».

Отсоединяем системный блок от электрической сети, отключаем провод питания, вскрываем, устанавливаем кулер в нужном месте.

Определяемся с разъемом, к которому будем подсоединять переходник (разветвитель), отключаем, подсоединяем переходник (разветвитель) и кулер, подключаем.

Подсоединяем провод питания к системному блоку, включаем комп. — все должно заработать, значит все сделали правильно.

Если приобрести данные переходники проблематично или некогда, то возможно взяться за паяльник.

Отсоединяем системный блок от электрической сети, отключаем провод питания, вскрываем.

Откусываем разъем на новом вентиляторе, зачищаем провода 1 «минус» и 2 «плюс», облуживаем концы, при наличии провода 3 «датчик оборотов» и 4 «управление числом оборотов» изолируем, устанавливаем кулер в нужном месте.

Выбираем места пайки на проводах от блока питания, определяем «минус» и «плюс».

Паяльником по кругу оплавляем изоляцию минусового провода, раздвигаем ее, облуживаем оголившийся проводник. То же с плюсовым проводом.

Подпаиваем провода от вентилятора, соблюдаем полярность, и изолируем места пайки.

Включаем и проверяем работоспособность компа.

Для справки в помощь посмотрите существующие разъемы на вентиляторах и распиновка проводов.

Для кулеров с трех- и четырехконтактными разъемами от опций «датчик оборотов» и «управление числом оборотов» придется отказаться.

Успехов Вам! Да прибудет с Вами умение!

Как настроить скорость вращения кулеров компьютера. Контакты PWR_FAN на материнской плате Что cpu fan материнской плате

Температура напрямую влияет на качество и продолжительность работы элементов компьютера. Именно поэтому важно контролировать грамотность работы системы охлаждения. В ней не должна скапливаться пыль, все вентиляторы компьютера обязаны работать в штатном режиме, при необходимости повышая обороты во время серьезных нагрузок.

Большая часть пользователей работают за компьютером в стандартном режиме, не нагружая компоненты в производительных играх и приложениях. При этом кулеры на компьютере могут быть не настроены, и в такой ситуации они будут работать на максимальных или близким к максимальным оборотах. Чтобы снизить шум при работе компьютера, нужно настроить работу кулеров, снизив скорость вращения их вентиляторов.

Как можно регулировать скорость кулеров компьютера

Скорость вращения вентиляторов охлаждения компьютера изначально задается на уровне материнской платы. Она определяется в BIOS, и довольно часто выставленные автоматически настройки оказываются неправильными. В большинстве случаев скорость вращения кулеров устанавливается максимальной, из-за чего компьютер сильно шумит в процессе работы, но при этом не нуждается в столь серьезном охлаждении.

Можно выделить 3 основных способа настройки скорости вращения кулеров компьютера:

В рамках данной статьи будет рассмотрен именно третий вариант программной регулировки скорости вращения кулеров компьютера.

Как настроить скорость вращения кулеров компьютера

Существуют сотни приложений, которые позволяют настраивать скорость вращения кулеров компьютера. При этом некоторые программы разрешают регулировать только обороты вентиляторов только определенных компонентов.

Из наиболее удобных и простых программ для настройки скорости вращения кулеров компьютера можно выделить SpeedFan. Приложение бесплатное, и его можно загрузить с сайта разработчиков или из других проверенных источников в интернете. После загрузки программы ее потребуется установить, а далее запустить. При первом запуске программы SpeedFan может появиться информационное сообщение, которое потребуется закрыть.

Проверка скорости вращения кулеров


Далее следует блок из показателей скорости вращения кулеров (измеряется в RPM – количество оборотов за минуту) и температуры компонентов компьютера. Разберемся с тем, что обозначает каждый из показателей:


Стоит отметить, что все указанные выше обозначения являются условными, и они могут варьироваться. Не каждая материнская плата отдает информацию о том, какое наименование имеется у того или иного разъема для подключения кулера на ней. Например, на некоторых материнских платах в SpeedFan можно увидеть картину как на изображении ниже, то есть все кулеры будут подключены к разъемам Fan1 – Fan5, без точного определения предназначения каждого из них.

Также важно отметить, что программа SpeedFan позволяет управлять только кулерами, которые подключены к материнской плате. Дело в том, что 3-pin разъем от вентилятора можно запитать от материнской платы или от блока питания напрямую. Если он запитан от блока питания, то регулировать его скорость вращения не получится. Рекомендуется подключать все кулеры к материнской плате.

Справа от обозначений скорости вращения кулеров расположен блок с информацией о температуре компонентов компьютера. Стоит отметить, что SpeedFan является не самым точным диагностическим инструментом в данном плане, и определяет температуру он не всегда точно. Если возникают сомнения по одному или нескольким показателям, рекомендуется загрузить более профессиональное в плане мониторинга температуры ПО, например, AIDA64 или HWMonitor.

Настройка скорости вращения кулеров

Как можно понять, в верхнем окне программы SpeedFan расположены блоки с информационными сведениями о работе кулеров. Ниже находятся сами инструменты регулировки интенсивности вращения вентиляторов в компьютере. Они могут быть обозначены Pwm1 – Pwm3 или, например, Speed01 – Speed06. Разницы особой нет, поскольку определить по таким названиям, за работу какого из кулера отвечает та или иная регулировка невозможно.

Чтобы снизить или увеличить скорость вращения кулера, нужно нажимать соответствующие кнопки вверх и вниз в графах с интенсивностью вращения вентиляторов. При нажатии следует наблюдать за реакцией кулеров в диагностической информации выше. Таким образом удастся определить, за какой из вентилятор отвечает та или иная настройка.

Важно: Снижая скорость вращения вентиляторов для уменьшения уровня шума при работе компьютера, не забывайте контролировать температуру компонентов системного блока, чтобы избежать перегрева.

Многим особо внимательным пользователям персональных компьютеров, которые любят изучать разъемы и штекеры на материнской плате, часто на глаза попадается трех или четырех штырьковый разъем под которым написано cha_fan. Причем в большинстве случаев разъемов с таким названием обычно несколько.

cha_fan на материнской плате

В данной статье мы расскажем о его назначении и вы поймете что и когда в него нужно подключать.

За что отвечает cha_fan на материнской плате?

Данный разъем предназначен для подключения дополнительных вентиляторов внутри корпуса, которые будут содействовать лучшему охлаждению компонентов внутри системного блока.

Также по сути синонимом cha_fan является sys_fan и pwr_fan. Корпусные вентиляторы с соответствующим разъемом можно подключать на них, если вы хотите повысить эффективность охлаждения системного блока.

sys_fan для подключения дополнительного вентилятора

pwr_fan для подключения дополнительного вентилятора

В зависимости от материнской платы бывают четырех и трех контактные cha_fan.

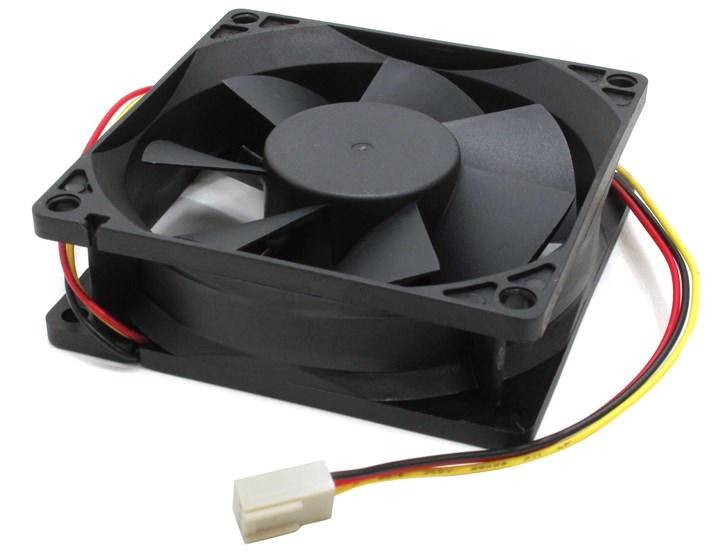

Трех контактный — это неуправляемый разъем. То есть вентилятор, подключенный к нему будет крутиться с постоянной скоростью.

Разъем на самом вентиляторе для подключения в pwr_fan, sys_fan, и cha_fan

Четырех контактный cha_fan, так же как и cpu_fan является управляемым. Именно четвертый контакт управляет скоростью вращения подключенного вентилятора в зависимости от температуры процессора. Но стоит учесть, что и вентилятор в этом случае должен быть 4-ех контактный.

Когда нужно ставить дополнительные корпусные вентиляторы?

Некоторые пользователи думают, что чем больше в корпусе вентиляторов, тем лучше. Основываясь этим доводом они лепят их в корпус столько, сколько их туда влазит.

Запомните! Дополнительные вентиляторы нужны лишь тогда, когда температура компонентов внутри системного блока в нагрузке превышает , либо приближается к допустимому порогу.

Поэтому для начала процессора, видеокарты, жестких дисков и мостов, а уже потом принимайте решение о необходимости установки корпусных вентиляторов.

Зачастую проблема с перегревом решается и чисткой от пыли, а не установкой доп. вентилятора.

Стоит учесть, что каждый дополнительный кулер (вентилятор) это лишний шум и потребитель электричества.

Разъемы CPU_FAN / SYS_FAN1 / SYS_FAN2 / PWR_FAN для подключения вентиляторов

На системной плате установлены 4-контактные разъемы (CPU_FAN) и (SYS_FAN1) для подключения вентилятора системы охлаждения ЦП и системного вентилятора, а также 3-контактные разъемы (SYS_FAN2) и (PWR_FAN) для подключения системного вентилятора и вентилятора блока питания. Подключая вентиляторы к этим разъемам, соблюдайте полярность (черный провод кабеля соответствует контакту «Земля»). Системная плата предоставляет возможность регулировать скорость вращения вентилятора ЦП. Для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор, который выводит нагретые воздушные массы за пределы корпуса ПК.

Убедитесь в том, что подключенные к системе вентиляторы обеспечивают надлежащий тепло отвод от ключевых компонентов. Помните, что перегрев процессора или системы в целом может вывести компоненты из строя или система будет работать нестабильно.

Эти разъемы не требуют установки дополнительных перемычек. Не используйте перемычки для замыкания контактных групп FAN-разъемов.

Выполнять настройку BIOS компьютера приветствуется в следующих случаях:

  1. Сборка ПК “с нуля”;
  2. Замена комплектующих;
  3. Наличие встроенной графики в CPU;
  4. Разгон центрального процессора и оперативной памяти;
  5. Настройка работы вентиляторов системного блока;
  6. Включение звуковых аварийных оповещений;
  7. Переустановка операционной системы.

Настройка BIOS материнских плат Gigabyte

Для входа в BIOS плат фирмы Gigabyte при загрузке компьютера нажимаем клавишу Del. На главной странице (M. I. T. Current Status ) увидим текущую версию BIOS, множитель частоты системной шины, величины частот CPU и оперативки, объем памяти, температуру и напряжение центрального процессора.

Оперативная память

На начало 2018 года самый распространенный тип оперативной памяти для ПК – это DDR4, частота которой достигает 4266 МГц, что намного выше, чем у DDR3. По умолчанию память RAM работает на частоте 2133 МГц. Поэтому необходимо ее перевести на частоту, соответствующую спецификации. Значение частоты зашито в профиле X.M.P. Для ее активации находим параметр Advanced Memory Settings , далее – Extreme Memory Profile (X.M.P.) и выставляем значение Profile1.

Для энтузиастов доступен разгон памяти путем изменения таймингов (Channel A/B Memory Sub Timings ) и напряжения (DRAM Voltage Control ).

Настройки видеоадаптера

На следующем этапе настройки концентрируем внимание на графическом адаптере. В этом нам поможет вкладка Peripherals . Если конфигурация системного блока не предполагает использования дискретной видеокарты, то активируем встроенное в CPU графическое ядро: Initial Display Output – выбираем IGFX. Этот адаптер использует некоторое количество от общей оперативной памяти компьютера. Для изменения ее объема в разделе Chipset кликаем на DVMT Pre-Allocated и останавливаемся на максимально возможном значении. А в DVMT Total Gfx Mem делаем активным размер MAX.

При наличии внешней видеокарты параметр Initial Display Output меняем на PCIe 1 slot (слот PCIEX16) или PCIe 2 slot (слот PCIEX4), а значение Internal Graphics в подменю Chipset – на Disabled. Это делается для снижения нагрузки на CPU. При наличии двух мониторов возможно использование сразу двух графических адаптеров – внешнего и встроенного – выбор за пользователем.

Управление вентиляторами

Что главное – поддержание минимально возможной температуры внутри корпуса или тишина? Ответ кроется в типе используемого видеоадаптера. Если он выделяет много тепла (от 150 Ватт), то отработанный горячий воздух необходимо как можно быстрее удалить из корпуса. Этим занимаются кулеры, располагаемые спереди, сзади и вверху системного блока. Они подключены в соответствующие разъемы на материнской плате. Но при нетребовательных задачах современный графический адаптер потребляет мало энергии. Поэтому в большом разделе M.I.T.\PC Health Status в подменю 1 st System Fan Speed Control , 2 nd System Fan Speed Control и 3 rd System Fan Speed Control устанавливаем параметр Normal, который будет автоматически изменять скорость вращения лопастей исходя из температуры в системе. Можно активировать и собственный график этой зависимости, выбрав Manual. Эти значения устанавливаются в подразделе Fan Speed Control для каждого кулера. Если за видео графику отвечает встроенный в ядро CPU адаптер, то для уменьшения шума используем тихий режим – Silent.

В этом же разделе параметр CPU Fan Speed Control (CPU_FAN Connector) отвечает за регулирование скорости вращения процессорного кулера. Доступны следующие опции: Normal (автоматическая работа, зависящая от температуры ядер центрального процессора), Silent (вентилятор работает на пониженных скоростях), Manual (ручное управление), Full Speed (максимально возможная степень вращения).

Сигналы тревоги

Спецификации центральных процессоров подразумевают их функционирование до 100 ºС. Но чем ниже температура внутри CPU, тем дольше он проработает. Поэтому BIOS предлагает установить пороговое значение этого параметра, по достижении которого включается аварийное оповещение. Находим в меню M.I.T.\PC Health Status строку CPU/System Temperature Warning . По умолчанию она имеет значение Disabled. Для процессоров с небольшим тепловыделением рекомендуется изменить его на 70 ºС/158 ºF, а для “горячих” – 90 ºС/194 ºF. Этот параметр зависит от того, как эффективно кулер отводит тепло от крышки процессора. Данная настройка применима и для корпусных вентиляторов охлаждения.

Сигнал тревоги также поступит при сбое в работе любого из вентиляторов и неправильном их подключении к разъемам на системной плате. Для включения этой функции в том же разделе ищем CPU/CPU OPT/System Fan Fail Warning и меняем на Enabled. В последнее время на рынке стали появляться кулеры с полупассивным режимом работы. При небольшой нагрузке на центральный процессор они не вращаются. В таком случае целесообразно оставить значение по умолчанию — Disabled.

Оптимизация работы периферийных устройств

Для установки операционной системы необходимо, чтобы компьютер при запуске обратился к диску, где находится дистрибутив операционки. Задать эти параметры можно в BIOS Features , зайдя в Boot Option Priorities , где в качестве первого загрузочного диска выбираем HDD, SSD, USB или DVD.

Система сейчас обычно ставится на твердотельный накопитель, который наилучшим образом работает в режиме AHCI. Активировать его можно в разделе Peripherals — SATA Configuration и его подразделе SATA Mode Selection . Здесь же, но в подменю External SATA включаем внешние устройства с SATA интерфейсом.

В любой материнской плате встроен аудио контроллер. Если пользователя не устраивает качество звучания, он добавляет в порт PCI или USB внешнюю звуковую карту. Тогда необходимо отключить интегрированный звук в меню Chipset – Audio Controller .

Заключительный этап

Подтверждение или отмена сделанных изменений BIOS делается в секции Save & Exit :

  • Save & Exit Setup – сохранение исправлений и выход;
  • Exit Without Saving – выход без внесения поправок;
  • Load Optimized Defaults – загрузка оптимальных настроек по умолчанию, которые требуются после обновления BIOS или очистки CMOS параметров.

Настройка BIOS материнских плат Asus

Чтобы войти в BIOS системной платы производителя Asus, следует нажать на Del или F2. Здесь доступны два режима – EZ Mode и Advanced Mode . По умолчанию загружается EZ Mode . Для перехода во второе состояние необходимо внизу найти соответствующую ссылку или использовать клавишу F7. Рассмотрим более подробно Advanced Mode .

Опции, отвечающие за работу кулеров в системе, находятся в QFan Control (F6) . Здесь имеются предустановленные и ручной профили для процессорного и корпусных вентиляторов: Standard, Silent, Turbo, Full Speed, Manual. В ручном режиме можно построить зависимость степени вращения каждого кулера от температуры.

Отключить функцию управления охладителями можно в меню Monitor\Q-Fan Configuration . Доступно регулирование и 3-х пиновых вентиляторов, выбрав режим DC Mode.

Утилита EZ Tuning Wizard (F11) позволяет разогнать процессор c учетом типа его охлаждения. Это актуально для обладателей процессоров Intel с индексом К. В подменю ОС выбираем сценарий для компьютера повседневного использования (Daily Computing) или игрового ПК (Gaming/Media Editing). Потом кликаем на пиктограмму с боксовым, башенным или жидкостным куллером и запускаем процесс тюнинга.

Активация профиля XMP для оперативной памяти происходит в подменю .

Для встроенной в CPU графики необходимо в разделе Advanced\System Agent (SA) Configuration\Graphics Configuration\Primary Display выставить значение IGFX, а для дискретного видео адаптера — PEG.

Режим работы накопителей с интерфейсом SATA настраивается в Advanced\PCH Storage Configuration\SATA Mode Selection . Выбираем AHCI. Здесь же пункт S.M.A.R.T. Status Check обеспечивает мониторинг состояния жестких дисков и оповещает об ошибках в их работе.

Скорость SSD устройств снижается с течением времени по мере заполнения свободного пространства. Утилита Secure Erase в меню Tool оптимизирует работу твердотельных накопителей, возвращая тем самым им изначальную производительность.

Информацию о всех подключенных носителей информации можно посмотреть в Advanced\HDD/SSD Smart Information .

Включение/отключение встроенного в материнскую плату аудио контроллера осуществляется в подменю Advanced\HD Audio Controller .

Приоритет в загрузке устройств задается в меню Boot\Boot Option Priorities .

Сохранение и отмена внесенных изменений в BIOS, загрузка оптимальных заводских параметров доступно в главном меню Exit .

Настройка BIOS важна для тех, кто стремится получить от сборки конфигурации компьютера максимальную отдачу. Поэтому перед установкой операционной системы нужно детально изучить эту процедуру, которая описана в инструкции, поставляемой в коробке с материнской платой.

Те, кто хоть раз глазами изучал поверхность и разъемы материнской платы, наверняка обращал внимание на 4-ех контактный разъем, который подписан как CPU Fan. В данной статье мы расскажем для чего нужен этот разъем и что в него подключают при сборке компьютера.

Для чего нужен CPU Fan?

Назначение этого разъема практически полностью раскрыто в его названии. Нужно лишь перевести его с английского. Так, CPU означает процессор, а Fun — кулер или вентилятор. Соединив все вместе получаем кулер(вентилятор) для процессора.

Из всего вышеописанного можно сделать вывод что разъем CPU Fan предназначен для подключения вентилятора процессора.

Несмотря на то, что CPU Fan 4-ех контактный, в него можно подключать 3-ех контактные вентиляторы.

Подключение 3 и 4-ех контактного вентилятора процессора

Некоторые по ошибке могут подключить кулер процессора на разъем, предназначенный для корпусных вентиляторов — . Однако это не правильно. Кулер процессора конечно крутиться будет, вот только компьютер этого не будет знать и скорее всего каждый раз при запуске запрашивать и отображать ошибку

Типы и виды вентиляторов для пк Типы подшипников Отличия 3pin от 4pin

Размеры вентиляторов для пк


Размер или диаметр вентилятора измеряется в миллиметрах, например, 120, 140, 92, 90, 80, 40, 50, 60, 200мм.
Толщина обычно составляет от 15 до 40мм.

Крепление вентилятора для пк

В большинстве случаем, корпусные вентиляторы для пк, крепятся на винты, выполненные из какого-либо металла.

К некоторым моделям прилагаются, резиновые, силиконовые или иные крепления, позволяющие снизить вибрацию и уровень шума.

К радиатору кулера вентиляторы крепятся, чаше всего с помощью прижимных рамок или винтов.

Типы и виды подшипников в вентиляторах для пк


Тип подшипника в вентиляторе влияет на его характеристики и долговечность.

Подшипники, применяемые в вентиляторах для пк, можно разделить на два типа: скольжения и качения, по принципу работы.

Около наименования, располагаться цифры, обозначающие примерно возможное время наработки подшипника на отказ, при идеальных условиях.

Подшипники скольжения


Скольжения, простой (sleeve bearing) до 35 т. ч.
Один из самых конструктивно простых подшипников скольжения. Состоит из втулки и вала. Быстрее прочих приходит в негодность из-за большого трения деталей.

Ресурс работы напрямую зависит от вибрационных нагрузок и температурного режима. Издаваемый шум невысокий, но из-за быстрого износа, может достигать неприятных для слуха значений.

Гидродинамический (FDB bearing) до 80 т ч
Улучшенный вариант простого. Пространство между втулкой и валом заполнено смазкой, минимизирующий трение, благодаря чему срок службы значительно увеличивается и снижается уровень шума.

Масляного давления (SSO) до 160 т ч
Отличается от предыдущего магнитом, центрирующим вал, благодаря которому снижается износ, увеличен объем смазки, следствие чего более долговечен и тих.

Самосмазывающийся (LDP) до 160 т ч
Используется специальная, более вязкая, жидкая или твердая смазка, прочная пленка или покрытие. Улучшено качеством обработки внутренних компонентов…

С магнитным центрированием, левитацией от — — 160 до —
Практически, бесконтактный механизм, основанный на принципе магнитной левитации.
Очень тихий (До 80% тише, чем остальные. ..), обладает большей надежностью, лучше переносит использование в агрессивных средах.

Подшипники качения


Подшипник качения(ball bearing) до 60 — 90 т ч
Подшипники качения, теоретически немного более шумные, но и более износостойкие.
Они состоят из колец, тел качения (шариков или роликов), сепаратора, удерживающим тела качения в нужном положении. Пространство между телами заполняется смазкой.

Керамический (ceramic bearing) до 160 т ч
Изготавливается с применением керамических материалов, выдерживает более высокие температуры и обладает более низким уровнем шума.

Виды разъемов вентиляторов для пк


Предупреждение!
Если у вентилятора присутствует несколько различных разъемов для подключения, то используйте только один из на выбор, иначе возможно нанести повреждения устройствам.

3pin и 4 pin — pwn

Общее
Оба предназначены для подключения к материнской плате.
У обоих разъемов третий контакт является тахометром, определяющим количество оборотов и сигналом.
Оба типа взаимно совместимы, то есть 3pin возможно подключить к 4pin разъему и наоборот, соблюдая ключ. *

Отличия 3pin от 4pin
Отличие 3pin от 4pin коннектора заключается в следующем:

У 3pin количество оборотов фиксированно, как правило, это максимальное значение, которое обычно, изначально не контролируется в автоматическом режиме.

У 4pin регулировка производится автоматически, за счет получаемого PWM сигнала с 4 контакта.

2pin

Встречается внутри блоков питания, на платах видеокарт и … Имеет только + 12в и заземление (-), контроль скорости возможен и осуществляется путем изменения напряжения, с отсутствием информации о количестве оборотов для пользователя.

Molex

Четырех контактный разъем, используемый, для подключения к блоку питания. Как правило, в нем задействованы только два провода из 4, + и – от 12в. Подразумевает работу вентилятора на максимальной скорости.

*
Если подключить 3pin коннектор к 4pin разъему или наоборот, то регулировка по принципу PWM осуществляться не будет. Если материнская плата способна самостоятельно регулировать скорость через 3 контакт, путем изменения напряжения, то регулировка будет происходить самостоятельно, если нет, то возможно выставить фиксированное количество оборотов, в биосе, либо оставить, как есть, тогда вентилятор, все время будет работать на максимальных оборотах.

Влияние параметров на работу вентилятора


RPM — количество оборотов в минуту.
CFM — максимально возможный поток воздуха за минуту в кубических футах.
Уровень шума измеряется в сонах — sone или децибелах — dBA. Тихими считаются со значениями до 2000 об/м (RPM).

Пример
Представим, два вентилятора.


Параметр / Номер

 1 вентилятор 80мм 2 вентилятор 120мм
Диаметр 80мм 120мм
RPM 2000 1200
CFM 30 75
Sone 0. 3sone = 22.5dBa 0.3sone = 22.5dBa

Пример демонстрирует (зависимости), что при большем диаметре вентилятора и меньшем количестве оборотов, возможно получить большую эффективность.

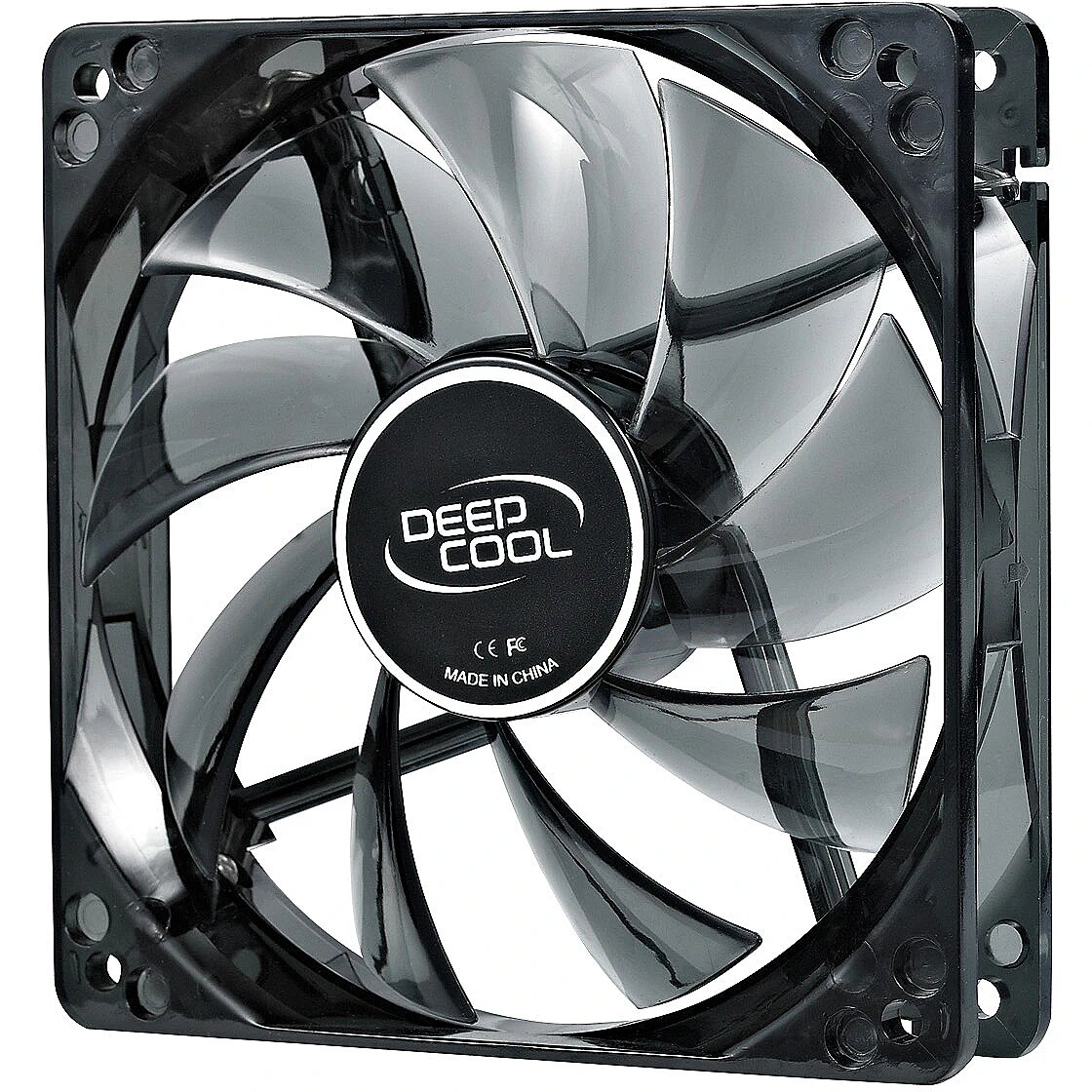

Подсветка

Некоторые модели оснащаются подсветкой в декоративных целях. Она может быть, как одноцветной, многоцветной, так и с возможностью выбора цвета и эффекта. Наличие подсветка влияет, как на стоимость, так и на потребление электроэнергии.

Как установить вентиляторы на корпус ПК — плюсы и минусы

В наши дни игровые компьютеры стали обычным явлением. Каждому нужен свой персональный суперкомпьютер, так сказать. Представьте себе систему Power-Hungry, которая заживо съедает ваши счета за электричество. Если вы не будете осторожны, он разрежет ваш кошелек пополам.

Что страшнее, так это то, что эти гигантские компьютеры становятся все горячее и горячее, чем больше вы их берете на прогулку. Я видел, как машины после пяти часов игры становились невыносимыми.

Не поймите неправильно! Материнские платы внутри имеют радиаторы.У графических процессоров есть вентиляторы (сейчас их три) и множество механизмов охлаждения. Но есть загвоздка!

Парень, который все настраивает, сделал это задом наперед. Теперь, вместо того, чтобы выводить горячий воздух из системы, вентиляторы возвращают его обратно. Как вы думаете, что произойдет?

Компьютер закипит, друг мой. Будет кипеть, пока не лопнет. Вот почему вам нужно знать, как работает воздушный поток внутри кожуха после его установки. Кроме того, вам нужно знать, как правильно установить вентиляторы на корпусе компьютера, чтобы обеспечить идеальную циркуляцию воздуха.

Это то, чему я научу вас в этой статье. Читать дальше!

Предварительные условия и меры предосторожности

Прежде чем мы перейдем к медным гвоздикам, нужно помнить о нескольких вещах. Эти вещи имеют решающее значение, потому что они напрямую влияют на способ установки корпусных вентиляторов.

  • Разъемы для вентиляторов или разъемы питания

Это, вероятно, неприменимо, если вы устанавливаете дополнительные вентиляторы в корпус ПК , поскольку вы знаете, что вам нужно.Однако, если вы делаете это впервые, необходимо помнить о разъеме вентилятора.

В наши дни большинство вентиляторов используют трех- или четырехконтактные разъемы. Вы также можете найти продукты с Molex, но это не лучший путь вперед. Теперь ваша материнская плата должна поддерживать несколько типов разъемов, но вам все равно следует дважды проверить.

Также можно подключить вентиляторы к источнику питания, но я бы не советовал этого делать. Всегда предпочтительно подключать их к материнской плате, так как это позволит вам контролировать скорость.Если вас беспокоит шум вентилятора, это еще более важно.

  • Варианты размеров вентиляторов для нескольких корпусов

Допустим, у вас есть корпусный вентилятор 80 мм и еще один 120 мм. Какой выбрать? Как показывает опыт, всегда лучше выбирать вентилятор большего размера (если только меньший не имеет значительно лучшего качества).

Вентиляторы большего размера нагнетают больше воздуха внутрь или наружу с каждым оборотом и имеют более высокие показатели CFM, что приводит к лучшей эффективности охлаждения.Кроме того, им не нужно вращаться так же быстро, как меньшие вентиляторы, что в целом снижает уровень шума.

Как установить вентиляторы корпуса ПК, я имею в виду «правильный» способ?

Теперь, когда мы знаем идеальные варианты для достижения оптимальных результатов, приступим к процессу установки!

Шаг 1. Отключение и включение компьютера

Первым делом отключите компьютер от сети. Это означает, что вам следует оставить свой отключенным, если вы еще не подключили его.

После того, как вы отключили его, нажмите кнопку питания на несколько секунд, чтобы разрядить возможный оставшийся заряд.

Теперь открутите винты, чтобы снять боковые панели. Этот метод может сильно различаться в зависимости от производителя корпуса и модели продукта. Обычно открытая сторона (сторона материнской платы, с которой вы можете работать) находится слева.

Шаг 2: Заземление

Возможно повреждение компьютера электростатическим разрядом.Поэтому я бы посоветовал заземлить себя, прикоснувшись к заземленному металлическому предмету. Вы также можете использовать браслеты, предназначенные для этой цели, но это, конечно, не обязательно.

Шаг 3. Удаление предыдущих вентиляторов (необязательно)

Если вам нужно заменить неисправный вентилятор, самое время снять старый. Во-первых, узнайте, куда подключен вентилятор. Он может использовать разъем Molex или 3-контактные / 4-контактные разъемы. В большинстве случаев они должны быть подключены к материнской плате.

После того, как вы отключили разъемы, пора откручивать вентиляторы.Обычно для этого достаточно отвертки Philips.

Шаг 4. Определение положения новых вентиляторов

Теперь, когда у нас есть чистый лист, нам нужно определить, где поставить вентилятор (ы). Если у вас только два вентилятора, вы должны использовать их в двухтактной конфигурации. Это означает, что один вентилятор будет втягивать воздух, а другой действовать как вытяжной.

Если у вас их больше двух, вы можете добавить еще один к передней части корпуса. Имейте в виду, что передние вентиляторы должны работать как приточные, а задние — как вытяжные.Многие люди добавляют дополнительные вентиляторы на передней панели рядом с отсеком для жесткого диска, что является хорошим вариантом.

Нет никаких правил, установленных на камне, но эти конфигурации были опробованы и проверены на протяжении многих лет. Вы можете переключить его, если знаете свое дело и имеете в виду что-то конкретное.

Если ваш корпус поддерживает вентиляторы сверху, я бы порекомендовал использовать их и в качестве воздухозаборников. Хотя многие люди предпочитают использовать верхний вентилятор как вытяжной, он может дать обратный эффект и создать значительно отрицательный воздушный поток.В основном это зависит от остальных фанатов.

Что касается боковых вентиляторов, их можно использовать как приточные, так и вытяжные, в зависимости от корпуса ПК.

Шаг 5: Установка корпусных вентиляторов

После определения, какой вентилятор куда идет, остается только установить вентиляторы на корпусе. Не забывайте убирать кабели вентиляторов и убирать их. Это потому, что они могут соприкоснуться с лопастями вентилятора, что приведет к дребезжанию или еще хуже.

Использование стяжек (флэшбек Verge) также может быть здесь вариантом.Более того, убедитесь, что поклонники идут в правильном направлении. Обычно на них есть какая-то отметка, указывающая, в каком направлении будет поток воздуха.

А теперь пора прикрутить. Поклонники могут использовать обычные винты вместо саморезов, но основные принципы остаются прежними. Следовательно, у вас не должно возникнуть с ними проблем.

Шаг 6: Соединение заголовков точек

Теперь, когда мы установили вентиляторы в корпус, мы можем продолжить и подключить их к материнской плате (или блоку питания, если у вас слишком много вентиляторов для подключения).

Как я уже сказал, лучше всего использовать четырехконтактные разъемы.

Эти разъемы позволят вам контролировать скорость вращения вентилятора через материнскую плату, чего нельзя сказать о Molex или трехконтактных разъемах. Также можно подключить четырехконтактный разъем вентилятора к трехконтактному на материнской плате за счет детального контроля.

Независимо от того, что вы используете, все разъемы имеют ключ. Следовательно, у вас мало шансов ошибиться. Если провода не доходят до разъемов, можно также использовать адаптеры Molex и подключить их к блоку питания.

Шаг 7: Тестирование

Готово! Теперь вам просто нужно закрыть корпус и подключить компьютер, чтобы попробовать. Если вы использовали четырехконтактный разъем, на этом этапе вы также можете протестировать и настроить вентиляторы через настройки BIOS (UEFI). Этот процесс может отличаться в зависимости от вашей материнской платы.

Ответ на вопрос о положительном и отрицательном давлении воздуха

Как известно, есть два варианта использования вентилятора — приточный или вытяжной.Это означает, что он будет либо вводить холодный воздух снаружи, либо выталкивать горячий воздух наружу. Теперь вы можете подумать, что достижение равновесия в балансе должно все исправить.

И это должно работать в теории, поскольку мы можем вычислить, сколько воздуха может перемещать вентилятор (с помощью измерения, называемого кубическими футами в минуту). Однако в действительности это невозможно, поскольку вентиляторы не являются впускным и выпускным трактами.

Вот где начинается давняя дискуссия о положительном и отрицательном давлении воздуха.Как вы понимаете, положительный результат означает больше всасывания воздуха, чем выхлопа, и наоборот. Дело в том, что лучшего решения пока нет.

Тем не менее, я могу помочь вам определиться. Я предлагаю большинству пользователей иметь в своей системе несколько положительное давление, что значительно снижает накопление пыли и мусора. Конечно, это не единственный катализатор.

Направление воздушного потока и общее расположение вентилятора также будут иметь значение. Тем не менее, отрицательное давление воздуха может привести к тому, что вещи будут работать немного холоднее, но компромисс заключается в том, что корпус, как правило, требует более частой очистки.

Мои два цента

Как видите, изучение того, как устанавливать вентиляторы корпуса ПК , требует определенных ноу-хау. Вам нужно рассчитать идеальные места размещения, оценив корпус, компоненты и сами вентиляторы.

Однако все становится намного проще, когда вы разбираетесь в причудах. Если вы в чем-то не уверены, постарайтесь поддерживать небольшой положительный поток воздуха и используйте четырехконтактные разъемы, чтобы получить максимум удовольствия от своих поклонников!

【решено】 Как установить корпусные вентиляторы

Как установить корпусный вентилятор?

При установке вентиляторов корпуса воздух течет через открытую сторону к стороне с защитной решеткой, например: Таким образом, открытая сторона вентилятора должна быть обращена за пределы корпуса для всасывания вентиляторы спереди или снизу, и он должен быть обращен внутрь корпуса для вентиляторов сзади или сверху.

Где вентиляторы корпуса подключаются к материнской плате?

Подключение вентиляторов к материнской плате

Наилучший способ подключения и вентилятора корпуса — к материнской плате , так как это позволяет вам контролировать скорость вентилятора внутри BIOS материнской платы . Но это если ваш вентилятор оснащен 4-контактным кабелем, а у вентиляторов с 3-контактным кабелем такой возможности нет.

Как подключить больше корпусных вентиляторов?

Следует ли подключать корпусные вентиляторы к материнской плате или источнику питания?

Подключение вентиляторов к mobo всегда предпочтительнее, следует только подключить их к PSU , если у вашего mobo кончились разъемы.

Плохо ли подключать вентилятор к БП?

Вентиляторы , подключенные к блоку питания PSU , будут работать на полной скорости. Как правило, вы не получите никакого контроля над скоростью вращения вентилятора с помощью трехконтактного разъема. Вентиляторы PWM требуют 4 штифта для управления скоростью вентилятора . Лучший способ управлять скоростями вентиляторов с помощью трехконтактных разъемов — это получить контроллер fan .

Можно ли подключить к блоку питания корпусные вентиляторы?

Некоторые вентиляторы поставляются с 4-контактными разъемами Molex, которые, , можно подключить прямо к вашему блоку питания .Хотя вы можете подключить их к PSU с помощью переходника Molex, они будут работать на полной скорости все время. Если вы, , хотите контролировать скорость на них, вам, , возможно, стоит подумать о приобретении сплиттера или контроллера, который подключается к вашей материнской плате.

Куда подключаются корпусные вентиляторы?

Силовые соединения

Большинство охлаждающих вентиляторов подключаются к и PC со стандартным соединителем какого-либо типа. В современных системах обычно используются 3-контактные или 4-контактные специальные разъемы для вентиляторов , хотя также используются стандартные 4-контактные разъемы для периферийных устройств MOLEX. Слева направо: 3-контактный разъем , 4-контактный разъем и разъем MOLEX .

Подключаются ли вентиляторы корпуса к материнской плате?

Чтобы подключить вентиляторы к вашей материнской плате , вам потребуется от до найти соответствующие заголовки, такие как CHA_FAN выше (вентилятор корпуса , ) или SYS_FAN (вентилятор системы , ).Большинство ваших вентиляторов будут иметь трех- или четырехконтактные разъемы, поэтому вам потребуется –, поищите соответствующие заголовки на материнской плате .

Сколько вентиляторов можно подключить к блоку питания?

Конечно, , ты можешь . Многие вентиляторы приносят с собой адаптер (или можно купить один ) для преобразования трехконтактного разъема большинство вентиляторов поставляются с разъемом Molex , вы можете подключить к один разъемов themolex блока питания вашего ПК . С этим вы можете подключить до четырех вентиляторов .

Можно ли подключить вентилятор с 3 контактами к 4 контактам?

Очевидно, вентилятор с 3 контактами — может подключать напрямую к гнезду с 4 контактами —. Два из контактов обеспечивают питание вентилятора , третий подает импульс об / мин на материнскую плату для считывания скорости. 4-й штырь предназначен для управления скоростью ШИМ. Если вы подключите 4-контактный вентилятор к 3-контактному разъему , скорость вентилятора будет контролироваться напряжением, и он все равно будет работать.

Снижают ли вентиляторные делители скорость?

делитель не должен изменять скорость , если вы не перегрузите жатку. Вот почему часто лучше не использовать разветвители , потому что это может даже повредить вашу материнскую плату, если вы установите на нее слишком много вентиляторов , и обычно вам не нужно больше вентиляторов , чем у вас есть разъемы.

Могу ли я подключить вентилятор корпуса к вентилятору м 2?

Вы, , можете подключить корпусный вентилятор к M . 2 fan header, но он будет работать с фиксированной скоростью, которую вы можете установить в BIOS.

Могу ли я подключить вентилятор корпуса к помпе AiO?

Да, вы, , можете , нет большой разницы в моторах для AiO насоса и любого вентилятора .

Вентиляторные разветвители — плохие?

Они в безопасности. Причина, по которой вентилятор подключается к материнской плате, заключается в том, что материнская плата может сообщить вентилятору , когда следует увеличить скорость (они не работают на полную мощность, если в этом нет необходимости).

Имеет ли значение порядок системных вентиляторов?

это зависит от того, какой вентилятор .. вентилятор на кулере cpu НЕОБХОДИМО подключить к ВЕНТИЛЯТОР ЦП , только так материнская плата может определить, перестает ли этот вентилятор работать. Остальные вентиляторы это действительно не имеет значения Да Вентилятор ЦП должен быть в заголовке вентилятора ЦП . Затем просто подключите другие вентиляторы к ближайшим разъемам на материнской плате.

В чем разница между вентилятором ЦП и вентилятором помпы?

Вентилятор ЦП обычно можно настроить для масштабирования при использовании ЦП .SYS вентиляторы либо постоянны, либо могут быть настроены в соответствии с общей температурой системы (или иногда CPU temp). Вентиляторы насоса обычно работают на 100%, чтобы правильно питать насос WC .

Могу ли я подключить вентилятор процессора к системному вентилятору?

Да! Прекрасно! Другой вариант — подключить второй вентилятор напрямую к блоку питания с помощью разъема Molex.

Как мне управлять своей вентиляторной системой?
