Как подключить коллектор теплого пола к котлу: как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить

Содержание

как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить

Содержание:

Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.


Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.

По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.



Особенности установки коллектора

Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.

Но все же некоторые рекомендации специалистов не будут лишними:

  1. Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
  2. К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
  3. Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
  4. Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
  5. Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.


Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.

Коллекторные системы сборного типа

Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:

Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.


Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.

Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.

Подсоединение к котлу

Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать.

Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.


После того, как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.

Выполнение подключения теплого пола

Данную работу осуществляют в определенной последовательности:

  1. Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
  2. В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
  3. Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
  4. Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
  5. В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.

Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.


Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения.

Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить.


ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий


В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


ТеплоСпец

Как сделать подключение теплого пола к котлу – пошаговое руководство
Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Как запустить теплый водяной пол правильно – последовательность и порядок действий
В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его  в эксплуатацию состоит из нескольких этапов.

Как рассчитать площадь окраски чугунных радиаторов отопления
Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.

Какие алюминиевые радиаторы лучше – виды батарей из алюминия
Алюминиевые радиаторы обладают достойным внешним видом, у них доступная стоимость, а по степени теплоотдачи они занимают лидирующую позицию среди радиаторов, устанавливаемых в объектах недвижимости.

Как сделать буржуйку – варианты самодельных печей
Несложная в изготовлении печь — буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.

Какая бывает термостойкая штукатурка для печей и каминов – виды огнеупорных смесей
В холодные зимние вечера приятно провести время около горящего очага. Но, чтобы он был безопасным в эксплуатации и являлся гармоничным украшением интерьера комнаты, необходимо использовать специально предназначенную для оштукатуривания печей и каминов смесь, которую называют жаропрочной, огне- и термостойкой.

Как рассчитать диаметр трубы для отопления – варианты и способы
Перед обустройством системы теплоснабжения с принудительной циркуляцией рабочей среды необходимо выбрать трубы. Их основной задачей является доставка определенного количества тепловой энергии к радиаторам. Поэтому надо понимать, как для отопления подобрать диаметр трубы, чтобы жить в доме было комфортно.

Какой камин для отопления загородного дома выбрать – виды, особенности
Поскольку современный камин является мощным агрегатом, с его помощью можно даже обогревать собственное домовладение. Безусловно, он по своей эффективности будет уступать системе теплоснабжения, работающей на газовом котле. Чаще всего камин для отопления загородного дома используют исключительно в качестве дополнительного источника теплой энергии.

Какие бывают солнечные системы отопления – виды, характеристики, особенности выбора
В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Как подключается котел газовый и твердотопливный в одном – особенности установки
Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в приборах отопления, для этого со стороны жильцов требуется постоянное внимание. Решением проблемы в такой ситуации можно назвать подключение теплоаккумулятора, установка дополнительного котла в систему отопления  или использование одновременно двух котлов: твердотопливного и газового.

Зачем нужна чистка газовой колонки и как её прочистить правильно
Наличие природного газа в регионе проживания делает более выгодным использование водонагревателей, которые работают на этом топливе. Подобные устройства удобны в использовании, экономичны и долговечны при условии своевременного технического обслуживания. Для эффективной работы теплообменник газовой колонки требует ежегодной чистки. Такой процесс вполне можно осуществить самостоятельно, если соблюдать правила очистки газовой колонки.

Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств
С наступлением отопительного сезона жители многоэтажных и частных жилых домов испытывают некоторые трудности с обогревом. Чтобы в каждой комнате квартиры было одинаково тепло, требуется регулировка температуры в приборах отопления.

Выбираем дрова для камина — какие лучше и практичнее
В последние годы все больше хозяев устанавливают у себя дома дровяные печи или камины. Такое решение обосновано как с практической стороны, поскольку топливо обходится сравнительно недорого, так и с точки зрения уюта – живой огонь всегда придает дому своеобразный и очень характерный комфорт. Чтобы камин работал нормально, для него нужно подбирать качественные дрова. О том, какие дрова для камина лучше, и пойдет речь в данной статье.

Как сделать отделку камина искусственным камнем – пошаговое руководство
Одним из самых распространенных облицовочных материалов для камина является искусственный камень. Популярность этого материала не случайна – у искусственного камня есть ряд положительных качеств, за которые он и ценится. Впрочем, слепо доверять популярности не стоит, ведь у любого материала есть и недостатки. В данной статье будут рассмотрены особенности искусственного камня и способы отделки камина данным материалом.

Как установить байпас в систему отопления – варианты и правила установки
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации
Самым популярным видом отопления на сегодняшний день является газовое, что обуславливается крайне низкой стоимостью топлива и сравнительно невысокой стоимостью отопительного оборудования. Выбор подходящего оборудования для обустройства индивидуального отопления может осложняться тем, что на рынке оно представлено в обширном многообразии. Чтобы не сталкиваться с проблемами при выборе, стоит рассмотреть бытовые газовые котлы подробнее и разобраться в характеристиках разных моделей котлов.

Как сделать подключение термостата к газовому котлу – теория и практика
Термостат представляет собой устройство, которое в автоматическом режиме регулирует работу отопительного котла. Регулировка осуществляется за счет отслеживания температуры воздуха в помещении, при изменении которой устройство повышает или снижает интенсивность отопления. Во многих современных котлах имеются интегрированные термостаты, но иногда приходится устанавливать их как дополнительное оборудование. В данной статье речь пойдет о том, как подключить термостат к газовому котлу.

Почему шумит циркуляционный насос отопления и как это исправить
В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Как промыть батарею отопления — инструкция
Эффективность любой, даже очень качественной отопительной системы в процессе эксплуатации постепенно снижается. Это значит, что при одинаковых исходных условиях в помещение попадает намного меньше тепла, то есть оно хуже обогревается. Зачастую причиной такого явления становится засорение радиаторов. Высокая температура теплоносителя, циркулирующего по отопительному контуру, а также низкое качество воды, приводит к образованию накипи, которая оседает на стенках радиаторов. Металл, из которого сделаны батареи, со временем начинает ржаветь. Мелкие частицы ржавчины и накипи смешиваются с циркулирующей водой и засоряют систему, снижая ее теплоотдачу. Далее в материале мы расскажем, как промыть батарею отопления, чтобы повысить ее эффективность, используя для этого подручные средства и простые методы работы.

Устройство газовой котельной в частном доме – требования, нормативы
Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


4 схемы подключения водяного теплого пола

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

  • там где вы находитесь постоянно (зал, спальня, кухня) — это 26С
  • в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.



Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.



Спецификация материалов и оборудования

Она включает в себя:

  • наличие радиаторов отопления с нагревом до 70-80С
  • отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

  • простой монтаж
  • доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.



Спецификация материалов

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

  • ограничитель температуры теплоносителя
  • ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
  • воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.


2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

  • малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.



Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.

  • второй недостаток — комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

  • самый простой монтаж из всех вышеприведенных схем

Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Статьи по теме

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  • Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

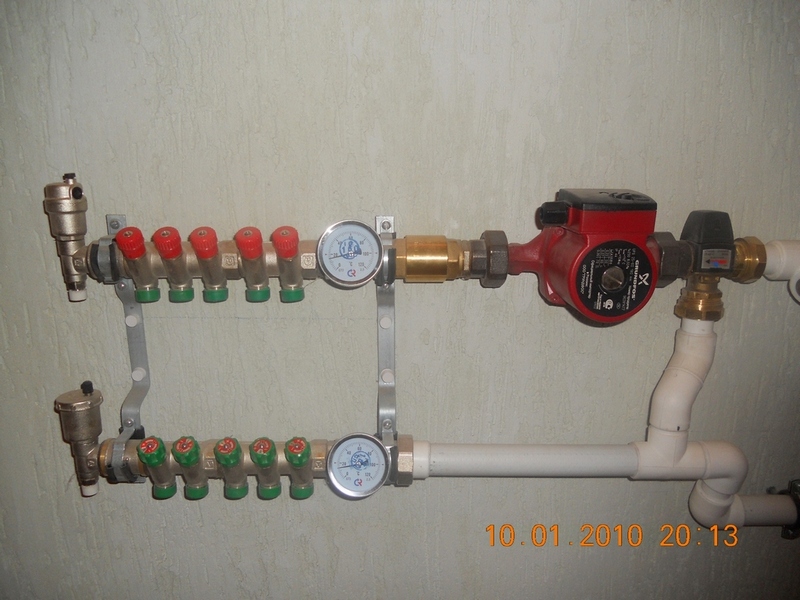

Пример реализации:

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола
