Как соединить телевизионный антенный кабель

Вы решили перенести телевизор в другое место комнаты, а длины телевизионного антенного кабеля не хватает. При ремонте в подъезде строители повредили телевизионный кабель. Ваш лучший друг — собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа. Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно тремя способами:
☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса;
☞ С использованием переходника TV F-гнездо — F-гнездо;
☞ Пайкой паяльником.

В случае, если Вам понадобится приобрести для удлинения дополнительный отрезок телевизионного кабеля, то можете ознакомится с рекомендации по выбору марки телевизионного коаксиального кабеля и способах подключения его к телевизору в статье сайта «Подключение TV кабеля».

Наращивание телевизионного кабеля


с использованием переходника F-гнездо — F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо — F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран — фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо — F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала.

Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас плинтуса с кабель каналами, то просто прокладываете кабель в канале, не забывая о радиусе при поворотах.

Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.

Ремонтируем F-штекер кабеля антенны телевизора — ремонтируем телевизор

Ремонт телевизоров

Сегодня практически невозможно найти цивилизованного человека, у которого дома не было бы телевизора. Большинство пользователей до сих пор используют в качестве источника телевизионного сигнала коллективные или спутниковые антенны, или кабельные сети.

Для подключения источников видеосигнала к телевизору используются антенные штекеры. Ранее использовались штекеры с пластиковым корпусом, в которых для подключения жил требовалась пайка. Это было не совсем удобно и требовало определенных навыков для работы с паяльником.

Сегодня широкое распространение получили так называемые F-разъемы, в которых используется надежное механическое соединение жил, а способ подключения доступен даже неискушенному пользователю. В данной статье мы рассмотрим технологию правильного подключения телевизионного кабеля к разъему типа F.

На самом деле F-коннектор представляет собой своеобразный металлический цилиндр, оснащенный внутренней резьбой, в передней части которого находится накидная гайка, предназначенная для накручивания штекера на вход телевизора. Внешняя поверхность штекера ребристая, что делает процесс его накручивания на кабель простым и удобным. Для большего удобства накидная гайка имеет плоские грани, позволяющие использовать для ее вращения ключи.

Технология подсоединения F-разъема к антенному кабелю

Сразу же отметим, что разъемы типа F являются надежными устройствами многоразового использования и долгой службы, поэтому, в случае необходимости, могут применяться повторно.

Напомним, что для качественной передачи телевизионного сигнала нам понадобится антенный кабель диаметром 7 мм с волновым сопротивлением 75 Ом. Обращаем внимание, что нельзя смешивать волновое сопротивление кабеля с активным, которое мы обычно замеряем домашним мультиметром (тестером). Достаточно просто попросить продавца антенный кабель с сопротивлением 75 Ом.

Для проведения работ нам понадобится:

  • Острый нож (можно использовать монтажный).
  • Кусачки.
  • Плоскогубцы или набор ключей.

В принципе, подобный инструментарий имеется в распоряжении практически любого хозяина.

  1. Готовим антенный кабель. Отступаем от края кабеля примерно 10 мм и острым ножом осторожно надрезаем по кругу верхнюю мягкую изоляцию. Стараемся при этом не повредить следующий за ней экранирующий слой оплетки и фольги.
  2. Загибаем экран. Освободившийся после надреза экранирующий слой аккуратно расправляем и загибаем назад, на оставшийся слой верхней изоляции.
  3. Освобождаем центральную сигнальную жилу. Отступив примерно 1 мм от края верхней изоляции, надрезаем по окружности внутреннюю изоляцию и освобождаем центральную медную жилу кабеля.
  4. Теперь берем F-коннектор и со стороны цилиндра начинаем накручивать на подготовленный и зачищенный конец антенного кабеля. Так как это не всегда легко выходит, берем в помощь плоскогубцы или пассатижи. Лишний край экранирующей оплетки и фольги, выбивающийся из-под цилиндра, обрезаем с помощью острого ножа, стараясь не повредить внешнюю изоляцию антенного кабеля. Если центральная сигнальная жила кабеля далеко выступает за края накидной гайки, уменьшаем ее заподлицо с помощью кусачек. Обкусывать жилу рекомендуется под углом в 45 градусов, тогда она более удобно входит в ответное гнездо телевизора.

Где отремонтировать телевизор?

Как соединить антенный кабель

Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено. Таким уязвимым местом можно считать как раз кабельные соединения.

Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение коаксиального кабеля – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить антенный кабель, как подключить удлинитель антенного кабеля и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.

Устройство кабеля

Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.

Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.

Как соединить телевизионный кабель

Прежде чем браться за соединения телевизионного кабеля, убедитесь, чтобы оба его отрезка были отключены от любых устройств, к которым он был присоединён. Стыковка кабеля, когда он подключён, может представлять ряд опасностей для безопасности, главная среди них – поражение электрическим током. В работе с кабелями безопасность всегда остаётся главным приоритетом, поэтому, переходите к следующему шагу после принятия необходимых мер безопасности.

Теперь вам нужно подготовить место соединения (концы коаксиала). От того, насколько тщательно вы это проделаете, во многом будет зависеть, не превысят ли потери сигнала тех допустимых значений, которые приняты для участков сращения телевизионного кабеля.

Порядок действий при зачистке концов коаксиального шнура:

  • сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
  • снимите отрезанную часть изоляции;
  • уложите оплётку вдоль провода подобно отвороту рукава;
  • на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.

Этот процесс следует повторить и для второго конца кабеля.

Соединение через переходник

Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

Соединение антенного кабеля через переходник

Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

Соединение штекера с гнездом

Соединение антенного кабеля через разъем

Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.

Скрутка

Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

Соединение антенного кабеля скруткой

Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

  • не роняйте предметы на телевизионный провод и защитите его от ударов;
  • не сгибайте место соединения – оно хрупкое;
  • не допускайте, чтобы сращённый провод «болтался» на ветру.

Типичные ошибки при подключении

Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

Похожие статьи

Возможные неисправности и методы их устранения

                                                 Возможные неисправности и методы и устранения

   Кабельное телевидение — это самая современная и наиболее популярная система коммуникаций. Возможность смотреть круглосуточно несколько десятков российских и мировых телеканалов сегодня доступна практически каждому. Для обеспечения качественного доступа к сети кабельного телевидения необходимо знать несколько важных вещей, которые влияют на качество телевизионного сигнала:

1. Вследствие того, что современные технологии не стоят на месте и постоянно развиваются и как результат сегодня в сети кабельного телевидения транслируются более 55 телеканалов, к внутриквартирной телевизионной разводке предъявляются повышенные требования. Зачастую, использование существующего тонкого кабеля проложенного в квартире может значительно сказываться на качестве телевизионной картинки. При прокладке кабеля в квартире мы используем иностранный кабель марки RG 6, его же мы рекомендуем при необходимости замены кабеля в квартире и нашим клиентам. Подключаясь к кабельному телевидению, помните, что качественный телевизионный кабель позволяет избежать потери или затухание сигнала.

2. Для обеспечения качественного доступа к сети кабельного телевидения необходимо использовать современные сертифицированные материалы, отвечающие требованиям нормативных документов. Зачастую абоненты самостоятельно приобретают и устанавливают делители телевизионного сигнала, штекеры сомнительного качества. Для того чтоб избежать потерь и как следствие затухания сигнала, используйте только сертифицированные элементы разводки.

3. Телевидение прочно вошло в нашу жизнь, и наличие нескольких телевизоров, давно перестало быть признаком достатка. Поэтому, как правило, подключаясь к кабельному телевидению, сигнал делят на все имеющиеся телевизионные приемники в помещении. Некорректная схема подключения, неправильное использование элементов разводки, использование телевизионных розеток с невысокими техническими характеристиками, все это приводит к потерям и затуханию телевизионного сигнала

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Плохо показывают каналы.

Ответ:           Как показывает многолетняя практика 70% заявок данной категории вызваны проблемами возникающими по нижеизложенным причинам.
Основные неисправности:

  • Неисправен, не верно установлен или не полностью вставлен в гнездо телевизионный  штекер.
  • Неисправен, нарушена целостность или срок службы телевизионного кабеля чрезвычайно долог.
  • Некорректные соединения тв. кабеля при разводке на несколько    телевизоров в квартире или использование низкокачественных распределителей (делителей) телевизионного сигнала.

Нет телевизионного сигнала в доме или районе.

Ответ:     Схема кабельного ТВ отличается от прежней схемы (когда над каждым подъездом была антенна, а в каждом подъезде усилитель) тем, что на небольшой район 5-7 домов  устанавливается основной передающий узел с необходимым оборудованием в одном из домов и от этого узла ТВ сигнал расходится по домам данного района.
Если данный ТВ узел по какой либо причине обесточен, естественно, работа оборудования прерывается до устранения неисправности по линии энергоснабжения. Мы дублируем электропитание нашего оборудования или устанавливаем спец. устройства передающее электропитание по телевизионным кабелям, но в некоторых районах сделать это не представляется возможным по техническим причинам. Учитывая вышеизложенное — если в вашем доме есть электроэнергия, а в доме на котором установлен основной передающий узел Вашего района электричество отсутствует – ТВ сигнала у вас не будет, остается уповать на быстрое решение проблемы энергоснабжения соответствующими службами.

Не показывает телевизор в квартире или подъезде.

Ответ:        Есть несколько проблем, с которыми сталкиваются все обслуживающие службы города, это варварство, мелкие пакости, должники по оплате и самовольные подключения.
     Воруют оборудование (хотя в быту оно практически непригодно), обрывают, вырезают, поджигают и т.п. Если что либо из вышесказанного сотворить к примеру, на 5-м этаже  то жильцы 1-го и остальных этажей выразят понятное недовольство тем, что телевизор  не работает и сообщат нам об этом, устранение проблемы займет определенное время, но мы не в состоянии объяснить ВСЕМ жильцам подъезда, что неприятные моменты доставило им не кабельное телевидение, а свои же соседи.

После заявок по неисправностям в квартире абонента, вышеизложенные проблемы составляют большую часть заявок. Есть категория граждан которая в силу некоторых причин   (невоспитанность, непорядочность и т. п.) смотреть кабельное телевидение желают, а официально подключиться, заключить договор не хотят (воруют!) или заключив договор «забывают» оплачивать предоставленную услугу. Мы отключаем данную категории граждан, но они не хотят жить без телевизора и пытаются подключиться самовольно, что в 90% процентов случаев вызывает проблемы у живущих рядом людей, которые предъявляют претензии к кабельному телевидению, хотя вина лежит на таких вот самодеятельных «специалистах».

Проблема

Возможная причина

Решение















Отсутствует телевизионный сигнал

Произведено отключение от сети кабельного телевидения.

Проверить баланс личного счета.

Обратиться в техническую поддержку.

Отсутствует контакт телевизионного штекера с антенным гнездом телевизора.

Проверить надежность соединения.

Повреждение, перетирание  кабеля в квартире.

Проверить кабель на предмет возможного обрыва (перетирания).

Проблемы на линии.

Обратиться в техническую поддержку.

Повреждение кабеля в подъезде.

Проверить кабель на предмет повреждение в подъезде, обратиться в техническую поддержку.

Отсутствует электроэнергия питающий  передающий узел с необходимым оборудованием в одном из домов.

Обратиться в техническую поддержку.











Плохое качество изображения

Неисправен, неверно установлен или не полностью вставлен в гнездо телевизионный  штекер.

Проверить надежность соединения.

Неисправен, нарушена целостность или срок службы телевизионного кабеля.

Ремонт, замена квартирной разводки.

Смотри п. 1, 2, 3

ремонт, замена квартирной разводки

Некорректные соединения ТВ кабеля при разводке на несколько    телевизоров в квартире или использование низкокачественных распределителей(делителей) телевизионного сигнала.

Проверить правильность соединения.

Использование сертифицированного оборудование.



Изображение стало черно-белым

Переключатель телевизора PAL-SEKAM-AUTO установлен неправильно.

Рекомендуемое положение переключателя  AUTO.- Ретранслируется старый черно-белый фильм.







Отсутствует звук

Звук отключен.

нажать кнопку MUTE)

Звук выведен до нуля.

Добавить громкость

Неправильное подключение акустической системы.

Проверьте правильность и качество соединения кабеля («тюльпанов» при подключении по низкой частоте).

Отсутствует звук в исходном сигнале со спутника

Обратиться в техническую поддержку.





Отсутствует один или несколько каналов

Изменилась частота вещания канала или канал исключен из сетки телепрограмм.

Произвести перенастройку телевизора.

Профилактика на канале или спутнике.

Каналы появятся сами, после окончания профилактических работ.



Изображение отдельных каналов подвисает, подтормаживает или рассыпается квадратиками

Проблема на спутнике.

Все восстановится после устранения проблем на спутнике.

Солнечная интерференция.

Интерференция сезонные явления, как правило воздействие явления длится не более 15 минут.

ЕДИНЫЙ ТЕЛЕФОН АБОНЕНТСКОЙ СЛУЖБЫ: 5-30-30

Что делать, если сломался телевизионный штекер

Перед тем как ремонтировать или заменять гнездо антенны, нужно внимательно изучить причины поломки, а также ознакомиться с процедурой замены.

Разделы статьи

Неисправности и их причины

Антенна является уязвимой деталью. Она часто ломается.

Обычно пользователи решают самостоятельно устранять возникшие проблемы. Но перед этим важно разобраться в том, какие причины предшествовали появившимся неполадкам.

Разберем по пунктам, какие неисправности антенн существуют. Иногда техника в доме или квартире перестает видеть телевизионную антенну. К этому могут привести следующие проблемы.

  • Сломанный или перебитый антенный кабель.
  • Неисправное гнездо, куда вставляется штекер антенны. При этом кабель будет целым, но ТВ работать не будет.
  • Неправильная настройка частот часто приводит к тому, что телевизор перестает видеть антенну.
  • К этому приводят и неисправности, касающиеся тюнера.
  • Телевизор может не видеть антенну из-за проблем у самого провайдера.

Бывает, что антенна перестает ловить, из-за чего можно заметить, что телевизор перестал показывать каналы. Причины этой распространенной проблемы могут быть следующими.

  • Неблагоприятные погодные условия. Такое часто случается, когда имеет место сильная облачность или осадки. В таких условиях телевизионный сигнал может рассеяться. Если антенна слабая и не может похвастать высоким качеством, она не будет работать безупречно.
  • Удаленность от источников сигнала. Передатчики телевизионных сигналов находятся в крупных городах. Телесигналы рискуют рассеяться, даже если за окном хорошая погода. Если ваш дом или дача находятся на удаленности от телевизионной вышки, то домашняя антенна не будет нормально ловить сигналы.
  • Несанкционированная установка дополнительного оборудования. Проблема может иметь место, если вы проживаете в многоквартирном доме. Здесь или одни из жильцов, или определенные компании могут установить оборудование, которое спровоцирует низкое качество воспроизведения на вашем телевизоре.

Неисправности в работе антенн могут быть связаны и с такими событиями.

  • Неправильные настройки телевизора, из-за которых он не может «увидеть» антенну.
  • Отсутствие сигнала (часто имеет место по причине проведения профилактических работ).
  • Слабая трансляция с помехами.
  • Возможные механические повреждения устройства.
  • Механические повреждения соответствующих разъемов в домашнем оборудовании.
  • Если не работает антенна с усилителем, это может свидетельствовать о том, что подключение изначально было проведено неверно.
  • Отсутствие нужного сигнала часто возникает из-за того, что произошел серьезный перегруз в работе ресивера.

Диагностика

Если телевизор, подключенный к антенне, не работает так, как нужно, не стоит торопиться с проведением ремонтных работ. Вы будете точно знать, что и как делать, только если выясните, в чем скрыта первопричина неполадок. Для этого важно провести диагностику. Обычно на это уходит немного времени. Рассмотрим, каким образом можно выявить причины неполадок, связанных с телевизионной антенной.

  • Осмотрите антенный кабель. Он не должен быть поврежден или перебит. Чтоб убедиться в этом, можно подключить к устройству простую домашнюю комнатную антенну. Если телевизор заработал, это подтвердит подозрения о том, что причина скрыта в кабеле.

  • Внимательно осмотрите гнезда, в которые вставляются необходимые штекеры. Они должны быть целыми и не перегоревшими.

  • Настраивать частоты необходимо в соответствии с требованиями производителя. Возьмите инструкцию и проверьте, каким образом эти параметры выставлены у вас. Если значения не соответствуют заявленным, это укажет на то, что неправильная работа телевизора связана с ошибкой настройки частот.

  • Следует убедиться в том, что ваш провайдер работает без перебоев, ведь очень часто проблемы, связанные с трансляцией каналов, обусловлено именно этими событиями.

  • Убедитесь в том, что антенна с усилителем была правильно подключена.

  • Проводя диагностические мероприятия, следует оценить работоспособность имеющегося оборудования в целом, а также его совместимости между собой.

Провести диагностику домашнего оборудования очень просто, но некоторые пользователи предпочитают доверять эту работу специалистам.

Таким образом, можно существенно сэкономить свободное время, если у вас его и так не хватает на поиски проблем в технике.

Как починить?

Если вы все же решили провести самостоятельный ремонт антенны телевизора в домашних условиях, вам стоит отталкиваться от подробной пошаговой инструкции. Не следует пренебрегать ни одним из перечисленных пунктов, если вы не хотите совершить каких-либо ошибок или получить не тот результат, на который рассчитываете.

Нет сигнала

Рассмотрим подробнее, что можно сделать в такой ситуации.

  • Если проблема заключается в плохих погодных условиях, телевизор рекомендуется отключить хотя бы на несколько минут. Подобные факторы часто отражаются на качестве приема сигнала. Нередко после повторного включения он может снова появиться. Если же надпись «нет сигнала» никуда не делась после этих действий, дальше ничего делать не нужно.
  • Если дело заключается в сбоях работы ресивера, рекомендуется обратиться за помощью в службу поддержки. Также допустимо зайти в меню вашего телевизора и обновить списки каналов в автоматическом порядке.
  • Если оператор осуществляет работы по профилактике оборудования, то на его сайте должно быть заранее размещено объявление об этом. В таком случае могут не показывать абсолютно все каналы. В подобной ситуации все действия со стороны пользователей бесполезны – нужно лишь ждать, пока не завершатся профилактические работы. После них трансляция продолжится в обычном режиме.
  • Если проблема заключается в поврежденном кабеле, паниковать не стоит. Многие пользователи хорошо знают, как надо правильно зачищать и соединять места разрывов. Если же дефекты более обширные и серьезные, лучше купить новый кабель и поставить его вместо старого, который больше не ищет сигнала.
  • Бывает так, что антенна «ничего не видит», поскольку проблема заключается в неполадках, связанных непосредственно с ней. В такой ситуации целесообразно не терять времени зря и сразу обратиться за помощью к специалистам. Но перед этим можно попробовать перенаправить антенну. Для этого следует заручиться помощью еще одного человека, который будет следить за изображением на экране телевизора во время проведения вами соответствующих манипуляций. Слегка ослабьте зажимы, поверните антенну в одну и другую сторону.

Если неполадку удалось искоренить таким способом, в завершении нужно не забывать обратно закрепить деталь.

Плохо показывает от общей антенны

Разберемся, как нужно поступать в таких ситуациях.

  • Редкое явление – перегруженный канал. Такое случается не так часто, но если вы все же столкнулись с такой неприятностью, вам ничего не останется, как просто немного подождать.
  • Как и в других случаях, причиной мог послужить телевизор, который вы переместили, нарушив кабельное соединение с соответствующим гнездом. Тогда починка окажется очень простой и быстрой – вам всего лишь нужно будет прибегнуть к повторному подключению.
  • Часто к проблемам с трансляцией каналов в таком случае приводят повреждения самого телевизора. Например, если в него попала молния. Для решения проблемы необходимо заменить оборудование.
  • Если вышел из строя усилитель, который ловил нужные сигналы, понадобится или отремонтировать его, или заменить на новый. Если вы не знаете особенностей конструкции этой детали, лучше обратиться к специалистам.

Другие поломки

Нередко пользователи сталкиваются и с другими проблемами, связанными с телевизионными антеннами. Рассмотрим подробнее некоторые из них.

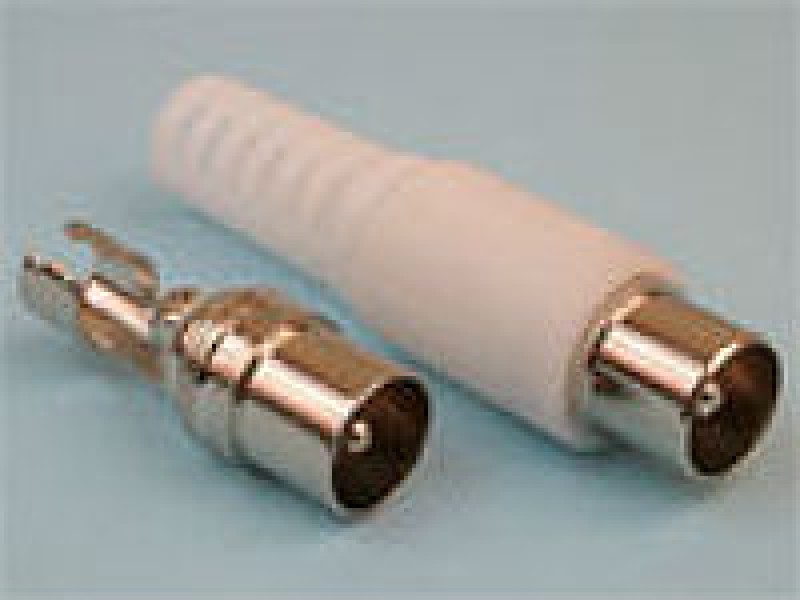

  • Многие люди сталкиваются с серьезным износом штекера. Такая проблема может появиться из-за его долгой или пренебрежительной эксплуатации. Решением подобной проблемы может стать замена испорченной детали.
  • Частая причина неисправной работы телевизионной антенны – дефекты на крепежных участках. В таком случае требуется отключить антенну, аккуратно вырезать поврежденную часть, тщательно зачистить концы, а потом с максимальной аккуратностью провести закрепление. Чтобы место стыка было более надежным и долговечным, можно прибегнуть к дополнительной обмотке изолентой. Проследите за тем, чтобы из-за укороченного кабеля не появилось слишком сильное натяжение провода.
  • Иногда плохая работа антенны может быть связана с проблемами, происходящими на крыше. Так, в зимние сезоны ее обязательно нужно очищать от скопившегося снега, проверяя целостность всех соединений и контактов. Саму антенну также рекомендуется осматривать на предмет появившихся дефектов.
  • Иногда пользователи жалуются на то, что в их телевизоре сильно греется вход для антенны или ее штекер. В таком случае устройству требуется грамотная диагностика. Возможно, на массу попадает напряжение. Если вам не удается точно определить, в чем дело, лучше обратиться к специалистам.

Полезные советы и рекомендации

Если вы решили самостоятельно провести ремонтные работы в отношении телевизионной антенны, то вам стоит прислушаться к некоторым полезным советам и рекомендациям.

  • Осуществляя починку поврежденных деталей (любых), очень важно проявлять максимальную аккуратность и осторожность. Необходимо следовать этому правилу, чтобы вы не нанесли и без того поврежденным деталям еще больший урон.
  • Если вы подозреваете, что пропавший сигнал обусловлен сбоями в работе вашего провайдера, лучше не теряться в догадках и сразу позвонить на его горячую линию и задать все интересующие вас вопросы. Если окажется, что проблема заключается именно в этом и ваши предположения оправдались, то с техникой ничего делать не нужно. Надо только немного подождать.
  • Будьте внимательнее, выставляя настройки вашего телевизора. Часто проблема с приемом необходимого сигнала возникает именно из-за этого. Рекомендуется настраивать домашнюю технику, имея под рукой инструкцию по эксплуатации, которая идет в комплекте со всеми телевизорами.
  • Если во время просмотра телевизора вы заметили, что на экране появилась рябь, поломка и стали доноситься неприятные шумы, это укажет на то, что проблема, скорее всего, скрывается в сломанном ресивере или контроллере. Устранение аппаратных поломок рекомендуется доверять профессионалам.
  • Если проблема приема сигнала телевизионной антенны связана с серьезно поврежденными и сломанными деталями, их лучше всего заменить на новые. Чтобы не ошибиться с покупкой свежих запчастей, рекомендуется отправиться в специализированный магазин и обратиться за помощью к продавцу-консультанту.

О том, как исправить неполадки с антенной, смотрите далее.

Причины поломки и способы их устранения

Выделяют пять основных источников, приводящих к неисправности:

  • от гнезда отошел центральный проводник;
  • не работает штекер;
  • частая смена кабелей от разных источников сигнала;
  • механически расшатанный разъем;
  • неправильные настройки ТВ.

В первом случае инженер производит припаивание проволоки к выступающему контакту. После ее необходимо согнуть, чтобы она уместилась в небольшое отверстие, находящееся на плате тюнера. Оставшуюся часть центрального контакта он аккуратно выпаевает, стараясь не задеть другие детали. Производители не рекомендуют выполнять подобное своими руками: без наличия опыта и необходимых знаний Вы можете окончательно сломать свой телевизор.

Исправление второй поломки возможно только с помощью замены штекера. Владелец может сделать это сам, опираясь на инструкцию по эксплуатации и ремонту.

Заменой всего гнезда чревата ситуация, возникшая из-за частой смены кабелей. В этом случае вся вина полностью ложится на хозяина, который пренебрег правилами эксплуатации техники. Доверить работу стоит мастеру.

Повреждение может возникнуть при трех обстоятельствах:

  • при транспортировке аппарата забыли вытащить штекер;
  • домашние животные часто играют с проводами, в результате чего и происходит расшатывание;
  • дети играли с кабелями.

Специалист отремонтирует гнездо или выполнит его замену. От владельца в такой ситуации потребуется следующее: по возможности оградить детей или животных от прибора. Тем самым Вы не только обезопасите его от возникновения поломки, но и защитите питомцев и малышей от получения травм или удара тока.

И последнее: прежде чем приступать к ремонту, обязательно проверьте, все ли в порядке с настройками телевизора. Бывают случаи, когда из-за сбоев в системе электропитания они «слетают». Такое может произойти и на современных моделях ТВ и более старых образцах. Вернуть их к нужным показателям можно с помощью прилагающейся инструкции.

Как заключить договор купли-продажи?

Договор купли-продажи заключают в простой письменной форме. Но по желанию сторон его…

Подробнее…

Разные статьи

  • «Кирпичное дело»
  • C чего начать заказ окна? Замер, установка
  • Font Barcelona, выбор цвета, фактур и форм.
  • Автоматические пробки, конструкция, назначение
  • Ввод в квартиру, электропитание, распределительные щиты
  • Ввод в частный дом, схемы вводных устройств
  • Вводные и распределительные устройства
  • Возведение фундамента, материалы, технология
  • Возмещение НДС при покупке земельного участка
  • Выбор материала для дома, технология строительства

Популярные

  • Расчет домашней сети, определение мощности
  • Способы соединения проводов, технические требования
  • Выключатели Hamilton, выбор цвета, фактур и форм.
  • Электроустановочные изделия, назначение
  • Монтаж блока из розетки с выключателем
  • Что делать, если сломался телевизионный штекер
  • Розетки, назначение, характеристики, устройство

Самостоятельный ремонт

Прежде чем приступить к устранению неполадки, убедитесь, что дело именно в этой части устройства. Бывает так, что проблемы с каналами возникают из-за самой антенны (особенно у тех, у кого кабельное, а не цифровое подключение). Неблагоприятные погодные условия (дождь, сильный ветер и снегопад), установка нового оборудования (возможно, что соседи подключили новый телевизор, что привело к снижению качества сигнала или его полной потери) — все это может повлиять на работу агрегата. Но если Вы уверены, что нужен ремонт антенного гнезда телевизора, то воспользуйтесь некоторыми советами.

  • Проверьте кабели. Они должны быть целыми (без повреждений или заломов).
  • Осмотрите гнездо. Возможно, что внутри есть признаки расплавлености (запах гари). Если это подтвердилось, то немедленно отключите ТВ от сети и обратитесь за помощью к специалистам.
  • Проверьте настройки. Если они неправильные, установите нужные значения.

Когда Вы убедитесь, что по этим пунктам все находится в норме, то можете попробовать исправить ситуацию (заменить элемент, который сломался), четко следуя установленной последовательности действий:

  • аккуратно, без применения физической силы снимите крышку прибора и расположите плату удобно для процесса пайки;
  • если в приборе имеются конденсаторы, мешающие сделать это, осторожно отогните их;
  • запомните (лучше схематично зафиксируйте) как установлена крышка, чтобы не возникло проблем при дальнейшей сборке прибора;
  • дальше медленно начните припаивать к центральной контактной жиле проволоку, но не забудьте согнуть ее к выступающему соединению, чтобы провести в существующее отверстие, находящееся на плате устройства;
  • в конце паяется центральный контакт, вынимается часть проводника и вставляется новый, исправный разъем (не забудьте завести проволоку в специальный проем) и припаивается тюнер.

Соблюдайте все правила безопасности. Постарайтесь выбрать максимально правильный угол при нагреве проводника, чтобы избежать получение ожогов. Если Вы не уверены в своих силах, то обратитесь к мастеру (это снизит риск травм и доведения техники до состояния непригодности).

Рекомендации по эксплуатации

Чтобы избежать возникновения описанных неполадок, постарайтесь выполнять данные рекомендации.

  • Оградите аппарат от маленьких детей или домашних питомцев. Они непроизвольно могут повредить устройство.
  • При переносе телевизора проверяйте отсоединение всех проводов.
  • Проводите диагностику ТВ раз в шесть месяцев (это поможет заметить дефект до того момента, когда он приведет агрегат к полной неисправности).
  • Следите за его состоянием: протирайте от пыли, не проливайте на него жидкость, а также постарайтесь беречь от повреждений.
  • Старайтесь не подключать к гнезду больше 2-х разных кабелей. Это приведет к тому, что оно быстро расшатается.

Следуя этим простым советам, владельцы обезопасят технику от быстрого выхода из строя. Но если поломка все же произошла, и Вы не можете устранить ее сами, то обратитесь в СЦ «А-Айсберг». Наши сотрудники приедут к Вам в заранее обговоренное время, проведут диагностику и отремонтируют прибор в течение 1-2 часов.

8 (863) 285-44-58

Процесс ремонта антенного гнезда телевизора

Если гнездо оторвалось и переломлен проводник, который расположен в центре, но частично его элемент находится в плате тюнера. Надо аккуратно произвести следующие действия:

  • Снимается крышка устройства.
  • Так повернуть плату, чтобы производить процесс пайки было удобно.
  • Находящиеся вблизи конденсаторы, которые мешают открытию крышки надо отогнуть, так же можно поступить с боковыми полосками расположенными рядом с крышкой, таким образом потянуть ее назад и снять.
  • Следует обозначить метками, как стояли крышки, важно не перепутать, так, как они оснащены контактными ламелями.
  • После снятия закрывающих элементов, приступают к ремонту старого разъема.
  • К центральной контактной жиле припаивают проволоку.
  • К выступающему соединению проволоку перед пайкой изгибают, для проведения в существующее отверстие, находящееся на плате устройства.
  • Оставшийся центральный контакт тщательно выпаивается очищенным паяльником. Надо все делать аккуратно во избежание залития оловом близ расположенных деталей, следить за тем, чтобы не произошел их сдвиг.
  • Перед процессом запайки, осматривается очень внимательно место, где устанавливается проводник, как правило, там впаяны планарные элементы.
  • Важно правильно выбрать угол при нагревании проводника, чтобы не прикасаться к печатной площадке.
  • Далее аккуратно вынимается элемент проводника, это делается при помощи пинцета.
  • Затем вставляется обновленный разъем, проволока при этом заводится в специальный проем на плате устройства.
  • Далее припаивается тюнер к телу гнезда, затем основной проводник.

Если нет желание ремонтировать бывшее в употреблении разъемы, то можно его заменить на новое изделие (где целый центральный проводник). Иногда на фланце, в точке впаивания основания гнезда бывает выступ, в некоторых случаях его необходимо спилить.

Нужен ли антенный усилитель?

Вопрос о приобретении антенного усилителя встает, когда потеря сигнала становится системной.

Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».

Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой

При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.

Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов. Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания

У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.

В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.

Антенщик, ремонт антенны в Москве | Услуги

Добрый день!

Предоставляю услуги в следующих направлениях качественно и недорого:
-замена телевизионного разъёма
— ремонт антенны
— заменить телевизионный кабель к 1 телевизору
-заменить телевизионный кабель к 2 телевизорам
-заменить телевизионный кабель к 3 телевизорам
-Замена разветлителя ISV
-Прокладка кабеля
— Скрытый монтаж
-Ремонт общий антенны
-Заменить старый антенный кабель на новый
— Устранение помех
— Настройка спутниковой тарелки/ антенны
— Наращивание кабеля/провода
-Сверление отверстий для кабеля
— Повесить телевизор
— Ремонт перебитого кабеля
-Прокладка кабеля по квартире
-Подключение антенны к телевизору
— Установка и диагностика телевизионных розеток
— Настройка каналов на тв
— Ремонт антенного кабеля.
— Повесить проектор
— настроить проектор
— Повесить экран для проектора
— Настройка одного изображения на все телевизоры
— Провести кабель от щитка

Настройка триколор нтв + телекарта

-Выезжаем по Москве и Московской области в день обращения
РАБОТАЕМ ПО ВСЕЙ МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ

Имеется при себе весь материал и профессиональное оборудование для работы с общегородской антенной и спутниковыми тарелками

теги:

ремонт антенны, заменить штекер , заменить разьем, заменить разъем , заменить штекер тв, заменить тв кабель, убрать тв кабель, настроить антенну, настроить телевизор, починить антенну, заменить разветвитель, заменить делитель, подключить в щитке, установить антенну, консультация, замена усилителя, прокинуть кабель до телевизора , отремонтировать кабель, перебит кабель , поставить бочку, сделать тв соединение, отремонтировать тв разетку, подключить телевизор к розетке, нет сигнала, устранение неполадок с антенной, изображение распадается на кубики, настроить триколор, настроить триколор , настроить нтв+, настроить НТВ плюс, настроить МТС, настроить телекарту, настроить тарелку, настроить спутниковую тарелку, замена конвектора, заменить конкевектор, установка спутниковой тарелки, установка триколор, установка нтв+,пробросить кабель от щитка, диагностика неполадок

Как правильно соединить антенный кабель между собой без потери качества

Для самостоятельного восстановления телевизионной сети необходимо знать, как соединить антенный кабель, какие детали и инструменты требуются для подобного ремонта и в какой последовательности производятся такие работы. Ответы на эти вопросы приводятся в данной статье, они позволят читателям освоить технологию восстановления и подключения антенного провода, не прибегая к услугам профессионалов.

Можно ли присоединить телевизионный кабель своими руками без потери качества

Для корректного присоединения телекоммуникационного провода коаксиальным шнуром следует прибегнуть к одному из перечисленных ниже способов:

  • Приобрести штатный удлинитель стандартной длины, с помощью которого можно увеличить протяженность антенного кабеля до 20 метров;
  • Применить специальные F-гнезда, позволяющие подключать антенные провода без спайки;
  • Современные технологии позволяют удлинять несколько проводов одновременно с использованием сплиттеров;
  • Выполнить спайку проводов между собой для создания неразрывного соединения.
Присоединение антенного провода

Также следует уделить особое внимание выбору правильного коаксиального шнура, поскольку антенный провод имеет сопротивление в 75 Ом. Внешняя оплетка должна обладать предельной эластичностью, так как это свойство позволит ей и не ломаться на сгибах. Кроме того, во избежание потери качества изображения необходимо приобретать изделия, имеющие плотную внутреннюю оплетку для гарантированного приёма устойчивого непрерывного сигнала.

Обратите внимание! Диэлектрик, выполняющий функцию изолятора, должен быть изготовлен из полиэтилена и фольги, чтобы не допустить сбой сигнала из-за внешних помех при эксплуатации. Сердечника кабеля может быть выполнен из меди, алюминия или стали. Параметры настройки частотного сигнала должны иметь низкие показатели.

Соединение кабеля без потери сети

Чем соединить кабели

Удлинение, соединение и подключение современных антенных кабелей выполняется при помощи специальных F-гнезд и сплиттеров заводского изготовления. В первом случае, чтобы соединить несколько проводов с использованием переходника, требуется приобрести несколько штекеров накрутки и переходников F-типа. Перед тем, как ремонтировать повреждённый элемент, необходимо прорезать экран кабельной оплетки острым лезвием, чтобы оголить сердечник. После этого необходимо отогнуть в обратную сторону алюминиевый экран и фольгу с плетением из тонкой медной проволоки.

Далее нужно аккуратно удалить пластиковый изолятор, для чего потребуется надрезать изоляцию в центральной части изделия. По завершении этой процедуры, заранее подготовленный штекер устанавливается поверх воротника из фольги и фиксируется посредством принудительного устройства резьбы на мягком материале кабеля, а металлический сердечник обрезается таким образом, чтобы он выступал за пределы металлического наконечника штекера не более, чем на 5 мм. На головку штекера устанавливается проводниковый элемент заводского исполнения, идущий в комплекте со стандартным соединением.

По окончании всех работ получается антенный провод требуемой длины с надёжно зафиксированным штекером для подключения в антенное гнездо.

Подсоединение с использованием F-разъёма

Во втором случае для удлинения кабеля потребуется сплиттер — устройство, созданное для равномерного распределения входящего сигнала. Конструкция данного устройства аналогична штекеру, и порядок его установки в точности повторяет описанный выше процесс. Стоит только указать, что благодаря сплиттеру можно не только удлинить провода, но также подключить их к нескольким приёмникам телевизионного сигнала. Все изделия также фиксируются через переходник с резьбовым соединением.

Подсоединение со сплиттером

Как правильно соединить

Отвечая на вопрос, как правильно соединить телевизионный кабель между собой, стоит указать, что зафиксировать стыковочный узел антенных кабелей можно с помощью обычной скрутки. Применять данный способ следует только если нужно обеспечить быструю подачу сигнала на ТВ-экран при отсутствии под рукой разъема либо специального паяльника. Вне зависимости от качества работ, метод скрутки вызовет помехи при эксплуатации, что неминуемо приведёт к потере качества изображения, поэтому наращивать провода подобным образом специалисты рекомендуют только при отсутствии заводских переходников.

Метод скрутки напоминает стандартную спайку сердечников проводов без использования термического воздействия. Два оголённых сердечника укладываются на рабочую поверхность параллельно друг другу. Первым делом изолируется фольгированная сетка при помощи ПВХ ленты, после чего металлические части скручиваются между собой, создавая неразрывное соединение.

Правильное подсоединение антенного кабеля

Как починить антенный кабель

Каждый кабель телевизионной антенны состоит из центральной жилы с полипропиленовой изоляцией, алюминиевого фольгированного экрана, наружной оплетки и полиэтиленовой брони. Последние две составляющие изделия требуются для защиты кабеля от механического действия и образования коаксиальной структуры, не допускающей непредвиденные разрушения. Учитывая такой состав соединителя, необходимо тщательно скрутить каждую соединяемую часть перед тем, как спаять их между собой. Далее потребуется использование гнезда, сплиттера, фирменного удлинителя, пайки или обычной скрутки с целью увеличения TV провода, его ремонта и подключения к антенной сети.

Ремонт своими руками

 Какие бывают ошибки при соединении антенных кабелей, и как их не допустить

Наиболее распространённые ошибки при кабельном соединении, подключении и ремонте возникают во время сопряжения проводов скруткой. Иногда мастера скручивают жилы с разнородными металлами, чтобы объединить их в единую цепь. В таком случае сплавы с различными химическими свойствами вступают в сложный электролиз и разрушаются. В результате, провода окисляются, нагреваются и выгорают, что приводит к полной потере сигнала, а в некоторых случаях и к выгоранию проводника.

Обратите внимание! Подобные ошибки часто случаются при спаивании, так как при работе с канифолью и оловом можно залудить проводник и соединить его с алюминием, это приведёт к некачественному соединению.

Неправильное подсоединение контактов

В целом, срастить или отремонтировать антенный кабель своими руками без потери качества сегодня довольно просто. Данную работу можно выполнить при помощи F-разъемов, сплиттеров и методом скрутки, не прибегая при этом к высокотехнологичной спайке. Для того, чтобы починить или припаять провод, необходимо следовать простой пошаговой инструкции, представленной выше.

Как исправить сломанный коаксиальный кабель

Если вы недавно обнаружили, что сломался коаксиальный кабель, у вас может возникнуть соблазн выложить деньги на покупку нового. Что ж, не волнуйтесь, потому что, имея под рукой удобное руководство и подходящий набор инструментов, ремонт сломанного коаксиального кабеля вполне под силу любому домашнему мастеру. Поэтому, прежде чем вытащить кошелек и отправиться за новым кабелем, прочтите его и попробуйте починить сломанный коаксиальный кабель.

Шаг 1 — Наклейте жидкую электрическую ленту

Если ваш кабель получил лишь незначительные повреждения, его, вероятно, можно исправить простым наложением жидкой изоленты. Если изоляционное покрытие вашего кабеля было повреждено, но линия кабеля осталась невредимой, используйте кисть, чтобы аккуратно нанести жидкую изоленту на поврежденный участок. После того, как поврежденный участок будет достаточно покрыт, дайте жидкой изоленте достаточно времени, чтобы высохнуть, после чего на вашем кабеле будет свежий слой изоляции.

Кроме того, если конец кабеля, который подключается к вашему телевизору, поврежден, вы можете просто открутить его, убедившись, что кабель был отсоединен, и заменить его новым концом, который можно закручивать против часовой стрелки. Это одна из самых распространенных проблем, с которыми люди сталкиваются с кабелями.

Шаг 2 — Удалите поврежденную область кабеля
