Монтаж торцевых планок на кровлю из металлочерепицы

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования.

Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Толщина металла, применяемого для изготовления торцевых планок, обычно до 0,55 мм.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

При стыковке сопрягающихся по длине планок учитывайте необходимость выдерживать нахлест — он должен быть как минимум 50 мм. Для улучшения герметизации в месте сопряжения с листами металлочерепицы следует положить специальный уплотнитель.

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

После установки торцевой планки на крышу металлочерепицы осуществите монтаж других элементов. Обязателен к выполнению монтаж конька металлочерепицы. Т.к. он является значимым элементом крыши, который обеспечивает ее вентиляцию.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Видео о торцевой планке для кровли из металлочерепицы

В видео показан монтаж кровельных торцевых планок.

Планка торцевая для металлочерепицы: назначение и порядок установки

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

• карнизная;
• торцевая или ветровая;
• коньковая;
• планка примыкания для металлочерепицы.

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

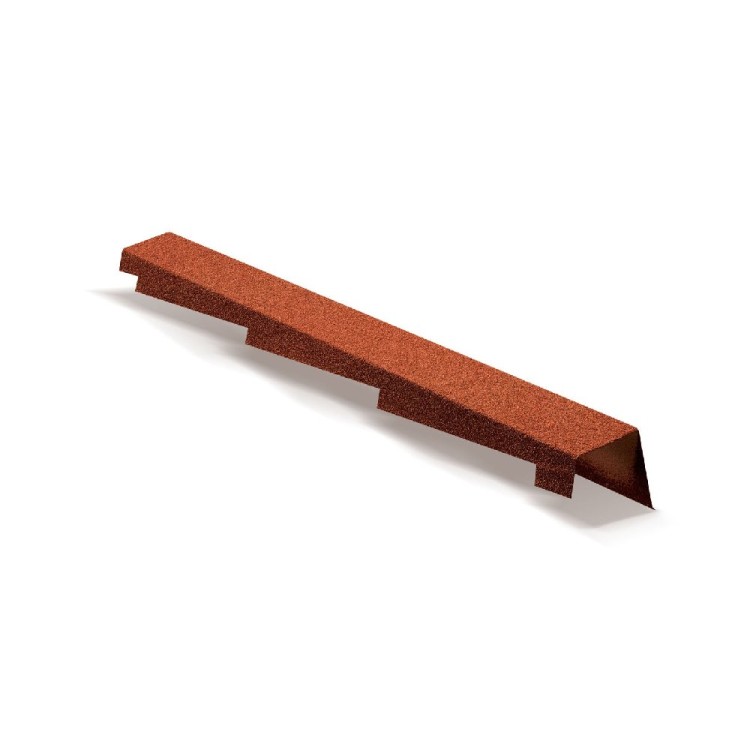

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм.

Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

Типовые размеры планки торцевой

Статья по теме:

Установка торцевой планки для металлочерепицы

1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки при монтаже кровли из металлочерепицы

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет! При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет! Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

как крепится, видео монтажа по шагам

В сложной конструкции кровельного пирога ветровой элемент относится к доборным, выполняющим одновременно функцию декоративного завершения отделки. Монтаж черепицы подразумевает организованную вентиляцию в полостях обрешетки без возможности прямого попадания туда осадков, пыли и мусора, переносимых потоками воздуха. Устанавливаемая торцевая планка для металлочерепицы имеет такой же цвет и крепление, как и основная крыша, поэтому органично вписывается в общий дизайн постройки.

Оглавление:

1. Какие задачи выполняют рейки?
2. Разновидности реек
3. Особенности монтажа
4. Этап подготовки и список инструментов
5. Полезные рекомендации
6. Возможные ошибки

Назначение планки на торце черепицы

Финишное покрытие плоскости крыши обрамляет по торцам ветровая доска, уже по названию которой определяется ее главное назначение. Ее задачи:

• предотвратить неограниченный доступ влаги к материалам обрешетки, паропроницаемым и гидроизоляционным пленкам, утеплителю, тыльной стороне черепицы;
• независимо от погодных условий создать микроклимат в пироге, способствующий долговременной эксплуатации всех его составляющих, включая крепеж;
• закрыть торцы конструкции от поднимающего кровлю усилия, создаваемого воздушными потоками;
• устранить щели, через которые в полости под настилом проникнут мелкие животные, птицы и насекомые.

У крыши из шифера торцы закрывают досками, при закупке штампованного профиля планка для металлочерепицы заказывается в комплекте, если заранее рассчитать ее размер. В строительных магазинах наиболее часто встречаются угловые профили длиной 2 м с шириной сторон 90×150 и 40×60 мм.

Можно монтировать торцевую панель, сделанную своими руками из листов алюминия или стали. Их следует раскроить и изогнуть деревянной (резиновой) киянкой на бруске. Долговечность ветровой защиты будет на порядок ниже, так как она не прошла специальную обработку и покрытие антикоррозийным слоем. Все, что можно сделать – это покрасить составом для наружных работ в цвет, который имеет черепица.

Материал изготовления реек

На покрытие из металлочерепицы крепится ветровая рейка. Основа из стального листа толщиной 0,4–0,5 мм в заводских условиях обрабатывается слоем цинка и антикоррозийной полимерной защитой. В ассортименте представлены профили различного габарита и цвета, поэтому несложно подбирать планку под индивидуальную конструкцию крыши.

Более высокую стоимость имеют изделия из алюминия. Их преимущество заключается в малом весе и устойчивости к коррозии в местах, где при монтаже нарушен защитный слой (обрезка по размеру, сквозное крепление).

Самым бюджетным вариантом будет пластик (ПВХ). Он совершенно не реагирует на повышенную влажность, но может потребовать замены уже через несколько циклов зима-лето (полимер плохо переносит перепады температуры). Еще один недостаток – малая механическая прочность, легко повредить неосторожным ударом при установке или в процессе эксплуатации.

Нюансы технологии крепления

В состав работ входит:

• расчет количества материала;
• заготовка комплекта ветровой защиты и инструмента;
• нарезка по размеру и монтаж.

Крепление планки начинается после установки карнизов и настила черепицы. Задача, которую выполнит прикладываемая по торцу доска – плотно закроет все щели и просветы краев обрешетки.

Подготовка к монтажу кровли

Производители доборных элементов к черепице выпускают ветровые планки для металлочерепицы длиной от 0,5 до 2 м. Горизонтальная плоскость запускается до 2 волны профильного покрытия и имеет минимальный габарит 150 мм. Эти значения включаются в расчет количества и габаритов материала. По мере наращивания длины продуктивно используется 1,9 м детали, из стандартного размера (2 метра) 0,1 м уходит внахлест. Метраж округляется по количеству единиц изделия на каждый торец в большую сторону (обрезки).

Саморезы (оцинкованные, с широкой шляпкой под резинку) реализуют упаковками, но лучше знать исходное их число. Максимально допустимый шаг, обеспечивающий жесткость при сильном ветре, составляет 0,8 м. Запас шурупов предполагают 10-15 % в зависимости от сложности формы периметра.

Для того, чтобы ветровая рейка равномерно и плотно фиксировалась в заданной плоскости, на торцы обрешетки набивают деревянный брус сечением 40×40 мм, в который входит крепеж. Его количество посчитать просто, на основании измерений рулеткой, лазерным дальномером.

Список необходимого инструмента, которым придется обрабатывать и монтировать материал, представляет собой следующий набор:

• Приспособления для резки планки. Пользуются ножницами по металлу, лобзиком или болгаркой (если это разрешено инструкцией производителя). При небольших объемах металл допустимо рубить плоской отверткой и молотком (киянкой).
• Шуруповерт (аккумуляторный). Завернуть большое количество саморезов быстро, правильно выдержать угол их наклона при помощи ручной отвертки – трудная работа.
• Мерительный инструмент, карандаш/маркер для разметки резов.

В подготовку входит обработка антибактериальными составами и противопожарными пропитками всех деревянных деталей, включая брус и доступные части обрешетки.

Что учесть при монтаже?

Для получения ровного ребра нужно убедиться в качественном креплении края кровельного материала, разместить при необходимости дополнительные фиксаторы в проблемных местах. Далее начинают установку, уделяя внимание таким контрольным моментам:

1. Определяют оптимальное положение бруса. Для этого на свое место прикладывается планка для металлочерепицы и отмечается осевая линия, по которой будет располагаться ее крепеж. Разметка совпадет с серединой деревянной рейки, которую прочно присоединяют гвоздями или шурупами.

2. Монтаж начинают от конька, последовательно спускаясь к карнизу. Это предохраняет стыки от затекания дождевой или талой воды. Шаг между саморезами выбирают пропорционально креплению черепицы в пределах от 20 до 30 см, чтобы рейка имела гармоничный внешний вид. Укладка элементов внахлест обязательна.

3. Наложение на карнизную доску составляет 0,5 м и фиксируется только гвоздями.

4. Вкручивают шурупы под углом 90° к плоскости торца до полного прижимания резинового кольца, но без прогиба материала. Для повышения прочности крепеж в вертикальной и горизонтальной плоскости чередуют в шахматном порядке.

5. Стыки заделывают водостойким герметиком для наружных работ. На край у карниза ставят заглушку.

Чтобы ветровая доска со временем не стала издавать дребезжащие звуки при порывах ветра, под нее достаточно заложить уплотнитель.

Ошибки

Обращают внимание на такие моменты:

• позиционирование крепежа под острыми углами приводит к вздутию, короблению плоскости детали из-за разного натяжения тонкого материала;
• начальная рейка плотно соединяется с гребнем крыши для герметичности стыка, по длине – с самой высокой точкой волны кровли;
• детали с поцарапанным, растрескавшимся антикоррозийным покрытием нужно заменить или (при невозможности) закрыть водостойкими красками, герметиком от доступа влаги к стали;
• экономия на резиновых шайбах под саморезы снижает срок службы всего кровельного пирога;
• доборные элементы лучше приобретать у того же производителя, что и черепицу – тогда совпадет размер и цветовой оттенок, будут действительны гарантийные обязательства на продукцию.

Стоимость изделий напрямую зависит от их качества, использованного при производстве сырья, и определяет долговечность эксплуатации при выполнении всех рекомендаций по монтажу.

Ветровая планка — размеры, монтаж ветровика на крышу

Все чаще в качестве кровельного материала потребители выбирают профнастил или металлочерепицу. Они просты в использовании, не потребуют от вас особых навыков при монтаже. Но так как материал достаточно легкий, то он может легко деформироваться под действием сильных порывов ветра. Чтобы этого не произошло необходимо установить ветровую планку на крышу. Которая будет защищать подкровельное пространство от попадания атмосферных осадков и мусора.

Содержание

1. Основные разновидности

2. Размеры планки

3. Монтаж ветровой планки профнастила

4. Установка фронтонной планки на крыше, покрытой металлочерепицей

5. Правила установки ветровой планки на кровлю, покрытую ондулином

6. Установка ветровой планки для мягкой кровли

7. Декор в оформлении планок

8. Видео

Ветровая планка относится к доборным элементам кровли, которые устанавливают на завершающем этапе устройства крыши. Данное приспособление позволяет минимизировать воздействие сильных боковых порывов ветра, а также защитить подкровельное пространство от попадания насекомых, птиц, сухой листвы, образования грибка, появления мха и выветривания. Кроме того, такая конструкция позволяет создать особый микроклимат под крышей, не зависимо от того какой кровельный материал используется при этом.

Основные разновидности

Ветровая планка устанавливается по всему периметру кровли. В зависимости от ее расположения выделяют:

• фронтонная – защищает боковые свесы крыши, чтобы осадки не попади под скат кровли;

• карнизная – монтируется непосредственно по краю крыши, перед водостоком;

• коньковая – соединяет между собой два ската кровли.

Ветровая планка должна быть изготовлена из того же материала что металлочерепица, профнастил, либо можно использовать в качество более дешевого аналога листы оцинкованной стали.

Размеры планки

Ветровая планка относится к дополнительным кровельным элементам, поэтому ее необходимо заказывать дополнительно у производителей металлочерепицы, профнастила. Расчет производят в соответствии с параметрами. Планка выпускается производителями кровельных материалов стандартного размера — 2 метра. При этом эффективная длина составляет 1,9 метра, а ширина — 90х150 или 40х60 мм.
Узкие планки используют при обустройстве плоских крыш, где кровельный материал не имеет волны. Во всех остальных ситуациях используют планку широкого размера.

Монтаж ветровой планки профнастила

Процесс установки ветровой планки можно произвести самостоятельно по окончанию укладки основного кровельного покрытия. Предварительно делается расчет необходимого количества материала учитывая эффективный размер материла. Процесс установки начинается с торцевой стороны, где к обрешетке крыши крепится доска, на которую и будет непосредственно устанавливаться торцевая планка. Для крепления используют специальные саморезы, которые располагают на расстоянии 40 см друг от друга. Укладывают материал внахлест, при этом монтаж производят снизу-вверх.

Важно: размеры планки должны быть одинаковыми по всему периметру кровли, в противном случае конструкция не сможет выполнять возложенные на нее обязательства, а именно предотвращать деформацию материала и обеспечивать надежную защиту от влаги.

Важно: по краям планок необходимо устанавливать специальные заглушки, а все стыки дополнительно обрабатываются герметикам.

Установка фронтонной планки на крыше, покрытой металлочерепицей

Прежде чем приступить к установке фронтонной планки, необходимо произвести установку всей металлочерепицы, карнизов и водостоков. Монтаж торцевой планки осуществляют на одну волну выше от уровня обрешетки. Для лучшей герметизации используют специальный уплотнитель. Крепление осуществляется саморезами, которые соединяют между собой планку и металлочерепицу, тем самым делая карниз на фронтоне более прочным. В среднем уровень нахлеста равен 50 см.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Установка ветровой планки для мягкой кровли

Прежде чем приступить к монтажу торцевой планки на мягкой кровли необходимо проделать ряд подготовительных работ. Планка для карниза должна быть установлена прежде чем закрепят крюки для водостока. Торцевая планка может быть установлена только, после того как будет уложен весь кровельный материал. И представляет собой лист оцинкованной стали покрытый для защиты слоем полимера.

Важно: следует уделить особое внимание перекрытию углов, чтобы получилось единое целое.

Декор в оформлении планок

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

ВИДЕО

Добавить комментарий

как крепить торцевую планку для мягкой кровли, на крышу, покрытую шифером, и из поликарбоната?

Монтаж ветровой планки может производиться с использованием профиля вариабельного вида: для каждого типа покрытия выпускается отдельный вариант. Таким же разнообразием отличается и материал изготовления. От тщательности его подбора, способности выдерживать механические и температурные воздействия, устойчивости к ультрафиолету зависит прочность крыши. Различают несколько видов ветровых планок: целесообразность установки каждого зависит от кровельного материала, использованного владельцем строения для увенчания дома.

Какие инструменты и материалы понадобятся?

На этот вопрос нет универсального ответа, поскольку кровля дома монтируется из разных материалов. Например, для крыши из профнастила потребуется шуруповерт с аккумуляторной батареей (для крепежа), ножницы или пила-болгарка с диском для резки металлического листа, измерительные инструменты (рулетка и строительный уровень), специальный крепеж.

Стандартно для каждого типа перечисляются те же инструменты, которые понадобились при покрытии крыши, но иногда в этом списке есть небольшие вариации.

• Ветровая планка для битумной черепицы потребует наличие инструментов для резки металла. Кроме дисковой пилы, используют ножовки, ножницы, дрель, электролобзик, гвозди по дереву для кровли (саморезы подходят, но только цветные и с резиновыми уплотнителями).

• Для монтажа на металлочерепице работникам потребуются шуруповерт (аккумуляторный или сетевой), инструменты для резки металла, подручные средства попроще в виде плоской отвертки, молотка и киянки из дерева. Крепеж предпочтительнее оцинкованный, не подверженный коррозии.

• Для крыши из профлиста достаточно шуруповерта и ножовки по металлу, герметика и саморезов с уплотнителем из резины соответствующего диаметра. Никаких специальных инструментов не требуется.

Выбирая тип кровельного материала, нужно учитывать список необходимых инструментов, соотносить свои навыки их использования при резке металла, металлочерепицы или профлиста.

Возможно, доверить этот процесс мастерам, покрывающим крышу, будет проще и выгоднее, чем заниматься доделками общего проекта самостоятельно.

Как крепить на мягкую кровлю?

Под этим видом кровли подразумевают несколько вариантов мягкого покрытия: из гибкой черепицы, холста с битумной пропиткой, базальто-крошковым покрытием. Готовые куски нарезанного материала могут быть в продаже разной формы – от прямоугольника до шестиугольника с надрезами. Доборные элементы к этой крыше обязательны, и ветровая планка – только одна из частей, входящих в состав основного комплекта, изготовленного из специальной кровельной стали.

Гибкая черепица отделывается металлическими коньками, аэраторами, снегозадержателями и уголками, поскольку изготовить такие детали из стеклохолста, пусть даже пропитанного битумом, невозможно. Назначение частей из металла двойное: защитное и декоративное, поэтому соблюдение всех тонкостей имеет значение и для внешнего вида строения, и для его сохранности. Монтируются капельник, карнизная, торцевая или фронтонная, ветровая планки и элемент примыкания.

Фронтонная планка бывает в продаже с односторонним или двусторонними загибами. Процесс монтажа ветрового уголка производится в определенной последовательности:

• снизу, по направлению к коньку, предварительно сделав обрешетку из пиломатериалов или фанеры;
• располагая специальные гвозди в шахматном порядке на расстоянии от 12 до 15 см;
• забивая их не до полного утопления по краям, предупреждая образование волн на поверхности мягкого кровельного материала;
• основное количество крепежных элементов вбивают, пока полотно держат гвозди по краям металлической детали, а затем вынимают не полностью забитые, выполняющие роль фиксаторов.

Соблюдая последовательность, монтажники не встретят больших затруднений, поскольку монтаж производится на деревянную обрешетку.

Единственное затруднение – опасение повредить полимерное покрытие на металле, поэтому не используются инструменты, в ходе работы которых вероятно появление искр.

Установка на металлочерепицу

Частный дом – это общее понятие, вариабельной конструкции, габаритов и этажности. Изготовление уголка можно произвести самостоятельно из стального или алюминиевого листа, но на строительном рынке можно отыскать торцевую планку, отвечающую особенностям конкретной крыши. Она устанавливается проще, покрыта защитным слоем, есть в разных расцветках, поэтому можно подобрать органичную составляющую под выбранный ранее цвет металлочерепицы. Готовые изделия отличаются довольно демократичной стоимостью, в некоторых местах делают нарезку нужной длины.

Монтаж начинается только после окончательного завершения оборудования кровли и проводится по отработанному на практике алгоритму.

Крепление деревянного бруса, обработанного специальными пропитками, производится к обрешетке, и тут предпочтительнее кровельные гвозди, хотя иногда используются и саморезы подходящей длины.

1. После предварительной примерки, убедившись, что металлическая деталь заходит на черепицу и закрывает брус, производится крепление панели к прибитой деревянной части.
2. Прикрепить нужно саморезами, используя подходящий инструмент. Их закручивают по восходящей, направляясь к коньку по металлической планке, непременно с боков и сверху.
3. Количество зависит от габаритов крыши и параметров планки, с соблюдением расстояния примерно 25 см. На концах тем же крепежом закрепляют заглушки.

Окончательно готовым считается узел, в котором плотно закрыты все стыки. С этой целью применяется самоклеящийся уплотнитель или специальный герметик для крыши. Покрытие шляпок саморезов специальной краской убережет их от коррозии, а значит, и пиломатериал под ними будет служить дольше.

Как установить под профлист?

Инструкция по монтажу несложная в отличие от крыши из этого материала, где нужны профессиональные навыки. Работу домашних мастеров облегчит проведение замеров и подбор стандартных габаритов доборных элементов, которые в ассортименте есть на строительном рынке или в супермаркете стройматериалов. Процесс монтажа несколько отличается от привычной последовательности действий, поскольку карнизная планка устанавливается до оборудования водостока и кровельного профнастила:

• поднимая гидроизоляционную пленку с обрешетки, ветровую планку крепят саморезами на расстоянии 30-40 см от края до края;
• нахлест должен быть не менее 50 мм, к нему впоследствии будут прижиматься кровля и водосточная труба;
• после окончания работы с шуруповертом приподнятую пленку опускают на фасонный элемент.

Их ширину подбирают по особенностям климата и типа крыши (плоской или скатной).

Иногда конфигурация крыши не позволяет использование планки стандартных размеров, тогда их заказывают индивидуально. Фронтонную планку устанавливают на финишном этапе, прикрепляя необходимый защитный элемент к торцевой доске и обрешетке специальными саморезами с амортизационной шайбой. Подбор размеров тоже индивидуальный, по уже имеющимся параметрам.

Монтаж на шиферную крышу

Установка кровли из шифера, традиционного материала, несколько вышедшего из категории общего применения, не означает, что торцевая планка не требуется. На видео – пример использования оцинкованной стали для этой цели.

В разных источниках под шифером понимают металлочерепицу, хотя стандартное значение термина – материал из асбестоцемента или сланца.

Закрепить в этом случае правильно можно по тем же принципам, но с учетом специфики кровельного материала – натурального, асбестоцементного, битумного (ондулина), резинового или фиброцементного. Листы бывают плоские и волнистые, разной текстуры, и все это нужно учитывать, подбирая способы крепления и инструменты. Специалисты допускают применение планки из металла, сплавов или специально изготовленных для перечисленных видов материалов. Главное – правильно подобрать метиз, отвечающий и крыше, и материалу изделия, обозначенного в прейскуранте общеупотребительным термином «шифер».

Об использовании ветровой доски из оцинкованной стали для шиферной крыши, смотрите в следующем видео.

Правила крепления для крыши из других материалов

Ондулин (второе название еврошифер) крепится, как и большинство кровельных материалов, на обрешетку из деревянного бруса. Для прикрепления к ней используют специальные гвозди (есть новые варианты и уже привычные – с монолитной или специальной шляпкой). Установка фронтонной планки производится на обрешетку, с нахлестом в 10 см и более, чтобы герметизировать примыкание или обвести выступ применяют специальный фартук.

Поликарбонат – прекрасный современный материал с полезными свойствами, в котором специфика оборудования ветрового уголка зависит от того, какую разновидность предпочел для собственного дома его владелец. Есть сотовый и профилированный, монолитный, с его многочисленными вариациями по структуре, размеру и расцветкам. Для поликарбоната используются специальные доборные элементы.

Они защелкиваются на основаниях листов в пазах, оборудованных в листовом стыке (разъемный профиль), или крепятся специальными саморезами в образовавшихся при монтаже поликарбоната зазорах.

Масса получаемых преимуществ не исключает сложности в подборе нужного инструмента, использования при герметизации торцов гермо – и перфоленты, обработки стыков и торцов герметиком.

Еще больше информации о монтаже ветровой планки смотрите в следующем видео.

размеры ветровых экземпляров, монтаж и крепление

Кровля является важным элементом каждого дома. Эта конструкция выполняет защитную функцию, предотвращая разрушение внутренних материалов под воздействием воды и перепадов температур. Качество данной системы зависит не только от кровельного материала, но и вспомогательных элементов. Одним из таких изделий является ветровая планка, устанавливаемая на всех видах скатных крыш. Рассмотрим ее особенности, разновидности и способы крепления.

Особенности и назначение

Металлочерепица – достаточно популярный кровельный материал. Он используется все чаще, так как отличается практичностью, долговечностью и уникальными декоративными качествами. Обязательным элементом таких конструкций является ветровая планка. Ее используют для металлочерепицы и других кровельных материалов.

Планка представляет собой металлическую плоскую пластину, которую устанавливают на торцевых поверхностях кровельного покрытия. Существуют разновидности, которые имеют Г-образную форму. Она позволяет немного ускорить и упростить монтаж изделия.

Ветровые планки решают несколько основных задач, к которым относят защитную и декоративную функции. Данные конструкции предотвращают попадание влаги под листы металлочерепицы. В закрытые торцы не попадает ветер, который может создавать дополнительную нагрузку на листы. Это позволяет продлить срок службы всего кровельного пирога.

Планку выбирают под цвет металлочерепицы, что позволяет придать кровле красивый внешний вид. Выбор определенного оттенка способствует поддержанию визуальной целостности конструкции.

Ветровые планки применяют только на скатных кровлях. Если конструкция выполнена из бетона, тогда в ее использовании нет необходимости.

Разновидности

Конструкция такого изделия отличается простотой. Многие производители металлочерепицы предоставляют возможность приобрести ветровые планки сразу с кровельным материалом. Ветровые планки для металлочерепицы применяют в различных местах кровли. В зависимости от их места крепления выделяют 2 вида планок.

Карнизные

Крепление этих элементов осуществляется на защитной доске, которая называется лобовой. Карнизные планки предотвращают попадание влаги непосредственно под металлочерепицу. Так минимизируется риск возникновения коррозии изнутри при частом образовании конденсата.

Торцевые

Фронтонные конструкции устанавливают непосредственно на боковых поверхностях кровли (вдоль скатов). Основным предназначением их является защита кровли от сильного ветра. Для усиления такой системы их дополняют деревянными элементами, которые располагаются под ними.

Оба этих элемента являются практически идентичными. Иногда они могут немного отличаться по форме или размеру.

При покупке торцевых планок следует обращать внимание на ширину сторон уголка. Чем они шире, тем лучше изделие будет лучше сопротивляться внешним нагрузкам.

Технические характеристики

Ветровые планки представляют собой тонкие листовые изделия простой формы. Применяются они практически для любых видов кровельных систем. Надежность такой продукции зависит в большинстве случаев от материала, из которого ее получают. Сегодня на рынке представлено несколько видов планок.

Металлические

Зачастую изготавливают их из тонколистовой стали. Данный материал легко поддается обработке. Получают планки на специальных прокатных станках, способных придавать им нужную форму. Иногда на рынке можно встретить варианты из алюминия. Они не пользуются популярностью, так как этот металл довольно дорогой. Металлические защитные системы плохо противостоят воздействию влаги, поэтому их все покрывают специальными защитными красками и растворами.

Пластиковые

Основным сырьем для изготовления ветровых планок является поливинилхлорид. Он отличается высокой стойкостью к ультрафиолету. При этом материал оптимально легкий. Но пластик не так долговечен, как металл, он не способен выдерживать высокие нагрузки. К таким системам не рекомендовано крепить тепловые кабели, так как при перепадах температуры поливинилхлорид постепенно теряет свои первоначальные свойства.

Размеры

Ветровые планки сегодня выпускают, согласно современным стандартам. Ширина одной стороны подгоняется под размеры бруса. Поэтому это значение варьируется в диапазоне от 15 до 30 см в зависимости от производителя и назначения. Толщина листа не превышает 1-2 мм, чего вполне достаточно для решения самых сложных задач. Если вам нужны изделия нестандартной формы и габаритов, можно заказать их непосредственно у производителя. Однако разрабатывать определенные модификации они будут только при значительных объемах продукции.

Технология монтажа

Установка ветровых планок – простая операция. Чтобы получить надежную конструкцию следует придерживаться простых правил:

• Карнизные планки нужно крепить непосредственно перед укладкой металлочерепицы. Это важно, так как кровля после монтажа полностью перекрывает опорный брус. Получить доступ к нему уже будет невозможно.
• Ширина планок подбирается под размеры древесины. Желательно, чтобы эти элементы полностью закрывали отверстия, предотвращая попадание влаги.
• Торцевые планки монтируют после укладки кровли. Эти элементы располагаются поверх перекрытия. Накладывать одну планку на другую нужно с нахлестом не больше 50 см.

Технологию монтажа ветровых планок можно разбить на последовательные шаги.

Подготовка каркаса

Зачастую опорой выступают деревянные доски. Одни из них крепят вдоль карниза, другие прибивают вдоль всего торца. Толщина доски подбирается индивидуально. Она зависит от типа кровли и силы ветровых нагрузок. Прибивают древесину к обрешетке с помощью гвоздей или саморезов. Важно при этом максимально закрыть всю поверхность, чтобы не получить разрывы.

Крепление

Монтаж планок осуществляется с помощью саморезов. Важно использовать специальные крепежи, которые исключат попадание влаги под шляпки, что может привести к быстрому распространению коррозии. Если нет возможности применять подобные метизы, их можно заменить обычными гвоздями. Карнизную планку прибивают к лобовой доске. Перед этим желательно прикрепить подвесы под водосборные трубы.

Крепление торцевых планок после укладки металлочерепицы предполагает использование силиконового герметика. Им нужно пропитать все стыки. Это не позволит влаге проникать между стыками, оставаясь внутри. Карнизные планки можно соединять с нахлестом до 50 см. Такой подход позволяет исключить резку материала. Этот показатель для торцевых изделий не должен превышать 5 см.

При монтаже последних вариантов желательно под ними располагать листы утеплителя и гидроизоляционную пленку. С их помощью вы исключите быстрое разрушение материала, а также получите более герметичную и долговечную систему.

Осуществляя монтаж ветровых планок, особое внимание следует уделить герметичности этой конструкции. Поэтому так важно постоянно следить за качеством стыков.

Ветровые планки для металлочерепицы являются важными элементами кровельных конструкций. Монтаж их может осуществляться самостоятельно. Для получения долговечной и стойкой кровли следует использовать только проверенные и качественные материалы. Если вы не уверены, что сможете выполнить монтаж своими руками, лучше решение таких задач доверьте бригаде опытных специалистов. Они проведут монтаж качественно и в короткий срок.

А в следущем видеоролике можно посмотреть на примере, как крепить ветровые планки.

Ветровая (торцевая) планка для металлочерепицы: размер

На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

Предназначение торцевой защитной планки

Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц. Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

Как происходит монтаж

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:

• Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
• Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;
• Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

• При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
• Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Смотрите видео по теме:

Как кровля из металлочерепицы. Как покрыть крышу металлочерепицей своими руками

Кровля из металлочерепицы наиболее популярна при строительстве частных и многоэтажных домов, общественных и промышленных зданий, создании малых архитектурных форм. Тонкий профильный лист имитирует кладку из керамической плитки, но при этом лишен недостатков — значительного веса, сложного монтажа и дороговизны. Покрытие применяется для скатных крыш с углом наклона более 12 °.

Первая металлочерепица была выпущена в начале 80-х годов в Финляндии. Она быстро завоевала признание архитекторов, дизайнеров и строителей. Оценивает новинку и конечный пользователь. В России рубероид появился в 90-х годах. Сейчас его используют в регионах с разным климатом — в суровых северных широтах и ​​на жарком юге. Ранее мы писали о том, как сделать и своими руками без помощи специалистов, в любом случае вам будет полезно прочитать, даже если специалисты будут работать.

Основа металлочерепицы — холоднотянутый профильный лист из стали, алюминия или меди, покрытый цинксодержащими составами, основой, грунтовкой и полимерными материалами. Тонкий внешний слой также выполняет декоративную функцию. Поверхности имеют разную фактуру и цвет.

Устройство металлочерепицы — схематично.

Виды защитных декоративных наружных покрытий

Таблица температуры покрытия.

Кровельные листы покрыты полимерами, устойчивыми к перепадам температур, солнечному излучению.Пленка, нанесенная на внешнюю сторону изделия, должна быть гибкой, прочной, надежно защищать сталь от коррозии. Таким требованиям соответствуют:

Производители для нужд потребителя выпускают металлочерепицу с покрытиями различного состава и характеристик. Полимеры украшены кварцевым песком, на поверхность нанесено точечное тиснение, добавлены алюминий и цинк. Некоторые пленки обладают шумозащитными свойствами, что немаловажно для металлических кровель.На качественную продукцию гарантийный срок достигает 70 лет.

Что за профиль

Кровля из металлочерепицы изготавливается рулонной толщиной 0,4-0,5 мм. Лист крепится к профилю методом холодного прессования. Сначала образуется продольная волна, затем поперечный рельеф. Изделия приобретают готовую форму, имитирующую разнообразную кладку из глиняных плит. Потребитель сможет выбрать наиболее подходящий вариант конструкции жилья.

Расчетная таблица размеров металлочерепицы.

Монтеррей . Классическая форма плиточного покрытия в финских традициях. Округлый грань, невысокая волна, плавные изгибы — отличительные черты геометрии этого профиля. Сорта — супермонтеррей, макси.

Каскад. Профиль напоминает прямоугольные пластины друг на друге. Волны четко очерчены, лица прямые и строгие. Удобен для младенцев или сыпей, поэтому используется для строительства сложных крыш.Разновидность — Максикатад с удлиненной волной.

Испанская дюна . Листовой материал производится в России в Московской области. Ширина элемента 540 мм, по продольным краям имеются пазы и щиток для скрытого крепления. Саморезы, закрученные в монтажные отверстия, перекрываются сверху следующей детали. Вода, не попадая в стыки или крепежные детали, не вызывает коррозии. Металлочерепица изготавливается под размер конька. Сорт — Андалусия.

Финнер . Модульный кровельный материал размером 705х1190 мм финского производства. Двухволновой элемент снабжен изгибом на переднем крае для дополнительной защиты крыши от непогоды.

Адаманта . Металлочерепица с покрытием из матового пурала имитирует кровли из средиземноморской глины. Профиль с мягкой волной, цветовая гамма очень насыщенных оттенков. Вид — страна с полимерным слоем полиэстера.

Новинки профилей финских и российских производителей — рулоны с гребнем 18 мм, челка с круглой выпуклой волной, шанхайская с чередующимися объемными выступами.

Кровля из металлочерепицы: гидроизоляция и испарение

Кровля из металлочерепицы устраивается по двум технологиям — теплой или холодной. Выбор варианта зависит от предназначения чердачного помещения. Для жилых помещений утепляют стержни и фасадные панели, если неслыханно — уложен утеплитель внахлест. Монтаж кровельного пирога в каждом случае имеет свои особенности.

Теплая крыша

Устройство теплой кровли из металлочерепицы начинается с укладки гидроизоляции.Защищает утеплитель и деревянную конструкцию крыши от конденсата и случайной протечки воды. Одновременно выполняет функцию ветрового стекла — препятствует проникновению волокон теплоизолятора в прорезь.

Гидроизоляция кладется поверх стропила. Для этого обращайтесь:

• недорогие полиэтиленовые или пропиленовые пленки, не пропускающие пар;
• диффузных дышащих мембран.

При использовании полиэтиленовых пленок между ними и изоляцией используется вентиляционный зазор.Это позволит влаге испариться.

Пленка или мембрана монтируется степлером к стропилам без экономии. Местами стыки панелей крепятся на ширину 15 см. Снимите шкуру скотчем, чтобы не задушить ветер. Направление укладки — снизу вверх для свободного стекания воды по поверхности гидроизоляции.

Мембраны при укладке ориентируя согласно инструкции. Поскольку проход паров предусмотрен в одном направлении, нужно быть внимательными.В противном случае результат будет обратным. Обычно производитель наносит логотип на внешнюю сторону или яркую полосу.

На гидроизоляцию брусьев монтируется счетчик испытаний толщиной 40-50 мм. Это обеспечивает необходимый вентиляционный зазор между пленкой и металлочерепицей.

Между ливнями на судне укладывают маты из базальтовой ваты. С нижней стороны теплоизоляция защищена паронепроницаемыми пленками. Если этого не сделать, в толще материала образуется конденсат.Это ухудшает свойства утеплителя, создает в помещении источник постоянной сырости.

Парозоляция осуществляется из пленок, пленок, отражающих фольгированные материалы с паропроницаемостью в диапазоне 0-90 г / м² * сутки. Их крепят к стропилам изнутри, стараясь сохранить герметичность покрытия. Для этого стыки тщательно проклеиваются, места коммуникаций дублируются накладкой с прорезанными отверстиями.

Важно. Пленки фольги укладываются, переворачивая металлический слой внутри помещения. Тепловые волны отражаются от преграды, но не попадают в атмосферу. Для проклейки выбрана лента с металлизированным слоем.

Холодная кровля

В холодных крышах изоляция накладывается на перекрытие верхнего этажа. При этом он также защищен от проникновения влаги изоляционными материалами.

Под металлочерепицу укладывается только слой гидроизоляции.Защищает подпольное пространство и стропильную систему от конденсата, образующегося на внутренней поверхности профлиста.

Для гидроизоляции используются пленки или мембраны. Их выбор достаточно велик. Крепятся материалы аналогично утепленному варианту. Между стропилами оставляют небольшую — 20 мм — просадку, чтобы конденсат конденсата попал в водосточную систему. Все стыки заклеены скотчем.

Для уменьшения шума, возникающего во время дождя или града, гидроизоляцию сочетают со звукоизоляцией.Применяются плотные тяжелые мембраны, барьеры на основе акустического войлока или резины, поролона, минеральной ваты.

Монтаж и укладка Металлочерепицы — пошагово

Монтаж кровли из металлочерепицы выполняется, как правило, профессиональными бригадами. Вес квадратного метра рубероида составляет 4-7 кг, что позволяет легко поднимать листы и устанавливать их на крышу. Имея строительный навык и набор инструментов, вы сможете делать это вместе с помощником.

Для работы потребуется:

• лестницы и стремянки электрические;
• инструмент для резки — ножницы по металлу, ручные с мелким зубом, электролобзик, дисковая пила;
Отвертка
• ;
• молоток;
Рулетка
• ;
• длинный рельс;
• маркер или карандаш для разметки;
• мягкая щетка для удаления опилок после распила.

Важно. Не рекомендуется резать металлочерепицу ручным шлифовальным станком. Круглый абразивный круг с высокой скоростью прожигает защитное цинковое и полимерное покрытие. Это ускоряет образование коррозии, приводит к появлению ржавчины.

Листы крепятся к обрешетке цветными оцинкованными шурупами с прокладкой из резины EPDM, прикручивая их отверткой.

Если при укладке появились царапины, их закрашивают аэрозолем того же цвета, что и основной материал.Деревянные элементы обрабатываются антисептиком.

Этапы работ при укладке металлочерепицы:

1. Проверить геометрию крыши рулеткой. Диагональ конька должна быть одинаковой.
2. Смонтирована гидро-, паро- и теплоизоляция согласно проекту.
3. Установить встречный иск на стропила из бруса 40х50 или 50х50 мм.
4. Зажим толщиной 40-50 мм, параллельный коньку с шагом, равным длине волны металлочерепицы. Для Монтеррея наиболее распространен профиль 350 мм.
5. В нижнем элементе ящиков закреплены крючки для водоотвода, планки карниза и желоб. Он должен быть ниже края крыши на 25-30 мм.
6. В местах наклонных торцов коньков устанавливаются плечевые элементы нижних средств.
7. Установите листы металлочерепицы справа налево. Каждый предыдущий лист перекрывается одной волной. Обязательно с самостоятельным рисунком.
8. Швы закрыты верхними козырьками.
9. Установить торцевые планки с уплотнениями.
10. На расстоянии 350 мм от карниза установлены снегозаводы.

Саморез в центр прогиба волны на 3-5 см ниже рельефа штамповки. Крепления у них строго перпендикулярны. Резиновая шайба должна плотно прилегать к поверхности листа. Неправильная установка приводит к образованию зазоров или деформации эластичной прокладки.

Важно. В верхнюю часть волны ввернуть саморезы нельзя, это приведет к хрупкой фиксации профиля.Недопустимо использовать для каркаса доски разной толщины, устанавливать их с неровным шагом. В результате возникают дефекты покрытия.

Монтаж Металлочерепицы — Пошаговая инструкция

Перед началом работ проводится предварительный расчет для определения расхода материалов. Верхние кромки профилей асимметричны, поэтому при раскладке местами менять их нельзя. Помимо основных размеров элемента учитываются его рабочие габариты с учетом перекрытия.

На чертеже размещается позиция каждого листа. В двухъярусной кровле монтаж начинается с правого или левого нижнего угла конька. Второй элемент находится рядом. Третья панель закреплена над первой, четвертая — над второй.

При четырехстраничных и более сложных крышах начальной линией является вертикаль, где находится самая высокая точка. Укладка начинается с устройства стыков или стыков.

Для регулирования положения листов их сначала временно скрепляют между собой, не привинчивая к обрешетке, по 2-3 штуки подряд.Затем выравнивают формирующий блок и надежно фиксируют.

Важно. По металлочерепице ходит только в мягкой обуви, стараясь ступить в прогибе волны.

Установка волонтеров

Элементы

Doblyo предназначены для герметизации стыков, сочленений и примыканий кровли, придавая ей законченный вид. Для каждого вида и цвета плитки изготавливают соответствующие профили. Их делают из такого же стального листа с защитным покрытием.

Для оформления крыш использовать:

• Фермеры — установили капельки на низ карниза.Служат для сбора конденсата из пространства трусов, защиты от дождя с боковым ветром. Крепятся элементы самотечением к нижней доске обрешетки, которая должна быть толщиной 10-15 мм. Права на крышу имеют диван или профили.
• Лицевые планки — защищают лобовую крышу от порыва ветра. Их еще называют ветровыми или лобовыми. Верхняя часть крепится к металлочерепице, нижняя — к ветровой доске.
• Skating Plank — профиль для декорирования кровли круглой, треугольной, трапециевидной или прямоугольной формы.Для плотного прилегания к рисунку кафель хорошо утрамбовывается поролоном. Он пропускает воздух, но создает барьер для птиц или насекомых. Планки снабжены заглушками, повторяющими форму торцевого отверстия. Длина соединяется козырьками или замковым креплением.
• UNDOVES — фигурные планки, предназначенные для отвода атмосферной влаги, стекающей с поверхности кровли, и декоративного оформления стыка сверху.

Герметизация стыков, расположения чердачных окон или коммуникаций производится штукатуркой, закрытыми профилями, наружными примыканиями и проходными элементами.Для защиты от больших слоев снега на коньках устанавливают угловые, трубчатые или решетчатые снегозадержатели.

Важно. Элементы Doblyo необходимо прикрепить, чтобы исключить риск протечек. Для этого применяют уплотнители, стальные фиксаторы, герметики.

Выход

Кровля из металлочерепицы — достойная альтернатива натуральной черепице. Выпускается в виде различных профилей. Срок службы качественных лакокрасочных материалов достигает 70 лет. Важное условие — правильный монтаж и эксплуатация.

Металлочерепица — современный кровельный материал, удачно сочетающий привлекательный внешний вид керамической черепицы с легким весом и недорогой ценой металлических покрытий. Его преимущества — хорошие рабочие характеристики, коррозионная стойкость и длительный срок службы. Важно, что зная особенности этого материала и имея базовые навыки строительства, вы легко сможете самостоятельно перекрыть крышу из металлочерепицы. Монтаж металлочерепицы своими руками напоминает процесс создания многослойного пирога, компоненты которого совершенствуются и дополняют друг друга.В этой статье мы переходим на проверенный «рецепт», по которому создается надежная качественная кровля из металлических изделий.

Характеристики продукции

Укладка металлочерепицы своими руками — проверенный способ быстро и недорого перекрыть крышу гаража, сада или небольшого жилого дома. Эта кровля — одна из разновидностей металлического профиля, имеющая волнистый рельеф, напоминающий по форме традиционную черепицу. Металлочерепица изготавливается из оцинкованной стали, на которую в процессе производства наносится полимерное покрытие из поурала, пластизоля или полиэстера.Кровля из этого материала имеет следующие преимущества:

• Легкий вес. Один квадратный метр кровли из металлочерепицы весит 3,5-4,5 кг, что позволяет увеличить шаг между элементами стропильного каркаса, снизив затраты на возведение кровли.
• Механическая прочность. Кровля из этого материала обладает высокой прочностью и несущей способностью, поэтому легко выдерживает снеговые и ветровые нагрузки, даже если шаг между стропилами достаточно большой.
• Коррозионная стойкость.Кровля из металлических изделий не подвергается разрушительному воздействию коррозии, поскольку надежно защищает цинковый слой и полимерное покрытие.
• Длительный срок службы. Кровля из металлочерепицы своими руками более 20 лет, благодаря высокому качеству металла и прочности полимерной защиты.

Важно! Зная, как самому покрыть кровлю металлочерепицей, можно хорошо сэкономить, ведь установка кровли стоит 50-70% от стоимости закупаемых материалов.

Состав кровельного пирога

Монтаж металлочерепицы своими руками заключается в создании многослойного кровельного пирога, который состоит из пароизоляции, утеплителя, гидроизоляции и самого прямого покрытия. Чтобы кровля из металлопрофиля на долгое время, стоит правильно подбирать подходящие друг другу составляющие конструкции и соблюдать правила, прописывающие инструкцию по установке. Кровельный пирог под металлочерепицу состоит из следующих частей:

1. Parosolation.Это называется пленкой, которая пропускает пары, но блокирует воду и конденсат, защищая утеплитель от намокания. Испарение необходимо уложить на нижнюю поверхность стропила и закрепить строительным степлером.
2. Стропильные ноги. Чтобы покрыть крышу металлочерепицей своими руками, нужно правильно рассчитать шаг между стропилами и даже установить их на коньковой трассе и мауэрлате. От того, сколько стропил поддерживает рубероид, зависит прочность и несущая способность кровли.
3. Terkesolation. Монтаж теплоизоляции выполняется между быстрыми ножками каркаса, поэтому шаг между ними должен соответствовать ширине утеплителя.
4. Гидроизоляция. Поверх стропила необходимо положить гидроизоляцию, чтобы она защищала деревянные элементы каркаса от конденсата или атмосферной влаги.
5. Obsek. Этот элемент стропильного каркаса используется для распределения веса рубероида. В обрешетку нужно уложить рубероид.Шаг между его рельсами выбирается в зависимости от веса покрытия и угла наклона конька.
6. Рубероид. Укладка металлочерепицы выполняется на обрешетку своими руками. Для крепления используются специальные кровельные саморезы.

Отметим, что различают 2 вида кровли из металлочерепицы — теплые и холодные. Холодная кровля отличается от теплой отсутствием теплоизоляционного слоя и пароизоляции. Такая конструкция дешевле, но может применяться только в тех случаях, когда не заживает чердак или второй этаж.

Перевязанная рама и гибель

Перед тем, как обшить кровлю металлочерепицей, нужно соорудить стропильный каркас. Каркас — своеобразный опорный каркас конструкции, который поддерживает ее геометрию, а также распределяет и переносит вес крыши на фундамент конструкции. Изготавливается из древесины хвойных пород, пропитанной антисептиком и антипиреном, либо металла. Металлическая стропильная система дороже, но выдерживает большие нагрузки, благодаря чему можно увеличить шаг между элементами.Каркас крыши собирается в следующей последовательности:

1. В первую очередь выполняется установка мауэрлата. Опорный брус укладывается в домашних условиях на верхнюю обвязку, закрепляя металлическими щепками, замешанными в бетоне, либо анкерными болтами. Маурилалат изготавливается из бруса сечением 150х150 мм и крепится на стены, на которые будут опираться кровельные стержни. Сколько у крыши штанги — столько нужно опорных брусьев.
2. Затем установить натяжную перемычку мауэрлата в 1-1.С шагом 2 метра. Затяжка производится из бруса 100х100 мм или 100х150 мм.
3. Установите вертикальные стойки посередине каждой затяжки с шагом 1-1,2 м. Чтобы они стояли вертикально, они будут писать временными встряхиваниями.
4. Сверху на стойки нужно проложить лыжную трассу. Это называется брус, который образует кромку крыши, на которую будут опираться стропильные ноги.
5. Далее необходимо смонтировать стропильные ноги каркаса с шагом 0.6-1,2 м. Шаг между стропилами зависит от того, насколько утяжеляется кровля, сечения элемента и ширины утеплителя.
6. Стропила необходимо покрыть гидроизоляцией для защиты от конденсата и атмосферной влаги. Укладывать пленку следует «в оговорку», чтобы под напором воды она не порвалась.
7. И последнее, но необходимо смонтировать обрешетку из секций 30х30 мм или листов влагостойкой фанеры. Шаг между элементами обрешетки выбирается исходя из веса рубероида и того, сколько градусов составляет угол между поверхностью конька и основанием кровли.Чем более обычная крыша, тем плотнее должна быть обреченность и меньше шага между реками.

Важно! Перекрыть кровлю из металлочерепицы можно в независимости от ее конструкции. Минимальный рекомендуемый уклон для этого вида рубероида — 12-15 градусов. Если кровля более обычная, монтаж выполняется с обязательной обработкой стыков герметиком для предотвращения протечек.

Перед тем, как забивать металлочерепицу, стоит позаботиться о защите деревянных элементов каркаса от пара, конденсата и влаги.Металлические кровельные покрытия обладают высокой теплопроводностью, поэтому они быстро нагреваются, но также легко отдают тепло, поэтому их нужно утеплять. При возведении кровли из металлочерепицы выполняется монтаж 3-х видов утеплителя:

• Паросоляция. Инструкция по укладке металлических изделий предписывает обязательную установку пароизоляции на нижнюю поверхность стропила. В этой роли выполняются специальные мембраны, которые пропускают воздух, но блокируют воду, предотвращая намокание утеплителя.Ведь при повышении влажности теплоизоляционного материала всего на 5% его эффективность снижается наполовину и не восстанавливается после высыхания.
• Terkesolation. Утеплитель прокладывается между стропилами, чтобы поддерживать температуру в доме. Зимой защищает от холодного воздуха, а летом предотвращает нагревание подпольного помещения от горячей кровли. В качестве утеплителя используют минеральную вату, эко-арт, стеклоткань, пенопласт или пенополиуритан. Сколько слоев утеплителя нужно для защиты дома от промерзания, рассчитывают в соответствии с климатическими условиями.
• Гидроизоляция. Гидроизоляционный материал, защищающий стропильный каркас и утеплитель от попадания влаги на стропильные ноги. Полосы пленки или диффузной мембраны крепятся к дорожкам для предотвращения протекания воды между ними.

Опытные мастера утверждают, что перекрыть кровлю из металлочерепицы невозможно, не применяя комплексно все три вида утеплителя. Только работая в комплексе, эффективными становятся утеплитель, испарение, а также гидроизоляция.

Покрытия напольные

Инструкция Как правильно класть металлочерепицу популярна у неопытных мастеров. Для работы с этим неприхотливым рубероидом не требуется специальных навыков или сложных инструментов. Укладка покрытия производится с помощью кровельных саморезов, отвертки, строительного уровня и герметика, а также дисковой пилы с диском по металлу. Процесс изготовления ласт из металла выглядит следующим образом:

1. Перед укладкой металлочерепицы сначала сделайте листы.Чтобы упростить эту задачу, можно купить металлочерепицу, длина которой соответствует размеру конька, тогда при укладке не будет горизонтальных стыков, и не нужно будет резать материал. В остальных случаях для резки покрытия в размер используют дисковую пилу или электроловку.
2. Затем укладка металлочерепицы. Первый укладывает нижний ряд, начиная от края конька. Между листами делают 10-23 см или 1-2 волны. Чем чаще встречается крыша, тем больше гнезд.
3. Стыки между листами можно обработать герметиком на силиконовой основе, чтобы исключить появление протечек.
4. Каждый лист металлочерепицы фиксируется саморезами оцинкованными, снабженными широкой пресс-шайбой, закрывающей крепежное отверстие от проникновения воды.
5. После укладки покрытия мочки, торцы, скатывание карниза с помощью волонтеров, установка элементов водоотвода.

Важно! Зная, как положить металлочерепицу, не прибегая к услугам профессиональной бригады строителей, можно значительно снизить стоимость строительства.Срезать кровельный настил из этого практичного и легкого материала можно в одиночку 3-5 дней.

Монтаж металлочерепицы своими руками, как уложить металлочерепицу на крышу (видео инструкция и фото)

Как покрыть крышу металлочерепицей своими руками? Кровельный пирог под металлочерепицу, монтаж каркаса и обрешетки. Устройство утепления и покрытия полов.

Как перекрыть крышу металлочерепицей своими руками

Почему часто выбирают металлочерепицу для кровельных работ? Среди положительных качеств можно выделить следующие:

• длительный срок службы — до 50 лет;
• небольшая масса, за счет чего снижена нагрузка на фундамент здания.Кроме того, для укладки кровельной металлочерепицы не требуются усиленные стропила и сложная обрешетка;
• материал, так как металл, пожаробезопасный;
• обладает повышенной устойчивостью к коррозии, УФ-лучам, перепадам температур;
• эстетичный вид;
• возможность использования на конструкциях крыш любой сложности;
• Несложный монтаж, который можно произвести самостоятельно.

В совокупности эти качества сделали металлочерепицу столь популярной.

Подготовительные работы

Перед тем, как приступить к монтажу металлочерепицы, нужно снять старую крышу и проверить состояние несущей конструкции — балки, стропила. При необходимости их заменяют, конструкция усиливается.

Сейчас готовим материалы. Для кровельных работ потребуется:

• отвертка;
• ножовка, ножницы для резки металла;
• рулетка, правило;
Пистолет
• для герметика;
• лестниц;
• деревянный молоток.

Важно! Резать металлическую шину болгаркой нельзя: в зоне реза металл крутится, полимерное покрытие и защитный слой цинка повреждаются, что приводит к ускоренной коррозии металла.

Из материалов, закупка:

• металлочерепица;
• гидроизоляционный материал;
• изоляция;
• доски сечением 100 × 25 мм для обрешетки;
• ГРМ сечением 50 × 50 мм или 50 × 35 мм для встречного иска;
• гвоздь оцинкованный 100 мм.

Шаг 1. Заболевания и гидроизоляция

Приоритетные работы — укладка гидроизоляционного слоя. Противоконденсатный материал расстилается по карнизу так, чтобы оставалось расстояние между стропилами примерно на 2 см. Сверху на стропила устанавливают встречный иск, затем обрешетку. Выполните это так:

Выставка
• карнизных скатов. Важно установить их основательно — от этого зависит вся гибель;
• обрешетка изготавливается на стропилах (деревянные бруски 50х150 мм), устанавливается с шагом 60-90 см.Хомуты обрешетки до стропил голые.

Первая доска голая, оставляя выступ 10-15 мм, по вздутию роговицы, вторая — ближе на 5 см, чем шаг между другими досками. Шаг между досками делайте не более 35-45 см. Обычно ориентируются на кафельный профиль — так будет легче его ухаживать. Две последние доски питаются близко друг к другу;

• Установлены новейшие крепежи и торцевые планки. Торцевую планку поднимают над плоскостью обрешетки на высоту профиля металлочерепицы;
• с помощью веревок и рулеток проверьте правильность обрешетки: диагональ конька должна соответствовать длине.Трос натягивается плотно, чтобы проверить плоскость — если есть неровности, их нужно устранить перед укладкой металлочерепицы.

Этап 2. Укладка металлочерепицы

Перед монтажом листы металлочерепицы подготавливают, измеряют размеры и нарезают металлом с металлом. Перед укладкой листов нужно снять вентиляционные трубы, дымоходы.

Кровля укладывается с уклоном, он должен быть не менее 14 °. Длина листов металлочерепицы обычно составляет 6 метров, если длина кровли больше, ставят 2 ряда, шестигранником не менее 10 см.

1. Первый лист металла кладут на карниз, оставляя выступ 4-5 см.
2. Начинайте укладку листов с конца конька. Какая сторона с левой или правой, — некоммерческая. Начиная слева, каждый последующий лист находится под волной предыдущего. На тентовых крышах крепление начинают сверху.
3. Для монтажа скрепляют 3-4 листового металла, выравнивая их до карниза, затем прикрепляют к обрешетке.
4. Металлические листы крепятся там, где волна примыкает к обрешетке, берут специальные саморезы 35х4.8 для этого, которые комплектуются соединительной шайбой. Нижний ряд также укладываем, закрепляя его в каждую вторую волну. Для более плотного прилегания листов металлочерепицы друг к другу крепление смещают на полстиметр.
5. Самый нижний ряд закрепляем максимально тщательно.

Этап 3. Крепление конька и дополнительных элементов

Под лыжной планкой листы нельзя выровнять, они все равно закроются. Для вентиляции их не нужно плотно прижимать друг к другу.Сама лошадь крепится к верхней волне с двух сторон шестигранником на 10 см. Концы нужно закрыть заглушками — это позволит не скрываться под губой влаги и скопления птиц.

К металлической кровле войск примыкают вертикальные объекты — крепятся стены, трубы — крепежные планки, затем стыки обрабатываются самоклеющейся пломбой, силиконовыми герметиками. Труба покрыта гладким металлическим листом.

По краю кровли будет крепиться снегоуборочная опора, которая поможет удерживать скатывающийся снег с крыши.Это особенно важно там, где есть опасность травмирования людей снегом — над входом в дом. Они также защищают водонепроницаемую систему от скольжения по снегу.

Снежные ножки можно использовать любые, главное надежно закрепить их на крыше, чтобы ураганные порывы ветра или снега не сломали их с места.

Изготовленный своими руками Easywrites

позволит получить качественный результат: ваш дом от дождя красив и надежно защищает на долгие годы.

Как сделать перекрытие кровли из металлочерепицы своими руками: инструкция

Если возникла необходимость в перекрытии кровли дома, многие задумываются о замене старой кровли на металлочерепицу: современные кровельные материалы практичны, долговечны, надежны. монтаж металлочерепицы не составит труда, если знать всю технологию монтажа.

Перекрытие кровли металлочерепицей самостоятельно

Рано или поздно всем домовладельцам придется столкнуться с заменой старой крыши.Очень часто выбор падает на перекрытие кровли металлочерепицей. Этот материал прочен, привлекателен внешне и имеет приемлемую стоимость.

Крыша из металлочерепицы красиво смотрится, практична и доступна по цене.

Материалы и инструмент для перекрытия кровли металлочерепицей своими руками

Для самостоятельного перекрытия кровли из металлочерепицы своими руками необходимо приобрести такие материалы:

• доски под обрешетку сечением 100х25 мм;
• брус для уравновешиваемых профилей 50х50 или 50х35 мм;
• гвозди оцинкованные 100 мм;
• гидроизоляционный материал;
• изоляция;
• металлочерепица.

Кровельный контур из металлочерепицы.

Из инструментов для работы понадобятся:

• отвертка с набором сверл;
• печь по металлу;
• коньковая кровельная лестница;
• молоток;
• степлер строительный;
Пистолет
• для нанесения герметика;
• гладкая деревянная рейка или линейка;
• веревок;
Рулетка
• ;
Маркер
• ;
• шнур.

Установка ящиков

Как правило, перекрытие кровли металлочерепицей начинается с крепления обрешетки, к которой будет крепиться рубероид.Шпунт монтируется непосредственно на стропильную систему. Стропила представляют собой бруски сечением 50х150 мм. Шаг стропильных ног может составлять 60-90 см.

К обрешетке крепится металлочерепица, монтаж которой следует проводить аккуратно, соблюдая размеры.

Светильник изготовлен из платы сечением 25х100. Их установка осуществляется на стропила оцинкованными гвоздями длиной 100 мм.

1. Сначала оформляется ненормальная мойка, так как монтаж всей системы обрешетки осуществляется с ориентацией на базовую линию этого элемента кровли.
2. Решетчатая стартовая доска монтируется заподлицо по краю крыши. Его толщина должна превышать остальные доски вала на 1-1,5 см, либо для него можно использовать вагонку необходимой толщины. Это необходимо для того, чтобы компенсировать разницу уровней точек первого ряда металлочерепицы с остальными рядами. Шаг тени должен составлять 350-450 мм, а расстояние между первой и второй досками должно быть не более 50 мм.
3. Встречный иск оформляется из брусков сечением 25-50 мм, которые укладываются вдоль стропила.Маркировку следует производить с помощью рулетки с подбрасыванием к базовой линии.
4. В конце прикрепляются конец и планка для конька. Торцевую планку необходимо закрепить выше уровня обрешетки по размеру профиля металлочерепицы.
5. Для обеспечения надежности крепления коньков с обеих сторон конька следует установить дополнительные доски того же сечения, что и доски для обрешетки.

Установка гидро и испарения

Установка испарения необходима для того, чтобы влага не проникла в слой утеплителя из помещения.

Укладка гидро- и пароизоляции перед установкой металлочерепицы позволит защитить утеплитель от проникновения внешней влаги и пара, повысив его долговечность.

Гидроизоляция с верхней стороны утеплителя обеспечивается специальной мембраной. Он защитит минеральную вату от попадания в нее конденсата, который скапливается внутри металлочерепицы, а также от возможных протечек кровли. Такая мембрана позволяет уйти влаге, которая уже попала в утепляющий слой.

Благодаря такому устройству кровельного пирога можно обеспечить сухость утеплителя минеральной ватой, которая при намокании теряет свои качества почти на 90%.

Монтаж гидроизоляции может осуществляться двумя способами:

1. Прокатить рулоны мембраны по карнизу. Так он устанавливается перед устройством обрешетки. При этом необходимо обеспечить его небольшой прогиб (около 2 см) между стропилами. Полотна из пленки должны быть не менее 10 см. Чтобы обеспечить вентиляцию между пленкой и металлочерепицей, ее следует крепить с помощью суперстропического контроля.
2. Раскатайте полосы пленки перпендикулярно вечности. В этом случае его без экономии крепят к уже смонтированной обрешетке. Пленка также укладывается минимум на 10 см.

Монтаж металлочерепицы

Перед тем, как приступить к установке металлочерепицы, нужно проверить ровность поверхности обрешетки и в случае обнаружения дефектов устранить их. Также проверяется правильность формы крыши и ее геометрических размеров по замерам диагоналей коньков.

Правила перекрытия кровли металлочерепицей:

Укладка металлочерепицы производится только после выполнения всех подготовительных работ.

1. Перед монтажом металлочерепицу следует правильно подготовить. Нарезка листов может быть ручной или электрической из металла. Не используйте болгарку с насадкой с абразивным напылением.
2. Кровля из металлочерепицы должна иметь угол не менее 14 °. В один лист можно перекрыть расстояние от карниза до конька 6 м.Если это расстояние больше, то осуществляется перекрытие двух листов металлической покрышки на 10 см.
3. Кровельные работы начинаются после вывода всех дымоходов и вентиляционных труб.
4. Первый лист металлочерепицы монтируется на карниз с выступом на 40 мм.
5. Листы металлочерепицы следует прикреплять с конца конька. Начать можно как с левой, так и с правой стороны. Если укладка материала начинается с левой стороны, каждый последующий лист нужно подкладывать под последнюю волну предыдущего.Шатровые крыши перекрывают друг друга, начиная с самой высокой точки.
6. Рекомендуется расточить между собой 3-4 листа, после чего, выровняв их по карнизу, смонтировать весь комплекс к обрешетке.
Металлочерепица
7. Carnat понадобится саморезами 35х4,8 мм с внутренней стороны волны, в том месте, где они подходят к обрешетке. На 1 м 2 используется 6-8 шурупов. Нижний ряд листов следует закрепить саморезами в каждую вторую волну. В застежку монтируется материал следующей серии.Так головка саморезов будет практически незаметна, так как на них будет постоянно падать тень.
8. Чтобы листы были как можно ближе друг к другу, крепеж можно сдвигать волнами, подходящими между собой, на 5 мм.
9. Для правильной организации водостока необходимо предварительно закрепить держатели для водосточного желоба.
10. Не рекомендуется проводить в доме другие отделочные работы с кровельными работами, чтобы не испортить кровельное покрытие возможным на нем брызгами краски или штукатурки.

Установка дополнительных элементов

По окончании монтажа металлочерепицы можно приступать к монтажу дополнительных элементов, таких как заборы кровли, снегозадержатели, грохоты, переходные мосты и так далее.

Обратите особое внимание на установку громов. Делать их нужно обязательно, так как металлическая кровля часто притягивает молнии. Ролики бывают разных видов: антенные, сетчатые, стержневые. Чаще всего для частных домов устанавливают антенные и оголенные громы.Сетка больше подходит для больших построек.

Снегоступы — не менее важные элементы кровли. Их функции — предотвращать остроту снега и образование сосулек на карнизах кровли. Они могут быть в виде трубок, решеток или уголков.

Подведение итогов

Теперь вы знаете, как правильно перекрыть кровлю из металлочерепицы. При соблюдении всех вышеперечисленных правил и рекомендаций у вас не возникнет трудностей в перекрытии кровли из металлочерепицы своими руками и проблем с ней при эксплуатации.

Старайтесь не повредить листы материала, так как это может в дальнейшем привести к их повреждению и сократить срок службы готовой кровли. Поэтому важно обратить внимание на правильное хранение металлочерепицы. В заводской упаковке может храниться 1 месяц. Его необходимо надеть на деревянные бруски, шаг между которыми должен быть около 50 см. Если вы храните металлочерепицу, предполагается более длительное время, тогда каждый лист следует перекладывать деревянными рейками.

Как перекрыть крышу металлочерепицей своими руками (видео)

Рано или поздно всем домовладельцам придется столкнуться с заменой старой кровли.Очень часто выбор падает на перекрытие кровли металлочерепицей. Этот материал прочен, привлекателен внешне и имеет приемлемую стоимость.

Строительство жилых домов

Каждый из нас неоднократно видел металлочерепицу. Ежегодно на разные кровли монтируется не одна сотка этого рубероида. Ввиду повсеместного использования металлочерепицы хочу сказать несколько слов о грамотном выборе материала, правильном хранении, а также о перекрытии кровли металлочерепицей и установке всех дополнительных элементов, которые идут к ней в помещении. Комплект.

Преимущества металлочерепицы

Впервые этот рубероид в продаже появился в Финляндии во второй половине прошлого века и с тех пор успешно лидирует среди всех покрытий подобного рода. Сегодня металлочерепицу производят из алюминиевой стали, которая имеет защитное полимерное покрытие, предохраняющее металл от коррозии, и окрашивается в разные цвета.

При изготовлении этого материала используется несколько покрытий, различающихся своими свойствами, стоимостью и толщиной.Оцинкованные профилированные листы имеют более сложную внутреннюю структуру, чем кажется изначально: в качестве основы используется холоднокатаный горячеоцинкованный лист, имеющий толщину 0,4-0,5 миллиметра.

Металлочерепица

имеет список ключевых качеств, которые определили такую ​​популярность: небольшой вес, простота монтажа, длительный срок службы, повышенная износостойкость и доступная цена. Материал не горит, не деформируется и не плавится. Иногда потребители грешат повышенным шумом при сильном ветре или дожде, но это наблюдается при неправильном монтаже кровли, шумоизоляции и водоотвода.

Этот кровельный материал имеет стильный внешний вид, часто имитирующий традиционную керамическую черепицу, но по эргономическим качествам намного превосходящий глиняный аналог. Используйте металлочерепицу, чтобы провести реконструкцию построек или новое строительство. В любом случае он способен слушать 50 лет, а то и больше, не теряя первоначального внешнего вида за все время эксплуатации.

Процесс укладки листов металлочерепицы относится к таким работам, при выполнении которых необходимо строго придерживаться требований, указанных производителем в инструкции.Отступление от этих рекомендаций может привести к значительному сокращению времени обслуживания материала, а производители в таких случаях отказываются нести ответственность за нарушение гарантийных обязательств.

Расчет листов металлочерепицы

Чтобы купить нужное количество листов металлочерепицы, обратите внимание на любой жилой дом, в котором оборудована аналогичная кровля. «Волны» размещаются поперек стержня и вдоль «рядов». Шагом металлочерепицы называют расстояние между рядами.А лист, который состоит из 6 «волн» и имеет шаг 350 миллиметров, называется «Модуль». В продаже имеются одно-, трех-, шести- и тентомодельные складские листы.

Но вы также можете заказать листы по своим мерным размерам. Конечно, по спецзаказу цены будут выше. Однако при покрытии сложной кровли очень много отходов получают листы стандартных размеров, что также влияет на цену перекрытия кровли металлочерепицей. Но возможность индивидуального раскроя рубероида под каждого заказчика позволяет значительно сократить эти отходы.Поэтому нужно выбирать складские листы или разрезать их, исходя из конкретного варианта.

Лист металлочерепицы имеет 2 ширины: общую и полезную. Что касается длины изготавливаемых листов, то минимальная длина составляет 450 миллиметров, а максимальная достигает 7 метров. Нижние 50 миллиметров листа от линии рисования до гребня волн называются «нижним срезом», размер которого одинаков для резки и хранения листов. «Верхний срез» от гребня волны до края сверху составляет 50 миллиметров для стандартных листов металлочерепицы и до 300 миллиметров для листов по спецзаказу.

Чтобы рассчитать количество рядов листов по горизонтали, вам нужно максимизировать длину конька или карниза, чтобы разделить ширину листа. Полученное число округлите до большего значения. Рассчитать длину листов в уложенном ряду можно, суммируя несколько величин.

Первый из них — это длина конька, измеренная от карниза до конька, то есть от низа до вершины конька. Второй — длина развертки роговицы, равная 0.05 метров, который рассчитан на недопущение попадания влаги на кровельные листы. Третий — длина вертикального перекрытия листов 0,15 метра. Если в ряду два и более листов, то каждый последующий лист будет накладываться на нижний, друг с другом, заключая на месте «Замка» и образуя прочный, герметичный и ровный компаунд.

Выбирая листы металлочерепицы, помните, что не рекомендуется брать листы, длина которых больше 4-4.5 метров, потому что это дорого и достаточно трудоемко, возникают неудобства при погрузке, разгрузке и подъеме материала на крышу, ведь длинный лист может поцарапаться и деформироваться. При использовании очень длинных листов металлочерепицу из них лучше разрезать на куски, которые нужно уложить с накладкой в ​​150 миллиметров.

Металлочерепица, согласно строительным нормам, должна храниться в неотапливаемом помещении, где обеспечена защита от погодных факторов — дождя и прямых солнечных лучей.Профили, имеющие заводскую упаковку, необходимо положить на ровную площадку, используя в качестве подставки штанги толщиной 20 сантиметров, с шагом 50 сантиметров. Если вы планируете хранить материал дольше 1 месяца, распакуйте металлочерепицу и сложите стопку высотой до 70 сантиметров.

Устройство стропильной системы

Расчет элементов стропильной системы следует производить на этапе проектирования кровли. Следует учитывать особенности формы кровли, ветровые и снеговые нагрузки для региона.При погрешностях замкового шага и сечения стропила со временем могут возникать трещины, также появляются трещины. Шаг стропил под металлочерепицу должен быть 600-900 миллиметров. Если этот показатель увеличен, рекомендуется использовать поперечные доски большого сечения (кабеля). Как правило, принято использовать стропила сечением 100 или 150 на 50 миллиметров.

Если вы планируете утеплять крышу, желательно между стропилами оборудовать дополнительную горизонтальную вентиляцию.А именно в боковой части стропила просверлите около верха крыши отверстия, которые имеют диаметр 2-2,5 сантиметра, с шагом 30 сантиметров. После этого необходимо обработать древесные материалы от несгораемой и антисептической пропитки.

Крышу рекомендуется перекрывать металлочерепицей своими руками, длину всех стержней рекомендуется проверять по диагонали, так как кровля должна иметь правильную прямоугольную форму. Затем проверьте карниз, лошадь, плоскость и изломы горизонтального конька.Если есть ошибки, нужно выровнять поверхность.

При выборе металлочерепицы в качестве кровельного покрытия минимальный угол наклона кровли должен достигать 14 градусов, что обеспечивает допустимый сток воды, сама по себе кровля в дальнейшем не будет накапливать влагу и течь. Обязательно установите угловую доску в прорезанные в стропильных ногах пазы, чтобы придать конструкциям большую жесткость для крепления крюков для водосточных желобов.

Во многих инструкциях по установке листов металлочерепицы также рекомендуется устанавливать лобовую планку.К концу стропила крепится лобовое стекло для дополнительной защиты. Связка роговичных набуханий выполняется при помощи профнастила, сайдинга или софита, предварительно изготовив специальную обрешетку. Если эталоны используются в качестве связующего без перфорации, необходимо оставить вентиляционные зазоры, чтобы обеспечить свободный приток воздуха в пространство под крышей.

Крючки для желобов устанавливаются непосредственно перед креплением металлочерепицы. Лучше всего использовать длинные крючки, обеспечивающие большую прочность конструкции.Держатели желобов устанавливают на планку карниза, запивая паз для «ножного» крючка. Закрепите крючки самозатяжными крючками. Шаг установки держателей водосточного желоба обычно совпадает с шагом стропила. Для смонтированной кровли из металлочерепицы принято использовать короткие крючки.

Гидроизоляция и вентиляция

Любой кровельный пирог противопоказан по влаге и минимальному попаданию ее в пространство трусов, так как это приводит к гниению и растрескиванию стропильной системы и коррозии листов металлочерепицы.Избежать таких негативных факторов можно, если подобрать для кровли утеплитель достаточной толщины, защитить ее от воздействия конденсата гидроизоляционной пленкой и от влаги — пароизоляцией, а также устроить естественную вентиляцию пространства.

Для организации правильной вентиляции кровли из металлочерепицы необходимо произвести расчет площади вентиляционных зазоров, исходя из отношения общего пространства зазоров для вентиляции к общей площади вентиляционных зазоров. крыша от 1 до 100.Помните, что между гидроизоляцией и кровлей необходимо разместить вентиляционные зазоры, тепло- и гидроизоляцию для проходного воздуха, конек и в вяжущем карнизе для притока воздуха.

Для гидроизоляции кровли из металлочерепицы принято использовать гидроизоляционные и антиконденсатные пленки, а также супердиффузионные мембраны. Совершенно не стоит на металлическую крышу покрышку укладывать битумную гидроизоляцию! Гидроизоляционный материал укладывается таким образом, чтобы потоки воздуха беспрепятственно проходили от карниза к выступу крыши и проходили через вентиляционные отверстия, которые устанавливаются в самом высоком месте.

Гидроизоляционный слой укладывается в горизонтальном направлении между коньком и карнизом с шестигранником в 15 сантиметров поверх стропильной системы. Начнем с карнизов. Разместите материал с небольшой экономией между ног стропила на 20-25 миллиметров, чтобы пленка не порвалась на морозе. Крепление этого материала может осуществляться с помощью деревянных реек, установленных вдоль порожковых ферм. Люфт-плёнка, чтобы положить флешки под утеплитель, соединив его кусочками скотча.

Строительство ящиков под металлочерепицу

Металлочерепица требует создания обрешетки. Для этого используются бруски, которые имеют сечение 5 на 5 сантиметров, и доски 3,2 сантиметра. В первую очередь пройти от конька до карниза к стропилам по гниющим брускам гидроизоляционной пленки. В горизонтальном направлении к ним крепим доски обрешетки. Первый из них от карниза должен быть на 1-1,5 сантиметра толще остальных — от 5 до 10 сантиметров.

Доски нужно прикреплять с соблюдением таких расстояний: от начала первой доски до середины следующей должно быть 28 сантиметров, между серединой остальных досок — 35 сантиметров.Шаг вала рекомендуется проверять каждые 5 рядов от первой доски. Самостоятельная укладка металлочерепицы — дело непростое. А если ошиблись с горизонтальностью карнизной доски, придется перебивать всю обрешетку.

Возле мансардных окон, дымоходных каналов и в Эндерсе нужно выполнить сплошную обрешетку, имеющую дополнительно два слоя по 300 миллиметров на 300 миллиметров по бокам коньковой доски. Если угол почти ровный, стоит проложить дополнительный слой гидроизоляционного материала.Эндов крепится саморезами к обрешетке через 300 миллиметров. Нижний край торца следует положить поверх карниза. Кулиса должна быть не менее 100 миллиметров с горизонтальным стыком.

В трубе дымохода необходимо выполнить обводку (в швах кладки прочесывать категорически запрещается) глубиной не менее 15 миллиметров и провести гидроизоляцию к трубе на 50 миллиметров, закрепив кусочек скотча. Внешние планки примыкания будут накладываться на трубу, верхняя часть плачет в ходу.Это место необходимо заделать качественным термостойким герметиком. Также на этом этапе необходимо предусмотреть места для устройства проточных элементов кровли — вентиляции и антенных выходов.

Крепление шин из листового металла

Итак, мы подошли к главному вопросу, как перекрыть крышу металлочерепицей. Независимо от того, что металлочерепица — прочный материал, при работе с ней необходимо соблюдать некоторые правила. Процесс монтажа металлочерепицы начинается на земле, нужно распаковать и разложить листы в стопки, предназначенные для каждого откоса.Нельзя брать простыни голыми руками, носить защитные рукавицы.

Технология устройства кровли из металлочерепицы позволяет выполнять раскрой листов под сложные участки на объекте. Однако резать листы болгаркой нельзя, так как можно повредить защитный полимерный слой. Используйте для резки электрических столярных изделий или ножниц по металлу. Перед открытием поработайте отдельный кусок, так как металлочерепицу разрезать сложнее, чем обычный стальной лист.

При подъеме на крышу металлочерепицу важно не поцарапать. Возьмите лист материала при перемещении края линии штамповки и поднимите крышу с помощью направляющей от доски. На длинных листах не рекомендуется поднимать края, потому что лист может продвигаться. Также не загружайте несколько листов одновременно. Помните, что для передвижения по простыням нужно выбирать обувь на мягкой подошве. Не наступайте на гребень волны, а только на носки. Ставим ногу параллельно коньку.

Направление укладки листов ни к чему не привязано, поэтому ее можно проводить слева направо или справа налево. Выбирая укладку металлочерепицы слева направо, придется приподнять край листа, а край следующего — разместить. В результате крайний лист будет опираться на предыдущий, а точнее, на его поперечную волну, что позволяет предотвратить появление листов листов. На откидной кровле монтаж листов начинают с торца, а на холме — от бедра.Выровняйте листы относительно карниза. Если начать укладку покрытия длинными листами, выровнять их будет намного проще.

При укладке материала в один ряд первый лист кладется на обрешетку, а при прикручивании одного самореза. Затем положите следующий лист, совместив первый, и скрепите листы между собой. Убедитесь, что все листы плотно прилегают и правильно с геометрическим положением стыкованы друг с другом. Осуществляем монтаж металлочерепицы, переходя от карниза к коньку.После этого прикрепите все листы к обрешетке, а последний лист в ряду закрепите на обрешетке только после выравнивания следующего блока.

При укладке листов металлочерепицы справа налево в несколько рядов положить первый лист, совместив его по торцу и карнизу, затем наложить на первый второй лист сверху, он будет временно закреплен одним само- саморезом в центре полотна конька выровняйте листы и прервите их самозатяжкой. Затем вам нужно положить третий лист слева от первого, соединить листы друг с другом и уложить третий четвертый лист.Выровняйте весь блок по торцу и карнизу, а затем окончательно прикрепите листы металлочерепицы к обрешетке.

При укладке материала на треугольный наклон необходимо перед установкой установочного центра конька и через этот центр вынести ось. Затем следует отметить одну и ту же ось на листе и совместить черты осей, нанесенных на лист и конек. Закрепите укрытие в коньке одним саморезом. В обоих направлениях они продолжают установку на принципах, описанных в предыдущих версиях.

Листы металлочерепицы крепятся между собой, карнизом, торцами и обрешеткой. Сначала на стыках закрепляют три-четыре листа, затем одним шурупом фиксируют их на своем месте, выравнивают строго по карнизу и только потом листы окончательно фиксируют к обрешетке. Листы рубероида крепятся к обрешетке из двух самозатяжек — возле конька и в карнизе. Продолжайте укладку покрытия по той же схеме. Проплывите фишку от сверления мягкой щеткой после окончания монтажа металлочерепицы и при необходимости подкрасьте поверхность.

Планка для лица и коньковая

Для защиты металлочерепицы от подъемной силы ветра и процесса очистки ее крепления необходима торцевая планка. Также он выступает в качестве защитного элемента конструкции от влаги. Торцевая планка устанавливается в сторону конька со стороны карниза, ядро ​​излишка срезается коньком. Прикрепите эту планку к торцевой доске с помощью затяжек через каждые 500-600 миллиметров

Из-за разницы в высоте торцевая планка плотно прижимается к листам металлочерепицы, что позволяет исключить дребезжание и шум при порывах ветра.Кулиса торцевых планок должна достигать 100 миллиметров. Слой гидроизоляции необходимо обязательно положить поверх торцевой планки, которая закроет край гидроизоляционного материала. Также такая планка должна перекрывать вершину гребня волны, чтобы защитить металлочерепицу от попадания воды в воду.

Для устройства правильной вентиляции пространства под крышей воздух должен беспрепятственно выходить на скит из карниза и выходить через отверстия в уплотнении конька наружу. Уложите гидроизоляцию на прочную обрешетку так, чтобы она перекрывала нижний слой гидроизоляционного материала не менее чем на 150 миллиметров.

Лошадь фиксируется в клетке с помощью шурупов для коньков в верхний гребень волны металлочерепицы с обеих сторон. К коньку уплотнитель крепят до установки последнего на крышу, предварительно сняв с него защитную пленку.

Верх ендов и доски

Верхняя торцевая планка нужна для отвода влаги с внутреннего угла кровли, расположенного на стыке двух скатов. Закрепить заканчиваться саморезами, чтобы они не проходили насквозь и не повредили гидроизоляцию.Помните, что между листами плитки и верхним торцом следует уложить самовсасывающий уплотнитель.

Также необходимо оставить вентиляционные зазоры между досками Standa размером около 20 миллиметров и сделать на стыках при укладке планок в 200 миллиметров. Угловой лист ртенда должен быть кровельным листом толщиной не менее 250 миллиметров.

Специальные доски необходимо устанавливать на проломы кровли и когда кровельное покрытие примыкает к стене. Полы кровли обратные и прямые.В местах разрывов рекомендуется соблюдать сплошную гидроизоляцию. Доски ракушки с прямым изломом конька должны располагаться как можно ближе друг к другу. Лист металлочерепицы, закрывающий венцы стержней, над проломами крыши должен выполнить немного и закрыть его.

В случае реверсирования крыши крыши можно использовать в качестве ответного элемента примыкающий к стене, укладывая его на нижнюю соломку перекатывающейся стороной. Кровля, примыкающая к стене, устраивается по тому же принципу, что и процедура подгонки к трубе.Гидроизоляция снимается и поднимается до стены, минимум 50 миллиметров до удара. В зависимости от подгонки — до торца или сбоку стены используйте универсальный или профильный уплотнитель.

Крепление водостока и снеговиков

Установка длинных крюков производится на карниз или стропила перед перекрытием старой кровли из металлочерепицы. Для лучшего отвода воды угол наклона желоба должен быть не менее 5 миллиметров по счетчику домофона. Крючки принято устанавливать с вертикальным смещением.Чтобы вставить желоб в крючок, нужно завести его носиком в желоб таким образом, чтобы носик оказался внутри локона.

Затем его следует зафиксировать другим краем желоба с помощью осевшего пластинчатого фиксатора. Внешний край желоба должен быть ниже внутреннего на 6 миллиметров, чтобы вода не попала на фасад во время сильного ливня. Продолжение кромки металлочерепицы должно свисать на 50 миллиметров над желобом. Соединение желоба с углом другого желоба или со следующим желобом производят онлайн-домкрат с помощью специального разъема.

Соединитель желоба снабжен специальной резиновой прокладкой, обеспечивающей герметичное соединение двух желобов, а также компенсацию температурного расширения. Сливная трубка должна иметь такую ​​длину, чтобы колено потока располагалось на расстоянии примерно 200 миллиметров от земли или влагостойкого основания, так как при слишком большой высоте вода разбрызгивается. Чтобы организовать отвод воды, необходимо оборудовать ливневую канализацию.

Установка динамика на кровлю из металлочерепицы должна быть обязательной, потому что благодаря этим изделиям снег не будет падать вам на голову и не поцарапает кровельный материал при его возникновении.Под вторую поперечную ступень металлочерепицы параллельно вечности закрепляют стикораты. Их устанавливают под гребнем волны в бруски, которые были предварительно прикреплены. Нижний край снеговика крепится сверху на каждую вторую волну. При длинных спусках снегоступы рекомендуется устанавливать в несколько рядов.

Сводка молний и заземление крыши

Для установки молниеотвода и флюгера подготовьте металлический кронштейн, циркуль, винт по металлу, а также гаечный ключ.Флуггеры могут быть установлены на коне, на конце крыши или шпиле. В целях безопасности металлическую крышу необходимо заземлить. Делается это для того, чтобы уберечь рубероид от повреждения кровли в кровле, и обезопасить обитателей дома. Такая система состоит из токо разделения, заземления и игры молнии.

Lightning message устанавливается на самой высокой точке крыши с деревянными подпорками. К молниезащите прикрепляется текущая партия и опускается обрешетка под листы плитки.Его приваривают к сообщению молнии, и там, где он соприкасается с листами металлочерепицы, снимают защитное покрытие или слой лака. Для большего количества точек контакта стоит такой провод разветвлять на несколько листов, чтобы молния прошла быстрее пути минимального сопротивления.

Затем проводят динамик на стене жилого дома и подключают его к заземлению. Рекомендуется выполнять стену напротив входа. Чтобы обустроить заземление кровли, нужно выкопать яму глубиной 1.5 метров засыпать песчаный слой в 10 сантиметров, залить водой, опустить к заземлителю, засыпать яму грунтом и залить водой.

Теперь вы узнали, сколько стоит перекрытие кровли из металлочерепицы, и как это сделать правильно. Но это не все! В комплекте с каждым вентиляционным или антенным выходом идут дополнительные элементы. Для начала следует нанести на металлическую крышу узор проходящего элемента или вывода вентиляции и контур по контуру. Затем нужно прорезать получившуюся линию отверстия.Элементы вывода и прохода крепятся к металлическому профилю с помощью специальных самозатяжек.

Как перекрыть крышу металлочерепицей, строительный портал

Строительство домов каждый из нас неоднократно видел металлочерепицу. Ежегодно на разные кровли монтируется не одна сотка этого рубероида. Ввиду повсеместности

Сегодня металлочерепица определенно является одним из лучших кровельных покрытий. Прочный, не требующий особого ухода, прочный и не слишком дорогой. К его достоинствам можно отнести презентабельный внешний вид.Функциональность кровли определяется правильностью монтажа, но качественно покрыть кровлю смогут только специалисты.

Внимательно изучив особенности работы с этим материалом, положить металлочерепицу вполне возможно и своими руками. Главное, иметь четкий план работы, не торопиться и соблюдать меры предосторожности.

Основные правила при работе с металлочерепицей

Данный рубероид представляет собой стальной оцинкованный лист сложной конфигурации толщиной 0.45 мм с двусторонним защитным покрытием. Лицевая (рабочая) сторона, как правило, имеет дополнительную защиту в виде целлулоидной пленки, которую перед установкой снимают. При работе с металлочерепицей это:

• Хранить материал в защищенном от атмосферных осадков месте. Количество листов в стопке не должно превышать указанное в инструкции. Не кладите на поверхность листа тяжелые предметы.

• Не допускать механических ударов, не допускать появления вмятин и царапин.

• Не бросайте и не таскайте листы с волками.

• Машинка в мягкой обуви, атака только в углубление волны.

• Для крепежа использовать только специальные кровельные саморезы.

• Режьте металлочерепицу ножницами по металлу, взламывая или отрезая электронику. Разделите порезы соответствующей краской (аэрозольной краской или кистью).

Подготовительные работы

Перед установкой необходимо проверить жесткость составов стропильной системы, соответствие проектным размерам (в том числе диагонали коньков) и правильность сборки — стропила должны находиться строго в одной плоскости.При необходимости выровнять.

Деревянные элементы кровли Желательно обработать специальной влагостойкой пропиткой. Следует рассчитать и приобрести все необходимые стройматериалы для устройства «Кровельный пирог» (при необходимости) и установки корня.

Расчет количества материала

Для испарения лучше использовать современные мембранные рулонные материалы . Пленка расстилается горизонтально (поперек стропила) на стороне чердака с помощью плиточного камня на 10-15 см и прикрепляется к стропилам степлера.Затем между стропилами плотно укладывается утеплитель. Между утеплителем и испарением необходимо оставить вентиляционный зазор (не менее 2 см).

Слой гидроизоляции устраивается так же, как и пароизоляция, но с внешней стороны стропила и прикрепляется к встречной иске. Также необходима гидроизоляция перекрытия потолка. При съемке фильма обратите внимание на правильное расположение — рабочей стороной наружу.

Установка дум

Для оптимального использования разделочной доски не менее 2 штук.Толщина 5 см и ширина от 10 см. Нижние доски корня должны быть выше остальной волны металлочерепицы.

Шаг корня зависит от параметров кровли, и расстояние между первым (Нижним) и вторым последующим должно быть меньше этой величины на 10 см. Коньки, подкрылки, вентиляционные выходы и слуховые окна сделаны дополнительной гибелью. Карнатать макияж следует оцинкованными гвоздями или шурупами (с помощью отвертки).

Как покрыть крышу своими руками — инструкция

Для начала нужно установить необходимые кровельные элементы.К карнизной доске прикрепляются специальные крючки для водосточных желобов. Затем устанавливаются карнизы, обеспечивающие сток воды в плоды. Доски крепятся фальчем 5-10 см и фиксируются

.

оцинкованных ящика-ящика 30-35 см. Затем концы и «фартуки» вокруг труб и слуховых окон. В местах подгонки делается дополнительный слой гидроизоляции и заделывается герметиком.

Перед тем, как начать, нужно решить, как вы его поднимете.

на крышу и при необходимости установить лаги из толстых досок или бруса.Вы можете поднять сразу несколько листов и положить их на стеллаж в подпольном пространстве, смещая листы деревянной косой чертой.

Монтаж лучше начинать с правого нижнего угла конька, тогда каждый лист будет накладываться поверх следующего листа.

Металлочерепица оснащена специальной капиллярной канавкой, отводящей воду, которая попала под листы в местах вылета. Нужно следить за правильным расположением листов (паз должен находиться внутри стыка).Независимо от формы вашей кровли листы металлочерепицы строго горизонтальны (полностью совпадают с линией карниза) и должны находиться на одном расстоянии от стены по всей длине конька.

Есть несколько способов укладки на прямоугольные стержни:

• В один ряд . Самый нижний лист приравнивается к карнизу и фронтону, фиксируются одним саморезом посередине (не раскручивая до конца). Положить второй лист, разровнять по первому и скрепить листы между собой.Смонтировав нижний ряд и проверив правильность положения листов, он полностью прикрепляется к надрезу (кроме последнего листа. Полностью прокручивается самозатяжением только после укладки второго ряда).

• В несколько рядов . Второй лист наклеивается на первый, третий — на следующий, четвертый — на третий. Это происходит, блок из четырех листов выравнивается и прикрепляется. Затем в том же порядке монтируются четыре листа и т. Д.

• Лестенка .Смонтированы три нижних листа в первом ряду, два во втором над ними и крайний лист в третьем ряду. Листы выравниваются и прокручиваются путем самостоятельного рисования. Затем в каждом ряду, начиная снизу, тщательно прикрепляется лист металлочерепицы.

На трапециевидных коньках установка начинается с прямого угла.

На треугольных стержнях первый лист устанавливается строго по центру, а листы крепятся с двух сторон. Саморезы закручиваются на одну волну в прогиб (там, где металлочерепица примыкает к обречению), в местах вылета в каждом.

Слишком сильно закручивать саморезы нельзя — они могут деформировать профиль и нарушить герметичность соединения.

Следует тщательно измерить и аккуратно прочитать линию отреза (в дальнейшем научимся правильно делать). При необходимости можно использовать шаблоны или «чернила».

Места примыкания к вертикальным элементам кровли (окна слуховых аппаратов, трубы, вентиляционные выходы и т. Д.) Необходимо заклеить скотчем и уплотнить силиконовым герметиком. Под дураки концов с большим углом следует укладывать пористую самосливную или универсальную пломбу.

Подробнее о самостоятельном монтаже смотрите в видео.

Установка волонтеров

• Лицевая планка . Этот кровельный элемент, помимо своей основной функции (защита металлочерепицы от ветра) выполняет декоративные функции — улучшает внешний вид кровли. Торцевая планка от карниза до скита монтируется и крепится к ветровой доске самозатяжками через 50-60 см. Фастсток около 10 см. Лицевая планка должна иметь гребень волны.

• Взломщик . Коньковые элементы придают крыше законченную форму и предотвращают попадание осадка внутрь крыши. Устанавливаются на жилетке (10-15 см) на стыке коньков и с небольшим выпуском в обе стороны. Приглушено волной самовнушений с обеих сторон.

• Примыкающие доски . Эти вызовы устанавливаются на крышах. Очень важно, чтобы эти места были абсолютно герметичными, поэтому особое внимание следует уделить макияжу и уплотнению.

• Снеговик . Под этот кровельный элемент, не дающий снегу скатываться с крыши, нужно установить деревянный брус, в который он будет крепиться. Лучше сделать это на этапе установки рута. Устанавливается параллельно вечности и скрепляется резьбовыми соединениями.

Монтаж металлочерепицы можно произвести своими силами. Но не пытайтесь заниматься этим в одиночку — без помощников не обойтись.

Металлочерепица

пользуется огромной популярностью, поскольку имеет значительные преимущества перед остальными кровельными материалами.Используя металлочерепицу при покрытии кровли, вы обеспечите дому надежную защиту от агрессивного воздействия окружающей среды. Рассмотрим, как покрыть крышу металлочерепицей и что для этого потребуется.

К преимуществам этого материала можно отнести:

• низкая стоимость;
• приятный внешний вид;
• надежность;
• малый вес;
• долгий срок службы.

Что потребуется в работе

Перед тем, как приступить к работе, нужно не только внимательно изучить инструкцию, но и позаботиться обо всех необходимых материалах и инструментах.Прежде всего это:

• ножницы по металлу;
Рулетка
• ;
• молоток;
• ножовка;
Маркер
• ;
• степлер с оцинкованными скобами;
• грабли деревянные подходящей длины;
Отвертка
• ;
• дрель.

Примечание! Ручными ножницами резать металлочерепицу сложного профиля будет довольно сложно, поэтому лучше использовать электроинструмент Т (по возможности).

Также следует отметить, что на материал нанесено специальное полимерное напыление, которое ни в коем случае нельзя повредить — он выполняет антикоррозионную функцию.По этой причине следует исключить все варианты резки, предусматривающие нагрев секции резки. Оптимальным инструментом для резки может быть «болгарка», но только с абразивным кругом.

По поводу необходимых материалов, то надо будет работать:

• металлочерепица;
• доска для строительства обрешетки 2,5х10см;
• брус, 2,5х5 см;
• минеральная вата для утепления;
• гидроизоляция (любая кроме битумной).

Сразу оговорюсь, что этот материал подходит не для всех типов кровли. Дело в том, что кровля должна соответствовать некоторым требованиям, а именно:

• — объем;
• имеют уклон более 14 °;
• имеют простую геометрию.

Если крыша будет иметь сложную конструкцию, хоть и прямую, то при монтаже необходимо будет произвести не один десяток обрезков, что увеличит расход материала (ведь большая часть его просто уйдет в отходы).Следовательно, это приведет к удорожанию строительных материалов и самого монтажа.

Крыша замороженная

Начать работу необходимо с грамотного замера кровли, ее длины и ширины — это позволит рассчитать необходимое количество материалов. При ширине конька не более шести метров длина одного листа должна равняться этой ширине (с небольшим запасом для карниза). Но если ширина постройки превышает шесть метров, лист делится на две части, которые устанавливаются вспышками примерно 10 см.

Сам лист плитки должен быть длиннее уклона не менее 4 см. Дело в том, что лист крепится к коньку, немного перекрывая карниз. Это позволяет обеспечить хорошую вентиляцию под стержнем кровли.

После этого нужно измерить крышу по диагонали. Также стоит отметить, что крыша имеет правильную геометрическую форму. Более того, на этом этапе обнаруживаются немедленные исправления всех дефектов и перекосов.

Перед тем, как приступить к установке обрешетки и укладке черепицы, необходимо обеспечить хорошую гидроизоляцию кровли.Это предотвратит образование конденсата на внутренней части кровли, и даже после этого поток влаги будет задерживаться специальным веществом-поглотителем.

Самым доступным и оттаявшим теплоизоляционным материалом считается испаряющаяся пленка. Обработанный специальным абсорбирующим веществом, он устанавливается прямо над помещением.

Утеплитель необходимо укладывать на стропильную систему так, чтобы начальный слой раковины не превышал 2 см. На сетку накладываются следующие слои примерно на 15 см.Между стропилами можно оставить небольшое положение, но не более 2 см. Для крепления пленки используются оцинкованные гвозди или монтажные степлеры.

Параллельно с гидроизоляцией следует утеплить и крышу. Между стропилами кладут плиты утеплителя. Если материал выполнен в виде матов, его необходимо прикрутить к тому же монтажному степлеру (в этом случае все зависит от выбранного материала, этот вопрос уже рассматривался в одной из предыдущих статей).

Монтажные зажимы

Для сборки обрешетки необходимо на слой гидроизоляции закрепить по деревянным брускам вдоль конька.Затем к брускам крепятся доски толщиной 2,5 см и шириной 10 см.

Примечание! Монтаж досок нужно начинать снизу! Толщина первой доски при этом должна быть около 1-2 см, потому что это будут края листов металлочерепицы.

Шаг между досками может быть разным, от 30 до 45 см, в зависимости от поперечного профиля рубероида. Характерно, что между первой и второй досками шаг должен быть меньше 4 см, чем между другими обсессстинами.Перед началом работ все деревянные элементы следует обработать антисептиком и (по возможности) антипиреном.

При установке обрешетки особое внимание следует уделить вспомогательным элементам.

1. С обеих сторон крыши нужно установить на стропила дополнительные бруски — это повысит надежность фиксации конька.
2. При установке гидроизоляции необходимо на пару сантиметров отвести к трубе дымохода и взять армированную ленту для армированного скотча — это поможет скрыть образовавшиеся зазоры.На дымоходе необходимо сделать манжету (канавки) глубиной 2 см. По окончании монтажных работ на эту обувь нужно установить соседние планки и заизолировать стыки силиконовым герметиком.
3. Необходимо установить зазоры между коньками. Для этого из доски монтируется сплошной дюмер с дополнительным слоем гидроизоляции. Каждое из средств следует установить над карнизной планкой и закрепить ящики-самосвалы через каждые 25 см.
4. На переднюю доску с самозатяжками нужно установить штангу и закрепить через каждые 25 см.Такая планка должна выдерживать сильный ветер, поэтому ее устанавливают в 12 см.

Работы по укладке плитки выполняются в следующем порядке.

Первый этап. Собственно, мы уже рассмотрели его выше — он заключается в установке карниза на лобовую доску обрешетки. Еще раз напоминаем об обязательном 12-сантиметровом гнезде.

1. При дускальной крыше Работу нужно начинать с конца конька.Если было решено накрыть от правого конька, то каждый следующий лист устанавливается на крайнюю волну предыдущего. Но если материал падает с левого конца, новый лист устанавливается под крайней волной перед ним.
2. Шатровая крыша Накрывать нужно сверху, постепенно опускаясь (все дело в особенностях геометрического оттенка крыши башни).

Все листы нужно укладывать параллельно вечности с обязательным 4-сантиметровым отвесом.

Третий этап. Если листы устанавливаются в один ряд, первый из них нужно выровнять по любому и на время закрепить раковину в зоне коньков. Второй лист необходимо совместить с первым и вовремя их соединить. Значит нужно установить еще два листа, затем выровнять сформированный блок на карнизе и закрепить на обрешетке из самовыводов.

При многократной укладке Металлочерепицы Первый лист необходимо установить внизу, закрепить винтом и выровнять по торцу и карнизу.Сверху устанавливается второй лист плитки, сбоку — третий. Все они вовремя прикреплены к самостоятельному рисованию. Затем нужно выровнять сформированный блок и окончательно закрепить его на обрешетке.

Наконец, если конек имеет треугольную форму, для начала нужно определить и обозначить на нем осевую линию. Такую же линию следует провести на листе плитки. Затем совмещаются обе линии, лист фиксируется самозатяжками. Последующий монтаж производится с двух сторон первого листа.

Четвертый этап. Саморезы следует вкручивать в углубление листов на одну волну. Каждый новый ряд саморезов следует размещать в проверенном порядке относительно предыдущего. На каждый квадратный метр материала должно уходить по 7-8 саморезов.

Настройку необходимо усиливать в каждой волне.

Покрывая кровлю металлочерепицей, необходимо особое внимание уделять надежности крепления листов и точности их напыления.

В заключение

Все работы проводить в соответствии с данными инструкциями, следить за тем, чтобы деревянные элементы были тщательно просушены, и на них не было следов гниения. Только так можно добиться долговечности и надежности конструкции, а также привлекательного внешнего вида кровли.

Видео — Инструкция по установке Металлочерепица

Среди кровельных материалов на строительном рынке наиболее распространенные покупатели отдают предпочтение металлочерепице — красивому, практичному и доступному по цене материалу.Металлочерепица изготавливается из листов меди, алюминия или стали, которые профилируются холодным давлением. Таким образом, материал приобретает форму, аналогичную форме керамической плитки, без потери качества.

Монтаж такой кровли не требует специальных знаний, но все же стоит ознакомиться с технологией процесса, поэтому мы расскажем, как правильно покрыть кровлю из металлочерепицы своими руками.

Виды металлочерепицы

Если вы решили покрыть крышу кровлей, то сначала обратите внимание на следующие характеристики:

1. Высота волны и толщина стали.Чем выше эти параметры, тем прочнее металлочерепица, однако цена на нее вырастет;
2. Тип профиля — дело вкуса. Их бывает 3 вида: симметричные, асимметричные и трапециевидные;
3. Защитное покрытие. Любая металлочерепица покрывается специальным антикоррозийным слоем из цинка с примесями, например, алюминия. Наличие этого слоя крайне важно, ведь металл кровли постоянно находится в неблагоприятной среде.

Отдельно стоит сказать о слое декоративной металлочерепицы.Этот слой не является обязательным, но наносится довольно часто. Его основная задача — придать эффектный вид, но он также служит отличной защитой от пагубного воздействия окружающей среды.

Декоративный слой может быть выполнен из следующих полимерных материалов:

• Полиэстер — недорогое и надежное покрытие, подходящее для регионов с любым климатом, но работать с ним нужно предельно осторожно, т.к. оно не переносит механических воздействий;
• Plaseris — более прочное поливинилхлоридное покрытие.Он невосприимчив к коррозии, а также к механическим повреждениям, но абсолютно не подходит для жарких регионов из-за непереносимости высоких температур;
• Poural — обеспечивает устойчивость к коррозии и различным погодным условиям, однако при его установке также необходимо соблюдать предельную осторожность из-за возможности пластической деформации;
• ПВДФ. — Один из самых оптимальных вариантов. Он выдерживает всевозможные погодные условия, устойчив к повреждениям и выгоранию, а также имеет длительный срок службы.

Что следует знать при работе с металлочерепицей

Говоря о том, как закрыть крышу металлочерепицей, в первую очередь стоит поговорить о необходимом инструменте. Вам понадобится:

• Молоток;
• Отвертка;
• Маркер;
• Рулетка;
• Рейк-правило;
• Ножницы по металлу.

Планировка кровли, не забываем:

1. Угол ската крыши должен быть не менее 14 градусов;
2. Нельзя резать металлочерепицу болгаркой, т.к. высокие температуры способствуют разрушению защитного слоя.Также необходимо правильно знать, чтобы не повредить его;
3. Если вы планируете покрыть крышу сложной формы, покупайте материал с большим запасом, т.к. в узоре останется много ненужной обрезки;
4. Приобретите надежную краску, которой нужно тщательно закрасить места порезов металлочерепицы, чтобы обезопасить ее от коррозии;
5. Кровля металлочерепицей требует дополнительной шумоизоляции;
6. Уложив металлочерепицу, пройти по ней в мягкой обуви, стараясь наступить на вогнутую часть волны.

Утепление и гидроизоляция

Отделка кровли дома металлочерепицей всегда начинается с гидроизоляции, которая защитит кровельные листы от образования конденсата, а также нивелирует возможные протечки.

В первую очередь нужно позаботиться об испарении. Он складывается следующим образом:

1. Отрезок необходимой длины отрезается затяжкой 20 мм в сторону карниза;
2. Также соблюдайте небольшой провис 1,5-2 см между стропилами;
3. Поднимите ряды при падении на 15 см и безопасно их заносите;
4. Для фиксации испарения лучше всего подходит степлер, но можно использовать и гвозди небольшого размера.

Если вы решили утеплить крышу, между стропил уложите листы минеральной ваты.

Далее необходимо положить гидроизоляционный материал. Он защитит утеплитель, а также деревянную арку крыши от влаги. Creparate гидроизоляции с внешней стороны стропила, как пароизоляция. Также не забудьте оставить зазор между плиткой, гидроизоляцией, утеплителем и пароизоляцией для лучшей вентиляции.

Установка дум

Если кровлю металлочерепицей своими руками резать, то хомутом надо болеть самому.Этот этап очень сложный и требует предельной концентрации, однако при должных расчетах проблем возникнуть не должно.

Для начала необходимо определиться с материалом, из которого будет собираться корень. Чаще всего для его сборки используется доска 50 на 50 мм или 100 мм 100 из древесины хвойных пород. Перед использованием необходимо тщательно просушить пиломатериал, а также обработать влагозащитной пропиткой.

Собираем гибель:

1. Подобрать доску, которая будет на 15 мм толще остальных;
2. Закрепите выбранную доску на карнизе;
3. Вторая доска должна быть стандартных размеров, но необходимо закрепить на 50 мм ближе, чем все последующие;
4. Остальные доски крепятся на расстоянии, равном поперечному профилю плитки;
5. На скейте и эндауэрах рекомендуется делать твердую гибель для создания дополнительной силы;
6. Конечная планка должна быть прикреплена к высоте волны плитки над общим уровнем корня.

Теперь можно покрыть кровлю металлочерепицей, однако, чтобы своевременно выявить ошибки, рекомендуем проверить геометрию коньков, а также сравнить размеры диагоналей.

Монтаж металлочерепицы — как покрыть крышу своими руками

Начало сборки зависит от типа кровли:

• Если покрываете пакетную кровлю, начинайте укладку листов с любого конца;
• При тентовой крыше установка начинается с самой высокой точки и ведется с двух сторон.

Накладывая лист, оставьте на любом отступ 40 мм, временно закрепите одним винтом с резиновой вставкой для верхней части.

Если вы кладете листы справа налево, то следующий лист прикрепляется к марке к предыдущему, однако, если укладка листов идет слева направо, то следующий лист нужно начинать под предыдущей волной . Уложенные листы строятся между собой, но не крепятся к плодородным, чтобы у вас была возможность их закончить.

Организация Эндов требует отдельного внимания:

1. Как уже говорилось выше, под UNDOVA требуется прочная сухая вещь, так что подумайте заранее;
2. На сплошном разрезе закрепите стальной лист;
3. Обрежьте металлочерепицу так, чтобы два соседних листа образовывали ровный угол;
4. Закройте получившийся угол декоративным элементом, закрепив самоплиткой в ​​верхней части волны плитки.

Если уложить черепицу правильно, то на стыке верхних листов останется зазор, в который нужно поставить уплотнитель и к краям прикрутить кровельный стержень.

Как видите, покрыть кровлю металлочерепицей своими руками, это довольно просто, важно только разбираться в технологии и подходить к делу с максимальной концентрацией.

Главная »Отделочные работы» Кровля из металлочерепицы. Как покрыть крышу металлочерепицей своими руками — пошаговая инструкция

Как правильно закрепить металлочерепицу саморезами. Инструкция по установке металлочерепицы Схема крепления саморезов уникальных для металлочерепицы

В современном строительстве одним из самых популярных материалов для создания кровли является металл.Свою популярность он заслужил благодаря своей прочности, долговечности, хорошему внешнему виду и разумной стоимости. К тому же его легко установить, если соблюдать основные правила. Главное — правильно и правильно закрепить материал, что в дальнейшем определит надежность всей конструкции.

Читайте также, как сделать

Почему популярна металлическая кровля?

Металлочерепица — это профильный оцинкованный лист из стали, обработанный снаружи несколькими слоями полимерного покрытия.По внешнему виду он похож на керамический, а по надежности идеально подходит для использования в нашем климате.

Виды металлочерепицы определяются исходя из нанесенного на ее поверхность защитного слоя:

• Пурал. Его толщина составляет около 50 мкм. Это покрытие устойчиво к коррозии, выцветанию и механическим воздействиям. Пурал наиболее сбалансирован по толщине, радует глаз и продается по доступной цене, что делает его довольно популярным среди строителей.
• Полиэстер.Его толщина составляет около 30 мкм. Он может быть обычным и матовым. Обычный отличается невысокой ценой и высокой износостойкостью, а матовый — высокой стойкостью окраски. Обычно пользователи выбирают простой полиэстер, хотя иногда в зданиях лучше смотрится матовый.
• Пластизол. Это самое толстое покрытие — до 200 мкм. Если вы хотите сделать качественную кровлю из кровли, то лучше выбрать пластизоль — практичное и прочное покрытие, которое прослужит максимально долго.

Также при покупке следует узнать, какое оборудование использовалось при изготовлении материала, так как качество металлочерепицы зависит от используемого прокатного стана.

Виды металлочерепицы

От типа металлочерепицы зависит выбор ее крепления к обрешетке. Разные виды металлочерепицы имеют разную геометрию ступеней и глубину, а потому работают с листами по-разному. По этому параметру можно выделить семь типов материала. См. Также .

1. Монтеррей. Самый популярный и известный вид, используемый более тридцати лет. Имеет низкие и пологие изгибные волны. Лучшее качество — в финском Монтеррее, который геометрической формой напоминает натуральную плитку. Главное, чтобы он был достаточно легким и прочным.
2. Модерн. Фактически, это разновидность Монтеррея, но с другой формой волны — угловой, а не круглой. Имеет стандартные характеристики, но неповторимый вид.
3. Джокер. Такой образ имеет правильную волну плитки с закругленной подошвой и гребнем.
4. Андалусия. Это покрытие появилось на рынке совсем недавно. Изготавливается на спецтехнике сразу со встроенными скрытыми застежками.
5. Каскад. Довольно популярное покрытие по форме напоминает плитку шоколада. Его отличительная особенность — большая ширина плитки, что значительно упрощает процесс укладки. Таким образом, этот тип, безусловно, самый экономичный среди других. В тех случаях, когда крыша имеет сложную форму, обычно приобретается именно Каскад.Строгие прямолинейные формы делают такую ​​металлочерепицу наиболее удобной для устройства кровли.
6. Шанхай. На форму этой металлочерепицы повлияли восточные мотивы. Оно и понятно: этот вид попал на наш рынок из восточных стран.
7. Banga. Еще один новый образ. Он имеет привлекательную волновую геометрию, напоминающую аккуратно уложенные половинки трубы. Материал Bang отличается от остальных наибольшей высотой волны.

Монтажный инструмент

В работе вам понадобится:

• молоток;
Отвертка
• ;
• длинный плоский рельс;
• шнур, маркер и рулетка;
Силиконовый герметик
• и пистолет для него;
• вам также понадобится инструмент для резки материала — это может быть шлифовальный станок с тонким твердосплавным диском или ножницы по металлу (электрические, ручные или перфорированные).

Какие винты использовать?

Крепление металлочерепицы осуществляется специальными кровельными саморезами. Это оцинкованные винты с шестигранной головкой. Обычно их окрашивают в разные цвета, подходящие под цвет покрытия. На наконечнике есть сверло, а также уплотнительная шайба.

Важно брать качественные саморезы, чтобы срок их службы был равен сроку службы кровли. Довольно часто неопытные строители приобретают простые крепежи и улучшенное полимерное покрытие, которое может прослужить пятьдесят лет, что впоследствии оборачивается проблемами при эксплуатации.Происходит это потому, что в некачественных саморезах вместо пропиленовой резины в качестве материала уплотнительной шайбы используется простая резина. Низкочастотная резина высыхает из-за воздействия ультрафиолета и перепадов температуры, а через несколько лет просто крошится, становясь хрупкой.

Важные правила работы

• Режущим инструментом могут быть ножницы по металлу или дисковая пила. Шлифовальный станок следует использовать не всегда: он способен разрушить защитный слой при резке, что снизит коррозионную стойкость материала.
• При укладке металлочерепицы в качестве крепежа и для фиксации ее на деревянных досках используйте кровельные саморезы с шестигранной головкой и резиновую прокладку в комплекте. Они должны соответствовать цвету материала.
• Саморезы крепятся только перпендикулярно поверхности деревянной доски.
• В работе шуруповертом следует ограничивать крутящий момент. Это поможет избежать деформации прокладки, проворачивания самореза в обрешетке и недостаточной герметизации отверстия. Перед началом работы необходимо отрегулировать этот рабочий параметр на инструменте, так как прокладка после завершения закручивания должна немного сжаться.Обязательно проверьте, насколько вкручен каждый крепеж.
• Примерное количество саморезов — 10 штук на квадратный метр, а также, при необходимости крепления фурнитуры, еще три самореза на погонный метр.
• Работать необходимо в обуви с мягкой подошвой. Вы должны шагнуть в прогибы «волн», чтобы не повредить материал.
• Если обнаружено повреждение полимерного слоя или царапины на листе металла, то проблемный участок лучше сразу покрасить.Для этого используется краска из баллончика подходящего цвета. То же самое проделываем со всеми надрезами на листах.
• Листы скрепляются так, чтобы каждый последующий прикрывал прядь предыдущей волны.
• Начинают монтаж кровли с учетом формы кровли. Если он шатровый, то начните с наивысшей точки гребня по обеим сторонам склона. Если крыша двускатная, то начинают с торцевой части.

Крепим листы металла к обрешетке правильно

Обрешетка представляет собой конструкцию из деревянных досок одинакового размера.Его монтируют на определенном расстоянии, которое должно соответствовать шагу используемой металлочерепицы. Те доски, что располагаются у карниза и под коньком, должны быть толще. Здесь уже не соблюдается обязательное расстояние между досками.

Когда листы материала прикрепляются к скату крыши, винты скручиваются по линии, которая находится на десять сантиметров ниже линии штамповки между коньками. При правильно сделанной обрешетке саморезы можно вкрутить в любое штатное место, так как доска там всегда присутствует.

Металл укладывается на доски без технологического зазора, чтобы гарантировать высокую надежность и полностью прижать листы к обрешетке без возможной деформации материала. В этом случае застежки останутся невидимыми, так как они будут скрыты созданными «ступенями».

Способы соединения листов

При укладке используются разные способы соединения: рядами или волнами. Если стыковка производится по волнам, то это помогает защитить плоскость рубероида от воздействия бокового ветра, а с виду уклон будет сплошным и равномерным.При этом все саморезы вкручиваются в каждом ряду ниже линии штамповки, а возле гребня прикручиваются к внешнему краю самого верхнего листа.

Когда стыковка производится рядами, то она выполняется на досках ступенчатой ​​обрешетки, то есть крепежные элементы ставятся на доску в каждую волну. Крепеж распределяется равномерно по всей площади откоса. Вам нужно перейти от карниза к коньку. Фиксацию производят в каждой третьей волне, сдвигая одну волну листа в любую сторону, когда необходимо перейти на следующий ряд, чтобы продолжить крепление.

Крепление листов по линии карниза

Довольно часто можно встретить образование карниза, когда лист выступает за край примерно на пятьдесят миллиметров. В этом случае после дождя вся вода уйдет прямо в желоб, а деревянные элементы конструкции не пострадают от брызг, поэтому прослужат очень долго. В этом случае винты вкручиваются на одну волну, делая это на семьдесят миллиметров выше линии штамповки.

При этом нижние волны не должны опускаться. Поэтому их крепят к доске, толщина которой на двадцать миллиметров больше, чем толщина остальных досок. Между центром карниза и центром первой ступеньки расстояние будет 250 миллиметров, если ширина была 100 миллиметров.

Кроме того, этот блок может быть сформирован таким образом, чтобы обычный срез металлочерепицы находился поверх карниза. В этом случае дождевая вода будет попадать в водостоки прямо из нее.Обычно этот метод применяется, если кровельная ситуация тяжелая, предстоит сделать ступенчатый карниз или если геометрия кровли нарушена.

Прикрепляем металлочерепицу к торцу пандуса

Прежде всего, листы металлочерепицы фиксируются в штатных местах в каждой волне материала по концевой линии ската кровли. После этого фиксируется торцевая пластина: для этого она фиксируется в наивысшей точке каждого листа с помощью одной волны материала. Шаг между переплетами должен быть не более восьмидесяти сантиметров.

Крепление металлочерепицы при приближении к коньку

Обрешетка наверху конструкции оканчивается опорной доской конька. Прикрепляя к нему металлочерепицу, в обязательном порядке необходимо установить дополнительную коньковую доску, чтобы между досками соседних откосов образовался зазор от восьмидесяти миллиметров. Этот зазор важен при организации вентиляции кровли.

Чтобы подвести коньковый брус к концевому участку конструкции, необходимо над бруском установить опорную доску.Он должен быть на двадцать миллиметров толще остальных. Это предотвратит погружение конька.

Закрепите коньковую планку саморезами в самых высоких точках кровельного материала. Между креплениями выдерживается расстояние до восьмидесяти сантиметров. Необходимо расположить точки фиксации на равном расстоянии, чтобы не было деформации гребня при затяжке шурупов.

• Для облегчения работы нужно соблюдать простое правило: начиная работу с левого края конструкции, каждый закрепляемый лист следует подводить под волну предыдущего листа.
• Закрепив первый лист саморезом у гребня, второй следует уложить так, чтобы в нижней части получилась идеально ровная линия.
• Уплотнительные ленты необходимо устанавливать на стыке поверхностей крыши, если она имеет шатровую форму, а также на коньке. Лента прибивается к профилю, а защищаемый стык или гребень накрывается бруском. При использовании материала для гидроизоляции нет необходимости в дополнительной заделке.
• На месте внутреннего стыка рекомендуется использовать стандартную водосточную планку.Нахлест более пятнадцати сантиметров не допускается. Полученный шов необходимо зашить.
• Коньковая планка устанавливается только после завершения всех работ по креплению металлочерепицы.
• В местах нахлеста и сквозных отверстий используется специальный герметик, обычно силикон.

Если вы умеете крепить металлочерепицу с соблюдением всех правил и технологий, то можете быть уверены, что дом получит надежную и красивую защиту от любых атмосферных воздействий.

Сегодня самым распространенным кровельным материалом можно назвать металлическую кровлю. Скрепить ее листы совсем несложно, даже своими руками. Однако нужно знать, что только при условии грамотного и качественного крепления можно получить крышу, которая надежно прослужит до нескольких десятков лет.

Монтаж металлочерепицы подразумевает крепление листов к обрешетке. В этом случае важно не только подобрать качественный крепеж, но и чтобы схема крепления металлочерепицы саморезами была правильной., грамотный монтаж может обеспечить такой кровле полувековой срок службы.

Знакомство с саморезами

Выполнить кровельными саморезами.
Крайне нежелательно использовать для этих целей гвозди, так как ударопрочность металлочерепицы недостаточно высока и под действием такого рода нагрузок строительный материал расслаивается.

Внешне это обычные винты, но из легированной или нержавеющей стали.Настоящий саморез тоже должен иметь антикоррозийное покрытие, как правило, из цинкового слоя. Все это важные составляющие эффективной стойкости крепежа к процессам коррозии.

Шестиугольная форма головки способствует равномерному распределению нагрузки по поверхности плитки. Поскольку, помимо своего прямого назначения, он должен также герметизировать монтажное отверстие, следовательно, под шайбой должна быть предусмотрена уплотнительная прокладка в виде плоского кольца. Казалось, ничем не примечательное кольцо выполняет сразу несколько функций:

• защищает от царапин, а значит, и ржавчины;
• от образования углублений или вмятин после укладки покрытия;
• закрывает отверстие под крепеж.

Эта небольшая деталь находится под постоянным влиянием суточных перепадов температур, осадков, ветра, поэтому для ее изготовления необходимо использовать качественный материал. Оптимальным вариантом, как показала практика, является резина EPDM, которая устойчива к вышеперечисленным негативным факторам и достаточно длительный период не теряет эластичность.

Шайбы кровельные выпускаются разных цветов и при правильном выборе крепление металлочерепицы саморезами совершенно не будет выделяться на фоне покрытия.

Конечно, купить саморезы несложно, но учтите, что многие известные производители предлагают оригинальные саморезы-саморезы. Как правило, они поставляются в комплекте. В случае отказа от покупки прилагаемого крепежа покупатель не получает гарантии на купленный рубероид. .

Размер

Есть несколько размеров крепежных винтов. Их выбор зависит от назначения застежки.Следует отметить, что кровельные саморезы группируются по типу металл к металлу или дереву. Назначение элемента легко определить по маркировке на голове.

Как правильно закрепить металлочерепицу

Крепление саморезов имеет свои нюансы. В первую очередь это касается крутящего момента отвертки. Он должен быть ограничен, резиновую подушку нельзя сильно сжимать, и вот почему. При недостаточном крутящем моменте не будет обеспечена требуемая степень герметичности, при слишком высоком крутящем моменте винт может проворачиваться в обрешетке, что может вызвать нежелательное ослабление крепления.К тому же это приведет к деформации прокладки, и покрытие выйдет из строя раньше.

Немаловажен и следующий момент — направление крепления. Винты крепятся строго под прямым углом к ​​обрешетке в месте изгиба волны.

Правила крепления листов

В среднем требуется 8-10 шт. / М 2 саморезов. Крепеж по нижнему краю каждого из листов вкручивается в прогиб профиля через волну.Затем следующие застежки располагаются в шахматном порядке по рядам, сохраняя тот же шаг — по волне.

Если в проекте предусмотрены дополнительные элементы, либо крыша имеет нестандартную конфигурацию, то, скорее всего, изменится схема крепления и количество материала.

Этот порядок крепления сохраняется для всех нахлестов, кроме бокового, где крепление выполняется по гребню волны.

• Коньковая планка крепится специальными шурупами через волну.
• Торцевая пластина фиксируется с шагом 50-60 см.
• При креплении аксессуаров используется 3 винта / об. / Мин. м. Их фиксируют с шагом 0,35 м в поперечной волне. Если крепление выполняется по откосу, то в верхний гребень вкручивается метизы. Процесс продолжается шаг за шагом по волне.

В процессе крепления необходимо удалить с поверхности все стружки мягкой кистью, так как они достаточно быстро заржавеют и испортят внешний вид покрытия.

Платеж

Давайте посчитаем, сколько саморезов понадобится для металлочерепицы. Чтобы узнать их общее количество, будем исходить из того, сколько их на листе.

Допустим, площадь кровли 150 м 2, а для обрешетки использовались бруски сечением 0,3х15 см. Размеры откоса 102 х 77,5 см. При таких предположениях потребуется установить 40 листов. Уже отмечалось, что при креплении листа к обрешетке используется фурнитура соответствующих размеров — 4.8 на 20, 30 или 50.

• При фиксации стыков рядов потребуется примерно 6 крепежных элементов, что в сумме составит 120 саморезов.
• Боковые стыки кровельных листов по длине фиксируются 21 саморезом на каждый стык. В результате получилось 378 крепежных элементов формата 4,8 x 20.
• Если исходить из расчета трех саморезов на лист, то для крепления металлочерепицы по линиям карниза и конька потребуется еще 120 метизов.
• Осталось добавить еще 88 саморезов, скрепляющих торцевые линии, так как обычно берется 22.
• Если следовать рекомендациям производителей, то на каждый лист понадобится еще минимум 5 штук, то есть всего 40х5 = 200.

Таким образом, для нашей кровли без дополнительных элементов нам понадобится 528 фурнитуры размером 4,8 на 35.

Металлочерепица — практичный материал, покрытие из этого материала выглядит привлекательно, и служит долго.Однако срок службы материала зависит не только от качества купленной металлочерепицы, но и от того, насколько грамотно были проведены монтажные работы. Тем более что в процессе кровельных работ практически не бывает мелочей и незначительных моментов, каждую операцию нужно проводить правильно. Рассмотрим, как закрепить металлочерепицу на крыше, чтобы места крепления оставались герметичными, а само покрытие надежно фиксировалось на обрешетке.

У начинающих кровельщиков всегда много вопросов по работе с металлочерепицей.Сама технология укладки металлочерепицы на крышу достаточно проста, однако нужно знать и выполнять требования технологии монтажа, чтобы кровля не пришла в негодность после первой зимы.

В частности, многих начинающих мастеров интересует, как правильно скрепить металлочерепицу саморезами, чтобы покрытие надежно закрепилось на обрешетке? Рассмотрим этот вопрос подробнее.

Правила, которые нужно знать, начиная работать с металлочерепицей

Материал металлочерепицы достаточно прочен, но при неправильной технологии монтажа или неаккуратном обращении защитное покрытие может быть повреждено, а это приведет к быстрому разрушению материала.Вот основные правила работы:

• Для кровельных работ нужна обувь на мягкой и гибкой подошве. При перемещении по поверхности необходимо наступать в места расположения досок обшивки и только в прогиб волны профиля материала.
• Если возникает необходимость разрезать лист металлочерепицы, необходимо использовать ножовку, циркулярную пилу, электрический лобзик или ножницы для резки металла. Одним словом, допускается использование любого инструмента, при эксплуатации которого не происходит нагрева и разрушения защитного покрытия материала.

• Для крепления металлочерепицы используется специальный вид метизов — кровельные саморезы. Ввинчиваются отверткой со специальной насадкой для граненой головки. Перед началом работы следует ограничить крутящий момент устройства, чтобы предотвратить проворачивание винтов и деформацию упругой прокладки, установленной под головкой винта. Вращение самореза приведет к тому, что крепление ослабнет, а деформация прокладки вызовет нарушение герметичности покрытия.

• В процессе работы мастеру необходимо будет контролировать качество вкручивания каждого винта. Дело в том, что даже при заданном значении крутящего момента может возникнуть недокрутка. Например, если винт попал в узел на обшивке.
• Очень важно, чтобы саморез был вкручен строго перпендикулярно кровельной поверхности, иначе герметичность соединения будет нарушена.
• Для того, чтобы предварительно прикинуть, сколько потребуется саморезов, нужно знать общую площадь кровли.Как правило, на каждый квадратный метр берут 10 саморезов.

Как правильно прикрепить листы металла к обрешетке?

Металлочерепица укладывается на предварительно собранную обрешетку. Соберите эту конструкцию из досок одинакового размера и равного шага.

Совет! Расстановка элементов в обрешетке зависит от типа материала. Например, при укладке металлочерепицы популярным профилем Монтеррей шаг должен составлять 35 см, а если выбран материал с профилем Макси, то шаг следует увеличить до 40 см.

Обрешетка в сборе должна быть плоской и иметь ровную поверхность без прогибов и выступов. Толще должна быть только первая доска конструкции, уложенная по карнизу; рекомендуется, чтобы она выступала над основной конструкцией на высоту профиля.

Расстояние между стартовой доской обрешетки и вторым элементом уменьшено на 5 см по сравнению с основной ступенью строительства. Укладка более толстой доски вдоль карниза необходима для правильного формирования карнизного свеса покрытия.

В процессе крепления листов к обрешетке необходимо вкрутить саморезы по линии, которая находится на 1-1,5 см ниже линии штамповки между выступами профиля. Если обрешетка была установлена ​​правильно, то в прогибе волны металлочерепицы будет доска. В этом случае сами крепежи будут практически незаметны на готовом покрытии, так как головки саморезов будут находиться в тени гребня волны.

Как соединить два листа?

При укладке листы материала должны накладываться друг на друга, образуя нахлест.При укладке вертикальных рядов нахлест формируется «по волнам», при укладке горизонтальных — «вдоль ряда».

Для образования идеального перекрытия лист материала, край которого будет располагаться сверху, немного приподнимают, и начинают укладывать край второго листа, уже лежащего на обрешетке, добиваясь точного совпадения профиль. Листы закрепляют короткими (длиной 20 мм) саморезами, прикручивая их чуть ниже линии штамповки на участке от гребня до внешнего края уложенного сверху листа.

Как закрепить листы по линии карниза?

При укладке листов по линии карниза необходимо формировать так называемый карнизный свес. Проще говоря, лист укладывается так, чтобы его поперечный край выступал за край обрешетки на 4-5 см. Это делается для того, чтобы вода, стекающая по кровле, попадала прямо в желоб, минуя все деревянные конструкции обрешетки.

При креплении металлочерепицы по свесу карниза саморезы ввинчиваются одной волной.

Как закрепить материал на подходе к коньку?

В верхней части обрешетка оканчивается опорной доской конька. Чтобы коньковый брус идеально выводился до конца обшивки, в качестве опорного элемента часто используют более толстую доску, а также на карниз.

На конек крыши устанавливаются специальные элементы, которые могут иметь разную форму. Выбирать форму коньковых элементов необходимо с учетом конструкции кровли.Такие элементы крепятся к уже уложенной металлочерепице, саморезами длиной 70 мм вкручиваются в самые высокие части профиля.

Отделка торца крыши

Для защиты покрытия от ветровых нагрузок и украшения двускатных концов крыши необходимо установить специальные планки. Для крепления этих планок используются длинные саморезы.

Со стороны покрытия саморезы ввинчиваются в самые высокие точки профиля за одну волну. Со стороны торца устанавливаются саморезы с шагом 50 см.Поскольку крепления на концах крыши ни с чем не будут перекрываться, стоит заранее сделать разметку и расположить саморезы в одну линию и на равном расстоянии.

Какие винты использовать?

Чтобы крепеж был качественным, необходимо правильно подбирать саморезы. Саморезы для крепления металлочерепицы изготавливаются из оцинкованной стали. Головка винта многогранная, окрашена в цвет основного покрытия. Под головкой находится уплотнительная шайба из эластичного материала.

Размеры саморезов

При устройстве кровли потребуются саморезы следующих типов:

• Для крепления листов в местах нахлеста используются саморезы 4,25 * 20 мм.
• Для крепления обшивки к доскам обшивки потребуется фурнитура размером 4,28 * 28 или 4,28 * 35 мм.
• Для установки конька и ветровой штанги потребуются шурупы одинакового диаметра и длины 50 и 70 мм.

Очень важно выбрать качественные саморезы, срок службы которых был бы сопоставим со сроком службы металлочерепицы, чтобы из-за некачественного крепежа не пришлось начинать ремонт кровли в пара лет.

Итак, прежде чем браться за кровельные работы, следует научиться крепить металлочерепицу саморезами. Неправильное крепление, использование неподходящих или просто некачественных саморезов может значительно сократить срок эксплуатации покрытия.

отличается прочностью, практичностью и привлекательным внешним видом … Покрытие кровли металлочерепицей существенно меняет внешний вид постройки, придает дому солидный и элегантный вид.

Изготавливается из стали (реже — из алюминия или меди) толщиной около полумиллиметра, поэтому вес кровли значительно снижен — по сравнению с шифером — в 2 раза. Материал имеет двойную степень антикоррозионного покрытия — оцинковку и полимерный слой, что надежно сохраняет металл в течение длительного времени.

Попутно изготавливается все необходимое с покрытием — конек крыши, карнизы и уголки окон, впадины, желоба и т.д. Доступно несколько цветовых вариантов, размеры и рисунки профиля разных производителей отличаются друг от друга, что дает возможность выбрать наиболее привлекательный вариант.

Из этой статьи вы узнаете, как правильно крепить металлочерепицу и как крепить металлочерепицу на крыше частного дома.

Для правильного монтажа должна быть изготовлена ​​металлическая черепица , которая представляет собой деревянную основу в виде решетки или сплошного слоя … Обрешетка выполняет несколько функций:

• Обеспечивает крепежных элементов Металлочерепица
• Образует необходимый , исключающий смачивание кровельных материалов конденсатом.
• Создает ровную поверхность, компенсируя возможные неровности, что способствует нормальному укладке листов и обеспечивает максимальный срок службы.

Обрешетка устанавливается поверх слоя, крепится к стропилам рядами, соответствующими. Крепится оцинкованными гвоздями для предотвращения коррозии.Материалом для его изготовления служит обрезная доска, чаще всего толщиной 25 мм. Материал должен быть сухим, без изъянов, гнилых участков, не допускается заражение плесенью или грибком.

Два способа соединения листов

Крепление металлочерепицы саморезами начинается с подготовки кровельных листов. Листы металлочерепицы стыкуются внахлест на ширину одной волны … Это можно сделать двумя способами: слева направо и наоборот.

Отличие в том, что в первом случае каждый последующий лист накладывается на предыдущий, а во втором накладывается на него сверху.Выбор того или иного метода продиктован удобством работы, типом кровли или другими соображениями и никак не влияет на результат.

Чаще всего используются оба метода при работе там, где это удобнее.

При стыковке листов между рядами их нельзя располагать в шахматном порядке , каждый лист должен располагаться строго над дном. Исключением может быть однократное включение фрагмента листа при заливке, например, шатровой крыши или подобных участков.

как закрепить металлочерепицу на крыше саморезами: фото

Все листы, помимо крепления к обрешетке, необходимо прикрепить друг к другу короткими саморезами по линии стыка, чтобы обеспечить плотное соединение и исключить проникновение ветра под лист, который может его оторвать.

Как закрепить металлочерепицу по линии карниза?

Чаще всего линия карниза закрывается листом металлочерепицы примерно на 5 см … Этот выступ позволяет воде стекать прямо в желоб, исключая возможность контакта с деревянными частями стропильной системы.

При этом в некоторых случаях необходимо расположить край листа над карнизной доской, что вызвано сложными условиями монтажа, наличием ступенек или другими нарушениями геометрии карниза. При таком креплении вода сходит с угла карниза, что несколько хуже, чем при первом способе, но вполне приемлемо.

Крепление крышки по линии рамы

Водосточный желоб и карниз устанавливаются перед установкой листов , чтобы обеспечить правильный поток воды.

Крепление металлочерепицы к обрешетке саморезами

Как правильно прикрутить металлочерепицу к обрешетке саморезами? При установке листов необходимо учитывать особенности материала.

Дело в том, что полимерное покрытие довольно легко разрушается при сгибании или нажатии , из-за чего защита листа значительно ослабляется.

Один слой оцинковки не сможет долго защитить металл, начнется коррозия и лист выйдет из строя. Поэтому важно правильно отрегулировать силу прижатия листа к обрешетке. Крепление металлочерепицы к обрешетке осуществляется по следующей схеме:

1. Для расчета примерного количества саморезов можно воспользоваться следующим правилом: на 1 квадратный метр кровли понадобится 9-10 саморезов.
2. Если в процессе укладки лакокрасочное покрытие металлочерепицы было повреждено, то место скола следует тщательно закрасить антикоррозийной краской того же цвета.
3. Если саморез не вкручен достаточно глубоко, резиновая прокладка не будет плотно прилегать к листу, что создаст зазор, в который будет проникать вода. Слишком плотное завинчивание протолкнет материал, покрытие отслоится, и лист начнет ржаветь. Выходом из этой ситуации может стать использование отвертки с заданным усилием завинчивания, либо постоянный контроль глубины погружения самореза.

ВНИМАНИЕ!

Саморезы должны быть специальными, рассчитанными на такие работы. Они оцинкованы со специальной резиновой прокладкой. Штатно работать не будет!

Укладка металлочерепицы вокруг труб или других препятствий

Схема крепления металлочерепицы довольно простая, но есть моменты, о которых стоит поговорить отдельно. Все выступающие элементы кровли следует обшить по периметру дополнительным рядом обрешетки, отступив от них на 20 см.Это необходимо для установки уголка внахлест.

В зависимости от расположения конкретного элемента может потребоваться , чтобы сделать специально разрезанный лист , соответствующий размеру оставшегося пространства или доходящий до следующего листа, расположенный обычным образом. Например, этот вариант можно использовать для формирования водостока на мансардном окне.

Правильный обход трубы металлочерепицей

Производители выпускают детали, соответствующие всем элементам кровли — внутренним и внешним углам, коньку, желобам, желобам и т. Д.Практически все они имеют одинаковое монтажное требование — наличие в обрешетке дополнительной планки, к которой они будут фактически крепиться.

ВНИМАТЕЛЬНО!

Следует помнить, что необходимо предварительно гидроизолировать все стыки от внешних протечек, такие места наиболее подвержены этой опасности. Поверх листов крепится конек крыши; Также требуется установка дополнительной доски по верхнему краю конька крыши.

Расположение саморезов определяется размером элемента, или, как правило, не менее 3 шт на погонный метр.Требования к усилию завинчивания такие же, как и к листам — контроль и недопустимость пробивки.

Типичные ошибки исправления

1. Металлические листы достаточно тонкие. По ним можно ходить только в мягкой обуви, наступая на самые низкие точки волны в местах расположения реек.
2. Нельзя допускать проворачивания самореза при завинчивании, от этого многократно уменьшается сила сцепления с деревом.
3. Монтаж скатной кровли можно начинать справа или слева , так как это удобнее, но если кровля вальмовая, монтаж начинается ровно посередине, для симметрии конструкции скатов.
4. Саморезы нужно закручивать строго перпендикулярно плоскости листа, иначе сбоку откоса появится сдавленный участок.
5. Обычно к купленной металлочерепице прилагается подробная инструкция по установке. Рекомендуется внимательно его изучить, так как все виды материала имеют свои особенности, их необходимо знать и учитывать при установке.

Крепление металлочерепицы саморезами: схема и советы

Полезное видео

А теперь предлагаем вам посмотреть видео по самокреплению плитки к обрешетке:

Заключение

Крепление металлочерепицы — процесс не столько сложный, сколько требует внимания и определенных знаний.Перед тем как приступить к работе, нужно детально разобраться во всех аспектах вопроса, подготовить материалы и инструменты. Теперь вы знаете, как закрепить металлочерепицу на крыше, и сможете применить знания, полученные при установке кровли.

Самостоятельное крепление металлочерепицы будет успешным только тогда, когда человек четко понимает все этапы работ и понимает последовательность и правила установки всех элементов. Тогда срок службы кровли будет максимальным и не потребует ремонта или переделки.

В последнее время большая часть новых малоэтажных частных домов облицована металлочерепицей. Это практичное и прочное покрытие обеспечивает надежную гидроизоляцию на протяжении всего срока службы кровли. Если крепление металлочерепицы к деревянной обрешетке произведено правильно, то несущая способность конструкции будет настолько велика, что выдержит нагрузку от трехметрового слоя снега, не деформируясь. В этой статье мы расскажем о важных особенностях крепления стального профилированного листа к основанию кровли, которые влияют на ее качество и прочность.

Металлическая кровля — это обычное кровельное покрытие, которое представляет собой прямоугольный лист из профилированной стали. Цинковое покрытие и полимерная защита помогают этому материалу сохранять свои свойства при контакте с водой, предотвращая коррозию. У многих неопытных мастеров возникает вопрос, как правильно прикрепить металлочерепицу к обрешетке, а также какой инструмент использовать для этого. Производители отмечают следующие особенности работы с данным материалом:

1. Для резки металлочерепицы не допускается использование абразивных инструментов, при использовании которых поверхность материала нагревается, выгорая полимерное покрытие.По этой причине нельзя резать металлочерепицу болгаркой или скреплять листы сваркой.
2. Необходимо использовать режущий инструмент, дрель или шуруповерт для обработки металлочерепицы на малых оборотах, чтобы не повредить материал, а также сделать края ровными.
3. При затяжке саморезов отверткой необходимо четко определить необходимое усилие давления, так как при чрезмерном усилии покрытие деформируется, а при недостаточном — плохо фиксируется к обрешетке.

Важно! Крепление металлочерепицы — технологически довольно простой процесс, требующий специальных крепежных элементов, а также мощной аккумуляторной отвертки.

Требования к ящику

Профилированные стальные листы, используемые для покрытия крыши, жесткие, поэтому их крепят к обычным разреженным обрешеткам. Это кровельное покрытие отличается высокой прочностью и небольшим весом, поэтому не предъявляет особых требований к подготовке основания.Чтобы упростить процесс крепления металлочерепицы на откосе, необходимо соблюдать следующие правила:

• должно совпадать. Если расстояние между планками основания совпадает с длиной волны покрытия, то куда и как крепить металлочерепицу определить намного проще.
• Допустимое расстояние между элементами обрешетки 30-70 см, однако оно должно соответствовать уклону кровли. Чем больше угол наклона кровли, тем меньше снега скапливается на поверхности ската, тем реже можно крепить рейки обшивки.
• В зоне свеса крыши, где к крыше крепятся снегозадержатели, а также в зоне соединения конька обрешетка укрепляется дополнительными досками. Кроме того, места, где снег скапливается наиболее активно (долины, желоба, стыки с вертикальными поверхностями), нуждаются в укреплении основания.

Обратите внимание, что для изготовления обрешетки под металлочерепицу лучше использовать обрезную доску или бруски квадратного сечения, строганные и обработанные антисептическими препаратами.Чем ровнее основание, на которое крепится кровельное покрытие, тем проще его закрепить саморезами.

Требования к крепежу

Перед тем, как крепить металлочерепицу, нужно выбрать правильный и качественный крепеж. Крепление профилированного стального листа к обрешетке осуществляется с помощью саморезов, которые при завинчивании просверливают отверстие в материале за счет заостренного острого наконечника. При этом для качественного крепления необходимо использовать застежки, соответствующие критериям:

1. Для крепления металлочерепицы используются специальные кровельные саморезы из оцинкованной стали.Такие крепежи более дорогие, однако они не ржавеют при контакте с водой, благодаря чему покрытие держится дольше.
2. Саморезы по кровельной стали поставляются с резиновыми или латексными головками и нажимными шайбами. При затяжке сплющивают, за счет чего надежно защищают монтажное отверстие от проникновения воды.
3. Цвет саморезов подбирается под оттенок металлочерепицы, чтобы они сливались с кровельным листом и не выделялись.

Примечание! Чтобы надежно закрепить лист металла на крыше, необходимо использовать кровельные саморезы, длина которых на 1-3 мм больше общей толщины рубероида и гидроизоляции.

Количество точек крепления

Даже у опытных мастеров-профессионалов возникают споры о том, сколько точек крепления нужно, чтобы прочно прикрепить лист металла к обрешетке. На этот счет, как говорится, сколько людей, столько и мнений. В этой ситуации не работает проверенный принцип «чем больше, тем лучше», так как таким образом можно только деформировать лист. Производители при креплении металлочерепицы рекомендуют придерживаться следующих стандартов:

• На каждый квадратный метр площади кровли требуется 8-12 кровельных саморезов.
• Дополнительные элементы крепятся 3-5 саморезами на погонный метр.
• Металлическое покрытие в области торца и свеса крыши необходимо прикреплять к каждой обрешетке обрешетки, то есть через каждые 30-40 см.
• Также увеличивают количество точек крепления в сложных конструктивных элементах кровли — впадинах, желобах, местах соприкосновения покрытия с вертикальными поверхностями.

Считается, что саморезы при креплении металлической кровли следует закручивать в центр обрешетки обрешетки.В любом случае точка крепления должна располагаться дальше 1,2-2 см от края доски.

Схема крепления

Правильная схема крепления металлочерепицы саморезами гарантирует надежную фиксацию кровельного покрытия на поверхности ската, которое не ослабнет при сильных ветровых нагрузках. На каждом квадратном метре рубероида должно быть не менее 8 равномерно распределенных точек крепления в соответствии со следующими правилами:

1. Саморезы вкручиваются строго под прямым углом к ​​поверхности крыши так, чтобы пресс-шайба закрывала монтажное отверстие.
2. Не закручивайте кровельные саморезы до упора, чтобы не деформировать покрытие. Необходимо оставить зазор 0,5-1 мм между головкой застежки и поверхностью материала.
3. Саморезы вкручиваются на расстоянии 10-15 мм от линии штамповки между выступами металлочерепицы.
4. В местах нахлеста одного листа металлочерепицы на второй саморезы ввинчиваются сразу в оба слоя рубероида, чтобы между ними не было зазора, куда может проникнуть вода.
5. Крепление металлочерепицы начинается от правого нижнего края откоса и заканчивается креплением конька.

Важно! Если крыша имеет небольшой уклон, то нахлёстки между листами и места их привыкания к вертикальным поверхностям промазывают силиконовым герметиком, препятствующим проникновению воды под рубероид.

Видеоинструкция

Глоссарий потолочных терминов | Потолочные решения Armstrong — коммерческие

А

АБСОРБЕР

Любой материал, поглощающий не менее 50% ударяющей по нему звуковой энергии.NRC — это показатель эффективности звукопоглотителя.

Поглощение

Свойство материала или объекта преобразовывать звуковую энергию в тепло, а не отражать звуковую энергию.

Крюк доступа

Используется в скрытой тройниковой системе для поддержки ряда плиток, устанавливаемых в модуле 4 x 4 дюйма, который также обеспечивает доступ к камере выше. Также называется Saddle Spline.

Плитка доступа

Съемная акустическая плитка со специальными прорезями.

Акустический материал

Любой материал, влияющий на уровень звука или направление распространения звуковой волны.

Окружающий шум

Самый низкий уровень фонового шума в помещении, состоящий из звука от ближайших и удаленных источников.

Американский национальный институт стандартов (ANSI)

Независимая организация торговых ассоциаций, технических обществ, профессиональных групп и организаций потребителей, ранее известная как Институт стандартов Соединенных Штатов Америки (USASI или ASI), а ранее как Американская ассоциация стандартов (ASA).

Американское общество испытаний и материалов (ASTM)

Некоммерческая организация, устанавливающая стандартные испытания и спецификации для строительных материалов; такие испытания и спецификации обычно обозначаются аббревиатурой ASTM, за которой следует числовое обозначение.

Усилитель

Электронный компонент, который используется в звуковых системах для увеличения мощности источника сигнала низкого уровня (микрофон, проигрыватель компакт-дисков и т. Д.) в выходной сигнал высокой мощности для управления громкоговорителями.

Амплитуда

Отклонение звуковой волны от среднего значения, которое воспринимается как громкость звука.

Аналог

В звуковых системах аналоговый электрический сигнал представляет звук в его точной непрерывной форме (не оцифрованной). Аналогичным образом аналоговое устройство — это электронный компонент, который обрабатывает аналоговые сигналы в их непрерывной форме.

Класс сочленения (AC)

Мера для оценки ослабления отраженной речи, проходящей через верх стеновых перегородок или мебели на соседние рабочие места.Потолочная система с AC <150 - низкая производительность, тогда как система с AC> 180 — высокая.

Индекс артикуляции (AI)

Мера оценки разборчивости речи. AI <0,05 соответствует очень плохой разборчивости речи, а AI> 0,80 — хорошей разборчивости речи. Индекс конфиденциальности речи (PI) получен из AI

.

ASTM A641

Стандартная спецификация для оцинкованной (гальванизированной) проволоки из углеродистой стали (также известной как подвесная проволока).Для получения дополнительной информации посетите ASTM.org.

ASTM A653

Стандартная спецификация для стального листа, оцинкованного (гальванизированного) или сплава цинка с железом (отожженного гальваническим способом) методом горячего погружения. Для получения дополнительной информации посетите ASTM.org.

ASTM B117

Метод испытания экологических характеристик. Для получения дополнительной информации посетите ASTM.org.

ASTM C367

Методы испытаний прочностных свойств сборной архитектурной акустической плитки или накладных потолочных панелей.Для получения дополнительной информации посетите ASTM.org.

ASTM C423

Стандартный метод испытаний коэффициентов звукопоглощения и звукопоглощения методом реверберационной комнаты. Для получения дополнительной информации посетите ASTM.org.

ASTM C518

Стандартный метод испытаний для измерения теплового потока и теплопередачи в установившемся режиме с помощью прибора для измерения теплового потока. Для получения дополнительной информации посетите ASTM.org.

ASTM C522

Метод испытания акустических материалов на сопротивление воздушному потоку.Для получения дополнительной информации посетите ASTM.org.

ASTM C635

Стандартные технические условия на металлические подвесные системы для акустической плитки и накладных потолков. Для получения дополнительной информации посетите ASTM.org.

ASTM C636

Стандартная практика монтажа металлических потолочных подвесных систем для акустической плитки и вкладных панелей. Для получения дополнительной информации посетите ASTM.org.

ASTM C645

Стандартное техническое задание на облицовочные изделия из гипсокартона.Для получения дополнительной информации посетите ASTM.org.

ASTM D610

Стандартный метод испытаний для оценки степени ржавчины. Для получения дополнительной информации посетите ASTM.org.

ASTM D1037

Стандартный метод испытаний для оценки ударопрочности. Для получения дополнительной информации посетите ASTM.org.

ASTM D2486

Стандартный метод испытаний на стойкость к истиранию окрашенных поверхностей. Для получения дополнительной информации посетите ASTM.org.

ASTM D3273

Стандартный метод испытаний на устойчивость к росту плесени на поверхности внутренних покрытий в климатической камере. Для получения дополнительной информации посетите ASTM.org.

ASTM D4828

Стандартный метод испытаний практической смываемости органических покрытий. Для получения дополнительной информации посетите ASTM.org.

ASTM E84

Метод испытания характеристик горения поверхности строительных материалов (также известный как 25-футовый туннельный тест на распространение дыма и пламени на отдельном продукте, а не на сборке).Для получения дополнительной информации посетите ASTM.org.

ASTM E90

Метод лабораторных измерений потерь передачи воздушного звука перегородками зданий. Для получения дополнительной информации посетите ASTM.org.

ASTM E96

Стандартный метод испытаний на пропускание водяного пара. Для получения дополнительной информации посетите ASTM.org.

ASTM E119

Стандартные методы огнестойких испытаний строительных конструкций и материалов (также называемые почасовыми испытаниями на огнестойкость всей сборки).Для получения дополнительной информации посетите ASTM.org.

ASTM E136

Стандартный метод испытания поведения материалов в вертикальной трубчатой ​​печи (также известный как метод испытания на горючесть; часто используется для приложений береговой охраны). Для получения дополнительной информации посетите ASTM.org.

ASTM E176

Стандартная терминология, относящаяся к стандартам пожарной безопасности. Для получения дополнительной информации посетите ASTM.org.

ASTM E580

Стандартная практика применения потолочных подвесных систем для акустической плитки и закладных панелей в зонах, требующих сейсмической защиты.Для получения дополнительной информации посетите ASTM.org.

ASTM E795

Стандартные методы монтажа образцов во время испытаний на звукопоглощение. Для получения дополнительной информации посетите ASTM.org.

ASTM E1110

Стандартная спецификация для определения класса сочленения. Для получения дополнительной информации посетите ASTM.org.

ASTM E1111

Стандартные спецификации для измерения межзонного затухания потолочных систем.Для получения дополнительной информации посетите ASTM.org.

ASTM E1130

Стандартный метод тестирования для объективного измерения конфиденциальности речи в открытых офисах с использованием индекса артикуляции. Для получения дополнительной информации посетите ASTM.org.

ASTM E1179

Спецификация источников звука, используемых для тестирования компонентов и систем Open Office. Для получения дополнительной информации посетите ASTM.org.

ASTM E1264

Стандарт классификации акустических потолочных изделий.Для получения дополнительной информации посетите ASTM.org.

ASTM E1375

Стандартный метод испытаний для измерения межзонного затухания мебельных панелей, используемых в качестве акустических барьеров. Для получения дополнительной информации посетите ASTM.org.

ASTM E1376

Стандартный метод испытаний для измерения межзонного ослабления звука, отраженного отделкой стен и мебельными панелями. Для получения дополнительной информации посетите ASTM.org.

ASTM E1414

Стандартный метод испытаний на затухание воздушного шума между помещениями, имеющими общую потолочную камеру (ранее известный как ASTM E 413).Для получения дополнительной информации посетите ASTM.org.

ASTM E1477

Стандартный метод испытания коэффициента светового отражения акустического материала с использованием рефлектометров с интегрирующей сферой (ранее известный как ASTM C 523). Для получения дополнительной информации посетите ASTM.org.

Затухание

Снижение уровня звука (громкости) в результате: 1. увеличения расстояния от источника звука 2. частичного поглощения звука после отражения от поверхности 3. звука, проходящего через барьерный материал.

B

ИЗОЛЯЦИЯ С НАГРУЗКОЙ

Тепло / акустическая изоляция, размещаемая над системой подвешивания потолка, уложенная поперек горизонтальных элементов решетки над акустическими панелями или плиткой. Также называется «обратной загрузкой».

БАРЬЕР

Любой материал или система, которые блокируют или снижают уровень передаваемого звука при его прохождении через материал. Плохой барьерный материал обеспечит потери передачи TL <10 дБ, тогда как хороший материал будет иметь TL> 20 дБ для барьеров с частичной высотой и TL> 50 дБ для барьеров с полной высотой на интересующих частотах.И STC, и CAC являются показателями акустического барьера.

СКОСНАЯ КРОМКА

Акустическая плитка считается материалом со скошенной кромкой, когда поверхность плитки поднимается к краю примерно под 45 ° на 1/8 ″ до 1/4 ″ по периметру плитки.

БИОБЛОК

Потолочные панели с характеристиками Bioblock устойчивы к росту плесени и грибка.

BioBlock Plus

Потолочные панели

Health Zone с характеристиками Bioblock Plus устойчивы к росту плесени и грибка, а также к запаху и пятнам, вызывающим рост бактерий.

BOCA

Строительные чиновники и администраторы Кодекса. Каждые три года публикует Национальный строительный кодекс с ежегодными дополнениями. Чаще всего упоминается в северо-восточных штатах.

ПОГРАНИЧНЫЙ ОТРЕЗ

Обрезка потолочной панели и сетки по периметру установки.

СПЛАВ ДЫХАТЕЛЬ

Spline используется для соединения плиток при скрытой установке тройника и предотвращения проникновения воздуха.

СООТНОШЕНИЕ ЯРКОСТИ

Коэффициент яркости — это показатель качества осветительной установки. Это важная мера непрямого освещения. Хорошая система непрямого освещения имеет коэффициент яркости потолка менее 10 к 1.

ШИРОКОПОЛОСНЫЙ ШУМ

Шум, состоящий из большого количества низкочастотных, средних и высокочастотных компонентов, ни одна из которых не является доминирующей по отдельности.

ЛАМПОЧКА

Верхний выступ главной рейки или поперечины прямоугольной, треугольной или круглой формы.

С

КРЫШКА

Прокатное покрытие на фланце Т-образной штанги. Т-образные дуги поставляются с алюминиевым или стальным колпачком и доступны во многих цветах.

КЛАСС ПОТОЛОЧНОЙ АКТУАЛЬНОСТИ (cac)

; Мера для оценки характеристик потолочной системы как барьера для передачи воздушного звука через общую камеру между смежными закрытыми пространствами, такими как частные офисы, и открытыми пространствами, используемыми для совместной работы и приоритетных областей. Потолочная система с CAC <25 считается низкой производительностью, тогда как система с CAC> 35 — высокой.

СИСТЕМА ПОТОЛОЧНОЙ ПОДВЕСКИ

Система металлических элементов, предназначенная для поддержки подвесного потолка, обычно акустического потолка. Также может быть рассчитан на размещение осветительной арматуры или диффузоров.

ЧИСТАЯ КОМНАТА

Помещение для сборки прецизионных изделий, качество которых может зависеть от пыли, ворса или переносимых по воздуху патогенов; обычно имеет гладкую поверхность помещения для предотвращения скопления пыли; воздухоочистители или фильтры задерживают пыль, ворсинки и т. д., до указанного минимального уровня.

ЗАЖИМЫ

Доступны несколько конструкций зажимов для таких применений, как огнестойкость, ветровая нагрузка и удары. Конструкции по огнестойкости предъявляют точные требования, включая обязательное использование прижимных зажимов для акустических панелей или плиток весом менее 4,9 кг / м2 (1,0 фунта на квадратный фут). В помещениях со значительным перепадом давления воздуха по сравнению с соседними помещениями могут потребоваться удерживающие зажимы, чтобы удерживать панели на месте.Для поддержания значений давления воздуха также может потребоваться уплотнение панели по периметру, как правило, прокладка из вспененного материала с закрытыми порами с клеем на одной стороне.

СИСТЕМА СКРЫТОГО МОНТАЖА

Система подвески плитки с использованием Т-образных стержней и шлицев, которые входят в пропилы, прорезанные по краям плитки. В отличие от систем с открытой решеткой, системы скрытого монтажа не видны под потолком. Перевернутый тройник, решетки с профилем «H и T» или «Z» являются общими для этих применений с положениями для полного доступа к камере, которые обычно включаются в конструкцию решетки.

D

ДЕЦИБЕЛЬ

Единица измерения интенсивности или громкости звука по логарифмической шкале от нуля для наименее воспринимаемого звука до примерно 130 для среднего уровня боли.

ПРОГИБ

Изгиб или отклонение от прямой линии или курса. Используется здесь как стандарт, по которому измеряется допустимая нагрузка на компоненты системы подвески.

СЪЕМНЫЙ РАЗДЕЛ / ПЕРЕНОСНЫЙ РАЗДЕЛ

Ненесущая перегородка сухой конструкции, собранная из сборных элементов, которые могут быть установлены, сняты и затем повторно установлены в другом месте; может быть полной высоты, от пола до потолка или неполной высоты.

ИНДЕКС НАПРАВЛЕНИЯ

Мера для оценки направленности конкретного источника звука в определенном направлении относительно уровня, который будет излучаться совершенно симметричным источником звука той же мощности.

ДВОЙНОЙ ВЕБ

Обозначает два слоя материала в конструкции вертикальной перемычки основных направляющих и поперечных тройников.

СИСТЕМА ДОСТУПА ВНИЗ

Прямой доступ достигается снятием отдельных блоков вручную или может потребоваться зажим для доступа или ключ.Также можно использовать несколько панелей, спроектированных как блоки с торцевым или боковым поворотом. Количество допустимых отверстий для доступа меньше в конструкции с торцевым шарниром. Доступ вниз может быть желателен, если проблема с узким зазором камеры. В огнестойких конструкциях размер каждой зоны доступа и размер поддона регулируются критериями испытаний.

КЛАССИФИКАЦИЯ ОБЯЗАННОСТЕЙ

Несущая способность основных балок решетки (согласно ASTM C635) фунтов на линейный фут (легкий: 5 фунтов; средний: 12 фунтов; тяжелый: 16 фунтов).

E

ЭЛЕКТРОГАЛЬВАНИЗИРОВАННАЯ

Процесс нанесения покрытия из цинка на холоднокатаную стальную основу. Толщина или вес покрытия может варьироваться, и его обычно классифицируют от тяжелого электроцинкования до стандартного электроцинкования или «мгновенного» гальванического цинкования. Процесс, обеспечивающий устойчивость металла к ржавчине.

ЭКОЛОГИЧЕСКИЕ СИСТЕМЫ

Решетчатые системы, изготовленные из основных материалов, которые выдерживают различные влажные и коррозионные условия.

ШРУС РАСШИРИТЕЛЬНЫЙ

Область огнестойкого компонента, спроектированная и перфорированная для уменьшения теплового расширения этого компонента. Из-за расширения стали при нагревании этот контроль расширения необходим для сохранения неповрежденной противопожарной мембраны.

СИСТЕМА ОТКРЫТОЙ СЕТКИ

Конструкционная подвесная система для накладных потолочных панелей. Опорные элементы, окрашенные на заводе-изготовителе, открыты для просмотра. Открытые поверхности тройника могут быть сплошными или иметь цельный желоб.

F

ПАНЕЛИ ИЗ СТЕКЛА

Перерабатывается в расплавленном состоянии в пряди стекловолокна, а затем формируется в картон. Для производственного процесса требуется отдельный облицовочный материал стабильной формы, ламинированный на сердцевину из стекловолокна, чтобы обеспечить текстуру и узор. Обычно используются облицовки из стекловолокна, винила и полиэстера.

ПОЖАРНАЯ СЕТКА

Огнестойкая сетка.

ПОЖАРНАЯ НОМИНАЦИЯ

Относится к классу огнестойкости сборки UL.

ПОЖАРНАЯ УСТОЙЧИВОСТЬ

Свойство действовать как преграда для огня. Акустические потолочные системы образуют мембрану, сдерживающую огонь в помещении. Огнестойкие узлы (включая потолочные панели, подвесную систему, осветительные приборы и диффузоры, а также структурные компоненты) получают рейтинг в один, два, три или четыре часа в соответствии с испытаниями в соответствии с ASTM E119.

РЫБКА

Метод создания рваных углублений на поверхности акустической плитки или панелей во время производства для улучшения внешнего вида и акустических характеристик.

ВЕС АППАРАТА

Индивидуальный вес механических устройств, поддерживаемых элементами потолочной решетки.

ИНДЕКС РАСПРОСТРАНЕНИЯ ПЛАМЕНИ

Числовое обозначение, применяемое к строительному материалу, которое является сравнительной мерой способности материала противостоять пламенному горению над его поверхностью; скорость распространения пламени, измеренная в рамках применимого испытания ASTM E 84, в котором выбранный вид необработанной древесины имеет заданное значение 100, а негорючая неорганическая армированная цементная плита имеет значение 0.

НОМИНАЛЬНОЕ РАСПРОСТРАНЕНИЕ ПЛАМЕНИ

Единое число, измеряющее распространение пламени по поверхности материала. Этот показатель определяется стандартом ASTM E84, широко известным как 25-футовый туннельный тест, и получается путем сравнения с полом из красного дуба.

Следующие классы определены в ASTM E1264:

ДЫМ РАСПРОСТРАНЕНИЯ ПЛАМЕНИ ASTM E1264

РЕЙТИНГОВЫЙ КЛАСС

0-25 0-50 А

26 — 75 — Б

76-200 — С

ФЛАНЕЦ

Горизонтальная поверхность на лицевой стороне тройника, видимая снизу потолка.Часть сетки, на которую накладывается цветной колпачок. Большинство фланцев для решетчатых систем имеют размер 15/16 ″ или 9/16 ″.

ПОДВЕСКА

Средняя освещенность, возникающая при падении одного люмена света на один квадратный фут поверхности. Общий люмен на поверхности, деленный на площадь поверхности, равен фут-канделам.

ЧАСТОТА

Частота повторения звуковой волны, измеряемая в циклах в секунду, обычно выражается в герцах (Гц). Частотный диапазон слышимых людей составляет от 20 Гц до 20 кГц.

G

ОЦИНКОВАННЫЙ

Общий термин, используемый для описания листа или рулона стали, покрытой цинком, нанесенного в процессе электрооцинкования или погружения.

РЕШЕТКА С ПРОКЛАДКОЙ

Потолочная подвесная система с уплотнением, прикрепленным к верхней стороне фланцев. Используется в потолках чистых помещений для уплотнения панелей к решетке.

ДАТЧИК

Толщина стали, из которой изготовлен элемент решетки.

H

ПРОВОД ДЛЯ ПОДВЕСКИ

Проволока используется для подвешивания акустического потолка к существующей конструкции. Стандартный материал — 2,05 мм (калибр 12) оцинкованная, мягко отожженная стальная проволока, соответствующая ASTM A 641M или A 641. Проволока большего калибра доступна для установок с более высокой нагрузкой или в ситуациях, когда расстояние между подвесными проводами превышает 1200 мм (4 фута). по центру. Проволока из нержавеющей стали и проволока из медно-никелевого сплава часто используется в конструкциях с жесткими условиями окружающей среды.Сейсмические конструкции или внешние установки, подверженные ветровым нагрузкам, могут потребовать дополнительных распорок или прочных подвесных устройств, таких как металлические ремни, стержни или конструкционные уголки.

СИСТЕМЫ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ

В основном используется для установок, в которых количество и вес потолочных светильников (светильники, диффузоры и т. Д.) Больше, чем у обычных коммерческих зданий.

ЗАЖИМ ВНИЗ

Механический замок, который защелкивается над колбой решетчатой ​​системы и удерживает потолочные панели на месте.

ТРОЙНИК КРЮЧКА

Поперечный тройник с концевым выступом, который проходит через фрезерное отверстие и опирается на вертикальную стенку главной направляющей.

ГОРЯЧЕЕ ОЦИНКОВАНИЕ

Процесс покрытия стали для обеспечения устойчивости к коррозии в окружающей среде. Холоднокатаную сталь погружают (окунают) в ванну с расплавленным цинком. На стальную основу нанесен толстый слой цинка. Толщина цинкового покрытия варьируется и обозначается серией «G», например G-60 или G-90.

I

ICBO

Организация, базирующаяся в Сакраменто, Калифорния, которая устанавливает сейсмические стандарты в первую очередь для западных Соединенных Штатов. Публикует Единые строительные нормы и правила.

УРОВНИ ОСВЕЩЕНИЯ

Освещенность — это количество света, падающего на поверхность. Он измеряется в фут-канделах или люксах (метрическая мера). Одна фут-свеча составляет примерно 10 люкс.

УДАРОПРОЧНОСТЬ

В определенных областях применения, например, в спортзалах, раздевалках, классных комнатах, коридорах и учреждениях, акустические потолочные сборки могут подвергаться ударам предметов.Ударопрочные сборки с акустическими вставными панелями обычно требуют удерживающих зажимов, чтобы удерживать панели на месте при прямом ударе.

К

K2C2

Деталь края плитки с двумя пропиленными сторонами и двумя пропиленными сторонами.

л

л / 360, ПРОБЕЛ / 360

Расстояние между точками опоры элемента системы подвески, деленное на 360. Результатом этого математического уравнения является максимальная величина прогиба, допустимая в соответствии с ASTM C636.

КОЭФФИЦИЕНТ ПОТЕРЯ СВЕТА (LLF)

Используется для расчета потери освещенности по прошествии заданного периода времени и при заданных условиях, таких как ожидаемый износ лампы, ожидаемое выгорание лампы, накопление грязи на поверхности комнаты и коэффициенты эффективности балласта.

ОТРАЖЕНИЕ СВЕТА (LR)

Коэффициент отражения света — фундаментальное свойство материала. Это мера способности материала отражать видимый свет. Мера отражения света — это доля указанного падающего света, падающего на поверхность, которая отражается от поверхности. (Определено в ASTM E1477).

ЛЕГКИЕ СИСТЕМЫ

Используется в основном для жилых и легких коммерческих сооружений, где не ожидается других нагрузок на потолок, кроме акустической плитки или вкладных панелей.

M

ГЛАВНАЯ ПАЛКА, ГЛАВНАЯ РАБОТА, ГЛАВНАЯ ТРОЙНИК

Основные или главные балки типа потолочной подвесной системы, в которой элементы конструкции механически соединены вместе. Обеспечивают прямую опору для поперечных направляющих и могут поддерживать осветительные приборы и диффузоры, а также акустическую плитку. Поддерживается подвесными тросами, прикрепленными непосредственно к существующей конструкции; или устанавливаются перпендикулярно несущим каналам и опираются на специально разработанные листы металла или проволочные зажимы, прикрепленные к несущим каналам.Обычно 12-метровая деталь расположена на 4 футах по центру.

МАСКИРОВКА ЗВУКА

Электронно генерируемый фоновый звук заданного уровня и частотного содержания, который вводится в среду обитания, чтобы обеспечить маскировку навязчивых шумов и улучшить конфиденциальность речи.

МИНЕРАЛЬНАЯ ШЕРСТЬ

Искусственный ватный материал из тонких неорганических волокон, изготовленных из шлака, используемый в качестве рыхлого наполнителя или формующийся в форме одеяла, войлока, блока, плиты или плиты для тепло- и звукоизоляции.

N

NC40 КРИВАЯ

Эта конкретная NC-кривая в течение многих лет использовалась в качестве основы для проектирования электронных маскирующих звуковых систем. Кривая NC 40 обычно «скатывается» ниже 100 Гц и выше 5 кГц.

NFPA

Аббревиатура Национальной ассоциации противопожарной защиты.

КРИТЕРИЙ ШУМА / NC КРИВЫЕ

Семейство кривых оценки шума, определяющих уровень и частотный состав фонового шума, который будет иметь различную степень приемлемости для жилых архитектурных пространств, таких как офисы.

КОЭФФИЦИЕНТ СНИЖЕНИЯ ШУМА (NRC)

Мера для оценки общего звукопоглощения материала при использовании в замкнутом архитектурном пространстве, где звук отражается под разными углами падения. Потолочная система с NRC <.50 - низкая производительность, NRC> .70 — высокая производительность. NRC важен в любом пространстве, где время реверберации и уровни шума являются проблемой.

НЕВЕРОЯТНАЯ ПОВЕРХНОСТЬ

Описывает диффузную поверхность, что означает, что она отражает свет в равных количествах во всех направлениях.

O

ОКТАВНАЯ ПОЛОСА

Это непрерывная полоса частот, охватывающая такой диапазон, при котором самая высокая частота в полосе вдвое меньше самой низкой частоты. Диапазон звуковых частот разделен на октавные полосы для удобства, и каждая полоса индивидуально определяется своей центральной частотой, например 63 Гц, 125 Гц, 250 Гц, 500 Гц 1 кГц, 2 кГц, 4 кГц, 8 кГц и 16 кГц.

ОТКРЫТЫЙ ПЛАН ОФИСА

Дизайн офиса, характеризующийся применением мебельных панелей неполной высоты для ограждения рабочей зоны в кабине и расположением многих таких кабинок в большом открытом помещении.

P

ПАНЕЛЬ

Любая накладная акустическая плата, предназначенная для использования с открытой системой крепления.

РАЗДЕЛ

Перегородка внутри здания; могут быть несущими или ненесущими. С точки зрения передачи звука, любой компонент здания (или комбинация компонентов), такой как стена, дверь, окно, крыша или сборка пол-потолок, которая отделяет одно пространство от другого.

ПИКФОРМА

Усовершенствование конструкции лампы дальнего света от прямоугольной формы до формы, которая достигает высшей точки или вершины. Уникальный профиль увеличивает прочность и устойчивость сетки при установке.

ОТДЕЛКА ПЕРИМЕТРА

Компоненты решетки прямоугольной формы, простые или ступенчатые, устанавливаемые по периметру потолка заподлицо с примыкающей вертикальной поверхностью для размещения плит подвесного потолка и решетки.

РОЗОВЫЙ ШУМ

Шум, имеющий одинаковую энергию на октавную полосу; обычно используется в качестве источника сигнала для настройки маскирующей звуковой системы.

ВИД В ПЛАНЕ

Архитектурный чертеж, показывающий планировку помещения, например открытый офис, если смотреть вертикально вниз в пространство.

PLENUM

Потолочная камера — это объем, определяемый областью над задней частью потолочной плитки и под нижней частью несущей плиты выше. Внутри этого пленума обычно находится комбинация воздуховодов HVAC, электрических и электронных каналов, водопроводных труб, традиционных громкоговорителей с маскировкой звука и т. Д.

R

R ФАКТОР

Число, измеряющее сопротивление материала тепловому потоку. R означает сопротивление, обратное проводимости. Значения, указанные в этом каталоге, были определены методом испытаний ASTM C 518. Значения указаны для средней температуры 75 ° F (24 ° C) и являются обратной величиной БТЕ / час • sf • ° F (британские единицы) и ватт / м2 • ° C (метрические единицы).

РЕВЕРБЕРАЦИЯ

Устойчивость звука в замкнутом пространстве после прекращения действия источника звука.Уровень реверберирующего звука в комнате зависит как от объема комнаты, так и от количества звукопоглощающих устройств, установленных внутри комнаты, так что большие комнаты с твердым покрытием «громче», чем маленькие, хорошо обработанные.

ВРЕМЯ РЕВЕРБЕРА

Время, необходимое для того, чтобы звук затухал до значения, равного одной миллионной от его первоначальной интенсивности, или до 60 дБ. Например, RT60 <1 сек. способствует хорошей разборчивости речи, тогда как RT60> 2.5 секунд подходит для симфонической музыки.

КРИТЕРИЙ ПОМЕЩЕНИЯ / КРИТЕРИИ RC

Семейство кривых оценки шума, определяющих уровень и частотную составляющую фонового шума от оборудования HVAC, которое будет иметь различную степень приемлемости для жилых архитектурных пространств, таких как офисы.

РОТАЦИОННАЯ ПРОШИВКА

Процесс, с помощью которого два вертикальных слоя (двойное полотно) стали сшиваются или склеиваются вместе для образования более однородного компонента, демонстрирующего повышенную прочность колонны, прочность на скручивание и общую управляемость.

>

S

ПОДСЧЕТ ОЧКОВ

Процесс прорезания канавок на лицевой стороне акустических панелей для создания другого геометрического визуального элемента с декоративными и некоторыми акустическими преимуществами. Оценка часто имитирует подвесную решетку, маскируя ее и делая панели размером 2 x 2 и 2 x 4 дюйма похожими на плитку размером 12 x 12 дюймов.

МЫТЬЕ / МЫТЬЕ

Для применений, где чистота является приоритетом, плитки могут потребовать очистки помимо обычных процедур обслуживания.Потолки со специальным облицовочным материалом, таким как виниловая пленка, обеспечивают превосходные характеристики. Для этих целей также можно использовать металлические потолки. Принятая процедура испытаний — это испытание на скруббируемость ASTM D2486.

ВИД РАЗРЕЗА

Архитектурный чертеж, показывающий вертикальную планировку пространства, например открытый офис, как если бы смотрели горизонтально через пространство.

СЕЙСМИЧЕСКОЕ СЖАТИЕ / НАПРЯЖЕНИЕ

Способность соединения элемента сети выдерживать среднюю предельную испытательную нагрузку при сжатии / растяжении.

СЕЙСМИЧЕСКАЯ НАГРУЗКА

Сила, действующая на конструктивную массу из-за ее ускорения, вызванного землетрясением.

ПОЛУЗАКРЫТАЯ СИСТЕМА УСТАНОВКИ

Система укладки, в которой пропилы плитки достаточно мелкие, чтобы оставлять зазоры между плитками в одном направлении, открывая решетку с двух сторон. Обычно перевернутая сетка. Два противоположных края панели изготовлены для скрытого решетчатого профиля.

ТЕНЬ

W-образный профиль, который при креплении к стене образует выступ или пространство между потолком и стеной.

РАЗЪЕМНЫЕ СИСТЕМЫ

Системы с пазом под болт или паз под винт, обе из которых придают объемный вид ровному потолку с использованием открытых компонентов 9/16 ″. Обычно имеют канавку 1/8 ″ или 1/4 ″, которая проходит по центру компонентов.

ДЫМ РАЗРАБОТАН

Отношение дыма, выделяемого горящим материалом, к дыму, исходящему от стандартного материала красного дуба.

ДЫМОВЫЙ РЕЙТИНГ

Относительная числовая классификация строительного материала, определяемая тестом ASTM E84 на характеристики горения поверхности.

ЗВУКОВОЙ СПЕКТР

Графическое представление звука, показывающее уровень звука как функцию частоты в диапазоне звуковых частот.

КЛАСС ПЕРЕДАЧИ ЗВУКА (STC)

Мера для оценки характеристик стеновой системы как барьера для передачи воздушного звука между смежными закрытыми пространствами, такими как офисы. Система Wally с STC <35 считается низкой производительностью, тогда как система с STC> 55 — высокой производительностью.STC — это настенный эквивалент CAC.

ПОТЕРЯ ПЕРЕДАЧИ ЗВУКА (TL)

Количество звуковых децибел, которые останавливаются стеной, конструкцией или другим материалом на заданной частоте, измеренное в полосах 1/3 октавы. TL в 1/3 OB используется для расчета STC.

УРОВЕНЬ КОНФИДЕНЦИАЛЬНОСТИ РЕЧИ

В стандартах ASTM определены несколько уровней конфиденциальности речи, в том числе: 1) Конфиденциальность — звуки речи можно слышать, но не понимать, 2) Нормальная или ненавязчивая конфиденциальность — речь может быть слышна и понятна, но обычно не навязчива. , 3) Плохая конфиденциальность — большинство разговоров поблизости можно услышать и понять.

ВЕСОВЫЕ ФАКТОРЫ РЕЧИ

Это весовые коэффициенты индекса артикуляции, представленные в стандарте ANSI S3.5 (1969). Эти факторы представляют собой частотную зависимость разборчивости речи, основанную на гласных на низкой частоте, несущую меньшую разборчивость, чем согласные на высокой частоте.

СПЛАЙН

Полоса металла или волокна, вставленная в прорези соседней акустической плитки для образования скрытого механического уплотнения шва.

КВАДРАТНЫЙ КРАЙ

Кромка для акустических панелей, которая при просмотре в профиль образует прямоугольник. Акустические панели квадратной формы, хотя и являются наиболее простыми и наименее дорогими в производстве, меньше всего скрывают подвесную решетку.

ДЕТАЛЬ КОНЦЕВАЯ ПЕРВАЯ

Обеспечивает блокировку тройника. Предназначен для вставки движением вперед.

СТАБИЛИЗАТОР

U-образный канал длиной 24 или 48 футов, предназначенный для сохранения расстояния между поперечными тройниками по периметру.Используется в сейсмических установках для предотвращения падения поперечин и панелей с подвесной системы во время землетрясения.

УПЛОТНЕНИЕ

Используется для предотвращения поднятия решетки из-за давления ветра во внешних помещениях.

ПРОШИВКА

Ямочки на элементах сетки, чтобы связать полотна вместе. (См. Ротационную строчку)

СУПЕРЛОК

Концевая деталь главной балки, которая представляет собой прикрепленный зажим для соединения основных балок.

т

Т-образная дуга

Любой металлический элемент Т-образного сечения, применяемый в потолочных подвесных системах.

TEGULAR

Функциональная кромочная деталь. Панели подвесного потолка Tegular имеют ребристую / фальш-кромку, которая позволяет им выступать за несущую решетку, делая решетку менее заметной.

ТЕМПЕРАТУРНАЯ И ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ (RH) СОПРОТИВЛЕНИЕ

Температура и влажность влияют на размерную и плоскостную стабильность акустических панелей и плиток.Стандартные акустические панели и плитки предназначены для установки в диапазоне нормальных условий пребывания от 15 до 29 ° C (от 60 до 85 ° F) и максимальной относительной влажности 70%. Если ожидается, что рабочая температура и относительная влажность превысят эти диапазоны, рассмотрите возможность использования акустических устройств, специально разработанных для этих приложений. Предусмотрите более низкие пределы тепловой / акустической изоляции (обычно называемой «обратной нагрузкой») для этих конструкций.

ТЕПЛОВОЕ СОПРОТИВЛЕНИЕ

Если для акустического потолочного блока требуется тепловое сопротивление, обеспечьте соответствующую вентиляцию, чтобы избежать условий высокой влажности в потолочной камере, которая может повредить компоненты сборки.Теплоизоляция над плоскостью потолка может привести к появлению точки росы внутри потолочной камеры, увеличивая вероятность повреждения компонентов потолка из-за конденсации. В случае сомнений проконсультируйтесь с профессиональным инженером для получения рекомендаций по вентиляции. Примечание. Теплоизоляция, наложенная на тыльную сторону подвесного потолка, может вызвать прогиб панели и ограничить доступ к потолочной камере. Уточняйте ограничения у производителя. Внимание: Большинство протестированных акустических потолочных конструкций с рейтингом огнестойкости запрещают использование наложенной изоляции.Добавление этого компонента может привести к аннулированию приемлемости тестируемой сборки.

ПЛИТКА

Акустическая потолочная плита, обычно 12 ″ x 12 ″, которая крепится скобами, цементируется или подвешивается с помощью скрытой системы решеток. Края часто надрезают и обрезают.

ТРАНСФОРМАТОР

Относится к настройке мощности, доступной на понижающем трансформаторе (например, 1 Вт, 2 Вт, 4 Вт и т. Д.), Используемом в распределенных звуковых системах высокого напряжения (например, системы усилителя 70 В, 50 В и 25 В).

U

УБК 25-2

Единые строительные нормы и правила (сейсмический стандарт).

UL 580

Испытание на подъем ветра (класс 15 — 15 фунтов / фут; класс 90 — 90 фунтов / фут).

ЭТИКЕТКА UL

Идентификация, прикрепляемая к строительному материалу или компоненту с разрешения Underwriters ’Laboratories, Inc., указывающая, что маркированный продукт: (a) имеет рейтинг, основанный на эксплуатационных тестах таких продуктов; (b) произведена из партии продукции, которая, как было установлено в результате исследования, была изготовлена ​​из материалов и с помощью процессов, по существу идентичных тем, которые используются для репрезентативных продуктов, которые были подвергнуты соответствующим испытаниям на пожар, опасность поражения электрическим током или другим испытаниям на безопасность; и (c) подлежит повторной проверке UL.

Вт

МОЩНОСТЬ

Для применений, где важна чистота, акустические блоки могут потребовать очистки помимо обычных процедур обслуживания. Некоторые акустические панели со специальными поверхностями обладают превосходной стойкостью к мытью без нарушения целостности отделки панелей. Принятая процедура испытаний — это испытание на смываемость ASTM D4828.

ВАТТ (Вт)

Единица мощности в системе СИ, эквивалентная одному джоулю в секунду; Допустимая мощность усилителей (выходная мощность) и громкоговорителей (входная мощность) указывается в ваттах.Мощность в ваттах связана с сочетанием управляющего напряжения и способности устройств управлять током.

ВЕТРОВОЙ ПОДЪЕМНИК

Устойчивость к ветровым силам может потребоваться для конструкций наружных потолков и потолков. Обычно требуется прочная конструкция подвесной системы, включающая стержни или ремни, а также фиксирующие зажимы для акустических устройств. Ознакомьтесь с нормативными требованиями к сопротивлению силе ветра и рекомендациями производителя для потолочного монтажа на основе этих значений.

Руководство по разделению затрат Глава 7.2 Отраслевые рекомендации Рестораны

Оборудование для производства напитков	Оборудование для хранения и приготовления напитков и системы доставки напитков. Оборудование для напитков включает в себя холодильники, охладители, системы розлива, а также специальное электрическое оборудование, трубки или трубопроводы для такого оборудования. Система дозирования может быть гравитационной, насосной или газовой.	1245	57.0 Розничная торговля и услуги — 5 лет
Навесы и навесы	Легко снимаемый навес или покрытие, часто из холста или пластика, используемое для создания тени или покрытия витрины, окна или двери; или используется внутри конструкции для обозначения определенной области. Примеры включают приложения над внешней дверью или окном, или прикрепленные к внутренним стенам или подвешенные к потолку, чтобы идентифицировать линию буфета или барную зону ресторана.Не включает навесы, которые являются неотъемлемой частью структурной оболочки здания, например, в казино или над доками.	1245	57,0 Розничная торговля и услуги — 5 лет
Потолки	Включает все внутренние потолки независимо от отделки или декора, например гипсокартонные или гипсовые потолки, акустические потолки, подвесные потолки (включая все вешалки, рамы, решетки и плитки или панели), декоративная металлическая или оловянная отделка, кухонные пластиковые панели, декоративные панели и т. д.	1250	Здание или компонент здания — 39 лет
Компьютеры	Процессоры (ЦП), устройства хранения с прямым доступом (DASD), ленточные накопители, настольные и портативные компьютеры, ЭЛТ, терминалы, мониторы, принтеры и другое периферийное оборудование. За исключением торговых точек (POS) и компьютеров, которые являются неотъемлемой частью другого оборудования (например,g., системы обнаружения пожара, отопления, охлаждения или управления энергопотреблением и т. д.).	1245	00.12 Информационные системы — 5 лет
Бетонные основания и опоры	Включает опалубку, арматуру, бетонные блоки, сборные или монолитные работы, связанные с фундаментами и фундаментами, необходимыми для правильной установки здания.	1250	Здание или компонент здания — 39 лет
	Фундаменты или опоры для знаков, фонарных столбов, навесов и других благоустройств территории (кроме зданий).	1250	00.3 Улучшение земель — 15 лет
Оборудование для обработки данных	Включает счетные и счетные машины, калькуляторы, копировальные и копировальные машины.Исключая компьютеры и компьютерное периферийное оборудование, см. Компьютеры .	1245	00.13 Оборудование для обработки данных, кроме компьютеров — 5 лет
Двери	Внутренние и наружные двери, независимо от отделки, включая, помимо прочего, двустворчатые двери, потолочные двери, вращающиеся двери, входные ворота в торговый центр, рулонную или раздвижную проволочную сетку или стальные решетки и ворота, а также дверную фурнитуру (такую ​​как дверные ручки, доводчики, отбойники, петли, замки, автоматические открыватели и т. д.).	1250	Здание или компонент здания — 39 лет
	Специальные легкие двери двойного действия, установленные для предотвращения несчастных случаев в местах с интенсивным движением транспорта. Например, двери Eliason, обеспечивающие легкий доступ между кухней и обеденной зоной.	1245	57,0 Розничная торговля и услуги — 5 лет
Двери — воздушные завесы	Воздушные двери или завесы — это воздушные системы, расположенные над дверями и окнами, которые обеспечивают циркуляцию воздуха для стабилизации окружающей среды и экономии энергии за счет минимизации потерь нагретого / кондиционированного воздуха через открытые дверные проемы и окна.Они также эффективно отталкивают летающих насекомых, пыль и загрязняющие вещества.	1250	Здание или компонент здания — 39 лет
Проходное оборудование	Проходное оборудование включает в себя системы приема заказов, доставки еды и обработки платежей, как механические, так и электронные. Исключает такие строительные элементы, как двери, отсеки или окна.См. Также «Стены — Внешний вид » и «Окна » для получения информации о проходах и окнах.	1245	57,0 Розничная торговля и услуги — 5 лет
Электрооборудование	Включает все компоненты электрической системы здания, используемые при эксплуатации или техническом обслуживании здания или необходимые для предоставления общих строительных услуг, таких как электрические розетки общего назначения и доступности, освещение, отопление, вентиляция, кондиционирование воздуха и электропроводка.См. Также Подключение кухонного оборудования.	1250	Здание или компонент здания — 39 лет
	Специальные электрические соединения, которые необходимы и используются непосредственно с конкретным элементом машин или оборудования, или соединения между конкретными элементами отдельных механизмов или оборудования; такие как специальные электрические розетки, проводка, кабелепровод и автоматические выключатели, с помощью которых машины и оборудование подключаются к системе распределения электроэнергии.Не включает электрические розетки общего назначения и доступности. Примеры распределения см. В главе 5 Руководства по методам проведения аудита разделения затрат.	1245	57,0 Розничная торговля и услуги — 5 лет
Лифты и эскалаторы	Лифты и эскалаторы, которые включают поручни и дымовые перегородки, постоянно прикреплены к зданию и предназначены для того, чтобы оставаться на месте.Они относятся к эксплуатации или обслуживанию здания и являются структурными элементами.	1250	Здание или компонент здания — 39 лет
Установка оборудования	Затраты на установку меблировки и ресторанного оборудования. Некоторые примеры включают кабины, столы, прилавки и предметы интерьера.	1245	57,0 Розничная торговля и услуги — 5 лет
Знаки выхода	Знаки, размещенные вдоль маршрутов выезда, указывают направление движения к ближайшему выходу. Эти знаки обычно читаются как «ВЫХОД» и могут иметь различный цвет, освещение или стрелки, указывающие направление к выходу.	1250	Здание или компонент здания — 39 лет
Противопожарная защита и системы сигнализации	Включает в себя сенсорные устройства, компьютерные элементы управления, спринклерные головки, трубопроводы или водопровод, насосы, визуальные и звуковые сигналы тревоги, панели управления сигнализацией, устройства обнаружения тепла и дыма, пожарные лестницы, противопожарные двери, освещение и вывески для аварийных выходов, а также необходимые настенные огнетушители. для защиты здания.	1250	Здание или компонент здания — 39 лет
Противопожарное оборудование	Включает специальные системы обнаружения или тушения пожара, расположенные в кожухах оборудования или непосредственно связанные с элементом оборудования. Например, огнетушитель, разработанный и используемый для защиты от особой опасности, создаваемой деловой деятельностью.	1245	57,0 Розничная торговля и услуги — 5 лет
Камины	Включает каменные и газовые камины, дымоходы, дымоходы и другие компоненты встраиваемых каминов.	1250	Здание или компонент здания — 39 лет
Пол Покрытия	Напольное покрытие приклеивается прочным клеем, прибивается или привинчивается.Примеры включают керамическую или карьерную плитку, мрамор, тротуарную плитку и другие покрытия, зацементированные, залиты или залитые на пол; эпоксидная смола или герметики; и деревянные полы.	1250	Здание или компонент здания — 39 лет
	Напольное покрытие, укладываемое с помощью удаляемого клея. Для ресторанной индустрии все ковровые покрытия будут рассматриваться как непостоянные и не предназначенные для постоянного использования.Не включает ковры или гобелены, которые считаются произведениями искусства и не подвержены износу (например, персидские ковры, которые могут цениться, считаются произведениями искусства).	1245	57,0 Розничная торговля и услуги — 5 лет
Этажей	Включает бетонные плиты и другие системы перекрытий. Полы включают специальные обработки, применяемые к или иным образом являющиеся постоянной частью пола.Например, «суперплоская» отделка, наклонные дренажные бассейны, приподнятый периметр, бордюр линии обслуживания или полы в холодильниках, морозильниках и мусорных помещениях.	1250	Здание или компонент здания — 39 лет
Продукты питания Оборудование для хранения и приготовления	Системы хранения, очистки, приготовления и доставки пищевых продуктов, включая все машины, оборудование, мебель и приспособления, используемые для обработки пищевых продуктов от хранения до доставки покупателю.	1245	57,0 Розничная торговля и услуги — 5 лет
Отопление, вентиляция и кондиционирование (HVAC)	Включает все компоненты системы центрального отопления, вентиляции и кондиционирования воздуха, специально не указанные в другом месте. Системы HVAC, которые устанавливаются не только для удовлетворения требований к температуре и влажности оборудования, но также устанавливаются для дополнительных важных целей, таких как комфорт для клиентов и вентиляция, являются компонентами здания.	1250	Здание или компонент здания — 39 лет
	Включены только отдельные кухонные блоки HVAC, которые соответствуют единственному испытанию на обоснование (т. Е. Оборудование, единственное оправдание для установки которого — тот факт, что такое оборудование должно соответствовать требованиям температуры или влажности, которые необходимы для работы другого оборудования или обработка материалов или продуктов питания.) Кухня HVAC может соответствовать единственному испытанию на обоснование, даже если она случайно обеспечивает комфорт сотрудников или обслуживает в незначительной степени области, где такие требования к температуре или влажности не являются существенными. Включает в себя холодильные агрегаты, конденсаторы, компрессоры, аккумуляторы, охладители, насосы, соединительные трубы и проводку для механического оборудования для помещений с контролируемым климатом, таких как морозильные камеры и охладители. Размещение HVAC нецелесообразно.	1245	57.0 Розничная торговля и услуги — 5 лет
Подключение кухонного оборудования	Включает отдельные водопроводы от входящей водопроводной магистрали к оборудованию (например, поддоны для пара, посуду для приготовления пищи или ледогенераторы), газовые линии от магистральной газовой магистрали здания к оборудованию (например, фритюрницы или духовки) и специальные сливные линии от оборудования. (например, из холодильника или посудомоечной машины) в канализацию. Также включает в себя систему вентиляции или кухонный блок воздухоподготовки исключительно для поддержания определенных требований к вентиляции, необходимых для работы кухонного оборудования, вытяжных шкафов оборудования, электрических розеток и кабелепровода, идущих назад к монтажной коробке, чтобы обеспечить локализованный источник питания для специализированного оборудования.Например, для посудомоечной машины требуются электрические и водопроводные соединения, электропроводка от посудомоечной машины к источнику электричества (например, розетка или распределительная коробка) и водопровод для подключения посудомоечной машины к водопроводу и канализации. За исключением розеток общего назначения и доступности, а также сантехники для кухонных раковин; см. также Электрооборудование, HVAC, и Сантехника .	1245	57,0 Розничная торговля и услуги — 5 лет
–Светильники — Интерьер	Включает освещение, такое как встроенное и встроенное освещение, ночное освещение и выходное освещение, а также декоративные осветительные приборы, которые обеспечивают практически все искусственное освещение в здании или вдоль пешеходных дорожек.Для аварийного освещения и освещения выхода см. Системы пожарной защиты и сигнализации .	1250	Здание или компонент здания — 39 лет
	Декоративные светильники — это светильники, такие как неоновые лампы или трековые светильники, которые имеют декоративный характер и не являются необходимыми для эксплуатации здания. Другими словами, если бы декоративное освещение было выключено, другие источники освещения обеспечили бы достаточно света для работы здания.Если декоративное освещение является основным источником освещения , то это свойство раздела 1250.	1245	57,0 Розничная торговля и услуги — 5 лет
— Светильники — Экстерьер	Наружное освещение, декоративное или нет, считается собственностью раздела 1250 в той мере, в какой освещение относится к обслуживанию или эксплуатации здания.Включает встроенное в здание освещение для освещения проходов, подъездов, парковок и т. Д. .	1250	Здание или компонент здания — 39 лет
	Система наружного освещения, устанавливаемая на столб или отдельно стоящая, для освещения тротуаров, парковок или зон отдыха. См. Также Poles & Pylons . Примечание * класс активов 00.3 «Улучшение земли» включает в себя собственность по разделам 1245 и 1250 в ред.Proc. 87-56.	См. Примечание *	00.3 Улучшение земель — 15 лет
	Освещение для выращивания растений или освещение, которое выделяет только ландшафтный дизайн или внешний вид здания (но не парковочные места или пешеходные дорожки) не имеет отношения к обслуживанию или эксплуатации здания .	1245	57.0 Розничная торговля и услуги — 5 лет
Столярные изделия — декоративные	Декоративные столярные изделия — это декоративная отделка столярных изделий в ресторане. Примеры включают в себя детализированные карнизы, решетчатые конструкции, размещенные на готовых стенах или потолках, шкафах и прилавках. Декоративные столярные изделия подчеркивают общую тематику ресторана и не имеют отношения к эксплуатации здания.Исключая шкафы и прилавки в туалете; см. Принадлежности для уборных .	1245	57,0 Розничная торговля и услуги — 5 лет
Столярные изделия — общестроительные или конструкционные	Общие столярные изделия — это все строительные материалы, изготовленные из готовой древесины (например, двери и рамы, оконные рамы, створки, веранды, камины, панели, лестницы и специальные изделия из дерева).Включает готовые деревянные изделия, привезенные на объект для установки, и изделия, изготовленные на месте, такие как шкафы для туалетов, дверные косяки, молдинги, отделка и т. Д.	1250	Здание или компонент здания — 39 лет
Мебель для офиса	Включает письменный стол, стул, кладовую, картотечный шкаф, стол или другую мебель, например рабочие места.Также включает телефонное оборудование, факсимильные аппараты и другое коммуникационное оборудование. Не включает оборудование связи, включенное в другие классы активов в Rev. Proc. 87-56.	1245	00.11 Офисная мебель, инвентарь и оборудование — 7 лет
Парковочные места	Парковка с ровной поверхностью, обычно построенная из асфальта, кирпича, бетона, камня или аналогичного материала.Категория включает в себя защитные блоки, прорези бордюров, работы по бордюрам, разметку, ландшафтные острова, заборы по периметру и тротуары.	1250	00.3 Улучшение земель –15 лет
Сантехника	Все трубопроводы, стоки, спринклерные магистрали, клапаны, спринклерные головки, переключатели потока воды, сантехника для туалетов (например, туалеты) и трубопроводы, кухонные раковины, электрические водоохладители и все другие компоненты водопроводной системы здания (вода или газ) специально не идентифицированы в другом месте.Исключает подключения воды или газа непосредственно к приборам или кухонной канализации и кухонному водонагревателю; см. Подключение кухонного оборудования .	1250	Здание или компонент здания — 39 лет
	Включает соединения для воды, газа или хладагента, напрямую подключенные к приборам или оборудованию, станции для промывки глаз, кухонный дренаж и кухонный водонагреватель.Например, для посудомоечной машины потребуется специальный водопровод.	1245	57,0 Розничная торговля и услуги — 5 лет
Пункт Продажи (POS) Системы	Регистровая или терминальная система сбора данных, используемая для контроля и регистрации всех продаж. Включает кассовые аппараты, компьютеризированные системы продаж и сопутствующее периферийное оборудование.См. Также Electrical для подключения.	1245	57,0 Розничная торговля и услуги — 5 лет
Опоры и пилоны	Световые опоры для парковок и другие опоры, залитые в бетонные основания или закрепленные на болтах для вывесок, флагов и т. Д. Примечание * класс активов 00.3 «Улучшение земель» включает собственность как по разделам 1245, так и по 1250 в Rev.Proc. 87-56.	См. Примечание *	00.3 Улучшение земель — 15 лет
Аксессуары для декора ресторана	Декоративный мобильный реквизит, такой как игровое оборудование, растения в горшках, подвесные зеркала, потолочные вентиляторы и тематический реквизит (например, герб, спортивное снаряжение или памятные вещи, артефакты, картины, таблички и т. Д.), за исключением не подлежащих амортизации произведений искусства, антиквариата и предметов коллекционирования).	1245	57,0 Розничная торговля и услуги — 5 лет
Мебель для ресторанов	Включает мебель, уникальную для ресторанов и отличную от офисной. Например, высокий табурет в баре, обеденный стол и стулья, кабинки, шкафчики или скамейки.См. Также Мебель для офиса .	1245	57,0 Розничная торговля и услуги — 5 лет
Ресторан Неструктурные элементы темы	Внутренние ненесущие декоративные конструкции. Это элементы, которые не функционируют как часть здания и не интегрированы с такими элементами здания, как проводка, водопровод или вентиляция.Например, модель замка, построенная из гипсокартона или штукатурки и деревянных гвоздей, будет считаться неструктурным тематическим элементом, который функционирует просто как орнамент. Исключая половину стены, функция которой заключается в обеспечении контроля движения или разделения пространства, см. Стены — Внутренние перегородки . Исключая декоративные потолки, см. Потолки .	1245	57,0 Розничная торговля и услуги — 5 лет
Принадлежности для уборных	Включает диспенсеры для бумажных полотенец, электрические сушилки для рук, вешалки или держатели для полотенец, диспенсеры для стаканов, полки для кошельков, держатели для туалетной бумаги, диспенсеры или держатели для мыла, диспенсеры для лосьона, диспенсеры для гигиенических салфеток и емкости для мусора, крючки для одежды, поручни, зеркала, полки, тумбочки, прилавки, пепельницы, пеленальные столики и другие предметы, которые обычно можно найти в общественных туалетах, встроенные или закрепленные на стенах или перегородках.	1250	Здание или компонент здания — 39 лет
Перегородки для туалета	Включает перегородки для унитаза стандартного и заводского изготовления, как правило, из металла, но могут быть из пластика или других материалов.	1250	Здание или компонент здания — 39 лет
Крыша	Все элементы кровли, включая, но не ограничиваясь, балки, стропила, настил, черепицу, пароизоляцию, световые люки, фермы, балки и желоба.Определение того, являются ли декоративные элементы крыши (например, фальш-мансардные окна, мансарда) конструктивными элементами здания, зависит от их интеграции с общей крышей, а не от их несущей способности. Если удаление декоративного элемента приводит к прямому воздействию воды, снега, ветра или влаги на компоненты здания, или если в декоративном элементе находятся осветительные приборы, проводка или другие конструктивные элементы, то декоративные элементы являются частью общей конструкции. кровельная система и являются конструктивными элементами здания.	1250	Здание или компонент здания — 39 лет
Системы безопасности	Включает средства безопасности для защиты здания (и его содержимого) от краж со взломом или вандализма и защиты сотрудников от нападения. Примеры включают оконные и дверные замки; системы доступа с карточным ключом; системы бесключевого доступа; камеры видеонаблюдения, регистраторы, мониторы и сопутствующее оборудование; датчики движения по периметру и внутри здания; охранное освещение; системы сигнализации; и проводка системы безопасности и кабелепровод.	1250	Здание или компонент здания — 39 лет
Знаки	Знаки выхода, идентификаторы туалетов и другие знаки, относящиеся к эксплуатации или техническому обслуживанию здания.	1250	Здание или компонент здания — 39 лет
	Внутренние и внешние знаки, используемые для отображения меню или идентификации темы. Для знаков на пилоне, включает только лицевую сторону знака. См. Также Poles & Pylons .	1245	57,0 Розничная торговля и услуги — 5 лет
Площадка Подготовка, профилирование и земляные работы	В целом, затраты на подготовку земли включают единовременные затраты на расчистку и вырубку грунта, вскрытие участка, насыпь или выемку грунта, а также профилирование для обеспечения возможности развития земли.Расчистка и корчевание — это удаление с участка мусора, кустов, деревьев и т. Д. Зачистка — это удаление верхнего слоя почвы, чтобы обеспечить стабильную поверхность для улучшения участка и строительства. Градуировка земли включает перемещение почвы для создания более ровной поверхности, позволяющей осуществлять застройку земли.		Земля
	Затраты на расчистку, планировку, выемку грунта и демонтаж, непосредственно связанные со строительством зданий и компонентов здания, являются частью стоимости строительства здания.	1250	Здание или компонент здания — 39 лет
	Затраты на расчистку, планировку, выемку грунта и удаление, непосредственно связанные со строительством тротуаров, парковок, проезжей части и других амортизируемых улучшений земли, являются частью затрат на строительство улучшений.	1250	00.3 улучшения земли — 15 лет
Утилиты на объекте	Коммунальные услуги на площадке — это системы, которые используются для распределения коммунальных услуг от линии собственности до здания ресторана. Включает воду, канализацию, газ и электричество.	1250	Здание или компонент здания — 39 лет
Работа на объекте	Работы на участке включают бордюры, мощение, общее улучшение участка, ограждение, ландшафтный дизайн, дороги, канализацию, тротуары, дренаж участка и все другие улучшения участка, не связанные напрямую со зданием.Для канализации см. Site Utilities .	1250	00.3 Улучшение земель — 15 лет
Звуковые системы	Оборудование и аппаратура, включая проводку, используемые для обеспечения усиленной музыки или звука. Например, публичное выступление посредством пейджинга клиента или фоновой музыки. Исключая приложения, связанные с системами противопожарной защиты и сигнализации.	1245	57,0 Розничная торговля и услуги — 5 лет
Каменная кладка	Наружная декоративная каменная кладка, встроенная в полустены, например полустены внутреннего дворика, которые являются неотъемлемой частью структурной оболочки здания. Такие полустены относятся к эксплуатации или обслуживанию здания.	1250	Здание или компонент здания — 39 лет
	Включает каменную кладку внутреннего дворика, встроенную в землю или нанесенную на внешние половинки стен, которые не являются неотъемлемой частью структурной оболочки здания.	1250	00.3 Улучшение земель — 15 лет
Шкафы для мусора	Корпуса для мусорных баков, прикрепленные к зданию. Обычно строится из тех же материалов, что и каркас здания, с доступом как изнутри, так и снаружи.Эти загоны для мусора являются неотъемлемой частью оболочки здания и не могут быть перемещены без повреждения нижележащего здания.	1250	Здание или компонент здания — 39 лет
	Отдельно стоящие корпуса для контейнеров для мусора, обычно сооружаемые на бетонной площадке со стойками, установленными в бетоне. Выполняет как защитные, так и декоративные функции.	1250	00.3 улучшения земли — 15 лет
Обивка	Любой материал, используемый для покрытия и защиты мебели.	1245	57,0 Розничная торговля и услуги — 5 лет
Стенка Покрытия	Включает внутреннюю и внешнюю краску; керамическая или карьерная плитка, мрамор, камень, кирпич и другие отделочные материалы, закрепленные на растворе, цементе или растворе; обшивка, обшивка и другие виды отделки из дерева, скрепленные гвоздями, шурупами или прочным клеем; и санитарные кухонные стеновые панели, такие как армированный стекловолокном пластик (FRP), стеновые панели из нержавеющей стали или пластика.	1250	Здание или компонент здания — 39 лет
	Обои, которые можно снимать, не повреждают основную стену или поверхность стены.	1245	57,0 Розничная торговля и услуги — 5 лет
Стены — Экстерьер	Включает все внешние стены и опоры здания независимо от строительных материалов.Наружные стены могут включать колонны, стойки, балки, балки, навесные стены, откидные панели, стойки, каркас, гипсокартон, изоляцию, окна, двери, внешний фасад, кирпич, каменную кладку и т. Д. Также включает проездной отсек, окна и двери.	1250	Здание или компонент здания — 39 лет
Стены — межкомнатные перегородки	Включает все несущие внутренние перегородки независимо от конструкции.Также включает ненесущие перегородки независимо от высоты (обычно построенные из шпилек, гипсокартона или других материалов), которые разделяют или создают комнаты или обеспечивают контроль движения. Включает грубые столярные изделия и штукатурку, сухие стены или гипсокартон и другие виды отделки.	1250	Здание или компонент здания — 39 лет
	Внутренние стены, на которых перегородка может быть 1) легко снята и оставаться практически в том же состоянии после снятия, что и раньше, или 2) перемещена и повторно использована, сохранена или продана целиком.	1245	57,0 Розничная торговля и услуги — 5 лет
Окна	Наружные окна, в том числе витрины магазинов, служебные и карусельные окна, вестибюль.	1250	Здание или компонент здания — 39 лет
Обработка окон	Оконные покрытия, такие как шторы, занавески, жалюзи, жалюзи, тонировка после строительства или предметы внутреннего декора, которые легко снимаются.	1245	57,0 Розничная торговля и услуги — 5 лет

Настилы крыши | Надземный настил для баров на крыше и ресторанов

Главная> Бары и рестораны на крыше

Помимо эстетики, безопасность и защищенность, несомненно, являются двумя важными факторами при выборе материалов для настилов на крыше в коммерческих помещениях с высокой проходимостью.Не только настил должен выдерживать повреждение или поломку в типичных условиях использования, но и в случае повреждения любого асфальтоукладчика возможность травм и / или другого материального ущерба должна быть сведена к минимуму, а замена поврежденного асфальтоукладчика должна выполняться быстро и легко.

В некоторых местах ветровая нагрузка также может быть проблемой, поэтому любые брусчатки с опорой на пьедестал должны быть достаточно тяжелыми или надежно прикрепляться к основанию с помощью утвержденного механизма крепления.

Наконец, поверхность палубы должна быть огнестойкой, не требующей особого ухода, устойчивой к пятнам от жира, еды и вина, а в более холодных регионах — морозостойкой.

Вот как керамогранитная брусчатка и брусчатка могут успешно удовлетворить эти сложные требования.

Ударопрочность

Несмотря на то, что керамогранит исключительно долговечен, он, тем не менее, может быть поврежден или сломан, если твердые предметы упадут на брусчатку со значительной высоты. Это также включает удар от тяжелой стеклянной посуды или бутылок.

Как и следовало ожидать, наши асфальтоукладчики T30 (толщиной 1 1/8 дюйма) обладают значительно большей ударопрочностью, чем асфальтоукладчики T20 (толщиной 3/4 дюйма).Как показано на видео, фарфор T30 обычно не будет поврежден при падении винных бутылок или пивных бокалов на брусчатку T30 с высоты 6 футов.

По этой причине керамогранит T30 является нашей основной рекомендацией для мощения на возвышенных поверхностях настилов в ресторанах и барах с интенсивным движением.

Однако для максимальной безопасности самоклеющиеся листы «Shock Control» Archatrak всегда должны крепиться к нижней стороне асфальтоукладчиков T30 на высоте настила более 6 дюймов.

Варианты цвета и размера

Archatrak хранит более 40 цветов керамогранита на нашем складе Jessup MD и может поставить более 200 дополнительных цветов от наших итальянских поставщиков, что дает дизайнерам и разработчикам свободу выражать свою индивидуальность и идеально согласовывать или интегрировать мощеные элементы в единое целое. конкретная тема или концепция дизайна.От приглушенного цементного вида до стилей, имитирующих дерево, до имитации камня, умело воспроизводящего тона, блеск, прожилки и глубину цвета натурального камня, фасадная плитка из керамогранита по существу предлагает тот же диапазон и разнообразие цветов и стилей, что и внутренняя керамогранитная плитка.

В то время как наиболее распространенный размер керамической брусчатки составляет 24 дюйма x 24 дюйма, сейчас доступны многие другие размеры, включая 24 x 48 дюймов, 36 x 36 дюймов, 32 x 32 дюйма, 30 x 30 дюймов, 24 дюйма x 36 ″, 18 ″ x 36 ″, 16 ″ x 32 ″ и 18 ″ x 18 ″. Однако критически важным аспектом для этих других размеров является обеспечение адекватной опоры, поскольку расстояние между опорами асфальтоукладчика не должно превышать 24 дюйма.

Варианты установки

Для настилов на крышах брусчатка обычно укладывается на регулируемые по высоте опоры, чтобы обеспечить идеально ровную поверхность настила над основанием, которое может наклоняться в нескольких направлениях для дренажа. Это также обеспечивает свободный доступ к дренажам, позволяет скрыть трубопроводы и кабели, а также обеспечивает легкий доступ к поверхностной мембране для осмотра и обслуживания.

Для мест, где действуют строгие правила пожарной безопасности, мы теперь предлагаем ассортимент полностью негорючих опор для асфальтоукладчиков — линейку IGNO. Эти твердые стальные, полностью регулируемые по высоте опоры для асфальтоукладчиков имеют диапазон высот от 1 до 20 дюймов.

На самых низких отметках, обычно у порогов дверей, для поддержки брусчатки можно использовать резиновые опоры фиксированной высоты, обеспечивая зазор всего 1 ¼ дюйма при толщине брусчатки дюйма. Подушечки можно штабелировать, чтобы обеспечить высоту опоры прибл. 1 ½ дюйма, после чего можно использовать подставки с регулируемой высотой.

Для брусчатки шириной 8, 12 или 16 дюймов используется рельсовая система с опорой на пьедестал для обеспечения необходимой опоры, предлагая дополнительное преимущество большей боковой устойчивости для асфальтоукладчиков. Стальные рельсы поддерживаются пьедесталами с регулируемой высотой, а брусчатка размещается над рельсами и закрепляется на головках опор, сдвигающихся в нужное положение вдоль рельса.

Снижение уровня ветра

Меры, которые могут потребоваться для предотвращения ветрового подъема брусчатки на приподнятых настилах, будут зависеть от ряда факторов: расположение, высота здания и местные правила, вероятно, являются тремя основными факторами.

Это также влияет на степень предотвращения подъема, требуемую для конкретного применения. Archatrak предлагает два решения в зависимости от требуемого сопротивления поднятию.

1. Оцинкованные стальные листы укладываются на постаменты, и листы удерживаются на постаменте с помощью центрального винта и шайбы. Брусчатка приклеена к металлическим пластинам на каждом углу. Снятие и замена асфальтоукладчика, если это необходимо, могут быть несколько трудными, поскольку винт и шайба не могут быть легко перемещены из положения, чтобы поднять асфальтоукладчик.Однако металлическая пластина предлагает дополнительное преимущество защиты от взлома.

2. Керамогранитная плитка T30 толщиной 1 1/8 дюйма позволяет вырезать прорези в каждом углу для установки специальной прижимной шайбы из нержавеющей стали из-за их большей толщины по сравнению с брусчаткой толщиной 3/4 дюйма. Конструкция шайбы позволяет убирать ее, чтобы при необходимости поднять брусчатку. Шайба крепится к подставке винтом из нержавеющей стали. Основание пьедестала может быть приклеено к основанию для максимальной защиты от подъема.

Это решение обеспечивает максимальную защиту от ветра, поскольку более толстые асфальтоукладчики T30 также обеспечивают превосходную ударопрочность. Тем не менее, мы рекомендуем наклеивать самоклеящиеся листы «Shock Control» на нижнюю сторону брусчатки, когда высота настила превышает 6 дюймов.

Защита от прорыва

В дополнение к повышенной ударопрочности, обеспечиваемой плиткой из керамогранита T30 по сравнению с плиткой T20, компания Archatrak предлагает три дополнительных решения для сведения к минимуму возможности травм в случае повреждения или поломки керамогранита в процессе эксплуатации.

1. Shock Control 2.0 — это гибкий самоклеящийся лист, армированный стекловолокном, предварительно разрезанный для покрытия нижней стороны асфальтоукладчика 23,5 x 23,5 дюйма (номинал). Лист прикрепляется к брусчатке, снимая защитную основу и прижимая лист к нижней стороне сухой брусчатки.

Однако имейте в виду, что функция Shock Control в первую очередь предназначена для удержания частей любого сломанного асфальтоукладчика и обеспечивает только временную поддержку. Если какой-либо асфальтоукладчик сломался, стоя на нем, человек должен незамедлительно съехать с поврежденного асфальтоукладчика, поскольку на поврежденный асфальтоукладчик, оснащенный системой Shock Control 2, приходится длительное время тяжелый вес.0 приведет к его провисанию и, в конечном итоге, к падению.

2. Стальные защитные лотки Archatrak «Spansafe» изготовлены из оцинкованного стального листа толщиной 1 мм с загнутыми вниз краями на ¾ дюйма со всех четырех сторон, загнутыми так, чтобы получить край двойной толщины для дополнительной прочности. Пластины размещаются так, чтобы каждый угол опирался на головку пьедестала. Затем керамическую плитку укладывают прямо на противни и плотно прижимают к выступам на пьедесталах.

Мы рекомендуем установить резиновую прокладку (напр.грамм. Archatrak ETE-LGh3) поверх пластин в каждой точке опоры или нанесите полоску силиконового клея на пластины, чтобы свести к минимуму передачу шума и / или дребезжание.

3. Решетчатые панели из стекловолокна Archatrak обеспечивают жесткую структурную поверхность, на которую можно укладывать керамогранит. Панели размером 4 x 8 дюймов укладываются на регулируемые по высоте пьедесталы и при необходимости могут быть соединены зажимами из нержавеющей стали. Брусчатка уложена с резиновыми опорными подушками толщиной 3/8 дюйма на каждом углу, которые имеют встроенные проставки для обеспечения идеального выравнивания и точного расстояния между брусчаткой.

Обратите внимание, что решетка из стекловолокна и резиновые прокладки имеют общую толщину 1 5/8 ″.

Нужна дополнительная информация?

Свяжитесь с нами для дальнейшей помощи

IronRidge Racking: полное руководство

IronRidge — мировой лидер в области стеллажей для солнечных батарей. середины 1990-х годов и с тех пор поддерживает рост отрасли, развивая стеллажи, соответствующие нормам, для солнечных установок, устанавливаемых на крыше и на земле.Компоненты стеллажей разработаны и испытаны, чтобы выдерживать экстремальные погодных условий и сертифицированы на соответствие новейшим инженерным достижениям. и строительные нормы и правила.

В этом полном руководстве по стеллажам IronRidge мы подробно рассмотрим всю линейку продуктов IronRidge, изучим многочисленные решения для монтажа на крыше и на земле, а также подробно рассмотрим, как спроектировать IronRidge. стеллажная система для многих типов систем и монтажных приложений.

Начнем с того, что рельсы серии XR являются структурной основой всех Стеллажи IronRidge. Характерный изгиб рельсов помогает им выдерживать подъем, продукт против деформации, а также безопасно и эффективно переносить нагрузки на конструкцию здания. Их превосходная охватывающая способность уменьшает количество необходимого кровельного крепления, что снижает расход материала затраты, а также время установки.

Рельсы изготовлены из алюминиевого сплава серии 6000 и имеют защищен анодированным покрытием, предотвращающим структурную коррозию и улучшает общую эстетику.Серия состоит из XR10, XR100 и Серия XR1000, каждая из которых разработана с учетом структурных и экологических требований. условия, характерные для вашего географического региона.

IronRidge совместим с утопленным, плоским и наземным креплением солнечные стеллажи и совместимы почти со всеми типами крыш. Их решения для скрытого монтажа включают FlashFoot2, L-Feet Attachments, Knockout Tile и All Tile Hook. В то время как их решения для монтажа на плоской крыше предлагаем откидную опору, навесное оборудование для плоской крыши и шасси BX.В соответствии с отраслевым нормам, в их серии Ground Mount используются направляющие серии XR1000, которые созданы для работы в экстремальных климатических условиях. Они также предлагают лучшие в отрасли Гарантия на продукцию 25 лет.

См. Здесь: Гарантия IronRidge

Чтобы лучше понять различные решения, IronRidge, мы обрисовали в общих чертах их различные предложения продуктов, указав расположение стеллажей. Тип: Утопленная крыша, плоская крыша и наземное крепление. Какая линейка навесного оборудования в пределах серии будет зависеть от типа вашей крыши, кровельного пространства, конструкции инженерные требования и эстетические предпочтения.

Мы рассмотрим различные линейки продуктов и опции, доступные в IronRidge, используйте быстрые ссылки ниже, чтобы перейти к наиболее интересным разделам.

В этом полном руководстве по стеллажным решениям IronRidge, мы будет смотреть на следующее:

I. Компоненты подписи IronRidge

а. Направляющие серии XR

б. Семья НЛО

c. КАМО

d. Аксессуары IronRidge

II. Решения для заподлицо на крыше

а.FlashFoot2 — Битумная черепица

б. L-образные ножки — металл

c. Knockout Tile — Плитка

d. Крюк для плитки — плитка

III. Решения для монтажа на плоской крыше

а. Наклонные ножки — Наклонное крепление

б. Приставки для плоской крыши — TPO, PVC, KEE

c. Шасси BX — балласт

IV. Решения для наземного монтажа

V. Как спроектировать стеллажную систему IronRidge

а. Разработка системы скрытого монтажа IronRidge

б.Разработка системы наклонных опор IronRidge

c. Проектирование системы крепления плоской крыши IronRidge

d. Разработка системы шасси IronRidge BX

е. Разработка системы крепления IronRidge к земле

VI. Рекомендации по Solaris

См. Здесь: Стеллажи IronRidge для продажи

I. Компоненты подписи IronRidge

Чтобы начать углубленное изучение стеллажей IronRidge, мы обратите внимание на основные линейки серий, которые составляют линейки продуктов IronRidge.Первым из них является их структурная основа, Рельсы серии XR , за которыми следуют комплексные решения по заземлению, предлагаемые их Серия НЛО line, и концевые зажимы CAMO .

а. Направляющие серии XR

Как уже отмечалось ранее, рельсы серии XR находятся в центре внимания. всех стеллажных решений IronRige, от наклонных и плоских крыш до наземного монтажа инсталляции. Рельсы рассчитаны на среднюю, тяжелую и экстремальную нагрузку. грузоподъемность и доступны в прозрачном или черном цвете для массивов для установки на крышу, а также ясен для массивов наземного монтажа.

См. Здесь: IronRidge XR Rail Tech Brief

Серия XR10 может выдерживать снеговую нагрузку от 0 до 30 фунтов на квадратный фут, со скоростью ветра до 160 миль в час и может быть установлен между 4 и 6 футами.

В XR100 Рейка — это самое популярное решение для крыши жилых домов от IronRidge и может выдерживать снеговую нагрузку от 0 до 70 фунтов на квадратный фут, скорость ветра до 160 миль в час и может быть устанавливается в промежутке от 4 до 8 футов.

Серия XR1000 преимущественно используется для массивы для наземного монтажа, но могут использоваться на крышах, где погода преобладает.Рельсы могут выдерживать снеговую нагрузку от 0 до 90 фунтов на квадратный фут, до Скорость ветра 160 миль в час, и может быть установлен на расстоянии от 4 до 12 футов.

Нижеприведенное диаграмма предлагает более подробный обзор этих цифр.

г. Семья НЛО

Семейство UFO компании IronRidge связывает солнечные модули непосредственно с направляющие, что исключает необходимость в отдельном заземляющем оборудовании и полностью протестирован на соответствие стандарту UL2703. Оборудование НЛО создает параллельные пути заземления по всей стеллажной системе, образуя надежные электрические соединения с обоими модуль и рейку XR.Это интегрированное заземление упрощает установка и более безопасная установка.

См. Здесь: Класс огнестойкости IronRidge A

Заземление начинается с крепежной детали, которая прикрепите L-образную ножку к рельсу. Универсальный крепежный объект UFO (средний зажим), закрепляет солнечные модули на рейках XR (заземляет модули) и совместим с широким диапазоном глубины модуля. Пока стопорные втулки защелкиваются НЛО, чтобы сформировать скрепленный конец зажима. В клееных соединительных планках используются самосверлящие винты. для создания надежного заземленного соединения без использования перемычек.Наконец, один заземляющий наконечник соединяет целый ряд фотоэлектрических модулей с заземляющий провод.

См. Здесь: Краткий технический обзор семьи НЛО

г. Концевые зажимы CAMO

Для завершения внешнего вида IronRidge предлагает скрытый конец CAMO. зажимы , которые представляют собой невидимую застежку, которая фиксирует солнечные модули заподлицо с концы рельсов, создавая чистый вид. CAMO работает практически со всеми солнечными панели и установить без необходимости использования инструментов или требований к крутящему моменту.

Простой в установке концевой зажим CAMO совместим с модулями различных размеров и может быть включен как в системы крепления на крыше, так и на земле.

См. Здесь: Техническое описание CAMO
См. Здесь: Руководство по установке CAMO

г. Аксессуары IronRidge

Аксессуары включают компоненты завершения системы, такие как зажимы для проволоки и концевые зажимы . Зажимы для проводов позволяют легко и безопасно выполнять электромонтаж обслуживание, в то время как концевые зажимы придают системе изысканный вид и сохраняют грязь и мусор из-за скопления внутри рельсов.

Для микроинвертора и инвертора с системами оптимизатора, IronRidge также производит крепежные болты для микроинвертора, которые позволяют установите микроинвертор с помощью одного болта на раму солнечной панели, или сам рельс.

II. Решения для скрытого монтажа на крыше

Кровельные решения для скрытого монтажа IronRige совместимы с Битумная черепица, Металл (с добавлением металлической кровли), Плоская Плитка, S-черепица и W-черепица.

Тип крыши	Совместимые крепления
Галька	FlashFoot2, L-образные крепления, наклонная ножка
Металл	L-образная опора, наклонная ножка
Плитка	L-образная опора, наклонная ножка, крюк для всех плиток, нокаутирующая плитка

IronRidge предлагает уникальные конструктивные особенности, такие как изогнутый рельсы и усиленные оклады.Эти дизайнерские нововведения — одна из причин почему их продукты полностью сертифицированы, соответствуют нормам и подтверждены 25-летним опытом гарантийный срок.

Все компоненты стеллажа испытаны на прочность и изготовлены из полиэтилена. сертифицированный, IronRidge предлагает инженерные буквы с полиэтиленовой печатью, доступные в большинстве заявляет на своем веб-сайте. Оборудование относится к классу пожарной опасности, что означает, что они сертифицированы для поддержания класса огнестойкости существующей кровли. Все полные стеллажи и компоненты также внесены в список UL25703.

См. Здесь: Технические данные для скрытого монтажа IronRidge
См. Здесь: Руководство по установке утопленного крепления IronRidge

Для установки заподлицо с битумной черепицей IronRidge’s крепления для кабелепровода обеспечивают универсальную поддержку для ряда электрических аксессуары, обеспечивающие чистую установку и надлежащее обслуживание проводов. В зажим для кабелепровода вставляется на место без использования инструментов и может быть позиционируется в любом направлении. Колпачок закручивается, создавая уплотнение от воды. и обеспечение приподнятого монтажа.Палубный винт крепится к настилу крыши и не требует установки на стропило. В накладке используется та же конструкция FlashFoot2 (FF2) для создания избыточных слоев защиты от воды.

См. Здесь: Краткое техническое описание монтажа кабелепровода
Руководство по установке кабелепровода

а. FlashFoot2 — Битумная черепица

Серия IronRidge FlashFoot2 может похвастаться уникальной трехуровневой конструкция водяного затвора, которая приподнята и герметизирована, обеспечивая несколько слои защиты от проникновения воды.Перепрошивка завершается навинчивающийся колпачок, который закрывает стопорный болт и фиксируется на месте с помощью простой поворот. Колпачок обеспечивает превосходную прочность конструкции за счет выравнивания рельс и стопорный болт в концентрическую траекторию нагрузки.

Это отличается от традиционного солнечные насадки, которые имеют горизонтальное смещение между рельсом и лагом болт. Это смещение создает нагрузку на стопорный болт и снижает подъем. емкость. FlashFoot2 — единственная прошивка, выравнивающая планку и лаг болт, что обеспечивает более прочное крепление системы.

Трехуровневый гидрозатвор использует приподнятую платформу, который отводит воду. Пакет компонентов поднимает уплотнение на один дюйм. Затем уплотнение полностью закрывается навинчивающейся крышкой. Этот инновационный дизайн позволил IronRidge стать первой солнечной приставкой, прошедшей TAS-100 Испытание на дождь с ветром.

См. Здесь: IronRidge FlashFoot2 Tech Brief

Установка упрощена благодаря встроенным функциям на сам перепрошивается. Выравниватели позволяют установщикам системы быстро выровнять мигает мелом, чтобы найти пилотные отверстия.Закругленные углы упрощают работу обработать и вставить под кровлю черепицу. Ребра жесткости помогают укрепить окантовки, которые предотвратят изгиб или сморщивание во время установка.

См. Здесь: Руководство по установке IronRidge FlashFoot2

г. L-образные опоры — металлическая крыша

То же решение L-Foot , используемое с IronRidge FlashFoot2 и другие решения для крепления на крышу с использованием их квадратного болта аппаратное обеспечение. L-образные ножки можно использовать в паре с большинством металлических кровельных приспособлений, например из С-5! L-образная опора крепится к металлическому зажиму крыши с помощью болта, который входит в комплект. вместе с металлическими зажимами крыши, L-образная опора затем соединяется с XR. направляющую через соединительный элемент крепления.

С-5! зажимы совместимы с различными формами металлических крыш, и соединяет их с соответствующими металлическими приспособлениями для крепления крыши. Вы можете просмотреть доступные варианты типа крыши здесь. Количество хомуты, необходимые для системы, рассчитываются по вашим точкам крепления, т. е. если ваша система имеет 45 точек крепления, вам понадобится по 45 каждой L-образной ножки, крепежные детали и металлические хомуты для крыши.

г. Выдвижная плитка — плоская плитка, S-образная плитка и W-образная плитка Доступные варианты

IronRidge предлагает два инновационных решения для черепичной кровли установки, которые могут быть как сложными, так и беспорядочными при использовании традиционных методов.Часто установщику необходимо изменить существующие плитки, чтобы подходит ли крепеж для стеллажа. Это может затруднить выровняйте монтажные компоненты и это может привести к поломке плитки.

См. Здесь: Руководство по установке Knockout Tile

Knockout line предлагает решение, предоставляя сменный монтажный оклад плитки, который быстро и надежно интегрирует мигает в существующую плитку. Компоненты формы полностью инкапсулирует водонепроницаемое уплотнение, поддерживая аналогичные водонепроницаемые условия как те, что указаны под FlashFoot2.

Универсальная база прочная и легкая, с компактный размер. В Плитка для выбивки может быть заменена в любом месте вдоль стропила. и в любой ориентации. Универсальное основание можно использовать с плоскими, S и W вспышки. Единственная задержка стала возможной за счет минимального смещения между болтом задержки. и L-образная опора, которая улучшает характеристики конструкции примерно на 40% выше нагрузки пропускная способность, чем у ряда конкурирующих проемов через крышу.

См. Здесь: Краткое техническое описание плитки Knockout

г.Крючок для всех плиток — плоская плитка, S-образная плитка и Универсальное решение W-Tile

Крюк All Tile Hook совместим с плоской, S- и W-образной плиткой. крыши, и включает в себя монтажное оборудование 7/16 «и дополнительный оклад настила, что делает возможной установку с одной розеткой. Водонепроницаемые условия создается путем нанесения герметика на крюк или обшивку настила перед модулем размещение.

Крючки для плитки IronRidge All Tile Hooks экономичны и просты в использовании. установка и надежное решение для монтажа любой черепичной кровли.Плитку Knockout также можно добавить для завершения внешнего вида системы. Крючки All Tile Hooks просты в установке, при этом не требуется стрижка или модификация существующей плитки.

См. Здесь: Руководство по установке всех крючков для плитки
См. Здесь: Руководство по установке крючков для всех плиток

III. Решения для монтажа на плоской крыше

Решения для плоских крыш IronRige совместимы с Битумная черепица, Металл (с добавлением металлической кровли), Плоская Плитка, S-черепица, W-черепица, TPO, PVC и KEE крыши.L-образные ножки и насадка Фурнитура необходима для решений с наклонными опорами для металлических и черепичных крыш.

серии	Совместимые типы крыш
Наклонные ножки	Битумная Гонт, Металл, Плитка
Приставки для плоской крыши	TPO, PV, KEE
BX шасси	Установка балласта

а. Наклонные ножки — битумная черепица, металл, плоская плитка, S-плитка и W-плитка

Наклонные ножки IronRidge доступны до 30 °, все комплекты Варианты включают в себя как южную, так и северную опору наклона и необходимое оборудование.Ножки бывают разной длины и обеспечивают широкий угол обзора. Используя интегрированные возможности соединения оборудования UFO, наклонные ножки надежно прикреплены к рельсам и через них.

Наклонные ножки подходят для установки на крышу и совместимы с количество типов кровли, они совместимы со стандартным навесным оборудованием, и может быть переоборудован для установки на крышу практически любого состава.

Наклонные ножки предлагают экономичное решение для совместимых плоские крыши и предлагают большую гибкость конструкции, чем балласт системы, которые требуют сильной несущей способности для прохождения проверки.Благодаря легким наклонным ножкам IronRidge, дополнительные инженерные требования вне отраслевых стандартов не требуется.

См. Здесь: Техническое описание наклонных опор IronRidge
Смотрите здесь: Руководство по установке наклонных ножек IronRidge

г. Навесное оборудование для плоской крыши — TPO, PV и KEE

Крепления для плоской крыши IronRidge специально изготовлены для крыш с пологим уклоном от 0 ° до 6 °. Приспособления для плоской крыши аналогичны наклонять ножки, так как они также избегают препятствий в утверждении системы, чтобы не соответствие высоким стандартам несущей способности.Приставка для плоской крыши использует высокопрочная литая алюминиевая основа и 16-точечная схема крепления, позволяющая широкий выбор вариантов оформления малоскатных крыш.

Гидравлическое уплотнение стало возможным благодаря использованию предустановленная шайба и «глухое отверстие», закрывающее насадку сверху. Формованные мембранные покрытия подходят и сертифицированы для основных кровельных брендов, чтобы обеспечить полную совместимость.

Схема крепления на 16 точек включает 12 прямых и 4 угловые варианты крепления.Это обеспечивает максимальную эффективность и универсальность с дерево, сталь, настилы, балки и даже бетонные плиты.

См. Здесь: Техническое описание крепления для плоской крыши IronRidge
См. Здесь: Руководство по установке приставки для плоской крыши IronRidge

г. Шасси BX — установка балласта

Крепление на балластной плоской крыше Системы совместимы с количество различных поверхностей плоской крыши. Массивы предназначены для обработки больших количество панелей и обычно используются в крупномасштабных коммерческих приложениях.Это в значительной степени связано с весом (нагрузкой), который требуется от крыши. Коммерческие склады и большие офисы — идеальные места для балласта. стеллажные системы.

IronRidge BX Series отличается превосходной плотностью и дизайном. гибкость благодаря усиленному стекловолокну BSAF Ultramid BX Шасси . Ультрамид полиамиды обладают исключительной механической прочностью, жесткостью, термической стабильностью и ударопрочность. Шасси BX спроектировано для выдерживания экстремальных нагрузок на конструкции. и имеет форму, удобную для крыши и более простую в установке, чем традиционные балластные отсеки.Шасси имеют варианты 5 ° и 10 °.

См. Здесь: IronRidge BX Chassis Tech Brief

Балластный отсек служит основанием для бетонных блоков, экономия ценного места на крыше. Широкое основание позволяет распределять вес и снижает точечное давление. Отверстия по дну и углам предотвращают попадание воды от объединения, что помогает бороться с атмосферными воздействиями и времени на уборку обслуживание системы.

Серия BX универсальна и может быть полностью с балластом, с полным анкерным креплением или гибридная комбинация, оптимизированная для индивидуальных условия сайта.В сочетании с комплектом крепления для плоской крыши IronRidge BX может устранить сотни фунтов необходимого балластного веса и достичь конфигурации легкие, как 3 PSF. Методы крепления также можно оптимизировать для существующие конструкции крыши и предварительно одобренные мембраны для поддержания мембраны гарантии.

См. Здесь: Спецификация BX
См. Здесь: Руководство по установке BX

IV. Решения для наземного монтажа

IronRidge Стойка для наземного монтажа является одним из самые популярные решения для наземного монтажа на рынке.Их система сочетает в себе прочность и грузоподъемность с XR1000 с графиком 40 (локально из источников) стальные трубы или механические трубы. Прочная конструкция из стали и алюминий обеспечивает долговечность и способность выдерживать высокие ветровые и снеговые нагрузки. IronRidge Системы наземного монтажа включают предварительно проштампованные инженерные буквы, которые доступны в большинстве штатов.

Крепления IronRidge Ground Mount работают на любом участке и могут быть установлен на всех участках. Крепления предлагают экономичное решение для сайтов. со сложным рельефом и крутыми склонами.Крепления работают с различными варианты фундамента, включая бетонные опоры и забивные сваи.

См. Здесь: Технические советы IronRidge Foundation

Крепления просты в установке и настраиваются. от 3 до 5 рядов в высоту и примерно до 25 столбцов. Диагональные связи доступен для участков с высокими скоростями ветра и требующими дополнительных структурная опора. Системы могут быть настроены от 0 ° до 45 °, хотя Для большинства наземных установок рекомендуются 25 ° и 30 °.

См. Здесь: Спецификация наземного крепления IronRidge
См. Здесь: Руководство по установке заземляющего крепления IronRidge

V. Как спроектировать стеллажную систему IronRidge

Все вышеперечисленные системы можно настроить с помощью инструмента проектирования IronRidge, который доступен установщикам и домашним мастерам на веб-сайте IronRidge. После создавая учетную запись, вы попадете на страницу ваших проектов, три вы можете нажмите Новый проект и спроектировать скатную крышу, приставную плоскую, балластированную плоскую, или наземная система крепления .

После выбора типа системы вам будет предложено введите адрес сайта. Обратите внимание: важно указать адрес сайта или хотя бы почтовый индекс, если сайт неизвестен, таким образом, инструмент IronRidge может точно учитывать ваши:

• Категория риска
• Снежная нагрузка
• Скорость ветра
• Ветер Экспозиция

Сайты со скоростью ветра выше средней должны вводить максимум данных. здесь.

Затем введите производителя и номер модели из ваша солнечная панель.Важно включить правильный модуль, чтобы материалы, которые генерируются, являются точными. Например, глубина панелей (обычно 35 мм, 40 мм или 45 мм) повлияет на то, какие средние и концевые зажимы потребуются для система.

После того, как эта информация будет введена, следующие шаги будут меняться. в зависимости от того, для какого стеллажа вы проектируете. Ниже у нас есть обрисовал в общих чертах следующие шаги для скрытое крепление, наклонное крепление, крепление для плоской крыши, балластные и наземные системы крепления .

а. Разработка системы скрытого монтажа IronRidge

Выберите «Новый проект» и выберите дизайн «Скатная крыша». орудие труда. Вам будет предложено начать ввод информации о крыше. После заполнив необходимые данные выше, выберите свой кровельный материал — это будет влияет на то, какое крепление крыши потребуется для вашей системы. После ввода эту информацию, инструмент автоматически сгенерирует точку крепления, которую вы необходимость.

Помните, что для металлических крыш вам потребуются L-образные ножки IronRidge, навесное оборудование и металлические хомуты для крыши, которые должны быть получены от другой производитель типа С-5! или SnapNrack.

• Comp Shingle — Flashfoot2
• Плитка (плоская, S и W) — плитка для всех видов плитки с крюком или выбиванием
• Металл — L-образная опора (плюс металлические кровельные зажимы)

Автоматическая высота здания установлена ​​на 30 футов, что составляет средний для большинства жилых домов. Наклон крыши установлен на 9 ° или 2/12 подача. Типичные крыши имеют уклон 4/12 (18 °) или 5/12 (22 °). В Расстояние между стропилами по умолчанию 24 дюйма также является стандартным для большинства типов крыш.

Далее вы начнете добавлять секции крыши, вы можете выберите дизайн вашей системы в портретной или альбомной ориентации, а затем установите количество строк (панелей в высоту) и столбцов (панелей в ширину).В будут показаны размеры системы, чтобы вы могли точно спроектировать свой система.

Примечание: в большинстве округов требуется 3-х футовый отступ с обеих сторон крыши. (а иногда и конек) с соблюдением правил пожарной безопасности.

Наконец, вы определите рельсы, пролеты и силы. Пролеты 4 фута рассчитываются автоматически, но могут быть изменены. Чем шире пролет, меньшее количество насадок вам понадобится; однако это повлияет на то, насколько сильный ветер скорость, с которой может справиться система, инструмент предупредит вас, если вы перейдете ограничения.

Для крышных систем автоматически устанавливается XR100, это рекомендованная серия для крыш жилых домов, однако Также можно выбрать XR10 и XR1000. Для большинства систем крепления на крыше жилых помещений, XR100 обеспечит надежную поддержку и структурную целостность вашей системы без увеличения стоимости компонентов стеллажа. Список секции крыши Подробности будут указаны внизу страницы, и вы можете перейти к список вашего ведомости материалов.

В ведомости материалов вы увидите полный список. количества и артикула необходимых компонентов для вашего стеллажа система. Здесь вы можете добавить зажимы для проводки системы, заглушки для законченного вида и защиты рельсов от мусора, микроинвертор крепежные детали для монтажа микроинвертора и оптимизатора, а также для крепления кабелепровода запустить опоры.

Все компоненты рекомендуются, однако, если вы используете струнный инвертор без оптимизаторов микроприставки не будут необходимо.Точно так же крепления для кабелепровода несовместимы с металлом или плиткой. установка крыши.

См. Здесь: Инструмент для проектирования скатных крыш IronRidge

г. Разработка системы наклонных опор IronRidge

Чтобы создать систему опор наклона, выберите «Прикрепленная плоскость» в список опций Нового проекта. Вы выполните первые несколько шагов из настоящего в исполнении для скрытого монтажа (адрес и информация о проекте). Под крышей Информации, вы найдете свои первые изменения. Чтобы начать создавать наклонную ножку системы, а не системы крепления плоской крыши, измените крепление крыши на none и сохраните информацию о крыше.

Затем вы сначала определите угол и интервал выберите желаемый градус, имейте в виду, что наклон от 25 ° до 30 ° является наиболее желательным для большинства мест. Обязательно учтите существующий уклон, если один присутствует. Затем вы выберете расстояние между рядами в дюймах, это расстояние между панелями, чтобы избежать затенения, если значение не введено инструмент вычислит 0 ”.

Следующие шаги для завершения такие же, выберите свой пролета и типа рельса, обзор деталей подмассива и ведомости материалы, куда вы можете добавить желаемые аксессуары.

См. Здесь: Инструмент для проектирования плоских крыш IronRidge

г. Проектирование системы крепления плоской крыши IronRidge

Чтобы спроектировать систему крепления для плоской крыши, выберите «Прикрепленный Плоский »формируем список вариантов конструкции и оставляем вариант крепления крыши установленным. к плоской кровле. Если вы знаете свой кровельный материал, укажите да и введите информацию о крыше (материал крыши, производитель, цвет и толщина). Если вы не знаете кровельный материал, выберите «нет» и можете двигаться на следующие шаги.

Важно отметить, что вам следует подтвердить крышу материал перед покупкой, чтобы убедиться, что вы получаете правильные крепления и мембраны для вашего проекта солнечной энергии.

Материал крыши	Совместимые производители	Цвета	Толщина (мил)
TPO	Cralisle, Firestone, GAF, Johns Manville, Mule-Hide, Другое	Белый, черный, серый, коричневый	45, 60, 80
KEE	Cralisle, Другое	Белый, черный, серый, коричневый	45, 60, 80
ПВХ	GAF, Mule-Hide, Sika Sarnafil, Другое	Белый, черный, серый, коричневый	45, 60, 80
Застроенный	Другой	Белый, черный, серый, коричневый	45, 60, 80
Битум модифицированный	Другой	Белый, черный, серый, коричневый	45, 60, 80
EPDM	Другой	Белый, черный, серый, коричневый	45, 60, 80

На приведенной выше диаграмме показаны различные параметры, доступные в средстве дизайна для упрощения сортировки.

Инструмент дизайна покажет, есть ли гидроизоляционная мембрана, подходящая для вашей конкретной комбинации кровли. Если инструмент указывает на отсутствие текущего решения, обратитесь к их техническому специалисту. поддержка для создания особого заказа.

Здесь вы снова установите желаемый угол наклона и междурядье. расстояние между креплениями наклонных ножек, затем вы просмотрите и подтвердите пролеты, рельсы и системная информация перед переходом к окончательной ведомости материалы и выбор аксессуаров.

См. Здесь: Инструмент для проектирования плоских крыш IronRidge

г. Разработка системы шасси IronRidge BX

Чтобы спроектировать систему балластных отсеков с использованием шасси BX, вы проверит ваш адрес и введет информацию о вашем проекте. Здесь ты будешь поле «Код ASCE» 7-10 заполняется автоматически и не редактируется. Оба снеговая нагрузка и скорость ветра отмечены для проверки, после нажатия вы будете перенаправляется на веб-сайт УВД для проверки правильности данных.Балластные системы могут много весят и должны соответствовать строгим стандартам конструкции и нагрузки, поэтому обязательно убедитесь, что указанная информация верна.

Затем вы сначала введете информацию о здании. ввод высоты здания, измерений север-юг и восток-запад в футах. Балласт для расчетов требуются прямоугольные постройки и точные размеры. Непрямоугольный зданиям рекомендуется заполнить детали проекта в максимальной степени. возможность и обратитесь в службу поддержки напрямую за помощью.

Продолжая просмотр информации о здании, вы перечислите уклон крыши (от 0 ° до 7 °), высота парапета и кровельный материал, производитель, цвет и толщина (как и приставка для плоской крыши). После введя эти данные, вы попадете в раздел параметров PX, чтобы начать построение вашего массива.

Многие параметры системы предопределены, однако важно просмотреть варианты, чтобы убедиться, что вы разрабатываете лучший массив для вашей крыши.IronRidge требует, чтобы дизайнеры вводили Категория «Спектральное ускорение и сейсмический расчет» для их местоположения. Вы будете также установите инверторы, которые будут использоваться с системой, находящейся под напряжением. электроника.

Если вы используете струнный инвертор, вам необходимо указать количество монтажных баз инвертора, которое вам понадобится для проекта (если есть) и укажите, является ли инвертор одинарным или двойным. При использовании оптимизатора и инвертора, введите монтажные основания и укажите, вам понадобится оборудование для подключения микроинвертора и оптимизатора MLPE.Это рекомендуется производить установку как микроинверторов, так и оптимизаторов быстро и легко в системе.

Инструмент автоматически сгенерирует сетку для вашего массива, здесь вы вручную укажете количество используемых панелей, а также дизайн, щелкнув, удерживая и перетащив мышь по области вы хотите заполнить панели или включить их по отдельности. Это особенно полезно для крышных систем, у которых есть препятствия, которые должны быть устранены разработан вокруг.

После сохранения вы можете просмотреть свои результаты в интерактивной сетке. системы. Вы можете щелкнуть либо модули, либо шасси, чтобы просмотреть подробности. такие как требуемый балласт, вес шасси, количество блоков, вес блока и общий вес этой конкретной области. После подтверждения вашей информации и дизайна, вы можете перейти к списку материалов и добавить кабельные стяжки и / или края зажимы с отрезками кабеля для удобной укладки кабеля.

См. Здесь: Инструмент для плоского дизайна IronRidge с балластом

e.Разработка системы наземного крепления IronRidge

После ввода информации о местоположении вашего сайта и Информацию о проекте вы выберете для своего каркаса и фундамента. Вот ты выберет желаемый угол наклона для вашей системы (рекомендуется 25 ° или 30 ° для большинства мест) вы также можете выбрать трубу 2 дюйма и трубу 3 дюйма, рекомендуется 3 дюйма из-за более высокой нагрузки может выдержать более широкая окружность. Дополнительный монтаж опоры необходимы для 2-дюймовых проектных систем, что в конечном итоге уравновешивает внешняя стоимость графика 40 труба.

Вы также зададите класс почвы и диаметр лунки, инструмент установлен на 12 дюймов, с вариантами 16 дюймов, 20 дюймов и 24 дюймов. Диаметр отверстия будет определите, какой глубины должна быть яма в фундаменте, тем уже диаметр, тем глубже должен быть фундамент. Обычно системы разработан с 16-дюймовым или 20-дюймовым экраном, вы можете изменить данные и обратиться к вашему массиву, чтобы получить обзор структуры и глубины отверстий вашей системы.

Системы наземного крепления IronRidge могут быть спроектированы между 3 и 5 панелей в высоту, в зависимости от производителя и номера модели панели, которую вы используют.Они конструктивно прочны для больших систем, например, для четырех панелей в высоту. и 17 в поперечнике без необходимости дополнительных распорок во многих областях. Тем не мение, если вы живете в районе с сильными снеговыми нагрузками или высокой скоростью ветра, дополнительные на этом этапе могут быть добавлены распорки. После завершения вашего дизайна вы переместите в ведомость материалов, чтобы добавить дополнительные аксессуары и загрузить свой проектная документация.

См. Здесь: Инструмент для проектирования наземных креплений IronRidge

VI. Рекомендации по Solaris

Как подчеркивается широтой информации и опциями Как указано выше, IronRidge имеет ряд опций, подходящих для различных приложений. как в жилых, так и в коммерческих проектах солнечной энергетики.Стеллажи совместим с рядом типов кровли и может быть установлен в различных конфигурации. На участках с плоской или наклонной крышей есть несколько вариантов: на выбор, а наземное оборудование обеспечивает высокую нагрузочную способность при отличное соотношение цены и качества.

Направляющие XR10 и XR100 доступны как в черном, так и в серебристом цвете. вместе с подходящей крепежной фурнитурой для цельного и изысканного вида любой монтаж на крышу. Количество вариантов плоских крыш делает его проще, чем когда-либо прежде, спроектировать высокоэффективную солнечную энергетическую систему на идеальный угол для вашего проекта.В то время как их системы наземного монтажа предлагают установщикам широкий спектр вариантов для проектирования и установки прочных массивов для наземного монтажа.

Рельсы XR рассчитаны на работу в самых разных условиях. условия от небольших до высоких снеговых нагрузок и высоких скоростей ветра. Их оборудование был протестирован и сертифицирован в ряде штатов и совместим с большинство солнечных панелей на рынке. Если нет немедленного решения для вашей солнечной стеллажной системы вы можете работать с IronRidge, чтобы создать индивидуальный система, которая наверняка удовлетворит ваши потребности по доступной цене.

Стеллажи IronRidge — одни из самых рекомендуемых для Solaris. стеллажные решения благодаря их универсальности, высокой прочности, конструктивности целостность, простота установки и превосходная поддержка. Их онлайн-дизайн инструменты легко доступны и удобны как для профессиональных установщиков, так и для разовые своими руками домовладельцы.

Мы, , настоятельно рекомендуем рассмотреть возможность использования стеллажных и монтажных решений IronRidge для вашей солнечной энергетической системы. Как всегда, если вам нужна помощь в создании системы или вы хотите, чтобы мы разработали ее для вас, запросите расценки ниже.

Запросить ценовое предложение на IronRidge Racking

Методы, используемые для установки металлической потолочной плитки

Помимо привлекательного внешнего вида, существует несколько важных причин, по которым в вашем доме или офисе в Торонто должен быть подвесной потолок.

Как ухаживать за плиткой для подвесного потолка?

Если у вас дома или в офисе установлена ​​плитка для подвесного потолка, то вы с облегчением узнаете, что за ней легко ухаживать. Если вы никогда не ухаживали за плиткой такого типа, вы можете нервничать из-за того, что вы можете повредить ее или неправильно ухаживать за ней.В этой статье мы рассмотрим, как за ними ухаживать, и вы можете использовать эти советы для ухода за плиткой для подвесного потолка.

Подробнее >>

Как покрасить плитку для подвесного потолка?

Если у вас дома или в офисе есть плитка для подвесного потолка и вы хотите ее покрасить, вам необходимо принять меры, чтобы убедиться, что работа выполнена правильно. Поскольку плитку подвесного потолка нельзя красить, как традиционный потолок, мы рассмотрим несколько советов, которые помогут вам правильно их покрасить, чтобы работа была выполнена хорошо.

Подробнее >>

Каковы некоторые плюсы и минусы найма профессионального подрядчика по потолку?

Подвесная потолочная плитка в вашем доме может показаться идеальным проектом «Сделай сам», не так ли? Если вы задумывались о том, чтобы выполнить эту работу самостоятельно, вам нужно принять во внимание множество вещей, в том числе следует ли вам нанять профессионального подрядчика по потолку для выполнения работы. Многие домовладельцы думают, что могут сделать это сами, а затем в конце концов звонят профессионалу, потому что они взяли на себя слишком много.Ниже мы обсудим некоторые плюсы и минусы найма профессионального подрядчика по потолочной плитке.

Подробнее >>

Какие плюсы и минусы подвесного потолка?

Если в вашем доме или коммерческом здании имеется подвесной потолок, вам может быть интересно, почему он там есть. С другой стороны, если вы планируете установить подвесной потолок, вам может быть интересно, каковы плюсы и минусы этого типа потолка. Ниже мы рассмотрим плюсы и минусы, и эта статья должна помочь вам принять правильное решение.

Подробнее >>

Как лучше всего рассчитать расходные материалы для потолков с Т-образной балкой?

Если у вас есть тавровые потолки по всему дому, на кухне или в подвале, вам может быть интересно, как вы можете оценить расходные материалы, необходимые для их замены. Важно, чтобы ваши измерения всегда были точными, чтобы вы могли купить достаточно материалов для работы. Если вы купите слишком мало, вы можете оказаться в затруднительном положении и отчаянно искать дополнительные припасы.Ниже мы рассмотрим лучший способ измерения предстоящей установки или замены тавровых потолков.

Подробнее >>

Как покрасить потолочную решетку с Т-образной балкой?

Если у вас потолки с тавровыми балками, вам может быть интересно, можно ли их красить. К счастью, их можно красить, и за ними легко ухаживать. Как правило, потолок с тавровыми балками нужно только очистить от пыли и пропылесосить, чтобы сохранить его внешний вид. Если вы планируете красить потолочные решетки с тавровыми балками, эта статья поможет вам научиться делать это правильно, чтобы все потолки с тавровыми балками выходили правильно.

Подробнее >>

Что нужно учитывать при выборе потолочной плитки для подвала?

Если вы ищете подходящую потолочную плитку для своего подвала, вы можете не знать, что вам нужно учитывать или какие типы доступны для выбора. Как правило, большинство людей предпочитают подвесной потолок, который часто называют подвесным потолком. Эти потолки прикрепляются к традиционному потолку и подвешиваются на месте с помощью металлической сетки и проводов, которые подключаются к исходному потолку.Многие домовладельцы выбирают этот тип потолка для подвала, потому что он идеально подходит для скрытия труб и воздуховодов, которые могут быть открыты.

Подробнее >>

На что я могу рассчитывать платить за новую потолочную плитку и установку?

Если у вас дома или в офисе установлен подвесной потолок, вы, вероятно, задаетесь вопросом, во сколько вам обойдутся материалы и установка. Если у вас есть бюджет, в рамках которого вам нужно оставаться в рамках, то полезно знать, сколько вы можете разумно ожидать потратить на проект.Ниже мы рассмотрим некоторые расходы, связанные с установкой подвесного потолка, чтобы помочь вам лучше подготовиться.

Подробнее >>

Какие есть хорошие варианты плитки для подвесного потолка?

Если вы планируете установить подвесной потолок в своем доме или офисе, вы хотите знать, какую плитку вам следует выбрать. Существует множество типов потолочной плитки, и каждый из них имеет свой набор преимуществ и причин, по которым вам следует выбирать именно ее. Ниже мы рассмотрим некоторые из доступных вам плиток для подвесных потолков.

Подробнее >>

Какие полезные советы по установке подвесного потолка?

Если вы решили, что хотите взять на себя установку подвесного потолка в своем доме или офисе, вам будет полезно знать, что делать и как действовать в различных ситуациях. Если вы никогда раньше не выполняли этот тип установки, вы можете застрять в процессе установки, пытаясь определить, что делать. Важно не торопиться, чтобы избежать ошибок и не переделывать всю работу заново.Ниже мы рассмотрим несколько полезных советов, которые помогут вам при установке подвесного потолка.

Подробнее >>

.
