Установка и регулировка телескопических направляющих – Сделаем мебель сами

Здравствуйте друзья!

В любом деле есть свои нюансы и тонкости. И часто, они относятся к довольно простым (и очевидным) вещам. Тем не менее, они могут играть довольно важную роль…

Сегодня я хочу с вами поговорить о широко применяемой выдвижной фурнитуре, используемой для изготовления любой мебели.

Это – телескопические направляющие.

Их широкое применение обусловлено не только надежностью и практичностью, но и некоторыми технологическими удобствами.

Например, в установленном положении, такие направляющие можно регулировать по двум плоскостям.

При изготовлении модулей, которые содержат выдвижные ящики, часто регулировкой одного фасада не обойтись.

Можно, например, выставить одинаковые зазоры со всех его сторон во фронтальной плоскости.

Но они могут «вылезти», например, между передней гранью бока и фасадом.

В этом случае нужно регулировать положение самого выдвижного ящика. И сделать это можно только с помощью его направляющих.

Но сделав это, нужно будет опять регулировать фасад, так как первоначальные размеры отступов, естественно, изменятся.

Чтобы не заниматься такой «обезьяньей гимнастикой», нужно, для начала, правильно выставить положение ящика в коробе.

Нужно, чтобы он был установлен строго в трех плоскостях. Для этого, разумеется, сам короб должен иметь правильную геометрию.

Самый простой способ определить его правильное положение – это приставить к боковым граням короба ровную планку, и посмотреть, одинаковы ли зазоры между ней и выдвижным ящиком.

Если они разные, то нужно с помощью направляющих их выровнять, и уже после, приступать к установке и регулировке фасадов.

Менять положение выдвижного ящика в пространстве можно как с помощью полозьев, закрепленных на нем, так и с помощью элементов этой фурнитуры, закрепленных на самом коробе.

Немного отпустив саморезы (с помощью которых они закреплены), их можно смещать, например, вверх-вниз (на них есть продольные и вертикальные регулировочные отверстия).

После чего, они фиксируются через обычные (круглые) отверстия.

В итоге, получается правильно отрегулированные ящики, на которые навешиваются фасады.

На видео, расположенном внизу, показаны общие принципы изменения положения ящиков посредством рассматриваемой нами фурнитуры.

О том, как правильно сделать карту присадки (разметка крепления направляющих), читайте в этой статье. Еще о монтаже этой фурнитуры можно прочесть в этом посте.

На этом все, до новых встреч!

Расчет телескопических направляющих для выдвижных ящиков – Сделаем мебель сами

Здравствуйте дорогие друзья.

В этой статье мы научимся рассчитывать разметку установки направляющих в коробе с выдвижными ящиками.

Задача эта не из сложных, но почему-то она больше всего создает проблем начинающим мебельщикам при изготовлении подобных модулей.

А проблемы возникают из-за непонимания самого алгоритма. Так вот, его мы сегодня и рассмотрим.

В нашем примере будет короб, ширина, которой 500мм, высота 700мм и глубина 460мм.

Он имеет цоколь высотой 60мм.

Для расчета, нам потребуется всего лишь два размера – его высота и глубина.

Сразу уточню, что его глубина равна 460мм не спроста.

Дело в том, что размерный ряд шариковых направляющих таков:

400мм-450мм-500мм.

Если мы выбираем направляющую на 450мм, то общая глубина модуля должна быть на 5-10 миллиметров больше ее размера (для нормальной работы этой фурнитуры).

Короб будет иметь 4 одинаковых выдвижных ящика, и на них, направляющие будут крепится по центру.

Мало того, их центральная ось должна совпадать с центральной осью фасада (другими словами, он крепится к ящику по центру).

Определяемся с зазорами между фасадами.

Пусть в нашем случае зазоры будут по 2мм, причем, нижняя грань нижнего фасада должна быть на одном уровне с нижней гранью нижнего горизонта короба.

Все необходимые условия для расчета у нас есть.

Можно начинать:

Зная зазоры, можно рассчитать высоту фронтов (для нашего расчета их ширина не принципиальна).

Высота всего короба (а если быть точнее – то его бока), равна 700мм.

Мы можем высчитать размер участка этого бока, занимаемый фасадами (по высоте). От общей его высоты отнимем высоту цоколя, и получим искомый размер:

700-60=640 (мм).

Так как зазоры мы дали по 2 мм (и их у нас четыре), то суммарный зазор будет равен 8 мм.

Отнимем от 640мм полученный суммарный зазор, и узнаем чистое расстояние по высоте:

640-8=632 (мм).

Полученное значение делим на четыре:

632/4=158 (мм) – Это чистый размер фасада по высоте.

Теперь нужно определиться с высотой самого выдвижного ящика.

В данном случае, ее можно взять равной 100мм.

Теперь, обладая исходными данными (которые приведены выше), мы должны высчитать самую важную во всех этих расчетах величину.

Эта  размер от верхней грани фасада до его центральной оси (по которой крепится направляющая на выдвижной ящик).

В данном случае, он определяется довольно просто:

158:2=79 (мм).

Оперируя этой величиной, мы быстро и точно разметим боковые детали нашего короба.

Итак, начнем размечать бока, на которых будут находиться направляющие (точка отсчета – верхняя грань бока модуля):

Первая ось будет равна величине зазора плюс 79мм:

2+79=81 (мм).

Вторая ось будет равна 81 плюс 79 плюс 2 (зазор между фронтами) и плюс 79.

Посчитаем:

81+79+2+79=241 (мм).

Аналогичным образом высчитываются положение всех направляющих.

Таким способом делается разметка под направляющие в том случае, если все фасады с выдвижными ящиками размечаемого модуля одинаковы.

На этом все.

До встречи.

Телескопические направляющие полного выдвижения для ящиков: виды и свойства

Сегодня ни один домашний умелец, при изготовлении мебели своими руками, не может обойтись без промышленно изготовленной фурнитуры, из которой направляющие для выдвижных ящиков относятся к наиболее востребованной категории. И в промышленности, и в домашнем мебельном рукоделии наибольшее распространение получили роликовые и шариковые направляющие. Последние часто называются «телескопическими», а на профессиональном сленге просто «телескопами».

На основе этой фурнитуры изготавливаются более сложные элементы мебели:

  • метабоксы – представляющие одиночные ящичные выдвижные отсеки;
  • тандембоксы – вид многоуровневой выдвижной конструкции.
Несмотря на то, что стоимость телескопических видов порой вдвое превышает цену роликовых, достоинствами первых является:
  • более высокая универсальность, что позволяет их использовать не только при обустройстве ящичных отсеков;
  • меньшее усилие для выдвигания – задвигания и более низкая вероятность заклинивания и перекоса;
  • возможность организовать многоуровневую, единую выдвижную систему, как многоярусный отсек для духового шкафа «Bosh» (фото 3).

Виды опорной фурнитуры

Несмотря на простоту направляющих полозьев скольжения, которыми в недалеком прошлом оснащались все выдвижные элементы мебели, требовалось определенное, порой значительное усилие для того, чтобы выдвинуть и задвинуть ящик и при этом не исключалась вероятность его перекашивания или заклинивания. Особенно часто эти дефекты наблюдались при использовании деревянных полозьев. Пришедшая им на смену металлическая и пластмассовая фурнитура не была избавлена от этих недостатков.

Современная мебельная фурнитура, помимо вида направляющих – полозья с шариковыми или роликовыми опорными элементами, имеет и другие особенности.

Наибольшее распространение помимо обычных систем бокового крепления получили следующие виды опорных полозьев:

  • фурнитура нижнего монтажа;
  • роликовые и шариковые устройства, оборудованные доводчиками и фиксаторами;
  • в отдельные категории входят системы «Metabox» («Метабокс») и «Tandembox» («Тандембокс») (на фото ниже).

При этом последняя группа мебельной арматуры применяется там, где имеют место высокие эксплуатационные нагрузки – бельевые комоды, верстачные ящики, технологичное оборудование.

Роликовые и шариковые телескопические системы могут обеспечивать полное и частичное выдвижение ящичных отсеков, при этом особенно важное значение для полнофункциональной эксплуатации имеет правильность их монтажа. И шариковые и роликовые устройства обеспечивают плавность и бесшумность работы, однако первые способны воспринимать более высокие нагрузки. Это гарантируется в первую очередь материалом опор качения и их числом.

По способу монтажа шариковые и роликовые телескопические опоры качения делятся на:

  • фурнитуру бокового, накладного крепления;
  • фурнитуру бокового крепления в наружный паз стенки ящичного короба;
  • системы комбинированного крепления к боковинам и днищу выдвижного элемента.


Сегодня мебельная промышленность предлагает в качестве отдельных комплектов, системы для выдвижения мебельных отсеков на расстояние 150,0…700,0 миллиметров. Ширина полозьев варьируется в диапазоне 17,0…35,0 миллиметров. От последнего показателя зависит «грузоподъёмность» направляющих, которая может достигать 30,0 килограммов.

Обычно продажные комплекты помимо самих направляющих содержат и крепежные детали. В большинстве случаев для крепежа применяются саморезы с увеличенной потайной или полупотайной шляпкой.

Для изготовления самих опорных полозьев применяется износостойкий металлический профиль. При этом увеличенная долговечность обеспечивается самими телами качения, в качестве которых используются стальные шарики, в то время как большинство роликовой фурнитуры оснащено пластмассовыми роликами.

В настоящее время мебельная промышленность выпускает несколько разновидностей шариковых выдвижных систем. Если в обычных системах опорная шина представляет единое целое, то в устройствах сверхдлинного выдвижения шина трехсекционная. Кроме того, выпускаются и устройства неполного выдвижения, которые обеспечивают открывание ящика на 2/3…3/4 его глубины.

В системах полного выдвижения, после перемещения ящика в крайнее положение, возможно его снятие с опорных полозьев. Для этого предназначен специальный рычажный механизм, облегчающий снятие ящичного отсека или поддона с направляющих и его установку на место.

При покупке любой направляющей фурнитуры следует помнить, что в комплект входит набор из правых и левых элементов и обычно поодиночке роликовые и шариковые салазки не реализуются. Поэтому при поломке полоза с одной стороны, придется приобретать полнокомплектный набор, а одну, неиспользованную шину держать в качестве запасной.

Установка телескопических выдвижных механизмов

Телескопические направляющие достаточно просты в установке и требуют минимума инструмента. Однако их монтаж должен осуществляться с высокой тщательностью и точностью. Именно от этого зависит плавность хода и надежность работы.

Длина направляющей должна быть равна соответствующему размеру ящичного короба. Зазор между корпусом мебельного изделия и боковиной ящика должен быть в пределах 12,0…15,0 миллиметров.

Монтаж и крепление «телескопа» осуществляются в следующей последовательности:

  • перед установкой разбираются на две составные части;
  • на боковинах ящика проводится горизонтальная черта, на которой размечаются места в соответствии с крепежными отверстиями в опорном профиле механизма – при этом следует иметь в виду, что на нем имеются основные и вспомогательные крепежные отверстия;
  • к боковине крепится подвижный полоз – овальные отверстия позволяют его смещать вдоль боковины;
  • аналогичные операции выполняются на другой боковине ящичного короба;
  • подобным образом крепят неподвижные полозья внутри корпуса мебели;
  • на заключительной стадии монтажа проверяют плавность скольжения.

На заметку!

Наличие заеданий свидетельствует о неточной установке полозьев. Эту погрешность можно частично компенсировать, используя свободный ход крепежа в овальных отверстиях. Если это не помогает, то необходимо переустановить опорный профиль на новое место, выше или ниже старой разметки.

Основные преимущества шариковых направляющих

Как показывает опыт эксплуатации шариковых и роликовых «телескопов», несмотря на более высокую стоимость, использование полозьев с шариковыми опорами предпочтительнее. Главными достоинствами этого вида мебельной фурнитуры являются:

  • более высокие надежность, практичность и долговечность;
  • большие функциональность и универсальность, а также лучшие потребительские качества;
  • повышенная плавность хода;
  • Большие удельные нагрузки, воспринимаемые опорными телами качения.
Благодаря последнему преимуществу, при производстве офисной мебели в большинстве случаев используют шариковые «телескопы».

Видео

Из видео вы узнаете, как правильно закрепить мебельную направляющую шарикового вида.

Как установить телескопические направляющие полного выдвижения старого образца.

Вот как выглядит комплект телескопических направляющих полного выдвижения. Первым делом составляем деталировку будущего ящика. Перед расчетом обязательно перепроверьте фактическую толщину самих направляющих. Она бывает разной.
Для данного примера она будет выглядеть так:

Рассмотрим установку телескопических направляющих полного выдвижения на примере  выдвижного ящика кровати, как на фото:

Сперва, для удобства работы, немного «усовершенствуем» сами направляющие. А именно, выломаем у них по одному из этих «язычков» как показано на фото. Благодаря этому, в дальнейшем, будет гораздо удобнее закручивать отверткой встречный саморез.


Выламывать следует со стороны стопора, там где этих «язычков» две штуки. Выламываем самый крайний.
Далее приступаем к разметке мест крепления самих направляющих. Проводим линию приблизительно по середине боковины ящика. Эта линия потом должна будет соотнестись с ответной линией разметки на боковине основной конструкции короба кровати. Высоту линии подбираем так, что бы закрепленный ящик при открывании не задевал ни верхних ни нижних элементов конструкции короба.
Для комфортного открывания вполне достаточно зазора в 10 мм. как сверху, так и снизу.
Все зазоры необходимо учитывать еще на стадии проектирования, дабы избежать осложнений при монтаже, когда «неожиданно» окажется, что ящик цепляется за другие детали конструкции.
Крепить направляющую начинаем с самого узкого свободного конца. Крепим на три самореза: начало, середину и край.
Направляющую располагаем, отступив 4 мм. от края боковины ящика. Этот отступ нужен что бы фасад ящика плотно приходил на свое место при закрытии ящика, так как данный тип направляющих не имеет механического доводчика на закрытие. Если отступ не сделать, то ящик, конечно, все равно будет закрываться плотно. Но для этого потребуется более резкое и сильное движение, что бы шариковый подшипник направляющей достиг своего упора. Это бывает особенно заметно при сильно загруженном ящике.
Крепление на средний саморез.
Крепление на крайний саморез. Вот для чего надо было обламывать последний «язычек»:
Направляющая на ящике закреплена.



                                                                                                                                                        Теперь переходим к креплению его самого к коробу кровати. Так как при данном типе направляющих ящик получается не съемным, нам необходимо максимально точно перенести осевую линию крепления на боковины короба (с учетом всех зазоров) во избежание его перекоса. После разметки, вставляем ящик с направляющими в короб кровати и крепим его к каркасу так же на три самореза: край, середина, начало. Поочередно, выдвигаем ящик и закручиваем саморезы. При этом порядок крепления, для удобства, меняется. Начинаем с края, потом крепим середину, а самый последний саморез устанавливаем в начале, в последнее крепежное отверстие. Не забываем, что направляющую на каркасе устанавливаем так же, как и на корпусе ящика, отступая 4 мм. от края.
Установка крайнего самореза:

Установка самореза в начале направляющей:



Все. Ящик установлен:


Осталось только установить фасад.

Телескопические направляющие — 85 фото мебельных конструкций

Выдвижные ящики в домашней или коммерческой мебели — это современно, удобно и практично. Подвижная конструкция создается с помощью специальных телескопических направляющих для ящиков. Механизм позволяет упростить использование фурнитуры и способен прослужить длительный срок без повреждений.

Краткое содержимое статьи:

Виды телескопических направляющих

Благодаря современным разработкам в мебельной индустрии массивные неудобные ящики, которые приходилось выдвигать вручную, остались в прошлом.

Сегодня комфорт пользователей на первом месте, и телескопические направляющие для шкафа подтверждают это. Существует несколько разновидностей выдвижных конструкций для мебели:

Простые — роликовые и шариковые. Не сложные в установке, выдерживают нагрузку до 25 кг. Роликовые работают от специальных роликов и выдвигаются частично, шариковые работают от шарикоподшипников и могут полностью выдвигаться, также возможны конструкции с доводчиком или без него.

Продвинутые — метабоксы и тандембоксы. Более усовершенствованные механизмы на основе роликов. Бесшумные в работе, имеют плавный ход без помех, прочный материал изготовления и мощные эксплуатационные характеристики.

Также телескопические направляющие классифицируются по способу выдвижения:

  • Полное, на всю длину ящика;
  • Частичное, на определенное расстояние.

Каждый механизм имеет свои особенности строения, монтажа и выгодные преимущества. На фото телескопических направляющих видны их внешние особенности и отличия.


Роликовые телескопические направляющие

Роликовые направляющие считаются самыми бюджетными и доступными. Для надежной установки не требуются специальные навыки или оборудование. Конструкция состоит из двух металлических полосок, одна из которых крепится к дну короба, вторая — к стене шкафа или комода.

Недостатком такого вида является шум при движении ящика, на что можно закрыть глаза, учитывая низкую цену изделия.

Неверные расчеты при установке ведут к преждевременному стиранию роликов. Расстояние между стенками шкафа и ящика должно равняться 125 мм с каждой стороны, иногда допускается 130 мм.

Установка шариковых телескопических направляющих

Шариковый механизм состоит из пары сдвоенных металлических полозьев. На каждом имеются отверстия для горизонтальной и вертикальной фиксации.

Сдвоенную полоску необходимо разъединить: первую прикрепить на внутреннюю часть фурнитуры, вторую — на боковую часть ящика.

В фиксаторы вкручиваются саморезы, после чего детали шкафа соединяются. Если послышался звук щелчка, конструкция установлена правильно.

В чем преимущества шариковых направляющих перед роликовыми:

  • Возможность полного выдвижения, что позволяет максимально использовать место в шкафу;
  • Более плавный ход, отсутствие шума при движении;
  • Выдерживание нагрузки, в 2 раза превышающей норму роликовых систем.

Шариковые системы для фурнитуры отлично сочетали в себе надежность, долговечность и приемлемую цену.

Что представляют собой метабоксы и тандембоксы

Метабоксы — это обычный деревянный ящик на роликовом механизме, но с металлическими боковыми панелями. Металл обеспечивает повышенную прочность фурнитуры, а также позволяет хранить тяжелые массивные предметы. Чем меньше площадь бокса и выше боковушка, тем больше допустимая нагрузка.

Метабокс не дает возможности полностью достать короб, но недостатком это качество сложно назвать. Максимальная длина, на которую можно выдвинуть ящик, составляет 3/4 всего пространства. Это удобно в детской комнате для безопасности детей или в кухне для тяжелой посуды. Максимальный допустимый вес содержимого — 20 кг.

Тандембокс — это практически аналог металлбоксов: деревянные задние и передние панели, дно, боковины из металла. Такая модификация позволяет выдвигать бокс на всю длину.

Среди особенностей тандембоксов — возможность увеличения высоты внутреннего пространства. Такая функция незаменима для кухонной мебели, например, отсека под мойкой или шкафа для хранения громоздкой посуды.

В чем преимущества метабоксов и тандембоксов перед простыми телескопическими направляющими:

  • Крепление роликов на верхней части боковушек короба, что исключает пошатывание;
  • Утолщенное дно из ДСП, которое обуславливает хранение предметов весом до 50 кг;
  • Абсолютно бесшумная работа, мягкий плавный ход даже при максимальной нагрузке;
  • Простой монтаж — нет необходимости отдельно прикреплять детали конструкции;
  • Изготовление тонких, но прочных стенок из металла, что увеличивает место для хранения предметов.

Метабоксы и тандемы имеют более высокую цену, при этом на уровень выше находится качество модификаций. Усовершенствованные системы способны прослужить в 2 раза дольше, чем простые.


Окончательный выбор телескопических направляющих для шкафа зависит от вида и назначения фурнитуры, габаритов и финансовых возможностей потребителей.

Фото телескопических направляющих

Также рекомендуем просмотреть:

Устанавливаем роликовые направляющие | РаспилГродно

В этой статье мы рассмотрим установку роликовых направляющих на выдвижной ящик. Ознакомится с плюсами и минусами таких направляющих вы можете в статье «Виды направляющих».

Для одного ящика нужны две одинаковые пары направляющих. Одна пара крепится с левой стороны ящика, другая – с правой.

Рисунок 1

Сама пара направляющих состоит из (см. рисунок 1):

  • Направляющей ящика (на рисунке — верхняя планка),
  • Направляющей корпуса (на рисунке — нижняя планка).

Соответственно: направляющая ящика крепится на ящик, а направляющая корпуса – на стенку основного корпуса (см. рисунок 2).

Рисунок 2

Крепление направляющей ящика
Обе направляющие ящика крепятся к нижней части выдвижного ящика. При этом ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад (см. рисунок 2).

Рисунок 3

Давайте рассмотрим схему направляющей ящика GTV длиной 350 мм (рисунок 3) На обеих боковых сторонах направляющей предусмотрены отверстия под крепления.

Крепить можно как ко дну ящика, так и боковую сторону. Считается, что удобнее крепить направляющую ко дну ящика. Крепеж должен быть сделан как минимум в трех местах. Проследите, чтобы шляпки крепежных изделий не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В направляющей предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков рекомендуется использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Рисунок 4

В конечном итоге вид крепления направляющей ящика со стороны фасада должен быть как на рисунке 4 (направляющая ящика выделена синим цветом).

Крепление направляющей корпуса

Крепление направляющей корпуса к стенке тумбы или шкафчика можно произвести двумя способами:

Вариант №1. Сделать тщательные замеры, согласно схемы мест крепления, которую можно найти в каталогах производителей направляющих (см. рисунок 5), отметить место для сверления отверстий под крепежные изделия, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

Рисунок 5

Вариант №2. Отметить карандашом место расположения направляющей. Затем положить направляющую так, чтобы начерченная вами линия проходила по центру отверстий в направляющей.

Ролик направляющей корпуса должен быть со стороны фасада (см. рисунок 2).

Полную версию статьи, можно скачать, кликнув по ссылке>>

Типы выдвижных ящиков

— Руководство по покупке Thomas

Слайды для выдвижных ящиков, также называемые направляющими для выдвижных ящиков, представляют собой устройства, которые позволяют отдельным ящикам выдвигаться и выдвигаться из выдвижного ящика, позволяя пользователям легко получать доступ к находящимся внутри объектам.

Эти устройства могут быть спроектированы и сконструированы по широкому диапазону характеристик, включая:

  • Тип монтажа (например, сбоку, по центру, снизу и снизу)
  • Длина направляющей
  • Удлинитель слайдов (e.г., перебег, полный, трехчетвертный и т. д.)
  • Номинальная масса (т. Е. Максимальная грузоподъемность)
  • Отделка

В дополнение к этим характеристикам в направляющих ящиках используются различные механизмы и они демонстрируют различную функциональность в зависимости от используемого типа. Вот некоторые из распространенных типов выдвижных ящиков:

  • Деревянные горки
  • Роликовые направляющие
  • Направляющие шариковые

В следующих разделах дается краткое описание вышеупомянутых типов выдвижных ящиков.

Деревянные горки

До разработки более современных конструкций направляющих ящиков из пластика и металла производители корпусов и мебели использовали исключительно деревянные направляющие. Эти устройства, изготовленные из деревянных планок, служат горизонтальными направляющими, на которые опираются и скользят ящики. В зависимости от корпуса или лицевой стороны ящика на направляющих также могут быть установлены направляющие, которые помогают направлять движение ящиков при открытии и закрытии.

Использование деревянных направляющих в мебели и корпусных элементах требует точного изготовления и сборки, чтобы обеспечить плавное перемещение ящика, не будучи слишком свободным или слишком плотным.Хотя добиться правильной подгонки сложно, в результате получается готовый ящик, который не требует дополнительного оборудования или компонентов фальшивой поверхности. Однако, несмотря на эстетическую ценность использования деревянных направляющих, сложность достижения сбалансированной посадки ящика в сочетании с ограничениями по выдвижению (т. Е. Полное выдвижение невозможно с принесением в жертву устойчивости) и склонностью к прилипанию — особенно во влажной среде — часто делают их менее подходят для использования, чем другие типы направляющих для ящиков.

Роликовые направляющие

Роликовые направляющие обычно состоят из двух сопряженных друг с другом металлических профилей с эпоксидным покрытием, один из которых крепится к ящику, а второй — к раме шкафа, и нейлоновых колес, которые позволяют профилям плавно и бесшумно перемещаться друг по другу.По сравнению с деревянными направляющими эти направляющие более заметны, поскольку они прикрепляются к бокам ящика и, следовательно, при желании потребуют фальшивой поверхности или расширенной передней кромки ящика, чтобы скрыть оборудование.

Доступны модели с боковым и нижним креплением — также иногда называемые европейскими моделями с нижним креплением. Роликовые направляющие обычно используются для более легких применений (~ 75 фунтов).

Направляющие на шарикоподшипниках

Как следует из их названия, направляющие с шарикоподшипниками содержат компоненты шарикоподшипника, которые позволяют компонентам из сопряженной стали или стальному сплаву плавно и бесшумно перемещаться относительно друг друга.По сравнению с роликовыми направляющими, эти направляющие более долговечны и обладают большей грузоподъемностью (> 500 фунтов).

Направляющие на шарикоподшипниках доступны в моделях с поступательным движением или телескопических направляющих. В слайдах с поступательным движением все компоненты слайдов перемещаются одновременно, что обеспечивает плавное и бесшумное открывание и закрытие. С другой стороны, телескопические направляющие делятся на сегменты, и движения отдельных сегментов скольжения происходят поэтапно, причем каждый сегмент полностью расширяется (или уплотняется) перед распространением движения следующего сегмента.

Дополнительные функции и особенности выдвижных ящиков

В дополнение к механизмам, описанным выше, которые позволяют открывать и закрывать ящики пользователем, существуют дополнительные функции и возможности, доступные для выдвижных ящиков, которые могут повысить функциональность и улучшить взаимодействие с пользователем. Некоторые из этих вариантов включают:

  • Soft-Close : компоненты гидравлического демпфирования предотвращают захлопывание ящиков, снижая уровень шума и повреждения ящика
  • Push-To-Open : ящик выдвигается при нажатии на переднюю поверхность, что устраняет необходимость в дополнительных аппаратных компонентах
  • Assisted Open / Close : вспомогательный механизм автоматически закрывает или открывает ящик на три четверти хода
  • Hold-In / Hold-Out : ящик остается открытым или закрытым до тех пор, пока не будет применен определенный уровень силы
  • Lock-In / Lock-Out : ящик остается заблокированным в открытом или закрытом состоянии до тех пор, пока не будет отпущен элемент рычага

Сводка

Это руководство дает общее представление о доступных типах выдвижных ящиков.

Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим руководствам Thomas или посетите платформу Thomas Supplier Discovery Platform, где вы найдете информацию о более чем 500 000 коммерческих и промышленных поставщиков.

Источники
  1. https://www.ovisonline.com/Drawer-Slide-Terms-Definitions.aspx
  2. https://www.woodmagazine.com/woodworking-how-to/doors-drawers/drawer-slides-demystified
  3. https://www.popularwoodworking.com/woodworking-blogs/3-kinds-of-drawer-slides-pros-and-cons/
  4. https: // www.libertyhardware.com/project-inspiration/projects-and-ideas/how-to-install-5-types-of-drawer-slides
  5. https://www.rockler.com/learn/choosing-drawer-slide/
  6. https://www.wwhardware.com/drawer-slide-guide
  7. https://homesteady.com/list-7234859-types-drawer-runners.htm

Прочие «виды» изделий

Другие товары из категории Машины, инструменты и материалы

Руководство по покупке направляющих для выдвижных ящиков | KitchenSource.com

Направляющие для ящиков являются неотъемлемой частью домашнего оборудования, обеспечивая полезность в каждой комнате.Когда слайды повреждаются, ящики и выдвижные ящики просто не работают и быстро становятся источником разочарования. Замена слайдов ящика — это простой и дешевый проект, сделанный своими руками, если вы знаете, как правильно выбрать слайд ящика!

Это руководство поможет вам выбрать нужный слайд примерно в порядке важности. В этом руководстве рассматриваются выдвижные и выдвижные направляющие: размеры, установка, вес, удлинение, разъединение и характеристики.

Измерения слайдов
Самым важным качеством, о котором следует помнить при выборе выдвижных ящиков, является их физический размер.Согласно нашему соглашению, мы измеряем выдвижные ящики по длине, глубине и высоте.

Глубина направляющей ящика — наиболее важное измерение при поиске правый слайд. Слишком толстая или тонкая задвижка ящика будет препятствовать правильной работе выдвижного ящика, если вообще.

Лучше измерить вашу мебель, а не старые слайды, чтобы определить необходимую глубину. Если ваш ящик имеет ширину 15 дюймов, а прорезь для ящика — 16-1 / 2 дюйма, то общее пространство, которое у вас есть для обоих слайдов вместе, составляет 1-1 / 2 дюйма. Это означает, что вам требуется 2 направляющих ящика, каждая с глубиной 3/4 дюйма.

Помните, всегда лучше покупать немного слишком тонкие слайды, чтобы можно было положить тонкий материал, прокладка между направляющими и стенками шкафа, чтобы компенсировать разницу.

Длина выдвижного ящика также жизненно важное измерение. Слишком длинный или короткий выдвижной ящик будет не только препятствует правильному открыванию и закрыванию вашего ящика, но и также сделайте слайды дополнительной нагрузкой. Вы всегда должны использовать максимально длинные направляющие для вашего приложения, не превышая глубины ящика в шкаф.

Высота слайда ящика обычно является ограничивающим фактором в том смысле, что вы не можете установить слайд выше, чем ваш ящик или выдвижной ящик. Это касается только очень тонких креплений. Средний ящик для столового серебра может быть недостаточно высоким, чтобы поместиться в сверхмощную направляющую ящика картотеки. Если вы планируете установить тонкие ящики или выдвижные ящики с небольшой высотой монтажного пространства, убедитесь, что вы выбираете направляющую ящика с правильной высотой.

Рекомендуемая ширина ящика — важная спецификация, обеспечивающая чтобы направляющие вашего ящика не перекручивались и не изгибались слишком сильно, что может легко вызвать повреждение и сократить срок службы слайда.Хотя рекомендуемый ящик Ширина не является жестким пределом, более широкие ящики должны вместить значительно меньше веса, чем указанная грузоподъемность. Многие слайды не имеют конкретные меры, но не предназначены для боковых ящиков для файлов , что означает, что ящик ширина не должна превышать его глубину в шкафу.

Типы монтажа
Тип установки направляющих ящика описывает, как и где салазки ящика крепится к шкафу и ящику.На некоторые горки можно установить несколько различными способами, а на некоторых слайдах есть дополнительные кронштейны, чтобы приспособить их к разные типы крепления.

Боковой монтаж — это наиболее распространенный тип направляющих, которые мы предлагаем. Он крепится как к боковой стороне ящика, так и к боковой стороне внутреннего шкафа. Этот тип крепления очень эффективен при переносе веса и обычно не требует модификации ящика.

Центральное крепление — один из старейших типов направляющих, устанавливается на нижнюю поверхность ящика по центру по ширине.Слайды с центральным креплением обычно представляют собой только одну направляющую, в отличие от большинства других направляющих. Это делает их отличным бюджетным вариантом, однако обычно они имеют очень низкую грузоподъемность. Установка по центру — отличный вариант, когда между стенками ящика и шкафом нет зазора.

Нижнее / нижнее крепление — мы предлагаем несколько нижних направляющих, которые прикрепляют к нижнему или нижнему краю ящика и к боковой стороне ящика. Этот поддерживает выдвижной ящик снизу, что полезно в ситуациях, когда Боковое или верхнее пространство ограничено, например, для телевизора и других направляющих для электроники.Этот тип крепления также используется стилистически, чтобы скрыть направляющие ящика под ящик и вне поля зрения.

С верхним креплением — этот тип слайдов чрезвычайно удобен для выдвижных поверхностей и широко используется в электронике и лотках. Ползун ящика прикрепляется к поверхности над ящиком или выдвижным ящиком и прикрепляется к верхнему краю или боковой стороне ящика.

Вес Допустимая нагрузка
Направляющие ящика предназначены для использования с нагрузкой, близкой к их номинальной массе.Перегрузка направляющей ящика приведет к повреждению направляющей и ее движущихся частей из-за дополнительной нагрузки. Однако недогрузка сверхмощных салазок также может привести к повреждению, так как эти салазки спроектированы таким образом, чтобы сгибаться до идеального положения под большим весом. Расширение без этого веса может вызвать повреждение, подобное перегрузке.

Весовой рейтинг также зависит от длины направляющих ящика и его ширины. Более широкие ящики создают дополнительную нагрузку на направляющую ящика, и большинство направляющих имеют рекомендованную максимальную ширину ящика.Установка слайда в ящик, который длиннее рекомендованного, серьезно уменьшит его безопасная максимальная нагрузка и не рекомендуется.

Требуемый зазор
Зазор — это пространство вокруг ящика, которое требуется для салазок для работы. Чтобы прикрепить слайды к ящику с выдвижным ящиком, он должен быть немного меньше, чем шкаф, в который он помещается.
Это изображение показывает большой горизонтальный зазор и меньший вертикальный оформление.В большинстве видов шкафов эти щели скрыты выдвижным ящиком. лицо. Когда мы делаем замеры для ящика слайды, лицевая сторона ящика игнорируется.

Зазор по бокам / по горизонтали / по ширине — это разница между шириной проема шкафа и шириной ящика ящика. Измерьте расстояние от внешнего левого края до внешнего правого края ящика.

Зазор по вертикали / высоте — это высота проема шкафа за вычетом высоты выдвижного ящика. Часто бывает разница в размерах верхнего и нижнего зазора, которые нужно добавить, чтобы получить общую сумму.Это часто делится на ВЕРХНИЙ и ВНИЗ. Вместе они равно общему вертикальному / высотному зазору. Измерьте как высоту боковая стенка.

Глубина / задний зазор — это расстояние от задней части ящика до задней стенки шкафа, когда ящик закрыт. Измерьте расстояние от внутренней стороны лицевой стороны ящика до внешней стороны заднего ящика. стена.

Измерение зазора:
Измерение зазора Горизонтальный зазор системы шкафа, взять ширину отверстия шкафа и вычтите ширину ящика, как показано ниже.Процесс — это то же самое для вертикального зазора и зазора по глубине.

Типы удлинителей
Направляющие выдвижных ящиков бывают трех основных типов: удлинение на 3/4, полное выдвижение и дополнительное перемещение.


3/4 Extension Slides — это бюджетные слайды, которые очень полезны для большинства приложений. Этот тип удлинителя выдвигает ящик на 3/4 длины направляющей наружу. Задняя 1/4 часть ящика останется внутри шкафа, поэтому этот тип выдвижных ящиков не рекомендуется, если вам нужен доступ к задней части ящика, до которой может быть особенно трудно добраться из неглубоких ящиков.

Full Extension Drawer Slides потянет ваш ящик так, чтобы его задняя стенка была на одном уровне с лицевой стороной шкафа. Он выдвигается на всю длину слайда, если на слайде нет упора, который обычно занимает около 1/2 дюйма. Это позволяет с легкостью получить полный доступ ко всему содержимому вашего ящика.

Over Travel Drawer Slide — это предназначен для перемещения ящика дальше полного выдвижения, так что между задней частью ящика и передней частью шкафа есть зазор.Один обычное применение — для кухонных шкафов, где часто встречаются выступающие столешницы. Используя выдвижную выдвижную направляющую ящика, вы можете быть уверены, что можете получить доступ ко всему содержимому ящика, не перекрывая последний дюйм пространства столешницей. Многие ящики для файлов имеют выдвижные направляющие для выдвижных ящиков, которые упрощают и безопаснее снимают эти тяжелые ящики.

Типы разъединения
Большинство направляющих выдвижных ящиков имеют функцию отсоединения, которая позволяет вынимать ящик из шкафа, не разбирая всю систему скольжения.

Рычаг отсоединения — рычаг на ползунке ящика фиксирует ящик на месте. Когда рычаг нажат, ящик открывается, что позволяет потяните и снимите.

Отсоединение направляющих — этот тип направляющих обычно поднимается без какого-либо специального механизма, что делает их идеальными для тяжелых грузов, когда подъем ящика безопаснее, чем вытаскивание, как и в случае других типов механизмов разъединения.

Фрикционный разъединитель — Этот тип разъединения требует, чтобы вы просто потянули ящик с небольшим сопротивлением, и ящик отключится.Это чрезвычайно распространенный механизм отключения ящиков, например, в комодах.

Non-Disconnect — Этот тип ползуна не отсоединяется и требует демонтажа ползунка, в некоторых случаях степени, чтобы освободить ящик или выдвижной ящик. Внимательно продумайте, как будет использовать перед тем, как выбрать неотключаемый слайд.

Функции выдвижных ящиков
Есть несколько функций, которые могут добавить характер в ваш дом.В настоящее время мы предлагаем направляющие для выдвижных ящиков со следующими функциями движения:

Easy Close, Soft Close — Оба этих термина относятся к одной и той же функции. Слайды ящика Easy или Soft Close будут замедлять ваш ящик при закрытии, гарантируя, что он не захлопнется.

Самозакрывание — эта функция сдвига ящика закроет ящик, если вы осторожно надавите на него из положения опций. Эта функция не изящная, и она закроет ваши ящики с некоторой уверенностью, поэтому убедитесь, что ящик, для которого вы выбрали этот тип слайдов, не содержит ничего хрупкого или громкого.

Сенсорная разблокировка — одна из наиболее эстетичных функций, сенсорная разблокировка, позволяющая использовать ящики без тяги для ручек на лицевой стороне. Чтобы открыть ящик из закрытого положения, просто слегка нажмите внутрь, и ящик откроется. Touch Release добавляет в ваш дом немного волшебства.

Прогрессивное движение — для слайдов с полным выдвижением и перебегом прогрессивное движение улучшается по сравнению с обычным слайдом, обеспечивая более плавное перекатывающее движение. Вместо того, чтобы каждый скользящий элемент сталкивался и захватил следующий при открытии или закрытии выдвижного ящика, все скользящие элементы перемещаются одновременно.

Фиксатор и фиксатор — очень распространенная функция, фиксаторы и фиксаторы помогают предотвратить непреднамеренное движение ящика, особенно на слегка неровных поверхностях. Ползунки Detent In и Detent Out будут оказывать небольшое сопротивление открытию и закрытию соответственно. Это помогает ящикам оставаться открытыми или закрытыми при установке на небольшом уровне. Блокировка обеспечивает дополнительное сопротивление и обычно фиксируется наружу. Это идеально подходит для приложений, включая выдвижные разделочные доски и лотки для клавиатуры, где требуется, чтобы слайд оставался в выбранном положении, когда вы уходите.

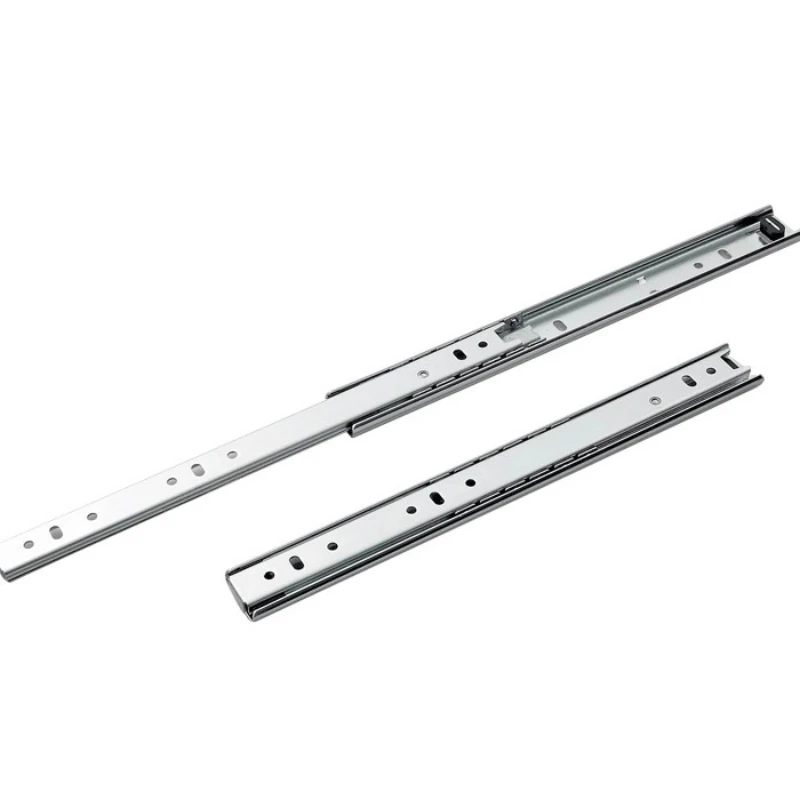

Телескопические направляющие для выдвижных ящиков с каналом от индийского производителя, фабрики, фабрики и поставщика на ECVV.com

Технические характеристики

Мы в Manohar International занимаемся производство и поставка качественного диапазона Направлений Ящика и Каналов.Наша продукция объект сертифицирован по ISO 9001: 2008, постоянно обновляется технологическое оборудование. Наши сильные стороны включают ряд основных компетенций в производстве, расширение ассортимента, строгие стандарты качества и доступные цены. Этот ассортимент направляющих для ящиков изготовлен с использованием высококачественный материал и передовые технологии. Они предлагают плавное движение, тихое закрытие и надежность в течение всего срока службы кабинет. Грязь и коррозия могут повредить слайды, но у наших слайдов есть самоочищающиеся шарикоподшипники, устойчивые к воздействию окружающей среды износ для увеличения срока службы.Эти выдвижные ящики идеальны для:

  • Письменный стол ящик
  • Средний передвижной шкаф
  • Обычный мебель
  • Объекты требуется полное расширение
  • Вкл. Вытяжки, клавиатура компьютера, кухня
  • Все виды деревянных шкафов для дома и офиса и стеллаж для хранения супермаркета
  • Корзина, Спальный шкаф, ящик для инструментов и все виды мебели.

Краткие сведения:

Фирменное наименование: — Indirail

Расширение: — Частичное (70%), полное (100%), более (150%)

Поверхность: — цинкование и черный

Длина: — 10 дюймов, 12 дюймов, 14 дюймов, 16 дюймов, 18 дюймов, 20 дюймов, 22 дюймов, 24 дюймов, 26 дюймов, 28 дюймов, 30 дюймов, 32 дюймов, 34 дюймов, 36 дюймов

Доступная ширина: — 45 мм

Нагрузка Рейтинг: — 45 кг

Толщина: — 1.2×1,2×1,4 мм

Материал: — Электро оцинкованный холодный валок

Монтаж: — сбоку Навесная упаковка

: — упаковка в полиэтиленовый пакет, блистерная упаковка и Полная упаковка коробки

Типы: — Самоблокирующийся, Направляющие на шарикоподшипниках с мягким закрытием, направляющие для телескопических выдвижных ящиков, нажимные Направляющая выдвижного ящика с функцией отскока

Особенности: — Высокая прочность, размерность точность, прочность, долговечность по качеству, особая отделка и дизайн, надежность конструкция, гладкая поверхность, хорошо отполированная

Применение: — ящик стола, передвижной шкаф средней нагрузки, обычная мебель, Объекты, требующие полного выдвижения, Вытяжки, Компьютерная клавиатура, Кухня, Корзина, Спальня, Ящик для инструментов Все виды деревянных шкафов для дома и офиса, стеллажи для хранения супермаркетов и все виды мебели.

Как установить 5 типов направляющих ящика

Поиск

Марка LibertyBrainerdDeltaPeerlessHomeGrown by LibertyФрэнклин БрассОсновы проектаMotivЛучшее значениеVortexСтрелаYoung House Love by Liberty

Отделки Aged Матовый CopperAged PewterAluminumAmber & Satin NickelAntique BrassAntique Brass & OakAntique Brass & OatmealAntique CopperAntique Медь NickelAntique EnglishAntique IronAntique LancasterAntique PewterAqua Синий & BlackAvante античная латунь 1Avante античная латунь 2AvanteBronzew / CopperHighlightsBark & ​​Cocoa BronzeBark & ​​Delta Oil втирают BronzeBark и матовым никелем E-CoatedBayview BrassBayview Brass & BlackBayview Латунь и матовое стеклоBayview Латунь и мягкое железоБедфорд латуньБедфордский никельЧерныйЧерный и полированный никельЧерный и белыйЧерный (WG) и сатиновый никель E-CoЧерный (под дерево) и никельЧерный и матовый никельЧерный и нержавеющийЧерный хромЧерный никельЧерный и матовый никельЧерный и нержавеющийЧерный хромЧерный никельЧерная нержавеющая сталь / Масло) Brilliance Нержавеющая стальБронзаБронза антикБронза с медными бликамиБронза с медными бликамиБронза с золотыми бликамиБронзовый антикБронзовый медный свет и миндаль assBrushed BronzeBrushed CopperBrushed NickelBrushed Никель PlateBrushed масло втирают BronzeBrushed сатин PewterBrushed сатин Pewter & BlackBrushed атласная Красный AntiqueBrushed Sterling SilverBurnished Античная BrassChampagne BronzeChampagne Bronze & BlackChampagne Bronze & IvoryCharcoalChromeChrome & ClearChrome & Red & сплавы хром-кобальт-молибденовые T085-2-1Chrome & WhiteChrome и льняные FrameChrome PlatedChrome ж / Лазурная GlassClassic BronzeClearClear & BlackCocoaCocoa & Soft IronCocoa и Flat BlackCocoa и сатин NickelCocoa BronzeCocoa Bronze & ClearCopper KettleCrystal & BrassDark масло втирают BronzeDark SandDark TealDarkcaramel & BronzewcopperhghDelta матовый NickelDelta матовый NickelDelta масло втирают BronzeDistressed Dark Gun MetalDistressed масло втирают BronzeDriftwood & Soft IronDull ChromeDummyEspressoEspresso & Antique IronEspresso & Bronze С CopperFlat BlackFlat Black и латунь Bayview Flat Black и нержавеющая сталь Flat NickelFlat White & Satin Nickel Плоский белый и белый матовый белый и шиферный оцинкованный СерыйСерый и мягкий железоСерый и матовый черныйСерый оттенок серого и сатиновый никельЗеленый и черныйСерый цвет дерева и металлический каркасЗеленый цвет молотого шлакаСеребристые реликвииСеребряные реликвии и плоский черный МикротекстураМатовый хромМатовый никельМатовый белый с микротекстуройДуб среднийМелковато-прозрачныйСмешанные отделки — смешанные смешанные отделки — Рамка SamMosaicМножественная отделкаТемно-синийНикельНикелевая рамкаНикель матовыйНикелированныйДубНержавеющая сталь, натертая бронзаОранжевыйPantone T265-1-5 Полированный никельПолированный никель и матовый синий цветНикель и черная кожаПолированная латуньПолированная латунь и слоновая костьПолированная латунь и красный дуб E-CoЧистый белый и хромЧистый белый и матовый никельЧистый белый и сатиновый никельКрасныйКрасный и черныйКрасный античный низкий блескРубчатая бронзаРубчатая бронза IiРжавчинаРжавое железоРжавая сосна и состаренная латуньСедлоШалфейКатин хромСатиновый никельСатиновый никель и чёрныйНикелевый никель-матовый никель и синийСатиновый никель-никель-никель-синийСатиновый никель и прозрачный С какао-бронзойСатиновая нержавеющая стальСедона-бронзаСереброМягкая латуньМягкое железоМягкое железо и сатинированный никельГубчатая медьНержавеющая стальНержавеющая стальСтандартное полированное стекло ClearTanTealTeal PatinaTruClarity Deluxe Стекло со скошенной кромкойПробивная античная латунь, упавшая темная бронза, необработанная древесина, венецианская бронза, венецианская бронза и мягкая медь, венецианская бронза, медное открытиеVint.Черная и шампанская бронзаВинтажный античный белыйВинтажный черный и винтажный никельВинтажный черный с латунью БэйвьюВинтажный никельТеплый миндальТеплый каштанТеплый каштан и мягкое железоТеплый серый и полированный никельТепло-серый (9C) и плоский черныйБелыйБелая и шампанская бронзаБелые и серыеБелые антиквариат / белый белый с белоснежным белым С цветкомБелый с белым виниломБелый, хром, прозрачный кованое железоЖелтый цинк

Категория Фурнитура для шкафовЗеркалаДвери для душаАксессуары для ванных комнатБезопасность в ваннойХранение и организация в ваннойМебельная фурнитура и поделки Крючковые стойкиИндивидуальные крючкиЗемлиные якоряКрышки для выходов и переключателей

Стиль Повседневная.КлассическийКлассический ПовседневныйСовременныйСовременныйСовременный.УтилитаПричудливый

Как повернуть монтажную область в Illustrator?

Когда вы работаете над проектами в Illustrator, вы получаете больший контроль и гибкость, когда можете вращать монтажную область и работать с ней под разными углами. Многие графические дизайнеры, которые работали с такими программами, как Photoshop, сбиваются с толку, когда понимают, что Illustrator не использует те же команды для поворота монтажных областей. Однако у вас по-прежнему есть возможность вращать монтажные области в Illustrator, даже несмотря на то, что метод, который вы будете использовать, отличается от других программ.

Adobe Illustrator позволяет вращать объекты от 360 до -360 градусов. Имейте в виду, что вы не можете вращать весь холст (который состоит из фона за отдельными монтажными областями и рабочей области «блокнота»). Illustrator не рассматривает холст как объект, доступный для выбора или редактирования, поэтому его нельзя повернуть. Однако вы можете вращать отдельные монтажные области для достижения того же эффекта. Вот как повернуть монтажную область в Illustrator.

Пошаговое руководство по повороту монтажной области

  • Откройте меню «Окно» и выберите «Монтажные области».
  • Выберите конкретную монтажную область, для которой нужно маневрировать.
  • Найдите всплывающее меню на панели монтажных областей (верхний правый угол) и откройте его, затем выберите «Параметры монтажной области».
  • Поверните размеры панели монтажной области, изменив ее ориентацию с альбомной на портретную (или наоборот).

Эти четыре шага будут вращать только монтажную область, но не изображение на ней. Чтобы повернуть иллюстрацию, сделайте следующее:

  • Выделите все иллюстрации на монтажной области, нажав «Ctrl-A».Эта команда выберет объекты на всех пересекающихся монтажных областях.
  • Нажмите «R» для доступа к инструменту поворота.
  • Откройте диалоговое окно «Поворот», дважды щелкнув инструмент «Поворот».
  • Введите желаемый угол поворота и нажмите «ОК». Выбранное изображение изменится на выбранный вами угол поворота.

Если вы хотите вернуть монтажную область в исходное положение, выполните те же действия, чтобы повернуть монтажную область в Illustrator обратно в исходное положение.Вы также можете использовать инструмент «Свободное преобразование» для поворота монтажной области. Вам просто нужно выбрать инструмент «Свободное преобразование», поместить курсор за пределы выделения, пока вы не увидите курсор в виде дугообразной стрелки, затем щелкните и перетащите, чтобы применить преобразование к монтажной области. Удерживайте «Shift», пока делаете это, чтобы ограничить монтажную область под углом 45 градусов.

Улучшайте свои проекты

Поворот монтажной области позволяет более точно добавлять и редактировать изображения.Добавьте в свои проекты большое количество качественных стоковых изображений, создав учетную запись на Shutterstock. Вы также можете использовать удобные инструменты редактирования Shutterstock, чтобы улучшить свои проекты.

Установка направляющих для ящиков с полным выдвижением — Easy DIY

Если вам нужен легкий доступ к самой глубокой части ящика, вам нужно установить направляющие для ящиков с полным выдвижением.

Это тип направляющих выдвижных ящиков, в которых используются шариковые подшипники и система направляющих из 3 частей для дополнительного выдвижения. Вы можете купить их в любом домашнем магазине, разной длины.Вы можете выбрать слайд, который равен глубине стенки ящика или немного меньше ее.

В этом руководстве я покажу вам, как установить направляющие ящика полного выдвижения на ящик компьютерного стола, который я собираю.

Я уже построил ящик, который подробно описал в этом руководстве. Теперь, чтобы установить направляющие ящика, я буду использовать приспособление для направляющих ящиков Kreg. Вам не нужно использовать приспособление для установки этих слайдов, и я сделал много из них без приспособлений.Но приспособление Kreg — одно из лучших решений, которые я сделал для своих мебельных проектов.

Я сделаю полный обзор этого приспособления в следующей публикации, на которую я дам ссылку здесь, когда она будет завершена.

Что касается размеров выдвижного ящика, вам следует прочитать инструкции, прилагаемые к слайдам, или измерить их толщину, и использовать это, чтобы определить окончательную ширину внешних сторон ящика.

Раздвижные направляющие, которые я использую, имеют толщину 1/2 дюйма, поэтому мой ящик на 1 дюйм уже, чем отверстие в столе, в котором будет размещаться ящик.

Что необходимо для установки направляющих для выдвижных ящиков с полным выдвижением


Все, что вам понадобится для этого процесса, как я это делаю, — это зажим для выдвижных ящиков Kreg, пара направляющих для выдвижных ящиков с прилагаемыми винтами, сверло, и некоторые зажимы.

Я также использую небольшие деревянные полоски и диагональные фрезы, чтобы сделать простой калибр, который я использую, чтобы убедиться, что обе направляющие установлены на точную длину от заданной контрольной точки. В этом руководстве этой точкой будет нижняя поверхность рабочего стола.

Процесс установки


Отметьте и установите приспособление для фиксации Kreg

У меня нет изображений этого шага, но в основном вы хотите измерить высоту лицевой стороны вашего ящика, добавьте желаемый зазор выше (обычно я идти с зазором 1/8 ″).

Затем сделайте себе карандашную отметку. Предполагая, что нижняя часть вашего ящика находится заподлицо с нижней частью лицевой стороны ящика, эта отметка будет нижней частью ящика и нижней частью направляющей ящика полного выдвижения. Так что здесь также можно будет зажимать приспособление Kreg.

Я делаю это с одной стороны, затем делаю деревянную планку, о которой упоминал ранее. Я просто беру небольшую полоску регулировочной шайбы и, используя диагонали, обрезаю ее до нужной длины, пока она не встанет на место:

И, используя этот калибр, я могу теперь зажать другой зажим с другой стороны. Маркировать не нужно, датчик точно устанавливает высоту.

Теперь, когда оба зажима установлены, мы можем перейти к установке направляющих в шкаф.

Установка направляющих полного выдвижения ящика

На этом шаге вы сначала разделите 2 секции каждой направляющей ящика.Если вы выдвинете слайд, вы увидите рычаг освобождения. Нажмите на этот рычаг, продолжайте выдвигать и полностью вытяните небольшую часть.

Вам необходимо установить большую часть ползунка ящика на зажимном приспособлении на расстоянии 3/4 дюйма от переднего края лицевой стороны корпуса. Это позволяет разместить лицевую панель ящика:

Затем, крепко удерживая ее на месте, выдвигайте направляющую до тех пор, пока не откроются монтажные отверстия, которые вы хотите использовать. Отметьте эти отверстия острым карандашом. Сделайте это с обеих сторон.Затем снимите направляющие и зажимные приспособления и просверлите несколько пилотных отверстий для установки крепежных винтов.

Теперь вы можете использовать винты, прилагаемые к направляющим ящика, и закрепить большую секцию в шкафу.

Обязательно используйте те же монтажные отверстия, которые вы использовали при нанесении меток!

Установка выдвижного ящика

В этой части вы будете устанавливать ящик на место с помощью направляющих для выдвижных ящиков Kreg. Затем разметьте отверстия и прикрепите другую часть ползуна к бокам ящика.

Итак, для начала измените направление зажимов Kreg и зажмите их на месте, плотно прижав их к нижней части направляющей ящика. Большая часть зажимного приспособления будет выдавливаться из лицевой стороны шкафа:

Теперь вам нужно снова вставить небольшие секции каждой направляющей выдвижного ящика полного выдвижения. Частично выдвиньте их, чтобы установить ящик на место:

Теперь осторожно установите ящик на приспособления Kreg. Будьте очень осторожны, чтобы не ударить их достаточно сильно, чтобы сместить их с места.

Когда я устанавливаю направляющие ящика полного выдвижения с помощью приспособлений Kreg, я также использую зажимы Kreg. Они действительно хорошо работают вместе и держатся очень крепко. Еще одна интересная особенность этих зажимов — их большие зажимные поверхности. При плотном прижатии к дереву это снижает вероятность повреждения материала зажимами.

Когда ящик будет опираться на приспособления, сдвиньте его назад до тех пор, пока он не будет сбалансирован и не будет опрокидываться вперед или назад.

Убедитесь, что направляющие ящика выдвинуты и касаются тыльной стороны лицевой стороны ящика.Затем, прижав ящик к приспособлению Kreg, острым карандашом отметьте одно отверстие направляющей на боковой стороне ящика.

На данный момент вам нужно разметить только переднее отверстие. Вы отметите заднее отверстие на верстаке, убедившись, что ползун точно выровнен.

Итак, отметив передние отверстия на каждой стороне ящика, перенесите ящик обратно на рабочий стол. Вытяните мелкие части направляющих ящика, помните, что это делается путем отпускания того маленького рычага, который полностью выдвинут.

Теперь вы также можете вынуть зажимные приспособления Kreg из шкафа. На данный момент вы больше не будете их использовать.

Продолжайте и просверлите направляющие отверстия в этих 2 отметках на выдвижном ящике:

Установите салазки на место и ввинтите передний винт в это направляющее отверстие. Если вы используете фанеру 1/2 дюйма для сборки своих ящиков, вам понадобится несколько шурупов 1/2 дюйма №8. Большинство направляющих ящиков поставляются с винтами 3/4 дюйма, что будет слишком длинным для наших ящиков из фанеры 1/2 дюйма.

Когда этот первый винт будет на месте, измерьте расстояние от верха ящика до верха направляющей.Я использую свой комбинированный квадрат, чтобы сделать это действительно точным. Обязательно сделайте это прямо в том месте, где вы установили первый винт.

Теперь поднимите заднюю часть слайда, чтобы размеры совпали, и отметьте заднее отверстие. Затем вы можете проделать пилотное отверстие и установить задний винт.

Я бы пошел и вонзил еще один винт в середину направляющей ящика, если он очень длинный. Теперь повторите эти шаги с другой стороны ящика, и тогда он будет готов к установке.

Собираем все вместе


Теперь задвиньте ящик в шкаф. Убедитесь, что слайды выровнены правильно. Их можно вставить неправильно и все равно сдвинуть обратно. Это может повредить направляющую ящика, поэтому будьте осторожны и вставьте ее правильно в первый раз.

Вот и все.


Итак, вот мое руководство по установке направляющих ящиков полного выдвижения. Зарегистрируйтесь ниже, чтобы получать такие материалы (и бесплатные планы), отправляемые прямо на ваш почтовый ящик.

Статьи по теме
Как построить ящик
10-дюймовые торцовочные пилы, отлично подходящие для изготовления мебели
Как построить рамку для картины

Об авторе
Адам последний раз работал с деревом 10 лет. Он считает себя мастером по дереву и занимается своим хобби в своем гараже. Из-за нехватки времени, места и подходящих инструментов он всегда находит способы добиться отличных результатов без чрезмерного усложнения или чрезмерного обдумывания процесса.Различные приспособления для магазинов, нарты для настольных пил и профессиональные уловки сослужили ему хорошую службу. Бог благословил его красивой семьей, а также страстью обучать других работе с деревом.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
