Однофазная и трехфазная электрическая сеть



Вступление

Здравствуй Уважаемый читатель сайта Elesant.ru. Электрический ток «доставляется» до потребителя по высоковольтным линиям электропередач. Электрический ток линий электропередач имеет высокое напряжение и напрямую не может использоваться потребителями. Для повседневного использования электрического тока доставленного ЛЭП его напряжение нужно понизить.

Для этого возле потребителей устанавливаются специальные трансформаторные подстанции. Трансформаторные подстанции понижают высоковольтное напряжение до номинальных значений пригодных для использования. Остановимся немного на подстанциях.

Трансформаторная подстанция

Трансформаторные подстанции это электроустановка, предназначенная для приема, преобразования и распределения электроэнергии от линий электропередач.

Состоят подстанции из понижающего трансформатора, распределительного устройства (РУ) и устройств управления.

По способу строительства и расположения подстанции подразделяются на пристроенные, встроенные, внутрецеховые.

Для загорода наиболее распространены мачтовые и столбовые подстанции.

Основным элементом подстанции является понижающий трансформатор. Понижающие трансформаторы могут быть трехфазные и однофазные. Однофазные трансформаторы используются в комплексе с трехфазными трансформаторами и в основном в сельской местности.

Понижается напряжение в трансформаторах до номинального рабочего напряжения 380 или 220 вольт. Называются эти напряжения линейным и фазным соответственно. А питание потребителей называется соответственно трехфазным и однофазным. Рассмотрим виды питания потребителей подробнее.

Однофазное электрическое питание

Однофазное электропитание запитывает потребителя от одной фазной линии и линии нулевого рабочего провода. Линии для однофазного питания называют однофазными электрическими сетями. Номинальное рабочее напряжение однофазных электрических сетей составляет 220 вольт.

Сами однофазные сети тоже можно разделить в зависимости от рабочих проводников.

Однофазная двухпроводная сеть

В однофазных двухпроводных сетях для электропитания используются два провода: фазного(L) и нулевого (N). Такая электрическая сеть не предусматривает заземление электроприборов. Двухпроводная электрическая сеть была да и остается самой распространенной в старом жилом фонде.

Если у вас дома проводка выполнена проводами с алюминиевыми жилами, скорее всего у вас двухпроводная электрическая сеть.

Пример схемы: однофазная двухпроводная сеть в квартире

Однофазная трехпроводная сеть

В однофазных трехпроводных сетях используются три провода: фазного(L), нулевого (N) и защитного, заземляющего. Третий заземляющий провод предназначен для дополнительной защиты человека от поражений электрическим током. Соединение заземляющего провода с корпусами электроприборов (заземление), позволяет отключать электропитание при замыкании фазного провода на корпус прибора (короткого фазного замыкания).

Обозначается PE.

Заземление защищает не только человека от поражений электротоком, но и спасает сами электроприборы от перегораний.

Пример схемы:однофазная трехпроводная сеть в квартире

Трехфазное электрическое питание

При трехфазном питании в электрощит квартиры или ВРУ дома заводится три питающие фазы(L1;L2;L3) и нулевой рабочий проводник(N). Номинальное рабочее напряжение между любыми фазными проводами составляет 380 вольт. Напряжение между любым фазным проводом и рабочим нулем составляет 220 вольт. От электрощита проводка, распределяется по квартире или дому, согласно схеме электропроводки, обеспечивая 220 вольтовое или з80 вольтовое питание для электроприборов.

При расчете трехфазной электросети важно правильно распределить нагрузку между тремя фазами. Неравномерное распределение нагрузки между фазами приведут к перекосу фаз, сильный перекос фаз приведет к аварийной ситуации вплоть до обгорания одной из фаз.

Распределить трехфазное питание по квартире или дому можно электрокабелями с четырьмя или пятью проводами

Трехфазная четырехпроводная электрическая сеть

При четырехпроводной электропроводки электропитание происходит от трех фазных проводов и рабочего нуля. От электрощитка или распределительной коробки проводка распределяется по розеткам и светильникам двумя проводами: каждым фазным и нулевым(L1-N; L2-N; L3-N).Напряжением 220 вольт. На схемах фазы могут обозначаться А, В, С.

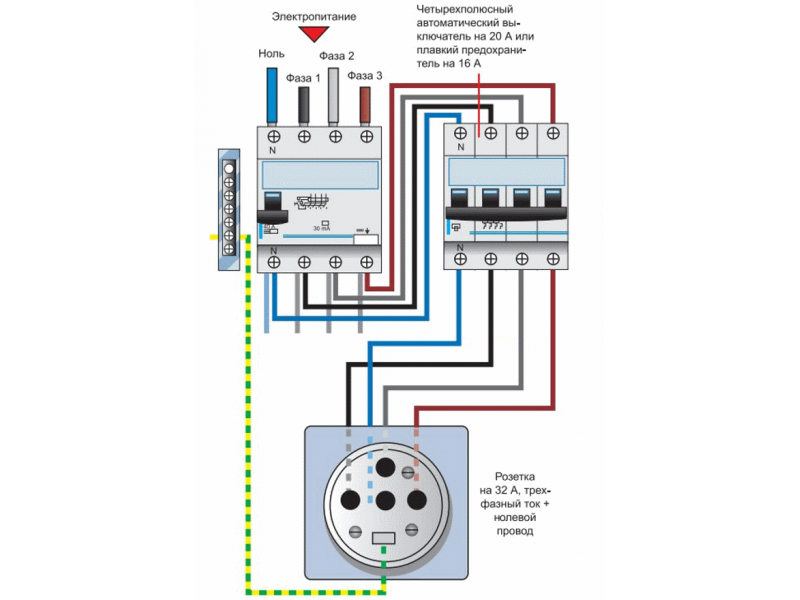

Пример схемы: трехфазная четырехпроводная сеть в квартире

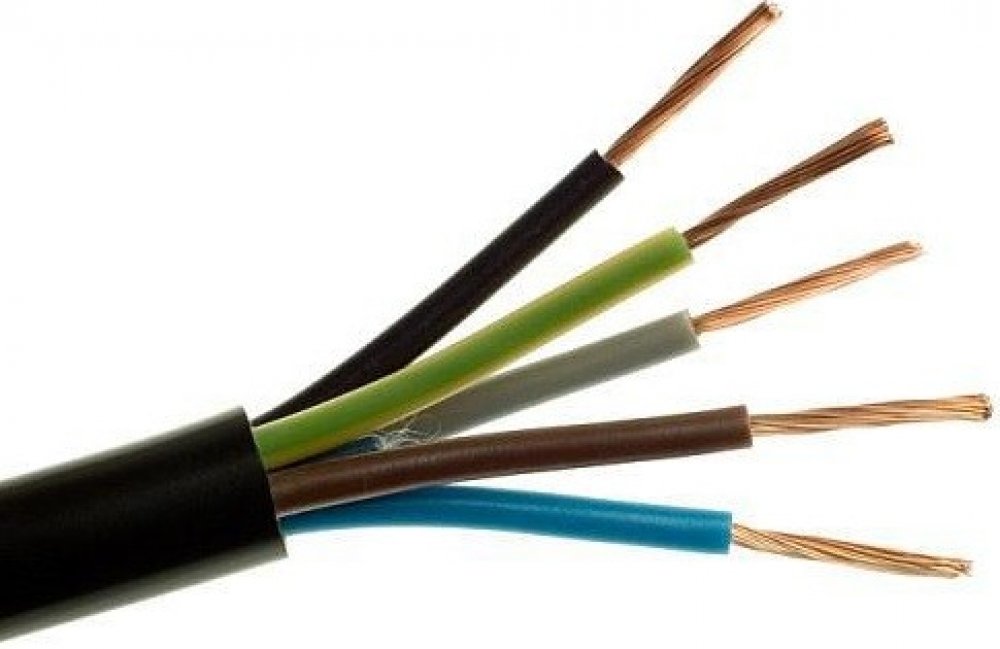

Трехфазная пятипроводная электрическая сеть

В трехфазной пятипроводной электрической сети «появляется» пятый заземляющий провод, выполняющий защитные функции. Обозначается (PE)

Важно! Во всех трехфазных сетях важно равномерное распределение нагрузки (потребляемой мощности) между фазами. Опредилять нагрузку сети при трехфазном питании нельзя по основному закону электротехники, зокону Ома. Для расчетов нужно учитывать коэффициент мощности(cosф) и коэффициент спроса (Кспроса). Обычно для квартир cosф=0,90-0,93;Кспроса=0,8. Значение 0,8 принимается, если потребителей более 5.

Пример схемы:трехфазная пятипроводная сеть в квартире

Нормативные ссылки

Правила Устройства Электроустановок(ПУЭ),издание 7.

Другие статьи раздела: Электрические сети





Похожие статьи

Какой кабель нужен для подключения дома к электросети на 15 кВт?

Чтобы увеличить мощность электрической сети в частном доме, необходимо заменять провода. По этой причине следует разобраться, какой кабель нужен для подключения дома к электрической сети на 15 киловатт. Ниже представлена подробная информация, какой провод лучше применять, как его вводить в дом и какие бывают его разновидности.

Правила подключения к электросети на 15 кВт

Для ввода электричества в дом, необходимо знать законы электромонтажа и обладать соответствующими навыками. Классическая мощность подсоединенной сети для домашнего ввода на частных участках равна 4-6 киловатт, но если владелец имеет разрешение на строительство индивидуального жиль, он может подключать кабель на 15 киловатт. Это нужно, чтобы удобнее использовать электрические приборы с повышенной мощностью.

Электропитание должно проводиться по проекту, сделанному по индивидуальным техническим условиям. По этой причине, чтобы подключать электрические сети с новыми мощностями, необходимо подавать заявление поставщику и указывать требуемую мощность с напряжением (15 киловатт и 400 вольт). Эти параметры можно получить, посчитав суммарное количество потребляемой электроэнергии.

В новой технической документации компания-поставщик должна указать разрешенную мощность с величиной кабельного сечения, маркой, типом и требованиями к защите, подключение энергетической сети к дому.

Самостоятельное подключение без предварительного проектного согласования и допуска от энергопоставщика приведет к получению штрафа. При этом прокладывать алюминиевый кабель по конструкциям запрещено, поскольку они могут воспламениться. Прокладку медного кабеля следует делать на расстоянии в 1 метр от незащищенных кабелей, 30 сантиметров от стен. Неизолированного типа воздушные электролинии запрещено проводить над строениями, чтобы соблюсти требования безопасности.

Это важно! Любые действия с ЛЭП необходимо проводить, полностью отключив нужный участок и наложив переносное заземление.

Виды сетевого кабеля на 15 киловатт

Необходимо знать вид использования кабеля для ввода в частный дом: есть трехфазный и однофазный проводник. Трехфазные устройства обладают большим размером. Но такие типы вводного кабеля дают возможность подключения к дому асинхронных электроустройств, котлов, электроплит или отопительных систем.

Поскольку в трехфазной сети напряжение составляет 380 вольт, то чтобы защитить необходимо использовать трехполосный вид автомата до ввода сети в дом. Он поможет избежать появление пожара, токопоражения. Сможет дать защиту от короткого замыкания электрической сети. Провода различны по материалу. Медные кабели обладают меньшим сопротивлением, по сравнению с алюминиевыми, но стоят больше.

Кабель для проведения электрической сети различен по типу ввода:

  1. Воздушный проводник АВК, СИП, АВВГ или ВВГ. Они передают ток до 1 киловатта и выдерживают температурный режим в -50-50 градусов. Недостаток воздушного ввода составляет в применении перемычек, которые нужны, чтобы кабель и щиток нормально функционировали. В электромонтажных правилах указывается, что такого рода перемычки не допустимо использовать, но при согласовании этого момента через компанию-поставщика, все возможно, поскольку на соединения установится пломба.

  2. Подземный провод АВБбШв алюминиевого типа или ВБбШв медного типа, имеющий бронированное покрытие, оцинкованные ленты и защитный шланг. Это нужно, чтобы защитить кабель от пробоя и механического повреждения.

Для каждого подключения есть свои нормы соединения с прокладкой. Если неправильно установить кабель со всеми электроприборами, можно привести ситуацию к короткому замыканию. Также может поломаться электрооборудование из-за перепадов напряжения, поскольку неправильное мощностное распределение ведет к неэффективному использованию сети.

Расчет кабеля при подключении дома к электросети

Нужно знать сечение для 15 киловатт, поскольку при использовании алюминиевого и медного кабеля оно разное. Также оно разное при воздушном и подземном подключении. Для открытого способа монтажа на 15 киловаттной мощности необходимо использовать медную жилу с 4 миллиметровым сечением в квадрате и алюминиевую жилу в 10 миллиметров в квадрате. Для закрытого способа монтажа необходимо сечение в 10 и 16 квадратных миллиметров, соответственно. Длина кабеля будет зависеть от промежутка ввода до электростолба, дополнительных крепежей и подпорок.

почему происходит отгорание нуля, статья vse-e.com / Новости

По большей части запитка бытовых потребителей происходит по однофазной схеме. Но частично всё же электроснабжение проводится с использованием трёхфазных кабелей. Конечно, качественная кабельная продукция характеризуется строгими техническими и проводниковыми показателями, а значит необходимостью прокладывать и эксплуатировать их по правилам, учитывая допустимые параметры нагрузки.

Что же означает фраза электрика «Отгорел ноль!»? Почему ноль намного чаще отгорает в трёхфазной сети, а не в однофазной? Каковы прогнозы? Эти и другие вопросы возникают у владельцев домов и других объектов с подобным электроснабжением. Разберемся вместе, как предупредить развитие таких ситуаций, тем самым уменьшив последствия и проблемы.

Понятие «нуля» в однофазной цепи

«Ноль» для однофазной цепи – это один из двух проводников, которые не имеет высокого потенциала относительно «земли». Второй проводник – это «фаза», который имеет высокий потенциал (220 В для бытовых сетей).  Электрический ток, который проходит по фазе, всегда равен току, который идет по «нулю». Именно поэтому нет предпосылок для отгорания нуля в однофазной сети. Ко всему прочему, линия, как правило, защищена качественной и недорогой автоматикой.

Вот так это выглядит схематически:


Понятие «нуля» в трёхфазной цепи

Как многим известно, трёхфазные линии бывают двух видов относительно нагрузки к фазам. Так выделяют такие виды как: «звезда» и «треугольник». В случае подключения по типу «треугольник» ноль отсутствует чисто физически, а значит проблемы отгорание нуля — попросту нет. А вот схема «звезда» в трёхфазном подключении имеет ноль, как особый проводник. Рассмотрим подробнее.

Схема подключения «звезда» в трёхфазной цепи:

В данном случае по каждой из 3-х фаз проходит равная по значению нагрузка переменного электротока. При этом они сдвигаются по временной фазе на 120 градусов либо на 1/3 всего периода. В результате получается сумма равных, но смещенных значений векторов, которые дают суммарное нулевое значение. По сути, это идеальный случай, когда по нулевому проводу идет такой нулевой ток. А по факту, обесточенный ноль не нужен совершенно.
Реальная ситуация отличается от идеальной. Ведь нагрузки всех фаз в большинстве случаев хоть немного, но отличаются. То есть суммарный вектор не равен нулю. В результате, не происходит компенсации токов, а значит, по нулевому проводнику проходит небольшой уравнительный ток. Именно поэтому во многих кабелях с 3-мя фазами есть 4-я жила – нулевая, которая характеризуется меньшим сечением, чем сечение фазных проводников. Основания причина – экономия электротехнической меди либо алюминия. При более детальном рассмотрении становится понятно, что таких токов недостаточно, чтобы вызвать отгорания нуля. В чем же тогда причина?

Причина в том, что трёхфазная линия включает несимметричные однофазные нагрузки. И при этом, разница в величине нагрузок может быть очень значительной, что электрики характеризуют как «перекос фаз». На стадии проекта проводится работа по максимальному уравнению нагрузок на фазы, но в действительности, распределение мощностей не всегда эффективно. При включении бытовых приборов высокой мощности по одной фазе нет возможности предугадать или компенсировать нагрузку на остальные фазы. В результате, разность нагрузки присутствует.
Обращая внимание на собственный быт, разве многие из нас задавались вопросом – насколько сильно отразится на кабельных линиях нагрузка при включенных одновременно стиральной машине и электрочайнике? Сложно думать о уравнительных токах и нулевой жиле, когда об этом ничего не знаешь.

Даже в таких случаях, когда суммарное значение фазных токов не равняется нулю, экстремальных ситуаций не развивается. Ноль может отгореть очень редко.

Отгорание нуля – когда происходит

Когда же происходит это пресловутое отгорание? И стоит ли об этом говорить? И вот здесь есть одно небольшое «но». Еще с 90-х годов в наш обиход прочно вошло такое понятие, как импульсный блок питания, который используют в целях экономии электроэнергии. Его применяют везде – компьютерах, различной бытовой технике. При этом, в таких блоках питания ток проходит только лишь в одной трети от полного одного полупериода. В результате, в трёхфазных сетях начинают протекать никак не скомпенсированные токи, которые идут без всякого контроля в нулевой провод. По «нулю» идут токи разных фаз от ассиметричной нагрузки. При суммировании этих данных, выходит, что ток нуля может соответствовать значению, близком или превышающему номинальное фазное значение. А вот это как раз чревато тем самым отгоранием нуля.

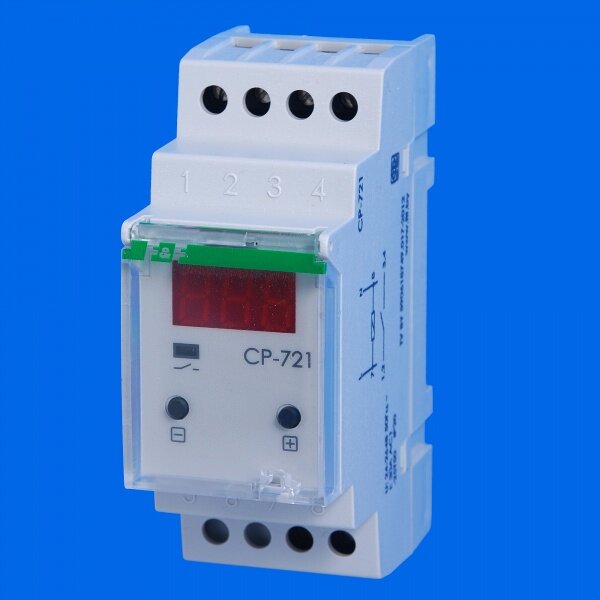

Что спасет ситуацию? Конечно, это хорошая защитная автоматика. Главное, чересчур не экономить и не покупать трёхфазный автомат без нулевой клеммы. Ведь по сути по каждой фазе проходит электрический ток в пределах номинала и автомат продолжает защищать фазы, а вот ноль остается не у дел.
Еще одна причина, в результате которой может произойти отгорание нуля, это обрыв одной из фаз при наличии больших нагрузок. В данном случае, суммарное значение токов двух фаз будет намного больше допустимого.

Важно помнить, что не стоит ставить отдельный автомат на нулевой кабель, так как это реально опасно. При отключении провода уравнительные токи будут искать выход через провода фазы. И в этом случае результат всегда предсказуем и опасен. Лучшее решение – работа со специалистами еще на этапе проектных работ, а также покупка кабельной продукции хорошего качества с соответствующими эксплуатационными характеристиками.

Провод для трехфазной сети вы всегда можете купить на нашем сайте: https://vse-e. com/kabel-i-provod/provod.

Автор: МЕГА КАБЕЛЬ

Как определить сечение провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При замене электропроводки в квартире своими руками у многих возникает вопрос: «Как определить сечение провода или кабеля?»

Чаще всего граждан интересует сечение жил проводов или кабелей, которые необходимо проложить от этажного (подъездного) до квартирного электрического щитка, или от опоры воздушной линии до вводного распределительного устройства (ВРУ) коттеджа или дома. Не менее реже мне задают вопросы по определению сечения жил проводов и кабелей для групповых нагрузок или трехфазных двигателей.

На самом деле вопрос выбора сечения проводов и кабелей очень серьезный, т.к. при недостаточном сечении будет большая плотность тока в проводнике, и провод начнет греться, разрушая тем самым изоляцию провода. Вот пример неправильного выбора сечения жил кабеля для розетки. Посмотрите к чему это привело.

Если же мы хотим использовать провод большего сечения, то необходимо рационально его выбрать.

Для определения сечения провода или кабеля воспользуемся таблицами ПУЭ (табл. 1.3.4 — 1.3.11), где указаны длительные допустимые токи для медных и алюминиевых проводов (кабелей, шнуров) с различными видами изоляции (ПВХ, резиновая) и оболочками (ПВХ, свинцовая, найритовая, резиновая).

Специально для Вас, из перечисленных выше таблиц ПУЭ я создал одну общую таблицу, по которой Вы легко сможете определить сечение трехжильных, четырехжильных и пятижильных проводов и кабелей для однофазной (220 В) и трехфазной (380 В) нагрузок. Вам нужно лишь знать ток нагрузки или ее мощность.

Примечание: в данной таблице мощность рассчитана при cosφ = 1.

Останавливаться шнурах я не стал, т.к. при монтаже и замене электропроводки они применяются редко. Длительные допустимые токи для СИП проводов Вы найдете в ГОСТ 31946-2012 (отмененный ГОСТ Р 52373-2005), таблица 10.

Кстати, пользуясь случаем, напоминаю Вам, что провода марки ПУНП и АПУНП применять запрещено (переходите по ссылочке и читайте всю правду о них). Примеры несоответствий этих проводов заявленному сечению привожу не только я, но и посетители сайта.



Как определить сечение вводного провода (кабеля) для квартиры или частного дома?

Номинал вводного автоматического выключателя обязательно должен быть согласован в энергоснабжающей организации. Самостоятельно менять его номинал запрещено, т.к. это влияет на селективность срабатывания аппаратов защиты, установленных в цепи питания в ВРУ или ТП, а также на выделенную мощность для конкретной квартиры или дома.

Номинал вводного автомата можно узнать в энергоснабжающей организации или в выданных технических условиях (ТУ) на присоединение к сетям.

Предположим, что согласно ТУ, выделенная мощность для частного дома составляет 5 (кВт) однофазного питания 220 (В), а номинал вводного автомата должен быть 25 (А).

Как пользоваться моей таблицей?

Все очень просто. В зависимости от вида электропроводки (в воздухе или земле), материала жил и напряжения выбираем сечение таким образом, чтобы длительный допустимый ток кабеля превышал номинал вводного автомата.

Вводной кабель в дом планируем выполнить медным трехжильным марки ВВГнг и проложить открыто. Получается, что его сечение должно быть не менее 4 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х4).

Но здесь я рекомендую вспомнить про такое понятия, как «условный ток отключения» автомата. Более подробно об этом читайте в статье про время-токовую характеристику автоматов. Получается, что автомат с номинальным током 25 (А) имеет «условный ток отключения» 1,45·25=36,25 (А). При таком токе автомат в холодном состоянии отключится за время около 60 минут (1 час). А это значит, что при выборе сечения питающего кабеля это нужно учитывать.

В моем примере кабель сечением 4 кв. мм имеет длительно-допустимый ток 35 (А), а «условный ток отключения» равен 36,25 (А). В принципе, разница между ними небольшая — можно оставить и так. Но я рекомендовал бы применить вводной кабель на 6 кв.мм, у которого длительный допустимый ток составляет 42 (А).



Как определить сечение кабеля или провода для розеточных линий?

У каждого электрического прибора имеется своя установленная мощность и указывается она в паспорте или на стикере. Единица измерения — Ватт (Вт).

Предположим, что нам нужно выбрать питающую линию для стиральной машины, мощность которой составляет 2,4 (кВт). Кабель планируем выполнить медным трехжильным марки ВВГнг и проложить скрыто. Получается, что его сечение должно быть не менее 1,5 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х1,5).

Если в эту розетку будет включена только стиральная машина, то выбранный кабель ВВГнг (3х1,5) можно оставить. Защитить этот кабель нужно автоматом с номинальным током на 10 (А).

Но я считаю, что нецелесообразно использовать розетку только для одной стиральной машины. Наверняка, Вы захотите включить в нее фен, электрическую бритву или утюг. Поэтому для всех розеточных линий я рекомендую прокладывать медный кабель сечением 2,5 кв.м., а линию защищать автоматом с номиналом 16 (А).

Как определить сечение провода (кабеля) для трехфазного двигателя?

Рассмотрим еще один пример. Допустим, у нас на даче имеется трехфазный асинхронный двигатель типа АИР71А4У2 мощностью 550 (Вт), обмотки которого подключены звездой на напряжение 380 (В). Нам необходимо для него выбрать и определить сечение питающего кабеля.

Смотрим номинальный ток двигателя при соединении звездой, указанный на бирке. Он составляет 1,6 (А).

Если бирка на корпусе электродвигателя отсутствует, то данные можно найти по справочным таблицам.

Питающий кабель планируем приобрести медным, прокладывать будем по воздуху. Ищем соответствующие строки по моей таблице и находим необходимое сечение.

Получаем 1,5 кв. мм.

Сечение питающего кабеля для двигателя можно найти и по его мощности. Все аналогично.

В статье расчет сечения кабеля (провода) я подробно описал, как рассчитать сечение с помощью программы Электрик. А также я Вам рекомендую прочитать статью о том, как определить сечение кабеля по диаметру.

После определения сечения, необходимо переходить к выбору марки проводов и кабелей.

P.S. Надеюсь я Вам доступно изложил материал и теперь Вы сможете самостоятельно определить сечение провода или кабеля.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Установка трехфазной электропроводки

в доме

Как подключить трехфазную распределительную плату и потребительский блок в доме

В нашем сегодняшнем руководстве по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и трехфазного распределительного щита. Мы также покажем, что Как соединить цепи трехфазной и однофазной нагрузки в трехфазной распределительной системе в домашней и коммерческой системе электроснабжения.

Связанные руководства по подключению:

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками статора, разнесены на 120 градусов друг от друга. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения в подраспределение.Однофазное и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного по схеме «звезда» или «треугольник»), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются с помощью повышающих трансформаторов для передачи энергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , Предохранители, переключатели и т. Д. Используются в качестве управляющих и защитных устройств в схемах MDB, DB, Sun и Final Sub .Например,

В Великобритании и ЕС 11 кВ от понижающего трансформатора, подключенного по схеме треугольника через (3-фазная, 3-проводная система), поступает в распределительный трансформатор 400 В / 230 В, подключенный по схеме «звезда Y» (трехфазная, 4-х проводная система).

В США 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник» через 3-фазную трехпроводную систему, поступает в распределительный трансформатор 240 В / 120 В, подключенный по схеме «звезда» (двухфазная трехпроводная система). Для трехфазной системы расположение может быть разным для разных уровней напряжения. Мы покажем схему подключения в следующих разделах этого поста.

Сопутствующие руководства по подключению:

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем регулируют необходимое напряжение и ток в соответствии с требованиями системы при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключены к вторичной обмотке распределительного трансформатора.Таким образом, они получают трехфазное соединение звездой (3-фазная, 4-проводная система с нейтральным проводом). При соединении звездой, трехфазное напряжение между фазой и фазой составляет 400 В переменного тока (в США — 208 В, 240 В, 480 В и т. Д.). и Однофазное напряжение между фазой и нейтралью (между фазой и нейтралью) составляет 230 В переменного тока ( 120 В, 208 В, 240 В, 277 В, 480 В и т. Д. В США) .

В трехфазном питании двигатели и большие электрические нагреватели могут быть напрямую подключены к трем фазам (нейтраль не требуется во всех случаях), в то время как в однофазной цепи нагрузки (свет, вентилятор и т. Д.)) может быть подключен между фазой и нейтралью с помощью соответствующих защитных устройств, например заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нейтрального провода.

Зачем нам трехфазный блок питания?

Для управления мощным оборудованием и приборами, такими как электродвигатели, воздушные компрессоры и кондиционеры большой мощности, водонагреватели и т. Д., Нам нужен трехфазный источник питания вместо однофазного источника питания.В обычных домах (домашних или жилых) мы в основном используем однофазный источник питания для работы осветительной нагрузки, вентиляторов, стиральных машин и т. Д. Но в некоторых случаях, например, промышленность, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про установку однофазной электропроводки в доме и уже известно, что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т. Д.Так что мы больше никогда не повторим этого.

Связанные сообщения:

Уровни трехфазного и однофазного напряжения в США — NEC

В Соединенных Штатах и ​​Канаде доступны различные уровни однофазного и трехфазного напряжения, т.е. однофазное напряжение доступно для бытовых и в жилых помещениях, в то время как трехфазное напряжение можно использовать в промышленных и коммерческих целях.

Ниже приведены уровни напряжения, доступные в США и Канаде.

Трехфазное напряжение в США

  • Три точки подключения (3 линии) = 208 В
  • Три точки подключения (3 линии) = 240 В
  • Три точки подключения (3 линии) = 480 В

i.е.

  • L 1 до L 2 = 208 В, 240 В или 480 В — (3 фазы)
  • L 2 до L 3 = 208 В, 240 В или 480 В — (3 фазы)
  • L 3 до L 1 = 208 В, 240 В или 480 В — (3 фазы)

Однофазное напряжение в США

  • От горячего к нейтрали = 120 В
  • От горячего к нейтрали = 208 В, (высокий Дельта ножки)
  • Две горячие = 240 В
  • Горячие на нейтраль = 277 В
  • Горячие на нейтрали = 480 В

i. е.

    • L 1 от до N = 120 В, 208 В, 277 В или 480 В — (1 фаза)
    • L 2 до N = 120 В, 208 В, 277 В или 480 В — (1 фаза)
    • L 3 до N = 120 В, 208 В, 277 В или 480 В — (1-фазный)

Соответствующие руководства по подключению:

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В» — NEC — US

Конфигурации треугольника с высокой ветвью (120 В, 208 В и 240 В)

Уровни трехфазного и однофазного напряжения в Великобритании, ЕС — IEC

Трехфазная система проще в Великобритания и ЕС по сравнению с США и большинством стран (например,грамм. Индия, Пакистан, ОАЭ и другие арабские страны) используют ту же систему распределения напряжения, что и уровни напряжения в Великобритании, ЕС и МЭК. Как трехфазное, так и однофазное напряжение доступны для жилого и коммерческого применения в одном и том же блоке, как показано ниже.

Трехфазное напряжение в Великобритании и ЕС

  • Между фазой = 400 В
  • Любая фаза на нейтраль = 230 В — (1-Φ)
  • Между тремя фазами = 400 В — (3-Φ)

Т.е.

  • L 1 до L 2 = 400 В — (3 фазы)
  • L 2 до L 3 = 400 В — (3 фазы)
  • L 3 до L 1 = 400 В — (3 фазы)

Однофазное напряжение в Великобритании и ЕС

i.е.

  • L 1 от до N = 230 В — (1-фазный)
  • L 2 до N = 230 В — (1-фазный)
  • L 3 до N = 230 В — (1- Phase)

Однофазные и трехфазные системы питания 230 В и 400 В — IEC — Великобритания и ЕС

Связанные сообщения:

Требования к установке трехфазной проводки

В этом руководстве нам понадобится следующие аксессуары для проводки для подключения трехфазного источника питания в доме.

  • Трехфазный счетчик энергии: 1 Нет
  • Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 Нет
  • Двухполюсный: 63 А, ток отключения 30 мА (УЗО / GFCI): 3 Нет
  • Трехполюсный автоматический выключатель , 63A (100-250A в США): 3 номера
  • , однополюсный, 20A, MCB: 6 номеров
  • , однополюсный, 16A (20A в США): MCB: 3 номера
  • , однополюсный, 10A (15A в США) : MCB: 6 номеров
  • Корпуса распределительных щитов: 3 номера
  • Соединение шины для подключения нейтрального кабеля
  • Медные полосы для общего соединения MCB: 3 шт. (Сегмент шины Cu)
  • Шина из медной ленты для соединения с землей и заземлением

Как подключить трехфазный главный распределительный щит?

Обычно поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии при нагрузке менее 7.5 кВт (10 л.с.) в жилых помещениях (бытовой блок для дома). Если лимит превышен, то рекомендуется установить трехфазный счетчик электроэнергии для потребителей. При нагрузке более 7,5 кВт рекомендуется трехфазная электропроводка в жилых помещениях (домах).

В этом руководстве мы предполагаем, что мы будем подключать только однофазную нагрузку (световые точки, вентиляторы, телевизор, розетки питания, переменный ток и т. Д.) В текущем участке установки трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах у нас нет таких (трехфазных) нагрузок.Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Как мы видим, общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны дома, поэтому мы должны подключить нашу распределительную сеть к трехфазной системе. О прямых трехфазных нагрузках см. В следующих разделах этого поста.

Практическая процедура трехфазного подключения распределительного щита и установки

Мы изучили базовую электрическую проводку лампы, вентиляторов и т. Д. (Т. е.е. Подсхемы и конечные подсхемы) в наших предыдущих сообщениях, поэтому следуйте инструкциям ниже, чтобы сделать то же самое, что указано ниже.

  • Прежде всего, подключите трехфазный счетчик электроэнергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, посмотрите это простое руководство, в котором показано, как подключить трехфазный счетчик энергии.
  • Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к входящие три фазы ( R , Y , B ) от трехфазного счетчика электроэнергии.(Проверьте цветовую кодировку проводки для различных областей в разделе ниже)
  • Теперь подключите три исходящие фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный MCB , RCD, SP (однополюсные автоматические выключатели и нагрузка), как показано на рис.)
  • Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтрали. Линии исходящей фазы должны быть подключены к конечной и конечной подсхемам. То же самое можно сделать и для нейтральных проводов.
  • Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления и заземления, как показано на рисунке ниже.
  • Выполните те же действия для всех трех распределительных щитов для разных помещений и зон.

Щелкните изображение, чтобы увеличить

Рис. — Схема установки трехфазной электропроводки

Полезно знать: Вы также можете использовать четырехполюсный MCCB или MCB вместо трехполюсного MCCB / MCCB .Просто подключите нейтральный провод к последнему слоту этого MCCB (буква N, обозначающая нейтраль, напечатана на паспортной табличке). Входящий и исходящий нейтральный провод, как и другие фазы, должен быть подключен к медной полосе (т. Е. Заземлению или нейтральной шине в коробке панели b), как показано на рис.

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или вспомогательную панель, прочтите предыдущие опубликованные сообщения о схемах однофазной проводки.

Связанные сообщения:

Ниже дана схема установки электропроводки трехфазного распределительного устройства в соответствии с требованиями NEC и IEC.

Схемы установки трехфазной электрической проводки — US-NEC

Трехфазное распределительное устройство 208 В и проводка панели.

Щелкните изображение, чтобы увеличить

Трехфазное распределение напряжения 240 В (треугольник высокого напряжения) и монтаж панели.

Щелкните изображение, чтобы увеличить

Трехфазное распределение 480 В и проводка панели.

Щелкните изображение, чтобы увеличить

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В. запрещено правилами.Если вы все же хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, переключатели всех выключателей должны быть соединены и соединены вместе, то есть все выключатели SP должны быть включены и выключены одним и тем же общим переключателем. Кроме того, используйте соответствующий номинальный выключатель, размер провода, розетки и переключатели и т. Д. (Проверьте нижнее примечание (инструкции и меры предосторожности) для калькуляторов и учебных пособий о размере провода, размерах розеток, переключателей и розеток и т. Д.

Связанные сообщения:

Схемы установки трехфазной электрической проводки — Великобритания, ЕС — IEC

Щелкните изображение, чтобы увеличить

Рис. — Трехфазная распределительная проводка в соответствии с цветовым кодом IEC

Примечание: одинаковое описание и детали могут использоваться как для NEC, так и для IEC электрические схемы, указанные для общего рисунка 1 выше.

Трехфазная, 400 В, проводка разделенного распределительного щита с УЗО — только нагрузки 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазное, 400 В, разводное соединение распределительного щита с УЗО — нагрузки 1-Φ от источника 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, разводка распределительного щита с УЗО — комбинация нагрузок 3 Φ и 1 Φ

Щелкните изображение, чтобы увеличить

Трехфазный, 400 В, стандартный распределительный щит Электропроводка с УЗО для цепей нагрузки 3-Φ

Щелкните изображение, чтобы увеличить

Трехфазная, 400 В, Типовая проводка распределительного щита с УЗО для цепей нагрузки 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить

Связанные сообщения:

Полезно знать: В соответствии с правилами электропроводки IET (Институт инженерии и технологий): 17-е издание (BS 7671: 2008 — 1: 2011), в потребительском блоке должна быть предусмотрена защита УЗО. кроме системы дымовой и охранной сигнализации.

Как подключить однофазную нагрузку 120 В к однофазной распределительной системе? — NEC — US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем горячим проводам. Имейте в виду, что нейтраль требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтральному (120 В) или к двум горячим проводам (однофазный 240 В). Ниже представлена ​​типичная трехфазная разводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Монтаж проводки трехфазных цепей 240 В (треугольник с высоким напряжением) и автоматических выключателей на главной сервисной панели.

Монтаж проводки трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Связанные сообщения:

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? — IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно i. е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтраль все еще требуется в трехфазной системе, что зависит от конструкции системы. Перед установкой такого устройства обратитесь к руководству пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, телевизор, розетка, вентиляторы и т. Д.) Их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземляющий провод должен быть подключен к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5 — Однофазная и трехфазная нагрузка, подключенная к трехфазной системе питания

Подключение трехфазной нагрузки, точек нагрузки 400 В и MCB с УЗО и RCCB в распределительной плате

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Распределительный щит и потребительский блок с УЗО.

Типовая схема подключения трехфазных цепей нагрузки 400 В и автоматического выключателя в распределительном щите и блоке потребителя.

Связанные сообщения:

Принципиальная электрическая схема трехфазного распределительного щита

На следующей типовой схеме соединений показана установка трехфазного распределительного щита и потребительского блока в жилом / коммерческом районе.

Рис. 2 — Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки

— IEC и NEC

Мы использовали красный для фаз, работающих или горячих , черный для Нейтраль и Зеленый для заземления на типовой однофазной схеме подключения. Вы можете использовать специальные региональные или общепринятые коды в данной местности, например, IEC — Международная электротехническая комиссия ( UK , EU и т. Д.) или NEC (Национальный электротехнический кодекс [ US и Канада ] см. подробный пост о NEC и IEC, цветовые коды проводки , где:

NEC — США:

Трехфазный 208 В и 240 В AC (High Leg Delta):

  • Синий = Горячий 1 или Линия 1
  • Оранжевый = Горячий 2 или Линия 2 (посередине)
  • Черный = Горячий 3 или линия 3
  • Белый = Нейтраль
  • Зеленый с Желтая полоса или оголенный проводник = Земля / Земля или Защитное заземление «PG».

Трехфазный 277 В и 480 В переменного тока:

  • Желтый = Горячий 1 или Линия 1
  • Оранжевый = Горячий 2 или Линия 2 (посередине)
  • Коричневый = Горячая 3 или Линия 3
  • Белый = Нейтраль
  • Зеленый с Желтая полоса или оголенный провод = Земля / Земля или Защитное заземление «PG».

Однофазный 120 В переменного тока:

  • Черный = Горячий или Линия ,
  • Белый = Нейтральный
  • Зеленый с Желтым полосой или проводником Земля / Земля или Защитное заземление «PG».

Однофазный 240 В переменного тока:

  • Черный = Горячий 1 или Линия 1
  • Красный = Горячий 2 или Линия 2
  • Белый = Нейтральный
  • Зеленый с Желтой полосой или оголенный Проводник = Земля / Земля или Защитное заземление «PG».

Связанные сообщения:

IEC и Великобритания:

Трехфазный 400 В:

  • Коричневый = Фаза 1
  • Черный = Фаза 2
  • Серый = Фаза 2
  • Синий = нейтраль
  • Зеленый или Зеленый с Желтый Полоса = Заземление или провод заземления в качестве защитного заземления (PE).

Однофазный 230 В переменного тока:

  • Коричневый = Фаза или Линия
  • Синий = Нейтраль
  • Зеленый или Зеленый Желтый Земля / Земля или Защитное заземление «PE».

Для справки: СТАРАЯ цветовая кодировка проводки в Великобритании (до 2004 г.) , которая по-прежнему применима в других странах, например, в Индии, Пакистане, ОАЭ, КСА и других арабских странах.

400V Трехфазный

  • Красный = Фаза 1
  • Желтый = Фаза 2
  • Синий = Фаза 3
  • Черный = Нейтраль
  • Зеленый = Заземление или провод заземления.

Однофазный 230 В

  • Красный = Фаза
  • Черный = Нейтраль
  • Зеленый = Заземление или провод заземления.

Связанные сообщения:

Общие меры предосторожности и инструкции

  • Электричество — наш друг, а также враг одновременно, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
  • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
  • Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
  • Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
  • Никогда не пытайтесь играть с электричеством (это опасно и может привести к летальному исходу) без надлежащего руководства и ухода.Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях — незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
  • Распределительный щит не должен устанавливаться на расстоянии 2,2 метра (84 дюйма = 7 футов), в то время как выключатель должен быть установлен 1.82 метра (72 дюйма = 6 футов) над полом, необходимо защитить от коррозии и вдали от участков с водой. Все провода и кабели должны быть закрыты панелью (т.е. она не должна выступать за пределы панели). Наконец, возле распределительного щита должен быть знак безопасности.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Вы также можете проверить соответствующие Руководства по установке электропроводки.

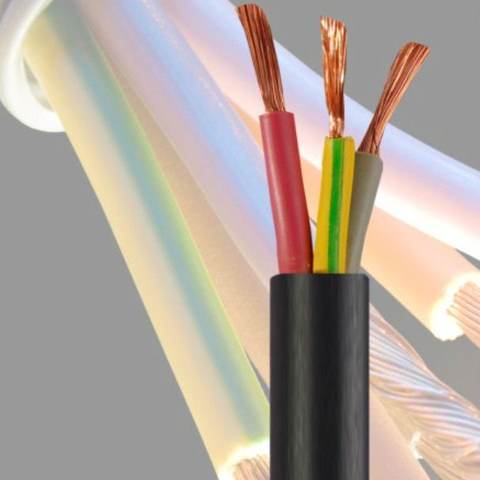

3-фазный провод, напряжение от -240 до +240, 5550 рупий / штука Aggarwal Electricals

3-фазный провод, напряжение от -240 до +240, 5550 рупий / штука Aggarwal Electricals | ID: 13431273530

Технические характеристики продукта

Питание / напряжение Напряжение от -240 до +240

Описание продукта

Соответствуя точным требованиям клиентов, мы участвуем в презентации 3-фазного провода.

Спецификация:

Тип проводника

Стандартный

Материал проводника

Медь

9079

Материал с изоляцией Форма

Круглая проволока

Размер

По требованию заказчика


Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2014

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Оптовый торговец

Количество сотрудников До 10 человек

Годовой оборот До рупий50 лакх

Участник IndiaMART с апреля 2015 г.

GST06BYCPB3745E1ZW

Открытая в 2014 году , Aggrawal Electricals — одна из известных компаний на рынке. Форма собственности нашей корпорации ИП . Штаб-квартира нашей компании находится в Джаджар, Харьяна (Индия, ). Мы целенаправленно участвуем в оптовых продажах и торговле из водяных гейзеров, электрических проводов, электрических вентиляторов, электрических ламп, смесителей-измельчителей и других. Кроме того, мы проводим строгие проверки качества по всему ассортименту, чтобы гарантировать, что наши продукты безупречны и соответствуют нормам, установленным в отрасли.

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Барабаны трехфазного кабеля 400 В переменного тока без лампы | BAHCO

Барабаны с трехфазным кабелем, 400 В перем. Тока, без лампы | BAHCO | Bahco International

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Мы используем файлы cookie, чтобы улучшить ваш опыт.
В соответствии с GDPR нам необходимо ваше согласие на хранение этих файлов cookie.Узнать больше.

Разрешить куки

Укажите, в какой стране или регионе вы находитесь для просмотра конкретного контента: /

Закрывать Больше информации

информация о продукте

  • Хранение кабеля 15 м
  • 5 проводов по 2 шт. Секция 5 мм² (H07RN-F) с европейской вилкой и розеткой на 3 фазы
  • Стопор троса с храповым механизмом можно легко снять, переместив пружину в верхнюю черную крышку в положении ВЫКЛ.
  • Максимальная мощность в ваттах
  • С удлиненным кабелем: 5000 Вт
  • Со спиральным кабелем: 2800 Вт
  • Защитный выключатель цепи прерывает 3 фазы и может быть легко восстановлен нажатием красной кнопки
  • Опора настенного каркаса из стали, поворотная на 145 °
  • Степень защиты IP24
  • Адаптер управления скоростью (BPHRSC) можно заказать отдельно и очень легко установить
  • Применение: для удлинения и хранения трехфазного кабеля

Технические подробности

Скачать PDF

HAHN + KOLB »Ваш специалист по инструментам + оборудование для мастерских

РАБОТАЕМ ВМЕСТЕ.

Электронный бизнес

Системы электронного бизнеса, которые думают о будущем: HAHN + KOLB предлагает несколько возможностей для автоматизации вашего процесса закупок . Вы можете внедрить , эти по отдельности, или в комбинации в процессе закупки.

Системы дозирования

Создайте децентрализацию в своем производстве и ускорьте производственный процесс: с помощью ориентированного на пользователя выбора товаров и правильного HK-MAT вы сделаете самые важные производственные материалы доступными в нужном месте и всегда в нужное время .

Новые продукты

Мы постоянно развиваем наш ассортимент, чтобы предлагать вам лучшие продукты и решения для ваших нужд. Узнайте здесь о новых брендах , которые мы добавили в наш ассортимент, или о инновационных продуктах , которые сделают вашу повседневную работу проще и эффективнее.

Флип-каталоги

Воспользуйтесь бесплатными откидными каталогами сейчас, чтобы просмотреть и заказать все товары в Интернете.Воспользуйтесь широким спектром информации. Благодаря интеллектуальной ссылке в наш интернет-магазин, вы можете быстро и легко заказывать товары с помощью всего за несколько кликов .

Вставки из жесткого пенопласта

Организуйте своего рабочего места, создайте аккуратную среду и всегда отслеживайте вещей в ваших ящиках для инструментов и транспортных ящиках с нашими индивидуально разработанными вставками из твердого пенопласта . Теперь создайте вставку из жесткого пенопласта в соответствии с вашими потребностями.

Экспертиза

Компетентные технические консультации от инструментов до обработка заказов от до особые требования . Мы предлагаем концепции экономичных и эффективных . Воспользуйтесь преимуществами опыта и идей сотрудников HAHN + KOLB.


Заказ + Консультации

У вас есть вопросы по вашему заказу или индивидуальному запросу продукта?

Телефон: +49 (0) 7141 498-4848
С понедельника по четверг с 07:30 до 18:00
Пятница с 07:30 до 17:00

Электронная почта: bestellung @ hahn-kolb.де


Интернет-магазин Поддержка

У вас есть вопросы об интернет-магазине?
Телефон: +49 (0) 7141 498-5050
С понедельника по четверг с 07:30 до 17:00
Пятница с 07:30 до 15:30 Электронная почта: [email protected]

ДОПОЛНИТЕЛЬНАЯ КОНТАКТНАЯ ИНФОРМАЦИЯ

У вас есть вопросы о сервисном обслуживании или вы хотите получить консультацию специалиста ?
Здесь вы найдете подходящее контактное лицо.

Вы также можете использовать нашу контактную форму .

Функция нейтрального провода в 3-фазной 4-проводной системе

В этой статье я обсуждаю нейтральный провод с функцией 3 в фазе 4-проводной системы . Прочитав эту статью, вы сможете понять некоторые очень удивительные факты о необходимости нейтрального провода в трехфазной системе распределения.


Электроэнергия от генерирующих станций передается на большие расстояния по линиям передачи на различные приемные станции.Затем мощность распределяется между различными подстанциями, расположенными в разных местах и ​​населенных пунктах. В конечном итоге напряжение снижается до 400/230 вольт, т.е. 400 вольт для оптовых потребителей и 230 вольт для обычных бытовых потребителей.

Обмотки трансформаторов, установленных на подстанции, соединены треугольником на первичной стороне и звездой на вторичной стороне.

Распределение обычно однофазное двухпроводное и трехфазное четырехпроводное. Напряжение между любым фазным проводом и нейтралью составляет 230 вольт, а между любыми двухфазными проводами — 400 вольт.

Электропитание домов, небольших офисов, магазинов и других помещений, требующих небольших нагрузок, осуществляется от распределительной сети напряжением 230 В с помощью одной фазы и одного нулевого провода.

Там, где поставка должна осуществляться в крупное предприятие, такое как гостиницы, офисы, больницы, применяется система трехфазного четырехпроводного питания. Он состоит из трех фазных проводов и нейтрали.


Функция нейтрального провода в трехфазной четырехпроводной системе заключается в том, чтобы служить обратным проводом для общей бытовой системы электроснабжения.Нейтраль подключена к каждой однофазной нагрузке. Потенциал нейтральной точки можно очень хорошо понять из следующего рисунка.

На приведенной выше схеме генератор подключен к нагрузке по трехфазной четырехпроводной системе. Нейтральные точки как генератора переменного тока, так и нагрузки соединены вместе. Нейтральный провод служит общим обратным проводом для всех трех фаз, выходящих наружу от N 1 .

Следовательно, общий ток нейтрали является векторной суммой трех линейных токов.В сбалансированных условиях векторная сумма равна нулю, и, следовательно, ток нейтрали равен нулю. В этом случае нет вопроса о падении напряжения вдоль нейтрали, и потенциал N 2 такой же, как и у N 1 .

Это проясняет, что если система питания переходит на трехфазную трехпроводную систему, нейтральный проводник может быть удален без каких-либо изменений в распределении потенциала в сети. В этом случае потенциал N 2 все равно будет равен потенциалу N 1 .Поэтому основная передающая сеть представляет собой трехпроводную систему.

Трехфазные нагрузки сбалансированы и не вносят вклад в ток нейтрали, поэтому нейтральный проводник можно удалить.

Но баланс нагрузки на каждой фазе затруднен в случае однофазных нагрузок. Из-за этого дисбаланса всегда течет нейтральный ток. Поэтому нейтральный провод в этом случае очень важен.

Балансировка фаз в трехфазной четырехпроводной системе


Под балансировкой фаз понимается распределение однофазных осветительных нагрузок поровну по проводам 3-х фазной 4-х проводной линии питания, так что линейные токи на всех фазах приблизительно равны.

Разница в нагрузке вызовет несбалансированный ток, протекающий через нейтральный провод. Полное сопротивление трех проводников будет одинаковым, и неравный ток, протекающий по ним, вызовет неравные падения напряжения, что может привести к несбалансированности напряжений на нагрузках. Однако добиться в таких случаях абсолютно равномерного распределения невозможно, и в результате может существовать небольшой ток в нейтрали.

Чтобы получить достаточно равномерное распределение нагрузки в трехфазных проводах, жилые дома следует подключать последовательно, при этом трехфазное питание подается на большие здания, такие как гостиницы, школы, коммерческие здания и т. Д., важно, чтобы равное распределение нагрузки по всем фазам было основной задачей .

«Балансировка» обеспечивает наиболее эффективное использование генератора и трансформатора. Например, трансформатор на 100 кВА может удовлетворительно выдерживать однофазную нагрузку 33,3 кВА на каждой из своих фаз. Если он подключен только к одной фазе питания, он будет перегружен.

Почему нейтраль заземлена?


Назначение заземления нейтрали показано на рисунке.

На рисунке A показан трансформатор 11 кВ / 230 В, питаемый от линии 11 кВ. Вторичная обмотка этого трансформатора в этом случае не заземлена.

При нарушении изоляции между обмотками HT и LT по какой-либо причине на клеммах трансформатора 230 В появится напряжение питания 11 кВ. Это будет очень опасная ситуация как для оборудования, подключенного к этой линии, так и для оператора.

Теперь посмотрим на Рисунок B, вторичная обмотка трансформатора в этом случае заземлена.Если на клеммах вторичной обмотки появляется напряжение 11 кВ, то по пути, показанному на рисунке, будет протекать чрезмерный ток, и предохранитель перегорит.

Следовательно, заземление нейтрального провода распределительного трансформатора на подстанции очень необходимо с точки зрения безопасности .

Напряжение между нейтралью и землей


Может существовать очень небольшое напряжение между нейтралью и землей, поскольку нейтраль жестко соединена с землей на подстанции, и оно может возрасти, если заземление подстанции не работает должным образом.

При неисправных условиях, например, предохранитель или автоматический выключатель, защищающий фидер, не срабатывает в случае замыкания на землю на одной из линий, нейтраль может достичь гораздо более высокого потенциала по отношению к земле.

В таких условиях произойдет сильное падение напряжения на земле подстанции из-за тока короткого замыкания, что может привести к серьезному поражению электрическим током.

Что происходит при отсоединении нейтрального провода?


Когда нейтральный провод в 3-фазной, 4-проводной системе отключен, нагрузки, которые подключены между любыми двумя линейными проводниками и нейтралью, подключаются последовательно, и разность потенциалов на комбинированной нагрузке становится равной линии Напряжение.Разность потенциалов на каждой нагрузке изменяется в соответствии с номинальной нагрузкой.

Рисунок : Эффект отключения нейтрального провода в трехфазной четырехпроводной системе можно более четко пояснить на следующем рисунке:

Предположим, что сопротивление 100 Ом подключено между фазой R и нейтралью, а сопротивление 50 Ом подключено между фазой Y и нейтралью в 3-фазном, 4-проводном источнике питания, как показано на рисунке (a). Упрощенная схема показана на рисунке (б).

Если нейтральный провод отключен, две нагрузки R 1 и R 2 подключаются последовательно, и разность потенциалов на них становится равной линейному напряжению, то есть 400 В.
Следовательно,
ток через нагрузки, I = V L / (R 1 + R 2 )
= 400 / (100 + 50) = 2,67 A
Следовательно,
разность потенциалов на сопротивлении R 1 = I * R 1
= 2.67 * 100 = 267 В

Аналогично,
разность потенциалов на сопротивлении R 2 = I * R 2
= 2,67 * 50 = 133 В

Из иллюстрации выше видно, что если нейтральный провод при отключении в 3-фазной 4-проводной системе разность потенциалов на высокоомной нагрузке увеличивается, а разность потенциалов на низкоомной нагрузке уменьшается.

В этом процессе напряжение на высокоомной нагрузке может вырасти больше, чем расчетное значение, и может повредить высокоомную нагрузку .

Спасибо, что прочитали о функции нейтрального провода в 3-фазной 4-проводной системе. .

Основные понятия | Все сообщения

© www.yourelectricalguide.com/ Функция нейтрального провода в 3-фазной системе 4-проводной системы.

Трехфазный кабель Gossen Metrawatt USA

Спасибо

× Заголовок Имя * Фамилия * Компания * Индекс * Город * Улица / Номер дома * Страна *

другая странаСоединенные ШтатыКанадаБарбадосБоливияБразилияКаймановы островаКолумбияКоста-РикаЭквадорГватемалаГондурасЯмайкаМексикаПанамаПеру

Телефон * Факс Эл. адрес * Комментарий * Подписка на рассылку новостей?

Номер позиции: K991B

Трехфазный токовый кабель, 3 м

Для подключения Константера к трехфазной сети переменного тока

      В чем разница между 3 фазами, 3 проводами и 4 проводами? — Цвета-Нью-Йорк.com

      В чем разница между 3-х фазным 3-х проводным и 4-х проводным?

      3-фазная 3-проводная система включает в себя все фазы, то есть R Y и B, в то время как в 3-фазной 4-проводной системе присутствует дополнительная нейтраль N. 3-проводная система, используемая специально для передачи, так как она более экономична. также используется в трехфазных двигателях с нагрузками, подключенными по схеме треугольник.

      Что такое 3-проводная и 4-проводная система?

      В такой системе все три фазы будут иметь одинаковую величину напряжения относительно нейтрали.Были использованы другие несимметричные системы. Четырехпроводная система «звезда» используется, когда необходимо обслуживать смесь однофазных и трехфазных нагрузок, например, смешанные нагрузки освещения и электродвигателя.

      В какой системе используется 3-фазная 4-проводная система?

      Вторичная система — использование 3-х фазной 4-х проводной системы.

      Что такое четырехпроводная система?

      В телекоммуникациях четырехпроводная схема — это двусторонняя схема, использующая два пути, устроенных таким образом, что соответствующие сигналы передаются в одном направлении только одним путем, а в другом направлении — другим путем.

      Для чего используется четырехжильный провод?

      Четырехжильные кабели идеально подходят для работы с низковольтными или слаботочными сигналами. Изготовлен из 4 медных кабелей индивидуального цвета, отсюда и название четырехжильный кабель.

      Какова формула трехфазного питания?

      3-фазные расчеты Для 3-фазных систем мы используем следующее уравнение: кВт = (В × I × PF × 1,732) ÷ 1000. Опять же, принимая единицу коэффициента мощности и решая это уравнение для «I», вы получаете: I = 1000 кВт ÷ 1,732 В.

      Как узнать, является ли соединение трехфазным?

      В большинстве случаев главный выключатель будет либо 1-полюсным, либо 3-полюсным (см. Ниже).Если ваш ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ 1-полюсный, то у вас однофазный источник питания. В качестве альтернативы, если ваш ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ имеет 3-полюсную ширину, у вас есть 3-фазный источник питания.

      Что такое трехфазная электрическая схема?

      Трехфазная система состоит из трех проводов, в отличие от одножильных в однофазной системе, за исключением нейтрального проводника. Помимо трех фаз, для трехфазной четырехпроводной системы требуется дополнительный нейтральный провод. Трехфазные системы могут быть трехфазными трехпроводными или трехфазными четырехпроводными системами.

      Что такое трехфазная проводка в доме?

      Трехфазное питание — это трехпроводная силовая цепь переменного тока, в которой каждый фазный сигнал переменного тока разнесен на 120 электрических градусов. Жилые дома обычно питаются от однофазного источника питания, в то время как коммерческие и промышленные объекты обычно используют трехфазное питание. Одно ключевое различие между однофазным и

      Сколько вольт в трехфазной сети?

      В чем разница между однофазным и трехфазным? Электричество подключается либо на 230 или 240 вольт (однофазное, что составляет большинство бытовых ситуаций), либо на 400 и 415 вольт (трехфазное).

      Есть ли у 3-х фаз нейтраль?

      Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные приборы с более низким напряжением. Три — это самый низкий фазовый порядок, демонстрирующий все эти свойства. Большинство бытовых нагрузок однофазные.

      Как найти ток нейтрали в 3 фазах?

      Если A, B и C — три фазных тока, формула для определения тока нейтрали представляет собой квадратный корень из следующего: (A ^ 2 + B ^ 2 + C ^ 2 — AB — AC — BC).

      Есть ли напряжение на нейтральном проводе?

      Нейтральный и заземляющий провода часто путают вне электроснабжения, так как оба проводника имеют нулевое напряжение. На самом деле, если вы по ошибке подключите заземляющий провод как нейтраль, большинство устройств будет работать правильно.

      Как получить трехфазную нейтраль?

      Единственный способ получить нейтральную точку в трехфазной системе — использовать топологию звезды. Единственный (реальный) способ преобразовать треугольник в звездообразную топологию — использовать трансформатор треугольник-звезда (также известный как трансформатор Delta-Wye).

      Почему на 220в нет нейтрали?

      A: потому что подаваемое трехфазное напряжение состоит из трех напряжений, сдвинутых по фазе на 120 ° друг от друга. Следовательно, в любой момент времени ток будет возвращаться от нагрузки к источнику по крайней мере через один фазный провод, без необходимости в нейтральном проводе или заземляющем проводе.

      Есть ли у 3 фазы 480 В нейтраль?

      480 В, 3 фазы, треугольник — это 3-проводная конфигурация питания без нейтрального провода.Большинство систем питания на 480 В не являются конфигурацией треугольника, поскольку напряжение между фазой и землей составляет 480 В или выше 300 В.

      Требуется ли нейтраль для трехфазного УЗО?

      Для большинства типов 3-фазных УЗО DO требуется нейтраль на входе, хотя само УЗО будет нормально работать без нейтрали на входе, внутренняя тестовая схема не будет работать без нее на многих типах.

      Размыкает ли УЗО нейтраль?

      УЗО по-прежнему будет работать без подключения нейтрали, однако кнопка проверки может не работать.У некоторых УЗО цепь проверки отключения подключена между фазами, в то время как другие — между фазой и нейтралью. Ваш поставщик сможет поставить соответствующий резистор для устанавливаемого УЗО.

      Может ли Rccb работать без заземления?

      Если у нас нет заземления подключенного оборудования, то во время некоторого короткого замыкания ток не будет течь на землю, и разница тока не будет в RCCB, пока кто-нибудь не коснется этого оборудования. Такие же неисправности можно обнаружить раньше, если у нас есть надлежащее заземление.

      Как работает 3-полюсное УЗО?

      Если вы понимаете, как работает однофазное УЗО, тогда вы сможете понять, как работает трехфазное УЗО. По сути, это трансформатор тока, в котором ток, протекающий через проводники цепи, компенсирует друг друга, так что они уравновешиваются, что означает, что ток не индуцируется в измерительной обмотке.

      Можно ли получить 3-х фазный Rcbo?

      Трехфазный АВДТ может быть достигнут только с помощью 3-полюсного выключателя и последующего присоединения блока Vigi сбоку.

      Все ли новые цепи нуждаются в защите УЗО?

      BS 7671 требует, чтобы большинство, если не все цепи в жилых помещениях были защищены УЗО. Отдельная защита УЗО не обязательно требуется для каждой цепи установки, но, чтобы свести к минимуму вероятность и последствия отключения, не следует использовать одно («входное») УЗО для защиты всех цепей.

      Как работает трехфазный Rccb?

      RCCB работает по принципу закона Кирхгофа, который гласит, что входящий ток должен быть равен выходному току в цепи.Таким образом, RCCB сравнивает разницу в значениях тока между проводами под напряжением и нейтралью. Когда кнопка тестирования нажата, ток начинает течь через тестовую цепь.

      Что лучше Rccb или MCB?

      RCCB — это прерыватель цепи остаточного тока. Это самое безопасное устройство для обнаружения и отключения от токов утечки, что обеспечивает защиту от поражения электрическим током, вызванного прямыми контактами. RCCB обычно используется последовательно с MCB, который защищает их от перегрузки по току и тока короткого замыкания.

      Какой ПДУ лучше всего подходит для дома?

      ВДТ различных номиналов Для вашего домашнего хозяйства ВДТ с номиналом 32–63 А, который может выдерживать этот ток при отключении, вызванном утечкой 30–100 мА, является нормальным диапазоном для выбора наилучшего для вашего дома. 30 мА очень чувствительны, и вы можете столкнуться с несколькими отключениями без видимой неисправности.

      Как узнать, работает ли Rccb?

      Чтобы проверить работу ВДТ после установки, нажмите кнопку тестирования на передней панели устройства.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
