Инструменты для измерения углов » Строительный портал


В практике слесарю часто приходится иметь дело с проверкой углов между пересекающимися плоскостями.
Для проверки и измерения углов и конусов имеется большое количество инструментов и приборов, которые определяют величину угла в градусах или линейную величину дуги, стягивающей измеряемый угол.
Угольник — наиболее распространенный в слесарном деле инструмент для проверки углов. Угольники изготовляют из стали различных размеров; они бывают дельные и составные.
Способ пользования угольниками весьма прост. Угольник прикладывают к детали и на просвет определяют правильность проверяемого угла. Во избежание возможных ошибок необходимо следить за тем, чтобы угольник обязательно устанавливался в плоскости, перпендикулярной к линии пересечения плоскостей, образующих проверяемый угол.

Двойная малка. Для проверки углов широко применяется комбинированный набор угловых шаблонов в 30, 45, 60 и 90°, называемый двойной малкой (рис.
86). Она состоит из двух линеек 1 и 2, соединенных шарнирно с рычагом 3. Короткие стороны линеек наклонены к длинным под определенным углом. Концы линейки 1 срезаны под углами 30 и 60°, а концы линейки 2 — под углами 45° и 90°. Линейка 1 и рычаг 3 снабжены продольными прорезями, по которым перемещается винт 4 и закрепляется в различных точках прорези.
Линейки прибора при измерении устанавливают под углом, который требуется проверить. Если надо проверить сразу 2—3 угла, то рычаг также устанавливают под необходимым углом.
На рисунке 87 приведены примеры проверки двойной малкой различных углов. Когда малка установлена и винты закреплены, ее накладывают на деталь и просматривают на свет, наблюдая, совпадают ли грани линеек малки с поверхностями детали.

При проверке не рекомендуется сильно нажимать малкой на поверхность, так как можно сбить установку линеек.
Если при наложении малки между гранями линеек и поверхностями детали заметны косые просветы, значит деталь изготовлена неправильно. Малка особенно удобна в тех случаях, когда по готовому образцу требуется изготовить ряд других деталей. В этом случае малку устанавливают по образцу, а изготовление детали проверяют по малке.
Для получения удовлетворительных результатов необходимо следить за тем, чтобы грани линеек малки не были забиты, а шарнирные соединения не были разболтаны и изношены.
Универсальный угломер. С помощью угольников и малки можно лишь проверить правильность заданных углов, но судить о величине отклонений нельзя. Более совершенным прибором считается универсальный угломер, которым можно измерить и отсчитать величину угла в градусах и минутах.
Универсальный угломер (рис. 88) состоит из двух дисков 1 и 2, укрепленных на одной оси, и линейки 3, прикрепленной винтом 4 к диску 2. Диски могут поворачиваться на оси относительно друг друга на любой угол.
Оба диска можно закреплять гайкой 5 в любом положении, и тогда они не могут сдвигаться относительно друг друга. Линейку при ослабленном винте можно перемещать в продольном направлении и устанавливать в нужное положение. Наружный диск 1 выполнен за одно целое с корпусом угломера в виде угольника 6.

По окружности наружного диска 1 нанесена шкала с делениями в обе стороны от 0 до 90°. Цена каждого деления равна 1°.
К внутреннему диску 2 прикреплен нониус 7. Линейки угломера расположены так, что при совпадении нулевого деления нониуса с нулевым делением основной шкалы на диске 1 они находятся параллельно друг другу.
Способ измерения универсальным угломером состоит в следующем. Гайку 5 ослабляют, угломер накладывают на деталь и поворотом дисков относительно друг друга устанавливают линейки так, чтобы их грани прилегали без просвета к поверхностям детали, образующим измеряемый угол. Для того чтобы не нарушить произведенный замер, диски закрепляют гайкой и угломер снимают с детали. Отсчет производится по основной шкале диска 1, по которой берется целое число градусов между нулевыми делениями шкалы и нониуса.
Затем дробные числа градусов в минутах отсчитывают по нониусу, причем в каждом случае правым или левым нониусом, то есть если целое число градусов отсчитывается по шкале в направлении справа налево, то и отсчет по нониусу производится левее нуля нониуса, и наоборот.

Инструменты для измерения углов — Энциклопедия по машиностроению XXL

Наиболее точным инструментом для измерения углов и для установок под углом является синусная линейка, применяемая вместе с мерными плитками.  [c.284]

НАЗНАЧЕНИЕ И УСТРОЙСТВО ИНСТРУМЕНТОВ ДЛЯ ИЗМЕРЕНИЯ УГЛОВ  [c.36]

Инструменты для измерения углов и конусов  [c.479]

Из угловых мер для контроля углов (угольники, угловые плитки, шаблоны) при работе на токарно-карусельных станках применяются только шаблоны. Конусными мерами являются конусные калибры различных конструкций. Из специальных и универсальных инструментов для измерения углов при обработке конических  

[c.259]


Инструменты для измерения углов  [c.1167]
Рис. 28. Инструменты для измерения углов
Проверка инструментов для измерения углов  [c.278]

ИНСТРУМЕНТЫ ДЛЯ ИЗМЕРЕНИЯ УГЛОВ  [c.151]

УГЛОМЕР. Инструмент для измерения углов деталей машин контактным методом с точностью от 2 до 5. При помощи угломеров с нониусом (ГОСТ 5378—66) измеряют наружные углы от О до 180° и внутренние от 40 до 180°. Цена деления основной шкалы их —  [c.129]

МЕХАНИЧЕСКИЕ ИНСТРУМЕНТЫ ДЛЯ ИЗМЕРЕНИЯ УГЛОВ И ЭЛЕМЕНТОВ РЕЗЬБЫ  [c.292]

Механические инструменты для измерения углов и элементов резьбы  [c.294]

Точностью отсчета называется точность, достигаемая при выполнении измерений данным прибором. Точность отсчета может быть равна цене деления или доле ее. Например, при работе с микрометрическими и нониусными инструментами точность отсчета практически равна цене деления. В уровнях, применяемых для измерения углов и уклонов, расстояние между штрихами ампулы достигает 2 мм, поэтому точность отсчета у них достигает Л деления.

[c.33]

При монтажных работах для измерения углов наклона плоскостей к горизонту можно применять специальный инструмент, называемый оптическим квадрантом (см. фиг. 90, г). Прибор предста-  [c.220]

Измерительные инструменты и приборы делятся на штриховые, рычажно-индикаторные, концевые меры длины, приборы для измерения углов и конусов, оптические и интерференционные.  

[c.95]

Инструментальные микроскопы предназначаются для измерения углов и длин у различных деталей сложной формы, резьбового режущего инструмента, червячных фрез, лекал, кулачков, резьбовых калибров и др.  [c.341]

АСТРОЛЯБИЯ, угломерный инструмент для измерения углов, предшественник современных геодезич. угломерных инструментов. На фиг. 1 изображена А. для землемерных работ. Вращающаяг я в центре круга (лимба)  [c.495]

Простейшими инструментами для измерения углов в угловых единицах являются механические угломеры.

Их изготавливают (по ГОСТ 5378—66) двух типов транспортирный угломер и универсальный угломер, Транспортирный угломер типа УМ (рис. 13.10, а) предназначен для измерения наружных углов от О до 180°. Он состоит из полудиска 1, на плоскости которого нанесена основная шкала с интервалом деления 1 . С полудиском шарнирно соединен подвижный сектор 2 С нониусом. Для установления заданного угла подвижный сектор соединен с полудйском микрометрической  [c.195]


Уровни. Уровни являются точными инструментами для измерения небольших углов и отклонений от горнзонтальногэ положения. Цена деления уровнен достигает 4″ (0,02 мм на 1 м), наимснео точные уровни имеют цену деления ампулы менее Т. Эти обстоятельства делают уровни одним из самых важных измерительных инструментов, употребляемых при монтаже.  
[c.38]

РАДИОИНТЕРФЕРОМЕТР — инструмент для измерений с высоким угл. разрешением, состоящий из неск. антенн, разнесённых на большое расстояние и свя-аанных между собой ВЧ-линней связи. Простейший Р. (аналог интерферометра Майкельсона) состоит из двух антенн (двухэлементный Р.,  [c.215]

Инструментом для измерения микротвердости служит алмазная пирамида с углом между гранями при вершине 136°, Такая геометрическая форма позволяет сравнивать результаты измерения микротвердости с данными, получаемыми при измерении макротвердости по Виккерсу. Показателем твердости но Виккерсу служит сила, приходящаяся на единицу поверхности отпечатка, кгс/ммЗ  

[c.28]

Конусным хвостовиком борштанги закрепляют в шпинделе, цилиндрическим — в переходных патронах, имеющих конический хвостовик, и устанавливаемых в шпинделе. Для закрепления резцов, расточных пластин и плаваюших разверток по всей длине бор-штанги выполняют окна круглой или прямоугольной формы в зависимости от конструкции режущего инструмента. Для измерения диаметра обработанного отверстия без снятия борштанги в ней перед каждым окном сделаны овальные отверстия, через которые может проходить жесткий или микрометрический штихмас. Отверстия под резцы обычно располагают под углом 90° к оси оправки или борштанги, реже под углом 60° или 45°.  [c.534]


Средства для контроля и измерения углов в токарном деле

Для измерения наружных и внутренних углов и проверки их отклонения от заданных величин используются: угловые меры, угольники и угломеры, а также специальные инструменты, которые в токарном деле, как правило, не применяются.

Угловые меры применяются при контроле точных углов и для проверки на просвет угловых шаблонов, шкал угломерных инструментов и приборов. Угловые меры представляют собой стальные плитки трехугольной, четырехугольной и многогранной формы толщиной 5 мм.

Измерительные поверхности плиток доведены до такого качества, которое позволяет собирать плитки в блоки методом притирания.

Угловые меры выпускаются несколькими наборами, позволяющими установить любой угол с точностью до 25 градусов, а наиболее точный набор обеспечивает точность до 15.

Угольники применяются для контроля и разметки прямых углов. В зависимости от точности изготовления они могут быть лекальные 0 и 1 классов точности и нормальные 1, 2 и 3 классов. В зависимости от назначения угольники могут быть плоскими с широким основанием и цилиндрическими. Проверка наружных и внутренних углов производится по просвету между ребром угольника и по­верхностью проверяемой детали на глаз или при помощи щупа.

В токарном деле для проверки различных по величине наружных и внутренних углов широко применяются угломеры. Промышленностью выпускаются три типа угломеров: угломер транспортирный УТ, угломер универсальный УН и угломер оптический.

Угломер транспортирный УТ позволяет измерять наружные углы величиной от 0 до 180° с точностью отсчета по нониусу 2 градуса.

Угломер состоит из лимба на поверхности которого нанесена круговая градусная шкала, имеющая 120 делений (от 0 до 120°) с ценой деления 1 градус. К лимбу неподвижно прикреплена измерительная линейка, на оси шарнирно закреплена подвижная линейка, несущая на своем конце сектор с нониусной шкалой. Цена деления нониуса 2 градуса.

Принцип работы нониуса такой же, как и у штангенциркуля.

При измерении угла угломер накладывается на проверяемую деталь так, чтобы измерительные поверхности обеих линеек плотно прилегали к поверхностям детали, образующим измеряемый угол. Целое число градусов отсчитывается от нулевого штриха лимба до нулевого штриха нониуса, части градусов (в минутах) отсчитываются по нониусу и прибавляются к числу целых градусов.

Для точной установки угломера на нужный угол служит узел микрометрической подачи. В заданном положении сектор фиксируется винтом. Для измерения углов от 0 до 90° к подвижной линейке крепится угольник. Углы от 90 до 180° измеряются без дополнительного угольника. В этом случае к показаниям шкалы необходимо прибавить 90°.

ПОХОЖИЕ СТАТЬИ:

Универсальные инструменты для измерения углов

  Угломеры с нониусом

Применяются для точных измерений углов деталей, а так же для переноса этих углов с одной детали на другую или сверки углов на разных деталях. Универсальный угломер состоит из полудиска — основания с закреплённой на нём линейкой. Вторая линейка — угольник вращается на оси вместе с нониусом. Небольшие перемещения линейки осуществляются с помощью устройства для микрометрической подачи. На неподвижной линейке может закрепляться угольник, служащий для измерения углов до 90°, при измерении углов больше 90° угольник снимается. В последнем случае к отсчёту по угломеру прибавляют 90°. Отсчёт показаний производится по шкале и нониусу угломера так же, как и при использовании штангенциркулем. Например, нулевое деление нониуса прошло 34-е деление шкалы на полудиске, но не дошло до 35-го,при этом со штрихом основной шкалы совпадает 20-ый штрих шкалы нониуса. Нониус разбит в соответствии с угловым обозначением на 60 делений и даёт отсчёт в 2′ (цена деления 2′). Таким образом,измеряемый угол составляет 34°40′ при измерении с угольником или 124°40′ при измерении без угольника.

                                                    Угольники 90°

Применяются для проверки  (или разметки) прямых углов.

Лекальные угольники отличаются от других угольников тем, что края длинной стороны их скошены с обеих сторон. Скосы дают возможность точнее обработать угольник. Таким угольником удобнее определять отклонения в углах проверяемого изделия по методу световой щели, т. е. на просвет.

Простые угольники служат для проверки неточных изделий. Такие угольники изготовляются из одного куска материала и имеют обе стороны одинаковой толщины.

Угольники с широким основанием ( аншлажные ) отличаются от лекальных и простых угольников тем, что короткая сторона их толще длинной. Они предназначены для проверки прямоугольности при установке изделия на проверочной плите. Для этой же цели применяются и цилиндрические угольники.

Согласно ГОСТ 3749-47, угольники выпускаются четырёх классов точности, обозначаемых ( в порядке убывания точности ) 0-й, 1-й, 2-й, и 3-й.

» Инструменты для измерения углов»

Муниципальное общеобразовательное учреждение

Гимназия №65 имени Н. Сафронова

Тема исследовательской работы

«Инструменты для измерения углов. Углы в нашем доме»

Автор : ученица 5В класса

Осягина Анна

Научный руководитель:

Наумкина Г.Г

Ульяновск 2017 г.

Содержание.

1. Введение

2. Основная часть

3. Заключение

4. Список используемой литературы

Введение

Гипотезой нашего исследования являлось предположение, что инструменты для измерения углов необходимы в нашем мире.

В данном проекте основной целью является изучение инструментов для измерения углов.

Были поставлены следующие задачи:

— изучить исторические факты происхождения инструментов для измерения углов

— выбрать наиболее важную и интересную информацию

— провести измерение

Мы считаем наш проект актуальным, потому что люди, независимо от профессии, сталкиваются в жизни с необходимостью измерять углы.

Происхождение единиц измерения углов.

Углом называют фигуру, образованную двумя лучами, выходящими из одной точки.

Слово «градус» — латинское, означает «шаг», «ступень». Измерение углов в градусах появилось более 3 тыс. лет назад в Вавилоне. Жрецы считали, что свой дневной путь Солнце совершает за 180 «шагов», и, значит, один «шаг» равен 1/180 развернутого угла. Полный оборот (окружность) вавилонские математики и астрономы делили на 360 частей – градусов

Знак для обозначения угла ввел в 1634 году французский математик Пьер Эригон. Он применял для обозначения прямого угла знак

История возникновения измерительных инструментов.

Транспортир -инструмент для построения и измерения углов. Транспортир состоит из линейки (прямолинейной шкалы) и полукруга (угломерной шкалы), разделённого на градусы. История не сохранила имя ученого, который изобрел транспортир – возможно в древности этот инструмент имел совсем другое название. Современное название происходит от французского слова ”ТRANSPORTER”, что означает “переносить”.

Первые транспортиры возникли много тысяч лет тому назад. Предполагают, что это было связано с созданием первого календаря. Древние математики нарисовали круг и разделили его на столько частей, сколько дней в году. Но они думали. Что в году не 365 или 366 дней, а 360. Поэтому круг, обозначающий год, они разделили на 360 равных частей. Такое изображение было очень полезным, на нем можно было отмечать каждый прошедший день, и видеть, сколько дней осталось до конца года. Каждой части дали название – градус. Градусная мера сохранилась и до наших дней. Картинку с древним календарем легко сделать, имея транспортир.

Но древние ученые производили измерения не только транспортиром – ведь этот инструмент был неудобен для измерений на местности и решения задач прикладного характера. А именно прикладные задачи и являлись главным предметом интереса древних геометров. Изобретение первого инструмента, позволяющего измерять углы на местности, связывают с именем древнегреческого ученого Герона Александрийского(I в. до.н.э). Он описал инструмент “диоптр”, позволяющий измерять углы на местности и решать множество прикладных задач.

Таким образом, можно говорить о возникновении геодезии — системы наук об определении формы и размеров Земли и об измерениях на земной поверхности для отображения ее на планах и картах. Геодезия связана с астрономией, геофизикой, космонавтикой, картографией и др., широко используется при проектировании и строительстве сооружений, судоходных каналов, дорог.

В XVII веке был изобретен прибор нивелир — геодезический инструмент для определения разности высот между несколькими точками земной поверхности.

В следующем веке английским механиком Джессе Рамсденом был изобретен теодолит.

Однако усовершенствование инструментов для измерения углов связано не только с проведением строительных работ. С древнейших времен люди путешествовали, познавая окружающий мир. Путешественниками необходимо было уметь ориентироваться в пространстве. На долгие века основным ориентиром путешественников стали звезды. Появился первый инструмент путешественников – астролябия. Астролябия(греч. astrolabion, от astron — «звезда» и labe – “схватывание»; лат. astrolabium) — угломерный прибор, служивший до начала XVIII в. для определения положений светил на небе.

Создание астролябии приписывают Евдоксу.

В 1731 году английский оптик Джон Хэдли(1682-1744) усовершенствовал астролябию. Новый прибор, получивший название октант, позволял решить проблему измерения широты на движущемся судне. Но октанту не досталась слава и долгая жизнь астролябии. Был изобретен секстант.

Секстант это наиболее совершенный прибор для измерения угловых координат небесных тел того времени. Его изобретение приписывается Исааку Ньютону. Секстант позволял измерять как широту, так и долготу точки наблюдения, причем с довольно высокой точностью.

Угломер— угломерный прибор , предназначенный для измерения геометрических углов в различных конструкциях.

Углы в нашем доме

Наш дом, квартира, практически все, что нас окружает, из мебели имеет углы и эти углы 90 градусов.

Куда не посмотри, везде есть угол 90 градусов. Углы в комнате, стол, шкаф, полка, кровать и так далее. Любую из этих вещей можно вписать в квадрат или прямоугольник, а как известно у этих фигур все углы 90 градусов.

Заключение

Без приборов измерения углов не построили бы древние монументы и храмы, а также современные архитектурные и технические объекты.

С геометрическими фигурами имели дело с глубокой древности и крестьяне и ремесленники, и строители храмов, дворцов и пирамид. Надо было уметь измерять площади земельных участков, подсчитывать объем корзин, которыми собирался урожай, определять, сколько камня потребуется для здания. А чтобы здание не рушилось, стены надо было возводить под прямым углом к поверхности земли.

Список используемой литературы.

  1. https://ru.wikipedia.org/wiki/Транспортир

  2. http://enc-dic.com/word/t/Transportir-4655.html

  3. http://grigam.lisx.ru/planet/instrum/instrum.htm

  4. http://ours-nature.ru/lib/b/book/3563956339/3

  5. http://remotn.ru/q/instrument/izmereniya/4907-nazyvaetsja-instrument-izmerenija-uglov.html

Техноберинг: Приборы для измерения наклона поверхности

Подбор по параметрам

Приборы для измерения наклона поверхности — характеристики и преимущества

Широкий ассортимент

Представляем вашему вниманию большое разнообразие приборов для измерения наклона поверхности, приобрести которые вы всегда сможете на страницах интернет-магазина «Техноберинг». Как и указывает название данного измерительного инструмента, прибор дает возможность непосредственного и дифференциального измерения поверхностного наклона, обладая заданным измерительным диапазоном, с индикацией наклона или угла. Рассматриваемые измерительные инструменты выпускаются в электронном, стрелочном или нониусном виде, что обозначает тот или иной способ считывания информации о проведенном измерении.

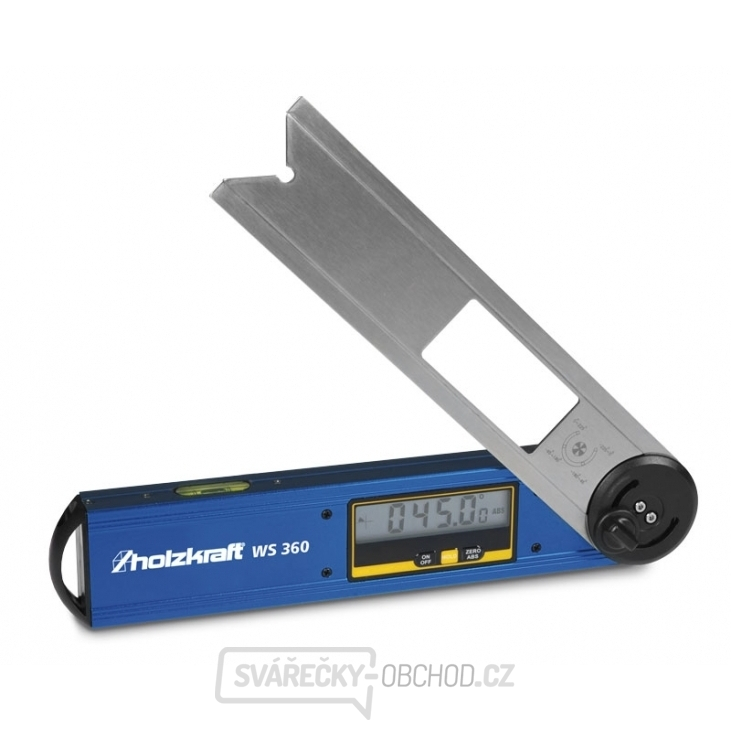

·       Цифровые измерители. Для считывания показателей замера используется большое электронное табло, позволяющее безошибочно и с высокой точностью получать требуемую информацию, предлагаемую в цифровом виде.

·       Стрелочные измерители. Измерительный прибор, использующий аналогичные принципы замеров наклона поверхности, с выведением информации на круглую аналоговую шкалу со стрелкой. Несмотря на то, что данные инструменты не позволяют считать измерительные данные в максимально точном виде, их использование не требует источника питания.

·       Нониусные измерители. Позволяют проводить замеры внутренних и наружных поверхностей и углов, с принципами измерительного процесса, аналогичными использованию штангенинструментов.

Производством современных приборов для измерения наклона поверхности сегодня занимаются такие уважаемые компании, как Tesa, Filetta, E. D.A. Данные производители поставляют на российский рынок высококачественную измерительную продукцию, в изготовлении которой используются только самые надежные и устойчивые к коррозии материалы. К примеру, для создания цифровых измерителей применяется высокопрочный алюминий, благодаря которому становится возможным защитить внутренние элементы высокоточной конструкции от возможных повреждений. Стрелочные модели измерительных приборов могут оснащаться специальными магнитами, позволяющими надежно закрепить инструмент на замеряемой поверхности из металла.

Особенности выбора

На что обратить внимание при выборе приборов для измерения наклона поверхности? Помимо производителя и материала изготовления, важное значение имеют такие характеристики, как измерительный диапазон и цена деления. Поскольку речь идет об измерении угла наклона, то все показатели будут указываться в градусах. Если вы выбираете цифровой измеритель, также обращайте внимание на класс защиты устройства от попадания внутрь пыли и влаги. В некоторых случаях большое значение также будут иметь габаритные размеры измерительного инструмента, а также его вес. Приборы для измерения наклона могут продаваться как индивидуальном порядке, так и в виде наборов, с включением в комплект нескольких моделей клинометров горизонтального и углового типа, прибора удаленного управления и т.д.

В интернет-магазине «Техноберинг» вы всегда сможете найти широкий выбор принадлежностей к приборам для измерения наклона поверхности. В частности, мы предлагаем большой ассортимент внешних беспроводных коммутаторов, соединительных компьютерных кабелей, включая модели с клавишей для удержания, схемных и магнитных оснований. Обратите внимание, что принадлежности используются только в паре с измерительными приборами соответствующих производителей, о чем обязательно указывается в описании к каждому элементу. Всю необходимую помощь в выборе инструментов и аксессуаров к ним вы сможете получить у наших консультантов.

Конструкция и область применения универсальных инструментов для измерения углов


Конструкция и область применения универсальных инструментов для измерения углов

Категория:

Токарное дело



Конструкция и область применения универсальных инструментов для измерения углов

Для контроля и измерения углов применяют угольники, шаблоны, малки, угловые призматические меры, угломеры (простейшие, оптические, универсальные и др. ), синусные линейки.

Угольники с углом 90° бывают лекальные (плоские, С широким основанием, цилиндрические) и слесарные (плоские и с широким основанием). Все типы угольников выпускают различных классов точности и размеров. Их применяют при разметке и для контроля прямых углов изделий методом «световой щели».

Рис. 1. Установка простой малки на требуемый угол с помощью блока угловых призматических мер

Для контроля углов в широком диапазоне с невысокой точностью применяют малки. Простая малка состоит из двух линеек, соединенных шарнирно. Винтом линейки фиксируют в нужном положении.

Установку малки на требуемый угол производят с помощью угловых призматических мер. При контроле грани линеек устанавливают на поверхности изделия; если между ними наблюдаются косые просветы, то это значит, что изделие имеет угол, отличный от заданного.

Угловые призматические меры предназначены для контроля наружных и внутренних углов с большой точностью, а также для проверки угломерных приборов и устройств. Угловые призматические меры выпускают в виде плиток различной формы, степеней точности и в различных наборах. Они имеют притертые поверхности с отклонением от плоскостности не более 0,0003 мм. Допустимые отклонения углов для плиток различных классов точности колеблются от ± 3” до ± 30’‘. Плитки можно собрать в блок (с требуемым суммарным углом) с помощью державки, клиновых штифтов и винтов. Проверку углов плитками или блоками плиток осуществляют методом «световой щели».

Синусные линейки служат для измерения углов изделий косвенным тригонометрическим методом. Точность измерения составляет от ± 6” до ± 15”, пределы измерения углов 0—45°. Наибольшая величина контролируемых углов может достигать 60°. Но при таких значениях погрешность измерения резко возрастает. Синусные линейки применяют также для установки заготовок лекальных деталей на определенный угол для обработки.

Универсальные угломеры с нониусом применяют для измерения наружных и внутренних углов контактным методом. Угломер состоит из основания, на котором нанесена угловая шкала с ценой деления 1°. Сектор 5 с нониусом можно перемещать по основанию и фиксировать в требуемом положении.

Рис. 2. Универсальный угломер с нониусом

Рис. 3. Шаблон для измерения углов режущих инструментов

К сектору с помощью хомутика можно прикрепить угольник, а на угольник хомутиком — съемную линейку. Линейка жестко соединена с основанием.

При измерении углов 0—50° изделие устанавливают между линейками. Для измерения углов 50—140° в хомутик вместо угольника устанавливают линейку. Контроль углов 140—230° производят при снятой линейке /, а изделие устанавливают между угольником и неподвижной линейкой. Углы 230—320° измеряют при снятых угольнике и линейке.

Оптические угломеры позволяют измерять контактным методом наружные углы от 0 до 180° между плоскостями, между плоскостью и образующей цилиндра (или конуса).

Углы режущих инструментов контролируют угломерами или шаблонами.


Реклама:

Читать далее:
Дефекты контрольно-измерительных инструментов и способы их устранения

Статьи по теме:

The 7 Best Angle Finder Деревообработка

Home — Аксессуары для резьбы

Деревообработка — это точное искусство, требующее устройств для точных измерений, особенно углов. В угловом искателе используется двухшарнирный кронштейн с транспортиром, который позволяет измерять внутренние и внешние углы. В этой статье мы рассмотрим лучший инструмент для обработки дерева с угловым искателем, который может дать вам точные углы для ваших нужд в формовке и деревообработке.

Лучший деревообрабатывающий инструмент с угловым искателем должен обеспечивать пользователю надежную фиксацию и точные измерения.Давайте рассмотрим различные продукты в этом списке, чтобы обсудить их основные моменты, плюсы и минусы. Это поможет вам найти то, что вам нужно в деревообработке. Давайте начнем.

Сравнительная таблица

Подробный обзор 7 лучших деревообрабатывающих инструментов для углового видоискателя

Пластиковый транспортир и угловой искатель General Tools

Первым пунктом в списке является пластиковый транспортир и угол General Tools. Finder. Он поставляется с внутренними и внешними уклонами для обеспечения точных измерений.

Основные характеристики продукта

Пластиковый транспортир и угловой искатель General Tools имеют четырехкомпонентную конструкцию, обеспечивающую универсальность использования. У него есть латунная контргайка, которая фиксирует желаемый угол на месте. Угловой искатель легкий и удобный для переноски на стройплощадке. Это также упрощает передачу определенной перспективы на торцовочную пилу для резки.

The Good

Мне нравится пластиковый транспортир и угловой искатель General Tools, потому что с ними легко обращаться.Угловой искатель также невелик, и его можно использовать там, где не поместится ваш стандартный транспортир. Угловой искатель также имеет прочную и прочную конструкцию. Это претендент на звание лучшего на рынке деревообрабатывающего инструмента с угловым искателем.

The Bad

В отчетах пользователей говорится, что некоторые транспортиры не так точны. Также существует проблема с угловым искателем, измеряющим острые углы. В некоторых отчетах говорится, что у этого инструмента нет инструкций по использованию.

Профи
  • Он состоит из четырех частей
  • Угловой искатель имеет множество применений
  • Он легкий и компактный
  • Он также сделан из прочного твердого пластика
Минусы
  • Транспортиры не дают точных результатов измерения
  • Также существует проблема с измерением острых углов
  • Инструмент также не имеет необходимых инструкций по использованию с упаковкой

Johnson Level & Tool B75 Structo-Cast Скользящий T-образный скос

Если вам нужен угловой искатель, который прост в использовании и имеет простой дизайн, обратите внимание на Johnson Level & Tool B75 Structo-Cast Sliding T-Bevel.

Основные характеристики продукта

Johnson Level & Tool B75 Structo-Cast Sliding T-Bevel отличается простой конструкцией и прост в обращении. Он может дублировать любой угол от 0 до 360 градусов. Искатель оснащен ударопрочной рукояткой, которую удобно держать. Лезвие из нержавеющей стали не подвержено коррозии и коррозии. Он создан для самых тяжелых работ, учитывая его легкий вес.

Хороший

Мне нравится Johnson Level & Tool B75 Structo-Cast Sliding T-Bevel, потому что он имеет удобный дизайн.Угловой искатель также сделан прочным и крепким. Поставляется с эргономичной ударопрочной пластиковой ручкой. Угловой искатель позволяет легко дублировать углы для резки и формовки. Он универсален и легок, что идеально подходит для подрядчиков, плотников и мастеров.

Плохой

В отчетах пользователей говорится, что инструмент немного хлипкий и может согнуться под действием слишком большой силы. Гайка-барашек, удерживающая угол на месте, также не очень закруглена, и ее трудно затягивать.Угловой искатель не имеет уровня. Это то, что нужно проверить перед покупкой продукта.

PROs
  • Он может дублировать любой угол от 0 до 360 градусов
  • Угловой искатель имеет ударопрочный угол
  • Он имеет нержавеющее лезвие, которое не подвержено коррозии
  • Он легкий и простой в использовании носить с собой
Минусы
  • В отчетах пользователей говорится, что инструмент немного хлипкий
  • Угловой искатель может вмятиться при воздействии экстремальных температур
  • Гайка-барашек твердая, и ее трудно затянуть

Bosch Digital Angle Finder

Если вы ищете лучший деревообрабатывающий инструмент с угловым искателем от проверенной марки, обратите внимание на Bosch Digital Angle Finder.

Основные характеристики продукта

Цифровой угловой искатель Bosch — это универсальный инструмент «пять в одном», который можно использовать на рабочем месте. Он имеет встроенную память, в которой хранятся данные о правильном угле, чтобы вы могли работать с теми же измерениями. Угловой искатель поставляется с ЖК-монитором для удобного просмотра. Он также водонепроницаем и устойчив к пыли.

The Good

Мне нравится Bosch Digital Angle Finder, потому что он имеет степень защиты IP54, которая защищает его от грязных работ, таких как трубы и водопроводные системы.Он укомплектован легко читаемым ЖК-дисплеем с подсветкой для точного просмотра. Угловые искатели поставляются с инклинометром, калькулятором под углом, транспортиром и уровнем. Он прост в использовании и требует минимального обслуживания.

Плохой

Цена слишком высока для его характеристик. Угловой искатель также требует повторной калибровки при длительном использовании. В некоторых отчетах пользователей говорится, что инструмент слишком громоздкий. Это то, что нужно учитывать перед покупкой продукта.

PROs
  • Инструмент 5 в одном для универсальности
  • Он имеет ЖК-монитор для быстрого просмотра
  • Легкий в использовании
  • Угловой искатель имеет степень защиты IP54
Минусы
  • Цена слишком высока для его функций
  • Время от времени требуется повторная калибровка
  • В некоторых сообщениях пользователей говорится, что инструмент слишком громоздкий

Starrett Pro Site Protractor

Следующий пункт на list — это транспортир сайта Starrett Pro. Он имеет прочный корпус из алюминиевого сплава толщиной 1/4, обеспечивающий его устойчивость.

Основные характеристики продукта

Транспортир Starrett Pro прост в использовании и понятен. У него есть 12-дюймовый транспортир для торцовочной пилы, который обеспечивает идеальные углы. Угловой искатель позволяет легко перейти на торцовочную пилу за три шага. Он также имеет тефлоновое уплотнительное кольцо для плавной и стабильной работы.

Хороший

Мне нравится транспортир Starrett Pro Site Protractor, потому что он легкий и удобный для переноски.Производители также предоставляют инструменты разных размеров на тот случай, если вам понадобится угловой искатель большего или меньшего размера. Он также прост в использовании с простым управлением. Угловой искатель хорошо отводит тепло, когда вы долгое время сидите на солнце.

Плохой

Есть отчеты пользователей, в которых говорится, что весы не соответствуют другим угловым искателям на рынке. Некоторые угловые искатели также имеют смещенные измерительные наклейки на инструменте. Цена также немного завышена для некоторых пользователей.Это вещи, которые необходимо изучить перед покупкой продукта.

PRO
  • Он прост в использовании и прост в использовании
  • Он имеет прочный и толстый корпус
  • Угловой искатель имеет уплотнительное кольцо для плавной работы
  • Алюминиевый корпус обеспечивает меньшее удержание тепла
Минусы
  • Есть сообщения, что шкалы не соответствуют другим инструментам
  • Некоторые наклейки на измерениях также смещены
  • Цена слишком высока для его функций

Trend DAR / 200 Цифровая угловая линейка

Ознакомьтесь с цифровой угловой линейкой Trend DAR / 200, если вы ищете лучший инструмент для обработки дерева с угловым искателем, выполненный из нержавеющей стали и с точной шкалой.

Основные характеристики продукта

Цифровая линейка углов Trend DAR / 200 поставляется с легко читаемым цифровым дисплеем. Он может измерять диапазон от 0 до 360 градусов с точностью и точностью. Угловой искатель имеет функцию блокировки линейки для обеспечения стабильной и бесперебойной работы. Он также имеет функцию автоматического отключения, когда инструмент не используется в течение 6 минут.

The Good

Мне нравится цифровая линейка углов Trend DAR / 200, потому что она вычисляет углы быстро и легко.Это также идеальный инструмент для деревообработки, строительства и механической обработки. Он оснащен технологией маршрутизации тренда, которая специализируется на фрезерной резке. Угловой искатель соответствует необходимым стандартам безопасности и защиты.

The Bad

В отчетах пользователей говорится, что некоторые угловые искатели не включают аккумулятор. Также есть сообщения пользователей о неправильном обращении во время транспортировки. Угловой искатель также имеет острые края, которые могут порезать пользователя. Это вещи, которые необходимо изучить перед покупкой продукта.

PRO
  • Угловой искатель обеспечивает точные вычисления
  • Он может измерять в диапазоне от 0 до 360 градусов
  • Угловой искатель имеет функцию блокировки для устойчивости
  • Он имеет функцию автоматического отключения
Минусы
  • Некоторые угловые искатели не включают аккумулятор
  • В отчетах пользователей говорится о неправильном обращении при транспортировке
  • Угловой искатель также имеет острые края, которые могут порезать пользователя

Swanson Tool TS150 Sliding T-Bevel

Если вы ищете лучший деревообрабатывающий инструмент для углового искателя с 8-дюймовым лезвием из нержавеющей стали, обратите внимание на Swanson Tool TS150 Sliding T-Bevel.

Основные характеристики продукта

Инструмент Swanson Tool TS150 Sliding T-Bevel оснащен ударопрочной формованной ручкой, которую легко держать. Он легкий и удобный для переноски. Угловой искатель позволяет легко переносить углы и измерять глубину. Он имеет ручку натяжения заподлицо большого диаметра, которая обеспечивает устойчивость инструмента и простоту регулировки. Компактный дизайн также позволяет легко положить его в карман, что позволяет легко носить с собой.

Хороший

Мне нравится Swanson Tool TS150 Sliding T-Bevel, потому что он сделан правильно и точно.Инструмент прост в эксплуатации и имеет легкий корпус. Его размер составляет всего 4,5 унции, и он идеально подходит для строительной или рабочей площадки, а его размер составляет 9,5 x 3 x 0,75 дюйма. Это претендент на звание лучшего на рынке деревообрабатывающего инструмента с угловым искателем.

Плохой

В отчетах пользователей говорится, что лезвие на скосе не фиксируется надежно. Также есть сообщения о проскальзывании лезвия при измерении. Инструмент может легко образоваться вмятины, если приложить слишком большое усилие.

PROs
  • Он легкий и удобный для переноски
  • Угловой искатель позволяет легко переносить измерения
  • Он имеет ручку натяжения заподлицо
  • Угловой искатель имеет компактную конструкцию, позволяющую легко носить с собой
ПРОТИВ
  • S Лезвие в скосе не фиксируется надежно
  • Есть сообщения о проскальзывании лезвия во время измерения
  • Инструмент может легко вмятиться под действием силы

GemRed Digital Angle Finder Protractor

Последний пункт в списке — это транспортир GemRed Digital Angle Finder.Он изготовлен из нержавеющей стали и имеет длину 15 дюймов.

Основные особенности продукта

Цифровой угловой транспортир GemRed поставляется с дисплеем транспортира, который прост в использовании. Конструкция из нержавеющей стали обеспечивает его долговечность. Угловой искатель имеет дисплей с одним стыковым соединением, что облегчает просмотр. На него также распространяется трехлетняя гарантия, гарантирующая вам покупку.

The Good

Мне нравится цифровой угловой транспортир GemRed, потому что он имеет красивый дизайн.Угловой искатель оснащен цифровым дисплеем, на который приятно смотреть. Он также имеет точные размеры для удобного просмотра. Угловой искатель имеет прочную и прочную конструкцию, которая не сгибается быстро. Это претендент на звание лучшего на рынке деревообрабатывающего инструмента с угловым искателем.

Плохой

Есть отчеты пользователей, в которых говорится, что они получают инструмент с одной рукой, слегка отклоненной на градус. У него нет нескольких применений, кроме измерения угла.Это следует учитывать перед покупкой продукта.

Плюсы
  • Конструкция из нержавеющей стали для долговечности
  • Проста в использовании и проста
  • На угловой искатель предоставляется 3-летняя гарантия
  • Он также имеет элегантный дизайн
Минусы
  • Некоторые угловые искатели слегка отклоняются на градус
  • Он не имеет других применений для универсальности

Заключение

Наличие лучшего деревообрабатывающего инструмента для углового искателя облегчает вам жизнь при работе над проектом. Он может дать вам правильные размеры для резки. Выбирая инструмент для своей коллекции инструментов, сравните различные продукты в списке. Выберите тот, который больше всего соответствует потребностям вашего проекта и вашему рабочему пространству. Удачи в ваших проектах! Узнайте больше о угловых искателях.

Измерение углов — инструмент уровня в App Store

Измерение углов и уклонов: самый точный клинометр и цифровой пузырьковый уровень в вашем кармане. Включая фонарик + компас + линейку + измерение камеры — все в одном удобном приложении.

■ Транспортир на 360 °, клинометр с пузырьковым уровнем, инструмент уровня
■ Автоматические пузырьковые уровни / спиритические уровни для 90 ° / 180 ° / 270 ° / 360 °
■ Уровень поверхности, инструмент отвеса, включая звуковое предупреждение
■ Автоматический переход от транспортира к отвесу
■ Используйте фонарик в темноте
■ Звуковой сигнал, указывающий угловую разницу между фактическим и целевым углом
■ 6-ступенчатый помощник по калибровке
■ Память для нескольких значений углов
■ Дополнительная память целевого угла
■ Ввести вручную target angle

На этом заканчивается ваш поиск идеального мобильного клинометра, транспортира для измерения углов и выравнивания поверхностей. Наш клинометр, спиртовой уровень, транспортир, пузырьковый уровень — Multitool чрезвычайно точен и интуитивно понятен в использовании.

Эти интуитивно понятные функции собраны в инструменте измерения уровня приложения с простыми пользовательскими элементами управления и интуитивно понятным управлением.

■ Клинометр 360 ° ■
Используйте клинометр для измерения углов по всем краям телефона. Вы можете установить целевой угол, перемещая палец по дисплею. Кроме того, вы можете сохранить до 5 углов в списке углов и быстро вызывать их в качестве целевых углов.
Приближаясь к целевому углу или углу 90 ° / 180 ° / 270 ° / 270 ° (в соответствии с вашими настройками), вы можете получить различные акустические предупреждения в зависимости от разницы между измеренным и целевым углом.
Protractor-Multitool также имеет индикатор стабильности, указывающий скорость изменения.

■ Спиртовой уровень ■
При приближении к 0 ° / 90 ° / 180 ° / 270 ° отображается спиртовой уровень. Это позволяет вам точно выровнять предметы.

■ Уровень поверхности ■
Инструмент «Поверхность» позволяет выравнивать поверхности.Разница уровней будет отображаться в градусах.

■ Интуитивно ■
В зависимости от ориентации iPhone вид меняется с уровня поверхности на угол обзора на 360 °.
Кроме того, при приближении к сторонам света будут отображаться спиртовые уровни.

■ Высочайшая точность ■
Ассистент калибровки по 6 точкам гарантирует высокую точность до 0,01 °.
Калибровка уровня поверхности и транспортира полностью независимы друг от друга, что обеспечивает еще более высокую точность.

■ Изысканный дизайн ■
Приложение Measure App позволяет рисовать на телефоне с предельно четким и плавным отображением.

Цифровой уровень (инструмент уровня, уровень «яблочко», индикатор тангажа и крена, уровень поверхности)!

Единый измерительный инструмент, необходимый каждому мастеру, удивительный контурный датчик

Могу честно сказать, что примерно 6 месяцев назад я никогда не слышал о контурном измерителе.

И вот, однажды, я случайно увидел маленькую видеорекламу об этом недорогом измерительном инструменте во время прокрутки на моем телефоне.По крайней мере, я был конечно заинтригован.

Когда дело доходит до новых инструментов, особенно измерительных, я обычно довольно скептичен.

Счетчик — это самый простой способ измерить и отметить крутые порезы и углы.

У меня определенно была изрядная доля покупок, которые просто не увенчались успехом.

В большинстве случаев все обещания о том, сколько времени и усилий что-то вам сэкономит, никогда не оправдываются шумихой.

И все же, что касается измерителя контура, мне теперь интересно, как я когда-либо жил без этого маленького инструмента.Если учесть, что цена ниже 10 долларов, это меньше, чем у самых хороших рулеток!

Удивительно простой инструмент для измерения контура

Легкое выполнение сложных резов и углов

Одна из самых сложных задач — это измерить при резке вокруг объекта.

Может быть, это резка пола, чтобы уложиться в угол. Или, возможно, отделка и лепка, чтобы поместиться в шкаф или прилавок. Или даже труба в стене.

Контуромер, который стал одним из моих обязательных инструментов.При цене менее 10 долларов он во многих случаях спасал жизнь.

Каждый DIY’er был там. У вас есть сумасшедший способ что-то сделать. Вы снимаете массу мерок. Наконец, вы как можно лучше прорисовываете линии разреза на детали.

А потом рубишься и надеешься на лучшее.

Каждый самодельщик делал такие линии после замера. Только для того, чтобы после резки узнать, что измерение было неправильным!

Вы думаете, что у вас все идеально, пока вы не попытаетесь установить деталь на место.Пока, конечно, вы не обнаружите, что разрез полностью отключен. И еще один кусок материала испорчен!

Больше не гадать…

Контуромер может мгновенно дублировать любую форму. С помощью металлических или пластиковых штифтов измеритель с легкостью создает мгновенный шаблон для изогнутых профилей и профилей нестандартной формы.

Первое, что привлекло мое внимание видео General Tool:

Больше никаких догадок. И больше не нужно пытаться обвести контуры на бумаге или делать картонные вырезы.С контурным манометром это быстро, легко и безболезненно. И что самое главное, идеально точный.

Прошлой весной я наконец сломался, увидев видео, и по прихоти заказал свой первый контурный датчик. И это мгновенно окупилось.

В то время мы строили нашу маленькую автономную хижину. Мы использовали его для переноса фигур на полу, чтобы обрезать обрезки. А затем проследить прорези плитки для труб, проходящих через пол.

Калибр пригодился при завершении всех разрезов и отделочных работ в салоне

. Но, что лучше всего, мы использовали его исключительно для всех панелей отделки для измерения сложных углов и разрезов. Это было безупречно!

Больше не нужно бегать вперед и назад к пиле, чтобы отрезать небольшой край. И что еще лучше, больше не нужно резать слишком много и портить весь кусок материала.

Изначально я купил пластиковую модель, но в итоге перешел на версию со стальным штифтом от General Steel менее чем за 9 долларов, что мне нравится. См .: Партнерская ссылка: 837 6 ″ Contour Gauge — $ 8,37

Контуромер позволяет мгновенно переносить профили и кривые.

Я обнаружил, что штифты из нержавеющей стали даже более точны, чем пластмассовые, и мне нравится, что они имеют глубину до 3 1/2 дюймов.Он также имеет маркировку линейки на корпусе инструмента, которая мне очень нравится!

Одно можно сказать наверняка: он определенно заслужил место рядом с моим ударным драйвером как инструмент, без которого я не могу жить!

Сделаем так, чтобы ваши стрижки всегда были идеальными! Happy DIY’ing — Джим

Как всегда, не стесняйтесь писать нам на [email protected] com с комментариями, вопросами или просто поздороваться! Чтобы получать наши 3 статьи «Дом, сад», «Рецепты» и «Простая жизнь» каждую неделю, подпишитесь на нашу бесплатную рассылку, расположенную в середине этой статьи.Эта статья может содержать партнерские ссылки.

Measure — ArcGIS Pro | Документация

Инструменты измерения позволяют измерять расстояния, площади, углы, направления, смещения и местоположения объектов на карте или в сцене. Вы можете нарисовать линию для измерения длины, нарисовать многоугольник для измерения площади или щелкнуть отдельный объект, чтобы получить информацию об измерениях. Вы также можете рисовать комбинации линий для измерения углов между парами линий или для измерения расстояний смещения от начальной базовой линии, которую вы рисуете.В сцене есть дополнительный инструмент для измерения вертикальных расстояний.

Измерение на карте или в сцене

Инструменты измерения расположены на вкладке «Карта» в картах и ​​сценах. Выберите инструмент и начните измерение на виде. Результаты измерения отображаются в экранном окне на карте.

Примечание:

Когда вы привязываетесь к объекту, в символах которого есть смещение, привязка происходит на геометрии объекта, а не на символе смещения.

Инструменты измерения описаны в таблице ниже:

Инструмент измерения Описание

Измерение расстояния

Измерьте расстояние между двумя или более точками.

Значение измерения расстояния по двухмерной карте рассчитывается с использованием указанного режима измерения.

В 3D вы можете проводить измерения между точками, а не на земле. Например, щелкните окно или фасад здания и измерьте расстояние до другого здания.

Возвращаются следующие значения результатов измерения:

  • 3D расстояние — расстояние по прямой линии в 3D
  • Map Distance — расстояние на двухмерной карте, рассчитанное с использованием указанного режима измерения
  • разница высот — разница высот по вертикали
  • Path Net Пеленг — направление, рассчитываемое в градусах от истинного севера для перемещения от первой точки к последней с использованием текущих настроек измерения.
  • Чистое расстояние пути — расстояние от начала пути до конца пути с использованием текущих настроек измерения.
  • Изменение высоты траектории (3D) — разница по вертикали между первой и последней точкой вдоль измеренного пути

Измерение площади

Нарисуйте многоугольник для измерения площади на земле.Вы можете выполнять измерения геодезической области в географической системе координат (GCS) и измерения плоской области в системе координат проекции (PCS).

В 3D измеренная площадь возвращает площадь поверхности в 2D.

Объекты измерения

Измерьте длину объекта (линия), периметр и площадь (многоугольники) или положение x, y, z (точечные объекты).

Измерение по вертикали (только 3D)

Проведите вертикальную линию, чтобы измерить высоту или измерить разницу между двумя точками.Переместите указатель в сторону, чтобы расширить контрольный круг в конце линии, чтобы помочь определить верх (или низ) измерения.

Измерение расстояния в направлении (только 2D)

Нарисуйте линию на карте для измерения прямого направления и расстояния между двумя или более точками.

Если включена корректировка заземления по сети, также отображаются исправленные значения.

Измерение смещения (только 2D)

Измерьте одно или несколько расстояний перпендикулярного смещения от нарисованной базовой линии.

Если включена корректировка заземления по сети, также отображаются исправленные значения.

Измерение угла (только 2D)

Нарисуйте две или более линий для измерения углов. Перечислены измеренные углы независимо от того, идут они по часовой стрелке или против часовой стрелки.

Чтобы использовать инструменты измерения, выполните следующие действия:

  1. В режиме просмотра карты или сцены на вкладке «Карта» в группе «Запрос» щелкните раскрывающееся меню «Измерение».
  2. Выберите измерительный инструмент. Окно наложения показателей появляется в верхнем левом углу представления. При необходимости включаются инструменты измерения, относящиеся к 2D или 3D.
  3. Щелкните вид, чтобы начать измерение. Щелкните, чтобы измерить объект, или нарисуйте две или более точки для измерения расстояний, площади, направления или углов. На карте цвет линии обратной связи представляет собой пунктирную сине-белую линию. В сцене это оранжево-белая пунктирная линия. Для некоторых инструментов требуется начальная базовая линия, а затем все дополнительные линии отсчитываются от базовой линии.
  4. При желании в окне измерений установите единицы измерения результатов и режим измерения.
    • Для единиц щелкните раскрывающийся список и выберите единицы для результата измерения. Одновременно может отображаться только одна единица. Для измерений площади, пространственного объекта и расстояния по направлению вы можете установить единицы измерения для различных компонентов. Например, вы можете установить единицы для общей площади, а также единицы, возвращаемые для каждого сегмента многоугольника, используемого для расчета площади.
    • Для режима щелкните раскрывающийся список, чтобы установить интерактивный тип измерения для измерения расстояний между линиями. По умолчанию используется Planar. Измерения расстояния смещения, угла и направления доступны только в плоском режиме.
  5. При необходимости щелкните карту или сцену, чтобы добавить дополнительные сегменты.

    Окно наложения измерений содержит сводку измеренных значений и включает угол направления и расстояние.

  6. Нажмите Esc в любой момент во время эскиза, чтобы отменить измерение и начать заново, или нажмите «Очистить результаты», чтобы полностью очистить и сбросить результаты измерения. Щелкните Копировать результаты, чтобы скопировать и вставить результаты для использования в других приложениях.
  7. В окне измерения при необходимости переключитесь на другой инструмент измерения с помощью раскрывающегося меню.
  8. Дважды щелкните или нажмите F2, чтобы завершить эскиз меры и сохранить результаты в окне измерения, пока не закроете активный вид. Инструмент измерения остается активным.
  9. По завершении измерения щелкните «Закрыть» в окне наложения мер. При закрытии окна наложения показателей инструмент «Исследовать» снова активируется.
Примечание:

Для карт с включенными поправками от земли к сетке результаты измерений с помощью функций «Измерение смещения» и «Измерение расстояния по направлению» показывают значения сетки, а также значения после корректировки на землю.

Для получения дополнительной информации см. Коррекция заземления на сетку.

Измерение в сцене

Когда вы используете инструмент «Измерение расстояния» в сцене, результаты измерений включают визуальную обратную связь для нескольких возвращаемых компонентов. Пунктирная оранжево-белая линия указывает прямое расстояние между текущими конечными точками при рисовании сегментов по поверхности. При необходимости также отображаются метки расстояний смещения по вертикали и расстояний в 2D. Динамическая горизонтальная лазерная линия показывает относительные высоты на всем протяжении обзора. При наведении указателя мыши на стрелку компонента высоты можно ограничить расстояние измерения по вертикали, то есть измерение остается в направлении Y только при перетаскивании стрелки перпендикулярно первому щелчку сегмента. Если мышь двигается достаточно далеко от вертикали, он возвращается к измерению в полный 3D режим расстояния.

Чтобы измерить высоту или разницу между двумя точками, используйте Измерение по вертикали. Например, вы можете измерить высоту горы или высоту здания.

Для измерения глубины под землей обязательно включите навигацию под землей. В разделе «Поверхность высот» на вкладке «Внешний вид» установите флажок «Перейти под землей» для поиска поверхности.

Чтобы изменить перспективу (панорамирование, масштабирование или поворот) во время измерения, нажмите клавишу C для временной навигации. Отпустите кнопку C, чтобы продолжить измерение.

Совет:

Для точного измерения вертикальных расстояний при просмотре профиля рекомендуется использовать инструмент «Измерение расстояния», который поддерживает привязку.

Режимы измерения

В раскрывающемся списке режимов измерения представлены следующие режимы измерения, которые вы можете использовать для измерения расстояний:

кратчайшая линия между двумя точками на поверхности Земли на сфероиде (эллипсоиде). Одно из применений геодезической линии — определение кратчайшего расстояния между двумя городами для траектории полета самолета.Это также известно как линия большого круга, если она основана на сфере, а не на эллипсоиде.

Режим Описание

Геодезический 99

Планарное измерение

Планарное измерение использует двумерную декартову математику для вычисления длины и площади. Этот параметр доступен только при измерении в системе координат проекции, а 2D-плоскость этой системы координат используется в качестве основы для измерений.

Loxodromic

Локсодромное расстояние — это линия постоянного пеленга или азимута.Большие круги часто разбиваются на серии локсодромов, что упрощает навигацию. Это также известно как линия румба. В отличие от геодезической линии, это не самое короткое расстояние между двумя точками.

Great Elliptic

Линия на сфероиде (эллипсоиде), определяемая пересечением на поверхности плоскости, которая проходит через центр сфероида, а также начальную и конечную точки сегмента. Это также известно как большой круг, когда используется сфера.Отличный эллиптический шрифт позволяет создавать только линии.

Выберите единицы измерения для проекта

Единицы, перечисленные для каждого инструмента измерения, являются производными от единиц, установленных для проекта. В окне «Измерение» одновременно может отображаться только одна единица измерения.

При использовании окна «Измерение» необходимо выбрать британские или метрические единицы. Эти параметры представляют собой набор связанных единиц, таких как сантиметры, метры и километры, которые автоматически корректируются в зависимости от измеряемого расстояния или площади.При увеличении или уменьшении масштаба устройство обновляется. Например, в метрических единицах результат измерения ширины дороги составляет 15 метров, а расстояние между Парижем и Римом составляет 1100 километров без каких-либо изменений в настройках единиц измерения.

Когда вы впервые открываете инструмент «Измерить», он использует стандартные для проекта единицы измерения расстояния и единицы площади для определения британской или метрической единиц измерения в качестве единицы измерения. При желании можно использовать раскрывающееся меню в окне «Измерение», чтобы изменить единицы измерения.

Выполните следующие действия, чтобы управлять списком единиц для инструмента Измерение.

  1. Щелкните «Проект», затем щелкните «Параметры».
  2. Выберите вкладку «Единицы измерения» в диалоговом окне «Параметры», чтобы просмотреть настройки единиц.
  3. На вкладке «Единицы измерения» разверните разделы «Единицы расстояния» или «Единицы площади», чтобы внести изменения.
  4. Чтобы добавить новую единицу, нажмите «Выбрать код единицы» и выберите из списка всех доступных единиц.
  5. Чтобы удалить, отформатировать или сделать единицу измерения по умолчанию, щелкните ее правой кнопкой мыши.
  6. Нажмите OK, чтобы закрыть диалоговое окно «Параметры проекта».

Постоянная обратная связь измерения в сценах

Вместо интерактивного измерения в сцене всегда доступны два других типа обратной связи измерения, независимо от того, включен ли инструмент «Измерение» при навигации по представлению.Эти значения отображаются внизу экрана рядом с отображением координат.

  • Координата Z — высота поверхности или элемента в месте расположения указателя. Z-единицы определяются единицами высоты, установленными для вашей сцены.
  • Расстояние до курсора — расстояние по прямой от точки обзора до точки на виде. Вы должны включить это как параметр навигации.
Связанные темы

Отзыв по этой теме?

Справка трекера: транспортир

Справка трекера: транспортир

Транспортир Дорожка — это инструмент для измерения угловых дуг.Он имеет вершину, основание (сплошное) и измерительное (пунктирное) плечо, дуговую стрелку и индикатор угла, который отображается в градусах или радианах.

По умолчанию также отображается полная линейка (правое изображение вверху) с обзором на 360 градусов. Чтобы скрыть линейку, снимите флажок «Линейка» на панели инструментов. Диаметр линейки определяется длиной основания, а больший диаметр показывает более точное угловое разрешение.

Чтобы создать транспортир, щелкните стрелку на кнопке Measuring Tools и выберите New | Protractor во всплывающем меню.При необходимости можно создать несколько транспортиров. Новые транспортиры помещаются в центр текущего окна просмотра.

1. Измерительные углы

Щелкните и перетащите вершину или круговой конец любой руки, чтобы отрегулировать руки. Стрелка дуги показывает направление (cw или ccw) дуги, а значение угла и поле угла панели инструментов отображают его значение (положительное, если ccw, отрицательное, если cw).

Установите дугу на определенный угол, щелкнув поле считывания угла или поле панели инструментов и введя нужный угол.

Перетащите центр любой руки, чтобы переместить весь транспортир без изменения угла или ориентации.

Перетащите дуговую стрелку, чтобы повернуть весь транспортир вокруг своей вершины без изменения угловой дуги. Для более точного управления вы можете перетащить от вершины — пунктирная линия продолжает соединять точку перетаскивания со стрелкой дуги, как показано.

2. Отмена фиксации позиции

По умолчанию транспортир имеет фиксированное положение , то есть его положение вершины и руки одинаково во всех кадрах.Снимите флажок Fixed Position в его меню дорожки, чтобы эти свойства изменялись независимо от кадра к кадру.

3. Точки крепления

Иногда полезно измерять расстояния и углы, определяемые независимыми треками точечных масс. Это может быть выполнено путем создания транспортира и прикрепления его концов и / или вершины к точечным массам. Чтобы прикрепить точки, выберите пункт Attach Points … в меню треков транспортира, затем выберите нужные треки точечной массы из раскрывающихся списков в диалоговом окне Attach Points.Вы можете присоединиться к любому треку точечных масс, включая центр масс, модель частиц или трек данных.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
