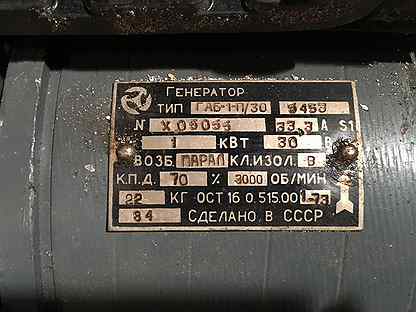

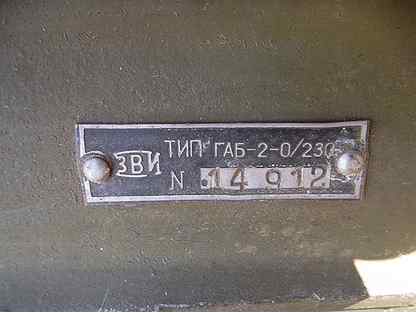

Генератор габ 1 0 230 характеристики: Генератор аб 1-0 230

Содержание

Бензиновая электростанция ВЕПРЬ АБ 6-230 ВМ8-Б с двигателем Mitsubishi GT1300

Бензиновая электростанция ВЕПРЬ АБ 6-230 ВМ8-Б – это аппарат для профессионального применения. Агрегат с двигателем Mitsubishi GT1300 обеспечивает мощность 6,0 кВт и силу тока 24,0 А, этого достаточно для подключения строительных инструментов или другого оборудования. А благодаря низкому уровню шума, генератор может использоваться и в жилых помещениях. Бензогенератор АБ 6-230 ВМ8-Б оборудована прочной рамой, которая служит надежной защитой аппарата от ударов и повреждений.

Технические характеристики

Модель:

Электроагрегат бензиновый АБ 6-230 ВМ8-Б

Производитель:

Вепрь

Максимальная мощность:

0 кВА

Рабочая мощность:

5.5 кВА

Коэфициент мощности cos-Fi :

1.0

Напряжение:

230В

Частота:

50 Гц

Сила тока:

23.9 А

Удельный расход:

0.313 кг/кВт*ч

Расход топлива:

2.8 л/ч

Объем топливного бака:

25 л

Время работы на одной заправке:

0 ч

Уровень шума:

75 дБ

Тип генератора:

Однофазный Двигатель

Модель двигателя:

GT1300

Тип двигателя:

4-х тактный, одноцилиндровый, бензиновый, воздушное охлаждение

Расположение клапанов:

Верхнее

Максимальная мощность двигателя:

13.0 л.с.

Запуск:

Ручной

Топливо:

Автомобильный бензин (АИ-92 и/или АИ-95) Габариты и вес электростанции

Ширина:

54.

0 см

Высота:

61.0 см

Вес в сухом состоянии:

79 кг Сервисное обслуживание

Гарантийный срок эксплуатации:

12 месяцев Похожие товары

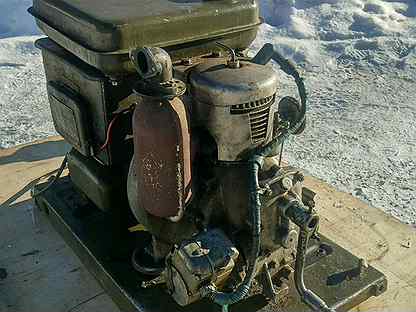

Авто Мото Вело Фото … » Архив блога АБ-4-О/230-М1 | генератор армейский аб-4 | Агрегаты питания

Прикупил тут по случаю данный агрегат — стационарный армейский генератор АБ-4-О/230-М1. Год выпуска 1976. Вот раньше делали технику, это да. Весу в нем почти 150кг. Заводится электростартером, при наличии аккумулятора, но можно завести и кик-стартером. Двигатель УД-25, 2-х цилиндровый 4-х тактный верхнеклапаник, половинка мотора от запорожца :). По мере эксплуатации напишу еще чего :).

зы: Техническое описание и инструкция по эксплуатации генераторов АБ

Настоящее техническое описание и инструкция по эксплуатации распространяется на
агрегаты бензоэлектрические унифицированные переменного тока, в дальнейшем

именуемые агрегаты: АБ-2-О/230-М1, АБ-2-Т/230-М1, АБ-4-О/230-М1, АБ-4-Т/230-М1, АБ-4-Т/400-М1 и предназначено для изучения устройства и осуществления правильной
эксплуатации.

Примечание. Поскольку конструкция агрегатов постоянно совершенствуется, возможны
незначительные отступления от рисунков и текста данного технического описания и инструкции по
эксплуатации не влияющие на понимание принципа действия устройства агрегатов, его
работоспособность и эксплутационные качества.
1.1.1. Полное наименование— агрегаты бензоэлектрические унифицированные
переменного тока типов АБ-2-О/230-М1, АБ-2-Т/230-М1, АБ-4-О/230-М1, АБ-4-Т/230-М1,
АБ-4-Т/400-М1.

1.1.2. Агрегаты предназначены для использования в качестве автономных основных
или резервных источников электроэнергии переменного тока.
1.2.2. Агрегат обеспечивает возможность местной регулировки напряжения в
пределах от95% номинального до номинального при любой нагрузке от холостого хода до
номинальной с коэффициентом мощности от
0,8 до1,0.
1.2.3. При изменении нагрузки от холостого хода до номинальной с коэффициентом
мощности от0,8 до1,0 выходное напряжение агрегата автоматически поддерживается в
пределах±4% от среднерегулируемого.
Примечание. Среднерегулируемое напряжение— полусумма наибольшего и наименьшего значений
напряжения, полученных при изменении нагрузки и коэффициента мощности в указанных пределах.
1.2.4. Разность между наибольшим и наименьшим значениями установившейся
частоты выходного напряжения агрегата при изменении нагрузки от холостого хода до
номинальной не превышает2 Гц.
Примечание: Частота выходного напряжения в зависимости от нагрузки может иметь
одно из следующих значений:
не более52,5 Гц— при холостом ходе;
не менее49,5 Гц— при номинальной нагрузке.

1.2.5. Агрегат обеспечивает работу с перегрузкой на10% от номинальной мощности в
течение одного часа при температуре окружающего воздуха не выше плюс35°С. Общее
количество часов работы с перегрузкой не должно превышать10% от гарантийной
наработки приводного двигателя агрегата. При перегрузке снижение частоты не должно
превышать2% от номинального значения, изменение напряжения агрегата не должно
превышать±5% от установленного значения.
1.4. УСТРОЙСТВО И РАБОТА АГРЕГАТОМ
1.4.1. Устройство агрегата
1.4.1.1. Общий вид АБ-2-О/230-М1, АБ-2-Т/230-М1 представлен на
рисунках1 и2, АБ-4-О/230-М1, АБ-4-Т/230-М1, АБ-4-Т/400-М1 на рисунках3 и4.
1.4.1.2. Двигатель с переходником1 и генератор образуют единый блок, укрепленный
болтами на опорах рамы. Фланцевое соединение двигателя с генератором показано на
рисунке5.
Передача крутящего момента от двигателя к генератору производится при помощи
упругой соединительной муфты.

Соединительная муфта состоит из полумуфты и
вентилятора и расположенной между ними резиновой прокладки3. Полумуфта2 крепится к
маховику двигателя, вентилятор4 крепится на валу генератора.
На корпусе генератора укреплен блок аппаратуры. Зажимы для присоединения к
агрегату кабеля нагрузки расположены на блоке аппаратуры и закрываются крышкой. Под

зажимами установлена клица для механического крепления кабеля нагрузки, на которой
имеется шпилька с барашком для присоединения провода заземления инструмента.

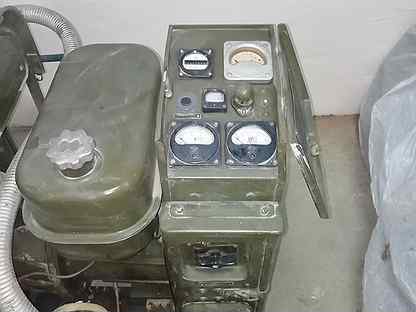

На корпусе блока аппаратуры укреплен блок приборов.
Над генератором расположен топливный бак, с помощью скоб укрепленный на
корпусе генератора.
На раме крепится аккумулятор.
Для защиты двигателя от воздействия атмосферных осадков и механических
повреждений агрегат снабжен кожухом, который устанавливается на каркасе.
Каркас крепится к раме агрегата болтами.
Электрическая схема может быть разделена на следующие основные цепи: силовую,
возбуждения генератора, подзарядного устройства и освещения.

1.4.3.1. Силовая цепь
Силовая цепь(цепь нагрузки) генератора трехфазного тока имеет три фазовых
обмотки ОС1, ОС2, ОС3. Напряжение силовой обмотки через выключатель нагрузки ВН
подводится к выходным зажимам1, 2, 3.
Силовая цепь генератора однофазного тока имеет одну силовую обмотку ОС. Ее
напряжение через проходные конденсаторыC1, C2 и выключатель нагрузки ВН подводится
к выходным зажимам10, 20.
1.4.3.2. Цепь возбуждения
В агрегате трехфазного тока обмотка возбуждения ОВ генератора питается через
кремниевые диоды Д5…Д10 от трехфазной дополнительной обмотки ОД1, ОД2, ОД3, а в
агрегате однофазного тока через кремниевые диоды Д5…Д8 (для АБ-2-О/230-М1) и Д5…Д12
(для АБ-4-О/230-М1) от однофазной дополнительной обмотки ОД.
В цепь возбуждения включаются сопротивления регулировки напряжения
(сопротивленияR2-1, R2-2 в агрегате АБ-2-О/230-М1 и сопротивленияR4-1, R4-2 в
остальных агрегатах).

В агрегатах трехфазного тока сопротивления регулировки напряжения
включены на стороне выпрямленного, а в агрегатах однофазного тока- на стороне
переменного тока.
1.4.3.3. Цепь подзарядного устройства и освещения
Цепь подзарядного устройства и освещения питается через диоды Д1…Д4 от
вторичной обмотки трансформатора Тр.
Первичная обмотка трансформатора включена на выходное напряжение генератора.
Выпрямленное напряжение через предохранитель Пр подается на выключатель В лампы
освещения, розетку Ш и, через амперметр А1, на аккумуляторную батарею Б. Лампа
освещения Л и розетка также могут получать питание от аккумуляторной батареи.
1.4.4. Принцип работы
1.4.4.1. Самовозбуждение генератора
Самовозбуждение генератора обеспечивается при помощи постоянных магнитов,
установленных в поперечной оси ротора.
ЭДС, наводимая потоком постоянных магнитов в дополнительной обмотке статора
через диоды, подается на обмотку возбуждения.

1.4.4.2. Регулирование напряжения
Напряжение на выходных зажимах поддерживается постоянным при
изменении нагрузки в том случае, если соответственно изменять ток возбуждения
генератора. С увеличением нагрузки и уменьшением коэффициента мощности нагрузки ток
возбуждения необходимо увеличивать.
Изменение тока возбуждения с изменением нагрузки генератора осуществляется с
помощью компаундирующих сопротивленийR1 в агрегате АБ-2-О/230-М1, R1…R2 в
агрегате АБ-4-О/230-М1 иR1…R3 в остальных агрегатах.
При холостом ходе генератора ток возбуждения определяется ЭДС дополнительной
обмотки генератора. При подключении нагрузки часть тока нагрузки, пропорциональная
падению напряжения, создаваемому рабочим током на компаундирующих сопротивлениях,
ответвляется в цепь возбуждения. Этот ток геометрически складывается с током,
определяемым ЭДС дополнительной обмотки. Чем больше ток нагрузки или величина
компаундирующего сопротивления, тем большая часть тока ответвляется в цепь
возбуждения и, следовательно, тем больше суммарный ток, протекающий по обмотке
возбуждения генератора.

Увеличение тока возбуждения с уменьшением коэффициента мощности нагрузки
обеспечивается сдвигом на90 электрических градусов дополнительной обмотки генератора
относительно его силовой обмотки. Таким образом, выходное напряжение
поддерживается постоянным с точностью±4% от среднерегулируемого значения при
изменении нагрузки в пределах от холостого хода до номинальной и коэффициента
мощности от1,0 до0,8.
По мере нагрева или остывания обмотки возбуждения уровень напряжения может
незначительно изменяться(увод напряжения). Уровень поддерживаемого напряжения
зависит от сопротивлений всей цепи возбуждения и может быть установлен изменением
сопротивления регулировки напряжения(при вращении ручки«регулировка напряжения» по
часовой стрелке выходное напряжение увеличивается).
1.4.4.3. Электропитание стартера двигателя и подзарядка аккумуляторной батареи
Для питания стартера двигателя на агрегате устанавливается аккумуляторная батарея
напряжением12В.

Включение стартера осуществляется с помощью кнопки стартера Кн,
установленной на блоке приборов.
Запрещается нажимать кнопку стартера Кн при работающем двигателе.
Подзарядное устройство обеспечивает подзарядку аккумуляторной батареи во время
работы. Величина тока подзарядки контролируется по амперметру А1 и может быть
увеличена переключением перемычки на зажимах подзарядного устройства из положения
«63 — 65» в положение
«64 — 65».
1.4.4.4. Защита генератора от перегрузок и коротких замыканий
Защита генератора от перегрузок и коротких замыканий осуществляется тепловыми
реле(для агрегатов трехфазного тока). Если ток в силовой обмотке превысит допустимое
значение, то сработает соответствующее реле, разорвется цепь обмотки возбуждения и
генератор развозбудится.
22
При увеличении нагрузки выше допустимой на агрегатах однофазного тока двигатель
глохнет и генератор развозбуждается.

Генератор уд 25 технические характеристики

Двигатель УД 25 — УД 15 характеристики, инструкция по эксплуатации

Двигатель УД 25 и УД 15 — характеристики, инструкция по эксплуатации

Двигатели УД 25 и УД 15 выпускались много лет назад, но до сих пор используются любителями подобной техники. Не смотря на то, что им уже не один десяток лет, служат верой и правдой своим владельцам. Такие двигатели применялись для привода электрических агрегатов питания и передвижных электростанций, различных сельскохозяйственных, строительных и дорожных машин, в том числе и на мотоблоках МТЗ, зачастую использую на самодельных минитракторах.

Стационарные малолитражные двигатели УД-15, УД-25 и их модификации спроектированы на базе двигателя модели МЕМЗ-966 (965) автомобиля „Запорожец». Двигатель УД-15 одноцилиндровый, а УД-25 двухцилиндровый. Обе модели УД выполнены по одной конструктивной схеме и максимально унифицированы.

Технические характеристики двигателя УД 25 и УД 15

	Модель УД — 15 (СК-6 )	Модель УД -25 (СК-12)
Тип двигателя	четырехтактный карбюраторный
Число цилиндров	1	2
Мощность (при полностью открытом дросселе), л.с при 3600 об/мин при 3000 об/мин	6 5	12 10
Номинальное число оборотов двигателя, об/мин	3000	3000
Мощность номинальная, эксплуатационная (длительная) на регуляторе, л. с	4	8
Удельный расход топлива на номинальной эксплуатационной мощности, г/л. с ч	330	320
Диаметр цилиндра, мм	72	72
Ход поршня, мм	60
Рабочий объем , см3	245	490
Степень сжатия	6	6
Расположение клапанов	верхнее
Регулировочный зазор между клапанами и коромыслами (на холодном двигателе), мм	0,15
Топливо	бензин А-72 ГОСТ 2084-67
Подача топлива	бензонасос диафрагменного типа
Карбюратор	К-16М ( К45М)
Воздушный фильтр	инерционно-масляный с фильтрующим элементом
Емкость масляной ванны воздухофильтра, л	0,074
Масло: летом (свыше +5°С)	дизельное Дп-11 ГОСТ 5304-54; дизельное ДС-11 (М10Б) ГОСТ 8581-63; автомобильное АС-10 (М10Б) ГОСТ 10541-63
Масло зимой (ниже +5°С)	дизельное Дп-8 ГОСТ 5304-54; автомобильное АС-8 (М8Б) ГОСТ 10541-63
Смазка двигателя	комбинированная, под давлением смазываются шатунные подшипники распределительного вала и толкатели клапанов
Очистка масла	неполнопоточной центрифугой
Масляный насос	шестеренчатый
Рабочее давление масла, кг/см2	1,5-5
Контроль давления	штоковый указатель
Емкость масляного резервуара, л	1,5	3
Расход масла (на доливку) двигателя, г/л, с. ч	не более 10
Магнето	М-137	М-151
Угол опережения зажигания до ВМТ	33°±1°
Свеча	А-11У (СН-200) ГОСТ 2043-54 или СН-302А
Тип охлаждения	воздушное принудительное
Регулирование притока охлаждающего воздуха	жалюзи на кожухе маховика
Запуск	рычажный механизм
Регулирование числа оборотов	автоматическое центробежным регулятором оборотов
Соединение с ведомым агрегатом	посредством упругого промежуточного элемента соединительной муфты
Габаритные размеры, мм:длина ширина высота	410 455 535	530 455 564
Масса, кг	41	52

Прослушивание двигателя УД 25 и УД 15 с целью диагностики неисправностей

Прослушивание двигателя во время его работы позволяет определить состояние основных деталей в местах их соединений (посадок). Стук поршня, возникающий при сильно изношенных поршнях, хорошо прослушивается на не прогретом двигателе в левой части цилиндра. Стук поршневого пальца, возникающий при большом зазоре между пальцем и шатуном или пальцем и поршнем, прослушивается в верхней части головки цилиндров, причем, при резком увеличении оборотов стук усиливается.

Стук шатуна, возникающий при большом зазоре в шатунном подшипнике, лучше всего прослушивается в верхней части картера около цилиндра. Шум подшипников качения, возникающий при их износе, прослушивается около мест их установки. Шум шестерен возникает при увеличенном зазоре в зацеплении. Стук коромысел клапанов, возникающий при увеличенном зазоре между клапаном и коромыслом, прослушивается в верхней части головки.

Если нужен ремонт то пригодится инструкция по эксплуатации и техническому обслуживанию двигателя УД 25 и УД 15

Также на этих мотоблоках применялись двигатели СК 6 и СК 12. Приводим руководство пользователя для этих двигателей.

Двигатели УД 15 устанавливались на мотоблок МТЗ. Подробная информация по мотоблокам МТЗ 05, МТЗ 06/12 размещена на соответствующих страницах сайта.

Карбюратор

На двигатели УД-15, УД-25 устанавливается карбюратор К-16М (К45М). Устройство карбюратора показано на рис. 10, 1 1 . Карбюратор 3 (рис. 10) приспособлен для работы с центробежным регулятором: дроссельная заслонка 6 управляется рычагом со сферой, на которую воздействует рычаг регулятора 7. Для ручного управления дросселем в верхней части имеется поводок 2. Воздушная заслонка 9 управляется вручную.

На карбюраторе предусмотрена возможность (в случае необходимости) регулировки работы двигателя на малые обороты холостого хода. Регулировка осуществляется упорным регулировочным винтом 4, расположенным на рычаге дроссельной заслонки, в верхней части. Малые обороты холостого хода не должны превышать 1600 об/мин. Регулировка качества смеси на холостом ходу производится винтом 5.

Топливо в карбюратор подается диафрагменным бензонасосом 10 из отдельного несвязанного с двигателем бензобака. Работа бензонасоса осуществляется кулачком, имеющимся на распределительном валу. Конструкцией предусмотрен рычажок ручного привода бензонасоса.

Воздух в карбюратор поступает через инерционно -масляный воздухофильтр 1. Уровень топлива в поплавковой камере поддерживается постоянным (19±2 мм) с помощью поплавка 1 (рис. 11) и запорной иглы 2. При опущенном поплавке канал, через который поступает топливо из бензонасоса, открыт. Топливо, заполняя поплавковую камеру, поднимает поплавок, который запорной иглой перекрывает канал подвода топлива. В крышке поплавковой камеры имеется утопитель поплавка. Поплавковая камера карбюратора не сбалансирована. Система холостого хода питается топливом до главного жиклера.

РАБОТА КАРБЮРАТОРА

Запуск двигателя. Запуск двигателя производится при прикрытой дроссельной заслонке с тем, чтобы воздух между заслонкой и стенкой смесительной камеры шел со скоростью, достаточной для распыления топлива. В данном случае, хотя топливо и поступает через главный жиклер, работает в основном система холостого хода. Только незначительная часть бензина, вытекающая из главного жиклера, в основном легкие фракции, будет участвовать в смесеобразовании.

Холостой ход. При работе двигателя на минимальных оборотах холостого хода дроссельная заслонка открыта на 1 —2°. Топливовоздушная эмульсия попадает через регулируемое винтом 4 (рис. 10) отверстие, расположенное за дроссельной заслонкой. При дальнейшем открытии дроссельной заслонки второе отверстие системы холостого хода также попадает в пространство за дроссельной заслонкой, и топливо начинает поступать через оба отверстия. При работе двигателя на холостом ходу с регулятором ( n=3000 об/мин, открытие дросселя — 5 -7°), кроме системы холостого хода топливо подается через главный жиклер -распылитель

Средние нагрузки. По мере открытия дроссельной заслонки разрежение в диффузоре возрастает, увеличивается подача топлива через главный жиклер — распылитель. Роль главной дозирующей системы возрастает. Таким образом, на средних нагрузках подача топлива обеспечивается совместной работой системы холостого хода и главной дозирующей системы

Двигатель УД 25 и УД15 — видео

Двигатель УД 25: Особенности и технические характеристики

Среди установок, работающих за счёт внутреннего сгорания топлива, пользуются спросом маленькие стационарные агрегаты, двигатель УД 25, образец подобного рода техники. Несмотря на возраст, мотор начал выпускаться в 1967 году, продукция востребована и сегодня. Секрет кроется в надёжности, доступности запасных частей, наладки в полевых условиях и, конечно, в цене. Продукт применяют для решения таких задач, как: привод электростанций и иного оборудования, установка на мотоблок, небольшие лодки, самодельные маленькие трактора и др.

Выпуском силовой установки занимался Ульяновский завод, отсюда и расшифровка «УД», как «Ульяновский Двигатель». За основу конструкторы взяли мотор «966», устанавливаемый на машину «Запорожец». Агрегат стационарный, малого литража, оснащен двумя цилиндрами, вырабатывает 12 лошадиных сил. Для решения небольших поставленных задач, характеристик хватало, этим объясняется популярность и спрос на изделие.

УД-25:

Устройство двигателя УД-25

В качестве базы, при конструировании мотора взяли «966» двигатель «Запорожец». Решение основано на характеристиках агрегата, который славится простотой и надёжностью. Двигатель с двумя камерами, вырабатывающими мощность 12 лошадиных сил. Питание агрегата происходит за счёт карбюратора, что делает конструкцию проще и легче. Энергии, которую создаёт мотор, хватает для решения насущных задач, к тому же экономичность изделия делает эксплуатацию рентабельной.

Продукт выполняет четыре такта за один цикл, преимущество изделия в качестве выполнения задач при продолжительной работе. Кроме того, условия окружающей среды не создают проблем при отклонении от нормальных показателей. Ресурс мотора рассчитан на 3000 часов эксплуатации до проведения починки. Обслуживать прибор легко, процедуру выполняют, не прибегая к услугам специальных станций.

К особенностям мотора относится воздушное охлаждение. Характеристика наделяет установку одновременно и положительными и отрицательными качествами. Так, охлаждение делает агрегат лёгким и исключает недостатки, связанные с использованием жидкости: утечки, необходимость замены расходного материала и др. Обратная сторона медали, склонность к перегреву, необходимость в постоянной циркуляции окружающего воздуха. Последняя особенность усложняет работу мотора в закрытых помещениях.

Читайте также: Двигатель ВАЗ 11183 — Технические характеристики и доработка

Маркировка выпускаемых агрегатов иногда, после обозначения «УД-25» содержит букву. Символ отвечает за предназначение продукции и говорит о комплектации мотора.

Серийный мотоблок с двигателем УД 25:

«Г»: мотор используется для активации устройства, вырабатывающего электрическую энергию. В комплект изделия входят: электрический стартер, переходник, магнето.
«С»: мотор приводит в действие малые сельскохозяйственные машины. В комплект входит редуктор понижения, магнето.
«В»: мотор приводит в действие суда малых размеров. В комплект входит муфта разъединения, редуктор обратного хода, винт и вал, магнето.
«Т»: мотор применялся для привода маленьких тракторов, или катков для асфальта. В комплект входит переходник для коробки, электрический стартер, воздушный фильтрующий элемент, магнето.
«М»: мотор, прошедший доработку в девяностых годах. После модернизации, двигатель стал легче и меньших габаритов.

Стоит отметить, что продукция «УД-25» выпускалась не только на моторном заводе в Ульяновске. Изделие без изменений выходило и в других городах страны, отличительная черта – маркировка агрегатов. Так, завод двигателей малого литража в Петропавловске (Казахстан) выпускал моторы под маркой «ПД», «СК», «УД». Завод «Серп и Молот» в Харькове (Украина) делал аналогичную продукцию под обозначением «СМ».

Карбюратор К-16М:

Двигатель УД 25 технические характеристики

За время эксплуатации мотор постоянно дорабатывался и изменялся, однако база агрегата не менялась. Так, на изделие устанавливали навесное оборудование, характеристики которого разнились. Например, применялись всевозможные модели бензиновых насосов, свечей, карбюраторов и др.

Двигатель УД 25 характеристики:

Показатель:	Значение:
Выпуск мотора	1967-наше время
Сырьё остова	чугун
Питание мотора	Карбюратор (К-16М), бензин (А-72)
Подача топлива	Помпа с диафрагмой
Охлаждение мотора	Воздушное
Число и расположение камер мотора	Два, ряд
Перепускных вентилей на камеру, (шт.)	2
Расположение клапанов	верхнее
Регулировочный зазор в клапанах, (мм)	0,15
Сечение камеры мотора, (мм.)	72
Перемещение вытеснителя мотора, (мм.)	60
Компрессия мотора	6
Объем двигателя, (л)	0,490
Мощь мотора, (лошадей/оборотов в минуту)	12/3600 10/3000
Номинальное количество оборотов (об/мин)	3000
Вес двигателя, (кг)	52
Удельный расход, (г/л. сч.)	320
Смазка мотора	Напор + брызги + пар
Масло мотора, марка	Дп-8(11), АС-8(10)
Утрата смазки мотором, (гр./л, сч.)	10
Объём масла в двигателе, (л.)	3
Снижение температуры	Воздухом, принуждение
Регулировка потока воздушных масс	Открывающиеся пластины
Регулировка вращения	На автомате, регулятором
Габариты «Д/Ш/В», (мм)	531/454/565

Свеча:

На заводе моторов в Ульяновске одновременно с 25-м мотором выпускают младшего собрата, который в сравнении с последним комплектуется одной камерой. Примечательно, что модели УД-25.УД-15 унифицированы на 100%, одинаково эксплуатируются и ремонтируются.

Обслуживание двигателя

Двигатель УД-25 надёжный, безотказный агрегат, с повышенным сроком работы без вмешательства со стороны. Для поддержания рабочего состояния, проводятся манипуляции по очистке топливного контура, воздушного фильтрующего элемента и смазки. Примечательно, что работы владелец способен провести самостоятельно. Подобные характеристики изделия сокращают время и бюджет при эксплуатации мотора.

Магнето М-151:

Рекомендуется выполнять следующие советы:

Раз в месяц контролируйте уровень смазки в силовой установке, проверяйте состояние фильтрующих элементов.
После каждых ста часов эксплуатации проверяйте зазоры в клапанах, чистите механизм толкателей, кулачков, свечной нагар.
После каждых двухсот часов работы разберите моторный отсек, проверьте клапана на герметичность, осмотрите вытеснители, кольца, цилиндры на предмет механических повреждений.
После каждых 500 часов работы разберите мотор, почистите магнето, смените смазку в подшипниках, почистите нагар в электрических составляющих.

Соблюдение выше перечисленных сроков контроля и починки мотора позволят сохранить работоспособность агрегата.

Основные проблемы

После испытаний и эксплуатации выявлен перечень неисправностей, которые характерны для изделия по истечению гарантийного срока службы.

К неполадкам относятся:

Работа мотора сопровождается металлическим звуком.

Проблема кроется в неисправности клапанного механизма мотора. Для устранения характерных симптомов, двигатель УД-25 разбирают и регулируют клапана.

Мотокультиватор:

Работа мотора сопровождается сбоями, изделие дымит.

Симптомы наблюдаются на двигателях, требующих капитальной починки. Решение проблемы заключается во вскрытии агрегата и замене колец.

При работе мотор не развивает требуемой мощности (снижается полезное действие).

Поведение характерно для изделий, в которых карбюратор не создаёт необходимой топливной смеси. Проблема решается заменой топливного фильтрующего элемента, параллельно проводится диагностика топливного контура, разбирается и чистится карбюратор.

Работа мотора сопровождается утечкой масла в верхней части.

Решение проблемы кроется в замене уплотнителя крышки клапанов. Технически, работа сопровождается демонтажем головки остова и последующей установкой на место с новым уплотнителем. Поломку устраняют как можно быстрей, иначе потеря масла приведёт к работе мотора на «сухую», а значит, повышенного износа не избежать.

Армейский бензогенератор

Сегодня многие покупатели считают, что армейский бензиновый генератор намного лучше способен выполнить функции источника энергии, чем обычный агрегат. Подобное мнение сформировано не на пустом месте, так как бензогенераторы военного назначения обладают высокой надёжностью и стабильно работают даже в неблагоприятных условиях.

Электростанции военного назначения имеют маркировку, состоящую из цифр и букв, например АБ-2. Аббревиатура АБ расшифровывается как “агрегат бензоэлектрический”.

Последующие цифры или буквы указывают на мощность, разновидность вырабатываемого тока, выходное напряжение.

Подобное оборудование имеет собственную классификацию, которая включает в себя:

Однофазные АБ, работа которых основана на превращении кинетической энергии в электрический ток. Конструкция подобного агрегата во многом схожа с компоновкой обыкновенного двигателя. Такой прибор способен обеспечить энергией несколько электроприборов. Он имеет более низкий предел мощности, что даёт возможность использовать оборудование с большей выгодой, даже если речь идёт об обеспечении электроэнергией нескольких точек со средним потреблением.
Трехфазные АБ, рассчитанные на 220 В. Принцип выработки энергии у этого оборудования не отличается от процесса функционирования однофазного агрегата. Сегодня оно применяется на производстве, так как имеется возможность подключения большого количества потребителей, выдаваемая мощность делится поровну на три части, присутствует особый принцип распределения мощности. Такой бензогенератор можно использовать для одновременного подключения трёх однофазных приборов.
АБ постоянного тока, который сегодня часто применяется на строительных объектах, заводах, а также фабриках. Такая техника является довольно востребованной, так как способна выдать большую мощность, несмотря на свою компактность. Она ценится потребителями за высокую надёжность и долговечность.

Сегодня электростанции АБ являются морально устаревшими, но находят широкое применение в народном хозяйстве.

Наибольшей популярностью они пользуются среди владельцев небольших дачных участков и на строительных объектах.

В продаже можно встретить множество таких генераторов, произведённых в Советском Союзе. Как правило, оборудование хранится в солидоле и имеет фактическую наработку не более нескольких часов.

Читайте так же: Обзор бензогенераторов вепрь

Обзор популярных моделей

Среди армейских бензогенераторов есть наиболее популярные модели, о которых стоит упомянуть. Агрегат под названием АБ-1-0/230 обладает следующими техническими характеристиками:

Электрическая мощность — 1 кВт.
Тип двигателя — 2СД-М2.
Выходное напряжение — 230 В.
Номинальный ток составляет 5,44 А.
Расход топлива достигает 0,8 кг/час.
Расход смазывающего материала равен 0,032 кг/час.
Объём топливного бака варьируется от 4,5 до 6,5 л.
Продолжительность функционирования без дозаправки составляет 4 часа.
Масса достигает 60 кг.

Сегодня эта модель является редкостью.

Чтобы найти её на рынке, придётся постараться. Несмотря на солидный возраст, генератор пользуется популярностью за счёт неприхотливости и надёжности. Модель со схожим двигателем показана на видео

Армейский бензогенератор АБ-4 способен обеспечить стабильным электропитанием все приборы, подключённые к нему. В число его особенностей входят следующие характеристики:

Асинхронная разновидность прибора.
Номинальный ток равен 12,5 А.
Напряжение составляет 230 В.
Частота — 50 Гц.
Расход топлива равен 2,6 кг/час.
Объём топливного бака составляет 6,1 л.
Вес прибора без учёта бензина в баке достигает 75 кг.

Оборудование является довольно экономичным, но способно вырабатывать качественный ток.

Обслуживание не требует специальных навыков и знаний, но владелец должен иметь представление об общих принципах работы.

Бензогенератор АБ-2 является ещё одним представителем семейства военного оборудования такого типа. Он обладает следующими техническими характеристиками:

Мощность составляет 2 кВт.
Напряжение — 230 В.
Трёхфазная и переменная разновидность тока.
Частота — 50 Гц.
Мощностный коэффициент равен 0,8.
Частота вращения составляет 3000 оборотов в минуту.
Расход топлива равен 1,4 кг/час.
Расход смазывающего материала достигает 0,04 кг/час.
Ёмкость топливной системы равна 13 л.

Эта модель пользуется популярностью благодаря продолжительному периоду работы без дозаправки, который достигает 7-ми часов, и небольшому расходу топлива.

Агрегат обладает доступной стоимостью, позволяющей приобрести оборудование каждому желающему.

Бензогенераторы из СССР

В разное время в Советском Союзе производилось несколько серий бензиновых генераторов, оснащавшихся различными типами силовых агрегатов. Каждая разновидность обладала уникальными техническими характеристиками, например:

Агрегаты, оснащавшиеся моторами СД-60Б/Э1, такие как АБ-0,5-О/127, АБ-0,5-О/230, АБ-0,5-П/115, АБ-0,5-П/30. Они предназначались для продолжительной работы в автономном режиме и оборудовались регулятором частоты. В конструкцию входил дефорсированный двигатель, рабочий объём которого достигал 1,2 л.
Оборудование, такое как АБ-1-О/230, АБ-1-Т/230, АБ-1-П/30, АБ-1-П/115, с силовым агрегатом 2СД, который имел воздушное охлаждение и унификацию по деталям цилиндропоршневой группы. В генераторах использовался бензин А-72 в качестве основного топлива и Б-70 или А-76 как допустимое топливо. Рабочий объём мотора перечисленных агрегатов достигал 123 кубических сантиметров. Прибор способен стабильно функционировать при температуре от -50 до +50 градусов, что делает его надёжным и неприхотливым.
Генераторы, оборудованные мотором УД-1 и УД-15, а именно АБ-2-О/230, АБ-2-Т/230, АБ-2-П/115. В конструкцию этих приборов входил многоцелевой силовой агрегат, рассчитанный на небольшой рабочий объём. Он являлся четырёхтактным и имел воздушное охлаждение. В зависимости от модификации ДВС, он мог включать в себя один, два или четыре цилиндра. Мощность колебалась от 4 до 15 л. с.
Бензогенераторы с моторами УД-2 или УД-25, такие как АБ-4-О/230, АБ-4-Т/230, АБ-4-Т/400, АБ-4-П/115. Отличительной особенностью ДВС являлось верхнее расположение клапанов. Оборудование обладало средней мощностью, которая колебалась от 6 до 12 л. с. Оно широко использовалось в качестве привода для средств малой механизации, таких как микротракторы, асфальтирующие катки, компрессоры и лебёдки.
Приборы, оснащённые двигателем «Москвич-407», включающим в себя карбюратор, не оборудованный эконостатом и ускорительным насосом. В конструкции присутствовало устройство, позволяющее регулировать центробежное вращение. В комплект входил приборный щиток и пульт управления. Система охлаждения работала довольно эффективно благодаря радиатору с высокими показателями производительности.

Каждая модель армейского бензогенератора, выпущенная в СССР, обладала высокими показателями надёжности и износостойкости.

Агрегаты имели уникальные особенности и разнообразные технические характеристики, определяющие область применения.

Читайте так же: Подробно изучаем устройство бензогенератора

Вывод

Техника, производимая в Советском Союзе, рассчитывалась на функционирование в течение нескольких десятилетий. Именно поэтому она пользуется большой популярностью даже сегодня. Её желает купить каждый, кому требуется неприхотливый бензогенератор, способный работать продолжительное время и производить качественный ток.

Двигатель серии УД 25: характеристики, неисправности и тюнинг

Двигатель УД 25 – стационарный двухцилиндровый силовой агрегат, который изготавливается Ульяновским моторным заводом.

Этот мотор благодаря своим отличным эксплуатационным характеристикам получил широкое распространение и применяется на сельскохозяйственной технике, с дорожными и строительными машинами.

Технические характеристики

ПАРАМЕТРЫЗНАЧЕНИЕ

Годы выпуска	1967 — н. д.
Материал блока цилиндров	чугун
Система питания	Прямой впрыск
Тип	рядный
Рабочий объем, л	0.42
Мощность, л. с.	12
Количество цилиндров	2
Количество клапанов на цилиндр	2
Ход поршня, мм	60
Диаметр цилиндра, мм	72
Степень сжатия	6
Число оборотов об/мин	3000
Топливо	бензин А 72
Расход топлива, грамм	435(320)
Масло	летом – дизельное ДП 11, ДС 11, АС 10
	зимой – ДП 8, АС 8
Сколько масла в двигателе, л	3
Вес двигателя, кг	52
Размеры (длина/ширина/высота), мм	530/455/565

Двигатель УД 25 устанавливается на дорожную технику, сельскохозяйственные машины, передвижные электростанции.

Описание

Изготовлен этот силовой агрегат на базе мотора МЕМ3-966 от Запорожца. Стационарный двигатель отличается простотой конструкции, легкостью в обслуживании и великолепной надежностью.

Д 25 имеет два цилиндра, а показатель мощности силового агрегата составляет 12 лошадиных сил. Карбюраторная система питания существенно упрощает конструкцию двигателя, при этом данная модификация силового агрегата отличалась надежностью и долговечностью.

При своих компактных размерах этот силовой агрегат выдавал отличную мощность, что позволяло использовать его вместе с различными передвижными электростанциями, на различной строительной, сельскохозяйственной и дорожной технике. Этот силовой агрегат с успехом устанавливался на небольшие трактора, которые используются фермерами и садоводами.

Этот силовой агрегат выполнен по стандартной четырехтактной схеме и имеет карбюраторное питание. Двигатель чрезвычайно надежен, поэтому может эксплуатироваться в течение длительного времени.

Отметим наличие воздушного охлаждения, что также упрощает конструкцию, но при этом автовладельцам необходимо следить за режимом эксплуатации двигателя, не допуская его перегрева. Также не рекомендуется использовать двигатель УД 25 в закрытых помещениях, что может привести к проблемам в работе мотора и ухудшению его охлаждения.

Модификации

По мере нахождения на конвейере этот силовой агрегат видоизменялся, на него устанавливали различное дополнительное навесное оборудование. Однако основа УД 25 осталась неизменной. Поэтому покупателям предлагается несколько модификаций, которые различаются лишь используемыми карбюраторами, топливными насосами и другим навесным оборудованием.

Также Ульяновский завод выпускал модель УД 15, которая фактически имеет аналогичную с двигателем УД 25 модель конструкции, за исключением отсутствия одного цилиндра. Эти модели полностью унифицированы, поэтому имеют одинаковые запчасти и аналогичный сервис при эксплуатации.

Техническое обслуживание

В отличие от большинства других стационарных силовых агрегатов УД 25 отличался простотой в использовании, надежностью и долговечностью. Мотор был не требователен к сервисному обслуживанию, поэтому достаточно было выполнять прочистку топливной системы, очистку воздушного фильтра и замену масла. Более каких-либо сервисных работ на данном силовом агрегате проводить не требуется.

Отметим, что весь сервис и ремонт двигателя может выполнять сам автовладелец, без обращения непосредственно в ремонтные мастерские. Тем самым существенно сокращаются затраты на эксплуатацию такой техники.

Для мотора УД 25 установлены следующие виды техобслуживания:

Ежесменное обслуживание проводится в начале и конце каждой смены. В данном случае проводится осмотр уровня масла и состояние фильтрующих элементов.
Первое техническое обслуживание техники проводится через каждые сто часов работы. В рамках данных сервисных работ проверяются зазоры клапанов, счищается нагар со свечей, промываются кулачки и толкатели.
Второе ТО выполняется каждые 200 часов работы двигателя. На таком ТО проводится вскрытие двигателя, проверяется герметичность клапанов, осматриваются цилиндры и поршневые кольца. Проводится промывка регулятора, меняется масло в поддоне. Одновременно следует проверить герметичность и состояние топливной системы.
Через 500 моточасов проводится разборка и промывка магнето, снимается нагар с крышки электродов, заменяется смазка подшипников.

Неисправности

НЕИСПРАВНОСТЬПРИЧИНА

При работе силового агрегата появились посторонние металлические звуки.	В процессе эксплуатации могут отмечаться проблемы с клапанной системой, которая требует грамотной регулировки. Необходимо вскрывать мотор, производя соответствующую регулировку клапанов.
Мотор сильно дымит и работает нестабильно.	Подобные проблемы характерны для силовых агрегатов с большим пробегом, которые требуют капитального ремонта. В данном случае проводится замена колец и маслосъемных колпачков.
Силовой агрегат не выдает необходимой мощности.	Проблемы могут возникнуть с карбюратором, который вышел из строя и не обеспечивает поступление в цилиндры качественной смеси. Также не редкость проблемы с топливным фильтром, который просто забивается и не пропускает топливо в систему. Необходимо проводить диагностику топливной системы или же вскрывать карбюратор, что и позволит определить характер проблемы и устранить ее.
Появление протечек масла в верхней части двигателя.	Проблема может состоять в прохудившейся прокладке клапанной крышки. Необходимо осмотреть и выявить место протечки, после этого вскрывается головка блока цилиндров и меняется повреждённая прокладка. Затягивать с этой работой не рекомендуется, так как без масла двигатель может быстро выйти из строя.

Тюнинг

Тюнинг этого силового агрегата в силу отсутствия запаса надежности практически не применяется. При этом имеется возможность замены различного навесного оборудования, что позволяет уменьшить расход топлива и сделать работу силового агрегата более стабильной. Например можно заменить родной карбюратор на модели от китайских скутеров. Подобный тюнинг позволяют существенно уменьшить расход топлива, не потеряв мощности двигателя.

Если же вам всё-таки необходимо увеличить мощность мотора, то можем порекомендовать перенастроить карбюратор, который будет лить в цилиндры более обогащенную смесь. В данном случае мощность двигателя может вырасти до показателя в 14-15 лошадиных сил.

Двигатель серии УД 25: характеристики, неисправности и тюнинг Ссылка на основную публикацию

Технические характеристики двигателей УД-15 и УД-25

Производство силовых установок УД15 и УД25 проводится уже долгие годы. За этот период их начали применять на различных видах техники. Так, их использовали с целью питания привода электроагрегата, для транспортировки электростанций, мотоблоков типа МТЗ и различной дорожной либо строительной техники. Сами малолитражные моторы были созданы на базе силовой установки от автомобиля «Запорожец», которая выпускалась под названием МЕМЗ-966. Сам двигатель УД-15 является одноцилиндровым, в то время как УД-25 уже двухцилиндровый. Однако обе модели созданы по одинаковой конструкции, за счет чего технические характеристики двигателя УД-25, а также УД-15 очень схожи. Кроме этого, агрегаты унифицированы по своей конструкции и большинству деталей.

Двигатели УД 15 и УД 25

Старт выпуска силовой установки УД-15 был положен в 1967 году, когда было решено начать выпуск созданного на базе мотора ЗАЗ-966. Его рабочий объем составил всего 0,245, в то время как предельная мощность не превышала 6,5 л. с. при максимальных оборотах в 3,6 тысяч. Достижение этих показателей происходило благодаря открытой дроссельной заслонке. Подобная силовая установка, работающая с ограничителем оборотов, достигает только 4 л. с.

Другим агрегатом подобного типа стал несколько более крупный по размерам двигатель УД-25, имеющий уже два рабочих цилиндра. За счет этого объем мотора составляет уже 0,49 л, а рабочая мощность с ограничителем оборотов составляет 8 «лошадей». По своей конструкции такая силовая установка была унифицирована с моделью УД-15. Характерной особенностью этого модельного ряда двигателей была схема привода распредвала. В ней все шестерни находились внутри самого картера. К тому же в обоих агрегатах низкая степень сжатия, составляющая 6 ед. для одноцилиндровой модели и 7 для двухцилиндровой, что позволяет им работать даже с бензином, у которого октановое число начинается с уровня А72.

Двигатель УД 25 имеет два цилиндра

Технические характеристики

Отдельно стоит рассмотреть технические характеристики двигателя УД-15 и его старшего брата УД-25.

Так, они имеют следующие параметры:

Габариты изделий – 41/45,5/53,5, а также 53,1/45,4/56,5 см.
Объем двигателя – 0,245/0.49 л.
Масса – 41/52 кг.
Мощность – 4/8 л. с.
Скорость вращения коленвала – 3 тыс. об/мин.

Устройство двигателей

Также стоит рассмотреть устройство и отдельные узлы таких силовых установок. В большинстве своем они отличаются исключительно дополнительным оборудованием. Зачастую модели используются в виде привода, устанавливающегося на генератор энергии.

Картер

Главным элементом подобного мотора считается картер туннельной схемы, выполненный из алюминия. Внутри него находится специальный корпус переднего подшипника от коленвала, закрепленный болтами. При этом на передней стенке находится подготовленное место для монтажа шестерного насоса, а также редукционного клапана, необходимого для обеспечения давления в смазочной системе. С целью ножного запуска с внешней стороны агрегата находится ось для специальной педали.

Валы и поршни

Не менее важным в силовой установке является использование в виде опор коленвала специальных шариковых подшипников. Так, передний монтируется на корпус и при необходимости его возможно снять, а вот задний находится внутри корпуса картера. Наличие подобной конструкции повышает ресурс и делает более простой сборку двигателя и его дальнейшее обслуживание.

Теплообмен

Для обеспечения корректной работы двигателя, важно его корректное охлаждение. На моделях УД15 и УД25 в этих целях применяется система принудительной вентиляции. Этот процесс обеспечивается работой вентилятора, подключенного к маховику. Куда именно подается воздух, определяется специальной системой кожухов, а интенсивность забор воздуха регулируется за счет системы жалюзи, установленных перед передним клапаном.

Смесеобразование

С целью обеспечения питания силовой установки, применяется карбюратор К-16М для моделей УД-15, а также К-45М для двигателя УД-25. По своей конструкции их установка возможна вместе с регулятором оборотов.

Смазка

На обоих двигателях этого модельного ряда используется одинаковая смазочная система. Так, для корректной работы каждого цилиндра предусмотрено 1,5 л моторного масла, которое хранится в нижней части картера силовой установки. Оттуда под высоким давлением оно поступает к различным элементам двигателя, а после в центрифугу с целью очистки от посторонних элементов.

АБ-4-О/230-М1

зы: Техническое описание и инструкция по эксплуатации генераторов АБ

Настоящее техническое описание и инструкция по эксплуатации распространяется на агрегаты бензоэлектрические унифицированные переменного тока, в дальнейшем именуемые агрегаты: АБ-2-О/230-М1, АБ-2-Т/230-М1, АБ-4-О/230-М1, АБ-4-Т/230-М1, АБ-4-Т/400-М1 и предназначено для изучения устройства и осуществления правильной

эксплуатации.

1.1.1. Полное наименование— агрегаты бензоэлектрические унифицированные переменного тока типов АБ-2-О/230-М1, АБ-2-Т/230-М1, АБ-4-О/230-М1, АБ-4-Т/230-М1,

АБ-4-Т/400-М1.

Примечание. Среднерегулируемое напряжение— полусумма наибольшего и наименьшего значений напряжения, полученных при изменении нагрузки и коэффициента мощности в указанных пределах. 1.2.4. Разность между наибольшим и наименьшим значениями установившейся частоты выходного напряжения агрегата при изменении нагрузки от холостого хода до номинальной не превышает2 Гц. Примечание: Частота выходного напряжения в зависимости от нагрузки может иметь одно из следующих значений: не более52,5 Гц— при холостом ходе; не менее49,5 Гц— при номинальной нагрузке. 1.2.5. Агрегат обеспечивает работу с перегрузкой на10% от номинальной мощности в течение одного часа при температуре окружающего воздуха не выше плюс35°С. Общее количество часов работы с перегрузкой не должно превышать10% от гарантийной наработки приводного двигателя агрегата. При перегрузке снижение частоты не должно превышать2% от номинального значения, изменение напряжения агрегата не должно превышать±5% от установленного значения. 1.4. УСТРОЙСТВО И РАБОТА АГРЕГАТОМ 1.

4.1. Устройство агрегата 1.4.1.1. Общий вид АБ-2-О/230-М1, АБ-2-Т/230-М1 представлен на рисунках1 и2, АБ-4-О/230-М1, АБ-4-Т/230-М1, АБ-4-Т/400-М1 на рисунках3 и4. 1.4.1.2. Двигатель с переходником1 и генератор образуют единый блок, укрепленный болтами на опорах рамы. Фланцевое соединение двигателя с генератором показано на рисунке5. Передача крутящего момента от двигателя к генератору производится при помощи упругой соединительной муфты. Соединительная муфта состоит из полумуфты и вентилятора и расположенной между ними резиновой прокладки3. Полумуфта2 крепится к маховику двигателя, вентилятор4 крепится на валу генератора. На корпусе генератора укреплен блок аппаратуры. Зажимы для присоединения к агрегату кабеля нагрузки расположены на блоке аппаратуры и закрываются крышкой. Под зажимами установлена клица для механического крепления кабеля нагрузки, на которой имеется шпилька с барашком для присоединения провода заземления инструмента. На корпусе блока аппаратуры укреплен блок приборов. Над генератором расположен топливный бак, с помощью скоб укрепленный на корпусе генератора.

На раме крепится аккумулятор. Для защиты двигателя от воздействия атмосферных осадков и механических повреждений агрегат снабжен кожухом, который устанавливается на каркасе. Каркас крепится к раме агрегата болтами. Электрическая схема может быть разделена на следующие основные цепи: силовую, возбуждения генератора, подзарядного устройства и освещения. 1.4.3.1. Силовая цепь Силовая цепь(цепь нагрузки) генератора трехфазного тока имеет три фазовых обмотки ОС1, ОС2, ОС3. Напряжение силовой обмотки через выключатель нагрузки ВН подводится к выходным зажимам1, 2, 3. Силовая цепь генератора однофазного тока имеет одну силовую обмотку ОС. Ее напряжение через проходные конденсаторыC1, C2 и выключатель нагрузки ВН подводится к выходным зажимам10, 20. 1.4.3.2. Цепь возбуждения В агрегате трехфазного тока обмотка возбуждения ОВ генератора питается через кремниевые диоды Д5…Д10 от трехфазной дополнительной обмотки ОД1, ОД2, ОД3, а в агрегате однофазного тока через кремниевые диоды Д5…Д8 (для АБ-2-О/230-М1) и Д5…Д12 (для АБ-4-О/230-М1) от однофазной дополнительной обмотки ОД.

В цепь возбуждения включаются сопротивления регулировки напряжения (сопротивленияR2-1, R2-2 в агрегате АБ-2-О/230-М1 и сопротивленияR4-1, R4-2 в остальных агрегатах). В агрегатах трехфазного тока сопротивления регулировки напряжения включены на стороне выпрямленного, а в агрегатах однофазного тока- на стороне переменного тока. 1.4.3.3. Цепь подзарядного устройства и освещения Цепь подзарядного устройства и освещения питается через диоды Д1…Д4 от вторичной обмотки трансформатора Тр. Первичная обмотка трансформатора включена на выходное напряжение генератора. Выпрямленное напряжение через предохранитель Пр подается на выключатель В лампы освещения, розетку Ш и, через амперметр А1, на аккумуляторную батарею Б. Лампа освещения Л и розетка также могут получать питание от аккумуляторной батареи. 1.4.4. Принцип работы 1.4.4.1. Самовозбуждение генератора Самовозбуждение генератора обеспечивается при помощи постоянных магнитов, установленных в поперечной оси ротора. ЭДС, наводимая потоком постоянных магнитов в дополнительной обмотке статора через диоды, подается на обмотку возбуждения.

1.4.4.2. Регулирование напряжения Напряжение на выходных зажимах поддерживается постоянным при изменении нагрузки в том случае, если соответственно изменять ток возбуждения генератора. С увеличением нагрузки и уменьшением коэффициента мощности нагрузки ток возбуждения необходимо увеличивать. Изменение тока возбуждения с изменением нагрузки генератора осуществляется с помощью компаундирующих сопротивленийR1 в агрегате АБ-2-О/230-М1, R1…R2 в агрегате АБ-4-О/230-М1 иR1…R3 в остальных агрегатах. При холостом ходе генератора ток возбуждения определяется ЭДС дополнительной обмотки генератора. При подключении нагрузки часть тока нагрузки, пропорциональная падению напряжения, создаваемому рабочим током на компаундирующих сопротивлениях, ответвляется в цепь возбуждения. Этот ток геометрически складывается с током, определяемым ЭДС дополнительной обмотки. Чем больше ток нагрузки или величина компаундирующего сопротивления, тем большая часть тока ответвляется в цепь возбуждения и, следовательно, тем больше суммарный ток, протекающий по обмотке возбуждения генератора.

Увеличение тока возбуждения с уменьшением коэффициента мощности нагрузки обеспечивается сдвигом на90 электрических градусов дополнительной обмотки генератора относительно его силовой обмотки. Таким образом, выходное напряжение поддерживается постоянным с точностью±4% от среднерегулируемого значения при изменении нагрузки в пределах от холостого хода до номинальной и коэффициента мощности от1,0 до0,8. По мере нагрева или остывания обмотки возбуждения уровень напряжения может незначительно изменяться(увод напряжения). Уровень поддерживаемого напряжения зависит от сопротивлений всей цепи возбуждения и может быть установлен изменением сопротивления регулировки напряжения(при вращении ручки«регулировка напряжения» по часовой стрелке выходное напряжение увеличивается). 1.4.4.3. Электропитание стартера двигателя и подзарядка аккумуляторной батареи Для питания стартера двигателя на агрегате устанавливается аккумуляторная батарея напряжением12В. Включение стартера осуществляется с помощью кнопки стартера Кн, установленной на блоке приборов.

Запрещается нажимать кнопку стартера Кн при работающем двигателе. Подзарядное устройство обеспечивает подзарядку аккумуляторной батареи во время работы. Величина тока подзарядки контролируется по амперметру А1 и может быть увеличена переключением перемычки на зажимах подзарядного устройства из положения «63 — 65» в положение «64 — 65». 1.4.4.4. Защита генератора от перегрузок и коротких замыканий Защита генератора от перегрузок и коротких замыканий осуществляется тепловыми реле(для агрегатов трехфазного тока). Если ток в силовой обмотке превысит допустимое значение, то сработает соответствующее реле, разорвется цепь обмотки возбуждения и генератор развозбудится. 22 При увеличении нагрузки выше допустимой на агрегатах однофазного тока двигатель

глохнет и генератор развозбуждается.

Какой размер генератора для сварки? (Как рассчитать)

Генератор какого размера мне нужен для работы сварщика?

Меня часто об этом спрашивают.

Есть веские причины, почему это имеет смысл.

Вам нужно отремонтировать ворота, которые не достаточно близко к бытовой электросети
Грузовик друга сломался на тропе
Вы хотите построить теплицу в своем саду

Но если он будет слишком маленьким, вы можете повредить или убить дорогого сварщика.

Слишком большой, и его эксплуатация может стоить слишком дорого, его трудно перемещать, и он может занимать слишком много места.

Как определить размер генератора для вашего сварочного аппарата

Этот вопрос обычно принимает одну из следующих форм, например:

Генератор какого размера мне нужен для сварочного аппарата на 180 ампер?
Будет ли генератор на 7000 ватт управлять сварщиком?
Насколько большой сварщик вы можете работать с генератором размера X?

На самом деле это одни и те же вопросы.Вы просто спрашиваете об этом с разных точек зрения.

Вот как это сделать

Генераторы, как и сварщики, бывают разных размеров. Доступно множество функций и опций. И вам нужно будет решить, хотите ли вы получить выходное напряжение: 120 вольт, 240 вольт или и то, и другое.

Самое сложное, на что следует обратить внимание, это то, что генераторы рассчитаны на общую выходную мощность в Ваттах, а сварочные аппараты рассчитаны на выходную мощность в АМПЕРАЖ.

Это означает, что вам нужно выяснить, сколько ватт требуется сварщику для получения номинального тока.

Сколько ватт потребляет ваш сварочный аппарат?

Существует очень простое математическое уравнение для переключения между вольтами, амперами и ваттами:

Вольт x Ампер = Ватт

Вольт : Техническое определение — это «измерение разности электрических потенциалов между двумя точками».

Думайте о вольтах так же, как о давлении воды. Это доступный «толчок», который запускает электричество.

Ампер : Амперы — это способ измерения силы электрического тока.

Продолжая нашу аналогию с водоснабжением, подумайте об усилителях как о скорости потока в трубах, быстрой или медленной.

Вт : Ватт измеряет тепловую энергию. Когда электроны проходят по цепи, трение выделяет тепло, измеряемое в ваттах.

Итак, вам нужно напряжение, которое использует сварщик, умноженное на входной ток сварщика.

Найдите входную мощность сварочного аппарата

Шаг 1. Найдите уровни мощности и тока

Во-первых, вам нужно знать, какие уровни мощности и силы тока необходимы вашему сварочному аппарату.Обычно эту информацию можно найти в руководстве.

Вот пример из руководства для PrimeWeld Stick 160.

Пример того, как определить уровни мощности и тока сварочного аппарата.

Посмотрите на «Напряжение питания (В)». Это ваше входное напряжение.

Важно использовать «плюс 15 процентов» для расчетов, чтобы быть уверенным, что ваш портативный генератор достаточно большой, чтобы соответствовать вашим потребностям.

110 вольт + 15% = 126,5 вольт
220 вольт + 15% = 253 вольт

Шаг 2: Рассчитайте входной ток

Во-вторых, вам нужен «Входной ток (А)».

Максимальный входной ток на стороне 110 В составляет 46,3 ампер.

Теперь вы можете делать свои вычисления:

126,5 вольт x 46,3 ампер = 5 856,95 Вт , число в «погонных ваттах». Но вам все равно нужно добавить хороший запас прочности для «стартовых ватт». Рекомендуется дополнительно 30 процентов.

Давайте проверим цифры 220 вольт.

Входной ток на стороне 220 В. 32,9 А.

253 В x 32,9 А = 8323,7 Вт для вашей рабочей нагрузки на 220 стороне.Как всегда, добавьте 30-процентный запас прочности, чтобы обеспечить достаточную пусковую мощность для вашей машины. Я подробнее расскажу об этих 30 процентах через минуту.

Если вы хотите запустить этот сварочный аппарат только в режиме 110 В, вам понадобится генератор, который выдает 6000 Вт (6 кВт), ПЛЮС 30 процентов для запуска и скачков потребления (еще 2 кВт), что означает, что вам нужен сварщик. Генератор рассчитан на работу 6000 Вт и пиковую мощность 8000 Вт.

Для беспрепятственной работы сварочного аппарата с полной мощностью на стороне 220 В вам потребуется 8 500 погонных ватт и 11 000 пиковых мощностей.

Возможно, у вас нет доступа к руководству. Что тогда?

Каждый электроинструмент и устройство имеет информационную этикетку, на которой указана его электрическая информация. Обычно он находится на задней стороне сварочного аппарата или внутри корпуса.

Потребляемая мощность сварочного аппарата будет указана на этой этикетке. Вот пример Titanium MIG 140, машины, которая потребляет 120 вольт. Обратите внимание, что на этикетке также есть информация о MIG 170 из той же серии, которая работает от 120 или 240 вольт.

Еще раз проверяя спецификации, здесь есть числа для «Current Input». С этой этикеткой легче работать, чем с некоторыми, потому что она дает как входное напряжение, так и входной ток, необходимый сварщику.

Легко определить, сколько мощности в ваттах вам нужно от генератора для сварщика. Для версии на 140 А умножьте:

Вход 120 В x 23 А = 2760 Вт

Однако это только БАЗОВЫЙ номер. Электроинструменты отличаются тем, что для запуска требуется гораздо больше энергии, чем требуется для их поддержания в рабочем состоянии.

Производители генераторов

советуют добавлять до 30 процентов к рабочим ваттам для учета пусковых устройств.

2760 Вт x 0,30 = 828 Вт

Добавьте этот 30-процентный запас прочности к базовому рабочему показателю в 2760 Вт:

2,760 + 828 = 3,588

Это составляет 3600 Вт. Этому сварщику потребуется генератор мощностью 2800 рабочих ватт с максимальной мощностью 3600 Вт.

Взять банкноты:

НЕ ЗАБУДЬТЕ добавить указанный допуск, например, в нашем примере было плюс-минус 15 процентов.ВСЕГДА ДОБАВЛЯЙТЕ ДОПУСК.
НЕОБХОДИМО ДОБАВИТЬ 30 процентов к вашей общей мощности, чтобы покрыть пусковой скачок напряжения. Исключением из этого правила являются случаи, когда вы используете значение, известное как «I1max». См. Следующий раздел для получения дополнительной информации.

Входные значения могут иметь и другие имена

Иногда бывает несколько разных типов электрических параметров. У вас может не быть номинала на этикетке, специально названного «входное напряжение» или «входной ток», но для них есть другие названия.

Однако не стоит путать. Вместо этого проверьте значения с этими именами:

Входное напряжение

Максимальная мощность
Максимальное напряжение
В макс. Или V макс.
U макс. Или U макс.
U1max

Входной ток

Максимальный ток
Максимальный ток
А макс
I макс
I1max

Обратите внимание, что вариант 5 в обоих случаях имеет обозначение 1max. Это название указывает на основную входную мощность.

I2 или I2max означает выходную мощность.

Рейтинг I1max уже настроен на импульсную или пусковую мощность. Если вы рассчитываете с I1max, у вас уже есть максимальная начальная мощность в ваттах, БЕЗ необходимости добавлять 30 процентов.

Еще одно устройство, которое иногда можно увидеть на генераторах для сварщиков, — это киловольт-усилитель или кВА.

Для этого устройства 1000 вольт x 1 ампер = 1 кВА , то же самое, что 1 киловатт (кВт).

Помните: Вольт x Ампер = Ватт

Поскольку 1 кВА = 1 кВт , генератор с пиковой мощностью 6 кВА также рассчитан на 6 кВт.

Различия в источниках питания между инверторами и трансформаторами

Одним из важных вариантов выбора является питание вашего сварочного аппарата от трансформатора или инверторного сварочного аппарата. Это важно, потому что генераторы для сварщиков — это качество, называемое «грязной энергией».

«Грязная мощность» означает небольшие и повторяющиеся колебания уровня мощности во время работы двигателя.

Эти колебания мощности называются «гармоническими искажениями» и измеряются в единицах общих гармонических искажений или THD.Он представлен в процентах, например, «5 процентов THD».

Сварочные аппараты с трансформаторным питанием хорошо прощают грязную энергию от генератора. Практически любой современный генератор может работать с трансформаторным сварочным аппаратом.

Проблема с машинами с инверторным питанием. Обычно называемые сварочными аппаратами IGBT и MOSFET, они имеют проблемы с грязным питанием, потому что их схемы управления легко повреждаются из-за гармонических искажений в источнике питания.

Не вдаваясь в технические подробности, в этих конструкциях используются конденсаторы для фильтрации искажений и сглаживания электропитания.Еще одно преимущество инверторной мощности заключается в том, что сварочный аппарат может быть легче.

Многие современные генераторы имеют инверторные фильтры, что делает их безопасными для сварщиков с инверторным питанием.

Если у вас есть сварочный аппарат с трансформаторным питанием, THD не является проблемой, но если вы хотите запустить компьютер, что-нибудь цифровое, сварочный аппарат на IGBT или MOSFET, вам нужно быть ниже 6 процентов THD.

Другие факторы, влияющие на ваш выбор

Проблемы на большой высоте

На больших высотах меньше кислорода.Бензиновые, дизельные и пропановые двигатели работают менее эффективно, уменьшая мощность. Ваш сварочный генератор будет вырабатывать меньше мощности на большой высоте, чем на уровне моря. Производители генераторов рекомендуют планировать потерю мощности 3,5% на каждые 1000 футов высоты.

В зависимости от высоты он может быть едва заметным или может быть намного меньше мощности. Производители генераторов предлагают в помощь высотные комплекты.

Дополнительные инструменты и оборудование

Если вам нужно использовать дополнительные инструменты, такие как пилы, шлифовальные машины, сверла и т. П., Вам необходимо добавить как минимум еще 2000 Вт к мощности, потому что для работы многих шлифовальных машин и сабельных пил требуется до 1800 Вт.

Также подумайте о вентиляторах, обогревателях и освещении. На самом деле может быть дешевле купить генератор меньшего размера для этих принадлежностей, чем один большой для работы сварщика и дополнительных инструментов.

Вот неполный список распространенных устройств и их требований к питанию:

Устройство	Эксплуатационная мощность	Начальная мощность
Кофеварка	1750	0
Микроволновая печь 625 Вт	625	800
Одиночная лампа CFL, эквивалентная 60 Вт	15	0
Радио	50-200	0
Кондиционер воздуха в помещении: 10 000 БТЕ	1500	2200
Малый прибор	200	1700
8 дюймовНастольный шлифовальный станок	1400	2500
Мойка высокого давления: 1 л. с.	1200	3600
7-1 / 4 дюйма. Циркулярная пила	1400	2300
Электрическая цепная пила: 14 дюймов. Штанга, 2 л.с.	1100	0
10 дюймов Настольная пила	1800	4500
Сверло: 3/8 дюйма, 4 А	440	600
Сверло: 1/2 дюйма., 5,4 А	600	900
Переносной обогреватель (керосин, дизельное топливо): 90 000 БТЕ	500	725
Зарядное устройство: 60 А с усилением 250 А	1500/5750	0
Ноутбук	65	0
ЖК-монитор компьютера	25	0
Струйный принтер	15	0
Планшет	12	0
Зарядное устройство для сотового телефона	10	0

Сколько времени занимает работа?

Это время, в течение которого генератор может работать с полной нагрузкой и полным баком топлива. Некоторые из них могут работать до 8-10 часов, в то время как некоторые большие генераторы могут работать только пару часов между заправками, если они много работают.

Шум

Генераторы работают громко, хотя обычно не так громко, как некоторые инструменты и транспортные средства. Также следует учитывать выхлопные газы, которые могут содержать окись углерода. Вы не можете поместить генератор внутрь безопасно, и на всех них есть ярлыки, запрещающие этого делать.

Убедитесь, что он хорошо проветривается, защищен от столкновений или падающих предметов, шнуры могут безопасно дотянуться до рабочей зоны, а шум не будет проблемой там, где он сидит.

Проверьте его рейтинг в дБ, чтобы узнать, насколько он громкий. Все, что превышает 90 дБ, вредит слуху. Уровень 120 децибел и выше эквивалентен буквально оглушающим звукам, подобным звукам дрэг-рейсинга, артиллерии, реактивных самолетов и охотничьих ружей.

Размещение

В этой таблице приведены некоторые рекомендации национальных производителей электрооборудования (NEMA) по длине удлинительного шнура. По возможности подключайте устройства непосредственно к генератору.

Ваша кофеварка может варить кофе до тех пор, пока вы не сделаете перерыв, затем вы можете налить чашку, когда подойдете, и выключите генератор.

Общая мощность	шнур 10 калибра	шнур 12 калибра	шнур 14 калибра	шнур 16 калибра
2,400	250 футов	150 футов	100 футов	75 футов
4,800	125 футов	75 футов	50 футов	25 футов
7,200	60 футов	35 футов	25 футов	10 футов
9,600	30 футов	15 футов	10 футов	0
12 000	15 футов	0	0	0

Генераторы с рабочей мощностью 4 кВт или более могут легко весить более двухсот фунтов. Комплекты колес, ручки типа тачки и подъемные тюки для крюков — все это вещи, которые значительно упрощают установку такого тяжелого оборудования.

Связанные : Провода какого размера для удлинительных шнуров сварщика?

Таблица размеров генератора для сварщиков

Вот краткая справочная таблица, которую я составил, чтобы дать вам представление о том, какой размер генератора вы должны стремиться, в зависимости от текущего уровня вашего сварщика.

Уровень тока сварщика	Минимальный размер генератора	Рекомендуемый размер генератора
До 160 A	7кВА 0r 7000 Вт	8000+ Вт
180–200A	8кВА или 8000 Вт	10,000+ Вт
210-250A	13кВА или 13000 Вт	15 000+ ватт

Лучшие генераторы для сварщиков

Я собираюсь взять сюда мощные портативные генераторы.

Вы не хотите, чтобы ваш генератор работал слишком сильно, разряжаясь. На вашей новой электростанции будет легче, если она не будет тяжело дышать, выполняя свою работу.

Более чистая и стабильная мощность, меньший износ и более длительный срок службы — награда за небольшие дополнительные вложения.

По этой причине я бы не стал опускаться ниже 7000 погонных ватт.

Модель	Чемпион 9375	DuroMax XP12000EH	Моторная лошадка 9000ES
Эксплуатационная мощность	7 500	9 500	7250
Пусковая мощность	9 375	12 000	9 000
Масса	224 фунтов	224 фунтов	209 фунтов
Двигатель	Чемпион 420cc	DuroMax 18 л.с.	Дх520 12. 2 л.с.
IGBT-Safe	Нет (КНИ 8-16%)	Нет (12% THD)	Есть
Розетки	— 120 / 240V 30A, блокировка (L14-30R) — (2) GFCI 120V (5-20R), — 120 / 240V 50A (14-50R)	— (2) бытовых розетки GFCI 120 В — (1) розетки 120 В 30 А с поворотным замком — (1) розетки 240 В 30 А — (1) розетки 240 В 50 А	— (4) 5-20R 120V-20A, — (1) L5-30R 120V-30A с блокировкой, — (1) L14-30R 120 / 240V-30A с блокировкой — (1) 12V DC
Время работы	8 часов при 1/2 нагрузки	9 часов при 1/2 нагрузки 5 часов.при полной нагрузке	9,6 часов при 1/2 нагрузки 5,7 часов при полной нагрузке
Уровень шума	74 дБ	74 дБ	98 дБ
Дополнительно	Электростартер, комплект колес, счетчик моточасов	Электростарт, двухтопливный, комплект колес, зарядное устройство 12 В	Электростартер, двухтопливный, комплект колес, отсечка при низком уровне масла
Где купить	Северный инструмент	Амазонка	Северный инструмент

Лучшие инверторные генераторы для сварщиков

Инверторный генератор специально разработан для чувствительного к питанию оборудования, такого как цифровые устройства, компьютеры и сварочные аппараты IGBT / MOSFET.

Если в вашем магазине есть что-нибудь, в чем вы никогда не должны дешеветь; это ваш инверторный генератор. Наберитесь терпения и сэкономьте на следующем большем размере.

«Я бы хотел, чтобы у меня было меньше энергии. Это было бы прекрасно!»

Никому и никогда не говорил.

Модель	Моторная лошадка 7500i	Champion Digital Hybrid 8750	Briggs & Stratton ELITE 8000
Эксплуатационная мощность	6 500	7 000	8 000
Пиковая мощность	7 500	8,750	10 000
Масса	333 фунта	155.4 фунта	224 фунтов
Двигатель	Powerhorse 420cc	Чемпион 420cc	Briggs & Stratton 420cc
IGBT-Safe	Да (КНИ 1,5%)	Да (≤ 3% THD)	Да (3-6% THD)
Розетки	— (4) 20A 120V GFCI, — (1) 50A 120 / 240V 14-50R, — (1) 30A 120 / 240V L14-30R, — (1) 30A 120V L5-30R, — (2 ) USB	— (1) розетка с замком 120/240 В 30 А (L14-30R) — (4) розетка 120 В 20 А с защитой GFCI (5-20R) — Автомобильная розетка 12 В пост. Тока	— (4) бытовые розетки GFCI 120 В, — (1) блокирующая розетка 120/240 В 30 А
Время работы	16 час.при нагрузке 1/4	10,5 часов	9 час. при 1/2 нагрузки
Уровень шума	55 дБ	72 дБ	Нет оценок
Дополнительно	Электрический запуск, комплект колес, отключение по низкому уровню масла, цифровая система контроля, зарядка через USB, подключение к другому генератору	Электростартер, комплект колес, легкий и компактный	Электрический запуск, комплект колес, счетчик моточасов, Bluetooth InfoHub, мониторинг CO / выключение
Где купить	Northern Tool (бесплатная доставка)	Амазонка	Амазонка

Часто задаваемые вопросы о генераторах для сварщиков

Будет ли генератор на 3000 ватт управлять сварщиком?

В примере с Titanium мы обнаружили, что он может работать от 140 ампер при мощности 2800 Вт. Таким образом, если аппарат рассчитан на работу при 3000 Вт (а не на пиковом уровне 3000), он может работать с большинством небольших сварочных аппаратов на 120 В при напряжении менее 120 А. Однако он все время работал бы на полную мощность.

Будет ли генератор на 5000 ватт управлять сварщиком?

Вы можете работать до 180-200 ампер на генераторе на 240 вольт, рассчитанном на 5000 рабочих ватт и 6000 пусковых ватт, но он будет проводить много времени на высоких оборотах. Генератор, рассчитанный на пиковую мощность 5000 ватт, будет ограничен 120-вольтовым сварочным аппаратом при 140 ампер при работе на полной мощности.

Какой размер генератора для сварщика 220В?

Недостаточно информации для ответа на этот вопрос. Вам необходимо знать входную мощность сварочного аппарата на 220 В, чтобы определить нужный размер генератора.

Входное напряжение x Входной ток = Потребляемая мощность

Помимо того, что он подключается к сети 220 вольт, вам также необходимо знать входной ТОК для этого сварочного аппарата.

Например, если в руководстве или на этикетке указано, что сварщику требуется входной ток 32 А, вам понадобится генератор мощностью 7 040 погонных ватт и 9 100 пиковых ватт.

Можете ли вы запустить аппарат для ручной сварки на генераторе?

Короткий ответ — да, если мощность генератора на выходе соответствует потребностям вашего сварочного аппарата.

Завершение: освободись и сваривайся снаружи

Каждый мастер и сварщик достигает точки, когда требуются новые драматические навыки, которые нужно постоянно совершенствовать. Возможно, вам понадобится сварка на открытом воздухе или изолированная сварка.

Пора выйти из магазина на свежий воздух со сварщиком.Эти генераторы предлагают способы расширить ваши возможности по ремонту и изготовлению таким образом, который иначе был бы невозможен.

Прочтите по теме : Лучший сварочный аппарат с приводом от двигателя

ресурса

https://www.northerntool. com/shop/tools/buyers-guides_generators

http://blog.hondalawnparts.com/modifying-your-honda-engine-for-high-altitude-use/

https://docs.google.com/viewer?url=https%3A%2F%2Fcsda.org%2Fwp-content%2Fuploads%2F2019%2F10%2FCSDA_BP021_Extension_Cords.pdf

http://help.championpowerequipment.com/article/dgn7qk3fzz-total-harmonic-distortion

Generac Power Systems — Портативный генератор серии GP мощностью 8000 Вт с электрическим запуском

При написании отзыва учтите следующие рекомендации:

Перед проведением обзора ознакомьтесь с документацией по продукту, чтобы убедиться, что устройство используется и обслуживается должным образом.
Указание на проблемы, возникшие в результате небрежного технического обслуживания или ненадлежащего использования, аннулирует материалы проверки
Сосредоточьтесь на своем опыте работы с продуктом и его особенностями
Расскажите, почему вам понравился или не понравился товар
Обзоры, представленные на товары, отличные от перечисленных, будут немедленно отклонены
Любые обзоры продуктов, в которых указаны имена независимых авторизованных дилеров, поставщиков услуг или розничных продавцов, НЕ будут публиковаться.(Отзывы дилеров можно найти здесь)
Все представленные отзывы соответствуют условиям, изложенным в наших Условиях использования.

Мы оставляем за собой право не публиковать ваш отзыв, если он содержит какой-либо из следующих типов контента или нарушает другие правила:

Нецензурные выражения, дискриминационные выражения или другой язык, не подходящий для публичного форума
Рекламные объявления, «спам» или ссылки на другие продукты, предложения или веб-сайты
Адреса электронной почты, URL-адреса, номера телефонов, серийные номера продуктов, физические адреса или другие формы контактной информации
Критические или злобные комментарии к другим рецензиям, размещенным на странице, или их авторам

Если вы хотите поделиться с нами отзывами о выборе продукта, ценах, заказе, доставке или других вопросах обслуживания клиентов, не отправляйте этот отзыв через обзор продукта.Вместо этого свяжитесь с нами напрямую.

Приятного написания вашего обзора!

Оценка 5 из 5 к Dogman из Отличный продукт с отличными характеристиками! У меня есть переносной газогенератор Generac указанной выше модели, все еще в коробке. Я очень хорошо знаком с этим устройством, так как у моего хорошего друга есть точно такое же устройство. Я помог ему построить дом для его семьи. Мы использовали этот агрегат около 3 месяцев, и он удовлетворил все наши потребности в этом проекте строительства дома.Он использовался в течение долгого времени и отключался только на время обеда и никогда не оставлял нас без электричества. После того, как энергетическая компания, наконец, установила временную опору и электричество в собственности моих друзей, мы прекратили использование устройства. Из-за его безупречной работы я купил такой же генератор и с нетерпением жду возможности его использовать …

Дата публикации: 2021-10-22

Оценка 5 из 5 к СтивО из Проведите исследование, а затем купите этот.Я купил генератор Westinghouse, и у него были разные проблемы. Прежде, чем я забрал его обратно, я его запустил. Я не знаю, кто делает там мотор, но это прозвучало очень дешево, слабо и глупо, забрал его обратно Перемотка вперед После исследования нескольких других первоклассных устройств я решил, что остановился на Generac GP8000e. Мне не хватало вещей не в основной коробке, а в том месте, где я их купил, поставило все, так что все было хорошо. Я подключил аккумулятор, он был заряжен, добавил масло, добавил бензин среднего класса, включил подачу газа в карбюратор, и он сразу заработал, и этот мотор герметичен и звучит как мотор высшего качества.Единственное, о чем я сожалею, так это то, что набор инструментов, который мне дал Эйс, был самым дешевым из двух гаечных ключей, которые я когда-либо видел в своей жизни, и я не думаю, что они имеют отношение к чему-либо. Мне также не хватало масла, и они дали мне Pennzoil, а не масло Generac, и я слышал, что Generac — лучшее. Купите его, вы не будете разочарованы !!!

Дата публикации: 2021-09-26

Оценка 5 из 5 к Ясень из Неостанавливаемый Куплен около 4 лет назад Во время перебоев в подаче электроэнергии, а я получаю много, поскольку живу в отдаленных районах, я использую свои морозильные камеры с кондиционером 3.И еще 3 холодильника с морозильной камерой. Плюс фары и силовое оборудование, если я в магазине древесины Совершенно машина Я знаю, что бензобак проработает не менее 14 часов Я никогда не отключаюсь, просто доливаю бензин, так как он не разбрызгивается через экран заливной горловины Определенно того стоит

Дата выпуска: 2021-09-24

Оценка 4 из 5 к Старше47 из Хорошая машина, но без монитора нагрузки Сборка прошла довольно легко, агрегат заводился сразу с электрическим запуском.Был разочарован тем, что в устройстве нет монитора нагрузки, который сообщает вам, какая часть вывода используется. Это должно быть важным дополнением к агрегату. Техника автоматического выключателя просто сообщает вам, когда вы перегрузили устройство.

Дата публикации: 2021-09-15

Оценка 5 из 5 к счастливый покупатель из машина хорошего качества и хорошая цена Получил сегодня генератор, он заменяет старый, меньшего размера другой марки.Сложил его без проблем, и он сразу завелся и поехал плавно. Это будет время от времени использоваться в качестве резервного генератора дома. С нетерпением жду многих лет службы от него.

Дата публикации: 2021-04-30

Оценка 5 из 5 к DH от Хорошие характеристики, хорошая цена, простота использования Этот генератор довольно легко собрать, и его легко перемещать благодаря удлиненным ручкам. Он надежен и эффективен, и в нем есть множество торговых точек.Хотя и не тихо, но не так шумно, как другие, которые я слышал. Мы много лет ждали, чтобы купить генератор, и эта модель, рекомендованная нашим электриком, хорошо зарекомендовала себя после двух отключений вскоре после покупки.

Дата выпуска: 2021-04-05

Оценка 5 из 5 к Ciwoodworks из Компактный размер, не занимает много места Легко заводится, двигатель отлично работает, большая мощность.

Дата выпуска: 2021-04-05

Оценка 5 из 5 к Тоби из Отличный блок с отличной поддержкой клиентов купил это устройство, и у него возникла серьезная проблема с ним еще до того, как он даже заработал.Я связался со службой поддержки клиентов, и проблема была решена одним телефонным звонком. Детали разослали сразу, без проблем. теперь агрегат работает отлично. очень доволен этой покупкой.

Дата выпуска: 2021-04-05

GP8000E имеет рейтинг 4,7 из 5 автор: 171.

Факторы, которые следует учитывать при работе генераторов с системами ИБП

Размер генератора

Размер генератора, а также совместимость важны.Например, генератор обычно должен обеспечивать кондиционирование воздуха, аварийное освещение, сигнализацию и связь, поскольку без этих услуг нагрузка ИБП и ее операторы будут подвержены риску повреждения или травмы. Как очень приблизительное «практическое правило» генераторы должны иметь размер:

В 1,5 раза больше номинальной мощности ИБП для бестрансформаторных систем ИБП, обычно используемых в современных центрах обработки данных и ИТ-помещениях.
В 3 раза больше номинальной мощности кондиционера

Емкости других нагрузок, подлежащих защите, можно узнать из спецификаций производителя или путем измерения с помощью токоизмерительных клещей.Перед окончательной покупкой следует проконсультироваться с производителями ИБП и генераторов для получения более точных рекомендаций по выбору размеров.

В некоторых приложениях генераторы работают непрерывно. Однако в других случаях они являются резервным генератором, который запускается только изредка. Это снижение спроса и стресса позволяет получить рейтинг «Ожидание», который обычно на 10% выше, чем рейтинг «Постоянный». Однако при использовании для защиты питания резервные генераторы можно запускать в любое время и на любой срок.Из-за этого непредсказуемого спроса рекомендуется выбрать более консервативный рейтинг «Постоянный».

Обеспечение экологической приемлемости

Обеспечивая совместимость генератора с ИБП и его нагрузку, необходимы другие меры для обеспечения его приемлемости для окружающей среды. Например, хранение мазута регулируется законодательством в большинстве случаев на большей части территории Великобритании с требованием двойной обвязки для предотвращения утечки нефти / топлива в водную среду.Резервный генератор обычно находится на базовом баке с двойными перемычками, содержащем топливо, на время работы от восьми до 24 часов.

Поскольку генераторы могут запускаться и продолжать работать как ночью, так и днем, следует использовать акустические кожухи с подходящими показателями шумоподавления, чтобы избежать недопустимого нарушения рабочего места или прилегающей собственности. Генераторы также выделяют значительное количество тепла и обычно используют воздушное охлаждение для его удаления. Соответственно, всегда должно быть обеспечено достаточное количество охлаждающего воздуха, в идеале, если генератор размещен на открытом воздухе в защищенном от атмосферных воздействий звукоизоляционном кожухе.

Также важно правильное управление выхлопными газами, при этом необходимо обеспечить безопасное ограничение и удаление воздуха. Консультация специалиста необходима, если выхлопные трубы проходят через здание или прикреплены к нему.

Необходимо сотрудничество с несколькими органами власти; это включает в себя получение разрешения местного органа власти на строительство, информирование местного пожарного о хранении топлива на месте и информирование местной электроэнергетической компании об установке генератора.

Выводы

Когда предприятия зависят от всегда доступных ИТ-ресурсов и коммуникационных ресурсов для круглосуточной обработки транзакций в режиме онлайн, использование неограниченного резервного копирования генератора в дополнение к функции немедленной защиты системы ИБП становится важным.В этой статье мы рассмотрели факторы, необходимые для успешной пары генератор / ИБП. Они включают в себя правильную настройку генератора, обеспечение совместимости конструкции с системой ИБП, ее правильную настройку для применения и пригодность для физических условий.

Чтобы быть абсолютно уверенным, что вся установка защиты электропитания будет работать, как ожидалось, без компромиссов, настоятельно рекомендуется сотрудничать с хорошо зарекомендовавшим себя поставщиком ИБП, предлагающим обширный опыт установки ИБП, генераторов и интегрированных систем питания.

Промышленный дизельный генератор

— 30 кВт в режиме ожидания, 28 кВт первичный, однофазный 120–240 В или трехфазный 120–208 В, 139–240 В или 277–480 В

заявка

— Пожалуйста, выберите — Аварийный режим ожидания (1-фазный и 3-фазный) Основная мощность (1-фазный, автоматический выключатель) + 750,00 долл. США Основная мощность (3 фазы)

Варианты напряжения и фазы

— Пожалуйста, выберите — 120–240 В, однофазный, розетки и выходные клеммы (без розеток с открытой базовой рамой) (AGi30P-1-240), 120–208 В, 3 фазы, только наконечники выходных клемм (AGi30P- 3-208) + 2025 долларов.00 120-240 В, 3-фазный, только наконечники выходных клемм (AGi30P-3-240) + 2 025 долларов США 277-480 В, 3-фазный, только наконечники выходных клемм (AGi30P-3-480) + 2 025 долларов США 347-600 В, 3 фазы, только наконечники выходных клемм (AGi30P-3-600) + 4 525 долларов США Переключаемый 120–240 однофазный, 120–208 трехфазный, 277–480 трехфазный + 3792,00 долл. США 220 В, однофазный, 50 Гц, 1500 об. / Мин., Пониженная мощность, выходные клеммы вместо розеток + 1431 долл. США.00 230 В, однофазный, 50 Гц, 1500 об / мин, пониженный режим ожидания и основная мощность, розетки и выходные клеммы + $ 1 431,00 220 В, 3-фазный, 50 Гц, 1500 об / мин, пониженная мощность в режиме ожидания и основная мощность, выходные клеммы (AGi30P-3-220 50 Гц.) + 2 025 долларов США

Варианты салазок и ограждений

— Пожалуйста, выберите — Открытый, Базовая установка на рельсовой раме, Без корпуса (Открытый, Базовая установка на рельсовой раме, Без корпуса, Без батареи, только клеммные наконечники) (57 дюймов Д x 30 дюймов Ш x 44 дюйма) , На салазках, без корпуса + 250 долларов.00 Корпус — 65 дБ на высоте 23 футов, установка на салазках на платформе HD (73 «Д x 40» Ш) (CANOPY.003) + $ 3 597,00

Опции топливного бака

— Пожалуйста, выберите — Без топливного бака 125 галлонов Дополнительное основание UL S601 Двухстенный стальной топливный бак Одобрен UL — ПОДБАЗОВЫЙ БАК (F100UL-SB) + 3500 долларов США Поддон на 200 галлонов UL S601 Двухстенный стальной топливный бак Одобрен UL — ПОДБАЗОВЫЙ БАК (F200UL-SB) + 4350,00 долл. США 100-галлонный двухстенный топливный бак UL S601 Одобрен UL — АВТОНОМНЫЙ (вкл.15-футовые топливные магистрали и фитинги) (F100UL-SA) + 1 997,00 долл. США 200-галлонный топливный бак с двойными стенками UL S601 Одобрен UL — АВТОНОМНЫЙ (включая 15-футовые топливные магистрали и фитинги) (F200UL-SA) + 3250,00 долл. США

Варианты автоматического включения резерва

— Пожалуйста, выберите — Автоматический переключатель резерва — 200 А, 120-240 В, 1-фазный, без SE, NEMA 3R (RSS200-6635) + 1 088 долларов США Автоматический переключатель резерва — 200 А, 120-240 В, 1-фазный, номинальный SE, NEMA 3R (A040V598) + 1282 долл. США.00 Автоматический переключатель резерва — 400 А, 120-240 В, 1-фазный, не соответствует требованиям SE, NEMA 3R (A040C975) + 1 935,00 долл. США Автоматический переключатель резерва — 400 А, 120-240 В, 1-фазный, номинальный SE, NEMA 3R (A040V599) + 3140,00 долл. США Vigilant ATS — 100 А, 1 фаза, 120/240 В, NEMA 3R (MGVATS1001240) + $ 1 299,00 Vigilant ATS — 200 А, 1 фаза, 120/240 В, NEMA 3R (MGVATS2001240) + 2 299 долларов США

Варианты перевозки

— Пожалуйста, выберите — Доставка по коммерческому адресу на грузовом терминале Доставка по месту жительства с сервисом Liftgate + 150 долларов.00

Квантово-магнитное изображение органелл железа в улитке голубя

% PDF-1.5 % 999 0 объект > эндобдж 998 0 объект > поток Acrobat Distiller 7.0 (Windows) 2021-11-10T10: 29: 10 + 05: 30LaTeX с пакетом hyperref2021-11-15T17: 11: 10-08: 002021-11-15T17: 11: 10-08: 00application / pdf

Квантовая магнитная визуализация органелл железа в улитке голубя

uuid: fb62e219-1fe1-468e-b6dd-6d3528301ecfuid: 09489a0c-1dd2-11b2-0a00-d300a8968dff конечный поток эндобдж 1000 0 объект > эндобдж 996 0 объект > эндобдж 5 0 obj > эндобдж 540 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading >>> / Rotate 0 / Thumb 905 0 R / Type / Page >> эндобдж 1 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / Shading> / XObject >>> / Rotate 0 / Thumb 2 0 R / Type / Page >> эндобдж 541 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / Shading> / XObject >>> / Rotate 0 / Thumb 650 0 R / Type / Page >> эндобдж 542 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / Thumb 759 0 R / Type / Page >> эндобдж 543 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / Thumb 837 0 R / Type / Page >> эндобдж 544 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / Thumb 865 0 R / Type / Page >> эндобдж 545 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / Thumb 870 0 R / Type / Page >> эндобдж 1046 0 объект > поток H] o [7ϯ ॴ XlESH «Q / dh ^ @ bys (3 ~: ĨbH ڙ VlZYuU = autV2Mj.

Журнал "Дизайнер"
