Что такое полярность аккумулятора и как ее определить?

На сайте по продаже новых аккумуляторов, просматривая ассортимент, можно наткнуться на данный пункт в описании АКБ: полярность — обратная, или полярность — прямая.

Что такое полярность аккумулятора?

Полярность аккумуляторной батареи — это расположение токовыводов (клемм) на верхней крышке АКБ относительно края корпуса батареи или его лицевой стороны.

Как она определяется?

Дело в том, что в машине аккумулятор может быть установлен по разному: боком, полубоком, клеммами от себя и клеммами к себе. На некоторых марках авто аккумулятор может быть как прямой, так и обратной полярности. Иной раз, сами автовладельцы переделывают посадочное место для аккумулятора, чтобы поставить АКБ не заводской полярности. Поэтому полярность всех аккумуляторов определяется путём разворачивания (не буквально, мысленно) АКБ клеммами ближе к себе. Далее мы смотрим, где положительный токовывод (плюс), а где отрицательный (минус). Если минус справа, а плюс слева — полярность прямая, если наоборот — обратная. Давайте закрепим наглядно, как отличить обратную полярность от прямой, когда клеммами «к себе» и «от себя» (красная клемма — плюсовая, черная — минусовая):

Теперь закрепим на примере установленного аккумулятора в машине:

Пример 1. Если аккумулятор развернуть клеммами ближе к себе, плюсовая клемма будет слева. Значит делаем вывод: полярность – прямая.

Пример 2. Держим в голове правило: клеммами «к себе». Плюс справа, значит полярность – обратная.

Пример 3. Мысленно разворачиваем АКБ к себе. Плюс будет справа, значит полярность обратная.

Пример 4. Клемма с края корпуса АКБ. Плюс слева. Полярность прямая.

Пример 5. Если аккумулятор развернуть клеммами ближе к себе, плюс будет справа. Полярность обратная.

Зная полярность аккумулятора для вашей машины, вы экономите время при выборе нового АКБ и избавляете себя от потери времени на возврат, если случайно купили батарею с неподходящей полярностью.

И не забудьте, что полярность аккумулятора определяется при расположении клемм «ближе к себе». Удачи!

Где у аккумулятора плюс и минус

Автомобильные аккумуляторы обладают такой характеристикой, как полярность. И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке. В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.

Хотя данная ситуация не является катастрофической. Если на руках имеется чек (либо паспорт изделия со штампом торгующей организации), то в магазине можно без проблем поменять купленную батарею на ту, которая полностью соответствует требуемым критериям. Но вся эта процедура отнимает немало времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на переучёт, продавец по тем или иным причинам не вышел на работу… А как обменять аккумулятор, купленный в интернет-магазине? Разумеется, и в этом случае законодательство обязывает произвести возврат или обмен товара, но на это уйдёт гораздо больше времени.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

Прямая и обратная полярность аккумулятора для легкового автомобиля

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм. Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.

Видео об определении полярности аккумулятора


Литий-ионные аккумуляторы типоразмера 18650 едва ли не обогнали по популярности обычные пальчиковые батарейки. От них питаются самые разные устройства, от электронных сигарет до электромобилей.

Они более опасны: если неправильно установить литиевый источник питания в устройство, он может взорваться. Поэтому необходимо знать, где плюс и минус у 18650, какими способами можно найти полюса.

Способы определения полярности

Поскольку внешне аккумуляторы 18650 очень похожи на гальванические элементы типа АА и подобные им, определить полярность источника питания можно так же, как в случае с пальчиковой батарейкой. Существует два основных способа нахождения плюса и минуса: путем внешнего осмотра элемента или при помощи любого инструмента, которым можно измерить напряжение на полюсах.

По внешнему виду аккумулятора

Самый простой способ определения полярности 18650 — изучение маркировки, нанесенной на корпус изделия. На наклейке можно увидеть всю необходимую информацию, среди которой:

  • типоразмер аккумулятора;
  • название компании-производителя;
  • емкость в мА·ч;
  • номинальное напряжение.

При помощи измерительного инструмента

При использовании качественных аккумуляторов от проверенных производителей сомневаться в правильности маркировки приходится редко. Однако абсолютно уверенным в безопасности использования гальванического элемента можно быть только после его проверки измерительным инструментом.

Хотя существует несколько приборов для проверки аккумуляторов, наиболее удобен в использовании обычный мультиметр. Чтобы определить полюса 18650 с его помощью, нужно выполнить следующие шаги:

  1. Подключить красный и черный провода к разъемам на приборе.
  2. Выставить рукоятку мультиметра в режим измерения низкого напряжения.
  3. Приложить щупы к торцам аккумулятора. Поскольку полюса неизвестны, нет разницы какой щуп к какому контакту прикладывать. В случае ошибки не будет никакого вреда ни для батарейки, ни для инструмента.
  4. Посмотреть на индикатор. Если на нем будут положительные показания, значит, полюса определены верно (в этом случае красный щуп будет указывать на «плюс», а черный — на «минус»). В ином случае вольтаж будет отрицательным.

Мультиметр будет полезен и при решении других задач. В первую очередь стоит обратить внимание на показания при измерении напряжения: правильно функционирующий аккумулятор должен показывать 4,2 В в заряженном состоянии и 3,7 В — в разряженном.

Если вольтаж падает ниже, батарею следует срочно зарядить во избежание уменьшения ее емкости.

Последствия неправильного использования батарейки

Чтобы полностью осознать, насколько важно уметь определять, где минус и плюс у аккумулятора 18650, нужно понять, что произойдет, если перепутать полярность. Главное последствие ошибки — короткое замыкание, при котором образуется цепь, состоящая только из источника питания, внутри него начинается движение электрического тока, который никуда не уходит. Далее происходит следующее:

  1. Аккумулятор начинает нагреваться. Скорость нагрева зависит от многих факторов, в первую очередь от напряжения элемента. Из-за этого процесс принимает более стремительный и разрушительный характер, чем в случае с солевыми батарейками.
  2. Давление в электролите растет.
  3. Клапан на положительном полюсе выпускает избыточное давление. При этом начинает вытекать раскаленный электролит.
  4. На воздухе скорость реакции возрастает. Начинается разрушение корпуса изделия.
  5. Возможно возгорание лития.

Если неправильно определить, где плюс у аккумулятора 18650, изготовленного с нарушением технологии, последствия могут быть еще серьезнее. Защитный клапан может не сработать — в таком случае давление внутри корпуса будет накапливаться, из-за чего произойдет взрыв. Не очень мощный, но выплеснувшаяся при этом горячая кислота приведет к химическим и термическим ожогам, если попадет на кожу, а также может вызвать пожар. Ожоги могут быть очень тяжелыми, если электролит продолжит кипеть на воздухе.

Таким образом, определить, где плюс и минус у 18650, довольно просто. Важно проверять полярность перед каждой ее установкой в какое-либо устройство, чтобы избежать опасных последствий.

Чтобы минимизировать риск порчи изделия, для его зарядки следует использовать качественное и современное зарядное устройство, оснащенное контролирующим чипом. Он не только защитит аккумулятор от опасного превышения напряжения, но и не будет подавать ток на элемент с перепутанной полярностью.

Полярность аккумулятора 18650
Литий-ионные аккумуляторы 18650, 14500 и т.п. по виду очень схожи с пальчиковой батарейкой.У литий ионного аккумулятора все так же, только выступ (положительный контакт) немного шире по диаметру, чем в батарейке. Так же вокруг положительного контакта аккумулятора, просматриваются маленькие отверстия. Отрицательный полюс так же плоский, как в батарейке.

В общем, если видите отверстия вокруг полюса — он 100% положительный, плюс, (+).

В данном случае рассматривается литий ионный аккумулятор без защиты. Банка защищенного аккумулятора выглядит точно так же, только будет больше по длине на толщину платы защиты.

Помимо этого, как и большинство элементов питания, литий-ионы имеют указания на корпусе, где плюс и минус.

Мультиметр или тестер (цифровой вольтметр) тоже поможет определить полярность. При измерении вольтажа, поднеся красный щуп к плюсовому контакту, а черный к отрицательному, на экране покажется вольтаж в банке. Если красный щуп поднести к отрицательному контакту, на экране появится «-» (минус) перед значением вольтажа.

“>

Error Page

Возникла следующая ошибка:

exception ‘Zend_View_Exception’ with message ‘Invalid value passed to append; please use appendMeta()’ in /home/a5w40by/avk.by/library/Zend/View/Helper/HeadMeta.php:195 Stack trace: #0 /home/a5w40by/avk.by/library/Zend/View/Helper/HeadMeta.php(158): Zend_View_Helper_HeadMeta->append(Object(stdClass)) #1 /home/a5w40by/avk.by/application/default/views/scripts/article/text.phtml(3): Zend_View_Helper_HeadMeta->__call(‘appendName’, Array) #2 /home/a5w40by/avk.by/application/default/views/scripts/article/text.phtml(3): Zend_View_Helper_HeadMeta->appendName(‘description’, NULL) #3 /home/a5w40by/avk.by/library/Zend/View.php(108): include(‘/home/a5w40by/a…’) #4 /home/a5w40by/avk.by/library/Zend/View/Abstract.php(833): Zend_View->_run(‘/home/a5w40by/a…’) #5 /home/a5w40by/avk. by/library/Zend/Controller/Action/Helper/ViewRenderer.php(903): Zend_View_Abstract->render(‘article/text.ph…’) #6 /home/a5w40by/avk.by/library/Zend/Controller/Action/Helper/ViewRenderer.php(924): Zend_Controller_Action_Helper_ViewRenderer->renderScript(‘article/text.ph…’, NULL) #7 /home/a5w40by/avk.by/library/Zend/Controller/Action/Helper/ViewRenderer.php(963): Zend_Controller_Action_Helper_ViewRenderer->render() #8 /home/a5w40by/avk.by/library/Zend/Controller/Action/HelperBroker.php(277): Zend_Controller_Action_Helper_ViewRenderer->postDispatch() #9 /home/a5w40by/avk.by/library/Zend/Controller/Action.php(523): Zend_Controller_Action_HelperBroker->notifyPostDispatch() #10 /home/a5w40by/avk.by/library/Zend/Controller/Dispatcher/Standard.php(289): Zend_Controller_Action->dispatch(‘textAction’) #11 /home/a5w40by/avk.by/library/Zend/Controller/Front.php(946): Zend_Controller_Dispatcher_Standard->dispatch(Object(Zend_Controller_Request_Http), Object(Zend_Controller_Response_Http)) #12 /home/a5w40by/avk. by/library/Zend/Controller/Front.php(212): Zend_Controller_Front->dispatch() #13 /home/a5w40by/avk.by/application/Bootstrap.php(47): Zend_Controller_Front::run(‘/home/a5w40by/a…’) #14 /home/a5w40by/avk.by/index.php(24): Bootstrap->run(Array) #15 {main}

Легкий способ правильно определить полярность вашего аккумулятора (фото, видео)

09.06.2016

Каждому автовладельцу,  решившему заменить аккумулятор, продавцы задают вопрос: «Какой полярности ваша аккумуляторная батарея?» — и этим нередко загоняют в тупик. Открыв капот своего автомобиля, и помня всего одно правило, любой автомобилист, прочитавший эту статью, сможет правильно определить полярность своего АКБ.

Под капотом аккумуляторов может быть даже два:

В разных авто компоновка  систем двигателя в подкапотном пространстве различна. Аккумулятор может находиться под капотом в разных местах, предусмотренных для него конструкторами автомобиля. Иногда это даже передний бампер, багажник или место в салоне под задними сиденьями.

Так, например АКБ размещен под капотом Opel:

Расположение батареи в Жигулях:



В «народном авто» Ланосе:



На каждой аккумуляторной батарее токовыводы  «плюс» и  «минус» промаркированы.  Кроме того плюсовой токовывод толще, чем минусовый:



Путаница возникает дальше – какой «плюс» считать правым, а какой левым?  Например, с аккумулятором на Ланосе: для водителя открывшего капот и нашедшего на АКБ  плюсовую клемму — она будет справа. Но на самом деле батареи, устанавливаемые на Ланосы, с левым плюсом.

Есть очень простое правило определения полярности автомобильного аккумулятора:

Нужно мысленно или в действительности развернуть батарею так, чтобы сторона, вдоль которой расположены токовыводы была к вам ближней.  Теперь можно безошибочно определить полярность батареи и заказать в интернет-магазине доставку нужной.

Левый «плюс» (также называют прямая полярность):



Правый «плюс»  (также называют обратная полярность):



Пусть теперь  вас не смущает расположение аккумулятора в автомобиле, где бы он там не был установлен. Зная всего одно правило – всегда легко и главное правильно определить его полярность. Мы также сняли видео: «как определить полярность», потому что лучше один раз увидеть на  ютубе, чем семь раз прочитать.

определение полярности у батареи, почему нельзя путать полюса

Литий-ионные аккумуляторы типоразмера 18650 едва ли не обогнали по популярности обычные пальчиковые батарейки. От них питаются самые разные устройства, от электронных сигарет до электромобилей. Они более опасны: если неправильно установить литиевый источник питания в устройство, он может взорваться. Поэтому необходимо знать, где плюс и минус у 18650, какими способами можно найти полюса.

Способы определения полярности

Поскольку внешне аккумуляторы 18650 очень похожи на гальванические элементы типа АА и подобные им, определить полярность источника питания можно так же, как в случае с пальчиковой батарейкой. Существует два основных способа нахождения плюса и минуса: путем внешнего осмотра элемента или при помощи любого инструмента, которым можно измерить напряжение на полюсах.

По внешнему виду аккумулятора

Самый простой способ определения полярности 18650 — изучение маркировки, нанесенной на корпус изделия. На наклейке можно увидеть всю необходимую информацию, среди которой:

  • типоразмер аккумулятора;
  • название компании-производителя;
  • емкость в мА·ч;
  • номинальное напряжение.

На качественных элементах в обязательном порядке указывается полярность — «плюс» на одном конце и «минус» на другом. Если подозрений в ошибочной маркировке нет, можно смело ориентироваться на эти значки. Однако недобросовестные компании могут не наносить метки полярности на свои изделия. Также возможен допуск к продаже бракованных изделий — аккумуляторов, на корпусах которых наклейка наклеена не той стороной, из-за чего знаки полюсов меняются местами.

Если был приобретен источник питания от неизвестного производителя, стоит дополнительно осмотреть непосредственно его контактные площадки. В идеале следует делать это всегда — это обеспечит максимальную безопасность эксплуатации аккумуляторов 18650.

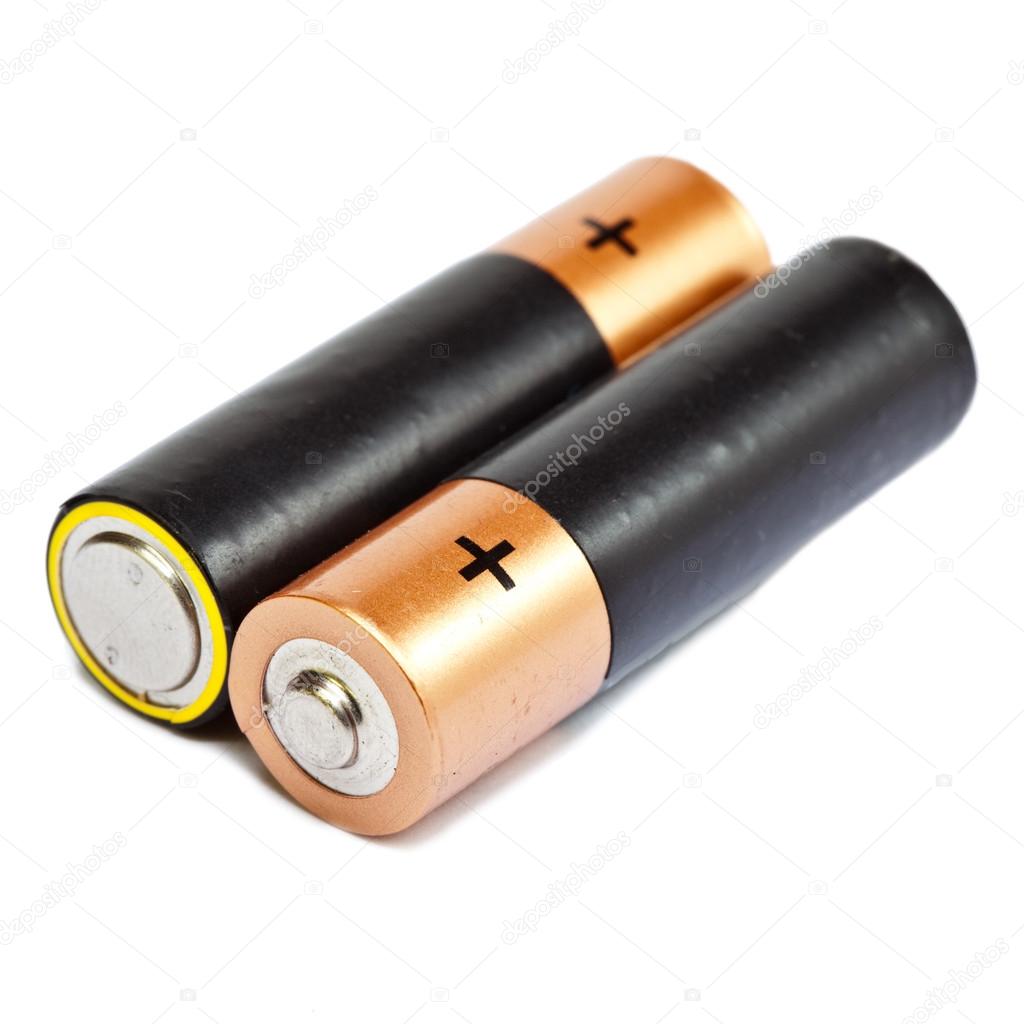

Как и у солевых или щелочных батареек, контакты литий-ионных аккумуляторов отличаются формой: отрицательный вывод — плоский, «плюс» же имеет выпуклость. Кроме того, литиевые батарейки, как правило, имеют несколько отверстий на положительном полюсе. Они нужны для выпуска газа, образующегося при нагреве источника питания. Благодаря такой конструкции определить полярность можно не только путем осмотра, но и на ощупь.

Иногда можно встретить аналогичные аккумуляторы, отличающиеся от стандартных линейными размерами. Связано это с тем, что некоторые источники питания оснащаются защитной микросхемой, контролирующей процесс заряда и разряда элемента. Монтируется она обычно на положительной контактной площадке. Форма полюса при этом не меняется — на нем так же имеется небольшая выпуклость.

При помощи измерительного инструмента

При использовании качественных аккумуляторов от проверенных производителей сомневаться в правильности маркировки приходится редко. Однако абсолютно уверенным в безопасности использования гальванического элемента можно быть только после его проверки измерительным инструментом.

Хотя существует несколько приборов для проверки аккумуляторов, наиболее удобен в использовании обычный мультиметр. Чтобы определить полюса 18650 с его помощью, нужно выполнить следующие шаги:

  1. Подключить красный и черный провода к разъемам на приборе.
  2. Выставить рукоятку мультиметра в режим измерения низкого напряжения.
  3. Приложить щупы к торцам аккумулятора. Поскольку полюса неизвестны, нет разницы какой щуп к какому контакту прикладывать. В случае ошибки не будет никакого вреда ни для батарейки, ни для инструмента.
  4. Посмотреть на индикатор. Если на нем будут положительные показания, значит, полюса определены верно (в этом случае красный щуп будет указывать на «плюс», а черный — на «минус»). В ином случае вольтаж будет отрицательным.

Мультиметр будет полезен и при решении других задач. В первую очередь стоит обратить внимание на показания при измерении напряжения: правильно функционирующий аккумулятор должен показывать 4,2 В в заряженном состоянии и 3,7 В — в разряженном.

Если вольтаж падает ниже, батарею следует срочно зарядить во избежание уменьшения ее емкости.

Последствия неправильного использования батарейки

Чтобы полностью осознать, насколько важно уметь определять, где минус и плюс у аккумулятора 18650, нужно понять, что произойдет, если перепутать полярность. Главное последствие ошибки — короткое замыкание, при котором образуется цепь, состоящая только из источника питания, внутри него начинается движение электрического тока, который никуда не уходит. Далее происходит следующее:

  1. Аккумулятор начинает нагреваться. Скорость нагрева зависит от многих факторов, в первую очередь от напряжения элемента. Из-за этого процесс принимает более стремительный и разрушительный характер, чем в случае с солевыми батарейками.
  2. Давление в электролите растет.
  3. Клапан на положительном полюсе выпускает избыточное давление. При этом начинает вытекать раскаленный электролит.
  4. На воздухе скорость реакции возрастает. Начинается разрушение корпуса изделия.
  5. Возможно возгорание лития.

Если неправильно определить, где плюс у аккумулятора 18650, изготовленного с нарушением технологии, последствия могут быть еще серьезнее. Защитный клапан может не сработать — в таком случае давление внутри корпуса будет накапливаться, из-за чего произойдет взрыв. Не очень мощный, но выплеснувшаяся при этом горячая кислота приведет к химическим и термическим ожогам, если попадет на кожу, а также может вызвать пожар. Ожоги могут быть очень тяжелыми, если электролит продолжит кипеть на воздухе.

Важно учитывать, что взрывается аккумулятор далеко не сразу, поэтому не следует паниковать. Пока он не нагрелся, его можно спокойно извлечь из устройства, затем нужно дать изделию остыть, после чего утилизировать. Если источник питания уже раскалился или из него потек электролит, нельзя пытаться отключить его, это приведет к ожогам. Лучший вариант — отойти подальше и подождать, пока аккумулятор не перестанет кипеть.

Таким образом, определить, где плюс и минус у 18650, довольно просто. Важно проверять полярность перед каждой ее установкой в какое-либо устройство, чтобы избежать опасных последствий.

Чтобы минимизировать риск порчи изделия, для его зарядки следует использовать качественное и современное зарядное устройство, оснащенное контролирующим чипом. Он не только защитит аккумулятор от опасного превышения напряжения, но и не будет подавать ток на элемент с перепутанной полярностью.

Как определить полярность аккумулятора автомобиля — Аккумуляторы WESTA

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами.

Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное.

Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

 Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная.

Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2».

Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадкиотносительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным.

Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор.

Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

Полярность аккумулятора прямая или обратная — как определить?

Если вы впервые покупаете аккумуляторную батарею для своего автомобиля, вас может поставить в тупик вопрос продавца о полярности аккумулятора. Что это вообще такое — полярность? Как ее определить? Что будет, если купить АКБ с не той полярностью? На эти вопросы попытаемся ответить в нашей сегодняшней статье на портале Vodi.su.

Прямая и обратная полярность АКБ

Как известно, аккумуляторная батарея устанавливается в свое строго определенное посадочное место под капотом, которое еще называют гнездом. В верхней части АКБ имеются два токовывода — плюсовой и минусовой, к каждому из них подключается соответствующий провод.

Чтобы автолюбители случайно не перепутали клеммы, длина провода позволяет дотянуть его только до соответствующего токовывода на аккумуляторе.

Более того, плюсовая клемма толще минусовой, это видно даже на глаз, соответственно, ошибиться при подключении АКБ практически невозможно.

Таким образом, полярность — это одна из характеристик АКБ, которая указывает на расположение токовыводящих электродов. Она бывает нескольких видов, но наибольшее распространение получили только две из них:

  • прямая, «российская», «левый плюс»;
  • обратная «европейская», «правый плюс».

То есть АКБ с прямой полярностью применяются в основном на машинах отечественного производства, разработанных в России. На иномарки же покупают аккумуляторы с обратной евро полярностью.

Как определить полярность АКБ?

Самый простой способ — это внимательно посмотреть на наклейку на передней части и разобрать маркировку:

  • если вы видите обозначение типа: 12V 64 Ah 590A (EN), то это европейская полярность;
  • если в скобках EN нет, значит мы имеем дело с обычной батареей с левым плюсом.

Стоит отметить, что полярность указывается обычно только на тех АКБ, которые продаются в России и бывших республиках СССР, на Западе же все аккумуляторы идут с европейской полярностью, поэтому она отдельно не указывается.

Правда, в тех же США, Франции, да и в России в том числе, можно увидеть в маркировке обозначения типа «J», «JS», «Asia», но они не имеют к полярности никакого отношения, а лишь говорят, что перед нами АКБ с более тонкими клеммами специально для японских или корейских авто.

Если по маркировке определить полярность не удается, есть другой способ:

  • ставим АКБ к себе передней стороной, то есть той, где расположена наклейка;
  • если плюсовая клемма слева, то это прямая полярность;
  • если плюс справа — европейская.

Если же вы выбираете АКБ типа 6СТ-140 Ач и выше, то он имеет форму вытянутого прямоугольника и токовыводы расположены на одной из его узких сторон. В таком случае разверните его клеммами от себя: «+» справа означает европейскую полярность, «+» слева — российскую.

Ну, и если предположить, что АКБ старая и на ней невозможно разобрать какие-либо отметки, то понять, где плюс, а где минус, можно измерив толщину клемм штангенциркулем:

  • толщина плюсовой составит 19,5 мм;
  • минусовой — 17,9.

В азиатских батареях толщина плюса 12,7 мм, а минуса — 11,1 миллиметра.

Можно ли ставить АКБ с другой полярностью?

Ответ на этот вопрос простой — можно. Но провода нужно подключать правильно. Из собственного опыта скажем, что на большинстве авто, с которыми имели дело, плюсового провода хватает без проблем. Минусовой же придется наращивать. Для этого придется снять изоляцию и дополнительный кусок провода присоединить с помощью клеммы.

На многих же более современных авто свободного пространства под капотом практически нет, поэтому с наращиванием провода могут возникнуть проблемы, его попросту негде будет разместить. В таком случае новый АКБ без повреждений можно вернуть в магазин в течение 14 суток. Ну, или с кем-то поменяться.

Если перепутать клеммы при подключении

Последствия могут быть самые разные. Самое легкое последствие — перегорят предохранители, защищающие бортовую сеть от короткого замыкания. Самое страшное — пожар, который возникнет из-за плавления оплетки провода и искрообразования. Стоит отметить, что для начала пожара нужно, чтобы АКБ находился в неправильно подключенном состоянии длительное время.

«Переполюсовка АКБ» — интересное явление, благодаря которому вашей машине может ничего не грозить, полюса АКБ при неправильном подключении попросту поменяются местами. Однако, для этого нужно, чтобы батарея была новая или хотя бы в хорошем состоянии. Тем не менее переполюсовка вредна для самой АКБ, так как пластины будут быстро осыпаться и этот аккумулятор у вас никто не примет по гарантии.

Если вы следите за техническим состоянием авто, то краткосрочное неправильное подключение АКБ не приведет к каким-то катастрофическим последствиям, так как ЭБУ, генератор, все остальные системы защищены предохранителями.

Гораздо более серьезные проблемы могут возникнуть, если перепутать клеммы при прикуривании другого автомобиля — короткое замыкание и перегорание предохранителей, причем в обеих машинах.



(2

Определение полярности аккумулятора: прямая, обратная, как проверить

Автомобильные аккумуляторы рассчитаны на напряжение – 12 В и постоянный ток. Они подключаются с помощью клемм, одна из которых имеет плюсовой заряд, а другая – минусовой.

Плюс подключается к электрической система авто, а минус соединяют с кузовом (массой). Полярность – это взаимное размещение клемм. Неправильное подключение АКБ грозит поломкой электрооборудования.

Но проблема в том, что выводы на разных батареях и расположены может быть по-разному.

Разница между прямой и обратной полярностью

Различают следующие виды полярности аккумуляторов:

  • прямая – используется в РФ;
  • обратная – обратная полярность аккумулятора характерна для машин европейской сборки, причём авто, собираемые в странах СНГ, чаще комплектуются прямополярными АКБ.

По компоновке элементов различают четыре типа полярности: по 2 вида для грузовиков и легковушек, хотя встречаются и ещё несколько, менее распространённых.

Аккумулятор прямой полярности отличается от АКБ обратной полярности размещением токовыводов. Но различий в принципе работы нет. Технические характеристики могут быть совершенно идентичными.

Есть ещё модели азиатского типа и американского. В некоторых источниках они указываются как дополнительные виды. Однако это неверно, потому что различия относятся к типоразмеру. АКБ азиатского производства больше высоту, но меньше в ширину.

Кроме того, клеммы у таких приборов тоньше. Аккумуляторы американского производства чаще имеют выводы на боковой стороне, которые сделаны под крепление болтом. Причём азиатские модели относятся к обратнополярным, а американские – к прямополярным.

Подробнее разобраться, что такое обратная и прямая полярность автомобильного аккумулятора, поможет анализ разных вариантов АКБ.

Как определить полярность аккумулятора

Способ определения будет частично отличаться для легковых и грузовых автомобилей.

Легковые автомобили

Чтобы определить, какая полярность аккумулятора – прямая или обратная, нужно развернуть прибор выводящими элементами к себе, этикетка будет располагаться перед глазами.

Прямополярной считается батарея, если слева направо размещён сначала «+», потом «–».

Такие аккумуляторы маркируются цифрой «1» и устанавливают преимущественно на отечественные авто и на отдельные машины зарубежного производства.

У обратнополярных АКБ все наоборот: сначала идёт «минус», затем «плюс». Такая батарея маркируется цифрой «0». Но, несмотря на разницу, не понять, какая полярность у аккумулятора, можно только по незнанию или в спешке.

Грузовые автомобили

Чтобы узнать полярность аккумулятора для грузовой машины, нужно посмотреть на клеммы, развернув прибор этой стороной к себе. Выводы часто расположены на короткой стороне. Если плюсовой вывод находится слева, а минусовой – справа, то это обратнополярная АКБ, и она обозначается цифрой «3».

  • Минус, размещающийся справа, и плюс слева определяют прямополярный аккумулятор для грузового автомобиля, который обозначается цифрой «4».
  • В редких случаях встречаются ещё другие варианты компоновки батареи:
  • «2» – выводы расположены по диагонали.
  • «6» – стороны батареи одинаковые ширины, и выводы расположены с одной стороны, слева направо «-», затем «+».
  • «9» – токовыводящие элементы размещены по центру коротких сторон.

Дополнительные способы определения полярности

Определение полярности аккумулятора возможно и по внешнему виду отдельных элементов. У прямополярной АКБ:

  • плюсовая клемма больше минусовой;
  • клеммные выводы в целом толще.

Толщина клемм (мм.)

Прямополярный Обратнополярный
Плюс 19,5 12,7
Минус 17,9 11,1

Затруднений с определением не должно возникать ещё и по той причине, что производитель выбивает на корпусе рядом с клеммами или непосредственно на клеммах «+» и «–».

Кроме того, маркируются цветами, соответственно, «+» – красный, «–» – синий или чёрный:

  • защитные колпачки на клеммных проводах;
  • наклеммные колпачки.

На сам аккумулятор может быть нанесена маркировка в виде букв «L» или «R». Первая указывает на обратную полярность, вторая – на прямую.

Обратите внимание! В случае затруднений производители предлагают воспользоваться онлайн каталогом для подбора оптимальной модели аккумулятора.

Если никаких обозначений на аккумуляторе нет, то полярность определяют с помощью:

  • мультиметра – в режиме измерения постоянного напряжения тока (U) чёрный щуп подсоединяют к предполагаемому минусу, а красный – к плюсу. Если проверяющий угадал расположение полюсов, то прибор покажет напряжение «12 В». Если полярность не совпала, то напряжение будет « -12 В»;
  • слабого раствора кислоты, например, лимонной. К выводам аккумулятора нужно подсоединить медные провода, одним концом прикрутить по одному проводу к выводам, а другим опустить их в раствор. Важно, чтобы провода не соприкасались. Там, где будет минусовой провод, образуются пузырьки воздуха;
  • сырого картофеля. Также используются медные провода, только их нужно воткнуть в разрезанную пополам картофелину на расстоянии 5-10 мм друг от друга. Там, где «+», картофель позеленеет;
  • осмотра клемм. Кроме того, что плюсовой вывод толще, чем минусовой, у б/у АКБ есть ещё одно отличие – плюсовая клемма имеет белый или зелёный налёт – оксидное загрязнение.

Что будет, если перепутать полярность

Чаще путаница происходит при подзарядке АКБ, но неопытные водители неправильно подключают аккумулятор и к бортовой сети.

При этом наблюдается искрение, и все элементы подвергаются серьёзной опасности. Перегоревший предохранитель – самое малое, чем грозит ошибка.

Сначала проверяют все предохранители, начиная с распределительных элементов под капотом. Перегоревшие заменяют, подбирая по амперажу.

Вот что будет, если перепутать полярность аккумулятора. Наряду с перегоревшим предохранителем, возможно повреждение:

  • подсветки и электроники приборной панели;
  • сигнализации;
  • проводов;
  • бортового компьютера – электроника очень чувствительна к смене полярности, и если двигатель начинает вращаться в обратном направлении, то электроника выходит из строя;
  • АКБ;
  • блока управления двигателем – мотор перестаёт заводиться либо осложняется управление. В блоке управления может быть установлена защита – так называемый стабилитрон. Его параллельно подключают к питающей шине. Если он пробит и нет запасной детали, можно выполнить подключение напрямую, убрав стабилитрон;
  • генератора – из строя выходят 1 и 2 диод выпрямительного моста. пробой образуется из-за того, что через соединение проходит максимальный ток и он возрастает, поскольку сопротивление диодов нулевое. В результате растёт вероятность воспламенения проводки и повреждения других элементов бортовой сети.

После замены предохранителей необходимо проверить исправность генератора. Двигатель заводят и дают ему проработать на холостых оборотах 10-15 минут, затем определяют температуру генератора. Если он перегрелся, значит, вышел из строя диодный мост. После того, проверяют остальные элементы электрической системы.

Диодный мостик генератора

Важно! Особенно фатальна ошибка на машинах японского производства.

Однако перепутать прямую или обратную полярность АКБ сложно, и вот по каким причинам:

  • зафиксировать минусовой провод на плюсовом выводе не получается, потому что он слишком толстый;
  • плюсовой провод слишком короткий.

Однако некоторым всё-таки удается поставить аккумулятор неправильно. Первый сигнал при этом – сильное искрение, что свидетельствует о коротком замыкании в цепи.

Гораздо чаще путают полярность при зарядке аккумулятора. Если оплошность была замечена сразу, нужно проверить работоспособность АКБ и подключить зарядку правильно.

Если же аккумулятор успел зарядиться и работает, устанавливать его на автомобиль нельзя, потому что его полярность изменилась.

Чтобы избежать поломки бортовой системы автомобиля, необходимо полностью разрядить аккумулятор, а потом зарядить его правильно.

Можно ли установить другой полярности

Автомобилистов, которые по неопытности приобрели неподходящий аккумулятор, интересует можно ли как-то поставить его в автомобиль. Теоретически можно. Естественно просто подключить аккумулятор как обычно не получится. Придётся перевернуть АКБ и тянуть провод к соответствующему выводу.

Провод иногда коротковат, поэтому его нужно будет наращивать. Кое-как к этому делу не подойти, поскольку нужно тщательно подобрать провод, рассчитав необходимое сечение. И такое подключение уже будет халтурой.

Вместо рискованного мероприятия по подключению аккумулятора с неправильной полярностью, опытные водители рекомендуют продать прибор и купить тот, который нужно.

Чтобы избежать неправильного подключения АКБ, опытные водители советуют новичкам покупать точно такой же аккумулятор, что и был установлен. Однако этот способ не спасает от неправильной установки на подзарядку, поэтому будьте внимательны при покупке и установке батареи.

Полярность аккумулятора – обратная или прямая. Как определить полярность?

Аккумулятор (АКБ) – основной источник электрического тока в автомобиле, основными характеристиками которого являются номинальная емкость и ток холодного запуска, подаваемый на стартер. Однако есть еще одна характеристика, которая очень важна при выборе модели аккумуляторной батареи  — его полярность, т.е.

расположение внешних токовыводов (токовыводящих элементов «+» и «-») на лицевых панелях аккумулятора. Дело в том, что современный модельный ряд аккумуляторов представлен моделями отечественного и европейского производства и двумя основными вариантами полярности – прямой и обратной (прочие варианты встречаются крайне редко и в РФ не используются).

В чем различие между ними, и почему важно выбирать АКБ с правильной полярностью, соответствующей техническим требованиям автомобиля? Следует понимать, что разная полярность аккумуляторов никак не отражается на их производительности – батареи с прямой и обратной полярностью работают совершенно идентично.

Разница только в геометрии токовыводов (лево-право) и ограничениях по применению — аккумуляторы с прямой полярностью используются в автомобилях отечественного производства, а обратная полярность характерна для батарей европейских и американских авто.  Эти различия следует обязательно учитывать при подключении АКБ к клеммам стартера на автомобиле.

Прямая полярность

Российская (прямая) полярность аккумулятора маркируется цифрой «1» и подходит для большинства автомобилей отечественного автопрома (кроме некоторых моделей последнего поколения и экспортных комплектаций). В таких аккумуляторах на лицевой панели плюсовая клемма  находится слева, а минусовая — справа. Чтобы исключить ошибки при подключении, на корпусе аккумулятора обычно токовыводы помечены значками «+» и «-».

Обратная полярность

Европейская (обратная) полярность – это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. АКБ с обратной полярностью маркируются значком «0». В них плюсовая клемма будет на лицевой панели справа, а минусовая – слева.

Существуют еще аккумуляторы с диагональным расположением токовыводов (маркируются значком «2»), а также европейские АКБ для грузовиков с обратной боковой полярностью («3»), и отечественные АКБ для грузовиков («4») с прямой боковой полярностью. Чтобы не ошибиться при их подключении, следует внимательно следить за цифровой маркировкой моделей батарей.

Почему это важно? Купить по ошибке аккумулятор с неподходящей для автомобиля полярностью или неправильно подключить к АКБ клеммы может иногда даже опытный водитель: внешне и по техническим характеристикам батареи с прямой и обратной полярностью могут ничем не отличаться.  В тоже время, неправильное подключение полярностей опасно для автомобиля множеством неприятных последствий: быстрой разрядкой аккумулятора, коротким замыканием (горят предохранители), воспламенением электропроводки, разрушением самого аккумулятора, выходом из строя ЭБУ (бортового компьютера) или генератора, перегоранием предохранителей АКБ, системы освещения авто, сигнализации и печки. При неправильном подключении аккумулятора к зарядному устройству, сгорит зарядное устройство, а при подзарядке одного АКБ от другого («прикуривание») – могут сгореть обе батареи и даже оба автомобиля.

Самостоятельное определение полярности

Если номерная маркировка аккумуляторов и символы токовыводов («+» и «-») отсутствуют на корпусе батареи, воспользуйтесь тестером (мультиметр или вольтметр), который точно определит полярность токовыводов аккумулятора. Прибор, подключенный к токовыводам щупами, покажет наличие положительного напряжения при правильном подключении, и отрицательное — при неправильном. Кроме того, на большинстве моделей АКБ положительный контакт чаще всего помечен красным цветом (обычно такая маркировка практически не стирается), а его размер обычно больше, чем у отрицательного токовывода. Следует помнить, что для некоторых моделей аккумуляторов американского производства эти методы определения полярности не действуют: сама батарея просто не имеет штырей токовыводов (вместо них выемки под контакты).

Использование аккумуляторов с неподходящей полярностью

Если вы по ошибке купили аккумулятор с полярностью, которая не соответствует техническим требованиям вашего автомобиля, то теоретически такой АКБ можно использовать (хотя и нежелательно), развернув его другой стороной в гнезде под капотом.  Но вы рискуете столкнуться с тем, что вам не хватает длины одного из клеммных кабелей, который придется наращивать пусковыми проводами.

Специалисты не рекомендуют делать этого, так как можно ошибиться в расчете сечения кабеля и сжечь всю электрику на автомобиле. Проще поменять АКБ у продавца, а еще лучше – заранее разобраться с полярностью авто и при покупке сразу заказывать ту батарею, которая рекомендована производителем авто.

09.09.2016

К другим статьям

Как определить полярность аккумулятора авто

Предположим, что вы решили поменять свой аккумулятор, то в первую очередь стоит обратить внимание на некоторые важные особенности: стартерный ток, ёмкость батареи, размер и полярность. В сегодняшней статье мы расскажем, как определить полярность аккумулятора.

Полярность — это важная характеристика АКБ, значение которой определяет местонахождение клемм на его корпусе.

Любая машина имеет особую длину кабелей, которая подходит лишь под определенный вид батарей.

Если вы попытаетесь установить на ваш автомобиль аккумулятор с неверной полярностью, то рискуете столкнуться большим количеством трудностей.

Либо вам придется как-то удлинять кабели, чтобы АКБ смог нормально функционировать с вашей машиной, либо он просто не сможет вместиться в кузов вашего автомобиля.

Если вы захотели узнать полярность аккумулятора, поверните его к себе так, чтобы клеммы располагались ближе к вам, и взгляните на местоположение токовыводов вашего АКБ.

Обратная полярность

Клеммы на аккумуляторах с обратной полярностью располагаются следующим образом: положительный токовывод находится справа, а отрицательный слева. Другое название АКБ с такой полярностью европейские. Данные батареи маркируются цифрой «0».

Прямая полярность

Если ваш аккумулятор обладает прямой полярностью, то его положительный токовывод будет находиться слева, а отрицательный справа. Такой вид батарей ещё называют «российским». АКБ с такой полярностью маркируют цифрой «1».

Многие автолюбители могли слышать про «американскую» и «азиатскую» полярность аккумуляторов. На самом деле, это всего лишь миф, так как такие АКБ просто имеют иное строение.

По своим типоразмерам азиатские аккумуляторы отличаются от европейского. Они уже и длиннее привычных нам АКБ, а также не имеют «ступеньки» на верхней части своего корпуса, из-за чего не всегда смогут правильно встать в двигатель наших, европейский машин.

Американские батареи, в свою очередь, имеют клеммы на боковой части корпуса. Для крепления таких батарей понадобятся специальные болты. Также существуют особые виды таких АКБ, клеммы которых располагаются как сбоку, так и сверху корпуса.

Аккумуляторы грузовых автомобилей

Особенность «грузовых» АКБ в том, что их клеммы располагаются на одной из коротких частей корпуса. Для определения полярности такой батарей, поверните её клеммами от себя.

Если положительный токовывод располагается слева, а отрицательный справа, то это европейская, или же обратная полярность. Но она, в свою очередь, маркируется цифрой «3».

По аналогии, если положительный токовывод находится справа, а отрицательный слева это российская или прямая полярность. Она обозначается цифрой «4».

Также существуют виды АКБ с компоновкой, клеммы которых располагаются по диагонали. Они обозначаются цифрой «2».

Как определить полярность при отсутствии маркировки?

Бывают такие случаи, когда нужно понять, какой полярности аккумулятор, а маркировки на клеммах либо стёрты, либо отсутствуют. С такой проблемой столкнуться достаточно сложно, но, тем не менее, знать это полезно.

  • Для начала измерьте диаметр токовыводов. Положительный токовывод всегда будет иметь больший размер, чем отрицательный. В зависимости от страны производителя диаметр может варьироваться от 20 до 11 миллиметров.
  • Также можно использовать раствор лимонной кислоты. Присоедините к клеммам медные провода, а их концы опустите в раствор таким образом, чтобы они не соприкасались друг с другом. После этого начнётся бурное газовыделение от одного из проводов. Контакт, к которому присоединён этот провод будет отрицательным.
  • Для определения можно использовать сырую картофелину. В её срез воткните медные провода на расстоянии примерно 7 мм. Небольшая площадь вокруг положительного контакта должна позеленеть.

Теперь вы знаете, как определить полярность аккумулятора. Не стесняйтесь задавать вопросы нашим консультантам по телефону или в нашем магазине. Все контакты вы можете найти на шапке сайта. Удачного вождения!

Выбор полярности аккумулятора для автомобиля. Как правильно определить полярность аккумулятора для автомобиля?

В статье рассмотрена полярность аккумулятора, виды, чем они отличаются, как их определять. Такую информацию знать необходимо, чтобы не путать полярности, делать всё правильно.

Аккумулятор – обязательный источник электрической энергии сети авто. Химические реакции — основание работы элемента, и владельцу требуется вмешиваться в механизм. Основное обслуживание – зарядка, своевременное пополнение до нормального уровня дистиллированной воды.

Для установки прибора в машину соединяются выводы батареи и проводки с клеммами. Трудность возникает, когда новая батарея имеет «плюс», «минус» на других местах (по сравнению со старой АКБ), а проводка имеет недостаточную длину, чтобы достать выводы.

Играет роль полярность – места расположения внешних элементов, выводящих ток, на крышке лицевой стороны или сверху аккумулятора (местонахождение клемм). Основная разница – где-то «плюс» располагается с правой стороны, а где-то – с левой.

Во время подбора новой АКБ на автомобиль выбирается правильная полярность батареи, чтобы не возникло проблем с подключением. Популярны 2 типа:

  1. Прямой тип полярности;
  2. Обратный тип полярности.

Прямая полярность

Имеет маркировку номером «1», буквой «L». Она относится к отечественной разработке. Определяется тем, что плюсовые клеммы размещаются на левой стороне, минусовые – на правой. Такая полярность называется «российской», «стандартной» – батареи такого типа стоят на машинах отечественного, азиатского производства.

Обратная полярность

Разработка европейского типа – для европейских, американских автомобилей. Маркируется «0», «R». Если сравнить прямую полярность, наоборот, – положительная клемма находится справа, а минусовая слева.

Определение полярности

Определяют тип батареи при помощи специальной маркировки (рассмотренной выше), которую обозначают производители для облегчения. Если таковой не имеется, на клеммах (или возле них) располагаются значки плюс «+» и минус «–». Если знаков нет, клеммы изготовляются производителем разных размеров. Плюсовой элемент обычно больше.

АКБ на легковой автомобиль поворачиваем к себе этикеткой на боковой стороне. Ориентироваться можно по выводам – размещаются они на ближней стороне. Обращаем внимание на расположение «плюса» и «минуса». Если «+» слева — это прямая полярность, если справа – обратная.

Перед выбором аккумулятора в магазине необходимо удостоверится, какая полярность подходит автомобилю по расположению проводов с клеммами. Иначе определения типа батарей пройдут впустую.

Грузовики, автобусы, строительные машины и спецтехника имеют другую маркировку и обстановку клемм в батарее. В данной АКБ маркировка прямой полярности обозначается как «4» («стандартная»). Плюс находится справа. Используется для грузовиков российского производства. Маркировкой «3» обозначается обратный тип («евро»). Плюс располагается слева. Этот тип используется европейскими грузовиками.

Неподходящая полярность

Аккумуляторы разных типов имеют мало отличий. Могут быть идентичными корпусом, по силе тока, количеству банок, этикетке. Неопытные, невнимательные водители могут совершить ошибку в выборе. Такое может произойти при спонтанной покупке. Необходимо быть внимательным, покупать продукт неспешно. Попросите помощь продавца.

Если ошибочно приобретен неподходящий агрегат, автомобилю необходимо купить правильный аккумулятор. Неправильно подобранную АКБ:

  • Вернуть по гарантии;
  • Продать, объяснив причину.

Некоторые владельцы авто считают, что разницы нет в типах аккумуляторов, часто совершая неправильный выбор. Считают, что аккумулятор другой полярности нужно перевернуть, недостающие провода удлинить, заменить длинными, батарею разрядить до нуля, перезаряжая нужным размещением полюсов. Но это неоправданные хлопоты, и результат будет недолговечным и ненадежным.

Полярность указывается специально для определённых типов автомобилей. Установлены конкретные посадочные места, где батарея закрепляется. Длина проводов бортовой сети строго определённая и подводятся из назначенных мест. Разработана установка так, чтобы избежать путаницы.

Неправильная состыковка может нанести вред автомобилю. Это может провоцировать перегорание электронных приборов автомобиля, возникновение замыкания, пожара.

Возможно, не все приборы сгорят – те, что работают и при смене полюсов без её влияния. К этому списку относят лампу и электродвигатель. Остальное может сгореть.

Чтобы этого не допустить, батарею нужно выбирать правильно, а не подключать установку, не подходящую автомобилю.

Сохраните эту статью в популярных соц. сетях:

Полярность аккумулятора — что это и как ее определить?

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода.

В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

  • data-full-width-responsive=»true»>
  • И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:
  • У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет.

Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять.

Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским».

Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе.

Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам.

А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная.

Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор.

При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов.

К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону.

А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового».

Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком).

Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед).

Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной.

А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Определение полярности АКБ

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

  1. Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
  2. Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

  • «3» — «+» слева (евро, обратная). Для европейских грузовиков.
  • «4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

  1. Снять аккумулятор с автомобиля.
  2. Обработать выводы батареи раствором воды с содой.
  3. Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
  4. При необходимости зачистить выводы металлической щеткой.
  5. После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
  6. Поставить АКБ в гнездо на автомобиль.
  7. Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
  8. При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Как определить полярность аккумулятора?

Автомобильный аккумулятор, как и любой элемент питания, например, «пальчиковая» батарейка, имеет определенную полярность («+» плюс и «-» минус). Важно при подборе новой аккумуляторной батареи для своего автомобиля правильно определить расположение плюсовой клеммы. Ведь если вы перепутаете полярность стартерного аккумулятора, вам скорее всего не удастся его установить, и впоследствии, возникнут проблемы с заменой уже нового аккумулятора.

Немного поразмыслив, вы скажете – «Ничего страшного, я разверну аккумулятор вокруг его оси, и полярность сразу поменяется». Это так, НО…

В настоящее время все стремятся сэкономить, производители автомобилей не исключение… Каждый сантиметр современной иномарки стоит не мало денег, в том числе и токопроводящие элементы (провода).

Конструкторы все просчитали, все в «притирочку», проводки ровно столько, сколько необходимо для предусмотренного аккумулятора. И если вы купили аккумулятор неправильной полярности и предполагаете развернуть его в месте установки, то учитывайте особенности конструкции стартерной аккумуляторной батареи, в частности то, что клеммы расположены по краю крышки корпуса АКБ, и если вы развернете аккумулятор, те самые клеммы окажутся с противоположной стороны.

И вот вы развернули аккумулятор, клеммы соответственно сместились в противоположную сторону, а конструкторы вашего авто на это не рассчитывали, и длинны силовых проводов автомобиля попросту не хватит для подключения аккумулятора.

Раньше конструкторы автомобилей не были такими экономными, и зачастую авто старого образца имеет небольшой запас длины токопроводящих элементов (проводки), поэтому владельцам этих авто подойдут аккумуляторы с любой полярностью.

И все же, у вас современный автомобиль, и вам нужно правильно подобрать аккумулятор с определенной полярностью.

Начнем с простого.

Для того, что бы определить полярность аккумулятора, предусмотренного производителем на ваш автомобиль, достаточно просто правильно посмотреть на него. Итак, вы смотрите на аккумулятор, из-за конструкционных особенностей подкапотного пространства, он на разных машинах может размещаться по-разному.



Смотреть на аккумулятор предпочтительней с верхнего ракурса. На стандартных АКБ плюсовая и минусовая клеммы расположены по длинной стороне корпуса батареи в правом и левом углах.









Осталось дело за малым, расположите аккумуляторную батарею таким образом, чтобы углы, в которых находятся клеммы, были ближе к вашему лицу.

Отличие прямой и обратной полярности автомобильного аккумулятора:

Если смотреть сверху:

Правильно:



​Неправильно:

​​

Вы сразу задумались, как это проблематично отключить от аккумулятора провода, и после этого вертеть тяжелый «свинцовый ящик»… Этого, конечно же, делать не нужно, достаточно просто подойти (расположить себя) с правильной стороны относительно источника питания вашего автомобиля.

И вот мы «ПРАВИЛЬНО» смотрим на аккумулятор, и внимательно изучаем:

1. Если вы не отключали АКБ, и он все еще находится на своем месте, то, как правило, на современных авто, токопроводящие элементы (попросту провода с «наклемниками») имеют разные цвета. Клемма, к которой подключен провод красного цвета, и есть плюсовая.








2. Присмотритесь к тем самым углам крышки аккумулятора, в которых находятся клеммы, в 99% случаях в одном из этих углов вы увидите маркировку «+». Вы нашли плюсовую клемму.











3. Бывают и тяжелые случаи: Вы все тщательно осмотрели и все же не нашли никаких знаков указывающих на полярность аккумулятора. Не отчаивайтесь. Как правило, плюсовая клемма отличается от минусовой по размеру. Можно заметить и невооруженным глазом, что одна из клемм «толще», вот она и есть плюсовая.

Вот и все – вы определили, что плюсовая клемма находится с правой стороны – значит у вас аккумулятор с «обратной (0) R+» полярностью, если же «+» слева – значит АКБ с «прямой (1) L+» полярностью.

Ну а если вы все же столкнулись со сложностями в определении полярности на аккумуляторе для своего автомобиля или попросту не хотите вникать в эти тонкости, менеджеры интернет-магазина akb4you.com с радостью предоставят консультацию.

Батарейки для начинающих в электронике

Создано: 30 июля 2012 г.

В учебных курсах для начинающих на этом веб-сайте мы используем батарею на девять вольт (9 В) с макетными схемами.

Можно использовать одну батарею на 9 В или батарейный отсек, содержащий шесть ячеек по 1,5 В. Для любой из этих батарей требуется зажим (соединитель), который имеет два провода для подключения батареи к цепи.

На этой фотографии показаны батарейный зажим и две разные батареи 9 В:

Красный провод зажима аккумулятора — это положительный провод, а черный провод — отрицательный.

Символ батареи

Обозначение батареи, показанное ниже, используется для обозначения батареи на принципиальных схемах.

Длинная вертикальная линия символа батареи представляет собой положительный полюс батареи и обычно отмечена знаком плюс (+).

Полярность батареи

Убедитесь, что аккумулятор правильно подключен к цепи. Это означает, что положительный полюс батареи должен быть подключен к той части цепи, которая отмечена на принципиальной схеме как положительная.Он будет отмечен либо символом батареи, либо текстом — например, + 9В

Отрицательный полюс батареи должен быть подключен к той части цепи, которая отмечена отрицательным знаком либо символом батареи, либо 0 В или GND.

При использовании держателя батареи для сборки батарейного блока из ячеек 1,5 В обязательно соблюдайте полярность, указанную на держателе батареи. Это означает, что вы должны вставить элементы в держатель батареи, как показано на пластиковом держателе батареи:

Зажим аккумулятора соединяется с двумя выводами аккумулятора — он может двигаться только в одном направлении.

Зажим аккумулятора вставлен в аккумулятор:

Советы и подсказки

Не снимайте зажим с аккумулятора, когда он не используется, чтобы провода не соприкасались друг с другом и не закорачивали аккумулятор.

Будьте осторожны, помещая аккумулятор в контейнер, содержащий любые токопроводящие предметы, так как они могут замкнуть клеммы аккумулятора вместе.

Купить аккумуляторные батареи и зарядное устройство.

Если на концах двух выводов аккумулятора нет оголенного провода, используйте кусачки для снятия изоляции, чтобы аккумулятор можно было подключить к макетной плате.На видео ниже показано, как это сделать.

При использовании боковых резаков для снятия изоляции не прикладывайте слишком сильное давление на боковые ножи, так как в конечном итоге вы перережете медные проводники. Сначала потренируйтесь на каком-нибудь старом проводе, чтобы не сделать выводы зажима аккумулятора слишком короткими, если вы прорежете слишком много раз. Приложите достаточно давления, чтобы прорезать часть изоляции, а затем удерживайте давление, когда будете снимать пластик.


% PDF-1.5 % 89 0 obj> эндобдж xref 89 76 0000000016 00000 н. 0000002452 00000 н. 0000001816 00000 н. 0000002530 00000 н. 0000002654 00000 н. 0000003177 00000 н. 0000003526 00000 н. 0000004058 00000 н. 0000004584 00000 н. 0000005115 00000 п. 0000005400 00000 н. 0000006025 00000 н. 0000006090 00000 н. 0000006295 00000 н. 0000006622 00000 н. 0000006686 00000 н. 0000006846 00000 н. 0000006893 00000 н. 0000006957 00000 н. 0000007004 00000 н. 0000007288 00000 н. 0000007374 00000 н. 0000007876 00000 н. 0000013412 00000 п. 0000013798 00000 п. 0000014167 00000 п. 0000014455 00000 п. 0000014830 00000 н. 0000020351 00000 п. 0000020768 00000 п. 0000020882 00000 п. 0000021224 00000 п. 0000022475 00000 п. 0000022733 00000 п. 0000022934 00000 п. 0000023287 00000 п. 0000026956 00000 п. 0000027571 00000 п. 0000032829 00000 п. 0000038520 00000 п. 0000043730 00000 п. 0000048792 00000 п. 0000053797 00000 п. 0000058856 00000 п. 0000059151 00000 п. 0000060917 00000 п. 0000061282 00000 п. 0000061436 00000 п. 0000061661 00000 п. 0000062031 00000 п. 0000065753 00000 п. 0000066124 00000 п. 0000066193 00000 п. 0000066257 00000 п. 0000066982 00000 п. 0000067609 00000 п. 0000069621 00000 п. 0000069908 00000 н. 0000069976 00000 п. 0000070495 00000 п. 0000070588 00000 п. 0000075741 00000 п. 0000081716 00000 п. 0000082560 00000 п. 0000083366 00000 п. 0000084220 00000 п. 0000085167 00000 п. 0000085730 00000 п. 0000086082 00000 п. 0000086173 00000 п. 0000086492 00000 п. 0000087091 00000 п. 0000087328 00000 п. 0000087489 00000 п. 0000087852 00000 п. 0000089428 00000 п. трейлер ] >> startxref 0 %% EOF 91 0 obj> поток xb«b«Oc`g`cdd @

Как прыгнуть в машину | Как использовать соединительные кабели | Срочный.ly

Автомобильный аккумулятор является неотъемлемой частью вашего автомобиля, выполняя одну из самых важных функций: запуск двигателя. В большинстве традиционных типов транспортных средств, то есть в автомобилях, работающих на бензине, аккумулятор является SLI, аккумулятором для запуска, освещения и зажигания. В основном он используется для запуска двигателя, но также приводит в действие вспомогательные компоненты автомобиля, включая фары и радио. Когда двигатель работает, большая часть энергии, используемой для питания вашего автомобиля, вырабатывается его генератором переменного тока.Но включение автомобиля — важная функция автомобильного аккумулятора, функция, без которой автомобиль становится бесполезным. Когда вы поворачиваете ключ и слышите какое-то шипение или, может быть, вообще ничего, но двигатель не запускается, вероятно, виноват разряженный аккумулятор.

Разрядка батареи может быть вызвана множеством причин: холодная погода, слишком долгое включение света или, конечно, старая или неисправная батарея. Тем не менее, запуск от рывка иногда может помочь решить все проблемы с аккумулятором — или, по крайней мере, завести машину, чтобы вы могли поехать в мастерскую и выяснить, в чем проблема.Самостоятельный запуск аккумулятора требует некоторых специальных инструментов и немного знаний — но не бойтесь, это руководство расскажет вам все, что вам нужно знать!

Прежде чем пытаться завести автомобиль от внешнего источника, найдите время, чтобы собрать несколько фрагментов информации. Прочтите руководство к вашему автомобилю, особенно все разделы, касающиеся запуска от внешнего источника или автомобильного аккумулятора. Некоторые производители автомобилей рекомендуют не заводить автомобиль от внешнего источника, а некоторые могут предложить вам специальные инструкции, относящиеся к вашей конкретной модели.Убедитесь, что вы знаете, где находится аккумулятор вашего автомобиля. В большинстве автомобилей он находится в передней части автомобиля, под капотом, вместе с двигателем. Но в некоторых моделях аккумулятор находится в багажнике. Часто, если это так, под капотом будут специальные клеммы для использования в случае запуска от внешнего источника. Посмотрите на аккумулятор, чтобы определить положительный и отрицательный полюсы. Каждая клемма должна быть четко обозначена знаком + (плюс) для положительного и знаком — (минус) для отрицательного. Очень важно знать, что есть что, так как важно убедиться, что батареи подключены правильно, чтобы выполнить успешный старт от внешнего источника и избежать опасной аварии.

В комплекте соединительных кабелей должен быть один красный кабель и один черный. Цвета являются важными индикаторами того, куда крепить кабели. В любой электрической системе электрическая энергия течет от отрицательной клеммы аккумулятора к положительной через систему проводов, питая что-то — в данном случае стартер автомобиля — по пути. Чтобы обеспечить правильную работу от внешнего источника, необходимо убедиться, что подключены правильные клеммы. Красный кабель всегда будет обозначать сторону, которая должна быть подключена к положительной клемме, а черный — к отрицательной клемме.Не касайтесь зажимов соединительного кабеля ни к чему, кроме намеченной цели.

Вы можете завести автомобиль от внешнего источника либо с помощью портативного пускового устройства, либо с помощью другого транспортного средства.

В любом случае начните с выключения всех задействованных транспортных средств и инструментов. На всякий случай полностью выньте ключи из замка зажигания. Будьте осторожны, чтобы поблизости не было ничего легковоспламеняющегося. Хотя это случается редко, при запуске автомобиля от прыжка возможны искры, пожары и даже взрывы. Автомобильные аккумуляторы и комплекты пусковых устройств содержат высокое электрическое напряжение, и, хотя пусковые устройства и кабели разработаны таким образом, чтобы снизить риск неправильного использования, при определенных обстоятельствах могут произойти несчастные случаи.

Вот как использовать соединительные кабели, если вы запускаете машину от внешнего источника с помощью другой машины:

Сначала определите, где находится аккумулятор каждого автомобиля. В большинстве автомобилей аккумуляторная батарея находится вместе с двигателем. Затем припаркуйте машины достаточно близко друг к другу, чтобы можно было подключить соединительные кабели к батареям обеих машин. Однако будьте осторожны, чтобы никакие части одного автомобиля не соприкасались друг с другом. Это важно для предотвращения любого протекания электрического тока между транспортными средствами, кроме перемычек.Обе машины должны быть поставлены на стоянку и выключены, чтобы начать процесс. Еще раз обратите внимание, какая клемма на каждой батарее положительная, а какая отрицательная. Затем прикрепите соединительные кабели в соответствующих местах. Положительный (красный) кабель должен быть подсоединен к положительным клеммам каждой батареи. Один конец отрицательного (черного) кабеля должен быть подсоединен к отрицательной клемме разряженной батареи, а один конец должен быть заземлен.

Самый безопасный порядок подключения перемычек следующий:

  1. Присоедините один красный зажим перемычки к положительной клемме разряженного аккумулятора.
  2. Присоедините другой конец того же кабеля, второй красный зажим перемычки, к положительной клемме исправного (находящегося под напряжением) автомобильного аккумулятора.
  3. Присоедините один черный зажим перемычки к отрицательной клемме исправного (находящегося под напряжением) автомобильного аккумулятора.
  4. Присоедините другой конец этого кабеля, второй черный зажим для перемычки, к неокрашенному неподвижному металлическому предмету на автомобиле с разряженной батареей. Не прикрепляйте этот зажим к отрицательной клемме на разряженном автомобильном аккумуляторе.

Хотя некоторые могут сказать, что можно прикрепить последний отрицательный зажим перемычки к отрицательному выводу разряженной батареи, это увеличивает риск возгорания или взрыва, если запуск от внешнего источника идет не так, как планировалось.Постарайтесь найти место подальше от батареи, чтобы уменьшить вероятность искр, воспламеняющих газообразный водород, исходящий от батареи. Более безопасные варианты включают шасси автомобиля, болт на двигателе, кронштейн генератора или специальную клемму заземления вдали от аккумулятора.

Далее заводим машину с живым аккумулятором. Это немедленно начнет заряжать разряженный аккумулятор. В некоторых случаях автомобиль с разряженным аккумулятором можно будет запустить немедленно, а в других потребуется время для зарядки.Дайте двигателю поработать пару минут, чтобы пропустить электрический ток от исправной батареи к разряженной. Затем попробуйте завести автомобиль с разряженным аккумулятором. Поверните ключ, чтобы начать, и удерживайте несколько секунд, но не дольше. Вы можете попробовать это пару раз. Если ваш запуск от прыжка прошел успешно, двигатель должен ожить. В зависимости от причины разрядки аккумулятора вы можете немедленно осмотреть автомобиль. В других случаях ваша машина может быть в порядке после старта.Поездка на автомобиле поможет подзарядить аккумулятор.

Последний шаг — отсоединить соединительные кабели. Это должно быть выполнено в порядке, обратном их подключению. Не прикасайтесь к кабелям ни к чему другому, пока все они не будут отсоединены, иначе вы рискуете послать электрический ток куда-то, что вам не нужно!

Таким образом, лучше всего это делать в следующем порядке:

  1. Отсоедините зажим отрицательного (черного) кабеля перемычки от шасси / клеммы автомобиля, получившего сигнал запуска от внешнего источника
  2. Отсоедините зажим отрицательного (черного) кабеля перемычки. от отрицательной клеммы работающего аккумулятора
  3. Отсоедините положительный (красный) зажим перемычки от положительного вывода работающего аккумулятора
  4. Отсоедините положительный (красный) зажим перемычки от автомобиля, получившего запуск от внешнего источника

Поздравляем, вы прыгать завел свой автомобиль! Обязательно поблагодарите доброго самаритянина, друга, члена семьи или соседа, которые помогли вам, позволив использовать их живую батарею!

Если, однако, ваш запуск от внешнего источника не работает, и вы обнаруживаете, что поворачиваете ключ в замке зажигания снова и снова без включения двигателя, возможно, перед вами более серьезная проблема.В этом случае лучше всего попросить механика осмотреть автомобиль или отбуксировать его в место обслуживания.

Вот что делать, если вы запускаете машину с помощью портативного стартера:

Переносные стартеры, аккумуляторные батареи и прыжковые ящики часто достаточно малы, чтобы их можно было носить с собой в машине, спрятав в перчаточном ящике. или багажник на всякий случай. Однако обязательно прочтите их инструкции, так как не все из них подходят для хранения при высоких температурах, которых могут достигать автомобили в летнюю жару.Как и в случае использования другого автомобиля для управления стартом от внешнего источника, стартер должен быть выключен, когда вы начнете процесс. Ваш автомобиль и вспомогательные функции также должны быть отключены.

Многие портативные устройства для запуска от внешнего источника и зарядные устройства поставляются с двумя зажимами, которые постоянно подключены к инструменту. Должны быть один положительный (красный) зажим и один отрицательный (черный) зажим. Держите их отдельно, чтобы избежать искры. Если кабели не подключены, вы подключите их к пусковому устройству, в то время как стартер и автомобиль все еще выключены, убедившись, что положительный (красный) кабель подключен к положительной клемме, а отрицательный (черный) кабель подключен к отрицательная клемма переносного пускового устройства.

Подключите зажим на красном соединительном кабеле к положительной клемме автомобильного аккумулятора, а черный — к неокрашенному металлическому элементу в двигателе или непосредственно к шасси вашего автомобиля (раме автомобиля). Не прикрепляйте отрицательный (черный) зажим к отрицательной клемме разряженной батареи. Важно подключать кабели в таком порядке, и безопаснее всего подключать отрицательный (черный) зажим как можно дальше от аккумулятора, чтобы снизить риск искрения, которое может вызвать пожар или взрыв.

После того, как кабели будут правильно подключены, включите пусковой механизм. Затем попытайтесь завести автомобиль. Для запуска поверните ключ зажигания и при необходимости подержите пару секунд. Если в течение нескольких секунд автомобиль не заводится, дайте аккумулятору несколько минут остыть и подготовьтесь перед следующей попыткой. Это увеличивает количество энергии, которое будет отдано вашей батарее при попытке завести автомобиль.

Если запуск от внешнего источника прошел успешно, вы должны услышать, как ваш двигатель заведется и начнет работать самостоятельно.Поздравляю! Теперь вы можете отсоединить кабели стартера от внешнего источника. Сначала снимите с автомобиля отрицательный (черный) кабель, затем снимите положительный (красный) кабель с клеммы аккумулятора. В зависимости от причины разрядки аккумулятора вы можете немедленно осмотреть автомобиль. В других случаях ваша машина может быть в порядке после старта. Поездка на автомобиле поможет подзарядить аккумулятор.

Если, однако, ваш запуск от внешнего источника не работает, и вы обнаруживаете, что поворачиваете ключ в замке зажигания снова и снова без включения двигателя, возможно, перед вами более серьезная проблема.В этом случае лучше всего попросить механика осмотреть автомобиль или отбуксировать его в место обслуживания.

Надеюсь, это руководство помогло показать, что делать (и чего НЕ делать) при попытке завести автомобиль от внешнего источника. Если по какой-либо причине вы не уверены, что сможете безопасно выполнить прыжок, лучше всего обратиться к профессионалам. Конечно (бесстыдный штекер) Urgent.ly всегда рад помочь. Щелкните здесь, чтобы узнать больше об услугах Jump Start от Urgent.ly.

Чтобы оставаться на связи и получать последние отличные материалы от Urgent.лайкайте нас на Facebook, подписывайтесь на нас в Twitter и проверяйте наш блог, чтобы узнать обо всем, что касается вождения и помощи на дороге! Хотите получать советы, подсказки, последние обновления и эксклюзивные скидки прямо на ваш почтовый ящик? Подпишитесь на нашу рассылку справа!

Батарея 18650 Какая сторона положительная-знание батареи

Вы все еще не понимаете, какая сторона батареи положительная, а какая отрицательная? Если ваш ответ утвердительный, не смущайтесь. Сотни и тысячи других людей в мире все еще не могут сказать, какая сторона клетки является положительной или отрицательной.

Если вы все еще хотите узнать больше, ознакомьтесь со следующими двумя статьями: : Тип батареи 18650: введение, применение и производительность, аккумулятор 18650 — подзарядка, уход и безопасность.

Итак, здесь мы рассмотрим стороны популярных аккумуляторов 18650.

Какая сторона у аккумулятора 18650 положительная, а какая отрицательная?

Поскольку батареи 18650 являются одними из самых популярных типов литий-ионных батарей, вы должны знать, как их использовать.Если вы не хотите, чтобы ваша ячейка взорвалась, важно распознавать положительные и отрицательные стороны батареи. Они обычно используются в фонариках, ноутбуках и многих устройствах с высоким энергопотреблением из-за их превосходной емкости и скорости разряда.

В батарее 18650 положительный электрод имеет покрытие из оксида алюминия-кобальта. Есть и другие компоненты с алюминиевой фольгой. Отрицательная сторона традиционно сделана из углеродных материалов, таких как графит и кремний. Батареи 18650 представляют собой цилиндрические элементы, и все элементы имеют базовую конструкцию.Как правило, они имеют положительную клемму на одной стороне и плоскую клемму на другом конце.

Ячейка с выступом на положительной клемме называется верхушкой кнопки, а батарея без плюсового выступа называется плоской крышкой. И это то, что сбивает людей с толку относительно положительных и отрицательных сторон. Когда есть кнопка сверху на положительной стороне, потребителям становится легче идентифицировать отрицательные и положительные стороны. Чтобы понять, какая сторона положительная, а какая отрицательная, вы можете поискать знаки, как показано ниже:

Портативное устройство 18650 14.Литий-ионный аккумулятор 4V 3400mAh Батарея: 18650-3350 мАч-3,6 В С коммуникацией SMBUS

· Найдите логотип на ячейке. Как правило, логотип дается таким образом, чтобы левая сторона логотипа была положительной, а правая — отрицательной.

· Проверьте форму конца, и если конец даже немного приподнят, то это положительная сторона. Отрицательная сторона будет полностью плоской.

· Используйте мультиметр каждый раз, когда используете ячейку.Когда вы размещаете точку на положительной стороне, линия на мультиметре будет отображать знак «+» на красной линии и «-» на черной линии. При прикосновении к отрицательному знаку результаты будут противоположными, то есть «-» на красной линии и «+» на черной линии.

· Если вы видите четкое вогнутое кольцо на одном конце батареи, это означает, что это положительный полюс, а другой конец — отрицательный.

Эти советы позволят вам узнать, как определить положительную сторону батареи 18650.

Медицинское устройство 18650 Литиевый аккумулятор 10,8 В 6600 мАч Батарея: 18650-3350 мАч-3,6 В С коммуникацией SMBUS

Как узнать, в какой путь установить батареи 18650?

Да, на этот вопрос тоже нужно ответить. Другая путаница заключается в том, как поместить батареи внутрь устройства или оборудования.

Как правило, вы увидите, что на одной стороне батарей есть катушки. Такое расположение обеспечивает максимальный контакт устройства с отрицательной клеммой, имеющей плоский конец.Выступ в ячейке будет оказывать давление на отрицательную плоскую сторону.

Рекомендуется, чтобы при вставке ячеек 18650 в устройство вы должны убедиться, что используются правильные ячейки. Эти батарейки похожи на батарейки типа AAA. В результате потребители путают их обоих и используют их как синонимы. Но этого следует избегать, поскольку некоторые батареи 18650 поставляются без защиты и могут привести к короткому замыканию.

Как защитить аккумулятор 18650 от короткого замыкания?

Литий-ионный химический состав опасен при неправильном обращении.Батареи выделяют высокую энергию, и они имеют несколько рисков. Батареи 18650 широко используются в домашних условиях, и они стали причиной множества несчастных случаев. Иногда это поддельные аккумуляторы, а иногда халатность потребителя доставляет массу неприятностей. Когда внутреннее давление внутри батареи увеличивается, если они чрезмерно заряжены, они превышают допустимое значение, и в батарее происходит короткое замыкание. Если объединить более одной ячейки, это вызовет цепную реакцию, и может произойти взрыв.

Итак, вам нужно защитить аккумулятор 18650 любой ценой. Хорошо то, что эти батареи бывают в обоих вариантах: защищенные и незащищенные. Лучшим решением будет всегда покупать защищенный аккумулятор.

Когда происходит внутреннее короткое замыкание, выделяется тепло и выделяется газ под высоким давлением, который не может выйти через выпускной клапан, что приведет к взрыву. Поэтому вам необходимо следовать приведенным ниже инструкциям:

· Используйте фирменное зарядное устройство 18650 для зарядки аккумулятора.Большинство случаев короткого замыкания происходит в процессе зарядки. Вместо того, чтобы покупать более дешевое зарядное устройство, всегда покупайте подлинное зарядное устройство, независимо от того, насколько оно дорого.

· Убедитесь, что ваша батарея 18650 имеет защиту от перезарядки, так что, если заряд превысит значение, состояние зарядки будет прекращено. Это позволит избежать повышения давления в ячейке.

· Также необходимо предусмотреть защиту от чрезмерной разрядки, чтобы предотвратить падение напряжения батареи за пределы точки, где цепь снова становится неспособной к зарядке.

· Защита от короткого замыкания и перегрузки по току должна быть внутри батареи, чтобы избежать условий, приводящих к короткому замыканию.

Если рассматривать химический состав литиевых батарей, нельзя отрицать возможность взрыва. Вот почему производители всегда стараются улучшить функции безопасности и защиты в аккумуляторах. И 18650 — громкое имя на рынке литиевых батарей; следовательно, они должны быть намного безопаснее. Но ответственность за их безопасность лежит не только на производителе.Как потребитель, вы также должны знать о рисках и мерах предосторожности. Ваша небольшая ошибка может привести к большой аварии. Итак, будь то установка батарей в устройства или зарядка аккумулятора 18650, необходимы базовые знания.

Как заменить автомобильный аккумулятор

Если ваш опыт работы с автомобилями подразумевает только вождение и наполнение емкости для жидкости для лобового стекла, сама идея прикосновения к аккумулятору может вызвать дрожь по позвоночнику. С учетом сказанного, давайте взглянем на эту, в остальном простую, задачу.

Очевидно, первое, что вам нужно сделать, это найти аккумулятор. Независимо от ваших знаний, связанных с автомобилем, у вас не должно возникнуть проблем с распознаванием устройства на основе кислоты. Это довольно большая коробка с двумя металлическими разъемами, один из которых, скорее всего, закрыт пластиковой крышкой.

А теперь, прежде чем бросаться на бедный аккумулятор с комбинированным гаечным ключом или головкой с трещоткой, несколько слов совета. Прежде всего, обязательно заглушите двигатель. Во-вторых, проверьте, не пролилась ли батарея.Вы не хотите, чтобы серная кислота попала на лицо или руки, поэтому всегда надевайте защитные очки и пару резиновых перчаток.

Мы не носили их, потому что батарея была совсем новой и опасности не было, но вы должны, это самый безопасный способ! Кроме того, если вы заметили какие-либо серьезные признаки утечки и коррозии, было бы разумно обратиться к профессионалу, чтобы выполнить эту работу.

Предполагая, что вы выполнили все вышеперечисленное, переходите к отсоединению кабелей. Повторюсь, делать это нужно осторожно, иначе вас ждет «шокирующий» сюрприз.Как упоминалось ранее, есть два кабеля: положительный и отрицательный. Всегда сначала удаляйте отрицательный.

Почему? Поскольку этот кабель подключен к кузову автомобиля, и если вы сначала возьмете положительный кабель и случайно коснетесь металлической детали металлическим инструментом, вы закоротите аккумулятор (не говоря уже о том, что вызовет ливень искр).

Отключив отрицательный кабель, перейдите к положительному. Как показывает практика, положительный кабель обычно красного цвета, а отрицательный — черного.Однако на всякий случай лучше проверить маркировку аккумулятора.

Теперь вы можете снять аккумулятор с места. Имейте в виду, что он довольно тяжелый, и вам не захочется падать на ноги или на ноги других людей.

Если вы устанавливаете новую батарею, все, что вам нужно сделать со старой, — это сдать ее в авторизованный центр для утилизации. Однако если вы планируете тщательный процесс зарядки, вы можете воспользоваться возможностью и почистить клеммы металлической щеткой.То же самое можно сделать и с самими кабелями.

После того, как все это будет сделано, пора поставить новую батарею или старую, хотя и перезаряженную, на место. Как вы могли догадаться или не догадаться, вам придется подключать все в обратном порядке. Итак, установив аккумулятор на место и закрепив его, сначала присоедините положительный кабель , а затем отрицательный.

Хорошим завершающим штрихом будет нанесение специальной смазки на клеммы, чтобы предотвратить коррозию в будущем.И все готово. Теперь все, что вам нужно сделать, это запустить двигатель, чтобы убедиться, что все в порядке.

Как отключить аккумулятор автомобиля

Ваша машина не заводится. У вас разряженная батарея. Мы знаем, это боль! Вы хотите вытащить его и проверить в магазине автозапчастей или, возможно, даже заменить его — и вы хотите сделать это самостоятельно, чтобы сэкономить несколько долларов.

Если вы раньше не пытались отсоединить аккумулятор, мы здесь, чтобы помочь. Это просто и требует всего нескольких инструментов.Но вам нужно знать, как это делать правильно, чтобы обеспечить вашу безопасность и убедиться, что с вашим автомобилем или его электрической системой ничего плохого не случится. Выполните следующие действия, и операция пройдет гладко и быстро.

Шаг 1. Найдите аккумулятор

В большинстве автомобилей они прикручены болтами под капотом. Вам нужно добраться до этого. Если вы никогда раньше не поднимали капот своего автомобиля, обратитесь к руководству по эксплуатации. Он расскажет, как это сделать и где предохранитель находится под передней частью капота.Батареи некоторых автомобилей спрятаны в багажнике вне поля зрения. Если вы не можете найти аккумулятор под капотом, он почти наверняка находится в задней части автомобиля. Опять же, чтобы быть уверенным, сверьтесь с руководством по эксплуатации.

Шаг 2: Найдите положительный и отрицательный выводы

Джефф Ксу Автомобиль и водитель

Это один из самых важных шагов. Положительный вывод отмечен знаком «+», а отрицательный — знаком «-».«У некоторых батарей есть пластиковые крышки, закрывающие клеммы, которые необходимо будет снять, чтобы получить доступ к кабелям батареи — проводам, соединяющим батарею с остальной частью автомобиля, — и зажимам кабеля, которые вам придется снять, чтобы отсоединить аккумулятор.

Шаг 3. Найдите подходящие ключи

Getty Images

Для выполнения работы вам понадобится не более пары гаечных ключей, в зависимости от того, сколько места есть для маневрирования гаечным ключом и от того, используется ли в кабеле аккумулятора один болт на зажиме или тот, который также использует гайку на другом. конец.Вам придется одолжить ключи у друга или родственника или купить набор. Большинство, но не все зажимы кабеля аккумулятора имеют 10-миллиметровые болты, поэтому вам, вероятно, понадобится 10-миллиметровый гаечный ключ с открытым зевом, чтобы отсоединить кабели. Также будет полезен набор торцевых ключей, который включает в себя гнездо того же размера. В некоторых случаях можно обойтись просто разводным рожковым ключом.

Шаг 4: Отвинтите кабели

Getty Images

Вот где нужно быть осторожным.Убедитесь, что зажигание автомобиля выключено. При работе с батареями рекомендуется надевать защитные очки. Сначала отсоедините отрицательный кабель аккумуляторной батареи и отсоедините его, приподняв. Чтобы его снять, может потребоваться некоторое шевеление и скручивание. Никогда не позволяйте гаечному ключу касаться отрицательной и положительной клемм одновременно. Даже если аккумулятор технически разряжен, в нем может быть достаточно остаточного электричества, чтобы замкнуть его и вызвать искру, и вам не нужны искры вокруг аккумулятора или моторного отсека.Также существует небольшая вероятность того, что короткое замыкание аккумулятора таким образом повредит электрическую систему вашего автомобиля или компьютер управления двигателем. После того, как вы удалили отрицательный кабель, отодвиньте его как можно дальше. Теперь снимите положительный кабель.

Шаг 5: Снимите зажим аккумулятора

Getty Images

Многие батареи фиксируются зажимом, который фиксирует батарею на поддоне, на котором она стоит. Прежде чем вы сможете вытащить его из автомобиля, вам придется снять этот зажим.Скорее всего, для этого потребуется торцевой гаечный ключ, возможно, с удлинителем, так как болты, удерживающие батарею, могут быть внизу в отсеке для батареи. Поздравляем, аккумулятор разряжен!

Если вы храните свой автомобиль

Заключительное примечание: Если вы отсоединяете кабели аккумулятора, чтобы хранить свою поездку в течение длительного времени, знайте, что полностью заряженный аккумулятор будет держать свой заряд от шести месяцев до года, если отсоединяете отрицательный кабель. Если вы отсоединяете отрицательный кабель и оставляете аккумулятор на месте, обязательно вытолкните кабель в сторону.Если есть вероятность, что он может снова встать на место и коснуться любой клеммы аккумулятора, используйте стяжки, чтобы удерживать его на месте. Еще лучше купите себе выключатель аккумулятора (он подключается к отрицательной клемме), который будет служить той же цели, что и отключение кабелей, и будет там, когда вам это нужно.

Начните с чистого листа с этими автомобильными аккумуляторами от Amazon

Optima Автомобильный аккумулятор

Автомобильный аккумулятор DieHard

Amazon.ком

Межгосударственный автомобильный аккумулятор

Амазонка

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Батарея

и отрицательный полюс — Как отсоединить аккумулятор

Q: Мой друг сказал мне, что я всегда должен сначала отсоединять положительный полюс батареи, чтобы электричество не вылилось из батареи.Я не понимаю, какое это имеет значение. Я просто отключаю ближайший терминал первым. Я никогда не замечала разлитого электричества, и мне кажется, он просто дергает меня за ногу.

A: Позвольте мне рассказать кое-что, что случилось с моим другом, дантистом по профессии, который любит время от времени работать над своей спортивной машиной. Готовясь к какой-то другой работе, он решил вынуть аккумулятор из автомобиля, используя гаечный ключ, чтобы ослабить зажимы аккумулятора. Гаечный ключ соприкоснулся с его обручальным кольцом (он левша), а кольцо, в свою очередь, соприкоснулось с держателем батареи.Массивное короткое замыкание приварило его кольцо к прижиму и к гаечному ключу, который, в свою очередь, был приварен к плюсовой клемме.

Автомобильные аккумуляторы хранят огромное количество энергии, и они оптимизированы для передачи ее за очень короткий период времени. Закороченный автомобильный аккумулятор может легко выдать несколько сотен ампер — больше, чем аппарат для дуговой сварки. В течение секунды обручальное кольцо моего друга почти раскалилось, и только быстрая реакция его другой руки, чтобы разорвать соединение, ударив гаечным ключом, помешала ему оставаться соединенным достаточно долго, чтобы расплавиться.Кольцо пришлось спилить с пальца в отделении неотложной помощи, и прошло больше месяца, прежде чем ожоговый специалист был уверен, что он не потеряет палец совсем.

Два урока здесь. Во-первых, снимите все украшения при работе с инструментами, даже с такими простыми вещами, как гаечный ключ. Это довольно очевидно, а?

Во-вторых, всегда снимите зажим заземления аккумулятора перед отсоединением плюса. Если вы удалите отрицательный зажим и случайно замкните цепь на землю, ток не будет протекать, потому что зажим заземления уже заземлен.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
